УЛЬТРАЗВУКОВАЯ ПУШКА
УЛЬТРАЗВУКОВАЯ ПУШКА
Есть такая наука — вредология. Сколько бы люди не изобретали всякого полезного, рано или поздно всё равно это будет применяться во вред.
Ультразвук давно используется в некоторых видах стиральных машин, локаторах, сигнализациях, в промышленности. Но основным предназначением данного устройства является нанесение повреждений. Многие слышали о методах борьбы ультразвуком с кротами, мышами, комарами. А сейчас мы будем делать УЛЬТРАЗВУКОВУЮ ПУШКУ для атаки на человека. Занимаясь аудиотехникой — настройкой акустических систем, я обнаружил интересный эффект: при подаче сигнала на ВЧ динамик, и постепенном повышении его частоты, наступает момент, когда звук (свист) уже не воспринимается слухом, но начинает ощутимо болеть голова. Другими словами тончайший свист уже не слышен (ни источник, ни наличие), но воздействие идёт очень неприятное. Даже после отключения УЗ пушки, некоторое время сохраняются неприятные ощущения. Схема ультразвуковой пушки не содержит дорогих деталей и собирается за вечер.

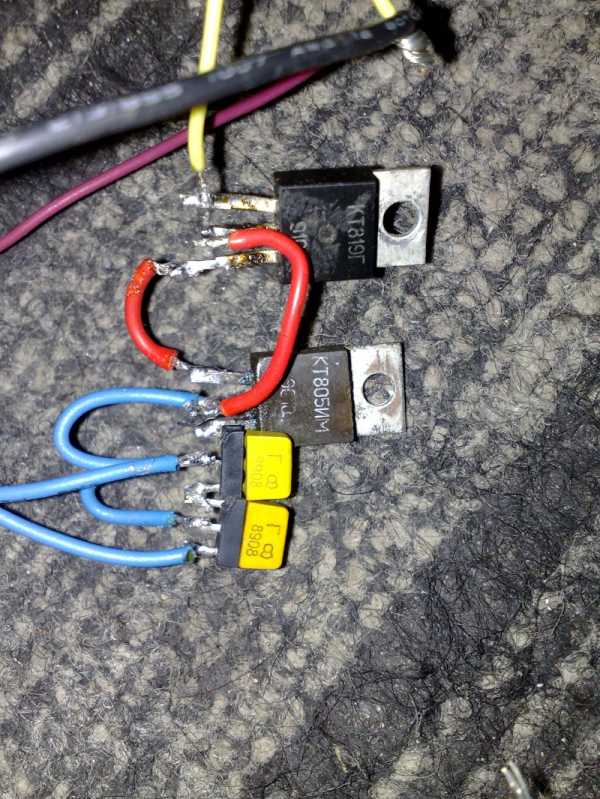

Внимание! На схеме транзисторы нарисованы неправильно — вот как надо подключать:

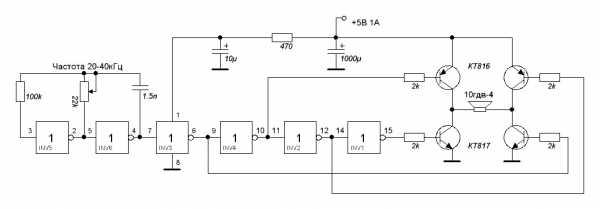

Основой устройства является цифровая микросхема — 6 логических инверторов СD4049 или HEF4049. Для замены на советскую К561ЛН2 потребуется несколько изменить цоколёвку подключения. В качестве мощного звукоизлучателя ультразвуковой пушки берём ВЧ динамик от колонки, например 5ГДВ-6, 10ГДВ-4, 10ГДВ-6 или любой другой от старых советских колонок, чем помощнее. Вся конструкция вмещается в металлический корпус от светильника, питается от любого источника 5-10 В, с током отдачи 1 А. Например 4 пальчиковых или один 6-ти вольтовый свинцовый аккумулятор.
Как видите, ультразвуковая пушка получается очень компактной и автономной. Использовать можно для скорейшего ухода ненужных гостей (у которых вдруг разболится голова), диверсий на занятиях в классе, разгона компании пьяных шакалов под окнами, «отпугивания» начальства от Вашего рабочего места… В общем эта УЛЬТРАЗВУКОВАЯ ПУШКА, на мой взгляд, обязательно найдёт применение. Тем более сейчас, с наступлением лета, актуальной становится проблема упырей — комаров. Словив пару штук и поместив их в банку (почему пару? чтоб не скучно было), медленно изменяя частоту генерации облучаем их ультразвуком. Когда их начнёт колбасить — запоминаем частоту и ставим на окне ультразвуковую пушку, как заслон от этих вампиров. Ещё одна схема ультразвуковой пушки.
Схемы для начинающихelwo.ru
Ультразвуковая пушка своими руками | all-he
Сегодня в сети можно найти огромное количество конструкций ультразвуковых генераторов, но я бы хотел поделиться конструкцией самого простого и доступного из них.
Ультразвуковая пушка собрана своими руками всего на двух логических инверторах и имеет минимальное количество комплектующих компонентов. Не смотря на простоту сборки, конструкция достаточно мощная и может применяться против пьяных алкашей, собак или подростков, которые засиживаются и поют в чужих подъездах.
Схема ультразвуковой пушки
Для генератора подойдут микросхемы СD4049 (HEF4049), CD4069, или отечественные микросхемы К561ЛН2, К176ПУ1, К176ПУ3, К561ПУ4 или любые другие микросхемы стандартной логики с 6-ю или 4-я логическими инверторами, но придется менять цоколевку.

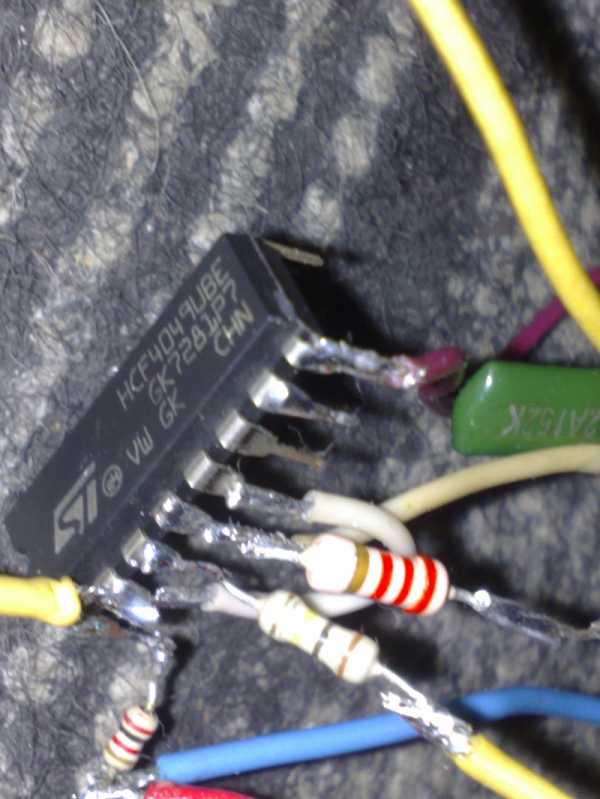

Наша схема ультразвуковой пушки выполнена на микросхеме HEF4049. Как уже было сказано, нам нужно задействовать всего два логических инвертора, а какие из шести инверторов задействовать – вам решать.
Сигнал с выхода последней логики усиливается транзисторами. Для раскачки последнего (силового) транзистора в моем случае применены два маломощных транзистора КТ315, но выбор огромный, можно ставить любые NPN транзисторы малой и средней мощности.
Выбор силового ключа тоже не критичен, можно ставить транзисторы из серии KT815, KT817, KT819, KT805, КТ829 — последний является составным и будет работать без дополнительного усилителя на маломощных транзисторах. С целью повышения выходной мощности можно использовать мощные составные транзисторы типа КТ827 — но для его раскачки дополнительный усилитель все-таки будет нужен.
В качестве излучателя можно использовать любые СЧ и ВЧ головки с мощностью 3-20 Ватт, можно также задействовать пьезоизлучатели от сирен (как в моем случае).
Подбором конденсатора и сопротивления подстроечного резистора — настраивается частота.
Такая ультразвуковая пушка собранная своими руками вполне подойдет для охраны дачной территории или частного дома. Но не нужно забывать — ультразвуковой диапазон опасен! Мы не можем слышать его, но организм чувствует. Дело в том, что уши принимают сигнал, но мозг не способен раскодировать его, отсюда и такая реакция нашего организма.
Собирайте, тестируйте, радуйтесь — но будьте предельно осторожны, а я с вами прощаюсь, но ненадолго — АКА КАСЬЯН.
all-he.ru
cxema.org — Ультразвуковая пушка своими руками
Ультразвуковая пушка своими руками
Определенная звуковая частота может творить прекрасное, создавать немыслимые красоты или в миг сравнить целый город с землей, жестоко — но правда. Все вышеуказанное зависит только от мощности самой установки и подбора частоты, резонансной частоты. Но мы сегодня рассмотрим не ультразвуковое оружие массового поражения, а просто смастерим небольшую, но достаточно мощную ультра звуковую пушку, для отпугивания нетрезвой части населения. Частоту устройства можно настроить в достаточно широком диапазоне — от слышимого до ультразвукового. Воздействие на организм не смертельное, но хочу заметить, что ощущение не из самых приятных, да и долго находиться рядом с излучателем не советую.
Это микросхемы с 6-ю логическими инверторами, хотя сам генератор собран на двух логических элементах. Рабочую частоту задают подбором номиналов переменного резистора и конденсатора. Сигнал с микросхемы подается на усилитель мощности, последний построен на трех транзисторах. Последний транзистор — силовой, подключен к самой головке.

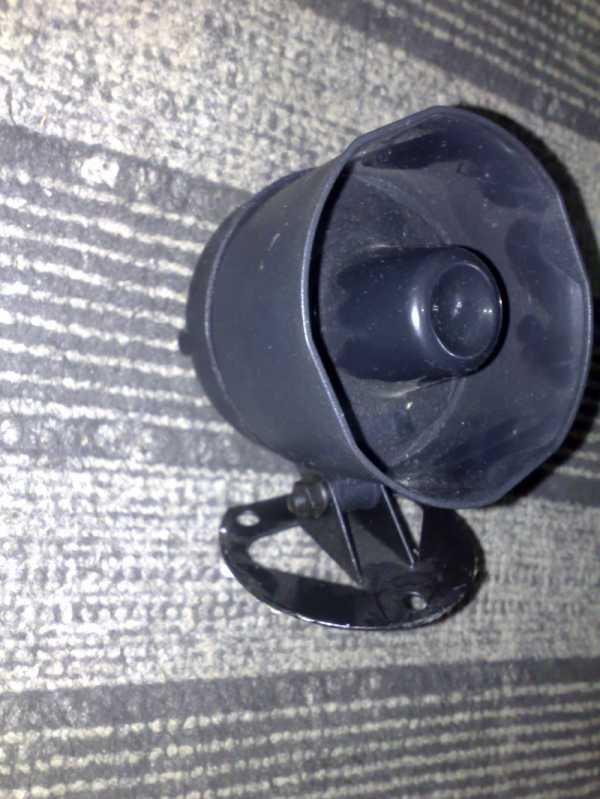

Головку я взял от автомобильной сигнализации, но можно использовать любые высокочастотные головки, к примеру, от старых отечественных колонок.
В усилителе сигнала можно использовать буквально любые НПН транзисторы, можно даже весь усилитель заменить всего одним составным транзистором типа КТ829 (транзистор Дарлингтона). Составные транзисторы обладают большим усилением, но мощность будет чуть меньше.
Основной (силовой) транзистор может быть заменен на другой, более высокой мощности, что позволит увеличить мощность установки.

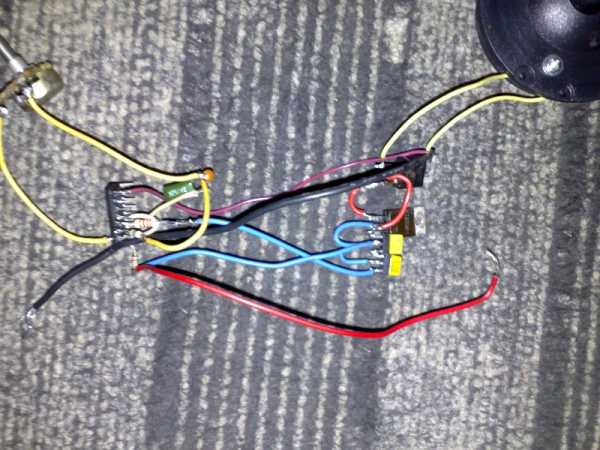

Вся схема была собрана в корпусе головки, регулятор частоты находится сзади.
Питается устройство в достаточно широком диапазоне питающих напряжений, начинает заводится от 5 Вольт и четко работает от 12 Вольт, оптимальное напряжение питания составляет 9 Вольт, очень удобно использовать батарейки типа «КРОНА» или «КОРУНД» с напряжением 9 Вольт.
Печатная плата в формале *.lay
С уважением — АКА КАСЬЯН
- < Назад
- Вперёд >
vip-cxema.org
МОДЕРНИЗИРОВАННАЯ УЛЬТРАЗВУКОВАЯ ПУШКА «ИГЛА-М»
МОДЕРНИЗИРОВАННАЯ УЛЬТРАЗВУКОВАЯ ПУШКА «ИГЛА-М»
Ультразвук — это упругие волны высокой частоты. Обычно ультразвуковым диапазоном считают полосу частот от 20 000 до нескольких миллиардов герц. Сейчас ультразвук широко применяется в различных физических и технологических методах. То, что ультразвук активно воздействует на биологические объекты (например, убивает бактерии), известно уже более 70 лет. Электронная аппаратура со сканирующим ультразвуковым лучом используется в нейрохирургии для инактивации отдельных участков головного мозга мощным сфокусированным высокочастотным пучком. Высокочастотные колебания вызывают внутренний разогрев тканей.
До сих пор идут дискуссии о физическом влиянии ультразвуковых колебаний на клетку и даже о возможном нарушении структур ДНК. Более того, существуют сведения о том, что на микроуровне — не на уровне строения тела, а на каком-то более тонком, ультразвуковое воздействие оказывается вредным.
Ультразвук можно получить от механических, электромагнитных и тепловых источников. Механическими излучателями обычно служат разного рода сирены прерывистого действия. В воздух они испускают колебания мощностью до нескольких киловатт на частотах до 40 кГц. Ультразвуковые волны в жидкостях и твердых телах обычно возбуждают электроакустическими, магнитострикционными и пьезоэлектрическими преобразователями.
В промышленности давно уже изготавливают девайсы для ультразвукового воздействия на животных, например такие:
Назначение

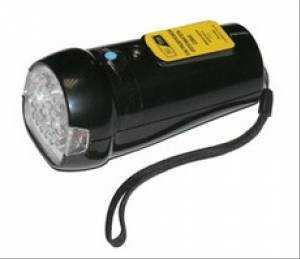

Миниатюрный отпугиватель собак представляет собой носимый электронный прибор (собран в корпусе минифонарика), излучающий ультразвуковые колебания, слышимые собаками и не воспринимаемые человеком.
Принцип действия
Прибор разработан для защиты от нападения собак: ультразвуковое излучение определенной мощности обычно останавливает агрессивно настроенную собаку на расстоянии 3 — 5 метров или обращает ее в бегство. Наибольший эффект достигается при воздействии на агрессивных бродячих собак.
Технические характеристики
- Напряжение питания (1 аккумулятор типа 6F22 (KRONA)), В 9
- Ток потребления, не более, А 0,15
- Масса с аккумуляторами, не более, г 90
Как Вы понимаете, это слабая игрушка, но мы сделаем девайс гораздо мощнее! Продолжая эксперименты с ультразвуком (смотрите статью на сайте — ультразвуковая пушка»игла»), было сделано ряд интересных усовершенствований и доработок. Так был произведён революционный метод воздействия (естественно негативного), на живой организм двух ультразвуковых излучателей с разностной частотой несколько герц. То есть частота одного излучателя например 20000 Гц, а другого — 20010 Гц. В результате на ультразвуковое излучение накладывается инфразвуковое, что многократно усиливает деструктивный эффект!

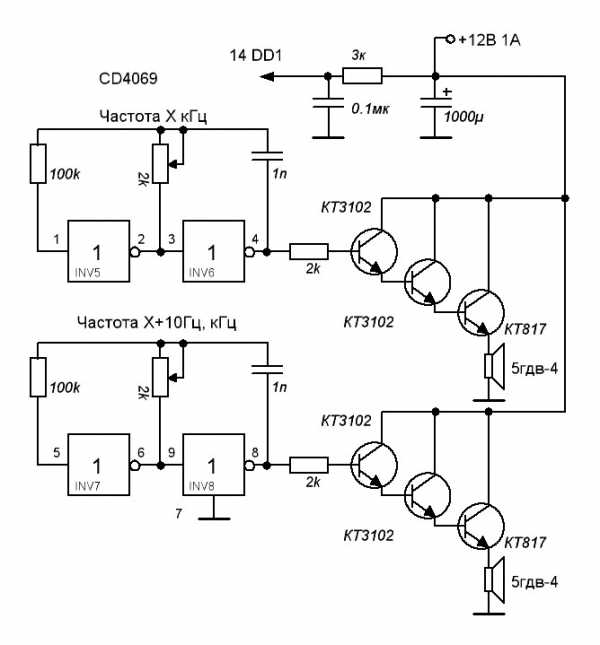

Схема стандартная, генератор на CD4069 + усилитель на трёх Н-П-Н транзисторах. Питание не менее 12 В, при токе до 1 А.

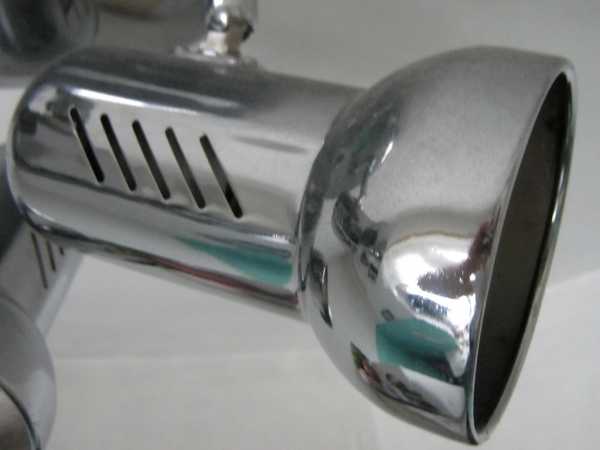

Для усиления направленного эффекта используем цилиндрические звуковые резонаторы. Их роль будет выполнять обычная никелированная трубка от пылесоса. Только не надо портить пылесос, трубка отдельно продаётся на базаре или в магазине запчастей.

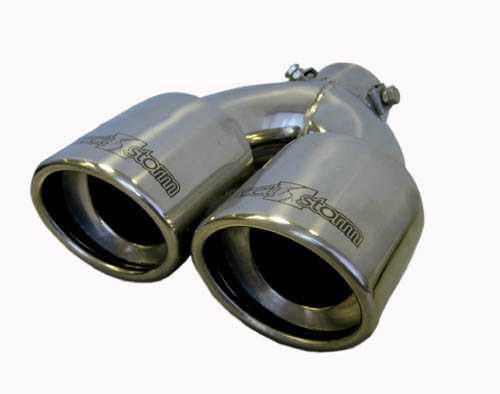

Обрезаем два куска на экспериментально определённую длинну (где-то пару сантиметров), и прикрепляем их к ВЧ головкам типа 5ГДВ-4 или любых других. Можно купить двойную насадку на выхлопную трубу автомобиля, монтаж гораздо удобнее, а эффект будет ещё лучше.
Внутрь вставляем ВЧ динамики, в задней части монтируем плату с аккумулятором.
Схемы для начинающихelwo.ru
РАДИОСХЕМЫ
| |
radioskot.ru
Ультразвуковая пушка
Ультразвук — это упругие волны высокой частоты. Обычно ультразвуковым диапазоном считают полосу частот от 20 000 до нескольких миллиардов герц. Сейчас ультразвук широко применяется в различных физических и технологических методах. То, что ультразвук активно воздействует на биологические объекты (например, убивает бактерии), известно уже более 70 лет. Электронная аппаратура со сканирующим ультразвуковым лучом используется в нейрохирургии для инактивации отдельных участков головного мозга мощным сфокусированным высокочастотным пучком. Высокочастотные колебания вызывают внутренний разогрев тканей.
До сих пор идут дискуссии о физическом влиянии ультразвуковых колебаний на клетку и даже о возможном нарушении структур ДНК. Более того, существуют сведения о том, что на микроуровне — не на уровне строения тела, а на каком-то более тонком, ультразвуковое воздействие оказывается вредным.
Ультразвук можно получить от механических, электромагнитных и тепловых источников. Механическими излучателями обычно служат разного рода сирены прерывистого действия. В воздух они испускают колебания мощностью до нескольких киловатт на частотах до 40 кГц. Ультразвуковые волны в жидкостях и твердых телах обычно возбуждают электроакустическими, магнитострикционными и пьезоэлектрическими преобразователями.
Частота одного излучателя например 20000Гц, а другого — 20010Гц. В результате на ультразвуковое излучение накладывается инфразвуковое, что многократно усиливает деструктивный эффект!
Схема стандартная, генератор на CD4069 + усилитель на трёх Н-П-Н транзисторах. Питание не менее 12В, при токе до 1А.
Для усиления направленного эфекта используем цилиндрические звуковые резонаторы. Их роль будет выполнять обычная никелированная трубка от пылесоса.
Обрезаем два куска на экспериментально определённую длину (где-то пару сантиметров), и прикрепляем их к ВЧ головкам типа 5ГДВ-4 или любых других.
Можно купить двойную насадку на выхлопную трубу автомобиля, монтаж гораздо удобнее, а эффект будет ещё лучше.
Внутрь вставляем ВЧ динамики, в задней части монтируем плату с аккумулятором.
Дальность действия агрегата будет 15-20м, и через стекло или стену сигнал проходит. Для человека при длительном воздействии прибор безопаен. Буду благодарен за ответ.
Прибор можно усилить в результате поднятия напряжения до 15 В и поставить транзы на радиатор. Его можно также усилить путем установки хороших пищалок и увеличением тока до 2 А.
CS-1035 твитер:
— чувствительность …………………………. 90 дБ/Вт/м
— диапазон частот …………………………… 2,5 ~ 110 кГц
— диапазон частот …………………………… 3,0 ~ 80 кГц
— долговременная эфф. мощность (RMS) .. 10 Вт
— амплитудная мощность ……………………. 50 Вт
— сопротивление ……………………………… 3,8 – 4,0 Ом
— направленность ( -6 дБ) на частотах:
10 кГц ………………………………………………………. +/- 45 град
20 кГц ………………………………………………………. +/- 20 град
30 кГц ………………………………………………………. +/- 11 град
— цена (за пару) ………………… CS-1035A US$160
………………………………………….. CS-1035B US$170
Возможно с 10ГДВ-4 данная идея не раскроет полностью свой потенциал,
CS-1035 твитер: 90 дБ/Вт/м будет раз в 10 мощне — амплитудная мощность 50 Вт. Но цена…
