Оса (зенитный ракетный комплекс) — Википедия

9К33

Боевая машина 9А33Б зенитно-ракетного комплекса 9К33 «Оса»
Классификация	Зенитный ракетный комплекс
Боевая масса, т	18
Экипаж, чел.	5
История
Производитель
Годы производства	9К33</br> с 1970 по 1975</br>9К33М2</br> с 1975 по 1980</br>9К33М3</br> с 1980 по 1988^[1]
Годы эксплуатации	с 1971
Количество выпущенных, шт.	более 1200^[2]
Основные операторы
Размеры
Длина корпуса, мм	9140
Ширина корпуса, мм	2750
Высота, мм	4200 (с опущенным радаром)
Вооружение
Дальность стрельбы, км	1,5..10
Другое вооружение	4 х ЗУР 9М33 (6 ЗУР на модификациях)
Подвижность
Тип двигателя	5Д20Б-300Б
Мощность двигателя, л. с.	300
Скорость по шоссе, км/ч	70
Скорость по пересечённой местности, км/ч	35 по бездорожью 7..10 на плаву
Запас хода по шоссе, км	500
Колёсная формула	6х6
Тип подвески	индивидуальная, торсионная на поперечных рычагах
Преодолеваемый брод, м	плавает
Дополнительно
Изображения на Викискладе^?	Оса (зенитный ракетный комплекс)

«Оса» (индекс ГРАУ — 9К33, по классификации МО США и НАТО: SA-8 Gecko («Геккон»)) — советский автоматизированный войсковой зенитный ракетный комплекс. Комплекс является всепогодным и предназначен для прикрытия сил и средств мотострелковой (танковой) дивизии во всех видах боевых действий.

Разработка началась 27 октября 1960 года, принят на вооружение 4 октября 1971 года. Комплекс оснащён четырьмя зенитными управляемыми ракетами 9M33, модификация «Оса-АК» имеет 6 ракет 9М33М2, а «Оса-АКМ» — 6 ракет 9М33М3. На конец 2007 года является наиболее многочисленным в России комплексом войсковой ПВО. На вооружении состоят более 400 машин^[3].

История создания[править]

27 июля 1960 года в соответствии с постановлением СМ СССР № 1157—487 была начата разработка ЗРК под кодовым именем «Оса» (на стадии проработки требований проект носил название «Эллипсоид»). Работы велись тяжело с постоянными срывами сроков. В результате к 1962 году разработка практически не вышла из стадии лабораторной экспериментальной отработки^[4].

Головным разработчиком всего комплекса в целом был НИИ-20 ГКРЭ. Главным конструктором был назначен М. М. Косичкин. За создание ЗУР отвечал Тушинский машиностроительный завод во главе с А. В. Потопаловым. Пусковую установку разрабатывало КБ компрессорного машиностроения ГКАТ

[4].

Наиболее сложной частью разработки являлось создание ЗУР. С поставленными сроками разработки Тушинский машиностроительный завод не справился. Поэтому 7 сентября 1964 года постановлением ЦК КПСС и СМ СССР разработчиком ЗУР было назначено ОКБ-2, а главным конструктором по направлению П. Д. Грушин^[4]^[5].

В качестве нового срока предъявления ЗРК на испытания был установлен второй квартал 1970 года. Кроме того, новым главным конструктором «Осы» был назначен В. П. Ефремов, а его заместителем являлся И. М. Дризе. Разработка колёсного шасси для ЗРК «Оса» была поручена Брянскому автомобильному заводу^[4].

В марте-июне 1970 года ЗРК «Оса» прошёл испытания, а с июля 1970 по февраль 1971 года проводились совместные испытания. После испытаний и отработки документации 4 октября 1971 года постановлением ЦК КПСС и СМ СССР комплекс был принят на вооружение

[4].

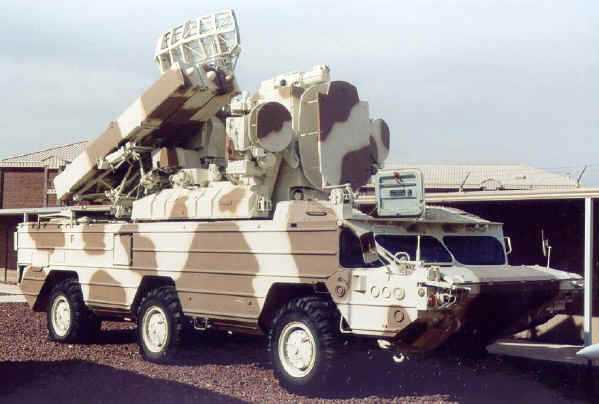

Боевая машина 9А33Б[править]

БМ 9А33Б является автономной всепогодной огневой единицей. Машина способна обнаруживать и опознавать воздушные цели в движении. С короткой остановки способна обстреливать одну цель двумя ракетами. Время развёртывания и свёртывания боевой машины не более 5 минут^[5].

В качестве базы используется шасси БАЗ-5937. Шасси трёхосное, для движения по воде снабжено водомётом. Двигатель дизельный. Кроме того, шасси оборудовано средствами навигации и топопривязки. Шасси может транспортироваться самолётом Ил-76 и железнодорожным транспортом^[6].

Станция обнаружения целей (СОЦ)[править]

Радиолокационная станция кругового обзора. Имеет высокую степень защиты от помех. Решает задачи обнаружения воздушных целей и выдаёт их координаты местонахождения. Вращается со скоростью 33 1/3 оборота в минуту и стабилизирована в горизонтальной плоскости. Возможности антенны обеспечивают обнаружение цели типа истребитель на расстояниях до 40 км и 27 км при высоте полёта 5000 и 50 метров соответственно

[5]. Работает в диапазоне частот 6-8 ГГц^[7].

Станция сопровождения целей (ССЦ)[править]

Осуществляет поиск целей по данным полученным от СОЦ. Производит захват и автосопровождение целей по угловым координатам и дальности и выдаёт точные текущие координаты на счётно-решающий прибор (СРП). ССЦ позволяет захватывать и сопровождать цели на дальности до 23 и 14 км при высоте полёта 5000 и 50 метров соответственно. Станция имеет защиту от пассивных и активных помех^[5]. Работает в диапазоне частот от 14,2 до 14,8 ГГц^[7].

Счётно-решающий прибор (СРП)[править]

СРП решает задачу встречи ЗУР с упреждающей траекторией цели при поступлении информации от ССЦ, затем вырабатывает данные для своевременного пуска ракет^[5]. Время реакции комплекса от 16 до 26 секунд.

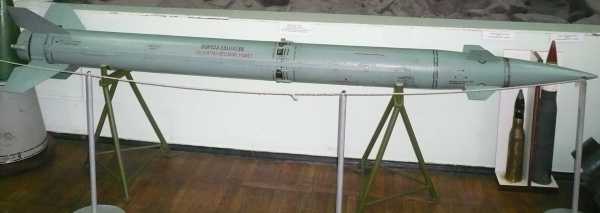

ЗУР 9М33[править]

9М33

Основные характеристики
Назначение	Зенитная управляемая ракета
Разработчик	ОКБ-2
Масса снаряженной, кг	128
Диаметр, мм	206
Длина, мм	3158
Размах крыла, мм	650
Дальность пуска макс.:
в передней полусфере, км	9
Скорость полёта цели, км/ч	420 м/с
Скорость полёта, М	1,51
Боевая часть	15 кг
Взрыватель	неконтактный
Модификации	9М33, 9М33М, 9М33М2, 9М33М3, 9М33М5

Основным вооружением ЗРК является твердотопливная ЗУР 9М33, выполненная по схеме «утка». Оснащена радиокомандной системой наведения на цель, осколочной боевой частью, неконтактным взрывателем с радиусом срабатывания 5 м и трассерами в хвостовой части для сопровождения телевизионно-оптическим визиром. Пуск двух ракет по наиболее важным целям осуществляется с интервалом 3-5 с. Для снижения ошибки наведения при стрельбе по целям, находящимся на высотах 50-100 м, ракета наводится на них сверху вниз^[5].

ТЗМ 9Т217Б[править]

Транспортно-заряжающая машина осуществляет транспортировку двенадцати ЗУР и обеспечивает заряжание боевой машины^[5].

Советские[править]

9К33М2 «Оса-АК»[править]

Модернизированный комплекс 9К33М2. Принят на вооружение в 1975 году^[5].

Основные отличия от базового варианта^[5]:

1. Расширена зона поражения целей по дальности, высоте и параметру.

2. Изменена структура СРП, добавлена возможность наведения ЗУР на цель, движущуюся со скоростью до 500 м/с и маневрирующую с перегрузкой до 8 единиц.

3. Имеет возможность обстрела и поражения целей на догонных курсах при скорости движения до 300 м/с.

4. Повышена защищённость от воздействия радиоэлектронных помех, улучшены условия автосопровождения целей в пассивных помехах.

5. Используется новая элементная база, повышена общая надёжность функционирования БМ.

6. Усовершенствован радиовзрыватель ЗУР. Новый взрыватель обеспечивает снижение нижней границы зоны срабатывания до 27 метров.

7. ЗУР размещена в ТПК. Повышен гарантийный срок использования ракет до 5 лет и повышена радиационная стойкость.

8. Обеспечена транспортировка восьми ЗУР и заряжание боевой машины.

9К33М3 «Оса-АКМ»[править]

Дальнейшая модернизация комплекса. Эта модификация может эффективно бороться с самолётами и вертолётами при прикрытии войск во всех видах боевых действий и в условиях активного радиоэлектронного противодействия

[5].

Работы по совершенствованию БМ ЗРК «Оса» и его ракеты были начаты в ноябре 1975 года под кодовым именем «Мара». ПСИ модернизированный комплекс прошёл в 1977 году, а ГИ были пройдены в декабре 1979 года. В 1980 году ЗРК был принят на вооружение под обозначением «Оса-АКМ»^[5].

Основные изменения, произведённые в ЗРК «Оса-АКМ»^[5]:

1. Расширена зона поражения.

2. Улучшена разрешающая способность индикатора кругового обзора СОЦ по азимуту и дальности.

3. Снижена вероятность срабатывания радиовзрывателя от земли и повышена точность наведения ракеты за счёт усовершенствованного СРП.

4. Возможность обстрела целей, движущихся со скоростями до 500 м/с и маневрирующих с перегрузкой до 8 единиц, а также возможность обстрела целей летящих со скоростью 300 м/с вдогон.

5. Увеличена плотность потока осколков. За счёт принудительной подачи на подрыв БЧ, улучшена возможность коррекции области срабатывания радиовзрывателя.

6. Повышена надёжность работы БМ, за счёт перевода на новую элементную базу. Улучшена общая помехозащищённость.

7. Доработан радиовзрыватель.

Белорусские[править]

Боевые пуски ЗРК «Оса» белорусских ВВС и войск ПВО на полигоне Доманово во время СОУ «Запад-2009»

9К33-1Т «Оса-1Т»[править]

Белорусский вариант модернизации 9К33. Работы по модернизации начаты в 2001 году белорусским Научно-производственным унитарным предприятием «Тетраэдр». Впервые ЗРК был представлен на выставках вооружений «MSPO-2003» в г. Кельце и «MILEX-2003» в г. Минск^[8].

Основные отличия от базового варианта «Оса-АК(М)»:

На ЗУР применена новая система наведения, позволяющая поражать летательные аппараты со скоростями до 700 м/с на дальностях до 12 км и высотах до 7 км. Декларируется вероятность поражения аэродинамической цели или вертолёта одной ЗУР — 0,6…0,8, а маневрирующей цели — 0,4…0,7. Заявлена возможность поражения малоразмерных целей, в том числе выполненых по технологиям «стелс», а также вертолётов огневой поддержки до рубежа пуска ими высокоточного оружия. Установка новой системы наведения позволила повысить объём зоны поражения в 2,06 раза при стрельбе навстречу целям со скоростями до 300 м/с и в 4 раза для целей со скоростями до 500 м/с^[8].
Повышена помехозащищённость ЗРК. В тракты СОЦ и ССЦ установлены твердотельные усилители высокой частоты (УВЧ) с низкими коэффициентами шума и расширенным динамическим диапазоном. Эти меры, совместно с введением системы цифровой обработки сигналов СОЦ и ССЦ, обеспечивают более высокую помехозащищённость модернизированного ЗРК. Дополнительно в состав аппаратуры введена оптико-электронная система ОЭС-1Т с теплопеленгатором (рабочий диапазон: 8-12 мкм), телевизионным каналом (с лучшими, чем у штатного телевизионно-оптического визира 9Ш38-2, характеристиками) и лазерным дальномером (длина волны — 1,06 мкм) для измерения дальности до цели в режиме радиомолчания. Введение оптико-электронной системы для сопровождения цели позволяет повысить живучесть в условиях применения противником противорадиолокационных ракет и полного радиоэлектронного подавления^[8].
Повышена степень автоматизации боевой работы. Установлено автоматизированное рабочее место начальника расчёта АРМ-1Т на базе современного компьютера, позволяющее автоматизировать расчёт зоны поражения по сопровождаемой цели в реальном масштабе времени, выводить формуляр сопровождаемой цели на ЖК экране АРМ. Из состава батареи исключён командирский пульт управления ПУ-12М, а управление действиями батарей (до 4 машин) организовано от ведущей боевой машины по принципу «ведущий-ведомый», что позволило автоматизировать задачи целераспределения, целеуказания и координации действий батареи в областях перекрытия зон поражения пусковых установок 9А33-1Т^[8].
Повышена надёжность ЗРК за счёт перевода на новую элементную базу до 80 % аппаратуры. Повышен ресурс аппаратуры, снижена номенклатура запасных частей и время, требуемое для технического обслуживания. Введён режим «электронный выстрел», позволяющий осуществлять комплексную проверку систем, входящих в контур управления пуском ЗУР. Из состава ЗРК исключён тренажёр 9Ф632 (на базе ЗИЛ-131), его функции реализованы в аппаратуре функционального контроля и тренажёра АФКТ-1Т входящей в каждую БМ^[8]^[5].

Демонстрационные боевые стрельбы для 11 иностранных делегаций были проведены 4 октября 2005 года на 174-м полигоне ВВС и войск ПВО в п. Доманово, где «Оса-1Т» продемонстрировала сопровождение и поражение всех мишеней ИВЦ-М2^[9] с расходом не более одной ЗУР на мишень. Также сообщается, что по результатам стрельб заключены три контракта с инозаказчиками на модернизацию «Оса-АК»^[8].

Сравнительные ТТХ ЗРК «Оса-АК(М)» и «Оса-1Т»^[8]
ТТХ	«Оса-АК(М)»	«Оса-1Т»
Год принятия на вооружение	1980	2005^[10]
Канальность по цели	1	2
Канальность по ракете	2	2
Максимальная скорость цели навстречу/вдогон, м/с	500/300	700/350
Минимальная высота поражения цели, м	15	15
Максимальная высота поражения цели, км	5	7
Дальность до ближней границы зоны поражения, км	1,5	1,5
Дальность до дальней границы зоны поражения, км	10,3	12
Максимальный курсовой параметр цели, км	6	8
Методы наведения ЗУР	ТТ, Н, Фи, Горка	КДУ, МТТ
Вероятность поражения цели одной ЗУР: * тактический истребитель * вертолёт * маневрирующая цель	0,5…0,7 0,4…0,7 0,2…0,5	0,65…0,84 0,6…0,8 0,4…0,7
Объём зоны поражения при стрельбе навстречу при V_ц=300 м/с: * в км³ * прирост в разах	480 —	992 2,06
Объём зоны поражения при стрельбе навстречу при V_ц=500 м/с: * в км³ * прирост в разах	120 —	480 4

T38 «Стилет»[править]

В состав комплекса T38 входят:

боевая машина Т381 (на шасси МЗКТ-69222),
двухступенчатая ракета T382 (КБ «Луч», Украина),
транспортно-заряжающая машина Т383,
юстировочная машина Т384,
машина технического обслуживания Т385,
автоматизированная контрольно-испытательная подвижная станция Т386,
комплект наземного оборудования Т387.

Может использовать ракету 9M33M3 комплекса «Оса-АКМ».

4-7 октября 2010 года белорусское предприятие «Тетраэдр» провело демонстрационные стрельбы ЗРК «Стилет» на полигоне в Доманово^[11].

Польские[править]

SA-8 Sting[править]

Польский вариант модернизации «Оса-АК(М)». Работы по модернизации начаты в 2001 году заводом вооружения № 2 г. Грудзёндз. Впервые ЗРК был представлен на выставках вооружений «MSPO-2003» в г. Кельце и «MILEX-2003» (г. Минск)^[8].

Боевое применение[править]

На малой дальности РЛС комплекса обеспечивала высокое соотношение сигнал-шум даже в условиях помех, а в случае невозможности этого оставалась возможность работы, используя оптический визир^[34], поэтому при применении сирийских ЗРК «Оса» в боевых действиях в южном Ливане в начале 1980-х годов израильские ВВС были вынуждены применять массовый запуск беспилотных летательных аппаратов в качестве ложных целей, с последующей атакой ударной авиации на позиции израсходовавших боекомплект ЗРК^[35]. Таким образом были уничтожены 3 комплекса, а 4-й ЗРК «Оса» сбил один израильский разведчик RF-4E^[34], количество уничтоженных при этом БПЛА не уточняется.
12 октября 1981 года бойцы Полисарио с помощью ЗРК «Оса» сбили марокканский самолёт-воздушный командный пост C-130H «Геркулес», весь экипаж погиб. На следующий день с помощью «Осы» был сбит летящий на максимальной скорости истребитель Mirage F.1^[36]^[37]^[38].
В ходе военных действий в Анголе в 1987—1988 году ЗРК «Оса» сбили два дистанционно пилотируемых летательных аппарата и один пилотируемый разведчик^[34].
Перед началом операции «Буря в пустыне» специальное подразделение США с использованием вертолётов проникло на территорию Кувейта, захватило и вывезло ЗРК «Оса» со всей технической документацией, заодно пленив и боевой расчёт, состоящий из иракских военнослужащих^[35].
В ходе боевых действий в Кувейте иракским ЗРК «Оса» были сбиты несколько крылатых ракет «Томагавк»^[34]^[35].
Комплекс применялся в ходе вооружённого конфликта в Южной Осетии в августе 2008 года российской и грузинской сторонами. По некоторым данным, модернизированным комплексом «Оса-АК/АКМ» был сбит российский Ту-22М3^[39].
9К33М2 поставлялась так же в Ирак в 1984—1984 гг. и участвовала в Ирано-Иракском конфликте; поставлено 2 дивизиона по 3 батареи.
В ходе Гражданской войны в Сирии бойцы Национальная коалиция сирийских революционных и оппозиционных сил сбили из трофейного комплекса два вертолёта Ми-8/Ми-17 ВВС Сирии^[40].

Недостатки[править]

Время реакции (16 — 26 с) не позволяет атаковать боевые вертолёты, совершающие удары на подскоке^[41].

↑ История ОАО ИЭМЗ «Купол»
↑ Зенитный ракетный комплекс «Оса»
↑ Архив новостей
↑ ^4,0^4,1^4,2^4,3^4,4 Зенитный ракетный комплекс 9К33 «Оса» 1972
↑ ^5,00^5,01^5,02^5,03^5,04^5,05^5,06^5,07^5,08^5,09^5,10^5,11^5,12 ОРУЖИЕ РОССИИ 9К33 «Оса»
↑ Зенитный ракетный комплекс 9К33 «Оса»
↑ ^7,0^7,1 SA-8 GECKO/9K33 Osa
↑ ^8,0^8,1^8,2^8,3^8,4^8,5^8,6^8,7 Полковник Николай Качук «Оса-1Т»: модернизация по-белорусски (рус.) // Журнал Вооруженных Сил Республики Беларусь «Армия». — Минск, 2006. —. —. — ISSN 1819-0790.
↑ Имитаторы воздушных целей ИВЦ-М2 имитируют современные малоразмерные средства воздушного нападения в радиолокационном диапазоне длин волн 2-4 см, оптическом и тепловом диапазонах
↑ ^10,0^10,1 Юрий Мамонтов «Оса» специального назначения (рус.) // Журнал Вооруженных Сил Республики Беларусь «Армия». — Минск, 2006. —. —. — ISSN 1819-0790.
↑ Саид Аминов. Тетраэдр провел демонстрационные стрельбы ЗРК Т38 «Стилет» Вестник ПВО, 9 ноября 2010
↑ The Military Balance 2016. — P. 190.
↑ The Military Balance 2016. — P. 194.
↑ The Military Balance 2016. — P. 180.
↑ The Military Balance 2016. — P. 320.
↑ The Military Balance 2012. — P. 317.
↑ The Military Balance 2016. — P. 430.
↑ The Military Balance 2016. — P. 178.
↑ The Military Balance 2016. — P. 183.
↑ The Military Balance 2016. — P. 82.
↑ The Military Balance 2016. — P. 104.
↑ The Military Balance 2016. — P. 184.
↑ The Military Balance 2016. — P. 491.
↑ The Military Balance 2016. — P. 252.
↑ The Military Balance 2016. — P. 254.
↑ The Military Balance 2016. — P. 337.
↑ The Military Balance 2016. — P. 393.
↑ The Military Balance 2012. — P. 338.
↑ The Military Balance 2016. — P. 127.
↑ The Military Balance 2016. — P. 354.
↑ The Military Balance 2016. — P. 203.
↑ The Military Balance 2016. — P. 205.
↑ The Military Balance 2016. — P. 397.
↑ ^34,0^34,1^34,2^34,3 ВАСИЛИИ Н. Я., ГУРИНОВИЧ А. Л. ЗЕНИТНЫЕ РАКЕТНЫЕ КОМПЛЕКСЫ. Справочное издание. стр. 174—182
↑ ^35,0^35,1^35,2 Самоходный зенитный ракетный комплекс 9К33 «Оса»
↑ Morocco, Mauritania & West Sahara since 1972
↑ Monday 12 October 1981
↑ Africa
↑ М. Барабанов, А. Лавров, В. Целуйко. Танки августа. — М.: Центр анализа стратегий и технологий, 2009. — 110 с.
↑ Авиация в локальных конфликтах — Сирия
↑ Зенитный ракетно-пушечный комплекс 2К22 Тунгуска | Ракетная техника

Советские и российские комплексы ПРО, ЗРК, ЗСУ, ЗО и ПЗРК

Комплексы ПРО

ЗУ ВВС и ПВО

ЗУ
сухопутных
войск РФ

Ближнего действия (до 15 км)
Малой дальности (от 15 до 30 км)
Средней дальности (от 30 до 100 км)
Дальнего действия (> 100 км)

ЗУ ВМФ РФ

Командные пункты,
средства управления,
разное

^* — производились только на экспорт. Курсивом выделены перспективные, опытные или не пошедшие в серийное производство образцы

Бронированные машины, бронетехника и машины на их базе СССР и России после 1945 года

Инженерные и специальные машины

Машины разведки и управления

^* — производились только на экспорт; курсивом выделены перспективные, опытные или не пошедшие в серийное производство образцы

www.wiki-wiki.ru

ЗРК Оса, тактико-технические характеристики зенитного ракетного комплекса, АМК

Зенитный ракетный комплекс (ЗРК) «Оса» является автоматизированным средством ПВО, предназначенным для отражения воздушных угроз на малых дальностях. Его тактико-технические характеристики способны обеспечить прикрытие от воздушных ударов танковой или мотострелковой дивизии. Ракетный комплекс может действовать как в процессе боя, так и на марше.

Создание ЗРК «Оса» в 60-х годах 20 века было обусловлено тем, что авиация, избегая огня зенитных управляемых ракет, старалась атаковать на сверхмалых высотах. В связи с этим ЗРК, которые существовали в те годы, оказались практически бесполезными. Хотя их ТТХ прекрасно подходили для борьбы с высоколетящими целями, для низколетящих целей они практически не представляли опасности.

Так как новая тактика нападения авиации распространилась по всему миру, военные ведомства многих развитых стран пытались решить задачи по проектированию новых зенитно-ракетных комплексов, которые могли бы эффективно бороться именно с низколетящими целями. Технический уровень развития даже такого мощного государства, как США, не позволял создать ЗРК, который мог бы эффективно бороться с низколетящими целями, но советские конструкторы в очередной раз совершили резкий рывок вперёд в гонке вооружений.

История создания ЗРК «Оса»

Согласно постановлению ЦК КПСС и Совета Министров от 27.10.1960 года, работы по созданию нового зенитно-ракетного комплекса были начаты в том же 1960 году. Ответственным за разработку был назначен НИИ-20 Государственного Комитета СССР по радиоэлектронике. Во главе процесса разработки был поставлен Тарановский, которого вскоре сменил Косичкин.

До сих пор перед советскими конструкторами никогда не ставили сложную задачу по разработке полностью автономного зенитно-ракетного комплекса. Согласно плану, новая система ЗРК должна была совместить на одной базе следующие устройства:

Средства обнаружения и сопровождения воздушных целей;
Пусковое устройство, способное к запуску зенитной управляемой ракеты;
Средства топографии;
Средства навигации;
Независимые источники электроснабжения.

В довершение ко всему, новый зенитно-ракетный комплекс должен был быть ещё и плавучим. После нескольких попыток разработки стало ясно, что одному НИИ-20 с подобной задачей не справиться. Именно по этой причине разработка ЗРК было доверена целому ряду НИИ и конструкторских бюро:

НИИ-20 Госкомитета по радиоэлектронике, как уже было сказано выше, назначался ответственным за весь проект. Кроме этого, данное НИИ отвечало за разработку боевой машины;
Конструкторское бюро №82 машиностроительного завода по авиационной технике было назначено ответственным за разработку и испытания зенитной управляемой ракетой. Главным конструктором, ответственным за ракету, стал А. Потопалов;
Всесоюзный НИИ по электрооборудованию отвечал за разработку всей системы электропитания ЗРК;
Самоходное шасси должен был разработать Кутаисский автомобильный завод.

Параллельно с разработкой самоходного зенитно-ракетного комплекса «Оса» разрабатывался аналогичный комплекс ЗРК «Оса-М», основным предназначением которого являлась защита кораблей военно-морского флота от низколетящих воздушных угроз.

Так как военная разведка СССР в 60-е годы успешно работала в США, советскому правительству было известно, что потенциальный соперник разрабатывает свой автономный и мобильный ЗРК на самоходном шасси. Американская новинка, известная под именем «Маулер», должна была обеспечить американские войска защитой от низколетящих целей на расстоянии 10-15 км.

В связи с этими обстоятельствами, разработка советского ЗРК началась усиленными темпами. Как показало время, паника была совершенно напрасной, так как данный американский проект с треском провалился – летом 1965 года он был окончательно свёрнут.

Трудности при разработке ЗРК «Оса»

В СССР разработка ЗРК «Оса» тоже продвигалась очень медленно. Назначенные НИИ и КБ не справлялись с поставленной задачей. Проходили постоянные замены главных конструкторов, которые отвечали за разработку различных узлов, но это мало помогало.

В сентябре 1964 года новым разработчиком был назначен ЗУР-МКБ «Факел». В то время главным конструктором «Факела» был Грушин. Разработка плавающего самоходного шасси также была передана новому предприятию, которым стал Брянский автомобильный завод.

Директор НИЭИ Минрадиопрома СССР Ефремов был назначен главным конструктором ЗРК.

После такой масштабной перестановки, разработка ЗРК «Оса» пошла более успешно и в 1970 году первый прототип ЗРК «Оса» был отправлен на Эмбинский полигон, где успешно прошёл все положенные испытания. 4 октября 1971 года комплекс был принят на вооружение армии СССР. На вооружении ПВО Сухопутных войск данный самоходный комплекс был принят в 1972 году. Общественности зенитно-ракетный комплекс «Оса» впервые был представлен во время военного парада, который проходил на Красной площади в Москве в ноябре 1975 года.

Описание ЗРК «Оса» и его основные боевые характеристики

Зенитно-ракетный комплекс «Оса» способен самостоятельно следовать за танковыми и мотострелковыми дивизиями практически в любых погодных условиях. Уникальная конструкция шасси обеспечивает ему прекрасную проходимость и плавучесть. Он имеет высокую эффективность и обладает хорошей защитой от помех. Мобильный самоходный ЗРК «Оса» включает в свой состав следующие средства:

Машина 9А33Б, оборудованная средствами наведения и пуска ракет;
Системы разведки;
Заряжающая машина;
Ракета 9М33, которая является управляемой.

Как заряжающая, так и боевая машины находятся на плавающих шасси БАЗ-5937. Данное трёхосное шасси обладает прекрасной проходимостью в условиях бездорожья и способно преодолевать водные преграды. Кроме того, оно оснащено следующими устройствами:

Средствами электроснабжения;
Навигацией;
Системами жизнеобеспечения;
Генератором отбора мощности.

Данный комплекс, помимо того, что может передвигаться своим ходом, может транспортироваться на грузовых самолётах ИЛ-76 или железнодорожном транспорте. Мощный двигатель способен обеспечить ЗРК максимальную скорость до 80 км/ч по шоссе. При этом по грунтовым дорогам комплекс способен передвигаться со скоростью до 55 км/ч.

В случае необходимости, ЗРК «Оса» способен плыть со скоростью до 10 км/ч. В данном случае, двигатель обеспечивает работоспособность специального водомёта. Само шасси может буксировать прицепы весом до 7 200 кг.

Для обнаружения воздушных целей на ракетном комплексе используется мощная радиолокационная станция. Она может обнаруживать воздушные цели, находясь как на месте, так и в движении. Кроме того, ЗРК способна идентифицировать цели по признаку «свой – чужой».

Серийное производство ЗРК «Оса»

Серийное производство зенитно-ракетного комплекса «Оса» было развёрнуто на 2-х предприятиях:

Сама боевая машина производилась на Ижевском электромеханическом заводе;
Зенитные управляемые ракеты производились на Кировском машиностроительном заводе.

До 1975 года «Оса» производилась без существенных модернизаций.

В 1975 году на вооружение Сухопутных войск СССР был принят модернизированный зенитно-ракетный комплекс «Оса-АК». Модернизация ЗРК «Оса» заключалась в следующих изменениях:

Появилось 6 зенитных управляемых ракет модификации 9М33М2, вместо 4-х 9М33 у базовой модификации;
Зона поражения у модернизированного комплекса тоже была увеличена. Теперь комплекс мог сбивать самолеты, скорость которых равнялась 500м/С, вместо 420 М/С у базовой модели;
Радиоэлектронная аппаратура (большая часть её) была размещена на новой элементной базе. Это нововведение позволило уменьшить массу комплекса, снизить энергопотребление и повысить общую надёжность;
Ракеты получили взрыватели новой конструкции, которые позволили уменьшить минимальную высоту поражения воздушных целей комплексом с 50 до 25 метров.

В целом, модернизированный зенитно-ракетный комплекс значительно превосходил по базовым характеристикам предыдущую модель.

Модификация ЗРК «Оса-АКМ»

Следующая модернизации зенитно-ракетного комплекса получила название «Оса-АКМ». Данная модификация была принята на вооружение в 1980 году. Основным отличием модификации «АКМ» были повышенные возможности для борьбы с военными вертолётами. Так как, начиная с конца 1970-х годов военные вертолёты стали массово оснащаться противотанковыми ракетами, комплекс пришлось дорабатывать в соответствии с этими нюансами.

ЗРК «Оса-АКМ» мог вести эффективный огонь не только по движущимся, но и по «зависшим» в воздухе целям. Ракеты комплекса получили модернизированный взрыватель, после установки которого цели можно было поражать практически на нулевых высотах. При этом расстояние до цели не должно было быть менее 2 км. Максимальная дальность поражения составляла до 6,5 км.

Модификации Оса, произведённые в других странах

Кроме вышеперечисленных модификаций, существует ещё несколько модификаций ЗРК «Оса» которые были произведены в Белоруссии и Польше.

«Оса-1Т» — это модернизированный комплекс, который был произведён в Республике Беларусь. Работы по модернизации базового комплекса были начаты в 2001 году. После того как комплекс был доработан, он был продемонстрирован в Минске и польском Кельце. В отличие от базового комплекса он обладает следующими доработками:

Защита комплекса от помех была модернизирована, возрос радиус её действия;
Появилась современная оптико-электронная система, основной задачей которой является сопровождение цели. Данная система сконструирована таким образом, что может функционировать в условиях полного радиоэлектронного подавления;
Система наведения нового комплекса даёт возможность ракетам поражать цели, летящие на высоте до 7 км. Расстояние до цели может составлять до 12 км;
Модернизированный комплекс способен поражать цели, летящие со скоростью до 700 м/с.

Общий ресурс и ремонтопригодность зенитно-ракетного комплекса были значительно увеличены.

Следующая модернизированная машина, произведённая на базе ЗРК – это Т-38 «Стилет». Она тоже производится в Белоруссии. Самым главным отличием данной модернизации является наличие двухступенчатой ракеты Т-382. Если возникнут проблемы с производством двухступенчатых ракет, комплекс может успешно пользоваться ракетами 9М33М3, которые используются в комплексе «Оса-АКМ».

Ещё одной модернизацией является польская ЗРК SA-8 Sting. Она практически ни чем не отличается от белорусской «Оса-1Т». Здесь явно прослеживается совместная с Белоруссией разработка.

Тактико-технические характеристики ЗРК «Оса»

Основные ТТХ зенитно-ракетного комплекса «Оса» (базовой модели) имеют следующие характеристики:

По классификации – это зенитно-ракетный комплекс;
Его боевая масса составляет 18 000 кг;
Экипаж включает в себя 5 человек;
Длина корпуса комплекса составляет 9 140мм;
Высота комплекса с опущенным радаром составляет 4 200 мм;
Ширина корпуса составляет 2 750 мм;
Диапазон дальности стрельбы составляет от 1 500 до 10 000 метров;
В качестве вооружения комплекс располагает четырьмя управляемыми ракетами 9М33;
Двигатель комплекса имеет мощность в 300 л/с. Он может развивать максимальную скорость по шоссе до 70 км/ч, и до 35 км/ч по бездорожью. Кроме того, комплекс способен передвигаться вплавь со скоростью до 10 км/ч.

Колёсная формула 6х6 позволяет комплексу без проблем передвигаться в условиях полного отсутствия дорог.

Зенитно-ракетный комплекс «Оса» и его модификации до сих пор состоят на вооружении Сухопутных войск России и ряда других стран. Хотя современные ЗРК во многом превосходят «Осу», армия не спешит полностью от них отказываться.

comp-pro.ru

Зенитный ракетный комплекс 9К33 “Оса”

Разработка автономного самоходного войскового зенитного ракетного комплекса “Оса” (9К33) началась в соответствии с Постановлением СМ СССР от 27 октября 1960 г. Впервые ставилась задача разработки автономного комплекса с размещением на одном самоходном плавающем шасси (боевой машине) как всех боевых средств, включая радиолокационные станции и пусковую установку с ракетами, так и средств связи, навигации и топопривязки, контроля, а также источников электропитания. Новыми были и требования по обнаружению воздушных целей в движении и поражению их огнем с коротких остановок. Вес ЗУР не должен был превышать 60-65 кг, что позволяло бы двум военнослужащим осуществлять вручную операции по заряжению пусковой установки.

Основным предназначением комплекса было прикрытие от низколетящих целей сил и средств мотострелковых дивизий. Одновременно Постановлением задавалась разработка корабельного ЗРК “Оса-М” с использованием ракеты и части радиоэлектронных средств комплекса “Оса”.

Головным разработчиком ЗРК в целом и боевой машины 9АЗЗ комплекса 9КЗЗ было определен НИИ-20 ГКРЭ. Главным конструктором комплекса и машины был назначен М.М.Косичкин. Разработку ракеты поручили КБ завода № 82 Мосгорсовнархоза во главе с А.В.Потопаловым.

На формирование концепции построения ЗРК “Оса” определенное влияние оказала информация о проведении в США работ по созданию автономного самоходного ЗРК “Маулер” с размещением всех его средств на шасси широко внедряемого в те годы гусеничного многоцелевого бронетранспортера (БТР) М-113. Отметим, что, в конечном счете, американцам не удалось создать этот комплекс.

Разработка комплекса “Оса” и в СССР шла очень не просто. Неоднократно срывались сроки отработки узлов ракеты, шасси и всего комплекса. В итоге к 1962 году работы фактически так и не вышли из стадии экспериментальной лабораторной отработки основных систем. Эта неудача была предопределена излишним оптимизмом в оценке перспектив развития отечественных твердых топлив и элементной базы бортовой аппаратуры системы управления. На стадии разработки тактико-технических требований комплекс носил наименование “Эллипсоид”

Постановлением ЦК КПСС и СМ СССР от 7 сентября 1964 г., завод № 82 (Тушинский Машиностроительный завод) был освобожден от работ по ракете 9МЗЗ с подключением вместо него ОКБ-2 ГКАТ во главе с Грушиным, устанавливался и новый срок начала испытаний — II кв. 1965 г. Корректировались требования к ракете. Допустимое значение стартовой массы было удвоено и доведено до реально достижимого уровня — 110-115 кг. Предписывалось обеспечить поражение целей с ЭПР МИГ-19, летящих со скоростью 500 м/с на дальности 8-10 км при высоте полета от 50-100 м до 5 км, а тех же целей на дозвуковых скоростях — на дальности до 10-13 км и высотах до 6-7 км.

Распоряжением СМ СССР были установлен и новый срок предъявления ЗРК на совместные испытания — II кв. 1970 г. Главным конструктором “Осы” был назначен директор НИЭМИ МРП (бывшего НИИ-20 ГКРЭ) В.П.Ефремов, его заместителем — И.М. Дризе. Решением Комиссии Президиума СМ СССР по военно-промышленным вопросам разработку плавающего корпусного колесного шасси 937 (позднее — 5937 или “Основа”) для ЗРК “Оса” поручили Брянскому автомобильному заводу Минавтопрома.

В марте-июне 1970 г. на Эмбенском полигоне успешно прошли заводские испытания ЗРК, а с июля 1970 г. по февраль 1971 г. — совместные испытания под руководством госкомиссии во главе с М.М.Савельевым. Комплекс был принят на вооружение Постановлением ЦК КПСС и СМ СССР от 4 октября 1971 г. Одновременно ЗРК “Оса-М” поступил на вооружение кораблей ВМФ.

В настоящее время производство комплекса завершено. ЗРК 9К33 “Оса” поставлялся в Анголу , Алжир, Грецию, Индию, Ирак, Иорданию, Ливию, Польшу, Сирию, Югославию. Комплекс находится на вооружении 19 стран мира.

На западе комплекс получил обозначение SA-8 “Gecko”.

Состав

ЗРК 9K33 “Оса” состоял из:

боевой машины 9А33Б со средствами разведки, наведения и пуска, с четырьмя зенитными управляемыми ракетами 9М33,

транспортно-заряжающей машины 9Т217Б с восемью ЗУР,

средств контроля и технического обслуживания, смонтированных на автомобилях.

Боевая машина 9А33Б размещалась на трехосном шасси БАЗ-5937, снабженном водометом для движения на плаву, с мощным ходовым дизельным двигателем, средствами навигации, топопривязки, жизнеобеспечения, связи и электропитания комплекса (от газотурбинного агрегата и от генератора отбора мощности ходового двигателя). Обеспечивалась авиатранспортабельность самолетом Ил-76 и перевозка по железной дороге в пределах габарита 02-Т.

Размещенная на боевой машине 9А33Б за транспортно-пусковыми контейнерами РЛС обнаружения целей представляла собой когерентно-импульсную РЛС кругового обзора сантиметрового диапазона со стабилизированной в горизонтальной плоскости антенной, что позволяло производить поиск и обнаружение целей при движении комплекса. РЛС осуществляла круговой поиск вращением антенны со скоростью 33 об./мин, а по углу места — пререброской луча в одно из трех положений при каждом обороте антенны. При импульсной мощности излучения 250 кВт, чувствительности приемника порядка 10Е-13 Вт, ширине луча по азимуту 1°, по углу места — от 4° в двух нижних положения луча и до 19° в верхнем положении (общий сектор обзора по углу места составлял 27°) станция обнаруживала истребитель на дальности 40 км при высоте полета 5000 м (27 км — на высоте 50 м). Станция была хорошо защищена от активных и пассивных помех.

Установленная на боевой машине РЛС сопровождения цели сантиметрового диапазона волн при импульсной мощности излучения 200 кВт, чувствительности приемника 2×10Е-13 Bт и ширине луча 1° обеспечивала захват цели на автосопровождение на дальности 23 км при высоте полета 5000 ми 14 км при высоте полета 50 м. Среднеквадратичное отклонение автосопровождения цели составляли 0.3 д.у. (делений угломера т.е. 0.06°) по угловым координатам и 3 м по дальности. Станция имела систему селекции движущихся целей и различные средства защиты от активных помех. При сильных активных помехах возможно сопровождение с помощью телевизионно-оптического визира и РЛС обнаружения.

В системе радиокомандного наведения комплекса “Оса” применялись два комплекта антенн широкого и среднего лучей для захвата и ввода в луч станции сопровождения цели двух ЗУР при пуске с минимальным интервалом (3-5 с). При стрельбе по низколетящим целям (на высотах 50-100 м) использовался метод “горки”, обеспечивающий подлет ЗУР к цели сверху, что позволяло снизить ошибки выведения ракеты на цель, исключив срабатывание радиовзрывателя от земли.

ЗУР 9М33 выполнена по схеме “утка”. Ракета не стабилизируется по крену, в связи с чем, в бортовой аппаратуре предусмотрен раскладчик команд. Для уменьшения кренового момента, создаваемого воздействием на крылья возмущенного рулями воздушного потока, крыльевой блок был выполнен свободно вращающимся на подшипнике относительно продольной оси ракеты, Основные блоки ракеты — аппаратура радиоуправления (командный радиоблок) и радиовизирования (литерный ответчик), автопилот, радиовзрыватель, бортовой источник электропитания, боевая часть с предохранительно-исполнительным механизмом — располагались в носовой части ЗУР. В хвостовой части ракеты были расположены двигатель, антенны командного радиоблока и бортового ответчика, а также трассеры для сопровождения ракеты с помощью телевизионно-оптического визира. ЗУР не требовала предстартовой подготовки, исключая установку литера бортовой радиоаппаратуры в процессе заряжения ПУ.

Ракета поставлялась в войска в боеготовном виде и не требовала подстроечных и проверочных работ при эксплуатации (кроме регламентных проверок раз в год).

Комплекс обеспечивал поражение целей со скоростью 300 м/с на высотах 200-5000 м в диапазоне дальностей от 2,2-3,6 до 8,5-9 км (с уменьшением максимальной дальности до 4-6 км для целей на малых высотах — 50-100 м). Для сверхзвуковых целей, летящих со скоростью до 420 м/с дальняя граница зоны поражения не превышала 7,1 км на высотах 200-5000 м. Параметр составлял от 2 до 4 км. Рассчитанная по результатам моделирования и боевых пусков ЗУР вероятность поражения цели типа F-4С (”Фантом-2″) одной ракетой составляла 0,35-0,4 на высоте 50 м и увеличивалась до 0,42-0,85 на высотах более 100 м.

Самоходное шасси обеспечивало средние скорости движения комплекса по грунтовым дорогам днем — 36 км/ч, ночью — 25 км/ч при максимальных скоростях по шоссе до 80 км/ч. На плаву скорость достигала 7…10 км/ч.

Серийное производство боевых средств ЗРК “Оса” было организовано: — боевой машины 9А33Б — на Ижевском электромеханическом заводе МРП, — ЗУР 9М33 — на Кировском машиностроительном заводе им.ХХ партсъезда МАП.

mirznanii.com

Оса (зенитный ракетный комплекс) — Википедия

9К33

Боевая машина 9А33Б зенитно-ракетного комплекса 9К33 «Оса»
Классификация	Зенитный ракетный комплекс
Боевая масса, т	18
Экипаж, чел.	5
История
Производитель
Годы производства	9К33</br> с 1970 по 1975</br>9К33М2</br> с 1975 по 1980</br>9К33М3</br> с 1980 по 1988^[1]
Годы эксплуатации	с 1971
Количество выпущенных, шт.	более 1200^[2]
Основные операторы
Размеры
Длина корпуса, мм	9140
Ширина корпуса, мм	2750
Высота, мм	4200 (с опущенным радаром)
Вооружение
Дальность стрельбы, км	1,5..10
Другое вооружение	4 х ЗУР 9М33 (6 ЗУР на модификациях)
Подвижность
Тип двигателя	5Д20Б-300Б
Мощность двигателя, л. с.	300
Скорость по шоссе, км/ч	70
Скорость по пересечённой местности, км/ч	35 по бездорожью 7..10 на плаву
Запас хода по шоссе, км	500
Колёсная формула	6х6
Тип подвески	индивидуальная, торсионная на поперечных рычагах
Преодолеваемый брод, м	плавает
Дополнительно
Изображения на Викискладе^?	Оса (зенитный ракетный комплекс)

История создания[править]

Боевая машина 9А33Б[править]

Станция обнаружения целей (СОЦ)[править]

Станция сопровождения целей (ССЦ)[править]

Счётно-решающий прибор (СРП)[править]

ЗУР 9М33[править]

9М33

Основные характеристики
Назначение	Зенитная управляемая ракета
Разработчик	ОКБ-2
Масса снаряженной, кг	128
Диаметр, мм	206
Длина, мм	3158
Размах крыла, мм	650
Дальность пуска макс.:
в передней полусфере, км	9
Скорость полёта цели, км/ч	420 м/с
Скорость полёта, М	1,51
Боевая часть	15 кг
Взрыватель	неконтактный
Модификации	9М33, 9М33М, 9М33М2, 9М33М3, 9М33М5

ТЗМ 9Т217Б[править]

Советские[править]

9К33М2 «Оса-АК»[править]

Модернизированный комплекс 9К33М2. Принят на вооружение в 1975 году^[5].

Основные отличия от базового варианта^[5]:

1. Расширена зона поражения целей по дальности, высоте и параметру.

3. Имеет возможность обстрела и поражения целей на догонных курсах при скорости движения до 300 м/с.

5. Используется новая элементная база, повышена общая надёжность функционирования БМ.

8. Обеспечена транспортировка восьми ЗУР и заряжание боевой машины.

9К33М3 «Оса-АКМ»[править]

Основные изменения, произведённые в ЗРК «Оса-АКМ»^[5]:

1. Расширена зона поражения.

2. Улучшена разрешающая способность индикатора кругового обзора СОЦ по азимуту и дальности.

7. Доработан радиовзрыватель.

Белорусские[править]

Боевые пуски ЗРК «Оса» белорусских ВВС и войск ПВО на полигоне Доманово во время СОУ «Запад-2009»

9К33-1Т «Оса-1Т»[править]

Основные отличия от базового варианта «Оса-АК(М)»:

На ЗУР применена новая система наведения, позволяющая поражать летательные аппараты со скоростями до 700 м/с на дальностях до 12 км и высотах до 7 км. Декларируется вероятность поражения аэродинамической цели или вертолёта одной ЗУР — 0,6…0,8, а маневрирующей цели — 0,4…0,7. Заявлена возможность поражения малоразмерных целей, в том числе выполненых по технологиям «стелс», а также вертолётов огневой поддержки до рубежа пуска ими высокоточного оружия. Установка новой системы наведения позволила повысить объём зоны поражения в 2,06 раза при стрельбе навстречу целям со скоростями до 300 м/с и в 4 раза для целей со скоростями до 500 м/с^[8].
Повышена помехозащищённость ЗРК. В тракты СОЦ и ССЦ установлены твердотельные усилители высокой частоты (УВЧ) с низкими коэффициентами шума и расширенным динамическим диапазоном. Эти меры, совместно с введением системы цифровой обработки сигналов СОЦ и ССЦ, обеспечивают более высокую помехозащищённость модернизированного ЗРК. Дополнительно в состав аппаратуры введена оптико-электронная система ОЭС-1Т с теплопеленгатором (рабочий диапазон: 8-12 мкм), телевизионным каналом (с лучшими, чем у штатного телевизионно-оптического визира 9Ш38-2, характеристиками) и лазерным дальномером (длина волны — 1,06 мкм) для измерения дальности до цели в режиме радиомолчания. Введение оптико-электронной системы для сопровождения цели позволяет повысить живучесть в условиях применения противником противорадиолокационных ракет и полного радиоэлектронного подавления^[8].
Повышена степень автоматизации боевой работы. Установлено автоматизированное рабочее место начальника расчёта АРМ-1Т на базе современного компьютера, позволяющее автоматизировать расчёт зоны поражения по сопровождаемой цели в реальном масштабе времени, выводить формуляр сопровождаемой цели на ЖК экране АРМ. Из состава батареи исключён командирский пульт управления ПУ-12М, а управление действиями батарей (до 4 машин) организовано от ведущей боевой машины по принципу «ведущий-ведомый», что позволило автоматизировать задачи целераспределения, целеуказания и координации действий батареи в областях перекрытия зон поражения пусковых установок 9А33-1Т^[8].
Повышена надёжность ЗРК за счёт перевода на новую элементную базу до 80 % аппаратуры. Повышен ресурс аппаратуры, снижена номенклатура запасных частей и время, требуемое для технического обслуживания. Введён режим «электронный выстрел», позволяющий осуществлять комплексную проверку систем, входящих в контур управления пуском ЗУР. Из состава ЗРК исключён тренажёр 9Ф632 (на базе ЗИЛ-131), его функции реализованы в аппаратуре функционального контроля и тренажёра АФКТ-1Т входящей в каждую БМ^[8]^[5].

Сравнительные ТТХ ЗРК «Оса-АК(М)» и «Оса-1Т»^[8]
ТТХ	«Оса-АК(М)»	«Оса-1Т»
Год принятия на вооружение	1980	2005^[10]
Канальность по цели	1	2
Канальность по ракете	2	2
Максимальная скорость цели навстречу/вдогон, м/с	500/300	700/350
Минимальная высота поражения цели, м	15	15
Максимальная высота поражения цели, км	5	7
Дальность до ближней границы зоны поражения, км	1,5	1,5
Дальность до дальней границы зоны поражения, км	10,3	12
Максимальный курсовой параметр цели, км	6	8
Методы наведения ЗУР	ТТ, Н, Фи, Горка	КДУ, МТТ
Вероятность поражения цели одной ЗУР: * тактический истребитель * вертолёт * маневрирующая цель	0,5…0,7 0,4…0,7 0,2…0,5	0,65…0,84 0,6…0,8 0,4…0,7
Объём зоны поражения при стрельбе навстречу при V_ц=300 м/с: * в км³ * прирост в разах	480 —	992 2,06
Объём зоны поражения при стрельбе навстречу при V_ц=500 м/с: * в км³ * прирост в разах	120 —	480 4

T38 «Стилет»[править]

В состав комплекса T38 входят:

боевая машина Т381 (на шасси МЗКТ-69222),
двухступенчатая ракета T382 (КБ «Луч», Украина),
транспортно-заряжающая машина Т383,
юстировочная машина Т384,
машина технического обслуживания Т385,
автоматизированная контрольно-испытательная подвижная станция Т386,
комплект наземного оборудования Т387.

Может использовать ракету 9M33M3 комплекса «Оса-АКМ».

Польские[править]

SA-8 Sting[править]

Боевое применение[править]

На малой дальности РЛС комплекса обеспечивала высокое соотношение сигнал-шум даже в условиях помех, а в случае невозможности этого оставалась возможность работы, используя оптический визир^[34], поэтому при применении сирийских ЗРК «Оса» в боевых действиях в южном Ливане в начале 1980-х годов израильские ВВС были вынуждены применять массовый запуск беспилотных летательных аппаратов в качестве ложных целей, с последующей атакой ударной авиации на позиции израсходовавших боекомплект ЗРК^[35]. Таким образом были уничтожены 3 комплекса, а 4-й ЗРК «Оса» сбил один израильский разведчик RF-4E^[34], количество уничтоженных при этом БПЛА не уточняется.
12 октября 1981 года бойцы Полисарио с помощью ЗРК «Оса» сбили марокканский самолёт-воздушный командный пост C-130H «Геркулес», весь экипаж погиб. На следующий день с помощью «Осы» был сбит летящий на максимальной скорости истребитель Mirage F.1^[36]^[37]^[38].
В ходе военных действий в Анголе в 1987—1988 году ЗРК «Оса» сбили два дистанционно пилотируемых летательных аппарата и один пилотируемый разведчик^[34].
Перед началом операции «Буря в пустыне» специальное подразделение США с использованием вертолётов проникло на территорию Кувейта, захватило и вывезло ЗРК «Оса» со всей технической документацией, заодно пленив и боевой расчёт, состоящий из иракских военнослужащих^[35].
В ходе боевых действий в Кувейте иракским ЗРК «Оса» были сбиты несколько крылатых ракет «Томагавк»^[34]^[35].
Комплекс применялся в ходе вооружённого конфликта в Южной Осетии в августе 2008 года российской и грузинской сторонами. По некоторым данным, модернизированным комплексом «Оса-АК/АКМ» был сбит российский Ту-22М3^[39].
9К33М2 поставлялась так же в Ирак в 1984—1984 гг. и участвовала в Ирано-Иракском конфликте; поставлено 2 дивизиона по 3 батареи.
В ходе Гражданской войны в Сирии бойцы Национальная коалиция сирийских революционных и оппозиционных сил сбили из трофейного комплекса два вертолёта Ми-8/Ми-17 ВВС Сирии^[40].

Недостатки[править]

Время реакции (16 — 26 с) не позволяет атаковать боевые вертолёты, совершающие удары на подскоке^[41].

↑ История ОАО ИЭМЗ «Купол»
↑ Зенитный ракетный комплекс «Оса»
↑ Архив новостей
↑ ^4,0^4,1^4,2^4,3^4,4 Зенитный ракетный комплекс 9К33 «Оса» 1972
↑ ^5,00^5,01^5,02^5,03^5,04^5,05^5,06^5,07^5,08^5,09^5,10^5,11^5,12 ОРУЖИЕ РОССИИ 9К33 «Оса»
↑ Зенитный ракетный комплекс 9К33 «Оса»
↑ ^7,0^7,1 SA-8 GECKO/9K33 Osa
↑ ^8,0^8,1^8,2^8,3^8,4^8,5^8,6^8,7 Полковник Николай Качук «Оса-1Т»: модернизация по-белорусски (рус.) // Журнал Вооруженных Сил Республики Беларусь «Армия». — Минск, 2006. —. —. — ISSN 1819-0790.
↑ Имитаторы воздушных целей ИВЦ-М2 имитируют современные малоразмерные средства воздушного нападения в радиолокационном диапазоне длин волн 2-4 см, оптическом и тепловом диапазонах
↑ ^10,0^10,1 Юрий Мамонтов «Оса» специального назначения (рус.) // Журнал Вооруженных Сил Республики Беларусь «Армия». — Минск, 2006. —. —. — ISSN 1819-0790.
↑ Саид Аминов. Тетраэдр провел демонстрационные стрельбы ЗРК Т38 «Стилет» Вестник ПВО, 9 ноября 2010
↑ The Military Balance 2016. — P. 190.
↑ The Military Balance 2016. — P. 194.
↑ The Military Balance 2016. — P. 180.
↑ The Military Balance 2016. — P. 320.
↑ The Military Balance 2012. — P. 317.
↑ The Military Balance 2016. — P. 430.
↑ The Military Balance 2016. — P. 178.
↑ The Military Balance 2016. — P. 183.
↑ The Military Balance 2016. — P. 82.
↑ The Military Balance 2016. — P. 104.
↑ The Military Balance 2016. — P. 184.
↑ The Military Balance 2016. — P. 491.
↑ The Military Balance 2016. — P. 252.
↑ The Military Balance 2016. — P. 254.
↑ The Military Balance 2016. — P. 337.
↑ The Military Balance 2016. — P. 393.
↑ The Military Balance 2012. — P. 338.
↑ The Military Balance 2016. — P. 127.
↑ The Military Balance 2016. — P. 354.
↑ The Military Balance 2016. — P. 203.
↑ The Military Balance 2016. — P. 205.
↑ The Military Balance 2016. — P. 397.
↑ ^34,0^34,1^34,2^34,3 ВАСИЛИИ Н. Я., ГУРИНОВИЧ А. Л. ЗЕНИТНЫЕ РАКЕТНЫЕ КОМПЛЕКСЫ. Справочное издание. стр. 174—182
↑ ^35,0^35,1^35,2 Самоходный зенитный ракетный комплекс 9К33 «Оса»
↑ Morocco, Mauritania & West Sahara since 1972
↑ Monday 12 October 1981
↑ Africa
↑ М. Барабанов, А. Лавров, В. Целуйко. Танки августа. — М.: Центр анализа стратегий и технологий, 2009. — 110 с.
↑ Авиация в локальных конфликтах — Сирия
↑ Зенитный ракетно-пушечный комплекс 2К22 Тунгуска | Ракетная техника

Советские и российские комплексы ПРО, ЗРК, ЗСУ, ЗО и ПЗРК

Комплексы ПРО

ЗУ ВВС и ПВО

ЗУ
сухопутных
войск РФ

Ближнего действия (до 15 км)
Малой дальности (от 15 до 30 км)
Средней дальности (от 30 до 100 км)
Дальнего действия (> 100 км)

ЗУ ВМФ РФ

Командные пункты,
средства управления,
разное

Бронированные машины, бронетехника и машины на их базе СССР и России после 1945 года

Инженерные и специальные машины

Машины разведки и управления

wp.wiki-wiki.ru

Оса (зенитный ракетный комплекс) — Википедия

9К33
Оса
Боевая машина 9А33БМ3 зенитного ракетного комплекса 9К33М3 «Оса-АКМ» в экспозиции парка «Патриот».
Классификация	Зенитный ракетный комплекс
Боевая масса, т	18
Экипаж, чел.	5
История
Разработчик	Научно-исследовательский электромеханический институт
Производитель
Годы производства	9К33 с 1970 по 1975 9К33М2 с 1975 по 1980 9К33М3 с 1980 по 1988^[1]
Годы эксплуатации	с 1971
Количество выпущенных, шт.	более 1200^[2]
Основные операторы
Размеры
Длина корпуса, мм	9140
Ширина, мм	2750
Высота, мм	4200 (с опущенным радаром)
Вооружение
Дальность стрельбы, км	1,5..10
Другое вооружение	4 х ЗУР 9М33 (6 ЗУР на модификациях)
Подвижность
Тип двигателя	5Д20Б-300Б
Мощность двигателя, л. с.	300
Скорость по шоссе, км/ч	70
Скорость по пересечённой местности, км/ч	35 по бездорожью 7..10 на плаву
Запас хода по шоссе, км	500
Колёсная формула	6х6
Тип подвески	индивидуальная, торсионная на поперечных рычагах
Преодолеваемый брод, м	плавает
Оса на Викискладе

Существуют более современные ракетные комплексы такие как Тор-М1/2, Панцирь-С1/2, ПЗРК «Верба», перспективный «Сосна», способные более эффективно выполнять задачи Осы-АКМ^[4]^[5]^[6]^[7]^[8]. Оса, в отличие от них, имеет затруднения при перехвате целей с низким ЭПР (БПЛА, крылатые ракеты, малозаметные самолеты, вертолеты)^[9]^[10]. Также даже несмотря что во время Югославской Войны ЗРК «Оса» перехватывали ракеты «Tomahawk», летящих на высотах 20-100 метров, комплекс имеет проблемы с перехватом целей летящих на высоте менее 50 метров (малая дальность обнаружения цели, вероятность поражения первой ракетой)^[11]^[12]^[13]^[14]^[15].

История создания

27 июля 1960 года в соответствии с постановлением Совета министров СССР № 1157—487 была начата разработка ЗРК под кодовым именем «Оса» (на стадии проработки требований проект носил название «Эллипсоид»). Работы велись тяжело, с постоянными срывами сроков. В результате к 1962 году разработка практически не вышла из стадии лабораторной экспериментальной отработки^[16].

Состав

Боевая машина 9А33Б

Станция обнаружения целей (СОЦ)

Станция сопровождения целей (ССЦ)

Осуществляет поиск целей по данным полученным от СОЦ. Производит захват и автосопровождение целей по угловым координатам и дальности и выдаёт точные текущие координаты на счётно-решающий прибор (СРП). ССЦ позволяет захватывать и сопровождать цели на дальности до 23 и 14 км при высоте полёта 5000 и 50 метров соответственно. Станция имеет защиту от пассивных и активных помех^[17]. Работает в диапазоне частот от 14,2 до 14,8 ГГц^[19].

Счётно-решающий прибор (СРП)

СРП решает задачу встречи ЗУР с упреждающей траекторией цели при поступлении информации от ССЦ, затем вырабатывает данные для своевременного пуска ракет^[17]. Время реакции комплекса от 16 до 26 секунд, что со временем, за десятилетия развития вертолётов создало сложность в борьбе с «подскакивающими» вертолётами на некоторых участках местности, однако в таком случае пракически до создания Осы имелись иные варианты противодействия (ПЗРК, зенитная артилерия малых калибров). «Тунгуска» отодвинула «Осу» от переднего края и соответственно «подскакивающих» вертолётов чья задача перехват наступающих танков/разведка.

ЗУР 9М33

9М33

Основные характеристики
Назначение	Зенитная управляемая ракета
Разработчик	ОКБ-2
Масса снаряженной, кг	128
Диаметр, мм	206
Длина, мм	3158
Размах крыла, мм	650
Дальность пуска макс.:
в передней полусфере, км	9
Скорость полёта цели, км/ч	420 м/с
Скорость полёта, М	1,51
Боевая часть	15 кг
Взрыватель	неконтактный
Модификации	9М33, 9М33М, 9М33М2, 9М33М3, 9М33М5

Основным вооружением ЗРК является твердотопливная ЗУР 9М33, выполненная по схеме «утка». Оснащена радиокомандной системой наведения на цель, осколочной боевой частью, неконтактным взрывателем с радиусом срабатывания 5 м и трассерами в хвостовой части для сопровождения телевизионно-оптическим визиром. Пуск двух ракет по наиболее важным целям осуществляется с интервалом 3-5 сек. Для снижения ошибки наведения при стрельбе по целям, находящимся на высотах 50-100 м, ракета наводится на них сверху вниз^[17].

ТЗМ 9Т217Б

Транспортно-заряжающая машина осуществляет транспортировку двенадцати ЗУР и обеспечивает заряжание боевой машины^[17].

Модификации

Советские

М-4 «Оса-М»

Морская версия комплекса «Оса» (по классификации НАТО SA-N-4)

9К33М2 «Оса-АК»

Модернизированный комплекс 9К33М2. Принят на вооружение в 1975 году^[17].

Основные отличия от базового варианта^[17]:

1. Расширена зона поражения целей по дальности, высоте и параметру.

3. Имеет возможность обстрела и поражения целей на догонных курсах при скорости движения до 300 м/с.

5. Используется новая элементная база, повышена общая надёжность функционирования БМ.

8. Обеспечена транспортировка восьми ЗУР и заряжание боевой машины.

9К33М3 «Оса-АКМ»

Работы по совершенствованию БМ ЗРК «Оса» и его ракеты были начаты в ноябре 1975 года под кодовым именем «Мара». ПСИ модернизированный комплекс прошёл в 1977 году, а государственные испытания были пройдены в декабре 1979 года. В 1980 году ЗРК был принят на вооружение под обозначением «Оса-АКМ»^[17].

Основные изменения, произведённые в ЗРК «Оса-АКМ»^[17]:

1. Расширена зона поражения.

2. Улучшена разрешающая способность индикатора кругового обзора СОЦ по азимуту и дальности.

5. Увеличена плотность потока осколков. За счёт принудительной подачи радиокоманды на подрыв БЧ улучшена возможность коррекции области срабатывания радиовзрывателя.

6. Повышена надёжность работы БМ за счёт перевода на новую элементную базу. Улучшена общая помехозащищённость.

7. Доработан радиовзрыватель.

Белорусские

Боевые пуски ЗРК «Оса» белорусских ВВС и войск ПВО на полигоне Доманово во время СОУ «Запад-2009»

9К33-1Т «Оса-1Т»

Основные отличия от базового варианта «Оса-АК(М)»:

На ЗУР применена новая система наведения, позволяющая поражать летательные аппараты со скоростями до 700 м/с на дальностях до 12 км и высотах до 7 км. Декларируется вероятность поражения аэродинамической цели или вертолёта одной ЗУР — 0,6…0,8, а маневрирующей цели — 0,4…0,7. Заявлена возможность поражения малоразмерных целей, в том числе выполненых по технологиям «стелс», а также вертолётов огневой поддержки до рубежа пуска ими высокоточного оружия. Установка новой системы наведения позволила повысить объём зоны поражения в 2,06 раза при стрельбе навстречу целям со скоростями до 300 м/с и в 4 раза для целей со скоростями до 500 м/с^[20].
Повышена помехозащищённость ЗРК. В тракты СОЦ и ССЦ установлены твердотельные усилители высокой частоты (УВЧ) с низкими коэффициентами шума и расширенным динамическим диапазоном. Эти меры, совместно с введением системы цифровой обработки сигналов СОЦ и ССЦ, обеспечивают более высокую помехозащищённость модернизированного ЗРК. Дополнительно в состав аппаратуры введена оптико-электронная система ОЭС-1Т с теплопеленгатором (рабочий диапазон: 8-12 мкм), телевизионным каналом (с лучшими, чем у штатного телевизионно-оптического визира 9Ш38-2, характеристиками) и лазерным дальномером (длина волны — 1,06 мкм) для измерения дальности до цели в режиме радиомолчания. Введение оптико-электронной системы для сопровождения цели позволяет повысить живучесть в условиях применения противником противорадиолокационных ракет и полного радиоэлектронного подавления^[20].
Повышена степень автоматизации боевой работы. Установлено автоматизированное рабочее место начальника расчёта АРМ-1Т на базе современного компьютера, позволяющее автоматизировать расчёт зоны поражения по сопровождаемой цели в реальном масштабе времени, выводить формуляр сопровождаемой цели на ЖК экране АРМ. Из состава батареи исключён командирский пульт управления ПУ-12М, а управление действиями батарей (до 4 машин) организовано от ведущей боевой машины по принципу «ведущий-ведомый», что позволило автоматизировать задачи целераспределения, целеуказания и координации действий батареи в областях перекрытия зон поражения пусковых установок 9А33-1Т^[20].
Повышена надёжность ЗРК за счёт перевода на новую элементную базу до 80 % аппаратуры. Повышен ресурс аппаратуры, снижена номенклатура запасных частей и время, требуемое для технического обслуживания. Введён режим «электронный выстрел», позволяющий осуществлять комплексную проверку систем, входящих в контур управления пуском ЗУР. Из состава ЗРК исключён тренажёр 9Ф632 (на базе ЗИЛ-131), его функции реализованы в аппаратуре функционального контроля и тренажёра АФКТ-1Т входящей в каждую БМ^[20]^[17].

Демонстрационные боевые стрельбы для 11 иностранных делегаций были проведены 4 октября 2005 года на 174-м полигоне ВВС и войск ПВО в п. Доманово, где «Оса-1Т» продемонстрировала сопровождение и поражение всех мишеней ИВЦ-М2^[21] с расходом не более одной ЗУР на мишень. Также сообщается, что по результатам стрельб заключены три контракта с инозаказчиками на модернизацию «Оса-АК»^[20].

Сравнительные ТТХ ЗРК «Оса-АК(М)» и «Оса-1Т»^[20]
	«Оса-АК(М)»	«Оса-1Т»
Год принятия на вооружение	1980	2005^[22]
Канальность по цели	1	2
Канальность по ракете	2	2
Максимальная скорость цели навстречу/вдогон, м/с	500/300	700/350
Минимальная высота поражения цели, м	15	15
Максимальная высота поражения цели, км	5	7
Дальность до ближней границы зоны поражения, км	1,5	1,5
Дальность до дальней границы зоны поражения, км	10,3	12
Максимальный курсовой параметр цели, км	6	8
Методы наведения ЗУР	ТТ, Н, Фи, Горка	КДУ, МТТ
Вероятность поражения цели одной ЗУР: * тактический истребитель * вертолёт * маневрирующая цель	0,5…0,7 0,4…0,7 0,2…0,5	0,65…0,84 0,6…0,8 0,4…0,7
Объём зоны поражения при стрельбе навстречу при V_ц=300 м/с: * в км³ * прирост в разах	480 —	992 2,06
Объём зоны поражения при стрельбе навстречу при V_ц=500 м/с: * в км³ * прирост в разах	120 —	480 4

T38 «Стилет»

В состав комплекса T38 входят:

боевая машина Т381 (на шасси МЗКТ-69222),
двухступенчатая ракета T382 (КБ «Луч», Украина),
транспортно-заряжающая машина Т383,
юстировочная машина Т384,
машина технического обслуживания Т385,
автоматизированная контрольно-испытательная подвижная станция Т386,
комплект наземного оборудования Т387.

Может использовать ракету 9M33M3 комплекса «Оса-АКМ».

Польские

SA-8 Sting

Операторы

Бывшие операторы

СССР СССР — перешли к образовавшимся после распада государствам.
Ливия Ливия — некоторое количество 9К33 по состоянию на 2012 год^[44].

Боевое применение

На малой дальности РЛС комплекса обеспечивала высокое соотношение сигнал-шум даже в условиях помех, а в случае невозможности этого оставалась возможность работы, используя оптический визир^[45], поэтому при применении сирийских ЗРК «Оса» в боевых действиях в южном Ливане в начале 1980-х годов израильские ВВС были вынуждены применять массовый запуск беспилотных летательных аппаратов в качестве ложных целей, с последующей атакой ударной авиации на позиции израсходовавших боекомплект ЗРК^[46]. Таким образом были уничтожены 3 комплекса, а 4-й ЗРК «Оса» сбил один израильский разведчик RF-4E^[45], количество уничтоженных при этом БПЛА не уточняется.
12 октября 1981 года бойцы Полисарио с помощью ЗРК «Оса» сбили марокканский самолёт-воздушный командный пост C-130H «Геркулес», весь экипаж погиб. На следующий день с помощью «Осы» был сбит летящий на максимальной скорости истребитель Mirage F.1^[47]^[48]^[49].
В ходе военных действий в Анголе в 1987—1988 году ЗРК «Оса» сбили один самолёт Atlas AM.3C Bosbok, два БПЛА IAI Scout и один Kentron Seeker^[45]^[50].
Перед началом операции «Буря в пустыне» специальное подразделение США с использованием вертолётов проникло на территорию Кувейта, захватило и вывезло ЗРК «Оса» со всей технической документацией, заодно пленив и боевой расчёт, состоящий из иракских военнослужащих^[46].
В ходе боевых действий в Кувейте иракским ЗРК «Оса» были сбиты несколько крылатых ракет «Томагавк»^[45]^[46].
Комплекс применялся в ходе вооружённого конфликта в Южной Осетии в августе 2008 года российской и грузинской сторонами. По некоторым данным, модернизированным комплексом «Оса-АК/АКМ» был сбит российский Ту-22М3^[51].
9К33М2 поставлялась так же в Ирак в 1984—1984 гг. и участвовала в Ирано-Иракском конфликте; поставлено 2 дивизиона по 3 батареи.
В ходе Гражданской войны в Сирии:

бойцы Национальной коалиции сирийских революционных и оппозиционных сил сбили из трофейного комплекса два вертолёта Ми-8/Ми-17 ВВС Сирии^[52]
14 апреля 2018 года Сирийские ПВО использовало установки «Оса» для противодействия ракетному удару США, Британии и Франции в 2018 году^[53]. По информации Министерства обороны России, всего было применено 103 крылатые ракеты, из которых сирийскими средствами ПВО, успешно перехвачена 71 крылатая ракета. В отражении ракетного удара были задействованы средства ПВО С-125, С-200, «Бук», «Квадрат» и «Оса»^[54]. Согласно официальным данными Министерства обороны США, ни одна из атакующих ракет поражена не была, а большинство пусков зенитных ракет были произведены уже после того, как крылатые ракеты достигли цели^[55]. Всего ЗРК «Оса» было выпущено 11 ракет, поражено 5 целей^[56].

Примечания

↑ История ОАО ИЭМЗ «Купол»
↑ Зенитный ракетный комплекс «Оса» Архивировано 24 мая 2013 года.
↑ Архив новостей
↑ Зенитный ракетный комплекс «Сосна» | Армейский вестник (рус.). army-news.ru. Проверено 10 декабря 2017.
↑ Зенитный ракетный комплекс 9К331 Тор-M1 | Ракетная техника (рус.). rbase.new-factoria.ru. Проверено 10 декабря 2017.
↑ Зенитный ракетный комплекс ПВО средней дальности С-350 50Р6А «Витязь» — ВПК.name. vpk.name. Проверено 10 декабря 2017.
↑ saidpvo. ЗРК «Тор». Блог «Вестника ПВО» (15 февраля 2012). Проверено 10 декабря 2017.
↑ Зенитный ракетно-пушечный комплекс «Панцирь-С» | Армейский вестник (рус.). army-news.ru. Проверено 10 декабря 2017.
↑ Кузина, Марина. «Летающий лом»: от ЗРК«Панцирь-СА» не уйдут даже «Стелс», Народные Новости России. Проверено 10 декабря 2017.
↑ Модульный зенитный ракетный комплекс малой дальности 9К332 «Тор-М2» — ВПК.name. vpk.name. Проверено 10 декабря 2017.
↑ Ракета «Оса» показательно сбила «Томагавк» (рус.), Известия (15 августа 2011). Проверено 10 декабря 2017.
↑ 2017-04-12 12:28:00 Graf_kankrin Graf_kankrin 2017-04-12 12:28:00 Graf_kankrinwrote. О потерявшихся «Томагавках», сгоревшем «Панцире» и других очень странных явлениях…. Проверено 10 декабря 2017.
↑ stomaster. Старые комплексы ПВО продолжают сохранять свою эффективность. С интернетом по жизни (12 сентября 2011). Проверено 10 декабря 2017.
↑ sda1979. Югославская война 1999 года. Потери сторон. sda1979 (16 июля 2014). Проверено 10 декабря 2017.
↑ Мифы и правда об американском «Томогавке». interpolit.ru. Проверено 10 декабря 2017.
↑ ¹ ² ³ ⁴ ⁵ Зенитный ракетный комплекс 9К33 «Оса» 1972
↑ ¹ ² ³ ⁴ ⁵ ⁶ ⁷ ⁸ ⁹ ¹⁰ ¹¹ ¹² ¹³ ОРУЖИЕ РОССИИ 9К33 «Оса»
↑ Зенитный ракетный комплекс 9К33 «Оса»
↑ ¹ ² SA-8 GECKO/9K33 Osa
↑ ¹ ² ³ ⁴ ⁵ ⁶ ⁷ ⁸ Полковник Николай Качук. «Оса-1Т»: модернизация по-белорусски (рус.) // Журнал Вооруженных Сил Республики Беларусь «Армия». — Минск, 2006. — № 6. — С. 52—53. — ISSN 1819-0790.
↑ Имитаторы воздушных целей ИВЦ-М2 имитируют современные малоразмерные средства воздушного нападения в радиолокационном диапазоне длин волн 2-4 см, оптическом и тепловом диапазонах
↑ ¹ ² Юрий Мамонтов. «Оса» специального назначения (рус.) // Журнал Вооруженных Сил Республики Беларусь «Армия». — Минск, 2006. — № 5. — С. 40—42. — ISSN 1819-0790.
↑ The Military Balance 2016. — P. 190.
↑ The Military Balance 2016. — P. 194.
↑ The Military Balance 2016. — P. 180.
↑ The Military Balance 2016. — P. 320.
↑ The Military Balance 2012. — P. 317.
↑ The Military Balance 2016. — P. 430.
↑ Azərbaycan Respublikası Müdafiə Nazirliyi. Ermənistanın “OSA” zenit-raket kompleksi məhv edilib (15 мая 2017). Проверено 17 мая 2017.
↑ The Military Balance 2016. — P. 178.
↑ The Military Balance 2016. — P. 183.
↑ The Military Balance 2016. — P. 82.
↑ The Military Balance 2016. — P. 104.
↑ The Military Balance 2016. — P. 184.
↑ The Military Balance 2016. — P. 252.
↑ The Military Balance 2016. — P. 254.
↑ The Military Balance 2016. — P. 337.
↑ The Military Balance 2016. — P. 393.
↑ The Military Balance 2016. — P. 127.
↑ The Military Balance 2016. — P. 354.
↑ The Military Balance 2016. — P. 203.
↑ The Military Balance 2016. — P. 205.
↑ The Military Balance 2016. — P. 397.
↑ The Military Balance 2012. — P. 338.
↑ ¹ ² ³ ⁴ ВАСИЛИИ Н. Я., ГУРИНОВИЧ А. Л. ЗЕНИТНЫЕ РАКЕТНЫЕ КОМПЛЕКСЫ. Справочное издание. стр. 174—182
↑ ¹ ² ³ Самоходный зенитный ракетный комплекс 9К33 «Оса»
↑ Morocco, Mauritania & West Sahara since 1972
↑ Monday 12 October 1981
↑ Africa
↑ ЮАР
↑ М. Барабанов, А. Лавров, В. Целуйко. Танки августа. — М.: Центр анализа стратегий и технологий, 2009. — 110 с.
↑ Авиация в локальных конфликтах — Сирия
↑ Система ПВО Сирии смогла перехватить около 70 % американских и европейских крылатых ракет
↑ Брифинг начальника Главного оперативного управления Генерального штаба ВС РФ по ситуации в Сирии : Министерство обороны Российской Федерации. function.mil.ru. Проверено 15 апреля 2018.
↑ В Вашингтоне заявили, что ни одна из ракет США и союзников не была сбита сирийскими ПРО. ИТАР ТАСС. Проверено 15 апреля 2018.
↑ Минобороны: реальными целями удара США по Сирии были военные объекты (рус.), ТАСС. Проверено 16 апреля 2018.

Ссылки

wikipedia.green

Оса (зенитный ракетный комплекс) — это… Что такое Оса (зенитный ракетный комплекс)?

9К33

Боевая машина 9А33Б зенитно-ракетного комплекса 9К33 «Оса»
Классификация	Зенитный ракетный комплекс
Боевая масса, т	18
Экипаж, чел.	5
История
Производитель
Годы производства	9К33 с 1970 по 1975 9К33М2 с 1975 по 1980 9К33М3 с 1980 по 1988^[1]
Годы эксплуатации	с 1971
Количество выпущенных, шт.	более 1200^[2]
Основные операторы
Размеры
Длина корпуса, мм	9140
Ширина корпуса, мм	2750
Высота, мм	4200 (с опущенным радаром)
Вооружение
Дальность стрельбы, км	1,5..10
Другое вооружение	4 х ЗУР 9М33 (6 ЗУР на модификациях)
Подвижность
Тип двигателя	5Д20Б-300Б
Мощность двигателя, л. с.	300
Скорость по шоссе, км/ч	70
Скорость по пересечённой местности, км/ч	35 по бездорожью 7..10 на плаву
Запас хода по шоссе, км	500
Колёсная формула	6х6
Тип подвески	индивидуальная, торсионная на поперечных рычагах
Преодолеваемый брод, м	плавает
Дополнительно
Изображения на Викискладе^?	Оса (зенитный ракетный комплекс)

История создания

27 июля 1960 года в соответствии с постановлением СМ СССР №1157-487 была начата разработка ЗРК под кодовым именем «Оса» (на стадии проработки требований проект носил название «Эллипсоид»). Работы велись тяжело с постоянными срывами сроков. В результате к 1962 году разработка практически не вышла из стадии лабораторной экспериментальной отработки^[4].

Головным разработчиком всего комплекса в целом был НИИ-20 ГКРЭ. Главным конструктором был назначен Косичкин М.М. За создание ЗУР отвечал Тушинский машиностроительный завод во главе с Потопаловым А.В. Пусковую установку разрабатывало КБ компрессорного машиностроения ГКАТ^[4].

В качестве нового срока предъявления ЗРК на испытания был установлен второй квартал 1970 года. Кроме того, новым главным конструктором «Осы» был назначен Ефремов В.П., а его заместителем являлся Дризе И.М. Разработка колёсного шасси для ЗРК «Оса» была поручена Брянскому автомобильному заводу^[4].

Состав

Боевая машина 9А33Б

Станция Обнаружения Целей (СОЦ)

Радиолокационная станция кругового обзора. Имеет высокую степень защиты от помех. Решает задачи обнаружения воздушных целей и выдаёт их координаты местонахождения. Вращается со скоростью 33 оборота в минуту и стабилизирована в горизонтальной плоскости. Возможности антенны обеспечивают обнаружение цели типа истребитель на расстояниях до 40 км и 27 км при высоте полёта 5000 и 50 метров соответственно^[5]. Работает в диапазоне частот 6-8 ГГц^[7].

Станция Сопровождения Целей (ССЦ)

Осуществляет поиск целей по данным полученным от СОЦ. Производит захват и автосопровождение целей по угловым координатам и дальности и выдаёт точные текущие координаты на Счётно-Решающий Прибор (СРП). ССЦ позволяет захватывать и сопровождать цели на дальности до 23 и 14 км при высоте полёта 5000 и 50 метров соответственно. Станция имеет защиту от пассивных и активных помех^[5]. Работает в диапазоне частот от 14,2 до 14,8 ГГц^[7].

Счётно-Решающий Прибор (СРП)

СРП решает задачу встречи ЗУР с упреждающей траекторией цели, при поступлении информации от ССЦ, затем вырабатывает данные для своевременного пуска ракет^[5].

ЗУР 9М33

9М33

Основные характеристики
Назначение	Зенитная управляемая ракета
Разработчик	ОКБ-2
Масса снаряженной, кг	128
Диаметр, мм	206
Длина, мм	3158
Размах крыла, мм	650
Дальность пуска макс.:
в передней полусфере, км	9
Скорость полёта цели, км/ч	420 м/с
Скорость полёта, М	1,51
Боевая часть	15 кг
Взрыватель	неконтактный
Модификации	9М33, 9М33М, 9М33М2, 9М33М3, 9М33М5

Основным вооружением ЗРК является твердотопливная ЗУР 9М33, выполненная по схеме «утка». оснащена радио командной системой наведения на цель. Оснащена осколочной боевой частью, неконтактным взрывателем с радиусом срабатывания 5 м и трассерами в хвостовой части для сопровождения телевизионно-оптическим визиром. Пуск двух ракет по наиболее важным целям осуществляется с интервалом 3-5 с. Для снижения ошибки наведения при стрельбе по целям находящимся на высотах 50-100 м, ракета наводится на них сверху вниз^[5].

ТЗМ Т217Б

Транспортно-заряжающая машина осуществляет транспортировку восьми ЗУР и обеспечивает заряжание боевой машины^[5].

Модификации

Советские

9К33М2 «Оса-АК»

Модернизированный комплекс 9К33М2. Принят на вооружение в 1975 году^[5].

Основные отличия от базового варианта^[5]:

1. Расширена зона поражения целей по дальности, высоте и параметру.

3. Имеет возможность обстрела и поражения целей на догонных курсах, при скорости движения до 300 м/с.

5. Используется новая элементарная база, повышена общая надёжность функционирования БМ.

7. ЗУР размещено в ТПК. Повышен гарантийный срок использования ракет до 5 лет и повышена радиационная стойкость.

8. Обеспечена транспортировка восьми ЗУР и заряжание боевой машины.

9К33М3 «Оса-АКМ»

Дальнейшая модернизация комплекса. Эта модификация может эффективно бороться с самолётами, вертолётами при прикрытии войск во всех видах боевых действий и в условиях активного радиоэлектронного противодействия^[5].

Основные изменения, произведённые в ЗРК «Оса-АКМ»^[5]:

1. Расширена зона поражения.

2. Улучшена разрешающая способность индикатора кругового обзора СОЦ по азимуту и дальности.

6. Повышена надёжность работы БМ, за счёт перевода на новую элементарную базу. Улучшена общая помехозащищённость.

7. Доработан радиовзрыватель.

Белорусские

Боевые пуски ЗРК «Оса» белорусских ВВС и войск ПВО на полигоне Доманово во время СОУ «Запад-2009»

9К33-1Т «Оса-1Т»

Белорусский вариант модернизации 9К33. Работы по модернизации начаты в 2001 году белорусским Научно-производственным унитарным предприятием «Тетраэдр». Впервые ЗРК был представлен на выставке вооружений «MSPO-2003» в г. Кельце и «MILEX-2003» в г. Минск.^[8]

Основные отличия от базового варианта «Оса-АК(М)»:

На ЗУР применена новая система наведения, позволяющая поражать летательные аппараты со скоростями до 700 м/с на дальностях до 12 км и высотах до 7 км. Декларируется вероятность поражения аэродинамической цели или вертолёта одной ЗУР — 0,6…0,8, а маневрирующей цели — 0,4…0,7. Заявлена возможность поражения малоразмерных целей, в том числе выполненых по технологиям «стелс», а также вертолётов огневой поддержки до рубежа пуска ими высокоточного оружия. Установка новой системы наведения позволила повысить объём зоны поражения в 2,06 раза при стрельбе навстречу целям со скоростями до 300 м/с и в 4 раза для целей со скоростями до 500 м/с.^[8]
Повышена помехозащищённость ЗРК. В тракты СОЦ и ССЦ установлены твердотельные усилители высокой частоты (УВЧ) с низкими коэффициентами шума и расширенным динамическим диапазоном. Эти меры, совместно с введением системы цифровой обработки сигналов СОЦ и ССЦ, обеспечивают более высокую помехозащищённость модернизированного ЗРК. Дополнительно в состав аппаратуры введена оптико-электронная система ОЭС-1Т с теплопеленгатором (рабочий диапазон: 8-12 мкм), телевизионным каналом (с лучшими чем у штатного телевизионно-оптического визира 9Ш38-2 характеристиками) и лазерным дальномером (длина волны — 1,06 мкм) для измерения дальности до цели в режиме радиомолчания. Введение оптико-электронной системы для сопровождения цели позволяет повысить живучесть в условиях применения противником противорадиолокационных ракет и полного радиоэлектронного подавления.^[8]
Повышена степень автоматизации боевой работы. Установлено автоматизированное рабочее место начальника расчёта АРМ-1Т на базе современного компьютера, позволяющее автоматизировать расчёт зоны поражения по сопровождаемой цели в реальном масштабе времени, выводить формуляр сопровождаемой цели на LCD-экране АРМ. Из состава батареи исключён командирский пульт управления ПУ-12М, а управление действиями батарей (до 4 машин) организовано от ведущей боевой машины по принципу «ведущий-ведомый», что позволило автоматизировать задачи целераспределения, целеуказания и координации действий батареи в областях перекрытия зон поражения пусковых установок 9А33-1Т.^[8]
Повышена надёжность ЗРК, за счёт перевода на новую элементную базу до 80 % аппаратуры. Повышен ресурс аппаратуры, снижена номенклатура запасных частей и время требуемое для технического обслуживания. Введён режим «электронный выстрел», позволяющий осуществлять комплексную проверку систем входящих в контур управления пуском ЗУР. Из состава ЗРК исключён тренажёр 9Ф632 (на базе ЗиЛ-131), его функции реализованы в аппаратуре функционального контроля и тренажёра АФКТ-1Т входящей в каждую БМ.^[8]^[5]

Демонстрационные боевые стрельбы для 11 иностранных делегаций были проведены 4 октября 2005 года на 174-м полигоне ВВС и войск ПВО в п. Доманово, где «Оса-1Т» продемонстрировала сопровождение и поражение всех мишеней ИВЦ-М2^[9] с расходом не более одной ЗУР на мишень. Также, сообщается, что по результатам стрельб заключены три контракта с инозаказчиками на модернизацию «Оса-АК».^[8]

Сравнительные ТТХ ЗРК «Оса-АК(М)» и «Оса-1Т»^[8]
ТТХ	«Оса-АК(М)»	«Оса-1Т»
Год принятия на вооружение	1980	2005^[10]
Канальность по цели	1	2
Канальность по ракете	2	2
Максимальная скорость цели навстречу/вдогон, м/с	500/300	700/350
Минимальная высота поражения цели, м	15	15
Максимальная высота поражения цели, км	5	7
Дальность до ближней границы зоны поражения, км	1,5	1,5
Дальность до дальней границы зоны поражения, км	10,3	12
Максимальный курсовой параметр цели, км	6	8
Методы наведения ЗУР	ТТ, Н, Фи, Горка	КДУ, МТТ
Вероятность поражения цели одной ЗУР: * тактический истребитель * вертолёт * маневрирующая цель	0,5…0,7 0,4…0,7 0,2…0,5	0,65…0,84 0,6…0,8 0,4…0,7
Объём зоны поражения при стрельбе навстречу при V_ц=300 м/с: * в км³ * прирост в разах	480 —	992 2,06
Объём зоны поражения при стрельбе навстречу при V_ц=500 м/с: * в км³ * прирост в разах	120 —	480 4

T38 «Стилет»

В состав комплекса T38 входят:

боевая машина Т381 (на шасси МЗКТ-69222),
двухступенчатая ракета T382 (КБ «Луч», Украина),
транспортно-заряжающая машина Т383,
юстировочная машина Т384,
машина технического обслуживания Т385,
автоматизированная контрольно-испытательная подвижная станция Т386,
комплект наземного оборудования Т387.

Может использовать ракету 9M33M3 комплекса «Оса-АКМ».

4-7 октября 2010 года белорусское предприятие «Тетраэдр» провело демонстрационные стрельбы ЗРК «Стилет» на полигоне в Доманово.^[11]

Польские

SA-8 Sting

Польский вариант модернизации «Ока-АК(М)». Работы по модернизации начаты в 2001 году заводом вооружения № 2 г. Грудзендз. Впервые ЗРК был представлен на выставке вооружений «MSPO-2003» в г. Кельце и «MILEX-2003» (г. Минск).^[8]

Операторы

СССР — перешли к образовавшимся после распада государствам
Россия:
Азербайджан — около 40 SA-13 Gopher, SA-4 Ganef, SA-8 Gecko, по состоянию на 2010 год^[14]
Алжир:
Ангола — 15 SA-8 Gecko, по состоянию на 2010 год^[17]
Белоруссия — 350 SA-11 Gadfly/SA-12A Gladiator/SA-12B Giant (Twin)/SA-13 Gopher/SA-8 Gecko, по состоянию на 2010 год^[18]
Болгария — 24 SA-8 Gecko, по состоянию на 2010 год^[19]
Греция — 38 SA-8B Gecko, по состоянию на 2010 год.^[20] Первые 20 экземпляров «Оса-АКМ» поставлены в конце 1998 года.^[10]
Грузия — 8 9К33М2 «Оса-АК» и 6-10 9К33М3 «Оса-АКМ», по состоянию на 2010 год^[21]
Индия:
Иордания — 60 SA-8 Gecko, по состоянию на 2010 год^[24]
Куба — некоторое количество SA-8 Gecko, по состоянию на 2010 год^[25]
Ливия — 72 SA-6 Gainful/SA-8 Gecko, по состоянию на 2010 год^[26]
Польша — 64 9К33М2 «Оса-АК», по состоянию на 2010 год^[27]
Сирия — 14 SA-8 Gecko, по состоянию на 2010 год^[28]^[29]^[30]
Туркмения — 40 SA-8 Gecko, по состоянию на 2010 год^[31]
Украина — 125 SA-8 Gecko, по состоянию на 2010 год^[32]
Эквадор — 6 SA-8 Gecko, по состоянию на 2010 год^[33]

Боевое применение

На малой дальности РЛС комплекса обеспечивала высокое соотношение сигнал-шум даже в условиях помех, а в случае невозможности этого оставалась возможность работы, используя оптический визир^[34], поэтому при применении сирийских ЗРК «Оса» в боевых действиях в южном Ливане в начале 1980-х годов израильские ВВС были вынуждены применять массовый запуск беспилотных летательных аппаратов в качестве ложных целей, с последующей атакой ударной авиации на позиции израсходовавших боекомплект ЗРК.^[35]. Таким образом были уничтожены 3 комплекса, а 4-й ЗРК «Оса» сбил один израильский разведчик RF-4E^[34], количество уничтоженных при этом БПЛА не уточняется.

В ходе военных действий в Анголе в 1987—1988 году ЗРК «Оса» сбили два дистанционно пилотируемых летательных аппарата и один пилотируемый разведчик^[34]

Перед началом операции «Буря в пустыне» специальное подразделение США с использованием вертолётов проникло на территорию Кувейта, захватило и вывезла ЗРК «Оса» со всей технической документацией, заодно пленив и боевой расчёт, состоящий из иракских военнослужащих.^[35]

В ходе боевых действий в Кувейте иракским ЗРК «Оса» были сбиты несколько крылатых ракет «Томагавк»^[34]^[35]

Комплекс применялся в ходе вооружённого конфликта в Южной Осетии в августе 2008 года российской и грузинской сторонами. По некоторым данным, модернизированным комплексом «Оса-АК/АКМ» был сбит российский Ту-22М3.^[36]

9К33М2 поставлялась так же в Ирак в 1984—1984 гг., и участвовала в Ирано-Иракском конфликте; поставлено 2 дивизиона по 3 батареи.

Оценка машины

Недостатки

Время реакции не позволяет атаковать боевые вертолеты совершающие удары на подскоке^[37]

Примечания

↑ История ОАО ИЭМЗ «Купол»
↑ Зенитный ракетный комплекс «Оса»
↑ Архив новостей
↑ ¹ ² ³ ⁴ ⁵ Зенитный ракетный комплекс 9К33 «Оса» 1972
↑ ¹ ² ³ ⁴ ⁵ ⁶ ⁷ ⁸ ⁹ ¹⁰ ¹¹ ¹² ¹³ ОРУЖИЕ РОССИИ 9К33 «Оса»
↑ Зенитный ракетный комплекс 9К33 «Оса»
↑ ¹ ² SA-8 GECKO/9K33 Osa
↑ ¹ ² ³ ⁴ ⁵ ⁶ ⁷ ⁸ Полковник Николай Качук «Оса-1Т»: модернизация по-белорусски (рус.) // Журнал Вооруженных Сил Республики Беларусь «Армия». — Минск, 2006. — № 6. — С. 52-53. — ISSN 1819-0790.
↑ Имитаторы воздушных целей ИВЦ-М2 имитируют современные малоразмерные средства воздушного нападения в радиолокационном диапазоне длин волн 2-4 см, оптическом и тепловом диапазонах
↑ ¹ ² Юрий Мамонтов «Оса» специального назначения (рус.) // Журнал Вооруженных Сил Республики Беларусь «Армия». — Минск, 2006. — № 5. — С. 40-42. — ISSN 1819-0790.
↑ Саид Аминов. Тетраэдр провел демонстрационные стрельбы ЗРК Т38 «Стилет» Вестник ПВО, 9 ноября 2010
↑ The Military Balance 2010. — P. 223.
↑ The Military Balance 2010. — P. 227.
↑ The Military Balance 2010. — P. 176.
↑ The Military Balance 2010. — P. 245.
↑ The Military Balance 2010. — P. 246.
↑ The Military Balance 2010. — P. 294.
↑ The Military Balance 2010. — P. 178.
↑ The Military Balance 2010. — P. 122.
↑ The Military Balance 2010. — P. 138.
↑ The Military Balance 2010. — P. 184.
↑ The Military Balance 2010. — P. 360.
↑ The Military Balance 2010. — P. 363.
↑ The Military Balance 2010. — P. 258.
↑ The Military Balance 2010. — P. 78.
↑ The Military Balance 2010. — P. 263.
↑ The Military Balance 2010. — P. 153.
↑ The Military Balance 2010. — P. 272.
↑ в январе 2012 года, со ссылкой израильские разведслужбы, появились сообщения о том, что несколько комплексов попали в руки «Хизбаллы»
↑ Разведслужбы: Сирия передала «Хизбалле» российские ЗРК «Оса», 19 января 2012 г.
↑ The Military Balance 2010. — P. 372.
↑ The Military Balance 2010. — P. 196.
↑ The Military Balance 2010. — P. 81.
↑ ¹ ² ³ ⁴ ВАСИЛИИ Н. Я., ГУРИНОВИЧ А. Л. ЗЕНИТНЫЕ РАКЕТНЫЕ КОМПЛЕКСЫ. Справочное издание. стр. 174—182
↑ ¹ ² ³ САМОХОДНЫЙ ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К33 «ОСА»
↑ М. Барабанов, А. Лавров, В. Целуйко. Танки августа. — М.: Центр анализа стратегий и технологий, 2009. — 110 с.
↑ Зенитный ракетно-пушечный комплекс 2К22 Тунгуска | Ракетная техника

Ссылки

Советские и российские комплексы ПРО, ЗРК, ЗСУ, ЗО и ПЗРК

Комплексы ПРО

А-35 «Алдан» • А-135 «Амур» • А-235

ЗУ ВВС и ПВО

Ближнего действия (до 10 км)
Малой дальности (от 10 до 50 км)	С-25 «Беркут» • С-75 «Двина» • С-125 «Нева»/«Печора»
Средней дальности (от 50 до 200 км)
Дальнего действия (> 200 км)

ЗУ
сухопутных
войск РФ

Ближнего действия (до 15 км)
Малой дальности (от 15 до 30 км)
Средней дальности (от 30 до 100 км)
Дальнего действия (> 100 км)

ЗУ ВМФ РФ

Командные пункты,
средства управления,
разное

Войск ПВО	5Н83С (Командный пункт ЗРК)
Сухопутных войск
Военно-морского Флота

dal.academic.ru

Оса (зенитный ракетный комплекс) — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

9К33
Боевая машина 9А33БМ3 зенитного ракетного комплекса 9К33М3 «Оса-АКМ» в экспозиции парка «Патриот».
Классификация	Зенитный ракетный комплекс
Боевая масса, т	18
Экипаж, чел.	5
История
Производитель
Годы производства	9К33</br> с 1970 по 1975</br>9К33М2</br> с 1975 по 1980</br>9К33М3</br> с 1980 по 1988^[1]
Годы эксплуатации	с 1971
Количество выпущенных, шт.	более 1200^[2]
Основные операторы
Размеры
Длина корпуса, мм	9140
Ширина корпуса, мм	2750
Высота, мм	4200 (с опущенным радаром)
Вооружение
Дальность стрельбы, км	1,5..10
Другое вооружение	4 х ЗУР 9М33 (6 ЗУР на модификациях)
Подвижность
Тип двигателя	5Д20Б-300Б
Мощность двигателя, л. с.	300
Скорость по шоссе, км/ч	70
Скорость по пересечённой местности, км/ч	35 по бездорожью 7..10 на плаву
Запас хода по шоссе, км	500
Колёсная формула	6х6
Тип подвески	индивидуальная, торсионная на поперечных рычагах
Преодолеваемый брод, м	плавает
Оса (зенитный ракетный комплекс) на Викискладе^?

История создания

27 июля 1960 года в соответствии с постановлением СМ СССР № 1157—487 была начата разработка ЗРК под кодовым именем «Оса» (на стадии проработки требований проект носил название «Эллипсоид»). Работы велись тяжело, с постоянными срывами сроков. В результате к 1962 году разработка практически не вышла из стадии лабораторной экспериментальной отработки^[4].

Состав

Боевая машина 9А33Б

Станция обнаружения целей (СОЦ)

Станция сопровождения целей (ССЦ)

Счётно-решающий прибор (СРП)

ЗУР 9М33

9М33

Основные характеристики
Назначение	Зенитная управляемая ракета
Разработчик	ОКБ-2
Масса снаряженной, кг	128
Диаметр, мм	206
Длина, мм	3158
Размах крыла, мм	650
Дальность пуска макс.:
в передней полусфере, км	9
Скорость полёта цели, км/ч	420 м/с
Скорость полёта, М	1,51
Боевая часть	15 кг
Взрыватель	неконтактный
Модификации	9М33, 9М33М, 9М33М2, 9М33М3, 9М33М5

ТЗМ 9Т217Б

Модификации

Советские

9К33М2 «Оса-АК»

Модернизированный комплекс 9К33М2. Принят на вооружение в 1975 году^[5].

Основные отличия от базового варианта^[5]:

1. Расширена зона поражения целей по дальности, высоте и параметру.

3. Имеет возможность обстрела и поражения целей на догонных курсах при скорости движения до 300 м/с.

5. Используется новая элементная база, повышена общая надёжность функционирования БМ.

8. Обеспечена транспортировка восьми ЗУР и заряжание боевой машины.

9К33М3 «Оса-АКМ»

Основные изменения, произведённые в ЗРК «Оса-АКМ»^[5]:

1. Расширена зона поражения.

2. Улучшена разрешающая способность индикатора кругового обзора СОЦ по азимуту и дальности.

7. Доработан радиовзрыватель.

Белорусские

9К33-1Т «Оса-1Т»

Основные отличия от базового варианта «Оса-АК(М)»:

На ЗУР применена новая система наведения, позволяющая поражать летательные аппараты со скоростями до 700 м/с на дальностях до 12 км и высотах до 7 км. Декларируется вероятность поражения аэродинамической цели или вертолёта одной ЗУР — 0,6…0,8, а маневрирующей цели — 0,4…0,7. Заявлена возможность поражения малоразмерных целей, в том числе выполненых по технологиям «стелс», а также вертолётов огневой поддержки до рубежа пуска ими высокоточного оружия. Установка новой системы наведения позволила повысить объём зоны поражения в 2,06 раза при стрельбе навстречу целям со скоростями до 300 м/с и в 4 раза для целей со скоростями до 500 м/с^[8].
Повышена помехозащищённость ЗРК. В тракты СОЦ и ССЦ установлены твердотельные усилители высокой частоты (УВЧ) с низкими коэффициентами шума и расширенным динамическим диапазоном. Эти меры, совместно с введением системы цифровой обработки сигналов СОЦ и ССЦ, обеспечивают более высокую помехозащищённость модернизированного ЗРК. Дополнительно в состав аппаратуры введена оптико-электронная система ОЭС-1Т с теплопеленгатором (рабочий диапазон: 8-12 мкм), телевизионным каналом (с лучшими, чем у штатного телевизионно-оптического визира 9Ш38-2, характеристиками) и лазерным дальномером (длина волны — 1,06 мкм) для измерения дальности до цели в режиме радиомолчания. Введение оптико-электронной системы для сопровождения цели позволяет повысить живучесть в условиях применения противником противорадиолокационных ракет и полного радиоэлектронного подавления^[8].
Повышена степень автоматизации боевой работы. Установлено автоматизированное рабочее место начальника расчёта АРМ-1Т на базе современного компьютера, позволяющее автоматизировать расчёт зоны поражения по сопровождаемой цели в реальном масштабе времени, выводить формуляр сопровождаемой цели на ЖК экране АРМ. Из состава батареи исключён командирский пульт управления ПУ-12М, а управление действиями батарей (до 4 машин) организовано от ведущей боевой машины по принципу «ведущий-ведомый», что позволило автоматизировать задачи целераспределения, целеуказания и координации действий батареи в областях перекрытия зон поражения пусковых установок 9А33-1Т^[8].
Повышена надёжность ЗРК за счёт перевода на новую элементную базу до 80 % аппаратуры. Повышен ресурс аппаратуры, снижена номенклатура запасных частей и время, требуемое для технического обслуживания. Введён режим «электронный выстрел», позволяющий осуществлять комплексную проверку систем, входящих в контур управления пуском ЗУР. Из состава ЗРК исключён тренажёр 9Ф632 (на базе ЗИЛ-131), его функции реализованы в аппаратуре функционального контроля и тренажёра АФКТ-1Т входящей в каждую БМ^[8]^[5].

Сравнительные ТТХ ЗРК «Оса-АК(М)» и «Оса-1Т»^[8]
ТТХ	«Оса-АК(М)»	«Оса-1Т»
Год принятия на вооружение	1980	2005^[10]
Канальность по цели	1	2
Канальность по ракете	2	2
Максимальная скорость цели навстречу/вдогон, м/с	500/300	700/350
Минимальная высота поражения цели, м	15	15
Максимальная высота поражения цели, км	5	7
Дальность до ближней границы зоны поражения, км	1,5	1,5
Дальность до дальней границы зоны поражения, км	10,3	12
Максимальный курсовой параметр цели, км	6	8
Методы наведения ЗУР	ТТ, Н, Фи, Горка	КДУ, МТТ
Вероятность поражения цели одной ЗУР: * тактический истребитель * вертолёт * маневрирующая цель	0,5…0,7 0,4…0,7 0,2…0,5	0,65…0,84 0,6…0,8 0,4…0,7
Объём зоны поражения при стрельбе навстречу при V_ц=300 м/с: * в км³ * прирост в разах	480 —	992 2,06
Объём зоны поражения при стрельбе навстречу при V_ц=500 м/с: * в км³ * прирост в разах	120 —	480 4

T38 «Стилет»

В состав комплекса T38 входят:

боевая машина Т381 (на шасси МЗКТ-69222),
двухступенчатая ракета T382 (КБ «Луч», Украина),
транспортно-заряжающая машина Т383,
юстировочная машина Т384,
машина технического обслуживания Т385,
автоматизированная контрольно-испытательная подвижная станция Т386,
комплект наземного оборудования Т387.

Может использовать ракету 9M33M3 комплекса «Оса-АКМ».

Польские

SA-8 Sting

Операторы

Боевое применение

На малой дальности РЛС комплекса обеспечивала высокое соотношение сигнал-шум даже в условиях помех, а в случае невозможности этого оставалась возможность работы, используя оптический визир^[33], поэтому при применении сирийских ЗРК «Оса» в боевых действиях в южном Ливане в начале 1980-х годов израильские ВВС были вынуждены применять массовый запуск беспилотных летательных аппаратов в качестве ложных целей, с последующей атакой ударной авиации на позиции израсходовавших боекомплект ЗРК^[34]. Таким образом были уничтожены 3 комплекса, а 4-й ЗРК «Оса» сбил один израильский разведчик RF-4E^[33], количество уничтоженных при этом БПЛА не уточняется.
12 октября 1981 года бойцы Полисарио с помощью ЗРК «Оса» сбили марокканский самолёт-воздушный командный пост C-130H «Геркулес», весь экипаж погиб. На следующий день с помощью «Осы» был сбит летящий на максимальной скорости истребитель Mirage F.1^[35]^[36]^[37].
В ходе военных действий в Анголе в 1987—1988 году ЗРК «Оса» сбили два дистанционно пилотируемых летательных аппарата и один пилотируемый разведчик^[33].
Перед началом операции «Буря в пустыне» специальное подразделение США с использованием вертолётов проникло на территорию Кувейта, захватило и вывезло ЗРК «Оса» со всей технической документацией, заодно пленив и боевой расчёт, состоящий из иракских военнослужащих^[34].
В ходе боевых действий в Кувейте иракским ЗРК «Оса» были сбиты несколько крылатых ракет «Томагавк»^[33]^[34].
Комплекс применялся в ходе вооружённого конфликта в Южной Осетии в августе 2008 года российской и грузинской сторонами. По некоторым данным, модернизированным комплексом «Оса-АК/АКМ» был сбит российский Ту-22М3^[38].
9К33М2 поставлялась так же в Ирак в 1984—1984 гг. и участвовала в Ирано-Иракском конфликте; поставлено 2 дивизиона по 3 батареи.
В ходе Гражданской войны в Сирии бойцы Национальная коалиция сирийских революционных и оппозиционных сил сбили из трофейного комплекса два вертолёта Ми-8/Ми-17 ВВС Сирии^[39]

Оценка машины

Недостатки

Время реакции (16 — 26 с) не позволяет атаковать боевые вертолёты, совершающие удары на подскоке^[40].

Напишите отзыв о статье «Оса (зенитный ракетный комплекс)»

Примечания

↑ [www.kupol.ru/company/history История ОАО ИЭМЗ «Купол»]
↑ [www.raspletin.ru/zenitnyy-raketnyy-kompleks-osa Зенитный ракетный комплекс «Оса»]
↑ [mil.ru/info/1069/details/index.shtml?id=30918 Архив новостей]
↑ ¹ ² ³ ⁴ ⁵ [www.rocket-org.ru/zenitnye-raketnye-kompleksy/zenitnyj-raketnyj-kompleks-9k33-osa-1972/ Зенитный ракетный комплекс 9К33 «Оса» 1972]
↑ ¹ ² ³ ⁴ ⁵ ⁶ ⁷ ⁸ ⁹ ¹⁰ ¹¹ ¹² ¹³ [www.arms-expo.ru/site.xp/049051048057124049049052052.html ОРУЖИЕ РОССИИ 9К33 «Оса»]
↑ [www.darkgrot.ru/pathologies/igrushki/zenitnie-raketnie-kompleksi/article/1975/ Зенитный ракетный комплекс 9К33 «Оса»]
↑ ¹ ² [www.globalsecurity.org/military/world/russia/sa-8-specs.htm SA-8 GECKO/9K33 Osa]
↑ ¹ ² ³ ⁴ ⁵ ⁶ ⁷ ⁸ Полковник Николай Качук [www.mod.mil.by/armia/armia2006_6.html «Оса-1Т»: модернизация по-белорусски] (рус.) // Журнал Вооруженных Сил Республики Беларусь «Армия». — Минск, 2006. — № 6. — С. 52-53. — ISSN [www.sigla.ru/table.jsp?f=8&t=3&v0=1819-0790&f=1003&t=1&v1=&f=4&t=2&v2=&f=21&t=3&v3=&f=1016&t=3&v4=&f=1016&t=3&v5=&bf=4&b=&d=0&ys=&ye=&lng=&ft=&mt=&dt=&vol=&pt=&iss=&ps=&pe=&tr=&tro=&cc=UNION&i=1&v=tagged&s=0&ss=0&st=0&i18n=ru&rlf=&psz=20&bs=20&ce=hJfuypee8JzzufeGmImYYIpZKRJeeOeeWGJIZRrRRrdmtdeee88NJJJJpeeefTJ3peKJJ3UWWPtzzzzzzzzzzzzzzzzzbzzvzzpy5zzjzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzztzzzzzzzbzzzzzzzzzzzzzzzzzzzzzzzzzzzvzzzzzzyeyTjkDnyHzTuueKZePz9decyzzLzzzL*.c8.NzrGJJvufeeeeeJheeyzjeeeeJh*peeeeKJJJJJJJJJJmjHvOJJJJJJJJJfeeeieeeeSJJJJJSJJJ3TeIJJJJ3..E.UEAcyhxD.eeeeeuzzzLJJJJ5.e8JJJheeeeeeeeeeeeyeeK3JJJJJJJJ*s7defeeeeeeeeeeeeeeeeeeeeeeeeeSJJJJJJJJZIJJzzz1..6LJJJJJJtJJZ4….EK*&debug=false 1819-0790].
↑ Имитаторы воздушных целей ИВЦ-М2 имитируют современные малоразмерные средства воздушного нападения в радиолокационном диапазоне длин волн 2-4 см, оптическом и тепловом диапазонах
↑ ¹ ² Юрий Мамонтов [www.mod.mil.by/armia/armia2006_5.html «Оса» специального назначения] (рус.) // Журнал Вооруженных Сил Республики Беларусь «Армия». — Минск, 2006. — № 5. — С. 40-42. — ISSN [www.sigla.ru/table.jsp?f=8&t=3&v0=1819-0790&f=1003&t=1&v1=&f=4&t=2&v2=&f=21&t=3&v3=&f=1016&t=3&v4=&f=1016&t=3&v5=&bf=4&b=&d=0&ys=&ye=&lng=&ft=&mt=&dt=&vol=&pt=&iss=&ps=&pe=&tr=&tro=&cc=UNION&i=1&v=tagged&s=0&ss=0&st=0&i18n=ru&rlf=&psz=20&bs=20&ce=hJfuypee8JzzufeGmImYYIpZKRJeeOeeWGJIZRrRRrdmtdeee88NJJJJpeeefTJ3peKJJ3UWWPtzzzzzzzzzzzzzzzzzbzzvzzpy5zzjzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzztzzzzzzzbzzzzzzzzzzzzzzzzzzzzzzzzzzzvzzzzzzyeyTjkDnyHzTuueKZePz9decyzzLzzzL*.c8.NzrGJJvufeeeeeJheeyzjeeeeJh*peeeeKJJJJJJJJJJmjHvOJJJJJJJJJfeeeieeeeSJJJJJSJJJ3TeIJJJJ3..E.UEAcyhxD.eeeeeuzzzLJJJJ5.e8JJJheeeeeeeeeeeeyeeK3JJJJJJJJ*s7defeeeeeeeeeeeeeeeeeeeeeeeeeSJJJJJJJJZIJJzzz1..6LJJJJJJtJJZ4….EK*&debug=false 1819-0790].
↑ Саид Аминов. [vpk.name/news/46266_tetraedr_provel_demonstracionnyie_strelbyi_zrk_t38_stilet.html Тетраэдр провел демонстрационные стрельбы ЗРК Т38 «Стилет»] Вестник ПВО, 9 ноября 2010
↑ The Military Balance 2016. — P. 190.
↑ The Military Balance 2016. — P. 194.
↑ The Military Balance 2016. — P. 180.
↑ The Military Balance 2016. — P. 320.
↑ The Military Balance 2012. — P. 317.
↑ The Military Balance 2016. — P. 430.
↑ The Military Balance 2016. — P. 178.
↑ The Military Balance 2016. — P. 183.
↑ The Military Balance 2016. — P. 82.
↑ The Military Balance 2016. — P. 104.
↑ The Military Balance 2016. — P. 184.
↑ The Military Balance 2016. — P. 252.
↑ The Military Balance 2016. — P. 254.
↑ The Military Balance 2016. — P. 337.
↑ The Military Balance 2016. — P. 393.
↑ The Military Balance 2012. — P. 338.
↑ The Military Balance 2016. — P. 127.
↑ The Military Balance 2016. — P. 354.
↑ The Military Balance 2016. — P. 203.
↑ The Military Balance 2016. — P. 205.
↑ The Military Balance 2016. — P. 397.
↑ ¹ ² ³ ⁴ ВАСИЛИИ Н. Я., ГУРИНОВИЧ А. Л. ЗЕНИТНЫЕ РАКЕТНЫЕ КОМПЛЕКСЫ. Справочное издание. стр. 174—182
↑ ¹ ² ³ [pvo.guns.ru/osa/osa09.htm Самоходный зенитный ракетный комплекс 9К33 «Оса»]
↑ [www.acig.info/CMS/index.php?option=com_content&task=view&id=228&Itemid=47 Morocco, Mauritania & West Sahara since 1972]
↑ [aviation-safety.net/database/record.php?id=19811012-0 Monday 12 October 1981]
↑ [www.skywar.ru/afric.html Africa]
↑ М. Барабанов, А. Лавров, В. Целуйко. [www.cast.ru/files/the_tanks_of_august_sm.pdf Танки августа]. — М.: Центр анализа стратегий и технологий, 2009. — 110 с.
↑ [skywar.ru/syrianrevolt.html Авиация в локальных конфликтах — Сирия]
↑ [rbase.new-factoria.ru/missile/wobb/tunguska/tunguska.shtml Зенитный ракетно-пушечный комплекс 2К22 Тунгуска | Ракетная техника]

Ссылки

[pvo.guns.ru/osa/osa.htm САМОХОДНЫЙ ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К33 «ОСА» (SA-8 Gecko)] Сайт «Вестник ПВО»
[www.ausairpower.net/APA-Legacy-SAM-Upgrades.html#mozTocId835224 Legacy Air Defence System Upgrades]
[www.rusarmy.com/pvo/pvo_vsk/zrk_osa.html Зенитный ракетный комплекс «Оса»]
[www.warships.ru/Russia/Weapons/ZRK/OSA/ Корабельный зенитный ракетный комплекс «ОСА-М»]

Бронированные машины, бронетехника и машины на их базе СССР и России после 1945 года

Инженерные и специальные машины

wiki-org.ru
