Общие сведения. ППШ-41

ППШ-2. Малоизвестный пистолет-пулемет Шпагина

Пистолет-пулемет Шпагина (ППШ-41) стал одним из символов Красной армии и Великой Отечественной войны. За несколько лет советская оборонная промышленность изготовила свыше 6 миллионов единиц этого оружия, ставшего основным пистолетом-пулеметом в войсках.

Несмотря на широкое распространение, ППШ-41 имел некоторые недостатки. Его считали слишком тяжелым (особенно при использовании барабанного магазина) и неудобным для использования экипажами бронетехники. Кроме того, деревянная ложа была подвержена неприятным явлениям, связанным с воздействием влаги.

В самом начале 1942 года, учтя все рекламации с фронта, Г.С. Шпагин создал обновленный вариант своего пистолета-пулемета. Доработанное оружие имело лишь одно отличие от базовой модели: вместо ложи с прикладом на нем был установлен съемный приклад из дерева. По-видимому, проект модернизации ППШ-41 создавался в спешке, из-за чего опытный образец обновленного оружия не смог пройти испытания. С 25 февраля по 5 марта 1942 года Главное артиллерийское управление (ГАУ) провело сравнительные испытания нескольких новых пистолетов-пулеметов, представленных разными конструкторскими коллективами. Кроме Шпагина свои работы представили В.А. Дегтярев, С.А. Коровин, А.И. Судаев и другие. ППШ-41 с новым прикладом не прошел испытания.

Крепление приклада было ненадежным и не устроило военных.

После февральских и мартовских испытаний Г.С. Шпагин принял решение провести более серьезную модернизацию своего пистолета-пулемета. Целью второго проекта обновления ППШ-41 стало облегчение и упрощение конструкции, полное избавление или уменьшение количества деревянных деталей, а также оптимизация технологических аспектов производства. Обновленный пистолет-пулемет получил название ППШ-2.

Основой конструкции ППШ-2 стала новая ствольная коробка прямоугольной формы, которую можно было делать холодной штамповкой. Общие принципы работы автоматики остались прежними, но большинство элементов оружия претерпело заметные изменения. В нижней части ствольной коробки крепился узел, объединяющий рукоятку управления огнем, спусковую скобу и приемную шахту магазина. На задней поверхности ствольной коробки был предусмотрен механизм крепления деревянного приклада, позволявший снимать его. В дальнейшем предполагалось разработать складной металлический приклад. Внутри ствольной коробки был предусмотрен объем для хранения шомпола.

ППШ-2 лишился характерного кожуха ствола прямоугольного сечения. Новый укороченный кожух закрывал лишь часть ствола возле ствольной коробки и выполнял функции цевья. Для компенсации подброса ствола ППШ-2 получил оригинальный дульный компенсатор U-образной формы. Предполагалось, что новый компенсатор, имея гораздо более простую конструкцию, по своим характеристикам не будет уступать системе, использованной на базовом ППШ-41.

ППШ-2, как и ППШ-41, имел автоматику со свободным затвором. Конструкция затвора и принцип его работы остались прежними. Огонь должен был вестись с заднего шептала. Во время нажатия спускового крючка затвор находился в крайнем заднем положении и, будучи отпущенным, под напором возвратно-боевой пружины сдвигался вперед. Двигаясь, затвор захватывал патрон из магазина и досылал его в ствол. Ударник жестко крепился в чашечке затвора и бил по капсюлю патрона, когда затвор перемещался в крайнее переднее положение. При движении назад под действием отдачи затвор затормаживался возвратно-боевой пружиной и дополнительным амортизатором из фибры, после чего снова зацеплялся шепталом.

Г.С. Шпагин переделал ударно-спусковой механизм оружия. Для упрощения конструкции, а также из-за особенностей боевого применения пистолетов-пулеметов ППШ-2 лишился возможности ведения огня одиночными выстрелами. Это, в частности, позволило полностью убрать из конструкции несколько деталей переводчика огня. Еще одним способом упрощения конструкции стал новый предохранитель. Его функции исполнял щиток особой формы, расположенный на правой стороне ствольной коробки. Этот щиток мог закрывать окно выброса гильз и щель рукоятки затвора, а также блокировать последнюю в переднем или заднем положении. Для блокировки в щитке имелись два паза.

Нарекания фронтовиков стали причиной отказа от барабанного магазина. ППШ-2 мог использовать только коробчатые магазины емкостью 35 патронов. Модернизированный пистолет-пулемет имел приемную шахту магазина, что не позволяло использовать магазины, разработанные для ППШ-41.

Прицельные приспособления ППШ-2 состояли из фиксированной мушки на стволе, за компенсатором, и подпружиненного целика. Последний позволял вести прицельный огонь на дистанции 100 и 200 метров.

Целью глубокой модернизации пистолета-пулемета Шпагина было не только повышение боевых качеств, но и оптимизация технологии производства. По сравнению с базовым образцом новый ППШ-2 был еще проще в изготовлении. Все металлические детали, за исключением ствола и затвора, можно было штамповать из стальных листов. Сборка оружия осуществлялась клепкой и точечной сваркой. Таким образом, самым трудоемким элементом конструкции стал деревянный приклад сложной формы. Однако планы по дальнейшему развитию проекта предусматривали разработку складного механического приклада, более простого в производстве.

ППШ-2 и несколько других новых пистолетов-пулеметов испытывались комиссией ГАУ с 26 апреля по 12 мая 1942 года. Технологическая сторона нового проекта сразу получила одобрение комиссии. Кроме того, оружие похвалили за уменьшившийся до приемлемого уровня темп стрельбы. Однако другие особенности перспективного пистолета-пулемета специалистов не устроили. Так, кучность при стрельбе короткими очередями сочли недостаточной, а при стрельбе без использования приклада этот параметр выходил за разумные рамки. Надежность работы ППШ-2 снижалась из-за загустения смазки на морозе, а также из-за попадания в ствольную коробку песка. Оригинальный дульный компенсатор эффективно выполнял свои задачи, но при этом давал слишком большую вспышку. Из-за этого ППШ-2 не мог использоваться для стрельбы из танка.

Несмотря на сокращение количества примененных деталей, ППШ-2 не стал легче базовой модели. Снаряженная масса обновленного пистолета-пулемета осталась на прежнем уровне. Вес оружия со снаряженным магазином и дополнительным комплектом не вписывались в требования заказчика.

В итоге общее количество недостатков, на исправление которых не было времени, превысило все имевшиеся преимущества. Г.С. Шпагин попытался исправить некоторые недостатки конструкции, но, как показали дальнейшие события, пистолет-пулемет ППШ-2 и в обновленном виде не устроил военных. В июне 1942 года ГАУ провело войсковые испытания пистолетов-пулеметов, которые помогли сделать окончательный выбор. Комиссия признала лучшим пистолет-пулемет Судаева ППС, который вскоре поступил в серийное производство.

По результатам сравнения нескольких образцов Г.С.Шпагин прекратил работы по проекту ППШ-2. До конца Великой Отечественной войны основным пистолетом-пулеметом Красной армии остался ППШ-41.

По материалам сайтов:
http://ppsh51.com/
http://raigap.livejournal.com/
http://armyman.info/

«ППШ» – победитель | Журнал Neue Zeiten

Автор: Олег Сергеев

В номере: 05 (107) май 2010

В год 65-летия Великой победы советского народа в Великой Отечественной войне, хотелось бы рассказать о многих моментах Великой истории, которые стали символами Победы, показали мужество и героизм наших солдат и офицеров, показали мощь советского оружия. И одним из самых главных символов нашей непобедимости стал знаменитый автомат ППШ – пистолет _ пулемет Шпагина.

Пистолет-пулемет ППШ-41 – самое надежное оружие Великой Отечественной войны

Пистолет-пулемет ППШ-41 — это не просто всем известный (по крайней мере, внешне) автомат времен ВОВ, привычно дополняющий расхожие образы белорусского партизана или красноармейца. Скажем иначе — для того, чтобы все это так и было, нужно было в свое время решить ряд очень серьезных задач.

При темпе стрельбы 900 выстрелов в минуту требуется всего 5 секунд, чтобы полностью расстрелять 72-зарядный дисковый магазин. Нереальная емкость магазина сделала ППШ одним из наиболее удачных пистолетов-пулеметов, когда-либо созданных. Во время Великой Отечественной войны он применялся обеими сторонами, а также во время корейской и вьетнамской войн. И, между прочим, ППШ до сих пор воюет в «горячих точках» — от Ливана до Эфиопии.

Как многие другие армии, Красная Армия разрабатывала пистолеты-пулеметы в 30-е годы XX века, но без особого энтузиазма. Более того, многие высшие военачальники, получившие свои должности после сталинских чисток комсостава, не прочь были остаться с обычными винтовками. Сразу после подписания с Германией пакта Молотова–Риббентропа, началась война с Финляндией, в ходе которой в 1939–1940 годах финны смогли нанести Красной Армии большие потери. Это произошло, в частности, из-за того, что у финской армии имелись пистолеты-пулеметы «суоми». Колонны советских войск попадали в засады и уничтожались в бескрайних лесах к северу от Ладожского озера.

У СССР было недостаточно времени, чтобы осмыслить уроки этой войны, немцы вероломно напали на Советский Союз. Оружейные заводы либо остались на оккупированных территориях, либо были эвакуированы на восток страны, в то время как армия нуждалась в оружии. В частности, требовались винтовки и пистолеты-пулеметы, которые можно быстро производить без применения высококвалифицированной рабочей силы и дорогого оборудования. Конструктор Георгий Шпагин знал, каким должно быть такое оружие, он создал простой и надежный пистолет-пулемет. Его производство началось в конце 1941 года, а к концу войны около 5 миллионов ППШ было поставлено в войска.
В отличие от многих армий времен Второй мировой войны, в которых один или два человека в отделении оснащались пистолетами-пулеметами, в СССР ими предпочитали вооружать целые батальоны. ППШ-41 идеально подходил для нужд Красной Армии. Его огневая мощь в ближнем бою особенно пригодилась во время ожесточенных городских боев в Сталинграде, который стал переломной точкой в Великой Отечественной войне. Когда же советские войска начали изгонять захватчиков со своей земли, ППШ оказался пригоден и для наступления.

Для пехотинца из танкового десанта ППШ был гораздо удобнее винтовки. Ведь в соответствии с планом десанта танки доставляли пехотинцев непосредственно к вражеским окопам. В ближнем бою малая прицельная дальность ППШ не была недостатком. Очевидным достоинством этого пистолета-пулемета была огромная скорострельность.

Устройство ППШ

ППШ-41 — один из лучших образцов когда-либо изобретенного стрелкового оружия. На первый взгляд он выглядит грубо, но в действительности это очень простое оружие. Как и многие пистолеты-пулеметы, он предназначен в первую очередь для стрельбы по ближним целям. Большая часть боев проходит именно так. К тому же тактика Красной Армии огневую мощь ставила выше точности стрельбы. ППШ обладает основным качеством советского оружия — потрясающей надежностью и способностью стрелять в любых условиях.

• Ствол. ППШ стал одним из первых образцов оружия с хромированным стволом, запущенных в массовое производство. Это дорого, зато имеет ряд преимуществ, таких как долгий срок службы, даже при плохом уходе за оружием.

• Магазин. 71-зарядный дисковый магазин ППШ — копия магазина от финского пистолета-пулемета «суоми». Наличие такого боезапаса вдвое превышало количество патронов в германском МР-40.

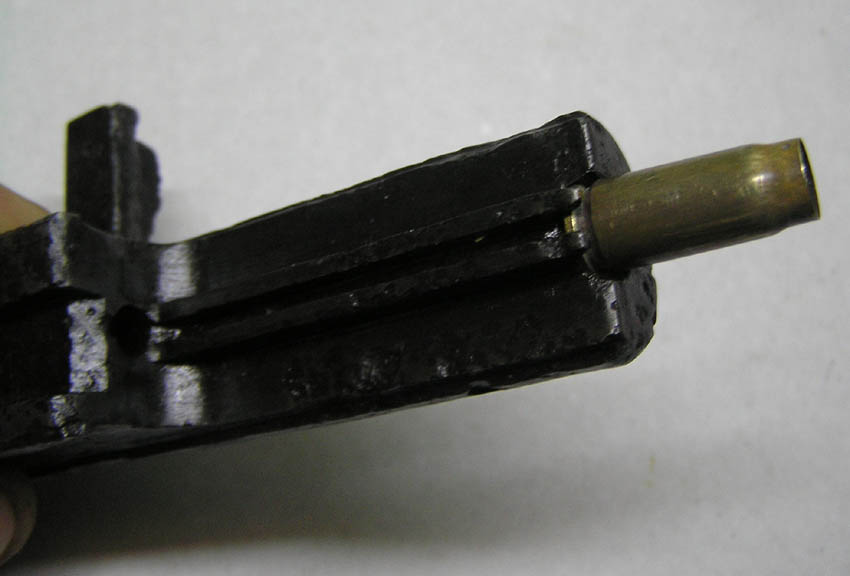

• Затвор. ППШ — оружие, работа которого основана на принципе отдачи свободного затвора. При стрельбе затвор освобождается и пружиной посылается вперед. При этом происходит досылание патрона в патронник и выстрел. Давление пороховых газов посылает пулю вперед и отбрасывает затвор назад. Стрельба продолжается до тех пор, пока нажат спусковой крючок.

• Приклад. Как и во многих других образцах советского оружия, в ППШ редко применяются детали, для изготовления которых необходима высокая квалификация. Не стал исключением и массивный приклад, который обеспечивает стрелку упор при стрельбе. В случае поломки такой приклад легко изготовить, обладая элементарными плотницкими навыками.

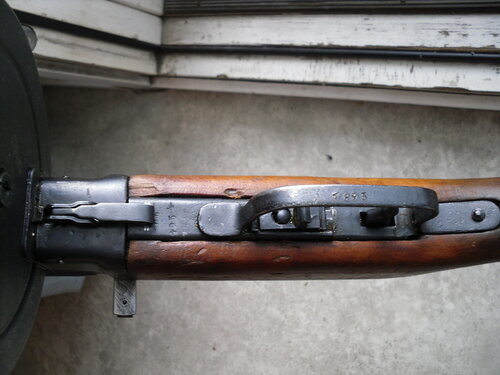

• Спусковой крючок. На первых образцах ППШ перед спусковым крючком был размещен переводчик огня. Можно было вести как одиночный, так и автоматический огонь. Впоследствии стали выпускать пистолеты-пулеметы только с автоматическим режимом стрельбы.

История возникновения этого вида оружия

Пистолеты-пулеметы появились в конце Первой мировой войны. Из-за отсутствия представлений о наиболее выгодной тактике применения нового вида оружия, форма пистолетов-пулеметов габариты, особенно при использовании барабанных магазинов большой емкости, — не предполагали той маневренности, которую пистолеты-пулеметы приобрели впоследствии.

К моменту создания ППШ уже существовали и имели распространение ряд достаточно совершенных и надежных образцов пистолетов-пулеметов. Это и финский пистолет-пулемет Суоми системы А.И.Лахти, и австрийский Штейер-Солотурн C I-100 конструкции Л.Штанге, и немецкие Бергман МП-18/I и МП-28/II конструкции Х.Шмайссера, американский пистолет-пулемет Томпсона и наш советский пистолет-пулемет ППД-40 (и его ранние модификации), выпускавшийся в незначительном количестве.

С оглядкой на внешнюю политику СССР и международную обстановку понятно, что необходимость иметь на вооружении современный образец пистолета-пулемета, хоть и с некоторым опозданием, назрела и в СССР.

После убедительных доказательств преимущества пистолета-пулемета в военных действиях, полученных в войне с финнами, задание на разработку нового оружия в начале 1940 г. получил ученик В.А. Дегтярева — Г.С. Шпагин.

Георгий Семенович Шпагин (1897-1952) родился в деревне Клюшниково (Владимирская область). В 1916 г. пошел в армию, где и попал в оружейную мастерскую. После Первой мировой войны был оружейным мастером в одном из стрелковых полков Красной Армии, а в 1920 г. после демобилизации идет работать слесарем на Ковровский оружейно-пулеметный завод, где в это время работали В.Г. Федоров и В.А. Дегтярев.

ППД-40, используемый на тот момент, производился по «классической» технологии с большими объемами механической обработки деталей. Целью деятельности Шпагина стало максимальное упрощение конструкции Дегтярева и удешевление производства, а основной идеей — создание штампосварного автомата.

Уже осенью 1940 г. Г.С. Шпагин и еще один конструктор — Б.Г. Шпитальный представили опытные образцы своих пистолетов-пулеметов. Полигонные испытания, проведенные в ноябре 1940 г. показали, что пистолет-пулемет Шпагина более технологичен, чем модель Шпитального — при равных боевых качествах.

Постановлением Советского правительства от 21 декабря 1940 г. «пистолет-пулемет системы Шпагина образца 1941 года (ППШ-41)» был принят на вооружение.

Уже в начале Великой Отечественной войны оказалось, что столь востребованная военными дальность стрельбы не имеет значения при высокой плотности артиллерийского и минометного огня. Идеальным оружием в такой ситуации как раз и стал бы автомат, но их в конце 1941 г. в Резерве Главного Командования насчитывалось не более 250 штук. Поэтому уже в октябре 1941 г. было налажено производство деталей для ППШ на Государственном подшипниковом заводе, Московском инструментальном заводе, станкостроительном заводе имени С. Орджоникидзе, и еще на 11 мелких предприятиях управления местной промышленности. Сборка производилась на Московском автозаводе.

Только в течение 1941 г. было выпущено 98 644 автомата, среди которых львиная доля — 92776 штук — приходилась на ППШ, а уже в 1942 г. объемы производства пистолетов-пулеметов составили 1 499 269 штук. Всего же во время войны было выпущено порядка 6 миллионов штук ППШ-41.

Из всех деталей ППШ-41 только его ствол нуждался в механической обработке. Остальные детали штамповались из листа и соединялись точечной и дуговой электросваркой и заклепками. В нем нет ни одного винтового соединения — сборку-разборку можно проводить без отвертки.

В советской армии были целые батальоны, вооруженные ППШ. Интересно, что во время войны немцы нередко предпочитали ППШ своим МР-40 и меняли их при первой возможности.

Практически сразу после войны ППШ был снят с вооружения Советской армии, а на смену ему пришел автомат Калашникова. Впрочем, снятие с производства не мешало СССР активно экспортировать ППШ в развивающиеся страны. В итоге ППШ и сейчас можно встретить в местах локальных войн — от Ливана до Эфиопии. ППШ поставлялся и в Китай — с ним в руках китайские добровольцы воевали в Корее против войск ООН.

В конструкции пистолета-пулемета ППШ не было дефицитных материалов, не было большого количества деталей, требующих сложной обработки. Его производство могло осуществляться не только на военных заводах, но и на любых предприятиях, имеющих несложное прессово-штамповочное оборудование. Это явилось результатом того простого принципа действия, который позволяет реализовать пистолет-пулемет, с одной стороны, и рационального конструкторского решения — с другой.

Пистолет-пулемет ППШ настолько хорошо зарекомендовал себя на полях сражений, что немцы, вообще широко практиковавшие использование трофейного оружия, от винтовок до гаубиц, охотно использовали советский автомат, и, бывало, немецкие солдаты предпочитали ППШ германским MP-40. Пистолет-пулемет ППШ-41, использовавшийся без конструктивных изменений, имел обозначение MP717(r) («r» в скобках обозначает «russ» — «русский», и использовалось применительно ко всем трофейным образцам советского вооружения).

Наши требования к оружию всегда отличались (и будут отличаться) от требований, предъявляемых к оружию в армиях других стран. Это — максимальная простота и технологичность, высокая надежность и безотказность действия в самых тяжелых условиях, и все это — с сохранением самых высоких боевых качеств. И недаром ППШ в войсках с уважением называли «Папаша». Вот такой вот он наш «Папаша – победитель», символ победы советского оружия!

Благодарим за предоставление материалов www.rusarmy.com, www.legendary-arms.ru и www.ppsh51.com

Ппш автомат технические. Легендарный ппш

Шпагин Георгий Семенович (1897-1952) с 1920 г. слесарь опытной мастерской оружейного завода. С 1922 г. участвовал в конструировании 6,5 мм спаренных ручных и танковых пулеметов совместно с В.Г.Дегтяревым. В 1938 г. создавал совместно с Дегтяревым пулемет ДШК кал. 12,7 мм. В 1940-41 г. создал пистолет-пулемет ППШ, в 1943 – осветительный пистолет ОПШ.
Проблему создания компактного оружия с увеличенной плотностью огня на коротких (менее 200 м) дистанциях и военные, и оружейники разных стран пытались решить еще до начала I мировой войны.

Фото 1. Автомат ППШ

Фото 2. Устройство автомата.

Фото 3. Устройство автомата.

Фото 4. Устройство автомата.

Фото 5. Устройство автомата.

Фото 6. Устройство автомата.

Фото 7. Устройство автомата.

Фото 8. Устройство автомата.

Фото 9. Устройство автомата.

Фото 10. Устройство автомата.

Фото 11. Устройство автомата.

Фото 12. Устройство автомата.

Фото 13. Устройство автомата.

Фото 14. Устройство автомата.

Фото 15. Устройство автомата.

Фото 16. Устройство автомата.

Фото 17. Устройство автомата.

Фото 18. Устройство автомата.

Фото 19. Устройство автомата.

Фото 20. Устройство автомата.

Фото 21. Устройство автомата.

В опытных мастерских Англии, Франции и России переделывали спусковые механизмы пистолетов Маузера и Борхарда Люгера для непрерывной стрельбы. Немцы переделали свой пистолет маузер-96 для стрельбы в автоматическом режиме. Все эти системы работали безотказно, но кучность боя оказалась никуда негодной, и к тому же пистолетные стволы при работе очередями перегревались почти мгновенно.
Первые пистолеты-пулеметы, более-менее пригодные к боевому применению, были разработаны в Италии. В начале 1916 г. итальянские войска получили на вооружение пистолет-пулемет «Виллар Пероза» конструктора А.Ревелли.

Фото 22. Этот пистолет пулемет представлял собой спаренную установку, на сошках с броневым щитком, стрелявшую 9 мм патронами Глизенти.

Затвор был с фрикционным замедлением, магазин на каждый ствол помещал 25 патронов. Установка обладала хорошей кучностью, впервые была испытана в сражении на реке Изонцо в Италии против австрогерманцев. Из-за большого веса оказалась малоподъемной и широкого распространения не получила.
В 1918 г. в Кайзеровскую армию начал поступать пистолет-пулемет МП-18 конструкции Хуго Шмайсера. Это оружие было более легким, но недальнобойным – до 100 м.

Фото 23. В 1921 г. в Америке появился пистолет-пулемет конструкции Д.Томсона калибра 11,43 мм с магазином на 20, 50 и 100 патронов.

Поначалу в армии Томсон распространения не получил, но зато широко применялся в гангстерских разборках.
Высшие члены военных ведомств всех стран к пистолетам-пулеметам испытывали явное недоверие – дальность огня этого оружия была не более 200-300 м и для общевойскового боя была явно недостаточной. Военные считали, что для обороны пистолет-пулемет еще годится, а для наступления – нет. Эти мнения были опровергнуты в ходе войны между Боливией и Парагваем в 1934 году. Пистолет-пулемет прекрасно зарекомендовал себя не только в наступлении, но и в уличных боях и при отражении кавалерийских атак. Но военные все равно к идее боевого применения пистолета-пулемета относились скептически.
Положение изменилось во время Испанской войны в 1936 г. На этой войне немцы довольно широко использовали бронетехнику, под прикрытием которой близко подходили к позициям республиканцев. На дистанциях в упор (50-100 м) дальнобойность винтовок и пулеметов была уже не нужна, а выгоднее было увеличить плотность огня действием конкретной боевой единицы. Немцы подходили к позициям республиканцев вплотную и буквально «выкаливали» их автоматным огнем. Тактическое превосходство стало явным.
Военные и правительственные чиновники разных стран начали шевелиться. Конструкторы-оружейники призадумались: все автоматы под пистолетный патрон того времени были явно тяжелы, явно недальнобойны, и самое главное – очень дороги в производстве. Все детали выполнялись на фрезерных станках, с использованием большого количества металла и очень медленно. Эти автоматы были громоздки, неуклюжи, неудобны и, как говорят стрелки, «не прикладисты и не прицелисты».
Конструктор оружейных систем Г.С.Шпагин, который по собственной воле взялся изобретать новое оружие, перспективу представлял себе ясно и четко. Из сравнения разных боевых систем у Шпагина складывались твердые взгляды на отдельные узлы автомата. Постепенно в его воображении вырисовалась новая система более совершенного оружия.
Шпагин считал, что автомат должен быть дальнобойным, с хорошей кучностью стрельбы, легким и прикладистым. Но главное, он должен быть очень дешевым и простым в производстве. В его голову пришла мысль – оружие надо штамповать как ложки. Побывав на автозаводе, он увидел, как штампуются кузова автомобилей. Если можно штамповать кузова, можно штамповать и оружие.
Первый макет будущего автомата был сделан в виде картонной карты штамповочной вырубки. В свернутом виде она помещала вырезанные из дерева затвор, спусковой механизм и другие части. Все это конструктор делал у себя дома, никому не показывая, и поговаривают, что у него из-за этого потом были существенные неприятности. Вроде того, что последний чертеж своего автомата ему пришлось делать куском штукатурки на двери тюремной камеры.
В конце концов, работу одобрили. Автомат получился – на государственных испытаниях он выдержал 70 тыс. выстрелов без единой поломки взамен запланированных 50 тыс. Он отличался простотой устройства, в нем отсутствовали резьбовые соединения, а основные детали изготавливались штамповкой. Обращение и уход были чрезвычайно просты. Автомат был удобным и прикладистым, отличался очень точным и кучным боем. Для его производства не требовались дефицитные материалы и сложное оборудование. На изготовление ППШ при массовом производстве затрачивалось всего 7 человеко-часов.
Пистолет-пулемет Шпагина (ППШ) был принят на вооружение Красной Армии в декабре 1940 г. Массовое производство началось в июне 1941 г – перед самым началом Великой Отечественной войны.
Война подтвердила тактическую необходимость пистолет-пулеметов. Тем более, что система Шпагина для ведения общевойскового боя оказалась более эффективной, чем автоматы немецкого, австрийского, итальянского и английского производства. По дальности, точности, и надежности ППШ несопоставимо превосходил все имеющиеся типы автоматов. Производство его все время увеличивалось – благодаря простоте изготовления его «клепали» даже в школьных мастерских. До конца войны было изготовлено несколько миллионов единиц такого оружия.
По устройству пистолет-пулемет Шпагина предельно прост. Принцип действия автоматики – работа свободного затвора. Автомат работает с заднего шептала (или с открытого затвора). Перед выстрелом массивный затвор находится в задней части ствольной коробки, подпирается сжатой возвратно-боевой пружиной и удерживается в таком положении на шептале (спусковом рычаге). При нажатии на спуск шептало опускается, затвор продвигается вперед, выталкивает патрон из-под загибов магазина, досылает его в патронник и ударником, неподвижно закрепленным в чашечке затвора, разбивает капсюль. При выстреле, пока пуля проходит по стволу, затвор отходит назад на 2-3 мм под действием силы отдачи. Когда пуля вылетает из ствола, затвор продолжает по инерции движение назад, извлекает стреляную гильзу, которая затем наталкивается на отражатель и вылетает вверх через выводное окно. Придя к заднему крайнему положению, и по израсходованию импульса отдачи, затвор под воздействием возвратно-боевой пружины снова продвигается вперед и цикл выстрела продолжается. Все это происходит до тех пор, пока спуск нажат и в магазине есть патроны. Если спуск отпустить, шептало (спусковой рычаг) поднимется и остановит затвор во взведенном состоянии.
Все детали автомата помещены внутри ствольной коробки, штампованной из стального листа толщиной 3 мм. Соединения сварные или клепанные. Затвор фрезерованный. Предохранитель защелочного типа. Защелка-предохранитель расположена на рукоятке заряжения (Фото 4) и двигается в ней по фрезерованному низу. Эта защелка надежно стопорит затвор хоть в заднем, хоть в переднем положении.
От чрезмерной вибрации при отходе затвора назад предохраняет специальный буфер-амортизатор, находящийся в задней части ствольной коробки. В разные годы и на разных предприятиях этот буфер изготавливали из фибры, резины, и прочих нестандартных материалов.

Фото 24. Технический разрез пистолет-пулемета ППШ.

Это оружие может стрелять как очередями, так и одиночными выстрелами.

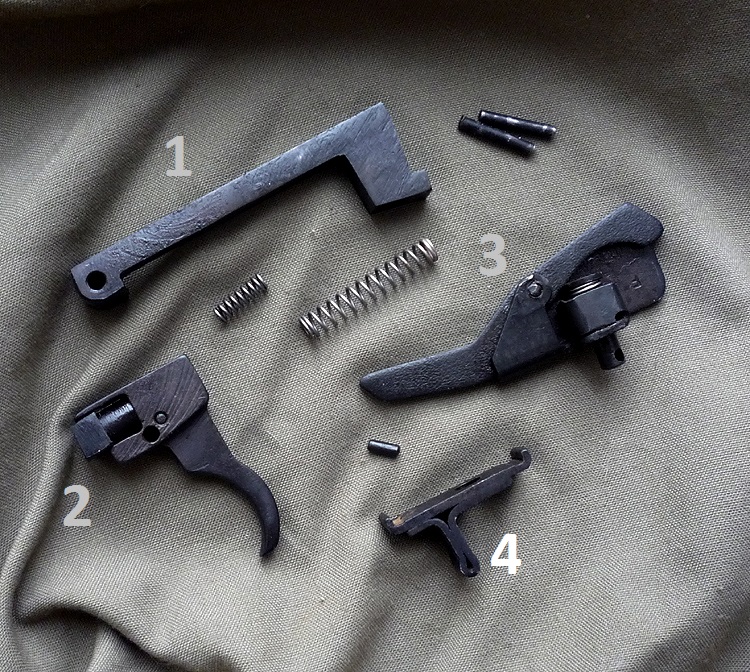

Фото 25. Спусковой механизм ППШ. Верхняя схема показывает работу спускового механизма при одиночной стрельбе. При движении вперед после спуска с боевого взвода затвор опускает переднее плечо разобщителя. При этом заднее плечо разобщителя поднимается и своим скосом утапливает гнеток спускового крючка. Гнеток спускового крючка разобщается с выступом спускового рычага, вследствие чего при отжатом назад спусковом крючке (как показано на схеме) спусковой рычаг под действием пружины поднимается, и затвор, отойдя назад, становится на боевой взвод. Как только затвор, отойдя назад, перестанет воздействовать на разобщитель, последний под действием гнетка спускового крючка несколько поворачивается, причем гнеток упирается в выступ спускового крючка.
Если теперь отпустить спусковой крючок, то он под действием своей пружины поворачивается, причем гнеток спускового рычага пружиной подается вперед, опускает заднее плечо разобщителя и становится над выступом спускового рычага.
При вторичном нажатии на спусковой крючок гнеток рычага опустит рычаг, и затвор будет спущен с боевого взвода, после чего все описанное повторится.
Для обеспечения автоматической стрельбы следует передвинуть переводчик огня, как показано на нижней схеме. Вместе с переводчиком передвинется вперед и разобщитель, вследствие чего его заднее плечо не будет доставать до гнетка спускового крючка. Гнеток спускового крючка будет все время сцеплен с выступом спускового рычага при отжатом назад спусковом крючке (как показано на схеме), спусковой рычаг будет опущен и будет происходить автоматическая стрельба.
Таким образом, в спусковом механизме автомата ППШ роль переводчика сводится к включению и выключению разобщителя.
Для стрельбы из ППШ применяются пистолетные патроны 7,62х25, то есть патроны к пистолету «ТТ».

Фото 26. В первоначальном варианте ППШ имел так называемый барабанный магазин (Фото 5-7).

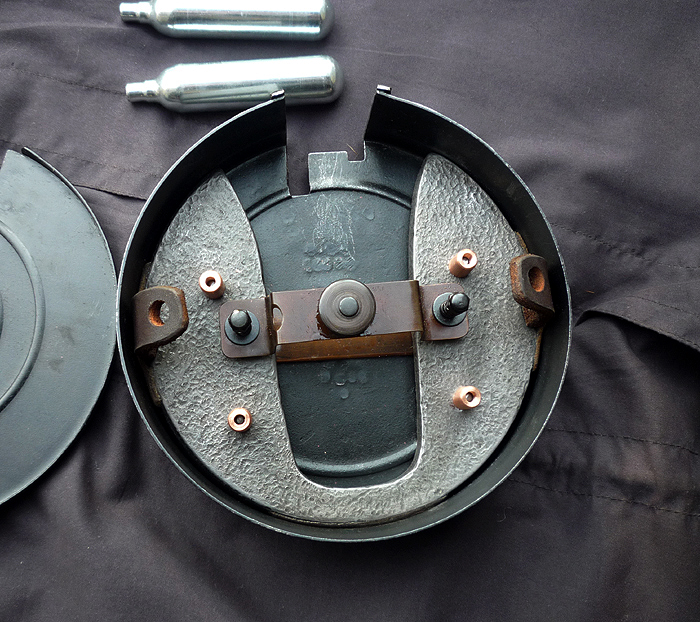

Патроны в таком магазине подаются спиральной пружиной. Эта пружина внутренним концом прикреплена к зацепу неподвижной оси магазина; наружный конец спиральной пружины соединен со штампованным зацепом барабана. Перед снаряжением магазина пружина заводится вращением барабана против часовой стрелки на два оборота или на восемь щелчков. Патроны помещаются в двух ручьях улитки. При полностью снаряженном магазине подача патронов происходит следующим образом.
Заведенная спиральная пружина вращает барабан по направлению движения часовой стрелки; при этом подаватель, прикрепленный к барабану, толкает патрон внутреннего ручья улитки. Но патроны во внутреннем ручье улитки перемещаться не могут, так как они удерживаются ограничительным выступом улитки, поэтому вращается вся улитка, подавая патроны из наружного ручья в приемник под загибы горловины. Вращение улитки будет происходить до тех пор, пока ее ограничительный выступ не упрется в стопорный штифт корпуса. Когда улитка остановится, вступает в работу внутренний ручей улитки, так как продолжающийся вращаться барабан подавателем выталкивает патроны из внутреннего ручья в приемник. Емкость барабанного магазина ППШ – 71 патрон.

Фото 27. Чтобы автомат не трясло при автоматической стрельбе и для улучшения кучности боя, пистолет-пулемет Шпагина оснащен так называемым дульным компенсатором активного действия (Фото 8-9). При этом удар газовой струи после выхода пули принимается на скошенную поверхность, находящуюся перед дульным срезом. Этот удар дает импульс силы, направленный против действия отдачи, чем достигается уменьшение энергии отдачи всей системы. Отверстия для выхода газов сделаны вверх и в стороны, чтобы пороховые газы не поднимали пыль, которая мешает прицеливанию и демаскирует стрелка. При таком устройстве газы выбрасываются в стороны и в основном вверх, вследствие чего компенсатор получает движение вниз и компенсирует опрокидывающий момент, возникающий под действием отдачи.
При большой емкости магазина и сильном компенсаторе автомат ППШ мог позволить себе большую скорострельность – 700/900 выстрелов в минуту.
Система ППШ непрерывно совершенствовалась. В ходе боевых действий определилось, что секторный винтовочный прицел, насеченный на дальность до 600 м, оказался ненужным,

Фото 28. и он был заменен на откидной прицел упрощенной конструкции на два положения на 100 и 200 м (Фото 4).
Барабанные магазины при загустении смазки зимой не «проворачивались» внутри, отчего солдаты вместо 71 патрона снаряжали не более 50. Поэтому к ППШ были приняты более простые и надежные секторные магазины емкостью на 35 патронов, снабженные специальными переходниками. Были и другие незначительные усовершенствования.
Утверждать, что пистолет-пулемет ППШ был идеальным, было бы неправильно. Он страдал теми же пороками, что и остальные пистолеты-пулеметы своего времени. Он боялся песка. Он перегревался после отстрела двух барабанных (дисковых) магазинов подряд. Он был все-таки недальнобоен – достать из него можно было метров на 250, не далее. Он был опасен в обращении – при чуть сдвинутой защелке ствольной коробки происходили самопроизвольные выстрелы.
Дисковый (барабанный) магазин снаряжался долго, трудоемко и неудобно. Но этот автомат спас Россию – первые два года войны остановить немцев больше было нечем. Винтовок было мало. С пулеметами была проблема. А ППШ делали массово, на гражданских предприятиях, в школьных мастерских из чего попало и на любом оборудовании.
Автомат ППШ находился на вооружении Советской армии вплоть до 1964 года. Из него до сих пор стреляют в Африке, Азии, Югославии и Вьетнаме. Как это не покажется странным, до недавнего времени он был любимым оружием … итальянских мафиози. За огневую мощь и точность огня они предпочитали его своим же Береттам, израильским УЗИ и Чешским «Скорпионам».
Автору этой статьи в свое время довелось пострелять из ППШ. Автомат удобен в прикладке, его не трясет при автоматической стрельбе, и при определенных навыках из него можно «расписаться» на стенке. Общее впечатление – удовольствие.

Тактико-технические характеристики

Пистолет-пулемета ППШ обр. 1941 г.
Калибр мм – 7,62
Длина мм – 843
Длина ствола – 269
Вес без патронов, кг – 3,63
Емкость магазина, шт 35 и 71.
Вид огня – одиночный и автоматический
Темп стрельбы выстр./мин. – 700/900.
Применяемые боеприпасы – патрон 7,62х25 к пистолету «ТТ».

Алексей Потапов
Спецназ 21 века. Элитная подготовка. НПЦ «Здоровье народа», ООО «ВИПв»

Пистолет-пулемёт Шпагина

Все наслышаны о пистолете Шпагина. Так вот – пистолет – пулемет, разработан знаменитым советским конструктором Георгием Шпагиным. Данный вид оружия активнее всего применяли в период Великой Отечественной войны. В дальнейшем пистолет Шпагина применяли во время разрешения множества вооруженных конфликтов, которые достаточно часто возникали в послевоенный период. В СССР данное оружие официально было принято на вооружение в 1941 году. При этом в 1951 году пистолет был снят с вооружения. Произошло это из-за того, что автомат Калашникова был в значительной мере эффективнее пистолета — пулемета Шпагина. Тем не менее, далее в нашей статье рассорим основные характеристики ППШ-41.

Характеристики

Сразу же следует начать с того, что производители заявили о прицельной дальности 500 метров. Однако на деле результат совершенно иной. Так вот действительная дальность эффективного огня составляет 200 метров. Это довольно таки не плохой результат для оружия данного класса. Однако производители постарались оптимизировать оружие. Такой шаг был осуществлен за счет применения патрона 7,62 ТТ. При этом была достигнута максимальная дальность полета, которая равнялась 490 м/с. Таким образом, если мишень находилась на расстоянии 200 метров, можно было утверждать об уверенном поражении цели. Еще одной особенностью ППШ является высокая скорострельность. Основной минус высокой скорострельности — не эффективное использование большого количества боеприпасов. При этом наблюдается быстрый перегрев ствола. Однако с другой стороны скорострельность весьма эффективна во время использования ППШ в ближнем бою. Далее следует отметить то, что ППШ достаточно живучее устройство. В особенности это проявляется во время использования оружия с рожковым магазином. Если говорить о надежности ППШ то в данном случае вам следует регулярно осуществлять чистку, смазку оружия. Основной причиной задержки стрельбы — попадание пыли, грязи в чашечку затвора. По этой причине, еще в период Второй мировой войны, во время передвижения на автомашинах, ППШ активно прятали под специальными плащами.

Достоинства ППШ

Далее рассмотрим основные достоинства ППШ. В первую очередь — дуальная энергия равная 665 Дж. Кроме этого высокая начальная скорость полета пули обеспечивает отменную траекторию полета. Кроме этого ППШ оборудован длинной прицельной линией, деревянным прикладом, компрессором отдачи, который обеспечивает комфортное прицеливание и плотность удержания. За счет этого эффективность одиночных выстрелов улучшается в несколько раз. Помимо этого деревянный приклад можно использовать в рукопашном бою. Кожух ствола и затвора отлично предохраняет руки стрелка от всевозможных ожогов. Следующая особенность — большая емкость дискового магазина, именно ха счет этого увеличивается плотность огня. Также следует отметить наличие двойной улитки расположенной в дисковом магазине. Это повышает надежность работы оружия в случае возникновения механических воздействий. То есть, при появлении незначительных вмятин устройство в полной мере сохраняет собственную работоспособность. Если сравнивать эффективность дальность стрельбы, то в данном случае ППШ в 1,4 раза превосходит МП-38/40.

Недостатки ППШ

Однако не все так хорошо как хотелось бы. Проявляется это во время выбора высокого темпа автоматической стрельбы. При этом можно пронаблюдать повышенный расход патронов. Кроме этого большая масса оружия снижает эффективность работы ППШ. Зачастую по этой причине многим стрелкам приходилось оставлять оружие на поле боя и скрываться для сохранения собственной жизни. Предохранитель на ППШ не безопасный. Это приводит к тому, что во время падения оружия происходят случайные выстрелы. Еще один минус затвор можно взводить только правой рукой. Производство ППШ осуществлялось на протяжении Великой Отечественной войны. При этом в 1942 году была предложена новая модификация оружия, которая была названа ППШ-42. Это было немного усовершенствованное оружие. Тем не менее, на конкурсе победу одержал ППС-43, который наряду с ППШ-42 был принят на вооружение.

Похожие новости

Многие наверняка слышали такое выражение, как «оружие победы». Оно является немаловажным в истории советского народа. Это выражение объединило все виды вооружения, которые оказали помощь нашей стране в победе над нацистами, а также стали настоящими символами русского солдата. Сюда также относятся танк Т-34, противотанковое ружье, легендарная установка залпового огня «Катюша» и, безусловно, пистолет-пулемет Шпагина, он же «ППШ 41» — автомат, устройство, чертеж и описание которого приведены в данном тексте.

История

Из опыта войны в 1939-1940 годах между СССР и Финляндией и стоящего тогда на вооружении пистолета-пулемета Дегтярева прояснился определенный факт. Он заключался в том, что Красную Армию необходимо было оснащать автоматическими моделями и организовывать, соответственно, их массовое производство. «ППД-40» и «ППД-38» (пистолеты-пулеметы Дегтярева) не подходили для таких целей, так как были они трудоемки, и требовалось немалое число станочного оборудования для их производства. Также они имели дефицит материалов и высокую себестоимость. Для замены «ППД» необходимо было разработать новый, максимально дешевый и простой пистолет-пулемет. Данный вопрос являлся немаловажным.

В 1940 году объявили конкурс на изобретение нового пистолета-пулемета. Испытания определили двух основных соперников. Ими оказались Б. Г. Шпитальный и Г. С. Шпагин. Их модели были довольно перспективными. Победу одержал Шпагин. На вооружение был принят его вариант 21.12.1940 г. Полное его название было: «пистолет-пулемет системы Шпагина 7,62 мм обр. 1941 г. (автомат «ППШ 41»)». Это является достоверным фактом.

В массовое производство «ППШ 41» — автомат, устройство, чертеж и описание которого даны в тексте ниже, поступил в период осени 1941 г. А именно — в самый кульминационный военный период, когда в таком оружии сильно нуждалась Красная Армия. За счет того, что у такого устройства, как автомат «ППШ», была простая конструкция, не использовалась легированная сталь и сложные специальные инструменты, выпуск его был развернут на многих предприятиях страны, ранее не специализировавшихся на оружейном производстве.

Основную массу деталей такого оружия как автомат «ППШ», изготавливали по методу холодной штамповки с применением электрической и точечной сварки. Самой сложной и дорогой частью являлся барабанный магазин. Он был позаимствован у «ППД», к которому при эксплуатации была масса нареканий. Это немного задерживало выпуск такого оружия, как «ППШ» — автомат, чертежи которого представлены для ознакомления ниже. После модернизации барабанный магазин заменили секторной емкостью на 35 патронов, а соответствующий прицел — на перекидной, имеющий дальность стрельбы 100 и 200 м. За военные годы было выпущено около 5,4 миллиона пистолетов-пулеметов Шпагина. У данного оружия автоматика работает благодаря отдаче свободного затвора. При стрельбе канал ствола запирался массой свободного затвора, который поджимался пружиной (возвратно-боевой).

Устройство механизма ударно-спускового типа было таким, что благодаря ему можно было вести как пальбу одиночными выстрелами, так и автоматной очередью. Съемный магазин барабанного типа был рассчитан на 71 патрон, как и в пистолете-пулемете Дегтярева («ППД»). Приспособления для наведения открытого типа состояли из секторного прицела и мушки. Предохранитель ползункового типа расположен на рукоятке затвора. Это являлось немаловажной деталью. Также в данном случае имелось наличие переключателя огневого режима ползункового типа.

«ППШ» автомат: характеристики тактико-технические

Производился — 1941-1947 г.

Масса — без магазина 3,6 кг., со снаряженным — 5,3 кг.

Длина составляет 843 мм.

Калибр — 7,62 мм.

Патрон — 7,62*25 ТТ.

Дальность максимальная — 400м.

Скорострельность — 1000 выстр./мин.

Дальность прицельная от 200 до 250м.

Магазин : барабанный — 71 патрон, секторный — 35.

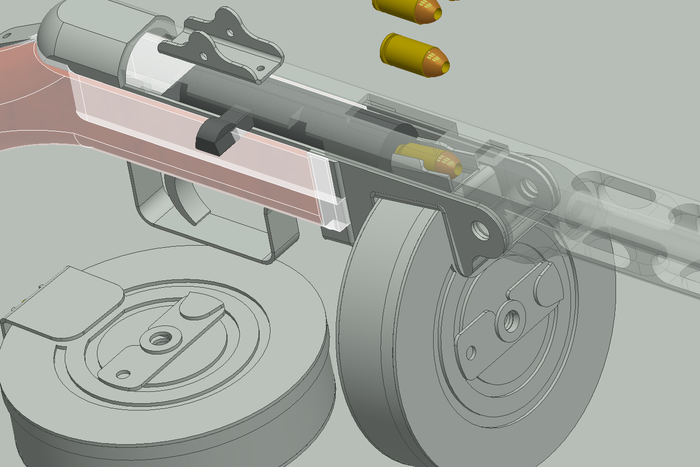

Чертежи автомата «ППШ 41»

Как уже было сказано, они разработаны советским конструктором Г. С. Шпагиным. Изображены они на нижеследующем фото.

Конструкция

Представляет собой «ППШ» автоматическое огнестрельное ручное оружие. Оно предназначено для ведения огня очередями и одиночными выстрелами. Работает автоматика за счет свободной отдачи затвора. Это немаловажное свойство в данном случае. Иными словами, перезарядка и экстракция гильзы происходит после выстрела за счет возврата незакрепленного затвора. Ведется огонь с заднего шептала, то есть перед выстрелом расположен затвор в заднем крайнем положении. Затем, после спуска, он идет вперед, после этого досылает патрон. Накалывание капсюля происходит в момент завершения последнего процесса. Во время выстрела затвор не фиксируется.

Такая схема нередко используется при разработке таких устройств, как пистолеты-пулеметы. Например, «Uzi» израильского производства работает по аналогичному принципу. При абсолютной простоте подобное решение требует применять затвор массивного типа, увеличивающий всю массу оружия. Помимо всего, оружие, которое использует подобную схему перезарядки, выстрелить может за счет сильного удара, к примеру, при падении. Если от удара затвор из переднего крайнего (нефиксированного) положения по направляющим откатится дальше окна патронной подачи с магазина или из заднего крайнего, то он сорвется со стопора.

Как и в оружии Дегтярева, у такого устройства, как автомат «ППШ», имеются: ствольная коробка, которая слита с кожухом ствола, свободный массивный затвор, на рукоятке заряжания которого расположен предохранитель, магазин дисковый. Также обладает он деревянной ложей. Но при всем этом «ППШ»-автомат является более технологичным. В данной модели в механической точной обработке нуждается только ствол, а затвор изготовлен был на токарном станке с дальнейшей грубой фрезеровкой. В таком оружии, как «ППШ» (автомат), производство почти всех остальных металлических деталей могут осуществлять штамповкой. Здесь же у кожуха ствола имеется компенсатор отдачи на переднем его конце. То есть в данном случае имеется скошенная пластина, обладающая отверстием для прохождения пули. От нее по бокам в кожухе есть окна сквозные. Они, благодаря реактивному действию пороховых газов при выстреле, существенно уменьшают эффект отдачи и «задирания» вверх ствола. В прицеле данной модели имеется всего 2 позиции. А именно — 200 и 100 м. «ППШ» с 1942 года комплектоваться стал не дисковым магазином, а секторным (коробчатым) на 35 патронов.

Это диктовалось определенными условиями. А именно тем, что магазины дискового типа были в производстве сложными, менее надежными. Также они требовали под конкретный экземпляр автомата подгонки. То есть данная деталь от иного такого же «ППШ» могла не подойти. Судя по военным фотографиям, магазины коробчатого типа в войсках встречаются только с 1944 года. Далее устройство автомата « ППШ» рассмотрим подробнее.

Ствол

Внутри данной детали имеется канал с четырьмя нарезами. Они вьются вверх слева направо. Также здесь имеется патронник с пульным входом. Он в нижней части обладает определенным скосом. Это — для задания направления движения патрона в патронник.

Данный ствол снаружи содержит:

В передней части — закругление. Это для предохранения от забоин.
Утолщенную часть. Для размещения в коробке ствольной.
Выемку полукруглую на утолщенной части. Это для того, чтобы крепился ствол в соответствующей коробке.
Выступ кольцевой. Для того чтобы ограничить процесс продвижения ствола при возврате на место. При этом также обеспечивается снижение восприятия ударов затвора.

Коробка ствольная

Данный элемент является основанием. На нем размещены следующие детали:

Намушник с мушкой.

Защелка коробки ствольной.

Антабка.

У ствольной коробки передняя часть служит кожухом, а задняя — крышкой затворной коробки.

В целом коробка ствольная состоит из:

Основания мушки для крепления на нее намушника.

Антабки для крепления ремня плечевого типа.

Колодки прицела.

Вкладышей для направления ствола.

Передней наклонной плоскости кожуха. Она является дульным тормозом.

Вырезов продольных на кожухе. Это для улучшения и облегчения циркуляции воздуха.

Окна в области дульного тормоза для обеспечения выхода пороховым газам.

Поперечного отверстия для соединительной оси.

Окон для выбрасывания гильз.

Упора пружины защелки.

Нижнего выступа. Это чтобы ограничить опускание задней области ствольной коробки.

Вырезов для предохранителя.

Двух боковых уступов (для того чтобы ограничить движение защелки).

Выреза для рукоятки затвора.

Защелка коробки ствольной

Данный элемент состоит из следующих деталей:

Колпачка.

Пружины.

Шпильки.

У колпачка имеется: зацеп с наклонной плоскостью; выступ верхний полукруглый; 2 отверстия боковых, чтобы проходила шпилька; загибы, благодаря которым направляется его движение и ограничивается перемещение его вперед; насечка на задней части для удобства при открывании.

Пружиной защелки является своеобразная деталь. Она выполняет определенную функцию. В данном случае это короткая цилиндрическая витая пружина.

Коробка затворная

Эта деталь обладает:

Своеобразными проушинами для соединения со ствольной коробкой.

Вырезом для магазина с окном.

Пазом вертикальным для защелки магазина.

Обоймой для соединения со спусковой коробкой и передней частью ложи.

Окном для разобщителя.

Отверстием для оси магазинной защелки.

Окном для шептала рычага спускового типа.

Отверстием овальным для выступа, расположенного в задней части коробки спусковой.

Окном (для того чтобы зацепить защелку ствольной коробки).

Хвостом с отверстием для соответствующего винта.

Окном для стержня направляющего.

Также следует знать, что внутри коробки затворной в ее передней части прикреплен отражатель. Он обладает определенной жесткостью.

Затвор

На данном собранном элементе располагаются следующие детали:

Ударник с клином.

Выбрасыватель с пружиной.

Рукоятка.

Предохранитель с пружиной и гнетком.

Сам же затвор содержит следующие детали:

Чашечку для помещения шляпки гильзы.

Паз вертикальный для выбрасывателя.

Взвод боевой для контакта с шепталом.

Паз продольный для пружины выбрасывателя.

Выемки боковые. Они облегчают движение затвора, сбор грязи и излишней смазки.

Поперечный задний срез для предотвращения удара защелки ствольной коробки о шляпку.

Канал со стержнем для пружины возвратно-боевого типа.

Досылатель патрона.

Паз для прохода отражателя.

Канал глухой в чашечке для ударника.

Паз поперечный с гнездом и выемом на рукоятке для размещения предохранителя с пружиной и гнетком.

Канал поперечный для клина ударника.

Состав возвратного механизма

Сюда включают:

Направляющий стержень с соответствующей шайбой.
Возвратно-боевую пружину.
Амортизатор.

Состав ударно-спускового механизма

В данном случае требуется наличие:

Ударника с клином.
Возвратно-боевой пружины.
Спускового рычага с осью.
Переводчика огня.
Пружины вышеуказанного рычага.
Спускового крючка.
Гнетка переводчика с соответствующей шпилькой.
Пружины крючка спускового.
Разобщителя с осью.
Гнетка указанного крючка.
Основания разобщителя.
Пружины гнетка.
Спусковой коробки.

Описание механизма патронной подачи

Здесь все довольно просто. Подача в патронник патронов обеспечивается досылателем, находящимся в затворе, и магазином, который позаимствован у «ППД».

Далее — механизм, осуществляющий запирание стволового канала. В данном случае также нет ничего сложного. Запирание стволового канала такого оружия, как автомат «ППШ», проводится за счет затворной массы и поджимающей силы пружины возвратно-боевого типа.

Состав механизма устранения отстрелянных гильз

Сюда включают наличие:

Выбрасывателя.
Отражателя.
Пружины выбрасывателя.

Устройства предохранительного типа

Сюда входят определенные элементы. А именно:

Предохранитель.
Гнеток.
Пружина предохранителя.

Среди многих видов стрелкового оружия, использовавшихся во время Великой Отечественной войны , пистолет-пулемет Шпагина (ППШ-41) является наиболее известным. Это оружие можно смело назвать одним из символов той войны, таким же, как танк Т-34 или «Катюша». ППШ появился в самый канун Великой войны и стал одним из наиболее массовых видов стрелкового оружия Красной армии . Он прошел вместе с советским солдатом всю войну и закончил ее в Берлине, а его простота и технологичность позволили в кратчайшие сроки вооружить миллионы бойцов, что сыграло важнейшую роль в ходе войны.

История создания

Пистолеты-пулеметы (у нас их иногда называют автоматами) появились во время Первой мировой войны , вместе танками, химическим оружием и пулеметами. И если пулемет был идеальным оборонительным оружием того времени, то пистолет-пулемет разрабатывался как наступательный вид вооружения.

Первые чертежи скорострельного оружия под пистолетный патрон появились еще в 1915 году. По замыслу разработчиков, это оружие должно быть полезным наступающим войскам, за счет высокой скорострельности и портативности. Пулеметы того времени имели внушительные габариты и вес, перемещать их вместе с наступающими войсками было непросто.

Чертежи оружия нового типа оружия разрабатывались во многих странах: Италии, Германии, США и России, и период между двумя мировыми войнами стал эпохой расцвета этого стрелкового оружия.

Существовало две концепции конструкции автоматов. Согласно первой, пистолет-пулемет представлял собой уменьшенный и облегчённый аналог обычного пулемета. Его часто оснащали сошками, длинным сменным стволом, прицельными приспособлениями, позволяющими стрелять на несколько сотен метров. Типичным примером подобного использования был финский автомат «Суоми», который эффективно использовался финской армией в войне с СССР.

Другая концепция заключалась в вооружении пистолетами-пулеметами вспомогательных частей, бойцов второй линии, офицерского состава, то есть, автоматы рассматривали как вспомогательное оружие, вариант замены пистолета.

В СССР придерживались второй точки зрения. К разработкам пистолетов-пулеметов приступили еще в середине 20-х годов. Патроном к будущему автомату был выбран 7,63×25 Mauser, с гильзой бутылочной формы. В 1929 году был объявлен конкурс на разработку нового оружия. Чертежи начали готовить лучшие конструкторы страны, среди них был и Василий Алексеевич Дегтярёв, пистолет-пулемет которого и был принят на вооружение в 1934 году.

Его стали выпускать сравнительно небольшими партиями, поскольку советское военное руководство того времени считало автоматы исключительно вспомогательным, полицейским оружием.

Это мнение начало меняться после неудачной финской кампании, в которой финские войска успешно применяли пистолеты-пулеметы. Пересеченная местность прекрасно подходила для применения автоматического оружия. Большое впечатление произвел на советских военачальников финский пистолет-пулемет «Суоми».

Военное руководство СССР учло опыт финской войны и приняло решение создать современный пистолет-пулемет под вышеупомянутый маузеровский патрон. Разработка была поручена нескольким конструкторам, в том числе и Шпагину. Конструкторы должны были создать оружие не хуже автомата Дегтярева, но при этом значительно технологичнее, проще и дешевле его. После государственных испытаний максимально удовлетворяющим всем требованиям был признан автомат Шпагина.

С первых дней войны оказалось, что это оружие весьма эффективно, особенно в условиях ближнего боя. Было развернуто масштабное производство ППШ-41 сразу на нескольких заводах, и только до конца 1941 года было выпущено более 90 тысяч штук, а за годы войны произвели еще 6 млн автоматов этого типа.

Простота конструкции, обилие штампованных деталей делали ППШ-41 дешевым и простым в производстве. Это оружие было весьма эффективным, обладало высокой скорострельностью, неплохой кучностью стрельбы и высокой надежностью.

Патрон калибра 7,62 мм обладал высокой скоростью и прекрасными пробивными способностями. Кроме того, ППШ-41 был потрясающе живучим: из него можно было выпустить более 30 тысяч пуль.

Но самым важным фактором в условиях военного времени оказалась технологичность сборки этого оружия. ППШ-41 состоял из 87 деталей, на производство одного изделия уходило всего лишь 5,6 станко-часов. Точной обработки требовал только ствол и частично затвор, все остальные элементы выполнялись с помощью штамповки.

Устройство

Пистолет-пулемет Шпагина создан под патрон калибра 7,62 мм. Автоматика оружия работает по схеме «свободного затвора». В момент выстрела затвор находится в крайнем заднем положении, затем он движется вперед, досылая патрон в патронник, накалывает капсюль.

Ударный механизм позволяет вести огонь как одиночными выстрелами, так и очередями. Предохранитель находится на затворе.

Ствольная коробка сливается с кожухом ствола, который имеет весьма интересную конструкцию. В нем проделаны характерные прямоугольные отверстия, которые служат для охлаждения ствола, кроме того, передний косой срез кожуха прикрыт диафрагмой, что делает его дульным тормозом-компенсатором. Он препятствует задиранию ствола при выстреле и снижает отдачу.

В ствольной коробке находится массивный затвор и возвратно-боевая пружина.

Сначала прицельные приспособления состояли из секторного прицела, затем его заменили на перекидной с двумя значениями: 100 и 200 метров.

Значительное время ППШ-41 комплектовался барабанным магазином емкостью 71 патрон. Он был полностью аналогичен магазину автомата ППД-34 . Однако этот магазин зарекомендовал себя не с самой лучшей стороны. Он был тяжел, сложен в производстве, но главное – ненадежен. Каждый барабанный магазин подгонялся только под определенный автомат, патроны часто заклинивало, а если если в магазин попадала вода, то на морозе он намертво замерзал. Да и снаряжение его было делом довольно сложным, особенно в боевых условиях. Позже было принято решение заменить его на рожковый магазин емкостью 35 патронов.

Ложе автомата было сделано из дерева, чаще всего использовали березу.

Был также разработаны вариант пистолета-пулемета Шпагина под патрон калибра 9 мм (9х19 «Парабеллум»). Для этого в ППШ-41 было достаточно заменить ствол и приемник магазина.

Преимущества и недостатки ППШ-41

Споры о достоинствах и недостатках этого автомата продолжаются до нашего времени. У ППШ-41 есть как неоспоримые достоинства, так и недостатки, о которых часто говорили сами фронтовики. Давайте попробуем перечислить и те, и другие.

Преимущества:

Простота конструкции, технологичность и дешевизна производства
Надежность и неприхотливость
Потрясающая эффективность: при своем темпе стрельбы ППШ-41 в секунду выпускал до 15-20 пуль (это больше напоминает залп картечи). В условиях ближнего боя ППШ-41 был действительно смертоносным оружием, недаром солдаты называли его «окопной метлой»
Высокая пробивная способность пули. Мощный маузеровский патрон даже сегодня может пробивать бронежилеты класса В1
Самая высокая среди оружия подобного класса скорость пули и эффективная дальность поражения
Довольно высокая точность и кучность (для этого типа оружия). Это достигалось за счет дульного тормоза и значительного веса самого автомата.

Недостатки:

Высокая вероятность самопроизвольного выстрела при падении оружия (общая болезнь оружия со свободным затвором)
Слабое останавливающее действие пули
Слишком высокий темп стрельбы, приводящие к быстрому расходу боеприпасов
Трудности, связанные с барабанным магазином
Частый перекос патрона, приводящий к заклиниванию оружия. Причиной этого являлся патрон с «бутылочной» гильзой. Именно из-за этой формы часто происходил перекос патрона, особенно в магазине.

Мифы, связанные с ППШ

Вокруг этого оружия образовалось огромное количество разнообразных мифов. Постараемся развеять самые распространённые из них:

ППШ-41 был полной копией финского автомата «Суоми». Это неправда. Внешне они действительно похожи, но внутренняя конструкция отличается довольно сильно. Можно добавить, что многие пистолеты-пулеметы того времени очень напоминают друг на друга
У советских войск автоматов был мало, а фашисты поголовно все были вооружены МП-38/40. Это также не является правдой. Основным оружием гитлеровских войск был карабин Mauser K98k. Пистолет-пулемет по штатному расписанию полагался один на взвод, затем их стали выдавать командирам отделений (пять человек на взвод). Массово автоматами у немцев были оснащены десантники, танкисты и вспомогательные части
ППШ-41- лучший пистолет-пулемет Второй мировой войны. Это утверждение также не соответствует действительности. Лучшим автоматом той войны признан ППС-43 (пистолет-пулемет Судаева).

Технические характеристики

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

В фильмах про Великую отечественную войну наших красноармейцев, как правило, вооружают пистолетами-пулеметами ППШ, а немецких солдат — всенепременно угловатыми МП. В какой-то мере это соответствовало реальности, с учетом того, что данный вид автоматического , рассчитанного на стрельбу пистолетными патронами как одиночными выстрелами, так и очередями, был одним из самых массовых. Но возник-то он не в конце ІІ-й мировой войны, а за 25 лет до ее начала.

Первая мировая война стала испытанием для многих европейских государств и реальной проверкой их вооружения. В 1914 году все армии испытывали нехватку легкого механического оружия, даже переделывали станковые пулеметы в ручные, которыми индивидуально оснащались пехотинцы. Исключительно нехватку такого типа оружия ощущала армия Италии, солдатам которой доводилось воевать в горных условиях.

Самый 1-й пистолет-пулемет представил в 1915 г. итальянский инженер-конструктор Авель Ревелли. Он сберег в своей конструкции много свойств привычного «станкача» — спаренные 9-мм стволы, с упором казенников в затыльник с двумя ручками, в которые было встроено пусковое устройство, обеспечивающее ведение огня из всего ствола по очереди либо с обеих совместно. Для работы автоматики Авель Ревелли применял отдачу затвора, откат которого замедлялся трением специально предусмотренных затворных выступлений в пазах ствольной коробки (канавки Ревелли).

Производство нового вида вооружения довольно стремительно наладили на заводах фирмы «Вилар-Пероза» и «Фиат», и уже в конце 1916 г. им оснастили большую часть пехотинцев и экипажи боевых дирижаблей. Впрочем, в скором времени выяснилось, что пистолет-пулемет конструктора Авеля Ревелли сложный, массивный, ему присущ непомерный расход боеприпасов, а точность ведения огня была крайне неудовлетворительной. В итоге итальянцы были вынуждены прекратить выпуск двуствольных автоматических монстров.

Германия, конечно, не развивалась значительно быстрее своих противников во времени, но опередила их в качественном плане. Запатентованный конструктором Хуго Шмайссером в декабре 1917 г. пистолет МП-18 представлял собой довольно продуманную до тонкостей конструкцию, которая позже была скопирована во многих европейских странах. Основное устройство автоматики было схожим с итальянским, но без приостановки отката затвора трением, что разрешило упростить механизм оружия. Наружно МП-18 напоминал сокращенный карабин, со стволом, прикрытым металлическим кожухом. Ствольная коробка помещалась в привычном деревянном ложе с традиционным цевьем и примером. Барабанный магазин, заимствованный у пистолета «Парабеллум» образца 1917 г., умещал 32 патрона. Спусковой механизм обеспечивал стрельбу только в механическом режиме, следовательно МП-18 оказался крайне небережливым. До конца боевых действий фабрика Бергмана выпустила 17 тысяч единиц пистолетов-пулеметов, огромная часть которых, правда, так и не успела попасть в действующую армию.

В нашем государстве первый пистолет-пулемет, или как его еще называли — «легкий карабин», сделал в 1927 г. непосредственно под патрон широко распространенного тогда пистолета системы «наган» известный оружейник Федор Васильевич Токарев. Впрочем, испытания показали негодность настолько маломощных боеприпасов.

В 1929 г. похожее оружие изготовил Василий Александрович Дегтярев. По сути дела, это был несколько уменьшенный образец его же ручного пулемета ДП — боеприпасы размещались в новом дисковом магазине вместимостью 44 патрона, который устанавливался на ствольной коробке, запирание казенной части производилось затвором с раздвижными рабочими боевыми личинками. Модель конструктора Василия Дегтярева забраковали, указав в комментарии к принятому решению на большой вес и чрезмерно высокий темп ведения огня. ДО 1932 г. конструктор закончил работу над иным, вовсе иным пистолетом-пулеметом, который спустя 3 года и был принят для вооружения командного состава Красной Армии.

В 1940 г. наша армия имела в своем распоряжении пистолеты-пулеметы системы Дегтярева (ППД). Сколь результативно было это оружие, показала советско-финляндская война. Позже разработками новых моделей занялись Борис Гаврилович Шпитальный и Георгий Семенович Шпагин. В результате полигонных испытаний опытных примеров выяснилось, что «пистолет-пулемет Бориса Шпитального необходимо доработать», а пистолет-пулемет Георгия Шпагина был рекомендован в качестве основного оружия для вооружения Красной Армии вместо ППД.

Взяв за основу ППД, Георгий Шпагин замыслил оружие, по устройству максимально примитивное по техническим показателям, что и удалось в конечном варианте. В опытном варианте через несколько месяцев было 87 деталей, это при том, что в ППД их было 95.

Созданный Георгием Шпагиным пистолет-пулемет работал по тезису свободного затвора, в передней части которого имелся кольцевой поршень, который охватывал заднюю часть ствола. В капсюль патрона, который подавался в магазин, ударял прыток, прикрепленный на затворе. Спусковой механизм рассчитан на ведение стрельбы одиночными выстрелами и очередями, но без залпового ограничения. Для увеличения точности Георгий Шпагин срезал передний конец кожуха ствола — при стрельбе пороховые газы, ударяясь о него, отчасти гасили силу отдачи, тяготившуюся откидывать оружие назад и вверх. В декабре 1940 г. ППШ приняли на вооружение Красной Армии.

ТТХ ППШ-41
Длина: 843 мм.
Емкость магазина: 35 патронов в секторном магазине или 71 патрон в барабанном магазине.
Калибр: 7,62×25 мм TT.
Вес: 5,45 кг с барабаном; 4,3 кг с рожком; 3,63 кг без магазина.
Эффективная дальность: примерно 200 метров очередями, до 300 м одиночными выстрелами.
Темп стрельбы: 900 выстрелов в минуту.

Достоинства:
Высокая надежность, стреляет независимо от условий, даже в сильный мороз. Боек в очень сильный мороз надежно разбивает капсюль, а деревянный приклад не позволяет рукам «примерзать».
Дальность стрельбы примерно в два раза больше, чем у основного конкурента MP 38/40.
Высокая скорострельность создавала высокую плотность огня.

Недостатки:
Несколько громоздкий и тяжелый. С магазином барабанного типа очень неудобно носить за спиной.
Долгое заряжание магазина барабанного типа, как правило магазины заряжали до боя. «Боялся» мелких частиц пыли гораздо больше, чем винтовка; покрытый толстым слоем мелкой пыли, начинал давать осечку.
Возможность произведения случайного выстрела при падении с высоты на твердую поверхность.
Высокая скорострельность при недостатке боеприпасов переходила в недостаток.
Патрон бутылочной формы довольно часто перекашивало в момент подачи из магазина в патронник.

Но даже с этими, казалось бы, значительными недостатками по точности, дальности и надежности ППШ во много раз превосходил все имеющиеся на то время типы пистолетов-пулеметов американского, немецкого, австрийского, итальянского и английского производства.

За время войны оружие неоднократно усовершенствовалось. Первый ППШ был снабжен специальным секторным прицелом, рассчитанным на прицельную стрельбу до 500 метров, но как показала практика, эффективным применение оружия было лишь на дальности до 200 метров. С учетом этого секторный прицел был полностью заменен простым в производстве, а также пристрелке L-образным оборачивающимся целиком для стрельбы на 100 метров и свыше 100 метров. Опыт боевых действий подтвердил, что такой прицел не снижает основных качеств оружия. Кроме внесения изменений в прицел, был внесен еще ряд мелких изменений.

ППШ был самым распространенным автоматическим оружием пехоты Красной Армии в годы Великой Отечественной. Им были вооружены танкисты, артиллеристы, десантники, разведчики, саперы, связисты. Широко применялся партизанами на оккупированной гитлеровцами территории.

ППШ широко применялся не только в Красной Армии, но и в германской тоже. Чаще всего им вооружались войска СС. На вооружении армии вермахта состоял как массовый 7,62-миллиметровый ППШ, так и переделанный под патрон 9х19 миллиметров «Парабеллум». Причем переделка в обратном направлении также допускалась, необходимо было лишь сменить переходник магазина и ствол.

Опытный пистолет-пулемёт ППШ-2 (СССР. 1942 год)

В начале 1942 года началось создание пистолета-пулемета с уменьшенными, в отличие от ППШ-41, габаритами. В разработке новых образцов приняли участие В. А. Дегтярев, Г. С. Шпагин, А. И. Судаев, С. А. Коровин, Н. В. Рукавишников и другие. С 25 февраля по 5 марта 1942 года проводилось первое испытание представленных образцов. Второе испытание пистолетов-пулеметов проводилось с 26 апреля по 12 мая 1942 года …
Работа автоматики ППШ-2 основана на принципе отдачи свободного затвора. Капсюль разбивается бойком, жестко закрепленным в чашечке затвора, под действием возвратно-боевой пружины. Спусковой механизм допускает ведение только непрерывного огня. Функции предохранителя выполняет щиток, расположенный с правой стороны ствольной коробки и закрывающий в походном положении окно для отражения стреляных гильз и продольный паз для прохода рукоятки перезаряжения; щиток имеет два выреза, которыми он может удерживать рукоятку затвора в крайнем переднем или в крайнем заднем положении.

Экстракция и отражение стреляной гильзы производятся с помощью выбрасывателя, смонтированного на затворе, и передним торцом направляющего стержня возвратно-боевой пружины. Питание патронами осуществляется двухрядным коробчатым магазином на 35 патронов. Отход затвора назад ограничивается фибровым амортизатором, надетым на возвратно боевую пружину и смягчающим удар затвора в ствольную коробку. Целик прицела расположен на пружинящей пластинке и может быть установлен на дистанции 100 и 200 м. Пистолет-пулемет снабжен отъемным деревянным прикладом и пистолетной рукояткой. В качестве дополнительной рукоятки при стрельбе используется магазин. На стойку мушки надет дульный тормоз-компенсатор. Шомпол для чистки ствола расположен внутри ствольной коробки. Все металлические детали пистолета-пулемета, кроме затвора и ствола, изготовлены методом штамповки из стального листа с последующим соединением с помощью заклепок и точечной сварки.
Пистолет-пулемет системы Шпагина (ППШ-2) выдержал полигонные испытания.

Комиссия, проводившая их, отметила простоту изготовления пистолета — пулемета, его живучесть, низкий темп стрельбы. Недостатками системы являлись неудовлетворительная кучность боя при стрельбе короткими очередями, особенно без упора, отказы в работе при густой смазке, чувствительность к попаданию песка внутрь ствольной коробки, трудность стрельбы из танка вследствие наличия мощного компенсатора на дульной части ствола, большая масса системы, в особенности с носимым запасом патронов, не удовлетворяющая тактико-техническим требованиям. Отъемный деревянный приклад, несмотря на некоторые преимущества (более удобная прикладка, экономический эффект), по сравнению с откидным металлическим прикладом уступает последнему по основным боевым и эксплуатационным показателям. Он неудобен при переноске, создает трудности при приведении пистолета-пулемета в боевую готовность, возможна его утеря. При разбухании древесины неизбежны затруднения в отделении и присоединении приклада, а при усыхании — ослабление в соединении его с пистолетом-пулеметом.

По результатам заключительных испытаний, прошедших с 9 по 13 июля 1942 г., лучшим из всех образцов был признан пистолет-пулемет Судаева.

ППШ-2. Другой пистолет-пулемёт Шпагина — ВЕСТИ ДОСААФ/[email protected]

Несмотря на широкое распространение в войсках, пистолет-пулемет Шпагина ППШ-41, помимо явных плюсов, имел и недостатки конструкции и применения. Так, при использовании барабанного магазина пистолет-пулемет был достаточно тяжелым, из-за размеров ППШ оказался не очень удобным для танковых экипажей. К тому же барабанные магазины в боевых условиях показали себя ненадежными, были сложными в производстве — требовалась их подгонка вручную под каждый конкретный экземпляр пистолета-пулемета. Предохранитель ППШ не отличался надежностью: при падении на твердую поверхность часто происходил самопроизвольный выстрел, что нередко приводило к несчастным случаям. Амортизатор, смягчающий удар затвора по ствольной коробке в заднем положении, после износа мог разбить заднюю часть ствольной коробки. Помимо этого, деревянная ложа, чаще всего изготавливавшаяся из березы, страдала под воздействием влажности, были и другие рекламации. Проблему с магазином впоследствии решили — в 1942 году на замену барабанного разработали секторный магазин.

Георгий Семёнович Шпагин

Приняв во внимание замечания военных, Георгий Семенович Шпагин приступил к модернизации ППШ. В первой половине 1942 года, после проведенных испытаний нескольких экспериментальных образцов пистолетов-пулеметов, представленных коллективами В. А. Дегтярева, С. А. Коровина, А. И. Судаева и других замечательных конструкторов-оружейников, стало ясно, что образец Шпагина не устраивает заказчика.
Георгий Семенович решает провести более глубокую модернизацию с целью облегчения и упрощения конструкции пистолета-пулемета вкупе с частичной или полной заменой деревянных частей металлическими, а также оптимизации процессов производства.
Основой конструкции обновленного пистолета-пулемета, получившего название ППШ-2, стала ствольная коробка, которую можно было изготавливать методом холодной штамповки. Большинство элементов оружия претерпело изменения, однако принцип работы автоматики остался прежним.
На нижней части ствольной коробки появился узел, объединяющий рукоятку управления огнем, спусковую скобу и приемное окно магазина. В задней части ствольной коробки расположился механизм крепления съемного деревянного приклада. В ствольной коробке нашлось место для хранения шомпола.
ППШ-2 получил вместо узнаваемого кожуха ствола новый, укороченный, выполнявший роль цевья. На ствол был установлен дульный компенсатор для минимизации подбрасывания при стрельбе.
В ППШ-2, как и в предыдущей модели, используется автоматика со свободным затвором. Работает это примерно так: при нажатии на спусковой крючок затвор, находящийся в заднем положении, под воздействием возвратно-боевой пружины движется вперед, захватывает патрон из магазина и досылает его в патронник. Ударник бьет по капсюлю патрона, когда затвор перемещается в крайнее переднее положение — происходит выстрел. Под действием отдачи затвор движется назад, затормаживается возвратно-боевой пружиной и амортизатором, после чего снова зацепляется шепталом.
Огонь из ППШ-2 можно вести только автоматический, сделано это было как для упрощения конструкции оружия, так и принимая во внимание особенности опыта боевого применения ППШ-41.

Технические характеристики ППШ-2
Длина – 810 мм; масса без магазина – 3,4 кг; патрон – 7,62х25 ТТ; темп стрельбы – 550 выстрелов в минуту; питание боеприпасами – коробчатый магазин; емкость магазина – 35 патронов.

По сравнению с базовым ППШ-41, несложным в производстве, новый ППШ-2 получился еще проще. Практически все металлические детали (кроме затвора и ствола) можно было изготавливать штамповкой из листового металла. Самым трудоемким оставался съемный деревянный приклад, однако в дальнейшем была предусмотрена разработка более простого в производстве складного металлического приклада.
Комиссия Главного артиллерийского управления (ГАУ) приняла ППШ-2 для испытаний.
Новинка получила одобрение комиссии с точки зрения технологичности производства. Также было оценено уменьшение до приемлемых параметров темпа стрельбы. Тем не менее другие параметры ППШ-2 специалистов не устроили. Так, при ведении огня короткими очередями кучность стрельбы признали недостаточной, а при стрельбе со снятым прикладом этот параметр был хуже некуда. Из-за загустевания смазки при отрицательных температурах воздуха надежность работы ППШ-2 снижалась, так же как и из-за попадания в ствольную коробку грязи и песка. Дульный компенсатор хорошо справлялся со своей задачей, однако при стрельбе получалась слишком большая вспышка, из-за чего перспективный пистолет-пулемет не подходил для стрельбы из танка или самоходки.
На исправление недостатков ППШ-2 у конструктора Шпагина просто не было времени. На войсковых испытаниях летом 1942 года комиссия ГАУ признала лучшим из представленных образцов пистолет-пулемет Судаева – ППС, который и был принят на вооружение Красной армии.
Георгий Семенович прекратил дальнейшие работы над ППШ-2. А его знаменитый ППШ-41, с которым советские солдаты дошли до Берлина, по пути освободив половину Европы, стал одним из самых узнаваемых символов Великой Отечественной войны. Оружием Победы.
Сергей Волков, по материалам из открытых источников.

На пороге создания спецпатрона: бесшумный ППШ.

Не на шутку интересуясь историей безшумного оружия, сегодня набрёл на интересную статью на WarSpot_е.
Оказалось, что простая до полной очевидности идея сделать ПП с глушитем не миновала и СССР. Не БРМАИТами едиными, что называется.
Вполне логично, что если из патрона 7,62*25 делать дозвуковой, получится баллистика 7,65 Браунинг в излишне большой гильзе. Не факт, что отбросит затвор, если пружину не менять, а энергетика для войскового применения вовсе неподходящая. Плюс ресурсы оружия по давлению и импульсу никак не используются… Ну, вставили в ТТшную гильзу пулю от «Мосинки»… прямо как мы в школьные годы чудесные.

Но получилось то, что получилось: патрон с приемлемым для ПП давлением и баллистикой, не хуже чем у винтовки с БРАМИТом. При большей компактности и скорострельности. «Не взлетело» явно только потому, что в той обстановке было совсем не до жиру. Хотя партизаны бы оценили, но…
С другой стороны, если партизаны успешно изготавливали «с нуля» пистолеты-пулемёты и переделывали немецкие патроны для стрельбы из советского оружия, что мешало просто «сбросить методичку»? Ведь тут сварка и токарник позволили бы решить проблему установки ПБС и боепитания «специальным» патроном.
Интерес страшная сила. Баллистику посчитать ну очень хотелось, программы нынче это умеют. И можно обойтись без предосудительных ковыряний с «оружием победы».

Длина спецпатрона, по данным камрадаpapkin1 :
Длина патрона, мм: 41,2
Масса патрона, г: 14,3
Диаметр пули, мм: 7,85
Масса пули, г: 9,6
Диаметр дульца гильзы, мм: 8,37
Длина гильзы, мм: 24,7
Диаметр фланца гильзы, мм: 9,95
Марки пороха: П-45
Масса пороха, г: 0,25
Начальная скорость, м/с: 285-295 м/с

Сочетание с пулей «Л» получается едва ли не идеальное: уменьшив заряд почти на треть, виртуально «разгоняем» пулю массой 9,6 граммов до 286 метров в секунду. Правда, я бы патрончик удлинил, а то места для заряда получается маловато, а советские пороха не отличаются плотностью. А стволик бы, наоборот, обрезал: он слишком разгоняет пульку на стандартных 286-мм, а уменьшая заряд, рискуешь получить ненадёжную работу автоматики ввиду падения давления. Да и не нужен тут длинный ствол.
Так или иначе, энергия «ТэТэшного» патрона никуда не девается: 420 джоулей, которые пуля сможет нести дальше, чем лёгенькая штатная.

Итак, с «нутряной» баллистикой разобрались, работать будет и неплохо. А теперь попробуем, как оно «летит».

Пристреляем ПП на 100 метров. Высота траектории будет всего-то сантиметров 12 над линией прицеливания, что позволит поражать грудную фигуру на дальности до 140 метров.

Если пристреляем на 300 метров (например, второй щиток), получится, что высота траектории будет не более 1,35 метров на дальности 150 метров. В принципе, меньше роста… Проблема в том, что пока долетит пуля, можно полсигареты выкурить :)))

То есть ППШ превращался в солидное такое оружие, тихое и смертоносное на всей «рабочей» дальности, к тому же с возможностями вести плотный огонь. А применение одинаковой пули во всех советских «бесшумках» (кроме «Нагана», разумеется), выводило обесшумленный ППШ на первое место по боевым возможностям. Ну, у винтовки оставалось преимущество в точности, поскольку стрельба с открытого затвора ею не отличалась, но ничто не мешало по ответственным и далёким целям «работать» из винтовки, а по остальным – всей группой, из ПП.

Более того, получился бы образец кратно лучший, чем все бесшумные ПП тех времён: баллистика была явно лучше, чем у ПП под парабеллумовский патрон. А если спецпули… М-да! При минимуме затрат (переделка только оружия + перенастройка патронной линии), с применением уже освоенных компонентов, можно было бы получить отличное спецоружие. Но просто время не наступило.

Да и с рассеиванием было не всё так просто, а кто слышал работу затвора ППШ, думаю, поймёт, что тишины полной тут не было и не могло быть. Но в ближнем тылу её не бывает, а в лесу дальше двухсот метров не то что определить, откуда стреляют, понять что твориться — не получится. Но, опять же, время не наступило, как и пока не был накоплен опыт диверсионных действий и оружия, для этого потребного. «Рулили танковые клинья и ковровые бомбардировки» (с).

Примерно по тому же пути пошли китайцы, создавшие под свой бесшумный ПП «Тип 64» патрон на базе гильзы ТТ и пули АК.

Какое-то время не жаловались, патрон задачи выполнял.

Правда, пробовали применить военный опыт уже после ВМВ, создавая патрон для бесшумки с примнением «снайперской» пули винтовочного патрона.

Но техникак шагнула вперёд, и недостатки ПП, стреляющего с открытого затвора, а также патрона без резервов повышения мощности, стали превалировать над простотой решения задачи. И так был создан патрон 7,62 УС, а потом и 9*39, куда без проблем помещались спецпули бОльшей массы. Всё же «бесшумка» имеет только один резерв для повышения мощности — увеличение массы пули, скорость же тут константа…

А американцы, будучи не связанными требованиями заказчика в лице Минобороны, спокйоно запилили свой 300 Wisper/Blackout в баллистически выгодной «семёрке» и с массой пули посолиднее, чем у советского патрона бОльшего калибра. И по опыту уже скажу — взлетело. И летает 🙂

пистолет для тотал вар

В 1942 году советский конструктор-оружейник Алексей Иванович Судев разработал новое оружие, которое впоследствии многие специалисты назовут лучшим пистолетом-пулеметом Великой Отечественной войны. Речь идет о 7,62-мм пистолетах-пулеметах с системой наклона затворной рамы образца 1942 и 1943 годов, знаменитом ППС. Всего за годы войны было выпущено более полумиллиона пистолетов-пулеметов с наклоном затворной рамы обоих вариантов.
В начале проектирования нового пистолета-пулемета для Красной Армии стоял уже знаменитый ППШ-41, зарекомендовавший себя в бою отличным и эффективным оружием, а также технологичным в производстве.В то же время у ППШ были и свои недостатки, которые заключались в большом весе и габаритах, усложнявших использование оружия в тесных условиях узких траншей и экипажей танков, десантников и разведчиков. В военное время стояла задача удешевить серийное производство таких образцов стрелкового оружия.

ППС-42 и ППС-43

В 1942 году был объявлен конкурс на более компактный, легкий и дешевый в производстве пистолет-пулемет, который по своим характеристикам не должен был уступать пистолету конструкции Шпагина.Помимо Шпагина и наклона затворной рамы, в конкурсе участвовали и другие конструкторы: Дегтярев, Коровин, Рукавишников, но победу по итогам конкурса одержала модель пулемета, предложенная Алексеем Агаевым. Полевые испытания нового оружия успешно прошли 6-13 июня 1942 года в частях Ленинградского фронта, после чего было развернуто серийное производство ППС на Сестрорецком оружейном заводе в Ленинграде.
Важным было и то, что производство новой модели пистолета-пулемета изначально было развернуто в блокадном Ленинграде.Доставка любого оружия в окруженный противником город была затруднена. Именно поэтому было важно запустить производство стрелкового оружия в осажденном кольце на имеющихся производственных мощностях. Важно помнить, что многие из рабочих ушли в эвакуацию, ушли на фронт или погибли, в том числе и от страшной блокадной зимы 1941-42 гг. На смену им пришли мальчики и девочки, которые не только не имели опыта работы в отрасли, но и были ослаблены физически. Справиться с производством стоящих на вооружении пистолетов-пулеметов ППШ было банально сложно.Новая система наклона затворной рамы пистолета-пулемета была окончательно принята на вооружение в конце 1942 года под обозначением ППС-42. Над вооружением конструктор работал, находясь в блокадном городе, неслучайно среди его наград была медаль «За оборону Ленинграда». К обороне города на Неве Алексей Судаев имел прямое отношение.
Автомат ППС построен по схеме со свободным затвором. Для стрельбы из пушки использовались патроны 7,62х25 Токарева. Стрельба из оружия велась с открытого затвора.Ударно-спусковой механизм системы наклона затворной рамы пулемета позволял вести огонь только в автоматическом режиме. Предохранитель находился перед спусковой скобой, при включении он блокировал спусковую тягу и поднимал планку с вырезами, которая блокировала рычаг взведения, жестко связанный с затвором во взведенном и спущенном состоянии. В переднем боевом положении предохранитель можно сдвинуть нажатием указательного пальца непосредственно перед наведением его на спусковой крючок. В некоторых модификациях пистолета-пулемета при возникновении необходимости блокировки взведения рычаг взведения затвора мог соединяться с дополнительным поперечным пазом на ствольной коробке.Взведение затвора в таком положении не могло самопроизвольно прерваться даже в случае падения оружия с высоты или сильного удара. Кожух ствола и ствольная коробка ППС представляли собой единое целое, они изготавливались штамповкой.

Пистолет-пулемет Наклон затворной рамы

Рациональная компоновка пистолета-пулемета и увеличенный с 83 до 142 мм ход затвора позволили снизить скорострельность до 600-700 выстрелов в минуту. Возможно использование ударно-спускового механизма, позволявшего вести только автоматический непрерывный огонь, а для ведения огня одиночными выстрелами этот стрелок имел плавное нажатие и быстрый сброс спускового крючка.Наиболее эффективной считалась стрельба короткими очередями по 2-5 выстрелов, при стрельбе длинными очередями серьезно увеличивалось рассеивание. Убойная сила пули сохранялась на дистанции 800 метров, но эффективная дистанция боя с применением пистолетов-пулеметов с наклоном затворной рамы составляла 100-200 метров. Прицельные приспособления представляли собой мушку и целик с перекидным целиком, которые были рассчитаны именно на два фиксированных положения 100 и 200 метров.
Пистолет-пулемет с наклоном затворной рамы комплектовался шестью магазинами, которые боец перекладывал в две сумки.Они были существенного размера ZIP: масленка и цельный шомпол. Питание пистолетов-пулеметов ППС-42/43 производилось посредством коробчатого магазина емкостью 35 патронов 7,62х25 ТТ. Магазины вставлялись в ствольную коробку (горловину), которая была снабжена защелкой с предохранительной чекой, что предотвращало возможность случайного извлечения магазина. Выход патронов из магазина был двухрядным, это не только повышало надежность оружия в бою, но и упрощало бойцу процесс наполнения магазина пулями.
Компактный ПП обеспечивается за счет использования складного металлического приклада, имеющего достаточно простую конструкцию. В походном положении он как раз помещался под ствольной коробкой. Перевод походного в боевой занимает немного времени. Наличие оружия на пистолетной рукоятке позволяло надежно удерживать все модели ППС во время стрельбы. Со снаряженным магазином ППС весил чуть больше 3,6 кг, тогда как ППШ-41 со снаряженным коробчатым магазином — 4,15 кг.

Сравнение покупок PCA (слева) и PPP (справа).

В 1943 году орудие было усовершенствовано. Масса затвора была уменьшена с 570 до 550 граммов, длина ствола уменьшена с 272 до 251 мм, а длина складного приклада — с 245 до 230 мм. Кроме того, Судаев усовершенствовал рычаг взведения, проверил предохранитель, защелку плечевого упора. На этой модели ствольная коробка и кожух ствола были объединены в единую деталь, получившую обозначение ППС-43.

Наряду с высокими служебными и эксплуатационно-боевыми качествами ППС отличались и выдающимися производственно-экономическими характеристиками.Конструкция этого орудия позволяла выпускать 50 процентов узлов и деталей кузнечно-прессового оборудования методом холодной штамповки, с применением точечной и дуговой сварки. По сравнению с ППШ-41 новое оружие было дешевле в производстве, на него расходовалось примерно в три раза быстрее и в два раза меньше металла. Так, на изготовление пистолета-пулемета ППС-43 было затрачено 2,7 человеко-часа и 6,2 кг металла, а на изготовление ППШ-41 затрачено 7,3 человеко-часа и 13,5 кг металла соответственно.

Сегодня можно с уверенностью сказать, что пистолеты-пулеметы ППШ и ППС внесли неоценимый вклад в Победу в Великой Отечественной войне.Это было стрелковое оружие, которое можно было выпускать серийно с привлечением для его производства непрофильных предприятий советской промышленности, тем более это касалось более простого в изготовлении наклона затворной рамы пулемета. Снижение затрат на рабочую силу, большая технологичность и упрощение производства в военное время, когда на советских предприятиях и фабриках возникли станки, подростки и женщины (то есть производство привлекалось к неквалифицированному труду) имело большое значение.

Сын полка с ППС-43 на улице Будапешта фото: waralbum.ru

Как отмечает историк Андрей Уланов, такое оружие как пистолет-пулемет с наклоном затворной рамы идеально подходило для малоподготовленных солдат, было неприхотливым в обслуживании и использовании. Образно говоря, присыпанный землей ППС подобрать, встряхнуть, передернуть затвор и снова использовать в бою. На завершающем этапе войны орудие отлично зарекомендовало себя при боях в городских условиях, где дистанция боя была небольшой. Красная Армия, имевшая к этому времени большое количество автоматического оружия, в первую очередь пистолетов, пулеметов, могла вести эффективный штурм в городах.Эффективные пистолеты-пулеметы ППС и ППШ зарекомендовали себя в боях против японской Квантунской армии в августе 1945 года.
За счет массового производства пистолетов-пулеметов в Красной Армии рассчитывали увеличить долю автоматического оружия в войсках. Таким образом, по словам Андрея Уланова, производство пистолетов-пулеметов в годы Великой Отечественной войны было выгодным и с технологической точки зрения. Нарастить производство такого оружия в военном плане было проще всего. Сначала в серийное производство пошел ППШ, а с конца 1942 года к нему добавился еще более технологичный ППС.К концу войны их доля в вооруженных силах могла сократиться на 50 процентов, что, безусловно, сыграло положительную роль. Пистолеты-пулеметы для Красной Армии в годы войны были идеальным оружием. Они были технологичны, просты в производстве, их можно было выпускать в больших объемах. Так пистолетов-пулеметов ППШ в СССР было выпущено около 6 млн штук. В этом отношении ППС оставался более «нишевой» моделью, что особенно привлекало экипажи бронетехники, разведчиков и десантников.

Всадники 1-го советского Чехословацкого корпуса в Карпатах. Солдаты, вооруженные автоматами с системой наклона затворной рамы, фото: waralbum.ru

При этом ППС выделялись простотой конструкции, легкостью, компактностью, надежностью в эксплуатации. В вооружении наиболее нуждающихся в таком оружии бронетанковых, воздушно-десантных, разведывательных, инженерных и партизанских частей пистолет-пулемет затворной рамы занимает главенствующее положение. Этим стрелковым оружием советские части выбили врага из пригородов Ленинграда и подошли к Берлину.Выпуск ППС продолжился и после войны, было выпущено около двух миллионов экземпляров этого пулемета. До середины 1950-х годов ППС оставался штатным оружием экипажей советской бронетехники и спецподразделений – морской пехоты и воздушно-десантных войск, вооруженных частей тыла, обеспечения, внутренних и железнодорожных войск, он был еще длиннее. После войны ППС массово экспортировались в дружественные страны Восточной Европы, Африки, а также в Китай и Северную Корею, в двух последних странах было налажено их серийное производство с адаптацией к местным промышленным реалиям.
Источники информации:
http://www.bratishka.ru
https://vpk-news.ru
https://planet-today.ru
https://www.armoury-online.ru
Открытые источники Материалы

Фейсбук

Твиттер

Пинтерест

Автомат ППШ — оружие победы

Автомат

ППШ, являющийся символом советских солдат времен Великой Отечественной войны, знаком практически всем по многочисленным фильмам о войне. Сконструированный осенью 1940 года конструктором Шпагиным, этот простой, надежный и безотказный пистолет-пулемет с своеобразным дисковым магазином и наклонным срезом корпуса на все годы войны стал основным стрелковым оружием Красной Армии и белорусских партизан. образования.

В довоенные годы в СССР единственным оружием пехотинцев была магазинная винтовка. Массовое производство автоматического оружия осложнялось тем, что конструктивные особенности выпускавшегося тогда ППД-40 предусматривали большие объемы механической обработки различных деталей. Все его детали имели достаточно сложную конфигурацию с чрезвычайно жесткими допусками на отклонение размеров. Производство такой машины в Кремле считалось непозволительной роскошью для воюющей страны — с 1939 года Советский Союз, собственно, и был.В общем, требовалось автоматическое оружие, которое миллионными тиражами можно было бы выпускать в цехах любого машиностроительного завода.

Тогда Наркомат вооружения дал указание конструкторам-оружейникам создать такой простой и надежный автомат, чтобы наладить его серийное производство можно было в кратчайшие сроки на любом предприятии. В конце 1940 года Шпагин представил свою конструкцию пистолета-пулемета. Полигонные испытания и технологические оценки показали, что автомат ППСС обладает высокими боевыми качествами, надежностью и неприхотливостью.

21 декабря того же года, Оружия, и он сразу начал поступать в войска. Так основным стрелковым оружием Победы стал автомат ППШ, устройство которого чем-то похоже на ПАП-40. Его автоматика основана на принципе подвижного затвора, а ударно-спусковой механизм приспособлен для ведения как автоматического огня, так и одиночных выстрелов. Режим стрельбы переключается посредством флажкового переводчика, выполняющего также функцию предохранителя.

Для повышения долговечности и эксплуатационных характеристик Автоматический пистолет оснащен специальным амортизатором затвора, а высокая точность и кучность стрельбы достигается за счет использования оригинального тормоза-компенсатора ствола, который является одновременно передней поверхностью кожуха.Такое конструктивное решение не позволяет выходящим пороховым газам подбрасывать ствол вверх.

ППШ — автомат, внесший весомый вклад в победу над врагом и дошедший в руках советского солдата до самого Берлина. За все трудные военные годы этот пистолет-пулемет стал надежным и верным спутником не только пехотинцев, но и танкистов, разведчиков, артиллеристов, саперов, связистов, десантников. Высокая технологичность и простота конструкции ППС позволили производить его серийно в сложных условиях эвакуации, когда машины начинали работать непосредственно под открытым небом.

Автомат ППШ имеет отличные служебно-эксплуатационные характеристики, которые позволяют ему оставаться универсальным и надежным оружием в любых условиях. За годы войны было выпущено более шести миллионов экземпляров этого пистолета-пулемета. Для сравнения, фашистская Германия за тот же период успела произвести всего 934,5 тысячи единиц подобного оружия. Автомат ППСС стал одним из самых массовых видов оружия, винтовка Мосина уступила только этому показателю.

р>

ВПО-135, ружья — Охота Рыбалка

На мобилизационных складах нашей страны до сих пор хранятся образцы оружия начала и середины 40-х годов прошлого века.

Часть из них передана оружейным заводам для адаптации и переделки в гражданское оружие. Делайте это с помощью самозарядных винтовок СВТ, а также легендарного пистолета-пулемета ППШ.

У «Зида» в ковре становится охотничье ружье ППШ-О, а у Вятско-Полян – ВПО-135. Внешне они отличаются тем, что ППШ «Ковров» оснащается круглым дисковым магазином, а «Вятка» — секторным (рожковым).

Описание карабина ВПО-135

Легендарный пистолет-пулемет Шпагина образца 1941 года под патрон 7,62х25. Абсолютно аутентичный, со знаменитым перфорированным кожухом ствола. Для переделки в гражданское оружие проведено несколько манипуляций:

В казенной части ствола установлен штифт, оставляющий на пуле баллистическую метку.
На зеркале затвора сделана зенковка, чтобы такая же метка была на втулке.
Флажок изменения режима съемки смещен в положение «Одиночный» и приварен к слайд-боксу.
Также сваркой соединяется со ствольной коробкой и затворной рамой для предотвращения установки «правильного» механизма автоматической стрельбы.
Емкость магазина ограничена десятью патронами.

Преимущества и недостатки

Легендарное оружие Второй мировой войны. То же, что, на этом, пожалуй, перечисление достоинств можно завершить. Устаревший и очень простой конструкции, предназначенный для массового и дешевого производства.

Идея превратить пистолет-пулемет в охотничье ружье ошибочна. Тяжелотупая пуля пистолетного патрона не обладает необходимыми оружейными и баллистическими свойствами.Безусловно, семейство пистолетов-пулеметов ППШ сороковых годов обладает непревзойденными стрелковыми качествами. При одиночной стрельбе на дистанции 100 метров дает рассеивание 10-15 см. Если цель крупная (лось) и опытный стрелок, на случай падения. Другое дело, что животное тронется за 20 километров от места охоты.
ППШ ложи имеет очень тонкую шейку между прикладом и рукоятью, часто ломается. Кроме того, многие образцы, попавшие в беду преобразования, имеют реальный физический износ.Поэтому вопрос о прочности ложи обостряется и весь внешний вид оружия может быть очень непредсказуемым.
Для установки оптического прицела ВПО-135 необходимо иметь слесарные навыки.
Магазин снаряжения сложный. У рожкового они уложены в два ряда, но выход в зарядную камеру у него одинарный. Требуются значительные физические усилия, чтобы утопить сложенный патрон, чтобы освободить место для следующего. Дисковый магазин для снаряжения еще одной более сложной операции требует ровной поверхности, ледяного спокойствия и значительной ловкости рук.
Предохранитель PCA слабый и ненадежный. Это выдвижная защелка на рукоятке болта, которая вставляется в прорезь крышки упаковочной коробки. Выпадает она из него очень легко, поэтому оружие при ударе само может выстрелить, ведь боек всегда торчит из зеркального затвора — такова конструкция.

Легендарная надежность ППШ, к сожалению, легенда. При засорении зеркального затвора или загустении смазки он перестает стрелять.

Вес без магазина ППШ 3.8 кг, а с полной экипировкой – почти пять. Охота за оружием ближнего боя — это слишком.
Патроны 7,62х25 есть в наличии, но они крайне редки и неоправданно дороги.

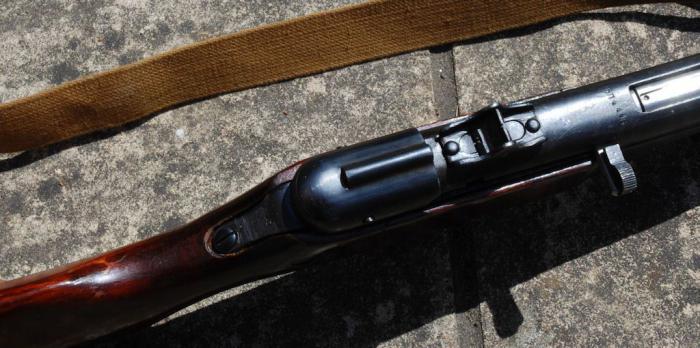

ВПО-135/ППШ 7,62х25 Токарева (фото)

Назначение

Называть PCA охотничьим ружьем — это оксюморон. Конечно, можно охотиться как с шомпольными ружьями, заряженными с дула (кстати, с большей эффективностью), так и с копьем (на свой страх и риск).

Способность хранить легенду, тешить самолюбие и чувствовать причастность к героизму предков. Пожалуй, это все, что может дать ВПО-135.

Технические характеристики

Особенность	Значение
Тип	Пистолет-пулемет со свободным затвором
Калибр, тип патрона	Пистолет, 7,62х25
Длина ствола (мм)	270
Вместимость	10
Общая длина (мм)	840
Масса с незаряженным магазином (кг)	4,74

Дизайн

Пистолет-пулемет со свободным затвором.Запирание происходит за счет веса ригеля.

Ствол с перфорированной крышкой, для защиты его от повреждений и стрелка от ожогов.
Боек на зеркальном затворе зафиксирован, нажатие на капсюль происходит при его движении вперед.
Задний механизм – винтовая пружина с направляющей и текстолитовым затыльником, предохраняющим коробку от разрушения затвором.
Переход к огню осуществляется через подпружиненный зуб на нижнюю поверхность сальниковой коробки, которая заглубляется при забивании заднего затвора и возвращается на место после прохождения по ней корпуса стопора.
Магазин может быть дисковым, с пружиной-толкателем, который должен заводить (с храповым механизмом), или дисковым (рожковым). Выход в зарядную камеру однорядный в обоих случаях. Они вставляются в паз между затвором и ствольной коробкой и запирают рычаг, расположенный между спусковой скобой и магазином.
Флажок-переводчик режимов огня расположен под спусковой скобой, он заклинивается приварным в положении «Одиночный».
Предохранитель типа «защёлка» находится на рукоятке затвора, он перемещается внутри коробки противооткатного механизма и заклинивается в пазу крышки.Может включаться при взведенном затворе и в случае, когда он находится в крайнем переднем положении.
Ложа полупистолетная, с плоской ручкой и узкой горловиной приклада. Затыльник металлический, имеет крышку, закрывающую полость для ящика с принадлежностями.
Прицельные приспособления – целик нерегулируемый и закрытая мушка.

Комплектация и упаковка

ВПО-135 поставляется в картонной коробке. В упаковке магазина паспорт и сертификат на гражданское оружие.

Принцип работы

Перезарядка — свободные ворота, имеющие большую массу.Он приводится в действие отдачей, возникающей при выстреле. Боек закреплен, он постоянно торчит из зеркального затвора.
Рожковый магазин снаряжает один патрон, просовывая его под боковые фланцы, спереди назад. Предыдущие патроны утапливаются в магазин пальцем или подручными средствами.
Привод перед загрузочным отверстием. На его передней грани перемещается защелка (для облегчения процесса нажмите кнопку, расположенную по центру задней грани). Сначала нужно взвести пружину, вращая храповик по часовой стрелке.Патроны укладываются в «улитку» вертикально, пулями вверх. Если бы кто-то из них упал, пришлось бы встряхивать все заложенное ранее и начинать сначала. После укладки храповик освобождается и толкатель доставляет в магазин первый патрон. Затем крышка закрывается.
Перед стрельбой отведите затвор назад. Он упирается в выступ шептала и будет оставаться в этом положении до тех пор, пока не будет нажат спусковой крючок. Если вы хотите поставить винтовку на предохранитель, сдвиньте металлический штифт на рукоятке затвора так, чтобы он сел в канавке крышки.

Как разобрать и собрать все детали для ВПО-135 смотрите ниже.

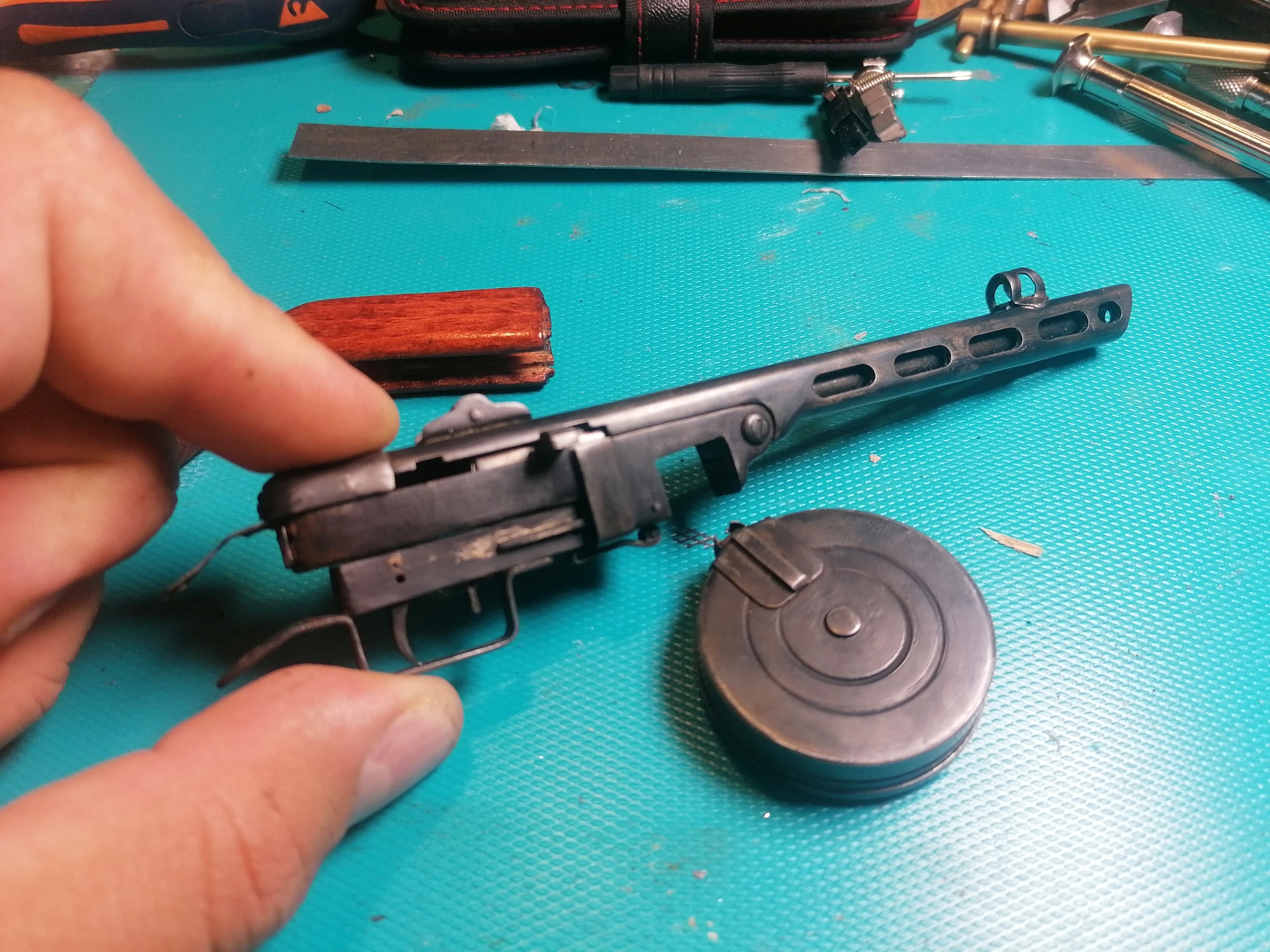

Разборка

Извлеките магазин, нажав на рычаг защелки перед спусковой скобой.
Нажмите на крышку задней пластины, закрывающую коробку, выдвиньте ее и переверните (переверните) ствол.
Снять возвратную пружину с рейки и текстолитовый затыльник клапана.
Снимите затвор.

Отзывы и расценки на охотничий ППШ, ВПО-135.

Цены

ВПО-135 стоит от 25 до 27 тысяч рублей. Восторг от обладания настоящим ППШ не позволяет его владельцам высказать объективное мнение.

Реально узнать какой именно рост мишени на дистанции 50 метров получить достаточно просто. Диаметр эллипса рассеивания обычно укладывается в 20 см. Затвор должен быть защищен от загрязнения. Зарядить магазин — настоящая хлопотня, требующая немалых физических усилий.

От гангстеров до поля боя — 15 удивительных фактов о пистолете-пулемете Томпсона

А У.С. Морпех на Окинаве стреляет из автомата Томпсона. (Источник изображения: WikiCommons Media)

«За последние 90 лет он использовался как в войне, так и в мире практически в любом уголке земного шара».

Мэтью Мосс

Пистолет-пулемет Томпсона , более известный как пистолет Томми, известен и печально известен в равной мере.

В составе арсенала союзников помог освободить мир от тирании; тем не менее в руках гангстеров и преступников он стал символом разгула преступности и беззакония Сухого закона Америки.

Почти 3 миллиона Томпсонов было произведено с тех пор, как это оружие было впервые запатентовано после Первой мировой войны. За последние 90 лет он использовался как в войне, так и в мире практически в любом уголке земного шара.

Вот несколько интересных фактов об этом культовом огнестрельном оружии.

Джон Томпсон и его знаменитый пулемет. (Источник изображения: WikiCommons Media)

Войдите в «Окопную метлу»

Оружейник из Кентукки по имени Джон Талиаферро Томпсон впервые задумал переносной ручной пулемет еще в 1915 году.56-летний изобретатель и ветеран войны Америки с Испанией в следующем году основал Auto-Ordnance Corporation для дальнейшего изучения концепции. После объявления Америкой войны Германии в 1917 году Томпсон вновь поступил на военную службу и служил директором Арсеналов артиллерийского корпуса армии США. Увидев тупиковую ситуацию на Западном фронте, он придумал орудие, которое могло бы действовать как «окопная метла» — такое, которое позволяло бы пехотинцу-одиночке очищать целые блиндажи от вражеских войск за считанные секунды.После войны Томпсон ушел со службы и продолжил работу над своей идеей. К 1920 году он запатентовал пистолет-пулемет калибра .45. Сначала он думал назвать свое изобретение «Убеждателем» или даже «Аннигилятором», но в конце концов остановился на одноименном пистолете-пулемете Томпсона.

Технические характеристики

Томпсон весил более 10 фунтов. Он мог стрелять пистолетными пулями калибра .45 ACP из вертикальных ручных магазинов на 20 патронов или более крупных барабанов на 50 и 100 патронов. Каждое орудие было собрано вручную из деталей, обработанных с высокой точностью.Тем не менее, несмотря на прекрасный корабль, 10-дюймовый ствол оружия и тяжелые боеприпасы ограничивали его эффективную дальность чуть более 150 футов.

Модель 1928A1 Томпсон.

Семья Томпсонов

Первоначальное производство началось с модели 1921. Более поздние варианты (их было не менее дюжины) включали более тяжелую версию «поддержки отряда», которая была оснащена более длинным стволом и сошками. Известная как Model 1923, она стреляла более прочным патроном .45 Remington. И наоборот, 1927AC3 был сделан под более легкий патрон .патроны 22 калибра. Затем были более поздние модели, такие как M1 и M1A1, которые были упрощены для дешевого и быстрого производства в военное время.

Невероятная скорострельность

В 1939 году журнал Time описал Томпсон как «самое смертоносное оружие, фунт за фунтом, когда-либо изобретенное человеком». Самые ранние модели были способны производить поразительные 1500 выстрелов в минуту. Пистолет Томми мог пройти барабанный магазин на 100 патронов за четыре секунды. Более поздние версии стреляли от 600 до 700 выстрелов в минуту.

Ранняя реклама пистолета-пулемета Auto Ordnance Thompson. (Источник изображения: общественное достояние/добросовестное использование)

Первые клиенты

В 1921 году Auto-Ordnance начала продавать Thompson частным лицам как «антибандитское» оружие. Но при цене в 200 долларов за штуку (эквивалент примерно 3500 долларов сегодня) желающих было немного. Интересно, что первый крупный заказ поступил от Почтовой службы США. Морские пехотинцы США также были первыми последователями. Региональные управления полиции и даже латиноамериканские правительства также покупали Thompsons.Среди других клиентов были как китайские, так и ирландские националистические движения. И, конечно же, криминальный элемент.

Гангстерский пистолет

Томпсоны, пожалуй, наиболее известны тем, что их использовали мошенники и головорезы в бурные двадцатые. Бандиты прозвали это оружие «Чикагскими пишущими машинками». Два Томпсона использовались во время печально известной резни в День святого Валентина 1929 года, чтобы всадить 70 патронов в семь членов банды Морана в гараже Города ветров. Пистолеты Tommy также использовались такими людьми, как Джон Диллинджер, «Baby Face» Нельсон, банда Barker и «Pretty Boy» Floyd.

Полицейские с гордостью демонстрируют свои новые Томпсоны. Классическое американское огнестрельное оружие попало по обе стороны закона в 20-е и 30-е годы. (Источник изображения: Национальное общественное радио)

Tommy Guns Джона Лоу

Несмотря на то, что региональные управления полиции годами покупали Томпсоны, лишь намного позже ФБР наконец заказало печально известное огнестрельное оружие. В 1935 году бюро приобрело 115 самолетов Thompson в специальных чемоданах. По иронии судьбы, к тому моменту подавляющее большинство преступников, для борьбы с которыми G-Men купили Томпсон, уже были мертвы или за решеткой.

Эдвард Г. Робинсон (справа) в гангстерском фильме 1931 года «Маленький Цезарь».

Освещение серебряного экрана

Пистолеты

Tommy Guns пользовались огромной популярностью в фильмах того времени. Каждую неделю зрители заполнили кинотеатры, чтобы увидеть, как их любимые звезды, одетые в федоры и полоски, расстаются со своими верными Томпсонами. В том же году, когда ФБР начало использовать оружие, Голливуд принял Кодекс Хейса. В знаковом для киноиндустрии руководстве среди прочего указывалось, что на экране с автоматами могут появляться только сотрудники правоохранительных органов.Практически за одну ночь Thompson стал излюбленным оружием Tinsel Town для людей, страдающих плоскостопием. Пистолеты Томми продолжали помогать рекламировать G-Men, а не мошенников. С 1930-х годов Томпсон снялся более чем в тысяче фильмов и телешоу.

Дж. Эдгар Гувер осматривает одного из новых Томпсонов ФБР.

Управление оружием

Томпсон частично отвечает за один из первых законов США об оружии. В 1934 году был принят Национальный закон об огнестрельном оружии, регулирующий продажу обрезов, глушителей и пулеметов, которые с большей вероятностью использовались преступниками.Новый закон означал, что продажи Thompsons регистрировались и облагались налогом по колоссальному тарифу в 200 долларов.

Сначала Великобритания отказалась от автомата Томми из-за его связи с американскими преступниками. (Источник изображения: Имперский военный музей)

British Thompson

В 1925 году компания Auto-Ordnance обратилась к британской компании Birmingham Small Arms Company с предложением произвести винтовки Томпсона по лицензии для продажи в Европе. Несмотря на успешные демонстрации в Великобритании, Франции и Бельгии, заказов на британский Томпсон не поступало.Производство было остановлено в 1930 году.

Начало Второй мировой войны создало новый спрос на Томпсон. (Источник изображения: WikiCommons)

Банкротство

В 1929 году Auto-Ordnance была на грани ликвидации. Компания продала всего 10 300 ружей и задолжала более 2 миллионов долларов. Бизнес спас только упорный отказ сына Томпсона закрыть завод. Фирма боролась годами, пока не разразилась Вторая мировая война, после чего посыпались новые заказы.

Британский солдат распаковывает партию автоматов Томми из Америки.(источник изображения: WikiCommons Media)

Томми идет на войну

Джон Томпсон умер 21 июня 1940 года. Всего несколько недель спустя правительство США разместило крупнейший за всю историю заказ на автомат Томми. Поскольку Европа уже находится в состоянии войны, а вступление Америки в конфликт становится все более вероятным, Вашингтону нужны были десятки тысяч единиц огнестрельного оружия для его растущих легионов солдат. В конце концов, более 2 миллионов Томпсонов сошло с конвейера. Вскоре он оказался на передовой в Европе, Северной Африке и Тихоокеанском регионе.

Пока-пока Блиш

Первоначальная конструкция Томпсона отличалась сложным и дорогим замком Блиша – механизмом со свободным затвором с задержкой трения. В 1941 году компания Savage Arms Company упростила конструкцию, убрав замок Блиша и предоставив ружью менее сложную систему со свободным затвором. Это позволило значительно ускорить производство и снизить цену Томпсона с 225 до 44 долларов.

Советскому Союзу по ленд-лизу было передано более 100 000 «Томпсонов».

Красный Томпсон

После знаменитых ППШ-41 и ПП-43, Томпсон был одним из самых массовых пистолетов-пулеметов Советской России.По американской программе ленд-лиза в СССР было экспортировано почти 140 000 «Томпсонов». Но по сравнению с 6 миллионами ППШ-41, произведенными во время войны, это была капля в море.

Персонал спецназа США во Вьетнаме с Томпсонами.

Пайка на

Излишки «Томпсонов» оставались на вооружении десятков стран в течение многих лет после Второй мировой войны. Это оружие служило в армиях ООН в Корее, а американский спецназ и южновьетнамские войска использовали его в Юго-Восточной Азии до 1970-х годов.Томпсонов даже видели совсем недавно, в 1990-х годах, в бывшей Югославии. Сегодня пистолет Томми пользуется большим спросом у коллекционеров огнестрельного оружия.

Мэтью Мосс — британский аспирант, специализирующийся на военной истории и стрелковом оружии. Он также управляет сайтом historyalfirearms.info , посвященным истории, разработке и использованию огнестрельного оружия, а также более широкой военной истории. Следите за ним в твиттере.

ИСТОЧНИКИ
Пистолет-пулемет Томпсона, М.Pegler (2013)
Военное стрелковое оружие, I. Hogg & J. Weeks, (1985)
Советские пистолеты-пулеметы времен Второй мировой войны, C McNab, (2014)
http://firearmshistory. blogspot.co.uk/2010/08/ action-blowback-action-blish- lock.html
http://www.fbi.gov/about-us/ history/a-centennial-history/ fbi_and_the_american_gangster_ 1924-1938
http://en.wikipedia.org/wiki/Thompson_submachine_gun

Помогите распространить информацию.Поделитесь этой статьей с друзьями.

Нравится:

Нравится Загрузка…

Родственные

Модель Beretta 38 | LooseRounds.com

Было много культовых орудий, прославившихся или еще более прославившихся во время Второй мировой войны. Пистолетам-пулеметам, казалось, уделялось особое внимание. Многие из них знакомы даже человеку, не владеющему оружием. Томпсон, Мп38/40, ППш. Но, возможно, лучший пистолет-пулемет войны по сравнению с ним вообще не очень известен.

Производился с 1938 по 1950 год, стрелял 9-мм снарядом. Оружие было обработано и изготовлено в соответствии с очень высокими стандартами качества. Магазины для пистолета были на 10, 20, 30, 40. Сержант Рой Данлэп высоко оценил M38. артиллерийского вооружения во Второй мировой войне, который высказал свое мнение о большинстве вооружений Оси и союзников в своей книге Артиллерийское вооружение пошло вперед .

«Их Beretta M38 — одна из лучших когда-либо созданных. Калибр 9 мм Parabellum, с мощно заряженным патроном Luger , с простым управлением со свободным затвором, трудно превзойти по производительности».

«Прицелы регулируемые от 100 до 500 метров с лепестковой мушкой. Пистолет имеет приклад длиной 3/4 и кожух ствола с перфорацией и круглыми отверстиями для охлаждения, а также встроенный компенсатор, облегчающий управление при автоматическом огне. Пылезащитная крышка порта магазина защищает от грязи при переноске без патронов».

«Магазин входит снизу, а отверстие для выброса находится с правой стороны трубчатой ствольной коробки, прямо перед рукояткой управления, которая, кстати, свободна от затвора и не двигается вместе с ним в действии, а служит только для его взведения. , как и в случае с нашим BAR.Огонь управляется двумя спусковыми крючками, передним для полуавтоматического огня, задним для полного действия автомата. Пистолет стреляет с открытого затвора».

«Beretta 38 — мой любимый пистолет в своем классе, как и в Восьмой армии. Он был таким же простым в стрельбе и управлении, как спортивный автомат заряжания 22, но обладал потрясающей мощностью и дальностью стрельбы. Специальный 9-мм патрон делал его эффективным на 300 ярдах и опасным на 500 ярдах (если учесть, что Томпсон калибра .45 — это равноценная ставка на 100 ярдов, вы поймете, почему нам понравилась Beretta).Он будет хорошо работать с немецкими, британскими или американскими 9-мм боеприпасами Luger. Никто не стал бы возиться с любым другим типом пистолета-пулемета, если бы он мог заполучить M38 и сохранить его. даже немцам это нравилось, и они ненавидели признавать, что что-то хорошее, кроме их собственных вещей. “

M38 и его варианты были настолько хороши, что их выдали элитным подразделениям, таким как 185-я итальянская воздушно-десантная дивизия, которая использовала их исключительно. Другие элитные подразделения внутри дивизий использовали М30 в качестве единственного пехотного подразделения, что делало его еще более связанным со специальными войсками.и, как цитируется Рой выше, все, кто мог достать его, использовали его.

Нравится:

Нравится Загрузка…

Автомат МП-40: технические характеристики — Мужские выпуски 2022

В фильмах о Великой Отечественной войне часто допущено множество фактических неточностей и грубых ошибок, и это характерно не только для современных фильмов, но и для произведений, снятых в советское время. А автомат МП-40 следует отнести к наиболее ярким «киноляпам».»

В фильмах гитлеровцы бойко берутся за дело, держа в руках болтающийся на бедре пистолет-пулемет… В составе практически каждого игрового набора, относящегося к тематике Второй мировой войны, есть игрушечный автомат МР-40. И мало кто помнит, что насыщенность немецких войск этим оружием была слабой, так как пехота в основном была вооружена карабинами Маузер. Из-за этого гитлеровская пехота не брезговала трофейными ППШ и ППС, переделанными под патрон 9-мм парабеллум.

Хьюго иль не Хьюго?

Очень часто оружие называют «Шмайсер.Автомат МР-40 скорее «фольмеровский», так как сам Хуго Шмайссер никакого отношения к его творению не имел. Ну, кроме заимствования из его изобретений конструкции магазина. Знаменитый оружейник создал МР-18, МР-28 и, впоследствии МР-41.Кстати первые две модели не пошли на вооружение германской армии.Генералы (как и их советские коллеги,кстати) считали пистолеты-пулеметы «игрушками»которые можно было вооружить только с полицией.

Но приход к власти Гитлера, который, вопреки распространенному мнению, никогда не был дилетантом, позволил оружейникам развернуться на полную катушку.Уже в 1938 году они получили госзаказ на создание пистолета-пулемета, которым можно было вооружить вооружение, экипажи бронетехники, прислугу орудий, медицинский персонал и других лиц, которым не полагалось иметь полноразмерную винтовку или карабин. В конечном итоге заказ достался компании Erma.

Старые разработки и новый дизайн

Это было неслучайно, так как инженеры компании уже имели задел в виде созданного ими пистолета-пулемета Erma 36.Главным разработчиком этого оружия был Генрих Фольмер. Его выдающимся новшеством является использование листового металла холодной ковки. В то время больше никто не делал.

Именно на базе «Эрма» он создал МР-38, из которого впоследствии «вырос» пулемет МР-40. Отсутствовали детали из дерева, что значительно облегчало производство, питание производилось из секторного отъемного магазина на 32 патрона. Вскоре выяснилось, что прогрессивный метод штамповки позволяет получать только детали не очень высокого качества, и поэтому производителям пришлось вернуться к сложной и дорогостоящей фрезеровке.

Кстати, немцы за всю войну так и не смогли довести технологию холодной штамповки до совершенства. Сначала у них не было этой жесткой необходимости, а после — уже не было ни времени, ни ресурсов. Исправить ситуацию попытался Хьюго Шмайзер: МР-40 — машина, технические характеристики которой мы описываем, он взял за основу, создав свой МР-41. Но было слишком поздно.

Внешний вид МР-40

Все это настолько сократило темпы выпуска, что к началу ВМВ на вооружении гитлеровцев осталось менее девяти тысяч этих пистолетов-пулеметов.Из-за этого в середине 1940 года компания получила заказ на модернизацию оружия, что позволило бы поднять его технологичность до приемлемого. Фольмер справился с задачей. Во-первых, все же была отработана и отлажена технология холодной штамповки ствольной коробки, детали из дефицитного алюминия заменены на стальные.

Так появился автомат МР-40, который сразу же был запущен в серийное производство. Как ни странно, но даже в военное время выпускались и МР-40, и его предок МР-38.Считается, что в период с 1940 по 1945 год было выпущено около полутора миллионов единиц (скорее всего, не более 1,3 миллиона). Так что о повсеместном вооружении немецкой пехоты этим оружием можно забыть: едва ли каждый десятый из них был вооружен автоматическим оружием.

Патрон представляет собой стандартный патрон 9х19 «Парабеллум», который на сегодняшний день стал стандартом де-факто как для пистолетов, так и для пистолетов-пулеметов во всем мире. Следует отметить, что специально для автоматов в нацистской Германии выпускались специальные патроны с увеличенной навеской пороха и пулей, имевшей лучшее пробивное и надградное действие.Использовать их в пистолетах категорически не рекомендовалось, в результате оружие быстро изнашивалось.

Принцип действия

Автоматика

немецкого ПП была довольно примитивной, работавшей по принципу свободного затвора. Последний был очень массивным, за его движение отвечала мощная возвратная пружина. Поскольку оружие отличалось массивным затвором и мощным демпфером отдачи, его скорострельность (шесть выстрелов в секунду) и близко не стояла со скорострельностью ППШ, что очень хорошо сказывалось на кучности… одиночных выстрелов.Оборотную сторону медали оказалось практически невозможно «прикрыть» очередью одиночной мишени. При стрельбе трассерами было очевидно, что цель часто находилась точно между пулями.

Напомним, что советский ППС «плевался» со скоростью до 11 выстрелов в секунду, а знаменитый ППШ, прозванный многими солдатами «Пожирателем патронов Шпагина», и вовсе стрелял как «взрослый» автомат. Его скорострельность достигала 17-18 (!) выстрелов в секунду. Так что МР-40, характеристики которого мы рассматриваем, был в этом плане весьма «тихоходным».

Технические характеристики

Отличительной особенностью автоматов семейства МР-38/40 является ярко выраженный прилив под стволом. У него была двоякая роль: с одной стороны, он уменьшал «подпрыгивание» ствола при стрельбе. С другой — позволили цепляться за амбразуры в танках и бронемашинах, повышая точность стрельбы на ходу.

Ударный механизм простейший, ударного типа. Как и ППШ/ППС, требования упрощенного производства заставили немцев отказаться от переводчика режимов стрельбы, но при такой низкой скорострельности более-менее обученные стрелки могли вести огонь одиночными или (с отсечкой в два-три патрона ).Предохранителя на немецком оружии не было в принципе. Его роль выполняла насечка, в которую заправлялась рукоятка затвора. Неудивительно, что столь примитивный механизм неоднократно приводил к авариям. Так что МП-40, технические характеристики которого мы описываем, не отличался особой сложностью.

Характеристики магазина

Магазин секторный, вместимость — 32 патрона. Внешний вид — прямой, из штампованной стали. Его невозможно спутать с секторными магазинами от ППС или ППШ, так как он прямой, тогда как отечественные ПП использовали криволинейные модели (из-за особенностей 7.патрон 62х25). Кстати, магазины от МР-40 особой любовью пехотинцев не пользовались, так как снаряжать их вручную было очень сложно, поэтому приходилось прибегать к помощи специального приспособления.

Вставлялся в прямую, выступающую за плечи горловины ствольной коробки, фиксируется при помощи кнопочного зажима. На практике вскоре выяснилось, что шейку нужно всячески оберегать от загрязнения, так как очистить ее в боевых условиях было очень сложно.Стандартный боекомплект солдата Вермахта в то время составлял около 190 патронов.

Дальность и эффективность стрельбы

Прицел — самый обычный, реечный. При стрельбе можно было использовать два его «режима»: постоянный и складной, предназначенный для стрельбы на дистанции 200 и более метров. Но все это имело значение только на бумаге.

Сами немцы отмечали, что немецкий автомат МР-40 толком не позволял попасть в бегущего человека на дистанции 100-150 метров, если только огонь не велся из нескольких стволов одновременно.Кроме того, массивный затвор настолько замедлял начальную скорость пули, что на дистанции 150-200 метров приходилось делать поправку на полметра (!) над целью. Учитывая, что многие солдаты забыли об этом в бою, большая часть патронов была благополучно сожжена без всякой пользы.

Другие проблемы

Кроме того, большие проблемы доставляло удержание ПП в бою. Дело в том, что хвататься за магазин настоятельно не рекомендовалось: его удерживающий механизм был настолько слаб, что быстро разбалтывался.Нередки были случаи, когда магазин с очень «сломанной жизнью» МР-38/40 мог просто выпасть прямо во время боя. Так что приходилось держаться сразу за стволом… у которого не было кожуха. Чтобы солдату не жарили ладони, по штату полагалась асбестовая перчатка.

Как ни странно, ни тяжелый затвор, ни мощная возвратная пружина не защитили автомат от излишней склонности к заклиниванию при малейшем загрязнении. Несмотря на это, пулемет МР-40 в начальные периоды войны полностью отвечал всем требованиям, предъявляемым к такому оружию.Лишь с потерей гитлеровцами стратегической инициативы им пришлось разрабатывать первую в мире штурмовую винтовку StG-44.

Современное использование

Да, да, было такое. Впрочем, ППШ-41 продолжал выпускаться в КНР до начала 2000-х годов, а кое-где производится и по сей день, так что ничего удивительного в этом нет. А МР-40 остался на вооружении норвежской полиции в 60-х годах прошлого века. Кроме того, он активно использовался как израильтянами, так и арабами во время бесчисленных конфликтов в секторе Газа.Так что МП-40 — машина с богатой историей.

Между прочим, знаменитый МП-5, состоящий на вооружении многих полицейских и военных формирований по всему миру, не имеет никакого отношения к обсуждаемому нами ПП. Во-первых, он работает по схеме полусвободного затвора. Во-вторых, по сути является уменьшенной копией винтовки Г-3.

Наконец, в продаже есть и пневматические автоматы МР-40, представляющие собой демилитаризованные стволы (как и в ситуации с ППШ-41). Однако такие экземпляры все же встречаются редко, а стоимость их высока.Обычно это грубая схема.

Первые эпизоды боевого применения

Прародитель МР-40 впервые был использован в Польше во время событий 1939 года. ЦСКА сразу же стал присылать претензии по поводу плохой работы патрона подачи. Но главная претензия была к склонности к самопроизвольным выстрелам при падении (впрочем, все ПП со свободным затвором грешат тем же). Солдаты во избежание несчастных случаев даже стали прикреплять рукоять затвора ремнем. После этого на затворной раме появилась вышеупомянутая вырезка.

недостатки

Вторжение в СССР выявило и другие недостатки. Выяснилось, в частности, что низкая скорострельность при чрезмерно тяжелом затворе — плохая идея, так как на морозе и даже при небольшом загрязнении автоматика переставала работать. Завод «Штейр» частично оказался не на своем месте, начав устанавливать более сильную возвратную пружину, но в результате резко увеличилась скорострельность и упала надежность не рассчитанной на такие нагрузки механики.

Так что МР-40 — это автомат, который немцы не успели в то время «довести до ума».

Танковая энциклопедия, первый онлайн-музей танков

Леандер Джобс / 7 февраля 2022 г.

Франция / Османская империя (1908-1913) Бронеавтомобиль — 5 Построен 28 апреля 1909 года. Абдул-Хамид II проживает по адресу…

Артуро Джусти / 5 февраля 2022 г.

Исламская Республика Иран — (2016 г. — настоящее время) Основной боевой танк — будет построено 800 танков Karrar (англ. Striker)…

Марко Пантелич / 4 февраля 2022 г.

Германия (1944 г.) Самоходная зенитная артиллерийская установка (ЗСУ) — Возможно построено до 2 прототипов На более поздних этапах Второй…

Броня Северной Кореи времен холодной войны

Артуро Джусти / 2 февраля 2022 г.

Корейская Народно-Демократическая Республика (1973-настоящее время) Самоходка — неизвестные номера Chuch’e p’o (корейский: 주체포) была первой тяжелой…

Стэн Люциан / 31 января 2022 г.

Французские автомобили времен Второй мировой войны

Мариса Белхоте / 31 января 2022 г.

Франция (1940 г.) Крейсерский танк — 10 б.у. Кампания Франции, особенно на ее более поздних этапах, пополнилась арсеналом техники…

Стэн Люциан / 30 января 2022 г.

Приходите все, идет новый конкурс «Танковая энциклопедия»! На этот раз мы предлагаем 150 долларов за…

Марко Пантелич / 29 января 2022 г.

Германия (1941 г.) Экспериментальный средний танк – 1 прототип 7,5-см короткоствольная пушка танка Panzer IV изначально предназначалась для поддержки…

Энциклопедия танков ®: Направление для любителей танков уже десять лет. 7 000 000 посетителей, более 1 300 страниц

Если вы интересуетесь историей в целом и войной в частности, «Танковая энциклопедия» — это место, где можно найти ВСЕ бронированные машины, которые когда-либо бродили по полю боя, от H.«Сухопутные линкоры» Г. Уэллса до новейших основных боевых танков, наши статьи охватывают все эпохи развития бронетехники и охватывают широкий спектр конструкций бронетехники, от мостоукладчиков и инженерных машин до истребителей танков и бронетранспортеров. Вы также можете найти статьи о «мягкой» технике, противотанковом вооружении, тактике, боях и технике. Десять лет занудной одержимости гусеничными моделями. Танковая энциклопедия по-прежнему находится в стадии разработки, и именно здесь вы, читатель, можете помочь.Если вы обнаружите, что чего-то не хватает, добавьте это в наш список Public Suggestion . И пожалуйста, поддержите нас!

Четыре эпохи, которые мы охватываем:

Первая мировая война: грязь, колючая проволока и окопы Великобритания и Франция начали разработку танков для прорыва вражеских линий. Они предназначались для проникновения на нейтральную полосу, но танк быстро превратился в машину для убийств, интегрированную в общевойсковые операции.

Вторая мировая война: испытательный полигон для боевых бронированных машин: Впервые большое количество танков и бронетехники будет сражаться друг с другом.От джунглей тихоокеанских атоллов до засушливых пустынь Ливии, ледяных и ветреных степей Советского Союза и дождливых бокажей Нормандии.

Холодная война: Восток против Запада: Две противоборствующие сверхдержавы привели к расколу мира на Восток и Запад.

Общие сведения. ППШ-41

Читайте также

Общие сведения о комплексе

Глава I ОБЩИЕ СВЕДЕНИЯ

Глава I ОБЩИЕ СВЕДЕНИЯ

Глава 9. ОБЩИЕ ПРОБЛЕМЫ, ОБЩИЕ ОШИБКИ

Сведения об авторе

Дополнительные сведения

Дополнительные сведения

1.3.2. Общие сведения о роли связи, топографии, фортификации в работе медика. Выбор позиций, мест под медпункт, розыск пострадавших и т.д. Комплектация укладок.

Общие сведения

Общие сведения

Общие сведения

Общие сведения

Общие сведения

Глава I. ОБЩИЕ СВЕДЕНИЯ

Глава V. УХОД 3А КАРАБИНОМ, ЕГО ХРАНЕНИЕ И СБЕРЕЖЕНИЕ. ОБЩИЕ СВЕДЕНИЯ

ППШ-2. Малоизвестный пистолет-пулемет Шпагина

«ППШ» – победитель | Журнал Neue Zeiten

Ппш автомат технические. Легендарный ппш

Пистолет-пулемёт Шпагина

Характеристики

Достоинства ППШ

Недостатки ППШ

История

«ППШ» автомат: характеристики тактико-технические

Чертежи автомата «ППШ 41»

Конструкция

Ствол

Коробка ствольная

Защелка коробки ствольной

Коробка затворная

Затвор

Состав возвратного механизма

Состав ударно-спускового механизма

Описание механизма патронной подачи

Состав механизма устранения отстрелянных гильз

Устройства предохранительного типа

История создания

Устройство

Преимущества и недостатки ППШ-41

Мифы, связанные с ППШ

Технические характеристики

Опытный пистолет-пулемёт ППШ-2 (СССР. 1942 год)

ППШ-2. Другой пистолет-пулемёт Шпагина — ВЕСТИ ДОСААФ/[email protected]

На пороге создания спецпатрона: бесшумный ППШ.

пистолет для тотал вар

Автомат ППШ — оружие победы

ВПО-135, ружья — Охота Рыбалка

Описание карабина ВПО-135

Преимущества и недостатки

Назначение

Технические характеристики

Дизайн

Комплектация и упаковка

Принцип работы

Разборка

Цены

От гангстеров до поля боя — 15 удивительных фактов о пистолете-пулемете Томпсона

Войдите в «Окопную метлу»

Технические характеристики

Семья Томпсонов

Невероятная скорострельность

Первые клиенты

Гангстерский пистолет

Tommy Guns Джона Лоу

Освещение серебряного экрана

Управление оружием

British Thompson

Банкротство

Томми идет на войну

Пока-пока Блиш

Красный Томпсон

Пайка на

Помогите распространить информацию.Поделитесь этой статьей с друзьями.

Нравится:

Модель Beretta 38 | LooseRounds.com

Нравится:

Автомат МП-40: технические характеристики — Мужские выпуски 2022

Хьюго иль не Хьюго?
