В структуре войсковой противовоздушной обороны важное место занимают переносные зенитные ракетные комплексы (ПЗРК). Вооружение этого класса дополняет иные системы ПВО, обеспечивая усиленную защиту от нападения с воздуха. Первые серийные ПЗРК современного облика появились в шестидесятых годах, и до сих пор остаются на вооружении армий мира. Продолжается дальнейшее развитие таких систем. За счет использования новых технологий и идей удается значительно повышать характеристики ПЗРК и, как следствие, защищенность войск от нападения с воздуха. Рассмотрим последние проекты ПЗРК, созданные в ведущих странах мира.
Россия – «Игла-С» и «Верба»

В вооруженных силах России и некоторых других государств широкое распространение получили ПЗРК семейства «Игла». Самой новой системой семейства является комплекс 9К338 «Игла-С», разработанный в КБ Машиностроения (г. Коломна) и принятый на вооружение в начале двухтысячных годов. В этом проекте использовались некоторые идеи, заимствованные из предыдущих проектов семейства, а кроме того применены несколько новых технологий и решений. С помощью такого подхода к конструированию удалось обеспечить возможность поражения различных целей, в том числе крылатых ракет и БПЛА, как вдогон, так и на встречных курсах.

Как и предыдущие отечественные ПЗРК, система «Игла-С» имеет несколько основных агрегатов. Боевые средства включают в себя транспортно-пусковой контейнер с ракетой, источником питания и баллоном хладагента, а также многоразовый пусковой механизм, присоединяемый к контейнеру перед применением. Кроме того, в состав комплекса входят подвижной контрольный пункт, а также контрольно-поверочная и учебная аппаратура.

В составе комплекса «Игла-С» используется управляемая ракета 3М342 с твердотопливным двигателем и инфракрасной головкой самонаведения. Для обнаружения цели используются два фотоприемника, работающие в разных диапазонах. Для упрощения конструкции ракеты система управления имеет только одну пару рулей, которая применяется для управления как по тангажу, так и по рысканью. Во время полета ракета вращается вокруг продольной оси, а маневрирование осуществляется за счет своевременного отклонения рулей на нужный угол.

Ракета 3М342 имеет длину 1,635 м и диаметр корпуса 72 мм. Стартовый вес – 11,7 кг, общая масса комплекса – 19 кг. Изделие оснащается двумя (стартовый и маршевый) твердотопливными двигателями. Ракета развивает скорость до 600 м/с, и способна поражать цели на дальностях до 6 км и высотах в диапазоне 10-3500 м. На встречных курсах ракета может поражать цели, движущиеся со скоростью до 400 м/с, на догонных – до 320 м/с. Ракета оснащается осколочно-фугасной боевой частью весом 2,5 кг с контактным и дистанционным взрывателями. Система управления ракеты использует т.н. схему смещения – ракета наводится не на сопло двигателя, а на корпус цели.

В 2001 году ПЗРК 9К338 «Игла-С» прошел государственные испытания, а в 2002-м был принят на вооружение. Тогда же начались поставки серийного оружия новой модели. По некоторым данным, производство систем «Игла-С» продолжается до сих пор. Некоторое количество таких ПЗРК поставлялось зарубежным государствам: Азербайджану, Венесуэле, Вьетнаму, Ираку и т.д.

Летом 2014 года стало известно о начале поставок серийных ПЗРК новой модели 9К333 «Верба». Как и ряд других подобных систем, «Верба» разрабатывалась коломенскими специалистами. Создание нового комплекса велось, как минимум, с середины прошлого десятилетия. Ориентировочно в 2007 году начались его испытания. В течение нескольких следующих лет продолжалась разработка и доводка новой системы. С 2012 года Завод им. Дегтярева (г. Ковров) выпускал ракеты нового комплекса, а первая серийная партия, предназначенная для поставок в войска, была изготовлена весной прошлого года.

Большая часть сведений о комплексе «Верба» пока не оглашалась. Более того, остается неизвестным даже внешний вид этой системы. По некоторым данным, новый ПЗРК оснащается инфракрасной трехдиапазонной головкой самонаведения и имеет более высокие характеристики в сравнении с предыдущими отечественными системами этого класса. Так, максимальная дальность стрельбы оценивается в 6-6,5 км, максимальная высота поражения цели – до 4-4,5 км. Более точные сведения отсутствуют.

США – FIM-92 Stinger

С начала восьмидесятых годов вооруженные силы США и ряда зарубежных государств используют ПЗРК FIM-92 Stinger. За прошедшие десятилетия этот комплекс прошел несколько модернизаций, направленных на повышение его характеристик. Прежде всего. доработкам подвергались системы наведения и управления, что привело к заметному росту характеристик. Кроме того, предпринимаются определенные меры, направленные на увеличение срока службы.


Комплексы Stinger всех модификаций имеют схожий состав. В составе этих ПЗРК используются зенитная ракета в транспортно-пусковом контейнере, пусковой механизм, оптический прицел для визуального предварительного наведения ракеты, блок с электрической батареей и хладагентом, а также аппаратура опознавания «свой-чужой».

Ракеты ПЗРК FIM-92 всех модификаций строятся по схеме «утка» и оснащаются твердотопливными ракетными двигателями. На ракетах применяются двухдиапазонные инфракрасные головки самонаведения. В последних проектах модернизации предусматривается использование ГСН, работающих как в инфракрасном, так и в ультрафиолетовом диапазоне. Подобная аппаратура обеспечивает более эффективное обнаружение цели и менее подвержена действию помех.

Ракеты всех модификаций имеют длину около 1500 мм и диаметр корпуса 70 мм. Стартовый вес ракеты – около 10 кг. В боевом положении комплекс весит порядка 15-16 кг. Используемый твердотопливный ракетный двигатель обеспечивает скорость полета до 700-750 м/с. Для поражения цели используется осколочно-фугасная боевая часть весом 2,3 кг. Последние модификации комплекса Stinger способны лететь на дальность до 8 км и поражать цели на высотах до 3,5 км.

Комплекс FIM-92 Stinger был принят на вооружение армии США в 1981 году и вскоре вытеснил аналогичные системы своего класса. Кроме того, ПЗРК Stinger поставлялся в большое количество зарубежных стран. Такие системы активно использовались в различных вооруженных конфликтах, начиная с боев за Фолклендские острова. Существуют проекты использования ракет «Стингер» в качестве оружия наземных ЗРК. Кроме того, подобное вооружение может использоваться авиационной техникой нескольких типов.

Великобритания – Starstreak

В 1997 году Великобритания приняла на вооружение ПЗРК Starstreak, разрабатывавшийся с середины восьмидесятых годов. В этом комплексе предлагалось использовать ряд оригинальных идей. Любопытной особенностью комплекса является возможность выполнения в трех конфигурациях: переносной, облегченной станковой и самоходной. При этом все варианты оснащаются одинаковой аппаратурой и применяют одну и ту же ракету.

Основным элементом ПЗРК Starstreak является управляемая ракета Starstreak HVM (High Velocity Missile – «Высокоскоростная ракета»). Как и другие изделия своего класса, эта ракета поставляется в транспортно-пусковом контейнере, который стыкуется с другими элементами комплекса. Ракета Starstreak HVM имеет большие отличия от иного зенитного оружия. Вместо традиционной осколочно-фугасной боевой части на ней устанавливается оригинальная, состоящая из трех боевых самостоятельных частей. В головной части ракеты крепятся три стреловидных поражающих элемента, которые оснащаются собственными системами наведения и осколочно-фугасными боевыми частами.

По некоторым причинам авторы проекта из компании Thales Air Defence решили использовать в комплексе Starstreak полуактивное лазерное наведение. Перед пуском и до момента поражения цели оператор комплекса должен удерживать на атакуемом объекте прицельную марку, подсвечивая его лазерным лучом. По некоторым данным, в вариантах самоходного и станкового ЗРК может использоваться автоматическое сопровождение цели.

После обнаружения и взятия цели на сопровождение оператор должен производить пуск, продолжая слежение за целью. При помощи стартового двигателя ракета выходит из контейнера и включает маршевый двигатель. С помощью последнего ракета преодолевает некоторое расстояние до цели. После выработки заряда твердого топлива производится сброс трех стреловидных поражающих элементов. Они, используя собственные системы, находят цель и наводятся на нее. Утверждается, что применение трех стреловидных элементов позволяет повысить вероятность поражения цели. Попав в самолет или вертолет противника, стреловидный боеприпас пробивает его обшивку и повреждает внутренние агрегаты, а затем взрывается, увеличивая ущерб.

Ракета Starstreak HVM имеет длину 1,37 м и максимальный диаметр корпуса 130 мм. Вес транспортно-пускового контейнера с ракетой – около 14 кг. Стреловидные поражающие элементы длиной 45 см и диаметром 2 см оснащены небольшими стабилизаторами и рулями. Общая масса трех миниатюрных боевых частей, устанавливаемых на поражающие элементы, – около 900 г. ЗРК Starstreak может поражать цели на дальностях до 6 км и высотах до 5 км.

Ракеты Starstreak HVM могут использоваться в зенитных комплексах нескольких типов. В первую очередь это переносной вариант, в котором применяется пусковой механизм и некоторое другое оборудование. Кроме того, существует модификация LML, основой которой является легкий станок для трех контейнеров с ракетами и аппаратуры наведения. Для установки на самоходные шасси предлагается боевой модуль Starstreak SP с креплениями для восьми контейнеров и набором специального оборудования.

Основным эксплуатантом ПЗРК Starstreak являются вооруженные силы Великобритании. С начала двухтысячных годов некоторое количество систем этого семейства было поставлено зарубежным государствам: Индонезии, Таиланду и ЮАР.

Франция – Mistral

С конца восьмидесятых годов французские военные используют ПЗРК Mistral, разработанный компанией Matra BAE Dynamics (ныне входит в состав концерна MBDA). В середине девяностых появилась обновленная модификация комплекса, имеющая более высокие характеристики в сравнении с базовой версией. Кроме того, на основе этого ПЗРК были разработаны несколько вариантов зенитных систем, отличающихся друг от друга базовыми машинами и т.д.

Несмотря на все усилия разработчиков, ракета комплекса Mistral получилась довольно тяжелой – ее стартовый вес достигает 18,7 кг. Масса ракеты с транспортно-пусковым контейнером – 24 кг. По этой причине авторам проекта пришлось использовать любопытное решение, которое компенсирует большой вес ракеты, однако значительно снижает мобильность комплекса в сравнении с иными системами своего класса. Все агрегаты переносной версии комплекса монтируются на станке особой конструкции. На опоре-треноге крепится вертикальная стойка с небольшим сиденьем для оператора и держателями для транспортно-пускового контейнера ракеты. Кроме того, на стойке крепятся прицельные приспособления. При помощи такого станка оператор может наводить ракету в двух плоскостях.

Ракета комплекса Mistral имеет стандартную для таких изделий компоновку и комплектацию. При этом не обошлось без оригинальных идей. Так, головной обтекатель ракеты имеет форму многогранной пирамиды, что улучшает аэродинамические характеристики в сравнении с традиционными сферическими обтекателями. Инфракрасная ГСН построена на основе приемного устройства мозаичного типа, благодаря чему может находить цели со сниженным уровнем излучения, а также отличать их от помех и отраженного излучения.

ПЗРК Mistral комплектуется одной из самых крупных ракет своего класса. Ее длина достигает 1,86 м, диаметр корпуса – 90 мм, а вес с транспортно-пусковым контейнером – 24 кг. Ракета оснащается стартовым и маршевым твердотопливными двигателями. Маршевая силовая установка разгоняет ракету до 800 м/с. Обеспечивается захват цели типа «самолет» на дальностях до 6 км, что равно максимальной дальности полета ракеты. Максимальная высота поражения – 3 км. При использовании комплекса Mistral для атаки иных целей, например вертолетов, максимальные дальность и высота обнаружения и поражения сокращаются. Поражение цели производится при помощи осколочно-фугасной боевой части весом 3 кг. Боевая часть оснащена контактным и дистанционным лазерным взрывателями.

Несмотря на большие габариты и отсутствие серьезных преимуществ перед иными современными аналогами, комплекс Mistral французского производства заинтересовал не только вооруженные силы Франции, но и военных других государств. Этот ПЗРК в различных модификациях поставлялся в 25 стран мира. В интересах зарубежных армий производились как системы в
базовой комплектации, так и зенитные комплексы, выполненные на базе самоходных шасси.

Китай – FN-6

В конце девяностых годов Шанхайская академия космических технологий занялась проектом нового переносного зенитного ракетного комплекса. Новую разработку под названием FN-6 впервые продемонстрировали в 2000 году. К этому времени комплекс изготавливался серийно и поставлялся в части Народно-освободительной армии Китая. Позже были подписаны контракты на поставку таких систем зарубежным государствам.

По общей архитектуре и составу ПЗРК FN-6 является типичным представителем вооружения своего класса. Он включает в себя транспортно-пусковой контейнер с ракетой, пусковой механизм и набор специального оборудования. Как и другие ракеты этого класса, боеприпас комплекса FN-6 оснащается инфракрасной ГСН. Применяется фотоприемник с четырьмя ячейками, принимающими излучение цели. ГСН прикрыта пирамидальным обтекателем. По некоторым данным, головка самонаведения китайской разработки способна находить цель при использовании активных помех.

Ракета длиной 1,49 м диаметром 71 мм весит 10,8 кг. Масса готового к использованию комплекса – 16 кг. Ракета покидает контейнер при помощи стартового двигателя, после чего включается маршевый. Твердотопливный маршевый двигатель разгоняет ракету до скорости порядка 600 м/с. Обеспечивается поражение целей на дальностях до 6 км и высотах 15-3800 м. При стрельбе на встречных курсах ПЗРК FN-6 может поражать цели, движущиеся со скоростью до 800 м, при стрельбе вдогон скорость цели ограничена 500 м/с. В полете ракета может маневрировать с перегрузкой до 18 единиц.

ПЗРК FN-6 создавался по заказу Народно-освободительной армии Китая, которая получила оружие первых серийных партий. В дальнейшем такое вооружение приобрели несколько зарубежных государств: Малайзия, Камбоджа, Судан, Пакистан, Сирия и т.д.

Известно о разработке модернизированных вариантов комплекса FN-6. Так, в 2006 году был впервые представлен комплекс FN-16 с повышенными характеристиками. По некоторым данным, ракета этого ПЗРК оснащается двухдиапазонной головкой самонаведения, что значительно повышает ее устойчивость к помехам. Также были созданы иные модификации комплекса.

По материалам:
http://rbase.new-factoria.ru/
http://pvo.guns.ru/
http://militaryrussia.ru/blog/topic-544.html
Василин Н.Я., Гуринович А.Л. Зенитные ракетные комплексы. – Мн.: ООО «Попурри», 2002

topwar.ru

Новости дня: «Игла» против «Стингера» и «Мистраля» — Свободная Пресса

11 марта 1981 года на вооружение был принят переносной зенитно-ракетный комплекс «Игла-1». Он пришел на смену ПЗРК «Стрела», позволив с большей точностью поражать самолеты противника во всех ракурсах их движения. У американцев аналог появился в том же году. Значительных успехов в этой области добились французские и британские конструкторы.

История вопроса

Идея поражать воздушные цели не зенитным огнем артиллерии, а ракетами появилась еще в 1917 году в Великобритании. Однако реализовать ее было невозможно в силу слабости технологий. В середине 30-х годов проблемой заинтересовался С.П.Королев. Но и у него дело не пошло дальше лабораторных испытаний ракет, наводящихся по лучу прожектора.

Первый зенитно-ракетный комплекс — С-25 — сделали в Советском Союзе в 1955 году. В США аналог появился три года спустя. Но то были сложные, перевозимые на тягачах ракетные установки, развертывание которых и перемещение требовало значительного времени. В полевых условиях на сильно пересеченной местности их использование было невозможно.

В связи с чем конструкторы приступили к созданию переносных комплексов, которыми смог бы управлять один человек. Правда, подобное оружие уже существовало. В конце Второй мировой войны в Германии, а в 60-е годы в СССР были созданы зенитные гранатометы, которые не пошли в серию. Это были многоствольные (до 8 стволов) переносные пусковые установки, стрелявшие залпом. Однако их эффективность была невысока из-за того, что выпущенные снаряды не имели никакой системы наведения на цель.

Необходимость в ПЗРК возникла в связи с возрастанием в военных действиях роли штурмовой авиации. Также одной из важнейших целей создания ПЗРК была поставка их в нерегулярные армии для партизанских группировок. И СССР, и США были заинтересованы в этом, поскольку оказывали помощь во всех частях света неправительственным группировкам. Советский Союз поддерживал так называемые освободительные движения социалистической ориентации, США — повстанцев, которые боролись с правительственными войсками стран, где социалистическая идея уже начинала укореняться.

Первыми ПЗРК сделали в 1966 году англичане. Однако они выбрали малоэффективный способ наведения ракет Blowpipe — радиокомандный. И хоть этот комплекс и выпускали до 1993 года, но у партизан он популярностью не пользовался.

Первый достаточно эффективный ПЗРК «Стрела» появился в СССР в 1967 году. В его ракете была использована тепловая головка самонаведения. «Стрела» прекрасно проявила себя во время Вьетнамской войны — с ее помощью партизаны сбили более 200 американских вертолетов и самолетов, в том числе и сверхзвуковых. В 1968 году и у американцев появился аналогичный комплекс — Redeye. Он основывался на тех же самых принципах и имел схожие параметры. Однако вооружение им афганских моджахедов не дало ощутимых результатов, поскольку в афганском небе летали уже советские самолеты нового поколения. И лишь появление «Стингеров» стало чувствительным для советской авиации.

У первых ПЗРК существовали определенные проблемы, в частности, относительно целеуказания, которые удалось решить в комплексах следующего поколения.

«Стрелу» сменяет «Игла»

ПЗРК «Игла», разработанный в коломенском КБ Машиностроении (главный конструктор С.П.Непобедимый) и принятый на вооружение 11 марта 1981 года, эксплуатируется и по нынешний день в трех модификациях. Используется в армиях 35 стран, среди которых не только наши бывшие попутчики на социалистическом пути, но и, например, Южная Корея, Бразилия, Пакистан.

Главные отличия «Иглы» от «Стрелы» заключаются в наличии запросчика «свой-чужой», более совершенном способе наведения и управления ракетой, большей мощности боевого заряда. Также в комплекс был введен электронный планшет, на котором по поступающей информации от средств ПВО дивизии высвечивалось до четырех целей, присутствующих в квадрате 25×25 км.

Дополнительная ударная мощь была получена за счет того, что в новой ракете в момент поражения цели происходил подрыв не только БЧ, но и неизрасходованного топлива маршевого двигателя.

Если первая модификация «Стрелы» могла поражать цели только на догонных курсах, то затем этот недостаток был устранен за счет охлаждения головки самонаведения жидким азотом. Это позволило повысить чувствительность приемника инфракрасного излучения и получить более контрастную видимость цели. За счет такого технического решения появилась возможность всеракурсного поражения цели, в том числе и летящих навстречу.

Использование ПЗРК во Вьетнаме позволило вытеснить низколетящие штурмовики на средние высоты, где с ними разбирались ЗРК-75 и зенитная артиллерия.

Однако к концу 70-х годов использование самолетами ложных тепловых целей — отстреливаемых пиропатронов, захватываемых датчиками ИК — существенно понизило эффективность «Стрелы». В «Игле» эта проблема была решена за счет комплекса технических мероприятий. К ним относятся повышение чувствительности головки самонаведения (ГСН) и применения в ней двуканальной системы. Также в ГСН введен логический блок выделения истинных целей на фоне помех.

«Игла» имеет и еще одно существенное достоинство. Ракеты предыдущего поколения точно наводились на самый мощный тепловой источник, то есть на сопло двигателя самолета. Однако эта часть летательного аппарата не слишком уязвима за счет использования в ней особо прочных материалов. В ЗУР «Иглы» прицеливание происходит со смещением — ракета поражает не сопло, а наименее защищенные участки самолета.

Благодаря новым качествам «Игла» способна поражать не только сверхзвуковые самолеты, но и крылатые ракеты.

С 1981 года ПЗРК периодически модернизируется. Сейчас в армию поступают новейшие комплексы «Игла-С», принятые на вооружение в 2002 году.

Американский, французский и британский комплексы

Американский ПЗРК нового поколения «Стингер» также появился в 1981 году. И через два года начал активно использоваться душманами во время Афганской войны. При этом о реальной статистике уничтожения целей при помощи него говорить сложно. Всего было сбито около 170 советских самолетов и вертолетов. Однако моджахеды в равной мере применяли не только американское переносное оружие, но и советские комплексы «Стрела-2».

Первые «Стингеры» и «Иглы» имели примерно одинаковые параметры. То же самое можно сказать и о последних моделях. Однако существуют существенные отличия относительно и динамики полета, и ГСН, и механизма подрыва. В российских ракетах установлен «вихревой генератор» — индукционная система, срабатывающая при пролете вблизи металлического поражаемого объекта. Данная система более эффективна, чем инфракрасные, лазерные или радио-взрыватели на зарубежных ПЗРК.

«Игла» имеет двухрежимный маршевый двигатель, у «Стингера» — однорежимный, поэтому у российской ракеты больше и средняя скорость (хоть максимальная и ниже), и дальность полета. Но при этом ГСН «Стингера» работает не только в инфракрасном, но и в ультрафиолетовом диапазоне.

У появившегося в 1988 году французского ПЗРК «Мистраль» оригинальная ГСН. Ее просто взяли с авиационной ракеты «воздух-воздух» и загнали в «трубу». Это решение позволяет инфракрасной ГСН мозаичного типа захватывать истребители из передней полусферы на дальности в 6−7 км. Пусковая установка оснащена прибором ночного видения и радиоприцелом.

В 1997 году в Великобритании был принят на вооружение ПЗРК «Старстрейк». Это очень дорогое оружие, значительно отличающееся от традиционных схем. Во-первых, из «трубы» вылетает модуль с тремя ракетами. Он оснащен четырьмя полуактивными лазерными ГСН — одна общая и по одной на каждую отделяющуюся боеголовку. Разделение происходит на расстоянии 3 км до цели, когда головки ее захватывают. Дальность стрельбы достигает 7 км. Причем это дальность применима даже для вертолетов с ЭВУ (устройством, снижающим температуру выхлопа). Для тепловых ГСН в данном случае это расстояние не превышает 2 км. И еще одна важнейшая особенность — боеголовки являются кинетическими осколочными, то есть не имеют взрывчатого вещества.

ТТХ ПЗРК «Игла-С», «Стингер», «Мистраль», «Старстрейк»

Дальность стрельбы: 6000 км — 4500 м — 6000 м — 7000 м

Высота поражаемых целей: 3500 м — 3500 м — 3000 м — 1000 м

Скорость целей (встречный курс/догонный курс): 400 м/с / 320 м/с — н/д — н/д — н/д

Максимальная скорость ракеты: 570 м/с — 700 м/с — 860 м/с — 1300 м/с

Масса ракеты: 11,7 кг — 10,1 кг — 17 кг — 14 кг

Масса БЧ: 2,5 кг — 2,3 кг — 3 кг — 0,9 кг

Длина ракеты: 1630 мм — 1500 мм — 1800 мм — 1390 мм

Диаметр ракеты: 72 мм — 70 мм — 90 мм — 130 мм

ГСН: ИК — ИК и УФ — ИК — лазерная

Снимок в открытие статьи: переносные зенитно-ракетные комплексы «Игла» / Фото: Иван Руднев/ РИА Новости

svpressa.ru

характеристики и сравнение с аналогами

Среди современного вооружения, широко примяняемого в локальных конфликтах, важную роль играют ПЗРК. Они широко применяются как армиями различных у государств, так и террористическими организациями в борьбе с воздушными целями. Настоящим эталоном данного вида вооружений считается американский ПЗРК «Стингер».

История создания и внедрения

ПЗРК «Стингер» был спроектирован и производится в американской корпорации General Dynamics. Начало работ по данной системе вооружений относится к 1967 году. В 1971 году концепция ПЗРК была одобрена армией США и принята как прототип для дальнейшего усовершенствования под индексом FIM-92. В следующем году было принято и общеупотребительное ее наименование «Стингер», что в переводе с англ. означает «жало».

Из-за технических трудностей первые реальные пуски ракет из данного комплекса состоялись только в середине 1975 года. Серийное производство ПЗРК «Стингер» началось в 1978 году с целью замены морально устаревшего ПЗРК FIM-43 Red Eye, выпускавшегося с 1968 года.

Кроме базовой модели было разработано и выпускалось более десятка различных модификаций данного оружия.

Распространенность в мире

Как было отмечено выше, ПЗРК «Стингер» стал преемником системы ПЗРК «Red Eye». Его ракеты являются эффективным средством борьбы с маловысотными воздушными целями. В настоящее время комплексы данного типа используются вооруженными силами Соединенных Штатов и 29 других стран, они производятся Raytheon Missile Systems и по лицензии компанией EADS в Германии. Система оружия «Стингер» обеспечивает надежную противовоздушную оборону для современных наземных мобильных воинских соединений. Ее боевая эффективность была доказана в четырех крупных конфликтах, в которых с ее помощью было уничтожено более чем 270 боевых самолетов и вертолетов.

Назначение и характеристики

Рассматриваемые ПЗРК — это легкие, автономные системы ПВО, которые могут быть оперативно развернуты на военных платформах в любой боевой ситуации. По каким целям могут применяться ПЗРК «Стингер»? Характеристики ракет, управляемых перепрограммируемыми микропроцессорами, позволяют использовать их как для пуска с вертолетов в режиме «воздух-воздух» для борьбы с воздушными целями, так и для противовоздушной обороны в режиме «земля-воздух». Сразу же после запуска наводчик может свободно укрыться, чтобы не попасть под ответный огонь, тем самым достигается его безопасность и боевая эффективность.

Ракета имеет длину 1,52 м и диаметр 70 мм с четырьмя аэродинамическими рулями высотой 10 см (два из них являются поворотными, а два – неподвижными) в носовой части. Она весит 10.1 кг, в то время как вес ракеты с пусковой установкой составляет около 15,2 кг.

Варианты ПЗРК «Стингер»

— FIM-92A: первая версия.

— FIM — 92C: ракета с репрограммируемым микропроцессором. Влияние внешних помех было компенсировано добавлением более мощных цифровых компьютерных компонентов. Кроме того, программное обеспечение ракеты теперь была перенастроено таким образом, чтобы в короткий срок реагировать быстро и эффективно на новые виды контрмер (помех и ложных целей). До 1991 года было выпущено около 20 000 единиц только для армии США.

— FIM-92D: различные модификации были использованы в этой версии для того, чтобы увеличить устойчивость к помехам.

— FIM-92E: ракета с репрограммируемым микропроцессором Block I. Добавление нового датчика опрокидывания, пересмотр программного обеспечения и управления привели к значительному улучшению управления полетом ракеты. Кроме того, была улучшена эффективность поражения мелких целей, таких как беспилотные самолеты, крылатые ракеты и легкие разведывательные вертолеты. Первые поставки начались в 1995 году. Почти весь запас ракет «Стингер» в США был заменен на эту версию.

— FIM-92F: дальнейшее усовершенствование Е-версии и версия текущего производства.

— FIM — 92G: неопределенное обновление для варианта D.

— FIM — 92H: D-вариант, улучшенный до уровня E-версии.

— FIM-92I: ракета с репрограммируемым микропроцессором Block II. Этот вариант был планово разработан на основе версии E. Усовершенствования включали инфракрасную головку самонаведения. В этой модификации расстояния обнаружения целей и способность преодоления помех были значительно увеличены. Кроме того, изменения в конструкции позволяют значительно увеличить дальность действия. Хотя работы достигли стадии испытаний, программа была прекращена в 2002 году по бюджетным причинам.

— FIM-92J: в ракетах с репрограммируемым микропроцессором Block I обновлены устаревшие компоненты, чтобы продлить срок службы еще на 10 лет. Боеголовка также оснащена неконтактным взрывателем для повышения эффективности против беспилотных летательных аппаратов.

ADSM, подавление средств ПВО: вариант с дополнительной пассивной радиолокационной головкой самонаведения, этот вариант может также использоваться против радарных установок.

Способ пуска ракеты

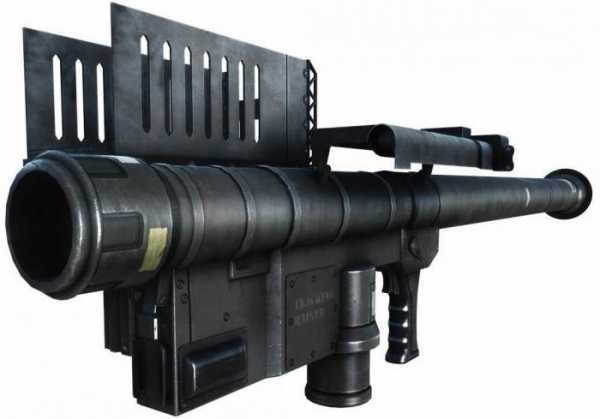

Американский ПЗРК «Стингер» (FIM-92) содержит ракету AIM-92, заключенную в удароустойчивый жесткий пусковой контейнер многоразового использования. С обеих торцов он закрыт крышками. Передняя из них пропускает инфракрасное и ультрафиолетовое излучение, которое анализируется головкой самонаведения. При пуске эта крышка разбивается ракетой. Задняя крышка контейнера разрушается струей газов от стартового ускорителя. За счет того, что сопла ускорителя расположены под наклоном по отношению к оси ракеты, она еще при выходе из пускового контейнера приобретает вращательное движение. После выхода ракеты из контейнера в ее хвостовой части раскрываются четыре стабилизатора, которые расположены под углом к корпусу. За счет этого относительно ее оси в полете действует вращающий момент.

После отлета ракеты на расстояние до 8 м от оператора стартовый ускоритель отделяется от нее и запускается маршевый двухступенчатый двигатель. Он разгоняет ракету до скорости 2,2М (750 м/с) и поддерживает ее в течение всего полета.

Способ наведения и подрыва ракеты

Продолжим рассматривать самый знаменитый ПЗРК США. «Стингер» использует пассивный инфракрасный искатель воздушных целей. Он не испускает излучения, которое может обнаруживать самолеты, а вместо этого фиксирует инфракрасную энергию (тепло), испускаемую воздушной целью. Поскольку ПЗРК «Стингер» работает в режиме пассивного самонаведения, то это оружие соответствует принципу «выстрелил и забыл», который не требует никаких указаний от оператора после выстрела, в отличие от других ракет, нуждающихся в корректировке их траектории с земли. Это позволяет оператору «Стингера» приступать к поражению других целей сразу после выстрела.

Боеголовка фугасного типа имеет вес 3 кг с взрывателем ударного типа и таймером самоуничтожения. Боеголовка состоит из инфракрасного датчика-искателя целей, секции взрывателей и одного фунта бризантных взрывчатых веществ, заключенного в цилиндре из пирофорного титана. Взрыватель является чрезвычайно безопасным и не позволяет подорвать ракету каким-либо видом электромагнитного излучения в боевых условиях. Боеголовки могут быть взорваны только при столкновении с целью или вследствие самоуничтожения, которое происходит через время от 15 до 19 секунд после запуска.

Новое прицельное устройство

Последние версии ПЗРК комплектуется штатным прицелом AN/PAS-18. Это прочный, легкий тепловизионный прицел, который крепится на пусковой контейнер, обеспечивая возможность запуска ракеты в любое время суток. Прибор разработан для обнаружения самолетов и вертолетов за пределами максимальной дальности полета ракеты.

Основная функция AN/PAS-18 — повышать эффективность ПЗРК. Он работает в том же диапазоне электромагнитного спектра, что и инфракрасный искатель ракеты, и обнаруживает любые источники инфракрасного излучения, которые может обнаружить и ракета. Эта возможность также позволяет осуществлять вспомогательные функции ночного наблюдения. Работая пассивно в инфракрасном спектре, AN/PAS-18 позволяет наводчику давать целеуказания стрелять из ПЗРК в полной темноте и в условиях ограниченной видимости (например, туман, пыль и дым). Днем или ночью AN/PAS-18 может обнаруживать самолеты на большой высоте. В оптимальных условиях обнаружение может быть на расстоянии от 20 до 30 километров. AN/PAS-18 наименее эффективен в обнаружении самолетов на низкой высоте, летящих непосредственно в сторону оператора. Когда шлейф выхлопных газов скрыт корпусом самолета, он не может быть обнаружен, до тех пор, пока он находится за пределами зоны в 8-10 километров от оператора. Дальность обнаружения увеличивается, когда самолет изменяет направление полета, обеспечивая показ собственного выхлопа. AN/PAS-18 готов к эксплуатации в течение 10 секунд после включения питания. Он питается от литиевого аккумулятора, который обеспечивает 6-12 часов жизни батареи. AN/PAS-18 является вспомогательным прибором ночного видения и не обладает разрешением, необходимым для идентификации самолетов.

Боевое применение

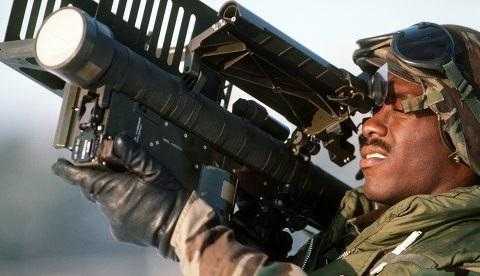

При подготовке к применению к пусковому контейнеру с помощью спецзамков присоединяется пусковой механизм, в который предварительно устанавливается блок питания. Он посредством кабеля со штепсельным разъемом подключается к батарее. Кроме того, к бортовой сети ракеты через штуцер присоединяется баллон с жидким инертным газом. Еще одним полезным устройством является блок опознавания целей по системе «свой-чужой» (IFF). Антенна этой системы, имеющая весьма характерный «решетчатый» внешний вид, также крепится к пусковому механизму.

Сколько человек нужно, чтобы выполнить пуск ракеты из ПЗРК «Стингер»? Характеристики его позволяют сделать это одним оператором, хотя официально для его обслуживания требуется два человека. При этом второй номер ведет наблюдение за воздушным пространством. Когда цель обнаружена, оператор-стрелок кладет комплекс на плечо и наводит его на цель. При ее захвате инфракрасным искателем ракеты подается звуковой и вибросигнал, после этого оператор нажатием спецкнопки должен разарретировать гиростабилизированную платформу, которая в полете сохраняет неизменное положение относительно земли, обеспечивая управление мгновенным положением ракеты. Затем следует нажатие пускового крючка, после чего жидкий инертный газ для охлаждения инфракрасного искателя самонаведения поступает из баллона на борт ракеты, в работу запускается ее бортовая батарея, отбрасывается отрывной штекер питания и включается пиропатрон запуска стартового ускорителя.

Как далеко стреляет «Стингер»?

Дальность стрельбы ПЗРК «Стингер» по высоте составляет 3500 м. Ракета ищет инфракрасный свет (тепло), производимые двигателем самолета-цели, и отслеживает самолет, следуя за этим источником инфракрасного излучения. Ракеты также определяют ультрафиолетовую «тень» целевого объекта и используют ее для выделения цели на фоне других объектов, вырабатывающих тепло.

Дальность ПЗРК «Стингер» вдогон за целью имеет широкий диапазон для разных его версий. Так, для базового варианта максимальная дальность равна 4750 м, а для версии FIM-92E она достигает до 8 км.

ТТХ ПЗРК «Стингер»

Вес ПЗРК в положении «к бою», кг15,7
Стартовый вес ракеты, кг10,1
Длина ракеты, мм1500
Диаметр корпуса ракеты, мм70
Размах носовых стабилизаторов, мм91
Вес боеголовки2,3
Скорость полета, м/с650-750

Российский ПЗРК «Игла»

Представляет известный интерес сравнение характеристик ПЗРК «Стингер» и «Игла-С», принятого на вооружение российской армии в 2001 году. На фото ниже показан момент выстрела из ПЗРК «Игла-С».

У обоих комплексов близкие веса ракет: у «Стингера» – 10, 1 кг, у «Иглы-С» – 11,7, хотя российская ракета на 135 мм длиннее. А вот диаметр корпуса у обеих ракет весьма близкий: 70 и 72 мм соответственно. Обе они способны поражать цели на высоте до 3500 м инфракрасными самонаводящимися боеголовками примерно одинакового веса.

А насколько схожи другие характеристики ПЗРК «Стингер» и «Игла»? Сравнение их демонстрирует примерный паритет возможностей, что еще раз доказывает, что уровень еще советских оборонных разработок вполне может быть поднят в России до лучших зарубежных образцов оружия.

fb.ru

ПЗРК История вопроса и ТТХ наиболее распостраненных. : swg54 — LiveJournal

Первыми ПЗРК сделали в 1966 году англичане. Однако они выбрали малоэффективный способ наведения ракет Blowpipe — радиокомандный. И хоть этот комплекс и выпускали до 1993 года, но у партизан он популярностью не пользовался.

Первый достаточно эффективный ПЗРК «Стрела» появился в СССР в 1967 году. В его ракете была использована тепловая головка самонаведения. «Стрела» прекрасно проявила себя во время Вьетнамской войны — с ее помощью партизаны сбили более 200 американских вертолетов и самолетов, в том числе и сверхзвуковых. В 1968 году и у американцев появился аналогичный комплекс — Redeye. Он основывался на тех же самых принципах и имел схожие параметры. Однако вооружение им афганских моджахедов не дало ощутимых результатов, поскольку в афганском небе летали уже советские самолеты нового поколения. И лишь появление «Стингеров» стало чувствительным для советской авиации.

У первых ПЗРК существовали определенные проблемы, в частности, относительно целеуказания, которые удалось решить в комплексах следующего поколения.

«Стрелу» сменяет «Игла»

ПЗРК «Игла», разработанный в коломенском КБ Машиностроении (главный конструктор С.П.Непобедимый) и принятый на вооружение 11 марта 1981 года, эксплуатируется и по нынешний день в трех модификациях. Используется в армиях 35 стран, среди которых не только наши бывшие попутчики на социалистическом пути, но и, например, Южная Корея, Бразилия, Пакистан.

Главные отличия «Иглы» от «Стрелы» заключаются в наличии запросчика «свой-чужой», более совершенном способе наведения и управления ракетой, большей мощности боевого заряда. Также в комплекс был введен электронный планшет, на котором по поступающей информации от средств ПВО дивизии высвечивалось до четырех целей, присутствующих в квадрате 25×25 км.

Дополнительная ударная мощь была получена за счет того, что в новой ракете в момент поражения цели происходил подрыв не только БЧ, но и неизрасходованного топлива маршевого двигателя.

Если первая модификация «Стрелы» могла поражать цели только на догонных курсах, то затем этот недостаток был устранен за счет охлаждения головки самонаведения жидким азотом. Это позволило повысить чувствительность приемника инфракрасного излучения и получить более контрастную видимость цели. За счет такого технического решения появилась возможность всеракурсного поражения цели, в том числе и летящих навстречу.

Использование ПЗРК во Вьетнаме позволило вытеснить низколетящие штурмовики на средние высоты, где с ними разбирались ЗРК-75 и зенитная артиллерия.

Однако к концу 70-х годов использование самолетами ложных тепловых целей — отстреливаемых пиропатронов, захватываемых датчиками ИК — существенно понизило эффективность «Стрелы». В «Игле» эта проблема была решена за счет комплекса технических мероприятий. К ним относятся повышение чувствительности головки самонаведения (ГСН) и применения в ней двуканальной системы. Также в ГСН введен логический блок выделения истинных целей на фоне помех.

«Игла» имеет и еще одно существенное достоинство. Ракеты предыдущего поколения точно наводились на самый мощный тепловой источник, то есть на сопло двигателя самолета. Однако эта часть летательного аппарата не слишком уязвима за счет использования в ней особо прочных материалов. В ЗУР «Иглы» прицеливание происходит со смещением — ракета поражает не сопло, а наименее защищенные участки самолета.

Благодаря новым качествам «Игла» способна поражать не только сверхзвуковые самолеты, но и крылатые ракеты.

С 1981 года ПЗРК периодически модернизируется. Сейчас в армию поступают новейшие комплексы «Игла-С», принятые на вооружение в 2002 году.

Американский, французский и британский комплексы

Американский ПЗРК нового поколения «Стингер» также появился в 1981 году. И через два года начал активно использоваться душманами во время Афганской войны. При этом о реальной статистике уничтожения целей при помощи него говорить сложно. Всего было сбито около 170 советских самолетов и вертолетов. Однако моджахеды в равной мере применяли не только американское переносное оружие, но и советские комплексы «Стрела-2».

Первые «Стингеры» и «Иглы» имели примерно одинаковые параметры. То же самое можно сказать и о последних моделях. Однако существуют существенные отличия относительно и динамики полета, и ГСН, и механизма подрыва. В российских ракетах установлен «вихревой генератор» — индукционная система, срабатывающая при пролете вблизи металлического поражаемого объекта. Данная система более эффективна, чем инфракрасные, лазерные или радио-взрыватели на зарубежных ПЗРК.

«Игла» имеет двухрежимный маршевый двигатель, у «Стингера» — однорежимный, поэтому у российской ракеты больше и средняя скорость (хоть максимальная и ниже), и дальность полета. Но при этом ГСН «Стингера» работает не только в инфракрасном, но и в ультрафиолетовом диапазоне.

У появившегося в 1988 году французского ПЗРК «Мистраль» оригинальная ГСН. Ее просто взяли с авиационной ракеты «воздух-воздух» и загнали в «трубу». Это решение позволяет инфракрасной ГСН мозаичного типа захватывать истребители из передней полусферы на дальности в 6−7 км. Пусковая установка оснащена прибором ночного видения и радиоприцелом.

В 1997 году в Великобритании был принят на вооружение ПЗРК «Старстрейк». Это очень дорогое оружие, значительно отличающееся от традиционных схем. Во-первых, из «трубы» вылетает модуль с тремя ракетами. Он оснащен четырьмя полуактивными лазерными ГСН — одна общая и по одной на каждую отделяющуюся боеголовку. Разделение происходит на расстоянии 3 км до цели, когда головки ее захватывают. Дальность стрельбы достигает 7 км. Причем это дальность применима даже для вертолетов с ЭВУ (устройством, снижающим температуру выхлопа). Для тепловых ГСН в данном случае это расстояние не превышает 2 км. И еще одна важнейшая особенность — боеголовки являются кинетическими осколочными, то есть не имеют взрывчатого вещества.

ТТХ ПЗРК «Игла-С», «Стингер», «Мистраль», «Старстрейк»

Дальность стрельбы: 6000 м — 4500 м — 6000 м — 7000 м

Высота поражаемых целей: 3500 м — 3500 м — 3000 м — 1000 м

Скорость целей (встречный курс/догонный курс): 400 м/с / 320 м/с — н/д — н/д — н/д

Максимальная скорость ракеты: 570 м/с — 700 м/с — 860 м/с — 1300 м/с

Масса ракеты: 11,7 кг — 10,1 кг — 17 кг — 14 кг

Масса БЧ: 2,5 кг — 2,3 кг — 3 кг — 0,9 кг

Длина ракеты: 1630 мм — 1500 мм — 1800 мм — 1390 мм

Диаметр ракеты: 72 мм — 70 мм — 90 мм — 130 мм

ГСН: ИК — ИК и УФ — ИК — лазерная

swg54.livejournal.com
