виды, маркировка, технические характеристики и применение

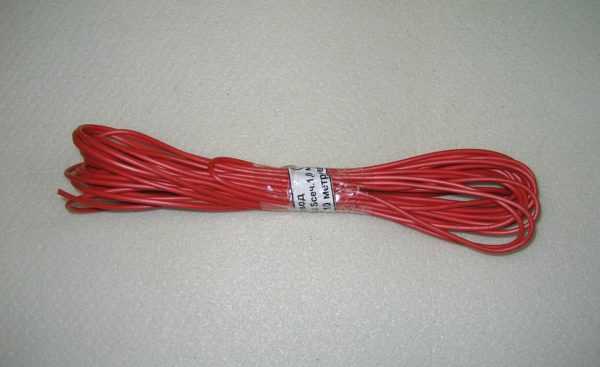

Главным элементом любой электрической проводки является кабельная продукция. В зависимости от предназначения, расположения и типа проводки выбирают проводники определенных разновидностей. По участкам, которые состоят из многочисленных неровностей, принято прокладывать максимально гибкие провода.

Провод ПВ как раз характеризуется повышенной гибкостью, что является его несомненным преимуществом на фоне нескольких зарубежных и отечественных аналогов. Еще одно очевидное достоинство данного изделия – универсальность.

к содержанию ↑

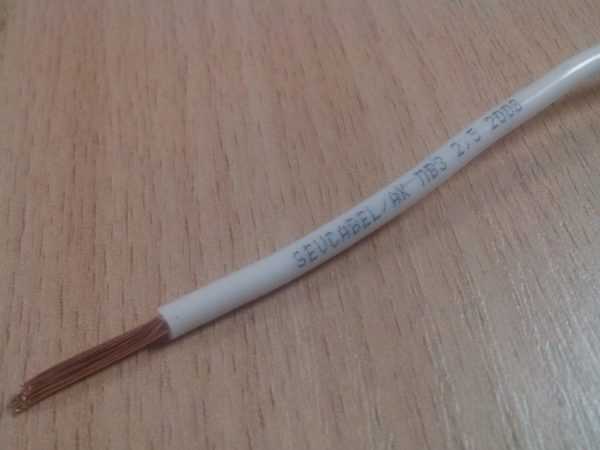

Обозначение маркировки

Начнем с расшифровки аббревиатуры. Вопросы могут возникнуть из-за дополнительных цифр, которые добавляют после двух основных заглавных букв. Приступим:

  1. Буква «П» на первом месте указывает на то, что продукция является проводом. Помимо проводов, данные изделия делятся на две категории – шнуры (Ш) и кабели (К).
  2. Буква «В» на втором месте указывает на тип используемой изоляции. В данном случае речь идет о поливинилхлоридной оболочке, положительным качеством которой является устойчивость ко многим физическим и химическим воздействиям. Это один из основных материалов, применяемых в качестве диэлектрика.
  3. Последняя цифра указывает на класс гибкости кабеля – от «1» до «5». Чем выше данное значение, тем более гибким будет изделие.

Провода делятся на две основные категории – установочные и монтажные. К первым относятся изделия, которые допустимо использовать в течение продолжительного срока на одном и том же месте. Речь идет, к примеру, об установке розетки, выключателя и т. п. Монтажный провод предназначен для многократного применения и временного подключения различного оборудования.

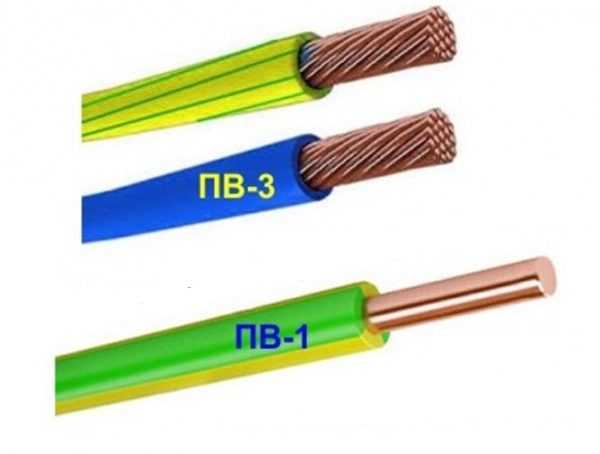

Логично, что более гибкий кабель следует называть монтажным, в то время как изделие пожестче – установочным. Для примера, ПВ1 – установочный провод, который не рекомендуется постоянно перемещать и использовать в разных местах, ПВ3 – монтажный.

к содержанию ↑

Разновидности

ПВ – это общее название проводов с изоляцией из качественного поливинилхлорида. Если рассматривать глубже, то существует огромное количество разновидностей этого изделия: есть как монтажная, так и установочная продукция. Все перечисленные ниже провода с успехом используются в электросетях переменного тока напряжением до 450 В:

  1. ПВ1 – это установочный провод, используемый в электросети напряжением 450 В и частотой не выше 100 Гц. В случае с сетями постоянного тока ПВ1 может использоваться при напряжении до 1000 В. Максимально допустимое значение тока – 41 А. Жилы производятся из луженой меди. Любой ПВ1 является одножильным, причем проводник состоит из нескольких мелких проволочек.
  2. ПВ3 – аналог ПВ первого класса гибкости. По основным технико-эксплуатационным параметрам он ничем не уступает ПВ1, однако его можно использовать как монтажное изделие.
  3. БПВЛ – бортовой провод. Его название обусловлено изначальным предназначением: кабель применялся в авиастроении. С течением времени его начали применять при коммутации стационарного оборудования. Максимально допустимое напряжение в сетях переменного тока составляет 250 В при частоте 2000 Гц, постоянного – 500 В.
  4. АПВБбШв – силовой провод, жилы которого производятся из алюминия. Основное предназначение – транспортировка энергии по стационарным электрическим установкам в электросетях переменного тока напряжением и частотой, не превышающими 1000 В и 50 Гц соответственно. Кабель с аналогичной маркировкой, но без буквы «А» на первом месте – такая же продукция, но из медных жил.
  5. АПВ – алюминиевый установочный провод с параметрами, аналогичными медным изделиям. Главное отличие алюминиевой продукции – максимально допустимое напряжение при переменном токе составляет 400 В (а не 450) при частоте 50 Гц (вместо 100).

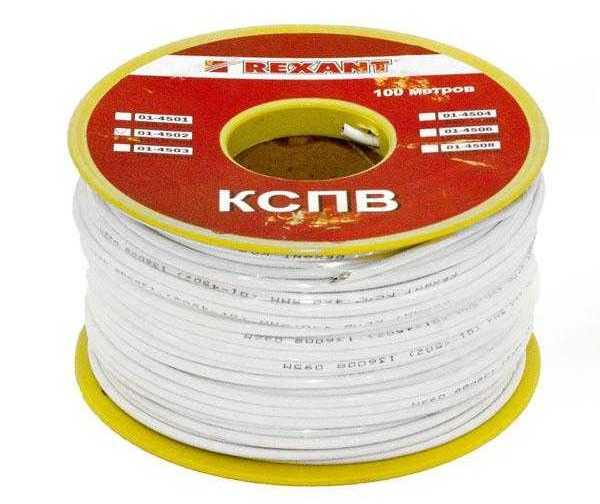

  6. КСПВ – качественный провод, который применяют при обустройстве систем сигнализации и видеонаблюдения. Содержит двухслойную изоляцию: внутренняя оболочка изготавливается из полиэтилена, наружная – поливинилхлорида. Зачастую внешняя изоляция имеет белый цвет.

к содержанию ↑

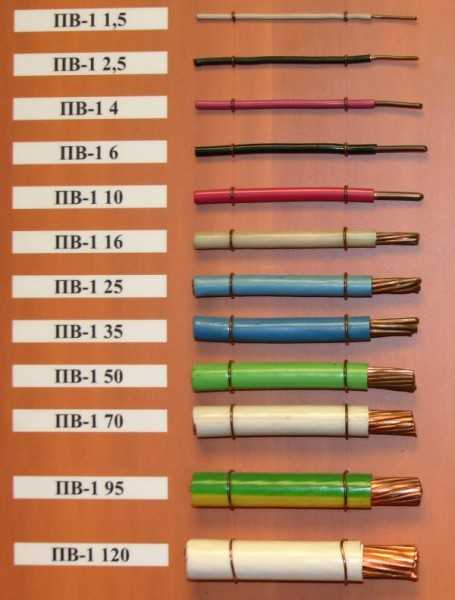

Номенклатура проводов ПВ1

Далее рассмотрим основные разновидности проводов ПВ1 (первого класса гибкости), которые выпускают отечественные производители. Все изделия соответствуют ГОСТ.

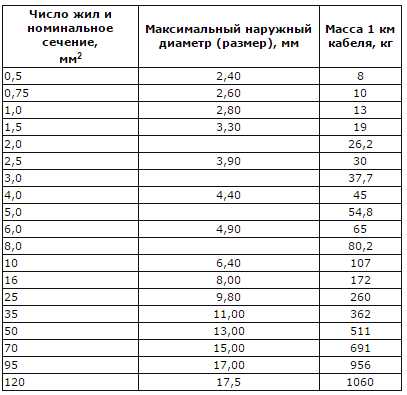

Для начала обратите внимание на таблицу, в которой представлена зависимость площади сечения ПВ1 и массы:

Сечение, кв. ммМаксимальный наружный диаметр, ммМасса 1 км кабеля, кг
0,52,48
0,752,610
1,02,813
1,53,319
2,03,326,2
2,53,9
30
3,03,937,7
4,04,445
5,04,454,8
6,04,965
8,04,980,2
106,4107
168172
*********
12017,51060

Первое, что вы должны запомнить: любой провод ПВ1 – это одножильное изделие. К сожалению, данный факт омрачает его бытовую эксплуатацию, поскольку наличие только одной жилы само по себе является ограничительным фактором и определяет следующие условия:

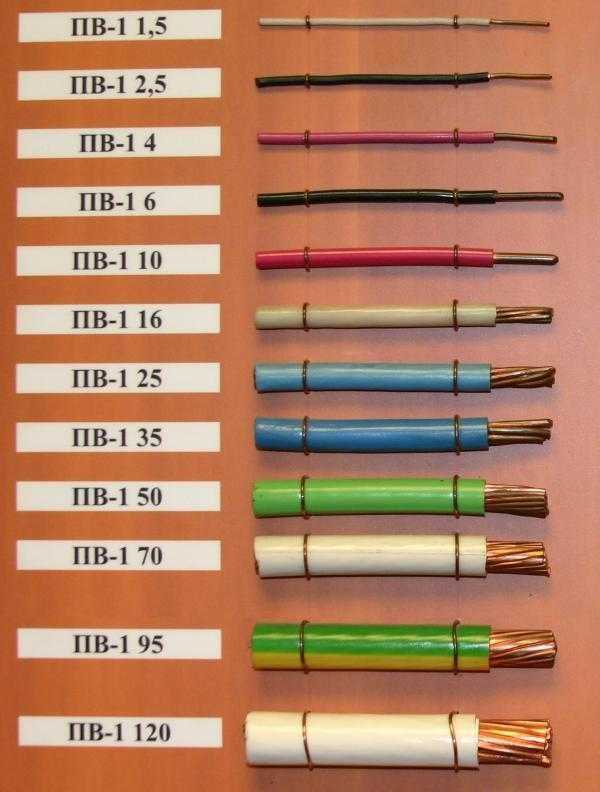

  1. Диапазон допустимого сечения проводов составляет 0,5-120 кв. мм. В зависимости от конкретной величины может изменяться структура жилы и ее технико-эксплуатационные параметры.
  2. В соответствии с ГОСТ для проводов с площадью сечения 0,5-10 кв. мм могут производиться как единая жила. Только такие изделия относятся к первому классу гибкости.
  3. Для производства жилы кабельной продукции сечением 16-35 кв. мм следует использовать от семи проволочек и выше. Это приводит к увеличению гибкости. Провода, по сути, относятся к первому классу, но по инструкции их называют ПВ2.
  4. Изделия с площадью сечения 50-95 кв. мм изготавливают из 19 или более проволочек. ПВ 1×120 должен производиться из 37, и в соответствии с ГОСТ такой провод относится ко второму классу гибкости.

Еще один не менее важный фактор – толщина изоляционного слоя. Ее подбирают в зависимости от сечения изделия: с увеличением данного параметра повышаются требования к прочности изоляции. В соответствии с правилами ГОСТ изоляция ПВ1 может быть двухслойной. При этом важно соблюдать общее правило: толщина первого изоляционного слоя должна составлять менее 70% от размера второго.

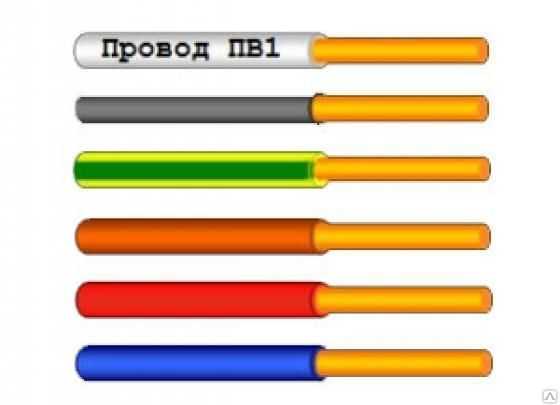

Далее следует учитывать расцветку жил в проводе. Согласно ГОСТ цвет жил в ПВ1 подбирается в зависимости от предпочтений заказчика. Однако есть общая концепция для заземляющего провода: такая жила окрашивается в желто-зеленый цвет. При рассмотрении отрезка провода длиной 15 мм один цвет должен занимать не менее 70%, другой – остальные 30% или ниже.

к содержанию ↑

Особенности конструкции

ПВ1 – одножильный провод, благодаря чему он может использоваться для подключения только одного оборудования. Производится кабель из меди, которая предварительно проходит процесс лужения (покрывается флюсом).

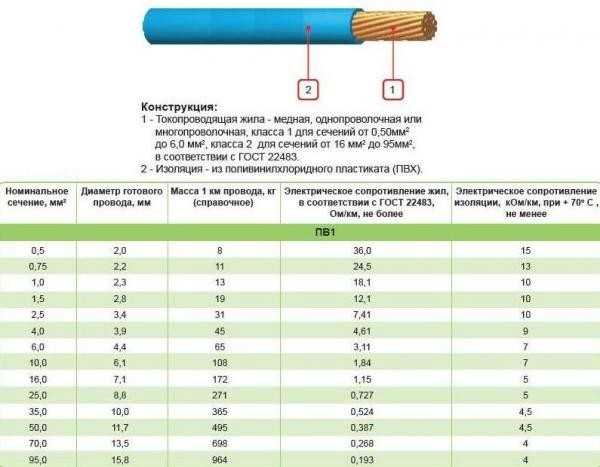

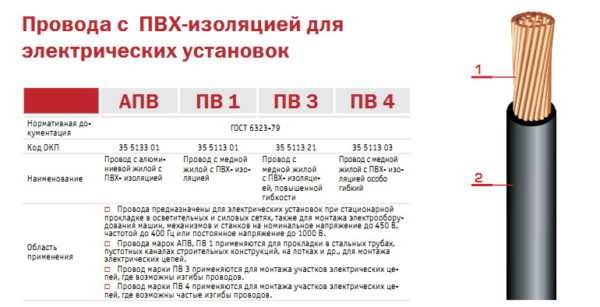

Провод ПВ прост по конструкции. Он состоит из следующих конструктивных элементов:

  1. Токоведущая медная жила, которая может состоять из одной цельной проволоки или нескольких маленьких проводков. Структура конкретного изделия зависит от сечения кабеля. Как писалось выше, для диапазона 0,5-10 кв. мм жила может быть цельной, от 16 кв. мм и больше – многопроволочной.
  2. Слой изоляции, произведенный из поливинилхлорида. Имеет цветовую маркировку, выбранную заказчиком (если это не заземляющий кабель).

к содержанию ↑

Область применения

По сфере применения строгих ограничений нет. Его с успехом используют при коммутации систем освещения или электрических установок стационарного типа. Нередко ПВ3 эксплуатируется на станках, в которых требуется надежное подключение нескольких электрических узлов и механизмов.

Широкий спектр применения ПВ3 обусловлен следующими преимуществами:

  • монтажный провод является прочным, поэтому способен с легкостью переносить многочисленные механические нагрузки;
  • на нем не появляться микроорганизмы, что могло бы негативно сказаться на качестве передачи данных и сроке эксплуатации;
  • поливинилхлорид, из которого произведена изоляция, является самозатухающим материалом;
  • ПВ3 и ПВ1 имеют минимальное линейное расширение.

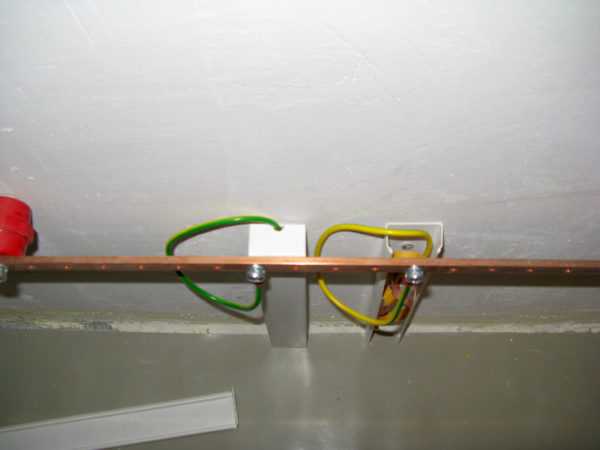

Провод может размещаться внутри кабельных лотков, металлических или пластиковых труб, кабель-каналов либо внутри оборудования. Желто-зеленые жилы используются для подключения заземляющих контуров.

к содержанию ↑

Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики

А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.

Механические характеристики

К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.

Поговорим о каждом параметре отдельно:

  1. Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
  2. Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
  3. Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
  4. Провод с легкостью переносит вибрации, акустические удары и т. п.
  5. Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
  6. ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
  7. Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.

к содержанию ↑

Электрические характеристики

Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.

Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.

Остальные характеристики:

  1. Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
  2. Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
  3. Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
  4. ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.

к содержанию ↑

Аналоги и производители

В соответствии с техническими характеристиками ПВ3 и ПВ4 можно считать аналогами друг друга (как ПВ1 и ПВ2). Из зарубежных изделий с классом гибкости 5 можно выделить кабели H05V-K и H07V-K.

Провода ПВ различных марок производятся на нескольких заводах:

  • «Беларускабель»;
  • «Томсккабель»;
  • «Рыбинсккабель»;
  • «Кавказкабель»;
  • «Севкабель».

к содержанию ↑

Правила использования

Прокладка электрической проводки с помощью кабеля ПВ1, ПВ3 и т. д. должна выполняться при температуре окружающей среды не менее -15 гр. Цельсия. Если погода не позволяет этого сделать, то возможен монтаж при меньших значениях, но в таком случае провод предварительно нагревается. При игнорировании этих условий ПВ может повредиться, потерять функциональность, что приведет к уменьшению электрической и пожарной безопасности.

Устанавливать провод можно несколькими способами:

  • кабель-каналы;
  • лотки и коробы;
  • гильзы;
  • металлические и пластиковые рукава;
  • прочие металлические и пластиковые изделия;
  • в качестве заземляющего контура.

Нередко ПВ размещается внутри пустот различных конструкций. Очень часто кабельная трасса и электрическая проводка проходит через труднодоступные или узкие маршруты, где провод необходимо согнуть. Для ПВ3 радиус изгиба не должен превышать пять наружных диаметров.

В процессе монтажа следите за тем, чтобы провод не подвергался воздействию влаги или воды. Температуры эксплуатации ПВ3 находятся в диапазоне от -45 до +50 гр. Цельсия (приблизительно такие же параметры для остальных моделей ПВ). В процессе эксплуатации кабель может нагреваться до температуры +70 гр. Цельсия. Заявленный выше срок эксплуатации (15 лет) будет актуальным при условии соблюдения всех правил и рекомендаций по монтажу, хранению, транспортировке и эксплуатации.

ПВ1 и другие модели медного или алюминиевого кабеля с поливинилхлоридной изоляцией – дешевый проводник с не самыми лучшими технико-эксплуатационными характеристиками. Его применение возможно при соблюдении целого ряда условий. Он подходит для коммутации оборудования и электропроводки, которая может быть выполнена из одной жилы.
