САУ «Коалиция-СВ» установила рекорд дальности стрельбы — Российская газета
Новейшая самоходная артиллерийская установка 2С35 «Коалиция-СВ» превзошла зарубежные аналоги по дальности стрельбы, установив рекорд, а также целому ряду других показателей.
О достоинствах российской САУ телеканалу «Звезда» рассказал гендиректор Центрального НИИ «Буревестник» доктор технических наук Георгий Закаменных.
По его словам, разработчики самоходной артиллерии во всем мире бьются над улучшением скорострельности, подвижности, пытаются усовершенствовать системы автоматизации и управления огнем, но дальность стрельбы остается ключевым показателем.
Для сравнения эксперт привел тактико-технические характеристики немецкой самоходки Pzh3000 и американской M109A6 «Паладин». Первой принадлежит рекорд по выстрелу на 56 километров, однако эту дистанцию удалось достичь за счет специального активно-реактивного снаряда с улучшенной аэродинамикой. Серийными боеприпасами гаубица стреляет на 30-40 километров. Максимум «Паладина» — 22 километра. «Коалиция» достаточно легко поразит объект, находящийся в 40 километрах.
А при испытании с экспериментальным снарядом российская САУ продемонстрировала рекордную дальность в 70 километров. Превосходит она конкурентов и по объему боекомплекта.
По словам Закаменных, по степени инновационности аналогов российской машине в мире также нет. «Коалиция» является не артиллерийской установкой в привычном понимании, а роботизированным комплексом. Управление вооружением экипаж, изолированный от боевого отделения, осуществляет дистанционно. Все операции контролируются и отображаются на дисплеях единого информационно-командного блока. САУ также оснащена спутниковой навигацией, имеет возможность скрытой передачи данных, а каждая единица техники интегрируется в автоматизированные системы управления тактического звена.
Бронемашина обладает возможностью автоматического формирования модульного метательного заряда, который воспламеняется с помощью микроволновой схемы. Пневматический механизм заряжания позволяет вести огонь с максимальной скорострельностью и при любых углах по направлению и возвышению орудия. При этом система САУ сама выбирает необходимый тип снарядов.
rg.ru
Снайперская гаубица-рекордсмен: главные секреты САУ «Коалиция-СВ»
Поговорка о том, что один снаряд дважды в одну воронку не попадает, в случае с современной российской артиллерийской самоходной установкой «Коалиция-СВ» не срабатывает. Вообще «опровергает», «впервые», «не так, как раньше» – примерно такие слова следует использовать, изучая конструкцию сверхновой самоходной артиллерийской установки 2С35 «Коалиция-СВ». Орудие, стреляющее в полтора раза дальше любой существующей артсистемы, уникальная электроника для управления огнем, современная быстродействующая система заряжания – лишь небольшая часть технических решений, благодаря которым «Коалиция» может вести высокоточную стрельбу.
Про шасси
Вопрос выбора шасси для будущей САУ стоял недолго. Базой для монтажа новой артсистемы послужил проверенный и надежный танк Т-90, ходовые характеристики которого уже успели оценить не только в российской армии, но и в армиях целого ряда зарубежных стран. Глядя на то, как тяжелое самоходное орудие рассекает по пересеченной местности, вряд ли успеешь сообразить, что весит новейшая самоходка без малого 50 тонн. Несмотря на внушительные возможности по движению на грунте, самое большое впечатление новейшая российская САУ производит на марше, когда многотонная махина летит по дороге со скоростью почти 70 километров в час.
Тем, кто ожидал появления «Коалиции-СВ» на шасси «Арматы», расстраиваться не стоит: в планах у разработчиков 2С35 установка на более современное шасси уже предусмотрена. Силовая установка и вообще вся база от танка Т-90 – для «Коалиции-СВ» лишь способ передвижения. Все самое интересное в новейшей российской разработке находится внутри.
Про безопасность и аналоги
Только внешне «Коалиция-СВ» напоминает своего предшественника – самоходку «Мста-С». Когда заглядываешь внутрь новой машины, становится понятно, что переработано внутри корпуса практически все. Экипаж в «Коалиции» изолирован от боевого отделения: таковы современные требования к безопасности. Разработчики также разделили экипаж и боекомплект, который от экипажа отделяет внушительная перегородка. Отдельная кабина-капсула для экипажа, по словам разработчиков «Коалиции-СВ», – не просто модное нововведение. Специалисты признаются, что в случае возникновения любой нештатной ситуации экипаж уцелеет и сможет мгновенно покинуть машину.
Похожую капсулу можно наблюдать на примере танка Т-14 на платформе «Армата». Работы над похожим вооружением, к слову, проводились не только в России. Наиболее удачной из зарубежных можно назвать разработку немецких инженеров – 155-миллиметровую САУ Donar, которая, несмотря на современные технологии и перспективность, на вооружение так и не принята. К тому же массу вопросов вызывают и огневые возможности немецкой новинки, поскольку они сопоставимы с уже действующей в составе вооруженных сил Германии самоходной артиллерийской установкой – PzH 2000.
Порох, снаряды, два ствола
Задолго до того, как «Коалиция» прошла парадным строем по Красной площади в Москве, в Сети регулярно появлялись записи с ходовых испытаний 2С35 с двумя стволами, размещенными вертикально. Весь оружейный мир тогда гадал, появится ли уникальная российская САУ в том же виде, в каком ее гоняют по многочисленным полигонам. Расчет инженеров ЦНИИ «Буревестник», в котором и была спроектирована «Коалиция-СВ», показал, что даже с одним стволом 2С35 оказалась на голову выше всех современных артиллерийских установок зарубежного производства, поэтому от использования в конструкции орудия второго ствола было решено отказаться.
Одной из главных особенностей, отличающих «Коалицию» от всех остальных артиллерийских систем, является возможность удаленного управления стрельбой. Причем управлять многотонной машиной, оснащенной 152-миллиметровым орудием, можно дистанционно. Все операции: наведение на цель, корректировка огня и т. д. – производятся с помощью небольшого джойстика, больше напоминающего что-то среднее между геймпадом и танковой «чебурашкой» с подключенным к ней цифровым устройством.
По словам главного специалиста ЦНИИ «Буревестник» Дмитрия Чернобровцева, экипаж «Коалиции» вообще удален от тех механизмов, приборов и оборудования, которые осуществляют процесс выстрела, а все органы управления сосредоточены в носовой части машины, в отделении управления, где и находится экипаж. В этом, по словам специалиста ЦНИИ «Буревестник», и заключается суть дистанционного управления данной машиной.
Автоматизация
Для тех, кто хотя бы раз видел, как загружают боекомплект в предшественника «Коалиции-СВ» САУ «Мста-С», отличия новой системы заряжания очевидны. Специалисты отмечают, что высокая автоматизация всех процессов – не просто показатель современности техники. «Сокращение времени выполнения огневой задачи – основное направление работ, ради которого и повышается могущество боеприпасов, точность стрельбы, и осуществляется автоматизация всех связанных процессов, ведь чем быстрее орудие выполнит задачу, тем меньше риск, что его обнаружат», – пояснил в интервью «Звезде» военный эксперт кандидат военных наук Сергей Суворов.
Система погрузки боеприпасов на борт «Коалиции-СВ» – процесс, о котором стоит рассказать отдельно. По сути, для того чтобы снабдить новую российскую самоходку боекомплектом, требуются всего два человека и специальная машина, причем, в отличие от частично ручного процесса в случае с «Мстой», грузить снаряды внутрь отсека для хранения можно, что называется, одной левой. Снаряды, которые едут, словно по конвейеру, внутри специальной машины, с помощью специального манипулятора подаются на механизм заряда загрузки снарядов, и все. На этом процесс заряжания САУ можно считать завершенным, поскольку с механизма зарядки боеприпасы и метательные заряды перемещаются прямиком в боеукладку «Коалиции-СВ».
Что касается боеприпасов – самих снарядов и метательных зарядов, – то загружать их можно в любой последовательности. Здесь как раз и кроется один из главных секретов «Коалиции-СВ» – вычислительный комплекс, с помощью которого самоходка способна самостоятельно просчитать, какой метательный заряд нужно использовать для выстрела, и так же самостоятельно подать его для выстрела. Иными словами, бортовая электроника вычисляет дальность, принимает во внимание все прочие показания приборов и уже затем выбирает тип метательного заряда и артиллерийский 152-миллиметровый боеприпас.
О скорострельности
Одним из основных показателей для артиллерии всегда был темп стрельбы, а точнее огневая производительность. Благодаря ее высокому показателю из артиллерийского орудия самоходки можно максимально быстро накрыть заданный район снарядами, без проблем свернуться в походное положение и сменить позицию, не дожидаясь вражеской ответки. О том, с какой скоростью стреляют зарубежные конкуренты «Коалиции-СВ», можно судить по тому, что современная российская самоходка находится на пике технического прогресса.
Точную цифру показателя огневой производительности военные не называют, однако отмечают, что она выше, чем у уже известных зарубежных аналогов – немецкой САУ PzH 2000 с темпом стрельбы десять выстрелов в минуту, китайской PLZ-05 – восемь выстрелов в минуту, и явно больше британской Brave Hart, темп стрельбы которой всего лишь шесть выстрелов в минуту. Высокая боевая скорострельность – не результат везения или заимствованных у предшественников технологий. Уникальный способ охлаждения ствола, разработанный в ЦНИИ «Буревестник», является одним из главных решений, благодаря которым в рейтинге самых скорострельных самоходок мира «Коалиция-СВ» смогла подвинуть немецкую PzH 2000.
Специалисты ЦНИИ «Буревестник» отмечают, что уникальная технология по впрыску специальной жидкости в канал ствола хоть и засекречена и сам принцип ее действия еще долгое время будет закрыт разными грифами, но уже сейчас эффективно воздействует на разогретый ствол артиллерийского орудия, охлаждая его и обеспечивая высокий темп и высокую точность артиллерийской стрельбы. Кстати, боеприпасы под такое орудие тоже необычные. Специально под орудие «Коалиции-СВ» российские оружейные предприятия разработали снаряды повышенного могущества, а в сумме с новой системой наведения новая 152-миллиметровая российская гаубица оказывается эффективнее натовских 155-миллиметровых самоходных артиллерийских систем.
О точности, дальности и кучности
Термин «самая точная в мире» в случае с «Коалицией-СВ» справедлив на сто процентов, ведь за прицеливание и наведение отвечает новейший бортовой комплекс корректировки стрельбы. Обо всех особенностях, которыми обладает комплекс, военные не рассказывают, однако известно, что высокопроизводительный комплекс на борту новой российской САУ способен рассчитать координаты падения снаряда еще до момента его контакта с поверхностью, а значит в режиме реального времени, за считаные секунды можно осуществить корректировку огня с учетом, ветра, дождя и других погодных условий.
Компьютер «Коалиции-СВ» может подстраивать не только первый и второй снаряды под конкретные условия, но и проделывать такие трюки со всеми снарядами из боекомплекта, подстраивая каждый боеприпас в полностью автоматическом режиме. Все расчеты бортовой электроники позволяют укладывать 152-миллиметровые снаряды с ювелирной точностью. В случае с «Коалицией» можно смело утверждать, что новая артиллерийская система, новые снаряды, новая система корректировки огня и новая система подачи и хранения боеприпасов, новая конструкция с безопасным для экипажа местом работы в совокупности дают уникальную боевую машину, способную к решению поставленных задач в автоматическом режиме в условиях, когда любая другая артиллерийская система спасует.
Что касается дальности стрельбы и ее кучности, то самоходная артиллерия во всем мире, по словам экспертов, идет в своем развитии примерно по одному и тому же пути. Новые снаряды, в том числе активно-реактивного типа, уже применяются в самоходных артиллерийских установках целого ряда стран. Такими боеприпасами стреляет, например, немецкая САУ PzH 2000. Однако еще в Афганистане немецкие военные обнаружили неприятную особенность собственной высокотехнологичной САУ: при использовании снарядов с газогенераторами на дальности более 30 километров, кучность составляла… порядка километра.
Стоит отметить, что именно с зарядами активно-реактивного типа немецкая САУ показала растиражированный на весь мир огневой рекорд – стрельбу на дистанцию 56 километров, в то время как фактическая дальность стрельбы обычными боеприпасами ограничивается отметкой в 40 километров.
Как отмечают эксперты, до «Коалиции-СВ» рекорд в дальности стрельбы принадлежал южноафриканской 155-миллиметровой САУ G6. Она же на сегодняшний день среди зарубежных образцов является самой продвинутой в плане автоматизации процессов подготовки и ведения стрельбы, однако при развертывании южноафриканской САУ требуется дополнительное время на опускание аутригеров и сошника, что существенно затягивает процесс подготовки к выстрелу. Эксперты отмечают, что в этом отношении еще на 2С19 «Мста-С» применена уникальная система стопорения ходовой части при выстреле.
У предшественника новейшей российской САУ, да и у самой новинки, проблем с точностью не возникало и, по словам специалистов, не возникнет никогда. Фактическая дальность стрельбы у «Коалиции-СВ» составляет 40 километров, причем эту дальность, как уверяют артиллеристы, отечественная САУ возьмет без особенных усилий. Отмечается также, что в ходе испытаний «Коалиции-СВ» был применен экспериментальный снаряд, с помощью которого удалось поразить цель на расстоянии 70 километров. Специалисты отмечают, что назвать «Коалицию-СВ» самоходной артиллерией можно лишь условно, и по большому счету – это высокоавтоматизированный комплекс для ведения артиллерийского огня, способный развернуться из походного положения в боевое всего за полторы минуты.
Следует помнить также, что объем боекомплекта, который находится при САУ «Коалиция-СВ», – 70 снарядов. Такого количества боеприпасов хватит, чтобы прицельным огнем застигнуть врасплох даже самого подготовленного противника. В общем и целом «Коалиция-СВ» – огромный шаг вперед для отечественной промышленности. Что касается армии, то впервые можно с полной уверенностью сказать: на вооружении войск вот-вот появится настоящая снайперская гаубица.
Все секреты самой дальнобойной и скорострельной артиллерийской установки в мире телеканал «Звезда» покажет в новом выпуске программы «Военная приемка» в 09:55 20 декабря.
Автор: Дмитрий Юров
tvzvezda.ru
Развитие «Коалиции». Буксируемое орудие в дополнение к самоходному
Для российской армии разрабатываются различные артиллерийские системы всех основных классов. В будущем на вооружение может поступить новый образец, основанный на уже известных компонентах. Несколько дней назад стало известно, что военное ведомство желает получить не только самоходные артиллерийские установки 2С35 «Коалиция-СВ» с орудиями 2А88, но и унифицированную буксируемую систему.Первые сообщения о планах военного ведомства относительно дальнейшего развития артиллерийского комплекса «Коалиция-СВ» были опубликованы несколько дней назад – 14 декабря. Издание «Известия» получило любопытную информацию от представителей министерства обороны. Впрочем, точный источник данных назван не был. Неназванный источник в министерстве рассказал о дальнейших планах по развитию ствольной артиллерии, а также о предпосылках к их появлению.
Российские военные продолжают анализировать опыт войны в Сирии, и на основе такого анализа делаются те или иные выводы. Среди прочего, подобные выводы затрагивают вопросы развития артиллерии. Так, ближневосточный конфликт показал, что в категории 152-мм артиллерийских систем армии необходимы не только самоходные установки. Такие гаубицы следует выпускать и в буксируемом варианте, который имеет свои преимущества в определенных ситуациях.
Согласно более старым планам, перспективное 152-мм орудие 2А88 должно было использоваться только на самоходных боевых машинах. Прежде всего, разрабатывалась гусеничная САУ 2С35 «Коалиция-СВ». Также велись работы по аналогичной самоходке на колесном автомобильном шасси. Теперь планы изменились, и семейство артиллерийских систем будет дополнено орудием в буксируемом исполнении.
Новый проект подразумевает использование готового орудия с новыми компонентами, что должно упростить и ускорить работы. Благодаря этому уже в следующем году на испытания будут выведены опытные образцы. Впрочем, источник «Известий» пока не стал уточнять сроки завершения испытаний и принятия новых гаубиц на вооружение. Пока остается тайной и большинство технических подробностей проекта.
Указана только одна возможная особенность проекта. Утверждается, что орудие 2А88 при переработке для использования на новом лафете может получить менее длинный ствол. Причиной такой доработки могут стать требования относительно мобильности и ограничения, связанные с транспортировкой или десантированием орудия.
«Известия» назвали положительные качества перспективного буксируемого орудия, обуславливающие сам факт появления проекта. Буксируемый вариант «Коалиции» должен сохранять основную часть огневых характеристик и боевых качеств самоходной установки. На прежнем уровне должны остаться эффективность огня и другие параметры. Одновременно с этим гаубица на буксируемом лафете будет проще в производстве и дешевле. Также ожидается резкое сокращение габаритов и массы, хотя орудию и понадобится тягач.
Сокращение массы позволит перебрасывать гаубицу по воздуху. При помощи военно-транспортных вертолетов тех или иных типов орудия можно будет быстро доставлять в труднодоступные или отдаленные районы. Базовый самоходный вариант системы «Коалиция-СВ», по очевидным причинам, такой возможности не имеет.
***
Работы по проекту САУ «Коалиция-СВ» еще не завершены, но перспективный образец техники уже приближается к своему принятию на вооружение. Военные и промышленность планируют в ближайшие годы завершить доводку этого образца и запустить его полномасштабное серийное производство. В это же время или с минимальным отставанием в серию может пойти и новое орудие на той же базе. Как решило руководство Минобороны, новые гаубицы нужны армии не только на самоходных шасси, но и на буксируемых лафетах.
Технические подробности нового проекта пока не публиковались, но доступные данные о самоходке «Коалиция-СВ» позволяют представить примерную картину и попытаться понять, к каким результатам приведут новые работы. Из последних сообщений следует, что в новом проекте буксируемой гаубицы будет использоваться максимально возможное число существующих компонентов. Впрочем, не исключается доработка готовых изделий для получения необходимых характеристик и возможностей.
САУ 2С35 комплектуется 152-мм нарезной гаубицей 2А88. Это орудие имеет ствол длиной 52 калибра, оснащенный развитым дульным тормозом и эжекционным устройством. В случае с самоходкой ствол устанавливается на развитых противооткатных устройствах, скрытых под броневым кожухом характерного вида. Конструкция башни и орудийной установки допускают стрельбу в любом направлении с широким диапазоном углов вертикальной наводки.
Гаубица 2А88 использует раздельное заряжание с переменным модульным зарядом. В камору последовательно загружаются снаряд необходимого типа и несколько модулей метательного заряда – компактные картузы с заданным количеством пороха. Самоходка «Коалиция-СВ» получила полностью автоматическую систему заряжания. По командам экипажа она самостоятельно извлекает из укладок снаряд нужного типа и досылает его в ствол, после чего отправляет следом необходимое количество модулей заряда. Автоматика орудийной башни также способна принимать выстрелы с грунта или с транспортно-заряжающей машины.
Можно представить, как будет выглядеть буксируемый вариант орудия 2А88, требуемого министерством обороны. По всей видимости, ствольная группа и противооткатные устройства могут заимствоваться из существующего проекта самоходки. При этом для новой версии орудия понадобится лафет оригинальной конструкции либо изделие, основанное на существующих компонентах. Облик лафета пока не уточнялся.

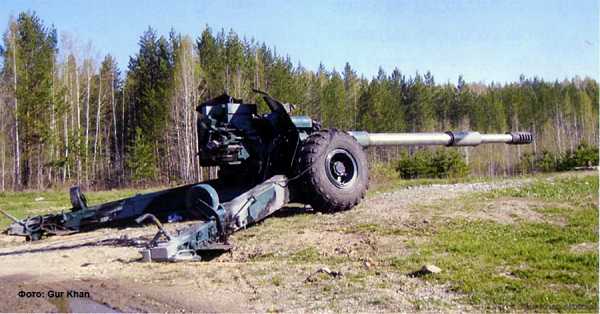

В настоящее время на вооружении российских артиллерийских частей состоят несколько образцов 152-мм орудий в буксируемом исполнении. Такие системы строятся на базе лафетов традиционной конструкции. Используются лафеты, состоящие из двух станков, оснащенные колесным ходом и парой раздвижных станин. Верхний станок лафета комплектуется креплениями для прицельных устройств. Безопасность расчета обеспечивается щитовым прикрытием. Подобный лафет, к примеру, используется буксируемым орудием 2А65 «Мста-Б».
Есть все основания считать, что буксируемый вариант гаубицы 2А88 не будет комплектоваться автоматикой заряжания, поскольку это приведет к неприемлемому росту габаритов и массы конструкции. Подавать снаряды и модули заряда к орудию придется вручную. Впрочем, возможно использование механизма досылания, заметным образом облегчающего работу заряжающих. Так или иначе, по своей скорострельности буксируемое орудие будет проигрывать самоходному образцу.
Лафет нового типа, как и другие системы такого рода, скорее всего, будет иметь ручные механизмы наводки, выведенные на рабочее место наводчика. Последнему придется работать с «традиционными» системами управления и наведения, свойственными существующим буксируемым орудиям. При этом буксируемая гаубица 2А88 может сохранить некоторые возможности самоходной установки. «Коалиция-СВ» комплектуется средствами для взаимодействия с Единой системой управления тактического звена, обеспечивающей передачу данных и целеуказание. Устройства схожего назначения, но в ином исполнении могут быть применены и на буксируемых орудиях.
Согласно открытым данным, максимальная дальность стрельбы «обычным» осколочно-фугасным снарядом для САУ 2С35 составляет 40 км. Применение активно-реактивных боеприпасов, в том числе управляемых, позволяет увеличить дальность стрельбы до 70 км. Подобные характеристики стрельбы достигаются за счет новых модульных метательных зарядов, а также при помощи относительно длинного ствола.
Буксируемая артиллерийская система на базе 2А88 может показывать схожие, либо меньшие характеристики. По данным источника «Известий», в новом проекте может использоваться ствол сокращенной длины. Таким образом, можно ожидать небольшое уменьшение дульной энергии снаряда, следствием чего станет сокращение максимальной дальности стрельбы. Впрочем, нельзя не отметить, что и в таком случае буксируемая гаубица 2А88 по основным своим характеристикам будет превосходить большинство других артиллерийских систем своего калибра.
***
На данный момент самой новой отечественной серийной САУ с орудием калибра 152 мм является боевая машина 2С19 «Мста-С». Также в войсках имеется значительное количество буксируемых гаубиц 2А65 «Мста-Б». Дальнейшее развитие отечественной самоходной гаубичной артиллерии привело к появлению боевой машины 2С35 «Коалиция-СВ» с 152-мм орудием 2А88. Ранее предполагалось, что последнее будет использоваться только на самоходной платформе, но теперь планы изменились, и армия желает иметь оба варианта вооружения.
Таким образом, было решено продолжать развитие артиллерийских систем в соответствии с ранее опробованными и проверенными концепциями. Командование решило, что в артиллерийских частях по-прежнему должны присутствовать как самоходные, так и буксируемые системы с унифицированными орудиями. Это должно дать некоторые преимущества боевого и эксплуатационного характера. В первую очередь, наличие разных вооружений с отличающимися возможностями позволит решать более широкий круг задач.
Самоходные артиллерийские установки имеют очевидные преимущества перед буксируемыми орудиями. Они обладают большей тактической мобильностью, а также способны быстрее производить развертывание и уходить с огневой позиции. Кроме того, САУ можно оснастить автоматикой заряжания или даже полноценным необитаемым боевым отделением. Все это известным образом облегчает работу экипажа и повышает основные характеристики и боевые качества.
Одновременно с этим преимущества есть и у буксируемых гаубиц. Прежде всего, это меньшая стоимость, упрощающая выпуск изделий в больших количествах. Подобные возможности были использованы при производстве гаубиц семейства «Мста»: промышленность изготовила свыше 1200 буксируемых орудий 2А65 и менее 750 самоходок 2С19. Менее крупные и тяжелые буксируемые гаубицы оказываются более удобными с точки зрения переброски военно-транспортной авиацией. При необходимости их можно десантировать посадочным или парашютным способом. Таким образом, буксируемые орудия могут быстро прибывать на позиции, недоступные для самоходной артиллерии.
***
Итогом всего этого получаются актуальные требования к артиллерийскому вооружению, предусматривающие создание и эксплуатацию систем разных классов на различных платформах. Для эффективного решения широкого круга задач армии оказываются нужны как самоходные, так и буксируемые системы. Такие тезисы неоднократно подтверждались практикой, и вновь стали актуальными по результатам анализа сирийской войны.
Развитие гаубичной артиллерии путем создания самоходных и буксируемых систем продолжалось вплоть до появления последних на данный момент серийных и строевых систем. В недавнем прошлом от такого подхода решили отказаться, и орудие 2А88 должно было использоваться только на самоходных платформах. Однако опыт реальных вооруженных конфликтов показал ошибочность такого решения. Уже приняты необходимые меры, и в следующем году на испытания выйдет новейшая отечественная буксируемая гаубица. В отдаленном будущем она сможет стать удобным и эффективным дополнением к самоходной установке «Коалиция-СВ».
По материалам сайтов:
https://iz.ru/
http://tass.ru/
http://ria.ru/
http://arms-expo.ru/
http://uralvagonzavod.ru/
http://bastion-karpenko.ru/
topwar.ru
двуствольная самоходная гаубица «Коалиция-СВ» » Военное обозрение
Российским конструкторам-оружейникам удалось создать самоходку, которая вдвое эффективнее всех остальных современных САУ

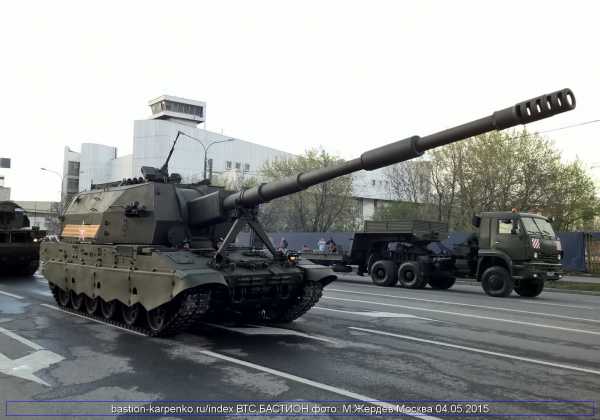

Участниками Парада Победы в Москве 9 мая 2015 года были самоходные гаубицы «Коалиция-СВ» — достойные наследницы САУ «Акация» и «Мста». Тяжеловесные, мощные даже на вид 152-миллиметровые самоходные орудия впечатлили всех, кто наблюдал за прохождением колонны новой российской бронетехники. Но это впечатление было бы гораздо сильнее, появись на московском параде эти машины в своем первоначальном виде — с высокими башнями, из лобовой брони которых смотрели в небо два массивных ствола. Именно такой должна была стать 152-миллиметровая самоходная гаубица «Коалиция-СВ». И не исключено, что в конечном итоге в таком виде она тоже будет принята на вооружение. Ведь такая необычная компоновка определяется отнюдь не капризами конструкторов, а насущной необходимостью — и тем, что новинка откровенно обогнала свое время.
Самоходная артиллерийская установка «Коалиция-СВ» во время генеральной репетиции парада Победы на Красной площади. Фото: Станислав Красильников / ТАСС
Больше стволов — плотнее огонь
Многоствольные артиллерийские системы появились в армиях мира не случайно. Всегда главной — а зачастую и единственной — причиной была необходимость обеспечить гораздо большую, чем у других образцов, мощность и скорострельность.
До появления систем автоматического ведения огня, благодаря которым в арсеналах армий всего мира появились автоматы, пулеметы и пистолеты-пулеметы, именно за счет множественности стволов достигались высокие темп стрельбы и плотность огня. Именно этот принцип был положен в основу митральезы, известной в России как «картечница» (хотя стреляли эти орудия не картечью, а винтовочными патронами), способной вести залповую стрельбу из нескольких, а то и нескольких десятков стволов.
Дальнейшим развитием митральезы (кстати, этим словом по-французски и сегодня называются системы, в России носящие название «пулемет») стала пушка Гатлинга, впервые громко заявившая о себе на полях сражений Гражданской войны в США. Заряжавшийся с казенной части блок из нескольких стволов, установленных на едином вращающемся ложе, позволял вести огонь с колоссальной скоростью, которая, в свою очередь, обеспечивала высочайшую плотность поражения. Пока привод у пушки Гатлинга был ручным, она стреляла со скоростью от 200 до 1000 выстрелов в минуту, а после того как к вращению блока стволов удалось приспособить электропривод — до 3000!
Впрочем, уже к началу Первой мировой войны в войска начали поступать одноствольные пулеметы, обеспечивавшие пусть не такой высокий темп стрельбы, но зато отличавшиеся гораздо более простой и легкой конструкцией. А пушки Гатлинга переселились на самолеты и корабли — туда, где никому не приходилось таскать их в руках, а на месте под конструкцию можно было не экономить. Именно продолжением гатлинговской пушки являются такие знаменитые многоствольные системы автоматического огня, как российская корабельная установка «Кортик», в состав которой входит шестиствольная 30-мм пушка ГШ-6-30К, или американская шестиствольная авиационная 20-мм пушка М61 «Вулкан».
Крупнокалиберная наследница «Шилки»
Похожий подход возобладал и в сфере крупнокалиберной артиллерии. Многоствольными остались только пушки, которые никуда не нужно было возить и которые можно было размещать в несколько ярусов по вертикали. Так возникли и развивались корабельные многоствольные башенные установки — и аналогичные им установки береговой артиллерии.
Попытки же пристроить многоствольную крупнокалиберную систему на танковое шасси долгое время терпели неудачи. Объяснялись они просто: чтобы заставить двигаться конструкцию, обладающую больше чем одним стволом крупного калибра, требовался двигатель чрезвычайно высокой мощности, что неизбежно влекло за собой рост общей массы конструкции и снижение возимого боезапаса — и так по кругу. Прижились только многоствольные самоходные орудия небольшого калибра — такие как зенитная самоходная установка «Шилка», вооруженная счетверенной автоматической 23-мм пушкой, и ее наследники «Тунгуска» и «Панцирь-С», обладающие двумя и четырьмя 30-мм автоматическими зенитными пушками соответственно.
Тем большим было удивление военных экспертов, когда в самом начале января 2006 года широкой публике впервые была представлена уникальная российская разработка — перспективная двуствольная самоходная гаубица «Коалиция-СВ». Конструкторам из Нижнего Новгорода, Перми, Екатеринбурга и Санкт-Петербурга удалось сделать невозможное: создать мобильную скорострельную двухорудийную самоходную установку, причем способную вести огонь на рекордную дальность — до 70 км!
Три главных качества самоходок
Скептически настроенные читатели наверняка заметят: «Ну вот, опять мы разрабатываем и пытаемся втюхать нашей и без того не слишком хорошо оснащенной армии кунштюки, от которых в силу их бесперспективности давно отказались за рубежом, а у нас преподносят как последнее слово техники!». Заметят — и будут в корне неправы, потому что подобная артиллерийская система, как никакая другая, отвечает требованиям, предъявляемым к современным самоходным артиллерийским установкам.
Согласно концепции современной САУ ее главные характеристики — скорострельность, мобильность и дальность выстрела. Все три основных требования связаны с простым условием. Современная САУ в условиях нынешнего развития систем обнаружения и уничтожения бронетехники должна менять позицию практически после каждого выстрела. В среднем самоходка может оставаться на месте не более минуты, после чего вынуждена будет оставить позицию, чтобы ее не уничтожили.
Скорострельность в современных САУ традиционной одноорудийной схемы обеспечивается за счет применения все более быстрых автоматов заряжания и систем наведения. Но и те и другие имеют чисто физические ограничения: есть порог скорости, который просто невозможно преодолеть, пока используются классические пороховые выстрелы — неважно, раздельные или унитарные. Мобильность тоже ограничивается чисто физически: соотношением веса самой самоходки (который определяется ее конструкцией, калибром орудия и массой возимого боезапаса) и веса и мощности двигателя. Что же касается дальности стрельбы, то она достигается в основном за счет двух показателей: мощности заряда и длины ствола. И тут снова вступает в дело тот самый компромисс, которым определяется и мобильность: трудно установить на гусеничное шасси длинноствольное орудие с мощным зарядом так, чтобы итоговая конструкция достаточно быстро передвигалась и при этом имела приличный боезапас.
Именно с этой точки зрения двуствольная «Коалиция-СВ» получилась совершенно уникальной системой, аналогов которой до сих пор никому создать не удалось. Именно не удалось, хотя попытки сделать нечто подобное известны. Российские оружейники сумели сделать так, что при габаритах и массе, сопоставимых с характеристиками большинства современных САУ того же калибра, эта установка имеет в два раза больше стволов — а значит, способна вести стрельбу в два раза быстрее и в два раза плотнее. То есть фактические одна «Коалиция-СВ» заменяет две подобные ей одноствольные установки, что делает ее невиданно эффективной.
Новинки, новинки и еще раз новинки
В 2003 году в результате неторопливо ведущихся с конца 1980-х годов научно-исследовательских работ по теме «Необитаемость» и изучения возможности межвидовой унификации перспективного артиллерийского вооружения крупного калибра Сухопутных войск и Военно-морского флота родилась идея САУ «Коалиция-СВ». К этому времени конструкторам-оружейникам удалось создать двуствольное орудие 2А86, обладающее при наличии двух стволов весом, сопоставимым с весом традиционной одноствольной орудийной системы того же калибра. Достигнуто это было за счет использования совершенно новых материалов для стволов и казенной части, которые обеспечили требуемые прочностные характеристики при гораздо меньшем весе.
Второй находкой, позволившей появиться на свет «Коалиции-СВ», стал новый пневматический автомат заряжания. Он не только обеспечил высокий темп заряжания и, соответственно, стрельбы, но и позволил сделать боевую рубку необитаемой. За счет этого появилась возможность сделать ее более компактной и, соответственно, легкой — а значит, появился резерв для установки двуствольной пушки.
Тот же автомат заряжания позволил реализовать концепцию броневой капсулы для экипажа, которую расположили в передней части машины. Аналогичную компоновку имеет и новая многофункциональная гусеничная платформа «Армата», на которой построен танк Т-14 «Армата» (она же должна в ближайшем будущем стать и платформой для САУ «Коалиция-СВ»). Соответственно, за счет компактного размещения экипажа выиграли еще некоторое количество веса, тоже потраченного на усиление огневой мощи.
«Коалиция-СВ» в цифрах и фактах
Получившуюся конструкцию впервые представили широкой публике в январе 2006 года. И она тут же произвела настоящий фурор: продемонстрированные новинкой мобильность, скорострельность и дальность стрельбы не шли ни в какое сравнение с другими системами, стоявшими на вооружении в мире на тот момент. «Коалиция-СВ» продемонстрировала огневую мощь, сопоставимую с мощью реактивных систем залпового огня, при этом сохранив традиционную для ствольной артиллерии точность попадания. Ничего подобного ни в одной армии мира по сей день нет — и не предвидится.
Вот как это выглядит в цифрах. Масса двуствольной установки получилась в пределах 48 тонн (наиболее современная одноствольная САУ «Мста-С» весит всего на шесть тонн меньше), боекомплект — 70 снарядов («Мста-С» — 50 снарядов), скорострельность — до 23 выстрелов в минуту против 10 у «Мсты-С». Максимальная скорость хода по шоссе — 80–90 км/ч («Мста-С» — 60 км/ч), запас хода — 500 км, что является обычным для большинства современных САУ. При этом дальность выстрела у орудия 2А82 — от 40 до 70 км в зависимости от типа снаряда, тогда как гаубица 2А64М2 на «Мсте-С» добивает максимум на 25–29 км. При этом экипаж «Коалиции-СВ» — всего три человека, а у той же «Мсты-С» — пять.
Если же сравнивать «Коалицию-СВ» с такими самыми перспективными зарубежными САУ, как американская М109А6 «Паладин» и германская Pzh3000, то российская система превосходит их по всем основным боевым показателям: темпу стрельбы (23 выстрела в минуту против 4 и 10 соответственно), дальности стрельбы (40–70 км против 30 и 40 соответственно), возимому боезапасу (70 снарядов против 39 и 60 соответственно). Кроме того, российская новинка превосходит их также по максимальной скорости и запасу хода по шоссе — 80 км/ч и 500 км против 61 км/ч и 299 км у американской САУ и 60 км/ч и 420 км соответственно у германской. Кстати, экипажи у западных артустановок тоже побольше: шесть человек у «Паладина» и пять у Pzh3000.
Американская самоходная артиллерийская установка М109А6 «Паладин». Фото: bemil.chosun.com
На суше и на море
Почему же тогда, спросит пытливый читатель, если двуствольный вариант «Коалиции-СВ» настолько хорош, на Параде Победы демонстрировали традиционный одноствольный? Ответ достаточно прост и, увы, предсказуем: всему виной недостаток денег в военном бюджете и отсутствие отработанных технологий, позволяющих производить новую артсистему быстро, в большом количестве и с надлежащим качеством. Российской же армии новые САУ требовались как можно скорее, причем достаточно недорогие, максимально надежные и простые — а значит, использующие уже отработанные элементы и технологии.
Однако принятие на вооружение одноствольного варианта «Коалиции-СВ» вовсе не ставит крест на двуствольной конструкции: работы над ней продолжаются и расширяются. В частности, уже появился вариант артиллерийской установки «Коалиция-Ф» (пока доступный широкой публике только в виде 3D-моделей и рисунков). Индекс «Ф» означает «Флот», так же, как «СВ» — сухопутные войска, и обозначает сферу применения унифицированной установки. Флотский вариант «Коалиции» предназначен для установки на средние и большие военные корабли новых проектов, разработки которых сейчас заканчивают корабелы.
В отличие от варианта «СВ» вариант «Ф» будет иметь систему заряжания и снабжения боеприпасами за счет использования конструкции, эшелонированной по высоте. Иными словами, если в сухопутной «Коалиции» снаряды располагаются чуть позади и сбоку от казенных частей орудий, то флотская имеет традиционную для кораблей башенную систему с подачей боеприпасов снизу. Такие же башенные установки «Коалиция-Ф» могут — и почти наверняка будут! — использоваться и в береговой артиллерии, традиционно относящейся к компетенции ВМФ и максимально унифицированной с корабельными артсистемами.
topwar.ru
152-ММ САМОХОДНАЯ АРТИЛЛЕРИЙСКАЯ УСТАНОВКА 2С35 «КОАЛИЦИЯ-СВ» 152-MM SELF-PROPELLED GUN MOUNT 2С35 COALITION-SV  10.02.2018 10.04.2018 06.06.2018 МЕЖДУНАРОДНЫЙ ВОЕННО-ТЕХНИЧЕСКИЙ ФОРУМ АРМИЯ-2018 КОЛЛЕГИЯ МИНИСТЕРСТВА ОБОРОНЫ РОССИИ. 18.12.2018
Д-400 – НОВАЯ БУКСИРУЕМАЯ ПУШКА-ГАУБИЦА ДЛЯ РОССИЙСКОЙ АРМИИ ГОДОВОЙ ОТЧЕТ АО «НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ «УРАЛВАГОНЗАВОД»ЗА 2018 ГОД
Перспективная российская самоходная артиллерийская установка, разрабатывается в рамках темы «Коалиция-СВ». Головным исполнителем является: ФГУП ЦНИИ «Буревестник» (г. Нижний Новгород). Соисполнители: ФГУП «Уралтрансмаш», ФГУП «ЦНИИМ», ФГУП «Уралвагонзавод».

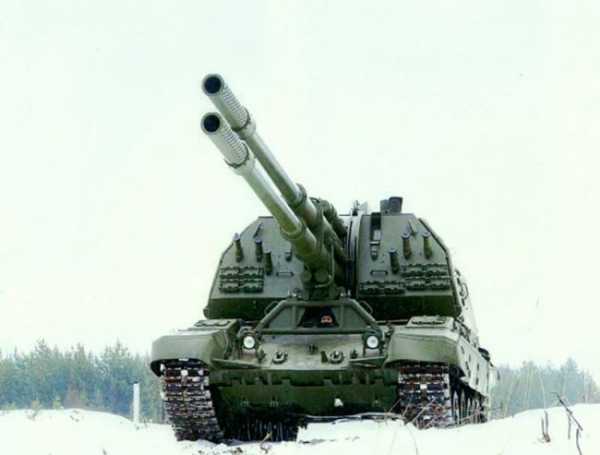

В конце 2006 года один из макетных образцов САУ изготовленный с применением ряда компонентов серийной САУ 2С19 «Мста-С» был продемонстрирован по телевидению в программе «Служу России» (2006-12-03), но это был далеко не окончательный вид данного изделия. В башне разместили сразу два ствола 152 мм пушек. Два ствола и автоматическое заряжание позволяют стрелять в так называемом режиме «Шквал огня». Он обеспечивает такую скорострельность, что несколько снарядов подлетают к цели почти одновременно. Оригинальна и конструкция «Коалиции-СВ». В отличие от похожей самоходной 152 мм артустановки МСТА-С, где экипаж находится в башне, здесь он размещается в отдельной бронированной капсуле, как в танке «Армата». Особенностью данной машины является расположение экипажа сокращенного состава в передней части корпуса, в изолированном отделении. По своей конструкции это отделение близко тому, что имеется на танке Т-14 «Армата», у танка механик-водитель находится слева, а в самоходке его поместили традиционно — в середину. Всю информацию командир и наводчик боевой машины получают на многофункциональные мониторы. Рабочие места членов экипажа расположены в компьютеризированном модуле управления, который размещен в носовой части шасси. Экипаж, состоящий из 2-х человек, осуществляет полный контроль над процессами заряжания, наведения и стрельбы. Модуль управления оборудован бортовыми тактическими системами выбора цели, позиционирования и навигации. По показаниям приборов и датчиков экипаж постоянно следит за общим состоянием машины и количеством боеприпасов по типам выстрелов.
Установка модуля управления в носовой части корпуса позволяет разместить экипаж в наименее опасном месте боевой машины.
Работы по теме «Коалиция-СВ-О» предусматривают создание высокоавтоматизированной одноствольной гаубичной артсистемы (индекс качающейся части, предположительно, 2А88) в необитаемой башенной установке. В видеорепортаже агентства «РИА Новости» в октябре 2012 года засветились модели разрабатываемых при головной роли нижегородского ОАО «ЦНИИ «Буревестник» перспективных 152-мм самоходных артиллерийских орудий по теме «Коалиция-СВ-О». В репортаже продемонстрированы модели двух вариантов САУ по теме «Коалиция-СВ-О» — 2С35 на шасси перспективной тяжелой гусеничной платформы «Армата» разработки ОАО «НПК «Уралвагонзавод», и 2С35-1 на перспективном колесном (8х8) шасси разработки ОАО «КамАЗ». ХАРАКТЕРИСТИКИ Масса, тонн до 55 ВООРУЖЕНИЕ Калибр, мм 1х152 (на опытных САУ было 2Х152(155) Источники: «Военное обозрение», Российская газета, ru.wikipedia.org, Вестник Мордовии и др. Отработка ствола «Коалиции» 152-ММ САМОХОДНАЯ АРТИЛЛЕРИЙСКАЯ УСТАНОВКА 2С35 «КОАЛИЦИЯ-СВ». НОВОСТИ 2016 — 2017 152-СИСТЕМА МОДУЛЬНЫХ ЗАРЯДОВ ДЛЯ 152-ММ САМОХОДНОЙ АРТИЛЛЕРИЙСКОЙ СИСТЕМЫ «КОАЛИЦИЯ» |
bastion-karpenko.ru
САУ Коалиция-СВ — описание, характеристики, конструкция, история создания
2С35 Коалиция-СВ это новейшая самоходная артиллерийская установка, разработанная в России. Её отличают большая дальность стрельбы, наличие тактических ядерных снарядов в боекомплекте и высокая насыщенность электроникой.
Несмотря на то, что основной интерес уже долгое время притягивает к себе танк Т-14 Армата, Коалиция-СВ сумела заинтриговать большинство любителей бронетехники.
Разработка
Макет этой самоходной гаубицы был впервые показан в 2006 году, будучи созданным на базе Мста-С, после чего о проекте перестали появляться новости вплоть до заявления министра обороны России о том, что Коалиция-СВ не является приоритетной разработкой и лишена финансирования. В 2012 году появились слухи о том, что универсальная платформа Армата станет основой для САУ Коалиция-СВ, а в 2013 году появилось первые опытные образцы.
Предположения
Именно эти два образца вызвали интерес к гаубице, поскольку их вооружение состояло из спаренных 152-мм орудий. Машина выглядела действительно необычно, а её огневая мощь казалась непревзойдённой. Было мнение, что поочерёдная стрельба из 2 стволов позволит точно накрывать области, увеличив при этом площадь поражения или же значительно повысить скорострельность.

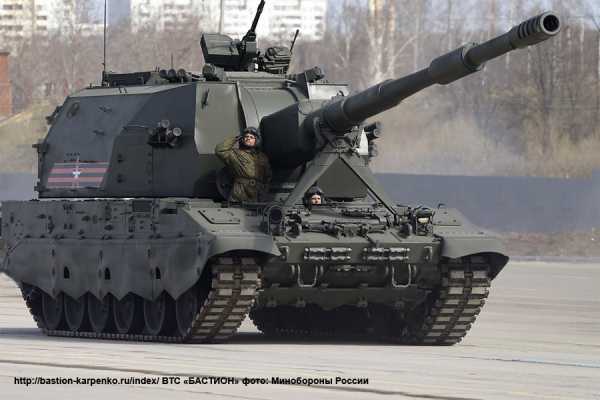

В 2015 году начали появляться новые фотографии Коалиции-СВ, на которых внезапно стало заметно лишь одну пушку. Впрочем, вряд ли стоит разочаровываться в таком решении, поскольку зарядка 2 орудий требовала очень сложного механизма заряжания, серьезно уступающего в габаритах и надёжности традиционному, а управляемые снаряды способны поражать с нужной плотностью и точностью огня цели, не требуя при этом многоствольную компоновку.
Особенности
Георгий Закаменных, занимающий должность генерального директора НИИ Буревестник подтвердил эти размышления, заявив о том, что отличительной чертой Коалиции-СВ будет автоматическое формирование метательного заряда, его воспламенение микроволной системой и пневматический механизм заряжания, способный работать с максимальной скорострельностью при любых положениях 152-мм пушки. Кстати, в её боекомплект размером 70 снарядов могут входить тактические ядерные боеприпасы, а дальность стрельбы доходит до 70 км.
Современные механизмы дополнены не менее современной электроникой. Экипаж полностью изолирован от отделения с боекомплектом и автоматом заряжания, и получит в своё распоряжение бортовые системы, обеспечивающие выбор цели, позиционирование САУ, спутниковую навигацию, ТИУС и дистанционный подрыв снаряда.
Ещё одной способностью станет режим Multiple Rounds Simultaneous Impact, более привычный для нас как Шквал огня, гарантирующий практически одновременный подход нескольких последовательно выпущенных снарядов к цели.
Расчёт состоит из 2 человек, находящихся в корпусе Коалиции-СВ. Несмотря на слухи о том, что машина создаётся на базе универсальной платформы Армата, увиденные в 2015 году образцы получили ходовую часть с 6 катками, использующимися на Т-90 и корпус, похожий на сильно изменённый корпус этого же ОБТ.
Есть и ещё одно шасси — колёсное на базе КамАЗ-6560 Торнадо, обладающее усиленной рамой, двигателем мощностью 400 л.с., четырьмя осями и полным приводом.
На этом статья о самоходной артиллерийской установке Коалиция-СВ заканчивается, поскольку слишком многое остаётся неизвестным. Однако она постепенно будет наполняться новыми данными по мере их появления.
tanksdb.ru
Самоходная артиллерийская установка «Коалиция-СВ» » Военное обозрение
Рабочие места членов экипажа расположены в компьютеризированном модуле управления, который размещен в носовой части шасси. Экипаж, состоящий из 2-х человек, осуществляет полный контроль над процессами заряжания, наведения и стрельбы. Модуль управления оборудован бортовыми тактическими системами выбора цели, позиционирования и навигации. По показаниям приборов и датчиков экипаж постоянно следит за общим состоянием машины и количеством боеприпасов по типам выстрелов.
Каждое рабочее место членов экипажа оснащено комплексом дистанционного управления автоматизированным огнем и приборного контроля выполнения всех операций на дисплеях единой информационно-командной системой. Информационно-управляющие каналы связи рабочих мест экипажа в модуле управления с модулем вооружения дублированы. Предусмотрены основные люки экипажа, эвакуационный люк, а также технологический люк перехода в модуль вооружения.
Установка модуля управления в носовой части корпуса позволяет разместить экипаж в наименее опасном месте боевой машины.
Основное вооружение находятся в башне, где установлена спаренная артиллерийская установка и боекомплект с системой механизированного заряжения. Двигатель размещен в кормовой части машины.
Модульное решение отделений вооружения и управления как самостоятельных компоновочных единиц, выполняющих определенную функцию, позволяет уменьшить численность и усилить защиту экипажа, в том числе от средств массового поражения, а также улучшить условия взаимодействия и работоспособность экипажа.

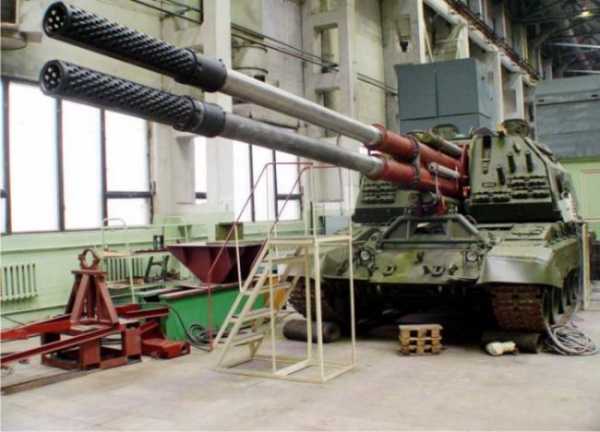

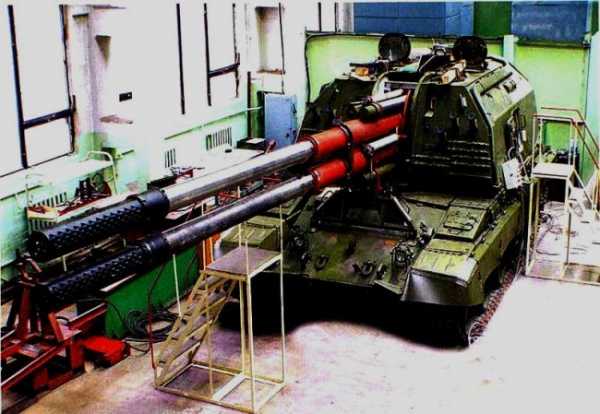

Продемонстрированный в конце 2006 года образец был изготовлен на основе модифицированного шасси с использованием узлов ОБТ Т-80 и Т-72.
Серийные изделия планируется изготавливать с использованием шасси перспективного российского танка (об. 195). Новое шасси (семь опорных катков на борт) обладает значительно лучшими характеристиками по грузоподъемности, подвижности, качествам подвески, снижающими колебания артиллерийской установки при стрельбе.
САУ может являться, частью самоходного артиллерийского комплекса, в состав которой входит также бронированный подвозчик боеприпасов. Таким образом, обслуживание перспективной САУ будет обеспечиваться достаточным количеством личного состава, не смотря на ее значительно уменьшенный экипаж. Операции по обслуживанию перспективной САУ могут быть в максимальной степени автоматизированы.
После выхода САУ на огневую позицию стрельба из орудия производится после автоматического наведения на цель комплексом управления огнем под контролем членов экипажа по дисплеям. Боеприпасы подаются из автоматизированных боеукладок в орудие на всем диапазоне углов наведения. Механизмы в модуле обеспечивают автоматический выбор необходимых типов снарядов и модульных зарядов. Комплекс агрегатов защиты жизнедеятельности очищает поступающий воздух от вредного воздействия пороховых газов и средств массового поражения, полностью обеспечивает комфортные условия работы экипажа.
В составе комплекса (САУ/ТЗМ) возможна реализация полностью автоматизированной системы загрузки боеприпасов на борт, заряжания и ведения огня, обеспечивающая высокую скорострельность. Введение в состав комплекса бронированной транспортно-заряжающей машины (ТЗМ), оборудованной автоматизированной подсистемой загрузки и перемещения боеприпасов, которая позволяет экипажу за несколько минут перезагрузить на борт САУ все необходимые выстрелы

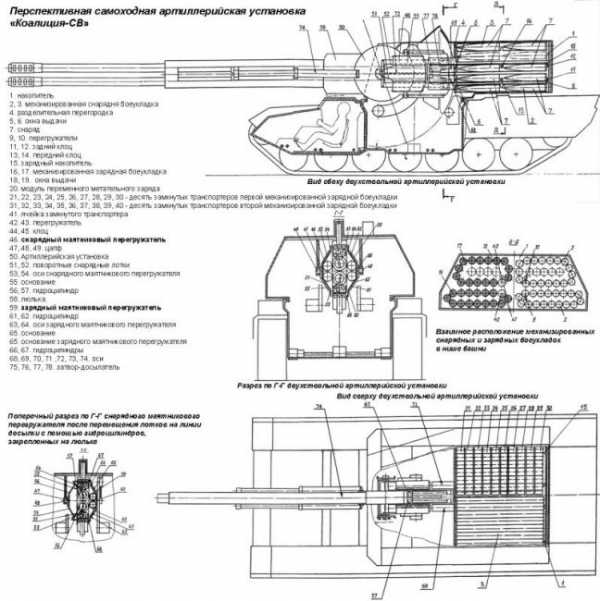

Спаренная артиллерийская установка, имеет люльку с размещенными в ней двумя расположенными друг над другом стволами, закрепленными с возможностью возвратно-поступательного перемещения вдоль своей оси. Верхний и нижний стволы установлены параллельно друг другу в вертикальной плоскости.
Верхний и нижний стволы кинематически связаны с соответствующими верхним и нижним снарядными досылателями, и с соответствующими верхним и нижним продольно-скользящими затворами-зарядными досылателями поршневого типа имеющим упругопластический обтюратор типа «Банжа». Верхний и нижний затворы-зарядные досылатели выполнены взаимодействующими в запертом положении своими боевыми выступами непосредственно с трубами соответствующего верхнего или нижнего ствола. Верхний и нижний стволы связаны с соответствующими левым и правым противооткатными устройствами.
На каждом стволе в передней части трубы выполнен дульный тормоз сотового типа с боковыми окнами, направленными в противоположные стороны в горизонтальной плоскости. Возможны и другие варианты реализации дульного тормоза.
Механизм двухсторонней подачи боеприпасов (снарядов и зарядов) артиллерийской установки, содержит накопитель, состоящий из двух механизированных боеукладок. Каждая боеукладка выполнена в виде замкнутого транспортера с приводами их перемещения, и окном выдачи боеприпасов. Два перегружателя боеприпасов из накопителя и два маятниковых перегружателя обеспечивают доставку боеприпасов на качающуюся часть артиллерийской установки.
Накопитель с левой стороны артиллерийской установки является снарядным, обе механизированные снарядные боеукладки расположены на одном уровне параллельно разделительной перегородке с двумя окнами выдачи снарядов.
Боеукладки выполненных в виде замкнутых транспортеров с приводами их перемещения и состоят из отдельных ячеек, в каждой из которых размещено до двух снарядов.
Второй накопитель, размещен с другой стороны артиллерийской установки, является зарядным и состоит из двух механизированных зарядных боеукладок, расположенных на одном уровне параллельно разделительной перегородке. Зарядный накопитель также имеет два окна выдачи модулей переменного метательного заряда. Каждая из механизированных зарядных боеукладок содержит, два расположенных параллельно друг другу замкнутых транспортера, каждый замкнутый транспортер состоит из отдельных ячеек, в каждой из которых размещен один модуль переменного заряда.
Первый маятниковый перегружатель (снарядный) с приводом его перемещения, установлен на первой цапфе, соосной с цапфами артиллерийской установки, на той же стороне артиллерийской установки, что и снарядный накопитель, имеет два поворотных снарядных лотка, установленных параллельно друг другу и снабженных стопорными механизмами удержания снарядов в процессе их транспортировки. Снарядные лотки закреплены с возможностью поворота на осях на основании снарядного маятникового перегружателя. Снарядный маятниковый перегружатель кинематически связан в позиции заряжания орудия с первым и вторым гидроцилиндрами (для перемещения снарядных лотков на соответствующие линии досылки), установленными на люльке артиллерийской установки, и снабжены пружинами возврата снарядных лотков в исходное положение.
Второй маятниковый перегружатель (зарядный) с приводом его перемещения, установлен на второй цапфе, соосной с цапфами артиллерийской установки, на другой стороне артиллерийской установки. Зарядный накопитель, имеет два поворотных зарядных лотка, установленных параллельно друг другу и снабженных стопорными механизмами удержания модулей переменного заряда в процессе их транспортировки. Зарядные лотки закреплены с возможностью поворота на осях на основании зарядного маятникового перегружателя в позиции заряжания орудия. Перегружатель кинематически связан с третьим и четвертым гидроцилиндрами (для перемещения зарядных лотков на соответствующие линии досылки), установленными на люльке артиллерийской установки, и снабжен пружинами возврата зарядных лотков в исходное положение.
Снарядный и зарядный маятниковые перегружатели в позиции загрузки соответствуют окнам выдачи снарядов и модулей переменного заряда из соответствующих накопителей — снарядного и зарядного.
Стрельба из спаренной артиллерийской установки производится поочередно из каждого ствола.
Для самообороны на крыше установлен зенитный пулемет калибра 12,7 мм, а по бокам от башни установлены 81 мм пусковые установки дымовых гранат с электрическим управлением.
САУ со спаренной артиллерийской установкой обеспечивает повышение скорострельности за счет обеспечения возможности одновременного заряжания двух стволов, что приближает такую артустановку по огневой производительности к реактивным системам залпового огня при сохранении кучности нарезкой ствольной системы. При этом сохранены габариты и масса, близкие к соответствующим габаритам и массе традиционной одноствольной системы.
САУ со спаренной артиллерийской установкой обладает повышенной надежностью работы артсистемы и боевой живучестью за счет применения двух в значительной степени независимых друг от друга подсистем, образованных автономными агрегатами (двумя независимыми как снарядными, так и зарядными боеукладками и т.п.).
Обеспечено повышение эффективности стрельбы за счет уменьшения времени реакции арткомплекса при стрельбе по вновь появившейся цели, путем сокращения времени цикла заряжания 1-го выстрела за счет уменьшения времени работы снарядных и зарядных боеукладок, что, в свою очередь, обеспечивается их разделением на две части, а следовательно, сокращением длины каждой из них в два раза.
Обеспечивается повышение эффективности стрельбы особенно в режиме «огневой налет» или «шквал огня» (зарубежный термин multiple rounds simultaneous impact MRSI) за счет обеспечения максимальной скорострельности по одной цели путем производства выстрелов на разных номерах заряда (что достигается путем применения переменного модульного метательного заряда) на разных углах возвышения стволов артустановки. При этом к цели все снаряды очереди могут подходить практически одновременно, что обеспечивает предельно высокую вероятность ее поражения.
Обеспечивается стабильность баллистических характеристик на всех номерах переменного заряда за счет обеспечения возможности однообразной фиксации в зарядной каморе безгильзового переменного модульного метательного заряда на поршне продольно-скользящего затвора-досылателя (т.е. на дне каморы) независимо от количества модулей в конкретном заряде.
Масса спаренной артиллерийской установки соизмерима с массой классических одноствольных систем. Это достигнуто путем применения для изготовления стволов высокопрочных сталей, унифицированных со сталями, применяемыми для перспективных танковых пушек. Внешний контур труб стволов сведен к минимальному с точки зрения удержания давления. Исключена необходимость применения казенников, их функцию выполняют зарядные досылатели. Для изготовления люльки применяются материалы с высокой удельной жесткостью, например, композитные.
