Полевая пушка БС-3 100-мм

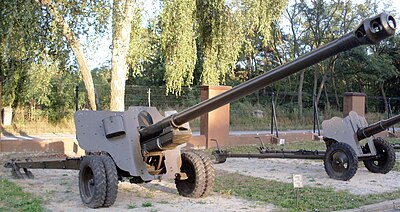

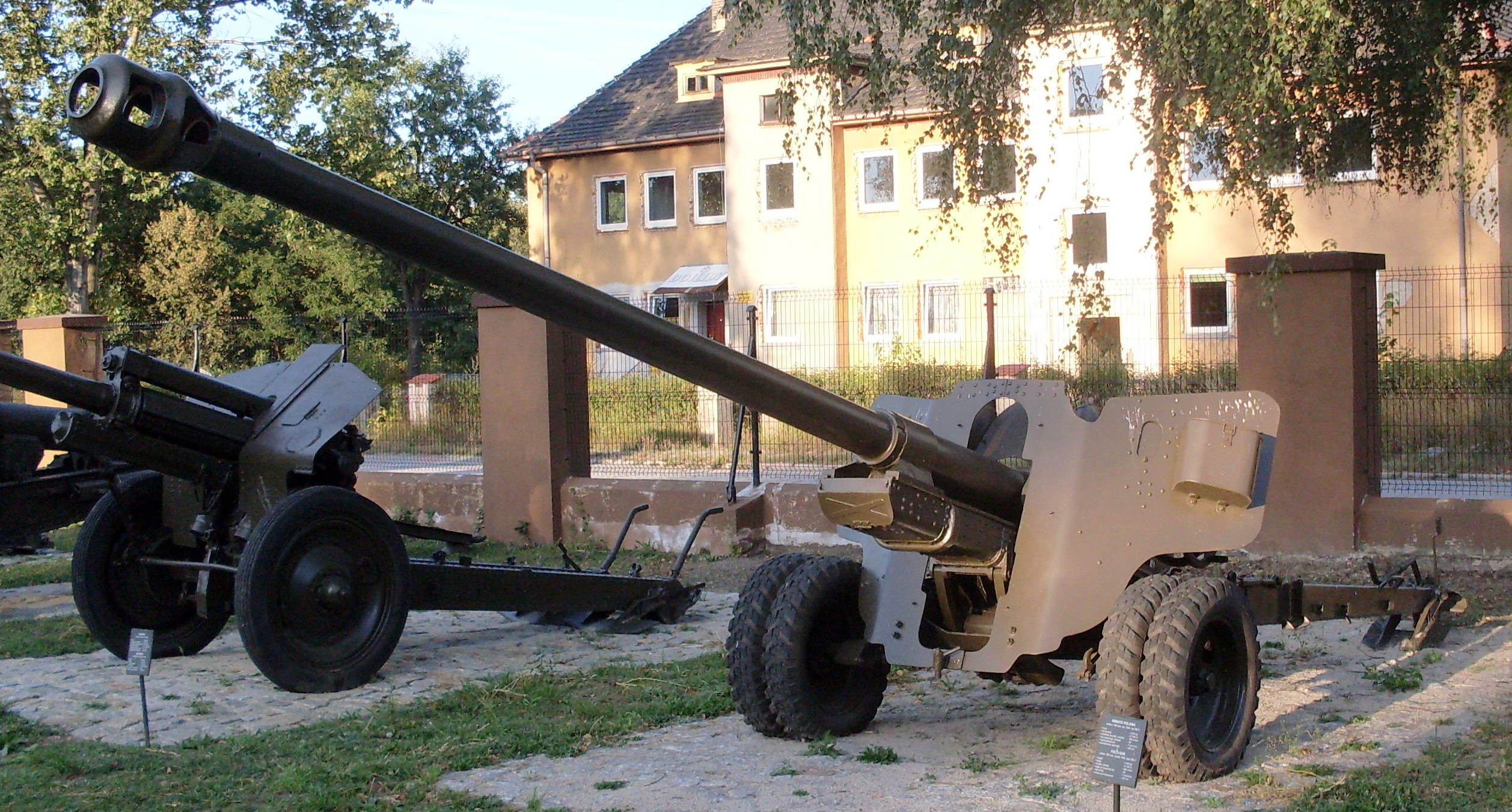

100-мм полевая пушка БС-3

Годы выпуска: 1944 — 1951

Выпущено: 3 816 единиц

100-мм корпусная пушка БС-3, принятая на вооружение Красной Армии в мае 1944 года, была создана конструкторским коллективом В.Г. Грабина в ответ на требования ГКО об усилении противотанковой обороны. Взяв за основу 100-мм морское орудие Б-34, инженеры разработали новый лафет и использовали целый ряд различных новшеств, получивших широкое распространение уже после войны.

Лафет пушки БС-3 был выполнен по схеме обращенного опорного треугольника, благодаря чему уменьшилась нагрузка на станины при стрельбе. Стрельба из пушки велась унитарными патронами с бронебойно-трассирующими снарядами и осколочно-фугасными гранатами. Бронебойно-трассирующий снаряд с начальной скоростью 895 м/с на дальности 500 м при угле встречи 90° пробивал броню толщиной 160 мм.

Дальность прямого выстрела составляла 1080 м. Стрельба осколочно-фугасными гранатами весом 15,6 кг велась при использовании пушки в качестве корпусного орудия для борьбы с артиллерией противника и подавления дальних целей. Использовалась БС-3 не только в корпусной, но и в дивизионной артиллерии, в основном, в качестве мощного противотанкового орудия.



Для стрельбы прямой наводкой использовался оптический прицел ОП1-5, а для стрельбы с закрытых позиций — панорамный прицел С71А-5. Определенную трудность при создании пушки представлял выбор колес для лафета. Для повышения технологичности орудий и снижения их стоимости КБ В.Г. Грабина обычно использовало стандартные автомобильные колеса. Для весящей в боевом положении 3650 кг пушки БС-3 колеса грузовых автомобилей типа ЗИС-5 не подходили. Поэтому на пушке было решено установить спаренные колеса от ЗИС-5. Снабженные этими колесами пушки могли транспортиров

аться механической тягой с достаточно большими скоростями.

Пушка БС-3 образца 1944 года сыграла большую роль на заключительном этапе Великой Отечественной войны, взламывая хорошо укрепленные линии обороны противника на территории Германии.

БС-3 выпускалась в СССР вплоть до 1951 года и в послевоенное время участвовала во многих военных конфликтах. Орудие прошло процесс модернизации, а его боекомплект пополнился новыми типами снарядов. В настоящее время российские пушки БС-3 эффективно используются в боевых действиях в Чечне.



Тактико-техническая характеристика

Боевая масса 3.65 т
Боевой расчет  6 чел.
Габариты 9370х1500х2150 мм
Длина ствола  5960 мм
Калибр 100 мм
Масса осколочно-фугасного снаряда 15. 6 кг
Начальная скорость осколочно-фугасного снаряда 900 м/с
Скорострельность 8-10 выст./мин
Максимальная дальность стрельбы 20.65 км
Время перевода пушки из походного положения в боевое
 2-3 мин
Максимальная скорость транспортировки по шоссе  50 км/ч

100-мм полевая пушка образца 1944 года (БС-3)


Весной 1943 года В.Г. Грабин в своей докладной записке на имя Сталина предложил наряду с возобновлением производства 57-мм противотанковой ЗИС-2 начать проектирование 100-мм пушки с унитарным выстрелом, который применялся в морских орудиях Б-34.

Интересно, что «предком» советских морских и сухопутных орудий калибра 100-мм была итальянская морская универсальная артсистема Минизини.

100-мм АУ Минизини крейсера «Красный Кавказ»

В середине 30-х годов СССР для вооружения крейсеров типа «Светлана»: «Красный Кавказ», «Красный Крым» и «Червона Украина» закупил в Италии 10 100-мм двуствольных установок разработанных инженером-генералом Эудженио Минизини.

Необходимость создания 100-мм буксируемого орудия мотивировалась появлением у немцев в 1942 году тяжелых танков Panzerkampfwagen VI «Tiger I» Ausf E, с толщиной лобовой брони 100 мм, а также возможным появлением ещё более защищённых танков и САУ.

Помимо противотанковых задач, такое орудие при переходе РККА к наступательным операциям было необходимо для разрушения полевых укреплений и ведения контрбатарейной стрельбы. Так как имеющаяся 107-мм дивизионная пушка образца 1940 года (М-60) была снята с производства, а 122-мм корпусная пушка образца 1931/37 годов (А-19) слишком тяжела и имела низкую скорострельность.

В сентябре 1943 года первый опытный образец был отправлен на полигон. Предварительные испытания показали, что новое 100-мм орудие не удовлетворяет требованиям надёжности и небезопасно в эксплуатации. После внесения ряда доработок и изменений в апреле 1944 года начались войсковые испытания четырёх пушек. Они закончились 2 мая, приёмная комиссия рекомендовала принять орудие на вооружение при условии устранения ряда недостатков.

100-мм орудие БС-3

Постановлением ГКО от 7 мая 1944 года орудие было принято на вооружение под наименованием «100-мм полевая пушка обр. 1944 г.», её заводским индексом стал БС-3. Именно под таким обозначением это орудие и стало широко известно.

Словосочетание «полевая пушка» появилось впервые в обозначении орудия, созданного в советское время. Служащие Главного артиллерийского управления долго решали, как назвать новую пушку. В качестве дивизионной 100-мм пушка оказалась слишком тяжела. А как противотанковая, она не удовлетворяла ряду тогдашних условий. Более того, создатель этого орудия В.Г. Грабин никогда не считал БС-3 противотанковой системой, что, видимо, и нашло отражение в названии.

При создании БС-3 конструкторы КБ под руководством В. Г. Грабина широко использовали накопленный ими опыт создания полевых и противотанковых пушек, а также внедрили ряд новых технических решений.

Для обеспечения большой мощности, снижения веса, компактности и высокой скорострельности на орудии такого калибра были впервые применены клиновой полуавтоматический затвор и двухкамерный дульный тормоз с эффективностью 60%.

Оригинально была решена проблема колеса, для более легких орудий обычно применялись колёса от ГАЗ-АА или ЗИС-5. Но для нового орудия они не подходили. Колёса от пятитонки ЯАЗ оказались слишком тяжелыми и большими. Тогда была взята спарка колёс от ГАЗ-АА, что позволило вписаться в заданные массу и габариты. Колеса от грузовика ГАЗ-АА имели усиленную резиновую шину, и специальную ступицу колес. Снабженные такими колесами пушки могли транспортироваться механической тягой с достаточно большими скоростями.

Весной 1944 года БС-3 было запущено в серийное производство. Но темпы выпуска в связи с загруженностью заводов оказались не высокими.

До конца Великой Отечественной войны промышленностью было поставлено Красной Армии всего лишь около 400 пушек.

Благодаря наличию клинового затвора с вертикально перемещающимся клином с полуавтоматикой, расположению механизмов вертикальной и горизонтальной наводки с одной стороны орудия, а также применению унитарных выстрелов скорострельность пушки составляет 8-10 выстрелов в минуту. Стрельба из пушки велась унитарными выстрелами с бронебойно-трассирующими снарядами и осколочно-фугасными гранатами.

Технические характеристики 100-миллиметровой полевой пушки БС-3:
Масса пушки в боевом положении — 3650 кг.
Калибр ствола — 100 мм.
Длина ствола — 5960 мм/59,6 калибров.
Высота линии огня — 1010 мм.
Число нарезов — 40.
Габариты пушки в походном положении:
— длина — 9370 мм;
— высота — 1500 мм;
— ширина — 2150 мм;
Дальность стрельбы:
— ОФ-412 и ОФС — 20 тыс. м;

— ОФ-32 — 20,6 тыс. м;
— прямого выстрела — 1080 м.
Скорострельность — до 10 выстрелов в минуту.
Угол горизонтального наведения — 58 градусов.
Угол вертикального наведения — от -5 до +45 градусов.
Боеприпасы — БС, ДС, ОС, ОФС.
Заряжание — унитарное.
Прицельные приспособления:
— ОП1-5 — оптический прицел;
— С71А-5 — механический прицел (панорама).
Максимальная скорость буксировки — 50 км/ч.
Расчет — 6 чел.

100-мм БС-3 оказалось весьма эффективным противотанковым средством, что было продемонстрировано стрельбой на полигоне по трофейным танкам «Тигр» и «Пантера». За отличную бронепробиваемость, обеспечивающую поражение любого танка противника, солдаты-фронтовики присвоили ей имя «Зверобой».

Бронебойно-трассирующий снаряд с начальной скоростью 895 м/с на дальности 500 м при угле встречи 90° пробивал броню толщиной 160 мм. Дальность прямого выстрела составляла 1080 м.

Однако роль этого орудия в борьбе с танками противника сильно преувеличена. К моменту её появления немцы практически не применяли танки массировано. Выпущена БС-3 во время войны была в небольших количествах и заметной роли сыграть не могла. Кроме того большая часть поставленных в войска орудий как правило находилась далеко от «переднего края» являясь «особым противотанковым резервом» на случай прорыва больших групп тяжелых танков противника. Более того, на орудиях первого выпуска имелись только прицельные приспособления для стрельбы с закрытых позиций — панорама С-71А-5. Оптический прицел ОП1-5 для ведения огня прямой наводкой стали монтировать только через пару месяцев после начала серийного производства орудий. Впрочем, вскоре все орудия прицелами «прямой наводки» были укомплектованы.

На завершающем этапе войны 98 БС-3 были приданы как средство усиления пяти танковым армиям. Пушка состояла на вооружении легких артиллерийских бригад 3-х полкового состава (сорок восемь 76-мм и двадцать 100-мм пушек).

В артиллерии РВГК по состоянию на 1 января 1945 года находилось 87 пушек БС-3. В начале 1945 года в 9-й Гвардейской армии в составе трёх стрелковых корпусов было сформировано по одному пушечному артиллерийскому полку по 20 БС-3.

Для сравнения ПТ САУ СУ-100 с орудием аналогичного калибра Д-10С было выпущено в военное время в количестве около 2000. Естественно, что у СУ-100 действующих на поле боя в одном боевом порядке с танками, шансов встретить танки противника были намного выше и эти самоходки внесли гораздо больший вклад в дело борьбы с вражескими танками.

БС-3 имело ряд недостатков, которые затрудняли её использование в качестве противотанковой. При стрельбе орудие сильно прыгало, что делало небезопасной работу наводчика и сбивало прицельные установки, что, в свою очередь, приводило к уменьшению практического темпа прицельной стрельбы — качества для полевого противотанкового орудия очень важного.

Наличие мощного дульного тормоза при небольшой высоте линии огня и настильных траекториях, характерных для стрельбы по бронецелям, приводило к образованию значительного дымопылевого облака, демаскировавшего позицию и ослеплявшего расчет.

Подвижность орудия с массой более 3500 кг оставляла желать лучшего, транспортировка силами расчёта на поле боя была практически невозможна.

Если буксировка 45-мм, 57-мм и 76-мм орудий осуществлялась конными упряжками, автомобилями ГАЗ-64, ГАЗ-67, ГАЗ-АА, ГАЗ-ААА, ЗИС-5 или поставляемыми с середины войны по ленд-лизу автомобили Dodge WC-51 («Додж 3/4»), то для буксировки БС-3 требовались гусеничные тягачи, в крайнем случае полноприводные грузовые автомобили Studebaker US6.

В ходе боевых действий на завершающем этапе войны БС-3 применялось в основном как корпусная пушка для стрельбы с закрытых позиций и для контрбатарейной борьбы благодаря своей высокой дальности огня.

Иногда она вела огонь прямой наводкой по укреплениям противника. Случаи же использования 100-мм орудий БС-3 против бронетехники были очень редкими.

Дать однозначную оценку этому орудию достаточно сложно. С одной стороны БС-3 уверенно поражала любой тяжелый германский танк, и было достаточно эффективно при стрельбе с закрытых позиций. С другой стороны, необходимость в таком орудии была неочевидной. К моменту принятия на вооружение БС-3 хребет «панцерваффе» был сломан, в РККА уже имелись достаточно эффективные 57-мм противотанковые орудия ЗИС-2, САУ СУ-100 и танки Т-34-85. В крайнем случае, для борьбы с немногочисленными тяжелыми танками противника могли быть привлечены 122-мм пушки А-19 и 152-мм гаубицы-пушки МЛ-20, а также тяжелые САУ ИСУ-122 и ИСУ-152.

Более востребованной в годы войны была бы 85-мм противотанковая пушка, которая могла перекатываться на поле боя силами расчёта, была компактней, проще и дешевле в производстве. А в случае применения бронебойно-подкалиберного снаряда, по характеристикам бронепробиваемости не уступало 100-мм БС-3.

85-мм орудие Д-44

Но разработка такого орудия затянулась, и оно поступило на вооружение уже после войны. Это было созданное под руководством главного конструктора Ф. Ф. Петрова 85-мм орудие Д-44, принятое на вооружение в 1946 году. Впоследствии было решено использовать 85-мм Д-44 в качестве дивизионной для замены ЗИС-3, а борьбу с танками возложить на более мощные артсистемы и ПТУР.

В этом качестве орудие Д-44 применялось во многих конфликтах, в том числе на просторах СНГ. Последний случай боевого применения отмечен на Северном Кавказе, в ходе «контртеррористической операции». В войсках Д-44 намного пережило БС-3. Уступая последнему по могуществу действия снаряда и дальности стрельбы, 85-мм орудие было более чем в 2 раза легче, проще в обслуживании и удобней.

До прекращения производства в 1951 году промышленностью было поставлено в войска 3816 орудий БС-3.

В послевоенные годы пушку БС-3 подвергли небольшой модернизации, которая в первую очередь касалась боеприпасов и прицелов.

В первые послевоенные годы для буксировки орудия обычно использовались тягач АТ-Л и автомобиль ЗИС-151. В середине 50-х основным средством тяги стал лёгкий полубронированный гусеничный артиллерийский тягач АТ-П. В качестве тягача использовался так же МТ-ЛБ.

До начала 1960-х пушки БС-3 могли бороться с любыми западными танками. Однако позже ситуация изменилась: бронебойные снаряды пушки БС-3 были неспособны пробивать лобовую броню башни а также верхнюю лобовую броню британских танков «Чифтен» и американских М-48А2 и М-60. Поэтому в срочном порядке были разработаны и приняты на вооружение оперенные кумулятивные и подкалиберные снаряды. Подкалиберные снаряды были способны пробивать любую броню танка М-48А2, а также башни танков «Чифтена» и М-60, однако не пробивали верхнюю лобовую броню данных танков. Кумулятивные снаряды были способны пробивать любую броню всех трех танков.

Однако после появления новых противотанковых орудий: 85-мм Д-48 и 100-мм гладкоствольных Т-12 и МТ-12, орудие БС-3 стало постепенно изыматься из войск и передаваться «на хранение». Значительное количество БС-3 было поставлено за рубеж, где они пользовались популярностью благодаря унификации по боеприпасам с орудиями широко распространенных советских танков Т-54/Т-55.

В боекомплект 100-мм орудия БС-3 входили следующие боеприпасы:
Осколочно-фугасный снаряд ОФ-412:
Выстрелы — 3УОФ412/3УОФ412У.
Масса снаряда — 15,6 кг.
Масса взрывчатого вещества — 1,46 кг.
Начальная скорость — 900 м/с.
Дальность прямого выстрела — 1100 м.
Максимальная дальность стрельбы — 20 тыс. м.


100-мм унитарные выстрелы с осколочно-фугасными снарядами ОФ-412: а — с полным зарядом; б — с уменьшенным зарядом

Осколочная граната О-412:
Выстрел — УО-412.
Вес снаряда — 15,94 кг.
Начальная скорость — 898 м/с.
Максимальная дальность стрельбы — 21,36 тыс. м.
Дальность прямого выстрела — 1,2 тыс. м.

Бронебойные снаряды БР-412, БР-412Б, БР-412Д:
Выстрелы — УБР-412/3УБР3/3УБР412Д.
Вес снаряда — 15,088 кг.
Вес взрывчатого вещества — 0,06 кг.
Начальная скорость — 895 м/с.
Дальность прямого выстрела — 1040/1070 м.
Максимальная дальность стрельбы — 4 тыс. м.


100-мм унитарные выстрелы с бронебойно-трассирующими снарядами: а — со снарядом БР-412Д с бронебойным и баллистическим наконечником, б — со снарядом БР-412Б с баллистическим наконечником

Бронебойные подкалиберные снаряды 3БМ25 и 3БМ8:
Выстрел — 3УБМ11 и 3УБМ6.
Масса снаряда — 5,7 кг.

Кумулятивные бронебойные снаряды 3БК17, 3БК5:
Выстрел — 3УБК9 и 3УБК4.

Осколочно-фугасный снаряд ОФ-32 (1980-е годы):
Выстрел — 3УОФ10/3УОФ11.
Масса снаряда — 15,6 кг.
Масса взрывчатого вещества — 1,7кг.
Дальность стрельбы прямого выстрела — 1100 м.
Максимальная дальность стрельбы — 20600 м.

Управляемая противотанковая ракета 9М117 комплекса «Бастион»:
Выстрел — 3УБК10-1.
Дальность стрельбы — 100-4000 метров.
Бронепробиваемость: под 60 градусов — 275 мм, под углом 90 градусов — 550 мм.

В 80-х годах орудие прошло последнюю, на мой взгляд, совершенно неоправданную для этой явно безнадёжно устаревшей артсистемы к тому времени модернизацию. В боекомплект 100-миллиметровой пушки БС-3 поступил управляемый противотанковый снаряд 9М117 (ракетный комплекс «Бастион»), его эффективная дальность стрельбы оставляла до 4000 метров и пробивавший по нормали 550-миллиметровую броню. Но к тому моменту в войсках орудий БС-3 оставалось уже немного, и можно сказать, что средства на опытно-конструкторские работы по модернизации были потрачены зря.

В настоящее время 100-мм орудия БС-3 в большинстве стран, куда они поставлялись, уже сняты с вооружения строевых частей. В России пушки БС-3 по состоянию на 2011 год состояли в качестве орудия береговой обороны на вооружении 18-й пулеметно-артиллерийской дивизии, дислоцированной на Курильских островах, а некоторое количество их имеется на хранении.

По материалам:
http://www.militaryfactory.com
Широкорад А. Б. Гений советской артиллерии. Триумф и трагедия В. Грабина. М.: АСТ, 2003.

НОВОСТИ ВПК, ИСТОРИЯ ОРУЖИЯ, ВОЕННАЯ ТЕХНИКА, БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК. BASTION, MILITARY-TECHNICAL COLLECTION. MILITARY-INDUSTRIAL COMPLEX NEWS, HISTORY OF WEAPONS, MILITARY EQUIPMENT


ИЗ ИСТОРИИ СОЗДАНИЯ 100 ММ ПОЛЕВОЙ ПУШКИ БС-3

(в опытной отработке тяжелая противотанковая пушка С-3)

В разгар Великой Отечественной Войны 1941-1945 гг., придавая большое значение артиллерии, Правительство своим постановлением в конце 1942 г. организовало Центральное Артиллерийское Конструкторское Бюро (ЦАКБ) и назначило Начальником и Главным Конструктором Василия Гавриловича Грабина.
До этого Главный Конструктор Грабин был уже известен, пушки его конструкции сражались на фронтах войны. Это танковые пушки Ф-34, ЗИС-5, дивизионные пушки Ф-22, Ф-22УСВ, ЗИС-3 и противотанковая ЗИС-2, созданные в КБ завода №92 (г. Горький)
ЦАКБ расположилось под Москвой на территории опытного производства Завода имени М. И. Калинина (завод №8), эвакуированного в Свердловск. Здания, цеха были целыми, но не было производственного оборудования, не было тепла в помещениях, так как котельная была демонтирована и не функционировала.
Конструкторский коллектив вновь образованного КБ был создан в основном из конструкторов КБ завода № 92 (коллектив главного конструктора В.Г. Грабина). Потом в ЦАКБ влились конструкторы заводов № 221, 232, Металлического, находившиеся в эвакуации на Юргинском машиностроительном заводе №75 НКВ.
В начале 1943 года ЦАКБ смогло начать проектные работы, к этому времени конструкторы сумели своими силами отремонтировать инженерный корпус и дать тепло печами-времянками, расставить оборудование, привезенное из Горького.
Уже весной 1943 года конструкторы ЦАКБ разработали танковую пушку 85 мм калибра для модернизированного танка Т-34-85. Эта пушка под индексом ЗИС-С-53 была принята на вооружение. В это же время ЦАКБ приступило к разработке новой противотанковой пушки 100 мм калибра с большой начальной скоростью тяжелого бронебойного снаряда, способного пробивать любую броню немецких танков прямым выстрелом с большого расстояния.
Разработка велась на основании постановления ГКО №3187 от 15 апреля 1943 года об усилении противотанковой обороны. Наркомату вооружения предписывалось к 25 апреля представить в ГАУ соображения по созданию новой корпусной пушки на базе баллистики 107-мм корпусной пушки М-60 100-мм универсальной морской пушки Б-34, с приданием качества противотанковой.
Выбор калибра 100 мм определился не сразу. В полевой артиллерии уже был калибр 107 мм, но для мощной противотанковой пушки была нужна большая начальная скорость и производство стволов под такую баллистику требовало создание новой оснастки и оборудования. Поэтому за основу была взята баллистика 100 мм морской универсальной пушки Б-34, которая находилась в изготовлении на заводе » Большевик» в Ленинграде, а вариант с баллистикой М-60 был отвергнут. Вся оснастка оставалась на заводе и не была эвакуирована, к тому же к пушке имелся готовый боезапас и отрабатывать новый не было необходимости.
Компоновку новой пушки главный конструктор В.Г. Грабин поручил А.Е. Хворостину, проявившему себя в проектировании дивизионной пушки ЗИС-3
За основу помимо баллистики принимались проверенные решения по унифицированному затвору и полуавтоматике, а также пневматическое уравновешивание качающейся части; раздвижные станины коробчатого типа, сваренные из легированной стали; торсионное подрессоривание с автоматическим выключением при боевом положении; оптический прицел для стрельбы прямой наводкой и многие новые конструктивные и технологические приемы с широким применением сварки, литья из легированной стали, штамповки деталей для обеспечения производства пушек большой серией
Одновременно с разработкой чертежей 100 мм пушки был разработан вариант использования лафета для наложения 122 мм ствола с баллистикой корпусной пушки А-19, находившейся в серийном производстве на Мотовилихинском заводе №172 им. Молотова в Перми. Ввиду явно недостаточной прочности лафета, сразу было принято решение упрочнить станины, лобовую коробку и подрессоривание.
Несмотря на эти добавления общий вид пушки по компоновке остался прежним.
Это решение не было обосновано и вызывало большие сомнения в необходимости иметь такой запасной вариант. К тому же надо было иметь в виду, что применение калибра 122 мм требовало раздельного заряжания. Создать универсальный патрон при весе снаряда 25 кг с металлической гильзой, допустимый по весу для ручного заряжания не представлялось возможным.
В апреле 1943 года рабочие чертежи опытных образцов 100 мм пушки С-3 и 122 мм пушки С-4 были подготовлены и направлены в Пермь на Мотовилихинский завод. Изготовление опытных образцов на серийном заводе было делом сложным, станки непрерывно были заняты изготовлением основных деталей орудий А-19 и МЛ-20, однако опытные образцы С-3 и С-4 к сентябрю 1943 года были изготовлены и отправлены в Подлипки, в ЦАКБ ( конструкторский надзор вел П. А. Тюрин — ред. ).
Дальнейшая отработка и испытания 100 мм пушки С-3 проходили в напряженном темпе на Софринском полигоне. Еще до окончания испытаний и доработки чертежей на серию руководством страны было принято решение о начале серийного производства пушек С-3 в Ленинграде на заводе «Большевик» т.к. связь города со страной, нарушенная блокадой, к этому времени была восстановлена и завод был обеспечен электроэнергией. Завод «Большевик» работал не с полной нагрузкой, часть оборудования была вывезена вглубь страны, но для изготовления труб стволов вся оснастка была. Новое задание означало возможность возрождения завода после блокады и было встречено руководством и работниками завода с огромным интересом и энтузиазмом.
В марте 1944 года первая батарея из четырех орудий С-3 была отстреляна на Ржевском полигоне, а с 15 апреля по 2 мая 1944 года по приказу Главного Маршала артиллерии Н.Н. Воронова в Гороховецком учебном артиллерийском лагере состоялись войсковые испытания батареи пушек опытной серии. Они предусматривали натурные стрельбы по трофейной технике: тяжелому танку «Тигр» и самоходному орудию «Фердинанд». На них были получены следующие результаты: с дистанции 2000 м бронебойный снаряд пробивал лобовую броню «Тигра»; с дистанции 1300 м он же под углом встречи 60 градусов пробивал бортовую броню «Тигра». Серийный выпуск пушек начат на заводе «Большевик» в мае 1944 года (до конца года изготовлено 275 пушек ), позже к нему был подключен завод «Арсенал» (Ленинград). При подготовке к серийному производству пушкаС-3 была доработана специалистами завода “Большевик” и ЦАКБ, в результате она получила обозначение БС-3.
«Боевое крещение» новые пушки получили в боях у озера Балатон, применялись они и при взятии Берлина.
Иначе сложилась судьба 122 мм пушки С-4. Опытный образец С-4 дорабатывался в ЦАКБ, был готов к стрельбам только в 1944 году и проходил заводские испытания на полигоне в Гороховце (в них принимал участие автор статьи — ред.), подвергался доработкам из-за поломок и дополнительных усиления конструкций верхнего и нижнего лафетов, дульного тормоза. Доработанные чертежи были переданы на завод «Большевик» для изготовления опытной батареи из четырех орудий, которые проходили войсковые испытания, но по их результатам рекомендаций на изготовление и принятие на вооружение не поступило. Отработка велась достаточно долго, Великая Отечественная Война окончилась и явной потребности в таких пушках не было. Дальнейшую судьбу батареи вел инженер ЦАКБ В.М. Филиппов, доведя все испытания до положительных результатов. Он не знал, что продолжал работы по пушке, никому не нужной уже в самом начале ее рождения. О причинах разработки 122-мм пушки С-4 можно узнать из опубликованного в 1993 году в журнале “Техника-Молодежи” интервью В.Г. Грабина, состоявшемся в 1970 году В нем он вспоминал: “Во время войны много было споров, какую пушку надо проектировать — 100-мм или 122-мм? Мы настаивали на 100-мм потому, что 122-мм была, конечно, неверным решением. На нем настаивал Воронов. (Командующий артиллерией Красной Армии — Ред.) И вот на совещании товарищ Сталин спрашивает: “ Товарищ Грабин, почему вы считаете, что надо делать 100- мм пушку? Я поднимаюсь и говорю: потому-что и потому-то. Товарищ Сталин спрашивает у всех: “ Есть к Грабину вопросы и замечания?” Все молчат. Тогда он опять спрашивает : “ Товарищ Грабин, почему вы считаете, что надо делать 100- мм пушку? Я опять отвечаю: потому-что и потому-то. И так он спрашивал до пяти раз. Потом, обратившись ко всем, сказал: “ Вы слышали, что товарищ Грабин говорил? Вот так и надо делать. ” Потом повернулся ко мне: ” Ну, а 122-мм пушку вы смогли бы сделать? “ Я говорю:
“ Товарищ Сталин, считаю, что это неверное решение, не нужна она…” — “ А сделать могли бы?”
— “ Могли бы, конечно. “ — “ Ну, вот вы ее и сделайте для товарища Воронова.” Сделали мы и 122-мм пушку для сравнения, но она, конечно, в производство не пошла…”
Пушка БС-3 была принята на вооружение постановлением ГКО № 5822 в мае 1944 года под необычным наименованием “100-мм полевая пушка образца 1944 года”, т. к. по калибру она занимала промежуточное положение между противотанковым и дивизионными пушками, состоявшими на вооружении (45-76 мм ) с одной стороны, и корпусными пушками, с другой
( калибр пушек М-60 и образца. 1910/30 гг. составлял 107 мм, пушки А-19 122 мм ).

П.А.Тюрин

Биографическая справка.
П.А. Тюрин закончил МВТУ им. Баумана, с июля 1941 г. по февраль 1953 г. работал в ОКБ, затем в ЦАКБ В.Г. Грабина, является очевидцем и участником создания и отработки 100-мм пушки БС-3, а также 122-мм пушки С-4 на едином лафете.
П.А. Тюрин в 1943 г. вел конструкторский надзор при изготовлении опытных образцов С-3 и С-4 на Мотовилихинском заводе в Перьми, а затем на заводе “ Большевик “ в Ленинграде при освоении производства пушки С-3, ставшей в серии называться БС-3; после участвовал в отработке и заводских испытаниях пушки С-4.

ИЗ ИСТОРИИ СОЗДАНИЯ 100 ММ ПОЛЕВОЙ ПУШКИ БС-3 (СТАТЬЯ В ЖУРНАЛЕ)
ОТЕЧЕСТВЕННАЯ ПОЛЕВАЯ АРТИЛЛЕРИЯ
ПОЛЕВАЯ АРТИЛЛЕРИЯ
АРТИЛЛЕРИЯ

Пушка БС-3 (Луховицы): myauu — LiveJournal

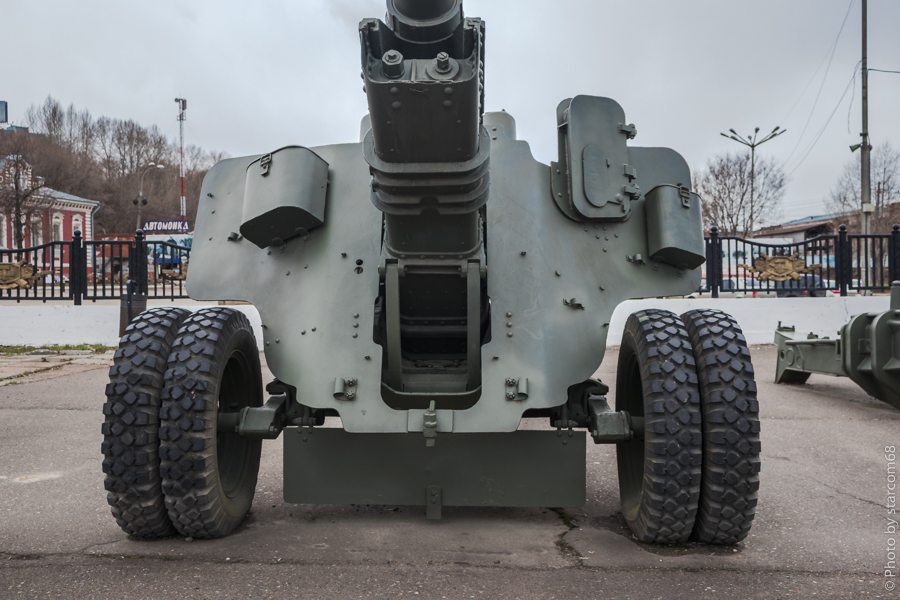

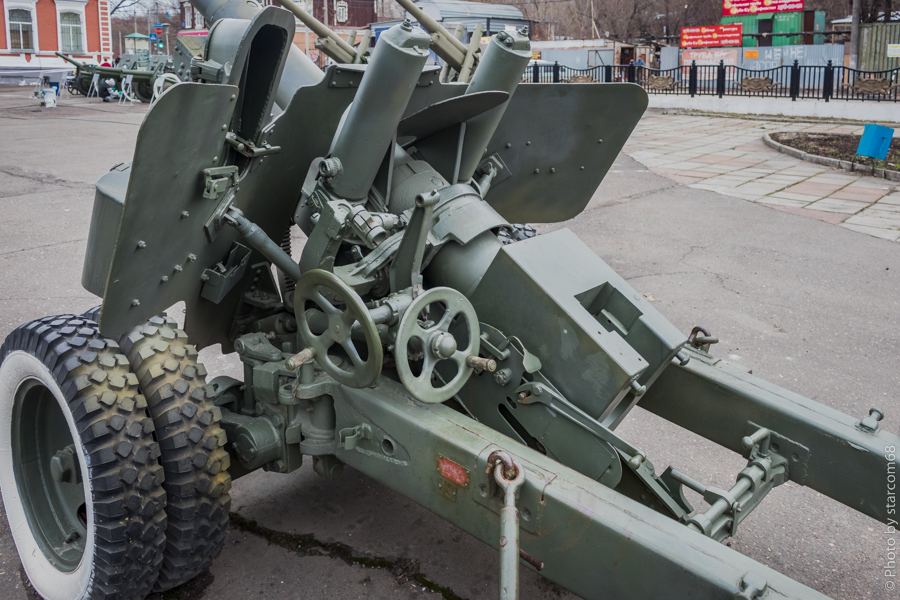

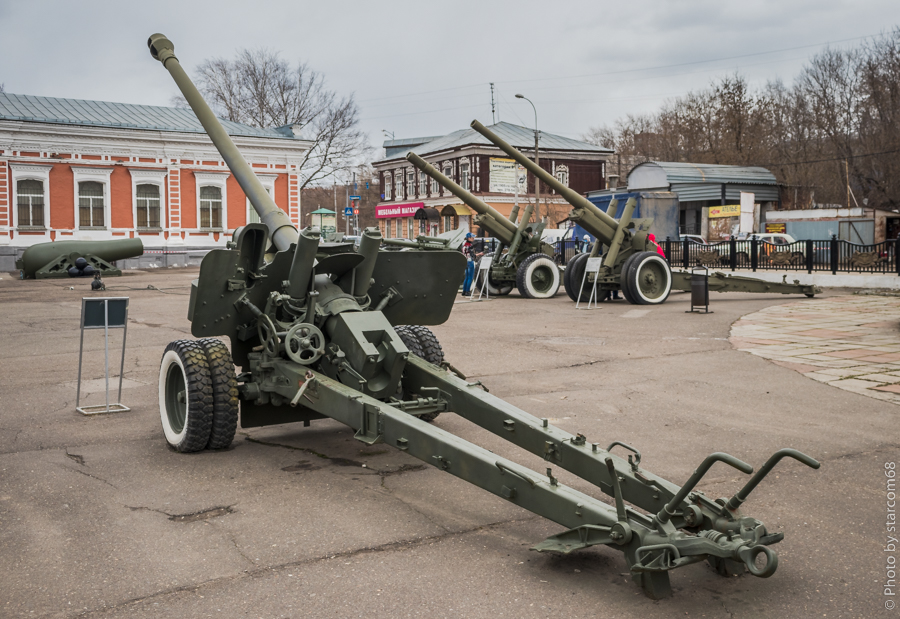

100-мм полевая пушка образца 1944 года БС-3 стоит у Аллеи славы в Луховицах (Московская область).
Рядом расположена бесплатная парковка.
Доступ свободный, можно трогать, лазить. Охраны нет.
Состояние памятника — хорошее.
Дата съёмки — 09 октября 2016 года.

01.


Все фото кликабельны до 3648х2736.

02. БС-3 (Индекс ГАУ — 52-П-412) — советская пушка калибра 100 мм.
Полное официальное название орудия — 100-мм полевая пушка образца 1944 года (БС-3).
Выпускалась с 1944 по 1951 годы.
Выпущено 3816 штук.




03. БС-3 — первая пушка классифицированная, как «полевая», после длительного перерыва в использовании такого названия.
Причина — слишком мощная и тяжёлая, чтобы считаться дивизионной, как 76-мм ЗиС-3 и слишком слабая, чтобы считаться корпусной, как 122-мм А-19.
Поставлялась на экспорт.
В большинстве стран-операторов с вооружения уже снята, но применяется до сих пор (2016) в некоторых локальных конфликтах и гражданских войнах (Сирия, Украина).
Популярности пушки послужило то, что она использовала ту же самую номенклатуру выстрелов (снарядов), что и танки Т-54/55.

На основе БС-3 были разработаны послевоенные противотанковые пушки Т-12 и МТ-12.




04. БС-3 применялась для поражения вражеской бронетехники, укреплений.
Успешно поражала лучшие образцы немецкой бронетехники, включая Pz.Kpfw. VI Ausf.B «Tiger II» и все виды САУ.
Высокая начальная скорость, точность и крупный калибр снаряда позволяли уверенно уничтожать танки врага на значительном удалении (1000-2000 метров).
Впрочем, до конца войны на фронт попало всего около 400 БС-3 (для сравнения — ПТ САУ СУ-100 более 2000), поэтому они оказали важную, но не основную роль в борьбе с фашистами.




05. Разработка орудия была начата в мае 1943 года в Центральном Артиллерийском Конструкторском Бюро (ЦАКБ) под руководством выдающегося конструктора Василия Гавриловича Грабина.

Необходимость создания 100-мм буксируемого орудия мотивировалась появлением у немцев в 1942 году тяжелых танков Pz.Kpfw. VI Ausf.h2 «Tiger», с толщиной лобовой брони 100 мм, а также возможным появлением ещё более защищённых танков и САУ.
Помимо противотанковых задач, такое орудие при переходе РККА к наступательным операциям было необходимо для разрушения полевых укреплений и ведения контрбатарейной стрельбы.
Так как имеющаяся 107-мм дивизионная пушка образца 1940 года (М-60) была снята с производства, а 122-мм корпусная пушка образца 1931/37 годов (А-19) слишком тяжела и имела низкую скорострельность.




06. Для ускорения разработки было принято решение использовать существующие боеприпасы от морской пушки Б-34 выпускавшейся с 1940 года на заводе Большевик в Ленинграде (Обуховский завод).

В сентябре 1943 года первый образец пушки под индексом С-3, изготовленный на Мотовилихинском заводе (Пермь), поступил на испытания на полигон в подмосковном Софрино.
После испытаний и доработок производство пушки началось на заводе Большевик.
От имени завода производителя к индексу С-3 добавили букву Б и пушка получила название БС-3.

Постановлением ГКО от 7 мая 1944 года орудие было принято на вооружение под наименованием «100-мм полевая пушка обр. 1944 г.»




07. БС-3 использовались в «противотанковом резерве» на случай прорыва тяжёлых танков противника.

На завершающем этапе войны 98 БС-3 были приданы как средство усиления пяти танковым армиям.
Пушка состояла на вооружении легких артиллерийских бригад 3-х полкового состава (сорок восемь 76-мм и двадцать 100-мм пушек).

В артиллерии РВГК по состоянию на 1 января 1945 года находилось 87 пушек БС-3.
В начале 1945 года в 9-й Гвардейской армии в составе трёх стрелковых корпусов было сформировано по одному пушечному артиллерийскому полку по 20 БС-3.




08. При создании БС-3 конструкторы КБ под руководством В.Г. Грабина широко использовали накопленный ими опыт создания полевых и противотанковых пушек, а также внедрили ряд новых технических решений.
Для обеспечения большой мощности, снижения веса, компактности и высокой скорострельности на орудии такого калибра были впервые применены клиновой полуавтоматический затвор и двухкамерный дульный тормоз с эффективностью 60%.




09. Технические характеристики 100-миллиметровой полевой пушки БС-3:
Масса пушки в боевом положении — 3650 кг.
Калибр ствола — 100 мм.
Длина ствола — 5960 мм/59,6 калибров.
Высота линии огня — 1010 мм.
Число нарезов — 40.
Габариты пушки в походном положении:
— длина — 9370 мм;
— высота — 1500 мм;
— ширина — 2150 мм;
Дальность стрельбы:
— ОФ-412 и ОФС — 20 тыс. м;
— ОФ-32 — 20,6 тыс. м;
— прямого выстрела — 1080 м.
Скорострельность — до 10 выстрелов в минуту.
Угол горизонтального наведения — 58 градусов.
Угол вертикального наведения — от -5 до +45 градусов.
Боеприпасы — БС, ДС, ОС, ОФС.
Заряжание — унитарное.
Прицельные приспособления:
— ОП1-5 — оптический прицел;
— С71А-5 — механический прицел (панорама).
Максимальная скорость буксировки — 50 км/ч.
Расчет — 6 чел.




10. Прицел С-71А-5.
Использовался для стрельбы с закрытых позиций.
Стопка светлых цилиндров с рисками — дистанционный барабан.
Для каждого типа снарядов свой цилиндр, соответствующий баллистике конкретного боеприпаса.
Правее барабана два места для уровней (по паре кронштейнов с отверстиями).
Один продольный, а второй поперечный.
Уровни помогают установить орудие строго в горизонтальной плоскости, иначе из него нельзя будет точно стрелять.




11. Люлька пушки и закреплённое на ней загадочное устройство с проводом.




12. Две лампочки и двухконтактный разъём.
Провод уходит в щитовое прикрытие, а за ним проложен вдоль правой станины.
Что-то подобное я уже видел на «Смерче» и «Граде» у Тульского музея оружия.




13. Колёсное шасси для пушки сделали из сдвоенных колёс от ГАЗ-АА (Модель Я-97 6.50-20).
Одинарные не выдерживали вес, а более крупные от грузовиков ЯАЗ были слишком тяжёлыми и большими.


Координаты:
54°58’52.25″С
39° 2’8.42″В


БС-3 (BS-3) — противотанковая пушка СССР

100-мм полевая пушка образца 1944 года БС-3 (BS-3)

БС-3 (BS-3), индекс ГАУ 52-П-412 — советская 100-мм полевая пушка образца 1944 года, созданная в 1943 году Центральным артиллерийским конструкторским бюро под руководством В. Г. Грабина.


Тактико-технические характеристики 100-мм полевой пушки БС-3 (BS-3)
  • Калибр 100 мм
  • Масса: боевая 3650 кг, походная 3650 кг
  • Ствол: длина 59,6 калибров с учётом дульного тормоза (5960 мм)
  • Углы наведения: вертикальный от -5° до +45°, горизонтальный 58°
  • Скорострельность 10 выстр./мин
  • Максимальная дальность стрельбы 20000 м
  • Начальная скорость бронебойного снаряда 900 м/сек
  • Скорость транспортировки до 60 км/час

Пушка БС-3 (BS-3) успешно противостояла любым тяжелым немецким танкам, применяемым нацистами в годы Второй мировой войны.

Ещё до массового появления тяжелобронированной техники с дальнобойными пушками у немцев, руководителем ЦАКБ (Центральное артиллерийское конструкторское бюро) генерал-лейтенантом технических войск конструктором Василием Гавриловичем Грабиным и специалистами ГАУ (Главное артиллерийское управление) была осознана угроза Красной Армии от этих средств и необходимость создания оружия, противостоящего им.

Поэтому, 15 апреля 1943 года ГОКО выдало постановление № 3187 об усилении противотанковой обороны. Этим же постановлением предписывалось разработать и изготовить опытные образцы противотанковых пушек, способных поражать тяжелобронированные танки. Разработку новой пушки было положено на ЦАКБ и Мотовилихинский завод № 172 имени Молотова. Для пушек был выбран калибр 100 мм и 122 мм. Испытания должны были начаться 1 августа 1943 года.

Создавать пушку с новой баллистикой не было времени. Поэтому В.Г. Грабин взял за основу 100-мм корабельную пушку Б-34. В кратчайшие сроки ЦАКБ разработало документацию и присвоило новой пушке индекс С-3. В июне 1943 года пушка С-3 была изготовлена на заводе № 172.

При испытании обстрелом по движущимся целям противотанковая пушка С-3 показала прекрасные результаты. При обстреле на полигоне танка Т-6 Тигр и САУ Фердинанд / Элефант 100-мм пушка танк поражала в любых точках, включая и лобовую броню с расстояния 500-1000 и 1300 м под углами встречи 30° и 60°. А вот САУ Фердинанд / Элефант ощутимый урон наносился с расстояния 500 м, а лобовую 200-мм броню так и не удалось пробить с этого расстояния даже 100-мм пушке С-3.

Противотанковая пушка БС-3

После испытаний постановлением ГКО № 5822 орудие было принято на вооружение в мае 1944 года под наименованием 100-мм полевая пушка образца 1944 года БС-3 (BS-3). В годы Великой Отечественной войны пушка успешно противостояла тяжелым немецким танкам, включая и Королевский тигр. Из-за этого она получила прозвище «зверобой». Также пушка БС-3 (BS-3) активно применялась в качестве корпусной пушки для стрельбы с закрытых позиций.

Выпуск пушки БС-3 (BS-3) осуществлял завод № 232 «Большевик» с мая 1944 года, а с августа 1944 года к её выпуску подключился завод № 7 «Арсенал».

Производство пушки осуществлялось до 1953 года. За этот период было выпущено около 40 000 единиц. Пушка БС-3 (BS-3) находилась на вооружении Советской Армии, а на 2011 год состояла на вооружении, в качестве орудия береговой охраны, 18-й пулеметно-артиллерийской дивизии, дислоцированной на Курильских островах.

Противотанковая пушка БС-3, вид на казенную часть

Ствол пушки БС-3 (BS-3) состоял из моноблока трубы, казенной части, муфты, задней и передней обойм и двухкамерного дульного тормоза, поглощающего энергию отдачи на 60%. Запирание канала ствола осуществлялось с помощью вертикального клинового затвора с полуавтоматикой копирного типа.

Люлька орудия клёпаная корытообразная. В люльке размещалось противооткатное устройство, состоящее из гидравлического тормоза отката и гидропневматического накатника.

Поворотный механизм пушки БС-3 (BS-3) сделан по винтовому типу, подъемный механизм двухсекционный. Уравновешивающий механизм гидропневматический, состоящий из двух параллельных цилиндров и работающий по типу толкания.

Станок пушки БС-3 (BS-3) состоял из подвижной и неподвижной частей, имеет колесный ход с колесами от автомобиля ГАЗ-АА, но с усиленными шинами. Колесный ход имел торсионное подрессоривание, которое автоматически выключалось при постановке орудия в боевое положение и разведении станин.

Транспортировка пушки БС-3 (BS-3) осуществлялась без передка тягачами АТ-Л или Я-12, ибо автомобилем ЗИС-151.

На пушке БС-3 (BS-3) устанавливались панорамный прицел С-71А-5 и оптический прицел ОП1-5 для стрельбы прямой наводкой. 100-мм полевая пушка БС-3 (BS-3) стреляла бронебойными, бронебойными подкалиберными, осколочно-фугасными выстрелами и осколочными гранатами.

В последний период, с совершенствованием танковой брони, совершенствовались выстрелы к пушке БС-3 (BS-3). Появились оперенные выстрелы для гладкоствольного ствола и, в 1980-х годах, появился в качестве боеприпаса противотанковый управляемый снаряд 9М117 комплекса «Бастион», дальность стрельбы которого становила 100-4 000 м, а бронепробиваемость – 550 мм гомогенной брони.


Расчет советской 100-мм пушки БС-3 ведет огонь по противнику в Берлине 7 декабря 2010 Добавил Timon 19 комментариев Расчет советской 100-мм пушки БС-3 командира орудия старшего сержанта А. Клебанова ведет огонь по противнику в Берлине.

Предположительно, артиллеристы обстреливают рейхстаг. Источник информации о фото: goskatalog.ruБлагодарим slgor за ценные дополнения к публикации. Категория: Артиллерия СССР, Лучшее, Советские войска в бою, Штурм Берлина Информация о фото Место съемки: Берлин, Германия Время съемки: апрель 1945 Автор: Яков Рюмкин (93) Оригинал 1420×877 Похожие фотографии Артиллерийский расчет советской пушки УСВ сержанта Гоношилина ведет огонь по противникуРасчет советской 152-мм гаубицы-пушки МЛ-20 ведет огонь по противникуРасчет советской 76-мм пушки ЗиС-3 ведет огонь по противнику в Данциге Расчет советской 76-мм полковой пушки ведет огонь по противнику в районе Красного СелаРасчет советской 76-мм полковой пушки ведет огонь по противнику на Ленинградском фронтеРасчет советской пушки УСВ ведет огонь по противнику в боях за Керчь [1] Предыдущее фото | Следующее фото 19 Написать комментарий Пожалуйста, авторизуйтесь чтобы добавить комментарий. или войдите с помощью: 19 Цепочка комментария 0 Ответы по цепочке 0 Последователи  Популярнейший комментарий Цепочка актуального комментария 17 Авторы комментариев Авторы недавних комментариев   Подписаться   Уведомлять меня о новых комментариях к этой публикациио новых ответах на мой комментарий УчастникВладимирУ сержанта , командира орудия, в «планшетке» под целлулоидом фотографии — возможно открытки с видами немецкого города. Вы должны войти , чтобы проголосовать00Вы должны войти , чтобы проголосовать11 л. назадУчастникschtaЯ так понимаю, что это противотанковая пушка, которая бьет с небольшими углами. Ствол высоко задран — производится наводка по вертикали. Стреляных снарядных гильз нет, следов боя и не вижу, других военнослужащих тоже. Командир орудия стоит во весь рост. Я думаю, что это фото не в бою и возможно только «для карточки» Вы должны войти , чтобы проголосовать0-1Вы должны войти , чтобы проголосовать11 л. назадУчастникanatol.baУ 100-мм орудия неплохое воздействие на противника осколочно-фугасными боеприпасами. Вы должны войти , чтобы проголосовать00Вы должны войти , чтобы проголосовать11 л. назадУчастникgot137Угол вертикальной наводки у БС-3 от -5 до +45. В боекомплекте три вида осколочно-фугасных снарядов. Весом от 15,6 до 15,9 кг. На максимальном угле вертикальной наводки она их выстреливала на дальность 20км. Отличное орудие и часто использовалось для стрельбы с закрытых огневых позиций. Так что здесь реально может идти стрельба. Наводчик выставляет установки прицела и в панораму не смотрит. Два снаряда поднесли. Орудие не основное и возможно готовится вести огонь на поражение по пристрелянной цели. Вы должны войти , чтобы проголосовать20Вы должны войти , чтобы проголосовать11 л. назадУчастникAlex GMЗаряжающий, подносчики должны быть достаточно крепкими парнями. Ну а эти с фото явно не новички — «профи». Снаряды «на весу» не держат, один опирается на бедро, другой на колено, силы распределяют рационально. Вы должны войти , чтобы проголосовать20Вы должны войти , чтобы проголосовать11 л. назадУчастникZaurusПочему расчет без касок, если это бой? Вы должны войти , чтобы проголосовать00Вы должны войти , чтобы проголосовать11 л. назадУчастникDINAMIT Zaurus: Почему расчет без касок, если это бой? Это Вы шутите так? Вы должны войти , чтобы проголосовать00Вы должны войти , чтобы проголосовать11 л. назадУчастникneveDimka Zaurus: Почему расчет без касок, если это бой? got137: на дальность 20км Вы должны войти , чтобы проголосовать00Вы должны войти , чтобы проголосовать11 л. назадУчастникZloveGroЗаряжающий, подносчики должны быть достаточно крепкими парнями. Ну а эти с фото явно не новички — «профи». Снаряды «на весу» не держат, один опирается на бедро, другой на колено, силы распределяют рационально. Alex GM: Верно! унитрный патрон без малого весил 30,2 кг спина и руку крепкие тут важны! Можно просто сказать уважительно фронтовики :))1 боец скорей всего заряжающий 2 подносчик. В боекомплекте три вида осколочно-фугасных снарядов. Весом от 15,6 до 15,9 кг. На максимальном угле вертикальной наводки она их выстреливала на дальность 20км. Отличное орудие и часто использовалось для стрельбы с закрытых огневых позиций. Так что здесь реально может идти… Читать далее »Вы должны войти , чтобы проголосовать10Вы должны войти , чтобы проголосовать10 л. назадУчастникcyclohexanoneИнтересно, трамвай совсем целый. Надпись — реклама кукурузной муки. Там вроде даже (вагоновожатый?) стоит в проеме задней двери. Неужели до последнего ходили? Или решили рассредоточить комунальную собственность. Вы должны войти , чтобы проголосовать00Вы должны войти , чтобы проголосовать10 л. назадУчастникFerrum116Эта штука покруче Pak 43 Вы должны войти , чтобы проголосовать00Вы должны войти , чтобы проголосовать10 л. назадУчастникDeminтрамвай целый — а вот провода и столбы — нет …. Вы должны войти , чтобы проголосовать00Вы должны войти , чтобы проголосовать10 л. назадУчастникKarandrРедкостная пушка, первый раз мне попалось фото этого орудия во время ВОВ. В детстве у меня была такая пушка, моделька из металла, запомнились двойные колеса и гнутый щит с ящиками. Когда подрос, думал пушка эта современная 60-70 гг, ан нет! Впечатляют размеры снарядов, представлялось, что гильза должна быть меньше по диаметру. Интерестное фото редкого орудия того периода. Вы должны войти , чтобы проголосовать00Вы должны войти , чтобы проголосовать10 л. назадУчастникraykosБС-3 отличное орудие. На консервации до конца 80-х находилась во многих частях. + подвергалась модернизации. Боеприпасов достаточно было. Вы должны войти , чтобы проголосовать10Вы должны войти , чтобы проголосовать9 л. назадУчастникclnlRuss raykos: На консервации до конца 80-х находилась во многих частях До сих пор стоит на хранении кое-где, совершенно точно. Вы должны войти , чтобы проголосовать00Вы должны войти , чтобы проголосовать9 л. назадУчастникclnlRuss ZloveGro: На правой станине орудия видно расположение банника 3 шестов. Эти шесты на станине называются «штанги», а верхняя из них, заостренная, называется «веха». Две штанги и одна веха. Свинчиваясь вместе они образуют стержень, на который навинчивают банник (ящик для его храненеия виден на щите орудия справа). Вы должны войти , чтобы проголосовать10Вы должны войти , чтобы проголосовать9 л. назадУчастникZloveGro clnlRuss: Эти шесты на станине называются «штанги», а верхняя из них, заостренная, называется «веха». Две штанги и одна веха. Свинчиваясь вместе они образуют стержень, на который навинчивают банник (ящик для его храненеия виден на щите орудия справа). Благодарю за толковое, развёрнутое, уточнение буду иметь ввиду. А вот фото БС-3 фактически нет, в сети крайне мало эта великолепная пушка крайне ограничено засветилась на фронтах 1945 года. Вы должны войти , чтобы проголосовать00Вы должны войти , чтобы проголосовать8 л. назадУчастникIgor Basov raykos: На консервации до конца 80-х находилась во многих частях До сих пор стоит на хранении кое-где, совершенно точно. В России пушки БС-3 состоят (2011) в качестве орудия береговой обороны на вооружении 18-й пулеметно-артиллерийской дивизии, дислоцированной на Курильских островах, а также довольно значительное количество их имеется на хранении. (C)Wiki… Вы должны войти , чтобы проголосовать00Вы должны войти , чтобы проголосовать7 л. назадУчастникHomerХудожник Trumpeter явно вдохновился снимком Рюмкина. Вы должны войти , чтобы проголосовать10Вы должны войти , чтобы проголосовать1 год назад

Расчет советской 100-мм пушки БС-3 командира орудия старшего сержанта А. Клебанова ведет огонь по противнику в Берлине. Предположительно, артиллеристы обстреливают рейхстаг.

100-мм полевая пушка обр.1944г.(52-П-412, С-3, БС-3)

Примечания:

 100-мм полевая пушка БС-3, принятая на вооружение Красной Армии в мае 1944 года, была создана конструкторским коллективом В. Г. Грабина в ответ на требования ГКО об усилении противотанковой обороны. Необходимо было эффективное средство для борьбы с новыми тяжелыми немецкими танками. Взяв за основу 100-мм морское орудие Б-34, для которого выпускался унитарный патрон, инженеры разработали новый лафет и использовали целый ряд различных новшеств, получивших широкое распространение уже после войны. Торсионное подрессоривание и гидропневматический уравновешивающий механизм существенно снизили габариты и вес пушки. Лафет был выполнен по схеме обращенного опорного треугольника, благодаря чему уменьшилась нагрузка на станины при стрельбе. Длинный ствол орудия, сообщающий снаряду начальную скорость около 900 м/с, имел массивный двухкамерный тормоз. Вертикальный клиновой затвор оснащался полуавтоматикой копирного типа. Проблему представляла подборка колес для относительно тяжелой полевой пушки. В конце концов было решено установить спаренные колеса с усиленными шинами от автомобиля ГАЗ-АА. Транспортировалось орудие без передка механической тягой.

  В послевоенные годы пушку БС-3 подвергли небольшой модернизации, которая в первую очередь касалась боеприпасов и прицелов. До начала 1960-х гг. пушки БС-3 с успехом пробивали броню любого танка западного производства. Однако позже ситуация изменилась: подкалиберные бронебойные снаряды пушки БС-3 были неспособны пробивать лобовую броню башни а также верхнюю лобовую броню танков «Чифтен», М-48А2 и М-60. Поэтому в срочном порядке были разработаны и приняты на вооружение оперенные кумулятивные и подкалиберные снаряды. Причем подкалиберные снаряды были способны пробивать любую броню танка М-48А2, а также башни танков «Чифтена» и М-60, однако не пробивали верхнюю лобовую броню данных танков. Кумулятивные снаряды были способны пробивать любую броню всех трех бронемашин.

  В 1980-х годах в боекомплект 100-миллиметровой пушки БС-3 поступил управляемый противотанковый снаряд 9М117 (ракетный комплекс «Бастион»), эффективная дальность стрельбы которых оставляла от 100 до 4000 метров и пробивавший по нормали 550-миллиметровую броню. Однако в войска их поступило мало.



100-мм полевое орудие обр.1944 (БС-3)

Начиная с 1932 года с 45мм М1932 и 45мм М1937, Советский Союз пошел по тому же пути увеличения калибра. Принятая на вооружение в 1942 году 45-мм пушка М42 по существу представляла собой увеличенную копию немецкой 37-мм противотанковой пушки. В 1943 году на смену М42 пришла более мощная ЗИС-2 калибра 57 мм. Превосходная ЗИС-2, в свою очередь, была заменена в 1944 году полуавтоматической 100-мм полевой пушкой образца 1944 года (БС-3). Первоначально основанный на военно-морской конструкции и установленный на гусеничном лафете с двумя колесами, M1944 стрелял 35-фунтовым осколочно-фугасным снарядом на максимальную дальность 22 966 ярдов и противотанковым снарядом на эффективную дальность 1093 ярда.С экипажем из шести человек M1944 был способен делать до 10 выстрелов в минуту. Хотя 100-мм Т-12 в конечном итоге заменили M1944 на вооружении СССР, многие из них до сих пор используются по всему миру.

БС-3 создана на базе морской пушки Б-34. Группу разработчиков возглавил В. Г. Грабин.

Пушка стояла на вооружении легких артиллерийских бригад танковых армий (20 штук вместе с 48 ЗиС-3) и корпусной артиллерии.

В годы Великой Отечественной войны БС-3 успешно применялась как мощное противотанковое орудие.Он был способен победить любой современный танк на дальней дистанции. Орудие также использовалось в качестве полевого орудия. Хотя в этой роли он был менее мощным, чем 122-мм А-19, поскольку стрелял меньшим снарядом, БС-3 был более мобильным и имел более высокую скорострельность.

БС-3 поступила в серийное производство в 1944 году, и тогда в том же году было построено всего 341 штука: 66 на Заводе № 7, 275 на Заводе № 232. В 1945 году, включая последнее полугодие, когда война фактически закончилась, еще 1140 построено: 720 на Заводе 7, 420 на Заводе 232.

Первые артиллерийские части со 100-мм пушкой фактически не были противотанковыми частями. Согласно приказу Генерального штаба ГОКО-6270сс от 29 июля 1944 года, в штатах 8/613 и 8/917 должны были быть сформированы 5 корпусных артиллерийских бригад в составе 2 полков, один из 20 152-мм гаубиц и один с 20 100-мм пушками БС-3. (Большинство сформированных таким образом корпусных бригад так и не отправились на фронт, а вместо этого были преобразованы в гаубичные бригады в конце 1944 г., вероятно, для того, чтобы 100-мм пушки могли быть перенаправлены в противотанковые подразделения)

Первоначально предполагалось, что одна батарея в каждом противотанковом полку будет оснащена 100-мм орудиями, но этот приказ был отменен в декабре 1944 года, когда новый приказ НКО № 0050 от 25 декабря 1944 года предписывал, чтобы в каждом полку из 12 противотанковых артиллерийских орудий бригады должны были быть перевооружены 100-мм орудиями (по 16 в полку) к 15 января 1945 г.При формировании 9-й гвардейской армии в начале 1945 года в ее состав вошли 13-я противотанковая бригада с полком 100-мм орудий, а также три новые корпусные артиллерийские бригады (61-я, 62-я, 63-я гвардейские) с полком 100-мм орудий в каждой.

Таким образом, к концу войны в Европе Красная Армия имела 13 противотанковых бригад и 3 корпусные артиллерийские бригады по одному полку 100-мм орудий в каждой, всего на вооружении частей 268 100-мм пушек БС-3.

100-мм полевое орудие обр.1944 (БС-3)

Дата принятия: 1944

Калибр: 100 мм

Вес: 7 617 фунтов

Затвор: полуавтоматический вертикальный скользящий блок

Длина ствола: 239 дюймов

Высота: 45°

Перемещение: 58°

Вес снаряда: 35 фунтов

Начальная скорость: 2953 фт/с

Максимальная дальность: 22 966 ярдов

Нравится:

Нравится Загрузка…

Связанные

Trumpeter 02331 Комплект 100-мм противотанковой пушки БС-3 обр.

1944 г. 1/35 Первый взгляд

Дата пересмотра Апрель 2014 г. Производитель Трубач
Тема 100-мм противотанковая пушка БС-3 обр. 1944 г. Весы 1/35
Номер комплекта 2331 Основной носитель Стирол, фототравление
Плюсы Новый набор инструментов для этого мощного оружия Минусы См. текст
Уровень квалификации Промежуточный уровень Рекомендуемая производителем розничная цена (долл. США) 51 доллар.95

Первый взгляд

Советская Армия никогда не должна была уступать Вермахту ни на каком уровне. Когда немцы выставили на вооружение танк «Тигр», Советы уже работали над усовершенствованием своего Т-34, а также выпускали серию танков «Иосиф Сталин». У тигров не было шансов.

Одной из опор немецкой армии была 88-мм зенитная артиллерийская установка Flak 36/37. Мало того, что это была эффективная зенитная установка, она оказалась еще и болезненно точным и эффективным противотанковым оружием.Советы ответили 100-мм полевой пушкой БС-3. Он мог работать как стандартное артиллерийское орудие с дальностью действия около 20 километров, а также мог пробивать 160-мм броневой лист на расстоянии более километра. Хотя БС-3 поступила на вооружение в 1944 году, очевидно, что она используется до сих пор.

Trumpeter продолжает производить комплекты лучших артиллерийских орудий в истории, и эта последняя партия охватывает 100-мм противотанковое орудие образца 1944 года, БС-3. Это не первый комплект этого грозного оружия, так как ICM выпустила хороший комплект БС-3 около пятнадцати лет назад. Уровень детализации немного отличается, поскольку этот набор состоит из 203 деталей, включая несколько деталей с фототравлением, тогда как набор ICM состоит из 158 деталей (без фототравление). В этот комплект также входят резиновые (виниловые) шины. Всего в наборе шесть деталей дерева плюс лад фототравления и четыре покрышки.

В этом наборе действительно хорошо используются новые технологии, так как отливка затвора позволяет производить четыре израсходованных (полых) 100-мм гильзы, а также четыре полных патрона и два патронных ящика. Среди особенностей и опций этого комплекта:

  • Детализированный затвор
  • Детализированный прицел и органы управления
  • Детализированный щит и отделение для хранения
  • Первопроходческие инструменты и палки для чистки в комплекте
  • Пистолет можно перемещать по высоте
  • Пушка может быть переведена из походного положения в боевое (и обратно)
  • Четыре патрона, четыре стреляных патрона и два патронташа в комплекте

Как и в случае с предыдущими артиллерийскими орудиями, выпущенными ранее, это красивый набор, который будет хорошо смотреться с одним из артиллерийских тягачей, представленных на рынке.

Выражаю искреннюю благодарность компании Stevens International за образец для обзора!

100-мм пушка БС-3 — FoW II Советская 15-мм

Каждый предмет в нашем инвентаре был проверен, очень строго оценен и упакован в пакеты для его защиты.

SW

Термоусадочная упаковка. Все еще в оригинальной заводской термоусадочной пленке, состояние видно через термоусадку.Например, «SW (NM)» означает, что товар упакован в термоусадочную пленку в почти идеальном состоянии.

НМ

Рядом с Монетным двором. Как новый, с минимальным износом, во многих случаях неотличимый от монетного двора. Почти идеально, очень коллекционно.
Настольные игры и военные игры в этом состоянии практически не изнашиваются и считаются перфорированными, если только в примечании о состоянии не указано, что они не перфорированы.

ЕХ

Отлично. Немного б/у, но почти как новый. Могут быть видны очень маленькие складки корешка или небольшой износ углов. Абсолютно без надрывов и следов, коллекционное состояние.

ВГ

Очень хорошо.Использовал. Могут быть складки среднего размера, вмятины на углах, незначительные надрывы или потертости, небольшие пятна и т. д. Полный и очень пригодный для использования.

Ярмарка

Очень хорошо использованный, но полный и пригодный для использования. Могут иметь дефекты, такие как надрывы, следы от ручки или выделения, большие складки, пятна, пометки, неплотная карта и т. д.

  • Предметы в коробках перечислены как «код/код», где первый код представляет собой коробку, а второй код описывает содержимое.Если указано только одно условие, то коробка и содержимое находятся в одном и том же состоянии.
  • Знак «плюс» указывает, что элемент близок к следующему наивысшему состоянию. Например, EX+ — это предмет в состоянии между «Отличное» и «Почти новое». Знак «минус» указывает на обратное.
  • Крупные дефекты и/или отсутствующие компоненты отмечаются отдельно.
  • Жетоны настольных игр перфорированы, если не указано иное.Из-за природы свободных счетчиков, если игра неиграбельна, она может быть возвращена с возмещением покупной цены.
  • В большинстве случаев игры в коробках и бокс-сеты не поставляются с кубиками.
  • Картонная подложка миниатюрных пачек не сортируется. Если они чрезмерно изношены, они будут помечены как «карта изношена».
  • Плоские лотки для игр SPI не классифицированы и имеют обычные проблемы.Если они чрезмерно изношены, они будут помечены как «изношенные лотки».
  • Отметка остатка. Отметка остатка обычно представляет собой небольшую черную линию или точку, написанную фломастером или маркером на верхнем, нижнем и боковых краях страницы, а иногда и на символе UPC на обратной стороне книги. Издатели используют эти знаки, когда им возвращают книги.

Если у вас есть какие-либо вопросы или комментарии относительно оценивания или чего-либо еще, отправьте электронное письмо по адресу контакт@nobleknight. ком .

Missing Links ICM #35141 Советский 100-мм БС-3 Обзор

Обзор комплекта: ICM в масштабе 1/35 № 35141; Советская 100мм БС-3 Полевая Пистолет; 152 части серого стирола; цена от 11 до 16 долларов

Преимущества: первый комплект в стироле этого долгоживущего оружия; очень мило, мелкие детали и выбор опций

Недостатки: из-за отсутствия прессы кажется малопонятным

Рейтинг: Настоятельно рекомендуется

Рекомендация: всем фанатам поздневоенной советской бронетехники и послевоенным моделистам

В конце 1942 года Советы оказались в затруднительном положении, поскольку не могли остановить новый Тигр. танки, которые начали появляться на Восточном фронте.Когда эти танки появились в числа и показали себя почти непробиваемыми для стандартной артиллерии. оружия на боевых полигонах было принято решение выяснить, какие калибры были в наличии что может сделать работу. Артиллерийские орудия корпусного уровня, такие как 122-мм А-19, были способны уничтожить танк, но в корпусной форме были слишком велики и громоздки, чтобы сделать работа. Можно было установить 85-мм орудие образца 1939 года, но для него не было полевого лафета. монтаж оружия.Меньшие 76-мм орудия, такие как ЗИС-3, такой возможности не имели. Долгожданная 107-мм пушка, находившаяся в разработке, не показывала достаточных обещать. В результате главный артиллерийский конструктор Красной Армии генерал В. Г. Грабин перешел на 100-мм корабельные орудия.

Найдена подходящая пушка, обычно вооружавшая эсминцы, и переделана в полевую вагон для испытаний. Пистолет превзошел их самые лучшие ожидания и в бою весил всего примерно половина корпуса орудия, но имела почти такую ​​же бронепробиваемость.С базовым бронебойным снарядом новое орудие могло пробить 160-мм RHA на 500 м и 0 угловое воздействие. (Против плоскобортного Тигра с его бронезащитой максимум 100мм, это означало возможность проникнуть в него в любом месте на поле боя; это было не так эффективен против Tiger II.) Орудие также стреляло полезным осколочно-фугасным снарядом, а в артиллерийский режим мог вести огонь на 20 000 метров. Более поздняя и известная танковая пушка Д-10. был разработан из этого оружия. Последний раз отмечалось (по мнению украинцев) в использовании с войсками бывшей республики Югославии в 1990-е годы, а также Чеченцы в войне 1994-96 годов с Россией.(В таком виде он предлагается как совместный комплект с грузовым автомобилем Омега-К Урал-4320.)   Набор ICM — это жемчужина, размера этого зверя, но также обеспечивает множество мелких деталей для оружия. То орудие поднимается и траверсируется, а тропы функционируют. Лопаты подвижны, как и вставка щитка. Орудие может отображаться на дополнительных огневых позициях (батарейная или отскакивает), но не скользит в своей колыбели. Затвор отдельный и может быть вверх или вниз для стрельбы или заряжания.Даже зрение становится лучше обработки, чем у большинства артиллерийских орудий, и состоит из восьми частей и крепления.

Три снаряда включены в комплект AP (часть 29), APBC (часть 30) и HE-FRAG (часть 31) снаряды. Корпуса состоят из двух частей, так что их можно либо комбинировать с их projos или оставлены незакрепленными в виде использованных оболочек. Не включены цифры, которые, учитывая хорошие цифры, которые пришли с новыми «Великими битвами Второй мировой войны» ICM серия, это немного стыдно.Экипажи обоих своих 45-мм противотанковых орудий и 76-мм полковой орудийный набор можно комбинировать с некоторыми деталями из ящика с деталями, чтобы обеспечить экипаж для этого оружия. Полная бригада составляет около шести или семи человек для этой части, поэтому, если вы хотите поставить его на базу или диораму, рассчитывайте хотя бы на столько.

В общем, еще одна хорошая работа от ICM.

100-мм дивизионная пушка БС-3 обр.1944 г. (ранняя серия) Walk Around Страница 1

100-мм дивизионная пушка БС-3 обр.1944 (Ранняя серия) Walk Around Страница 1

Любые вопросы, комментарии или проблемы, пожалуйста напишите мне.

Эти фотографии были сделаны и размещены в Интернете пользователем Юрий Пашолок .



Страница 1 Страница 2 Страница 3 Страница 4 Страница 5 Страница 6 Страница 7 Страница 8 Страница 9 Страница 10
    Страница 11 Страница 12 Страница 13 Страница 14 Страница 15 Страница 16





Страница 1 Страница 2 Страница 3 Страница 4 Страница 5 Страница 6 Страница 7 Страница 8 Страница 9 Страница 10
    Страница 11 Страница 12 Страница 13 Страница 14 Страница 15 Страница 16



Trumpeter 1/35 Русская 100-мм противотанковая пушка M1944 (BS-3) 02331 Комплект пластиковых моделей

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, по которой вас можно идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Время от времени мы можем изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вы довольны любыми изменениями.

Что мы собираем

Мы можем собирать следующую информацию:

  • имя и должность
  • контактная информация, включая адрес электронной почты
  • демографическая информация, такая как почтовый индекс, предпочтения и интересы
  • другая информация, относящаяся к опросам клиентов и/или предложениям

Что мы делаем с собранной информацией

Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

  • Внутренний учет.
  • Мы можем использовать эту информацию для улучшения наших продуктов и услуг.
  • Мы можем периодически отправлять рекламные электронные письма о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может показаться вам интересной, используя предоставленный вами адрес электронной почты.
  • Время от времени мы также можем использовать вашу информацию, чтобы связаться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили подходящие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Файл cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и файл cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на личность. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о трафике веб-страницы и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, после чего данные удаляются из системы.
В целом файлы cookie помогают нам сделать веб-сайт лучше, позволяя нам отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы решили поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отказаться от файлов cookie, если хотите. Это может помешать вам воспользоваться всеми преимуществами веб-сайта.

Ссылки на другие веб-сайты

Наш веб-сайт может содержать ссылки на другие интересующие вас веб-сайты. Однако, как только вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Поэтому мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете во время посещения таких сайтов, и такие сайты не регулируются настоящим заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

  • всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
  • , если вы ранее давали согласие на использование нами вашей личной информации в целях прямого маркетинга, вы можете изменить свое решение в любое время, написав нам или отправив электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или это требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам, что хотите, чтобы это произошло.

Если вы считаете, что какая-либо информация, которую мы храним о вас, неверна или неполна, пожалуйста, напишите или напишите нам как можно скорее по указанному выше адресу.Мы оперативно исправим любую информацию, которая окажется неверной.

Артиллерия — Пушки и гаубицы

Артиллерия — Пушки и гаубицы

ФАС | Военные | ДОД 101 | Системы | Земля | РЯД ||||


Индекс | Поиск | Присоединяйтесь к ФАС

Современные достижения в области вооружений и технологий продолжают стимулировать развитие и применение общевойсковой доктрины.Интеграция артиллерийских средств в единый план огневой поддержки является важнейшей задачей общевойскового командующего. Интеграция также имеет основополагающее значение для успеха любой операции.

Артиллерийские силы требуют максимальной дальности и скорострельности. Увеличение скорострельности и давления в патроннике приводит к увеличению нагрузки на орудие, снаряды, капсюли, взрыватели и поток боеприпасов. Стрельба очередями требует очень высокой надежности всех компонентов: ударный досыл не должен нарушать работу взрывателя, гильзы капсюля должны надежно извлекаться при любом давлении в патроннике, ударные и вибрационные воздействия на компоненты должны быть допустимыми.Дополнительными требованиями являются короткое время боеготовности, быстрая смена боеприпасов и управление энергопотреблением.

Будущее в артиллерийских системах связано с более точными орудиями, большей дальностью и более совершенными боеприпасами. Используя меньшие заряды магазина, боеприпасы можно смешивать, чтобы лучше поражать различные цели. Увеличение скорости загрузки, трамбовки и стрельбы является целью многих организаций. Например, фиксированные боеприпасы потребуют только одного таранного действия, хотя это приведет к более высоким перегрузкам.

Оружие большого калибра, например 155-мм гаубицы, обычно оснащается дульным тормозом. Назначение этих тормозов — уменьшить импульс отдачи оружия. Дульные тормоза, к сожалению, отрицательно влияют на систему отдачи. Эффект заключается в том, что сила, возникающая в результате давления газов на лопасти дульного тормоза, действует на ствол, вызывая колебания. Эти колебания передаются от ствола на противооткатную систему. Таким образом, сила, действующая на узел отдачи, носит колебательный характер.


Комплексная огневая поддержка является решающим элементом на современном поле боя.В наступлении она является основным средством достижения выгодного соотношения сил над противником. Может пробивать бреши в обороне; разрушать, обездвиживать или уничтожать группировки противника в его тактической глубине; и отражать контратаки. В обороне он срывает подготовку противника к атаке, вызывает истощение при приближении к переднему краю и отталкивает силы, достигающие переднего края или проникающие в него. Превосходство в огне — обязательное условие успеха любой атаки. Атакующий должен уметь выполнять свои огневые задачи, подавляя контрбатарейный огонь.Огневое превосходство также является краеугольным камнем любой защиты, хотя часто достигается только на ограниченное время, в решающий момент битвы.

Батальонный огонь является предпочтительным методом ведения огня для ОПФОР, хотя есть ситуации, в которых уместен артиллерийский огонь. Огневое превосходство часто достигается за счет использования огня размером с батальон и за счет артиллерийских групп, сформированных из средств, предоставленных «сверху вниз». Основные преимущества батальонного огня по сравнению с батарейным обусловлены двумя основными факторами: увеличением количества огня и сокращением времени стрельбы.Увеличенный объем стрельбы позволяет произвести до трехкратного количества выстрелов по цели/району цели за определенный период времени. Эти возгорания сокращают время, необходимое для стрельбы из определенного количества выстрелов для достижения желаемых критериев повреждения примерно на две трети. Более короткое время (я) стрельбы также может улучшить / повысить живучесть за счет уменьшения их воздействия средств противодействия огню.

Большинство стран бывшего Советского Союза, многие страны Ближнего Востока и Африки предпочитают «окапываться» (особенно с помощью буксируемых систем).Их артиллерия, скорее всего, останется на уже «окопавшихся» позициях, а не будет «стрелять и удирать» (как предпочитают США и некоторые страны НАТО) для повышения живучести. Это поддержало бы батальонный огонь. С другой стороны, если артиллерийское подразделение просто занимало огневую позицию и не очень близко к тому, чтобы «окопаться», как это обычно происходит при наступлении, разумным выбором для сведения к минимуму потерь будет освобождение/движение (из путь вреда) на другую огневую позицию. Что касается подразделений РСЗО, многие, если не все, будут передислоцироваться как можно быстрее из-за их огневой характеристики.Другое подходящее использование огня на уровне батареи включает в себя: возможные цели, занимающие небольшие площади (включая скопления войск), как правило, не превышающие гектар, в ответ на засады и в ситуациях, требующих прямого огня.

Стандартный комплект боеприпасов (базовая загрузка) описывает боеприпасы, перевозимые штатным транспортом артиллерийского подразделения. Артиллерийские подразделения начинают бой с полным комплектом боеприпасов, включая специализированные боеприпасы, такие как артиллерийские высокоточные боеприпасы (ADHPM), разбрасываемые мины, осветительные и дымовые.В обычных условиях специализированные боеприпасы присутствуют в ограниченном количестве. Это позволяет командиру реагировать на непредвиденные ситуации. Состав этих основных нагрузок «различается в зависимости от системы в зависимости от задач подразделения, имеющихся боеприпасов и грузоподъемности. Ниже приводится возможная разбивка боеприпасов, которые будут доступны для артиллерийского подразделения.

Боеприпасы

2С1

2С3/2С19

2С12

2С5

2С7

БМ-21

He-Frag*

47%

40%

77%

50%

80%

67%

ICM*

20%

20%

0%

17%

20%

20%

Флешет

10%

10%

0%

8%

0%

0%

ТЕПЛО-ФС

5%

5%

0%

5%

0%

0%

Дым (WP)

5%

5%

10%

5%

0%

0%

Освещение

10%

10%

10%

0%

0%

0%

АДХПМ

3%

5%

3%

5%

0%

3%

Скэтт Майнс

0%

5%

0%

10%

0%

10%

* 10% этих боеприпасов будут увеличенной дальности.

** ADHPM включает все боеприпасы, относящиеся к высокоточным боеприпасам. (ПГМ)

(а) Вышеупомянутые проценты относятся к общей грузоподъемности огневого подразделения. Грузоподъемность включает в себя хранение оружия на борту и грузоподъемность грузовых автомобилей, приходящихся на единицу. Как правило, грузоподъемность составляет 2,0 ед. огня для самоходных систем, 1,6 единиц огня для буксируемых систем и 1,3 единицы огня для РСЗО. Подразделения также могли получить дополнительный транспорт поддержка со стороны дивизионных и армейских средств, если этого требует ситуация.

(б) Для всех систем дополнительный боезапас сверх этих «базовых нагрузок» будет преимущественно HE-Frag с ограниченным количеством ICM. Другие типы боеприпасов выделяются для удовлетворения конкретных требований миссии.

Боевая единица — тыловой расчет для пополнения боезапаса и не подразумевает каких-либо конкретных типов боеприпасов. На уровне батальона единица стрельбы применяется только к боеприпасам большого объема, таким как HE-Frag, ICM, и версия этих патронов с увеличенным радиусом действия. Другие типы боеприпасов, такие как МПГ, разбрасываемые мины, химикаты, освещение и дым. обрабатывается на особом основании. Эти боеприпасы выдаются только по мере необходимости выполнять определенные миссии или пополнять израсходованные запасы. Таким образом, есть «стандартные» и «специальные» огневые единицы. «Стандарт» единица огня имеет только один тип боеприпасов, обычно «убийственный». снаряд (HE-Frag или ICM). У «особой» боевой единицы будет «убийство» снарядов, но также будут включать специализированные боеприпасы.Распределение боеприпасов можно использовать для влияния на бой. Это означает не только сумму, но и также типы поставляемых боеприпасов. Основные усилия могут быть получены не только больше боеприпасов, чем поддерживающее усилие, но оно также может получить более высокую процент улучшенных боеприпасов, чем вспомогательное усилие. Наоборот, усилия поддержки, вероятно, будут иметь более высокий процент осколочно-фугасных боеприпасов.

Современные обычные средства огневой поддержки, особенно высокоточное оружие, приближаются по разрушительному действию к маломощному ядерному оружию. Высокоточное оружие — это оружие, способное доставлять управляемые обычные боеприпасы с вероятностью 50–60% поражения целей противника с первого выстрела (в пределах досягаемости системы доставки оружия). Эта возможность возможна только при использовании высокоточных боеприпасов, имеющих элемент наведения или самонаведения. Наличие высокоточного боеприпаса превращает оружие в высокоточное. Однако система высокоточного оружия также должна включать в себя подсистему обнаружения и сопровождения цели и подсистему наведения ракеты или снаряда.

Использование высокоточных боеприпасов дает очевидные преимущества для артиллерийского орудия. Во-первых, ствольные артиллерийские установки способны вести огонь по отдельным целям (включая малоразмерные цели, такие как танки, боевые машины пехоты (БМП) или полевые укрепления) с высокой вероятностью поражения с первого выстрела. Например, подразделение, стреляющее 152-мм снарядами с лазерным наведением (ЛГН), может сократить расход боеприпасов в 40-50 раз по сравнению с использованием 152-мм обычных боеприпасов, а также быстрее уничтожить цель в 3-5 раз. Это устраняет традиционное требование к площадному огню или артиллерийскому обстрелу. Во-вторых, ствольная артиллерийская установка может вести огонь по групповым целям, используя одни и те же настройки орудия, рассчитанные относительно центра масс групповой цели.

Критерии поражения цели

Урон по цели — это эффект пожаров на заданную военную цель. Это приводит к полной, частичной или временной потере боеспособности цели. Категории целевого повреждения: уничтожение, разрушение, нейтрализация и преследование.
  • Аннигиляция Огонь делает ненаблюдаемые цели неэффективными в бою, и для их использования требуется капитальное строительство. Для точечной цели, такой как пусковая установка ПТУР, OPFOR должен израсходовать достаточно снарядов, чтобы обеспечить вероятность поражения от 70 до 90 процентов. По площадным целям, таким как опорные пункты взвода или средства ядерной артиллерии, они должны произвести достаточно выстрелов, чтобы уничтожить от 50 до 60 процентов целей в группе. Эти пожары приводят к тому, что группа перестает существовать как боевая сила.
  • Снос относится к разрушению зданий и инженерных сооружений (мосты, укрепления, дороги). Для сноса требуется достаточно патронов, чтобы сделать такие материальные объекты непригодными для дальнейшего использования. Это подмножество уничтожения.
  • Нейтрализация огонь наносит цели достаточно урона, чтобы— Вызывает временную потерю боеспособности; Ограничить или запретить его маневр; Нарушить его способность C2. Чтобы добиться нейтрализации, артиллерия должна произвести достаточно выстрелов, чтобы уничтожить 30 процентов группы ненаблюдаемых целей.
  • Преследование использует ограниченное количество артиллерийских орудий и боеприпасов в установленное время для ведения беспокоящего огня. Целью этих огневых действий является психологическое воздействие на личный состав противника в районах сосредоточения обороны, командных пунктах и ​​тыловых сооружениях. Успешный преследующий огонь тормозит маневр, снижает боевой дух, прерывает отдых и ослабляет боеготовность противника.
Контрбатарейный огонь выполняет нейтрализацию или уничтожение артиллерийских батарей противника.Борьба с артиллерией противника — одна из важнейших задач артиллерии. Это позволяет сухопутным войскам добиться огневого превосходства на поле боя. Борьба с артиллерией противника требует большего, чем контрбатарейный огонь. Требуется уничтожение центров С2, а также артиллерии. Это также требует взаимодействия других наземных родов войск и авиации. Маневр огнем происходит, когда юнит переводит огонь с одной цели или группы целей на другую, не меняя огневых позиций.Это общевойсковая концепция, в которой артиллерия играет решающую роль. Маневр огневыми массами ведет огонь по наиболее важным объектам или группировкам противника. Его цель — уничтожить их за короткий промежуток времени или перераспределить огонь для поражения нескольких целей одновременно. Другая цель может состоять в том, чтобы сместить основные боевые усилия ОФОР с одного направления на другое. Для миссий по уничтожению или нейтрализации огня столько (или меньше) выстрелов, сколько необходимо наблюдателю, чтобы указать, что цель получила требуемое количество повреждений.Для ненаблюдаемого огня в основу планирования артиллерийского огня берется общая таблица норм расхода боеприпасов. Следующая таблица является примером такой таблицы для осколочно-фугасных (осколочно-фугасных) снарядов, необходимых для уничтожения или нейтрализации различных целей. Эта таблица не учитывает время.


Цель


Обязательное
Эффект

Снаряды осколочно-фугасного калибра в миллиметрах

Ружья и гаубицы

Ступки

МДУ

76

85

100

122

130

152

203

82

120

240

122

220

Пусковая установка SSM

Цель
уничтожение

800

720

540

300

280

200

70





60

360

200

Батарея (взвод) в/ч
бронированный самоходный
артиллерия (минометы)

Цель
нейтрализация

1000

900

720

450

360

270

120



450

120

400

240

Батарея (взвод) в/ч
небронированная самоходная
или вкопанная буксируемая артиллерия
минометы

Цель
нейтрализация

540

480

360

240

220

180

100

400

240

100

320

180

Батарея (взвод) в/ч
буксируемая артиллерийская установка в составе
открыть

Цель
нейтрализация

250

220

150

90

80

60

30

180

90

20

120

60

Батарея СЭМ

Цель
нейтрализация

250

240

200

150

150

100

60







200

100

Фургоны связи и радиолокации

или
пункт управления РЛС в
открытый

Цель
нейтрализация

420

360

280

180

180

120

60

350

180

40

240

120

Окопавшиеся войска и
оружие в подготовленном
опорный пункт обороны
должности

Нейтрализация
1 га
целевой области

480

450

320

200

200

150

60



200

50

240

100

Окопавшиеся войска и
оружие, танки, БМП и
БТР в спешном порядке
оборонительные позиции и
сборочные площадки

Нейтрализация
1 га
целевой области

400

350

250

150

150

110

45

300

140

45

180

80

Войска и вооружение
на сборочном участке в
открыть

Нейтрализация
1 га
целевой области

50

45

30

20

20

15

5

35

10

4

8

5

Командный пункт в землянке-
приют или другое
верхняя крышка

Нейтрализация
1 га
целевой области

480

450

320

200

200

150

60



200

50

240

100

Командный пункт в
открытый (или установленный в
транспортное средство

Нейтрализация
1 га
целевой области

120

100

80

80

50

40

15



25

10

20

15

ПТУР

,ПТУР
другая индивидуальная цель в
открытый

Цель
нейтрализация

250

240

180

140

140

100

90

240

140

35





Артиллерия

Оружие, Комбинация гаубиц и артиллерийских орудий Характеристики пушек и гаубиц:

105 мм:
  • 105 Световой пистолет
  • М18
  • 105 Крупповская пушка
  • 105 R Металлический пистолет
  • 105 Упаковать как Skoda
  • М 56 упаковать как
  • М 101 Буксировка Как
  • М102 Буксируется как
  • Аббат САУ
  • М108 СП Как
  • М52 СП Как
  • 105 HM-2 Как
  • М-38 Пистолет (Шкода)
  • 105 АС 50 Как
  • Р58/М26 Буксируется как

122 мм:

  • 122/46 Полевое ружье
  • Д30 Как
  • М 30 Как
  • 2С1 СП Как

130 мм:

140 мм:

152 мм:

150 мм:

152 мм:

155 мм:

  • М114
  • М114/39 (М-139)
  • Буксируемый Как
  • >ФХ-70 Буксируется как
  • >М109 СП Как
  • М198 Буксируется как
  • 155 ТРФ1
  • 155 Пистолет AUF1
  • 155 Пистолет AMF3
  • 155 Пистолет BF50
  • М44 СП Как
  • М59 Буксируемое орудие
  • СП70 СП Как

175 мм:

203 мм:

  • М115 Буксируется как
  • М110 СП Как
  • М55 СП Как
l00 мм:

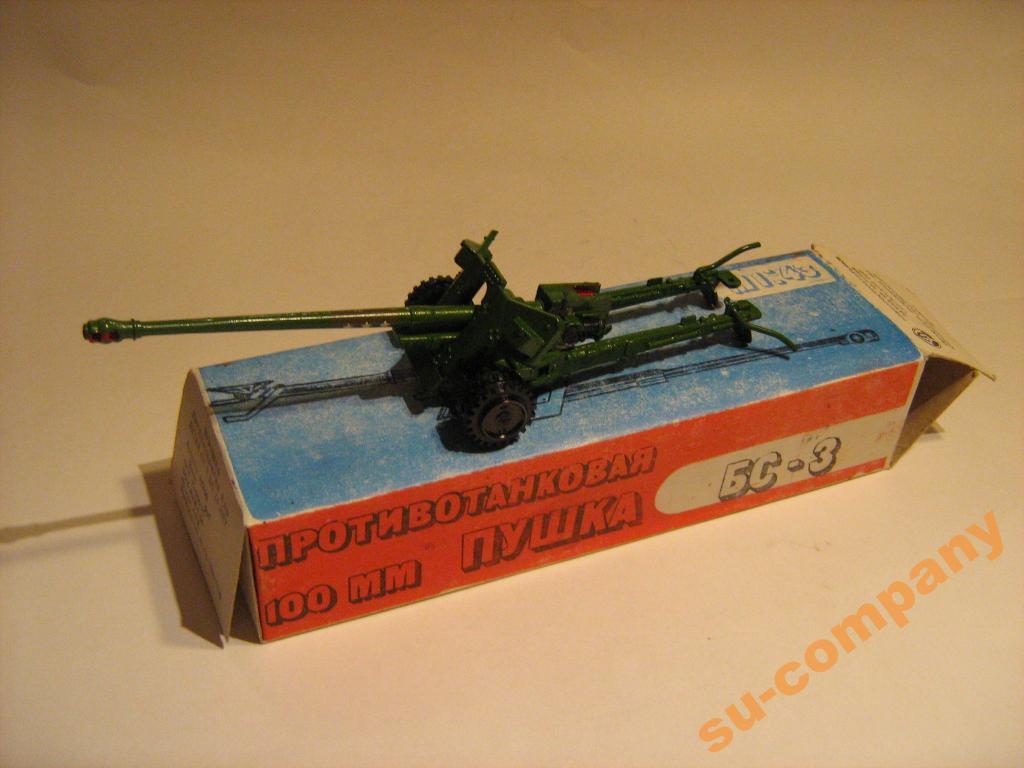

  • БС-3 Полевое ружье
  • Модель 53 Полевое орудие
  • Шкода Как (Модель 1914/1934,1930,1934)
  • Как (Модель 1939 г. )

105 мм:

  • Шнайдер Полевое ружье (модель 1936 г.)

120 мм:

122 мм:

  • Д30 Как
  • М-30 Как
  • Д74 Как
  • А19 Пистолет (модель 31/37)
  • 2С1 СП Как
  • Модель 89 СП Как

130 мм:

150 мм:

  • Шкода Как (модель 1934 г.)
  • Чех Как (модель 1937 г.)
  • Буксируемый Как
  • 2С3 СП Как
  • 2А65 Как
  • МЛ20 How-Gun
  • Д20 Пистолет-Как
  • Пистолет 81
  • 2А36 Пистолет
  • Дана SP Gun-How M77
  • Буксируемый САУ How2S5
  • 2С19 СП Как
  • Пистолет-Хау 85
  • Как Модель 1938 года
  • Пистолет Как 81

203 мм:

Минометы:

107 мм:
  • 4. 2″ (на земле или на бронированном M106 автомобиль)

120 мм:

  • Брандт (М60, М-120-60, ЛМ-120-АМ-50)
  • М120 РТФ 1
  • М120 М51
  • Солтам/Тампелла (наземный Б-24 или на бронированном М113 автомобиль)
  • Эсия Mod L (установленный на земле M-L или установленный на либо БМР-600, либо М113 бронированный автомобиль)
  • ХИ12 (Тосам)
  • 2Б11 (2С12)
107 мм:

120 мм:

  • 2Б11 (2С12)
  • М 120 Модель 38/43
  • Тунджа/Тунджа Миномет Sani SP (устанавливается на МТ-ЛБ)
  • Миномет Модель 1982 г.

160 мм:

  • М160
  • 240 мм:
  • М240
  • 2С4 СП Миномет

Реактивные системы залпового огня:

110 мм:

122 мм:

140 мм:

227 мм:

122 мм:
  • БМ-21 (БМ-21-1, БМ-21В)
  • РМ-70
  • АПР-21
  • АПР-40

130 мм:

140 мм:

220 мм:

240 мм:

280 мм:

300 мм:

Источники и методы



ФАС | Военные | ДОД 101 | Системы | Земля | РЯД ||||


Индекс | Поиск | Присоединяйтесь к ФАС
http://www.
