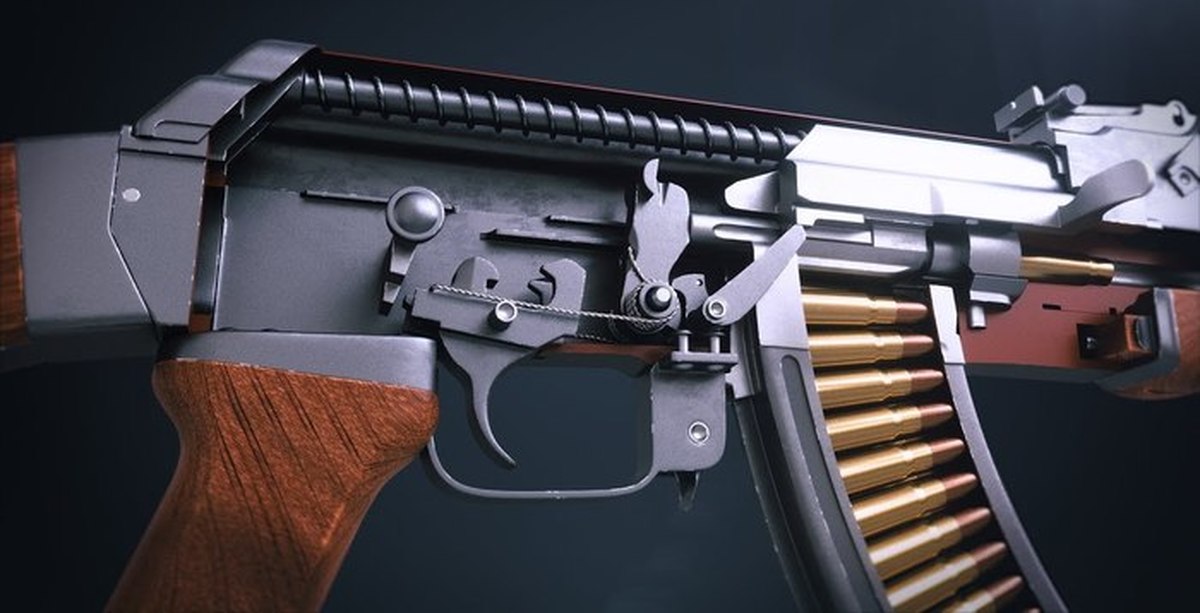

Принцип работы автоматики АК-47 основан на отводе части пороховых газов через специальное отверстие в стенки ствола и специальное действие их на поршень.
Цикл работы осуществляется следующим образом:
Для производства выстрела необходимо нажать на спусковой крючок . Курок выходит за оцепление с передним шептало .
И под действием ударной пружины ударяет по ударнику.
Происходит накал капсулы и воспламенение порохового снаряда. Под действием расширяющихся пороховых газов пуля врезается в нарезы и движется по каналу ствола. После того как пуля пройдет газоотводные отверстия на стенки ствола, часть пороховых газов поступает в газовую камеру. Действуя на поршень газовые газы отбрасывают пороховые газы назад. В процессе движения затворная рама осуществляет отпирание канала ствола, путем поворота затвора и расцепление его боевых выступов с опорными поверхностями вкладыша ствольной коробки.
После отпирания, начинается совместные движение затворной рамки и затвора. Из патронника извлекается стрелянная гильза, которая в дальнейшем удаляется за приделы оружия. Одновременно с этим взводится ударно-спусковой механизм. Под действием возвратного механизма, подвижные части из крайнего заднего положения, перемещаются вперед. При этом очередной патрон заряжается в патронник , происходит запирание канала ствола.
К моменту прихода подвижных частей в крайнее передние положение, ударно-спусковой механизм находится в взведенном положении. Автомат готов к производству следующего выстрела.
МОСКВА, Сайт militarists.ru
1
Оригинал
Теги: Принцип работы, автоматика, АК-47
Блоги
Виктор Мураховский
Американцам напомнили о «Мёртвой руке» русских
В связи с возросшей угрозой применения ядерного оружия американцам напомнили о «Мёртвой руке» русских, способной схватит…
Александр Храмчихин
В военном конфликте с Китаем у Японии будет очень мало шансов
Китай и Япония многократно воевали между собой, причем особенно интенсивно в последние полтора века.
Как правило, агресс…
Юрий Иванов
В Тверской области подняли останки более 480 красноармейцев
22 сентября у Ржевского мемориала Советскому солдату состоялось закрытие международной военно-исторической экспедиции «Р…
Виктор Мураховский
Новый «Ростех»
Военная отрасль может сделать российскую экономику успешнее
Видео дня
Военная приёмка «Восток-2022»
Фоторепортаж
Учение арктической группировки Северного флота в Арктике
Интервью
Сергей Поздняков: первый шаг создания лунного скафандра сделан
Политика и общество
Марина Чекурова: происходящее сейчас в экономике теории не описывают
Евгений Коган: либерализация экономики поможет ответить на жесткие вызовы
Алексей Баров: недостатка в зарубежных товарах в России сейчас нет
Оборудование Ростеха освещает речные пути в арктической зоне Якутии
Все материалы
Техника и вооружение
«Хаска-10» принимает первую нагрузку
ЭМЗ им.
Мясищева модернизирует воздушные командные пункты Ил-22М11
В Тикси завершается ремонт взлётно-посадочной полосы
В МАИ создали усовершенствованный одноместный учебный планер
Все материалы
Силовые структуры
Корабли ВМФ России и ВМС Китая проводят совместное патрулирование в Тихом океане
АПЛ «Омск» и «Новосибирск» в Чукотском море выпустили ракеты по кораблям «противника»
Силы Балтийского флота вышли в море для испытания двух подлодок
Севмаш отобрал команду для VII корпоративного чемпионата профмастерства
Все материалы
Сотрудничество
«РТ-Техприемка» предложила решения в области автоматизации производственных процессов
ЦНИИточмаш поставил иностранному заказчику патроны для подводных автоматов
Более 200 российских военнослужащих примут участие в учениях ОДКБ в Казахстане
Россия и Китай договорились о взаимодействии министерств обороны
Все материалы
Наука и производство
Ростех сообщил о реорганизации «Мотовилихинских заводов» для исполнения госзаказа
Ярославский радиозавод начнет конвейерное производство аппаратуры для спутников
В семействе машин поколения К5 появилась новинка – пожарный автомобиль
Ростех и ФРП запустили в Красноярске производство станций тропосферной связи
Все материалы
Диверсификация предприятий ОПК
«Калашников» разработал новый гибридный станок
Новикомбанк наращивает поддержку проектов по диверсификации
Объем производства концерна «Калашников» с начала 2022 года вырос в среднем на 15%
Красные «муравьи» из Коврова покорили туляков
Все материалы
Выставки и конференции
Приветствие Министра цифрового развития, связи и массовых коммуникаций Российской Федерации М.
И. Шадаева
«Рособоронэкспорт» представит российскую продукцию на выставке AAD 2022 в Южной Африке
Открыта регистрация посетителей выставки «Интерполитех – 2022»
Новейшие разработки в сфере робототехники и искусственного интеллекта
Все материалы
Безопасность
Российское предприятие запустило производство оружейных сейфов европейской сертификации
Григорий Пащенко: расширение для браузера может оказаться инструментом, созданным злоумышленниками
Ростех разработал цифровую платформу для точного земледелия
Ростех выпустил приложение для IP-телефонии и чатов на мобильных устройствах на «Авроре»
Все материалы
Гражданская авиация
Ростех поставил шесть вертолетов для санитарной авиации
Ростех передал два вертолета для первого межрегионального лесопожарного центра
Специалисты СибНИА провели частотные испытания самолёта МС-21
Корпорация «Иркут», авиакомпания «Аврора» и ГТЛК определили условия поставки SSJ-NEW
Все материалы
Космос
РКС завершили создание российской спутниковой аппаратуры для глобального мониторинга судоходства
Новый портал Роскосмоса расскажет о видимых из космоса изменениях в России и мире
Разработки Ростеха применены в иранском спутнике «Хайям»
РКС создают новое поколение сканирующих устройств для спутников серии «Метеор»
Все материалы
Оружие мира
Армия Таиланда может принять на вооружение российские машины спецназа
Россия исполняет контракт на поставку в Уганду боевых вертолетов Ми-28НЭ
В Северном флоте РФ сообщили, что ответят на возрастание военной активности НАТО в Арктике
Россия усилит группировку войск на финской границе
Все материалы
История
В Тверской области открылась экспедиция «Ржев.
Калининский фронт»
У Ржевского мемориала дан старт Слету часовых Постов Памяти Тверской области
Максим Ксензов: качественных военно-патриотических фильмов должно быть как можно больше
ЦАГИ – полёТу: самолет для рекордов дальности – АНТ-25
Все материалы
Выставки по безопасности
XXVI Международная выставка средств обеспечения безопасности государства «INTERPOLITEX — 2022»
Форум негосударственной сферы безопасности «Безопасная столица»
2-й Международный форум цифровой трансформации безопасности государства «ЦИФРОТЕХ»
Say Future: Moscow
Международный форум «МАШИНОСТРОЕНИЕ: СТРАТЕГИИ И ТЕХНОЛОГИИ»
Форум «Квантотех»
Третья научно-практическая конференция «Новые технологии оборонно-промышленного комплекса в тушении лесных пожаров»
Государственные органы Государственные компании Организации СМИ
МВД России
ФСБ России
МЧС России
ФСВТС России
Минобороны России
ФГУП «Рособоронэкспорт»
Голицынский пограничный институт
Ростехнологии
ФКУ «НПО «СТиС» МВД России
Союз машиностроителей
ООО «ОВК» БИЗОН»
ФГБУ «Связист»
РИА Новости
Хранитель, журнал
Национальный авиационный журнал «Крылья Родины»
ИА «Росинформбюро»
Независимая газета
Журнал RUБЕЖ
ИТАР-ТАСС
Интернет-портал по безопасности SECANDSAFE.
RU
«На Страже Родины.ru». Правда о войне!
Трансивер.ру
ООО «Издательство «Безопасность труда и жизни»
Вооружен.рф
Ohrana.ru
Специализированный журнал «Безопасность»
Журнал «Мир и безопасность»
Журнал «Точка опоры»
Журнал «Новый оборонный заказ. Стратегии»
Аналитическое издание «Советник президента»
«Наука и техника» — журнал для молодежи
Издательский дом «Бедретдинов и Ко»
Военно-промышленный курьер
Ракетная техника
Журнал «Арсенал Отечества»
Новостной портал History News
Журнал «Частный охранник»
Общественная организация «Безопасное отечество»
Интернет-портал «Командир роты»
Журнал «Международная жизнь»
Журнал «Мир безопасности»
Информационный портал Оборона.
Ру
ТК «Оружие»
Журнал «Национальная оборона»
Телеканал «Звезда»
Центр анализа мировой торговли оружием
Авиационно-космический журнал «Авиапанорама»
Российское информационное агентство «Ветеранские вести»
Автомат Калашникова, устройство и принцип работы доклад, проект
МУНИЦИПАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ДОПОЛНИТЕЛЬНОГО ОБРАЗОВАНИЯ
ГОРОДА РОСТОВА-НА-ДОНУ «ДВОРЕЦ ТВОРЧЕСТВА ДЕТЕЙ И МОЛОДЕЖИ»
Материал, подготовлен педагогом дополнительного образования
А.
Рубан
«Основы юнармейской службы»
Академия Юнармии
Тема № 1
Автомат Калашникова, устройство и принцип работы
История развития стрелкового оружия в России
МОСИН
СЕРГЕЙ ИВАНОВИЧ
(1849-1902)
Винтовка Мосина, она же знаменитая «трехлинейка», выпускалась в трех модификациях — пехотной, казачьей и драгунской, а также в виде карабина.
Длина, мм – 1306
Длина со штыком, мм – 1738
Скорость пули, м/с – 880
Боевая скорострельность, в/м – 20
Прицельная дальность, м – 1920
Заслуги Мосина велики. Он стал родоначальником целой школы конструкторов. Под впечатлением трудов Мосина определили свой жизненный путь прославленные советские конструкторы В.А.
Дегтярев и Ф.В. Токарев, герой Социалистического Труда Г.С. Шпагин.
Отечественная история богата великими достижениями и открытиями в военно-технической области. Начав с фитильных ружей и кремневых самопалов, творцы российского оружия со временем достигли таких высот в своем деле, что затмили лучших специалистов мира.
Говоря о стрелковом оружии, мы имеем в виду ствольное оружие для стрельбы пулями или другими поражающими элементами.
В зависимости от источника энергии для метания поражающего элемента различают огнестрельное, пневматическое, механическое и электрическое стрелковое оружие.
История развития стрелкового оружия в России
ДЕГТЯРЕВ
ВАСИЛИЙ АЛЕКСЕЕВИЧ
(1879-1949)
Калибр, мм – 7,62
Длина, мм – 788
Длина ствола, мм – 267
Масса без магазина, г – 3630
Темп стрельбы, в/м – 800
Прицельная дальность стрельбы, м – 500
Ёмкость магазина, п.
– 25
Выдающийся советский конструктор стрелкового оружия. В 1934 году был принят на вооружение ППД. В 1930 году разработан 12,7-мм крупнокалиберный пулемёт.
Во время Великой Отечественной войны им были разработаны и переданы в войска 14,5-мм противотанковое ружьё и ручной пулемёт (РПД).
Советский конструктор стрелкового оружия. Наряду с созданием пистолетов-пулеметов, занимался проектированием сигнальных пистолетов (ракетниц) упрощенных конструкций. Сигнальные пистолеты СПШ удивительно простой и надежной конструкции и по сей день продолжают нести свою службу в ВС РФ и многих армиях мира.
Калибр, мм – 7,62
Длина, мм – 843
Длина ствола, мм – 269
Масса без магазина, г – 3630
Темп стрельбы, в/м – 1000
Прицельная дальность стрельбы, м – 300
Ёмкость магазина, п.
– 71
ШПАГИН
ГЕОРГИЙ СЕМЕНОВИЧ
(1897-1952)
История развития стрелкового оружия в России
КАЛАШНИКОВ
МИХАИЛ ТИМОФЕЕВИЧ
(1919-2013)
Советский конструктор стрелкового оружия, доктор технических наук, генерал-лейтенант, создатель всемирно известного автомата. Герой Российской Федерации, Дважды Герой Социалистического Труда, Лауреат Ленинской и Сталинской премии.
Семнадцатый ребенок в семье, место рождения: село Курья Алтайского края. В 1930 году семья, признанная кулаческой, сослана в Томскую область, посёлок Нижняя Моховая. Интересы: техника, устройство и принципы работы разных механизмов.
Заключение специалистов Главного Артиллерийского Управления РККА, «Пистолет-пулемёт Калашникова в изготовлении сложнее и дороже, чем ППШ и ППС, и требует применения дефицитных и медленных фрезерных работ. Поэтому, несмотря на многие подкупающие стороны (малый вес, малая длина, наличие одиночного огня, удачное совмещение переводчика и предохранителя, компактный шомпол и пр.
), в настоящем виде своём промышленного интереса не представляет…»
ПП Калашникова образца 1942 года.
История развития стрелкового оружия в России
С 1942 года Калашников работает на Центральном научно-исследовательском полигоне стрелкового вооружения. В 1944 году он создал опытный образец самозарядного карабина, который частично послужил прототипом для создания автомата. С 1945 года начата разработка автоматического оружия, а в 1947 году автомат Калашникова победил в конкурсе и был принят на вооружение в 1949 году.
АК и его модификации являются самым распространённым стрелковым оружием в мире. За 60 лет было выпущено более 70 миллионов автоматов различных модификаций, состоит на вооружении 50 иностранных армий. Главный конкурент АК — М16 — была произведена в количестве примерно 8 миллионов штук и состоит на вооружении 27 армий мира. По мнению многих экспертов, автомат Калашникова является эталоном надёжности и простоты обслуживания.
История развития стрелкового оружия в России
Последующие разработки стрелкового оружия М.Т. Калашникова
АК-74М
АКС-74У
АК-101
АК-102
АК-105
РПК-74
ПКМ
Автомат Калашникова — предназначение
Автомат Калашникова (АК-74) является индивидуальным оружием.
Он предназначен для уничтожения живой силы и поражения огневых средств противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож. Для стрельбы и наблюдения в условиях естественной ночной освещенности к автомату присоединяется ночной стрелковый прицел универсальный НСПУ. Из автомата ведется автоматический или одиночный огонь. Автоматический огонь является основным видом огня: он ведётся короткими (до 5 выстрелов) и длинными (до 10 выстрелов) очередями и непрерывно.
Подача патронов при стрельбе производится из коробчатого магазина емкостью – 30 патронов.
Основные характеристики автомата Калашникова
— Калибр АК-74 ……………………………………………………………………5,45 мм
— Прицельная дальность стрельбы из автомата ……………… ………..1000 м.
Наиболее действенный огонь:
по наземным целям до……………………………………………… 500 м.
по воздушным целям до……………………………..…………….. 500 м.
— Начальная скорость полета пули ……………………………………….. 900 м/с
— Убойное действие пули сохраняется на дальности до…………….. 1350 м.
— Сосредоточенный огонь по наземным групповым целям
ведется на дальности до………………………………………….. 1000 м.
Боевая скорострельность:
одиночными до…………………………………………………….40 в/мин
очередью до………………………………………………………. 100 в/мин
— Темп стрельбы около…………………………………………………… 600 в/мин.
Дальность прямого выстрела:
по грудной фигуре……………………………………………………440 м.
по бегущей фигуре ………………………………………………….
.625 м.
Вес автомата без штык — ножа со снаряженным пластмассовым магазином ……………………………………………………………… 3.6 кг.
вес штык — ножа с ножнами ……………………………………..…490гр
— Емкость магазина:……………… ………………………………………. 30 патрон.
— Число нарезов в канале ствола ………………………………………………. 4
Устройство автомата Калашникова
Ствол служит для направления полета пули.
Камера служит для направления пороховых газов из ствола на газовый поршень затворной рамы.
Ствольная коробка служит для соединения частей и механизмов автомата, для обеспечения закрывания канала ствола затвором и запирания затвора.
Дульный тормоз – компенсатор служит для повышения кучности боя и уменьшения энергии отдачи.
Крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке.
Затвор служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы.
Затворная рама с газовым поршнем служит для приведения в действие затвора и ударно-спускового механизма.
Устройство автомата Калашникова
Возвратный механизм служит для возвращения затворной рамы с затвором в переднее положение.
Газовая трубка со ствольной накладкой служит для направления движения газового поршня и предохранения рук автоматчика от ожогов при стрельбе.
Цевье служит для удобства действий с автоматом и для предохранения рук от ожогов.
Магазин предназначен для помещения патронов и подачи их в ствольную коробку.
Штык-нож присоединяется к автомату перед атакой и служит для
поражения противника в рукопашном бою, а также может использоваться в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки).
Дополнительное принадлежности автомата Калашникова
Принадлежности автомата предназначены для чистки и смазки, а также для разборки и сборки автомата.
— Шомпол
— Пенал с ЗИП
— Плечевой ремень
Сумка для магазинов
Дополнительные магазины Ак-74 – 3 шт.
Масленка
Принцип работы автомата Калашникова
Принцип работы АК основан на отводе части пороховых газов через специальное отверстие в стенки ствола и специальное действие их на поршень.
Принцип работы автомата Калашникова
Для производства выстрела необходимо нажать на спусковой крючок. Курок выходит за оцепление с передним шептало. И под действием ударной пружины ударяет по ударнику.
Происходит накал капсулы и воспламенение порохового снаряда.
Под действием расширяющихся пороховых газов пуля врезается в нарезы и движется по каналу ствола.
После отпирания, начинается совместные движение затворной рамки и затвора.
Из патронника извлекается стрелянная гильза. Одновременно с этим взводится ударно-спусковой механизм. Под действием возвратного механизма, подвижные части из крайнего заднего положения, перемещаются вперед. При этом очередной патрон заряжается в патронник, происходит запирание канала ствола.
К моменту прихода подвижных частей в крайнее передние положение, ударно-спусковой механизм находится в взведенном положении. Автомат готов к производству следующего выстрела.
После того как пуля пройдет газоотводные отверстия на стенки ствола, часть пороховых газов поступает в газовую камеру. Действуя на поршень газовые газы отбрасывают пороховые газы назад. В процессе движения затворная рама осуществляет отпирание канала ствола.
Принцип работы автомата Калашникова
Устройство автомата Калашникова
Автомат Калашникова был и остается самым известным автоматическим оружием на сегодняшний день. Для обороны его используют не только в российской армии, но и вооруженные силы других стран мира.
Производство этого уникального оружия началось еще в 50-х годах прошлого столетия. Считается, что в общей сложности было выпущено более 50 млн такого оружия, с использованием различных модификаций. Сегодня мы познакомимся с историей автомата Калашникова и выясним, в чём проявляется его популярность.
История и описание автомата Калашникова
Не секрет, что Великая Отечественная война протекала очень сложно для советского народа. К сожалению, оружия не хватало, а то, что было в пользовании, не отвечало требованиям времени. Поэтому появилась необходимость в создании нового оружия стрелкового типа, которое было бы достаточно простым и функциональным в использовании, при этом, обладало бы хорошей убойной силой с большого расстояния.
Автоматы на тот момент уже существовали, но, к сожалению, были настолько тяжелыми и неподъемными, что оставляли бойцу больше проблем, чем пользы.
После того, как был создан патрон промежуточного калибра на 7, 62 мм, появилась необходимость разработки стрелкового оружия.
Тогда все крупнейшие конструкторы Союза объединились и попытались создать идеальное оружие. Тогда в конкурсе принимал участие малоизвестный конструктор Калашников, который представил свою разработку.
Её заметили, несмотря на то, что изначально сомневались в успехе.
После этого начались работы, связанные с улучшением представленной модификации.
В 1947 году Калашников наконец-то смог создать идеальную версию, которая является модифицированной разработкой нового автомата. Она понравилась участникам жюри, после чего, было принято решение о производстве подобного оружия. Впервые оно поступило на вооружение армии в 1949 году.
Самый первый созданный автомат имел всего лишь две модификации. У него был деревянный приклад, который не складывался и его называли АК-47. Также существовала модификация АКС- 47, которая была наделена уже складным прикладом. При этом, система такого складного приклада была не нова, а перенята у немецких разработчиков, которые создавали пистолет-пулемет МР-40.
Внешняя компоновка такого оружия, как АК-47, кажется достаточно простой, но при этом это автоматическое приспособление имело серьезные инновации на тот период. Оружие признали надежным и новым. Ещё одна заслуга Калашникова состоит в том, что он предоставил единый образец, по которому создавались впоследствии и другие виды орудий, например, американская винтовка Гранат.
В вооружении использовалось оружие с 1949 года. Однако массовую популярность получило только в шестидесятых годах.
Тогда на рынке появился еще один пулемет Дегтярева, который начал вытеснять Калашникова.
Вскоре Калашников предоставил улучшенную версию оружия, после чего вновь вернулся и приобрел лавры главного оружейного поставщика.
В начале семидесятых годов был разработан новый патронный калибр на 5, 45 мм. Такие патроны были значительно удобнее в использовании.
Появились новые модификации, также, начались первые поставки за рубеж этого легендарного русского оружия.
С момента создания этого легендарного автомата прошло около 60 лет.
Но при этом автомат популярен, а в крупнейших военных ВУЗах учат военному делу, начиная знакомить именно с легендарного автомата.
Автомат Калашникова пользуется популярностью в каждой стране, и это наша память, которую нужно чтить и хранить.
Модификации
Модификации АК-74
АК-74 имеет несколько основных модификаций:
- АКС-74 имеет складывающийся влево металлический приклад, разработан для воздушно-десантных войск;
- АК-74Н оборудован боковой планкой для прикрепления ночных прицелов типа 1П78;
- АКС-74Н — ночной вариант автоматов для войск ВДВ;
- АК-74М — модернизация базовой версии, отличается складным полимерным прикладом и универсальной планкой типа «ласточкин хвост» для крепления прицелов.
Модернизированная версия заменила собой сразу все предыдущие модификации. В конструкции были задействованы материалы, устойчивые к коррозии. Дульный тормоз получил открытые камеры, что позволило чистить его без снятия.
Для защиты от механических повреждений крепление крышки ствольной коробки усилили. Добавили фиксатор в конструкцию направляющего стержня возвратной пружины. Это обеспечило стрельбу из подствольного гранатомета ГП-25 или ГП-30 без применения дополнительных креплений. Модернизированная версия допускает применение коллиматорных прицелов ПК-А, ПК-01, КОБРА, 1П78. Новый автомат поступил на вооружение в 1991, выпускается и сегодня.
Отдельно выделяют модификацию АК-74М3. Кодировка условная, не имеющая отношение к модернизированной версии. Автомат создавался как выставочный вариант. Из изменений — шарнирное крепление крышки ствольной коробки, планка Пикатинни для прицелов, применение подствольного гранатомета ГП-34.
Собственные варианты винтовок на базе АК-74 разрабатывали и в других странах, преимущественно в Восточной Европе:
- Arsenal AR-M — Болгария;
- Kbk wz. 88 Tantal — Польша, имелся вариант Kbs wz.96 Beryl под патрон 5,56х45 мм;
- ČZ 2000 — Чехословакия, на вооружение не был принят;
- К-3 — Армения;
- MPi AK-74N — ГДР, имел собственные модификации с укороченным стволом и складным прикладом;
- NGM-81 — Венгрия;
- PA md.
1986 — Румыния; - АК-101—105 — экспортная версия с различными длинами стволов и под различные патроны, созданная на базе АК-74М.
- Хазри — экспортный вариант для Азербайджана;
- Вепр — Украина, разработка приостановлена.
1986 — Румыния;Также на базе АК-74 разработано несколько вариантов специализированного оружия. АКС-74У — укороченный вариант для полиции и экипажей бронетехники. Модели АК-107 и 108 отличаются сбалансированной автоматикой, заимствованной от АЕК-971. РПК-74 — ручной пулемет на базе АК-74. Также автомат имеет и учебный массово-габаритный макет (ММГ).
АК-74 — характеристики
Рассмотрим самые популярные версии АК-74
| Характеристика | Параметр |
| Калибр | 5.45 на 3.9 мм |
| Длина в сложенном виде с прикладом | 700 мм |
| Длина ствола | 415 мм. |
| Тип боеприпаса | Пули |
| Емкость магазина | 400 |
| Скорость выстрела | до 140 м/с |
| Темп стрельбы | 300/450/600 выстрелов в минуту |
| Количество патронов в магазине | 30 шт |
| Прицел | мушка, ласточкин хвост |
| Энергетический источник | пружина |
| Вес | 3050 грамм |
Особенности конструкции
Сравнение нескольких автоматов АК
Конструкция АК-74 во многом повторяет своего предшественника, с АКМ унифицировано 9 узлов и 52 детали.
Ключевым новшеством винтовки стало двухкамерное дульное устройство, выполняющее одновременно задачи тормоза, компенсатора и пламегасителя.Его применение позволило снизить отдачу оружия, соответственно повысилась кучность стрельбы и ее точность при стрельбе очередями или быстрыми одиночными. При этом ударная звуковая волна направляется в стороны, что некомфортно для соседних бойцов.
Уже с началом серийного производства в конструкцию автомата вносились дополнительные изменения. Деревянный приклад и цевье заменили на пластиковые, что облегчило вес оружия. Также некоторые изменения внесены во внешние и рабочие узлы.
Питание АК-74 обеспечивается секторным пластмассовым магазином с шахматным расположением патронов. Боезапас рассчитан на 30 выстрелов. Однако автомат допускает использование магазинов от РПК-74 с запасом в 47 патронов.
Устройство автомата Калашникова
Автомат Калашникова состоит из нескольких составных частей.
Он предназначен для того, чтобы правильно направлять пулю на цель поражения.
- Компенсатор. Позволяет повысить кучность боя, в случае, если стрельба идет непосредственно очередями, при этом автомат имеет устойчивое положение, например, стрельба осуществляется во время бега.
- Основание для мушки. Это отверстие, которое позволяет предохранить мушку и фиксатор с пружиной. Удерживает от свинчивания.
- Газовая камера. Просто необходима для того, чтобы направлять пороховые газы.
- Соединительная муфта. Она соединяет два составных важных элемента: автомат и цевьё.
- Ствольная коробка. Позволяет соединять несколько частей и механизмов автомата.
- Прицел. Необходим для того, чтобы наводить автомат по стрельбе непосредственно по конкретным целям.
- Прицел. Включает в себя колодку прицела, планку и хомут.
- Мушка. Она установлена в специальной лоток, который закрепляется непосредственно на основании дула.
- Крышка для ствольной коробки. Необходимый элемент, который позволяет избежать загрязнения механизмов, которые размещены непосредственно в ствольной коробке.
- Затворная рама. Она соединена с газовым поршнем и необходимо для того, чтобы в действии приводился непосредственно затвор.
- Затвор необходим для того, чтобы отправить патрон в патронник.
- Ударник. Имеет доступ к небольшой шпильке.
- Курок с боевой пружиной. Необходим для того, чтобы наносить удары непосредственно по ударнику.
- Замедлитель курка. Необходим для того, чтобы замерить движение куртка перед тем, как попадёт в цель для того, чтобы улучшить кучность.
- Автозапуск. Необходим для того, чтобы автоматически освобождать курок со взводом.
- Переводчик. Необходим для установки автомата на одиночный огонь.
- Магазин. Вбирает в себя все патроны, которые затем переходят в ствольную коробку.
- Штык-нож. Аксессуар, который подсоединяется непосредственно к автомату и необходим для того, чтобы поражать противника в случае, если завязался рукопашный бой.
- Ножны. В них как раз хранится штык, который размещается непосредственно на поясе.
- Рукоятка. Необходима для того, чтобы автомат и нож штык хорошо соприкасались между собой.
- Лезвие. На нём есть специальная режущая кромка, пила, также специальная режущая грань, которая позволяет использовать такое устройство ещё и как ножницы.
АКМ и АКМС
Автомат Калашникова модернизированный (АКМ) был принят на вооружение спустя 10 лет после АК-47 — в 1959 году. Он получился более легким, дальнобойным и удобным в применении.
«Не удовлетворяла нас, а особенно главного заказчика, кучность при стрельбе из устойчивых положений, лежа с упора, стоя с упора. Выход нашли, введя замедлитель срабатывания курка, увеличивший межцикловое время, — писал Калашников в книге «Записки конструктора-оружейника». — Позже был разработан дульный компенсатор, позволивший улучшить кучность боя при автоматической стрельбе из неустойчивых положений, стоя, с колена, лежа с руки».
Замедлитель позволял затворной раме стабилизироваться в крайнем переднем положении перед очередным выстрелом, что и сказалось на кучности стрельбы. Дульный компенсатор в виде лепестка устанавливался на резьбу ствола, и был одним из явных отличительных признаков АКМ. За счет компенсатора срез ствола получался не вертикальным, а диагональным. К слову, на ту же резьбу можно было крепить глушители.
Улучшение кучности стрельбы позволило увеличить ее прицельную дальность до 1000 метров, как следствие — изменилась и прицельная планка, шкала дальности состояла из цифр от 1 до 10 (на АК-47 — до 8).
Приклад сделали приподнятым вверх, что приблизило точку упора к линии стрельбы. Изменились внешние формы деревянного цевья. По бокам оно получило упоры для пальцев рук. Фосфато-лаковое покрытие, пришедшее на замену оксидному, в десятки раз повысило антикоррозионную стойкость. Коренным изменениям, отмечает Монетчиков, подвергся и магазин, изготовленный не из стального листа, а из легких сплавов. Для повышения надежности и предохранения от деформации боковые стенки его корпуса были усилены ребрами жесткости.
Новой являлась и конструкция штыка-ножа, крепившегося под стволом.
Ножны с резиновым наконечником для электроизоляции позволяли использовать нож для перекусывания колючей проволоки и проводов под напряжением. Боевая мощь АКМ значительно возрастала за счет возможности установки подствольного гранатомета ГП-25 «Костер». Как и свой предшественник, АКМ был разработан и в складном варианте с литерой «С» в названии.
Принцип работы автомата Калашникова
Принцип работы автомата Калашникова предельно прост.
- Он основан на процессе, при котором отводится часть от всех взятых пороховых газов, которые выходят через специальные отверстия, расположенные непосредственно в стенке ствола. А затем, направляет их в поршень.
- Для того, чтобы сделать выстрел, стрелок должен нажать на специальный спусковой крючок. При этом, курок должен аккуратно выйти за оцепление к переднему шепталу.
- В это время накаляется капсула, а сам снаряд начинается воспламеняться. Газы от пороха начинают расширяться и пуля двигается по каналу стволами через все надрезы.
- После того, как пуля проходит все непосредственные газоотводные отверстия, создающие для неё скорость по стенке ствола, пороховые газы начинают постепенно поступать в газовую камеру. Газы начинают отбрасывать пороховые газы в заднюю сторону. При этом, затворная рама начинает опираться непосредственно на стволовой канал, расщепляя боевые выступы и задействовав ствольную коробку. Затем, начинается совместное движение как затвора, так и воронки.
- Стреляная гильза выпадает из патронника и удаляется за пределы автомата. Одновременно осуществляется ударно-спусковой механизм. Под его воздействием все подвижные части, которые были размещены в заднем положении, начинают перемещаться в переднюю часть. Патрон одновременно начинает заряжаться в патроннике и происходит одновременное запирание канала ствола.
Таким образом функционирует автомат, который так часто используется при боевых действиях.
АКС-74У
Следуя мировой моде 1960-70-хх годов, в СССР решили разработать малоразмерный автомат, тот, что дозволено было бы применять в сжатых условиях боя, предпочтительно при стрельбе на близкие и средние расстояния.
Следующий объявленный конкурс среди конструкторов выиграл Михаил Калашников. По сопоставлению с АКС-74 ствол был укорочен с 415 до 206,5 миллиметра, из-за чего пришлось отнести газовую камеру назад. Это, пишет Сергей Монетчиков, повлекло за собой метаморфоза конструкции мушки. Ее основание было исполнено коллективно с газовой камерой. Такая конструкция обусловила и перенос прицела ближе к глазу стрелка, напротив прицельная линия оказывалась дюже короткой. Заканчивая тему прицела подметим, что автоматы данной модели оснащались самосветящимися насадками для стрельбы ночью и в условиях ограниченной видимости. Большее давление пороховых газов затребовало установки усиленного пламегасителя. Он представлял собой цилиндрическую камеру с раструбом (растяжение в виде воронки) спереди. Пламегаситель крепился на дульной части ствола, на резьбовой посадке. Укороченный автомат был укомплектован больше громоздкими деревянным цевьем и ствольной накладкой газовой трубки, в нем могли применяться как типовые магазины на 30 патронов, так и укороченные — на 20.
Для больше полной унификации укороченного автомата с АКС-74 было принято решение применять такой же приклад, откидывающийся на левую сторону ствольной коробки.Достоинства и недостатки модели
Такое известное оружие, как автомат Калашникова, конечно, же имеет свои преимущества и недостатки. С ними нужно ознакомиться заранее, прежде чем отдать свое предпочтение именно ему.
Плюсы и минусы
Простая конструкция, хотя одновременно она сложнее, чем у ряда автоматов и пулемётов.
Высокая технологичность процесса стрельбы.
Высокая надежность, которая защищает бойца от различных негативных воздействий. Автомат можно использовать практически в любых климатических условиях, начиная с холодных заснеженных место заканчиваю жаркими тропиками.
Удобен в использовании.
Маломощный промежуточный патрон, который имеет не очень большую скорость движения в сравнении с другими современными автоматами.
Низкая скорость пули непосредственно ведет к увеличению рассеивания, значит, уменьшается риск попадания в цель.
Газовый двигатель имеет слишком большую мощность, что приводит непосредственно к высокой тряске автомата, из-за чего можно причинить себе физическое воздействие.
Неудобный переводчик огня. Прицельная линия достаточно короткая. Конечно же, в последующих моделях, если АК-47 будет перевыпускаться, подобное будет пересмотрено и, наверняка, исправлено.
Имеются большие зазоры которые определены рядом с подвижными деталями. Это позволяет увеличивать высокую скорость движения узлов, а также позволяет сделать автомат нечувствительным к различного рода загрязнениям.
АКС-47
Единовременно с АК-47 на вооружение была принята и модель с литерой «С», обозначавшей «складной». Данный вариант автомата предназначался для спецвойск и ВДВ, его различие было в металлическом, а не деревянном прикладе, тот, что к тому же мог складываться под ствольную коробку.
«Сходственный приклад, состоявший из 2-х штампосварных тяг, плечевого упора и механизма фиксации, обеспечивал удобство обращения с оружием — в походном расположении, при передвижении на лыжах, прыжках с парашютом, а также его применения для стрельбы из танков, бронетранспортеров, и т.
д.», — пишет Сергей Монетчиков.Стрельбу из автомата предполагалось вести с откинутым прикладом, впрочем в случае неосуществимости дозволено было стрелять из оружия и при сложенном прикладе. Правда, он был не дюже комфортен: тяги приклада имели неудовлетворительную жесткость и крепкость, а широкий плечевой упор не ложился в ложбинку плеча и следственно при стрельбе очередями норовил сместиться оттуда.
Комплектация АК
Приобретая подобный автомат, многие не знают, что вместе с ним идёт ещё и комплект.
- Так, в качестве принадлежности к автомату идёт специальный шомпол. Он просто необходим для того, чтобы своевременно осуществлять очистку и смазку ствола, а также других частей оружия.
- Протирка. Это средство, которое применяется для очистки или смазки канала ствола.
- Ёршик просто необходим для того, чтобы чистить каналы изнутри достаточно тщательно.
- В комплекте идёт специальная отвертка, которую ещё называют шпилькой. Она просто необходима в случае, если осуществляется разборка автомата.
- Ну и наконец, пенал. Он просто необходим для того, чтобы аккуратно хранить протирку, ёршик, шпильки, отвёртки, а также другие важные составные части.
- Ну конечно маслёнка, которая нужна для смазывания элементов
Как сделать из бумаги АК-47?
Со временем меня, как матерого хардболиста, посещали желания собрать что-нибудь хардерное. Хотя на рынке есть уже и готовые деревянные игрушки автоматов как ]]>здесь]]> с доставкой из России, прошедшим хард и Counter -Strike , в выборе особенно сомневаться не доводится — нужно собирать какой-либо «Калашников». Выбор пал на модель АКМ от неких Paper Manufacturing . В всеобщем то и все, из затрат — 18 листов А4 плотной бумаги, брал литровый ПВА (еще осталось много), и месяц сидения по вечерам. Собственно, если бы собирал чаще, то и времени ушло бы поменьше, и сама модель получилась бы добротнее. Но что вышло, то вышло. Выкладываю свою объемную модель АКМ, сурово не судите.
Разборка автомата Калашникова
Считается правильным производить неполную разборку оружия для его очистки.
Рассмотрим, как это осуществить, для того, чтобы не повредить оружием и не испортить его составные части.
- Для начала аккуратно отсоедините магазин.
- Обязательно проверьте, нет ли в патронном отделении оставленного патрона. Если он отсутствует, вам необходимо аккуратно переместить затвор, а затем плавно спустить курок.
- Если вы используете прицел ночного видения, вам нужно аккуратно снять его. Затем, уберите из приклада пенал, в котором хранятся принадлежности.
- Затем возьмите ёршик, шпильку и специальную протирку. Вам требуется отстегнуть шомпол, использовать его.
- Удалите компенсатор, аккуратно повернув его по часовой стрелке.
- Уберите крышку от коробки ствола. Для этого нужно нажать на специальные выступы и приподнять заднюю часть.
- Удалите возвратный механизм, при этом, аккуратно зафиксировав оружие за приклад рукой.
- Потяните за стержень до момента, когда всё выйдет из пазов. При этом затворная рама должна быть выдвинута назад до отказа.
- Удалите затвор.
- Снимите газовую трубку при помощи пенала.
- Помните о том, что все детали, которые вы аккуратно снимаете, необходимо раскладывать в том порядке, в каком вы их удаляли. В противном случае, в дальнейшем вы наверняка не сможете своевременно, а главное правильно без проблем для работы автомата в будущем его собрать.
Коротко про виды моделей
Да и само бумажное моделирование тоже бывает различное. Под это же направление попадают и разные виды оригами, а это теснее целый склад направлений. В этой статье хотелось бы показать объемное (3D , 3д) моделирование из бумаги. До сего времени сомневаюсь в правильности формулирования данного направления, ну да хорошо. В всеобщем, все увидите и осознаете. По своему объему модели бывают различной трудности. Тут стержневой фактор — число листов чертежей в А4. Из нужного для начала — бумага (дозволено «снегурку», изредка нужно плотнее — картон), ножницы, линейка (класснее две), карандаш, клей (подходит различный, но ПВА-момент мне оказался роднее).
Вероятно и все. Ищем в интернете по запросу «бумажные модели скачать» сайты, качаем модели, печатаем и приступаем к работе. Для начала рекомендовал бы сайт Canon Creative Park . Там модели представлены с ясными инструкциями «для чайников» и прочих начинающих. Собственно с этого и начинал я, вот пара моих начинаний:
Зверье мое
Автомат калашникова ак 74 — технические характеристики и описание
Конструкция и принцип действия
Всего автомат Калашникова состоит из 95 деталей. Перечислять их все бессмысленно – большинство названий скажут о чем-то лишь специалистам. Основных же механизмов и деталей значительно меньше:
- Основание, состоящее из приклада, прицельных приспособлений, ствольной коробки и ствола.
- Крышка ствольной коробки отъемная.
- Затворная рама, соединенная с газовым поршнем.
- Возвратный механизм.
- Затвор.
- УСМ.
- Газовая трубка и ствольная накладка.
- Цевье.
Обязательными аксессуарами являются штык-нож и магазин.
Что интересно, изначально штык-нож 6Х2 был довольно длинным и при этом узким – его основным назначением было поражение противника в ближнем бою. Со временем он менялся. Сначала на вооружение приняли очень короткий и широкий 6Х3. Не слишком удобный, он, тем не менее, оказался многофункциональным. Особое устройство позволяло соединять его с ножнами, получая мощные кусачки, при помощи которых можно перекусывать проволочные заграждения. Пилка на обухе повысила эффективность. Впоследствии, с появлением АК-74 был принят штык-нож 6Х4 – что-то среднее между описанными выше моделями, но также имеющий прорезь для соединения с ножнами.
Принцип действия автомата прост.
При выстреле пороховые газы выталкивают пулю, а заодно попадают в газовую камору, что приводит к движению затвора назад. При этом выбрасывается стреляная гильза, а патрон, поданный пружиной из магазина, поднимается. При движении затвора сокращается возвратная пружина – как только давление газа падает, она тут же разжимается.
Это приводит к обратному ходу затворной рамы и досыланию патрона в ствол. Одновременно затворная рама действует на перо автоспуска, разъединяя его с курком. Последний при этом встает на переднее шептало. Оружие готово к следующему выстрелу.
Особенности АКС-74У
Ввиду общемировой тенденции к созданию укороченных вариантов уже имеющихся штурмовых винтовок, конструкторы СССР в 70-х годах также позаботились о создании компактного образца уже имеющегося автомата.
По сравнению с оригинальной версией, «сушка» (иногда встречаются версии и с буквой «ч» вместо «ш») имеет следующие особенности:
- значительно укороченный ствол с монтированным надульником, который в свою очередь служит пламегасителем;
- газо-поршневой шток укорочен практически вдвое;
- убрана система замедления темпа стрельбы;
- улучшена система стабилизации полёта пули при укороченном стволе.
«Сотая серия» (АК 101-109)
Рейтинг
| Мощность | ★★★★★ (3. 0 из 5) | Популярность★★★★★3.7 |
| Надежность | ★★★★★ (4.5 из 5) | |
| Для профессионалов | ★★★★★ (3.0 из 5) | |
| Модель отлично подходит для начального обучения приемам и способам стрельбы из автомата семейства Калашникова. Отличный экземпляр для развлекательной стрельбы и тренировок. Увы, для профессионалов не представляет большого интереса из-за слабых характеристик мощности оружия и невозможности стрельбы очередями. |
Популярность автомата Калашникова во всем мире доказывает, что производство пневматических автоматов это не только удел русских оружейников. Американский Crosman и тайваньский Cybergun также имеют в своем арсенале пневматы, условно которые можно отнести к семейству Калашников.
| Модель | Краткое описание | Цена |
| Автомат Калашникова Юнкер 4 | Автомат создан на базе настоящего боевого автомата. Во внешнем виде присутствуют все клейма, прицельные приспособления и части боевого оружия в охолощенном виде. Имеет вес близкий к реальному образцу. В модели применен надежный клапанный механизм. Увеличенный магазин позволяет обеспечить эффективность тренировки. Как и боевое оружие обладает надежностью и прочностью всех деталей. | 18000 |
| Cybergun АК 47 | Одна из наиболее популярных версий пневматического автомата. Предназначен для развлекательной стрельбы. Несмотря на схожесть, при ближайшем рассмотрении обнаруживаются неточности и изъяны в отделке. Применены реалистичные деревянные накладки и приклад. Есть возможность установить ремень, хотя в довольно необычном китайском варианте антабок. Прицельные приспособления стандартные, открытого типа. Возможности установки оптического прицела нет. | 13990 |
| Crosman Comrade AK | Типичный представитель газобаллонного оружия для развлекательной стрельбы американской компании Crosman. Производится на Тайване (по лицензии Crosman). Несмотря на контроль качества со стороны родительской компании, модель имеет отдаленно вид автомата Калашникова. Мощность выстрела слабая, дальность полета шаров небольшая. Прицеливание производится с открытых прицельных приспособлений, регулировка на два положения. Имеется планка для установки оптических прицелов, хотя при стрельбе даже с таковыми добиться точности не всегда удается. | 5890 |
Модификации
АКС-74У
ТТХ автомата Калашникова АК-74
ТТХ
Норматив разборки автомата АК-74
Первое боевое применение АК-47
| Преимущества | Недостатки | |
Автомат Юнкер 4 Производства Россия | Реалистичность внешнего вида. Возможность неполной разборки. Модель подходит для начального обучения навыкам стрельбы и развлечения. Солидный вес и надежность механизмов. Большой магазин на 30 шаров. Предохранитель как у реального Калашникова. Есть возможность пристегивать ремень, штык-нож, на модели АК-105 реализована функция откидного приклада. Прицельные приспособления секторные, открытого типа. | Неудобная система перезарядки. Не всем стрелкам подходит из-за габаритов. Нет функции стрельбы очередями и имитации отдачи оружия при выстреле |
Cybergun АК 47 Производство Тайвань | Приемлемая цена и достойное качество. Внешняя схожесть с АК-47 и АКМ. Оптимальный вес для большинства стрелков. Есть возможность переноски на ремне. | Китайская вариация на тему китайского автомата. Нет точной подгонки деталей, затвор и предохранитель имеют явно бутафорский вид. Модель капризна к боеприпасам и баллонам. Неполная разборка не производится. |
Crosman Comrade AK | Доступная цена. Отлично подходит для развлекательной стрельбы. Удобно расположенный предохранитель для начинающих стрелков. | Настоящая пластиковая модель автомата. Неудобный процесс заряжания баллона, нереалистично штампованные детали внешнего обвеса. Бункерная система заряжания шаров. Нет возможности провести правильное прицеливание из-за неудобного приклада. Ненадежная схема фиксации пластикового рамочного приклада. Модель для детских рук. |
Схема и конструкция
Сборка и разборка АК
Полная разборка производится довольно редко – только когда оружие долгое время не чистилось или подверглось серьезному загрязнению (падению в грязь, пыль или песок, например).
Неполная же сборка максимально проста и производится чаще – для чистки или осмотра. Выполняется так:
- Магазин отделяется и производится передергивание затвора для проверки наличия патрона в стволе.
- Пенал с принадлежностью извлекается из приклада.
- Шомпол отделяется.
- Со ствольной коробки снимается крышка.
- Возвратный механизм извлекается.
- Затворная рама и затвор отделяются.
- Затвор отделяется от затворной рамы.
- Снимается газовая трубка со ствольной накладкой.
После этого производится очистка или осмотр оружия, а затем выполняется сборка – в обратной последовательности.
Заканчивая статью, можно подытожить её. Теперь читатель не только узнал, сколько весит АК и АК-74, но и множество других, не менее интересных и полезных фактов об этом действительно легендарном оружии.
ТТХ автомата Калашникова АК 74
Строение АК 74
ТТХ автомата Калашникова АК-47
Но, конечно, классикой является АК – грозное оружие, удивительно неприхотливое, надежное и простое в изготовлении и использовании.
Его ТТХ выглядят следующим образом:
| Характеристика | Параметр |
| Калибр | 7.62 |
| Длина ствола, мм | 415 |
| Тип ствола | Нарезной |
| Тип боеприпаса | 7.62х39 |
| Емкость магазина | 30 |
| Скорость выстрела, м/с | до 710 (в зависимости от боеприпаса) |
| Темп стрельбы, выс/мин | 40 одиночными, 100 очередями, 600 техническая |
| Мощность, Дж | До 2100 (в зависимости от боеприпаса) |
| Прицел | Открытый, состоящий из мушки и целика |
| Энергетический источник | Пороховые газы |
| Вес | 4.3 кг без патронов |
Эти параметры считались передовыми в середине ХХ века и не слишком-то устарели по современным меркам.
Калибр
Конечно, использует АК проверенный патрон, разработанный ещё в 1943 году – 7.
62х39 мм. Также под него были созданы такие легендарные образцы оружия, как СКС и ПД.
Длина автомата
Одним из недостатков легендарного АК является его неуклюжесть – из-за значительной длины.
Действительно, этот показатель составляет 870 мм. Неудивительно, что вскоре был создан АКС – аналог АК, но со складным прикладом. Его длина всего 645 мм.
Скорострельность
По этому важному показателю АК совершенно не отличается от своего потомка – АК-74. Также в режиме стрельбы одиночными он выпускает 40 пуль в минуту, а в автоматическом – 100
А техническая скорострельность также равна 600 выстрелам.
Дальность выстрела
Вообще прицельная дальность у АК составляет 800 метров, хотя максимальная дальность – всего 350 метров, а убойное действие пули сохраняется на дистанции в 1500 метров.
Небольшая максимальная дальность обусловлена значительной настильностью – тяжелая пуля приводит к тому, что нужно брать огромные поправки на дальность из-за сложной баллистики и малой скорости пули.
Принцип действия
АК-74
В 1960-х годах советское военное руководство приняло решение о разработке стрелкового оружия под малоимпульсный патрон калибра 5,45 миллиметра. Дело в том, что в АКМ так и не удалось добиться высокой кучности стрельбы. Причина была в слишком мощном патроне, который давал сильный импульс.
К тому же, как пишет Монетчиков, в руках советских военных специалистов оказались и боевые трофеи из Южного Вьетнама — американские винтовки AR-15, автоматический вариант которых позже был принят на вооружение армии США под обозначением M-16. Уже тогда АКМ уступал по многим параметрам AR-15, в частности — по кучности боя и вероятности попаданий.
«По трудности разработки, по поиску подходов конструирование автомата под патрон 5,45-мм калибра можно сравнить, наверное, только со временем рождения АК-47 — отца всей семьи нашей системы. Поначалу, когда мы решили взять за основу схему автоматики АКМ, один из заводских руководителей высказал мысль, что искать тут что-то и выдумывать нет необходимости, дескать, достаточно будет простого перестволения.
Я подивился в душе наивности такого суждения, — вспоминал о том периоде Михаил Калашников. — Конечно, поменять ствол большего калибра на меньший дело нехитрое. Потом, кстати, и пошло гулять расхожее мнение, что мы будто бы всего лишь поменяли цифру «47» на «74».
Основной особенностью нового автомата был двухкамерный дульный тормоз, который при стрельбе поглощал примерно половину энергии отдачи. Слева на ствольной коробке смонтировали планку под ночные прицелы. Новая резинометаллическая конструкция затылка приклада с поперечными канавками уменьшила его скольжение по плечу при ведении прицельной стрельбы.
Цевье и приклад сначала делались из дерева, однако в 1980-х годах перешли на черный пластик. Внешней особенностью приклада были канавки с обеих сторон, они делались для облегчения общего веса автомата. Также из пластика стали делать и магазины.
ТТХ Автомата Калашникова АК-74 и не только
Современная модель автомата Калашникова АК-74М имеет следующие характеристики: вес изделия равняется 3,6 кг без патронов, 3,9 кг — снаряжённый, 5,8 кг — без патронов, но с установленным прицелом ночного видения модели НСПУМ, прицел же типа НСПУ-3 немного легче — всего на 0,1 кг.
Пустой магазин весит 0,23 кг, а штык-нож вне ножен — всего 0,32 кг.
Длина автомата составляет 940 миллиметров, а с примкнутым штыком – 1089 мм. С разложенным прикладом эта цифра уже имеет значение 943, а со сложенным – 704 миллиметра. С появлением новых моделей ТТХ автомата Калашникова претерпевают изменения.
Длина ствола составляет 415 миллиметров вместе с установленным дульным торомозом-компенсатором и всего 372 мм — без него.
Ширина также является неотъемлемой частью ТТХ автомата Калашникова. Составляет 70 миллиметров у стандартного изделия. Высота – 195 мм.
Принцип работы у всех моделей одинаков — система отвода газов сгоревшего пороха и поворотный затвор — несмотря на меняющиеся от одной модели к другой ТТХ автомата Калашникова.
5,45 – калибр современного АК-74М.
Производство и применение АК за пределами России
АК-12
ТТХ автомата Калашникова АКС-74У и немного интересностей
«Калашников» на гербах стран мира
Знаменитый автомат присутствует или присутствовал в разное время на гербах ряда стран.
Например, используется на гербе и флаге Мозамбика (с прикреплённым штык-ножом), в геральдике государства Зимбабве, Буркина-Фасо с 1987 по 1997 год.
С 2007 года очертания «Калаша» используются на гербе Восточного Тимора.
Также используется в эмблеме «Авангарда Красной Молодёжи» — коммунистической большевистской организации, распространённой в государствах бывшего СССР.
Герб украинского добровольческого военизированного объединения, сформированного для устранения локального конфликта на территории Донбасса, также включает в себя автомат Калашникова.
Модификации и разновидности
АКМ и АКМС
Автомат Калашникова модернизированный (АКМ) был принят на вооружение спустя 10 лет после АК-47 — в 1959 году. Он получился более легким, дальнобойным и удобным в применении.
Замедлитель позволял затворной раме стабилизироваться в крайнем переднем положении перед очередным выстрелом, что и сказалось на кучности стрельбы. Дульный компенсатор в виде лепестка устанавливался на резьбу ствола, и был одним из явных отличительных признаков АКМ.
За счет компенсатора срез ствола получался не вертикальным, а диагональным. К слову, на ту же резьбу можно было крепить глушители.
Улучшение кучности стрельбы позволило увеличить ее прицельную дальность до 1000 метров, как следствие — изменилась и прицельная планка, шкала дальности состояла из цифр от 1 до 10 (на АК-47 — до 8).
Приклад сделали приподнятым вверх, что приблизило точку упора к линии стрельбы. Изменились внешние формы деревянного цевья. По бокам оно получило упоры для пальцев рук. Фосфато-лаковое покрытие, пришедшее на замену оксидному, в десятки раз повысило антикоррозионную стойкость. Коренным изменениям, отмечает Монетчиков, подвергся и магазин, изготовленный не из стального листа, а из легких сплавов. Для повышения надежности и предохранения от деформации боковые стенки его корпуса были усилены ребрами жесткости.
Новой являлась и конструкция штыка-ножа, крепившегося под стволом. Ножны с резиновым наконечником для электроизоляции позволяли использовать нож для перекусывания колючей проволоки и проводов под напряжением.
Боевая мощь АКМ значительно возрастала за счет возможности установки подствольного гранатомета ГП-25 «Костер». Как и свой предшественник, АКМ был разработан и в складном варианте с литерой «С» в названии.
Разборка автомата
Разборка автомата Калашникова, как и любого другого оружия, бывает частичная и полная. Первый вариант применяется в том случае, если требуется почистить автомат, провести смазочные работы или осмотреть внутреннее состояние деталей, если замечена некорректная работа прибора. Полную разборку проводят в обязательном порядке, если устройство эксплуатировалось долгое время или использовалось в плохую погоду, попало в воду или снег и сильно загрязнилось.
На столешницу необходимо постелить чистую ткань, а съемные детали укладывать в хрологическом порядке. Это облегчит обратную сборку. Выкладка механизмов, которые снимаются, проводится без резких движений и бросков. При серьезной деформации одной части, потом человек не сможет нормально провести обратную сборку, а если это и удастся, то механизм может просто не работать.
Пошаговая инструкция по разборке автомата Калашникова:
Отделяется магазин. Для этого требуется удерживать одной рукой устройство за прикладную часть, а другой твердой рукой обхватить магазин. Магазин снимается с помощью специальной защелки. Нажав на нее, необходимо подать нижнюю часть магазина, потянуть его вперед и снять.
Проводится проверка на наличия боеприпаса в патроннике. Если патрон отсутствует, то нужно опустить переводчик вниз, отпустить рукоятку затворной рамы, а затем спустить курок с боевого взвода.
Вынимается пенал. Для этого необходимо зажать крышку гнезда приклада так, чтобы активировалась внутренняя пружина. Тогда пенал выйдет из гнезда. После того, как он раскроется, потребуется вынуть протирку, ершик, отвертку, выколотку и шпильку.
Отделяется шомпол. Для этого нужно кончик этого механизма оттянуть назад, после чело головка выйдет из упора. Вынимается устройство действием «вверх». Иногда для этого мероприятия специалисты используют выколотку.
Отделяется ствольная коробка.
Действие проводится левой рукой. Нужно обхватить шейку приклада, затем поставить большой палец левой руки поставить на выступ направляющего стержня возвратного механизма. Когда движение будет зафиксирована, правой рукой можно приподнять вверх заднюю часть крышки, после чего она без усилий будет отделена.
Отделяется возвратный механизм
Во время этого процесса важно удерживать орудие левой рукой за шейку приклада. После чего потянуть вперед направляющий стержень, пока не появится его «пятка» из канала затворной рамы
После этого приподнимается задний конец направляющего стержня и происходит извлечение всего механизма.
Отделяется рама с затвором. Для этого важно удерживать автомат в том же положении, что для снятия предыдущих позиций. Правая рука отводит раму назад, а затем приподнимается вместе с затвором и тянется вперед.
Проводится отделение крышки шомпола. После чего проводится съем газовой трубки со ствольной накладкой.
Чтобы газовая трубка снималась легче, необходимо повернуть замыкатель от себя до вертикального положения.
Теперь человек может видеть перед собой автомат Калашникова в полном разборе. Чтобы теперь собрать устройство, необходимо провести аналогичные действия, только в обратном порядке.
Модификации АК
Как уже упоминалось, в 1949 году на вооружение были приняты две разновидности автомата — АК-47 и АКС-47. Второй вариант снабжался складывающимся вниз металлическим прикладом.
АК-47АКС-47 — тактический
На смену этим модификациям в 1959 году пришел АКМ — автомат Калашникова модернизированный. Он был легче, надежнее и удобнее в обращении. За счет изменения техники производства ствольной коробки еще и дешевле.
Который был доработан, что позволило улучшить характеристики Калашникова по такому параметру, как кучность стрельбы. На конце ствола появилась резьба для установки компенсатора либо глушителя. Также появилось крепление для подствольного гранатомета.
Среди разновидностей был, как и ранее, автомат Калашникова АКС-47 со складным металлическим прикладом.
Эти модели, оснащенные приборами ночного видения, имели название АКМН и АКМСН.
АКМН и АКМСН
Модификация АК-47 (АКМ и АКМС)Автомат АКС 47
В 1974 году на вооружение был принят АК-74 под патрон калибра 5,45 мм. Конструкция АК-47 изменилась под патрон меньшего калибра, что положительно сказалось на тактико-технических характеристиках оружия. При стрельбе более легкой пулей, уменьшились колебания оружия, что наряду с применением нового дульного тормоза-компенсатора увеличило точность стрельбы.
1974
в этом году на вооружение был принят АК-74 под патрон калибра 5,45 мм
Вместо деревянного приклада, цевья и ствольной накладки стали применять полимерные. АКС-74, в отличие от предшественника, снабжался стальным рамочным прикладом, который складывался влево.
АК-74АКС-74у — укороченный
Также выпускались варианты с планками под крепление прибора ночного видения АК-74Н и АКС-74Н.
АК-74НАКС-74Н
Для специальных подразделений изготавливали вариант с укороченным стволом и складывающимся влево прикладом — АКС-74У.
Позже появились варианты с полимерным складывающимся прикладом.
АКС-74У
Сборка автомата
Собирается изделие в обратном порядке
Потому важно с самого начала детали раскладывать на столе в порядке отсоединения. Итак:
- Установка газовой трубки со ствольной накладкой.
- Затвор зафиксировать в пазах затворной рамы.
- Затворная рама с затвором стыкуется со ствольной коробкой и подаётся вперёд, пока не станет в пазы.
- Ставится возвратный механизм и навешивается крышка ствольной коробки (последнюю необходимо защёлкнуть, чтобы показался выступ возвратного механизма).
- Нажимается спусковой крючок и ставится затвор на предохранитель.
- Дульный тормоз-компенсатор прикручивается к концу ствола.
- Шомпол продевается в петли под стволом так, чтобы головка упёрлась в донышко мушки.
- Пенал досылается в гнездо в прикладе
- Крепится магазин.
Кто изобрел автомат Калашникова на самом деле
Сегодня в рядах экспертов, особенно “диванных” довольно активно циркулируют слухи о том, что автомат Калашникова вовсе не был разработан русским экспертом – мол, образец просто скопировали с немецкого StG-44.
Этот довольно живучий миф стоит развеять. В целом достаточно взглянуть на схему разборки, чтобы понять, что эти два автомата – русский и немецкий – при внешнем сходстве имеют совершенно разное строение.
Пожалуй, одной из главных отличительных особенностей являются совершенно разный способ запирания канала ствола – для автоматического оружия этот параметр является одним из самых важных. Так, в автомате Калашникова ствол запирает затвор, поворачивающийся вокруг продольной оси. В немецком аналоге принцип совсем иной – здесь затвор поворачивается в вертикальной плоскости.
Различна здесь и компоновка. Например, у АК ударно-спусковой механизм (он же УСМ) не снимается, а весь возвратный механизм находится в ствольной коробке. Поэтому, не нужно снимать приклад, чтобы разобрать автомат. У StG-44 все совсем не так. Здесь возвратную пружину можно извлечь, только отсоединив приклад. Одновременно отсоединяется и УСМ – он уходит вниз вместе с пистолетной рукояткой.
Есть и ряд других, более мелких различий, вроде конструкции ствольной коробки, креплений магазинов и прочие.
Поэтому можно с уверенностью сказать – при несомненных достоинствах немецкого автомата, советский аналог не только превосходит его по всем показателям, но и является совершенно независимым образцом.
Назначение основных частей изделия
Теперь следует остановиться непосредственно на каждой составляющей, дабы разобрать, какая деталь для чего служит.
Ствол — предназначается для задания направления полёта пули непосредственно при выстреле.
Ствольная коробка — выполняет роль соединителя всех частей и механизмов автомата, обеспечивает закрытие ствола затвором и запирание последнего.
Крышка ствольной коробки — способствует протекции внутренних частей изделия (помещённых в ствольной коробке) от загрязнения и проникновения посторонних предметов.
Прицельное приспособление — состоит из мушки и прицела. Предназначено для наведения ствола автомата на цель для произведения наиболее результативной стрельбы.
Приклад — обеспечивает удобную стрельбу вместе с рукояткой.
Затворная рама — приводит в действие затвор и ударно-спусковой механизм. Затвор же, в свою очередь, досылает патрон в патронник, запирает канал ствола, разбивает оболочку капсуля, извлекает гильзу.
Возвратный механизм — приводит затворную раму и затвор в исходное (переднее) положение.
Газовая трубка и ствольная накладка — предохраняют руки стрелка от ожогов, а также задают направление движения газового поршня.
Ударно-спусковой механизм — спускает курок, находящийся во взведённом (боевом) положении. Наносит удар по ударнику, обеспечивая тем самым автоматический огонь очередями либо одиночную стрельбу. Служит для прекращения ведения огня, выставления в режим предохранителя, а также предотвращает выстрелы при запертом затворе.
Цевьё — служит для удобного обхвата корпуса автомата при стрельбе. Вкупе с газовой трубкой предохраняет ладонь стрелка от ожога.
Магазин — служит для хранения и транспортировки патронов автомата, а также подачи в патронник для произведения стрельбы в различном положении.
Штык-нож — в прикреплённом к автомату положении используется в штыковой атаке или любом другом виде ближнего контактного боя. Может использоваться как нож, как пила и как кусачки для проволоки.
- Автор: Владимир
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
Демонстративное описание автомата AK 74
Авторы: Куликов Андрей Павлович, Мулдашов Аслан Сапаргалиевич, Кузьмин Никита Александрович, Ахметьянов Эдуард Ильдарович, Данилов Валерий Юрьевич, Федченко Алексей Сергеевич, Левенец Андрей Александрович, Нетиков Дмитрий Андреевич
Рубрика: Технические науки
Опубликовано в
Молодой учёный
№12 (302) март 2020 г.
Дата публикации: 16.03.2020 2020-03-16
Статья просмотрена: 52 раза
Скачать электронную версию
Скачать Часть 1 (pdf)
Библиографическое описание:Демонстративное описание автомата AK 74 / А. П. Куликов, А. С. Мулдашов, Н. А. Кузьмин [и др.]. — Текст : непосредственный // Молодой ученый. — 2020. — № 12 (302). — С. 35-38. — URL: https://moluch.ru/archive/302/68143/ (дата обращения: 03.10.2022).
Статья раскрывает историю создания автомата Калашникова, его основные механизмы и принцип их работы.
Ключевые слова: АК 74, устройство АК 74.
1946 год, именно эта датой является датой поступления старшего сержанта Михаила Калашникова в бронетанковые войска.
В то время в Главном артиллерийском управлении был объявлен конкурс на создание нового автомата. Требования по созданию автомата были очень высокие: высокая кучность боя, минимальный вес и габариты оружия. Безотказность в работе, живучесть деталей, простота устройства будущего автомата. Конкурс по созданию автоматов был жесточайший, исходя из тех требований, которые предъявлялись. В результате конкурса победителем вышел самозарядный карабин Симонова СКС и автомат Калашникова, который был принят на вооружение под индексом АК — 47 в 1949 году
Рис. 1. Автомат Калашникова 74
Устройство автомата довольно простое, он содержит в себе такие части и механизмы, как: ствол со ствольной коробкой, прицельными приспособлениями и прикладом; отъемная крышка ствольной коробки; затворная рама с газовым поршнем; затвор; возвратный механизм; газовая трубка со ствольной накладкой; ударно спусковой механизм; цевье; штык.
Ствол и ствольная коробка (рис.2). Ни для кого не секрет, что ствол автомата имеет 4 нареза, направление которых установлено заводом-изготовителем: слева — вверх — направо.
У дульной части располагается газоотводное отверстие. Рядом с дульным срезом располагается основная часть мушки, а с другой стороны патронник с гладкими стенками, за счет которого досылается патрон в патронник. В свою очередь предназначение ствольной коробки довольно простое, она является согласующим элементом, которая соединяет все части, и механизмы в единую целую конструкцию. Состоит коробка из двух частей: ствольная коробка и верхняя съемная крышка, которая предохраняет механизмы от повреждения и загрязнения [1].
Рис. 2. Ствольная коробка и съемная крышка
Затворная группа (рис.3) включает в себя затворную раму с газовым поршнем, затвора, выбрасывателя и ударника. Затворная рама служит исключительно для того, чтобы привести в действие затвор и ударно-спусковй механизм. Она в свою очередь имеет жесткое соединение со штоком газового поршня, на который непосредственно воздействует давление отводимых из ствола пороховых газов. Затвор имеет форму цилиндра, а также два выступа, которые при повороте затвора по часовой стрелке входят в специальные вырезы ствольной коробки.
Рис. 3. Затворная группа: затворная рама с газовым поршнем и выбрасыватель с ударником
Ударно-спусковой механизм (рис.4) допускает ведения огня в двух режимах: непрерывного и одиночного.
Рис. 4. Ударно-спусковой механизм
Магазин (рис. 5) предназначен для хранения, а при необходимости использования патронов, емкость которых по количеству составляет 30 штук. Сам по себе магазин коробчатый, имеет соответствующие сектора, а также 2 канавки, поэтому двухрядный. Состоит: стопорной планки, крышки, пружины и подаватели.
Рис. 5. Магазин автомата
Прицельное приспособление (рис.6). Как и любой прицел, прицел автомата Калашникова состоит из прицела и мушки. Прицел имеет соответствующий сектор, где расположена прицельная колодка в средней части оружия. Прицел проградуирован до 800м, шаг равняется 100м. Мушка размещена у дульной части ствола, на своеобразном треугольном основании.
Рис. 6. Прицельное приспособление
Штык нож (рис.
7) применяется для ближнего боя, помимо этого имея специальное крепление на ноже его можно прикреплять к автомату. Длина ножа составляет 200 мм.
Рис. 7. Штык-нож
Литература:
- РИА НОВОСТИ. Автомат Калашникова: история создания и технические характеристики. URL https://ria.ru/20091110/192691512.html (Дата обращения 13.03.2020)
- Википедия. Автомат Калашникова. URL https://ru.wikipedia.org/wiki/ %D0 %90 %D0 %B2 %D1 %82 %D0 %BE %D0 %BC %D0 %B0 %D1 %82_ %D0 %9A %D0 %B0 %D0 %BB %D0 %B0 %D1 %88 %D0 %BD %D0 %B8 %D0 %BA %D0 %BE %D0 %B2 %D0 %B0 (Дата обращения 13.03.2020)
Основные термины (генерируются автоматически): ствольная коробка, газовый поршень, затворная рама, автомат Калашникова, затворная группа, механизм, прицельное приспособление, ударно-спусковой механизм.
Ключевые слова
АК 74, устройство АК 74АК 74, устройство АК 74
Похожие статьи
Стрелковый комплекс на базе
автоматов семейства АК.
..Ствол, рукоятка взведения затвора, затворная группа расположены в верхней части ствольной коробки, кроме того, на ней размещена
На нижней части ствольной коробки объединены ударно—спусковой механизм с
Автомат Калашникова АК-12 (некоторые его модификации)…
Инновационные методики обучения стрельбе из
автомата− положение головы относительно верхней части приклада и прицельных приспособлений автомата
Приклад автомата необходимо достаточно плотно и однообразно упирать затыльником в правую часть груди в области большой грудной и дельтовидной мышц.
Методика обучения огневой подготовке сотрудников…
В статье рассмотрена методика обучения огневой подготовки сотрудников правоохранительных органов на современном этапе.
В своей работе сотрудникам полиции постоянно приходится применять специальные средства и огнестрельное оружие. Необходимость применения…
Вариант технического решения проблем выверки оптических…
— производить выверку оптических прицелов без использования дополнительных инструментов, приборов и приспособлений, не входящих в комплект оружия; — уменьшить время на проведение выверки прицелов; — упростить существующий алгоритм выверки
Технические особенности прицеливания. Бинокулярная стрельба
Для этого не требуются какие-либо дополнительные приспособления для прицеливания. Даже стрелок из дробового ружья находится в более выгодном положении, если его сравнивать с другими спортсменами.
Механизмы пробоя твердых диэлектриков с неоднородной…Введение. Твердые диэлектрики в качестве составной части электроизоляционной системы высоковольтного оборудования играют важную роль в энергосетях всего мира.
Однако, находясь под постоянным напряжением и воздействием внешних факторов…
К вопросу об инновациях в огневой подготовке сотрудников…
В статье рассматриваются вопросы применения инноваций в огневой подготовке сотрудников силовых структур, анализируется процесс применения боевого оружия для оптимальной организации процесса педагогического воздействия при обучении стрельбе.
Актуальные вопросы квалификации действий за нарушение…
В данной статье рассматриваются проблемные вопросы квалификации действий за нарушения правил использования оружия военнослужащими. Помимо этого, рассмотрен и вопрос применения общей статьи за нарушение норм использование оружия, так и специальных…
Методы, применяемые для изготовления кусковых туалетных…
Анализ конструкций резательных машин, устройств и механизмов различного назначения. Значительное место в исследованиях отведено изучению
Автоматы для резки непрерывно выходящего бруса, могут быть с приводом и без привода, с накаточным механизмом и без него.
Похожие статьи
Стрелковый комплекс на базе
автоматов семейства АК…Ствол, рукоятка взведения затвора, затворная группа расположены в верхней части ствольной коробки, кроме того, на ней размещена
На нижней части ствольной коробки объединены ударно—спусковой механизм с
Автомат Калашникова АК-12 (некоторые его модификации)…
Инновационные методики обучения стрельбе из
автомата− положение головы относительно верхней части приклада и прицельных приспособлений автомата
Приклад автомата необходимо достаточно плотно и однообразно упирать затыльником в правую часть груди в области большой грудной и дельтовидной мышц.
Методика обучения огневой подготовке сотрудников…
В статье рассмотрена методика обучения огневой подготовки сотрудников правоохранительных органов на современном этапе. В своей работе сотрудникам полиции постоянно приходится применять специальные средства и огнестрельное оружие. Необходимость применения…
Вариант технического решения проблем выверки оптических…
— производить выверку оптических прицелов без использования дополнительных инструментов, приборов и приспособлений, не входящих в комплект оружия; — уменьшить время на проведение выверки прицелов; — упростить существующий алгоритм выверки
Технические особенности прицеливания. Бинокулярная стрельба
Для этого не требуются какие-либо дополнительные приспособления для прицеливания. Даже стрелок из дробового ружья находится в более выгодном положении, если его сравнивать с другими спортсменами.
Введение. Твердые диэлектрики в качестве составной части электроизоляционной системы высоковольтного оборудования играют важную роль в энергосетях всего мира. Однако, находясь под постоянным напряжением и воздействием внешних факторов…
К вопросу об инновациях в огневой подготовке сотрудников…
В статье рассматриваются вопросы применения инноваций в огневой подготовке сотрудников силовых структур, анализируется процесс применения боевого оружия для оптимальной организации процесса педагогического воздействия при обучении стрельбе.
Актуальные вопросы квалификации действий за нарушение…
В данной статье рассматриваются проблемные вопросы квалификации действий за нарушения правил использования оружия военнослужащими. Помимо этого, рассмотрен и вопрос применения общей статьи за нарушение норм использование оружия, так и специальных.
..
Методы, применяемые для изготовления кусковых туалетных…
Анализ конструкций резательных машин, устройств и механизмов различного назначения. Значительное место в исследованиях отведено изучению
Автоматы для резки непрерывно выходящего бруса, могут быть с приводом и без привода, с накаточным механизмом и без него.
Устройство и принцип действия автомата Калашникова (стр. 1 из 5)
МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ
РОССИЙСКОЙ ФЕДЕРАЦИИ
Филиал центра профессиональной подготовки № 1
Главного управления внутренних дел
по Свердловской области
РЕФЕРАТ
Дисциплина: «Огневая подготовка»
Тема:
Устройство и принцип действия автомата Калашникова
Екатеринбург
2009 г.
Содержание
Введение
1. Техническое описание
1.1 Назначение и боевые свойства автомата
1.2 Устройство и работа составных частей автомата
2.
Основные части: механизм АК, их назначение
3. Инструкция по эксплуатации
3.1 Общие указания и указания мер безопасности
3.2 Подготовка автомата к стрельбе и проверка меткости стрельбы
3.3 Правила хранения и сбережения автомата
4. Порядок неполной разборки и сборки автомата
4.1 Порядок неполной разборки автомата
4.2 Порядок сборки автомата после неполной разборки
5. Порядок чистки и смазки автомата
6. Проверка технического состояния, характерные неисправности и методы их устранения
Заключение
Список литературы
Введение
Техническое описание и инструкция по эксплуатации автоматов Калашникова предназначены для изучения и поддержания их в постоянной боевой готовности. В данном документе помещены технические характеристики и сведения об устройстве, принципе работы автомата, а также основные правила, необходимые для обеспечения правильной эксплуатации и полного использования технических возможностей автомата.
1. Техническое описание
1.1 Назначение и боевые свойства автоматов
Автоматы Калашникова малогабаритные являются индивидуальным оружием и предназначены для уничтожения живой силы противника. Для стрельбы и наблюдения в условиях, естественной ночной освещенности к автоматам присоединяются ночные стрелковые прицелы НСПУ, НСПУМ.
Из автоматов ведется автоматическая или одиночная стрельба. Автоматическая стрельба является основным видом стрельбы; она ведется короткими очередями до 5 выстрелов и длинными — до 10 выстрелов или непрерывной очередью.
1.2 Устройство и работа составных частей автомата
Магазин служит для помещения патронов и подачи их в ствольную коробку. Он состоит из пластмассового корпуса, крышки, запорной планки, пружины и подавателя.
Корпус магазина соединяет все части магазина; его боковые стенки имеют сверху (на горловине) загибы для удержания патронов от выпадання и выступы, ограничивающие подъем подавателя; на наружной поверхности два вертикальных паза для присоединения переходника, на передней стенке имеется зацеп, а на задней — опорный выступ, посредством которых магазин присоединяется к ствольной коробке.
На задней стенке корпуса имеется контрольное отверстие для определения полноты снаряжения магазина патронами. Снизу корпус закрывается крышкой. В крышке имеется отверстие для выступа запорной планки. Внутри корпуса помещаются подаватель и пружина с запорной планкой. Подаватель удерживается на верхнем конце пружины с помощью внутреннего загиба на правой стенке, имеет выступ, обеспечивающий шахматное расположение патронов в магазине. Запорная планка закреплена неотъемно на нижнем конце пружины и своим выступом удерживает крышку магазина от перемещения.
Ремень для ношения служит для переноски автомата в боевом и походном положении. Ремень для ношения состоит из ленты ремня, на одном конце которой с помощью металлической накладки и кольца закреплен карабин, другой конец ленты выполнен в виде петли с металлической пряжкой и шлевкой. За счет петли и пряжки длина ремня может регулироваться
Сумка для магазинов служит для хранения и переноски магазинов и принадлежности. Внутренняя часть сумки состоит из отделений, в которые помещаются магазины.
На боковой стенке сумки пришит карман для масленки и пенала с принадлежностью, он закрывается клапаном, который удерживается гортом, застегнутым на фиксатор кармана. В малое отделение кармана помещается пенал с принадлежностью. На наружной поверхности задней стенки сумки нашиты две носильные петли для одевания сумки на поясной ремень, а ниже нетель нашита мягкая накладка для удобства ношения сумки на ремне.
2. Основные части и механизм АК, их назначение
Автомат состоит из следующих основных частей и механизмов:
1. Ствола со ствольной коробкой. Ствол служит для направления полета пули. Внутри ствол имеет канал с четырьмя винтовыми нарезами, направленными слева вверх направо. Нарезы служат для придания пуле вращательного движения. Промежутки между нарезами называются нолями. Расстояние между двумя противоположными полями по диаметру называется калибром ствола. В казенной части канал гладкий и выполнен по форме гильзы; эта часть канала служит для помещения патрона и называется патронником.
Переход от патронника к нарезной части канала ствола называется дульным входом. Снаружи ствол имеет колодку мушки с выступом для навинчивания пламегасителя, кольцо цевья, колодку прицела и на казенном срезе вырез для зацепа выбрасывателя. Колодка мушки и колодка прицела закреплены на стволе с помощью штифтов или выдавок. Ствол посредством штифта соединен со ствольной коробкой и от нее не отделяется;
2. Ударно-спускового механизма Ударно-спусковой механизм служит для спуска курка с боевого взвода или со взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматической или одиночной стрельбы, прекращения стрельбы, для предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель.
3. Ударно-спусковой механизм помещается в ствольной коробке, где крепится тремя взаимозаменяемыми осями, и состоит из курка с боевой пружиной, замедлителя курка с пружиной, спускового крючка, шептала одиночной стрельбы с пружиной, автоспуска с пружиной, переводчика и трубчатой оси.
Курок с боевой пружиной служит для нанесения удара по ударнику. На курке имеются боевой взвод, взвод автоспуска, цапфы и отверстие для оси. Боевая пружина надевается на цапфы курка и своей петлей действует на курок, а концами — на прямоугольные выступы спускового крючка. Замедлитель курка предназначен для замедления движения курка вперед с целью улучшения кучности стрельбы при ведении автоматической стрельбы из устойчивых положении. Он имеет передний и задний выступы, отверстие для оси, пружину и защелку;
4. Прицельного приспособления. Прицельное приспособление служит для наводки автомата при стрельбе по целям на различные расстояния. Оно состоит из прицела и мушки. Прицел состоит из колодки прицела, пластинчатой пружины, прицельной планки и хомутика. Колодка прицела имеет: двухрядный сектор для придания прицельной планке определенного превышения над мушкой, проушины для крепления прицельной планки, отверстия для чеки газовой трубки; внутри — гнездо для пластинчатой пружины и полость для затворной рамы; на задней стенке — полукруглый вырез для крышки ствольной коробки.
Колодка прицела надета на ствол и закреплена штифтом или выдавками. Пластинчатая пружина помещается в гнезде колодки прицела и удерживает прицельную планку в приданном положении. Прицельная планка имеет гривку с прорезью для прицеливания и вырезы для удержания хомутика в установленном положении посредством защелки с пружиной. На прицельной планке сверху нанесена шкала с делениями от 1 до 5. Цифры шкалы обозначают дальность стрельбы в сотнях метров. На прицельной планке нанесена буква «П» — постоянная установка прицела, соответствующая примерно дальности прямого выстрела. Хомутик надет на прицельную планку и удерживается в приданном положении защелкой. Защелка имеет зуб, который под действием пружины заскакивает в вырез прицельной планки. Мушка ввинчена в основание, которое закреплено в колодке мушки. На основании и колодке нанесены риски, определяющие положение мушки;
5. Складывающегося приклада;
6. Рукоятки. Приклад и рукоятка служат для удобства действия автомата при стрельбе.
Приклад автомата выполнен из пластмассы и имеет наконечник, антабку для ремня, толкатель защелки, гнездо для пенала принадлежности и затылок с крышкой. В гнезде приклада укреплена пружина для выталкивания пенала. Для складывания приклада надо утопить фиксатор с левой стороны приклада (фиксатор выйдет из зацепления с наконечником приклада) и повернуть приклад влево вокруг оси до закрепления приклада защелкой, находящейся в левой стенке ствольной коробки. Допускается легкий предварительный удар пеналом по фиксатору. Для откидывания приклада надо утопить толкатель защелки (защелка выйдет из зацепления с затылком приклада) и повернуть приклад вправо до закрепления его фиксатором.;
7. Крышки ствольной коробки. Крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке. С правой стороны она имеет ступенчатый вырез для прохода отражаемых наружу гильз и для движения рукоятки затворной рамы; сзади — отверстие для выступа направляющего стержня возвратного механизма.
Крышка автомата удерживается на ствольной коробке с помощью полукруглого выреза на колодке прицела, поперечного паза ствольной коробки и выступа направляющего стержня возвратного механизма;
8. Затворной рамы с газовым поршнем. Затворная рама имеет внутри канал для возвратного механизма и канал для затвора; сзади — предохранительный выступ; по бокам — пазы для движения затворной рамы по отгибам ствольной коробки; с правой стороны — выступ для опускания (поворота) рычага автоспуска и рукоятка для перезаряжания автомата; снизу — фигурный вырез для помещения в нем ведущего выступа затвора и паз для прохода отражательного выступа ствольной коробки. В передней части затворной рамы укреплен шток с газовым поршнем;
9. Затвора. Затвор служит для досылания патрона в патронник, запирания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона). Он состоит из корпуса затвора, ударника, выбрасывателя, пружины выбрасывателя, оси выбрасывателя и штифта ударника.
История АК-47: самая известная и смертоносная винтовка в мире
Время чтения: 7 минут
АК-47, пожалуй, одна из самых узнаваемых автоматических винтовок в мире.
Этот простой пистолет производства Михаила Калашникова изначально предназначался для замены винтовок и пистолетов-пулеметов, имевшихся на вооружении советских войск в конце Второй мировой войны. Однако он быстро стал предпочтительным оружием во время большинства конфликтов после Второй мировой войны. Но как это оружие стало самым известным и одним из самых смертоносных в мире?
Автор Джейд МакГи
Эволюция АК-47 – ИнфографикаИзобретатель: Михаил Калашников
История АК-47 начинается с его создателя, Михаила Калашникова, бедняка, который впоследствии стал советским героем. Он родился в ноябре 1919 года в большой крестьянской семье в небольшом селе Курья.
Государство считало семью Калашникова кулаками . Кулаки были крестьянами-фермерами, которые владели большим количеством земли и часто считались «нерешительными» союзниками революции. В ходе советской коллективизации XIX в.30-х годов семья Калашникова оказалась среди миллионов переселенных в Сибирь.
Именно здесь молодой Михаил Калашников научился обращаться с винтовкой.
Когда Калашникову исполнилось 13 лет, он вернулся в Курью, где стал слесарем на тракторной станции. Его новая работа пробудила интерес к технике.
Михаил Калашников.В 1938 году Калашников вступил в Красную Армию танковым механиком. Во время обучения Калашников разработал свои первые несколько изобретений, все они касались танков и стрелкового оружия. К началу Второй мировой войны он получил звание командира танка. Калашников служил в 24-м полку.
Во время Брянской битвы в октябре 1941 г. Калашников был ранен в бою и позже госпитализирован. Это досадное событие неожиданно стало той искрой, которая привела к тому, что Калашников изобрел АК-47.
Калашников позже разработал ряд автоматических винтовок и пулеметов, став доктором технических наук и членом 16 академий.
Калашников скончался после продолжительной болезни в декабре 2013 года в возрасте 94 лет. Однако перед смертью он написал письмо патриарху Кириллу, предстоятелю Русской православной церкви.
В этом письме он выразил свое страдание душевной боли. Он писал: «Если моя винтовка унесла жизни людей, то неужели я… виноват в их гибели?»
Разработка АК-47
Калашников разрабатывает АК-47В последние месяцы своего пребывания в госпитале в 1941 году Калашников услышал, как несколько однополчан жалуются на свое оружие. Советские солдаты были вооружены смесью пистолетов-пулеметов пистолетного или винтовочного калибра с продольно-скользящим затвором и полуавтоматическими винтовками. Будучи сам солдатом, Калашников задался целью разработать оружие, более подходящее солдатским нуждам.
Он первым сконструировал пистолет-пулемет, который не был принят на вооружение. Несмотря на это, его таланты были замечены, и Калашникову поручили тесно сотрудничать с Главным артиллерийским управлением Советского Союза. В 1944, Калашников вместе с несколькими другими конструкторами оружия получил задание разработать оружие под новый патрон 7,62×39 мм. Вдохновившись американским M1 Garand, Калашников разработал газоотводное полуавтоматическое оружие.
К сожалению, он проиграл конкурентам.
В 1946 году, во время очередного конкурса на разработку винтовки, Калашников разработал еще одно газоотводное оружие. Однако у этой винтовки над стволом был газовый поршень с коротким ходом, известный как затворный механизм. Он также имел поворотный затвор, отдельные переключатели предохранителя и огня, а также ствольную коробку, состоящую из двух частей, с отдельным корпусом спускового механизма. Кроме того, у него была рукоятка заряжания без возвратно-поступательного движения и культовый изогнутый магазин на 30 патронов. Эта конструкция прошла во второй тур конкурса, где оказалась исключительно надежной.
Однако в 1947 году он решил пересмотреть конструкцию орудия, чтобы еще больше повысить его надежность. В новом оружии теперь использовался газовый поршень с длинным ходом над стволом, а два его приемника были объединены. Отдельные селекторы стали единым рычагом управления, а рукоятка затвора переместилась на затворную раму.
Эти изменения упростили конструкцию, производство и обращение с оружием. В 1949 году после тяжелых испытаний новый прототип был официально принят на вооружение Советской Армии. Официально он назывался «7,62-мм автомат Калашникова».0003 Э. М. Стоунер (слева) и М. Т. Калашников держат разработанные ими автоматы.
Как он стал самым смертоносным оружием в мире. Варшавского договора. Интересно, что надежный АК-47 дал СССР преимущество на поле боя и на международной арене.
Когда СССР реорганизовался после правления Сталина, АК-47 позволил им извлечь выгоду из растущей напряженности во всем мире. Они предлагали это оружие различным странам и повстанческим движениям, которые придерживались схожих коммунистических или антизападных настроений. Это стало значительным стимулом для многих из этих групп. Он участвовал в боевых действиях почти во всех конфликтах с середины 19-го века.50-е годы.
Известные конфликты, в которых он использовался, включают войну во Вьетнаме, войну на границе с Южной Африкой, гражданскую войну в Колумбии и гражданскую войну в Конго.
АК-47 и его варианты также использовались в более современных конфликтах. Это было излюбленное оружие во время войны в Афганистане и гражданских войн в Ливии и Сирии. АК остается популярным оружием, которое по сей день используется в современных конфликтах, включая вторжение России в Украину.
АК-47 получил такое широкое распространение, оставив многолетнее наследие не только из-за влияния России во время холодной войны. АК-47, пожалуй, одно из самых надежных видов оружия в мире. Он настолько прочен, что продолжает безотказно функционировать даже после погружения в болотистую воду или песок. АК-47 также чрезвычайно прост в использовании – ребенок может разобрать и собрать его менее чем за 30 секунд. Кроме того, он очень доступен и прост в производстве.
В конечном счете, простота, надежность, простота производства и доступность делают АК-47 грозным и весьма желанным оружием.
Культурное влияние
АК-47 и его обновленные варианты оказывают влияние и на другие сферы.
Его широкое использование во время гражданских войн и мятежей позволило ему стать символом революции. В прокоммунистических странах он стал символом революции. Эта революционная символика настолько сильна, что она присутствует на национальных флагах и гербах нескольких стран, которые использовали АК-47 во время своих революций за независимость. Является частью флага Мозамбика.
В российском обществе АК-47 является символом национальной гордости. Его подобие используется на русских ножах, часах и даже зонтах.
Ак-47 также известен в популярной культуре. Это было в центре внимания фильма Николаса Кейджа «Повелитель войны». АК-47, его варианты и остальная часть оружия семейства Калашникова также популярны в видеоиграх-шутерах от первого лица.
У грозного АК-47 интересная история, которая продолжается и по сей день. Это было первое успешное оружие Михаила Калашникова, давшее начало семейству оружия Калашникова. Это семейство оружия продолжает влиять на мир, на полях сражений и в массовой культуре.
Простота, доступность и долговечность позволили ей стать самой известной и смертоносной винтовкой в мире.
Статьи, которые могут вам понравиться
Блестящие и ошибочные: Непреходящее наследие Наполеона Бонапарта
200-летие со дня его смерти (1821-2021 гг.) возобновляет дискуссию о том, как увековечить память бывшего императора. Майкл Веккио Военный гений. Самодержавный деспот. Прогрессивный визионер. Кровожадный воин. […]
Подробнее
Обманчивая некомпетентность: немецкие шпионы во время Второй мировой войны в Британии
ОБМАНЫВАЯ НЕУДАЧНОСТЬ: НЕМЕЦКИЕ ШПИОНЫ ВО ВТОРОЙ ВОВ БРИТАНИЯ Операция «Лена», немецкая шпионская операция в Британии, оказалась одной из наименее успешных шпионских миссий Второй мировой войны. […]
Подробнее
Битва за Гонконг — безнадежное дело Лондона?
В течение 12 часов после бомбардировки Перл-Харбора японцами в начале их вступления во Вторую мировую войну они начали вторжение на британскую территорию […]
Подробнее
Информация об авторских правах
Текст этой статьи был написан по заказу Исторической гильдии в рамках нашей работы по повышению исторической грамотности. Если вы хотите воспроизвести его, пожалуйста, свяжитесь с нами через эту форму.
Расскажите мне о новых викторинах и статьях
Получайте еженедельные статьи и викторины по истории
Имя (необязательно)
Фамилия (необязательно)
Адрес электронной почты *
Мы никому не передаем ваши контактные данные.
Автомат АК-47 | Национальный музей американской истории
Предыдущий
Следующий
>>
Применяются условия использования
ЗагрузкиПрименяются условия использования
Загрузки- Описание
- Физическое описание
- Автомат АК-47 китайского производства с маркировкой «66» в треугольнике.
- Всеобщая история
- АК-47 был разработан Михаилом Тимофеевичем Калашниковым. Калашников был призван в Советскую Армию в 1938 году; во время службы механиком-водителем танка увлекся эксплуатацией огнестрельного оружия. После тяжелого ранения в 19В 41 году ему дали шестимесячный отпуск, и он провел это время, проектируя пистолет-пулемет со своим другом-механиком Женей Кравченко. В 1946 году Калашников направил в Москву Главной артиллерийской комиссии свои чертежи новой газоотводной винтовки под патрон М43. Комитет дал ему добро на создание прототипа. С 1946 по 1948 год велась работа над автоматом Калашникова. В 1949 году одна из его винтовок, Автомат Калашникова Образец 1947, была принята на вооружение Советской Армии и быстро получила название АК-47.
- Имя объекта
- винтовка
- винтовка, автомат
- Другие условия
- Мгсб; винтовка, автомат; огнестрельное оружие; Центральный огонь; 7,62 мм; Нарезной
- место изготовления
- Китай
- Физическое описание
- дерево (общий материал)
- металл (общий материал)
- Измерения
- в целом: 10 1/2 дюйма x 34 1/4 дюйма x 3 дюйма; 26,67 см x 86,995 см x 7,62 см
- Идентификационный номер
- АФ. 74476М
- каталожный номер
- 74476М
- регистрационный номер
- 292533
74476М- предмет
- Огнестрельное оружие
- Вьетнамская война
- Послевоенные США
- Посмотреть больше товаров в
- Политическая и военная история: история вооруженных сил, военная
- Военный
- ThinkFinity
- Выставка
- Цена свободы
- Место проведения выставки
- Национальный музей американской истории
- Источник данных
- Национальный музей американской истории
Номинировать этот объект для фотографирования.
Наша база данных коллекций находится в стадии разработки. Мы можем обновить эту запись на основе дальнейших исследований и обзоров. Узнайте больше о нашем подходе к публикации нашей коллекции в Интернете.
Если вы хотите узнать, как вы можете использовать содержимое этой страницы, ознакомьтесь с Условиями использования Смитсоновского института. Если вам нужно запросить изображение для публикации или другого использования, посетите страницу Права и репродукции.
Примечание. Отправка комментариев временно недоступна, пока мы работаем над улучшением сайта. Приносим извинения за прерывание. Если у вас есть вопрос, касающийся коллекций музея, сначала ознакомьтесь с часто задаваемыми вопросами о коллекциях. Если вам нужен личный ответ, воспользуйтесь нашей контактной страницей.
Автомат АК-47
Автомат АК-47 был разработан в 1946 году Михаилом Калашниковым — инженером Советского Союза. автомат Калашникова штурмовая винтовка является одним из лучших образцов основного личного снаряжения пехоты.
оружие за последние 55 лет и по сей день непревзойденное. АК-47, со всеми
его модификации используются более чем в 50 странах мира
Мир. Его конструкция стала основой для большого количества копий,
версий и модификаций под патроны различных калибров. Однако все
из них работают по одному принципу, разработанному Михаилом Калашниковым.Автомат Калашникова был создан под совершенно новый промежуточный патрон M1943 7,62 x 39 мм. патрон. В годы Второй мировой войны Советские Вооруженные Силы столкнулись с требование промежуточного патрона, что бы помощнее, чем стандартный пистолетный патрон 7,62 x 25 мм, используемый со всеми пистолетами-пулеметами. Кроме того, дальность эффективного поражения пистолета-пулемета дальность огня составляла менее 200 м, а промежуточный патрон М1943 имел дальность стрельбы эффективный огонь на дистанции более 400 м.
В 1949 году автомат был принят на вооружение Советской Армии.
и индексируется как АК-47 (образца 1947 г.
автомат Калашникова). Его строительство было настолько успешным, что
Вскоре новое оружие вытеснило любое другое огнестрельное оружие в Советской Армии, кроме
автоматы, пистолеты и снайперские винтовки.
Автомат Калашникова АК-47 выпускался в двух основных варианты: АК-47 с фиксированным деревянным приклад и АКС-47 со складным металлическим прикладом, предназначенные для десантников и бронетанковых войск. войска. Оба автомата имели одинаковую внутреннюю и внешнюю конструкцию, за исключением приклад, и отсутствие инструментария с АКС-47.
Первая версия штурмового АК
винтовка постоянно модернизировалась. Его первая модификация (известная как тип 1) имела стальную пистолетную рукоятку, обтянутую деревянными накладками.
щеки, и сварная со стволами коробка. Более поздняя модификация (тип 2) имела
цельнодеревянная пистолетная рукоять привинчена к коробке стволов.
Кроме того, он имел
более надежное соединение магазинов с коробкой стволов (в случае углубления
бочковой ящик
с обеих сторон), а также улучшенное соединение приклада.
К сожалению, вес винтовки увеличился с 4 085 до 4 112 г, а длина — с 862 до 877 грамм.
мм. Последняя модификация (тип 3) имела обтекаемую форму
соединение приклада, что позволило уменьшить длину винтовки и
масса.
Автоматика винтовки работает по принципу отвода газов
канал в стенке ствола. Канал ствола запирается поворотным замком. АК-47
выполняет однократное или
автоматический огонь. Рукоятка перезаряжания размещена с правой стороны
и встроен в одну часть с рамой замков. предохранитель играет роль
сменщик режима огня сразу. Имеет три положения: предохранитель,
автоматический огонь и одиночный огонь. Когда предохранитель включен — он блокирует
рамки замка, но позволяет проверить, находится ли патрон в стволе, по
потянув рукоятку перезаряжания в обратное положение.
Кроме того, оружие
тогда не перезагружается.
АК-47 можно частично разобрать за минуту. Калашникова строительное оружие простое в использовании и обслуживании, в случае размеренного и точного дизайна. Солдаты, как это легко построение его надежности. Автоматы системы Калашникова не осечка в любых ситуациях даже при полном погружении в грязь или под воду. Хромированный бочки делают его доступным для использования даже при экстремально низких температурах. Атаковать винтовку удобно использовать в городе, так как 7,62-мм пуля не рикошетит попадание в стены, отчетливое для 5,45-мм пуль.
Винтовка
может использоваться с универсальным ножом-штыком (в комплекте с ним) или
40-мм подствольная граната
пусковая установка. Морда либо
оружие укладывается в поворотные огневые точки штатных советских
бронетранспортеры или боевые машины пехоты. Таким образом
пехотинец может стрелять из оружия во время движения машины.
АК-47 имеет открытый сектор прицел с дальностью стрельбы до 800 м, с калибровкой через каждые 100 м. Однако дальность эффективного огня винтовки составляет 400 м. Скорее всего это то разработчики намеренно отметили столь большую дальность стрельбы для штурма винтовка, чтобы дать сердце солдатам. На специальном креплении можно было установить ночной вид.
Штурмовая винтовка имеет фиксированный приклад, изготовленный из пакетированного клееного дерева. Вряд ли АК-47 АКС-47 складной приклад имел металлическую рамку. АКС-47 предназначался для десанта. и бронетанковых войск. Единственная принципиальная разница заключалась в том, что у АКС не было поля инструментарий, помещенный в деревянный приклад АК. Обе штурмовые винтовки имели щечки пистолетной рукоятки из ламинированного клееного дерева, планки газовых камер.
Популярность
автомата АК-47 определило множество его модификаций и модификаций.
Однако
большое количество модернизаций АК-47 отличалось лишь недостаточным
детали базовой модели. Первый русский
модернизация прошла в 1959. Главной целью было снизить вес винтовки и увеличить
это точность стрельбы. Модернизированные автоматы называются АКМ. Во время
АКМ 70-х годов был перестроен под калибр 5,45 х 39-мм, и получил индексацию как
АК-74. На сегодняшний день самый современный
это российская серия АК-100 с широким набором характеристик.
более того
тот же разработчик — Михаил Калашников разработал пулемет РПК (поздняя модификация
РПК-74), пулемет ПК (позже модификация ПКМ), с очень похожим
автоматический принцип работы. Это оружие имеет одинаковую надежность с АК
Штурмовые винтовки. Никому из разработчиков после Михаила Калашникова не удается
до недавнего времени разрабатывать что-то лучше АК по надежности.
Кроме того, известный разработчик штурмовой винтовки до сих пор живет в России.
город Ижевск и работает на его оружейном заводе.
АК-47 штурмовой винтовки производятся или производились в Албании, Болгарии, Румынии, Венгрия, Германия, Китай, Чехия, Польша, Югославия, Финляндия, Ирак, Египет, Северная Корея, Индонезия, Израиль и даже США. В некоторых странах он производился по лицензии. Бросил последнюю половину века было произведено около 70 миллионов автоматов семейства АК в все модификации.
В защиту АК-47: противоречивое оружие, как и другие полуавтоматы, на самом деле является точным и долговечным и вызывает ностальгию, говорят владельцы
Прищурив прицел своей винтовки на бумажную мишень в 100 ярдах от себя, с желтыми стрелковыми очками на носу, Уэйн Том медленно выпустил еще один патрон с коротким, ничем не примечательным громким хлопком. Ничего необычного.
Том, который стрелял из одного из двух своих полуавтоматических АК-47 в стрелковом клубе Южного побережья Ирвина, отметил, что это оружие является «частью коллекции.
И в них весело стрелять».
«Говорят, что с ними нельзя охотиться, — сказал Том, руководитель производства ремонтной компании из Корона-дель-Мар, — но это неправда».
«Они превосходны на средней дистанции, для дичи среднего размера и плинка», — сказал он, имея в виду стрельбу по таким предметам, как банки и бутылки.
Том, как и другие стрелки из штурмового оружия на полигоне, сказал, что винтовки добавляют разнообразия в его коллекцию. «У меня около дюжины пистолетов. . . и мне одинаково нравятся все мои винтовки, — сказал он. «Эти двое просто разные».
Оружие, называемое практичным
Тому Манкузи из Сан-Педро, стреляющему из своей американской штурмовой винтовки AR-15 в нескольких позициях от Уэйна Тома, военное штурмовое оружие предлагает практичность.
«Это просто высокоэффективная винтовка, — сказал Манкузи о своем любимом оружии. «Это полуавтоматическая версия армейского М-16, и она предназначалась для злоупотреблений. Вы можете уронить его, испачкать.
Вам не нужно нянчиться с этим. Некоторые другие ружья нужно чистить каждые пять патронов, но это ружье было рассчитано на то, чтобы через него проходили сотни патронов».
И, по его словам, служба AR-15 во Вьетнаме — как и М-16 — повышает его привлекательность.
— Это действительно маленький кусочек истории, — сказал он.
Когда 17 января Патрик Эдвард Парди вошел на школьный двор в Стоктоне и убил пятерых детей и ранил 29 других из полуавтоматической винтовки АК-47, он разжег огненную бурю отвращения к военному штурмовому оружию.
Через несколько часов после убийств вся нация познакомилась с китайским АК-47, а в последующие дни и с другим штурмовым оружием, таким как израильский «Узи» и американский AR-15.
С узнаванием пришло возмущение. 7 февраля городской совет Лос-Анджелеса принял постановление, запрещающее продажу и хранение полуавтоматического боевого штурмового оружия. По крайней мере еще шесть городов штата приняли аналогичные законы, и еще как минимум 13 городов их рассматривают.
По всей стране еще почти дюжина городов, от Нового Орлеана до Бостона, обдумывают запрет на боевое оружие, равно как и Ассамблея Калифорнии и законодательные собрания других штатов.
Штурмовое оружие, говорят его противники, очень опасно, предназначено специально для убийства людей, не служит никакой другой практической цели и, следовательно, не должно находиться в руках частных лиц.
Учитывая все это, зачем кому-то хотеть владеть им?
Этот вопрос, кажется, действительно озадачивает владельцев штурмового оружия, которые говорят, что ненависть к оружию бессмысленна. Для них оружие просто отличается внешним видом и, возможно, мощностью и калибром от других, более традиционных полуавтоматических ружей.
Вместо этого они видят в них предметы истории или ностальгии, редкости для своих коллекций, точные дальнобойные винтовки, оружие для стрельбы по мишеням или эффективные средства личной защиты.
Тихамер Боч, программист из Буэна-Парка, купил свой АК-47 отчасти для защиты.
«Если произойдет сильное землетрясение, будут и проблемы, например мародерство», — сказал Боч, венгерский иммигрант, проживший в США 10 лет.
«У этого ружья большое останавливающее действие. Я не хочу никого убивать, но если люди будут грабить или пытаться изнасиловать мою жену, я их пристрелю. У моего отца и моей церкви другая точка зрения, но у меня есть ответственность. Мой христианский разум говорит «нет», но ради выживания я говорю «да».
Оружие, по его словам, также «весело для меткой стрельбы. И я буду охотиться с ним, но не сейчас.
Боч сказал, что он «не знал, что (АК-47) существует здесь, пока средства массовой информации не упомянули об этом (после убийств в Стоктоне). Пока они не выпустили все это, я никогда бы не купил это».
Для другого любителя оружия АК-47 стал настоящим испытанием для стрельбы на дальние дистанции.
«Люди говорят: «Зачем тебе этот АК-47?», — сказал Стивен Д. Бромберг, юрист с практикой в Энсино и бывший владелец АК-47.
«И в некоторых случаях это был бы правильный вопрос.
«Если вы собираетесь использовать его для охоты, они будут правы. Но если вы собираетесь использовать его для стрельбы по мишеням или для самообороны, они ошибутся».
АК-47, в частности, по его словам, нравятся стрелкам-спортсменам из-за точности оружия на больших дистанциях, но они «очень громоздки для охоты».
У них также есть недостатки, они выглядят устрашающе и смертоносно, сказал он, что, вероятно, нажало много горячих кнопок.
«Я думаю, что внешний вид оружия во многом связан с сопротивлением оружию, — сказал Бромберг. «Когда люди видят, как кто-то выходит на школьный двор и стреляет в группу детей, их чувства настолько воспламеняются, что они видят только АК-47. Если бы сумасшедшие использовали что-то другое, а не АК-47, сейчас не было бы столько разговоров об АК-47».
Когда у Бромберга, жителя Ньюпорт-Бич, был свой АК-47, по его словам, он использовал его исключительно как целевую винтовку.
Хотя Бромберг продал свой АК-47 два года назад, «потому что я добился того, чего хотел с его помощью», он сказал, что теперь сожалеет о его продаже и находится на рынке для другого. Его «мощность, маневренность и точность», сказал он, рекомендуют его в качестве эффективного оружия самообороны.
«Я не сторонник выживания, — сказал он, — и я не верю, что вы или я должны превращать наши дома в арсеналы против кого-то, кто придет за нами. Но если, не дай Бог, вы окажетесь в ситуации, когда вам придется защищаться с помощью пистолета, а ваши противники используют полуавтоматическое оружие, это будет все равно, что бросать в них камни».
(AK-47, как и AR-15, Uzi и все полуавтоматическое оружие, производит выстрел при каждом нажатии на спусковой крючок. Полностью автоматическое оружие, которое стреляет быстрым, постоянным потоком пуль, пока спусковой крючок остается нажатым , это то, что известно как пулемет и является незаконным в Калифорнии для широкой публики.Оружие штурмового типа, легально продаваемое в Калифорнии, является полуавтоматическим, хотя его военные предки были полностью автоматическими.
)
Почти все стрелки и владельцы, опрошенные для в этой истории говорилось, что они не будут возражать против регистрации штурмового оружия или введения 15-дневного периода ожидания при его покупке. Но все опрошенные энтузиасты оружия решительно выступали против закона, запрещающего продажу и владение винтовками.
«Лично я считаю АК уродливым, — сказал один из них, — но нет причин ненавидеть его только потому, что это полуавтоматическое оружие».
А на недавней выставке и распродаже коллекционеров оружия в торгово-выставочном центре Orange County Fairgrounds участники, продающие штурмовые винтовки, столкнулись не с ненавистью, а с большим энтузиазмом по поводу оружия.
«Бизнес процветает, — сказал Морис Данахер, дилер Mitchell Arms Inc. из Санта-Аны. «Эти клоуны в Лос-Анджелесе напугали всех. Перед всем вниманием. . . Я бы продал одну или две штурмовые винтовки на выставке. Теперь не могу нарадоваться. Люди, которые даже не знают, как их заряжать, покупают их».
И покупка по-прежнему остается простым процессом.
По законам штата Калифорния такое оружие можно забрать домой в тот же день при условии, что у покупателя есть деньги и он согласен подписать форму для продавца, подтверждающую, что покупатель:
Не является осужденным преступником или психически больным, находящимся в отпуске психиатрическая больница.
Не признан судом опасным для окружающих.
Не был признан недееспособным, чтобы предстать перед судом.
Не пристрастился к наркотикам.
Не был признан виновным по причине невменяемости в каком-либо преступлении.
(Покупатели пистолетов должны ждать 15 дней, чтобы забрать свое оружие, пока их биографические данные проверяются. Для дробовиков или винтовок нет периода ожидания.)
Хотя многие покупатели могут скупать оружие в ответ на постановление Лос-Анджелеса , сказал Данахер, другие мотивированы ностальгией.
«Многие из тех, кто их покупает, — сказал он, — ветераны войны во Вьетнаме, испытывающие ностальгию по типу оружия, которое у них было тогда. С ребятами помладше их покупают больше для стрельбы по мишеням, чем для чего-либо еще. Вот для чего они нужны: стрельба по мишеням для развлечения».
Стоявший рядом Билл Спинкола из Миссии Вьехо — ветеран армии, который сказал, что носил М-16 во время четырехлетнего перерыва, — сказал: «В этом оружии есть какая-то мистика. Мне кажется, это что-то вроде тренда. Когда вышли фильмы о Рэмбо, такое оружие было в дефиците. Для меня (AR-15, выставленный на стенде Danaher) имеет историческую ценность, и это просто изящная машина».
Неветераны, как сказал Бромберг, бывший резервист морской пехоты, вероятно, «увлекаются военным оружием».
«Я думаю, что многие люди выбирают их из-за синдрома Джона Уэйна, — сказал Бромберг, — но через какое-то время это изнашивается».
Тем не менее, на оружейной выставке Джон Уэйн был представлен как средство продажи. Один дилер, продававший полуавтоматические версии Ingram Mac-10 — небольшого военного штурмового оружия, похожего на пистолет, изначально производившегося как автоматическое оружие, — привлек покупателей, проигрывая видеозапись, на которой Уэйн стреляет из Mac-10 в фильме «McQ ».
На снимке Уэйн, знакомящийся с оружием на стрельбище, пробивает бочку с водой короткой мощной очередью и уходит в благоговейном страхе.
На другом видеомониторе дилер рекламировал спусковой механизм рычажного типа, который позволяет стрелку из полуавтоматического оружия модифицировать оружие для выстрела пулей при одновременном нажатии на спусковой рычаг. Пистолет, модифицированный с помощью этого устройства, остается полуавтоматическим и, следовательно, законным в соответствии с федеральным законом, поскольку оружие по-прежнему не способно выбрасывать пули постоянным потоком.
Полуавтоматическое штурмовое оружие в его нынешнем легальном воплощении не является более смертоносным, чем его более традиционные охотничьи собратья, сказал шериф округа Лос-Анджелес Шерман Блок.
Патрик Парди, сказал он, «вероятно» мог бы устроить такой же хаос в Стоктоне, если бы он использовал более распространенное полуавтоматическое оружие калибра и емкости обоймы, подобные АК-47.
«Я не согласен с теми людьми, которые пытаются сказать, что это (пистолет) по своей сути более опасно, чем то (пистолет)», — сказал Блок. «Полуавтоматическая винтовка есть полуавтоматическая винтовка, независимо от того, была ли она разработана для военных или других целей, и реальность такова, что полуавтоматическое боевое оружие доступно уже много лет, определенно со времен Второй мировой войны или около того.
«Но реальность также такова, что только в последние четыре или пять лет полуавтоматическое оружие этого типа стало проблемой, связанной с преступным насилием. Это явление, которое я действительно не могу объяснить, но оно, кажется, почти коррелирует с началом ввоза значительного количества этого оружия из-за рубежа.
«По какой-то причине, — добавил он, — существующее полуавтоматическое боевое оружие американского производства, похоже, не очень нравится членам банд и наркоторговцам».
Популярно среди наркоторговцев
Оружие иностранного производства, особенно АК-47, популярно среди наркоторговцев и банд из-за его легкой доступности и низкой цены, заявил представитель Департамента полиции Лос-Анджелеса Дон Лоуренс.
«Большая часть скорострельного оружия находится в диапазоне цен 600, 700 или 800 долларов, — сказал он. «Но вы можете купить АК-47 примерно за 300 долларов».
Кроме того, сказал Лоуренс, такое оружие, как АК-47, может стать «излюбленным оружием, потому что о нем много говорят» в иерархии банд.
«Допустим, я взял в руки АК-47, — сказал Лоуренс, — и многие люди смотрят на меня с уважением. Они могут сказать: «Эй, у Дона есть АК-47. Я тоже хочу».
Шериф одобряет удаление
Блок сказал, что он одобряет удаление оружия, которое вызывает такую привлекательность.
«Усилия, которые я поддерживаю, — сказал он, — направлены на то, чтобы сосредоточиться на этом узком диапазоне оружия. . . (и) запретить полуавтоматическое боевое штурмовое оружие в целом, но предоставить исключение для полуавтоматического или охотничьего оружия, которое использовалось годами».
Также он сказал, имея в виду запрет Лос-Анджелеса на штурмовое оружие: «Я не подписываюсь под рекомендациями о конфискации (любого оружия). Если оружие было получено законно и добросовестно законопослушным гражданином, это лицо должно иметь возможность подать заявление на получение лицензии на него и пройти тщательную проверку на наличие судимостей, употребления наркотиков или психических заболеваний».
В нынешнем климате панических покупок, однако, даже люди, испытывающие отвращение к оружию, покупают его в качестве страховки от того дня, когда оно может стать незаконным, сказал один дилер оружейной выставки округа Ориндж.
«Люди говорят мне: «Мне не нравится АК, но я собираюсь купить пару из них сейчас», — сказал Даррен Джонсон, который сказал, что продал почти 200 АК-47 за одну неделю.
— Людям они не нужны, — сказал он. «На самом деле у них нет цели. Людям нравится выходить в пустыню, стрелять и чувствовать себя сильными».
Полигон в пустыне
В пустыне Джеймс Эверетт стрелял из своего штурмового оружия: AR-15, Galil (штурмовая винтовка израильского производства) и итальянского дробовика Fie SPAS 12-го калибра.
Однако они ему надоели, и он отнес их на оружейную выставку для продажи.
«Никогда не думал, что куплю штурмовую винтовку», — сказал Эверетт, который живет в Санта-Ане и работает в отделе кадров на линкоре «Миссури» в Лонг-Бич. «Я купил их просто для того, чтобы поиграть. Я тоже коллекционирую».
Тем не менее, Эверетт сказал, что не знает, «что заставляет людей покупать их. Может быть, животный инстинкт что-то разрушить. Нет смысла держать их дома. Большой революции не будет».
Точно так же Крис Дрейпер, торговец инструментами в Хантингтон-Бич, сказал, что не собирается использовать свой AR-15 для защиты.
«Я думаю, что AR будет довольно глупым оружием для защиты дома», — сказал он. «Есть пистолеты, которые более чем адекватно справятся с этой задачей. Даже если начнутся гражданские беспорядки, мне и в голову не пришло использовать это оружие против людей.
Некоторые куплены как реакция
Дрейпер сказал, что купил свой AR-15 в ответ на постановление Лос-Анджелеса и сопровождающее его освещение в новостях.
«В мои планы входило купить штурмовую винтовку для моей коллекции оружия, — сказал он, — но я бы не купил ее сейчас, если бы не шумиха в СМИ».
Дрейпер сказал, что его AR-15 предназначен только для стрельбы по мишеням.
Но почему AR-15, а не более обычная мишень?
— Хороший вопрос, — сказал Дрейпер. «Наверное, я бы просто купил длинную винтовку 22-го калибра до того, как все СМИ сообщат о штурмовом оружии. Это и тот факт, что, если бы я этого не сделал, он, вероятно, стоил бы в два раза больше через 6 месяцев. Я купил свой за 735 долларов и думаю, что заключил сделку».
Для Дрейпера точность AR-15 на дальних дистанциях является большим плюсом.
«Меня привлекает AR, — сказал он, — потому что это очень хорошо сделанное оружие, очень простое в обращении, и когда вы стреляете, это очень весело. Цель стрельбы по мишеням состоит в том, чтобы попасть в довольно плотную группу ваших выстрелов. Если вы не можете этого сделать, снимать неинтересно. Если вы можете, это так.
«Это не сильно отличается от того, чтобы встать утром в воскресенье и точно забить мяч с площадки-ти».
Многие противники оружия, конечно же, не видят такой связи. Они видят машины для убийства. Их защитники, однако, утверждают, что если бы Патрик Перди открыл огонь по школьникам Стоктона из полуавтоматической винтовки охотничьего типа с емкостью магазина, калибром и мощностью, аналогичной АК-47 — пистолету столь же дешевому и легкодоступному — последствия были бы такими же ужасающими.
Другие полуавтоматические пистолеты «убьют вас не меньше», — сказал Бромберг. «Нет хорошего способа умереть».
Краткая история патронов среднего размера, использовавшихся в штурмовых винтовках после Второй мировой войны (Часть 1: 7,62×39 мм)
Винтовочные патроны среднего размера характеризуют концепцию штурмовой винтовки, принятую в большинстве крупных стран во второй половине двадцатого века. и начало двадцать первого века. Они обеспечивают солдату-пехотинцу необходимую летальность и точность для борьбы с противниками на реальных боевых дистанциях в пределах 300 метров. Чтобы понять, как эти патроны получили широкое распространение, важно взглянуть на то, как развивались современные наземные боевые действия.
Меняющийся характер ведения войны и оружия
Изобретение Хирамом Максимом пулемета с ленточным питанием в конце 19 -го -го века начало менять характер боевых действий и тактику пехоты. Их использование в 1893 году британцами в Первой войне Матабеле в Южной Африке, а затем русскими и японцами в русско-японской войне продемонстрировало разрушительный эффект, который пулеметы могли оказать против больших формирований пехотинцев. К сожалению, уроки, извлеченные из этих войн, не были полностью оценены, и во время Первой мировой войны смертоносное оружие продолжало приносить огромные потери. В первый день битвы на Сомме было убито почти 20 000 британских солдат, многие из них — из пулемета «Максим» немецкой армии 9-го калибра.0440 Maschinengewehr 08 или MG 08.
После Первой мировой войны побежденные немцы работали над восстановлением своей армии, явно нарушая Версальский договор, навязанный им победившими американцами, британцами и французами.
Восстанавливая свои вооруженные силы, Германия внимательно изучила не только тактику пехоты, использовавшуюся в Первой мировой войне, но и то, как скорострельное оружие нанесло огромные потери с обеих сторон поля боя. Они также рассмотрели, как грубые и легкобронированные танки, использовавшиеся в Первой мировой войне в ограниченном количестве, можно было бы улучшить и использовать для определения исхода будущих войн.
Пожалуй, самым влиятельным немецким стратегом межвоенного периода был Хайнц Гудериан. Гудериан разработал концепцию блицкрига или «молниеносной атаки», когда мотопехота при поддержке бронетехники вливалась в слабые места линии обороны противника, прорывая, а затем охватывая противника сзади. Новая стратегия оказалась очень эффективной и способствовала успеху немецкой армии в первые годы Второй мировой войны. Новый стиль ведения войны позволял избегать тяжелых потерь пехоты, сталкивающейся с пулеметами в лоб, и вместо этого зависел от маневрирования войск и транспортных средств, чтобы обойти их с фланга.
Эта новая моторизованная война полагалась не только на традиционные длинноствольные винтовки, но также на пулеметы и пистолеты-пулеметы, чтобы вести подавляющий огонь по противнику во время штурма. По ходу войны немецкие инженеры-оружейники уменьшили размер крупного патрона 7,92×57 мм, использовавшегося в их винтовках Kar98k с продольно-скользящим затвором, и создали патрон 7,92×33 мм Kurz:
пехотного оружия. Источник: Википедия
Целью этого нового корпуса среднего размера было заполнить пробел между пистолетными пистолетами-пулеметами ближнего действия и более крупными и мощными боевыми винтовками, использовавшимися в нацистской Германии Вермахт . Это позволило использовать более легкое и компактное оружие, которое могло стрелять как пулемет при сближении с силами противника. Это также позволяло солдатам поражать цели на дальностях, превышающих их 9-мм автоматы.
Эта новая немецкая гильза среднего размера впервые использовалась в Maschinenkarabiner 42(W) и Maschinenkarabiner 42(H), разработанные немецкими фирмами Walther (W) и Haenel (H) соответственно. В MP43 были объединены элементы обоих видов оружия:
штурмгевер 44 (StG44). Источник: Аукционная компания Rock Island.
MP43 производился небольшими партиями в середине войны, но по мере того, как оружие совершенствовалось и принималось войсками, их количество увеличивалось. Окончательная версия, Sturmgewehr 44 (StG44) был надежным (и смертоносным) и рассматривается многими наблюдателями как первая штурмовая винтовка (английский перевод Sturmgewehr ), получившая широкое распространение.
Немецкий конструктор оружия Хьюго Шмайссер сыграл решающую роль в разработке серии MP43/MP44/StG44, особенно в отношении использования штамповки из листового металла. После войны Шмайссер и несколько других немецких конструкторов оружия были насильственно переселены русскими в Ижевск, столицу Удмуртии, где располагался крупный российский завод по разработке и производству стрелкового оружия. Многие историки считают, что они сыграли роль в усовершенствовании конструкции АК-47 Михаила Калашникова, особенно в его раннем изготовлении из штамповок. В конце концов Шмайссеру разрешили вернуться в Германию в 1952, но он умер через год после репатриации.
Российская разработка патронов промежуточного калибра
Хотя многие приписывают разработку советского патрона 7,62×39 мм автомату АК-47, на самом деле этот патрон предшествовал разработке знаменитого автомата Калашникова. Первый вариант, фактически длиной 41 мм, был официально принят на вооружение России после успешных испытаний в декабре 1943 года. В конечном итоге длина корпуса была укорочена до 39 мм. Полученный патрон был использован для не менее инновационного полуавтоматического карабина СКС, разработанного Сергеем Симоновым для замены 7,62×54 ммR СВТ-40, основной российской полуавтоматической винтовки времен Второй мировой войны. Прототипы SKS имели ограниченное применение к концу Второй мировой войны, но не были запущены в полномасштабное производство до окончания войны. Хотя СКС оказался удачной конструкцией и был принят на вооружение Китаем и многими странами Варшавского договора, в конечном итоге его затмили автоматы АК-47/АКМ. Избранная огневая мощь АК и съемный магазин на 30 патронов давали значительные преимущества по сравнению с полуавтоматическим СКС и его несъемным магазином на 10 патронов. Россия и другие страны также производили 7,62×39.Некоторое время пулемет РПД с ленточным питанием мм, но его также заменил РПК, вдохновленный Калашниковым. В течение короткого периода времени Чехословакия использовала свой отечественный патрон 7,62×45 мм в своем послевоенном оружии, но вскоре заменила его советским патроном.
Патрон 7,62×39 мм
Несомненно, специально созданный патрон 7,62×39 мм стал главным калибром для штурмовых винтовок среднего калибра в двадцатом веке и продолжает доминировать на полях сражений в двадцать первом веке. Его успех неразрывно связан с успехом АК-47 и автоматов АКМ, чьи производственные показатели делают его самым массовым огнестрельным оружием в истории. Объемы производства, вероятно, находятся в диапазоне 100 миллионов.
Патрон не особенно известен своей точностью в значительной степени потому, что сам АК предпочитал надежность и простоту точности. Приемлемая точность для автомата АК обычно считается равной от 4 до 6 угловых минут (МОА), что вполне достаточно для целей размером с человека на максимальной дальности примерно 300 ярдов/метров.
Оружие обычно проектируется как интегрированная система, состоящая из рабочих характеристик оружия, устройства подачи и используемого калибра. АК-47 (и более поздний АКМ) были разработаны под патрон 7,62×39.мм, и это очень дополняет надежность и прочность АК. Визуальный осмотр гильзы показывает, почему. Коническая конструкция позволяет легко подавать и извлекать патроны, а толстый ободок вряд ли порвется экстрактором даже при использовании в таком огнестрельном оружии, как АК, с избыточным газом. Коническая конструкция требует использования характерных изогнутых магазинов для обеспечения правильной подачи при полной загрузке:
Рисунок 3: Коническая гильза патрона 7,62×39мм патрон и его толстая закраина способствуют надежности автомата АК. Источник: Википедия
Первоначально большинство магазинов АК изготавливались из штампованного листового металла, но в более поздних конструкциях в их конструкции использовался бакелит (первый пластик) или современные полимеры, часто со стальным усилением. Магазины на 30 патронов являются наиболее распространенными, но также можно найти компактные версии на 20 патронов. 40 круглых магазинов, 60 круглых счетверенных магазинов и 75 круглых барабанных магазинов также производились в разных странах и разного качества.
Конструкция и состав пули калибра 7,62×39 мм изменялись на протяжении многих лет. Первоначальный патрон M43 состоял из пули со стальным сердечником весом 123 гран и тонкой медной или латунной оболочкой. Его ввоз в США, в том числе от российских или китайских производителей, запрещен из-за состава стали. BATF считает его бронебойным снарядом. Югославская пуля M67, разработанная в 1960-х годах, отказалась от стального пенетратора и заменила его мягким свинцом. M67 также сплющил хвостовую часть пули. В то время как некоторые приписывают замену сердечника M67 свинцом способом повышения летальности, скорее всего, это было вопросом стоимости и доступности сырья. Сегодня большинство 7.62х39В патронах, находящихся в обращении, используются пули со свинцовым сердечником. Также было разработано множество охотничьих пуль с мягким наконечником и полым наконечником. Оригинальные снаряды M43, наряду со специализированными дозвуковыми и бронебойными снарядами, по-прежнему доступны для использования полицией и военными.
Патроны 7,62×39 мм можно найти как в латунных, так и в стальных гильзах. Современные гильзы снаряжены неагрессивными капсюлями и порохами, но многие излишки коррозионно-активных боеприпасов продолжают продаваться. Убедитесь, что вы знаете, что покупаете, и соответственно чистите свое оружие. Агрессивные боеприпасы требуют промывки оружия горячей водой после выстрела, чтобы удалить оставшиеся вредные соли. Особое внимание следует уделить стволу, патроннику, газовой трубке и поршню.
Начальная скорость снаряда калибра 7,62×39 мм весом 123 гран составляет примерно 2350 футов в секунду из 16-дюймового ствола. Дульная энергия будет в категории 1500 ft-lb. При прицеливании на 100 ярдов пользователи могут ожидать, что пуля упадет примерно на 7,2 дюйма на 200 ярдах и на 26,6 дюйма на 300 ярдах. Патрон будет производить адекватные конечные эффекты из более короткого ствола с более низкими, но приличными скоростями, в значительной степени из-за более тяжелого снаряда. Дульная сигнатура (как визуальная, так и слышимая), конечно, будет увеличена с более коротким стволом.
Патрон 7,62×39 мм не такой плоский, как 5,56 мм НАТО или патрон 5,45×39 мм АК-74. Тем не менее, его траектория разумна в пределах 300 ярдов, а более тяжелая пуля имеет тенденцию пробивать легкобронированные цели (или дичь среднего размера) более надежно, чем пули меньшего калибра. Он производит большую отдачу, чем патроны меньшего калибра, но с ним все же легко справиться, и его уровень отдачи далеко не такой, как у полноразмерных патронов, таких как патроны 7,62×51 мм НАТО или российские патроны 7,62×54 мм с закраиной.
В Америке многие стрелки сравнивают патрон 7,62×39 мм с популярным охотничьим патроном 30-30 Winchester, используемым в винтовках с рычажным затвором. Начальная скорость пули и уровни энергии аналогичны, хотя в калибре 7,62×39 мм обычно используется более короткий 16-дюймовый ствол и более обтекаемая пуля. Как и 30-30, российский патрон успешно использовался для охоты на оленя на коротких и средних дистанциях.
После запуска успешного 9-мм полуавтоматического оружия «Витязь» под названием КП-9 компания «Калашников США» решила производить патрон 7,62×39.мм на базе модернизированного автомата АКМ, известного как АК-103. Калашников США назвал свою версию KR-103, и она была очень хорошо принята американскими стрелками, а также правительственными учреждениями в США и во всем мире. Мы расскажем о KR-103 в следующей статье… следите за обновлениями!
СРАВНЕНИЕ FAL И AK 47 – Ditsong Museums of South Africa
КАК АВТОМАТ КАЛАШНИКОВА (AK-47) СООТВЕТСТВУЕТ БОЕВОЙ ВИНТОВКЕ FN FAL / R1, ИСПОЛЬЗУЕМОЙ СИЛАМИ ОБОРОНЫ ЮЖНОЙ АФРИКАНИИ?
Часть первая: AK
Ричарда Генри, Ditsong: Национальный музей военной истории
Дата: 25 марта 2021
AK-47. Автомат Калашникова (имеется в виду Автомат Калашникова). 47-й — это 1947 год, когда проект был завершен и впервые принят.
Конструктор
Михаил Тимофеевич Калашников
Калашников родился в России в 1918 в крестьянской семье. В детстве он проявлял большой интерес ко всем механическим вещам и был известен тем, что разбирал все, что попадалось ему в руки, чтобы посмотреть, как это работает. В 1938 году он поступил на военную службу и был направлен в танковый корпус, где сконструировал тахометр двигателя, который произвел впечатление на генерала Жукова. Затем его отправили в военно-техническое училище. В 1941 году он был назначен командиром танка для противодействия вторжению Германии в Россию. Он был тяжело ранен и, выздоравливая в больнице после ранения в плечо, задавался вопросом, почему Советской Армии не хватало огневой мощи, которую немцы использовали со своими пистолетами-пулеметами. с 1942 он решил сконструировать пистолет-пулемет и с этого времени занялся проектированием огнестрельного оружия. Работал под началом и с известными советскими конструкторами стрелкового оружия Федоровым и Симановым.
Под влиянием немецкого штурмгевера 44
В 1943 году немцы представили революционный патрон 7,62 x 33 мм Kurtz для своей новой штурмовой винтовки. Он был более мощным, чем парабеллум для автомата, но менее мощным, чем полный винтовочный патрон 7,92 x 57 мм. Он был точен и эффективен на расстоянии до 300 м, и из него можно было вести огонь в автоматическом режиме. Он имел отъемный коробчатый магазин на 30 патронов. Он обладал огневой мощью пистолета-пулемета и точностью винтовки.
Советы в то время использовали винтовку Мосина и пистолет-пулемет ППШ 41 в больших количествах. ППШ был эффективен только до 50 м. Немецкий патрон 7,62 x 33 мм и их Sturmgewehr произвели сильное впечатление на Советы, которые приступили к созданию чего-то подобного.
Представление советского промежуточного патрона 7, 62 x 39 мм образца 1943 года
У Советов было много образцов нового патрона и немецкий штурмгевер, захваченный на Восточном фронте. Головным конструктором аналогичного, но совершенно нового патрона был Н.М. Елизаров из ОКБ. Команда разработчиков также сотрудничала с известными конструкторами стрелкового оружия того времени. Война позволяет быстро развиваться и избавляться от бюрократизма. Работы были начаты 15 июля 1943. Было рассмотрено триста четырнадцать конструкций, но их быстро сократили до восьми, и к декабрю 1943 г. законченный патрон был разработан, испытан на трассах и принят на вооружение СССР в течение пяти месяцев. После доработок в марте 1944 года началось опытное производство.
Патрон 7,62 x 39 мм образца 1943 г. Соответствующие детали
Патрон представлял собой патрон без закраины с узким горлышком, длиной гильзы 38,65 мм и полной длиной патрона 55,80 мм. Масса патрона составляла 16,3 грамма или 252 грана. Пуля весила 7,9грамм или 123 грана.
Ранние пули с хвостовой частью имели свинцовый сердечник со стальной оболочкой с медным покрытием. Гильза патрона была биметаллической и изготавливалась из стали и меди. Корпус был наполнен 31 граном (1,63 грамма) пороха. При выстреле давление в патроннике составляло около 50 000 фунтов на квадратный дюйм (355 МПа). Пуля вылетела из дульного среза со скоростью 730 метров в секунду, и, таким образом, энергия, переданная этой пуле, составила около 2100 Дж. Это дало отличное проникновение и не пострадало от тяжелой листвы. Однако пуля оставалась неповрежденной при прохождении через ткани человека и не кувыркалась и не рыскала, что снижало желаемый эффект. При выстреле на более позднем этапе через баллистический желатин, имитирующий человеческую ткань, он показал, как он смог пробить 740 мм желатина.
Калашников знакомится с новым патроном
В 1944 году Михаилу Калашникову дали несколько патронов 7,62 x 39 мм образца 1943 года, и его попросили посмотреть, что он может сконструировать с использованием этого патрона. Было известно, что с этим патроном завязано будущее развитие скорострельной винтовки и что конструкторам важно было придумать что-то в помощь Родине. Было много конструкторов, работающих над одними и теми же идеями, и многие из них были старше и имели больший авторитет, чем Калашников.
Он начал работать над своим дизайном, зная, что все проекты основываются на том, что было разработано до них. Немецкий Sturmgewehr и американская винтовка M1 Garand рассматривались как источник вдохновения и более слабые идеи, от которых следовало отказаться. Он начал развивать свои идеи о том, что «все сложное бесполезно, а все полезное просто». Он верил в простоту и удобство использования. Он представил свой проект на конкурс, чтобы увидеть, какая винтовка заменит почитаемую, но устаревшую 189-ю.1 винтовка Мосина-Нагана. Его конструкция уступила более старшему и связному карабину Симонова СКС-45. Карабин СКС также использовал патрон образца 1943 года, был простым и прочным, имел коробчатый магазин на десять патронов, но был только полуавтоматическим. Она была принята на вооружение в СССР в 1945 году.
Эпоха Калашникова
Теперь Калашников был более полон решимости разработать совершенную винтовку. В 1946 году он представил модифицированную винтовку своей предыдущей конструкции со штампованной ствольной коробкой и коробчатым магазином на 30 патронов. Оружие было простым и надежным, его основная философия. Эта конструкция, которую иногда называют АК-46, прошла второй этап испытаний. Его ассистент убедил его внести некоторые коррективы, и в 1919 году его прототип конструкции был принят.47 как Автомат Калашникова образца 1947 года. У него был хромированный ствол для предотвращения образования точечной коррозии под действием пороха патрона.
Как работает штурмовая винтовка АК-47
АК-47 работает от газа. Это означает, что он использовал газы пороха сгоревшей гильзы, которые заставляли пулю спускаться по стволу и следовали за ней, чтобы перезарядить винтовку. Это делается путем отвода части газов через порт, соединенный со стволом, и на головку газового поршня. Поршень, расположенный над стволом, движется назад и приводит в движение затворную раму, прикрепленную к поршню, назад. В то же время кулачковая дорожка на держателе поворачивает затвор для блокировки, а во время обратного хода также взводит курок. Возвратная пружина толкает затворную раму вперед, и затвор подхватывает из магазина новый патрон и вставляет его в патронник. Процесс повторяется в обязательном порядке с циклической скоростью 650 выстрелов в минуту, пока магазин не опустеет. Из него можно было стрелять как в полуавтоматическом, так и в полностью автоматическом режиме, выбираемом большим селектором огня / предохранителем на правой стороне ствольной коробки.
Простота Калашникова
Его конструкция была проста в эксплуатации, прочна, надежна и использовала ствольную коробку из штампованного листового металла, поддающуюся массовому производству и дешевую в производстве. Большинство конструкторов огнестрельного оружия использовали плотно прилегающие рабочие детали с малыми допусками. Калашников намеренно использовал неплотно прилегающие детали, чтобы рабочие части продолжали работать в пыльных, песчаных, влажных условиях или в других тяжелых условиях. Серьезные испытания оружия армия провела в 1919 г.48, и он прошел с честью. Его конструкция была запущена в производство в 1949 году на Ижмашском оружейном заводе. Небольшие изменения в патрон внесли на Ульяновском машиностроительном заводе, производившем боеприпасы. Введение АК на вооружение сделало СКС-45 устаревшими, и они были экспортированы и переданы социалистическим и коммунистическим партизанам в странах третьего мира.
Проблемы с производством
Производство АК-47 сначала шло медленно. Были проблемы со сваркой штампованного листового металла, и есть несколько сообщений о том, что сварные швы разошлись. В 1951 завод решил использовать цельный стальной блок и использовать 122 операции фрезерования для фрезерования ствольной коробки. Приемник теперь был чрезвычайно прочным, но дорогим в производстве. Секция справа от ствольной коробки, над нишей для магазина, была вырезана для уменьшения веса. Это стало отличительной чертой быстрой идентификации АК, а затем и АКМ. С производством и использованием АК была большая секретность. На полигоне надо было подобрать и сдать все стреляные гильзы. Запад не мог толком рассмотреть оружие до 1956 во время Пражского восстания. К 1956 году производилось большое количество АК, но они хотели вернуться к штампованной ствольной коробке из листового металла, чтобы увеличить производство и снизить затраты. При стрельбе из автомата АК имел небольшую тенденцию к задиранию ствола.
АКМ
В 1959 году была представлена модернизированная версия АК, АКМ. М означает модернизированный. Он вернулся к ствольной коробке из штампованного листового металла толщиной 1 мм с овальной штамповкой меньшего размера с правой стороны над нишей для магазина. Это сделало АКМ на 30 процентов легче АК. В нижней части дульного среза устанавливался небольшой губной компенсатор. Когда АКМ стрелял в полностью автоматическом режиме, газы, выходящие из ствола, давили на эту кромку и удерживали ствол от подъема. Это небольшое новшество сделало АКМ очень устойчивым при стрельбе из автомата и стало главным визуальным опознавательным признаком АКМ. Эта модель стала самым массовым огнестрельным оружием из когда-либо созданных.
Новая пуля
В 1967 году была представлена новая пуля. У него был более мягкий свинцовый сердечник и несколько изменена баллистика. Это заставило пулю кувыркаться или рыскать примерно на 8,4 см после попадания в ткани человека. Это нанесло больше ран, чем предыдущая пуля. При испытаниях стрельбы этой пулей по баллистическому желатину было обнаружено, что она снижает проникающую способность до 640 мм с 740 мм. В 1985 г. использовались советские служебные патроны:
- Шариковый тип ПС с обтекаемой пулей со стальным сердечником массой 7,97 г 906:20
- Tracer Type T45 с необтекаемой пулей массой 7,45 г
- Бронебойно-зажигательный Тип БЗ со стальным обтекаемым сердечником массой 7,7 7 грамм с зажигательной дробью в носовой части
- Зажигательно-дальнобойный ЗП с необтекаемой пулей массой 6,61 грамм с зажигательными и трассирующими элементами.
Магазин
Первоначально культовый изогнутый магазин емкостью 30 патронов имел гладкие стороны. Он был сделан из листового металла толщиной 1 мм и был очень прочным и очень надежным, с небольшим количеством остановок, если таковые когда-либо были связаны с магазином. Магазин весил 430 грамм, а полностью заряженный магазин — 9 граммов.16 грамм. Известно, что журнал использовался в качестве молота в некоторых партизанских отрядах. С появлением АКМ был введен более легкий 330-граммовый магазин с тремя ребрами жесткости с каждой стороны. Этот магазин также был на 25 мм короче оригинального магазина, что уменьшило полный магазин до 819 граммов. Это не кажется большой экономией массы, но позволяло солдату нести больше боеприпасов при той же массе. У АК можно было перевозить только 11 магазинов на 330 патронов при нагрузке 10 кг, но у АКМ это было увеличено до 12 магазинов и 360 патронов. Позже был представлен более легкий, пропитанный смолой пластиковый магазин цвета красной ржавчины (ошибочно названный бакелитом) с массой всего 240 граммов.
Прицельные приспособления
Прицельные приспособления представляют собой простой задний касательный железный прицел с V-образным вырезом, откалиброванный на дистанциях 100–800 м. Прицел на 800 м очень оптимистичен, поскольку АК и АКМ редко наводились на цели дальше 300 м. Во всяком случае, в современных боевых действиях противника редко можно увидеть с расстояния более 300 м.
Мушка стоечного типа, регулируемая в полевых условиях только по высоте. Советы изобретательно пристреляли АК и АКМ на 300 м. Доктрина и прицел, которым учили солдат, заключались в том, чтобы целиться туда, где на человеке сидит пряжка поясного ремня. При стрельбе на 100 м место выстрела будет на 30 см выше пряжки ремня (прямо посередине груди). Опять же, если бы дальность цели была 200 м, то попадание пули было бы примерно на 15 см выше пряжки ремня – область живота. Если бы цель была поражена на расстоянии 300 м от максимальной эффективной дистанции, то противник был бы поражен в районе пояса. Поэтому для военных было неактуально обучать пехоту сложной оценке дальности. Целик при нормальных обстоятельствах никогда не нужно было бы регулировать.
Точность
Автоматы АК-47 и АКМ считаются достаточно точными, чтобы поражать туловище человека на расстоянии не более 300 м. Однако точность винтовки (а не стрелка) оценивается по тому, насколько близко сгруппированные десять последовательных пуль могут поразить цель. Этот тест обычно проводится с использованием неподвижного упора, такого как мешок с песком, и отличного стрелка. Было обнаружено, что в среднем лучшая кучность из десяти выстрелов на 100 м приходится на 15 см. Это можно считать достаточно точным. Однако на 300 м кучность из десяти выстрелов значительно увеличивается до 45 см. Обычный солдат может в среднем поразить цель на 300 м двумя-тремя выстрелами из десяти. Известный писателю польский солдат считался хорошим стрелком, когда с дистанции 100 м он набрал 30/50 очков. Его лучший результат был всего 15/50 при стрельбе на 300 м. На 500 м стандартная пуля с мячом падает более чем на 4,2 метра. Следовательно, чтобы поразить цель, нужно прицелиться на высоту 4,2 метра.
Лучшие советские стрелки способны поразить мишень размером с человека на 800 м за пять попыток из положения лежа и за 10 выстрелов из положения стоя. Вероятность попадания на таком расстоянии составляет около 30 процентов. Для среднего солдата попадание в цель на таком расстоянии будет считаться «счастливым» и вероятностью менее 5 процентов.
Мебель
Изначально АК имел приклад, приклад и рукоятку из массива дерева. Позже был использован ламинат из березы. Это было на самом деле прочнее, дешевле, устойчиво к деформации во влажных условиях и не требовало созревания древесины перед ее использованием. Древесина ламината была покрыта янтарным шеллаком. В AKM для снижения затрат использовались комбинации дерева, пластика или только пластика.
Срок службы АК 47 и АКМ
Хромированный канал ствола помогает увеличить срок службы АК/АКМ до 6 000–15 000 выстрелов. Когда оружие изношено, его гораздо дешевле заменить, чем ремонтировать.
Экспорт и производство в других странах
Советы подписали Договор о дружбе, союзе и взаимной помощи с Китайской Народной Республикой 14 февраля 1950 года. Как коммунистическая страна, они согласились делиться технологиями и помогать друг другу в военные дела. Это привело к тому, что Советы разрешили китайцам производить версию АК-47 на Китайском государственном заводе № 66. Китайская версия была почти идентична советскому АК и называлась штурмовой винтовкой Тип 56, поскольку первые экземпляры были изготовлены в 1956. Китайцы произвели около 7 миллионов «Тип 56» и начали передавать или продавать их различным социалистическим или коммунистическим повстанческим группировкам по всему миру. Тысячи были использованы Вьетконгом во Вьетнамской войне. Позже китайцы начали приобретать влияние в Африке, и такие страны, как Танзания и Замбия, получали оружие.
К 1956 году АК был в полном производстве, а АКМ находился на чертежной доске. Чтобы противостоять образованию НАТО в 1949 году, Советы подписали соглашение Организации Варшавского договора 14 мая 19 года.55. Это было аналогично целям НАТО и требовало ответных мер коллективной обороны и совместного использования военных технологий и оборудования Советским Союзом и семью социалистическими республиками Восточного блока в Центральной и Восточной Европе. Такие страны, как Польша, Чехословакия, Венгрия, Восточная Германия, Болгария и Румыния, получили лицензию на производство АК, а затем и АКМ. В каждой из этих стран был вариант, немного отличающийся от оригинала. Эти различия выходят за рамки данной статьи.
Южноафриканские повстанческие группы
В Танзании размещались африканские националистические группы, такие как вооруженное крыло АНК «Умхонто ве Сизве» (МК) и вооруженное крыло СВАПО — Народно-освободительная армия Намибии (НОАК). Организация африканского единства также помогла или организовала предоставление Type 56 и AK-47 / AKM многим добросовестным партизанским группам, которым требовалось оружие для борьбы с колониальными оккупантами своих стран. Позже Замбия также оказала помощь многим группам. ФРЕЛИМО в Мозамбике, ЗИПРА и ЗАНЛА в Родезии/Зимбабве, МК в Южной Африке, МПЛА, ФНЛА и УНИТА в Анголе и ПЛАН, борющиеся за независимость Намибии, были снабжены этим культовым оружием с начала до середины 19-го века. 60-е годы. Количество оружия увеличивалось с каждым годом, и к 1976 году АК и его производные стали предпочтительным оружием. В тяжелых условиях песка и дождя, а также часто при минимальном техническом обслуживании или чистке АК по-прежнему стрелял без каких-либо остановок. Легкая отдача и возможность полной автоматической стрельбы соответствовали невысокому росту многих борцов за свободу, в том числе женщин-партизан. Однако не вся стрельба велась в автоматическом режиме. Это было необходимо для экономии боеприпасов партизан. При стрельбе в полуавтоматическом режиме нормальная скорострельность составляла около 40 выстрелов в минуту. Иногда приходилось стрелять очередями из боеприпасов со скоростью 100 выстрелов в минуту. Инструкторы-партизаны-стажеры, которых обучали советские или китайские советники, подчеркивали огневую мощь АК.
САДФ использует АК в ограниченном количестве
Во время трансграничных рейдов Сил обороны ЮАР в Южную Анголу в 1978 году многие АК и АКМ были захвачены у ПЛАН. С 1980 года многие другие были захвачены из ФАПЛА (армия МПЛА). Некоторые из них были переданы УНИТА, у которого было соглашение с САДФ о военной помощи. Другие трофейные АК использовались спецназом SADF. Некоторые члены внушающего страх 32-го батальона использовали АК в качестве предпочтительного оружия в длительных разведывательных или боевых операциях на юге Анголы. Другие, как черные, так и белые, использовали его, чтобы «замаскировать» свою личность. с 1979/80 некоторые члены подразделения полиции по борьбе с повстанцами Koevoet предпочли АК R1, в то время как другие предпочли боевую винтовку R1 из-за ее большей дальности и убойной силы. Родезийские войска также обычно предпочитали свои FN/R1 множеству захваченных АК.
Писатель проходил военную службу в 1979/1980 годах и обучался обращению с южноафриканской винтовкой R1. В 1983 году я стрелял из трофейного АКМ в Ошикати на севере Намибии, и в то время я предпочитал R1 АК.
АК почитается
АК-47 и АКМ считаются самым влиятельным стрелковым оружием 20 века. Силуэт АК легко узнаваем. Для некоторых это культурный феномен. Для других, таких как партизанские силы третьего мира и националисты, это был инструмент, используемый для обретения независимости от своих колониальных хозяев. Он так почитается в некоторых обществах, что появляется на почтовых марках и на гербах Восточного Тимора, Зимбабве и Буркина-Фасо. На государственном флаге Мозамбика изображен силуэт АК-47.
Заключение
75 миллионов автоматов АК, построенных по всему миру, использовались более чем в 70 странах, и их постоянное использование во многих странах свидетельствует о простом, прочном, надежном стрелковом оружии, разработанном Михаилом Калашниковым.
Справочные материалы:
Книги:
- Hogg IV & Weeks J Военное стрелковое оружие 20-го века Оружие и бронетехника, Лондон, 1981.
- Хогг, IV Справочник Джейн по военным боеприпасам для стрелкового оружия Джейнс, Лондон, 1985.
