Бронебойные патроны: устройство и принцип действия
Бронебойные патроны стоят на вооружении внутренних и регулярных войск стран мира ввиду использования средств индивидуальной бронезащиты у потенциальных противников. Относятся к особым типам боеприпасов, расширяющих функции стрелкового оружия, и предназначаются для поражения мишеней в легкой броне.
Классификация
Бронебойные патроны бывают трех видов:
- обыкновенные;
- зажигательные;
- трассирующие.
Снаряды первого вида используются для поражения мишеней, находящихся вне убежищ или за легко пробиваемыми укрытиями. Для таких случаев хватает убойной силы, баллистики и достаточного коэффициента прочности — чтобы оболочка не деформировалась при побитии слабой защиты. Подходящая баллистическая форма — критерий, не относящийся к обычным бронебойным пистолетным патронам.
Зажигательные пули применяются для воспламенения легко поддающихся горению предметов. Часто используются для обстрела полевых импровизированных укрытий из дерева, ветоши или палаток.
Трассирующими снарядами корректируют огонь и используют как целеуказатель. Могут применяться в ночных условиях для обозначения области атаки с воздуха или артиллерийской поддержки.
Устройство и принцип действия
Любой бронебойный патрон имеет твердый сердечник из стали и свинцовое покрытие (или рубашку). Если сравнивать пулю обыкновенную и бронебойную, то у первой будет большее останавливающее действие (шанс вывести противника из боя).
Дело в том, что обычная изготовлена из менее прочных сплавов и часто деформируется, оставаясь внутри тела противника. Бронебойные же часто проходят навылет. Тем не менее последние состоят на вооружении многих армий мира и ценятся как незаменимые. Например, для пистолета ТТ существуют обычные и бронебойные патроны 7,62 мм.
Помимо стали, «начинка» изготавливается и из карбида вольфрама. Примером служат патроны для винтовок 1940 года калибра 7,62, снаряды типа БС-40. Сплав тверже стали и плотнее свинца, единственным недостатком является дороговизна. Обработка материала тоже затруднительна.
Еще одним материалом для изготовления сердечников является обедненный уран ввиду способности самовоспламеняться без нагрева на открытом воздухе.
Бронебойно-зажигательные патроны предназначаются для воспламенения легкобронированных укреплений и техники. Это снаряды комбинированного действия, но если сравнивать их с узконаправленными боеприпасами (только зажигательными или бронебойными), заметно снижается эффективность.
Сердечник специализированных патронов значительно меньше такового у бронебойных, следовательно ниже убойная сила и масса воспламенительного состава.
Первое появление пули «К»
Мировыми историками отмечен опыт применения немецкими пехотинцами в период Первой мировой войны снаряда 7,92 × 57 мм с пулей «К». Выстреливалась из ствола стандартной винтовки «Маузер» в ходе обстрела вражеских танковых соединений.
Толщина брони британского тяжелого танка «Марк IV» составляла 12 мм, а глубина пробития от выстрела достигала 12–13 см. Имеются свидетельства об отличных баллистических свойствах пули и о длительном сохранении кинетической энергии в полете на большое расстояние (200-400 м).
В июне 1917 года в Бельгии в процессе Мессинской операции патрон «К» применялся германцами против Британии. В перспективе пуля превратилась в патрон SmK калибра 7,92 мм.
Для ПМ
Бронебойный патрон 9х18 мм ПММ создан Тульским конструкторским бюро с целью модернизации стандартных пистолетных патронов для «Макарова». Обладает следующими характеристиками:
- вес патрона 7,4 г;
- масса пули 3,7 г;
- начальная скорость 519 м/с.
Помимо обтекаемой (оживальной) формы, к достоинствам относится наличие алюминиевой вкладки между оболочкой и стальным сердечником. За счет этого кинетическая энергия возросла в 1,5 раза, увеличив отдачу на 4%.
Бронепластина из пятимиллиметровой стали пробивается с расстояния в 10 метров, бронь 2,4 мм или кевларовую пластину — с расстояния 11 м, а с 30 метров смело пробьет штатный бронежилет, состоящий из титана (1,25 см) и тридцати слоев кевларовой ткани.

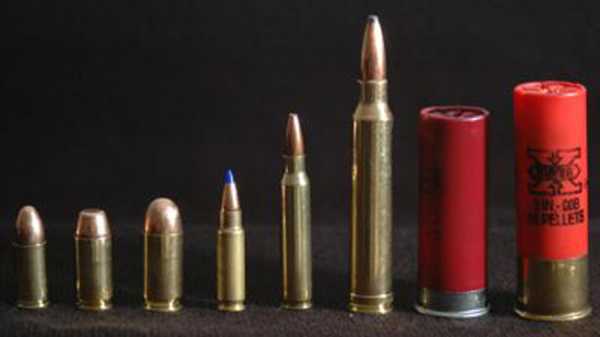

О патроне 12 калибра
Бронебойный боеприпас относится к специфическим и используется правоохранительными органами как дополнительное патрульное снаряжение. На смену дробовикам, которые долгое время являлись стандартом в полицейских автомобилях (особенно на Западе), пришли легкие полуавтоматические карабины.
Дробовики и карабины стоят не только на вооружении внутренних и регулярных войск, но и приобретаются гражданскими лицами для защиты жилья или борьбы с дикими животными.
Бронебойные патроны 12 калибра используется с гладкоствольными пушками ввиду наличия свинцовой рубашки, окутывающей стальную пулю. Компоновка позволяет уберечь ствол от быстрого износа. Выстрел запросто пробьет металлическую дверь толщиной 6 мм, потому подходит для борьбы с противником, использующим укрытия вроде автомобилей.
В деле остановки автомобиля одним или двумя выстрелами хорошо работает бронебойно-зажигательный патрон. Как только пуля попадает в цель, раскаляется до 3000 градусов, ломая мотор, активные механизмы и поджигая проводку.
Пневматическое оружие
Бронебойные патроны на пневматику называются так весьма условно. Настоящую бронь не прошьют, но их ударные характеристики выше, чем у классических свинцовых шариков или «елочек».
Изюминка в конструкции: сердечник выполнен из стали, латуни или другого твердого материала. Соответственно, когда снаряд достигает цели, он не деформируется, а проникает глубже. Гильза (как правило, изготавливается из пластика или свинца) отлетает в сторону.
Бронебойные патроны для пневматики используются для спортивных целей или обычных развлечений в виде стрельбы по банкам, бутылкам или бочкам на природе. Популярны в городских тирах и развлекательных стрельбищах. Усиленная проникающая способность повышает интерес к стрельбе, да и снаряд остается внутри мишени и не отскакивает, что делает занятия в тире безопаснее. Однако по баллистическим характеристикам снаряд уступает обычным пулькам, потому на охоте почти не используется.
В магазинах доступны упаковки от производителей Umarex, H&N, GAMO и многих других. Патроны различной формы и калибра.
Применение в армии России
Впервые бронебойные патроны 7,62 мм приняты на вооружение в 1916 году. Пуля Кутового имела заостренный стальной сердечник, конус позади отсутствовал, оболочка выплавлялась из мельхиора, а рубашка из свинца имела форму стаканчика. Ключевым элементом был медный наконечник, который предназначался для предотвращения сжатию и деформации до столкновения с целью.
Эксплуатация боеприпаса продолжалась вплоть до 1932 года, потом снаряд был заменен инновациями вроде бронебойного образца Б-30 и бронебойно-зажигательного Б-32 калибра 12,7 и (позднее) 14,5 мм.
Бронебойные патроны для винтовок применялись в ходе Второй мировой войны с целью поражения живой силы противника, располагающейся в легких укреплениях. А также для борьбы с легкобронированной передвижной техникой, бронетранспортерами и низколетящими самолетами.
СССР, Германия и США
После Первой мировой войны бронебойные патроны были повсеместно приняты на вооружение. Решение принято в связи с появлением на поле боя техники противника, поражение которой невозможно обычными пулями. Это были танкетки, пулеметные щиты, бронеавтомобили, самолеты и бронетранспортеры.
Уже в тридцатые годы новые боеприпасы поступили в ряды войск СССР, Германии и США и применялись на постоянной основе. В период Второй мировой войны зафиксировано использование следующих типов бронебойного патрона:
- 7,62 х54 (Б-30) состоит из трех элементов: рубашки, оболочки и сердечника из углеродистой стали;
- 7,92 х 57 (SmK) имеет схожу с Б-30 конструкцию, но уступает в начальной скорости;
- 7,62 х 63 (AP M2) выпускается без рубашки, но с томпаковой оболочкой 0,63 мм, а сердечник сделан из легированной марганце-молибденовой стали.
Послевоенный период
В 50-е страны блока НАТО пришли к решению выпуска унифицированного образца снаряда калибра 7,62, способного решать задачи поражения живой силы противника, легкобронированных и небронированных объектов и боевой техники.
Считается, что пуля прошла испытания и может быть принята на вооружение, если пробивает стальной шлем на расстоянии около 550 метров. Для целей с толстой броней предназначены другие ресурсы — боеприпасы 12 калибра.
Направления и перспективы развития
Что касается дальнейшего развития бронебойных патронов, в основном усовершенствованию подвергаются крупные калибры: от 12 и выше. Развитие проходит параллельно со снарядами бронебойного действия, перетекая в специализированные образцы:
- калиберные обычные, а также с твердым или мягким сердечником;
- подкалиберные с тяжелым сердечником и/или отделяемыми элементами;
- стреловидные.
Однако указанные типы патронов уступают малокалиберным боеприпасам в критерии запреградного действия. Другими словами, вся мощь уходит на преодоление толщины условного бронелиста и на этом заканчивается. Объектам, находящимся на другой стороне, наносится минимальный ущерб.
В массовой культуре
Нетрудно представить, насколько популярно применение бронебойных патронов в кино или играх. Каждый второй фильм (вне зависимости от жанра) не обходится без перестрелки.
S.T.A.L.K.E.R. — игра, которая первой приходит на ум при упоминании бронебойных патронов. «Сталкер» — маленькая игровая вселенная, основанная на трагедии с Чернобыльской АЭС. В игре представлен широкий арсенал. Разумеется, все образцы имеют показатели урона, отличающиеся от реальной жизни. Просто так создан внутренний баланс.
В игре можно найти специализированные боеприпасы не только к винтовкам или АК-74. Бронебойные патроны для ПМ также присутствуют и широко применяются геймерами для выполнения заданий и исследования «Зоны».
Вердикт
Резюмируя, следует отметить, что технология разработки бронебойных снарядов и методика усиления защиты от таковых находятся в состоянии противостояния. Как только появляется новый тип бронежилета, способный сдержать пулю, через время выйдет противоположность — патрон, способный пробить новое средство защиты.
Со стороны похоже на гонку вооружений. Соответственно, растет количество предприятий во всем мире, готовых выполнить заказ на изготовление новых боеприпасов и поставить их на поток.
Любой военный конфликт, как бы цинично это ни звучало, выявляет огрехи в развитии оружейной промышленности противоборствующих сторон и служит мотиватором для устранения таковых.
Сейчас есть определенный набор популярных твердых сплавов с применением вольфрама, свинца, молибдена и углеродистой стали. Нужный эффект достигается за счет увеличения калибра, изменения конструкции или усиления баллистических способностей за счет корректировки обтекаемой формы.
Стоит ученым открыть новый сплав, с ним начнутся эксперименты по изготовлению бронебойных патронов.
Существуют и другие способы увеличения урона от пули, например, наращивание дополнительных поражающих способностей. На ум сразу приходят «цветы смерти», известные как пуля «дум-дум». При попадании в мягкие ткани наконечник раскрывается подобно бутону, увеличивая радиус поражения. Естественно, возникают сложности при извлечении пули из тела жертвы.
Боеприпасы вызвали волну протестов и квалифицировались как негуманные и нарушающие правила и обычаи ведения войны. Решением Гаагской мирной конвенции были запрещены к применению армейскими подразделениями в 1899 году.
Однако патроны широко применяются для охоты и самообороны. А также используются внутренними войсками — применение таких боеприпасов значительно снижает риск рикошета в замкнутом помещении и позволяет уберечь напарников от случайного ранения во время спецоперации. Кроме того, выстрел экспансивной пулей эффективно выводит из строя условного противника.
fb.ru
Спецпуля с Майдана: «бронебойная» в 12 калибре
Появилась у меня в коллекции знаковая такая пулька.Боеприпас предназначен для остановки автотранспорта путем повреждения двигателя и его агрегатов, а также ходовой части. Естественно, такая пуля и человека в автомобиле «достанет» гораздо надёжнее, чем свинцовая охотничья пуля. По сути пуля бронебойная, подкалиберная, стрелочного типа. Это – спецбоеприпас, на гражданском рынке не продающийся.
Предназначена для стрельбы из оружия 12 калибра без нарезов в стволе.
Пуля представляет из себя вариацию на тему пули Рубейкина. Точёная из латуни, с центральным каналом, в который установлен с натягом сердечник из закалённой стали с конической передней частью, мало выступающий из корпуса пули.
Пуля при снаряжении патрона помещается в пластиковый контейнер тянущего типа. Контейнер обеспечивает обтюрацию при движении пули по стволу и предохраняет металл ствола от контакта с корпусом пули. При вылете из ствола контейнер отделяется от пули. Увы, контейнера даже в виде фото нет…
Параметры пули:
Диаметр – 16,4мм по головной и хвостовой части
Диаметр по зауженной части – 10мм
Длина – 25 мм.
Диаметр сердечника – 7,5 мм.
Масса – 27,8 г.
Конструкция, кстати, патентованная.
Пуля и снаряженный ею патрон производится ООО «Лаборатория прикладной химии» (г. Киев) и ранее закупалась МВД для использования из ружей «Форт-500».
Свою печальную славу пуля приобрела после событий 2013-2014 года на Майдане: такие пули были применены против протестующих сотрудниками милиции, при этом декларировалось, что применяются только «менее смертельные» боеприпасы, а боевыми патронами стрельба из ружей «Беркута» технически невозможна. Уже проходя по бывшим позициям силовиков в феврале 2014 года я лично видел завалы из гильз польского, чешского, американского и украинского производства с маркировками, не оставлявшими сомнения, что начинка была вполне смертельной: картечь, пули, даже дробь. Впрочем, были гильзы от украинской и чешской «резины»… Впрочем, мы говорим о спецпулях.
По своим ТТХ спецпули позволяли пробивать любые СИБ, имеющиеся у протестующих, а также наносить повреждения даже без пробития СИБ 3-6 классов защиты ввиду значительной кинетической энергии.
Собственно, пуля и стала доказательством того, что по демонстрантам стреляли именно сотрудники МВД: мне, к примеру, так и не удалось выпросить пулю даже для коллекции (приобрёл я её только недавно, причём её источник – стрельбище, где тренировались милиционеры). Политика у «ЛПХ» в этом плане достаточно жёсткая: все «не гражданские» спецсредства они в свободный оборот не выпускают, даже если просят для коллекции и лично знакомые с руководством люди – я знаю тому несколько примеров. Т.е. кроме МВД и спецслужб никто не мог бы приобрести такие пули в сколь-нибудь значительном количестве. А по Грушевского они летали именно в количестве, извлекались из трупов (очень вероятно, после пробития лёгкой брони или рикошетная), столбов. Кстати, рикошетит пуля очень неплохо, как показала практика… Думаю, их и сейчас в склонах некоторое количество валяется, в земле засевших.
Тогда мне пришлось рассказать об этих пулях прессе. Например тут часть фото — мои.
Кстати, про цену пули: в 2013-м году 27 гривен за патрон это очень немало — почти 3,4 доллара. Что нисколько не удивительно, поскольку пуля точёная, равно как и сердечник. Кстати, «Монолиты» от DDuplex стоили немного дешевле, причём у прибалтов и пуля попроще, и тираж побольше. Но по пробивной силе я бы ставил на «Монолит», если честно. Уж слишком лёгок сердечник тут, те же прибалты проблему «бронебоя» решили несколько лучше. Их пуля, по сути, сама по себе сплошной бронебойный сердечник, причём летящий с внушительной скоростью. А наша пуля — просто «Рубейкин» с легковесной стальной вставкой и обычной для гладоствольной пули скоростью. Да и потенциал точности там существенно выше.
jurgen-m.livejournal.com
Самый мощный «ручной» боеприпас: ружейная пуля FRAG-12. — Не теряйте мужества
микрограната FRAG-12 HE (кликабельно)
Что значит ручной? Ну, которым можно стрелять с рук не только в рамках шоу-программы (как КОРДом показывают, к примеру), но и в реальном бою. Почему самый мощный? Потому, что к кинетической энергии пули из ружья 12-го калибра добавляется энергия взрывчатки, коей изрядно начинена эта пуля. И, разумеется, эта пуля вполне себе эффективна даже на таком расстоянии, на котором «просто пуля» уже изрядно потеряла в скорости и энергии — взрывчатке-то все равно, в трех метрах от дульного среза взрыватель взводится — а потом лишь бы от удара взрыватель сработал.
бронебойная пуля FRAG-12 HE-AP (кликабельно) + <еще фото
А когда сработает — то, в зависимости от типа пули произойдет следующее:
- FRAG-12 HE (фугасная, сравнительно тонкостенная) — повреждает человека в радиусе метра взрывной волной и осколками.
- FRAG-12 HE-FA (осколочно-фугасная) — имеет корпус посолиднее, и радиус поражения достигает уже 2-3 метров, хотя ударная волна и поменьше.
- FRAG-12 HE-AP (бронебойно-фугасная) — говорят, что пробивает до 1/4″ (6,35 мм) по другим сведениям 3/16″ (4,7 мм) стали и гарантирует поражение солдат в защите до 6 класса включительно.
Т.е., броня, защищающая от выстрела из СВД в упор — пробивается этим боеприпасом. Причем, для всех трех ….гранат, да — прописана одинаковая эффективная дальность: по одним источникам 175 метров, по другим все 200. Но не суть. Суть в том, что FRAG-12 HE-AP, скорее всего, имеет кумулятивную БЧ. Не ведитесь на «бронебойно-фугасную», очень сомневаюсь, что там пластичная БЧ и все такое. В этих калибрах малореально.
как оно выглядит «в деле»
Самое же интересное, что этот боеприпас хотя и создан компаниями Experimental Cartridge Company, Ltd. и Action Manufacturing Inc. в стандартом форм-факторе 12х76, и может быть выпущен из обычной двустволки, но «»родным» оружием для него является автоматический дробовик АА-12. Его скорострельность компенсирует огромное рассеивание вылетающих из гладкого ствола оперенных пуль, создавая в районе цели достаточное осколочное поле. Нет, в принципе, за 200 метров не скажу (про 1000, которой грезили разработчики автоматно-гранатометного комплекса, о котором я рассказывал вчера даже и речи нет никакой), но в городском бою с сотни метров десяток HE-FA в окно, из которого стреляют — решат проблему не хуже гранатомета и с большими шансами на успех с первой попытки.
Что? Гаагские конвенции 1899 и 1907 года..? Ну-ну.
+ галерея боеприпса FRAG-12 HE
+ интересное фото: в левом нижнем углу пробитая пластина толщиной миллиметров в 6 (треть калибра, примерно).
This entry was originally posted at https://strangernn.dreamwidth.org/1616530.html. Please comment there using OpenID.
strangernn.livejournal.com
Бронебойная пуля для гладкоствольных ружей
Изобретение относится к области конструирования боеприпасов высокого бронебойного и поражающего действия. Сущностью изобретения является высокоэффективная бронебойная пуля для гладкоствольных ружей. Высокая пробивная способность пули достигается за счет того, что в известной пуле для гладкоствольных ружей, состоящей из пластмассового стабилизатора и металлической поражающей части, металлическая поражающая часть выполнена в виде металлического заостренного удлиненного бронебойного сердечника высокой твердости с отношением длины к диаметру не менее 2, размещенного с натягом в металлическом поддоне, выполненного в виде стакана с глухим дном и фланцем, при этом поддон размещен с натягом в цилиндрической полости пластмассового стабилизатора.
Изобретение относится к области конструирования боеприпасов высокого бронебойного и поражающего действия.
Известна антирикошетная пуля для гладкоствольных ружей, содержащая металлическую поражающую часть выполненную в виде цилиндра с соотношением длины к диаметру не менее 1.5, размещенного по оси пули с натягом внутри цилиндрической плоскости, выполненной в пластмассовом стабилизаторе, имеющего обтюрирующую юбку и амортизирующее устройство [Патент на полезную модель РФ №36504 Бюл. №17 от 10.03.2004 г].
Данная конструкция пули принимается за прототип.
Недостатком пули является то, что форма сердечника пули и его материал не эффективны для пробития твердых преград, например, стальных.
Известны бронебойные пули винтовочных патронов, содержащие удлиненный стальной бронебойный сердечник, заключенный в оболочку из более мягкого материала (например мельхиор, томпак и т.п.). [«Американский винтовочный патрон», ж. «Калашников», №6, 2001 с.39-39].
Данная конструкция пули принимается за аналог. Бронебойные пули винтовочных патронов предназначены для пробития твердых преград, включая стальные.
Недостатком конструкции таких пуль то, что они не могут применяться в гладкоствольном оружие, так как их стабилизация в полете достигается за счет вращения пули, которое она приобретает во время движения по нарезному стволу.
При стрельбе такими пулями из гладкоствольного ружья их полет на траектории является неустойчивым — происходит их «кувыркание», в связи с тем, что пули не застабилизированы вращением. Это не дает возможность обеспечить ни кучность стрельбы, ни бронепробиваемость.
Для высокой бронепробиваемости и кучности необходимо, чтобы удлиненные бронебойные пули с заостренной головной частью двигались устойчиво на траектории заостренной головной частью вперед.
Задачей изобретения является создание конструкций высокоэффективной бронебойной пули для гладкоствольного оружия.
Поставленная задача решается устранением указанных недостатков пуль, известных по прототипу. В предлагаемой конструкции пули металлическая поражающая часть выполнена в виде металлического заостренного удлиненного сердечника высокой твердости с отношением длины к диаметру не менее 2, размещенного с натягом в металлическом поддоне, выполненного в виде стакана с глухим дном и фланцем, при этом поддон размещен с натягом в цилиндрической полости пластмассового стабилизатора.
На фигуре представлена предлагаемая конструкция пули.
Предлагаемая пуля состоит: из пластмассового корпуса-стабилизатора 1, имеющего обтюрирующую юбку 4 и амортизирующее устройство 5; заостренного удлиненного бронебойного сердечника 3, размещенного с натягом в металлическом поддоне 2, который размещен с натягом в цилиндрической полости пластмассового корпуса-стабилизатора.
Пуля проста в изготовлении. Металлические части пули изготовляются в массовом количестве на автоматических токарно-револьверных станках. Пластмассовые стабилизаторы предлагаемой конструкции пули в связи с тем, что в их конструкцию не заложены участки пластмассы толщиной более 3 мм могут изготавливаться на современных высокопроизводительных литьевых роторно-конвейерных линиях со временем рабочего цикла не более 1.5 мин. Металлические поражающие части вставляются во внутрь пластмассовых стабилизаторов до упора в дно полости на автоматическом станке, что завершает процесс изготовления пуль.
При соударении пули со стальной пластиной силами сопротивления материала пластины пластмассовый стабилизатор и металлический поддон сдираются с заостренного удлиненного бронебойного сердечника, и сердечник начинает двигаться независимо и пробивает твердые преграды, например, толстые стальные листы.
Важно отметить, что предлагаемая пуля также относится к классу стреловидных охотничьих пуль для гладкоствольного оружия и стабилизируется в полете не за счет вращения вокруг своей оси, а за счет того, что центр тяжести пули находится впереди центра давления сопротивления воздуха движению пули на траектории.
Для подтверждения работоспособности предлагаемой конструкции пули была изготовлена опытная партия пуль 12-го калибра, с общей массой одной пули 27 г. Масса пластмассового корпуса пули — 5 г. Масса металлического корпуса — 8 г. Масса сердечника 14 г. Сердечник имеет следующие геометрические размеры: диаметр 10.9 мм; длину 26 мм; угол конуса заостренной части 60°.
С использованием изготовленных пуль были снаряжены патроны с разделенным пороховым зарядом, известного по патенту №2102693 и предназначенного для увеличения скорости полета снарядов, например, дробовых без увеличения максимального давления пороховых газов при выстреле.
После отстрела 20 штук патронов из баллистического ружья МЦ-16-12 и самозарядного ружья МР-153 установлено:
— среднее максимальное давление пороховых газов равно 485 кгс/см2 ;
— средняя скорость пули на расстоянии Юм от дульного среза равна 490 м/с;
— поперечник рассеивания пуль на дистанции 35 м равен 15 см. При исследовании бронепробиваемости пуль установлено, что они
пробивают бронеплиту толщиной 10 мм на расстоянии 20 м от дульного среза ружья, что не обеспечивается ни одной известной пулей для гладкоствольного оружия. При этом также установлено, что пули двигаются на траектории устойчиво заостренной частью вперед, что подтверждается наличием круглых пробоин в бронеплите.
На предлагаемую пулю изготовлены чертежи ТКМУ 771828.000.048. Предлагаемое изобретение выполнимо и может использоваться для конструирования спец. боеприпасов.
Пуля для гладкоствольных ружей, содержащая металлическую поражающую часть, пластмассовый стабилизатор, длина которого более чем в 1,5 раза превышает длину металлической поражающей части и у которого обтюрирующая юбка соединена с пластмассовым стабилизатором через амортизирующее устройство в виде встроенной комбинированной конструкции со стенками толщиной 1,1-1,5 мм и с изменяемой в процессе выстрела формой в виде последовательно расположенных от пластмассового стаканчика к обтюрирующей юбке полуокружности радиуса 5-7 мм с центральной крестообразной стойкой жесткости и ромбом с диагональю 8-10 мм, у которого два ребра, пересекающие ось пули, срезаны на 1,5-2,5 мм с одной стороны стенкой обтюрирующей юбки, а с другой — стенкой полуокружности, отличающаяся тем, что металлическая поражающая часть выполнена в виде металлического заостренного удлиненного бронебойного сердечника высокой твердости с отношением длины к диаметру не менее 2, размещенного с натягом в металлическом поддоне, выполненном в виде стакана с глухим дном и фланцем,
poleznayamodel.ru
Бронебойная пуля — это… Что такое Бронебойная пуля?
Устройство бронебойной пули. Оболочка (сталь, томпак, латунь), свинцовая рубашка, твердосплавный бронебойный сердечник.Бронебойная пуля — особый тип пули, предназначенный для поражения легкобронированных целей. Относится к так называемым специальным боеприпасам, созданным для расширения тактических возможностей оружия.
Устройство и принципы действия
Бронебойные пули подразделяют на простые бронебойные, бронебойно-зажигательные и бронебойно-зажигательно-трассирующие пули.
Бронебойная пуля имеет стальной, как правило, термоупрочненный (или закалённый) сердечник в свинцовой рубашке. При встрече с твёрдым препятствием стальной сердечник за счёт своей прочности пробивает его. Однако, в сравнении с обычными пулями, такие пули имеют худшие баллистические качества. Поскольку такая пуля легче чем свинцовая — она хуже «держит» траекторию и при стрельбе на дальние дистанции имеет бо́льшее рассеивание. Недостатком бронебойной пули (в сравнении с обычной пулей) является её малая эффективность при стрельбе по небронированным целям. Останавливающее действие такой пули достаточно мало — бронебойная пуля имеет меньшую кинетическую энергию (из-за меньшей массы) и не меняет формы при попадании в тело противника. Тем не менее, бронебойные пули состоят на вооружении практически всех армий мира и расцениваются как весьма полезные в связи с тенденцией к широкому использованию средств индивидуальной бронезащиты, таких, как бронежилеты. Например, российские «семейства» пистолетных патронов (7,62-мм патрон ТТ, 5,45-мм патрон ПСМ, 9-мм патрон ПМ) включают патроны с пулями с обычным свинцовым и со стальным бронебойным сердечниками. Помимо стали сердечник может быть изготовлен из карбида вольфрама. Этот материал не только твёрже стали, но и на треть плотнее (тяжелее) свинца, так что вышеуказанных недостатков такие пули не имеют, однако, их минусом является высокая стоимость из-за дороговизны и сложности обработки карбида вольфрама. Перспективным материалом для изготовления сердечников также является обеднённый уран, обладающий дополнительным поражающим эффектом за счёт пирофорности.
Бронебойно-зажигательные пули, или БЗТ, предназначены для поражения и поджигания легко бронированных целей. Как и любые универсальные системы, бронебойно-зажигательная пуля сочетает в себе как достоинства, так и недостатки прототипов. В большинстве случаев бронебойно-зажигательные пули выполняют свои задачи, но конкретно каждую из них в отдельности несколько хуже, чем специализированные пули (бронебойные или зажигательные). Сердечник таких пуль меньше, чем сердечник обычных бронебойных, соответственно меньше и масса зажигательного состава, а следовательно и ниже бронебойные характеристики пули.
Применение бронебойных пуль в Русской армии
В 1916 году на вооружение Русской армии принят 7,62-мм патрон с бронебойной пулей штабс-капитана Кутового. ГАУ разместило заказ на производство 36 млн патронов с пулей Кутового, в том числе на Санкт-Петербургском патронном заводе. См. Литература и ссылки.
По своему устройству, бронебойная пуля Кутового — четырёхэлементная: остороконечный стальной сердечник без заднего конуса, мельхиоровая оболочка, свинцовая рубашка. В головной части пули располагался медный наконечник. Назначение наконечника — создание на поверхности головной части закалённого сердечника, при внедрении в броню, трёхосного напряжённого состояния сжатия с целью предотвращения его преждевременного разрушения. Патрон с пулей Кутового просуществовал (на вооружении) до 1934 года, когда ему на смену пришел патрон с бронебойной пулей Б-30 и с бронебойно-зажигательной пулей Б-32. Патроны с бронебойной Б-30 и бронебойно-зажигательной Б-32 пулями одновременно отрабатывались также в калибрах 12,7 и 14,5 мм.
Бронебойные винтовочные пули Б-30 и Б-32 широко использовались в ходе Великой Отечественной войны и сопряжённых с ней конфликтах. Их основным назначением являлась борьба с легкобронированной бронетехникой, БТР и с действующими на малых высотах самолётами противника. Издательством Военной Академии выпускались специальные брошюры, посвящённые борьбе с различными типами бронетехники противника при помощи винтовочных бронебойных пуль.
Сравнительные характеристики бронебойных пуль СССР, Германии и США
Бронебойные и бронебойно-зажигательные пули, пули к стрелковому оружию нормального калибра 7,62—7,92 мм были приняты на вооружение практически всех сухопутных армий и ВВС в период после Первой мировой войны, когда на поле боя появились два новых типа целей: бронемашины и самолёты, и выявилась неэффективность борьбы с ними стоявших в то время на вооружении простых пуль со свинцовым сердечником. Бронебойные и бронебойно-зажигательные пули предназначались для поражения легкой брони (толщиной порядка 4—7 мм) орудийных и пулемётных щитов, бронеавтомобилей, танкеток и самолетов при стрельбе из винтовок, ручных и станковых пулемётов.
Ниже представлены характеристики малокалиберных патронов с однотипными по конструкции бронебойными пулями, разработаными в 1930-е годы и широко применявшимися войсками СССР, Германии и США в период Второй мировой войны. Бронебойные пули Б-30 и SmK (Spitzgeschoss mit Kern) имеют идентичную трёхэлементную конструкцию: оболочка, свинцовая рубашка и бронебойный сердечник. Пуля AP M2 выполнена без свинцовой рубашки, её заменяет томпаковая оболочка толщиной 0,63 мм. У пуль Б-30 и SmK[1] материал сердечника — инструментальная углеродистая сталь типа У10 и У12 с твёрдостью HRC не ниже 64 единиц[2]. Сердечник американской пули АР М2 изготовлен из легированной марганце-молибденовой стали, твердость HRC 61—64. В головной части всех указанных пуль — свинцовый Макаровский наконечник.
Таблица 1 Основные характеристики 7,62-7,92 мм бронебойных пуль (номинальные значения)| Характеристика | 7,62-мм Б-30 7,62х54 мм | 7,92-мм SmK 7,92х57 мм | 7,62-мм AP M2 7,62х63 мм |
|---|---|---|---|
| Масса патрона, г | 25,25 | 25,4 | 27,0 |
| Масса пули, г | 10,8 | 11,55 | 10,9 |
| Масса сердечника, г | 5,41 | 5,75 | 5,30 |
| Длина пули, мм | 37,15 | 37,3 | 35,3 |
| Диаметр пули, мм | 7,93 | 8,25 | 7,83 |
| Диаметр сердечника, мм | 6,14 | 6,12 | 6,22 |
| Удлинение сердечника, Lc/d | 4,89 | 4,90 | 4,47 |
| Масса порохового заряда, г | 3,11 | 2,9 | 3,42 |
| Начальная скорость, м/с при стрельбе из винтовки: | 860 обр. 1891/30гг. | 798 Mod.»98″ | 845 M1 Гаранд |
| Бронепробитие, ст. брони/дистанция | 10 мм*/200 м | 10 мм*/180 м | 12 мм** /200 м или 7 мм***/200 м |
Примечания:
* стальная броня толщиной 10 мм (СССР и Германия) высокой твёрдости.
** броня 12 мм (США) средней твёрдости.
*** 7 мм цементованной брони.
Послевоенный период
В середине 1950-х гг. среди стран-участниц блока НАТО было принято решение создать унифицированный 7,62 мм патрон. По сравнению с периодом Второй мировой войны изменилось назначение патрона 7,62 мм стрелкового оружия, и бронебойной пули в этом калибре, в частности. Основное назначение стандартного патрона 7,62 мм — поражение живой силы, небронированных и легкобронированных целей. Применительно к простой пуле патрона 7,62х51 мм НАТО ставилось требование пробития стального шлема на дистанции 600 ярдов (546 м). При этом поражение бронированных целей предполагалось решать использованием автоматического оружия калибром 12,7 мм.
В таблице 2 приведены характеристики бронебойных пуль М61 АР (по ТУ MIL-C-60617)[3] и Bofors FFV (WC) патрона 7,62х51 мм НАТО. Сердечник пули Bofors FFV (в США М993) относительно кроткий (l/d≤3,8), цилиндрической формы без заднего конуса, с конической головной частью (угол при вершине 58°), твердосплавный — карбид вольфрама на кобальтовой связке. Благодаря повышенным значениям твердости (твердость по Виккерсу, HV 1550) и массовой плотности, ρ=14,8 г/см3 сердечника, пуля Bofors FFV обладает повышенным пробивным действием по различным бронепреградам, в частности на тактических дальностях стрельбы обеспечивает пробитие композитных броневставок армейских бронежилетов типа SAPI и аналогичных с толщиной керамического слоя B4C или SiC до 9 мм.
Таблица 2 Основные характеристики 7,62 мм бронебойных пуль патрона 7,62х51 мм НАТО [4]| Характеристика | 7,62-мм М61 АР 7,62х51 мм | 7,62-мм FFV 7,62х51 мм |
|---|---|---|
| Масса патрона, г | 25,5 | 23,5 |
| Масса пули, г | 9,75 | 8,2-8,4 |
| Масса сердечника, г | 3,8 | 5,95 |
| Диаметр сердечника, мм | 6,1 | 5,59 |
| Удлинение сердечника, l/d | 4,89 | 3,8 |
| Масса заряда, г | 2,95 | — |
| Начальная скорость, м/с | 840 | 930 |
| Бронепробитие, ст. брони/дистанция | 10мм RHA/100м 6мм БВТ/100м | 15мм+/300м |
Примечание: Твердость стального сердечника пули М61 АР (по Роквелу, шкала С) 64HRC или по Виккерсу 870HV.
- Для пули М61 АР на Д100 м Vуд=775 м/с.
В табл. 3 приведены характеристики 12,7 мм бронебойных пуль СССР и США.
Таблица 3 Основные характеристики 12,7 мм бронебойных пуль СССР и США (номинальные значения)[5][6]| Характеристика | 12,7-мм Б-30 12,7×108 мм | 12,7-мм Б-32 12,7×108 мм | 12,7-мм AP M1 12,7×99 мм | 12,7-мм AP M2 12,7×99 мм | 12,7-мм API M8 12,7×99 мм | 12,7-мм APT C-44 12,7×99 мм |
|---|---|---|---|---|---|---|
| Масса патрона, г | 137 | 133 | 116 | 115 | 116 | 130 |
| Масса пули, г | 51,5 | 49,5 | 48,2 | 46,5 | 42 | 62 |
| Масса сердечника, г | 29 | 29,9 | 26,6 | 26,2 | 25,7 | — |
| Длина пули, мм | 63,5 | 63,5 | 60 | 58,7 | 58,4 | — |
| Диаметр пули, мм | 13,01 | 13,01 | 12,97 | 12,97 | 12,97 | — |
| Диаметр сердечника, мм | 10,9 | 10,8 | 10,80 | 10,87 | 10,87 | — |
| Удлинение сердечника, Lc/d | 4,85 | 4,8 | 4,47 | 4,44 | 4,44 | — |
| Масса порохового заряда, г | 16-16,5 | 16-16,5 | 14,1 | 15,2 | 15,4 | — |
| Начальная скорость, м/с при стрельбе из системы: | 860 ДК и ДШК | 840 ДШК и ДШКМ | 798* Browning AN/M2 | 895 M2HB | 929 M2HB | 785 M2HB |
| Бронепробитие, ст. брони/дистанция | 20+ мм/200м | 20мм** RHA/500м 20мм БВТ***/400м | 25 мм**/100м | 25 мм**/183м | 26 мм**/100м | 22 мм/800м или 14 мм/35°/800м |
Примечания:
* При стрельбе из оружия с длиной ствола 914 мм.
** Стальная броня средней твердости стандарта RHA.
*** БВТ — стальная броня высокой твердости.
**** Пуля С-44 (Канада) с сердечником из карбида вольфрама[7].
***** Пуля патрона AP M1 имела темно-зеленую окраску вершинки, пуля патрона AP M2 — черную окраску вершинки.
Как видно из табл. 3, 12,7-мм бронебойная пуля Б-32 превосходит бронебойную пулю AP М2 по удельной (поперечной) нагрузке сердечника на 15%, по удлинению сердечника — на 8%, по относительному весу сердечника, Cq — на 14%. Указанные факторы проявляются в более сильном пробивном действии пули Б-32 при стрельбе по гомогенной стальной броне по нормали, и проявляются, в частности, в меньших предельных скоростях (V50 или VПСП) пробития брони.
При стрельбе по цементованной броне по нормали обе пули приблизительно равноценны. При отношениях толщины к калибру, b/d больше единицы, несколько лучшим пробивным действием отличается пуля AP М2, что связано с лучшей защищенностью носка бронебойного сердечника AP М2 — меньшего радиуса оживала и наличия свинцового колпачка (наконечника) в головной части пули.
Примечания
- ↑ Боеприпасы артиллерии бывшей германской армии. Справочник. Составители: Клюев А. И., Шехтер Б. И., Салазко Г. Н., Крутик Я. Н. ВИМ ВС СССР, 1946
- ↑ Меньшиков Н. М., Кириллов В. М. Основания устройства и проектирования пуль патронов стрелкового оружия. М.: Артакадемия им. Дзержинского, 1955
- ↑ Jane’s Amunition Handbook 1996-1997, p. 27
- ↑ I. Horsfall, N. Ehsan, W. Bishop: A Comparison of the Performance of Various Light ArmourPiercing Ammunition. Journal of Battlefield Technology, vol. 3, No. 3, November 2000
- ↑ Меньшиков Н.Г. Альбом конструкций патронов стрелкового и крупнокалиберного автоматического оружия (от 6,5 до 37 мм). Издательство: Артиллерийская ордена Ленина и ордена Суворова Академия Красной Армии им. Дзержинского. Москва, 1946
- ↑ Патрон 12,7х108 мм на сайте «Оружейная Правда»
- ↑ 12,7-мм патроны на сайте GDOTS Canada
См. также
Литература и ссылки
dic.academic.ru
Бронебойная пуля Википедия
Устройство бронебойной пули. Оболочка (сталь, томпак, латунь), свинцовая рубашка, бронебойный сердечник.Бронебойная пуля — особый тип пули, предназначенный для поражения легкобронированных целей. Относится к так называемым специальным боеприпасам, созданным для расширения тактических возможностей стрелкового оружия.
Устройство и принципы действия[ | ]
Бронебойные пули подразделяют на простые бронебойные, бронебойно-зажигательные и бронебойно-зажигательно-трассирующие пули.
Бронебойная пуля имеет стальной, как правило, термоупрочненный (закалённый) сердечник в свинцовой рубашке. При встрече с твёрдой преградой стальной сердечник за счёт своей прочности пробивает его. По останавливающему действие бронебойная пуля уступает обычной пуле (не меняет формы при попадании в тело противника). Тем не менее, бронебойные пули состоят на вооружении практически всех армий мира и расцениваются как необходимые в связи с широким использованием средств индивидуальной бронезащиты (СИБ), таких, как бронежилеты. Например, российские «семейства» пистолетных патронов (7,62-мм патрон ТТ, 5,45-мм патрон ПСМ, 9-мм патрон ПМ) включают патроны с пулями с обычным свинцовым и со стальным бронебойным сердечниками.
Помимо стали, сердечник может быть изготовлен из карбида вольфрама: пуля БС-40 7,62-мм винтовочного патрона (1940), пуля SmKH 7,92-мм винтовочного патрона (1939). Этот материал не только твёрже стали, но и по массовой плотности на треть превосходит свинец, так что вышеуказанных недостатков такие пули не имеют, однако, их минусом является высокая стоимость из-за дороговизны и сложности обработки карбида вольфрама. Перспективным материалом для изготовления сердечников также является обеднённый уран, обладающий дополнительным поражающим эффектом за счёт пирофорности[источник не указан 1279 дней].
Германская бронебойная пуля 7,92×57 мм тип «К» для стрельбы из винтовки Mauser 98. Сердечник пули из инструментальной стали, начало боевого применения июнь 1917 года.Бронебойно-зажигательные пули комбинированного действия, или БЗТ, предназначены для поражения и поджигания легко бронированных целей. Как и любые универсальные системы, бронебойно-зажигательная пуля сочетает в себе как достоинства, так и недостатки прототипов. В большинстве случаев бронебойно-зажигательные пули выполняют свои задачи, но конкретно каждую из них в отдельности несколько хуже, чем специализированные пули (бронебойные или зажигательные). Сердечник таких пуль меньше, чем сердечник обычных бронебойных, соответственно меньше и масса зажигательного состава, а следовательно и ниже бронебойные и зажигательные характеристики пули.
Западными историками отмечено применение в ходе Первой мировой войны германскими пехотными частями патрона 7,92×57 мм с бронебойной пулей «К» в боекомплекте штатной винтовки Mauser (Gewehr 98) — см. фото — для борьбы с первыми английскими танками. При стрельбе из винтовки Mauser бронепробитие пули составляло 12…13 мм, при этом толщина бортовой брони танка Mark IV была 12 мм. Большой радиус оживала пули и наличие заднего конуса свидетельствуют о хороших внешнебаллистических данных пули «К», и о сохранении параметров скорости и кинетической энергии на повышенных (200…400 м) дальностях стрельбы.
Патрон с пулей «К» был применен в ходе Мессинской операции во Фландрии (Бельгия) в июне 1917 года, где английские войска впервые ввели в бой танки Mark IV[1]. Дальнейшим развитием патрона с пулей «К» в межвоенный период стал 7,92-мм патрон SmK = Spitzgeschoss mit (Stahl)Kern, см. ниже.
Применение бронебойных пуль в Русской армии[
ru-wiki.ru
Бронебойная пуля — Википедия (с комментариями)
Материал из Википедии — свободной энциклопедии
Бронебойная пуля — особый тип пули, предназначенный для поражения легкобронированных целей. Относится к так называемым специальным боеприпасам, созданным для расширения тактических возможностей оружия.
Устройство и принципы действия
Бронебойные пули подразделяют на простые бронебойные, бронебойно-зажигательные и бронебойно-зажигательно-трассирующие пули.
Бронебойная пуля имеет стальной, как правило, термоупрочненный (или закалённый) сердечник в свинцовой рубашке. При встрече с твёрдой преградой стальной сердечник за счёт своей прочности пробивает его. Однако, в сравнении с обычными пулями пистолетных патронов, такие пули имеют худшие баллистические качестваК:Википедия:Статьи без источников (тип: не указан)[источник не указан 1289 дней]. Поскольку такая пуля легче, чем свинцовая — она хуже «держит» траекторию и при стрельбе на дальние дистанции имеет большее рассеивание. Недостатком бронебойной пули (в сравнении с обычной пулей) является её малая эффективность при стрельбе по небронированным целям. Останавливающее действие такой пули достаточно мало — бронебойная пуля имеет меньшую кинетическую энергию (из-за меньшей массы) и не меняет формы при попадании в тело противника. Тем не менее, бронебойные пули состоят на вооружении практически всех армий мира и расцениваются как весьма полезные в связи с тенденцией к широкому использованию средств индивидуальной бронезащиты, таких, как бронежилеты. Например, российские «семейства» пистолетных патронов (7,62-мм патрон ТТ, 5,45-мм патрон ПСМ, 9-мм патрон ПМ) включают патроны с пулями с обычным свинцовым и со стальным бронебойным сердечниками. Помимо стали, сердечник может быть изготовлен из карбида вольфрама: пуля БС-40 7,62-мм винтовочного патрона (1940), пуля SmKH 7,92-мм винтовочного патрона (1939). Этот материал не только твёрже стали, но и по массовой плотности на треть превосходит свинец, так что вышеуказанных недостатков такие пули не имеют, однако, их минусом является высокая стоимость из-за дороговизны и сложности обработки карбида вольфрама. Перспективным материалом для изготовления сердечников также является обеднённый уран, обладающий дополнительным поражающим эффектом за счёт пирофорностиК:Википедия:Статьи без источников (тип: не указан)[источник не указан 1289 дней].
Бронебойно-зажигательные пули комбинированного действия, или БЗТ, предназначены для поражения и поджигания легко бронированных целей. Как и любые универсальные системы, бронебойно-зажигательная пуля сочетает в себе как достоинства, так и недостатки прототипов. В большинстве случаев бронебойно-зажигательные пули выполняют свои задачи, но конкретно каждую из них в отдельности несколько хуже, чем специализированные пули (бронебойные или зажигательные). Сердечник таких пуль меньше, чем сердечник обычных бронебойных, соответственно меньше и масса зажигательного состава, а следовательно и ниже бронебойные характеристики пули.
Применение бронебойных пуль в Русской армии
| Внешние изображения | |
|---|---|
| [ww1.milua.org/images/kutpul.jpg.jpg Принципиальное устройство бронебойной пули Кутового.] | |
| [ww1.milua.org/images/kutovoi002.jpg Пуля Кутового в разрезе: 1. медный наконечник; 2. бронебойный сердечник; 3. мельхиоровая оболочка; 4. свинцовая рубашка.] | |
В 1916 году на вооружение Русской армии принят 7,62-мм патрон с бронебойной пулей штабс-капитана Кутового. Главное артиллерийское управление (ГАУ) разместило заказ на производство 36 млн патронов с пулей Кутового, в том числе на Санкт-Петербургском патронном заводе. См. Литература и ссылки.
По своему устройству бронебойная пуля Кутового четырёхэлементная: остроконечный стальной сердечник без заднего конуса, мельхиоровая оболочка, свинцовая рубашка в форме стаканчика. В головной части пули располагался медный (томпаковый) наконечник. Назначение наконечника — создание на поверхности головной части закалённого сердечника, при внедрении в броню, трёхосного напряжённого состояния сжатия с целью предотвращения его преждевременного разрушения. Производство патронов с бронебойными пулями Кутового продолжалось по 1932 год, когда ему на смену пришел патрон с бронебойной пулей Б-30 и с бронебойно-зажигательной пулей Б-32. Патроны с бронебойной Б-30 и бронебойно-зажигательной Б-32 пулями одновременно отрабатывались в калибре 12,7 и несколько позднее в калибре 14,5 мм.
Винтовочные бронебойные пули Б-30 и Б-32 широко использовались в ходе Великой Отечественной войны и сопряжённых с ней конфликтах. Их основным назначением являлась борьба с легкобронированной бронетехникой, БТР и с действующими на малых высотах самолётами противника. Издательством Военной Академии выпускались специальные брошюры, посвящённые борьбе с различными типами бронетехники противника при помощи винтовочных бронебойных пуль.
Сравнительные характеристики бронебойных пуль СССР, Германии и США
Бронебойные и бронебойно-зажигательные пули, пули к стрелковому оружию нормального калибра 7,62—7,92 мм были приняты на вооружение практически всех сухопутных армий и ВВС в период после Первой мировой войны, когда на поле боя появились два новых типа целей: бронемашины и самолёты, и выявилась неэффективность борьбы с ними использовавшихся в то время обыкновенных пуль со свинцовым сердечником. Бронебойные и бронебойно-зажигательные пули предназначались для поражения легкой брони (толщиной порядка 4—7 мм) орудийных и пулемётных щитов, бронеавтомобилей, танкеток и самолетов при стрельбе из винтовок, ручных и станковых пулемётов.
Ниже представлены характеристики малокалиберных патронов с однотипными по конструкции бронебойными пулями, разработаными в 1930-е годы и широко применявшимися войсками СССР, Германии и США в период Второй мировой войны. Бронебойные пули Б-30 и SmK (Spitzgeschoss mit Kern) имеют идентичную трёхэлементную конструкцию: оболочка, свинцовая рубашка и бронебойный сердечник. Пуля AP M2 выполнена без свинцовой рубашки, её заменяет томпаковая оболочка толщиной 0,63 мм. У пуль Б-30 и SmK[1] материал сердечника — инструментальная углеродистая сталь типа У10 или У12 с твёрдостью HRC не ниже 64 единиц[2]. Сердечник американской пули АР М2 изготовлен из легированной марганце-молибденовой стали, твердость HRC 61—64. В головной части всех указанных пуль — свинцовый Макаровский наконечник.
Таблица 1 Основные характеристики 7,62- и 7,92-мм бронебойных пуль (номинальные значения)| Характеристика | 7,62-мм Б-30 7,62х54 мм | 7,92-мм SmK 7,92х57 мм | 7,62-мм AP M2 7,62х63 мм |
|---|---|---|---|
| Масса патрона, г | 25,25 | 25,4 | 27,0 |
| Масса пули, г | 10,8 | 11,55 | 10,9 |
| Масса сердечника, г | 5,41 | 5,75 | 5,30 |
| Длина пули, мм | 37,15 | 37,3 | 35,3 |
| Диаметр пули, мм | 7,93 | 8,25 | 7,83 |
| Диаметр сердечника, мм | 6,14 | 6,12 | 6,22 |
| Удлинение сердечника, Lc/d | 4,89 | 4,90 | 4,47 |
| Масса порохового заряда, г | 3,11 | 2,9 | 3,42 |
| Начальная скорость, м/с при стрельбе из винтовки: | 860 обр. 1891/30гг. | 798 Mod.»98″ | 845 M1 Гаранд |
| Бронепробиваемость, ст. брони/дистанция | 10 мм*/200 м | 10 мм*/180 м | 12 мм** /200 м или 7 мм***/200 м |
Примечания:
* стальная броня толщиной 10 мм (СССР и Германия) высокой твёрдости.
** броня 12 мм (США) средней твёрдости.
*** 7 мм цементованной брони.
Послевоенный период
В середине 1950-х годов странами-участницами блока НАТО было принято решение создать унифицированный 7,62 мм патрон. По сравнению с периодом Второй мировой войны изменилось назначение патрона 7,62 мм стрелкового оружия, и бронебойной пули в этом калибре, в частности. Основное назначение стандартного патрона НАТО 7,62 мм — поражение живой силы, небронированных и легкобронированных целей. Применительно к обыкновенной пуле патрона 7,62×51 мм НАТО ставилось требование пробития стального шлема на дистанции 600 ярдов (546 м). При этом поражение бронированных целей предполагалось решать использованием автоматического оружия калибром 12,7 мм.
| Внешние изображения | |
|---|---|
| [i9.photobucket.com/albums/a72/leid/Ammo/762mmAPcomparisongraph.jpg] Слева: бронебойная пуля 7,62×51 FFV Bofors AB с металлокерамическим сердечником.] | |
В таблице 2 приведены характеристики бронебойных пуль М61 АР (по ТУ MIL-C-60617)[3] и Bofors FFV (WC) патрона 7,62×51 мм НАТО. Сердечник пули Bofors FFV (в США М993 — на вооружении с 1996 года) относительно короткий (l/d≤3,8), цилиндрической формы без заднего конуса, с конической головной частью (угол при вершине 58°), твердосплавный — карбид вольфрама на кобальтовой связке. Благодаря повышенным значениям твердости (твердость по Виккерсу, HV 1550) и массовой плотности, ρ=14,8 г/см3 сердечника, пуля Bofors FFV обладает повышенным пробивным действием по различным бронепреградам, в частности на тактических дальностях стрельбы обеспечивает пробитие композитных броневставок с керамикой стандартных армейских бронежилетов типа SAPI и аналогичных с толщиной керамического слоя B4C или SiC до 9 мм.
Таблица 2. Основные характеристики 7,62-мм бронебойных пуль патрона 7,62×51 мм НАТО [4]| Характеристика | М61 | FFV |
|---|---|---|
| Масса патрона, г | 25,5 | 23,5 |
| Масса пули, г | 9,75 | 8,2-8,4 |
| Масса сердечника, г | 3,8 | 5,95 |
| Диаметр сердечника, мм | 6,1 | 5,59 |
| Удлинение сердечника, l/d | 4,89 | 3,8 |
| Масса заряда, г | 2,95 | — |
| Начальная скорость, м/с | 840 | 930 |
| Бронепробиваемость, ст. брони/дистанция | 10мм RHA/100м 6мм БВТ/100м | 15мм+/300м |
Примечание: Твердость стального сердечника пули М61 АР (по Роквеллу, шкала С) 64HRC или по Виккерсу 870HV.
- Для пули М61 АР на Д100 м Vуд=775 м/с.
В табл. 3 приведены характеристики 12,7 мм бронебойных пуль СССР и США.
Таблица 3. Основные характеристики 12,7-мм бронебойных пуль СССР и США (номинальные значения)[5][6]| Характеристика | Б-30 12,7×108 мм | Б-32 12,7×108 мм | M1 (АР) 12,7×99 мм | M2 (АР) 12,7×99 мм | M8 (API) 12,7×99 мм | C-44 (APT) 12,7×99 мм |
|---|---|---|---|---|---|---|
| Масса патрона, г | 137 | 133 | 116 | 115 | 116 | 130 |
| Масса пули, г | 51,5 | 49,5 | 48,2 | 46,5 | 42 | 62 |
| Масса сердечника, г | 29 | 29,9 | 26,6 | 26,2 | 25,7 | — |
| Длина пули, мм | 63,5 | 63,5 | 60 | 58,7 | 58,4 | — |
| Диаметр пули, мм | 13,01 | 13,01 | 12,97 | 12,97 | 12,97 | — |
| Диаметр сердечника, мм | 10,9 | 10,8 | 10,80 | 10,87 | 10,87 | — |
| Удлинение сердечника, Lc/d | 4,85 | 4,8 | 4,47 | 4,44 | 4,44 | — |
| Масса порохового заряда, г | 16-16,5 | 16-16,5 | 14,1 | 15,2 | 15,4 | — |
| Начальная скорость, м/с при стрельбе из системы: | 860 ДК и ДШК | 840 ДШК и ДШКМ | 798* Browning AN/M2 | 895 M2HB | 929 M2HB | 785 M2HB |
| Бронепробиваемость, ст. брони/дистанция | 20+ мм/ 200м | 20мм**RHA/ 500м или 20мм БВТ*** /400м | 25 мм**/ >100м | 25 мм**/ 183м | 26 мм**/ 100м | 22 мм/800 м или 14 мм/35°/800м |
Примечания:
* При стрельбе из оружия с длиной ствола 914 мм.
** Стальная броня средней твердости стандарта RHA.
*** БВТ — стальная броня высокой твердости.
**** Пуля С-44 (Канада) с сердечником из карбида вольфрама[7].
***** Пуля патрона AP M1 имела темно-зеленую окраску вершинки, пуля патрона AP M2 — чёрную окраску вершинки.
Как видно из табл. 3, 12,7-мм бронебойная пуля Б-32 превосходит бронебойную пулю AP М2 по удельной (поперечной) нагрузке сердечника на 15 %, по удлинению сердечника — на 8 %, по относительному весу сердечника, Cq — на 14 %. Указанные факторы проявляются в более сильном пробивном действии пули Б-32 при стрельбе по гомогенной стальной броне по нормали, и проявляются, в частности, в меньших предельных скоростях (V50 или VПСП) пробития брони.
При стрельбе по цементованной броне по нормали обе пули приблизительно равноценны. При отношениях толщины к калибру, b/d больше единицы, несколько лучшим пробивным действием отличается пуля AP М2, что связано с лучшей защищенностью носика бронебойного сердечника AP М2, обеспечиваемой меньшим радиусом оживала и наличием конусного свинцового колпачка (наконечника) в головной части пули.
Направления и перспективы развития
Относительно направлений развития бронебойных пуль, в первую очередь, патронов автоматического оружия крупных калибров: 12,7…14,5…15 мм, предназначенных для поражения объектов военной техники, следует сказать, что они в целом осуществлялись параллельно направлениям развития снарядов бронебойного действия, последовательно проходя следующие этапы совершенствования конструкции: калиберные, калиберные с твердым (металлокерамическим) сердечником, подкалиберные с тяжёлым сердечником, подкалиберные с тяжёлым сердечником и отделяемыми элементами (SLAP), стреловидные. Вместе с тем, несмотря на достигнутое повышение параметров бронепробития, названные конструкции бронебойных пуль существенно уступают конкурирующим с ними малокалиберным бронебойным снарядам, в первую очередь, по запреградному действию. Действительно, трудно ожидать заметного ущерба заброневому объему цели от стреловидного сердечника диаметром 3…4 мм пули 14,5…15 мм, прошедшего броню, даже при значительных показателях его бронепробития, достигнутого путём значительного усложнения конструкции пули и стоимости.
См. также
Напишите отзыв о статье «Бронебойная пуля»
Примечания
- ↑ Боеприпасы артиллерии бывшей германской армии. Справочник. Составители: Клюев А. И., Шехтер Б. И., Салазко Г. Н., Крутик Я. Н. ВИМ ВС СССР, 1946
- ↑ Меньшиков Н. М., Кириллов В. М. Основания устройства и проектирования пуль патронов стрелкового оружия. М.: Артакадемия им. Дзержинского, 1955
- ↑ Jane’s Amunition Handbook 1996—1997, p. 27
- ↑ [www.argospress.com/jbt/article_abstracts/3-3-2-abstract.pdf I. Horsfall, N. Ehsan, W. Bishop: A Comparison of the Performance of Various Light ArmourPiercing Ammunition. Journal of Battlefield Technology, vol. 3, No. 3, November 2000]
- ↑ Меньшиков Н. Г. Альбом конструкций патронов стрелкового и крупнокалиберного автоматического оружия (от 6,5 до 37 мм). Издательство: Артиллерийская ордена Ленина и ордена Суворова Академия Красной Армии им. Дзержинского. Москва, 1946
- ↑ [russianguns.ru/?p=1647 Патрон 12,7×108 мм на сайте «Оружейная Правда»]
- ↑ [www.gd-otscanada.com/imports/pdf/en/fiche_technique15.pdf 12,7-мм патроны на сайте GDOTS Canada]
Литература и ссылки
- [weapon.on.ufanet.ru/bullets-r.htm Типы пуль на www.weapon.on.ufanet.ru]
- [ww1.milua.org/bulletsmosin.htm Патрон к винтовке Мосина с пулей Кутового]
Отрывок, характеризующий Бронебойная пуля
Старый унтер офицер, подошедший к офицеру во время его рассказа, молча ожидал конца речи своего начальника; но в этом месте он, очевидно, недовольный словами офицера, перебил его.– За турами ехать надо, – сказал он строго.
Офицер как будто смутился, как будто он понял, что можно думать о том, сколь многих не досчитаются завтра, но не следует говорить об этом.
– Ну да, посылай третью роту опять, – поспешно сказал офицер.
– А вы кто же, не из докторов?
– Нет, я так, – отвечал Пьер. И Пьер пошел под гору опять мимо ополченцев.
– Ах, проклятые! – проговорил следовавший за ним офицер, зажимая нос и пробегая мимо работающих.
– Вон они!.. Несут, идут… Вон они… сейчас войдут… – послышались вдруг голоса, и офицеры, солдаты и ополченцы побежали вперед по дороге.
Из под горы от Бородина поднималось церковное шествие. Впереди всех по пыльной дороге стройно шла пехота с снятыми киверами и ружьями, опущенными книзу. Позади пехоты слышалось церковное пение.
Обгоняя Пьера, без шапок бежали навстречу идущим солдаты и ополченцы.
– Матушку несут! Заступницу!.. Иверскую!..
– Смоленскую матушку, – поправил другой.
Ополченцы – и те, которые были в деревне, и те, которые работали на батарее, – побросав лопаты, побежали навстречу церковному шествию. За батальоном, шедшим по пыльной дороге, шли в ризах священники, один старичок в клобуке с причтом и певчпми. За ними солдаты и офицеры несли большую, с черным ликом в окладе, икону. Это была икона, вывезенная из Смоленска и с того времени возимая за армией. За иконой, кругом ее, впереди ее, со всех сторон шли, бежали и кланялись в землю с обнаженными головами толпы военных.
Взойдя на гору, икона остановилась; державшие на полотенцах икону люди переменились, дьячки зажгли вновь кадила, и начался молебен. Жаркие лучи солнца били отвесно сверху; слабый, свежий ветерок играл волосами открытых голов и лентами, которыми была убрана икона; пение негромко раздавалось под открытым небом. Огромная толпа с открытыми головами офицеров, солдат, ополченцев окружала икону. Позади священника и дьячка, на очищенном месте, стояли чиновные люди. Один плешивый генерал с Георгием на шее стоял прямо за спиной священника и, не крестясь (очевидно, пемец), терпеливо дожидался конца молебна, который он считал нужным выслушать, вероятно, для возбуждения патриотизма русского народа. Другой генерал стоял в воинственной позе и потряхивал рукой перед грудью, оглядываясь вокруг себя. Между этим чиновным кружком Пьер, стоявший в толпе мужиков, узнал некоторых знакомых; но он не смотрел на них: все внимание его было поглощено серьезным выражением лиц в этой толпе солдат и оиолченцев, однообразно жадно смотревших на икону. Как только уставшие дьячки (певшие двадцатый молебен) начинали лениво и привычно петь: «Спаси от бед рабы твоя, богородице», и священник и дьякон подхватывали: «Яко вси по бозе к тебе прибегаем, яко нерушимой стене и предстательству», – на всех лицах вспыхивало опять то же выражение сознания торжественности наступающей минуты, которое он видел под горой в Можайске и урывками на многих и многих лицах, встреченных им в это утро; и чаще опускались головы, встряхивались волоса и слышались вздохи и удары крестов по грудям.
Толпа, окружавшая икону, вдруг раскрылась и надавила Пьера. Кто то, вероятно, очень важное лицо, судя по поспешности, с которой перед ним сторонились, подходил к иконе.
Это был Кутузов, объезжавший позицию. Он, возвращаясь к Татариновой, подошел к молебну. Пьер тотчас же узнал Кутузова по его особенной, отличавшейся от всех фигуре.
В длинном сюртуке на огромном толщиной теле, с сутуловатой спиной, с открытой белой головой и с вытекшим, белым глазом на оплывшем лице, Кутузов вошел своей ныряющей, раскачивающейся походкой в круг и остановился позади священника. Он перекрестился привычным жестом, достал рукой до земли и, тяжело вздохнув, опустил свою седую голову. За Кутузовым был Бенигсен и свита. Несмотря на присутствие главнокомандующего, обратившего на себя внимание всех высших чинов, ополченцы и солдаты, не глядя на него, продолжали молиться.
Когда кончился молебен, Кутузов подошел к иконе, тяжело опустился на колена, кланяясь в землю, и долго пытался и не мог встать от тяжести и слабости. Седая голова его подергивалась от усилий. Наконец он встал и с детски наивным вытягиванием губ приложился к иконе и опять поклонился, дотронувшись рукой до земли. Генералитет последовал его примеру; потом офицеры, и за ними, давя друг друга, топчась, пыхтя и толкаясь, с взволнованными лицами, полезли солдаты и ополченцы.
Покачиваясь от давки, охватившей его, Пьер оглядывался вокруг себя.
– Граф, Петр Кирилыч! Вы как здесь? – сказал чей то голос. Пьер оглянулся.
Борис Друбецкой, обчищая рукой коленки, которые он запачкал (вероятно, тоже прикладываясь к иконе), улыбаясь подходил к Пьеру. Борис был одет элегантно, с оттенком походной воинственности. На нем был длинный сюртук и плеть через плечо, так же, как у Кутузова.
Кутузов между тем подошел к деревне и сел в тени ближайшего дома на лавку, которую бегом принес один казак, а другой поспешно покрыл ковриком. Огромная блестящая свита окружила главнокомандующего.
Икона тронулась дальше, сопутствуемая толпой. Пьер шагах в тридцати от Кутузова остановился, разговаривая с Борисом.
Пьер объяснил свое намерение участвовать в сражении и осмотреть позицию.
– Вот как сделайте, – сказал Борис. – Je vous ferai les honneurs du camp. [Я вас буду угощать лагерем.] Лучше всего вы увидите все оттуда, где будет граф Бенигсен. Я ведь при нем состою. Я ему доложу. А если хотите объехать позицию, то поедемте с нами: мы сейчас едем на левый фланг. А потом вернемся, и милости прошу у меня ночевать, и партию составим. Вы ведь знакомы с Дмитрием Сергеичем? Он вот тут стоит, – он указал третий дом в Горках.
– Но мне бы хотелось видеть правый фланг; говорят, он очень силен, – сказал Пьер. – Я бы хотел проехать от Москвы реки и всю позицию.
– Ну, это после можете, а главный – левый фланг…
– Да, да. А где полк князя Болконского, не можете вы указать мне? – спросил Пьер.
– Андрея Николаевича? мы мимо проедем, я вас проведу к нему.
– Что ж левый фланг? – спросил Пьер.
– По правде вам сказать, entre nous, [между нами,] левый фланг наш бог знает в каком положении, – сказал Борис, доверчиво понижая голос, – граф Бенигсен совсем не то предполагал. Он предполагал укрепить вон тот курган, совсем не так… но, – Борис пожал плечами. – Светлейший не захотел, или ему наговорили. Ведь… – И Борис не договорил, потому что в это время к Пьеру подошел Кайсаров, адъютант Кутузова. – А! Паисий Сергеич, – сказал Борис, с свободной улыбкой обращаясь к Кайсарову, – А я вот стараюсь объяснить графу позицию. Удивительно, как мог светлейший так верно угадать замыслы французов!
– Вы про левый фланг? – сказал Кайсаров.
– Да, да, именно. Левый фланг наш теперь очень, очень силен.
Несмотря на то, что Кутузов выгонял всех лишних из штаба, Борис после перемен, произведенных Кутузовым, сумел удержаться при главной квартире. Борис пристроился к графу Бенигсену. Граф Бенигсен, как и все люди, при которых находился Борис, считал молодого князя Друбецкого неоцененным человеком.
В начальствовании армией были две резкие, определенные партии: партия Кутузова и партия Бенигсена, начальника штаба. Борис находился при этой последней партии, и никто так, как он, не умел, воздавая раболепное уважение Кутузову, давать чувствовать, что старик плох и что все дело ведется Бенигсеном. Теперь наступила решительная минута сражения, которая должна была или уничтожить Кутузова и передать власть Бенигсену, или, ежели бы даже Кутузов выиграл сражение, дать почувствовать, что все сделано Бенигсеном. Во всяком случае, за завтрашний день должны были быть розданы большие награды и выдвинуты вперед новые люди. И вследствие этого Борис находился в раздраженном оживлении весь этот день.
За Кайсаровым к Пьеру еще подошли другие из его знакомых, и он не успевал отвечать на расспросы о Москве, которыми они засыпали его, и не успевал выслушивать рассказов, которые ему делали. На всех лицах выражались оживление и тревога. Но Пьеру казалось, что причина возбуждения, выражавшегося на некоторых из этих лиц, лежала больше в вопросах личного успеха, и у него не выходило из головы то другое выражение возбуждения, которое он видел на других лицах и которое говорило о вопросах не личных, а общих, вопросах жизни и смерти. Кутузов заметил фигуру Пьера и группу, собравшуюся около него.
– Позовите его ко мне, – сказал Кутузов. Адъютант передал желание светлейшего, и Пьер направился к скамейке. Но еще прежде него к Кутузову подошел рядовой ополченец. Это был Долохов.
– Этот как тут? – спросил Пьер.
– Это такая бестия, везде пролезет! – отвечали Пьеру. – Ведь он разжалован. Теперь ему выскочить надо. Какие то проекты подавал и в цепь неприятельскую ночью лазил… но молодец!..
Пьер, сняв шляпу, почтительно наклонился перед Кутузовым.
– Я решил, что, ежели я доложу вашей светлости, вы можете прогнать меня или сказать, что вам известно то, что я докладываю, и тогда меня не убудет… – говорил Долохов.
– Так, так.
– А ежели я прав, то я принесу пользу отечеству, для которого я готов умереть.
– Так… так…
– И ежели вашей светлости понадобится человек, который бы не жалел своей шкуры, то извольте вспомнить обо мне… Может быть, я пригожусь вашей светлости.
– Так… так… – повторил Кутузов, смеющимся, суживающимся глазом глядя на Пьера.
В это время Борис, с своей придворной ловкостью, выдвинулся рядом с Пьером в близость начальства и с самым естественным видом и не громко, как бы продолжая начатый разговор, сказал Пьеру:
– Ополченцы – те прямо надели чистые, белые рубахи, чтобы приготовиться к смерти. Какое геройство, граф!
Борис сказал это Пьеру, очевидно, для того, чтобы быть услышанным светлейшим. Он знал, что Кутузов обратит внимание на эти слова, и действительно светлейший обратился к нему:
– Ты что говоришь про ополченье? – сказал он Борису.
– Они, ваша светлость, готовясь к завтрашнему дню, к смерти, надели белые рубахи.
– А!.. Чудесный, бесподобный народ! – сказал Кутузов и, закрыв глаза, покачал головой. – Бесподобный народ! – повторил он со вздохом.
– Хотите пороху понюхать? – сказал он Пьеру. – Да, приятный запах. Имею честь быть обожателем супруги вашей, здорова она? Мой привал к вашим услугам. – И, как это часто бывает с старыми людьми, Кутузов стал рассеянно оглядываться, как будто забыв все, что ему нужно было сказать или сделать.
Очевидно, вспомнив то, что он искал, он подманил к себе Андрея Сергеича Кайсарова, брата своего адъютанта.
– Как, как, как стихи то Марина, как стихи, как? Что на Геракова написал: «Будешь в корпусе учитель… Скажи, скажи, – заговорил Кутузов, очевидно, собираясь посмеяться. Кайсаров прочел… Кутузов, улыбаясь, кивал головой в такт стихов.
Когда Пьер отошел от Кутузова, Долохов, подвинувшись к нему, взял его за руку.
– Очень рад встретить вас здесь, граф, – сказал он ему громко и не стесняясь присутствием посторонних, с особенной решительностью и торжественностью. – Накануне дня, в который бог знает кому из нас суждено остаться в живых, я рад случаю сказать вам, что я жалею о тех недоразумениях, которые были между нами, и желал бы, чтобы вы не имели против меня ничего. Прошу вас простить меня.
Пьер, улыбаясь, глядел на Долохова, не зная, что сказать ему. Долохов со слезами, выступившими ему на глаза, обнял и поцеловал Пьера.
Борис что то сказал своему генералу, и граф Бенигсен обратился к Пьеру и предложил ехать с собою вместе по линии.
– Вам это будет интересно, – сказал он.
– Да, очень интересно, – сказал Пьер.
Через полчаса Кутузов уехал в Татаринову, и Бенигсен со свитой, в числе которой был и Пьер, поехал по линии.
Бенигсен от Горок спустился по большой дороге к мосту, на который Пьеру указывал офицер с кургана как на центр позиции и у которого на берегу лежали ряды скошенной, пахнувшей сеном травы. Через мост они проехали в село Бородино, оттуда повернули влево и мимо огромного количества войск и пушек выехали к высокому кургану, на котором копали землю ополченцы. Это был редут, еще не имевший названия, потом получивший название редута Раевского, или курганной батареи.
Пьер не обратил особенного внимания на этот редут. Он не знал, что это место будет для него памятнее всех мест Бородинского поля. Потом они поехали через овраг к Семеновскому, в котором солдаты растаскивали последние бревна изб и овинов. Потом под гору и на гору они проехали вперед через поломанную, выбитую, как градом, рожь, по вновь проложенной артиллерией по колчам пашни дороге на флеши [род укрепления. (Примеч. Л.Н. Толстого.) ], тоже тогда еще копаемые.
Бенигсен остановился на флешах и стал смотреть вперед на (бывший еще вчера нашим) Шевардинский редут, на котором виднелось несколько всадников. Офицеры говорили, что там был Наполеон или Мюрат. И все жадно смотрели на эту кучку всадников. Пьер тоже смотрел туда, стараясь угадать, который из этих чуть видневшихся людей был Наполеон. Наконец всадники съехали с кургана и скрылись.
wiki-org.ru
