пневматические пули

Скорость пневматической пули – едва ли не главное, что интересует покупателей винтовок. Именно ей посвящена масса легенд, которые с удовольствием тиражируют продавцы, а то и сами производители. Попытаемся расставить точки на «и» и определить реальные скорости пневматических пуль.

Что не так со скоростями?

Поводом к этому обзору послужили совершенно удивительные новости 2017 года.

Солидная и всегда крайне консервативная германская «Diana», никогда ранее не увлекавшаяся фантастикой, в «Каталоге 2017» начала давать для своих новых, оснащенных фирменными газовыми пружинами высокого давления (ГПВД) «N-TEC» винтовок класса «магнум» (компрессор 25х100 мм, 20 джоулей) скоростные показатели в 400 (!) метров в секунду, или 1316 fps (см. «Пневматические винтовки «Диана»).

При этом легендарно педантичные немцы даже не заметили, что сами себе противоречат. Ладно, оставили для своего классического «супермагнума» 350-й серии с куда более объемным компрессором скорость 380 м/с (тоже, кстати, изрядно завышенную). Спишем это на некие «волшебные» свойства газовой пружины, хотя — между нами — по усилию они не отличаются от витых аналогов. Но ведь и для новейшего «супера» «Diana Panther 350 N-TEC» (на фото)  с компрессором 29х120 мм, 30 джоулями энергии и значительно более мощной ГПВД указали те же, что для магнума, 400 м/с.

Вот как так получается, неужели в Германии все калькуляторы поломались?..

А крупнейшая оружейная компания Европы испанская «El Gamo» вообще не стала стесняться и просто резко подняла (на бумаге рекламных буклетов) эти характеристики для всего модельного ряда. Так, старый добрый «Hunter 440» ни с того ни с сего вдруг «застрелял» со скоростями в 386 м/с, хотя еще полгода назад выдавал опять же малость завышенные рекламные 305 м/с. А новейшие образцы 2017 года, по фирменным данным самые мощные в мире «супермагнумы» «Hunter 1250 Grizzly IGT Mach2» и «G-MAGNUM 1250 IGT» (на фото) — и вовсе под 500 м/с!

 (см. «Пневматические винтовки «Гамо»)

Понятно, «ничего личного, только бизнес», и все же такая погоня за ростом продаж для столь именитых производителей выглядит как-то несолидно. Даже турецкий «Хатсан», все изделия которого однозначно мощнее диановских аналогов, в «Каталоге 2017» не стал демонстрировать чудеса маркетинга и сохранил для своих образцов прежние характеристики. Так поступили и «Кросман» со «Стоеджером». Что же происходит, и как все обстоит в действительности?

Итак, реальные, а не рекламные, скоростные показатели для основных классов пружинно-поршневых винтовок и основных же типов пуль выглядят примерно следующим образом, с поправкой на особенности конструкции и т.п.:

  • для «магнум», 20 джоулей: «полуграммы» (0,55 г) — до 280 м/с, «тяжелые» (0,68 г) — 240 м/с. «Хатсаны» (25 Дж) — до 300 м/с с легкими пульками (что уже нежелательно) и 270 с тяжелыми.
  • для «супермагнум», 29-33 джоуля: «тяжелые», они же минимально допустимые (0,68 г) — 290-310 м/с.

Откуда же берутся озвученные в начале главы фантастические цифры в 380 и более м/с? У меня на трех магнумах («Diana 31», «Gamo Socom Carbine Luxe», «Hatsan Striker») и одном «супере» («Hatsan mod 135») скорости вполне соответствовали приведенным в качестве реальных примеров. По скоростным показателям ни одна пневматическая винтовка не может соперничать даже с гладкоствольным огнестрельным оружием, не говоря уже о нарезном. Подвох кроется в использовании для рекламных целей сверхлегких, совершенно не предназначенных для такой мощности, летящих криво, но зато очень быстро, пулек.

То же справедливо и в отношении пневматики с предварительной накачкой PCP (Pre-Charge Pneumatics). Конечно, затолкав в барабан сверхлегкую пулю и от души поработав насосом, можно добиться скоростей, превышающих и 400 метров в секунду, почти на уровне гладкоствольного огнестрела. Однако в реальности владельцы PCP использует подходящие именно для своего оружия боеприпасы и оптимизирует давление (т.н. «плато») или выставляют редуктор на опять же оптимальные показатели. В зависимости от калибра оружие выдает от 220 до примерно 320 м/с, причем чем оно мощнее, тем скорости ниже, а пули тяжелее! К тому же устанавливаемые на большинство современных PCP-винтовок глушители, как и у огнестрела, корректно работают только на дозвуковых (до 330 м/с) скоростях.

Ниже представлена самая мощная в мире пневматическая винтовка «Umarex Hammer» 50-го калибра (12,7 мм). Если кто ожидает от неё «космических» скоростей, он будет очень разочарован — реальность здорово отличается от фантастики. «Молот» разгоняет 35-граммовую пулю до 240 метров в секунду, с тоже тяжеленным (но не настолько) 16-граммовым снарядом этот показатель чуть превышает 300 м/с. Напомним, что речь идет о дульной энергии в 1000 (!) джоулей.

Дело в том, что для охоты и вообще серьезных целей и задач важно останавливающее действие. Проще говоря, легкими высокоскоростными пулями хорошо пробивать доски на спор, а тяжелая в них застрянет, передав массе дерева всю разрушительную энергию. То же верно и в отношении живой плоти. Вот как-то так.

В принципе, на этом можно было бы и закончить — истина озвучена, виновники названы. Но если вы действительно хотите разобраться в сути вопроса, а главное, определиться с характеристиками конкретно своей винтовки и подобрать к ней оптимальные боеприпасы, то останавливаться не стоит. Далее я приведу примеры вычислений реальных показателей пневматического оружия. Постараюсь ограничить количество цифр и формул, но и вовсе без них обойтись не удастся.

Формула расчета энергии, скорости и массы пули

Сейчас мы проведем «сеанс разоблачения черной магии» рекламщиков и сочинителей сказок. Для этого прибегнем к помощи математики и физики, а также более узко специализированной баллистики. Которые, в отличие от изучения мифов и легенд, относятся к точным наукам.

Опираться будем на официально приводимые производителями винтовок показатели энергии («мощности»), которые в отличие от скоростных вполне объективны. А знаете почему?

Во-первых, оружейное законодательство большинства стран ориентируется именно на них, а с такими вещами не шутят. Во-вторых, на продажи эти реальные цифры не особо повлияют. Если метры в секунду прекрасно представляет себе большинство людей, то с энергией уже возникают проблемы — какие такие джоули, кто их вообще видел? Всё, как у автолюбителей: максимальная скорость в км/час (кстати, тоже всегда завышенная) доступна для понимания любой «блондинке», а вот с ньютон-метрами крутящего момента уже проблемы.

Существует фундаментальная формула E = mv2/2, где «Е» – энергия, «m» – масса, а «v» – скорость. То есть все эти величины взаимосвязаны и зависят друг от друга. А теперь рассчитаем реальные показатели для пневматических винтовок с различным уровнем энергетики («мощи»). В категории пружинно-поршневых это будут безлицензионные версии до 7,5 джоулей, «магнумы» — 20-25 джоулей и «супермагнумы» с показателем в 30 джоулей. Винтовки с предварительной накачкой (PCP) рассмотрим уже в трех основных калибрах — 4,5 (.177), 5,5 (.22) и 6,35 (.25) мм; энергетика, соответственно, 37, 53 и 60 джоулей.

Итак, в первую очередь определимся, что же за пули имеют в виду производители/продавцы пневматики, приводящие заоблачные скоростные показатели для рекламируемых винтовок.



Определяемся с оптимальным весом пули в зависимости от мощности оружия

Сначала – оптимальные характеристики:

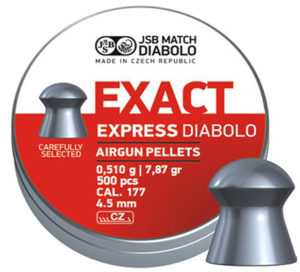

Так называемые «полуграммы» (около 0,55 г) снаряды желательны на оружии 7,5-16 джоулей и допустимы на любой винтовке мощностью до 18-20 джоулей. Для хатсановских «магнумов» и любых «супермагнумов» своеобразным стандартом являются 10,5-10,65 grain (0,68-0,69 грамма). Оптимальную энергетику серьезные производители, как правило, указывают непосредственно на банке, например, «16 J» или «>25 J». Многое зависит также от особенностей конкретной винтовки, скажем, прослаблен или, напротив, пережат у нее ствол. Даже от твердости сплава пульки (см. «Пули для пневматики и особенности стрельбы«).

Теперь посмотрим,соответствуют ли этим требованиям заявленные для пневматических винтовок характеристики. Вот результаты вычислений.

1. Безлицензионная пневматика до 7,5 джоулей, для которой базовой является скорость порядка 170 м/с (она же закреплена и законодательно).

«МР-512»



Итак, подставляем известные значения в формулу:

7,5 = m * 1702/2

И проводим знакомые по школьным годам вычисления:

2E = m*v2

m = 2E/v2, т. е. m = 2*7,5/1702

m = 0,00051 кг, или 0,51 грамма.

То есть все правильно, речь идет именно о т.н. «полуграмме» — пульке как раз и предназначенной для винтовок небольшой мощности. Здесь производители/продавцы ориентируются на требования законодательства (основывающиеся именно на математических расчетах) и, дабы не вступить с ними в конфликт, дают объективные показатели.

Теперь о мощной пневматике в оригинальном исполнении (для США, ЮАР, Австралии и еще ряда стран) или с восстановленной мощностью (для России, Украины и большинства других государств). Последнее в зависимости от модели достигается заменой ослабленной пружины или поршня на оригинальные, а также рассверливанием перепуска (см. «Виды пружинно-поршневых винтовок«).

2. Винтовки класса «магнум», для которых производители декларирует скорость в 305 м/с. Сначала о наиболее распространенных образцах с компрессором 25х100 мм и энергией 20 джоулей.

«Gamo Socom Carbine Lux»



20 = m * 3052/2

m = 2*20/3052

m = 0,00043 кг, или 0,43 грамма.

То есть, масса пули даже меньше, нежели в предыдущем варианте. Использовать столь легкие снаряды с 20-джоулевыми «магнумами» уже нежелательно, получится своеобразный облегченный аналог разрушительного холостого выстрела. Да и найти-то такие пульки затруднительно, в основном это будут известные по советским тировским «духовушкам» колпачки DS. Вот только предназначены подобные «изделия» в основном для 3-джоулевых (!) пистолетов и винтовок.

3. Теперь о магнумах турецкой компании «Хатсан», которые обладают компрессорами 27х100 мм и, соответственно, большей мощностью – 25 джоулей.

«Hatsan 95»



25 = m*3052/2

m = 0,54 грамма.

Эта масса пульки уже, хоть и находится на грани допустимого (для подобной мощности), но все же еще куда ни шло. То есть хатсановцы для магнумов приводят более-менее объективные скоростные показатели. В чем мы еще раз убедимся несколько позже.

4. Винтовки класса «супермагнум», с классическим компрессором 29х120 мм, декларируемой рекламной скоростью 380 м/с и энергией от 29 (у «Диана 350») до 33 (у «Хатсан 125», «Гамо Хантер 1250», «Стоеджер Х50») джоулей. Возьмем ровные 30 Дж.

«Stoeger X50»



30 = m * 3802/2

m = 2*30/3802

m = 0,00041 кг, или 0,41 грамма.

Это все равно что копать траншею детским совочком — и выкопать не удастся, и совочек тут же сломается. Но и данные показатели еще далеко не маркетинговый прорыв, сейчас вы познакомитесь и вовсе с удивительным полетом рекламной фантазии.

5. Итак, новинки 2017 года — на сегодняшний день самые мощные в мире пружинно-поршневые винтовки 177-го калибра «Gamo Hunter 1250 Grizzly IGT Mach2» и его собрат в полимерном ложе «Gamo G-MAGNUM 1250 IGT Mach2» (на фото):

Модели оснащены могучей фирменной газовой пружиной IGT и — по данным производителя — гигантским компрессором 33х120 мм, то есть 102,6 см3. Что намного больше, нежели у прежнего всепланетного лидера «Хатсан 135» (30х120 мм/84,8 см3). Эти «монстры» выдают 36 джоулей энергии, а скорость компания обещает и вовсе 470 м/с (см. «Пневматические винтовки «Гамо»). Ну что же, сейчас посмотрим, какими пульками предлагают нам стрелять из них испанцы

Снова подставляем известные значения в формулу:

36 = m * 4702/2

m = 2E/v2, т. е. m = 2*36/4702

m = 0,00032 кг, или 0,32 грамма.

Ну, это уже вообще ни в какие ворота не лезет! Для обычных-то «супермагнумов» оптимальная масса пульки составляет около 0,68 грамма/10,5 grain (я предпочитаю чуть более серьезные 0,69 г — на фото внизу). В противном случае вполне можно распрощаться не только с точностью-кучностью, но и с перепуском, манжетой, а то и «грибком» поршня. А тут речь идет о сверхмощном оружии…

Помните только, что «слишком хорошо — тоже не хорошо», то есть сверхтяжелые для 177-го калибра пульки весом от 1 грамма предназначены уже исключительно для PCP-пневматики. Большинство образцов которой изначально мощнее любого «супермагнума»

6. Пневматические винтовки с предварительной накачкой (PCP). Для примера возьмем «Hatsan Galatian II» (на фото).

Производитель декларирует для него следующие показатели:

— .177 (4,5 мм) – 360 м/с, 37 джоулей

— .22 (5,5 мм) – 333 м/с, 53 джоуля

— .25 (6,35 мм) – 303 м/с, 60 джоулей.

Итак, приступим.

37 = m * 3602/2

m = 0,57 грамма, что, в принципе, допустимо даже для такой мощности, поскольку у PCP-винтовок отсутствуют чудовищные ударные нагрузки, характерные для пружинно-поршневой пневматики. Хотя опять же показатели точности-кучности уже будут не фонтан. Да и для охотничьих целей столь легкие пульки тоже не годятся.

Дальше углубляться в расчеты не буду, просто приведу их результаты:

— в калибре 5,5 мм масса пули составила 0,96 грамма

— в калибре 6,35 – 1,3 грамма.

Откровенно говоря, это минимально допустимый вес, оптимальный диапазон, скажем, у 25-го калибра (6,35 мм) составляет 1,8-2,2 грамма (на фото). Но все-таки, как видим, у пневматики с предварительной накачкой производители более аккуратны при публикации скоростных показателей. Что радует.

Теперь пора перейти к определению реальных скоростей.

Внимание! Если на этом месте статья оборвалась, временно отключите «блокировщик рекламы». Некоторые из них умудряются обрезать собственно рекламные заставки вместе с остальным текстом. Да еще и блокируют просмотр видеороликов с рассказом об оружии, сценами стрельбы или охоты.




Реальные скорости пневматических пуль и немного баллистики

Сейчас мы не только проведем вычисления по формуле, но и отразим динамику изменений скорости/энергии пуль с помощью баллистического калькулятора.

1. Скорость пули 0,55 грамма из 20-джоулевой винтовки класса «магнум» (напомню, это минимально приемлемая масса снаряда для данного оружия).

V = корень квадратный из 2E/m (2*20 дж/0,00055 кг)

V = 270 м/с

2. Скорость пули 0,68 грамма из винтовки класса «магнум» 20 джоулей (это наиболее оптимальный вес, в том числе и для охотничьих целей).

V = корень квадратный из 2E/m (2*20 дж/0,00068 кг)

V = 242 м/с

И накаких тебе рекламных 305 метров в секунду! Хотя нет, хатсановские «магнумы» (25 Дж) вполне на это способны.

3. Скорость пули 0,55 грамма из 25-джоулевой винтовки класса «магнум».

V = корень квадратный из 2E/m (2*25 дж/0,00055 кг)

V = 301 м/с

Ну, почти… Хотя, повторю, как раз с хатсанами «полуграммы» уже лучше не использовать.

Далее – баллистические таблицы.

Дистанция стрельбы до 60 метров с шагом 10 м, «дальний ноль» на 50 метрах. Кому интересны подробности, значения терминов и вообще «физика» процесса, смотрите статьи «Дистанции пристрелки пневматической винтовки для охоты» и «Варминтинг с пневматикой». А сейчас перейдем к интересующим нас в рамках темы статьи цифрам.

Таблица 1 (масса пули 0,55 грамма, 20 джоулей)

Здесь Х,m — это дистанция в метрах, V,mps — скорость пульки м/сек, E,J — энергия пули в джоулях. Ну, и, кому интересно, Y,m — превышение траектории относительно линии прицеливания в метрах, Y,MOA – то же в угловых минутах, T,s — подлетное время в секундах. Нас интересуют исключительно скорость и энергия.

Таблица 2 (масса пули 0,68 грамма, 20 джоулей)

Таблица 3 (масса пули 0,55 грамма, 25 джоулей)



Небольшая справка: для поражения предназначенной для пневматики калибра 4,5 мм дичи общепринятой считается скорость 200 м/с, а энергия – 10 джоулей на кг веса. Хотя эти показатели энергетики относятся к выстрелу в корпус животного, при попадании в голову КПД возрастает многократно. Но для этого нужны уже подготовленные стрелки, пульки потяжелее (они летят стабильнее и обладают большим останавливающим действием), но в разумных пределах, да и оружие желательно не столько «мощное», сколько точное (см. материалы рубрики «Охота с пневматикой»).

4. Теперь перейдем к «супермагнумам» с энергией 30 джоулей. «Полуграммами» из них уже не стреляют, напомню, что стандартом является 10,5 гран (1 grain=0,0648 грамма), или 0,68 г.

Его и возьмем за основу.

V = корень квадратный из 2E/m (2*30 дж/0,00068 кг)

V = 297 м/с

Таблица 4.

Кстати, винтовки «Gamo Hunter 1250», «Hatsan 125/135» помощнее своих коллег и выдают порядка 33 джоулей, то есть около 310 м/с скорости с нормальными пулями. И опять же, никаких рекламно-сказочных 380…

Пневматика с предварительной накачкой (PCP), как уже говорилось в начале статьи, также работает на оптимальных дозвуковых скоростях — до 330 м/с. Другое дело, что даже в калибре 4,5 мм мощь подобных винтовок позволяет использовать сверхтяжелые для пружинно-поршневой пневматики пули от 1 грамма и брать куда более серьезную добычу.
