Заказ на противотанковые ракетные комплексы «Конкурс-М» вырос в разы
www.arms-expo.ru
Обновленный ПТРК «Конкурс-М» выигрывает у всех аналогов средней дальности
Самый популярный в мире противотанковый комплекс отметил сорокалетие
Один из первых образцов боевой машины 9П148 с ПТРК «Конкурс». Фото предоставлено ОАО «МПО «Высокоточные комплексы».
Лучшие образцы российского оружия традиционно сравнивают с автоматом Калашникова. Это значит – надежнейший, массовый, эффективный, простой в обращении и широко востребованный. Среди противотанковых ракетных комплексов (ПТРК) средней дальности такую славу заслужил ПТРК «Конкурс», разработанный в тульском КБ приборостроения.
Десятки тысяч пусковых установок, сотни тысяч ракет произведены за 40 лет существования комплекса в России и по лицензии за рубежом. «Конкурс» разных модификаций состоит на вооружении сухопутных сил Афганистана, Болгарии, Венгрии, Индии, Иордании, Ирана, Северной Кореи, Кувейта, Ливии, Никарагуа, Перу, Польши, Румынии, Сирии, Вьетнама, Финляндии – всего более 30 стран, включая некоторые бывшие советские республики.
В ЗАДАННЫХ ГАБАРИТАХ
В 1966 году Министерство оборонной промышленности СССР объявило конкурс по разработке противотанкового комплекса с полуавтоматической системой управления на базе боевой машины БРДМ-2.
Сверхзвуковая скорость означала полный отказ от всех наработок, создание принципиально новой концепции, переход к другому типу управления и фактическому отказу от выносного варианта ПТРК, работающего отдельно от машины-носителя. Естественно, полностью исключалась и проводная линия связи.
Принципы построения системы управляемых снарядов, разработанные к тому времени в КБП, основные конструкторские решения по противотанковому ракетному комплексу полностью отвергались.
Кроме того, КБП брало за основу ранее принятый на вооружение ПТРК «Фагот». И новый комплекс в значительной мере должен был быть с ним унифицирован. Теперь это все становилось невозможным. Требовалось проводить научно-исследовательские работы, разрабатывать помехоустойчивую беспроводную систему управления, начиная с нуля.
Два следующих года КБП этим и занималось по поручению Миноборонпрома. Была выполнена научно-исследовательская работа (НИР) с целью обоснования основных боевых характеристик комплекса (дальности стрельбы, средней скорости полета, бронепробиваемости боевой части и т. д.) и оценки возможности его реализации в заданных массах и габаритах, а также рациональной унификации комплекса «Конкурс» с комплексом «Фагот».
КБП вновь представило на рассмотрение в Министерство оборонной промышленности вариант комплекса на основе своих более ранних предложений. Все наработки и результаты НИР, учитывающие опыт предшествующей работы и предложения КБП, вошли в этот вариант.
Секция технического совета Министерства оборонной промышленности СССР с участием представителей генерального заказчика, состоявшаяся в 1970 году, одобрила проект КБП и рекомендовала его для реализации в рамках опытно-конструкторской работы.
В соответствии с Постановлением Совета Министров СССР № 30 от 4 февраля 1970 года КБ приборостроения (Тула) было поручено разработать новый ПТУРС под наименованием «Гобой». В основу разработки были положены конструктивные решения, в основном отработанные в комплексе «Фагот», но при этом были значительно увеличены массогабаритные характеристики ракеты. Это диктовалось необходимостью обеспечить большую дальность пуска и бронепробиваемость. Вскоре стало понятно, что «Гобой» далеко ушел от «Фагота», и комплекс сменил название на «Конкурс».
Под этим шифром он был принят на вооружение Советской армии 18 января 1974 года. Для него в КБП была разработана машина-носитель на базе БРДМ-2 (ГАЗ-41-08), получившая индекс 9П148. На ней размещались: аппаратура управления снарядами; рубка наводчика с прибором визуального обнаружения цели, наведения и слежения за целью; пусковая установка с пятью направляющими; аппаратура подготовки и производства пусков; вспомогательное оборудование и боекомплект.
БОЛЕЕ 100 АВТОРСКИХ
СВИДЕТЕЛЬСТВ
«Конкурс» является основой противотанковых средств полкового уровня и применяется во взаимодействии с переносными комплексами «Фагот» батальонных противотанковых подразделений.
Боекомплект составил 20 снарядов 9М113 («Конкурс») и 9М111 («Фагот»). Пять из них располагались на направляющих пусковой остановки. Расчет из двух человек мог в течение 15 минут зарядить весь пакет направляющих прямо на ходу, во время движения машины.
Ракеты в транспортно-пусковых контейнерах имеют довольно приличные габариты и массу. Машина 9П148 величиной боекомплекта и возможностью стрельбы снарядами двух типов по целям разной степени защищенности и удаленности превосходит все другие аналогичные системы на базе бронированных машин. Кстати, снарядами «Конкурс» можно стрелять с пусковой установки комплекса «Фагот».
Можно отметить еще ряд оригинальных решений по комплексу «Конкурс»:
– входящая в комплектацию машины выносная пусковая установка и весь боекомплект снарядов могут выноситься расчетом из машины и использоваться в неограниченном удалении от нее;
– прицел и аппаратура управления являются едиными для использования в возимом и выносном вариантах;
– цикл подготовки и пуск снарядов осуществляется автоматически от пульта наводчика;
– транспортно-пусковой контейнер после пуска автоматически сбрасывается, одновременно осуществляется отстрел проводной линии связи с контейнера, установка переводится в походное положение.
В качестве аппаратуры управления снарядами на боевой машине используется пусковая установка комплекса «Фагот», но доработанная по чувствительности. Это позволило управлять снарядом «Конкурс» на дальности до 4 тыс. м в различных метеоусловиях. Дополнительно введен режим ручной коррекции на конечном участке траектории. Таким образом, была повышена точность стрельбы в условиях воздействия оптических помех. О появлении таких помех в поле зрения прибора наведения сообщает специальный индикатор.
Приводы наведения боевой машины сконструированы таким образом, что позволяют вести стрельбу по низколетящим малоскоростным воздушным целям – вертолетам и самолетам. А также стрельбу на плаву при форсировании водных преград по целям, расположенным на берегу. Это расширяет возможности боевого применения комплекса.
Об оригинальности многих конструкторских решений свидетельствует тот факт, что в процессе разработки комплексов «Фагот» и «Конкурс» по ним получено более 100 авторских свидетельств. А каждое такое свидетельство – это огромный труд конструкторов, исследователей, испытателей, технологов, работников опытного производства, смежных предприятий и организаций заказчика.
С другой стороны, оригинальные технические решения, заложенные при разработке комплекса, не просто отличались новизной конструкторского мышления, но и закладывали широкую базу для дальнейших его модернизаций.
Модернизация началась сразу после завершения государственных испытаний: в ракете 9М113 установили более мощную боевую часть. Возросла и масса блока рулевого привода в головной части ракеты. Уже в таком виде комплекс «Конкурс» был принят на вооружение Советской армии и производился в России почти до середины 1990-х годов.
СЛЕДУЮЩЕЕ ПОКОЛЕНИЕ
В КБП в это время были проведены работы по размещению комплекса на различных боевых носителях: БМП, БМД, МТ-ЛБ, автомобилях УАЗ и ЛуАЗ. Была даже попытка разместить элементы комплекса на мотоцикле с коляской. Этот вариант – мотоцикл «Урал» с одним пусковым контейнером – был даже показан на Нижнетагильской выставке вооружения и военной техники в 2000 году. Однако Вооруженные силы не сочли нужным ввести в строй боевые мотоциклы, и тема была свернута.
Расширяя возможности комплекса, специалисты КБП разработали всепогодный комплекс «Конкурс-Р» с радиолокационным прицелом наведения. Создание такого варианта диктовалась необходимостью наведения на цель в условиях задымленности, непогоды и плохой видимости. Локатор также позволял обнаружить движение боевых машин противника на большом расстоянии.
Разработка противотанкового комплекса с радиолокационной системой обнаружения и сопровождения цели «Конкурс-Р», позволявшей в режиме автоматического наведения, а не полуавтоматического, как у «Конкурса», стрелять штатными управляемыми ракетами 9 М111 М и 9 М113 на дальность до 4000 м, началась в соответствии с Постановлением Правительства СССР от 20.08.75 года по тактико-техническому заданию ГРАУ.
Головным предприятием по комплексу было назначено КБП, а головным по радиолокационной системе обнаружения цели и системе управления – НИИ «Стрела» (ОКБ), Тула.
Государственные испытания проводились в два этапа: в период с апреля 1983 года по 30 июня 1984 года и с июля по сентябрь 1985 года. Годичный перерыв потребовался для доработки антенны РЛС и оптического канала управления ПТУРС. Государственная комиссия рекомендовала принять комплекс «Конкурс-Р» на вооружение Советской армии. Отмечалось, что комплекс является эффективным средством борьбы с движущимися целями противника на дальностях до 4000 м в любое время суток при метеоусловиях, позволяющих вести стрельбу штатными управляемыми ракетами 9 М113, 9 М111 М как в режиме автоматического, так и в режиме полуавтоматического управления.
Однако комплекс так и не был запущен в серийное производство. Как раз в это время завод-изготовитель ходовой базы БРДМ-2 прекратил ее выпуск. Он находился в другом ведомстве, и с ним вопросы производства никто не согласовал…
В начале 1980-х появилась пассивная защита танков с помощью блоков динамической защиты. При попадании противотанкового снаряда блок, наполненный тротилом, взрывался, разрушая и отбрасывая снаряд (ракету). В связи с этим были проведены научно-исследовательские и опытно-конструкторские работы и предложена концепция тандемных боевых частей. Две боевые части снаряда располагались друг за другом на некотором расстоянии. Лидирующий (первый) заряд боевой части (БЧ) обеспечивал детонацию взрывчатого вещества блока динамической защиты, а второй (основной) заряд БЧ срабатывал по оголившейся броне, поражая цель.
В ходе модернизации ракеты, завершившейся в 1991 году, на нее была установлена еще более мощная тандемная кумулятивная боевая часть. Добавилась водостойкая проводная линия связи, новый вышибной двигатель и воздушно-динамический рулевой привод. При этом габариты транспортно-пускового контейнера не изменились.
Ракета получила обозначение 9М113М, а весь комплекс – «Конкурс-М». С такой ракетой он (на базе БМП-2), помимо России, лицензионно производился в Индии и Иране.
В 2004 году была проведена третья модернизация ракеты. Еще больше повысилось могущество тандемной кумулятивной боевой части. Изменился заряд вышибного двигателя. Габариты контейнера сохранились, а ракета получила индекс 9М113М1. В таком виде ракета лицензионно производится в Индии.
В Египте на колесной базе, разработанной с участием компании «Мерседес-Бенц», изготавливают боевую машину «Фахт», устанавливая на нее закупаемые в России боевые модули БМП-2 и ракеты 9М113М. Имеются запросы на лицензионное производство и других стран.
За 40 лет существования комплекс «Конкурс» в различных вариантах поставлялся во многие страны мира, использовался в военных конфликтах в регионах с самыми разными климатическими условиями и везде себя великолепно зарекомендовал. В настоящее время комплекс является одним из самых распространенных образцов высокоточных противотанковых средств в мире. Своей высокой боевой эффективностью и надежностью, простотой в изучении, обслуживании и боевом применении «Конкурс» завоевал признание в войсках не только России, но и многих других стран. Это высшая оценка труда коллективов разработчиков.
Надо полагать, еще не весь модернизационный потенциал комплекса исчерпан. И в ОАО «Конструкторское бюро приборостроения» продолжается работа по повышению боевой эффективности комплекса «Конкурс-М». Коллектив предприятия достойно встречает 40-летний юбилей одной из лучших и известнейших своих разработок.
nvo.ng.ru
ПТРК «Конкурс-М» | Вооружение России и других стран Мира
Возимо-выносной противотанковый ракетный комплекс «Конкурс-М» предназначен для поражения современной бронетанковой техники, оснащенной динамической защитой, укрепленных огневых точек, подвижных и неподвижных малоразмерных наземных и находящихся на плаву целей, низколетящих вертолетов и т.п. в любое время суток и в сложных метеоусловиях.
Комплекс «Конкурс-М» был разработан в КБ Приборостроения, г. Тула.
Принят на вооружение в 1991 году.
СОСТАВ
Комплекс ПТРК «Конкурс-М» состоит из боевой машины 9П148 (носителя) с размещенной на ней пусковой установкой (ПУ) типа 9П135М1, боекомплекта управляемых ракет 9М113М. При необходимости ПУ и боекомплект могут быть быстро сняты и вынесены из боевой машины для ведения автономной стрельбы. Система управления ракетой – полуавтоматическая, с передачей команд по проводной линии связи. Боевой расчет – 2 человека.
На ПУ устанавливается визир 9Ш119М1 и тепловизионный прибор 1ПН65 или 1ПН86-1 «Мулат».
Для контроля ПУ, ракеты и тепловизора в процессе хранения и эксплуатации используется контрольно-проверочная аппаратура 9В812М-1, 9В811М, 9В974, единая с комплексом «Фагот». Ракета хранится в герметичном транспортно-пусковом контейнере (ТПК) в постоянной боеготовности.
В качестве боеприпасов могут использоваться ракеты противотанковых комплексов «Фагот» (9М111, 9М111М) и «Конкурс» (9М113). Действия оператора не изменяются при смене вида ракет.
В качестве носителей также используются бронированные колесные и гусеничные боевые машины: БМП-1, БМП-2, БМД, БТРД, БРДМ-2, МТ-ЛБ, легкие автомобили типа «джип», мотоциклы и другие носители.
Комплекс «Конкурс-М» является основой противотанковой обороны. Он приспособлен для десантирования на парашютно-десантных платформах. При преодолении носителями водных преград обеспечивается стрельба на плаву.
Испытания и эксплуатация
Иран начал серийное производство российской противотанковой ракеты 9М13 «Конкурс». Лицензия на производство ракеты «Конкурс» была продана Ирану в середине 90-х годов.
ХАРАКТЕРИСТИКА
TTX ПТРК «Конкурс-М» | |
Дальность стрельбы, м | |
| — днем | 75-4000 |
| — ночью | 75-2500 |
Габаритные размеры, мм | |
| — длина контейнера | 1263 |
| — длина ракеты | 1260 |
| — калибр ракеты | 135 |
| — размах крыльев | 468 |
Масса, кг | |
| — ракеты 9М113М | 16,5 |
| — ракеты в ТПК | 26,5 |
Боевая часть | |
| — тип | тандемно-кумулятивная |
| — бронепробиваемость, мм | 800 |
| — бронепробиваемость под углом 60° С к нормали, мм | 300 |
| — преодоление динамической защиты | обеспечивается |
| Температурный диапазон применения, °C | ±50 |
| Техническая скорострельность, выстр/мин | 3 |
Пусковая установка 9П135М1 | |
Углы наведения | |
| — по горизонту | 360° |
| — по вертикали | +20°, -8° |
| Дальность определения координат ПТУР, м | 4000 |
| Увеличение визирного устройства 9Ш119М1 | х10 |
Поле зрения пеленгационного канала 1: | |
| — с постоянной виньетирующей диафрагмой | 6 |
| — при вводной сменной диафрагме | 2,5 |
Поле зрения пеленгационного канала 2: | |
| — с постоянной виньетирующей диафрагмой | 30 угловых минут |
| — при вводной сменной диафрагме | 10 угловых минут |
| Перископичность, мм | 300 |
| Масса ПУ во вьюке, кг | 22,5 |
| Технический ресурс: | · 1000 рабочих включений , в том числе не менее 100 включений без настройки и регулировки; · 350 включений для технического обслуживания в течение гарантийного срока эксплуатации; · 1500 срабатываний механизма пуска; · 1500 сочленений с ПТУР. |
| Гарантийный срок эксплуатации | 10 лет, из которых 3 года хранения в полевых условиях |
| Гарантийный километраж, км | 15000 |
1ПН86-1 «Мулат» | |
| Обеспечение работы комплекса 9К111М4 ночью, м | 2500 |
| Поле зрения в режиме «Поиск цели» | 3,6° х 7,2° |
| Поле зрения в режиме «Распознавание» | 1,8° х 3,6° |
| Видимое увеличение | 1± 0,03 крат |
| Непараллельность оптических осей визуального и приемного каналов | 60 угловых секунд |
| Частота кадров, Гц | 25±5 |
| Время выхода на режим после подключения баллона системы охлаждения, мин | 2 |
| Время непрерывной работы с использованием одиночного носимого комплекта ЗИП в интервале температур от 20 °С до -20 °С, ч | 4,5 |
Время непрерывной работы без замены баллона системы охлаждения и аккумуляторной батареи, ч: | |
| — в интервале температур от 20 °С до -20 °С | 2 |
| — в интервале температур от 40 °С до -40 °С | 1 |
| Потребляемый ток, А | 0,5 |
Технический ресурс, ч: | |
| — наработка на отказ | 250 |
| — ресурс до капитального ремонта | 1600 |
ФОТОГРАФИИ

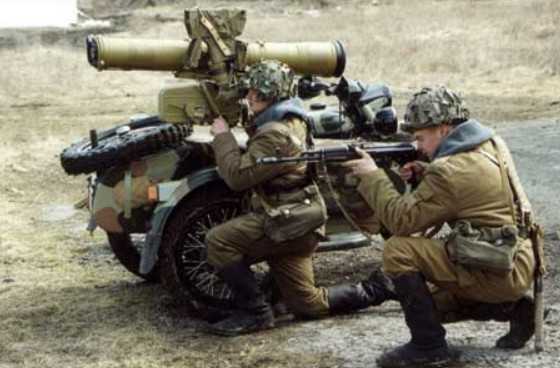

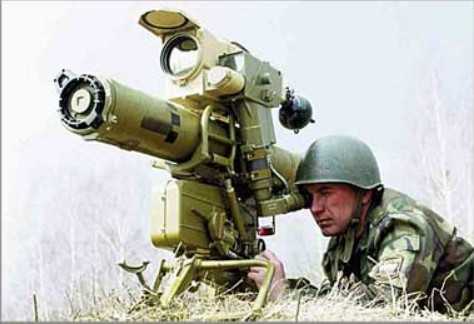

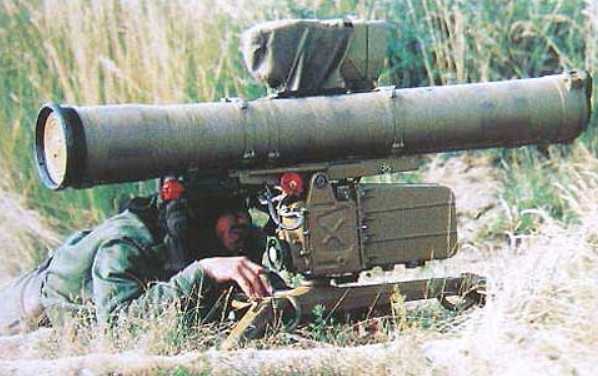

Фотографии ПТРК «Конкурс-М» | |||
Читайте также:
Самоходный противотанковый комплекс 9К113 «Конкурс» (первоначальное наименование «Гобой») предназначен для поражения современных бронецелей на удалении до 4км. Он составляет основу противотанковых средств полкового уровня и применяется во взаимодействии с переносными …
ДАЛЕЕКомплекс «Хризантема» предназначен для поражения современных, а также перспективных танков любого типа, в том числе оснащенных динамической защитой. Помимо бронетехники комплекс может поражать малотоннажные надводные цели, низколетящие дозвуковые …
ДАЛЕЕПротивотанковый комплекс «Штурм-С» предназначен для уничтожения танков, бронетранспортеров и сильноукрепленных точечных целей. Создавался как единая система вооружения наземного и воздушного базирования и был оснащен первой серийной ПТУР со …
ДАЛЕЕПТРК 9К113 «Конкурс»
Противотанковый ракетный комплекс «Хризантема»
Противотанковый комплекс «Штурм-С»
worldweapon.ru
ПТРК Конкурс-М с ПТУР 9М113М
Предназначен для поражения современных танков, бронированных боевых машин, оснащенных динамической защитой, укрепленных огневых точек, подвижных, неподвижных наземных и находящихся на плаву малоразмерных целей в любое время суток. ПТРК «Конкурс-М» является комплексом второго поколения.
Подбитие танка из ПТРК «Конкурс-М» в Сирии — видео
Комплекс состоит из пусковой установки (ПУ) 9П135М-1, боекомплекта противотанковых управляемых ракет (ПТУР) 9М113М, тепловизионного прицела 1ПН79-2, средств «технического обслуживания и учебно-тренировочных средств. Конструкция пусковой установки позволяет размещать комплекс на колесных и гусеничных боевых машинах (БТР, БМП, БМД, МТЛБ) и легковых машинах высокой проходимости.
По заявке заказчика ПТРК «Конкурс-М» может быть размещен на любом транспортном средстве. Комплекс “Конкурс-М” является основой противотанковой обороны. Он приспособлен для десантирования на штатных парашютно-десантных средствах. При преодолении носителями водных преград возможна стрельба на плаву.
Противотанковая управляемая paкета 9М113М находится в герметичном транспортно-пусковом контейнере в постоянной боевой готовности. В качестве других боеприпасов могут быть использованы ПТУР 9М111 (9М111М) и 9М113 комплексов «Фагот” и «Конкурс”. Последовательность действий оператора не меняется при смене типа ракеты.
Тактико-технические характеристики ПТРК «Конкурс-М» с ПТУР 9М113М
| Дальность стрельбы, м | днем 75-4000 ночью 75-3500 |
| Система управления | полуавтоматическая, с передачей команд по проводной линии связи |
| Масса, кг | пусковая установка — 22 контейнер с ракетой — 26.5 тепловизионный прицел — 11 |
| Габаритные размеры, мм | длина контейнера с ракетой — 1263 |
| Калибр ракеты, мм | 135 |
| Температурный диапазон применения, ‘С | ±50 |
| Тип БЧ | тандемная кумулятивная |
| Бронепробиваемость, мм | 800 |
| Преодоление динамической защиты | обеспечивается |
