THAAD против C-400 » Военное обозрение

В современных реалиях страны все большее внимание уделяют вопросам противовоздушной и противоракетной обороны. Армия, которая имеет на вооружении системы, позволяющие обеспечить надежную защиту войск и наземных объектов от ударов с воздуха, получает огромное преимущество в современных конфликтах. Интерес к системам ПВО и ПРО растет, а данная тема сопровождается большим потоком новостей. Самыми обсуждаемыми из них являются покупка Турцией российской зенитно-ракетной системы С-400 «Триумф» и заявления Саудовской Аравии о желании покупки данной системы, после которых США практически сразу же одобрили сделку о продаже королевству своей противоракетной системы THAAD.

Интерес Саудовской Аравии к подобным система понятен. 19 декабря 2017 года саудовская ПВО перехватила на юге Эр-Рияда запущенную хуситами с территории Йемена баллистическую ракету «Буркан-2», которая была аналогична той, что была сбита недалеко от столицы королевства 4 ноября 2017 года. Действительно ли ракета была сбита или она просто отклонилась от курса и упала в ненаселенной местности доподлинно неизвестно. Сообщается, что в результате инцидента никто не пострадал. Сами хуситы признали факт нанесения ракетного удара. По утверждению группировки целью пуска был королевский дворец аль-Ямама в столице Саудовской Аравии.


Данная атака стала уже второй осуществленной с территории Йемена за несколько последних месяцев. В Йемене продолжается военный конфликт, который по своим масштабам сопоставим с боевыми действиями на территории Сирии. Саудовская Аравия выступает в качестве главного идеолога военной операции, которая проводится на территории соседнего государства. Баллистическая ракета, которую использовали хуситы, это «Burkan-2» иранского производства. Ракета обладает отделяемой боевой частью (в отличие от ракеты «Burkan-1», являющейся модернизированной советской Р-17). Судя по ее тактико-техническим характеристикам, данная баллистическая ракета действительно может достичь Эр-Рияда, а также многочисленных нефтяных полей страны. 23 декабря 2017 года Совет Безопасности ООН осудил данный ракетный обстрел саудовской столицы йеменскими мятежниками.

Опасность для Саудовской Аравии представляют сегодня и оперативно-тактические ракеты еще советского производства Р-17 «Скад», а также тактические ракеты «Кахир» и «Зелзал», созданные на базе другого советского ракетного комплекса «Луна-М». Эти ракеты хуситы также достаточно активно используют для ударов по территории королевства, в некоторых случаях они действительно приводят к большому количеству жертв среди военных. Используют хуситы и переделанные ракеты комплексов ЗРК С-75, непредназначенные для нанесения ударов по наземным объектам.

На этом фоне интерес Эр-Рияда к современным системам ПВО и ПРО вполне объясним. Саудовская Аравия проявляется предметный интерес к американской мобильной системе противоракетной обороны THAAD, также озвучивались варианты покупки в России современного комплекса ПВО С-400 «Триумф». Считается, что вопрос о поставках российских систем ПВО обсуждался во время личной встречи короля Саудовской Аравии с президентом России Владимиром Путиным в Москве в октябре 2017 года, где было достигнуто положительное решение об их продаже.

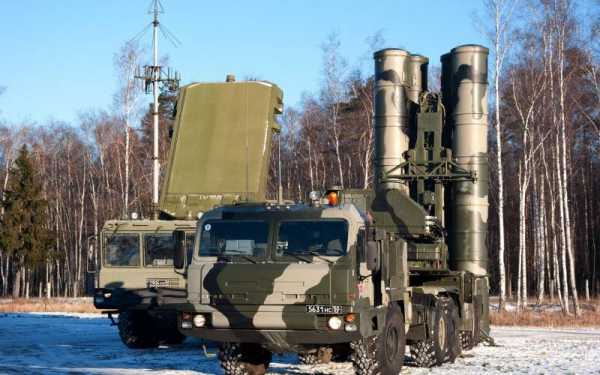

Данные новости породили интерес к сравнению двух систем THAAD и С-400. Однако данное сравнение не является корректным, так как речь идет о системах с разной специализацией. Американская система THAAD (Terminal High Altitude Area Defense) – это противоракетный комплекс подвижного наземного базирования, предназначенный для высотного заатмосферного поражения баллистических ракет средней дальности. В то же время российская зенитно-ракетная система С-400 предназначена в первую очередь для поражения аэродинамических целей (самолетов, вертолетов, беспилотников, крылатых ракет), ее возможности борьбы с баллистическими целями ограничены по дальности и высоте. При этом, безусловно, российская система является более универсальной. Возможности THAAD в борьбе с маневренными целями и самолетами минимальны, при этом подобное использование системы ПРО было бы равносильно забиванию гвоздей «микроскопом», особенно учитывая стоимость американских противоракет.


Противоракетный комплекс подвижного наземного базирования THAAD, предназначенный для высотного заатмосферного перехвата ракет средней дальности при создании зональной системы ПРО на театре военных действий, разрабатывался в США с 1992 года. Разработчиком системы является корпорация Lockheed Martin. Стоимость НИОКР по созданию противоракетного комплекса оценивается примерно в 15 миллиардов долларов. В настоящее время противоракетный комплекс THAAD состоит на вооружении США и Объединенных Арабских Эмиратов. В 2017 году батарея комплекса THAAD была размещена в Южной Корее, также планируется их развертывание в Японии. Появление комплекса THAAD в Южной Корее США объясняли необходимостью защиты страны от ракетной угрозы со стороны КНДР, при этом Китай и Россия отреагировали на этот шаг крайне негативно.

Противоракетная система THAAD изначально заточена под борьбу с баллистическими ракетами средней и малой дальности. Система в состоянии уничтожать баллистические цели на запредельной для обычных комплексов ПВО высоте – 150 километров и удалении до 200 километров. С помощью данного мобильного комплекса можно создать первый рубеж зональной противоракетной обороны. Характеристики данной противоракетной системы позволяют ей последовательно обстреливать одну баллистическую цель двумя противоракетами по принципу «пуск – оценка – пуск», то есть вторая ракета запускается, если первая не смогла поразить цель. В том случае, если и вторая ракета не может поразить баллистическую цель, в дело вступает обычный комплекс ПВО – ЗРК Patriot, на который от РЛС системы THAAD поступают целеуказания по прорвавшейся ракете. По расчетам американских специалистов, вероятность поражения баллистической ракеты подобной эшелонированной системой ПРО составляет более 0,96 (при этом вероятность поражения цели одной противоракетой THAAD оценивается в 0,9).

Антиракета THAAD состоит из боевой части и двигателя, единственная (отделяющаяся) ступень – это твердотопливный стартовый двигатель. Характеристики данного двигателя позволяют разогнать ракету до скорости 2800 м/с, что и позволило реализовать возможность повторного обстрела баллистической цели второй ракетой-перехватчиком. Боевая часть ракеты – это высокоманевренный перехватчик прямого попадания, его также называют «уничтожающим аппаратом» (Kill Vehicle).


Все это делает очевидным отличия THAAD от С-400 и явную натянутость сравнения двух этих систем. Новейшая зенитная ракета 40Н6Е российского комплекса «Триумф» является самой дальнобойной ракетой комплекса, дальность поражаемых целей с ее использованием возрастает до 400 километров, но при этом речь идет об аэродинамических целях. Дальность поражения баллистических целей с использованием комплекса С-400 ограничена 60 километрами, а высота полета поражаемых целей – 30 километрами. В то же время эксперты отмечают, что показатель высоты поражения, если речь идет о перехвате оперативно-тактических ракет, не является критичным показателем. «В противоракетной обороне театра военных действий уничтожение целей происходит на нисходящих траекториях, а не в космосе, – отметил в интервью РИА Новости бывший заместитель главкома ВВС по объединенной системе ПВО стран – участниц СНГ генерал-лейтенант Айтеч Бижев.

Нетрудно заметить, что американская THAAD обладает заметным преимуществом по дальности и высоте поражения баллистических целей, что обусловлено задачами, для которых она и создавалась – поражение баллистических ракет средней дальности. В то же время российская система ПВО С-400 с меньшей дальнобойностью по высоте имеет на вооружении ракеты с большей дальностью действия для поражения всех типов аэродинамических целей – на дальности до 400 километров и тактических баллистических целей на дальности до 60 километров, летящих со скоростью до 4800 м/с.

Вторым важным отличием THAAD от С-400 является способ поражения цели. Американская ракета поражает цель кинетическим воздействием, то есть бьет в саму ракету. Ее боевая часть – это высокоманевренный перехватчик. Он представляет собой технически сложное устройство, которое осуществляет поиск, захват и поражение цели, используя для этого лишь кинетическую энергию высокоскоростного воздействия. Одной из главных особенностей данного перехватчика – является гиростабилизированная многоспектральная инфракрасная головка самонаведения (ИК-ГСН). Помимо ИК-ГСН перехватчик одноступенчатой ракеты THAAD оснащен командно-инерциальной системой управления, источником электропитания, вычислителем, а также собственной двигательной установкой маневрирования и ориентации. В то же время зенитные ракеты российского комплекса ПВО С-400 «Триумф» поражают воздушные цели за счет облака осколков, образующихся после подрыва боевой части ракеты в непосредственной близости от цели.



Общей особенностью всех современных комплексов ПВО и ПРО является предъявляемое к ним требование по уничтожению боевой нагрузки средств нападения вероятного противника. Результатом перехвата цели должно стать, к примеру, гарантирование исключение падения боевой нагрузки атакующей ракеты непосредственно в районе обороняемого объекта. В полной мере исключить данную возможность можно только при разрушении боевой нагрузки цели в процессе перехвата ее зенитной ракетой. Данный результат может быть достигнут двумя путями: прямого попадания ракеты в отсек боевой части цели, либо при сочетании небольшого промаха и эффективного воздействия на цель облаком осколков боевой части зенитной управляемой ракеты. В США для THAAD выбран первый подход, в России для С-400 второй.

Стоит отметить также тот факт, что С-400 может вести стрельбу на 360 градусов, в то время как у THAAD ограниченный сектор обстрела. К примеру, российские зенитные ракеты 9М96Е и 9М96Е2, оптимизированные для борьбы с современным высокоточным оружием, крылатыми ракетами и баллистическими целями, в том числе малозаметными, используют «холодный» вертикальный старт. Непосредственно перед запуском своего маршевого двигателя ракеты выбрасываются из контейнера на высоту более 30 метров. После подъема на эту высоту зенитная ракета при помощи газодинамической системы склоняется в сторону заданной цели.

Важным отличием двух комплексов является также их радар. Американская система обладает лучшим зрением. Дальность обнаружения РЛС AN/TPY-2 составляет 1000 километров против 600 километров у комплекса С-400. Многофункциональная РЛС AN/TPY-2 работает в Х-диапазоне и состоит из 25 344 активных ППМ. Это РЛС с активной фазированной решеткой (АФАР). АФАР состоит из активных излучающих элементов, каждый из которых состоит из излучающего элемента и активного устройства (приемопередающего модуля – ППМ). Очень высокое разрешение и зоркость американского радара достигается огромным количеством ППМ и сложнейшим алгоритмом обработки сигнала. При этом и обходится американский радар в копеечку, стоимость инновационного радара может превышать 500 миллионов долларов.

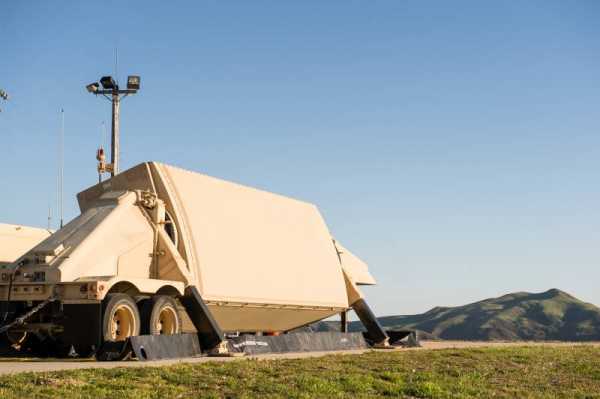

РЛС AN/TPY-2


Специалисты считают, что Саудовская Аравия несмотря на решение о покупке системы ПРО THAAD может приобрести и российские комплексы С-400. Данными системами невозможно будет управлять с единого командного пункта в автоматизированном режиме, однако это не исключает их боевого применения по отдельности. Системы могут быть развернуты в разных местах страны или даже в рамках защиты одного важного объекта, решая при этом разные задачи и, таким образом, дополняя друг друга, отметил в интервью РИА Новости военный эксперт Михаил Ходаренок.

По его словам, желание Саудовской Аравии купить и американские, и российские системы может быть продиктовано разными соображениями. К примеру, после операции «Буря в пустыне», во время которой состоящие на вооружении ПВО Ирака французские зенитно-ракетные комплексы внезапно стали неработоспособными, потенциальные покупатели относятся к приобретаемому на Западе оружию с некоторой долей осторожности. Михаил Ходоренок отмечает, что в американским оружии могут быть «закладки», к примеру, F-16 ВВС Иордании не может сбить F-16 ВВС Израиля. В этом случае покупка С-400 может помочь диверсифицировать риски. Если для ударов по территории Саудовской Аравии будут использовать американские тактические баллистические ракеты или ракеты средней дальности, то сбить их сможет С-400.

Эксперты считают, что контракт Саудовской Аравии с США не является альтернативой контракту с Россией по С-400, так как обе системы не взаимоисключают, а дополняют друг друга, их можно использовать автономно. В качестве средства противовоздушной обороны для борьбы с аэродинамическими целями С-400 существенно превосходит американские комплексы ПВО Patriot.


Свое значение может сыграть и цена. Стоимость дивизиона С-400 с 8 пусковыми установками составляет порядка 500 миллионов долларов. Так в декабре 2017 года стали известны детали контракта на поставку ЗРС С-400 «Триумф» в Турцию. Анкара должна получить 4 дивизиона С-400 на общую сумму порядка 2,5 миллиардов долларов. В то же время управление по оборонному сотрудничеству и безопасности Пентагона заявляло о том, что стоимость сделки с Саудовской Аравией по поставке комплексов противоракетной обороны THAAD составляет порядка 15 миллиардов долларов. В рамках контракта королевство получить от США 44 пусковых установки, 16 пунктов управления, 7 радаров, а также 360 ракет-перехватчиков для данного комплекса.

Источники информации:
https://ria.ru/defense_safety/20171227/1511775255.html
http://rbase.new-factoria.ru/missile/wobb/thaad/thaad.shtml
http://rbase.new-factoria.ru/missile/wobb/s400/s400.shtml
http://pvo.guns.ru/other/usa/thaad
https://russian.rt.com/world/article/437539-thaad-s-400-ssha-rossia-saudovskaya-aravia
Материалы из открытых источников

topwar.ru

Комплекс противоракетной обороны THAAD | Ракетная техника

]]>]]>

Противоракетный комплекс подвижного наземного базирования THAAD (Terminal High Altitude Area Defense, раннее название Theater High Altitude Area Defense) предназначен для высотного заатмосферного перехвата ракет средней дальности при создании  зональной системы ПРО на театре военных действий (ТВД).

Генеральный подрядчик фирма «Lockheed Missiles & Space Co».

План создания системы противоракетной обороны на ТВД предусматривал проведение следующих этапов работ:

На первом этапе (1993-1995) основные усилия были сосредоточены на завершении модернизации и проведении испытаний ЗРК ]]>»Patriot»]]>. Данный комплекс способен поражать баллистические ракеты на дальностях до 40 км и на высотах около 20 км. Дальнейшее совершенствование комплексов Patriot РАС-3 cвязывается с использованием противоракет ]]>Erint]]>, обладающих высокой точностью. Для обороны частей морской пехоты от ударов тактических ракет планировалось завершение модернизации ЗРК ]]>Improved Hawk]]> с новой РЛС AN/TPS-59. Прикрытие приморских ВД от ракетных ударов возложено на модернизированные корабельные ЗРК Aegis, использующие ЗУР ]]>Standard-2]]>.

Кроме того, проводена модернизация системы боевого управления, которая имела ограниченные возможности по обнаружению, обработке и передаче данных о старте баллистических ракет и вычислению траектории их полета. С этой целью была усовершенствована тактическая система обработки информации и связи таким образом, чтобы она смогла использовать данные космической системы обнаружения «Имеюс». Получаемая от нее информация позволяют с большей точностью вычислить точку старта, траекторию полета, предполагаемые точки падения баллистических ракет и передавать необходимую информацию на РЛС противоракетных комплексов. Были проведены работы по модернизации корабельной РЛС SPY-1, которая должна обеспечить обнаружение и сопровождение баллистических ракет, а также средств, входящих в состав ВВС (системы управления Awaks и Джистар).

]]> ]]>

На втором этапе (1996-1999) основные усилия были направлены на разработку и испытание комплекса ПРО THAAD и создание зональной обороны, которая позволит свести к минимуму ущерб в случае нанесения противником удара баллистическими ракетами, оснащенными ядерными, химическими или биологическими боеприпасами. Мобильный комплекс ПРО THAAD рассчитан нa поражение баллистических ракет на дальностях до 200 км и высотах до 150 км. С его помощью будет создаваться первый рубеж зональной противоракетной обороны. Характеристики комплекса THAAD позволяют ему последовательно обстрелять одну баллистическую ракету двумя противоракетами по принципу «пуск -оценка -пуск», то есть пуск второй противоракеты будет осуществляться, если первая не поразит цель. В случае промаха второй противоракеты в деиствие вводится ЗРК Patriot, на который от РЛС GBR будут поступать целеуказания о прорвавшейся баллистической ракете. По расчетам американских специалистов вероятность поражения ракеты такой двухэшелоновой системой ПРО будет более 0,96. Проводятся работы по изучению возможности размещения противоракет THAAD на кораблях для борьбы с перспективными баллистическими ракетами. Кроме того должна быть развернута космическая система «Бриллиант Айз» для обнаружения стартов и сопровождения баллистических ракет.

Состав

]]>]]>

Антиракета THAAD (см. ]]>схему]]>) состоит из боевой части и двигателя. Единственная (отделяющаяся) ступень — твердотопливный стартовый двигатель. Ракета оснащена системой управления вектором тяги и газодинамическими интерцепторами в носовой части. Интерцепторы начинают работать вскоре после запуска и обеспечивают управление во время движения.Так управление полетом ракеты на стартовом и среднем участках траектории осуществляется с помощью поворотного сопла маршевого твердотопливного двигателя. Характеристики этого двигателя обеспечивают разгон ракеты до скорости около 2.5 км/с, позволяя реализовать концепцию «повторного обстрела» баллистической цели. Хвостовая часть ракеты представляет собой гибкий саморегулируемый и адаптируемый к условиям полета конический стабилизатор, состоящий из подвижных аэродинамических плоскостей-сегментов, которые опираются на специальные газовые мешки. Подобное конструктивное решение усиливает стабилизирующий эффект при воздействии на ракету аэродинамических сил.

Промежуточный отсек, соединяющий стартовый ускоритель с боевой частью содержит пиротехнический состав, который, взрываясь отделяет стартовый ускоритель от боевой части.

Боевая часть ракеты — высокоманевренный перехватчик прямого попадания Kill Vehicle (Уничтожающий Аппарат). Эта часть ракеты — технически сложное устройство, которое ищет, захватывает и затем уничтожает цель, используя при этом только кинетическую энергию высокоскоростного воздействия. Специальный обтекатель закрывает перехватчик в течение атмосферного участка полета. Это необходимо для снижения аэродинамического сопротивления и защиты окна головки самонаведения от аэродинамического нагрева. Одна из главных особенностей перехватчика — гиростабилизированная многоспектральная инфракрасная головка самонаведения (ИК-ГСН) с окном из сапфира, выполненная на основе антимонида индия (рабочий диапазон 3-5мкм). Помимо ИК-ГСН перехватчик оснащен командно-инерциальной системой управления, вычислителем, источником электропитания, а также двигательной установкой маневрирования и ориентации DACS (Divert Attitude Control System), которая обеспечивает точное маневрирование ракеты на траектории.

]]>]]>

В состав каждого дивизиона включены:

Пункт управления BM/C41смонтирован на многоцелевом автомобильном шасси и может функционировать в роли тактического пункта управления дивизиона TOS (Tactical Operation Station) и пункта управления огнем пусковой установки LCS (Launcher Control Station). В конфигурации LCS пункт управления обеспечивает обмен информацией с другими LCS и передачу информации в TOS. Каждая батарея имеет несколько пунктов управления BM/C41. Их взаимозаменяемость обеспечивает многократное резервирование системы управления огнем, что повышает боевую устойчивость комплекса в целом.

Многофункциональная РЛС GBR решает задачи обнаружения, сопровождения, идентификации и классификации целей, а также наведения противоракет на цель на начальном участке траектории. Для РЛС GBR используется активная фазированная антенная решетка в диапазоне X с площадью антенного полотна около 10-15 м2 и числом элементов около 24000.

Осoбое внимание при разработке ПРК THAAD обращается на возможность быстрой его передислокации и развертывания. Для значительного снижения массы аппаратуры в ее производстве использованы передовая технология и микроэлектроника. Так, если при передислокации двух дивизионов ЗРК Patriot в Саудовскую Аравию во время войны в зоне Персидского залива потребовалось 73 вылета самолета С-5А, 123 вылета самолета С-141, 14 гражданских лайнеров и 23 морских судна, то для переброски двух дивизионов ПРК THAAD потребуется всего 50 вылетов самолета С-141.

Тактико-технические характеристики

Длина ракеты, мм 6170
Максимальный диаметр корпуса ракеты, мм 370
Стартовый вес,кг 800
Вес боевой части, кг 90
Скорость полета
Максимальная высота поражения цели, км 200
Высота ПУ,м 3.25
Длина ПУ,м 12.0

Испытания и эксплуатация

Испытания комплекса начались 21 апреля 1995 года на полигоне Уайт-Сэндз и продолжались с переменным успехом вплоть 1999 года. Только девятый запуск — 29 марта 1999года , продемонстрировал работоспособность комплекса в целом. В ходе этого полета, несмотря на отказ системы пространственной ориентации перехватчика на 23 секунде полета и прекращение приема телеметрической информации на 58 секунде, перехватчик прошел в непосредственной близости от от ракеты-мишени «Hera».

В ходе десятого испытательного пуска 10 июня 1999года впервые была успешно перехвачена мишень, имитирующая ракету СКАД, и подтверждена техническая возможность реализации такого перехвата.

02 августа 1999 года в ходе одиннадцатого испытания перехвачена цель, имитирующая отделяющуюся головную часть баллистической ракеты типа СКАД, в верхних слоях атмосферы.

rbase.new-factoria.ru

Система ПРО США. Часть 3-я » Военное обозрение

После отказа от рейгановских «Звёздных войн» исследования в области перспективных систем противоракетной обороны в США не прекратились. Одним из наиболее необычных и интересных проектов, реализация которого дошла до стадии строительства опытных образцов, стал противоракетный лазер на авиационной платформе. Работы по этой теме начались ещё в 70-е годы и в стадию практической реализации вступили практически одновременно с провозглашением «Стратегической оборонной инициативы».


Авиационная лазерная платформа, известная как NKC-135А, была создана путём переоборудования самолёта-заправщика КС-135 (вариант пассажирского Boeing-707). Переделке подверглись две машины, лазер устанавливался только на одной из них. «Безоружный» самолёт NC-135W использовался для отработки аппаратуры обнаружения и сопровождения стартующих МБР.

С целью увеличения внутреннего пространства фюзеляж самолёта NKC-135А удлинили на три метра, после чего установили СО ² — лазер мощностью 0,5 МВт и массой 10 т, системы прицеливания, сопровождения цели и управления огнем. Предполагалось, что самолёт с боевым лазером на борту будет патрулировать в районе запуска баллистических ракет и поражать их на активном участке полета вскоре после старта. Ряд испытательных стрельб по ракетам-мишеням в 1982 году окончился неудачей, что потребовало доработки лазера и системы управления.

NKC-135А

26 июля 1983 состоялись первые успешные стрельбы, с помощью лазера удалось уничтожить пять ракет AIM-9 «Sidewinder». Конечно, это были не МБР, но данный успех продемонстрировал работоспособность системы в принципе. 26 сентября 1983 года лазером с борта NKC-135 ALL сбили БПЛА BQM-34A. Беспилотник упал после того, как лазерный луч прожег обшивку и вывел из строя его систему управления. Испытания продлились до ноября 1983 года. Они продемонстрировали, что в «тепличных» условиях лазер способен уничтожать цели на дальности около 5 км, но для борьбы с МБР данный вариант абсолютно непригоден. Позже американские военные неоднократно заявляли, что данная летающая платформа рассматривалась исключительно как «демонстратор технологии» и экспериментальная модель.

В 1991 году в ходе боевых действий на Ближнем востоке американская зенитно-ракетная система MIM-104 «Patriot» при борьбе с иракскими ОТР Р-17Э и «Эль-Хусейн» продемонстрировала не слишком высокую эффективность. Тут-то в очередной раз и вспомнили про летающие лазерные платформы, с помощью которых в условиях господства в воздухе авиации ВВС США можно было поражать стартующие баллистические ракеты. Программа, получившая наименование ABL ( англ. Airborne Laser –«Авиационный бортовой лазер»), официально стартовала в середине 90-х. Целью программы было создание авиационного лазерного комплекса, способного бороться с баллистическими ракетами малой дальности на театре военных действий. Предполагалось, что лазерные перехватчики с дальностью поражения цели – 250 км, летая на высоте 12 км, будут нести боевое дежурство на удалении 120 -150 км от зоны вероятных пусков. При этом их будут сопровождать самолеты охранения, радиоэлектронной борьбы и заправщики.

YAL-1A

Изначально в качестве носителя боевого лазера предусматривалось использовать хорошо себя зарекомендовавший заправщик КС-135А, но после остановились на более грузоподъёмной модели. В качестве платформы был выбран широкофюзеляжный пассажирский Boeing 747-400F, при этом самолёт подвергся серьёзной переделке. Основные и наиболее заметные изменения произошли с носовой частью авиалайнера, здесь была смонтирована вращающаяся турель весом семь тонн с главным зеркалом боевого лазера и многочисленными оптическими системами. Хвостовая часть фюзеляжа также подверглась значительным изменениям, в ней установили энергетические модули лазерной установки. Чтобы нижняя обшивка фюзеляжа могла выдержать выбросы горячих и агрессивных газов после лазерных выстрелов, часть её пришлось заменить титановыми панелями. Полностью была переделана внутренняя компоновка грузовой кабины. Для своевременного обнаружения стартовавших ракет самолет получил шесть инфракрасных сенсоров, а для увеличения времени патрулирования — систему дозаправки в воздухе.

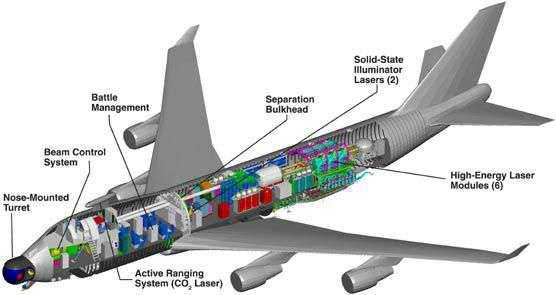

Компоновка YAL-1A

Самолет, получивший обозначение YAL-1A, впервые поднялся в воздух 18 июля 2002 года. Программой с первоначальным бюджетом 2,5 млрд долларов было предусмотрено создание двух прототипов для проведения испытаний и отработки систем вооружения, а также пяти боевых лазерных платформ на базе Boeing-747. При выборе типа основного вооружения разработчики исходили из максимальной энергоэффективности лазерной установки. Первоначально планировалось использовать фтороводородный лазер, но это было связано с рядом трудностей. В этом случае на борту самолёта требовалось разместить емкости с фтором, который является одним из наиболее химически активных и агрессивных элементов. Так в атмосфере фтора вода горит жарким пламенем, с освобождением свободного кислорода. Это делало бы процесс заправки и подготовки лазера к применению крайне опасной процедурой, требующей использования специальных защитных скафандров. По информации Минобороны США, на самолёте установили мегаватный лазер, работающий на жидком кислороде и мелкодисперсном порошкообразном йоде. Помимо основного мощного боевого лазера имеется ещё ряд лазерных систем, предназначенных для измерения расстояния, целеуказания и сопровождения цели.

Испытания лазерной системы ПРО, размещённой на борту Boeing-747, начались в марте 2007 года, первоначально отрабатывались системы обнаружения и сопровождения целей. 3 февраля 2010 года состоялась первая успешная стрельба по реальной цели, тогда была уничтожена мишень, имитировавшая баллистическую твердотопливную ракету. В феврале прошли стрельбы по твердотопливным и жидкостным ракетам на активном участке траектории. Испытания показали, что самолёт YAL-1A с лазерной пушкой на борту можно также использовать для уничтожения авиации противника. Однако это было возможно только на большой высоте, где концентрация пыли и водяных паров в атмосфере минимальна. Потенциально с помощью летающей лазерной платформы можно было уничтожать или ослеплять низкоорбитальные спутники, но до испытаний дело не дошло.

После оценки полученных результатов специалисты пришли к неутешительному выводу, что при очень существенных эксплуатационных расходах система может быть эффективна против стартующих ракет на относительно небольшой дальности, при этом сам «летающий лазер», находящийся недалеко от линии боевого соприкосновения, является достаточно уязвимым для зенитных ракет и истребителей противника. И для его охраны требуется выделять значительный наряд истребителей и самолётов РЭБ. Кроме того, для непрерывного дежурства в воздухе сил прикрытия, необходимы дополнительные самолёты заправщики, всё это удорожало и без того очень затратный проект.

В 2010 году на программу лазерного перехватчика было израсходовано более 3 млрд долларов, а полная стоимость развёртывания системы оценивалась в 13 млрд долларов. В связи с чрезмерной стоимостью и ограниченной эффективность было решено отказаться от продолжения работ и дальше вести испытания одного самолёта YAL-1A как демонстратора технологий.

Снимок Google earth: самолёт YAL-1A на базе хранения Дэвис-Монтан

После израсходования 5 млрд долларов программа была окончательно закрыта в 2011 году. 12 февраля 2012 года самолёт последний раз поднялся в воздух с ВПП авиабазы Эдвардс, отправившись на базу хранения авиационной техники Дэвис-Монтан в штате Аризона. Здесь с самолёта были демонтированы двигатели и некоторое оборудование.

В настоящее время в США ведутся исследования по созданию летающих лазерных перехватчиков ПРО на базе тяжелых беспилотных летательных аппаратов. По мнению разработчиков и военных, их эксплуатационные затраты должны быть в разы меньше по сравнению тяжелыми пилотируемыми платформами на базе Boeing 747. Кроме того, относительно недорогие беспилотники смогут действовать ближе к линии фронта, а их потеря не будет столь критичной.

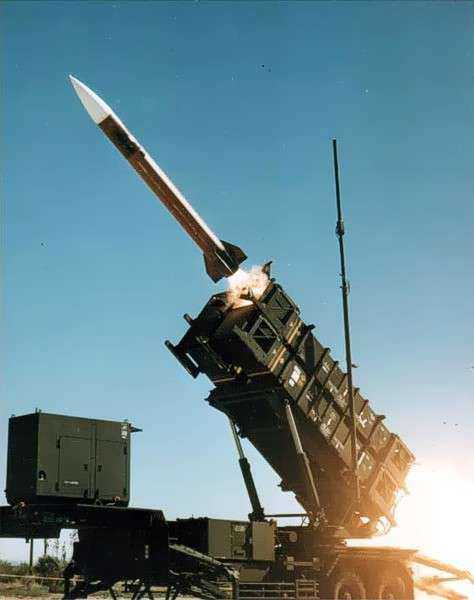

Ещё на этапе разработки зенитно-ракетного комплекса MIM-104 «Patriot» он рассматривался как средство борьбы с баллистическими ракетами малого радиуса действия. В 1991 году ЗРК «Пэтриот» использовался для отражения ударов иракских ОТР. При этом по одному иракскому «Скаду» приходилось запускать несколько ЗУР. И даже в этом случае при приемлемой точности наведения зенитных ракет не происходило 100% поражения БЧ ОТР Р-17. Зенитные ракеты комплексов «Patriot» PAC-1 и PAC-2, разработанные для поражения аэродинамических целей, имели недостаточное поражающее действие осколочных БЧ при применении против баллистических ракет.

По результатам боевого применения, наряду с разработкой усовершенствованного варианта «Patriot» PAC-3, принятого на вооружение в 2001 году, была создана противоракета с кинетической вольфрамовой боевой частью ERINT (англ. Extended Range Interceptor – «Перехватчик ближней зоны»). Она способна бороться с баллистическими ракетами с дальностью пуска до 1000 км, в том числе снаряженными химическими боевыми частями.

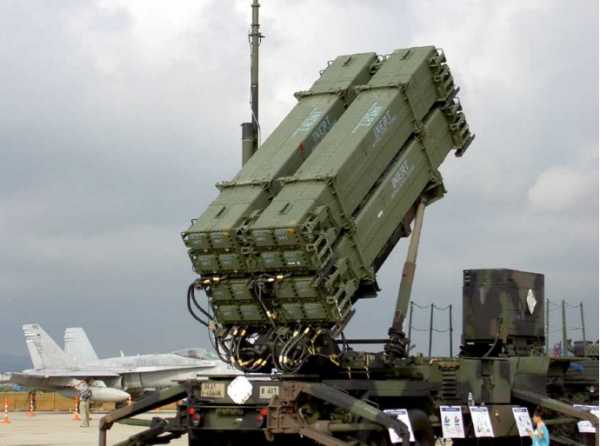

Буксируемая пусковая установка с противоракетами ERINT

В ракете ERINT вместе с инерциальной системой наведения используется активная радиолокационная головка наведения миллиметрового диапазона. Перед включением ГСН осуществляется сброс кожуха носового обтекателя ракеты, и антенна РЛС наводится на центр пространства, занимаемого целью. На завершающем этапе полёта ракеты её управление происходит посредством включения миниатюрных импульсных рулевых двигателей, расположенных в передней части. Наведение противоракеты и точное поражение кинетической боевой частью весом 73 кг отсека с боеголовкой происходит благодаря формированию чёткого радиолокационного профиля атакуемой баллистической ракеты с определением точки прицеливания.


Момент перехвата боеголовки противоракетой ERINT во время испытательных пусков.

По замыслу американских военных, противоракеты ERINT должны добивать пропущенные другими средствами ПРО тактические и оперативно-тактические баллистические ракеты. С этим связана относительно небольшая дальность пуска – 25 км и потолок – 20 км. Небольшие размеры ERINT – длина 5010 мм и диаметр — 254 мм позволяют в габаритах стандартного транспортно-пускового контейнера поместить четыре противоракеты. Наличие в боекомплекте противоракет с кинетической БЧ позволяет существенно повысить возможности ЗРК Patriot РАС-3. Планируется сочетать пусковые установки с ракетами МIМ-104 и ERINT, что увеличивает огневую мощь батареи на 75%. Но это не делает «Пэтриот» эффективной противоракетной системой, а лишь несколько увеличивает возможности по перехвату баллистических целей в ближней зоне.

Наряду с совершенствованием ЗРК «Пэтриот» и разработкой для него специализированной противоракеты, в США в начале 90-х, ещё до выхода США из договора по ПРО, на полигоне Уайт-Сендз в штате Нью-Мексико начались лётные испытания опытных образцов противоракет нового противоракетного комплекса, получившего обозначение THAAD (англ. Terminal High Altitude Area Defense —«Противоракетный подвижный комплекс наземного базирования для высотного заатмосферного перехвата ракет средней дальности»). Перед разработчиками комплекса стояла задача создать ракету-перехватчик, которая могла бы эффективно поражать баллистические цели с дальностью полета до 3500 км. При этом зона поражения THAAD должна была составить до 200 км и на высотах от 40 до 150 км.

Противоракета комплекса THAAD оснащена неохлаждаемой ИК ГСН и инерционно-радиокомандной системой управления. Так же как и для ERINT, принята концепция уничтожения цели прямым кинетическим ударом. Противоракета THAAD при длине 6,17 м — весит 900 кг. Одноступенчатый двигатель разгоняет противоракету до скорости 2,8 км /с. Запуск осуществляется отделяемым стартовым ускорителем.

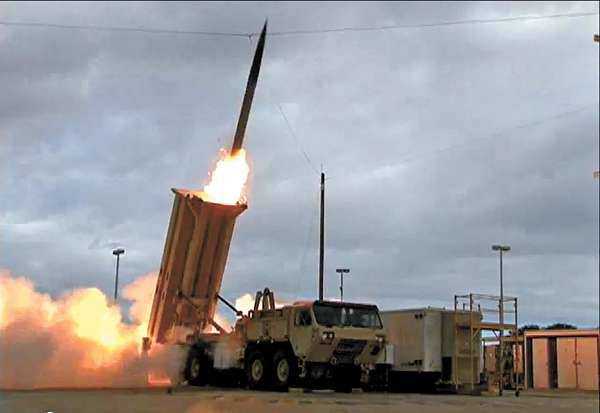

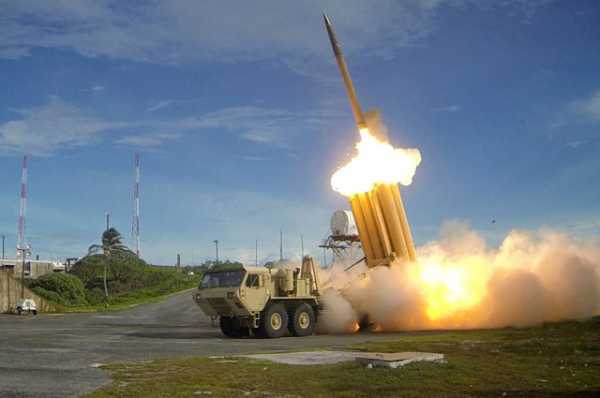

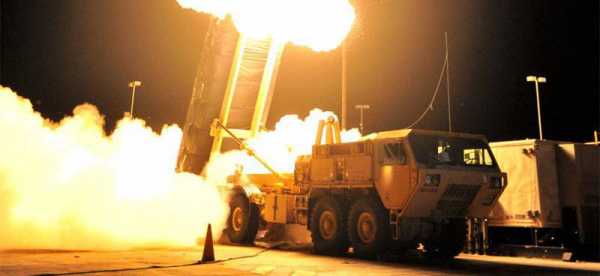

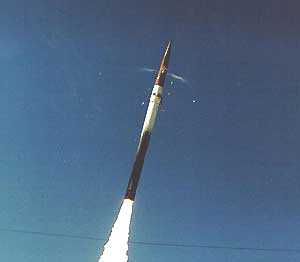

Запуск противоракеты THAAD

Система ПРО THAAD должна составлять первый рубеж зональной противоракетной обороны. Характеристики системы позволяют осуществлять последовательный обстрел одной баллистической ракеты двумя противоракетами по принципу «пуск — оценка –пуск». Это означает, что в случае промаха первой противоракеты будет осуществлён пуск второй. В случае промаха THAAD в действие должен вступать ЗРК «Пэтриот», на который от РЛС GBR будут поступать данные о траектории полёта и скоростных параметрах прорвавшейся баллистической ракеты. По расчетам американских специалистов, вероятность поражения баллистической ракеты двуэшелонной системой ПРО, состоящей из THAAD и ERINTдолжна составлять не менее 0,96.

В состав батареи THAAD входит четыре основных компонента: 3-4 самоходных ПУ с восемью противоракетами, транспортно-заряжающие машины, мобильный обзорный радиолокатор (AN / TPY-2) и пункт управления огнём. По мере накопления опыта эксплуатации и по результатам контрольно-учебных стрельб комплекс подвергается доработкам и модернизации. Так, производимые сейчас СПУ THAAD по внешнему виду серьёзно отличаются от ранних моделей, проходивших испытания в 2000-е годы.

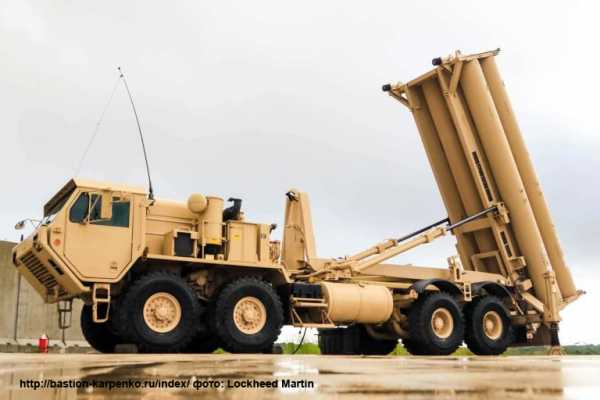

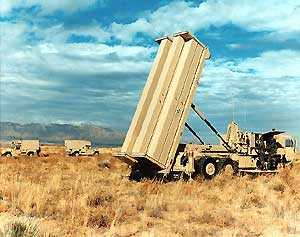

Самоходная пусковая установка комплекса THAAD

В июне 2009 года, после окончания испытаний на Тихоокеанском ракетном полигоне «Баркинг Сэндз» была сдана в опытно-боевую эксплуатацию первая батарея THAAD. В настоящий момент известно о поставках пяти батарей этого противоракетного комплекса.

Снимок Google earth: THAAD в Форт Блисс

Кроме Министерства обороны США приобрести комплекс THAAD выразили желание Катар, ОАЭ, Южной Корея и Япония. Стоимость одного комплекса составляет — $2,3 млрд. В настоящий момент одна батарея несёт боевое дежурство на острове Гуам, прикрывая американскую военно-морскую базу и аэродром стратегической авиации от возможных ударов северокорейских баллистических ракет. Постоянным местом дислокации остальных батарей THAAD является Форт Блисс, штат Техас.

Договор 1972 года запрещал развертывание систем противоракетной обороны, но не их разработку, чем собственно и воспользовались американцы. Комплексы THAAD и Patriot РАС-3 с противоракетой ERINT, по сути, являются системами противоракетной обороны ближнего рубежа и в основном предназначены для защиты войск от ударов баллистическими ракетами с дальностью пуска до 1000 км. Разработка системы противоракетной обороны территории США от межконтинентальных баллистических ракет началась в начале 90-х, эти работы обосновывались необходимостью защиты от ядерного шантажа «стран-изгоев».

Новый комплекс противоракетной обороны стационарного базирования получил наименование GBMD (англ. Ground-Based Midcourse Defense – «Наземная оборона на маршевом участке»). Эта система во многом базируется на технических решениях, отработанных при создании ранних противоракетных комплексов. В отличие от THAAD и «Patriot», имеющих собственные средства обнаружения и целеуказания, работоспособность GBMD напрямую зависит от станций СПРН.

Первоначально комплекс назывался NVD (англ. National Missile Defense – «Национальная противоракетная оборона», он предназначался для перехвата боеголовок МБР за пределами атмосферы на основном участке траектории. В 2002 году, после интеграции в программу системы ПРО на базе корабельной БИУС «Иджис», комплекс получил наименование Ground-Based Midcourse Defense (GBMD). Испытания противоракетного комплекса GBMD начались в июле 1997 года на атолле Кваджалейн.

Так как боевые блоки МБР имеют более высокую скорость по сравнению с ОТР и БРСД, для эффективной защиты прикрываемой территории необходимо обеспечить поражение боевых блоков на среднем участке траектории, проходящем в космическом пространстве. Для уничтожения боеголовок МБР был выбран метод кинетического перехвата. Прежде все разрабатывавшиеся и принятые на вооружение американские и советские системы ПРО, осуществлявшие перехват в космосе, использовали противоракеты с ядерными боевыми частями. Это позволяло добиться приемлемой вероятности поражения цели при значительной погрешности в наведении. Однако при ядерном взрыве в космическом пространстве образуются не проницаемые для излучения радиолокаторов «мёртвые зоны». Данное обстоятельство не позволяет осуществлять обнаружение, сопровождение и обстрел других целей.

При столкновении тяжелой металлической болванки противоракеты с ядерной боеголовкой МБР происходит гарантированное уничтожение последней, без образования не просматриваемых «мёртвых зон», что позволяет производить последовательный перехват других боевых блоков баллистических ракет. Но такой метод борьбы с МБР требует очень точного наведения на цель. В связи с этим испытания комплекса GBMD шли с большими трудностями и потребовали значительных доработок, как самих противоракет, так и системы их наведения.

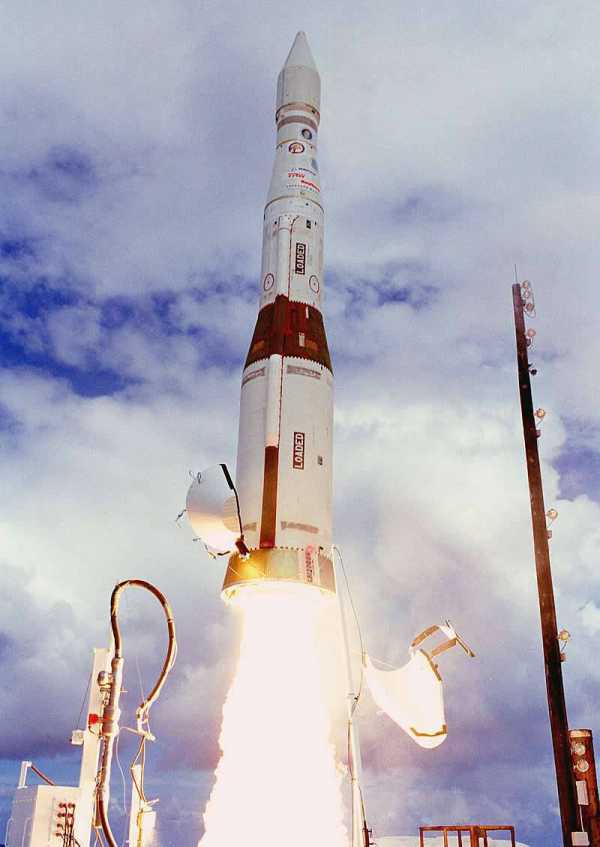

Старт из шахты раннего образца противоракеты GBI

Известно, что первые варианты противоракет GBI (англ. Ground-Based Interceptor — разрабатывались на базе второй и третьей ступеней, снятых с вооружения МБР «Минитмэн-2». Прототип представлял собой трехступенчатую ракету-перехватчик длиной 16,8 м, диаметром 1,27 м и стартовой массой 13 т. Максимальная дальность стрельбы 5000 км.

Согласно данным, опубликованным в американских СМИ, на втором этапе испытаний работы велись уже со специально созданной противоракетой GBI- EKV. По разным данным, её стартовая масса составляет 12-15 тонн. Противоракета GBI выводит в космос перехватчик EKV (англ. Exoatmospheric Kill Vehicle – «Внеатмосферная машина-убийца») со скоростью 8,3 км в секунду. Кинетический космический перехватчик EKV весит около 70 кг, он оснащен инфракрасной системой наведения, собственным двигателем и рассчитан на прямое попадание в боеголовку. При столкновении боеголовки МБР и перехватчика EKV их суммарная скорость составляет около 15 км/сек. Известно о разработке ещё более совершенной модели космического перехватчика MKV (англ. Мiniature Кill Vehicle – «миниатюрная машина-убийца») массой всего 5 кг. Предполагается, что противоракета GBI будет нести более десятка перехватчиков, что должно резко повысить возможности противоракетной системы.

В настоящий момент ведётся доводка противоракет GBI. Только за последние несколько лет агентство ПРО потратило более $2 млрд на устранение проблем в системе управления космическим перехватчиком. В конце января 2016 года состоялось успешное испытание модернизированной противоракеты.

Противоракета GBI, стартовавшая из ШПУ на базе «Ванденберг», успешно поразила условную цель, запущенную из района Гавайских островов. Как сообщается, баллистическая ракета, выступавшая в качестве условной цели, помимо инертной боеголовки была снаряжена ложными целями и средствами для создания помех.

Развёртывание противоракетного комплекса GBMD началось в 2005 году. Первые противоракеты были размещены в шахтах на военной базе Форт Грили. Согласно американским данным за 2014 год, на Аляске было размещено 26 противоракет GBI. Однако на спутниковых снимках Форт Грили можно наблюдать 40 ШПУ.

Снимок Google earth: ШПУ противоракет GBI в Форт Грили, Аляска

Некоторое количество противоракет GBI развёрнуто на авиабазе «Ванденберг» в Калифорнии. В дальнейшем для размещения комплекса GBMD на западном побережье США планируется использовать переоборудованные шахтные пусковые установки МБР «Минитмэн-3». В 2017 году количество противоракет здесь планируется довести до 15 единиц.

Снимок Google earth: ШПУ противоракет GBI на авиабазе «Ванденберг»

После северокорейских испытаний ракеты-носителя Ынха-3 в конце 2012 года было принято решение о создании третьего района базирования противоракет GBI на территории США. Сообщается, что общее число противоракет, несущих боевое дежурство в пяти позиционных районах, может достигнуть сотни. По мнению американского военно-политического руководства, это позволит прикрыть всю территорию страны от ограниченных по масштабам ракетных ударов.

Одновременно с размещением комплексов GBMD на Аляске планировалось создание позиций в Восточной Европе. Переговоры об этом велись с руководством Румынии, Польши и Чехии. Однако в последствии здесь решили развернуть систему ПРО на базе Aegis Ashore.

В 90-е годы специалисты ВМФ США для создания противоракетной системы предложили использовать возможности корабельной многофункциональной боевой информационно-управляющая системы (БИУС) Aegis. Потенциально, радиолокационные средства и вычислительный комплекс системы Aegis могли решать такую задачу. Название системы «Иджис» (англ. Aegis — «Эгида») — означает мифический неуязвимый щит Зевса и Афины.

Американская БИУС Aegis представляет собой интегрированную сеть корабельных средств освещения воздушной обстановки, средств поражения, таких как ЗУР Standard missile 2 (SM-2) и более современных Standard missile 3 (SM-3). В состав системы входят также средства автоматизированных подсистем боевого управления. БИУС Aegis способна принимать и обрабатывать радиолокационную информацию с других кораблей и летательных аппаратов соединения и выдавать целеуказание для их зенитных комплексов.

Первый корабль, получивший систему Aegis — ракетный крейсер USS Ticonderoga (CG-47), вошел в состав ВМС США 23 января 1983 года. К настоящему времени системой «Иджис» оборудовано более 100 кораблей, помимо ВМС США её используют ВМС Испании, Норвегии, Республики Корея и Морские силы самообороны Японии.

Основным элементом системы «Иджис» является РЛС с ФАР AN/SPY-1 со средней излучаемой мощностью 32—58 кВт и пиковой мощностью 4—6 МВт. Она способна осуществлять автоматический поиск, обнаружение, сопровождение 250—300 целей и наведение на них до 18 зенитных ракет. Причём, всё это может происходить в автоматическом режиме. Дальность обнаружения высотных целей составляет примерно 320 км.

Первоначально отработка уничтожения баллистических ракет шла с использованием ЗУР SM-2. Эта твердотопливная ракета разработана на базе корабельной ЗУР RIM-66. Главным отличием стало внедрение программируемого автопилота, который управлял полётом ракеты на основном участке траектории. Зенитная ракета нуждается в подсветке цели лучом радара только для точного наведения при выходе в район цели. За счет этого удалось повысить помехозащищённость и скорострельность зенитного комплекса.

Наиболее приспособленной для задач ПРО в семействе SM-2 является RIM-156B. Эта противоракета оснащена новой комбинированной радиолокационной/инфракрасной ГСН, чем обеспечивается улучшение возможностей селекции ложных целей и загоризонтной стрельбы. Ракета массой около 1500 кг и длиной 7,9 м. имеет дальность пуска до 170 км и потолок – 24 км. Поражение цели обеспечивается осколочной БЧ массой 115 кг. Скорость полёта ракеты – 1200 м/с. Запуск ракет осуществляется подпалубной ПУ вертикального старта.

В отличие от противосамолётных ЗУР семейства SM-2 ракета RIM-161 Standard Missile 3 (SM-3) изначально создавалась для борьбы с баллистическими ракетами. Противоракета SM-3 оснащена кинетической боевой частью с собственным двигателем и матричной охлаждаемой ИК ГСН.

В начале 2000-х данные ракеты проходили испытания на Противоракетном полигоне имени Рональда Рейгана в районе атолла Кваджалейн. В ходе испытательных пусков, проходивших в 2001-2008 годах, противоракетами, запущенными с боевых кораблей, оборудованных БИУС «Иджис», удалось поразить прямым попаданием несколько имитаторов МБР. Перехват проходил на высотах 130-240 км. Начало испытаний совпало с выходом США из договора по ПРО.

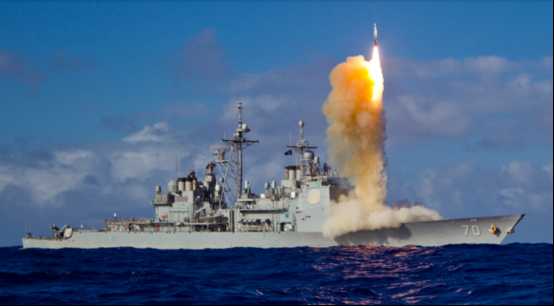

Противоракеты SM-3 размещаются на крейсерах типа «Тикондерога» и эсминцах «Арли Бёрк», оснащённых системой AEGIS в стандартной универсальной пусковой ячейке Mk-41. Кроме того, ими планируется вооружать японские эсминцы типа «Атаго» и «Конго».

Поиск и сопровождение целей в верхних слоях атмосферы и в космическом пространстве происходит с помощью модернизированного корабельного радара AN/SPY-1. После обнаружения цели данные передаются системе «Иджис», которая вырабатывает огневое решение и дает команду на старт ракеты-перехватчика. Противоракета запускается из ячейки с помощью твердотопливного стартового ускорителя. После завершения работы ускорителя он сбрасывается, и запускается двухрежимный твердотопливный двигатель второй ступени, который обеспечивает подъём ракеты через плотные слои атмосферы и вывод её на границу безвоздушного пространства. Сразу же после старта ракетой устанавливается двусторонний канал цифровой связи с кораблём-носителем, по этому каналу происходит непрерывная корректировка траектории полёта. Определение текущего положения запущенной противоракеты происходит с высокой точностью при помощи системы GPS. После отработки и сброса второй ступени в дело вступает импульсный двигатель третьей ступени. Он еще дополнительно разгоняет противоракету и выводит её на встречную траекторию для поражения цели. На конечной фазе полёта кинетический заатмосферный перехватчик начинает самостоятельный поиск цели с помощью собственной инфракрасной головки самонаведения, с матрицей, работающей в длинноволновом диапазоне, способной «видеть» цели на дальности до 300 км. При столкновении с целью энергия удара перехватчика составляет более 100 мегаджоулей, что примерно эквивалентно детонации 30 кг тротила, и является вполне достаточным для уничтожения боеголовки баллистической ракеты.

Не так давно появилась информация о наиболее современной боевой части кинетического действия KW (англ. KineticWarhead –Кинетическая боеголовка) весом около 25 кг с собственным твердотопливным импульсным двигателем и тепловизионной головкой самонаведения.

Эволюция модификаций SM-3

Согласно сведениям, опубликованным в открытых источниках, наиболее продвинутая на сегодняшний день модификация Aegis BMD 5.0.1. с ракетами SM-3 Block IA/IB — 2016 год — обладает способностью бороться с ракетами с дальностью полёта до 5500 км. Возможности по борьбе с боевыми блоками МБР с большей дальностью пуска являются ограниченными.

Кроме противодействия МБР, противоракеты SM-3 способны бороться со спутниками на низких орбитах, что было продемонстрировано 21 февраля 2008 года. Тогда противоракета, запущенная с борта крейсера «Lake Erie», находящегося в водах Тихоокеанского полигона «Баркинг Сэндз», поразила прямым попаданием аварийный разведывательный спутник USA-193, находящийся на высоте 247 километров, двигающийся со скоростью 7,6 км/с.

Согласно американским планам, противоракетной системой «Иджис» будет оснащено 62 эсминца и 22 крейсера. Количество противоракет SM-3 на боевых кораблях ВМС США в 2015 году должно было составлять 436 единиц. К 2020 году их число увеличится до 515 единиц. Предполагается, что американские боевые корабли с противоракетами SM-3 будут преимущественно нести боевое дежурство в тихоокеанской зоне. Западноевропейское направление должно быть прикрыто благодаря развертыванию наземной системы Aegis Ashore в Румынии, Польше и Чехии.

Американские представители неоднократно заявляли, что развёртывание противоракетных систем вблизи границ России не представляет угрозы для безопасности нашей страны и нацелено лишь на отражение гипотетических ударов иранских и северокорейских баллистических ракет. Однако сложно себе представить, что иранские и северокорейские баллистические ракеты полетят в сторону европейских столиц, когда рядом с этими странами имеется множество американских военных баз, являющихся гораздо более значимыми и удобными целями.

В данный момент система ПРО Aegis с существующими перехватчиками SM-3 действительно не способна предотвратить массированный удар состоящих на вооружении российских МБР. Однако известно о планах кардинального повышения боевых характеристик противоракет семейства SM-3.

Фактически противоракета SM-3 IIA по сравнению с предыдущими модификациями SM-3 IA/IB представляет собой новое изделие. Согласно информации компании производителя Raytheon, корпус ракеты станет существенно легче и, несмотря на дополнительный объем топлива в расширенной маршевой ступени, её стартовая масса несколько уменьшиться. Насколько это соответствует действительности, сказать трудно, но уже сейчас ясно, что дальность действия противоракет новой модификации существенно возрастёт, как и увеличатся возможности по борьбе с МБР. К тому же в ближайшем будущем в подпалубных пусковых установках противосамолётные ракеты SM-2 планируется заменить новыми SM-6, которые также будут обладать расширенными противоракетными возможностями.

После принятия на вооружение новых противоракет и размещения их на боевых кораблях и в стационарных пусковых установках в Европе они уже могут представлять реальную угрозу для наших стратегических ядерных сил. Согласно договорам о сокращении стратегических вооружений, США и РФ взаимно сократили количество ядерных боеголовок и носителей в несколько раз. Воспользовавшись этим, американская сторона попыталась получить одностороннее преимущество, начав разработку систем глобальной противоракетной обороны. В этих условиях нашей стране, дабы сохранить возможность нанесения гарантированного удара по агрессору, неизбежно придётся модернизировать свои МБР и БРПЛ. Обещанное размещение комплексов «Искандер» в Калининградской области является скорей политическим жестом, поскольку в силу ограниченной дальности пуска ОТРК не решит проблему поражения всех американских пусковых установок противоракет в Европе.

Вероятно, одним из путей противодействия может стать внедрение режима «случайного рыскания боевых блоков», на высоте, где возможен перехват, что затруднит их поражение кинетическим ударом. Также возможна установка на боеголовки МБР оптических датчиков, которые смогут фиксировать приближающиеся кинетические перехватчики и превентивно подрывать боеголовки в космосе с целью создания «слепых зон» для американских радиолокаторов. Свою роль должна также сыграть новая тяжелая российская МБР «Сармат» (РС-28), способная нести до 10 боевых блоков и значительное количество ложных целей и других средств прорыва ПРО. По заявлению представителей российского МО, новая МБР будет оборудована маневрирующими боеголовками. Возможно, речь идёт о создании планирующих гиперзвуковых боеголовок с суборбитальной траекторией, способных осуществлять маневр по тангажу и рысканию. Кроме того, должно существенно сократиться время подготовки МБР «Сармат» к пуску.

По материалам:
http://csis.org/blog/missile-defense-umbrella
http://boeing.mediaroom.com
http://www.globalsecurity.org/space/systems/erint.htm
http://www.lockheedmartin.com/us/products/thalad.htm
http://www.globalsecurity.org/space/systems/bmds.htm
http://cezarium.com/pro-ssha-chto-za-divnyj-zver-aegis-chast-iii-protivorakety-i-puskovye-ustanovki/

topwar.ru

Противоракетный зонтик » Военное обозрение

Россия создает свою собственную систему противоракетной обороны. Но в «противоракетную гонку» ввязываться не собирается


Российская армия в ближайшее время получит отечественные аналоги американских систем противоракетной обороны THAAD и GBMD. Об этом заявил генеральный конструктор главного российского предприятия по разработке и производству систем противовоздушной обороны – концерна «Алмаз-Антей», Павел Созинов. «В России создается аналог комплекса ПРО THAAD, который позволяет решать задачи по перехвату баллистических ракет средней дальности и, в ограниченном масштабе, боеголовок межконтинентальных баллистических ракет. В ближайшее время он выходит на испытания. В Российской Федерации также создается некий аналог комплекса GBMD, но в мобильном исполнении. У него несколько другие характеристики — по требованию министерства обороны мы должны обеспечить существенно более высокую эффективность перехвата, чем это делают американцы. Прототипами данных комплексов мы активно занимаемся и предполагаем, что в ближайшей перспективе они встанут на вооружение в российской армии», — подчеркнул он.

GBMD и THAAD являются составными частями противоракетной обороны (ПРО) США. Первая система (стратегическая) предназначена для борьбы с межконтинентальными баллистическими ракетами противника, вторая (тактическая) – для прикрытия военных баз и стратегических объектов от входящих в атмосферу боеголовок баллистических ракет малого и среднего радиуса действия.

Обе этих системы, как и система ПРО в целом, начали активно разрабатываться американцами сразу после развала Советского Союза. Официальный Вашингтон объявил, что ПРО предназначена, в первую очередь, для того, чтобы обезопасить Северную Америку от возможной атаки баллистическими ракетами со стороны Ирана и Северной Кореи. Однако, военные аналитики полагают, что истинная цель американской системы противоракетной обороны – обеспечить стратегическое преимущество США перед Россией. «В «старые добрые времена», в прошлом веке, СССР и США ограничили количество своих ракет-перехватчиков сотней единиц для каждой страны. И, одновременно, установили потолки по ядерным боезарядам, например, по договору СНВ-1 в шесть тысяч ядерных боезарядов. Естественно, обе стороны могли спокойно преодолеть такой ограниченный по мощности противоракетный щит. На этом, собственно, и строилась стратегическая стабильность: и в Москве, и в Вашингтоне знали, что в случае конфликта уберечь этот «щит» территорию страны не сможет. Даже если одна сторона нанесет первый удар, то она будет гарантированно разрушена примерно через 30 минут: таково подлетное время МБР между нашим странами, поскольку 100 ракет-перехватчиков не смогут перехватить всю обозначенную ядерную армаду. Сегодня, по мере того, как Пентагон наращивает число ракет-перехватчиков, а число носителей стратегических наступательных вооружений у России и США постепенно снижается, как и количество их боезарядов, расклад может сложиться диаметрально противоположный. Количество ракет-перехватчиков превысит количество носителей и боезарядов СНВ. Тогда тот, кто решится первым нанести ядерный удар, сможет уверенно защитить себя от удара возмездия. По крайней мере, так думают в Вашингтоне» — подчеркивает ведущий научный сотрудник Российского института стратегических исследований Владимир Козин.

Система GBMD состоит из радаров дальнего радиуса действия и ракет-перехватчиков GBI, которые способны доставить полезный груз – кинетический перехватчик, на высоту до 2 тыс км и на дальность до 5,5 тыс км. Перехват боевых частей межконтинентальных баллистических ракет осуществляется за пределами земной атмосферы на основном участке траектории их полета. Ракету сбивают механическим путем – с помощью кинетического перехватчика. Это устройство весит около 70 кг. В космосе оно устанавливает сенсорный контакт с летящей МБР, наводится на нее, разгоняется до скорости примерно 10 км\сек и врезается в лоб летящей со скоростью 5-7 км\сек ракете. От удара такой силы ракета разваливается. Аналогично работает и система ПРО THAAD, с той разницей, что роль кинетического перехватчика баллистических ракет малого и среднего радиуса действия здесь выполняет сама ракета-перехватчик. Кроме того, ее скорость в три раза ниже, чем у GBI – 3 км\сек, и существенно меньше дальность и высота полета – 200 км.

Сейчас в США несут службу две батареи противоракетных комплексов THAAD, в состав каждой из которых входят три пусковые установки с 24 противоракетами, командный центр и радар X-диапазона. Формируются еще две батареи. Система GBMD представлена пятью РЛС раннего предупреждения (в том числе одна станция морского базирования) и 30 противоракетами, развернутыми на Аляске и в Калифорнии. К 2017 году число противоракет GBI будет увеличено еще на 14 единиц. Кроме того, США очень активно наращивают морскую составляющую своей противоракетной обороны – эсминцы типа Arleigh Burke и крейсера класса Ticonderoga, оснащенные БИУС «Иджис» и ракетами-перехватчиками SM-3 Block IВ. К 2020 году число таких ракет-перехватчиков, стоящих на боевом дежурстве, по некоторым оценкам, может перевалить за 500 единиц. А общее число ракет-перехватчиков стратегического назначения (не считая ЗРК Patriot ), по мнению Владимира Козина, к этому времени в США достигнет примерно 900 единиц.

Что может этому противопоставить Россия? Российским аналогом комплекса THAAD, о котором упоминал генеральный конструктор «Алмаз-Антея» Павел Созинов, вероятно, станет зенитно-ракетная система С-500, которая начнет поступать в войска уже в 2016 году. По данным из открытых источников, она будет способна обнаруживать и одновременно поражать до десяти баллистических целей, летящих со скоростью до 7 км/с, а также боевые блоки гиперзвуковых крылатых ракет. Предполагается, что по боевым возможностям ЗРС С-500 будет значительно превосходить стоящую сейчас на вооружении ЗРС С-400 «Триумф» и ее конкурента — американскую систему PAC-3 (последняя версия зенитного ракетного комплекса Patriot). Что касается российского аналога комплекса GBMD то, с учетом требования мобильности (у американцев этот комплекс есть только в стационарном – шахтном, исполнении), на эту роль, возможно, готовится какая-то модификация межконтинентальной баллистической ракеты «Тополь-М» либо, что еще более вероятно, — модификация новой российской МБР средней дальности РС-26 «Рубеж». Другое дело, что, как сегодня подчеркнул глава российского МИДа Сергей Лавров, наша страна, предпринимая адекватные меры, не будет втягиваться в очередную «гонку вооружений», на сей раз – противоракетную. «На каком-то этапе развития американской ПРО нам придется предпринимать адекватные меры для обеспечения собственной безопасности. Втягиваться в дорогостоящую гонку вооружений не намерены, но обороноспособность нашей страны обеспечим надежно и гарантированно»- заявил он в интервью РИА Новости. Противоракетная оборона – это, действительно, дорогое занятие. Los Angeles Times как-то подсчитало, что за последние 10 лет в программу GBMD было вложено более 40 млрд долларов. Но в цель пока попадает только каждая вторая противоракета, выпущенная на испытаниях этой противоракетной системы.

topwar.ru

Что представляет собой американская система ПРО THAAD? | Справка | Вопрос-Ответ

США приступили к размещению на территории Южной Кореи двух мобильных противоракетных комплексов (ПРК) дальнего перехвата THAAD (Theater High Altitude Area Defense), которые предназначены для поражения оперативно-тактических и баллистических ракет средней дальности.

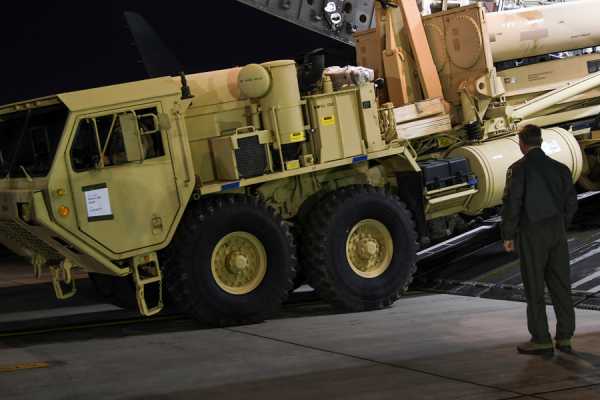

Противоракетный комплекс (ПРК) дальнего перехвата THAAD. Фото: Reuters

Как сообщается на официальном сайте Тихоокеанского командования вооруженных сил США, комплекс ПРО предназначен «исключительно для защиты Республики Корея от ракетной-ядерной угрозы со стороны Севера (КНДР)». Это произошло на фоне испытания КНДР баллистических ракет.

Министерство обороны Южной Кореи подтвердило, что размещение системы THAAD намечено в уезде Сонджу на месте бывшего поля для гольфа корпорации Lotte, отмечает агентство. Через 1-2 месяца развертывание этой новейшей системы ПРО будет завершено.

История

Разработки американского мобильного противоракетного комплекса THAAD были начаты в 1992 году группой промышленных предприятий во главе с компанией Lockheed Martin Missiles and Space. В начале 1995 года на полигоне ПРО Уайт-Сэндз (штат Нью-Мексико) были развернуты опытные образцы пусковой установки. В январе 2006 года с компанией «Локхид-Мартин» была заключена сделка на поставку первых 2-х комплексов THAAD с 48-ю противоракетами к ним. На данное время известно о 39 испытательных пусках (в том числе отрабатывался перехват учебной цели в условиях приближенных к боевым), 31 из которых были признаны успешными.

Тактико-технические характеристики THAAD

Противоракета THAAD — одноступенчатая твердотопливная (стартовая масса 900 кг, длина 617 и максимальный диаметр корпуса 37 см), состоит из головной части, переходного отсека и твердотопливного ракетного двигателя (РДТТ) с хвостовой юбкой-стабилизатором, разработанного компанией Pratt & Whitney.

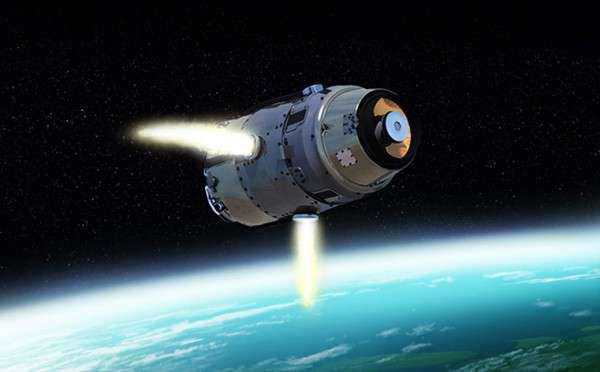

Головная часть противоракеты выполнена в виде отделяемой самонаводящейся ступени перехвата кинетического действия, предназначенной для поражения баллистических целей путем прямого попадания. В носовой ее части установлен сбрасываемый на конечном участке полета противоракет (ПР) двухстворчатый аэродинамический обтекатель.

В состав ступени перехвата входят: многоспектральная инфракрасная головка самонаведения (ГСН), работающая в среднем (3,3 −3,8 мкм) и дальнем (7 — 10 мкм) участках ИК диапазона, командно-инерциальная система управления, а также двигательная установка (ДУ) маневрирования и пространственной ориентации.

THAAD предназначен для поражения оперативно-тактических ракет (ОТР, дальность стрельбы до 1000 км) и баллистических ракет средней дальности (БРСД, до 3500 км) на высотах 40 −150 км и дальностях до 200 км.

Пусковая установка

На пусковой установке размещаются десять ПР в транспортно-пусковых контейнерах. Они смонтированы в едином модуле на шасси 10-т тягача М1075, разработанного на базе тяжелого грузового автомобиля повышенной проходимости фирмы Oshkosh Truck Corporation. Общая масса ПУ 40 т, длина 12 м и высота 3,25 м. Для ее перезарядки требуется 30 мин. Пусковые установки комплекса THAAD авиатранспортабельны и могут быть перебазированы на тяжелых грузовых самолетах C-141.

Командный пункт

Командный пункт (КП) может быть удалён от радиолокационной станции (РЛС) на дальность до 14 км. Он обеспечивает обработку сигнала, обмен данными между КП.

В комплексе THAAD применена так называемая концепция «кинетического перехвата» — для поражения цели используется только кинетическая энергия аппаратного блока. По мнению разработчиков, благодаря высокой кинетической энергии аппаратного блока комплекс THAAD должен быть существенно более эффективен против устаревших баллистических ракет (типа Р-17).

www.aif.ru

ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН, информация по военной технике, сайт по Военной технике


СИСТЕМА ПРОТИВОРАКЕТНОЙ ОБОРОНЫ THAAD (США)

THE MISSILE DEFENSE SYSTEM THAAD (USA)

17.02.2018

Ярким следствием тревожного наращивания — пока политического — конфликта между США и Северной Кореей является то, что Вашингтон планирует увеличить свои оборонительные возможности за рубежом, развернуть больше противоракетных батарей THAAD.
Как уже сообщалось на Army Recognition.com, Пентагон получит огромный импульс в военных расходах в следующем финансовом году, включая развертывание дополнительных 82 ракет-перехватчиков THAAD по всему миру. В настоящее время США имеют семь боевых систем THAAD, а именно в Южной Корее.
В рамках военного бюджета в размере 686 млрд долл США акцент делается на наращивание потенциала ПРО. В 2017 году развертывание систем THAAD в Южной Корее столкнулось с протестами со стороны местных жителей и критикой со стороны Китая.
4 батареи THAAD купят Объединенные Арабские Эмираты (ОАЭ) и Тайвань, выполнение контракта снизит издержки производства. Пять батарей заказаны Германией, Израилем, Южной Кореей и Японией.
Военный паритет

10.04.2018

Американское военное ведомство озаботилось тестированием системы ПВО-ПРО на своей территории. Так, возможности объединения систем Patriot и THAAD обсуждалась Агентством по противоракетной обороне в Нью-Мексико.
Было заявлено, что необходимо связать две системы различного функционала, чтобы повысить эффективность противоракетной защиты ключевых военных и гражданских объектов как на территории США, так и за их пределами.
Из материалов упомянутого агентства:
Связывание систем в единое целое имеет решающее значение для создания более эффективного, многоуровневого подхода к противовоздушной и противоракетной обороне и может способствовать развитию будущей системы командования и управления армией в Афганистане, Интегрированной системы противоракетной обороны — IBCS.
Известно о том, что было осуществлено тестирование нового программного обеспечения THAAD 3.0. Тестирование интегрированной системы производилось без реальных пусков – с помощью компьютерного моделирования перехвата ракеты.
Нужно напомнить, что несколько дней назад по меньшей мере две ракеты американского комплекса «Пэтриот» в Саудовской Аравии прошли мимо целей (ракет, выпущенных хуситами с территории Йемена). Тогда одна из ракет системы Patriot при взлёте неожиданно развернулась и ударила буквально в сотне метров от пусковой установки. Было заявлено, что один человек погиб, ещё три человека получили тяжёлые ранения.
Военное обозрение

ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС MIM-104A PATRIOT

14.10.2018

Компания Lockheed Martin поставила 300-й перехватчик для оснащения противоракетной системы ПРО THAAD (Terminal High Altitude Area Defense — система ПРО для перехвата БР на высотном участке конечной стадии полета), сообщает «ВП» со ссылкой на defence-blog.com (11 октября). Эта единственная в мире система ПРО, которая может перехватывать баллистические ракеты в и вне атмосферы.
Этап производственной зрелости постепенно наступает по мере поступления больших заказов на оружие, которое поражает цели прямым попаданием (hit-to-kill).
«Спрос на THAAD растет год за годом, и 300-й перехватчик является свидетельством наших высококачественных возможностей для поддержания превосходства над противником», говорит Ричард МакДэниел, вице-президент компании по системе THAAD.
THAAD является ключевым элементом системы ПРО и защищает американские и союзные войска, населенные пункты и критическую инфраструктуру от ударов баллистических ракет малой и средней дальности. Система показывает 100%-ную успешность в летных испытаниях, быстро развертывается, взаимодействует с другими элементами ПРО, включая PAC-3, Aegis, датчики передового базирования систем командования, контроля, управления боем и связи (C2BMC).
В декабре 2016 года армия США приняла на вооружение седьмую батарею THAAD, в настоящее время система развернута на Гуаме и Южной Корее. «Локхид Мартин» доставила 200-й перехватчик THAAD в сентябре 2017 года. Объединенные Арабские Эмираты стали первым международным партнером, который в 2011 году заключил контракт по закупке этой боевой системы.
Военный паритет

04.11.2018

Войска США создают крупный командный пункт ПВО/ПРО вблизи крупной железнодорожной станции в окрестностях Токио, сообщает «ВП» со ссылкой на asahi.com/ (1 ноября).
Штаб 38-й бригады ПВО американской армии размещено в депо Сагами вблизи станции Сагамихара. В штабе будут развернуты 115 человек командного состава, весь процесс займет 6-12 месяцев. Первые военнослужащие прибыли на станцию 16 октября.
Церемония по случаю этого события состоялась в армейском лагере США в Заме, поблизости расположен город Сагамихара. Американские военные заявили, что объект возьмет на себя командование системой ПРО THAAD в Гуаме. Местные жители и власти были проинформированы об этом решении только в сентябре, что вызвало протесты.
Командный пункт возьмет под свой контроль три батареи ПРО в Японии, узлы связи в префектуре Аомори и Киогамисаки в префектуре Киото, которые управляют мобильным радаром раннего предупреждения и батальоном ПВО на авиабазе Кадена в префектуре Окинава, который имеет на вооружении комплексы ПРО Patriot Advanced Capability-3 (PAC-3). Эти органы управления ранее подчинялись штабу ПРО на Гавайях.
В качестве основного фактора, повлекшего за собой увеличение командного персонала ПРО в Японии, эксперты назвали возможную угрозу ракетных ударов со стороны Северной Кореи и Китая. Также отмечается, что штаб в Японии будет координировать применение противоракет SM-3 на военных кораблях ВМС США, оснащенных системой Aegis.
Городские власти запросили гарантии того, что этот объект не будет постоянным или его функции не будут расширяться. 31 октября группа граждан провела акцию протеста и потребовала аннулировать решение о создании штаба ПРО в депо Сагами.
В рамках усилий по повышению своей обороноспособности Силы самообороны Японии намереваются развернуть наземный комплекс Aegis, для которого большое значение имеют данные от РЛС армии США.
Военный паритет

ПРОТИВОРАКЕТНАЯ ОБОРОНА США

01.12.2018

Как сообщило агентство «Reuters» со ссылкой на представителя Государственного департамента США, 25 ноября 2018 года представители правительств Соединенных Штатов и Саудовской Аравии подписали окончательное соглашение (в форме обмена письмами Letters of Offer and Acceptance — LOA) стоимостью около 15 млрд долл о поставке Саудовской Аравии по линии американской программы межправительственных военных продаж Foreign Military Sales (FMS) комплексов противоракетной обороны THAAD (Terminal High Altitude Area Defense) производства корпорации Lockheed Martin.
В рамках соглашения Саудовская Аравитя получит семь батарей THAAD, включая 44 подвижные пусковые установки. В конце сентября 2018 года президент США Дональд Трамп лично звонил королю Саудовской Аравии Салману ибн Абдулу-Азиз Аль Сауду с целью ускорить подписание соглашения.
Переговоры о приобретении Саудовской Аравией американской системы ПРО THAAD велись с 2016 года. Предварительное соглашение о закупке Саудовской Аравией комплексов THAAD было подписано в ходе первого официального визита Дональда Трампа в Эр-Рияд 20 мая 2017 года в числе пакета соглашений и меморандумов по двухстороннему военно-техническому сотрудничеству на общую сумму 109,7 млрд долл. В указанном предварительном соглашении, как сообщалось, фигурировала сумма 13.5 млрд долл за семь батарей противоракетного комплекса THAAD с ориентировочным сроком поставок в 2023-2026 годах
https://bmpd.livejournal.com

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

03.03.2019

Поставщик оружия номер 1 для вооруженных сил США компания Lockheed Martin получила контракт на сумму 830 млн долл США в виде модификации к существующему контракту на разработку элементов и техническую поддержку системы ПРО THAAD, сообщает defence-blog.com 2 марта.
Модификация, объявленная в четверг министерством обороны, увеличивает общую стоимость контракта от 1,5 млрд до 2,3 млрд долл. Новые траты предусматривают возможность дополнительного поэтапного совершенствования системы, поддержки программ летных и наземных испытаний и гибкой поддержки материально-технического обеспечения THAAD на протяжении всего жизненного цикла эксплуатации системы.
Работы будут выполнены на объектах «Локхида» в Саннивейле, штат Калифорния, и Хантсвилле, штат Алабама. Координацию работ выполняет Агентство по ПРО США в Хантсвилле, Алабама.
Военный паритет

05.03.2019

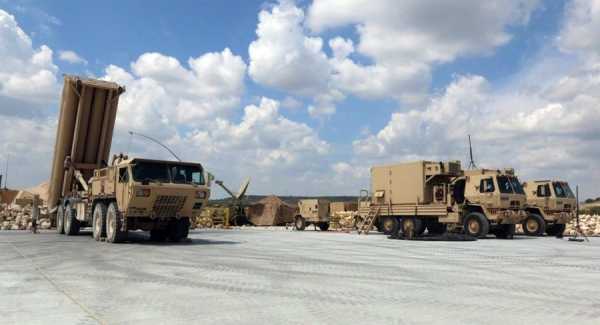

Европейское командование США в настоящее время проводит учения по развертыванию системы противоракетной обороны THAAD в Израиле, что является частью усилий США по реализации своей оперативной концепции и миссии по оказанию помощи в воздушной обороне Израиля, сообщает defence-blog.com 4 марта.
В рамках совместных учений в Израиль были развернуты системы противоракетной обороны THAAD и около 200 американских военнослужащих. Комплексы THAAD прибыли из состава 11-й артиллерийской бригады ПВО 32-го командования армейской ПВО и ПРО (AAMDC), дислоцированной в Форт-Блисс, Техас.
Силы обороны Израиля (IDF) объявили в понедельник, что американские войска, принадлежащие Европейскому командованию США (EUCOM), развернули свою систему противоракетной обороны THAAD в Израиле в рамках совместного учения войск двух союзников.
Цель тактического развертывания в Израиле системы ТHAAD заключается в «обучении способности к быстрому развертыванию сложных систем оружия по всему миру при одновременном укреплении потенциала и сотрудничества с системами ПВО ВВС Израиля», говорится в заявлении.
«Силы обороны Израиля благодарны за эти учения и готовы защитить воздушное пространство и гражданских лиц от различных угроз со стороны ближнего и дальнего зарубежья. Это оборонительное развертывание, не связанное с каким-либо конкретным текущим событием», говорится в пресс-релизе израильских вооруженных сил.
Эти учения проходят вслед за маневрами Juniper Falcon 2019, в которых был проверен уровень координации между двумя странами в случае угрозы Израилю со стороны баллистических ракет противника.
Военный паритет

07.03.2019

Компания Lockheed Martin получила контракт на 945,9 млн долл США в виде первого взноса на производство и поставку Саудовской Аравии систем ПРО THAAD на общую сумму 15 млрд долл, сообщает UPI 5 марта. Основной контракт был подписан в октябре 2017 года.
Система THAAD предназначена для перехвата баллистических ракет малой и средней дальности, включая оружие массового уничтожения, при их входе в атмосферу. Первое летное испытание противоракеты произошло в апреле 1995 года, с тех пор система развернута США по всему миру, в дополнение к экспортным поставкам.
Срок исполнения контракта начался в прошлый четверг и продлится до 31 октября 2026 года, работы будут проводиться на объектах компании в Техасе, Алабаме и Калифорнии.
Госдепартамент США одобрил продажу THAAD для Саудовской Аравии в октябре 2017 года. Сделка была частью предложенной саудитам президентом Дональдом Трампом 10-летней экспортной программы размере 110 миллиардов долларов, достигнутой в течение его первого полного года пребывания в должности, когда он встретился с королем Мохаммедом бен Салманом.
В апреле прошлого года король посетил завод «Локхида» в Саннивейле, Калифорния. Общий пакет продаж, согласованный в 2017 году, включает в себя 44 пусковых установки THAAD, 360 ракет-перехватчиков, 16 мобильных центров управления и связи, семь радаров AN/TPY-2, а также оборудование для обслуживания батарей THAAD, 43 грузовика, генераторы, электрические блоки, прицепы, оборудование связи, инструменты и оборудование для тестирования и обслуживания.
Военный паритет

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

03.04.2019

Военнослужащие США завершили тренировку, в ходе которой осуществили быстрое развертывание в Израиле системы ПРО THAAD во взаимодействии с местными силами, сообщает РИА Новости со ссылкой на израильское военное ведомство.
Американская система ПРО находится в Израиле уже около месяца. Она стала объектом различных учебных сценариев, в том числе предполагающих ее интеграцию в израильскую эшелонированную противоракетную оборону.
31 марта Европейское командование США (EUCO) завершило первое в истории быстрое развертывание системы ПРО THAAD в Израиле, – говорится в сообщении ведомства.
В тренировке принимали участие около 250 американских военных.
По словам командующего ПВО Израиля Рана Кохава, THAAD была интегрирована в противоракетную оборону страны в качестве эквивалента собственной системы «Хец» («Стрела»), поздние модификации которой способны поражать цели за пределами земной атмосферы.
Заместитель командующего EUCOM Эндрю Ролинг похвалил американских военных специалистов за проделанную работу.
Великолепная работа замечательных солдат сил ПВО-ПРО армии США. Командование приказало им в кротчайшие сроки развернуть THAAD в другом конце земного шара, а затем интегрировать ее в одну из самых сложных архитектур ПРО в мире – и они с этим прекрасно справились, – сказал Ролинг.
При этом в израильском военном ведомстве подчеркнули, что проведенные тренировки «ни к каким конкретным текущим событиям» отношения не имеют.
Военное обозрение

05.04.2019

1 апреля Министерство обороны США и концерн Lockheed Martin подписали соглашение о производстве очередной партии ракет-перехватчиков для системы противоракетной обороны THAAD, сообщает zbiam.pl 3 апреля.
Контракт стоимостью 2,4 млрд долл США включает в себя производство ракет, предназначенных для ПРО США (922 млн долл) и Саудовской Аравии (1,5 млрд долл)., работы должны быть завершены до апреля 2026 года.
Саудовская Аравия является вторым экспортным заказчиком на систему THAAD. Согласно заключению экспортной комиссии Государственного департамента США от 2017 года, Эр-Рияд желает приобрести до 360 ракет-перехватчиков, предназначенных для оснащения 44 пусковых установок. Контракт на их покупку был подписан в конце ноября 2018 года, имеет стоимость около 15 млрд долл. Система должна позволить обеспечить защиту ключевых объектов на территории королевства, которые в настоящее время прикрываются ЗРК Patriot. Как известно, в настоящее время повстанцы хуситы по Саудовской Аравии запускают БР иранского производства с территории Йемена.
Военный паритет

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

07.05.2019

Командование 10-й армии по противовоздушной и противоракетной обороне США объявило, что американские военные развернули свою самую передовую в мире систему противовоздушной и противоракетной обороны THAAD в Румынии, сообщает defence-blog.com 6 мая.
Американские войска уже разгружают радиолокатор и пусковые установки из самолетов C-17 Globemaster III на авиабазе «Михаил Когалничану» в Румынии.
«Комплекс THAAD из состава 69-й зенитной артиллерийской бригады 32-й армии ПВО и ПРО из Форт-Блисс, штат Техас, развернут в Румынии”, говорится в заявлении, опубликованном 10-й армией. Также сообщается, что развертывание THAAD является поддержкой миссии НАТО по противоракетной обороне и укрепляет сильную и неустанную приверженность США защите союзников по Североатлантическому альянсу.
В прошлом месяце официальные лица НАТО заявили, что Соединенные Штаты выполнят свои обязательства по противоракетной обороне НАТО путем временного развертывания системы THAAD в Девеселу (Румыния).
«Подразделение THAAD будет находиться под оперативным командованием НАТО и полным политическим контролем Североатлантического совета. Он будет работать только до тех пор, пока объект ПРО Aegis Ashore Romania не вернется на боевое дежурство. Ожидается, что обновление и развертывание «Иджис» продлятся несколько недель», говорится в пресс-релизе.
Также подчеркнуто, что в соответствии с системой противоракетной обороны НАТО подразделение THAAD будет сосредоточено на потенциальных угрозах из-за пределов Евроатлантического региона.
Военный паритет

НАТО ОРГАНИЗАЦИЯ СЕВЕРОАТЛАНТИЧЕСКОГО ДОГОВОРА


СИСТЕМА ПРОТИВОРАКЕТНОЙ ОБОРОНЫ THAAD


THAAD (Terminal High Altitude Area Defense, раннее название Theater High Altitude Area Defense) — противоракетный комплекс подвижного наземного базирования для высотного заатмосферного перехвата ракет средней дальности. Головной подрядчик — Lockheed Martin Missiles and Space.
НИОКР по созданию противоракетного комплекса (ПРК) THAAD были начаты в 1992 году компанией «Локхид» (сейчас отделение корпорации «Локхид-Мартин»).
В начале 1995 года опытные образцы мобильной пусковой установки, многофункциональной РЛС GBR-T и командного пункта были развёрнуты на полигоне Уайт-Сендз в штате Нью-Мексико. В том же году были начаты лётные испытания экспериментальных образцов противоракеты этого комплекса.
В комплексе THAAD применена так называемая концепция «кинетического перехвата» — для поражения цели используется только кинетическая энергия аппаратного блока, выделенной боевой части (БЧ) нет. Благодаря высокой кинетической энергии аппаратного блока комплекс THAAD должен быть существенно более эффективен против устаревших баллистических ракет (типа Р-17), чем ЗРК «Patriot» вариантов PAC-1 и PAC-2 (осколочная часть которых не могла уничтожить «Скад»). Одной ракетой возможно уничтожение лишь одиночной цели, траектория которой известна с заданной точностью.
В состав каждого дивизиона включены:
— РЛС обнаружения и сопровождения баллистических целей типа GBR (Ground Based Radar),
— пункт управления BM/C41,
— пусковые установки ( 4 штуки) ,
— противоракеты «THAAD» (60 штук) .

Многофункциональная радиолокационная станция GBR-T или GBR фирмы «Рэйтеон» (рабочая частота около 10 ГГц) имеет дальность действия до 1000 км. Она создана в транспортабельном варианте. В состав РЛС входят ПУ с тремя рабочими местами операторов на шасси автомобиля М998, аппаратный фургон с оборудованием управления фазированной антенной решеткой (ФАР) и обработки сигналов, антенна на автомобильной платформе, полуприцеп для жидкостного охлаждения ФАР и мобильный источник энергоснабжения. Связь пункта управления станции с аппаратным фургоном и командным пунктом (КП) противоракетного комплекса THAAD обеспечивается по волоконно-оптическому кабелю. При этом расстояние между РЛС и КП может достигать 14 км.
Площадь апертуры ФАР около 9 м2. Ее управление по углу места в диапазоне 10 — 60° осуществляется электромеханическим способом. При боевой работе угол места фиксируется в оптимальном для конкретного случая стрельбы положении. Нижний предел электронного сканирования диаграммы направленности ФАР составляет 4° выше линии горизонта.
Командный пункт комплекса с этой РЛС представляет собой систему боевого управления ПРК THAAD. Одновременно он является тактическим центром управления боевыми действиями сил и средств ПРО на ТВД и решает задачи боевого управления в звене «дивизион — батарея». Наряду с наведением противоракет на баллистические цели он может также выдавать необходимую информацию о наличии целей для комплексов ближнего перехвата типов «Пэтриот», ПАК-З, MEADS или многофункциональной системы оружия «Иджис».
В командный пункт батареи (наименьшая автономная единица ПРК, состоящая из КП, РЛС GBR-T и трех — девяти ПУ) входят две пары кабин боевого управления и управления пуском ракет (КБУ и КУПР). Помимо этого, в каждой батарее разворачивается одна КУПР для обеспечения взаимодействия между ее ПУ и КП. Еще две кабины обоих типов могут быть включены в состав батареи для осуществления приема и предварительной обработки информации, поступающей от другой РЛС GBR-T (например, из соседней батареи или дивизиона).

На пусковой установке размещаются десять ПР в транспортно-пусковых контейнерах. Они смонтированы в едином модуле на шасси 10-т тягача М1075 (колесная формула 10 х 10). Тягач М1075 разработан на базе тяжелого грузового автомобиля повышенной проходимости с системой загрузки (Heavy Expanded Mobility Tactical Truck with Load Handling System (HEMTT-LHS)) фирмы Oshkosh Truck Corporation. Общая масса ПУ 40 т, длина 12 м и высота 3,25 м. Для ее перезаряжания требуется 30 мин. Пусковые установки комплекса THAAD авиатранспортабельны и могут быть перебазированы на тяжелых грузовых самолетах C-141.

Антиракета состоит из боевой части и двигателя. Единственная (отделяющаяся) ступень — твердотопливный стартовый двигатель. Ракета оснащена системой управления вектором тяги и газодинамическими интерцепторами в носовой части. Интерцепторы начинают работать вскоре после запуска и обеспечивают управление во время движения.
Промежуточный отсек, соединяющий стартовый ускоритель с боевой частью содержит пиротехнический состав, который, взрываясь отделяет стартовый ускоритель от боевой части.
Боевая часть ракеты — высокоманевренный перехватчик прямого попадания «Kill Vehicle»(Уничтожающий Аппарат). Эта часть ракеты — технически сложное устройство, которое ищет, захватывает и затем уничтожает цель, используя при этом только кинетическую энергию высокоскоростного воздействия. Специальный обтекатель закрывает перехватчик в течение атмосферного участка полета. Это необходимо для снижения аэродинамического сопротивления и защиты окна головки самонаведения от аэродинамического нагрева. Одна из главных особенностей перехватчика — гиростабилизированная инфракрасная головка самонаведения с окном из сапфира и система пространственной ориентации (DACS), которая обеспечивает точное маневрирование ракеты на траектории .
Первоначально на лётных испытаниях планировалось использовать 20 единиц экспериментальных образцов противоракет. В связи с внесением в конструкцию основных частей комплекса изменений (для обеспечения стойкости к ПФ ЯВ), потребовавших дополнительных затрат на 80 млн долларов, количество пусков было сокращено до 14, а 6 противоракет переведены в разряд резервных.
В мае 2004 года для практических испытаний началось производство 16 предсерийных противоракет.
В январе 2006 года с компанией «Локхид-Мартин» был заключён контракт на поставку первых 2-х комплексов THAAD с 48-ю ракетами к ним.
На данный момент известно о 39 испытательных пусках, 31 из которых были признаны успешными. Четырнадцать из них были практическими запусками, в ходе которых отрабатывался перехват учебной цели в приближенных к боевым (а не упрощенных) условиях. Из этих четырнадцати пусков, предпринятых с ноября 2006 по октябрь 2012, одиннадцать были успешными, остальные четыре не удались из-за выхода из строя ракеты-мишени (то есть неудачи не имеют отношения к самому THAAD).

ХАРАКТЕРИСТИКИ РАКЕТЫ

Стартовая масса: 900 кг
Длина: 6,17 м
Максимальный диаметр корпуса: 0,37 м
Дальность: до 200 км
Высота перехвата: до 150 км,
Cкорость полета: до 3 км/с

РАДИОЛОКАЦИОННАЯ СИСТЕМА
Тип: АФАР
Дальность действия радара: 1000 км
Диапазон частот работы: 10ГГц
Углы сканирования по углу места: 10-60°
Управление лучём: электромеханическое

Источники: Военный паритет, rbase.new-factoria.ru, В.РУДОВ «АМЕРИКАНСКИЙ ПРОТИВОРАКЕТНЫЙ КОМПЛЕКС THAAD», Зарубежное военное обозрение, №09, 1998, ru.wikipedia.org и др.

СИСТЕМА ПРОТИВОРАКЕТНОЙ ОБОРОНЫ THAAD. НОВОСТИ 2017
СИСТЕМА ПРОТИВОРАКЕТНОЙ ОБОРОНЫ THAAD. НОВОСТИ 2015-2016
СИСТЕМА ПРОТИВОРАКЕТНОЙ ОБОРОНЫ THAAD. НОВОСТИ 2012-2014

СМИ: США ПЛАНИРУЮТ ИСПЫТАТЬ THAAD ПРОТИВ РАКЕТ СРЕДНЕЙ ДАЛЬНОСТ
ПЕНТАГОН ОБДУМЫВАЕТ РАЗМЕЩЕНИЕ НОВЕЙШЕЙ ПРО В ЕВРОПЕ ДЛЯ СДЕРЖИВАНИЯ РФ
ПРОТИВОРАКЕТНАЯ ОБОРОНА США
МОРСКАЯ ПРОТИВОРАКЕТНАЯ ОБОРОНА США
ПРОТИВОРАКЕТНАЯ СИСТЕМА ЕВРОПРО

bastion-karpenko.ru

THAAD против баллистической ракеты | Warspot.ru

Американцы проверили свою готовность противостоять северокорейским баллистическим ракетам. Вчера, 11 июля, Агентство по противоракетной обороне (Missile Defense Agency, MDA) провело очередные испытания ракет-перехватчиков системы Terminal High Altitude Area Defense (THAAD).

На видео показано, как с военно-транспортного самолёта была сброшена ракета-мишень, по характеристикам близкая к северокорейской ракете Hwasong-14, испытания которой состоялись 4 июля. Также показан пуск противоракеты системы THAAD, расположенной в городе Кадьяк (штат Аляска), и её прямое попадание в мишень. «Успешная демонстрация THAAD против такой ракетной угрозы укрепляет обороноспособность страны против ракетных угроз Северной Кореи и других государств», — говорится в заявлении MDA.

THAAD — противоракетный комплекс подвижного наземного базирования для высотного заатмосферного перехвата ракет средней дальности. Система разработана корпорацией Lockheed Martin в 1990-е годы, а в 2006 году стартовало серийное производство ракетных комплексов. На сегодня комплексы THAAD развёрнуты в США, Объединённых Арабских Эмиратах и Южной Корее, планируется их размещение в Японии и Саудовской Аравии.

Американцы проверили свою готовность противостоять северокорейским баллистическим ракетам. Вчера, 11 июля, Агентство по противоракетной обороне (Missile Defense Agency, MDA) провело очередные испытания ракет-перехватчиков системы Terminal High Altitude Area Defense (THAAD).

На видео показано, как с военно-транспортного самолёта была сброшена ракета-мишень, по характеристикам близкая к северокорейской ракете Hwasong-14, испытания которой состоялись 4 июля. Также показан пуск противоракеты системы THAAD, расположенной в городе Кадьяк (штат Аляска), и её прямое попадание в мишень. «Успешная демонстрация THAAD против такой ракетной угрозы укрепляет обороноспособность страны против ракетных угроз Северной Кореи и других государств», — говорится в заявлении MDA.

THAAD — противоракетный комплекс подвижного наземного базирования для высотного заатмосферного перехвата ракет средней дальности. Система разработана корпорацией Lockheed Martin в 1990-е годы, а в 2006 году стартовало серийное производство ракетных комплексов. На сегодня комплексы THAAD развёрнуты в США, Объединённых Арабских Эмиратах и Южной Корее, планируется их размещение в Японии и Саудовской Аравии.

warspot.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
