Оружие под запретом: противопехотные мины

От воздействия холодного оружия солдат мог отбиться штыком или саблей при наличии должной выучки. От пуль, бомб и снарядов, пусть и самых тяжелых, он мог укрыться в траншеях, блиндажах или других убежищах. От химического оружия его мог защитить противогаз. А вот от обыкновенных наземных мин защиты просто нет.

Наземные мины — это боеприпасы, которые устанавливаются неглубоко под землей или на самой поверхности. Они приводятся в действие от близости, присутствия или непосредственного воздействия человека или движущегося средства. Различают два типа мин — противопехотные и противотанковые. При этом последние опасны в первую очередь для тяжелой техники, тогда как противопехотные мины представляют серьезную угрозу для гражданского населения: они убивают или делают инвалидами стариков, женщин и детей. Именно этот факт и послужил причиной запрета противопехотных мин.

Запрет

Противопехотные мины были запрещены на основании документа, который вступил в силу 3 декабря 1997 года. По состоянию на ноябрь 2010 года договор подписали 156 стран.

Основной запрещающий документ: Оттавский договор, или Конвенция о запрете противопехотных мин. Данный договор предусматривал запрет на использование, накопление запасов, выпуск и передачу противопехотных мин, а также предусматривал их постепенное уничтожение.

Подписанный в Оттаве договор предусматривал полный отказ стран от использования противопехотных мин. Уничтожение уже созданных запасов данного оружия должно было произойти в четырехлетний срок (исключение составлял минимальный запас мин, который был необходим для разработки методов их извлечения, обнаружения или уничтожения). Также в десятилетний срок должно было состоятся разминирование всех существующих минных полей.

Подписанный текст договора предусматривал наличие специальных мер проверки со стороны ООН с передачей Генеральному секретарю данной организации отчетов о принимаемых мерах. Под действие договора не попали противотанковые мины, а также осколочные управляемые противопехотные мины направленного поражения, к которым относится знаменитая американская мина «Клеймор».

По состоянию на ноябрь 2010 года Оттавский договор подписали 156 стран, еще две страны подписали данный договор, но не ратифицировали его. 37 государств мира участниками данного договора не являются. В число стран, которые не стали подписывать данный договор, входят три постоянных члена Совета безопасности ООН: Россия, США и Китай. Помимо них, данный договор не стали подписывать Индия и Пакистан, а также большое количество стран Ближнего Востока. При этом некоторые страны заявили о принципиальном согласии с положениями документа и высказали намерения присоединиться к его исполнению в «разумные сроки». Первой страной мира, которая стала свободной от противопехотных мин, стала Руанда, произошло это в 2009 году.

Противопехотные мины

Основное значение противопехотных мин — это минирование местности, направленное против живой силы противника. По поражающему действию противопехотные мины делятся на осколочные и фугасные. А по принципу приведения в действия на мины натяжного или нажимного действия. При установке противопехотных мин очень большое значение имеет характеристика зоны поражения.

К примеру, мины кругового действия чаще всего устанавливаются на открытой местности, а мины направленного действия обычно ставят с целью перекрыть узкие проходы (коридоры, тропы, просеки, овраги, дверные проемы в зданиях). Очень часто минами направленного действия пользуются снайперы, которые таким образом стараются обезопасить свой тыл.

Способ установки мин определяет их конструкционные особенности — незаметность среди растительности, способность не повреждаться при падении с высоты, автоматическое взведение взрывателя в боевое положение и многое другое. При этом противопехотные мины могут устанавливаться как вручную, так и при помощи специальных механизированных средств (миноукладчиков) или с помощью средств дистанционного минирования (ракетно-артиллерийские системы и авиация).

Использоваться противопехотные мины могут разнообразными способами: возможна установка единичных мин, в том числе мин-ловушек, а также создание сплошных минных полей. Обычно минные поля организуются таким образом, чтобы установившие их войска могли полностью просматривать и простреливать эти поля, не давая противнику проделать в них проходы.

Минные поля могут применяться и в долговременной, и в полевой фортификации, при этом достаточно часто они используются с проволочными и иными видами заграждений. Минные поля могут быть созданы только из противопехотных или только из противотанковых мин, а также могут быть смешанными.

Самое страшное в противопехотных минах — это непреодолимым ужас от осознания того, что ты сам можешь стать своим убийцей. Всего один шаг или движение, которые трудно отнести даже к неловким или неверным, и ты активируешь мину. Такой страх перед минами может лишить мужества любого солдата — от ветерана до новичка. Чаще всего наиболее сильное воздействие мины оказывают именно на опытных воинов, которые уже успели стать свидетелями чьей-либо смерти на минах.

Основная заслуга противопехотных мин заключается в возможности остановки наступления даже численно превосходящих сил противника. Часто, после того как солдаты узнавали, что перед ними расположено минное поле, они отказывались идти вперед. Сдвинуть их не могли ни полевая жандармерия, ни комиссары с наганами. Стоит отметить, что вероятность поражения на двухрядном минном поле из противопехотных мин нажимного действия равняется 7%. То есть из 100 солдат, которые попадут на него, поражены будут лишь 7. Однако этого вполне достаточно для того, чтобы сорвать атаку противника. Часто солдаты просто отказываются идти вперед, настолько велик в них «минный страх».

Расцвет противопехотных мин пришелся на XX век. Они массово использовались в годы Первой мировой войны и идеально для нее подходили. После ее окончания специалисты посчитали противопехотные мины оружием, которое было присуще лишь прошедшему конфликту. Все внимание специалистов было приковано к трем новинкам — танкам, самолетам и ядовитым газам. Именно поэтому начало Второй мировой войны характеризовалось очень небольшим применением противопехотных мин. Немецкие войска успешно наступали и особо не нуждались в таком оружии, а французы и англичане практически совсем не имели никаких мин.

Однако дальнейший ход боевых действий привел к массовому использованию противопехотных мин всеми участвующими в конфликте сторонами. Было создано огромное количество образцов самого разного использования и уровня совершенства. Очень часто достаточно было оставить на совершенно безопасном поле 3-4 ящика из-под мин, разбросать вокруг упаковочную бумагу, а также несколько установленных или просто лежащих табличек «Мины!» Этого оказывалось достаточно для остановки продвижения пехоты противника, которая ожидала прибытия саперов.

При этом отношение к минам со стороны США и европейских государств серьезно изменилось во время войны в Корее в 1950-1953 годах. Выяснилось, что бойцы Северной Кореи, не имея такого количества танков, самолетов и артиллерии, которым обладал контингент ООН, наносили противнику ощутимые потери обыкновенными минами, которые часто были просто примитивны. Итоги, которые были подведены после завершения конфликта, показали, что мины обеспечили около 38% всех потерь в личном составе.

Во время войны во Вьетнаме противопехотные мины, которые использовались Вьетконгом, стали основой их боевых действий против американской армии. Необходимо понимать, что наиболее современным средствам ведения войны вьетконговцы могли противопоставить лишь мины и стрелковое оружие. Выяснилось, что даже этими простыми средствами, часто по-настоящему примитивными, можно в некоторых ситуациях очень хорошо нейтрализовать превосходство противника в любом ином виде вооружений.

Во время этого конфликта мины дали уже от 60% до 70% всех потерь в составе американской армии, главным образом ранеными и искалеченными. Не в лучшем положении оказалась и армия СССР, которая в 1979 году втянулась в конфликт в Афганистане.

Именно война во Вьетнаме подтолкнула США к дальнейшему развитию противопехотных мин. Война показала, что недостаток тяжелого вооружения и танков вполне можно компенсировать активным применением пехоты, а также ведением партизанской войны. Дополнительным аргументом выступили военные действия в джунглях, во время которых американская армия систематически теряла контроль над существенными территориями Южного Вьетнама.

Начиная со второй половины 1960-х годов работы по созданию противопехотных мин одновременно шли по двум направлениям — создание средств дистанционного минирования и минимизация размеров мин. В конечном итоге комбинация двух этих направлений привела к созданию нового минного оружия, которое было еще более эффективно против пехоты противника.

Минимизацию габаритов противопехотных мин, которая сопровождалась неизбежным уменьшением массы заряда, а значит и радиуса поражения, иногда преподносят как реализацию некой концепции «гуманного оружия», которое не убивает солдат противника, а только лишает их боеспособности. Но на самом деле разработчики мин руководствовались более прагматичными соображениями.

Прежде всего, необходимо принять в расчет существенное удешевление самой мины. Если принять во внимание тот факт, что в радиус действия дорогой и мощной осколочной мины кругового действия, как правило, попадает не более 2-3 солдат противника, гарантированное выведение из строя одного солдата с помощью одной дешевой противопехотной мины выглядит вполне оправданным. Сюда же можно отнести и снижение затрат на транспортировку мин — обеспечение большего числа мин на единицу перевезенного веса.

Также дешевые мины позволяли организовывать минные поля высокой плотности, повышая вероятность поражения солдат противника. Помимо этого, интегральная надежность в данном случае повышается, так как отказ одной простой мины малого радиуса действия не повлечет за собой значительного уменьшения заградительных свойств минного поля в целом. Еще одной особенностью стало создание малогабаритных мин, которые помещались в пластиковые корпуса. Такие мины очень трудно поддавались оперативному поиску и разминированию. Достаточно сделать не обезвреживаемыми всего 10-15% мин, для того чтобы создать саперам противника серьезные трудности, в то время как по затратам это будет недорого.

Еще один плюс миниатюризации мин заключался в том, что ранение солдата обеспечивает массу проблем по его эвакуации с поля боя, а также с его последующей транспортировкой в тыл и лечением. Оказание помощи раненому отвлекает на себя большое количество квалифицированных военных, а также требует значительных затрат на подготовку медслужбы.

Чаще всего солдаты, которые были поражены противопехотными минами, остаются инвалидами на всю жизнь, они не способны дальше нести военную службу и мало пригодны к занятости в тылу. Все это подрывает государственный бюджет расходами на социальное обеспечение и дальнейшее лечение, а большое число жертв войны плохо сказывается на патриотическом настроении общества. Помимо всего названного выше, миниатюризация противопехотных мин успешно решала и проблему с методами дистанционного минирования.

/Сергей Юферев , topwar.ru/

army-news.ru

Новости дня: Самые опасные противопехотные мины — Свободная Пресса

Современные войны невозможно представить без минных полей, растяжек-ловушек против пехоты и противотанковых мин. Жестокий характер ранений, получаемых при подрывах на минах, не останавливал конструкторов-изобретателей, а только подстегивал их фантазию.

Двести миллионов мин

Первые мины появились более пяти веков назад. Поначалу они представляли собой пороховые заряды, которые закладывались под укрепления противника. Собственно, задачей сапера и было ведение подкопов и рытье траншей. Во время осады города или крепости мины закладывали под стены. В начале XIX века благодаря разработкам англичанина Бикфорда появились огнепроводные шнуры, что расширило возможности подрывных дел мастеров.

Противопехотные мины появились уже в Гражданскую войну в США и даже Русско-турецкую кампанию. Открытие новых взрывчатых веществ вроде динамита и тротила привело к появлению первых фугасов, которые можно считать прообразами современных мин.

Мины заводского производства широко использовались в Русско-японскую войну. Появились танки, разработали и противотанковые мины. Кстати, параллельно возникли и миноискатели. В Великую Отечественную войну было более сорока видов мин, а общее их число превысило двести миллионов.

В послевоенные годы военная мысль стала развиваться в сторону минимизации устанавливаемых зарядов. На первый взгляд, это говорит о пущей гуманизации оружия как такового, ранящего гораздо чаще, чем убивающего. Однако есть и другое мнение, более прозаическое и циничное. Солдат с оторванной ступней уже не вернется в строй. Чтобы эвакуировать его с поля боя, необходимы усилия сразу нескольких солдат и военных медиков. Да и на гражданке инвалид имеет мало шансов найти работу, стать полноценным членом общества. Это лишь дополнительная нагрузка на бюджет страны, участвующей в войне.

ПМН — нажимная и чувствительная

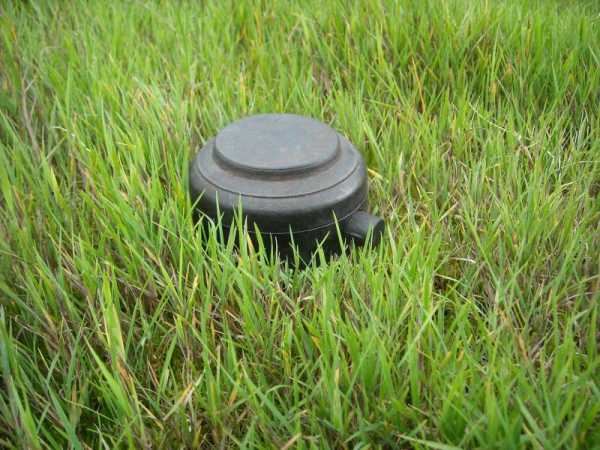

Дабы не перегружать читателя информацией, остановимся сегодня только на противопехотных минах. Одна из наиболее известных — ПМН (противопехотная мина нажимная) — была принята на вооружение в СССР в 1950 году. Едва ли не самая мощная фугасная мина в мире. Очень чувствительная к нажиму. Из-за этого обезвреживать эту мину не рекомендуется. Из названия понятно, что взрыв происходит при наступлении ногой на крышку.

Кроме СССР эту мину производили еще полтора десятка стран. До сих пор состоит на вооружении российской армии. Именно эта мина получила прозвище — «черная вдова». То ли из-за мощности, то ли из-за черной крышки. Специалисты утверждают, что эту мину можно встретить в любой стране, где имел место военный конфликт.

Технические характеристики

Корпус — пластмасса

Масса — 550 гр.

Масса взрывчатого вещества (тротил) — 200 гр.

Диаметр — 11 см

Высота — 5,3 см.

Чувствительность — 8−25 кг

Бьющая по ногам

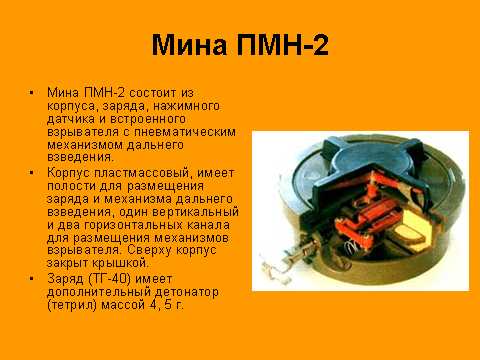

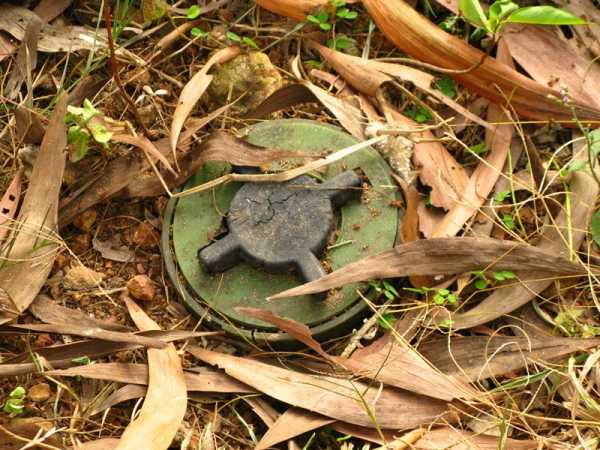

ПМН-2 была принята на вооружение в конце 60-х прошлого века. Отличалась от ПМН резиновым сильфоном. Тоже специализировалась на выведении из строя пехоты противника. Наступивший на нее практически гарантированно лишался стопы и получал сильнейшие ожоги. Иногда серьезно страдала и другая нога. Ударная волна могла лишить сознания. Зачастую смерть наступала от большой потери крови или болевого шока.

Технические характеристики

Корпус — пластмасса

Диаметр — 120 мм

Высота — 54 мм

Масса — 0,4 кг

Масса взрывчатого вещества — 0,1 кг

Тип ВВ — ТГ-40 (смесь тротила с гексогеном)

Усилие срабатывания — 15−25 кг

Время взведения — 30−300 с

Срок боевой службы — до 10 лет

Не извлекаемая, самоликвидирующаяся

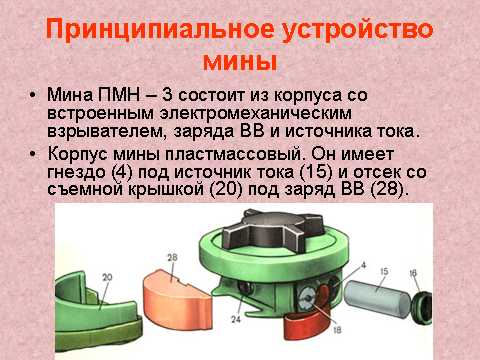

ПМН-3 отличалась от ПМН-2 главным образом электронной начинкой, которая позволяла установить таймер на самоликвидацию. Потребность в этой опции возникла в 70-е годы, когда изменились условия ведения боя, и возросла мобильность войск. Подчас собственные минные поля становились непреодолимой преградой. Потому очень удобно было иметь под рукой мины, которые переставали таить опасность для солдат через какой-то промежуток времени. ПМН-3 можно было установить на самоликвидацию через 12 часов, сутки, двое, четверо и даже восемь суток.

Кроме того, ПМН-3 обладала способностью взрываться при попытке разминирования. Это происходило при наклоне мины на угол более 90 градусов.

Технические характеристики

Тип — фугасная нажимного действия с самоликвидацией

Диаметр — 122 мм

Высота — 54 мм

Масса — 0,6 кг

Масса заряда ВВ — 0,08 кг

Усилие срабатывания нажимного датчика — 5,1−25,5 кг

Противопехотные осколочные

Мины ПОМЗ-2 и ПОМЗ-2М прозвали минами-растяжками. Взрыв происходит при задевании за проволочную растяжку, когда солдат противника невольно выдергивает боевую чеку взрывателя.

Как на многих гранатах для лучшего дробления корпуса на его наружной поверхности сделана насечка. Разумеется, для маскировки такие мины лучше устанавливать на местности, имеющей растительность — деревья, кустарники, траву. При этом необходимо помнить, что мина может сработать, если на проволочную растяжку упадет ком снега или тяжелая ветка. При установке мины на грунте используют небольшие колышки.

Технические характеристики ПОМЗ-2

Тип — противопехотная осколочная кругового поражения

Корпус — чугун

Диаметр — 6 см

Высота корпуса — 13 см

Масса корпуса без ВВ — 1,5 кг

Масса заряда ВВ — 75 г

Тип ВВ — тротил

Тип датчика цели — натяжной

Длина датчика цели (в одну сторону) — 4 м

Усилие срабатывания — 1−1,7 кг

Радиус сплошного поражения — 4 м

«Фурия» или «злюка»

Противопехотная мина ОЗМ-72 (осколочно-заградительная) относится к типу выпрыгивающих. Взрыв сопровождается жутким звуком разлетающихся роликов или шариков, коих в каждом устройстве содержится более двух тысяч. По сей день считается одной из самых эффективных мин кругового действия.

Мина подрывается на высоте примерно 90 сантиметров над землей. Противник задевает ногой за проволочную растяжку, срабатывает вышибной заряд, который и подбрасывает мину. Самоликвидатора в мине нет, не защищена она и от обезвреживания, но очень чувствительный взрыватель делает ее опасной для саперов. Разминирование происходит с помощью «кошек» (их подтягивание производится из укрытия).

Технические характеристики

Корпус — сталь

Диаметр — 10,8 см

Высота (без взрывателя) — 17,2 см

Масса — 5 кг

Масса заряда ВВ — 660 г

Тип заряда — литой тротил

Высота разрыва мины — 60−90 см над поверхностью грунта

Количество поражающих элементов — 2400 шт.

Тип поражающих элементов — стальные шарики (ролики, цилиндрики)

Радиус сплошного поражения — 25−30 м

Тяжелая и нецензурная

Взрыв противопехотной мины МОН-50 производится оператором с пульта управления при появлении противника в секторе поражения или же при задевании противником за натяжной датчик (проволочку) взрывателя. Позже была выпущена модификация МОН-90. Но из-за существенного увеличения габаритов и массы (до 12 килограмм) солдаты ее невзлюбили и дали мине нецензурное прозвище. Какое — догадаться не трудно.

Технические характеристики

Тип — противопехотная осколочная направленного действия управляемая

Корпус — пластмасса

Длина — 22,6 см

Высота — 15,5 (со сложенными ножками) см

Ширина — 6,6 см

Масса — 2 кг

Масса заряда ВВ (ПВВ-5А) — 700 г

Количество поражающих элементов — 540 шт.

Дальность поражения легкового и грузового автотранспорта и живой силы в нем — до 30 м

Фото: Сергей Жуков/ ТАСС

svpressa.ru

Противопехотный ужас » Военное обозрение

Black Widow – «Черная вдова», такое название получила эта советская мина, известная в мире не меньше, чем знаменитый автомат Калашникова, и столь же широко распространенная.

Впервые об этой мине заговорили во время Вьетнамской войны 1964–1975 годов. Вместе с боевыми действиями по джунглям расползались и «черные вдовы»: Вьетнам, Камбоджа, Лаос и Таиланд. В 1967 году «вдовы» добрались до Ближнего Востока, где их активно применяли египетские и сирийские войска. Тысячами их устанавливали во время советско-афганской войны с 1979 по 1989 годы. Эту мину можно было встретить в любой стране, затронутой вооруженным конфликтом во второй половине прошлого века. Именно эта мина лишила ноги Шамиля Басаева, когда он с боевиками в январе 2000 года прорывался из Грозного. Вполне возможно, что именно ее взял в руки журналист Дмитрий Холодов в своем кабинете, когда грянул взрыв.


Как и автомат Калашникова, мина ПМН появилась на свет в СССР в 1949 году и так же, как автомат, производилась и производится по лицензиям и без них во множестве стран. В Китае под обозначением Тип 58, в Венгрии – Gyata 64, в Аргентине – FMK-1, в Болгарии – ПМН, а также в Ираке, Иране, Пакистане, Индии, на Кубе и т.д. Точных данных, почему мину окрестили «черной вдовой», нет. Может быть, из-за черного цвета резиновой крышки или из-за того, что у человека, наступившего на нее, мало шансов остаться в живых. Но скорее всего – из-за того иррационального страха перед минами, который охватывает даже обстрелянных и опытных солдат, парализует их волю, лишает смелости и способности идти вперед.

Проклятие пехоты

В действительности от мин во всех войнах погибло и было искалечено куда меньше людей, чем от пуль, снарядов и бомб. Как ни странно, но основным поражающим фактором противопехотной мины является не сила взрыва и не осколки. Мина калечит не столько тело, сколько душу солдата. Минный страх (другое название – минный ужас) – вот что останавливает наступающую пехоту, вот что заставляет бойцов бояться сделать хоть шаг. Причем, чем опытнее солдат, чем больше он воюет, тем сильнее минный ужас.

А ведь вероятность наступить на мину ПМН на стандартном советском минном поле составляет всего 0,07, то есть из ста солдат, попавших на такое поле, подорвутся всего семеро. И между тем, зная, что впереди минное поле, солдаты откажутся идти в атаку или, осознав, что они на минном поле, залягут и предпочтут стать неподвижными мишенями для вражеских пулеметов, нежели броситься вперед или отступить назад.

Солдат в бою боится, конечно, и пуль, и снарядов. Но он понимает, что на той стороне такой же солдат и по нему тоже бьют пушки и стреляют автоматы – идет противоборство. Кто более умел, опытен, смел, быстр, у того и больше шансов победить и остаться в живых. С миной все не так. И сознание того, что ты сам приводишь своего убийцу в действие, лишает человека мужества и парализует его волю.

Вблизи

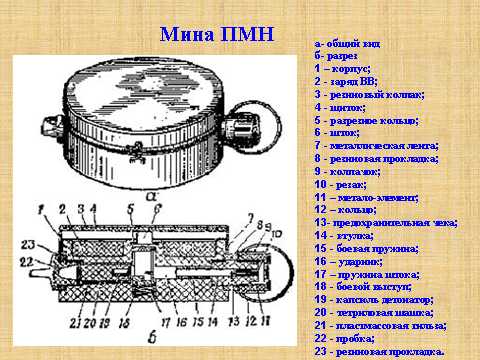

Рассмотрим ПМН поближе. Это советская противопехотная фугасная мина нажимного действия. Противопехотная – то есть предназначенная специально для уничтожения или ранения человека. Фугасная – поражающая силой взрыва. Нажимного действия – значит, взорвется только тогда, когда на нее будет оказано давление силой не менее 8–25 кг. Для срабатывания достаточно наступить.

Внутри мины находится заряд тротила массой 200 г. При взрыве мины наступившая нога обычно отрывается до колена. Что происходит со второй ногой – зависит от того, шел человек или бежал. В первом случае он с большой вероятностью лишается и второй ноги; во втором – нога может уцелеть. Кроме того, мощная ударная волна лишает человека сознания, вгоняет в его тело остатки обуви, одежды, обломки собственных костей, а раскаленные взрывные газы причиняют сильные ожоги. Если человеку, подорвавшемуся на мине, не будет оказана своевременная первая медицинская помощь, может наступить смерть от болевого шока или большой потери крови.

Морозоустойчивый вариант

Наряду со всеми своими достоинствами ПМН обладала и весьма существенным недостатком: время приведения мины в боевое положение зависело от температуры. Если при температуре +40ОС мина переводится в боевое положение через 2–3 минуты, то при –40ОС на это уходит два с половиной дня – холод резко повышает сопротивляемость металла предохранительной пластины к резанию (см. врезку).

Поэтому ко второй половине шестидесятых годов на вооружение Советской армии была принята мина ПМН-2. Она отличалась от ПМН тем, что вместо перерезаемого металлоэлемента в ней был установлен резиновый сильфон, проще говоря, короткая резиновая гофрированная трубка, которая в предохранительном положении находилась в сжатом состоянии. Подобные устройства на языке минеров называются «механизмами дальнего взведения». Выдергивая предохранительную фигурную скобу, минер высвобождал сильфон, который начинал заполняться воздухом через калиброванные отверстия и расправляться. При этом в конце своего распрямления сильфон высвобождал подпружиненный движок с детонатором, который становился напротив ударника.


Мина ПМН-2, помимо того, что время ее приведения в боевое положение несравненно меньше зависело от температуры (при всех условиях от 2 до 10 минут), обладала еще одним ценным свойством – она всегда была готова к работе. Единственная операция, которую выполнял минер, состояла в том, что он поворачивал и выдергивал предохранительную скобу. А вот ПМН предварительно требовалось подготовить к работе: отвернуть пробку, вставить в мину детонатор, завернуть пробку, отвернуть пробку на противоположной стороне мины и проверить исправность металлоэлемента.

Заряд мины был уменьшен вдвое, поскольку было признано, что 200 г тротила многовато – человеку вполне хватало и вдвое меньшего заряда. Правда, тротил заменили на более мощную взрывчатку ТГ-40 (смесь тротила с гексогеном). Усилие срабатывания подняли с 8–25 кг до 15–25 кг, с тем чтобы увеличить стойкость мины к взрывному способу разминирования. Однако ПМН-2 оказалась значительно более сложной в изготовлении, а следовательно – и значительно более дорогой. Популярностью она не пользовалась. Если ПМН широко известна во всем мире, то ПМН-2 применялась ограниченно, в основном на территории СНГ, в Афганистане и некоторых других странах. Да и производилась она исключительно в Советском Союзе.

Наследницы вдовы

К концу семидесятых годов перестала удовлетворять военных и ПМН-2. Маневренный характер современных войн, их непродолжительность приводили к тому, что нередко помехой войскам становились свои же собственные минные поля. К тому же после окончания боевых действий минные поля приходилось разминировать, на что уходило много ресурсов и времени.

Требовалось, чтобы по истечении определенного времени противопехотные мины либо становились безопасными, либо самоликвидировались. Поэтому была разработана мина ПМН-3, которая внешне не отличалась от ПМН-2, но имела электронный взрыватель, который обеспечивал надежное срабатывание мины под ногой солдата, исключая взрыв мины от воздействия на нее ударной волны при подрыве зарядов разминирования (за счет разницы в продолжительности давления на мину ударной волны и ноги) и автоматически взрывал мину по истечении заданного срока. Возможно было заранее установить счетчик на время от 0,5 до 8 суток, после чего мина взрывалась, не причиняя никому вреда. Зная время боевой работы минного поля, командиры были уверены, что к нужному времени этого минного поля уже существовать не будет.

Но пришли восьмидесятые годы, финансирование армии стало сокращаться, и потребовалась значительно более дешевая мина. Было решено отказаться от выпуска дорогих ПМН-3 в пользу дешевого последнего варианта советской нажимной противопехотной фугасной мины – ПМН-4. Эта мина меньше и по диаметру, (9,5см) и по высоте (4,2см), и по массе разрывного заряда (всего 50 г ТГ-40). Механизм дальнего взведения был гидравлическим. После удаления предохранительной скобы каучуковый гель начинал выдавливаться через калиброванные отверстия, на что уходило от 1 до 40 минут в зависимости от температуры окружающего воздуха. После этого мина становилась в боевое положение. От механизма самоликвидации отказались по экономическим причинам. Наступала эра совсем других мин.

topwar.ru

Оружие под запретом. Часть 3. Противопехотные мины » Военное обозрение

От воздействия холодного оружия солдат мог отбиться штыком или саблей при наличии должной выучки. От пуль, бомб и снарядов, пусть и самых тяжелых, он мог укрыться в траншеях, блиндажах или других убежищах. От химического оружия его мог защитить противогаз. А вот от обыкновенных наземных мин защиты просто нет.

Наземные мины — это боеприпасы, которые устанавливаются неглубоко под землей или на самой поверхности. Они приводятся в действие от близости, присутствия или непосредственного воздействия человека или движущегося средства. Различают два типа мин — противопехотные и противотанковые. При этом последние опасны в первую очередь для тяжелой техники, тогда как противопехотные мины представляют серьезную угрозу для гражданского населения: они убивают или делают инвалидами стариков, женщин и детей. Именно этот факт и послужил причиной запрета противопехотных мин.


Запрет

Противопехотные мины были запрещены на основании документа, который вступил в силу 3 декабря 1997 года.

По состоянию на ноябрь 2010 года договор подписали 156 стран.

Основной запрещающий документ: Оттавский договор, или Конвенция о запрете противопехотных мин. Данный договор предусматривал запрет на использование, накопление запасов, выпуск и передачу противопехотных мин, а также предусматривал их постепенное уничтожение.

Подписанный в Оттаве договор предусматривал полный отказ стран от использования противопехотных мин. Уничтожение уже созданных запасов данного оружия должно было произойти в четырехлетний срок (исключение составлял минимальный запас мин, который был необходим для разработки методов их извлечения, обнаружения или уничтожения). Также в десятилетний срок должно было состоятся разминирование всех существующих минных полей. Подписанный текст договора предусматривал наличие специальных мер проверки со стороны ООН с передачей Генеральному секретарю данной организации отчетов о принимаемых мерах. Под действие договора не попали противотанковые мины, а также осколочные управляемые противопехотные мины направленного поражения, к которым относится знаменитая американская мина «Клеймор».

По состоянию на ноябрь 2010 года Оттавский договор подписали 156 стран, еще две страны подписали данный договор, но не ратифицировали его. 37 государств мира участниками данного договора не являются. В число стран, которые не стали подписывать данный договор, входят три постоянных члена Совета безопасности ООН: Россия, США и Китай. Помимо них, данный договор не стали подписывать Индия и Пакистан, а также большое количество стран Ближнего Востока. При этом некоторые страны заявили о принципиальном согласии с положениями документа и высказали намерения присоединиться к его исполнению в «разумные сроки». Первой страной мира, которая стала свободной от противопехотных мин, стала Руанда, произошло это в 2009 году.

Противопехотные мины

Основное значение противопехотных мин — это минирование местности, направленное против живой силы противника. По поражающему действию противопехотные мины делятся на осколочные и фугасные. А по принципу приведения в действия на мины натяжного или нажимного действия. При установке противопехотных мин очень большое значение имеет характеристика зоны поражения. К примеру, мины кругового действия чаще всего устанавливаются на открытой местности, а мины направленного действия обычно ставят с целью перекрыть узкие проходы (коридоры, тропы, просеки, овраги, дверные проемы в зданиях). Очень часто минами направленного действия пользуются снайперы, которые таким образом стараются обезопасить свой тыл.

Способ установки мин определяет их конструкционные особенности — незаметность среди растительности, способность не повреждаться при падении с высоты, автоматическое взведение взрывателя в боевое положение и многое другое. При этом противопехотные мины могут устанавливаться как вручную, так и при помощи специальных механизированных средств (миноукладчиков) или с помощью средств дистанционного минирования (ракетно-артиллерийские системы и авиация).

Использоваться противопехотные мины могут разнообразными способами: возможна установка единичных мин, в том числе мин-ловушек, а также создание сплошных минных полей. Обычно минные поля организуются таким образом, чтобы установившие их войска могли полностью просматривать и простреливать эти поля, не давая противнику проделать в них проходы. Минные поля могут применяться и в долговременной, и в полевой фортификации, при этом достаточно часто они используются с проволочными и иными видами заграждений. Минные поля могут быть созданы только из противопехотных или только из противотанковых мин, а также могут быть смешанными.


Самое страшное в противопехотных минах — это непреодолимым ужас от осознания того, что ты сам можешь стать своим убийцей. Всего один шаг или движение, которые трудно отнести даже к неловким или неверным, и ты активируешь мину. Такой страх перед минами может лишить мужества любого солдата — от ветерана до новичка. Чаще всего наиболее сильное воздействие мины оказывают именно на опытных воинов, которые уже успели стать свидетелями чьей-либо смерти на минах.

Основная заслуга противопехотных мин заключается в возможности остановки наступления даже численно превосходящих сил противника. Часто, после того как солдаты узнавали, что перед ними расположено минное поле, они отказывались идти вперед. Сдвинуть их не могли ни полевая жандармерия, ни комиссары с наганами. Стоит отметить, что вероятность поражения на двухрядном минном поле из противопехотных мин нажимного действия равняется 7%. То есть из 100 солдат, которые попадут на него, поражены будут лишь 7. Однако этого вполне достаточно для того, чтобы сорвать атаку противника. Часто солдаты просто отказываются идти вперед, настолько велик в них «минный страх».

Расцвет противопехотных мин пришелся на XX век. Они массово использовались в годы Первой мировой войны и идеально для нее подходили. После ее окончания специалисты посчитали противопехотные мины оружием, которое было присуще лишь прошедшему конфликту. Все внимание специалистов было приковано к трем новинкам — танкам, самолетам и ядовитым газам. Именно поэтому начало Второй мировой войны характеризовалось очень небольшим применением противопехотных мин. Немецкие войска успешно наступали и особо не нуждались в таком оружии, а французы и англичане практически совсем не имели никаких мин.

Однако дальнейший ход боевых действий привел к массовому использованию противопехотных мин всеми участвующими в конфликте сторонами. Было создано огромное количество образцов самого разного использования и уровня совершенства. Очень часто достаточно было оставить на совершенно безопасном поле 3-4 ящика из-под мин, разбросать вокруг упаковочную бумагу, а также несколько установленных или просто лежащих табличек «Мины!» Этого оказывалось достаточно для остановки продвижения пехоты противника, которая ожидала прибытия саперов.

При этом отношение к минам со стороны США и европейских государств серьезно изменилось во время войны в Корее в 1950-1953 годах. Выяснилось, что бойцы Северной Кореи, не имея такого количества танков, самолетов и артиллерии, которым обладал контингент ООН, наносили противнику ощутимые потери обыкновенными минами, которые часто были просто примитивны. Итоги, которые были подведены после завершения конфликта, показали, что мины обеспечили около 38% всех потерь в личном составе.

Во время войны во Вьетнаме противопехотные мины, которые использовались Вьетконгом, стали основой их боевых действий против американской армии. Необходимо понимать, что наиболее современным средствам ведения войны вьетконговцы могли противопоставить лишь мины и стрелковое оружие. Выяснилось, что даже этими простыми средствами, часто по-настоящему примитивными, можно в некоторых ситуациях очень хорошо нейтрализовать превосходство противника в любом ином виде вооружений. Во время этого конфликта мины дали уже от 60% до 70% всех потерь в составе американской армии, главным образом ранеными и искалеченными. Не в лучшем положении оказалась и армия СССР, которая в 1979 году втянулась в конфликт в Афганистане.

Именно война во Вьетнаме подтолкнула США к дальнейшему развитию противопехотных мин. Война показала, что недостаток тяжелого вооружения и танков вполне можно компенсировать активным применением пехоты, а также ведением партизанской войны. Дополнительным аргументом выступили военные действия в джунглях, во время которых американская армия систематически теряла контроль над существенными территориями Южного Вьетнама.

Начиная со второй половины 1960-х годов работы по созданию противопехотных мин одновременно шли по двум направлениям — создание средств дистанционного минирования и минимизация размеров мин. В конечном итоге комбинация двух этих направлений привела к созданию нового минного оружия, которое было еще более эффективно против пехоты противника. Минимизацию габаритов противопехотных мин, которая сопровождалась неизбежным уменьшением массы заряда, а значит и радиуса поражения, иногда преподносят как реализацию некой концепции «гуманного оружия», которое не убивает солдат противника, а только лишает их боеспособности. Но на самом деле разработчики мин руководствовались более прагматичными соображениями.

Прежде всего необходимо принять в расчет существенное удешевление самой мины. Если принять во внимание тот факт, что в радиус действия дорогой и мощной осколочной мины кругового действия как правило попадает не более 2-3 солдат противника, гарантированное выведение из строя одного солдата с помощью одной дешевой противопехотной мины выглядит вполне оправданным. Сюда же можно отнести и снижение затрат на транспортировку мин — обеспечение большего числа мин на единицу перевезенного веса.

Также дешевые мины позволяли организовывать минные поля высокой плотности, повышая вероятность поражения солдат противника. Помимо этого, интегральная надежность в данном случае повышается, так как отказ одной простой мины малого радиуса действия не повлечет за собой значительного уменьшения заградительных свойств минного поля в целом. Еще одной особенностью стало создание малогабаритных мин, которые помещались в пластиковые корпуса. Такие мины очень трудно поддавались оперативному поиску и разминированию. Достаточно сделать не обезвреживаемыми всего 10-15% мин, для того чтобы создать саперам противника серьезные трудности, в то время как по затратам это будет недорого.

Еще один плюс миниатюризации мин заключался в том, что ранение солдата обеспечивает массу проблем по его эвакуации с поля боя, а также с его последующей транспортировкой в тыл и лечением. Оказание помощи раненому отвлекает на себя большое количество квалифицированных военных, а также требует значительных затрат на подготовку медслужбы. Чаще всего солдаты, которые были поражены противопехотными минами, остаются инвалидами на всю жизнь, они не способны дальше нести военную службу и мало пригодны к занятости в тылу. Все это подрывает государственный бюджет расходами на социальное обеспечение и дальнейшее лечение, а большое число жертв войны плохо сказывается на патриотическом настроении общества. Помимо всего названного выше, миниатюризация противопехотных мин успешно решала и проблему с методами дистанционного минирования.

Источники информации:
http://www.popmech.ru/technologies/13660-oruzhie-vne-zakona-10-zapreshchennykh-vooruzheniy/#full
http://www.lki.ru/text.php?id=6452
http://www.arms.ru/mines/theory4.htm
https://ru.wikipedia.org

topwar.ru

Противопехотная мина ПМД-7 » Военное обозрение

За несколько лет до начала Великой Отечественной войны на вооружение Красной Армии была принята противопехотная мина ПМД-6. Она была крайне проста в производстве и изготавливалась из самых дешевых материалов. Несмотря на простоту, такое оружие в различных версиях использовалось до конца войны и убило не одну сотню вражеских солдат. Кроме того, удачная конструкция стала основой для нескольких других боеприпасов аналогичного назначения. Примечательно, что развитием мины ПМД-6 занимались как советские, так и немецкие оружейники. В нацистской Германии на основе советской мины было создано изделие Schützenmine-42. В СССР в то же время была разработана мина ПМД-7.

Конструкция мины ПМД-6 («Противопехотная мина, деревянная») имела крайне низкие требования к применяемым материалам. Корпус этого оружия можно было делать из досок, фанеры, металла и даже шифера. При этом, однако, почти все варианты такой мины имели одинаковый заряд взрывчатого вещества в виде 200-граммовой шашки тротила или т.н. французской смеси. Применение других зарядов не предусматривалось, но было возможным при определенных доработках корпуса. Целью проекта ПМД-7 было создание новой противопехотной мины, построенной на основе изделия ПМД-6, но использующего иной заряд взрывчатки.

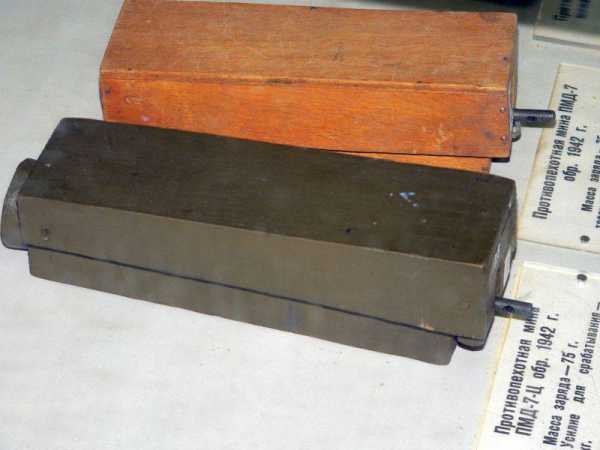

Макеты противопехотных мин ПМД-7ц (спереди) и ПМД-7. Фото Primeportal.net

Главное отличие мин линейки ПМД шестой и седьмой модели заключалось в типе заряда. В новой ПМД-7 было решено использовать цилиндрические тротиловые шашки весом 75 г. Все остальные отличия двух изделий, в первую очередь геометрические и весовые, были связаны именно с типом используемого заряда. В частности, мина ПМД-7 была заметно меньше и легче своей предшественницы. Тем не менее, несмотря на уменьшение веса заряда, новая мина должна была иметь достаточные боевые характеристики.

Основным элементом мины ПМД-7 был деревянный корпус с крышкой. Мины базовой модели изготавливались из небольших дощечек или фанеры. Из такого сырья сколачивался небольшой ящичек и крышка, устанавливавшаяся на него. В зависимости от толщины доски или фанеры мина могла иметь разные размеры. Длина боеприпаса в основном равнялась примерно 17-18 см, ширина составляла 4,5-5 см, высота – не более 4-5 см. Вес мины так же колебался в пределах 320-350 г.

Как и в случае с изделием ПМД-6, мина ПМД-7 имела корпус в виде ящичка, на который на оси устанавливалась нажимная крышка. В передней стенке основного ящичка просверливалось отверстие для установки взрывателя. В передней стенке крышки предусматривалась вертикальная прорезь для хвостовой части ударника взрывателя. В боевом положении передняя стенка крышки своей нижней гранью должна была опираться на Т-образную чеку взрывателя. Хвостовик взрывателя при этом свободно помещался в прорези крышки.


Корпуса мины ПМД-7. Фото Lexpev.nl

75-граммовая шашка из тротила диаметром 31 мм и высотой 72 мм укладывалась в корпус, к его задней стенке. В верхнем торце шашки имелась полость с втулкой для установки взрывателя. При подготовке мины к установке в отверстие корпуса и втулку шашки вкручивался взрыватель семейства МУВ с запалом МД-2.

Взрыватель МУВ первой модели имел достаточно простую конструкцию. Он имел трубчатый корпус с резьбой для установки в мину, внутри которого располагалась боевая пружина и связанный с ней ударник. Перед использованием ударник нужно было вытягивать из корпуса и фиксировать боевой чекой. При использовании в минах нажимного действия взрыватель комплектовался Т-образной чекой. Мины натяжного действия следовало оснащать чекой в форме буквы «Р».

Базовый взрыватель семейства МУВ был простым в производстве, но сложным в обращении. Для извлечения чеки требовалось усилие не более нескольких килограммов, из-за чего это устройство было опасным как для противника, так и для сапера. С целью обеспечения безопасности минеров был разработан взрыватель МУВ-2 с временным предохранителем. Главное его отличие заключалось в наличии стержня из мягкого металла, вокруг которого обматывалась проволочная петля. Последняя закреплялась на хвостовике взрывателя. После извлечения предохранительной чеки проволока ударника под действием боевой пружины за несколько минут перерезала металлический стержень. После этого ударник удерживался только боевой чекой.


Схема взрывателя МУВ-3

Изначально в составе мин ПМД-6 и ПМД-7 использовались взрыватели МУВ первой версии. В дальнейшем, по мере создания новых модификаций, номенклатура доступных взрывателей расширялась. Таким образом, саперы могли использовать любые доступные взрыватели подходящих моделей. Эта особенность мин семейства ПМД и взрывателей линейки МУВ серьезно облегчала работу инженерных подразделений.

До появления усовершенствованных взрывателей с временным предохранителем саперам приходилось соблюдать большую осторожность при обращении с миной, усилие срабатывания которой не превышало 3-6 кг. Из-за этого для установки мин ПМД-6 нередко использовалась специальная шпилька с длинным шнуром. Перед закрытием крышки установленной мины такая шпилька укладывалась на хвостовик взрывателя или на корпус, после чего на нее опускалась крышка. Удалившись на безопасное расстояние, минер мог вытянуть шпильку, из-за чего крышка опускалась на чеку. Если она падала слишком резко и выбивала чеку, то сапер оставался жив и не получал никаких травм.

Новая мина ПМД-7 «унаследовала» от своей предшественницы способ закладки. После установки и маскировки следовало вытянуть специальную длинную шпильку с кольцом на конце. После этого мина была готова к подрыву.

«Противопехотные мины деревянные» шестой и седьмой модели поставлялись в разобранном виде. В случае с ПМД-7 в специальный ящик упаковывалось 50 корпусов с крышками. Тротиловые шашки и взрыватели перевозились отдельно. Собирать мину можно было только непосредственно перед установкой в лунку. Ввиду высокой чувствительности взрывателей серии МУВ транспортировка полностью собранных мин категорически запрещалась.

Мины ПМД-7 можно было устанавливать в грунт, на грунт, в снег и т.д. Боеприпас мог оставаться на своем месте и представлять опасность для людей в течение нескольких месяцев. Со временем под воздействием влаги происходило разрушение корпуса, из-за чего затруднялось штатное срабатывание взрывателя. При этом, однако, не исключалась возможность случайного извлечения чеки с последующим взрывом. Таким образом, мины ПМД-7 даже после разрушения корпуса оставались опасными и могли взорваться в любой момент.

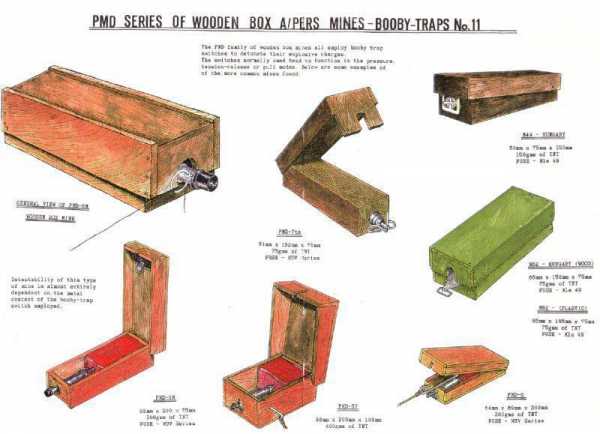

Зарубежный плакат — советские мины с деревянными корпусами. Фото Lexpev.nl

Мина нажимного действия взрывалась в тот момент, когда на нее наступал боец противника или наезжала какая-либо техника. Высокая чувствительность взрывателя значительно снижала возможную вероятность «осечки». Несмотря на сравнительно малый заряд взрывчатого вещества (75 г против 200 г у ПМД-6), мина ПМД-7 прекрасно справлялась со своей задачей. 75-граммовая шашка своей ударной волной наносила тяжелые ранения нижним конечностям неосторожного солдата, а также могла оторвать ступню. Не исключались некоторые иные травмы.

Необходимо отметить, что мощности использованных шашек не всегда хватало, чтобы гарантированно убить вражеского солдата. Тем не менее, 75 г тротила наносили серьезные ранения. Как следствие, боец выбывал из строя на длительное время, а также доставлял массу проблем своим товарищам. Таким образом, мину ПМД-7 с точки зрения последствий для армии противника можно считать более эффективной, чем ПМД-6. Ни для кого не секрет, что вражеских солдат выгоднее не убивать, но ранить. Убитых можно похоронить после боя, а раненый нуждается в немедленной первой помощи и эвакуации в тыл с последующим лечением. Это означает, что менее мощная мина могла одновременно вывести из боя одного-двух солдат, не считая раненого.

Несмотря на отсутствие специальных средств, затруднявших обезвреживание, мины ПМД-7 считалась неизвлекаемой. Из-за высокой чувствительности взрывателя обезвреживание таких боеприпасов было связано с большим риском. И немецким, и советским саперам всеми наставлениями запрещалось предпринимать какие-либо попытки обезвредить «Противопехотную мину, деревянную». Обезвреживание такого оружия производилось только подрывом.

Противопехотная мина ПМД-7 имела крайне простую конструкцию и могла производиться на любых производствах и даже в полевых мастерских. С целью дополнительного упрощения производства была разработана модификация боеприпаса под названием ПМД-7ц. Базовый вариант такого изделия изготавливался из дощечек или фанеры. Обновленную модификацию предлагалось изготавливать из нескольких дощечек (крышка) и одного деревянного бруска.


Мина ПМД-7ц в разрезе. Рисунок Saper.etel.ru

В качестве корпуса мины ПМД-7ц использовался деревянный брусок размерами около 17х5х5 см. В одном торце этого бруска просверливалось отверстие диаметром около 32-35 мм и глубиной порядка 8 см. В образовавшуюся полость предлагалось помещать цилиндрическую тротиловую шашку. Оставшееся отверстие затыкалось деревянной пробкой соответствующего размера. Для установки взрывателя в противоположном торце бруска просверливалось еще одно глубокое отверстие. В остальном мина ПМД-7ц почти не отличалась от базового изделия.

Основной целью, преследуемой разработчиками противопехотной мины ПМД-7, было создание нового боеприпаса, в составе которого можно было бы использовать имеющиеся тротиловые шашки весом 75 г. Эта задача была успешно решена при помощи существующих идей и решений. В результате в части начали поступать достаточно сложные в обращении, но эффективные противопехотные мины. Изделия ПМД-6 и ПМД-7 всех модификаций оставались на вооружении до 1949 года. С появлением новых более совершенных боеприпасов они были сняты с вооружения и уничтожены.

По материалам сайтов:
http://saper.etel.ru/
http://lexpev.nl/
http://eragun.org/
http://poisk.coinss.ru/

topwar.ru

Самые опасные противопехотные мины » МО ФССБ

27 ноября 2014 года 15:26 | Павел Плотников
Самые опасные противопехотные мины
Учим матчасть: от «черной вдовы» до мин-лягушек

Современные войны невозможно представить без минных полей, растяжек-ловушек против пехоты и противотанковых мин. Жестокий характер ранений, получаемых при подрывах на минах, не останавливал конструкторов-изобретателей, а только подстегивал их фантазию.

Двести миллионов мин

Первые мины появились более пяти веков назад. Поначалу они представляли собой пороховые заряды, которые закладывались под укрепления противника. Собственно, задачей сапера и было ведение подкопов и рытье траншей. Во время осады города или крепости мины закладывали под стены. В начале XIX века благодаря разработкам англичанина Бикфорда появились огнепроводные шнуры, что расширило возможности подрывных дел мастеров.

Противопехотные мины появились уже в Гражданскую войну в США и даже Русско-турецкую кампанию. Открытие новых взрывчатых веществ вроде динамита и тротила привело к появлению первых фугасов, которые можно считать прообразами современных мин.

Мины заводского производства широко использовались в Русско-японскую войну. Появились танки, разработали и противотанковые мины. Кстати, параллельно возникли и миноискатели. В Великую Отечественную войну было более сорока видов мин, а общее их число превысило двести миллионов.

В послевоенные годы военная мысль стала развиваться в сторону минимизации устанавливаемых зарядов. На первый взгляд, это говорит о пущей гуманизации оружия как такового, ранящего гораздо чаще, чем убивающего. Однако есть и другое мнение, более прозаическое и циничное. Солдат с оторванной ступней уже не вернется в строй. Чтобы эвакуировать его с поля боя, необходимы усилия сразу нескольких солдат и военных медиков. Да и на гражданке инвалид имеет мало шансов найти работу, стать полноценным членом общества. Это лишь дополнительная нагрузка на бюджет страны, участвующей в войне.

ПМН – нажимная и чувствительная

Дабы не перегружать читателя информацией, остановимся сегодня только на противопехотных минах. Одна из наиболее известных – ПМН (противопехотная мина нажимная) – была принята на вооружение в СССР в 1950 году. Едва ли не самая мощная фугасная мина в мире. Очень чувствительная к нажиму. Из-за этого обезвреживать эту мину не рекомендуется. Из названия понятно, что взрыв происходит при наступлении ногой на крышку.

Кроме СССР эту мину производили еще полтора десятка стран. До сих пор состоит на вооружении российской армии. Именно эта мина получила прозвище – «черная вдова». То ли из-за мощности, то ли из-за черной крышки. Специалисты утверждают, что эту мину можно встретить в любой стране, где имел место военный конфликт.

Технические характеристики

Корпус – пластмасса

Масса – 550 гр.

Масса взрывчатого вещества (тротил) – 200 гр.

Диаметр – 11 см

Высота – 5,3 см.

Чувствительность – 8-25 кг

Бьющая по ногам

ПМН-2 была принята на вооружение в конце 60-х прошлого века. Отличалась от ПМН резиновым сильфоном. Тоже специализировалась на выведении из строя пехоты противника. Наступивший на нее практически гарантированно лишался стопы и получал сильнейшие ожоги. Иногда серьезно страдала и другая нога. Ударная волна могла лишить сознания. Зачастую смерть наступала от большой потери крови или болевого шока.

Технические характеристики

Корпус – пластмасса

Диаметр – 120 мм

Высота – 54 мм

Масса – 0,4 кг

Масса взрывчатого вещества – 0,1 кг

Тип ВВ – ТГ-40 (смесь тротила с гексогеном)

Усилие срабатывания – 15-25 кг

Время взведения – 30-300 с

Срок боевой службы – до 10 лет

Не извлекаемая, самоликвидирующаяся

ПМН-3 отличалась от ПМН-2 главным образом электронной начинкой, которая позволяла установить таймер на самоликвидацию. Потребность в этой опции возникла в 70-е годы, когда изменились условия ведения боя, и возросла мобильность войск. Подчас собственные минные поля становились непреодолимой преградой. Потому очень удобно было иметь под рукой мины, которые переставали таить опасность для солдат через какой-то промежуток времени. ПМН-3 можно было установить на самоликвидацию через 12 часов, сутки, двое, четверо и даже восемь суток.

Кроме того, ПМН-3 обладала способностью взрываться при попытке разминирования. Это происходило при наклоне мины на угол более 90 градусов.

Технические характеристики

Тип – фугасная нажимного действия с самоликвидацией

Диаметр – 122 мм

Высота – 54 мм

Масса – 0,6 кг

Масса заряда ВВ – 0,08 кг

Усилие срабатывания нажимного датчика – 5,1-25,5 кг

Противопехотные осколочные

Мины ПОМЗ-2 и ПОМЗ-2М прозвали минами-растяжками. Взрыв происходит при задевании за проволочную растяжку, когда солдат противника невольно выдергивает боевую чеку взрывателя.

Как на многих гранатах для лучшего дробления корпуса на его наружной поверхности сделана насечка. Разумеется, для маскировки такие мины лучше устанавливать на местности, имеющей растительность – деревья, кустарники, траву. При этом необходимо помнить, что мина может сработать, если на проволочную растяжку упадет ком снега или тяжелая ветка. При установке мины на грунте используют небольшие колышки.

Технические характеристики ПОМЗ-2

Тип – противопехотная осколочная кругового поражения

Корпус – чугун

Диаметр – 6 см

Высота корпуса – 13 см

Масса корпуса без ВВ – 1,5 кг

Масса заряда ВВ – 75 г

Тип ВВ – тротил

Тип датчика цели – натяжной

Длина датчика цели (в одну сторону) – 4 м

Усилие срабатывания – 1-1,7 кг

Радиус сплошного поражения – 4 м

«Фурия» или «злюка»

Противопехотная мина ОЗМ-72 (осколочно-заградительная) относится к типу выпрыгивающих. Взрыв сопровождается жутким звуком разлетающихся роликов или шариков, коих в каждом устройстве содержится более двух тысяч. По сей день считается одной из самых эффективных мин кругового действия.

Мина подрывается на высоте примерно 90 сантиметров над землей. Противник задевает ногой за проволочную растяжку, срабатывает вышибной заряд, который и подбрасывает мину. Самоликвидатора в мине нет, не защищена она и от обезвреживания, но очень чувствительный взрыватель делает ее опасной для саперов. Разминирование происходит с помощью «кошек» (их подтягивание производится из укрытия).

Технические характеристики

Корпус – сталь

Диаметр – 10,8 см

Высота (без взрывателя) – 17,2 см

Масса – 5 кг

Масса заряда ВВ – 660 г

Тип заряда – литой тротил

Высота разрыва мины – 60-90 см над поверхностью грунта

Количество поражающих элементов – 2400 шт.

Тип поражающих элементов – стальные шарики (ролики, цилиндрики)

Радиус сплошного поражения – 25-30 м

Тяжелая и нецензурная

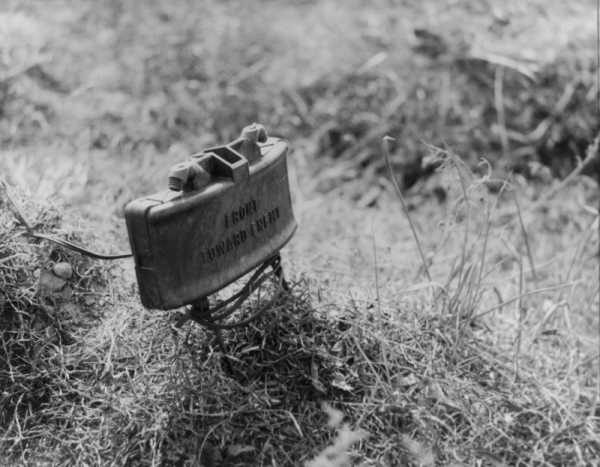

Взрыв противопехотной мины МОН-50 производится оператором с пульта управления при появлении противника в секторе поражения или же при задевании противником за натяжной датчик (проволочку) взрывателя. Позже была выпущена модификация МОН-90. Но из-за существенного увеличения габаритов и массы (до 12 килограмм) солдаты ее невзлюбили и дали мине нецензурное прозвище. Какое – догадаться не трудно.

Технические характеристики

Тип – противопехотная осколочная направленного действия управляемая

Корпус – пластмасса

Длина – 22,6 см

Высота – 15,5 (со сложенными ножками) см

Ширина – 6,6 см

Масса – 2 кг

Масса заряда ВВ (ПВВ-5А) – 700 г

Количество поражающих элементов – 540 шт.

Дальность поражения легкового и грузового автотранспорта и живой силы в нем – до 30 м
Читайте далее: http://svpressa.ru/post/article/105385/?rintr=1

03.12.2014 — 21:22

Массовое минирование территорий Новороссии карательными батальонами киевской хунты стало ещё одним преступлением против человечества. Не избежал этой печальной участи и Амвросиевский район, находившийся в оккупации с апреля по 27 августа.

В лесах и лесополосах здесь до сих пор регулярно находят противотанковые мины, которые срабатывают в результате как автоподрыва, так и дистанционно. Очень много противопехотных осколочных мин  МОН-50 с зоной поражения до 30 метров, а также их аналогов, которые уничтожают всё живое, пробивая даже  железо в зоне 60-90 метров.

Сапёры обнаружили и самые опасные – осколочно-заградительные мины ОЗМ-72, выпрыгивающие на высоту 50-90 сантиметров и взрывающиеся со сплошной зоной поражения 50 метров, их осколки разлетаются и дальше – в радиусе 250 метров. Особую  опасность представляют тщательно замаскированные растяжки в виде  ручных противотанковых гранат, чека которых привязывается к проволоке, натянутой между деревьями. Именно эти растяжки стали причиной  ранений четырех жителей Амвросиевского района только за прошедшую неделю.

Все эти виды оружия запрещены Женевской конвенцией в использовании против мирного населения.

Ещё в августе представителями ООН были зафиксированы случаи применения против гражданского населения Новороссии противопехотных мин. Обнаружить обнаружили, но факты замолчали.

Специалисты сапёрно-инженерных отделений армии Новороссии с первых дней  их прибытия на территорию Амвросиевского района производят зачистку площадей линий электропередач, водоводов, трансформаторных станций и других элементов инфраструктуры.  Чтобы избежать угрозы подрыва были проверены все лечебные учреждения и фермерские хозяйства района.

На территории Многопольского сельсовета были обнаружены семнадцать неразорвавшихся снарядов от РСЗО «Град», найдены кассетные снаряды от «Урагана», десятки противопехотных мин и неразорвавшихся снарядов от тяжёлой артиллерии.  По словам ополченца с позывным  «Ёж», такие «подарки» от украинской армии бойцы батальона «Меч» армии ДНР часто находили   в домах жителей  села Агрономическое.

И сейчас мирные жители Амвросиевского района постоянно слышат раскаты мощных взрывов – почти каждый день  в специально отведенных местах сапёры уничтожают обезвреженные мины и неразорвавшиеся украинские снаряды.

dle

www.fssb.su

Конспект урока по ОБЖ на тему «Мины российской армии»

План -конспект

Открытого урока по ОБЖ в 11 классе

Тема раздела: Огневая подготовка

Тема урока: Мины Российской армии

Цели урока:

Образовательная: дать учащимся понятия о минах;

Воспитательная: пробудить у учащихся чувство патриотизма,

привлечь внимание учащихся к необходимости изучения

материальной части вооружения Российской армии.

Развивающая: Привлечение учащихся к различным видам познавательной

деятельности

— анализировать источники и учебные ситуации,

— делать выводы, исходя из изученного материала.

Время: 45 минут

Место: учебный класс.

Планируемые результаты обучения:

1. Знания основных видов мин Российской армии.

2. Умение свободно разбираться в военной технике (минах).

Методы урока:

Организация учебно-познавательной деятельности: словесно-репродуктивный.

Стимулирование интереса: наглядно — показательный, самостоятельный.

Учебно-методическое сопровождение урока:

1. Мультимедийное оборудование: компьютер, проектор, экран.

2. Мультимедийное сопровождение урока.

3. Видео и фотоматериалы по теме урока.

4. Конспект урока.

Использованная литература: инженерные боеприпасы. Руководство по материальной части и применению. Военное издательство МО СССР. Москва. 2001г. Рефераты и статьи из Интернета.

Ход урока.

1. Организационная часть. 3-мин

Построение, рапорт командира, осмотр внешнего вида учащихся. Проверка наличия учащихся по журналу.

2. Ознакомить учащихся с целями и задачами урока.

2. Основная часть. 38- мин

Запись на доске темы урока.

Учебные вопросы:

1. Противотанковые мины.

2. Противопехотные мины.

3. Противотранспортные мины.

С изготовлением пороха в Китае и дальнейшем развитии в этой области люди научились изготавливать оружие для стрельбы, в дальнейшем с появлением военной техники (танки, бронемашины) они совершенствовали все виды вооружения и для ведения боевых действий были придуманы мины.

Что такое мина? Мина – это   боевое средство (специальные боеприпасы), предназначенное для поражения живой силы и техники противника, а также для разрушения дорог и различных сооружений с целью снижения темпа продвижения и затруднения маневра его войск (см. Заграждения военные, Минно-взрывные заграждения). Мина состоит из заряда взрывчатого вещества, приводного (реагирующего) устройства, взрывателя и корпуса (металлического, деревянного, пластмассового и др.). Некоторые типы мин могут быть без корпусными. Для безопасности установки мин и затруднения их разведки и разминирования противником в конструкциях мин могут быть дополнительные устройства (предохранители, элементы, затрудняющие извлечение, самоликвидаторы и др.). Применение мин в виде полевых Фугасов известно с давних времён. С появлением бризантных взрывчатых веществ, изобретением русскими инженерами электрических (П. Л. Шиллинг, 1812) и химических (С. П. Власов, 1815) способов взрывания М. н. получили дальнейшее развитие. При обороне Севастополя (1854—55) русские войска успешно применяли камнемётные фугасы, взрываемые электрическим способом. В русско-турецкой войне 1877—78 широко использовались самовзрывные фугасы (прототипы современных противопехотных мин), а при обороне Порт-Артура — шрапнельные выпрыгивающие противопехотные мины конструкции Карасёва. В 1-ю мировую войну 1914—18 М. н. имелись на вооружении армий всех воюющих государств. Русские военные инженеры Драгомиров, Ревенский, Саляев предложили в ходе войны конструкции противотанковых мин. Большая заслуга в разработке противотанковых мин и способов их боевого применения принадлежит Д. М. Карбышеву. Во 2-й мировой войне 1939—1945 М. н. применялись в массовых масштабах. Общее число мин, установленных воюющими сторонами только на советско-германском фронте, превысило 200 млн. штук.

         В зависимости от конструкции приводного устройства М. н. бывают контактные, которые взрываются от непосредственного воздействия (нажатие, натяжение) на их приводное устройство танка, машины, человека, и неконтактные, взрывающиеся от воздействия на приводное устройство вибрации, изменения напряжённости магнитного поля Земли и т. п. Различают мины неуправляемые и управляемые. Неуправляемые мины взрываются автоматически от воздействия объекта поражения на приводное устройство и взрыватель (предварительно мина должна быть поставлена в «боевое» положение). Управляемые мины или минные поля взрываются с командного пункта по проводам, радио или в заданное время с помощью механических приспособлений. По назначению различают мины: противотанковые, противопехотные, противотранспортные, объектные и специальные. В вооруженных силах США, Франции, ФРГ и некоторых др. для механизированной установки мин имеются специальные машины раскладчики (заградители). Некоторые типы мин могут устанавливаться при помощи авиации, артиллерийских ракетных систем.

Давайте рассмотрим первый вид мин – это противотанковые мины.

Противотанковые мины бывают противогусеничные, противоднищевые и противобортовые. Некоторые типы мин имеют заряд, взрыв которого обеспечивает перебивание гусеницы танка или пробивание его днища. Во 2-й мировой войне применялись главным образом противогусеничные мины с зарядом 3—10 кг.

К ним относятся мины: ТМ-62, ТМ-72, ТМ-83,ТМ-89.

При наезде гусеницы или колеса на мину ТМ-62 верхняя крышка взрывателя скалывается и подается вниз освобождая предохранительные шарики, которые выкатываются и освобождают ударник. Ударник под воздействием пружины идет вниз и накалывает капсюль детонатора, который инициирует ВВ заряда. Происходит взрыв.

Мина М-225 представляет собой цилиндр с крышкой диаметром 60 см и высотой около 1 метра. Внутри помещается кассетная боевая часть – сложной формы платформа с ракетным двигателем, в которой стоят сорок поражающих элементов (цилиндры длиной 16 см и диаметром 6,5 см). К хвостовой части каждого прикреплены четыре тканевые ленты. При касании взрывателем поверхности земли или машины происходит взрыв. Поражение людям наносится осколками (в радиусе 17 м), а машинам – кумулятивной струей (до 30 мм брони). Кассетную боевую часть можно комплектовать лишь кумулятивными боеприпасами (поражают только технику), или исключительно осколочными, получая противопехотную мину обширной зоны поражения, или же наполнять суббоеприпасами обоих видов, получая комбинированную мину. При срабатывании мины М-225 пиропатрон сбрасывает с мины крышку, кассетная боевая часть ракетным двигателем поднимается на высоту 45–60 м. Затем пиропатронами суббоеприпасы разбрасываются в радиусе 85–95 м. Стабилизирующие ленты обеспечивают снижение суббоеприпасов в правильном положении. Образуется зона поражения площадью 25 000 м2 (круг диаметром 190 м). Если суббоеприпасы противопехотные, то в этом круге половина солдат получит осколочные ранения. Если противотанковые, достаточно велика вероятность поражения бронемашин. Мина устанавливается вручную с применением средств механизации под землю на глубину до 60 см. Управление осуществляется оператором с проводного (ПУ-404П) или радиопульта (ПУ-404Р). Пульт может управлять работой до 100 мин. Дальность управления радиопульта до 10 км, проводного пульта – до 4 км.

М-225 снабжена комбинированным датчиком цели, включающим в себя сейсмический, магнитный и тепловой датчики. Если мина находится в режиме боевого дежурства, то при вторжении цели в зону обнаружения (радиус 150–250 м) датчики информируют пульт управления о характере объекта (человек, машина), количестве целей, скорости и направлении движения, расстоянии до зоны поражения. Пульт управления обрабатывает поступающие сигналы и выдает оператору рекомендации: целесообразен ли подрыв мин, какие именно мины из стоящих на боевом дежурстве целесообразно взорвать, сколько мин, находящихся в пассивном режиме, целесообразно перевести в режим боевого дежурства. Если цели находятся одновременно в зонах поражения нескольких мин, то выдаются рекомендации, какую именно из них следует взорвать.

По второму вопросу о противопехотных минах:

Противопехотные мины поражают живую силу противника ударной волной (фугасные мины) или разлетающимися из корпуса мины заранее приготовленными осколками в виде шариков, цилиндров, стрел или осколками, образующимися за счёт дробления корпуса (осколочные мины). Заряд фугасной мины содержит 30—200 г, а осколочной от 75 г до 5 кг взрывчатого вещества. Взрыватели применяются главным образом нажимного и натяжного действия, (Они срабатывают при выдергивании чеки из взрывателя через тросик), Могут быть и комбинированными. В качестве противопехотных мин иногда используются артиллерийские снаряды, приспособленные для взрывания. Противопехотные мины используются также для устройства «мин-сюрпризов», «мин-ловушек».





К третьему вопросу урока

Противотранспортные мины предназначаются для минирования автомобильных и железных дорог, аэродромов. Заряд мины может быть рассчитан не только на поражение транспортного средства, но и на разрушение дороги. Мины устанавливаются в боевое положение через определённое (заданное) время, а взрываются от воздействия на её реагирующий орган проходящего транспорта.

МЗУ-2 «Верба», противотранспортная мина

Мина предназначена для использования в качестве противопоездной мины, объектной мины, мины-ловушки, устройства неизвлекаемости других мин. Для выполнения возлагаемых на мину задач она оснащена следующими датчиками цели: наклонный датчик — срабатывает при наклоне мины более чем на 10 градусов от горизонтального положения мины или смещении мины с ускорением более 0.05м/сек/сек; вибрационный датчик -срабатывает при возникновении сейсмических колебаний грунта, вызванных движением железнодорожного состава. При скорости движения состава в пределах 30-160 км/час датчик срабатывает, когда до головы поезда остается 35 метров, при меньших скоростях датчик срабатывает на удалении от 0 до 35 метров; сдвоенный наклонный датчик — срабатывает при изменении положения мины более чем на 10 градусов, независимо от начального положения мины. Таймера для использования в качестве объектной мины МЗУ-2 не имеет. В качестве таймера используется взрыватель замедленного действия ВЗД-144, который накручивается на пусковую кнопку мины.




Объектные мины предназначаются для разрушения мостов, тоннелей и др. сооружений. Они устанавливаются внутри разрушаемого объекта в специальных минных колодцах (камерах) или в грунте.

         Специальные мины — боеприпасы узко целевого назначения (магнитные и сигнальные мины и др.).

1



        Противотанковые мины.

1. Противотанковая металлическая мина (общий вид): 1 — корпус с зарядом взрывчатого вещества, 2 — взрыватель, 3 — реагирующий орган (нажимная крышка), 4 — ручка.

2. Противотанковая безкорпусная мина: 1 — нажимная крышка, 2 — заряд взрывчатого вещества, 3 — взрыватель, 4 — промежуточный детонатор, 5 — пластмассовая пробка, 6 — запальное гнездо.

3. Противотанковая противоднищевая кумулятивная мина: 1 — корпус, 2 — крышка, 3 — заряд, 4 — стальная облицовка, 5 — промежуточный заряд, 6 — взрывной механизм, 7 — промежуточный детонатор, 8 — взрыватель, 9 — предохранитель.

          Противопехотные мины.

1. Противопехотная осколочная мина: 1 — корпус, 2 — направляющий стакан, 3 — заряд взрывчатого вещества, 4 — взрыватель, 5 — промежуточный детонатор, 6 — вышибной пороховой заряд, 7 — капсюль-детонатор, 8 — предохранительные чеки.

2. Противопехотная фугасная пластмассовая мина: 1 — нажимная крышка, 2 — предохранитель, 3 — тарельчатая пружина, 4 — заряд взрывчатого вещества, 5 — детонатор, 6 — предохранительная скоба. 3. Противопехотная шрапнельная (выпрыгивающая) мина: 1 — корпус мины, 2 — взрыватель, 3 — «усики».

Заключительная часть. 4- мин

Подведение итогов занятия.

Выставление оценок в журнал и дневники учащихся.

Задание на дом: Виды мин и их назначение и особенности.

Урок закончен, командир подает команду, учитель прощается с классом

Урок подготовил: Салифов И.М. преподаватель — организатор ОБЖ МБОУ СОШ № 7 г. Азнакаево РТ

infourok.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
