Противогазы, виды, характеристики и назначение.

Противогазы виды и назначение

Противогаз это средство индивидуальной защиты человека, от радиоактивных, ядовитых, бактериальных или иных отравляющих веществ, распространяющихся в газообразном виде.

• В настоящее время противогазы делятся на  такие виды как гражданские и промышленные.

Гражданские противогазы

• Гражданские противогазы созданы для защиты человека от радиоактивной пыли, отравляющих веществ и аэрозолей, например во время военных действий или экологических катастроф.
• В обязательном порядке, гражданскими противогазами ГП-7Б, оснащаются все наиболее важные объекты Гражданской Обороны.
• Рекомендуется иметь необходимое их количество и в каждом частном жилище.

Промышленные противогазы

• Промышленные противогазы главным образом нацелены на защиту от токсических примесей ,попадающих в воздух, в результате технологических процессов на вредных производствах.

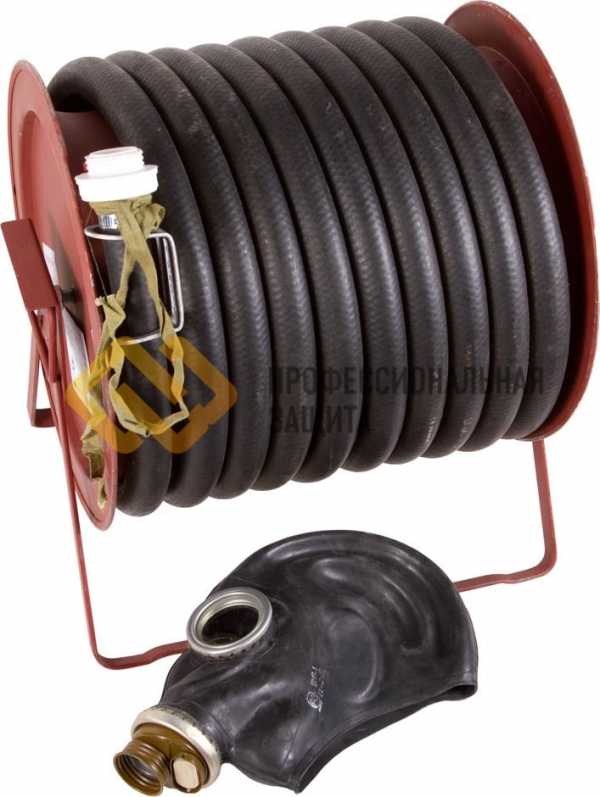

 Шланговые противогазы

• Шланговые противогазы это изолирующие шланговые аппараты, созданные для защиты органов дыхания глаз и кожи лица от ядовитых веществ.
• Главным их достоинством, можно назвать то, что их защитное действие не ограничено временем, и зависит только от физиологических возможностей человека.
• Принцип действия аппарата заключается в том что свежий воздух для дыхания забирается из специальной зоны чистого воздуха и с помощью шланга подается в маску.
• Шланговые противогазы применяются в основном в условиях сильного загрязнения воздуха например при проведении работ по ремонту и очистке различных емкостей.

Помимо противогазов, в промышленности часто используются специальные фильтрующие маски-респираторы.

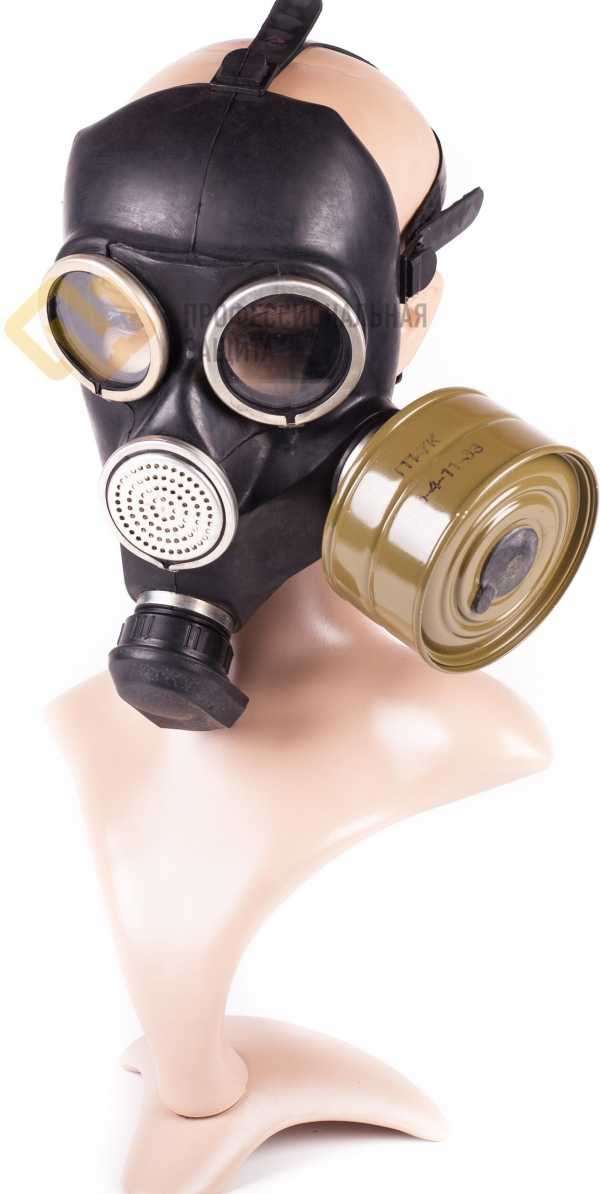

Противогаз ГП-7Б (ГП-7ВМБ) — аналог гражданского противогаза ГП-7 (ГП-7В) с улучшенными защитными свойствами и эргономическими характеристиками.
Противогазы ГП-7 – это последние и проверенные модели, которые надежно предохраняют человека от воздействия различных отравляющих веществ. С помощью Противогаза ГП-7Б можно защитить органы дыхания, лицо, глаза от разных веществ – начиная с отравляющих и заканчивая радиоактивной пылью и биологическими аэрозолями.

780255.ru

Виды противогазов и их назначение.. Статьи компании «ООО «ТЕХНО-СФЕРА» »

Начиная со школы, каждый человек знает, что такое противогаз и как им пользоваться, ведь этому обучают на уроках безопасности жизнедеятельности и начальной военной подготовки. И это не случайно. В далеком 1915 году в результате военных действий один из противников применил химическое оружие, включающее в себя ядовитые пары хлора, от которого погибло очень много солдат и мирных жителей. И с тех пор любая война, к сожалению, наполнена химическим оружием и ядовитыми вражескими атаками. Но человек устроен так, что на любое действие он может найти противодействие. Именно поэтому, чтобы избежать отравления был придуман противогаз.

Сегодня в нашем мире насчитываются десятки, а то и сотни моделей противогазов, отличающихся по принципу работоспособности и их назначению. Давайте рассмотрим свойства разделения противогазов, чтобы понять, в чем их главные отличия друг от друга.



Классификация противогазов по принципу принадлежности

Перед тем, как вплотную перейти к классификации противогазов, стоит вспомнить, для чего они нужны. Противогазы используют для защиты дыхательных путей от проникновения ядовитых примесей и других химически опасных веществ. Поэтому первенствующим разделением противогазов будет такое:

Как правило, гражданские противогазы размещают в местах большого скопления людей, чтобы в случае химической атаки врага люди могли спастись от ядовитого и зараженного воздуха. Они включает в себя простейшие элементы, не утруждая человека в исследовании и умении пользоваться какими-либо сложными деталями СИЗ.

Что касается войсковых противогазов, то они снабжены специализированными атрибутами, такими как шланг для всасывания воздуха и его ультра-качественной обработки и др., ведь солдаты, почувствовав опасность, не должны бежать с поля боя, а наоборот идти в самую огневую точку нападения с целью атаки на врага.

Промышленные противогазы изготавливаются по особой технологии. В них находится большой объем веществ, которые проводят множественную обработку ядовитого воздуха, так как техногенные катастрофы несут за собой химические взрывы, выделение угарного газа и много других опасностей длящихся не одни сутки.

Классификация противогазов по способу защиты

Прояснив ситуацию с классической классификацией противогазов, перейдем к более сложному дифференцированию.

По функциональности противогазы делятся на:

• — фильтрующие противогазы;
• — изолирующие противогазы.

Фильтрующие противогазы работают по принципу всасывания зараженного воздуха, его обработки через фильтрующую поглощающую коробку и выделением углекислого газа через специальные защищенные отверстия после вдоха человека. Такие противогазы обладают большой популярностью, благодаря его длительному использованию, в чрезвычайных ситуациях в фильтрующем противогазе можно находиться до 12 часов.

К другим, менее популярным, но также полезным СИЗ относятся изолирующие противогазы, основанные на дыхании человека внутри противогаза заранее заготовленным чистым воздухом. Они содержат в себе большой резервуар воздуха, который чем-то напоминает кислородный баллон аквалангиста. Недостаток такого противогаза заключается в том, что его непосредственная эксплуатация не должна превышать 3 часов, ну и конечно ходить с таким противогазом тоже довольно-таки сложно, ведь в полной комплектации он весит не один килограмм.

Классификация противогазов по встроенным деталям

Современные противогазы оснащены деталями, которые необходимы человеку для нормальной жизнедеятельности в условиях чрезвычайных ситуаций. Поэтому некоторые противогазы делятся на:

• — противогазы с приспособлением для приема воды;
• — противогазы без приспособления для приема воды.

Согласно сертификации СИЗ, противогазы с приспособлением для приема воды обозначаются так ГП-7 Б, а противогазы без приспособления для приема воды – ГП-7 БВ, где ГП может быть заменено на любые другие виды СИЗ.

Классификация противогазов по вариантам подачи воздуха

Перед тем как рассказать о классификации противогазов по способу подачи воздуха, стоит упомянуть то, что СИЗ бывают с шлангом и без него. Шланг противогаза выполняет функцию подачи воздуха, в чем как раз и есть отличия. Шланговые противогазы дифференцируются на:

• — самовсасывающие воздух противогазы;
• — противогазы с принудительной подачей чистого воздуха.

Противогазы, работающие по принципу самовсасывания чистого воздуха, основаны на механическом воздействии человека. Путем глубоких вдохов чистый воздух через шланг поступает в дыхательные пути человека, выдох углекислого газа происходит через специальный клапан.

СИЗ с принудительной подачей чистого воздуха снабжены вспомогательными атрибутами, такими как компрессорная линия, воздуходувки или какого-нибудь вентилятора, благодаря чему производится качественная обработка зараженного воздуха. Такой противогаз тоже доставляет немало хлопот в его эксплуатации, ведь его масса достигает 16 кг, что для неподготовленного человека очень тяжело, к тому же бегать с такой аппаратурой вовсе не получится, поэтому человек, использующий противогаз с принудительной подачей воздуха обрекает себя на обездвиженность и ожидание посторонней помощи.

Классификация фильтров противогазов

Помимо функциональных отличий противогазов, существует классификация фильтров по классам:

• — 1 класс, противогазы, оснащенные таким фильтром, имеют низкую фильтрацию, и смогут избавить человека лишь от мелкой пыли, не обладающей вредными ядовитыми веществами.
• — 2 класс, такие противогазы подходят для бытового использования, в котором максимум с чем может столкнуться человек, это вредные токсины, едкий дым и вещества, образованные в процессе горения нефтяных продуктов.
• — 3 класс, это самые эффективные противогазы, которые отлично подойдут для защиты от ядовитых веществ, в результате вражеских химических нападений или какой-либо техногенной аварией.

tehno-sfera.ru

Составляющие элементы и модификация промышленных противогазов

На полях сражений Первой мировой войны немецкой стороной было впервые использовано химическое оружие: жёлто-зелёное тяжёлое облако хлора накрыло русскую пехоту. Погибло девять тысяч солдат и офицеров.

Сразу после этого, в 1915 году, русский химик Зелинский создал первое средство защиты от ядовитых газов: маску, в которой вдыхаемый воздух очищался слоем сухого древесного угля.

Дальнейшее развитие не только средств массового уничтожения, но и промышленности, связанное с использованием крайне токсичных и смертельно опасных веществ и воздействий, привело к дальнейшему совершенствованию приспособлений для личной защиты, которые позволяют человеку выживать и действовать в среде, трудно совместимой с жизнью.

К числу таких приспособлений относятся промышленные фильтрующие противогазы.

Назначение

Чем же отличаются промышленные противогазы от гражданских? Эта категория противогазов применяется в опасных зонах промышленных производств, а также в случае чрезвычайных и аварийных ситуаций.

Подобные средства защиты предохраняют лицо, глаза и дыхательные пути от поражающих факторов, находящихся в парообразном и аэрозольном состоянии, а также в газовой фазе.

При этом воздух не должен содержать менее 18% кислорода, а вредных примесей — свыше 0,5% по объёму

. При низких концентрациях кислорода и значительных загрязнениях применяют изолирующие противогазы. Это защитное устройство очищает вдыхаемый воздух, пропуская его через слой веществ и материалов, которые поглощают и задерживают вредные факторы.

Составляющие элементы

Функциональными составляющими элементами являются:

• Резиновая шлем-маска. Имеет разные размеры: четвертьлицевые, полулицевые и полноразмерные.
• Обзорный узел со стёклами, обеспечивающими достаточное поле зрения. Имеется в полнолицевых вариантах маски.
• Переговорное устройство (в некоторых марках противогазов) – мембрана-сетка, оправленная в металл – обеспечивает герметичность и в то же время внятность речи.
• Клапанная коробка, имеющая клапан вдоха и, в зависимости от конструктивного решения, один или два клапана, работающих на выдох.
• Обтекатель, который направляет вдыхаемый воздух к стёклам узла обзора. В результате они запотевают меньше.
• Соединительный шланг, имеющий на концах резьбовые соединения: одно закрепляется на клапане вдоха, другое – на фильтрующей коробке. Таким шлангом снабжены некоторые модификации противогазов.
• Поглощающая коробка с фильтрами. Её цилиндрический корпус изготавливается из металла и снабжён горловиной с винтовой резьбой. Содержимое коробки состоит из осушителя, гопкалита, активированного угля, ватной прослойки и дополнительных специализированных фильтров. Эти составляющие конструктивно дополнены разделительными сетками и подпружинивающими элементами.
• Устройство для питья – имеется в некоторых модификациях.
• Устройство для протирания стёкол изнутри маски при надетом противогазе. Им снабжены отдельные виды промышленных фильтрующих противогазов.

Система нормативов при изготовлении и испытании

Разработаны межгосударственный регламент и документы государственной стандартизации, которые определяют требования к производству и испытанию фильтрующих противогазов.

Основные требования к противогазам для промышленного использования и классификация этих изделий регламентируются ГОСТ 12.4.034-78 и 12.4.042-78. Технические нормы стандартизованы ГОСТ 12.4.121-83.

Свод обязательных условий, а также методик проверки и маркировки для поглощающих фильтров приведены в ГОСТ 12.4.235-2012 и ГОСТ 12.4.246-2013. Методы испытания противогазов регламентированы ГОСТ Р 22.9.20.

Какую стоит применить защиту от электрического тока, вы сможете узнать в специальной статье.

Если вы хотите узнать, для чего и где используют камерные неопреновые с хлопковой подкладкой перчатки, то мы расскажем в этой публикации.

Хозяйственные резиновые перчатки имеют свои размеры. Как правильно подобрать перчатки для уборки по размеру, узнайте здесь.

Комплектация

Средства защиты, которые изготовлены и испытаны в соответствии с требованиями стандартов, должны поставляться в следующем составе:

• Поглощающая коробка с фильтром.
• Лицевая маска.
• Сумка для хранения и ношения укомплектованного средства.
• Противогазы с полноразмерными шлемами доукомплектовываются незапотевающими плёнками, прижимными резиновыми шнурами для их закрепления либо другими средствами против осаждения влаги на стёклах.

Модификации изделий

В зависимости от веса и размеров поглотительной коробки промышленные противогазы подразделяются на:

• малогабаритные: ПФМ-1, «Редут», ППФ-95-М
• среднегабаритные: ПФМ-ЗП, ППФ-87
• крупногабаритные: ППФ-95, Модульный, «АЗИК»

Перечисленные основные марки имеют конструктивные варианты.

Классы защиты

Степень чистоты воздуха, который прошёл через коробку, определяется устройством и материалом фильтра. Фильтры подразделяются на следующие классы.

• Первый, наиболее низкий, класс задерживает достаточно крупную пыль.
• Второй класс, средний, задерживает пыль, туманы и дымы. Используется при пожарах, однако оказывается малоэффективным, если в воздухе присутствуют высокотоксичные продукты горения.
• Фильтры третьего, высокого класса защиты способны очистить вдыхаемый воздух не только от мелких аэрозольных взвесей и тумана, но также от пыли, бактерий и вирусов.

Правильно подобранный, хранящийся в оптимальных условиях, адекватно применяемый промышленный фильтрующий противогаз эффективно обеспечит безопасные условия труда на вредных производствах.

Типы фильтров

Фильтры подразделяются на типы, каждому из которых присвоено буквенное обозначение, а также отличительная окраска. Каждая буква и цвет соответствует конкретному веществу либо воздействию, которое данный фильтр задерживает.

• А (коричневая) – бензин, керосин, бензол, ацетон, толуол, ксилол, спирты, эфиры, сероуглерод, анилин, ароматические нитросоединения, галогенорганические соединения, тетраэтилсвинец, хлор- и фосфорорганические соединения.
• В (жёлтая) – двуокись серы, хлор, сероводород, хлористый водород, фосген, цианистый водород, оксиды азота.
• Г (жёлто-чёрная) – ртуть и её органические соединения.
• КД (серая) – сероводород, аммиак, а также смеси этих газов.
• Е (чёрная) – гидриды мышьяка, фосфора.
• М (красная) – угарный газ с небольшими количествами органики, кислые газы, аммиак, гидриды мышьяка и фосфора.
• СО (белая) – монооксид азота (угарный газ).
• БКФ (вертикальная белая полоса на коробке) – органические пары, а также кислые газы, аэрозоли, гидриды мышьяка и фосфора.

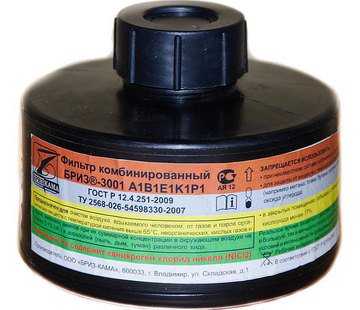

Маркировка фильтрующих коробок

«Специализация» коробки обозначается её окраской и цветом дополнительных полос.

Так, коричневая коробка с белой полосой по кругу защищает от органических паров и угарного газа. Коробки, имеющие противоаэрозольные фильтры, маркируются вертикальной белой полосой либо белой окраской днища.

Дополнительный индекс 8 проставляется на оптимизированных коробках А, В, КД, Г, Е без противоаэрозольных фильтров.

Оптимальную защиту обеспечит противогаз с фильтрующей коробкой, задерживающей именно те токсичные примеси, которые находятся в конкретной производственной среде.

Нюансы использования

Противогазы фильтрующего действия нельзя использовать при пониженном содержании кислорода в воздухе. Они непригодны также, если фильтры не задерживают опасные загрязнения, содержащиеся в воздухе. Если конструктивное решение противогаза не обеспечивает универсальной маски, пригодной для всех, следует определить его индивидуальный размер, гарантирующий оптимальное прилегание, а также полную герметичность.

Необходимо контролировать продолжительность пребывания в опасной среде, так как время эффективного действия фильтрующей коробки ограничен одним или несколькими часами, по истечении которых её требуется заменить.

Правила хранения

Условия хранения и срок годности промышленных противогазов: закрытое помещение с допустимым интервалом температур от -30ºС до +50ºС. Ящики, в которых хранятся изделия, следует располагать не ближе одного метра к тепловым приборам. Воздействия деформаций, ударных нагрузок, агрессивных паров и грунтовых вод должны быть исключены.

Перед использованием шлем-масок и соединительных трубок, хранившихся при отрицательных температурах, нужно предварительно поместить их на сутки в помещение с температурой +20ºС. Гарантия качества коробок М, Г, СО сохраняется в течение 3 лет, всех остальных – 5 лет.

fufayka.net

Виды противогазов и их назначение – Профессиональная защита

Противогаз – это высокоэффективное средство защиты от вредных и отравляющих веществ, содержащихся в окружающей среде в критической концентрации. Типовая его конструкция — прорезиненная маска с респираторным блоком и очками, а также фильтр-блок с клапанами, которые соединены гибким гофрированным шлангом.

Первые подобные защитные устройства изобрели немцы во время I Мировой войны, на полях сражений которой было впервые применены химические отравляющие газы. России в середине XIX века сначала появились стеклянные колпаки с нагнетательным шлангом (без системы фильтрации), а в 1915-ом году конструкция с фильтром на основе активированного угля была разработана Н. Д. Зелинским. Дальнейшие разработки проводил в 20-30-х годах Московский институт химобороны.

Типы и назначение

Противогазы имеют разную технологию очистки и разделяются на:

• Фильтрующие (ГП, ПДФ, ППФ) – фильтруют воздух при вдыхании. Эффективны при концентрации опасных летучих веществ в окружающей среде до 0.5%. Конструкция предполагает фильтр-блок с противоаэрозольным ПАФ-фильтром (химические/ биологические/радиоактивные вещества) и угольным фильтром (токсичные пары/газы), а также лицевую маску с окулярами, которые соединены гибким гофрированным шлангом. В комплект поставки обычно добавляются карандаши и пленки против запотевания окуляров, утеплительные манжеты от морозного воздуха и сумка для переноски.
• Изолирующие (ИП, РП) – устройства, в которых человек полностью изолирован от внешней загрязненной среды и дышит сжатой кислородной смесью, которая регенерируется в специальном патроне. Они универсальны и эффективны при нехватке кислорода, сильной или неизвестной концентрации летучих веществ, но способны работать не более 5-ти часов (пока не кончится запас кислорода).

Такие устройства работают на балонном воздухе или связанном кислороде (регенерирация кислорода с помощью химической реакции воды и СО2).

Изолирующая модель – это маска с очковым блоком и корпус фильтрационного блока, в котором расположены баллон со сжатым под давлением до 150-ти атмосфер кислородом, патрон с веществом-поглотителем углекислоты и дыхательный мешок с редукционным вентилем.

Принцип действия: при выдохе отработанный воздух направляется в регенерирующий патрон, где, в результате химической реакции, очищается от CO2 и обогащается кислородом. После этого он попадает в мешок и используется для дыхания, а затем цикл повторяется. Эксплуатация такого устройства зависит от пригодности регенератора (до 5-ти часов).

Разновидности

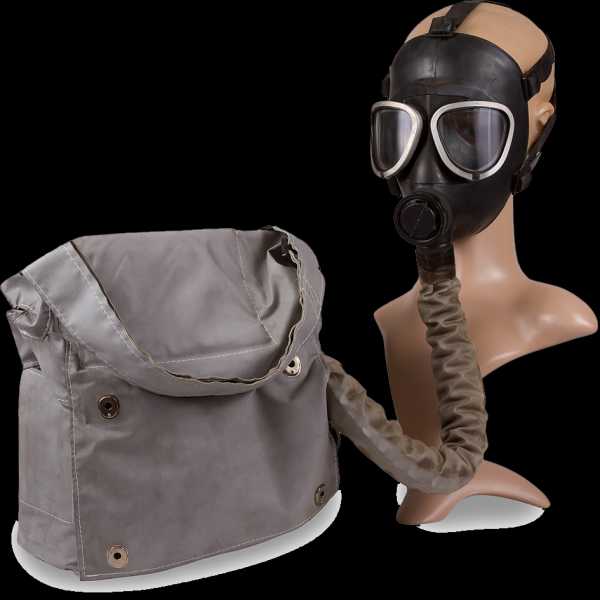

Особой разновидностью являются шланговые противогазы, где воздух нагнетается в маску из удаленной зоны. Эффективны при неизвестной/высокой концентрации отравляющих летучих веществ (0.5% и более) при ремонтных работах в закрытых пространствах и шахтах, чистке емкостей, нефтепроизводстве и в химической отрасли.

Такие устройства по способу подачи воздуха разделяются на:

• самовсасывающие, где воздух перемещается естественным давлением при дыхании;
• с принудительным нагнетанием, где воздух перемещается под давлением, которое создают вентиляторы и воздуходувки.

В отличие от обычных изолированных моделей с регенеративным патроном, шланговые устройства не ограничены по времени использования – в шланге поддерживается постоянное давление, обеспечивающее постоянный приток воздуха и исключающее проникновение под маску загрязненного воздуха.

Виды устройств по назначению

В зависимости от назначения, противогазы бывают:

• войсковые (армейские) – используются военными для защиты от поражающих, отравляющих, биологических и радиоактивных веществ в ходе боевых действий;
• гражданские противогазы – используются для защиты мирного населения от поражения и отравления при военных действиях, техногенных и природных авариях и катаклизмах.
• противогазы промышленные фильтрующие – рассчитаны, в основном, на защиту рабочих на опасном промпроизводстве и во время техногенных аварий на предприятиях.

Компания «Профессиональная защита» предлагает широкий спектр противогазов любых видов. В нашем ассортименте – современные модели с полным размерным рядом и комплектацией необходимыми приспособлениями и аксессуарами по комфортной стоимости!

prfz.ru

Рассчитываем размер противогаза по таблицам

Различные природные катаклизмы, катастрофы, техногенные аварии заставляют людей заботиться о своем здоровье. Большую роль при этом играет индивидуальная защита.

Главным средством является противогаз, предохраняющий органы дыхания человека, лицо, глаза, кожный покров головы от воздействия вредоносных веществ, имеющихся в воздухе.

Пары, туман, дым, болезнетворные бактерии способны причинить огромный вред, поэтому эффективная защита обеспечивается правильным подбором устройства. При возникновении чрезвычайной ситуации такая предосторожность спасет человеку жизнь. В этой статье мы рассмотрим, как определить и узнать, измерить, подобрать и выбрать размер противогаза, а также узнаем какое количество размеров существует.

Расчет устройства со шлемом-маской

Подбирается размер шлема-маски несколькими способами. Для первого, необходимо измерить голову и получить два результата. Понадобится сантиметровая лента из мягкого материала, листок бумаги с ручкой, записывать показатели.

Процесс осуществляется следующим образом:

• Нулевой отметкой лента прикладывается к виску, ведется через всю макушку, опускается по щеке, охватывает подбородок, поднимается по второй щеке до виска, пока свободный конец не соединится с началом. Полученный результат фиксируется.
• Чтобы выполнить еще один замер, лента ведется от одного уха к другому. Линия должна проходить выше надбровных дуг, замыкаться по кругу.
• Полученные данные обоих измерений суммируются. Таким образом, определяется нужный аппарат.

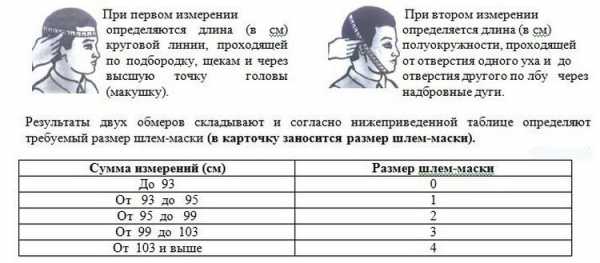

Как определить размер противогаза, можно наглядно посмотреть в таблице:

Например:

• «0» — сумма окружностей приближается к 92 сантиметрам;
• «1» — соответствует диапазону от 92 до 95,5;
• «2» — результаты находятся в пределах 95,5 — 99 см.;
• «3» номером обозначается сумма охватов от 99 до 102,5 см.;
• «4» — равняется показателю, превышающему сумму окружностей в 102,5 см.

Измеряя обхват, необходимо добавлять пол сантиметра на погрешность.

Определение размера шлема-маски противогаза вторым способом заключается в измерении только одного обхвата головы. Замкнутая линия проходит от одного виска к другому по макушке, щекам, подбородку. Полученные данные соответствуют конкретным объемам:

• окружность меньше от 63,5 см равняется нулевому;
• 63,5 – 65,5 соответствует единице;
• для двойки результат должен быть от 66 до 68 см;
• третий — определяется по окружности 68,5 – 70,5;
• показатель, превышающий обмер в 71 сантиметр равняется четвертому номеру устройства.

Существует огромное количество различных видов противогазов. Как подобрать нужный аппарат, читайте в отдельной статье.

Если вам интересно, как устроен фильтр противогаза, читайте здесь.

Хотели бы узнать, какой срок годности у промышленных противогазов? Выясните из этого материала.

С регулируемыми резинками

На всех средствах защиты производителем указывается их размер. Он находится в области подбородка. Подобрать правильный можно по результатам обхвата головы, используя сантиметровую ленту. Получение итогов горизонтальной окружности осуществляется через промеры смыкающейся линией, которая проходит над бровями, ведется выше ушей на три сантиметра и сзади, где находится самая выступающая точка головы.

Определить, чему равняется вертикальный обхват, несложно. Ему соответствует линия, идущая через висок, вверх к макушке, вниз к щеке, по подбородку, вверх по щеке, смыкающаяся у виска. Сложив вместе оба промера, устанавливаются необходимые размеры противогаза, состоящий из роста маски и номеров лямок.

Каждый из результатов округляется на 0,5 мм.

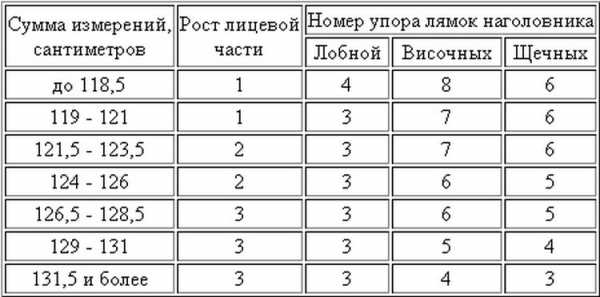

Первое обозначение показывает, какому номеру соответствует лобная лямка, для височных предназначается следующая цифра и щечные, соответственно, обозначаются третьей.

К примеру, если сумма промеров головы составляет 120 см, то номера лямок 3, 7, 8, а лицевой части устройства присваивается первый номер. Если показатель равняется 125 см., упоры ремешков обозначаются цифрами 3, 6, 7, лицевая часть маркируется двойкой.

Проверка перед покупкой

Покупая устройство, необходимо провести его тщательный осмотр. В шлеме-маске должны отсутствовать трещины, а трубка, соединяющая маску и фильтр, быть без проколов, вмятин или прочих повреждений. Кроме того, нужно проверить целостность стекол очков, насколько герметичны соединения, как работают клапаны фильтра.
