Прицел ночного видения для охоты: лучшие цифровые модели

Возможность видеть в кромешной тьме стала доступна для человека после изобретения в начале XX века приборов ночного видения (ПНВ). Немецкие инженеры создавали их изначально для использования в военной сфере – солдаты могли перемещаться во тьме, оставаясь незамеченными для противника. В наши дни технологии в разработке ПНВ шагнули дальше, и теперь они используются в авиации, на морских судах, для проведения спасательных операций. Прицел ночного видения является незаменимым при проведении охоты в условиях плохой видимости.

Назначение и принцип работы

Речь идет о монокуляре с креплениями для установки на ружье. Несмотря на простоту конструкции, она должна соответствовать определенным стандартам и требованиям: важна прочность прицела, ведь в процессе выстрела возникают значительные ударные нагрузки, которые и должна выдерживать конструкция. Поэтому при выборе следует учитывать силу отдачи того ружья, на которое будет установлено устройство.

В основу работы ПНВ заложены принципы оптики и элементарная физика. Состоит прибор из 3-х основных частей:

  •  окуляр;
  •  объектив;
  •  ЭОП – преобразователь электронно-оптического типа.

Ни для кого не секрет, что освещенность местности в ночное время суток в значительной степени ухудшается по сравнению с днем. Источниками света в данном случае выступают уличные фонари, луна и, в некотором плане, звезды.

Современный прицел ночного видения значительно улучшает ведение охоты и качество попаданий

Принцип действия прибора ночного видения очень прост. Отраженный от предметов свет улавливается объектом. Естественно, речь идет о небольшом количестве света, однако его вполне достаточно для получения картинки неплохого качества.

Поступившие в прицел сигналы обрабатываются электронно-оптическим преобразователем, усиливающем их в несколько раз. Некоторые модели способны усилить сигнал в несколько десятков тысяч раз. После обработки, изображение появляется в окуляре, становясь видимым для стрелка.

Обработка сигнала чаще всего происходит в черно-белых тонах с акцентами на некоторых оттенках. В большинстве современных прицелов преобладают зеленые тона. Объясняется это тем, что именно они хорошо улавливаются человеческим глазом.

Большинство современных моделей прицелов ночного видения для охоты дополнительно оснащается лампой инфракрасного свечения. Подобное устройство используется в условиях крайне плохой освещенности (к примеру, если небо затянуто тучами, и уровень освещенности очень мал). Основным преимуществом инфракрасного излучения выступает тот факт, что оно не воспринимается человеческим глазом и не способно отпугивать животных. Однако его оказывается более чем достаточно для идентификации объекта наблюдения. Даже если использовать такой прицел в условиях кромешной тьмы, он показывает отличные результаты.

Поколения прицелов ночного видения

Масса прицела ночного видения ПНС 3×50 составляет около 1 кг

На современном рынке представлены три поколения прицелов ночного видения:

  1. Поколение I. Являются доступными по своей стоимости, но имеют весьма ограниченные возможности. Основными недостатками таких устройств выступают размытое изображение по краям картинки и высокая чувствительность к засветкам. Последнее делает невозможной стрельбу вблизи источников света (костер, свет фонаря или фар и пр.). Чтобы комфортно работать с такими приборами, использование инфракрасных осветителей высокой мощности является просто необходимым. Отдельно следует сказать о прицелах поколения I+. Это модифицированные модели с повышенным разрешением и защитой от засветок, что позволяет получить более четкое изображение. Естественно, их цена будет чуть выше обычных прицелов первого поколения, но такая переплата является более чем оправданной.
  2. Поколение II. Такое устройства являются более продвинутыми: имеют хорошую дальность действия и характеризуются более четкой картинкой при низкой освещенности (пользователи отмечают хорошую видимость даже в безлунную ночь). Второе поколение ПНВ имеет световое усиление до 35 тысяч раз. Использование инфракрасных осветителей при охоте дает отличный результат, поскольку эти устройства отличаются высокой чувствительной к ИК лучам. Многие начинающие охотники после приобретения оптики первого поколения, вскоре сменили ее на конструкции второго поколения.
  3. Поколение III. Такие приборы ночного видения комплектуются специальными фотокатодами, которые производятся на основе арсенида галлия. Даже при высокой кратности увеличения (более 5Х) и в условиях практически полного отсутствия освещения они выдают отличную детализированную картинку. На данный момент такие устройства считаются наиболее совершенными в техническом плане. Единственным недостатком считается их высокая стоимость.

Прицелы второго поколения являются наиболее востребованными среди охотников. Такие устройства – своеобразная золотая середина между малофункциональными прицелами ночного видения 1-го поколения и дорогостоящими приборами 3-го поколения.

Как выбрать прицел ночного видения

Прибор ночного видения выбирается исходя из личных пожеланий охотника и его финансовых возможностей

Для подбора наилучшего варианта необходимо обратить внимание на целый ряд параметров. Следует помнить о том, что выбор прицела является сугубо индивидуальным, а потому опираться в первую очередь нужно на свои предпочтения. От того, насколько качественной будет выбранная вами конструкция, будет зависеть дальность обзора, четкость картинки и возможность использования прибора в условиях плохого освещения.

Основными критериями выбора в данном случае являются:

  1. Светосила объектива и его диаметр. Следует понимать, что эффективность работы прицела ночного видения, как и любого подобного оптического прибора, зависит от количества собираемого им света. Потому чем больше будет диаметр конструкции – тем ярче будет итоговая картинка. Соотношение диаметра объектива и его фокуса – это светосила. Чем меньшим будет ее значение, тем лучшее качество картинки сможет обеспечить объектив.
  2. Кратность. Это один из основных параметров оптики, который в большинстве случаев указывается в ее названии. К примеру, если в названии объектива есть символы «3х», то речь идет о трехкратном увеличении. Оно позволит охотнику видеть объект, расположенный на расстоянии в 150 метров от него, таким образом, будто тот находится всего в 50 метрах. Кратность увеличения напрямую зависит от характеристик окуляра, объектива и фокусного расстояния.
  3. Фокусировка. Такой параметр, как диапазон фокусировки, также может присутствовать в характеристиках приборов ночного видения. Речь идет о рабочих расстояниях, на которых устройство способно обеспечить приемлемое качество картинки. На данный критерий желательно обратить особое внимание, поскольку только таким образом можно подобрать именно тот ночной прицел, который максимально удовлетворяет поставленным задачам. В случае проблем со зрением, охотнику следует поинтересоваться особенностями диоптрийной коррекции окуляра.
  4. Поле зрения. Указывается в градусах, и чем большим будет его значение, тем больший угол обзора способно обеспечить конкретное устройство. Хороший обзор очень важен при ориентировании на местности, охватив определенную область наблюдений. Очень важный нюанс – чем больше кратность прицела, тем меньшим будет поле зрения, потому при выборе следует выбрать оптимальный баланс между данными характеристиками.
  5. Разрешающая способность. Чем выше будет разрешение прибора, тем лучше он будет передавать мелкие детали. Измерение данного параметра осуществляется в количестве видимых штрихов на каждый миллиметр. ПНВ последнего поколения обладают максимальной разрешающей способностью. Старые модели значительно уступают им по качеству изображения.
  6. Вес и размеры устройства. Данные параметры важны лишь в том случае, если вы планируете использовать прицел в течение длительного времени. Более дорогие приборы отличаются не только улучшенными показателями оптики и механики, они также имеют идеально продуманную конструкцию, которая способна свести габариты и вес прицела к минимуму.

О модулях ночного видения

Модуль ночного видения легко устанавливается и снимается с оружия

Специалисты утверждают, что для успешной охоты в ночное время вовсе необязательно покупать прицел ночного видения. Его можно заменить специальной монокулярной трубкой-насадкой, которая устанавливается на дневной прицел. Такие устройства позволяют получить приемлемое качество картинки в условиях плохой освещенности, при этом не затрачивая значительных средств на покупку нового прицела.

Относительно расположения, существует два варианта подобных устройств:

  1. Находящиеся за окуляром.
  2. Располагаемые перед объективом.

Такая трубка может быть закреплена на прицеле посредством стандартных хомутов или же установлена на винтовке при помощи специальных планок.

Насадка ночного видения является отличным выбором для тех охотников, которые уже имеют дневной прицел и хотят использовать его в любое время суток. Причем такие модули выпускаются производителями оригинальных прицелов, а потому подобрать максимально совместимые модели будет не так уж и сложно.

На данный момент существуют как максимально упрощенные модели оптических насадок, так и сложные цифровые модели, «сердцем» которых является ПЗС-матрица. У таких устройств может присутствовать встроенный инфракрасный осветитель, дисплей и пульт управления.

Модули ночного видения отличаются следующими преимуществами:

  • приемлемая цена;
  • небольшой вес;
  • компактность;
  • простота в транспортировке;
  • быстрый монтаж и демонтаж.

Выбирая данный элемент экипировки, охотнику следует обратить свое внимание на следующие характеристики:

  1. Светосила.Напрямую влияет на четкость и качество картинки, потому чем больше будет данный показатель – тем лучше. Это одна из наиболее важных характеристик современных прицелов.
  2. Защита от засветок. Эта функция обеспечивает комфортное прицеливание в том случае, если объектив направлен на свет костра, фар, фонаря и т. д.
  3. Размер выходного значка. Если насадка имеет большой выходной значок, то ее разрешается применять с прицелами высокой кратности (8х и более).
  4. Инфракрасный фонарь. Это свойство является важным в том случае, если вы планируете охотиться в условиях крайне плохой освещенности. Даже в ночное время суток такие прицелы показывают отличные результаты.
  5. Автономность работы. Стандартная продолжительность работы от одного комплекта батарей составляет 60 часов. Причем некоторые конструкции позволяют использовать блоки питания выносного типа.

Обзор лучших прицелов ночного видения

Прибор позволяет охотнику увидеть цель на расстояниb до одного километра

Выбор качественного прицела ночного видения может оказаться еще той задачей. На современном рынке присутствует множество моделей с различными характеристиками. И далеко не каждый производитель способен выпускать продукцию действительно высокого качества. Поэтому следует более подробно рассмотреть наиболее удачные и популярные модели прицелов.

  1. YukonSentinel 3×60 Weaver. Отличный вариант для слежки на открытой местности. Благодаря своей универсальности, может быть с успехом установлен на оружие любого калибра. В условиях крайне плохой освещенности позволяет распознать силуэт с расстояния в 200 метров. Большой диаметр объектива определяет хороший уровень светосилы.
  2. Дедал (Dedal) 180 HR. Хорошая модель с дальностью прицела около 150 метров. Применение ИК-осветителя позволяет увеличить данный параметр до 200 метров. Устройство можно установить на ружья гладкоствольного и нарезного типа. Диаметр объектива составляет 100 мм.
  3. Pulsar (Пульсар) Sentinel G2+ 3х50. Характеризуется значительным усилением светового потока. Наблюдение за объектом может производиться при любых условиях. Увеличение позволяет стрелку распознавать силуэт с расстояния в 1000 метров.

voin.guru

Прицел для гладкоствольного оружия, виды, выбор, установка

Один из самых частых вопросов, который нам задают - это выбор прицела на гладкоствольное оружие. Связано это прежде всего с законодательством, которое ограничивает разрешённые типы огнестрельного оружия начинающим охотникам, и поэтому гладкоствольные ружья наиболее распространены среди охотников. Кроме того, на рынке (тем более вторичном) много недорогих моделей с низкой стоимостью патронов и обслуживания.



Содержание статьи



Чтобы подобрать прицел необходимо понимать три ключевых особенности гладкоствольных ружей:

  1. Мощность патрона
  2. Условия охоты
  3. Способ установки выбранного прицела

Для начала разберёмся с общими для всех ружей такого типа первыми двумя факторами - мощностью патрона и условиями охоты (сузим круг рекомендованных прицелов), предложим лучшие прицелы каждого типа (и объясним - почему): оптические, коллиматорные и ночного видения, а затем рассмотрим варианты крепления прицелов в зависимости от модели оружия.

Мощность патрона и условия охоты

12-й - это самый ходовой калибр для гладкоствольного ружья в России. Следует иметь ввиду, что дульная энергия тяжёлой пули, картечи или дроби 4 000 ... 4 500 Джоулей - максимальная, а при использовании патронов Magnum может быть ещё бошьше. Соответственно отдача оружия вызывает колосальную ударную нагрузку на прицел и кронштейн. Выбирая прицел, прежде всего обратите внимание на дульную энергию патрона и соотнесите её с весом оружия и характеристиками прицела, которая указывается в его паспорте. Несмотря на относительно невысокую стоимость гладкоствольных ружей, к выбору прицела по ударной нагрузке нужно отнестись серьёзно: большинство дешёвых моделей прицелов не пригодны для гладкоствола. И точно не стоит заказывать неизвестные бренды (или подделки известных) из Китая.

Дробь и Картечь

Дистанция для стрельбы дробью или картечью не превышает 35 метров. На таком растоянии для охоты целесообразно использовать только коллиматорный прицел. Если вы уже точно знаете, что будете охотится только таким способом (например, на птиц), сразу переходите к статье о выборе коллиматорного прицела на гладкоствольное ружьё 12-го калибра.

Для самообороны, условия которой предполагают закрытые пространства и короткую дистанцию, возможно применение коллиматорного или лазерного прицелов. Существуют также комбинированные модели - коллиматор+лазер, все они перечисленны в этом разделе каталога. Функционально они не отличаются от обычных коллиматоров и подробно на них останавливаться не будем.

Пуля

Споры о прицельной дальности пули, выпущенной из гладкоствольного ружья, не утихнут никогда. Отдельные умельцы добиваются неплохой точности: используя оптический прицел, дульную насадку (парадокс) или специальный ствол (ланкастер) и пули собственного изготовления, получают разброс в 200..300 мм даже на расстоянии 150 метров! Но всё же, говорить о массовой охоте таким способом не стоит. В общем случае прицельная дальность для пули из гладкоствольного оружия не превышает 70-ти метров, а уверенное поражение зверя - 50 метров. Такая дистанция достаточна для охоты на всех крупных зверей стран СНГ, пожалуй, кроме стремительного медведя. Стоит отметить, что дистанция 50 метров подходит практически для всех разновидностей охоты.



Типы и лучшие модели прицелов для гладкоствола

Итак, разобравшись с ограничениями по мощности патрона, свзанной с точностью гладкоствольного ружья - дистанцией и как итог: вариантами охоты, рассмотрим все подходящие для гладкоствола типы прицелов и модели прицелов.

Оптический прицел для гладкоствольного оружия

Оптический прицел на гладкоствольном ружье скорее всего разочарует охотника: ненужное для малых дистанций увеличение приведет к уменьшению поля зрения и усложнит прицеливание.



Впрочем, применение таких прицелов оправдано в следующих случаях:

  • для спортивной или любительской стрельбы по мишеням;
  • для охотников со слабым зрением.

Ниже перечислим наилучшие для гладкоствольного оружия модели оптических прицелов.

Подробнее о прицеле:

 ПО 3,5х20 Пилад

Пилад 3,5х20С
(без диоптрийной настройки)

Гражданский аналог легендарного
прицела ПУ 3,5х22


Благодаря своей невысокой стоимости, лёгкости и надёжности, вологодский прицел ПО 3,5х20 - дин из самых популярных оптических прицелов для гладкоствольных ружей


Подробнее о прицеле:

Оптический прицел Hakko Hunter 1-4x20 (BNL-1420)



Оптические прицелы переменной кратности на гладкоствольном оружии применяются на загонной охоте. Небольшая кратность обеспечивает широкий обзор для быстрого обнаружения зверя, а небольшое увеличение (обычно до 4-х крат), помогает точнее прицелится на средних дистанциях.

Унивесальный и недорогой оптический прицел переменной кратности Hakko Hunter 1-4x20 выдерживает оттдачу любого гладкоствольного калибра.

Подробнее о прицеле:

Охотничий прицел ПО 4х24 П



Оптические прицелы Новосибирского завода - эталон надёжности. Новая серия прицелов ПО с литерой П - предназначены для установки на планку Пикатини и Вивер. Это быстросъемное крепление позволит быстро заменить прицел, например, на коллиматорный. Если на оружии нет заводской планки, используется кронштейн для горизонтального или вертикального расположения стволов.

Подробнее о прицеле:

ПО 4х24 - для карабина "Тигр" (TG3)

ПО 4х24-1 - для карабинов "Сайга", "Вепрь"



Оптический прицел ПО 4х24 - гражданский аналог армейского прицела ПСО-1. Они разрабатывались для использования с автоматом АК и винтовкой СВД. Размумеется, выдерживают и калибры под ланкастер и 12-й. Преимущество этих прицелов для использовании с мощными патронами под гладкоствол в монолитном с корпусом прицела кронштейне, который обеспечивает наилучшую стабильность прицела. Обращаем внимание на то, что у этих прицелов нет диоптрийной настройки.

И всё же на гладкоствольные Сайгу и Вепрь мы рекомендуем устанавливать коллиматорный прицел, который позволяет быстрее находить цель после каждого выстрела, что увеличивает скорость ведения огня - глвное преимущество гладкоствольных АК.



Гораздо чаще на гладкоствольном оружии используются коллиматорные прицелы и прицелы ночного видения.



Коллиматорный прицел для гладкоствольного оружия

Коллиматорный прицел обычно не имеет увеличения и удобен для стрельбы как дробью так и пулей на дистанциях до 100 метров, что более чем достаточно для любого гладкоствольного оружия. Подробнее о данном типе оптического прибора можете прочитать в статье «Как выбрать коллиматорный прицел». Что же касается гладкоствола, ещё раз напомним про ограничение по дульной энергии. Обязательно учитывайте этот фактор, чтобы марка прицела не сбивалась или сам прицел не развалился на оружии (что на самом деле случается с дешёвыми моделями).

Дополнительно, мы рекомендуем владельцам мощного гладкоствольного оружия выбирать модели прицелов в корпусе, выполненном с кронштейном, что позволяет избежать дополнительных крепёжных элементов - колец.

Что касается убеждения многих охотников относительно открытого коллиматорного прицела о том, что такой прицел чаще закрытого коллимтора засоряется, коротко отметим, что это действительно так, например во время снегопада. Однако, выбирая закрытый прицел вы теряете в угле обзора, который у открытого - шире.

Таким образом, для охоты на вскидку мы однозначно рекомендуем открытый коллиматорный прицел. Тоже касается использования гладкоствольного оружия для самообороны.



 Далее мы подобрали самые оптимальные модели с учетом дульной энергии:

Коллиматорный прицел Pilad P1х42 Weaver. Прицел имеет 3 варианта прицельной марки, режим астоматического выключения. Подробнее... А самая важная особенность этого прицела, что он кроме Weaver выпускается в ещё в двух вариантах корпуса, в том числе - ласточкин хвост и на вентилируемую планку.

Компактный и лёгкий японский коллиматорный прицел Hakko BED-35 Panorama также имеет систему смены марок MR-02 (4 марки) и 7 ступеней регулировки яркости. Тончайший корпус, который удерживает линзу, во время прицеливания  и фокусировке взгляде на объекте буквально растворяется, обеспечивая панорамный обзор цели. Это очень удобно при стрельбе по движущимся мишеням, например, птице.

Американский коллиматорный прицел Rubicon от Bering Optics не менее компактен, обладает регулируемой подсветкой, что удобнее тем, кто не любит "сюрпризов" автоматики. У прицела универсальная метка 3 MOA, которая подходит и для охотй пулей и дробью. Его аналог с авторегулировкой яркости метки большего размера (5 MOA, для пернтатой дичи) - OP-LA Reflex.



Прицел ночного видения для гладкоствольного оружия

В России популярная охота на ночного зверя. В темноте охотиться на большие дистанции сложно, поэтому гладкоствольные ружья со своей небольшой дальностью часто используются при таком виде охоты. Для подбора прицела ночного видения учитывайте, что дистанция будет невелика, поэтому не стоит гнаться за дорогими прицелами 2-го или 3-го поколения ЭОП, так как на такое расстояние стрелять и не приходится. В таком случае практичнее использовать прицелы 1-го поколения, которые позволяют целиться до 150 метров. Но тут как и у коллиматорных прицелов важна дульная энергия оружия. Не все прицелы 1-го поколения могут выдержать мощную отдачу. Если рассматривать самый ходовой 12 калибр, то для него подойдут такие варианты прицела ночного видения, как:

Прицел ночной ПН-2М. Изготавливается Новосибирским приборостроительным заводом из авиационного алюминия. Подробнее..
Прицел ночного видения Dedal-180HR. Одним из преимуществ - налчие регулировки фокусного расстояния. Подробнее...



Приборы ночного видения - специализация нашей компании. Мы можем ного рассказывать про особенности эксплуатации прицелов ночного видения, поэтому материалы по этой теме вынесли в отдельную статью - о выборе ночного прицела для гладкоствольного оружия.



Разновидности гладкоствольного оружия и варианты крепления прицела

Гладкоствольное оружие имеет много разновидностей. Различие заключается в количестве стволов и их расположения, а так же в использовании различных калибров и способе перезарядки.

Важным фактором для подбора прицела на гладкоствольное оружие является его установка. Так многие ружья изготавливались с расчетом прицеливания исключительно механическим прицелом, что часто сказывалось на отсутствие посадочных мест. Для решения этого вопроса рассмотрим популярные гладкоствольные ружья.

Двуствольное охотничье ружьё Иж-27








Ружье ИЖ-27 имеет ряд особенностей. Во-первых, двуствольное ружье с вертикальным расположением, во-вторых, перезарядка осуществляется за счет перелома ствола. На ствольной коробке отсутствует посадочное место. Но наличие вентилируемой планки позволяет устанавливать прицелы. Установка прицелов на вентилируемую планку довольно проста, что привело к популярности переходных кронштейнов, как, например:




  Планка переходная с вентилируемой на Weaver УМ-07. Данная переходная планка позволяет пользоваться механическим прицелом без демонтажа. Подробнее...




Также возможно купить коллиматорный прицел с уже установленным креплением под вентилируемую планку, самые ходовые:




Коллиматорный прицел PFO 1х25. Работает без батареек, очень легок. Подробнее...








  Коллиматорный прицел Pilad P1х42 для вентилируемой планки. Коллиматор имеет большую линзу в 42 мм. Подробнее...





Использование вентилируемой планки для многих ружей стало простым решением для установки прицела на гладкоствольное ружье. Но данный тип крепления подходит исключительно для установки коллиматорных прицелов. Связано это с ограничением веса приборов, которые устанавливаются на вентилируемую планку. Для прицелов ночного видения и при отсутствии посадочного места на ствольной коробке ИЖ-27, Новосибирским заводом изготовлен уникальный кронштейн, который устанавливается за счет обжатия двух стволов ружья:




Кронштейн для гладкоствола Вертикал Вивер. Кронштейн устанавливается за счет обхвата двух стволов. Подробнее...





Самозарядное гладкоствольное ружьё МР-153











Для охотничьего ружья МР-153 характерно качающееся цевье или по другому помповый способ перезарядки. Наличие вентилируемой планки, как было описано выше, уже является способом установки, а для тяжелых ночников существуют переходные кронштейны, устанавливаемые за счет штатных штифтов ствольной коробки:




Кронштейн Weaver для МР-153. Кронштейн имеет вырез под ручку затвора. Подробнее...



Подробнее про установку этого кронштейна читайте в посвящённой этому оружию статье.

Самозарядные гладкоствольные карабины Сайга 12 и Сайга 410











Преимущество гладкоствольных карабинов на базе АК в их скорострельности. Что бы усилить эту особенность, необходимо использовать соответствующие прицелы:

  • Лазерный прицел - для самообороны (стрельба на короткой дистанции)
  • Коллиматорный прицел - для всех остальных случаев

Нередко используется и комбинированные прицелы - лазер+коллиматор, или ещё более "навороченные" модели - с тактическим фонарём, например, 3-in-1 Precision Reflex, BE 51003.



Гладкоствольные ружья на базе АК имеют боковую планку. Для установки коллиматорных и ночных прицелов чаще всего используют переходные кронштейны с бокового на верхний Weaver. Данный тип крепления позволит использовать один кронштейн под два типа прицелов. Но тем не менее охотники часто используют прицелы с уже установленным боковым креплением. Такие прицелы исключают дополнительное крепление (например, кольца), что увеличивает надежность конструкции. Кроме того, прицелы с боковым кронштейном чаще всего имеют быстросъемное крепление, что позволяет быстро менять оптику, например, в зависимости от условий освещения или изменении типа охоты. Ниже несколько рекомендуемых нами моделей.



  Коллиматорный прицел Ракурс-А1 (ПО1x20 А1). Прицел имеет диоптрийную подстройку. Подробнее...








 Коллиматорный прицел "Кобра" ЭКП-1С-03. Коллиматорный прицел открытого типа с боковым кронштейном под гладкоствольный Вепрь.Выпускается ИЖМАШ в небольших партиях.Аналоги можете посмотреть в Подробнее...



Если требуется установить компактный коллиматорный прицел с учетом небольшого веса, рекомендуем познакомиться с таким видом крепления, как установка Weaver планки в замен штатной мушки:




  Кронштейн Weaver на целик "Рыбка-АК". Простой в установке кронштейн, по которому аозможна стрельба механическим прицелом. Подробнее...



В итоге, что же нужно учитывать при покупке прицела на гладкоствольное ружье:

  • учитывайте на какое расстояние Вы стреляете, для гладкоствольных ружей оптические прицелы бесполезны;
  • Для каждого прицела есть ограничения по дульной энергии, к примеру, 12 калибр имеет 4200 Дж;
  • Установка прицела иной раз важнее, чем сам прицел. Обратите внимание возможна ли установка на Ваше ружье.





opticstrade.com

Выбор ночного прицела для охоты

Для многих охотников темное время суток – не повод отказаться от любимого занятия. Ведь есть снаряжение, позволяющее эффективную стрельбу при минимальном свете или вовсе без него – современные ночные прицелы.

Принцип их работы основан на том, что даже в темное время суток все же остаются те или иные источники света: звездное небо, Луна и т.д. Светочувствительные элементы ночного прицела способны уловить свет, отраженный от различных объектов, и усилить его в сотни раз.

В зависимости от типа светочувствительного устройства прицелы ночного видения бывают:

  • цифровыми на основе ПЗС-матрицы,
  • оптическими на основе ЭОП.

Они отличаются не только конструкцией, но и некоторыми эксплуатационными характеристиками.

Оптические ночные прицелы с ЭОП

Главным рабочим элементом в конструкции такого прицела является ЭОП – вакуумный электронно-оптический преобразователь. Он преобразовывает частицы света в электроны, многократно ускоряет последние и передает на люминесцентный экран. Так формируется изображение объектов, которые охотник использует для наблюдения и прицеливания.

В настоящее время прицелы ночного видения выпускаются с ЭОП трех основных и трех промежуточных поколений. По мере усовершенствования этого электронно-оптического устройства повышалась четкость изображения и другие характеристики охотничьей оптики.

Прицелы поколений I и I+ – наиболее доступны по цене, но имеют относительно невысокую светочувствительность и дальность распознавания до 200 метров. У моделей поколения I наблюдается размытое по краям изображение, в то время как поколение I+ дает более четкую картинку (например, прицел Sentinel GS 2x50).

В целом ночные прицелы этих поколений предназначены для стрельбы на открытой местности в лунную ночь и с наличием ИК-подсветки. Также нужно внимательно отнестись к выбору оружия – сильная отдача может повредить ЭОП.


Прицелы поколений II и II+ – стоят дороже моделей 1го поколения, но пользуются намного большей популярностью ввиду оптимального соотношения технических преимуществ и цены. Максимальное расстояние для прицеливания составляет до 300 м. у поколения II и до 500 м. у поколения II+.

От своих предшественников эти прицелы отличаются большим рабочим ресурсом – до 3000 часов и автоматической регулировкой яркости сетки. Они тоже требуют ИК-подсветки, но дают более четкую картинку при охоте на открытой местности. Среди достойных представителей поколений II и II+ можно выделить InfraTech IT-406X, СОТ X4 Pro, Dedal-450C и др.


Прицелы поколений III и III+ – дорогое снаряжение с высокими показателями светочувствительности и усиления света. Они могут работать в безлунную ночь без ИК-осветителя (особенно поколение III+) и позволяют целиться в объект на расстоянии до 700-1000 м. Срок эксплуатации достигает 10 000 часов. У поколения III+ есть и еще одно преимущество – защита от засветок, благодаря чему ночной прицел не испортится от внезапных вспышек света.

Среди высококачественного, дорогого  снаряжения для ночной охоты поколения III можно выделить ночные прицелы InfraTech. Более дешевые варианты, но тоже с хорошими техническими характеристиками, встречаются среди российских прицелов ночного видения СОТ.

Начиная с прицелов поколения II, на четкость изображения существенно влияет объектив – его диаметр и качество линз. Но не всегда имеет смысл выбирать модели с большим, мощным объективом – они, как правило,  отличаются более тяжелым весом.


Цифровые ночные прицелы с ПЗС-матрицей

Этот тип прицелов ночного видения функционирует на основе светочувствительной электронной матрицы, которая преобразует световые частицы в электрический заряд. Среди таких приборов тоже есть старые и более современные модели, но четкой градации поколений не существует. Высокой популярностью у охотников пользуется линейка Pulsar Digisight – цифровые прицелы с оптимальным соотношением качества и цены.

Если сравнивать с прицелами на основе ЭОП, цифровые модели по качеству изображения соответствуют поколению II+, однако отличаются более легким весом и совершенно не боятся засветок. Устойчивость к яркому свету – отличительная черта и важное преимущество цифровых ночных прицелов, благодаря которому их можно использовать как ночью, так и в дневное время.

Недостатком же «цифры» является высокое потребление энергии – заряда батареи такому прицелу хватает сравнительно ненадолго. Кроме того, многие модели отличаются невысокой морозостойкостью, хотя это не касается прицелов с OLED-дисплеем – они без проблем выдерживают даже 20-градусные морозы.


Подведем итог: советы по выбору прицела ночного видения

  1. Поскольку ЭОПы первого поколения имеют слабую защиту от ударных воздействий, ночные прицелы на их основе не стоит использовать на оружии с сильной отдачей (гладкоствольном и нарезном свыше 7,62х54). Если ищите прицел для крупнокалиберного ружья – выбирайте модель поколения II+ и выше.
  2. Для охоты круглый год обращайте внимание на стойкость прицела к погодным условиям, в частности – на морозостойкость. Также важно, чтобы он имел влагозащищенный, азотозаполненный корпус (для предотвращения конденсата внутри корпуса).
  3. Цифровые прицелы ночного видения можно использовать даже днем, оптические же модели на основе ЭОП предназначены исключительно для темного времени суток. Дальность распознавания объектов зависит от поколения ЭОП – от 50 м. (поколение I) до 800 и выше (поколение III+).
  4. Мощный объектив большого диаметра способствует более четкому и контрастному изображению, но вместе с тем увеличивает вес прицела, что не всегда удобно – ищите компромисс. Из обязательных требований к объективу можно выделить качественные линзы и фокусировку на разные расстояния.
  5. У современных прицелов ночного видения сетка имеет регулировку яркости – это делает ее хорошо заметной, независимо от уровня освещения и фона.
  6. Хорошее охотничье снаряжение отличается бесшумной работой – обратите внимание на блок питания ЭОП, он не должен вас выдавать.

www.optic4u.ru

Прицелы: оптические, коллиматорные, ночные, тепловизионные

В 1800 году английский астроном немецкого происхождения Фредерик Уильям Гершель, в ходе эксперимента, открыл и доказал существование инфракрасного излучения - невидимой человеческому глазу части электромагнитного излучения, которая находится между красным концом видимого света и микроволновым радиоизлучением. Ученому удалось расщепить солнечный свет стеклянной призмой и измерить температуру каждого цвета в полученном спектре. Выяснилось, что наибольшая температура находится в невидимой области, сразу за чертой видимого красного цвета.

Устройством для восприятия этой части спектра человеческим глазом стал болометр, изобретенный американским ученым Сэмюэлем Лэнгли, который в первую очередь прославился благодаря неоценимому вкладу в развитие мировой авиации. Болометр - приемник инфракрасного излучения, работающий по принципу замера электрического сопротивления своей термочувствительной составляющей, образующегося вследствие нагревания потоком электромагнитной энергии. Современные болометры применяются в измерительных и лазерных приборах как чувствительные приемники инфракрасного излучения. В число этих приборов входят тепловизионные прицелы, работающие на базе неохлаждаемых микроболометров.

Первыми тепловизорами военного назначения были авиационные и танковые приборы. Лишь спустя много лет, когда ученым удалось достичь определенного прогресса в области тепловидения, технологию начали применять в устанавливаемых на оружие прицельных приспособлениях. Этому во многом способствовала американская компания FLIR Systems - один из ведущих производителей тепловизионных матриц, которые на протяжении нескольких десятков лет применяются не только в их собственных приборах, но и становятся основой для интеграции в портативные устройства других производителей. Сегодня компания FLIR выпускает тепловизионные приборы всех возможных классов: от миниатюрных тепловизионных насадок для смартфонов до огромных стационарных тепловизионных комплексов военного назначения.

Список стран, производящих собственные тепловизионные сенсоры, крайне ограничен. Ведущими производителями микроболометров остаются США, Франция и Китай.

fortuna.army

Смотри в оба-2. Оценка отечественных ночных прицелов (Часть II)

(Продолжение. Начало в статье «Смотри в оба! Оценка прицелов отечественного стрелкового оружия»)

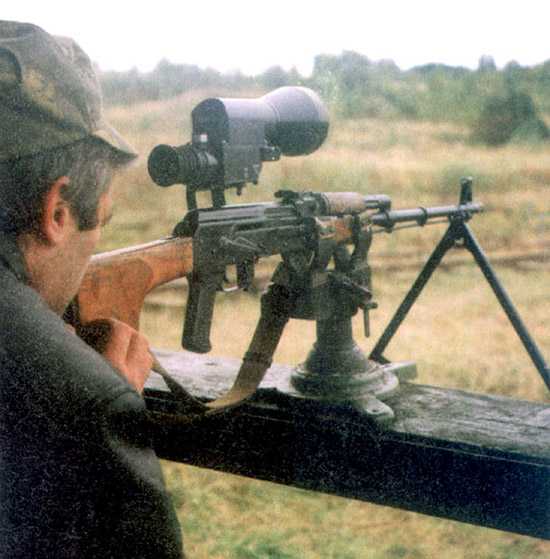

Ночной прицел ПОН-5 (на фото он установлен на АК-74М, зажатом в станке для
пристрелки оружия) в 1970-х годах состоял на вооружении специальных
подразделений КГБ СССР. Сейчас он явно устарел, хотя с учетом его относительно
низкой цены и налаженного производства мог бы найти применение в армии.
Уступая своим современным «собратьям» по светосиле, усиленно на небольших
дальностях он дает неплохую картинку. К недостаткам можно отнести его
смещенное влево относительно плоскости симметрии расположение на оружии.
При достаточно большой массе устройства это не только нарушает баланс
оружия, но исключает стрельбу с левого плеча.

С наступлением сумерек возникает вопрос – как быть, менять прицел на ночной или еще подождать? Одно дело – стрелять из оружия с оптическим или коллиматорным прицелом по подсвечиваемым мишеням при знании мишенной обстановки и другое дело – реальная обстановка, когда расположение цели неизвестно. В отличие от коллиматорных прицелов (КП) оптические прицелы (ОП) являются усилителями яркости изображения. Коэффициент усиления их определяется отношением диаметра входного зрачка объектива (диаметр линзы объектива) к выходному зрачку и может достигать нескольких десятков раз. Поэтому тактические возможности у ОП с наступлением сумерек выше, чем у КП. В этот период времени большое значение начинают играть вид сетки (форма прицельной марки, угловые размеры ее элементов) и ее яркость. Наконец наступает время, когда ОП и КП практически бессильны.

Предоставляя для ночных стрельб на курсах «Выстрел» коллиматорные и оптические прицелы, конструкторы БЕЛОМО учитывали, что реальное поле боя будет подсвечено пожарами, осветительными средствами, трассирующими пулями и т.п. На полигоне это достигалось с помощью прожекторов и мигающих лампочек, расположенных на поднимающихся мишенях.



Выверка прицела ПОНД-4, установленного на пулемете РПК-74М, производилась
в сумерках на дальность 100 метров со станка для холодной пристрелки. Для
выверки ночного канала на объектив устанавливалась диафрагма. Трудность
состояла в определении величины поправки, так как при переключении с
дневного канала на ночной прицельная марка резко убегала влево.
Результаты выверки контролировались стрельбой.

Для обеспечения наблюдения и ведения стрельбы в условиях пониженной освещенности без прицелов ночного видения не обойтись. Для сравнения возможностей ОП и КП с ночными прицелами, работающими в диапазоне, близком к инфракрасному, НИИСТ МВД РФ предоставил наиболее современные разработки, выполненные в интересах МВД России, – ПОНД-4, ПОНД-7 и «Вепрь». Дальность их стрельбы зависит в первую очередь от используемого ЭОПа (электронно-оптического преобразователя) и увеличения прицела. В большинстве предлагаемых прицелов использован ЭОП 1-го поколения. Стоимость их не превышает $300–400, они предназначены, по мнению фирм-изготовителей, для широкого использования охотниками. Прицелы на базе ЭОПов поколения 2 и 2+ можно считать профессиональными, чаще всего их используют силовые структуры, так как технические характеристики их на порядок и более (для 2+) выше, чем у предыдущих. Однако и стоимость их соответственно для прицелов на базе 2-го поколения – $950–2000, для 2+ – $2500. Не каждый охотник может себе такое позволить, хотя на последней Московской международной оружейной выставке их предлагалось не меньше, чем на 1-м поколении. Ко всем прицелам можно заказать крепление для любого вида оружия, как верхнее, так и боковое. Прицельные знаки имеют различный вид и угловые размеры, могут устанавливаться в промежуточном фокусе либо проецироваться в поле зрения прицела. К высококачественным прицелам, прошедшим все виды стрельбовых испытаний, можно отнести ПОН-5 (1-е поколение), 1ПН51 (2-е поколение), ПКН-03 (2-е поколение), «Вепрь» (2+ поколение).



Прицел «день–ночь» ПОНД-4 на пулемете РПК-74Н позволяет осуществлять
прицеливание как днем, так и ночью. Перевод режима осуществляется поворотом
рычага на левой стороне корпуса прицела. Видимость хорошая по обоим каналам.
В ночном режиме практически нет «снега» и засветки от собственных выстрелов
и трассирующих пуль. К недостаткам ПОНД-4 можно отнести относительно большие
габариты и массу. В испытываемом образце не совпадали прицельные марки
дневного и ночного канала, что вынуждало при переходе с канала на канал брать
поправку. Не радовал и слабый кронштейн прицела, постоянно сбивающий
пристрелку, из-за чего его пришлось установить на такое относительно «мягкое»
оружие, как РПК-74Н. На объективе отсутствует бленда, что при большом размере
линзы облегчит работу противника по засечке снайпера.

Не каждый снайпер согласится в период боевой работы заменить свой ПСО на ночной прицел, пусть даже заранее выверенный. Известно, что допустимая ошибка при перестановке составляет 0,5 тыс., а это на дальности 300 метров приведет к отклонению в 15 см. Отсюда желание иметь всесуточный прицел с небольшими габаритами и массой, позволяющий решать широкий спектр задач днем и ночью. Такая возможность появилась – был разработан и изготовлен прицел «день–ночь» ПОНД-4 на базе ЭОПа поколения 2+. Технические характеристики приведены в таблице 1.

В прицеле использовался линзовый объектив с фокусным расстоянием 125 мм и относительным отверстием 1:1,5. По техническим характеристикам прицел соответствует лучшим образцам зарубежной техники. Так, дальность стрельбы ночью при нормированной освещенности 0,005 лк составляет до 500 метров, а днем 1000 метров. Конструкцией предусмотрена долговременная водонепроницаемость. Внутренняя герметизированная полость прибора заполнена азотом, что защищает от запотевания внутренние поверхности оптических деталей и позволяет вести длительные наблюдения и стрельбу в условиях повышенной влажности и больших перепадов температур. Предусмотрена возможность включения подсветки сетки, а при падении напряжения питания менее 1,8 В она начинает мигать, что говорит о необходимости замены элементов. Выверка прицела по дальности и направлению производится с помощью верхнего и бокового маховичков. Их барабаны содержат шкалы, размеченные в тысячных делениях дистанции. На оптических деталях нанесено пятислойное просветляющее покрытие в диапазоне длин волн 0,4–0,9 мкм. Переключение режима «день–ночь» осуществляется поворотом рычага, прикладываемое при этом усилие незначительно.



«Родной брат» ПОНД-4 – прицел ПОНД-7. Кратность увеличения у него повышена
до 7. Соответственно увеличились габаритные размеры и масса. Предназначен
для установки на крупнокалиберную снайперскую винтовку. Достоинства и
недостатки аналогичны ПОНД-4. Оба прицела предназначены явно не для
широкого круга пользователей и из-за специфических особенностей вряд ли
найдут спрос среди армейских снайперов, пожалуй, кроме очень специальных
подразделений. Но для правоохранительных органов, особенно их
антитеррористических команд, ПОНД-4 и ПОНД-7 могут представить интерес.

Прицел прошел стрельбовые испытания, и по их результатам было внесено много изменении: замена двух переключателей на один поворотный 4-позиционный, уменьшен диаметр входного объектива, изменена конструкция крышки отсека питания, изменен кронштейн крепления к оружию, изменен вид сетки, внесены изменения в оптическую схему ночного канала. Что же мы имеем в результате? Основная проблема – сохранение оси прицеливания при переключении с одного режима на другой. Допускаемое отклонение прицельной марки не более 3 минут, это чуть меньше 1 тыс. дистанции, и на дальности 300 метров составит 25 см. Такой увод вносит свою специфику в пользование прицелом. Снайпер должен заранее изучить «поведение» при переключении каналов и вносить коррективы при стрельбе. Так, если основной режим работы – днем, то пристреливать в «О» надо дневной канал, а зная направление и величину «увода» прицельной марки для ночного канала, следует вводить соответствующие коррективы при стрельбе ночью.

Вид сетки и предложенный способ введения поправок по дальности вызывают некоторые вопросы. Так, вынос точки прицеливания осуществляется по сетке с нанесенными на ней метками дальности от 100 до 1200 метров. Причем сетка комбинированная для двух видов стрелкового оружия – АК-74Н и СВД, так как баллистика пуль разная, то и прицельные знаки для одной дальности разнесены друг от друга. С одной стороны, это должно быть удобно: не надо менять колпачки для разного вида оружия, проще переносить огонь по глубине. Однако сетка получилась чрезмерно насыщенной, и прицеливание, на наш взгляд, наоборот, затруднено, особенно это характерно для ночного канала при включенной подсветки сетки. Дальнейшие испытания модернизированных образцов выявят их положительные стороны и недостатки.




Все прицелы имеют почти одинаковые сетки, состоящие из центральной марки в виде галочки, а также нескольких штрихов по горизонтали и вертикали. Сетки во всех прицелах (кроме «Вепря») подсвечиваются с плавной регулировкой яркости. Прицелы не имеют дальномерных шкал, а дальность определяется сравнением размеров элементов сетки с размерами объекта в соответствии с прилагаемыми рисунками. Для точного определения дальности в широком диапазоне по танку, бегущей, поясной, грудной и головной фигурам следует запомнить не менее 20 возможных вариантов, что не так просто даже для опытного бойца.



Модернизированный прицел ПОНД-4, установленный на снайперской
винтовке СВД (внизу), и ночной прицел ПОН-3 для охотников, установленный на
самозарядной малокалиберной винтовке «Marlin». В затемненном тире из-за
отвратительной регулировки пристрелять ПОН-3 так и не удалось, следовательно,
не удалось оценить и его возможности, хотя картинка выглядела достаточно ясной
и четкой. Заслуживает внимания модификация ПОНД-4, на которой устранены
недостатки, выявленные на «Выстреле». Наконец-то сошлись прицельные марки
дневного и ночного каналов, и вводить поправку при переключении не нужно.
Кронштейн стал заметно жестче, что позволило установить прицел на СВД. Все
электрические цепи выключателей сведены на один четырехпозиционный (его
ручка видна на передней поверхности корпуса прицела), что повысило удобство
эксплуатации. Однако ПОНД-4 не стал доступнее для армейских снайперов.


Ночной прицел «Вепрь». Эта модификация снабжена специальным фильтром,
позволяющим в крайнем случае использовать прицел и днем. Естественно,
днем в него видно гораздо хуже, чем через простой оптический прицел.


Автомат АКМН отличается не только наличием боковой планки для крепления ночного
прицела, но и конструкцией дульного устройства, аналогичного используемым на
СВД и ПК. Щелевидный пламегаситель, установленный вместо штатного
компенсатора, позволил значительно снизить засветку
прицела от собственных выстрелов.


Ночные прицелы «Вепрь» (вверху) и 1ПН51 на автоматах АК-74М. Хорошо заметна
разница в их габаритах. На фото «Вепрь» с более ранним вариантом фильтра с
регулируемой диафрагмой. При всей привлекательности возможности плавной
регулировки освещенности фильтр такой конструкции в значительной
степени искажает видимую картинку, особенно на периферии.


НЕ СВЕТИСЬ НА ПОЛЕ БОЯ

Много неудобств может доставить такая, казалось бы, малозначительная вещь, как наглазник. Но тот, кто стрелял ночью, знает, что мягкий и удобный наглазник, хорошо «фиксирующий» глаз в плоскости выходного зрачка, придает процессу прицеливания «комфортность». Это относится ко всем НСПУ и «Вепрю». У ПОНД-4 наглазник жестковат и плохо «фиксирует» глаз, а у ПОН-5 чересчур мягкий, часто перекашивается и перекрывает поле зрения в окуляре. Кроме того, в комплект НСПУ и «Вепря» входит специальный наглазник для работы в условиях, требующих высокой степени маскировки. Он исключает появление светового пятна на лице при отведении глаза от выходного зрачка (наглазника). Такие наглазники не предусмотрены в комплекте ПОНД-4 и ПОН-5.



Наглазник

(Продолжение. Окончание в статье «Смотри в оба-3. Лазерные целеуказатели – красная точка над "i"»)

Александр Филиппов
Александр Борцов
Фото редакции
Солдат удачи, 4 - 1998

weaponland.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
