пистолет-пулемёт для тотальной войны » Военное обозрение

В 1942 году советским конструктором-оружейником Алексеем Ивановичем Судаевым было разработано новое оружие, которое позднее многие специалисты назовут лучшим пистолетом-пулеметом Великой Отечественной войны. Речь идет о 7,62-мм пистолетах-пулеметах системы Судаева образца 1942 и 1943 годов, знаменитых – ППС. Всего за годы войны было выпущено более полумиллиона пистолетов-пулеметов Судаева обеих модификаций.

На момент начала проектирования нового пистолета-пулемета на вооружении Красной Армии уже находился знаменитый ППШ-41, который зарекомендовал себя отличным и эффективным оружием в бою, а также технологичным в производстве. В то же время у ППШ были и свои недостатки, к которым относили большую массу и габариты, что затрудняло применение оружия в стесненных условиях узких окопов, а также экипажами танков, десантниками и разведчиками. При этом в условиях военного времени остро стояла задача снизить затраты на массовое производство подобных моделей стрелкового оружия.


ППС-42 и ППС-43

Уже в 1942 году был объявлен конкурс на более компактный, легкий и дешевый в производстве пистолет-пулемет, который по своим характеристикам не должен был уступать пистолету-пулемету конструкции Шпагина. Помимо самого Шпагина и Судаева в конкурсе участвовали и другие конструкторы-оружейники: Дегтярев, Коровин, Рукавишников, но победу по результатам конкурсных испытаний одержала модель пистолета-пулемета, предложенная Алексеем Судаевым. Полевые испытания нового оружия успешно прошли 6-13 июня 1942 года в частях Ленинградского фронта, после чего было развернуто серийное производство ППС на Сестрорецком оружейном заводе в Ленинграде.

Немаловажным было и то, что производство новой модели пистолета-пулемета первоначально было налажено в блокадном Ленинграде. Доставка любого оружия в окруженный врагом город была сложным делом. Именно поэтому было важно наладить выпуск стрелкового оружия внутри блокадного кольца на имеющихся производственных мощностях. При этом важно было помнить, что многие рабочие отправились в эвакуацию, ушли на фронт или погибли, в том числе и от страшной блокадной зимы 1941-42 годов. На смену им приходили мальчишки и девчонки, которые не только не имели опыта работы в промышленности, но и были ослаблены физически. Справляться с производством стоящего на вооружении пистолета-пулемета ППШ им было банально сложно. Новый пистолет-пулемет системы Судаева был окончательно принят на вооружение в конце 1942 года под обозначением ППС-42. Сам конструктор работал над данным оружием, находясь в блокадном городе, неслучайно среди его наград была и медаль «За оборону Ленинграда». К обороне города на Неве Алексей Иванович Судаев имел самое прямое отношение.

Автоматика ППС была построена на схеме со свободным затвором. Для стрельбы из пистолета-пулемета использовались патроны 7,62×25 ТТ. Стрельба из оружия велась с открытого затвора. Ударно-спусковой механизм пистолета-пулемета системы Судаева допускал ведение огня только в автоматическом режиме. Предохранитель находился в передней части спусковой скобы, при включении он блокировал спусковую тягу и поднимал планку с вырезами, которые блокировали рукоятку взведения, жестко соединенную с затвором, как во взведенном, так и в спущенном положении. В переднее боевое положение предохранитель можно было перевести нажатием указательного пальца непосредственно перед размещением его на спусковом крючке. В некоторых модификациях пистолета-пулемета при возникновении необходимости блокировки взведенного затвора рукоятка взведения могла быть заведена в дополнительный поперечный паз на ствольной коробке. Взведенный затвор в таком положении не мог сорваться самопроизвольно даже в случае падения оружия с высоты или сильном ударе. Кожух ствола и ствольная коробка ППС были единой деталью, они изготавливались методом штамповки.

Пистолет-пулемет Судаева

Рациональная компоновка пистолета-пулемета и увеличенная с 83 до 142 мм длина хода затвора привели к уменьшению темпа стрельбы до 600-700 выстрелов в минуту. Это позволяло использовать спусковой механизм, который допускал ведение лишь автоматического непрерывного огня, и для стрельбы одиночными выстрелами, для этого стрелок должен был плавно нажимать и быстро отпускать спусковой крючок. Наиболее эффективной считалась стрельба короткими очередями по 2-5 патронов, при ведении огня длинными очередями серьезно увеличивалось рассеивание. Убойная сила пули сохранялась и на дистанции 800 метров, но эффективной дистанцией боя с использованием пистолетов-пулеметов Судаева были 100-200 метров. Прицельные приспособления были представлены мушкой и прицелом с перекидным целиком, который был рассчитан как раз на две фиксированных позиции – 100 и 200 метров.

Пистолет-пулемет Судаева комплектовался шестью магазинами, которые боец переносил в двух сумках. В них же располагался необходимый ЗИП: двугорлая масленка и составной шомпол. Питание пистолетов-пулеметов ППС-42/43 производилось с помощью коробчатых магазинов емкостью 35 патронов 7,62х25 ТТ. Магазины вставлялись в приемник (горловину), который был оснащен защелкой с предохранительной скобой, она предотвращала возможность случайного извлечения магазина. Выход патронов из магазина был двухрядным, это не только повышало безотказность оружия в боевых условиях, но и упрощало бойцу процесс наполнения магазина патронами.

Компактность ППС обеспечивалась за счет использования складного металлического приклада, обладающего достаточно простой конструкцией. В походном положении он просто укладывался на ствольную коробку. Перевод из походного положения в боевое занимал очень мало времени. Наличие на оружии пистолетной рукоятки позволяло надежно удерживать все модели ППС во время ведения огня. Со снаряженным магазином ППС весили чуть более 3,6 кг, тогда как ППШ-41 со снаряженным коробчатым магазином – 4,15 кг.

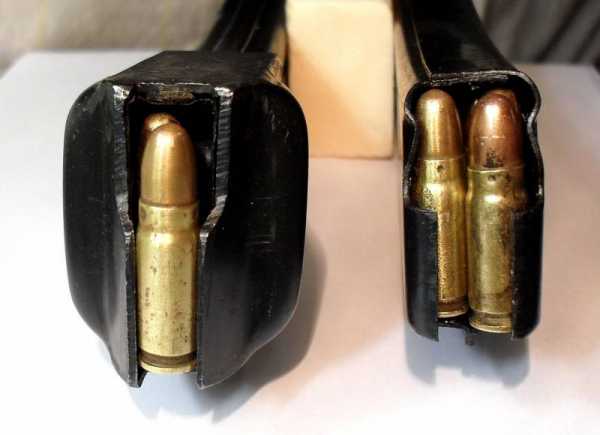

Сравнение магазинов ППШ (слева) и ППС (справа).

В 1943 году пистолет-пулемет был усовершенствован. Масса затвора был уменьшена с 570 до 550 грамм, длина ствола уменьшилась с 272 до 251 мм, а длина складывающегося приклада с 245 до 230 мм. Помимо этого, Судаев улучшил рукоятку взведения, флажок предохранителя, защёлку плечевого упора. Ствольная коробка и кожух ствола были объединены в единую деталь именно на этой модели, получившей обозначение ППС-43.

Одновременно с высокими служебно-эксплуатационными и боевыми качествами ППС отличался и выдающимися производственно-экономическими характеристиками. Конструкция данного пистолета-пулемета допускала выпуск 50 процентов узлов и деталей на прессо-штамповочном оборудовании методом холодной штамповки с использованием точечной и дуговой электросварки. По сравнению с ППШ-41 новое оружие было экономичнее в производстве, на его выпуск тратилось примерно в три раза меньше времени и в два раза меньше металла. Так, на изготовление одного пистолета-пулемета ППС-43 тратилось 2,7 человека-часа и 6,2 кг металла, а на производство ППШ-41 тратилось 7,3 человека-часа и 13,5 кг металла соответственно.

Сегодня можно уверенно говорить о том, что пистолеты-пулеметы ППШ и ППС внесли неоценимый вклад в победу в Великой Отечественной войне. Это было то стрелковое оружие, которое можно было производить массово с привлечением для их производства непрофильных предприятий советской промышленности, в большей степени это касалось именно пистолета-пулемета Судаева, который был проще в производстве. Снижение трудозатрат, большая технологичность и упрощение производства в условиях военного времени, когда за станки на советских предприятиях и заводах встали подростки и женщины (то есть к производству привлекалась неквалифицированная рабочая сила) имели огромное значение.

Сын полка с ППС-43 на улице Будапешта, фото: waralbum.ru

Как отмечает историк Андрей Уланов, такое оружие, как пистолет-пулемет Судаева, являлось идеальным для малоподготовленных бойцов, было неприхотливым в обслуживании и использовании. Образно говоря, присыпанный землей ППС можно было подобрать, отряхнуть, передернуть затвор и снова использовать в бою. На завершающем этапе войны оружие себя отлично зарекомендовало при боях в городской среде, где дистанция боя была небольшой. Красная Армия, насыщенная к этому моменту большим количеством автоматического оружия, в первую очередь пистолетами-пулеметами, могла вести эффективные штурмовые действия в городах. Эффективными пистолеты-пулеметы ППС и ППШ показали себя и в боях против японской Квантунской армии в августе 1945 года.

За счет массового производства пистолетов-пулеметов Красная Армия рассчитывала нарастить процент автоматического оружия в войсках. При этом, как отмечает Андрей Уланов, производство пистолетов-пулеметов в годы Великой Отечественной войны было выгодно и с технологической точки зрения. Нарастить выпуск такого оружия в военных условиях оказалось проще всего. Сначала в массовое производство пошел ППШ, а с конца 1942 года к нему прибавился еще более технологичный ППС. К концу войны их долю в войсках удалось довести до 50 процентов, что, безусловно, играло положительную роль. Пистолеты-пулеметы для Красной Армии времен войны были идеальным оружием. Они были технологичны, просты в производстве, их можно было выпускать в больших объемах. Так пистолетов-пулеметов ППШ в Советском Союзе было произведено около 6 миллионов штук. В этом плане ППС остался более «нишевой» моделью, которая особенно приглянулась экипажам бронетехники, разведчикам и десантникам.

Мотоциклисты советского 1-го чехословацкого корпуса в Карпатах. Солдаты вооружены пистолетами-пулеметами системы Судаева, фото: waralbum.ru

При этом ППС выделяли простота конструкции, легкость, компактность, надежность в эксплуатации. В вооружении наиболее нуждающихся в подобном оружии танковых, воздушно-десантных, разведывательных подразделений, инженерно-саперных частей и партизан пистолет-пулемет Судаева занимал доминирующее место. С этим стрелковым оружием советские части отбросили врага от пригородов Ленинграда и дошли до Берлина. Выпуск ППС продолжался и после войны, всего было выпущено около двух миллионов экземпляров данного пистолета-пулемета. Вплоть до середины 1950-х годов ППС оставался штатным оружием экипажей советской бронетехники и войск специального назначения – морской пехоты и ВДВ, на вооружении тыловых, вспомогательных подразделений, внутренних и железнодорожных войск он находился еще дольше. При этом после войны ППС массово поставлялись дружественным странам Восточной Европы, Африки, а также в Китай и Северную Корею, в последних двух странах было налажено их массовой производство с адаптацией к местным промышленным реалиям.

Источники информации:
http://www.bratishka.ru
https://vpk-news.ru
https://planet-today.ru
https://www.armoury-online.ru
Материалы из открытых источников

topwar.ru

Пистолет-пулемёт Судаева

Пистолет-пулемёт системы Судаева (ППС)

Варианты пистолета-пулемёта, созданного советским конструктором Алексеем Судаевым в 1942 году. Использовались советскими войсками в ходе Великой Отечественной войны.

Часто ППС рассматривается в качестве лучшего пистолета-пулемёта Второй мировой войны.

Конструкция

ППС — пистолет-пулемёт типичной для этого класса оружия конструкции. Автоматика работает за счёт отката массивного затвора под действием отдачи при выстреле. Ствол запирается свободным затвором под действием возвратной пружины, сжатой при откате затвора. Стрельба ведётся с заднего шептала. Режим огня — только автоматический, режим одиночного огня отсутствует. Возвратно-боевая пружина надета на направляющий стержень, который вставляется в отверстие с тыльной стороны затвора слева вверху. Рукоятка затвора размещена справа.

В соответствии с военным временем, исполнен довольно грубо и в целом неэстетично. Состоит из ствола, штампованной стальной ствольной коробки, соединённой с кожухом ствола клёпкой и сваркой, рукоятки управления огнём и приклада. Нижняя часть кожуха шириной 20-13 мм открыта на всю его длину.

Для улучшения кучности стрельбы в дульной части ствола на кожухе расположен дульный тормоз-компенсатор. Прицельное приспособление состоит из мушки и прицела с перекидным целиком. Целик имеет две фиксированные позиции — 100 и 200 м, обозначаемые числами 10 и 20. Ведение огня в положении «20» возможно до 300 м.

Предохранитель расположен в передней части спусковой скобы. При сдвиге его назад он блокирует спусковую тягу и поднимает планку с вырезами, блокирующими рукоятку взведения, жёстко соединённую с затвором, и в спущенном, и во взведенном положении. В переднее — боевое — положение предохранитель переводится при помощи указательного пальца. В некоторых модификациях при необходимости блокировки взведённого затвора рукоятка взведения может быть заведена в дополнительный поперечный паз на ствольной коробке. В таком положении взведённый затвор не может сорваться самопроизвольно даже при падении оружия или сильном ударе.

Благодаря длинному ходу подвижных частей ППС имеет сниженный, по сравнению с ППШ, темп стрельбы. Можно вести стрельбу даже одиночными выстрелами, плавно нажимая и быстро отпуская спуск.

Питание ППС-42/43 производится из коробчатого (секторного) магазина, ёмкостью 35 патронов, вставляемого в приёмник (горловину), который оборудован защелкой с предохранительной скобой, предотвращающей случайное извлечение магазина. Магазин имеет выход в два ряда, что повышает безотказность действия и упрощает наполнение магазина. У ППШ магазин имеет выход патронов в один ряд; кроме того, магазин ППШ имеет в верхней части направляющую обойму, необходимую для установки в разъём для «дисков».

Приклад металлический, складной, складывается на ствольную коробку. При неполной разборке спусковая коробка откидывается вниз относительно ствольной коробки, вращаясь на скрепляющей оси перед горловиной магазина.

В модели ППС-43 крепление возвратно-боевой пружины к направляющему стерженю выполнено с помощью специального упора. Стержень удлинен, смещен влево и проходит сквозь фрезерованный паз в левой нижней части затвора, при этом его передний торец стал выполнять и функцию отражателя, переставшего быть отдельной деталью. Была снижена масса затвора с 570 г до 550 г, уменьшена длина ствола с 272 мм до 251 мм, длина приклада уменьшена с 245 мм до 230 мм. Помимо этого, улучшены рукоятка взведения, флажок предохранителя, защелка плечевого упора, кожух ствола и ствольная коробка были объединены в одну деталь.

Изменено крепление приклада. Головка защелки приклада вынесена над ствольной коробкой в задней ее части. Пистолетная рукоятка улучшенной формы обеспечивает достаточно удобное управление оружием при стрельбе как с откинутым, так и со сложенным прикладом.

Вес ППС-43 с полным боекомплектом (шесть снаряжённых магазинов) составляет 6,72 кг, что меньше веса пистолета-пулемёта «Суоми» с одним 100-патронным магазином. Выпущенная из ППС пуля сохраняет убойную силу на дистанции до 800 м. Наиболее эффективно ведение огня короткими очередями (2—5 выстрелов), при стрельбе длинными очередями увеличивается рассеивание.

Наиболее существенная особенность ППС — простота конструкции и технологичность изготовления. Он практически полностью собирается из штампованных деталей, соединяемых сваркой и заклёпками. Расход материалов на единицу ППС-43 был вдвое меньше, а трудозатраты втрое меньше, чем на единицу ППШ-41.

Кучность боя и эффективность огня

Для поражения одиночного бойца противника (ростовой мишени) при ведении огня короткими очередями из приведённого к нормальному бою оружия был необходим 1 патрон на дистанции до 100 м, 2 — на дистанции в 150 м, 3 — на дистанции в 200—250 м, и 4 патрона на дистанции в 300 м.

Разработка и производство

Пистолет-пулемет ППС был создан советским конструктором-оружейником Алексеем Ивановичем Судаевым в 1942 году и выпускался на Сестрорецком оружейном заводе для снабжения войск Ленинградского фронта. Во время создания этого оружия на вооружении Красной Армии состоял знаменитый ППШ-41, зарекомендовавший себя эффективным в бою и технологичным в производстве. Но у ППШ были не только преимущества, но и недостатки, такие как большие габариты и масса, что значительно затрудняло применение этого оружия в условиях узких окопов и тесных помещений в городских боях, а также разведчиками, десантниками и экипажами боевых машин. К тому же, в условиях военного времени необходимо было снизить затраты на массовое производство пистолетов-пулемётов.

В итоге, в 1942 году был объявлен конкурс на более легкий, компактный и дешевый в производстве пистолет-пулемет, но не уступающий по характеристикам пистолету-пулемету конструкции Шпагина. В конкурсе принимали участие такие знаменитые конструкторы как В. А. Дегтярев, Г. С. Шпагин, Н. В. Рукавишников, С. А. Коровин. Победу одержало оружие Александра Ивановича Судаева.

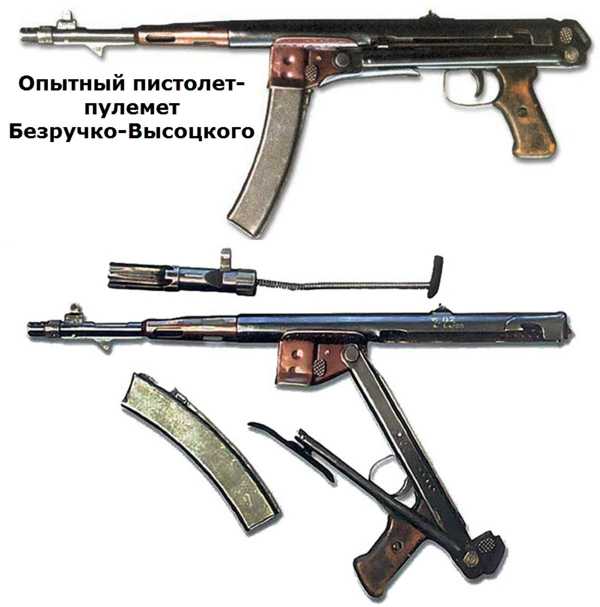

Пистолет-пулемёт ППС создан на базе компиляции проекта А. И. Судаева и проекта техника-лейтенанта И. К. Безручко-Высоцкого (конструкция затвора и возвратной системы). В то время как в осаждённый город по дороге жизни шло продовольствие для ленинградцев, обратно из города вывозили не только беженцев, но и новое оружие.

Первые пистолеты-пулемёты прошли полевые испытания 6-13 июня 1942 года в частях Ленинградского фронта, после чего было начато их серийный выпуск на Сестрорецком оружейном заводе. В конце 1942 года пистолет-пулемёт был принят на вооружение под наименованием ППС-42.

В следующем, 1943 году на вооружение была принята улучшенная конструкция под названием ППС-43 (укорочен ствол и приклад, изменены рукоятка взведения, флажок предохранителя и защелка плечевого упора, кожух ствола и ствольная коробка объединены в одну деталь).

Всего до прорыва блокады в январе 1944 г. было собрано 46 572 шт. ППС обеих модификаций.

Пистолет-пулемёт Судаева обр. 1943 г. выпускался в СССР с 1943 по 1945 г. В общей сложности было собрано порядка 500 тыс. единиц ППС обеих модификаций.

После окончания войны, в начале 1950-х годов ППС был снят с вооружения Советской Армии и постепенно заменён автоматом Калашникова (хотя следует отметить, что последнее советское наставление по ППС было выпущено в 1955 году), несколько дольше он сохранялся на вооружении тыловых и вспомогательных подразделений, частей внутренних войск и железнодорожных войск. На вооружении отдельных подразделений военизированной охраны ППС состоял по меньшей мере, до конца 1980-х годов. По информации Алатырского Краеведческого музея . (г. Алатырь — родина Судаева ) ППС до сих пор находится на вооружении охраны находящегося недалеко от города места заключения.

Модификации

-СССР — ППС обр.1942 г.
-СССР — ППС обр.1943 г.


-Финляндия — в 1944 году на заводе Tikkakoski под маркой m/44 был начат выпуск 9-мм модификации ППС-43 (под патрон 9х19 мм «Люгер»), применявший магазины от Suomi. Всего было собрано около 10,4 тыс. шт. таких пистолетов-пулемётов. В 1957—1958 годы m/44 находился на вооружении финских миротворцев ООН на Синайском полуострове.


-вариант финского m/44 выпускался по лицензии малыми партиями в Западной Германии и Испании под обозначением DUX 53 и в 1953—1959 годы состоял на вооружение пограничной стражи ФРГ (Bundesgrenzschutz).


-ПНР — под наименованием «PPS wz.1943/1952» с 1948 до 1955 года выпускался вариант с нескладным деревянным прикладом вместо складного плечевого упора.


-КНР — после окончания Второй мировой войны выпускался под наименованием «Тип 54». В конструкцию и технологию производства были внесены незначительные изменения в связи с адаптацией к особенностям китайской промышленности.


-КНДР — производился после окончания Второй мировой войны.


Благодаря простоте конструкции и высокой технологичности, ППС нередко становился прообразом для оружия кустарного или полукустарного изготовления. Например, в Грузии на машиностроительном заводе в Зугдиди в своё время собирался пистолет-пулемёт «Иверия», по конструкции явно восходящий к системе Судаева. По похожей схеме изготавливали оружие и армяне в Нагорном Карабахе.

Приспособление для ведения огня из укрытия

В 1946 году в СССР ЦКБ-14 Н. Ф. Макаровым для пистолета-пулемёта Судаева был создан 7,62-мм нарезной искривитель ТКБ-401. Он представлял собой ствол с обычной нарезкой, изогнутый под углом 90 град. по архимедовой спирали и предполагался для монтажа на бронетанковой технике на шаровой опоре.

Эксплуатация и боевое применение

Во время Второй мировой войны

-СССР — ППС состоял на вооружении советских вооружённых сил, он также поставлялся советским партизанам и поступал на вооружение иностранных воинских формирований на территории СССР.
-Третий рейх — трофейные ППС под наименованием Maschinenpistole 719(r) поступали на вооружение вермахта, СС и иных военизированных формирований нацистской Германии и ее сателлитов.


-Югославия — поставки для Народно-освободительной армии Югославии начались в 1944 году, после войны оставался на вооружении под наименованием Automat 7.62 mm PPS M43(s)

После окончания Второй мировой войны

После войны ППС поставлялся поддерживаемым СССР государствам и движениям.

-Польша — ППС советского и собственного производства состояли на вооружении армии до 1980-х гг., также долгое время эксплуатировались в полицейских и охранных службах.
-Украина — в начале 1990х годов некоторое количество ППС-43 со складов мобилизационного резерва министерства обороны Украины было передано на вооружение подразделений военизированной охраны и патрульно-постовой службы милиции (в связи со сложной криминогенной обстановкой и дефицитом патронов 5,45х39 мм, не позволившим полностью перевооружить милицию автоматами Калашникова). Эксплуатируется в ходе АТО обеими сторонами конфликта.

ТТХ

-Масса, кг:со снаряженным (пустым) магазином: 3.63 (3.115) / 3.67 (3.155)
-Длина, мм: со сложенным (разложенным) прикладом: 640 (910) / 616 (831)
-Длина ствола, мм: 272 / 251
-Патрон: 7,62х25 мм ТТ
-Калибр, мм: 7,62
-Принципы работы: свободный затвор
-Скорострельность, выстрелов/мин: 700 / 600
-Начальная скорость пули, м/с: 500
-Прицельная дальность, м: 200
-Максимальная дальность, м: 1500
-Вид боепитания: коробчатый магазин на 35 патронов

Калибр7,62 мм
Начальная скорость пули500 м/с
Скорострельность700/600 в/мин

wartools.ru

ППС - Энциклопедия оружия и боеприпасов

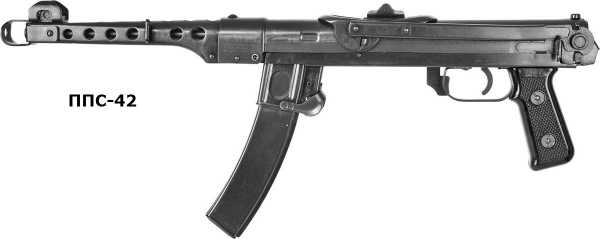

ППС-42. Вид справа

Появившийся в ходе первой мировой войны новый вид стрелкового оружия – пистолет-пулемёт – (автоматическое оружие, использующее для стрельбы пистолетные патроны) долгое время считался вспомогательным. До начала второй мировой им, в основном, вооружались полицейские подразделения и штурмовые группы. На пути широкого внедрения нового вида оружия, почти непреодолимой стеной, стал опыт боевых действий на фронтах Первой мировой.


Офицеры финского диверсионного
подразделения, 1944 г. Офицер
слева вооружён трофейным
советским ППС-43

При сплошной, прекрасно оборудованной в инженерном отношении, линии фронта, во время первой мировой войны, основные огневые задачи отводились артиллерии и пулемётам, а одиночные цели, с трудом преодолевавшие многополосные проволочные заграждения, с успехом поражались на достаточно больших дистанциях из магазинных винтовок. Нужда в пистолетах-пулемётах (ПП) возникала лишь в ходе немногочисленных боёв в городских условиях, и во время редких наступательных операций для очистки от противника мощных дерево-земляных укреплений, где эффективное использование длинных пехотных винтовок становилось практически невозможным.

Широкая механизация армии накануне второй мировой существенно повысила мобильность и наступательные возможности общевойсковых соединений, чем впоследствии не замедлили воспользоваться все воюющие армии. Наступления с привлечением основных сил и средств стали производиться на достаточно узких участках линии фронта, появился новый вид боя – встречный бой, а оборона участка прорыва также требовала достаточной плотности огня. Широкое распространение получили бои в населённых пунктах, ставших опорными пунктами обороны. В этих условиях боевые качества пистолета-пулемёта оказались непревзойдёнными. Внедрение высокопроизводительного оборудования на патронных заводах так же способствовало широкому распространению ПП. За годы второй мировой войны ни одна из воюющих стран не испытывала недостатка в патронах.



Финский пистолет-пулемёт m/44 с финским магазином m/55 вместимостью
36 патронов, который был разработан после войны

В июне 1941 года РККА встретила войну имея на складах около 90 тыс. пистолетов-пулемётов ППД четырёх модификаций. Принятый на вооружение в декабре 1940 года пистолет-пулемёт Шпагина ППШ-41, ставший основным ПП ВОВ, находился в стадии освоения производства. Превосходство вермахта по количеству ПП было столь велико, что обороняющиеся подразделения РККА часто именно психологически не выдерживали града пуль (руководство по боевой подготовке Германского Генерального Штаба напрямую требовало ведения интенсивного неприцельного огня из ПП в наступлении). Положение стало выравниваться только к концу 1942 года, когда оборонная промышленность изготовила около 1,5 млн. ППШ, который в основном удовлетворял всем требованиям пехотных подразделений. В то же время, из-за достаточно большой массы и габаритов он становился обузой для бойцов многих воинских специальностей: разведчиков, связистов, артиллеристов, танкистов, десантников, сапёров и т. д.

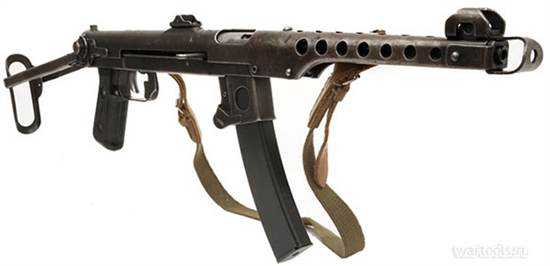

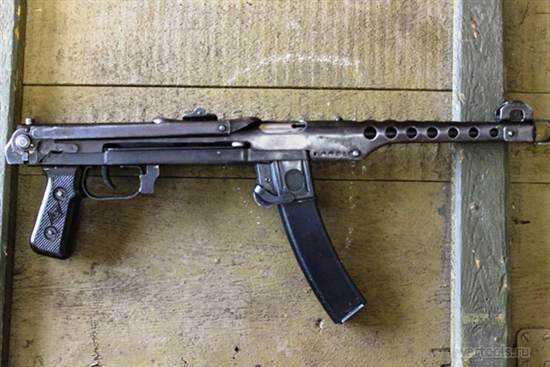

ППС-43. Вид справа. Приклад сложен

Уже в конце 1941 года были отработаны тактико-технические требования (ТТТ) к новому ПП, а в конце июля 1942 года, по результатам полигонных испытаний (попутно было испытано около 20 конструкций ПП), ГКО СССР принял решение: для проведения обширных войсковых испытаний организовать серийное производство ППС-42 конструкции А. И. Судаева в условиях блокадного Ленинграда. По чертежам опытного производства до середины 1943 года на различных предприятиях города было изготовлено около 50 тыс. ПП, часть из которых (до 20 тыс.) была отправлена на Большую землю.

С середины 1943 года в серию пошёл ППС-43, в котором был учтён опыт эксплуатации в войсках ППС-42. К победному 1945 году тираж ППС-43 достиг 2 млн. экз. В целом к концу войны количество произведённых ПП превышало потребности армии и в 1946 году производство ППС-43 было прекращено. Запасы ПП послужили материальной базой формирования систем вооружения дружественных армий, как в послевоенное время, так и в период крушения колониальной системы и развёртывания национально-освободительной борьбы стран Африки и Юго-Восточной Азии.



Прототип финского пистолета-пулемёта m/44. Данный образец представляет
собой советский ППС-42, переделанный под патрон 9х19 Para



Финский пистолет-пулемёт m/44 с 50-патронным шведским магазином.
В 1939-40 гг. производство таких магазинов по лицензии
было начато в Финляндии



Два германских ПП Dux-53 (вверху) и Dux-59
прототипом для которых послужил финский



Польский вариант ППС – М/43-52 с постоянным прикладом

В послевоенный период ППС-43 по лицензии серийно производился в Китае (КНР) – тип 54 и Польше (ПНР) – М/43-52 (вариант с постоянным деревянным прикладом). Финской фирмой Oy Tikkakoski AB производился 9-мм вариант ППС – Konepistooli m/44. Вместе с тем, рядовому россиянину, уверенно опознающему ППШ-41, ППС-43 практически неизвестен.


Для улучшения условий охлаждения ствола
кожух не замкнут с нижней части

Итак, знакомимся. 7,62-мм ППС-43 один из самых лёгких и технологичных пистолетов-пулемётов второй мировой войны, а по кучности стрельбы не имевший себе равных.

Автоматика ПП работает на принципе отдачи свободного затвора. Конструктивно ПП состоит из шарнирно соединённых осью ствольной и спусковой коробок. К ствольной коробке штифтом крепится вкладыш с отверстием для ствола, целик, основание мушки и приклад. Передняя часть ствольной коробки является защитным кожухом ствола с отверстиями для его охлаждения. К передней части кожуха приварен дульный тормоз-компенсатор для уменьшения энергии отдачи и повышения кучности стрельбы. Центровка ствола в ствольной коробке осуществляется отверстием передней стенки кожуха и отверстием вкладыша, а его фиксация – штифтом, проходящим через стенку ствольной коробки и вкладыш.



Перед началом стрельбы затвор ПП находится в заднем положении
и удерживается шепталом

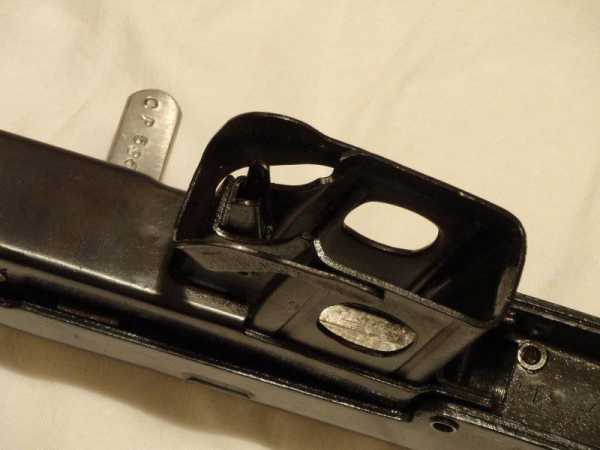

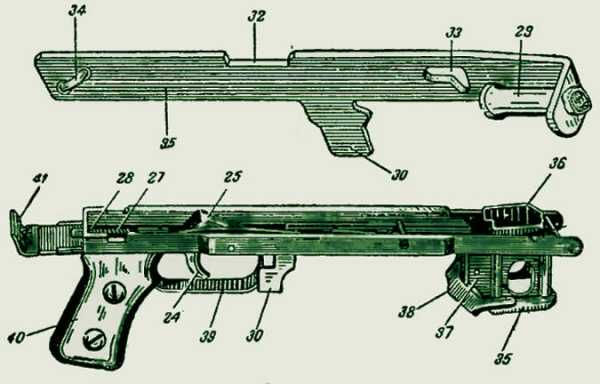

Спусковая коробка служит для размещения спускового механизма. К ней приварены горловина магазина, основание пистолетной рукояти и спусковая скоба. В задней части смонтирована защёлка спусковой коробки для разборки ПП. Накладки пистолетной рукоятки первых выпусков ПП изготавливались из древесины, а впоследствии из пластмассы чёрного цвета.

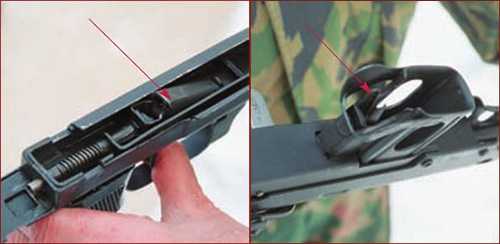

Внешний вид спускового механизма. Стрелкой показано шептало. (слева).
Во избежание случайного нажатия защёлка магазина
размещена в гнезде приёмника (справа)

Подвижные части состоят из затвора с бойком и подпружиненным выбрасывателем и неразборного возвратного механизма с амортизатором. Рукоятка перезаряжания затвора расположена справа. Спусковой механизм рассчитан для ведения автоматического огня, однако низкий темп стрельбы 500-600 выстр/мин позволяет производить стрельбу одиночными выстрелами при кратковременном воздействии на спусковой крючок.

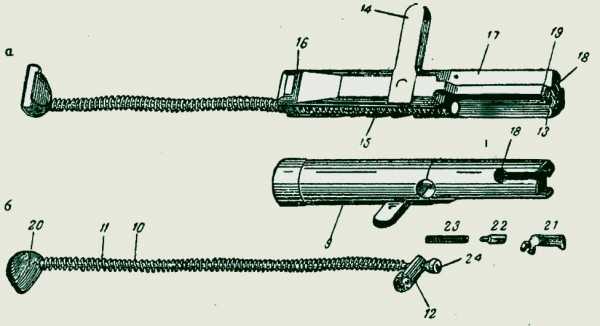

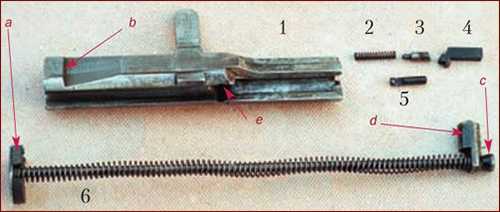

Подвижные части пистолета-пулемёта: 1 – затвор, 2 – пужина выбрасывателя,
3 – гнеток, 4 – выбрасыватель, 5 – боёк, 6 – возвратный механизм. Стрелками
обозначены: а – буфер, c – отражатель, b – боевой взвод затвора. Возвратный
механизм соединяется с затвором попечечной осью (d), входящей в отверстие
на затворе (e)

Прицельные приспособления открытого типа с регулируемой по высоте и боковому направлению мушкой и двухпозиционным перекидным целиком для стрельбы на 100 и 200 м. Мушка ПП по вертикали регулируется её ввинчиванием или вывинчиванием, а по горизонтали перемещением её основания с помощью выколотки

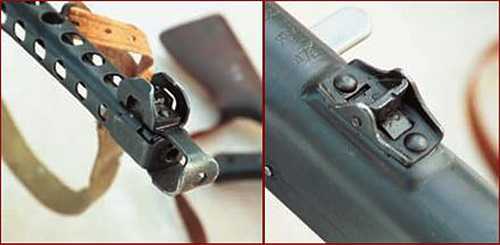

Дульный тормоз-компенсатор ППС-43 и мушка (слева).
Перекидной двухпозиционный целик для дистанций 100 и 200 м (справа)

Кроме широкого применения штамповки и сварки ППС-43 примечателен конструктивным оформлением ряда узлов и деталей.

  1. Боёк быстросъёмный, вставлен в гнездо чашечки затвора свободно, фиксируется от продольного перемещения и выпадения нижним выступом выбрасывателя.
  2. Передний конец возвратного механизма выполняет функцию отражателя стреляных гильз (осечного патрона) для чего расположен эксцентрично относительно продольной оси затвора (смещён влево). Для обеспечения взаимодействия с затвором возвратный механизм имеет цилиндрический упор, входящий при сборке в поперечное отверстие остова затвора и исключающий выпадение возвратного механизма при разборке.
  3. Запорно-спусковая пружина выполняет функции пружин шептала, спускового крючка и защёлки спусковой коробки.
  4. Предохранитель надёжно блокирует не только рукоятку затвора в переднем положении или на боевом взводе, но и спусковой крючок. Для исключения инерционного перемещения предохранителя при падениях ПП и в рукопашном бою управление им производится при воздействии пальца на флажок под углом к продольной оси. При постановке на предохранитель движением назад-вверх, при снятии – вперёд-вниз.
  5. Интенсивное охлаждение ствола достигается перфорацией кожуха в сочетании с продольной щелью в его нижней части, повышающей конвекцию нагретого стволом воздуха.
  6. Отогнутые верхние края спусковой коробки являются направляющими при движении затвора и обеспечивают незначительные поверхности трения, что способствует высокой безотказности работы автоматики.

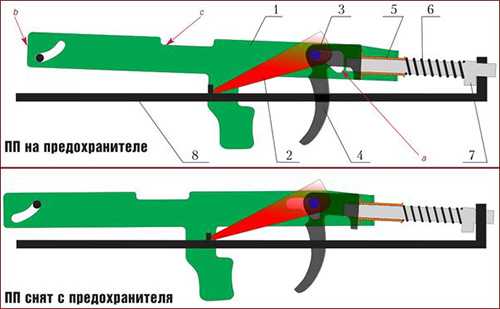

Схема работы предохранителя ПП:
1 – планка предохранителя, 2 – шептало, 3 – ось, 4 – спусковой крючок,
5 – трубка предохранителя, 6 – запорно-спусковая пружина,
7 – запорный стержень, 8 – спусковая коробка.

Предохранитель ППС представляет собой фигурную планку 1. При перемещении планки в крайнее заднее положение ось 3 входит в прямолинейный участок фигурного паза (а) и при нажатии на спусковой крючок не имеет возможности переместиться вниз, понижая шептало 2. Одновременно рукоятка перезаряжания блокируется передней поверхностью планки предохранителя (b).

Ствол ПП (ППД, ППШ и ППС) хромировался изнутри и обладал невиданным по тем временам ресурсом – более 20000 выстрелов. Неудивительно, что за весь период войны ПП заменялись только по боевым повреждениям – погиб, поражение пулями и осколками о чём свидетельствуют акты инспектирования войск и дефектации оружия (отмечались лишь незначительный разгар пульного входа и точечное нарушение сплошности покрытия).

Примечательно, что ресурс стволов германских МР 38/40, даже в более мягких условиях (охлаждение производилось после 180 выстрелов, а не после 280), не превышал 6000-8000 выстрелов.

По безотказности работы ППС-43 превосходил даже неприхотливый ППШ. На периодических испытаниях неизменно отмечалось до 0,35% задержек, устранимых простым перезаряжанием, при требованиях ТУ не более 0,5%. И это притом, что в день производилось до 10000 выстрелов без чистки. Однако, использование низкосортных марок сталей, подверженных интенсивному оржавлению, требовало чистки оружия после стрельбы при первой же возможности. В противном случае, густой пороховой нагар в смеси с ржавчиной мог привести к засорению патронника и, как следствие, – выстрел при не полностью докрытом затворе сопровождаемый разрывом гильзы и повреждением верхнего патрона в магазине.

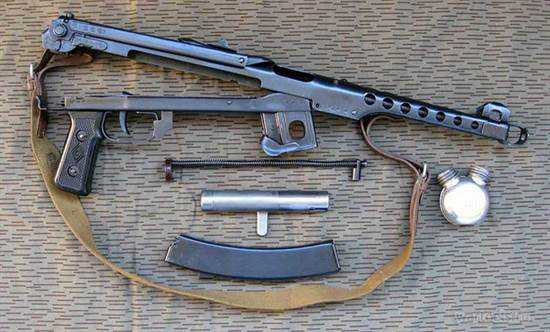

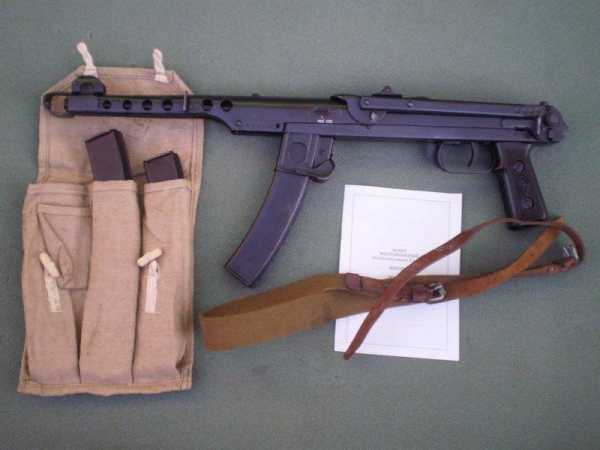

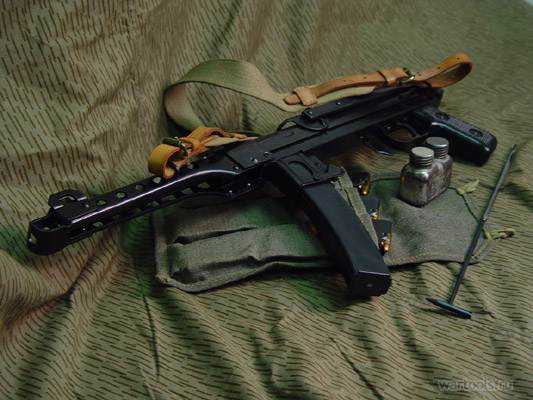

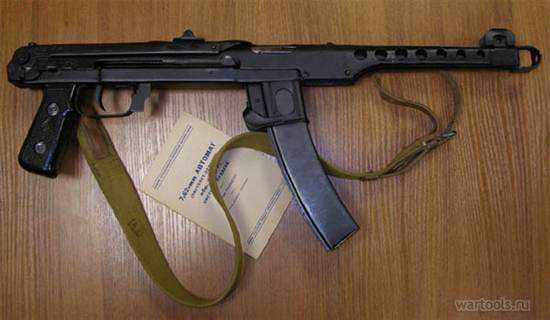

ППС комплектовался автоматным ремнём, шестью коробчатыми магазинами секторной формы вместимостью 35 патронов каждый, размещёнными в двух подсумках, маслёнкой и двухколенным шомполом, рукоятка которого выполняла роль выколотки и отвёртки для регулировки мушки. Для стрельбы из ПП использовались 7,62-мм пистолетные патроны обр. 1930 года с обыкновенной (П, свинцовый сердечник), трассирующей (ПТ), бронебойно-зажигательной (П-41) пулями. В 50-е годы на снабжение Советской Армии был принят патрон с пулей, имеющей стальной сердечник (Пст), а трассирующая пуля была модернизирована для обеспечения лучших условий сопряжения траекторий.

Для проверки работы механизмов и обучения личного состава приёмам и правилам обращения с ПП использовались вспомогательные патроны, не имевшие порохового заряда и боевого капсюля – проверочный (наружная поверхность гильзы окрашена в чёрный цвет) и учебный. На гильзе учебного патрона диаметрально выполнялись 2-3 узкие канавки, а впоследствии – 4-5 продольных канавок, равномерно распределённых по диаметру.

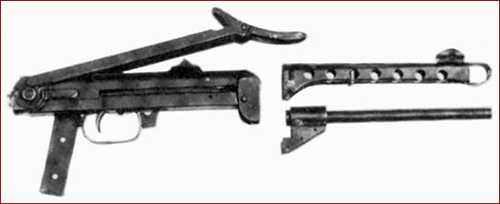

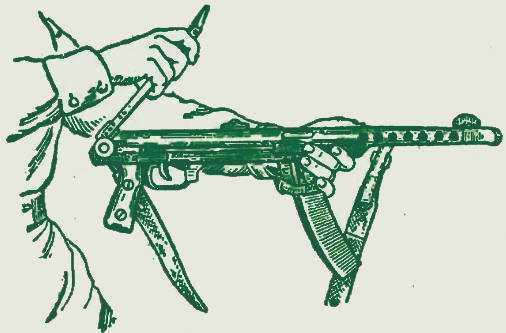

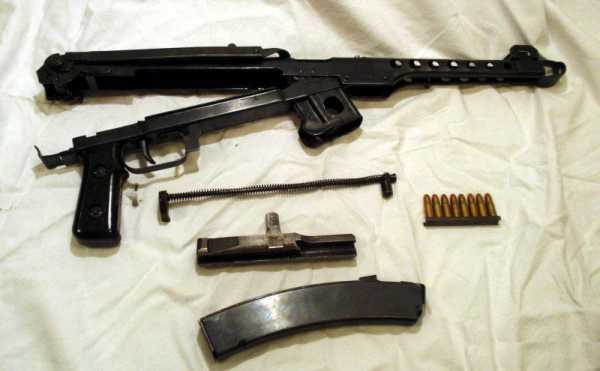

Неполная разборка ПП:
1 – нажав на защёлку, отделить магазин, 2 – открыть ствольную коробку,
нажав на защёлку спусковой коробки, 3 – отвести затвор несколько
назад и извлечь из ствольной коробки.

В целом конструкция пистолета-пулемёта объединила в себе высокую боевую эффективность, технологическую простоту и надёжность. Эти качества и предопределили популярность ППС, о чём свидетельствует большое количество зарубежных образцов, прототипом для которых послужил этот советский пистолет-пулемёт.

ТТХ ППС-43:

  • Калибр – 7,62х25
  • Шаг нарезов, мм – 240
  • Число и направление нарезов – 4 правые
  • Начальная скорость пули, м/с – 500
  • Длина ствола, мм – 250
  • Масса без магазина, кг – 3,0
  • Масса снаряжённого магазина, кг – 0,62
  • Темп стрельбы, выстрел/мин. – 500-600
  • Длина в боевом/походном положении, мм – 831/616
  • Прицельная дальность, м – 100 и 200
  • Вместимость магазина, патронов – 35

Пономарёв Юрий
Калашников 2-2001

weaponland.ru

ППС-42/ППС-43-Пситолет-Пулемет Судаева. Обзор, фото, видео, характеристики.

Описание пистолет-пулемета Судаева ППС-43

Пистолет-пулемет Судаева ППС-42/ППС-43 был разработан конструктором Судаевым Алексеем Ивановичем. ППС-43 заказывался в армию под индексом ГАУ 56-А-135 во время ВОВ под патрон 7,62х25 (патрон для пистолета ТТ).
В начале войны армия стала нуждаться в более компактном и легком пистолете-пулемёте, который по-технически характеристикам не уступал ППШ-41. Новый пистолет-пулемет должен был заменить поступить для нужд танкистов, разведчиков, десантников, так как ППШ-41 не отвечал их задачам. При создании ППС-42 можно отметить заимствованные конструкторские решения от пистолета-пулемёта конструкции техника-лейтенанта И.К. Безручко-Высоцкого, которые порекомендовали использовать комиссия по испытаниям, которая проходила с 25 февраля по 5 марта 1942 года. Из конструкции И.К. Безручко-Высоцкого Судаев позаимствовал возвратный механизм, отражатель стреляных гильз и затвор. Окончательная комиссия по приемке автоматов, которая проводилась с 9 по 13 июля 1942 года дала положительный вердикт в отношении пистолета-пулемета Судаев. Было заключено, что пистолет-пулемет Судаев имеет более лучшее технические характеристики по сравнению с ППШ-41, который уже производили для армии.

Почему назван «блокадником»? Так как производство ППС-42 было впервые освоено на заводах блокадного Ленинграда. Командированному с осени 1942-го по июнь 1943-го было поручено наладить производство пистолет-пулеметов на заводе им. Кулакова в Ленинграде, Сестрорецком заводе им. Воскова и ленинградской артелью «Примус», стволы для ППС доставляли из Ижевска самолетами. За 1943 год было поставлено 46 572 ППС для нужд Ленинградского фронта. Спустя год накопились различные изменения в технологии производства и ППС-42 стали выпускать под названием ППС-43. Рожки ППС-42 подходят для ППС-43, но не наоборот. Было выпущено примерно 50 000 пистолет-пулеметов ППС-42

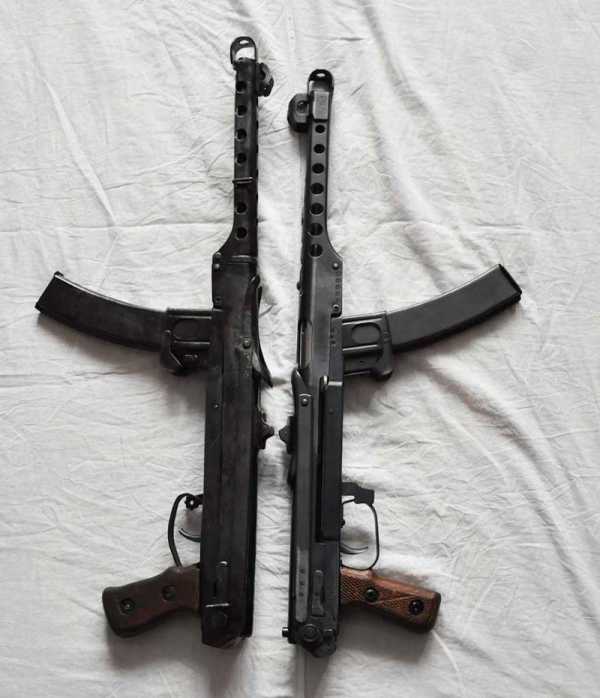

Разница между ППС-42 и ППС-43

ППС-42 отличается от ППС-43 монолитным кожухом ствола с корпусом (детальные фото). Для производства стали использовать сталь 2 мм, а не 1,5 мм. Подвергся изменению затвор с возвратной пружиной. Для ППС стали использовать новый магазин. Была уменьшена длина ствола с 270 мм до 250 мм
При создании ППС-43 требовалось меньше часов работы и металла по сравнению с ППШ-41. Так при производстве ППШ-41 требовалось 13,9 кг металла и 7,3 станко-часов, а для ППС-43 требовалось 6,2 кг металла и 2,7 станко-часов. Как мы видим разница в расходе ресурсов очень заметна. Так же при производство ППС-43 не требовалось деревянное ложе, а труд при производстве требовался менее квалифицированный, так как использовалась  холодная штамповка, клепание и точечная сварка.

В отличии от ППШ-41 у ППС-43 была намерено снижена скорострельность. Так ППШ-41 имел скорострельность в 1000 выстрелов в минуту, что вызывала слишком большой расход боеприпасов, плюс эффективность огня падала из-за отдачи, которая уменьшала кучность. Снижение скорострельности было сделано посредством более длинного хода затвора и стала составлять 600 выстрелов в минуту, при этом кучность стала выше.
В ППС-43 использовался автоматика отдачи свободного затвора. Затвор не блокировался при запирание патрона при выстреле. Перед выстрелом боец взводил затвор на боевой взвод. При нажатии на спуск затвор выхватывал патрон из рожка и вставлял его в патронник и сразу пробивал капсюль. Во время выстрела дно патрона давало толчок для отката затвора и экстрагированию гильзы. Скорость вылета пули быстрей, чем откат затвора, что обеспечивает автоматику перезарядки. Накол капсюля происходила с помощи бойка, который ударял под действием собственной тяжести во время запирание патрона в патроннике. ППС-43 имеет только автоматический режим огня в отличии от ППШ-41 способного вести одиночный огонь. Стрельба одиночным огнем для многих бойцов не вызывала проблемы, так как просто требовалось более короткое нажатие на спуск. Для безопасности имеется рычажковый предохранитель возле спускового крючка.



ППС-43 имеет складной приклад, что уменьшает его габариты. Корпус автомата состоит из верхней и нижней ствольной коробки, которые соединены штифтом для перелома его. Ствол находиться внутри перфорированного кожуха, который монолитный со ствольной коробкой. Кожух обеспечивает сохранность ствола от деформаций и защищает стрелка от ожогов. На конце кожуха имеется дульный тормоз-компенсатор для уменьшения отдачи. Прицел ППС-43 состоит из мушки прицела с откидным целиком на 100 и 200 метров. Ограничение 200 метров не означало, что стрельба на более длинные дистанции не эффективно. Данное решение было дано свыше, по версии высших военных чинов это экономило боеприпасы, а для стрельбы на дальние дистанции эффективно ведут пулеметчики и бойцы с винтовками. На горловине ППС имеется защелка со скобой для извлечения коробчатого магазина.

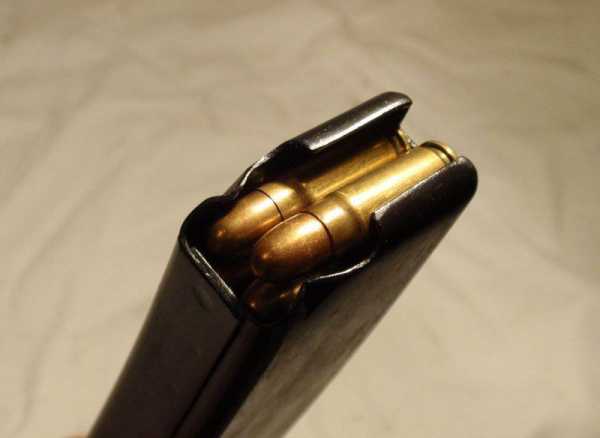

Питание пистолета-пулемета обеспечивается из двухрядного магазина на 35 патронов. В боекомплект солдата входило 6 рожков, которые переносились в специальной сумке. Убойность пистолета-пулемета составляет 800 метров. ППС-43 многие эксперты считают самым удачным пистолетом-пулеметом времен ВМВ. Мнение автору чуть другое, так как посмотрев достаточно много видео с пистолет-пулеметом Судаева часто происходит осечка во время ведения огня.
Конструкция ППС-43 стала настолько удачно, что некоторые страны производить его тоже. Пистолет-пулемет Судаева стали производить во время и после ВМВ. Так Финляндия наладила их выпуск в 1944  году на заводе Tikkakoski под индексом  под маркой М/44 под патрон 9х19мм «Люгер». Финская модель M/44 "Peltiheikki" (фото) отличалась адаптированной шахтой для дисковых и коробчатых магазинов от пистолет-пулемета "Суоми". Так Польша производила их с 1944 по 1955 год под наименованием «PPS wz.1943/1952» (фото) с деревянным прикладом. Так же производство ППС -43 было освоено в Китае под индексом «ТИП-54». Захваченные немцами ППС-43 во время ВОВ поступали в немецкую армию под индексом Maschinenpistole 719(r) или MP-719. Так же немцы наладили производство копию ПСС под индексом MP-709 (фото).

В Советском союзе после ВОВ ППС-43 были заменены на АК-47 и отправлены на склады. За время ВОВ ППС-43 так и не заменил ППШ-41, так как все циклы производства ППШ-41 уже были налажены. После ВМВ ППС-43 продолжил свой боевой путь в Корейской войне 1950-1953 года и в джунглях Вьетнама. Советским союзом было произведено порядка 500 000 штук.

Технические характеристики пистолета-пулемета Судаева ППС-43
 Количество выстрелов  35 патронов
 Диаметр ствола  7,62х25мм от пистолета ТТ
 Боевая скорострельность  100 выстрелов в минуту
 Максимальная скорострельность  600 выстрелов в минуту
 Прицельная дальность  200 метров
 Максимальна дальность стрельбы  1500 метров
 Эффективная стрельба   200 метров
 Начальная скорость вылета  500 м/с
 Автоматика   свободный затовр, очередями
 Вес  3,04 кг-пустой+0,63 магазин с патронами
 Размеры  616 мм+215 мм приклад

war-time.ru

ППС-43 - эффективное оружие для танкиста

Во время Великой Отечественной одним из самых распространенных пистолетов-пулеметов стал ППШ-41. Правда, он не подходил ни десантникам, ни танкистам, ни разведчикам — нужен был более компактный экземпляр. И вскоре он появился — Александр Судаев сконструировал миниатюрное оружие в Ленинграде во время блокады.

ППШ-41 приняли на вооружение зимой 40-го года, однако он не соответствовал всем требованиям военного времени. Дело в том, что он был тяжелым. Более того, возникали трудности с обслуживанием магазина необычной формы. Уже во время боевых действий объявили конкурс на новый пистолет-пулемет, в ходе которого победил вариант Судаева. Претерпев ряд переработок, он был принят на вооружение с именем ППС-43.

Детище Судаева было легко и дешево производить, на ППС тратилось гораздо меньше металла, чем на его собрата (это при том, что у ППШ была деревянная вставка!). Судаевское оружие снабдили складывающимся прикладом, что повышало его компактность. Огонь велся только одиночными выстрелами, а средняя скорость составляла приблизительно 600 выстрелов в минуту.

Оружие выпускали в Ленинграде и в Москве, затем отладили производство и в Ижевске с Тбилиси. В общем количестве было выпущено чуть больше двух миллионов пистолетов-пулеметов Судаева. Однако после победы в Великой Отечественной войне производство постепенно сошло на нет.

Однако Александр Иванович работу не прекратил. Он выиграл конкурс на создание автомата, который утвердили и собирались пускать в массовое производство, но планам не суждено было сбыться. Конструктор преждевременно скончался. Некоторые характеристики, придуманные Судаевым, позже перекочевали к автомату Калашникова.

Что же касается ППС, то его производили не только заводы, но и партизаны! Из-за сложной конструкции Шпагина им не удавалось отладить производство, но с судаевским детищем все было в порядке. ППС получил распространение уже в период наступательных операций СССР.

Зарубежным аналогом пистолета-пулемета был финский КР-44. Финны, получив в распоряжение советское оружие, быстренько скопировали советский вариант, правда с девятимиллиметровым патроном. Из-за сложной экономической ситуации КР-44 получил распространение уже после окончания войны.

Похожее на ППС-43 оружие начали производить в соседней Польше, а оригинал применялся на фронтах Корейской войны.

Несмотря на боевые заслуги и высокие характеристики ППС-43 не пользуется широкой славой. Ни в кинематографе, ни в живописи, ни в других видах искусства он не отражен должным образом. Все внимание уделяется пистолету-пулемету Шпагина.

Источник фото: oruzhie.info

Читайте также:

Оружие Победы: пистолет-пулемет Судаева

Массовое оружие вермахта: мифы и реальность

Единый патрон, единый калибр для всей… планеты

Мельница мифов: массовое оружие вермахта

Георгий Шпагин — отец оружия Победы

military.pravda.ru

ППС-43 – оружие, пробившее блокаду Ленинграда

Памяти конструктора Алексея Ивановича Судаева (умер 17.08.1946г.)

Технологичный, надежный и легкий, по сравнению с другими, пистолет-пулемет Судаева можно назвать одной из главных военных разработок в годы Великой Отечественной войны. Созданный для Ленинградского фронта, ППС-43 надолго стал вооружением десантных отрядов советской армии вплоть до 1950-х годов, когда его сменил автомат Калашникова.

Первая модель легендарного пистолета-пулемета Судаева была создана в 1942 году в блокадном Ленинграде. Именно в то время, когда люди валились с ног от истощения, кроме продовольствия в городе не хватало оборудования и хороших специалистов – большую часть эвакуировали за Урал. Поэтому к станкам встали не обученные люди, а простые обыватели. Главными причинами, по которым пистолет-пулемет Судаева был запущен в массовое производство – это сравнительно малое количества необходимого металла, скорость его изготовления и тот факт, что не требовалось столь высокотехнологичное оборудование, которое применялось для производства популярного ППШ-41. Изготовление одной единицы ППС-43 обходилось стране в 6,2 кг металла и 2,7 человеко-часа. Для уже упомянутого ППШ-41 эти показатели равны соответственно 13,5 кг и 7,3 человеко-часа.

Кем же был создатель ППС-43? Алексей Иванович Судаев родился в 1912 году в Чувашской АСССР. Некоторое время после окончания профтехучилища он работает слесарем, затем оканчивает Горьковский железнодорожный техникум и отрабатывает некоторое время техником железнодорожного участка в «Союзтрансстрое», где и начинает проявляться его талант изобретателя. Первые авторские свидетельства были выданы Судаеву за «Пневматический опрокидыватель для саморазгружающихся платформ» и «Противоугон». Проходя службу в рядах советской армии, будущий автор ППС-43 занимался ремонтом различного оружия. А после армии поступил в Горьковский индустриальный институт. Через два года начал параллельно получать высшее образование в артиллерийской академии РККА им. Ф.Э. Дзержинского, поступив сразу на третий курс. Выпускник 1941-го года защищал диплом по теме вооружения, представив комиссии зенитную установку собственной конструкции.

И все же течение Великой Отечественной войны потребовало от Судаева не новую зенитную установку, а автоматический пистолет-пулемет. Дважды проходил конкурс на его создание, в котором участвовали и именитые мастера оружейных дел, но все-таки победила разработка Судаева. Первые, изготовленные по чертежам опытного образца, пистолеты-пулеметы выпускались на Сестрорецком инструментальном заводе и требовались в первую очередь на Ленинградском фронте. Было выпущено около 50 000 единиц оружия под названием «пистолет-пулемет Судаева обр. 1942 г». Недостатки, выявленные в первой модели, были устранены, так появился ППС-43, который поступил на вооружение всей Красной армии.

ППС-43 служил вооружением для разведчиков, экипажей бронемашин, десантников и артиллеристов. Это было связано с такими факторами, как складной приклад, который уменьшал длину оружия, вес, почти в два раза меньший, чем у ППШ, и, как это ни покажется странным, низкая скорострельность – 650 выстрелов в минуту при боевой скорострельности равной 100 выстрелов в минуту. Дело в том, что ППШ имел столь высокую скорострельность, что мог выстреливать около 1000 патронов в минуту. Нелегко носить с собой большое количество боеприпасов, которое он расходует с такой скоростью. Да и заклинивало ППС-43 значительно реже, благодаря другой конструкции магазина и досылателя патрона из магазина в патронник. Из ППС-43 можно было стрелять даже одиночными выстрелами, для этого требовался некоторый опыт, но бойцы могли послать только одну пулю, если успевали отпустить курок сразу после нажатия. Специального переводчика на одиночный огонь этот пистолет-пулемет не имеет.




а – затвор в собранном виде. б – затвор в разобранном виде. 9 – затвор. 10 возвратно-боевая пружина. 11 – направляющий стержень. 12 – упор. 13 – чашечка. 14 – рукоятка затвора. 15 – продольный паз для пружины. 16 – боевой взвод. 17 – выемка для загибов. магазина. 18 – паз для выбрасывателя. 19 – досылатель. 20 – амортизатор затвора. 21 – выбрасыватель. 22 – гнеток выбрасывателя. 23 – пружина гнетка. 24 – отражатель


24 – спусковой крючок. 25 – спусковой рычаг. 26 – штифт. 27 – пружина. 28 – направляющий стержень., 29 – трубка предохранители. 30 – флажок предохранителя. 31 – загнутый конец. 32 – вырез. 33 фигурное отверстие, 34 – паз. 35 – предохранитель. 36 – горловина магазина. 37 – защёлка магазина. 38 – предохранительная скоба защелки. 39 – спусковая скоба. 40 – рукоятка. 41 – защёлка.

Прицельные приспособления ППС-43 – это мушка и прицел с поворачивающимся целиком. Начальная скорость пули равна 500 м/с, прицельная дальность стрельбы возможна на расстоянии до 200 м, поэтому на целике два деления - 10 и 20, то есть 100 м и 200 м. Впрочем, свою убойную силу пуля сохраняет на дистанции в 800 м. Наиболее точная стрельба достигается при коротких очередях от 2 до 5 выстрелов, чем длиннее очередь, тем сильнее разброс пуль. Для увеличения кучности попаданий, в передней части дула имеется компенсатор, он же является дульным тормозом.

Во избежание случайных выстрелов, ППС-43 снабжен фигурной пластинкой предохранителя. Металлический приклад откидывается при стрельбе, если времени на это нет, то можно стрелять, используя пистолетную рукоятку. Секторный магазин рассчитан на 35 патронов. Вес пистолета-пулемета с шестью сопряженными магазинами составляет 6,72 кг, что приблизительно соответствует весу пистолета-пулемета «Суоми» с одним лишь магазином. Калибр используемых патронов равен 7,62 мм.

Надежность ППС-43, быстрое и простое изготовление, малая потребность в металле – все это послужило тому, что пистолет-пулемет Судаева выпускался с незначительными изменениями очень многими странами. Свои аналоги ППС-43 появились у финнов, поляков и китайцев. Немцы даже не переделывали ППС-43 под свои патроны из-за их надежности и большого количества трофейных советских патронов. Когда же в Германии начался дефицит металла и рабочей силы, в производство поступил очередной клон советского пистолета-пулемета.

ППШ не был снят с производства и полностью заменен на ППС-43 только по причине того, что производство уже было налажено и в военные годы не рискнули перенаправлять деятельность заводов. За все годы войны было изготовлено около полумиллиона единиц ППС-43. В послевоенные годы большое их количество получили дружественные армии Китая и Северной Кореи. Последняя, седьмая по счету модель пистолета-пулемета Судаева, разработанная уже после смерти создателя, продолжала выпускаться в Грузии еще в 1980-х годах.

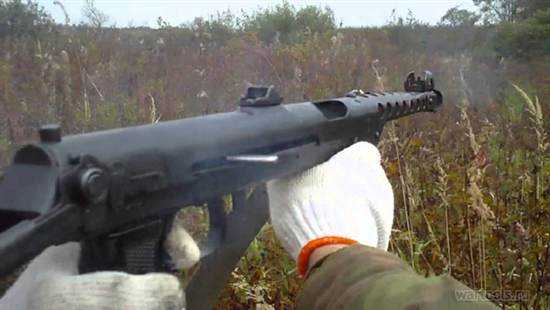

Ну и напоследок - мнение современного пользователя. Легкий, как пушинка, в сравнении с другими пистолетами-пулеметами, довольно удобный. Единственная проблема – снег, попадавший в щели радиатора, решалась путем вытряхивания. Беспроблемная работа при минус десяти градусах. Не слишком удобный для рук в армейских зимних перчатках предохранитель. Так же не совсем удобный, зато складной и крепкий металлический приклад.


Откидывание приклада ППС

Простой прицел. Хорошо крепится магазин – легко поменять, трудно потерять. Так что вещь просто отличная. Об этом говорит и тот факт, что его переняли несколько стран.



smolbattle.ru

ППС-43 Википедия

ППС-42/43

7,62-мм пистолет-пулемёт системы Судаева
Тип пистолет-пулемёт
Страна СССР СССР
Годы эксплуатации 1943—наши дни (ограниченно)
Принят на вооружение 1942
На вооружении РККА, Советская Армия, Армии стран ОВД
Войны и конфликты Вторая мировая война, Корейская война, Вьетнамская война,Афганская война 1979-1989, горячие точки на постсоветском пространстве.
Конструктор Судаев, Алексей Иванович
Разработан 1942 год
Годы производства 1942—1945
Всего выпущено 2 000 000 (в СССР за время ВОВ - ~500 000)
Масса, кг

со снаряжённым (пустым) магазином[1]

3,63 (3,115) / 3,67 (3,155)
Длина, мм

со сложенным (разложенным) прикладом

640 (910) / 616 (831)
Длина ствола, мм 272 / 251
Патрон 7,62×25 мм ТТ
Калибр, мм 7,62
Принципы работы свободный затвор
Скорострельность,
выстрелов/мин
700 / 600
Начальная скорость
пули, м/с
500
Прицельная дальность, м 200
Максимальная
дальность, м
1500
Вид боепитания коробчатый магазин на 35 патронов
 Медиафайлы на Викискладе
ППС с отсоединённым магазином

7,62-мм пистолеты-пулемёты образцов 1942 и 1943 годов системы Судаева (ППС) — варианты пистолета-пулемёта, разработанного советским конструктором Алексеем Судаевым в 1942 году. Применялись советскими войсками во время Великой Отечественной войны.

Нередко ППС рассматривается в качестве лучшего пистолета-пулемёта Второй мировой войны[2][3][4].

Конструкция

ППС — пистолет-пулемёт типичной для этого класса оружия конструкции. Автоматика работает за счёт отката массивного свободного затвора под действием отдачи при выстреле. Стрельба ведётся с заднего шептала. Режим огня — только автоматический, режим одиночного огня отсутствует (опытные военные могли делать от 1 до 3 выстрелов за нажатие). Возвратно-боевая пружина надета на направляющий стержень, который вставляется в отверстие с тыльной стороны затвора слева вверху. Рукоятка затвора расположена справа.

В соответствии с военным временем, исполнен довольно грубо и в целом неэстетично. Состоит из ствола, штампованной стальной ствольной коробки, соединённой с кожухом ствола клёпкой и сваркой, рукоятки управления огнём и приклада. Нижняя часть кожуха шириной 20-13 мм открыта на всю его длину.

Для улучшения кучности стрельбы в дульной части ствола на кожухе расположен дульный тормоз-компенсатор. Прицельное приспособление состоит из мушки и прицела с перекидным це́ликом. Целик имеет две фиксированные позиции — 100 и 200 м, обозначаемые числами 10 и 20. Ведение прицельного огня в положении «20» возможно до 300 м.

Предохранитель расположен в передней части спусковой скобы. При сдвиге его назад он блокирует спусковую тягу и поднимает планку с вырезами, блокирующими рукоятку взведения, жёстко соединённую с затвором, и в спущенном, и во взведённом положении. В переднее — боевое — положение предохранитель переводится указательным пальцем. В некоторых модификациях при необходимости блокировки взведённого затвора рукоятка взведения может быть заведена в дополнительный поперечный паз на ствольной коробке. В таком положении взведённый затвор не может сорваться самопроизвольно даже при падении оружия или сильном ударе.

Сравнение магазинов ППШ (слева) и ППС (справа).

Благодаря длинному ходу подвижных частей ППС имеет более низкий, по сравнению с ППШ, темп стрельбы. Можно вести стрельбу даже одиночными выстрелами, плавно нажимая и быстро отпуская спуск.

Питание ППС-42/43 производится из коробчатого (секторного) магазина ёмкостью 35 патронов, вставляемого в приёмник (горловину), который снабжён защёлкой с предохранительной скобой, предотвращающей случайное извлечение магазина. Магазин имеет выход в два ряда, что повышает безотказность действия и упрощает наполнение магазина. У ППШ магазин имеет выход патронов в один ряд; кроме того, магазин ППШ имеет в верхней части направляющую обойму, необходимую для установки в разъём для барабанных магазинов.

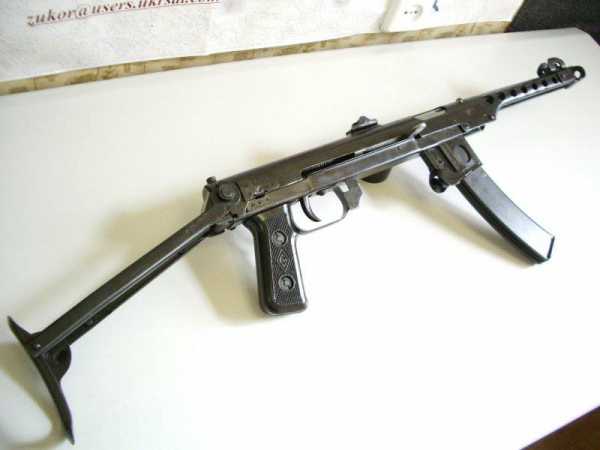

Приклад металлический, складной, складывается на ствольную коробку. При неполной разборке спусковая коробка откидывается вниз относительно ствольной коробки, вращаясь на скрепляющей оси перед горловиной магазина.

В модели ППС-43 крепление возвратно-боевой пружины к направляющему стерженю выполнено с помощью специального упора. Стержень удлинён, смещён влево и проходит сквозь фрезерованный паз в левой нижней части затвора, при этом его передний торец стал выполнять и функцию отражателя, переставшего быть отдельной деталью. Была снижена масса затвора с 570 г до 550 г, уменьшена длина ствола с 272 мм до 251 мм, длина приклада уменьшена с 245 мм до 230 мм. Кроме того, улучшены рукоятка взведения, флажок предохранителя, защёлка плечевого упора, кожух ствола и ствольная коробка были объединены в одну деталь.

Изменено крепление приклада. Головка защёлки приклада вынесена над ствольной коробкой в задней её части. Пистолетная рукоятка улучшенной формы обеспечивает достаточно удобное управление оружием при стрельбе как с откинутым, так и со сложенным прикладом.

Вес ППС-43 с полным боекомплектом (шесть снаряжённых магазинов) составляет 6,72 кг, что меньше веса пистолета-пулемёта «Суоми» с одним 70-патронным магазином. Выпущенная из ППС пуля сохраняет убойную силу на дистанции до 800 м[5]. Наиболее эффективно ведение огня короткими очередями (2—5 выстрелов), при стрельбе длинными очередями увеличивается рассеивание.

Наиболее существенная особенность ППС — простота конструкции и технологичность изготовления. Он практически полностью собирается из штампованных деталей, соединяемых сваркой и заклёпками. Расход материалов на единицу ППС-43 был вдвое меньше, а трудозатраты втрое меньше, чем на единицу ППШ-41.

Кучность боя и эффективность огня

Сердцевинные полосы рассеивания лучшей половины попаданий, см[6]:
расстояние, м по высоте, см по ширине, см
одиночными короткими очередями одиночными короткими очередями
50 10 15 10 14
100 20 30 20 27
150 31 45 30 40
200 42 60 40 50
250 53 75 50 66
300 64 90 60 80

Для поражения одиночного бойца противника (ростовой мишени) при ведении огня короткими очередями из приведённого к нормальному бою оружия был необходим 1 патрон на дистанции до 100 м, 2 — на дистанции в 150 м, 3 — на дистанции в 200—250 м, и 4 патрона на дистанции в 300 м.[6].

Разработка и производство

Пистолет-пулемёт ППС был разработан советским конструктором-оружейником Алексеем Ивановичем Судаевым в 1942 году и производился на Сестрорецком оружейном заводе для снабжения войск Ленинградского фронта. Во время проектирования этого оружия на вооружении Красной Армии состоял знаменитый ППШ-41, зарекомендовавший себя эффективным в бою и технологичным в производстве. Но у ППШ были не только преимущества, но и недостатки, такие как большие габариты и масса, что значительно затрудняло применение этого оружия в условиях узких окопов и тесных помещений в городских боях, а также разведчиками, десантниками и экипажами боевых машин. К тому же, в условиях военного времени необходимо было снизить затраты на массовое производство пистолетов-пулемётов.

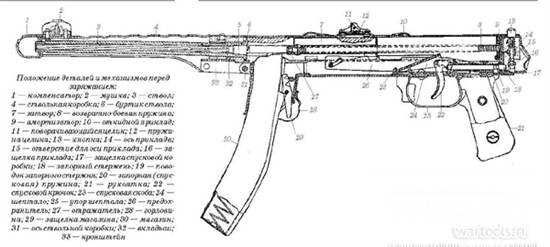

Схема пистолета-пулемёта ППС

В результате, в 1942 году был объявлен конкурс на более лёгкий, компактный и дешёвый в производстве пистолет-пулемёт, но не уступающий по характеристикам пистолету-пулемёту конструкции Шпагина. В конкурсе участвовали такие знаменитые конструкторы как В. А. Дегтярёв, Г. С. Шпагин, Н. В. Рукавишников, С. А. Коровин. Победу одержало оружие Алексея Ивановича Судаева.

Пистолет-пулемёт ППС спроектирован на основе компиляции проекта А. И. Судаева и проекта техника-лейтенанта И. К. Безручко-Высоцкого (конструкция затвора и возвратной системы). В то время как в осаждённый город по дороге жизни шло продовольствие для ленинградцев, обратно из города вывозили не только беженцев, но и новое оружие.

Первые пистолеты-пулемёты прошли полевые испытания 6-13 июня 1942 года в частях Ленинградского фронта, после чего было начато их серийное производство на Сестрорецком оружейном заводе. В конце 1942 года пистолет-пулемёт был принят на вооружение под наименованием ППС-42.

В следующем, 1943 году на вооружение была принята улучшенная конструкция под названием ППС-43 (укорочен ствол и приклад, изменены рукоятка взведения, флажок предохранителя и защёлка плечевого упора, кожух ствола и ствольная коробка объединены в одну деталь).

Всего до полного снятия блокады в январе 1944 г. было выпущено 46 572 шт. ППС обеих модификаций.

Пистолет-пулемёт Судаева обр. 1943 г. производился в СССР с 1943 по 1945 г. В общей сложности было выпущено порядка 500 тыс. единиц ППС обеих модификаций.

После окончания войны, в начале 1950-х годов ППС был снят с вооружения Советской Армии и постепенно заменён автоматом Калашникова (хотя следует отметить, что последнее советское наставление по ППС было выпущено в 1955 году), несколько дольше он сохранялся на вооружении тыловых и вспомогательных подразделений, частей внутренних войск и железнодорожных войск. На вооружении отдельных подразделений военизированной охраны ППС состоял по меньшей мере, до конца 1980-х годов[7]. По информации Алатырского Краеведческого музея . (г. Алатырь — родина Судаева) ППС до сих пор находится на вооружении охраны находящегося недалеко от города места заключения.

Варианты и модификации

  • СССР СССР — ППС обр.1942 г.
  • СССР СССР — ППС обр.1943 г.
  • Финляндия Финляндия — после анализа конструкции советских образцов в 1944 году на заводе Tikkakoski под обозначением m/44 был начат выпуск 9-мм модификации ППС-43 (под патрон 9×19 мм «Люгер»), использовавшей магазины от Suomi. Всего было выпущено около 10,4 тыс. шт. таких пистолетов-пулемётов. В 1957—1958 годы m/44 находился на вооружении финских миротворцев ООН на Синайском полуострове.
  • ФРГ ФРГ - вариант финского m/44 производился по лицензии малыми партиями в Западной Германии и Испании под обозначением DUX 53 и в 1953—1959 годы состоял на вооружение пограничной стражи ФРГ (Bundesgrenzschutz).
Польский PPS wz.1943/1952
  • ПНР ПНР — с 1948 до 1955 года несколькими заводами выпускалась копия ППС-43, а с 1952 года под наименованием «PPS wz.1943/1952» также производился вариант с нескладным деревянным прикладом вместо складного плечевого упора. В литературе упоминается тренировочный вариант под патрон .22LR.
  • Китай Китай — после окончания Второй мировой войны производился под наименованием «Тип 54». В конструкцию и технологию производства были внесены незначительные изменения в связи с адаптацией к особенностям китайской промышленности.
  • КНДР КНДР — производился после окончания Второй мировой войны[8].

Благодаря простоте конструкции и высокой технологичности, ППС нередко становился прообразом для оружия кустарного или полукустарного изготовления. Например, в Грузии на машиностроительном заводе в Зугдиди в своё время выпускался пистолет-пулемёт «Иверия», по конструкции явно восходящий к системе Судаева. По похожей схеме изготавливали оружие и армяне в Нагорном Карабахе.

Приспособление для стрельбы из укрытия

В 1946 году в СССР ЦКБ-14 Н. Ф. Макаровым для пистолета-пулемёта Судаева был разработан 7,62-мм нарезной искривитель ТКБ-401[9]. Он представлял собой ствол с обычной нарезкой, изогнутый под углом 90° по архимедовой спирали и предполагался для установки на бронетанковой технике на шаровой опоре.

Эксплуатация и боевое применение

В ходе Второй мировой войны

  • СССР СССР — ППС состоял на вооружении советских вооружённых сил, он также поставлялся советским партизанам и поступал на вооружение иностранных воинских формирований на территории СССР.
  • Третий рейх — трофейные ППС под наименованием Maschinenpistole 719(r) поступали на вооружение вермахта, СС и иных военизированных формирований нацистской Германии и её сателлитов.
  • Финляндия Финляндия — трофейные ППС-42 и ППС-43 использовались в финских частях, были популярны у разведчиков.
  • Югославия Югославия — поставки для Народно-освободительной армии Югославии начались в 1944 году, после войны оставался на вооружении под наименованием Automat 7.62 mm PPS M43(s)[10]

После 1945

  • КНДР КНДР — ППС советского и китайского производства оставались на вооружении по меньшей мере до 1997 года[11]
  • Польша Польша — ППС советского и собственного производства состояли на вооружении армии до 1980-х гг., также долгое время применялись в полицейских и охранных службах.
  • Лаос Лаос[12]
  • Украина Украина — в начале 1990-х годов некоторое количество ППС-43 со складов мобилизационного резерва министерства обороны Украины было передано на вооружение подразделений военизированной охраны и патрульно-постовой службы милиции (в связи со сложной криминогенной обстановкой и дефицитом патронов 5,45×39 мм, не позволившим полностью перевооружить милицию автоматами Калашникова)[13], в 2005 году на хранении в вооружённых силах оставалось не менее 25 000 шт.[14], в августе 2011 года - не менее 18 000 шт.[15]. Зафиксировано использование ППС в ходе вооружённого конфликта на юго-востоке Украины.[16]

Примечания

  1. ↑ http://www.megasword.ru/index.php?pg=302 Пистолет-пулемёт системы Судаева (ППС)
  2. ↑ «Легендарное огнестрельное оружие»: ППС-43 (Пистолет-пулемёт Судаева) (неопр.). legendary-arms.ru. — «Создатель лучшего пистолета-пулемёта времён Второй мировой Войны, Алексей Иванович Судаев…». Дата обращения 18 июля 2011. Архивировано 17 февраля 2012 года.
  3. Нацваладзе, Юрий Александрович ППС-43 (неопр.). Журнал «Ружье. Оружие и амуниция», №2, 1997 год. — «Судаев вошёл в историю стрелкового оружия как создатель лучшего пистолета-пулемёта Второй мировой войны — ППС-43. … конструкция, по сей день удивляющая своей простотой и технологичностью.». Дата обращения 14 января 2007. Архивировано 6 октября 2001 года.
  4. Борцов, Александр ППШ 41 vs MP 40 (неопр.). gewehr.ru. — «О стрельбе из ППС-43 можно говорить только в превосходной степени. Не зря он был признан лучшим пистолетом-пулемётом Второй мировой войны.». Дата обращения 14 января 2007. Архивировано 17 февраля 2012 года.
  5. ↑ Наставление по стрелковому делу. Автомат (пистолет-пулемёт) обр. 1943 г. конструкции Судаева А. И. 1955
  6. 1 2 Наставление по стрелковому делу: 7,62-мм автомат (пистолет-пулемёт) обр. 1943 года конструкции Судаева.
  7. ↑ А. И. Благовестов. «То, из чего стреляют в СНГ» / ред. А. Е. Тарас. Минск, «Харвест», М., ООО «Издательство АСТ», 2000. стр. 199—202
  8. ↑ М. Р. Попенкер. ППС-43 / сайт «Современное стрелковое оружие мира»
  9. ↑ И. А. Пермяков. Оружие, стреляющее «из-за угла». Военно-исторический журнал. 2015. № 5. С. 40.
  10. ↑ Бранко Богданович. Югославский ТТ по имени «Тетеjац» // журнал «Оружие», № 10, октябрь 2012. стр.42-56
  11. ↑ PPS-1943 Submachinegun (TYPE-54 China) // North Korea Country Handbook MCIA-2630-NK-016-97. U.S. Department of Defense, May 1997. page A-80
  12. ↑ Александр Данилюк. Музей Народной армии Лаоса // "Техника и вооружение", № 4, 2016. стр.53-57
  13. ↑ Игорь Яценко. Железяку на пузяку // «Солдат удачи», № 6, 1996. стр.40-42
  14. ↑ Розпорядження Кабінету міністрів України № 264-р від 14 липня 2005 р. «Про затвердження переліку військового майна Збройних Сил, яке може бути відчужено»
  15. ↑ Розпорядження Кабінету міністрів України № 1022-р від 15 серпня 2011 р. «Перелік військового майна Збройних Сил, яке може бути відчужено (Книга 1)»
  16. ↑ пёпЁя─п╬п╥п╟ п╦п╥ п╪я┐п╥п╣я▐: п╨п╟п╨ п÷п÷п╗ п╦п╥ я│п╬п╡п╣я┌я│п╨п╬пЁп╬ п╨п╦п╫п╬ п©п╣я─п╣п╨п╬я┤п╣п╡п╟п╩ п╡ я│п╬п╡я─п╣п╪п╣п╫п╫я▀п╣ п╡п╬п╧п╫я▀

Литература и источники

  • А. Б. Жук. Энциклопедия стрелкового оружия: револьверы, пистолеты, винтовки, пистолеты-пулемёты, автоматы. М., ООО «Издательство АСТ», «Воениздат», 2002. стр.658, 661
  • Г. Смирнов Рассказы об оружии // М., Детлит, 1976.
  • Юрий Пономарёв. ППС // журнал «Калашников. Оружие, боеприпасы, снаряжение» № 2, 2001. стр.10-16

Ссылки

wikiredia.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
