Подводная лодка схема – Из чего на самом деле сделана и как работает подводная лодка / Научный хит

Штурманская рубка.

Радиорубка.

Камбуз. Советским подводникам в море полагалось трёхразовое питание: завтрак (именуемый также утренним чаем), обед и ужин. Первый в сутки приём пищи был наиболее лёгким из всех. Обязательными элементами завтрака был чай с сахаром и белый хлеб со сливочным маслом. Самым обильным был второй в сутки приём пищи. Традиционным первым блюдом был флотский борщ со свежей капустой, готовились также супы – фасолевый, картофельный и рисовый. Вторые блюда представляли собой различные мясные консервы с гарниром из риса, гречневой каши, фасоли или картофельного пюре. Третьим блюдом был флотский компот, который иногда заменялся какао или киселём. В автономном плавании к обеду в обязательном порядке подавалось сухое красное вино, как правило, из сорта винограда «Каберне-совиньон» по 50 мл на каждого члена экипажа. На ужин, как правило, был отварной или жареный картофель, гречневая каша, фасоль с маринованной сельдью, рыбными или мясными консервами, какао с печеньем.

Гальюн.

Кубрик оборудован в кормовом отсеке. В свободное время матросы могли посмотреть кинофильм.

Подводная лодка установлена на подводное гидротехническое основание, корабль приподнят на 4 метра, что сделало открытым для обозрения винто-рулевой комплекс.

Подводная лодка несёт гюйс Военно-морского флота России.

Схема подводной локи проекта 641Б

Тактико-технические данные подводной локи проекта 641Б

sci-hit.com

Как работает атомная подводная лодка

Атомные подлодки и прочие суда с ядерными энергоустановками используют радиоактивное топливо — главным образом уран — для превращения воды в пар. Полученный пар вращает турбогенераторы, а те производят электроэнергию для движения судна и питания различного бортового оборудования.

Радиоактивные материалы, подобные урану, выделяют тепловую энергию в процессе ядерного распада, когда неустойчивое ядро атома расщепляется на две части. При этом выделяется огромное количество энергии. На атомной подлодке такой процесс осуществляется в толстостенном реакторе, который непрерывно охлаждается проточной водой, чтобы избежать перегрева, а то и расплавления стенок. Ядерное топливо пользуется особой популярностью у военных на подлодках и авианосцах благодаря своей необычайной эффективности. На одном куске урана размером с мяч для гольфа подлодка может семь раз обогнуть земной шар. Однако ядерная энергия таит в себе опасность не только для экипажа, который может пострадать, если на борту произойдет радиоактивный выброс. В этой энергии заложена потенциальная угроза всей жизни в море, которая может быть отравлена радиоактивными отходами.

Принципиальная схема машинного отсека с ядерным реактором

В типичном двигателе с ядерным реактором (слева) охлажденная вода под давлением попадает внутрь корпуса реактора, содержащего ядерное топливо. Нагретая вода выходит из реактора и используется для превращения другой воды в пар, а затем, остывая, вновь возвращается в реактор. Пар вращает лопасти турбинного двигателя. Редуктор переводит быстрое вращение вала турбины в более медленное вращение вала электродвигателя. Вал электродвигателя при помощи механизма сцепления соединяется с гребным валом. Кроме того, что электродвигатель передает вращение гребному валу, он вырабатывает электроэнергию, которая запасасется в бортовых аккумуляторах.

Ядерная реакция

В полости реактора атомное ядро, состоящее из протонов и нейтронов, подвергается удару свободного нейтрона (рисунок ниже). От удара ядро расщепляется, и при этом, в частности, освобождаются нейтроны, которые бомбардируют другие атомы. Так возникает цепная реакция деления ядер. При этом освобождается огромное количество тепловой энергии, то есть тепла.

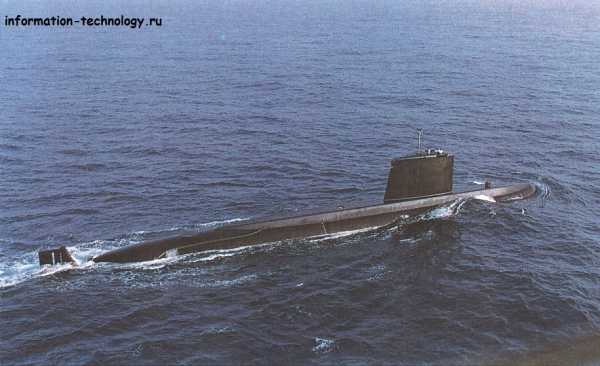

Атомная подлодка курсирует вдоль побережья в надводном положении. Таким кораблям надо пополнять топливо лишь один раз в два-три года.

Группа управления в боевой рубке наблюдает за прилегающей акваторией в перископ. Радиолокатор, гидролокатор, средства радиосвязи и фотокамеры со сканирующей системой также помогают вождению этого судна.

information-technology.ru

Внутри подводной лодки U-995 (44 фото)

Сегодня речь пойдет о подводной лодке U-995, которая была заложена 25 ноября 1942 года в Гамбурге и почти через год, 16 сентября 1943 года, спущена на воду. Основной её задачей были атаки на арктические конвои наших союзников, которые шли в Мурманск и Архангельск. Экипаж совершил 4 боевых похода, однако не смог потопить ни одного корабля. В 1972 году она была восстановлена и переделана в музей и стоит сейчас в поселке Laboe.

Перед входом посетителей встречает плакат с краткой историей лодки, её устройством и ТТХ. Все данные только на немецком, но в целом понятно.

4 евро и мы попадаем в кормовой отсек. В нем находится торпедный аппарат…

воздушный компрессор

гребные электродвигатели и пост управления.

В следующем отсеке расположены два дизельных двигателя, позволявшие лодке развивать скорость в надводном положении до 17 узлов и необходимые также для подзарядки аккумуляторных батарей.

Крохотный отсек: по левому борту камбуз. На маленьком пятачке площадью меньше двух квадратных метров коку необходимо было готовить еду для пяти десятков членов экипажа…

и гальюн по правому. При выходе в поход его обычно забивали продуктами, благо коку далеко ходить не надо.

Кубрик унтер-офицеров и приписанных к лодке курсантов. Под палубным настилом находится часть комплекта аккумуляторных батарей.

Сердце субмарины – центральный пост. Слева расположены опреснитель воды и эхолот.

Справа – трюмный насос.

Штурманский столик.

Глубиномеры и рули глубины.

Распределительные клапаны балласта.

Перископ. За его рукояткой виднеется «каюта» командира.

Проход в рубку к сожалению закрыт. Сквозь решетку даже заглянуть не получается…

Небольшой кожаный диванчик капитана. Обычно отделялся шторкой, но видать убрали ее, дабы особо фанатичные посетители не утащили.

Напротив капитанской «каюты» располагается радиорубка. Запертая.

Сквозь стекло виден осциллограф локатора и радиооборудование.

Рядом – рубка акустика.

Кубрик рулевых и мотористов. Под палубой – вторая часть комплекта аккумуляторных батарей.

В этом же отсеке находится второй гальюн. Заперт, хотя надпись гласит, что свободно…

Носовой отсек.

Носовые торпедные аппараты

Грузовая балка с подвешенным макетом торпеды

обственно, на этом прогулку по лодке можно считать законченной. Несколько кадров снаружи. На рубке — эмблема U-995.

На снимке видна установленная решетка радиолокатора.

Зенитное вооружение: 2 сдвоенных 20-мм автомата и 37-мм орудие.

Вид носовой части. Отверстия торпедных аппаратов наглухо заварены.

fishki.net

Как устроена подводная лодка | Екабу.ру

Лодка имеет традиционную для советской школы подводного кораблестроения двухкорпусную конструкцию. Лёгкий корпус ограничивает развитую носовую оконечность, в верхней части которой находятся торпедные аппараты, а нижнюю занимает развитая основная антенна гидроакустического комплекса «Рубикон-М».

Ограждение выдвижных устройств находится над вторым отсеком и выполняет обычные свои функции — ходовой мостик, воздухозабор, обтекание и защита перископов, антенн и прочих подъёмно-мачтовых устройств, там же находится герметичный кранец для ПЗРК «Стрела-3М».

Прочный корпус разделён на шесть отсеков:
1. Первый отсек делится на три палубы. Верхняя занята торпедным оружием, средняя — жилая, в нижней — первая группа аккумуляторов.
2. Второй отсек также трёхпалубный. На верхней палубе — центральный пост, под ним — вторая палуба , на которой располагается рубка радиста и рубка одного из помощника штурмана. Через этот же отсек проходят все выдвижные устройства.
3. Третий отсек — трёхпалубный, жилой. Две палубы заняты помещениями экипажа, а нижняя — второй группой аккумуляторной батареи.
4. Четвёртый отсек — дизель-генераторный.
5. Пятый отсек — электромоторный. Из этого отсека выпускается кормовой аварийный буй.
6. Шестой отсек — кормовой, в нём находятся электродвигатель экономического хода и приводы рулей, кормовой люк.

В музее центра судоремонта «Звездочка» находится модель подводной лодки проекта 877 «Палтус» — в разрезе, она дает вполне точное представление о том, как устроена среднестатистическая ПЛ.

Не пропустите:
Атомная подводная лодка «Редутабль», ставшая музеем (36 фото)
Проект подводной лодки с ракетным вооружением П-2
Первая советская экскурсионная подводная лодка «Нептун»
10 самых дорогих и роскошных подводных лодок
Подводные лодки проекта «Ясень»
Подземная база подводных лодок в Балаклаве
Отечественная подводная лодка проекта 613Э
К-162: самая быстрая подводная лодка в истории
Гигантская подводная лодка проекта 941 — «Акула»
Один день на борту подводной лодки ВМС США
Внутри подводной лодки
Заброшенная подводная лодка

ekabu.ru

Подводная лодка на радиоуправлении

Цель данной статьи — сделать простую подводную лодку на радиоуправлении. Не требуется изготовление деталей на сложных станках, всё покупается либо в хозяйственном магазине, либо в Китае. В конце статьи приведены ссылки для заказа зарубежом.

Теория

Модель подводной лодки строится по тем же принципам, что и настоящая. В центре находится «прочный» водоНЕпроницаемый корпус, внутри которого скрыты все органы управления и электроника. Снаружу он окружен «легким» проницаемым корпусом, служащим для обтекания и красивого внешнего вида. Наша модель будет состоять только из прочного корпуса.

На скорости подводная лодка может погружаться за счет рулей глубины, а в статическом положении только с помощью балластной цистерны. Как это работает? При плавании на поверхности масса лодки чуть меньше массы объема вытесненной воды (закон Архимеда). Т.е. если лодка имеет объем 3л, то ее масса должна быть чуть меньше 3кг. Затем лодка начинает набирать воду внутрь прочного корпуса. Объем корпуса остается тот же, а масса увеличивается — и лодка погружается. В этот момент внутри корпуса немного увеличивается воздушное давление, но не на столько, чтобы нарушить герметичность.

Теоретические расчеты погружения модели подводной лодки.

При строительстве есть 3 основные проблемы. Они вполне независимы и могут решаться отдельно.

• радио-аппаратура (2.4 ГГц не работают под водой)
• герметизация — корпус, вал двигателя и тяги рулей
• балластная цистерна

Начнем по порядку.

Радиоаппаратура

2.4 ГГц не проходят под водой. Самый простой способ найти старую аппаратуру в МГц-евом диапазоне (27МГц, 35МГц, 40МГц, 72МГц или даже 433МГц). Они еще остались у моделистов и можно найти объявления о продаже на форумах.

Моделисты, пожалуйста, не выбрасывайте старые аппаратуры! Подводники купят их у вас 😉 Это был самый сложный вопрос, дальше все просто.

Герметизация

Нам нужно обеспечить герметичность 3 элементов:

• прочный корпус
• вал двигателя
• тяги управления рулей

Прочный Корпус

часто называется ВПЦ (ВодоНеПроницаемыйЦилиндр) или WTC (WaterTightCilinder), представляет собой пластиковую трубу диаметром 75 мм длиной 600мм. С обоих торцов в нее вставляются цилиндрические заглушки с канавкой под уплотнительное кольцо. Труба покупается в сантехническом магазине, заглушки будем делать из нескольких слоев листового ПВХ толщиной 4-5мм, а кольца заказываем в Китае (о том как покупать на Алиэкспрессе написано в конце статьи).

Заглушка будет состоять из 6 слоев. Внутренний диаметр трубы равен 71 мм, толщина уплотнительного кольца 3,5мм. Тогда основные листы имеют диаметр 70мм, маленькие 65мм и внешний большой 75мм. Очень важно и очень сложно соблюсти соосность листов, чтобы кольца прижимались равномерно к трубе. Для центровки используется болт диаметром 6мм (или строительная шпилька). Сначала сверлим отверстие, затем чертим цилиндр нужного диаметра и вырезаем лобзиком с запасом. Доводим до нужного диаметра на оси зажатой в дрель. Я обтачивал наждачкой на бруске.

Склеиваем листы тоже на оси, стараясь соблюсти перпендикулярность. Самый лучший клей для ПВХ «Момент-Гель». Титан не берет, обычный «Момент» — тоже. Все, одеваем резиновые кольца и идем тестировать на герметичность.

Позже напечатал заглушку на 3d-принтере — очень понравилась точность. Сейчас планирую все детали напечатать. Об этом в отдельной статье.

Дейдвуд

Так называется узел, обеспечивающий герметичность вала двигателя. В торцы внешней трубы впаиваются подшипники. Вставляется вал и внутрь трубы забивается густая смазка (например литол). Ее надо иногда добавлять, т.к. вода постепенно вымывает.

Валы и подшипники купил на Али, медные трубки и смазку на строительном рынке. Я нашел подшипники 3мм внутренний и 6мм внешний диаметр. Соответственно покупаем валы из нержавейки на 3 мм, и медную трубку с внутренним на 6 мм (внешний получился 8мм). Валы обязательно покупать специальные, обычная проволока несиметрична, будут биения. Сначала припаиваем патрубок, затем просверливаем в нем отверстие. Для пайки понадобится кислота и 3-ья рука 😉

Тяги рулей

Тяги выводим через резиновые манжеты закрепленные на медных трубках диаметром 6мм. Диаметр самих тяг 1.5мм. Я использовал жесткий провод со снятой изоляцией.

Балластная цистерна

Обычно это самая сложная часть подводной лодки. Но мы сделаем ее просто — воспользуемся микронасосом. Точнее перистальтическим микронасосом — он сам держит давление и не требует дополнительных клапанов. Сам насос способен развивать давление в 1 атмосферу, это значит он сможет прокачать цистерну на глубине до 10 метров. Управляется насос так же как обычным электромотором — регулятор хода или серва с микро-переключателями.

Есть вариант наполнять резиновый шарик, но он может лопнуть. Воспользуемся шприцом на 150 мл, называется шприц-Жане. Насос сам двигает поршень. Позже можно повесить датчики и контролировать объем поступившей воды.

Оригинальная силиконовая трубка в насосе 2.54мм, поменял на 46мм. В итоге пропускная способность увеличилась в 1.5 раза. Мотор расчитан на 6 вольт, подаю 12. Мотор немного нагревается, но не критично. Итоговая скорость 100мл за 20 сек.

Компоновка

Лодка имеет размеры 60см длина и 7,5см диаметр. Внутренний диаметр 71мм. Заглушки заходят на 2.5см каждая.

Внутри корпус поделен на «отсеки».

• 1 — аккумулятор и приемник
• 2 — цистерна
• 3 — насос
• 4 — сервы и регуляторы хода
• 5 — главный мотор

Цистерна должна находиться по середине, чтобы лодка погружалась горизонтально (не было дифферента).

Элеметны крепления изготовлены из листового пористого ПВХ толщиной 5мм. Затем они стягиваются на железных шпильках, расположенных вдоль корпуса. Заднюю заглушку тоже следует закрепить на шпильках, чтобы обеспечить жесткоть узла с мотором и тягами рулей.

Изначально для управления мотором и насосом использовались регуляторы хода. Но реверс у них на много медленнее прямого вращения, что не удобно для насоса. Во время испытания я не ставил отдельную схему питания UBEC и использовал встроенный BEC на 1 ампер. Т.к. мне пришла бракованная серва, которая заклинивала, в этот момент ток подскакивал и палил весь регулятор. Может и не весь, но он больше не работал как положено. Так я спалил 3 регулятора и решил сделать схему с микро-переключателями. Она очень простая и обеспечивает симметричное вращение вперед/назад. Но стабилизатор питания на 3 ампера все таки лучше поставить.

Мотор 550-ой серии избыточен для модели такого размера, можно поставить меньше. Крепится он шурупами на специальный кронштеин к задней заглушке. Соединение с валом через латунную муфту.

Так же стоит поставить модули Fail-safe на каналы насоса и двигателя. Двигатель настраивается на выключение, а насос на продувку цистерны.

Все чертежи на отдельной странице.

Балансировка

Объем корпуса приблизительно равен 2,8 литра. Масса всех деталей около 1кг, пришлось добавить еще 1,8 кг груза. Главный принцип прост:

Объем надводной части должен быть меньше объема цистерны

Он может быть любой массы, лишь бы общая оставалась 2.8 кг. Поэтому надводные элементы делают из меди или тонких пластиков.

Балансировка осуществлуяется в 2 положениях:

Купить на Алиэкспресе

Ссылки — ключевые слова для поиска. Так же выбирайте галочку «бесплатная доставка» и «сортировать по цене».

В хозяйственном магазине или на строительном рынке:

• медная трубка 8мм
• медный провод жесткий 1.5мм
• паяльная кислота + припой
• труба канализационная ПВХ 75мм — 250руб
• листовой пористый ПВХ — 500руб/м²
• шприц Жане — 150руб
• контакты для мягких проводов
• шпильки 6мм

Что развивать дальше

• телеметрия: напряжение, токи, глубина, ориентация
• спасение: буй, детектор воды
• торпеды, ракеты
• 3d-печать деталей

imelnikov.ru

Как на самом деле устроена подводная лодка

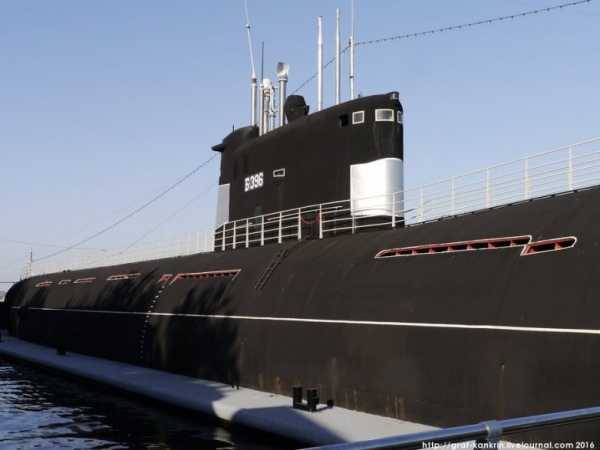

Большая дизель-электрическая подводная лодка Б-396 «Новосибирский комсомолец» проекта 641Б (шифр «Сом», по классификации НАТО — Tango) относится к лодкам 2−го поколения, спроектирована в ЦКБ-18, ныне ЦКБ МТ «Рубин», главный конструктор проекта — З.А.Дерибин, с 1974 года — Ю.Н.Кормилицын.

Подводная лодка была заложена в 1979 году в Нижнем Новгороде (в то время — г. Горький) на заводе «Красное Сормово».

С 1980 года по 1998 год подводная лодка несла боевую службу в составе эскадры Северного Флота, выполняла задачи в Атлантическом океане у западного побережья Африки, в Средиземном море, осуществляла боевое патрулирование по охране государственной границы в Баренцевом море.

В 1998 году подводная лодка Б-396 была списана и выведена из состава ВМФ России. 20 октября 2000 года из г. Полярный она была доставлена в г. Северодвинск на Северное машиностроительное предприятие, в апреле 2001 года поднята на слип и затем переведена в цех для переоборудование в музей.

4 июля 2003 года в торжественной обстановке состоялся спуск подводной лодки-музея на воду. В конце августа корабль отправился в свой последний переход по маршруту Северодвинск-Москва. Пройдя Белое море, Беломорско-Балтийский канал, Онежское озеро, Волго-Балтийский канал, Рыбинское водохранилище, Канал имени Москвы, подводная лодка прибыла в Москву.

Теперь местом её постоянной стоянки стал Музейно-мемориальный комплекс истории ВМФ России, расположенный на Химкинском водохранилище в парке «Северное Тушино».

Вход в подводную лодку в музейном варианте осуществляется с правого борта через специально оборудованный тамбур.

До переоборудования вход экипажа осуществлялся через люк.

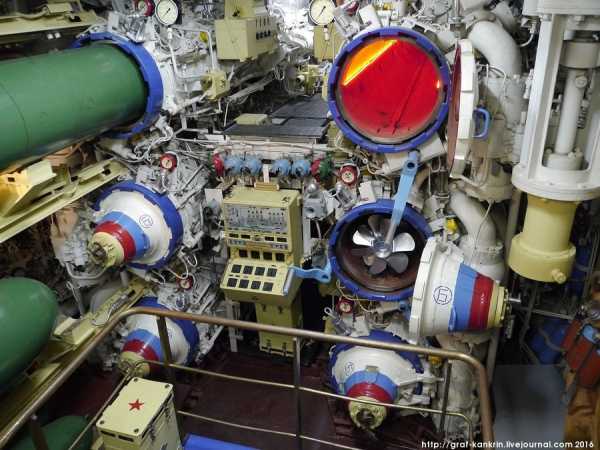

В первом отсеке расположены носовые торпедные аппараты калибра 533 мм. Справа виден винт торпеды, слева — торпеды до загрузки в торпедный аппарат.

В случае необходимости экипаж мог покинуть подводную лодку через торпедные аппараты, выполнявшие функцию шлюзовых камер. Для выполнения работ за бортом или аварийного всплытия на её борту имелись комплекты снаряжения подводника ССП-К1, состоящие из изолирующего дыхательного аппарата (ребризера) ИДА-59 и гидрокомбинезона СГП-К, дополнительно, для обеспечения всплытия с больших глубин (до 220 м) в комплект входил баллон ДГБ с гелием (в составе дыхательных смесей для глубоководных погружений воздух заменяется гелий-кислородной смесью, что даёт возможность избежать азотной интоксикации и снизить риск возникновения кессонной болезни).

В интерьере подводной лодки есть изменения, в частности, оборудованы проемы в герметичных переборках между отсеками лодки для беспрепятственного перемещения посетителей. В период несения боевой службы члены экипажа перемещались между отсеками через люки.

Офицерская каюта.

Каюта командира подводной лодки.

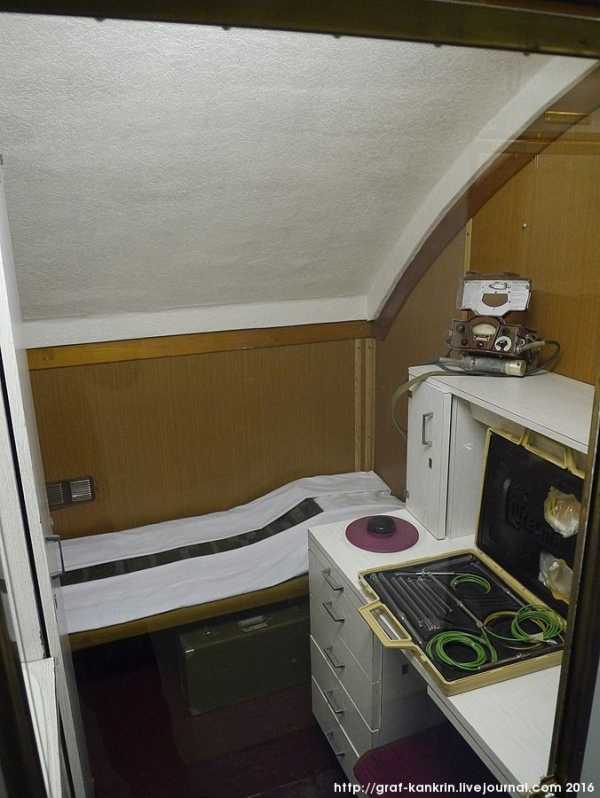

Каюта врача.

Изолятор.

Центральный пост.

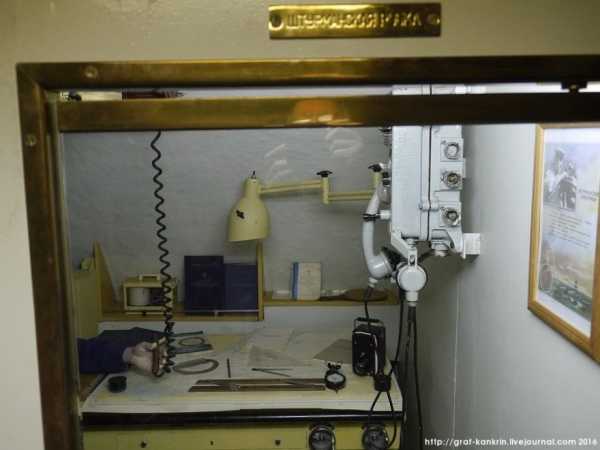

Штурманская рубка.

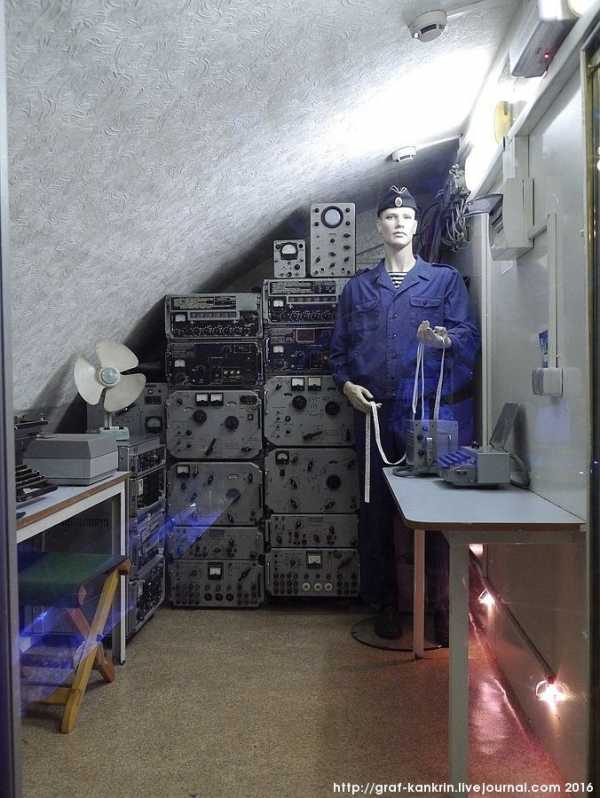

Радиорубка.

Камбуз. Советским подводникам в море полагалось трёхразовое питание: завтрак (именуемый также утренним чаем), обед и ужин. Первый в сутки приём пищи был наиболее лёгким из всех. Обязательными элементами завтрака был чай с сахаром и белый хлеб со сливочным маслом. Самым обильным был второй в сутки приём пищи. Традиционным первым блюдом был флотский борщ со свежей капустой, готовились также супы — фасолевый, картофельный и рисовый. Вторые блюда представляли собой различные мясные консервы с гарниром из риса, гречневой каши, фасоли или картофельного пюре. Третьим блюдом был флотский компот, который иногда заменялся какао или киселём. В автономном плавании к обеду в обязательном порядке подавалось сухое красное вино, как правило, из сорта винограда «Каберне-совиньон» по 50 мл на каждого члена экипажа. На ужин, как правило, был отварной или жареный картофель, гречневая каша, фасоль с маринованной сельдью, рыбными или мясными консервами, какао с печеньем.

Гальюн.

Кубрик оборудован в кормовом отсеке. В свободное время матросы могли посмотреть кинофильм.

Подводная лодка установлена на подводное гидротехническое основание, корабль приподнят на 4 метра, что сделало открытым для обозрения винто-рулевой комплекс.

Подводная лодка несёт гюйс Военно-морского флота России.

Схема подводной локи проекта 641Б

1 — основная антенна ГАК «Рубикон», 2 — антенны ГАК «Рубикон», 3 — 533-мм ТА, 4 — носовой горизонтальный руль с механизмом заваливания и приводами, 5 — носовой аварийный буй, 6 — баллоны системы ВВД, 7 — носовой отсек (торпедный), 8 — запасные торпеды с устройством быстрого заряжания, 9 — торпедопогрузочный и носовой люки, 10 — агрегатная выгородка ГАК «Рубикон», 11- второй (носовой жилой и аккумуляторный) отсек, 12 — жилые помещения, 13 — носовая (первая и вторая) группа АБ; 14 — выгородка батарейных автоматов, 15 — ходовой мостик, 16 — репитер гирокомпаса, 17 — перископ атаки, 18 — перископ ПЗНГ-8М, 19 — ПМУ устройства РДП, 20 — ПМУ антенны РЛК «Каскад», 21 — ПМУ антенны радиопеленгатора «Рамка», 22 — ПМУ антенны СОРС МРП-25, 23 — ПМУ антенны «Тополь», 24 — боевая рубка, 25 — третий (центрального поста) отсек, 26 — центральный пост, 27 — агрегатные выгородки РЭВ, 28 — выгородки вспомогательного оборудования и общесудовых систем (трюмных насосов, насосов общесудовой системы гидравлики, преобразователи и кондиционеры), 29 — четвертый (кормовой жилой и аккумуляторный) отсек, 30 — жилые помещения, 31 — кормовая (третья и четвертая) группа АБ, 32 — пятый (дизельный) отсек, 33 — вспомогательные механизмы, 34 — ДД, 35 — топливные и топливно-балластные цистерны, 36 — шестой (электромоторный) отсек, 37 — электрощиты, 38 — ГГЭД средней линии вала, 39 — кормовой якорный шпиль, 40 — седьмой (кормовой) отсек, 41 — кормовой люк, 42 — ГЭД экономического хода, 43 — средняя линия вала, 44 — кормовой аварийный буй, 45 — приводы кормовых рулей.

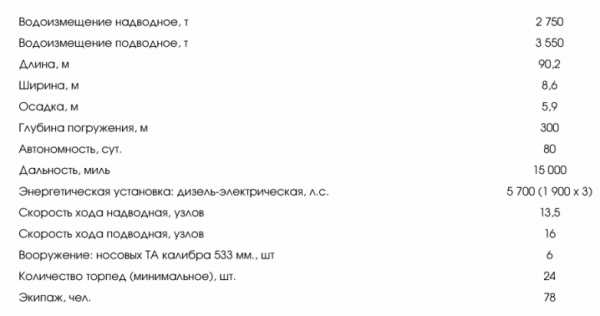

Тактико-технические данные подводной локи проекта 641Б

Источник



kak-eto-sdelano.ru

Как в реальности устроена подводная лодка

Большая дизель-электрическая подводная лодка Б-396 «Новосибирский комсомолец» проекта 641Б (шифр «Сом», по классификации НАТО – Tango) относится к лодкам 2-го поколения, спроектирована в ЦКБ-18, ныне ЦКБ МТ «Рубин», главный конструктор проекта – З.А.Дерибин, с 1974 года – Ю.Н.Кормилицын.
Подводная лодка была заложена в 1979 году в Нижнем Новгороде (в то время – г. Горький) на заводе «Красное Сормово».
С 1980 года по 1998 год подводная лодка несла боевую службу в составе эскадры Северного Флота, выполняла задачи в Атлантическом океане у западного побережья Африки, в Средиземном море, осуществляла боевое патрулирование по охране государственной границы в Баренцевом море.
В 1998 году подводная лодка Б-396 была списана и выведена из состава ВМФ России. 20 октября 2000 года из г. Полярный она была доставлена в г. Северодвинск на Северное машиностроительное предприятие, в апреле 2001 года поднята на слип и затем переведена в цех для переоборудование в музей.
4 июля 2003 года в торжественной обстановке состоялся спуск подводной лодки-музея на воду. В конце августа корабль отправился в свой последний переход по маршруту Северодвинск-Москва. Пройдя Белое море, Беломорско-Балтийский канал, Онежское озеро, Волго-Балтийский канал, Рыбинское водохранилище, Канал имени Москвы, подводная лодка прибыла в Москву.
Теперь местом её постоянной стоянки стал Музейно-мемориальный комплекс истории ВМФ России, расположенный на Химкинском водохранилище в парке «Северное Тушино».
Вход в подводную лодку в музейном варианте осуществляется с правого борта через специально оборудованный тамбур.

До переоборудования вход экипажа осуществлялся через люк.

В первом отсеке расположены носовые торпедные аппараты калибра 533 мм. Справа виден винт торпеды, слева – торпеды до загрузки в торпедный аппарат.

В случае необходимости экипаж мог покинуть подводную лодку через торпедные аппараты, выполнявшие функцию шлюзовых камер. Для выполнения работ за бортом или аварийного всплытия на её борту имелись комплекты снаряжения подводника ССП-К1, состоящие из изолирующего дыхательного аппарата (ребризера) ИДА-59 и гидрокомбинезона СГП-К, дополнительно, для обеспечения всплытия с больших глубин (до 220 м) в комплект входил баллон ДГБ с гелием (в составе дыхательных смесей для глубоководных погружений воздух заменяется гелий-кислородной смесью, что даёт возможность избежать азотной интоксикации и снизить риск возникновения кессонной болезни).

В интерьере подводной лодки есть изменения, в частности, оборудованы проемы в герметичных переборках между отсеками лодки для беспрепятственного перемещения посетителей. В период несения боевой службы члены экипажа перемещались между отсеками через люки.

Офицерская каюта.

Каюта командира подводной лодки.

Каюта врача.

Изолятор.

Центральный пост.

Штурманская рубка.

Радиорубка.

Камбуз. Советским подводникам в море полагалось трёхразовое питание: завтрак (именуемый также утренним чаем), обед и ужин. Первый в сутки приём пищи был наиболее лёгким из всех. Обязательными элементами завтрака был чай с сахаром и белый хлеб со сливочным маслом. Самым обильным был второй в сутки приём пищи. Традиционным первым блюдом был флотский борщ со свежей капустой, готовились также супы – фасолевый, картофельный и рисовый. Вторые блюда представляли собой различные мясные консервы с гарниром из риса, гречневой каши, фасоли или картофельного пюре. Третьим блюдом был флотский компот, который иногда заменялся какао или киселём. В автономном плавании к обеду в обязательном порядке подавалось сухое красное вино, как правило, из сорта винограда «Каберне-совиньон» по 50 мл на каждого члена экипажа. На ужин, как правило, был отварной или жареный картофель, гречневая каша, фасоль с маринованной сельдью, рыбными или мясными консервами, какао с печеньем.

Гальюн.

Кубрик оборудован в кормовом отсеке. В свободное время матросы могли посмотреть кинофильм.

Подводная лодка установлена на подводное гидротехническое основание, корабль приподнят на 4 метра, что сделало открытым для обозрения винто-рулевой комплекс.

Подводная лодка несёт гюйс Военно-морского флота России.
Схема подводной локи проекта 641Б

1 – основная антенна ГАК «Рубикон», 2 – антенны ГАК «Рубикон», 3 – 533-мм ТА, 4 – носовой горизонтальный руль с механизмом заваливания и приводами, 5 – носовой аварийный буй, 6 – баллоны системы ВВД, 7 – носовой отсек (торпедный), 8 – запасные торпеды с устройством быстрого заряжания, 9 – торпедопогрузочный и носовой люки, 10 – агрегатная выгородка ГАК «Рубикон», 11- второй (носовой жилой и аккумуляторный) отсек, 12 – жилые помещения, 13 – носовая (первая и вторая) группа АБ; 14 – выгородка батарейных автоматов, 15 – ходовой мостик, 16 – репитер гирокомпаса, 17 – перископ атаки, 18 – перископ ПЗНГ-8М, 19 – ПМУ устройства РДП, 20 – ПМУ антенны РЛК «Каскад», 21 – ПМУ антенны радиопеленгатора «Рамка», 22 – ПМУ антенны СОРС МРП-25, 23 – ПМУ антенны «Тополь», 24 – боевая рубка, 25 – третий (центрального поста) отсек, 26 – центральный пост, 27 – агрегатные выгородки РЭВ, 28 – выгородки вспомогательного оборудования и общесудовых систем (трюмных насосов, насосов общесудовой системы гидравлики, преобразователи и кондиционеры), 29 – четвертый (кормовой жилой и аккумуляторный) отсек, 30 – жилые помещения, 31 – кормовая (третья и четвертая) группа АБ, 32 – пятый (дизельный) отсек, 33 – вспомогательные механизмы, 34 – ДД, 35 – топливные и топливно-балластные цистерны, 36 – шестой (электромоторный) отсек, 37 – электрощиты, 38 – ГГЭД средней линии вала, 39 – кормовой якорный шпиль, 40 – седьмой (кормовой) отсек, 41 – кормовой люк, 42 – ГЭД экономического хода, 43 – средняя линия вала, 44 – кормовой аварийный буй, 45 – приводы кормовых рулей.
Тактико-технические данные подводной локи проекта 641Б
