Задержки при стрельбе из ПМ и способы их устранения
Пистолет Макарова – оружие простое и безотказное. В нем были устранены почти все проблемы, возникавшие при стрельбе у пистолета «Вальтер ПП», взятого за основу при проектировании конструкции, например такие, как утыкание патрона в скос патронника. Однако задержки при стрельбе из ПМ бывают и в основном связаны с неправильной эксплуатацией и плохим уходом за оружием.
Несколько правил
Каждый, кто работает с пистолетом ПМ, должен знать виды задержек при стрельбе и способы их устранения, от этого зависит безопасность при стрельбе, а, значит, и жизнь. По причинам возникновения их условно разделяют на устраняемые и не устраняемые непосредственно при стрельбе.
Часто распространена среди неопытных сотрудников такая ошибка: неожиданно произошедшая задержка сбивает с толку и человек поворачивает пистолет, чтобы заглянуть в ствол. Это происходит инстинктивно, особенно если ситуация экстренная, и человек не снимает палец с курка. После второго нажатия может произойти выстрел, и он приведет к плачевному результату.
Поэтому первый шаг к устранению задержки – снять палец со спускового крючка, не снимая наводки, и только потом определять вид задержки. Если она относится к устранимым – принять необходимые меры и продолжить стрельбу, а если устранить ее при стрельбе невозможно – разрядить пистолет и убрать в кобуру, после чего отправить на ремонт.
Осечка
Самым распространенным видом задержек при стрельбе является осечка, о ней знают даже незнакомые с оружием люди. Основным признаком осечки, помимо того, что выстрел не произошел, является остановка затвора в заднем положении на затворной задержке. Причиной осечки может быть неисправность патрона, в таком случае задержка решается простой перезарядкой. Другая причина — сгущение смазки или загрязненный канал под ударник. В таком случае при стрельбе проблему не решить, необходимо хорошо почистить оружие, удалить нагар, лак и сгустившуюся смазку.
Осечка также может вызываться ослабленным фиксатором предохранителя. Во время выстрела включается предохранитель, поэтому происходит осечка. Если неисправность повторяется, необходима замена предохранителя или фиксатора.
Недокрытие патрона
Патрон может быть недокрыт затвором. Последний, не дошедший до крайнего переднего положения, препятствует ходу курка. Эта неисправность возникает чаще всего из-за того, что пистолет нуждается в чистке. Способы устранения задержки стрельбе ПМ — досылание затвора. Затем необходимо взвести курок вручную или произвести выстрел самовзводом.
Другие неисправности
Есть и другие причины задержки при стрельбе из ПМ. К ним относится неподача патрона из магазина или его непродвижение в патронник. Как правило, эта неисправность возникает из-за загрязнения оружия или неисправности магазина. Если она не решилась с помощью простой перезарядки или возникает периодически, необходимо почистить пистолет или заменить магазин.
Есть вероятность прихвата или ущемления гильзы. Одной из причин может быть загрязненность подвижных частей в механизме либо неисправность пружины, отражателя или самого выбрасывателя.
Эта неисправность может возникнуть, если окно, предназначенное для вылета гильзы, было чем-то заблокировано, например, при стрельбе из укрытия. Устранение хоть и требует некоторого времени, но ситуация не относится к неустранимым при стрельбе. Сначала нужно извлечь магазин, затвор привести в заднее положение и после удаления гильзы вернуть магазин на место. Можно продолжать стрельбу.
Автоматическая стрельба
Задержки при стрельбе из ПМ могут возникать и другого характера. При нажатии на спусковой крючок может происходить несколько выстрелов подряд, как при стрельбе из автоматического оружия. Это происходит так же из-за загрязнения и поломки некоторых частей механизма пистолета: изношенный боевой курок, носик шептала, ослабленная или сломанная пружина шептала и некоторые другие неисправности.
В таком случае нужно убрать палец со спускового крючка и включить предохранитель. В небоевых условиях почистить пистолет, осмотреть механизм и заменить поврежденные и изношенные части.
Предупреждение задержек
Устранение задержек при стрельбе из ПМ обычно не связано со сложными манипуляциями, если это не поломка или износ. Главное, не допускать их. Правильное обращение и уход за пистолетом предотвратит многие задержки при стрельбе из ПМ.
Пистолет Макарова – надежное и безотказное оружие с простым механизмом. Необходимо своевременно его чистить и осматривать механизм на износ и наличие неисправностей, с особенной внимательностью относиться к подвижным частям конструкции, не затягивать с ремонтом, если он нужен. Не производить часто полную разборку пистолета, а также осматривать патроны перед стрельбой.
Некоторые задержки связаны с погодными условиями. После нахождения пистолета в условиях низких температур, перед тем, как зарядить его, нужно несколько раз рукой отвести затвор назад, причем производить спуск курка нажатием на спусковой крючок.
Но даже при правильном обращении возникают внештатные ситуации, поэтому нужно уметь определять вид задержки и точно знать способ ее устранения.
|

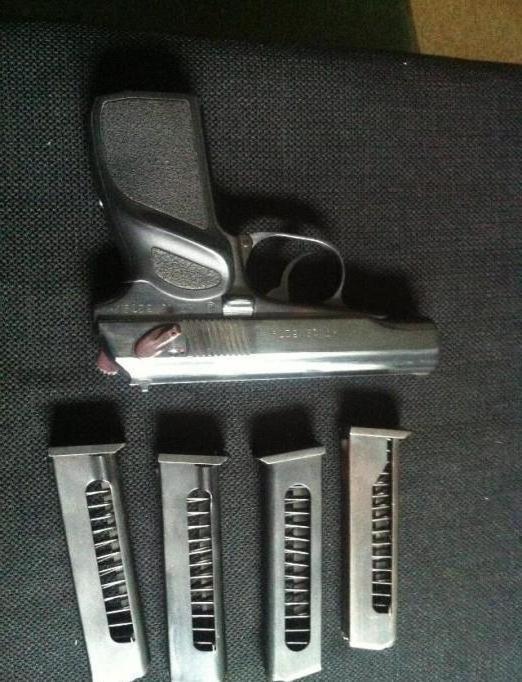

Задержки при стрельбе из ПМ и способы их устранения

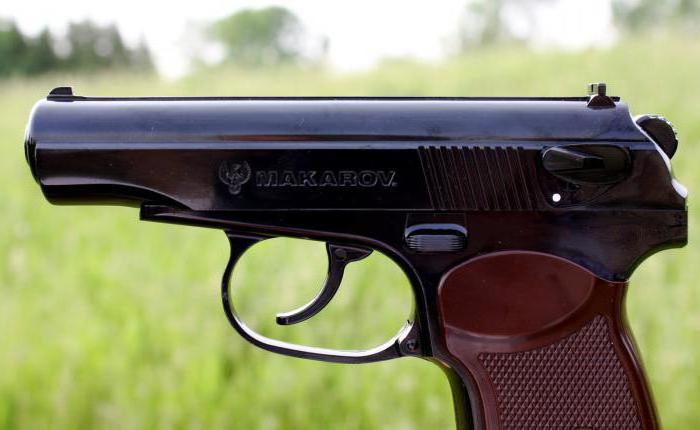

Задержки при стрельбе из ПМ и способы их устранения
Задержки при стрельбе из ПМ и способы их устранения
Рекомендуемые страницы: Воспользуйтесь поиском по сайту: ©2015- 2020 megalektsii.ru Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав. |
ЗАДЕРЖКИ ПРИ СТРЕЛЬБЕ ИЗ ПИСТОЛЕТА МАКАРОВА. СПОСОБЫ ИХ УСТРАНЕНИЯ. — Студопедия
Пистолет при правильном обращении с ним, внимательном уходе и сбережении является надежным и безотказным оружием. Однако при длительной работе вследствие износа частей и механизмов, а чаще при неосторожном обращении и невнимательном уходе могут возникнуть задержки при стрельбе.
Для предупреждения задержек при стрельбе из пистолета и обеспечения безотказности работы пистолета необходимо:
· правильно подготовить пистолет к стрельбе;
· своевременно и с соблюдением правил осматривать, чистить и смазывать пистолет, особенно тщательно следить за чистотой и смазкой трущихся частей пистолета;
· своевременно производить ремонт пистолета;
· перед стрельбой осматривать патроны, неисправные, ржавые и грязные патроны для стрельбы не принимать;
· во время стрельбы и при передвижениях оберегать пистолет от загрязнения и ударов;
· если пистолет перед стрельбой находился продолжительное время на сильном морозе, то перед заряжанием его несколько раз энергично отвести затвор рукой и отпустить его, причем после каждого отведения и отпускания затвора производить спуск курка нажимом на хвост спускового крючка.
Если при стрельбе произойдет задержка, то ее нужно устранить, перезарядив пистолет. Если таким образом задержка не устраняется, то необходимо выяснить причину задержки и устранить ее, как указано в таблице.
| № п/п | Задержки | Причины, вызывающие задержки | Способы устранения задержек |
| 1. | Осечка. Затвор в крайнем переднем положении, патрон в патроннике, курок спущен, но выстрела не произошло. | 1. Капсюль патрона не исправен. 2. Сгущение смазки или загрязнение канала под ударник. 3. Мал выход ударника или забоины на бойке. | 1. Перезарядить пистолет и продолжить стрельбу. 2.Осмотреть и прочистить пистолет. 3. Отправить пистолет в мастерскую. |
| 2. | Недокрытие патрона затвором.Затвор остановился, не дойдя до крайнего переднего положения; спуск курка произвести нельзя. | 1.Загрязнение патронника, пазов рамки и чашечки затвора. 2.Затруднительное движение выбрасывателя из-за загрязнения пружины выбрасывателя или гнетка. | Дослать затвор вперед толчком руки и продолжить стрельбу. Осмотреть и прочистить пистолет. |
| 3. | Неподача или непродвижение патрона из магазина в патронник.Затвор находиться в крайнем переднем положении, но патрона в патроннике нет; затвор остановился в среднем положении вместе с патроном, не дослав его в патронник. | 1. Загрязнение магазина и подвижных частей пистолета. 2. Погнутость верхних краев корпуса магазина. | Перезарядить пистолет и продолжить стрельбу. Прочистить пистолет и магазин. Заменить неисправный магазин. |
| 4. | Прихват (ущемление) гильзы затвором. Гильза не выброшена затвором через окно в затворе и заклинилась между затвором и казенным срезом ствола (патронником). | 1. Загрязнение подвижных частей пистолета. 2. Неисправность выбрасывателя, его пружины или отражателя. | 1. Выбросить прихваченную гильзу и продолжить стрельбу. 2. При неисправности выбрасывателя с пружиной или отражателя отправить пистолет в мастерскую. |
| 5. | Автоматическая стрельба. | 1. Сгущение смазки или загрязнение частей ударно-спускового механизма. 2. Износ боевого взвода курка или носика шептала. 3. Ослабление или излом пружины шептала. 4. Касание полочки уступа предохранителя зуба шептала. | 1. Осмотреть и прочистить пистолет. 2. Отправить пистолет в мастерскую. То же. То же. |
Задержки при стрельбе из пистолета и способы их устранения — Казачий Союз «Область Войска Донского»
9 мм пистолет Макарова при правильном обращении с ним, внимательном уходе и сбережении является надежным и безотказным оружием. Однако при длительной работе вследствие износа частей и механизмов, а чаще при неосторожном или неправильном обращении и невнимательном уходе могут возникнуть задержки при стрельбе.
Для предупреждения задержек при стрельбе из пистолета и обеспечения безотказности работы пистолета необходимо:
— правильно подготавливать пистолет к стрельбе
— своевременно и с соблюдением всех правил осматривать, чистить и смазывать пистолет, особенно тщательно следить за чистотой и смазкой трущихся частей пистолета
— своевременно производить ремонт пистолета
— перед стрельбой осматривать патроны, неисправные, ржавые и грязные патроны для стрельбы не применять
— во время стрельбы и при передвижениях оберегать пистолет от загрязнения и ударов
— если пистолет перед стрельбой находился продолжительное время на сильном морозе, то перед заряжанием его несколько раз энергично отвести затвор рукой и отпустить его, причем после каждого отведения и отпускания затвора производить спуск курка нажимом на хвост спускового крючка.
Если при стрельбе произойдет задержка, то ее нужно устранить перезаряжанием пистолета.
Это написано в наставлении по стрелковому делу и, в общем, и целом всё верно, но к сожалению нигде нет рекомендаций, а как собственно это делать. Фраза — устранить перезаряжанием правильная, только вот как это сделать на практике, в условиях боестолкновения?
Мы рассмотрим основные виды задержек, которые можно устранить мгновенно (за исключением одной) и предложим вариант действий при возникновении такой ситуации в бою.
ЗАДЕРЖКИ И ПРИЧИНЫ
Осечка
Затвор в крайнем переднем положении (патрон в патроннике), курок спущен с боевого взвода, но выстрела не произошло.
«Печная труба»
Прихват гильзы или патрона затвором.
Утыкание
Затвор остановился в среднем положении, перекос патрона в патроннике.
Петардный заряд
В патроне недостаточное количество пороха и энергии хватает только на то, что бы протолкнуть пулю на несколько сантиметров вперёд или иной раз даже откатить затвор и дослать новый патрон. Если произвести следующий выстрел, то произойдёт раздутие или разрыв ствола, со всеми вытекающими последствиями.
Мы не рассматриваем технические причины задержек, а именно неисправность механических частей пистолета, какие устраняются только в мастерской. А оценим то, что можно исправить на ходу, а так же то, с чем лучше «не мучаться» судорожно вертя в руках оружие.
Итак, осечка. Наиболее вероятные причины две: неисправность патрона и вина самого стрелка. Неисправность патрона понятно – капсюль не сработал, а в чём же виноват стрелок? Всё очень просто, когда в суматохе менялся магазин, то его просто не вставили в рукоятку до конца, и затвор банально не дослал патрон в патронник. Данная задержка устраняется крайне просто, обычным передёргиванием затвора (о технике ниже).
«Печная труба» так же возникает по указанным причинам и устраняется с такой же скоростью.
Самое плохое это когда произошло утыкание или петардный заряд. Причины те же самые, только для петардного заряда вина исключительно на боеприпасе. А вот утыкание может произойти и по вине стрелка.
Например, стрелок сменил магазин, сделал всё грамотно, патрон оставался в патроннике, но опять же в суматоха боя, на адреналине, взял и передёрнул затвор ещё раз.
По идее ничего страшного, вылетит целый патрон и всё, но очень многие, когда досылают патрон в патронник, закрывают окно выбрасывателя. В этом случае не происходит выбрасывания боеприпаса из патронника, он упирается в руку и в свою очередь в него упирается очередной патрон из магазина и в итоге получается мёртвый стопор. Вот эту задержку в перестрелке не устранишь, тут два выхода: или переходить на резервное оружие или просто отступать.
«Петардный заряд» можно отличить от нормального выстрела по звуку, он тише, или отсутствию отдачи, но опять же в бою это сделать крайне трудно. Боец устраняет задержку передёргиванием затвора и получается описанная в начале статьи картина. Здесь, если остались целы, рецепт такой же, как и при утыкании.
ТЕХНИКА ДЕЙСТВИЙ ПРИ УСТРАНЕНИИ ЗАДЕРЖКИ
Предлагаемая техника устранения задержки устраняет две причины, не до конца вставленный магазин и не сработавший патрон. В бою, когда произошла задержка, некогда долго смотреть на оружие, необходимо действовать, причём очень быстро и главное правильно. Но всё равно, первое, что надо сделать это моментально осмотреть пистолет сверху, подтянув его к груди и слегка развернув против часовой стрелки. Это необходимо для того, чтобы оценить степень тяжести задержки и решить, что надо делать (может пистолет не стреляет потому что патроны кончились).
Если нет утыкания или петардного заряда, то пистолет выносится на линию глаз мишень и поддерживающая (слабая) рука наносит снизу удар по магазину, устраняя одну из возможных причин задержки. Затем пистолет переворачивается рукояткой вверх, слабая рука резко отводит затвор назад, а правая начинает возвращать оружие в обычное положение.
Действие должно быть мгновенным, секундным. Ударили по магазину, выбросили неисправный патрон и дальше изготовились к стрельбе.
Естественно, желательно на это, пусть и небольшое время, уйти за укрытие, а если его нет, то двигаться, меняя направление движения и уровни, но тактика подробно не рассматривается, а только техника.
Для отработки этого вопроса используйте учебные боеприпасы, снаряжая ими весь магазин и выполняя выше указанные действия до окончания патронов по схеме, «выстрел, устранение задержи, выстрел, устранение задержки и т.д.»
Далее, совет инструктору, при проведении стрельб, подмешивайте выхолощенные патроны в магазины и вставляйте сотруднику магазин в пистолет сами, чтобы он не видел очерёдность «холостых» и боевых. Это поможет ему устранять ошибки при стрельбе и, самое главное, в перестрелке сотрудник уже не будет, в случае задержки, по привычке прекращать стрельбу, поднимать руку вверх и докладывать руководителю стрельб.
Задержки при стрельбе из пистолета Макарова
Пистолет при правильном обращении с ним, внимательном уходе и сбережении является надежным и безотказным оружием.
Однако при длительной работе, вследствие износа частей и механизмов, а чаще при неосторожном обращении и невнимательном уходе может быть нарушена нормальная работа пистолета, что приводит к задержкам при стрельбе.
Для предупреждения -задержек при стрельбе из пистолета и обеспечения безотказности работы пистолета необходимо:
- правильно подготавливать пистолет к стрельбе;
- своевременно и с соблюдением всех правил осматривать, чистить и смазывать пистолет; особенно тщательно следить за чистотой и смазкой трущихся частей пистолета;
- своевременно производить ремонт пистолета;
- перед стрельбой осматривать патроны; неисправные, ржавые и грязные патроны при стрельбе не применять;
- во время стрельбы и при передвижениях оберегать пистолет от загрязнения и ударов;
- в бою при продолжительной стрельбе при первой же возможности вычистить, смазать и осмотреть пистолет;
- если пистолет перед стрельбой находился продолжительное время на сильном морозе, то перед заряжанием его несколько раз энергично отвести затвор рукой и отпустить его, причем после каждого отведения и отпускания затвора производить спуск курка нажимом на хвост спускового крючка.
Если при стрельбе произойдет задержка, то ее нужно устранить перезаряжанием пистолета. Если перезаряжанием задержка не устраняется, то необходимо выяснить причину задержки и устранить ее, как указано в таблице.
| Задержки | Причины задержек | Способы устранения задержек |
|---|---|---|
Осечка: затвор в крайнем переднем положении, курок спущен, но выстрела не произошло. |
|
|
Недокрытие патрона затвором: затвор остановился, не дойдя до крайнего переднего положения; спуск курка произвести нельзя. |
| Дослать затвор вперед толчком руки и продолжать стрельбу. Осмотреть и прочистить пистолет. |
Неподача патрона из магазина в патронник: затвор находится в переднем положении, но патрона в патроннике нет; затвор остановился в среднем положении вместе с патроном, не дослав его в патронник. |
|
|
Прихват (ущемление) гильзы затвором: гильза не выброшена наружу через окно в затворе и заклинилась между затвором и казенным срезом ствола. |
|
|
| Неисправность | Причина | Способ устранения |
|---|---|---|
| Осечка. Затвор в крайнем переднем положении, патрон находится в патроннике, курок спущен, но выстрела не произошло. | 1) капсюль патрона неисправен; | 1) произвести повторный спуск, если при этом задержка не устраняется, перезарядить пистолет и продолжить стрельбу; |
| 2) сгущение смазки, загрязнение или затирание ударника; | 2) осмотреть и прочистить пистолет. В случае затирания ударника направить пистолет в ремонтную мастерскую; | |
| 3) осадка (ослабление) или излом боевой пружины; | 3) разрядить пистолет, направить пистолет в ремонтную мастерскую для замены боевой пружины; | |
| 4) преждевременный срыв курка с самовзвода. | 4) износ зуба самовзвода тяги спуска, направить пистолет в ремонтную мастерскую. | |
| Недокрытие патрона затвором. Затвор остановился, не дойдя до казенного среза ствола, или ствол с затвором находится в незапертом состоянии. | 1) загрязнение патронника, пазов рамки, чашечки затвора и узла выбрасывателя, затирание выбрасывателя; | 1) дослать затвор рукой вперед и продолжить стрельбу. После стрельбы прочистить и смазать данные детали; |
| 2) осадка или излом возвратной пружины; | 2) отправить пистолет в ремонтную мастерскую; | |
| 3) забитость пульных скатов рамки (основания) и ствола. | 3) после чистки и смазки при повторяющейся задержке направить пистолет в ремонтную мастерскую. | |
| Неподача или непродвижение патрона из магазина в патронник. Затвор находится в переднем положении, но патрона в патроннике нет. Затвор остановился в среднем положении вместе с патроном, не дослав его в патронник. | 1) загрязнение магазина или подвижных частей пистолета, рамки (основания), патронника ствола; | 1) перезарядить пистолет и продолжать стрельбу. При повторной задержке разрядить, разобрать и прочистить пистолет и магазин или заменить магазин; |
| 2) погнутость верхних краев корпуса магазина. | 2) заменить неисправный магазин. | |
| Прихват (ущемление) гильзы затвором. Гильзу заклинило между затвором и казенным срезом ствола; неизвлечение гильзы из патронника. | 1) загрязнение подвижных частей пистолета, патронника и выбрасывателя; | 1) выбросить прихваченную гильзу отведением затвора назад и продолжить стрельбу. После стрельбы произвести чистку и смазку пистолета; |
| 2) неисправность выбрасывателя, его пружины или отражающего выступа отражателя. | 2) разрядить пистолет и направить его в ремонтную мастерскую. | |
| Затвор не фиксируется замыкателем после израсходования патронов в магазине. | 1) заклинивание подавателя, осадка пружины или загрязнение подавателя; | 1) произвести чистку магазина, В случае осадки пружины заменить магазин; |
| 2) деформация подавателя или корпуса магазина; | 2) заменить магазин; | |
| 3) поломка зуба замыкателя. | 3) заменить замыкатель. | |
| Автоматическая стрельба. | 1) сгущение масла или загрязнение частей ударно-спускового механизма; | 1) если в пистолете остались патроны, следует разрядить его, затем разобрать, прочистить и осмотреть; |
| 2) износ боевого взвода курка или шептала; | 2) направить пистолет в ремонтную мастерскую; | |
| 3) ослабление или излом пружины шептала. | 3) отправить пистолет в ремонтную мастерскую. | |
| Прихват патрона затвором при подаче, вылет патрона. | 1) деформация магазина, осадка пружины магазина, затирание подавателя; 2) осадка возвратной пружины; 3) осадка боевой пружины. | заменить магазин, возвратную пружину, боевую пружину или отправить пистолет в мастерскую. |
| Предохранитель не удерживается во включенном и выключенном положении, поворачиваясь во время стрельбы. | 1) износ предохранителя. | 1) заменить предохранитель из комплекта ЗиП. |
| Крышка магазина не удерживается на корпусе магазина. | 1) крышка магазина не зафиксирована пружиной магазина. | 1) зафиксировать. |
| Двойная подача. Затвор захватывает сразу два патрона из магазина. | 1) деформация магазина. | 1) заменить магазин. |
| Качка целика. | 1) ослабла посадка целика. | 1) закрепить. |
Задержки при стрельбе из пистолета Макарова и способы их устранения
Задержки | Причины задержек | Способы устранения задержек | ||
1. Осечка. Затвор в крайнем переднем положении, курок спущен, но выстрела не произошло | 1. Капсюль патрона неисправен. 2. Сгущение смазки или загрязнение канала под ударник. 3. Не полностью ввинчен винт рукоятки (в пистолетах без задвижки боевой пружины). 4. Мал выход ударника или забоины на бойке | 1.Перезарядить пистолет и продолжить стрельбу 2.Осмотреть и прочистить пистолет. 3. Ввинтить винт рукоятки до отказа. 4. Отправить пистолет в мастерскую | ||
2. Недокрытие патрона затвором. Затвор остановился, не дойдя до крайнего переднего положения; спуск курка произвести нельзя | 1. Загрязнение патронника, пазов рамки и чашечки затвора. 2.Затруднительное движение выбрасывателя из-за загрязнения пружины выбрасывателя или гнетка | Дослать затвор вперед толчком руки и продолжить стрельбу. Осмотреть и прочистить пистолет | ||
3.Неподача или непродвижение патрона из магазина в патронник. Затвор находится в переднем положении, но патрона в патроннике нет; затвор остановился в среднем положении вместе с патроном, не дослав его в патронник | 1. Загрязнение магазина и подвижных частей пистолета. 2. Погнутость верхних краев корпуса магазина | 1. Перезарядить пистолет и продолжить стрельбу. Прочистить пистолет и магазин. 2. Заменить неисправный магазин | ||
4. Прихват (ущемление) гильзы затвором. Гильза не выброшена наружу через окно в затворе и заклинилась между затвором и казенным срезом ствола | 1. Загрязнение подвижных частей пистолета. 2. Неисправность выбрасывателя, его пружины или отражателя | 1.Выбросить прихваченную гильзу и продолжить стрельбу. 2.При неисправности выбрасывателя с пружиной или отражателя отправить пистолет в мастерскую | ||
5. Автоматическая стрельба | 1. Сгущение смазки или загрязнение частей ударно-спускового механизма. 2. Износ боевого взвода курка или носика шептала. 3. Ослабление или излом пружины шептала. 4. Касание полочки уступа предохранителя зуба шептала | 1. Осмотреть и прочистить пистолет. 2. Отправить пистолет в мастерскую. То же То же | ||
9-мм пистолет для бесшумной и беспламенной стрельбы (ПБ) предназначен для вооружения солдат и офицеров частей специального назначения .
Бесшумность и беспламенность стрельбы из пистолета обеспечиваются газоотводными отверстиями в стволе, сетчатым рулоном, расширительной камерой и насадком.

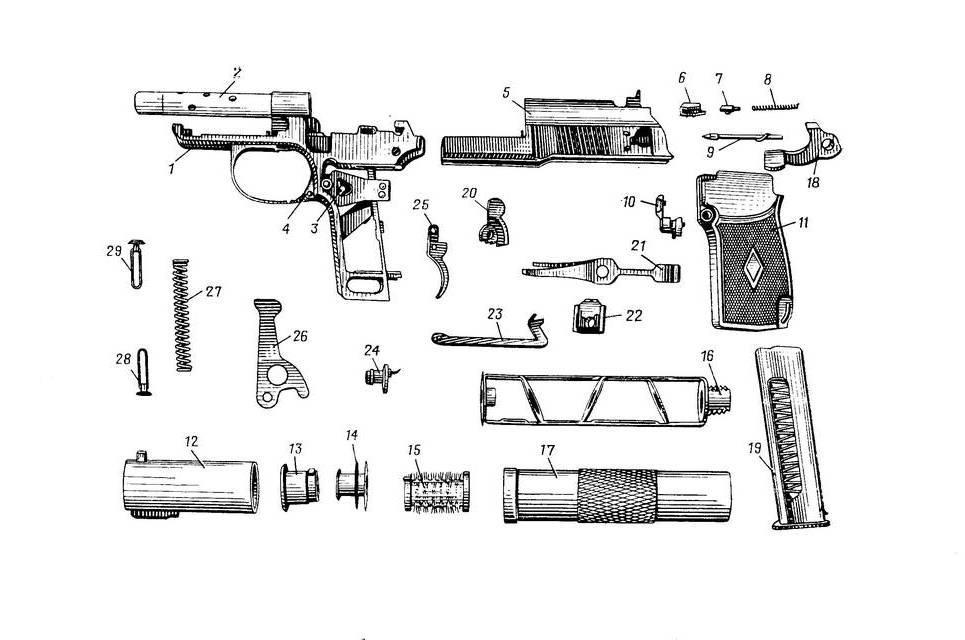

Рис. Устройство пистолета ПБ
1 — рамка;2 —ствол; 3 — защелка; 3 — рукоятка; 4 —спусковая скоба; 5 — затвора;6 — выбрасыватель; 7 — гнеток выбрасывателя;8 — пружина выбрасывателя; 9 — ударник; 10 — предохранитель ударно-спускового механизма, возвратного механизма;11 — рукоятка; 12 — расширительная камера; 13 —передняя втулка; 14 —задней втулка; 15 — сетчатый рулон; 16 —сепаратор; 17 —корпус насадка; 18 —затворная задержка; 19 — магазин; 20 —курок; 21 — боевая пружина; 22 — задвижка; 23 — боевая пружина; 23 — тяга с рычагом взвода; 24 —шептало с пружиной; 25 —спусковой крючок;26 – рычаг; 27 — возвратная пружина; упор нижний с зацепом; 29 — упор с зацепом;
Неполную разборку пистолета производить в следующем порядке.
Отделить магазин, для чего большим пальцем левой руки нажать на защелку магазина и вынуть магазин из рукоятки. Выключить предохранитель (опустив флажок вниз), отвести затвор в заднее положение и убедиться в отсутствии патрона в патроннике.
Отсоединить насадок, для чего пистолет взять в левую руку, правой рукой обхватить насадок, большим пальцем правой руки отжать назад до отказа защелку камеры, повернуть насадок против часовой стрелки (если смотреть с дульной части) и, смещая насадок вперед вдоль оси канала ствола, отделить его от пистолета.
После снятия насадка повернуть пистолет в левой руке на 180° так, чтобы кнопка защелки рукоятки была обращена к стрелку, затем отделить рукоятку от рамки, для чего нажать на кнопку защелки рукоятки большим пальцем левой руки, а правой снять рукоятку с направляющих рамки, перемещая ее назад параллельно оси канала ствола.
Отделить рычаг возвратного механизма, для чего сдвинуть затвор назад на 10—15 мм и правой рукой отделить рычаг от рамки.
Отделить расширительную камеру, для чего оттянуть передний конец спусковой скобы вниз и, перекосив его вправо или влево, упереть в рамку, затем повернуть расширительную камеру против часовой стрелки (если смотреть с дульной части) до выхода упорного выступа расширительной камеры из зацепления с рамкой и, перемещая ее вперед, снять со ствола.
Снять со ствола переднюю втулку, перемещая ее вперед, снять сетчатый рулон и заднюю втулку со ствола.
Отделить затвор, для чего отвести его до отказа назад, и, подняв заднюю его часть вверх, снять затвор с направляющих рамки, перемещая затвор вперед, отделить его от пистолета, затем поставить спусковую скобу на место.
Извлечь возвратную пружину из гнезда рукоятки.
Разобрать насадок, для чего, поставив насадок задней частью на опору и удерживая его в левой руке, утопить концом протирки защелку сепаратора и одновременно нажать на корпус вниз, после этого вынуть сепаратор из корпуса.
