Пистолеты модели «СТАР» - «испанские кольты» » Военное обозрение

Как часто мы говорим о том, что наше «свое» лучше чужого. Между тем в технике понятия «свое» и «чужое» очень часто, по сути дела, ничего не значат. Ну, а в области оружейного дела лучшим примером этому, пожалуй, являются пистолеты испанской фирмы «Бонифасио Эчеверриа СА» из Эйбара, которая начала производство оружия около 1908 года с производства пистолета, разработка которого обычно приписывается самому Хуану Эчеверриа. И о фирме, и о нем, особенно относительно первых лет функционирования этого предприятия, сведений практически не сохранилось, но можно сказать, что пистолеты, которые получили в ней название «стар», то есть «звезда», были просто напросто скопированы с «манлихера» 1901 года. Но при этом их похожесть не являлась тождеством, поэтому австрийский оружейник в суд на испанцев подать не мог. И опять-таки непонятно почему, но торговая марка «стар» была зарегистрирована лишь в 1919 году, т.е. 18 лет спустя после того, как были выпущены первые пистолеты под таким названием!
Пистолет «Стар» модель B калибра 9-мм под патрон «Парабеллум».

В это время Бонифасио Эчеверриа уже был и главным владельцем фирмы, и ее же главным конструктором. И вот тогда-то, а именно после 1920 года и появился очередной «стар» с закрытым затвором-кожухом, сконструированный по образцу «кольта» М-1911. Но опять же на основе. Ну, а затем фирма «Эчеверриа и Кº» сделалась одним из тех четырех испанских оружейных предприятий, что получили возможность работать и после гражданской войны, причем существует она и сегодня и все также выпускает пистолеты под маркой «стар» - что и говорить, солидное долголетие!


Австрийский «манлихер» 1901 г. Дизайн, характерный для револьверов налицо.

Ну, а рассмотрим мы ее образцы, начиная с модели «Стар» 1908 года. Понятно, что появился он немного раньше, а именно в конце 1907 года и о нем долгое время было известно лишь весьма узкому кругу специалистов. Это был пистолет с неподвижным стволом, свободным открытым кожухом-затвором и рубчатыми шайбами на нем для пальцев, — почему о нем и говорят, как о копии пистолета «манлихер».

Открыто расположенный курок только увеличивал сходство с пистолетом «манлихер», однако на этом оно и заканчивалось, так как «манлихер» отличался изогнутой и относительно тонкой рукояткой, тогда как «стар» имел толстую рукоятку «рубленых» очертаний и совершенно другой формы спусковой крючок. Сделано это было потому, что «австриец» заряжался патронной пачкой, тогда как у «испанца» был сменный магазин с пружиной на восемь патронов калибра 6,35-мм «ауто».

На затворе-кожухе было написано AUTOMATIC PISTOL STAR PATENT, а щечки у рукоятки были изготовлены из твердой резины и имели клетчатую насечку. Длина пистолета 115 мм. Масса пистолета без патронов: 445 г.


Модель 1914 года.

В 1914 году появился пистолет «Стар» под патроны калибра 6,35 и 7,65-мм, который от предшествующего образца отличался лишь в деталях. Так, в частности, на нем появилась торговая марка «стар» — шестиконечная звезда с лучами. Длина пистолета была 175 мм. Масса пистолета без патронов: 850 г. Длина ствола: 112 мм. Магазин традиционной конструкции на восемь патронов.


Пистолет «Стар» 1919 года (модель 1).

За ним последовал пистолет «Стар» образца 1919 года (модель 1), отличавшиеся порядком разборки: у первых моделей этих пистолетов затвор-кожух отделялся нажатием на шпенек с насечками, расположенный перед спусковой скобой. У пистолета 1919 года он удерживался специальной защелкой на рамке впереди предохранительной скобы.

Различные варианты пистолета 1919 года были сделаны под патроны 6,35 и 7,65 мм «ауто» или же под 9 мм «короткий» патрон и имели самую разную длину стволов – кому какая нравится. Здесь надпись была уже другая: BONIFACIO ECHEVERRIA EI BAR (ESPANA).


Пистолет «Модело милитар» увидел свет в 1920 году, и стал своего рода переходным образцом между моделями по образу «манлихера», и пистолетами по типу «кольта-браунинга». «Модело милитар» был выполнен на базе американского «кольта» М-1911 калибра .45 и имел тот же механизм запирания канала ствола – то есть «серьгу Браунинга». Но отличия имела и эта модель, как же без них. На испанском пистолете отсутствовал рамочный предохранитель. И сама рукоятка более спрямленных очертаний.

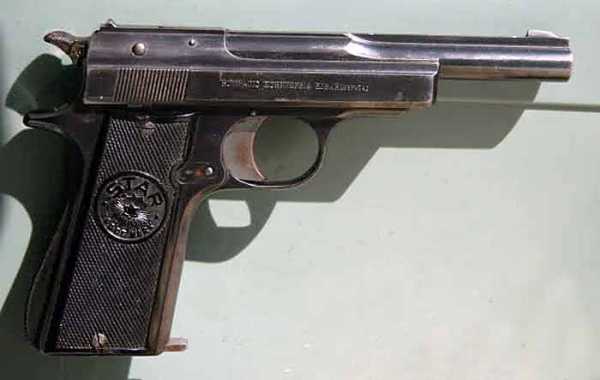

Пистолет «Модело милитар». Модель 1920 г.

Другой характерной особенностью стал дизайн задней части затвора-кожуха. Она была приподнята и снабжена двумя рифлеными «таблетками» для пальцев. Флажковый предохранитель находится слева, где он поворачивает специальную заслонку, которая не дает курку ударять по ударнику. Для обеспечения его хода вниз на затворе-кожухе сделана выемка.

В пистолете применялись патроны калибра 9-мм «ларго» («бергман-байярд»), что было сделано в интересах применения его в испанской армии. Но военные выбрали «астру», и Эчеверриа отправил его в коммерческую продажу, одновременно пополнив модификациями под патроны .38 «супер» и .45 АКП. Длина пистолета 200 мм. Масса пистолета без патронов: 1100 г. Длина ствола 122 мм. Магазин также на восемь патронов.

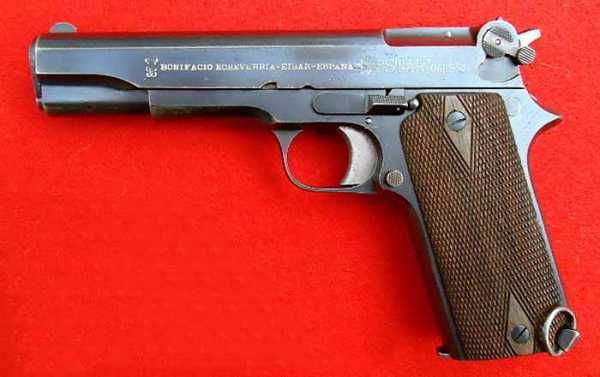

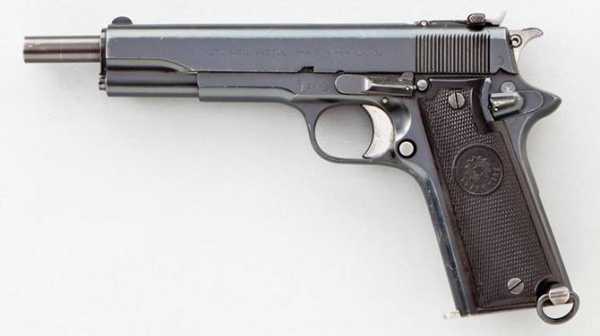

Пистолет «Стар» Модель A 7,63×25 Маузер. Конечно, выступающий ствол – это немного непривычно, но зато на нем можно было сделать резьбу под глушитель!

Годом позже появился пистолет «Стар» Модель A (Model А), который был модификацией «модело милитар»: с кожухом как у типичного кольта – т.е. на нем были сделаны вертикальные насечки для пальцев. В головке курка было сделано небольшое отверстие. Флажковый предохранитель переставили в заднюю левую верхнюю часть рамки позади щечки рукоятки, как это с самого начала предусматривалось у кольтов. Прицельные приспособления были сделаны по образцу «браунинга» модели «Хай пауэр».

Модель А, или «модель 1921 года», производилась под разные патроны, в частности, 7,63-мм патрон «маузер», 9-мм «ларго» и .45 АКП. Некоторые образцы на заднем торце рукоятки имели пазы для кобуры-приклада. У первых пистолетов рамочный предохранитель отсутствовал, но потом у более поздних образцов его решили установить опять, причем длина рычага этого предохранителя была почти равна длине всей задней поверхности рукоятки.

Модель А получила большую популярность среди так называемой «Гвардии севиль», на вооружение которой ее приняли в октябре 1922 года под обозначением «пистола «стар» де 9 мм, модело 1922, пара тропа де ла Гуардия Сивиль». На затворе-кожухе имеется клеймо: BONIFACIO ECHEVERRIA над словами EIBAR (ESPANA), перед которым имеется изображение шестиконечной звезды и название «STAR» CAL .9M/M, а их принадлежность к «Гвардии севиль» удостоверяли буквы GC под короной. Первые пистолеты получили деревянные щечки с ромбической насечкой на рукоятки, которые на поздних выпусках заменили на пластмассовые. Так что тем, кто снимает фильм про гражданскую войну в Испании и там по ходу действия используется пистолет, лучше всего взять именно «Стар», в особенности, если стреляет гвардеец из «Гвардия севиль».

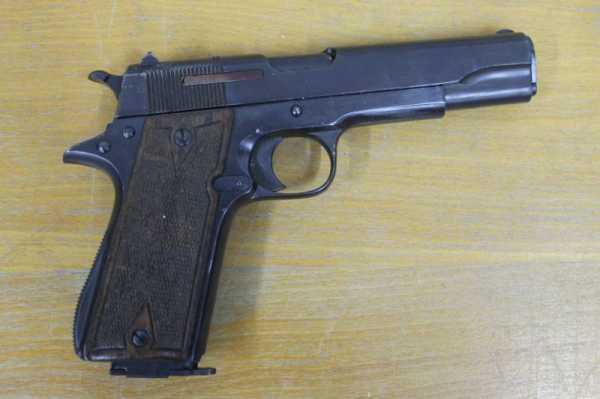

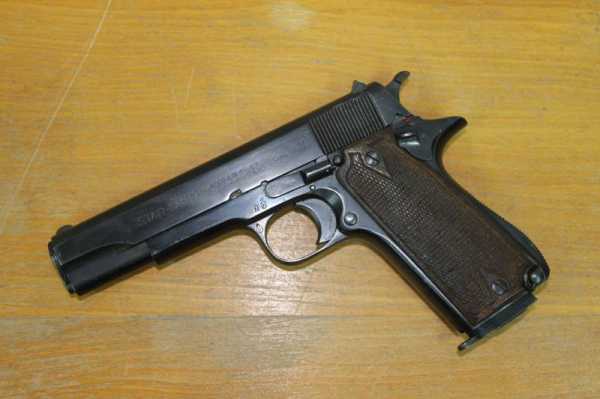

«Стар» Модель В. Пожалуй, самая удобная и привлекательная модель в семействе «старов» и… девять патронов, все же больше, чем восемь и семь.

Пистолет «Стар» Модель Б (Model В) появился после 1926 года и походил на «кольт» еще больше, прежде всего, формой рукоятки. Отверстие с курка на нем убрали. Пистолет был разработан под мощный патрон «парабеллум» калибра 9-мм. Выпускался он в 30-ые годы и до, и после окончания гражданской войны в Испании, а в 1941 — 1944 гг. больше 35 000 штук закупила германская армия. Так что пистолету этому пришлось повоевать и за пределами Испании. Выпуск пистолета модели Б прекратили около 1984 года. Длина пистолета 215 мм. Масса пистолета без патронов: 1085 г. Длина ствола 122 мм. Магазин теперь стал более емким: в нем разместили девять патронов.

В 1946 году появилась модель «Стар» «супер-Б» (Model Super В), в которой вместо качающейся «серьги Браунинга» использовался «выступ Браунинга». В том же году этот пистолет приняли на вооружение армия Испании. И не удивительно, по сравнению с американским «кольтом» классического типа и калибра он был легче и имел в магазине не семь, а девять патронов. Мощный патрон «парабеллум», тем не менее, даже при меньшем калибре обладал отличным останавливающим действием. Ну, а то что эти пистолеты внешне похожи как близнецы-братья, испанских военных совершенно не смущало – главное, чтобы пистолет хорошо стрелял!

Затем была выпущена коммерческая модель БМ со стальной рамкой, представлявшая собой один из самых маленьких пистолетов, имевших сцепленный затвор под 9-мм патрон «парабеллум».

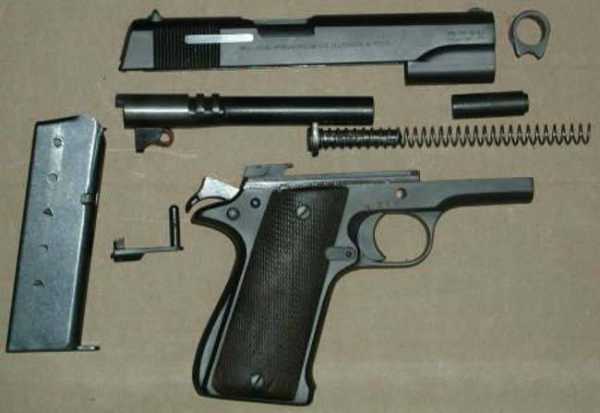

Пистолет «Стар» Модель Р в разобранном виде. Ничем от моделей А и В кроме калибра не отличается, поскольку изготовлен для продажи в США. Калибр .45АКП и, соответственно, в магазине семь патронов. Вес 1085 г. Длина 216 мм. Длина ствола 122 мм.

Следующая модель БКС, также под патрон 9 мм «парабеллум», весила совсем мало – всего 20 унций при стволе длиной 4,24 дюйма и магазин на восемь патронов. Она также имела характерную для «кольта» компоновку, но рамочный предохранитель отсутствовал.


Вот так «Стар» Модель В смотрится в руке у… левши. Как видите и размеры вполне приемлемые, и вес, и охват. Вырез на курке сделан для приведения образца в исключительно небоевое состояние. На боевых моделях его нет.

Уменьшение веса удалось достичь применением рамки из легкого сплава. На смену модели БКС пришла модель БКМ, которая отличалась главным образом своей отделкой. У них были наклонные насечки для пальцев на кожухе-затворе, а у предыдущей модели они были вертикальными. Однако именно модели А и В считаются главной удачей этой фирмы и распространены очень широко. Отмечается их надежность, высокое качество изготовления и хорошая меткость. Пистолет удобно держать в руках в отличие от американского кольта, для которого далеко не всякая рука подойдет! То есть это копия, но очень и очень хорошая!


«Стар» модель Р в роскошном исполнении.

topwar.ru

Star Model A / A Super / B / B Super / P пистолет

Пистолеты Star Model A / Model A Super / Model B / Model B Super / Model P (Испания)

Пистолет Star Model A калибра 9mm Largo

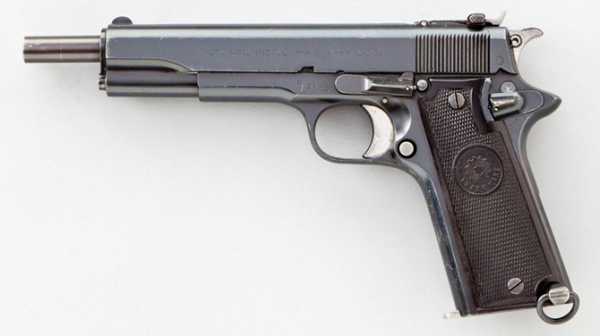

Пистолет Star Model A калибра 7,63×25 Mauser

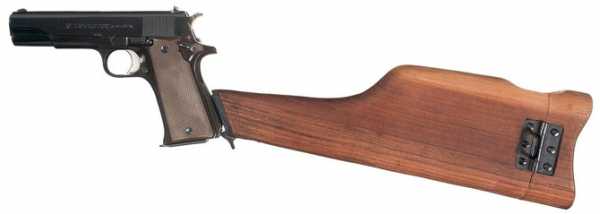

Пистолет Star Model A с примкнутой кобурой-прикладом

Пистолет Star Model B калибра 9mm Parabellum

Пистолет Star Model P калибра .45 ACP

Пистолеты Star моделей A, A Super, B, B Super и P спроектированы на основе конструкции знаменитого американского пистолета Colt M1911 после Первой Мировой войны и выпускались испанской компанией Bonifacio Echeverria S.A. (Бонифацио Эчеверриа) с 1922 по 1983 гг. под торговой маркой Star (Звезда). От Кольта испанские пистолеты Стар принципиальных отличий не имеют, за исключением отсутствия автоматического рукояточного предохранителя и иной конструкции запирания ствола у моделей Супер. Пистолеты Star выпускались под патроны 9mm Largo (9mm Bergmann-Bayard), 7,63×25 Mauser и 9mm Parabellum. Пистолет Star Model P предназначался для экспортных поставок в Южную Америку и производился под родной кольтовский патрон .45 АКП. Производство пистолета Стар Модель А было начато в 1922 году, пистолета Стар Модель А Супер - в 1946 году, пистолета Стар Модель Б - в 1924 году, пистолета Стар Модель Б Супер - в 1957 году, пистолета Стар Модель П – в 1923 году. Все эти образцы, кроме модели П, выпускались вплоть до 1983 года, а модель П производилась до 1931-го.

Автоматика выше указанных моделей пистолетов Star работает по схеме использования отдачи при коротком ходе ствола. Основное отличие пистолетов Star Model A Super и Model B Super от Model A и Model B заключается в конструкции запирания канала ствола. Если в пистолетах A и B запирание копирует схему Colt M1911 со снижением ствола при помощи серьги, шарнирно связанной со стволом и рамой, то в A Super и B Super применено запирание как в более позднем пистолете Браунинга - FN High Power образца 1935 года, со снижающийся казенной частью ствола при помощи фигурного паза, расположенного в приливе под патронником. Модели Super получили также автоматический магазинный предохранитель, а выбрасыватель стал выполнять еще и функцию указателя наличия патрона в патроннике. Возвратная пружина размещается под стволом. Стволы модели А калибра 7,63-мм могли быть как с выступающей за пределы затвора-кожуха дульной частью, так и стандартной длины.

Пистолеты Star A и B имеют возможность крепления к нижней части тыльной стороны рукоятки деревянной кобуры-приклада при помощи соответствующего паза и защелки. Ударно-спусковой механизм у всех указанных моделей куркового типа, одинарного действия. Отличие УСМ этих пистолетов Star от Colt M1911 заключается в том, что спусковой крючок выполнен на продольно перемещающимся, а качающимся на оси. Кроме того, УСМ снабжен одной спусковой тягой, а не двумя, как у M1911. Пластинчатая боевая пружина М1911 заменена у пистолетов Star витой. Флажковый предохранитель размещается на левой стороне рамы, позади щечки рукоятки. При включении он блокирует курок и затвор-кожух. В отличии от Colt M1911, пистолеты Star моделей A, B, A Super, B Super и P, не имеют автоматического рукояточного предохранителя в тыльной части рукоятки.

Пистолеты Star, как и FN High Power, имеют открыто расположенный выбрасыватель. Рычаг затворной задержки размещается слева на раме. По израсходовании всех патронов подаватель магазина поднимает затворную задержку и затвор-кожух остается в заднем положении, сигнализируя о необходимости перезарядить оружие. Прицельные приспособления состоят из нерегулируемой мушки, выполненной как часть затвора-кожуха, и целика, который мог быть как простым, закрепленным в пазе типа «ласточкин хвост, нерегулируемым, так и секторным регулируемым с 10 положениями для стрельбы на дистанцию до 1000 метров. Секторными прицелами снабжались пистолеты Star Model A калибра 7,63-мм. Питание пистолетов осуществлялось из коробчатых магазинов с однорядным расположением патронов. Защелка магазина расположена в основании спусковой скобы, с левой стороны рамы. Щечки рукоятки у модели A пластиковые, более поздние модели оснащались деревянными щечками рукоятки.

Армейским вариантом модели А являются пистолеты Star образцов 1922, 1931 и 1940 гг. Образец 1922 года выпускался только под патроны 9mm Largo и снабжался не регулируемыми прицельными приспособлениями. Образец 1931 года, получивший незначительные изменения в некоторых узлах, поставлялся также и в испанскую полицию. Образец 1940 года кроме того, что поставлялся испанской армии, в некотором количестве встречается в Южной Африке. Пистолеты Star использовались в вооруженных силах этой страны до 1985 года. Во время Второй Мировой войны компания Bonifacio Echeverria S.A. в 1942 году заключила контракт с германским Центральным торговым агентством на поставку 35000 пистолетов Star Model B. Гитлеровской Германии по причине больших потерь в вооружении уже к середине войны требовалось большое количество личного оружия под штатный немецкий патрон 9mm Parabellum, а пистолет модели B как раз использовал этот патрон. В результате пистолет Star Model B состоял на вооружении полевых частей СС и службы безопасности СД в качестве оружия ограниченного стандарта под обозначением Pistole Star B 08. Всего с 1942 по 1944 гг. в Германию было поставлено 33712 пистолетов данной модели. Пистолеты Star пользовались популярностью как в Европе, так и в Южной Америке, зарекомендовав себя надежным в работе, точным и качественным оружием, к тому же имеющим конкурентно способную стоимость.

Технические характеристики пистолетов Star

Star Model A

  • Калибр: 7,63×25 Mauser / 9mm Largo
  • Длина оружия: 225 / 210 мм
  • Длина ствола: 169 / 125 мм
  • Масса без патронов: 1020 / 1000 г.
  • Емкость магазина: 8 / 8 патронов

Star Model B

  • Калибр: 9mm Parabellum
  • Длина оружия: 215 мм
  • Длина ствола: 125 мм
  • Масса без патронов: 1000 г.
  • Емкость магазина: 8 патронов

Star Model P

  • Калибр: .45 ACP
  • Длина оружия: 216 мм
  • Длина ствола: 127 мм
  • Масса без патронов: 1105 г.
  • Емкость магазина: 7 патронов

Пистолеты

www.armoury-online.ru

Самый старый в мире револьвер: 1597 год!

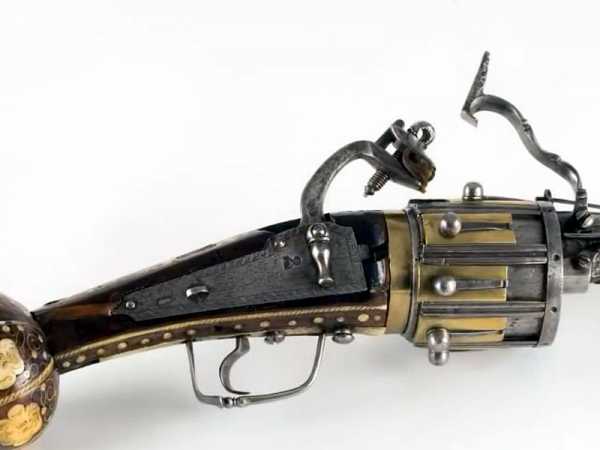

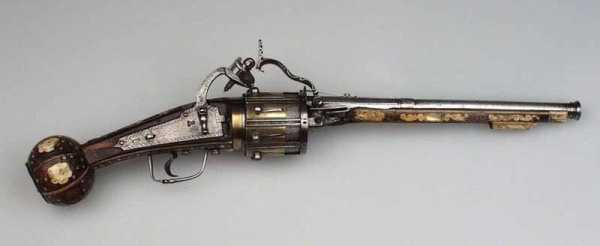

Старейшим в мире револьвером считается так называемый револьвер Стоплера, изготовленный в Германии в 1597 году.

Он хранится в норвежском городе Лиллехаммер, в краеведческом музее Maihaugen. На нём стоит клеймо с указанием даты изготовления и именем нюрнбергского оружейника, Ганса Стоплера, но проблема в том, что клеймо это не оружейное, а такое, какое обычно ставилось кузнецами на подковах, так что точно сказать, что именно Стоплер был изготовителем оружия «от и до», нельзя. Возможно, он изготовил только металлические части по отдельному заказу.

Известно, что пистолет принадлежал впоследствии Георгу Райхвайну-старшему, норвежском офицеру, прославившемуся военными записками и описанием геополитической обстановки в Норвегии в первой половине XVII века. Райхвайн имел немецкое происхождение и переехал в Норвегию в 1628 году, а в 1636-м получил этот револьвер в качестве наградного оружия за службу комендантом крепости Бергенхус.

Восьмизарядный револьвер имеет вполне традиционную конструкцию, сравнимую с «Кольтами» XIX века. Каждая камера имеет отдельную закрытую полку для насыпания пороха, как в кремневых пистолетах. Для того времени пистолет такой конструкции был исключительно совершенным, но крайне сложным в изготовлении.

Револьвер не является частью постоянной экспозиции и находится в фондах. Показывают его только в рамках временных выставок.

www.popmech.ru

Женское оружие защиты : про старые добрые времена: sassik — LiveJournal

Во все времена , дамам , оказавшимся ( например ) в тёмном переулке , приходилось защищать свою честь и достоинство , не говоря о кошельке и драгоценностях . Сейчас , девайсы , предназначенные для это цели располагаются в дамской сумочке , в карманах , а иногда и вот так :

[А раньше всё выглядело намного изящней :]

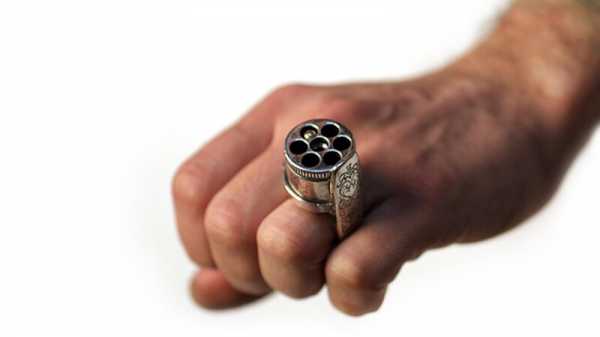

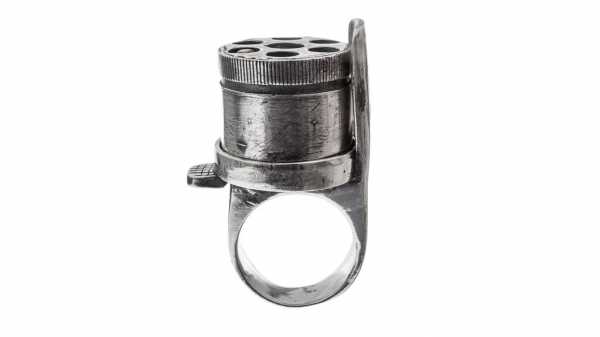

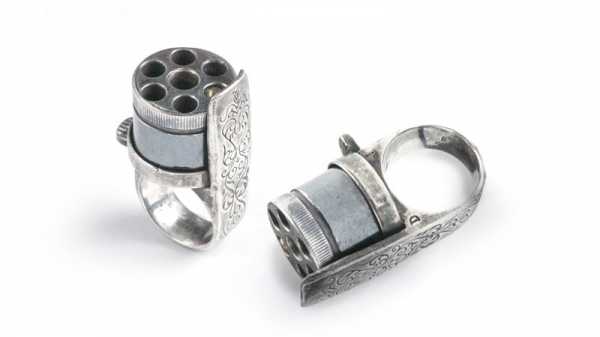

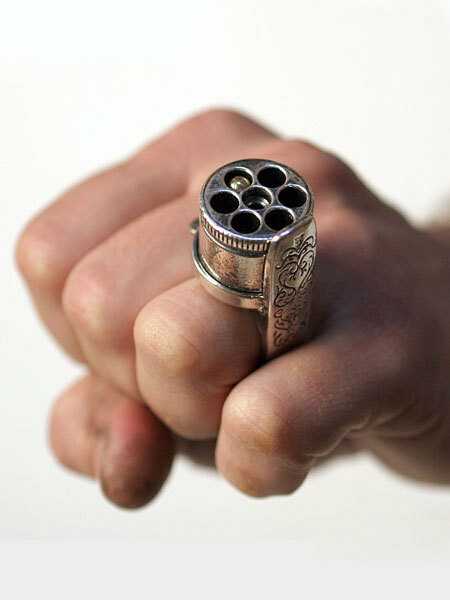

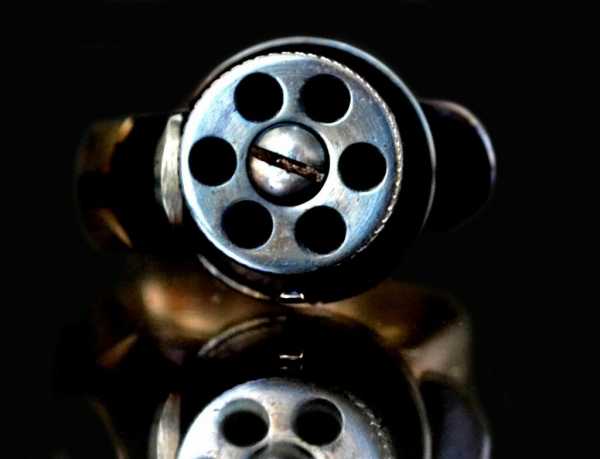

Перстень-бесствольный револьвер типа "Pepper-box" "Femme Fatale" ( "Роковая Женщина" ) , середина 19-го века ( пример ношения ) :



Итак , XIX столетие поистине было эпохой изобретений и открытий – бурный рост технологий и развитие промышленности вывели человечество на абсолютно новый уровень развития. Естественно, что технический прогресс не обошел вниманием и огнестрельное оружие – непременный атрибут «цивилизованного человека». Мы смело можем сказать, что в те, уже далекие, времена вооружены были почти все: уличная шпана носила с собой кастеты; благовоспитанные джентльмены не входили из дому без верного «бульдога» или «дерринджера»; улыбчивые бармены и милые продавцы держали под прилавками обрезы. Привычка не расставаться с оружием настолько въелась в кровь, что для многих оружие стало уже элементом одежды, без которого уже просто невозможно выйти на улицу. Подобный вопрос достаточно просто решался на Диком Западе, в колониях, на просторах таинственной и дикой Азии… Однако как же быть в строгой и чопорной викторианской Англии, культурной и цивилизованной Франции, тихой и мирной Бельгии? Как всюду носить с собой любимый «ствол» или клинок, и при этом не выглядеть параноиком? Выход был прост и очевиден: требовалось замаскировать оружие под какой-то предмет, который не вызовет подозрений. Так стали появляться трости-шпаги; пистолеты, вмонтированные в зонтики; тому подобные вещи, которые в наше время считаются атрибутами шпионов. Идея миниатюризации и маскировки оружия настолько захватила умы оружейников XIX столетия, что просто-напросто стало доходить до курьезов.

Например, одним из весьма забавных и в то же время весьма характерных примеров оружия того времени являются так называемые перстни-пистолеты и перстни-револьверы (а если быть более точным, то «бесствольные револьверы, замаскированные под кольцо-печатку»). История не сохранила для нас имена создателей и конструкторов этого оружия, известно лишь то, что центрами производства этого оружия были бельгийские и французские фирмы. Вероятней всего, идея совместить кольцо и револьвер уходит своими корнями в глубокую древность: еще со времен средневековья и даже античности нам известны различные ювелирные украшения, которые также служили тайным оружием. Что характерно, чаще всего в роли «ювелирного убийцы» выступали именно печатки и кольца – в них монтировались отделения для горошин с ядом, устанавливались отравленные шипы, массивные кольца с острыми гранями могли использоваться в качестве своеобразных кастетов. Однако эпоха «огня и пороха» диктовала свои условия, яд был уже неактуален. И если еще в начале XIX столетия создать стрелковое оружие, которое помещалось бы в кольце, было практически невозможно, то появление унитарных патронов (а в особенности патронов с металлической гильзой) решило подобную проблему.

"Маленький Защитник" ( слева ) и "Роковая Женщина" ( справа )  , в одном флаконе ( м.б. подарок на свадьбу ? ) :

Дошедшие до нас образцы этого «пальцевого оружия» (датированные приблизительно 1860-1870 годами) используют в качестве боеприпаса шпилечные патроны типа «Лефоше». Это были, по сути, первые металлические унитарные патроны, которые изобрел оружейник Казимир Лефоше (Франция). Сам по себе револьвер-перстень внешне выглядел как массивная печатка, к которой специальным винтом-осью прикреплялся 6-ти или 5-тизарядный револьверный барабан. Для осуществления процесса заряжания, этот барабан вывинчивался из кольца (специально для этой процедуры в комплекте с «перстнем» шла плоская отвертка). В известных нам образцах этого оружия револьверный барабан был изготовлен из стали, а само кольцо – из посеребренного железа или же - бронзы ( так же использовался сплав "Нейзильбер" ) . Выстрелы производились непосредственно из каморы, т.е. перстни-револьверы смело можно отнести к классу так называемого бесствольного оружия. От случайного удара шпильки патронов «лефорше» защищались специальным пояском, смонтированном в нижней части барабана. Для произведения следующего выстрела барабан поворачивался вручную за специальные насечки в верхней части. Роль фиксатора выполняла пластинчатая пружина, сбоку привинченная к кольцу, которая западала в особую выемку на барабанном пояске. На специальной оси к перстню крепился обтекаемой формы открытый курок. Головка курка слегка выступала для более удобного его взведения над верхней частью барабана. Перед выстрелом требовалось отвести курок назад, а под его взвод «задвинуть» особую планку-спуск, которая проходила под барабаном горизонтально. После этих действий спуск и курок занимали легко определяемое на ощупь положение. После легкого нажатия-поворота спуска следовал выстрел. Поскольку в револьверном барабане отсутствовал храповый механизм, то он (барабан) мог повернуться в любую сторону, и владельцу «боевого украшения» требовалось запоминать порядок своих действий, чтобы под курок не стала пустая камора.

Как это работает ( анимация ) :

Отсутствие хотя какого-то предохранителя и легкий спуск делали ношение перстня-револьвера во взведенном состоянии достаточно опасным, да и установленный на кольце барабан был достаточно непрактичным для ношения. Поэтому предполагалось, что все манипуляции по превращению кольца в оружие будут осуществляться непосредственно перед самим выстрелом. Естественно, что при таких условиях о «внезапном» применение перстня-револьвера не могла быть и речи. Что касается калибра патронов, то он был просто миниатюрным: 6-зарядный перстень-револьвер «Маленький защитник» («Le Petit Protector») был рассчитан по патрон калибра 2-мм, а в перстне «Роковая Женщина» («Femme Fatale») использовались 1,53-мм патроны ( .06 ). Патроны таких малых калибров явно не годились для самозащиты. Единственное, на что мог рассчитывать владелец подобного оружия – внезапность и точность выстрела, при которых нападающий просто-напросто впадет в ступор… Однако даже психологический эффект от перстня-револьвера явно был слабоват, поэтому это оружие сохранилось в нашей памяти лишь , как забавная вещица и пример разработки, абсолютно неприспособленной к жизненным реалиям. Естественно, что о применении перстней-револьверов нет никаких свидетельств – это было сугубо гражданское «оружие».

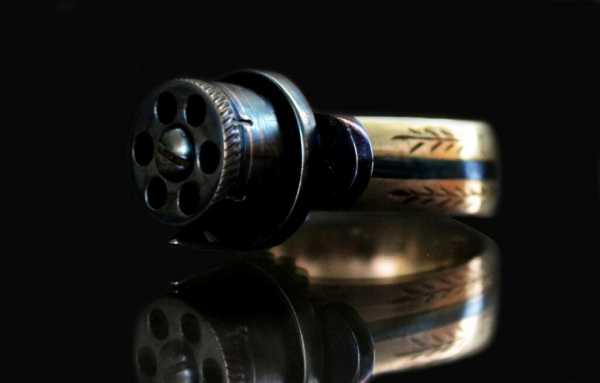

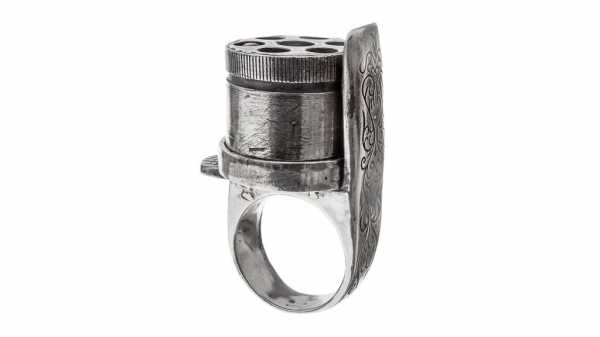

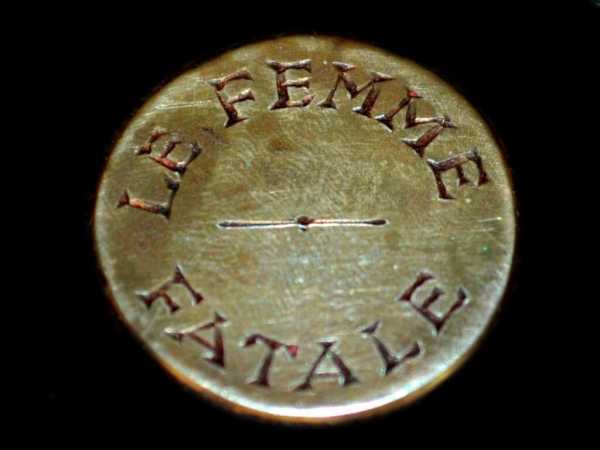

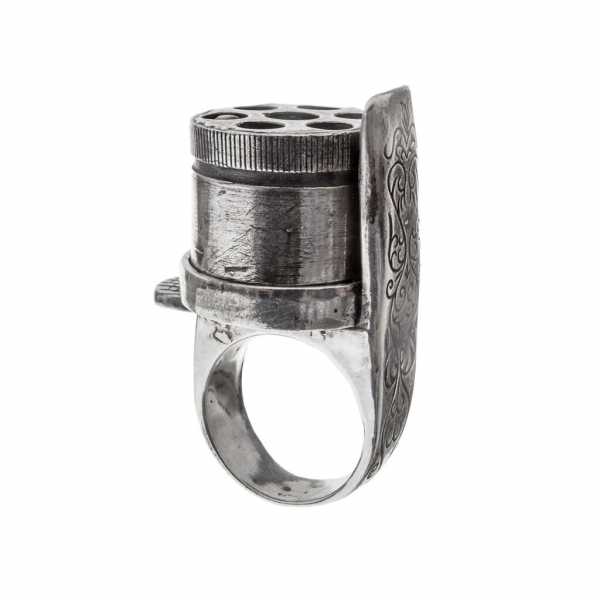

«Роковая Женщина» («Femme Fatale») :

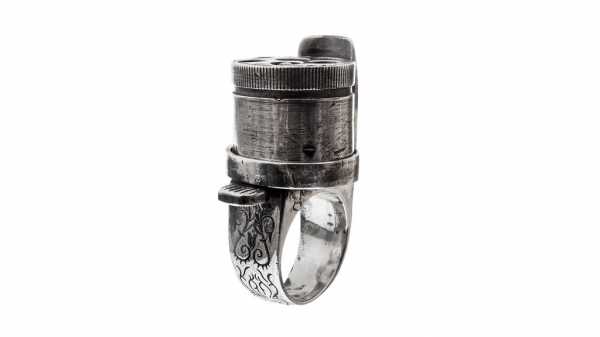

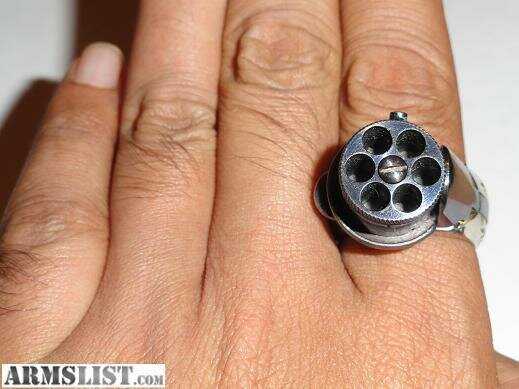

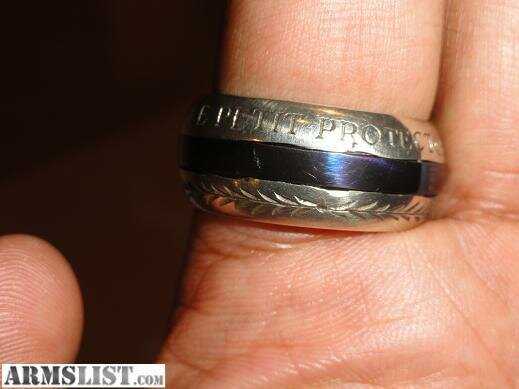

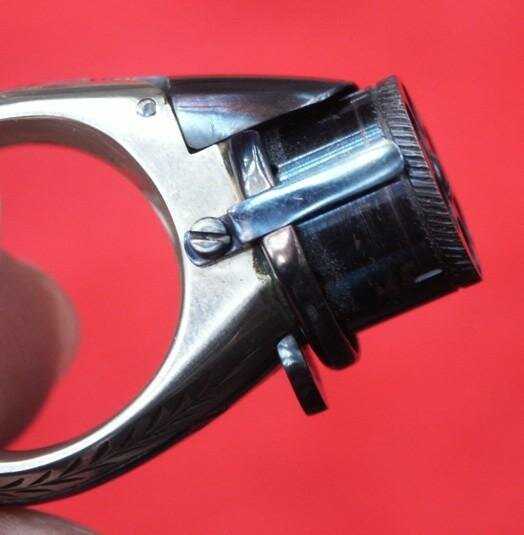

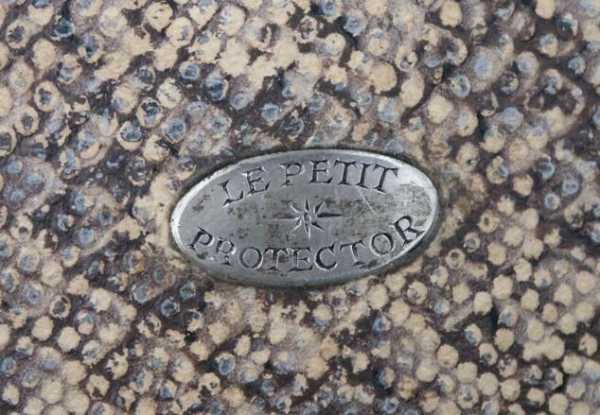

«Маленький Защитник» («Le Petit Protector») :

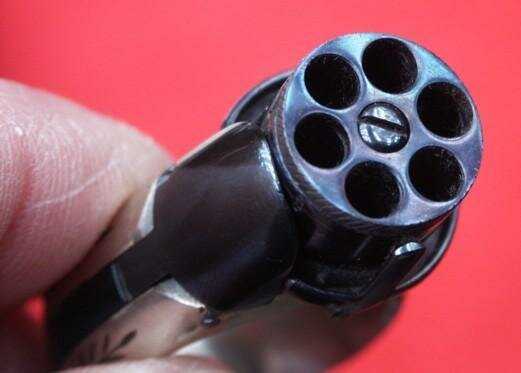

Посмотреть в подробностях :

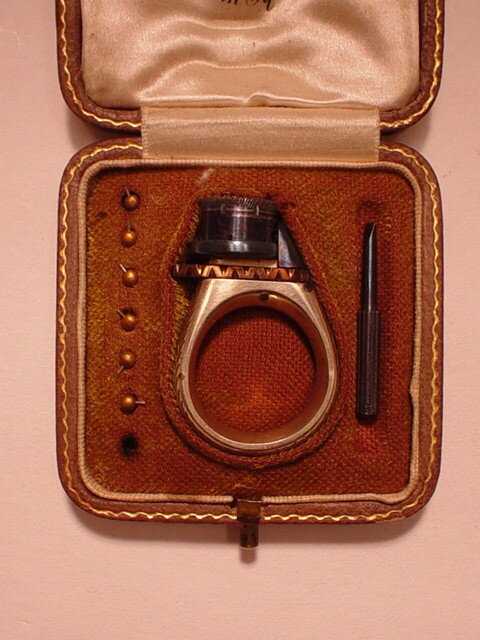

Шпилечные патроны к "Маленькому Защитнику" :

Ещё варианты :

"Five Aces" :

"Imperial Protector" :

Современная поделка от американской фирмы "Digby & Iona" :

Ещё , похож на настоящий ( производителя не нашёл ) , в источнике , откуда брал - позиционируется , как старинный , а по мне так , просто - давно нечищеный , имхо :

Ещё видео ( оружие немного не той системы , зато звук выстрела можно услышать ) :

Использованные материалы :

The Petit Protector Ring Guns: The ultimate ring pops

Викторианская эпоха. Бесствольные револьверы, замаскированные под кольцо-печатку (и прочие комбинированные "стволы") ( основной текст , с изменениями и дополнениями )

Соответствие калибров в метрической и дюймовой системах

Wayne Driskill Miniature Firearms

Blackspot Pistol Ring

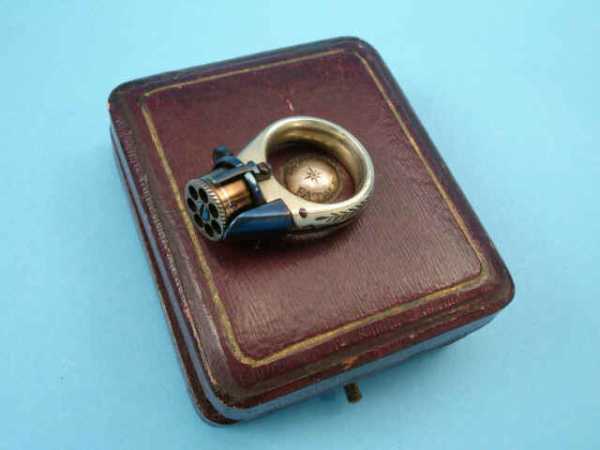

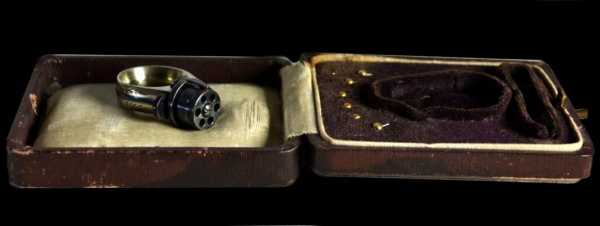

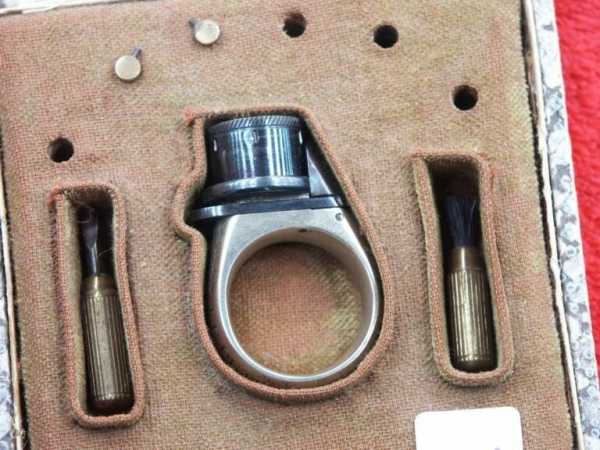

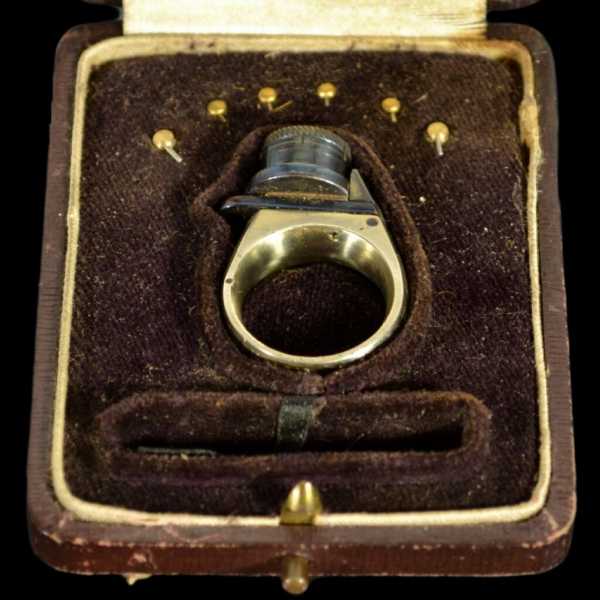

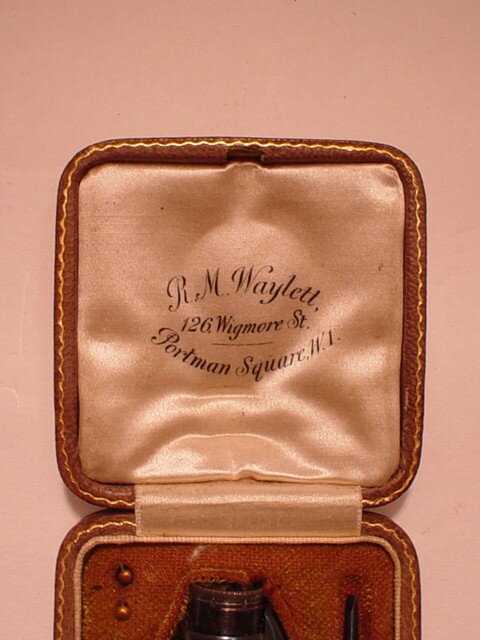

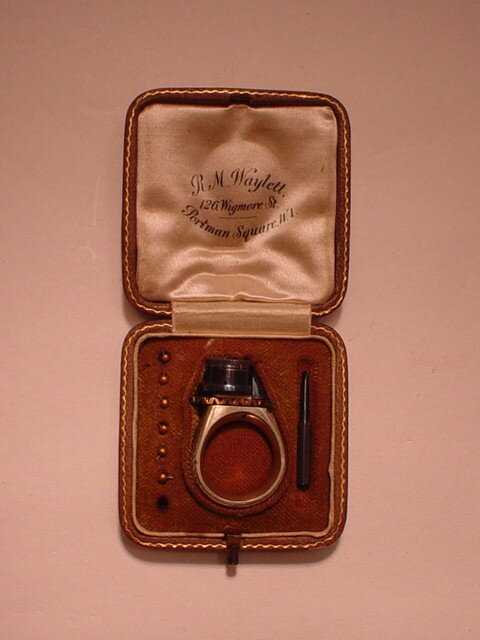

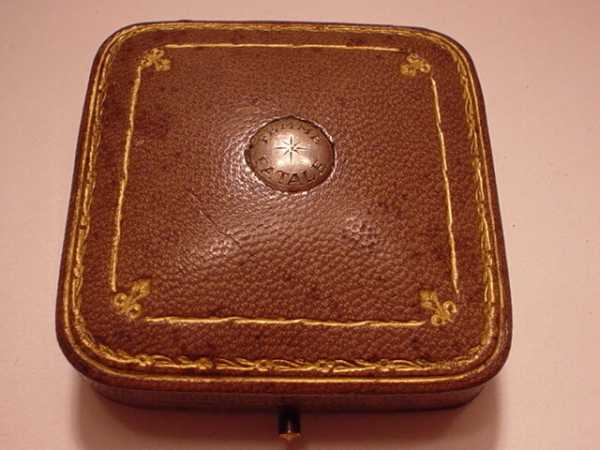

Rare and Unique Cased "Femme Fatale" Ring Gun with Ammuntion and Screwdriver

The Ring Pistol Spy Gun

sassik.livejournal.com

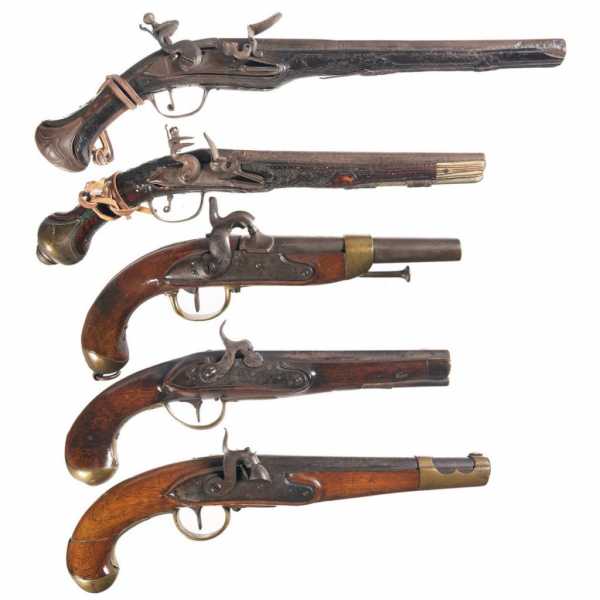

Старинный кремневый пистолет: дальность стрельбы и фото

Первые кремневые пистолеты (пистоли) появились в 15-м веке. По конструкции это был укороченный ствол, помещенный на колоду из дерева. В качестве запала использовался фитиль (позже его заменил кремневый замок). Рассматриваемое оружие того времени между собой отличалось устройством и предназначением. Короткие модели служили для стрельбы в упор, а удлиненные кавалерийские аналоги поражали цель на расстоянии 30-40 метров.

Общие сведения

В Европе кремневый пистолет впервые массово стали эксплуатировать испанцы, которые позаимствовали подобную систему у мавров или арабов. По другим версиям, родиной создания подобной конструкции считается Германия, Голландия или Швеция. Каждые модели имели свои плюсы и минусы.

Работает такой замок по простому принципу. Затравочный порох воспламеняется под искрами, возникающими после удара металлического кресала по кремню. Популярность подобного оружия была обусловлена тем, что исчезла необходимость использования тлеющего фитиля, при этом система устройства стала проще, чем у колесцовых аналогов.

Интересные факты

Как и многие новинки, поначалу кремневые ружья и пистолеты были восприняты с недоверием. Французский король Людовик 14-й в свое время даже запретил использовать указанный тип замка в армии под страхом смерти, поэтому пехотинцы продолжали управляться с фитилем, а кавалерия предпочитала колесцовый тип бойка.

Некоторые оружейники умудрялись создавать комбинированные варианты с фитилем и кремнием, однако такие модели не прижились. Со временем постоянные доработки и модернизация сделали свое дело, оружие стало отличаться надежностью и высокими характеристикам для того времени. Большего всего в этом деле преуспели немецкие конструкторы. В России подобные мушкеты в войсках начали применяться в 1700 году при Петре Первом. На вооружении они продержались свыше 150 лет.

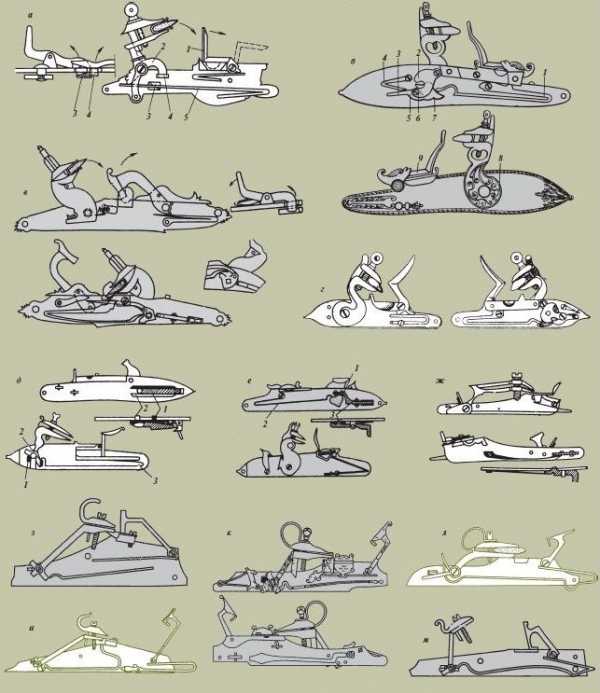

Колесцовый замок

Подобный механизм представляет собой комплект из металлического колесика и цилиндрической пружины, зафиксированной посредством специального ключа. При активации спускового курка запор освобождает пружину, которая проворачивает рифленое колесо, высекающее из кремня пучок искр, вполне достаточный для воспламенения пороха. Похожая система используется в современных зажигалках.

Замок ударного типа

Кремневый пистолет с колесцовым механизмом отличался сложностью конструкции и дороговизной. Поэтому оружейники были вынуждены искать более простой и дешевый вариант. Кремень стали размещать между зубцами ударника, закрепленного на одной стороне мушкета. После взвода курка боевая пружина сжималась, затвор запирался. При нажатии на спусковой крючок огниво перемещалось, ударяясь о стальную пластину, высеченная искра поджигала стартовый порох, который воспламенял основной заряд в стволе. Для защиты от влаги использовалась специальная крышка, служащая также ударной пластиной.

Капсюльная система

Капсюль стал настоящим прорывом после кремневого пистолета. В 1820 году изобрели взрывчатую смесь фульминат, которая помещалась в небольшой колпачок. При резком ударе вещество загоралось, образовывая огненную вспышку. Подобная система позволила избавиться от открытого огня для воспламенения пороха. Сферическая пуля посылалась в казенник через дуло.

Колпачок находился на небольшой трубке (ниппель или штуцер), вкрученной в запальное гнездо возле зарядного отсека. Для увеличения ударной силы по капсюлю использовался замок по конструкции идентичный кремневому варианту. Сам ударник располагался у зарядной камеры, взводился и запирался. При нажатии на спусковой крючок он с силой ударялся о капсюль, подавая пламя в отсек с основным зарядом. Подобная конструкция долгое время использовалась в ружьях и револьверах.

Русский кремневый пистолет

В этой категории рассмотрим мушкет образца 1809 года. Он был разработан в период перехода русской армии на семилинейный калибр. Прототипом послужил пистоль образца 1798 г. Согласно исторической документации, оружие подобного типа предназначалось для гусарских и драгунских полков. Массовое производство оружейникам удалось наладить лишь в середине 1810 года.

Поскольку старинные кремневые пистолеты имели низкую скорострельность, их носили парами. Каждый всадник хранил мушкеты в специальных сумках (ольстрах) по бокам седла. Они прикрывались матерчатыми накидками. Боеприпасы носились в лядунке. Оригинальный образец рассматриваемого оружия не имел в ложе шомпольного гнезда, элемент хранился там же, где и заряды. Некоторые кавалеристы для удобства просверливали вход самостоятельно. В качестве боеприпасов использовались круглые ружейные пули из свинца, укладываемые на пороховой заряд массой 6,3 грамма.

Устройство

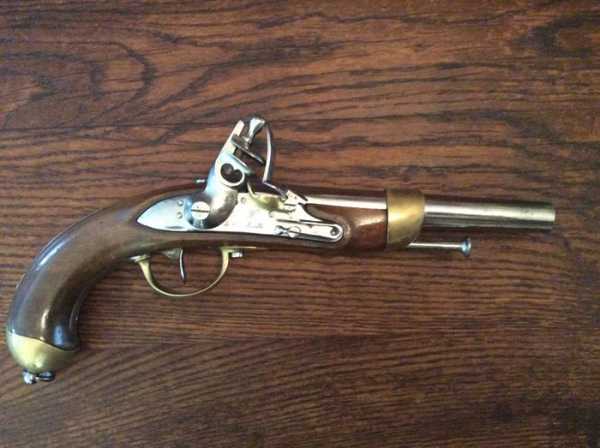

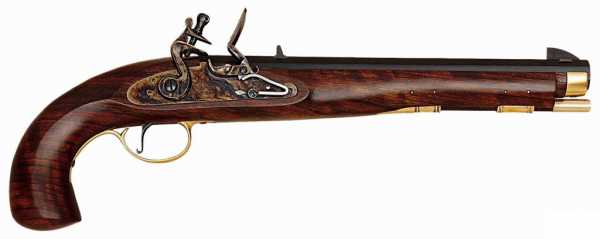

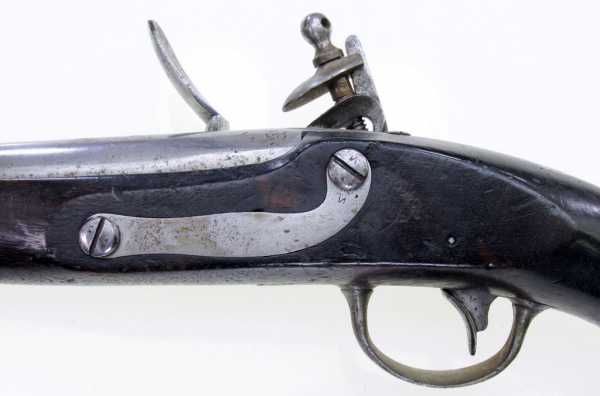

Кремневый пистолет, фото которого приведено ниже, состоит из стволовой части, ударного замка, ложи и латунного приспособления. Краткие характеристики:

  • Год выпуска – 1809.
  • Длина общая – 43,5 см.
  • Вес – 1,5 кг.
  • Материал для изготовления ложи – деревянный массив (орех или береза).
  • Цевье – длинное до дульного среза.
  • Шомпольный вход отсутствует.

Рукоятка оружия оснащена латунным затыльником и парой боковых «усиков». По длине рукоять составляет порядка 160 миллиметров при максимальной толщине 50 мм в нижней части. Усиленный затыльник давал возможность после залпа использовать мушкет в качестве холодного оружия ударного действия.

Параметры ствола:

  • Конфигурация – коническая.
  • Длина – 26,3 см.
  • Калибр – 7 линий (17,7 мм).
  • Круглое сечение у дульного среза.
  • Толщина в казенной части – 31 мм.
  • Шаг резьбы внутренней части – порядка 4,5 витка на 10 мм.

Особенности

Кремневый пистолет русской армии образца 1809 года имеет ствол, который крепится к ложе со стороны дульного среза при помощи специального кольца, которое также предохраняет торцовую часть цевья от сколов. В казенном отсеке элемент фиксируется при помощи винта, соединяющего хвостовик казенного болта с личинкой спуска. Скоба из латуни находится во фронтальном отсеке, держится на поперечном штифте, входящим в гнездо продольного выступа в ложе.

Задняя спусковая деталь скобы удерживается при помощи винта, ввинченного в личинку вензелем императора Александра Первого под короной. Длина спускового крючка – 22 миллиметра, ширина – 8 мм, он размещен на оси поперечного штифта. Оружие оснащается кремневым замком габаритами 142/86/27 мм, который смонтирован посредством пары винтов

Личинка замка имеет Г-образную конфигурацию, удерживает шляпки крепежей, прижимает плотно конструкцию к ложе, а пороховую полку к стволу в области затравочного гнезда. Второй элемент сделан также из латуни, служит для защиты механизма от высокой температуры и продуктов сгорания после выстрела. Крышка с изогнутым гладким огнивом имеет размеры 40/23 миллиметра.

Курок оснащен боевым и предохранительным типом взвода, предельное расстояние перемещение детали в первом случае составляет 35 мм, во втором – 15 мм. Усилие для активации курка требуется значительное (порядка 8 кг). В качестве прицела выступает закругленная мушка из латуни габаритами 23/4/2 мм.

Современность

Старинные мушкеты в оригинальном исполнении сейчас можно увидеть только в музеях или у настоящих коллекционеров. Тем не менее в специализированных торговых точках и на интернет-площадках предлагаются копии, максимально похожие на своих давних потомков. Не обходят своим вниманием рассматриваемое оружие и геймеры. Например, в популярной игре «Форест», кремневый пистолет считается одним из самых грозных предметов ближнего боя. Правда найти его и заряды к нему даже в интерактивной «стрелялке» довольно непросто.
