Пистолеты малогабаритные – Самые маленькие пистолеты в мире – ТОП-12

Современные жилетные и карманные пистолеты, а также ТК, ПСМ, ОЦ-21

В книге «Ручное огнестрельное оружие» иностранец Б. Брюкнер дал определение жилетному пистолету как оружию длиной 104-135мм, высотой 72-95мм, шириной 20-23мм и массой 265-370г (без патронов), карманному пистолету как оружию длиной 148-187мм, высотой 99-139мм, шириной 25-36,5мм, и массой 480-850г.

К сожалению «россияне» не додумались ни до какой классификации короткоствольного оружия кроме как до «служебного» и «боевого» (гражданскому короткоствольному огнестрельному оружию места не нашлось, поскольку калабашки деревянные вовсе не граждане а, только «россияне».

На свободном западе нашлось место и гражданскому короткоствольному оружию вообще и жилетному и карманному в частности.

В последние 15-20 лет, на западе принято делать карманные и жилетные пистолеты калибром не менее 9мм, и более, при этом маломощные по современным меркам патроны 9х17 «Браунинг» стараются не употреблять.

В пистолетах жилетного и карманного типа стали широко использоваться УСМ самовзводного типа без автоматического взведения курка или ударника. Такой механизм гораздо проще, чем взводящийся автоматически, а поскольку от пистолетов такого типа используемых преимущественно на сверхкоротких дистанциях не ждут особой меткости, УСМ «только самовзводного типа» (DAO) требующий сравнительно большого усилия спуска вполне допустим.

Марка, страна производитель
	AMT Backup (США)	CAT 9 (США)	Kel-Tec Р-11 (США)	Glock 26 (Австрия)	Kahr K9 (США)	ADP Mk II (США)	ОЦ-21 (Россия)
Патрон	9х19	9х19	9х19	9х19	9х19	9х19	9х18ПМ
Масса без патронов, кг	0,655	0,51	0,475	0,61	0,71	0,525	0,5
Длина ствола, мм	76	76	78	83	89	94	60
Длина, мм	146	146	148,5	164	152	152	125
Высота, мм	104	107	111	105	114	120,5	100
Ширина, мм	25,5	24	28,5	31	28	29	20
Емкость магазина, патр.	6	7	10	10	7	10	5
УСМ	DAO	DAO	DAO	DA	DA	DA	DAO
Прицельная дальность, м	25	25	25	25	25	25	10

CAT 9

CAT 9 разборка

Kel-Tec Р-11

Glock 26

Все приведенные в таблице пистолеты (кроме российского) используют мощный патрон «Парабеллум» поэтому для гашения большой отдачи используют те или иные способы замедления затвора при его откате. В основном используется принцип сцепленного затвора при коротком ходе ствола Браунинга. Однако в CAT 9 используется отдача свободного затвора состоящего из двух частей и растягивающих откат затвора во времени, что позволяет предотвратить разрыв гильзы большим остаточным давлением газов. Кроме того этот пистолет имеет кольцевой амортизатор затвора из синтетического упругого материала расположенный на стволе.

Вместо специальных предохранителей пистолеты используют сравнительно большие усилия спуска необходимые для производства выстрела. Например, усилие спуска у CAT 9 составляет 10,7 кг , у AMT Backup—8,2 кг, у Kel-Tec Р-11—4 кг. Интересно, что с усилием спуска CAT 9 справляются даже женщины.

Маленькие и легкие пистолеты, использующие мощный патрон «Парабеллум» естественно должны отличаться значительной отдачей от полноразмерных пистолетов, использующих тот же патрон. Однако у большинства малогабаритных пистолетов как показывают испытания, отдача увеличена по сравнению с полноразмерными пистолетами, всего на 2-3Дж. Самую значительную отдачу из рассматриваемых пистолетов имеет Kel-Tec Р-11, а самую маленькую Glock 26.

Глок-26 вообще считается на западе самым совершенным карманным полнокалиберным пистолетом, единственный недостаток которого укороченная рукоятка, однако, по отзывам специалистов, через 10-15 минут пользования рука привыкает к отсутствию места для мизинца и удержание оружия не представляет никаких трудностей. Те кто стрелял из карманного «Глока» считают, что пистолет легко управляем при стрельбе, а отдача благодаря удачному наклону рукоятки, направлена строго в ладонь, что в совокупности со знаменитым пластиковым амортизирующим корпусом пистолета делает отдачу вполне переносимой даже в легком пистолете уменьшенного по сравнению с прототипом размера.

Одним из способов регулирования отдачи является правильный подбор боеприпасов. Специалисты рекомендуют снаряжать карманные полнокалиберные пистолеты патронами с легкими пулями (6,2-7,5г), при этом отдача, как правило, весьма незначительна. При стрельбе на короткие дистанции подобные пули выигрывая в скорости и не успевая ее терять имеют дульные энергии сопоставимые с тяжелыми пулями полномерных образцов пистолетов использующих патрон «Парабеллум». На свободном западе выбор патронов для любых типов оружия весьма велик, кроме того, существует возможность самостоятельного снаряжения патронов любыми типами порохов, и любыми типами пуль, что позволяет в домашних условиях самостоятельно подобрать наиболее эффективный по показателю эффективность-отдача патрон для Вашего пистолета. Естественно, что ублюдочное законодательство России полностью исключает такую возможность.

Глок-26 вообще считается на западе самым совершенным карманным полнокалиберным пистолетом, единственный недостаток которого укороченная рукоятка, однако по отзывам специалистов, через 10-15 минут пользования рука привыкает к отсутствию места для мизинца и удержание оружия не представляет никаких трудностей. Те кто стрелял из карманного «Глока» считают, что пистолет легко управляем при стрельбе, а отдача благодаря удачному наклону рукоятки, направлена строго в ладонь, что в совокупности со знаменитым пластиковым амортизирующим корпусом пистолета делает отдачу вполне переносимой даже в легком пистолете уменьшенного по сравнению с прототипом размера.

Преимущество полнокалиберных малогабаритных пистолетов по сравнению с малогабаритными револьверами того-же калибра, заключается в компактности пистолетов (меньше по ширине), более удобном и быстром перезаряжании, большем правда незначительно количестве зарядов.

Кроме перечисленных в таблице малогабаритных пистолетов известны и «Сигма СВ-380» фирмы «Смит-Вессон», Кольт «Пони» 380 АКП, Берета «Мини Кугуар» и т.д. и т.п.

В заключение отмечу, что на свободном западе в настоящее время выпускают малогабаритные пистолеты калибром даже большим чем 9мм под патроны «Парабеллум».

Например американские фирмы «Аркадиа мэшн энд тул», «Интратек файрармз», «Репаблик армз», и австрийская «Глок» уже давно производят карманные пистолеты под мощные патроны .40 «Смит-Вессон» и .45 АКП. Понятно, что в стране, где дульная энергия даже для «служебного» читай «милицейского» оружия ограничена 300-ми джоулей, а пневматические пукалки с энергией 7,5 Дж проходят через «совет безопасности государства» и «Госдуму», упомянутое оружие запада считается оружием массового поражения.

Естественно, что спустя небольшое время оружейники России уже успешно передравшие пистолеты под фашистский патрон 9х19 «Парабеллум» передерут и пистолеты под больший калибр, во всяком случае, в России уже передрали патрон .45 АКП, и естественно сдерут пистолет под этот мощный патрон, а со временем и сдерут малогабаритный пистолет раз так уже делается заграницей. Тут дара предсказателя не нужно. В России у иностранцев сдерут все и вся. В России нет места только своим идеям, а для чужих местечко всегда найдется особенно если дать чиновникам на лапу.

ТК, ПСМ, ОЦ-21

В России с 1917г, в связи с образованием самого «справедливого» в мире государства «Советской России», владение карманными и тем более не дай бог жилетными образцами оружия деревянным калабашкам (гражданам России) было запрещено, поскольку «гражданин» при любом представившемся случае с большим удовольствием мог стрельнуть в самую «справедливую» на земле власть.

Карманное оружие могли иметь только представители русской власти, дабы при любом удобном случае иметь возможность стрельнуть в затылок «граждан» самого доброго и идеального государства Земли.

ТК (Тульский Коровина)

Сначала русская власть имела на вооружении пистолет Коровина ТК калибром 6,35мм изготовленного под патрон Браунинга. Пистолет по крайнему цинизму вранья нашей родины назвали «гражданским» (это во времена то Сталина!). Естественно ни один «гражданин» без погон или нескольких телефонов в кабинете им никогда в истории не владел.

Пистолет был одним из первых образцов гениального принципа выработанного на ТОЗ в 1920-х годах, впоследствии этот принцип распространился на все оружие России и на все российские изделия всего машиностроения и прочих областей человеческой деятельности.

Принцип звучал так: «Не изобретать, а конструировать!». Благодаря этому гениальному русскому принципу на российском изобретательстве и творчестве был навсегда поставлен жирный крест. По-простому принцип расшифровывается так: «Не умничайте, а просто сдирайте с хороших иностранных вещей товарищи! Поскольку иностранцы все равно мудрее вас дураков».

Опишу ТК как написано в книге Федосеева С.Л. «Спокойно!..Стреляю. (пистолет и револьвер в России):

«…Пистолет Коровина, однако содержал ряд оригинальных решений.(???) Автоматика действовала за счет отдачи свободного затвора-кожуха.(1.??) Возвратная пружина находилась под стволом в канале рамки пистолета.(2.??) Ударный механизм—ударникового типа: боевая пружина воздействовала непосредственно на ударник, удерживаемый до выстрела подпружиненным шепталом. (3.??) Оно поворачивалось под действием спусковой тяги, соединенной шпилькой со спусковым крючком.(4.??) Имелся флажковый предохранитель, в заднем положении запиравший спусковой крючок.(5.??) Выбрасыватель крепился в в верхней части затвора и служил указателем наличия патрона в патроннике.(6.??) Гильза выбрасывалась вверх.(7.??) Прицельные приспособления включали полукруглую или ножевидную мушку на стволе и неподвижный целик—на затворе-кожухе.(8.??) Пистолет имел магазин на 8 патронов, оригинальную форму кожуха затвора с большим вырезом впереди, рукоятку с наклоном 95 градусов.(9.??) В стенках магазина имелись отверстия.(10.??) Широко применил Коровин принцип мнгофункциональности деталей.(11.??) Стержень предохранителя служил также чекой, удерживающей ствол в рамке.(12.??) Выступ спусковой тяги—отражателем стреляной гильзы, пластинчатая пружина спусковой тяги—пружиной защелки магазина, задний конец стержня возвратной пружины—защелкой предохранителя.(13.??) Не было обычного в самозарядном оружии разобщителя.(14.?????) Шептало и тяга разобщались за счет пружинности?? самого шептала.(15.??)»

Пистолет обладал могучим боем и с 25м пробивал 2 дюймовые сосновые доски. Не чета «Браунингу 1906» пробивавшему только 1-2 доски.

Вообще данный опус является типичным представителем вранья русских авторов о русском оружии. При этом все эти авторы претендуют на знание огнестрельного оружия вообще и российского в частности. Т.е. считают себя профессионалами.

Теперь разберем вранье по моему, по непрофессинальному. Все мои вопросительные знаки в тексте Федосеева есть показатель вранья о нашей «оригинальности».

• Конечно, до появления ТК, заграницей не подозревали о принципе свободного затвора!
• Заграницей до этого конечно не дотумкали, где уж им, пружину ставили, куды ни попадя!
• Где уж им было допетрить до ударникового «типа», и тем более до подпружиненного шептала!
• Мы изобрели переворот и поворот всего чего ни попадя, в том числе и рек в противоположную от течения сторону!
• Ясное дело, что флажковый предохранитель русское изобретение!
• Выбрасыватель в верхней части затвора русская идея, иностранцы всегда ставили выбрасыватели в нижней части затвора и у них никогда ничего не пуляло!
• А у дураков иностранцев гильзы обычно выбрасывались вниз! Вот дебилы!
• Мир не знал полукруглых мушек и неподвижных целиков до наших изобретений!
• Человечество не предполагало существование 8-ми зарядных магазинов и оригинальных форм кожуха-затвора!, где уж им было допереть до 95 градусов!
• Дырки в магазине и вообще везде (например, в затылке) изобрели русские умельцы и заплечных дел мастера!
• Ясен пень, где уж иностранцам было догнать до многофункциональности!
• Понятное дело, что ствол удерживать таким оригинальным образом придумал россиянин Федяйка Кукуев еще в 1145г, это все знают, только татаро-монгольское нашествие помешало внедрению этого изобретения в мировую цивилизацию!
• Что Вы хотите от иностранцев дебилов детства, как они могли это изобресть?
• Гениальный русский изобретатель добился выдающихся результатов, что вообще такое разобщитель? Зачем он в русском оружии, действующем в основном на принципе свинтопрульности?

И.т.д.

Самое интересное, что подобный бред о нашей «оригинальности» вообще и оружейной в частности читают люди малоподготовленные даже не понимающие, что русские «профессионалы» просто не понимают толком устройства элементарного огнестрельного оружия изобретенного заграницей в незапамятные времена. Если «профессионал» пишет, что в ТК нет разобщителя, понятно, что он не только никогда не держал в руках ТК, и не разбирал его но и просто не знает истории создания заграницей всех механизмов оружия вообще и УСМ в частности. Или специально вешает лапшу на уши, в целях насаждения идиотского «псевдопатриотизма».

Теперь я коротко расскажу о ТК.

Пистолет Коровина полностью повторяет известные до него лет за 20 решения иностранных оружейников, например, общая компоновка пистолета и УСМ Браунинга (где разобщитель совмещенный со спусковой тягой по иностранному принципу многофункциональности!, все таки есть!), затвор системы Вальтера, а про остальные «отечественные изобретения» сплошь содранные с древних заграничных образцов просто стыдно говорить. Пистолет неудобно сидит в руке из за ублюдочной отечественной формы рукоятки, масса и габариты его избыточны по сравнению с однотипными иностранными пистолетами того времени, кроме того, пистолет крайне неудобен в разборке (вследствие отвратительного качества материалов (практически сырая сталь) и недоработанности конструкции в которой моментально отказывает останов затвора в заднем положении предназначенный для разборки-сборки) из-за чего разобрать-собрать пистолет просто откровенно трудно. Что касается его «могутности» то она проистекает только из-за удлинения ствола по сравнению с «Браунингом 1906» (67,5мм против 53,5мм) и применения «русского патрона Браунинга» по обыкновению «умощненного» примитивным допихиванием толики злого иностранного пороха в иностранный патрон.

Пистолет был создан специально для вооружения толстожопых русских начальников, которым из за снобизма просто западло было таскать тяжелый иностранный «Наган». Из данного пистолета с большим удовольствием стрелялись в упор толстопузые русские начальники, высшие толстопузые командиры РККА и толстопузые чины НКВД когда им приказывали застрелиться еще более толстопузые чинуши. Более ни на что ТК был неспособен.

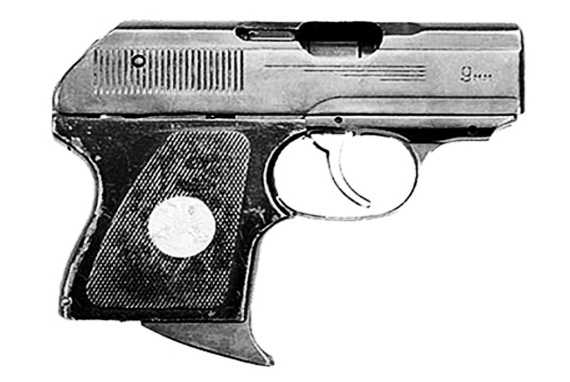

Чертеж ТК

ТК первый в мире государственный пистолет русских начальников

ТТХ

Калибр, мм————————6,35

Патрон—————————6,35х15,5 «Браунинг»

Вес без патронов, кг————0,423

Длина ствола, мм—————67,5

Длина, мм————————127

Высота, мм————————98

Ширина, мм———————-24

Емкость магазина, патр.——-8

Прицельная дальность, м —-25

ПСМ

Ян Хогг в своей книге «Беприпасы» пишет: «Что лежит за созданием этого патрона (патрон для ПСМ 5,45х18)—непонятно, и , возможно никогда не станет известно. Отчасти это можно объяснить желанием русских иметь патрон, который нельзя использовать ни в каком другом оружии. Патрон был создан в 1970-е годы для пистолета ПСМ, малогабаритного оружия для милиции и армии. Бутылочная форма патрона бросает вызов разуму!!, утверждающему, что гильзы с шейкой нельзя использовать в маломощном оружии со свободным затвором, так как их часто перекашивает и возможны сбои при выбросе стреляной гильзы. Однако пистолет ПСМ, судя по всему!, все-таки работает. И все же остается загадкой, зачем нужно было тратить столько сил, чтобы создать оружие, выбрасывающее пулю весом 2,6г с начальной скоростью 315м/с. Патрон выпускается только в России».

То, что не знает Ян Хогг, прекрасно знаю я.

Самая прогрессивная партия идиотов в мире (коммунистическая партия русских людей) захотела иметь легкое оружие самообороны от простого народа для своих самых толстожопых начальников с трудом передвигающихся на реанимационных автомобилях с кислородными шлангами введенными в задницы. Партия сказала-комсомол ответил есть! Поскольку народные средства России неподконтрольны народу России на выполнение задания партии и правительства были брошены лучшие творческие силы России в «составе» основного состава из трех известных конструкторов-оружейников награжденных орденами, медалями и премиями имени С.И. Мосина. Патрон разрабатывал славный трудовой коллектив в основном составе, которого трудилось четыре человека награжденных орденами и медалями. Про запасные составы я промолчу. Вообще для России создание примитивного пистолета 10-ю конструкторами нормальный процесс, например авиационный двигатель НК-93 разрабатывало 12 тыс. человек 20 лет! Но, к сожалению, он до сих пор, увы, не готов. Виноваты как обычно Гитлер, татаро-монголы и американцы.

Коллективная мысль конструкторов вдохновленных решениями 20 какого-то очередного съезда Коммунистической партии, а не конструктора одиночки позволила провести тщательную инженерно-аналитическую работу по созданию лучшего в мире малогабаритного пукающего оружия России.

В результате трудов отечественных оружейников в 1974г, образовался замечательный пистолет дурацкого калибра, с микроскопической дульной энергией и замечательно маленькими размерами по ширине. В результате сейчас мир с недоумением интересуется, зачем нужно было тратить силы и средства на сей продукт нечеловеческого труда. Скажу зачем. Пистолет как говорят, пробивает бронежилеты, за что наши бандиты владеющие ПСМ кроме русских начальников выражают глубокую благодарность талантливым конструкторам, значительно облегчившим им жизнь и любимую работу. Вообще же если не считать возможности протыкания бронежилетов не выше 1-го класса защиты малюсенькой остроконечной пулькой, пистолет ПСМ отличается ничтожной останавливающей способностью уступающей даже старинным карманным и жилетным пистолетам на старинном иностранном патроне 6,35х15,5 «Браунинг», и даже пневматическим пистолетам спецназначения.

ПСМ второй в мире государственный пистолет русских начальников и бандитов

ТТХ

Калибр, мм———————-5,45

Патрон—————————5,45х18

Вес без патронов, кг————0,51

Длина ствола, мм—————-85

Длина, мм————————155

Высота, мм————————106

Ширина, мм————————18

Емкость магазина , патр.———8

Прицельная дальность, м——-50 (вранье)

ОЦ-21 (Малыш)

Как только заграницей придумали употреблять малогабаритные пистолеты под патрон стандартного калибра (9мм), и создали ряд образцов такого оружия, русские ответственные мужчины и конструкторы-оружейники как всегда озаботились проблемой сдувания такого нового подхода к конструированию. Правительство сказало-комсомол ответил есть!

В середине 1990-х годов русский конструктор Ю.И. Березин быстренько воплощает заграничную идею, дав ей отечественную жизнь в российском пистолете ОЦ-21 (Малыш).

Пистолет использует старый добрый патрон-мутант 9,2х18ПМ, в свое время аккуратно содранный с немецко-фашистского 9х18 «Ультра». Естественно, что патрон ПМ безнадежно устарел в настоящее время по сравнению с патроном 9х19 «Парабеллум», поэтому пистолет ОЦ-21 уже в связи с использованием ублюдочного патрона ПМ несовременен и не может соперничать с современными заграничными карманными и жилетными пистолетами стандартного фашистского калибра 9х19 «Парабеллум». Естественно, что автоматика «Малыша» работает по принципу свободного затвора, во первых поскольку он использует в сущности слабосильный патрон, а во вторых потому, что а какой еще принцип кроме иностранных может использовать новый российский пистолет? Естественно, что пистолет использует иностранную схему УСМ (DAO), поскольку ни одной схемы УСМ наши конструкторы никогда и не придумали. Естественно, что усилие спуска (6кг) также сравнительно велико поскольку иностранные конструкторы пока не придумали ничего проще и эффективнее для безопасности пистолета не обремененного специальными предохранителями. Последнее время русские конструкторы поражают мир малой толщиной некоторых создаваемых образцов оружия (например, ПСМ). Как я думаю, такие малые толщины, возможно реализовать только уменьшая прочность кожуха-затвора отработанную заграницей для любых типов пистолетных затворов за последние 100 лет, т.е ослабляя конструкцию и уменьшая ресурс наработки при стрельбе. Что и доказывает ОЦ-21. Ресурс работы грозного русского пистолета, ажно в 1,5 тыс. выстрелов поражает воображение. Т.е. на десяток нормальных тренировок. Затем можно выкидывать его в помойное ведро. Хотя по тренировочным нормам России, (3-5 выстрелов в год), пистолет можно использовать еще не менее 300 лет. Прицельные приспособления пистолета естественно состоят из прицельного желоба изобретенного заграницей в верхней поверхности кожуха-затвора. Завершая описание нового русского оружия, скажу только, что пистолет абсолютно ничем не отличается от аналогичных иностранных пистолетов кроме убогого ресурса, маломощного патрона (9,2х18 ПМ или 9х17 «Рашн-Браунинг»). Сам я из пистолета не стрелял и не буду, опасаясь остаться с отшибленной рукой и поврежденными перепонными барабанками. Пистолет имеет неудобную старинную защелку магазина (так называмую «европейскую») расположенную снизу, как и на древних ПМ и ПСМ. Из рукоятки как гнилой зуб торчит пластиковая «елда» магазина по задумке конструктора призванная поддержать соскальзывающие с микроскопической рукоятки пальцы руки. Нормальные люди просто удлинили бы рукоятку, чем повысили бы количество зарядов причем без увеличения размеров (общей высоты) по сравнению с гнилым зубом, но другие люди предпочитают продолжать традицию ублюдочных рукояток пистолетов России.

Естественно, что в стране с идиотскими законами данный «Малыш» будет типичным пистолетом для толстомордых русских начальников из многочисленных начальственных учреждений, что на нижеприведенном снимке подтверждает золотой спусковой крючок, радующий начальников идиотов, и раскоряченная золотая двухголовая царско-коммунистическая курица-мутант на рукоятке.

Одна голова курицы смотрит в позорное рабское и кровавое Царско-коммунистическое прошлое, другая в позорное рабское и дебильное «демократическое» будущее, ноги золотой курицы раскорячены, поскольку курица как пионер всегда готова на все за американские деньги. Пистолет прекрасно адаптирован для бандитского применения (В России только бандиты могут владеть им кроме русских начальников), и я думаю, они скоро выразят сердечную благодарность талантливому конструктору за его разработку.

Чертеж ОЦ-21 (без «елды» магазина)

ОЦ-21 пистолет государственных хозяев России и бандитов.

grigorew.wordpress.com

Малогабаритные пистолеты-пулеметы. Часть I — Энциклопедия оружия и боеприпасов

9-мм пистолет-пулемет
«Башмен» IDM
(Великобритания)

Стремление совместить в оружии максимальную компактность, удобство в переноске и обращении с высокой огневой мощью проявилось уже в ранних моделях пистолетов-пулеметов. Их конструирование практически с самого начала шло несколькими путями, когда наряду с оружием типично армейских образцов появились пистолеты-пулеметы с относительно малыми габаритами. Это оружие могло бы не только найти свое применение в чисто военных целях, но и использоваться полицией и спецслужбами.

Одним из наиболее ранних представителей этого оружия стал .45 пистолет-пулемет «Томпсон”М. 1921. Однако достаточно широкое применение он нашел не в армии или правоохранительных органах США, а у американских гангстеров в кровавых разборках периода действия в Штатах «сухого закона”. При снятом прикладе длина пистолета-пулемета составляла всего 613 мм, что допускало как скрытое ношение «Томпсона” под одеждой, так и маскировку его в различных бытовых предметах, например, в скрипичном футляре. Мощь огня в сочетании с неожиданностью применения приносили отличные результаты. Использование преступниками этого эффективного оружия заставило командование вооруженных сил и правоохранительных органов многих стран обратить на пистолеты-пулеметы самое пристальное внимание.

Польский десантник с 9-мм
пистолетом-пулеметом PМ-84

На основе реконструированных испанской оружейной фирмой Unceta & Co пистолетов «Астра” мод.901, 902 и 903 германская фирма Mauser-Werke A.G. разработала 7,63-мм автоматический пистолет «Маузер” мод. 712. Его ударно-спусковой механизм с возможностью ведения одиночного и автоматического огня, созданный конструкторами Й. Никелом и К.Вестингером, позволял в совокупности со съемными магазинами емкостью 10 и 20 патронов, секторным прицелом на 1000 м и приставной кобурой-прикладом эффективно использовать это оружие в ближнем бою, во время скоротечных огневых контактов с противником. Именно этот пистолет, принятый на вооружение разведывательно-диверсионными группами и подразделениями абвера и СС, в т.ч. полком «Бранденбург”, под наименованием «малый пистолет-пулемет М.32” и стал первым в мире официально принятым на вооружение образцом этого вида индивидуального автоматического оружия.

Параллельно с разработкой автоматических пистолетов велось и конструирование малых пистолетов-пулеметов. Первыми к решению этой проблемы подошли французские оружейники, когда в 1935 г. они приступили к созданию малого пистолета-пулемета для разведывательно-диверсионных подразделений армии, флота и спецслужб. В 1938 г. он был принят на вооружение под индексом «МАS-38”. Однако даже в тех странах, где руководство вооруженных сил и правоохранительных органов уделяло должное внимание развитию стрелкового оружия, военные, зачастую игравшие первую скрипку в формировании оружейной политики, не проявляли особой заинтересованности в разработке специального оружия. Только Вторая мировая война послужила катализатором для четкого оформления самой концепции такого рода оружия, выработки жестких критериев по конструированию компактных и портативных пистолетов-пулеметов. Опыт боевого использования пистолетов-пулеметов в ходе войны позволил сделать ряд принципиальных выводов об их «тактической нише” в общей зоне применения стрелкового оружия. В частности, в армии они требовались для экипажей боевых машин, расчетов тяжелого оружия, связистов и т.д. Спецслужбы и разведывательно-диверсионные части испытывали настоятельную потребность в малогабаритном оружии с темпом стрельбы пистолета-пулемета, но массой и габаритами, близкими к пистолетам. Массовое применение пистолетов-пулеметов в годы войны привело к началу четкой специализации оружия этого класса. Именно тогда на вооружение частей «коммандос” и рейнджеров у союзников, и разведывательно-диверсионных групп в Италии поступают специальные образцы малых пистолетов-пулеметов (СТЭН Мк.IV мод.А и мод.В — в Англии, TZ-45 — в Италии). Их появление на фронтах Второй мировой заложило базу для начала многочисленных работ над оружием нового поколения, начатых во многих странах одновременно по окончании войны. Основным требованием, предъявлявшимся к ним, помимо компактности, являлось и обеспечение эффективного огня на дальности не менее 100-150 м. Подобные пистолеты-пулеметы должны были размещаться в подмышечной кобуре или на поясе под верхней одеждой, в маленьких хозяйственных сумках или чемоданчиках «дипломат”. Сочетание свойств разнородного оружия в одной конструкции определялось конкретными задачами, ставившимися перед этими образцами, что сказывалось в первую очередь на массе, внешней форме, наличии или отсутствии складывающегося приклада или плечевого упора, емкости магазина и т.д.

9-мм пистолет-пулемет PМ 84 «Глауберт»
(Польша)

Уже к 1950-м гг. пистолеты-пулеметы пехотных образцов, как особый вид стрелкового оружия, ушли в прошлое, трансформируясь в основном в оружие спецвойск. Конкурентами автоматическим пистолетам становятся в это время малые пистолеты-пулеметы, чье создание получило приоритетное направление в послевоенные годы. В конце 1940-х — начале 1950-х гг. появляются многочисленные модели подобного оружия: в СССР — 9-мм пистолеты-пулеметы Калашникова обр.1947 г. и Симонова обр.1948 г.; в Чехословакии — 9-мм CZ-23/25; в Израиле — «Узи”; во Франции — 9-мм МАТ 49; в Италии — 9-мм «Беретта” и «Луиджи Франчи” мод.57; в ФРГ — 9-мм «Эрма” мод.56 и «Маузер” мод.57, «Вальтер” MPL и MPK; в Великобритании — 9-мм BSA М.49 и МСЕМ-2.

Если до конца 1960-х гг. малые пистолеты-пулеметы создавались в основном по заказу вооруженных сил (итальянский «Беретта” М.12, западногерманский МР-5), то позже сфера их применения начинает резко смещаться в область интересов правоохранительных органов. Появляются малогабаритные пистолеты-пулеметы нового поколения: польский РМ-63, американский «Ингрем” М.10/11, чешский «Скорпион”, израильский «Мини-Узи”, германский МР-5К, отечественный-ПП-71. К их положительным качествам можно отнести небольшие габариты, малую массу, возможность скрытого ношения. В то же время они обладали и рядом недостатков: плохие эргономические характеристики, высокий темп стрельбы, большой расход боеприпасов, а также недостаточная устойчивость оружия при автоматической стрельбе, малая емкость магазина.

9-мм пистолет-пулемет vz.61 «Скорпион»
(Чехословакия)

В настоящее время развитие малых и малогабаритных пистолетов-пулеметов и автоматических пистолетов, имеющих много общего между собой и оказывающих постоянное взаимовлияние друг на друга, привело к тому, что четкие границы между ними оказались размыты. Таким образом, были созданы предпосылки для перехода к конструированию практически во всех странах только одного — промежуточного вида малогабаритных пистолетов-пулеметов, вобравших в себя как основные черты автоматических пистолетов, так и малых пистолетов-пулеметов. И все-таки малогабаритные пистолеты-пулеметы сегодня прочно заняли свою нишу в качестве одного из основных образцов вооружения полиции, служб безопасности, охранных служб в первую очередь из-за высокого останавливающего действия пистолетного патрона и отсутствия рикошетов при стрельбе в закрытых ограниченных пространствах, в чем особенно заинтересованы именно правоохранительные органы. Распространение терроризма в 1970-1980-х гг. поставило вопрос о создании специального вооружения для антитеррористических подразделений, которые стали возникать во всех ведущих государствах мира.

К современным конструкциям малогабаритных пистолетов-пулеметов оружейники подошли достаточно сложным, тернистым путем, перепробовав при этом разнообразные формы и схемы. В первую очередь это касалось уменьшения габаритов пистолетов-пулеметов путем использования в их конструкциях новых компоновочных решений. Еще в 1947 г. чешский оружейник Вацлав Холек применил в своем пистолете-пулемете затвор, перед выстрелом находивший на 2/3 ствола, охватывая его казенную часть, а также магазин, расположенный в пистолетной рукоятке, что позволило значительно сократить общую длину оружия (445 мм) при сохранении достаточно большой длины ствола (260 мм). Съемный (мод. 23), или откидной (мод. 25), приклад сделал этот пистолет-пулемет еще более компактным по отношению к другим образцам, пригодным для использования не только в армии, но и спецслужбами.

9-мм пистолет-пулемет МАТ 49
(Франция)

В начале 1950 гг. эту идею воплотил в своей конструкции израильский лейтенант Узиэл Гал, значительно упростивший технологию изготовления оружия. В 1954 г. его 9-мм пистолет-пулемет был принят на вооружение армии под наименованием «Узи” и вскоре получил всемирную популярность. В 1982 г. израильтяне выпустили новую уменьшенную модель этого оружия, известную как «Мини-Узи”, под тот же патрон 9х19 мм «Парабеллум”. Отличительной особенностью «Мини-Узи” от своего прототипа являются две наклонные щели в дульной части ствола, служащие компенсатором от его увода при стрельбе очередями. Легкий металлический плечевой упор в «Узи” складывается под ствольную коробку, в «Мини-Узи” — направо. Магазины рассчитаны на 20, 25 или 32 патрона. Для ускорения перезаряжания два магазина могут скрепляться под прямым углом специальной скобкой-спаривателем. Масса, габариты и сбалансированность этого оружия позволяют вести из него огонь как с двух рук, так и с одной руки. Оба образца могут быть оснащены приборами для бесшумно-беспламенной стрельбы (глушителями) разных конструкций. «Узи” и «Мини-Узи” относятся к одному из наиболее распространенных типов оружия этого вида, находящихся на вооружении разнообразных служб и органов безопасности, а также антитеррористических подразделений, причем в последние годы вслед за США, Израилем и другими странами ими постепенно перевооружаются и некоторые спецслужбы стран бывшего СССР (Грузия, Казахстан и др.).

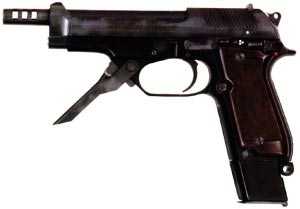

9-мм автоматический пистолет «Беретта» М.93R
(Италия)

В 1983 г. появилась еще более миниатюрная модель этого оружия — «Микро-Узи” с длиной ствола всего 115 мм, что позволяет практически незаметно маскировать столь мощное оружие в обычной одежде или ручном багаже. Это сразу было отмечено представителями как правоохранительных органов, так и преступного мира.

Принципиальная схема конструкции «Узи” с теми или иными изменениями получила воплощение в ряде других пистолетов-пулеметов: в США — «Ингрем” мод.10 и мод.11, «Уифер” АР-9 и «Викинг” SMG, в Австрии — «Штейер” МР-69 и МР-81, в Бразилии — «Энарм” MCM, в Испании — «Стар” Z-84, в Италии — «Сокими” тип 821, в Перу — MGP-84, в Польше — РМ-84, в ЮАР — ВХР. К наиболее известным из перечисленных моделей малых и малогабаритных пистолетов-пулеметов можно отнести американский пистолет-пулемет «Ингрем”, который повторяет основные черты «Узи”, но обладает большей мощностью огня при меньшей себестоимости. Он пользуется наибольшей популярностью на оружейном рынке в США. Однако, несмотря на заслуженную славу, пистолетам-пулеметам типа «Узи” или «Ингрем” присущи и определенные недостатки. Прямая пистолетная рукоятка, выполняющая одновременно и функции приемника магазина, делает это оружие не совсем удобным для инстинктивной стрельбы с одной руки или с вытянутых рук. Это же относится и к удержанию оружия во время стрельбы обеими руками без использования плечевого упора в «Мини-Узи” и передней ременной петли в «Ингрэме”, хотя ведение огня навскидку характерно именно для малых пистолетов-пулеметов. Поэтому в одном из самых последних образцов этого оружия — австрийском пистолете-пулемете ТМР (SPP — в самозарядном варианте) после целого ряда конструкторских доработок пистолетной рукоятке удалось придать наклонную форму, а переднюю рукоятку сделать съемной. При общей длине 290 мм ТМР короче «Мини-Узи” и намного легче (его масса 1,2 кг).

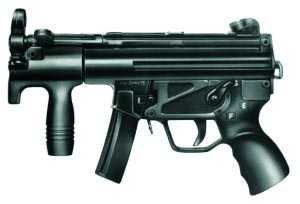

9-мм пистолет-пулемет HK MP5K

Несмотря на многочисленные новшества, привнесенные в оружие последними достижениями науки и техники, традиционные схемы компоновки не вышли из употребления. Наряду с расположением магазина сбоку ствольной коробки, что, как правило, присуще наследникам английского пистолета-пулемета «СТЭНа”, в которых положение переменной массы (магазина с убывающим числом патронов) вне плоскости симметрии оружия влияет на ухудшение кучности стрельбы, и по сей день широко используется традиционная компоновка с размещением магазина впереди спусковой скобы. Такая схема обеспечивает надежную устойчивость пистолета-пулемета при стрельбе, кроме того пистолетная рукоятка может получить наиболее удобную форму и рационально выбранный угол наклона, что немаловажно для эффективного использования оружия.

По «традиционной” схеме было построено семейство наиболее популярных западногерманских пистолетов-пулеметов: малых МР-5 и малогабаритных МР-5К. В начале 1960-х гг. специалистами немецкой фирмы «Хеклер и Кох” на базе автоматической винтовки G-3 был разработан 9-мм пистолет-пулемет НК-54, чья автоматика работала по принципу отдачи полусвободного затвора с роликовым запиранием. Пистолет-пулемет комплектовался двумя типами прикладов: жестким пластмассовым и складывающимся металлическим. В 1962 г. это оружие было принято на вооружение полиции и пограничной охраны ФРГ под индексом МР-5. Его особенностью стало ведение огня с переднего шептала, что в сочетании с оригинальной конструкцией затвора дало значительно меньшее рассеивание пуль при одиночной стрельбе по отношению к другим пистолетам-пулеметам, т.к. это оружие из-за отсутствия перемещающихся перед выстрелом тяжелых затворов подвергалось меньшей вибрации при выстреле. Кроме того, время от нажатия спускового крючка до момента выстрела в МР-5 также короче, чем в обыкновенных пистолетах-пулеметах, стреляющих с заднего шептала, что не могло не сказаться на более высокой действенности стрельбы из этого оружия. Столь высокие боевые служебно-эксплуатационные характеристики способствовали большой популярности этого оружия в мире. Именно МП-5 была вооружена команда по борьбе с терроризмом из спецподразделения 22-го полка SAS (британская авиадесантная служба) во время штурма иранского посольства в Лондоне, захваченного арабскими террористами. Поэтому, благодаря отличной репутации этого оружия, многие страны (ФРГ, США, Великобритания, Грузия, Киргизия, Литва) приняли МР-5 на вооружение своих правоохранительных органов и спецслужб.

9-мм пистолет-пулемет «Беретта» М.12S
(Италия)

На базе стандартного МР-5 в 1970-1980 гг. были созданы его многочисленные модификации, в том числе оружие, оснащенное глушителями звука (серия МР-5SD), а также специальная серия малогабаритных пистолетов-пулеметов МР-5К для спецслужб. Этот сильно укороченный (до 325 мм) вариант МР-5 массой 2,5 кг (снаряженный) может свободно размещаться под одеждой или в любых ограниченных объемах. Фирма «Хеклер и Кох” выпускает различные варианты МР-5К, специфика которых зависит от конкретного использования этого оружия. Несмотря на разнообразие, всем моделям пистолетов-пулеметов МР-5К присуща одна общая особенность — отсутствие приклада (вместо него используется ременная петля) и наличие передней пистолетной рукоятки, служащей дополнительным упором при ведении достаточно прицельной стрельбы. В зависимости от назначения эти пистолеты-пулеметы могут укомплектовываться магазинами на 15 или 30 патронов, разнообразными прицельными приспособлениями: оптическими и ночными прицелами, лазерными целеуказателями. Недавно появился новый вариант этого оружия — МР-5К А4, в котором ударно-спусковой механизм, помимо одиночного и автоматического огня, позволяет вести стрельбу фиксированными очередями по 3 выстрела, что намного увеличивает эффективность стрельбы, особенно по движущимся целям.

9-мм пистолет-пулемет «Мини-УЗИ»

Наряду с пистолетами-пулеметами серии МР-5 в 1960-1970 гг. широкую известность получил и итальянский пистолет-пулемет «Беретта” М.12S, также пользующийся хорошей репутацией в вооруженных силах и правоохранительных органах не только западных стран, но и государств Ближнего и Среднего Востока, Африки и Латинской Америки благодаря своим высоким боевым качествам, хорошей устойчивости при автоматической стрельбе (темп стрельбы 500-550 выстр/мин) и удобной конструкции, позволяющей стрелку обеспечивать быструю засечку цели и высокую вероятность ее поражения в условиях ближнего боя.

В 1983 г. молодой финский конструктор-оружейник Йали Тимара создал 9-мм малогабаритный пистолет-пулемет «Йати-Матик”. Автоматика этого оружия работает по принципу отдачи свободного затвора. Новшеством его конструкции является установка ствола под небольшим углом относительно направляющих ствольной коробки. В результате за счет уменьшения плеча динамического момента и появления компенсирующего эффекта реакции связи между затвором и ствольной коробкой существенно уменьшился увод ствола вверх при стрельбе очередями, повысив таким образом кучность стрельбы. Второй особенностью стало то обстоятельство, что ведение одиночного или непрерывного огня определяется усилием нажима на спусковой крючок. Рукоятка перезаряжания пистолета-пулемета выполнена в форме складывающейся под цевье пистолетной рукоятки, служащей дополнительным упором при стрельбе с рук. Применение пластмасс в ненагруженных деталях позволило снизить массу до 2,3 кг (в снаряженном состоянии). Конструкция оружия позволяет использовать глушители различных типов. Этот пистолет-пулемет используется финской армией и спецслужбами.

9-мм автоматический пистолет CZ-75FA
(Чехословакия)

В 1990 г. английская компания «Башмен” представила на выставке образцов военной техники в Великобритании малый 9-мм пистолет-пулемет IDM (индивидуальное оборонительное оружие) конструкции Джорджа Эловега и Питера Веста, предназначенный для вооружения спецподразделений. Этот образец, несмотря на то, что он относится к классическим схемам, является одной из наиболее «продвинутых” моделей стрелкового оружия, в которой просматриваются черты оружия XXI века. При общей длине 276 мм он имеет длину ствола 183 мм(!) и массу 3,5 кг (снаряженный). Если автоматика IDM использует для работы традиционный принцип отдачи свободного затвора, то к оригинальным особенностям английского пистолета-пулемета можно отнести наличие в его конструкции совершенно нового элемента в боевом оружии — электромеханического регулятора темпа стрельбы, позволяющего снизить темп стрельбы с 1400 выстр./мин. до 400, а при необходимости наращивать его до 450 выстр/мин. Миниатюрный электродвигатель регулятора темпа стрельбы вместе с батарейкой размещены в достаточно крупной пистолетной рукоятке, что до сих пор практиковалось только в наиболее престижных образцах спортивного оружия. Ударно-спусковой механизм пистолета-пулемета допускает ведение одиночного и непрерывного огня. Питание из магазинов на 20 и 32 патрона 9 мм «Парабеллум”. Съемный плечевой упор рамочного типа складывается вправо, на его затыльнике предусмотрено крепление запасного магазина на 20 патронов. IDM построен по наиболее современному «модульному” принципу, т.е. один образец можно трансформировать в несколько видов оружия, чему способствуют сменные стволы разной длины — от 152 до 305 мм, что в сочетании с прикладом и целым набором прицелов (два оптических, один ночной, коллиматорный, лазерный целеуказатель) позволяет создать целую гамму разнообразного оружия, начиная от пистолета и заканчивая карабином (по английской терминологии «легким оружием поддержки”).

Основную конкуренцию западным малым и малогабаритным пистолетам-пулеметам в странах бывшего соцлагеря составлял один из наиболее удачных представителей оружия этого класса — чешский пистолет-пулемет «Скорпион”, сконструированный еще в конце 1950-х гг. талантливым чешским оружейником М.Рибаром. «Скорпион”, в 1961 г. первоначально принятый на вооружение частей специального назначения Чехословацкой народной армии и органов безопасности ЧССР, длительное время состоял и на вооружении армий и спецслужб большинства государств ОВД, в том числе и в КГБ СССР. По массо-габаритным характеристикам и удобству эксплуатации этот пистолет-пулемет одним из первых вплотную приблизился к штатным армейским пистолетам. «Скорпион” выпускают в нескольких модификациях под различные виды патронов. Его автоматика работает по принципу отдачи свободного затвора. Рукоятки перезаряжания кнопочной формы расположены симметрично по обеим сторонам ствольной коробки. Ударно-спусковой механизм, собранный в отдельной сборке и шарнирно соединенный со ствольной коробкой, допускает одиночный и автоматический огонь. Особенностью «Скорпиона” стал смонтированный в пистолетной рукоятке механизм замедления темпа стрельбы: его введение с увеличением длительности цикла работы автоматики не только повысило устойчивость оружия при стрельбе очередями, но и увеличило кучность стрельбы. Для ведения прицельного огня служит складывающийся плечевой металлический упор. Магазины секторные на 10, 20 и 30 патронов. Все модели «Скорпионов” имеют возможность крепления приборов для бесшумно-беспламенной стрельбы.

Печальную известность «Скорпионы” завоевали после использования их арабскими экстремистами во время многочисленных террористических актов, проведенных на Ближнем Востоке и в Западной Европе в 1970-1990 гг. Одной из наиболее громких акций стал захват в 1975 г. интернациональной командой террористов, состоявшей из палестинцев и западноевропейских левоэкстремистов во главе с международным террористом № 1 венесуэльцем Карлосом, двадцати шести высокопоставленных представителей ближневосточных государств — участников ОПЕК. В здание дворца, где проходила конференция министров иностранных дел стран ОПЕК, террористы проникли под видом фото- и тележурналистов, скрытно пронеся через систему охраны малогабаритные «Скорпионы”, замаскированные под кино- и фотоаппаратуру. Захватив заложников, Карлос прямо на месте хладнокровно расстрелял двух из них. Вывезя несчастных людей в укромное место, террористы выдвинули ряд политических и экономических требований. Чтобы спасти своих коллег, правительства ближневосточных государств вынуждены были пойти на уступки: выпустить из тюрем часть боевиков ООП и ФНОП, а также выплатить многомиллионный выкуп.

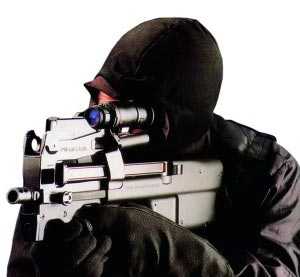

FN P-90

Наряду с совершенствованием классических конструкций пистолетов-пулеметов, проблему дальнейшего развития этого оружия на Западе попытались решить и иным путем. В 1989 г. бельгийские оружейники создали качественно новый пистолет-пулемет FN P-90, который, по их мнению, должен был совершить революционный прорыв в оружейном деле. Новое оружие, созданное в соответствии с концепцией «Personal defence weapon” (PDW) — «оружие личной самообороны”, предназначалось для вооружения экипажей боевых машин и военнослужащих, не участвующих непосредственно в боевых действиях (связистов, водителей, расчетов тяжелого оружия, операторов РЛС и т.п.). Этот образец рассчитан на использование принципиально нового малоимпульсного патрона 5,7х28, который, будучи много меньше автоматного, обладал бы такой же мощностью. Начальная скорость пули, равная 850 м/с, имеет весьма высокую кинетическую энергию — более 540 Дж, что позволяет этому очень компактному и легкому оружию взять на себя решение практически все задач, стоящих перед пистолетами-пулеметами, особенно на близких дистанциях — до 300-400 м. Автоматика пистолета-пулемета работает по принципу отдачи свободного затвора. Особенность Р-90 — наличие 50-зарядного магазина, размещенного сверху параллельно стволу. Причем патроны в нем расположены под прямым углом к оси канала ствола, поэтому в подающем механизме имеется специальное поворотное устройство. Большая часть деталей (за исключением ствола, затвора и подвижных деталей автоматики) изготовлена из ударопрочной термостойкой пластмассы. Магазин сделан из прозрачной пластмассы для визуального контроля расходования патронов. Необычный вид Р-90 вызван не только особенностями его конструкции, но и требованиями эргономики. По отзывам специалистов, это оружие очень удобно для стрельбы не только с плеча, но и при инстинктивной стрельбе с бедра. Небольшая отдача, наличие дульного тормоза-компенсатора, хорошо отработанная эргономика самой конструкции, режим стрельбы одиночными выстрелами или фиксированными очередями по три выстрела в сочетании с высоким темпом стрельбы (900 выстр/мин) обеспечивают высокую точность. В настоящее время бельгийская фирма FN стремится продвинуть этот пистолет-пулемет на международный оружейный рынок, причем прежде всего в качестве оружия специальных операций. В этом варианте вместо пламегасителя крепится глушитель, а на заднем приливе ложи выполнено посадочное гнездо для крепления лазерного целеуказателя.

(Начало. Окончание в статье «Малогабаритные пистолеты-пулеметы. Часть II»)

Сергей Монетчиков
Фото из архива автора
Братишка 03-2003

weaponland.ru

МАЛОГАБАРИТНЫЙ ПИСТОЛЕТ ПСМ. Стрелковое оружие России. Новые модели

МАЛОГАБАРИТНЫЙ ПИСТОЛЕТ ПСМ

«Пистолет самозарядный малогабаритный», известный на Западе под обозначением ПСМ, является одним из тех образцов российского оружия, которые, хотя и появились довольно давно, лишь недавно стали известны западным специалистам. Многочисленные авторы трудов по стрелковому оружию имели возможность лично пострелять из этого пистолета и составить о нем свое впечатление, однако до сих пор мало кому известно, как и почему был создан это пистолет и для каких задач он предназначен, и именно на этих аспектах я и сосредоточу свое внимание.

Разработка ПСМ началась в 1969 году в тульском КБП под руководством Тихона Лашнева. Патрон под ПСМ, имеющий обозначение 7Н7, представляет собой гильзу патрона 9×18 мм «Макаров», с горловиной, обжатой под пулю калибра 5,45 мм. Несмотря на кажущуюся простоту, пистолет получился очень хорошим. ПСМ разрабатывался как компактное оружие, которое легко спрятать под одеждой, но при этом обладающее высокой пробивной способностью. Патрон 7Н7 с пулей, обладающей высокой плотностью сечения, не только эффективен для поражения живой силы, но и пробивает мягкие бронежилеты. Испытания, проведенные западными специалистами, показали, что этот небольшой патрон на близких дистанциях очень эффективен против легко защищенных целей. Когда в начале 90-х годов пистолеты ПСМ и боеприпасы к ним стали впервые попадать на Запад, полицию европейских стран не на шутку встревожила способность пули пробивать бронежилет. Первые испытания показали, что пуля, пробив 30-45 слоев кевлара, сохраняет достаточную убойную силу для нанесения смертельной раны.

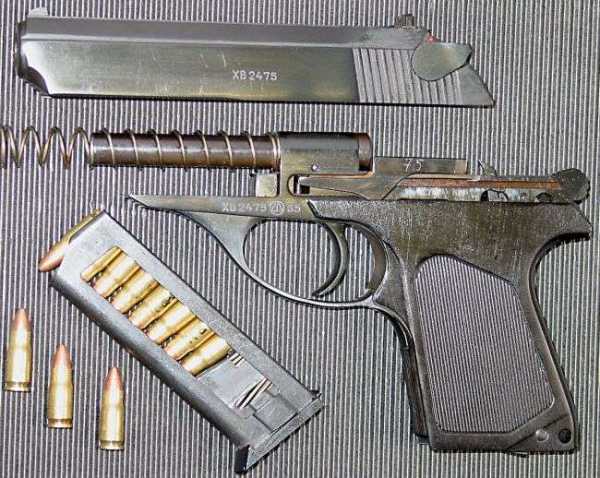

Один из первых опытных образцов 5,45-мм автоматического пистолета ПСМ.

Поэтому ПСМ получил обозначение «оружие для покушения». В дальнейшем заметки в российской печати открыли более мирное назначение этого пистолета. ПСМ предназначался для высшего штабного состава, которому требовалось легкое и компактное, но в то же время эффективное средство самообороны. Поскольку в момент разработки этого пистолета средства личной защиты получили распространение в армиях многих стран мира, было логично, что оружие создавалось с учетом возможности поражать людей в бронежилетах. Вскоре после появления на свет ПСМ начал завоевывать популярность среди сотрудников служб безопасности и милиции благодаря компактным размерам и способности пробивать бронежилеты, быстро получившие широкое распространение среди преступного мира России. Малогабаритный пистолет также завоевал признание среди высокопоставленных функционеров коммунистической партии, однако имена тех, кто носил при себе ПСМ, не раскрывались. Предположительно, ПСМ по желанию выдавался тем партийным деятелям, чье высокое положение давало им право на это. После распада Советского Союза Россия, спасая свою экономику, предприняла отчаянные попытки продавать все, что пользуется спросом, и ПСМ попал в поле зрения западных торговцев оружием.

По-видимому, имелись намерения поставлять ПСМ на экспорт, поскольку имеются две различные модификации пистолета. Один, «служебный» пистолет, имеет алюминиевые щечки рукоятки и очень узкий профиль, чтобы можно было легко прятать его под одеждой. Другой обладает гораздо лучшей отделкой, имеет пластмассовые щечки рукоятки и при этом несколько толще, хотя и сохраняет свою компактность. Появились даже образцы с золочеными щечками и выгравированными узорами. Однако, учитывая высокую пробивную способность патрона 5,45×18 мм, было очевидно с самого начала, что пистолет с таким боеприпасом никогда не допустят к импорту в Соединенные Штаты, поэтому русские сделали ПСМ «политически корректным», удовлетворяющим ограничениям, установленным в США на импорт коммерческого оружия. Результатом стал пистолет «Байкал-441», описанный в следующем разделе.

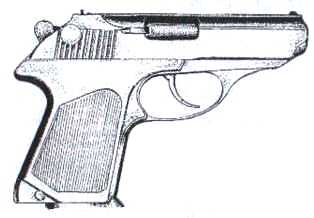

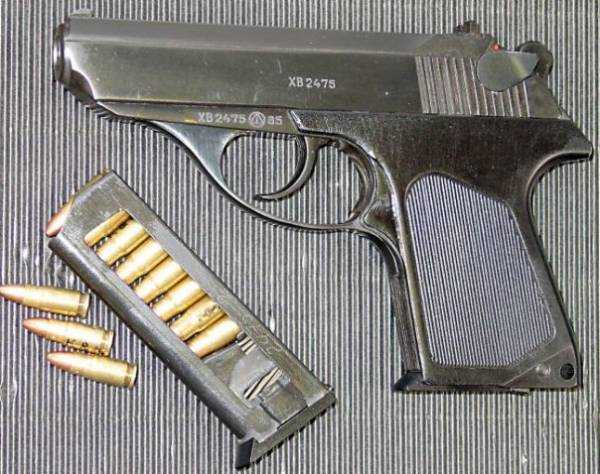

Самозарядный малогабаритный пистолет ПСМ калибра 5,45 мм.

ХАРАКТЕРИСТИКИ ПИСТОЛЕТА ПСМ

Калибр 5,45×18 мм

Принцип действия автоматики свободный затвор

Вес 0,46 кг

Длина 155 мм

Длина ствола 85 мм

Эффективная дальность выстрела = 25 м

Емкость магазина 8 патронов

Прицельное приспособление мушка; целик с прорезью

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Белоруский малогабаритный пистолет ПСН-В » Военное обозрение

После распада Советского Союза, многие из республик, входящих в состав некогда огромной страны, решили, что оружие им нужно своего собственного производства и разработки. Одни пытались «откреститься» от того что их связывало с СССР, другие подгоняли свое вооружение под требования своих новых союзников, кто-то пытался модернизировать советские образцы, кто-то пытался сделать что-то принципиально новое. Мало что из созданного стало на вооружение, производится серийно и известно в широких массах, но среди этих разработок встречаются достаточно интересные технические решения и даже готовые к производству изделия.Наравне с новыми разработками активно использовалось и советское оружие, однако, то огромное разнообразие которое оставили оружейники Советского Союза не всегда покрывало новые боевые задачи. Кроме того, рано или поздно и оружие, и боеприпасы устаревают.
Навряд ли можно удивить тем, что новые образцы появляются в Польше или на Украине, новости о новом оружии оттуда хоть и нечасты и не всегда позитивные, но все-таки есть. Однако в этом году новый образец ручного огнестрельного оружия появился в Белоруссии и судя по последним новостям, оружие может быть не самым плохим, если конечно серийное производство все не испортит.

Причины начала разработки пистолета ПСН-В

На вооружении правоохранительных органов Республики Беларусь до сих пор стоит малогабаритный пистолет ПСМ, который является весьма неплохим образцом малогабаритного оружия. ПСМ зарекомендовал себя как пистолет, который можно скрыто носить даже под легкой одеждой, но за габариты пришлось платить удобством эксплуатации и, что важнее, боеприпасом.

ПСМ питается мелкокалиберным патроном с метрическим обозначением 5,45х18. Данный патрон действительно в каком-то роде уникален. В первую очередь нужно отметить, что пуля 5,45 в отдельных случаях более уверенно пробивает легкие кевларовые бронежилеты в сравнении с патроном 9х18 ПМ. Конструктор данного боеприпаса смогла доказать, что даже при уменьшении калибра, при условии слабой стабилизации пули, поражающая способность будет равняться таковой того же 9х18. Ну а высокая точность для данного боеприпаса была и не нужна, так как используемый в малогабаритном оружии он должен был поражать цели на сверхкоротких дистанциях.

И вроде бы боеприпас со всех сторон должен был быть идеальным, если бы ни одно, но Антонина Дмитриевна Денисова (конструктор, разработавший данный боеприпас) взяла на самую высокую планку патрона 9х18. В результате, уверенно поразить противника из оружия под данный боеприпас можно только попав в жизненно важные органы. Так были неоднократны случаи, когда люди не просто выживали после нескольких попаданий в область живота, но и могли активно продолжать оказывать сопротивление, хотя в последующем метраж кишечника им был существенно укорочен.

Так и получилось, что на вооружении стоит оружие надежное, компактное, но которое не всегда может остановить противника.

Нельзя пройти и мимо того, что из аналогичного оружия есть в западных странах и США, а есть очень и очень много. На данный момент наверное только ленивый производитель оружия не выпустил линейку малогабаритных пистолетов, причем как в мелких калибрах, так под достаточно серьезные боеприпасы – от стареньких .45ACP до .357SIG. Нужно так же помнить, что и номенклатура боеприпасов достаточно широкая – от пуль с бронебойными сердечниками до экспансивных.

Такое оружие позиционируется, чаще всего, как оружие самообороны или же резервное, на случай отказа основного оружия, но это скорее из-за более лояльного законодательства, позволяющего гражданским лицам не только иметь, но и применять короткоствольное оружие для защиты себя, окружающих и своего имущества. Такому оружию нужно делать соответствующую рекламу, наше же оружие в рекламе не нуждается, так как доступно только тому, кому доступно.

Исходя из этого можно сделать вполне логичный вывод – по малогабаритным (отдельно подчеркну, НЕ специальным) пистолетам мы проигрываем, причем не только по количеству, но видимо и по характеристикам.

В общем, правоохранительные органы испытывают необходимость в замене ПСМ на более мощное, но при этом не более крупное оружие. Тут можно долго спорить о том, что неплохо было бы найти полноценную замену и заменить основное оружие, а уже потом браться за малогабаритные пистолеты, но любое движение – это хорошо, особенно если оно вперед, а не назад.

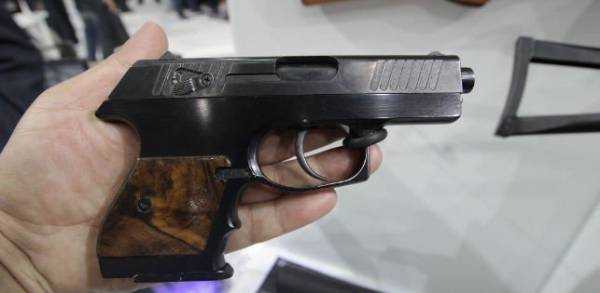

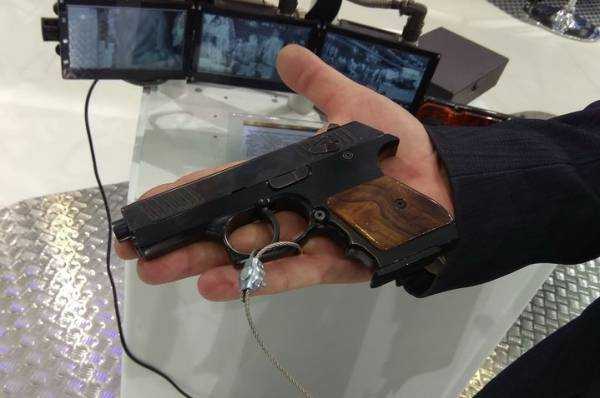

Конструкция пистолета ПСН-В

Разработкой нового пистолета занялся конструктор Игорь Васильев. Как говорит сам разработчик, идея создания данного пистолета уже была давно, но реализовать в металле ее удалось только в последний год. Боеприпас для оружия был выбран 9х19, причем в оружии заложена возможность использования и более мощных патронов российского производства.

Сразу нужно оговориться, что информации об оружии не так много, плюс ко всему отдельные элементы могут быть заменены и переработаны, так как сам пистолет вот-вот должен пройти государственные испытания, а они редко проходят так чтобы изделие осталось в своем первоначальном варианте.

Так, возможно, будет заменена рамка оружия. На данный момент она выполнена полностью металлической с деревянной накладкой на рукояти. Несмотря на то, что даже с металлической рамкой пистолет весит всего 460 грамм, для того чтобы удешевить его производство вероятнее всего будет использован пластик.

Вопросы вызывают и элементы управления. Переключатель предохранителя располагается на кожухе-затворе оружия, продублирован с обоих сторон, но он достаточно небольшой и явно не самый удобный для переключения. Если оглядываться на последние веянья оружейной моды, то от переключателя предохранителя вообще можно отказаться. При использовании автоматического предохранителя на спусковом крючке и ударно-спускового механизма только двойного действия с довзводом, оружие будет вполне безопасным даже с патроном в патроннике, в теории. Хотелось бы увидеть и более удобную кнопку извлечения магазина.

На данный момент для пистолета имеется два варианта магазинов вместимостью 6 и 8 патронов, причем магазин меньшей вместимости не имеет упора под мизинец в угоду малой высоте пистолета, так что возможно останется магазин только на 8 патронов, как более удобный при стрельбе.

Кстати говоря о сокращении габаритов оружия. Ствол пистолета посажен максимально низко, насколько это позволяла конструкция. Это не только уменьшает габариты, но и позволяет снизить подброс ствола вверх при стрельбе, соответственно на линию прицеливания данный пистолет будет возвращаться более быстро.

Автоматика пистолета построена по схеме с коротким ходом ствола и его сцеплением с кожухом-затвором за приливы на стволе и совпадающие с ними приливы с внутренней стороны кожуха-затвора. Расцепление ствола и кожуха-затвора происходит за счет снижения казенной части ствола из-за взаимодействия фигурного выреза в приливе под патронником и оси рычага затворной задержки. Схема автоматики отлажена в производстве уже очень давно и зарекомендовала себя как надежная и долговечная. Несмотря на это, можно добиться более дешевого производства при незначительной модернизации, в частности, за счет сцепления прилива над патронником с окном для выброса стреляных гильз, что сделали многие производители.

Что мы имеем в итоге?

Если говорить честно и давать оценку пистолету ПСН-В здраво, то по сути это оружие в данном виде навряд ли можно назвать современным, как бы этого не хотелось. Оно не лишено недостатков, большинство из которых останутся из-за того, что пистолет малогабаритный и предназначен для скрытого ношения. Но при всем при этом на данный момент этот пистолет займет свою нишу, если поступит в серийное производство, так как его характеристики явно выше того же ПСМ.

Попадет ли данное оружие на мировой рынок? Очень и очень навряд ли, так как пистолет ПСН-В просто не выдержит конкуренции с европейскими и американскими оружейными компаниями. И даже Бразилия им навряд ли заинтересуется, так как у них есть свои Taurus по очень низким ценам.

Впрочем, очень странно что сами белорусы, судя по комментариям в интернете, восприняли данный пистолет «в штыки», все-таки нужно делать скидку на то, что это фактически первый опыт создания подобного оружия в стране, и еще раз повторюсь, то что было продемонстрировано может быть еще не конечным результатом работы. То, что оружие навряд ли получиться современным и конкурентоспособным на мировом рынке это да, но то что оно будет плохим – очень и очень спорно. В данном случае главным является то, что данный пистолет должен справляться с поставленными задачами и быть лучше предшественника, а для этого у пистолета ПСН-В есть все шансы.

topwar.ru

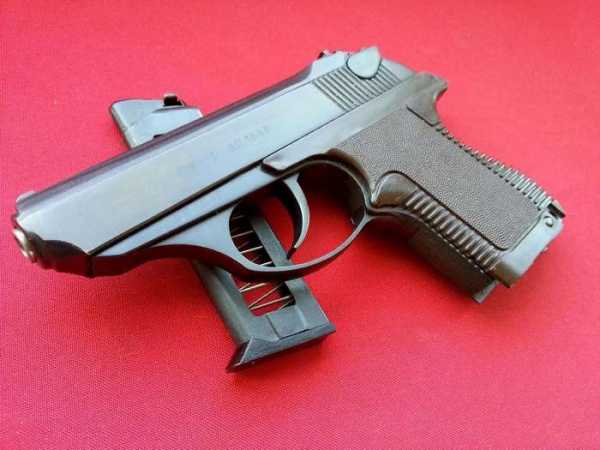

Пистолет самозарядный малогабаритный (ПСМ) – оружие скрытого ношения родом из СССР

Советский союз всегда славился как производитель надёжного, простого в обслуживании, а главное недорогого оружия. Множество моделей стрелкового оружия производства СССР могут похвастаться такими техническими решениями, которые не применялись больше ни в одном мировом аналоге. Множество систем, разработанных русскими конструкторами впоследствии стали копироваться зарубежными производителями. Особенно любили копировать советские разработки китайские производители, причём если западные конструкторы копировали только некоторые технические решения, то китайцы не брезговали делать полные копии, которые оказывались не столь качественными, чем их советские аналоги.

Одной из уникальнейших разработок времён СССР является оригинальный пистолет ПСМ (пистолет самозарядный малогабаритный) калибра 5,45 мм, который был создан для высшего армейского командования, а так же для КГБ и МВД в 1974 году.

Общая характеристика пистолета ПСМ калибра 5,45 мм

Даже в 21 веке, когда выпущено множество компактных пистолетов для самообороны, особенно в Европе и США, не существует пистолета, более подходящего для самообороны и скрытого ношения, чем ПСМ. Выпущенная в 1974 году модель оказалась настолько удачной, что ПСМ до сих пор выпускается в том же виде, что и 40 лет назад. ПСМ обладает следующими характеристиками, которые позволили ему остаться популярным до сих пор:

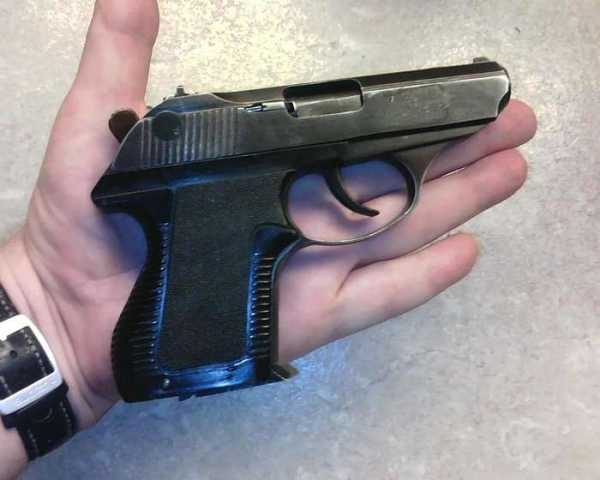

ПСМ по-прежнему считается самым плоским серийным пистолетом в мире, его ширина не превышает 18 мм;ПСМ является весьма надёжным и безотказным пистолетом;Несмотря на то, что калибр пистолета составляет всего 5,45 мм, оружие отличается точностью и кучностью.

За все годы использования, ПСМ неоднократно проявил себя в различных боевых операциях и конфликтах по всему миру.

ПСМ был создан 3 советскими конструкторами:

Ложневым;Куликовым;Симариным.

В настоящее время помимо основной модели пистолета, выпускается ещё и его травматический аналог, который называется ИЖ-78-9Т. Данное оружие может стрелять как резиновыми пулями, так и газовыми патронами. Помимо травматического пистолета, производитель выпускает экспортную модель, которая специально переделана под патрон 6,35х15 мм Браунинг, который имеет весьма широкое распространение на Западе. ТТХ экспортного варианта немного выше, чем у базовой модели. Это достигается за счёт использования большего калибра.



Вместе с тем, пуля калибра 5,45 мм, несмотря на мощность, обладает весьма ограниченным останавливающим действием. Часто человек, получивший несколько смертельных ран из этого пистолета, не только продолжал убегать, но и часто активно сопротивлялся. Хотя это и большой минус, но использование именно этого калибра позволило добиться такой компактности модели.

Непосредственная история пистолета ПСМ началась с конкурса, который прошёл в 1972 году. В данном конкурсе на лучшую модель малогабаритного пистолета участвовали 2 модели:

ПСМ, основная компоновка которого напоминала Walther PP. Именно этот пистолет, скорее и вдохновил создателей;БВ-025, который представлял собой уменьшенную копию пистолета Макарова, только как бы расплющенную.

В результате проведённых испытаний, ПСМ победил практически во всех номинациях. В том же 1972 году данный пистолет был принят на вооружение.

Новый пистолет, как это ни странно, с восторгом приняли многие представители спецслужб. ПСМ имея небольшие габариты, прекрасно подходил для скрытого ношения. К тому же его система позволяла открывать стрельбу сразу же после извлечения. Единственные нарекания были из-за его небольшой (по мнению спецслужб, привыкших к более габаритному и мощному оружию) мощности. Что характерно, когда американцы начали массово покупать экспортную модель ПСМ, большие нарекания среди полиции вызвала именно его мощность, которая позволяла пробивать лёгкие бронежилеты, при этом нанося смертельные раны.

ПСМ в современной России

После развала СССР мощная оборонная промышленность страны осталась фактически без работы. Сложная экономическая ситуация привела к тому, что большинство моделей стрелкового оружия, которое раньше поступало в армию и ряд дружественных стран, пришлось переориентировать на западный рынок. Большинство популярных советских моделей были доработаны в соответствии с требованиями иностранных государств. Так как советские патроны на западе были крайне непопулярны, появились модели под популярные западные патроны.



Длинный ствол пистолета, несмотря на общую миниатюрность модели, даёт оружию превосходные баллистические показатели. Для отечественных спецслужб огромное преимущество имеет и тот факт, что пистолет разбирается и собирается без использования инструментов, что позволяет провести его чистку в любых условиях.

Технические характеристики ПСМ

Пистолет разработан под патрон 5,45х18 мм МПЦ;Длина пистолета составляет 155 мм;Длина ствола – 85 мм;Снаряженный вес пистолета составляет 510 грамм, при этом вес патронов – не более 50 грамм;Толщина пистолета составляет 18 мм;Начальная скорость пули, выпущенной из данного пистолета, составляет 315 м/сек;Магазин вмещает в себя 8 патронов.

Различные модификации и варианты ПСМ

Так как в современном мире ни один производитель стрелкового оружия не может ориентироваться только на военный рынок. Рынок гражданского оружия, особенно на Западе, постоянно развивается и вынуждает производителей оружия постоянно модифицировать свои образцы оружия, дорабатывая их в соответствии с запросами покупателей.

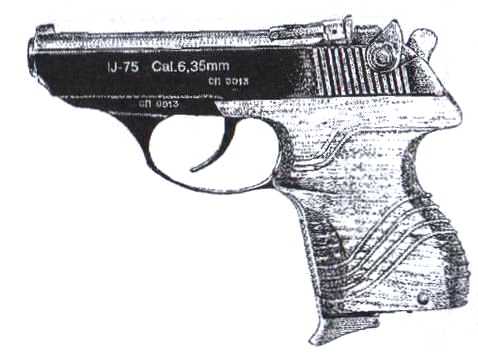

Пистолет ПСМ, в силу своей конструкции, очень популярен на рынке гражданского оружия. В России наиболее популярны следующие образцы ПСМ:

6П37, который является газовой модификацией боевого пистолета. Данная модель выпускалась с 1993 года и быстро завоевала популярность не только среди гражданского населения, но и среди криминальных кругов;Травматический ПСМ «Кольчуга». Данный пистолет разработан специально для использования патронов с резиновой пулей калибра 9 мм РА. Так как данный калибр значительно больше, чем стандартный, пистолет ПСМ подвергся значительным изменениям. Изменилась конструкция ствольной коробки, изменился подаватель, который стал значительно толще. Магазин теперь вмещал в себя 6 патронов вместо 8, именно это позволило сохранить габариты пистолета. Несмотря на такие значительные изменения, травматический пистолет «Кольчуга» получился практически копией боевого оригинала. Внешне пистолеты можно отличить друг от друга, только проверив количество патронов в магазине или клеймо производителя, на котором указаны необходимые для распознавания данные. Ствол был подвергнут переделке, в результате которой в нём появились выступы, которые сделали невозможным стрельбу боевыми патронами. Кроме выступов, в стволе пистолета была изменена геометрия и плотность. Некоторые энтузиасты на собственном опыте убедились, к чему может привести попытка выстрелить из «Кольчуги» боевым патроном. В лучшем случае, ствол просто деформируется, в худшем – разорвётся в руках стрелка, нанося тому серьёзные увечья. В любом случае, на рынке травматического оружия, ПСМ «Кольчуга» является одной из самых популярных моделей.

Малогабаритный пистолет ПСМ является весьма удачной разработкой, которая остаётся популярной и в наши дни. Использование его зарубежными спецслужбами лишний раз доказывает, что ПСМ имеет отличные боевые характеристики, которые соответствуют всем мировым стандартам.

chert-poberi.ru

МАЛОГАБАРИТНЫЙ ПИСТОЛЕТ «БАЙКАЛ-441». Стрелковое оружие России. Новые модели

МАЛОГАБАРИТНЫЙ ПИСТОЛЕТ «БАЙКАЛ-441»

Осознав, что ПСМ никогда не удастся преодолеть строгие ограничения на импорт оружия, принятые в западных странах, особенно в Соединенных Штатах, конструкторы завода «Ижмаш» поставили цель подогнать ПСМ под условия Закона о контроле за оружием 1968 года. С этой задачей они успешно справились, свидетельством чего является пистолет «Байкал- 441», имеющий в России обозначение ИЖ-75. Правда, администрация Клинтона в 1994 году положила конец импорту любого оружия из России. Несмотря на то что «Байкал-441» удовлетворял ранее установленным требованиям, этот пистолет стал жертвой философии борьбы с личным огнестрельным оружием, претворяемой в жизнь администрацией Клинтона. Таким образом, он едва ли будет импортироваться в Соединенные Штаты.

В числе модификаций, внесенных в конструкцию пистолета «Байкал-441» для удовлетворения требований американских стандартов, – новый патрон .25 АКП (6,35 мм «Браунинг»), более толстые деревянные щечки рукоятки, индикатор наличия патрона в патроннике и регулируемый прицел. В остальном «Байкал-441» идентичен ПСМ.

Малогабаритный пистолет «Байкал-441» калибра 6,35 мм.

ХАРАКТЕРИСТИКИ ПИСТОЛЕТА «БАЙКАЛ-441»

Калибр .25 АКГ1 (6.35 мм «Браунинг»)

Принцип действия автоматики свободный затвор

Вес 0,48 кг

Длина 155 мм

Длина ствола 85 мм

Эффективная дальность выстрела 25 м

Емкость магазина 8 патронов

Прицельное приспособление мушка; целик с прорезью, регулируемый на поправку на боковой ветер и на угол возвышения

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Компактные пистолеты скрытого ношения. Пистолеты и револьверы [Выбор, конструкция, эксплуатация [litres]

Пистолет ОЦ-21 Малыш

Рис. 73. Пистолет Малыш

Малогабаритный самозарядный пистолет ОЦ-21 Малыш был разработан в ЦКИБ СОО Юрием Ивановичем Березиным в середине 1990-х годов. Основным достоинством Малыша являются его размеры, которые позволяют носить оружие где и как угодно: в карманах брюк или пиджака, дамской сумочке или небольшой кобуре. Обнаружить Малыша можно лишь при тщательном обыске. Пожалуй, из всех отечественных образцов пистолетов подобного типа это наиболее удачный – как по своей конструкции, так и с точки зрения минимальных габаритов.

Основные тактико-технические характеристики:

Особенности кинематической схемы

В качестве боеприпаса конструктор использовал 9-мм патрон ПМ – и это при том, что размеры ОЦ-21 вполне сопоставимы с ТК калибра 6,35 мм. Кроме того, в Малыше отсутствуют выступающие детали, а его ширина составляет всего 2 сантиметра. Этого удалось добиться, упразднив предохранительные приспособления и сделав курок, мушку и целик скрытыми. Автоматика Малыша работает за счет отдачи свободного затвора, центр масс которого расположен заметно ближе к рукоятке, чем, например, у ПМ, и, как следствие, опрокидывающий момент при стрельбе не так значителен. Боеприпасы подаются из однорядного коробчатого магазина на 5 патронов.

Как и большинство других образцов отечественного стрелкового оружия, Малыш прост в обращении, и его неполная разборка производится без применения инструментов. Однако минимальный гарантированный ресурс работы пистолета составляет всего полторы тысячи выстрелов. Несмотря на то, что в конструкции Малыша отсутствует предохранитель, специалисты ЦКИБ гарантируют владельцу безопасность при использовании оружия. Безопасность достигается наличием только самовзводного ударно-спускового механизма со скрытым курком и относительно большим усилием спуска (6 кг) – таким образом, случайное нажатие на спусковой крючок не должно привести к выстрелу, а курок не зацепится за складки одежды. Это, может быть, и удовлетворяет условиям безопасности, но не самым лучшим образом отражается на удобстве стрельбы.

Прицельные приспособления Малыша простейшие – целик и мушка внутри неглубокого желоба на верхней части затвора. Что же касается кучности, то при стрельбе на дистанции 10 м пробоины вмещаются в круг диаметром шесть сантиметров. По словам Ю.И. Березина, на дальности 25 м пистолет также показывает неплохие результаты. Впрочем, подобное оружие на дистанции свыше 10 м практически никогда и не применяется. В стандартном исполнении корпус пистолета оксидирован, в подарочном – никелированный.

Для вооружения сотрудников частных охранных структур, а также организаций с особыми уставными задачами, выпускается пистолет ОЦ-21С. Отличие от ОЦ-21 заключается в применяемых боеприпасах – в ОЦ-21С применяется патрон 9 х 17 мм (все остальное, включая вес и габаритные размеры, – одинаково).

Впечатления эксперта по стрельбе

Несмотря на ряд недостатков, в случае выбора между ПСМ и Малышом, выбор однозначно в пользу последнего, который превосходит ПСМ по многим показателям.

Поделитесь на страничке

Следующая глава >

info.wikireading.ru
