Пистолет Heckler und Koch P7 » Военное обозрение

Для тех кто интересуется ручным огнестрельным оружием, да и вообще оружием в целом, не является открытием, что самые интересные, с технической точки зрения, образцы очень редко производятся серийно и еще реже поступают на вооружение. Причин тому может быть масса, но чаще всего это проблемы с развертыванием масштабного производства относительно сложных устройств.
Не самым благоприятным образом сказывается и то, что требования к новому оружию обычно завышены, а иногда даже несовместимы с законами физики. Утрируя, обычно военные хотят чтобы новый автомат сам бегал, стрелял в противника и при этот еще не был сложнее по устройству старого оружия, а в производстве обходился дешевле.

А если добавить к этому всему еще затраты на полное перевооружение, переобучение, доработку конструкции при начале массового производства, да еще и, не дай бог, переход на новый боеприпас, то становится совершенно непонятно, каким чудом оружие с новой конструкцией вообще попадает в армию или правоохранительные органы.

Другими словами, если искать интересные конструкторские решения в огнестрельном оружии, то искать их нужно в экспериментальных, не производимых серийно образцах. Но бывают и исключения, когда действительно необычный образец попадает не только в серию, но и становится на вооружение.

Одним из таких исключений является пистолет немецкой компании Heckler und Koch P7. Данный пистолет выделяется не только своим не совсем обычным внешним видом, но и примененной в ней системой автоматики, а также реализацией безопасности обращения с оружием. Решения, которые применили конструкторы в этом пистолете, не являются чем-то новым, но они очень редко встречаются даже в экспериментальных образцах, так как помимо своих положительных сторон имеют и отрицательные. Тем не менее, пистолет не только производиться серийно, но и до сих пор стоит на вооружении и даже участвовал в конкурсе на новый пистолет для армии США, проиграв Беретте.

Но обо всем по порядку.

История разработки и распространения Heckler und Koch P7

Главной причиной появления пистолета Р7 стала острая необходимость в замене оружия правоохранительных органов ФРГ, на вооружении которых стояли устаревшие Walther P38. Главным требованием для нового оружия была возможность максимально быстро привести пистолет в боевую готовность, при этом сохранив ему безопасность в обращении и удобство эксплуатации. Конструкторы компании Walther начали работать над оружие с распространенной системой автоматики и ударно-спусковым механизмом, в результате получив достаточно неплохой пистолет, который по своим характеристикам был идентичен современным образцам того времени. Конструкторы Heckler und Koch выбрали более сложный путь, реализовав в своем пистолете решения, которые ранее не были распространены, но были весьма перспективны.

За основу нового оружия была взята схема автоматики с запиранием канала ствола пороховыми газами через поршень. Такое решение, позволило значительно увеличить ресурс нового оружия. Безопасность же обращения с пистолетом обеспечивалась самым надежным из всех известных способом - взвод ударника осуществлялся отдельно, при этом ударно-спусковой механизм пистолета был одинарного действия, то есть усилие при нажатии на спуск было минимальным, что в сумме с удобной рукоятью делало пистолет достаточно точным. Чуть ниже на работе обоих узлов остановимся более подробно.

Нельзя обойти и тот факт, что в производстве новый пистолет обходился не намного дороже других современных представителей данного класса этого оружия, так как, в то время как один узел усложнялся другой упрощался.

Совокупность характеристик и готовность конструкции оружия к массовому производству привели к тому, что именно пистолет компании Heckler und Koch стал новым основным оружием полиции ФРГ в 1979 году, тогда же пистолет и стал обозначаться как Р7, ранее его называли PSP.


Удачное сочетание характеристик нового оружия и уже налаженное производство, позволили немецкой компании вывести пистолет на мировой рынок, правда попал он туда уже в несколько измененном варианте.

В 1981 году пистолет незначительно модернизировали, заменив защелку магазина внизу рукояти пистолета, на кнопку у предохранительной скобы, что повысило скорость замены магазина. Для удобства эксплуатации оружия в перчатках была увеличена предохранительная скоба, а также была добавлена вставка, защищающая указательный палец стрелка при перегреве оружия от длительной и частой стрельбы. Обновленный пистолет получил обозначение Р7М8, именно в таком виде пистолет производится и по сей день.

В 1982 году конструкторы снова модернизировали оружие, но не заменили им предыдущую модель. Новый вариант получил магазин расширенной вместимости в 13 патронов, при этом был модернизирован не только магазин оружия, но и рукоять пистолета, поэтому магазины не взаимозаменяемы. В 1991 году, для рынка США, где популярен патрон .40 S&W был разработал еще один вариант пистолета. Также была попытка создания пистолета под патрон .45АСР, однако пришлось вводить в конструкцию дополнительный узел для компенсации отдачи и обеспечения нормальной работы системы автоматики в виде масляного демпфера. Это не только увеличивало стоимость пистолета, но и снижало его надежность при низких и высоких температурах, потому от серийного производства такого варианта отказались.

На данный момент пистолет Р7 стоит на вооружении правоохранительных органов штата Нью Джерси США, а также на вооружении армии и полиции Греции, где он производится по лицензии. Помимо этого, пистолет предлагается и на гражданском рынке оружия, где до сих пор пользуется спросом.


Конструкция пистолета Heckler und Koch P7

Как было отмечено ранее, пистолет компании Heckler und Kock не имеет в своей конструкции новых идей, однако в нем применены смелые и оригинальные решения, которые не были распространены ранее, да и сейчас не нашли широкого применения.

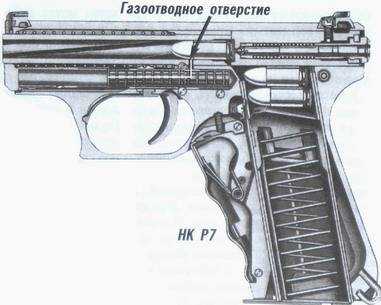

Главной особенностью оружия является его система автоматики. Для запирания канала ствола используются пороховые газы. В привычном для нас применении пороховых газов для работы автоматики оружия, пороховые газы из канала ствола наоборот применяются для отпирания, здесь же благодаря высокому давлению в момент сгорания пороха образовавшееся смесь газов блокирует кожух-затвор не давая ему откатиться назад.

Реализовано это следующим образом. Часть пороховых газов из канала ствола отводится в цилиндр под стволом в который вставлен поршень, связанный с кожухом затвором. Таким образом, давление в канале ствола с одинаковой силой давит на донце гильзы, стараясь через нее толкнуть кожух-затвор назад и на поршень не давая кожуху-затвору двигаться. После того как пуля покидает ствол, давление пороховых газов падает и кожух затвор-начинает двигаться назад, совершая экстракцию стреляной гильзы.

Для того чтобы эта система работала безотказно необходимо учитывать множество факторов, включая даже диаметр отверстия для отвода пороховых газов. То что конструкторам удалось не просто заставить затвор оставаться неподвижным, а в нужный момент, который длится тысячные доли секунды, привести его в движение достойно уважения.

Не меньший интерес представляет и ударно-спусковой механизм пистолета. Когда пистолет только проектировался для полиции ФРГ одним из основных требований к данному оружию была возможность сразу же произвести выстрел после извлечения и кобуры. То есть патрон должен был находится уже в патроннике. Это требование накладывало определенный отпечаток на безопасность обращения с оружием. Логичным решением данного вопроса было бы внедрение в конструкцию пистолета ударно-спускового механизма двойного действия, для того чтобы взвод УСМ происходил при первом нажатии на спусковой крючок. Это решение имело один существенный недостаток - усилие нажатия на спусковой крючок было бы достаточно велико, что могло сказаться на точности выстрела. Если ударно-спусковой механизм был бы только двойного действия, то большое усилие нажатия на спуск было бы необходимо перед каждым выстрелом. В случае же если бы ударно-спусковой механизм оставался во взведенном положении после каждого отката кожуха-затвора назад, то пришлось бы решать проблему плавного спуска, а это дополнительные детали в пистолете, а значит и более высокая его стоимость.

Решение, которое применили конструкторы пистолета Р7, куда более оригинальное, хотя обратно же и не новое. Ударно-спусковой механизм пистолета одинарного действия, то есть перед выстрелом нужно приводить УСМ в боевое положение. Взвод ударно-спускового механизма осуществляется при помощи большой клавиши в передней части рукояти для удержания.

На практике это решение работает следующим образом. В походном положении ударно-спусковой механизм пистолета находиться в не взведенном состоянии. Когда стрелок обхватывает рукоять оружия, он нажимает клавишу на ней. Вдавливание клавиши приводит в движение ударник, который фиксируется во взведенном положении. После нажатия на спусковой крючок происходит срыв ударника и выстрел. Когда кожух-затвор совершает свой цикл перезарядки ударник опять оказывается во взведенном положении и можно произвести следующий выстрел. Если стрелок отпускает рукоять оружия, подпружиненная клавиша отжимается, что приводит к безопасному спуску ударника.

Такая конструкция пистолета позволила сделать его не только полностью безопасным в обращении, но и отказаться от предохранителя в привычном понимании этого слова. Справедливости ради стоит отметить, что копии пистолета Р7, которые производят в Мексике, могут похвастаться наличием переключателя предохранителя, хотя зачем он нужен непонятно.

Многие владельцы данного оружия отмечают, что при длительной стрельбе рука начинает уставать сильнее в сравнении с другими пистолетами, но тут нужно понимать, что речь идет не о десятке выстрелов. То есть, оружие создает дискомфорт при длительной тренировке, а при боевом применении этот недостаток будет отсутствовать.

На этом необычные решения в конструкции пистолета Р7 не закончились. Помимо всего вышеописанного интерес представляет затворная задержка. Сама реализация затворной задержки выполнена достаточно стандартно, но вот расположение клавиши управления вызывает вопросы. Обычно рычаг или кнопка затворной задержки располагает над предохранительной скобой со смещением к стрелку, в пистолете Р7 это место пустует. Зато имеется небольшая кнопка с левой стороны пистолета за рукоятью. Сделано это для ускорения смены магазина оружия. При таком расположении снятие с затворной задержки можно произвести сразу же после того как новый магазин будет вставлен в пистолет, что в принципе можно делать и при классическом расположении данного элемента управления. Тем не менее, кнопка расположена в необычном месте, хотя это, по большому счету, дело привычки и длины пальцев.

При использовании системы автоматики с торможением кожуха-затвора пороховыми газами значительно увеличивается время, которое необходимо потратить на чистку и обслуживание оружия. Для того чтобы хотя бы частично сократить это время конструкторы применили в пистолете ствол с полигональной нарезкой. Это решение позволило не только упростить чистку канала ствола, но и повысило точность пистолета с сравнении с оружием с классическими нарезами в стволе при прочих равных. Сам ствол посажен достаточно низко, что, обратно же, сказывается на точности и комфорте стрельбы из пистолета P7.

ТТХ пистолета Heckler und Koch P7

Так как пистолет Р7 существует в трех основных вариантах, приведенные ниже характеристики будут касаться только их. Варианты оружия которые производят в Греции и Мексике не будут принципиально отличаться от оригинальных.

Пистолет с обозначением Р7М8 (он же просто Р7) имеет массу 780 грамм без патронов. Его магазин вмещает 8 патронов 9х19. Длина пистолета 171 миллиметр при длине ствола 105 миллиметров.

Вариант оружия с магазином увеличенной вместимости на 13 патронов 9х19 весит чуть больше - 850 грамм без патронов. Увеличение толщины рукояти оружия каким-то образом отразилось и на длине пистолета, его длина 175 миллиметров при том же стволе длиной 105 миллиметров.

Куда более тяжелый вариант пистолета под патрон .40S&W. Более мощный патрон потребовал не просто замены ствола и магазина оружия, а переработки практически всех узлов пистолета. В результате Р7М10 весит целых 1200 грамм без патронов, что очень много даже с учетом используемого боеприпаса. Длина же оружия равняется 175 миллиметрам при длине ствола 105 миллиметров. Магазин вмещает 10 патронов.

Стоит также упомянуть о существовании пистолета под патрон .380АСР , его характеристики аналогичны Р7М8.

Плюсы и минусы пистолета Heckler und Koch P7

Главным плюсом данного пистолета является его полная безопасность при постоянной готовности к применению. Высокая точность, отсутствие дополнительных элементов управления, надежность конструкции также явно не минус. Сама конструкция оружия для многих тоже будет бесспорным плюсом данного пистолета, так как он действительно интересный.

Минусов у данного оружия тоже хватает и хотя они незначительны они присутствуют. В первую очередь нужно отметить сложность обслуживания оружия и время, которое на это тратится.

Часто отмечают одним из основных недостатков нагрев цилиндра запирающего поршня, что создает определенный дискомфорт при длительной стрельбе, даже несмотря на теплоизоляционную вставку. Вроде бы недостаток достаточно значительный, но ведь это пистолет, а не пулемет, и то что люди выстреливают по сотне патронов подряд из него, а потом жалуются на нагрев рамки, ну как-то странно. Другие пистолеты тоже не остаются холодными после такой эксплуатации. Также можно отнестись и к жалобам на усталость в руке при длительной стрельбе.

Если сравнивать данный пистолет с современными моделями оружия, то также можно выделить отдельным недостатком малую вместимость магазина, даже у варианта Р7М13.

Цена пистолета тоже относится к минусам, для сравнения по стоимости, бывший в употреблении Р7 стоит как два Глок 17, но, тем не менее, Р7 покупают, используют и он до сих пор на службе.

Ну и нельзя не упомянуть расположение клавиши затворной задержки, что, на мой взгляд, самый “главный” недостаток данного пистолета.

Заключение

Если давать оценочную характеристику пистолету Р7, то это безусловно интересное и не совсем обычное оружие. По совокупности своих характеристик он превосходит более молодые современные пистолеты, которые, в большинстве своем, похожи друг на друга как две капли воды.

Печально то, что производители зациклились на одних и тех же решениях и не идут даже на минимальный риск, боясь отклониться от того, что принято сейчас в оружейном мире. Р7 является ярким примером того, что для создания уникальной и интересной вещи не обязательно искать что-то новое, достаточно взять то, что нельзя было реализовать раньше и довести до идеала.

Разумеется Р7 имеет свои недостатки, многие из которых покажутся достаточно существенными, но нет ни одного идеального пистолета в котором нельзя было бы найти какие-то слабые места.

topwar.ru

Heckler und Koch P7 пистолет

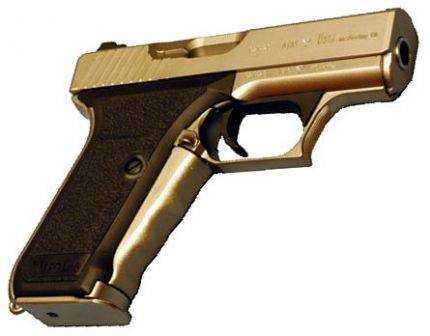

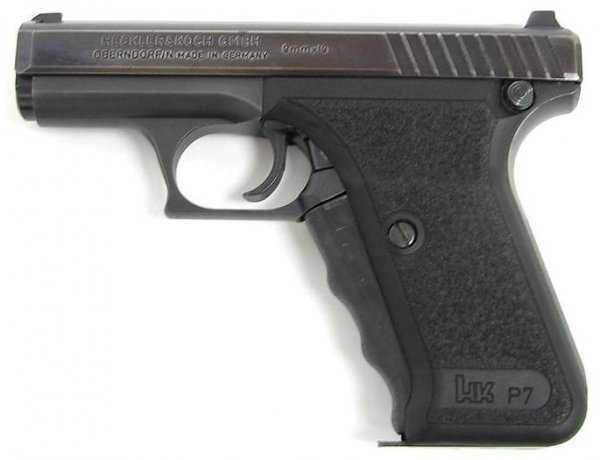

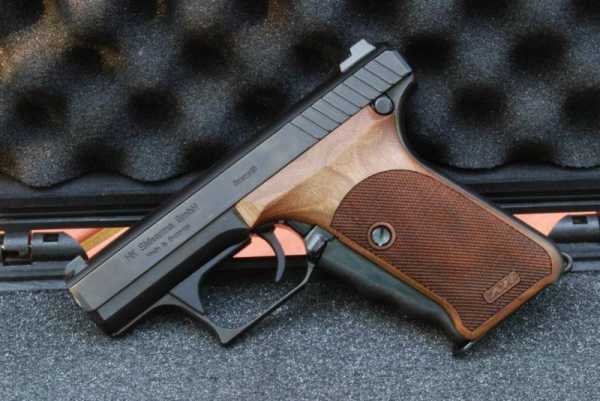

Пистолет HK P7

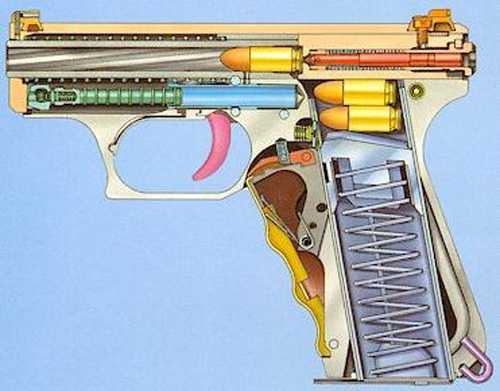

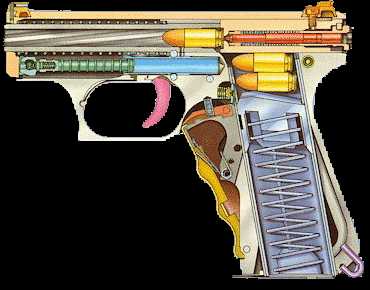

Схема устройства пистолета HK P7

Работы по созданию нового личного оружия для полиции ФРГ, которое должно было заменить военные пистолеты Walther P.38, были начаты в 1971 году. Полиция нуждалась в безопасном и максимально простом в обращении пистолете, без управляемых вручную предохранителей. Кроме этого требования к новому оружию были следующие: использование патронов 9mm Parabellum; энергия пули больше 500 Дж; ресурс — более 10000 выстрелов; вес - не более 1 кг; длина не более 180 мм, высота — 130 мм и ширина — 34 мм. Если фирма Walther пошла по пути создания новой модели на основе конструкции старого P.38, то специалисты Heckler und Koch решили использовать в новом оружии нестандартное решение, что, впрочем, характерно для короткоствольного оружия этой компании, производившегося в то время.

В 1976 году был готов первый прототип пистолета, получившего обозначение PSP (Polizei Selbstladepistole — полицейский самозарядный пистолет). После серии испытаний и доработок, в 1979 году новая модель начала выпускаться серийно, пистолет был принят на вооружение федеральной полиции германии, после чего получил официальное обозначение P7 (Pistole 7). До этого компания выпустила около 500 экземпляров PSP. Кроме полиции, P7 так же начали использовать в антитеррористическом спецподразделении GSG9, частях специального назначения и военной полиции Бундесвера. Новая модификация P7, получившая обозначение P7 M8, была представлена в 1981 году. В конструкцию данной модели были внесены несколько изменений. Защелка магазина размещается в основании спусковой скобы, что позволяет значительно быстрее отсоединить магазин и перезарядить оружие. Спусковая скоба была увеличена и получила теплоизоляционную вставку над спусковым крючком для защиты от разогретого пороховыми газами металла под газовым цилиндром во время интенсивной стрельбы.

P7 M8 вскоре начал поставляться на экспорт, в том числе в США, где был принят на вооружение полиции штата Нью-Джерси, где и сейчас является служебным оружием. Он так же был принят в Детройтском SWAT. Модификация с двухрядным магазином емкостью 13 патронов, созданная к концу 1981 года, получила обозначение P7 M13 и была представлена в 1982 году. P7M13, кроме магазина, отличается от M8 только двухрядным большими габаритами и массой, что компенсируется возросшей огневой мощью. Необходимо отметить, что магазины P7 M13 имеют переход в верхней части от двухрядного расположения патронов к однорядному, в самой вершине, на выходе, что позволяет уменьшить толщину оружия.

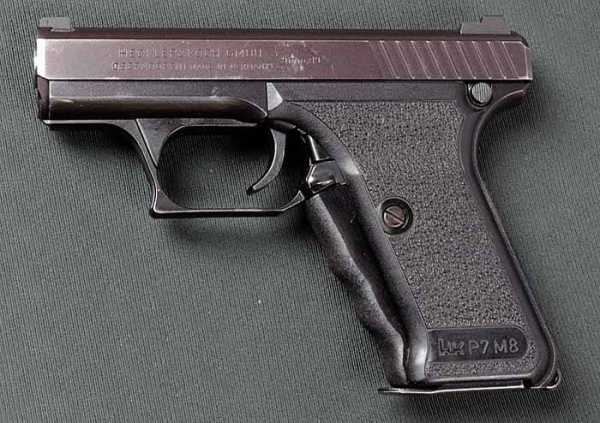

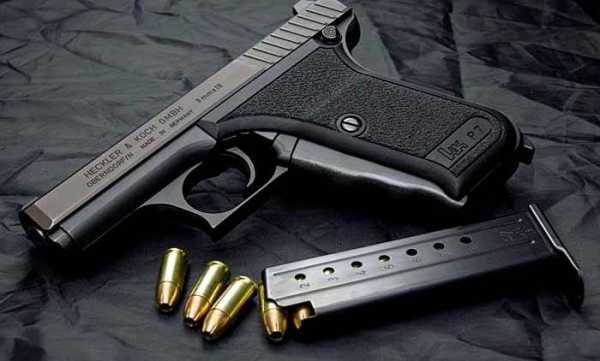

Пистолет HK P7 M8

Пистолет HK P7 M8 с однорядными коробчатыми магазинами емкостью 8 патронов

Немецкие специалисты работали и над модификацией P7 под патрон .45 ACP, рассчитанной на американский рынок оружия, однако этот вариант, снабженный масляным амортизатором отдачи и выпущенный в количестве 7 штук так не был доведен до уровня серийного производства и работы над ним были завершены. В 1991 году был начат выпуск пистолета P7 M10 под новый в то время патрон .40 S&W, набравший к настоящему времени огромную популярность за счет сочетания высокого останавливающего действия пули и приемлемых габаритов. Однако из-за большей силы отдачи специалистам Heckler und Koch пришлось увеличить массу затвора-кожуха, который в данной модели стал выше почти на сантиметр. При этом сохранилось низкое расположение ствола и малое расстояние от его центральной оси до затыльника рукоятки, что снижает подброс пистолета при выстреле и оружие, соответственно, быстрее возвращается на прицельную линию после каждого выстрела.

Автоматика работает по принципу использования отдачи при запирании канала ствола свободным затвором. Замедление отхода назад затвора-кожуха во время выстрела достигается отводом части пороховых газов из канала ствола через небольшое отверстие в его стенке, расположенное рядом с патронником. Эта часть отводится в цилиндр, расположенный под стволом, и воздействует на поршень, закрепленный в передней части затвора-кожуха. Таким образом, откат тормозится, пока давление в канале ствола не ослабевает, когда пуля покидает ствол. Сам ствол неподвижно закреплен в раме, что является одним из составляющих высокой точности стрельбы. Канал ствола имеет полигональные нарезы, благодаря которым обеспечивается лучшая, чем при стандартном гексагональном профиле, обтюрация пороховых газов, и, соответственно, пуле предается большая энергия и начальная скорость.

Кроме того, такой ствол не рвет оболочку пули, а его канал значительно меньше подвержен освинцовыванию при ведении стрельбы безоболочечными пулями, он так же легче чистится, нежели ствол с октогональными нарезами. P7 оснащен оригинальным ударно-спусковым механизмом ударникового типа, в котором ударник взводится только при обхвате рукоятки пистолета, когда стрелок выжимает рычаг взводя ударник. Ударник становится на боевой взвод после каждого выстрела автоматически, при этом оставаясь взведенным пока стрелок сжимает рукоятку оружия. При ослаблении давления на рычаг, ударник автоматически переводится в безопасное положение. Если же необходимо произвести выстрел, стрелку, удерживающему оружие и сжимающему рукоятку с рычагом взвода ударника, останется только выжать спусковой крючок. Такая конструкция еще и обеспечивает отличную защиту от случайного выстрела при падении оружия. Именно такое сочетание простоты в использовании и безопасности является самым главным преимуществом и основной отличительной чертой этого необычного пистолета.

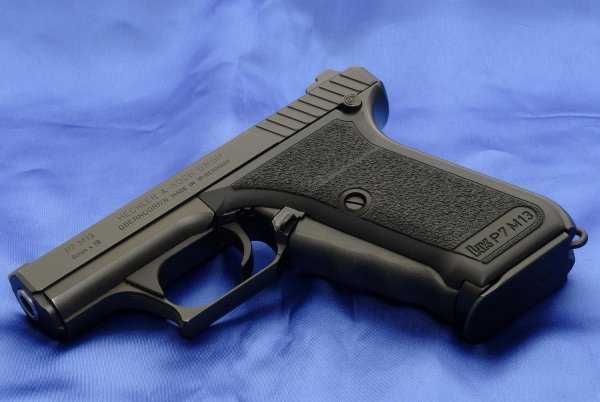

Пистолет HK P7 M13

Снятие с затворной задержки производится нажатием на рычаг взвода ударника. Двухсторонняя рычажная защелка магазина расположена в основании спусковой скобы. Для отсоединения магазина, защелка отжимается вниз, за счет чего смена магазина осуществляется удобнее и быстрее, чем у пистолетов с кнопочной защелкой. Малое расстояние от затыльника рукоятки до центральной оси канала ствола минимизирует подброс при выстреле. Магазин имеет небольшой угол наклона, меньший по сравнению с рукояткой, чем достигается высокая надежность подачи. В то же время, больший угол наклона рукоятки делает удержание удобным и стабильным. Прицельные приспособления состоят из мушки и целика, закрепленных в пазах типа «ласточкин хвост» с возможностью внесения боковых поправок. Как мушка, так и целик снабжены белыми круглыми вставками для упрощения прицеливания в условиях недостаточного освещения. Оружие обладает очень высоким качеством изготовления и обработки поверхностей. Воронение всех вариантов пистолетов P7 отличается высокой стойкостью к коррозии и износу.

Одно из главных преимуществ этого пистолета — высокая точность стрельбы, которая была достигнута благодаря удобной рукоятке с оптимальным углом наклона и глубокой посадкой руки стрелка, а так же небольшому усилию и длине хода спускового крючка. Причем точность остается высокой как при первом, так и при последующих выстрелах, так как длинна хода и усилие спуска одинаковые при каждом нажатии. Пистолет обладает не только точностью прицельной стрельбы низкого темпа, но и высокой точностью и кучностью скоростной стрельбы, благодаря низкому расположению центральной оси ствола над затыльником рукоятки. Оружие так же имеет высокую точность стрельбы навскидку.

P7 является одним из самых быстрых по времени перезарядки, так как для досылания патрона из присоединенного магазина в патронник требуется только сжать рукоятку, тем самым выжав рычаг взвода ударника и сняв этим затвор-кожух с затворной задержки. Другими преимуществами этого пистолета являются —простота в обращении с оружием, высокая степень безопасности, надежность работы даже в затрудненных условиях эксплуатации, точность стрельбы, небольшие габариты и масса. Недостатки — сильное загрязнение продуктами сгорания пороха механизмов пистолета; нагревание нижней части рамы при длительной стрельбе; значительное количество деталей; сложность и длительность ухода за оружием; высокая стоимость деталей к нему; усталость удерживающей оружие руки при длительной стрельбе.

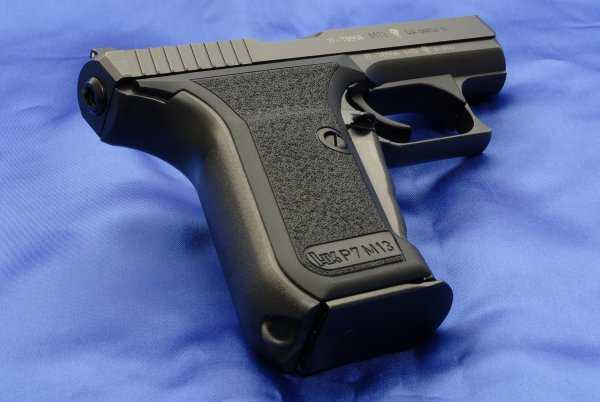

Пистолет HK P7 M13

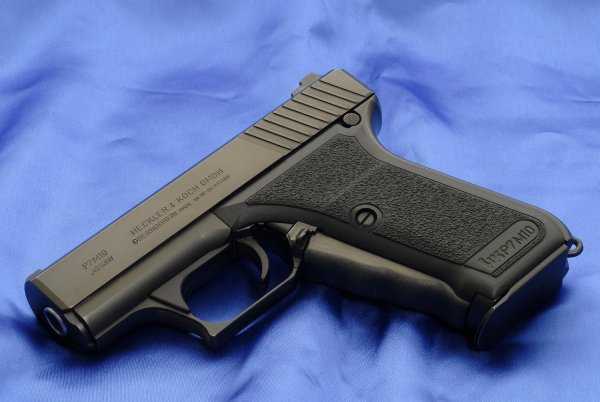

Пистолет HK P7 M10 использует патроны .40 S&W

Отзывы владельцев различных вариантов P7: «Пистолет очень надежный. Один из немногих образцов, функционирующих, даже если сломался экстрактор. Внутри патронника нанесены специальные насечки, которые не позволяют гильзе застрять при небольшом раздутии. Канавки Ревелли делаются параллельно оси ствола для облегчения экстракции гильз, чем сделан как бы искусственный прорыв газов. К недостаткам пистолета отнесу очень сильное загрязнение при стрельбе, однако это не влияет на его характеристики. P7 выдерживает несколько тысяч выстрелов без чистки. Второй недостаток — так как газовый поршень находится непосредственно над спусковой скобой, участок над спусковым крючком нагревается, и если выстрелить 50-60 патронов в быстром темпе, то нагрев будет очень ощутимый».

«Отличное немецкое качество, высокая точность, компактность. Приятный в удержании, удобный пистолет. Но чистка занимает много времени, а при непрерывной стрельбе рука устает сжимать рычаг где-то после 150 выстрелов». «Мой отзыв как владельца: очень хороший пистолет, точный, ни одного отказа, могу носить с патроном в патроннике, для чего он и создавался, а вот о Глоке этого не скажу». «Считаю что это очень приемлемый выбор для самообороны, учитывая компактные габариты и «взрослый» калибр. Разогрев при стрельбе проблемой не считаю, а просто отмечаю как наблюдаемый факт». «Скажу, что пистолет очень специфический, но, купив его очень многие становятся приверженцами именно этой системы. Недостатки: высокая стоимость; наличие большого количества деталей — 57 штук у P7 M8, причем многие из них весьма малого размера; из-за газового цилиндра под стволом приходится долго чистить. Преимущества: охотно стреляет мощными +P+; очень точный; непревзойденная эргономика, если возьмешь в руки не хочется выпускать; размеры вроде бы как не очень маленькие, но по сравнению скажем с Glock 26, его спрятать намного легче».

Технические характеристики пистолетов Heckler und Koch P7

HK P7 M8

  • Калибр: 9mm Parabellum
  • Длина оружия: 171 мм
  • Длина ствола: 105 мм
  • Высота оружия: 128 мм
  • Ширина оружия: 29 мм
  • Масса без патронов: 780 г
  • Емкость магазина: 8 патронов

HK P7 M13

  • Калибр: 9mm Parabellum
  • Длина оружия: 175 мм
  • Длина ствола: 105 мм
  • Высота оружия: 135 мм
  • Ширина оружия: 33 мм
  • Масса без патронов: 850 г
  • Емкость магазина: 13 патронов

HK P7 M10

  • Калибр: .40 S&W
  • Длина оружия: 175 мм
  • Длина ствола: 105 мм
  • Высота оружия: 144 мм
  • Ширина оружия: 33 мм
  • Масса без патронов: 1210 г
  • Емкость магазина: 10 патронов

Пистолеты

www.armoury-online.ru

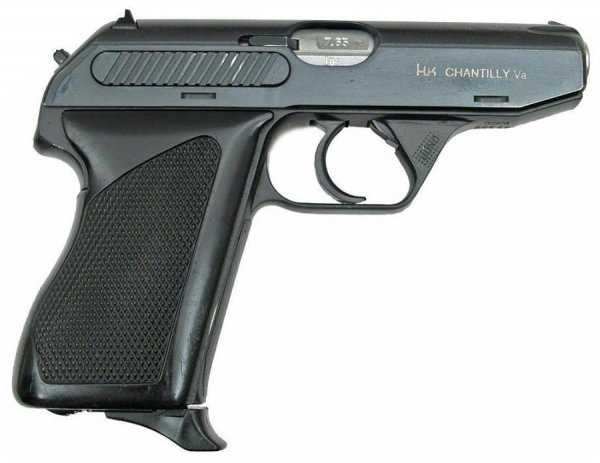

Heckler und Koch HK 4 пистолет

Немецкая компания Heckler und Koch, основанная Эдмундом Хеклером и Теодором Кохом на бывшем заводе Mauser в городе Обендорфе, сегодня является всемирно известным и пользующимся отличной репутацией производителем высококачественного и надежного огнестрельного оружия. HK 4 стал их первым самозарядным пистолетом, вышедшим в 1967 году и производившимся с 1968 по 1984 гг. Конструкторами являются один из основателей компании — Алекс Сайдел и инженер Тило Меллер. При проектировании HK4 Сайделом был использован опыт, полученный во время работы в компании Mauser над прототипом малокалиберного пистолета, основанном на конструкции HSc, который так и не пошел в серию из-за юридических проблем.

Работы над HK 4 были начаты в 1964 году. Основной задачей являлось создание недорогого и практичного пистолета с возможностью легкой смены калибра, как для полиции, так и для гражданского рынка оружия. Итогом работ стал пистолет, который мог быть приспособлен для стрельбы различными патронами — .22LR, 6,35mm Browning, 7,65mm Browning и 9mm Short с помощью замены ствола, возвратной пружины и магазина. Для ускорения темпов производства и снижения стоимости затвор-кожух изготавливался из листовой стали с использованием штамповки, а рама — из легкого сплава на основе алюминия.

Автоматика пистолета работает по схеме использования отдачи при свободном затворе. Возвратная пружина размещена вокруг неподвижного ствола. В передней части спусковой скобы находится фиксатор ствола, при помощи которого можно отделить ствол от рамы и произвести смену калибра. Патронники стволов под 9 мм патрон имеют поперечные канавки, увеличивающие трение при экстракции гильзы, в то время как патронники малокалиберных стволов имеют продольные канавки Ревелли для снижения трения и ускорения экстракции. Патронники стволов под патроны 7,65mm Browning и 6,35mm Browning выполнены без канавок. Затвор имеет зеркало с разными положениями отверстия бойка для стрельбы патронами как центрального, так и бокового воспламенения.

Ударно-спусковой механизм куркового типа, двойного действия, с предохранительным взводом курка. Оружие оснащено флажковым предохранителем, рычаг которого размещен на левой стороне затвора-кожуха. Его включение опускает тыльную часть ударника вниз, не позволяя курку нанести по ней удар. В дополнении к этому сам ударник блокируется, чем исключается самопроизвольная инициация капсюля бойком. Однако спусковой крючок свободно перемещается и владелец пистолета может вручную спустить курок с боевого взвода, придерживая его за выступающую спицу. В конструкцию так же включен автоматический предохранитель магазина, запирающий спусковой крючок, если магазин не вставлен в рукоятку.

В случае недохода затвора-кожуха до крайнего переднего положения, в котором канал ствола будет заперт полностью, шептало и спусковая тяга будут разобщены. Прицельные приспособления состоят из неподвижной мушки и целика, закрепленного в пазе типа «ласточкин хвост», с возможностью внесения боковых поправок. Затворная задержка фиксирует затвор-кожух в крайнем заднем положении по израсходовании всех патронов. Присоединение снаряженного магазина автоматически освобождает затвор-кожух и досылает патрон в патронник. Магазины с однорядным расположением патронов. Защелка магазина расположена внизу рукоятки. Рукоятка снабжена пластиковыми щечками с перекрестной ромбообразной насечкой и выступами под большой палец.

Владелец HK 4 о своем пистолете: «Ход спускового крючка в режиме самовзвода довольно тяжелый, но с предварительно взведенным курком ход короткий, плавный и легкий. Конечно, удобно и менять калибры. Но все же эта функция не для всех. Кому-то проще купить другой пистолет. К удобству рукоятки нет претензий. Точность вполне хорошая, для компакта. В целом, для того времени очень хороший пистолет, но с современными уже не сравнить».

Большинство HK 4 было продано на гражданском рынке оружия Европы и США, однако 12000 пистолетов HK 4 калибра 7,65 мм было произведено для немецкой таможенной полиции. Хотя такой калибр с минимальным останавливающим действием пули не может считаться серьезным и использоваться в правоохранительных ведомствах, тем не менее, немцы посчитали его приемлемым для таможенников. Для полиции западного Берлина HK 4 выпускался французской фирмой MAS. Около 500 французских HK 4 калибра 7,65 мм было экспортировано в США. Всего было произведено около 36000 пистолетов.

ТТХ пистолета HK 4

  • Калибр: .22LR / 6,35mm Browning / 7,65mm Browning / 9mm Short
  • Длина оружия: 157 мм
  • Длина ствола: 85 мм
  • Высота оружия: 110 мм
  • Ширина оружия: 32 мм
  • Масса без патронов: 480 г
  • Емкость магазина: 8 / 8 / 8 / 7 патронов

Пистолеты

www.armoury-online.ru

Пистолет Хеклер Кох П7 (Heckler & Koch P7)



Устройство пистолета Хеклер Кох П7





Пистолет Хеклер Кох П7 разрабатывался для вооружения полиции и спец.подразделений. Первые работы над прототипом этого пистолета начались в 1976 году, за основу при разработке было взято изобретение Аллана В. Вудруффа (Allan W. Woodruff) от 1918 года. Во время разработки прототип пистолета назывался PSP (Polizei Selbstlade Pistole, Полицейский самозарядный пистолет). При принятии в 1979 году на вооружение немецкой полиции и полицейских специальных подразделений  пистолет получил название Хеклер Кох П7.

Пистолет Heckler & Koch P7 самозарядный, автоматика перезарядки работает за счет полусвободного затвора, канал ствола при выстреле запирается при помощи давления пороховых газов, отводимых из канала ствола. Механизм запирания канала ствола состоит из газового поршня, соединенного с кожухом - затвором и газовой каморы, расположенной под стволом. При выстреле часть пороховых газов отводится в отверстие перед патронником в газовую камору под стволом. Пороховые газы, находясь в газовой каморе воздействуют на поршень, связанный с кожухом - затвором и удерживают его в переднем положении, не давая отойти назад затвору, с которым он соединен, пока пуля не покинет ствол. После того, как пуля покидает ствол, давление начинает выравниваться с атмосферным и пороховые газы через отверстие в патроннике выходят обратно в канал ствола. При падении давления в газовой каморе, под воздействием остаточного давления пороховых газов на дно гильзы кожух - затвор отходит в крайнее заднее положение как на нормальном пистолете со свободным затвором. Затем под воздействием возвратной пружины, одетой на ствол, затвор возвращается в крайнее переднее положение, пистолет готов к следующему выстрелу.

Ударно - спусковой механизм самовзводный, оригинальной конструкции. При охвате рукоятки пистолета рукой нажимается рычаг, находящийся на передней стенке рукоятки. При этом сначала рычаг взводит ударник, вторая ступень нажатия рычага - пистолет снимается с предохранителя. Далее пистолет работает в самозарядном режиме. Ударно - спусковой механизм такой конструкции позволяет обходится без предохранителя как такового, ввиду того что ударник взводится только при нажатии на рычаг. Для безопасного снятия ударника с боевого взвода затвор надо оттянуть немного назад и отпустить рычаг на рукоятке. Кнопка извлечения магазина находится внизу пистолетной рукоятки, кнопка затворной задержки под затвором в задней части пистолета за рукояткой. Прицел открытый, не регулируемый с тремя контрастными точками. Наклон рукоятки пистолета в 110 градусов относительно канала ствола делает удержание пистолета при стрельбе комфортным и удобным.



Heckler&Koch P7M7 - вариант под патрон .45ACP, магазин на 7 патронов, серийно производится с 1983 года

Heckler&Koch P7M8 - под патрон 9х19 Para, магазин на 8 патронов, серийно производится с 1979 года

Heckler&Koch P7M10 - под патрон .40 S&W, магазин на 10 патронов, серийно производится с 1991 года

Heckler&Koch P7M13 - под патрон 9х19 Para, магазин на 13 патронов, серийно производится с 1982 года

Heckler&Koch P7M13SD - экспериментальный вариант с резьбой на стволе для установки глушителя

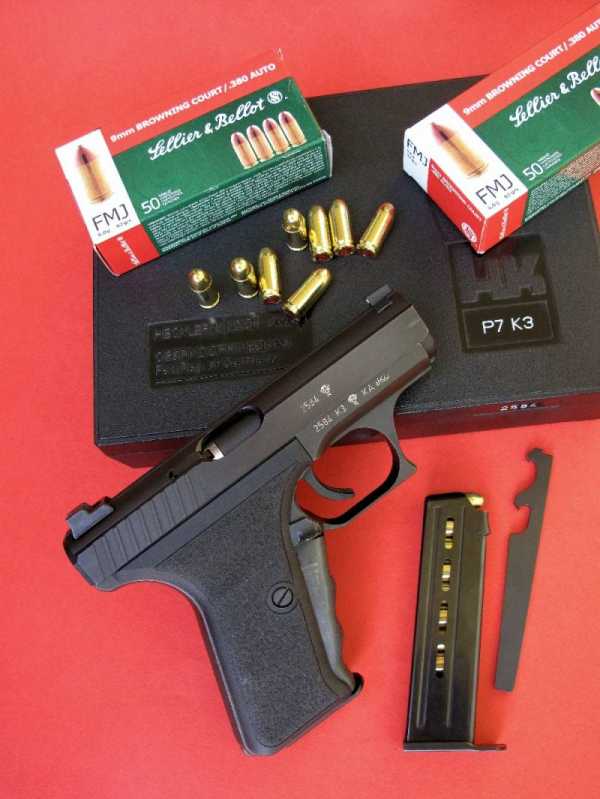

Heckler&Koch P7K3 - вариант с тремя сменными стволами под патроны 9mm Kurz (.380), 7.65 мм (.32) и .22 Long Rifle. Серийно производится с 1984 года.

Heckler&Koch P7PT8 - вариант для учебной стрельбы, для стрельбы применяются специальные 9 мм патроны Simunition FX с пластмассовой пулей. Разработан в 1982/83 годах



Пистолет Heckler&Koch P7M13SD с резьбой на стволе для установки глушителя



gundata.ru

Пистолет Хеклер Кох П2000 (Heckler & Koch P2000)



Пистолет Heckler & Koch P2000 предназначен для вооружения полицейских подразделений, разработан на базе пистолета Heckler & Koch USP Compact. Широкой публике впервые пистолет Heckler & Koch P2000 был представлен на оружейной выставке IWA 2001 в Нюрнберге.

Пистолет Хеклер Кох П2000 магазинный,  самозарядный. Автоматика перезарядки у пистолета работает за счет короткого хода ствола со специальной, запатентованной фирмой Heckler & Koch системой сокращения отдачи. Ударно - спусковой механизм куркового типа, на выбор двойного, одиночного или только одиночного действия. Отличительной чертой ударно - спускового механизма у  P2000 является возможность взведения боевой пружины без взведения курка. При последующем выстреле работа механизма пистолета происходит как при стрельбе с предварительным взведением курка, даже если он не взведен.

Предохранителя механического у Heckler & Koch P2000 нет, на затворе сзади есть только рычаг для безопасного спуска курка. Кнопка затворной задержки двусторонняя, расположена над проемом спусковой скобы. Кнопка защелки магазина тоже двусторонняя, расположена на приливе спусковой скобы у пистолетной рукоятки. Спусковая скоба имеет выступ с насечками под палец второй руки при стрельбе с двух рук. Особенностью рукоятки пистолета P2000 являются накладки на тыльную её сторону, которые имеют разную форму. Это позволяет подгонять форму рукоятки пистолета под персональные размеры руки. Позже это новшество распространилось на многие модели современных пистолетов. Прицел у П2000 открытый, не регулируемый, с тремя контрастными точками.

Пистолет выпускается под патроны .357 SIG, 9х19 Parabellum и .40 S&W. Вариант под патрон .357 SIG с магазином на 12 патронов примерно после 2006 года был снят с производства. Варианты пистолета под патроны 9х19 Parabellum и .40 S&W кроме стандартных магазинов, имеют магазины уменьшенной емкости на 10 патронов для гражданского рынка оружия, что объясняется ограничением в законодательстве многих стран 10 патронами для гражданского оружия.



gundata.ru

Пистолеты фирмы «Хеклер-Кох». Пистолеты и револьверы [Выбор, конструкция, эксплуатация [litres]

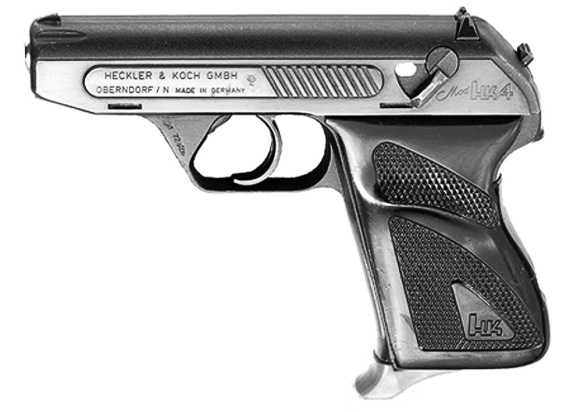

Пистолет Heckler & Koch 4 (Германия, 1964)

Рис. 39. Пистолет Heckler & Koch 4

Heckler & Koch 4 стал первым пистолетом, созданным ныне всемирно знаменитой немецкой компанией Heckler & Koch.

Первые прототипы малокалиберного пистолета под патрон кольцевого воспламенения были разработаны Алексом Зайделем (Alex Seidel – один из основателей фирмы Хеклер-Кох) еще в 1952 году. За основу этих прототипов Зайдель взял довоенный пистолет Mauser HSc, в разработке которого он принимал самое активное участие, будучи сотрудником фирмы «Маузер». Из-за возникших юридических проблем по поводу патентов фирмы «Маузер» эти прототипы так в серию и не пошли.

В 1964 году Зайдель возглавил разработку нового компактного пистолета, пригодного как для полицейского, так и для гражданского использования. Этот пистолет, обозначенный как HK-4, должен был легко конвертироваться в один из четырех калибров – 5.6 мм кольцевого воспламенения, а также 6.35 мм Браунинг, 7.65 мм Браунинг и 9 мм Браунинг короткий (short). Отсюда происходит и индекс «4» в обозначении пистолета.

Серийное производство HK-4 было начато в 1968 году и закончено в 1984. Всего было выпущено порядка 36 тысяч пистолетов HK-4, из них примерно 12 тысяч было закуплено немецкой полицией, остальные были проданы на гражданском рынке и отправлены на экспорт.

Основные тактико-технические характеристики:

Особенности кинематической схемы

В конструкции пистолета Heckler & Koch 4 прослеживается заметное влияние довоенного пистолета Mauser HSc, особенно это заметно в конструкции курка и форме рамки, а также в устройстве сменного ствола. Однако, в отличие от Маузера, рамка пистолета Heckler & Koch 4 выполнена из алюминиевого сплава, а затвор выполнен штамповкой из стального листа. Пистолет использует автоматику со свободным затвором. Ствол при стрельбе неподвижен, возвратная пружина расположена вокруг ствола. Для замены калибра после неполной разборки пистолета происходит смена ствола и возвратной пружины, а также магазина. Фиксатор ствола расположен в передней части спусковой скобы. Затвор – единый для всех калибров. В силу весьма значительной разницы между импульсом отдачи, развиваемым патронами разных калибров, в патронниках стволов калибра 5,6 мм выполнены продольные канавки, облегчающие экстракцию гильз при малом импульсе отдачи малокалиберного патрона. В патронниках стволов калибра 9 мм выполнены поперечные канавки, наоборот служащие для увеличения трения при экстракции гильз более мощных патронов. Патронники стволов калибра 6,35 мм и 7,65 мм – гладкие. Ударно-спусковой механизм – курковый, двойного действия (самовзводный). Ручной предохранитель расположен слева на затворе, при включении отводит заднюю часть ударника вниз, так что курок уже не может ударить по нему, при этом ударник фиксируется от продольного перемещения в сторону капсюля патрона. При этом УСМ не блокируется, так что при включенном предохранителе курок может быть безопасно спущен с боевого взвода нажатием на спусковой крючок. Дополнительно имеются автоматические предохранители, блокирующие спусковой крючок при невставленном магазине и разобщающие спусковую тягу и шептало при незакрытом затворе. По израсходовании всех патронов затвор остается открытым на затворной задержке. Выключение затворной задержки осуществляется автоматически, при вставлении полного магазина, либо без магазина – при нажатии на спусковой крючок. Для обеспечения стрельбы патронами как центрального, так и бокового воспламенения, затвор имеет сменное зеркало с двумя каналами для ударника – по центру гильзы для патронов центрального боя и в районе закраины – для патронов кольцевого воспламенения. Экстрактор – подпружиненный, единый для всех калибров. Магазины однорядные, емкостью 7 или 8 патронов, защелка магазина – в основании рукоятки пистолета.

Впечатления эксперта по стрельбе

Несмотря на техническую оригинальность и высокую надежность, этот пистолет рациональнее рассматривать, как оружие самообороны для женщин или как второй пистолет для непредвиденных ситуаций. Использовать его в боевых операциях нецелесообразно.
