203 мм, 2С7, технические характеристики (ТТХ), конструкция, применение, как выглядит, история создания
Артиллерия существует несколько веков. Но только технологические прорывы конца 19 века изменили облик пушек, стреляющих картечью и пороховыми бомбами. А Первая Мировая война продемонстрировала, какой страшной мощью теперь обладает артиллерия.
И в межвоенный период началась разработка артсистем, названных в Советском Союзе «орудиями особой мощности». Такие орудия считались стратегическим резервом и должны были использоваться для поражения самых важных и сильнее всего защищённых объектов противника. Современный представитель такого класса – САУ 2С7 «Пион».
История создания
Во время Великой Отечественной Войны одним из основных орудий большой мощности была гаубица Б-4 калибра 203мм. Такими орудиями вооружались полки Резерва Главного Командования. Но к началу 50-х годов Б-4 уже устарела. На самоходное шасси её пытались установить ещё до войны, но попытки к успеху не привели. А советской армии нужны были новые, мобильные и дальнобойные артустановки.
Однако при этом к артиллерии большой мощности предъявили ещё одно требование – она должна была доставлять к цели ядерные заряды. В итоге вместо лёгких и подвижных самоходок были построены САУ, которые можно описать только эпитетами типа «циклопический» и «монструозный». Это были 406мм пушка 2А3 и 420мм миномёт 2Б1.
Прибегнуть к использованию калибра, который до этого встречался в основном на линейных кораблях, конструкторов вынудила невозможность (на тот момент) создать ядерный снаряд меньших габаритов. А затем быстрое развитие ракетной техники поставило на ядерной артиллерии крест. Временно.
Создавать современную самоходную артиллерийскую установку большой мощности начали в конце 60-х годов, когда с поста генсека сняли Н.С.Хрущёва.
Новая самоходка по техзаданию должна была иметь дальность эффективной стрельбы свыше 25км. Калибр орудия определили, как 203мм. За счёт этого можно было обеспечить определённую преемственность и унификацию с гаубицами Б-4.
Ходовую часть новой САУ было решено создавать с нуля, но на основе узлов серийных танков, орудие планировалось установить открыто. Разработка получила шифр «Пион», а ГРАУ выделило самоходке индекс 2С7. Опытные «Пионы» построили в 1973 году. Официально самоходка встала в строй спустя два года. Производились «Пионы» на ленинградском Кировском заводе, при этом орудия 2А44 изготавливали в Волгограде. Производились 2С7 до 1990 года.
Конструкция

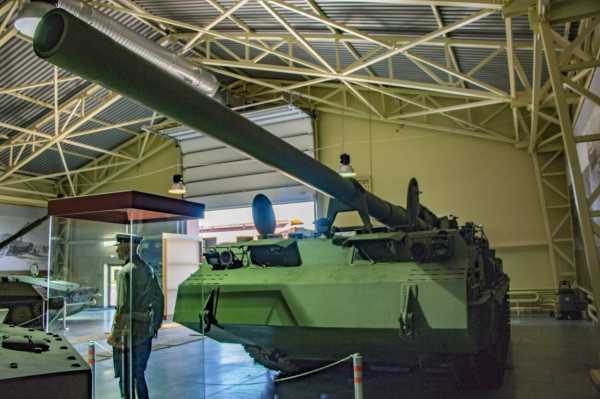

Шасси САУ 2С7 «Пион» представляет собой бронированную гусеничную машину. Стальная броня противопульная, но двухслойная – толщина внешних бронелистов – 13мм, а внутренних – 8мм. Это обеспечивает надёжную защиту от огня стрелкового оружия (кроме крупнокалиберных пулемётов), и придаёт конструкции дополнительную прочность.

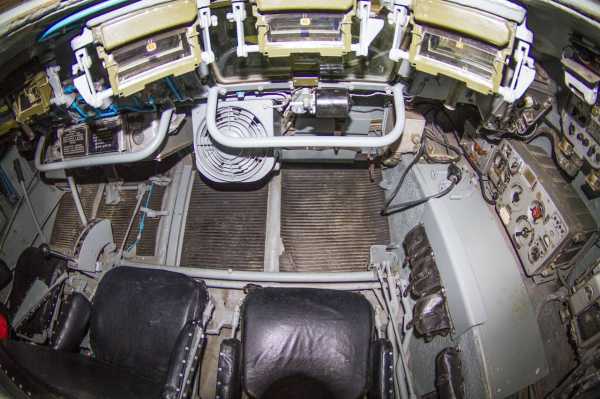

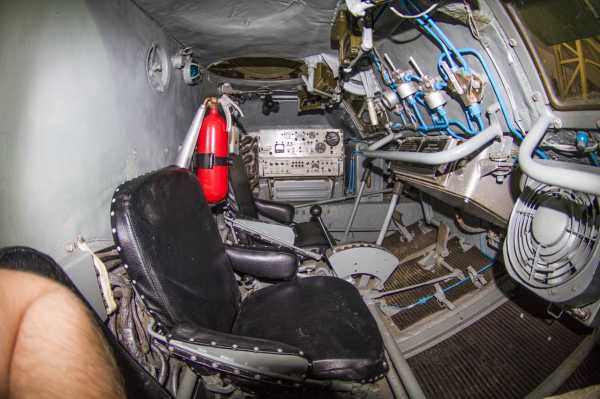

Передний «свес» «Пиона» занимает закрытая кабина, в которой, помимо механика-водителя на марше сидят командир орудия и наводчик.

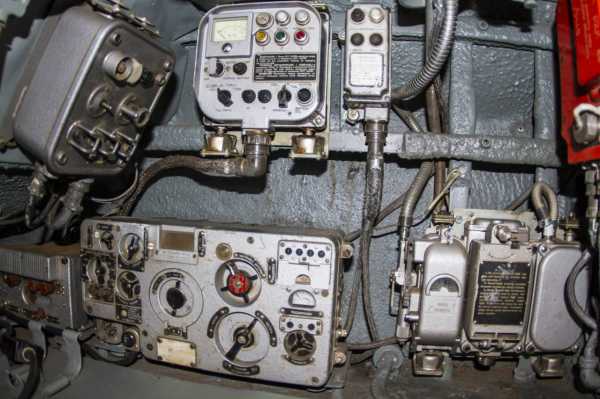

Кабина 2С7 оснащена приборами ночного видения модели ТВН-4Б. В комплекте с ними работают две инфракрасные фары ФГ-125. В дневных условиях механик-водитель и командир самоходки наблюдают за местностью через перископы ТНПО-160.
За кабиной «Пиона» находятся двигатель и трансмиссия самоходки. 12-цилидровый дизель В-46 с центробежным нагнетателем развивает 780 л.с. Мотор, вместе с семискоростной механической коробкой передач, перекочевал на САУ с танка Т-72, однако установлен не поперёк корпуса, а продольно.
За моторным отделением ещё один обитаемый отсек. В нём – сиденья четырёх номеров расчёта и уложены четыре выстрела. Верхние люки отделения расчёта также оснащены перископами ТНПО-160. Моторно-трансмиссионный отсек «Пиона» оснащен предпусковым подогревателем, обитаемые кабины 2С7 отапливаются и герметизированы для защиты от средств массового поражения. Для связи САУ оснащена УКВ-радиостанцией типа Р-123М.
Новейший (на тот момент) танк Т-80 «поделился» с самоходкой ходовой частью. Подвеска торсионная, передние и задние пары опорных катков снабжены гидравлическими амортизаторами. Сами опорные катки «Пиона» сдвоенные, имеют резиновые бандажи.
Ведущие колёса 2С7 – спереди, а размещённые в корме направляющие могут опускаться с помощью гидравлических цилиндров.

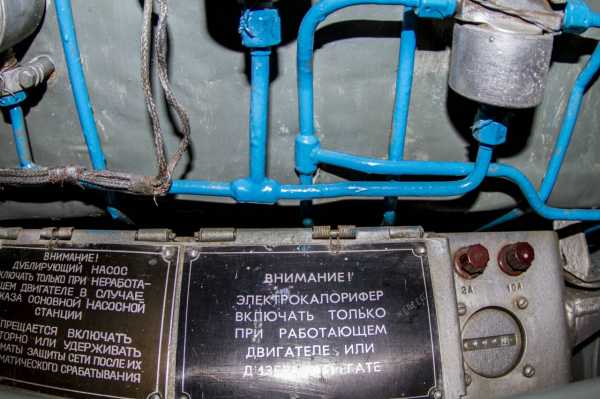

Для того, чтобы САУ могла функционировать с заглушённым двигателем, она оснащена вспомогательной силовой установкой – дизель-генератором, соединённым с насосом гидросистемы.
Вооружение

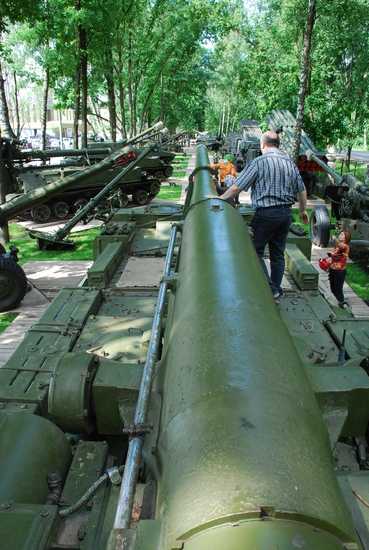

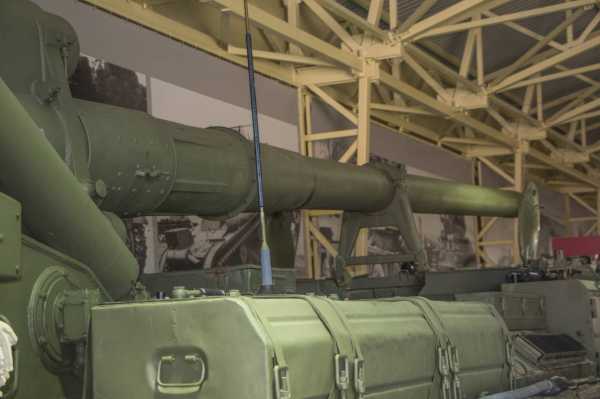

В корме САУ «Пион» открыто установлено орудие 2А44 калибра 203мм, с длиной ствола в 55 калибров. Эта пушка разработана известным заводом «Баррикады» и отличается от классических орудий конструкцией – её ствол имел свободную трубу. Это позволяет заменять изношенные стволы во фронтовых мастерских, а моноблочный ствол потребовал бы отправки на специализированное предприятие.
Орудие САУ 2С7 имеет поршневой затвор. Ствол, а также противооткатные устройства, монтируются в люльке качающейся части. Сама люлька устанавливается на верхнем станке. Тормоз отката у пушки один, а пневматических накатников – два. Отдача гасится прохождением длины отката, составляющей 1,4 м, дульный тормоз не предусмотрен.

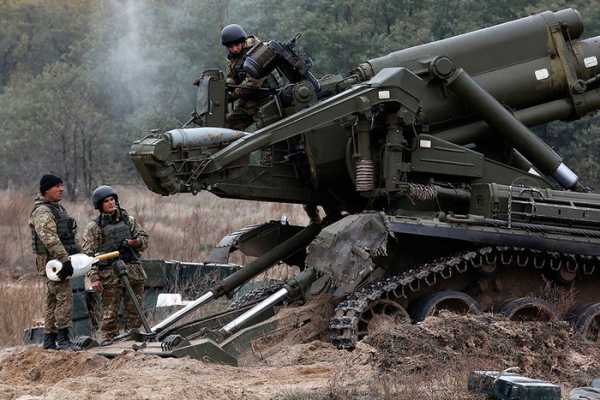

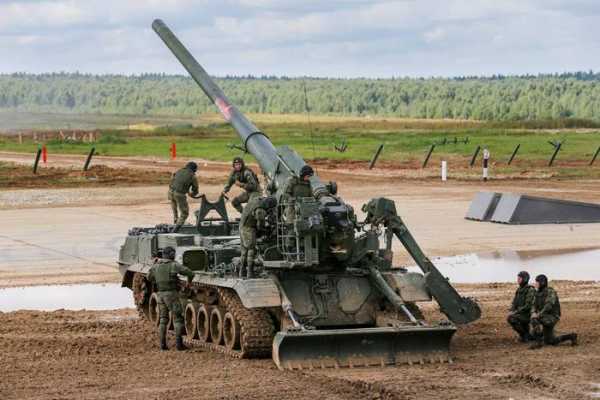

Дополнительно для большей устойчивости при стрельбе «Пион» оснащён установленным в корме сошником в виде бульдозерного отвала. Кроме этого, дополнительными гасителями отдачи служат направляющие колёса самоходки (они опускаются вниз гидроцилиндрами) и амортизаторы подвески.
Механизмы наведения самоходки оснащены гидроприводами, предусмотрен на 2С7 и вспомогательный (на случай отказа гидравлики) привод – ручной. Основным прицелом для САУ 2С7 служит механический прицел Д-726 с панорамой Герца ПГ-1М, дающей четырёхкратное увеличение. Они используются при стрельбе из «Пиона» по закрытым целям.
При стрельбе уменьшенным зарядом допускается ведение огня прямой наводкой, без использования сошника.
В таких случаях 2С7 наводится на цель с помощью коллиматорного прицела К-1 и оптического прицела ОП4М с увеличением 5,5 крат.

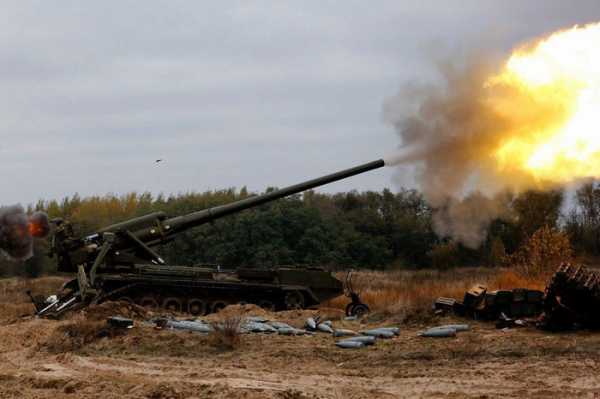

Для стрельбы из «Пиона» применяются выстрелы раздельного картузного заряжания. Для воспламенения заряда служит капсюльная трубка, заряжание производится управляемым с пульта механизмом заряжания с балочным подъёмником и досылателем. Основными боеприпасами САУ «Пион» служат осколочно-фугасный снаряд 3ОФ43 и активно-реактивный 3ОФ44. Масса снаряда 3ОФ43 – 110кг, 17,8 из них – заряд гексала.

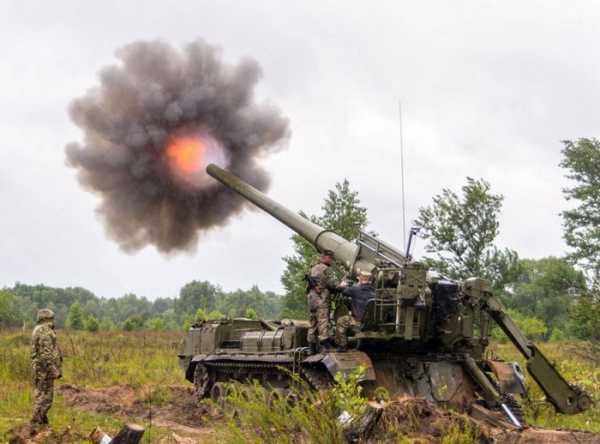

При стрельбе полным зарядом дальность достигает 37,4 км, при уменьшенном заряде – 25,4км. Активно-реактивный снаряд содержит меньше взрывчатого вещества – всего 13,3кг, но при его использовании дальность стрельбы достигает 47,5км. Выстрел производится только полным зарядом.
Кассетный снаряд 3О14 для САУ «Пион» содержит 24 осколочных суббоеприпаса, каждый из которых снаряжен 230 граммами гексала. Площадь поражения залегшей пехоты таким снарядом оценивается в 0,4 га. О бетонобойном снаряде 3Г3 точных данных нет, известно только о прочном стальном корпусе и донном взрывателе. Ядерный снаряд 3БВ2 достался «Пиону» от гаубицы Б-4М.

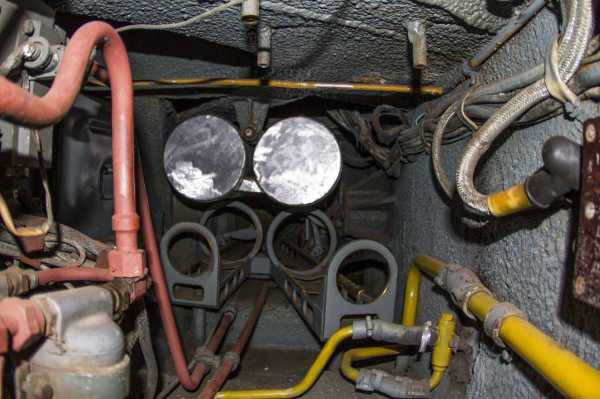

Как уже упоминалось, непосредственно в корпусе САУ перевозились всего 4 выстрела, остальные 36 перевозились в сопровождающей грузовой машине.
Максимальный темп стрельбы «Пиона» – 8 выстрелов за пять минут. Дополнительное вооружение самоходки включает в себя крупнокалиберный зенитный пулемёт НСВ, а внутри САУ хранятся гранатомёт РПГ-7, ПЗРК «Стрела-2» и ручные гранаты.
Улучшения и боевая служба
В 80-е годы начали выпуск модернизированной САУ, получившей наименование «Малка» и индекс ГРАУ 2С7М. Новая самоходка отличалась от оригинального «Пиона» следующим. Двигатель заменили многотопливным В-84, форсированным до 840 сил. Экипаж сократился до 6 человек, а перевозимый на машине (во внутреннем отсеке расчёта) боезапас самоходки удалось увеличить вдвое, на 4 выстрела.
Улучшенный механизм заряжания повысил, по сравнению с 2С7, скорострельность и дал возможность заряжать орудие, находящееся в любом положении. Усовершенствовали управление огнём – данные с командного пункта батареи теперь принимались командиром и наводчиком по радиоканалу с помощью цифровых индикаторов.
Иногда модернизированную САУ «Малка» называют «Пион М», но в действительности такое название носил проект морского орудия на базе «Пиона», которым планировали вооружить эсминцы. Проект не получил развития из-за отказа адмиралов переходить на калибр 203мм.
Гусеничное шасси САУ 2С7 стало основой для нескольких машин размещения средств фронтового зенитно-ракетного комплекса С-300В (не путать с комплексом С-300П, использующим шасси грузовиков МАЗ). Эти гусеничные машины получили индекс ГМ-830.
Уже в 90-е годы ходовая часть «Пиона» стала основой для инженерной техники – траншейного экскаватора БТМ-4М.
В Советской Армии САУ 2С7 стали оружием особых частей. Их получили артиллерийские бригады Резерва Верховного Главнокомандования. Небольшое количество «Пионов» отправили Польше и Чехословакии в последние годы существования ОВД. В бою советским «Пионам» поучаствовать не удалось.
После развала СССР российские самоходки отправили на хранение, часть отошла армиям вновь образованных независимых государств. В 2008 году батарею 2С7 без особого успеха использовали грузинские войска. Во время отступления грузин батарея была брошена и захвачена российскими силами.
После начала гражданской войны на востоке Украины правительственные силы расконсервировали несколько «Пионов». При этом достоверных сведений об их фактическом применении до сих пор нет. Единственной страной «дальнего зарубежья», в которую попала САУ, оказалась Ангола, купившая списанные чешские «Пионы». Сведений о том, в каком состоянии находятся африканские самоходки, нет.
Тактико-технические характеристики

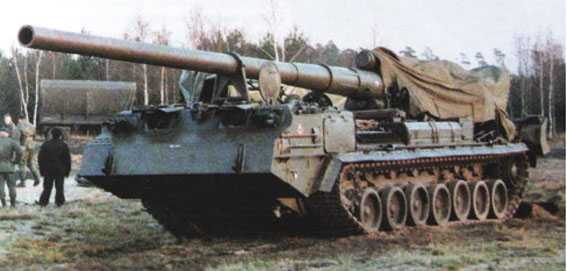

Прямой аналог САУ 2С7 – американская самоходная 203мм пушка М110, созданная ещё 50-х годах на основе орудия М115 довоенной разработки. Рассмотрим их основные параметры.
| 2С7 «Пион» | М110 | |
|---|---|---|
| Масса,тонн | 45 | 28 |
| Расчёт, человек | 7 | 5 |
| Боезапас (с учётом транспортной машины), выстрелов | 40 | 74 |
| Дальность выстрела, км | 37,4 | 16,8 |
| Скорострельность, выстрелов/мин. | 1,5 | 1,5 |
Самоходка М110 активно использовалась американскими войсками во Вьетнаме, а впоследствии – в ходе операции «Буря в пустыне», против иракских войск. Поставленные Ирану САУ участвовали в ирано-иракской войне, а израильтяне использовали свои САУ в 1982 году, в Ливане. При этом в самих США 203мм самоходки полностью сняли с вооружения уже в 90-е годы.
Очевидно, что по дальности стрельбы «Пион» полностью превосходил американскую САУ. У появившейся в конце 70-х годов самоходки М100А2 за счёт удлинённого ствола дальность удалось повысить только до 30км, и то при использовании активно-реактивного снаряда (в таблице приведены цифры для осколочно-фугасных снарядов).
А модернизированная 2С7М превзошла конкурента и по скорострельности. А вот слабое бронирование М110 (защищался только моторный отсек) вряд ли стоит считать серьёзным недостатком. Всё же такие самоходки ведут огонь из тыла, а от кумулятивных зарядов противопульная броня поможет слабо.
А больший боезапас М110 – заслуга более удачной конструкции транспортёра, на самом шасси САУ перевозит только 2 снаряда.
И тут стоит сказать о причине, по которой американцы не стали дальше развивать М110, а сняли с вооружения. После «Бури в пустыне» в США пришли к выводу, что для решения большинства боевых задач лучше подходят мобильные и скорострельные орудия калибра 155мм, а там, где нужна «особая мощность» – лучше справляются реактивные системы залпового огня.
САУ 2С7 «Пион» стала, с одной стороны, впечатляющим достижением советских конструкторов. Пауза в разработке артсистем не помешала им создать мощное, современное орудие. Однако достойного применения этой самоходке не нашлось. Укрепленных районов, которые он могла бы разрушать, просто не было.
Сейчас же на вооружение принимается 152мм САУ «Коалиция», которой «Пион» уступает и по дальности, и тем более по скорострельности. Не вызывают подобные пушки интереса и у зарубежных покупателей.
Видео
warbook.club
Артиллерия, крупный калибр: 203-мм САУ 2С7 «Пион»
Продолжая тему артиллерийского вооружения армии России, мы переходим к рассказу об орудии, которое сложно не увидеть на любой выставке, в любом музее или любой другой площадке, где оно выставлено. Орудие, которое может назвать родным очень малое количество артиллеристов.
Как вы понимаете, речь идет об очередном цветке в букете артиллерийских систем, 203-мм самоходной пушке артиллерии Резерва Верховного Главнокомандования 2С7 «Пион». САУ 2С7 сегодня является одной из самых мощных полевых артсистем в мире.
Если САУ 2С5 «Гиацинт» производит впечатление Бога войны, то САУ 2С7 «Пион» давит на чувства совсем по-другому. Кстати, точно так же воздействуют на наши чувства почти все орудия повышенной мощности. Правильнее будет все-таки другое определение — повышенного могущества!
Эта система скорее карающий меч Бога войны. Меч, которому практически невозможно противостоять. Меч, от которого нельзя укрыться. Меч, несущий неотвратимое наказание.
Рассказ об этой системе необходимо начать издалека. Со времен правления Н. С. Хрущева. Многие артиллеристы до сих пор с нехорошим чувством вспоминают этого генерального секретаря ЦК КПСС. Человек, который решил «убить Бога», убить ствольную артиллерию. Война, по Хрущеву, это обмен ядерными ударами с помощью ракет и бомбардировщиков.
Но, несмотря на такую точку зрения руководства страны, в армейской среде понимали, что глобальный конфликт приведет к уничтожению планеты как таковой. Применять ядерное оружие огромной мощности глупо. Потому современные войны уже не будут такими глобальными, как Вторая мировая. Они превратятся в череду локальных конфликтов.
Но и отказываться от ядерного оружия глупо. То, что невозможно достичь огромными калибрами и огромным количеством ВВ в боеприпасе, можно достигнуть применением ядерного заряда и ракетных снарядов. Не зря мощность ядерного оружия в тротиловом эквиваленте измеряются в килотоннах. В тысячах тонн!
Разговоры о необходимости создания орудий, способных вести огонь снарядами с «ядерной начинкой», открыто начались в середине 60-х годов. Это утверждение касается не только Советского Союза, но и его антипода — США. Военные теоретики обеих стран пришли к одинаковому выводу примерно в одно и то же время.
Таким образом, вторая половина 60-х годов характеризуется разработкой сразу нескольких артиллерийских систем, способных наносить удар по противнику ядерными боеприпасами малой мощности. В армии требовался «новый старый» носитель ЯО.
В 1967 году вышел приказ Министерства оборонной промышленности СССР о начале разработки самоходной артиллерийской установки большой мощности. Основным требованием была дальность стрельбы и возможность применения ядерного заряда малой мощности. В остальном ограничений конструкторам поставлено не было. Главное — дальность не менее 25 км для обычного ОФС.
НИР по определению облика и базовых ТТХ самоходного орудия особой мощности начата по приказу Министерства оборонной промышленности СССР №801 от 16 декабря 1967 г. По заданию ГРАУ Артиллерийская академия имени М. И. Калинина осуществляла выбор калибра установки: были рассмотрены 210-мм пушка С-72, 180-мм пушка С-23 и 180-мм береговая пушка МУ-1.
По заключению академии, наиболее подходящим было признано баллистическое решение 210-мм пушки С-72. Однако, несмотря на это, завод «Баррикады» для обеспечения преемственности технологий изготовления уже разработанных орудий Б-4 и Б-4М, предложил уменьшить калибр с 210 до 203 мм. Предложение было одобрено ГРАУ.
Одновременно велись работы и по подбору шасси и компоновочной схемы для будущей тяжелой САУ:
— вариант шасси многоцелевого тягача МТ-Т, выполненного на базе танка Т-64А — «Объект 429А»;
— вариант шасси на базе тяжёлого танка Т-10 — «Объект 216.сп1»;
В связи с тем, что предполагалась открытая установка орудия, а также из-за высокой силы сопротивления откату (135 т) имеющиеся шасси не подходили для САУ. Поэтому было принято решение разрабатывать новую ходовую часть с максимально возможной унификацией по узлам с имевшимися на вооружении СССР танками.
В итоге министерство приняло соломоново решение. В 1969 г. головным разработчиком «Пиона» стал кировский завод. Созданием же артиллерийской составляющей занялись конструкторы «Баррикад».
Требования к новой САУ были достаточно жесткие. Безрикошетная дальность стрельбы 8,5—35 км (для ОФС). САУ должна быть достаточно мобильной. Но главное, система должна стрелять снарядом 3ВБ2! Эта маркировка была присвоена снаряду с ядерной боевой частью. Т.е. изначально конструкторы получили задание создать «ядерную пушку».
Главным конструктором шасси стал Н. С. Попов.
Главным конструктором 203-мм орудия 2А44 стал Г. И. Сергеев.
Чтобы закрыть тему ядерного боеприпаса, необходимо забежать вперед. «Пион» действительно стрелял снарядом 3БВ2! Разработанным в 1977 г. во Всесоюзном научно-исследовательском институте технической физики специально для САУ 2С7.
Точнее, стреляло стационарное орудие со стволом от пушки 2С7. Но это было всего лишь один раз. Поэтому говорить о стабильной стрельбе на основе испытаний мы не можем. Один выстрел в условиях полигона. Но будет ли необходим второй в боевой обстановке? Учитывая мощность заряда в 2 килотонны…
В период с 1973 по 1974 годы два опытных образца САУ 2С7 были изготовлены и направлены на испытания. Первый образец проходил ходовые испытания на полигоне Струги Красные. Второй образец проходил испытания стрельбой, однако выполнить требования по дальности стрельбы не смог. Проблема была решена подбором оптимального состава порохового заряда и типа выстрела.
В 1975 г. новая САУ была принята на вооружение, и уже со следующего года стала выпускаться серийно и поступать в артиллерийские бригады особой мощности. 2С7 «Пион» предназначена для подавления и ликвидации средств ядерного нападения (СЯН), артиллерии, минометов, техники, тылов, пунктов управления войсками, живой силы противника.
Перейдем непосредственно к самой САУ. Тем более что она действительно интересна даже для неспециалиста.

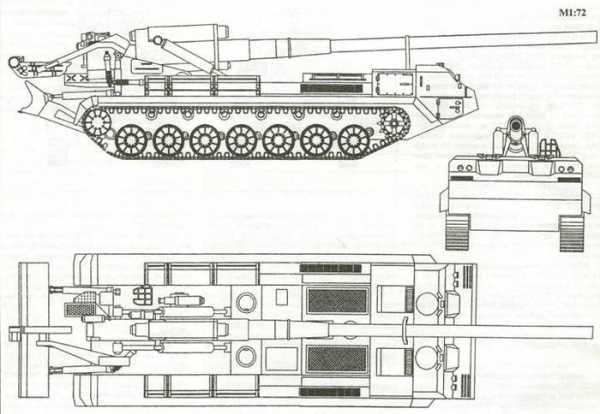

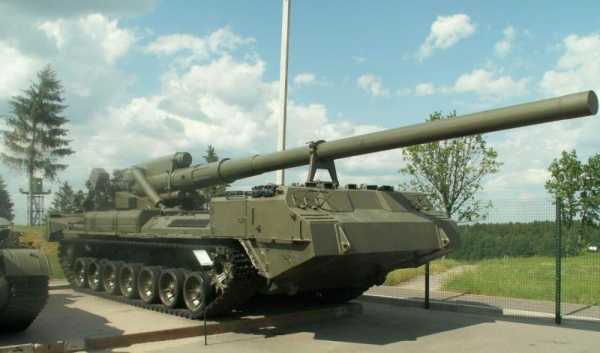

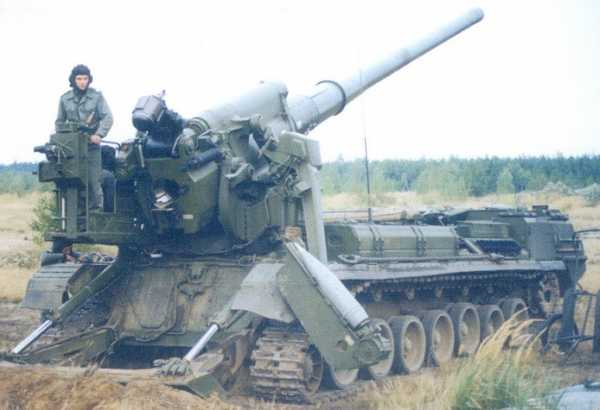

САУ «Пион» выполнена по безбашенной схеме с открытой установкой орудия в кормовой части корпуса. На марше все члены экипажа размещены в корпусе САУ.
Корпус разделён на четыре отделения. В передней части находится отделение управления с местом командира, механика-водителя и место для одного из членов расчёта.
За отделением управления находится моторно-трансмиссионный отсек с двигателем.

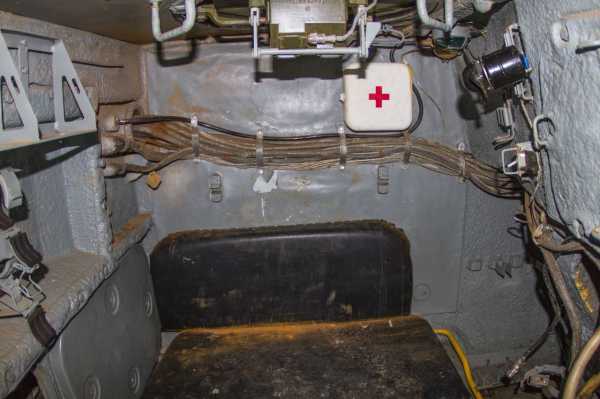

За моторно-трансмиссионным отсеком находится отделение расчёта, в котором расположены укладки со снарядами, место наводчика по-походному и места для 3 (в модернизированном варианте 2) членов расчёта.
В кормовом отделении находится откидная плита-сошник и орудие САУ.
Корпус 2С7 выполнен из двухслойной противопульной брони с толщиной наружных листов 13 мм, а внутренних — 8 мм.
Расчёт, находящийся внутри САУ, защищён от последствий применения оружия массового поражения. Корпус ослабляет действие проникающей радиации в три раза.
Заряжание главного орудия при работе САУ осуществляется с грунта или с грузовика с помощью специального подъёмного механизма, установленного на платформе, с правой стороны относительно основного орудия. Заряжающий при этом находится слева от орудия, управляя процессом с помощью пульта управления.
По традиции особое внимание уделим орудию. Нарезная пушка 2А44 разработки ОКБ-3 (КБ завода «Баррикады»). Ствол орудия представляет собой свободную трубу, соединённую с казёнником. В казённике расположен поршневой затвор. Ствол орудия и противооткатные устройства размещаются в люльке качающейся части.
Качающаяся часть закреплена на верхнем станке, который установлен на оси и закреплён намётками.
Противооткатные устройства состоят из гидравлического тормоза отката и двух пневматических накатников, расположенных симметрично относительно канала ствола. Такая схема противооткатных устройств позволяет надёжно удерживать откатные части орудия в крайнем положении до производства выстрела при любых углах вертикального наведения орудия.
Длина отката при выстреле достигает 1400 мм.
Подъёмный и поворотный механизмы секторного типа обеспечивают наведение орудия в диапазоне углов от 0 до +60° по вертикали и от −15 до +15° по горизонту.
Наведение может осуществляться как гидравлическими приводами, питающимися от насосной станции САУ 2С7, так и с помощью ручных приводов.
Пневматический уравновешивающий механизм служит для компенсации момента неуравновешенности качающейся части орудия.
Для облегчения работы членов расчёта САУ оборудована механизмом заряжания, обеспечивающим подачу выстрелов на линию заряжания и досылку их в камору орудия.

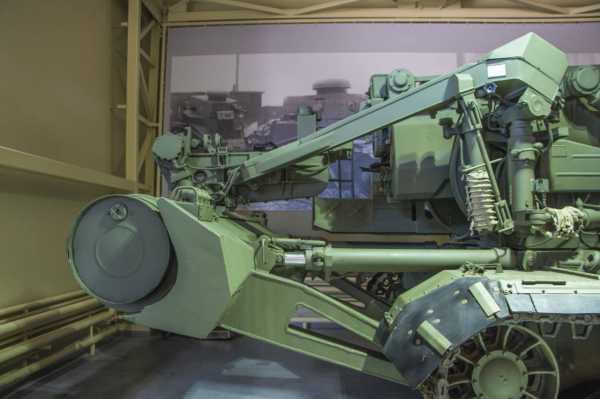

Откидная опорная плита, размещённая в корме корпуса, передаёт усилия выстрела на грунт, обеспечивая большую устойчивость САУ. На заряде № 3 «Пион» мог вести стрельбу прямой наводкой без установки сошника.
Возимый боекомплект самоходной пушки «Пион» составляет 4 выстрела (для модернизированного варианта 8), в приданной к САУ транспортной машине перевозится основной боекомплект из 40 выстрелов.
Как и любая система, САУ «Пион» постоянно модернизировалась. Появление новых технических решений, новых технологий производства, новых материалов приводит к совершенствованию орудий и САУ в целом.
«Продолжением» САУ 2С7 «Пион» стала САУ 2С7М «Малка». Это не другое орудие. Это именно модернизация «Пиона». Изменениям подверглись двигатель и ходовая часть. Испытания начаты в феврале 1985 г.
Для приёма и отображения информации с машины старшего офицера батареи места наводчика и командира были оборудованы цифровыми индикаторами с автоматическим приёмом данных, что позволило сократить время перевода машины из походного в боевое положение и обратно.
Благодаря изменённой конструкции укладок возимый боекомплект был увеличен до 8 выстрелов.
Новый механизм заряжания позволил осуществлять заряжание орудия при любых углах вертикальной прокачки. Таким образом скорострельность была увеличена в 1,6 раза (до 2,5 выстрелов в минуту), а режим огня — в 1,25 раза.
Для слежения за важными подсистемами в САУ была установлена аппаратура регламентного контроля, осуществлявшая непрерывный мониторинг узлов вооружения, двигателя, гидросистемы и энергоагрегатов.
Серийное производство начато в 1986 г.
Наверное, стоит рассказать ещё об одном варианте орудия 2А44. Варианте, который специально разрабатывался для ВМФ. И который не был реализован лишь из-за принципиальной позиции флотских начальников по крупному калибру как таковому.
«Пион-М» — проект корабельной артиллерийской установки, разрабатывался на базе пушки 2А44 в конце 1970-х годов. Масса артиллерийской установки без боекомплекта составила 65-70 тонн. Боекомплект должен был составлять 75 выстрелов, а скорострельность до 1,5 выстрелов в минуту. Артиллерийскую установку «Пион-М» предполагалось устанавливать на корабли проекта 956 типа «Современный».
Сегодня рассуждать о правильности данного решения руководства флота глупо. Можно только высказать собственное мнение. Как нам кажется, адмиралы зря «утопили» «Пион-М». Очень недальновидно было акцентировать всё внимание на ракетах. Время показало, что в некоторых случаях высокотехнологичное вооружение более уязвимо, чем старый добрый снаряд. Ему совершенно наплевать на вражеские РЭБ и прочие технические новшества.
Основные ТТХ САУ 2А7 «Пион»:
Масса, т: 46,5
Калибр орудия, мм: 203,2
Углы наведения:
— по вертикали: 0-60°
— по горизонтали: 15°
Максимальная дальность стрельбы, м: 37 500
Минимальная дальность стрельбы, м: 8 400
Масса осколочно-фугасного снаряда, кг: 110
Скорострельность, выстр./мин: до 2,5
Возимый боекомплект, выстр: 4
Типы снарядов: фугасный, осколочно-фугасный, специальный
Время перевода из походного положения в боевое, мин: 5
Расчет, чел: 6
Мощность двигателя, л.с: 780
Максимальная скорость хода, км/ч: 51
Запас хода по шоссе, км: 500
На вооружении Российской Армии сегодня находится 327 единиц САУ «Пион» и «Малка». Однако большая часть из них (до 300) на хранении.
За время эксплуатации в Советской Армии самоходные пушки «Пион» ни разу не применялись ни в одном вооружённом конфликте. После подписания Договора об обычных вооружённых силах в Европе все самоходные пушки «Пион» и «Малка» были выведены из состава европейских округов и передислоцированы в Сибирский и Дальневосточный военные округа.
Единственным известным эпизодом боевого применения САУ 2С7 является война в Южной Осетии, где грузинской стороной конфликта использовалась батарея из шести САУ 2С7. При отступлении грузинские войска потеряли все шесть САУ 2С7 в районе Гори. Одна из установок была захвачена в качестве трофея российскими войсками, остальные — уничтожены.
Существуют свидетельства присутствия «Пионов» в зоне вооружённого конфликта на востоке Украины в составе ВСУ, достоверных сведений о применении пока нет.
______________________________
К сожалению, на этом материале мы пока вынуждены остановиться и сделать паузу. Однако крупные калибры вернутся в самом начале осени. Так что всем любителям больших пушек и гаубиц — до свидания!
/Александр Ставер, Роман Скоморохов, topwar.ru/
army-news.ru
2С7 «Піон» — Вікіпедія
Матеріал з Вікіпедії — вільної енциклопедії.
 Самохідна гармата 2С7 «Пион» | |||||||||||||||||||||||||
| 2С7 «Піон» | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Загальні дані | |||||||||||||||||||||||||
| класифікація | Самохідна гармата | ||||||||||||||||||||||||
Виробництво та застосування | |||||||||||||||||||||||||
| країна-виробник | СРСР | ||||||||||||||||||||||||
| роки виробництва | 2С7: з 1975 до 1985 2С7М: з 1986 до 1990 | ||||||||||||||||||||||||
| кількість виробів, од. | понад 500[1] | ||||||||||||||||||||||||
| роки експлуатації | з 1975 | ||||||||||||||||||||||||
Основні параметри | |||||||||||||||||||||||||
| екіпаж, осіб | 7-6 | ||||||||||||||||||||||||
| довжина, мм | 10 500 | ||||||||||||||||||||||||
| ширина, мм | 3 380 | ||||||||||||||||||||||||
| висота, мм | 3 000 | ||||||||||||||||||||||||
| кліренс, мм | 400 | ||||||||||||||||||||||||
Броня | |||||||||||||||||||||||||
Озброєння | |||||||||||||||||||||||||
| довжина ствола, кал. | 55,3[2] | ||||||||||||||||||||||||
| скорострільність, постр/хв. | 1.5-2.5 постр./хв | ||||||||||||||||||||||||
| приціли | ПГ-1М, ОП-4М | ||||||||||||||||||||||||
| кулемети | 1 × 12,7-мм НСВТ | ||||||||||||||||||||||||
| боєкомплект | 4 | ||||||||||||||||||||||||
Силова установка, маневреність та мобільність | |||||||||||||||||||||||||
| тип, марка двигуна |
| ||||||||||||||||||||||||
| пальне | дизельне | ||||||||||||||||||||||||
| подоланна стінка, м | 0,7 | ||||||||||||||||||||||||
| подоланний рів, м | 2,5 | ||||||||||||||||||||||||
| подоланний брід, м | 1,2 | ||||||||||||||||||||||||
2С7 «Піон» (рос. 2С7 «Пион») (Індекс ГБТУ — об’єкт 216) — рад
uk.wikipedia.org
САУ «Пион». Самоходная артиллерийская установка 2С7 «Пион»: технические характеристики и фото
203-мм самоходная пушка 2С7 (объект 216) относится к оружию артиллерии резерва Верховного Главнокомандования. В армии она получила условное наименование — САУ «Пион». Фото, приведенные в этой статье, наглядно демонстрируют всю мощь данного орудия. Предназначено оно для подавления средств ядерного вооружения и других особо важных объектов, находящихся в тактической глубине (на расстоянии до 47 км).
Создание САУ «Пион» началось с решения Совета министров Советского Союза от 1967 года. В задании указывалось, что новое оружие должно было разрушать земляные, бетонные и железобетонные укрепления, а также уничтожать дальнобойные артиллерийские установки противника. Кроме того, САУ «Пион» 2С7 проектировалась как «охотник» за тактическими ракетными комплексами и другими средствами доставки ядерных зарядов. Согласно заданию, минимальная дальность поражения должна была составить 25 км.
тактико-техническим характеристикам проектируемой системы. Инженерам предлагалось проработать возможность использования специального выстрела из ЗВБ2 гаубицы Б-4 с тем же калибром. При этом максимальная дальность стрельбы обычными 110-килограммовыми снарядами была задана в 35 км, а минимальная гарантировано безрикошетная – 8,5 км. Наибольшая дистанция ведения огня специальными активно-реактивными боеприпасами должна была составлять 40-43 км. Все эти изменения легли на плечи главного разработчика САУ «Пион» 2С7 – КБ № 3 Кировского завода, руководителем которого являлся Н. С. Попов.
Создание орудия
В то же время инженеры завода «Баррикады» под руководством главного конструктора Г. И. Сергеева разрабатывали артиллерийскую часть установки САУ «Пион». Волгоградцы спроектировали боевую часть по классической схеме, однако с рядом особенностей. Например, интересным решением стал разборной ствол (классической считается моноблочная конструкция). Он состоял из казенника, сводной трубы, муфты, втулки и кожуха. Автором данной конструкции является инженер Обуховского завода А. А. Колокольцев, который разработал ее в семидесятых годах позапрошлого века. Выбор именно такого решения объясняется тем, что артиллерийская боевая техника повышенной мощности (каковой и является «Пион») подвержена весьма быстрому износу нарезной части ствола при стрельбе. В результате моноблоки, которые пришли в негодность, следует направлять для замены на завод, что требует существенных затрат времени. Все это приводит к выводу из строя данной установки на длительное время. Разборные же стволы также подвержены быстрому износу, однако процесс замены вполне осуществим в условиях артиллерийской мастерской, находящейся в прифронтовой зоне, он не требует специфического оборудования и относительно прост.
«Бог войны с ядерным гостинцем»
Именно такое прозвище получила новая артиллерийская установка, когда в 1975 году ее презентовали конструкторы ленинградского завода. Министерство обороны сразу же оценило новую САУ. И после проведения ряда заводских и полевых испытаний экспертная комиссия дало добро на принятие ее на вооружение и запуск в серийное производство. В том же году первые экземпляры поступают в войска. Новым оружием комплектовались артиллерийские бригады особой мощности, а предназначалось оно для подавления и ликвидации артиллерии, средств ядерного поражения, минометов, тяжелой техники, тылов, живой силы противника, пунктов управления войсками. Спустя восемь лет, в 1983 году, установка «Пион» подверглась первой модернизации. Обновленная модель получила условное наименование – «Малка». Индекс ГРАУ остался прежним, только с припиской: «М»-2С7М. Можно с уверенностью утверждать, что советские инженеры своей разработкой опередили время, ведь прошло почти 40 лет со дня выпуска первого «Пиона», однако это не мешает ему оставаться и по сей день самой мощной и востребованной артиллерийской установкой в мире. По официальным данным, с 1975 года было выпущено более 300 единиц этого оружия. После развала Советского Союза многие комплексы оказались за границей, но продолжают исправно служить в армиях стран бывшего СССР. Согласно информации Министерства обороны, по состоянию на 2010 год в армии России числилось 130 единиц САУ «Пион». Чтобы понять, в чем заключается уникальность данного артиллерийского комплекса и почему, несмотря на появление новейших видов дальнобойного оружия, современное вооружение российской армии включает в себя эти боевые машины минувшей эпохи, рассмотрим технические характеристики установки.
Описание конструкции артиллерийского комплекса «Пион»
Как уже говорилось выше, САУ «Пион» выполнена с открытой рубочной частью, то есть по безбашенной схеме. Орудие установки размещено открыто в кормовой части гусеничного шасси. В передней части кузова расположено отделение управления, далее размещен моторно-трансмиссионный отсек, за ним следует отделение расчета и замыкает боевая рубка. Бронированный корпус имеет весьма необычную форму — вынесенная далеко вперед кабина экипажа служит дополнительным противовесом тяжелому орудию. Обслуживанием артиллерийской установки «Пион» занимается команда из четырнадцати человек, из них семь – экипаж САУ. В походном положении экипаж располагается в отсеках расчета и управления, а остальные семь человек находятся в специальном грузовом автомобиле или бронетранспортере.
В кормовой части корпуса смонтирована мощнейшая пушка калибра 203 мм (2А44), масса которой составляет 14,6 тонны. Кроме того что орудие создано разборным, оно имеет дополнительный ряд нововведений. Например, конструктивный отказ от использования дульного тормоза обеспечил дульную волну малого давления в рабочей зоне расчета. Это решение позволило отказаться от дополнительной специальной защиты для обслуживающего расчета. 203-мм пушка оснащена поршневым затвором, работающим по двухтактной схеме. Он открывается и закрывается автоматически благодаря механическому приводу, при этом существует возможность выполнения данной операции в ручном режиме. В САУ «Пион» подача с последующей досылкой снарядов осуществляется при помощи специального цепного механизма заряжания, работающего при любых углах горизонтального и вертикального наведения. Такое конструкторское решение позволило существенно сократить время перезарядки, тем самым увеличило скорострельность комплекса.
Силовой агрегат и шасси САУ
Самая мощная самоходная артиллерийская установка в мире оснащена двенадцатицилиндровым V-образным дизельным силовым агрегатом В-46-1, оснащенным системой турбонаддува. Мощность двигателя составляет 750 л. с. Использование данного силового агрегата позволило 46-тонной самоходке разгоняться до скорости 50 км/ч. Кроме того, для обеспечения автономной работы комплекса в моторно-трансмиссионном отсеке установлен дополнительный дизельный генератор мощностью 24 л. с. С целью повышения унификации механическая трансмиссия с коническим редуктором и бортовыми коробками передач была заимствована у Т-72. Так, самоходная установка имеет механическую планетарную силовую передачу с восемью скоростями и одноступенчатые бортовые с понижающими редукторами.
В ходовой части с обеих сторон кузова установлено по семь опорных катков с подвеской торсионного типа, оснащенной индивидуальными блокирующими гидроамортизаторами. Многие узлы шасси заимствованы у Т-80. По сути, ходовая часть САУ «Пион» являет собой модернизированный вариант шасси танка Т-80, даже ведущие колеса имеют переднее расположение.
Ведение огня
Операции заряжания орудия осуществляются со специального пульта, подача снарядов производится при помощи штатной одноосной ручной тележки. При наведении пушки применяют механические и электрогидравлические приводы. Скорострельность артиллерийского комплекса «Пион» составляет полтора выстрела в минуту. В установке предусмотрены следующие режимы ведения огня: 8 выстрелов за 5 минут; 15 выстрелов за 10 минут; 24 выстрела за 20 минут; 30 выстрелов за 30 минут и 40 выстрелов в течение часа. На стволе в его верхней и нижней частях находятся гидропневматические противооткатные механизмы. Длина отката орудия составляет примерно 1400 мм. Учитывая огромную мощность установки, инженеры предусмотрели специальные направляющие, которые расположены в кормовой части кузова. Они устанавливаются непосредственно перед ведением огня на землю, играют роль вспомогательных опор. Кроме того, для погашения весьма ощутимой силы отдачи в кормовой части кузова установлен сошник бульдозерного типа. Он управляется при помощи гидропривода. Во время ведения огня сошник углубляется в почву на глубину до 700 мм, тем самым обеспечивая самоходной установке отличную устойчивость. Помимо этого, для поглощения силы отката конструкторы предусмотрели систему блокировки гидроамортизаторных узлов подвески главных катков гусеничного шасси, а также опускающиеся направляющие колеса.
Благодаря использованию весьма эффективных противооткатных механизмов ведение огня из орудия может осуществляться в широком диапазоне угла наводки. Так, угол горизонтального сведения составляет 30 градусов, а в вертикальной плоскости — в диапазоне от 0 до 60 градусов.
В том случае, когда ведение огня происходит с грунта, расчет может использовать двухколесную тележку, на которую заряды и снаряды укладываются на специальные съемные носилки. Боекомплект артиллерийской установки «Пион» составляет 40 снарядов раздельного заряжания. Четыре из них хранятся в кормовом отсеке и предоставляют собой неприкосновенный запас, а остальные транспортируются на специальном автотранспорте и выкладываются на грунт при подготовке САУ к стрельбе.
Вооружение
Ассортимент боекомплекта «Пиона» весьма разнообразен: 203-мм снаряды ЗВОФ42 и ЗВОФ43, осколочные 30Ф43, активно-реактивные осколочно-фугасные ЗОФ44, ЗВОФ15 и ЗВОФ16 с осколочными зарядами с поражающими элементами 3-0-14. Боевая техника «Пион» оборудована механическим прицелом типа Д-726, коллиматором К-1, панорамой ПГ-1М. Кроме того, предусмотрено дополнительное прицельное устройство типа ОП-4М, используемое при ведении огня прямой наводкой. Для защиты САУ и людей установка укомплектована и личным оружием экипажа: сюда входит и стрелковое вооружение (четыре автомата и сигнальный пистолет), и ручные противотанковые гранатометы РПГ-7, ПЗРК «Стрела-2», а также гранаты Ф-1.
Ядерное вооружение и защита
Артиллерийская самоходка «Пион» способна принимать участие в вооруженных конфликтах с использованием ядерного оружия. Для этого САУ имеет фильтровентиляционную установку, автоматическую противопожарную систему, систему герметизации обитаемых отсеков, способную защитить экипаж и расчет от действия ядерного, бактериологического и химического оружия. Помимо этого, она оснащена аппаратурой для внутренней телефонной связи, радиостанцией и прибором ночного видения. Для нанесения атомного удара противнику САУ «Пион» может использовать специальный боеприпас с ядерным зарядом. Использование таких снарядов представляется возможным только при наличии соответствующего приказа вышестоящего командования. В таком случае боеприпасы к огневой позиции доставляются со специальных складских помещений в составе охраняемого конвоя. Ядерный снаряд предназначен для уничтожения особо крупных объектов инфраструктуры, промышленных объектов, скоплений неприятельских войск и др. Минимальная дальность стрельбы такими боеприпасами составляет 18 км, а максимальная — 30 км.
Самоходная артиллерийская установка 2С7М «Малка»
В 1983 году КБ № 3 Кировского завода провело модернизацию установки «Пион». В результате обновленная модель стала отличаться от своей предшественницы обрезиненными элементами ходовой части, кроме того, шасси стали делать из более высокопрочных материалов. В системе управления комплексом появилась новая аппаратура ведения огня, способная принимать информацию в автоматическом режиме. Кроме того, инженеры усовершенствовали дистанционный механизм заряжания и изменили конструкцию зарядных укладок. Были введены новые заряды и боеприпасы повышенной мощности, а неприкосновенный запас снарядов был увеличен до восьми единиц. В обновленный боекомплект вошли активно-реактивные снаряды. Помимо этого, на САУ «Малка» установили систему регламентированного контроля беспрерывного функционирования с автоматической системой диагностики состояния всех ключевых подсистем артиллерийской установки.
Усовершенствование шасси позволило повысить ресурс мотопробега до десяти тысяч километров. Благодаря модернизации дистанционного устройства заряжания установки, данная процедура стала возможна при любом угле вертикальной наводки. Кроме того, существенно повысилась скорострельность комплекса (в 1,6 раза) – до 2,5 выстрелов в минуту, а время непрерывного ведения огня составило три часа. Вариант управления стрельбой с автоматическим приемом данных позволил получать координаты целей через проводные и радиоканальные средства связи с последующим отображением их на цифровых индикаторах приборов наводчика и командира, при этом система наводки самостоятельно учитывает изменение метеоусловий. В обновленный боекомплект вошли активно-реактивные снаряды, дальность стрельбы которых составила 55 км, а также высокоточные и противотанковые боеприпасы с прямоточными бортовыми воздушно-реактивными двигателями.
Сегодня САУ «Пион» и «Малка» имеют огромный потенциал для дальнейшей модернизации, они способны идти в ногу со временем и использовать в своем арсенале современное вооружение, в том числе и тактическое, и высокоточное оружие.

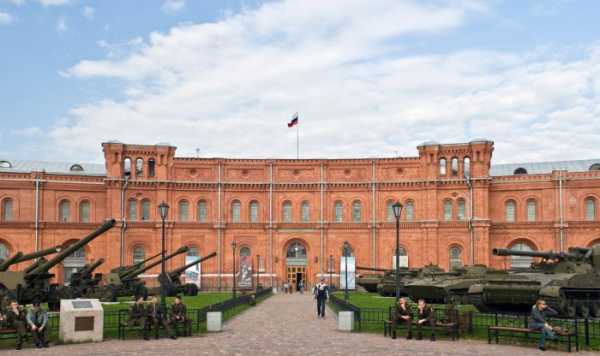

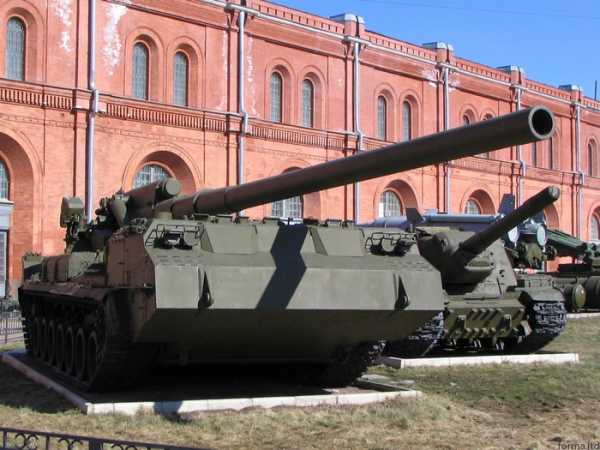

Санкт-Петербург: музей артиллерии
Данное заведение было основано в 1703 году по указу Петра Первого в качестве Цейхгауза – места хранения курьезных и достопамятных артиллерийских орудий. Сюда со всей страны свозились наиболее ценные и интересные экземпляры. Позже в экспозицию стали добавлять и другие виды вооружения, знамен, униформы, в том числе и трофейных. Позже, во времена Елизаветы Петровны, этот музей артиллерии был переименован в Достопамятный зал, и его разместили на Литейном дворе. И только с 1869 года это заведение начало активно жить и развиваться. В этом году музей артиллерии получает в свое распоряжение часть здания Кронверка, здесь размещаются военно-исторические коллекции. Во времена Советского Союза, в 1963 году, заведение принимает фонды Центрального исторического военно-инженерного музея, а спустя два года в его состав входит Военный музей связи.
Посетителям предлагается ознакомиться с редчайшими коллекциями мирового вооружения из 55 стран мира, начиная с четырнадцатого века и до наших дней. Здесь можно увидеть среди экспонатов личное оружие членов императорской фамилии, выдающихся полководцев, уникальные документы, боевые награды, военное обмундирование, макеты фортификационных сооружений и крепостей и многое другое. Отдельной экспозицией представлена русская артиллерия, включая и экспериментальные образцы орудий Шувалова, Нартова и других.
Военно-исторический музей артиллерии, инженерных войск и войск связи обладает одним из крупнейших в нашей стране собраний оружия западноевропейских стран XV-XVII веков. В 2006 заведение открыло новую экспозицию, посвященную истории военного дела эпохи Средневековья, Возрождения, а также раннего Нового времени. Музей артиллерии с удовольствием посещают как взрослые, так и дети, здесь во внутреннем дворе Кронверка представлены современные виды вооружения российской армии, такие как межконтинентальный стратегический ракетный комплекс подвижного грунтового базирования «Тополь» РС-12М и многие другие. Гости могут не только посмотреть, но и потрогать их руками, сфотографироваться рядом с такими гигантами, служащими гарантом безопасности наше
autogear.ru
САУ Пион Часть 1 | Модельный блог
Сегодня представляю Вам Walkaround из 110 фото САУ Пион из экспозиции Технического музея имени К.Г. Сахарова в городе Тольятти.
С появлением тактических ядерных боеприпасов небольшой мощности встал вопрос о доставке их месту назначения. Одним из таких средств стали артсистемы большой мощности. Первые из них, такие как, 2Б1 «Ока» и 2А3 «Конденсатор-2П» имели ряд конструктивных недостатков и не были доведены до серийного производства. В декабре 1967г. было выдано техзадание на создание артсистемы большой мощности для стрельбы как обычными боеприпасами, так и ядерными. Главным из требований к новой САУ была максимальная дальность стрельбы — не менее 25 км. Таким образом, в 1969 на рассмотрение было представлено два образца самоходного орудия. Первый проект ленинградского Кировского завода на базе танка Т-64 с открытой рубкой и второй — волгоградского завода «Баррикады» c открытой установкой пушки на базе шасси объекта 429. В итоге был выбран второй проект. Изначально калибр пушки был выбран 210мм, но в ходе проектных работ он был уменьшен до 203мм. Так же было выяснено, что существующие танковые шасси при стрельбе не выдержит мощный откат в 135т. Поэтому, было принято решение разрабатывать новое с максимальной унификаций узлов и агрегатов с ныне существующими. Постановлением ЦК КПСС и Совета Министров СССР от 8 июля 1970 года №427-151 было принято решение о разработке самоходной пушки большой мощности. Дальность стрельбы была определена техническим заданием — не менее 35км. Головным разработчиком новой системы было назначено КБ №3 Ленинградского Кировского завода, за артиллерийскую часть отвечал волгоградский завод «Баррикады». Новая САУ получила обозначение 2С7 Пион, ее испытания проходили в течении 1973-1974г. САУ Пион была принята на вооружение в 1975г.
Конструкция бронированного корпуса САУ получилась довольно необычной формы: отделение управления далеко вынесено вперед, оно же служит противовесом САУ. За кабиной расположен моторно-трансмиссионный отсек, за ним находится отсек расчета с боеукладкой из 4-8снарядов, которые расходуются только в случае перебоев с доставкой основного боезапаса. Он возится отдельно на грузовике и составляет 40 выстрелов раздельного заряжания. В задней части расположено боевое отделение с 203-мм пушкой 2А44. Интересной получилась конструкция ствола, он был разборным и состоял из свободной трубы, кожуха, казенника, муфты и втулки. Ввиду того, что нарезная часть ствола орудий большой мощности быстро изнашивается при стрельбе, такое решение позволило производить ремонт, заменяя ее, в полевой артмастерской без отправки ствола пушки на завод. В кормовой части корпуса имеется сошник, предназначенный для поглощения довольно большой силы отдачи. Так же, для придания большей устойчивости при стрельбе, на грунт опускаются направляющие катки, расположенные сзади. При стрельбе САУ могут использоваться различные типы боеприпасов, но основными являются осколочно-фугасные снаряды ОФ-43 и активно-реактивный снаряды. САУ Пион, в составе Советской Армии, не применялись ни в одном из вооруженных конфликтов. После модернизации в 1985г установка получила название 2С7М «Малка». В ходе этих работ была повышена скорострельность, увеличен возимый боекомплект, введены новые типы используемых боеприпасов, усовершенствован дистанционный механизм заряжания, модернизирована ходовая часть.
TTX САУ Пион:
Длина с пушкой вперед: 13100 мм
Ширина корпуса: 3380 мм
Высота по кабине: 3000 мм
Дорожный просвет (клиренс): 400 мм
Боевая масса: 46000 кг
Экипаж: 7 человек
Скорость хода по шоссе: 50 км/ч
Запас хода: 650 км
Преодолеваемые препятствия:
— ширина рва: 3 м
— высота стенки: 0,7 м
— преодолеваемый подъем: 25град
— преодолеваемый брод: 2,2 м
Вооружение:
– 203-мм пушка 2А44 возимый боекомплект: 4 выстрела ( 2С7М: 8выстрелов)
– ПЗРК 9К32 «Стрела-2»
– РПГ-7 (РПГ-17)
Углы наведения пушки 2А44:
— По углу места: 0-60град
— По азимуту: 0-30град
Максимальная дальность стрельбы:
— Осколочно-фугасным снарядом: 37,5 км
— Активно-реактивным снарядом: 47,5 км
— Ядерным снарядом: 30 км
Скорострельность:
— 2С7: 1,5 выстрела в минуту
— 2С7М: 2,5 выстрела в минуту
Боекомплект: 40 выстрелов (возимый на грузовиках)
Время перевода из походного положения в боевое: 6 минут
Фото САУ Пион сделаны 29 августа 2013 года. Единственная модель 2С7в масштабе 1:35 из смолы выпускается чешской фирмой Panzershop, и стоит она около 300$. Будем надеяться, может быть кто из производителей сделает модель САУ из пластика по доступной цене.
Часть2.
hobby-models.ru
ядерный кошмар стран НАТО — Славянская культура
2С7 или «Пион» — советская 203-мм самоходная пушка артиллерии резерва Верховного Главнокомандования. Разработана наЛенинградском Кировском заводе. Главный конструктор шасси — Н.С. Попов, 203-мм пушки 2А44 — Г.И. Сергеев. 2С7 «Пион» предназначен для подавления тылов, уничтожения особо важных объектов и средств ядерного нападения в тактической глубине на расстоянии до 47 км.
Долгое время данное 203-мм орудие было одним из самых больших секретов Советской армии. Оно было рассекречено перед самым распадом СССР, а до этого о 2С7 «Пион» можно было прочитать лишь в западных справочниках, где оно фигурировало как М-1975 или СО-203.
История создания
29 августа 1949 г. была испытана первая советская атомная бомба. Таким образом, в Холодной войне ядерным оружием стали обладать обе противоборствующие группировки. С наращиванием обеими сторонами конфликта стратегических ядерных вооружений стало очевидно, что тотальная ядерная война маловероятна и бессмысленна.
Актуальной стала теория «ограниченной ядерной войны» с ограниченным применением тактического ядерного вооружения.
В начале 1950-х гг. перед руководствами противоборствующих сторон возникла проблема доставки этого вооружения, так как основными средствами доставки являлись стратегические бомбардировщики В-29 и Ту-4. Такие средства доставки не могли эффективно наносить удары по передовым позициям войск противника.
В качестве наиболее подходящих средств начали рассматривать корпусные и дивизионные артиллерийские системы, тактические ракетные комплексы и безоткатные орудия.
Первыми советскими артиллерийскими системами, вооружёнными ядерными боеприпасами, стали самоходный миномёт 2Б1 и самоходная пушка 2Ф3, однако эти системы были громоздкими и не могли обеспечить требования по высокой мобильности. С началом бурного развития ракетной техники в СССР работы над большинством образцов классической артиллерии по указанию Н.С. Хрущева были прекращены.
После снятия с поста Н.С. Хрущева работы по артиллерийской тематике были возобновлены. К весне 1967 г. был выполнен проект новой сверхмощной САУ на базе танка «Объект 434», а также деревянный макет в натуральную величину. Проект представлял собой САУ закрытого типа с рубочной установкой орудия конструкции ОКБ-2. Макет получил негативные отзывы от представителей министерства обороны, однако предложение о создании САУ особой мощности заинтересовало МО СССР, и 16 декабря 1967 г. приказом № 801 Министерства оборонной промышленности была начата научно-исследовательская работа по определению облика и базовых характеристик новой САУ.
Основным выдвинутым требованием к новой САУ была максимальная дальность стрельбы — не менее 25 км. В ходе работ были рассмотрены различные имевшиеся на вооружении и разработанные артиллерийские системы, в том числе: 210-мм пушка С-27, 180-мм пушка С-23 и 180-мм береговая пушка МУ-1. Наиболее подходящим было признано баллистическое решение 210-мм пушка С-27. Однако, несмотря на это, завод «Баррикады» для обеспечения преемственности технологий изготовления уже разработанных орудий предложил уменьшить калибр с 210 до 203 мм. Такое предложение получило одобрение в ГРАУ.
Одновременно с выбором калибра велись работы и по выбору шасси и компоновочной схемы для будущей САУ. По результатам работы было выяснено, что оптимальной будет открытая установка орудия, при этом для размещения нового орудия не подходит ни один из существующих типов шасси, вследствие высокой силы сопротивления откату в 135 тс при стрельбе. Поэтому было принято решение разрабатывать новую ходовую часть с максимально возможной унификацией по узлам с имевшимися на вооружении СССР танками. Полученные проработки легли в основу ОКР под наименованием «Пион» (индекс ГРАУ — 2С7). «Пион» должен был поступить на вооружение дивизионов.
Официально работы по новой САУ особой мощности были утверждены в июле 1970 г. Головным разработчиком 2С7 был назначен Кировский завод, пушка 2А44 проектировалась в ОКБ-3 Волгогдадского завода «Баррикады». Согласно заданию, самоходная пушка 2С7 должна была обеспечивать безрикошетную дальность стрельбы от 8,5 до 35 км осколочно-фугасным снарядом массой 110 кг, при этом должна была обеспечиваться возможность стрельбы ядерным выстрелом 3ВБ2. Скорость движения по шоссе должна была быть не менее 50 км/ч.
В 1975 г. система «Пион» была уже принята на вооружение Советской армиеи. В 1977 г. для САУ 2С7 были разработаны и поступили на вооружение ядерные боеприпасы.
В начале 1980-х гг. пушку САУ 2С7 модернизировали. Был разработан более мощный двигатель В-84Б, который работал к тому же на разных видах топлива (дизельном, керосине, бензине). Модернизировали ходовую часть самоходки, в результате чего ресурс мотопробега САУ был увеличен до 8000—10 000 км. Для приёма и отображения информации с машины старшего офицера батареи места наводчика и командира были оборудованы цифровыми индикаторами с автоматическим приёмом данных, что позволило сократить время перевода машины из походного в боевое положение и обратно. Благодаря изменённой конструкции укладок возимый боекомплект был увеличен до 8 выстрелов. Новый механизм заряжания позволил осуществлять заряжание орудия при любых углах вертикальной прокачки. Таким образом скорострельность была увеличена в 1,6 раза (до 2,5 выстрелов в минуту), а режим огня — в 1,25 раза. Для слежения за важными подсистемами в САУ была установлена аппаратура регламентного контроля, осуществлявшая непрерывный мониторинг узлов вооружения, двигателя, гидросистемы и энергоагрегатов.
Создатели САУ 2А44
В конц 1970-х гг. на базе пушки 2А44 был разработан проект корабельной артиллерийской установки под шифром «Пион-М». Теоретическая масса артиллерийской установки без боекомплекта составила 65—70 тонн. Боекомплект должен был составлять 75 выстрелов, а скорострельность до 1,5 выстрелов в минуту. Артиллерийскую установку «Пион-М» предполагалось устанавливать на корабли проекта 956 типа «Современный». Однако, из-за принципиального несогласия руководства ВМФ с использованием крупного калибра, дальше проекта работы по артиллерийской установке «Пион-М» не продвинулись. Начались новые согласования.
Броневой корпус

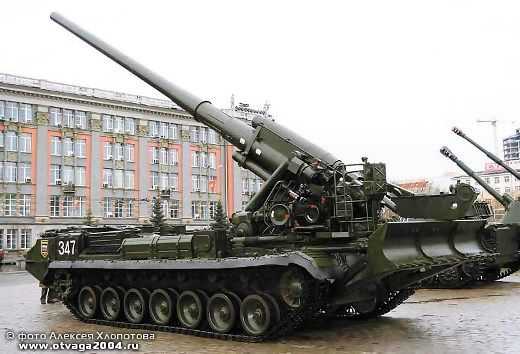

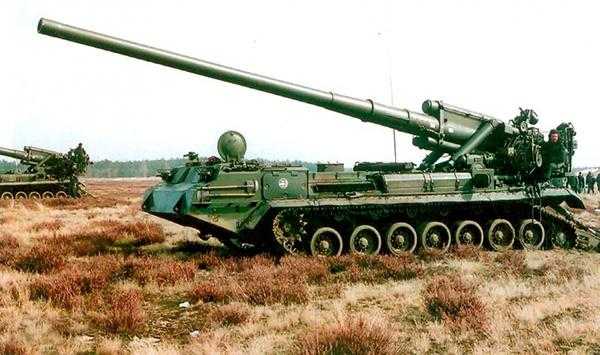

САУ 2С7 «Пион» выполнена по безбашенной схеме с открытой установкой орудия в кормовой части САУ. В состав экипажа входят 7 (в модернизированном варианте 6) человек. На марше все члены экипажа размещены в корпусе САУ. Корпус разделён на четыре отделения.
В передней части находится отделение управления с местом командира, механика-водителя и место для одного из членов расчёта. За отделением управления находится моторно-трансмиссионный отсек с двигателем. За ним находится отделение расчёта, в котором расположены укладки со снарядами, место наводчика по походному и места для 3 (в модернизированном варианте 2) членов расчёта. В кормовом отделении находится откидная плита-сошник и орудие САУ. Корпус 2С7 выполнен из двухслойной противопульной брони с толщиной наружных листов 13 мм, а внутренних — 8 мм. Расчёт, находясь внутри САУ защищён от последствий применения оружия массового поражения. Корпус ослабляет действие проникающей радиации в три раза. Заряжание главного орудия при работе САУ осуществляется с грунта или с грузовика с помощью специального подъёмного механизма, установленного на платформе, с правой стороны относительно основного орудия. Заряжающий при этом находится слева от орудия, управляя процессом с помощью пульта управления.
Специальное оборудование

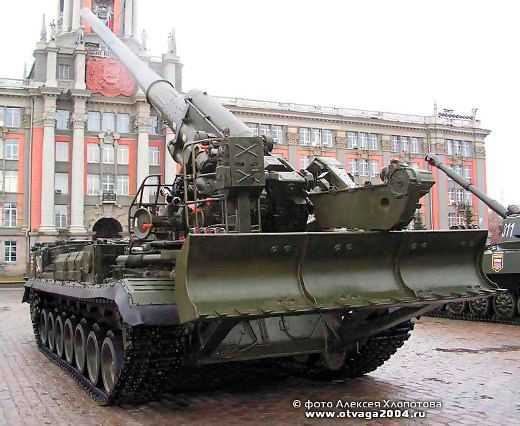

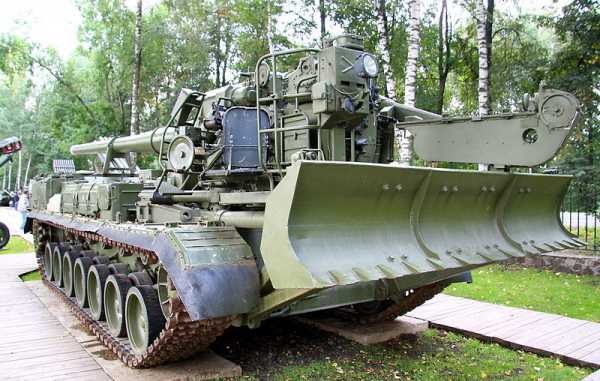

Подготовка позиции для стрельбы осуществлялась с помощью сошника в кормовой части САУ. Подъём и опускание сошника осуществлялись с помощью двух гидравлических домкратов. Дополнительно самоходная пушка 2С7 была оборудована дизельным генератором 9Р4-6У2 мощностью 24 л.с. Дизельный генератор был предназначен для обеспечения работы основного насоса гидравлической системы САУ во время стоянки, когда двигатель машины был выключен.
Когда автор этой статьи впервые почти четверть века назад увидел данную боевую машину, то вид самоходки произвел очень сильное впечатление: длиннющая пушка, мощное 46-тонное шасси с катками от лучшего танка того времени — Т-80. А когда шепотом сообщили, что орудие может бить на 37 км, то восхищение достигло космических высот. Я тогда не знал, что орудие, на самом деле, может бить еще дальше, так называемый активно реактивный снаряд способен оказаться на дистанции в 47 км. А некоторые источники в начале 90-х вообще сообщали о максимальной дальности стрельбы в 55 км! На то время это были, пожалуй, лучшие результаты в мире. Если учитывать, что снаряд мог быть атомным, (по некоторым данным, в том числе и нейтронным), но начинаешь понимать, почему советский «Пион» так боялись страны НАТО. Для них 2С7 могли стать настоящим ядерным кошмаром. Западные СМИ не могли скрыть радости, когда им удалось запечатлеть вывод данных самоходок из Группы Советских войск в Германии.
Большинство таких самоходок в России были сосредоточены на базах хранения. Таким образом мы демонстрировали свое миролюбие. Небольшое количество таких машин в странах бывшего Варшавского договора в настоящее время находятся в частных коллекциях, где советские атомные пушки считаются наиболее ценными экспонатами. Одно такое орудие даже оказалось в США. Туда оно попало из Чехословакии.
Но не все машины, оказавшиеся за пределами России, ждала такая спокойная музейная старость. Дивизион самоходок были приобретены Анголой, «Пионы», проданные Украиной, применялись грузинской армией в Южной Осетии.
По мнению военных экспертов, «Пион» и его модернизированный вариант «Малка» мог быть эффективно модернизирован, например, для применения снарядов со спутниковым наведением на дальности до 120 км. Но в настоящее время улучшение характеристик данной самоходки не считается приоритетом для Российской армии.
Источники:
http://ru.wikipedia.org
warfiles.ru
Похожие статьи:
Политика → Основные беда России отнюдь не дураки и не плохие дороги
Наука и технологии → Русский прорыв в технотронное будущее
Вторая мировая война → Жизнь и подвиг Евгения Преображенского
Русское дело → А нас Рать
Русское дело → Я горжусь тем, что я русский
Рейтинг
последние 5
slavyanskaya-kultura.ru
… расцвели «Пионы» над рекой: mikle1 — LiveJournal
Создание 203-мм самоходной пушки 2С7 «Пион» началось с постановления Совета министров СССР от 1967 г. По заданию новое орудие должно было с легкостью разрушать бетонные, железобетонные и земляные укрепления, уничтожать дальнобойную артиллерию, установки тактических ракет и другие средства доставки ядерных зарядов. Дальность стрельбы должна была составлять не менее 25 000 м. В начале 1969 г. был принят 203-мм калибр. Главным разработчиком «Пиона» назначили ленинградский Кировский завод.В 1975 г. новая САУ была принята на вооружение и уже со следующего года стала выпускаться серийно и поступать в артиллерийские бригады особой мощности. 2С7 «Пион» предназначена для подавления и ликвидации средств ядерного нападения (СЯН), артиллерии, минометов, техники, тылов, пунктов управления войсками, живой силы противника.
Ходовая часть самоходки представляет собой модернизированный вариант ходовой части танка Т-80. Она включает по 7 опорных катков на борт, ведущие колеса переднего расположения. Направляющие, расположенные сзади, устанавливаются перед открытием огня на землю, играя роль вспомогательных опор. С этой же целью у самоходки применяется сошник, по форме напоминающий бульдозерный отвал. Он закреплен на корме САУ и приводится в действие с помощью гидравлических приводов. Питание гидравлических и электрических систем осуществляется автономно посредством установки дополнительного дизеля-агрегата 9Р4-6У2. У машины индивидуальная торсионная подвеска.
Бронированный корпус «Пиона» необычной формы с вынесенной далеко вперед кабиной экипажа дополнительно служит в качестве противовеса тяжелой орудийной установке. За кабиной экипажа, в носовой части находится моторно-трансмиссионное отделение с 12-цилиндровым, Z-образным, четырехтактным дизелем А-24-1 жидкостного охлаждения с наддувом. У самоходки механическая планетарная силовая передача с 8 скоростями (одна задняя) и одноступенчатые бортовые передачи с планетарными понижающими редукторами.
В качестве основного вооружения самоходки используется 203-мм пушка 2А44 массой 14,6 т, открыто установленная в кормовой части машины. Орудие создано по классической схеме с некоторыми нововведениями. Разборный ствол пушки состоит из свободной трубы, кожуха, казенника, муфты и втулки. Это конструктивное решение позволило существенно упростить замену нарезной части орудия, сделав возможным эту процедуру в полевых артиллерийских мастерских. Пушка оснащена также затвором двухтактного действия, стреляющим механизмом, цепным механизмом заряжания с гидроприводом.
Если подача выстрелов осуществляется с грунта, то расчет использует двухколесную тележку, на которой снаряды и заряды укладываются на съемные носилки. Это позволило увеличить скорострельность до 1,5 выстрелов в минуту. Боекомплект пушки состоит из 40 выстрелов раздельного заряжания со сгорающим картузом. Однако только 4 из них хранятся в кормовой части, представляя собой неприкосновенный запас. Остальные подвозятся посредством автомобильного транспорта и выкладываются на грунт. Ассортимент боекомплекта орудия довольно разнообразный: 203-мм выстрелы ЗВОФ43 и ЗВОФ42 с осколочно-фугасными снарядами 30Ф43; выстрелы ЗВОФЗ5 с активно-реактивными осколочно-фугасными снарядами ЗОФ44; выстрелы ЗВОФ15 и ЗВОФ16 с осколочными снарядами с готовыми поражающими элементами 3-О-14.
При наведении пушки используются электрогидравлические и механические приводы. «Пион» оборудован также механическим прицелом Д-726, панорамой ПГ-1М, коллиматором К-1 и прицелом ОП-4М, необходимым для стрельбы прямой наводкой. В качестве дополнительного вооружения используется ПЗРК 9К32 «Стрела-2» и ручной противотанковый гранатомет РПГ-7. Боевой расчет самоходки включает 13—14 человек, семеро из которых составляют экипаж и постоянно находятся в машине. В отделении управления размещены рабочие места механика-водителя, наводчика и командира, оставшиеся четверо представителей экипажа располагаются в отделении для экипажа в центре машины. Остальные члены расчета следуют за самоходкой в транспортнозаряжающей машине.
«Пион» способен принимать участие в боевых действиях с использованием ядерного оружия. У него имеется фильтровентиляционная установка, автоматическая противопожарная система, система герметизации обитаемых отделений, защищающая людей от действия химического, бактериологического и ядерного оружия. Кроме того, самоходка оснащена аппаратурой внутренней телефонной связи ТПУ Р-120, радиостанцией Р-123 или Р-123М, прибором ночного видения ТВН-3.
САУ 2С7М «Малка»
В 1980-е годы назрела необходимость модернизации САУ 2С7. Поэтому была открыта опытно-конструкторская работа под шифром «Малка» (индекс ГРАУ — 2С7М). Прежде всего ставился вопрос о замене силовой установки, так как двигатель В-46-1 не обладал достаточной мощностью и надёжностью работы. Для «Малки» был разработан двигатель В-84Б, отличавшийся от используемого в танке Т-72 особенностями компоновки двигателя в моторно-трансмиссионном отделении. Благодаря новому двигателю САУ могла заправляться не только дизельным топливом, но также керосином и бензином. Модернизации подверглась и ходовая часть машины. В феврале 1985 года САУ с новой силовой установкой и модернизированной ходовой частью подверглась испытаниям. По результатам модернизации ресурс мотопробега САУ был увеличен до 8000—10 000 км.
Для приёма и отображения информации с машины старшего офицера батареи места наводчика и командира были оборудованы цифровыми индикаторами с автоматическим приёмом данных, что позволило сократить время перевода машины из походного в боевое положение и обратно. Благодаря изменённой конструкции укладок возимый боекомплект был увеличен до 8 выстрелов. Новый механизм заряжания позволил осуществлять заряжание орудия при любых углах вертикальной наводки. Таким образом скорострельность была увеличена в 1,6 раза (до 2,5 выстрелов в минуту), а режим огня — в 1,25 раза[2]. Для слежения за важными подсистемами в САУ была установлена аппаратура регламентного контроля, осуществлявшая непрерывный мониторинг узлов вооружения, двигателя, гидросистемы и энергоагрегатов. Серийное производство САУ 2С7М было начато в 1986 году. Кроме того, экипаж машины был уменьшен до 6 человек.
Тактико-технические характеристики 2С7 «Пион»
Годы эксплуатации……………………с 1975
Количество выпущенных, шт……………………более 500
Размеры
Длина корпуса, мм……………………10 500
Длина с пушкой вперёд, мм……………………13 200
Ширина корпуса, мм……………………3380
Высота, мм……………………3000
Клиренс, мм……………………400
Бронирование
Тип брони……………………противопуль
Лоб корпуса (низ), мм/град……………………12
Борт корпуса, мм/град……………………8+13
Днище, мм……………………8—16
Вооружение
Калибр и марка пушки……………………203-мм 2А44
Тип пушки……………………нарезная пушка
Длина ствола, калибров……………………55,3
Боекомплект пушки……………………4
Дальность стрельбы, км……………………8,4…47,5
Пулемёты……………………1 × 12,7-мм НСВТ
Подвижность
Тип двигателя……………………В-46-1
Мощность двигателя, л. с……………………780
Скорость по шоссе, км/ч……………………50
Запас хода по шоссе, км……………………675
Ёмкость топливных баков, л……………………1280
Удельная мощность, л. с./т……………………17,25
Размещение агрегатов в корпусе САУ 2С7 «Пион»

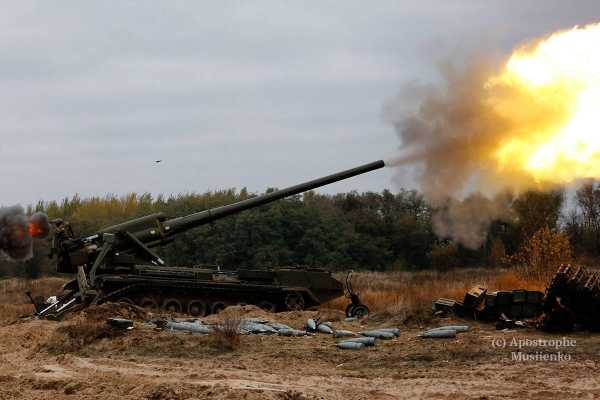

САУ 2С7 «Пион» — фото с огневой позиции. Сошник опущен, механизм заряжания находится в рабочем положении.
В лотке досылателя уложен снаряд, рядом стоит тележка для транспортировки снарядов.
mikle1.livejournal.com
