Пион 2с7 – САУ повышенного могущества. 2С7 «Пион» (2С7М «Малка») » Военное обозрение

2С7 Википедия

2С7
Классификация	самоходная пушка
Боевая масса, т	45
Компоновочная схема	с открытой установкой орудия
Экипаж, чел.	7
Разработчик	КБ-3 ОКБ-2
Производитель
Годы производства	2С7: с 1975 по 1985 2С7М: с 1986 по 1990
Годы эксплуатации	с 1975
Количество выпущенных, шт.	более 500[1]
Основные операторы
Длина корпуса, мм	10 500
Длина с пушкой вперёд, мм	13 200
Ширина, мм	3380
Высота, мм	3000
Клиренс, мм	400
Тип брони	противопульная
Лоб корпуса (низ), мм/град.	12
Борт корпуса, мм/град.	8+13
Днище, мм	8—16
Калибр и марка пушки	203-мм 2А44
Тип пушки	нарезная пушка
Длина ствола, калибров	55,3[2]
Боекомплект пушки	4
Углы ВН, град.	0…+60°
Углы ГН, град.	−15…+15°
Дальность стрельбы, км	8,4…47,5
Прицелы	ПГ-1М, ОП-4М
Пулемёты	1 × 12,7-мм НСВТ
Тип двигателя	В-46-1 Производитель ЧТЗ Марка В-46-1 Тип дизельный Максимальная мощность 780 л. с., при 2000 об/мин Конфигурация V12 Цилиндров 12 Расход топлива при смешанном цикле 275—450 Диаметр цилиндра 150 мм Ход поршня 180/186,7 мм

ru-wiki.ru

Артиллерия «Пион». САУ 2С7 «Пион» 203 мм

Уже после Зимней войны 1939 года стало окончательно ясно, что войска крайне нуждаются в мощных самоходных установках, которые могут своим ходом добираться по пересеченной местности к пунктам дислокации противника и сразу приступать к уничтожению укрепленных районов последнего. Вторая мировая эту догадку окончательно подтвердила.

Впрочем, положение разного рода САУ после войны было довольно шатким: нередко высказывались предположения о необходимости полной ликвидации такого типа техники и переоснащении войск новыми типами тяжелых танков.

К счастью, этого не случилось, а потому в конце 60-х годов советские военные конструкторы в срочном порядке начали разработку совершенно новых САУ. Так появилась принципиально иная ствольная артиллерия. «Пион» стал наглядным примером изменившихся приоритетов советского командования.

Основные сведения

Так называется самоходная артиллерийская установка советского производства, оснащенная пушкой калибра 203,2 мм (2А44). Была принята на вооружение в 1976 году. Через семь лет, в 1983 году, была проведена модернизация машины. За ее разработку отвечали Н. С. Попов и Г. И. Сергеев, благодаря гению которых и появился «Пион». САУ долгое время поражала воображение западных военных, уберегала их от необдуманных шагов.

Для чего предназначена?

В военной доктрине СССР за данной установкой закреплены следующие задачи:

• Уничтожение шахт межконтинентальных ракет, подавление артиллерийских, минометных батарей противника.
• Ликвидация ДОТов и прочих долговременных оборонительных сооружений врага.
• Подавление органов управления противника, в том числе в его тыловой зоне.
• Уничтожение крупных скоплений живой силы.

По сегодняшний день эта САУ считается наиболее мощной в своем классе. Когда же ее получила советская артиллерия? «Пион» начали разрабатывать в 1967 году.

История создания

Тогда Министерство оборонной промышленности издало новое постановление, которое предписывало начало работ по разработке и созданию совершенно новой артиллерийской системы на гусеничном шасси. Предполагалось, что САУ будет использоваться для разрушения глубоко эшелонированной обороны противника и вывода из строя средств для запуска межконтинентальных баллистических ракет. Конструкторам дали техническое задание, которое предусматривало, что установка будет вести огонь как минимум на дистанции в 25 километров. Таким образом, «Пион» — САУ исключительного боевого могущества.

Так как все прочее отдали «на откуп» самим инженерам, несколько КБ сразу предложили свои варианты:

• Изначально предполагалось использовать пушку С-23 (калибра 180 мм) в совокупности с шасси танка Т-55. Дальность стрельбы из нее составляла 30 километров при условии применения обычного снаряда, реактивный же позволял вести огонь уже на 45 км. Этот прототип получил обозначение «Пион-1».
• Также планировалось использовать пушку С-72, но уже на специальном гусеничном шасси, разработанном специально для новой установки. В этом случае обычным снарядом можно бы было вести огонь на 35 километров, реактивным – на 45 километров.
• Кроме того, некоторые специалисты предлагали береговую пушку МУ-1 (калибра 180 мм), на роль шасси для которой опять-таки «сватали» шасси танка Т-55.
• Инженеры Кировского завода (Ленинград) считали, что лучше всего взять пушку калибра 203 мм и установить ее в рубке на шасси танка Т-64 (новейшей на тот момент машины). Предполагалось оснастить пушку откидным сошником, который бы существенно снижал отдачу и повышал точность стрельбы.

Окончательное решение

Споры были долгими, самоходная артустановка «Пион» была уж слишком необычной и новой для отечественной промышленности. Только в конце 1969 года ученые сошлись на том, что калибр 203 мм лучше всего соответствует поставленным перед новой САУ задачам. Вскоре на суд государственной комиссии были представлены два варианта: на шасси Т-64 (в рубочном исполнении), а также на шасси «Объекта 429» в открытом варианте. Лучше всего показал себя второй вариант, а потому ему и дали «зеленый свет» на дальнейшее развитие. Было постановлено вести дальнейшую работу в направлении создания орудия, которое бы могло открывать огонь обычными снарядами на 32 км, а реактивными – на 42 км.

В 1971 году ГРАУ представило обновленные требования к разрабатываемой САУ. Предполагалось, что установка будет использовать выстрелы от гаубицы Б-4. На тот момент уже постановили, что максимальная дальность стрельбы обычным снарядом должна была составлять порядка 35 км, а минимальная — 8,5 км. Реактивный боезапас должен был поражать цель на дистанции до 43 км. Главным предприятием, ответственным за разработку, был назначен Кировский завод в Ленинграде.

Разработка артиллерийской части была закреплена за Г. И. Сергеевым. Его предприятие остановилось на классической схеме орудия, но специалисты предложили внести в его конструкцию немаловажные изменения. Основная особенность – ствол стал разборным, модульной конструкции. Он состоял из свободной трубы, казенника, втулки и муфты. Такую схему орудий предложил талантливый инженер-оружейник А. А. Колокольцев еще в начале 70-х годов.

Так он решил глобальную проблему всех современных артиллерийских систем, значительно снизив их износ при интенсивной стрельбе. Если речь идет о классических пушках, которые выполнены по моноблочной схеме, то для ремонта их приходится отправлять на завод-изготовитель, причем все это время машина будет простаивать, что в боевых условиях неприемлемо. В случае же использования схемы Колокольцева практически все поломки можно исправить прямо в прифронтовой полосе.

В 1975 году самоходная пушка «Пион» успешно прошла все Государственные испытания, после чего сразу было начато ее серийное производство. Окончательная сборка (и производство самого шасси) выполнялась на мощностях Кировского завода. В конце 1970-х годов был разработан новый «Пион». Самоходная артиллерийская установка с 203-миллиметровой пушкой 2А44 получила букву «М» к названию. Правда, это была уже не сухопутная разработка: новое орудие планировалось устанавливать на боевые корабли.

Проект полностью провалился на Государственной приемке, так как руководство флота не устроили некоторые конструктивные особенности.

Конструктивные особенности

Корпус машины имеет довольно-таки необычную форму, чем-то напоминает таковую у трелевщика леса. Такое ощущение во многом создается из-за того, что кабина для экипажа вынесена далеко вперед. Помимо своей прямой функции, она играет роль тяжелого противовеса, который помогает справиться с чудовищной силой отдачи при выстреле. В ней располагаются места наводчика, командира и механика-водителя. В отечественной практике для изготовления корпуса САУ впервые была использована двухслойная броня, которая обеспечивала адекватную защиту экипажа от огня личного стрелкового оружия и даже пулеметов.

Двигатель (V-образный В-46-1) располагается сразу за кабиной. За ним находится место для обслуживающего расчета установки. Ведущие колеса располагаются спереди. Направляющие колеса, помимо своей основной функции, выполняют также работу противовеса, опускаясь на грунт перед выстрелом. Кроме того, для снижения действия мощной отдачи сама пушка снабжена сошниками. Для быстрого «заземления» машины на местности имеется механизм окапывания. Работает он за счет автономных гидравлических приводов.

Сошник для окапывания спроектирован наподобие бульдозерного отвала. Он может закопаться в грунт на 70 сантиметров. Устойчивость повышается также не только за счет направляющих колес, но и при помощи гидравлических амортизаторов направляющих катков гусеничного шасси. При выстрелах с уменьшенным зарядом, а также при стрельбе прямой наводкой сошник опускать не обязательно. Впрочем, 203 мм «Пион» производит настолько мощный выстрел, что так делать следует только в случае внезапной встречи с противником.

Внешний вид корпуса напоминает «коробку», разделенную перегородками на четыре основные зоны: место для силовой установки и отсек управления, корму и помещение для расчета. В моторном отделении располагается не только основной двигатель, но и резервная силовая установка. В кормовом отсеке складированы запасные аккумуляторные батареи, канистры с резервным запасом топлива, а также боеприпасы для личной самообороны экипажа. Таковая приблизительная схема «Пиона».

Ходовая часть

Она состоит из передних колес (ведущих), опорных катков в количестве семи пар, а также шести пар катков поддерживающих. За курсовую устойчивость отвечают также задние направляющие колеса. Гусеницы собраны с использованием резинометаллических шарниров. На независимой подвеске установлены мощные гидравлические амортизаторы. Характерно, что большая часть ходовой была позаимствована у новейшего на то время танка Т-80. Впрочем, механическую трансмиссию взяли у Нижнетагильского Т-72.

Характеристики орудия

Как мы уже и говорили, монтируется оно прямо на корпусе, башни нет. Сама пушка 2А44 монтируется на массивном вертлюге. Масса тела орудия составляет 14,6 т. Состоит из затвора (поршневого типа, открывается вверх), ствола, люльки и загрузочного устройства, механизма, гасящего откат. За наводку отвечают поворотные и подъемные устройства, отдачу гасят два пневматических механизма уравновешивающего типа. Ствол орудия закрыт рассеивающим тепло кожухом.

Но главная особенность пушки не в этом. Несмотря на сокрушающую мощь выстрела, отечественные специалисты предпочли отказаться от использования дульного тормоза, решив проблему сильнейшей отдачи другими путями. Благодаря этому появилась возможность отказаться от тяжелых и громоздких устройств для защиты экипажа от ударной волны выстрела, так как у такого орудия она минимальна. Кстати, это единственная установка такого рода, которую имеет артиллерия России. «Пион» в этом плане уникален и в общемировом плане.

Вооружение расчета

В целях возможной самообороны экипаж имеет на вооружении такой комплект: ПЗРК («Игла» или «Верба» в современном варианте), РПГ-7 (или РПГ-29), несколько оборонительных гранат Ф-1, четыре АКМС-74 и сигнальный пистолет. В боевой обстановке расчет может вооружаться сверх норматива. Таким образом, «Пион» (203 мм) — самоходная пушка, которая может постоять за себя в любых условиях.

Затворный механизм

Стреляющий механизм затвора – ударного типа. Механический привод позволяет полностью автоматизировать процессы открытия и закрытия затвора (причем при необходимости расчет может выполняться вручную). Так как многие детали этого устройства весьма тяжелы, специалисты включили в конструкцию орудия эффективное уравновешивающее устройство. Стреляющий механизм оснащен специальным магазином, в котором располагаются капсюльные заряды к выстрелам.

Выстрел может производиться как посредством электрического спуска (штатный режим), так и вытяжного шнура (нештатное положение), которым также комплектуется «Пион». Самоходная артиллерийская установка, впрочем, обладает такой энергией выстрела, что использовать для его воспроизведения шнур не рекомендуется.

Порядок заряжания и выстрела

Орудие укомплектовано полуавтоматической системой заряжания, работающей при помощи гидравлических приводов. Последние позволяют производить зарядку практически при любом положении ствола, что крайне важно для механизма таких габаритов и калибра. Весь процесс контролируется с отдельного пульта. Процесс заряжания происходит следующим образом:

• Сначала в зарядную камору укладывают снаряд.
• После него помещают вышибной заряд.
• Из упомянутого выше капсюльного магазина берется капсюль и вручную вставляется в заряд.
• Затвор закрывается.
• После выстрела использованная капсюльная трубка выбрасывается в автоматическом режиме.

Для облегчения боепитания с грунта используется специальная ручная тележка для снарядов. Она состоит из силовой рамы и съемных носилок. Последние снимают с рамы для облегчения подношения снарядов к зарядочной камере. В экстренных случаях возможна ручная их переноска для сокращения времени заряжания. Отметим, что при подаче снарядов с грунта требуются не менее шести человек из расчета машины «Пион» (203 мм). Самоходная пушка 2С7 нуждается в весьма массивных снарядах, работа с которыми чрезвычайно трудна.

Прицельная система представлена механическим вариантом модели Д726-45, орудийной панорамы ПГ-1М, а также оптического прицельного устройства ОП4М-99А. Для лучшей наводки используется артиллерийский коллиматор К-1, а также веха Сб 13-11 и прибор для освещения местности «Луч-С71М» (его часто применяет отечественная артиллерия). «Пион» с равным успехом может быть использован как с закрытых позиций, так и посредством прямой наводки на места противника. Впрочем, учитывая низкую защищенность установки, делать этого не советуют.

Боекомплект и режимы стрельбы

Как мы и говорили, для стрельбы самоходная пушка «Пион» использует снаряды раздельного заряжания. Вышибные заряды упакованы в полотняные контейнеры и хранятся в герметичной упаковке. Разумеется, что их хранению следует уделять особое внимание (что неудивительно). Стандартный боезапас состоит из 40 выстрелов, причем только 4-6 из них перевозятся в боевом отделении самоходной установки.

Они являются «неприкосновенным запасом», и использовать их необходимо только в крайнем случае. Остальные выстрелы перевозятся на транспортной машине, которой «оснащается» каждый «Пион» (203 мм). Самоходная пушка 2С7 и без того слишком массивная и тяжелая, так что такое разграничение является жизненно необходимым.

Скорострельность составляет 1,5 выстрела в минуту (максимум). Производитель предусматривает сразу несколько возможных режимов стрельбы:

• В течение пяти минут может быть произведено порядка восьми выстрелов.
• За десять минут – 15 выстрелов.
• В течение 20 минут – 24 залпа.
• За полчаса – 30 выстрелов (практически неосуществимо в боевых условиях, требует высочайшей выучки расчета).
• За один час – 40 залпов.

Для осуществления боевых действий в ночное время самоходная пушка 2С7 «Пион» оборудована двумя приборами ночного видения модели ТВНЕ-4Б. За связь отвечает радиостанция Р-123, для внутренних переговоров используется станция марки 1В116. Чтобы повысить живучесть самоходного орудия на поле боя, в конструкции имеются: установка автоматического пожаротушения, устройства для фильтрации и вентиляции воздуха, система дезактивации, которая в то время стала применяться во всех новейших советских танках. Некоторый комфорт экипажа в зимних условиях создается при помощи системы отопления.

Всего в экипаж этой САУ входит сразу 14 человек. Причем лишь половина из них составляет непосредственный расчет установки. Остальные люди входят в команду обеспечения, а на марше располагаются в кузове грузовика или бронетранспортера, который перевозит боеприпасы, а их использует «Пион». Самоходная артиллерийская установка не случайно нуждается в отдельном транспорте для боезапаса.

О боеприпасах

Масса каждого снаряда составляет 110 килограммов. Длина – ровно один метр. Зарядка осуществляется при помощи специального зарядного механизма, который в рабочем положении располагается с правой стороны от зарядной каморы орудия. Специалист, который занимается подачей снаряда, выполняет эту операцию при помощи пульта управления.

Известно, что эта артиллерия («Пионы») может использовать сразу три типа снарядов: обычные (осколочно-фугасного действия), реактивные и ядерные. Мощность последних может превышать 2 кТ (точных данных нет). Ядерные снаряды, к слову, являются «визитной карточкой», которой отличается отечественная артиллерия. «Пион» имеет на вооружении специальные выстрелы для разрушения бетонных укреплений и химические заряды.

Между осколочно-фугасным и реактивным снарядом выбор осуществляется непосредственно перед боевым применением, сообразно обстановке. С учетом колоссальной мощности пушки оба основных типа выстрелов могут быть использованы и для разрушения мощных укреплений, так что специальные заряды для ликвидации ДОТов зачастую остаются невостребованными.

Впрочем, их точно не следует «списывать со счетов». Только представьте себе снаряд, который врезается в цель на скорости более 2 Махов! Он без особого труда пробивает даже очень толстые стены любых фортификационных сооружений, а также стены ракетных шахт с межконтинентальными баллистическими ракетами, которые не берет обычная артиллерия. «Пионы», таким образом, являются чрезвычайно мощным и универсальным типом вооружения.

Некоторые важные замечания

Ядерные средства могут быть использованы только (!) с разрешения Высшего командования. Их доставляют к расположению батареи на специальных грузовиках, причем на всем протяжении пути транспортное средство охраняется конвоем. Военная доктрина предполагает использование таких снарядов для полной ликвидации особо крупных скоплений противника и разрушения его промышленных центров.

Что касается химических выстрелов, то в настоящее время они полностью запрещены соответствующим указом ООН. Можно с уверенностью говорить, что сегодня стрельба такими боеприпасами практически невозможна, так как их запасы были полностью утилизированы.

На данный момент Российская армия имеет на вооружении два варианта этой машины. Это следующие модели: САУ 2С7 «Пион», 2С7М «Малка». 203 мм самоходная пушка в обеих разновидностях является чрезвычайно грозным оружием, которое способно доставить потенциальному противнику много проблем.

fb.ru

характеристики. Самоходная гаубица 2С7 «Пион»

Противостояние военных группировок НАТО и стран Варшавского договора в конце шестидесятых – начале семидесятых годов обострилось. События в Чехословакии, постоянное наращивание ядерного присутствия США на фоне продолжавшейся Вьетнамской войны, многочисленные региональные конфликты, — все это вызывало самые пессимистичные ожидания относительно мирного будущего. Военная доктрина СССР предусматривала не просто отражение возможной агрессии, а мгновенный переход к наступательным действиям с целью переноса зоны активных операций на чужую территорию. Для осуществления этого плана в западной части СССР были созданы мощные войсковые группировки, объединенные в округа. Сокрушать укрепленные линии вероятного противника они должны были в случае конфликта многими видами вооружений, не только оборонительными, но и наступательными. Одним из таких средств стала и самоходная гаубица 2С7 «Пион», способная вести огонь не только обычными (бризантными), но и специальными зарядами. На военном языке так называют ядерные боеприпасы.

Историческая подоплека

Первый советский атомный заряд был успешно испытан в 1949 году. Но мало обладать оружием массового поражения, для его применения нужны средства доставки. На тот момент единственным способом нанесения ядерного удара была авиационная бомбардировка, и у сталинского СССР в распоряжении находился лишь один тип самолета, способного нести многотонную страшную ношу на достаточно большое расстояние. Ту-4 скопировали с американского Б-29, ранее «отличившегося» ударами по Хиросиме и Нагасаки. Зато советские артиллерийские системы считались непревзойденными, и одной из первых была идея об их использовании для стрельбы атомными бомбами небольшой мощности. В дальнейшем, спустя два с лишним десятилетия, гаубица «Пион» стала реальным овеществлением этой конструкторской мысли, а тогда, в начале пятидесятых, ее пытались реализовать, но не очень успешно. Испытания самоходной пушки 2А3 и тяжелого миномета 2Б1 выявили ряд принципиальных пороков этих систем, обусловленных главным образом их громоздкостью и большим весом. В правление Н. С. Хрущева артиллерию вообще перестали считать современным видом оружия. Как выяснилось, преждевременно.

Тактическая задача

Во время проведения масштабной стратегической наступательной операции, как считают военные теоретики и полководцы, в первой же ее фазе необходимо подавить очаги сопротивления, ввергнуть в хаос системы связи и управления противника, тем самым нанести его обороноспособности наибольший ущерб. Для выполнения этой задачи в наше время используются тактические ракеты, бомбардировочная и штурмовая авиация и другие средства огневого воздействия, в том числе дальнобойная артиллерия. Преимущество последней состоит в относительной дешевизне каждого выстрела (по сравнению с ракетами) и проблематичностью поражения снаряда с атомным зарядом в полете. Орудие должно обладать рядом технических показателей, среди которых главные: дальность стрельбы (не менее 25 км, иначе в облако радиологического заражения попадут свои войска), достаточная масса забрасываемого заряда (примерно центнер) и довольно высокая точность. Гаубица 2С7 «Пион» соответствует этим требованиям, более того, она и сегодня считается самой мощной в мире артиллерийской системой.

Согласования и утряски

Сухие факты сообщают современному читателю о том, что разработка самоходного орудия началась в 1967 году, к весне 1970-го техническое задание было окончательно сформулировано, а к середине 70-х первые экземпляры нового образца начали поступать в части Советской Армии. Однако скоро сказка сказывается, а дело делается намного дольше. Гаубица «Пион» рождалась в муках. Первый макет, выполненный из дерева в натуральную величину, руководством МО СССР и специалистами Ленинградской артиллерийской академии был забракован. Потом возникли споры по поводу калибра, ведь орудие предназначалось не только для стрельбы спецзарядами, но и обычным массово производимым оборонным комплексом снарядов. После долгих дискуссий заказчики остановились на 203-х миллиметрах, предложенных представителями завода «Баррикады» как оптимальный типоразмер. Выбор шасси тоже был непростым, ходовые части танков Т-10 и Т-64 не подходили из-за сильного отката. В конечном счете консенсус был достигнут. Кировскому заводу, как головному разработчику, была поставлена задача спроектировать гаубицу «Пион». Пушка поручалась заводу «Баррикады» (г. Волгоград). Забегая вперед, можно отметить, что оба предприятия с правительственным заданием успешно справились.

Компоновка бронекорпуса

Схема компоновки самоходного орудия сегодня кажется простой, но ее выработка потребовала немалых усилий. Гаубица 2С7 «Пион» состоит из двух основных узлов, ходовой части и непосредственно орудия. Корпус гусеничного шасси поделен на четыре отсека. В отделении управления, расположенном впереди, находятся командир машины, механик-водитель и один из солдат расчета. За ними следует силовой отсек, в нем смонтирована мощная дизельная двигательная установка. Следующее отделение предназначено для походно-транспортного расположения еще трех или двух (в зависимости от модификации) членов расчета. Там же уложен боезапас. Корма 2С7 «Пион» вмещает орудие и плиту-сошник, представляющую собой некое подобие бульдозерного ковша с гидроприводом. Во время стрельбы это устройство углубляется в грунт на 70 см и принимает на себя энергию отдачи.

Вращающейся башни у этой боевой машины нет.

Корпус имеет противопульное двуслойное бронирование, снижающее в случае ядерного удара поражающее действие гамма-излучения вдвое.

Мощность силовой установки, представленной дизелем В-46-1, составляет 750 л. с. Автономное питание электросистемы осуществляется генератором, вращаемым 24- сильным мотором, тоже работающим на соляровом топливе. Трансмиссия механическая, танковая (от Т-72).

Опорных катков семь, они имеют индивидуальные гидроамортизаторы, ведущая пара передняя, направляющая — задняя.

При выполнении проектирования ходовой части большое внимание уделялось вопросам ремонтопригодности и унификации с уже апробированными на танках агрегатами.

Орудие

Под руководством главного конструктора Г. И. Сергеева КБ волгоградского завода «Баррикады» смогло создать уникальное орудие. Обычной мировой практикой выработана моноблочная конструкция главного узла любой пушки. Это означает, что ствол и казенная часть выполняются из одного куска металла, монолитно. Такая технология имеет свои плюсы, но у нее есть и существенный недостаток. Ствол орудия от стрельбы изнашивается, и в этом случае подлежит замене полностью, вместе с казенной частью. Гаубица «Пион», пушка которой может быть разобрана, сложнее в изготовлении, но проще в ремонте. Нарезную часть можно заменить даже в полевых условиях. Подобная конструкция была предложена еще в XIX веке инженером А. Колокольцевым с Обуховского завода, но тогда реализовать ее не удалось по техническим причинам, и вот идея талантливого русского изобретателя нашла свое воплощение.

Во всех остальных аспектах гаубица 203 мм «Пион» — это самое обычное орудие, правда, очень мощное. Качающаяся часть имеет зубчатую дугу для установки угла возвышения до 60°, предусмотрен угол доворота по азимуту 30 град., дульного тормоза нет (это тоже дает свои преимущества в виде малой волны высокого давления), затвор двухтактный поршневой. Но эти подробности интересны только специалистам.

Как заряжать

Штатный боеприпас этого орудия достаточно тяжелый, он может весить до 110 кг. Поэтому самоходная гаубица 2С7 «Пион» снабжена механическим устройством с манипулятором и дистанционным управлением. Снаряд можно поднимать с грунта или грузового автомобиля, угол наведения при этом менять не нужно. Наводка, таким образом, не сбивается. В экстренных случаях применяются также особые носилки или тележка штатного образца.

Следует особо отметить максимальную степень дублирования механизмов управления. В случае отказа или выхода из строя электросистемы, гидравлики или пневматики любую операцию можно произвести механическими средствами, просто вращая соответствующую рукоять. Это будет медленнее, но выполнение боевой задачи все равно возможно.

Заряд, снабженный запалом и предназначенный для сообщения снаряду начальной скорости, закладывается в казенную часть в тканевых мешках, хранящихся в особых гидроизолированных ящиках. Для таких мощных орудий применим только картузный способ заряжания.

Наведение и связь

Гаубица 203 мм «Пион» снабжена простой и надежной системой наведения. В ее основе — панорамный прицел типа ПГ-1М, предназначенный для стрельбы по загоризонтным целям. Он используется и тогда, когда нужно вести огонь прямой наводкой. Для стрельбы по удаленным, но видимым объектам артиллеристы применяют другой прицел, ОП4М-99А.

В оптический комплекс также входят перископы ТНПО-160 в количестве семи штук, плюс два аналогичных, размещенных на люках. Наблюдение ночью осуществляется при помощи инфракрасных приборов ТВНЕ-4Б.

Аппаратура связи представлена ультракоротковолновой радиостанцией Р-123М и внутренним интеркомом 1В116.

«Малка»

За пятнадцать лет войсковой эксплуатации были выявлены недостатки, которыми обладала гаубица «Пион». Характеристики по дальности и точности военных вполне удовлетворяли, узким местом оказались некоторые ходовые и эксплуатационные показатели. Кроме того, время заряжания и связанная и с ним обратной зависимостью скорострельность также оставляли желать лучшего. К 1980 году артиллеристов перестали устраивать и информационные возможности бортового оборудования.

Модифицированная самоходная гаубица «Пион» получила индекс «М» и кодовое название «Малка». Она отличалась от прототипа более мощным всетопливным двигателем (для него подходит бензин, керосин и вообще практически все, что горит), новой аппаратурой управления стрельбой (имеющей высокую степень автоматизации), усовершенствованной системой укладки боеприпасов боекомплекта (теперь их стало восемь, вдвое больше, чем несла в себе изначально гаубица «Пион»). Ходовая часть также подверглась модернизации, в результате повысился моторесурс до 10 тыс. км. Системы САУ получили индикацию контроля работоспособности.

Самое главное усовершенствование коснулось скорострельности. Дистанционный механизм был перепроектирован, в результате чего скорость заряжания повысилась на 60 % (до 1 выстрела за 24 сек.). Опасность ответного поражения орудия побудила конструкторов предусмотреть вариант удаленного управления с цифровой индикацией всеми процессами ведения огня из командирской машины, при котором сигналы передаются по радиоканалам или проводной связи.

Характеристики

Ведение огня по загоризонтным целям – главная боевая задача, для выполнения которой создавалась гаубица «Пион». Дальность стрельбы орудия зависит от массы снаряда. Обычный осколочно-фугасный 3ВОФ34 с массой ВВ 17,8 кг оно может отправить на дистанцию 37,4 км. Активно-реактивный 3ВОФ35 летит дальше, на 47,5 км (по некоторым данным, даже свыше 55). Использование кассетного снаряда 3ВО15 предполагает радиус боевого применения немногим более 30 км.

Тактический ядерный спецзаряд может быть доставлен на расстояние 30 км.

Начальная скорость снаряда, обеспечиваемая полным картузным заряжанием равна 960 м/с.

Гаубица «Пион» может быть переведена из походного в боевое состояние за шесть минут. Расчет составляет 14 человек, из которых половина перевозится в боевой машине, остальные в дополнительных транспортных средствах (БМ, БМД и т. п.)

Конструктивно для 2С7 «Пион» предусмотрено применение боеприпасов разных типов. Бетонобойные снаряды предназначены для уничтожения заглубленных и особо защищенных объектов. Целью фугасов и кассетных зарядов является любое скопление живой силы противника и его бронетехники. В случае возникновения глобального конфликта или ограниченной ядерной войны в ход могут пойти спецзаряды, в том числе и химические, которыми тоже может стрелять гаубица «Пион». ТТХ существенно зависят от способа наведения и использования внешних источников информации о дислокации объектов поражения.

Активно-реактивные снаряды применяются в случае необходимости поражения сильно удаленных целей с повышенной точностью. Коррекция траектории возможна, в том числе и астрокосмическая, но она доступна только российским артиллеристам.

У нас и за рубежом

После распада Советского Союза самоходная гаубица «Пион» оказалась по различным причинам на вооружении армий десятка стран. Среди них в первую очередь правопреемница СССР — Российская Федерация, обладающая 320 единицами, из которых большая часть находится на консервации, Узбекистан (48 шт.), Белоруссия (36), Азербайджан и Ангола (по 12), Польша (здесь восемь установок 2С7 «Пион», проданные в 1989 году Советским Союзом, уже сняты с вооружения) и еще несколько государств. Орудие для региональных конфликтов чаще всего представляется избыточно мощным. Это обуславливает ограниченность условий его использования. В боевой обстановке был пока только один случай, когда применялась, причем очень неудачно, гаубица «Пион». Фото захваченной у грузинской армии самоходной установки опубликовали в августе 2008 года практически все мировые средства массовой информации. Пять самоходок были поставлены Украиной, четыре из них оказались уничтоженными, одна попала в список трофеев Российской Армии.

Существует лишь небольшой перечень ситуаций, при которых может оправданно применяться гаубица «Пион». Характеристики этого орудия таковы, что для борьбы с точечными целями она малопригодна. Создавалось это средство ведения боя для доставки тактических ядерных боеприпасов. При использовании спецзарядов разлет относительно цели, измеряемый в десятках метров, большого значения не имеет. Поэтому военным специалистам следует учитывать возможности и характеристики, которыми обладает гаубица «Пион». На Украине орудий этого типа после распада СССР осталось около сотни. 23 года они спокойно простояли на складах в смазке. Конфликт на Юго-Востоке побудил руководство страны дать приказ о расконсервации нескольких единиц и приведении их в боеспособное состояние. Будет ли стрелять гаубица «Пион»? Фото погруженных на железнодорожные платформы тяжелых установок, по идее, должны внушить мысль о скорой победе… Но искренне надеемся, что до их применения дело не дойдет.

fb.ru

2С7 — это… Что такое 2С7?

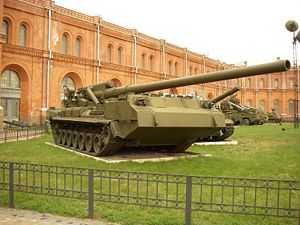

Самоходная пушка 2С7 в Санкт-Петербургском Артиллерийском музее
2С7
Классификация	Самоходная пушка
Боевая масса, т	45
Экипаж, чел.	7
История
Производитель
Годы производства	2С7 с 1976 по 1983 2С7М с 1983 по 1991
Годы эксплуатации	с 1976
Количество выпущенных, шт.	более 347[1]
Основные операторы
Размеры
Длина корпуса, мм	10 500
Длина с пушкой вперёд, мм	12 800
Ширина корпуса, мм	3500
Высота, мм	2500
Бронирование
Тип брони	противопульная
Вооружение
Калибр и марка пушки	203-мм 2А44
Тип пушки	нарезная пушка
Длина ствола, калибров	55,3 клб (11 240 мм)[2]
Боекомплект пушки	4 + 36 в ТЗМ
Углы ВН, град.	0..+60
Углы ГН, град.	-15..+15
Дальность стрельбы, км	10..47,5
Прицелы	Д726-54, ПГ-1М, ОП4М-99А
Пулемёты	1 х 12,7-мм НСВТ
Подвижность
Тип двигателя	Многотопливный четырёхтактный V-образный 12 цилиндровый жидкостного охлаждения А-24-1/В-24-1
Мощность двигателя, л. с.	740/840
Скорость по шоссе, км/ч	40
Запас хода по шоссе, км	500
Удельная мощность, л. с./т	17,25
Удельное давление на грунт, кг/см²	0,79
Преодолеваемый подъём, град.	25
Преодолеваемая стенка, м	0,7
Преодолеваемый ров, м	2,5
Преодолеваемый брод, м	1,2
Дополнительно
Изображения на Викискладе?	2С7

«Пион» (Индекс ГРАУ — 2С7, модифицированная — 2С7М, также известная как «Малка») — советская самоходная артиллерийская установка с 203,2-мм пушкой 2А44. Принята на вооружение в 1976 году решением ГРАУ №Ж-0885-76^[3], модернизирована в 1983. Главный конструктор САУ — Н. С. Попов, главный конструктор качающейся части — Г. И. Сергеев (ОКБ-2 ПО «Баррикады»). Предназначена для уничтожения особо важных объектов противника в тактической глубине относительно линии фронта. Выполнена по безбашенной схеме, при разработке ходовой части установки использовались узлы и агрегаты танка Т-80.

На сегодняшний день считается самой мощной самоходной артиллерийской установкой в мире^[4].

История разработки

Работы по поиску облика самоходной пушки большого калибра и мощности начались во второй половине 60-х годов XX-ого века. Проработка велась в КБ-3 Кировского завода г. Ленинграда. Официально разработка пушки большого калибра была начата 16 декабря 1967 года. Орудие должно было стрелять как обычными, так и атомными тактическими боеприпасами. В то время советские атомщики создали атомный снаряд калибром 203-мм

[5].

В 1967 году КБ-3 ЛКЗ представило аванпроект самоходной пушки на базе Т-64 с открытой рубкой, в то время как КБ завода «Баррикады» представило проект самоходной пушки с открытой установкой на шасси «Объекта 429А». Из двух проектов был выбран первый. Постановлением ЦК КПСС и Совета Министров СССР от 8 июля 1970 года №427-151 конструкторскому бюро КБ-3 Кировского завода была поручена разработка самоходной пушки 2С7 «Пион»^[6].

Работы велись под руководством главного конструктора Г. Н. Рыбина. Техническим заданием дальность стрельбы была определена не менее 35 км. Сила сопротивления откату в 135 т исключила возможность использования существующих гусеничных машин. Поэтому шасси создавалось по специальной схеме с максимальным использованием существующих узлов. Установка получила обозначение «Объект 216»

[6]. Изначально под руководством Л.И. Горлицкого разрабатывался проект под обозначением «Объект 216 сп.1», основу конструкции составляли элементы тяжёлого танка Т-10 с дизельным двигателем типа В-2. Установка орудия должна была осуществляться в носовой части под мощным броневым покрытием. Однако, в дальнейшем был принят вариант «Объект 216 сп.2» с задним расположением пушки, что позволило значительно уменьшить массу системы^[7]. В 1976 году самоходная артиллерийская установка 2С7 «Пион» была принята на вооружение Советской армии^[8].

Описание конструкции

203-мм орудие 2А44 для 2С7 было разработано в ОКБ-2 завода «Баррикады». Зарядка главного орудия при нормальной работе САУ осуществляется с грунта или с грузовика с помощью специального подъёмного механизма, установленного на платформе, с правой стороны относительно основного орудия. Заряжающий при этом находится слева от орудия, управляя процессом зарядки с помощью пульта управления. Возимый боекомплект САУ (4-8 выстрелов) является «неприкосновенным запасом»

[4] и используется только когда возникают перебои с доставкой боеприпасов другими путями.

Для восприятия энергии откатных частей пушки 2С7 оборудована опускающимися направляющими колёсами и сошниковыми устройствами. Самоходная пушка оснащена разрыхлителями для самоокапывания.

Броневой корпус и башня

Самоходное орудие было выполнено по безбашенной схеме. На вертлюге установлена пушка, которая оборудована гидравлическими приводами вертикального и горизонтального наведения. Боевой расчёт располагается в корпусе в двух бронированных отделениях: отделение управления, которое находится в передней части и вынесено за гусеничный обвод; отделение размещения расчёта (находится в средней части). Оба отделения отапливаются и оснащены средствами защиты от ОМП. Отделение управления оснащено приборами наблюдения в дневном и ночном режиме работы. В целях экономии моторесурса ходового двигателя, установка оборудована автономным дизель-электрогидравлическим агрегатом. Впервые в отечественной практике, корпус шасси был изготовлен из двухслойной брони, что обеспечило прочность, жёсткость и пуленепробиваемость конструкции

[8].

Вооружение

Используемые снаряды

В настоящее время САУ может использовать 3 типа снарядов: осколочно-фугасные, активно-реактивные и специальные (ядерные). Также к САУ были разработаны бетонобойный и химический снаряды^[9].

Выбор между осколочно-фугасным и активно-реактивным снарядами осуществляется непосредственно на позиции в зависимости от дальности до цели. Осколочно-фугасный и активно-реактивный снаряды являются снарядами общего применения. Благодаря огромной мощности пушки, они могут использоваться для поражения практически любых объектов, за исключением сильно защищённых/углублённых укреплений.

Для уничтожения сильно защищённых/углублённых укреплений предназначен бетонобойный снаряд. Снаряд с массой, превышающей 100 кг, и скоростью встречи с целью более 2-х Махов способен уничтожить большинство фортификационных сооружений, тем самым обеспечивая надёжное поражение защищённых объектов, таких как склады боеприпасов, командные пункты и проч.

Применение ядерных снарядов возможно лишь при соответствующей команде высшего командования. В этом случае снаряды доставляются к позиции со специальных складов в охраняемых конвоем грузовиках. Ядерные снаряды предназначены для уничтожения особо крупных промышленных объектов и объектов инфраструктуры, а также крупных скоплений войск противника. Минимальная дальность стрельбы ядерными снарядами составляет 18 км, максимальная — 30 км.

Химическое оружие запрещено ООН и в данный момент все запасы химического оружия России проходят процедуру утилизации. Можно говорить о том, что в настоящее время стрельба химическими снарядами из 2С7 невозможна.

Эксперты полагают возможным дальнейшее повышение возможностей САУ при разработке корректируемых (или самонаводящихся), а также кассетных боеприпасов для неё^[4].

Таблица ТТХ выстрелов, используемых орудием 2А44[10]
Индекс	Тип боеприпаса	Масса снаряда, кг	Масса ВВ, кг	Максимальная дальность стрельбы, км
3ВО15	осколочный кассетный	110	0,23 (в одном сегменте, всего 24 сегмента)	30,4
3ВО16	осколочный кассетный	110	0,23 (в одном сегменте, всего 24 сегмента)	13
3ВОФ34	ОФС	110	17,8	37,4
3ВОФ35	АР ОФС	102	13,32	47,5
3ВОФ42	ОФС	110	17,8	25,4

Двигатель и трансмиссия

Двигатель и бортовые коробки передач были заимствованы из Т-72. В отличие от танка, двигатель стоит продольно, поэтому после двигателя стоит конический повышающий редуктор, разделяющий мощность на два потока.

Ходовая часть

Ходовая часть выполнена на основе узлов танка Т-80.

Тактико-технические характеристики^[4]

• Боевая масса: 46 тонн
• Габариты:
  • Длина: 13,2 м
  • Ширина: 3,38 м
  • Высота: 3 м
• Вооружение:
  • Основное: 203-мм гаубица 2А44
  • Вспомогательное:
• Полная масса артчасти: 14550 кг^[2]
• Экипаж: 7 человек, в том числе:
  • Самоходной установки: 3 человека
  • Артсистемы: 4 человека
• Максимальная дальность стрельбы:
• Скорострельность:
  • Базовая модификация: 1,5 выстрела в минуту
  • «Пион-М»: 2,5 выстрела в минуту
• Начальная скорость снаряда: 960 м/сек
• Масса снаряда:
  • Осколочно-фугасного: 110 кг
  • Активно-реактивного: 103 кг
• Углы наведения:
  • По углу места: 0-60°
  • По азимуту: 0-30°
• Механизмы наведения: гидромеханические^[2]
• Вид заряжания: раздельное картузное^[2]
• Тип затвора: поршневой, двухтактный с электроприводом^[2]
• Длина отката качающейся части: до 1400 мм^[2]
• Сила сопротивления откату: до 135 т^[2]
• Время перевода из походного в боевое положение (время развёртывания): 6 минут
• Боекомплект:
  • Основной: 40 выстрелов (на колёсных грузовиках)
  • Возимый базовой модификации: 4 выстрела
  • Возимый «Пион-М»: 8 выстрелов
• Двигатель: дизельный 780 л.с.
• Скорость хода по шоссе: 50 км/ч
• Запас хода: 650 км
• Броня: стальная, противопульная.

Модификации

«Пион-М»

В конце 1970-х годов со стороны ВМФ СССР к артиллерийской системе 2С7 был проявлен интерес. На базе пушки 2А44 был разработан проект корабельной артиллерийской установки под шифром «Пион-М». Теоретическая масса артиллерийской установки без боекомплекта составила 65—70 тонн. Возимый боекомплект должен был составлять 75 выстрелов. Артиллерийскую установку «Пион-М» предполагалось устанавливать на корабли проекта 956 типа «Современный». Однако, из-за принципиального несогласия руководства ВМФ с использованием крупного калибра, дальше проекта работы по артиллерийской установке «Пион-М» не продвинулись^[1].

2С7М «Малка»

Модернизированная версия 2С7 была разработана в КБ-3 Кировского завода. Модернизация получила индекс 2С7М. Как и базовый вариант, САО 2С7М выполнено по безбашенной схеме. В ходовой части применены обрезиненные элементы и более высокопрочные материалы. На машине установлена аппаратура управления огнём с автоматическим приёмом данных. Конструкция зарядных укладок изменена, усовершенствован дистанционный механизм заряжания. Введены новые более мощные боеприпасы. Возимый боезапас увеличен до 8 выстрелов. Установлена система регламентированного контроля непрерывного действия с автоматическими системами диагностики состояния важнейших подсистем машины. Модернизация ходовой части позволила увеличить ресурс мотопробега до 8000—10 000 км. Благодаря усовершенствованному дистанционному механизму заряжания, заряжание осуществляется при любых углах вертикальной наводки. Непрерывная стрельба орудия 2С7М составляет до 3-х часов. Скорострельность увеличена в 1,6 раза (до 2,4..2,5 выстрелов в минуту), режим огня увеличен в 1,25 раза^[2]. При стрельбе орудие обслуживает дополнительно ещё 6 человек. В орудии 2С7М предусмотрено управление через машину управления с автоматическим приёмом данных стрельбы по проводному и радиоканалам с отображением данных на цифровых индикаторах приборов наводчика и командира^[11].

Машины на базе

• «Объект 830» — шасси самоходной пусковой установки 9А83 ЗРС С-300В^[12].
• «Объект 831» — шасси самоходной пусковой установки 9А82 ЗРС С-300В^[12].
• «Объект 832» — шасси радиолокационной станции 9С15 ЗРС С-300В^[12].
• «Объект 833» — шасси радиолокационной станции 9С19 и многоканальной станции наведения ракет 9С32 ЗРС С-300В^[12].
• «Объект 834» — шасси командного пункта 9С457 ЗРС С-300В^[12].
• «Объект 835» — шасси пуско-заряжающих установок 9А84 и 9А85 ЗРС С-300В^[12].
• СМ-100 — самоходная гусеничная машина, предназначенная для ликвидации последствий сходов подвижного состава с рельсов и проведения аварийно-спасательных работ после катастроф природного и техногенного характера.
• СГК-80 — высокомобильный кран массой 65 т (модификации СГК-80, СГК-80Р).
• БТМ-4М «Тундра» — быстроходная траншейная машина.

Служба и боевое применение

Организационная структура

1. 13 тяжёлая артиллерийская бригада: 48 единиц 2С7 по состоянию на 1990 год^[1]
2. 19 отдельный самоходно-артиллерийский дивизион (19 осадн): 12 единиц 2С7^[13].
3. 184 артиллерийская бригада большой мощности: 48 единиц 2С7 по состоянию на 1990 год^[1]
4. 188 артиллерийская бригада большой мощности: 48 единиц 2С7 по состоянию на 1990 год^[1]
5. 228 артиллерийская бригада большой мощности: 45 единиц 2С7 по состоянию на 1990 год^[1]
6. 289 артиллерийская бригада большой мощности: 48 единиц 2С7 по состоянию на 1990 год^[1]
7. 384 артиллерийская бригада большой мощности: 48 единиц 2С7 по состоянию на 1990 год^[1]
8. Пермский ПСХ: 25 единиц 2С7 по состоянию на 2000 год^[13].

Боевое применение

2С7 в музее артиллерии города Торунь (Польша) — хорошо виден опущенный для стрельбы задний (направляющий) каток гусеницы

1. Афганская война (1979—1989)^{[источник не указан 303 дня]}
2. Первая чеченская война^{[источник не указан 303 дня]}
3. Вооружённый конфликт в Южной Осетии (2008)

Трофейные машины

В ходе вооружённого конфликта в Южной Осетии 2008 года российские войска захватили 5 «пионов» грузинских вооружённых сил. Из пяти захваченных 2С7 были взорваны 4 единицы^[14].

Эксплуатанты

2С7 создавалась как тяжёлая артиллерия для «советского танкового катка». Вне пределов Советского Союза столь мощные САУ оказались невостребованными: они предназначены для штурма особо укреплённых районов и в локальных войнах для них просто нет достойных целей, с которыми не могли бы справиться более дешёвые и подвижные 152—155 мм самоходные артиллерийские установки. После развала СССР произведённые установки остались в странах бывшего Варшавского договора.

•  Ангола — 12 единиц 2С7, по состоянию на 2010 год^[15]
•  Азербайджан — 3 единицы 2С7, по состоянию на 2010 год^[16], 9 ед. в 2009 году приобретена в России.^[17], 12 поставлено из Белоруссии.^[18].^[19]
•  Белоруссия — 36 единиц 2С7, по состоянию на 2010 год^[20]
•  Грузия — точное количество на данный момент неизвестно — после распада СССР на территории Грузии осталось несколько установок, часть из которых была вывезена из Грузии в 2005 году. По состоянию на 2006 год IISS Military Balance указывал наличие у Грузии только одной установки 2С7^[21]. В 2007 году Грузия приобрела у Украины по официальным данным Украины — 2^[22], по официальным данным Грузии — 5 ^[22], по оценкам некоторых экспертов — от 6^[23] до 11 «пионов»^[24]. Во время вооружённого конфликта в Южной Осетии в 2008 году наступающие российские войска захватили 5 грузинских «пионов»^[25], фотография одной из трофейных грузинских САУ 2С7 выложена в сети интернет^[26]; четыре остальных САУ были взорваны и оставлены^[27]. По состоянию на 2010 год IISS Military Balance указывает наличие у Грузии только одной установки 2С7^[28]
•  Польша — 8 единиц 2С7^[29] (сняты с вооружения в 2006), выставлены в музеях военной техники в городах Торунь^[30] и Познань^[31]
•  Чехословакия — 12 единиц 2С7, сняты с вооружения^[29]
•  Россия — 130 единиц 2С7, по состоянию на 2010 год^[32].
•  Узбекистан — 48 единиц 2С7, по состоянию на 2010 год^[33]
•  Украина — 99 единиц 2С7, по состоянию на 2010 год^[34]

Оценка установки

2С7 представляет собой классический пример тяжёлой артиллерии, предназначенной для решения оперативно-тактических задач в полномасштабной войне. Однако интерес к столь мощным пушкам на мировом рынке вооружений невелик; кроме того, орудие не отвечает современным требованиям ни по переброске огня (из-за отсутствия башни), ни по скорострельности, ни по боезапасу, при этом по дальности новые 155-мм орудия уже не уступают «Пиону». Кроме того, серьёзным конкурентом подобных САУ являются РСЗО со сравнимой либо большей дальностью и более высокой огневой производительностью.

Достоинства

• Большая, чем у современных САУ, дальность, что до недавнего времени делало установку неуязвимой для ответного контрбатарейного огня.
• Минимальное время перевода из боевого в походное состояние (время свёртывания) — самоходная установка может покинуть позицию стрельбы ещё до того, как выпущенный снаряд достигнет цели на максимальной дальности^[9].
• Высокая проходимость и высокая скорость движения позволяют быстро передислоцировать САУ при изменении линии фронта и для поражения новых целей.

Недостатки

• Чрезвычайно малый возимый боекомплект, полная зависимость от транспортно-заряжающих машин.
• Полная беззащитность расчета от пуль, осколков, кассетных боеприпасов.
• Низкая скорострельность.
• Огромная длина, ограничивающая габаритную проходимость.
• Нестандартный и мало распространенный в современном мире калибр.
• Малый ресурс стрельбы орудия, дороговизна замены ствола.
• Малый угол наведения по азимуту, определяемый огромной отдачей 203-мм гаубицы. Для перенесения огня более чем на 30 градусов, необходимо передвигать всю САУ.

Примечания

1. ↑ ^{1 2 3 4 5 6 7 8} А. Широкорад, Атомный таран XX века, стр. 189
2. ↑ ^{1 2 3 4 5 6 7 8} Трембач Е. И., Есин К. П., Рябец А. Ф., Беликов Б. Н. «Титан» на Волге. От артиллерии к космическим стартам / Под общей ред. В. А. Шурыгина. — Волгоград: Станица-2, 2000. — С. 59-61. — 1000 экз. — ISBN 5-93567-014-3
3. ↑ Константин 2А44 ЗМ Ведомость заменителей материалов / Валетова. — Волгоград: ЦКБ «Титан», 1974. — С. 1. — 81 с.
4. ↑ ^{1 2 3 4} Самоходная 203-мм пушка 2С7 «Пион»
5. ↑ А. В. Карпенко, «Оружие России». Современные самоходные артиллерийские орудия, стр. 31
6. ↑ ^{1 2} А. В. Карпенко, «Оружие России». Современные самоходные артиллерийские орудия, стр. 32
7. ↑ А. В. Карпенко, «Оружие России». Современные самоходные артиллерийские орудия, стр. 33
8. ↑ ^{1 2} А. В. Карпенко, «Оружие России». Современные самоходные артиллерийские орудия, стр. 34
9. ↑ ^{1 2} Самоходная гаубица 2C7 «Пион»
10. ↑ А. В. Карпенко, «Оружие России». Современные самоходные артиллерийские орудия, стр. 34—35
11. ↑ А. В. Карпенко, «Оружие России». Современные самоходные артиллерийские орудия, стр. 36—39
12. ↑ ^{1 2 3 4 5 6} Ганин С.М., Карпенко А.В., Зенитная ракетная система С-300, стр. 50
13. ↑ ^{1 2} 2С7 «Пион»  (рус.). Российское Оружие, Военные Технологии, Анализ Вооруженных Сил России. Архивировано из первоисточника 4 июня 2012. Проверено 18 февраля 2012.
14. ↑ Фото стволов 2С7, захваченных в Грузии
15. ↑ The Military Balance 2010. — P. 294.
16. ↑ The Military Balance 2010. — P. 176.
17. ↑ В прошлом году Азербайджан купил у России девять самоходных артиллерийских установок 2С7 «Пион»
18. ↑ Беларусь поставила Азербайджану 5 штурмовиков СУ-25 и девять самоходных гаубиц 2С7 «Пион»
19. ↑ http://www.armstrade.org/files/obrazec_glava4_2.pdf
20. ↑ The Military Balance 2010. — P. 178.
21. ↑ Милитаризация Южного Кавказа Фонд «Нораванк»
22. ↑ ^{1 2} Танки Саакашвили перековали на экспонаты
23. ↑ К итогам «понуждения к миру»
24. ↑ http://www.peacekeeper.ru/ru/index.php?mid=7198
25. ↑ Уходим как обещали Вывод российских войск идет строго по плану Российская газета
26. ↑ После войны
27. ↑ Фотография сгоревших орудийных стволов с грузинских 2С7
28. ↑ The Military Balance 2010. — P. 184.
29. ↑ ^{1 2} The point Все о войне. Все для войны. Армия, военная техника, оружие, экипировка, боеприпасы
30. ↑ 2s7_MA_Toruń
31. ↑ 2S7Pion_Poznań
32. ↑ The Military Balance 2010. — P. 223.
33. ↑ The Military Balance 2010. — P. 373.
34. ↑ The Military Balance 2010. — P. 174.

Литература

• А. Карпенко «Оружие России». Современные самоходные артиллерийские орудия. — Санкт-Петербург: «Бастион», 2009. — 64 с.
• А. Б. Широкорад Послевоенные САУ СССР. — Санкт-Петербург.
• А. Б. Широкорад Часть 3. Советские средства доставки ядерного оружия. Глава 1. Атомная артиллерия // Атомный таран XX века / С. Н. Дмитриева. — «Вече», 2005. — 352 с. — 7000 экз. — ISBN 5-9533-0664-4

Артиллерия резерва
Верховного
ГлавнокомандованияЗенитная артиллерияМорская артиллерияКорабельная
артиллерияБереговая
артиллерия

dic.academic.ru

2С7 «Пион» — это… Что такое 2С7 «Пион»?

Тактико-технические характеристики • Силовая установка • Вооружение • Факты • Основные модификации Принята на вооружение в 1975 году и поступала на оснащение артиллерийских бригад особой мощности. При разработке ходовой части использовалось шасси танка Т-80. Находится на вооружении в России, некоторых странах бывшего СССР, а также в Польше и бывшей Чехословакии.

Бронированный корпус машины имеет необычную форму. Кабина экипажа вынесена далеко вперед. Помимо своего основного назначения она служит также противовесом орудийной установке. В кабине размещаются командир установки, наводчик и механик-водитель. Позади кабины установлен четырехтактный V-образный дизельный двигатель В-46-1 с коробкой передач. В средней части машины размещено отделение расчета установки. Ведущие колеса — переднего расположения. Направляющие колеса размещены сзади и при стрельбе опускаются на грунт для придания дополнительной устойчивости самоходке. Для этой же цели используется и сошник, напоминающий по форме бульдозерный отвал. Он расположен в корме установки и приводится в рабочее положение с помощью гидравлических приводов.

Для автономного питания гидравлических и электрических систем на САУ помимо основного двигателя установлен дизель-агрегат.

Основное вооружение самоходки составляет 203-мм пушка 2А44, имеющая массу 14,6 т. Она расположена в кормовой части установки открыто. На орудии установлен поршневой затвор. Приводы наведения орудия — электрогидравлические и механические. Для наведения орудия используются как панорамный прицел для стрельбы с закрытых огневых позиций, так и оптический прицел для стрельбы прямой наводкой.

Боекомплект установки составляет 40 выстрелов раздельного заряжания со сгорающим картузом. Но только 4 из них (на САУ 2С7М — 8) перевозятся на установке и составляют неприкосновенный запас. Остальные выстрелы перевозятся автомобильным транспортом. Осколочно-фугасные снаряды массой 110 кг и длиной 1 метр переносятся для заряжания с помощью поворотного подъемного крана, размещенного справа на задней части корпуса.

В 1985 году установка была модернизирована и получила название 2С7М («Пион-М»). В ходе модернизации была повышена скорострельность с 1,5 до 2,5 выстрелов в минуту, увеличен возимый боекомплект с 4 до 8 выстрелов, установлена аппаратура приема и отображения данных для стрельбы.

2С7М является на сегодняшний день самой мощной артиллерийской самоходной установкой в мире. Повышение возможностей этой боевой машины специалисты видят в разработке для нее высокоточных управляемых (или самонаводящихся), а также кассетных снарядов.

voennaya.academic.ru

17 лучших фото 2С7 Пион

• Главная страница
• >
• Фото
• >
• 2С7 Пион

• 2С7 Пион
• Фото

Смотрите также

• 2С7 Пион
• Фото 2С7 Пион

Поделитесь с друзьями

Отправка сообщения

Ваш E-mail
Введите сообщениеОтправить E-mail

tanksdb.ru
