Гранатомет подствольный ГП-25

В Советском Союзе подствольными гранатометами заинтересовались в 60-х годах, после того как были получены сведения об успешном применении винтовки М16 с подствольным гранатометом модели XM148 во время конфликта во Вьетнаме. Военное руководство сделало несколько заказов, и различными конструкторскими бюро было сконструировано несколько опытных образцов. Но они не имели нужных эксплуатационных и технических характеристик. Так и появился гранатомет подствольный для автомата – ГП-25

Создание ГП-25

Для создания единого образца подобного вида оружия в 1971 году было дано соответствующее задание конструкторским бюро всего Союза. Проект назывался «ОКР «Костер»». Тульское конструкторское бюро, которое разрабатывало охотничье и боевое оружие, возложило эту задачу на В. Н. Телеша, поскольку за его плечами уже был подобный опыт. Он взялся за работу совместно с инженерами ГНПП «Прибор» в Москве. Результатом этого труда стало принятие в 1978 году подствольного гранатомета ГП-25 «Костер». Предписывалось использовать его совместно с автоматами АКМ, АК-74, АКС-74 и АКМС. При появлении гранатомет получил индекс ГРАУ 6Г15.

Однако же, поставлять это оружие в армию массово начали только с 1980 года, когда СССР воевал в Афганистане. Как показал опыт нескольких первых месяцев боев, войска действительно нуждались в таком оружии, как подствольный гранатомет.

Общая характеристика

ГП-25 «Костер» предназначен для поражения живой силы противника, которая находится на открытой местности или же в укрытиях (траншеях, окопах), и, таким образом, не может быть поражена из обычного стрелкового оружия.

Оружие, к которому можно прикрепить подствольный гранатомет, – АК-74, АКМ, АКМС и АКС-74У калибра 7,62 или 5,45 мм. Как действует вся конструкция в собранном виде? В этом случае можно, в зависимости от текущей ситуации в бою, вести огонь как из автомата, так и из гранатомета.

Конструкция оружия

ГП (подствольный гранатомет) состоит из таких частей:

ствол, на котором есть прицельные приспособления и кронштейн для крепления гранатомета к оружию;
казенная часть;
ударно-спусковой механизм с корпусом и рукояткой;
собственно гранатомет на автомате.

Стандартная комплектация гранатомета включает в себя следующие предметы:

собственно гранатомет;
сумку для переноски;
сумку для гранатометных выстрелов;
затыльник из резины и ремень;
банник.

Оружие имеет достаточно длинный (205 мм) ствол, в котором расположены 12 винтовых нарезов (правосторонних). Для того чтобы зарядить оружие, в ствол вкладывают гранату, которая удерживается внутри с помощью специального фиксатора. В случае необходимости ее можно извлечь обратно – для этого придуман специальный экстрактор с клавишей, на которую нужно нажать пальцем.

Для крепления оружия к автомату существует кронштейн с ограждением. Для присоединения гранатомета к АК достаточно закрепить кронштейн снизу на цевье, а защелка сама зафиксирует его в надежном положении. Спереди на кронштейне имеется пружинный амортизатор.

В оружии реализован самовзводный ударно-спусковой механизм куркового типа. Принцип его работы достаточно прост. Нажатие на прямолинейный спусковой крючок отводит курок назад с помощью специального зацепа, при этом также сжимается боевая пружина. Если спуск нажимать дальше, то курок сорвется с зацепа. При этом он воздействует на ударник, который разбивает капсюль гранаты-выстрела.

Имеется и предохранитель, расположенный на правой стороне ствола. Предусмотрено два режима — «ПР» (предохранитель) и «ОГ» (огонь). Также есть и другая защитная система: при неправильном присоединении гранатомета к автомату выстрел не будет производиться. В обоих случаях курок надежно запирается.

Прицельные приспособления

Имеющиеся у гранатомета прицельные приспособления позволяют вести стрельбу как прямой наводкой, так и полупрямой. Они смонтированы на левой стороне кронштейна, шкала дистанции выполнена в виде дуги. Если необходима стрельба прямой наводкой, то прицеливание производится через мушку и откидной целик. Можно регулировать дальность. Для этого кулачок перемещает мушку вперед-назад, таким образом можно ставить поправки на деривацию гранаты. Для осуществления стрельбы через полупрямую наводку нужно учитывать два фактора – направление и дальность. Прицеливание по первому осуществляется через целик и мушку, а по второму – через отвес и дистанционную шкалу (похоже на метод «квадранта»). Но особенность полупрямой наводки в том, что она нужна только при навесной стрельбе.

Максимальная дальность, на которую подствольный гранатомет ГП-25 способен вести точную стрельбу, составляет 400 метров. Дальность стрельбы (при условии навесного огня) — примерно 200 метров. Однако кучность стрельбы при этом довольно высока. При расстоянии в 400 метров граната отклоняется по дальности не более, чем на 6 метров, а по фронту этот показатель составляет 3 метра. Нужно учитывать, что большое влияние оказывает боковой ветер. Для этого нужно регулировать мушку ее смещением.

Безопасность и удобство при стрельбе

Поскольку подствольный гранатомет обладает отдачей гораздо большей, чем у автомата, предусмотрены приспособления, позволяющие вести огонь с комфортом для стрелка. На приклад крепится универсальный резиновый затыльник, причем его особенности таковы, что можно приспособить его как к прикладам из дерева и пластмассы (как у АК-74 или АКМ), так и к складным прикладам автоматов АКМС или АКС-74. Корпус гранатомета смягчает его воздействие на цевье, а ее вкладыш оберегает от ударов ствольную коробку.

Испытания в полевых условиях выявили неприятную особенность – при выстрелах часто слетала крышка ствольной коробки, которая обычно крепится с помощью головки стержня возвратной пружины. Поэтому был разработан специальный стержень, в конструкцию которого внесли зацеп. При установке гранатомета стандартный стержень заменяется на него. В конструкции автомата АК-74М эта особенность стала стандартной, то есть все подобные орудия выпускаются уже с модифицированным стержнем.

Боеприпасы и стрельба

Стрельба из гранатомета ГП-25 ведется выстрелами ВОГ-25 и ВОГ-25П, а также их усовершенствованными версиями — ВОГ-25М и ВОГ-25ПМ. Все они имеют осколочную гранату, которая оснащается взрывателем мгновенного действия, имеющим самоликвидатор.

Характеристика выстрела ВОГ-25:

Стандартный боекомплект составляет 10 гранат, они переносятся в сумке, которая поставляется в комплекте с гранатометом. Она состоит из двух кассет, изготовленных из материи, каждая вмещает 5 боеприпасов. Особенность ношения такой сумки в том, что в каком бы положении стрелок не находился, кассеты всегда в зоне досягаемости. Помимо этого, многие разгрузочные жилеты, используемые в современной армии, имеют гнезда для ношения выстрелов к ГП-25.

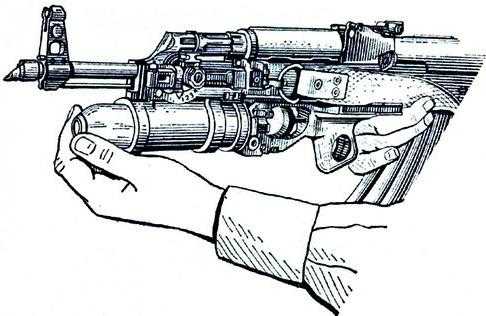

Стрелять можно из любого положения – хоть стоя, хоть сидя, хоть с колена. Каждого солдата учат, как стрелять из подствольного гранатомета правильно. Стрельба прямой наводкой на расстояния до 200 метров ведется с упором приклада автомата в плечо, а на более дальние расстояния — «из-под руки», то есть приклад размещается под мышкой стрелка. Если стрелять нужно по целям, прикрытым от прямого огня, автомат упирается прикладом в землю.

Поскольку граната подствольного гранатомета имеет невысокую начальную скорость, стрельба под углами достаточно удобна – выстрел меньше сносит ветер, траектория делается не такой крутой и сокращается время полета. Однако при встречном ветре открывать огонь из гранатомета опасно.

Некоторые особенности

Как можно догадаться, гранатомет утяжеляет автомат, к которому крепится. Полностью снаряженный АК-74 с ГП-25 весит примерно 5,1 кг. Однако это идет только на пользу. Центр тяжести оружия смещается вперед-вниз, то есть если присоединить подствольный гранатомет, АК-74 начинает «низить». Поэтому стрелку потребуется определенное время, чтобы привыкнуть к изменениям в своем оружии. Однако при должном имеющемся уровне навыков можно значительно увеличить кучность стрельбы автомата, так как утяжеление не дает ему «бросаться» в разные стороны.

В подразделениях

По предписаниям современное мотострелковое отделение комплектуется двумя автоматами с ГП-25, помимо обычных АК. В условиях современной тактики и методов ведения войны это делает даже самое маленькое подразделение достаточно самостоятельным, потому что автомат с подствольным гранатометом исполняет роль штурмового оружия, тем самым облегчая решение определенных задач в бою для своего подразделения.

Варианты и модификации оружия

Поскольку гранатомет подствольный ГП-25 попал и на вооружение войск МВД РФ, то встал вопрос о том, как превратить его в оружие, не вызывающее летального исхода. И его решили достаточно быстро. Основные изменения, конечно же, коснулись боекомплекта. Для гранатомета разработали специальный патрон «Гвоздь», который оснащен не стандартной осколочной гранатой, а такой же, но снаряженной отравляющим газом типа CS. Характеристики такого выстрела следующие:

вес — 170 г;
максимальная дальность выстрела — 250 м;
минимальная дальность выстрела — 50 м;
время полного газовыделения — 15 сек.;
объем облака — 500 м³.

Оригинальная идея возникла у конструкторов НИИ МВД. Было решено приспособить ГП-25 для стрельбы боеприпасами от карабина КС-25 – с газовыми, резиновыми или пластиковыми пулями. Для этого разработали специальный съемный ствол калибром 23 мм. Эта система называется «Ларри».

Помимо стандартных моделей, производится также модифицированный вариант – ГП-30. Это тот же подствольный гранатомет ГП-25, только облегченный, а прицельные приспособления в нем вынесены на правую сторону. Также имеется модификация для экспорта – ГП-30У, которая предназначена для использования с иностранными автоматами.

Гранатомет подствольный ГП-25 — технические характеристики

Итак, характеристики:

калибр — 40 мм;
общая длина — 323 мм;
длина ствола — 205 мм;
общая ширина — 76 мм;
высота — 120 мм;
вес (без затыльника) — 1,5 кг;
максимальная дальность стрельбы (прицельная) — 400 м;
скорострельность — 4-5 выстр./мин;
боекомплект — 10 выстрелов;
начальная скорость гранаты — 76 м/сек.

Гранатомет подствольный ГП-25 «Костер» состоит на вооружении армии РФ, а также ряда армий других стран и по сей день. Свою популярность он завоевал надежностью, удобством и хорошими тактико-техническими характеристиками.

fb.ru

на что способен подствольный гранатомет ГП-25

В соответствии с существующей классификацией подствольный гранатомет – это разновидность ружейного гранатомета, располагающегося под стволом основного оружия. Ружейные гранатометы, как средство повышения тактической самостоятельности и огневой мощи мелких подразделений пехоты, были созданы ещё в ходе первой мировой войны. Первые ружейные гранатометы закреплялись на дульной части ствола и получили наименование – надульные гранатометы. Для стрельбы гранатой использовались специальные холостые патроны.

В СССР в 1928 году на вооружение был принят гранатомет Дьяконова, который закреплялся на дульной части ствола 7,62-мм винтовки обр. 1891/30 г. Однако неудобство его использования, малая эффективность осколочной гранаты дистанционного действия, а также необходимость снятия гранатометы перед стрельбой из винтовки боевым патроном, ограничили его использование в бою.

В 1944-45 гг. в СССР на вооружение были приняты гранатометы ВГ-44 для 7,62-мм карабина обр. 1944 г и ВГ-45 для 7,62-мм карабина СКС. Для стрельбы из гранатометов использовались 40-мм кумулятивные (ВПГ-1) и осколочные (ВОГ-1) гранаты. Эти гранатометы также закреплялись на дульной части карабинов, а для стрельбы гранатой использовались специальные холостые патроны. Ввиду невысокой эффективности, и в первую очередь малого могущества гранат, эти гранатометные комплексы широкого распространения не получили.

Перед второй мировой войной в СССР также создавались ружейные гранаты. В 1941 году на вооружение поступила винтовочная противотанковая граната системы Сердюкова ВПГС-41 шомпольного типа. Однако ввиду ненадежности и небезопасности гранаты, а также низкой кучности стрельбы, она уже в 1942 г была снята с вооружения.

Оценивая перечисленные разработки, следует отметить, что одной из основных проблем, не решенных в то время, было создание надежной и эффективной гранаты в малом калибре, определяемом массогабаритными требованиями к носимому оружию.

Первые опыты по созданию нового комбинированного многоцелевого оружия лишенного недостатков надульных гранатометов и ружейных гранат, начались в СССР в начале 1960-х. Подобные работы проводили в это время и в США.

Сотрудник Центрального конструкторского бюро спортивно-охотничьего оружия (ЦКИБ СОО, г. Тула) К.В.Демидов предложил новую двухступенчатую баллистическую схему подствольного гранатомета. Суть предложения заключалась в том, что в донной части гранаты имелся хвостовик с метательным зарядом меньшего диаметра, чем сама граната. Хвостовик, как поршень, вводился в камору высокого давления гранатомета. Давление в этой каморе в несколько раз превышало давление в калиберной части ствола, что позволило увеличить плотность заряжания, обеспечило раннее сгорание метательного заряда и стабильные характеристики выстрела.

Работы по созданию первого отечественного подствольного гранатомета были начаты в инициативном порядке в ЦКИБ СОО в 1965 году К.В.Демидовым совместно с В.В.Ребриковым. Изготовленные макетные образцы были продемонстрированы представителям МО СССР, и с апреля 1967 года была начата ОКР «Искра» по разработке «Стреляющего устройства и выстрела с осколочно-кумулятивной гранатой к автомату АКМ». Также в ЦКИБ СОО были выполнены эскизно-конструкторские проработки 40-мм кумулятивно-осколочного выстрела.

Однако требуемые характеристики по могуществу гранаты и точности стрельбы не были достигнуты, а работы по ОКР «Искра» были прекращены. Причинами неудачи стали неверно заданные требования к гранатометному комплексу и не совсем удачная конструкция самой гранаты.

Тем не менее, положительный опыт применения этого вида оружия армией США во Вьетнаме заставил возобновить работы. Министерством обороны перед конструкторами была поставлена задача создания оружия, превосходящего по ряду показателей американский подствольный гранатомет М203.

В результате в 1971 году была начата опытно-конструкторская работа «Костер» по созданию подствольного комплекса с осколочной гранатой. Головным разработчиком комплекса и подствольного гранатомета было определено ЦКИБ СОО, головным разработчиком выстрелов — НПО «Прибор», разработчиком взрывателей для гранат — Научно-исследовательский технологический институт, разработчиком метательного и вышибного зарядов — Казанский НИИХП.

Передача разработки боеприпаса нового гранатометного комплекса специализированному предприятию и определило в конечном итоге успех перспективной разработки.

В результате выполнения ОКР «Костер» был создан и в 1978 году принят на вооружение Советской Армии гранатометный комплекс, состоящий из 40-мм гранатомета ГП-25 (ведущий конструктор В.Н. Телеш) и выстрелов к нему с осколочной гранатой ВОГ-25 и с осколочной «подпрыгивающей» гранатой ВОГ-25П. Гранатомет закрепляется под стволом автоматов АКМ, АКМС, АК74 и АКС74.

Гранатомет имеет нарезной ствол. Самовзводный ударно-спусковой механизм гранатомета обеспечивает высокую боеготовность комплекса и безопасность переноски в заряженном состоянии. Предохранитель флажкового типа, во включенном состоянии блокирует курок. Для удобства обращения с гранатометом на корпусе ударно-спускового механизма закреплена рукоятка пистолетного типа. Заряжание гранатомета производится с дульной части, а разряжание – путем нажатия на экстрактор. Граната удерживается в стволе подпружиненным фиксатором, который одновременно является предохранителем при неполном досылании гранаты в ствол.

Дульное заряжание гранатомета, а также отсутствие гильзы позволяют производить до 6 прицельных выстрелов в минуту. Прицельное приспособление открытого типа размещено на левой части гранатомета и обеспечивает стрельбу прямой и полупрямой наводкой (по навесной траектории). При стрельбе по навесной траектории по ненаблюдаемым целям (в окопах, в оврагах или на обратных скатах высот) необходимый угол возвышения оружия придается по отвесу прицела. Деривация гранаты учитывается в прицеле автоматически при установке прицела.

На приклад автомата устанавливается резиновый затыльник для ослабления воздействия отдачи гранатомета на плечо стрелка, а также уменьшения усилий, воспринимаемых прикладом при стрельбе с упором в твердый грунт.

В отличие от американского прототипа, при разработке советского гранатометного комплекса конструкторы, не будучи связанны со старым боеприпасом, решили создать выстрел принципиально новой конструкции на основе предложений К.В.Демидова.

Двухкамерный баллистический двигатель, который образуют хвостовик гранаты и казенник гранатомета, обеспечил, при практически равной начальной скорости выстрела с американским аналогом, уменьшение отдачи и возможность повышения массы осколочной гранаты. Кроме того, размещение метательного заряда в хвостовике гранаты исключило такую операцию, как экстракция стреляной гильзы. После очередного выстрела стрелок должен только достать очередную гранату из сумки, вставить ее в дульную часть гранатомета и нажатием дослать ее до упора в ствол.

Производство гранатомета было освоено Тульским оружейным заводом. Пехотинцы, вооруженные стрелково-гранатометными комплексами, получили возможность поражать живую силу и огневые средства, не только открыто расположенные, но и находящиеся в полевых укрытиях открытого типа и за различными преградами. Создание впоследствии, помимо осколочных, и других типов гранат различного назначения и поражающего действия существенно расширило возможности пехоты по поражению противника.

40-мм выстрел с осколочной гранатой ВОГ-25 имеет гранату с выступами на ведущем пояске. Это позволило стабилизировать полет гранаты вращением, без создания излишнего давления в канале ствола и сделать гранатомет относительно легким. Головной взрыватель ударного действия с дальним взведением (в 10–40 м от дульного среза) и самоликвидацией. Он обеспечивает безопасность обращения с гранатой при транспортировке и мгновенный ее подрыв при попадании в преграду. Радиус сплошного поражения осколками, образующимися от организованного дробления корпуса, составляет 6 м.

В дополнение к выстрелу ВОГ-25, с целью повышения эффективности поражения живой силы в сооружениях открытого типа и залегшей за укрытиями местности, был разработан и принят на вооружение выстрел с «подпрыгивающей» гранатой – ВОГ-25П. При попадании в грунт и срабатывании взрывателя подрывается специальный заряд. Он подбрасывает гранату на высоту 0,5–1,5 м, где и происходит подрыв основного заряда. При разрыве гранаты в воздухе значительно повышается плотность осколочного поля и вероятность поражения цели.

В начале 2000-х в НПО «Прибор» для замены выстрелов ВОГ-25 и ВОГ-25П были разработаны модернизированные выстрелы ВОГ-25М, ВОГ-25ПМ. Они имеют новый унифицированный корпус с организованным дроблением при подрыве. Количество осколков и их энергия обеспечивают в 1,5 раза большую вероятность поражения живых целей, чем у гранат ВОГ-25. Граната ВОГ-25ПМ, как и граната ВОГ-25П, имеет специальный заряд, обеспечивающий подбрасывание гранаты над грунтом перед подрывом.

Механизм взрывателя новых гранат обеспечивает его взведение в 10–40 м от дульного среза гранатомета и их надежный подрыв при встрече с различными преградами, в том числе, снегом и водной поверхностью. В случае несрабатывания взрывателя в течение 14–19 с происходит самоликвидация гранаты. Взрыватель обеспечивает безопасность обращения с гранатой, заряженной в гранатомет.

Для повышения тактической самостоятельности мелких подразделений пехоты и для выполнения специальных задач различными силовыми ведомствами, на вооружении которых имеются подствольные гранатометы, в первом десятилетии 2000-х во ФГУП «ФНПЦ «Прибор» и в Научно-исследовательском институте прикладной химии (НИИПХ, г. Сергиев Посад) была создана гамма боеприпасов различного специального назначения – выстрелы с фугасной, термобарической, зажигательной, свето-звуковой, осветительной и сигнальной гранатами.

Выстрелы ВФГ-25 с фугасной и ВГ-40ТБ с термобарической боевой частью обеспечивают поражение противника, находящегося на открытой местности, в укрытиях полевого типа, в различных помещениях, в фортификационных сооружениях и за естественными препятствиями. Кроме того, они могут гарантированно уничтожать объекты небронированной техники. Особенность действия этих гранат заключается в том, что они обладают многофакторным поражением: фугасным, осколочным и зажигательным. Благодаря этому и обеспечивается их высокая эффективность при уничтожении живой силы противника и его небронированных целей.

Для создания дымовых завес на открытой местности, перед естественными и искусственными укрытиями, а также для создания очагов возгорания на местности, в помещениях и в небронированной технике, содержащих горючие и легковоспламеняемые материалы были разработаны 40-мм выстрелы ВЗГ-25 с зажигательной, ВГ-40ДЗ с дымо-зажигательной гранатами и ГД-40 дымообразующего действия. Одна граната ВЗГ-25 может обеспечить не менее 3 очагов пожара, с температурой горения состава до 2 000°C. Граната ВГ-40ДЗ обеспечивает постановку сплошной дымовой завесы длиной до 5 м и высотой до 2,5 м. Кроме того, выстрелом одной гранатой создается до 10 очагов возгорания. Дальность стрельбы этими гранатами составляет от 50 до 400 метров.

Для мгновенного создания дымовой завесы в случае необходимости скрытия маневра своих подразделений был создан выстрел ГДМ-40 с дымовой гранатой мгновенного действия. Эта граната обеспечивает в течение 1…2 секунд после выстрела образование на дальности 40…50 м сплошного аэрозольно-дымового облака размерами до 10 м в длину и до 3 м в высоту. Время существования облака составляет 20…30 с, что вполне достаточно для совершения маневра и выхода из-под огня противника.

Временная нейтрализация противника обеспечивается при взрыве свето-звуковых гранат ВГ-40СЗ и ГЗС-40. Поражение живой цели осуществляется яркой ослепляющей вспышкой и высоким уровнем звука. На расстоянии 10 м от места разрыва гранаты уровень звука составляет не менее 135 дБ. Одновременное воздействие этих двух факторов обеспечивает временную потерю ориентации и подавление психо-волевой устойчивости человека.

Для подачи свето-звуковых сигналов и освещения местности при стрельбе из подствольных гранатометов были разработаны комбинированные выстрелы с сигнальным патроном, специальным сигнальным патроном, осветительным беспарашютным и парашютным патронами.

Комбинированный сигнальный патрон к подствольному гранатомету предназначен для одновременной подачи цветового огневого и отраженного радиолокационного сигналов. После выстрела из такого патрона на высоте 300 м загорается яркая звездка красного цвета, время горения которой составляет не менее 6 секунд. Кроме того, при срабатывании патрона образуется облако радиоотражающих диполей площадью не менее 10–12 м2. Это облако обеспечивает прием отраженного радиосигнала на дальности не менее 10–12 км. Горение звездки можно увидеть невооруженным взглядом в дневное время на расстоянии до 3 км, а в ночное время – почти за 10 км.

Для обеспечения освещения местности и подсветки целей в ночное время разработаны специальные парашютные и беспарашютные осветительные патроны. Их основное отличие в продолжительности времени освещения местности, дальности и высоте постановки факела. Оба типа осветительных патронов, обеспечивают радиус освещения местности до 250 м с уровнем освещенности не менее 1 лкс. Дальность постановки факела для осветительного беспарашютного и осветительного парашютного патрона составляет 200 и 400 м соответственно, а для парашютного осветительного патрона увеличенной дальности 500, 800 и 1200 м. Время освещения местности для беспарашютного патрона не менее 9 с, а парашютного – не менее 20 с.

Для обучения используются выстрелы ВОГ-25 с инертной гранатой или практический выстрел ВУС-25. Практический выстрел может также использоваться для целеуказания. Для этого он имеет дымовой заряд, который в течение 10–15 секунд обеспечивает образование облачка дыма красно-оранжевого цвета. Их баллистика соответствует боевым гранатам.

Подствольные гранатометы ГП-25, начав с чисто противопехотных задач, стали незаменимым огневым средством отделения пехоты. Их основное тактическое предназначение в общевойсковом бою, при дальности стрельбы до 400 м, заключается в перекрытии зоны, недоступной для броска ручной гранаты, до рубежа безопасного удаления от разрывов снарядов своей артиллерии. Создание в последнее время целой гамы специальных боеприпасов различного назначения, значительно расширили их возможности, сделали их востребованными и в специальных подразделениях правоохранительных органов.

Сегодня на смену гранатометам ГП-25 на вооружение различных силовых структур поступают гранатометы ГП-30М и ГП-34. Для стрельбы из них используются все перечисленные типы гранат.

tvzvezda.ru

40-мм подствольный гранатомет ГП-25

В 1960-х годах ХХ века началась проработка вариантов подствольного гранатомета — после сообщений о применении американского 40-мм ХМ148 во Вьетнаме.

Было создано несколько образцов СГК под АК:

КБ	обозначение опытного образца	Войсковое обозначение	Калибр, мм	Граната (индекс)	Примечание
ЦКИБ СОО	ТКБ-048		40	ОКГ-40 (ТКБ-047)	В. Ребриков. Подствольный, 1966 г. Дульнозарядный, с нарезным стволом. Для автомата АКМ/АКМС
ЦКИБ СОО	ТКБ-048М	Искра	40	ОКГ-40 (ТКБ-047)	Тема «Искра», 1967 г. Длина ствола – 140 мм, дальность стр. – 50-400 м. Возможна стрельба головной частью гранаты ПГ-7
ЦКИБ СОО	ТКБ-048М	Искра	40	ОКГ-40 (ТКБ-047)	Опытный, 1968 г. С глушителем звука выстрела ТКБ-069 (В.Н. Телеш, тема «Факел»»). Работы по «Искре» прекращены в 1971 г.
ЦКИБ СОО	ТКБ-069		40		В.Н. Телеш. Опытный, сер. 60-х гг. Подствольный, прицельная дальность стр. – 400 м. Вес – 1,115 кг
ЦКИБ СОО	ТКБ-0121		40		В.Н. Телеш. Опытный, 1970 г.

В 1971 г. было выдано задание на разработку 40-мм подствольного гранатомета по ОКР «Костер». В Центральном конструкторско-исследовательском бюро спортивного и охотничьего оружия (ЦКИБ СОО, г. Тула) эту работу возглавил конструктор В.Н. Телеш, как уже имевший опыт создания СГК. Работы велись совместно с ГНПП «Прибор» (Москва). Результатом стало принятие на вооружение в 1978 г. однозарядного гранатомета ГП-25 «Костер», предназначенного для использования в комплексе с автоматами АКМ, АКМС, АК-74 и АКС-74. Однако массовые поставки гранатометов в войска начались только в 1980 г. — этого потребовал опыт первых месяцев боев в Афганистане. Производство гранатомета наладил Тульский оружейный завод.

40-мм подствольный гранатомет ГП-25 является индивидуальным оружием и предназначен для уничтожения открытой живой силы, а также живой силы, находящейся в открытых окопах, траншеях и на обратных скатах местности.

Гранатомет применяется в комплексе с 7,62-мм и 5,45-мм автоматами Калашникова (АКМ, АКМС, АК74 и АКС74). При присоединенном подствольном гранатомете автоматчик в зависимотси от поставленной задачи может вести огонь как из гранатомета, так и из автомата.

Для стрельбы из подствольного гранатомета применяются выстрелы ВОГ-25 (7П17), ВОГ-25П (7П24 «Подкидыш»), ВОГ-25М, ВОГ-25ПМ с осколочной гранатой, снабженной головным взрывателем мгновенного действия с самоликвидатором.

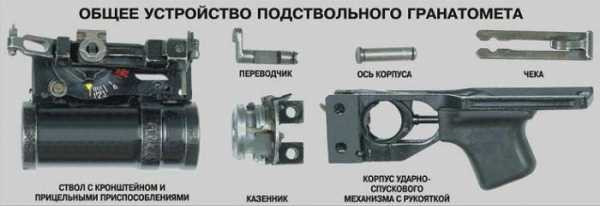

Гранатомет состоит из 3 основных частей:

ствола с прицельными приспособлениями и кронштейном для крепления гранатомета на автомате
казенника
корпуса ударно-спускового механизма с рукояткой

Комплект гранатомета состоит из:

Гранатомет ГП-25
Резиновый затыльник с ремнем
Направляющий стержень возвратной пружины с защелкой
Сумка для гранатомета (индекс ГРАУ 6Ш47)
Сумка для выстрелов (индекс ГРАУ 6Ш48)
Банник

Ствол имеет длину 205 мм (около 5 калибров гранатомета), в его канале сделано 12 винтовых нарезов правого вращения. Выстрел, вложенный в ствол, удерживается в нем подпружиненным фиксатором. При необходимости выстрел можно извлечь из ствола с помощью экстрактора — особого стержня с клавишей под палец. Надавливая экстрактором на фиксатор, освобождают гранату и извлекают ее из ствола.

Кронштейн с ограждением служит для крепления гранатомета на оружии — он устанавливается на цевье автомата, а его защелка фиксирует положение ГП-25 под стволом. Впереди кронштейн имеет пружинный амортизатор.

Ударно-спусковой механизм — самовзводный, куркового типа. При нажатии на прямолинейно движущийся спуск тот своим зацепом оттягивает назад курок, сжимая боевую пружину. При дальнейшем отводе спуска назад курок срывается с зацепа. Поворачиваясь, он посылает вперед шарнирно связанный с ним ударник, разбивающий капсюль выстрела. С левой стороны корпуса расположен флажок предохранителя на два положения — «ПР» (предохранение) и «ОГ» (огонь). В положении «ПР» предохранитель запирает курок. Есть и своего рода автоматический предохранитель: специальная система рычагов блокирует курок при неправильном присоединении ГП-25 к автомату.

Индекс ГРАУ гранатомета ГП-25 — 6Г15. Проект гранатомета ГП-25 получил название «Костер».

Технические характеристики

Наименование характеристики	Ед.измерения	Значение
Калибр гранатомета	мм	40
Длина нарезной части канала ствола	мм	98
Число нарезов		12
Масса гранатомета без затыльника	кг	1,5
Длина гранатомета	мм	323
Прицельная дальность стрельбы	м
максимальная		400
минимальная при навесной траектории		200
Боевая скорострельность	выстр./мин	4-5
Носимый боекомплект	выстр.	10
Начальная скорость полета гранаты	м/с	76

Для удобства стрельбы к корпусу ударно-спускового механизма крепится пластиковая пустотелая пистолетная рукоятка с отверстием под большой палец. Стрелок-правша «работает» с рукояткой и спуском кистью левой руки. Прицельные приспособления рассчитаны на стрельбу прямой или полупрямой наводкой. Они установлены на левой стенке кронштейна, здесь же нанесена дистанционная шкала в виде дуги с делениями. Для прямой наводки служат откидной целик и подвижная мушка. При установке прицела на дальность особый кулачок несколько смещает корпус мушки в сторону: таким образом вводится поправка на деривацию гранаты. Полупрямая наводка осуществляется: по направлению — с помощью целика и мушки, по дальности — с помощью дистанционной шкалы и отвеса, подвешенного на оси прицела (метод «квадранта»). Полупрямая наводка производится при навесной стрельбе. Максимальная прицельная дальность как настильной, так и навесной стрельбы составляет 400 м, минимальная дальность навесной стрельбы — 150-200 м. О кучности стрельбы можно судить по таким цифрам: на дальности 400 м срединные отклонения точек попадания гранат составляют: по дальности — 6,6 м, по фронту — 3 м. Для сравнения: стрельба из 30-мм автоматического гранатомета АГС-17 «Пламя» на той же дальности дает срединные отклонения: 4,3 м по дальности и 0,2 м по фронту. Следует учитывать, что при крутой траектории большое влияние на полет гранаты и результаты стрельбы оказывает боковой ветер. Поправки на боковой ветер можно внести смещением мушки.

Специальные меры приняты для смягчения действия отдачи гранатомета на стрелка и на автомат. На приклад автомата крепится резиновый затыльник; причем конструкция затыльника позволяет крепить его как на деревянный или пластмассовый приклад АКМ и АК-74, так и на складные приклады АКМС и АКС-74. Рамка корпуса ударно-спускового механизма ГП-25 предохраняет от повреждений цевье автомата, а упругий вкладыш рамки смягчает удар о ствольную коробку при выстреле из гранатомета. При испытаниях ГП-25 в войсках выявилось еще одно неприятное действие отдачи — при выстреле из гранатомета срывалась крышка ствольной коробки автомата, удерживаемая, как известно, головкой стержня возвратной пружины. Пришлось ввести в принадлежность гранатомета специальный стержень с зацепом, которым заменяют обычный при установке ГП-25. Для нового автомата АК74М такой стержень стал стандартным.

Боекомплект в 10 выстрелов переносится стрелком в «сумке», представляющей собой две матерчатые кассеты с гнездами для выстрелов, по 5 в каждой. Кассеты располагаются на ремнях по обеим сторонам корпуса стрелка, так что выстрелы доступны, в каком бы положении стрелок не находился. В разгрузочных жилетах также могут выполняться специальные карманы под выстрелы к ГП-25. Огонь из ГП-25 ведется из положения стоя, с колена или сидя. Стрельба прямой наводкой, по настильной траектории ведется, как правило: на дальности до 200 м — с упором приклада в плечо, 200-400 м — «из-под руки», т.е. с прикладом, зажатым под мышкой. Стрельба по крутой траектории — с упором приклада в грунт, борт или крышу БМП (БТР). В мотострелковом отделении ГП-25 вооружены два стрелка, так что «подствольники» делают самостоятельнее самые мелкие подразделения, служат им средством поддержки и «штурмовым оружием» в ближнем бою, играющем наибольшую роль в современной тактике.

Невысокая начальная скорость гранаты способствует стрельбе под большими углами — траектория не поднимается слишком высоко, полетное время сокращается и граната меньше сносится ветром. Но при встречном ветре снос гранаты становится опасным для гранатометчика. Гранатомет не только увеличивает общую массу оружия (автомат АКМ или АК-74 с ГП-25 весит 5,1 кг), но и смещает центр тяжести вперед-вниз. Соответственно смещается вниз и средняя точка попаданий — оружие начинает «низить», особенно при стрельбе без упора. Стрелку-гранатометчику следует привыкнуть к стрельбе из своего автомата. Однако приноровившись, он может обнаружить, что стрельба очередями стала намного кучнее — естественный результат утяжеления оружия и указанного смещения центра тяжести.

ogorin.ru

На что способен подствольный гранатомет ГП-25

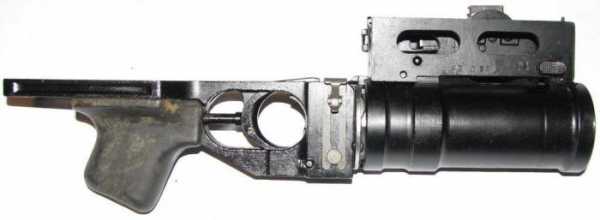

Подствольный гранатомет ГП-25 / Фото: vpk-news.ru

Ружейные гранатометы, как средство повышения тактической самостоятельности и огневой мощи мелких подразделений пехоты, были созданы еще в ходе первой мировой войны. Первые ружейные гранатометы закреплялись на дульной части ствола и получили наименование – надульные гранатометы. Для стрельбы гранатой использовались специальные холостые патроны.

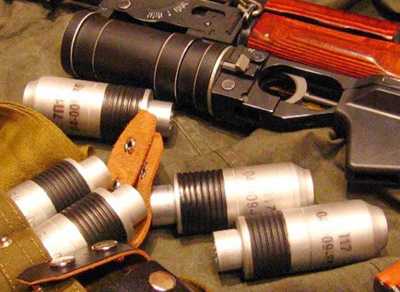

Боеприпасы подствольного гранатомета ГП-25 / Фото: vpk-news.ru

Сигнальный патрон обеспечивает подачу сигнала красного или зеленого цвета. Высота подъема звездки до 200 м, время горения не менее 10 с. Такой сигнал виден днем на дальности до 3 км и ночью до 10 км.Для обеспечения освещения местности и подсветки целей в ночное время разработаны специальные парашютные и беспарашютные осветительные патроны. Их основное отличие в продолжительности времени освещения местности, дальности и высоте постановки факела. Оба типа осветительных патронов, обеспечивают радиус освещения местности до 250 м с уровнем освещенности не менее 1 лкс. Дальность постановки факела для осветительного беспарашютного и осветительного парашютного патрона составляет 200 и 400 м соответственно, а для парашютного осветительного патрона увеличенной дальности 500, 800 и 1200 м. Время освещения местности для беспарашютного патрона не менее 9 с, а парашютного – не менее 20 с.

МОСКВА, «Общероссийская еженедельная газета ВПК», Виктор Кораблин
12

www.globalwarnews.ru

ГП-25 (подствольный гранатомёт) — это… Что такое ГП-25 (подствольный гранатомёт)?

ГП-25 (подствольный гранатомёт)

ГП-25 «Костер» (Индекс ГРАУ — 6Г15) — однозарядный 40-мм гранатомёт, предназначен для использования в комплексе с автоматами АКМ, АКМС, АК-74. Относится к дульно-зарядным нарезным системам, используется для уничтожения живой силы противника и небронированной техники.

Система

Гранатомёт ГП-25 конструктивно состоит из трех частей: стального ствола с кронштейном и прицелом, казенника и ударно-спускового механизма, собранного в отдельном корпусе. Для переноски в походном положении гранатомёт разбирается на две части: одну составляет ствол, другую — собранные вместе казённик и корпус ударно-спускового механизма. Ствол имеет длину 205 мм (около 5 калибров гранатомёта), в его канале сделано 12 винтовых нарезов правого вращения. Выстрел, вложенный в ствол, удерживается в нем подпружиненным фиксатором. При необходимости выстрел можно извлечь из ствола с помощью экстрактора — особого стержня с клавишей под палец. Кронштейн с ограждением служит для крепления гранатомета на оружии — он устанавливается на цевье автомата, а его защелка фиксирует положение ГП-25 под стволом. Впереди кронштейн имеет пружинный амортизатор. Ударно-спусковой механизм — самовзводный, куркового типа. При нажатии на прямолинейно движущийся спуск тот своим зацепом оттягивает назад курок, сжимая боевую пружину. При дальнейшем отводе спуска назад курок срывается с зацепа. Поворачиваясь, он посылает вперед шарнирно связанный с ним ударник, разбивающий капсюль выстрела. С левой стороны корпуса расположен флажок предохранителя на два положения, специальная система рычагов блокирует курок при неправильном присоединении ГП-25 к автомату. Для удобства стрельбы к корпусу ударно-спускового механизма крепится пластиковая пустотелая пистолетная рукоятка. Прицельные приспособления рассчитаны на стрельбу прямой или полупрямой наводкой. Они установлены на левой стенке кронштейна, здесь же нанесена дистанционная шкала в виде дуги с делениями. Для прямой наводки служат откидной целик и подвижная мушка. При установке прицела на дальность особый кулачок несколько смещает корпус мушки в сторону: таким образом вводится поправка на деривацию гранаты. Полупрямая наводка осуществляется: по направлению — с помощью целика и мушки, по дальности — с помощью дистанционной шкалы и отвеса, подвешенного на оси прицела (метод «квадранта»). Полупрямая наводка производится при навесной стрельбе. Максимальная прицельная дальность как настильной, так и навесной стрельбы составляет 400 м, минимальная дальность навесной стрельбы — 150—200 м. На дальности 400 м срединные отклонения точек попадания гранат составляют: по дальности — 6,6 м, по фронту — 3 м.

Тактико-технические характеристики

Калибр:40 мм
Длина оружия: 323 мм
Длина ствола: 205 мм
Масса оружия:неснаряженный-1,50 кг;снаряженный-1,76 кг
Масса боеприпаса:0,255 кг
Начальная скорость: 76 м/с
Максимальная дальность настильной стрельбы (эффективная): 150 м
Дальность навесной стрельбы: 175-400 м
Боеприпас: ВОГ-25, ВОГ-25П

ГП-30

В 1989 году на вооружение был принят усовершенствованный гранатомёт ГП-30 «Обувка», имеющий меньшую массу и более простую конструкцию.

См. также

Wikimedia Foundation. 2010.

Веселовский, Степан Борисович
Соколов, Григорий Липманович

Смотреть что такое «ГП-25 (подствольный гранатомёт)» в других словарях:

Подствольный гранатомёт — Подствольный гранатомёт гранатомёт, выполненный в виде дополнительного узла, устанавливаемого на ручное оружие, обычно на автомат. Подствольный гранатомёт используется для уничтожения живой силы противника и небронированной техники. В … Википедия
Подствольный гранатомет — Подствольный гранатомёт гранатомёт, выполненный в виде дополнительного узла, устанавливаемого на ручное оружие, обычно на автомат. Подствольный гранатомёт используется для уничтожения живой силы противника и небронированной техники. В качестве… … Википедия
Гранатомётчик — Старинные кремнёвые гранатомёты XIX в. РПГ 7 Гранатомёт огнестрельное оружие, предназначенное для поражения техники, сооружений или живой силы противника с помощью выстрела гранатой (гранатомётным выстрелом). Прообразом гранатомета являются… … Википедия
Гранатомёт — РПГ 7 … Википедия
гранатомёт подствольный ГП-25 «Костёр» — гранатомёт подствольный ГП 25 «Костёр» 1978 В результате работы коллективов конструкторов ЦКИБ СОО г.Тула и ГНПП «Прибор» г.Москва были разработаны, успешно испытаны и в 1978 году по результатам ПИ рекомендованы на вооружение… … Военная энциклопедия
гранатомёт подствольный ГП-30 «Обувка» — гранатомёт подствольный ГП 30 «Обувка» 1989 В 1985 г. МО поставило перед промышленностью задачу по модернизации гранатомёта ГП 25. В результате в 1987 г. появляется новый гранатомёт, с успехом полигонные испытания.… … Военная энциклопедия
Гранатомёт PALLAD — wz. 8 … Википедия
M320 — Гранатомёт M320 M320 со съёмным прикладом Тип: гранатомёт … Википедия
Подствольник — Подствольный гранатомёт гранатомёт, выполненный в виде дополнительного узла, устанавливаемого на ручное оружие, обычно на автомат. Подствольный гранатомёт используется для уничтожения живой силы противника и небронированной техники. В качестве… … Википедия
XM148 — Гранатомёт, 40 мм, XM148 Гранатомёт XM148. Тип: Гранатомёт … Википедия

dic.academic.ru

Подствольный гранатомет ГП — 25, ГП-30, ГП-34

Подствольный гранатомет ГП 25 предназначен для поражения открыто расположенной живой силы, а также живой силы, находящейся в открытых окопах, траншеях, на обратных скатах местности. Разработал конструкцию гранатомета В. Н. Телеш, серийно гранатомет производиться Тульским оружейным заводом. На вооружение Советской армии ГП — 25 был принят в 1978 году, состоит на вооружении Российской армии, также поставляется на экспорт.

Гранатомет ГП — 25 используется в комплексе с автоматами АКМ, АКМС, АКС-74, АК-74. Состоит из трех основных частей: стального ствола с кронштейном и прицелом, казенника и ударно — спускового механизма, собранного в отдельном корпусе. Для переноски в походном положении гранатомет разбирается на две части: ствол и собранные вместе казенник с корпусом ударно-спускового механизма. Для смягчения отдачи при выстреле на приклад автомата одевается резиновый затыльник. Заряжание гранатомета производится с дульной части ствола. Для разряжания гранатомета на левой стороне мортирки есть специальный толкатель, при нажиме на который граната выталкивается из ствола. Стрельба из гранатомета ГП — 25 ведется по настильной и навесной траектории, для чего на прицеле гранатомета есть две шкалы, прицел расположен с левой стороны.

Для стрельбы из гранатомета ГП — 25 применяются выстрелы ВОГ — 25, ВОГ — 25М, ВОГ — 25П, ВОГ-25ПМ и другие. Более подробная информация о выстрелах к гранатомету ГП — 25 собрана на отдельной странице, выстрелы к подствольному гранатомету ГП-25 и разработанному на его базе оружию. Особенностью всего семейства выстрелов ВОГ 25 является то, что при выстреле гильза улетает через ствол гранатомета вместе с гранатой, что позволило отказаться от механизма выброса стрелянной гильзы. Это положительно сказалось на массе гранатомета и его скорострельности.

Гранатомет	ГП-25	ГП-30	ГП-30М	ГП-34
Калибр, мм	40	40	40	40
Длина, мм	323	276	280	315
Длина ствола, мм	205	205
Ширина, мм	76	68	69
Высота, мм*	120	147	130
Масса без затыльника, кг	1,5	1,3	1,58	1,4
Начальная скорость полета гранаты, м/сек	76	76	76	76
Скорострельность, выстрелов в минуту	4-5	4-5	4-5	5-6
Прицельная дальность стрельбы, метров	400	400	400	400

Подствольный гранатомет ГП-30 — Облегченный вариант, прицел упрощен и перенесен на правую сторону.

Подствольный гранатомет ГП-30У «Гранат» — экспортный вариант ГП-30, предназначенный для использования в комплексе с иностранными автоматами.

Подствольный гранатомет ГП — 34 — дальнейшее развитие гранатомета ГП-30. Усовершенствован ударно — спусковой механизм и экстрактор. Внешне очень похож с ГП-30, отличить можно по форме кнопки толкателя экстрактора — банника и по креплению шкалы прицела. У ГП — 30 кнопка маленькая по центру оси банника — экстрактора, у ГП-34 она побольше и вниз вытянута.

Автомат Никонова АН-94 с подствольным гранатометом ГП-34 (обратите внимание на прицел, вынесен на правую сторону — значит ГП-30 или 34, если прицел слева от ствола, значит ГП — 25)

gundata.ru

Выстрел ВОГ — 25 к подствольному гранатомету ГП-25 и разработанному на его базе оружию

Подствольный гранатомет ГП-25 был принят на вооружение Советской армии в 1978 году. Для стрельбы из гранатомета применяется выстрел ВОГ-25, и его прыгающая модификация ВОГ-25П. Оба выстрела снаряжены осколочной гранатой. Позже, начиная с конца 1990х годов, для отстрела при помощи мортирки гранатомета ГП-25 были разработаны различные не летальные выстрелы со свето — звуковыми, дымовыми и осветительными гранатами. Общей особенностью всего семейства выстрелов ВОГ 25 и прочих выстрелов, разработанных для отстрела при помощи мортирки гранатомета ГП-25 является то, что при выстреле гильза метательного порохового заряда улетает через ствол вместе с гранатой. Эта конструктивная особенность выстрелов к гранатомету ГП-25 позволила отказаться от механизма выброса стрелянной гильзы, что положительно сказалось на общей массе гранатомета и его скорострельности.

В обзоре представлены следующие выстрелы:

ВОГ — 25, ВОГ — 25П с осколочной гранатой

ВОГ-25И — инертная для учебной стрельбы.

Выстрел «Гвоздь» — снаряжен газовой гранатой со слезоточивым газом CS раздражающего действия

Выстрел ВГ-40МД — снаряжен дымовой гранатой, разработка НИИ Прикладной химии.

Выстрел ВГ-40СЗ — снаряжен светозвуковой гранатой, разработка НИИ Прикладной химии.

Выстрел ВГ-40ОП — снаряжен осветительной гранатой на парашюте, разработка НИИ Прикладной химии.

Выстрел ГДМ-40 — для мгновенной постановки дымовой завесы, разработка НИИ Прикладной химии.

Выстрел ВКЭ-40 — выстрел кассетный элементный, с раздражающим газом и светозвуковыми гранатами

Выстрел АСЗ-40 Свирель — выстрел с акустической светозвуковой гранатой

Автомат АК-74М с подствольным гранатометом ГП-25

Выстрелы ВОГ-25 и ВОГ-25П

Выстрелы ВОГ-25 и ВОГ-25П состоят из корпуса, внутри которого помещена граната осколочного действия. В дно корпуса ввинчен метательный пороховой заряд. В носовой части корпуса у ВОГ-25 размещен взрыватель ВМГ-К, который срабатывает при ударе о преграду, у ВОГ-25П в головной части взрыватель ВМГ-П который, при ударе о преграду, своим вышибным пороховым зарядом выстреливает гранату вверх на 1,5 метра и после этого происходит подрыв гранаты, что увеличивает эффективность поражения осколками. Оба взрывателя имеют самоликвидатор, который срабатывает через 14-19 секунд после отстрела гранаты.

Тактико — технические характеристики ВОГ-25 и ВОГ-25П:

	ВОГ — 25	ВОГ — 25П
Длина, мм	102	122
Масса выстрела, гр.	255	278
Масса заряда ВВ, гр.	48	37
Зона поражения осколками, метров	6	6
Начальная скорость полета, м/с	76,5	75
Наибольшая дальность полета, м.	400	400
Дальность взведения запала, м.	10-40	10-40
