Палубный истребитель Су-33: летно-технические характеристики

Постройка двух опытных Су‑27К была выполнена в ОКБ в кооперации с серийным заводом в 1986‑1987 годах. Первый полет на опытном самолете был совершен 17 августа 1987 года. В ходе заводских летно‑конструкторских испытаний самолета, 1 ноября 1989 года впервые в СССР на нем была выполнена посадка на палубу ТАвКр "Тбилиси" (позднее переименованного в "Адмирал флота Советского Союза Кузнецов").

С 1989 года на заводе в Комсомольске‑на‑Амуре началось производство установочной партии Су‑27К. Государственные испытания Су‑27К проводились в 1991‑1994 годах. В апреле 1993 года с завода в Комсомольске‑на‑Амуре летчикам авиации Северного флота была передана первая партия корабельных истребителей. 31 августа 1998 года указом президента РФ Су‑27К принят на вооружение под обозначением Су‑33.

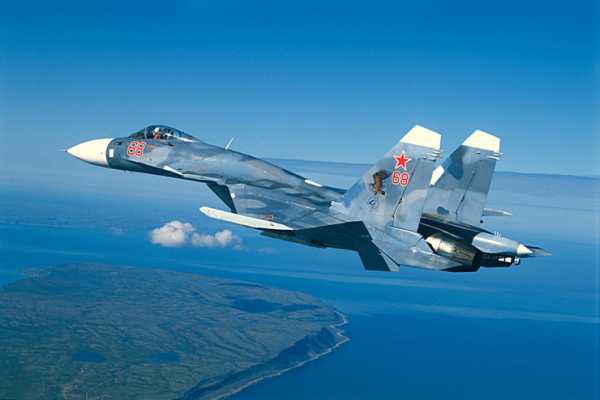

Самолет Су‑33 ‑ одноместный корабельный истребитель трамплинного взлета и аэрофинишерной посадки, со складыванием крыла и горизонтального оперения (для ангарного хранения).

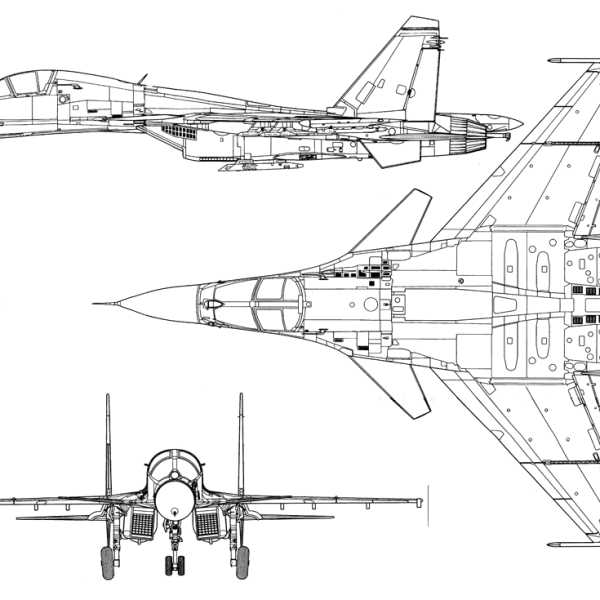

Истребитель создан по нормальной аэродинамической схеме. На нижней поверхности центральной балки размещены узлы крепления тормозного гака.

Трапецевидное крыло, имеющее развитые наплывы и плавно сопрягающееся с фюзеляжем, образует единый несущий корпус. Переднее горизонтальное оперение установлено в наплывах крыла и увеличивает как маневренные характеристики самолёта, так и подъёмную силу планера.

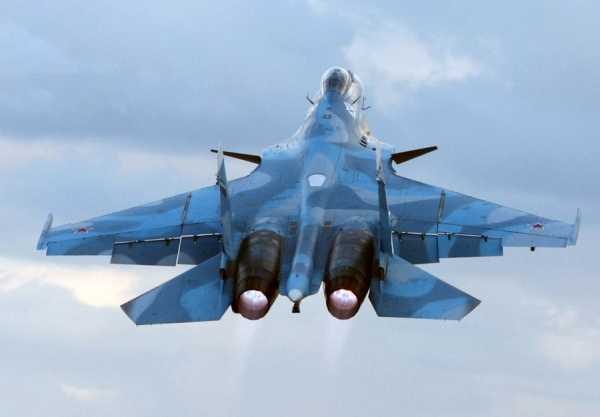

Истребитель Су‑33 оснащен двумя двухконтурными турбореактивными двигателями с форсажными камерами. Они находятся в разнесенных мотогондолах, что снижает их взаимное влияние. Истребитель оснащен регулируемыми воздухозаборниками, что позволяет ему развивать скорость, более чем в два раза превышающую скорость звука. Воздухозаборники размещены под наплывами крыла и оснащены защитными решётками, предотвращающими попадание посторонних предметов в двигатель на взлетно‑посадочных режимах.

По сравнению с Су‑27 на палубном самолете усилено шасси. Основные опоры оснащены колесами уменьшенного диаметра, носовая опора имеет два колеса и может поворачиваться на угол +/‑60 градусов, обеспечивая повышенную маневренность самолета на палубе. Давление в пневматиках, по сравнению с Су‑27, повышено.

В кабине самолета установлено усовершенствованное катапультное кресло К‑36К, спинка которого наклонена на угол 30 градусов, что позволяет летчику легче выдерживать перегрузки при ведении маневренного воздушного боя.

Су‑33 оборудован системой дозаправки и передачи топлива в полете.

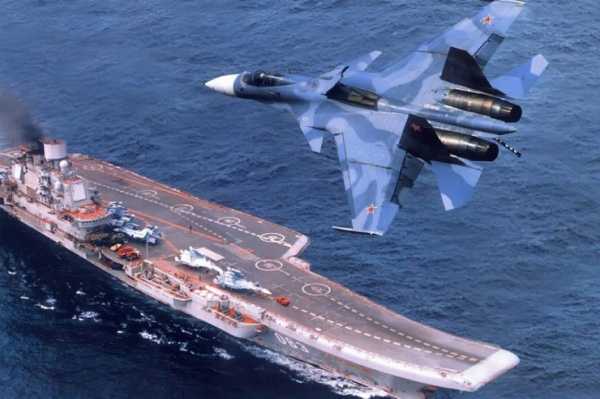

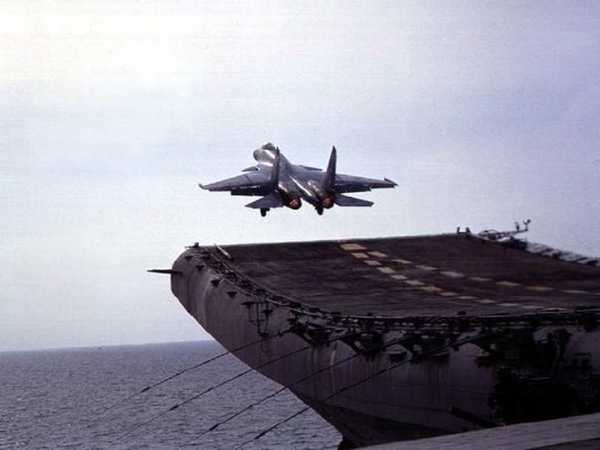

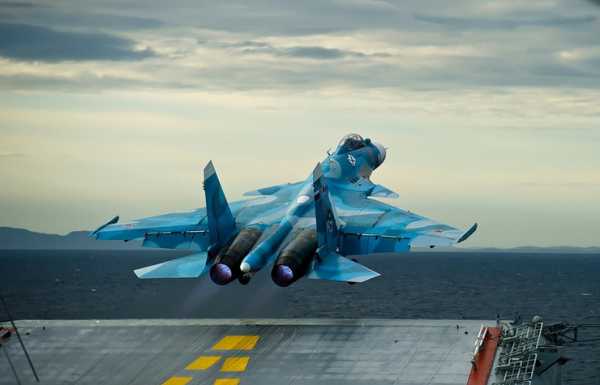

Взлет истребителя с палубы корабля производится с трех стартовых позиций: двух, обеспечивающих дистанцию разбега 105 метров, и одной ‑ 195 метров. Заход на посадку происходит по управлению со специального посадочного мостика, где команда офицеров посадки ведет управление движением самолета по траектории захода. Самолет фиксируется корабельной радиолокационной станцией и после входа в начальную часть глиссады снижения управляется посадочным радиолокатором. Кроме того, летчик визуально регулирует траекторию снижения истребителя, основываясь на наблюдении цветных огней посадочной системы "Луна‑3".

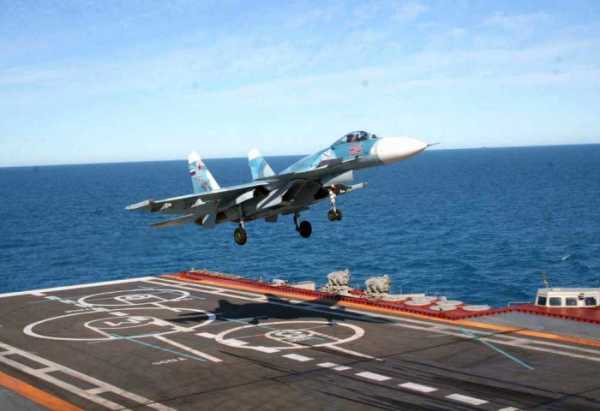

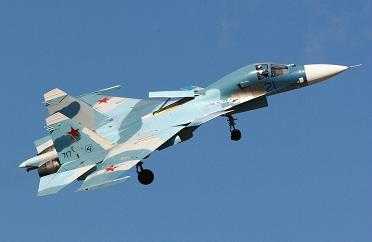

Посадка истребителя на палубу осуществляется практически без выравнивания при снижении по посадочной глиссаде с углом четыре градуса. После касания палубы Су‑33 цепляется посадочным гаком за трос аэрофинишера и тормозится на дистанции 90‑100 метров. При касании палубы летчик переводит двигатели на режим "максимал" для того, чтобы в случае незацепления гака или обрыва троса иметь возможность взлететь с посадочной палубы и уйти на второй круг.

Технические характеристики:

Экипаж — 1 человек

 Длина — 21,2 м

 Размах крыла — 14,7 м

 Высота — 5,9 м

 Максимальная взлетная масса с ВПП — 33000 кг

 Максимальная взлетная масса с палубы — 28000 кг

 Максимальная масса боевой нагрузки — 6500 кг

 Максимальная скорость полета:

 ‑ у земли — 1300 км/ч

 ‑ на высоте — 2300 км/ч

 Скорость захода на посадку — 240 км/ч

 Практический потолок (без подвесок) — 17000 м

 Максимальная дальность полета ‑ 3000 км

 Продолжительность патрулирования на удалении 250 км — 2 часа

 Длина разбега — 105 м.

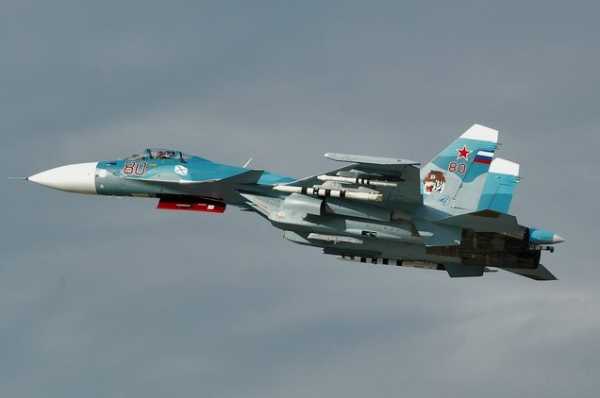

Вооружение истребителя включает встроенную пушечную установку (30 мм). Су‑33 имеет 12 точек подвеса. Он может брать на борт управляемые ракеты класса "воздух‑воздух" ‑ Р‑27Р1(ЭР1), Р‑27Т1(ЭТ1), Р‑73Э, неуправляемые снаряды ‑ С‑8КОМ, С‑8ОМ, С‑8БМ, С‑13Т, С‑13ОФ, С‑25‑ОФМ‑ПУ, авиабомбы калибра ‑ 50, 100, 250, 500 кг, разовые бомбовые кассеты РБК‑500.

Материал подготовлен на основе информации открытых источников

ria.ru

Саня Наумов: Палубный истребитель Су-33

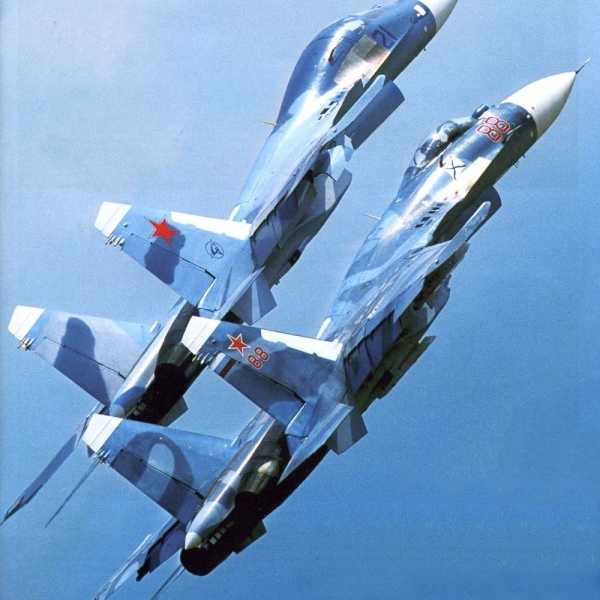

Су-33 (заводской шифр Т-10К; ранее известный как Су-27К; по кодификации НАТО: Flanker-D) — советский/российский палубный истребитель четвёртого поколения, разработанный для ВМФ России в ОКБ Сухого под руководством Михаила Симонова. Первый полёт Су-27К состоялся 17 августа 1987 года, а 1 ноября 1989 года Су-27К впервые в СССР осуществил взлёт и посадку «по-самолётному» на авианесущий крейсер «Адмирал флота Советского Союза Кузнецов». Принят на вооружение 31 августа 1998 года.

                         Истребитель Су-33 - видео

Хотя текущие планы ВМФ РФ состоят в постройке новых палубных самолетов МиГ-29К из-за их большей компактности и возможности увеличения авиакрыла авианосца «Адмирал флота Советского Союза Кузнецов», текущий парк Су-33, имеющих большую грузоподъёмность и дальность, планируется сохранять и модернизировать: для этого в 2016 году начато снова производство двигателей «АЛ-31Ф серии 3» для Су-33, а также начато обновление авионики самолета до прицельной системы СВП-24. СВП-24 содержит компьютерный баллистический вычислитель для бомбометания неуправляемыми бомбами, позволяющий добиться точности, сравнимой с корректируемыми бомбами, а также предоставляет пилоту коллиматорный прицел для атаки визуально наблюдаемых целей и жидкокристаллический экран с отображением карты для атаки целей по координатам.

Особенностью Су-33 является возможность работы как самолёта-заправщика за счёт подвесного контейнера УПАЗ. При этом сам самолёт имеет штатное оборудование для дозаправки в воздухе. Т.е. Су-33 с УПАЗ может произвести дозаправку и МиГ-29К, и другого Су-33.

Формирование требований к новому палубному истребителю

Истребитель Су-33, согласно постановлению от 18 апреля 1984 года, должен был быть разработан на основе тяжелого истребителя четвёртого поколения Су-27, который к тому времени уже прошёл испытания и был запущен в серийное производство. Су-33 должен был сохранить все достоинства и конструктивно-компоновочные решения базового истребителя Су-27. Также комиссией заказчика, которую возглавлял командующий авиацией ВМФ генерал-полковник Кузнецов, было выдвинуто требование к обеспечению высокой эффективности при выполнении задач по уничтожению надводных целей. В итоге, после доработок эскизного проекта, в феврале 1985 года проект Су-27К был утверждён главнокомандующими ВВС и ВМФ СССР.

Прототипы

В 1986 году в опытном производстве ОКБ Сухого началась сборка первого прототипа, который не оснащался складывающимся крылом и горизонтальным оперением. Сборка самолёта завершилась в 1987 году, самолёт получил обозначение Т-10К-1 и 17 августа того же года машина впервые поднялась в воздух, управляемая летчиком-испытателем В. Г. Пугачевым. При постройке опытного самолёта все новые детали производились на опытном производстве Сухого, также использовалась часть агрегатов от «обычных» Су-27, которые были поставлены с производства КнААПО. Спустя полгода к лётным испытаниям присоединился второй Су-27К, имеющий обозначение Т-10К-2, на котором уже использовалось складывающееся крыло и горизонтальное оперение. Первый полет второй экземпляр выполнил 22 декабря 1987. Летом 1988 года складывающимся крылом и горизонтальным оперением был оснащен и первый лётный образец, однако, 27 сентября 1988 (спустя месяц после начала его лётных испытаний), самолёт потерпел аварию из-за отказа гидросистем.

Первые посадка и взлет с палубы

20 октября 1989 года ТАКР «Тбилиси» (ныне «Адмирал флота Советского Союза Кузнецов») впервые покинул Черноморский судостроительный завод и вышел в море. Корабль был укомплектован ещё не всеми радиолокационными средствами и ракетным оружием, но уже имел все авиационно-технические средства, позволяющие выполнять взлеты, посадки и техническое обслуживание самолётов — аэрофинишер, стартовые задержники, газоотбойные щиты, самолётные подъёмники, а также радиотехническую систему посадки «Резистор-К42», оптическую систему посадки «Луна-3», систему видеонаблюдения и корабельные РЛС.

Спустя ровно неделю после того, как ТАКР «Тбилиси» был спущен на воду, летчик-испытатель Виктор Пугачев выполнил облет авианосца на высоте 1500 м, после чего сделал несколько кругов вокруг него на высоте 30 м над палубой и вернулся на аэродром Саки. В следующую неделю продолжались испытательные полеты над авианосцем истребителей Су-33 и МиГ-29К, а также летающих лабораторий, которые выполняли тестирование радиолокационных систем корабля, работающих для палубной авиации. В эти дни самолёты пролетали над палубой на высоте 2—3 метров, иногда даже касаясь её и проезжая по всей длине, что, фактически, можно назвать посадками, но без зацепления за аэрофинишер. Такие полеты продолжались до 31 октября 1989 года, после чего было принято решение, что и самолёт, и летчик-испытатель Виктор Пугачев, и сам авианосец готовы к выполнению первой уже «настоя

cont.ws

От А до Я - Су-33

Начиная с 1940-х гг. в Советском Союзе неоднократно поднимался вопрос о необходимости пополнения корабельного состава флота авианосцами. Однако лишь по прошествии четверти века после окончания Второй Мировой войны эта идея стала воплощаться в жизнь. По настоянию курировавшего вопросы обороны секретаря ЦК КПСС Д.Ф.Устинова дальнейшее развитие отечественного авианосного флота решили вести на основе кораблей пр.1143. К апрелю 1978 г. НПКБ подготовило техническое предложение по тяжелому авианосному крейсеру пр.1143.5 Изначально в авиагруппу должны были входить СВВП Як-41, вертолеты Ка-27 и самолеты катапультного взлета типа Су-27К и Су-25К. Однако ММЗ им. А.И.Микояна выступил с предложением создать палубную машину на базе МиГ-29 для дополнения более дорогих и тяжелых Су-27К, и предложение было принято. Позже из-за уменьшения водоизмещения катапульты из проекта были убраны и для истребителей был принят взлет с трамплина.

18 апреля 1984 г. вышло постановление ЦК КПСС и Совмина СССР, которым ММЗ «Кулон» им. П.О.Сухого поручалась разработка, постройка и испытания корабельного истребителя с большой дальностью полета Су-27К. Он предназначался для обеспечения противовоздушной обороны авианосной корабельной группировки в любых погодных условиях, днем и ночью, в диапазоне высот от 30 м до 27 км, борьбы с самолетами и вертолетами противолодочной обороны, транспортной авиацией, самолетами радиолокационного дозора, а также сопровождения авиации берегового базирования и ведения воздушной разведки. Самолет создавался на базе истребителя Су-27 с сохранением на первом этапе существующей системы вооружения. В дальнейшем его предполагалось оснастить управляемым оружием класса «воздух-поверхность», предназначенным для модернизированного Су-27М.

В ОКБ корабельный истребитель получил шифр Т-10К. Все работы по нему возглавлял Генеральный конструктор Михаил Симонов. Руководителем темы был назначен Константин Марбашев. В феврале 1985 г. эскизный проект Су-27К был утвержден Главнокомандующими ВВС и ВМФ, после чего ОКБ Сухого приступило к рабочему проектированию корабельного истребителя. Постройка опытных машин велась ОКБ в кооперации с КнААПО им. Ю.А.Гагарина. в то же время начались испытания по программе Су-27К на комплексе «Нитка». Летом 1987 г. первый опытный самолет Т-10К-1 был готов к полетам. В целом, начавшиеся испытания подтвердили, как и ожидали конструкторы, что летные характеристики потяжелевшего после всех доработок более чем на 3 т самолета несколько ухудшились по сравнению с серийным Су-27. однако новая механизация крыла и ПГО позволили уменьшить скорость захода на посадку до 240 км/ч – на 30 км/ч. Осенью 1989 г. был проведен первый этап летно-конструкторских испытаний (ЛКИ) Су-27К непосредственно на ТАКР «Тбилиси». 1 ноября 1989 г. Виктором Пугачевым была осуществлена первая посадка на палубу. Параллельно с началом морской части ЛКИ на КнААПО началось освоение серийного производства корабельных истребителей. ЛКИ самолета Су-27К были завершены 28 декабря 1990 г. В ходе испытаний были определены основные технические, эксплуатационные, летно-тактические и боевые характеристики Су-27К и установлено их соответствие основным требованиям ВВС. Государственные испытания, начавшиеся в марте 1991 г., затянулись на несколько лет и были успешно завершены 30 декабря 1994 г. к тому времени в Комсомольске-на-Амуре построили уже 24 серийных Су-27К, которые были перебазированы в Североморск. 31 августа 1998 г., после отработки всех испытательных программ, Президент РФ Борис Ельцин подписал указ о принятии Су-33 на вооружение. Этим событием был подведен итог многолетней работы тысяч специалистов: инженеров, конструкторов, ученых, рабочих, летчиков по созданию первого в стране серийного корабельного истребителя.

Самолет Су-33 построен по интегральной аэродинамической схеме с дополнительным передним горизонтальным оперением. Среднерасположенное трапециевидное крыло небольшого удлинения, оснащенное развитыми наплывами, плавно сопрягается с фюзеляжем, образуя единый несущий корпус. Крыло самолета для уменьшения габаритов при хранении на корабле выполнено складным. Консоли горизонтального оперения тоже выполнены складными на половине размаха. Переднее горизонтальное оперение служит для повышения несущих свойств планера и улучшения характеристик на больших углах атаки. Силовая установка включает два двухконтурных форсажных двигателя АЛ-31Ф серии 3 и необходимые системы. Самолет оборудован системой дозаправки в воздухе, а при оснащении УПАЗ-1 сам может становиться танкером. Система управления образована трехканальной системой электродистанционного управления, механической частью и системой автоматического управления, входящей в состав пилотажно-навигационного комплекса. САУ обеспечивает стабилизацию угловых положений самолета, его приборной скорости и высоты полета, приведение по команде летчика к горизонтальному полету, наведение и атаку воздушной цели по командам пунктов наведения или сигналам бортовой системы управления вооружением, полет по маршруту и автоматический заход на посадку.

Пилотажно-навигационный комплекс ПНК-10 обеспечивает автономное вычисление координат самолета в пространстве по данным инерциальной навигационной системы, автоматическую коррекцию вычисленных координат на основе информации системы ближней навигации и спутниковой навигационной системы, полет по маршруту и возвращение на корабль (аэродром) по кратчайшему пути, определение местоположения корабля, вычисление дальности по расходу и остатку топлива, предпосадочный маневр, заход на посадку и посадку, встречу и сближение с самолетом-заправщиком. Бортовой комплекс обороны предназначен для предупреждения летчика об облучении самолета РЛС противника и постановки пассивных и активных помех. На самолете используются станция предупреждения об облучении СПО-15ЛМ «Береза» и блоки ложных целей АПП-50. На законцовках крыла могут размещаться станции активных помех Л005 «Сорбция».

Система управления вооружением СУВ-27К обеспечивает обнаружение, сопровождение и поражение воздушных, наземных и морских целей днем и ночью в любых метеоусловиях. В состав СУВ входят радиолокационный прицельный комплекс РЛПК-27К с РЛС Н001К, оптико-электронная прицельная система ОЭПС-27К с ОЛС-27К, запросчик системы госопознавания, а также системы управления оружием, единой индикации и объективного контроля. РЛПК-27К предназначен для всепогодного всеракурсного обнаружения, сопровождения и обеспечения поражения воздушных и радиоконтрастных наземных (надводных) целей. ОЭПС-27К отличается большей точностью и лучшей помехозащищенностью, но работает только в простых метеоусловиях. Она позволяет обнаруживать и сопровождать воздушные цели по их инфракрасному излучению, определять координаты линии визирования на цель, измерять дальность и решать задачи прицеливания по воздушным и наземным целям. Вооружение Су-33 включает встроенную одноствольную 30мм пушку ГШ-301 с боекомплектом 150 снарядов и ракеты. Для подвески ракет и бомб предусмотрено 12 пилонов. Управляемое ракетное вооружение включает УР средней дальности типа Р-27 и Р-27Э с РЛГСН (до 8) и с ТГСН (до 2) и УР с ближнего боя Р-73 с ТГСН (до 6). Для ударов по наземным и морским целям самолет может вооружаться НАР С-8 (до 6 Б-8М1), С-13 (до 6 Б-13Л) или С-25ОФМ (до 6), а также авиабомбами и РБК калибром до 500 кг, зажигательными баками ЗБ-500. Проработана возможность использования на самолете тяжелой управляемой противокорабельной ракеты 3М80 «Москит», размещаемой на катапультном устройстве под фюзеляжем между гондолами двигателей. Максимальная масса ракетно-бомбардировочного вооружения – 6500 кг. Типовой вариант вооружения самолета состоит из 6 ракет Р-27Э и 4 ракет Р-73.

Наряду с корабельной модификацией истребителя МиГ-29, Су-33 стал первым отечественным боевым самолетом, способным осуществлять взлет с палубы корабля и посадку на нее обычным способом, и первым в мире серийным самолетом, который выполнен по схеме «интегральный неустойчивый триплан». До этого в составе ВМФ страны не было ни летательных аппаратов подобного типа, ни кораблей, способных их принимать. Отличные летные характеристики, унаследованные им от Су-27, вместе с современным комплексом вооружения сделали его сильнейшим среди палубных истребителей всего мира. Су-33 - самый мощный и дальнобойный в мире истребитель корабельного базирования, причем практически непобедимый в ближнем маневренном бою.

Маневренность: скороподъемность 300 м/с, максимальная скорость разворота 23 град/с

Вариант «Воздух-Воздух» «Воздух-земля»
Левый внешний Р-60(Р-73)
Левый внешн. средний Р-27(Э)Р / 77 Р-60(Р-73) Р-60(Р-73) Р-60(Р-73)
Левый внутр. средний Р-27(Э)Р / 77 Р-27(Э)Т / 77 Р-60(Р-73) Р-60(Р-73)
Левый внутренний Р-27(Э)Р / 77 Р-27(Э)Р / 77 Р-60(Р-73) Р-60(Р-73)
Левый под двигателем Р-27(Э)Р / 77 Р-27(Э)Р / 77
Центральный передний Р-27(Э)Р / 77 Р-27(Э)Р / 77 3М80
Центральный задний Р-27(Э)Р / 77 Р-27(Э)Р / 77
Правый под двигателем Р-27(Э)Р / 77 Р-27(Э)Р / 77
Правый внутренний Р-27(Э)Р / 77 Р-27(Э)Р / 77 Р-60(Р-73) Р-60(Р-73)
Правый внутр. средний Р-27(Э)Р / 77 Р-27(Э)Т / 77 Р-60(Р-73) Р-60(Р-73)
Правый внешн. средний Р-27(Э)Р / 77 Р-60(Р-73) Р-60(Р-73) Р-60(Р-73)
Правый внешний Р-60(Р-73)
Вариант «Воздух-Земля»
Левый внешний
Левый внешн. средний
Левый внутр. средний
Левый внутренний 4 (О)ФАБ-500 2 (О)ФАБ-500 6 (О)ФАБ-250 3 (О)ФАБ-250
Левый под двигателем (О)ФАБ-500 6 (О)ФАБ-250 3 (О)ФАБ-250
Центральный передний 4 (О)ФАБ-500 4 (О)ФАБ-500 6 (О)ФАБ-250 3 (О)ФАБ-250
Центральный задний 4 (О)ФАБ-500 6 (О)ФАБ-250 3 (О)ФАБ-250
Правый под двигателем (О)ФАБ-500 6 (О)ФАБ-250 3 (О)ФАБ-250
Правый внутренний 4 (О)ФАБ-500 2 (О)ФАБ-500 6 (О)ФАБ-250 3 (О)ФАБ-250
Правый внутр. средний
Правый внешн. средний
Правый внешний
Вариант «Воздух-Земля»
Левый внешний
Левый внешн. средний
Левый внутр. средний
Левый внутренний КМГУ(ЗБ) 2 блока НАР 2 С-24(С-25) РБК-250..500
Левый под двигателем КМГУ(ЗБ) Блок НАР С-24(С-25) РБК-250..500
Центральный передний КМГУ(ЗБ) РБК-250..500
Центральный задний
Правый под двигателем КМГУ(ЗБ) Блок НАР С-24(С-25) РБК-250..500
Правый внутренний КМГУ(ЗБ) 2 блока НАР 2 С-24(С-25) РБК-250..500
Правый внутр. средний
Правый внешн. средний
Правый внешний

www.ot-a-do-ya.org

Су-33, палубный истребитель

  • Новости
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Диверсификация предприятий ОПК
  • Выставки и конференции
  • Безопасность
  • Гражданская авиация
  • Космос
  • Оружие мира
  • История
  • Мнения
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • История
  • Мероприятия
  • Научно-практические конференции МВД России
  • День передовых технологий правоохранительных органов Российской федерации
  • MILEX - 2019
  • Календарь мероприятий
  • Календарь выставок по безопасности
  • Календарь конференций
  • Календарь социально-значимых мероприятий
  • Принять участие в мероприятии
  • Туристические услуги
  • Блоги
  • Политика и общество
  • www.arms-expo.ru

    Палубный истребитель СУ-33 | Екабу.ру

    Су-33 (заводской шифр Т-10К; ранее известный как Су-27К; по кодификации НАТО: Flanker-D) — советский/российский палубный истребитель четвёртого поколения, разработанный для ВМФ России в ОКБ Сухого под руководством Михаила Петровича Симонова.
    Палубный истребитель Су-33 предназначен для противовоздушной обороны корабельного авианосного соединения, обеспечения действий других видов авиации ВМФ, ведения воздушной разведки. Создан на базе истребителя Су-27. Су-33 - первый отечественный корабельный истребитель горизонтального взлета и посадки. В настоящее время это единственный самолет данного типа, имеющийся на вооружении ВМФ России. В 1973 году ОКБ П.О.Сухого предложило для перспективного многоцелевого авианосца, создававшегося по проекту 1160, семейство палубных самолетов «Буран», выполненное на основе истребителя Су-27.
    В том же 1983 году в ОКБ им. П.О.Сухого приступили к оценкам возможности использования истребителя Су-27 с палубы авианосца (тогда же был заложен и первый корабль пр. 1143.5). Полномасштабные работы по созданию специализированной палубной модификации Су-27 (Т-10К) развернулись через год под руководством главного конструктора К.Марбашева. Общее руководство программой осуществлял генеральный конструктор М.П. Симонов. Эскизный проект Т-10К был защищен в 1984 году.
    Первый полет опытного самолета корабельного базирования Т10-К1, состоялся 17 августа 1987 г. Машину пилотировал летчик-испытатель В.Г.Пугачев. В том же году был построен второй прототип, Т10К-2. 1 ноября 1989 года этот истребитель, впервые в истории русского флота, выполнил горизонтальную посадку с использованием аэрофинишера на палубу корабля - тяжелого авианесущего крейсера «Тбилиси». В этом историческом полете самолет пилотировал летчик-испытатсль В.Г.Пугачев, а 21 ноября он впервые посадил Т10-2 на палубу крейсера в ночных условиях. В декабре 1991 г. ТАВКР, уже переименованный в «Адмирал Флота Советского Союзе Кузнецов», совершил переход из Севастополя в Североморск, вступив в состав Северного флота России. К кораблю был приписан истребительный авиаполк ВМФ, получивший на вооружение 24 истребителя Су-27К первой серии. В октябре 1994 года Государственные испытания самолета были завершены и он под обозначением Су-33 был принят на вооружение.

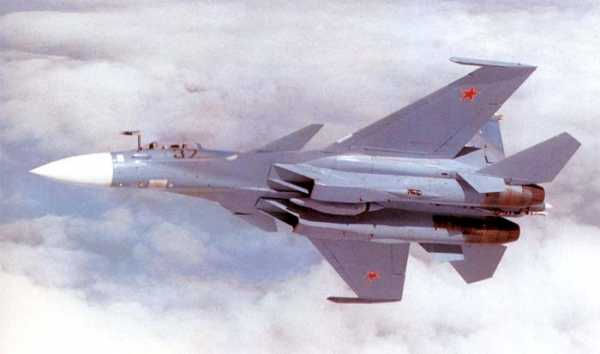

    Т-10К-1 в воздухе



    Су-33 создан на базе многоцелевого истребителя Су-27. Он является первым в мире серийным самолетом, выполненным по схеме «горизонтальный интегральный триплан», сочетающей нормальное горизонтальное оперение с передним горизонтальным оперением (ПГО), которое установлено в зоне замыкающего шпангоута головной части фюзеляжа. По сравнению с «сухопутным» прототипом вместо флаперонов применен двухсекционный закрылок, способствующий уменьшению посадочной скорости. Приняты меры по увеличению коррозионной стойкости.

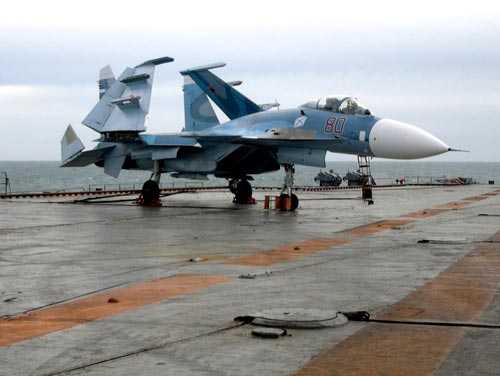

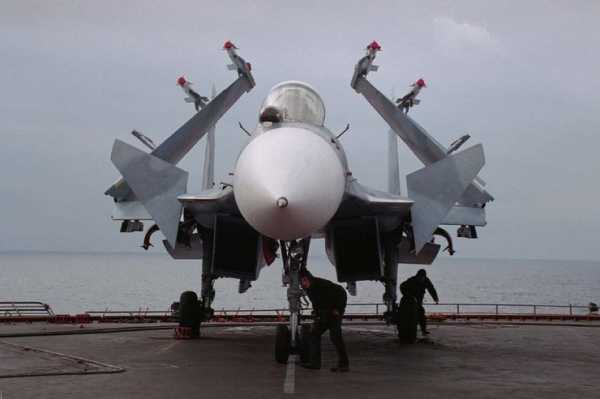

    Конструкция основных элементов планера корабельного истребителя по сравнению с самолетом наземного базирования усилена. Высота килей несколько уменьшена. Консоли крыла и горизонтальное оперение выполнены складывающимися (посредством гидравлического привода, повоpот осуществляется нa угол 135°), что значительно уменьшает габариты самолета при стоянке на палубе или в ангаре. Для этой же цели носовой радиопрозрачный обтекатель и законцовка центральной балки при стоянке могут откидываться вверх.

    В отличие от Су-27 консоли цельноповоротного основного rоpизонтального оперения могут отклоняться на всех скоростях полета только совместно (на угол - 7°/+70°). По сравнению с Су-27 на корабельном самолете усилено шасси. Основные опоры оснащены колесами уменьшенного диаметра (1030 х 350 мм), носовая опора имеет два колеса (620 х 180 мм) и может поворачиваться на угон ±60°, что обеспечивает повышенную маневренность самолета на палубе. Давление в пневматике по сравнению с Су-27 повышено. В кабине самолета установлено усовершенствованное катапультное кресло К-36К, спинка которого наклонена на угол 30°, что позволяет летчику легче выдерживать перегрузки при ведении маневренного воздушного боя.

    Силовая установка. Два ТРДДФ АЛ-31Ф(2 х 12500 кгс) или АЛ-31К(2 х 13300 кгс). Су-33 может оснащаться подвесными топливными баками. Убирающаяся в нерабочем положении Г-образная штанга дозаправки топливом в полете расположена в передней части фюзеляжа, слева от кабины летчика. Роль самолета-заправщика может выполнять другой истребитель Су-33 с подвесным контейнером (способен передать в воздухе до 6000 кг топлива).

    Пилотажно-навигационный комплекс ПНК-10К включает систему автоматического управления с автоматом тяги двигателей, обеспечивающую полет с коррекцией координат oт систем спутниковой навигации и дальней радионавигации, возвращение к кораблю и заход на посадку в автоматическом режиме с использованием корабельной системы «Резистор-К-42» (посадка возможна при метеоминимуме 30х400 м, а также полностью автоматический заход на посадочную полосу вплоть до касания).
    В кабине летчика вместо стандартного для Су-27 индикатора прямой видимости (ИПВ) установлен многофункциональный индикатор на ЭЛТ, на который может быть выведена навигационная, тактическая и прицельная информация, а также информация о состоянии бортовых систем самолета.
    Кабина оборудована пилотажно-навигационными приборами, позволяющими выполнять боевую задачу днем и ночью в любых метеоусловиях, а также системой отображения информации на фоне лобового стекла. Катапультируемое кресло К-36 обеспечивает спасение экипажа на любых высотах и скоростях, в том числе и при их нулевых значениях. Пилот самолета имеет противоперегрузочный костюм ППК-15, позволяющий ему эффективно работать при перегрузках до 10ц. На самолете применена нашлемная система целеуказания типа НСЦ-1. Эта система осуществляет захват головками самонаведения ракет цели, на которую направлен визир, закрепленный на шлеме пилота. Летчики, пилотировавшие Су-33, положительно отзываются о его пилотажных и взлетно-посадочных характеристиках. Самолет не имеет аналогов среди зарубежных машин и значительно превосходит истребители Р-14 и Р-18 - основные палубные истребители ВМФ и корпуса морской пехоты США.
    Су-33 — самый дальнобойный и мощный в мире истребитель корабельного базирования.
    Производят его в Комсомольске-на-Амуре, где до 2015 года уже выпущено более 2000 самолетов брэнда «Сухой». В 2015 году этот палубный истребитель намерен сохранять позиции по зарубежным поставкам. В России он признан как один из приоритетных направлений развития морской палубной авиации в 2015 году.

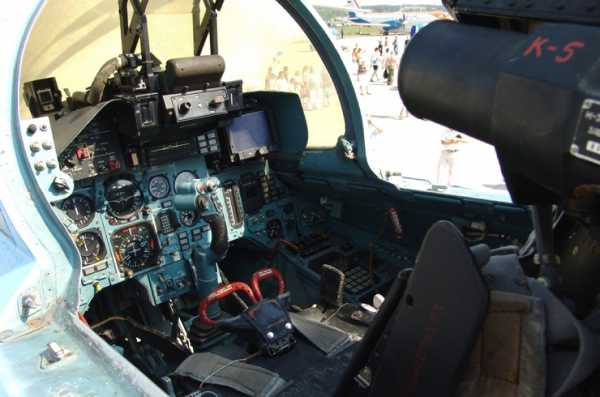

    Кабина Су-33

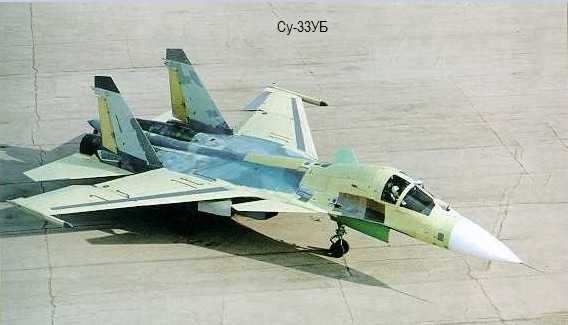

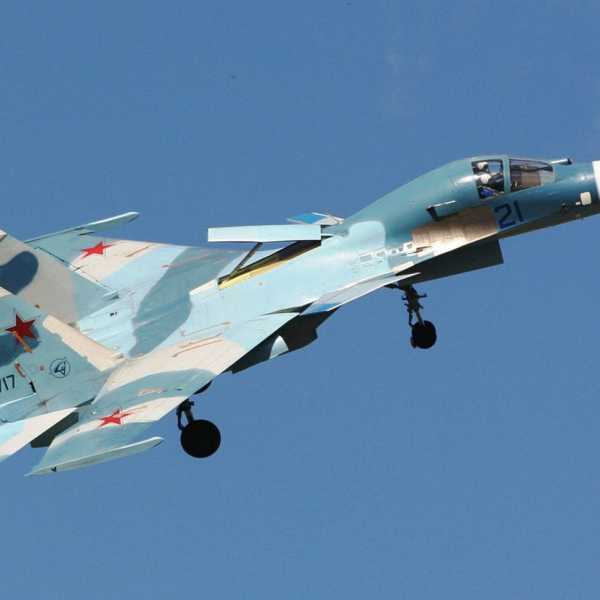

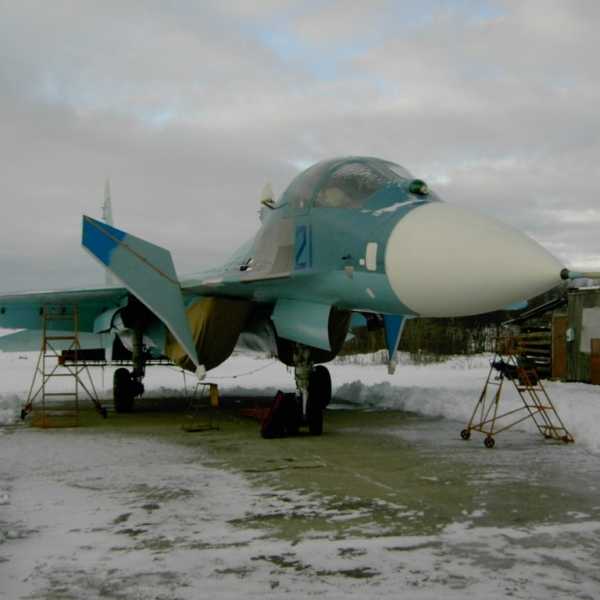

    Су-33УБ

    (заводской шифр Т-12УБ; ранее был известен как Су-27КУБ) — двухместный (кресла в ряд) учебно-боевой палубный истребитель четвёртого поколения с передним горизонтальным оперением (ПГО), созданный на основе палубного истребителя Су-33.
    Одной из главных особенностей самолёта Су-33УБ является нестандартное для учебно-боевых машин расположение экипажа — бок о бок, благодаря чему улучшилось взаимодействие лётчиков во время полёта и обеспечился лучший обзор вперед-вниз, чем у традиционных учебно-боевых самолётов, что очень важно для посадки на палубу авианосца. Вход в кабину осуществляется через нишу в передней стойке шасси.



    Основные летно-технические характеристики:
    Длина самолета - 21,2 м,
    Размах крыла - 15,9 м,
    Вес пустого - 10,700 кг, топлива - 4,600 кг, максимальный взлетный 38,800 кг, боевой нагрузки - 8,000 кг
    Максимальная скорость у земли - 1300 км/ч, на высоте - 2120 км/ч,
    Потолок - 17,000 м,
    Дальность полета - 3200 км.
    Экипаж, чел.- 2
    Вооружение самолета: авиапушка ГШ-30−1 (150 снарядов). Бомбы калибром до 500 кг и блоки НАР общей массой до 8000 кг. Управляемые ракеты «воздух-воздух» Р-27, Р-73. Был оснащен БРЛС «Сокол» («Жук-МСФ») с пассивной фазированной антенной решеткой, что позволяло интегрировать широкую номенклатуру управляемых ракет «воздух-земля», «воздух-корабль».

    Памятник Су-33, открытый в Комсомольске-на-Амуре на территории авиационного завода.
