Ружья одноствольные: ИЖ-17, ИЖ-18 и другие
Ружья одноствольные: ИЖ-17, ИЖ-18 и другие.
Одностволки — удобное, дешевое оружие, но к нему в России относятся как к оружию для начинающих. Плюс одностволки — простая надежная конструкция. Небольшая масса и, как правило, неплохая меткость. Это оружие выпускают как с наружными курками, так и с внутренними. Это действительно неплохое оружие для начинающих, оно приучает рассчитывать на один, но верный выстрел. Бывают случаи, когда оно может пригодиться и тем, кто хорошо владеет оружием. Например, одностволки удобно использовать как экспедиционное оружие или оружие фермера, то есть там, где оружие может пригодиться эпизодически, например в качестве средства самообороны или для попутной охоты. Тут масса и габариты оружия могут оказаться важнее, чем его боевые возможности, хотя и они на высоте, отличаются точным, резким боем.
Причина в том, что ствол одностволки можно сделать более жестким и длинным. Прицельные приспособления находятся на оси ствола, что повышает точность. Оружие можно носить с патроном в патроннике, то есть оно всегда готово к открытию огня. В модели ИЖ17 имеется внешний курок. В модели ИЖ18 курок скрытый, но рычаг перезарядки связан с ним, и оружие можно носить заряженным, но со спущенным курком, который быстро взводится рычагом перезарядки. Понять, взведено оружие или нет, помогает специальный штырь, торчащий из ствольной коробки: он выступает из нее при взведенном курке, так что положение курка можно определить даже в темноте на ощупь. Модель ИЖ18 удачная, держится в производстве много лет, выпускается под разные калибры, при этом постоянно улучшается. Так, на одной из последних версий ружья появилась вентилируемая прицельная планка, повышающая точность стрельбы, и газосбросные отверстия в конце ствола. Отверстия отводят часть пороховых газов, при этом уменьшаются дульное давление и разброс дробового снопа.
Оружие снабжается не только экстракторами, но и эжекторами, а это повышает практическую скорострельность, что особенно важно как раз для одноствольного оружия. Появились облегченные и укороченные версии «Юниор». На базе ружья изготавливают одноствольный штуцер ИЖ18Н. В комплект к ним может идти гладкий ствол 12-го калибра. Владелец такого набора получает универсальное оружие, что очень удобно. Однозарядность — по сути единственный существенный недостаток одностволок. Есть еще одна модель одноствольного ружья, Ю31 1 9. Это ружье с наружным курком, но оно существует пока виртуально на выставках и в каталогах завода.
Если в России одностволки — ружья для начинающих, то в Америке к ним более серьезное отношение. Для некоторых фирм изготовление одностволок — основной бизнес, в котором они весьма преуспели. К ним относится фирма «Харингтон и Ричардстон». Они выпускают одностволку, в которой применен интересный автоматический предохранитель. При наличии внешнего курка оружие совершенно безопасно, пока нет нажима на спусковой крючок. Это оружие выполняется в самых разных вариантах и под самые разные боеприпасы, как гладкоствольное, так и нарезное. На его базе выпускается оружие выживания. Действительно, если полость в рукоятке ножа может использоваться для хранения различных предметов, то почему для этого не использовать емкость в пластиковом прикладе ружья ? Еще одно использование приклада (смотрите приклады на охотничьи ружья) — это размещение в нем запасных патронов. Американская фирма «Сентер-Томпсон» специализируется на однозарядках. Заменяя ствол и пистолетную рукоятку, можно получить на базе охотничьего пистолета гладкоствольное ружье или штуцер. Интересная особенность этого оружия в том, что в нем можно использовать стволы со специальными заглушками, которые превращают это оружие в дульнозарядное. Охота с таким оружием становится достаточно популярной; к тому же возможность иметь и дробовик, и нарезной штуцер, и шомполку расширяет возможности охотника.
Модель ИЖ18: калибр 12-16-20-28-32-410; длина ствола 750 мм; масса 2,8 кг. Модель ТО3119: калибр 12-16-20-28-32-410; длина ствола 711 мм; для калибра 12-16-20; 635 мм для калибра 28-32-410; общая длина 1150 и 1074 мм; масса 2,5 кг.
«Pardner» (фирма «Harrington-Richardson»): длина ствола 711 мм для калибра 410-28-20-16-12; общая длина 1041 мм; масса 2,3-2,7 кг в зависимости от исполнения и калибра, с синтетической или деревянной ложей.
Модель с укороченным стволом: длина ствола 559 мм; калибр 410-28-20-12; общая длина 914 мм; масса 2,3-2,5 кг.
«Tamer»: калибр 410,20; длина ствола 508 мм; общая длина 870 мм; масса 2,7 кг.
«Encore pro hunter shotgun» (фирма «Томсон-Сентер»): калибр 12-20; длина ствола 610 или для 20-го калибра; 660 мм — для 12-го калибра; масса 2,7 кг и 3,2 кг.
Ружье БМ: курковая «тулка» может считаться лучшим из того, что может пригодиться путешественнику — 16 калибр, наружные курки, дающие возможность носить оружие заряженным, плюс современная доработка, ЛЦУ, светоотражающая мушка, запасные патроны на прикладе. Оружие позволяет использовать как бумажные или пластиковые, так и металлические гильзы. Металлическая гильза интересна тем, что в ней можно сделать винтовые нарезы, залить их оловом и откалибровать. При стрельбе специальной пулей с готовыми нарезами можно получить кучность не хуже, чем при стрельбе из ствола со сверловкой.
Вам также могут быть интересны следующие оружейные статьи:
rus-guns.com
За одностволкой будущее? — Охотники.ру
Гладкоствольное ружье, из которого можно сделать всего один выстрел, казалось бы, — полный анахронизм в наше время лазерных прицелов и скорострельных автоматов. Тем более что уже много десятилетий назад ему на смену пришли двустволки разных модификаций, а позднее и многозарядные ружья. Но все же «жив курилка», одностволка и сегодня находит для себя владельцев.
фото: Моткова Владимира
Из охотничьей периодики известно, что однозарядные ружья, как это не покажется странным, имеют устойчивый спрос на мировом оружейном рынке, поэтому знаменитые фирмы до сих пор выпускают однозарядки. Обыватели, которые приобретают охотничьи ружья там, где это дозволено, обычно ограничиваются одностволками: или для самообороны, или просто «по вороне выстрелить». Но и промысловики, которых становится все меньше, и любители зачастую предпочитают одностволку за ее дешевизну, легкость, простоту в эксплуатации.
Известно, что на Западе и в Японии есть немало состоятельных охотников, которые справедливо полагают, что опытному охотнику достаточно одного выстрела, чтобы добыть намеченное животное. Среди них есть и такие фаталисты, которые выходят с однозарядными ружьями даже против опасных зверей. Они, конечно, не должны служить образцом для подражания начинающим охотникам, которым по многим причинам недоступны подобные охоты, равно, как и крупнокалиберные одноствольные штуцера высокого качества и стоимости.
Зато любой охотник может обзавестись хорошим ружьецом типа всем известного ИЖ-18. Оно не покажется тяжелым ни юноше, ни старику даже при долгом «вытаптывании» уток в жаркий августовский день. Про дешевизну и простоту в обращении говорить нечего — они на пределе возможного. Бить же из него можно не только рябчиков или зайцев. В случае встречи с опасным хищником это надежное ружье не подведет — лишь бы не дрогнула рука в критический момент.
Вот как вспоминал старый охотник о непредвиденной встрече с медведем в журнале «Охота и охотничье хозяйство» прежних лет: «Ружьишко мое, вы сами видели, неважнецкое с виду, старенькая курковая одностволка, однако бой хороший. В патронташе дробовые патроны, на всякий случай пара пулевых для крупного зверя… Не нужен мне был медведь, думал, разойдемся миром, но пришлось выстрелить — бросился зверь… На выстрел Пихта примчалась, принялась рвать повалившегося медведя. Большой был зверь, но не старый».
Кстати, речь здесь идет о еще более простой модели, вроде курковой одностволки ИЖ-17.
Если охотник умеет более или менее неплохо стрелять, то обычно хватает одного заряда, чтобы остановить зверя, сбить птицу. Когда же волнуешься, когда нет опыта, то редко поможет и второй ствол. Так что вовсе не зазорно охотиться с одностволкой, при этом можно оставлять подранков не больше, чем двустволкой или магазинным ружьем.
Смело и правильно поступили тульские оружейники, когда «с прицелом» в ХХ1-й век начали выпускать мало того, что одноствольное, так еще и курковое ружье ТОЗ-119. Известный оружейник М. Блюм писал, что «было очень приятно узнать об этом», не боясь, что и его, и производителей заподозрят в нездоровом консерватизме. Кстати, он, как специалист с большим опытом, соглашается с мнением многих охотников, что ружье с наружным курком более безопасно и надежно: «Более безопасное обращение с курковым ружьем, прежде всего, связано с тем, что сразу видно, когда курок взведен, а значит, ружье готово к выстрелу. Кроме того, можно произвести плавный спуск курка, не открывая ружья…»
Кажется, и психологически такое ружье ближе охотнику: оно как бы более управляемо, более подчинено владельцу, чем то, у которого механизм скрыт полностью. Немаловажно, что такое прекрасное, просто игрушечное ружьецо весит всего 2,5 килограмма, даже 12-го калибра.
 |
фото: Моткова Владимира |
Пожалуй, именно такое привлечет внимание подростка, мечтающего стать не просто охотником, а хорошим стрелком, который надеется на себя, а не на запасные выстрелы многозарядки. Молодой обладатель такого ружья скорее поймет, что кичиться многозарядными ружьями с разными автоматическими «наворотами» в наше время больше подходит их создателям-инженерам, а не тем, кто стреляет по утке из малочисленной стайки, а об охоте на берлоге может только мечтать.
С учетом все продолжающегося сокращения охотничьи угодий и отнюдь не роста в них численности животных можно предположить, что не за горами время, когда охотники начнут вешать на ковер тройники и полуавтоматы и брать в руки незамысловатую одноствольную курковку.
Ничего в этом нет удивительного: рыболовы вынуждены отпускать пойманную рыбу, а охотники, не имея возможности отпустить добычу, будут стрелять по крайней мере в два раз меньше. Такая тенденция уже прослеживается, западные охотники возрождают не только охоту с луком, но и с шомпольными ружьями. Эти курковки, в отличие от казнозарядных, требуют в придачу и немало времени для заряжания. Зато какой простор для отработки мастерства!
Почему бы современнику компьютерных технологий не посоревноваться с предком, который был способен с фитильным ружьем в руках на охотничий подвиг, описанный известным ученым-путешественником и охотником Николаем Северцовым.
«За спугнутым с своей кладовки медведем погнался каракиргиз с фитильной винтовкой; он на скаку выстрелил и ранил медведя, которому эта пуля сначала только прибавила прыти, но скоро зверь стал уставать; киргиз, не останавливаясь в преследовании, зарядил еще и вторым выстрелом, еще замедлил бег медведя, еще зарядил, еще погнался; медведь привстал на задние лапы, не удержался, присел; слез и киргиз с лошади и положил зверя третьей пулей, в сердце.
Чтобы оценить этот охотничий подвиг вполне по достоинству, нужно принять еще в расчет, что, кроме заряжания на бегу, нужно еще было для каждого выстрела, все не останавливаясь, высечь огня на фитиль, кремнем и огнивом, затем вправить зажженный фитиль в курок так, чтобы он попадал при спуске курка прямо на полку с порохом; вся эта мешкотная процедура потруднее на полном скаку, чем стрельба из пистонного ружья, а тот же каракиргиз из своего фитильного ружья убивал на скаку лисиц одной пулей, как я увидал впоследствии».
Однажды за весну я выстрелил один раз и добыл единственного вальдшнепа. Та весна помнится больше других, когда палил, не считая патроны, что-то добывал, но больше мазал.
Один хороший выстрел внушает охотнику любовь к своему ружью, почтение к попавшему на мушку зверю и, в конечном итоге, уважение к самому себе.
Так не за одностволкой ли будущее?
Александр Пискунов 9 октября 2013 в 00:00
www.ohotniki.ru

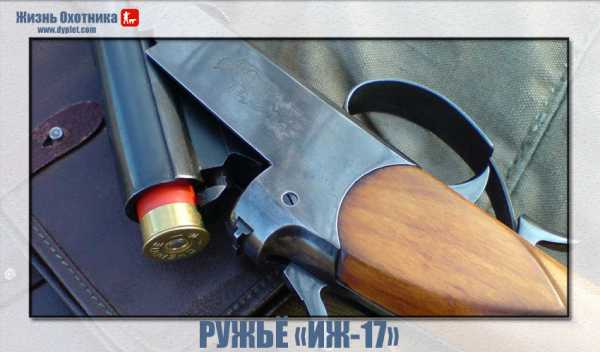

Жизнь охотника. Ружьё ИЖ-17. Характеристика и особенности одноствольного ружья
Ружьё ИЖ-17 относится к тем охотничьим ружьям, которые имеют долгий век службы и популярность среди охотников даже после прекращения их выпуска на заводе.
Такая распространённость обусловлена некоторыми рабочими качествами оружия и его надёжностью. В большинстве случаев такую модель рекомендуют начинающим охотникам.
Когда знаешь об одном патроне в стволе, то стараешься целиться и стрелять только в самые подходящие моменты, а с ружьём ИЖ-17 по-другому нельзя.Кроме этого, данное обстоятельство помогает молодым любителям оружия с первых шагов научиться стрелять точно по цели, благодаря психологическому настрою на один выстрел.
Если в магазине есть несколько патронов, то стрелок понимает, что можно где-то ошибиться, поэтому относится к прицеливанию без особого внимания.
Позиционируется данная модель ружья не только для любителей и охотников-промысловиков, но и в качестве орудия для самообороны, поэтому его можно часто встретить у фермеров.
Когда начали выпускать ружьё ИЖ-17?
Существует мнение, что это ружьё появилось на свет благодаря чертежам из заводов Зауэра в Германии, которые были привезены в Советский Союз уже в послевоенное время.
Конструкторы Ижевского завода после изучений чертежей и собственных размышлений создали своё охотничье ружьё, которое завоевало симпатию среди охотников.
Таким образом, в первой половине 60-х годов ХХ века, а некоторые утверждают, что именно в 1963 году, на заводе было выпущено первое одноствольное охотничье ружьё этой модели.
Продлилось производство ближе к середине 70-х годов. За всё время было сделано около полумиллиона единиц. Сейчас желание приобрести этот продукт ижевских конструкторов не пропал у многих охотников.
Техническая характеристика ружья
- Ствол имеет хромовое покрытие, которое помогает защитить его от коррозии. По длине он может быть от 675 мм до 730 мм, а некоторые утверждают, что есть экземпляры даже с длиной в 780 мм. На такую разницу влияют калибры.
- Патронник тоже хромирован, а по длине достигает 70 мм. Применять можно все виды гильз. Кучнее бой получается из папковых гильз.
- Дульно сужение постоянное и равняется цилиндру с напором.
- Курок расположен снаружи. В механизме есть специальный предохранительный взвод, который не даёт сделать выстрел, когда стволы не закрыты. Кроме этого, ствол не открывается, когда курок на взводе.
- Боёк в ружье располагается отдельно от курка. Никакого предохранителя нет, поэтому следует осторожно обращаться с ружьём.
- В спусковом механизме нет шептала. Его функцию выполняет спусковой крючок. Для спуска бывает достаточно усилия от 1,5 кг до 2,5 кг.
- Полупистолетная ложа изготавливалась из берёзы или бука. Для штучных вариантов в качестве материала применялся орех.
- Оружие выпускалось с разными калибрами. Модельный ряд представлен 12, 16, 20, 28 и 32 калибрами.
- Открывается ружьё с помощью затворного рычага, хвостовая часть которого находится за предохранительной скобой.
- Вес зависит от калибра и находится он в границах от 2,4 кг до 2,7 кг. Например, ружьё 12 калибра весит 2,7 кг, а 16 и 20 калибра всего лишь 2,6 кг. Остальные калибры соответственно 2,5 кг и 2,4 кг.
www.dyplet.com
Одноствольные охотничьи ружья — Охотникам об Охоте!
«Берданка» — гладкоствольная одностволка, переделанная из винтовки Бердан-2 обр. 1870 г. Работы выполнялись, в основном, на Ижевском оружейном заводе, а также на ТОЗ (модель «К» 12-го калибра, 1920 г.).
Имело большое распространение в России до 1914 г. наряду с берданкой. По сравнению с винтовкой Крынка образца 1869 г. калибра 6 линий дробовое ружье было значительно облегчено и несколько укорочено. Ствол просверлен на гладкий 16-го ил и 12-го калибра, изредка делали и 14-й калибр. Позднее стали ставить ствол из переделанных бердановских от 16-го до 32-го калибра включительно. Ложу делали преимущественно с коротким цевьем, скрепленным со стволом шпонкой, Изредка делали длинное цевье с шомполом (для промысловиков, лесной стражи и т. п.), в последнем случае использовали прежние драгунские и казачьи винтовки Крынка. Ружья Крынка особенно ценились северными охотниками за то, что не давали осечек на морозе. Затвор требовал минимум ухода, он короткий, и потому все ружье получалось недлинное. Если применялись исправные гильзы (не раздутые), механизм функционировал безотказно. При открывании затвора необходимо предварительно взвести курок. Патрон досылался в патронник пальцами до шляпки, тогда только было возможно закрыть затвор. Скорострельность доводят до 8-9 выстрелов в минуту. До войны 1914 года ижевские частные оружейники организовали производство более прочных ствольных коробок для ружей Крынка, делая их вместо бронзы из стали. Замок всегда применяли бывший казенный, как наиболее надежный и живучий. Дефекты системы Крынка: широкая и угловатая ствольная коробка; малый размах выбрасывателя, вследствие чего немного раздутая гильза не выбрасывается; при заряжании необходимо пальцем дослать гильзу в патронник до шляпки, в противном случае затвор не закроется.
Одноствольное дробовое ружье системы Крынка
stvol.in.ua
Одноствольное ружье | Российский охотничий портал HUNTER.RU
Одноствольное ружье (рис. 9 и 10) состоит из следующих основных частей: ствола, ствольной коробки (колодки), запирающего механизма, ударно-спускового механизма, ложи с цевьем и прибора (мелких деталей, не вошедших в тот или иной механизм или узел).
Ствол — относительно тонкостенная стальная трубка, служащая для помещения снаряда и заряда, для разгона снаряда и направления его в цель. Всякое огнестрельное оружие по своему существу представляет собой двигатель внутреннего сгорания с прямолинейным невозвратным ходом поршня. В таком представлении ствол является цилиндром этого двигателя, снаряд с пыжами — поршнем, порох — горючей смесью, а пороховые газы — рабочим веществом.

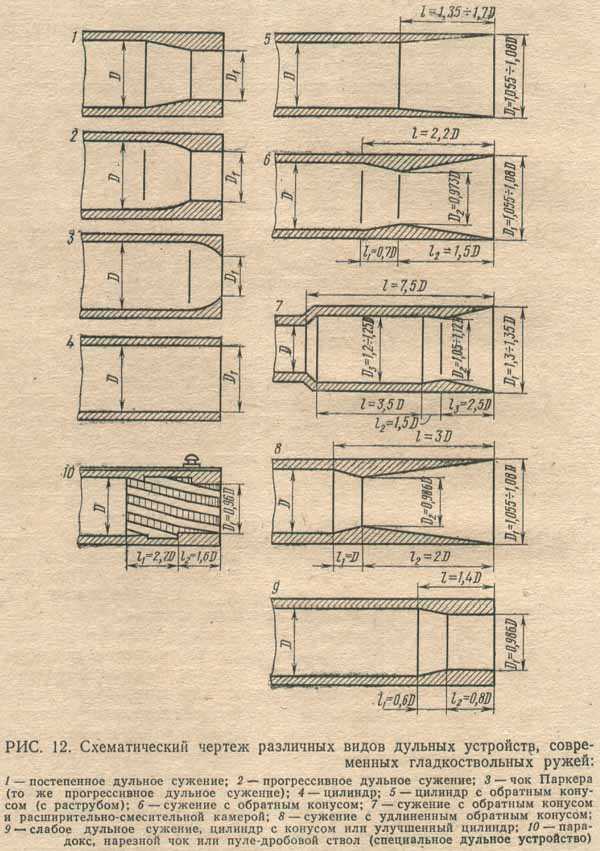

Внутренняя часть ствола, называемая каналом, делится на три части: казенную (заднюю), собственно ствол (от казенной до дульной части) и дульную (переднюю). В казенной части канала ствола есть уширенный по диаметру участок — патронник, служащий для помещения унитарного патрона. Длина патронника в зависимости от назначения конструкции и калибра ружья колеблется от 50 до 76 мм. Чаще всего у обычных ружей она бывает 65 и 70 мм.
Далее расположен конический переход от патронника в канал ствола — снарядный вход, позволяющий использовать гильзы без точного соответствия их длине патронника и формирующий дробовой снаряд при переходе из гильзы в канал ствола. Длина его колеблется от 10 до 30 мм. Чаще всего у хорошо сделанных ружей он бывает от 15 до 20 мм. В собственно канале ствола снаряд получает разгон под действием давления пороховых газов. Канал ствола имеет определенный диаметр (мм), именуемый калибром (рис. 11). У гладкоствольных дробовиков и нарезных штуцеров, стреляющих свинцовыми пулями без оболочки, принято калибр обозначать числом круглых пуль, отливаемых из одного фунта (в английской мере массы равен 453,6 г) чистого свинца в четном счете, точно соответствующих диаметру канала ствола в 220 мм от его казенного среза (см. табл. 1 и 2).
Дульная часть состоит из переходного конуса и дульного сужения, или чока. Дульное сужение предназначено для вытяжки дробового снаряда, способствующей его компактном полету в воздушном пространстве в целях повышения убойной эффективности стрельбы (т. е. дальнобойности), связанной с так называемой кучностью (густотой) попадания дроби в цель. У современных ружей дульная часть ствола (стволов) имеет различное устройство (рис. 12). На эффективность выстрела (резкость, кучность, дальнеубойность, постоянство боя и точность попадания) влияет и длина ствола, которая у современных дробовиков находится в пределах от 500 до 840 мм, а у нарезных стволов — от 400-450 до 620 мм, в зависимости от калибра, типа и назначения ружья.
Цилиндр — так называют сверловку канала ствола, не имеющую в дульной части никаких дульных сужений. Это может быть строгий цилиндр от снарядного входа у патронника и до дульного среза ствола. Это может быть и цилиндр с очень слабой конусностью на протяжении всего ствола (от 0,1 до 0,2 мм). Такая сверловка обеспечивает ровную по плотности и широкую по кругу дробовую осыпь. Необходима при стрельбе на близких дистанциях. Допускает стрельбу всеми номерами дроби и картечи, всеми видами пуль, в том числе и круглыми калиберными.
Слабый чок, цилиндр с напором, или улучшенный цилиндр — это сверловка канала ствола, имеющая в дульной части самое слабое дульное сужение — от 0,15 до 0,25 мм. Такая сверловка дает бОльшую по кучности дробовую осыпь и уменьшает на определенных дистанциях общий круг рассеивания дроби. Назначение то же, что и цилиндра, но делают ее, когда требуется большая плотность попаданий дроби на единицу площади рассеивания. Эта сверловка допускает стрельбу всеми номерами дроби и картечи, а также пулями всех видов и систем, в том числе и круглой калиберной, если последняя проходит по каналу ствола с легким трением.
Получок — дульное сужение 0,5 мм. Применяется в обычных условиях современной охоты для первого выстрела на умеренных дистанциях стрельбы всеми номерами дроби и картечи, специальными и подкалиберными круглыми пулями.
Средний чок (или чок 3/4) — дульное сужение 0,75 мм. Средним называют его, видимо, потому, что он составляет примерно половину от максимального дульного сужения (очень сильный чок достигает 1,45 мм). Служит для стрельбы на дальние дистанции дробью всех номеров (особенно крупной) и картечью. Допустима стрельба подкалиберными (например, 16-го калибра в 12-м) круглыми и особенно специальными пулями.
Полный чок — дульное сужение 1,0 мм. Служит для стрельбы на предельные дистанции, особенно средними и малыми диаметрами дробин. При стрельбе крупной дробью и особенно картечью кучность и равномерность осыпи ухудшаются. Допустима стрельба специальными пулями и круглой подкалиберной.
Сильный чок — дульное сужение 1,20 — 1,25 мм. Служит для стрельбы на дальние дистанции только мелкой дробью от №7 (диаметром 2,5 мм) до №10 (диаметром 1,75 мм). Не годится для стрельбы крупной дробью и особенно картечью. Нельзя стрелять и специальными пулями, рассчитанными на стрельбу с дульными сужениями (Якан, Бреннеке, Штендебаха, Майера и т.п;, выпускаемые отечественной промышленностью).
Очень сильный чок — дульное сужение 1,4 — 1,45 мм. Это предельное и очень редко встречающееся дульное сужение. Пригодно только для стрельбы мелкой дробью (№8, 9, 10) на предельные дистанции. При крупных номерах дроби дает очень плохой бой. Нельзя стрелять никакими пулями.
Сверловка канала с раструбом служит для стрельбы на короткие дистанции, когда требуется очень широкая по кругу дробовая осыпь с равномерным распределением дробин по площади мишени.
Применяется для спортивной стрельбы на полукруглой площадке. Представляет собой уширение дульной части ружей 12-го калибра по диаметру до 8-го калибра (т. е. примерно 22-22,5 мм), заканчивающееся дульным сужением с обратным конусом (напоминающим сопло Лаваля для паровых турбин).
Увеличенный разброс дроби раструба основан на следующем. Дробовой снаряд из канала ствола диаметром 18,5 мм переходит в камеру, диаметр которой на 4 мм больше, и под расклинивающим воздействием стремится занять это пространство. Дробины прижимаются к стенкам раструба, пороховой пыж оказывается не способным перекрыть увеличившееся пространство, пропускает пороховые газы в дробовой снаряд и смешивается с дробинами. Затем дробовой снаряд, пройдя короткое сужение, несколько вытягивается по длине и переходит в коническое расширение. Все это дает большой разброс дробин по кругу с некоторой вытяжкой дробового снопа по направлению его полета.
Такие раструбы можно использовать для стрельбы из-под собаки, по тетеревиным выводкам, куропаткам, перепелам, уткам на вечернем перелете и т. и. Наилучший эффект достигается при стрельбе мелкой дробью (№ 9 и 10).
Дульные насадки (или съемные чоки), поличоки, компенсаторы (рис. 13) — это дульные отъемные устройства, предназначенные главным образом для одноствольных, однозарядных, одноствольных магазинных и одноствольных самозарядных ружей. Дульные насадки представляют собой стальные трубки разной длины и с разным дульным сужением. Имея набор таких насадок, можно по условиям охоты быстро менять размер дульного сужения, а следовательно, и кучность боя ружья в очень широких пределах — от цилиндра до полного чока. При насадке с обратным конусом можно получить расширенный разброс дроби. Именуют такую насадку спридером.
Поличок — неотъемная навинчиваемая на дульную часть насадка ствола, состоящая из основания с навинченной на дульную часть муфтой с конусом по внутренней поверхности.
В том месте, где прилегает конус муфты, основание поличока имеет относительно тонкую трубку, разрезанную на шесть лепестков вдоль оси поличока. На наружной поверхности лепестков тоже сделан конус, сопрягающийся с муфтой. Конец трубки с лепестками подвергают специальной термообработке, чтобы лепестки пружинили и стремились все время разжиматься.
Внутренний диаметр основания поличока делают равным диаметру канала ствола. Таким образом, если при навинчивании конус муфты не сжимает лепестки, а только соприкасается с ними, то никакого дульного сужения не образуется, и ружье дает бой, соответствующий по кучности цилиндру. Если сделать один оборот муфтой, навинчивая ее на основание поличока, то муфта сожмет лепестки — будет слабый чок (цилиндр с напором). При дальнейшем вращении муфты сжатие лепестков основания поличока увеличивается, и образуются разные дульные сужения — получок, средний чок и полный чок. При вращении муфты в обратную сторону дульные сужения будут уменьшаться. Получается, что в одной насадке ружье имеет несколько (или много) дульных сужений (чоков). Отсюда и название этого устройства — «поли» по-гречески значит «много», а «чок» по-английски «дульное сужение». На русский язык «поличок» можно перевести как «многодульное сужение».
Компенсатор (см. рис. 13, первый слева) — это цжже дульная насадка, применяемая обычно в сочетании со съемными чоками или поличоком. Представляет собой цилиндр длиной примерно 100 мм и внутренним диаметром на 1-1,5 мм большим, чем калибр канала ствола. С боков, по большей части окружности, имеет прорези шириной 1,5-2 мм.
Одним концом компенсатор навинчивают на дульную часть ствола, а в дульную часть компенсатора ввинчивают разные дульные насадки (съемные чоки) или поличок. При выстреле пороховые газы, идущие за пыжами, попадают в компенсатор и через его щели выбрасываются приблизительно по перпендикуляру от направления движения дробового снаряда. Давление за пыжом резко падает, пороховые газы теряют свою скорость. Дробовой снаряд при вылете из дульного сужения не испытывает вредного воздействия пороховых газов и пыжей, вторгающихся в него в околодульной части, и не разбрасывается в стороны. От этого повышается кучность и постоянство боя ружья. Кроме того, пороховые газы, ударяясь в боковые поверхности поперечин газосбросных щелей, создают усилие, тянущее ствол вперед. Одновременно уменьшается и само реактивное действие пороховых газов, так как в большей части они выходят в боковом направлении и дульное давление резко падает. Компенсатор, уменьшая отдачу примерно на 25-30%, позволяет использовать более тяжелые снаряды и заряды по калибру в более легком ружье без увеличения отдачи.
На кучность боя ружья, зависящую от дульного сужения, влияет не само сужение, а переходная часть его от канала ствола в дульное сужение. Огромное значение имеет длина переходной части и характер перехода. В настоящее время в оружейной практике утвердились два типа переходов от канала ствола в дульное сужение — по конусу (конический) и по параболе (параболический). Конический переход называют еще постепенным дульным сужением.
Длина переходной части в настоящее время колеблется от 10 до 30 мм. В этих же пределах делают и суженную (цилиндрическую) часть дульного сужения, прилегающую к дульному срезу ствола. Короче 10 мм чоковый переход делать нельзя, так как создается резкое торможение дробового снаряда в дульной части, что влечет за собой неизбежное раздутие стволов перед дульными сужениями (например, в ружье ИЖ-49).
Изготовлять переход в дульное сужение короче 10 мм очень заманчиво, так как это дает сильное увеличение кучности боя ружья при одном и том же диаметре суженной части чока, но делать это без одновременного увеличения диаметра дульного сужения рискованно. В среднем переходную часть дульного сужения делают в пределах 15 — 20 мм. Конический переход в дульное сужение дает более ровную дробовую осыпь без сильного ее сгущения к центру.
Параболический переход представляет собой переход от канала стволе в суженную часть по параболе с убывающим радиусом кривизны, что усиливает действие чока, и сгущение дроби к центру очень возрастает. Такие дульные сужения хороши для мелких размеров дроби при стрельбе на максимальные дальности, и потому используются в специальном спортивном оружии.
Парадокс, или нарезной чок, представляет собой дульное сужение с глубокими (около 0,4 мм) и широкими (около 5 мм) нарезами штуцерного типа. Обычно длина переходной и нарезной частей суммарно находятся в пределах от 65 до 150 мм. Это дульное устройство обеспечивает удовлетворительный бой специальной свинцовой пулей до 100 м, а дробью дает кучность боя на дистанцию 35 м в пределах до получока. При этом с увеличением калибра улучшается бой дробью, а с уменьшением калибра улучшается бой пулей, но значительно ухудшается бой дробью. Калибр парадокса может быть любой. С увеличением калибра длину парадокса уменьшают, а с уменьшением калибра, наоборот, увеличивают. Пули для парадоксов льют из 85% свинца, 5% сурьмы и 10% олова.
Снаружи, в казенной части снизу, ствол имеет крюк или крюки, предназначенные для его соединения со ствольной коробкой и запирающим устройством запирающего механизма. Здесь же, в продольном отверстии ствольного крюка и в выемке с казенного среза ствола, помещается экстрактор (выталкиватель) патронов или гильз. Снизу, несколько впереди ствольных крюков, находится малый крюк, служащий для крепления отъемного цевья. В средней нижней части к стволу крепится антабка для присоединения погонного (ружейного) ремня. По верхней части ствола может крепиться прицельная планка, а в дульной части устанавливается мушка. Прицельная планка (там, где она есть) и мушка служат для направления ружья в цель. Для обеспечения необходимой прочности, хорошего боя и посадистости ружья стенки ствольной трубки должны иметь определенную толщину.
Ствольная коробка (колодка) служит для скрепления всех частей и механизмов в одно целое и для запирания канала ствола с казенной части. Состоит из подушки с пазом для вхождения ствольных крюков; поперечного шарнирного болта; щитка (или лба) с отверстием для выхода бойка; паза для прохода рамки запирания; хвостовика, предназначенного для крепления ствольной коробки с ложей; основания спускового механизма (или спусковой личины), служащего для помещения частей спускового и в некоторых случаях ударного механизма. Хвостовик этого основания служит для крепления ствольной коробки с ложей. Обычно на хвостовике ствольной коробки в задней части располагается кнопка предохранительного механизма, а в передней, позади щитка, рычаг (ключ) привода запирающего механизма. Рычаг запирающего механизма может находиться и снизу, за спусковой скобой.
Запирающий механизм состоит из клина, рамки или передней части рычага запирающего механизма, рычага от привода запирающего механизма и возвратной пружины. Служит для прочной связи ствола со ствольной коробкой.
Ударный (замковый) механизм служит для нанесения удара по капсюлю, т.е. для его воспламенения. Состоит из курка, бойка, боевой пружины и интерсептора (перехватывателя курка).
Спусковой механизм предназначен для удержания боевого взвода курка на шептале перед выстрелом и спуска курка с шептала в момент выстрела. Состоит из спускового крючка, возвратной пружины и спускового рычага с шепталом.
Предохранительный механизм служит для предохранения ружья от случайных выстрелов. Состоит из кнопки, запирающего рычага, фиксатора и пружинки.
Ложа и цевье служат для удобства пользования ружьем. Кроме того, цевье скрепляет ствол со ствольной коробкой и воздействует на экстрактор. Делают ложу и цевье из березовой, буковой или ореховой древесины. Ложа может иметь пистолетную, полупистолетную или прямую форму шейки. Приклад делают с выступом или без выступа под щеку. На затылке может быть металлическая, пластмассовая или резиновая затыльная накладка (затыльник). В последнем случае затыльная накладка играет роль амортизатора.
Взаимодействие частей и механизмов
При открывании ружья нажимом на рычаг запирающего механизма разъединяется казенная часть ствола от ствольной коробки и ствол, вращаясь на шарнире, дульной частью опускается вниз, а казенная часть поднимается вверх. Упор цевья давит на стержень зкстрактора и выдвигает его из паза казенного среза. Если ружье имеет внутренний курок, то при открывании стволов одновременно происходит его взведение (постановка боевого взвода курка на шептало) и нагнетание боевой пружины. При внешнем курке этого не происходит. Чтобы зарядить ружье, в патронник вставляют унитарный патрон.
При закрывании ружья казенная часть ствола соединяется со ствольной коробкой, клин, рамка, или передняя часть рычага входят в соответствующие пазы ствола и прочно запирают его. Трением и упором о щиток ствольной коробки экстрактор и патрон утапливаются и становятся вровень с казенным срезом ствола, а капсюль патрона оказывается против отверстия для выхода бойка — в таком положении ружье заряжено.
Для производства выстрела приклад вставляют в плечо, наводят ружье на цель, подают вперед кнопку предохранителя при внутрикурковом ружье и тем самым снимают ударно-спусковой механизм с предохранителя, а при внешнекурковом ружье курок взводят рукой, нажимая назад и вниз его спицу.
При нажиме на спусковой крючок последний поворачивается на своей оси и освобождает боевой взвод курка с шептала. Курок под действием боевой пружины с нарастающей скоростью вращается на своей оси и наносит удар по бойку. Боек перемещается и ударяет по капсюлю патрона. Капсюль воспламеняется, поджигает порох, горящий порох образует упругие пороховые газы, давящие во все стороны с равной силой. Давление газов на стенки ствольной трубки и щиток ствольной коробки поглощается упругой деформацией металла. Снаряд же не может оказать такого сопротивления и сдвигается с места с нарастающей скоростью, так как огромная сила давления газов, направленная на дно снаряда, сообщает ему соответствующее ускорение.
По мере продвижения снаряда по каналу ствола давление пороховых газов падает, так как объем заснарядного пространства очень быстро растет. При достижении снарядом дульного среза (на расстоянии 25 калибров канала ствола ружья после дульного среза) снаряд приобретает максимальную начальную скорость v0 и дульную — наивысшую энергию Е0. За снарядом вырываются под высоким давлением пороховые газы и в процессе резкого расширения создают звуковую волну (хлопок).
При стрельбе бездымным порохом вылетающие пороховые газы образуют желтовато-серый дымок, а при стрельбе дымным порохом — беловато-сизый густой дым, закрывающий цель.
После выстрела ружье открывают. В этот момент экстрактор выталкивает гильзу, стрелок извлекает ее из патронника, вставляет другой патрон (если в том есть необходимость) и закрывает ружье — оно готово к следующему выстрелу. Характерными ружьями этого типа являются ИЖ-17 и ИЖ-18. Современные одностволки могут иметь эжекторный механизм, автоматически выбрасывающий использованную гильзу или патрон, давший осечку, в момент открывания ружья (ИЖ-18Е).
