Модификации ЗИЛ-130 и ЗИЛ-131: трудно быть «идеальным»

Модификации ЗИЛ-130 и ЗИЛ-131

Нет, пожалуй, более легендарного грузовика на постсоветском пространстве, чем ЗИЛ-130 и 131 (после КамАЗа, разумеется). В своё время любой советский гражданин мог видеть его во всевозможных ролях, отведённых народным хозяйством: от обычного бортового грузовика, перевозящего уголь или щебень, например, до мусоровоза. И везде исполняемая этими двумя машинами роль выполнялась с безоговорочным успехом. Эти грузовики были везде: от стройки обычной панельной девятиэтажки до армии, для которой, по сути, в первую очередь и предназначались. А их конструкция, которая считалась основным достоинством, в некоторых узлах и агрегатах была по-настоящему прорывной и даже футуристической. Поэтому у таких хороших машин просто не могло было не быть модификаций, и их количество тут просто зашкаливает. Так какими же они были, вспоминаем в этой статье.

Модификации ЗИЛ-ов

Прежде стоит оговориться, что для полного осмысления всей этой обширной темы потребуется хотя бы три таких работы, ибо суммарное количество всех серийных и не серийных модификаций просто поражает воображение, поэтому заострим внимание лишь на основных. И начнём с одной весьма занимательной истории. Как бы ни был технически совершенен ЗИЛ-130, со временем он всё больше и больше устаревал, стремительно превращаясь в анахронизм. Инженеры завода как никто иной знали о маленьких недостатках своего детища, поэтому начали уже почти с самого начала выпуска готовить ему замену. Изначально это был грузовик абсолютно новой конструкции, поражавший своим техническим набором прогрессивных черт. Однако сверху никто не торопился давать дорогостоящему проекту зеленый свет, поэтому из-за всех бюрократических проволочек в очень упрощённом виде на конвейере он сумел появиться лишь к закату СССР. Этот грузовик имел индекс ЗИЛ-4331. Был на заводе в то время и более удачный проект, известный как ЗИЛ-170, однако из-за строительства автозавода в Набережных Челнах он был передан туда и стал первой машиной под маркой КамАЗ. А в это время на конвейере оставался всё тот же ЗИЛ-130, из значительных изменений получивший только в 1986 лишь новый числовой индекс 431410 и несколько мелочей в экстерьере.

Седельный тягач ЗИЛ-130В1

Седельный тягач ЗИЛ-130В1

Но вернёмся к модификациям. Интересной особенностью можно назвать попытки максимально увеличить ресурс конструкции и грузоподъёмность до шести тонн. Такого рода работа предпринималась уже со второй половины 1960-х, и даже такие грузовики поставлялись за рубеж. Были у «ЗИЛов» седельные тягачи, из которых наиболее известен ЗИЛ-130В1, выпускавшийся с 1964 по 1986 годы и использовавшийся в основном как движущая сила для прицепов. Но, пожалуй, главными модификациями «сто тридцатого» были голые так называемые шасси, на которые различные заводы устанавливали специально созданные кузова. Такое практиковал и машиностроительный завод в Мытищах (ММЗ), известный в основном своими самосвалами на базе этого автомобиля. Но предпринимались и действия, касавшиеся создания газобаллонных «ЗИЛов», самой известной из которых стала серия автомобилей под общим индексом ЗИЛ-138. Однако из-за больших сложностей с их освоением в серию они так и не пошли. Много автомобилей этой модели активно переоборудовались в пожарные машины, которые где-то служат и до сих пор. Опознать эти машины можно и по индексу, в который входило буквосочетание АЦ.

ЗИЛ-ММЗ-4502

ЗИЛ-ММЗ-4502

Но самой интересной из всех стал так называемый ЗИЛ-133. По сути, это была попытка московских инженеров создать отдельное грузовое семейство с многократно увеличенной грузоподъёмностью. Это достигалось за счёт непомерного удлинения рамы, что вызвало необходимость ставить третью ведущую ось, более мощный двигатель от КамАЗа и, как следствие, изменить «мордашку» кабины и усилить раму. Как уже можно догадаться, особой надёжностью такая конструкция не славилась, за что и приобрела кличку «крокодил»; однако же производилась она в период с 1975 по 1999 год. Благодаря всем этим преобразованиям грузоподъёмность увеличилась до целых десяти тонн, а мощный дизельный движок помогал сохранять при поднявшейся массе почти ту же самую динамику, что и у ЗИЛ-130. На базе ЗИЛ-133 было также создано немало народнохозяйственных модификаций, но назовём наиболее известную из них с другим движком от КамАЗа ЗИЛ-133ГЯ.

ЗИЛ-133ГЯ

ЗИЛ-133ГЯ

Что же насчёт модификаций ЗИЛ-131, то здесь всё по-военному просто: в основном это седельные тягачи, шасси, пожарные машины. На них ставились различные прицепы, военная техника и даже ракеты, но также они использовались и в народном хозяйстве, в том числе и как пожарные автоцистерны (уже знакомая аббревиатура АЦ). В 1986 году, как и базовой машине, ЗИЛ-131 досталась участь модернизации, главными результатами которой стали новый индекс «131Н» и дополнительная линейка дизельных агрегатов.


Таким образом, за почти полувековую историю двух этих грузовиков многое ими было сделано, в том числе и после развала СССР. Это отражено в различных фильмах, а также «легендах» и шофёрских байках. Поэтому ещё долго водители будут вспоминать эти грузовые автомобили во всех их формах и ипостасях.

ЗИЛ-130 — история легендарного советского грузовика — журнал За рулем

О чем вы подумаете, услышав «ЗИЛ»? О правительственном лимузине? Или о холодильнике? А может, о лихорадочной застройке бывшей территории завода? Уверен, что у большинства в голове материализуется образ бело-голубой кабины 130-го! Ведь это самая успешная модель бывшего автогиганта, отмечающего в этом году вековой юбилей. Проследим жизненный путь легендарного грузовика: от рождения до ухода на покой.

Содержание

Первые шаги

К началу пятидесятых ЗИС-150, разработка которого началась еще в довоенный период, морально устарел. ЗИЛ-164, серийный выпуск которого начался в 1957 году, оказался лишь временным решением. По сути, это была глубокая модернизация все той же 150-й модели. Государству требовалась совершенно новая машина. Первые опытные образцы ЗИЛ-130 грузоподъемностью в четыре тонны были построены в конце 1956 года. Под капотом установили рядный шестицилиндровый двигатель ЗИЛ-120, знакомый по предыдущей модели. Но вскоре от этого мотора отказались в пользу нового агрегата. Двигатель V8 рабочим объемом шесть литров выдавал 150 л.с. Степень сжатия была всего 6,5 единиц, зато двигатель мог работать на 72-м бензине. На доводку и испытания автомобиля ушло шесть лет, и первые опытные партии были собраны в 1962 году. Но машины требовали дополнительных доводочных испытаний. Масштабное производство стартовало лишь 1 октября 1964 года.

Двигатель ЗИЛ-508

Верхнеклапанный двигатель V8 по конструкции был схож с двигателем лимузина ЗИЛ-111. Однако на 130-м двигатель объемом шесть литров развивал всего 150 л.с. Зато питался 72-м бензином.

Верхнеклапанный двигатель V8 по конструкции был схож с двигателем лимузина ЗИЛ-111. Однако на 130-м двигатель объемом шесть литров развивал всего 150 л.с. Зато питался 72-м бензином.

Явление народу

Грузовик по тем временам получился новаторским, с невиданным для советского водителя уровнем комфорта. Рулевое управление было c гидроусилителем, а пятиступенчатая коробка передач оснащалась синхронизаторами всех, кроме первой, передач. Автомобиль спокойно трогался со второй, а первая ступень была нужна лишь для бездорожья или очень крутых подъемов. Потому ее сделали прямозубой.

Прототип ЗИЛ-130, 1956 г.

На фото прототип первой серии, построенный в 1956 году.

На фото прототип первой серии, построенный в 1956 году.

Весьма смелым, даже по международным стандартам, был экстерьер грузовика. Внешний вид доверили молодому выпускнику «Строгановки» (Московского художественно-промышленного училища) Эрику Владимировичу Сабо. Ничего подобного до тех пор, да и потом, среди нашей грузовой техники не было. Рельефная решетка радиатора, стильные обводы кабины и, самое главное, панорамное лобовое стекло! Подобным изяществом могли похвастать разве что правительственные ГАЗ-13 Чайка и ЗИЛ-111.

ЗИЛ-130 из первой опытной партии 1962 г.

Автомобиль из первой опытной партии 1962 года. Для доводки новые ЗИЛы отправили в большие испытательные пробеги по Крайнему Северу.

Автомобиль из первой опытной партии 1962 года. Для доводки новые ЗИЛы отправили в большие испытательные пробеги по Крайнему Северу.

Еще одной отличительной чертой нового автомобиля стала расцветка. До этого основным цветом для подавляющего большинства советских грузовиков был хаки — чтобы оперативно мобилизоваться в случае войны. Но 130-й получил небесно-голубую кабину с белым передком. Конечно, были и другие цвета, в том числе и темно-зеленый. Но большинство автомобилей были именно голубого цвета.

ЗИЛ-130

Серийный ЗИЛ-130 образца 1964 года. В таком виде автомобиль выпускался до 1978 года.

Серийный ЗИЛ-130 образца 1964 года. В таком виде автомобиль выпускался до 1978 года.

ЗИЛ-130 быстро завоевывал любовь водителей. Он оказался красивым, динамичным и комфортным. Грузоподъемность составляла пять тонн — больше собственной массы автомобиля. Но главное, что он получился очень выносливым. Расчетный пробег до капитального ремонта в 300 тысяч километров для шестидесятых был очень приличным показателем. В мае 1973 года провели масштабные ресурсные испытания 130-го на автополигоне НАМИ. Дистанцию в 25 тысяч километров он прошел за 12 дней. При этом ни одной поломки зафиксировано не было. Но, невероятно удачная конструкция отчасти стала и проклятьем завода…

ЗИЛ-130 на автокроссе

Хорошая энерговооруженность и прочная кабина сделали ЗИЛ-130 отличным «кроссменом». 130-е и сегодня продолжают выступать в автокроссе.

Хорошая энерговооруженность и прочная кабина сделали ЗИЛ-130 отличным «кроссменом». 130-е и сегодня продолжают выступать в автокроссе.

Запоздалая смена

Само собой, почивать на лаврах никто не собирался. Какой бы удачной ни была конструкция, прогресс не стоит на месте. И нужно готовить преемника. Но в конце 60-х годов конструкторы ЗИЛа были заняты разработкой семейства бескапотных грузовых автомобилей с дизельным двигателем и грузоподъемностью восемь тонн. В декабре 1969 года были собраны первые образцы нового автомобиля ЗИЛ-170, позже превратившегося в КАМАЗ-5320. Лишь в 1976 году, когда было запущено серийное производство КАМАЗов в Набережных Челнах, завод имени Лихачева, наконец, приступил к разработке собственного автомобиля, преемника 130-го. Однако время было упущено. ЗИЛ-130 к тому моменту окончательно устарел.

Самосвал ММЗ-555, он же ЗИЛ-130Д.

Одной из первых модификаций стал самосвал ММЗ-555, он же ЗИЛ-130Д.

Одной из первых модификаций стал самосвал ММЗ-555, он же ЗИЛ-130Д.

Лишь в 1978 году в производство запустили обновленную машину 130–76, которую легко отличить по видоизмененному «лицу» (подфарники и передние фары поменялись местами). А в 1986-м году автомобиль получил новый индекс — 431410. Но как бы он ни назывался, это был все тот же 130-й, главным недостатком которого оставался прожорливый бензиновый двигатель. И если для КАМАЗа дизельный агрегат был создан Ярославским моторным заводом, то ЗИЛу пришлось разрабатывать собственный дизель с нуля. Работа над автомобилем и двигателем шла долго и мучительно. В итоге преемник 130-го — ЗИЛ-4331 добрался до конвейера лишь в 1987 году. А новым дизельным двигателем ЗИЛ-645 оснащались далеко не все автомобили. Большинство новых машин выпускали с прежним бензиновым мотором.

Длиннобазная модификация ЗИЛ-431510

В 1986 году ЗИЛ-130 сменил индекс на 431410 (на фото длиннобазная модификация 431510). В таком виде автомобиль выпускался до 1994 года.

В 1986 году ЗИЛ-130 сменил индекс на 431410 (на фото длиннобазная модификация 431510). В таком виде автомобиль выпускался до 1994 года.

По сути, новый грузовик был глубоко модернизированной «стотридцаткой» с новой кабиной. Более того, параллельно выпускались оба поколения автомобилей. Последний ЗИЛ-431410 сошел с конвейера уже в постсоветское время — в 1994 году. За тридцать лет выпуска ЗИЛ-130 оброс большим количеством модификаций. А общий тираж составил почти три с половиной миллиона экземпляров! Это делает 130-й не только легендарным, но и одним из самых массовых автомобилей в истории нашего автопрома.

ЗИЛ-4331

Описание пожарных автомобилей ЗИЛ 130 и 131

Автор Anastasya На чтение 5 мин. Опубликовано

Машины, стоящие на вооружении МЧС, выпускают на базе разных марок автомобилей, но самой популярной считается платформа ЗИЛ. Переоборудование под потребности спасателей происходит на профильных заводах и цехах. Пожарные автомобили на ЗИЛ полностью соответствуют тактико-техническим характеристикам спецтехники, используемой при тушении пожаров различных категорий. Популярность этой марки обусловлена рядом факторов:

  • маневренностью при тушении пожаров в городской черте;
  • максимальной адаптацией к эксплуатации в российских условиях;
  • ремонтопригодностью;
  • неприхотливостью к качеству топлива.

Наиболее востребованными у МЧС оказались модели 130 и 131, а также легендарные пожарные автомобили ЗИЛ 157. Регулярно проводимая их модернизация повышает качество техники и сокращает расходы, связанные с техобслуживанием.

Пожарные автомобили ЗИЛ 130

За все время своего существования ПА на 130-й платформе было выпущено 10 модификацией транспортных средств. Самой популярной на сегодняшний день считается пожарный автомобиль ЗИЛ 130 АЦ-40-63Б. По ТТХ он является оптимальным транспортным средством для выезда на вызовы в городской среде. Машину используют для доставки личного состава, спецсредств и дополнительного оборудования для устранения возгораний. Преимуществом этих автомобилей считается цистерна для воды объемом 2.4 тонны, а также дополнительный бак для пенообразователя на 170 литров.

Пожарный автомобиль ЗИЛ 130 АЦ-40-63Б

В кабине АЦ-40-63Б расположено два ряда посадочных мест для личного состава из 6 человек. Для оперативности бойцов предусмотрено четыре двери. Сиденье водителя регулируется по росту и весу седока. Места для пассажиров стационарные, под ними расположены ящики для инструментов и личного снаряжения.

Для экономии места отсеки для рукавов оборудовали на крыше кабины. Рукава в базовом комплекте длиной 348 метров. Специнвентарь и оборудование хранят в боковых отсеках кузова.

На ПА АЦ-40 ставятся насосы двух типов:

  • одноуровневый центробежный ПН-40УА заднего положения;
  • одноступенчатый нормального давления НЦПН-40/100.

Расположены они в задней части автомобиля. Пожарная установка кроме насоса включает в себя коллектор, пеносмеситель и напорные задвижки. Для работы в темное время суток автоцистерна оснащена системой освещения и сигнализации.

Пожарный автомобиль ЗИЛ 130

Преимуществом этой модели считается бензиновый восьмицилиндровый четырехтактный мотор с системой жидкого охлаждения. Расход топлива на 100 км пробега – 41.5 литра. При полной загрузке автомобиль развивает скорость 80 км/ч. Чтобы усилить конструкцию машины, ее поставили на лонжеронную раму из низколегированной стали 30Т. Переднюю часть усилили раскосами, а над балкой заднего моста лонжероны снабдили усилительными вставками.

Подвеска зависимая, на рессорах и телескопических амортизаторах. Сзади поставили двускатные колеса. Это придало автомобилю дополнительную устойчивость и проходимость по бездорожью, что актуально при выезде на вызов в сельской местности. В последних модификациях АЦ-40 получила арочные шины на ведущем мосту и лебедку на бампере. Общие габариты машины (д*ш*в) – 7680*2500*2780 мм. Вес при полном снаряжении – 9600 кг.

Пожарный автомобиль ЗИЛ 130 на пожаре

В базовую комплектацию входит снаряжение для боевого расчета, дыхательные аппараты, НВР с соединительной арматурой, напорные рукава DN51, 66, 77. Переносной лафетный ствол, ручные комбинированные, перекрывные и воздушно-пенные стволы. Водосборник, гидроэлеватор, ключи, соединительные головки. Пеногенератор ГПС-600. Порошковые огнетушители.

ТТХ автомобиля АЦ-40-63Б

Насос ПН-40УА
Производительность, л/сек 40
Напор при номинальном числе оборотов, м 100
Всасывающий насос Газоструйный
Высота всасывания, max, м 7.5
Время заполнения всасывающей линии при max геометрической высоте всасывания, сек. 40
Пеносмеситель ПС-5
Тип пеносмесителя Водоструйный эжектор
Производительность пеносмесителя при низкой кратности, м3 25
Производительность пеносмесителя при средней кратности, м3 250
Площадь тушения пенами низкой кратности при Iтр = 0,1…0,15л/(с*м2) 42…28
Площадь тушения пенами низкой кратности при Iтр = 0,05…0,08л/(с*м2) 83

Пожарные автомобили ЗИЛ 131

Серийный выпуск ПА на базе ЗИЛ 131 пришелся на 1970-1984 годы, когда были разработаны модели 137 и 137А. Они оказались удачными по сочетанию полноприводного шасси с абсолютной неприхотливостью к эксплуатационным условиям. По ТТХ пожарный автомобиль ЗИЛ 131 отличается от ЗИЛ 130, но полностью заменить его так и не смог. Для тушения пожаров его могут заправлять водой или пеной. Цистерна для воды рассчитана на 2.4 тонны, а бак для пены по сравнению с рассмотренной выше моделью немного меньше, 150 литров. При этом общая снаряженная масса этого автомобиля составляет 11 тонн. Распределение нагрузки на передний мост – 2980 кг, на задний – 8170 кг.

Пожарный автомобиль ЗИЛ 131

Бензиновый карбюраторный двигатель А-76 у ЗИЛ 131 АЦ-137 и 137А имеет мощность 150 л.с. или 110 кВт. При полной загрузке автомобиль развивает скорость 80 км/ч с расходом топлива 40 л на 100 км пробега. Колесная база предполагает шесть ведущих односкатных колес. Благодаря полному приводу машина справляется с бездорожьем. Это важный показатель для сохранения машинного фонда этой модификации как основной технической единицы МЧС.

Преимуществом ПА на базе ЗИЛ 131 считается система подогрева воды, расположенная в цистерне. Функционирует она на энергии выхлопных газов. Также отличительной особенностью этой модификации является улучшенная двухрядная кабина с защитными решетками на окнах на случай массовых беспорядков.

ТТХ пожарного автомобиля ЗИЛ 131 АЦ-40-137А

Насос ПН-40УВ
Тип насоса Одноступенчатый центробежный
Подача воды (л/сек) 40
Высота всасывания, max, м 7
Контрольная высота всасывания, м 3.5
Пеносмеситель ПС-5
Тип пеносмесителя Водоструйный эжектор
Производительность пеносмесителя при низкой кратности, м3 25
Производительность пеносмесителя при средней кратности, м3 250
Лафетный ствол СЛК-П20
Расход воды для ствола, л/сек 19
Кратность пены на выходе из ствола 6
Дальность водяной струи, м 60
Дальность пенной струи, м 50
Поворот лафетного ствола +90… -20° по вертикали
Площадь тушения пенами низкой кратности при Iтр = 0,1…0,15л/(с*м2) 41,67…27,78
Площадь тушения пенами низкой кратности при Iтр = 0,05…0,08л/(с*м2) 83,33…52,08
Длина напорных рукавов, м 408
Габариты (д*ш*в), мм 7640*2500*2950

Несмотря на свою популярность, ПА на базе ЗИЛ 131 имеет некоторые недостатки. Например, принцип крепления к раме, из-за чего часто нарушается геометрия цистерны, а как следствие – ее разгерметизация.

Пожарный автомобиль ЗИЛ 131

Пик производства пожарных машин на базе грузовых автомобилей ЗИЛ пришелся на 1970-е годы, однако популярность этой техники не спадает и в наши дни. Ее плюс – неприхотливость в эксплуатации и возможность работы как в городской черте, так и в условиях бездорожья.

ЗИЛ-131: рабочая лошадка Советской Армии


Родом из Москвы


В книге Евгения Кочнева «Автомобили Советской Армии 1946-1991» приводится мысль о влиянии американских грузовиков REO М34 на конструкцию отечественного ЗИЛ-131. Если это даже и так, то в Советском Союзе выбрали неплохой вариант для подражания. Работы над американской машиной закончились в 1949 году, и через пару лет грузовик пошел в войска. Полноприводный трехосный M34 вместе с многочисленными модификациями стал одним из самых распространенных машин армии США и получил за непревзойденную надежность прозвище Eager Beaver, или «Добросовестный». Внешний вид грузовика не отличался изяществом (как, впрочем, и всей американской колесной техники), кабина вообще была открытая, но зато КПП имела 5 ступеней с синхронизаторами, а верхнеклапанный 6-цилиндровый мотор развивал вполне приличные 127 л. с. Грузоподъемность М34 на грунтовых дорогах не превышала 2,5 тонны, а твердое покрытие под колесами позволяло грузить до 4,5 тонны.

«Американец» М34. Возможно, именно его мотивы использовались при создании ЗИЛ-131

В СССР непосредственным предшественником 131-й машины можно считать не самый удачный ЗИС-151, который, в свою очередь, ведет историю от ленд-лизовского «Студебеккера». Кроме слабого мотора и большой массы, важным недостатком грузовика была двухскатная ошиновка задних мостов. С одной стороны, этого требовали военные в погоне за большей грузоподъемностью, а с другой, это серьезно ограничивало проходимость машины по слабым грунтам и снежной целине. Когда в армии появился легендарный ЗИЛ-157, к нему также появились претензии в части малой грузоподъёмности и слабых тяговых возможностей – на роль артиллерийского тягача он не годился. Именно для артиллерийских подразделений в середине 50-х и начали разрабатывать ЗИС-128, который, кстати, много в чем перекликался с упоминаемым ранее «американцем» М34.

ЗИЛ-131: рабочая лошадка Советской Армии

ЗИЛ-131 и аналоги

ЗИЛ-131: рабочая лошадка Советской Армии

ЗИЛ-131: рабочая лошадка Советской Армии


ЗИС-128 в тяговой версии для артиллерии

ЗИЛ-131: рабочая лошадка Советской Армии

ЗИЛ-131: рабочая лошадка Советской Армии


ЗИС-128 в транспортном исполнении

В первоначальном варианте машину именовали ЗИС-Э128В, но с первыми опытными экземплярами остановились на ЗИС-128. Этот автомобиль фактически не являлся продолжением линейки ЗИС-151, отличался новыми раздаточной коробкой, КПП, централизованной системой подкачки шин и другими деталями. Грузовую платформу опустили вниз с целью снижения центра тяжести и упрощения разгрузки/загрузки боеприпасов. История не сохранила для нас ни одного экземпляра той экспериментальной машины, но на фотографиях грузовики представлены как минимум с тремя кабинами, из которых только одна цельнометаллическая. Стоит помнить, что опытные ЗИС-128 появились практически одновременно с первыми «классическими» машинами ЗИЛ-157. Такие парадоксы конструкторский работы внутри одного завода объяснялись требованиями и придирчивостью главного заказчика в лице Министерства обороны. Был и еще один аналог будущей 131-й машины – ЗИЛ-165, который представлял из себя сборную солянку из различных агрегатов, в частности, кабина была от 130-го. По одной из версий, именно тесная кабина, а также слабый рядный 6-цилиндровый мотор стали причиной отказа военных в 1957 году от этой конструкции. Тогда уже все осознавали, что для новой машины требовался новый мотор мощностью под полторы сотни лошадиных сил. А его не было.


ЗИЛ-165

По причине моторного голода в 1958 году военные завернули прототип ЗИЛ-131Л (не путать с появившимся позже лесовозом ЗИЛ-131Л) с опытным V-образным 6-цилиндровым двигателем мощностью 135 л. с. Машина отличалась стальной грузовой платформой с низкими бортами и конусными колесными дисками.

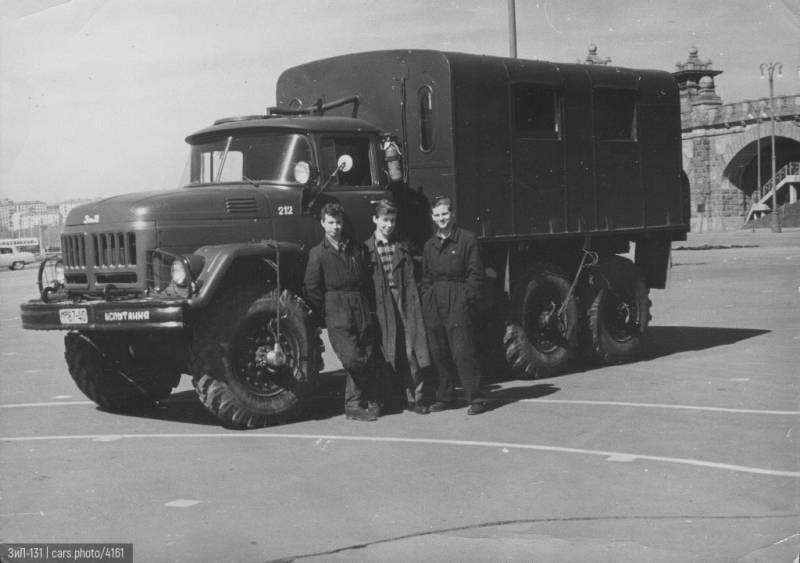

Первые прототипы с индексом 131


Первые машины ЗИЛ-131 появились в конце 1956 года и первое время оснащались 6-цилиндровыми моторами, которые впоследствии заменили на V-образные «восьмерки». Предполагалось разрабатывать машину в двух вариантах – ЗИЛ-131 для артиллерии и ЗИЛ-131А для транспортных нужд преимущественно мотострелковых войск.

ЗИЛ-131А

Фактически ЗИЛ-131 изначально не планировали для широкого применения в сухопутных войсках – ему готовилась карьера преимущественно артиллерийского тягача. В армии в то время был ЗИЛ-157 «Колун», который по большинству параметров устраивал военных. То есть 131-я машина не должна была собой заменять никакую технику, а первоначально являлась самостоятельной нишевой разработкой. Возможно, поэтому особой срочности с принятием на вооружение машины не было. ЗИЛ-157, к слову, собирали до 1991 года, правда, в большей степени не для армии. Но нравы и стратегии Министерства обороны Советского Союза в те времена отличались изменчивостью, и в итоге ЗИЛ-131 из артиллерийского тягача превратился в многоцелевой грузовик.


Прототип ЗИЛ-131 на различных этапах испытаний

История покажет, что по количеству возможных вариантов использования трехосный вездеход из Москвы будет едва ли не самым востребованным в Советской Армии. В общей сложности в конце 50-х годов было построено шесть опытных машин, среди которых были транспортные, тяговые образцы и даже один седельный тягач. После предварительных испытаний к 1960 году заводчане представили военным серьезно доработанные грузовики. В сравнении с «Колуном» ЗИЛ-131 был экономичнее, брал больше груза, но несколько уступал в проходимости. В издании «Автолегенды СССР» упоминается также, что военные выделили чрезмерную массу прототипов, недостаточный дорожный просвет и малую бродоходимость – не более 1,2 метра при требуемых полутора метрах. На ЗИЛе недостатки исправили к июлю 1960 года, но повторные испытания выявили склонность к заносу из-за неудачного рисунка протектора и неудовлетворительную работу межколесных самоблокирующихся дифференциалов. После устранения указанных недостатков и модернизации экранированного электрооборудования военные специалисты оставили для дальнейшей работы единственный вариант будущего грузовика в транспортном исполнении. От артиллерийского тягача решено было отказаться.

ЗИЛ-131: рабочая лошадка Советской Армии

Опытный вариант ветрового стекла ЗИЛ-131. Плоские стекла позволяли оперативнее менять разбитые секции и, самое главное, в перспективе можно было думать о бронировании

ЗИЛ-131: рабочая лошадка Советской Армии

Еще один вариант ЗИЛ-131 с плоскими стеклами и герметизированной кабиной, 1983 год

ЗИЛ-131: рабочая лошадка Советской Армии

Эрик Сабо — главный дизайнер ЗИЛа

ЗИЛ-131: рабочая лошадка Советской Армии

Поисковый макет будущего ЗИЛ-131. В некоторых источниках пишут, что зиловцы не оставили исходную облицовку гражданского 130-го в обмен на согласие военных с панорамным ветровым стеклом

ЗИЛ-131: рабочая лошадка Советской Армии

В конце первой части материала представляю, наверное, самый необычный ЗИЛ-131.Эта полукапотная машина была разработана и собрана на Черниговском заводе специального автотранспорта в начале 80-х годов. Основное предназначение — сопровождение киноэкспедиций по бездорожью

Описанные прототипы ЗИЛ-131 уже тогда было непросто отличить от будущих серийных моделей. Присутствовали фирменные угловатые крылья, защитная решетка головного освещения и деревянный решетчатый кузов. Трансмиссия отличалась относительной легкостью и простотой, имела средний проходной мост, что выгодно отличало её от аналогичной конструкции ЗИЛ-157, в которой было аж пять карданов. Кроме этого, кабина 131-го ЗИЛа была просторнее, а давление в колесах регулировалось системой с внутренним подводом воздуха. Имея высокую унификацию с гражданским ЗИЛ-130, армейский грузовик отличался панорамным ветровым стеклом, что было неким нонсенсом для военной техники. Трудности возникали как с заменой разбитого триплекса, так и с транспортировкой гнутого стекла. Удивительно, что, подвергая автомобиль длительным и придирчивым испытаниям, военные специалисты слишком поздно осознали непрактичность гнутого панорамного стекла от ЗИЛ-130. 19 января 1959 года инженер-полковник Г. А. Гетманов, участвующий в испытаниях прототипов, писал главному инженеру ЗИЛа, что «применение панорамных стекол на кабине, не давая каких-либо преимуществ, серьёзно затрудняет вождение автомобиля в ночное время из-за появления сплошных бликов на стекле от фар встречных машин». От панорамного стекла не отказались, а лишь разделили его на две части.

Продолжение следует…

ЗИЛ-131 технические характеристики, двигатель и расход топлива, коробка передач, устройство и фото

Легендарный грузовик с военной рессорой – ЗИЛ-131. История автомобиля, воплотившего в жизнь задачу глав СССР, который продолжает служить в различных сферах по сей день. Технические характеристики в таблицах и описание рабочих качеств позволяют понять, отчего машина обладает столь ценной репутацией. Весь модельный ряд ЗИЛ.

История автомобиля

В 1959 году рабочим завода имени Лихачева была поставлена цель по улучшению производства моделей «130» и модификации «131». Такой призыв к производительности был обусловлен двадцать первым партийным съездом, а точнее, принятым на нем планом о развитии народного хозяйства.

Для достижения цели, как раз, требовались достойные грузовики. Однако, ЗИЛ-131 предназначался для особого хозяйства – для военных целей. Ранее в распоряжении у советских армейцев был ЗИЛ-157, который к концу 50-х начинал устаревать.

Несмотря на то, что опытные образцы ЗИС-130 начали проходить испытания еще в середине 50-х годов, на конвейер машину планировали отправить только в 1962 году. Столь длительный срок был частично обусловлен рядом непредвиденных ситуаций, с которыми хоть и не сразу, но успешно было покончено.

Впоследствии на базе данной модели начали разработку ЗИЛ-131. Опытные образцы военной модификации появились в 1966 году и почти сразу успешно прошли все испытания. И вот, в 1967 году окончательно завод имени Лихачева начал производство 131-й модели.

За довольно длительный срок испытаний производительность машины и ее эксплуатационные возможности были существенно улучшены. Также этому способствовало постоянное улучшение базового шасси ЗИЛ-130.

В итоге во многом были улучшены основные характеристики автомобиля, повысилась проходимость и грузоподъёмность за счет нового строения рамы и улучшенного мотора, рабочее место водителя вместе с кабиной приобрело первые признаки эргономики.

Для 1960-х годов такие инновации для грузовиков-внедорожников были приняты с энтузиазмом. На этом производство не остановилось, и в 1986 году у ЗИЛ-131 появился новый силовой агрегат, позволивший поднять планку способностей и уменьшить потери ресурсов при эксплуатации автомобиля.

131

Технические характеристики

ДвигательЗИЛ-5081
Количество цилиндров8
Расположение цилиндровV-образное под углом 90о
Количество тактов4
Диаметр цилиндра100 мм
Ход поршня95 мм
Объем двигателя5,97 л
Степень сжатия6,5
Мощность в киловаттах110,3
Мощность двигателя в лошадиных силах150
Максимальный крутящий момент410 Ньютон метров
Максимальная скорость85 км/ч
Максимальная скорость в составе автопоезда75 км/ч
Тип охлажденияЖидкостное
Тип топливаБензин А-76*
Расход топлива для автомобиля#35 литров на 100 км
Расход топлива в составе автопоезда#47 литров на 100 км

*Также подходят и большие октановые числа.

#Представленные числа являются среднестатистическими.

Двигатель

Так как, в первую очередь, машина создавалась с целью покорять бездорожье, силовой агрегат должен был быть достаточно мощным. Карбюраторный ЗИЛ-5081 отлично для этого подошел, учитывая, что специально для данной машины и разрабатывался.

В последствии агрегат получил доработку в виде пускового подогревателя, встроенного в систему охлаждения.

131

Трансмиссия

Тип сцепления24
Тип коробки переключения передач182ЭМ/6СТ-132ЭМ
Количество ступеней
Синхронизаторы
Тип раздаточной коробки
Передаточное число раздаточной коробки
Первая ступень2,08:1
Вторая ступень1:1
Тип главной передачиДвойная
Передаточное число главной передачи7,339:1
Привод задних мостовПоследовательный проходной

Диск сцепления снабжался демпферными пружинами для смягчения перехода ступеней КПП. Главным отличием от ЗИЛ-157 был доступ только к двум задним мостам, передний включался автоматически специальным электропневматическим приводом.

Габариты

Размеры автомобиля
Длина7 040 мм
Ширина2 500 мм
Высота2 480 мм
Размеры платформы
Длинна3 600 мм
Ширина2 322 мм
Высота346 мм
Высота с учетом тента569 мм
Погрузочная высота1 430 мм
Колесная база3 350 мм
Дорожный просвет330 мм
Передняя колея1 820 мм
Колея задних колес обоих мостов1 820 мм
Колесная база6х6
Наружный радиус поворота10,2 м
Размер шин12,00-12
Преодолеваемый брод1,4 м
Преодолеваемый подъем30о
Длинна лебедки50 м
Грузоподъемность
По шоссе5 000 кг
По грунту3 500 кг
Вес буксируемого прицепа4 000 кг
Вес в полном снаряжении10 425 кг

131 габариты

Колесная формула

Колесная формула

Грузоподъемность

Подвеска

Подвеска спереди зависимая, работающая на двух рессорах со скользящими задними концами. Также использованы амортизаторы. Что касается задней подвески, то здесь балансирная, на двух рессорах с шестью штангами. Тормоза представлены системой на основе барабанных механизмов и пневматического, а также механического привода.

Электросистема

Значительной особенностью стала проработка герметизация и изоляция. В базовых версиях вся система экранизирована и бесконтактно-транзисторная, что обеспечивает хорошую работу, даже, в самых сложным климатических условиях.

Соответственно, экраны сводили к минимуму наличие помех при зажигании, а герметизация обеспечивала стойкость контактов от замыканий во время преодоления брода. Приборы работали от аккумулятора общей мощностью 12В и специального генератора.

Устройство

Силовой агрегат машины находится под капотом. Кабина цельнометаллическая, вмещает двух пассажиров и водителя. Сиденье водителя и пассажиров раздельное. Шофёр может настраивать своё кресло в горизонтальной и вертикальной плоскостях, а также регулировать наклон спинки.

Кабина ЗиЛ-131 была скопирована с гражданской 130-й версии — но солдатам она не понравилась. После несколько выпущенных партий ее заменили на кабину с ЗиЛ-165. Машина получилась комфортнее, лобовое стекло стало панорамным, оно теперь состояло из двух частей и обеспечивало широкий обзор.

ЗиЛ-131 был похож на другие отечественные грузовые машины высокой проходимостью. Основными его конкурентами были Урал-375 и ЗиЛ-157К. Сходство этих машин  объясняется единым советским стандартом, действующим при проектировании подобной техники. Отличия можно было заметить в некоторых узлах и в разном подходе к производству.

Многие годы инженеры пытались решить сложную задачу: как снизить себестоимость авто и не потерять высокий уровень ТТХ? В итоге проблемурешить удалось, в результате чего на свет появился качественный, надёжный продукт. После выпуска 131-го планировали свернуть производство 157-го, однако, их выпускали параллельно следующие 20 лет.

Внешний вид и кабина

Как и большинство своих моделей, ЗИЛ сделали модель «131» с капотной компоновкой кузова. Кабина внешне была точной копией «стотридцатки», только преимущественно все образцы окрашивались цветом хаки.

Конструкция также осталась цельнометаллической. Оказавшись непрактичной, передняя часть была заменена, и снова на готовую, только теперь от ЗИЛ-165. Гнутые крылья и мудреная форма решетки были заменены на более простые, но строгие элементы.

В 60-х годах прошлого века такой дизайн был сродни революционному, не говоря о сравнении новой модели с образцом «157». В течение практически сорока лет внешность военного грузовика менялась только в мелких деталях. Более всего в глаза бросается новое лобовое стекло, которое сделали панорамным.

Кабина 131

Прятать двигатель под кабину не было целесообразно, так как это отрицательно влияло сразу на несколько факторов: ухудшался доступ в полевых условиях к моторному отсеку, при повреждении мотора во время боевых действий создавалась повышенная опасность.

Учитывая направленность на армейские нужды, внешность была схожа с другим братом по классу — Урал-375. Страна была одна, и предприятия были полностью подчинены государству. Основными отличиями являлось различное решение технических вопросов и инженерных построений.

Кузов обладал типичными характеристиками, имея на борту две откидные скамейки и одну съемную. Борта не могут откидываться, кроме заднего, но это не мешает удобно осуществлять отгрузку и погрузку.

Для натяжки тента можно установить специальные дуги. Строение автомобиля позволяло устанавливать вместо грузового кузова и другие модули, такие как полевая кухня, медпункт, радиостанция, ракетные установки «Катюша», «С-125»; а также гражданских — стрела с люлькой, пожарная машина.

Внутри было удобно находиться за счет нескольких нововведений. Уже упомянутое лобовое стекло значительно улучшило обзор в сравнении с предыдущей версией «157». Улучшенная теплоизоляция позволяет управлять машиной в тепле, даже, в зимние морозы.

Сидение водителя было отдельным от двойного пассажирского и регулировалось по высоте, вылету и углу наклона спинки. На приборной панели имеется минимальное количество датчиков, которые обеспечивают водителя всей необходимой информацией:

  • Уровень бензина;
  • Вольтметр/амперметр;
  • Спидометр;
  • Давление масла;
  • Уровень температуры;
  • Тахометр.

Из органов управления только один находится на рулевой колонке — рычаг включения поворота. Большие зеркала дают хороший обзор заднего вида, сводя мертвую зону до минимума даже при наличии прицепа.

Модификации

  • ЗИЛ-131 – базовая модификация;
  • ЗИЛ-131А – версия с неэкранированным электрооборудованием, которое она получила от ЗИЛ-130. Отличия ее от базового варианта заключались в отсутствии особого военного оборудования, средней скамейки в кузове и фары-искателя. Выпуск автомобиля завершился в 1971 году;
  • ЗИЛ-131В – седельный тягач, построенный на базе ЗИЛ-131. Машина имела 2 запасных колеса, укороченную раму и седельно-сцепное устройство. Автомобиль использовался для перевозки грузов вместе с полуприцепом массой в 12000 кг (по грунтовым дорогам – 10000 кг). Производился в 1968-1986 годах;
  • ЗИЛ-131Д – опытное шасси для самосвалов; в серийное производство не пошло из-за множества недоработок;
  • ЗИЛ-131Д – модель с аналогичным названием и мотором «Катерпиллер», созданная в 1992 году. Ее производство продолжалось 2 года;
  • ЗИЛ-131Н – модернизированная версия базовой модели. Основные отличия: новый мотор «ЗиЛ-5081», увеличенный ресурс (250 тысяч км), тент из синтетического материала и улучшенная оптика. Производство ЗИЛ-131Н завершилось в 1987 году;
  • ЗИЛ-131НА – аналог ЗИЛ-131Н с неэкранированным электрооборудованием;
  • ЗИЛ-131НВ — седельный тягач с улучшенной платформой;
  • ЗИЛ-131Н1 – модификация со 105-сильным дизельным агрегатом «Д-245.20»;
  • ЗИЛ-131Н2 – версия со 132-сильным дизельным агрегатом «ЗИЛ-0550»;
  • ЗИЛ-131С и ЗИЛ-131АС – версии в северном исполнении. Данные модели комплектовались кабиной с автономным отопителем, резинотехническими изделиями, устойчивыми к морозу, дополнительной теплоизоляцией, противотуманными огнями, теплоизоляцией аккумулятора и двойными стеклами. Автомобили использовались при температуре до -60 градусов;
  • ЗИЛ-131НС, ЗИЛ-131НАС и ЗИЛ-131НВС – улучшенные варианты в северном исполнении;
  • ЗИЛ-131Х – модель для пустынных и жарких районов;
  • ЗИЛ-131-137Б – автопоезд;
  • ЗИЛ-131 КУНГ (кузов унифицированный нулевых габаритов) – утепленная постройка с наличием печки и станцией очистки воздуха (ФВУА-100Н-12) может служить для широкого спектра военных нужд.
  • ЗИЛ-131-АТЗ-3 – топливозаправщик;
  • ЗИЛ-131-МЗ-131 – маслозаправщик;
  • ЗИЛ-131-АЦ-40 – пожарная машина.

Специальная установка позволяла поддерживать автономное отопление, которое работало, сжигая рабочее топливо.

Количество отзывов Оставить отзыв

Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв

{{{ review.rating_title }}} Показать еще Оставить отзыв
Капотный монстр с КАМАЗовским сердцем: тест-драйв ЗИЛ-133ГЯ – Коммерческий транспорт – АТИ, Центр: Система грузоперевозок

ЗИЛ-133ГЯ был снят с производства почти 30 лет назад, но на предприятиях еще можно найти грузовики без пробега, хранящиеся на консервации.

На одной из таких машин прокатился видеоблогер Misha_Diesel: представляем его рассказ.

История создания этого грузовика печальна и грустна. В 60-е годы все силы завода были брошены на разработку перспективной бескапотной машины ЗИЛ-170, и в один прекрасный момент волевым решением партии было решено построить новый завод в Набережных Челнах. Разработку ЗИЛ-170 отдали в Татарстан. Таким образом у нас родился новый производитель грузовиков – КАМАЗ, а ЗИЛ остался, по сути, ни с чем.

Для расширения модельного ряда требовалась машина большей грузоподъемности, поэтому началась разработка трехосного грузовика на базе ЗИЛ-130. Получившийся ЗИЛ-133Г1 (именно так именовалась первая машина из трехосного дорожного семейства) отличался слабой агрегатной базой. Под его капотом располагался слабенький для такой конфигурации двигатель ЗИЛ-130 мощностью 150 л.с., безмерно жрущий бензин. Он не позволял перевозить серьезные грузы в составе автопоезда, поэтому во второй половине 70-х годов появился ЗИЛ-133ГЯ.

Что из себя представляет этот автомобиль? Это 10-тонник с полностью рессорной подвеской. Многие считают, что ЗИЛ-133ГЯ это просто КАМАЗ с ЗИЛовской кабиной. На самом деле это далеко не так: автомобили конструктивно очень сильно отличаются. Рама здесь ЗИЛовская, никакого отношения к КАМАЗу она не имеет. Спереди установлена балка; тормозная система – барабанная, полностью пневматическая. ЗИЛ использует дисковые колеса, в то время как КАМАЗ выпускал бездисковые, на клиньях. Рулевое управление – с гидроусилителем. Машина колесной формулы 6х4, и есть распространенное ошибочное мнение, что здесь используются КАМАЗовские мосты – на самом деле они чисто ЗИЛовские. Средний мост проходной, имеется блокировка межосевого дифференциала.

По машине больше особо рассказывать нечего – простая и надежная, как молоток. За это водители её и любили.

Любили её и за то, что под капотом ЗИЛ-133ГЯ обосновался мощный и современный на тот момент двигатель КАМАЗ-740, состыкованный с КАМАЗовской пятиступенчатой коробкой передач. Такая машина свободно могла таскать прицеп и переносить перегрузы.

Так как КАМАЗовский мотор гораздо габаритнее того, что был установлен в ЗИЛ-130, морду машины пришлось удлинить. За такую внешность грузовик прозвали крокодилом. А еще его называли Бабой-ягой – из-за индекса ГЯ.

Говорят, что капот – это два метра жизни. И в плане пассивной безопасности капотная компоновка конечно же лучше.

Есть у такой компоновки и другие преимущества. Например, если машина сломалась зимой, водитель, открыв капот, поковырявшись и замерзнув, может вернуться в кабину, согреться и продолжить ремонт. А в откинутую кабину бескапотника вернуться будет, мягко говоря, проблематично, и посидеть там не получится.

В чреве этого монструозного автомобиля – дизельный двигатель КАМАЗ-740. Это V-образная «восьмёрка», два клапана на цилиндр. Двигатель квадратный: ход поршня равен диаметру цилиндра. В развале блока расположен топливный насос высокого давления.

Внутри – никакой электроники: эта машина может работать без аккумулятора!

Что касается сервисных точек, то все расположено грамотно и удачно. Сверху над двигателем – «кастрюля» воздушного фильтра, чуть ниже маслозавливная горловина. Генератор висит сверху, то есть на него не летит ни грязь, ни вода.

ЗИЛовская кабина не поражает своим простором. Ситуация изменилась, когда в 90-х завод поставил на конвейер следующее поколение машины с кабиной от ЗИЛ-4331. Появилась версия со спальником, которого очень не хватало этой машине.

Салон грузовика отличается от салона ЗИЛ-130. Здесь совершенно иная приборная панель, здесь больше датчиков, появился тахометр, изменился внешний вид кнопок. Установлен пневматический ручной тормоз, а рычаг КПП – с делителем.

Потолок и задняя стенка немного обшиты, а в остальном – голый, хардкорный, открытый метал. Двери также не имеют обшивки. Есть форточка и стекло с механическим стеклоподъемником, которые приводятся в движение мужицкими металлическими рычажками. Прямо скажем, недетский автомобиль! Современную молодежь посадить в эту машину – они, конечно, офигеют.

Машина хоть и новая по состоянию (с консервации), но резина высыхает и растрескивается. В будущем её нужно будет доводить до ума.

К сожалению, грузовик не стоит на учёте, и мы не можем ездить по дорогам общего пользования, но по промзоне прокатиться можно. Выжимаем сцепление и вторую передачу (на приборной панели размещена схема переключения скоростей) и потихоньку трогаемся. Включаем третью передачу с трудом – сцепление тоже надо регулировать.

Но это всё-таки круто, капотище монументальный, огромный. Плюс мы сидим очень высоко, потому что у машины просто гигантский клиренс. Новые грузовики таких эмоций не вызывают. Здесь практически не о чем рассказывать – машина пустая, нет каких-то электронных помощников или «умных» систем, но, тем не менее, вот такие машины мне снимать нравится гораздо больше, чем современные. Когда еще и у кого появится возможность прокатиться на ЗИЛ-133ГЯ с пробегом 3 тысячи километров?

Радиус разворота просто огромный. Это неудивительно – длинная база, 3 оси. Компрессор качает воздух неохотно, хотя я стараюсь почти не трогать тормоза и и сцепление. Напоминает МАЗ, на котором я учился на категорию Е: одно лишнее нажатие тормоза – и машина теряла воздух.

На разбитой дороге машина себя чувствует очень и очень неплохо. Одно из преимуществ ЗИЛ-133ГЯ перед КАМАЗами тех лет – плавность хода, потому что водитель здесь сидит в базе, а в КАМАЗах прямо над передней осью. Само сидение тоже толстое и мягонькое, отлично амортизирует удары от дороги. Очень приятная машина!

Дизельный двигатель по сравнению с ЗИЛовским мотором – небо и земля. За двигатель и любили эту машину.

Когда тестируешь такую машину, родом из 50, 60, 70 годов прошлого века, понимаешь, насколько тяжелым был труд водителей-дальнобойщиков тех времен. Вы только представьте, что в этой кабине нужно не только ехать, но и как-то ночевать.


Двигатель зил 130: характеристики, неисправности и тюнинг

В настоящее время можно встретить огромное количество товара. Его можно подразделить не только по качеству, но и по стоимости. Стоит отметить, что это касается и автомобильного рынка. И это довольно естественно. Ведь каждый производитель хочет получить огромную прибыль с продаж и вложить меньшее количество денег. Во времена СССР огромную популярность получил двигатель ЗИЛ 130, который отличался хорошей прочностью и долговечностью.

Многие водители говорили, что это попросту неубиваемый агрегат, который не требует большого внимания. Первое транспортное средство с двигателем ЗИЛ 130 вышло в начале 1962 года. Это был первый грузовой автомобиль, сошедший с конвейера Москвы.

Описание

Двигатель ЗИЛ 130 устанавливали на все грузовые транспортные автомобили как ЗИЛ 130, так и ЗИЛ 131. И в этом нет ничего удивительного. Ведь если посмотреть на конструкцию, то двигатель ЗИЛ 131 очень похож на стандартный двигатель ЗИЛ 130.

Данные агрегаты имели небольшую степень унификации. Если говорить просто, то силовой агрегат от Зил 130 немного уменьшили в объеме, до 6 литров, что позволило получить меньший расход топлива. Также силовой агрегат получил двухкамерную карбюраторную систему и специальный ограничитель оборотов.

К более мощному относится двигатель ЗИЛ 375, имеющий объем порядка семи литров. В основном такую махину используют на Уральском автомобильном заводе. Благодаря этому удалось получить увеличенный радиус цилиндров и ход поршня.

Технические характеристики

Отдельного внимания заслуживают технические характеристики двигателя ЗИЛ 130.

Скачать .xls-файл

Скачать картинку

Отправить на email

mail

ПАРАМЕТРЗНАЧЕНИЕ
МодельЗИЛ 130
Тип силового агрегатаБензиновый, четырехтактный, карбюраторный
Мощность148 л.с. при 3000 об/мин (с ограничителем)
Количество цилиндров8
Как располагаются цилиндрыПод углом в 90 градусов
Минимальный диаметр цилиндра и ход поршня100 миллиметров диаметр и 95 миллиметров ход поршня
Общий объем двигателя6 литров
Степень сжатияПорядка 6,5
Минимальная мощность при 3200 оборотах в минуту150 лошадиных сил или 110 Квт
Крутящий момент при 2000 оборотах401 Ньютонов на метр
Расход топлива двигателя ЗИЛ 130313 грамм
Как работают цилиндры1 – 5 – 4 – 2 – 6 – 3 – 7 — 8
Нумерация цилиндров:Правые 1 – 2 – 3 — 4
Левые 5 – 6 – 7 – 8
Общий вес двигателя640 килограмм
Толкатель двигателя ЗИЛ 130Изготовлен из качественной стали,
имеет небольшую наплавку из чугуна,
полностью механический
Газопроводы двигателя ЗИЛ 130Впускной изготовлен из сплава алюминия,
имеет специальную полость для подогрева
топливной смеси, располагается между
головками блока
Выпускной изготавливается из качественного чугуна, располагается по одному с каждой стороны блока
Масляный насос на двигатель ЗИЛ 130Имеет несколько секций;
шестерня, располагается с правой стороны
блока цилиндров,
редукционный клапан имеет давление 320 кПа.
В нижней секции подается масло в масляный радиатор,
перепускной клапан имеет давление 120 кПа.
Фильтры очистки на двигатель ЗИЛ 130
Тонкая очисткаКерамические фильтрующие элементы,
оснащен экономайзером и насосом
отстойникРасполагается на кронштейне, имеет щелевой тип
РадиаторИмеет три ряда, тип змейковый

Мотор устанавливается на следующие модели автомобилей: ЗИЛ 130, 131, 375 и 508.

Также хочется отметить, что двигатель ЗИЛ 508 имеет три компрессионных и одно маслосъёмное кольцо. Отдельного внимания заслуживает термостат двигателя ЗИЛ 508. Он имеет твердое наполнение и устанавливается в выпускном патрубке. В основе системы охлаждения двигателя ЗИЛ 131 лежит жидкость, полностью закрытый тип с принудительной циркуляцией.

Если говорить про поршневой палец, то у двигателя ЗИЛ 375 он изготовлен из стали, полностью пустотелый и плавающий. Это относится к некой особенности автомобиля. Маховик на двигатель ЗИЛ 375 изготовлен из качественного чугуна, оснащен стальным венцом для пуска силового агрегата от стартера. Говоря о системе питания двигателя ЗИЛ 375, то в ней присутствует принцип принудительной подачи порции топлива.

Конструкция

Если посмотреть на устройство мотора, то в основе лежит четырехтактный восьмицилиндровый агрегат, имеющий карбюраторную систему с постоянной подачей топлива.

К небольшой особенности относится V – Образное расположение цилиндров. За счет этого удается получить очень высокую мощность и небольшой вес двигателя.

Все поршни и цилиндры приводятся в движение одним коленчатым валом.

Также силовой агрегат имеет жидкостную систему охлаждения, что очень удобно. Автовладелец сможет передвигаться в любую погоду.

Система смазки имеет комбинированную систему: под высоким давлением и разбрызгивание. Благодаря этому все детали двигателя ЗИЛ 130 получат свою порцию масла и не будут выходить из строя.

Система питания двигателя ЗИЛ 375 и 130 очень похожи. У них топливо подается принудительно и постоянно, что очень здорово. За счет этого силовой агрегат будет работать без перерыва.

Модификации

Отдельно хочется рассказать про некоторые модификации двигателя ЗИЛ 130. Дело в том, что в Советское время стремились сконструировать такое транспортное средство, которое прослужит долгий период времени.

  • Первые автомобили были оснащены простым карбюраторным мотором с V – образным расположением цилиндров. Такая система имела объем двигателя 5 200 кубических сантиметров. Через некоторое время все убедились, что технически не получается развить того потенциала, который требуется.
  • Из-за этого конструкторы изготовили тот же V – образный агрегат, но с восемью цилиндрами. За счет этого удалось повысить мощность до 150 лошадиных сил, что очень хорошо. Таким потенциалом не могли похвастаться ни двигатель ЗИЛ 357, ни двигатель марки ЗИЛ 131.
  • Следом конструкторы выпустили совершенно новый по устройству мотор, который позволял разгоняться до 90 километров в час. К главной особенности можно отнести четырехтактный цикл и верхнее расположение клапанов.

Обслуживание

В данном разделе стоит поговорить про замену масла. Проделать данный процесс очень легко.

Для этого следует:

  1. Вывернуть сливную пробку;
  2. Открутить пробку масляного фильтра и слить масло;
  3. Отвернуть гайку и снять крышку масляного фильтра;
  4. Снять металлический и резиновый уплотнитель;
  5. Вынуть масляный фильтр и снять стержень;
  6. Менять фильтр следует в обратной последовательности;
  7. Заливаем масло и даем силовому агрегату поработать в течение 5 минут;
  8. Проверить уровень масла с помощью щупа и при необходимости долить.

Неисправности

НЕИСПРАВНОСТЬПРИЧИНА
Прогорание прокладокПерегреваются детали мотора
Увеличен расходПротекание масла
Стук поршняПовредилась юбка, прогар днища

Тюнинг

Проделывать тюнинг двигателя ЗИЛ 130 не очень сложно. Для этого понадобится инструмент и терпение.

Если вы хотите получить большую мощность, то установите агрегат Mopar 5.2, имеющий 500 лошадиных сил. Этого будет достаточно, чтобы передвигаться не только в городе, но и по бездорожью.

Что касается выхлопной системы, то тут можно установить несколько труб диаметром 63 миллиметра. За счет этого отработавшие газы будут выходить намного быстрей. Также удается получить более низкий звук.

Двигатель ЗИЛ 131, как и 130 можно переоборудовать в довольно интересный дизельный вариант:

  • Первым делом, это позволит намного уменьшить расход топлива, до 20 литров на 100 километров пути. Согласитесь, это очень хорошо, когда ваше транспортное средство потребляет меньше топлива.
  • Также это позволит сэкономить огромное количество денежных средств. Вы знаете, что дизельное топливо намного дешевле бензинового. И это не случайно, так как получить дизельное топливо намного проще, чем стандартное бензиновое. Извлекать силовой агрегат нужно очень аккуратно, лучше с напарником. Дело в том, что агрегат очень тяжелый, одному можно не справиться. К тому же возможно повредить детали, что привлечет к вложению денег.
  • Следующим этапом идет сварка кронштейнов и усилий. Это нужно для того, чтобы новый агрегат подошел по размеру. Ведь если этого не соблюсти, то вы не получите хорошего результата. Новый силовой агрегат, переоборудованный в дизельный, устанавливается на подготовленное место.
  • Далее следует доработка выхлопной системы. Также не стоит забывать о прокачке системы питания, чтобы лишний воздух удалялся из силового агрегата.

На этом тюнинг заканчивается. В результате повышается мощность, уменьшается расход топлива, и вы получаете то, что хотели.

131 — технические характеристики, модификации, фото, видео, обзор

Легендарный грузовик с военной кастрюлей — ЗИЛ-131. История автомобиля, в котором воплотилась задача глав СССР, которая продолжает служить в различных сферах и по сей день. Технические характеристики в таблицах и описание рабочих качеств позволяют понять, почему у автомобиля такая ценная репутация. Весь модельный ряд ЗИЛ.

История автомобиля

В 1959 году рабочий Лихачевского завода поставил перед собой задачу улучшить производство моделей «130» и модификации «131».Такой призыв к производительности был обусловлен XXI съездом партии, точнее — принятым на нем планом развития народного хозяйства.

Чтобы достичь цели, нужно было иметь приличные грузовики. Однако ЗИЛ-131 предназначался для особой экономии — для военных целей. Ранее Советская Армия имела в своем распоряжении ЗИЛ-157, который к концу 50-х годов начал устаревать.

Auto ZIL-157 Auto ZIL-157

Несмотря на то, что опытные образцы ЗИС-130 начали испытывать в середине 50-х годов, машину планировалось поставить на конвейер только в 1962 году.Такой длительный период времени был частично обусловлен рядом непредвиденных ситуаций, которые, хотя и не сразу, но успешно закончились.

Позже на основе этой модели был разработан ЗИЛ-131. Опытные образцы военной модификации появились в 1966 году и практически сразу успешно прошли все испытания. И вот, в 1967 году на заводе имени Лихачева наконец-то началось производство 131-й модели.

Photo of ZIL-131 Photo of ZIL-131

Производительность и эксплуатационные возможности машины значительно улучшились за относительно длительный период испытаний.Этому также способствовало постоянное совершенствование базового шасси ЗИЛ-130. В результате были улучшены основные характеристики автомобиля, увеличена проходимость и полезная нагрузка благодаря новой конструкции рамы и улучшенному двигателю, рабочее место водителя вместе с кабиной приобрело первые признаки эргономики.

В 1960-х годах эти инновации для внедорожников были с энтузиазмом приняты. Производство на этом не остановилось, и в 1986 году ЗИЛ-131 получил новый двигатель, который позволил поднять планку работоспособности и снизить потери ресурсов при эксплуатации автомобиля.

Внешний вид и салон

Как и большинство своих моделей, ЗИЛ создал модель «131» с прямыми краями. Кабина была точной копией «сторидера», но в основном все образцы были окрашены в цвет хаки. Дизайн также остался цельнометаллическим. Оказавшись непрактичным, передняя часть была заменена, и снова на готовую, только теперь от ЗИЛ-165. Изогнутые крылья и умная форма решетки были заменены более простыми, но более строгими элементами.

В 60-х годах прошлого века этот дизайн был сродни революционному, не говоря уже о сравнении новой модели с моделью «157».В течение почти сорока лет внешний вид военного грузовика менялся лишь в мелких деталях. Больше всего поражает новое лобовое стекло, что делает его панорамным.

Photo of ZIL-131 car Photo of ZIL-131 car

Не рекомендуется прятать двигатель под кабиной, поскольку это отрицательно сказывается на нескольких факторах: ухудшился доступ к отсеку двигателя в поле, а также, если двигатель был поврежден во время боевых действий, была повышенная опасность.

Учитывая ориентацию на военные нужды, внешний вид был похож на внешний вид другого брата в классе — Урал-375.Страна была одна, а предприятия были полностью подчинены государству. Основным отличием было различное решение технических вопросов и инженерных сооружений.

Кузов имел типичные характеристики: две складные скамьи и одна съемная скамья на борту. Боковые стороны нельзя наклонять, кроме задней, но это не мешает удобной погрузке и разгрузке. Специальные дуги могут быть установлены, чтобы растянуть тент. Конструкция автомобиля позволила установить вместо грузового кузова другие модули, такие как полевая кухня, медицинская станция, радиостанция, ракетные пусковые установки «Катюша», «С-125», а также гражданские — стрела и колыбель, огонь грузовая машина.Внутри

Внутри было удобно остановиться за счет нескольких нововведений. Уже упоминавшееся лобовое стекло значительно улучшило обзор по сравнению с предыдущей версией «157». Улучшенная теплоизоляция позволяет контролировать машину в тепле даже в зимние морозы.

Сиденье водителя было отделено от сиденья для двух пассажиров и регулировалось по высоте, углу наклона и спинки. Приборная панель имеет минимальное количество датчиков, которые предоставляют водителю всю необходимую информацию:

  • Уровень бензина;
  • Вольтметр / амперметр;
  • Спидометр;
  • Давление масла;
  • Уровень температуры;
  • Тахометр.

На рулевой колонке находится только один элемент управления — рычаг рулевого управления. Большие зеркала дают хороший обзор сзади, сводя к минимуму мертвую зону даже с прицепом.

Технические характеристики

Двигатель

Так как, прежде всего, машина была разработана для преодоления бездорожья, двигатель должен был быть достаточно мощным. Карбюратор ZIL-5081 идеально подходил для этой цели, учитывая, что он был разработан специально для этой машины.

Позже устройство было модифицировано в виде пускового нагревателя, встроенного в систему охлаждения.

Диск сцепления был оснащен демпфирующими пружинами для смягчения перехода ступеней коробки передач. Основным отличием от ЗИЛ-157 был доступ только к двум задним мостам, передний мост автоматически активировался специальным электропневматическим приводом.

Электрическая система

Важной особенностью было изучение герметизации и изоляции. В базовых версиях вся система представляет собой экранированный и бесконтактный транзистор, который обеспечивает хорошую работу даже в самых сложных климатических условиях.

Соответственно, экраны сводят к минимуму наличие помех зажигания, а уплотнение обеспечивает устойчивость контактов к повреждениям при преодолении перегрузки. Устройства питались от батареи 12 В и специального генератора.

Подвеска

Передняя подвеска зависимая, работает на двух листовых рессорах со скользящими задними концами. Амортизаторы также используются. Что касается задней подвески, то есть балансировочная, на двух пружинах с шестью стержнями. Тормоза представлены системой на основе барабанных и пневматических механизмов, а также с механическим приводом.

Плюсы и минусы

Автомобиль ЗИЛ-131, а также большинство советских автомобилей периода с 50-х по 70-е годы имеют уникальное шасси, позволяющее создавать необходимые модификации без лишних сложностей. Технические характеристики позволяют всем системам работать в самых экстремальных условиях, демонстрируя свою надежность. Грузовик использовался и до сих пор используется не только в военных целях, но и для гражданских нужд. Внешний вид грузовика не вносит большой вклад в текущее существование, потому что его простота и доступность всех необходимых вещей были подключены в годы его создания, а также в настоящее время.

Несмотря на явное преимущество ЗИЛ-131 над ЗИЛ-157, второй был выпущен еще через 20 лет после появления наследника.

Отрицательное качество — постепенное старение модели. Появляются все более и более высокие требования и более сложные задачи. В связи с этим в 2002 году ЗИЛ-131 был снят с производства. Также работа на бензине делает эту машину крайне неэкономичной, а дизельные версии практически нереально встретить. Цена вопроса будет минусом для одних людей и плюсом для других.ЗИЛ-131 с небольшим пробегом и в хорошем состоянии можно купить в радиусе 160-270 тысяч российских рублей. Различные модификации с учетом стоимости модуля могут достигать цены в 600 тысяч рублей.

Модификации

  • ЗИЛ-131 — базовая модификация;
  • ЗИЛ-131А — версия с неэкранированным электрооборудованием, которую он получил от ЗИЛ-130. Он отличался от базовой версии отсутствием специальной военной техники, средней скамейкой в ​​кузове и искателем фар.Производство автомобиля было завершено в 1971 году;
  • ЗИЛ-131Б — седельный тягач на базе ЗИЛ-131. У грузовика было 2 запасных колеса, укороченная рама и пятое колесо. Грузовик использовался для перевозки грузов вместе с полуприцепом весом 12000 кг (10 000 кг на грунтовых дорогах). Он был выпущен в 1968-1986 гг .;
  • ЗИЛ-131Д — экспериментальное шасси для самосвалов; он не был запущен в серийное производство из-за множества дефектов;
  • ЗИЛ-131Д — модель с аналогичным названием и двигателем «Катерпиллар», созданная в 1992 году.Его производство длилось 2 года;
  • ЗИЛ-131Н является модернизированной версией базовой модели. Основные отличия: новый двигатель «ЗИЛ-5081», увеличенный срок службы (250 тыс. Км), палатка из синтетического материала и улучшенная оптика. Производство ЗИЛ-131Н было завершено в 1987 году;
  • ЗИЛ-131ХА является аналогом ЗИЛ-131Н с неэкранированным электрооборудованием;
  • ЗИЛ-131НВ — седельный тягач с улучшенной платформой;
  • ЗИЛ-131х2 представляет собой модификацию с 105-сильным дизельным двигателем «Д-245».20” ;
  • ЗИЛ-131х3 — версия с дизельным агрегатом мощностью 132 л.с. «ЗИЛ-0550»;
  • ЗИЛ-131С и ЗИЛ-131АС — версии в северной версии. Эти модели были оснащены кабиной с автономным обогревателем, резинотехническими изделиями, устойчивыми к морозу, дополнительной теплоизоляцией, противотуманными фарами, изоляцией аккумулятора и двойным остеклением. Транспортные средства использовались при температуре до -60 градусов по Цельсию;
  • ZIL-131NS , ZIL-131HAS и ZIL-131NVS — улучшенные версии в северной версии;
  • ЗИЛ-131Х — модель для пустынных и жарких районов;
  • ЗИЛ-131-137Б — автопоезд;
  • ЗИЛ-131 КУНГ (унифицированный нулевой размер корпуса) — изолированное здание с печью и станцией очистки воздуха (FVUA-100N-12) может использоваться для широкого спектра военных нужд.
  • ЗИЛ-131-АТЗ-3 — топливозаправщик;
  • ЗИЛ-131-МЗ-131 — заправщик масла;
  • ЗИЛ-131-АЦ-40 — пожарная машина.

Специальная установка позволяла поддерживать автономное отопление, которое работало путем сжигания рабочего топлива.

Суммируем

С 1967 по 2002 год прошло 35 лет. За это время рассматриваемая модель много раз совершенствовалась, что положительно сказалось на ее производительности.В результате модель «131», созданная на заводе имени Лихачева, получила высшую награду за продукт — знак качества СССР.

Несмотря на прекращение производства и замену на новые прототипы, ЗИЛ-131 все еще встречается на дорогах постсоветских стран. Автомобили верой и правдой служат в различных сферах народного хозяйства, воплощая план, установленный съездом Коммунистической партии Советского Союза еще в 1959 году.

Photo ZIL-131 with the manipulator Photo ZIL-131 with the manipulator

Рекомендуем прочитать статью: ЗИЛ — история автогиганта

ЗИЛ-131 фото

Тест-драйв

Видеообзор

.

131 — Wikipedia, la enciclopedia libre

Википедия todavía no tiene una página llamada «Зил-131».


Busca Zil-131 en otros proyectos hermanos de Wikipedia:
Wikcionario Wikcionario (diccionario)
Wikilibros Wikilibros (учебные пособия / учебные пособия)
Wikiquote Wikiquote (citas)
Wikiviajes Wikisource (библиотека)
Wikinoticias Wikinoticias (noticias)
Wikiversidad Wikiversidad (contenido académico)
Commons Commons (imágenes y multimedia)
Wikiviajes Wikiviajes (viajes)
Wikidata Wikidata (дата)
Wikiespecies Википедии (виды)
  • Comprueba У Comprueba si есть условное обозначение правильной формы, правильной и правильной, как в Википедии, так и в добровольном обмене информацией.Си-э-э-э-э-э-э-э-э, правильно и правильно, Викимедиа donde quizás podrías encontrarla.
  • Busca Busca «Zil-131» и текстовые сообщения из Википедии.
  • Nuvola apps fonts.png Консультация по художественному оформлению «Зил-131».
  • Enlaces Buska las páginas de Wikipedia que tienen включает в себя «Зил-131».
  • ¿Borrada? Сюй хабиас креадо ла паджина кон эсте номбре, лимпия каше де ту навегадор.
  • Symbol delete vote.svg También puede que la página que buscas haya sido borrada.

Si el artículo incluso así no existe:

  • Crear la página Crea el artículo utilisando nuestro asistente o solicita su creación.
  • Traducir Puedes traducir este artículo de otras Wikipedias.
  • Aviso Ru Wikipedia únicamente pueden incirse текстовые сообщения и тексты, совместимые с лицензией Creative Commons Compartir-Igual 3.0. Нет информации о том, что у кого нет никаких условий для кумплан-альгуна-де-эсас.
  • Ten en cuenta Ten en cuenta también que:
    • Статьи об информации и информации serán borrados — версия «Википедия: Esbozo» -.
    • Искусство публикации и автопромышленность serán borrados — версия «Wikipedia: Lo que Wikipedia no es» -.
,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
