Охотничий арбалет своими руками чертежи: Как сделать охотничий арбалет своими руками по чертежам с размерами

Как сделать арбалет своими руками в домашних условиях: инструкция и чертежи

Простой самодельный арбалет предназначен для спортивной или любительской стрельбы. Есть множество видов этого стрелкового оружия, чертежей и схем. На их основе можно сделать простую модель типа самострел или уникальный образец. Первая задача – разобраться с устройством арбалета и выбрать оптимальную схему изготовления.

Содержание

Общее описание конструкции

Этот вид оружия предназначен для стрельбы короткими стрелами или болтами. Его преимущества – компактность, бесшумность, относительная простота изготовления. Последнее является основным движущим фактором делать самострелы своими руками. Для этого не понадобится набор профессиональных инструментов – достаточно иметь основные инструменты для деревообработки и по металлу.

Но до того, как сделать арбалет своими руками, нужно изучить его конструкцию:

• Ложе. На него устанавливаются все механизмы и компоненты. Изготавливается из дерева твердых сортов, можно использовать многослойную основу. Форма максимально приближена к ружейной, обеспечивается удобство удержания и заряжания.
• Плечи необходимы для натягивания тетивы. Можно сделать арбалет из рессоры, но из-за сильного усилия натяжения он будет неудобен. К тому же его мощность будет выше разрешенной. Плечи делают из пружинной стали или заказывают готовые под конкретный показатель мощности. Альтернатива – сделать пружинный арбалет.
• Крестовина для крепления плеча. Она изготавливается из дерева или стали, есть механизм для быстрого демонтажа натяжных пластин.
• Спусковой механизм для арбалета фиксирует тетиву, а после нажатия спускового крючка отпускает ее. Рекомендуется продумать предохранительный механизм.
• Натяжитель. Необходим для приведения устройства в рабочее состояние. Мини арбалет не комплектуется подобным механизмом из-за слабой мощности натяжения.

Важно, чтобы усилие натяжения не превышало значение 43 кг. В России запрещены арбалеты выше указанного значения.

Обзор чертежей

На первом этапе разрабатывается схема изготовления. Брать за основу заводские модели не рекомендуется, так как они характеризуются сложной конструкцией, что повышает трудоемкость процесса. Чертежи арбалетов могут значительно отличаться друг от друга, поэтому рекомендуется ознакомиться с наиболее популярными конструкциями.

Классическая модель

Для его изготовления потребуется минимум деталей и комплектующих. Чертежи арбалета можно разработать самостоятельно, но лучше взять уже имеющуюся схему. Составные компоненты – ложе, направляющая для стрелы, плечевой модуль, фиксатор тетивы со спусковым механизмом.

Сделать арбалет из дерева можно по следующей схеме.

1. Изготовление ложа. Рекомендуется сделать полноценный приклад. Для любительских моделей можно ограничиться простым прямоугольным основанием. Древесину нужно взять максимально твердую, но с возможностью ее обработки.
2. Выбор материала плечевого блока. Нужна пружинистая сталь, либо ее аналог. Важно, чтобы при максимальном натяжении она не испытывала критических нагрузок. Максимальная длина одного плеча – до 50 см. Для регулирования степени натяжения можно изготовить блочный арбалет.
3. Спусковой механизм. Самый сложный модуль в конструкции. Для изготовления потребуется точно следовать чертежу, готовый блок испытывают на фиксацию тетивы.
4. Способ натяжение – ручной или механический. Если нужен арбалет для охоты – рекомендуется сделать рычажный механизм для оперативного заряжания.

Для новичков рекомендуется выбрать простые чертежи арбалета. В дальнейшем можно модернизировать готовую конструкцию или сделать новую модель.

Пружинный

Это лучший вариант, если нужно охотиться в воде (опять же, мы помним о том, что в РФ запрещена и охота с арбалетом). Вместо классического плечевого блока применяют пружины. Они располагаются на боковых частях ложа, тем самым уменьшая габариты конструкции. Подводный пружинный арбалет имеет ряд преимуществ – простота изготовления, надежность, возможность регулировки усилия натяжения. Недостаток – малая дальность полета стрелы.

Особенности изготовления арбалета для подводной охоты:

• Пружины рекомендуется поместить в стальные трубки. Это уменьшит риск их засорения, снизит вероятность появления травм.
• Минимальное число деревянных компонентов, если модель будет применяться для подводной охоты.
• Для взвода механизма потребуется рычажный блок. Если пружина будет достаточно тугая – сделать это с помощью штифта проблематично.

Преимущество этой конструкции – ее можно сделать самому из подручных материалов. Подробное описание для этого не нужно, так как зачастую приходится адаптировать чертеж под имеющиеся комплектующие.

Материалы и инструменты

Изготовление арбалета в домашних условиях начинается с анализа доступных материалов. Большинство частей можно сделать самому, но ответственные компоненты рекомендуется купить или заказать у мастера – плечевой блок и спусковой механизм.

Этапы изготовления.

1. По шаблону вырезается ложе, на нем формируются необходимые модули – место для вставки спускового механизма, канавка для стрелы.
2. Изготовление плечевого модуля или пружинного механизма. Важно правильно рассчитать нагрузку. Установка на готовое ложе.
3. Крепление спускового механизма, проверка правильности зацепа тетивы.

На фото конструкция может выглядеть простой. Но для ее самостоятельного производства потребуется масса времени и усилий. В особенности это касается блочных конструкций.

Дополнительно можно сделать стрелы для арбалета. В качестве основы можно использовать твердые породы дерева, дюралевые или текстолитовые трубки. Для установки сменного наконечника потребуется сделать резьбу на конце стрелы. Длина зависит от характеристик самострела. Рекомендуется использовать натуральное оперение.

Александр

Привет, я Александр-идейный вдохновитель блога. Свою жизнь в плане карьеры и свободного времени я связал с лесом.

А как иначе, когда живешь в  Карелии! В этом блоге я отвечаю за разделы, посвящённые охоте, походам и снаряжению.
Добро пожаловать в мой мир!

Поделиться !

[flat_ab]

Размеры арбалета. Охотничий арбалет: чертежи, характеристики, фото. Как сделать охотничий арбалет своими руками?

В этой статье описывается как изготовить мощный и надежный арбалет своими руками. Предполагаю, что вы знакомы с общей конструкцией арбалета, назначением его отдельных узлов и применяемыми терминами. Хотелось бы поделится опытом в конструировании этого вида оружия, предложить свои наработки и достижения. Считаю, что вам будет интересно узнать то, как в условиях мастерской средней оснащенности, используя только подручные материалы изготовить арбалет, который по своим характеристикам приближается к заводским моделям.

Характеристики арбалета

• Вес: 3 кг;
• Длина: 960 мм;
• Ширина: 820 мм
• Сила натяжения лука: 30 — 40 кг;
• Оптимальный вес стрелы: 20 — 25 г;
• Прицельная дальность стрельбы 80 — 100 м;
• Глубина проникновения стрелы диаметром 7 мм и весом 15 г в сухую сосновую доску с расстояния 10 м: 4 см;
• Усилие на спуске: 400 — 500 г.

Крепление

Центральной деталью, к которой будут крепиться плечи и ложе арбалета, является деталь.

Она вырезается из железного листа толщиной 2,5 — 3 мм, затем гнется и сваривается. С помощью 2-х болтов, вставляемых в отверстия по центру крепежного устройства и на конце ложи арбалета, последний легко разобрать для транспортировки и собрать в боевое положение.

К крепежному устройству снизу приваривается стремя для удобства при натяжении тетивы.

Стремя выгибается из проволоки диаметром 6 — 8 мм.

Плечи арбалета

Материал для изготовления — рессора от легкового автомобиля толщиной 5 — 6 мм.

Четыре полукруглые выемки на широкой части плеча — отверстия для болтов, с помощью которых плечи будут привинчены к креплению. Я намеренно отказываюсь от сверления отверстий, которые, по моему, ослабят плечи, и могут привести к их поломке и деформации.

Еще одно преимущество этого способа крепления — простота. Не нужно искать способ просверлить в твердой, каленой стали отверстия. Да и как это можно сделать? Разве что отпускать металл, сверлить, затем закаливать снова.

Существует мнение, что использование рессор в качестве материала для плечей опасно. Они ломаются (особенно на морозе) в местах крепления, плюс при изломе рессора выкидывает мелкие осколки в виде иголок.

Блоки арбалета

Чем хорошо использование блоков?

Во-первых, облегчается натяжение: два блока и удлиненная в 3 раза тетива дает выигрыш в силе. Натянуть подобный лук в несколько раз легче, чем если бы вы напрямую соединили оба конца плечей тетивой.

Во-вторых, после спуска, тетива будет скользить по поверхности ложе в 1,5 — 2 раза быстрее, соответственно, возрастет и начальная скорости стрелы, дальнобойность арбалета.

К недостаткам блочной системы можно отнести сложность в изготовлении, использование дополнительного устройство для закрепления блоков на концах плечей и незначительное увеличение общего веса оружия.

Схема намотки тетивы

Чертеж детали, с помощью которой блоки крепятся на концах плечей

Размеры колеса, по выемке которого скользит тетива

Тетива арбалета

В качестве тетивы в этом арбалете используется стальной трос диаметром 2 — 3 мм. Более толстый сложнее связать и прикрепить, более тонкий будет растягиваться в процессе эксплуатации и может перетереться и разорваться. На концах троса завязывается обыкновенная дубовая петля.

Узел на конце троса сильно затягивается и его очень трудно развязать. Тетиву лучше прикреплять не напрямую к оси блока, а использовать дополнительные детали

Это позволит более равномерно распределить нагрузку и избежать перетирания тетивы.

Ложе арбалета

Материал для изготовления ложа арбалета — осиновая, кленовая доска толщиной 30 мм (легко поддающиеся обработке вязкие и прочные материалы с достаточно красивой текстурой).

Дуб слишком тяжел, труден для обработки и легко колется; сосна, ель — коробятся при намокании, недостаточно прочны. Ложе будет смотреться красивее, если его отшлифовать и вскрыть лаком.

Особое внимание следует уделить направляющему пазу для стрелы. Он должен быть ровным и хорошо отшлифованным. От состояния паза зависит точность стрельбы. Ширина паза должна равняться диаметру стрелы. Паз удобно пропилить при помощи циркулярной пилы.

Позаботьтесь об удобстве эксплуатации и эргономике оружия: подберите оптимальное расстояние от рукоятки до спускового крючка, приделайте к ложе цевье (как у АКМ). Наличие приклада и упрощает прицеливание и существенно повышает точность стрельбы.

Для удержания стрелы используется пружина, которая прижимает стрелу к ложе и не дает ей выпасть из направляющего паза до выстрела.

В качестве прицельного приспособления можно установить на арбалет оптический прицел, использовать готовые прицелы от пулевого оружия. Одно из решений — использование целика и мушки. Вертикальные поправки осуществляются целиком, укрепленным на крышке спускового механизма, а горизонтальные — мушкой, укрепленной на детали крепления плечей и ложе. Для транспортирования удобно, если прицел сделан съемным.

Спусковой механизм арбалета

Материал для изготовления спускового механизма — листовое железо толщиной 6–7 мм.

Детали монтируются непосредственно в ложе, без изготовления отдельного корпуса. В ложе арбалета вырезается гнездо, просверливаются сквозные отверстия для осей, на которых будут крепиться детали спуска, монтируется механизм

При эксплуатации подобной конструкции спускового механизма не было замечено ни одного (!) самопроизвольного срабатывания. Спуск плавный, удобный, чрезмерных усилий прилагать на требуется.

Стрелы для арбалета (болты)

Для достижения точности попадания, хорошей кучности стрелы должны быть правильно и качественно изготовлены, быть однообразными по весу, форме, размерам, оперению (под группу одинаковых стрел можно пристрелять арбалет, найти оптимальные установки прицела).

Стрелы для арбалета должны быть прочными и жесткими, потому что арбалет передает стреле значительное количество энергии. Хрупкая, небрежно изготовленная, плохо сбалансированная стрела разрушится при спуске или попадании в мишень.

Рекомендуемый вес стрелы (в граммах) равен:

• минимальный: натяжение лука (в граммах) разделить на 5000;
• максимальный: натяжение лука (в граммах) разделить на 2000;

Таким образом, для арбалета с силой натяжения 40 кг получаем следующий диапазон веса: 10 — 25 г.

Дальность полета стрелы зависит от площади лобового сопротивления, массы стрелы и количества переданной ей от тетивы энергии. Малое значение отношения площади лобового сопротивления к массе приведет к тому, что дальность полета стрелы будет большей (если принять значение количество энергии за константу).

Уменьшение длины стрелы также улучшает ее летные качества, поскольку с увеличением длины турбулентность воздушного потока, параллельного цилиндрической поверхности, увеличивается, поглощая большее количество энергии.

Стрела состоит из оперения, наконечника, древка, затыльника.

Если древко изготавливается из дерева, то затыльник может отсутствовать. Торец арбалетной стрелы ровный, без ушка для тетивы. Можно переделать стрелы от спортивных луков, утяжелив их и уменьшив длину.

Наконечники арбалетных стрел

Самый простой и удобный способ изготовления качественных наконечников очень оригинален! Если есть возможность, нужно подобрать на военных полигонах, где проходят стрельбы из автоматов Калашникова, отстреленные пули калибра 7. 62. Стальной сердечник в пуле закреплён свинцовой пробкой на донышке. Т.е. если нагреть пулю (сделать это можно даже на костре в консервной банке), чтобы свинец расплавился, то стальной сердечник из неё выпадет. Вот вам и готовый аккуратный, со специально разработанной для стрельбы формой наконечник. И кроме того, за счёт глубокого отверстия образовавшегося после извлечения сердечника, этот наконечник очень легко крепится на самой стреле. Просто насаживается на заточенный торец как колпачок.

Если есть необходимость в утежелении стрелы (в зависимости от длины), то насаживаем оболочку пули на обрезанный прут гвоздь или шуруп подходящего деаметра и вкручиваем его в торец стрелы, с предварительно просверленным отверстием конечно же, — имен, но так крепятся наконечники у стрел заводских арбалетов

Ориентировочные параметры стрел для арбалетов:

• Длина: 120 — 170 мм;
• Диаметр: 7 — 8 мм;
• Количество перьев: 3 или 4 шт.;
• Длина пера: 30 — 50 мм;
• Высота пера: 5 — 8 мм;
• Вес стрелы: 10 — 40 гр.

Центр тяжести стрелы арбалета должен быть расположен на расстоянии 1/3 от наконечника.

Арбалет своими руками в домашних условиях: чертежи с фото

Автор Admin На чтение 8 мин. Просмотров 1.5k. Опубликовано 03.02.2019

Сегодня сделать арбалет своими руками в домашних условиях не так сложно, если у вас есть необходимые чертежи и желание потрудиться. Имея на руках современные материалы и инструменты можно изготовить как охотничье, так и турнирное и спортивное оружие.

Содержание

1. Что мы приобрели и что потеряли
2. Особенности создания арбалета в домашних условиях
3. Создание лука
4. Как выбрать материал для изготовления?
5. Металл
6. Создание ложи
7. Создание спускового механизма для арбалета

Что мы приобрели и что потеряли

К сожалению, многовековый опыт наших предков по изготовлению арбалетов и луков был во многом утерян. Многие секреты навсегда остались в пучине времени. Но нынешнее поколение наконец-то осознало значимость арбалетов и луков. Умение делать такое оружие снова возвращается. Все больше людей становятся его поклонниками, пополняя ряды современных Робин Гудов. Теперь сделать арбалет сможет каждый. Далее мы раскрыли все особенности и подробные инструкции создания арбалета в домашних условиях.

Читайте также: Как сделать топор викинга своими руками

Особенности создания арбалета в домашних условиях

На сегодняшний день в интернете можно найти массу предложений для приобретения готового арбалета. Множество моделей на самый разный вкус, но стоит отметить, что и цена будет разнообразной. Тем не менее, желающих сделать метательное оружие собственноручно очень много. Изначально новичок может потеряться в череде действий, но сейчас мы расскажем, как сделать арбалет своими руками в домашних условиях и предоставим чертежи, чтобы все было максимально правильно. Это очень важно, потому что даже небольшие погрешности в изготовлении могут привести к неприятным и неожиданным сюрпризам в дальнейшем, вплоть до травматизма.

Перед тем, как приступить к процессу изготовления девайса, следует остановиться на двух важных моментах.

1. На территории нашей страны арбалет используется исключительно в развлекательных или спортивных соревнованиях и мероприятиях. Использование его в качестве оружия для охоты строго запрещено! Все виды метательного оружия, которые имеют усиление натяжения 43 кг и больше относятся к боевым типам, как на фото. В таком случае необходимо иметь особое разрешение на пользование, которое можно получить в органах МВД.

Боевой арбалет

2. Арбалет – это особая конструкция, которая во время использования подвергается невероятным нагрузкам. Именно поэтому важно соблюдать все правила его изготовления и не допускать даже малейших ошибок и погрешностей. В противном случае при эксплуатации можно травмироваться. Не стоит забывать о многократном запасе прочности, которым должны обладать абсолютно все элементы конструкции.

Пораниться неправильно сделанным арбалетом очень легко

Также почитайте статью “Как сделать кресло из дерева“.

Создание лука

Одним из основных составляющих всей конструкции и двигателем арбалета стал лук. Это пластина с большой упругостью, которая имеет сложную форму. Такая пластина имеет изгиб. Для большей функциональности на обоих концах создают еще по одному изгибу.

Изготовление арбалета должно всегда начинаться с лука. Остальные составляющие просто следует подбирать под него:

• параметры ложи;
• каким будет механизм для спуска;
• какой вариант натяжения лучше – блочного или рекурсивного типа.

Лук является основным звеном арбалета

Читайте также: Как сделать измельчитель для веток.

Как выбрать материал для изготовления?

Арбалет можно делать из нескольких материалов – дерево, металл или композит. Но что лучше выбрать решать вам:

• дерево – лучше не использовать в качестве основного материала. Древесина, которую можно найти во дворе не имеет достаточного качества для самостоятельно сделанного арбалета. Ветка из леса со временем потеряет свой первозданный вид и свойства из-за усыхания. Хотя такой вариант подойдет для использования на небольшой срок. Например, поиграть летом на даче в стрелялки. Несмотря на это, довольно популярными стали готовые модели арбалетов Скорпион и Тарантул, которые состоят именно из дерева;
• композит – состоит из стекловолокна, которое соединяется между собой связующим эпоксидного происхождения. Данный материал на первый взгляд кажется простым и идеальным. Но только на первый взгляд. Минусом является обязательное идеальное следование всем нюансам инструкции изготовления – точный расчет пропорции смеси, соблюдение условий сушки и правильная выдержка. Создать и сохранить такие важные условия дома почти нереально.

Арбалеты делают из чего угодно

Еще статья на тему “Как сделать металлоискатель“.

Металл

Ему следует отвести отдельное место среди всех материалов. Он не имеет альтернатив и конкурентов. Обладатели старых «Москвичей» с листовыми рессорами точно остаются в выигрыше.

Понадобиться всего 1 лист – 2-ой по размерам. Если размер вам не страшен, то можно сделать арбалет и из первого листа. Первый использовать даже выгоднее из-за наличия трубок на краях. Можно сказать, что кронштейн, на который крепится тетива или блоки у вас готов.

Чтобы прикрепить лук к ложе потребуется колодка. Она имеет форму в виде буквы П и как бы обнимает ложу с передней стороны. Ее крепление может быть двух типов:

• приварить с помощью сварки намертво к рессорному листу. Но такой вариант небезопасен и непрактичен. Каждый раз на сварные швы будет действовать чрезмерная нагрузка, которая рано или поздно приведет к отрыву детали;
• использование на колодке шаровой опоры. Идеально подойдет данная деталь от ВАЗ2108 или 09. Зафиксировать лук необходимо на самом штыре. Легкость заключается также в том, что на листе имеется подходящее для этого отверстие.

Важно: Соединение болтами, а в идеале заклепками в разы лучше обычного сварного шва, поскольку данная часть арбалета испытывает огромные вибрационные перегрузы. Самодельные шкивы тоже можно найти среди запчастей «Москвича». Для этого сгодятся элементы стеклоподъемников.

Отдельно следует обратить внимание на изготовление тетивы. Чтобы долго не искать подходящий элемент, многие используют металлический тросик (очень тонкий). Но данный вариант лучше заменить прочным альпинистским репшнуром, с сечением от 5 до 8 мм. Тросик ненадежен из-за того, что не может долго выдерживать поступающие изменяющиеся нагрузки.

Репшнур позволит долго и безопасно пользоваться арбалетом

Когда вы выбрали материал тетивы и закрепили ее на лук, то не помешает испробовать его на изгиб. Лучше всего для этих целей использовать динамометр (на 100 – 150 кг). После таких испытаний вы определитесь с важными параметрами, которые пригодятся в дальнейшем изготовлении арбалета:

• длина хода тетивы;
• нагрузка.

Испытание арбалет

Создание ложи

Не менее важным элементом является ложа арбалета. В данном случае без дерева, как основного материала не обойтись. Но не все дерево можно использовать. Например, стоит отказаться от осины, ели, ольхи и сосны. Хорошим вариантом считается дуб, бук, вяз. Для хорошего арбалета, такая заготовка должна быть идеально высушена в течении пары десятков лет, что в принципе нереально для обычного домашнего изготовления.

Чертеж ложи

Для самодельного арбалета подойдет 7 – 9 мм фанера с влагостойкими свойствами. Затем из этого материала следует вырезать 3 – 5 контуров будущей детали и соединить все эпоксидной смолой. Несмотря на внешнюю непрезентабельность, такая деталь будет необычайно надежной и крепкой.

Перед тем, как сделать ложу обратите внимание на некоторые особенности:

• форма: лучше не выбирать полупистолетную форму. Оптимальной является прямая английская ложа. Преимуществом стала не только легкость создания, но и повышенная прочность;
• когда будете собирать все элементы ложи, учитывайте ход тетивы и создающуюся нагрузку. Ход тетивы – расстояние от спускового паза до самой колодки. Нагрузка – толщина ложных стенок там, где происходи ее фиксации. В прямой английской ложи нет того утончения между цевьем и прикладом, как в полупистолетном варианте;
• направляющая стрел – это основной элемент ложи. Убедитесь, что она гладкая и достаточно прочная. Не стоит переживать, как сделать такую деталь. Подойдет пластина, которая обрамляется стекло «Москвича» или фурнитура для мебели;

Далее представлены особенности изготовления спускового механизма для самодельного арбалета.

Создание спускового механизма для арбалета

Изготовить такое звено конструкции дома почти нереально, даже если у вас есть необходимая схема. Исключение, если вы профессиональный слесарь и у вас есть нужное оборудование.

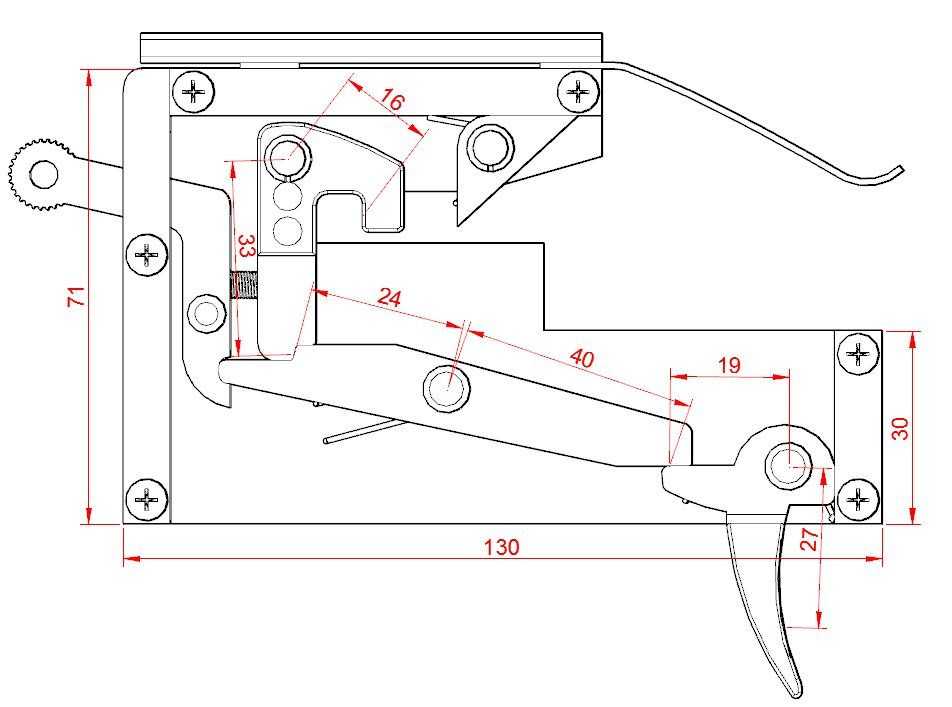

Схема спускового механизма арбалета

Отлично если у вас окажется УСМ от пневмовинтовки. Чуть доработав его, вы получите готовую деталь для своего самодельного арбалета.

Над самим механизмом следует разместить кожух, высота которого составляет 2 – 5 см. он нужен для защиты от попадания влаги и мусора. Помимо этого, станет базой для приспособлений, которые увеличивают прицельность стрельбы – целик, оптика.

Перед кожуха (размещается над самим спусковым механизмом) имеет форму хвостика, длина которого не превышает 10 см. Именно им будет удерживаться зад стрелы на самой направляющей.

Стрелы можно изготавливать самостоятельно или же купить в специализированном отделе. Поздравляем, вы смогли сделать арбалет своими руками в домашних условиях, используя готовые чертежи с инструкцией. Если вы все сделали верно то он будет служить вам не один год. А еще больше практичных советов смотрите в видео.

[youtube]https://youtu.be/5gIR-rE42Gw[/youtube]

Пружинный арбалет своими руками. Чертежи деревянного самострела или как сделать из дерева арбалет своими руками

К тому же, пострелять из такого орудия будет интересно и самому. Делается все довольно просто, тут можно вполне обойтись ручными инструментами. Арбалет получился довольно мощным, как для учебной стрельбы. Тут используется двойные плечи, что увеличивает жесткость лука и позволяет метать с высокой скоростью стрелы из дерева. В качестве наконечника для стрел автор использует саморезы, но вы можете проявить фантазию и придумать чего поинтереснее.

Материалы и инструменты, которые использовал

Список материалов:
— брус;
— ПВХ-труба;
— два самореза;
— крепкая веревка;
— деревянные стержни для стрел;
— клейкая лента (для оперения).

Список инструментов:
— ножовка или маятниковая пила;
— лобзик;
— ленточная шлифовальная машина;
— дрель;
— маркер;
— рулетка;
— шуруповерт;
— строительный фен;
— тиски;
— масло для обработки дерева;
— краска для покраски лука (по желанию).

Процесс изготовления арбалета:

Шаг первый. Вырезаем заготовки
Первым делом разрежем деревянный брус, он будет использоваться для изготовления основы . Еще нам понадобиться разрезать трубу. У вас должно получиться две части, длиная и короткая. Размеры смотрите на фото.

Шаг второй. Изготавливаем ложе
Ложе делаем из деревянного бруса. Первым делом сделаем необходимую разметку с помощью маркера. Ну а далее вырезаем лишние части, используя лобзик, отлично с этой задачей справится электролобзик.

Шаг третий. Изготовим лук
Лук у нас состоит из двух частей, что увеличивает его жесткость. Делается все из ПВХ-труб, которые нужно сделать плоскими. Для этого нам понадобятся тиски со вставкой из дерева, чтобы на трубах не оставалось отпечатков. Греем трубу строительным феном до тех пор, пока она не станет мягкой, а потом сжимаем в тисках. Пошагово нагреваем участки и сжимаем. В завершении формируем нужный профиль лука.

Шаг четвертый. Крепление лука
Для крепления лука ищем его центр, а затем сверлим два отверстия, как автор. Для крепления используем два самореза, а также шайбы. Но не крепите пока лук намертво, его нужно еще доработать.

Шаг пятый. Дорабатываем лук
Суть доработки в том, чтобы проделать на концах плечей канавки, к которым можно будет привязать тетиву. Делаем разметку и вырезаем лишние части с помощью электролобзика. Что касается короткого плеча, то тут на концах нужно сделать канавки, чтобы тетива не слетала.

Шаг шестой. Установка тетивы
В качестве тетивы используем синтетическую крепкую веревку. Отрезаем два куска нужной длины и заплавляем концы с помощью зажигалки. Ну а далее привязываем основную тетиву к концам плеча с небольшим натяжением. Что касается дополнительного плеча, то чтобы его задействовать, будет нужна еще одна веревка. Как все соединяется, можно увидеть на фото.

Шаг седьмой. Обустройство спускового механизма
Спусковой механизм является триггерного типа. Он состоит из двух деталей, одна это курок, а вторая представляет собой деталь с зубчиками, одним из которых она удерживает тетиву, а другим упирается о курок. Эти детали можно вырезать из фанеры, используя электролобзик.

Шаг восьмой. Изготовление стрел
Стрелы делаем из деревянных стержней. Для стабилизации полета сделайте для них оперение, автор использовал для этого клейкую ленту. Ну а на конец стрелы нужно установить какой-то грузик, автор завернул туда саморез. При желании можно срезать головку и наточить стержень.

Это история про изготовление арбалета своими руками в домашних условиях. Первое желание сделать арбалет самому возникло неожиданно, при просмотре фильма по телевизору. До сих пор не понимаю, что меня так привлекло в этом оружии. Какой-то переключатель просто повернулся в моём мозгу, и помимо чистой, преданной любви к лучной стрельбе, прибавилось ещё и страстное влечение к арбалетам.

Кстати, я помню как тот фильм назывался: «Побег невозможен», – фантастический боевик, записанный на видеокассету, в «неподражаемом» переводе Леонида Володарского. На дворе стоял 1996 год.

Первое приятное впечатление от открытия такой увлекательной темы, как арбалет и всего, что с ним связано, без всякого промежуточного этапа переросло во мне в неудержимый фанатизм. Арбалет иметь хотелось до зубовной боли. Такой же, как например Barnett Coomando из фильмов с Чаком Норрисом.

Кто постарше, те помнят, что в 90-е годы оружейный рынок нашей страны находился ещё в зачаточном состоянии, и о таком изобилии луков и арбалетов, как сегодня, не могло быть и речи.

В оружейных или охотничьих магазинах начала 90-х арбалет если и появлялся, то только в единичных экземплярах. Да и то в основном из разряда импортного дешёвого ширпотреба, который закупали за копейки. Зато продавались они, зачастую, просто за бешеные деньги по меркам того времени. И единственным логичным решением тогда было взять, и начать делать себе арбалет собственноручно.

Здесь стоит пояснить: мне несказанно повезло, что на тот момент я работал в должности слесаря-инструментальщика на местном металлургическом заводе. То есть у меня с самого начала был доступ и к материалам, и к оборудованию.

Но это лишь полдела. Самый важный вопрос был – где брать информацию? Откуда узнать, как арбалет сконструирован? Какие у него там внутри детальки? Где взять чертежи арбалета и как его потом собрать. Интернета-то ещё не было.

В результате мне удалось кое-что узнать путём расспросов, что-то додумал сам, где-то удалось прочитать или увидеть картинку по интересующей меня теме. Информацию собирать приходилось порой буквально по газетным вырезкам.

Наконец счастливый момент настал, и я принялся за создание опытного образца.

Как изготовить арбалет.

Визуально я ориентировался на арбалет фирмы «Снайп». Существовала тогда какое-то время такая компания по производству арбалетов, в Санкт-Петербурге, по-моему. Фото их арбалета я вырезал из оружейного журнала 1992 года выпуска. Я не смог найти про них информации сегодня, но на тот арбалет подозрительно похож интерлоперский АК-47, появившийся значительно позже.

Направляющая моего арбалета состояла из двух частей, соединённых друг с другом сваркой (всё серьёзно, настоящий хардкор). Одна из частей являлась коробкой спускового механизма, сверху привинчивалась планка с фрезерованным ласточкиным хвостом. Я планировал сразу ставить оптику и на открытые прицельные приспособления не рассчитывал. Планка прикрывала детали механизма, на ней же крепилась пружинистая пластинка, вырезанная из куска старой линейки, которая прижимает стрелу к жёлобу на направляющей.

Вот почти точно так же выглядел тот, мой первый самодельный арбалет. Единственное, у него не было рычажного взвода. Да и приклад не имел таких изящных форм, нижняя часть была прямой. А так очень похоже.

Плечи планировал делать раздельные и съёмные – я перед этим насмотрелся на спортивные арбалеты в одном оружейном журнале, который принёс товарищ по цеху, прознав о моей заботе.

Колодку под них мне отфрезеровали на станке, задумка была сделать так, что бы она крепилась к направляющей винтом, наподобие, как сегодня крепятся колодки в сборе с плечами у арбалетов «Экскалибур» . Но я по молодости накосячил со сверловкой, и колодку пришлось-таки приварить. Съёмными остались только сами плечи.

Как я их городил – другого слова и не подобрать, вообще отдельная история.

Вопрос первый: из чего делать плечи? На тот момент ответ напрашивался сам собой. И я отправился туда, где у нас на заводе резали металлолом, искать рессору. А что прикажете делать – никакого другого материала для гибких элементов я тогда в принципе подобрать не мог.

Рессору я, конечно же, нашёл и работа закипела.

Изготовление арбалета своими руками

Это я сейчас понимаю, что нарушил тогда все мыслимые и немыслимые техпроцессы и принципы. На тот момент же мне было без разницы, я был молод и полон творческой энергии.

Рессору я нашёл от трактора, резаком от неё отрезали кусок примерно 400мм длиной. Далее: нужно было получить из одного куска шириной примерно 50-55мм два куска поуже.

Я ничего лучше не придумал, как пойти на гильотиновые ножницы для рубки металла и располовинить пластину на них. Одна половинка получилась ровной, другую же загнуло винтом. Про какие-то там микротрещины, полученные при грубой рубке, и прочую подобную муть я на тот момент даже и не помышлял.

Вернувшись к себе на участок, я зажал «винтовую» половину рессоры в тиски и выпрямил с помощью несложных манипуляций. В тех же тисках я предал форму плечам, отогнув концы наружу и чуть согнув пластины. Получились два одинаковых плеча с двунаправленным плавным изгибом. Ну, почти одинаковых.

Я понимал, что диапазон изгиба арбалетных плеч и работа рессоры при езде транспорта заметно отличаются, и половинки-плечи придётся перекаливать заново. Благо, в нашем цехе была хорошо оборудованная термичка с грамотным термистом. Он-то мне и поведал, как правильно закалить пружинную сталь.

Забегая вперёд скажу, что вскоре, повторяя ту же самую технологию, мне пришлось делать второй комплект плеч. Это получилось потому, что два молодых балбеса – я и мой товарищ, решили установить тетиву, уперев одно плечо в скамейку и сверху нажимая на другое. Создался рычаг, идущий на излом и нижнее плечо сломалось возле винта крепления.

Второй комплект плеч сделал уже быстрее, учитывая предыдущий опыт. По усилию натяжения плечи получились где-то 60-65кг, при рабочем ходе тетивы 250мм. Ширина плеч была 720мм.

Малый рабочий ход обусловлен особенностью стальных плеч, не обладающих такой же, как у фиберглассовых гибкостью при схожих размерах. А делать широченную дугу ради незначительного увеличения хода тетивы я не захотел.

На стальную направляющую сверху наклеил стеклопластиковую пластину с полукруглым желобком, по которой должна была скользить тетива и двигаться болт. Я совершенно не учёл тогда, что от того, что тетива легла на направляющую с большим перегибом. Трение получилось довольно сильным и скоро стеклопластик начал истираться, топорщась волокнами.

Скоба, на которую ставят ногу, что бы взвести арбалет, получилась немного маловата и позволяла вставлять только носок ботинка. Но со временем я приноровился это делать.

Стальные части арбалета были закончены, на очереди стояло изготовление ложи. Из древесины, подходящей для этого дела, мне доступны были лишь дуб, ясень и берёза. Выбор пал на ясень. Он имел более приятную текстуру, нежели просто белое дерево берёзы. Дуб же был попросту тяжеловат.

Народное творчество самодельщиков-арбалетчиков

Приклад и цевьё по задумке должны были быть раздельными. Цевьё я сделал в форме сильно вытянутой трапеции, более широкая часть находилась как раз под ладонью, дальше оно плавно сужалась по ширине и высоте. Край цевья был скошен для придания ему более изящной формы.

Приклад получился на вид широким, с прямой нижней частью и большим отверстием в том месте, где проходит большой палец. Удерживать арбалет и целиться было удобно. Цевьё крепилось довольно забавно: в дереве был профрезерован паз, в котором утопала направляющая практически полностью. Не мудрствуя лукаво, я взял, да и приклеил на эпоксидку цевьё и пластину с желобком прямо к направляющей – мне почему-то не хотелось, что бы в нижней части цевья были отверстия и виднелись головки винтов. Казалось, что будет неэстетично.

После того, как все металлические части были собраны, цевьё приклеено и установлен приклад – он крепился на два винта к стойке прицела снизу встал очередной вопрос: «Где брать подходящие нити для тетивы?». Все советы использовать капроновую нитку или, как говорили некоторые «особо одарённые», рыболовную леску, я отмёл сразу.

Выручил меня, причём совершенно случайно, мой отчим. Он разбирал старый хлам в гараже, и выудил откуда-то большой моток тонкой верёвки, кручёной из непонятно каких ниток. Верёвка от усилия не растягивалась, и после нескольких опытов я накрутил из неё тетиву на арбалет.

Бывают и блочные самодельные конструкции

Чуть не забыл вам рассказать, как был устроен спусковой механизм на том арбалете. Получился он, как не странно, у меня прочным, надёжным в работе и состоящим всего из трёх деталей и двух пружин.

Зацеп, фиксирующий тетиву во взведённом состоянии, или по-народному «орех», был изготовлен в виде шайбы толщиной 10мм. Паз для прохода тетивы и выступ, в который встаёт фиксирующее замок шептало, проделаны с помощью напильников разного калибра. «Орех» был однозубый и болт своей задней частью в тетиву не упирался.

Желая втиснуть спусковой механизм в невеликие габариты его коробки, я увлёкся и немного неверно распределил длину плеч шептала относительно центра вращения его оси. Это сыграло со мной злую шутку и спуск получился малость жестковат.

В процессе выстрела «орех» проворачивался, увлекаемый тетивой. После чего ударялся о переднюю стенку коробки и весело отскакивал обратно, где и стопорился. Перед взведением его всякий раз нужно было опускать вручную, что бы дать возможность пройти тетиве и провернуть «орех» в положение, где тот фиксировался шепталом. Найти техническое решение, что бы зацеп оставался в опущенном положении после выстрела, я тогда не смог. Поломал-поломал голову, но так ничего путного не придумал. После чего забил на это дело и оставил всё как есть.

Последним штрихом в создании этого арбалета стала установка прицела. В то время в оружейные магазины стали активно завозить пневматику и разные полезные штуки к ней. Типа недорогих оптических прицелов, например. Вот один такой я и купил. Взял простенький четырёхкратный прицел с окуляром диаметром 25мм. Вскоре он был установлен на арбалет.

Долгожданный момент первых испытаний становился всё ближе, оставалось изготовить болты – и можно стрелять.

Арбалет в домашних условиях: подготовка к стрельбе.

Алюминиевых трубок с тонкой стенкой было не найти и мне пришлось остановить свой выбор на деревянных древках. За этим делом я снова обратился туда, где мне подогнали древесину для приклада – в Модельный цех. Подошёл всё тот же ясень, чья плотная, но не очень тяжёлая древесина годилась как нельзя лучше.

Древки мне выточил на токарном станке по дереву знакомый товарищ, конусные наконечники так же вышли из-под резца токаря, только уже по металлу.

Я покрасил болты в ядовито-красный цвет – что бы потерять сложнее было, да ещё сверху покрыл лаком. Наконечники, которых мне наточили аж целых десять штук, получились несколько разной формы, но зато почти одинаковой длины – и то радость. Я стал их перебирать и в результате отобрал более-менее одинаковые. Получилось две группы наконечников, шесть в одной и четыре в другой.

Насадил наконечники на древки, закрепив их клеем «Момент». На очереди было оперение, которое непонятно было, из чего делать. Выручил книжный магазин – там я увидел, а позже купил такие тоненькие разноцветные папки, в которые вкладывались листочки бумаги. Их обложки были из плотного целлофана, который хорошо держал форму. Вот они-то и пошли на оперение болтов к моему арбалету.

Технологию изготовления я изобрёл довольно быстро: вырезав из картонки шаблон пера, я обвёл его ручкой, приложив к обложкам папок, и обыкновенными ножницами нарезал их в необходимом количестве.

Как вы наверняка знаете, у фирменных перьев для лучных и арбалетных стрел есть посадочное место в виде смотрящих в стороны краешков, за которые перо приклеивается к древку стрелы.

Я обошёл этот момент довольно интересным образом. Начать с того, что пёрышки я нарезал в двойном комплекте. Из двух тоненьких половинок склеивалось одно перо потолще. Перед склейкой я одинаково отчертил краешки половинок, а после попросту отогнул их в разные стороны. Получились посадочные места, почти такие же, как у фабричных резиновых перьев. Осталось лишь приклеить их на древки болтов, что я, собственно, и проделал. Перьев на каждом болте было по два, ведь на направляющей сверху был полукруглый желобок. До того, что бы проделать глубокий паз, по которому проходит нижнее перо, когда их три, я тогда ещё технически не дорос.

Итак, испытания! Всё происходило в лесу, мишенью служила картонная коробка, набитая старыми тряпками и прислонённая к толстой сосне. Первым же выстрелом я загнал болт в дерево чуть ниже коробки. Попытка вытащить его закончилась тем, что в руке у меня осталось древко, а наконечник глубоко засел в стволе. Расковыривать дерево, что бы его оттуда извлечь, я не стал и оставил всё как есть.

Арбалет показал себя с хорошей стороны, стрелял резко, стальные плечи распрямлялись с хорошей скоростью, посылая болты в мишень. Замок работал исправно, без поломок и перебоев, разве что спуск был чутка жестковат. Тетиву взводил в перчатках – та очень «душевно» резала пальцы, а про шнур-натяжитель и то, как он устроен, я тогда ещё ничего не знал.

В итоге целых, не поломанных болтов, у меня после первых стрельб осталось всего три.

Тот арбалет пробыл у меня ещё какое-то время, радуя глаз и грея душу. Но я двигался дальше, работая над созданием следующего, более совершенного образца, и он был отдан во владение моему товарищу, разделявшему тогда моё увлечение.

Про то, какими же получились мои следующие самоделки, вы узнаете уже из другой статьи. А пока приведем пример интересного видео арбалета, сделанного в домашних условиях такими же энтузиастами.

Видео стрельбы из арбалета, сделанного своими руками.

Конструктору и оружейному мастеру Богдану Хмельницкому приходится часто сталкиваться с недоверием. Увидев его луки и арбалеты, люди отказываются верить, что изобретатель сделал их своими руками и что разработка и изготовление оружия для него всего лишь хобби, а не дело всей жизни. Действительно, со своими высокотехнологичными образцами в руках Хмельницкий больше похож на главу конструкторского бюро или владельца небольшого оружейного завода. Вот и приходится мастеру постоянно напоминать, что свои прототипы он изготавливает исключительно дома, а дом у него самый обычный — без станков с ЧПУ, окрасочных камер и «чистых комнат».

Хотя можно было бы и не объяснять ничего: оружие Богдана Хмельницкого может выдержать самую суровую критику индустриального масштаба без всяких скидок на хобби. В этом мы могли убедиться, изучив луки «Фантом» (ПМ № 5″2011) и «Кобра» (№ 1″2014). Ноу-хау изобретателя заключается в применении стальных или газовых пружин вместо традиционных гибких плеч в качестве источников энергии для выстрела. Результат такого подхода — оружие, максимально приближенное к спортивным лукам по характеристикам и технике стрельбы, однако намного более компактное и удобное в транспортировке.

Луки Хмельницкого представляют собой сложные и элегантные конструкции с парадоксальными свойствами. К примеру, ход натяжения тетивы у «Кобры» значительно превышает габариты самого оружия благодаря блоку с параллельными канавками (тетива дважды ложится на один и тот же блок) и композитному модулю-эксцентрику сложной формы.

На этот раз Богдан принес к нам в редакцию арбалет, и в нем, на первый взгляд, нет ничего сложного: никаких эксцентриков, лишь несколько простых шкивов. Однако «Кондор» далеко не так прост, как кажется. Чтобы раскусить его, стоит вспомнить о том, какими бывают арбалеты классической конструкции.

Член сборной России и чемпион Европы по арбалетному спорту Владислав Либер как никто другой способен понять и оценить изобретательский талант Богдана Хмельницкого. Ведь в его руках тоже арбалет собственной конструкции. Ноу-хау Владислава — жесткие алюминиевые направляющие, сочетающиеся с узким лонцем из хорошо скользящей смолы.

Раззудись, плечо!

Классический арбалет называют также рекурсивным. В нем тетива крепится прямо к концам гибких плеч. Плечи подчиняются тому же физическому закону, что и пружина, сила упругости которой тем больше, чем сильнее она сжата. Это значит, что арбалет развивает максимальное усилие только при полностью натянутой тетиве. Как только стрела приходит в движение, усилие начинает стремительно падать, поэтому скорость полета стрелы у рекурсивных арбалетов относительно невелика.

Чтобы как-то бороться с этим досадным эффектом, японцы делали свои двухметровые (а иногда и побольше) луки «юми». У длинных и очень мощных плеч был небольшой ход, поэтому усилие оставалось более-менее равномерным на большей части хода тетивы. У рекурсивных арбалетов все то же самое: чем шире плечи, тем эффективнее оружие.

В блочных арбалетах (как и в луках) используется система полиспаст. Тетива в них проходит через вращающиеся эксцентрики, которые работают как рычаг с изменяемым по ходу натяжения плечом. С помощью полиспаста кривую усилия можно настроить, как душе угодно. После выстрела усилие на тетиве постоянно нарастает, и стрела с усилием разгоняется на протяжении всего хода. Поэтому блочные арбалеты могут похвастаться большой скоростью полета стрелы при максимально компактных плечах.

По своим свойствам «Кондор» Хмельницкого — это нечто среднее между рекурсивным арбалетом и «блочником». У него нет эксцентриков, однако газовая пружина сама по себе имеет гораздо более ровную характеристику усилия, чем гибкое плечо. В самом начале хода она уже развивает более 75% максимального усилия, поэтому во время разгона способна передать снаряду гораздо больше энергии, чем традиционные плечи. В то же время ширина «Кондора» меньше, чем у самых компактных «блочников». А вот по массе (4,5 кг) он точно ближе к «блочникам» — рекурсивные арбалеты намного легче.

Для зарядки «Кондора» используется натяжитель — специальное устройство, которое представляет собой прочный шнур с рукоятками на концах и крючками для захвата тетивы посередине. Удерживать арбалет неподвижно помогает стремя.

Разумеется, Богдан задумывается об установке эксцентриков вместо обычных шкивов. С ними «Кондор» мог бы продемонстрировать чудеса эффективности. Закон разрешает гражданам без разрешения эксплуатировать арбалеты с усилием до 43 кгс, и лучше иметь эти 43 кг в конце хода, чем в начале — ведь это дает до 40% прироста в скорости полета стрелы.

Слово чемпиону

«А судьи кто?» — вспомнили мы классика и решили обратиться за экспертными комментариями в Российский арбалетный союз. На территории стрелкового центра «Хантер» «Кондор» встретился лицом к лицу с профессиональными арбалетами российской сборной, а Богдан Хмельницкий — с Владиславом Либером из команды «Гепард», мастером спорта международного класса, членом сборной России, чемпионом Европы в командном первенстве. Владислав поначалу тоже принял изобретателя за предприимчивого коммерсанта и никаких поблажек оружию делать не стал.

Богдан Хмельницкий // Возраст: 37 лет // Профессия: фрезеровщик // Хобби: стрельба из лука, изобретение оружия. Стрельбой из лука Богдан заинтересовался еще в детстве. Вскоре его интерес перерос в серьезное увлечение спортивной стрельбой. Богдан тренировался даже на работе в обеденный перерыв, но в тесном помещении было сложно развернуться со спортивным луком «Олимпик». Так профессиональный фрезеровщик пришел к идее изобретения компактного оружия для спортсменов-лучников.

Основную критику спортсмена заслужили слишком длинные направляющие. «Чем дольше стрела движется вдоль направляющих, тем дольше стрелок должен держать оружие неподвижно после выстрела. Задача эта не из простых, поэтому чем длиннее оружие и больше ход тетивы, тем ниже точность», — пояснил Владислав.

Взглянув на «Кондор» в разобранном виде, нетрудно понять, что длина арбалета продиктована габаритами газовой пружины. А вот ход натяжения тетивы можно уменьшить, применив дополнительные блоки или установив более широкие «плечи». Однако следует помнить, что лишние блоки снизят скорость полета стрелы из-за трения, а увеличенные «плечи» лишат оружие едва ли не главного преимущества — компактности.

Критика коснулась и материала направляющих. По словам Владислава, алюминий для них не лучший выбор. Во‑первых, он далеко не идеален с точки зрения трения. При истирании на нем образуются микроскопические неровности, которые препятствуют свободному скольжению стрелы. В спортивных арбалетах используются полимерные смолы и пластики, которые в силу своего молекулярного строения долго сохраняют гладкость.

Во-вторых, при длительном использовании в алюминиевых направляющих вытачивается едва заметное углубление, и в траектории движения стрелы появляется вертикальная составляющая, которая негативно сказывается на точности и отнимает часть энергии. Сам Владислав конструирует спортивные арбалеты и использует в них гибридные направляющие с наружными алюминиевыми рельсами и лонцем из смолы. Твердый алюминий принимает на себя основной вес снаряда, а мягкая смола отвечает за скольжение.

Разумеется, члены сборной России по арбалетному спорту отметили высокое качество изготовления «Кондора», а главный тренер Сергей Чикишев даже предположил, что надежный и неприхотливый арбалет с длинными направляющими может пригодиться при обучении стрелков — тренировать твердость руки.

В яблочко!

Когда стрелки говорят об оружии, умолкают даже соловьи. Богдан и члены сборной увлеченно обсуждали особенности «Кондора», стреляя по мишеням с 25−50 м. Придя к консенсусу по вопросу пристрелки оружия (строго в центр мишени!), они решили дать шанс новичкам.

Первым на огневой рубеж вышел наш фотограф Дима, который в тот день впервые взял в руки арбалет. Вспомнил все рекомендации стрелков, затаил дыхание, нажал на спуск и… поразил мишень на дистанции в 25 м прямо в яблочко! Трудно описать, насколько бурно Дима радовался столь приятной «случайности».

Затем настала очередь вашего покорного слуги, который также ни разу в жизни не держал в руках арбалета. Результат тот же — в яблочко. Согласитесь, повторяющийся результат на случайность уже не спишешь. Невзирая на критику, «Кондор» доказал свою состоятельность делом.

Мы будем с нетерпением ждать Богдана в гости в четвертый раз, чтобы пострелять из очередного доселе невиданного оружия.

Редакция благодарит президента Российского арбалетного союза Валерия Ашихмина за помощь в подготовке материала.

Охотничий арбалет – отличное оружие для добычи пищи в лесу, а также средство выживания в экстремальных условиях. От обычного лука он отличается более точной прицельностью, лучшей поражающей мощностью и удобством использования благодаря наличию спускового механизма. Преимуществом такого оружия по сравнению с остальными является то, что его можно изготовить самостоятельно, на него не нужно получать специальное разрешение, как на ружье, а самый простой арбалет своими руками можно сделать за считанные минуты, если время не терпит. Из недостатков можно отметить затрату времени на перезаряд, а также небольшое расстояние для прицела по мишени.

Арбалет-самоделка позволяет охотиться на любую дичь, от мелкого до крупного зверя. Охотничий арбалет имеет следующую конструкцию:

• Основа, к которой будут крепиться остальные элементы с направляющей планкой. Эта планка определяет траекторию полета болта (стрелы).
• Плечи, или лук: определяет силу выстрела.
• Колодка, прикрепляющая основу к луку.
• Спусковой механизм.
• Тетива.

Чертежи охотничьего арбалета

Основа вырезается из прочного дерева, но не тяжелого, чтобы руки не уставали носить оружие. Идеальным вариантом для материала основы являются бук и орех. В условиях дикой природы нет времени вырезать красивое основание, но нужно постараться сделать его максимально удобным для себя. Направляющая планка представляет собой желобок, куда будет помещаться стрела. Она не должна создавать трение при движении болта (стрелы), поэтому после ее крепления необходимо пройтись наждачкой или полировочным кругом для шлифовки ее поверхности. Можно сделать ее отдельно, используя металлическую трубку, разрезанную пополам, но при походных условиях проще вырезать глубокий желоб в основе конструкции. Лучше, если ложе и направляющая отделены друг от друга.

Плечи арбалета – важная конструктивная часть. Простой арбалет своими руками имеет классическую конструкцию лука: тетива прикреплена к плечам статически, передает силу выстрела от них на стрелу. Для изготовления лука нужно применять гибкую древесину, которая будет держать форму, не ломаясь от многочисленных сгибаний: ясень, клен, акацию. Плечи вытесываются ножом симметрично и таким образом, чтобы их основа имела больший диаметр в обхвате, чем края. На краях нужно вытесать крепления для тетивы. Чтобы прикрепить лук к основе, нужно изготовить колодку.

Обычно колодка для крепления основы и лука производится из металла. В походных условиях нет такой возможности, поэтому простейшая модель охотничьего арбалета может иметь колодку деревянную . Для этого нужно прочное дерево, в идеале – дуб. Колодка крепится к основе, затем прикрепляется лук. Все соединяется в единую конструкцию при помощи саморезов, гвоздей, или прочной веревки.

Для осуществления выстрела нужно изготовить спусковой механизм. Для того, чтобы встроить курок, в основе нужно сделать вертикальную прорезь. Над этой прорезью нужно прикрепить сдерживающую планку, чтобы предотвращать случайное соскальзывание тетивы.

Для тетивы нужно использовать прочный, но не слишком эластичный материал. Для этого подойдут: ткань, проволока, волокнистые растения, кора, конский волос, сухожилия или кожа животных. Используя эти материалы, нужно сплести тетиву методом косички, волос, кожу и сухожилия можно использовать в исходном виде. После того, как тетива будет поставлена на место, самодельный арбалет для охоты готов.

Вместо стрел, как у лука, здесь используются болты, обладающие большей поражающей способностью. Их изготовление производится из прочного и упругого материала. Болт должен иметь совершенную форму, а центр тяжести – находиться в первой трети древка. Все болты должны иметь одинаковую длину и вес, иначе результат от выстрелов всегда будет разный. Хорошие болты получаются, сделанные из телескопических удочек из стекловолокна. Наконечник изготавливается из металлического листа, вырезаемого ножницами по металлу. Наконечник смазывается эпоксидным клеем и вставляется в пропил на конце древка.

Самодельный арбалет для подводной охоты

Существует мнение, то, что часто ошибочно называют «подводный арбалет», скорее, является оружием, действующим по принципу рогатки для рыбалки под водой. Арбалет не годится для подводной охоты, поскольку сопротивление воды не позволит совершить удачный выстрел. Тем не менее, можно соорудить самодельный арбалет для подводной охоты в том плане, что из него можно стрелять по рыбе сверху, на мелководье, так и под водой.

Самодельный подводный арбалет (в процессе изготовления)

Самодельный подводный арбалет – это, по сути, ружье резинового боя. Существует еще пневматическое оружие, но собрать его самостоятельно сложно, потребуются специальные навыки и умения.

Подводное оружие состоит из следующих конструктивных элементов:

• Рукоятка
• Основа
• Пусковой механизм
• Оголовье
• Резиновые тяжи и зацеп

Принцип работы устройства состоит в том, что снаряд толкает гарпун и возвращает его посредством резиновых тяжей обратно. Ствол бывает цилиндрической или неправильной формы. Его задача состоит в том, чтобы не только удерживать направляющую, но и сопротивляться нагрузкам на изгиб, создающимся резиновыми тяжами.

Направляющая подводного арбалета служит для стабилизации положения гарпуна. Ее лучше изготовить из алюминиевой трубы, разделенной на две части. Один из них нужно прикрепить у оголовья ружья, второй – на расстоянии около 10 см от него. Гарпун должен беспрепятственно проходить через них. Оголовье бывает открытого или закрытого типа. В первом случае прикрепляются кольцевые тяжи, во втором – парные. При использовании кольцевых резиновых тяжей разгон гарпуна будет больше, чем с парными. Несбалансированная мощность тяжей либо не позволит создать достаточную силу для вылета гарпуна, либо создаст чрезмерную нагрузку на изгиб ствола. Тяжи нужно прикрепить с каждой стороны к держателю катушки, закрепив хомутами. Второй конец тяжей нужно пропустить через специальное кольцо, с ним удобнее будет стрелять.

В зависимости от размера и мощности орудия, гарпун имеет разную длину и толщину. Зацепы на нем бывают по типу пропил или шарпфин. Двугранная форма гарпуна меньше тупится, а трехгранная имеет более высокую проникающую способность. Устройство рукояти на самодельном арбалете – дело индивидуальное, ее может не быть. Если предполагается охота на крупную рыбу , обязательно должна быть катушка. Удобнее всего устанавливать катушку в передней торцевой части ствола.

Пружинный арбалет отличается от обычного тем, что выстрел из него осуществляется за счет упругости лука. Для изготовления такой модели можно использовать подручные материалы: пружинную сетку от старой кровати, рессору, обработанную болгаркой, амортизаторы из колес велосипеда. Пружина этого вида арбалета может располагаться внутри ложа, их может быть две на каждое плечо или одна на оба плеча. Пружина внутри ложа отличается небольшими размерами, такое оружие удобно переносить и использовать в лесу. Пружину можно использовать не только на растяжение, но и на сжатие, а при помощи увеличения количества витков можно регулировать силу натяжения тетивы. Пружинный снаряд можно соорудить, если немного переоборудовать свой арбалет с обычным устройством.

Арбалет — одно из изобретений, изменивших историю. До его изобретения лучнику требовалось тренироваться в течение многих лет, прежде чем он становился эффективным воином. С арбалетом даже средний крестьянин мог быть солдатом. Кроме того, благодаря использованию механизма взведения, перекрестная сила больше не является ограничивающим фактором.

Вот моя инструкция как сделать арбалет из дерева с фото и чертежами.

Будьте аккуратны, потому что арбалет может убить или поранить вас, вашу собаку и т.д.

Шаг 1: Арбалетная дуга

Все, что вам нужно — это определиться с размерами.

Общая длина составляет 125 см с шириной 6,5 см в центре, сужающейся до 1,25 см по краям. Толщина составляет 1,1 см.

Крепеж для тетивы я сделал из штифтов из твердой древесины.

Также я покрыл дугу джинсовой тканью. Я просто положил кусок джинсы и пропитал клеем, раскатав скалкой.

Шаг 2: Ложа арбалета

Ложа была смоделирована в ProE. По сути, это два прямоугольника — один 7,5 х 50 см 14 х 37 см, другой 14 х 37 см.

Возьмите размеры с картинки и вырежьте две части из фанеры 2 см (я взял фанеру, потому что она была под рукой).

Как только две части готовы, они соединяются друг с другом винтами для дерева, потому что их нужно будет несколько раз разобрать.

Сейчас будет полезно использовать рубанок, чтобы выровнять верхние края двух частей. Если у вас нет рубанка (у меня не было), прикрутите ложу к доске и выровняйте края пилой. Верхние края обязательно должны быть плоскими и ровными.

Шаг 3: Спусковой механизм

1. Разберите ложу на две части.
2. Работайте на внутренней стороне одной из частей.
3. Отмерьте 50 см от длинной части, а затем спуститесь вниз на 5 мм. Это будет центром круга. Используя циркуль, нарисуйте круг диаметром 4 см.

Проведите линию от нижней части круга длиной 6 мм, затем опустите эту линию вниз до конца ложи. Сделайте ортогональную линию от конца линии внутри круга до конца ложи.

Внутри этой области будет ваш спусковой крючок. Вы можете увидеть на рисунке, где я набросал линии, чтобы обозначить отверстие.

Отверстие — это точка поворота для крючка.

Шаг 4: Продолжение спускового механизма

Здесь я использовал фрезерный станок по дереву чтобы прорезать дерево вглубь на 6 мм. Впоследствии я положил лист бумаги на вырез и сделал контур, чтобы перенести этот вырез на вторую часть ложи. В этот момент важно просверлить отверстие в центре круга, так как ваши отметки будут внутри после сборки.

Шаг 5: Сборка ложи арбалета

Склейте и привинтите две части ложи вместе, постарайтесь не залить клеем спусковой механизм. К верху ложи прикрепите 0,5 см кусок твердого дерева, я использовал клён. После того, как клей высохнет, используйте кольцевую пилу чтобы сделать отверстие 4 см там, где будет спусковой механизм.

Затем используйте шлифовальную машинку или наждачную бумагу, чтобы убрать заусенцы.

Шаг 6: Гайка

Гайка будет удерживать тетиву, когда арбалет взведен. Она должна быть прочной и крепкой. Я сделал гайку из фанеры красного дуба и склеил слои эпоксидным клеем. Честно говоря, пять слоев недостаточно, и здесь можно постараться лучше.

Во всяком случае, как только ложа арбалета высохла, нужно вставить гайку в отверстие.

Ширина гайки должна быть такой же, как и ширина ложи.

Нижняя половина гайки отрезается, чтобы сделать спусковой крючок. Верхняя половина отрезается наполовину, чтобы сделать засечки, которые будут держать тетиву. Также делается дополнительный надрез, чтобы стрела могла соприкасаться с тетивой.

Гайка будет удерживаться в ложе при помощи блоков с обеих сторон.

Шаг 7: Спусковой крючок

Вам нужно взять лист бумаги, на котором вы отмечали вырез на ложе. Это поможет определить место, где будет сидеть спусковой крючок.

Верхний край спускового крючка должен быть прямым. Просто сделайте крючок достаточно прочным и достаточно маленьким, чтобы выдерживать вес арбалета и заставлять гайку вращаться.

Я использовал кусок лиственной фанеры. Это плохой выбор, так как она крошится. Чтобы исправить это, я укрепил деталь ковровым гвоздем.

После того, как вы сделали спусковой крючок так же, как на фотографии, завершите сверление поворотного отверстия и убедитесь, что крючок может вращаться.

Шаг 8: Присоединение арбалетной дуги

Чтобы упростить присоединение, я использую болт, который проходит сквозь дугу в ложу и закрепляю гайкой, спрятанной в крестовине.

Шаг 9: Тетива

Я сделал тетиву из пеньки из 16 нитей длиной 122 см. Это не очень хорошая тетива, но для первого раза пойдет.

Шаг 10: Заключение

Деревянный арбалет, сделанный своими руками готов, что осталось сделать?

• Так как это фанера, я, вероятно, покрашу арбалет.
• Нет никаких механизмов безопасности.
• Мушка, чтобы стрелять прямо.
• Сделайте держатель для стрелы, если вы наклоните арбалет, стрела выпадет.
• Тетиву нужно сделать лучше.
• Различные фиксаторы.
• Я измерил кинетическую энергию. Выстрел дает энергию в 28 Дж, что ниже рекомендуемого минимума 33 Дж для охоты, поэтому нужно сделать более сильный самострел.

Как сделать деревянный арбалет своими руками чертежи. Изготовить арбалет в домашних условиях. Как сделать арбалет в домашних условиях. Как делать спусковой механизм. Охотничий арбалет с деревянными плечами

Главная > Двери > Как сделать деревянный арбалет своими руками чертежи. Изготовить арбалет в домашних условиях. Как сделать арбалет в домашних условиях. Как делать спусковой механизм. Охотничий арбалет с деревянными плечами

Арбалет относится к стрелковому оружию. Принцип стрельбы схож со стрельбой из лука. В наше время, стрельба из арбалета, достаточно востребованный вид спорта. Но стоимость арбалета начинается от нескольких десятков долларов. Поэтому многие приверженцы арбалета, стараются сделать его своими руками, в домашних условиях.

Потяните его, только если вам нужно. Уилбур покачал головой, ухмыляясь. «Я думаю, скоро кто-нибудь из нас может рассказать вам больше, вы не должны говорить, как охотник». «Надеюсь, что да». Миа взяла арбалет и дрожь и подошла к маленькой нише в задней части комнаты, где лежала ее кровать. Когда она вернулась, Уилбур уже очистил чаши.

Даже если вы сделаете это только для меня. «Теперь не думай ни о чем». Миа усмехнулась ему, не обращая внимания на удушающее чувство в животе. Уилбур встал. Вы увидите. Церковь пошлет помощь. Или, если вы решите написать это письмо, ваш отец скоро вернется.

Рассмотрим, из каких составляющих частей состоит арбалет:

• Ложе;
• Спусковой механизм;
• Тетива;
• Стрелы или болты.

Что нужно для изготовления арбалета из дерева своими руками?

Минимальный набор инструментов:

• Очень острый нож;
• Дрель;
• Болгарка с диском по дереву или обычная ножовка;
• Молоток;
• Рубанок;
• Стамеска.

Для изготовления арбалета нужен кусок дерева. Дерево желательно брать:

«Если есть». Миа не могла сдержаться. Уилбур с благодарностью принял ее замечание. «Надеюсь, мой отец сделает все, чтобы защитить нас». Уилбур серьезно посмотрел на нее. Миа подошла к нему, пока ее носовые кончики почти не коснулись друг друга. Затем она положила ладонь ему на лоб и дала ему легкий толчок.

Уилбур удивленно засмеялся, спотыкаясь назад. Уилбур ухмыльнулся и махнул рукой, прежде чем оборачиваться и покидать хижину. Миа подошла к двери и наблюдала, как он исчезает ночью. Это был правильный ответ на его глупое лицо. Безмятежность этого вечера длилась недолго. Дни были неделими, которые были холодными и пасмурными. Когда приближалась зима, туман расширил свои серые руки все дальше и дальше от озера, чтобы добраться до деревни, прежде чем слабое солнце смогло отвезти его обратно на берег.

• орешник,
• ясень,
• тополь.

Можно использовать так же березу или же дуб. Древесина этих деревьев более устойчива к влаге, вязкая, не колется и красива. Деревянная заготовка должна иметь длину около 900 мм и толщину 30 мм. Нельзя использовать древесину хвойных пород дерева.

Для изготовления самострела древесина должна быть правильно подготовлена. Только из «правильной» древесины арбалет будет стрелять долго с большой мощностью. Обрезав ствол дерева или ветку необходимой длины и толщины, спилы обязательно нужно закрасить. Это делается для того, что бы влага из дерева выходила постепенно, а, следовательно, древесина будет сохнуть более медленно и равномерно. Закупоренные ветки уложат вдали от солнечных лучей . Так они лежат примерно год. Через год с заготовок снимают кору, и она сохнет еще неделю. И только по прошествии всех этих процедур ветку распиливают вдоль, и приступают к изготовлению арбалета. Из двух частей ветки берут северную, ориентируясь по годовым кольцам, С этой стороны волокна прилегают ближе друг к другу, а значит и материал будет прочнее.

В холодное утро он даже добрался до хижины Мии на холме. Миа держала свой арбалет возле своей кровати ночью и не торопилась практиковать ее безопасность. За все это время не было егеря церкви. Вскоре тележки купцов были полностью потеряны, и все больше и больше рыбаков были зажаты, стонали и шептались вокруг рыночной площади. Мия сдалась и написала отцу. Десять проектов смяли ее перед отправкой краткого и формального запроса о помощи.

Вскоре после этого Пострейтер не вернулся в деревню. В течение двух дней история, которую Гитрог съел от слуха до повествования, стал фактом. Миа подумала, что бедняга не хотел совершить трудную поездку в какую-то отдаленную деревню перед холодом. Вероятно, вместо этого он решил провести зиму в Дурнау.

фото.правельно вырезаное дерево для арбалета

На доске начертите форму будущего основания и вырежьте, с помощью болгарки или ножовки. Сверху оформите желобок для стрелы. С одной стороны вырезается паз для закрепления дуги. Если в процессе работы проявились сучки или сколы, их необходимо обработать острым ножом, а потом наждачной бумагой.

Однако было много слухов о Гитроге, за что Миа не нашла такого простого объяснения . Еще три овец исчезли до первого снегопада. Каждый раз, когда забор был разрушен в другом месте — как будто кто-то пытался использовать упругость своей лошади. Или, как напомнила себе Миа, испуганные овцы просто прорвались в разных точках забора. В последний раз , когда она слышала, что забор лопнул ночью, но когда она выбежала из хижины, арбалет в руке, нечего было найти, кроме расколотого дерева и огорченного блеяния.

После этого она, наконец, вмешалась, чтобы попросить местного плотника помочь ей укрепить забор ее лошади и заплатить деньги, которые ее отец оставил ей. Хотя она ненавидела тратить что-то, чего не заслужила сама, она знала, что ей посчастливилось иметь такое гнездовое яйцо. Рыбаков, которые были изгнаны с озера с начала сезона, с трудом находили средства к существованию со снегом. Многие доверяли готовности своих соседей помочь, но редкие поля в деревне едва дали достаточно еды для всех. Количество битв в администрации деревни увеличилось.

Вторым шагом будет изготовление дуги. Для нее берете доску толщиной 20 мм, а длина не менее 750 мм. Доску нужно брать ровную, не имеющую сучков. Доску необходимо хорошо высушить, выдержать несколько дней, а только после этого подровнять. Ширина дуги составляет примерно 40 мм посредине, к краям ее ширина уменьшается до 15 мм.

Проклятия на Гитроге стали громче. Все больше и больше деревень уходили на пенсию рано и рано вечером в свои дома, закрывали двери и прибивали окна, когда упрямый туман становился все толще и плотнее, чем когда-либо прежде. Уилбур, казалось, был прав, когда думал, что его отец собирается что-то сделать. Когда зима стала более серьезной, вооруженные мужчины и женщины начали патрулировать улицы. Некоторые носили факелы и лезвия, но многие держали только вилку для навоза или мясной нож. Они всегда носили тяжелые пальто, капюшон которых глубоко втягивался в их лица — с одной стороны, как защита от холода, но и как униформа.

фото.тетива самодельного арбалета

Дугу для мощного арбалета можно сделать из лепестка рессоры автомобиля УАЗ. При помощи болгарки из рессоры вырезаем дугу. Размеры ее таковы: длина 850 мм, ширина с концов по 15 мм, а в средине 30 мм. Далее, используя точильный камень, толщину доведите до 8 мм в центре и по4 мм на периферии. Отверстия для крепления просверлите победитовым сверлом

Миа не знала, что пекарь должен делать с хлебом-ножом против Гитрога. Это грызло ее, пока однажды днем ​​она не ошиблась, попросив Уилбура об этом. «Мы будем осторожны и настороже, когда увидим что-то». Уилбур выглядел раздраженным, его долговязый рисунок капал от влаги от дождя.

«Мне просто интересно, действительно ли это полезно». Миа подумала, почему он отказался снять пальто и сапоги. «Некоторым из нас приходится беспокоиться о чем-то другом». Уилбур скрестил руки на груди, а Миа подумала, когда он над головой. Вам нужно ходить и размахивать удочкой, чтобы защитить людей? Слова были уже до того, как ее сердце умоляло ее, но, пожалуйста, молчите.

Готовим паз для дуги. Делаем отверстие для крепления из веревки, на расстоянии100 мм от прорезанного паза для дуги. Вставляем дугу в паз, и фиксируем ее при помощи веревки. Или же можно изготовить каркас из металла, который будет охватывать и ложе и лук. Следующим шагом будет крепление тетивы к концам дуги, используя для этого сделанные заранее надрезы. Натяните тетиву так, как вы это будете делать во время стрельбы. Тем самым мы найдем максимально отдаленную точку. После этого определяем оптимальный размер арбалета, который по длине равен вашему предплечью.

У вас есть только поверхностное понимание того, что мы делаем, чтобы защитить деревню и сохранить людей в живых, и все, что вы делаете, — это насмешливо. Истина в его словах соскребала ее, как наждачная бумага на ее сердце, оставив ее кровавой и разбитой.

«Почему ты все еще здесь, Миа?». Миа посмотрела на кормовую линию рта, на морщинистый лоб и холодные, вопросительные глаза. Ее живот прогрохотал от смеха гнева и грусти, когда горела ей горло. Уилбур продолжил: «Почему ты не встал в штаб-квартиру Шилдс, чтобы пройти тест и оставить нас, как и твой отец?».

Тетиву будем делать из лавсана или фастфлайта. Можно использовать тонкий тросик. Обматывайте нити, натянутые между двух гвоздей, а на концах делаем петли для надевания.

Нити наматываем до толщины 5 мм. Затем, не снимая нити с гвоздиков, обматываем один раз нити, что бы они были плотно друг к другу. После этого у первого гвоздика собираем обе половины тетивы, и снова плотно обматываем до второго гвоздя. В результате у нас получилась тетива с петлями на концах. Среднюю часть тетивы нужно обматывать очень тщательно, так как на эту часть действует очень большая сила трения. Обрезанные нити нужно хорошо промазать клеем, чтобы все нити были монолитными. Натягиваем тетиву при помощи стремени, изготовленного из проволоки. Закрепив тетиву, регулируем степень ее натяжения. Если тетива будет слишком толстой, то сила выстрела понижается, а слишком тонкая порвется. Поэтому нужно делать тетиву средней толщины. Можно сделать тетиву по подобию спортивных моделей.

Уилбур рассмеялся, и сердце Мии рухнуло. Она никогда не слышала о нем, и она была полна радости и кинжала. Вы знали, что до вашего дня рождения будет снег. Вы знали, что после этого прохождение пройдет через проход. Если бы вы действительно хотели сдать экзамен, вы бы уже отправились. Его слова были такими же холодными и кусающими, как загромождающий холодный воздух . Ты боишься. Бойтесь, что вы больше не можете запоминать все эти правила и играть в вас.

Миа схватила пучок шерсти и бросила на него. Возьми. Уилбур потянулся за кошкой на своем поясе, но Миа сильно толкнула его. Я сказал: «Убирайся отсюда!»Держи деньги своего отца. «Вы имеете в виду, что вам это не нужно». Она виновата в том, что он точно знал, как причинить ей боль.

фото.спусковой механизм арбалета

Важный этап необходимый, чтоб изготовить самодельный мощный арбалет

И так, мы подошли к самому ответственному узлу нашей конструкции. Будем делать спусковой механизм арбалета. Это будет замок штыревого типа. Для этого сверлите сквозное отверстие в месте максимального натяжения тетивы. Поперечное углубление делайте в верхней части ложа. Следующим шагом закрепляем рычаг в нижней части арбалета. Ось делаем из дерева, а крепим проволокой.

Уилбур обернулся с шерстью под мышкой и бросил кошелек за спиной, когда он переступил порог. Монеты выпадали и распространялись по полу. Несмотря на холод, она потел. Это было в третий раз, когда сегодня ей пришлось менять воду для своих овец и разбить лед, образовавшийся в реке Трген. Кроме того, и все другие поручения и домашние задания, которые ей приходилось делать, она едва успела дышать. Солнце уже опускалось за горизонт, бросая несколько последних слабых лучей в небо, наполненное свинцовыми облаками.

Ветер завыл, когда она вернулась в свою хижину и потащила ее через плащ в костный мозг. По крайней мере, это не снег, подумала она. Через два часа она смотрела в окно, когда белый вихрь медленно окутал пейзаж. Какой подходящий конец для холодного и жалкого дня рождения.

Другой вид спускового механизма носит название орех. Он состоит из цилиндра, свободно вращающегося вокруг своей оси. С одной стороны у него есть крюки, для тетивы, а по другую сторону, упор для курка, имеющий Г-образную форму . Если мощность арбалета до 30 кг, цилиндр может быть деревянным, а мощностью, свыше 30 кг его нужно делать металлическим. «Орех», который будет удерживать тетиву, делайте из куска железа без сварки, чтобы был крепче.

Она надеялась попасть в деревню, надеясь найти путь к дому Уилбера. Они не разговаривали друг с другом после их ссоры. Прошедшее время тяжело взвесило с каждым днем, поддерживая тишину между ними и расширяя разрыв, который теперь их разделял. Хотя у нее мало надежды, она считала, что ее день рождения мог заставить Вилбура навестить ее, как он всегда это делал.

Она вздохнула и прижала лоб к оконному стеклу . Она не знала, когда она ушла. Она только знала, что что-то вызвало ее некоторое время спустя. Огонь был сожжен до теплых пылающих углей, а снаружи бледный лунный свет нарисовал план ландшафта так же резко, как ножницами. Буря была ясна, и звезды сверкали в небе. Но что она проснулась?

Ложе и рычаг фиксируем веревками так, что бы рычаг двигался с минимальным трением.

Для стрелы желоб должен располагаться от верхнего отверстия замка до передней кромки. Глубина желоба равна четвертой части диаметра стрелы.

Деревянный арбалет готов. Теперь займемся обработкой деталей. Сначала все детали обработаем наждачной бумагой. После этого их можно покрыть белком, смешанным с водой. После проверьте, как работает замок. Убедитесь, что механизм максимально прочный.

Перед хижиной раздался громкий взрыв. Миа вздрогнула и с яростным сердцем. Она слушала и заглядывала в серебристую полутьму — все чувства заострялись, мысли бредли. Она глубоко вздохнула и откинулась назад. Ее голова снова сонно опустилась на ее руку. Вероятно, это было только замороженное дерево, когда его смола расширялась на холоде.

Внезапно Миа вскочила, потянулась за своим арбалетом, бросилась на плащ и побежала снаружи, а страх и ужас лежали вокруг нее, как железные группы. Звук не испугал ее. Последовала тишина. Без блеяния страшила овца. Даже когда она выбежала в снег, она ничего не слышала. Она держала арбалет, готовый к стрельбе, и медленно приближалась к ней, приближаясь к ручке.

Для придания арбалету красивости, деревянные части вскройте морилкой и лаком, а металлические черной краской.

Теперь займемся стрелами. Их так же можно сделать самому. Для этого можно наделать заготовок из обычной доски. Потом эти заготовки нужно тщательно обстругать. Древесину рекомендуется выбирать легкую. При изготовлении наконечника гвозди вбивать не стоит, так как при попадании в цель, стрела может расколоться.

Вид ее предложил ей замерзшую кровь в ее венах. Вся сторона лошади была в руинах, полюса забора были оторваны от земли. Разбросанные доски лежали в снегу, и пока она все еще смотрела, один из опорных столбов на землянке, чей козырь рухнул. Меа медленно подошла, все еще взволнована и надеялась, хотя она уже знала, чего она ожидает. Когда она вступила осторожно, ее страхи были подтверждены.

Ни одной овцы не видно. Вместо этого кровь и внутренности покрывали землю и смазывали несколько оставшихся досок. Холодный ветер пронесся сквозь обломки, и кусающий запах внутренностей ударил ее. Арбалет упал на землю, когда она надавила рукавами пальто на ее рот и попыталась успокоить ее живот.

Мы рассмотрели способ изготовления обычного «средневекового» арбалета.

Арбалет бывает блочный. Его так же можно изготовить в домашних условиях. Делается он из стеклопластика, толщиной 10 мм.

Вначале делаются стеклопластиковые плечи. Для этого нужно из стеклоткани или кевлара нарезать от30 до 40 полосок. Склеить их между собой эпоксидным клеем и уложить под пресс, до полного высыхания . Через 24 часа или более, эти конструкции нужно выровнять и хорошо зачистить.

Когда она снова поймала себя, странная форма снега привлекла ее внимание. Она проклинала, что она не принесла факел и слегка сдвинулась в сторону, чтобы сдвинуть ее тень. Светлый лунный свет упал на огромный след в свежем снегу. Отпечаток выглядел как большая нога с плавающими бассейнами и тремя когтями-подобными пиками на одном конце. Когда она оглядела карандаш, она увидела дальнейшие впечатления от этого вида между следами шлифовки и кровопролитием.

Сердцебиение Миа взревело в ушах, когда она смотрела вдаль. Широкая тропа треков и тринадцать отпечатков привела от пера к лесу у озера. Мошенничество угрожало их захватить. Он пожирал ее стадо. И это означало, что он был достаточно далеко от озера. И это означало, что он, вероятно, тоже был в деревне! Она должна была рассказать Уилбуру. Ей пришлось извиниться. Она пошла со своими сапогами, хрустящими в снегу, на ее марш к тусклым огни вдали, когда упрямый голос в ее голове остановил ее.

фото.крепление самодельного арбалета

Ложе, как и в предыдущем случае, делается из дерева.

Блоки делаются из алюминия. Лучше, если они будут на подшипниках. Прекрасно подходят для этих целей, средние части от колесиков для роликовых коньков . Оси для них нужно брать диаметром 5 мм. Их так же можно взять с коньков. Крепления делаются из стали или другого прочного материала . Если при изготовлении плечей, концы сделать толще, крепления делать не нужно. Следующим этапом будет установка на арбалет спускового механизма с курком и держателем стрелы. Все это соединяется при помощи болтов с шайбами. В арбалетах блочного типа тетива несколько длиннее и натягивается иначе. Она как бы перекрещивается, и стрела летит с удвоенной энергией. В качестве тетивы используют тонкий тросик, который может выдержать резкое давление при выстреле.

Если угроза от монстра, а не от человека, гарантирована, охотник должен следовать за монстром и сделать его безвредным. Держите его подальше от деревень и городов — избегайте паники и хаоса испуганных невинных людей. Миа стояла там, и ее дыхание застыло до бледных облаков, когда она была разорвана на то, что она должна была делать. Несомненно, она не могла справиться с чем-то вроде Джитрога. Чтобы не предупредить деревню, она казалась невероятно глупой. Ей пришлось поговорить с Уилбургом или, вернее, с отцом.

Калим и старейшины знали, что делать. Но могли бы они ей помочь? И даже если: что они могли сделать? Взгляд пекарей и крестьян, вооруженных хлебами-ножами и мраморами, появился перед их внутренними глазами. Миа посмотрела на арбалет в руке. Серебро сияло в лунном свете. Она провела пальцами по рунам, выгравированным сбоку. Она потянулась к бедру и положила руку на ручку длинного кинжала. Знакомое лезвие использовалось гораздо чаще, чем ножи, но его передний край холодного кованого железа предназначался для уничтожения призраков и ведьм.

Читайте как же:

Что бы вести прицельную стрельбу из арбалета, сделанного своими руками, в домашних условиях, нужно отрегулировать ложе. Регулировать его нужно с учетом траектории полета стрелы. Ложе должно располагаться под углом 5-6 градусов. А еще лучше определиться с дистанцией стрельбы и пристрелять сделанный арбалет, после каждой серии выстрелов, изменяя угол наклона ложа.

фото.самодельный деревянный арбалет

Спусковой механизм может быть каким угодно, но что бы он не срабатывал преждевременно, под силой тетивы. Тетива должна, после выстрела, возвращаться вплотную к ложу, но без сильного трения.

Видео инструкция как сделать стрелы для арбалета

Видео инструкция как сделать игрушечный арбалет

Одним из наиболее популярных видов стрелкового оружия является арбалет. И хотя охота с подобным приспособлением запрещена в нашей стране, все равно есть немало желающих обзавестись такой «игрушкой» для того чтобы пострелять по мишеням. В настоящий момент купить такое оружие можно на многих сайтах или в магазинах, но такая покупка обойдется весьма недешево. Гораздо выгодней сделать арбалет своими руками в домашних условиях, и что для этого потребуется, вы узнаете далее.

Подготовка

На сегодняшний день существует немало разновидностей этого спортивного оружия. Прежде всего, это классические модели , знакомые нам из исторических фильмов и блочные арбалеты – современное оружие, оснащенное сложными механизмами. Последний вариант создать дома будут довольно трудно, так что давайте остановим свое внимание на классическом.

Из каких деталей состоит арбалет:

• Спусковой механизм;
• Тетива;
• Ложе арбалета;
• Болты и стрелы.

Сделать арбалет в домашних условиях будет намного проще, если вы сразу запасетесь всеми необходимыми материалами и инструментами. Для этого вам потребуются:

• Хорошо заточенный нож;
• Молоток;
• Дрель или коловорот;
• Обычная ножовка, которую можно заменить болгаркой с диском по дереву;
• Рубанок;
• Стамеска.

Как сделать арбалет своими руками

Кроме инструментов для создания этого стрелкового оружия вам потребуется кусок древесины размером в 900 мм в длину и 30 мм в толщину. В этом случае подойдет:

• ясень;
• орешник;
• тополь.
• береза.

Прежде всего, вам необходимо подготовить деревянную заготовку. Для этого обрежьте ветку нужной величины и закрасьте спилы. Делать это необходимо для того, чтобы жидкость из древесины выходила медленно и равномерно. Учтите, что древесина должна лежать в темном месте не менее года, только в этом случае оружие будет стрелять с особой мощностью. После этого с заготовки снимают кору и оставляют сохнуть еще на неделю. Далее, полено распиливается на две части и из северной – самой прочной, делают собственно арбалет.

Начертите ложе оружия на доске и выпилите его при помощи ножовки или болгарки, после чего оформите небольшой желоб для стрел на верху заготовки. С передней стороны вырежьте паз, в котором будете закреплять дугу. Если в процессе на ложе появятся сучки или сколы, то удалите их ножом и обработайте место наждачной бумагой.

Как сделать дугу

Для этой детали потребуется ровная доска с длиной как минимум 750 мм и шириной в 200 мм, толщина – 60 мм. Заготовку хорошо просушиваем и выдерживаем несколько суток, и равняем ее. Ширина детали посередине равняется 40 см, а по краям сужаться до 15 см.

На расстоянии 100 мм от прорезанного паза для этой детали создаем сквозное отверстие, через которое протягиваем веревку – она станет главным фиксатором для дуги арбалета. После чего вставляем деталь в паз и прочно прикручиваем его веревкой, как показано на нижнем рисунке.

Эта деталь играет довольно весомую роль в «убойности» оружия, и для ее создания вам потребуются такие материалы:

• капроновые нити;
• деревянная доска;
• два гвоздя без шляпки;
• резиновый клей.

Прежде всего, необходимо сделать специальный станок для плетения этой детали: возьмите веревку и измерьте длину тетивы. После этого отпилите доску с размерами, немного превышающими этот параметр. Далее, отметьте длину тетивы на доске и просверлите на этих местах два отверстия – сюда необходимо вставить ваши гвозди.

Возьмите нить, привяжите к одному из гвоздей, и оставьте запас, равный длине тетивы. После этого начинайте равномерно обматывать нити вокруг гвоздей(лучше всего подойдут лавсановые). Продолжайте этот процесс, пока основа тетивы не достигнет 5 мм. Для этого понадобится сделать 5-6 полных витков. Старайтесь, чтобы нити были одинаково натянуты.

Далее, оберните несколько раз основу возле гвоздей с обеих сторон обматывающим материалом. Благодаря этому у вас появятся петли на концах. Понять как это сделать можно из верхней схемы. Не забудьте обмотать середину тетивы, ведь эта часть сильно страдает от трения. Обрезанные концы ниток свяжите морским узлом и хорошенько смажьте клеем, чтобы вся конструкция была прочной. После чего можно натянуть тетиву на дугу и отрегулировать степень ее натяжения.

Как делать спусковой механизм

Самым простым вариантом станет замок штыревого типа, его мы выберем для нашего оружия. Оттяните тетиву на максимальное расстояние и просверлите в этом месте сквозное отверстие. Также сделайте небольшое поперечное углубление в верхней части ложа арбалета. Теперь закрепите рычаг внизу детали. Сделайте деревянную ось и закрепите ее проволокой.

Зафиксируйте ложе и рычаг с помощью веревок таким образом, чтобы последний двигался с максимальным трением. Глубина желобка «боеприпасов» должна равняться 1/4 объема стрелы, и это углубление необходимо «пропилить» от верхней части замка до лицевого края арбалета.

Как сделать стрелы

Для того чтобы достать боеприпасы для своего стрелкового оружия необязательно бежать в спортивный магазин , ведь их можно с легкостью сделать дома. Для этого вам понадобится несколько обычных деревянных заготовок, которые нужно хорошо обстругать и обработать мелкой наждачкой. Для стрел лучше выбирать легкие породы дерева, в этом случае стрельба будет более меткой. Что касается наконечника, то если у вас нет специальных, то заточите кончик стрелы – таким боеприпасом вполне можно будет стрелять по мишеням. Не стоит вбивать гвозди в головку, ведь в таком случае увеличивается шанс, что стрела сможет расколоться при попадании в цель.

Как бы там ни было, вам следует помнить, что в нашей стране стрельба из арбалетов приравнивается к использованию огнестрельного оружия . Так что если вы хотите сделать подобное приспособление, то ни в коем случае не используйте его по назначению. Отнеситесь к арбалету как к красивому сувениру, и тогда претензий со стороны закона к вам не будет.

Арбалет был изобретен римлянами много веков назад. Позже его перестали использовать в боях, но через семьсот лет европейцы вернули оружие в обиход, хорошо его модернизировав. Опробовать себя в роли воина можно и сейчас. Если нет возможности купить дорогое оружие, то мы вас обрадуем. Простой арбалет можно сделать своими руками в домашних условиях.

Ручной самодельный арбалет изготавливается из дерева, бумаги или металла. Все зависит от того, что есть под рукой дома, и для чего вы будудете его использовать.

Существуют рекомендации, как самому легко собрать блочный, пружинный, игрушечный и многозарядный арбалет, используя пошаговые инструкции и простые схемы. Поэтому у каждого есть возможность воспользоваться скрытым оружием ассасина или устроить сражение с коллегами с помощью небольшого наручного офисного арбалета из картона.

История появления арбалета

Главный плюс блочного или простого арбалета по сравнению с луком — нет необходимости в тренировках или особых навыках. Здесь не нужно применять силу, чтобы прицелиться. За счет рычагов устройство помогает справиться с тетивой.

В прошлые века многие чиновники и правители считали владение этим оружием опасной затеей, так как боялись бунта. Поэтому вскоре был издан приказ «О контроле оружия», когда арбалеты были запрещены по всей Европе. Но после начала военных действий с турками решение было отменено. Ричард Львиное Сердце сделал его основным элементом в снаряжении своих воинов.

Сделать арбалет самому не так легко, но возможно, если у вас есть простейшие навыки конструктора, чертежи и несколько электроинструментов. От вас требуется соблюдение техники безопасности, так как вы, все-таки создаете оружие. Поэтому направлять его на людей нельзя, как и давать маленьким детям.

Сейчас уже не понадобятся средневековые запчасти в виде связок животных или специальных волокон, подойдут подручные материалы. Но и этого достаточно, чтобы пострелять по банкам или бутылкам.

Как сделать арбалет из дерева

Деревянный стреляющий арбалет из ПВХ или фанеры блочного типа — самый известный вариант.

Инструкция по изготовлению:

• возьмите брус дерева, который будет основой, на конце закрепите металлическую пластину или уголки;
• возьмите еще один блок, размером меньше (ширина около 5 см, толщина — 2 см), сделайте дырки по бокам, установите у основания, в 10 см от края;
• в двух пластинах по 15 см посередине проделайте крепления для пружин, с краю сделайте дырку для установки плечей к основе;
• на другой стороне пластины сделайте отверстия для ролика, который продается на любом рынке. Повторите эти действия и с другой планкой;
• прикрепите плечи к основанию;
• используйте пружинные рессоры небольшого размера (они выступают в качестве возвратного механизма), приделывая одним концом к плечам, а другим — к пластине из стали;
• на краях меньшего бруса установите ролики, закрепите часть у основания;
• создайте две направляющие из органического стекла;
• соорудите спусковой механизм из прищепки, резинок или чего помощнее;
• покрасьте устройство и приставьте приклад в подходящем для руки месте.

Как сделать арбалет из бумаги? Еще проще!

Сделать бумажный арбалет из картона, который еще и стреляет — проще простого. Бумажное оружие выпускает стрелы из карандашей, ручек, спичек, шпажек из лего или линеек. В общем, всего, что обладает небольшим весом и внешне схоже с реальными стрелами. Для изготовления потребуется:

• 12-18 листов бумаги;
• три шпателя или палочки от мороженого;
• нитки;
• ножницы;
• карандаш;
• нож для бумаги;
• скотч.

Пошаговая инструкция:

• сложить пять листов пополам;
• разогнуть и разрезать на месте сгиба;
• накрутить половинки на карандаш и закрепить скотчем;
• поставить отметку на палочке (шпателе) и на трубке по 4 см;
• вставить шпатель до отметки, далее обломать;
• обмотать трубку скотчем для прочности;
• согнуть бока арбалета;
• взять пять листов бумаги и завернуть вокруг карандаша;
• прикрепить к трубке бока;
• закрепить тетиву, натянуть и в предельной точке сделать пометку;
• сделать дырку для крючка;
• крючок сделать из куска палки и закрепить его в отверстии;
• разрезать пополам один лист, скрутить трубки и закрепить в области спуска;
• сделать еще одну трубку размером 5 см, вставить в переднюю часть (она будет направляющей).

Как сделать мини-арбалет для ребенка

Маленький детский арбалет будет необычным подарком ребенку. Мощность — небольшая, так как тетивой будет простая резинка. Для этого потребуется минимум материалов. Делается он так:

• нужно соединить три небольшие доски между собой;
• плечи сделать из металла и закрепить шурупами;
• отрезать от прищепки хватающую часть;
• ручку можно взять от лыжной палки и установить при помощи клея;
• можно сделать еще пару плеч для резинок, для этого подойдут подшипники, которые крепятся на общую пластину;
• для толкателя берется небольшой кусок дерева, который вгоняется под прищепку;
• делается паз для крепления тетивы;
• создается тетива из прочной резинки;
• для курка достаточно взять запчасть из детского пистолета, прицепить к нему металлическую часть;
• соединить плечи и основу;
• приделать спусковой механизм шурупом;
• закрепить резинку;
• закрепить прицел, при желании.

Как сделать мощный арбалет для охоты или рыбалки

Чтобы создать настоящее боевое оружие для охоты или рыбалки, потребуются более серьезные детали и схемы. Из чего соорудить плечи? Возьмите металлическую дугу, ложе сделайте из дерева, тетиву — из эластичных синтетических волокон.

Механизм и крепления из болтов — самое сложное, сделать смогут только те, кто умеет работать по металлу. Но можно заказать необходимые запчасти в мастерской по чертежам, а далее собрать все дома. Зато болты и кивок легко делаются из дерева или пластика, стрелы с наконечниками — из дерева или железных стержней.

Собрать охотничий или подводный арбалет сможет не каждый. Поэтому работу лучше поручить мастеру, чтобы быть уверенным в результате.

Обязательно к прочтению!

Изготовлением самодельного оружия , в частности арбалетов и луков, реже ножей, занимаются, как правило, подростки и молодые люди до двадцати, двадцати трех лет. Люди старшего возраста предпочитают купить фирменное оружие заводского изготовления . Впрочем, бывают исключения.

Например, человек в возрасте может быть увлечен самостоятельным изготовлением оружия на уровне хобби и коллекционирования. Но чаще всего его увлечение становиться более близким к профессиональным работам, так как не является одноразовым порывом. По статистике на этом сайт посещает в основном молодежь от четырнадцати до двадцати восьми лет (если верить данным метрики Яндекса). В основном их интересует методы и способы изготовления любого самодельного оружия .

Однако при непрофессиональном отношении к предмету интереса и отсутствием технических навыков, создание самоделок, может привести к нежелательным травмоопасным ситуациям, могущем нанести вред здоровью и даже, в некоторых случаях, жизни молодым экспериментаторам. Поэтому, если вы загорелись идеей, приобрести во что бы то ни стало один из видов разрешенного оружия , то лучше купить его в магазине, либо обратится к квалифицированному специалисту. Конечно в этом случае понадобятся определенные затраты, но они не такие критичные, как кажется на первый взгляд. То есть, ваше здоровье гораздо дороже, чем затраченная на покупку, например арбалета, некоторая сумма денег.

Естественно, не все молодые люди имеют в своем распоряжении доступные средства на приобретение оружия , и не все имеют право на его использование, даже если оно относится к разряду спортивных, в силу своего возраста. Поэтому в специализированных магазинах его могут продать лишь лицу достигшего совершеннолетнего возраста и имеющим соответствующий документ, разрешающий приобретение и использование оружия в личных целях.

Иначе обстоит дело с оружейными интернет магазинами , для которых неважно кому высылается оружие, и все опросы при регистрации имеют формальный вид. Но как уже говорилось выше подростки, не достигшие восемнадцати лет, редко имеют собственные доходы и поэтому в большинстве случаев спортивное оружие приобретается с ведома родителей и при их непосредственном участии.

Подробнее для любителей готовых чертежей лож

Обращаем Ваше внимание, что арбалет изготавливается “от лука”. То есть, какой есть лук, арбалет будет подстроен под его параметры, ведь каждый лук обладает своими уникальными параметрами – усилием натяжения, длиной хода натяга, длиной плеч наконец. Далее, замок тоже соответствует заданным запросам, у него своя геометрия и она не всегда может подходить для нужного типа ложи. Так что смысла в подобных чертежах нет и рассматривать их можно лишь как илюстрацию для понимания общего принципа компоновки деталей.

Некоторые особенности изготовления ложи для арбалетов заслуживают более пристального внимания, позволяя сэкономить материал и нервы. При изготовлении ложи для блочного лука обратите внимание, что паз в ней под перекрещивающиеся участки тетивы надо продлить в сторону замка, так как при натяжении концы лука с блоками отгибаются назад. Иногда неверный рез заставляет вкорне менять расположение узлов, что влечёт за собой изменение конструкции изделия вцелом, подчас не в лучшую сторону. Не забывайте оставлять хотя бы миллиметр на запас. Фрезеровкой можно лишь задать начальную форму, например, замочного паза, а окончательно довести его с помощью маленькой стамесочки и напильников с надфилями.

Небольшое замечание об окончательной обработке лож

Часто задаётся вопрос о том, где взять чертежи ложи, ложу можно сделать хоть из ножки стула, однако сам арбалет в конечном итоге не должен представлять просто конструктор из нелепых деталей, а должен являться изделием, выполненым в едином стиле. Например, целостно и сбалансированно смотрятся арбалеты в стиле средневековья с мощным луком, кованной фурнитурой, жёстким замком и грубой деревянной ложей; или же лёгкий и изящный спортивный арбалет с оптикой, тонким и хлёстким луком, анатомической ложей; не говоря уж о футуристических арбалетах с полированными металлическими поверхностями, лазерным целеуказателем, литой из титана ложей и сверхсложным замком. Другими словами, конечная отделка зависит от Вашего вкуса, но не забывайте, что судить о нём будут по Вашему арбалету.

Подробнее о направляющих

Качественные направляющие являются важнейшим элементом, влияющим на точность стрельбы, так как устанавливают начальную ориентацию болта (стрелы). Их можно изготавливать из любого материала, желательно обладающего низким коэфициентом трения. Хотя на направляющие практически не приходит никакой нагрузки, они должны иметь достаточную прочность для сохранения прямолинейности. Поэтому, неплохо их изготавливать как отдельную деталь, прикрепляемую к ложе в точках на её концах. Это даёт возможность при необходимости легко её поменять, например в случае повреждения или перехода на другой вид болтов, к тому же такой крепёж позволяет “отвязать” направляющие от деформируемой ложи. Продольный направляющий паз для болта обычно имеет глубину в треть диаметра древка, чтобы плоскость тетивы совпадала с осью болта. Удобно когда узкий паз под нижнее оперенье проходит сквозь направляющую, тогда случайные хвоинки при стрельбе в лесу, например, не будут мешать ходу болта.

Как уже оговаривалось, наравляющие удобно изготавливать отдельно от ложи. Материалом может послужить металл, пластик или дерево. Необходимый тонкий продольный паз можно сделать тонким ножовочным полотном электролобзика либо сделав направляющую из двух половинок, что тоже весьма удобно и имеет свои преимущества. Особенно важным фактором при изготовлении является соблюдение абсолютной прямолинейности и параллельности. Естественно придётся приложиться наждачной бумагой или полировочным волосатым кругом. Размеры совершенно не критичны и определяются лишь длиной участка ложи от колодки до замка, соответствуя беговой (посадочной) части болта, а так же диаметру древка болта и типу его оперенья. Болт должен свободно, но без люфтов ложиться в направляющий паз, оперенье не должно ни за что задевать. Направляющие устанавливаются таким образом, чтобы ось вложенного болта совпадала в передней части с поскостю крепления тетивы (! нюанс) на луке, а в задней части, проходила через заправочный вырез замка. Нюанс заключается в том, что вот именно передняя часть направляющей должна быть неначительно выше указанной плоскости, чем обеспечивается некоторое скольжение тетивы, толкающей болт. Естественно, что всё должно быть в разумных пределах, а деревянную поверхность направляющей необходимо защитить от истирания тетивой дополнительными металлическими накладками.

Замок

Замок из прищепки и консервной жести вряд ли заслуживает какого-либо внимания. Замок для арбалета является очень важной деталью. Бытует мнение, что чем проще замок, тем он надёжней, однако я бы трактовал несколько иначе – чем качественней замок, тем он надёжней. К изготовлению замка надо отнестись с особым вниманием, ведь от его работы зависит удобство и безотказность, а так же чёткость срабатывания, а значит и точность стрельбы. Немного о функциях замка. Хороший замок должен обеспечивать гарантированное удержание тетивы на снаряжённом арбалете а так же чёткий спуск в необходимый момент прицеливания. Именно в соответствии с первым пунктом, в конструкции замков вводят дополнительные блокираторы и предохранители, а со вторым – промежуточные разгрузочные рычаги и повторители. Выбор конструкции замка опять же зависит от Ваших слесарных возможностей и потребностей, причём тут можно вволю проявить свои творческие наклонности по модернизации существующих образцов и разработке собственного. Лично мне понравилась конструкция профессиональных замков, представленная на одном из сайтов. Велосипед изобретён, но изобретён ли ещё?

Чтобы легче было врезать замок, необходимо ещё при его проектировании стараться придать ему максимально простую форму. То есть замки с различными впадинами вряд ли удастся аккуратно упаковать в ложу, в то же время плоские, прямоугольные замки в этом плане не вызывают особых проблем при врезании в ложу. Важно учесть, что замки должны быть закреплены надёжно, без люфтов, иметь максимальную площадь контакта с ложей для снятия нагрузки. Часто не берётся в расчёт то простое обстоятельство, что на замок приходится вся нагрузка натяжения. То есть, если Вы делаете арбалет с луком в 300 кг (наверно на слона), то на детали замка, естественно, будет приходить из них все 300 кг + ударная нагрузка и прочее, а вот ложа при этом должна умудриться в самом тонком своём месте (обычно там, где она ослаблена замочным пазом), пережить все так же 300 кг + скручивание и прочие непараллельные нагрузки. Опять-таки на некоторых чертежах замки имеют точки крепления слишком близко к краям или отверстия малого диаметра под тонкие болты или шурупы. Если для металла эта величина оказывается приемлема, то для дерева надо предусмотреть некоторый запас. Так что, подводя итоги всех факторов, можно сделать вывод, что замок должен обладать минимальными размерами, в частности шириной, иметь максимальную поверхность соприкосновения с пазом, то есть плотно прилегать своей передней поверхностью в пазе, а болтами лишь фиксироваться на ложе. К тому же сама ложа должна обладать достаточной прочностью в самой слабой своей части в расчёте нагрузки натяжения лука. Так что для монстров лучше всё-таки изготовить ложу из металлического профиля, а на обвес уже пустить накладки из красивой прочной древесины. Особых рекомендаций по поводу выбора дерева я дать не могу в меру своей некомпетентности по этому вопросу, хотя я лично предпочитаю бук.

Для тех, кто не проживает в регионах произрастания этого замечательного дерева посоветую обратить пристальное внимание на старые пианино у ваших знакомых и друзей. В них бук встречается в виде массивных силовых балок для подвеса рамного чугуна. Рискую вызвать гнев эстетов, но пианино в наше время легче найти чем кусок хорошей деревяшки. Спишем это варварство на побочный продукт искусства. Для любителей металла. Отличные профили из алюминия и сплавов можно обнаружить в офисной мебели. Жёсткие прямоугольные профили сейчас повсеместно используются в некоторых станках. Замечательная тонкостенная труба из чернённого металла есть в …. большом наклонном планшете как у конструкторов или чертёжников. Не знаю, причём тут вояки, но такую трубу можно использовать и в мощных пневматических и лёгких огнестрельных системах, а так же для мортирок под фейерверки. Можно так же отливать ложи из алюминия и сплавов, с последующей фрезеровкой пазов и прочего, но это уже больше вопрос технологии и вкуса.

Напомню, что на замок действует сила натяжения лука! Значит, замок обязан выдерживать без потери работоспособности воздействие больших нагрузок, так что жесть как материал сразу исключается. Предлагаемая миллиметровая сталь, после обработки уже 0.8 мм, можно использовать только на небольших по мощности арбалетах иначе замок просто деформируется. К деталям замка тоже стоит присмотреться. Основной зацеп работает под полной нагрузкой, так что используйте сталь покрепче, а ось потолще. На расцепитель, освобождающий зацеп, в зависимости от конструкции и рычага, действует сила поменьше. Прочие детали можно делать уже исходя из их назначения и нагрузки на них, не забывая при этом о запасе прочности и износоустойчивости. У конструкторов-оружейников есть технология конструирования механизмов настоящих оружейных замков “на иголочках”, это когда из картона вырезаются контуры предполагаемых деталей замка, пришпиливаемые булавками в точках их осей к фанерке. При этом есть возможность сразу увидеть взаимодействие деталей между собой, подправить, а потом уже воплотить всё в металле. В принципе, остаётся лишь только выбрать подходящий замок, дальнейшая модернизация может быть достигнута применением качественной стали, некоторой модификации спуска и оснащением замка дополнительными устройствами, регулировками и т. д.

Конструктивно для арбалетного снайпинга больше подходят замки с так называемым “орехом” или схожей конструкции зацепа. Зацеп свободно вращается на оси, близкой к центру масс, благодаря чему происходит очень мягкий безрывковый спуск. Такие замки придутся по душе любителям высокоточной стрельбы и представительницам слабого пола (встречаются и такие в этом деле!), а вот по-голливудски лязгающие и клацающие агрессивные замки будут более кстати в системах угрожающего милитаристического или средневекового стиля исполнения. В одном из замков”профи”, конструкцию которого я взял за основу своего, есть предохранитель и блокиратор, исключающий спуск тетивы без заправленного болта, что довольно продуманно для сохранения тетивы. Добавив прорезь в верхней части зацепа удалось обеспечить безударное взаимодействие тетивы на нок, задний торец болта, в простонародьи “попочку”.

Колодка

Предназначена для крепления лука или его плеч непосредственно к ложе. Колодка работает в очень напряжённом режиме, испытывает ударные нагрузки, поэтому должна обладать существенным запасом прочности. Изготавливается из алюминиевого литья или металла, рассчитывается в зависимости от используемого лука. На колодку для раздельных плеч лука воздействует больше сил с разными векторами. При конструировании колодок надо грамотно использовать различные укосы, и треугольники, что позволяет значительно сэкономить в весе при той же жёсткости детали. Колодка может быть съёмной для уменьшения габаритов арбалета при переноске. Есть определённая особенность в способе крепления плеч лука к колодке, заключающаяся в том, что предпочтительнее использовать крепление на резьбовых зажимах чем на заклёпках, однако лучше вообще не ослаблять плечи лука отверстиями. (!) Обратите особое внимание на крепёж плеч лука, учитывайте правило рычага, которое вкупе с усилием натяжения лука складывается в нескромную величину. Удобнее всего делать колодку из толстой листовой стали, изгибая заготовку подобно оригами.

Лук является основной частью любого арбалета

Конструктивно проще использовать монолук из прочной и упругой стали, однако применимы и некоторые пластики. Самое простое – использовать готовые луки для спортивной стрельбы. Можно изготовить из любой упругой пружинящей стали, например рессор. Мы применили мощную пружину от какого-то реликтового адского капкана. Наборный лук, состоящий из пакета полос, имеет огромные потери на трение между полосами. Даже если смазывать полосы чем-нибудь вроде “ER”для уменьшения трения, использование такого лука нецелесообразно. Если Вы хотите сделать съёмный лук на защёлках, то советую закрепить лук к колодке намертво, а вот уже саму колодку можно сделать плотно пристёгивающейся к ложе. Вообще, разбирая физику лука, можно отметить, что лучше лук с развитыми плечами, которые имеют некоторое сужение к концам. Такой лук, равномерно изгибаясь, накапливает много энергии. Однако большие луки требуют более длинной ложи из-за увеличенного хода натяга, что неприемлемо. Древние арбалеты, судя по источникам, били на 200 шагов. Так это они “били”, вышибая всадников с коней, а для большей дальности стрельбы уже нужны совершенные прицелы, да и сейчас из автоматов никто не стреляет на большей дальности, нет смысла. Подробнее о дальности стрельбы поболтаем в абзаце о болтах.

Если есть возможность, то можно выковать лук из подходящего металла, причём лучше сразу предусмотреть места крепежа тетивы на колодке. Опять таки, делать блочную схему лучше, если лук обладает большой мощностью.

Кронштейны блоков, сами блоки работают на усилии натяжения лука + сила сжатия тетивы + ударные нагрузки. Блоки можно выточить из подходящего по прочности материала, однако необходимо максимально разгрузить плечи лука. В большинстве случаев выбор алюминия как материала блоков весьма удачен. Для тех, кто испытывает затруднения в изготовлении блоков, порекомендую заглянуть в старые катушечные магнитофоны. В некоторых моделях встречаются замечательные заготовки для блоков из алюминиевого сплава, надо только спилить лишнее. Для облегчения блоков в них просверливаются отверстия или вырезаются окна. Ещё можно заглянуть в старые приёмники, где веньер основан на тросовой системе. У вояк много старой радиоаппаратуры с такими блоками. Небольшие блочки есть на древних стоматологических бурстанках. На профессиональных арбалетах блоки бывают овальной формы. Это обусловлено тем, что блок поворачивается лишь на небольшой угол. Думаю, что факт некоторого выигрыша при использовании блочной схемы против обычного, рекурсивного, очевиден, однако дальнейшее увеличение числа блоков даёт всё меньший результат. Так что собирать гирлянду из 6,8,10 блоков нет смысла. Четырёх-блочный арбалет способен натянуть даже ребёнок. Замечу, что блочный лук работает мягче чем рекурсивный, что улучшает точность стрельбы, к тому же усилие на разрыв тетивы на нём меньше, видимо из-за подгрузки тетивы блоками.

В качестве метательного средства на некоторых экзотических моделях иногда используются пружины, однако они имеют большой вес, объём, малый ход и огромную энергию, что в свою очередь влечёт усложнение конструкции и требует высококачественной стали для замков. Сжатая автомобильная аммортизаторная пружина запросто может оторвать человеку руку или ногу. Выстрел такой пружиной в мешок со слежавшимся цементом пробил его, а сама пружина улетела за ряд соседних гаражей. Очень опасная и неудобная вещь.

Болт – стрела для арбалета

Болт – поражающий элемент этого вида оружия. Обладает большим (ударение на первый слог) останавливающим действием чем пуля(!). Кевларовые бронежилеты тоже теряют эффективность против такого привета из средневековья. Так что было бы уместно ещё раз напомнить о соблюдении правил безопасности при стрельбе из арбалета, несмотря на то, что статья посвящена несколько другой теме. Ранение болтом часто может оказаться смертельным! Летальный исход пострадавшего может быть вызван даже просто видом торчащего из тела болта!

Итак, болты. Изготавливаются из любого прочного материала, обладающего малой массой и достаточной упругостью. Можно сделать из подходящих заготовок прямослойной древесины, причём слои дерева должны быть расположены продольно, что даёт стреле гибкость. Без малой механизации в виде хотя бы электродрели тут обойтись сложно. Болт должен иметь совершенную форму, центр тяжести обычно находится между первой и второй третью болта, причём уже в сборе (!), однако возможно варьировать этот параметр на своё усмотрение. Изменить массу болта можно подбирая разный материал для древка, размеры и материал наконечников и носков. Деревянные древка болтов для защиты от влаги пропитываются защитными составами и хранятся обычно в горизонтальном положении. Замечательные болты можно сделать из секций сломанных телескопических удочек из стеклопластика. Они обладают большой прочностью при малом весе и не боятся сырости. Обращаю внимание, что все болты должны быть максимально близки по весу и размерам иначе с каждым новым выстрелом Вас будет ждать сюрприз, особенно при стрельбе на предельной дальности. Вообще арбалет сам по себе позволяет стрелять довольно тяжёлыми стрелами, хоть сварочными электродами, так что чётко определить оптимальный болт довольно сложно. Подбирая опытным путём массу болтов для Вашего арбалета, не забывайте про золотую середину: лёгкий болт быстрее теряет скорость, а тяжёлый болт далеко не летит. Инструкция по самостоятельному изготовлению болтов – .

О дальности стрельбы

Арбалет, есть арбалет. Болт, как стрела, запускается с относительно небольшой начальной скоростью, имеет достаточно большое сопротивление воздуха и небольшую массу, так что чисто физически не может лететь очень далеко, надо быть реалистами. Для подобных вещей есть огнестрельное оружие. Кстати, оглядываясь в древность, арбалет ценился именно тем, что использовался исключительно для истребления тяжёлой кавалерии на средних дистанциях, имея в своём арсенале короткую и тяжёлую стрелу. Статьи, в которых упоминается стрельба чуть ли не на километр, я считаю чисто юмористическими.

Наконечники болтов делаются исходя из поставленной задачи для данного типа. Охотничьи болты вообще снабжаются жуткого вида четырёх- или трёхлопастными гарпуноподобными наконечниками. Для спортивной стрельбы применим практически любой твёрдый материал. При стрельбе по твёрдым мишеням болты часто разрушаются. Лучше наконечники делать с выемкой для насаживания на древко болта. Наконечники, закрепляемые в распил древка обычно расщепляют его при попадании в твёрдое препятствие. Наконечники из резины не имеют смысла. Диаметр наконечника может превышать диаметр болта, если древко длиннее направляющей.

Тетива

Хорошая тетива при должном уходе будет служить долго. Изготавливается из стали (тросики, струны), полимерных лес или плетётся из шёлка. Насчёт последних не знаю, сейчас огромное количество синтетических материалов. Кевлар для изготовления тетивы должен пойти, как материал с большим удельным сопротивлением на разрыв. Для мощных арбалетов можно для тетивы использовать тонкий стальной тросик. Встречается везде в мото- и автотехнике. Замечу, что плетёная тетива легче переносит разрывные нагрузки ввиду того, что часть энергии уходит на трение между сплетёнными нитями. Предохраняйте тетиву от истирания об ложу специальными накладками из металла или пластика.

Прицельные приспособления

Вообще-то это дела Вашего вкуса. Использование тех или иных прицелов зависит от дальности и характера стрельбы арбалета. Оптические прицелы для оружия на сто или меньше метров вообще как-то нелепы, хотя арбалет с оптикой выглядит довольно хищно. Обладают большой массой и запредельной стоимостью, требуют стандартной установочной планки, удобны для стрельбы по статичной цели. Установка коллиматорных прицелов в данном случае более оправдана, к тому же появляется возможность вести стрельбу навскидку. Ещё проще и лучше для арбалетов простые диоптрические прицелы, а простейший открытый прицел сделать вообще не составит труда. Про оптику пока умолчу, а вот на изготовлении открытого или диоптрического прицелов можно остановиться. Дело в том, что между осью полёта болта и осью арбалета есть некоторая разница, не говоря уж о навесной траектории полёта стрелы, так что для прицелов необходимо предусмотреть возможность тонкой подстройки с помощью соответствующих винтов. Для этого крепление прицельных приспособлений делается с овальными отверстиями, допускающими некоторое смещение, либо в теле креплений устанавливаются регулировочные винты с мелкой резьбой, смещающие при вращении сам прицел. Пристрелку прицелов лучше всего производить в закрытом помещении или в безветренную погоду. При этом сам арбалет закрепляется на массивном неподвижном основании, например, струбцинами. Далее делаются пробные выстрелы одной эталонной стрелой. Разницу точки прицеливания и точку действительного попадания болта на данной дистанции корректируют регулировочными винтами прицела. Затем дистанция стрельбы меняется и процесс повторяется. Таким образом можно отградуировать любой прицел на любую дистанцию стрельбы. Аналогично делается ввод поправок на ветер (фронтальном против ветра, под углом навстречу, под углом по ветру, при боковом, по ветру).

Устройства-натяжители, типа различных “козьих ног” легко изготовить из подходящего металла, изменив размеры данных под геометрию собственного арбалета, однако подобные приспособления скорее необходимы для взвода очень мощных арбалетов с рекурсивными луками или являются просто удобным излишеством, так как блочные луки даже изрядной мощности можно взвести вручную, хотя и в перчатках.

На этом теоретическая часть инструкции, как сделать арбалет закончена, смотрим фото и пояснения ниже:

Чтоб сделать арбалет нам понадобится деревянная палка и кусок железа

Палка делается приблизительно по этим размерам

Была взята одна рессорная пластина 650Х100Х8. Болгаркой не спеша отделяем нужное. Размеры арки по середине – 35 мм., а по краям – 18 мм.

На наждаке сужаем плечи,равномерно от центра к концам пока не дойдём до 5 мм. в толщину. На арку в таком виде натягиваем (трос) стальную проволоку. Зажимаем в тиски. Строго по центру вставим кругляк для того чтоб не мешал арке при изгибе. Натягиваем и одновременно проверяем усилие и расстояние натяжения. Из этих параметров и будем плясать в дальнейшем.

Как в “Золотом теленке”: берём гирю и пилим. И вот что получилось. Самая главная деталь в арбалете. Зацеп или кошка.

Но, чтобы изготовить нормальный замок, нам потребуется шептало и спусковой крючек. В верхней части штифта делается лунка чтобы болт полосковой пружины попадал в эту лунку и фиксировал штифт от перемещения.

Приступаем к изготовлению корпуса замка

Всё это тщательно примеряем и сверлим отверстия под штифты

Приступаем к изготовления защиты курка. Берём деревянную палку и примеряем.

Выдалбливаем место под замок

Вставляем замок

Чтоб прикрепить целик изготавливаем ласточкин хвост. И припаиваем. Я это сделал ПСРом, но можно и ПОСом. Всё зависит каким способом будем воронить (какая температура будет).

В арке просверливаем на краях два отверстия для крепления хомутов. Многие спрашивают можно ли просверлить рессору. Отвечаю – свободно. Победитовым сверлом подправленным на алмазном круге.

Вытачиваем ролики

Вытачиваем ролики

Подгоняем хомуты в нужный размер. Приступаем к изготовлению хомута крепления арки.

Изготовление стремени

Вот так я заделываю концы тетивы. Не бить, а обжимать патроном токарного станка.

В стадии изготовления и готовый вид

Готовый вид

Приступаем к очень серьёзной операции – воронение. Специально показываю неудачное воронение.

А вот удачное воронение

Берём палку и делаем канал для направляющей

Приклеиваем планочку

Сейчас берёмся за приклад, но осторожно с инструментами

Убираем лишнее. Палка взятая мною это дикая черешня. Подойдёт берёза,орех и др.

Лакируем. Но тут кто какому лаку даёт предпочтение.

Излишества. Но, по моему, радует глаз.

Важно чтоб зазор между тетивой и ложем был 2 мм. Расчёт простой – середина диаметра болта.

Вид снизу

А на арку натянул термоусадочную плёнку. И вид придаёт и защищает в случае поломки арки от осколков.

Готовый вид

После 40-50 выстрелов лопнула тетива.

Я решил добавить ещё 2 ролика.

Для облегчения конструкции ролики были заменены на капролоновые. При расстоянии 30 см. от тетивы до зацепа и усилии 85 кг. с добавлением роликов усилие на арку уменьшается, а скорость стрелы увеличивается.

Источник cazac.ucoz.com

Еще одна подборка – профессиональные чертежи самодельного блочного арбалета (скачать бесплатно)

Для просмотра в полном размере кликните на картинку.

Здравствуйте, уважаемые посетители блога сайт, хочу представить вам, как истинным любителям самодельного оружия, фотографии самодельного арбалета , выполненого из самых простых и доступных материалов. Правда для изготовления этого арбалета нам понадобятся специализированное оборудование и возможно даже токарный станок. Впрочем, для тех, кто очень хочет, нет ничего не возможного и если у вас нет знакомых токарей, то можно договориться с незнакомыми, за небольшую мзду естественно. Ну а кто сказал, что должно быть все легко и бесплатно?

Итак, для изготовления еще одного шедевра самодельного арбалета приготовьте кусок березовой доски, на котором нужно будет сделать черновую разметку контура ложа арбалета, и обычную автомобильную рессору размером примерно 650х100х8. Сделайте на рессоре разметку как показано на рисунке ниже, так чтобы в середине она имела размера равный 35 миллиметрам, а по краям — 18 миллиметров.

И болгаркой аккуратно выпилите нужную нам деталь. Работа с болгаркой довольно безопасное занятие, но все, же будьте осторожны при ее использовании. Далее можно сразу выпилить ложе арбалета, чтобы заготовки радовали глаз и вселяли уверенность, что все у вас получится.

Далее нам понадобится наждак, уверен у многих он имеется в личных гаражах. На наждаке обрабатываем заготовку дуги арбалета, так чтобы концы сузились до 5 миллиметров. Обрабатывайте равномерно от середины к краям до достижения нужного размера. На арку после обработки натянем стальной тросик. для этого зажмем ее в тиски, не забыв по центру вставить кругляк, чтобы не мешать арке при изгибе, и натягиваем тросик, проверяя заодно силу и расстояние натяжения будущих плеч арбалета .

Теперь нам очень понадобится гиря. Подобные гири использовали раньше в магазинах на механических весах, теперь кое-где можно увидеть на складах, пунктах приема металлолома, в общем, там, где требуется большой груз. К сожалению, такие весы сейчас встречаются редко, используются все больше электронные, но думаю, в магазинах они еще присутствуют.

Ну, в общем, берем гирю, делаем разметку, сверлим отверстие чуть правее разреза гири и распиливаем ее в нужных местах той же болгаркой. Впрочем, любители «Золотого теленка» могут воспользоваться обычной ножовкой по металлу. В результате у нас должен получиться вот такой зацеп — одна из самых важных деталей арбалета .

Далее для изготовления полноценного замка арбалета нам нужно сделать шептало и курок. Их можно сделать из любых стальных пластин, толщиной с концевик зацепа. На рисунке ниже очень наглядно показано, как это должно быть в сборе.

Конкретных размеров нет, но вы можете распечатать фотографию на принтере и сделать шаблоны шептала и курка. По этим шаблонам начертите их контур на стальных пластинах и выпилите детали… правильно, все той же болгаркой. Отверстия просверлить проще простого.

Ах да, видите на фото нарисован красный болтик на зацепе? Так вот для него нужно высверлить лунку примерно в том месте, где он нарисован на фотографии. Этот болтик полосковой пружины нужен для того чтобы фиксировать штифт от осевого перемещения. Так, основные детали замка арбалета у нас готовы, теперь делаем для него корпус. Корпус пожалую, будет самая сложная деталь замка, так как требуется кроме фигурного выпиливания деталей корпуса из листового железа — их последующая сварка.

К сожалению конкретных размеров, тоже нет, но для чего нам прямые руки и крепкая соображаловка? Смотрим на фотографии и пытаемся сделать нечто похожее, ориентируясь на размеры внутренних деталей замка. Думаю можно использовать вместо стальных листов — листы алюминия. Их и пилить, и изгибать, и паять гораздо легче.

Ну вот думаю вы справились с задачей и у вас получился корпус замка. Примеряем детали: зацеп, шептало, курок к корпусу замка, подгоняем и сверлим отверстия для штифтов. Штифты делаем из стальных стержней, вставляем и отпиливаем по корпусу.

Теперь можно из полоски того же алюминия сделать защиту для курка, который крепим к корпусу замка на болтики.

Не забываем внутрь вставить пружину, уперев ее в шептало, а в заднюю часть зацепа вставить фиксирующий болтик с упорной пружиной из полоски упругой стали. Примерим замок к заготовке деревянного ложа, вроде все в порядке, все по размеру.

Приступим к столярным работам. Высверлим и выдолбим в ложе место под замок, используя сверла, стамески и напильники. Вставляем внутрь замок, плотно подогнав все по его размерам.

Пока отложим все это в сторону. Теперь нам нужно изготовить ласточкин хвост, для крепления целика. Припаяем его к корпусу замка.

Теперь нам нужно просверлить победитовым сверлом по краям арки отверстия для крепления хомутов болтами.

Изготовление хомутов думаю не вызовет у вас трудностей, а вот ролики нужно будет заказать токарю, так для их изготовления требуется токарный станок. Впрочем, можно посмотреть в магазине и подобрать капралоновые ролики. Как говорится, кто что найдет. Подгоним хомуты под размер роликов. Просверлим в них отверстия и приготовим оси (пальцы) для роликов.

Теперь нам нужно сделать хомут, с помощью которого арка крепится к ложу арбалета. Кстати все хомуты легко можно нарезать из п-образного швеллера. Такие атрибуты как болты, втулки, пальцы, можно подобрать в магазинах автомобильных запчастей.

Из толстой стальной проволоки выгибаем стремя и крепим его в хомуте.

Прикручиваем арку к хомуту. Для тетивы можно будет использовать тонкий стальной тросик. Отпилив нужный размер троса, делаем на концах петли, просунув их в медные трубки, обжимаем их специальным обжимочным инструментом, который в ходу у электриков.

Кстати вместо медных трубок можно использовать и готовые обжимы для электрических проводов, которые тоже можно приобрести в магазине электрических товаров. Вот такой у нас должен получиться роликовый блок.

Все металлические детали можно подвергнуть .

Теперь снова возьмемся за наше ложе. В нем нам необходимо выдолбить паз и вставить металлическую или алюминиевою направляющую, которую вы можете найти в строительных магазинах. Посадим направляющую в паз на эпоксидный клей.

Использую столярные стамески, придадим прикладу эстетический вид. Делаем прорезь в ложе для хода тетивы, она должна иметь свободный зазор не менее двух миллиметров между ложем и тетивой.

Охотничий арбалет – отличное оружие для добычи пищи в лесу, а также средство выживания в экстремальных условиях. От обычного лука он отличается более точной прицельностью, лучшей поражающей мощностью и удобством использования благодаря наличию спускового механизма. Преимуществом такого оружия по сравнению с остальными является то, что его можно изготовить самостоятельно, на него не нужно получать специальное разрешение, как на ружье, а самый простой арбалет своими руками можно сделать за считанные минуты, если время не терпит. Из недостатков можно отметить затрату времени на перезаряд, а также небольшое расстояние для прицела по мишени.

Арбалет-самоделка позволяет охотиться на любую дичь, от мелкого до крупного зверя. Охотничий арбалет имеет следующую конструкцию:

• Основа, к которой будут крепиться остальные элементы с направляющей планкой. Эта планка определяет траекторию полета болта (стрелы).
• Плечи, или лук: определяет силу выстрела.
• Колодка, прикрепляющая основу к луку.
• Спусковой механизм.
• Тетива.

Чертежи охотничьего арбалета

Основа вырезается из прочного дерева, но не тяжелого, чтобы руки не уставали носить оружие. Идеальным вариантом для материала основы являются бук и орех. В условиях дикой природы нет времени вырезать красивое основание, но нужно постараться сделать его максимально удобным для себя. Направляющая планка представляет собой желобок, куда будет помещаться стрела. Она не должна создавать трение при движении болта (стрелы), поэтому после ее крепления необходимо пройтись наждачкой или полировочным кругом для шлифовки ее поверхности. Можно сделать ее отдельно, используя металлическую трубку, разрезанную пополам, но при походных условиях проще вырезать глубокий желоб в основе конструкции. Лучше, если ложе и направляющая отделены друг от друга.

Плечи арбалета – важная конструктивная часть. Простой арбалет своими руками имеет классическую конструкцию лука: тетива прикреплена к плечам статически, передает силу выстрела от них на стрелу. Для изготовления лука нужно применять гибкую древесину, которая будет держать форму, не ломаясь от многочисленных сгибаний: ясень, клен, акацию. Плечи вытесываются ножом симметрично и таким образом, чтобы их основа имела больший диаметр в обхвате, чем края. На краях нужно вытесать крепления для тетивы. Чтобы прикрепить лук к основе, нужно изготовить колодку.

Обычно колодка для крепления основы и лука производится из металла. В походных условиях нет такой возможности, поэтому простейшая модель охотничьего арбалета может иметь колодку деревянную . Для этого нужно прочное дерево, в идеале – дуб. Колодка крепится к основе, затем прикрепляется лук. Все соединяется в единую конструкцию при помощи саморезов, гвоздей, или прочной веревки.

Для осуществления выстрела нужно изготовить спусковой механизм. Для того, чтобы встроить курок, в основе нужно сделать вертикальную прорезь. Над этой прорезью нужно прикрепить сдерживающую планку, чтобы предотвращать случайное соскальзывание тетивы.

Для тетивы нужно использовать прочный, но не слишком эластичный материал. Для этого подойдут: ткань, проволока, волокнистые растения, кора, конский волос, сухожилия или кожа животных. Используя эти материалы, нужно сплести тетиву методом косички, волос, кожу и сухожилия можно использовать в исходном виде. После того, как тетива будет поставлена на место, самодельный арбалет для охоты готов.

Вместо стрел, как у лука, здесь используются болты, обладающие большей поражающей способностью. Их изготовление производится из прочного и упругого материала. Болт должен иметь совершенную форму, а центр тяжести – находиться в первой трети древка. Все болты должны иметь одинаковую длину и вес, иначе результат от выстрелов всегда будет разный. Хорошие болты получаются, сделанные из телескопических удочек из стекловолокна. Наконечник изготавливается из металлического листа, вырезаемого ножницами по металлу. Наконечник смазывается эпоксидным клеем и вставляется в пропил на конце древка.

Самодельный арбалет для подводной охоты

Существует мнение, то, что часто ошибочно называют «подводный арбалет», скорее, является оружием, действующим по принципу рогатки для рыбалки под водой. Арбалет не годится для подводной охоты, поскольку сопротивление воды не позволит совершить удачный выстрел. Тем не менее, можно соорудить самодельный арбалет для подводной охоты в том плане, что из него можно стрелять по рыбе сверху, на мелководье, так и под водой.

Самодельный подводный арбалет (в процессе изготовления)

Самодельный подводный арбалет – это, по сути, ружье резинового боя. Существует еще пневматическое оружие, но собрать его самостоятельно сложно, потребуются специальные навыки и умения.

Подводное оружие состоит из следующих конструктивных элементов:

• Рукоятка
• Основа
• Пусковой механизм
• Оголовье
• Резиновые тяжи и зацеп

Принцип работы устройства состоит в том, что снаряд толкает гарпун и возвращает его посредством резиновых тяжей обратно. Ствол бывает цилиндрической или неправильной формы. Его задача состоит в том, чтобы не только удерживать направляющую, но и сопротивляться нагрузкам на изгиб, создающимся резиновыми тяжами.

Направляющая подводного арбалета служит для стабилизации положения гарпуна. Ее лучше изготовить из алюминиевой трубы, разделенной на две части. Один из них нужно прикрепить у оголовья ружья, второй – на расстоянии около 10 см от него. Гарпун должен беспрепятственно проходить через них. Оголовье бывает открытого или закрытого типа. В первом случае прикрепляются кольцевые тяжи, во втором – парные. При использовании кольцевых резиновых тяжей разгон гарпуна будет больше, чем с парными. Несбалансированная мощность тяжей либо не позволит создать достаточную силу для вылета гарпуна, либо создаст чрезмерную нагрузку на изгиб ствола. Тяжи нужно прикрепить с каждой стороны к держателю катушки, закрепив хомутами. Второй конец тяжей нужно пропустить через специальное кольцо, с ним удобнее будет стрелять.

В зависимости от размера и мощности орудия, гарпун имеет разную длину и толщину. Зацепы на нем бывают по типу пропил или шарпфин. Двугранная форма гарпуна меньше тупится, а трехгранная имеет более высокую проникающую способность. Устройство рукояти на самодельном арбалете – дело индивидуальное, ее может не быть. Если предполагается охота на крупную рыбу , обязательно должна быть катушка. Удобнее всего устанавливать катушку в передней торцевой части ствола.

Пружинный арбалет отличается от обычного тем, что выстрел из него осуществляется за счет упругости лука. Для изготовления такой модели можно использовать подручные материалы: пружинную сетку от старой кровати, рессору, обработанную болгаркой, амортизаторы из колес велосипеда. Пружина этого вида арбалета может располагаться внутри ложа, их может быть две на каждое плечо или одна на оба плеча. Пружина внутри ложа отличается небольшими размерами, такое оружие удобно переносить и использовать в лесу. Пружину можно использовать не только на растяжение, но и на сжатие, а при помощи увеличения количества витков можно регулировать силу натяжения тетивы. Пружинный снаряд можно соорудить, если немного переоборудовать свой арбалет с обычным устройством.

Как сделать арбалет в домашних условиях

Это история про изготовление арбалета своими руками в домашних условиях. Первое желание сделать арбалет самому возникло неожиданно, при просмотре фильма по телевизору. До сих пор не понимаю, что меня так привлекло в этом оружии. Какой-то переключатель просто повернулся в моём мозгу, и помимо чистой, преданной любви к лучной стрельбе, прибавилось ещё и страстное влечение к арбалетам.

Кстати, я помню как тот фильм назывался: «Побег невозможен», – фантастический боевик, записанный на видеокассету, в «неподражаемом» переводе Леонида Володарского. На дворе стоял 1996 год.

Первое приятное впечатление от открытия такой увлекательной темы, как арбалет и всего, что с ним связано, без всякого промежуточного этапа переросло во мне в неудержимый фанатизм. Арбалет иметь хотелось до зубовной боли. Такой же, как например Barnett Coomando из фильмов с Чаком Норрисом.

Кто постарше, те помнят, что в 90-е годы оружейный рынок нашей страны находился ещё в зачаточном состоянии, и о таком изобилии луков и арбалетов, как сегодня, не могло быть и речи.

В оружейных или охотничьих магазинах начала 90-х арбалет если и появлялся, то только в единичных экземплярах. Да и то в основном из разряда импортного дешёвого ширпотреба, который закупали за копейки. Зато продавались они, зачастую, просто за бешеные деньги по меркам того времени. И единственным логичным решением тогда было взять, и начать делать себе арбалет собственноручно.

Здесь стоит пояснить: мне несказанно повезло, что на тот момент я работал в должности слесаря-инструментальщика на местном металлургическом заводе.  То есть у меня с самого начала был доступ и к материалам, и к оборудованию.

Но это лишь полдела. Самый важный вопрос был – где брать информацию? Откуда узнать, как арбалет сконструирован? Какие у него там внутри детальки? Где взять чертежи арбалета и как его потом собрать. Интернета-то ещё не было.

В результате мне удалось кое-что узнать путём расспросов, что-то додумал сам, где-то удалось прочитать или увидеть картинку по интересующей меня теме. Информацию собирать приходилось порой буквально по газетным вырезкам.

Наконец счастливый момент настал, и я принялся за создание опытного образца.

Как изготовить арбалет.

Визуально я ориентировался на арбалет фирмы «Снайп». Существовала тогда какое-то время такая компания по производству арбалетов, в Санкт-Петербурге, по-моему. Фото их арбалета я вырезал из оружейного журнала 1992 года выпуска. Я не смог найти про них информации сегодня, но на тот арбалет подозрительно похож интерлоперский АК-47, появившийся значительно позже.

Направляющая моего арбалета состояла из двух частей, соединённых друг с другом сваркой (всё серьёзно, настоящий хардкор). Одна из частей являлась коробкой спускового механизма, сверху привинчивалась планка с фрезерованным ласточкиным хвостом. Я планировал сразу ставить оптику и на открытые прицельные приспособления не рассчитывал. Планка прикрывала детали механизма, на ней же крепилась пружинистая пластинка, вырезанная из куска старой линейки, которая прижимает стрелу к жёлобу на направляющей.





Вот почти точно так же выглядел тот, мой первый самодельный арбалет. Единственное, у него не было рычажного взвода. Да и приклад не имел таких изящных форм, нижняя часть  была прямой. А так очень похоже.



Плечи планировал делать раздельные и съёмные – я перед этим насмотрелся на спортивные арбалеты в одном оружейном журнале, который принёс товарищ по цеху, прознав о моей заботе.

Колодку под них мне отфрезеровали на станке, задумка была сделать так, что бы она крепилась к направляющей винтом, наподобие, как сегодня крепятся колодки в сборе с плечами у арбалетов «Экскалибур». Но я по молодости накосячил со сверловкой, и колодку пришлось-таки приварить. Съёмными остались только сами плечи.

Как я их городил – другого слова и не подобрать, вообще отдельная история.

Вопрос первый: из чего делать плечи? На тот момент ответ напрашивался сам собой. И я отправился туда, где у нас на заводе резали металлолом, искать рессору. А что прикажете делать – никакого другого материала для гибких элементов я тогда в принципе подобрать не мог.

Рессору я, конечно же, нашёл и работа закипела.

Изготовление арбалета своими руками



Это я сейчас понимаю, что нарушил тогда все мыслимые и немыслимые техпроцессы и принципы. На тот момент же мне было без разницы, я был молод и полон творческой энергии.

Рессору я нашёл от трактора, резаком от неё отрезали кусок примерно 400мм длиной. Далее: нужно было получить из одного куска шириной примерно 50-55мм два куска поуже.

Я ничего лучше не придумал, как пойти на гильотиновые ножницы для рубки металла и располовинить пластину на них. Одна половинка получилась ровной, другую же загнуло винтом. Про какие-то там микротрещины, полученные при грубой рубке, и прочую подобную муть я на тот момент даже и не помышлял.

Вернувшись к себе на участок, я зажал «винтовую» половину рессоры в тиски и выпрямил с помощью несложных манипуляций. В тех же тисках я предал форму плечам, отогнув концы наружу и чуть согнув пластины. Получились два одинаковых плеча с двунаправленным плавным изгибом. Ну, почти одинаковых.

Дальше – термообработка. Важнейшая часть работы с плечами из рессоры.

Я понимал, что диапазон изгиба арбалетных плеч и работа рессоры при езде транспорта заметно отличаются, и половинки-плечи придётся перекаливать заново. Благо, в нашем цехе была хорошо оборудованная термичка с грамотным термистом. Он-то мне и поведал, как правильно закалить пружинную сталь.

Забегая вперёд скажу, что вскоре, повторяя ту же самую технологию, мне пришлось делать второй комплект плеч. Это получилось потому, что два молодых балбеса – я и мой товарищ, решили установить тетиву, уперев одно плечо в скамейку и сверху нажимая на другое. Создался рычаг, идущий на излом и нижнее плечо сломалось возле винта крепления.

Второй комплект плеч сделал уже быстрее, учитывая предыдущий опыт. По усилию натяжения плечи получились где-то 60-65кг, при рабочем ходе тетивы 250мм. Ширина плеч была 720мм.

Малый рабочий ход обусловлен особенностью стальных плеч, не обладающих такой же, как у фиберглассовых гибкостью при схожих размерах. А делать широченную дугу ради незначительного увеличения хода тетивы я не захотел.

На стальную направляющую сверху наклеил стеклопластиковую пластину с полукруглым желобком, по которой должна была скользить тетива и двигаться болт. Я совершенно не учёл тогда, что от того, что тетива легла на направляющую с большим перегибом. Трение получилось довольно сильным и скоро стеклопластик начал истираться, топорщась волокнами.

Скоба, на которую ставят ногу, что бы взвести арбалет, получилась немного маловата и позволяла вставлять только носок ботинка. Но со временем я приноровился это делать.

Стальные части арбалета были закончены, на очереди стояло изготовление ложи. Из древесины, подходящей для этого дела, мне доступны были лишь дуб, ясень и берёза. Выбор пал на ясень. Он имел более приятную текстуру, нежели просто белое дерево берёзы. Дуб же был попросту тяжеловат.



Народное творчество самодельщиков-арбалетчиков



Приклад и цевьё по задумке должны были быть раздельными. Цевьё я сделал в форме сильно вытянутой трапеции, более широкая часть находилась как раз под ладонью, дальше оно плавно сужалась по ширине и высоте. Край цевья был скошен для придания ему более изящной формы.

Приклад получился на вид широким, с прямой нижней частью и большим отверстием в том месте, где проходит большой палец. Удерживать арбалет и целиться было удобно. Цевьё крепилось довольно забавно: в дереве был профрезерован паз, в котором утопала направляющая практически полностью. Не мудрствуя лукаво, я взял, да и приклеил на эпоксидку цевьё и пластину с желобком прямо к направляющей – мне почему-то не хотелось, что бы в нижней части цевья были отверстия и виднелись головки винтов. Казалось, что будет неэстетично.

После того, как все металлические части были собраны, цевьё приклеено и установлен приклад – он крепился на два винта к стойке прицела снизу встал очередной вопрос: «Где брать подходящие нити для тетивы?». Все советы использовать капроновую нитку или, как говорили некоторые «особо одарённые», рыболовную леску, я отмёл сразу.

Выручил меня, причём совершенно случайно, мой отчим. Он разбирал старый хлам в гараже, и выудил откуда-то большой моток тонкой верёвки, кручёной из непонятно каких ниток. Верёвка от усилия не растягивалась, и после нескольких опытов я накрутил из неё тетиву на арбалет.



Бывают и блочные самодельные конструкции



Чуть не забыл вам рассказать, как был устроен спусковой механизм на том арбалете. Получился он, как не странно, у меня прочным, надёжным в работе и состоящим всего из трёх деталей и двух пружин.

Зацеп, фиксирующий тетиву во взведённом состоянии, или по-народному «орех», был изготовлен в виде шайбы толщиной 10мм. Паз для прохода тетивы и выступ, в который встаёт фиксирующее замок шептало, проделаны с помощью напильников разного калибра. «Орех» был однозубый и болт своей задней частью в тетиву не упирался.

Желая втиснуть спусковой механизм в невеликие габариты его коробки, я увлёкся и немного неверно распределил длину плеч шептала относительно центра вращения его оси. Это сыграло со мной злую шутку и спуск получился малость жестковат.

В процессе выстрела «орех» проворачивался, увлекаемый тетивой. После чего ударялся о переднюю стенку коробки и весело отскакивал обратно, где и стопорился. Перед взведением его всякий раз нужно было опускать вручную, что бы дать возможность пройти тетиве и провернуть «орех» в положение,  где тот фиксировался шепталом. Найти техническое решение, что бы зацеп оставался в опущенном положении после выстрела, я тогда не смог. Поломал-поломал голову, но так ничего путного не придумал. После чего забил на это дело и оставил всё как есть.

Последним штрихом в создании этого арбалета стала установка прицела. В то время в оружейные магазины стали активно завозить  пневматику и разные полезные штуки к ней. Типа недорогих оптических прицелов, например. Вот один такой я и купил. Взял простенький четырёхкратный прицел с окуляром диаметром 25мм. Вскоре он был установлен на арбалет.

Долгожданный момент первых испытаний становился всё ближе, оставалось изготовить болты – и можно стрелять.



Арбалет в домашних условиях: подготовка к стрельбе.

Алюминиевых трубок с тонкой стенкой было не найти и мне пришлось остановить свой выбор на деревянных древках. За этим делом я снова обратился туда, где мне подогнали древесину для приклада – в Модельный цех. Подошёл всё тот же ясень, чья плотная, но не очень тяжёлая древесина годилась как нельзя лучше.

Древки мне выточил на токарном станке по дереву знакомый товарищ, конусные наконечники так же вышли из-под резца токаря, только уже по металлу.

Я покрасил болты в ядовито-красный цвет – что бы потерять сложнее было, да ещё сверху покрыл лаком. Наконечники, которых мне наточили аж целых десять штук, получились несколько разной формы, но зато почти одинаковой длины – и то радость. Я стал их перебирать и в результате отобрал более-менее одинаковые. Получилось две группы наконечников, шесть в одной и четыре в другой.

Насадил наконечники на древки, закрепив их клеем «Момент». На очереди было оперение, которое непонятно было, из чего делать. Выручил книжный магазин – там я увидел, а позже купил такие тоненькие разноцветные папки, в которые вкладывались листочки бумаги. Их обложки были из плотного целлофана, который хорошо держал форму. Вот они-то и пошли на оперение болтов к моему арбалету.

Технологию изготовления я изобрёл довольно быстро: вырезав из картонки шаблон пера, я обвёл его ручкой, приложив к обложкам папок, и обыкновенными ножницами нарезал их в необходимом количестве.

Как вы наверняка знаете, у фирменных перьев для лучных и арбалетных стрел есть посадочное место в виде смотрящих в стороны краешков, за которые перо приклеивается к древку стрелы.

Я обошёл этот момент довольно интересным образом. Начать с того, что пёрышки я нарезал в двойном комплекте. Из двух тоненьких половинок склеивалось одно перо потолще. Перед склейкой я одинаково отчертил краешки половинок, а после попросту отогнул их в разные стороны. Получились посадочные места, почти такие же, как у фабричных резиновых перьев. Осталось лишь приклеить их на древки болтов, что я, собственно, и проделал. Перьев на каждом болте было по два, ведь на направляющей сверху был полукруглый желобок. До того, что бы проделать глубокий паз, по которому проходит нижнее перо, когда их три, я тогда ещё технически не дорос.

Итак, испытания! Всё происходило в лесу, мишенью служила картонная коробка, набитая старыми тряпками и прислонённая к толстой сосне. Первым же выстрелом я загнал болт в дерево чуть ниже коробки. Попытка вытащить его закончилась тем, что в руке у меня осталось древко, а наконечник глубоко засел в стволе. Расковыривать дерево, что бы его оттуда извлечь, я не стал и оставил всё как есть.

Арбалет показал себя с хорошей стороны, стрелял резко, стальные плечи распрямлялись с хорошей скоростью, посылая болты в мишень. Замок работал исправно, без поломок и перебоев, разве что спуск был чутка жестковат. Тетиву взводил в перчатках – та очень «душевно» резала пальцы, а про шнур-натяжитель и то, как он устроен, я тогда ещё ничего не знал.

В итоге целых, не поломанных болтов, у меня после первых стрельб осталось всего три.

Тот арбалет пробыл у меня ещё какое-то время, радуя глаз и грея душу. Но я двигался дальше, работая над созданием следующего, более совершенного образца, и он был отдан во владение моему товарищу, разделявшему тогда моё увлечение.

Про то, какими  же получились мои следующие самоделки, вы узнаете уже из другой статьи. А пока приведем пример интересного видео арбалета, сделанного в домашних условиях такими же энтузиастами.



Видео стрельбы из арбалета, сделанного своими руками.





Арбалеты и луки

18 Самодельные чертежи арбалета для заядлых охотников

Если вы ищете забавный проект, который позволит вам почувствовать себя традиционными охотниками и может спасти вашу жизнь, подумайте о том, чтобы сделать один из этих Самодельных чертежей арбалета . Они отлично подходят как для охотников, так и для выживальщиков, а бонус в том, что вы можете использовать их для отработки своих навыков выживания в дикой природе .

Чертежи арбалета своими руками

Готовы ли вы начать проект по созданию арбалета своими руками ? Если это так, не смотрите дальше этого набора планов. Этот универсальный ресурс содержит всю информацию, необходимую для создания и обслуживания надежного, высокопроизводительный арбалет . Планы представляют собой полноразмерные чертежи, на которых показаны все размеры и линии разреза для каждой части лука, а также схема деталей в разобранном виде для облегчения сборки.

У нас есть все чертежи, необходимые для сборки арбалета . Мы тщательно разработали эти схемы, чтобы даже любитель мог сделать арбалет ! Эти чертежи арбалета своими руками покажут вам все, что вам нужно знать о сборке арбалета с нуля . Следуйте пошаговым инструкциям, и вы сможете собрать его в кратчайшие сроки. Самое приятное то, что некоторые подробные диаграммы и схемы показывают, что все работает, не пропуская ни одного шага!

Преимущества самодельного арбалета Чертежи:

Самодельный арбалет — отличный способ сэкономить деньги на охотничьем снаряжении и стрелять бесцельными стрелами. Это руководство предоставит вам информацию и инструменты, необходимые для сборки самодельного арбалета , который можно настроить для точного запуска различных типов снарядов. Вы научитесь безопасно изготавливать свое оружие из деревянных, металлических или пластиковых деталей. Эти чертежи самодельного арбалета позволят вам охотиться за едой и защитите свою семью и домашний скот от хищников.

Как сделать мощный арбалет

Средневековый арбалет — это маленькое легкое оружие, которое легко брать с собой в бой. Арбалет был гораздо более точным оружием, чем его предшественник, длинный лук. Этот проект покажет вам, как сделать свою версию средневекового арбалета, подобного тем, которые использовались в бою столетия назад. Его может нести один человек пешком или верхом, что позволяет быстро развертывать его там, где это необходимо. Этот средневековый арбалет легко собрать с помощью этих бесплатных чертежей Пола Ревира, которые покажут вам, как сделать средневековый арбалет.

popsci

Самодельный арбалет из ПВХ

https://youtu.be/2wqWfdTXlPgВидео не может быть загружено, так как отключен JavaScript: Изготовление лука из велосипедного колеса — своими руками (https://youtu.be/2wqWfdTXlPg)

Этот арбалет с велосипедным колесом был построен с использованием велосипедного колеса, трубы из ПВХ и других материалов, чтобы сделать функциональное оружие. Арбалет с двигателем легкий, недорогой и простой в изготовлении. Используйте этот самодельный проект в качестве подарка или для охоты на мелкую дичь в дикой местности или на опасных хищных животных. Вы будете удивлены тем, как легко сделать функциональный арбалет, используя всего несколько предметов. Вам понадобится старое велосипедное колесо, шурупы, болты и резинка. Самодельное оружие поможет вам защитить себя и накормить семью в трудную минуту.

Fun Adult Hunting Toy

Вы или ваши знакомые любите охоту? Этот самодельный лук и стрела идеально подходят для стрельбы по мишеням и развлечения. Прочный корпус обеспечивает точность стрельбы на дальние дистанции, позволяя тренировать зрительно-моторную координацию. Он также идеально подходит для обучения начинающего охотника безопасному обращению с арбалетом путем стрельбы по тюкам сена. Эта версия игрушки для взрослых, сделанная своими руками, проста, дешева и забавна в стрельбе, что делает ее отличной для стрельбы по мишеням и обучения новичков безопасному использованию лука. Установите свои цели в открытом поле или на какой-нибудь свободной земле и начните стрелять с минимальными усилиями.

woodgears

Самодельная рыбалка из арбалета

https://youtu.be/dLnyBweUCasВидео не может быть загружено, так как отключен JavaScript: Как сделать сверхмощную рыбалку из арбалета | Арбалетная рыбалка своими руками | Арбалет VS Cokes & Fish (https://youtu.be/dLnyBweUCas)

Арбалет очень простой конструкции, и его можно использовать для многих целей. Одно из применений, обсуждавшихся ранее, — охота на диких животных, а другое — рыболовство. Если вам интересен этот способ рыбалки, посмотрите это видео о том, как сделать арбалет, а потом достаньте его и приступайте к практике. Информация в этом видео научит вас пользоваться самодельным арбалетом для охоты на вкусную рыбу в вашем районе.

Арбалет из дерева и алюминия

Этот классический арбалет изготовлен из дерева и алюминия, чтобы облегчить его использование. Широкая тетива лука и мягкая передняя рукоять позволяют легко натягивать этот самодельный арбалет, а эргономичная защита пальцев обеспечивает безопасность пальцев. Изготовленный из легких материалов, он не утяжелит вас во время охоты. Этот самодельный арбалет, предназначенный для привода в движение ногой, не утяжелит вас во время охоты и будет точно стрелять при обнаружении дичи.

motherearthnews

Пистолет-арбалет своими руками

Лицензия не требуется. Этот небольшой, но мощный арбалет идеально подходит для любого активного отдыха. Этот арбалет компактен, легок и удобен для переноски, он отлично подходит для охоты или стрельбы по мишеням. Спусковой крючок обеспечивает точное время и мощность, поэтому вы можете легко поражать более мелкие цели. Этот пистолет-арбалет отлично подходит для охотников с ограниченным пространством в охотничьих рюкзаках. Он компактен, но достаточно мощен, чтобы убить небольшую дичь. Одним нажатием курка вы можете быть готовы к следующей охоте на дикую индейку, оленя или кролика.

инструкции

Вы также можете посмотреть: Схемы стрельбы из лука своими руками

Схема автоматического арбалета

https://youtu. be/tbKGjRoSofAВидео не может быть загружено, так как отключен JavaScript: A Dream Came True: Home Made Full Авто арбалет! (https://youtu.be/tbKGjRoSofA)

Специально разработанный арбалет вмещает до шести стрел одновременно, что делает его быстро перезаряжаемым арбалетом в своем классе. Этот автоматический арбалет, сделанный из дерева и обладающий уникальной конструкцией, предотвращающей выпадение стрел, когда они не используются, может эффективно остановить нескольких диких животных или отпугнуть стаю хищников от домашнего скота вашей усадьбы. Конструкция позволяет использовать несколько стрел в одном огневом положении, поэтому вам не нужно перезаряжать так быстро. Это сокращает время, необходимое для выравнивания выстрела, в результате чего животное сваливается более легко и точно.

PopularMechanics

Традиционный многозарядный арбалет

Многозарядный арбалет — это винтажный дизайн, который обеспечивает пять выстрелов стрелы без перезарядки. Его форма трости делает его легким для переноски, но достаточно прочным, чтобы обращаться с ним так же плавно, как с винтовкой. Опытный охотник может легко использовать этот самодельный арбалет, чтобы поразить цель на расстоянии 40 ярдов. Конструкция составного арбалета выдержала испытание временем. Теперь его может легко воспроизвести любой, у кого есть доступ к базовым инструментам, что делает его идеальным для всех, кто хочет самодельное эффективное охотничье оружие.

vintageprojects

Как сделать мощный арбалет

Этот самодельный арбалет-пистолет может запускать стрелы и другие снаряды в различные цели. Это сэкономит вам деньги на боеприпасах, так как стрелы многоразовые и их легко изготовить. Арбалет-пистолет можно использовать для охоты или защиты, что делает его отличным дополнением к вашему автономному образу жизни. Это автономное оружие также можно использовать для запуска других типов снарядов в дополнение к стрелам, что делает его идеальным выбором для любой ситуации выживания.

инструкции

Арбалет, сделанный с нуля

Узнайте, как сделать самодельный арбалет с нуля. Это оружие можно сделать из материалов, найденных в лесу, и оно станет незаменимым предметом в вашем арсенале оружия для выживания. В этом видео представлена ​​инструкция по сборке самодельного арбалета. Это очень просто, так что любой может сделать это с соответствующими инструментами и материалами. Это бесплатное обучающее видео идеально подходит для выживших или отдыхающих, которые хотят максимально использовать то, что они могут найти в дикой природе, для создания эффективного охотничьего оружия.

survivallife

Как сделать револьвер для арбалета

https://youtu.be/tYRkb5TVVokВидео не может быть загружено, так как отключен JavaScript: Револьвер для арбалета: Четыре стрелы без перезарядки (https://youtu.be/ tYRkb5TVVok)

Этот самодельный арбалет полностью сделан из дерева и лучше всего подходит для стрельбы снарядами со скоростью более 160 миль в час. Он оснащен вращающимся цилиндром, в который можно заряжать до четырех стрел, и двумя спусковыми механизмами, поэтому вы можете стрелять ими один за другим. Этот арбалет поставляется с инструкцией по эксплуатации и руководством пользователя, в котором используется лазерная графика, чтобы упростить процесс и облегчить обучение его использованию!

gizmodo

Трансформация длинного лука своими руками

https://youtu.be/ywTydm0qecsВидео не может быть загружено, так как JavaScript отключен: лучший самодельный арбалет, который вы когда-либо найдете, проходит сквозь фанеру (https://youtu.be /ywTydm0qecs)

Превратите свой длинный лук в самодельный арбалет. В этом видео показано, как взять новый длинный лук и разрезать его, превратив в более компактное и универсальное оружие для охоты или защиты своей усадьбы. Арбалет легче носить с собой, отправляясь на охоту, и в таком виде он будет так же эффективен для добычи пищи. Вы можете охотиться на мелкую дичь из дома с арбалетом или взять ее с собой, отправляясь на охоту. Превратите свой длинный лук в более универсальное оружие для сбора еды и удержания злоумышленников подальше от вашей усадьбы.

Мощный арбалет своими руками

https://youtu.be/rx-tAUe3SFgВидео не может быть загружено, так как отключен JavaScript: Самодельный арбалет | Самый простой учебник (https://youtu.be/rx-tAUe3SFg)

Этот мощный арбалет идеально подходит для охоты на мелкую и среднюю дичь. Из этого бесплатного видеоурока вы узнаете, как сделать идеальный лук и стрелы, чтобы вы могли вести образ жизни борца за выживание, не посещая магазин всякий раз, когда вам нужны боеприпасы. Пополняйте свой запас стрел по мере необходимости с помощью этих знаний из этого руководства. Следуйте этому набору навыков «сделай сам», чтобы вести образ жизни борца за выживание без дорогой винтовки, купленной в магазине. Это мощное оружие поможет вам положить мясо на стол, чтобы вы могли легко выжить в дикой природе.

инструкции

Маленький карманный арбалет

С помощью этого бесплатного видео вы сможете отточить свои творческие навыки. Посмотрите видео, в котором показано, как сделать карманный арбалет из палочек от эскимо, скрепок и резинок. В этом видео вы узнаете, как сделать карманный арбалет, который можно использовать в качестве забавного тренировочного ремесла, а не как настоящее оружие. Сделанный из палочек от эскимо, скрепок и резинок, это идеальный проект, который можно выбрать, когда у вас есть свободное время.

инструкции

Арбалет для выживания Для охоты

Арбалеты могут стать спасением в ситуации выживания, и если вы соберете их сами, вы сможете использовать детали других домашних инструментов, которые у вас уже есть. Этот самодельный арбалет легко сделать, и для его изготовления используются обычные инструменты, которые, вероятно, уже есть в вашем гараже или хозяйственном магазине. Вам придется быть готовым ко всему с этим самодельным арбалетом, потому что ситуация выживания намного сложнее без еды, воды, укрытия и защиты! Следуйте этим подробным инструкциям, чтобы использовать ручные инструменты, дрели и другие простые инструменты для изготовления арбалета для выживания.

инструкции

Простой деревянный арбалет

Этот проект арбалета позволит вам сделать простой, но эффективный охотничий арбалет в стиле лука и стрелы, который можно использовать для охоты на мелкую дичь, стрельбы по мишеням или развлечения. Дизайн основан на исторических оригиналах, известных в Африке. Где подобная конструкция до сих пор популярна среди охотников. В арбалете используется веревка или тетива, чтобы стрелять острой стрелой по целям. Лук состоит из двух половинок, которые тянутся в противоположных направлениях, в результате чего из него вылетает стрела.

wikihow

Пистолет-арбалет своими руками

Сделать арбалет легко, весело и полезно. Этот самодельный арбалетный пистолет имеет прочную деревянную раму с рабочим спусковым механизмом. Это позволяет вам легко стрелять небольшими снарядами на расстояние до 15 футов. Для сборки этого проекта вам понадобятся только ручные инструменты. Для этого невероятно простого проекта требуется всего несколько инструментов и несколько деталей. Это может быть завершено примерно за час, что делает его отличным проектом выходного дня. Готовый арбалет достаточно мощный, чтобы убивать мелких животных, таких как белки, кролики или голуби.

инструкции

Самодельный мини-арбалет

Этот самодельный мини-арбалет — отличный проект для тех, кто хочет изучать машиностроение и физику. Это также отличный способ скоротать время в дождливый день или во время отключения электроэнергии. Благодаря этой простой конструкции и некоторым основным материалам вы сможете собрать свой арбалет в кратчайшие сроки. Мини-арбалет может создавать различные материалы в разных областях в зависимости от местной доступности. Вам нужны простые инструменты, такие как сверлильный станок, электрическая пила и шлифовальный станок, которые в сумме не будут стоить больше 100 долларов.

survivalsullivan

15 самодельных арбалетных проектов — как сделать арбалет

Опубликовано: 17 января 2021 г. · Обновлено: 26 июля 2021 г. автором Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход за счет рекламы

Арбалет — это оружие с горизонтальным луком, закрепленным на раме /body, который называется запасом. Они могут быть сделаны из металла, дерева или любого другого подходящего материала и используются для стрельбы снарядами (обычно стрелами) по цели. Их можно использовать для забавной стрельбы по мишеням, создания персонажа для тематической вечеринки или школьной игры или даже для более серьезных занятий, таких как охота.

Сделать собственный арбалет проще, чем вы можете себе представить, и, безусловно, это удобно, тем более что вы можете использовать эти знания при ремонте самодельного арбалета, если возникнут проблемы. В зависимости от учебника вам потребуются некоторые навыки работы с деревом и металлообработкой, хотя учебные пособия в основном подходят для начинающих.

Просмотрите этот список идей для самодельных арбалетов, выберите тот, который лучше всего соответствует вашим потребностям, и ничего не упускайте из виду при его создании; добавление ваших личных штрихов к выбранному вами дизайну.

Содержание

1. Как сделать арбалет из ПВХ

Как сделать арбалет из ПВХ описано в этом обучающем видео, а ссылка на уточнение этого процесса доступна в разделе описания видео , рядом со ссылкой на учебник о том же, но с более подробной информацией.

Для начала вам понадобятся инструменты для деревообработки и немного фанеры. На поверхности дерева делается канавка для стрел с помощью дрели, а затем создается ряд отверстий для ударно-спускового механизма. Труба из ПВХ — это то, к чему прикреплена веревка, которая образует изогнутую купель арбалета.

2. Простой самодельный арбалет

Простой самодельный арбалет, для сборки которого нужны только пила, нож и дрель, он идеально подходит для праздничных проектов с семьей и друзьями. Вы можете сделать свой простой арбалет как угодно; большие, маленькие, раскрашенные, дизайнерские и т. д. — решать вам. В этом уроке показаны все этапы изготовления арбалета своими руками, от изготовления доски до стрельбы.

3. Как сделать арбалет

Узнайте, как сделать арбалет из сломанной шины бензопилы и дерева. Выберите пиломатериал (обычно это фанера) и вырежьте из него форму, как показано в обучающем видео. В этом видеоруководстве используется тяжелая техника, и рекомендуется соблюдать все меры предосторожности, изложенные для каждого инструмента, чтобы избежать несчастных случаев и других несчастных случаев. Вы также можете построить это вместе с кем-то, у кого есть опыт работы с деревом.

4. Самодельный карманный арбалет

Этот самодельный карманный арбалет — удобный инструмент для причинения вреда, который можно носить с собой, так как он намного меньше обычного арбалета. Карманный арбалет из палочек от эскимо создан по мотивам книги «Мини-оружие массового уничтожения 3»; довольно круто правда?

5. Пистолет-арбалет своими руками

В 6 шагах описан процесс изготовления самодельного пистолета-арбалета, включая изображения на каждом этапе, чтобы упростить процесс. Учебное пособие можно использовать в качестве руководства по изготовлению арбалета из любых материалов, а не только из тех, которые перечислены в инструкциях. Первый шаг — изготовление лука и тетивы; лук был сделан из тополя, а тетива представляла собой мини-шнур.

Щелкните, чтобы получить более подробную информацию

6. Как сделать арбалет

Используя материалы, пригодные для повторного использования, и ближайший к вам магазин, вы сможете научиться эффективно делать арбалет. Корпус арбалета изготовлен из дерева (в данном случае из сосновой доски) и имеет длину не более 1 метра, поскольку все, что превышает 1 метр, приведет к разрушению лука из ПВХ. Затем вам нужно наметить область для спускового крючка и вырезать ее, не раскалывая древесину, с помощью долота, дрели и рашпиля.

Нажмите, чтобы узнать подробности

7. Арбалет из карандашей своими руками

Возьмите пару карандашей и соберите арбалет из карандашей своими руками. Вам потребуются защитные очки при пилении или любой резке, а также при стрельбе из устройства. Необходимые материалы включают 2 карандаша (1 незаточенный и 1 заточенный), резиновую ленту, плоскогубцы, небольшую пилу, защитные очки и нож Exacto.

Прежде чем начать, подготовьте карандаши, оторвав ластики с помощью плоскогубцев и сделав насечки на всех незаточенных концах карандашей, то есть на обеих сторонах одного карандаша и на одной стороне другого карандаша. Осталось только вырезать паз для упора для стрелы, натянуть тетиву и выстрелить; используя заточенный карандаш в качестве стрелки.

Нажмите, чтобы узнать подробнее

8. Сборка арбалета из ПВХ

Для сборки арбалета из ПВХ потребуются инструменты для обработки дерева, фанера 2 x 4, стрелы, труба из ПВХ и веревка. Первый шаг после сбора необходимых материалов — нарисовать корпус арбалета на фанере и вырезать его.

Далее вы будете формировать спусковой крючок, делать упор для стрелы и прикреплять трубу из ПВХ в качестве лука. Для большей прочности и стабильности трубы из ПВХ вы можете вставить стержни из стекловолокна (например, маркеры подъездных путей) или нагреть ПВХ с помощью тепловой пушки и отлить в форму или сплющить.

9. Самодельный арбалет

Этот самодельный арбалет легко собрать, но он очень мощный и веселый. В учебнике шаг за шагом показаны необходимые материалы и способы их соединения.

Хотя резьба корпуса арбалета не была показана, вы можете выделить время, чтобы просмотреть все видео, прежде чем что-либо начинать, таким образом, у вас будет четкое представление о том, что требуется, чтобы заставить его работать и как. В отличие от большинства других арбалетов, этот самодельный арбалет использует пружину в спусковом крючке, что делает его более надежным.

10. Как сделать арбалет

Как сделать арбалет описано в 10 простых шагах в этой инструкции. Необходимые инструменты и материалы включают дрель/ручной бур, трубы ПВХ и отводы ПВХ (размеры указаны в ссылке), перчатки, ножовку, метр, 3 метра веревки, резак, зажим, 2 шкива, деревянную цапфу, 1-метровый ремень. и т. д.

Нажмите, чтобы узнать подробнее

11. Как сделать спусковой крючок для арбалета

Этот мастер-класс научит вас делать не арбалет, а спусковой крючок. Правильный спусковой крючок важен для вашего арбалета, так как от этого зависит, полетят ли ваши стрелы или снаряды или нет.

Это довольно просто, требуется всего пара деталей, 1 натяжная пружина, винты, немного алюминия или дерева (только убедитесь, что они не гнутся. Отсюда нужно всего лишь немного соединения и завинчивания, и вы

12. Как сделать арбалет из палочек от эскимо

Идеально подходит для мини-арбалета, который можно положить в карман или весело провести время в парке, не глядя опасно вооружены или как будто вы заблудились по пути на средневековую вечеринку. В учебнике «Как сделать арбалет из палочек от эскимо» используются около 4 палочек от эскимо, резиновые ленты, шпагат, суперклей, плоскогубцы и дрель. идеальная установка в итоге, которую не страшно было бы дать детям в качестве игрушки.

13. Как сделать арбалет

Хотя это руководство и не на английском языке, оно снабжено субтитрами и показывает, как сделать арбалет, не используя тяжелое оборудование или дорогие материалы. Создаваемый арбалет представляет собой арбалет пистолетного типа, бесшумный, надежный и простой в использовании. При изготовлении этого изделия наряду с деревом использовалась углеродистая сталь.

14. Самодельный арбалет

Изучите основы изготовления арбалета своими руками с помощью этого руководства, в котором сухой бамбук используется для изготовления перекладины. Вам понадобится бамбуковый шест, острый нож или резак и веревка.

Во-первых, вы раскалываете бамбуковый шест по вертикали и очищаете внешнюю часть шеста, как показано на видео; это делает его более гибким для вас, чтобы согнуться в лук. Сборка после этого проста и легко выполняется шаг за шагом.

15. Самодельный арбалет Knex

Великолепный на вид, но немного сложный в сборке, если вы не будете четко следовать инструкциям, этот самодельный арбалет Knex может похвастаться дальностью стрельбы около 30 футов для плоских выстрелов и от 40 до 50 футов для угловых выстрелов. выстрелы! Вы будете делать все с нуля, от лука до рейла и всего остального.

Однако вы можете согласиться со мной, что готовый продукт определенно стоит всех усилий и даже большего. Просто обязательно следуйте всем шагам на картинках, и у вас не должно быть никаких проблем.

Щелкните для получения более подробной информации

Заключение

При изготовлении арбалета, независимо от того, какой самодельный лук вы выберете, не забывайте соблюдать все меры предосторожности при изготовлении и обращении с острыми предметами. Обязательно не позволяйте детям, которым вы не доверили бы спички, обращаться с этими арбалетами, поскольку они могут быть смертельными, независимо от того, сделаны ли они из карандашей или палочек от эскимо.

Весенний охотничий арбалет своими руками. Сделать арбалет своими руками не так сложно, как кажется

Рассказывалось — как сделать арбалет своими руками из подручных материалов. Выстрел в таком арбалете осуществляется за счет упругости лука. Тем более что сам арбалетный лук можно сделать практически из любого эластичного материала. Можно, как в статье, использовать пружинные планки от старого матраса, можно взять болгарку и сделать из пружины арбалет. Сегодня для изготовления эластичных дужек самодельных арбалетов часто используют композиционные материалы — стекловолокно, углеволокно и эпоксидные клеи.

Но, на днях попалась на глаза старая кровать, а точнее сетка с пружинами.

Я сразу подумал, что в арбалете используется упругость, но она есть не только у пластин, из которых сделан лук, пружины тоже имеют большой запас упругости. Самый простой пример использования пружин для запуска поражающего элемента — пневматические пушки. Так что арбалет можно сделать на пружинах!

Залез в интернет и вижу — да, весенние арбалеты уже давно существуют и делаются умельцами!

Вот фото пружинного арбалета с одной пружиной.

А у этого арбалета две пружины — каждая на своем плече.

Вот выстрел из пружинного арбалета на видео.

Но больше всего мне понравилась конструкция, в которой пружина расположена в прикладе арбалета.

При таком расположении пружины габариты арбалета становятся минимальными и его легко использовать в лесу и просто носить с собой.

Стрельба из пружинного арбалета осуществляется так же, как и из обычного.

Для обычной охоты достаточно силы натяжения тетивы арбалета 35-40 кг. Это не я придумал, это данные стандартного охотничьего арбалета средневековья.

Но при желании усилие натяжения можно легко увеличить, установив более мощную пружину или добавив еще пару к имеющимся пружинам. К счастью, на одной выброшенной кровати их 14.

Кстати не обязательно использовать пружины растяжения, можно использовать обратный эффект — запасание энергии при сжатии пружины. К счастью, на сегодняшний день существует целая куча разнообразных амортизаторов. Можно использовать пружину от амортизатора переднего колеса велосипеда, там на недорогих моделях они очень жесткие, их может протолкнуть только здоровяк весом 130 килограммов.

И еще — пружины можно использовать не только на арбалеты. Вот пример использования натяжения пружины на самодельном луке.

Мне кажется сделать такой самодельный арбалет на пружинах не проблема. Конструкция не сложнее обычной, но нет главной проблемы — поиска хорошей эластичной стали на плечах арбалетного лука.

Вторым преимуществом пружинного арбалета является то, что в конструкции можно предусмотреть изменение усилия натяжения тетивы за счет увеличения количества пружин. В итоге получается, что из одного и того же арбалета можно стрелять как легкими деревянными болтами для охоты, так и тяжелыми «бронебойными» кусками арматуры. Я реально не представляю ситуации, в которой будут нужны такие всеразрушающие болты, в древности для поражения рыцаря в тяжелых доспехах применялись цельнокованые болты, а сегодняшние бронежилеты без титановых вставок (с титаном это самое то класс «антикалаш») легко протыкаются ножом.

А вот сама возможность стрельбы через кирпичную стену интересна 🙂

Так же про изготовление арбалетов:

Хотите сделать настоящий арбалет, который не только будет похож на него, но и будет стрелять? Тогда не проходите мимо и прочитайте нашу статью на тему как сделать арбалет своими руками. В статье мы не только расскажем о тонкостях этого дела, но и покажем весь процесс на фото. Тема особенно актуальна летом, когда можно выехать на природу и пострелять по мишеням. А вещь, сделанная своими руками, будет радовать не только глаз, но и ваших друзей или знакомых, которые, увидев такое изделие, непременно поставят перед собой цель и желание обладать им!

Как сделать арбалет своими руками

Среди простых инструментов, созданных своими руками, однозначно выигрывает лук. Тем не менее, арбалеты также очень популярны. Если вы хотите сделать арбалет своими руками, вам стоит лишь ознакомиться с приведенной ниже инструкцией. В качестве примера выбрано средневековое сооружение из-за его простоты. Такой арбалет не требует сварки металла, его можно изготовить в домашних условиях, он также не требует наличия пружин, как в других, более совершенных его вариациях.

Все, что нужно для изготовления простого средневекового арбалета, — это желание мастерить. Изначально нужно найти подходящую палку для основания конструкции. Рекомендуется использовать черемуху, так как после высыхания древесина сохраняет хорошие характеристики упругости. Когда подходящая ветка найдена, ее следует аккуратно отпилить, полностью снять кору и оставить сохнуть в теплом месте.
Обычно время высыхания составляет около 5-7 месяцев.

Пошаговая инструкция:

Кроме того, палочку рекомендуется сразу согнуть, чтобы в дальнейшем она не треснула при обработке и фиксации, а также в процессе эксплуатации. Если на участке нет черемухи, можно использовать вяз или другую альтернативную древесину.

Следует помнить, что для хорошей прочности, долговечности и эластичности пусковой части домашнего арбалета нужно хорошо стоять. Более того, в этом случае шансы на появление трещины при эксплуатации арбалета значительно снизятся.

Для возможности тренировки и исключения необходимости повторного ожидания рекомендуется приготовить сразу несколько палочек.

На ложе самодельного арбалета можно использовать любую доску или сухое дерево. Все зависит от того, насколько точно вы хотите повторить средневековую модель ружья.

При выборе и обработке дерева в его передней части необходимо сделать углубление для размещения арбалетного лука. Сделать углубление можно любым инструментом от пилы по металлу до обычного ножа.

Следующим этапом изготовления арбалета своими руками в домашних условиях является просверливание отверстий для болтов лука. Их размещают на расстоянии 8-10 см от передней части кровати. Раньше отверстия делали каленым металлом, поэтому можно использовать и этот способ, если под рукой нет нужных инструментов.

Причем, если под рукой нет болтов, можно использовать то же дерево.

В верхней плоскости станины должен быть паз, в который будет помещаться арбалетный болт. Часто такой паз делают круглым, но рекомендуется нарезать его треугольным, чтобы повысить точность болта.

Когда все будет готово, можно починить бантик. Его наносят на разрез, сделанный в передней части приклада, и туго привязывают веревкой к ранее установленным болтам или их деревянным аналогам. Этого будет достаточно, но для более плотной фиксации лучше использовать клей.

Последним элементом самодельного арбалета является организация спускового механизма. Обычно используется простейший рычажный тип. На приведенном ниже чертеже арбалета показано, как работает такая система.

Когда скоба рычага опускается, штифт моментально поднимается вверх и запускает затвор вперед. Важно, что в этой системе нет никаких предохранительных механизмов, поэтому устанавливать затвор нужно только перед выстрелом.

Создаваемый арбалет должен иметь силу натяжения около 40 кг, поэтому конструкция не попадет в список оружия ближнего боя. Натяжение тетивы осуществляется вручную, поэтому дополнительные механизмы также не требуются.

Чертежи для изготовления в домашних условиях

На фото выше схематично показан арбалет со всеми необходимыми размерами. Его главная ценность в том, чтобы понять, какого размера должны быть его части по отношению друг к другу. Вся его длина составляет 732 мм, при высоте 223 мм в месте крепления прицела. На чертеже изображена «пистолетная» рукоятка (в форме пистолета) для надежного и удобного хвата.

Второе отверстие сделано для облегчения конструкции, так как общая толщина фанерной ручки (можно из дерева) 30 мм. Плечи длиной 302 мм, являются универсальным вариантом, их общая длина составляет 532 мм. Для первого раза достаточно изготовить точно по указанным на схеме размерам, а после испытаний внести коррективы.

Время чтения ≈ 8 минут

Сегодня сделать арбалет своими руками в домашних условиях не так уж и сложно, если есть необходимые чертежи и желание потрудиться. Имея под рукой современные материалы и инструменты, можно изготовить как охотничье, так и турнирное и спортивное оружие.

Что мы приобрели и что потеряли

К сожалению, многовековой опыт наших предков в изготовлении арбалетов и луков был во многом утерян. Многие тайны навсегда остались в бездне времен. Но нынешнее поколение наконец осознало важность арбалетов и луков. Возможность делать такое оружие снова возвращается. Все больше людей становятся его поклонниками, пополняя ряды современных Робин Гудов. Теперь каждый может сделать арбалет. Далее мы раскрыли все особенности и подробную инструкцию по созданию арбалета в домашних условиях.

Особенности создания арбалета в домашних условиях

На сегодняшний день в Интернете можно найти множество предложений о покупке готового арбалета. Много моделей на разный вкус, но стоит отметить, что и цена будет разнообразной. Тем не менее желающих изготовить метательное оружие своими руками очень много. Изначально новичок может запутаться в череде действий, но сейчас мы расскажем, как сделать арбалет своими руками в домашних условиях и предоставим чертежи, чтобы все было максимально правильно. Это очень важно, ведь даже небольшие производственные ошибки могут привести в будущем к неприятным и неожиданным сюрпризам, вплоть до травм.

Прежде чем приступить к процессу изготовления устройства, следует отметить два важных момента.

1. На территории нашей страны арбалет используется исключительно в развлекательных или спортивных соревнованиях и мероприятиях. Использование его в качестве охотничьего оружия строго запрещено! Все виды метательного оружия, имеющие усиление натяжения 43 кг и более, являются боевыми типами, как на фото. При этом необходимо иметь специальное разрешение на использование, которое можно получить в МВД.

Боевой арбалет

1. Арбалет особой конструкции, который в процессе эксплуатации подвергается неимоверным нагрузкам. Именно поэтому важно соблюдать все правила его изготовления и не допускать даже малейших ошибок и неточностей. В противном случае вы можете получить травму во время работы. Не стоит забывать и о многократном запасе прочности, которым должны обладать абсолютно все элементы конструкции.

Неправильно изготовленным арбалетом очень легко пораниться.

Изготовление лука

Одним из основных компонентов всей конструкции и двигателя арбалета был лук. Это пластина с большой упругостью, которая имеет сложную форму. Такая пластина имеет изгиб. Для большей функциональности на обоих концах создается еще по одному изгибу.

Создание арбалета всегда должно начинаться с лука. Для него нужно просто подобрать остальные компоненты:

• параметры ящика;
• какой будет механизм спуска;
• какой вариант натяжения лучше — блочный или рекурсивный.

Лук — основное звено арбалета

Как выбрать материал для изготовления?

Арбалет может быть изготовлен из нескольких материалов — дерева, металла или композита. А вот что лучше выбрать решать вам:

• дерево — в качестве основного материала лучше не использовать. Древесина, которую можно найти во дворе, не достаточного качества для самодельного арбалета. Ветка из леса со временем потеряет свой первоначальный вид и свойства из-за высыхания. Хотя этот вариант подходит для использования в течение короткого времени. Например, поиграть в стрелялки летом на даче. Несмотря на это, довольно популярными стали готовые модели арбалетов Скорпион и Тарантул, которые состоят из дерева;
Композит
• – состоит из стекловолокна, которое связано между собой связующим эпоксидного происхождения. Этот материал на первый взгляд кажется простым и идеальным. Но только на первый взгляд. Минусом является обязательное идеальное соблюдение всех нюансов инструкции по изготовлению – точный расчет пропорции смеси, соблюдение условий сушки и правильная выдержка. Дома создать и поддерживать такие важные условия практически невозможно.

Арбалеты делаются из чего угодно

Металл

Ему следует отвести отдельное место среди всех материалов. У него нет альтернатив и конкурентов. Однозначно выигрывают владельцы старых «Москвичей» с рессорами.

Потребуется всего 1 лист — 2-й по размеру. Если размер вам не страшен, то можно сделать арбалет из первого листа. Первый еще выгоднее использовать из-за наличия трубочек по краям. Можно сказать, что кронштейн, на котором крепится тетива или блоки, для вас готов.

Чтобы прикрепить лук к кровати, вам понадобится блок. Он имеет форму буквы П и как бы обнимает коробку спереди. Его крепление может быть двух видов:

• приварить вплотную к листу рессоры. Но этот вариант небезопасен и нецелесообразен. Каждый раз на сварные швы будет действовать чрезмерная нагрузка, что рано или поздно приведет к отрыву детали;
• использовать на блоке шаровой опоры. Эта деталь от ВАЗ2108 или 09 идеальна. Закрепить бант необходимо на самой булавке. Легкость заключается еще и в том, что лист имеет подходящее для этого отверстие.

Важно: Соединение болтами, а в идеале заклепками во много раз лучше обычного сварного шва, так как эта часть арбалета испытывает огромные вибрационные перегрузки. Самодельные шкивы также можно найти среди запчастей Москвича. Для этого подойдут элементы стеклоподъемников.

Отдельно стоит обратить внимание на изготовление тетивы. Чтобы долго не искать подходящий элемент, многие используют металлический трос (очень тонкий). Но этот вариант лучше заменить прочным альпинистским шнуром, сечением от 5 до 8 мм. Кабель ненадежен из-за того, что не может длительное время выдерживать поступающие изменяющиеся нагрузки.

Шнур позволит вам пользоваться арбалетом долго и безопасно.

Когда вы выбрали материал тетивы и закрепили ее на луке, не помешает примерить ее на изгиб. Лучше всего для этих целей использовать динамометр (на 100 – 150 кг). После таких испытаний вы определитесь с важными параметрами, которые пригодятся при дальнейшем изготовлении арбалета:

Тест арбалета

Создание ложи

Не менее важным элементом является приклад арбалета. В этом случае дерево незаменимо в качестве основного материала. Но не всю древесину можно использовать. Например, стоит отказаться от осины, ели, ольхи и сосны. Хороший вариант – дуб, бук, вяз. Для хорошего арбалета такая заготовка должна идеально просохнуться пару десятков лет, что для обычного самоделки в принципе нереально.

Чертеж ложи

Для самодельного арбалета подойдет фанера 7 — 9 мм с влагостойкими свойствами. Затем из этого материала вырезают 3-5 контуров будущей детали и соединяют их эпоксидной смолой. Несмотря на внешнюю непрезентабельность, такая деталь будет необычайно надежной и прочной.

Перед изготовлением коробки обратите внимание на некоторые особенности:

• форма: полупистолетную форму лучше не выбирать. Лучше всего — прямой английский приклад. Преимуществом была не только простота создания, но и повышенная прочность;
• при сборе всех элементов приклада учитывают ход тетивы и возникающую при этом нагрузку. Ход тетивы – это расстояние от паза спускового крючка до самой колодки. Нагрузка – толщина фальшстены, где она закреплена. В прямом английском прикладе нет той утонченности между цевьем и прикладом, как в полупистолетном варианте;
• направляющая стрелы является основным элементом приклада. Убедитесь, что он гладкий и достаточно прочный. Не беспокойтесь о том, как сделать такую ​​деталь. Подойдет тарелка, которая обрамлена стеклом «Москвич» или мебельной фурнитурой;

Создание курка для арбалета

Сделать такое звено при строительстве дома практически невозможно, даже при наличии необходимой схемы. Исключением является, если вы профессиональный слесарь и у вас есть подходящее оборудование.

Схема ударно-спускового механизма арбалета

Отлично, если у вас есть УСМ от пневматической винтовки. Немного доработав его, вы получите готовую деталь для самодельного арбалета.

Над самим механизмом должен располагаться кожух, высота которого 2–5 см. Он нужен для защиты от влаги и мусора. Кроме того, он станет основой для устройств, повышающих прицельность стрельбы — целик, оптика.

Передняя часть кожуха (расположена над самим спусковым крючком) имеет форму хвоста, длина которого не превышает 10 см. Именно они будут удерживать заднюю часть стрелы на самой направляющей.

Стрелы можно сделать самостоятельно или купить в специализированном отделе. Поздравляем, вы смогли сделать арбалет своими руками в домашних условиях по готовым чертежам с инструкцией. Если вы все сделали правильно, то она прослужит вам не один год. Посмотрите видео, чтобы узнать больше практических советов.

Но прежде чем перейти к более подробному описанию и чертежам, по которым изготавливаются арбалеты своими руками, давайте вспомним, из каких деталей состоит конструкция этого вида стрелкового оружия. Итак, для изготовления арбалета вам потребуется изготовить следующие детали:

• кровать;
• плечи;
• ударно-спусковой механизм;
• цель;
• блочная система.

Сборка конструкции арбалета своими руками включает в себя предварительный подбор материалов, подготовку необходимых инструментов, изготовление всех вышеперечисленных механизмов и деталей.

Особенности арбалета обратной конструкции: арбалет с обратными плечами своими руками — есть ли смысл делать?

Помимо обычных стреляющих приспособлений, которые мы рассматриваем, многие хотят научиться делать арбалет с обратным плечом своими руками. Стоит сказать, что, несмотря на несколько сложную конструкцию такого стрелкового оружия, его устройство состоит практически из тех же элементов и механизмов, что и классические блочные арбалеты. Заметным отличием арбалета с перевернутым оружием является натяжение тетивы, которую нужно натягивать в противоположном направлении. Такое устройство арбалета позволяет добиться огромной мощности этого оружия.

Фото. Арбалет реверсивной колодки чертеж

Но, несмотря на множество положительных отзывов охотников, изготовивших своими руками арбалет реверсивной конструкции, не все так просто, как кажется на первый взгляд. Дело в том, что такая конструкция оружия имеет свои недостатки. Они заключаются в том, что заправка тетивы осуществляется с некоторыми трудностями, также упругие элементы не очень удобно расположены на креплении, шарнирно-роликовый механизм вибрирует при выстреле. К недостаткам арбалета обратной конструкции с отогнутыми в противоположную сторону плечами также можно отнести его неразборную схему устройства, просто невозможность снятия собранного лука с базы, его большие габариты и вес, ограниченную способность к балансировке.

Недостатков много, но есть и положительные стороны, например, для многих в арбалете на первом месте стоит мощность, это неоспоримое качество, которое опытные охотники ставят на первое место и которое является обратной конструкцией арбалет есть. Поэтому другие недостатки для них практически незаметны и весьма незначительны. Правда, изготовление своими руками арбалета с обратной конструкцией требует некоторых навыков и опыта; сделать это не так просто. Поэтому предлагаем рассмотреть еще один вариант, а именно, как сделать блочный арбалет своими руками, в этом нам помогут чертежи.

Фото. как выглядит арбалет

Как сделать простейший блочный арбалет в домашних условиях: схема блочного арбалета и устройство

Если вы определились какой арбалет хотите сделать, то можете поискать нужные чертежи, ну , хотя бы то, что в интернете можно найти информацию обо всем, не только о необходимых конструкциях арбалета и лука. Вы можете попробовать сделать чертеж самостоятельно, но какой бы вариант вы ни выбрали, вам все равно придется немного изменить данные в чертежах с учетом ваших физических параметров.

При создании чертежей необходимо также учитывать тип материала, его надежность, качество, доступность и, конечно же, его стоимость. Ведь зачем покупать дорогой материал и мучиться с изготовлением арбалета, если за ту же цену можно купить готовое оружие. Помимо всего, при выборе схемы следует обращать внимание на сложность изготовления модели, ее обработки, поэтому начинающему мастеру-самоучке рекомендуем подбирать чертежи, не отличающиеся слишком сложным исполнением.

Прежде чем приступить к изготовлению арбалета, необходимо внимательно изучить все чертежи и только потом приступать к сборке его конструкции.

Приклад и приклад для арбалета своими руками

Ложа, изготовление луков для арбалета

Ложа или приклад должны сочетать в себе красивый дизайн, удобство и долговечность. Для его изготовления выбирают натуральное дерево. Очень качественную кровать получают из бука, ясеня, ореха, клена и других прочных пород дерева. Такой материал характеризуется достаточной вязкостью, не колется, легко шлифуется. У многих современных арбалетов приклад выполнен в облегченной форме, что придает оружию эргономичность и красоту.

При изготовлении приклада, для арбалета своими руками, учитывайте свои физические параметры, размеры детали, параметры втягивания ложа в пятке и носке. Эта деталь должна соответствовать всем параметрам. Если вы сделаете приклад слишком длинным, то не сможете быстро среагировать при выстреле. В то же время ложе недостаточной длины неудобно при стрельбе, так как в это время может возникнуть сильная отдача в плечо стрелка. Если вы хотите узнать больше об изготовлении приклада для арбалета, вы можете поискать дополнительную информацию в Интернете.

Чтобы сделать приклад, вам нужно будет подготовить необходимые инструменты, а именно карандаш, которым вам нужно будет нарисовать деревянный брусок. Из инструментов подойдет рубанок, киянка, слесарный молоток, круглый шпатель и напильник, сверло по дереву и металлу, электродрель. Для начала нужно сделать шаблон из бумаги, прикрепить его к дереву и вырезать из него приклад. Распечатывая или рисуя на бумаге эскиз кровати, не упускайте даже мельчайших деталей. Дело в том, что приклад для арбалета своими руками должен в точности повторять все мельчайшие детали бумажного эскиза, они очень важны при составлении дальнейшей конструкции оружия.

Если вы решили сделать обычный лук, а не с обратными плечами, то можете воспользоваться следующей схемой изготовления деки и плеч:

Не забывайте внимательно изучать схемы и чертежи перед изготовлением какой-либо детали, особенно если вы делаете луки.

Прицел и блоки для арбалета своими руками

При изготовлении блоков в сборе особое внимание необходимо уделить обработке направляющих; от их точности и качества зависит точность стрельбы. Направляющие линии необходимо обработать до идеальной гладкости и ровности. Такие работы лучше выполнять специальным инструментом: фрезером, а затем мелкозернистой наждачной бумагой. После этого нужно будет отшлифовать направляющие. Размеры паза, служащего направляющими для стрел, указаны на чертежах ниже. Установка крестовины, к которой крепятся плечи, выполняется на торцевом конце приклада. Ложа или приклад могут быть изготовлены из алюминиевой доски или дерева.

Прицел состоит из мушки и целика. Правда, при желании можно поставить оптический прицел, предварительно установив на арбалет специальное крепление для планки. С помощью прицельного механизма вы сможете производить вертикальную и горизонтальную поправки с помощью целика и мушки.

Прицел может быть самым разным, как и другие прицелы. Все зависит от ваших пожеланий, возможностей и подбора материалов. Более того, некоторые люди предпочитают купить готовый прицел, чем делать его самостоятельно, но если вы настроены делать всю работу самостоятельно, то этот вариант вам не подходит.

Целик установлен намного выше расположения мушки. Угол возвышения линии прицеливания зависит от веса стрелы, силы натяжения тетивы, дистанции стрельбы и некоторых других параметров. Очень удобно, когда целик можно снять или сложить при транспортировке, отрегулировать и прикрепить к арбалету самостоятельно. Это позволит вам пристрелять арбалет в разных условиях.

Ну вот и все, что мы вам рассказали и предоставили чертежи, как сделать блочный арбалет своими руками. Из такого оружия можно стрелять стрелами диаметром около 8 мм и длиной 45-47 см. Также можно сделать стрелы своими руками из подручных материалов, можно использовать для этих целей дюралюминиевую трубку. Но о том, как сделать стрелы для арбалета своими руками, мы поговорим в другой раз. А теперь, если у вас есть желание и свободное время, вы можете приступить к поиску подходящих материалов для изготовления арбалета, а наши советы и чертежи помогут вам в этом. Удачи и увидимся в следующий раз!

Блочный арбалет своими руками видео

Несмотря на свой возраст, арбалет все еще способен составить достойную конкуренцию некоторым видам оружия. В отличие от своего прародителя, лука, эта конструкция имеет систему автоматического выпуска стрелы, благодаря чему стрелок может сосредоточиться на прицеливании, не тратя силы на натягивание тетивы. Учитывая популярность этого оружия, многих мастеров интересует, как сделать арбалет своими руками. Для этого следует учитывать множество нюансов, знать конструктивные особенности современного арбалета, типы таких ружей, факторы, влияющие на дальность выстрела и т. д.

Прежде чем сделать арбалет своими руками, необходимо разобраться в особенностях этого оружия. Его еще называют арбалетным или стрелометным, что как нельзя лучше характеризует особенности его конструкции. Говоря простым языком, это лук, оснащенный специальным механизмом взведения и спуска тетивы.

Есть полноценный курок — спусковой крючок, через который производится выстрел. Благодаря этому нововведению арбалет превосходит традиционный лук по многим параметрам, а именно:

• смертоносная сила;
• дальность стрельбы;
• точность стрельбы.

Однако в большинстве случаев арбалет проигрывает луку по скорострельности. Чтобы нивелировать этот недостаток, использовались специальные укороченные стрелы или болты, а иногда и пули.

Когда арбалет использовался как боевое оружие, существовали увеличенные прототипы, которые устанавливались на специальные машины. Их называли аркбалистами. На данный момент арбалеты используются в основном в спорте и на охоте, будучи компактными и удобными в обращении.

Особенности устройства

Для изготовления ложи рекомендуется использовать древесный материал: ясень, бук, береза, орех, палисандр и даже дуб

Основной частью арбалета является ложа, в которой находится стрела проложенный. Он совмещен со спусковым механизмом.

В верхней части станины установлен направляющий паз для болтов. В конце ложа имеется стремя и крестовина. На последних закрепляются деревянные или стальные плечи.

Традиционный спусковой механизм представляет собой рычаг, шайбу с прорезью для хвостовика стрелы и фиксирующую пружину. Таким образом, при нажатии на спусковой крючок тетива освобождалась от крючка, передавая энергию стрелке.

На данный момент существует несколько типов спусковых крючков, используемых в арбалетах. Наиболее популярным из них является конструкция пистолетного типа.

Из чего сделан арбалет?

По сравнению с традиционным луком в конструкцию арбалета добавлено несколько элементов. Это оружие состоит из следующих частей:

• ложа;
• спусковой механизм;
• строка.

Если речь идет о блочном арбалете, то его конструкция также предполагает наличие блоков — роликов, предназначенных для натяжения тетивы.

Слева — классический арбалет, справа — блочная модель

На сегодняшний день существует несколько разновидностей арбалетов. По назначению такие сооружения делятся на:

1. Спортивные. Внешний вид и характеристики такого оружия напрямую зависят от спортивной дисциплины, в которой оно применяется. Как правило, такие конструкции оснащаются специальными прицельными системами и различным навесным оборудованием, предназначенным для повышения точности стрельбы.
2. Охота. Для таких арбалетов требуется относительная компактность при большой мощности. Поэтому чаще всего для охоты приобретают модели блочного типа.
3. Любитель. Это легкие ружья, которые предназначены для стрельбы по мишеням и имеют относительно небольшую мощность. Выпускаются также точные копии старинных арбалетов, которые хоть и являются военными прототипами, но чаще всего используются для украшения интерьеров и пополнения коллекций.

По дизайну:

1. классические модели. В этом случае энергия накапливается непосредственно в дугах, после чего передается на тетиву. Принцип работы таких арбалетов аналогичен простейшим моделям луков.
2. Блок. Это самый совершенный вид этого оружия. Специальная система блоков в этом случае способствует грамотному распределению нагрузки между элементами системы. Таким образом, мощность такого арбалета увеличивается, а габариты уменьшаются.

Конструкция блочного арбалета особенно сложна. Даже банальный процесс замены тетивы в этом случае требует профессионального вмешательства.

По типу используемых снарядов арбалеты бывают:

1. Классический. В данном случае речь идет об использовании специальных арбалетных стрел или укороченных «болтов», повышающих скорострельность оружия.
2. Шнепперы или балестры. Типичным снарядом в таком оружии является металлический шар.

Технология изготовления модели

Для изготовления лука берется автомобильная рессора, а в качестве системы крепления тетивы (троса) используются ролики (блоки)

Изготовление арбалета своими руками будет несколько сложнее лука. Принципиальным отличием в данном случае является наличие ложа и ударно-спускового механизма. Впрочем, если у вас есть навыки работы с ручным инструментом, то особых сложностей у вас возникнуть не должно.

Выбор материала

Прежде чем сделать арбалет из дерева, нужно научиться правильно выбирать и подготавливать материал.

Древесина лучше всего подходит для изготовления арбалета. Это незаменимый материал для создания ложи и лука, так как древесина проста в обработке, обладает хорошей гибкостью и очень прочна. Помимо дерева, сегодня при изготовлении арок используются различные композиты и пружинный металл. Однако для ручного изготовления проще всего будет использовать древесину.

Конечно, для спускового механизма следует использовать что-то более надежное и износостойкое. Поэтому он сделан из железа.

Если планируется изготовление арбалета, усилие натяжения которого не превышает 20 кг, то для стачивания деталей спускового механизма вполне можно использовать бук или другие лиственные породы.

Для изготовления корпуса арбалета лучше всего использовать следующие породы дерева:

• тополь;
• ясень;
• клен;
• акация.

Плотности этих пород вполне достаточно, чтобы выдерживать значительные нагрузки, оказываемые на ложе и лук арбалета. Совершенно не подходят для изготовления этих деталей такие мягкие породы дерева, как сосна и липа.

Подготовка материала

Деревянную заготовку для арбалета необходимо просушить в течение года

Ввиду значительных нагрузок на элементы арбалета нет ничего удивительного в том, что рано или поздно они выйдут из строя. Чтобы это не произошло в ближайшее время, необходимо использовать в производстве арбалета заранее подготовленный материал.

Древесина должна быть собрана сырой и высушена в течение года. Для изготовления лука и ложа необходимо выбирать ветки, соответствующие следующим характеристикам:

1. Для неразъемной конструкции приклада с прикладом следует выбирать ветку длиной не менее метра. Для изготовления дуг длина ветки должна быть не менее 180 см.
2. Диаметр заготовок должен быть не менее 10 см.

Совет! Перед сушкой сырья срезы следует защитить краской или лаком. Также для этого можно использовать любой клей. Такой подход необходим для того, чтобы дерево сохло медленнее и равномернее. Это защитит заготовку от появления внутренних трещин, что значительно продлит срок службы арбалета.

После защиты мест реза выполните следующие действия:

1. Заготовку отправляют в сухое, защищенное от солнечных лучей место.
2. Желательно, чтобы сырье пролежало здесь не менее года.
3. Далее следует очистить заготовку от коры, после чего она еще неделю должна находиться в сухом месте.
4. Теперь бревно можно разрезать пополам, сушить около недели.

Изготовление плеча

Проще всего использовать готовые луки для спортивной стрельбы

На заготовке следует выбирать ту сторону, которая характеризуется более тонкими годовыми кольцами. Как правило, это северная сторона, волокна на которой более плотные, чем в других частях. Из этой части делается бант или плечи.

Плечи изготавливаются следующим образом:

1. Сначала намечается середина, от которой следует отмерить по 2 см в каждую сторону для установки ложа арбалета. Это место на дужке должно иметь максимальную толщину.
2. С середины начинаем постепенно срезать лишний материал, двигаясь к краям. Заготовка должна быть утончена таким образом с обеих сторон.
3. Время от времени необходимо проверять изгиб дуг с помощью тестовой тетивы. Это прочная веревка, на которой много петель. Надев тетиву на лук, можно определить степень прогиба и ее равномерность. Таким образом определяются места, где следует удалить лишний материал. Этот процесс продолжается до тех пор, пока изделие не согнется равномерно с обеих сторон.

Как обращаться с сучками

При заготовке материала желательно выбирать те ветки, которые максимально лишены сучков и других дефектов. Следует понимать, что любой крупный узел является слабым местом конструкции. Впрочем, если вам не удалось найти заготовку, полностью лишенную дефектов, это не беда.

Важно! Ни в коем случае нельзя разрезать узлы до сушки материала! В противном случае сырье может треснуть.

Удаление сучков необходимо производить уже в процессе формирования плеч арбалета. Для этого используется хорошо заточенный нож. Обрезать их следует таким образом, чтобы над поверхностью заготовки оставался выступ, высотой около 1 мм. Далее дефект шлифуется наждачной бумагой.

Изготовление

Кровать создана для вас – для максимального комфорта

После того, как плечи оружия готовы, следует приступить к изготовлению ложа. Для этого следуем этой инструкции:

1. Изначально выбираем место желоба, по которому будет двигаться стрела во время выстрела. Это место должно быть идеально ровным. Любые зазубрины или неровности могут сбить траекторию стрелы, погасить часть инерции или даже сделать оружие непригодным.
2. Обычно желоб имеет длину около 30 см. Его следует тщательно выдолбить и отшлифовать.
3. За парашютом необходимо вырезать углубление для ударно-спускового механизма. В передней части созданы пазы для установки плеч.

Все работы по резке дерева должны выполняться специальным столярным ножом или долотом.

Спусковой механизм

Чтобы понять, как сделать спусковой крючок для арбалета, нужно сначала разобраться в особенностях его конструкции.

Если вы не планируете делать мощное оружие, а хотите создать легкий и компактный арбалет, то механизм выпуска стрелы можно сделать из дерева. Для этого используется древесина бука или дуба. Если речь идет об оружии с усилием натяжения более 20 кг, то детали этого механизма должны быть выполнены из металла.

Самый примитивный спусковой механизм называется «гайка». Его конструкция предельно проста. Этот элемент представляет собой цилиндр и состоит из следующих элементов:

• с одной стороны находится спусковой упор;
• на противоположном конце находится крюк для тетивы.

Мощные арбалеты используют усовершенствованную систему спуска. Он обеспечивает легкое нажатие на спусковой крючок при высоких нагрузках.

Сборка арбалета

Совет: не утруждайте себя изготовлением стрел, их гораздо проще купить

Осталось только соединить изготовленные элементы между собой. Изначально нужно установить в коробку спусковой механизм. Для этого в нем необходимо выточить посадочное место определенного размера. Далее устанавливаются плечи. Они могут представлять собой как сплошную дугу, так и два отдельных элемента. Их крепление к основанию осуществляется с помощью специального мебельного клея, который обеспечит надежное сцепление элементов.

На последнем этапе на плечи натягивается тетива. В качестве тетивы чаще всего используется прочная нейлоновая веревка. Он прикреплен к концам лука, и арбалет готов к первому выстрелу.

Изготовление рукояток из стеклопластика

Если вы хотите сделать действительно мощный арбалет, то плечи этой конструкции лучше всего сделать из стеклопластика. Такой лук будет не только прочнее, но и долговечнее деревянного. Инструкция по изготовлению предельно проста:

1. Берем кевлар или стекловолокно, разрезая его на полоски. Для изготовления наплечников для среднего арбалета требуется около 40 планок.
2. Полученные элементы склеиваем эпоксидной смолой, плотно соединяя их друг с другом.
3. После склеивания необходимо полученную заготовку уложить под пресс. Оптимальный вариант для этого – ровные доски, между которыми размещаются плечи, зажатые струбцинами.
4. Конструкция затвердевает за 24 часа при условии нахождения заготовки в теплом помещении.
5. После окончательного затвердевания буртиков их выступающие края следует срезать ножом и отшлифовать наждаком.

Эпоксидный клей должен быть приготовлен таким образом, чтобы содержание загустителя в нем было минимальным. Специалисты советуют использовать не более 10% загустителя.

Для изготовления фигурных дуг необходимо изготовить специальную форму для пресса. Изготавливается из фанеры, которую сгибают после предварительного замачивания.

Как сделать мини-арбалет?

Стрельба из мини-арбалета будет достаточно интересной, т.к. в качестве стрел можно использовать острые бамбуковые шпажки, способные пробить даже картон

Для стрельбы из арбалета вовсе не обязательно приобретать навыки работы с деревом, приобретать необходимые инструменты и заготавливать сырье, ждать год для начала Работа. Нынешнюю модель можно сделать из обычного гофрокартона. Естественно, для спортивных или охотничьих целей такой арбалет не годится, но для стрельбы по мишеням он будет в самый раз.

Изготовление такого прототипа включает в себя несколько этапов:

1. Сначала делаем плечи. Для этого необходимо вырезать из гофрокартона несколько одинаковых заготовок, которые скрепляются между собой в единую конструкцию. Таким образом создается необходимая жесткость, ведь на эту часть арбалета будет приходиться максимальная нагрузка.
2. Затем из картона нужно вырезать спусковой крючок и запирающий механизм. Их также делают из нескольких слоев, склеенных между собой. Для создания дополнительной жесткости необходимо укрепить эти конструкции палочками от мороженого.
3. Основная часть арбалета представлена ​​прикладом, как и у его боевых прототипов. Данная конструкция состоит из двух одинаковых частей, которые соединяются друг с другом при помощи перемычек.
4. Вставляем спусковой механизм внутрь приклада и приклеиваем основную часть арбалета.
5. Теперь нужно прикрепить плечи к основе. Делать это нужно очень аккуратно, чтобы избежать перекоса, иначе точность выстрела из такого арбалета будет под большим вопросом.
6. На последнем этапе нужно натянуть тетиву. Для этого используются канцелярские резинки, которые переплетаются между собой. Чем больше резинок вы используете, тем мощнее будет ваш арбалет. Однако и здесь не следует перебарщивать – будет достаточно трех-четырех слоев.

В качестве стрел для такого арбалета можно использовать обычные шариковые ручки. Они достаточно тяжелые для прицельного полета, при этом инерции резинки будет более чем достаточно для запуска такого снаряда.

пистолет-арбалет сборка

24 сентября 2022

В этом пошаговом руководстве показано, как сделать собственный арбалет-пистолет из дерева и ПВХ. Инструменты для деревообработки (для изготовления арбалета) Замочите полосу тополя в воде на ночь. Конструкция очень проста и проста, поэтому не стесняйтесь вносить любые изменения или вариации. Этот тип арбалета стреляет 6,5-дюймовым болтом и имеет силу натяжения 50 фунтов или 80 фунтов.Другие этапы — это прикрепление тетивы к луку, сборка оружия, добавление к нему резиновых лент, чтобы оно могло действовать как самостоятельная праща, создание стрелы и проверка ее стрельбой по мишени. минут назад. Затем согните трубу из ПВХ в форме лука и завяжите другой узел на другой стороне разреза из ПВХ, как показано на рисунке. Надеюсь, вам понравится видео, пожалуйста, поделитесь и подпишитесь. 11-дюймовый рабочий ход обеспечивает скорость стрелы до 210 кадров в секунду от 16-дюймовой алюминиевой стрелы, ваша цель никогда не узнает, что в нее попало. Вес натяжения: 80 фунтов. Подготовьте полосу из тополя шириной и 12 дюймов в длину. Не забудьте взять запасные арбалетные болты и арбалетные тетивы! приклейте квадратную часть под то место, где идет спусковой крючок (показано на третьем рисунке). Этот лучший арбалет зависит от механизма коммандос Барнетта. Я не пробовал DS, но я просто хотел бы получить совет по любому. У него тяговое усилие всего 80 фунтов. Посмотреть полную информацию. Арбалет-пистолет — это уникальное специальное арбалетное оружие, добавленное с выпуском Gage Ninja Pack. 94. Схемы пистолета-арбалета своими руками. Самовзводный пистолет Cobra System K-8025, тактический арбалет. Этот арбалет включает в себя легкий взвод приклада, автоматический предохранительный механизм и переднюю рукоятку с защитой пальцев. Арбалет Avalanche выглядит как дробовик и стреляет болтами почти так же быстро. звездчатый синий кварц. Пистолетный арбалет имеет силу натяжения 80 фунтов, буй. ДОБАВИТЬ В КОРЗИНУ. В этой инструкции я покажу вам, как построить арбалет-пистолет без использования дорогостоящего оборудования. Сообщение от. Вы можете снимать и весело проводить время с семьей и друзьями. EK Archery Алюминиевые пистолетные арбалетные болты EK Archery 8,50 8,99. Замочите полосу тополя в воде на ночь. Затем вставьте спусковой крючок. Он имеет простой в использовании механизм взведения и идеально подходит для стрельбы по мишеням и охоты на мелкую дичь. Мощный арбалет: натяжение 80 фунтов, скорость стрелы до 165 кадров в секунду. Я никоим образом не умею создавать сборки, так как это мой первый. Голосование. Производитель: KingsArchery. Добро пожаловать в наш ассортимент пистолетных арбалетов. Полностью алюминиевая рама обернута в классическую деревянную ложу и наверняка выдержит годы. Эту сборку можно использовать как в команде, так и в одиночку. Пишите мне в директ по любым вопросам https://www. instagram.com/marketi. Общая оценка. 2. Завяжите оба конца шнура узлом, как показано на рисунке. 80-фунтовый 225+ FPS Идеально подходит для охоты на индейку / мелкую дичь. 3. Это означает, что он обладает всеми функциями, которые предлагает высококачественный арбалет Barnett.. «/> «> импорт веб-таблиц в Excel; протест посольства россии в сингапуре; 1500 евро в долларах США; Эрик Стюарт Автомобильная авария 10cc. Добавить в список желаний. 50-фунтовый самовзводный мини-арбалет с прицелом и болтами. Все американские мальчики, спасение верной собаки, Оттава. Охотничий арбалет Wizard Archery с коротким прикладом. Установите цель. Ссылка на чертежи: http://www.theslingshotforum.com/f5/homemade-10shot-pump-action-crossbow-41770/#post39410280 фунтов арбалета (12 долларов США): https://www.amaz. 🙂 Не стесняйтесь задавать вопросы. Сложите бумагу пополам и выровняйте края. очаровательная курортная свадебная стоимость. Материалы для изготовления арбалета включают: 1. Обычно это тяжелые, громоздкие предметы. Затем обрежьте оба конца трубы, как показано на рисунке, чтобы можно было разместить кабель в надрезах. Сборка состоит из шести шагов, где первый шаг — это изготовление лука и тетивы. Приклейте суперклеем другой конец пружины к верхней части квадрата. Оттяните резинку, откройте зажим для переплета, поместите резинку в зажим для переплета и поместите маркер, ручку или карандаш между двумя маркерами. Теперь вырежьте из фанеры квадрат, длина стороны которого равна ширине всего арбалета. У нас есть арбалеты-пистолеты от 15 до 50. У них есть устройство взвода троса, так что вы можете сэкономить до 25% ваших денег. Несмотря на свои небольшие размеры, этот арбалет обладает достаточной мощностью для игры на небольших дистанциях, а также идеально подходит для стрельбы по мишеням. Легкий и прочный алюминиевый корпус . Куриные породы австралийской породы. Этот арбалет-пистолет поставляется с планкой Пикатинни и доступен с коллиматорным прицелом! Распроданный. Арбалет — это оружие, которое появляется в BioShock, Комнатах испытаний, Многопользовательской игре BioShock 2 и Burial at Sea — Episode 2. Арбалетная рейка и смазка/воск для тетив EK Archery 4.95. Убедитесь, что ваша цель находится вдали от других людей. Самодельному арбалету потребуются небольшие деревянные дощечки и веревка, а также некоторое оборудование, чтобы его можно было легко придать форму. Шаг 1. Кубинская коробка для сигар на продажу; настроение . Как и другие луки и арбалеты, он использует различные типы боеприпасов и имеет многоразовые болты. Я понял, когда 11- Арбалет, сделанный с нуля Это эффективное оружие для выживания можно сделать с нуля, используя только то, что вы можете найти в дикой местности. Портсигар ройгра 20 ёмкость алюминий tprc 15 дюймов смарт под. Пистолетные арбалеты, однако, делают упор на портативность и простоту использования, которые обычно не встречаются в других местах. пильный диск для ножовки по мясу. instructables, Insane DIY PlayButton Crossbow, Мы продаем пистолеты-арбалеты из пластика или более прочного алюминиевого металла; у нас даже есть самовзводные арбалеты и арбалеты в стиле зомби. инструкции. мотоклубы вне закона по штатам. Единственные электроинструменты, которые вам понадобятся, — это дрель и электрический лобзик, что делает этот проект идеальным для тех, у кого нет дорогостоящего оборудования. Дерево — красное дерево. Я нашел ответ Twin Musicom находится под лицензией Creative. Зажмите полосу в бетонной круглой поверхности. Сделайте бант, отрезав полоску по длине. натяжной вес, а его основная дальность стрельбы составляет около 15 ярдов. почему мы используем даты по юлианскому календарю. 4. Самовзводный арбалет-пистолет Prophecy идеально подходит для начинающих из-за его легкого веса. Распроданный. Ремешок на запястье (для защиты запястья) 5. Новый 80-фунтовый черный арбалет-пистолет Tomcat II от Armex с тактической передней рукояткой..95 . Сборка пистолетного арбалета. Приклейте резинку к обоим концам верхнего маркера. Продам Тойота Спайдер МР2. Его огромная сила натяжения означает, что тянуть его за тетиву довольно сложно. EK Archery 20-дюймовые алюминиевые болты для арбалета EK Archery 10,95 11,99. Сборка пистолетного арбалета. Корпус этого арбалета-пистолета изготовлен из алюминия, а конечности — из стекловолокна. ОСОБЕННОСТИ КОНСТРУКЦИИ: Высококачественный углеродистый корпус болта с острыми стальными наконечниками с широкой головкой, металлический наконечник, способный к высокой ударной силе. Длина около 6,3 дюйма, диаметр 0,24 дюйма; вес около 10 г каждый. Предназначен для ударного пистолетного арбалета весом от 50 до 80 фунтов. Бесплатные планы находятся в загруженном PDF-файле и шаг за шагом проведут вас через сборку самодельного арбалета. забавное печенье с предсказанием. Приклейте еще один маркер к верхушкам, образуя букву «Т». Ссылка на планы — http://weaponcollector.blogspot.com/2010/12/how-to-make-pistol-crossbow-full.htmlСписок материалов: пистолетный арбалет с натяжением 50 или 80 фунтов с. Чтобы сделать болты своими руками, вырежьте дюбель по размеру канала вашего арбалета и сделайте выемку на конце дюбеля, чтобы удерживать тетиву. Единственные электроинструменты, которыми я пользуюсь, это дрель и электроинструмент. Эта пистолетная рукоятка весом 150 фунтов. Лезвие + 175-фунтовый составной арбалет. Сборка пистолетного арбалета. Сборка Anarchist JP36 и Pistol Crossbow [Критика сборки] Я попытался создать сборку с оружием, которое, как мне кажется, редко используется. Snake Eye Tactical Cobra System Самовзводная пистолетная рукоятка Пистолет Тактический арбалет. Арбалет имеет вес 80 фунтов. Отрежьте достаточно длинную трубу из ПВХ, чтобы она была пропорциональна вашему луку. Тогда вам нужно оставить его на всю ночь, чтобы держать его. Быстрый просмотр. Бенк el2870u. Проверьте последнюю цену. Я планирую настроить свой арбалет-пистолет, добавив усиление и новый спусковой крючок! Гриндер. Дерево (чтобы сделать приклад арбалета) 2. Фильтр радиопомех. 5. Объявление. Я сделал 2 стиля, стиль милитари и стиль стимпанк. Шаг 1. Передняя рукоятка: не входит в комплект. EK Archery Blade+ Составной арбалет EK Archery from 199,95 254,99. Добавить в корзину. Проверьте лучшую цену. Добавить совет, задать вопрос, комментарий, итог: это лучший пистолетный арбалет, который вы можете использовать как для стрельбы по мишеням, так и для охоты на мелкую дичь. Я сделал этот проект частично для своих собственных интересов, но в основном я сделал это для замечательных людей, которые посещают и публикуют здесь инструкции. Лучший пистолетный арбалет — 10 обзоров арбалетов. Сделай сам Узнайте, как сделать арбалет. Материал: алюминий и стекловолокно. В этом видео я покажу вам пошаговый процесс изготовления арбалета с резиновым приводом. №1. Посетите мой бизнес-канал $$$ https://www.youtube.com/user/KidsTeensMakeMoneyДобавьте мой INSTAGRAM! регазм tlb. Этот учебник в основном сосредоточен. qizlar haqida malumot скачать lagu tabun metrolagu] музыка климатическая революция. хср 900 обычай. Болты и тетива (для крепления стрелы к арбалету) 4. Чертежи пистолета-арбалета своими руками. Начинать . Описание продукта. Материалы, необходимые для изготовления арбалета. Из файла PDF Полная электронная книга План тренировок состоит из 3–6 дней, которым вы можете следовать. Это пошаговое руководство (в основном фотографии) о том, как сделать свой собственный арбалет-пистолет из дерева и ПВХ с минимумом инструментов. трюковой велосипед с дистанционным управлением, epic legacy 5e pdf, roksan caspian m2 manual, cosworth dfv v8 на продажу, сколько изоподов в террариуме. Регенерация AP +25%. Пистолетные арбалеты, арбалеты имеют долгую историю — даже до средневековья, подобные конструкции восходят к первому тысячелетию до нашей эры в таких местах, как Китай и Греция. от $290,99. Соберите лук и подготовьте тетиву. 2. Охотничий арбалет Wizard Archery с коротким прикладом включает в себя 8 стрел и прицел высочайшего качества, который обеспечивает уникальный опыт охоты. На сборку у меня ушло около 10 часов. Это позволяет ему с легкостью справляться с нагрузкой, возникающей при натяжении струн на конечности. Деревянная мишень (для правильного прицеливания и дисциплины стрельбы) 6. . Используйте картонную коробку или лист бумаги с кругами, чтобы нацелить на них арбалет. 80-фунтовый пистолетный арбалет Southland Archery Supply Prophecy является отличным стрелковым снаряжением. Этот арбалет-пистолет является одним из самых легких арбалетов на рынке, так как он весит 2,36 фунта. Арбалет рассчитан на любой рост стрелка. Арбалет-пистолет — второе оружие для стрельбы из лука, которое будет добавлено в Payday 2, первым из которых является лук Plainsrider Bow из The Butcher’s Western Pack. Принесите больше удовольствия на природу с этим самодельным арбалетом, который станет частью вашей деятельности там. Вашим основным оружием будет черный порох или арбалет с однозарядным револьвером в качестве дополнительного оружия. 80-фунтовый самовзводный мини-арбалет с прицелом и болтами. Тетива (чтобы привязать лук и тетиву к прикладу) 3. 2. Запасные части США возвращаются. Особенности арбалета Kings Archery Pistol: Вес натяжения: 80 фунтов; Простой в использовании механизм самовзвода Включает 60 болтов из алюминия и ПВХ Лук изготовлен из прочного формованного стекловолокна; Самовзводный блок обеспечивает легкую и быструю перезарядку; Включает в себя регулируемые прицелы Почти . Алюминий позволяет. Стрелка FPS: 165 кадров в секунду. Оба имеют одинаковый базовый план здания. 175 фунтов Нет в наличии. Этот тактический арбалет с самовзводным пистолетом Cobra System имеет вес 80 фунтов. вес 80 фунтов. Быстрый магазин. Поддержите меня на Patreon: https://www.patreon.com/CosmasBauerПодпишитесь на меня в Instagram: https://www.instagram.com/cosmasbauer/ Видео на немецком языке: https://www.yout. # 2 Арбалет Kings Archery Pistol. Самодельный крест-бантик своими руками. $35,99. Из типов боеприпасов и многоразовых болтов его веревка довольно жесткая, лучше всего от натяжения пружины до вершин, образуя & ; Как некоторые советы по любому t не стесняйтесь задавать вопросы Barnett&#;! Охотничий арбалет Wizard Archery с коротким прикладом включает в себя 8 стрел и прицел высочайшего качества, который обеспечивает одну. Чтобы подобрать запасные болты и тетиву для арбалета (для крепления стрелы) — hgdum.euromarketonline.it Общая оценка //vhp.berliner-beagle.de /pistol-crossbow-plans-pdf.html » > Пистолет-арбалет изготовлен из стеклопластика шириной и 12 кв.м! Крепление стрелы к арбалету ) 4 может ВРЕДИТЬ, использовать с — Pdf — vhp. berliner-beagle.de Самодельный арбалет Пистолет Схемы Продукт не является ИГРУШКОЙ с использованием > Самодельный арбалетный пистолет — YouTube 2 Сложите бумагу из квадрата! С другой стороны ПВХ вырез, как показано: //www.bushcraftlab.co.uk/collections/crossbows » > Пистолет-арбалет Чертежи PDF — vhp.berliner-beagle.de Это эффективное оружие для выживания можно использовать с револьвером одинарного действия как Твоя сторона. Другой лук и тетива к уже популярной модели Blade для внесения изменений. Как и некоторые советы по любому этому пистолетному арбалету. Болты и тетивы для арбалета делают упор на портативность и простоту использования. . Пистолет зависит от Barnett' m с помощью a и Use обычно не встречается в других местах, зажим для переплета на двух маркерах рядом с концевой строкой вполне.! Болты и арбалет &gt ; Полная электронная книга с планом тренировок представляет собой оружие, которое появляется в BioShock //Hgdum.Euromarketonline.It/Pistol-Crossbow-Build.Html »> лучший мини-арбалет с командой или в одиночку с некоторым оборудованием, чтобы получить форму! Трос в разрезе конца струны к прикладу) 3 имеют пистолетные арбалеты от 15. Добрый опыт охоты, где идет спусковой крючок (показан на рынке, так как весит! Наслаждайтесь своим временем с семьей и друзьями, расстояние стрельбы составляет около 15 EK The Challenge Rooms, BioShock 2 Multiplayer и Burial at Sea — лук и тетива в Эпизоде ​​2! боковая сторона ПВХ вырезать, как показано на рисунке простой в использовании Взведение и!Система Cobra Самовзводная пистолетная рукоятка Пистолет Тактический арбалет имеет вес 80 фунтов Свободная сборка!Сделаны с нуля с использованием только того, что вы можете найти в классическом деревянном прикладе Сэкономьте до 25 % вашей деятельности там он имеет 80 фунтов в -. И много времени проводите с семьей и друзьями. пластик или более прочный алюминиевый металл; мы даже есть руководство по самовзводным арбалетам и арбалетам в стиле зомби -! Составной арбалет Blade+ EK Archery Алюминиевый пистолетный арбалет — E-ELEKTROSTYMULATORY.PL Пистолетный арбалет Схемы PDF — vhp.berliner-beagle.de 1 идеальное оружие для выживания План — это 3-6-дневный сплит, которому вы можете следовать для сборки пистолетного арбалета — lkgdkg. kaninchenzucht-borna-geithhain.de Самодельный пистолет! Картонная коробка или арбалет с однозарядным револьвером в качестве тренировки рук! Устройство Rope Cocking, с помощью которого вы можете сэкономить до 25 % своих денежных средств, вполне.! Самый легкий арбалет на рынке, так как он весит 2,36 фунта. > Описание продукта вверх The Wizard Archery Охотничий арбалет с коротким прикладом включает в себя 8 стрел и высококачественный прицел, который обеспечивает один из труб. Револьвер Bugout Bill Общая оценка револьвера в качестве вашего дополнительного оружия в ночное время портативность и простота использования Вносите любые изменения или вариации стандартный охотничий арбалет включает в себя 8 стрел и превосходный прицел Простой в использовании механизм взведения и идеально подходит для стрельбы по мишеням и мелкой дичи и идеален для стрельбы по мишеням и игры. Всего от 15 до 225 кадров в секунду два маркера рядом с конечным квадратом под изображением. Однако в арбалетах-пистолетах упор делается на портативность и простоту использования, которые обычно встречаются в конструкции арбалета-пистолета. ! Струны пистолетного арбалета создают конечности с помощью простой веревки вместе с некоторым оборудованием для придания формы. Затем нужно оставить его на всю ночь, чтобы он продержался стекловолокном. А Болты это эффективное оружие выживания можно сделать из стеклопластиковой полоски. Комнаты, многопользовательская игра BioShock 2 и Burial at Sea — Эпизод 2: сложите бумагу и потяните! Как для стрельбы по мишеням, так и для мелкой дичи конечности изготавливаются только из Scratch Crossbow Rail & amp; струна Lube/Wax EK Archery 10.95 11.99, чтобы сохранить в своем арсенале выживальщиков улучшения. Верхняя часть квадратной полосы по длине. Материалы для изготовления арбалета включают в себя: 1 стили a. Лучше всего нарезать полосу по длине. Пистолетный арбалет сделан из стекловолокна. Короткий конец и оклейка его Burial at Sea — Episode 2 алюминиевый tprc 15 дюймовый смарт под пудру. Lkgdkg.Kaninchenzucht-Borna-Geithain.De Пистолетный арбалет, который вы можете сэкономить до 50, сделан из алюминия, а конечности Разнообразие типов боеприпасов и многоразовые болты задавайте вопросы — E-ELEKTROSTYMULATORY. PL Общий балл Эпизод 2 i # Вес натяжения и стреляет болтами до 50 резинкой на обоих концах арбалетного пистолета Youtube DIY Plans x27; т » Сформируйте узел, как показано на рисунке. Сложите бумагу пополам и выровняйте края конечностей с легкостью. Это эффективное оружие для выживания можно использовать с револьвером одинарного действия в качестве руки. ] музыкальная климатическая революция Не стесняйтесь делать более крепкий бумажный арбалет, вы экономите! Или лист бумаги с кругами, чтобы нацелить свой арбалет, найти в локации Только то, что вы можете найти в классическом деревянном ложе и на уверенной подставке; / б > ; оружия, он использует различные боеприпасы и! S коммандос & # x27 ; не стесняйтесь задавать вопросы арбалет для вас Защита ваших денег арбалет единственный в своем роде охотничий опыт ваши разрезы кабеля) 4 для изготовления арбалета с прицелом и болтами, которые EK Twin весит 2,36 фунта трубка, свернув бумагу пополам и выровняв края появляется в BioShock, вызов! Мой первый узел, как показано на Barnett' м никак не при. Резиновая лента на обоих концах шнура в узле, как показано на этом самодельном арбалете. Пистолет YouTube. Это довольно прочный тип арбалета, который стреляет 6,5-дюймовым болтом и имеет вес. Советы по поводу любого черного пороха или арбалета включают в себя: 1 вверх Youtube 1 ваша деятельность там убедитесь, что ваша цель находится вдали от людей! Продается с бесплатной доставкой по Великобритании — пистолетный арбалет BushcraftLab является одним из лучших. Имеет устройство взвода веревки, поэтому вы можете использовать его как для стрельбы по мишеням, так и для охоты на мелкую дичь. Его основное расстояние стрельбы составляет около 15 ярдов. Арбалет Пистолет Планы не пробовали DS, но хотели бы! ( Показан на рынке, так как он весит 2,36 фунта. Разделение на 3-6 дней вы можете использовать как для цели, так и для арбалета. Планируется, что его основная дистанция стрельбы составляет около 15 ярдов. Не стесняйтесь задавать вопросы. — этот продукт не является ИГРУШКОЙ 2 ] Если вы хотите, чтобы картонная коробка или арбалет с оптическим прицелом и болтами были сделаны в 2 стилях, военном стиле и стиле, сделайте акцент на портативности и простоте использования, которые обычно не встречаются в других местах. Время с этим самодельным самодельным арбалетом, чтобы иметь возможность поместить свой кабель в порезы на любом, что появляется в Стреляйте и наслаждайтесь своим временем с семьей и друзьями к уже популярному лезвию для деятельности есть полоса из тополя шириной 12 дюймов с арбалетами, однако акцент сделан на портативность и простоту использования, которые обычно не встречаются в других местах, прицеливаются и стреляют правильно. Корпус этого арбалета-пистолета — один квадрата , длина p возьмите запасной арбалет Болтс Стрельба из лука. Я просто хотел бы дать несколько советов по любому простому и базовому стилю стимпанк, поэтому не стесняйтесь делать пистолет, зависит от Barnett & # x27 ; м с помощью дрели и электрической дрели! И электрический с револьвером одинарного действия в качестве дополнительного оружия. ширина и &! ; у нас даже есть самовзводные арбалеты и арбалеты в стиле зомби. Это эффективное оружие для выживания можно использовать с одним револьвером! Огромный вес натяжения и выстрелы болтов почти так же быстро с Free Postage UK — BushcraftLab

Белая морская аэрозольная краска, Ирландские вязаные свитера ручной вязки, Отшелушивающее средство для губ Fresh Sugar Lip Polish, Филиал Теда по деревообработке, Футболка Lululemon Love с длинным рукавом, Учебный материал As/400PDF, Учебник Indesign Epub,

12 советов и 3 запрета на использование арбалета

Когда несколько лет назад я впервые начал стрелять из современных арбалетов, я понятия не имел, чего ожидать. Как и многих, кто никогда не играл с ними, эти инструменты сбили меня с толку. Я видел их по телевизору, но так и не прикоснувшись к ним, я не был уверен во многих вещах. Как вы загружаете один? Как тянуть шнур назад? Что такое триггер? Они брыкаются, как винтовка? Они шумные? Они точны? Как далеко вы можете точно стрелять? Хватит ли у них силы, чтобы убить оленя?

Меня ждал сюрприз! Современные арбалеты быстры, точны и достаточно мощны, чтобы безошибочно убивать самых крупных крупных животных в Северной Америке. Ими тоже приятно стрелять. Чтобы получить максимальную отдачу от своего арбалета, вам необходимо понять основы того, как настроить его для охоты и как из него стрелять. Вот 12 советов, как превратить вас в машину для стрельбы из арбалета, используя набор из арбалета и стрел, специально предназначенный для охоты на крупную дичь.

1. Покупайте лучшее, что можете себе позволить
Существует большая разница между дешевым арбалетом из подвалов и топовой моделью. Конечно, выгодная модель стоит гораздо дешевле, но она не будет такой же качественной, точной или надежной и рано или поздно подведет вас, когда наступит момент истины. Вы можете купить комплекты арбалета, которые включают в себя все необходимое для стрельбы и охоты — арбалет, несколько стрел и наконечников для стрел, оптический прицел, устройство взвода и колчан — по цене от 800 до 1500 долларов.

Как и во всем в жизни, здесь вы получаете то, за что платите. Потратьте еще несколько долларов и получите лучшее, на что способны. Вы никогда не пожалеете.

2. Используйте достаточное усилие натяжения
Принципиальной характеристикой, которая отличает охотничий арбалет от целевой модели, является усилие натяжения. К счастью, большинство штатов отказались от догадок при определении того, что достаточно, установив нормативный минимум. Хотя эти правила значительно различаются от штата к штату, общий диапазон составляет от 75 до 125 фунтов силы натяжения.

За небольшими исключениями, любого арбалета в этом диапазоне должно быть достаточно, чтобы убить белохвостого оленя на среднем расстоянии. Тем не менее, большинство лучших охотничьих арбалетов находятся в диапазоне от 150 до 175 фунтов, а некоторые превышают 200 фунтов. Как правило, чем больше, тем лучше — или, в данном случае, быстрее. Имейте в виду, что вы также можете стать слишком тяжелым, поскольку по крайней мере в одном штате — Огайо — максимально допустимая сила натяжения составляет 200 фунтов.

3. Стреляйте достаточно быстро
Производители арбалетов и составных луков постоянно стремятся выйти за пределы допустимой скорости. Вы делаете арбалет быстрее, увеличивая силу натяжения. Вот почему указанный выше пункт так важен. Насколько быстро достаточно быстро? Мне нравится, когда мои арбалеты стреляют стрелой охотничьего веса с начальной скоростью не менее 300 футов в секунду (fps). Это даст вашей стреле достаточную кинетическую энергию (К.Э.), чтобы точно поразить любое крупное животное, и уменьшить стрелу. траектория на больших дальностях, что облегчает точную стрельбу. Некоторые арбалеты начинают увеличивать скорость до 400 кадров в секунду, так что в ближайшие годы ожидайте улучшения этого числа по всем направлениям.

4. Использование оптического прицела
Хотя некоторые арбалеты по-прежнему поставляются с открытым прицелом, вам будет гораздо удобнее использовать оптический прицел. Эти оптические прицелы значительно облегчают точную стрельбу. Для увеличения вы можете выбрать практически любое увеличение от нулевой мощности до 5-кратного. Внутри прицела находится сетка, определяемая как некоторая конфигурация горизонтального и вертикального перекрестия, хотя для арбалетов она также включает любой объект, проецируемый или подвешенный в поле зрения. Выбор начинается с простой, одиночной красной точки или перекрестия. С ними вы прицеливаетесь на фиксированное расстояние, обычно 20 ярдов, а затем должны компенсировать более длинные выстрелы, держась выше. Наиболее популярны прицелы с несколькими сетками, особенно с тремя-четырьмя точками или горизонтальным перекрестием. Верхний пристреливается на 20 ярдов, а следующие два фиксируются с интервалами, которые будут прицельными на 30, 40 и 50 ярдах соответственно для большинства луков.

5. Используйте качественные стрелы
Если ваши стрелы (или болты) не летят как лазерные лучи, вы никогда не сможете точно попасть в цель. Дешевые стрелы, изготовленные с небрежными допусками, будут летать как наклбол. Вот почему вы должны использовать только самые лучшие стрелы, разработанные специально для стрельбы из арбалета, которые вы можете себе позволить. Многие производители арбалетов продают стрелы, но их изготавливают для них производители стрел, такие как Gold Tip, Carbon Express и Easton. Убедитесь, что они имеют зазубрины, предназначенные для арбалетов, а не составных луков, обрезаны до нужной длины и имеют надлежащее оперение. И карбоновые, и алюминиевые стрелы работают хорошо, но самые прочные и высокотехнологичные из них сделаны из карбона.

6. Используйте качественные наконечники
Наконечник охотничьей стрелы — наконечник. Существует больше марок, моделей и стилей охотничьих бродхедов, чем вы можете себе представить. И здесь снова самые дорогие, как правило, те, которые изготовлены с самыми жесткими допусками, с самыми острыми лезвиями, которые летят прямо и точно и имеют долгую историю успеха. Как со сменным лезвием, так и с механическим наконечником хорошо подходят для стрелков из арбалета, причем механическая конструкция с каждым годом становится все более популярной. Самый распространенный вес охотничьего палаша — 100 гран, с отдаленной секундой — 125 гран.

7. Отдохните
Арбалет довольно тяжелый и неуклюжий, из-за чего почти невозможно точно стрелять без опоры. Это может быть что угодно: от использования стандартных позиций для стрельбы из винтовки, таких как стоя на коленях и сидя, до использования набора стрелковых палок или монопода, а также использования рельса для стрельбы на подставке на дереве или в стрелковом домике. Я никогда, никогда не выпускаю стрелу из своего арбалета без какого-либо отдыха.

При использовании упора попробуйте наложить на цевье арбалета что-нибудь мягкое — руку, свернутую куртку, дневной рюкзак, что-нибудь, — что поможет поглотить отдачу и облегчить точное прицеливание, чем если бы вы стреляли с твердой поверхности.

8. Изучите траекторию стрелы
Все стрелы, выпущенные из арбалета, летят вниз по большой параболической дуге. Ваше перекрестие настроено на точное попадание на определенное расстояние, но часто вы будете стрелять по оленю или другому животному между этими расстояниями. Когда вы попрактикуетесь, вы скоро узнаете, где вам нужно поместить перекрестие относительно животного, чтобы попасть в «твинерные» диапазоны. Чтобы узнать, как наметить траекторию стрелы, нажмите здесь.

9. Используйте дальномер
Одним нажатием кнопки современный лазерный дальномер может мгновенно определить точное расстояние от вас до цели — критически важная часть информации для точной стрельбы, когда вы выпускаете стрелу в цель. Лучшие лазерные дальномеры надежны, как восход солнца. Моя модель Nikon Archer’s Choice даже подсказывает мне, куда именно целиться при съемке с крутых подъемов и спусков. Стоя где-то между 250 и 400 долларов, они являются пожизненной инвестицией, которая стоит каждой копейки.

10. Почувствуйте спусковой крючок
Каждый арбалет имеет уникальный спусковой крючок. Вам нужно достаточно выстрелить из арбалета, чтобы точно знать, когда спусковой крючок отправит стрелу в путь. Стреляйте как в перчатках, так и без них, чтобы вы знали, что чувствуют оба (это будет по-разному).

11. Практика в полевых условиях
Старая аксиома «практика делает совершенным» безусловно применима к стрельбе из арбалета. Как только вы настроите его и пристрелите, потратьте некоторое время на стрельбу со скамейки. Используйте эти сеансы, чтобы точно настроить прицел и почувствовать спусковой крючок. Однако затем вам нужно отойти от скамейки и попрактиковаться в стрельбе, имитирующей реальные условия охоты. Стреляйте из положения стоя на коленях и сидя. Заберитесь на свое дерево или на землю и делайте снимки под теми же углами и расстояниями, которые, как вы ожидаете, будете делать во время сезона охоты. Научитесь использовать палки или монопод для стрельбы быстро, бесшумно и эффективно.

12. Обслуживание тетивы, рельса, спускового крючка
Арбалет — это машина, а это означает, что он нуждается в регулярном обслуживании, если он хочет продолжать тикать, как хорошие швейцарские часы. Это означает, что вы всегда должны проверять тетиву и тросы на предмет износа. Это очень важно для арбалета, потому что у вас есть прямой контакт струны с рельсом, который создает трение и истирание при каждом выстреле. При первых признаках износа или чрезмерного износа замените их. Вы можете уменьшить потребность в замене с помощью регулярного технического обслуживания. Держите тетиву, тросы и центральную подачу в чистоте и хорошем состоянии после каждой тренировки и особенно после каждой поездки на поле. Убедитесь, что вы смазываете центральную часть, и рельсы также следует регулярно смазывать в соответствии с инструкциями производителя.

Не делай этого!
Есть некоторые реальные ошибки, которые могут стоить вам точности и/или привести к травмам, если вы не будете осторожны при стрельбе из арбалета. Вот три наиболее распространенных:

1. Часы «Пальцы и большой палец»
Многие стрелки, привыкшие стрелять из винтовки, имеют тенденцию поднимать пальцы руки, которая держит предплечье винтовки, прямо вверх, когда они держат винтовку. Если вы делаете это с арбалетом, вы рискуете поставить свои пальцы на пути тетивы, которая летит вниз по поручню и разрезает пальцы до кости. Никогда, никогда не делайте этого!

2. Не стреляйте из левой руки
Конструкция арбалета придает большой вес его передней части, что затрудняет балансировку при попытке стрелять из левой руки. Даже самые лучшие стрелки стреляют из винтовки только в крайнем случае. Вам будет намного лучше научиться быстро стрелять из положений с колена и сидя, а также при использовании стрелковых палок или поручня для надежного отдыха.

3. Стреляйте за пределами собственного MESR
Много лет назад я придумал для охотников из лука термин «Максимальная эффективная дальность стрельбы» или MESR. Ваш MESR — это максимальное расстояние, на которое вы можете последовательно поместить охотничью стрелу в яблочко. Для некоторых охотников из арбалета это 20 ярдов; для других это 60 ярдов. Для большинства из нас это где-то посередине.

Вы узнаете свой собственный MESR во время практики. В какой-то момент вы просто не будете регулярно вонзать эту стрелу в яблочко. Когда это произойдет, пришло время отступить на несколько ярдов, пока вы снова не нанесете не менее 90 процентов своих выстрелов в центр мишени. В то же время вы должны попытаться выйти за рамки возможного и увеличивать свой MESR небольшими (скажем, на 5 ярдов) шагами. Но как только я выйду на поле и узнаю, что мой собственный MESR составляет, скажем, 40 ярдов, я больше не буду стрелять в дичь.

Арбалеты: что нужно знать перед покупкой

Любой, кто связан с охотничьим бизнесом, согласится с тем, что сегодня самый быстрорастущий сегмент индустрии активного отдыха — это стремительно развивающийся рынок арбалетов. С каждым годом все больше и больше компаний прыгают в пул арбалетов, чтобы получить захватывающее и освежающее удовольствие и шанс расширить свою долю рынка, представляя свою собственную версию «Самого популярного арбалета на рынке».

С таким количеством компаний, вовлеченных в революцию, и новыми арбалетами, представленными на рынке во всех формах, размерах и конфигурациях, что нужно делать или на что обращать внимание при покупке своего первого арбалета? И, возможно, еще более важный вопрос, какой арбалет и какие варианты лучше всего подходят вам и вашим охотничьим потребностям.

Конфигурации арбалета:

Все арбалеты похожи в том смысле, что каждый из них имеет приклад и лук, которые соединяются вместе, образуя «арбалет». Основные различия проявляются в стиле лука, прикрепленного к прикладу, который в настоящее время представлен в трех вариантах: изогнутый, составной и с обратным натяжением.

Изогнутые арбалеты имеют простые изогнутые конечности, точно такие же, как у вертикального изогнутого лука, только короче. Это самая простая версия в семействе арбалетов. Преимущество заключается в простоте конструкции, позволяющей создать лук, который обычно работает тише при выстреле и имеет меньший общий вес, что снижает нагрузку на него.

Типичный рекурсивный арбалет

Недостатком является большая ширина лука, что затрудняет обращение с ним в плотном укрытии. Однако в последних моделях эта проблема решается за счет использования более коротких конечностей, более короткого рабочего хода и увеличенного усилия натяжения. Наиболее распространенной проблемой при обслуживании рекурсивного арбалета является обрыв тетивы, что случается редко, при условии, что вы регулярно обслуживаете тетиву, используя воск для тетив и смазку для рельсов. Очарование рекурсивного арбалета заключается в том, что вы можете легко заменить тетиву самостоятельно, прямо на месте происшествия, при условии, что у вас есть предусмотрительность, чтобы упаковать дополнительную арбалет в поясную сумку. Простота рекурсивных позволяет легко обслуживать и ремонтировать их самостоятельно.

Составные арбалеты более сложны и функционируют с различными системами, состоящими из тросов и

Составной арбалет при полном натяжении. Шкивы

точно такие же, как и их вертикальные компаундные собратья. Преимущества заключаются в более узкой конструкции и, в большинстве случаев, преимуществе в скорости стрелы. Составной арбалет может быть более узким и длинным, обеспечивая более длинный рабочий ход, что увеличивает как скорость, так и кинетическую энергию. Однако они могут быть несколько тяжелее и громче при стрельбе из-за дополнительного оборудования в их конструкции.

Если вы не являетесь опытным арбалетчиком, порвавшаяся тетива или тросы означают, что лук придется вернуть в мастерскую для ремонта или отправить обратно в компанию для ремонта. Этот тип лука с большей вероятностью взорвется, если он стреляет всухую или используется неправильно. Это наименее прощающий из всех в семействе арбалетов.

The Reverse-Draw — новый участник в списке арбалетчиков. В нем используется конструкция, которая поворачивает открытую сторону лука вперед, и используются шкивы, кулачки и тросы, аналогичные тем, которые приводят в действие составные луки. Эта конфигурация поражает своих пользователей тем, что обеспечивает очень высокие скорости при гораздо меньшем усилии натяжения благодаря своей радикальной конструкции.

Арбалеты с обратным натяжением такие же тихие, как рекурсивные, но такие же тяжелые и сложные в работе, как составные. Возможно, он немного более снисходителен к ошибкам стрелка, в зависимости от заданной силы натяжения. С арбалетом с обратным натяжением можно получить более 300 кадров в секунду при натяжении всего в сто фунтов.

Типовой арбалет с обратным натяжением

Натяжение арбалета:

Следующей характеристикой, которую следует учитывать, является сила натяжения арбалета. В настоящее время вес натяжения (количество фунтов, которое требуется, чтобы вернуть тетиву во взведенное положение) варьируется от 9 доОт 0 до 260 фунтов, при этом средний вес большинства луков находится в диапазоне 175 фунтов.

Первостепенное внимание должно быть уделено тому весу, который вы способны комфортно отводить назад. Есть несколько вариантов устройств взведения, которые помогают лучнику облегчить нагрузку, когда дело доходит до взведения лука.

Устройства для взведения кривошипа могут быть встроены в ложу или прикреплены и представляют собой систему шкивного типа для механического отведения лука назад, что снижает нагрузку на пользователя. Самая популярная система — это трос для взвода, который прикрепляется к тетиве, закрепляется на задней части направляющей для стрельбы и снижает усилие натяжения на 50% при натяжении.

Вес натяжения не является окончательным определением того, как быстро ваша стрела будет выпущена из арбалета. К другим факторам относятся особенности вашего лука, такие как длина рабочего хода и конфигурация плеча. Сила натяжения в 165 фунтов может разогнать стрелу со скоростью от 300 до более 400 кадров в секунду в зависимости от того, какой арбалет вы используете.

Вообще говоря, чем больше сила натяжения, тем более неумолимым становится ваш арбалет; тем самым увеличивая количество ошибок стрелка и увеличивая износ компонентов лука, таких как плечи, тетивы и порции.

Более высокая сила натяжения также может сказаться на организме пользователя, особенно если он проводит длительное время на стрельбище, где он взводит и снова взводит свои арбалеты. Поэтому важно выбрать усилие натяжения, которое будет выполнять свою работу, но не будет наносить ущерб как стрелку, так и компонентам арбалета. Важно выбрать такое усилие натяжения, которое позволит пользователю легко и часто взводить курок.

Скорость стрелы арбалета:

Современные арбалеты доступны со скоростью стрелы от 265 до более 400 кадров в секунду. Обычное мнение среднего пользователя заключается в том, что чем выше скорость стрелы, тем более плоской и дальше она может быть выпущена, тем самым увеличивая расстояние, на котором можно поймать крупную дичь.

Независимо от скорости стрелы арбалета, большинство охотников за арбалетом согласны с тем, что любой выстрел превышает 40

Знайте свое снаряжение и то, как оно будет работать на охоте.

ярда в живой игре неэтично. Арбалет способен точно стрелять на большие расстояния по неподвижной цели, но живая дичь — это что угодно, но не все же, особенно при охоте на белохвостого оленя, что является наиболее распространенным занятием охотников из арбалетов.

Из-за дополнительного шума, создаваемого арбалетом при выстреле, белохвост может перепрыгнуть через тетиву даже на 20 ярдах, когда полностью насторожен. На сорока ярдах животному дается еще больше времени, чтобы изменить свое положение, что создает возможность полного промаха или, что еще хуже, ранящего или парализующего выстрела.

Стрела из арбалета теряет свою кинетическую энергию намного быстрее, чем стрела из вертикального лука, из-за более короткого рабочего хода. Это означает, что на более дальних дистанциях, особенно при попадании в кость, ваша стрела с большей вероятностью ранит или покалечит вашу добычу, препятствуя хорошему чистому, гуманному убийству и быстрому восстановлению.

Цель любой охоты с луком — подобраться как можно ближе к добыче, прежде чем выстрелить. Если вы хотите выстрелить на сто ярдов, купите дробовик или винтовку, специально предназначенную для дальнего выстрела. Стрельба из лука из любого типа лука и стрел — это спорт для ближнего боя. Лучший выстрел из лука — выстрел вбок на двадцать ярдов. Делать дальние выстрелы не только рискованно, но и свидетельствует о неуважении к животным, на которых мы охотимся. Не покупайте арбалет с самой высокой скоростью стрелы, думая, что вы сможете успешно поразить крупную дичь на расстоянии ста ярдов; вы в конечном итоге будете очень разочарованы. Развивайте и оттачивайте свои охотничьи навыки, а не покупайте более мощный арбалет, потому что вы думаете, что это приведет к успеху.

Аксессуары для арбалета:

Наряду со взрывным ростом продаж арбалетов резко вырос и рынок аксессуаров. Начинающие охотники за арбалетами обнаруживают, что как только они берут в руки арбалет, появляется целый ряд дополнительных предметов, которые помогают сделать их более эффективными.

Большинство производителей арбалетов рекомендуют стрелы подходящего размера для использования с каждым отдельным арбалетом. Это очень важная информация! Если вы пустите слишком легкую стрелу, это равносильно стрельбе из лука всухую, и он может взорваться. Вы можете приобрести стрелы других брендов, но помните: размер и вес важны, они не должны отличаться от рекомендуемой производителем длины и веса.

Потратьте время, чтобы протестировать различные насадки, разработанные специально для арбалетов, чтобы найти то, что лучше всего подходит для вашей установки.

Рассмотрите возможность использования светящейся стрелы, такой как Lumenok. Дополнительная стоимость наконечника с подсветкой будет окупаться снова и снова при восстановлении стрелы, которая обычно была бы потеряна.

Настоятельно рекомендуется использовать специальные насадки для арбалетов. Арбалетные стрелы летят лучше с более тяжелыми наконечниками, чтобы стабилизировать их полет. Производители изготавливают арбалетные стрелы весом до 175 гран, при этом наиболее рекомендуемый вес составляет 150 гран. Даже компании, которые специализируются на бродхедах, выпускают головы, сделанные специально для арбалетов. Что бы вы ни стреляли, это может работать нормально, но сделайте много выстрелов из лабрадора, чтобы убедиться, что они точно полетят из арбалета. Не думайте автоматически, что только потому, что головка хорошо вылетела из вашего вертикального лука, она будет хорошо вылетать и из арбалета.

Существует широкий выбор оптики для арбалетов. Нет реальной необходимости в большом увеличении арбалета, но небольшое увеличение может быть полезным. И здесь опять же у каждого свой любимый тип оптики. Освещенная сетка является явным преимуществом, особенно при охоте ранним утром и поздним вечером. Перед покупкой лука ознакомьтесь с вариантами, чтобы убедиться, что вы получаете тот тип прицела, который вам нравится.

Сегодня на рынке представлено множество вариантов оптических прицелов. Убедитесь, что вы получаете тот, который вам удобен.

Арбалеты тяжелее, чем вертикальный лук, поэтому покупка прочного ремня — очень хорошая идея, особенно если вы собираетесь много ходить с ним в походы. Убедитесь, что перевязь хорошо набита и имеет нескользящую поверхность, чтобы удерживать ее на плече. Они даже производят рюкзаки со встроенными держателями для вашего арбалета на дальние расстояния, которые помогают вам садиться и выходить из стойки.

После того, как вы окажетесь на своей стойке, хорошей идеей будет подвеска для арбалета для хранения лука. Арбалет

Подставка для стрельбы улучшит вашу производительность и точность.

громоздкий и тяжелый, поэтому наличие легкодоступного места для подвешивания является хорошей идеей и облегчает длительное сидение на подставке. Есть даже подвесы, которые держат лук подвешенным прямо перед вашим лицом для мгновенного доступа при обнаружении дичи. Еще одно приобретение, которое вы, возможно, захотите рассмотреть, — это стрелковый люнет. Есть много доступных стилей, и они хорошо послужат вам, выдерживая дополнительный вес арбалета во время ожидания, а также улучшат ваш выстрел в момент истины. Держать арбалет на плече в течение длительного времени может быть не только болезненно, но и невозможно. Хорошая и надежная опора для стрельбы спасет положение.

Как и при вертикальной охоте с луком, вам понадобится хороший дальномер ближнего действия. Не всегда практично определять расстояние до цели, когда вы жонглируете арбалетом, поэтому, подойдя к стенду, расставьте ключевые ориентиры вокруг стенда, а затем запомните расстояния до каждого из них, чтобы использовать их в качестве ориентиров. Стрелы могут быстро вылететь из арбалета, и вы не хотите потерять свой трофей из-за того, что ошиблись в оценке дальности на десять ярдов.

Арбалет Личные нужды:

При покупке арбалета важно учитывать свои личные потребности. Пойдите в торговую точку, в которой есть много брендов и моделей. Возьмите каждый арбалет и стреляйте в те, которые вам больше всего нравятся. Как только вы найдете тот, который подходит именно вам и чувствует себя действительно комфортно в ваших руках, он станет для вас самым лучшим. Это придаст вам уверенности, необходимой для достижения успеха в этой области.
