Обратный арбалет – Делаем арбалет обратной конструкции

Ниже подробно описаны основные узлы разработанной конструкции обратного арбалета.

Узел 1 крепления упругих элементов Фиг.1 отличается тем, что расположен на самом краю основания 3, за спусковым механизмом 4, за рукояткой 5, за узлом крепления прицела 6 — что позволяет перенести массу узла 1 крепления упругих элементов ближе к стрелку, к прикладу 7. Это позволяет достигнуть наилучшей балансировки всей конструкции арбалета и делает удержание арбалета и прицеливание из него более легким и удобным, что положительно влияет на повышение точности и кучности стрельбы.

Такое расположение узла 1 крепления упругих элементов позволило в отличие от известных конструкций (№ US 4879987; US 5630405) увеличить длину упругих элементов 2, без увеличения габаритных размеров конструкции, что увеличивает ресурс, срок службы упругих элементов 2 и стабильность их работы за счет распределения изгибающих нагрузок по значительно большей области незакрепленной части упругих элементов в процессе их работы.

Узел 1 крепления упругих элементов, в сборе с упругими элементами 2, роликами 9, 10 и установленными тетивами 11, 12, 13, прикреплен одним винтом 8 сверху к основанию 3, что обеспечивает удобную и быструю сборку и разборку арбалета для транспортировки и хранения (Фиг.2).

При установке узла 1 крепления упругих элементов Фиг.3 на основании 3 происходит центрирование узла 1 крепления упругих элементов относительно вертикальной плоскости 14, проходящей через центральную ось арбалета. Центрирование происходит благодаря наличию конуса 15 на узле 1 крепления упругих элементов и ответной конусной выемки на основании 3. Однозначная, не имеющая отклонений, посадка узла 1 крепления упругих элементов к основанию очень важна для точной стрельбы. Это решение также уменьшает габариты узла 1 крепления упругих элементов и количество крепежных деталей, что также снижает производственные затраты.

В представленной конструкции обратного арбалета (Фиг.4) первоначальный угол установки упругих элементов 2 на узел 1 крепления упругих элементов, конструкция самих упругих элементов 2 и расстояние 31 между точками крепления 34 выбраны таким образом, что при взведении арбалета оси вращения 16 роликов 9,10 пересекают линии 18, параллельные центральной оси арбалета 17 и проходящие через точки 19 начала изгиба упругих элементов 2. При этом расстояние 22 между осями вращения блоков 16 при взведенных упругих элементах 2 меньше расстояния 21 между точками 19 начала изгиба упругих элементов 2. Данное решение позволило уменьшить габариты всей конструкции, а также уменьшить действие составляющей момента инерции, возникающего в процессе движения упругих элементов 2 при выстреле, что в свою очередь позволило значительно снизить момент отдачи при производстве выстрела и уровень шума.

Представленная схема расположения упругих элементов 2 позволила значительно уменьшить диапазон перемещения 20 тетив полиспаста 11, 12 вдоль оси арбалета 17, что уменьшает вибрацию и потери на трение, возникающее в связи с продольным перемещением тетив полиспаста при выстреле.

В представленной конструкции для повышения скорости вылета метаемого снаряда установлено первоначальное положение ролика 10 (Фиг.5) (положение ролика 9 зеркально относительно ролика 10), заданное положением оси вращения ролика 16, которая расположена на перпендикуляре, проведенном из геометрического центра 30 ролика к оси вращения ролика 16. При этом геометрический центр 30 расположен внутри области, ограниченной упругими элементами 2. Расстояние 33 от геометрического центра 30 до оси 16 вращения ролика зависит от выбранного значения эксцентриситета. Диапазон положений первоначальной установки ролика 10 (арбалет не взведен) ограничен положением ролика 10, при котором расстояние 33 между плоскостью, проходящей через геометрический центр 30 ролика и точкой 32 пересечения с рабочей тетивой 13, и плоскостью, параллельной первой плоскости и проходящей через центр оси 16 вращения ролика, меняет значение от выбранного значения эксцентриситета до нуля.

В данной конструкции арбалета (Фиг.6) была применена конструкция крепления тетивы полиспаста, которая отличается тем, что тяга полиспаста 27 одним концом прикреплена к оси 16 вращения роликов 9, 10, а к другому концу тяги полиспаста 27 с одной стороны прикреплена тетива полиспаста 12, а с другой стороны установлено приспособление для крепления съемного устройства 23. Данное решение позволяет уменьшить габариты всей конструкции и применить съемное устройство 23 для установки и снятия тетив 11, 12, 13, которое позволяет стрелку в любых условиях (на охоте, в тире, на природе) произвести замену тетив арбалета. Это съемное устройство предназначено для сведения или распрямления упругих элементов 2. Съемное устройство 23 состоит из винтовых тяг 24, 25, имеющих правую и левую резьбу. Винтовые тяги 24, 25 прикреплены к тягам полиспаста 27 и вращением цилиндра 23 через отверстие 26 в одну или другую сторону можно сгибать и разгибать упругие элементы 2 для установки или снятия тетив 11, 12, 13. Применение такого съемного устройства 23 для заявленных целей и способ его крепления являются новыми и не найдены в известном уровне техники.

В представленной конструкции арбалета использовано цевье 35 (фиг.7), которое установлено под углом к основанию 3 и, следовательно, под углом к линии прицеливания 39. Угол 40 между осью наклона 38 цевья 35 и основанием арбалета 3 имеет предпочтительное значение в диапазоне от 10 до 25 градусов, в зависимости от длины основания арбалета. Это позволяет в зависимости от длины руки 36 стрелка и угла хвата 37 выбрать наиболее удобное положение стрелка, при котором удержание арбалета и производство выстрела становятся более легким и требует меньшего напряжения стрелка. Если стрелок имеет более длинные руки, то, перемещая ладонь опорной руки вперед (от себя) по направлению оси наклона 38 цевья 35, стрелок выбирает для себя наиболее удобную изготовку. Если стрелок имеет более короткие руки, то, перемещая опорную ладонь назад (к себе) по направлению оси наклона 38 цевья 35, стрелок выбирает для себя наиболее удобную изготовку.

Цевье 35 конусообразной формы с закруглениями на концах имеет утолщение в зоне, наиболее приближенной к основанию 3 арбалета. Размер утолщения выбран таким образом, чтобы пальцы стрелка не попадали в зону действия рабочей тетивы, что обеспечивает безопасность и удобство удержания арбалета при производстве выстрела.

Разработанную конструкцию арбалета используют следующим образом. Приложением силы тянут тетиву 13 в направлении точки ее фиксации 41 на спусковом механизме 4. При этом незакрепленные части упругих элементов 2 изгибаются в направлении основания 3, запасая энергию для производства выстрела, ролики 9, 10, имеющие две периферийные поверхности, разворачиваются вокруг оси вращения 16, разматывая тетиву 13, одновременно с этим тетивы полиспаста 11, 12 наматываются на ролики 9, 10. После фиксации тетивы 13 на спусковом механизме 4 арбалет готов к производству выстрела.

Обратный арбалет, содержащий основание, на котором размещены узел крепления упругих элементов, спусковой механизм и цевье, упругие элементы, направленные в сторону выстрела, ролики, расположенные на концах упругих элементов, тетивы, проходящие через ролики, отличающийся тем, что узел крепления упругих элементов расположен на краю основания за спусковым механизмом, отцентрирован относительно основания по коническим поверхностям и прикреплен к основанию посредством резьбового соединения, угол установки упругих элементов на узел их крепления и расстояние между точками их крепления выбраны из условий при взведении арбалета пересечения осью вращения каждого ролика линии, параллельной центральной оси арбалета и проходящей через точку начала изгиба каждого из упругих элементов, при этом расстояние между осями вращения роликов меньше расстояния между точками начала изгиба упругих элементов, ось вращения каждого ролика смещена относительно его геометрического центра, который расположен на прямой, перпендикулярной к прямой, соединяющей геометрический центр и точку выхода тетивы, и до взведения арбалета расположения геометрического центра ролика на прямой, соединяющей центр ролика и точку выхода тетивы и проходящее через ось вращения ролика, причем цевье выполнено конусообразной формы со скругленными концами, и утолщенной частью расположено в зоне, наиболее приближенной к основанию под углом 10…25° к основанию.

findpatent.ru

Что выбрать — блочный или рекурсивный арбалет?

Вы узнаете об основных отличиях блочных и рекурсивных арбалетов, о принципах их работы, о плюсах и минусах, а также о том, как выбрать арбалет для охоты или развлечения.

Все современные арбалеты делятся на два класса: рекурсивные и блочные.

Как их отличить?

По сути, арбалеты различаются устройством плеч. На любом блочном арбалете установлены эксцентрики, или блоки.Блоки соединяются тетивой. Также есть два троса, каждый из которых соединяет блок с противоположным плечом. Тросы располагаются в специальном пазу, располгающемся в корпусе арбалета.

У рекурсивного арбалета есть плечи и тетива, которая их соединяет. Плечи имеют обратный сгиб, отсюда и его название — рекурсивный.

Чем отличается принцип работы блочного арбалета от рекурсивного?

И в том, и в другом случае плечи арбалета сгибаются и накапливают энергию. В момент выстрела плечи резко распрямляются, передавая накопленную энергию стреле. Вот как будет это на примере двух арбалетов разных типов с напряжением плечей 43 кг.

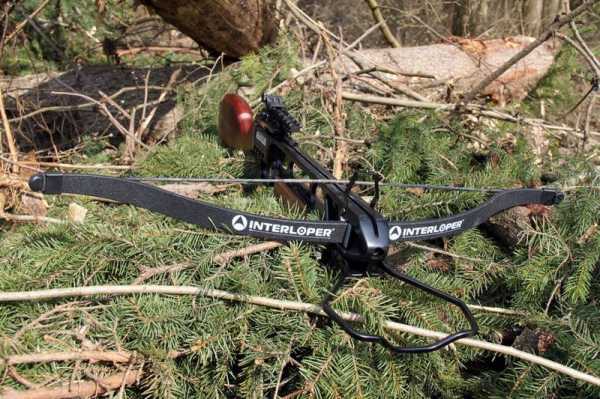

Рекурсивный арбалет

По мере того, как сгибаются плечи, усилие натяжения непрерывно растет и становится максимальным в момент фиксации тетивы спусковым механизмом. То есть, спусковой механизм рекурсивного арбалета испытывает нагрузку в 43 кг. В момент выстрела спусковой механизм высвобождает тетиву. Плечи распрямляются и передают через тетиву всю накопленную энергию стреле. Таким образом, понятно, что у рекурсивных арбалетов на скорость вылета стрелы влияет усилие натяжения плечей.

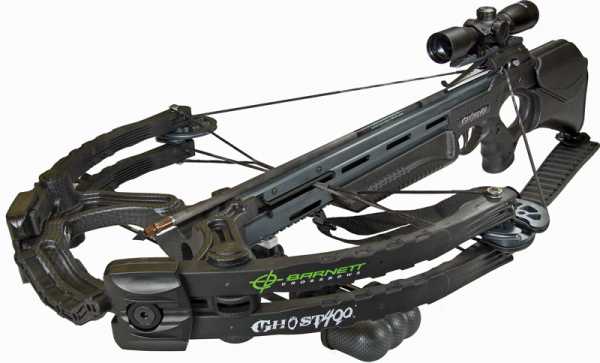

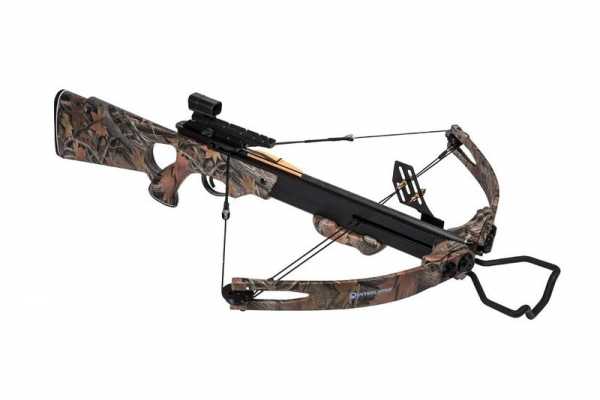

Блочный арбалет

Когда вы взводите тетиву, она проворачивает блоки. Блоки тянут на себя тросы, которые, в свою очередь, сгибают плечи. Усилие натяжения растет, но в самом конце хода тетивы усилие вдруг сбрасывается более, чем на 60%. Это провернулись блоки и так распределили нагрузку, что вместо 43 кг замок держит максимум 15. Этот эффект называется «сброс». Что происходит в момент выстрела? Спусковой механизм высвобождает тетиву, плечи распрямляются, блоки проворачиваются назад и дают стреле дополнительный импульс, который значительно ее ускоряет. Таким образом, у блочных арбалетов на скорость вылета стрелы влияет не только напряжение и форма плеч, но и размер и форма блоков.

Преимущества рекурсивного арбалета:

1. Вес рекурсивных плечей небольшой, поэтому центр тяжести арбалета смещен к стрелку, а нек плечам арбалета. Благодаря этому удержание арбалета становится очень комфортным.

2. Конструкция состоит всего из нескольких деталей. Очевидно, чем меньше деталей, тем меньше поломок. Поэтому рекурсивный арбалет очень надежный.

3. Не требует специальных настроек плечей (в отличие от блочного, где надо следить за синхронизацией блоков).

4. Рекурсивный арбалет проще в эксплуатации. Заменить тетиву можно прямо в полевых условиях (у блочного придется обращаться в специальную мастерскую).

Недостатки рекурсивного арбалета:

1. Скорость вылета стрелы ниже, чем у блочных.

2. Широкие плечи, что не слишком удобно при переноске, транспортировке.

3. При взведении тетивы руками очень просто совершить ошибку и установить ее с перекосом вправо или влево (в зависимости от рабочей руки). А это значит, что стрела полетит правее или левее. Поэтому взводить рекурсивные арбалеты желательно только со специальным натяжителем.

Преимущества блочного арбалета:

1. Высокая скорость вылета стрелы при небольшом натяжении плечей. Блочный арбалет мощнее.

2. Плечи блочного арбалета компактнее. Удобно при перевозке, переноске, хранении, нахождении в замкнутом пространстве, например — в засидке. С такой конструкцией проще передвигаться по зарослям.

3. Эффект «сброса» блочного арбалета, когда при взведении тетивы падает сила напряжения, дает сразу несколько преимуществ. Арбалет проще взвести. Нагрузка на замок меньше, чему рекурсивного, поэтому поломок меньше.

Недостатки блочного арбалета:

1. Конструкция сложнее, потому блочные менее пригодны для полевых условий.

2. Требуют специальной настройки положения блоков после замены тросов, не говоря уж о необходимости замены самих тросов рано или поздно.

3. Центр тяжести немного дальше, это делает прицеливание чуть менее комфортным. Это не касается блочных арбалетов с обратными плечами.

Какой же выбрать?

Лучше всего отталкиваться от применения арбалета. Если вам нужен арбалет для стрельбы по мишеням — на даче, в тире, на природе, то лучше брать небольшой рекурсивный арбалет. Он легкий, простой, недорогой, с ним не надо заморачиваться ни с настройкой, ни с ремонтом. С ним можно комфортно прогуляться по лесу. Он подойдет для охоты на мелкого зверя (лисица, заяц) и птицу.

Если вам нужен арбалет для серьезной охоты, то судить нужно по критерию скорости вылета стрелы. Оба типа арбалетов могут дать достаточную скорость. Тут выбор встает такой: либо взять максимально мощный и компактный блочный арбалет, либо максимально надежный рекурсивный.

Если вы предпочитаете рядовые выезды на охоту раз в несколько дней, лучше взять блочный арбалет. Его удобно упаковать в чехол и бросить в машину. А если вы собрались в долговременный поход в дикую природу, то берите собой легковесный рекурсивный арбалет. Кстати, большинство охотников выбирают блочные арбалеты.

По материалам «Интерлопер»

www.mdregion.ru

Сделать самодельный арбалет. Делаем арбалет обратной конструкции

Чтобы дома самому собрать настоящий скорострельный боевой арбалет, который можно без лишних усилии быстро автоматически перезарядить, необходимо иметь множество запчастей, которых естественно дома не найдется (ролики для капронового троса вместо тетивы, прицелом и качественным спусковым крючком). В этой статье я как раз расскажу как в домашней мастерской или дома в подсобке собрать простой арбалет, опишу дельные некоторые основные тонкости, которые сделают Ваш игрушечный арбалет боевой машиной!)

Плечи арбалета можно изготовить из того же материала, что и для лука: из дерева, из железа или из стеклопластика (из железа — хорошо для этого подойдет рессора от автомобиля «Москвич», а в качестве стеклопластика — хорошо подойдет полипропиленовая труба, которую можно купить в любом хозяйственном магазине). Ложе для арбалета, углубление куда в будущем будет вставляться стрела, пожалуй самая тяжелая в изготовлении часть, которая требует очень точной обработки и большого количества затраченного времени.

При отсутствии хорошо обработанного на заводском станке металлической ложи, можно использовать хорошо обточенное, а затем отшкуренное деревянное ложе. Не стоит забывать, что преимущество боевого арбалета над деревянным луком не только в силе стрельбы (хотя самодельный арбалет без роликов и системы блоков вряд ли превысит лук по этому показателю), но в первую очередь в удобстве конструкции и возможности вести прицельный огонь.

Для этого необходимо, рассчитывать путь полета стрелы, настроить ложе так, чтобы оно располагалось под углом (среднее значение 5-6 градусов), но я советую вам определится с дистанцией, на которую вы собираетесь посылать стрелы, и что называется «пристрелять» готовое изделие, после каждой серии выстрелов меняя угол ложа, до тех пор пока арбалет сделанный Вашими руками не начнет стрелять в центр яблочка.

Спусковой механизм простого арбалета можно придумать самому. Обычно это рычажок, удерживающий тетиву, убрать который можно нажатием курка. Необходимое условие, чтобы он срабатывал точно тогда, когда Вам это необходимо (при большом натяжении тетивы, слабый спусковой курок может сорваться и выстрелить сам). Тетива должна ходить так, чтобы при её отпускании она возвращалась вплотную к ложе, но без всякого трения. Ниже представлена схема и чертеж изготовления простого боевого арбалета в домашних условиях:

Внимание! Изготовление подобного вида оружия может быть наказуемо законом! Информация исключительно для мирных целей. Вся ответственность ложится на плечи человека.

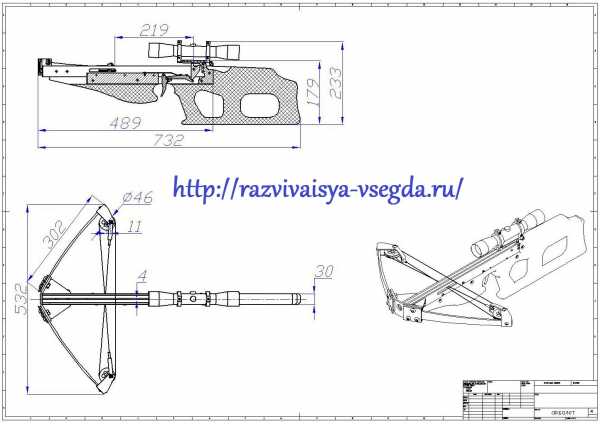

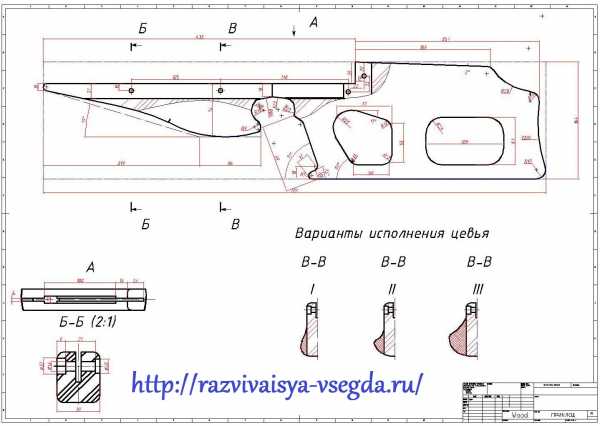

Ниже представлены более детальные чертежи и схемы (с указанными размерами), которые можно использовать для изготовления профессионального арбалета.

Так же есть еще хорошее видео о том, как сделать арбалет дома просто и быстро.

Так же есть интересная статья: …для ПЕРЕхода нажмите сюда…

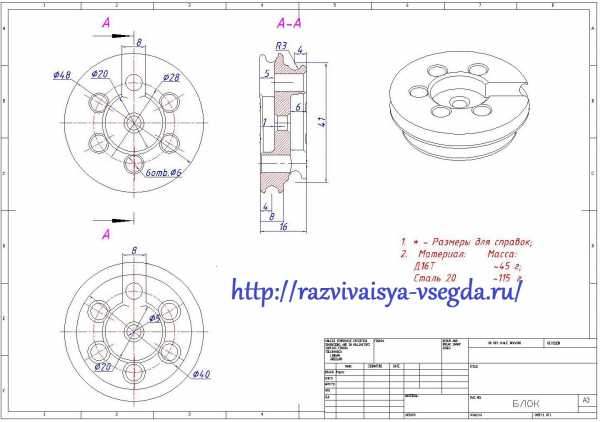

Чертежи фирменного арбалета Horton

Ну, что же, поиски на просторах интернета дали свои результаты. Я наконец-то нашел нормальные чертежи с соблюдением ГОСТ.

При наличии доступного материала и кое-какого оборудования, несложно будет изготовить настоящий (или почти настоящий) .

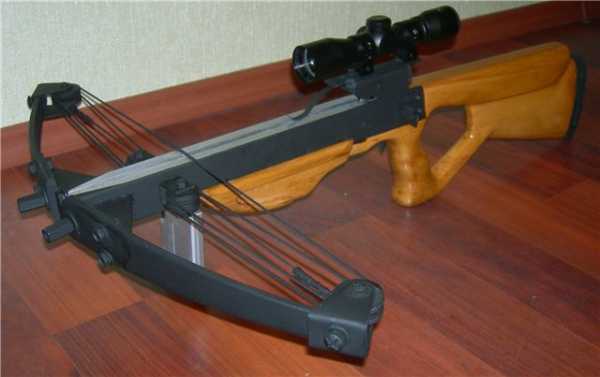

В конце страницы размещена фотография самодельного арбалета , изготовленного по этим чертежам из подручных материалов.

Естественно покупного арбалета он не заменит, (все-таки качество сборки и структура материала в заводском исполнении не в пример выше) но пострелять по

Итак, перед вами общая схема самодельного арбалета.

Из чего состоит данный вид арбалета:

Ложе, плечи, приклад, спусковой механизм, прицельное приспособление, система блоков.

Ложе лучше всего изготавливать из натурального дерева твердых пород, цельного либо клееного бруса. Размер подбирайте по своему усмотрению, но

Плечи и колоды у арбалета

Если есть ложе от стрелкового оружия, то это было бы идеальным решением, но можно попробовать выстрогать «Буратино» и самому.

Блочная конструкция арбалета облегчает взвод тетивы, но отлично сохраняет мощность и позволяет носить его во взведенном состоянии длительное время.

Обработка направляющей стрелы должна быть выполнена особенно четко. Линии обязательно должны быть гладкие и прямые. От этого зависит точность и

дальность полета стрелы. Лучше всего делать это на фрезерном станке, а потом тщательно обработать наждачной бумагой. Потом выполнить полировку паза.

Крестовину с плечами, установленную с торца ложа лучше изготовить из алюминиевой пластины, но можно и сделать деревянную

Не забудьте сделать прицельное приспособление, состоящее из целика и мушки. Можно сделать крепление для оптического прицела.

где можно заказать выполнение любых чертежей.

Остается взять инструмент в руки, зарядиться хорошим настроением и приняться за выполнение поставленной цели. Удачи!

P.S.

Статья является рерайтом. Администратор не несет ответственности за достоверность информации. Все, что вы делаете, вы делаете на собственный страх и риск.

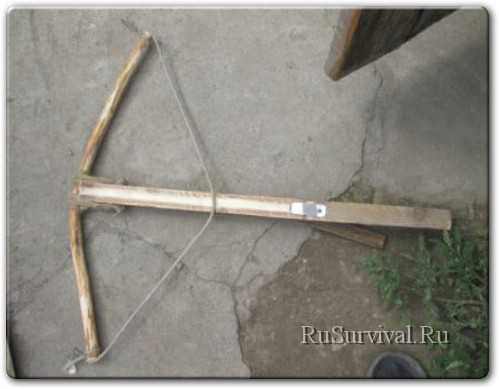

В прошлой статье мы говорили про изготвление ножей ручным инструментом , в этой продолжаем тему простых технологий и расскажем про то, как сделать арбалет по средневековым технологиям.

В отличии от , тут не нужна сварка и нет необходимости искать пружинящие полосы как на или донора пружин для . Самодельный средневековый арбалет требует только желания мастерить и небольшого умения работать руками.

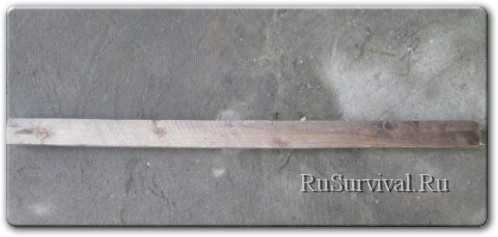

Первое, что необходимо сделать заранее – это заготовить палку на лук арбалета. В России лучше использовать черемуху, высохнув – она сохраняет упругость. Для этого подберите подходящую по толщине ветку, отпилите ее с помощью , снимите кору и поставьте на полгода в сухое и теплое место. При этом желательно придать будущему луку слегка изогнутую форму. Впрочем, если у вас рядом с домом растет вяз или тиковое дерево – то лук арбалета можно сделать и из него.

Лук арбалета должен хорошо выстояться, тогда он будет работать долго, не теряя упругости и не треснет во время эксплуатации самодельного арбалета. Лучше заготавливать сразу десяток заготовок, тогда во время изготовления арбалета своими руками вы сможете выбрать ту, которая больше понравится.

На ложе арбалета сделанного по средневековым технологиям вполне подходит обычная доска, но и ложе можно сделать из сухой ветки дерева. Тут уж смотрите сами – что вам больше интересно, аутентичность самодельного арбалета или затраты времени на обработку материала.

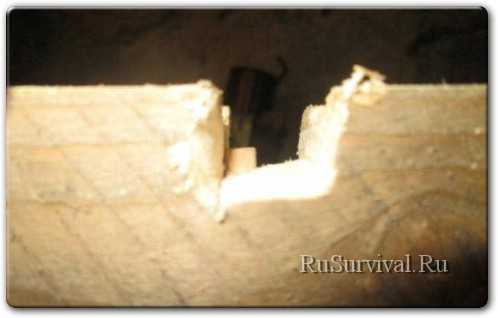

В передней части ложа делается выемка под лук арбалета. Ее можно вырезать ножом или выпилить пилкой по металлу.

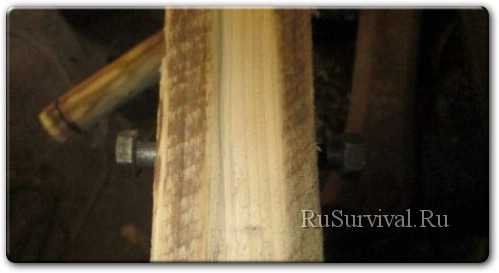

На расстоянии 7-10 см от края ложа просверливается отверстия под болты для крепления лука. Если у вас не под рукой сверла, то отверстие можно выжечь с помощью любой железяки подходящего размера, греем ее над углями до красного свечения и прижимаем к деревяшке. И так до тех пор, пока отверстие не будет готово. В качестве болта вполне подходит и кусок деревяшки, например – обрезок лука не пошедшего в работу.

По центру верхней части ложа делаем желобок для болта арбалета. Правильно делать «треугольный» желоб, он вносит меньшее отклонение в полет болта и кучность выстрелов с такого арбалета растет.

Устанавливаем лук самодельного арбалета и приматываем его веревкой. Не лишним будет использовать клей. В средние века использовалась сыромятая, размоченная кожа и казеиновый клей, но выживальщику можно использовать и то, что есть под рукой.

Механизм спуска тетивы простейший – рычажного типа.

Посмотрите на чертеж спуска арбалета, на нем все гораздо понятнее.

При нажимании на скобу-рычаг снизу, штырь сдвигает тетиву и она отправляет болт арбалета в полет.

Внимание! Данный тип спуска не имеет предохранителя и поэтому взводить и накладывать стрелу можно только перед выстрелом!

Получившийся арбалет имеет силу натяжения тетивы 40 кг, что вполне входит в разрешенные в России 43 кг натяжения для арбалетов и, соответственно, не является холодным оружием. Натягивать тетиву можно просто руками, тут не требуется сложных механизмов типа трещетки или козьей ноги.

Также про изготовление арбалетов:

Изготовление арбалета с использованием чертежей и правильных размеров

Чтобы сделать надежный арбалет самостоятельно, мало огромного жел

homele.ru

обратный арбалет — патент РФ 2336481

Изобретение относится к арбалетам. Обратный арбалет содержит узел крепления упругих элементов, упругие элементы, направленные в сторону выстрела, одинаковые ролики, имеющие геометрический центр и расположенные на концах упругих элементов, тетивы, проходящие через ролики, основание, на котором размещены узел крепления упругих элементов, спусковой механизм и цевье. Позволяет увеличить эффективность работы упругих элементов, упростить процесс сборки и разборки арбалета для транспортировки и хранения, уменьшить габаритные размеры арбалета. 7 ил.

Изобретение относится к области спортивного и охотничьего метательного оружия, а именно оружия, использующего энергию напряженного твердого тела, и может быть использовано при проектировании и конструировании оружия для метания снарядов, а именно арбалета.

Известен (US, патент 4879987) арбалет, содержащий основание, спусковой механизм, узел крепления упругих элементов, упругие элементы, направленные в сторону выстрела, на концах которых закреплены ролики, шарнирно-роликовый механизм, закрепленный на основании, тетиву, проходящую через ролики и шарнирно-роликовый механизм.

Недостатком известного арбалета является сложная схема заправки тетивы и шарнирно-роликовый механизм, который передает вибрации, возникающие при выстреле на основание, а также неэффективное расположение упругих элементов на узле крепления упругих элементов и конструкция крепления этого узла к основанию. Кроме этого, представленная конструкция арбалета является неразборной, то есть невозможно снять собранный лук с основания.

Известен (RU патент 2093771 / US, патент 5630405) обратный арбалет, который содержит узел крепления упругих элементов, упругие элементы, направленные в сторону выстрела, ролики, расположенные на концах упругих элементов, тетивы, проходящие через ролики, основание, на котором размещены: узел крепления упругих элементов и спусковой механизм. Кроме того, арбалет содержит каретку, расположенную на основной тетиве, направляющую каретки, направляющую стрелы. При этом основание выполнено с пазом и с горизонтальной прорезью, расположенной в ее передней части, каретка выполнена с продольным пазом, расположенным в ее нижней части, каналом под тетиву и вырезами, расположенными на ее фронтальной поверхности, количество которых соответствует количеству лепестков наконечника стрелы.

Недостатком известного арбалета следует признать место расположения узла крепления упругих элементов, геометрию расположения упругих элементов, схему расположения тетив, что в свою очередь ведет к уменьшению величины рабочего хода, неэффективному использованию энергии накопленной упругими элементами при взведении арбалета, большие габариты арбалета, ограниченные возможности по балансировке арбалета, обусловленные конструктивным несовершенством отдельных узлов, а также всей конструкции арбалета в целом.

Техническая задача, на решение которой направлено данное изобретение, состоит в создании усовершенствованной конструкции арбалета, позволяющей увеличить эффективность работы упругих элементов, упростить процесс сборки и разборки арбалета для транспортировки и хранения, уменьшить габаритные размеры арбалета, улучшить балансировку и эргономику арбалета, снизить уровень шума и отдачу, при производстве выстрела, уменьшить вибрации, возникающие при производстве выстрела.

Технический результат, получаемый при реализации данного изобретения, состоит в повышении максимальной начальной скорости метаемого снаряда, увеличении точности и кучности стрельбы, уменьшении габаритных размеров арбалета, снижении отдачи, шума и вибраций при производстве выстрела, упрощении процесса сборки и разборки арбалета, удобстве замены тетив, улучшении балансировки и эргономических свойств арбалета.

Для достижения указанного технического результата предложено использовать арбалет, содержащий узел крепления упругих элементов, упругие элементы, направленные в сторону выстрела, ролики, расположенные на концах упругих элементов, тетивы, проходящие через ролики, основание, на котором размещены узел крепления упругих элементов и спусковой механизм. При этом узел крепления упругих элементов расположен на краю основания за спусковым механизмом и отцентрирован относительно основания посредством конуса, выполненного на нижней поверхности узла крепления упругих элементов, и ответной конусной выемки в основании и закреплен одним резьбовым соединением, что позволяет улучшить балансировку арбалета и максимально упростить сборку и разборку арбалета. Первоначальный угол установки упругих элементов на узел их крепления и точки их крепления выбраны таким образом, что при взведении арбалета ось вращения каждого ролика пересекает линию, параллельную центральной оси арбалета и проходящую через точку начала изгиба каждого из упругих элементов, при этом расстояние между осями вращения роликов взведенного арбалета меньше расстояния между точками начала изгиба упругих элементов, что вместе с выбранным начальным положением роликов позволяет реализовать наиболее эффективную работу упругих элементов, уменьшить габариты арбалета, снизить уровень шума и отдачу. Тяги тетив полиспаста сконструированы таким образом, что позволяют применить компактное съемное устройство для установки и снятия тетив. Форма и угол наклона цевья арбалета позволяет стрелку выбрать наиболее удобное положение для удержания и производства выстрела из арбалета.

В дальнейшем конструкция будет раскрыта с использованием графического материала, где на Фиг.1 приведен общий вид разработанной конструкции арбалета, на Фиг.2 приведена схема установки упругих элементов в сборе с узлом крепления упругих элементов на основании, на Фиг.3 приведен способ фиксации узла крепления упругих элементов к основанию, на Фиг.4 приведены геометрические особенности положения упругих элементов на узле крепления, Фиг.5 показано начальное положение ролика, на Фиг.6 приведена схема установки съемного устройства, на Фиг.7 приведена форма и наклон цевья.

Ниже подробно описаны основные узлы разработанной конструкции обратного арбалета.

Узел 1 крепления упругих элементов Фиг.1 отличается тем, что расположен на самом краю основания 3, за спусковым механизмом 4, за рукояткой 5, за узлом крепления прицела 6 — что позволяет перенести массу узла 1 крепления упругих элементов ближе к стрелку, к прикладу 7. Это позволяет достигнуть наилучшей балансировки всей конструкции арбалета и делает удержание арбалета и прицеливание из него более легким и удобным, что положительно влияет на повышение точности и кучности стрельбы.

Такое расположение узла 1 крепления упругих элементов позволило в отличие от известных конструкций (№ US 4879987; US 5630405) увеличить длину упругих элементов 2, без увеличения габаритных размеров конструкции, что увеличивает ресурс, срок службы упругих элементов 2 и стабильность их работы за счет распределения изгибающих нагрузок по значительно большей области незакрепленной части упругих элементов в процессе их работы.

Узел 1 крепления упругих элементов, в сборе с упругими элементами 2, роликами 9, 10 и установленными тетивами 11, 12, 13, прикреплен одним винтом 8 сверху к основанию 3, что обеспечивает удобную и быструю сборку и разборку арбалета для транспортировки и хранения (Фиг.2).

При установке узла 1 крепления упругих элементов Фиг.3 на основании 3 происходит центрирование узла 1 крепления упругих элементов относительно вертикальной плоскости 14, проходящей через центральную ось арбалета. Центрирование происходит благодаря наличию конуса 15 на узле 1 крепления упругих элементов и ответной конусной выемки на основании 3. Однозначная, не имеющая отклонений, посадка узла 1 крепления упругих элементов к основанию очень важна для точной стрельбы. Это решение также уменьшает габариты узла 1 крепления упругих элементов и количество крепежных деталей, что также снижает производственные затраты.

В представленной конструкции обратного арбалета (Фиг.4) первоначальный угол установки упругих элементов 2 на узел 1 крепления упругих элементов, конструкция самих упругих элементов 2 и расстояние 31 между точками крепления 34 выбраны таким образом, что при взведении арбалета оси вращения 16 роликов 9,10 пересекают линии 18, параллельные центральной оси арбалета 17 и проходящие через точки 19 начала изгиба упругих элементов 2. При этом расстояние 22 между осями вращения блоков 16 при взведенных упругих элементах 2 меньше расстояния 21 между точками 19 начала изгиба упругих элементов 2. Данное решение позволило уменьшить габариты всей конструкции, а также уменьшить действие составляющей момента инерции, возникающего в процессе движения упругих элементов 2 при выстреле, что в свою очередь позволило значительно снизить момент отдачи при производстве выстрела и уровень шума.

Представленная схема расположения упругих элементов 2 позволила значительно уменьшить диапазон перемещения 20 тетив полиспаста 11, 12 вдоль оси арбалета 17, что уменьшает вибрацию и потери на трение, возникающее в связи с продольным перемещением тетив полиспаста при выстреле.

В представленной конструкции для повышения скорости вылета метаемого снаряда установлено первоначальное положение ролика 10 (Фиг.5) (положение ролика 9 зеркально относительно ролика 10), заданное положением оси вращения ролика 16, которая расположена на перпендикуляре, проведенном из геометрического центра 30 ролика к оси вращения ролика 16. При этом геометрический центр 30 расположен внутри области, ограниченной упругими элементами 2. Расстояние 33 от геометрического центра 30 до оси 16 вращения ролика зависит от выбранного значения эксцентриситета. Диапазон положений первоначальной установки ролика 10 (арбалет не взведен) ограничен положением ролика 10, при котором расстояние 33 между плоскостью, проходящей через геометрический центр 30 ролика и точкой 32 пересечения с рабочей тетивой 13, и плоскостью, параллельной первой плоскости и проходящей через центр оси 16 вращения ролика, меняет значение от выбранного значения эксцентриситета до нуля.

В данной конструкции арбалета (Фиг.6) была применена конструкция крепления тетивы полиспаста, которая отличается тем, что тяга полиспаста 27 одним концом прикреплена к оси 16 вращения роликов 9, 10, а к другому концу тяги полиспаста 27 с одной стороны прикреплена тетива полиспаста 12, а с другой стороны установлено приспособление для крепления съемного устройства 23. Данное решение позволяет уменьшить габариты всей конструкции и применить съемное устройство 23 для установки и снятия тетив 11, 12, 13, которое позволяет стрелку в любых условиях (на охоте, в тире, на природе) произвести замену тетив арбалета. Это съемное устройство предназначено для сведения или распрямления упругих элементов 2. Съемное устройство 23 состоит из винтовых тяг 24, 25, имеющих правую и левую резьбу. Винтовые тяги 24, 25 прикреплены к тягам полиспаста 27 и вращением цилиндра 23 через отверстие 26 в одну или другую сторону можно сгибать и разгибать упругие элементы 2 для установки или снятия тетив 11, 12, 13. Применение такого съемного устройства 23 для заявленных целей и способ его крепления являются новыми и не найдены в известном уровне техники.

В представленной конструкции арбалета использовано цевье 35 (фиг.7), которое установлено под углом к основанию 3 и, следовательно, под углом к линии прицеливания 39. Угол 40 между осью наклона 38 цевья 35 и основанием арбалета 3 имеет предпочтительное значение в диапазоне от 10 до 25 градусов, в зависимости от длины основания арбалета. Это позволяет в зависимости от длины руки 36 стрелка и угла хвата 37 выбрать наиболее удобное положение стрелка, при котором удержание арбалета и производство выстрела становятся более легким и требует меньшего напряжения стрелка. Если стрелок имеет более длинные руки, то, перемещая ладонь опорной руки вперед (от себя) по направлению оси наклона 38 цевья 35, стрелок выбирает для себя наиболее удобную изготовку. Если стрелок имеет более короткие руки, то, перемещая опорную ладонь назад (к себе) по направлению оси наклона 38 цевья 35, стрелок выбирает для себя наиболее удобную изготовку.

Цевье 35 конусообразной формы с закруглениями на концах имеет утолщение в зоне, наиболее приближенной к основанию 3 арбалета. Размер утолщения выбран таким образом, чтобы пальцы стрелка не попадали в зону действия рабочей тетивы, что обеспечивает безопасность и удобство удержания арбалета при производстве выстрела.

Разработанную конструкцию арбалета используют следующим образом. Приложением силы тянут тетиву 13 в направлении точки ее фиксации 41 на спусковом механизме 4. При этом незакрепленные части упругих элементов 2 изгибаются в направлении основания 3, запасая энергию для производства выстрела, ролики 9, 10, имеющие две периферийные поверхности, разворачиваются вокруг оси вращения 16, разматывая тетиву 13, одновременно с этим тетивы полиспаста 11, 12 наматываются на ролики 9, 10. После фиксации тетивы 13 на спусковом механизме 4 арбалет готов к производству выстрела.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Обратный арбалет, содержащий основание, на котором размещены узел крепления упругих элементов, спусковой механизм и цевье, упругие элементы, направленные в сторону выстрела, ролики, расположенные на концах упругих элементов, тетивы, проходящие через ролики, отличающийся тем, что узел крепления упругих элементов расположен на краю основания за спусковым механизмом, отцентрирован относительно основания по коническим поверхностям и прикреплен к основанию посредством резьбового соединения, угол установки упругих элементов на узел их крепления и расстояние между точками их крепления выбраны из условий при взведении арбалета пересечения осью вращения каждого ролика линии, параллельной центральной оси арбалета и проходящей через точку начала изгиба каждого из упругих элементов, при этом расстояние между осями вращения роликов меньше расстояния между точками начала изгиба упругих элементов, ось вращения каждого ролика смещена относительно его геометрического центра, который расположен на прямой, перпендикулярной к прямой, соединяющей геометрический центр и точку выхода тетивы, и до взведения арбалета расположения геометрического центра ролика на прямой, соединяющей центр ролика и точку выхода тетивы и проходящее через ось вращения ролика, причем цевье выполнено конусообразной формы со скругленными концами, и утолщенной частью расположено в зоне, наиболее приближенной к основанию под углом 10…25° к основанию.

www.freepatent.ru

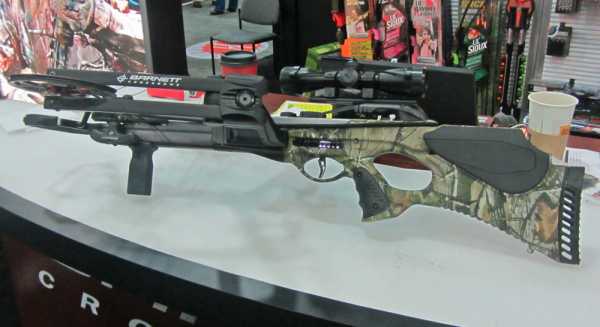

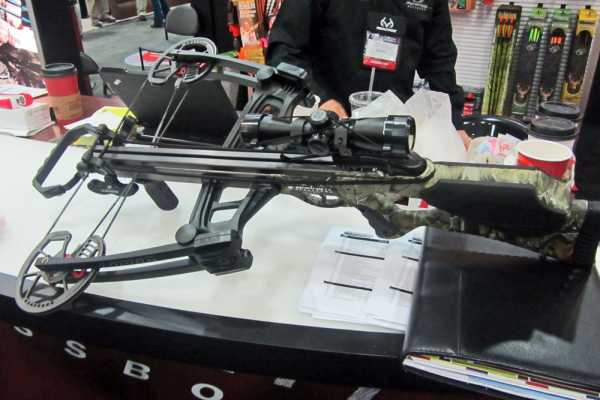

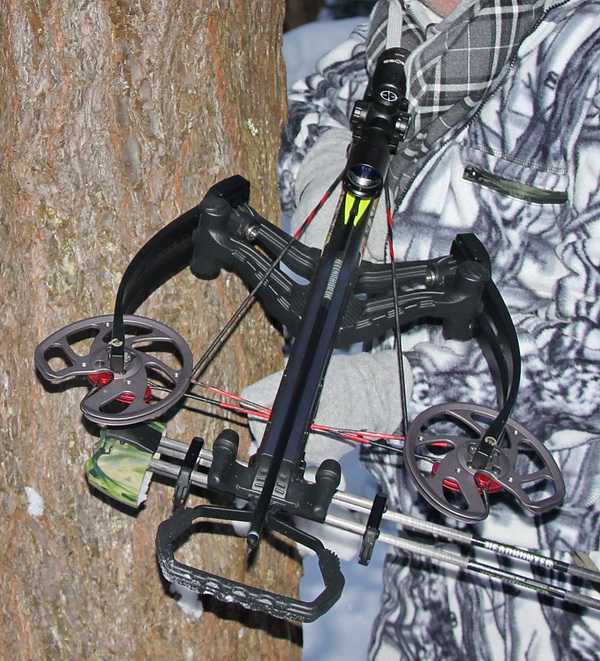

Первый в мире арбалет с обратными плечами Barnett Vengeance Crossbow

Андрей Шалыгин: Barnett для нас уже давно стал неким стандартом качественного арбалета не только в среднем классе охотничьих арбалетов, но и давно уже как характерный представитель ТОП-арбалетов. Мы уже и практически успокоились по данному поводу, потому что «Барнетт» своевременно выложил на своем сайте всю линейку новейших арбалетов 2012, и мы даже не предполагали что в этом году будет что-то более того.

Да и на самом деле, — GHOST 400 это арбалет которым стоит владеть, — зачем искать что-то лучше. От добра добра не ищут — 400 футов в секунду, 185 фунтов натяжения — это более чем мощно и более чем быстро.

Фото доступно для увеличения по нажатию.

Обновленная карбоновая колодка (CRT). 30% гашение звука путем обрезинивания плеч (AVI). Алюминивая направляющая, новая тетива, новые блоки, новая система предохранения, новый спусковой механизм. 5 новейших решений в каждой комплектующей. 400 FPS 122 метра в секунду. 3,5 кг весом. 96,5 см х 61 см х 18 см. Сила натяжения 84 кгс (с соответствующими плечами, разумеется). Эксклюзивный дистрибьютер BARNETT в России, — ИНТЕРЛОПЕР. Центральный офис в Москве 8-800-100-00-13, (495) 646-64-74, (495) 720 60 88, центральный арчери-магазин +7 (495) 66 202 99.

***

Первый в мире арбалет с «обратными плечами»

Однако, как оказалось, — далеко не все так просто было в планах самого BARNETT. Да и наше внимание едва бы привлек арбалет с характеристиками давно побитыми «Призраком» — crossbow 160 LB draw, 365 FPS… если бы не одно НО. На прошедшей недавно выставке SHOT-SHOW, а также специализированных «арчери» (АТА), BARNETT показал ранее незадекларированное новейшее оружие:

Barnett Vengeance Crossbow Package

Barnett Vengeance Crossbow Package  BARNETT OUTDOORS LLC — $799.00 — Barnett Vengeance crossbow 160 LB draw, 365 FPS. The Vengeance prototype is approximately 8 pounds, and features an aluminum flight track, carbon rizer and an 160-pound draw weight. With an IBO speed rating of 365 fps, this powerful bow’s reverse limb design helps reduce vibration and noise. And with the center of gravity pushed further back, it offers a more comfortable shooting experience for any hunter.

Barnett Vengeance — это первый современный официально продемонстрированный серийный арбалет в мире с обратным расположением плеч:

Barnett Vengeance Crossbow Package

Нет, понятно, что футуристичность конструкции имеет в маркетинге немаловажную роль, а разного рода «космические истребители» из «Звездных войн» как раз имеют обратную стреловидность, которую они, в свою очередь почерпнули от современных истребителей 5-го поколения с обратной стреловидностью крыла (хотя в космосе крылья вообще не нужны никакой стреловидности, ни прямой, ни обратной, так как там нет сопротивления среды атмосферы чтобы создавать подъемную силу).

Вероятно, немаловажную роль в создании такой конструкции сыграли и фэнтэзи-манга и анимэ, на которых очень часто оружие «обратной стороны Силы» вырисовывается именно с обратной стреловидностью.

Возможно, и форма форштевней древних кораблей и ультрасовременных яхт (древнегреческие триеры и крейсер Аврора с броненосцами, также как и новинки миллиардеров тоже «навевают» эксклюзивности) тоже была призвана к маркетинг-менеджменту.

Доподлинно нам, конечно, не известно чем именно руководствовались инженеры Барнетт когда создавали такой арбалет. Однако, мы совершенно точно знаем из истории всех «обратных решений», что свой физический смысл они имеют (если вообще имеют) исключительно в узком диапазоне предназначения (маневренность на переходной скорости и полет в плазменном коконе у истребителей 5-го поколения; таранопригодность у древних и компенсаторно-рассекательная функция у современных кораблей в узком скоростном диапазоне; двойное назначение плеч как колюще-режущего оружия у древних арбалетов, и пр.), однако сами инженеры BARNETT все-таки дают некое обьяснение этому феномену:

Имея в рейтинге IBO скорость вылета стрелы в 365 футов в секунду, обратное проектирование плеч нового арбалета помогает уменьшить вибрацию и шум. А с центром тяжести отодвинутым еще дальше назад, — предоставляет возможность более удобного выстрела и прицеливания для любого охотника.

Месть от Барнетт — первый арбалет с обратными плечами

Мне кажется умозрительным перечень аргументов, официально выдвинутых инженерами «Барнетт». Снижение шумности тут вовсе не технологическое, а локально-конструктивное. Наоборот, такая конструкция должна звучать как камертон, будучи и сделана по данному принципу. Что касается изменения места расположения центра тяжести, то, да, — он сместился к центру оружия, что существенно снимает рычаговую составляющую при прицеливании. Дополнительная рукоять на цевье вообще делает сам процесс прицеливания на данном арбалете столь специфичным, что этому нужно отдельно тренироваться.

Однако, в таком решении как обратное расположение плеч лично я вижу совершенно другие императивы и особенности, которые совершенно никак не озвучены «Барнеттом». Поэтому я изложу некоторые свои мысли по данному поводу: Разумеется, мысли Барнетта по улучшению баланса процесса прицеливания, — имеют под собой основания. Более того, я скажу еще что и несколько повысилась безопасность самого стрелка в процессе прицеливания, так как теперь более затруднительно сунуть руку или предмет обмундирования внутрь системы «тетива-тросы-плечи». Однако, Барнетт не озвучил и очевидные минусы:

1. Снизилась безопасность самого стрелка от последствий излома плеч, потому что в «обратном» решении при изломе крепления плеч при натянутой тетиве они «выстрелят» как раз в направлении самого стрелка.
2. Снизилась живучесть тетивы и тросов в процессе прицеливания в густом лесу, так как теперь функция «раздвигания веток» плечами исполнена быть не может, а приходится как раз на самую беззащитную часть констуркции — тетиву и блоки.
3. По той же причине сам выстрел в густом подлеске небезопасен для самой тетивы, так как она бьет вперед будучи не защищена спереди плечами.
4. Снизилась безопасность самой уязвимой части арбалета — блоков, так как теперь они выставлены как самый дальний «габарит» арбалета спереди.
5. Процесс упирания арбалета в землю при заряжании теперь сопряжен с риском повреждения блоков и тетивы.

Стоит ли всего этого некоторое улучшение процесса прицеливания, если для арбалетов зачастую он производился с переносного вертикального упора-стойки («рогулька»)? Сложно сказать что-то более конкретное не ознакомившись с самим арбалетом и не проверив это все на практике. Так что от поспешных выводов пока дистанцируемся, ведь, мы не предполагаем что инженеры «Барнетт» в своем деле глупее нас. Скорее всего наоборот, а значит, текущие характеристики модели далеко не окончательны. Да, сегодня они пока уступают «Призраку» от самого «Барнетта», но даже по внешнему виду заметно что последние технологии «Призрака» еще не перенесены на новинку.

Более подробную информацию об арбалетах «Barnett» Вы можете получить только у эксклюзивного дистрибьютера BARNETT в России, — ИНТЕРЛОПЕР. Центральный офис в Москве 8-800-100-00-13, (495) 646-64-74, (495) 720 60 88, центральный арчери-магазин +7 (495) 66 202 99.

Другие статьи  на ту же тему:

• Сделай нас, если ты можешь! 20 лет опыта. Грамотный маркетинг Mathews-2012 от Matt McPherson
• Самые оптимальные арбалеты и луки для охоты в сезон зима-весна 2011-2012
• Охотничьи луки MATHEWS 2011-2012: Monster Safari — JEWEL
• HOYT-2012 — new Carbon Element, CRX Series, RampageXT/Rampage, and Alphalite
• BEAR ARCHERY — 2012 — ANARCHY, LEGION, ENCOUNTER, OUTBREAK, SIREN, APPRENTICE-2
• Новинки лучного рынка в Москве для любителей осенней охоты с луком
• Абсолютно Все для Охоты с Луком и Арбалетом 2011-2012 Lancaster Archery Supply Wishbook.
• Новинки лучного рынка в Москве для любителей осенней охоты с луком
• Эксклюзив: Дух BARNETT 2011 и кое-что еще. Смена лидеров на рынке арбалетов.

• Идеальный Убийца — 100%-ная Америка (ФОТО, ВИДЕО)
• BEAR ARCHERY — Эксклюзивный фоторепортаж с завода изготовителя охотничьих луков.
• T.R.U. BALL: Только Христос ничем не лимитирован. Фоторепортаж с завода-изготовителя.
• Лучшие арбалеты для охоты INTERLOPER — ARHONT; TEN POIN — CARBON FUSION, XTRA.
• ИНТЕРЛОПЕР — Охота с луком и арбалетом в России — единственный выбор
• Новые арбалеты Мангуст в магазине Охотничий Двор
• Охота с луком на зайца: Как охотиться, с чем охотиться, где охотиться
• Охота с луком и арбалетом: Цены на арблеты, луки и стрелы
• Охота с луком на фазана — как охотиться, где охотиться, с чем охотиться
• Охота на лису с луком: как охотиться на лису с луком и манком, где охотиться, с чем охотиться
• Trophy Ridge Catalogue 2011
• Боуфишинг на прыгающего карпа в Иллинойсе (ВИДЕО)
• HOYT — 2011: Легенда держит оборону. Новые луки от Hoyt
• Охотничьи луки 2011 — Совершенные Убийцы (ВИДЕО)
• CARNAGE! Рождение совершенного Убийцы. Охотничьи луки BEAR ARCHERY — 2011
• Экстремальные машины. Элита Аутфита. MATHEWS MONSTER 2011
• Bear Attack: Идеальное оружие
• И стрелков не сыщешь лучших!
• Стальные осы: В мясо
• 3D-ARCHERY: Враг мой бойся меня, друг мой не обижайся на меня (ФОТО+ВИДЕО)
• Арбалеты и луки теперь для всех
• Конструкция спортивного лука
• Когда ветер поет в тетиве
• Блочный лук
• Луки BowTech
• Выбираем блочный лук
• Охота с луком: благородный зов предков
• Техника стрельбы из блочного лука

• Современные арбалеты
• Что нужно приобрести для стрельбы из лука
• Популярны ли арбалеты в наши дни?
• Покажу где лось! Бизнес государственного назначения
• Настройка блочного лука — мастер класс
• Как правильно определить длину вытяга блочного лука
• С луком на рыбалку
• Элементы техники стрельбы из лука
• В лес Кикимора не только за трофеями ходит
• Тестирование блочного лука TRURH II Bear Archery
• Основы стрельбы из лука
• Новые луки. Арчер-спорт
• Настройка блочного лука — мастер класс
• Великие луки
• Пособие по стрельбе из блочного лука
• Когда ветер поет в тетиве
• Знакомимся с блочными луками
• HOYT CARBON MATRIX 2010 и другие шедевры от HOYT
• HOYT. Все началось с мечты



www.nexplorer.ru

Охотничий Арбалет Barnett Vengeance Crossbow

Андрей Шалыгин: Достаточно долго мы ждали пока инженеры Barnett Outdoors LLC по заказу ИНТЕРЛОПЕР создадут уникальную модификацию арбалета Barnett Vengeance Crossbow — Россия с разрешенным у нас для арбалетов усилием натяжения плеч до 43 кгс.  Охотничий арбалет высокой компактности для стрельбы стрелами длиной от 20 дюймов — это существенная заявка не только на охотничью нишу, но и на ТОП — тактический арбалет компактного размещения и экономичной эксплуатации. Арбалеты Barnett Vengeance   Высокие требования производителя к выпускаемой продукции заставляли инженеров Барнетт еще и еще раз дорабатывать свои арбалеты Barnett Vengeance Crossbow в той степени, чтобы при снижении усилия натяжения со 140 фунтов (63,5 кгс) до 43 кгс, арбалет максимально сохранял свои тактико-технические характеристики и свойства. В исходном виде данная модель развивает скорость вылета стрелы в 400 гран — 365 футов в секунду. Охотничьи Арбалеты BARNETT VENGEANCE — Краткое знакомство По-сути для России создавалась новая модель арбалета Barnett Vengeance Crossbow на базе уже стандартной платформы. Многократный запас прочности и коэффициенты резервирования заставляли инженеров Barnett Outdoors LLC все более и более совершенствовать технологии высокослоистых композитных арбалетных плеч, чтобы оставив на более тонкой конструкции высокоэффективные и высокоэнергетичные блоки арбалетов Barnett Vengeance Crossbow, выдержать нормативы прочности. Почти полтора года ушло на данную кропотливую работу, которую в Barnett Outdoors LLC делали исключительно исходя из устоявшихся деловых связей и благодаря личному хорошему расположению сэра Барнетта к своему российскому представителю. Россия не делает Барнетту рынка, но Барнетт считает, что Россия требует внимания. Поэтому версия Россия арбалета Barnett Vengeance Crossbow создавалась весьма тщательно. фото — Ольги Фрунзэ Версия для России получилась очень качественной и серьезно меня удивила на практических испытаниях, — до горизонтального снижения на уровень земли при стрельбе стоя арбалетная стрела выпущенная из данного арбалета у меня пролетает более 150 метров сохраняя вполне активную проникающую способность, а именно — мне пришлось собирать карбоновые стрелы Истон, длиной 22 дюйма, выпущенные горизонтально на дистанции 160 метров.   Barnett Vengeance Crossbow представляет собой качественный скачок в эволюции арбалета. Это первый в мире арбалет совмещающий легкий Riser Carbonlite с решением технологии обратного расположения плеч. Сами арбалеты с обратными плечами известны ранее чем с 15 века, однако, в современном арбалетостроении сегодня их выпускает всего несколько фирм, у большинства из которых практические решения малоэффективны из-за слабой инженерной базы. фото — Ольги Фрунзэ Barnett Outdoors LLC удалось данную схему решить очень эффективно. В этой, радикально новой конфигурации, рама перемещается ближе к спусковому механизму, смещая центр тяжести ближе к телу стрелка. Таким образом длина арбалета сокращается на длину колодки и лука, ранее выступавших спереди арбалета. Кроме того, это значительно сокращает вес в передней части арбалета, который необходим для сбалансированного выстрела. Что радикально решает проблему баланса. Помимо этого карбоновая колодка Riser Carbonlite уменьшает 43% веса всей конструкции, что резко сдвигает точку равновесия в плечо. Сочетание обратного разворота лука с Carbonlite Riser позволяет обеспечить устойчивые и более точные выстрелы чем у охотничьих арбалетов собранных по традиционной схеме. Энергетика и эффективность арбалета Barnett Vengeance Crossbow настолько высоки, что на данной модели отчетливо ощущуается даже отдача, возникающая от мощного толчка вылетающего болта и тангенциального усилия расходящихся назад плеч. Поэтому в комплекте арбалета идет и дополнительная накладка (подпятник) на прикладную часть и для демпфирования и для подгонки прикладистости в зимнее-летнее время за счет разницы в толщине одежды стрелка.       Арбалет BARNETT VENGEANCE — инновационный арбалет Барнетт с обратными плечами Barnett Vengeance Crossbow Package в варианте Тактик Дип-Блэк   Схема булл-пап также сокращает габариты арбалета BARNETT VENGEANCE, и поэтому, если еще и установить на предусмотренную в арбалете нишу в прикладной части — штатную лебедку для заряжания и отсоединить после этого уже ненужное стремя в головной части арбалета, то в таком виде это будет самый компактный в мире арбалет с такой энергетикой за всю историю производства арбалетов. фото — Ольги Фрунзэ Обратный разворот плеч арбалета BARNETT VENGEANCE дал схеме прежде всего компактность и удобство баланса при прицеливании. Вместе с тем, я думаю, что увод оконечного удара в направляющую с башмаками, а не в саму раму и плечи, должен теоретически еще и существенно повысить живучесть основной износоподверженной части конструкции.   фото — Ольги Фрунзэ Поэтому, я бы предположил, что долговечность этого арбалета должна быть повыше стандартных (впрочем, это больше функция качества решения конкретной детали, а не конструкции всей схемы, хотя конструкционно это так). Инновационная тетива с характерным красным навивом дифференцирует тетивы для данной модели. Цельнофрезерованная вентиллируемая облегченная направляющая создает высочайшее качество статики арбалета Barnett Vengeance Crossbow.   Характеристики стандартной модели арбалета Barnett Vengeance Crossbow от производителя следующие: Draw Weight 140 lbs, Foot Pounds of Energy 118, Power Stroke 18″, FPS 365, Mass Weight 7.9 lbs, Length 33.75″, Width 23.25″, Arrow Lgth./Grain 20″/400. Уникальная система многоуровневых блоков повышенного диаметра придает арбалету Barnett Vengeance Crossbow великолепную энергетику и качество выстрела, а также повышенную устойчивость к тангенциальным напряжениям, что позволяет данным арбалетам Barnett Vengeance Crossbow выдерживать даже холостой выстрел (не оговаривается в документации, которая запрещает производить холостые выстрелы). Система предохранительно-спускового комбинированного механизма имеет защиту от холостого выстрела и блокировку механизма при вынутой стреле. Предохранитель может сниматься любой рукой — арбалет Barnett Vengeance Crossbow  универсален для левой и правой руки.   фото — Ольги Фрунзэ Повышенная комфортность и прикладистость создаются системой нащечников и сменными боковыми накладками, сменными задниками приклада, анатомической формой ложа, рукояти и приклада, свободно-моделируемым цевьем с тактической многоходовой регулируемой рукояткой и рельсой Вивера, резино-латексными анатомическими накладками рукояти, обрезиниванием с демпфированием стремени, быстросъемной клипсой кивера (позволяющей крепить не только кивер, но и другие подствольные приспособления) и пр. Обвес арбалета Barnett Vengeance Crossbow производится собственной фирмой-саттелитом Барнетт — CROSS. В комплекте идет быстро отсоединяемый кивер с характерным красным крестом CROSS и клипсой для крепления вне арбалета, три 20″ (22 дюймовых) болта специально произведенных EASTON для арбалетов Барнетт, 3×32 прицел CROSS с двухцветной 6-позиционной на каждый цвет подсветкой Мульти Сфера с прицельными нитками оттарированными на футовые дистанции кратные 10 футам (30, 40, 50, 60 футов), защитные контрастные светофильтры в комплекте для тумана и сумерек. Арбалет BARNETT VENGEANCE — инновационный арбалет Барнетт с обратными плечами Barnett Vengeance Crossbow Package в варианте Камо   В комплекте арбалета имеются запасные прижимы для стрелы, которые могут пригодиться если вы все-таки произвели холостой выстрел, разблокировав систему защиты принудительно, или стреляли сверхлегким нештатным боеприпасом (дротиками, лучными стрелами и проч.), или просто вывернули упругий прижим при халатной эксплуатации. Изноустойчивость тросов арбалета Barnett Vengeance Crossbow  как всегда гарантируется тефлонизированной нишей для движения кабель-тросов внутри направляющей. Антабки крепления плечевого ремня стандартные и позволяют крепить арбалет Barnett Vengeance Crossbow на любых ружейных ремнях (погонах). фото — Ольги Фрунзэ Официальным представителем BARNETT в России является Арбалетно-Лучный Центр №1 ИНТЕРЛОПЕР. Что необходимо для охоты с луком и арбалетом вам могут рассказать консультанты официального дистрибьютера лучших в мире охотничьих арбалетов и охотничьих луков ИНТЕРЛОПЕР. При доставке по Москве курьер магазина Интерлопер может принять оплату банковской картой. Подробности уточняйте по тел. 8-800-100-00-13, (495) 646-64-74, (495) 720 60 88. Адрес розничного магазина: г. Москва, Хорошевское шоссе, дом 9, (м.Беговая), тел.: +7(499)762-81-37 Некоторые предыдущие статьи на тему охота с луком и арбалетом: Купить Блочный Охотничий Лук: Как купить блочный лук и аксессуары к нему, что купить для охотничьего блочного лука Блочные Охотничьи Луки BEAR ARCHERY 2014 — Bear AGENDA, Bear VENUE, Bear RUMOR, Bear EFFECT, Bear AUTORITY, Bear ATTITUDE, Bear FINESSE, Bear APPRENTICE 3, Bear ANARCHY HC Традиционные Луки BEAR ARCHERY: Легендарные луки, созданные основателем современного боухантинга (ВИДЕО BEAR ARCHERY) Традиционный Лук и Мировой Bowhunting — вершина охотничьего мастерства и Non Grata в России Охотничьи Луки BEAR ARCHERY — лучшие луки для практической охоты на крупного зверя BEAR ARCHERY — Эксклюзивный фоторепортаж с завода изготовителя охотничьих луков Охота с луком на зайца: Как охотиться, с чем охотиться, где охотиться Охота с луком на фазана — как охотиться, где охотиться, с чем охотиться Особенности охоты с луком на фазана … в России (ФОТО, ВИДЕО) Охота на лису с луком: как охотиться на лису с луком и манком, где охотиться, с чем охотиться Охота на Оленя с блочным Луком — Легендарная Мировая Охота №1 — Лучшие трофеи, лучшие охотники (ФОТО) Охота на оленя с луком и арбалетом: Несколько практических советов охотникам на оленей с луком и арбалетом (ФОТО, ВИДЕО) BOWFISHING: Боуфишинг осенью — наступает сезон боуфишинга Охотничий Лук — Классический и Традиционный — Ренессанс Блочные Охотничьи Луки HOYT 2014 (ФОТО, ВИДЕО): HOYT CARBON SPYDER 30, 34, TURBO, HOYT FACTOR, HOYT Spyder, IGNITE, RUCKUS, TRIBUTE, TIBURON, PRO EDGE ELITE Традиционные луки SAMICK SPORTS: Оптимальные традиционные луки для охоты, спорта и развлечения (ФОТО, ВИДЕО) 10 Заблуждений в Выборе блочного Лука для Охоты и Аксессуаров к нему, а также 5 Советов начинающим Боухантерам. Охота с Луком и Арбалетом Аналитический Обзор — Часть 8 Арбалеты и Луки для Охоты: Охота с арбалетом — Основные правила охоты с арбалетом — Аналитический обзор — Часть 7 Правда и вымысел в рейтингах Лучших Охотничьих Арбалетов и Рейтингах Лучших Охотничьих Луков 2013 — Аналитический обзор — Часть 6 Лучный и Арбалетный рынок в России : Коммерциализация спорта или спортивная коммерция — Часть 5 Рейтинг Охотничьих Арбалетов 2013: Самые лучшие новые охотничьи арбалеты и самые лучшие дешевые арбалеты 2013 — Аналитическое исследование рынка метательного оружия — Часть 4 Рейтинг Оружия и лояльности оружейным брендам: Аналитическое исследование рынка метательного оружия — Часть 3 Арбалеты и Луки для Охоты в России: Аналитическое исследование рынка метательного оружия и archery-услуг в России — Часть 2 Арбалеты и Луки для Охоты — Охотничий Лук и Охотничий Арбалет в России это реальность — Аналитическое исследование рынка метательного оружия — Часть 1 Охотничьи Арбалеты ИНТЕРЛОПЕР — Тактик и Скальд — песня викинга Блочные Охотничьи Арбалеты BARNETT — Лучшая покупка 2013 — лучшие охотничьи арбалеты. AGE OF BARNETT (ФОТО, ВИДЕО) Охотничий Арбалет BARNETT GHOST 410: Лучший в Мире Охотничий Арбалет в руках Matt Busbice Охотничьи Арбалеты BARNETT RAZR — 400 fps при максимальной компактности и минимальном весе Охотничьи Арбалеты TEN POINT: TenPoint Vapor, TenPoint Stealth SS, TenPoint Tactical XLT, TenPoint Wicked Rider CLS Охотничьи Арбалеты WINCHESTER 2013: Stallion SS, Blaze SS, Bronco SS (ВИДЕО, ФОТО) Арбалеты MISSION ARCHERY MXB-360 by MATHEWS: Никакая миссия невыполнима ИНТЕРЛОПЕР — Охота с луком и арбалетом в России — единственный выбор Стрелы для охотничьих луков: Как выбрать стрелы для охоты — безопасные и практичные стрелы для луков и арбалетов (ФОТО, ВИДЕО Самые лучшие охотничьи наконечники для стрел 2013 на охоту с луком и арбалетом по зверю: Best Archery Broadheads. Строго +18 (ФОТО) Как далеко и насколько метко стреляют из лука: Мировые рекорды дальности и точности стрельбы из лука

www.nexplorer.ru
