Инструкция по изготовлению складного ножа

Разнообразие видов ножей не даёт иссякнуть теме их изготовления собственными силами. Нож – это идеальный помощник не только в домашнем хозяйстве, но и на охоте, рыбалке и в других походных условиях. Кое-кому вероятно нож может понадобиться и при жёсткой самообороне. Но лучше всё-таки постараться избегать использования ножа в качестве оружия самозащиты. Существуют менее опасные для жизни человека и более так сказать законные предметы самообороны. Но жизнь есть жизнь и никогда не знаешь когда, как и чем её придётся защищать. Походные и охотничьи ножи удобно носить в ножнах, но в городских условиях тесак на поясе будет смотреться довольно дико и естественно привлечёт к себе пристальное внимание правоохранительных органов. Поэтому существуют складные ножи, которые удобно носить в кармане брюк. Изготовлением такого складного ножа мы сегодня и займёмся.

Естественно купить складной нож будет намного проще, но на этот сайт приходят люди, которые не гонятся за простотой, а стараются всё сделать своими руками. Статья является ознакомительной и ориентирована на читателей, которые уже имеют представление об изготовлении ножей, поэтому описание даётся довольно краткое; зато по фотографиям можно понять практически каждый шаг работы.

Для изготовления складного ножа нам понадобится титановая пластина, хотя можно использовать и нержавейку либо какую-нибудь другую хорошую сталь. Естественно все начинается с изготовления шаблона, форму которого вы потом переведёте на стальную полосу.

Для начала мы сделаем лайнеры рукояти складного ножа. Очерчиваем форму лайнера на титановой пластине и выпиливаем его с помощью любого доступного вам инструмента. Далее делаем грубую обработку лайнера, стачивая лишний металл на наждаке и напильниками. Изготовляем второй лайнер. Для этого прикладываем готовый лайнер к полоске металла и просверливаем насквозь два отверстия. Нарезаем в них резьбу, скрепляем лайнеры при помощи винтов без шляпки и выпиливаем второй лайнер, используя первый в качестве шаблона. Далее обрабатываем спаренные лайнеры на наждаке и напильниками, приближаясь как можно ближе к контурной линии лайнера.

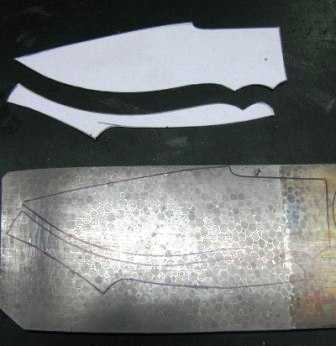

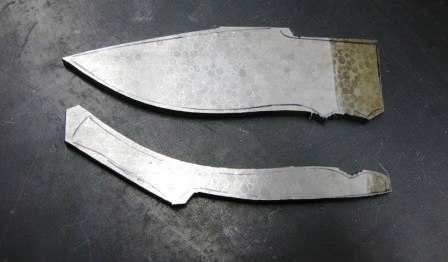

Настала очередь изготовления лезвия складного ножа и спинки рукояти. Действуем точно таким же образом: шаблоны, перевод на титановую полоску, выпиливание и обработка на наждаке.

Сверлим в лайнерах отверстия для крепления спинки рукояти ножа. Собираем нож и смотрим где есть нестыковки, щели. При необходимости дорабатываем эти места, напильниками добиваясь идеального совмещения всех частей складного ножа.

Одеваем второй лайнер и сверлим дополнительные отверстия крепления спинки ножа. Скреплять части рукояти ножа можно с помощью специальных винтов предварительно нарезав метчиком в отверстиях резьбу. Винты удобны тем, что при необходимости нож можно легко разобрать и выполнить любую доработку. Все отверстия под винты развальцовываем более крупным сверлом, чтобы шляпка винта не выставлялась над поверхностью лайнера.


Далее выпиливаем две верхних и две нижних металлические накладки рукояти ножа. Клеим их на лайнеры при помощи суперклея. Теперь сверлим отверстия для винтов через лайнеры в металлические накладки. Отверстия в накладках не должны быть сквозными. Теперь кладём нож в ванночку с ацетоном, чтобы растворить суперклей.

Снимаем фаску слепых отверстий металлических накладок складного ножа и нарезаем в них резьбу. Крепим накладки к лайнерам с помощью винтов. Подгоняем накладки, под форму лайнеров стачивая лишний металл на наждаке. Далее производим окончательную шлифовку рукояти ножа.

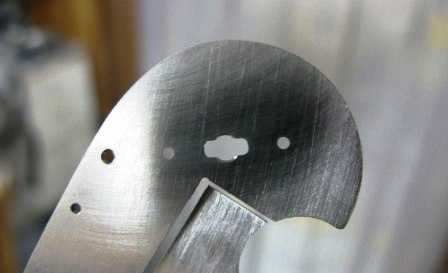

Изнутри на передних металлических накладках сверлим углубления под ось клинка сверлом, заточенным под тупым углом. Для оси вытачиваем опорные винты на токарном станке. Резьбу нарезаем плашкой. В спинке рукояти выпиливаем конусообразный (ласточкин хвост) паз для пластинчатой пружины.

Все металлические части складного ножа подвергаем закалке, используя самодельный горн или газовую горелку. Среднюю часть накладок мы изготовим из любого доступного материала: дерева, кости, пластика, оргстекла, текстолит и т.д.

Выпиливаем и обтачиваем пластину, подгоняя её форму. Работа требует точности, поэтому делайте подгонку средней накладки, не спеша и периодически примеряя её. После этого сверлим в лайнерах слепые отверстия для крепления деревянной накладки. И вырезаем L- образные слоты.

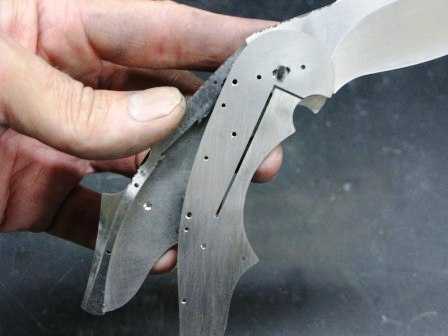

Осталось дело за замком. Сверлим отверстия для замка на каждом конце лайнера. Соединяем их прорезью. Затем делаем поперечный разрез и получаем Г-образную прорезь, которая образует блокировочную пластину. Закаливаем её газовой горелкой и отгибаем в сторону на три, четыре миллиметра.

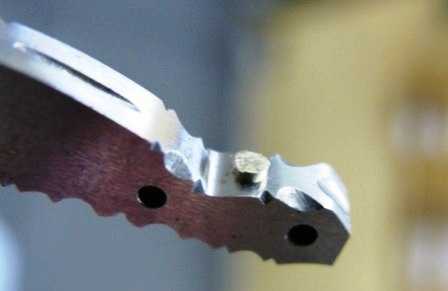

В углу пластины замка сверлим отверстие и впрессовываем туда металлический шарик. Задняя часть этого стопорного шарика стачивается заподлицо с плоскостью пружины. Затачиваем винт оси, делая его прямоугольной формы. Фрезеруем прорезь для винта в корпусе лайнера. Затачиваем плавник спинки рукояти ножа с обеих сторон. Шлифуем металлические части накладок рукояти. Делаем скосы на лезвии складного ножа.

Собираем нож. Но ось одевается тонкая шайба, лезвие, ещё одна шайба. Затем надевается второй лайнер. Вставляем средние накладки, защёлкивая их в L- образных отверстиях. Закручиваем винты плоским специальным ключом.

Ещё раз хочу повторить, что данная статья не пошаговое руководство: «как сделать складной нож чайнику», а руководство к действию, людям, которые уже занимались ранее изготовлением складных ножей и при одном лишь взгляде на фотографии поймут, о чем идёт речь без дополнительного разжёвывания. Заранее хочу попросить прощения за несколько сумбурное размещение фотографий; их слишком много и возможности движка сайта не позволяют расположить их по порядку. Но, думаю, при желании разобраться можно. Ну, а те, кто все-таки хочет посмотреть источник этих фотографий, могут посетить буржуйский сайт по адресу http://www.bladeforums.com/forums/showthread.php/733966-Stan-Wilson-Advisor-III-a-making-of-thread Возможно ваше знание английского языка и возможности браузерного переводчика позволят вам в точности разобраться во всех нюансах изготовления данного складного ножа. Удачи!

Изготовление ножей:

›› Делаем шведский нож

›› Делаем складной нож

›› Метательные ножи

›› Латунный боевой кортик

›› Байкерский нож

›› Делаем финский нож

›› Изготовление меча

›› Делаем нож-отмычку

›› Ножи из аустенитной нержавейки

›› Ножи из стали Гадфильда

›› Выкидной нож

›› Делаем нож Кхукри

›› Нож необычной формы

›› Мастерим баллистический нож

›› Баллистический нож с фиксатором

›› Делаем походный нож

www.sekach.ru

Самодельные ножи без прикрас - самокритичный обзор самодела

Не все самодельные авторские ножи можно назвать произведением искусства. И некоторые ножи, изготовленные мной, не стали исключением.

Тем не менее, я считаю нужным их тоже показать. Во-первых, это позволит увидеть разницу между другими моими работами. Во-вторых, покажет, что при всём умении и старании, ошибок порой не избежать. И в-третьих, не ошибается тот, кто ничего не делает.

Самодельные “недоножи”

Начну с самых страшненьких моих ножичков.

Ножик “ПЕРСТ УКАЗУЮЩИЙ”

Пожалуй, это самый неудачный нож, сделанный мной. Мне не нравится ни рукоять с круглым сечением, ни скос клинка с неравномерным травлением на нём.

Зачем я ещё на него клеймо поставил? Тем более, что сталь для клинка я использовал от какой-то неизвестной мне железяки.

Тьфу!

“ХУЛТАФОРС РИСТАЙЛИНГ”

Ристайлом называют ножи, которые переделывают. Переделка может включать в себя замену рукояти, изменение формы клинка или добавление украшательств.

Этот ножичек нельзя в полном смысле определить в категорию “самодельные”. Потому что для него использован клинок от строительного ножа Hultafors с синей пластиковой рукоятью. Легированная нержавеющая сталь клинка, довольно-таки износостойкая.

Сам по себе Хултафорс самодостаточен. Удобен, практичен и неприхотлив. Зачем я взялся за его переделку? Сам не пойму.

Рукоять по форме, как беременный малёк. В сечении тоже круглая, как у ножа выше. В тыльнике мозаичный пин из меди. Разумеется, он со временем потемнел и окислился.

В общем, картофельный нож и всё тут. Ужас один!

“ТАНТОИД САДОВЫЙ”

Танто – японский нож самурая. Клинок некоторых из них ярко выделяется среди своих собратьев своеобразным, обрубленным остриём, по форме напоминающим стамеску.

Этот нож я сделал коллеге для работы в саду. Клинок отдалённо напоминает остриё танто. Так-то, вроде, ничего нож. Но сталь от какой-то пилы с пилорамы. Ржаветь будет. Хотя, я его оксидировал, может и не будет.

Короче, какой-то кухонник получился.

РЫБАЦКИЙ НОЖ ПОСЛЕ РИСТАЙЛА

Здесь я тоже переделывал рукоять. И немного подправил и подчистил клинок.

Опять рукоять мне не особо понравилась. Никак мне, в своё время, было не освоить технику формирования овального сечения рукояти. Всё время круглая получалась. Такую неудобно держать в руке. При работе устаёт кисть.

СКИНЕР “БИЗОН”

Скинерами называют ножи для снятия шкуры с добытого зверя. Название ножа пошло от английского skin – кожа, шкура. В русском варианте звучит как шкуросъёмный нож.

Это мой первый скинер. Мне очень нравится форма шкуросъёмных ножей, поэтому я решил изобразить что-то наподобие своими руками.

В общем-то, этот нож не самый плохой. Но всё равно видно, что до совершенства, как от южного полюса до экватора, если ехать через Житомир.

СКИНЕР “ЗУБР”

Почти то же самое, что этажом выше. Только народное название этого ножа – “Уродец”. Так на одном форуме его с любовью окрестил честной народ. Вообще, самодельные ножи нередко подвергаются критике. Просто, не часто критикуют вслух. Мне же – повезло.

Если объективно, у этого прозвища есть основания. Профессионал сразу найдёт уйму грубейших ошибок, от использованных материалов до форм рукояти и клинка.

Я не спорю.

Правильно воспринятая критика – двигатель личного прогресса ©

А первый опыт травления клейма, меня и самого до сих пор улыбает.

Самодельные “полуножи”

Ладно, страшилок насмотрелись. Следующие самодельные ножи будут получше.

ИМИТАЦИЯ НОЖА ТАЁЖНОГО ОХОТНИКА

Однажды мне попалась интересная статья о том, как изготовить нож таёжного охотника своими руками. У меня даже сохранилась эта статья (можете скачать). В общем, я задался целью сделать такой же.

Однако материала у меня хорошего не было. Поэтому лепил из того, что оказалось под рукой. Рог лося на больстер, дуб на рукоять и пила от пилорамы на клинок.

Особенность ножа таёжного охотника заключается в ножнах. Да-да, в ножнах, а не в клинке.

Задача – изготовить деревянные ножны и подогнать их устье так, чтобы вставленный нож не выпадал из них ни при каких обстоятельствах. И чтобы при этом его можно было доставать из ножен одной рукой. Уперевшись большим пальцем в устье ножен, а мизинцем в подпальцевую выемку на тыльнике рукояти.

К тому же, ножны крепятся через перемычку, пришитую к бедру на штанине. Так очень удобно носить нож и доставать его с бедра. А также, прикреплённые таким образом ножны, легко снять, если нужно. (Подобное крепление у меня реализовано в ноже “Джинни Джинс” и “Лесной”).

В общих чертах, мои задумки получились. Хотя нож, всё равно страшненький.

НОЖ-СКЕЛЕТНИК “ЧЕРНЫШ”

Этот нож очень нравится моему племяннику, как и другие самодельные вещи в моей коллекции.

Склетниками называют ножи цельнометаллические, без накладок на рукояти. То есть – голая сталь. Чтобы скелетник был удобен в работе, просто необходимо использовать металл, толщиной от 4 миллиметров. Иначе, тонкая полоса будет врезаться в руку при резе.

А поскольку при начале моего ножестроения я был не богат хорошей сталью, то и “Чернышу” не повезло. Его толщина всего лишь 2,4 миллиметра. Поэтому, только для канцелярских работ его и можно применить.

“ПЕРС” СЕКРЕТАРСКИЙ

Этот нож изначально делался для человека, занятого секретарской работой. Можно сказать – это канцелярский нож для открывания конвертов. Поэтому он на подставке.

Персом я назвал его, потому что по форме он напоминает персидский кинжал.

Что в этом ноже мне не нравится? Клинок. Он сделан из полотна механической пилы Робеля. Сталь Р6М5 очень хрупкая.

К тому же, когда я делал такие широкие спуски на тонком полотне, я боялся, что в середине просто-напросто образуется дыра. Но, обошлось. Так что, клинок очень слабенький. Хотя, для конвертиков пойдёт.

В остальном, всё в порядке.

Один за услугу, другой в подарок, как первый нож

Почти каждый из нас сталкивался с ситуацией, когда есть возможность отплатить услугой за услугу. Следующий нож, как раз из этой категории.

НОЖ “СТРЕМИТЕЛЬНЫЙ”

Как я писал выше, в начале моего увлечения ножеделанием у меня не было возможности приобрести хорошую сталь для ножей. Чуть позже, это стало возможным.

Человек, которому я сделал “Стремительного”, договорился для меня о шлифовке откованных полос в размер по заданной толщине. Мне тогда это было очень нужно, а знакомых своих не нашлось. Поэтому, этот нож в благодарность за услугу.

Что в нём не так? С ножом всё в порядке.

Мне не понравились ножны. Точнее, их застёжка. При вынимании ножа из ножен, лезвие чиркает по хлястику и постоянно надрезает его, если не отклонить его как следует в сторону. Хотя это проблема присутствует в большинстве ножен подобного типа, меня это не утешает.

А также, декоративное оформление устья ножен и отверстия для кобурной кнопки в виде оверлочной прошивки, тоже получилось неудачным. Кромка жёсткая, а отверстие уплотнилось так, что хлястик трудно напялить на кобурную кнопку.

Кобурная кнопка – кнопка в виде шипа с шарообразной головкой, используется на кобуре огнестрельного оружия.

“ОСПА” – ПЕРВЫЙ НОЖИЧЕК ПЛЕМЯННИКА

“Оспа” – потому что клинок щербатый, в раковинах.

Этот нож мне дорог как память. Потому что это первый нож, который я попытался сделать по правилам ножестроения. А также, это первый нож моего племянника Саши, которого я люблю и которому его подарил.

Конечно, в нём много косяков, но приятных воспоминаний о нём больше. А главное, что приезжая в гости на наш “таёжный пикник”, Сашок берёт его с собой.

Авторский ключик в заключение

Пожалуй, закончу я статью в положительном ключе. И для этого покажу вам почтовый ключик, на котором я переделал головку. Потому что родная, пластиковая, сломалась.

Теперь он украшает связку ключей моей Ирины.

Самодельные ножи – это конечно здорово. Но иногда нужно разминать руки и другими поделками.

P. S.

А на самом деле, в эту статью я собрал самодельные ножи, фото которых мне не нравятся по качеству съёмки (у меня ведь фотоблог). И даже после редактирования, они не особо улучшились. Поэтому оказались недостойными для публикации в отдельных статьях. Но вышеописанные косяки самих ножей тоже имеют место.

На этом самокритичная статья закончена. А как вы считаете, должны ли мастера своего дела рассказывать другим об ошибках в работе или нет? Какие пенки вы мочили, изготавливая свои первые авторские ножи? Поделитесь, смелее!

nafotobloge.ru

Ножи выкидные своими руками. Нож автоматический выкидной: характеристики и отзывы

Спорт и Фитнес 7 апреля 2017

Ножи выкидные имеют массу конфигураций и разный принцип работы. Подобный инструмент вполне реально изготовить самостоятельно. Для этого потребуется составить чертеж изделия, например, просто обведя контур с готового ножа. Кроме того, потребуется необходимый материал и соответствующее оборудование, а также элементарные навыки проведения работ.

Подготовительный этап

Чтобы сделать самостоятельно нож автоматический выкидной, необходимо взять полоску из металла, перенести на нее эскиз предполагаемого изделия. Затем при помощи наждака или специального станка потребуется обработать будущее лезвие.

Если подходящего приспособления нет, то даже не стоит начинать изготовление довольно сложной продукции. Как вариант, для отделки можно применить надфиль, напильник или ручную дрель. Кроме того, в качестве острия иногда используют старые кухонные ножи.

После обработки лезвия и придания ему необходимой формы деталь зажимают в тисы и начинают шлифовку. Первоначально производится черновая отделка алмазным надфилем, затем выполняется чистовая обработка при помощи мелкозернистого бруска. Лишнюю часть металла отпиливают, в подготовленной детали просверливают отверстие по центру, торец изделия также обрабатывается наждаком.

Продолжаем делать выкидной нож своими руками

На следующем этапе займемся изготовлением рукоятки. Для этой операции вполне подойдет тонкая пластина из титана. Используя электрический инструмент, обрезаем прямоугольную заготовку нужного размера. Следует учитывать, что титан является вязким материалом, при распиловке необходимо смазывать обрабатываемые участки маслом.

После подготовки пары элементов обслуживаем их на наждачном станке. Торцы заготовок доводятся до одинакового состояния посредством отделки напильником. Затем накладываем лезвие на ручку и зажимаем струбциной. Обе половины рукоятки просверливаются по центральному «окошку» острия.

Также потребуется изготовить стальную пружину, которая обрабатывается по эскизу. Следует снять фаски с внешней стороны отверстий, накернить гнезда под кнопку и фиксирующий механизм. После сверления нужных отверстий их обрабатывают надфилем до требуемых размеров. В качестве фиксаторов накладок можно использовать бронзовые или латунные втулки. Они помещаются в боковые пластинки и заклепываются с внутренней части.

Сборка

Самодельные ножи выкидные на этой стадии приобретают нужную форму и вид. Из гвоздей или подходящей проволоки нарезаются элементы для наклепок. После их монтажа необходимо сточить кромки, чтобы получилась однородная поверхность.

Затем при помощи алмазного надфиля проделывается прямоугольное отверстие в лезвии, с использованием токарного станка изготавливается ось. Как вариант, можно проделать его напильником, однако этот процесс будет существенно дольше по времени. Фиксатор и рабочая часть подгоняются между собой посредством выпиливания прямоугольных гнезд. Фиксирующий элемент П-образной конфигурации вставляется в ручку изделия.

Выпиливаемая из стали пружина крепится болтиком. Если вся процедура выполнена правильно, при нажатии на фиксатор пружина будет действовать как толкатель. В качестве этого элемента можно применить аналогичную запчасть от автомобильного стартера. По окончании процесса приспособление шлифуется специальной пастой до зеркального блеска.

Финальная часть

Делая выкидной нож своими руками, следует позаботиться о качественных накладках. Их изготавливают из титана, соединяют между собой и лезвием путем пазов и наклепок, доводя до «товарного» вида финишной обработкой напильником. Вставляется лезвие и ось, взводится рабочая пружина, монтируется кнопка, соединяются накладки, которые завинчиваются болтами. Можно считать, что нож автоматический выкидной готов.

Приведенная инструкция является ознакомительным материалом. Интерпретируя ее под имеющиеся материалы и фантазию, любой умелец сможет сделать совершенно непохожую на аналоги вещь, которая по праву будет считаться эксклюзивом.

Особенности

Если вы решили впервые сделать нож с выкидным лезвием своими руками, попробуйте сначала изготовить простейший образец. В качестве примера подойдет изделие из опасной бритвы. Подобный экземпляр создается из подручных материалов, не требует особой квалификации, имеет минимум деталей. Зато готовая продукция будет выглядеть хорошо наравне с магазинным аналогам, обладая всем необходимым функционалом.

Перед началом работ нужно вырезать из картона или фанеры шаблоны лезвия и ручки. Это позволит ориентироваться на предполагаемый итоговый образец. После следует подгонка всех габаритов самодельного клинка. Он будет удобно лежать в руке и обойдется дешево в плане стоимости. Независимо от того, какой вы планируете сделать нож: выкидной фронтальный, складной или обычный – для оформления рукоятки можно использовать прочную ткань, дерево, рог или древесный гриб.

На что обратить внимание

Если вы решили самостоятельно сделать нож с выкидным лезвием, определенные трудности может принести поиск достойного материала, особенно фиксирующего механизма. Для настоящих мастеров эта проблема уходит на второй план, а вот новичкам придется потрудиться основательно. Как вариант, можно использовать аналогичную конструкцию с другого изделия, которое имеет рабочий механизм, но утратило свою функциональность или актуальность.

Особых трудностей не составит подготовка эскиза, дизайна, выпиливания рукояти. Лезвие при правильном подходе также можно выточить довольно быстро. Основная рабочая часть в виде надежного механизма фиксации и выброса может потребовать львиной доли времени, потраченного на изготовление самодельного режущего инструмента.

Выкидные ножи фронтального выброса

Изделие такого типа имеет более оригинальный принцип работы. Острие выкидывается вдоль рукояти. Хотя подобный вариант считается практичным и эффективным, более сложная конструкция чаще приводит к поломкам.

Чтобы убрать этот практически единственный недостаток, необходимо внимательно и аргументировано подходить к выбору изделия. В случае самостоятельного изготовления следует выбирать практичные и надежные комплектующие, которые рассчитаны на длительный срок эксплуатации.

Отзывы пользователей

Как свидетельствуют отклики потребителей, ножи выкидные пользуются спросом и имеют несколько основных сфер использования. Невзирая на то что подобные изделия относят к аксессуару личностей, имеющих уголовное прошлое, «выкидухи» подходят для следующих направлений:

  • подсобных работ;
  • туристических походов;
  • дальних поездок;
  • охоты, рыбалки;
  • военных и специальных операций.

Качественный выкидной нож изготавливается из прочных и долговечных материалов. Клинок лучше делать из нержавеющей высокопрочной стали. Ручка может быть выполнена из пластика, дерева или металла. Самодельные и фабричные ножи выкидные отличаются внешним видом, характеристиками, принципом действия и предназначением. Среди широкого ассортимента данных изделий можно выбрать подходящий экземпляр, в зависимости от необходимости.

В завершение обзора

Стоит отметить существование государственных требований, которые следует учитывать, выбирая или изготавливая ножи с выкидным клинком. Изделие с лезвием, длина которого превышает девять сантиметров, относится к холодному типу оружия. Ношение его без специального разрешения уголовно наказуемо.

Подобные ограничения распространяются на все виды ножей, независимо от принципа их работы. Также нужно правильно ухаживать за инструментом, что выражается в регулярной заточке, смазке подвижных частей. Правильное обслуживание позволит существенно продлить срок службы приспособления и увеличить его полезность. Особое внимание необходимо уделить фиксирующему механизму, который в складных ножах и аналогах с фронтальным выбросом считается самым уязвимым местом.
