Двухконтурный турбореактивный трёхвальный двигатель НК-32 (изделие «Р»)
 |
| Двигатель НК-32 |
| Источник: http://www.kuznetsov-motors.ru/ |
Двухконтурный турбореактивный трёхвальный двигатель НК-32 (изделие «Р»)
Разработчик: СНТК им. Н. Д. Кузнецова (Россия)
НК-32 — двигатель с общей форсажной камерой (ТРДДФ), предназначенный для дальнего стратегического бомбардировщика Ту-160. Двигатель также был установлен на «летающей лаборатории» Ту-144ЛЛ.
Компрессор имеет трёхступенчатый вентилятор, пять ступеней среднего давления и семь ступеней высокого давления. Лопатки компрессора изготовлены из титана, стали и (в каскаде высокого давления) никелевого сплава.
Камера сгорания кольцевая многофорсуночная. Турбина имеет одну ступень высокого давления (диаметр около 1 м, температура горения 1575 К) с охлаждаемыми монокристаллическими лопатками, одну ступень среднего давления и две — низкого давления. Сопло двигателя регулируемое, автомодельное. Система управления электрическая, с гидромеханическим дублированием.
На базе двигателя НК-32 планируется создать
- двигатель для перспективного авиационного комплекса дальней авиации (ПАК ДА)
- двигатель для Ан-124 взамен производившегося на Украине Д-18Т.
Модификации:
- НК-321 — для сверхзвукового пассажирского самолёта (СПС) второго поколения + испытывался и эксплуатировался на самолётах Ту142ЛЛ и Ту-144ЛЛ.
- НК-321-1 — для сверхзвукового самолета Ту-144
- НК-321-144 — для сверхзвукового самолета Ту-144 08-2 (77114), арендованного NASA
Характеристики:
- Полная масса — 3650 кг
- Длина — 7453 мм
- Диаметр — 1785 мм
- Тяга — 14000 кгс
- Тяга на форсаже — 25000 кгс
- Компрессор — масса 365 кг, трёхступенчатый вентилятор, 5 ступеней среднего, 7 — высокого давления
- Турбина — одна ступень высокого давления, одна среднего давления и две низкого давления
- Температура турбины — 1302 °C
- Камера сгорания — многофорсуночная кольцевая
- Степень повышения давления — 26,8
- Управление — электронное, с гидромеханическим дублированием
- Удельный расход топлива — 0,72 кг/кгс·ч
- Степень двухконтурности — 1,4
- Удельная тяга — 6,85 кгс/кг
Двигатель НК-32-02 будет на 10% экономичнее существующей версии
В рамках проверки хода выполнения государственного оборонного заказа предприятиями ОПК заместитель министра обороны РФ Юрий Борисов посетил в Самаре ПАО «Кузнецов», сообщает РИА Новости. Завод является ведущим предприятием в России по разработке, производству, техническому сопровождению в эксплуатации и ремонту газотурбинных авиационных, жидкостных ракетных двигателей, газотурбинных установок для наземного использования в газовой отрасли и энергетике.
Предприятие осуществляет ремонт двигателей для самолётов дальней авиации Ту-160 (НК-32), Ту-95 (НК-25), Ту-22М3 (НК-12) и создаёт новую версию двигателя НК-32 для сверхзвукового стратегического бомбардировщика-ракетоносца Ту-160М2 «Белый лебедь» в новом облике. По словам Ю. Борисова, экономичность нового двигателя для модернизированного ракетоносца-бомбардировщика Ту-160 будет увеличена примерно на 10%, что позволит самолёту летать на 1 тысячу километров дальше.
«В новом облике он [двигатель] будет более экономичным, процентов на 10, что даст возможность увеличить дальность полёта стратегического бомбардировщика примерно на тысячу километров», — сказал Борисов в ходе посещения ПАО «Кузнецов».
Он отметил, что в 2014 году перед самарским заводом им. Кузнецова была поставлена задача не просто воспроизвести двигатель, который долго не производился, но и улучшить его характеристики.
«Мы проводим очередное заседание межведомственной комиссии с Минпромторгом, которая наблюдает за ходом работ по созданию самолёта Ту-160 в новом облике. Работы пока идут в целом по графику. Что касается двигателя, то это — основной агрегат, который будет определять лётно-технические характеристики нового самолёта», — добавил заместитель главы российского военного ведомства.
На предприятии Борисов ознакомился с производственным процессом, проинспектировал ход строительства авиадвигателей НК-32-02, а также обсудил с руководством Объединённой двигателестроительной корпорации, в которую входит «Кузнецов», вопросы технического перевооружения завода.
Ту-160 — самый большой самолёт с изменяемой геометрией крыла, одна из наиболее мощных в мире боевых машин. В 2015 году было объявлено о решении возобновить производство стратегических ракетоносцев на Казанском авиазаводе. Благодаря модернизации эффективность Ту-160 должна увеличиться на 60%.
Загрузка…ВЗГЛЯД / Бомбардировщики Ту-160 снабдят модернизированными двигателями :: Новости дня
ПАО «Кузнецов» (входит в «Объединенную двигателестроительную корпорацию», ОДК) планирует приступить к созданию обновленной модификацией двигателя НК-32 второй серии для стратегических бомбардировщиков Ту-160М2, что в перспективе должно расширить возможности стратегической авиации России.
Спецстрой России завершил ремонт и модернизацию испытательного стенда ПАО «Кузнецов». Объект полностью подтвердил свою работоспособность и теперь решается вопрос паспортизации и лицензирования комплекса. После этого планируется начать производство новых двигателей НК-32 второй серии для Ту-160М2, сообщили газете «Известия» в ОДК.
Кроме этого, также планируется вести работы по созданию двигателя для перспективного авиационного комплекса дальней авиации (ПАК ДА).
Производство оригинальных НК-32 было прекращено в 1993 году. Первые экземпляры модифицированных НК-32 начнут испытывать уже в этом году.
К концу этого года в Минобороны рассчитывают получить установочную партию двигателей НК-32 серии 02. А к концу 2018 года в воздух должен подняться первый модернизированный бомбардировщик Ту-160М2. Как ранее отмечал главком Воздушно-космических войск Виктор Бондарев, в 2021 году должно начаться серийное производство обновленных машин. Всего ВКС планирует закупку не менее 50 таких самолетов.
Модернизация Ту-160 коснется всей внутренней начинки самолета. Например, кабины бомбардировщика – обещано, что кабина летчиков станет «стеклянной». То есть вместо аналоговых приборов появятся жидкокристаллические панели, на которые будет выводиться вся нужная пилотам информация.
Двигатель НК-32 серии 02 кроме нового газогенератора получит цифровую систему управления FADEC, что обеспечит не только оптимальные режимы работы, но и существенную экономию топлива.
Ту-160 – самый крупный и самый мощный в истории военной авиации сверхзвуковой самолет с изменяемой геометрией крыла, а также самый тяжелый боевой самолет в мире, имеющий наибольшую среди бомбардировщиков максимальную взлетную массу. Среди пилотов получил прозвище «Белый лебедь».
Новости проекта возобновления производства двигателей НК-32
В программе возобновления строительства стратегических бомбардировщиков-ракетоносцев Ту-160 особое место занимает проект выпуска обновленных турбореактивных двигателей. Перспективные самолеты Ту-160М2 предполагается оснащать двигателями НК-32 т.н. второй серии. Выпуск подобных двигателей в исходной версии был завершен в 1993 году. В настоящее время выполняются различные работы, которые в ближайшем будущем позволят возобновить сборку модернизированных двигателей.Как сообщает издание «Известия» 15 августа, завершены работы по ремонту и модернизации одного из испытательных стендов, которые будут использоваться при дальнейшей реализации имеющихся планов. Спецстрой России и ПАО «Кузнецов» (г. Самара), входящее в состав Объединенной двигателестроительной корпорации, завершили работы по восстановлению и обновлению одного из имеющихся испытательных стендов, предназначенных для проверки двигателей различных типов. Неназванный источник в Объединенной двигателестроительной корпорации рассказал «Известиям», что испытательный стенд после завершения ремонта и модернизации прошел необходимые проверки, показав работоспособность. В настоящий момент решается вопрос лицензирования и паспортизации обновленного комплекса. После завершения этих процедур испытательный стенд можно будет вновь использовать в новых проектах.

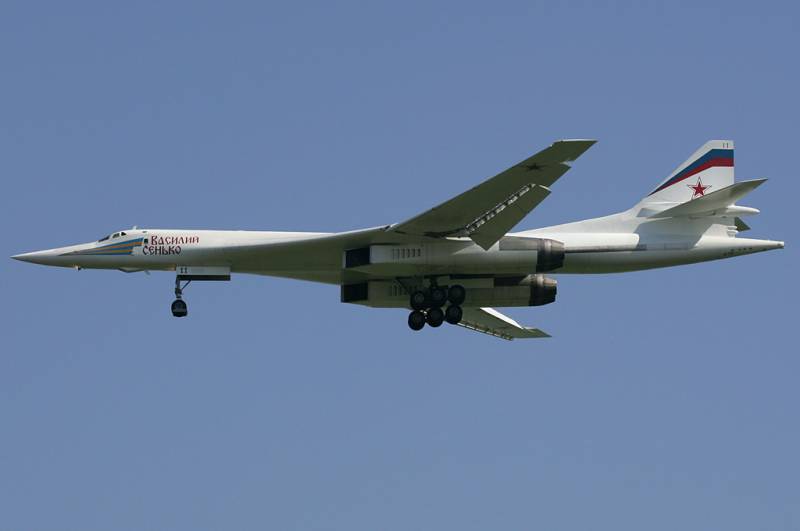

Ту-160 в полете. Фото Wikimedia Commons
Сообщается, что недавно отремонтированный испытательный стенд представляет собой П-образную систему с воздухозаборной шахтой и глушителем выхлопа вертикального типа. В ходе недавних работ на стенде были заменены все элементы электрооборудования, кроме того, появились новые трубопроводы различного назначения. Проектом модернизации также подразумевается использование новых средств пожаротушения. В рамках обновления специалистам Спецстроя и «Кузнецова» пришлось заново переложить все основные коммуникации, а также смонтировать около 4 тыс. единиц различного оборудования.
После завершения всех необходимых процедур и получения требуемых документов восстановленный испытательный стенд вновь будет использоваться ПАО «Кузнецов» для проверки новых изделий. Эксплуатация стенда должна быть возобновлена в самое ближайшее время. Уже к концу текущего года ОДК планирует не только возобновить испытания, но и завершить сборку установочной партии двигателей НК-32 второй серии.
Планы промышленности и министерства обороны на этот год стали известны в первой половине февраля. Так, в ходе своего визита на предприятие «Кузнецов» заместитель министра обороны Юрий Борисов заявил, что в гособоронзаказе присутствует не только ремонт существующих двигателей, но и выпуск новых. Одновременно с обслуживанием двигателей типа НК-32, НК-25 и НК-12 планируется начать выпуск улучшенных НК-32 с повышенными характеристиками. До конца 2016 года Минобороны планировало получить от предприятия-изготовителя первую партию модернизированных двигателей. В рамках установочной партии было заказано пять изделий.
Для выполнения имеющегося заказа ПАО «Кузнецов» нуждалось в модернизации производств, не получавших должного обслуживания на протяжении нескольких последних десятилетий. Сообщалось, что в феврале должна была завершиться реконструкция испытательного стенда №9. Ремонт стенда №1 планировалось вести до апреля. К настоящему времени все строительные и монтажные работы на этих объектах успешно завершены, что позволяет возвратить их в эксплуатацию. К концу года будет введен в эксплуатацию новый корпус гальванического производства. Это производство получит набор современного оборудования, полностью соответствующего существующим нормам безопасности труда и экологическим стандартам.
В течение нескольких следующих месяцев ПАО «Кузнецов» совместно с другими предприятиями Объединенной двигателестроительной корпорации должно будет изготовить полный набор необходимых комплектующих, а затем собрать пять двигателей НК-32 второй серии установочной партии. При испытаниях новых изделий будут использоваться реконструированные стенды, которые в настоящее время проходят последние проверки и готовятся к вводу в эксплуатацию.
В дальнейшем предполагается развернуть полномасштабное производство новых двигателей в количествах, необходимых для переоснащения имеющихся самолетов Ту-160 и строительства всех новых стратегических бомбардировщиков улучшенной версии. Количество требуемых изделий пока остается неизвестным. В настоящее время Воздушно-космические силы России располагают 16 самолетами Ту-160, на которых в общей сложности установлено 64 двигателя НК-32. Развертывание строительства бомбардировщиков Ту-160М2 потребует выпуска большего количества двигателей – вплоть до нескольких сотен, в зависимости от количества заказанных самолетов.
По имеющимся данным, целью разработки двигателя НК-32 второй серии является изменение исходного проекта, разработанного в начале восьмидесятых годов, с использованием современных технологий, материалов, узлов и агрегатов. Имеются сведения о планах по доработке отдельных элементов конструкции двигателя, а также об использовании электронно-цифровой системы управления. За счет таких нововведений могут быть повышены основные технические характеристики двигателя. Кроме того, ожидается заметное повышение эффективности работы на различных режимах, в том числе и оптимизация расхода топлива, что сможет повысить дальность полета.
Изделие НК-32 представляет собой двухконтурный турбореактивный двигатель с форсажной камерой. В составе компрессора имеются трехступенчатый вентилятор, пять ступеней среднего и семь высокого давления. Центральную часть двигателя занимает кольцевая многофорсуночная камера сгорания. Конструкция турбины состоит из двух ступеней низкого давления, а также одной среднего и одной высокого давления. Позади турбины размещена форсажная камера. Степень повышения давления в двигателе составляла 26,8. Степень двухконтурности – 1,4. Температура газов перед турбиной – 1300°C. Использовалась электрическая система управления с гидравлическим дублированием.
При длине менее 7,5 м и максимальном диаметре 1,785 м двигатель НК-32 весит 3,65 т. Максимальная тяга без использования форсажа определена на уровне 14000 кгс. При использовании форсажной камеры – 25000 кгс. В случае с бомбардировщиком Ту-160 подобные характеристики четырех двигателей позволяют доводить взлетный вес до 275 т, а также развивать скорость до 2200 км/ч. Показатели расхода топлива обеспечивают максимальную дальность без дозаправки до 18950 км.

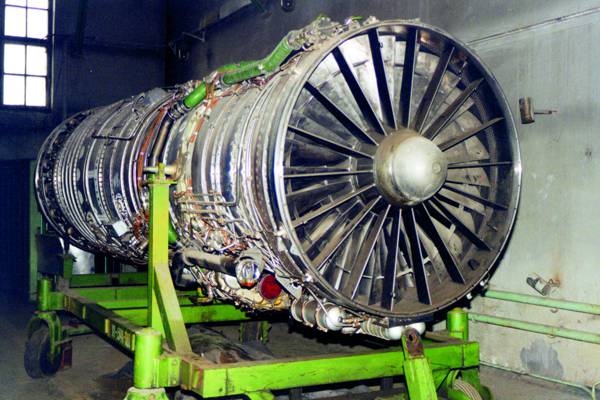

Двигатель НК-32. Фото Kuznetsov-motors.ru
В ходе текущей модернизации предполагается повысить основные характеристики двигателя путем применения новых комплектующих и агрегатов. Кроме того, планируется использовать новую систему управления, позволяющую дополнительно оптимизировать работу двигателя в зависимости от текущего режима и требуемых параметров.
Возобновление производства двигателей НК-32 является частью более крупной программы, подразумевающей ремонт существующих стратегических бомбардировщиков и строительство новых. Ее целью является обновление имеющегося парка техники с использованием современных систем, а также дальнейшее строительство новых самолетов, изначально оснащаемых оборудованием с высокими характеристиками. Также должна проводиться модернизация систем, отвечающих за применение вооружений.
По имеющимся данным, в начале следующего десятилетия планируется достроить и передать войскам первые бомбардировщики Ту-160 новой серии. По разным данным и оценкам, при строительстве этой техники речь может идти о нескольких десятках самолетов. Выпуск таких ракетоносцев позволит заменить физически устаревающую технику, а также усилить стратегическую авиацию. Кроме того, модернизированные Ту-160 новой серии позволят сохранять и увеличивать ударный потенциал Воздушно-космических сил до появления достаточного количества перспективных авиационных комплексов дальней авиации ПАК ДА.
Согласно последним данным, Объединенная двигателестроительная корпорация завершила часть работ по восстановлению и обновлению имеющихся объектов, необходимых для выполнения текущих заказов. С использованием отремонтированных стендов ПАО «Кузнецов» в самом ближайшем будущем будет выполнять испытания новых изделий НК-32 модернизированной версии. Уже в конце текущего года установочную партию из пяти двигателей планируется передать заказчикам. В дальнейшем выпуск двигателей, по-видимому, будет продолжаться в течение длительного времени. При помощи этих двигателей сначала будет осуществляться ремонт существующих самолетов, а затем их будут использовать при строительстве новых ракетоносцев.
По материалам сайтов:
http://izvestia.ru/
http://tass.ru/
http://ria.ru/
http://aex.ru/
http://kuznetsov-motors.ru/
http://bmpd.livejournal.com/
Битва двигателей: «Кузнецов» против «Мотор Сич»
Сирийская операция ВКС показала, насколько востребованным является военный транспортник Ан-124. Без всякого сомнения, потребность в «Русланах» и вообще в самолетах большой грузоподъемности будет только возрастать. Между тем, эксплуатация российских летающих «ангаров» может закончиться достаточно быстро, как только исчерпается ресурс украинских двигателей Д-18Т, установленных на них.
Для того чтобы не допустить такого негативного развития ситуации, правительство РФ поставило перед Объединенной двигателестроительной корпорацией (ОДК), в том числе перед ОАО «Кузнецов», задачу по оснащению к 2019 году тяжелых военно-транспортных самолетов исключительно отечественными двигателями.
Уже известно, что на самолет Ан-124 планируют устанавливать модернизируемый двигатель НК-32 второй серии, который в свое время разрабатывался для стратегических ракетоносцев Ту-160. Задача усложняется не только увеличением его максимальной взлетной тяги с 14 тонн силы до 24 т.с., но и тем, что новому движку предстоит идеально точно «вписаться» в габариты уже имеющейся машины.
Судя по всему, модернизацию НК-32 следовало проводить задолго до нынешнего «двигательного» голода, поскольку для нашей авиационной промышленности сразу же открылись бы серьезные перспективы. Новой силовой установкой можно было оснащать не только «Руслан», но и тяжелый военный транспортник Ил-106, а также 300-местный широкофюзеляжный пассажирский «Фрегат-Экоджет» (разрабатываемый ОАО ФПГ «Росавиаконсорциум»).
Если же говорит конкретно о ситуации с «Русланом», то в России имеется положительный опыт по замене в самолете Ил-76 турбореактивных двигателей Д-30КП тягой 12 т. с. на ПС-90А с тягой 16 т. с. Впрочем, и в этом случае потребовались конструкторские работы, но имеющая внутрироссийская кооперация позволила перейти на новую силовую установку достаточно быстро и без особых проблем.
Читайте по теме
Новая российская система ПРО на подходе
«Алмаз-Антей» защитит от ядерных атак большую часть страны
А вот деловые контакты наших авиастроителей с КБ «Антонов» даже в лучшие годы нельзя назвать образцовыми. Переговорщики с нашей стороны жаловались на чрезмерные аппетиты украинских конструкторов. Фраза «это такой геморрой» стала расхожей, когда речь шла о договорах с запорожцами. В частности, на украинских форумах, где обсуждалась сумма возможного контракта для разработки нового российского движка, фигурировала цифра 1,5 миллиарда долларов только за прототип. Мол, всё, кроме газогенератора, придется проектировать с нуля. Причем экономичность, по условиям потенциального контракта, должна быть хуже, чем у Д-18Т.
Если называть вещи своими именами, то Киев последние 20 лет фактически шантажировал Москву, якобы, без «Мотор Сич» российская военно-транспортная авиация просто обречена. То, что Россия в ценовой политике всегда шла навстречу Украине, усиливало уверенность громадян в своем технологическом превосходстве. Дошло до того, что стоимость техобслуживания большинства «Антеев» за десять предмайдановских лет в долларовом эквиваленте подорожала в три раза.
Может, теперь, наконец-то, удастся вырваться из порочного круга?
Важно это и потому, что 40-летний украинский Д-18Т все-таки является устаревшим, хотя и вполне конкурентным продуктом. В 21 веке на нем далеко не улетишь. Еще в 2010 году российские эксперты предлагали отказаться от «запорожца» в пользу «американца» General Electric CF6−80-C2. Короче говоря, России нужен не просто аналог, а принципиально улучшенный двигатель.
В той связи среди украинских экспертов так и «прёт» злорадство, примерно такого характера: «Люди в теме вообще не верят пермским проектам. Даже группа компаний „Волга-Днепр“, отвернулась от русских „Русланов“. Она намеривается заключить новый договор на поставку 20 грузовых самолетов Boeing 747−8 в июле этого года, заплатив 7,4 млрд. дол».
Однако не только наши разработчики, но и зарубежные аналитики считают, что России по плечу новый движок для «Руслана». В частности, американский военный эксперт Эрик Вертхайм предполагает, что ОДК уже обладает необходимой технологией по принципиальному усовершенствованию имеющих двигателей. В частности, еще 2005 году НПО «Сатурн» провело глубокую модернизацию Д-30КУ-154 и разработало Д-30КП-3 «Бурлак», при этом степень двухконтурности увеличилась с 2,2 до 3,65, а тяга возросла на 31% — с 10,7 до 14 т. с.
«Имея такие наработки, за три года вполне можно поднять двухконтурность до более высоких значений, — считает Эрик Вертхайм. — Из проблем следует отметить проектирование с нуля холодной части».
Речь идет о том, чтобы в новых современных ГТД максимально уменьшить зазоры между рабочими колесами и статором в проточных частях (при вращении ротора с частотой до 100 тыс. об/мин и в условиях температурного перепада между холодной и горячей частями, вплоть до 250°C).
Чтобы иметь представление об объеме расчетов, сообщим, что математическая динамическая модель современного газотурбинного двигателя состоит более чем из полумиллиона элементов и имеет более трех миллионов степеней свободы. Проектировщикам придется учитывать абсолютно все взаимосвязи, в том числе наличие гироскопических сил, изменяемую жесткость опор, демпфирование, а также скольжение роторов при работе двухвальной роторной системы. Это настолько трудоемкая работа, что все ведущие западные корпорации (NASA, Boeing, General Electric, MTU, Pratt&Whitney, Snecma, Rolls-Royce, Embraer, Honeywell, University of Virginia) создали объединенного проектировщика — компанию Rotordynamics Сonsortium, которая занимается исключительно расчетами газотурбинных двигателей.
В России также ведутся работы по этому направлению, в частности, уже разработаны компьютерные системы расчета — «ЦИАМ», «Град», «Астра», «ОГРА» и другие, которыми пользуются наши разработчики двигателей — «Сатурн», «Авиадвигатель», «Климов», «Кузнецов». Конечно, всё это было бы невозможно без математического наследия советских ученых и седовласых специалистов-разработчиков, «рожденных в СССР».
Читайте по теме
Т-50 побеждает в заочном сражении F-22 и F-35
«Сухой» пятого поколения готов к серийному производству
Если ОДК и впрямь не подведет, то Россия получит самый современный двигатель. В этом случае резко возрастают шансы России сделать конкурентоспособными самолеты Ан-124 «Руслан», Ил-106 и «Фрегат-Экоджет», которые будут однозначно востребованы в мире. Задача создания качественного НК-32−2 является для России принципиальной.
Отметим также, что, по расчетам китайских авиаперевозчиков, в ближайшие пятнадцать лет спрос на широкофюзеляжные самолеты только на Азиатско-Тихоокеанском рынке составит не менее 4 тысяч машин.
Работы по созданию двигателей для Ту-160М2 и ПАК ДА
В минувшую среду, 5 февраля, заместитель министра обороны России Алексей Криворучко посетил самарское предприятие «Кузнецов», специализирующееся на космическом и авиационном двигателестроении. Алексей Криворучко прибыл на предприятия для проверки хода выполнения работ над выпуском двигателей НК-32 второй серии для новых стратегических ракетоносцев Ту-160М2, а также модернизируемых строевых Ту-160 и создания двигателя для Перспективного Авиационного Комплекса Дальней Авиации (ПАК ДА) – будущего российской стратегической авиации.
Во время общения с журналистами замминистра обороны рассказал о производстве двигателей НК-32-02 и об одной из характеристик этой новой модификации.
«Что касается работ по НК-32 серии 02, то работы идут согласно графику. Мы сегодня обсудим меры необходимые для ускорения работ по данному проекту. Эти уникальные двигатели будут устанавливаться на модернизированные самолеты Ту-160М, а также на новые Ту-160, воспроизведенные в новом облике. Двигатель НК-32 второй серии обладает значительно улучшенными характеристиками по сравнению с его первоначальной версией, что позволит новым стратегам увеличить дальность полета на 1000 км», — сказал заместитель министра обороны.
Также Алексей Криворучко рассказал о планах работы по созданию двигателей для ПАК ДА на 2020 год.
«Мы ознакомимся с ходом работ по созданию двигателей для ПАК ДА. ПАО «Кузнецов» выполняет работы по созданию этих двигателей, и мы надеемся, что уже в текущем году первые двигатели будут изготовлены и переданы на стенд для проведения предварительных испытаний», — сказал Алексей Криворучко.
Работы над созданием двигателей НК-32 второй серии, для возобновления производства и модернизации имеющихся стратегических ракетоносцев Ту-160, были начаты в 2016 году. Двигатели НК-32-02 прошли этапы стендовых и лётных испытаний. Сейчас ведутся работы по серийному производству этих двигателей. Возможно, в дальнейшем следующая серия НК-32 станет основой для создания двигателя Перспективного Авиационного Комплекса Дальней Авиации.
НК-32-02 | Авиация России
Дальность полета модернизированных стратегических ракетоносцев Ту-160М и Ту-160М2 увеличится на тысячу километров благодаря двигателям НК-32 второй серии, сообщил заместитель министра обороны Алексей Криворучко во время визита на ПАО «Кузнецов» в рамках проверки выполнения гособоронзаказа-2020. «Что касается работ по НК-32 серии 02, то работы идут согласно графику. Мы сегодня обсудим меры, […]
Подробнее
Самарское двигателестроительное объединение «Кузнецов» получило заказ на производство 22 авиадвигателей НК-32 второй серии, которые предназначены для установки на модернизированные ракетоносцы Ту-160М2. Об этом 16 октября в ходе совещания в правительстве Самарской области рассказал генеральный директор Объединённой двигателестроительной корпорации Александр Артюхов, сообщает пресс-служба областного правительства. «В этом году завершится исполнение первого […]
Подробнее
Лётные испытания стратегического ракетоносца-бомбардировщика Ту-160 с новым двигателем НК-32 второй серии начнутся в 2018 году, сообщил «Интерфаксу» гендиректор ПАО «Туполев» Александр Конюхов. Для глубоко модернизированных стратегических ракетоносцев-бомбардировщиков Ту-160М создаётся новая серия двигателей НК-32-02, которые позволят увеличить дальность полёта на 1 тыс. км. 2 июня 2018 года в Объединённой двигателестроительной корпорации […]
Подробнее
Объединённая двигателестроительная корпорация поставит Министерству обороны первую партию новых двигателей НК-32 второй серии уже в этом году, сообщает «Интерфакс-АВН» со ссылкой на свой источник в ОДК. Таким образом, прототип стратегического ракетоносца Ту-160 нового поколения может появиться уже в ближайшее время. По словам представителя ОДК, сейчас на машиностроительном предприятии «Кузнецов» проводятся […]
Подробнее
В рамках проверки хода выполнения государственного оборонного заказа предприятиями ОПК заместитель министра обороны РФ Юрий Борисов посетил в Самаре ПАО «Кузнецов», сообщает РИА Новости. Завод является ведущим предприятием в России по разработке, производству, техническому сопровождению в эксплуатации и ремонту газотурбинных авиационных, жидкостных ракетных двигателей, газотурбинных установок для наземного использования в […]
