88 мм немецкая зенитная пушка ужасная восемьдесят восьмая фото

88 мм немецкая зенитная пушка ужасная восемьдесят восьмая фото, как каждый немецкий танк был «Тигром» для большинства солдат союзников, так каждая противотанковая пушка была «восемьдесят восьмой». Одна из знаменитых артустановок всех времен, 88-мм зенитная, определенно стала истребителем танков. Но в арсеналах вермахта это не единственное оружие, оно даже не было самым многочисленным.

Семейство 88-мм пушек FlaK . Расшифровка FlaK, сокращение немецкого Flugzeugabwehr-Kanone или  Flugabwehr-Kanone (где K) обозначение зенитной пушки. Цифра за аббревиатурой указывает на год образца орудия, первоначально именовалась как FlaK 18,  что было сделано для обхода ограничений Версальского договора.

88 мм немецкая зенитная пушка ужасная восемьдесят восьмая, на стволе четыре белые победные кольца

88 мм немецкая зенитная пушка ужасная восемьдесят восьмая фото, FlaK 18/36/37  затем новые и более мощные модели FlaK 41.

Известное противникам как «восемьдесят восьмая» и как «ахт-ахт», орудие заслуживает почетного места в любом исследовании немецкого про­тивотанкового оружия. (Acht-Acht — игра слов «восемь-восемь» или «внимание-внимание».

В 1931 г  88-мм зенитную пушку FlaK 18 разрабо­тала в Швеции, команда инженеров «Круппа» совместно с «Бофорсом» втайне,  чтобы скрыть нарушения положений Версальского договора. С 1932 года начинается серийное производство 88-мм пушки FlaK 18.

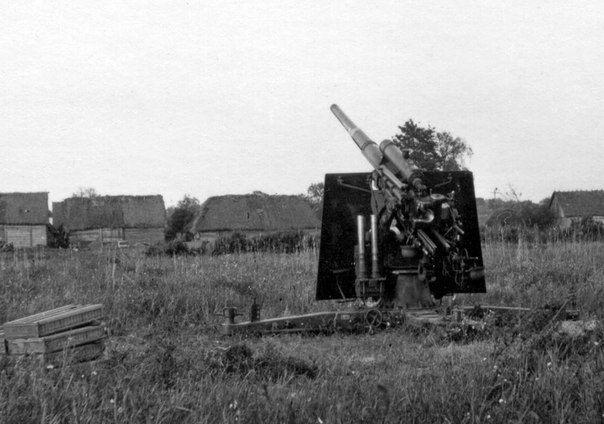

Зенитная пушка 88 мм FlaK 18 /36 фото

FlaK 18 был установлен на крестообразном лафете, что позволило вести огонь во всех направлениях. Автоматический выброс гильзы позволял производить около 20 выстрелов в минуту. Два боковых упора при транспортировке можно было быстро сложить. Для перевозки использовали два колесных шасси модель Sonderanhänger 201.

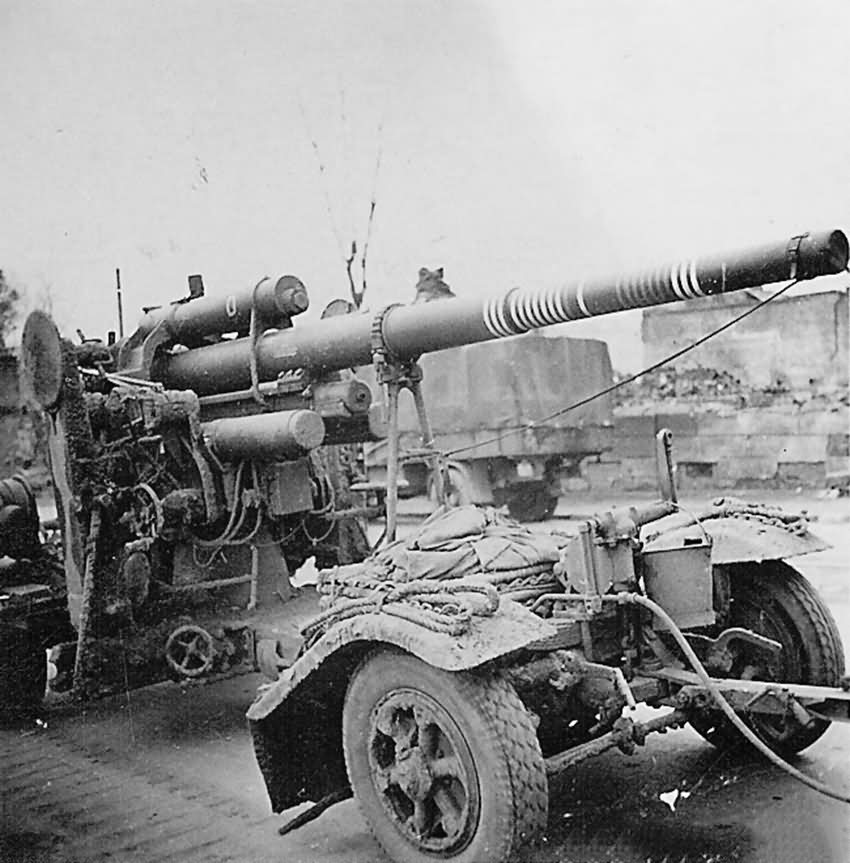

Подготовка зенитного орудия 88 мм к транспортировке фото

Зенитные пушки FlaK /36/37 использовали тележку Sonderanhänger 202, у которой была большая грузоподъемность, более высокая скорость транспортировки и самое главное она позволяла вести огонь прямо с тележки.

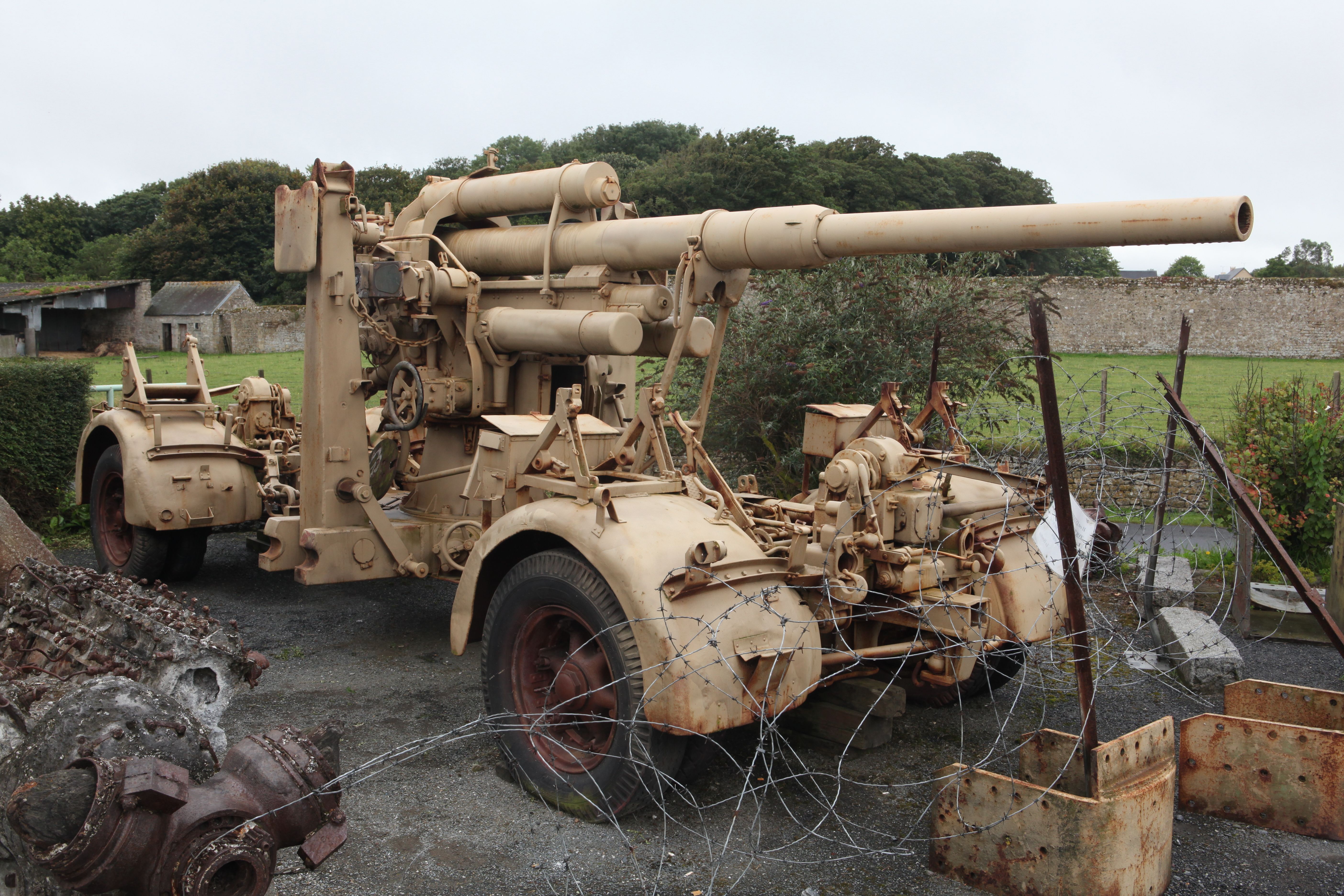

трейлер Sonderanhänger 202 от 88 мм немецкая зенитная пушка, позволял вести огонь прямо с тележки

Из за большого веса пушки стандартным тягачем стал полугусеничный sd kfz 7. Но проблема высокого силуэта 88-мм пушки, сравнимого с танком, так не была решена и в следующих модификациях.

88 мм Flak 36 поступила на вооружение в 1936 г, модернизирована в 1939 г названа Flak 37 фото

Противотанковые и зенитные пушки имеют много общих свойств — оба типа разрабатываются для стрельбы снарядами с высокими скоростями по прямой траектории. Дайте зенитной пушке правильный тип бронебойного cнаряда, и она станет вы­сокоэффективным истребителем танков. Однако к началу вой­ны единственной зенитной пушкой, о6орудованной для веде­ния огня по танкам, была немецкая FlaK 18 — классическая во­семьдесят восьмая.

фото немецкая пушка 88 мм на буксире тягача sd kfz 7

В Испании, раннюю модификацию «восемьдесят восьмой» мобилизовали на службу в пехоте. FlaK 18 доказала поразительную эффективность против легкобронированных машин того периода. В результате бронебойные снаряды стали стандартным боеприпасом всех немецких зенитных батарей.

88 мм немецкая зенитная пушка ужасная восемьдесят восьмая фото, впервые использованная против танков во время Гражданской войны в Испании. 88-мм зенитная была одним из самых грозных орудий для британских и американских войск в Северной Африке и Италии, а также наших танков Т-34 и КВ. Ключ к пониманию успеха -восемь­десят восьмой, был в очень высокой скорости ее снарядов. Она могла по­разить большинство танков союзни­ков, даже стреляя фугасными снаря­дами, а с бронебойными она стано­вилась смертоносной.

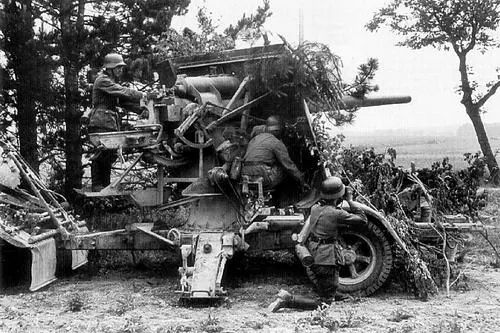

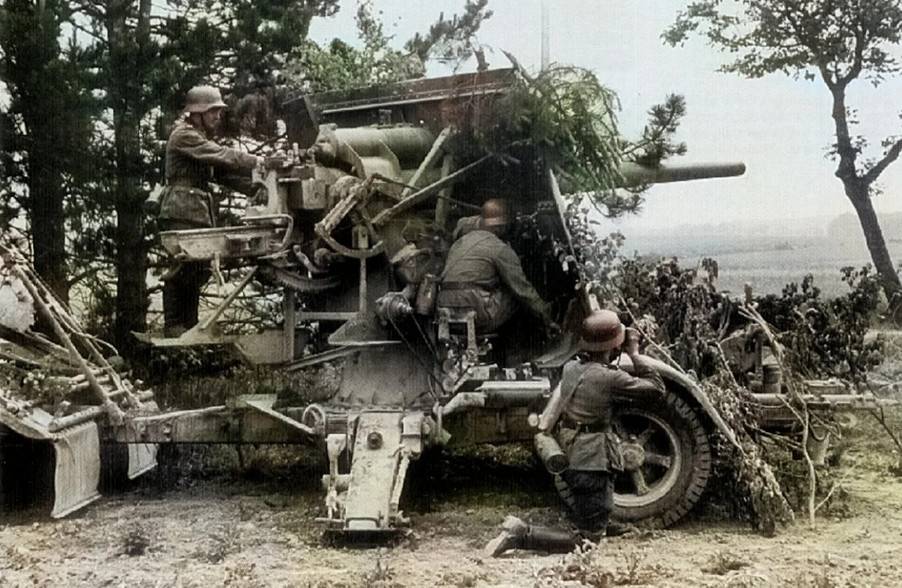

Расчет немецкой пушки ведет огонь по советским войскам в районе Харькова справа видна тележка от Sonderanhänger 202 фото

Интересно, что немцы и Красная Армия, единственные, применявшая тяжелые универсаль­ные орудия. В большинстве армий участников Второй Мировой имелись подобные зенитные орудия, но они никогда не применялись для стрельбы по наземным целям.
Было несложно доказать свою полезность в первые годы Второй мировой войны, когда 88-мм зенитная пушка являлась единственным оружием, способным с легкостью остановить такие тяжелобронированные танки, как британская «Матильда», французский Char В и наш советский КВ-1. FlaK 18 поступила в эксплуатацию как улучшенные FlaK 36, 37 и 41, из них последняя — пушка новой разработки.

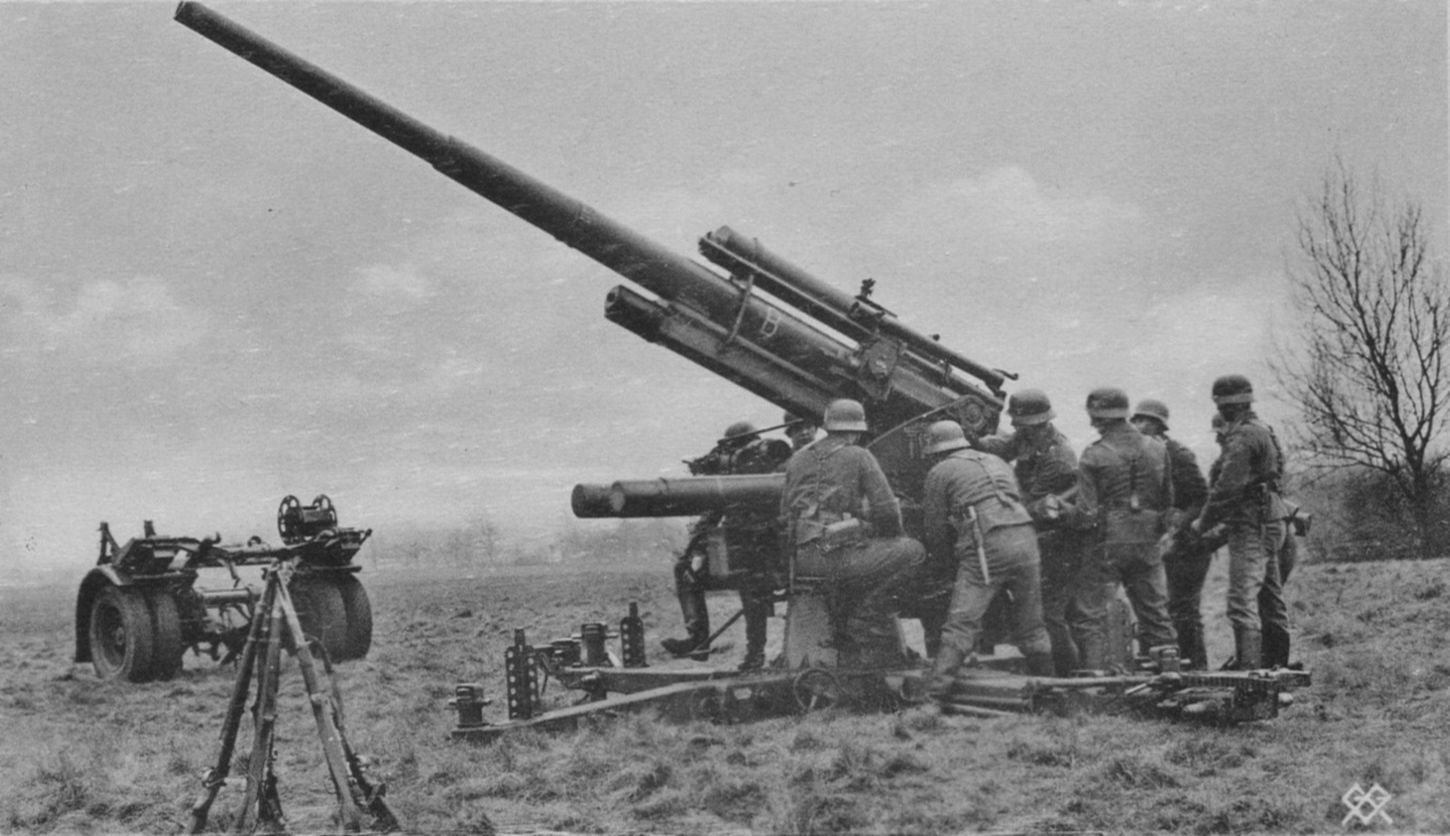

июль 1942 88-мм зенитная пушка Flak 18 стрельба прямой наводкой под Воронежем фото

Пушка, хотя и была зенитной, оказалась полезной, но далекой от совершенства в роли противотанкового орудия, поскольку была очень громоздкой, очень тяжело маскировалась; много времени уходило на ее подготовку к стрельбе. «Восемьдесят восьмая» могла в случае экстренной необходимости стрелять прямо со своей колесной повозки, но для получения максимальной точности ее опускали на лафет, для чего требовалось много времени.
88 мм немецкая зенитная пушка ужасная восемьдесят восьмая фото, несмотря на существование специальных противотанковых пушек, FlaK применялась против танков до конца войны. Ранние версии обеспечивали начальную скорость бронебой­ного снаряда 795 м/с, макси­мальную горизонтальную даль­ность 14 813 м. У FlaK 41 начальную скорость снаряда подняли до 1000 м/с, а макси­мальная дальность стрельбы — до 19 730 м. Хотя мы сейчас в основном говорим об использовании пушки 88 мм как противотанкового средства, не забываем, что основное предназначение пушек семейства FlaK 18 прежде всего борьба с воздушными целями. в чем она так же немало преуспела. Хотя неспособность немецкой промышленности к широкомасштабному производству пушек, не покрывала запросов войск на эти орудия. В среднем на уничтожение одной воздушной цели тратилось от 5 тыс до 8 тысяч выстрелов (!).

Система акустического наведения зенитной артиллерии фото

Системы акустического, а затем и радарного наведения позволили повысить эффективность применения зенитной артиллерии.

С появлением радиолокационных станций результативность стрельбы, особенно в ночное время значительно возросла

«88 мм немецкая зенитная пушка ужасная восемьдесят восьмая» послужи­ла основой для целого семейства танковых орудий и противотан­ковых пушек так же хорошо, как и проявила себя в своей перво­начальной роли как зенитной оружие.

88 мм зенитки так же устанавливались на десантные суда

Однако с ходом войны даже та­кое суперсовершенное оружие оказывается лицом к лицу перед вызовом новых целей. Тяжелые советские танки, такие как ИС-1 и ИС-2 (ИС -«Иосиф Сталин»), имели мощные, с большей броне-пробиваемостью пушки и еще более толстую броню, чем Т-34. Большая пушка была необходима, чтобы противостоять им, и в 1943 г. Фирмы «Крупп» и «Рейннметалл» начали работу над орудием двойного назначе­ния — 128-мм противотанковой и полевой.

Для облегчения изготовления ствол пушки РаК 43 комплектовался лафетом от 105-мм легкой полевой гаубицы FlaK 18 и колесами от 150-мм гаубицы SFH-18. Первая, по-настоящему противотанковая модификация поступила в эксплуатацию в конце 1943 г. В пушке РаК 43/41 использовался ствол и казенная часть от FlaK 41, она была более приспособлена для стрельбы по танкам и стреляла вновь разработанными типами снарядов.

немецкие противотанковые пушки pak 43 88 мм фото

Эти 88-мм противотанковые пушки монтировались на лафете 105-мм легкой полевой гаубицы с колесами от 150-мм гаубицы. При весе около 5 т, она тяжело наводилась, поэтому расчеты прозвали ее «амбарной дверью» (Scheunentor), но она имела более низкую лобовую проекцию, чем FlaK.  Она сохранила все лучшее от ранних орудий. С успехом использовалась как на Восточном, так и на Западном фронтах. 88-мм пушка РаК 43, поступившая в эксплуатацию примерно в то же самое время, уступала в мобильности РаК 43/41 и монтировалась на модифицированную повозку от орудия FlaK, и, по-прежнему, для получения максимальной точности стрельбы колеса повозки снимались. Однако следует отметить, что пушка имела очень низкую лобовую проекцию — для окапывания ее нужен был окоп глубиной 1,5 м. В боях она доказала, что была одной из лучших противотанковых пушек войны, способной уничтожить любой танк союзников с дистанции более 2 км.

88 мм немецкая зенитная пушка ужасная восемьдесят восьмая фото. При ведении огня бронебойным снарядом с вольфрамовым сер­дечником от Pzgr 40/43 РаК 43 имела увеличенную до 1130 м/с начальную скорость снаряда, допустимая дальностъ стрельбы фугасным снарядом -17,5 км. Бронебойный снаряд пробивал 182-мм броню под уг­лом 30′ с дистанции 500 м и 135 мм броню — с 2 км. РаК 44 ограниченно применя­лась до конца войны. Изготови­ли 51 пушку и установили на им­провизированном лафете, взя­том от французской 155-мм пушки. Стреляя снарядом от пушки Pzgr 43, пушка Pzgr 44 имела на­чальную скорость снаряда 1000 м/с и пробивала 230-мм бро­ню под углом 30° с дистанции 1 км.

Самоходная артиллерийская установка на базе flak-37, что интересно первоначально устанавливали flak-41 всего было изготовлено три экземпляра

К концу войны немецкие инженеры проби­ли границу традиционных пред­ставлений об артиллерийских кон­струкциях.

flak-18 на тягаче Sd.Kfz.9 так и не был запущен в производство

Они создали автоматы заряжания для 75-и 88-мм пушек, экспериментировали с инфракрас­ными прицелами, которые можно было использовать ночью.

Экспериментальная модель с зенитной пушкой 88 мм

Модернизация снарядов вклю­чала предложения по использова­нию стали и пластика при изго­товлении оболочек снарядов для экономии меди. Конечно же не все образцы дошли до серийного производства.

Как немецкие 88-мм зенитки оказались безвредными для танков и самоходок

Немецкое 88-миллиметровое зенитное орудие 8,8 cm FlaK 18/36/37 (.8,8-cm-Flugabwehrkanone 18/36/37) в годы Второй мировой вполне заслуженно считалось грозным противотанковым оружием.

В мае 1940 года, когда 7-я танковая дивизия Эрвина Роммеля была атакована английскими «Матильдами», а немецкие противотанковые 37-мм противотанковые орудия оказались почти бессильны перед броней «Матильд», именно 88-мм зенитки остановили наступление англичан.


В боях на советско-германском фронте против «КВ» и Т-34 они стали своего рода «палочкой-выручалочкой» для немецких частей. Удачно сражались они и с американскими и британскими танками в Северной Африке. Появившиеся затем зенитные орудия 8,8 cm FlaK 41 (8,8-cm Flugabwehrkanone 41) тоже обладали большими «противотанковыми» возможностями. Доводилось иногда и красноармейцам возможности трофейных 88-мм зениток удачно использовать. Так, 2 мая 1945 года из такого орудия советские зенитчики под Берлином «Королевский тигр» подбили.


Но иногда возникали ситуации, когда даже эти грозные пушки заведомо не могли причинить неприятельским танкам серьезных потерь, были обречены на уничтожение ими. Танкисту Михаилу Ивановичу Шерстневу (сайт «Я помню») довелось участвовать в одном из таких боев.


Произошло это в 1944 году, во время наступления советских войск на Ригу. Старший лейтенант Шерстнев командовал тогда танковой ротой: «У меня в роте были американские М3с, наши тридцатьчетверки и самоходки Су-85, десять единиц бронетехники, каждой твари по паре».
Наступление шло успешно: «Пошли дальше и на одном участке встретили 88-мм зенитки, надо сказать, эти пушки для танков были очень опасны. Одна из пушек прямо на шоссе стояла, развернутая в нашем направлении. У меня наводчиком сержант Емпончинцев был, до смерти его не забуду, он успел первым выстрелить и уничтожил эту зенитку. Танки роты сошли с шоссе, и открыли огонь по другим пушкам. Уничтожили эту батарею, а сами потерь не понесли».


Уничтожить танковой ротой батарею 88-мм немецких зениток – это уже серьезный успех. Но ведь при этом в роте не было потерь. Это вообще кажется какой-то фантастикой.


Но у случившегося была вполне «уважительная» причина: «Как позже оказалось, у немцев не было бронебойных снарядов, а осколочный по танку – это как курица по броне царапает». В такой ситуации остается только удивляться упорству немцев, которые вели заведомо бессмысленный огонь. Или неопытные расчеты зенитных орудий просто не знали, что их осколочные снаряды танковую броню царапать будут?


Описанный Михаилом Ивановичем Шерстневым бой заставляет задуматься – а как часто исход боев с бронетехникой зависел от наличия или отсутствия у сражающихся бронебойных снарядов? Ведь при их отсутствии на успех в бою с танками можно было не рассчитывать.


Кто теперь может подсчитать – сколько боев с советскими артиллеристами выиграли наступающие немецкие танки только потому, что орудия не были обеспечены бронебойными снарядами? И сколько раз погибали артиллеристы немецкие, потому что им нечем было отразить атаку советских танкистов?


Максим Кустов

Что сделало немецкую 88-миллиметровую пушку Ахт-Ахт такой знаменитой

В период Второй мировой у немцев было достаточно много пушек калибра 88 мм. Базой практически для всех известных образцов столь эффективного оружия стало орудие FlaK. Оно было создано в 1918 году с последующим модернизациями в 36, 37, 41 и 43 годах.

Содержание:

«Восемь-восемь»

Наибольшую известность приобрело зенитное орудие FlaK 18/36/37. Его прозвали «восемь-восемь» в соответствии с калибром.

По сути, это была зенитка, с помощью которой немцы эффективно боролись с танками противника. Она отлично сбивала бомбардировщики, и на раз дырявила танки.

FlaK41

На удалении около 1,5 км эта пушка могла с легкостью вскрыть броню толщиной около 100 мм.

При большом приближении, например, около 100 метров, версия FlaK от 41 года способна была пробить 194-миллиметровую броню.

вернуться к меню ↑

Танковая пушка KwK36

KwK36

Следующее известное 88-миллиметровое орудие – это KwK36, что устанавливали на «Тиграх».

В принципе здесь все та же зенитка «восемь-восемь», но изготовленная и модифицированная для использования в танковой башне. Это уже была работа другой компании.

вернуться к меню ↑

Противотанковая пушка Pak43

Pak43

Парад 88-миллиметровых орудий продолжает детище фирмы Krupp в виде противотанковой пушки.

Ее сделали как противовес FlaK41. Хотели добиться лучших результатов в борьбе с танками. Это удалось.

Ни один из танков союзных войск не мог выстоять под ударами этого оружия.

Самым крепким в этом случае оказался советский ИС-2. Хотя 80% его потерь во Второй мировой все-таки связано с работой Pak43.

Это орудие стало самым результативным истребителем танков в той войне.

вернуться к меню ↑

Танковая пушка KwK43

«Фердинанд», KwK43

Один из лучших вариантов орудия на базе «восемь-восемь», которое было установлено на «Фердинанде» и тяжелых танках, например, на «Королевском тигре».

На удалении до 1 000 метров можно было вскрывать любую броню противника без необходимости поиска слабых мест. Стрельба по силуэту – этого было достаточно. Тут даже ИС-2 не мог выстоять.

вернуться к меню ↑

Морское применение

Германский флот имел оснащение большим числом разных орудий 88-миллиметрового калибра.

Они также отличались теми преимуществами, чтобы были заложены в «восемь-восемь». Правда на море были другие задачи, которые требовали более сложных решений. Но варианты на платформе Flak 41 и тут проявили себя должным образом.

Немецкая 88 мм пушка на подводной лодке

вернуться к меню ↑

Вывод

Изначально пушка Flak разрабатывалась как зенитное орудие. Из-за этого ее оснащали длинным стволом, так она должна была посылать снаряды на высоту не менее 5 км (первые образцы).

Плюсы «восемь-восемь» заключались в следующих характеристиках:

  1. Поразительная точность попадания в цель как в вертикальном, так и в горизонтальном удалении. Эффективность огня сохранялась на высотах до 10 500 метров.
  2. Высокая пробивная способность снарядов, используемых для стрельбы из Flak. Вариант орудия 1941 года за счет подкалиберного снаряда массой 7,5 кг мог пробить броню толщиной до 192 мм на удалении в 1 000 м.
  3. Высокая скорострельность. Пушка Flak41 способна была производить до 25 выстр./мин. В этом помогала автоматика по выбрасыванию гильз. При этом снаряд вылетал из ствола орудия на скорости 1 000 м/с.

Перечисленные характеристики, конечно, говорят о достоинствах Flak, но это орудие не было уникальным. Союзники имели схожие по характеристикам (а в некоторых случаях более лучшие) пушки.

Дело здесь в другом – в том, как немцы использовали Flak.

Сначала даже их генералы не верили, что «восемь-восемь» можно эффективно применять против танков. Союзники в этом сомневались гораздо дольше, а тем временем они несли громадные потери в бронетехнике.

Источник — https://zen.yandex.ru/media/oruzie/chto-sdelalo-nemeckuiu-88millimetrovuiu-pushku-takoi-effektivnoi-vo-vtoroi-mirovoi-5e9333b377e6f40e2235457a

Немецкая 88-миллиметровая зенитка против советских танков | ProTанки

8,8 cm FlaK 18/36/37 – легендарная немецкая зенитная пушка, которая в течение 12 лет служила Третьему Рейху и заработала себе славу не только как противотанковое оружие, но и противовоздушное и даже полевое. Это было чуть не единственное орудие, способное поражать советские средние и тяжелые танки.

Самые первые прототипы зенитных орудий у немцев были готовы еще в 1928 году, однако в 1930 году немецкие военные осознали, что скоро наступит эра высотной бомбардировочной авиации в результате чего решили создать зенитное орудие с более мощной пушкой. Изначально хотели установить орудие калибром 105-мм, но потом решили, что лучше всего будет остановиться на золотой середине – 88-мм.

Боевое крещение орудие прошло во время войны на территории Испании. И орудие прекрасно себя проявило не только как истребитель авиации, но и при взаимодействии с полевой авиацией, а также с легкостью уничтожал танки.

Во Второй мировой пушки калибром 88-мм использовались с самого начала. И отлично служили немецким солдатам, особенно в первые месяцы Великой отечественной войны, когда зенитки пробивали советские танки Т-34 и КВ-1. С учетом того, что основное специализированное противотанковое орудие калибром 37-мм могли поражать советские средние танки Т-34 на расстоянии лишь 300 метров, а вот советские тяжелые танки КВ-1 лишь с расстояния в 100 метров.

Некоторые исследователи считают, что именно орудие калибром 88-мм было чуть ли не единственным орудием, которое могло пробивать советские танки с приличного расстояния, причем с такого что лишь советские тяжелые танки ИС-2 смогли противостоять ему с расстояния в 1500 метров!

На всех фронтах немцы ее использовали по различным целям, а в результате боев с советскими танками даже противотанковые части начали снабжать зенитными пушками. Даже немецкий легендарный танкист Отто Кариус писал в своей книге, что именно зенитные орудия были единственным выходом чтобы уничтожать новые русские танки.

Современные исследователи признают, что 88-мм зенитная пушка на данный момент считается одним из самых известны орудий всей Второй мировой войны.

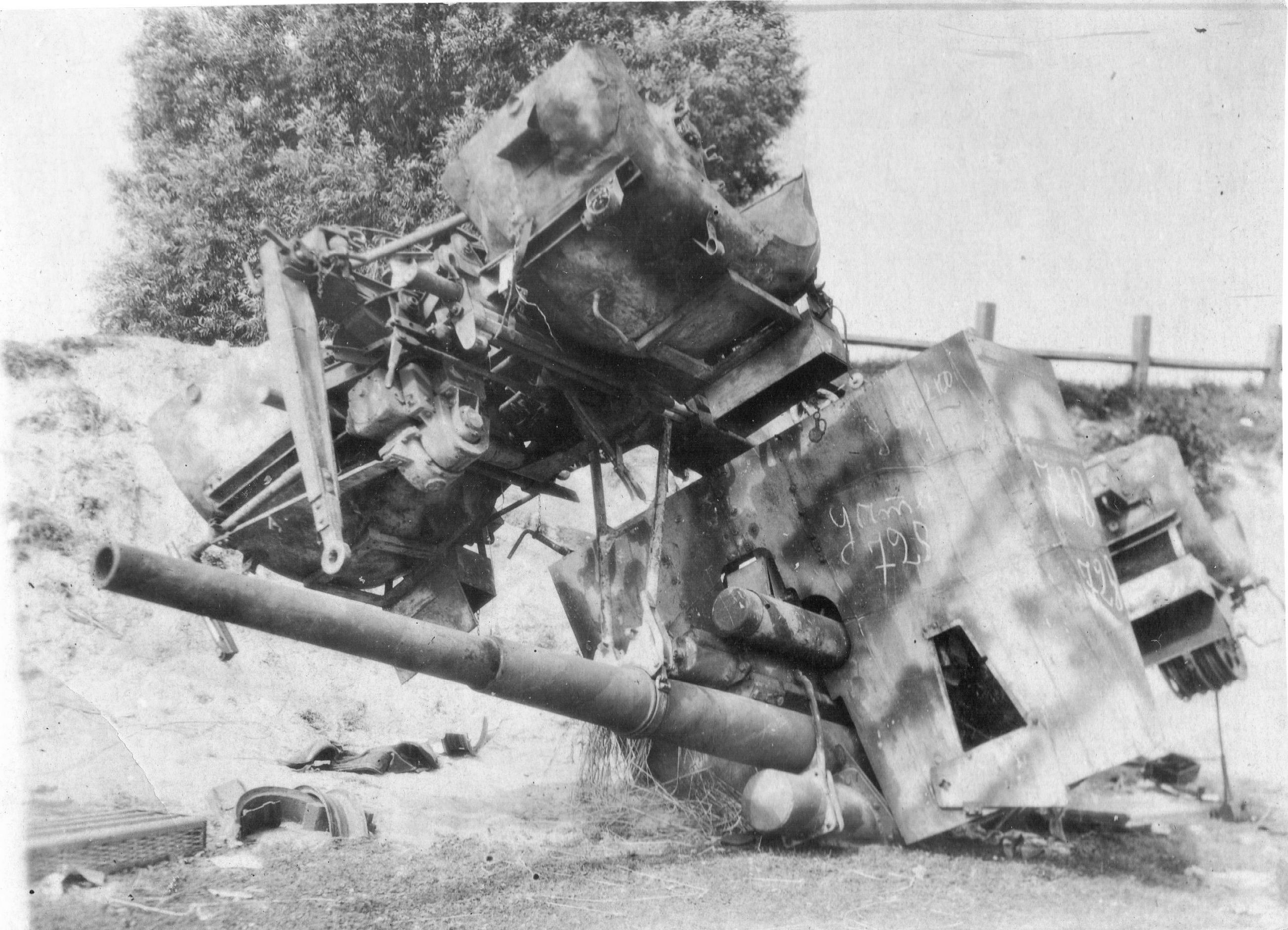

Немецкая 88-мм зенитная пушка FlaK 18, разбитая во время боев на западной Украине 2 июня 2014 Добавил starpom176 3 комментария Немецкая 88-мм зенитная пушка FlaK 18, разбитая во время боев на западной Украине. Категория: Артиллерия Германии, Освобождение остальной Украины Информация о фото Место съемки: Украина Время съемки: 1944 Оригинал 1540×1115 Похожие фотографии Разбитая немецкая 88-мм зенитная пушка FlaK 18 на фоне ДОТа в районе Гессо на СицилииРазбитая немецкая 88-мм зенитная пушка FlaK 37 у поверженного Рейхстага [1]Разбитая немецкая 88-мм зенитная пушка FlaK 37 у поверженного Рейхстага [2] Разбитая немецкая 88-мм зенитная пушка FlaK 36 в лесу у голландского городка Алст [1]Разбитая немецкая 88-мм зенитная пушка FlaK 36 в лесу у голландского городка Алст [2]Убитые немецкие солдаты и разбитая зенитная пушка FlaK 38 Предыдущее фото | Следующее фото 3 Написать комментарий Пожалуйста, авторизуйтесь чтобы добавить комментарий. или войдите с помощью: 3 Цепочка комментария 0 Ответы по цепочке 0 Последователи  Популярнейший комментарий Цепочка актуального комментария 3 Авторы комментариев Авторы недавних комментариев   Подписаться   Уведомлять меня о новых комментариях к этой публикациио новых ответах на мой комментарий Участникminedigger«Халфтрак» похоже перевозил БК, эк как его эпично «развернуло» при детонации.

Вы должны войти , чтобы проголосовать00Вы должны войти , чтобы проголосовать7 л. назадУчастникRailgunЧто интересно пушка-то не в транспортировочном положении. Ствол задран, как будто от штурмовиков отбивались, но рядом ни одной воронки от бомбы, видимо прямое попадание, только теперь непонятно из чего. Вы должны войти , чтобы проголосовать00Вы должны войти , чтобы проголосовать7 л. назадУчастникAlex GM Railgun: пушка-то не в транспортировочном положении То, что лафет находится на транспортных тележках с поднятыми опорами, ствол орудия ориентирован строго в продольной оси, свидетельствует в пользу того, что орудие скорее всего находилось в транспортном положении. А ствол, вероятно, приподняли после боевые «исследователи», тоже местное население. Судя по целостности орудия, прямого попадания не было. Похоже что оно сгорело от пожара, перекинувшегося с подорванной транспортной машины. Вы должны войти , чтобы проголосовать00Вы должны войти , чтобы проголосовать7 л. назад

Railgun: пушка-то не в транспортировочном положении

То, что лафет находится на транспортных тележках с поднятыми опорами, ствол орудия ориентирован строго в продольной оси, свидетельствует в пользу того, что орудие скорее всего находилось в транспортном положении. А ствол, вероятно, приподняли после боевые «исследователи», тоже местное население. Судя по целостности орудия, прямого попадания не было. Похоже что оно сгорело от пожара, перекинувшегося с подорванной транспортной машины.

Вы должны войти , чтобы проголосовать00Вы должны войти , чтобы проголосовать

Склеиваемая пластиковая модель Немецкая 88-мм зенитка Gun Flak 36 с артил. расчетом (8 фигур), мотоциклом, африканский корпус (3 варианта раскраски). Масштаб 1:35

Легенда мировой артиллерии, самая знаменитая пушка 2-ой Мировой войны, лучшее зенитное орудие середины 20-го века – все это о немецкой 88-миллиметровой пушке Флак. Орудие, которое создавалось для отражения атак с воздуха, отлично показало себя и в наземных сражениях, более того, стало самой бронебойной танковой пушкой 2-ой мировой войны.

Несмотря на запреты условий Версальского мира, работы над пушкой немцы начали в середине 20-х и закончили в 1928 году. Зенитное орудие калибра 88 мм назвали Флак-18. Число «18» в названии указали, чтобы скрыть реальное время создания орудия, запрещенного Версальским соглашением от 1918 года. На вооружение Флак начала поступать в 1933 году.

Конструкторы оснастили пушку полуавтоматическим затвором, позволившим довести скорострельность до 15-20 выстрелов/мин. Вертикальное смещение ствола при наведении могло составить от 5 до 85º. Специальный ограничитель гасил отдачу ствола. Вертикальную наводку зенитки облегчало наличие 2-х мощных пружинных компенсаторов. Характерно, что данные для наведения можно было передать не только устно, но и дистанционно, на специальный ламповый прибор. Кабель к нему имел 108-жильный сердечник.

Пушка стреляла по самолетам снарядами патронного типа с дистанционным взрывателем. Каждый выстрел весил 9 кг и вылетал из ствола со скоростью 820м/с. Флак забрасывал свои снаряды на высоту свыше 10 км.

Опыт боев в Испании подсказал конструкторам идею разработки для 88-миллиметровой пушки нескольких видов снарядов, в том числе бронебойных и кумулятивных. Для использования зенитки для стрельбы по наземным целям расчет защитили традиционным для полевых орудий щитком. Модернизированные орудия получили названия по году разработки – необходимость в конспирации к тому времени отпала. Флак-36 и Флак-37 отличались усовершенствованным стволом и улучшенной системой наведения. К лету 1944 года во всех родах войск армии Германии находилось почти 10 000 модернизированных орудий Флак.

Компания «Рейнметал-Борзиг», выпускавшая орудие, постоянно работала над улучшением характеристик пушки и снижением ее цены, что было немаловажно для воюющей страны. Начальную скорость полета снаряда удалось повысить до 1000м/с. Каждая батарея зенитных орудий снабжалась прибором управления, который мгновенно рассчитывал данные для стрельбы. Однако противовоздушная оборона не была основным занятием орудий Флак. Например, на Восточном фронте до конца 1943 года работы в качестве зенитки у Флак практически не было. Еще в Испании немцы убедились в отличной бронебойности орудия. Бронебойный снаряд с расстояния в 2 км пробивал танковую броню толщиной 15,2 см, а с километра – 19,2 см. В сочетании с совершенными приборами наведения и хорошо поставленной связью батареи Флак не оставляли танкам противника шансов на любой дистанции боя. Не случайно именно этими пушками были вооружены самые мощные танки 2-ой мировой войны – Т-6 Тигр и Т-6В Королевский Тигр, а также тяжелые самоходки немцев. Американцы и англичане называли орудие Флак «кошмарные 88».

Склеиваемая пластиковая модель зенитной пушки Флак-36 в масштабе 1:35 произведена компанией TAMIYA (Япония). Набор представляет собой готовую диораму, в которую помимо зенитного орудия пустынного образца входят мотоцикл KS750 и 8 детально выполненных фигурок артиллерийского расчета. Модель отличается высокой степенью аутентичности самых мелких деталей, реалистичность диораме придают прилагаемые стеллажи с боеприпасами и полевой дальномер. Коллекционеру доступны 3 варианта маркировки модели.

Немецкая зенитная пушка 88 мм.

Малокалиберная зенитная артиллерия германии во второй мировой войне. Состав подразделений зенитных орудий FlaK18

FlaK — германское сокращение Fl(ug)a(bwehr)-K(anone), обозначающее зенитную (противовоздушную) пушку, что являлось исходным назначением этого орудия. Неофициально немцы называли их «Acht-Acht» (восемь-восемь), сокращая полное название «8,8-cm-Flugabwehrkanone».

Полуавтоматические зенитные пушки крупного калибра были созданы в Германии ещё в годы Первой мировой. Но положения Версальского договора запрещали немцам иметь зенитную артиллерию и все орудия были уничтожены. Работы по их созданию возобновились тайно во второй половине 20-х годов и велись немецкими конструкторами как в самой Германии так и в Швеции, Голландии и других странах. При этом все новые полевые и зенитные пушки, спроектированные в эти годы в Германии, получали в обозначение число 18, то есть «образца 1918 года». В случае запросов правительств Англии или Франции немцы могли ответить, что это не новые орудия, а старые, созданые ещё в 1918 году, во время Первой мировой войны.
Проектирование 88-мм зенитного орудия группа конструкторов фирмы «Крупп» начала в 1931 году в Швеции. Затем техническую документацию доставили в Эссен, где и были изготовлены первые образцы пушек. С 1933 года зенитки, получившие обозначение «88-мм зенитная пушка обр. 18 — Flak-18», начали поступать в войска.


Пушка имела полуавтоматический затвор, что было само по себе достижением для того времени. Отстреленные гильзы выбрасывались автоматически, так что натренированный расчет мог производить 15-20 выстрелов в минуту. Стрельба велась с тумбового лафета, имевшего четыре станины, расположенные крестообразно. Станины своими домкратами опирались на грунт. В походном положении пушка устанавливалась на Sd.Anh.201, представлявший собой четырехколесную подрессоренную повозку и имевший два колесных хода, середину повозки образовывали основание тумбы лафета и станины.


Боевое крещение 8,8-см пушка Flak-18 получила в Испании в составе легиона «Кондор». По результатам боевого применения часть пушек Flak-18 была снабжена броневым щитом для прикрытия расчета. В 1936 г. была принята на вооружение модернизированная 8,8-см пушка Flak-36. Внутреннее устройство обеих пушек и баллистика были одинаковыми. Для лучшего обслуживания, конструкцию ствола у Flak-36 сделали составной — теперь достаточно было сменить наиболее изношенную (как правило нижнюю) треть, вместо того чтобы менять весь ствол. В качестве повозки был применен спецприцеп Sd.Anh.202. Конструкция лафета была упрощена. В качестве буксировщика зенитки использовали 8-тонный полугусеничный тягач Sd.Kfz.7 «Клаус-Маффей».


К 1 сентября 1939 г. в составе наземных частей люфтваффе состояло 2459 пушек 8,8 cm Flak-18 и Flak- 36. Сухопутные войска впервые получили 8,8-cм пушки в 1941 г. В августе 1944 г. в вермахте и люфтваффе было 10 930 орудий типа Flak-18, которые применялись на всех фронтах и в ПВО Рейха.
В ходе французской кампании выяснилось что 37-мм противотанковые пушки абсолютно бессильны против брони большинства французских танков. Зато с этой задачей отлично справились оставшиеся «безработными» (в воздухе господствовала немецкая авиация) 88-мм зенитки.


Ещё большее значение этих орудий как противотанковых средств выявилось в ходе боев в Северной Африке и на Восточном фронте. В то время как англичане, например, в Северной Африке ограничивали роль своих очень мощных 3.7-дюймовых зениток борьбой с авиацией, немцы использовали свои 88-мм пушки для стрельбы и по самолетам, и по танкам, для них изготавливались даже два различных по пробиваемости бронебойных снаряда. В ноябре 1941 года во всём Африканском корпусе имелось только 35 пушек калибра 88-мм (их стоимость тогда составляла 33.600 рейхсмарок), но, двигаясь вместе с танками, эти орудия наносили огромные потери танкам союзников.


Для наглядности исторические цитаты из двух книг, описывающих роль этих пушек в Африканском корпусе.

Митчем Сэмюэль У.(Mitcham Samuel W.) «Величайшая победа Роммеля»

88-мм орудие посылало свой 21-фунтовый снаряд на дистанцию 2 мили с исключительной точностью. Например, в бою под Сиди-Омаром в ноябре 1941 года британский танковый полк потерял 48 из 52 танков. Все они были уничтожены 88-мм орудиями. Ни один из британских танков даже не сумел подойти достаточно близко, чтобы обстрелять немецкие пушки. Историк 9-го королевского уланского полка пишет:
«Прямое попадание (из 88-мм орудия) напоминало удар огромной кувалды по танку. Снаряд пробивал аккуратное круглое отверстие диаметром около 4 дюймов, в башню врывался вихрь раскаленных докрасна осколков. Такое попадание обычно означало смерть… До самого конца войны 88-мм орудия оставались нашим самым опасным врагом»…

Генерал Неринг отреагировал немедленно. Он крикнул полковнику Алвину Вольцу, командиру 135-го моторизованного зенитного полка: «Зенитки вперед!» 16 смертоносных 88-мм зенитных орудий были быстро выдвинуты вперед, а полк развернулся в линию длиной около 1,5 миль, организовав систему перекрестного огня. Британские танкисты, покончив с гренадерами, атаковали последнюю линию обороны как раз в тот момент, когда Вольц завершил ее подготовку. Очень быстро выяснилось, что «Гранты» не выдерживают попадания 88-мм снарядов, выпущенных с дистанции 1200 ярдов. Вскоре горели уже 24 «Гранта», а уцелевшие поспешили отойти…


Стрельба «с ходу» — станина закреплена «по-походному» — без снятия колес

Александер Бевин (Alexander Bevin) «10 фатальных ошибок Гитлера»:

У Роммеля было лишь одно «секретное» оружие — 88-миллиметровое зенитное орудие, которое, как он и другие германские генералы узнали во время кампании 1940 года, могло пробить до 83 миллиметров брони на расстоянии 2000 ярдов. Это делало 88-миллиметровые пушки весьма грозным противотанковым орудием…

Когда 15 июня 1941 года британские «Матильды» двинулись на Халфайю, которую английские солдаты прозвали «ущельем Дьявольского Огня», их командир успел отправить свою последнюю радиограмму: «Они разрывают мои танки на куски». Только одна из тринадцати «Матильд» сумела уцелеть под убийственным огнем четырех 88-миллиметровых немецких орудий. Атака англичан провалилась…


На восточном фронте 88-мм пушки также находились в боевых порядках танковых частей. Когда последние наталкивались на новые советские танки Т-34 и КВ в дело вступали зенитки. Подобная тактика применялась германскими воисками вплоть до конца войны.
Успешное использование этих орудий в качестве противотанковых привёло к созданию отдельной серии называемой PaK 88 (Panzerabwehr-Kanone — противотанковая пушка), а так же они послужили образцом при создании башенного вооружения для танков «Тигр» и «Тигр II»(«Королевский тигр»).

FlaK 36, установленная на Sd.Kfz. 6/2

Описание

Автоматическая зенитная пушка 3,7 cm FlaK 36 применяется на немецкой ЗСУ второго ранга и отличается достаточно высокой эффективностью как против самолетов, так и против танков.

Исторически эти пушки активно применялись в течение гражданской войны в Испании и в начале Второй мировой войны, позволяя эффективно бороться с самолетами, а также легкими танками межвоенного периода, бронеавтомобилями, расчетами орудий и пехотой.

Машины оснащающиеся этим вооружением

Основные характеристики

Расскажите о тактико-технических характеристиках пушки или пулемета.

Состав лент

В игре доступны 3 ленты для данного орудия:

  • Стандартная лента — Бронебойный + Осколочно-Зажигательный Трассирующий снаряд.
  • PzGr — Бронебойный снаряд. Рекомендуется к применению против танков.
  • Sprgr.18 — Осколочно-Зажигательный Трассирующий снаряд. Следует использовать только против небронированных целей (ЗСУ и самолетов).

Технические характеристики лент приведены в таблицах:

Название ленты Бронепробитие: 10м Бронепробитие: 100м Бронепробитие: 500м Бронепробитие: 1000м Бронепробитие: 1500м Бронепробитие: 2000м
Стандартная 55 48 35 22 16 14
PzGr 55 48 35 22 16 14
Sprgr.18 6 6 6 6 6 6

Применение в бою

Опишите пушку/пулемет в игре — её отличительные особенности, тактику применения против основных противников. Воздержитесь от создания «гайда» — не навязывайте единственную точку зрения, но дайте читателю пищу для размышлений.

Достоинства и недостатки

Достоинства:

  • Огромная огневая мощь.
  • Большой БК (320 снарядов/40 кассет)
  • Отличная стабильность орудия
  • Хорошая баллистика.

Недостатки:

  • Довольно медлительный поворот орудия.

Историческая справка

Первой серийной 3,7-см автоматической зенитной пушкой стала 3,7 cm Flak 18. Прототипом ее была пушка ST-10, созданная фирмой «Рейнметалл» в конце 1920-х гг. Автоматика пушки работала за счет энергии отдачи при коротком ходе ствола. Стрельба велась с тумбового лафета, опиравшегося с помощью крестообразного основания на грунт. В походном положении орудие устанавливалось на четырехколесную повозку. 3,7-см пушка фирмы «Рейнметалл» вместе с 2-см автоматической пушкой в 1930 г. были проданы конторой БЮТАСТ Советскому Союзу. Фактически были поставлены только полная технологическая документация и комплект полуфабрикатов, сами же пушки не поставлялись. В СССР пушка получила наименование «37-мм автоматическая зенитная пушка обр. 1930 г.». Иногда ее называли 37-мм пушкой «Н» (немецкой). Производство пушки было начато в 1931 г. на заводе № 8, где пушка получила индекс 4К. В 1931 г. были предъявлены 3 пушки. На 1932 г. план составлял 25 пушек, завод предъявил 3, но военная приемка не приняла ни одной. В конце 1932 г. систему пришлось снять с производства. В РККА не попало ни одной 37-мм пушки обр. 1930 г.

В Германии же 3,7-см автоматическая пушка фирмы «Рейнметалл» поступила на вооружение в 1935 г. под названием 3,7 cm Flak 18. Одним из существенных недостатков была четырехколесная повозка. Она оказалась тяжелой и неповоротливой, поэтому на смену ей был разработан новый четырех станинный лафет с отделяющимся двухколесным ходом.

3,7-см зенитная автоматическая пушка с новым двухколесным лафетом и рядом изменений в устройстве автомата получила название 3,7 cm Flak 36. Стоимость такого автомата составляла 24 тысячи RM. Иногда в литературе упоминается 3,7-см установка Flak 37 — это та же установка Flak 36, но с другим прицелом (Flakvisier 37 вместо Flakvisier 36).

Кроме штатных лафетов обр. 1936 г., 3,7-см автоматы Flak 18 и Flak 36 устанавливались на железнодорожных платформах и различных автомобилях, как бронированных, так и не бронированных.

Медиа

См. также

  • ссылка на статью о варианте пушки/пулемёта;
  • ссылки на приблизительные аналоги в других нациях и ветках.

В июле 1944 года на предприятии «Нибелунгенверке» в серийное производство запустили новую тяжёлую САУ, созданную на базе танка Pz.Kpfw.VI Ausf. B «Тигр II» («Королевский тигр»). В первую серию «ягдтигров» (так назвали новые САУ) вошли самоходки и с шасси конструкции доктора Эрвина Адерса (главного инженера компании «Хеншель и сын»), и с шасси, разработанным доктором Фердинандом Порше

В 1941 году бои на Восточном фронте выявили один факт, ставший весьма неприятным для вермахта. Оказалось, что уровень развития советской техники значительно превышал ожидаемый – особенно наглядно это проявилось при столкновении немецких войск с новейшими танками КВ и Т-34 , броню которых большинство штатных противотанковых средств пробивало с трудом. Настоящим спасением в борьбе с этими гигантами оказались 8,8-сантиметровые (в Германии калибр артиллерийских систем традиционно измеряется в сантиметрах) зенитные орудия FlaK 36 и другие их модификации – FlaK 37 и FlaK 18. Только бронебойные снаряды этих зениток, разгонявшиеся мощными пороховыми зарядами до начальной скорости 820 м/с, могли пробить 75-мм броню КВ или прошить 45-мм лоб «тридцатьчетвёрки». В немецких частях эти пушки называли «восемь-восемь» и старались перебрасывать их на самые танкоопасные участки фронта.

Конструкторы корпорации Круппа разработали FlaK 18 ещё в 1928 году, и первые прототипы собирались вне пределов Германии – на заводе шведской компании «Бофорс». Это было связано с ограничениями производства вооружений, наложенными на Германию после окончания Первой мировой войны . Заводы Круппа в Эссене приступили к самостоятельной сборке этих артсистем только в 1932 году.

Артиллеристы Африканского корпуса вермахта готовят к стрельбе 88-мм зенитную пушку FlaK 36, 1940–41 годы
Источник – waralbum. ru

В 1940 году конструкторы создали 88-мм орудие FlaK 36, которое снабдили колёсными тележками для быстрого перемещения, а также электроспуском и бронещитком для защиты расчёта от пуль и осколков при стрельбе по наземным целям. Фактически это орудие создавалось как универсальное средство борьбы против самолётов и танков противника.

Серьёзным недостатком 88-мм зениток стал их высокий поражаемый силуэт и значительная стоимость – плата за универсальность. Управление вооружений вермахта (далее – УСВ) потребовало от конструкторов создать на базе FlaK 36 более дешёвую противотанковую пушку, что и было осуществлено в конце 1942 года корпорацией Круппа.

Новая 88-мм пушка Pak 43 оказалась одной из лучших противотанковых артсистем времён Второй мировой войны (далее – ВМВ). Её ствол длиной в 71 калибр позволял разгонять бронебойные снаряды до скорости в 1000 м/с, а подкалиберные – до 1130 м/с. Благодаря этому Pak 43 с дистанции в два километра могла поразить практически любой советский танк.


Немецкие артиллеристы разворачивают 88-мм противотанковую пушку Pak 43
Источник – waralbum.ru

Основным недостатком этой противотанковой пушки была высокая масса – 4,4 тонны. Поэтому если расчёт орудия вступал в бой, то смена позиции или отступление становились серьёзной проблемой. Низкая мобильность столь удачной артсистемы не могла не привести конструкторов к идее её установки на бронированные шасси.

На первый немецкий серийный тяжёлый танк Pz.Kpfw.VI «Тигр» установка орудия Pak 43 оказалась невозможной в силу значительных габаритов последнего. Поэтому бронированного «хищника» в 1942 году вооружили танковой пушкой KwK 36 такого же калибра (88 мм), но меньшей длины – всего 4,9 метра против 6,2. Естественно, баллистика этого орудия была хуже, чем у KwK 43 и StuK 43 (пушек, созданных на основе Pak 43 для установки, соответственно, на танки и САУ), однако её вполне хватало, чтобы подбивать советские КВ-1 и Т-34.

StuK 43 установили на тяжёлые противотанковые самоходные установки (или, как их называли в вермахте, – «ягдпанцеры») «Фердинанд» . В них переделали шасси танка «Тигр (П)» конструкции Фердинанда Порше, которые промышленность поторопилась изготовить по личному приказу Гитлера ещё до того, как УСВ приняло на вооружение «Тигр», сконструированный инженерами компании «Хеншель и сын». На заводе «Нибелунгенверке» в австрийском городе Санкт-Валентин над шасси надстроили бронированные рубки с чудовищным для того времени лобовым бронированием в 200 мм. В рубке разместили StuK 43, получив самоходку, которая стала одним из страшнейших противников советских войск в битве на Курской дуге. К счастью для советских танкистов, «фердинандов» немецкая промышленность выпустила мало – всего около 90 штук. Кроме того, ходовая часть этих САУ оказалась довольно ненадёжной, к тому же машины подводило отсутствие пулемётного вооружения, в результате чего самоходки становились беззащитными в случае ближнего боя против пехоты. Поэтому, несмотря на мощное бронирование и вооружение, значительное количество этих машин было потеряно в боях лета 1943 года.


САУ «Фердинанд» с 88-мм пушкой StuK 43 в бронетанковом музее в Кубинке
Источник – tankmuseum.ru

Опыт применения тяжёлых «ягдпанцеров» немецкие конструкторы учли, и в июле 1944 года на всё том же предприятии «Нибелунгенверке» в серийное производство запустили новую тяжёлую САУ, созданную на базе танка Pz.Kpfw.VI Ausf. B «Тигр II» («Королевский тигр»). Любопытно, что и в этот раз история с преждевременно изготовленными шасси для танков конструкции Порше повторилась, только теперь их собрали не 100 штук, а всего 7. В первую серию «ягдтигров» (так назвали новые САУ) вошли самоходки и с шасси конструкции доктора Эрвина Адерса (главного инженера и начальника отдела новых разработок компании «Хеншель и сын»), и с шасси, разработанным доктором Фердинандом Порше. Последующие машины выпускались уже только на шасси конструкции Адерса, но их, как и «фердинандов», собрали крайне мало. Общая численность произведённых «ягдтигров» оценивается приблизительно в 70–88 единиц, вес каждой из которых достигал 75,2 тонны – «ягдтигры» стали самыми тяжёлыми из всех серийных немецких бронированных машин. Для сравнения, масса «Королевского тигра» достигала 68 тонн, а современный немецкий танк «Леопард-ІІ» А5 весит 62 тонны.


Высокопоставленные представители вермахта и компании «Хеншель и сын» (Эрвин Адерс – в темном костюме справа), 5 сентября 1942 года
Источник – pokazuha.ru

«Ягдтигр» обладал стандартной немецкой компоновкой – впереди находилось отделение управления с установленной в нём трансмиссией, за ним – боевое отделение, располагавшееся в рубке и средней части корпуса. В корме разместили моторное отделение с V-образным 12-цилиндровым четырёхтактным карбюраторным двигателем жидкостного охлаждения производства фирмы «Майбах» модели HL 230 P30. Рабочий объём силовой установки достигал 23 095 см³, и она развивала максимальную мощность в 700 л. с. при 3000 об/мин. Тем не менее, масса САУ для такого двигателя была слишком велика, поэтому по шоссе самоходка развивала скорость не более 38 км/ч, а на пересечённой местности – 17 км/ч.


Сборочный цех завода «Нибелунгенверке» с корпусами проходящих сборку «ягдтигров»
Источник – weaponscollection. com

Толщина верхнего лобового листа у рубки «Ягдтигра» достигала 250 мм, корпуса – 150 мм, нижнего броневого листа – 120 мм. Обе бронедетали корпуса располагались под углом 50°. Борта и корму самоходки немецкие конструкторы защитили 80-мм слоем стали, днище и крышу корпуса – 40-мм, крышу рубки – 45-мм. Интересно, что лобовые бронелисты рубки изготовили из брони ещё довоенного изготовления, которая была взята из запасов кригсмарине.

В 1944 году планировали собрать 150 «ягдтигров», но этим планам не суждено было сбыться. 16 октября 1944 года союзная авиация подвергла завод в Санкт-Валентине массированной бомбардировке, обрушив на него около 143 тонн бомб. Производство на предприятии частично восстановили, но выполнить государственный заказ в полном объёме оно уже не могло. Из ситуации пытались выйти, передав часть заказа компании «Ам Юнг Локомотивфабрик», расположенной в Юнгентале, но и там действия вражеской авиации сорвали все планы.


Вид цеха танкостроительного завода «Нибелунгенверке» после бомбардировки союзной авиацией 16 октября 1944 года. На переднем плане – повреждённые корпуса «ягдтигров»
Источник – waralbum.ru

Изначально все «ягдтигры» вооружались мощным 128-мм орудием Pak 80. Эта пушка была очень тяжёлой, поэтому её монтировали не в лобовом листе рубки (он просто не выдержал бы чрезмерной нагрузки), а на специально сконструированной тумбе, установленной на полу боевого отделения. Орудие обладало большим количеством недостатков – в частности, его отдача была настолько значительной, что вести огонь САУ могла только с места, в противном случае её ходовая часть рисковала выйти из строя. Если же на марше орудие не закрепляли на специальной стойке, то от покачиваний ствола механизм наведения мог как минимум разрегулироваться, а как максимум – выйти из строя. Но самым большим недостатком пушек Pak 80 в начале 1945 года стала их нехватка – на новые танковые шасси попросту нечего было устанавливать.


Моторный отсек «Ягдтигра»
Источник – scalemodels.ru

26 февраля 1945 года Гитлер издал приказ, согласно которому производство САУ «Ягдтигр» получило высочайший приоритет. Следующим приказом он потребовал передать заводу «Нибелунгенверке» все запасы 128-мм стволов. Туда же предписывалось отправлять и 128-мм буксируемые пушки Pak 44 на лафетах. В случае нехватки 128-мм артсистем предприятиям следовало использовать 88-мм танковые KwK 43/3 и StuK 43/3, устанавливаемые на «королевские тигры» и САУ «Ягдпантера», или даже противотанковые пушки Pak 43/3 L/71.

В марте 1945 года в Санкт-Валентине собрали всего три «ягдтигра», что было вызвано, прежде всего, нехваткой стволов. В апреле из семи произведённых САУ четыре машины с номерами шасси 305078, 305079, 305080 и 305081 вооружили 88-мм пушками. К 4 мая на заводе изготовили последние три машины с номерами шасси 305082, 305083 и 305084, для которых нашлись 128-мм орудия.


«Ягдтигр» с 128-мм орудием Pak 80 в походном положении
Источник – russkiytankist.3dn.ru

К этому времени на завод для получения новых машин прибыли танкисты двух подразделений – 1-й роты 653-го батальона тяжёлых истребителей танков (командир – лейтенант Ханс Книппенберг) и 501-го тяжёлого танкового батальона СС во главе с унтерштурмфюрером Вальдемаром Варнеке. Самоходчики потеряли свои машины в весенних боях на территории Германии и стран Бенилюкса (где силы 653-го батальона распылили на группы численностью по несколько машин каждая для поддержки пехотных подразделений), а 501-й батальон утратил практически всю свою материальную часть (в строю осталось всего четыре машины) во время неудачного мартовского наступления в районе озера Балатон.

Достоверной информации о том, какими пушками вооружались «ягдтигры», попавшие в то или иное подразделение, нет. Исследователь Эндрю Девей в своей книге «Jagdtiger Der stärkste König» утверждает, что эсэсовцам достались последние четыре машины, выпущенные на заводе и оснащённые 128-мм орудиями, а остальные машины, в том числе и 88-мм KwK43/3 «Ягдтигр», получили самоходчики 653-го батальона. Однако после сдачи Берлина 1 мая командование армейского батальона расформировало его, поэтому экипажи в соответствии с приказом взорвали свои машины и отправились по домам.

Танкистов-эсэсовцев такой исход войны не устраивал, а к Санкт-Валентину уже приближались советские войска, от которых ничего хорошего ожидать не приходилось, так как солдат СС красноармейцы в плен старались не брать. Поэтому экипажи оставшихся «ягдтигров» самостоятельно заправили свои машины, загрузили в них боезапас и двинулись на запад, чтобы прорваться к позициям союзников и сдаться там в плен. Две машины танкисты бросили по дороге из-за выхода из строя их ходовой части. Ещё одним «ягдтигром» они перегородили мост, чтобы затруднить проезд шедшим по пятам советским частям, и к американцам выехала единственная машина со всеми эсэсовскими экипажами на броне. Таким образом, ни одна 88-мм САУ «Ягдтигр» в боевых действиях участия не принимала.


Рисунок «Ягдтигра» 8,8 см Pak 43/3
Источник – world-of-tanks.eu

В 1996 году археологическое общество Simonides Military Archaelogy Group заявило о том, что его членами на территории Польши были обнаружены останки «Ягдтигра» с номером шасси 305081. Следов пушки поисковики не обнаружили, но в стандартной маске для 128-мм пушки Pak 80 они нашли специальный стальной вкладыш, использовавшийся для установки ствола меньшего диаметра. Никаких фотографий в подтверждение своих слов археологи-любители пока не предоставили.

После поражения в Первой мировой войне, Версальским договором Германии было запрещено иметь зенитную артиллерию вообще, а имевшиеся зенитные орудия подлежали уничтожению. Поэтому с конца 20-х годов до 1933 г. немецкие конструкторы работали над зенитными орудиями тайно как в Германии, так и в Швеции, Голландии и других странах. В начале 30-х годов в Германии создаются и зенитные части, которые в целях конспирации до 1935 г. носили название «железнодорожные батальоны». По той же причине все новые полевые и зенитные пушки, спроектированные в Германии в 1928-1933 гг., носили название «обр. 18». Таким образом, в случае запросов правительств Англии и Франции немцы могли ответить, что это не новые орудия, а старые, созданные еще в 1918 г. во время первой мировой войны.

В начале 30-х годов, в связи с бурным развитием авиации, увеличением скорости и дальности полёта, созданием цельнометаллических самолётов и применением авиационной брони, остро встал вопрос прикрытия войск от штурмовой авиации.
Имеющиеся зенитные орудия созданные в годы Первой мировой мало соответствовали современным требованиям по скорострельности и скорости наводки, а зенитные пулемёты винтовочного калибра не удовлетворяли по дальности и могуществу действия.

В этих условиях востребованными оказались малокалиберные зенитные автоматы (МЗА), калибра 20-50-мм. Имеющие хорошие показатели скорострельности, дальности эффективного огня и поражающего действия снаряда.

Зенитный автомат 2,0 cm FlaK 30 (нем. 2,0 cm Flugzeugabwehrkanone 30 — 20-мм зенитная пушка образца 1930 года). Разработана фирмой «Рейнметалл” в 1930 году. В Вермахт пушки стали поступать с 1934 г. Кроме того, 20-мм Flak 30 фирма «Рейнметалл” экспортировала в Голландию и Китай.

Достоинствами 2-см автомата Flak 30 были простота устройства, возможность быстрой разборки и сборки, и сравнительно малый вес.

28 августа 1930 г. с германской фирмой БЮТАСТ (подставной конторой фирмы «Рейнметалл”) было подписано соглашение о поставке в СССР среди других орудий 20-мм зенитной автоматической пушки. Фирма «Рейнметалл” поставило всю документацию на 20-мм зенитную пушку, два образца пушки и одну запасную качающуюся часть.
После испытания 20-мм пушка фирмы «Рейнметалл” была принята на вооружение под названием 20-мм автоматическая зенитная и противотанковая пушка обр.1930 г. Производство 20-мм пушки обр.1930 г. Было передано заводу №8 (г.Подлипки Московской области), где ей присвоили индекс 2К. Серийное производство пушек было начато заводом №8 в 1932 г. Однако качество выпускаемых автоматов оказалось крайне низким. Военная приёмка отказывалась принимать зенитки. В итоге бракоделы с завода им.Калинина (№8) не сумели справиться с производством пушки.

По результатам боевого применения 20-мм Flak 30 в Испании фирма «Маузер” провела ее модернизацию. Модернизированный образец получил название 2,0 см Flak 38 . Новая установка имела ту же баллистику и боеприпасы.

Все изменения в устройстве были направлены на увеличение темпа стрельбы, который возрос с 245 выстр/мин до 420-480 выстр/мин. Имела досягаемость по высоте: 2200-3700 м, дальность стрельбы: до 4800 м. Масса в боевом положении: 450 кг, масса в походном положении: 770 кг.
Легкие автоматические пушки Flak-30 и Flak-38 имели в принципе одинаковую конструкцию. Обе пушки устанавливались на легком колесном лафете, обеспечивающем в боевом положении круговой обстрел с наибольшим углом возвышения 90°.

Принцип действия механизмов автомата обр.38 остался прежним – использование силы отдачи при коротком ходе ствола. Увеличение темпа стрельбы было достигнуто за счет уменьшения веса подвижных частей и увеличения их скоростей движения, в связи с чем были введены специальные буферы-амортизаторы. Кроме того, введение копирного пространственного ускорителя позволило совместить отпирание затвора с передачей ему кинетической энергии.
Автоматические построительные прицелы этих пушек вырабатывали вертикальные и боковые упреждения и позволяли наводить орудия непосредственно в цель. Входные данные в прицелы вводились вручную и определялись на глаз, кроме дальности, которая измерялась стереодальномером.

Изменения в лафеты были минимальные, в частности была введена вторая скорость в ручных приводах наведения.
Существовала специальная разбирающаяся «вьючная» версия для горных армейских частей. В данном варианте орудие Flak 38 осталось прежним, однако использовался маленький и, соответственно, более легкий лафет. Пушка называлась 2-см горной зениткой Gebirgeflak 38 и являлась орудием, предназначенным для поражения как воздушных, так и наземных целей.
В войска 20-мм Flak 38 начала поступать во второй половине 1940 г.

Зенитные пушки Flak-30 и Flak-38 были весьма широко используемым средством ПВО Вермахта, Люфтваффе и войск СС. Рота таких пушек (12 штук) входила в состав противотанкового дивизиона всех пехотных дивизий, такая же рота являлась составной частью каждого моторизованного зенитного дивизиона РГК, придававшегося танковым и моторизованным дивизиям.

Кроме буксируемых, было создано большое количество самоходных пушек. В качестве шасси использовались грузовики, танки, различные тягачи и бронетранспортёры.
Кроме прямого назначения, к концу войны они все больше использовались для борьбы с живой силой и лёгкой бронетехникой противника.

О масштабах использования пушек Flak-30/38 говорит тот факт, что в мае 1944 г. сухопутные войска располагали 6 355 пушками этого типа, а обеспечивающие ПВО Германии части люфтваффе — более чем 20000 пушками калибра 20-мм.

Для увеличения плотности огня на базе Flak-38 была разработана счетверённая установка 2-cm Flakvierling 38 . Эффективность зенитной установки оказалась весьма высокой.

Хотя немцы в течении всей войны постоянно испытывали нехватку этих зенитных установок. Флаквирлинг 38 находили применение в армии Германии, в противовоздушных частях люфтваффе и в немецком ВМФ.

Для повышения мобильности, на их базе было создано немало различных зенитных самоходок.


Существовала версия, предназначавшаяся для установки на бронепоездах. Разрабатывалась установка, огнем которой предполагалось управлять с применением радара.

Кроме Flak-30 и Flak-38 в ПВО Германии, в меньших количествах применялся 20-мм автомат 2 cm Flak 28 .
Это зенитное орудие ведёт свою родословную от германской «пушки Беккера», которая была разработана ещё в Первую мировую. Фирма «Эрликон», названная так по месту расположения — пригороду Цюриха, приобрела все права на разработку пушки.
К 1927 году фирма «Эрликон» разработала и поставил на конвейер модель, названную Эрликон S (тремя годами позже ставшую просто 1S). По сравнению с первоначальной моделью, она созданна под более мощный патрон 20×110 мм и характеризовалась более высокой начальной скоростью снаряда в 830 м/с.

В Германии орудие получило широкое применение в качестве средства противовоздушной обороны кораблей, однако существовали и полевые варианты пушки, широко применявшиеся в Вермахте и зенитных войсках Люфтваффе, под обозначением — 2 cm Flak 28 и 2 cm VKPL vz. 36 .

В период с 1940 по 1944 годы объём сделок головной компании Werkzeugmaschinenfabrik Oerlikon (WO) только с державами оси — Германией, Италией и Румынией — составил 543,4 млн шв. франков, и включали поставки 7013 20-мм пушек, 14,76 млн. штук патронов к ним, 12 520 запасных стволов и 40 тыс. патронных ящиков (вот такой швейцарский ”нейтралитет”!).
Несколько сотен этих зенитных автоматов было захвачено в Чехословакии, Бельгии и Норвегии.

В СССР слово “Эрликон”, стало именем нарицательным для всей малокалиберной зенитной артиллерии периода Второй мировой войны.

При всех своих достоинствах, 20-мм зенитные автоматы оказались неспособны гарантировать 100% пробитие бронирования штурмовиков Ил-2.
Для исправления этой ситуации в 1943 году, фирмой «Маузер», путем наложения 3-см авиационной пушки МК-103 на лафет 2-см автоматической зенитной пушки Flak 38, была создана зенитная установка Flak 103/38. Пушка имела двухстороннее ленточное питание.Действие механизмов автомата было основано на смешанном принципе: отпирание канала ствола и взведение затвора осуществлялось за счет энергии пороховых газов, отводимых через боковой канал в стволе, а работа механизмов подачи производилась за счет энергии откатывающегося ствола.

В серийное производство Flak 103/ 38 запущена в 1944 году. Всего произведено 371 орудие.
Кроме одноствольных в небольшом числе были выпущены спаренные и счетверенные 30-мм установки.

В 1942―1943 гг. предприятие «Ваффен-Верке» в Брюне на базе 3-см авиационной пушки MK 103 создало зенитную автоматическую пушку MK 303 Br . От пушки Flak 103/38 ее отличала лучшая баллистика. Для снаряда весом 320 г начальная скорость его у MK 303 Br составляла 1080 м/с против 900 м/с у Flak 103/38. Для снаряда весом 440 г эти величины составляли 1000 м/с и 800 м/с соответственно.

Автоматика работала как за счет энергии газов, отводимых из канала ствола, так и за счет отдачи ствола при его коротком ходе. Затвор — клиновой. Досылка патронов производилась досылателем на всем пути движения патрона в камору. Дульный тормоз имел эффективность 30 %.
Производство пушек MK 303 Br началось в октябре 1944 г. Всего до конца года было сдано 32 пушки, а в 1945 г. — еще 190.

30-мм установки были значительно эффективней 20-мм, однако развернуть широкомасштабное производство этих зенитных автоматов немцы не успели.

В нарушение «Версальских» соглашений, фирмой «Рейнметалл» в конце 20-х начались работы по созданию 3,7-см автоматической зенитной пушки.
Автоматика пушки работала за счет энергии отдачи при коротком ходе ствола. Стрельба велась с тумбового лафета, опиравшегося с помощью крестообразного основания на грунт. В походном положении орудие устанавливалось на четырехколесную повозку.

37-мм зенитная пушка предназначалась для борьбы летящими на небольших высотах (1500-3000 метров) самолётами и для борьбы с наземными бронированными целями.

3,7-см пушка фирмы «Рейнметалл» вместе с 2-см автоматической пушкой в 1930 г. были проданы конторой БЮТАСТ Советскому Союзу. Фактически были поставлены только полная технологическая документация и комплект полуфабрикатов, сами же пушки не поставлялись.
В СССР пушка получила наименование «37-мм автоматическая зенитная пушка обр. 1930 г.». Иногда ее называли 37-мм пушкой «Н» (немецкой). Производство пушки было начато в 1931 г. на заводе № 8, где пушка получила индекс 4К. В 1931 г. были предъявлены 3 пушки. На 1932 г. план составлял 25 пушек, завод предъявил 3, но военная приемка не приняла ни одной. В конце 1932 г. систему пришлось снять с производства. В РККА не попало ни одной 37-мм пушки обр. 1930 г.

3,7-см автоматическая пушка фирмы «Рейнметалл» поступила на вооружение в 1935 г. под названием 3,7 cm Flak 18 . Одним из существенных недостатков была четырехколесная повозка. Она оказалась тяжелой и неповоротливой, поэтому на смену ей был разработан новый четырех станинный лафет с отделяющимся двухколесным ходом.
3,7-см зенитная автоматическая пушка с новым двухколесным лафетом и рядом изменений в устройстве автомата получила название 3,7 cm Flak 36 .

Существовал еще один вариант, 3.7-cm Flak 37 , отличавшийся только сложным, управлявшимся прицелом со счётно-решающим устройством и упреждающей системой.

Кроме штатных лафетов обр. 1936 г., 3,7-см автоматы Flak 18 и Flak 36 устанавливались на железнодорожных платформах и различных грузовиках и бронетранспортёрах, так же на танковые шасси.

Производство Flak 36 и 37 велось до самого конца войны на трёх заводах (один из них находился в Чехословакии). К концу войны в люфтваффе и вермахте имелось около 4000 37-мм зениток.

Уже в ходе войны на базе 3,7 cm Flak 36 фирма «Рейнметалл» разработала новый 3,7-см автомат Flak 43 .

Автомат обр. 43 имел принципиально новую схему автоматики, когда часть операций производилась за счет энергии отводимых газов, а часть — за счет откатывающихся частей. Магазин Flak 43 вмещал 8 патронов, а у Flak 36 он был рассчитан на 6 патронов.

3,7-см автоматы обр. 43 устанавливались как на одиночных, так и на двухорудийных установках.

Во время Второй мировой войны существовал «трудный» для зенитных орудий уровень высот от 1500 м до 3000. Здесь самолеты оказывались мало досягаемыми для легких зениток, а для пушек тяжелой противовоздушной артиллерии эта высота была слишком мала. В целях разрешения проблемы казалось естественным создать зенитки некоего промежуточного калибра.

Немецкие конструкторы фирмы «Рейнметалл» предложили военным пушку, известную под индексом 5-cm Flak 41.

Действие автоматики основано на смешанном принципе. Отпирание канала ствола, экстракция гильзы, отбрасывание затвора назад и сжатие пружины накатника затвора происходили за счет энергии пороховых газов, отводимых через боковой канал в стволе. А подача патронов осуществлялась за счет энергии откатывающегося ствола. Кроме того, в автоматике использовался частичный фиксированный выкат ствола.
Канал ствола запирался клиновым продольно скользящим затвором. Питание автомата патронами боковое, по горизонтальному столу подачи с помощью обоймы на 5 патронов.
В походном положении установка перевозилась на четырехколесной повозке. В боевом положении оба хода откатывались.

Первый экземпляр появился в 1936 г. Процесс доработки шел весьма неспешно, в результате орудие было запущено в серийное производство лишь в 1940 году.
Всего было выпущено 60 зениток данной марки. Как только первые из них поступили в действующую армию в 1941 г., выявились крупные недостатки (как будто их не было на полигоне).
Основной проблемой являлись боеприпасы, которые были мало приспособлены для использования в зенитном орудии.

Несмотря на относительно большой калибр, 50-мм снарядам не хватало мощности. Кроме того вспышки выстрелов ослепляли наводчика, причем даже в ясный солнечный день. Лафет оказался слишком громоздким и неудобным в реальных боевых условиях. Механизм горизонтальной наводки был слишком слабым и работал медленно.

Flak 41 выпускался в двух версиях. Мобильная зенитка передвигалась на двухосном лафете. Стационарная пушка предназначалась для обороны стратегически важных объектов, таких, как Рурские дамбы. Несмотря на то, что орудие получилось, мягко говоря, неудачным, оно продолжало нести службу до конца войны. Правда, к тому времени их осталось всего 24 единицы.

Справедливости ради стоит сказать, что орудия такого калибра так и не были созданы ни в одной из воюющих стран.
Зенитная 57-мм С-60 была создана в СССР В.Г. Грабиным уже после войны.

Оценивая действия немецкой малокалиберной артиллерии, стоит отметить её исключительную эффективность. Зенитное прикрытие германских войск было значительно лучше советского, особенно это относится к начальному периоду войны.

Именно зенитный огонь погубил большую часть потерянных по боевым причинам Ил-2.
Сами же высокие потери Ил-2 следует объяснить, прежде всего, спецификой боевого применения этих штурмовиков. В отличие от бомбардировщиков и истребителей, они работали исключительно с малых высот – а значит, чаще и дольше, чем другие самолеты, находились в сфере действительного огня малокалиберной зенитной артиллерии немцев.
Чрезвычайная опасность, которую представляли для нашей авиации немецкие малокалиберные зенитки, была обусловлена, во-первых, совершенством материальной части этого . Конструкция зенитных установок позволяла очень быстро маневрировать траекториями в вертикальной и горизонтальной плоскостях, каждое орудие было оснащено прибором управления артиллерийским зенитным огнем, который выдавал поправки на скорость и курс самолета; трассирующие снаряды облегчали корректировку огня. Наконец, немецкие зенитки обладали высокой скорострельностью; так, 37-мм установка Flak 36 выпускала 188 снарядов в минуту, а 20-мм Flak 38 – 480.
Во-вторых, насыщенность этими средствами войск и ПВО тыловых объектов у немцев была очень высокой. Количество стволов, прикрывавших объекты ударов Ил-2, непрерывно возрастало, и в начале 1945 г. по штурмовику, работающему в полосе немецкого укрепленного района, в секунду (!) могло выпускаться уже до 200-250 20– и 37-мм снарядов.
Очень небольшим было время реакции, с момента обнаружения, до открытия огня. Первый прицельный выстрел малокалиберная зенитная батарея была готова дать уже через 20 секунд после обнаружения советских самолетов; поправки на изменение курса Ил-2, угла их пикирования, скорости, дальности до цели немцы вводили в течение 2-3 секунд. Применявшаяся ими концентрация огня нескольких орудий по одной цели также увеличивала вероятность поражения

По материалам:
http://www.xliby.ru/transport_i_aviacija/tehnika_i_vooruzhenie_1998_08/p3. php
http://zonawar.ru/artileru/leg_zenit_2mw.html
http://www.plam.ru/hist/_sokoly_umytye_krovyu_pochemu_sovetskie_vvs_voevali_huzhe_lyuftvaffe/p3.php
А.Б. Широкогдрад «Бог войны Третьего рейха»

88-мм зенитная пушка — Майкл Фассбендер

Во время Второй мировой войны использовалось множество зенитных систем, но всеобщей известности добилась только одна. Часто известная просто как «88», немецкая серия 88-мм зенитных орудий не только обеспечивала защиту от атак с воздуха. «88» продемонстрировала существенную полезность и против наземных целей и послужила источником вдохновения для некоторых из самых смертоносных орудий, используемых в немецких бронетанковых частях и в противотанковых подразделениях. Это одно из самых значительных артиллерийских орудий Второй мировой войны.

Как и многое из техники, использовавшейся немцами в первые годы войны, «88» был результатом секретных разработок за границей в межвоенный период. Технически зенитные орудия считались артиллерией, а разработка и производство артиллерии строго регламентировались Версальским договором. В 1925 году немецкие военные планировщики выпустили спецификации для орудия, способного сбивать бомбардировщики на максимальной тогда высоте. Военная фирма Круппа отправила некоторых своих разработчиков в Швецию, которая была политически нейтральной, но экономически связана с Германией.Там они работали со своими коллегами в не менее престижной фирме Bofors.

Несмотря на родословную этих компаний, первая попытка была отклонена. Она стреляла обычными для легкой артиллерии 75-мм снарядами. Однако немецкая армия сочла его слишком легким для своих нужд. На задействованных дистанциях артиллеристы не могли надеяться на прямое попадание. Вместо этого прицельный механизм использовался для приблизительной оценки того, где будут находиться самолеты к тому моменту, когда до них долетали снаряды, а затем артиллеристы производили серию выстрелов несколько раньше этого, надеясь, что один из их выстрелов застанет самолеты в поле зрения. радиус взрыва.Учитывая эту стратегию и предвидя прочность разрабатываемых тяжелых бомбардировщиков, армия нуждалась в более мощном снаряде.

В 1931 году группа разработала удовлетворительную конструкцию на основе 88-мм снаряда. С эффективной дальностью более 26 000 футов эта конструкция удовлетворяла потребности армии, и она была принята на вооружение как 8,8 cm Flak 18. «Flak» — это стандартное немецкое сокращение от « Fliegerabwehrkanone », которое просто идентифицирует его как зенитную артиллерийскую установку. пистолет. В популярном использовании он стал более широко известен благодаря размеру корпуса в миллиметрах, 88.Первые партии уже были в производстве, когда Гитлер стал рейхсканцлером в 1933 году.

Одной из важных характеристик модели 88 была ее двойная цель. Хотя проектировщики могли не предвидеть, насколько хорошо он будет действовать против наземных целей, он всегда предназначался для того, чтобы дополнить обычную артиллерию. Имея это в виду, он был спроектирован таким образом, чтобы орудие можно было опустить на три градуса ниже уровня земли. Его максимальный угол возвышения составлял 85 градусов, а орудие могло поворачиваться на 360 градусов, что давало 88-му большую гибкость. Стандартный боезапас зенитной артиллерии состоял из осколочно-фугасных (ОФ) снарядов, но 88 расчетов также получили бронебойные и комбинированные снаряды.

Эта гибкость доказала свою эффективность во время Гражданской войны в Испании. Он превосходно справился с обеими задачами, но его превосходство в качестве истребителя танков стало чем-то вроде неожиданности. У него был ряд достоинств, чтобы поддержать эту роль. Его можно было быстро подготовить к действию, и он предлагал простой, но эффективный оптический прицел для обнаружения наземных целей.Он мог поддерживать скорострельность до пятнадцати выстрелов в минуту. Что наиболее важно, он стрелял снарядом гораздо большего размера, чем обычные противотанковые орудия того периода, что не только повышало вероятность поражения цели, но и значительно увеличивало дальность действия орудия. По наземным целям дальность действия 88-го превышала 16 000 ярдов. Напротив, специальная противотанковая пушка PaK 40, 75-мм орудие, появившееся в 1941 году, имела дальность стрельбы немногим более 2000 ярдов.

Опыт Испании оказался весьма полезным для целей развития.В последние годы перед началом Второй мировой войны в модель 88 был внесен ряд усовершенствований, хотя ни одна из них полностью не вытеснила исходную версию. Ствол 8,8 cm Flak 36 был разбит на несколько секций, что упростило обслуживание; у 8,8 cm Flak 37 была изменена оптика для обнаружения воздушных целей, и эта версия в основном использовалась в подготовленных огневых точках. Все три версии были во многом идентичны, и части одной можно было использовать в другой.

Другой тип уже планировался в 1939 году, но решить технические проблемы, поставленные этой версией, оказалось гораздо сложнее.Принятый на вооружение как 8,8 cm Flak 41, он не поступал на действительную службу до 1943 года, и даже тогда, после плохих результатов в Северной Африке, он использовался только для защиты дома. Конструкторы вооружений также разработали более тяжелые орудия: 105-мм и 128-мм орудия, которые в конечном итоге были доработаны, но они так и не заменили три основные версии 88-го, которые производились на протяжении всей войны. Было изготовлено более 10 000 штук.

Первоначальная форма 88-го была установлена ​​на колесном передке, что позволяло буксировать его на позицию, как и любое другое артиллерийское орудие, чтобы удлинить его базу для устойчивой огневой платформы.Его ценность как противотанкового орудия неоднократно зарекомендовала себя во Франции, Северной Африке и России. Его основным недостатком был высокий профиль, который делал маскировку непрактичной и представлял собой более крупную цель, чем специальные противотанковые орудия. Частично его дальность компенсировала эти недостатки, поскольку из него можно было стрелять с открытой позиции и надеяться поразить свои цели до того, как эти цели приблизится к дальности, позволяющей вести ответный огонь.

Основные нововведения, касающиеся 88-го, происходившие до конца войны, касались средств развертывания.Версии без передка на колесах делались исключительно для обороны, и их можно было сделать дешевле. Другие устанавливались на легкие бронемашины или вагоны поездов. Помимо этих усовершенствований, 88-й производился в основном в неизменном виде на протяжении всей войны, и даже после этого он продолжал нести службу в таких странах, как Испания и Югославия.

Хотя 88-й мало изменился за время своей службы, он вдохновил на значительные изменения в других системах вооружения. Его успех в качестве противотанкового орудия потребовал подражания на других платформах.В 1942 году Германия представила свой первый тяжелый танк «Тигр I» с главным орудием, стреляющим 88-мм снарядами. В 1943 году была выпущена специальная противотанковая версия орудия под названием PaK 43, и вскоре после этого это орудие было установлено на истребителях танков, таких как Nashorn, Elefant и Jagdpanther. Даже в конце войны 88-мм пушка была достаточно мощной, чтобы поражать броню большинства танков союзников на разумных дистанциях.

В целом 88-мм зенитная пушка была очень удачным оружием, которое отвечало всем требованиям или даже превосходило их.Это была эффективная зенитная установка, и ее производили в достаточном количестве, чтобы хорошо выполнять эту роль. Он полностью оправдал свою роль двойного назначения, особенно выделяясь своими блестящими характеристиками против танков противника. Орудия 88 Flak использовались в качестве наземной поддержки настолько часто, насколько это было целесообразно, а к середине войны их имитировали в танковых войсках и в противотанковой артиллерии с орудиями и транспортными средствами, на которых можно было установить некоторые из самых яростное сопротивление нарастающей волне союзников.



Источники:

Бишоп, Крис. Энциклопедия оружия Второй мировой войны. Стерлинг, 2002 г.

Хальберштадт, Ганс. Великая артиллерия мира: от средневековья до наших дней. Барнс и Ноубл, 2002

Пэрриш, Томас. Энциклопедия Саймона и Шустера Второй мировой войны. Саймон и Шустер, 1978





© 2013. Все права защищены.

The Deadly 88 — Был ли немецкий Flak 18/37 лучшим орудием Второй мировой войны?

Немецкий артиллерийский расчет отдыхает у своего 88-мм орудия. Знаменитое зенитное орудие стало одним из самых страшных противотанковых средств Второй мировой войны, служившим повсюду, от песков Северной Африки до заснеженных пустошей Русского фронта. Изображение предоставлено Федеральным архивом Германии.

«Когда 15 июня 1941 года началась операция «Боевой топор», «Матильды», продвигавшиеся к перевалу Халфайя, были с хирургической точностью сбиты всего пятью немецкими 88-ми».

История предоставлена ​​GermanWarMachine.com

В ДЕКАБРЬ 1940, союзники выгнали итальянскую армию из Египта и обратно в Ливию.Операция «Компас» была блестяще проведенной кампанией в стиле блицкрига, возглавляемой новым британским танком Matilda II.

Хотя «Матильда» не была особенно быстрой машиной (ее максимальная скорость была менее 10 км/ч), 78-мм (3,1 дюйма) лобовая броня «Матильды» была непроницаема для итальянских противотанковых орудий. Даже немецкие 37-мм и 50-мм противотанковые орудия не могли пробить внешний вид новой 25-тонной британской боевой машины.

К весне 1941 года союзники были уверены, что «Матильда» все еще сможет прорвать оборону Оси.По настоянию Лондона Арчибальд Уэйвелл, командующий британскими войсками на Ближнем Востоке, разработал план прорыва немецкой осады порта Тобрук. Операция «Боевой топор» полагалась на продвижение Матильды на запад через перевал Халфайя, в то время как бронетехника поддержки двигалась вдоль побережья.

Зловещая операция, проведенная ранее в этом году (под кодовым названием «Краткость»), привела к тому, что четыре «Матильды» были расстреляны немецкими орудиями с большого расстояния. К несчастью для британских танкистов, Африканский корпус теперь использовал 88-мм зенитную установку Flak 18 в противотанковых целях.

Когда 15 июня 1941 года началась операция «Боевой топор», «Матильды», продвигавшиеся к перевалу Халфайя, были с хирургической точностью сбиты всего пятью немецкими 88-ми. Из 18 танков союзников, выведенных из строя в первый день наступления, 15 стали жертвами зенитных орудий Flak 18.

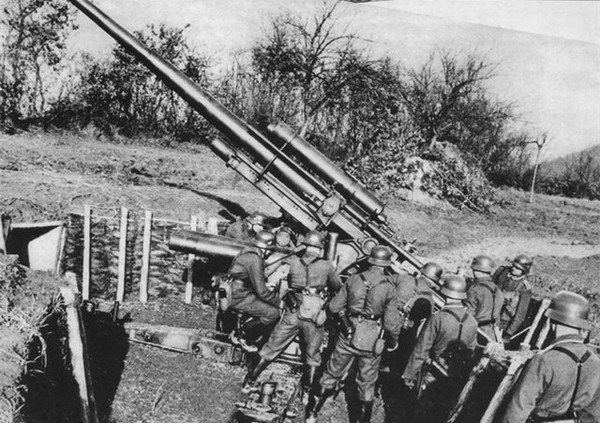

Flak 18 в действии. Изображение предоставлено WikiMedia Commons.

Британцам также не помогло то, что объединенные немецко-итальянские силы, удерживающие Халфайю, возглавлялись выдающимся боевым солдатом: капитаном Вильгельмом Бахом. Награжденный 49-летний командир был ветераном боевых действий, ранее участвовавшим в Первой мировой войне.Он был ранен во время вторжения во Францию ​​в 1940 году, а год спустя все еще хромал (он был единственным офицером Африканского корпуса, которому разрешили пользоваться тростью). Бах редко оставался без сигары во рту, даже незажженной. Тем не менее, его командный стиль был далек от стиля стереотипного грубого прусского солдафона. Фактически, между войнами он работал лютеранским пастором. Он говорил мягко и часто подбадривал своих людей библейскими отрывками. Они обожали его и называли «Папа Вилли».

Небольшой отряд Баха (около 900 человек, 400 из них немцы из его собственного батальона 105-го пехотного полка) продемонстрировал образцовое мастерство и решимость в ходе Боевого топора. Несмотря на то, что в первые 24 часа наступления союзников отряд был отрезан, он продолжал сражаться, даже когда у них кончилась вода. Через три дня с ними соединилась немецкая контратака.

Первоначально разработанная как зенитная пушка, 88-я отлично справлялась с танками союзников. Изображение предоставлено Федеральным архивом Германии.

Союзникам также не помогло то, что их методы связи были полностью дилетантскими. Британские войска передавали по открытому радио, используя, как им казалось, хитрые иносказания.Немецкие посты прослушивания мгновенно взломали коды. Командир танка, сообщивший своему начальству по рации: «Моя лошадь бросила подкову», не мог сделать более очевидным для вражеской разведки, что он потерял гусеницу. Неудивительно, что люди Баха в Хальфае прекрасно понимали не только то, что их нужно атаковать, но и то, с какого направления.

Несмотря на это, ключ к успеху Баха был технологическим. Когда-то устрашающая Матильда (за шесть месяцев до этого прозванная Королевой пустыни) теперь была удобной уткой для удобно расположенного 88-го. Основное вооружение танка — двухфунтовая (40-мм) пушка — не могло стрелять осколочно-фугасными снарядами. На самом деле ни одна из уничтоженных в июне 1941 года «Матильд» не беспокоила артиллеристов немецких 88-х.

Сирил Джоли в своей замечательной книге Take This Men описал попадание 88-мм снаряда в британский танк:

«Пока я говорил, я видел пламя и дым от немецкого орудия. В следующее мгновение все погрузилось в хаос. Раздался лязг стали в лобовой части башни и взрыв пламени и дыма из того же места, которые, казалось, перекинулись на башню, где последовал еще один глухой взрыв.Последовавшая за этим ударная волна пронеслась мимо меня, обожгла мне руки и лицо, и я потеряла дыхание и ошеломлена. Я заглянул в башню. Это была разруха. Выстрел пробил фронт как раз перед Кингом, заряжающим. Он выкрутил пулемет из крепления. Затем он или зазубренный кусок разорванной башни попал в снаряд, который Кинг держал наготове, и поджег его. Взрыв повредил радио, оторвал Кингу голову и плечи от остального тела и вызвал пожар среди сложенных на полу пулеметных ящиков.

Можно утверждать, что более поздние противотанковые орудия, такие как 17-фунтовая пушка «Шерман Файрфлай» или советская 100-мм пушка образца 1944 г., были технически не хуже или даже лучше немецкой 88-й. эффективное противотанковое оружие, ПАК 43. Но трудно спорить с разрушительным эффектом, который 88 произвел в 1941 году в Западной пустыне, или с тем фактом, что это было единственное оружие, которое, как знали немецкие войска , могло остановить грозный советский Танки Т-34 и КВ-1 при встрече с ними в ходе операции «Барбаросса».Это знаменитое сражение началось всего через несколько дней после того, как 88-е распяли британскую Матильду во время операции «Боевой топор».

Британский танкист, попавший в плен в июне 1941 г., жаловался немецким захватчикам: «По нашему мнению, несправедливо применять «зенитку» против наших танков».

___________________________________

Вы можете узнать больше о технических характеристиках и истории смертоносного 88-го в бесплатной электронной книге «Rapid Read», доступной на веб-сайте German War Machine: www. germanwarmachine.com.Следите за ними в Твиттере @GermanWarM



Помогите распространить информацию. Поделитесь этой статьей с друзьями.

Нравится:

Нравится Загрузка…

Связанные

Лучшее орудие Второй мировой войны

Flak 88 — легендарное зенитное и противотанковое орудие времен Второй мировой войны, использовавшееся нацистской Германией и ее союзниками.

Предшественник этого культового орудия был произведен компанией Krupp во время Первой мировой войны и получил обозначение 8.8 cm Flak 16, как одна из первых специально разработанных зенитных орудий, вскоре показала результаты в противодействии рою недавно разработанных самолетов, завоевавших небо над Европой. Однако Германская империя потерпела сокрушительное поражение, что привело к резкому сокращению бюджета ее вооруженных сил.

Зенитная пушка Flak 88

Несмотря на Версальский договор, запрещавший немецким военным производить такое тяжелое вооружение в межвоенный период, 88-я серия постоянно совершенствовалась и развивалась. Полуавтоматическая система заряжания упростила использование, поскольку гильзы удалялись с помощью рычагов, а заряжающий вставлял второй гильзу.

Но вся хитрость в создании любого функционального зенитного орудия заключалась в достижении высокой начальной скорости при стрельбе тяжелыми снарядами высоко в воздух. Это было главной чертой каждой модели Flak 88 — от ее появления в 1917 году до версий конца Второй мировой войны, адаптированных для тяжелых танков и истребителей танков, таких как Tiger и Jagdpanther.

88-мм пушка восемьдесят восемь 8,8 cm Flak. Фото: Joost J. Bakker IJmuiden/CC BY 2.0

В 1933 году, когда нацисты захватили власть, 8,8 cm Flak 18 был запущен в серийное производство.Затем последовали улучшенные версии, созданные в 1936, 1937 и, наконец, в 1941 году. 8,8-см Flak 41 стал символом противовоздушной обороны в нацистской Германии, поскольку его мощный 20-фунтовый (9,4-килограммовый) снаряд был способен сбивать бомбардировщики и истребители союзников. на высоте более 26 240 футов (8000 м).

Как только Вермахт осознал масштаб огневой мощи, которую может предложить калибр 88, были инициированы проекты по созданию противотанковой версии под названием 8,8 cm PaK 43 и установке орудия на танки.Помимо непробиваемой брони, 88-я пушка, обозначенная как 8,8-см KwK 36, а затем и танковая пушка KwK 43, была главным преимуществом, которое делало танки «Тигр» такими страшными для военнослужащих союзников.

88-мм зенитное орудие

Хотя его основное применение заключалось в отражении вторжения высотных бомбардировщиков с помощью осколочно-фугасных боеприпасов, на земле 88-й калибр имел разрушительное действие, когда-то снабженный бронебойными снарядами и различными противоракетными снарядами. танковые снаряды.

Его успешная история службы, пожалуй, лучше всего описана словами американского историка и ветерана Второй мировой войны.Пол Фасселл писал, что американские войска знали, что величайшим оружием войны, за исключением атомной бомбы, была немецкая 88-мм пушка с плоской траекторией, которая сбила тысячи бомбардировщиков и десятки тысяч солдат. Ничего хорошего у союзников не было.

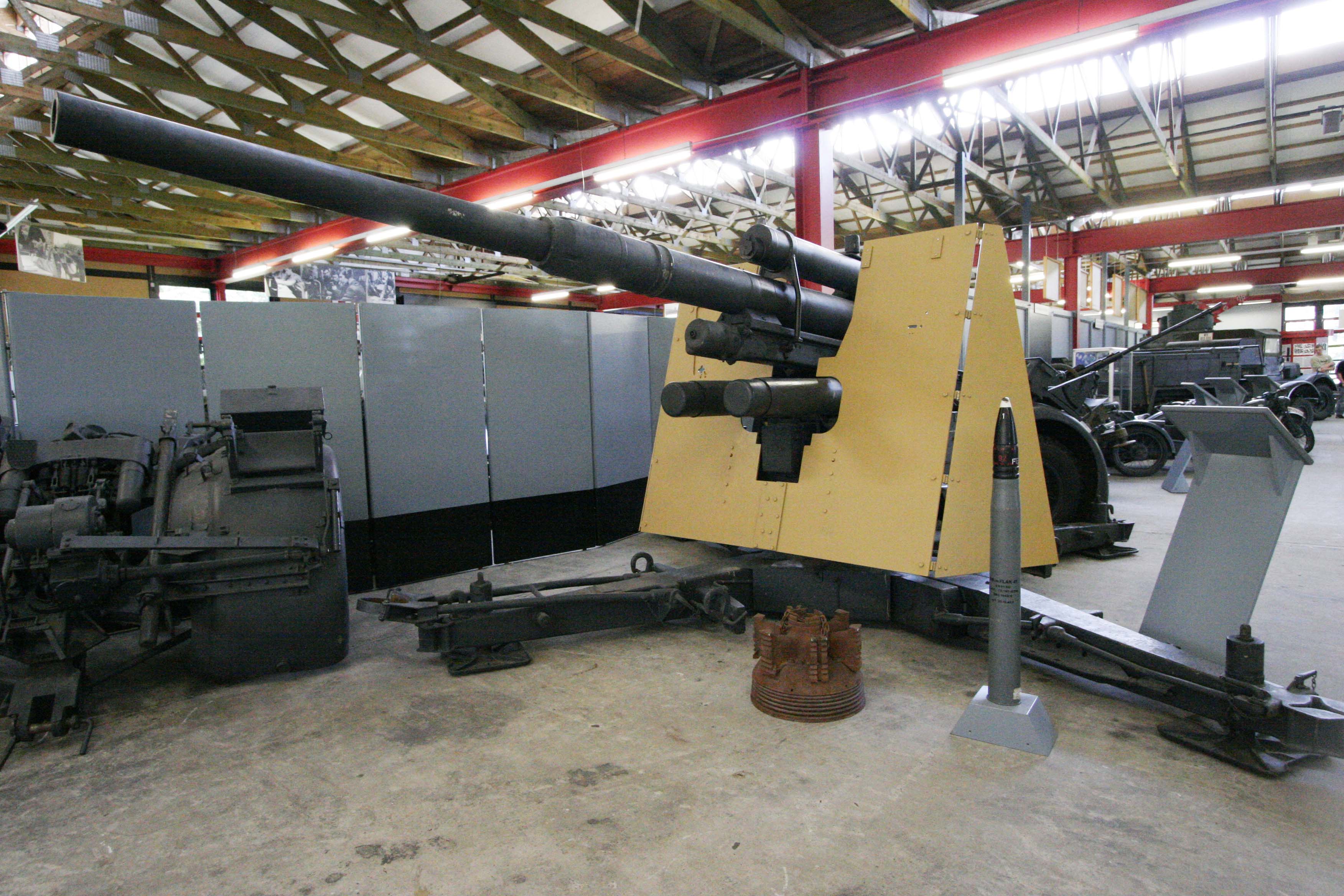

8,8 см зенитная артиллерийская установка. Фото: Mark Pellegrini / CC BY-SA 2.5Flak 18 88 30Немецкая Flak 18 88-мм зенитная артиллерияFlak 8,8 cm Flak Crew Paint Victory Kill RingsFlak 18 88-мм пушкаFlak 88 орудие готово к стрельбе по самолетамFlak 88 полк 24 Артемовск Зима 1941 г.Два 88-мм противотанковых орудия — авиационные пушки готовы к действию.Немецкая 88-мм артиллерийская установка Flak 18Немецкое зенитное орудие FlakFlak 88, 1944 г., Гобшельвитц, Лейпциг, ГерманияСгоревшая немецкая 88-мм пушка FlaK 36 и ее полугусеничный SdKfz 8 возле Эль-Аламейна, Египет.

Артиллерия Flak 18 88 Второй мировой войны

Amazon.com: Tamiya Models Немецкая 88-мм пушка Flak 36.37 Набор моделей: искусство, ремесла и шитье


26 долларов. 46 Плата за доставку и импорт Депозит в Российскую Федерацию Детали Доступен по более низкой цене у других продавцов, которые могут не предлагать бесплатную доставку Prime.
материал PP PP
Марка Tamiya Tamiya
10142 1
Theme Военные
Название модели 1/35 Немецкий 88 мм Пистолет Флак 36.37 Комплект пластиковых моделей

  • Высокоточная статическая демонстрационная модель
  • Броня в масштабе 1/35
  • Мотоцикл без крышки
  • В комплект входят девять реалистичных фигурок

Border Models новый 88-мм FlaK 37 и экипаж в масштабе 1/35

В отголосках набора Dragon в прошлом появился этот новый боксарт для новой 88-мм пушки Border Model в масштабе 35 с расчетом. Узнайте, что мы знаем об этом наборе, в нашем превью…

From Border Model

Набор № # BT-013

Масштаб 1/35

Фототравление и резиновые шины включены.

Цена: уточняется

Ожидается в марте 2022 г.

Тема: Немецкая 88-мм пушка Flak 37:

Немецкая «88» была самым известным и страшным артиллерийским орудием Второй мировой войны.Конструкторы компании Krupp, работавшие в Швейцарии, чтобы избежать договорных ограничений после Первой мировой войны, разработали пушку в конце 1920-х годов. Знаменитое зенитное орудие получило свое название от немецкого слова Flugabwehrkanone, что означает пушка для защиты самолетов.

Во время Гражданской войны в Испании немецкие войска вели артиллерийский огонь по приближающимся танкам и укрепленным бункерам с очень эффективными результатами. Этот успех в бою привел к появлению версий 88-мм орудия, оснащенных для поражения наземных целей, находящихся в поле зрения, или для обстрела врагов с большого расстояния. Высокая начальная скорость орудия и тяжелый снаряд делали «88» особенно эффективным против тяжелобронированной техники. Оружие было прочным, мощным и легко адаптируемым.

В оккупированной Европе во время Второй мировой войны 88-мм орудия часто использовались для обстрела высоколетящих бомбардировщиков союзников. Тяжелое орудие могло поднять свой 20,25-фунтовый осколочно-фугасный снаряд на высоту более 30 000 футов со скоростью около 15 снарядов в минуту. При прямом попадании снаряд «88» часто полностью уничтожал бомбардировщик.

В обновленные немецкие 88-мм орудия FlaK 37 добавлен довольно сложный (для того времени) блок отображения данных управления огнем. Эта зенитная установка изначально должна была использоваться для защиты родины, хотя 90 FlaK 37 были проданы в Финляндию для защиты от налетов советской авиации. И почти 200 орудий попали в руки норвежцев, когда немцы покинули эту страну.

Набор от Border Model:
88-мм противотанковая пушка FlaK 37 в масштабе 1/35 — это новый набор от Border Model. Мы еще не знаем цену, дату выпуска или выбор цвета, но мы уже знаем кое-что об этом наверняка.

Боксарт от Джейсона Вонга, пистолет поставляется с деталями фототравления, виниловыми шинами для мобильной платформы. Боекомплект к пистолету идет, думаем в новых и стреляных гильзах. Экипаж из шести человек изображен в коробке в зимней экипировке, позже мы увидим, как они идут в комплекте.

Этот комплект очень напоминает нам старый комплект Dragon #6260, однако этот комплект является версией FlaK 36.Таким образом, эта версия будет иметь этот блок отображения данных управления огнем.

Реставрация немецкой 88-мм противотанковой пушки ПАК 43/41 образца 1943 г.

Немецкая 88-мм противотанковая пушка PAK 43/41 1943 года, восстановленная для Музея наследия армии США и Образовательного центра в Карлайле, штат Пенсильвания.

Консервация военных артефактов

Реставрационные работы выполнены в течение 2003 года:

Томас Поднар, Роберт Лодж, Кертис Маккартни и Марк Эрдманн из
McKay Lodge Conservation Laboratory, Inc.

Немецкое 88-мм противотанковое орудие PAK 43/41, много лет находившееся в Royal American Circle, Carlisle Barracks, Carlisle, Pennsylvania, было исследовано Робертом Лоджем в ответ на приказ 27 июня 2002 года. было проведено максимально возможное обследование в полевых условиях, толщина покрытия была измерена с помощью электронного датчика, было проверено и измерено загрязнение хлоридами, а также были проведены измерения размеров. Армии США было сделано предложение о его восстановлении, и это предложение было принято.На момент оценки состояния доподлинно неизвестно, как артефакт попал в Соединенные Штаты и оказался в казармах Карлайла. Считалось, что ружье выставлялось там под открытым небом около 25 лет.

Консультации:
  • Доктор Уильям Этуотер, куратор
    Музей артиллерийского вооружения армии США
  • Чарльз Лемондс, куратор
    Музей Голгофы и доспехов Паттона
  • Патрик Мегехи, куратор
    Музей полевой артиллерии армии США
  • Джеймс Уитмен,
    Менеджер коллекций Канадского военного музея
Обозначение:

88мм Pak 43/41, производства Krupp 1943-1945

Двухколесный лафет был обычным для штурмов Русского фронта, также использовался во Франции и Италии. Это 88-мм немецкое противотанковое орудие 8,8 cm (« Acht-Acht ») Panzerabwehrkanone (Pak) 43/41 на 2-колесном лафете. Различные 88-мм орудия широко упоминаются в общей литературе о Второй мировой войне как самая грозная угроза танкам союзников во время Второй мировой войны. Это орудие разработано на основе 8,8-см пушки двойного назначения Fliegabwehrkanone (Flak), которая сама имеет историю развития от меньших орудий Flak и Pak, каждое из которых является шагом вперед в увеличении брони танков союзников

.

В 1943 году Krupp переработал 88-мм Flak 37 для использования исключительно в качестве противотанкового оружия против русских танков.Это новое орудие стало известно как Pak 43. Хотя оно все еще находилось на крестообразной базе, прицеп отличался от предыдущих версий, становясь фиксированным лафетом, чтобы обеспечить более быстрое развертывание за счет опускания домкратов для поддержки лафета. Ударно-спусковой механизм теперь был электрическим, а пролом — полуавтоматическим для выброса стреляных гильз, а ствол был оснащен дульным тормозом с двойной перегородкой. Но были необходимы дальнейшие улучшения в скорости развертывания, и в последней конструкции «88» от Krupp он вернулся к буксируемому двухколесному лафету старого типа или «раздвоенному хвосту» для «88», став PAK43/41, который Это оружие выставлено в казармах Карлайла.Разрезные хвостовые лафеты были изготовлены из имеющегося запаса других орудий. Блокировка пролома переведена на скользящий горизонтальный механизм с доработанным полуавтоматическим приводом. Оснащенное большим щитом оружие получило прозвище « Scheunetor»   или «Дверь амбара».

Технические характеристики:

Вес: 4 389 кг (9 655 фунтов)
Высота над уровнем моря: от -5 до +38 градусов.
Траверс: от L28 градусов до R28 градусов

Кредит:

Кратко представленная выше историческая информация была взята из более подробного исторического описания в:

New Vanguard 46: 88-мм зенитная артиллерийская установка 18/36/37/41 и Pak 43 1936-45 (Osprey Publishing). Написано Джоном Норрисом, иллюстрировано Майком Фуллером.

КОРРОЗИЯ:

Считалось, что ружье простояло под открытым небом около 25 лет до 2002 года. В ходе реставрации было обнаружено, что все, кроме нескольких фрагментов, оригинальные покрытия были удалены абразивной (пескоструйной) обработкой, а ружье многократно перекрашивалось, до его нынешнего серого покрытия. В общем, коррозии было много. Все первоначально движущиеся части были неподвижны; тормозные барабаны прочно приржавели к тормозным колодкам; листовой металл был съеден коррозией.

Детали состояния пистолета до реставрации показаны на рисунках обработки ниже.

СОСТОЯНИЕ

ОРИГИНАЛЬНЫЕ ПОКРЫТИЯ:

Анализы покрытий были выполнены с целью определения исходного цвета. Раскопки скальпелем и микроскопическое исследование поперечных срезов покрытий выявили небольшие остатки первоначальной окраски. Поперечные срезы этих небольших остатков показали всю историю нанесения и повторного покрытия.

ИСТОРИЯ ПОКРЫТИЙ:

    1. Серый (внешний цвет до реставрации).
    2. Олив Грун.
    3. Коричневый грунт или еще Rot Brun.
    4. Dunkel Gelb (восстановление?).
    5. Розовый грунт.

(На данный момент все покрытия, кроме нескольких остатков, были удалены абразивоструйной очисткой).

  1. Олив Грун (ремонтный халат?).
  2. Второй слой Oliv Grun.
  3. Первый Олив Грун (полевое пальто?).
  4. Заводской гель Дункель.
  5. Заводской красный свинцовый грунт.
  6. СТАЛЬ.
Покрытия Доказательства:

Во время реставрации при разборке орудия были обнаружены следы прежних покрытий.

Первое изображение: оригинальный Dunkel Gelb был обнаружен на тормозных колодках и тормозных щитках, когда колеса были сняты. Желтый кажется довольно тусклым из-за грязи и возраста. Эти области также были полны песка от прошлой пескоструйной обработки, которая удалила все более ранние покрытия, за исключением нескольких небольших остатков.

Второе изображение: найдено под одним из хвостов вагона: оригинальный Olive Grun (слой № 3 в поперечном сечении) или более поздний Oliv Grun (слой № 9).

Это нижняя сторона орудийной люльки или башни. Далее Олив Грун (Слой № 9) поверх Dunkle Gelb (Слой № 7) поверх Rot Brun или красной грунтовки (Слой № 8). Как сказано в поперечном разрезе на предыдущей странице, эти покрытия наносились на оружие в прошлом после того, как все более ранние покрытия были удалены пескоструйной очисткой. То, что они находятся под люлькой, говорит о том, что орудие было частично разобрано для перекраски.Эта работа могла быть реставрацией после того, как ружье вышло из строя. Если реставрация, то соблюдается первоначальная последовательность цветов: красная грунтовка, желтая, зеленая.

Снятые детали оружия с остатками старых покрытий доставлены в лабораторию для исследования под бинокулярным микроскопом. Обнаружено, что остатки старых покрытий на (удаленном) прицельном элементе сохранили следующие слои:

  • № 9. Олив Грун.
  • №8. Грунт коричневый или еще Rot Brun.
  • №7. Dunkel Gelb (восстановление?).
  • № 6. Грунт розовый.
  • № 5. Олив Грун (ремонтный халат?).

Обратите внимание: более позднее покрытие Oliv Grun (№ 9), нанесенное после абразивоструйной обработки, соответствует последнему из ранних покрытий Oliv Grun (№ 5).

Покрытие, используемое для перекрашивания текущей реставрации, было индивидуально пигментировано в нашем магазине, чтобы соответствовать слою № 5, который виден как самый низкий уровень зеленого на нижнем изображении справа. Это самый ранний остаток немецкого применения цвета, обеспечивающий достаточно большой образец для сопоставления цветов.

Обратите внимание: более позднее покрытие Oliv Grun (№ 9), нанесенное после абразивоструйной обработки, соответствует последнему из ранних покрытий Oliv Grun (№ 5).

Доказательства авиационной атаки:

Орудие было изрешечено снарядами в результате атаки авиации союзников с тыла. Однако снарядов в замкнутых пространствах орудия обнаружено не было.

ЛЕЧЕНИЕ

Транспорт в Оберлин:

Было сочтено удобным использовать эвакуационную машину для подъема и перемещения 10 000-фунтового орудия.Пистолет был перевезен из Карлайла, штат Пенсильвания, в Оберлин, штат Огайо, на трейлере компанией Keene Transport of Carlisle.

Пистолет разряжен и направляется по длинной дороге к металлическим цехам McKay Lodge Conservation Laboratory, Inc:

Попытка снятия тормозного барабана:

Первоначальные попытки вытащить колеса не увенчались успехом, так как тормозные барабаны приржавели к тормозным колодкам из-за стоячей воды в барабанах.

Затем была предпринята попытка отделить стальные колеса от их барабанов, ослабив болты, которыми барабаны крепились к колесам. Несмотря на долгий нагрев ацетиленовой горелкой на этих снимках, болты выкрутить не удалось.

На протяжении всей разборки для восстановления приходилось откручивать приржавевшие болты. Эффективным оказался метод многократного нагревания до красного свечения с последующим охлаждением водой и нанесением пенетранта.

Демонтаж колес и тормозных барабанов показал, что вода и пескоструйная обработка, стоявшие на дне барабана, вызвали значительную коррозию.Даже после удаления этой коррозии тормозные колодки были слишком тугими, чтобы снова установить барабаны, поэтому была произведена регулировка колодок каждого колеса, чтобы создать зазор между тормозом и барабаном. Было отмечено, что передняя кромка каждой тормозной колодки была скошена, чтобы предотвратить визг при торможении. Тишина была критична для незамеченного транспорта.

Обратите внимание на изображение внизу, что оси находятся на концах рычагов, прикрепленных к торсиону. Обратите также внимание на большую регулировочную гайку для выравнивания или выравнивания осей на торсионе.

Шпиндели колес оказались хорошо смазанными, хотя смазка несколько затвердела.

Ступичные подшипники производства Timken во Франции были в хорошем состоянии.

Отсоединить прицельный узел:

Прицельный механизм снят до снятия ствола.

Внизу: на приспособлении к каретке был прикреплен к цепи расцепляющий штифт. Это было очень плотно проведено коррозией.Как и при любом расшатывании проржавевших соединений во время этой реставрации, освобождение от коррозии производилось повторным нагревом ацетиленовой горелкой до красного свечения с последующим немедленным охлаждением холодной водой и нанесением пенетранта.

Левое колесо управления высотой удалено. По какой-то причине он был припаян в верхней части соединения со ступицей, и этот припой был срезан, чтобы отсоединить колесо. Было обнаружено, что электромагнитная катушка внутри втулки связана коррозией магнитов и стали.

Удалить ствол:

Ствол был снят путем снятия его удерживающих пластин с шарнирных опор. Передний вес ствола опирался на два балансировочных цилиндра. Они не расширялись после снятия с них веса, потому что были проржавели.

Ствол был размещен на стальных подставках таким образом, чтобы был доступ ко всем окрашенным поверхностям.

Некоторые детали казенной части:

Реставрация немецкой 88-мм противотанковой пушки PAK 43/41 1943 г. Con’t

88mm Flak 37 1:72 Diecast Model — Precision модель Art PA-P0313

1:72 1:72 1:72 Длина Ширина
Krupp 88mm Flak 37 3.5″     2,75″

88-мм (обычно называемая «восемьдесят восьмой») немецкое 88-мм зенитное и противотанковое артиллерийское орудие времен Второй мировой войны. Он широко использовался Германией на протяжении всей войны и был одним из самых известных немецких видов оружия того конфликта. Развитие оригинальной модели привело к появлению большого разнообразия ружей. Flak — это сокращение от немецкого Flugzeugabwehrkanone, что означает «пушка авиационной обороны», первоначальное назначение восьмидесятого.В английском языке «зенитка» стала общим термином для наземного зенитного огня. Универсальный лафет позволял вести огонь из восьмидесяти восьмого в ограниченном противотанковом режиме, когда он еще стоял на колесах; его можно было полностью установить всего за две с половиной минуты. Более поздняя модель Flak 37, которая включала обновленные приборы, позволяющие наводчикам легче следовать указаниям от одного директора. Некоторые источники ошибочно ссылаются на то, что Flak 37 не был оснащен противотанковыми средствами. Дело в том, что все 8.8-см зенитные орудия могли выполнять двойную роль.

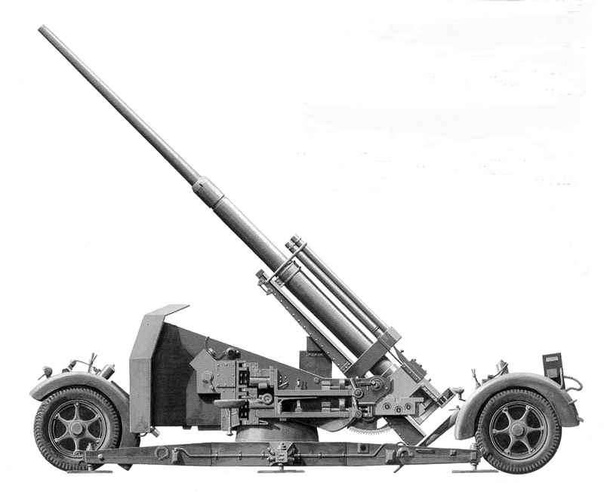

Krupp 88mm FlaK 37

88-мм орудие было разработано еще в 1928 году компанией Krupp of Essen и запущено в производство после прихода Гитлера к власти в 1933 году. истребитель танков, полагающийся на мощность и дальность действия, а не на маскировку. Он мог подбить любой танк союзников на дистанции более 1000 метров. Серия зенитных орудий, официально именуемая 8,8, устанавливалась на поворотном крестообразном лафете, который перевозился на двух одноосных прицепах, буксируемых другим транспортным средством, и мог быть быстро демонтирован и размещен в полевых условиях или открыт для стрельбы с прицепа.

© Copyright 2003-2022 The Flying Mule, Inc.

Литые под давлением доспехи Precision Model Art

Линейка литых под давлением моделей Precision Model Art представляет детализированные, готовые литые модели военной техники.

Прецизионная модель Art Литые автомобили Характеристика:

  • Литая под давлением конструкция из металла и пластика.
  • Вращающаяся башня, поднимающаяся пушка и точный корпус.
  • Окрашенные, приспособленные, неподвижные гусеницы на детализированных невращающихся колесах.
  • Реалистичные линии панелей, антенны, панели доступа и детали поверхностей.
