Немецкий патрон 7,92 x 57 мм Маузер (7.9мм; 8мм; 8×57;). Устройство, клейма и маркировка — Патроны
О немецком патроне 7.92 на копанина.рф (ссылки):

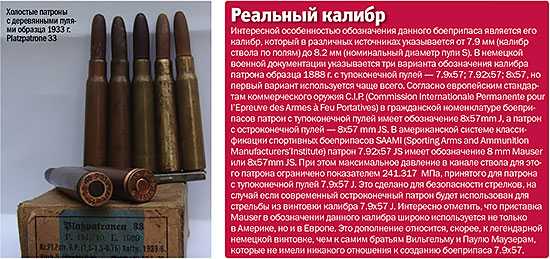

Немецкий патрон 7,92×57 Mauser ( так же называемый 7.9 mm ;8 mm; 8×57 mm;) самый используемый патрон во Второй Мировой войне. Кроме Германии его активно использовали в армиях более чем десятка стран, каждая из который имела свою систему маркировки патронов, подчас не одну.
В самой Германии тех лет калибр своих винтовочных, автоматных (Курц-43) и пэтээровских 318 к PzB патронов не обозначался как 7,92 мм — только как 7,9 мм (ранние винтовочные и коммерческие могли обозначаться и как 8-мм).
Обозначение с добавлением 0,02 мм — 7,92 мм — появилось в Бельгии, Чехословакии, Польше и Румынии.
Австрия, Турция, Королевство СХС (Югославия), Китай, Греция и др. — обозначали традиционно как 7,9 мм.
Некоторые страны, если производили патроны на экспорт — обозначали калибр как принято в получающей стране. Например, для Румынии немцы на упаковке для румын на их языке писали 7,92 мм; а канадцы (использовали обозначение 7,92 у себя) для Китая клеймили гильзы как 7,9 мм
Гильзы патронов делались из латуни, железные покрытые медью и железные лакированые. Пуля закрепляется в гильзе обжимкой дульца гильзы в кольцевую канавку на пуле. Капсюль закреплен тремя кернениями.
На дне гильзы ставились клейма обозначающие код фирмы изготовителя, тип материала гильзы, и номер партии.
Немецкий патрон 7.92*57 с тяжелой пулей sS в разрезе
Изначально патрон 7.92*57 был принят на вооружение с конической пулей. В 1905 году на вооружение приняли остроконечную пулю «S»(Spitzgeschoss). К началу Второй Мировой основной пулей в немецких вооруженых силах была тяжелая пуля sS (schweres Spitzgeschoß)

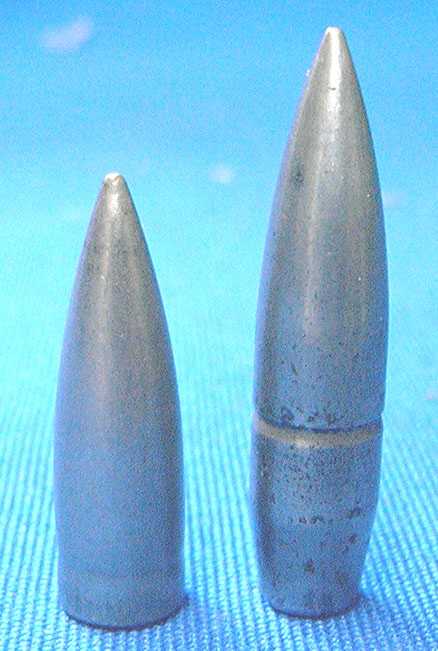

Немецкая легкая остроконечная пуля S и тяжелая пуля sS. Во ВМВ немцами использовалась бронебойная пуля SmKH, форма которой сходна с пулей S
Маркировка немецких патронов

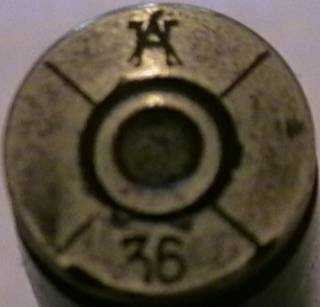

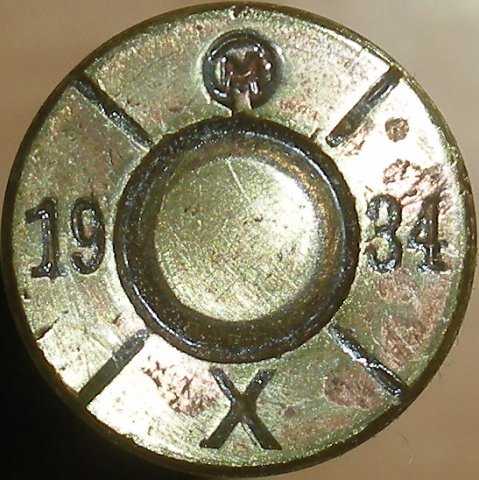

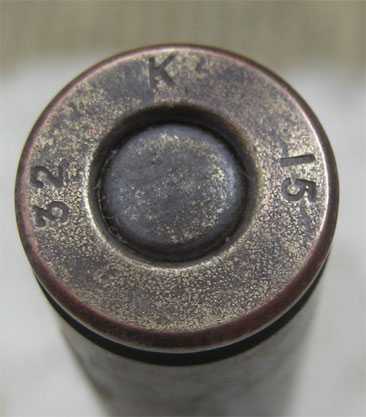

Маркировка латунной гильзы до 1941г.

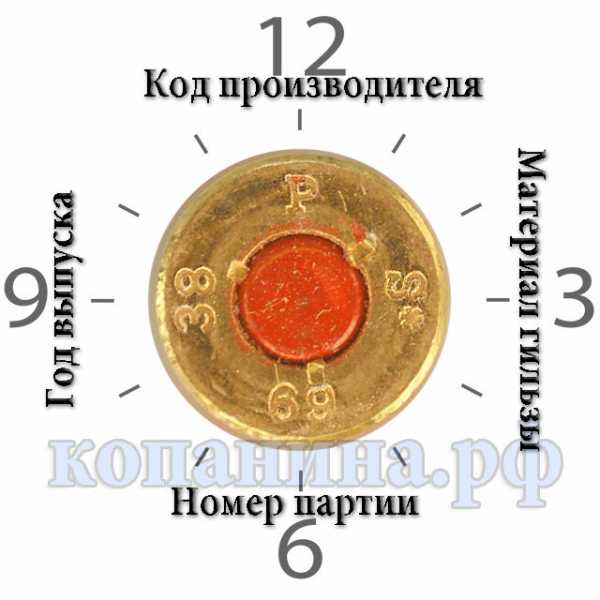

Для удобства чтения клейм на гильзах маузер используется 12 часовой циферблат (как у часов).
На 12 часов — цифры после буквы «P» обозначают код фирмы изготовителя. Клеймо P без цифрового кода — производитель Polte. С 1941 года код производителя с цифрового сменился на буквенный. Символ «\» между кодом производителя и кодом материала обозначает что у капсюля одно затравочное отверстие.
На 3 часа — клеймо обозначающее материал из которого изготовлена гильза, в данном случае это латунь (обозначаеться клеймом
Клеймо на 6 часов это номер партии.
Клеймо на 9 часов это две последние цифры года выпуска.
маркировка гильз немецких патронов после 1941г.

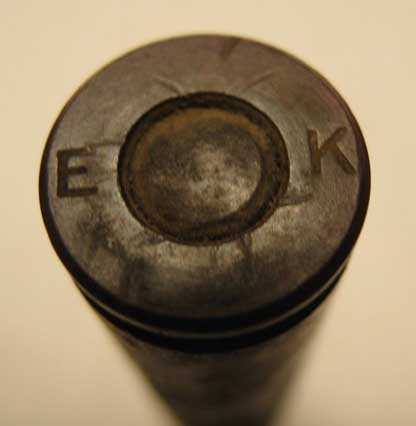

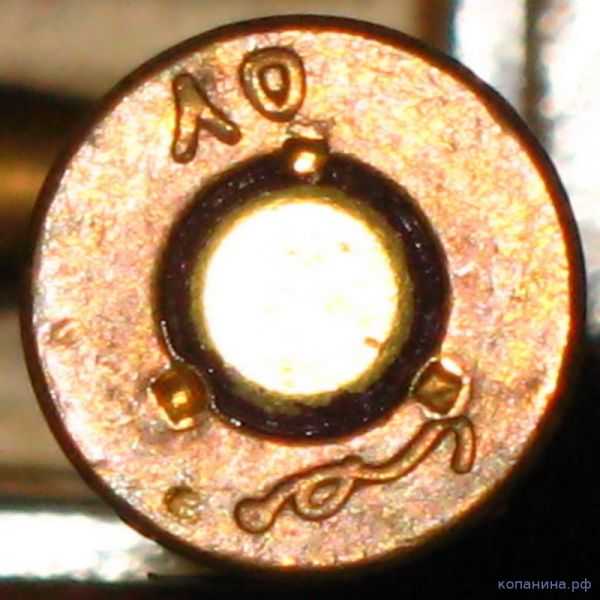

Вариант клейма стальной гильзы маузер 7.92 1943 года выпуска

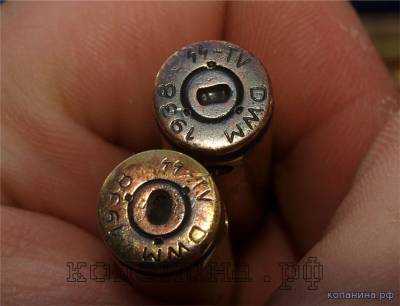

Изредка встречаются патроны с клеймом СС на донце гильзы. Существует два вида клейм с рунами SS «DWM 1938 SS
» и «DWM 1938 SS-TV«. Сокращение «DWM» переводится как «Deutsche Waffen und Munitionsfabrik A.G.», а «TV» как Technische Verwaltung (техническое управление)

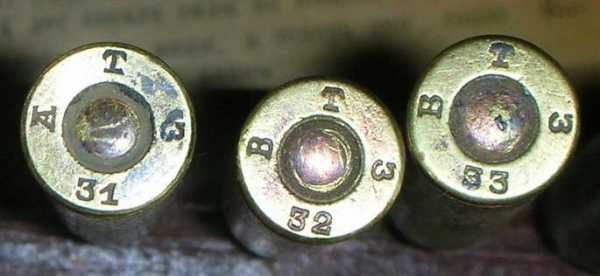

Клейма на гильзах выпущенных для СС

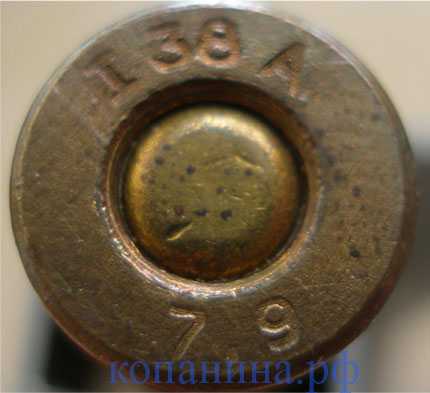

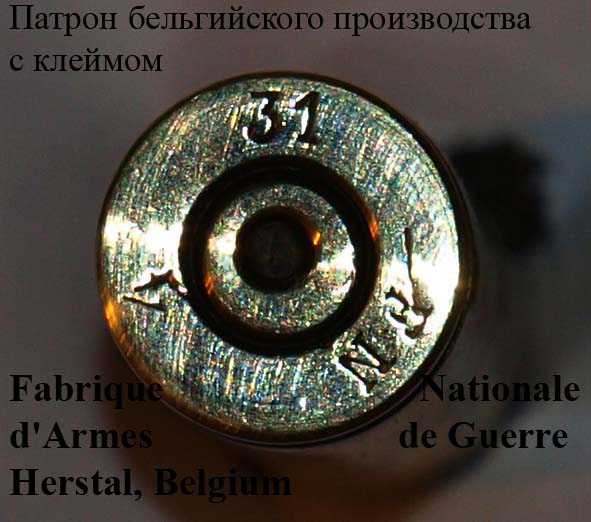

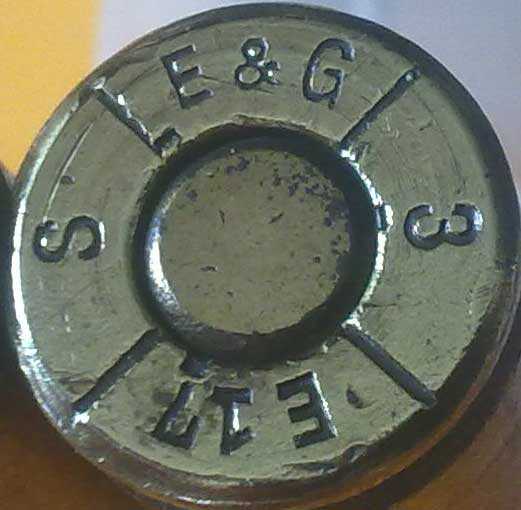

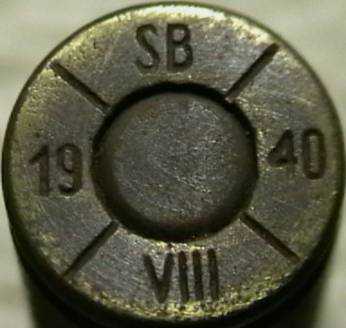

Маркировка бельгийского патрона маузер
Расшифровка кодов производителей
Расшифровка кодов часть 2
Типы немецких патронов
В немецкой армии использовалось множество специальных патронов (бронебойные, трассирующие, зажигательные и т.п и т.д), для определения типа патрона использовалась цветовая маркировка капсюля и пули патрона. К примеру на патроны с тяжелой пулей маркировались кольцом зеленого лака вокруг капсюля, а патроны с бронебойно-трассирующей пулей S.m.K.L’Spur кольцом красного лака и окрашенным в черный цвет кончиком пули.
Патроны с пулей sS маркировались зеленым кольцом вокруг капсюля.
Подробнее про маркировку специальных патронов в статье: Немецкие патроны 7.92 маузер специального назначения и их цветовая маркировка
Разрезные макеты специальных патронов Маузер 7.92 (слева направо):
Пристрелочный B-patrone(с разрывной пулей)
Бронебойно-зажигательный с пулей PmK
Бронебойно-трассирующий
Бронебойный с вольфрамовым сердечником SmKH
С трассирующей пулей
Тяжелая пуля s.S
Двухпульный патрон
Материал гильзы патронов
Гильзы были латунные, биметалические и металлические лакированные. Латунные гильзы (72%меди и 28 % цинка) начали массово выпускать в 1926 году. На донце латунных гильз стоит клеймо S*. Для удешевления производства патронов в 1937 году в массовое производство запущены стальные гильзы покрытые медью. Из-за более низкого, по сравнению с латунными, качества стальные гильзы практически не использовали при производстве патронов специального назначения. С 1939 года налажено производство еще более дешевых стальных лакированных гильз, в следствии чего выпуск биметаллических гильз стал снижаться, и в сентябре 1943 был прекращен вовсе.

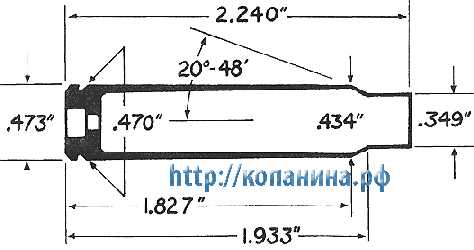

Немецкие чертежи гильз 7.92:

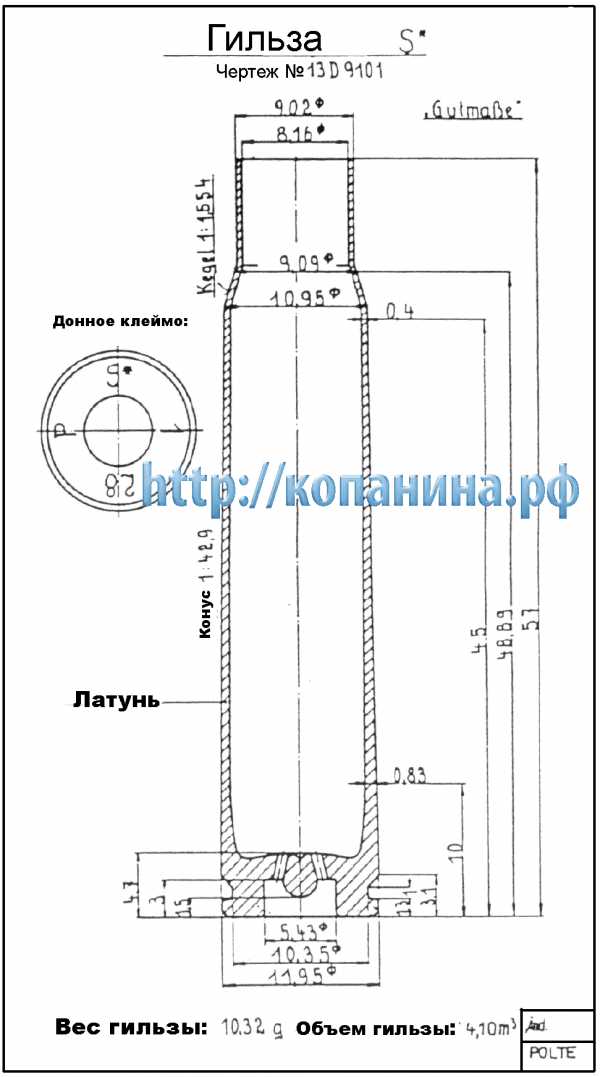

Немецкий чертеж латунной гильзы

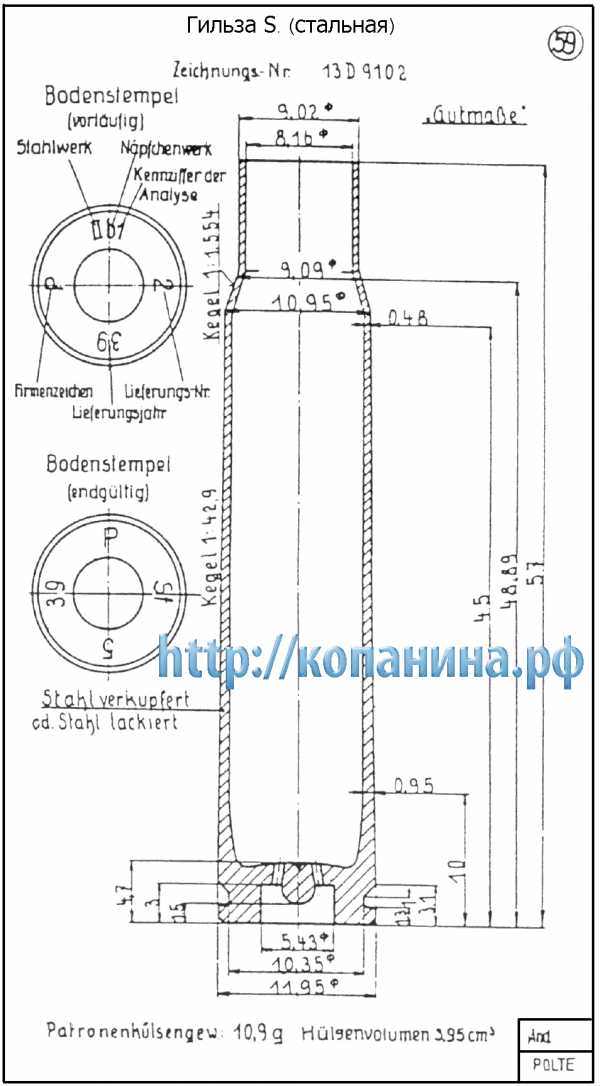

И чертеж стальной гильзы
Упаковка патронов маузер
Наиболее распостранены ящики на 900, 1035 и 1500 патронов.

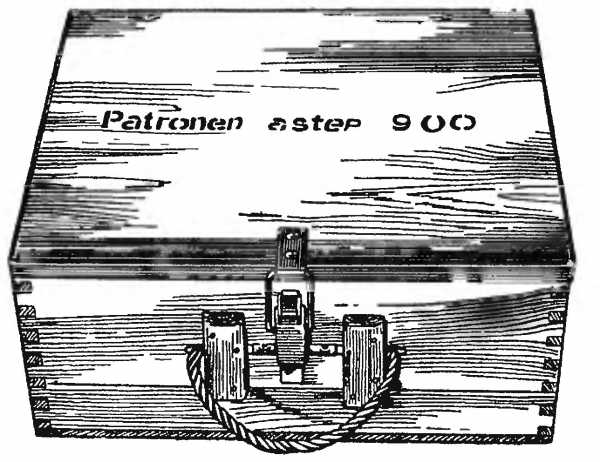

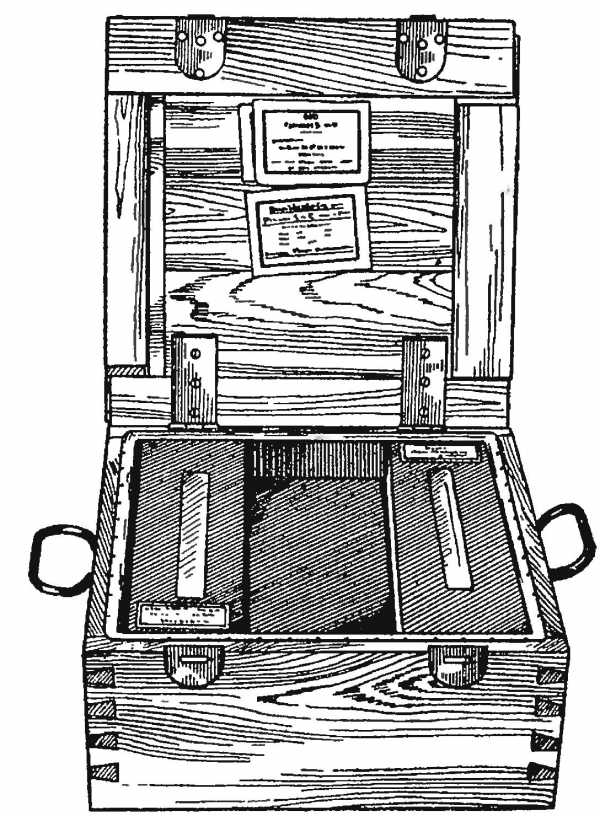

Ящик на 900 патронов.
Ящик на 1500 патронов маузер 7.92 Ящик на 1035 патронов маузер 7.92
Немецкие солдаты группы армий «Центр»,укрывающиеся от артобстрела. На переднем плане виден патронный ящик
Патроны уложены в картонные коробки-пачки по 15 патронов, цвет этикетки которой указывает на тип патрона:
белый: простые и бронебойные патроны
желтый: трассирующие патроны
зеленый: бронебойно-зажигательные патроны
разделенные по диагонали красный и белый — бронебойные с упрочненным сердечником
белый с вертикальной зеленой полосой — легкие практические трассирующие патроны
красный — холостые патроны.
белый и черный сверху-разрывные патроны
Коробки-пачки в количестве 20шт. укладываются в большие картонные коробки и последние в железный или цинковый короб в деревянный ящик
Вес ящика с патронами на 1500 шт около 45кг.
Вес ящика с 900 патронами около 26кг, без патронов 2кг,
длинна 34.5,ширина 30см, высота 16см.
Вес ящика с 1035 патронами около 33.5кг, без патронов 6.5 кг.
На укупорке (ящиках, коробках и пачках патронов) имеются различные трафареты и этикетки
Патроны упаковывались в коробки, цвет этикетки которой указывает на тип патрона.
Наиболее часто двадцать коробок по 15 патронов в каждой упаковывались в промежуточные коробки или металлические цинки. Пять таких коробок (цинков) упаковывались в деревянный ящик с соответствующей этикеткой. Партия составляла 1020 ящиков.
Герметичный немецкий ящик на 1500 патронов SmK
Этикетка с патронного ящика с бронебойно-трассирующими пулями SmK L’spur.
Так же указаны данные о производителе, типе пороха, материале гильзы, дате производства и т.д

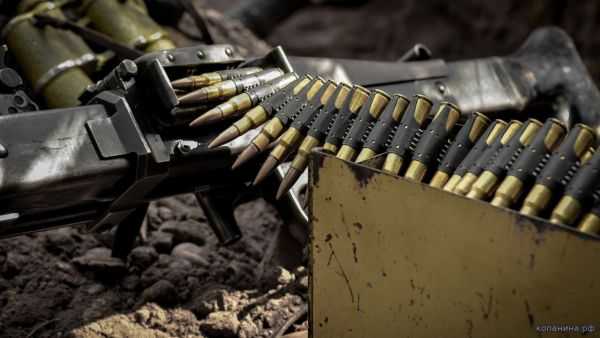

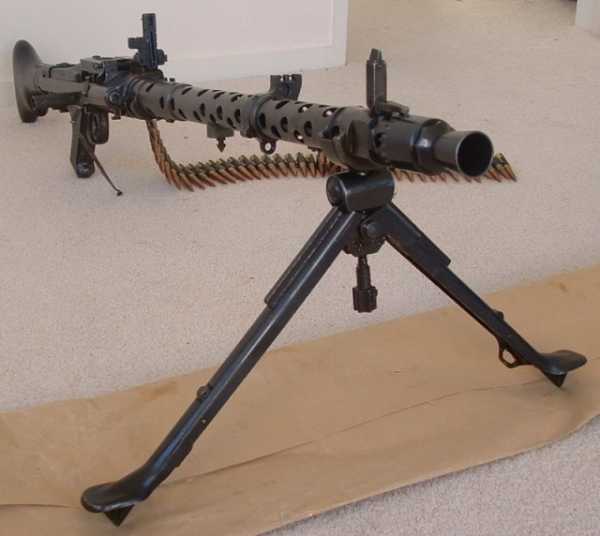

Патронный ящик Patronenkasten использовался для переноски пулеметной ленты на 300 патронов к пулеметам MG. Для переноски два Patronenkasten стягивали ремнями вместе. Производились как алюминевые так и стальные Patronenkasten. На местах боев ВМВ всречаются очень часто.
Патронный ящик к пулемету MG из алюминия
Patronenkasten — схема укладки ленты в патроный ящик к пулемету мг

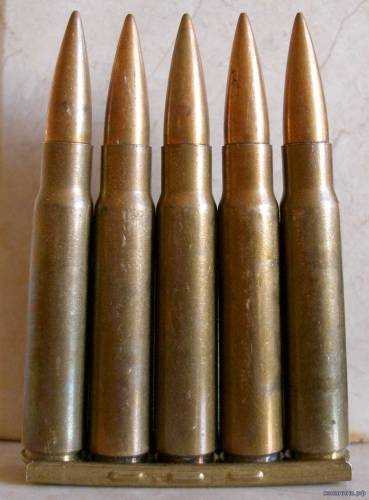

Обойма патронов маузер 7.92 к карабину 98к

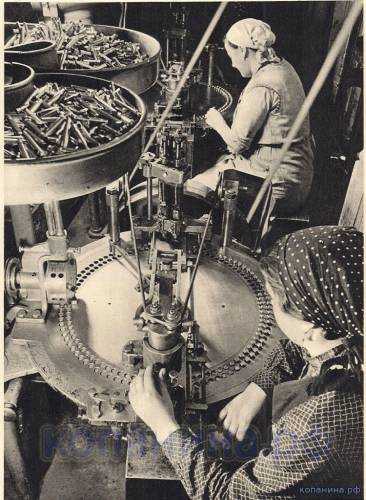

Производство патронов 7.92*57 маузер
патронные подсумки
Немецкие патроны с латунными гильзами

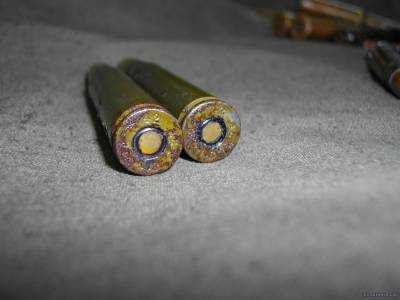

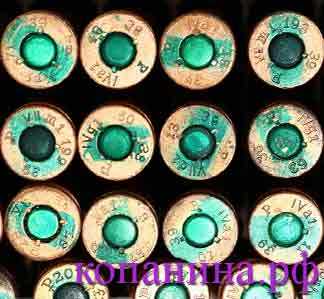

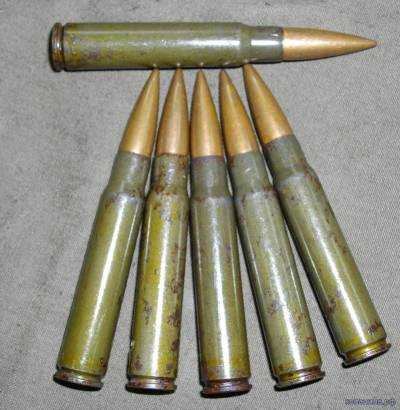

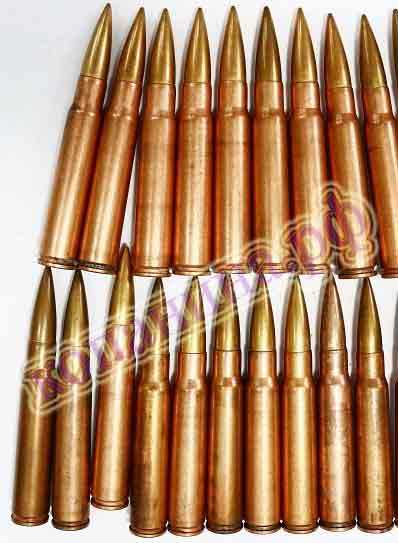

Немецкие патроны со стальными гильзами покрытые зеленым лаком
Коробка немецких патронов 8 mm Mauser с пулями SmK (со стальным сердечником) 1917 года выпуска
xn--80aaxgqbdi.xn--p1ai
Немецкие боеприпасы | hochgebirgs.ru
Немецкий 88-мм зенитных 18/36/37Немецкие 8.8cm Flak 18
После отказа от 7,5 см дизайна, подпольная команда дизайнеров Крупп в Швеции начала работу в 1931 году на 8,8 см дизайна. Между 1931 — 1933, новый дизайн был доставлен домой в Эссен, чтобы быть готовым к производству, так что, когда НСДАП пришла к власти в 1933 году новое оружие было готово для оснащения армии. Новый пистолет стали 8,8 см Flak 18 и был мгновенный успех. Это был хороший современный дизайн, который может решать любые цели, вероятно, возникнут в течение некоторого времени в будущем. Это был мобильный для комбинации «Зёндер Anhänger 201 ‘и крестообразной платформы с откидной боковые ноги сделал это легко устанавливать и снимать. Постамент крепление включено управления выравнивающие, в то время как полуавтоматический затвор значительно облегчили нагрузку. Зенитки 18 был «чистокровный» в Испании во время гражданской войны и в результате получил щит для экипажа и дополнительных достопримечательностей для решения наземных целей. Это было, как анти танка оружия, что «88» обрела известность в североафриканских кампаниях, но, что роль совместно с поздней Flak 36. Пистолет был укомплектован 10 мужчин, один из которых командир отряда и 9 мужчин, работающих пистолет , Самоходные крепления были произведены, и пистолет был также использован в поездах и на кораблях. Каждое орудие было механическое предохранитель сеттер и управления огнем пришли из центральной передающей системы «Ubertragungsgerät 30 ‘. Широкий ассортимент боеприпасов было произведено на 8,8 для серии включая см AP40 бронебойных боеприпасов выстрела. Зенитки 18 оставался на службе до 1945 года, и, хотя он был заменен в производстве более поздних моделях, таких как Flak 36 и Flak 37, многие части были взаимозаменяемыми.
Калибр: 88 мм
Длина: 4930 мм
Высота: между -3º до 85 º
Rifling длина: 4124 мм
Вес кабеля в действии: 5150 кг
Вес в сборе: 6861 кг
Максимальная эффективная потолок: 8000 м
Начальная скорость пули: 820 депутатов
Снаряд весом: 9,24 кг
Немецкие 8.8cm Flak 36/37
Противозенитный 36 был введен в эксплуатацию в 1936 году и отличается от Flak 18, главным образом, в строительстве ствола и типа используемого прицепа. Ствол был другим, потому что он имел три съемные вкладыши, которые могут быть изменены при ношении вместо изменения весь ствол, что позволяет изменение быть сделаны в области, если это необходимо. Этот новый тип ствола был разработан Rheinmetall и известный как «Рор Aufbau 9 ‘. Новый трейлер был«Сондер Anhänger 202 ‘, которые используются двойные шины колеса, и был отбуксирован пушкой, указывая на задней панели. Помимо других мелких деталей зенитки 36 был идентичен Flak 18.In 1939, был введен позже, когда изменение Зенитная 37 было произведено с пересмотренной системы передачи данных, которая не поддается легко любой другой роли, чем анти зенитное орудие. Это не было верно для Flak 18 и Flak 36 на которые часто используются в качестве анти-цистерн оружия, дальнобойных пушек и бомбардировка даже прибрежных защитных орудий. Многие части трех версий были взаимозаменяемы, например не было ничего необычного, чтобы найти Зенитная 18 ствол на Зенитная 36 вагона. В августе 1944 года, было 10930 Flak 18, 36 и 37 орудий в службе. Они были опорой на защиту рейха и были использованы на всех фронтах. Некоторые из орудий были использованы итальянцами как ‘Cannone да 88/56 Ca’.
Калибр: 88 мм
Длина: 3300 мм
Высота: между -7º в 90 º
Rifling длина: 1826 мм
Вес в сборе: 1219 кг
Максимальная эффективная потолок: 4800 м
Начальная скорость пули: 840 депутатов
Снаряд весом: 0,64 кг
Немецкий 88-мм зенитных 41
Несмотря на успех в Зенитная 36/37, в 1939 году было очевидно, что быстрое развитие авиации в ближайшее время сделает первые 8,8 см Flak орудия морально устарели. В этом году Rheinmetall дали контракт на производство нового пистолета с улучшенной производительностью и результат был первый известный как Gerät 37. Это обозначение было изменено на 8,8 см Flak 41 в 1941 году, когда первые прототипы были изготовлены. Ранние пушки были полны прорезывания зубов неприятности в основном из-за сложности системы орудий и большое количество новых и непроверенных возможностей. Первые зенитные 41s не были выданы в войска до 1943 года, и они были отправлены в Северную Африку и некоторые в Россию, но их дебют был страдает от продолжающихся проблем. Один из неприятностей была попытка сделать Flak 41 в оружие двойного назначения путем включения анти возможности танк с самого начала. По этой причине Зенитная 41 имеет поворотный стол каретки вместо ранее пьедестал и несколько других функций, таких как отдельный контур огневой для наземного использования. В конце концов производительность Flak 41, как анти пушки самолетов во главе с ним используется для защиты только рейха, и это было его установило круглые целей первостепенное значение. Его выступление в качестве анти авиационного оружия был выдающимся, но он никогда не оправился от своих ранних механических проблем и требует много квалифицированного обслуживания. Не иначе из проблем были связаны с тем, обожженного добычи случае из-за случаев стали, которые должны были быть использованы из-за нехватки меди. В феврале 1944 года, было 279 зенитные пушки, используемые 41 в Германии. Это относительно небольшое число связано с низкой производительностью, вызванной сложности и затрат. В службе, Зенитная 41, вероятно, лучший из всех немецких Flak оружия, насколько производительность обеспокоен.
Калибр: 88 мм
Длина: 6548 мм
Высота: между -3º в 90 º
Rifling длина: 5411 мм
Вес в действии: 7840 кг
Вес в сборе: 11240 кг
Максимальная эффективная потолок: 15000 м
Начальная скорость пули: 1000 депутаты
Снаряд весом: 9.4 кг
Немецкий 88-мм Pak 43
«Пак 43 / Пак 41 ‘
Пак 43
Пак 43 было развитие от Пак 42 и был введен Krupp службы, входящей в конце 1943 скоро утвердилась как лучший анти пушки производится во время WW2. Это был очень мощный, низко и очень хорошо защищена толстым наклонная броня щит. Выдан войск фронта линии как появились тяжелые танки ИС-1 и ИС-2 на Восточном фронте. Броня из новых танков были слишком толстые для остальных ПТП, используемых вермахта, но Пак 43 может проникнуть толстой броней на расстоянии, значительно превышающие к существующим оружием. Пак 43 был очень продвинутый для своего времени, он был вертикально падающий полуавтоматической блок затвора с электрической схемой зажигания. Это может быть уволен с колесной тележке, но это было доказано, что гораздо более точным и мощным, когда заложенных в боевое положение. Основное преимущество в том, что, когда Пак 43 был установленными на, ствол был только подвергается примерно 1200 из-под земли. Стандартный ресурс ствола составлял приблизительно 500 AP раундов.
Калибр: 88 мм
Длина части: 6610 мм
Длина нарезки: 5125 мм
Traverse (заложенных): 360˚
Траверс (на колесах): 60˚
Вес Полный: 5000 кг
Начальная скорость пули (максимум): 1130 м / с
Высота: -8˚ до + 40˚
Shell Вес (AP): 7,3 кг
Shell Вес (ОН): 9,4 кг
Броня Проникновение (макс): 226 мм
Пак 43/41
С большим успехом в Пак 43, большой спрос на новый пистолет вскоре понял, в опередил предложение. Частые налеты на заводы Круппа серьезно расстроен пушки и перевозки продукции, которая пусть достаточно стволов, произведенных, но не достаточно лафетах. Спрос был настолько велик, для Пак 43, что перевозка 10.5cm leFh28 был использован с 15cm sFh28 колес и установлен новый щит. Упрощенная Пак 43 за баррель был подготовлен для нового автомобиля, и это был прозван «шторки». Это новая комбинация не выглядят очень хорошо и был неуклюжим, но это был тот же эффективность бак убийство своего предшественника. Отличие этого пистолета и предшественник был главным образом в том, пересмотренной механизм затвора и положение для набора достопримечательностей, чтобы включить Pak 43/41, которые будут использоваться в качестве полевого орудия.
Калибр: 88 мм
Длина части: 6610 мм
Длина нарезки: 5125 мм
Траверс: 56˚
Вес Полный: 4380 кг
Начальная скорость пули (максимум): 1130 м / с
Высота: -5˚ до + 38˚
Shell Вес (AP): 7,3 кг
Shell Вес (ОН): 9,4 кг
Броня Проникновение (макс): 226 мм
Посмотреть вложение 9947
Немецкий 88-мм KwK 43 ‘Panzer IV (B)’ / ‘Koningstiger «
«Panzerkampfwagen VI (B), Sd.Kfz.182»
Новый немецкий танк был произведен, тигр II Ausf B и известный многим как King Tiger » Koningstiger который стал наиболее мощным танком во время WW2. Хотя это было следить за Тигра I, он напоминал танковой больше, чем Tiger I и улучшенная 8.8 см KwK 43 пистолет может уничтожить танк Sherman в диапазоне 2000 м. Как Tiger I, Тигр II был очень тяжелым и имел высокое потребление топлива с плохим мобильности. Гитлер передал дизайн нового короля Тигра, и производство началось в январе 1944 года Каждый тигр был экипаж из пяти, защищенный толстой наклонной тела броню, которая очень мало оружия может проникнуть. С ноября 1944 года количество танков Тигр II были преобразованы в командных танков с дополнительной радиоаппаратуры и известен как Befehlswagen Тигр II Ausf B. The Tiger II боях впервые в мае 1944 года под Минском, а затем Польши в июле и также отправился в обоих западных и восточных фронтах.Проблемы с подвижностью, представленной его огромным весом и огромного количества драгоценных производственных ресурсов, необходимых для продукта каждый Тигр II, замедлился производство вниз и лишь небольшое число было произведено.
Калибр: 88 мм
Экипаж: 5
Вес приблизительно: 68000 кг
Высота: 3090 мм
Длина ствола исключением: 7260 мм
Длина в том числе баррель: 10280 мм
Ширина приблизительно: 3670 мм
Скорость: (Дорога) 35-38 к / ф
Скорость: (Offroad) 18 к / ф
Емкость топливного бака: 869 литров
Начальная скорость пули: (PzGr.39 / 43 «APCBC») 1000 депутаты
Начальная скорость пули: (PzGr.40 / 43 «APCR») 1030 депутаты
Начальная скорость пули: (PzGr.39 / 3 HL «он») 600 депутатов
Shell вес: (PzGr.39 / 43 «APCBC») 10.2 кг
Shell вес: (PzGr.40 / 43 «APCR») 7.3 кг
Shell вес: (PzGr.39 / 3 HL «он») 7,65 кг
Проникновение Броня: (PzGr.39 / 43 «APCBC») 185 мм на 500 м
Проникновение Броня: (PzGr.40 / 43 «APCR») 217 мм на 500 м
Проникновение Броня: (PzGr.39 / 3 HL «он») 90 мм при 500 м
Немецкий 100мм миномет
«Granatwerfer 35 ‘
Nebelwerfer 35 был стандартным химическим и дым раствор, использованный немецкой Nebeltruppen. Основная цель в том, чтобы обеспечить охват дыма и газа на поле боя для наступающих войск. По 1942 году Nebelwerfer 35 был заменен новыми 150 и 210 мм Nebelwerfer гранатометами, но она по-прежнему эксплуатироваться в качестве обычного ОН миномет. Использование 5 человек экипажа, это был расширены версия 80 мм s.Gr.W.34. Изменяя боек в Nb35, вы могли бы стрелять тяжелее боеприпасы, используемый на Nebelwerfer 40. боеприпасы стандарта, используемого на Nebelwerfer 35 был дым, он и зажигательная. Также доступны был газ, но это никогда не была использована.
Granatwerfer 35
Калибр: 105 мм
Длина ствола: 1344 мм
Высота: между: 45 º º к 90
Длина отверстия: 1207 мм
Вес в действии: 102.6 кг
Начальная скорость пули: (Charge 1) 105 депутатов
Начальная скорость пули: (Зарядка 3) 193 депутатов
Минимальная дальность: 300 м
Максимальная дальность: 3000 м
Эффективная дальность: 400 — 2200 м
Бомба вес: 7,36 кг
Немецкий 100мм le.FH 14.19 (т)
Модель 14/19 была по существу пересмотрен и обновлен версия модели 14 и подается в чешской армии в качестве 100мм houfnice vz.14 / 19 во время 1938 во время WW2 немцы использовали эти орудия, и они были известны как 100-мм leFH 14 / 19 (т). Другие страны, которые использовали M.14 / 19 были Венгрия, Польша, Югославия и Греция. Польский использовали эти орудия на службе в качестве 10см haubica wz.1914 / 1919 и в немецкой армии они были известны как 100-мм leFH 14/19 (р), югославские пушки как 100мм leFH 316 (J) и несколько Греческие пушки, используемые были известны как 100 мм leFH 318 (г). Многие из этих трофейного оружия были переданы итальянской армии, которая изменила их с резиновыми колесами и другими небольшими изменениями. В основном используется для береговой обороны, эти пушки в итальянской армии были известны как 100 мм Obice да 100/24.
Калибр: 100 мм
Длина: 2400 мм
Высота: между -7º в 48º
Rifling длина: 1899 мм
Вес в действии: 1505 кг
Максимальная дальность: 9970 м
Начальная скорость пули: 415 депутатов
Снаряд весом 14 кг

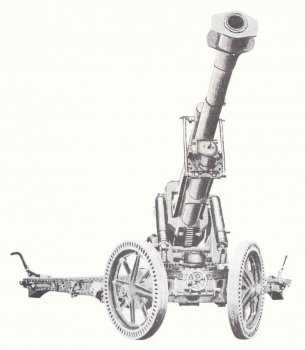

Немецкий 105mm Gebrigshaubitze 40
Разработанный для использования горного, оружие было одним из самых тяжелых производства австрийской фирмы Böhler, а с 1942 года оружие было выдано в войска. Колеса были прикреплены к расколу след ноги, пружинной подвеской, которая вместе с независимыми колесными тормозами, был построен в ноги. В результате колеса двигались с расщепленными ногами след, когда открыт. Открывший огонь пьедестал был включен под перевозки дать стабильную поддержку трехточечным при стрельбе и размещения оружия в любой местности. В были изготовлены из легкого сплава с твердыми шинами и съемными больших пик колеса были установлены на концах след ноги. Это может быть отбуксирована опорными автомобилей или разбивкой на пять секций для транспорта. Это стало одним из лучших горных орудий когда-либо построенных и используемых в службе.
Калибр: 105 мм
Длина: 3439 мм
Высота: между -5.5º в 71º
Rifling длина: 2 870 мм
Вес в действии: 1660 кг
Начальная скорость пули: 210 480 Депутаты
Эффективная дальность: 3845 м до 16740
Немецкий военно-морской 105mm СК С / 32 «Адмирал Шеер»
Судно назвали в честь адмирала Ссылка видна только зарегистрированным пользователямШеера. Первоначально классифицируется как бронированный судна » Panzerschiff в Германии, в феврале 1940 года Кригсмарине переквалифицировал судно в Ссылка видна только зарегистрированным пользователямкрейсер. Во время Второй мировой войны, адмирал Шеер, под командованием капитана Ссылка видна только зарегистрированным пользователямКранке, был далеко самых успешных капитал корабль коммерции рейдера войны, с рейда насколько Индийском океане. Ее карьера началась в военное время на Ссылка видна только зарегистрированным пользователямСсылка видна только зарегистрированным пользователямгода, когда Ссылка видна только зарегистрированным пользователямСсылка видна только зарегистрированным пользователям бомбардировщики атаковали ее в Вильгельмсхафен. Адмирал Шеер был изменен в течение первых месяцев 1940 года и оснащен новой башни. Судно снова плавал на Ссылка видна только зарегистрированным пользователямСсылка видна только зарегистрированным пользователямгода, и ее первая цель была конвоя HX-84 из Ссылка видна только зарегистрированным пользователямШотландия, которые уже были определены по Ссылка видна только зарегистрированным пользователям радиоперехвата. Ее Ссылка видна только зарегистрированным пользователям находится конвой Ссылка видна только зарегистрированным пользователямСсылка видна только зарегистрированным пользователям и, полагая, что это сопровождения, то Шеер закрыта в.Ссылка видна только зарегистрированным пользователямСсылка видна только зарегистрированным пользователямFegen, был Ссылка видна только зарегистрированным пользователям и был единственным средством для конвоя. Она провела Рождество 1940 на море в Атлантическом океане, в нескольких сотнях миль от Ссылка видна только зарегистрированным пользователямСсылка видна только зарегистрированным пользователям в феврале 1941 Капитан Кранке плыли на север, проходит через Ссылка видна только зарегистрированным пользователям и в конце концов достиг Ссылка видна только зарегистрированным пользователям на Ссылка видна только зарегистрированным пользователямСсылка видна только зарегистрированным пользователям , то, запотели 46000 морских миль, и погружается 16 торговых судов. На Ссылка видна только зарегистрированным пользователямСсылка видна только зарегистрированным пользователям она отправилась на неудачной попытке перехватить Ссылка видна только зарегистрированным пользователямPQ-17. В августе 1942 года она плавал в Ссылка видна только зарегистрированным пользователямокеане, чтобы охотиться на конвои и установить немецкий присутствие в Арктике СССР. Она бомбардировке советской метеорологической станции на Ссылка видна только зарегистрированным пользователям на Ссылка видна только зарегистрированным пользователямавгуста, а затем затонул вооруженное Ссылка видна только зарегистрированным пользователямразговора, в Александра Сибирякова, но не смогли найти конвой, который был в этом районе. Экипаж ледокола удалось отправить слово до станции Ссылка видна только зарегистрированным пользователямДиксон. Она переехала к оболочке Ссылка видна только зарегистрированным пользователям гавань и развернуть там войска. Гарнизон, однако, был старый поля гаубицу, которая открыла огонь по кораблю, причинив незначительный ущерб оборудованию на борту. Адмирал Шеер напомнил войска и не тонет любой из судов в гавани. Она вернулась в Ссылка видна только зарегистрированным пользователямПосле гнев Гитлера в предполагаемых недостатков Кригсмарине, его главнокомандующий, Ссылка видна только зарегистрированным пользователямСсылка видна только зарегистрированным пользователям был заменен адмирал Ссылка видна только зарегистрированным пользователямДениц, и немецкий надводный флот редко покинул порт в последующий период. Осенью 1944 года Адмирал Шеер условии артиллерийской поддержки, чтобы отступающих немецких частей армии на Ссылка видна только зарегистрированным пользователям в Ссылка видна только зарегистрированным пользователямморе. На протяжении января и февраля 1945 года она занималась в дальнейших операциях приморских бомбардировки, но ее стволы были изношены в марте, и она вернулась в Киль. Именно здесь, в ночь на Ссылка видна только зарегистрированным пользователямСсылка видна только зарегистрированным пользователямгода, во время общей бомбардировки ВВС на верфи более чем на 300 самолетов, что она была поражена и перевернулась на нее причала.
Калибр: 105 мм
Диапазон высоты: от -10º до 80º
Длина ствола: 4740 мм
Баррель вес: 1,58 тонн
Rifling: 32 канавки
Начальная скорость пули: 780 депутатов
Максимальная дальность: 15175 м при 44 °
Максимальная дальность А.А. роль: 10300 м при 80 °
Скорость обучения: ручные только
Высота оценка: ручные только
Shell вес: Его 15.10 кг
Пропеллент вес заряда: Его 5,6 кг
Бочка жизнь: 4100 выстр
Темп стрельбы: 15 патронов / мин
Немецкий 105mm Зенитная 38/39
Потребность в более тяжелой пушки для достижения более высоких высот, чем те, возможно с серии 88mm рассматривается как еще в 1933 году В этом году, как Крупп и Rheinmetall попросили произвести два прототипа каждый для сравнительных испытаний, которые были проведены в 1935 году Rheinmetall Великий 38 был выбран как лучший в 1936 году и первые орудия напоминали масштабируется до 88мм зенитных 18. Многие различия были замечены на этих новых конструкций, не последним из которых был электрическая система управления и механизм загрузки, который впоследствии будет использоваться на 88mm Flak 41. Система передачи было то же самое, что используется на Flak 18/36, но в 1939 году, позднее изменение было вызвано в с введением системы УТГ 37, используемый на Flak 37. В то же время, изменения были внесены в электрической системе и была введена в разрезе баррель. С учетом всех этих изменений, внесенных, новый о
hochgebirgs.ru
патрон 7,92×57 мм Mauser — Вооружение
Маркировка
С середины 1930-х и до конца войны в 1945г. на патронах, произведенных в Германии, оккупированных ею странах и производимых для Германии в других странах, обычно использовалась маркировка с несегментированным расположением клейм: с четырьмя элементами, редко с двумя элементами. Маркировка включала код производителя, предназначенный для зашифровки завода. До 1940г., с немногими исключениями, этот код состоял из буквы «P», часто сопровождаемой двумя или тремя цифрами. С 1941г. этот код часто заменялся алфавитным кодом, состоящим из одной, двух или трех букв. В маркировке на донце гильзы для удобства чтения клейм используется 12 часовой циферблат (как у часов). В стандартной маркировке с четырьмя элементами производитель расположен на 12 часах. Код на 3 часа указывает материал гильзы; «St» или «St+» указывают, что гильза стальная, покрытая лаком или омедненная. Комбинация римских цифр (от I до XXII) соответствует сталелитейному заводу — поставщику металла гильзы, прописная буква указывает на завод, осуществлявший процесс покрытия гильзы лаком и тд. Арабские цифры (1,2,3,6,15 или 17) указывают марку стали покрытой медью или латунью гильзы (пример: P181 Xw1 49 38). Клейма «*» или «S*» указывает на то, что гильза целиком состоит из латуни. Если между кодом производителя и кодом материала гильзы имеется «\», то в гильзе имеется только одно затравочное отверстие у капсюля. На 6 часах указан номер партии, код года выпуска, состоящий из двух последних цифр располагается на 9 часах.
Клейма гильз Германии до 1945 года.
P — Polte Armaturen-u. Maschinenfabrik A.G., Werk Magdeburg, Sachsen (aux)
Pi — Mandl, Solothurn ?
P? — Metallwarenfabrik Treuenbritzen GmbH., Werk Sebaldushof (hla)
P14 —
P14A — Waffenwerke Br?nn A.G., Werk Povaszka Bystrica (dou)
P25 —
P27 — Erfurter Maschinenfabrik Berthold Geipel GmbH. (ERMA), Erfurt (ayf)
P28 — DeutscheWaffen- u. Munitionsfabrik A.G., Werk Karlsruhe. Г.Дурлах
P34 —
P42 — Mauser-Werke A.G., Werk Oberndorf/Neckar (byf)
P52 — B?umert und Co. A.G., Leipzig
P58 — Graetz A.G., Lampen und Metallwarenfabrik, Berlin SO 36 (asf)
P64 — Gustav Appel Maschinenfabrik, Berlin-Spandau (cnx)
P67 — H. Uttendorffer, Munitionsfabrik, г.Нюрнберг
P69 — Sellier & Bellot,
P75 — Johannes Sch?fer, Stettiner Schraubenwerk, Stettin (byw)
P90D — Patronen-, Z?ndh.- u. Metallwarenfabrik A.G., vorm. Sellier & Bellot, Werk Vlasim, Prag (ak)
P94 — Kabel- u. Metallwarenfabrik Neumeyer A.G., г.Нюрнберг
P98 — Ostdeutsche Fahrzeugfabrik, Stolp
P120 — Dynamit A.G., Werk Hannover-Empelde,
P122 — C.G. Haenel, Waffen-und Fahrraf-Fabrik, Suhl, Th?ringen (fxo)
P128 —
P131 — D.W.M. A.G., Werk Berlin-Borsigwalde, г.Берлин
P132 — Draht-u. Metallwarenfabriken GmbH, Salzwedel, Sachsen (fva)
P147 — J.P. Sauer & Sohn, Gewehrfabrik, Suhl (ce)
P150 —
P151 — Rheinische-Westfдlische Sprengstoff A.G., г.Нюрнберг
P152 —
P153 —
P154 — Polte Werke, г.Грюнберг
P155 — E. & F. H?rster, Stahl-u. Metallwarenfabrik, Solingen (asw — sgf)
P160 —
P162 —
P163 —
P168 — Pulverfabrik A.G., K?ln-Rottweil (rtl)
P169 — Pulverfabrik Hasloch, Hasloch/Main
P172 — Carl Eickhorn Waffenfabrik, Solingen (cvl)
P173 — Elite Diamantwerke A.G., Siegmar-Sch?nau 1, bei Chemnitz (i)
P174 — WKC Waffenfabrik GmbH., Solingen-Wald (cvl)
P175 Carl Eickhorn Waffenfabrik, Solingen
P176 Waffenfabrik Paul Weyersberg & Co., Solingen (crs)
P177 — Friedrich Abr. Herder & Sohn, Solingen
P178 — Gebruder Heller GmbH., Marienthal bei Schweina, Th?ringen (csr)
P181 — Hasag, Hugo Schneider A.G.,
P184 — WKC Weyesberg, Kirschbaum & Co. GmbH., Solingen-Wald (cvl)
P185 — Elite Diamantwerke A.G., Siegmar-Sch?nau 1, bei Chemnitz (i)
P186 —
P198 — Metallwarenfabrik Treuenbritzen GmbH, Werk Belsig, Mark,
P207 — Metallwerke Odertal GmbH, г.Одерталь
P208 — Federstahl A.G., Kassel (fsa)
P222 — Metallwarenfabrik Sils van de Loo & Co., Werk Werl-Fr?ndenberg, Ruhr (awl)
P224 —
P237 — Berlin-L?becker Maschinenfabriken, Bernahard Berghaus, L?beck (duv)
P238 — D?rkoppwerke A.G., Werk 3, Bielefeld (csd)
P239 — Abr. Richard Herder Stahlwaren und Werkzeugfabrik, Rathausstrasse 20-22, Solingen (clc)
P240 — Friedrich Herder, Sohn, Abr. Stahlwarenfabrik, Gr?newalderstrasse 29, Solingen (ffc)
P242 — Solinger Axt und Hauerfabrik, Solingen-Ohligs
P243 — Mauser-Werke A.G., Werk Berlin-Borsigwalde (ar)
P244 — Mundlos A.G., N?hmaschinenfabrik, Magdeburg-Neustadt (ab)
P245 — J. Schmidt, Riemberg (Roscislawice), bei Breslau, Polen
P249 — Finower Industriewerk GmbH, Finow/Mark,
P265 —
P270 —
P274 — Rosweiner Metallwarenfabrik, Roswein, Sachsen
P287 — August Wallmeyer Maschinenfabrik und Eisengie?erei, Eisenach, Th?ringen (can)
P315 — Markisches Walzwerk GmbH, Штраусберг
P316 — Westfalische Metallindustrie, Lippstadt, Westfalen,
P327 —
P334 — Mansfeld A.G., Rothenburg an der Saale, г.Ротенбург
P337 — Berlin-Suhler Waffen-und Fahrzeugwerke GmbH., Weimar
P340 — Metallwarenfabrik Silberhьtte, St. Andreasberg, г.Сент-Андреансберг
P345 —
P346 — H. Huck, Metallwarenfabrik, Nьrnberg W, г.Нюрнберг
P359 — Dr. Th. Horn Tachometerfabrik, Leipzig W 34 (foy)
P369 —
P370 —
P379 — Scharfenberg-u.Teubert GmbH, Breitungen
P382 —
P397 —
P398 —
P400 — Gebruder Gabler GmbH. Fingerhutz und Metallwarenfabrik, Schorndorf, Wurtemberg (bwa)
P405 — Dynamit A.G., Durlach, г.Дурлах
P413 —
P414 —
P416 — Heintze & Blankertz, Erste Deutsche Stahlfederfabrik, Werk Oranienburg b/Berlin (flp)
P417 —
P423 — Clemens Kreher GmbH., Metall-, Blechspielwaren-u. Trommelfabrik, Marienberg (exq)
P442 —
P457 —
P490 —
P491 —
P635 — Munitionsfabrik Willersdorf, Wien
P757 —
www.nakop.ru
Легендарный 7.92х57 Mauser (Часть I)
Цикл статей, посвященных популярным боеприпасам к нарезному оружию, мы начинаем с краткого описания легендарного патрона — 7.92х57, разработанного немецкой Комиссией по испытаниям винтовок (Gewehrprüfungskommission) в феврале 1888 г.
 |
«Рождение» патрона, ставшего впоследствии одним из самых популярных военных боеприпасов и получившего широкое распространение на коммерческом рынке, происходило в течение длительного времени и сопровождалось постоянными доработками и улучшениями на протяжении всей его «карьеры».
Предшественник 7.9х57, стандартный немецкий боевой патрон второй половины XIX в. 11.15x60R Mauser М71 со свинцовой пулей весом 25 г, имел неплохие баллистические характеристики, но его главным недостатком в конце 1870-х гг. считалась значительная масса, существенно ограничивающая носимый запас патронов. Поэтому немецкий экспериментальный полигон, получивший в 1883 г. официальное название «Комиссия по испытаниям винтовок» (Gewehrprüfungskommission, сокращенно — GPK), начал разработку нового боеприпаса уменьшенного веса. Для испытаний была создана целая серия опытных патронов на базе гильзы 11.15х60R М71, дульце которой было обжато до калибров 10.5; 10; 9.5 и 9 мм. Для калибра 9 мм были дополнительно разработаны различные варианты гильз длиной от 56 до 68 мм. Однако, по результатам экспериментов, модная в то время концепция снижения массы боеприпаса за счет уменьшения его калибра была отвергнута немецкими специалистами. Оказалось, что уменьшение веса патрона всего лишь на 25% в стволах с нарезами полного профиля приводит к значительному свинцеванию канала ствола, загрязнению его пороховым нагаром и срыву пуль с нарезов. В связи с этим дальнейшие эксперименты с уменьшением калибра были признаны бесперспективными.
 |
Идея оболочечной пули
Проведенные эксперименты все же позволили немецкой испытательной комиссии сделать очень важный вывод о невозможности дальнейшего повышения баллистических характеристик свинцовых пуль за счет увеличения порохового заряда. Для пули с высокой начальной скоростью был необходим более твердый материал, чем свинец. Идея создания оболочечной пули предлагалась еще во второй половине 1870-х гг. В 1876 г. фирма Lorenz из Карлсруэ разработала пулю калибра 11.2 мм с медной оболочкой. В 1878 г. оберстлейтенант Боде (Bode) из Берлина высказывался в пользу оболочечных пуль. Огромный вклад в создание оболочечных пуль внес профессор Фридрих Вильгельм Хеблер (Friedrich Wilhelm Hebler) из Швейцарии. В том же направлении работал и майор Рубин из Тюна (Швейцария). Тем не менее, специалисты GPK считали идею оболочечной пули не совсем удачной, т. к. опасались ее разрушения в канале ствола при выстреле. Поэтому немецкие разработки того времени были направлены на создание безоболочечной пули из материала-заменителя свинца. Для этих целей был выбран вольфрам, имеющий большую твердость и такой же удельный вес. Первых результатов добился баварский майор Арманд Миег (Armand Mieg), член GPK в 1873-1879 гг. Другой исследователь, доктор Хуго Бишофф (Hugo Bischoff), в 1882 г. запатентовал целую серию пуль из вольфрама. Однако эксперименты в этом направлении были вскоре прекращены, т. к. вольфрам оказался слишком дорогим и сложным в обработке материалом для серийного производства. Тем более что в 1887 г. Арманд Миег запатентовал удовлетворительную конструкцию оболочечной пули.
Эра бездымного пороха
Последующие немецкие эксперименты с оболочечными пулями показали, что дымный порох способствовал быстрому загрязнению патронника и канала ствола винтовок, что приводило к невозможности продолжения стрельбы. Дальнейшие эксперименты были направлены на разработку нового винтовочного пороха, с таким же давлением при выстреле, как у дымного Gewehrpulver 71, но с меньшей скоростью горения. В 1879 г. Макс фон Диттенхофер (Max fon Dittenhofer) на фабрике в Роттвайле (Rottweil) разработал бездымный нит-роцеллюлозный порох, получивший название R.C.P. (Rottweiler Cellulose-Pulver). В качестве источника целлюлозы немецкий исследователь использовал древесину, в отличие от француза Виелля, который применял хлопчатую бумагу. К 1884 г. технология производства нового пороха была в достаточной степени отработана, и GPK допустил его к стрельбовым испытаниям. Однако R.C.P. оказался не достаточно стабильным, т. е. был склонен к скачкообразному повышению давления при выстреле. В следующем году в GPK был представлен улучшенный вариант пороха R.C.P., разработанный Диттенхофером совместно с А. Миегом на основе древесины черемухи.
В 1885-86 гг. профессор Хеблер использовал немецкий порох R.C.P. для экспериментов с пулями уменьшенных калибров. Опытные работы Хеблера и теоретическая база, доказывающая преимущество калибров 7.5-8.0 мм, оказали значительное влияние на разработки немецкой Испытательной комиссии и Арманда Миега.
В феврале 1887 г. в GPK была доставлена новейшая французская винтовка Lebel калибра 8 мм. Преимущества французских боеприпасов над немецкими опытными разработками заставили Рейхсканцлера Фюрста фон Бисмарка (Furst von Bismark) отдать личное указание о приобретении образца французского пороха для исследований.
Новый патрон
Следующие изменения в немецком экспериментальном патроне были связаны с новыми разработками майора Рубина и профессора Хеблера, которые в 1886-1887 гг. провели ряд удачных экспериментов с безфланцевыми гильзами и оболочечными пулями уменьшенных калибров. На основании информации об этих исследованиях в феврале 1888 г. в Шпандау была разработана безфланцевая гильза 8х57 весом 10.9 г, получившая обозначение Hülse 88. Для повышения прочности конструкции гильза имела одно затравочное отверстие и капсюль диаметром 5.5 мм. Она изготавливалась из латуни, содержащей 67% меди и 33% цинка.
Новый немецкий патрон снаряжался зарядом пороха R.C.P. весом 3.05 г и пулей в медной оболочке, покрытой никелем. Вскоре оболочку пули стали изготавливать из стали, покрытой мельхиором. Пуля имела длину 30.7 мм и вес 14.7 г. Между пороховым зарядом и пулей размещался картонный пыж толщиной 1.5 мм. Патрон имел длину 82 мм и вес 28 г. Начальная скорость пули составляла 584 м/с. 6 ноября 1888 г. этот патрон был принят на вооружение немецкой армии под обозначением Scharfe Patrone 88 (патрон с обычной пулей образца 1888 г.).
В отличие от французов, сосредоточивших основные усилия на разработке пули к своему патрону 8х50R Lebel образца 1886 г., немцы, прежде всего, старались создать перспективный боеприпас. В патроне M88 были воплощены самые современные конструктивные и технологические решения того времени. Гильза без фланца с проточкой имела равномерный объем и могла быть легко использована для автоматического оружия. Оболочка обеспечивала отличное вхождение пули в нарезы и позволила избежать свинцевания канала ствола. Интересно отметить, что немецкая промышленность не смогла оперативно обеспечить мобилизационный запас гильз новых патронов М88 для последующего снаряжения в арсеналах. Поэтому правительство Германии разместило заказ на гильзы 7.9×57 в Австрии. В течение 10 лет, начиная с 1890 г., австрийские фирмы Keller &Co. (г. Хиртенберг), Georg Roth (г. Вена) и Berndorfer Metallwarenfabrik Arthur Krupp (г. Берндорф) осуществляли поставки гильз 7.9х57 для немецкой армии.
В поисках «правильного» пороха
Несмотря на революционную конструкцию, новый немецкий боеприпас имел ряд элементов, нуждающихся в существенной доработке. Основной проблемой Patrone 88 был порох R.C.P. с ограниченным сроком хранения и очень чувствительный к влажности окружающего воздуха. После длительного хранения на складе патроны с этим порохом имели пониженную начальную скорость. В 1888 г. немцам удалось провести подробный анализ французского военного пороха. Исследования показали, что он изготовлен из нитрированной хлопчатой бумаги и имеет лучшие характеристики, чем R.C.P. Опытный порох, скопированный с французского, при навеске 3.02 г сообщал пуле весом 14 г начальную скорость 620 м/с. После доработки, в апреле 1889 г. новый порох был принят на вооружение немецкой армии под обозначением Gewehr-Blättchenpulver (винтовочный пластинчатый порох), сокращенно — Gew. Bl. P. Вместе с ним была принята новая модель гильзы с двумя затравочными отверстиями. Тем не менее, и этот тип пороха был вскоре признан неудовлетворительным. При длительном хранении на складах порох Gew. Bl. P. постепенно становился более мощным, склонным к детонации. Для устранения этого опасного явления в процесс изготовления порохового состава ввели отдельную операцию — парафинирование. Однако эта мера не решила проблему до конца, т. к. улучшенный порох при нормальной начальной скорости пули все же создавал большее давление пороховых газов, на 100 атмосфер превышающее стандартное. Удовлетворительное решение в пороховом вопросе по-явилось лишь в ноябре 1895 г., после того как пороховая фабрика в Шпандау разработала нитроглицериновый Versuchspulver 436 (опытный порох 436), содержащий около 1% серного эфира и такое же количество камфары. Постановлением Королевского военного департамента от 24 апреля 1899 г. порох 436 был принят на вооружение. Обозначение его осталось прежним — Gew.Bl.P. Позже его название расширили до Nitrozellulose-Gewehr, Blättchenpulver (2х2х0.45), т. е. нитроцеллюлозный винтовочный пластинчатый порох с размерами сторон 2х2х0.45. Иногда в военной документации и специальной литературе встречается другое обозначение этого пороха — Gew.Bl.P. 436, которое не является официальным, но существует для отличия от прежнего сорта пороха.
Усиление гильзы
Вторым «проблемным» компонентом немецкого патрона М88 была гильза — определяющий конструктивный элемент любого боеприпаса. При длительном хранении на складах Hülse 88 растрескивались в дульце и в районе проточки из-за значительных внутренних напряжений металла после вытяжки. Для устранения этой проблемы применялись различные решения — дополнительное кернение дульца для улучшения фиксации пули, изменения в технологии вытяжки гильзовых заготовок, введение операции сверления затравочных отверстий вместо пробивки, применение дополнительной операции отжига дульца, замена состава гильзовой латуни на более мягкий сплав, содержащий 72% меди и 28% цинка. На каждом этапе этих технологических улучшений к патрону последовательно принимались новые модели гильз — Hülse 88 n/A (Neue Art — нового типа) и Hülse 88 n/A. (с точкой в конце обозначения). После появления на во-оружении немецкой армии пулеметов в октябре 1901 г. к патрону М88 была принята новая гильза с усиленным донцем — Hülse 88 E. Полное ее название Einheitshülse 88, т. е. «единая гильза образца 1888 г.», т. к. она была предназначена для использования, как с винтовками, так и с автоматическим оружием. Для отличия данного типа гильз от предыдущей модели в ее маркировку был включен дополнительный символ — буква «Е». В 1912 г. для стандартизации с патроном с остроконечной пулей 8x57JS (Patrone S) для патрона 8х57J была принята новая гильза Hülse 88 S. Ее конструкция была аналогична гильзе S-Hülse Patrone S, за исключением внутреннего диаметра дульца, рассчитанного на снаряжение пулей М88. Маркировка гильз М88 S содержала обозначение типа — 88S, где буква S, возможно, обозначала место ее разработки — Шпандау (Spandau). Последняя модификация гильзы к патрону М88 — Hülse S67, была принята во время Первой мировой войны. Для экономии дефицитного металла в составе гильзовой латуни уменьшили содержание меди до 67% и, соответственно, повысили содержание цинка до 33%. Маркировка на донцах гильз S67 также включала обозначение ее типа — S67.
 |
Новая пуля
25 марта 1905 г. на вооружение немецкой армии принят новый патрон 7.9х57 с легкой остроконечной пулей S (Spitzgeschoss, от немецкого spitzen type — остроконечного типа, geschoss — пуля) под обозначением S-Patrone. По данным фирмы DWM, изобретателем новой пули стал немецкий конструктор Артур Гляйних (Arthur Gleinich). Серийное производство патронов нового образца начато примерно с октября 1905 г. Патрон имел легкую пулю весом 10 г и увеличенный пороховой заряд. Соответственно начальная скорость патрона с пулей S выросла почти на 50% по сравнению с патроном Model 88 (V25 М88 — 577 м/с и V25 S — 860 м/с). Траектория полета остроконечной пули стала более пологой, что сделало необходимым переделку прицелов винтовок под новый патрон.
S-Patrone снаряжались в латунные цельнотянутые гильзы Patronenhülse S (S-Hülse). Форма гильзы — бутылочная безфланцевая. Состав гильзовой латуни — 72% меди и 28% цинка. Диаметр пули S составлял 8.2 мм, т. е. на 0.12 мм больше, чем у патрона M88. В связи с этим диаметр дульца гильзы нового патрона был немного увеличен. S-Hülse имела капсюльное гнездо с центральной наковаленкой и двумя наклонными затравочными отверстиями.
Эконом-вариант
В 1915 г. в связи с необходимостью экономии дефицитной меди для снаряжения Patrone S была принята новая модель гильзы Hülse S67, которая изготавливалась из латунного сплава с 67% меди и 33% цинка. Конструктивно Hülse S67 отличались от Hülse S только формой донной перегородки, что, видимо, было связано с особенностями вытяжки менее пластичной латуни 67/33. Попытки вытяжки гильз из латуни с пониженным содержанием меди предпринимались в Германии еще в конце XIX в., однако из-за технологических трудностей были прекращены. Только в начале ХХ ст. развитие технологий деформации металла сделало возможным производить вытяжку и штамповку жесткой латуни. Первые партии Hülse S67 имели маркировку в виде буквы Z (т. е. Zink — цинк), которая обозначала повышенное содержание цинка в металле гильзы. Позже вместо буквы Z стали применять цифры 67, и маркировка типа гильзы приобрела окончательный вид — S67.
После введения в 1916 г. пули S с каннелюрой (Geschoss Rille) гильза Hülse S67 также перетерпела некоторые изменения. Для визуального отличия патрона с пулей, имеющей каннелюру, от патрона с обычной пулей S в его маркировку были добавлены радиальные линии, разделяющие донце гильзы на четыре сегмента. Конструктивно гильза S67 c сегментными линиями (Hülse S67 mit Segmentierstriche) отличалась от обычной Hülse S67 выпуклой массивной донной перегородкой, т. к. предназначалась в основном для использования в автоматическом оружии.
Латунь требует замены
Уменьшение содержания меди в гильзовой латуни не позволило до конца решить проблему дефицита цветных металлов. В условиях экономического кризиса во время мировой войны немцы вынуждены заняться поиском альтернативного материала для замены латуни, который можно было бы использовать для организации бесперебойного производства гильз. Таким материалом являлась сталь. Работы над созданием стальных патронных гильз начались в Германии еще в 1890 г., однако впоследствии были прекращены, т. к. качество стальных гильз было гораздо хуже латунных. Во время войны немцам пришлось вернуться к работам по созданию промышленной технологии производства стальных гильз. В декабре 1916 г. была изготовлена опытная партия патронов со стальными гильзами. Предварительные испытания показали, что при стрельбе такие патроны склонны к тугой экстракции и разрыву гильз. Несмотря на это, вся партия патронов со стальными гильзами была передана для войсковых испытаний. По результатам боевого использования патроны со стальными гильзами получили очень низкую оценку войск — от полной непригодности до ограниченной пригодности к использованию в условиях фронта. Кроме известных проблем тугой экстракции и разрыва гильз, обнаружилась также проблема наличия смазки для защиты от коррозии стальных гильз. При интенсивной стрельбе в патроннике ствола оружия образовывалась твердая корка из порохового нагара и выгоревших остатков смазки, которая мешала полноценной подаче патронов. Однако из-за дефицита меди патроны со стальными гильзами начали поставлять на фронт. Первое время они предназначались только для винтовок, однако в феврале 1918 г. их вынужденно начали использовать и с автоматическим оружием. Стальные гильзы, покрытые медью, получили обозначение Eisenhülse S (стальная гильза S). Для отличия стальной гильзы от обычной латунной в ее маркировке в 1915-1917 гг. после обозначения года производства стали добавлять букву Е (т. е. Eisen, сталь), например Е17. С середины 1918 г. стальные гильзы были переименованы в S-Hülse E, а в маркировке на донце стали употреблять код SE.
 |
Трудные времена
После подписания Версальского договора в конце Первой мировой войны в Германии начался спад патронного производства. С 1923 по 1930 гг. выпуск боеприпасов продолжался малыми партиями только для нужд немногочисленного Рейхсвера. Для снаряжения патронов 7.9х57 применялись гильзы Patronenhülse S из латунного сплава с содержанием 67% меди и 33% цинка. Код материала гильзы наносился на донце в виде буквы S, но уже без числа 67. Со временем было обнаружено, что патронные гильзы с пониженным содержанием меди не пригодны для длительного складского хранения. Поэтому с 1926 г. для патронов 7,9х57 была принята гильза Patronenhülse S* из латунного сплава с 72% меди и 28% цинка. Для обозначения измененного материала гильзы на донце наносилась маркировка в виде буквы S со звездочкой — S*.
В условиях жесткого валютного дефицита 1934-35 гг. импорт основного компонента гильзовой латуни — меди, в Германию был существенно ограничен. Немцы в очередной раз вынуждены искать материал-заменитель для изготовления патронных гильз, не уступающий по своим характеристикам латуни. Первоначально исследования в этом направлении проводились со сталью, покрытой медью. В качестве исходного материала использовалась сталь с содержанием 0.6% углерода. Однако она оказалась недостаточно пластичной для глубокой вытяжки. В 1935-36 гг. были проведены обширные исследования по разработке различных режимов штамповки и вытяжки стальной заготовки, выплавки стали с добавками алюминия для улучшения пластических характеристик. Содержание углерода в исследованных сталях находилось в пределах 0.14-0.18%. В 1937 г. в Германии компанией Kabel- u. Metallwerke Neumeyer A.G., Nürnberg (Акционерное общество завод Ноймайера по производству кабелей и металлических изделий, г. Нюрнберг) разработана и запатентована революционная технология холодной вытяжки стальных заготовок, известная под названием Метод Ноймайера (Neumeyer Method). Эта технология впоследствии принята на всех предприятиях, изготавливающих гильзы, а сам процесс, по распоряжению немецкого правительства, считался секретным до 1942 г. Для защиты гильзы от коррозии стальная заготовка покрывалась с двух сторон медью гальваническим методом. После проведения всех технологических операций вытяжки и проточки канавки под выбрасыватель гильзы отправлялись на повторное покрытие медью, чтобы закрыть различные царапины и проточку. Новые гильзы адекватно функционировали при стрельбе из винтовок М98, но при стрельбе из пулеметов наблюдались трудности с экстракцией. В течение последующих лет исследования немецких специалистов были направлены на улучшение гильзовой стали, оптимизацию технологии вытяжки, выбор наилучших методов обработки поверхности заготовок и разработку методов государственный приемки.
Начиная с 1937 г. гильзы Patronenhülse St (Stahl) из стали, покрытой медью, запущены в массовое производство. Качество стальных гильз считалось более низким, чем латунных, поэтому они практически не использовались для снаряжения патронов со специальными пулями. Стенки стальных гильз были несколько толще, чем у латунных, вследствие чего они имели несколько меньший внутренний объем — соответственно, 3.95 см3 и 4.10 см3. Обозначение материала гильзы, так называемый Material-code, указывалось на донце в виде достаточно сложного сочетания буквенно-цифровых символов. Первыми в маркировке наносились римские цифры, которые обозначали производителя стальной тянутой заготовки (прокатный цех). Следующий за ним буквенный код указывал на завод, производивший окончательное покрытие гильз медью. В конце кода стояли арабские цифры, которые обозначали состав (легирование) стали. Цифры от 1 до 3 обозначали мягкую, а 15 и 17 — вязкую сталь.
 |
Стальные лакированные
Параллельно с разработкой стальных гильз с медным покрытием часть немецких исследований была направлена на разработку технологии изготовления полностью стальных гильз. Основные опытно-конструкторские работы по созданию технологии изготовления стальных гильз были сосредоточены на фабриках «Польте» в Магдебурге (Polte, Magdeburg) и «Копп» в г. Трёйенбритцен (Kopp, Treuenbrietzen). Главной трудностью в производстве чисто стальных гильз без медного покрытия являлось обеспечение надежной защиты стали от коррозии. Эта проблема была решена в 1938-39 гг. после разработки технологии фосфатирования стальных гильз с последующим покрытием бакелитовым лаком. Во время испытаний стальных лакированных гильз в автоматическом оружии очень часто наблюдались задержки в работе автоматики, связанные с тугой экстракцией. Для устранения этого явления было введено дополнительное покрытие стальных лакированных гильз твердым слоем воска, которое с 26 июня 1944 г. стало обязательным для всех стальных лакированных гильз.
С 1939 г. стальные гильзы, покрытые медью, стали постепенно вытесняться более экономичными стальными лакированными гильзами. В 1940 г. для маркировки стальных гильз, покрытых лаком, введен специальный символ St. Производство стальных гильз, покрытых медью, полностью прекращено 25 сентября 1943 г., а оставшиеся на складах биметаллические гильзы предназначались для использования только с винтовками.
Характерным недостатком всех типов стальных гильз Patronenhülse St была низкая прочность донной части при стрельбе из автоматического оружия. Для решения этой проблемы в 1941 г. были введены усиленные стальные лакированные гильзы, получившие обозначение Patronenhülse St+. Главным отличием нового типа гильз стало усиленная донная часть и измененный угол наклона затравочных отверстий. Постепенно гильзы St+ стали основным типом гильз для патронов 7.9х57.
Другой разновидностью стальной гильзы 7.92х57 были гильзы с одним затравочным отверстием, расположенным рядом с наковаленкой. Такие гильзы имели дополнительную маркировку в виде черточки перед кодом материала. Гильзы с одним затравочным отверстием введены с целью уменьшения количества поломок инструмента для выполнения затравочных отверстий и ускорения процесса производства.
Улучшенные пороха
С момента принятия в 1905 г. и вплоть до 1945 г. для патронов с остроконечной пулей Patrone S был принят улучшенный пластинчатый порох Nitrozellulose-Gewehr, Blättchenpulver (2х2х0.45), т. е. нитроцеллюлозный винтовочный пластинчатый порох с размерами сторон 2х2х0.45. Чаще всего его название употреблялось в виде аббревиатуры — Nz.Gew.Bl.P. Улучшение пороха было связано с введением специального покрытия пороховых зерен под названием Centralite, которое увеличивало скорость возгорания пороха и приводило к быстрому установлению давления пороховых газов в канале ствола при выстреле. Это защитное покрытие названо в честь организации-разработчика — Centralstelle fur wissenschaftlich-technische Untersuchungen (Центральный офис научных и технических исследований) в Неубабельсбурге, входившей в объединение Deutsche Waffen-und-Munitionsfabrken (DWM). Позже американский химический концерн Du Pont использовал патенты на Centralite при разработке своей линии по производству бездымного пороха.
Для снаряжения патронов с бронебойной пулей S.m.K.H. и авиационных боеприпасов (V-Patrone) применялся тэновый порох марки Nitropenta-Gewehr, Röhrenpulver (1.8х1.3/0.2), т. е. тэновый винтовочный трубчатый порох с зернами длиной 1.8 мм, наружным диаметром 1.3 мм и внутренним диаметром 0.2 мм. В надписях на укупорке его название употреблялось в виде аббревиатуры — Np. Gew. R. P. (1.8х1.3/0.2). Форма зерен — цилиндр с продольным отверстием.
 |
Разновидности и распространение
Патрон 7.9х57 IS был основным винтовочно-пулеметным боеприпасом немецкой армии в течение двух мировых войн. На его базе создана широкая гамма патронов с пулями различного назначения. Уже во время Первой мировой войны для стрельбы на дальние дистанции принята тяжелая пуля sS, ставшая впоследствии основной пулей немецкой армии. В тот же период разработаны и приняты на вооружение различные специальные пули — бронебойные, бронебойно-трассирующие, зажигательные, бронебойно-зажигательные. Перед и во время Второй мировой войны этот ряд пополнился новыми типами пуль — с мягким стальным сердечником, с карбид-вольфрамовым сердечником, бронебойно-трассирующими различного назначения, пристрелочными, практическими и т. д. Модельный ряд патронов 7.9х57JS расширился также за счет специального разделения на боеприпасы для наземных войск, авиации и для использования в тропическом климате.
Кроме Германии, патроны 7.9х57J и 7.9х57JS состояли на полном или частичном вооружении армий большинства европейских стран — Австрии, Венгрии, Польши, Чехословакии, Румынии, Литвы, Турции, Югославии, Греции, Англии, Испании, СССР и т. д.
(Начало. Окончание в статье «Легендарный 7.92х57 Mauser (Часть II)»)
Мир увлечений: Охота&Оружие 04-2009
weaponland.ru
Нестандартные клейма гильз патронов 7.92 маузер — Патроны
Обзор некоторых «нестандартных» (под стандартными подразумеваются P-код и буквенный код) донных клейм гильз патронов 7.92*57 маузер.
Германские производители:
Производитель: Metallwerke Odertal GmbH., Odertal Post Lautaberg, (P-код P207)
Производитель: Германия HASAG, Hugo Schneider A.G. Германия, город Альтенбург. Произведено для Испании.
Grüneberger Metallwarenfabrik. Германия, город Грюнеберг. Август 1916 года. S67 — тип гильзы ( 67 процентов меди в латуни)
Производитель: Berndorfer Metallwarenfabrik. Филиал компании Alfred Krupp A.G. (Основан в 1843 как «Крупп-Метальваренфабрик» (Krupp-Metallwarenfabrik), завод немецкого промышленника Артура Круппа.)
Австрия, 1938 год.
E&G — Ehrich und Graetz, Берлин
Фирма Sellier & Bellot , завод Schonebeck-Elba. 1918 год, 7-месяц , S67-процент содержание меди в латуни
Munitionsfabrik Cassel, 1918 год выпуска, 6 месяц.
Производитель: DWM (Deutsche Waffen u. Munitionsfabriken), город Карлсруэ
для Турции.
Metallwerk Wolfenbüttel G.m.b.H., de Wolfenbüttel. 1938 год выпуска. Партия патронов выпущенная для Испании. Обычная маркировка этого завода «Р186»
Австрия, г. Хиртенберг.
Производство: Австрия, г. Хиртенберг. Партия для Испании
Не германские производители:
Производитель патрона Селье и Белло (Sellier&Bellot, fabrica de Vlasim), Чехословакия, 1940 год.
Завод Zbrojovka Brno, Чехословакия, гор. Брно. Римские цифры обозначают номер месяца изготовления.
Патрон 7.9 маузер производства Ирана
Patronenfabrik Solothurn, Solothurn, Швейцария, до 1938г.
Производитель «Fabrique Nationale d’Armes de Guerre», Бельгия г. Эрсталь. Патроны с клеймом на кириллице «Ф Н» выпускались для королевства Югославия:
Производство Бельгии по Литовскому заказу.Кроме данных о производителе и годе выпуска стоит знак так называемой короны (башни) Гидаминуса.
Производитель: Венгрия, Будапешт. Чепельский арсенал.
S-Patrone von Weiss, Budapest.
Производитель: Артиллерийско-технический завод (Военно-технический завод), город Крагуевац, Югославия. С 1883 года завод назывался
«Военно-технический завод» (ВТЗ), в 1923 году переименован в «Артиллерийско-технический завод» (АТЗ), в марте 1932 года снова стал называться ВТЗ.
До 1938 года патроны изготавливались по чертежам бельгийской компании FN, геометрия пуль отличалась от стандартной пули s.S. немецкого производства. С 1938 года патроны снаряжались пулей М.38 с томпаковой оболочкой, по геометрии сходной с германской пулей s.S.
Производства Югославии
Производство Литвы из комплектующих фирмы «Кайнок», 1932 год.
Производитель: Lincaicula Dirbtüvès. Литва, Линкайчяй.
Один из передовых военных заводов того времени. Выпускались снаряды, пехотные боеприпасы, противогазы. Завод работал на французких технологиях и считался одним из лучших в Европе. Завод располагался 7 км юго восточнее города Радвилишкис и назывался Линкайчай Дирбтувес.
Artilleri Dirbtuvës г. Каунас, Литва.
Производитель: Pumitra Voina Anonima Romana, de Brasov. Румыния город Брашов.
Буква «D» (от румынского слова Deșeuri — вторсырье) означает что гильза патрона изготовлена из вторсырья.
Производитель: Copsa Mica si Cugir (CMC), Румыния. Завод построен для производства по лицензии чешской Zbrojovka Brno оружия и боеприпасов.
Производство Польши, 1938 год.
Производства Польши
Производство Чехословакии
Производитель — Hugo Schneider AG (HASAG) — Основана в 1863 году, прекратила существование в 1947 году.
Третья по величине компания в Германии использовавшей труд узников концлагерей.
После падения Польши в сентябре 1939г., завод WWAK продолжал производить боеприпасы под контролем фирмы HASAG. Боеприпасы, изготовленные под управлением HASAG имели клеймо «HASAG», а позднее немецкое военное клеймо «kam». HASAG использовал довоенные запасы патронных гильз для производства патронов с пулей SmE. Как правило, пули имели стальную, плакированную мельхиором оболочку.
Клеймо — HASAG в шестиугольнике — Лейпцигский филиал, остальные филиалы маркировались 2 буквами.
Позже клеймо «HASAG» было заменено клеймом «kam» в соответствии с принятой в Германии трехбуквенной системой клеймения.
Клеймо kam — Hasag, Hugo Schneider A-G., фабрика Скаржиско-Каменна, Польша.
Клеймо nbe — Hasag, Eisen-u. Metallwerke GmbH, фабрика Apparatebau Tschenstochau, Польша
Клеймо «kam»:
Производитель: Poudrerie et Cartoucherie Hellenique. Athens, Греция.
Производитель: Poudrerie et Cartoucherie Hellenique. Athens, Греция. Партия для республиканской Испании, 1938 год.
Донное клеймо на патроне 7.9 маузер Египетского производства
Греция, город Афины. Производитель Greek Powder & Cartridge Co. Конец 1930 — начало 1940-х годов.
Патрон 7.92 маузер без донных клейм. Производитель неизвестен.
Еще пара загадочных патронов Mauser 8мм (7.9; 7.92) без каких либо клейм и штампов
Некоторые клейма на немецких патронах произведенных до Первой Мировой войны:
По возможности будет пополнятся. Всяческие дополнения, уточнения и комментарии — приветствуются!!!!!!
xn--80aaxgqbdi.xn--p1ai
Маркировка немецких гильз(Маузер 8мм) — viktorcn journal — LiveJournal
По просьбе некоторых знакомых вылаживаю данный материал.Маркировка немецких гильз 7,92х57(Маузер 8 мм)
В 1930-1945г. на патронах, произведенных в Германии, оккупированных ею странах и производимых для Германии в других странах, обычно использовалась маркировка с несегментированным расположением клейм: с четырьмя элементами, редко с двумя элементами. Маркировка включала код производителя, предназначенный для зашифровки завода. До 1940г. этот код состоял из буквы «P», часто сопровождаемой двумя или тремя цифрами.
C 1941г. этот код часто заменялся алфавитным кодом, состоящим из одной, двух или трех букв(P131)
. В маркировке на донце гильзы для удобства чтения клейм используется 12 часовой циферблат (как у часов). В стандартной маркировке с четырьмя элементами производитель расположен на 12 часах. Код на 3 часа указывает материал гильзы; «St» или «St+» указывают, что гильза стальная, покрытая лаком или омедненная. Комбинация римских цифр (от I до XXII) соответствует сталелитейному заводу — поставщику металла гильзы, прописная буква указывает на завод, осуществлявший процесс покрытия гильзы лаком и т.д. Арабские цифры (1,2,3,6,15 или 17) указывают марку стали покрытой медью или латунью гильзы (пример: P181 Xw1 49 38). Клейма «*» или «S*» указывает на то, что гильза целиком состоит из латуни. Если между кодом производителя и кодом материала гильзы имеется «\», то в гильзе имеется только одно затравочное отверстие у капсюля. На 6 часах указан номер партии, код года выпуска, состоящий из двух последних цифр располагается на 9 часах.
P коды : 1937 — 1941 (серийный номер картриджа)
P Polte Armaturen-U. Maschinenfabrik AG, Магдебург, Саксония (AUX)
Pi Мандл, Золотурн?
По Metallwarenfabrik Бриц Целевой GmbH, завод Sebaldushof (HLA)
Pu Мюллер-Борг Kreiensen Hartz
P14A Оружие растений Брно, завод Povaszka Быстрица (двойной)
P25 Metallwarenfabrik Бриц Целевой GmbH, завод Sebaldushof (HLA)
P28 Немецкое оружие и боеприпасы заводов AG, Werk Карлсруэ, Durlach (FAA)
P67 H. Uttendörffer, военный завод, Нюрнберг, Бавария
P69 Картриджей, а также металлических изделий завод Zündh .- А. Г., ранее Sellier & Bellot, Schönebeck на Эльбе (объявление)
P90 Бергманн Электрические AG, Берлин-Wilhelmruh (ARL)
P90D Картриджей, а также металлических изделий завод Zündh .- А. Г., ранее Sellier & Bellot, Vlašim работы, Прага (АК)
P94 Кабельное и металлы Neumeyer AG, лезвие Hofstraße, 72, Нюрнберг (VA)
P120 Динамит AG, ранее Альфред Нобель и Ко, Ганновер-Empelde (EMP)
P128 Волк & Ко КГ, Walsrode / Ганновер (WAL)
Р131 Немецкий Ваффен-U. Военные заводы AG, Берлин-Werk Borsigwalde (ASB)
P132 Провод-U. Металлические изделия завода GmbH, Зальцведель, Саксония (УСС)
P151 Рейнско-Westfälische взрывчатых веществ AG (RWS), завод киосков в Нюрнберге (DNF)
P154 Polte Armaturen-U. Maschinenfabrik AG, Werk Зеленая гора, Северной железной дороги, Силезия (AUY)
P162 Пресс GmbH, Metgethen / (грн), Восточной Пруссии
P163 Metallwarenfabrik Бриц Целевой GmbH, завод Selterhof (HLB)
P169 Порошок завода Hasloch, Hasloch на-Майне (есть)
P181 Hugo Schneider AG, электроламповый завод, Hugo Schneider-штрассе, 87, O 5 Лейпциге, Саксония (WA)
P186 Металл Вольфенбюттель GmbH, Halchterstraße, 21, Вольфенбюттель (БНФ)
P198 Metallwarenfabrik Бриц Целевой GmbH, завод Röderhof, Belzig / Марк (eey)
P207 Металл Odertal GmbH, Odertal (Post Lautaberg смолы.) (BNE)
P249 Finower Industrie GmbH, Финов / Марк Бранденбург (CG)
P315 Märkisches Walz GmbH, Strausberg Подпись Потсдаме (eej)
P316 Вестфальская Ко металлургической промышленности, Липпштадт, Вестфалия (DOM)
P334 Мансфельд AG, металлоизделия фабрика, фабрика Ротенбург-Заале (FB)
P340 Metalworks Silberhütte GmbH, Санкт-Эндрю Берг я / смолы (ТБО)
P345 Сильва металлургический завод ООО, Genthin (АВУ)
P346 H. Гек, металлических изделий завода, Gostenhofer главной улице, 61/63, W Нюрнберг, Бавария (МНВ)
P369 Тевтонский металла Werke GmbH, монастырь-стрит, 29, Оснабрюк, Ганновер (оксо)
P370 Hugo Schneider AG, Werk Берлин-Кепеник (ВБ)
P379 Metallwarenfabrik GmbH & Scharfenberg Teuber, Breitungen-Верра, Тюрингия (EBA)
P398 Теодор Бергманн & Ко КГ, работы М. Фельтен (CDO)
P399 Теодор Бергманн & Ко КГ, Бернау завод (CDP)
P413 Немецкий Ваффен-U. Военные заводы AG, Любек-Schlutup, Шлезвиг-Гольштейн (edq, TKO)
P442 Рисование и штамповки GmbH, Schleusingen, Тюрингия (КВУ)
P490 Hugo Schneider AG, Альтенбург (РГ)
P491 Металл Wandhofen GmbH, Schwerte / Рура, Вестфалии (ТЭР)
P635 Густлофф-Werke, Отто Эберхардт-патронный завод, Hirtenberg Нижний Дунай «(первая половина дня)
P797 Hugo Schneider AG, Werk Meuselwitz (AC)
Код производителя : 1940 — 1945
объявление Картридж, Zündh.-U. Металлический завод ООО ранее Sellier & Bellot, Schönebeck на Эльбе
ак Sellier и заводы Bellot боеприпасов ранее, работы Vlašim, Прага
на Густлофф работ, Отто Эберхардт — патронный завод, пастухи, Нижний Дунай
ASB Немецкий Ваффен-U. Военные заводы AG, Eichborndamm 107-127, Берлин-Borsigwalde
AUX Polte Armaturen унд Maschinenfabrik AG, Poltestr. и Fichtestr., Магдебург, Саксония
AUY Polte Armaturen унд Maschinenfabrik AG, Werk Грин-Маунтин (Северная железная дорога), Силезия
АВУ Сильва металла Werke GmbH, Genthin
ау Алоис Pirkl, электрические .- завода, Райхенберг, Sudents
BNE Metalworks Odertal GmbH, Odertal (Post Lautaberg смолы)
BYW Джон Шефер, Schraubenwerk Щецина, Щецин
CG Finower Industrie GmbH, Финов / Марк Бранденбург
CH Fabrique Nationale d’Armes De Guerre SA, Herstal, Льеж (Льеж), Бельгия
ДНФ Рейнско-Westfälische взрывчатых веществ AG, Werk Нюрнберг-киосков
Дом Westfälische Metall-Industrie AG, Липпштадт, Вестфалия
точка Оружие растений Брно, Брно завод
двойной Оружие растений Брно, завод Povaszka Быстрица
EBA Metallwarenfabrik GmbH & Scharfenberg Teuber, Breitungen-Верра, Тюрингия
edq Немецкий Ваффен-U. Военные заводы AG, Wesloerstraße, Любек-Schlutup
eej Märkisches Walz GmbH, Штраус Берг районе Потсдама
eey Metallwarenfabrik Бриц Целевой GmbH, завод Röderhof
эми Динамит AG, ранее Альфреда Нобеля & Co, Empelde заводе близ Ганновера
МНВ H. Гек, металлических изделий завода, Gostenhofer Haupstr. 61-63, Нюрнберг W
FB Мансфельд AG, металлоизделия фабрика, фабрика Ротенбург / Заале
ТЭР Metalworks Wandhofen GmbH, Schwerte / Рур, Вестфалия
FVA Провод-U. Металлические изделия завода GmbH, Зальцведель, Саксония
ТБО Metalworks Silberhütte GmbH, Святого Андрея горных Гарц
HLA Metallwarenfabrik Бриц Целевой GmbH, завод Sebaldushof
HLB Metallwarenfabrik Бриц Целевой GmbH, завод Selterhof
КВУ Рисование нет. Штамповка GmbH, Schleusingen, Тюрингия
грн Пресс GmbH, Metgethen, Восточной Пруссии
пришел Hasag, железо-и. Металлургический завод ООО, работы Скаржиско Каменна, Польша
ЛПК Servotechna AG, Подебрады Landstrasse 221, Прага IX
NBE Hasag, железо-и. Металл-Werke GmbH, Ченстохова завод аппаратура, Польша
оксо Тевтонский металлургический завод ООО, Klosterstr. 29, Оснабрюк, Ганновер
ИМП неизвестный
ГУП Кабельное и металлы Neumeyer AG Нюрнберг, Мюнхен завод
технический нокаут DWM, фабрика-Любек Schlutup
В. А. Кабельно-U. Metalworks Neumeyer AG, Klingenhofstr. 72, Нюрнберг
Вашингтон Hugo Schneider AG Департамента лампы производства, Hugo Schneider ул 87, Лейпциг 05
ВБ Hugo Schneider AG, Werk Берлин-Кепеник
Z Оружие растений Брно, завод Поважска Быстрица
Римские цифры : мельницы код стали
Я Фридрих Крупп АГ, сталь, машины завода, Thomaestr. 100, (BWN) Пищевые
II Соединенные Oberschlessische хижины Werke AG, Гливице (CMA)
III Mannesmann трубный завод, завод Дюссельдорф-Рат, Дюссельдорф (ДВГ)
IV Hoesch AG, Дортмунд департамента Eberhardtstr. 12, Дортмунд (ASX)
V Металлургический завод, Бохум
В. И. Rheinmetall-Borsig AG, Дюссельдорф завода, Ulmenstr. 125, (БВО)
VII Ассоциация Gußstahlfabrikation Бохум AG, Бохум (BXE)
VIII Дортмунд-Хордер Hüttenverein AG, Rheinische Str 173, Дортмунд (AMP)
IX Август-Тиссен-Hütte AG, Франц-Lenze-Str. 3, Дуйсбург-Hamborn (ДРРЛ)
X Kloeckner-Werke AG, департамент работ Св. Марии Георгия, Moserstr. 51, Оснабрюк (EYG)
XI Kloeckner-Werke AG, департамент Hasper металлургический комбинат, Хаген-HASP (в)
XII Центральная немецкая сталь-U. Фридрих Флик KG мельница, завод Henningsdorf / Бранденбург (GZE)
XIII Центральная немецкая сталелитейные заводы, Лауххаммере работ, завод Риза, Gröditz / Риза (BWR)
XIV Айронворкс AG, Тале
XV неизвестный
XVI Выплавка Зигерланд AG, департамент Eichener мельницы, Kreuztal (CYH)
XVII Металлургический завод компании Maximilianshuette, ок. Штамповка растений Тюрингии, Unterwellenborn (ДАЗ)
XVIII Металлургический завод компании Maximilianshuette, ок. Зульцбах Розенберг
XIX неизвестный
XX неизвестный
XXI неизвестный
XXII неизвестный
XXIII неизвестный
XXIV неизвестный
Покрытие фирм (Galvanisieranstalten)
a Соединенные немецкий металлургический завод ООО, филиал Басс & Сельв, Altena / Westfalen
А-Я Соединенные немецкий металлургический завод ООО, филиал Басс & Сельв, Altena / Westfalen
B Хиндмарш Auffermann AG прокатки и Plattierwerk Wupperthal / Oberbarmen
Б. Sundwiger Messingwerk ранее Gebr фон дер Бек К., Iserlohn Sundwig круг
BB А. Лауэ & Co, работ Reinickendorf (HQ: Берлин NW7)
до н.э. Медно-U. Латунь AG Becker & Co, Лангенберг, Rheinland
BD Ф. А. Длинные металлические Werke AG, кафедра Bodenbach, Sudentengau
быть Berndorfer Metallwarenfabrik Артур Krupp AG, Берн деревне (Нижний Дунай), Австрия
C Организации Объединенных немецких никель AG, Витте и Ко, работ Schwerte / Рур, Вестфалия
CA Организации Объединенных немецких никель AG, Витте и Ко, работ Schwerte / Рур, Вестфалии (1941)
D Организации Объединенных немецких никель AG, Витте и Ко, работ Laband, Верхняя Силезия
E Трир мельницы AG, Güterstr. 90, Трир
а Трир мельницы AG, Werk Магдебург замок района
F Мансфельд AG для горно-U. Металлургический завод, Департамент медно-U. Медеплавильный завод, Hettstedt, Südharz
фа Мансфельд AG для горно-U. Металлургический завод, Департамент медно-U. Медеплавильный завод, Hettstedt, Südharz
G Хирш Купфер-U. Латунь Werke AG, меди и латуни производителей, завод Финоу / Марк
Г. А. Хирш Купфер-U. Латунь Werke AG, меди и латуни производителей, завод Финоу / Марк
H Wieland Werke AG, металлические изделия, Адольф Гитлер кольца, 147, Ульм на Дунае
I = J R.und Г. Schmöle Работа с металлом, Менден, Вестфалия
К Gerhardi алюминиевой продукции и Ко, Люденшайд, Westfalen
L Dürener Metallwerke AG, металлургический завод полу Дюрен, Дюрен, Rheinland
м Ф. А. Длинные металлические Werke AG, Neusilberfabrikate, Ауэ, Саксония
М. А. Ф. А. Длинные металлические Werke AG, Neusilberfabrikate, Ауэ, Саксония
п Вестфальская медно-U. Латунь Werke AG, ранее Ноэлл Каспар, Люденшайд, Westfalen
не доступно Вестфальская медно-U. Латунь Werke AG, ранее Ноэлл Каспар, Люденшайд, Westfalen
O Эдуард Hueck металлических изделий завода, Люденшайд, Westfalen
р Stollberger Metalworks KG (из Астен, Lynen-U. Шлейхера), Штольберг, Rheinland
Q Уильям Прима металла полуфабрикатов, Штольберг, Rheinland
R Немецкий работ латуни Карла Eveking Metal AG производит, Берлин-Niederschöneweide
РА Немецкий работ латуни Карла Eveking Metal AG производит, Берлин-Niederschöneweide
S Бергманн Электрические AG, Берлин-Wilhelmsruh
T Dürener Metal AG, Eichborndam 141-165, штаб-квартира Берлин-Borsigwalde
Т. А. Dürener Metal AG, Eichborndam 141-165, штаб-квартира Берлин-Borsigwalde
U Оснабрюк медно-U. Провод-Werke AG, Клостер Strasse 29, Оснабрюк
Другие Оснабрюк медно-U. Провод-Werke AG, Клостер Strasse 29, Оснабрюк
V Кабельно-U. Metalworks Neumeyer AG, лезвие Hofstraße 72, Нюрнберг
W Hugo Schneider AG, медеплавильный завод, Hugo Schneider Strasse 87, Лейпциг-погружения
X Busch-U. Jaeger, Люденшайд Metallwerke AG, Люденшайд, Westfalen
ха Busch-U. Jaeger, Люденшайд Metallwerke AG, Люденшайд, Westfalen
ZB Kupferwerk Ilsenburg AG, Ilsenburg, смолы
у Август саксонский Metallwarenfabrik Wellner Sohne AG, Ауэ, Саксония
Z Kupferwerk Ilsenburg AG, Ilsenburg, смолы
Сталь анализа числа
1
2
3
4
6
8
9
10
11
12
15
17
C : 0,15 — 0,22% Mn : 0,4% / Si : 0,12% / P : 0,03% / S : 0,03%
C : 0,08 — 0,12% / Mn : 0,4% / Si : 0,12% / P : 0,03% / S : 0,03%
неизвестный
неизвестный
неизвестный
неизвестный
неизвестный
неизвестный
неизвестный
неизвестный
неизвестный
C : 0,17 до 0,22% / Mn : 0,4% / Al : 0,1% / P : 0,03% / S : 0,03%
Дополнения:
Оружие под патрон 7,92х57 Mauser
Мg42
Fg42
G43
Снайпер с G43
G43
K98k
K98k
Mg34
Mg42

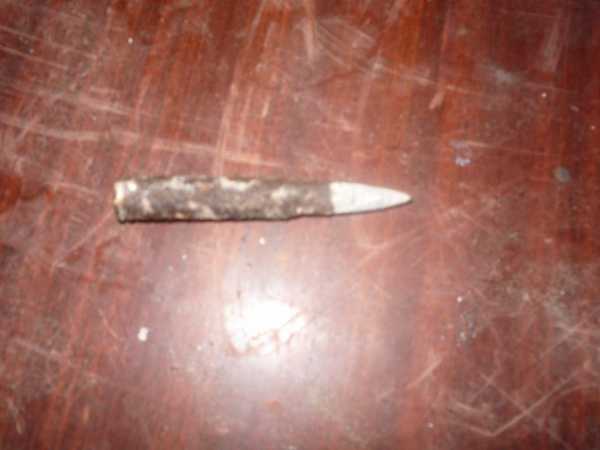

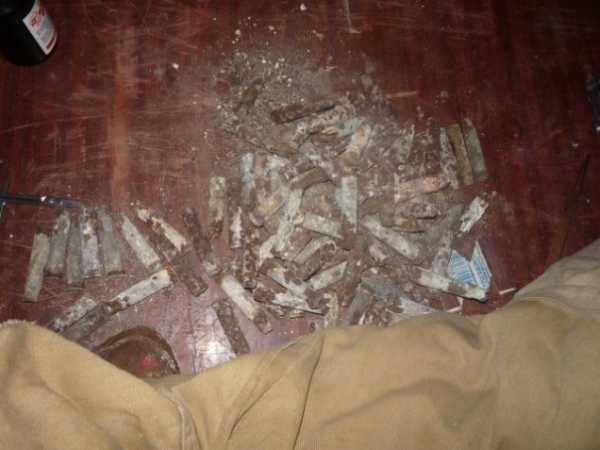

Кое-что из личного архива
В статье возможны неточности, т.к. при составлении таблицы использованы материалы на немецком языке.
viktorcn.livejournal.com
Немецкий патрон Mauser с легкой пулей l.S — Патроны
Patrone l.S — Немецкий патрон Mauser 7.92 с легкой пулей l.S
Аббревиатура l.S.происходит от сокращения Leichtes Spitzgeschoß — легкая пуля
На вооружение патрон с легкой пулей l.S принят в начале 1937 года, в качестве учебного патрона для летных частей и стрельб в ограниченной площади полигонов. Пуля состоит из стальной оболочки, плакированной томпаком и алюминиевого сердечника. Свинцовая рубашка отсутствовала. Пороховой заряд патрона 3 грамма. Этого хватало что бы легкую пулю весом в 5.5 грамма разогнать до скорости около 900 м\с, которая впрочем быстро спадала и на расстоянии около 2 километров пуля опасности уже не представляла. Это исключало случайные ранения людей или повреждения имущества. Изготавливались и трассирующие легкие пули «Leichtes Spitzgeschoss mit Leuchtspur», оставлявшие за собой трассеры желто-белого или желтого цвета до 800 метров. Использовались трассирующие патроны с легкой пулей для корректировки очереди при стрельбе из авиационных пулеметом. Маркировались патроны с легкой пулей зеленой полосой поперек дна гильзы..
оболочка из стали, плакированной томпаком, сердечник из алюминия, размещен в оболочке без свинцовой рубашки, на ведущей части пули имеется каннелюра. Заряд бездымного пороха массой 3 г разгонял 5,5 граммовую пулю при выстреле до 900 м/с, сообщая ей энергию в 2230 Дж
Маркировка патрона с легкой пулей — зеленая полоса поперек дна гильзы
На трассирующих пулях l.S дополнительно чернился кончик пули
Разрез немецкого патрона с легкой пулей l.S
Разрез немецкого патрона с легкой трассирующей пулей l.S
Этикетка с пачки патронов немецких Patrone l.S
В 1942 году патрон с легкой пулей l.S перестали производить, заменив его более сложным в производстве но и более надежным патроном «SmK Üb m.Z.» с самоликвидатором (Spitzgeschoß mit Kern Übund mit Zerleger) — пуля с стальным сердечником и самоликвидатором.
Интересно что запасы патронов с легкой пулей сохранились как минимум до 1950 годов. Выдержка из наставления для народной полиции ГДР про пулю l.S:
«IS-Geschoss (leichtes Spitzgeschoss) состоит из стальной плакированной томпаком оболочки и сердечника из легкого металла. Пуля не предназначена для боевых действий, и служит только для учебной стрельбы. Баллистические характеристики этой пули намного хуже sS-Geshosses. При стрельбе этими боеприпасами из MG могут происходить задержки из-за слабой отдачи.»
xn--80aaxgqbdi.xn--p1ai
