противопехотная, принцип действия, немецкая шпрингмина 35, Sprengmine, советская ОЗМ, устройство

Выпрыгивая вверх на полтора метра, мина сеет вокруг себя хаос и разрушение. Маленькие металлические шарики с леденящим душу свистом разлетаются, пронизывая насквозь все живое и неживое в радиусе 30 метров.

Противник прячется, не понимая, то ли по нему ведет прицельный огонь артиллерия, то ли их подразделение нарвалось на хорошо организованную засаду. Связисты неприятеля в суматохе пытаются запросить у штаба помощь из медицинского отряда. Все это сделал лишь один инженерный боеприпас. Мины-лягушки — страшное противопехотное оружие, о котором сегодня пойдет речь.

Как все начиналось

Более 500 лет назад появились первые мины и выглядели они, как пороховые заряды, которые солдаты подкладывали под каменные укрепления противника.

Саперы тех времен рыли подкопы и были ответственными лицами за системы траншей и стойкость оборонительных сооружений. Доходило до того, что если при ведении оборонительных действий та или иная конструкция не выдерживала натиска врага — виновным считали сапера, и его голова летела с плеч.

Англичанин Бикфорд значительно расширил возможности мастеров подрывного дела, изобретя в конце ХIХ века огнепроводный шнур.

Первые фугасы стали применять в периоды Гражданской войны в Америке (1861—1865 г.г.) и Русско-турецких сражениях (1877—1878 г.г.)

Человек открыл тротил и динамит, и с успехом стал применять их в подрывных операциях на рубеже 19 и 20-го веков.

В начале ХХ века производство мин приобретает массовый характер. В период Русско-японских боестолкновений 1904-05 годов, применяется данное оружие уже заводского производства.

С появлением на полях сражений танков, начинка мины заметно тяжелеет и теперь такой тип зарядов применяется не только против пехоты, но и против бронированной гусеничной техники. После окончания Великой Отечественной, полководцы ведущих стран пришли к общему мнению о необходимости постепенного снижения количества противопехотных боеприпасов данного вида.

Разновидности противопехотных мин

Самая известная отечественная мина — противопехотная мина нажимная, или сокращенно ПМН. Мало кто мог подумать, что этот образец инженерного оружия станет одной из самых мощных мин фугасного типа в мире, когда ее принимали на вооружение в СССР в 1950 году. Ее можно разминировать, но целесообразнее будет подорвать на месте установки методом траления или забрасыванием саперной «кошки», потому как она сверхчувствительна к нажиму.

Если солдат противника наступает на нажимную поверхность крышки мины, то через секунду ему понадобится срочная госпитализация. Солдаты окрестили мину «черной вдовой» — из-за черной поверхности прорезиненной крышки.

Мощности мины хватало, чтобы у наступившего на ПМН оторвало ступню по срез ботинка практически в 100% случаев.

Во время войны в Афганистане советские спецназовцы очень туго шнуровали кроссовки или берцы, когда знали, что при выполнении задания будет присутствовать заминированный такими минами участок. Это в исключительных случаях могло спасти поврежденную конечность от ампутации.

Почти через два десятилетия, в конце 60-х годов была разработана ПМН-2 -мина, схожая по принципу действия с ПМН. Эта мина также гарантированно выводило из строя противника отрывом конечности. Только в отличие от «черной вдовы», она еще и наносила серьезный урон другой ноге. Хотя масса взрывчатого вещества в начинке мины была вдвое меньше чем у ПМН.

Нередки случаи, когда солдат противника, наступивший на ПМН-2, лишался сразу обеих ступней. Ударная волна мины настолько сильна, что в ряде случаев пострадавшие лишались сознания. Помимо этого, от болевого шока и большой кровопотери солдаты противника погибали задолго до прибытия полевых санитаров.

Через 10 лет возникает потребность в установке на минах нового поколения таймера на самоликвидацию. Произошло это по причине того, что многие наступательные операции в условиях ограниченного времени проваливались в случае, когда войска сталкивались со своими же не демонтированными минными полями.

В 70-е годы была принята на вооружение ПМН-3, и в нее был вмонтирован электронный датчик, который позволял произвести автоматическую детонацию мины через определенный промежуток времени.

Также мину было очень тяжело разминировать, потому, что во время контрсаперных действий противника она тут же срабатывала, в случае превышения угла наклона больше, чем 90 градусов.

Тактико-технические характеристики мин ПМН

ХарактеристикаПМНПМН2ПМН3
Масса, кг0.550.40.6
Взрывчатое веществоТротилСмесь гексогена с тротиломТротил с гексогеном
Масса ВВ, кг0.20.10.08
Радиус нажимной пластины, мм556061
Нажимная чувствительность, кг8-2515-255-25
Высота, мм505454
Временной диапазон самоликвидатора--12 часов, 1, 2, 4 или 8 суток.

Если срабатывание фугасной мины направлено на выведение из строя одной боевой единицы пехоты противника, то принцип действия осколочных боеприпасов основан на поражении нескольких солдат. При задевании проволочных растяжек у мины кругового действия ПОМЗ-2 выдергивается боевая чека взрывателя и происходит детонация снаряда.

Корпуса таких мин изготовлены так, чтобы при взрыве их составляющие также являлись частями поражающих элементов.

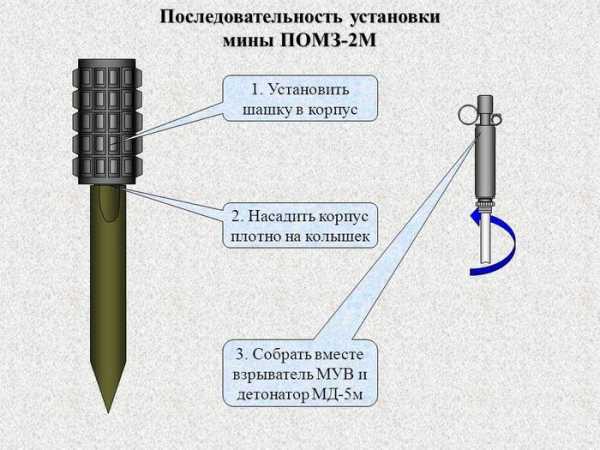

Тактико-технические характеристики ПОМЗ-2

Масса, кг1.6
Взрывчатое веществотротил
Масса ВВ, кг0,075
Радиус чугунного корпуса, мм30
Чувствительность натяжения, кг1-2
Высота, мм130
Длина растяжек, м4

Мина направленного действия МОН-50. Ее детонация происходит после подачи сапером команды на пульт управления.

Также она оснащена механическим датчиком срабатывания в виде натяжной проволоки. Является одной из самых мощных противопехотных мин и единственной, которая наносит существенный ущерб не только пехоте, но и легкой технике противника.

Тактико-технические характеристики МОН-50

Масса, кг2
Взрывчатое веществоПВВ-5А
Масса ВВ, кг0.7
Поражающие элементы, шт.550 металлических шариков
Поражающая дальность, м30
Высота, мм160
Длина, мм220
Ширина, мм60

Мины-лягушки

За что мины-лягушки получили такое прозвище? Все потому, что принцип действия таких мин-лягушек основан на подскоке снаряда с взрывчаткой на расстояние 1-1.5 метров над землей с последующей детонацией. Одной из ярких представительниц выпрыгивающих мин является ОЗМ-72. Сегодня, спустя более 40 лет после принятия ее на вооружение, она остается самой эффективной и смертоносной миной кругового поражения.

Противник задевает натяжной трос, который приводит в действие вышибной заряд. Он подбрасывает мину-лягушку на расстояние до 140 см. над землей. В момент нахождения заряда в высшей точке происходит срабатывание детонатора и мина-лягушка взрывается. Она разбрасывает вокруг себя 2400 шариков и обломков чугунного корпуса на расстояние до 25 метров.

Разминировать мину-лягушку ОЗМ-72 возможно только в одном случае — если она применяется в условиях дистанционного минирования. В остальных случаях чувствительность взрывателя не дает саперу противника шанса на вторую ошибку, поэтому он предпочитает действовать «кошкой».

Страшную силу представляет собой группа из нескольких мин-лягушек ОЗМ-72 с примененным к ним НВУ-П.

Это специальное взрывное устройство, которое представляет собой электронный блок с вмонтированным в него сейсмическим датчиком. Этот блок подключается к расставленным по периметру ОЗМ-72 и считывает колебания земной поверхности от шагов противника. В этом случае не понадобятся растяжки, как этого требует одиночная установка противопехотной мины.

Датчик подает сигнал о приближении к ней противника, и та срабатывает в самый выгодный для детонации момент. Шансов выйти с такого минного поля живым и невредимым, у противника нет вообще. Сейсмический прибор реагирует только на передвижение пехоты противника, танки и другая техника его не интересуют.

Но какая мина стала прототипом смертоносной ОЗМ-72? Все началось еще в период боевых действий на фронтах Первой мировой войны. Немецкие инженеры изобрели S-мине — 500 граммовую чугунную банку, начиненную взрывчаткой. Шрапнель в мины-лягушки помещали между стенками банки и взрывчатым веществом, и все это было залито цементом.

Запал навинчивался на трубку, проходящую через продольную ось банки. Снизу конструкции, на деревянном дне располагался ударный механизм, а к нижней части банки, по центру монтировалась металлическая цепочка длиной до 1.5 метров. Ее второй конец был прикреплен к нижней части соединительной трубки, проходящей через корпус мины-лягушки. Также на дне мины, с внешней стороны был уложен мешочек с дымным черным порохом, в котором помимо этого находился электрический воспламенитель.

S-мине начали применять в период активной фазы «окопной войны». Их закапывали прямо перед проволочными заграждениями, а провода подводились в траншею. Сапер замыкал провода на гальваническую батарею, после чего срабатывал пороховой заряд, подбрасывая мину-лягушку на 150 см. Как только цепочка достаточно натягивалась, она тянула за собой запальную трубку. Запал ударялся об ударник, высекая искру, тем самым, провоцируя взрыв и поражая противника осколками.

В те времена первая мина-лягушка не особенно отличилась эффективностью.

Во-первых, это произошло из-за визуальной сложности определения нахождения противником в зоне поражения снаряда — из окопа это было сделать очень трудно. Помимо этого у мины-лягушки в комплект шли очень длинные провода не менее 50 метров, и они не отличались особой прочностью.

Провода легко деформировались от разрывов снарядов противника, их изоляция была очень далека от совершенства. Иногда, даже случайно срикошетившая пуля противника могла запросто привести к отказу срабатывания механизма детонации.

После того как дым на полях сражений Первой мировой рассеялся, полководцы ведущих стран сразу же принялись вкладывать огромные деньги государственных бюджетов на развитие главных, по их мнению направлений развития вооружения. Они считали, что авиация, танки и химическое оружие будут «править балом» в будущих сражениях.

Про мины забыли все, кроме немцев. Хотя другого выхода у них не было, потому что Версальский договор, последовавший следом за окончанием Первого мирового конфликта, запрещал немецкой армии иметь самолеты, химическое оружие и танки.

В 1935 году на вооружение Германии поступает новый образец мины-лягушки Sprengmine 35 (Шпрингмине 35). Дословно ее название переводится как «выпрыгивающая мина». Также немецкие саперы называли эту смертоносную мину Schueltzenmine 35 и Schrapnell-Mine 35. За основу была взята конструкция S-мине, но теперь миной-лягушкой не нужно было управлять, всматриваясь в горизонт, пытаясь увидеть приближающегося противника.

Основной принцип действия мины Sprengmine 35 был основан на автономной работе мины без участия сапера в ее подрыве.

Солдат противника задевал одну из четырех растяжек, крест-накрест проходящих от корпуса мины-лягушки на расстоянии 4-х метров. Растяжки выдергивали чеку и взводили капсюль-воспламенитель мины в боевое положение. Спустя 3,5 секунды мина-лягушка с оглушительным свистом подскакивала вверх и разрывалась на множество смертоносных кусков проволоки и осколков корпуса. Иногда в качестве поражающих элементов немцы использовали шарики от подшипников.

Устанавливалась мина-лягушка практически на любую поверхность и под любым углом. Главным правилом сапера тех времен считалась грамотная маскировка мины-лягушки. Для этого достаточно было отрыть неглубокую ямку на 20 см, после чего аккуратно установить в нее Шпрингмине. Растяжки у мины-лягушки были изготовлены из прочного металлического троса, и их тоже было необходимо маскировать, потому что незаметными для противника их назвать было нельзя.

Мину-лягушку можно было также установить без использования натяжных проволок. Достаточно было применить при монтаже мины-лягушки взрыватель S.Mi.Z 35, усики которого выходили за пределы диаметра корпуса мины на 5-10 см. Но саперы Вермахта применяли этот способ закладки мины только в условиях сильной ограниченности во времени.

В остальных случаях, когда позволяла обстановка на мину-лягушку навинчивался взрыватель ANZ 29, к которому подводились растяжки-проволоки. Этот взрыватель также можно было использовать при дистанционном подрыве мины. Как и в случае с предшественницей S-мине, сапер замыкал концы проводов на гальванической батарее, приводя ANZ в боевое положение и через несколько секунд мина-лягушка взмывала вверх. Также S.Mi. 35 легко сопрягалась со следующими взрывателями: MiZ 40, DZ 35, SMiZ 44, ZZ 35 и ESMiZ 40.

Использование взрывателей на немецкой мине-лягушке Sprengmine 35 не предусматривало демонтаж устройства.

Разминировать участок местности, начиненный минами-лягушками, можно было только одним способом — методом подрыва.

Тактико-технические характеристики S.Mi. 35

Масса, кг4.2-5.1
Взрывчатое веществоТротил
Масса ВВ, кг0.2-0.5.
Поражающие элементы, шт.340
Поражающая дальность, м30
Высота, мм130
Длина растяжек, м4
Чувствительность, кг2-5

Боевое применение

Одно из первых «боевых крещений» мины-лягушки Sprengmine 35 случилось в разгар ожесточенных боев между французами и немцами во время Второй мировой войны. Тогда, 13 сентября 1940 года немцам пришлось отступить и занять оборону в районе Пфальцского леса. Французским командованием было принято решение об отправке многочисленных разведгрупп, чтобы выяснить расположение оборонительных позиций противника.

Под покровом ночи разведчики выдвинулись на выполнение боевой задачи. Но почти никто из них не вернулся обратно живым, а те немногие солдаты, кому посчастливилось выжить, сбивчиво рассказывали о «засадах из ниоткуда» и «прицельном огне немецких орудий». На самом деле французы нарывались на грамотно расположенные Sprengmine 35. Мины-лягушки, взрываясь на высоте полутора метров, уничтожали практически весь личный состав разведгруппы.

Изобретенная в годы Первой мировой войны S-мине положила начало к открытию новых смертоносных снарядов — мин-лягушек.

Новые образцы лягушек очень сложно обнаружить, поскольку если сапер будет использовать миноискатель, то непременно заденет подведенные к взрывателю растяжки. Да и при использовании щупа существует риск подрыва. А при умелой маскировке мина-лягушка может стать непреодолимым препятствием для пехоты противника.

Видео

warbook.club

Инженерные боеприпасы (Шпрингмина) - springmine.html

Армия Германии (Die Wehrmacht)

Шпрингмина  35
Sprengmine 35 (S.Mi. 35)

По утверждению В.Фляйшера мина именовалась как Schuetzenmine 35 (S-Mine 35), однако в подавляющем большинстве источников она именуется как показано в заголовке.  Еще одно название этой мины, встречающееся в немецких источниках - Schrapnell-Mine 35. Под  названиями "Германская шрапнельная мина обр. 35г.", "Германская противопехотная мина S", "Германская противопехотная мина SMi" она указывается  в советских справочниках времен Второй Мировой войны. Во всяком случае читателю следует знать все возможные варианты названия.

Мина противопехотная осколочная кругового поражения выпрыгивающая. Предназначена для выведения из строя личного состава противника. Поражение человеку (или нескольким одновременно) наносится металлической шрапнелью, размещенной между стенками большого и малого цилиндров внутри стакана,  и осколками цилиндров.

Чаще всего в качестве шрапнели использовалась нарубленная на куски длиной 15-20 мм. стальная 6-7 мм. проволока, однако встречаются мины, заполненные шариками от шарикоподшипников, бракованные пули калибра 7.92 или 9 мм.

Взрыв происходит   на высоте 0.5-1.5 м. от поверхности земли после подбрасывания ее пороховым вышибным зарядом, который срабатывает через 4.5 секунды после того, как  солдат противника, зацепившись ногой за проволочную растяжку, невольно выдернет боевую чеку одного из двух взрывателей натяжного действия ZZ 35 или ZZ 42   или наступит на нажимной  взрыватель типа S Mi Z 35  или  электрический нажимной взрыватель  E S Mi Z 40 .

Согласно советского справочника "Минно-подрывные средства противника" издания 1943 г. мина также может использоваться, как управляемая, для чего в гнездо взрывателя вставляется электродетонатор вместо взрывателя.

Мина была разработана в 1935 году и тогда же принята на вооружение Вермахта. Однако, первые 1000 штук поступили в войска только в августе 1938 года. Но уже к февралю 1939 г. Вермахт имел 388070 мин S.Mi.35.

Всего было выпущено этих мин 1938 г. -43.07 тыс., 1939 г. -345 тыс.,  1940 г.-797,8 тыс., 1941 г.-353,6 тыс. 1942 г.-1мл. 625,7 тыс., 1943 г.- 2 мл.966,2 тыс., 1944 г.- 3 232,8 (S.Mi. 35 и S.Mi. 44), 1945 г.- 193,0 тыс. (S.Mi.35, S.Mi.44 и S.Mi.45).

Существовала (примерно с 1943г.) особая версия этой мины, которая предназначалась в качестве средства ближней самообороны тяжелых танков Тигр. Мина устанавливалась в специальную мортирку, вделанную в верхний лист башни. Мина вставлялась в мортирку изнутри танка и приводилась в действие с помощью электродетонатора. Мина с самого начала могла использоваться   в двух вариантах, как нажимного действия (со взрывателем нажимного действия S Mi Z 35) и как  мина натяжного действия (со взрывателем натяжного действия  ZZ 35).

На снимке в начале статьи мина показана в варианте  мины нажимного действия со взрывателем S.Mi.Z.35.
Также мина могла использоваться как мина нажимного действия со взрывателем D.Z.35 (на снимке справа). Этот взрыватель не являлся штатным для этой мины.

Также с 1940 года использовался электрический нажимной взрыватель E.S.Mi.Z.40, который передавал электрический импульс на  адаптер, который имел электровоспламенитель, и вворачивался  в гнездо взрывателя мины.  Элемента питания взрыватель не имел. При нажиме на усики взрывателя плунжер разрушал ампулу с кислотой, которая проливаясь на специальный состав, образовывала гальванический элемент.
Этот взрыватель втыкался в землю в стороне от мины.  Провода от него длиной 1.6 м. протягивались к адаптеру, накрученному на мину. Переходник имел две пары контактных разъемов, что позволяло присоединить к мине не один, а два взрывателя, что вдвое увеличивало вероятность поражения. Кроме того, на одну пару проводов можно было подключать до 9 взрывателей через промежутки 79 см.
Таким образом одна мина могла иметь до 18 взрывателей, которые располагались в зоне поражения мины. Этим увеличивалась вероятность поражения в 18 раз в сравнении с обычными нажимными взрывателями.

От автора.  Мины с такой системой встречаются не часто. Во всяком случае на территории СССР. Они довольно широко были использованы для прикрытия минными заграждениями подступов к немецкому Западному Валу.
Следует обратить внимание на опасность этих взрывателей. При высоком качестве материалов, используемых в этих взрывателях и при том, что   гальванический элемент, питающий электроцепь, образуется только при разрушении ампулы, такие мины, особенно в сухих местах, могут сохранять свою боеспособность неопределенно долго. При этом с течением времени стекло становится хрупким и может разрушиться даже от легкого прикосновения. Поэтому, при обнаружении мины с таким адаптером, в первую очередь следует перекусить провода, отходящие от адаптера.

И еще. Противопехотные мины практически никогда не ставят в одиночку. Нашел одну - ищи поблизости другие.

Для использования в качестве мины натяжного действия со взрывателем (двумя взрывателями) Z.Z.35 требовался переходной элемент двойник. Это связано с тем, что направление натяжения проволоки  у этого взрывателя должно иметь осевое направление, тогда как в гнездо мины взрыватель может вкручиваться только в вертикальном положении.

Снимок слева: мина двумя взрывателями натяжного действия Z.Z.35, установленными в двойник. видны натяжные проволоки закрепленные в ушках вытяжных штоков взрывателей. Во взрывателях находятся предохранительные чеки.

Вместо взрывателей ZZ.35 мог также использоваться взрыватель двойного действия (натяжной и обрывной) Z.u.Z.Z.35. В этом случае мина срабатывала как от натяжения проволоки, так и при ее обрывании (перерезания).

От автора. В ходе войны от взрывателя Z.u.Z.Z.35 отказались ввиду сложности конструкции и   трудности установки мины с таким взрывателем. Тем более, что жертва, как правило непроизвольно   натягивала проволоку что  у Z.Z.35, что у Z.u.Z.Z.35. А шансов подловить неопытного сапера на перекусывании проволоки было очень мало поскольку при обучении всем молодым солдатам сразу говорили "Если проволока без провисания, не перекусывай ее".

Также в качестве взрывателя натяжного действия встречается, хотя и не предусматривается Наставлениями, терочный воспламенитель для огнепроводного шнура  Zuendschnuranzünder 29 (ANZ 29)  с бечевочными растяжками. Однако  воспламенитель отличался ненадежностью и при намокании от росы или же при неэнергичном натяжении бечевки не срабатывал.

На снимке слева  терочный воспламенитель Zuendschnuranzünder 29 (ANZ 29).

С принятием на вооружение взрывателя Z.Z.42, он также стал использоваться в мине в качестве взрывателя натяжного действия. Этот взрыватель мог вкручиваться в мину без двойника, поскольку вытяжная боевая чека выдергивается из мины в поперечном направлении

Мина могла использоваться и в комбинированном варианте - нажимная и одновременно натяжная. Для этого использовался тройник, в боковые гнезда которого ввинчивались два натяжных взрывателя (обычно Z.Z. 35), а в центральное нажимной взрыватель (обычно S Mi Z 35).

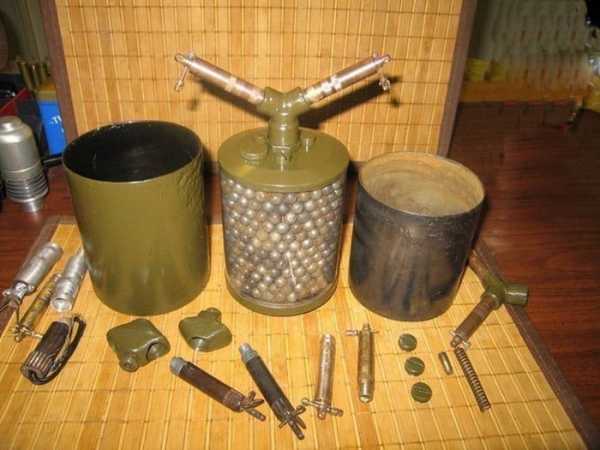

Снимок слева: мина S.Mi.35 с тройником, в который вкручены один нажимной S Mi Z 35 и два натяжных  Z.Z. 35.

От автора.  Этот тройник считается табельным и мины в таком варианте на территории нашей страны встречались, и не столь уж редко. Однако, на взгляд автора это уже изощрение. Трудно полагать, что солдат противника набредет сапогом на нажимной взрыватель, не зацепившись до этого за проволоку одного из натяжных взрывателей. Это ведь нужно ухитриться просунуть ногу между двумя натяжными взрывателями при расстоянии между ними не больше 6-8 см. и наступить на нажимной взрыватель.

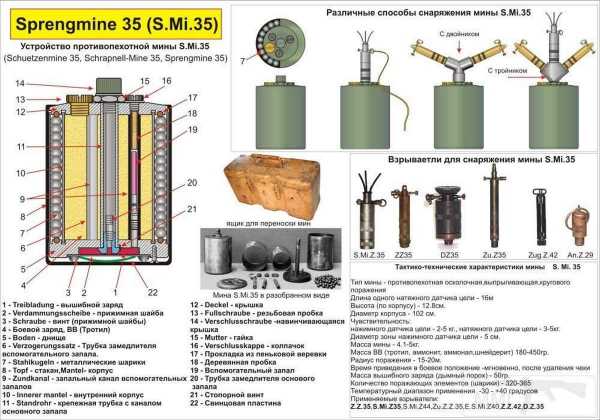

Конструктивно шпрингмина  состоит из металлического стакана (1) открытого сверху и глухого снизу. На дне стакана  размещается вышибной пороховой заряд в тонкой мембране (2), наружного (3) и внутреннего (4) стальных цилиндров, между которыми засыпается шрапнель.
Эти стаканы вставлены в проточки поддона (5). В поддон ввинчена центральная запальная трубка (6), которая имеет в своем верхнем конце резьбу для взрывателя, а снизу она открыта  к мембране с пороховым зарядом.
кроме нее в поддон ввинчены три открытые книзу трубки (7). Внутри трубки имеют пороховые замедлительные столбики.
Сверху оба цилиндра закрыты крышкой (8), которая имеет центральное отверстие для центральной запальной трубки и три резьбовые отверстия для трубок (7).

Кроме того, имеется технологическое отверстие, закрываемое резьбовой пробкой. оно служит для заполнения мины взрывчаткой.

Мина устанавливается в грунт так, чтобы верхняя плоскость корпуса была вровень с землей и выше уровня земли оставался бы только взрыватель (взрыватели) натяжного действия. Если используется взрыватель нажимного действия, то и часть взрывателя должна быть прикрыта землей.
В зимнюю кампанию 1941-42гг. на Восточном фронте отмечались многочисленные случаи, когда,   вследствие вмерзания в грунт, часть мин взрывается, не вылетев из земли, или же поднявшись на недостаточную высоту. Немецкие солдаты нашли простой выход - мину не закапывали в грунт, что в   условиях мерзлого грунта   часто было просто практически невозможно, а привязывали к предварительно вбитому в грунт металлическому стержню.

При срабатывании взрывателя форс пламени  от взрывателя по центральной запальной трубке  воспламеняет пороховой замедлитель, находящийся в нижней ее части. После выгорания замедлителя в течение 4.5 сек.  он   поджигает  вышибной  заряд. Последний, воспламенившись, выбрасывает на высоту 0.5-1.5 метра боевой снаряд мины, состоящий из сборки (поддон, наружный и внутренний цилиндры, шрапнель и крышка).   В это время происходит горение пороховых столбиков-замедлителей во всех трех дистанционных запалах. Как только в одном из них пламя достигает капсюля-детонатора,   вставленного в трубку через крышку мины при подготовке мины к использованию, последний взрывается, вызывая взрыв основного заряда ВВ. Три дистанционных запала в мине существуют для повышения надежности мины.
В случае вмерзания в грунт и , вследствие этого, невозможности подъема мины на высоту, взрыв основного заряда происходит все равно. Однако, при этом радиус поражения резко уменьшается. Поэтому, в подобных ситуациях мину рекомендуется устанавливать не в грунт, а на грунт, привязывая  ее к вбитому в грунт колышку.

От автора.  Очевидно эта 4.5-секундная задержка между срабатыванием взрывателя и взрывом мины породила многочисленные эпизоды в фильмах военно-мифического плана, когда   жертва, наступившая на мину, обнаруживает это и замирает на месте. Мол, если сойти с мины, последует взрыв и гибель. И вот тут то  буйная фантазия режиссеров  разыгрывает  вокруг этого потрясающие драматические события.
Увы, не существует таких мин, которые срабатывают не от наступания, а от схода с мины. Человек, наступивший на мину или дернувший за проволоку, обречен. Жить ему осталось 4.5 секунды. Процесс срабатывания мины неостановим. Даже если ему удалось не позволить снаряду вылететь верх, 450 грамм тротила взорвутся под ним. А это верная смерть.
Да,  вылетающий вверх снаряд мины может не взорваться, если он работает с натяжным тросиком (S.Mi.44, советская ОЗМ-72), но это если груз на мине достаточный, чтобы не позволить пороховому заряду подбросить мину вверх. Но тут, если удалось удержать мину под землей в момент ее срабатывания, можно через секунду совершенно спокойно сходить с мины. Она уже не взорвется вовсе.

По утверждению В.Фляйшера   дальность разлета шрапнели и осколков составляет до 100 метров, но радиус поражения не превышает 25 метров.
Согласно советского справочника "Минно-подрывные средства противника" отдельные шрапнели и осколки корпуса могут разлетаться на расстояние до 150 метров, сохраняя поражающую способность до 80 метров.

В реальности же радиус поражения мины SMi.35 составляет 15-20 метров.

Тактико-технические характеристики мины    S. Mi. 35
Тип мины................................................................... противопехотная осколочная выпрыгивающая  кругового поражения
Материал корпуса..................................................... металл
Масса мины.............................................................. 4.1-5 кг.
Масса взрывчатого вещества ................................ 180-450 гр.
Масса вышибного заряда (дымный порох)............ 50 гр.
Количество поражающих элементов (шарики)..... 320-365
Диаметр корпуса..................................................... 10.2 см.
Высота (по корпусу)................................................. 12.8 см.
Диаметр зоны нажимного датчика цели................ 5 см.
Длина одного натяжного датчика цели................. 16 м.
Чувствительность:
                                -нажимного датчика цели....... 2-5 кг.
                                -натяжного датчика цели......... 3-5 кг.
Радиус поражения..................................................... 15-20 м.
Время приведения в боевое положение................ мгновенно после удаления предохранительной чеки
Температурный диапазон применения.................. -30 - +40 градусов
Применяемые взрыватели...................................... ZZ 35,  S Mi Z 35,  S Mi Z 44, Zu ZZ 35,   E S Mi Z 40,   ZZ 42, DZ 35

При установке в снег или болотистый грунт   используются  в качестве подкладки квадратные куски фанеры  размером 25х25 см.
Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается. Элементов неизвлекаемости и необезвреживаемости не имеет.  Однако, обезвреживание мины не разрешается вследствие особо высокой чувствительности взрывателей.

В настоящее время не производится и нигде на вооружении не состоит. Возможно наличие небольших запасов в странах Индокитая, Африки, в Югославии, Албании, Греции, Турции.
Мины этого типа получили довольно широкое распространение. Достаточно назвать советские ОЗМ-3, ОЗМ-4, ОЗМ-72, американскую М16А1 и М16А2.

Название Sprengmine (Шпрингмина) дано, исходя из принципа ее действия. Дословный перевод с немецкого - "скачущая мина", дословно "скачокмина".   Среди бойцов Красной Армии эта немецкая мина была широко известна под названиями "Шпрингмина" или "Мина-лягушка".
В качестве  шрапнели до войны использовался свинец и его сплавы с сурьмой, оловом, медью. Во время войны широко стали применяться стальные шарики от изношенных шарикоподшипников, в конце войны все чаще встречалось заполнение дробленым металлом, металлокерамикой и даже дробленым гранитом или базальтом.

Что явилось предтечей этой мины, сказать трудно. Значительное развитие   минного оружия относится к периоду Первой Мировой войны. Одной из первых немецких противопехотных мин была так называемая Tretmine, но принцип ее и внешний вид автору неизвестны.
Надо сказать, что европейские страны и США в двадцатые-тридцатые годы мало уделяли внимания минному оружию, т.к. мины это удел более слабой стороны. Германия же, ограниченная в средствах вооруженной борьбы Версальским договором, уделяла минам достаточно много внимания.

Шпрингминами немцы весьма активно прикрывали свои позиции на знаменитом "Западном валу" (Линия Зигфрида). С началом Второй Мировой войны в период так называемой "странной" или "сидячей" войны (сентябрь 1939-апрель 1940) минирование было усилено. Как пишет американский  историк Уильям Снэк, эти мины доставили немало неприятностей французским разведчикам, пытавшимся проникать на линию Зигфрида. Они не могли понять, каким образом немецкие артиллеристы с такой изумительной точностью стреляют по ним шрапнельными снарядами в полной темноте и при совершенной бесшумности движения французских солдат. Причем, нет ни вспышки, ни звука выстрела, а только разрыв снаряда.

Мины S.Mi. 35  укладывались по три штуки в  металлический или деревянный каркас. Комплектующие мин ( взрыватели, запалы, тройники, растяжки, ключи) по 9 комплектов укладывались в металлические, позднее (с 1943 г.) в деревянные ящики.

Немецкая фирма Hagenuk-Kiel  к концу 1939 года разработала выпрыгивающую мину  S.Mi 40, которая должна была быть более легкой и герметичной. Однако после испытания пробной партии 80 штук от ее производства отказались.
В 1944 году появилась более совершенная модель мины под индексом S.Mi. 44,  которая целиком собиралась на заводе, т.к. война показала, что войскам  некогда и негде заниматься сборкой мин.
Вермахт также использовал при подготовке обороны Атлантического вала в 1944 году трофейные французские мины аналогичного типа под наименованием S.Mi. 422 (f).

Так как S.Mi. 44  были слишком дорогими и сложными в изготовлении,  Управление вооружений (Waffenamt) в ноябре 1944 принял на вооружение упрощенный вариант мины под наименованием S.Mi. 45. При диаметре 102 мм новая мина имела высоту всего  90 мм. Корпус мины был сделан из пропитанного смолой картона, внутри которого заливалась смесь бетона и металлических отходов (металлическая стружка, бракованные шурупы, винты, гайки) и устанавливалась 107-граммовая тротиловая шашка (Bohrpatrone 28). Мина S.Mi. 45 с февраля 1945г. заменила в качестве табельной мины S.Mi. 35 и S.Mi. 44.

Все взрыватели, используемые с   миной S.Mi. 35 имели высокую стойкость к коррозии  и изготовлены, как и мины, очень качественно. Поэтому, обнаруживаемые в местах установки, особенно в Африке, они могут все еще быть полностью работоспособны. Взрыватель E.S.Mi. Z 40 имеет три усика и может быть легко принят за механический взрыватель. Это особенно опасно, т.к. стекло ампулы за 60 лет потеряло механическую прочность и она может разрушиться при малейшем сотрясении мины.
Если на местности обнаружена одна мина, то очень вероятно, что вблизи имеются еще мины этого типа.

В апреле 1996 года  Германия объявила, что   больше не будет использовать, производить или экспортировать противопехотные мины, и что все имеющиеся  будут уничтожены.  Однако, по состоянию на 2003 год достоверных сведений о том, что какое-то количество, хранившихся на складах противопехотных мин уничтожено не имеется. Кроме того, противотанковые мины АТ 2 теперь снабжаются высокочувствительными элементами неизвлекаемости, срабатывающими при случайном   наступании на мину, касании ее.

WARNING! Below published text in English is not translation from Russian, and is completely taken from site Jane's. Therefore in texts there are divergences.

Description. The `S' Mine is a bounding fragmentation Anti-Personnel (AP) mine used extensively during the Second World War. The mine body is housed within a steel pot, with a waterproof seal around the top edge. The upper surface has a central threaded fuze well with three threaded detonator wells equally spaced around it, each sealed with a slotted plug. There is also a large offset filler plug. A variety of fuzes could be used with the `S' Mine to allow initiation by pressure, tripwire and tension release. Beneath the fuze well is a vertical tube, at the base of which is a pyrotechnic delay element and an ejection charge. Three detonator tubes rise through the cylindrical main charge, each having a short delay pyrotechnic element at the base. A cylindrical cavity outside the main charge is filled with 320 steel ball bearings. Two types of fuze adaptor were available, one allowing the use of two tripwire fuzes; the other, three fuzes of various types. A unique electrical firing bridge fitting allowed the use of up to 18 electrical pressure fuzes (E.S.Mi.Z. 40) with each `S' Mine, effectively denying a surrounding area of several square metres. The mine is normally olive green or sand coloured.

Operation. Actuation of any mechanical fuze releases a spring-loaded striker onto a percussion cap. Pressure on the prongs of the electric fuze releases a striker onto an ampoule of acid to create a small battery. The current is carried along wires to a firing bridge on the mine, where it initiates an electric squib. Flash from the fuze is channelled down the central tube and ignites the pyrotechnic delay element. After 4.5 seconds, the black powder ejection charge is initiated, launching the mine body from the pot and igniting the short delay pyrotechnic elements at the base of each detonator tube. The main charge is detonated at a height of 1-2 m, shattering the steel body into shrapnel and scattering the steel balls in a radial pattern. The mine is reported to be effective at ranges up to 200 m.

Neutralisation. The normal mechanical pressure and pull fuzes (S.Mi.Z. 35 and Z.Z. 35) and the electric fuze (E.S.Mi.Z. 40) can be neutralised by the insertion of a safety pin (see Notes). The correct pins are different sizes and are threaded for lock nuts. Tripwires should then be disconnected and the fuzes removed. Although the tension release fuze (Z.U.Z.Z. 35) can also be neutralised using a pin, this is highly dangerous and should not be attempted.

Disarming. Once neutralised, the mine is disarmed by unscrewing the 3 detonator well plugs and tipping out the detonators.

Specifications.

Weight 4.1 kg Diameter 102 mm
Explosive weight 182 g Height of body 127 mm
Explosive type TNT   Operating pressure 4-5 kg
Fuze options S.Mi.Z. 35 (pressure), Z.Z.35 (pull), Z.U.Z.Z. 35 (tension release), E.S.Mi.Z. 40 (pressure, electric), other German fuzes with standard fittings

General information.

Used in Egypt, Libya
Emplacement Manual
Detectability Easily detectable
Anti-handling None
Blast resistance Unaffected by overpressure
Cross reference Similar to the Russian OZM 3, 4 and 72 mines and US M16 series

Notes.

All fuzes used with this mine were corrosion resistant and manufactured to very high standards; they may still be fully functional. The E.S.Mi.Z 40 has three prongs and is easily mistaken for a mechanical fuze. Should one be discovered, it is highly likely that more will be present in the immediate area. In April 1996, Germany announced that it would no longer use, produce or export AP mines, and that all stocks will be destroyed.

Источники и литература

1. Wolfgang Fleischer. Deuche Landminen 1935-1945. Waffen-Arsenal. Band 164.
2. Минно-подрывные средства противника. Военное издательство народного комиссариата обороны. Москва. 1943г.
3. Коллекция мин Найдена Илиева, Болгария.
4. Colin King Editor. Jane's Mines and Mine Clearance.
5. William C. Schneck. The Origins of Military Mines. Engineer Bulletin №7-1998
6. Сайт "История взрыва" (http://al777.8m.com ).
7. Mines and Charges used by the German Army. Headquarters First US Army. December 1944.
8. H.Dv.220/4b. Ausbildungsforschrift fuer der Pioniere (AVPi). Mines und Zuender.Berlin. 1939
9. Ausbildungsforschrift fuer der Pioniere (AVPi). Mines und Minebnzuender.Vom 10.9.1944
10. Фотоархив Веремеева Ю.Г.
11. Коллекция А.Бондарева (Новороссийск).

---***---



©Веремеев Ю.Г.
©Илиев Н.

Главная страница
-инженерные боеприпасы

Заметки на полях
Крайне мало (если не сказать совсем ничего) осталось в исторических трудах о  Второй Мировой войны страниц. посвященных минной войне. Два-три слова, в лучшем случае абзац, вы найдете в подробных описаниях  операций, сражений этой войны, даже если мины очень существенно повлияли на исход битвы, как это неоднократно бывало, скажем, во время сражений в Северной Африке.

И вовсе ничего не найти о типах применявшихся противоборствующими сторонами противотанковых и противопехотных мин.

Эта статья более или менее подробно рассказывая о знаменитой во время войны немецкой "мине-лягушке" восстанавливает справедливость по отношению к важному, но незаслуженно забытому виду оружия Второй Мировой войны



saper.isnet.ru

Немецкая противопехотная мина S-mine — Поисковый отряд "Патриот"

Противопехотная выпрыгивающая мина с готовыми осколками. Также называется S-Mine или «Шпринг-мина», в просторечии — «шпринг» или «лягушка». Широко применялась немцами на всех фронтах. Довольно часто встречается при проведении поисковых работ. Имеет довольно сложное устройство, сложна и нетехнологична в изготовлении, очень проста в установке. Применялась как в составе минных полей, так и поодиночке. В различных вариантах мина до сих пор имеется на вооружении многих стран мира, в том числе и в России.
Мина представляет собой массивный гладкий цилиндр диаметром 102 мм, высотой 128 мм, окрашенный в серо-зеленый цвет. На верхней крышке мины имеется центральная горловина для присоединения взрывателя и четыре винта. Три малых винта закрывают гнезда для капсюлей-детонаторов, четвертый винт (большего размера) закрывает горловину для заливки мины взрывчатым веществом. Мина изготовлена с высоким качеством и герметизирована от влаги. Мина состоит из наружного стакана и собственно мины. Внутри находится заряд взрывчатого вещества (500 г. тротила), по стенкам мины расположены готовые осколки — 340 стальных шариков (шрапнелей) диаметром 9 мм. Внутри шашки ВВ находятся три канала для помещения капсюлей-детонаторов № 8. Собственно мина вставлена в наружный стакан, из которого она выстреливается с помощью вышибного заряда. По центру мины проходит трубка, служащая для скрепления всех частей мины и передачи огня от взрывателя к вышибному заряду. При срабатывании взрывателя он, через замедлитель, передает огневой импульс вышибному заряду. Вышибной заряд выстреливает мину вверх их наружного стакана и воспламеняет замедлители. После прогорания замедлителя огонь передается капсюлям-детонаторам и на высоте около 2-5 м происходит взрыв мины с разбрасыванием шариков. За счет срабатывания мины на некоторой высоте она обладает большим радиусом поражения — 80 м. Мина могла устанавливаться на нажимное и натяжное действие в зависимости от использованного взрывателя. Существовали модификации «шпринг-мины» с возможностью установки на неизвлекаемость. У таких мин кроме верхнего имелось также и нижнее гнездо для дополнительного взрывателя.

Взрыватель ZZ-35 — натяжного действия. Предназначен для S-mine, мин-ловушек, в качестве элемента неизвлекаемости. Имеет сложное устройство и высокое качество изготовления. Длина взрывателя 63 мм. Обычно изготовлен из латуни. Взрыватель срабатывает при вытягивании штока из взрывателя. Усилие срабатывания 4-6 кг. До установки мины шток удерживается предохранительной чекой в виде маленького винта сложной формы, который фиксируется на взрывателе пружиной и гайкой. Обычно на шпринг-мину устанавливались два взрывателя в «двойнике».

Мина на фото с одним взрывателем ZZ-35. Найдена на местах боёв 33 армии в районе реки Воря. Часто на местах боёв встречаются только стаканы от этих мин, брошенные сапёрами после разминирования.

Немецкие минные взрыватели изготовлены с высоким качеством из цветных металлов. Мало подвержены коррозии и поэтому взрыватели безотказно срабатывают даже по прошествии полувека с момента установки. К счастью в S-mine имеется пороховые замедлители, которые к настоящему времени скорее всего отсырели и вероятность штатного срабатывания мины невелика, но из каждого правила есть исключения и не стоит искушать судьбу пытаясь разобрать мину. При обнаружении немецких мин с вставленными взрывателями надо соблюдать особую осторожность. Если взрыватель ввинчен в мину и не имеет предохранительной чеки, следует вставить в отверстие для предохранительной чеки гвоздь или отрезок проволоки диаметром 2,5 мм и зафиксировать его. После этого надо проверить, нет ли у мины дополнительного нижнего взрывателя на неизвлекаемость. Если дополнительного взрывателя нет, в случае крайней необходимости, можно извлечь мину из грунта и осторожно, без толчков и ударов перенести в безопасное место. При наличии дополнительного взрывателя мину из грунта не извлекать, а пометить место ее нахождения хорошо заметным знаком.

westfront.su

Противопехотная мина Schützenmine 42 (Германия) » Военное обозрение

Уже к 1942 году немецкое командование поняло, что война на Востоке затягивается и поэтому предъявляет особые требования к вооружению и военной технике. Вермахту требовалось оружие, которое можно было бы производить в больших объемах с минимально возможными затратами. Среди прочего такие требования сказались на используемых материалах. Для удешевления производства в некоторых проектах оружия предлагалось использовать материалы с минимальной стоимостью, такие как дерево или стекло. Подобный подход привел к появлению нескольких типов мин различного назначения, в которых использовалось минимально возможное количество металла.
Первым подобным боеприпасом Германии стала противопехотная мина Schützenmine 42 (альтернативное обозначение – Schü.Mi. 42), появившаяся в 1942 году. Schü.Mi. 42 представляла собой типичный боеприпас своего класса. Это взрывное устройство предназначалось для минирования определенных участков с целью защиты от атак пехоты противника. Взрываясь, такой боеприпас должен был поражать взрывной волной и осколками бойцов противника, находящихся на расстоянии не более нескольких метров. С целью упрощения конструкции мину было предложено сделать нажимной, а также использовать деревянный корпус.

Следует отметить, по своей конструкции немецкая мина Schützenmine 42 напоминает аналогичный советский боеприпас ПМД-6 и его модификации. Мины обоих типов изготавливались из наименее дорогих материалов и предназначались для массового применения. Требования, касавшиеся упрощения конструкции, привели к использованию схожих идей и технических решений. Тем не менее, Schü.Mi. 42 нельзя считать копией или переосмысленной версией советской ПМД-6. Разница во времени появления этих мин невелика, из-за чего немецких или советских конструкторов нельзя заподозрить в использовании чужих наработок, «подсмотренных» при анализе трофейных боеприпасов.

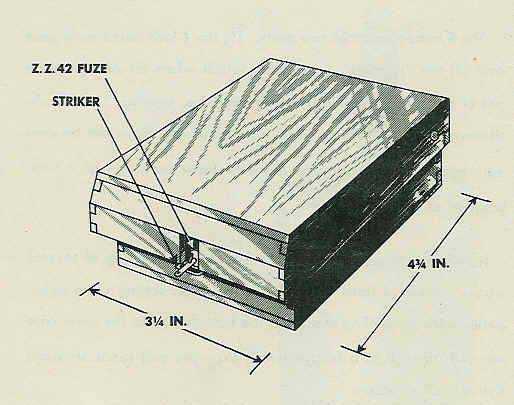

Корпус мины Schü.Mi. 42 мог изготавливаться из дощечек небольшой толщины или иных подобных материалов с требуемой прочностью. В частности, применялись фанера и даже прессованные деревянные опилки или стружки, пропитанные специальным составом. Корпус состоял из двух частей: нижнего основного ящичка и крышки, прикрепленной к нему на оси. В передней стенке ящичка проделывалось круглое отверстие для взрывателя. Передняя дощечка крышки имела вертикальную прорезь, предназначенную для выступающего ударника взрывателя. Использование дерева или его заменителей в качестве материала корпуса имело некоторые положительные последствия. Находясь в земле, корпуса мин гнили и разрушались, вследствие чего по прошествии определенного времени затруднялась или полностью исключалась возможность штатного срабатывания взрывателя при нажиме на крышку, что в некоторой мере снижало опасность боеприпаса.

Корпуса мин различных заводов-изготовителей и партий заметно отличались по своим размерам. Установленная и готовая к подрыву мина могла иметь длину около 12,7 см, ширину от 9,5 до 10,5 см и высоту порядка 5,5-6 см. Датчик цели в виде подвижной крышки имел размеры около 12,7х10 см. Заметные различия габаритов обуславливались спецификой производства и особенностями материалов корпуса. Вес снаряженной мины составлял примерно 500 г, хотя этот параметр, как и размеры, мог колебаться в достаточно широких пределах.

Противопехотная мина Schützenmine 42 снаряжалась тротиловой шашкой Spengkörper 28. Эта шашка представляла собой параллелепипед размерами 7х5х4 см и весом 232 г. В центре боковой стороне шашки (7х4 см) имелось гнездо с резьбой, предназначенное для установки взрывателя. Примечательно, что из-за габаритов шашки Spengkörper 28 немецкая противопехотная мина Schü.Mi. 42 по своим размерам значительно отличалась от уже упомянутой советской ПМД-6. Для сравнения, советский боеприпас оснащался шашкой весом 200 г размерами 10х5х2,5 см, из-за чего его общая длина достигала 20 см.


Корпуса мины из дерева, фанеры и прессованных опилок.

Для подрыва заряда предлагалось использовать взрыватель ZZ42, в определенной мере похожий на советский МУВ, использовавшийся в составе ПМД-6. Основным элементом этого устройства был продолговатый металлический или бакелитовый корпус. На внешней поверхности корпуса нередко присутствовали грани или накатка. В донной части корпуса находилась резьба, предназначенная для крепления взрывателя к тротиловой шашке. При транспортировке резьба закрывалась специальной крышкой. Так же в донной части взрывателя располагался капсюль-воспламенитель, отвечавший за подрыв основного заряда.

В средней и головной частях взрывателя имелся подпружиненный ударник, выполненный в виде стержня с отверстиями на одном конце и заострением на другой. В транспортном положении ударник находился во взведенном состоянии, со сжатой пружиной, и фиксировался при помощи чеки, вставленной в одно из отверстий. После извлечения чеки ударник под действием пружины должен был бить по капсюлю. Чека взрывателя ZZ42 изготавливалась из проволоки и имела достаточно сложную форму. Один из концов согнутой проволоки входил в отверстие ударника, а другой образовывал петлю, которой чека упиралась в него снизу (после установки на мину).

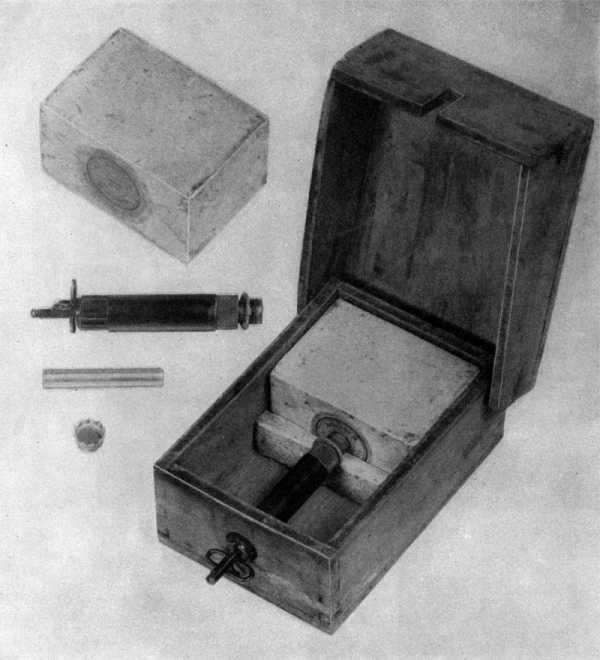

Взрыватели ZZ42 в разобранном и собранном виде.

Противопехотные мины Schü.Mi. 42 имели крайне простую конструкцию и поэтому не оснащались какими-либо средствами, затруднявшими или делавшими невозможным обезвреживание. Тем не менее, сравнительно высокая чувствительность взрывателя серьезно затрудняла разминирование. Самоликвидатор отсутствовал. При необходимости мину пришлось бы обезвреживать. При длительном нахождении в земле деревянный корпус мог разлагаться, тем самым делая боеприпас относительно безопасным. Однако и в этом случае взрыв не исключался.

Мины Schützenmine 42 поставлялись в войска в разобранном виде. В одних ящиках или обрешетках перевозились деревянные корпуса (по 20 штук), в других – тротиловые шашки и взрыватели. По инструкции, минер во время подготовки к минированию должен был снаряжать корпуса тротиловыми шашками, а взрыватель полагалось транспортировать отдельно от мины. Вкручивать его допускалось только после установки мины на ее место, непосредственно перед маскировкой. Один минер должен был нести не больше четырех мин. Предпосылкой для таких требований стала достаточно высокая чувствительность мины, которая могла привести к жертвам среди собственного личного состава.


Прибыв на место установки, минер должен был поместить мину на выбранную позицию и вкрутить взрыватель, предварительно удалив с него защитную донную крышку. После этого боеприпас был готов к подрыву.

Принцип действия мины Schü.Mi. 42 был крайне прост. В боевом положении выступающая часть ударника проходила через прорезь в передней стенке крышки. Последняя, в свою очередь, нижней гранью опиралась на петлю чеки. Таким образом, при нажатии крышка выдавливала чеку, благодаря чему освобождался ударник. Под действием пружины ударник воспламенял капсюль, вследствие чего происходил подрыв основного заряда. Мина имела достаточно высокую чувствительность: чтобы выдавить чеку, нужно было нажать на крышку с силой не более 3-5 кг. При необходимости мина могла использоваться в качестве «растяжки». Для этого минер должен был крепить шнур к чеке. При вытягивании шнура противником происходило извлечение чеки с последующим взрывом.

Противопехотная мина нажимного действия Schützenmine 42 должна была размещаться на грунте, в грунте или под снегом. Ввиду использования сравнительно небольшого заряда взрывчатого вещества (232 г) фактическое могущество боеприпаса зависело от множества факторов. Тем не менее, мощности заряда было достаточно для нанесения серьезных травм бойцу противника, имевшему неосторожность наступить на мину. В большинстве случаев подрыв приводил к травматической ампутации стопы или части голени и тяжелой контузии. Потеря конечности, болевой шок, кровопотеря и другие факторы могли привести к быстрой смерти пострадавшего.

При этом, однако, в некоторых случаях действие мины могло оказаться меньше ожидаемого. Так, в ряде источников упоминается, что вторая нога пострадавшего при взрыве могла как получить серьезные повреждения, так и остаться целой. Кроме того, существовала определенная вероятность поражения лиц, идущих рядом с наступившим на мину бойцом. Радиус возможного поражения живой силы противника задавался на уровне 15-20 м.

Специфическая разница эффекта от подрыва мины Schü.Mi. 42 была обусловлена некоторыми ее особенностями, в первую очередь конструкцией корпуса. Металлический корпус, использовавшийся в составе других подобных боеприпасов, при подрыве делился на множество осколков, надежно поражавших цели на некотором расстоянии. Корпус из дерева, фанеры или прессованных опилок/стружек не мог быть полноценным источником осколков с приемлемым поражающим действием. Поэтому основным поражающим фактором мины Schützenmine 42 была ударная волна взрыва.

Производство противопехотных мин Schü.Mi. 42 с зарядом Spengkörper 42 и взрывателем ZZ42 было налажено в 1942 году. Вскоре эти боеприпасы начали поставляться в войска и активно использоваться для создания минно-взрывных заграждений. Простота конструкции позволила наладить массовое производство, что сказалось на распространении таких мин. Преимуществом стали и материалы корпуса. Ввиду использования минимально возможного количества металла мина Schü.Mi. 42 не обнаруживалась миноискателями того времени. Требовалось использовать другие методики поиска, причем некоторые из них были связаны с серьезным риском. К примеру, саперный щуп мог упереться в крышку мины и спровоцировать ее подрыв. Самым эффективным «инструментом» обнаружения мин в деревянных корпусах были специально обученные собаки.

Тем не менее, простота и дешевизна мины были связаны с определенными трудностями. К примеру, отсутствие элементов неизвлекаемости позволяло противнику достаточно быстро проделывать проходы в заграждениях. Для значительного снижения вероятности подрыва саперу было достаточно открыть крышку мины, тем самым предотвратив выдавливание чеки в штатном порядке. Однако и после этого обращаться с миной приходилось с большой осторожностью.

Несмотря на все проблемы, мины Schützenmine 42 активно использовались инженерными подразделениями Вермахта до конца войны. Вместе с другими противопехотными минами боеприпасы типа Schü.Mi. 42 наносили заметный ущерб войскам как Советского Союза, так и других стран антигитлеровской коалиции. Тем не менее, благодаря ряду принятых мер потери сокращались до минимально возможных, а большое количество обезвреженных мин становилось трофеями красноармейцев и их союзников из других стран.


Установка мины.

В 1944 году на вооружение немецких войск поступила новая противопехотная мина Schützenmine 44, являвшаяся модернизированным вариантом Schü.Mi. 42. От базового боеприпаса она отличалась конструкцией корпуса и типом взрывателя. Кроме того, некоторые наработки по первой мине в деревянном корпусе использовались в более поздних проектах аналогичного оружия.

После окончания Второй мировой войны производство прямого аналога мины Schützenmine 42 было налажено в Чехословакии. Чехословацкое изделие PP Mi-D представляло собой незначительно измененный вариант базовой мины Schü.Mi. 42, и отличалось от нее некоторыми особенностями, прямо связанными с технологиями производства. По некоторым данным, было изготовлено большое количество таких мин, вследствие чего часть запасов мин PP Mi-D после их снятия с вооружения была распродана третьим странам. Имеются сведения о применении таких мин в некоторых вооруженных конфликтах в Африке.

По материалам сайтов:
http://saper.etel.ru/
http://army.armor.kiev.ua/
http://lexpev.nl/
http://weaponland.ru/
http://militaria-ww2.com/

topwar.ru

Противопехотная мина Glasmine 43 (Германия) » Военное обозрение

Не сумев закончить войну с Советским Союзом за несколько месяцев, нацистская Германия столкнулась с рядом серьезных проблем. Немало трудностей немцам доставил дефицит некоторых материалов. Отсутствие требуемого количества тех или иных ресурсов приводило к появлению массы разных проектов, целью которых было обеспечение армии нужными изделиями с одновременным сокращением расхода дефицитных материалов. Особого внимания стоят проекты немецких противопехотных мин в оригинальных неметаллических корпусах. К примеру, в конце 1943 года немецкие оружейники разработали мину со стеклянным корпусом Glasmine 43 (Glas.Mi. 43).
Еще в 1942 году гитлеровские войска столкнулись с проблемой дефицита мин различных типов. Для эффективного противодействия Красной Армии требовалось большое количество такого оружия, однако промышленность была не в силах обеспечить все нужды Вермахта, в том числе и по причине отсутствия достаточного количества необходимых материалов. В результате, начиная с 1942 года, немецкие предприятия освоили выпуск нескольких противопехотных мин с корпусами из дерева. В 43-м в список нестандартных материалов для корпусов мин включили стекло. Возможности немецкой промышленности позволяли выпускать стеклянные корпуса в требуемом количестве без ущерба производству иных вооружений и техники. Кроме того, в некоторых условиях «стеклянные» мины должны были иметь более высокую эффективность в сравнении с «деревянными».

Требования, касавшиеся простоты производства и дешевизны готового изделия, сказались на сложности конструкции. По задумке разработчиков, мина Glas.Mi. 43 должна была иметь максимально простую конструкцию из минимально возможного количества деталей. Изначально предусматривалась возможность использования взрывателей нескольких типов. Для упрощения конструкции мина должна была срабатывать только при нажатии на крышку корпуса. Установка с натяжным шнуром не предусматривалась.

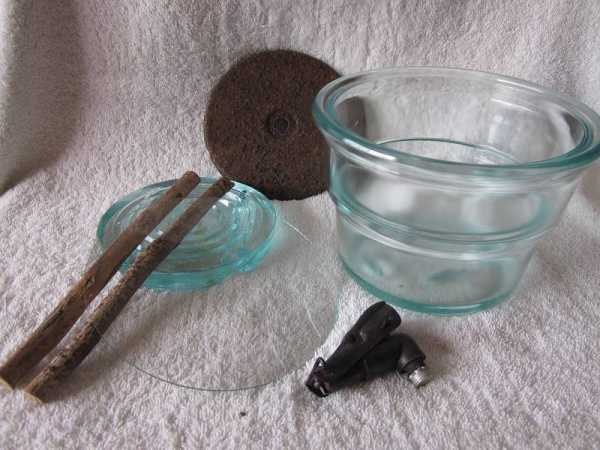

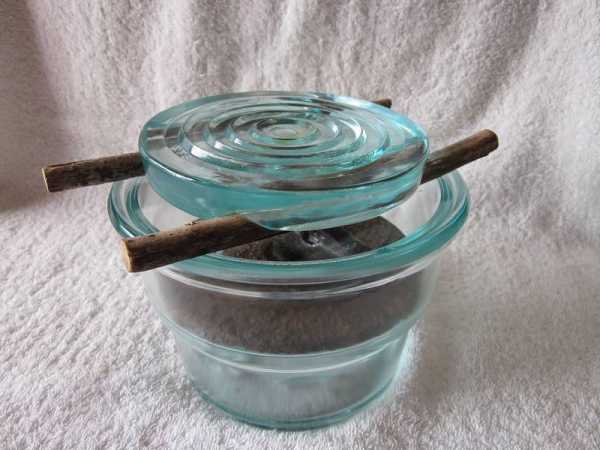

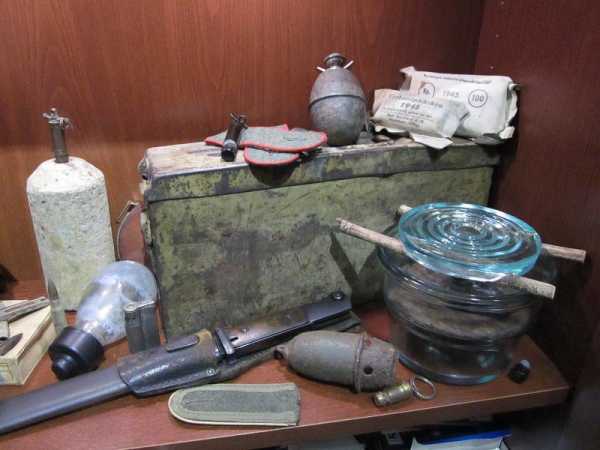

Основным элементом нового изделия Glasmine 43 стал стеклянный корпус, собиравшийся из нескольких деталей. Все детали помещались внутрь стеклянного стакана в форме двух сопряженных усеченных конусов. «Ступенька» на стыке двух поверхностей внутри стакана служила опорой для некоторых внутренних агрегатов. Сверху стакан предлагалось накрывать крышкой, состоящей из двух частей: сравнительно тонкого стеклянного диска и относительно толстой прочной крышки меньшего диаметра. Верхняя деталь крышки имела характерный рельеф на нижней и верхней поверхности. Диск и крышка соединялись вместе и использовались в качестве единой детали.

Максимальный диаметр корпуса (по верхнему бортику) составлял 15 см, общая высота собранной мины – 8 см. Крышка мины, игравшая роль датчика цели, имела диаметр 12,8 см. Общий вес мины Glas.Mi. 43, в зависимости от использованного заряда взрывчатого вещества или взрывателя, составлял 450-550 г. Для упрощения производства и эксплуатации допускалось применение различных комплектующих, что соответствующим образом сказывалось на весе боеприпаса. При этом, однако, габариты корпуса оставались одинаковыми, хотя и могли отличаться у изделий различных партий.

На дне корпуса-стакана располагался заряд взрывчатого вещества. В основном это была тротиловая шашка Sprengkörper 28 весом 232 г. Шашка представляла собой параллелепипед размерами 7х5х4 см, на одной из сторон которого имелось гнездо для установки взрывателя. В ходе полномасштабного производства некоторые мины Glas.Mi. 43 снаряжались зарядом мелинита или другими взрывчатыми веществами, в том числе порошковыми, помещенными в картонную коробку.

В гнездо шашки вкручивался взрыватель. На своем месте взрыватель и шашка удерживались металлической мембраной с отверстием в центре, через которое проходил взрыватель. Мембрана опиралась на уступ внутренней поверхности корпуса и удерживала взрыватель точно по центру боеприпаса. На минах первых серий мембрана изготавливалась только из металла. В дальнейшем, в зависимости от партии, использовались как металлические, так и стеклянные мембраны.

Мины Glasmine 43 разных партий оснащались разными взрывателями, что в определенной мере облегчало выпуск этого оружия. Известно о существовании пяти вариантов боеприпаса с разными взрывателями. Несмотря на использование различных комплектующих, мины Glas.Mi. 43 имели один и тот же принцип действия и срабатывали при нажатии на крышку.

В базовой версии «стеклянная» мина оснащалась взрывателем рычажного типа Hebelzünder 44. Основным элементом этого взрывателя был корпус в виде Г-образной трубки. Короткий конец загнутой трубки корпуса имел резьбу для монтажа в шашку. В остальной части корпуса располагался капсюль-воспламенитель и подпружиненный ударник, заблокированный чекой. Над корпусом-трубкой имелся рычаг, продетый в чеку. При нажатии на другой (поднятый) конец рычага происходило извлечение чеки, после чего ударник освобождался и бил по капсюлю. Форма взрывателя Hebelzünder 44 была такова, что нажимная часть рычага располагалась точно в центре мины, над гнездом тротиловой шашки.

Схожую конструкцию имел рычажный взрыватель Hebelzünder SM4. От Hebelzünder 44 это изделие отличалось некоторыми особенностями конструкции, однако имело такой же принцип действия. При нажатии на рычаг происходило освобождение ударника с последующим воспламенением капсюля.


Большой интерес представляет химический взрыватель Glaszünder SF14, разрабатывавшийся с учетом максимального упрощения конструкции и имевший стеклянный корпус. Конструкция этого изделия была крайне проста. Такой взрыватель представлял собой стеклянную ампулу с металлическим трубчатым хвостовиком. На последнем имелась резьба для установки на шашке. Внутри корпуса находился перманганат калия (по другим данным, бертолетова соль). Кроме того, в корпусе предусматривалась дополнительная ампула с серной кислотой. При повреждении внутренней ампулы происходило взаимодействие реактивов, приводившее к выделению тепловой энергии и воспламенению заряда детонатора, расположенному в трубке хвостовика.

Существовал малогабаритный химический взрыватель SF6, имевший длину всего 31 мм и диаметр 12 мм. Он состоял из небольшого трубчатого корпуса с резьбой и двойной ампулы в головной части. Во внутренней ампуле и во внешней (находилась поверх внутренней) имелись химические вещества, воспламеняющиеся при контакте. При разрушении ампул компоненты взрывателя должны были поджигать капсюль и тем самым инициировать подрыв основного заряда.

В составе противопехотной мины Glasmine 43 мог использоваться взрыватель Topfminezünder SF-1 (To.Mi.Z.), изначально разработанный для противотанковой мины Topfmine 4531. Взрыватели этого типа использовались с середины 1944 года и стали одним из последних нововведений проекта Glas.Mi. 43. Взрыватель To.Mi.Z имел стеклянный корпус, состоявший из основного стакана, крышки и трубчатого детонатора. Внутри корпуса-стакана располагались две стеклянные ампулы с веществами, воспламеняющимися при взаимодействии. Под ампулами имелся кружок из целлулоида. При нажатии на взрыватель его крышка должна была раскалывать ампулы, после чего их содержимое загоралось и, поджигая целлулоидный кружок, воспламеняло детонатор.

Как и другие немецкие мины, изделия Glasmine 43 поставлялись на фронт в разобранном виде. Так, в одних ящиках в части приходило по 10 корпусов (стакан, крышка и диафрагма). В других – взрыватели, в третьих – шашки взрывчатого вещества. Ввиду крайне простой конструкции всех использовавшихся взрывателей окончательную сборку боеприпаса можно было осуществлять только непосредственно перед установкой. Определенные трудности были связаны с материалом корпусов – стеклянные детали требовали бережного обращения.

Установка мины Glas.Mi. 43 выглядела следующим образом. Прибыв на место установки, минер должен был извлечь из своих сумок все компоненты боеприпаса. Далее производилась сборка «начинки» мины: взрыватель продевался в отверстие мембраны и вкручивался в тротиловую или мелинитовую шашку. Затем собранный узел устанавливался в корпус, после чего можно было поместить на свои места стеклянный кружок и крышку корпуса. В таком виде мину можно было установить в заранее вырытую лунку соответствующего размера. «Стеклянные» мины обычно устанавливались на поверхности грунта или в небольших ямках. Допускалась установка в снег. На поверхности земли такое оружие обычно не устанавливалось.

Также следует упомянуть модификацию мины под названием Glasmine 43 (W). Литера W в названии означала Wasser – вода. От базовой модификации такая мина отличалась каменным или керамическим блоком, на котором устанавливался стеклянный корпус, а также герметизацией крышки. Подобные изделия предлагались для установки на мелководье: на берегах рек, морей или на бродах. За счет каменного блока мина оставалась на своем месте, не сдвигалась и не переворачивалась, а герметик позволял ей сохранять работоспособность в течение длительного времени.

Принцип действия мины Glas.Mi. 43 был прост. С такой точки зрения этот боеприпас не имел серьезных отличий от иных противопехотных мин нажимного действия немецкого производства. Тем не менее, использование стеклянного корпуса внесло некоторые коррективы. Мина должна была срабатывать при нажатии на крышку корпуса ногой или колесом транспортного средства. Чувствительность датчика цели составляла 10 кг. При нажатии с требуемым усилием крышка мины проламывала тонкий стеклянный кружок и уходила внутрь корпуса, после чего нажимала на взрыватель и инициировала подрыв шашки. При использовании рычажных взрывателей взрыв происходил после нажатия на выступающее плечо рычага, при применении химических – после разрушения ампул.

Предыдущие неметаллические мины Германии, такие как Schützenmine 42, могли поражать цель только ударной волной, поскольку деревянный или фанерный корпус не создавал осколки с требуемой поражающей способностью. Мина Glasmine 43 была лишена этого недостатка. При взрыве шашки стеклянный корпус дробился на большое количество мелких высокоскоростных осколков, буквально засеивавших все окружающее пространство. Мощности 232-граммовой шашки тротила было достаточно, чтобы оторвать человеку стопу, нередко с частью голени. Многочисленные стеклянные осколки корпуса, в свою очередь, могли наносить серьезные ранения другим частям тела.

Противопехотную мину Glas.Mi. 43 по праву можно считать одним из самых опасных немецких боеприпасов этого класса. При взрыве она поражала цель большим количеством стеклянных осколков, извлечение которых было крайне сложным делом. Военные врачи не могли искать осколки в теле раненого при помощи рентгеновских аппаратов, а обнаружение фрагментов стекла в ране визуальными методами серьезно затруднялось как их прозрачностью, так и размерами. В результате, выживший после подрыва на такой мине боец мог не только остаться без ноги, но и носить осколки в теле всю оставшуюся жизнь, что приводило к дополнительному вреду здоровью.

Только в 1981 году была подписана Конвенция о запрещении или ограниче¬нии применения конкретных видов обычного оружия, которая среди прочего запрещает производство и использование осколочных боеприпасов, поражающие элементы которых нельзя обнаружить при помощи рентгеновского излучения. Тем не менее, эта Конвенция появилась лишь через четверть века после окончания Второй мировой войны и по понятным причинам не могла спасти солдат стран антигитлеровской коалиции от мин в стеклянных корпусах.

Следует отметить, мина Glasmine 43 усложняла работу не только военным врачам, но и саперам. Обнаружение таких боеприпасов было достаточно сложным делом. Мины с рычажным взрывателем в металлическом корпусе с металлической мембраной можно было находить с помощью миноискателей того времени, хотя это было достаточно сложно. Мины с использованием взрывателей в стеклянных корпусах и со стеклянной мембраной миноискателями не обнаруживались.

Кроме того, заметные проблемы доставлял материал корпуса. Стеклянные корпуса, в том числе герметизированные, могли в течение длительного времени защищать взрыватель и заряд от негативных воздействий окружающей среды. Одновременно с этим со временем стекло становилось более хрупким. В результате обезвреживание мин Glas.Mi. 43, особенно пролежавших в земле несколько лет, становилось весьма трудным занятием. По имеющимся данным, мины в стеклянных корпусах находят до сих пор, и они по сей день остаются опасными как для мирного населения, так и для специалистов-минеров.

Противопехотная мина Glasmine 43 была разработана в конце тридцатых годов. Полномасштабное производство такого оружия началось немного позже, в первых месяцах 44-го. Поскольку мины нового типа можно было изготавливать без использования дефицитных материалов, темпы их производства были весьма высоки. По некоторым данным, до конца войны немецкая промышленность изготовила более 11 млн корпусов для новых «стеклянных» мин. Из этого числа порядка 1,125 млн было произведено за первые месяцы 1945 года. Тем не менее, темпы использования мин значительно отставали от объемов производства. На момент капитуляции Германии на складах скопилось около 9,7 млн корпусов и некоторое количество взрывателей различных типов.

Несмотря на дешевизну и простоту производства, мина Glas.Mi. 43 была не слишком удобна в эксплуатации. Достаточно хрупкий стеклянный корпус затруднял транспортировку изделия к месту установки, а невозможность полной сборки изделия до выхода на минирование увеличивала время установки минно-взрывного заграждения.

После окончания войны на складах капитулировавшей Германии осталось огромное количество неиспользованных стеклянных корпусов для мин Glasmine 43. Известно, что эти изделия не были утилизированы. Руководство одной из стекольных фабрик Нижней Саксонии, на складах которой имелось множество корпусов для так и не собранных мин, приняло весьма интересное решение. Стекольщики стали разрисовывать стаканы и крышки, после чего их продавали в качестве столовой посуды. Выполняя запросы немецкого населения, остро нуждающегося в любой кухонной утвари и других вещах народного потребления, стекольщики «модернизировали» корпуса мин путем установки дополнительных ручек. Таким образом, помимо стаканов в продаже были чашки, салатники и т.д. Оставшийся с войны запас стеклянных изделий распродали к 1946-47 годам, однако этого не хватило для удовлетворения нужд населения. К 1947 году даже пришлось возобновить производство «гражданской версии» корпусов мин и изделий на ее основе.

Противопехотная мина нажимного действия Glasmine 43 представляет достаточно большой интерес с технической точки зрения. Разработчикам этого оружия успешно удалось решить проблему создания дешевого и простого в производстве боеприпаса, не нуждающегося в дорогих и дефицитных материалах. Количество изготовленных комплектующих для подобных мин можно считать подтверждением успешного решения поставленной задачи. Тем не менее, мина Glas.Mi. 43 не была лишена недостатков, прежде всего связанных со сложностью эксплуатации, транспортировки и установки. К характерным особенностям этого изделия также следует отнести поражение целей не только взрывной волной, но и мелкими стеклянными осколками, приводящими к серьезным ранениям. Совокупность всех характеристик и особенностей изделия Glasmine 43 позволяет считать его весьма интересным в техническом плане. Кроме того, нельзя не отметить, что сотни тысяч и миллионы стаканов на полках немцев – это гораздо лучше, чем то же количество мин на пути красноармейцев и их союзников из других стран.

По материалам сайтов:
http://saper.etel.ru/
http://lexpev.nl/
http://dday-overlord.com/
http://lexikon-der-wehrmacht.de/
http://geschichtsforum.de/

topwar.ru

Немецкие минометные мины "8cm Wgr" - Артиллерия

Немецкие минометные мины "8cm Wgr."

При раскопках на местах боев достаточно часто попадаются немецкие 8 см минометные мины. Использовались при стрельбе из Gr. W. 34 (81-мм миномет образца 34) повсеместно. Существует несколько разновидностей 8см минометных мин:

  • 81-мм осколочная мина обр.34 8 cm Wgr. 34
  • 81-мм осколочная мина обр.38 8 cm Wgr. 38
  • 81-мм осколочная мина обр.39 (подпрыгивающая) 8 cm Wgr. 39
  • 81-мм дымовая мина обр.34 8 cm Wgr. 34 Nb.
  • 81-мм мина для указания целей обр.38 8 cm Wgr. 38 Deut.
  • 81-мм практическая (учебная) мина  обр.34 8 cm Wgr. 34 Ub.

Про взрыватели  и детонаторы минометных мин тут

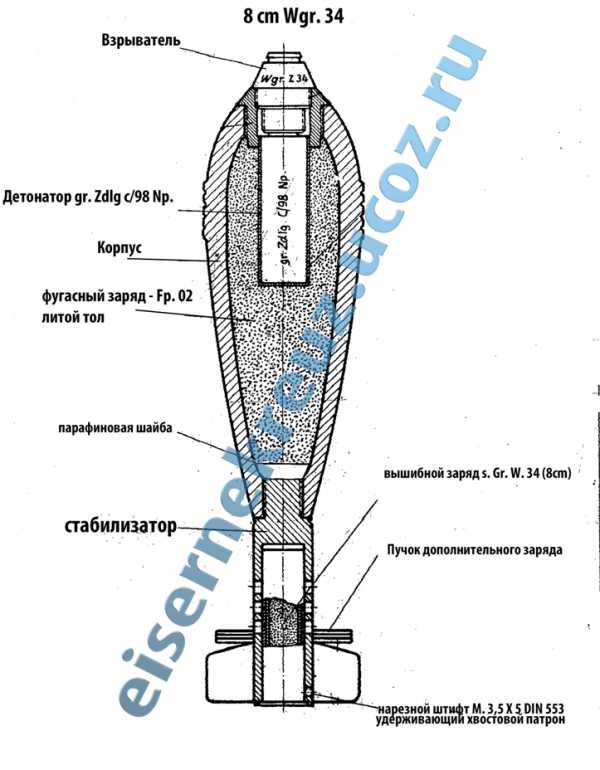

81-мм немецкая минометная мина

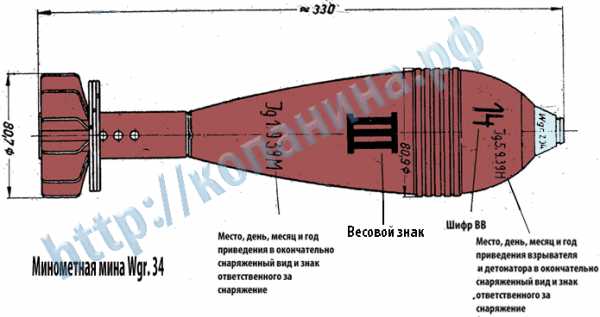

обр.34 "8 cm Wgr. 34"




Снаряжалась литым тротилом без футляра или литым амматолом  40\60 без футляра. Вес ВВ - 460 грамм. Корпус мины окрашен в красный цвет. В некоторых минах отсутствует запальный стакан, такие мины маркируются буквами "o. B."
Вес мины 3,5 кг. Длина: 33см. Начальная скорость: 211м/с. Полетная дальность: 0,8км до 3,1км.







Взрыватели и детонаторы:

С 8см осколочной миной Wgr. 34 использовались взрыватели: Wgr. Z. 38,Wgr. Z. 34,Wgr. Z. 38 St.,Wgr. Z. 38 C,Wgr. Z. 38 T.

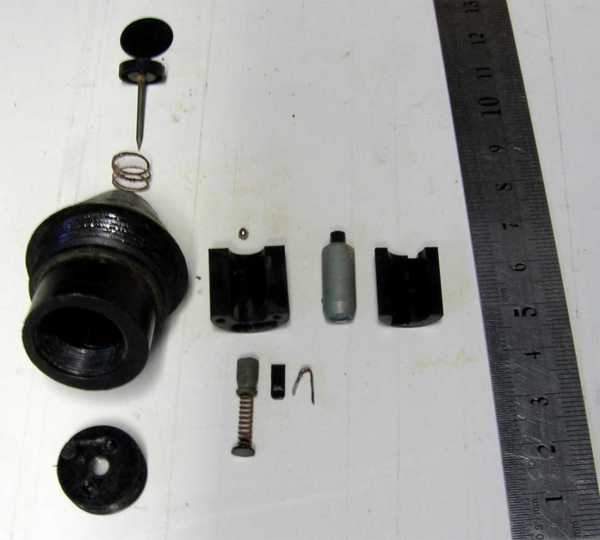

Разобранный пластиковый взрыватель Wgr.Z.T




Алюминиевый взрыватель Wgr.Z.38





Детонаторы: gr. Zdlg. c/98 Np. (тэн) или gr. Zdlg. c/98 H. (гексоген) или gr. Zdlg. c/98 H. o.V

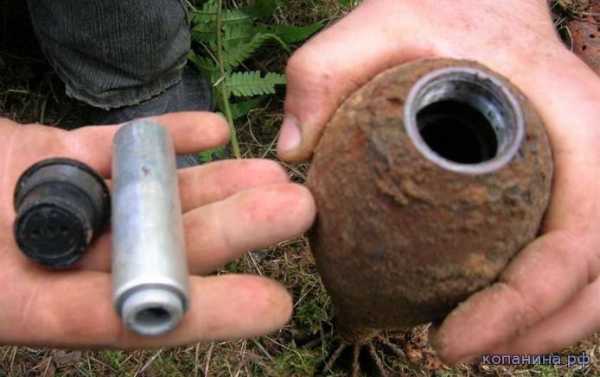

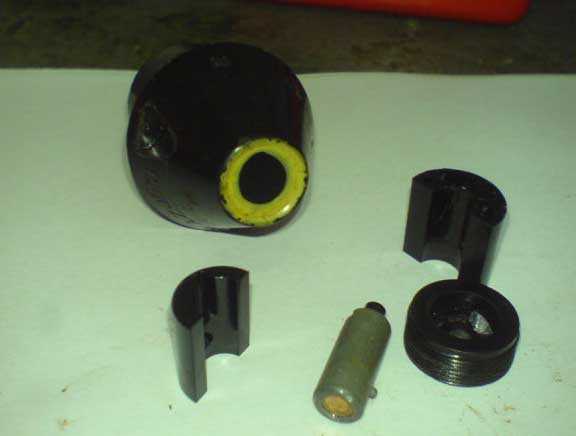

Разобранный детонатор Gr.Zdlg. из 8cm минометной мины



Вышибной заряд:

Стабилизатор и маркировка на вышибном (хвостовом) патроне

Основной заряд - хвостовой патрон "patrone des s. Gr. w 34 (8cm)  10g Ngl. Bl. P. 12.5-(0.1-0.1-0.2)" состоит из 10 грамм нитроглицеринового пластинчатого пороха.

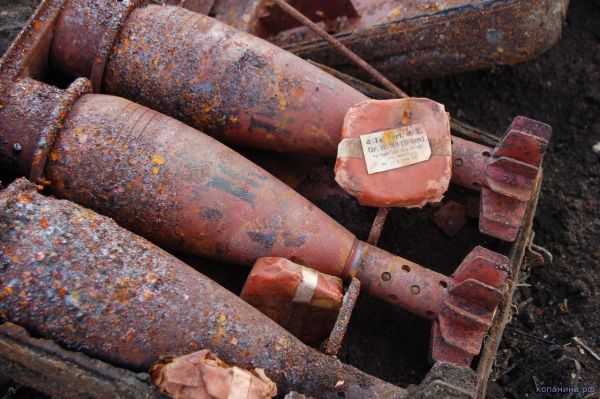

Упаковка на сто вышибных патронов к 8см минометным минам


Дополнительные (переменные) заряды Teilkartuschen, Zusatzladung:

Для увеличения дальности стрельбы на мину одевался дополнительный заряд между корпусом и стабилизатором





Допзаряд Teilkartuschen  поставлялся в ящике вместе с минами, упакованный в алюминиевую или цинковую круглую коробочку. К каждой мине в стандартной комплектации полагалось два заряда - кольцеобразных пучка пороха.



 Zusatzladung - добавочный заряд ( дополнительная комплектация, сверх нормы). Поставлялся при нехватке допзарядов комплектных с минами.



.
Для стрельбы применяли пять комбинаций зарядов.

Первый это хвостовой патрон.

Второй хвостовой патрон и один пучок дополнительного заряда.

Третий - это хвостовой патрон и два пучка дополнительного заряда.

Четвертый заряд хвостовой патрон и три пучка.

Пятый заряд - хвостовой патрон и четыре пучка дополнительного заряда.

Пучки допзаряда крепятся на хвостовую часть мины и воспламеняются от хвостового патрона через "огнепередаточные" отверстия. При стрельбе в ночное время применяются пламегасители из сернокислого калия весом 10 грамм.

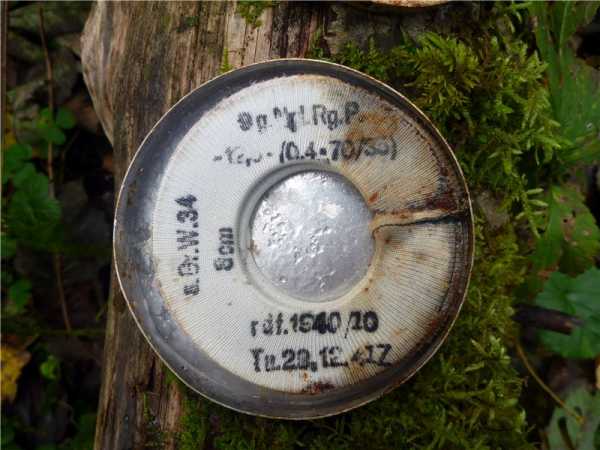

Баночка из под  Zusatzladung с маркировкой


Кольцеобразный пучок Zusatzladung

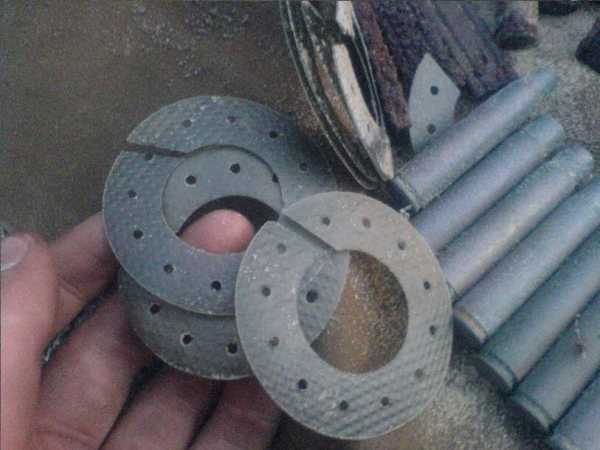

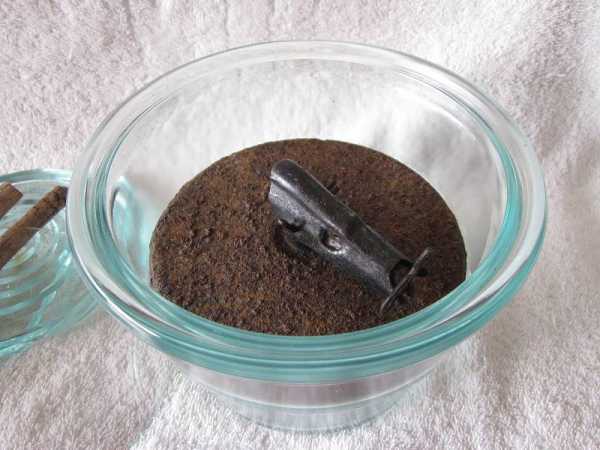

Колечки пороха без оплетки

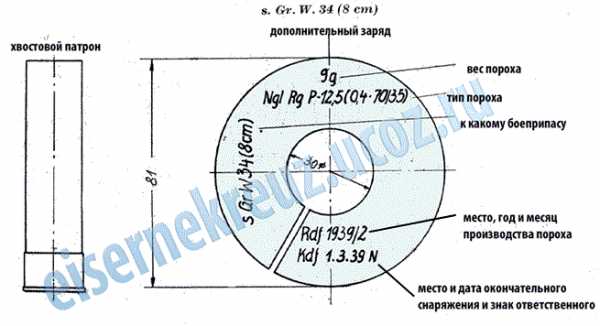

Маркировка дополнительного заряда к минометной мине 8см

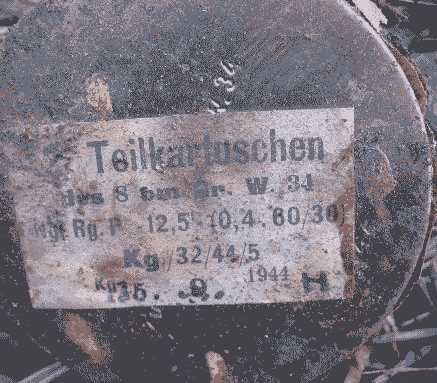

Упаковка дополнительного заряда  Teilkartuschen  к немецкой минометной мине





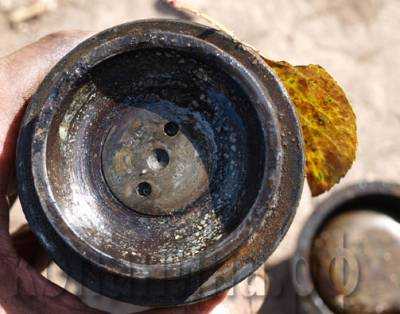

Бакелитовая баночка из под пламегасителя который добавлялся к заряду что бы уменьшить вспышку выстрела при ночных стрельбах. Надпись на банке сокращение от Kart. Vorl. = Kartuschvorlage (заряд пламегаситель

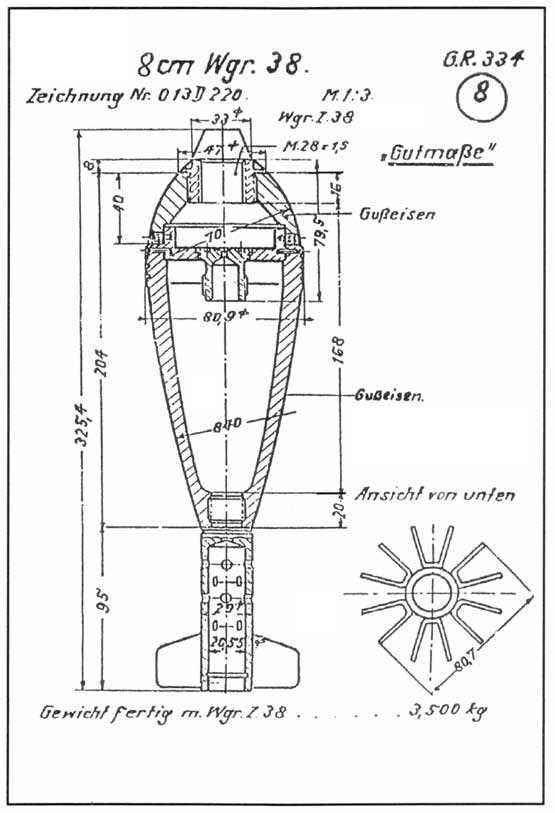

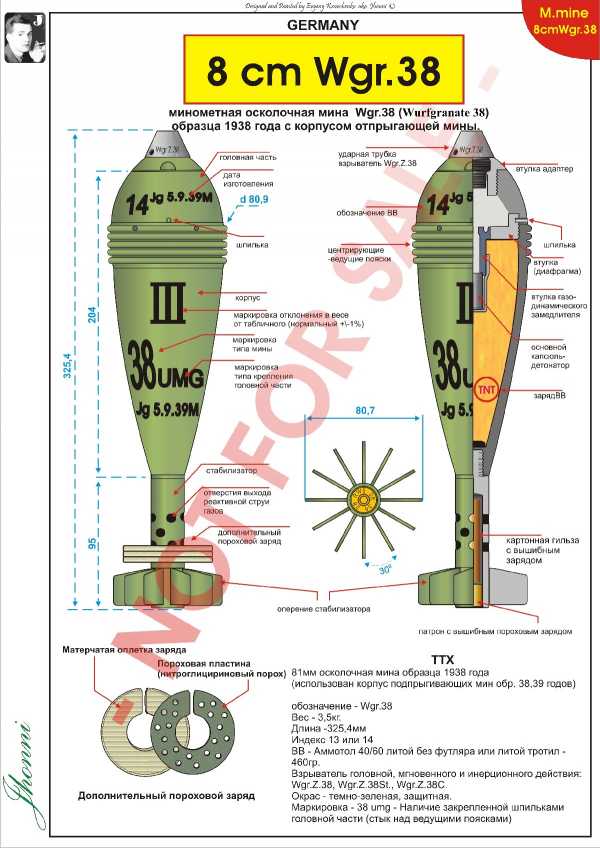

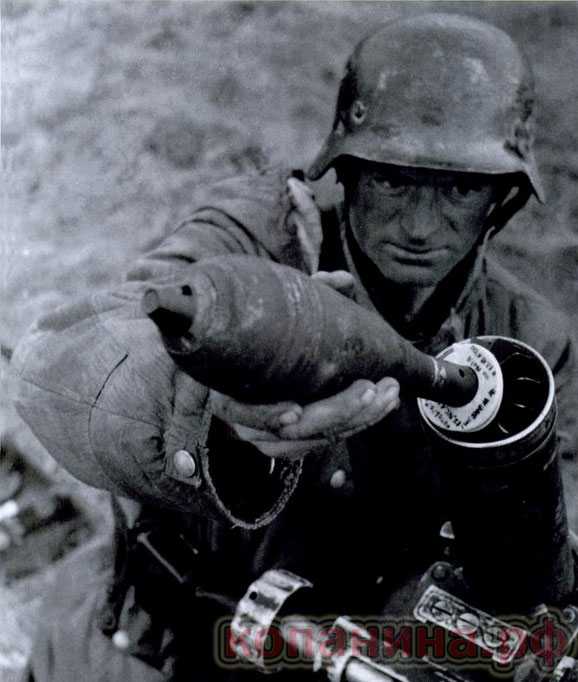

Немецкая минометная мина 8 cm WGr38

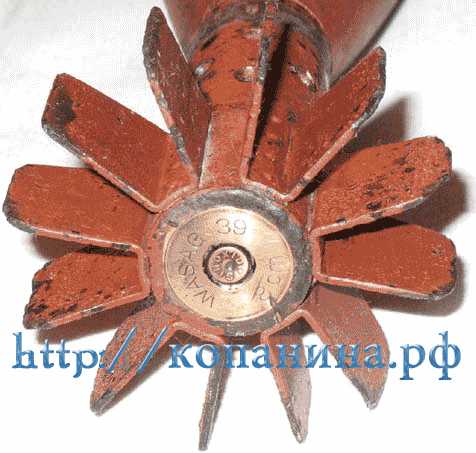

Осколочная подпрыгивающая мина 8 сm Wgr. 39

Снаряжалась литым тротилом без футляра или литым амматолом  40\60 без футляра и пороховым зарядом в головной части. Вес ВВ - 390 грамм ВВ и порох 16 грамм . Корпус мины окрашен в красный цвет. На корпусе с двух сторон маркировка "39".
Вес мины 3,5 кг. Длина: 33см.


Вышибной и дополнительный заряды аналогичные Wgr.34

Взрыватели и детонаторы:

С 8см осколочной миной Wgr. 38 использовались взрыватели: Wgr. Z. 38,Wgr. Z. 34,Wgr. Z. 38 St.,Wgr. Z. 38 C.




Дымовая минометная мина 8см Wgr. 34 Nb

Вес мины 3.5кг, длина 33см, окраска: красная или темнозеленая, на корпусе белые буквы Nb (сокращение от слова Nebel - дым) с обеих сторон. ВВ: пикриновая кислота в бумажном футляре и дымовой состав

С 8см миной Wgr. 34 Nb. использовались взрыватели: Wgr. Z. 38,Wgr. Z. 34,Wgr. Z. 38 St.,Wgr. Z. 38 C,Wgr. Z. 38 T.

Вышибной и дополнительный заряды аналогичные Wgr.34

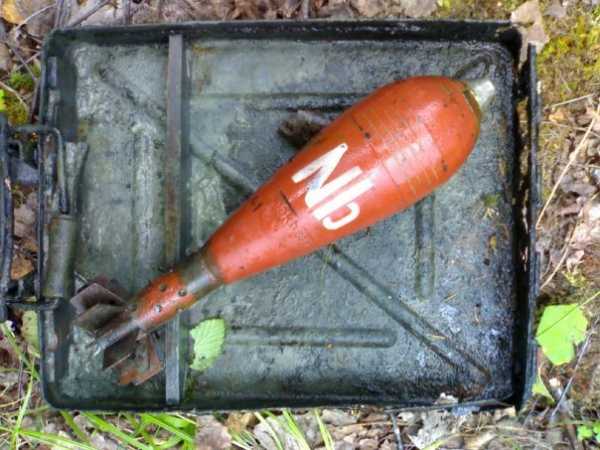

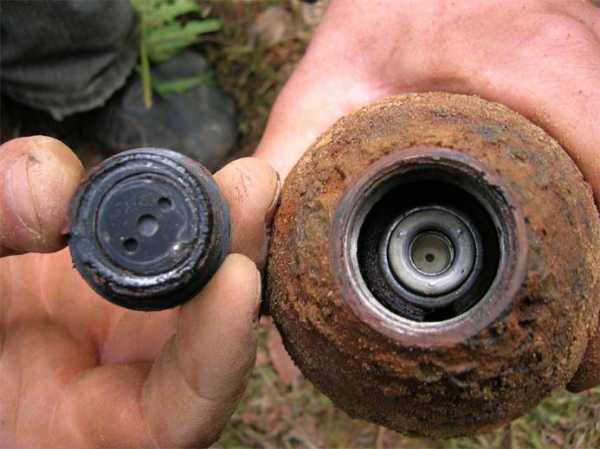

Откопаная немецкая дымовая минометная мина 8см

Немецкая минометная мина 8см Wgr. 34 Nb









О маркировке минометных мин и снарядов тут

Подробнее о взрывателях и детонаторах

немецких минометных мин можно прочитать здесь











Огонь из немецкого 8см миномета. Начальная скорость полета мины 172м\с. На заднем плане видны деревянные упаковочные ящики на три мины

Фото сделано на Ленинградском фронте, в полевом госпитале "Погостье" в 1942 году. Немецкая мина пробила плечо красноармееца Николая Быстрикова и не разорвалась. Мина успешно извлечена хирургами, боец выжил.

И уже современное фото подобного случая с застрявшей в теле живого человека миной:




Про взрыватели  и детонаторы минометных мин тут

xn--80aaxgqbdi.xn--p1ai

Чудо-оружие немецкого флота | Warspot.ru

С началом боевых действий на море во время Второй мировой войны военно-морской флот Германии подготовил для своих противников несколько неприятных сюрпризов. Одним из них были донные неконтактные торпедомины, которые подводные лодки ставили у побережья Великобритании. Отныне торговые суда и военные корабли ожидала смерть, затаившаяся на дне у портов и военных баз. Первые же минные постановки принесли плоды. Самой результативной постановкой стало заграждение у Орфорда на юго-восточном побережье Англии, выставленное немецкой подлодкой U 13 спустя несколько часов после того, как Великобритания объявила Германии войну. На какое-то время противники кригсмарине оказались бессильными в борьбе с их магнитными минами.

Появление чудо-оружия

Перед началом войны кригсмарине обладали весьма эффективным минным вооружением. По мнению флотских специалистов, противник какое-то время должен был оставаться беспомощным перед немецкими минами. Именно поэтому минные постановки следовало осуществлять сразу в больших масштабах — до того, как враг научится справляться с ними. Донные неконтактные мины подводная лодка могла выставлять через торпедные аппараты, не используя для этого специальное оборудование. Германский флот приобрёл такой опыт ещё в Первую мировую войну, получив в 1917 году на вооружение специальную «ТЕКА-Мину» (Torpedokalibermine), ставшую прообразом торпедомин кригсмарине.

Загрузка торпедомины в отсеки U 561. Средиземное море, 1942 год.
ww2aircraft.net

Потребность в таком оружии возникла у кайзерлихмарине после того, как ведомство столкнулось с проблемой постановки минных полей в районах, недоступных для подводных минных заградителей. Эти подлодки не обладали достаточной автономностью, чтобы ставить мины у дальних портов. Поэтому возникла идея создать мину для больших подводных крейсеров без оборудования в них минных шахт, как у лодок специальной постройки.

«ТЕКА-Мина» представляла собой цилиндр длиной 2 м и калибром 50 см. Подлодка могла выставлять её через торпедный аппарат. Однако в то время ещё не были доступны технологии, позволявшие сделать мину донной и неконтактной. Поэтому «ТЕКА-Мина» была анкерной, то есть крепилась тросом к якорю, лежащему на дне.

Благодаря созданию такого чудо-оружия германские подводные крейсера в 1918 году начали минировать африканские и американские порты. Первая постановка торпедомин произошла у Дакара в апреле того же года, а их крупнейшим успехом стала гибель броненосного крейсера ВМС США «Сан Диего». Подлодка U 156 капитан-лейтенанта Рихарда Фельда в середине июля установила у Нью-Йорка 14 мин этого типа. Считается, что они могли стать причиной гибели крейсера, подорвавшегося и затонувшего 19 июля 1918 года.

Версальский мир запретил германским военно-морским силам иметь подлодки в любом виде. Однако моряки продолжили разработку минного оружия для них. Особенно заинтересовала флот возможность создания донных мин с неконтактным магнитным взрывателем. Такая идея возникла ещё в годы Первой мировой, но к её реализации приступили только после окончания войны.

Флот обратился за помощью к профессору Бестельмейеру, который работал над созданием магнитного торпедного взрывателя, и тот откликнулся на просьбу. Некоторые предложенные им идеи оказались удачными. После череды экспериментов и испытаний рейхсмарине в 1931 году получили на вооружение две магнитные торпедомины:

  1. Тип TMA (Torpedomine Anker) — анкерная неконтактная мина, прототипом которой стала «ТЕКА-Мина». Длина — 3,46 м, общий вес — 880 кг, вес взрывчатого вещества — 270 кг;
  2. Тип TMB (Torpedomine Boden) — донная неконтактная мина с такими характеристиками: длина — 2,3 м, общий вес — 750 кг, вес взрывчатого вещества — 550 кг.

Подводные лодки могли использовать оба типа торпедомин, так как они создавались под 533-мм торпедные аппараты.

«ТЕКА-Мина», поставленная подводным крейсером U 153 в сентябре 1918 года на входе в гавань Галифакса. Имела четыре «рога»-взрывателя.
warmuseum.ca

Торпеды или мины?

Ещё перед началом Второй мировой войны в кригсмарине разгорелись дискуссии о том, что лучше использовать подлодкам: мины или торпеды? Сторонники минного оружия считали, что у него много плюсов. Хотя мины ТМВ могли использоваться на глубинах до 25–35 м, они были бы эффективными в борьбе с торговым судоходством и военными кораблями и в прибрежной зоне — например, при минировании подходов к военно-морским базам, у входов в каналы или гавани. Так как подлодке было бы непросто использовать торпеды и долго находиться в таких районах из-за активного вражеского присутствия и трудностей навигации, то мины становились настоящей палочкой-выручалочкой. Субмарина могла незаметно выставить их, и мины оставались бы незамеченными до первых подрывов. В случае удачи вражеский порт или база временно становились бы закрытыми — до преодоления минной опасности.

Кроме того, активное использование мин зимой имело свои преимущества, ведь долгие ночи и плохая погода не способствовали торпедным атакам. Особенно это касалось подлодок с небольшой автономностью, поскольку в это время их шансы вернуться из похода с неизрасходованными торпедами возрастали. Считалось также, что во время похода нужно комбинировать минные постановки с торпедными атаками. То есть выходившая на минирование субмарина должна была иметь ещё и некоторый запас торпед, чтобы начать их использовать после завершения работы с минами.

В результате командование кригсмарине пришло к следующему решению: нет никакого смысла ставить мины вдоль вражеского побережья, пока не будут изучены судоходный трафик и навигационные ограничения в районах его активности. Мины признавались эффективным оружием, но приоритетным было использование торпед, а минирование прибрежных вод должно было вестись по мере необходимости.

Загрузка торпедомины в отсек U 373 перед её выходом в море для минирования побережья США. 1942 год.
uboat.net

В случае начала вооружённого конфликта с Великобританией штаб немецких ВМС считал целесообразным начать минирование вод у юго-восточного побережья Англии, где находились важные порты перед входом в Ла-Манш. Эту роль он возложил на малые лодки II серии, которые были способны брать на борт от девяти до двенадцати мин ТМВ. Заблаговременно, ещё до нападения на Польшу, Германия вывела свои субмарины на позиции в Северном море. К 3 сентября 1939 года там было 15 лодок — одна «семёрка» и четырнадцать «двоек». Пять «двоек» находились у юго-восточного побережья Англии, готовые начать его минирование. Ещё две малые лодки шли на позиции, имея такое же задание. Одним из этих семи «минзагов» была «двойка» U 13 капитан-лейтенанта Карла Даублебски фон Айхгмайна.

Мины у Орфорда

U 13 вышла из Вильгельмсхафена после полуночи 2 сентября с девятью минами TMB и тремя торпедами на борту. Её командир получил задание достичь позиции у английского побережья в районе Орфорда и там ожидать дальнейших приказов. Необходимость действовать скрытно доставила хлопот экипажу «двойки». В дневное время лодка была вынуждена совершить пять срочных погружений, уклоняясь от различных судов, и практически всё светлое время суток провела под водой. Лишь к половине пятого утра 3 сентября она достигла границы нужного района.

С рассветом U 13 погрузилась и находилась в подводном положении до 14:34. Затем «двойка» всплыла, а спустя полчаса снова ушла под воду. В результате она приняла сигнал «Начать немедленно боевые действия против Англии» от 13:10 с запозданием в пять часов. Получив доклад радиста, Даублебски фон Айхгмайн приказал извлечь из аппаратов торпеды и загрузить в них мины.

Затем лодка взяла курс к световым буям Альдебурга, которые продолжали гореть, хотя немцы ожидали их затемнения с началом войны. Такая любезность противника избавила Даублебски фон Айхгмайна от навигационных сложностей. Лодка спокойно шла вдоль английского побережья, огибая затонувшие суда, помеченные огнями буёв. К часу ночи 4 сентября показались огни маяков Орфорда и Соутуолда, а спустя час U 13 подошла к Орфрод Несс, где стоял первый маяк. Она погрузилась и, войдя в глубокий канал, начала ставить мины.

Сначала смертельные цилиндры ложились на дно с интервалом в пять минут (около 500 м друг от друга). Последние три мины лодка поставила с бо́льшими временными промежутками: от шести до десяти минут. К 04:45 всё было закончено, и «двойка» подводным ходом начала покидать позицию. Отойдя подальше, Даублебски фон Айхгмайн положил субмарину на грунт, чтобы дать экипажу отдохнуть. U 13 появилась на поверхности лишь после полудня. Но вскоре ей пришлось срочным погружением уклоняться от появившихся самолётов. До вечера лодка по разным причинам ныряла ещё три раза.

Отойдя подальше от вражеского побережья, Даублебски фон Айхгмайн отправил в штаб сообщение о выполнении задания. Не получив подтверждения, он повторил своё сообщение ещё дважды. Штаб молчал. Когда лодка слала радиограммы, вдалеке вдруг показались два английских эсминца. Но атаковать их немцам не удалось: цели шли быстрым ходом на большом удалении от «двойки».

Немецкий подводный крейсер U 151 — первая в мире субмарина, осуществившая постановку мин через торпедные аппараты в подводном положении в боевых условиях. Бухта Делавэр (США), 27 мая 1918 года.
upload.wikimedia.org

Всю ночь с 4 на 5 сентября U 13 шла надводным ходом, заряжая батарею. С наступлением рассвета, оказавшись в районе оживлённого судоходства, она ушла под воду. Не имея приказа, Даублебски фон Айхгмайн не стал никого атаковать. Субмарина продолжала соблюдать режим скрытности и к полуночи 6 сентября пришла в район устья реки Яде, где обменялась сигналами со сторожевиком.

Но без неприятностей море лодку не отпустило. Из-за темноты огни бакенов и маяков были плохо видны. В результате в 00:20 Даублебски фон Айхгмайн посадил субмарину на мель. Экипажу пришлось потратить час, чтобы снять её. U 13 прибыла в Вильгельмсхафен в полвторого ночи. Вернувшись на базу, её командир доложил Карлу Дёницу об успешном выполнении задания. Оставалось только ждать, когда мины сработают.

Мины и их жертвы

Кроме U 13 4–5 сентября мины поставили ещё три субмарины: U 15, U 16 и U 17. Они усеяли прибрежные воды у Ортфорда, Хартпула, Фламборо и Дувра тридцатью пятью TMB, которые погубили шесть английских и французских судов общим тоннажем в 16 000 брт. Самым результативным оказалось минное поле у Орфорда.

Вечером 10 сентября на минах U 13 погибло большое английское судно «Магдапур» (8 641 брт). Спустя шесть дней там же подорвался и получил повреждение пассажирский пароход «Сити оф Пэрис» (10 902 брт). Он не затонул, и буксиры дотянули его до порта. А последней жертвой у Орфорда стал французский угольщик «Фрине» (2 660 брт). Он подорвался и затонул в 3,5 милях (6,5 км) от маяка Альдебурга.

Одновременно с первыми донесениями о гибели судов на минах гросс-адмирал Редер решил продолжать их интенсивные постановки у восточного побережья Великобритании. Такого же мнения придерживался и его штаб, который считал важным минирование вражеских прибрежных вод у портов и военных баз.

Самая высокая активность использования мин ТМВ в начальный период войны пришлась на ноябрь 1939 – январь 1940 года. За первые четыре месяца боевых действий на них погибли и получили повреждения 25 судов общим тоннажем 107 378 брт. Отдельным успехом стали подрывы линкора «Нельсон» и крейсера «Белфаст»: оба корабля были повреждены и встали на ремонт. Из-за удачной минной постановки U 30 в январе 1940 года был временно закрыт важный английский порт Ливерпуль.

Британский пассажирский пароход «Сити оф Пэрис». Подорвался на минах, установленных U 13 у Орфорда, но не затонул. Был спасён двумя буксирами, оттянувшими его в порт.
picclickimg.com

Концом минной кампании немецких подлодок у побережья Великобритании стала подготовка кригсмарине в марте 1940 года к вторжению в Норвегию и Данию. Точное количество магнитных мин, выставленных субмаринами у английских берегов, неизвестно, но вряд ли оно превышало три сотни. «Урожай» они собрали приличный: за девять месяцев войны на торпедоминах, выставленных подлодками, погибли и получили повреждения 46 судов общим тоннажем свыше 200 000 брт.

Сорванный блицкриг

Для противников Германии применение ею такого оружия стало сюрпризом. К примеру, флот Великобритании к началу войны не имел средств защиты от магнитных мин. Все его тральные силы и оборудование в основном предназначались для борьбы с якорными контактными минами. Нежданную помощь англичанам оказали пилоты Геринга. Как и кригсмарине, люфтваффе активно занимались минированием береговых вод Великобритании, сбрасывая мины с самолётов. Историк британского адмиралтейства Стефан Роскилл писал об этом:

«23 ноября период блужданий и поисков в решении этой проблемы закончился обнаружением немецкой мины на мелководье у Шубёри-Несс, куда её сбросил немецкий самолёт. Эту мину с большим риском разобрали. Было установлено, что мина взрывается под влиянием изменения вертикального магнитного поля (…), причём взрыватель срабатывал в том случае, когда над миной проходил корабль, построенный в Северном полушарии и поэтому имевший северный магнитный полюс, который был направлен вертикально вниз».

Немецкая магнитная мина, сброшенная с самолёта в районе Арсенала Вулиджа (Лондон). Мину, сброшенную на парашюте, снесло на сушу, где она приземлилась, врезавшись в землю. На фото запечатлён процесс её разрядки.
crimea-front.ru

Всё же Роскилл неохотно признавал, что немцам удалось-таки застать англичан врасплох. Однако незначительные предвоенные запасы донных мин не позволили им развить успех. А когда производство было налажено, англичане уже имели необходимую информацию для разработки магнитного трала. Таким образом, минный блицкриг был сорван. Правда, немецких подлодок это уже не касалось. После победы над Францией они получили базы в Атлантике и перестали привлекаться к минированию вод Британской метрополии.

Впрочем, это не означало конца работы немецких лодок с магнитными минами. За годы Второй мировой войны они удачно минировали британские и американские порты в Африке и США. Отдельно стоит упомянуть и воды советского Заполярья, где субмарины Дёница в 1943–1944 годах поставили свыше 400 донных мин, доставив хлопот советскому судоходству и Северному флоту. Но все достигнутые после 1940 года успехи минного оружия немецких подводных лодок не могут сравниться с результатами его использования в первое полугодие войны, когда магнитные мины ещё казались чудо-оружием.


Источники и литература:

  1. NARA T1022 (трофейные документы немецкого флота).
  2. Blair, С. Hitler's U-boat War. The Hunters, 1939–1942 / С. Blair. — Random House, 1996.
  3. Bush, R. Der U-boot-Krieg 1939–1945. Deutsche Uboot-Erfolge von September 1939 bis Mai 1945 / R. Bush, H.-J. Roll. — Band 3. — Hamburg–Berlin–Bonn: Verlag E.S. Mittler& Sohn, 2001.
  4. Berr, R. Das Kriegstagebuch der U-Bootwaffe / R. Berr: http://www.ubootwaffe.net.
  5. Rohwer, J. Axis Submarine Successes of World War Two / J. Rohwer. — Annapolis, 1999.
  6. Rossler, E. Die Torpedos der deutschen U-Boote / Е. Rossler. — Mittler & Sohn GmbH, 2005.
  7. Roskill, S.W. War at sea 1939–45 / S.W. Roskill. — Volume I. The Defensive. — London: HMSO, 1954.
  8. Ritschel, H. Kurzfassung Kriegstagesbuecher Deutscher U-Boote 1939–1945 / Н. Ritschel. — Band 1. — Norderstedt.
  9. U-Boat War in the Atlantic 1939–1945: German Naval History by Hessler, Günther (editor). — London: HMSO, 1992.
  10. Wynn, K. U-Boat Operations of the Second World War / K. Wynn. — Vol. 1–2. — Annapolis: Naval Institute Press, 1998.
  11. Дёниц, К. Немецкие подводные лодки во Второй мировой войне / К. Дёниц; пер. с нем. — М., 1964.
  12. Морозов, М. Стальные акулы Гитлера. Серия «VII» / М. Морозов, В. Нагирняк. — М.: Коллекция, Яуза, Эксмо, 2008.
  13. http://www.uboat.net
  14. http://www.uboatarchive.net
  15. http://historisches-marinearchiv.de

warspot.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
