Ручная граната – мощное индивидуальное оружие. В руках умелого и хорошо обученного бойца граната – грозное и эффективное средство ведения боя. Гранаты шутливо называют «карманной артиллерией», но в этой шутке есть и своя доля правды. Ручная граната помогает бойцу решать на поле боя примерно те же задачи, что и артиллерия: уничтожать огневые точки противника, его живую силу и боевую технику. При этом ручная граната выгодно отличается простотой конструкции, низкой стоимостью производства, небольшим весом и не требует для использования никаких дополнительных приспособлений.

Первые ручные гранаты, похожие на современные, появились в начале 20 века, их широко применяли в русско-японской войне, но звездным часом “карманной артиллерии” стали позиционные окопные сражения Первой Мировой войны.

Содержание

Современные ручные гранаты РГД 5

Современная боевая граната состоят из корпуса, взрывчатого вещества и запала. Иногда в гранату добавляют готовые поражающие элементы (шрапнель). Поражение происходит за счет ударной волны и осколков. Граната весит немного, так что сильный и умелый солдат может метнуть ее на 40-50 метров. Среди противопехотных ручных гранат выделяют оборонительные и наступательные.

Оборонительная ручная граната обычно имеет больший, чем наступательная, радиус поражения осколками. Оборонительная граната обычно применяется из укрытия (окопа) против наступающих солдат противника. Наступательная ручная граната обычно производит меньше осколков и поэтому ее можно применять даже на открытом месте.

Ручная граната РГД 5

Одним из типичных представителей ручных наступательных противопехотных гранат является граната РГД-5. Ее приняли на вооружение в Советской армии более полувека назад, и до настоящего времени она используется в российской и многих других армиях мира. Ручная граната РГД-5 за этот долгий срок использовалась во многих конфликтах и войнах в разных уголках земного шара и не раз доказала свою эффективность и надежность.

Ручная осколочная граната РГД-5 (расшифровка – ручная граната дистанционная) – это наступательная осколочная граната, дистанционного типа (дистанционный тип – это значит, что взрыв гранаты произойдет через определенное время после броска). Радиус поражения у РГД-5 невелик. Граната имеет овальные корпус, компактный размер, масса ее также невелика, а корпус состоит из верхней и нижней части. В верхней части находится отверстие для установки запала. Граната комплектуется запалом УЗРГМ или УЗРГМ-2. Запал, или ударно-спусковой механизм состоит из предохранительного кольца, предохранительного рычага, а также самого ударного механизма. Запал УЗРГМ вставляется в корпус гранаты непосредственно перед боем, до этого момента отверстие для запала закрыто пластиковой пробкой.

Характеристики гранаты РГД 5



ТТХ гранаты РГД-5

Диаметр, мм	58
Высота корпуса, мм	76
Высота вместе с запалом, мм	117
Вес гранаты, гр	310
Вес ВВ, гр	110
Тип ВВ	тротил
Запал	УЗРГМ, УЗРГМ-2
Время замедления, сек	3,2-4,2
Радиус разлета убойных осколков, м	не более 20
Радиус поражения, м2	28-32

Для того, чтобы применить гранату РГД-5, вам необходимо разогнуть усики предохранительной чеки, выдернуть кольцо и бросить гранату в цель. После броска запал ударит по капсюлю и воспламенит пороховой замедлитель. После выгорания замедлителя срабатывает капсюль-детонатор и происходит взрыв основного заряда.

У бойца есть 3,2-4,2 секунд для броска после освобождения рычага на запале.

Видео обзор гранаты РГД-5

Граната РГД- почти шестьдесят лет состоит на вооружении Советской/российской армии. Эту гранату по лицензии выпускали в Польше и Болгарии. Кроме основного назначения, эти гранаты часто используют для изготовления мин-ловушек (так называемых растяжек).

Хотелось бы развеять некоторые мифы о ручных гранатах, которые появились главным образом благодаря кинематографу.

• Ручной гранатой нельзя разрушить дом или разметать толпу врагов. Взрыв гранаты не очень сильный, человек может выжить даже, оказавшись рядом с эпицентром взрыва.
• То же самое можно сказать об огненном облаке, которое часто сопровождает взрыв гранаты на экране. Обычно в кино это делают с помощью бензина. В реальности взрыв гранаты больше похож на сильный хлопок, почти без огня.
• Вырвать чеку гранаты зубами практически невозможно. Вы сначала должны разжать усики кольца, а потом уже его выдергивать. Даже после этого выдернуть чеку непросто.
• Граната не взводится бесшумно. Когда боек накалывает капсюль, происходит довольно громкий хлопок.

Оцените автора

Ручная граната РГД-5 — история, описание и характеристики, фото и схемы

Разработка ручной осколочной гранаты дистанционного действия РГД-5 была начата в 1950-е годы. В 1954 году граната РГД-5 была принята на вооружение Советской армии.

РГД-5

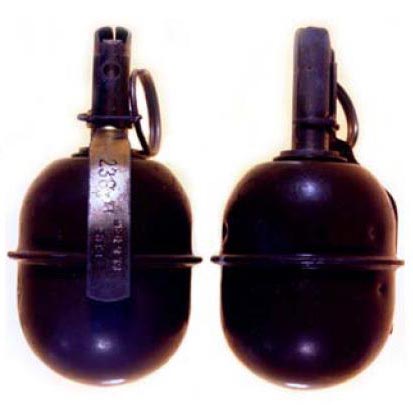

По внешнему виду граната РГД-5 напоминает французскую гранату OF образца 1915 года, польскую наступательную гранату Z-23 и немецкую гранату М-39.

Граната РГД-5 предназначается для поражения живой силы противника в ближнем бою (при атаке, в окопах, убежищах, населенных пунктах, в лесу, в горах и т. п.), как в наступлении, так и в обороне.

Граната РГД-5 состоит из корпуса, разрывного заряда и запала.

Корпус гранаты служит для образования осколков при разрыве гранаты, в котором помещается разрывной заряд.

Корпус имеет две части: верхнюю и нижнюю, соединенных между собой закаткой.

Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, вкладыша колпака и трубки.

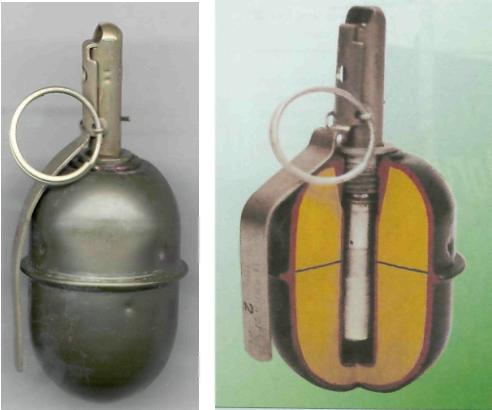

устройство гранаты РГД-5:
1 — разрывной заряд;
2 — корпус; 3 — колпак;
4 — вкладыш колпака;
5 — трубка для запала;
6 — манжета; 7 — запал;
8 — поддон;
9 — вкладыш поддона.

Трубка служит для соединения гранаты с запалом и герметизации разрывного заряда. Она соединяется с колпаком при помощи манжеты, обеспечивающей герметичность их соединения. Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию пластмассовая пробка заменяется запалом.

Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона.

На корпусе гранаты черной краской наносится маркировка: сокращенное название гранаты (РГД-5), номер партии, шифр года снаряжения, номер завода и обозначение взрывчатого вещества (Т).

Разрывной заряд состоит из тротила и предназначается для дробления корпуса гранаты на осколки. Вес разрывного заряда составляет 110 гр.

Приведенная площадь рассеивания осколков составляет 28 — 32 м2. Радиус разлета убойных осколков гранаты не превышает 20 м.

Изначально граната РГД-5 комплектовалась унифицированным запалом УЗРГ, который применялся также на гранатах Ф-1 и РГ-42. Время горения порохового замедлителя запала составляет 3,2 — 4,2 сек.

Запал гранаты УЗРГ (унифицированный запал ручной гранаты) предназначается для взрыва разрывного заряда гранаты. Он состоит из двух основных частей: воспламеняющего механизма и собственно запала. Воспламеняющий механизм служит для воспламенения капсюля-воспламенителя запала и состоит из следующих частей: трубки воспламеняющего механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом. Трубка воспламеняющего механизма служит основанием для сборки всех частей запала.

запал УЗРГМ:
а — общий вид; б — в разрезе;
1 — трубка ударного механизма; 2 — направляющая
шайба; 3 — ударник; 4 — капсюль-воспламенитель;
5 — втулка замедлителя; 6 — спусковой рычаг;
7 — капсюль-детонатор; 8 — замедлитель;
9 — соединительная втулка; 10 — шайба ударника;
11 — боевая пружина;
12 — предохранительная чека.

Co второй половины 1950-х годов на гранате РГД-5 стал применяться модернизированный запал УЗРГМ.

Корпус запала изготовлен из металла. В нем располагается ударно-спусковой механизм. Внутри корпуса закреплена шайба, направляющая движение ударника. На корпус запала надевается резьбовая втулка, при помощи которой взрыватель ввинчивается в гранату.

Ударно-спусковой механизм включает в себя:
— Предохранительный рычаг;
— Предохранительную чеку с кольцом;
— Ударник с боевой пружиной.

Детонатор имеет металлический корпус, внутри которого размещается капсюль-воспламенитель, пороховой замедлитель и капсюль-детонатор.

В служебном обращении ударник нагружен боевой пружиной и зафиксирован вилкой предохранительного рычага, входящего в зацепление с его хвостовиком. Боевая пружина упирается верхним концом в направляющую шайбу корпуса, а нижним в шайбу ударника, предохранительный рычаг фиксируется при помощи шплинта-предохранительной чеки, проходящей через отверстия ушек рычага и отверстия стенок корпуса запала.

При удалении предохранительной чеки рычаг удерживается в момент броска, далее рычаг под действием пружины проворачивается и освобождает ударник. Ударник под действием боевой пружины накалывает  капсюль-воспламеншель, луч огня от  которого передается на замедлитель, а после выгорания замедлителя на заряд детонатора, что приводит к взрыву заряда гранаты.

В дальнейшем запал УЗРГМ подвергся модернизации — в нем произошла замена замедлительного состава на более стабильный, и запал получил обозначение — УЗРГМ-2. (Также он стал основным для гранат РГД-5 и Ф-1.)

УРГ-Н

Вес окончательно снаряженной гранаты РГД-5 составляет 315 г.

Сравнительно небольшой вес гранаты позволяет хорошо натренированному солдату производить метание ее на дальность 50 — 60 м.

Для использования гранаты РГД-5 необходимо:
1. Взять гранату в руку так, чтобы предохранительный рычаг был плотно прижат к корпусу;
2. Разжать усики предохранительной чеки;
3. Выдернуть чеку из запала и метнуть гранату в цель.

Гранаты РГД-5 поступают в войска в деревянных ящиках. В ящик гранаты, рукоятки и запалы укладываются отдельно в металлических коробках. Для вскрытия коробок имеется нож. На стенках и крышке ящика нанесена маркировка, в которой указывается: количество гранат в ящике, их вес, наименование гранат и запалов, номер завода-изготовителя, номер партии гранат, год изготовления и знак опасности. Все запасы гранат и запалов, кроме носимых, полагается хранить в заводской укупорке.

Гранаты солдатами переносятся в гранатных сумках. Запалы помещаются в них отдельно от гранат, при этом каждый запал должен быть завернут в бумагу или чистую ветошь.

В танках (бронетранспортерах, самоходно-артиллерийских установках) гранаты и отдельно от них запалы укладываются в сумки.

Для ношения ручных осколочных гранат служит брезентовая сумка на две гранаты с кармашком для запалов. Однако в последние годы в войсках в боевых условиях предпочитают носить гранаты в карманах жилетов.

На базе гранаты РГД-5 разработана и изготавливается учебно-имитационная граната УРГ-Н.

Учебно-имитационные гранаты УРГ-Н предназначены для обучения личного состава приемам и правилам метания ручных гранат. По форме, весу и правилам обращения они не отличаются от боевых гранат, а при падении звуковым и дымовым эффектом имитируют их разрыв. Учебно-имитационные гранаты могут быть использованы многократно. Учебно-имитационная граната УРГ-Н состоит из корпуса и имитационного запала. Корпусом гранаты УРГ-Н служит корпус ручной осколочной гранаты РГД-5. В донной части корпуса сделано отверстие для усиления звукового эффекта при взрыве имитационного запала и для выхода пороховых газов. С целью отличия учебных гранат от боевых их корпус окрашен в черный цвет и нанесена соответствующая маркировка.

Масса гранаты, гр	315
Масса заряда, гр (тип ВВ)	110 (тротил (TNT))
Длина гранаты, мм	117
Длина корпуса гранаты, мм	76
Диаметр гранаты, мм	58
Радиус поражения, м	15 — 20
Дальность метания, м	35 — 40
Время замедления, с	3.2 — 4.2

Граната РГД-5 стояла на вооружении Советской армии с середины 1950-х годов и до распада СССР, после чего продолжила находиться на вооружении Российской армии, армий стран СНГ и ряда зарубежных государств.

Граната РГД-5 производилась по лицензии в Польше и Болгарии с обозначением РГД-5 (RGD-5).

В 1970-е годы болгарские конструкторы установили на гранату RGD-5 новый взрыватель DVM-78 и оборонительная граната получила обозначение РГО-78 (RGO-78) с весом 450 гр. и весом ВВ — 85 гр. Несколько позже под тот же взрыватель DVM-78 была разработана наступательная граната РГН-86 (RGN-86) с весом 265 гр. и весом ВВ (ТНТ) — 57 гр.

В Польше на базе РГД-5 создали оборонительную гранату РГО, на которой было заменено взрывчатое вещество на A-IX-1, где одновременно был уменьшен заряд до 60 г.

Из зарубежных копий РГД-5 наиболее известна китайская граната Type 59, производство которой было освоено фирмой China North Industries Corporation (NORINCO).

Гранаты РГД-5 применялись во многих военных конфликтах и войнах второй половины XX и начала ХХI века. В частности советская армия использовала гранаты РГД-5 в Афганистане. При проведении антитеррористических операций в Чечне российскими войсками гранаты РГД-5, кроме основного назначения, использовались для минирования, как мины-ловушки.

Граната РГД-5 🔥 конструкция, технические характеристики, принцип работы

История создания первых гранат началась с изобретением пороха. В противника в ближнем бою стали забрасывать первые дистанционные бомбы. Конструкция первых гранат была простой, обычный сосуд с взрывчатой смесью внутри и фитиль.

Ускоренное развитие гранат началось во время Первой мировой войны. Именно тогда были достигнуты качества и характеристики, присущие современным гранатам. РГД-5 входит в это число.

Содержание

1. История создания современных гранат
2. Особенности конструкции РГД-5
3. Технические характеристики гранаты РГД-5
4. Принцип работы гранаты РГД-5
5. Где носить
6. Как бросать
7. УРГ-Н (учебная ручная граната наступательная)

История создания современных гранат

Сегодня существует множество вспомогательных и противопехотных метательных снарядов. Они решают широкий спектр задач: от разгона митингов газовыми и шумовыми средствами подавления, до выведения из строя военной техники и живой силы противника.

Эти “карманные” бомбы легкие, универсальные, не требуют дополнительного оборудования и каких-либо серьезных навыков для применения.

Если говорить об уничтожении противника в ближнем бою, то гранаты бывают двух видов: оборонительные и наступательные. Раньше были еще и противотанковые, но с развитием реактивных гранатометов нужда в них абсолютно отпала.

При этом для уничтожения танка приходилось очень близко подобраться к боевой машине, а это получалось далеко не у всех героев.

Сейчас у каждого бойца на поле боя есть при себе несколько противопехотных снарядов. В нашей армии и армий стран СНГ применялись и применяются сейчас в основном два типа этого оружия:

1. Принятая в 1940 году Ф-1.
2. РГД-5, поступившая на вооружение в 1954 году.

За полвека произошло множество военных конфликтов, где эти советские гранаты зарекомендовали себя, как эффективное, надежное и простое оружие. В ближайшем будущем с вооружения их снимать никто не осмелится.

Позже, в 70-х были разработаны РГН (ручная граната наступательная) и РГО (ручная граната оборонительная). Конструктивно они очень сильно отличаются от потомков, но характеристики примерно одинаковые. Основные отличия в том, что запалы имеют датчик удара о какую-либо поверхность (кроме грязи или снега), приводящий к детонации оружия. РГН имеет гладкий круглый корпус с внутренней насечкой и пластмассовый запал.

Убойных радиус осколков 8,7 метра от эпицентра взрыва.

Для увеличения числа осколков есть еще внутренний корпус с насечками. РГО также имеет круглый стальной корпус с четырьмя полусферами, т. е. 2 внутренние и 2 внешние. Радиус разлета осколков 150 метров, а убойный 16-17 метров.

Оборонительная граната Ф-1 имеет радиус (200 метров) разлета осколков больше, чем длина броска метателя (40-50 метров). Соответственно применяется только из укрытия или из бронетранспортера, чтобы не попасть под шальные осколки.

Наступательная граната РГД-5 применяется при атаке, когда осколками нужно не “зацепить” наступающих соратников и себя. При средней дальности броска гранаты 45 метров, радиус разлета осколков 25-35 метров, а радиус поражения около 5 метров. Бросать РГД можно с открытой местности, не опасаясь оказаться раненым осколками.

Особенности конструкции РГД-5

По внешнему виду граната РГД-5 напоминает французскую гранату OF образца 1915 года, польскую наступательную гранату Z-23 и немецкую гранату М-39.

Граната РГД-5 предназначается для поражения живой силы противника в ближнем бою (при атаке, в окопах, убежищах, населенных пунктах, в лесу, в горах и т.п.), как в наступлении, так и в обороне.

Граната РГД-5 состоит из корпуса, разрывного заряда и запала.

Корпус гранаты служит для образования осколков при разрыве гранаты, в котором помещается разрывной заряд.

Корпус имеет две части: верхнюю и нижнюю, соединенных между собой закаткой.

Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, вкладыша колпака и трубки.

Трубка служит для соединения гранаты с запалом и герметизации разрывного заряда. Она соединяется с колпаком при помощи манжеты, обеспечивающей герметичность их соединения. Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию пластмассовая пробка заменяется запалом.

Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона.

На корпусе гранаты черной краской наносится маркировка: сокращенное название гранаты (РГД-5), номер партии, шифр года снаряжения, номер завода и обозначение взрывчатого вещества (Т).

Разрывной заряд состоит из тротила и предназначается для дробления корпуса гранаты на осколки. Вес разрывного заряда составляет 110 гр.

Приведенная площадь рассеивания осколков составляет 28 — 32 м2. Радиус разлета убойных осколков гранаты не превышает 20 м.

Изначально граната РГД-5 комплектовалась унифицированным запалом УЗРГ, который применялся также на гранатах Ф-1 и РГ-42. Время горения порохового замедлителя запала составляет 3,2 — 4,2 сек.

Запал гранаты УЗРГ (унифицированный запал ручной гранаты) предназначается для взрыва разрывного заряда гранаты. Он состоит из двух основных частей: воспламеняющего механизма и собственно запала. Воспламеняющий механизм служит для воспламенения капсюля-воспламенителя запала и состоит из следующих частей: трубки воспламеняющего механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом. Трубка воспламеняющего механизма служит основанием для сборки всех частей запала.

Co второй половины 1950-х годов на гранате РГД-5 стал применяться модернизированный запал УЗРГМ.

Корпус запала изготовлен из металла. В нем располагается ударно-спусковой механизм. Внутри корпуса закреплена шайба, направляющая движение ударника. На корпус запала надевается резьбовая втулка, при помощи которой взрыватель ввинчивается в гранату.

Ударно-спусковой механизм включает в себя:

• Предохранительный рычаг;
• Предохранительную чеку с кольцом;
• Ударник с боевой пружиной.

Детонатор имеет металлический корпус, внутри которого размещается капсюль-воспламенитель, пороховой замедлитель и капсюль-детонатор.

В служебном обращении ударник нагружен боевой пружиной и зафиксирован вилкой предохранительного рычага, входящего в зацепление с его хвостовиком. Боевая пружина упирается верхним концом в направляющую шайбу корпуса, а нижним в шайбу ударника, предохранительный рычаг фиксируется при помощи шплинта-предохранительной чеки, проходящей через отверстия ушек рычага и отверстия стенок корпуса запала.

При удалении предохранительной чеки рычаг удерживается в момент броска, далее рычаг под действием пружины проворачивается и освобождает ударник. Ударник под действием боевой пружины накалывает  капсюль-воспламеншель, луч огня от  которого передается на замедлитель, а после выгорания замедлителя на заряд детонатора, что приводит к взрыву заряда гранаты.

В дальнейшем запал УЗРГМ подвергся модернизации — в нем произошла замена замедлительного состава на более стабильный, и запал получил обозначение — УЗРГМ-2. (Также он стал основным для гранат РГД-5 и Ф-1.)

Вес окончательно снаряженной гранаты РГД-5 составляет 315 г.

Сравнительно небольшой вес гранаты позволяет хорошо натренированному солдату производить метание ее на дальность 50 — 60 м.

Технические характеристики гранаты РГД-5

Диаметр, мм	58
Высота корпуса, мм	76
Высота вместе с запалом, мм	117
Вес гранаты, гр	310
Вес ВВ, гр	110
Тип ВВ	тротил
Запал	УЗРГМ, УЗРГМ-2
Время замедления, сек	3,2-4,2
Радиус разлета убойных осколков, м	не более 20
Радиус поражения, м2	28-32

Принцип работы гранаты РГД-5

Усики чеки загнуты таким образом, чтобы не допустить произвольного взрыва. После разгибания усиков нужно приложить усилие на выдергивание кольца чеки. Чека удерживает предохранительный рычаг, а после ее выдергивания рычаг удерживает рука метателя гранаты, прижимая его к корпусу.

Рычаг удерживает ударный механизм. После того как рука отпускает рычаг, ударник под воздействием распрямившейся пружины устремляется в капсюль-воспламенитель.

Кинетическая энергия удара зажигает пороховой заряд-замедлитель. Время горения замедлителя длится несколько секунд, и он поджигает капсюль-детонатор. Детонатор подрывает основной заряд тротил. Высвободившаяся энергия разрывает корпус на сотню фрагментов и создает ударную волну.

Гладкий корпус без насечек приводит к совершенно случайным как форме осколков, так и направления их разлета.

Пробивная способность уменьшается пропорционально увеличению расстояния.

Поражение противника зависит от многих факторов. Уничтожение противника, который непосредственно близок к эпицентру, не гарантировано. А осколок на излете может, разве что, незначительно поразить бойца.

Где носить

Гранаты транспортируются в деревянном ящике по 20 штук отдельно от запалов. На время транспортировки вместо запала вкручена пластмассовая или эбонитовая заглушка, защищающая трубку от попадания грязи и посторонних предметов.

Запалы вкручиваются непосредственно перед боем или перед броском.

Для индивидуального ношения гранат предусмотрены гранатные подсумки, разгрузки или специальные карманы.

Запалы переносятся в бумажной или полиэтиленовой обертке до момента использования.

Как бросать

Взять в свободную руку, плотно прижать предохранительный рычаг к корпусу. Второй рукой разжать усики чеки, продеть палец в кольцо и выдернуть его. Можно бросить сразу, а можно выждать удобный момент.

Для выжидания момента нужно скобу держать прижатым к гранате. В таком положении ударный механизм удерживается рычагом и можно так ходить бесконечно долго.

Если взведенный снаряд бросать внезапно перехотелось, то чека вставляется обратно через отверстие запала и ушки предохранительной скобы. После отпускания рычага, громким хлопком сработает ударный механизм по капсюлю. До взрыва остается 3-4 секунды.

Опытный и крепкий солдат способен метнуть гранату минимум на 50 метров. Бросать нужно под углом 30-45 градусов.

На траектории полета не должно быть препятствий в виде проводов, ветвей деревьев или высокой травы.

При броске в помещения через дверные и оконные проемы нужно быть наиболее внимательным и иметь возможность укрыться самому.

В случае неудачного броска граната может отскочить от стены обратно.

Соответственно последовательность применения:

1. Выкрутить заглушку и ввинтить запал (если не приготовлено к бою ранее).
2. Свободной рукой развести усики чеки.
3. Продев указательный палец в кольцо, выдернуть его.
4. Дождавшись подходящего момента бросить в цель.

Не рекомендуется подходить к неразорвавшимся снарядам. Запрещено проводить деактивацию ВОП (взрывоопасных предметов) без специальных знаний и опыта.

УРГ-Н (учебная ручная граната наступательная)

Изготовлена на основе РГД-5. Предназначена для отработки навыков метания гранат. Боевые и учебные экземпляры внешне практически не имеют отличий, у них одинаковый вес и техника обращения. Взрыв имитируется хлопком запала и дымом.

Для усиления звука хлопка в учебной гранате проделано отверстие.

Это “холостое” оружие используется многократно.

Макет учебно-тренировочной гранаты окрашен в черный цвет и также имеет специальную маркировку белого цвета “Учебная”.

Граната ргд 5 в Украине. Цены на Граната ргд 5 на Prom.ua

Гранаты с активной чекой (НАБОР 12 шт.) РГД-5 Учебная (Наполнитель: мел, струшка)

На складе

Доставка по Украине

1 999 грн/ящик

Купить

Интернет-магазин пиротехники «Топ Салют» САМЫЙ ПОПУЛЯРНЫЙ МАГАЗИН ФЕЙЕРВЕРКОВ В КИЕВЕ И УКРАИНЕ

Учебная граната страйкбольная РГД-5 с активной чекой (мощный хлопок). Наполнитель — мел.

На складе

Доставка по Украине

115 грн

109 грн

Купить

Лучший интернет-магазин пиротехники «Dapsi» — салюты и фейерверки на ваш праздник

Страйкбольная граната учебная РГД-5 с активной чекой. Наполнитель — горох.

На складе

Доставка по Украине

129 грн

119 грн

Купить

Лучший интернет-магазин пиротехники «Dapsi» — салюты и фейерверки на ваш праздник

Страйкбольная граната учебная П-67-Г «НАТО» с активной чекой. Наполнитель — горох.

На складе

Доставка по Украине

125 грн

119 грн

Купить

Лучший интернет-магазин пиротехники «Dapsi» — салюты и фейерверки на ваш праздник

Граната РГД-5 (ПИРО-5 М) с активной чекой (МЕЛ)

Доставка из г. Днепр

115 грн

Купить

Интернет-магазин «PIROMARKET.IN.UA»

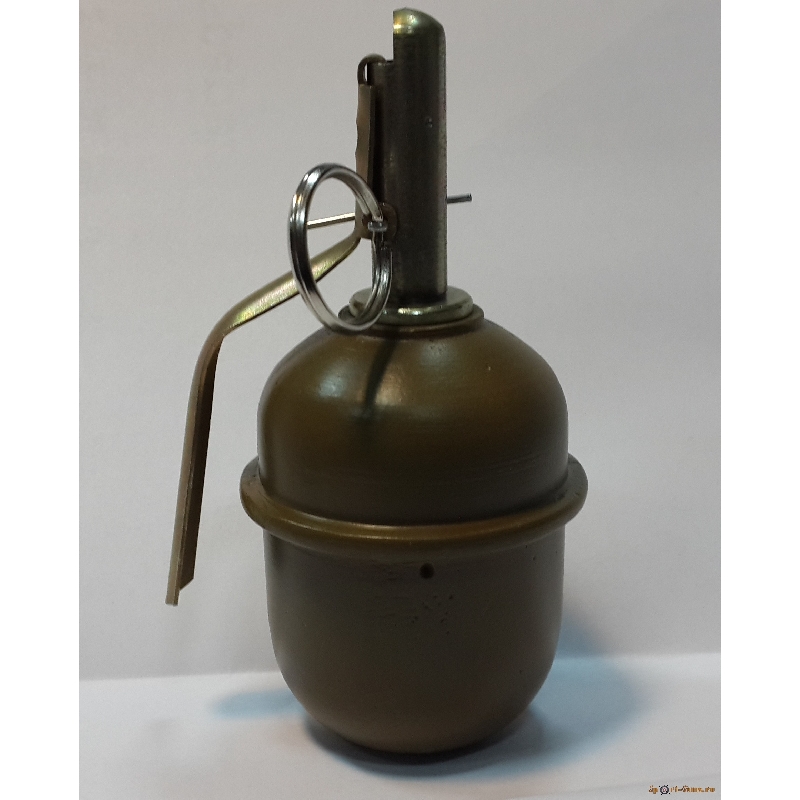

Страйкбольна граната с активной чекой РГД-5, класс петарды: Корсар 4, наполнитель: мел, время задержки: 3 сек.

На складе в г. Киев

Доставка по Украине

99 грн

Купить

Интернет магазин пиротехники «Золотой Дракон» САМЫЙ БЫСТРЫЙ МАГАЗИН ПИРОТЕХНИКИ В КИЕВЕ И УКРАИНЕ

Страйкбольная Граната РГД-5 имитационно-тренировочная с активной чекой ПИРО-5

На складе в г. Одесса

Доставка по Украине

105 грн

Купить

«Agro Seeds» Товары для сада и огорода оптом

Страйкбольная Граната РГД-5 имитационно-тренировочная с активной чекой ПИРО-5 горох

На складе в г. Одесса

Доставка по Украине

120 грн

Купить

«Agro Seeds» Товары для сада и огорода оптом

Граната РГД-5 с активной чекой

Доставка из г. Одесса

105 грн

Купить

«Флибустьер» — интернет-магазин Пиротехники

Граната РГД-5 (горох) с активной чекой

Доставка из г. Одесса

120 грн

Купить

«Флибустьер» — интернет-магазин Пиротехники

Учебная граната РГД-5 с активной чекой (страйкбольная, масса — 310 г). Наполнитель — металлический порошок.

На складе

Доставка по Украине

230 грн

210 грн

Купить

Лучший интернет-магазин пиротехники «Dapsi» — салюты и фейерверки на ваш праздник

Страйкбольная граната с активной чекой РГД-5, класс петарды: Корсар 4, наполнитель: горох

На складе в г. Киев

Доставка по Украине

109 грн

Купить

Интернет-магазин пиротехники «Огненный Дракон» САМЫЙ БЫСТРЫЙ МАГАЗИН ПИРОТЕХНИКИ В КИЕВЕ И УКРАИНЕ

Страйкбольные гранаты учебные (набор из 12 шт.) РГД-5 с активной чекой. Наполнитель — мел.

На складе

Доставка по Украине

1 350 грн

1 188 грн

Купить

Лучший интернет-магазин пиротехники «Dapsi» — салюты и фейерверки на ваш праздник

Учбовая граната РГД-5(Горох)Учебная з Активной чекой

Доставка по Украине

125 грн

110 грн

Купить

Salut-Show

Учбовая граната РГД-5(Мел)Учебная з Активной чекой

Доставка по Украине

120 грн

105.60 грн

Купить

Salut-Show

Смотрите также

Учбовая граната РГД-5(Пиро-5)Учебная з Активной чекой 310гр

Доставка по Украине

210 грн

165.90 грн

Купить

Salut-Show

Учбовая граната РГД-5 НАБОР 12ШТ(Горох)Учебная з Активной чекой

Доставка по Украине

1 390 грн

1 195. 40 грн

Купить

Salut-Show

Учбовая граната РГД-5 НАБОР12ШТ(Мел)Учебная з Активной чекой

Доставка по Украине

1 300 грн

1 144 грн

Купить

Salut-Show

Граната с активной чекой РГД-5, класс петарды: Корсар 4, время задержки: 4 сек, наполнитель: горох

На складе

Доставка по Украине

109 грн

Купить

Интернет-магазин пиротехники, салютов и фейерверков Пиро Маркет

Граната учебная с активной чекой страйкбольная Ргд-5 (ящик 12 шт) наполнитель (мел)

Доставка по Украине

1 260 грн/ящик

1 197 грн/ящик

Купить

Интернет-магазин пиротехники, салютов и фейерверков Пиро Маркет

Учебные гранаты с активной чекой РГД-5 НАБОР 12 шт. Наполнитель: мел

На складе

Доставка по Украине

1 296 грн/ящик

1 188 грн/ящик

Купить

Интернет-магазин пиротехники «Топ Салют» САМЫЙ ПОПУЛЯРНЫЙ МАГАЗИН ФЕЙЕРВЕРКОВ В КИЕВЕ И УКРАИНЕ

Учебные гранаты с активной чекой РГД-5 НАБОР 12 шт. Наполнитель: горох

На складе

Доставка по Украине

1 399 грн/ящик

1 298 грн/ящик

Купить

Интернет-магазин пиротехники «Топ Салют» САМЫЙ ПОПУЛЯРНЫЙ МАГАЗИН ФЕЙЕРВЕРКОВ В КИЕВЕ И УКРАИНЕ

Граната имитационно-тренировочная с активной чекой РГД-5-Г класс петарды: Корсар 4, наполнитель: горох

На складе

Доставка по Украине

129 грн

Купить

Интернет-магазин пиротехники «Топ Салют» САМЫЙ ПОПУЛЯРНЫЙ МАГАЗИН ФЕЙЕРВЕРКОВ В КИЕВЕ И УКРАИНЕ

Граната имитационно-тренировочная с активной чекой ргд-5 ПИРО-5 (меловая) [PYROSOFT] — упаковка по 12шт

Доставка по Украине

1 142 грн/ящик

Купить

TacticalStore

Граната имитационно-тренировочная с активной чекой ргд-5 ПИРО-5 (ГОРОХ) [PYROSOFT] — упаковка по 12шт

Доставка по Украине

1 229 грн/ящик

Купить

TacticalStore

Граната учебная ргд-5.Ммг. Метал. Киев. Украина

Под заказ

Доставка по Украине

2 200 грн

Купить

Интернет магазин «Подарок-супер»

Граната страйкбольна Pyrosoft РГД-5 Pyro-5 наповнювач горох

Доставка по Украине

80 грн

Купить

Strike Force

Подсумок для гранат Ukr-fabrika РГД 5 / П-67 Мультикам

Доставка по Украине

по 300 грн

от 6 продавцов

300 грн

Купить

АННЕKOM

Подсумок для гранат Ukr-fabrika РГД 5 / П-67 Черний

Доставка по Украине

по 300 грн

от 5 продавцов

300 грн

Купить

АННЕKOM

РГД 5 — наступательная граната, ТТХ и устройство, взрыв и разлет осколков, какой вес муляжа, как метать, запал и чека

С изобретением пороха у военных возникла закономерная идея о возможности метать в сторону противника что-нибудь взрывоопасное и несущее смерть, которая реализовалась в появлении первых прообразов ручных гранат. Были они крайне неудобны, примитивны и зачастую несли угрозу не только противнику, но и самому метателю. Использование различных фитилей грозило санкционировать несвоевременный взрыв гранаты, что могло привести к нежелательным последствиям.

Однако уже в русско-японскую войну начала ХХ века появились и нашли широкое применение первые ручные гранаты по конструкции близкие к современным. Еще нагляднее и эффективнее такие гранаты показали себя в окопных сражениях Первой Мировой войны.

Умелое использование ручных гранат несет угрозу как военной технике противника, так и его огневым точкам и скоплениям живой силы. То есть, с гранатой возможно выполнить некоторые задачи, выполнением которых обычно занимается артиллерия. В отличие от артиллерии вес гранаты крайне мал, устройство ее предельно простое, стоит она дешево, а при использовании не требуются дополнительные приспособления.

В основе гранаты:

• запал;
• корпус;
• взрывчатое вещество.

В некоторых случаях в качестве готового поражающего элемента применяется шрапнель. Разлетающиеся осколки и образующаяся при взрыве ударная волна обеспечивают поражение живой силы противника или техники. Сравнительно небольшой вес гранаты позволяет бойцу метнуть ее на сорок-пятьдесят метров.

Ручные гранаты делятся на оборонительные и наступательные. Различаются они радиусом поражения, количеством и весом осколков, а также способом применения. Таким образом, оборонительная граната содержит меньший вес взрывчатого вещества, при этом радиус поражения осколками шире. Ввиду большого радиуса поражения, разумнее использовать такую гранату, находясь в укрытии или окопе. Наступательная граната, в свою очередь, имеет больший вес взрывчатого вещества, обладает меньшим радиусом поражения, а при взрыве количество осколков меньше, что позволяет пользоваться ей и на открытой местности.

Граната РГД-5 и ее устройство

В 1954–м году на вооружение Советской армии была принята граната РГД–5, являющаяся, по сути, типичным и широко распространенным представителем наступательных гранат.

За шестьдесят с лишним лет эта граната хорошо зарекомендовала себя в огромном количестве вооруженных конфликтов, поэтому сомневаться в ее надежности и эффективности причин не возникает. Граната дистанционного типа, что означает задержку взрыва после броска на несколько секунд.  РГД-5 обладает овальным корпусом, имеет небольшие размеры, масса ее невелика. В отверстии на нижней части корпуса устанавливается запал УЗРГМ или УЗРГМ-2. Запалы взаимозаменяемы.

Простое и надежное устройство, а также тактико-технические характеристики гранаты обеспечивают полное соответствие требованиям, необходимым для выполнения заявленных боевых задач.

ТТХ РГД-5

Устройство гранаты делает ее применение довольно простым, но с некоторыми нюансами. Брать гранату в руку нужно так, чтобы рычаг предохранителя был прижат к корпусу. В таком положении граната не сдетонирует даже с выдернутой чекой. Перед непосредственным метанием гранаты необходимо извлечь предохранительную чеку из запала, для этого следует разжать усики на самой чеке.

 Активация гранаты РГД-5, работа запала

Перед броском необходимо вывернуть из предназначенной для запала трубки пластмассовую пробку и заменить ее запалом. Положение частей, составляющих ударный механизм, должно быть следующим: спусковой рычаг удерживает взведенный ударник, при этом боевая пружина находится в сжатом положении, сам же спусковой рычаг удерживает предохранительная чека. После извлечения предохранительной чеки части запала не меняют своего положения, так как спусковой рычаг все еще плотно прижат к корпусу гранаты.

В момент броска гранаты происходит освобождение спускового рычага, а боевая пружина поворачивает и освобождает ударник. Освобожденным ударником накалывается и воспламеняется капсюль-воспламенитель. Образовавшийся огненный луч переходит к пороховому замедлителю, который горит от 3.2 до 4.2 секунды, после чего огненный луч воздействует на капсюль-детонатор. В результате и возникает взрыв разрывного заряда гранаты.

В учебных целях, а также в качестве коллекционного товара, выступает макет гранаты. Обладает макет абсолютно точным повторением внешнего вида РГД-5. В целях более детального повторения устройства РГД-5 макеты имеют и запал, но при этом взрыв гранаты полностью исключен.

РГН и РГО

Среди наступательных гранат следует отметить также РГН и РГО. Корпус РГН образуют две полусферы, сделанные из алюминиевого сплава. На внутренней поверхности корпуса делаются специальные насечки, чтобы корпус дробился заданным образом.

Основу корпуса РГО составляет сталь, сам же корпус имеет уже четыре полусферы: нижнюю и верхнюю внутренние, нижнюю и верхнюю наружные. Каждая полусфера также обеспечена насечками для заданного дробления корпуса во время взрыва.

РГД-5 до сих пор состоит на вооружении армии РФ и стран СНГ, а Болгария и Польша, обладая лицензией, имели собственное производство гранаты.

Ручная граната РГД 33 » РГБУ «Государственный Карачаево-Черкесский историко-культурный и природный музей-заповедник им. М.

О. Байчоровой»

Ручная граната РГД 33 — это противопехотная осколочная граната дистанционного типа, которая широко использовалась советскими войсками в первые годы Великой Отечественной войны. Основным ее поражающим элементом являлись осколки. Интересной особенностью этой гранаты было то, что ее можно было использовать как наступательную, так и оборонительную гранату. В уставах того времени было описано даже то, как использовать РГД 33 в борьбе против танков и огневых точек противника.

Граната РГД 33 относилась к двойному типу гранат. У нее имелся специальный кожух с насечками, который применялся при использовании гранаты в обороне. Он легко надевался на гранату и при ее подрыве давал больше количество осколков. При взрыве гранаты с одетым на нее оборонительным кожухом образовывалось более 2000 осколков.

Создателем гранаты РГД 33 является талантливый русский инженер Михаил Григорьевич Дьяконов, который разрабатывал оружие еще во время Первой Мировой войны. В 1925 году было решено модернизировать гранату Рдутловского, которая стояла на вооружении еще с 1914 года. Эта работа и была поручена Дьяконову, который завершил модернизацию в 1929 году. Она была взята на вооружение РККА и получила название РГ — 1914/30.

Но в 1933 году все тот же Дьяконов разработал на основе РГ- 1914/30  новую гранату, которая и стала в будущем называться РГД 33. Эта граната получила более толстый корпус, который при взрыве давал больше осколков. Также граната получила еще одну характерную особенность — специальную металлическую ленту, которая помещалась под корпус гранаты. Эта металлическая лента, посеченная на небольшие квадраты и уложенная в четыре слоя располагалась сразу под внешней оболочкой гранаты и после взрыва давала большое количество осколков. Также в гранату были внесены еще некоторые изменения, и именно в таком виде она поступила на вооружение Красной Армии.

В 1933 году граната РГД 33 принимается на вооружение РККА и вскоре становится обязательной частью снаряжения пехоты и мотострелковых воинских частей.

Граната состоит из трех основных частей:

• корпус, содержащий взрывчатое вещество и осколочный материал;

• рукоятка, снабженная ударным механизмом и пружиной;

• запал, выступающий в роли детонатора.

Во избежание загрязнения гнезда  детонатора или попадания в него посторонних предметов, оно закрывалось специальной задвижкой. В начальных моделях она сдвигалась в сторону, в более поздних была заменена на поворотную.

Нижняя часть корпуса имела специальный выступ с резьбой, куда  и накручивалась рукоятка. Там же находилось специальное кольцо с зазубринами, которое препятствовало откручиванию рукояти после ее установки. Именно поэтому их накручиванием занимались непосредственно перед боем.

Граната РГД 33 является наступательно — оборонительной. Ее универсальность достигалась наличием специального кожуха, который надевался на корпус при использовании снаряда в режиме обороны.

Использовалось два типа такого усовершенствования — облегченный и обычный. Первый весил 125 г., второй — 250г. Масса гранаты без кожуха составляла почти 500 г.

При использовании снаряда в наступательном режиме убойная сила осколков сохранялась в радиусе 5 -10 метров от эпицентра взрыва. При установки кожуха этот параметр составлял уже 30 — 35 метров. Именно поэтому бросок в таком виде рекомендовался исключительно из укрытия или окопа.

В войска граната приходила исключительно в разобранном состоянии: корпус отдельно, рукояти отдельно, запалы, соответственно, отдельно. В таком же виде их получали и бойцы.

Сборка снаряда осуществлялась непосредственно перед боем, но не устанавливалась только рукоятка. Установка запала осуществлялась уже в бою, перед броском или на стадии подготовки к нему.

Последовательность действий была следующей:

1. Вставить запал и поставить гранату на предохранитель.

2. Взвести пружину, путем оттягивания и поворота рукояти.

3. Снять предохранитель и метнуть в цель.

При отмене броска, то есть исключении третьего пункта, выполнялась обратная последовательность.

Замах при броске приводил в действие ударник, благодаря которому происходило накалывание капсюля детонатора, за этим и следовал взрыв. Механизм подрыва имел замедлитель, вследствие чего подрыв происходил спустя 3,5 — 4 секунды после броска.

В среднем граната металась на 30 — 35 метров.

За время с 1938 по 1942 годы было предпринято несколько попыток модернизации гранаты. Одним из первых таких экспериментов было создание снаряда 57-Г-713.

Конструкторы предлагали использовать корпус серийно выпускавшегося изделия, но применять рукоять другой конструкции. Это изделие также имело ударный механизм, что в его совокупности с другими претензиями не позволило принять ее на вооружение — измененное строение рукоятки не казалось существенной модернизацией.

В 1941 году, в связи с нуждой упрощения производства гранаты, был разработан проект снабжения снаряда иным воспламениетелем.

Однако проект не был одобрен и не пошел в серию — с такими «модернизациями» изделие становилось очень ненадежным при перевозке и переноске в собранном виде.

В 1942 году велись разработки новой взрывчатой смеси для РГД 33, что увеличило бы ее убойную силу. Однако к их окончанию уже произошел переход на использование новых гранат, где и пригодились усовершенствования. В том же 1942 — м было создано специальное устройство для метания РГД 33, что существенно повышало дальность ее броска и скорость полета.

Испытания были успешны, и планировалось изготовить около 2000 таких приспособлений. Однако отказ от использования гранаты поставил крест на этих планах.

Граната в основном, стояла на вооружении только пехотных и мотострелковых частей РККА. Для остальных родов войск предпочтительней оказалась Ф — 1. Снаряд хорошо показал себя во время ведения как наступательного боя, так и оборонительного.

Даже немецкие части с удовольствием пользовались трофейными боеприпасами, которые получили у них название Haundgranate 337(г).

Хорошо зарекомендовала РГД 33 себя в условиях партизанской войны. Использование оборонительного кожуха позволяла помещать в небольшой промежуток дополнительные «ингридиенты».

Для подрыва особо укрепленных огневых точек использовалась связка гранат РГД 33, состоящей из 3-5 снарядов. Их рекомендовалось применять и для повреждения бронированной техники, однако фактически это было актуально только в случае слабобронированных машин.

В 1942 году на смену РГД 33 в армейские части пришла РГ — 42.

Она была проще как в обслуживании, так и в изготовлении. За время ВОВ было изготовлено около 50 миллионов единиц РГД 33.

Первые годы Великой Отечественной войны были суровыми испытаниями для советской армии. Учитывая первоначальное отступление и последующую мощную контратаку, граната РГД 33   стала действительно универсальным оружием пехотинца Красной Армии.

Благодаря прекрасному убойному действию и возможность на ходу менять ее назначение, ее успешно использовали на всех фронтах. И ее со всей уверенностью можно причислить к оружию победы.

РГД-5 | Weaponsystems.net

Обзор

---

РГД-5

3D-рендер гранаты РГД-5 с высоким взрывателем УЗРГМ.
Источник: AndreyK @ www.exchange3d.com — © Авторские права принадлежат первоначальному владельцу

Происхождение

Советский Союз

Тип

Ручная граната

Принят на вооружение

1954

Статус

0016

Разработка

Начало 1950-х

Разработчик

Советский Союз

Производство

1954 — настоящее время

Производитель

Советский Союз
Россия
Болгария
Китай
Восточная Германия
Грузия
Польша

Обозначения

57-Г-717 (индекс ГРАУ)
РГД-5 / Ручная Граната Дистанционная 5
По-русски «дальнобойная ручная граната»
РГД-5 / Ручная Граната Дегтярева 5
Русский «Ручная граната Дегтярева»
Тип 59 (китайского производства)

Описание

---

Введение

РГД-5 — ручная наступательная граната советского производства. Он был разработан в начале 1950-х годов для замены всех находящихся на вооружении старинных наступательных ручных гранат времен Второй мировой войны. Название РГД-5 расшифровывается как «Ручная граната Дегтярева», что в переводе с русского означает «ручная граната Дегтярева». РГД-5 производилась по лицензии разными странами.

Конструкция

РГД-5 имеет овальный корпус, состоящий из двух частей, соединенных посередине. Установлен взрыватель замедленного действия УЗРГМ с ложкой. Более поздние разработки включают RGO-78 со стальными шариками, которые дают более смертоносные осколки, и RGN-86 с алюминиевым корпусом, который лучше подходит в качестве наступательной гранаты.

Огневая мощь

РГД-5 — наступательная граната с таким радиусом осколочного поражения, что делает ее пригодной и для оборонительных целей. РГД-5 начиняют тротилом и стальной корпус превратится в осколки. Смертельный радиус в 3 метра, а осколки могут достигать 25 метров.

Пользователи

РГД-5 является одной из самых распространенных гранат в мире и была приобретена в больших количествах советскими войсками, странами Варшавского договора и странами, получающими советскую помощь. В настоящее время многие гранаты РГД-5 остаются в активном использовании.

Варианты РГД-5

РГД-5

Существует только одна версия смертоносной РГД-5. Подавляющее большинство гранат РГД-5 оснащено взрывателем УЗРГМ, хотя можно найти и более современный взрыватель ДВМ-78.

Type 59

Китайская модель с немного более тяжелым корпусом, что приводит к большему количеству смертоносных осколков, что также снижает его атакующую полезность.

УРГ-Н

Практическая модель РГД-5. Также были произведены метательные манекены.

РГО-78

РГО-78 — оборонительный вариант РГД-5. Он описан в отдельной статье.

РГН-86

РГН-86 — серийно выпускаемый усовершенствованный РГД-5. Он описан в отдельной статье.

Детали

---

Факты РГД-5 Тип 59

Общий

Происхождение

Советский Союз

Тип

Наступательная / оборонительная ручная граната

Размеры

Диаметр

57 mm

Length

114 mm

Weight

0. 310 kg

Composition

Fuse type

Time delay

3.2 to 4.2 second delay

Fuse model

UZRGM

Filling

110 g TNT

Фрагменты

Предварительно осколочный стальной корпус

Эффект

Смертельный радиус

3 м

Радиус поражения

90 — 156 м 90 — 256 м0114 Применение

Метод проекции

РУКА

Диапазон

До 40 м

Связанные статьи

---

RG-42

РГД-5 был разработан, чтобы заменить различные ручные ручки. наиболее примечательным является RG-42, который широко использовался.

Чтение подробнее о РГ-42

РГО-78

РГО-78 — оборонительный вариант РГД-5. Это достигается использованием меньшего количества взрывчатого вещества и большего количества осколков. Кроме того, он поставляется с новым типом предохранителя.

Чтение подробнее о РГО-78

РГН-86

РГН-86 — усовершенствованный вариант РГД-5. Новый предохранитель делает его более компактным, а алюминиевый корпус снижает опасность для оператора.

Чтение подробнее о RGN-86

FM 3-23.30 Приложение D Опасные ручные гранаты

ПРИЛОЖЕНИЕ D

В этом приложении представлена ​​общая информация об идентификации, функциях и возможностях распространенных ручных гранат. Северная Корея, Китай и многие страны бывшего Советского Союза имеют обширный арсенал ручных гранат. Как и в случае с большинством оборудования, используемого этими странами, старые ручные гранаты остаются в обращении и используются еще долго после того, как были классифицированы как устаревшие.

Раздел I. НАРОДЫ БЫВШЕГО СОВЕТСКОГО СОЮЗА

D-1. РУЧНАЯ ГРАНАТА НАСТУПАТЕЛЬНАЯ РГН

• Тип: Наступательная. (Рисунок D-1)
• Вес: 310 грамм.
• Материал корпуса: алюминий.
• Наполнитель: 114 грамм взрывчатого вещества A-1X-1 (96% гексогена, 4% парафина).
• Тип взрывателя: сброс ударника, удар или самоуничтожение.
• Задержка взрывателя: Воздействие, от 1 до 2 секунд; время от 3,5 до 4 секунд (самоуничтожение).
• Дальность броска: 30 метров.
• Смертельный радиус: 4 метра.

Рисунок D-1. Ручная граната РГН.

Д-2. ОБОРОНИТЕЛЬНАЯ РУЧНАЯ ГРАНАТА РГО

• Тип: Оборонительная. (Рисунок D-2)
• Вес: 530 грамм.
• Материал корпуса: алюминий.
• Наполнитель: 92 грамма взрывчатого вещества A-1X-1 (96 процентов гексогена, 4 процента парафина).
• Тип взрывателя: сброс ударника, удар или самоуничтожение.
• Задержка взрывателя: Воздействие, от 1 до 2 секунд; время от 3,5 до 4 секунд.
• Дальность броска: от 30 до 40 метров.
• Смертельный радиус: 6 метров.

Рисунок D-2. Ручная граната РГО.

Д-3. РУЧНАЯ ГРАНАТА F1 FRAGMENTATION

• Тип: Осколочная. (Рисунок D-3)
• Вес: 700 грамм.
• Материал корпуса: Чугун.
• Наполнитель: 60 грамм тротила.
• Тип взрывателя: ударник.
• Задержка взрывателя: от 3 до 4 секунд; для мин-ловушек от 0 до 13 секунд.
• Дальность броска: 30 метров.
• Смертельный радиус: от 20 до 30 метров.

ПРИМЕЧАНИЕ:

F1 был скопирован и произведен многими другими странами по всему миру.

Рисунок D-3. Ручная граната Ф1.

Д-4. РУЧНАЯ ПРОТИВОТАНКОВАЯ ГРАНАТА РКГ-3М

• Тип: Противотанковая. (Рисунок D-4)
• Масса: с взрывателем 1,07 кг.
• Масса фугасной начинки: тротил/гексоген, 540 грамм.
• Бронепробиваемость: 125 миллиметров.
• Тип взрывателя: Мгновенный удар, подрыв основания.
• Эффективный радиус осколков: 20 метров.
• Длина: 350 миллиметров.
• Диаметр: 65 миллиметров.

ПРИМЕЧАНИЕ:

Семейство гранат РКГ-3 было скопировано и произведено многими другими странами мира.

Рисунок D-4. Противотанковая ручная граната РКГ-3М.

Д-5. РУЧНАЯ ГРАНАТА РГД-5 ОСБОЧНАЯ

• Тип: Осколочная. (Рисунок D-5)
• Вес: 310 грамм.
• Наполнитель: 110 грамм тротила.
• Задержка взрывателя: от 3 до 4 секунд.
• Дальность броска: 40 метров.
• Эффективный радиус осколков: от 15 до 20 метров, максимальная дальность действия осколков около 30 метров.

ПРИМЕЧАНИЕ:

РГД-5 была скопирована и произведена многими другими странами мира.

Рисунок D-5. Ручная граната РГД-5.

Д-6. РУЧНАЯ ГРАНАТА РГ-42 ОСБОЧНАЯ

• Тип: Осколочная. (Рисунок D-6)
• Вес: 435 грамм.
• Материал корпуса: сталь.
• Наполнитель: от 110 до 120 грамм тротила.
• Тип взрывателя: ударник.
• Задержка взрывателя: от 3,2 до 4,2 секунды.
• Дальность броска: 30 метров.
• Эффективный радиус осколков: 20 метров.

ПРИМЕЧАНИЕ:

RG-42 был скопирован и произведен многими другими странами по всему миру.

Рисунок D-6. Ручная граната РГ-42.

Д-7.

РДГ-1

• Тип: Ручной, дымовой. (Рисунок D-7)
• Вес: 500 грамм.
• Материал корпуса: Картон, ручка дерево/картон.
• Время горения: от 60 до 90 секунд.
• Взрыватель: фрикционный взрыватель.
• Задержка взрывателя: неизвестно.
• Наполнитель: Дымовая смесь.
• Дальность броска: 35 метров.

ПРИМЕЧАНИЕ:

Эта граната используется для прикрытия переправ через реки, потому что она плавает.

Рисунок D-7. Дымовая граната РДГ-1.

Д-8. РДГ-2 И РДГ-3

• Тип: Дымовой. (Рисунок D-8)
• Вес: 500 грамм.
• Материал корпуса: Картон, покрытый воском, ручка дерево/картон.
• Время горения: от 50 до 90 секунд.
• Взрыватель: фрикционный взрыватель.
• Задержка взрывателя: неизвестно.
• Наполнитель: Дымовая смесь.
• Дальность броска: 35 метров.

ПРИМЕЧАНИЕ:

Эта граната не плавает и не подходит для использования в воде.

Рисунок D-8. Дымовые гранаты РДГ-2 и РДГ-3.

Д-9. КРУГЛАЯ ОСТРАЯ ГРАНАТА

• Тип: Осколочная. (Рисунок D-9)
• Вес: 600 грамм.
• Материал корпуса: Литой алюминиевый корпус с залитыми в него чугунными шариками от 140 до 150.
• Взрыватель: высвобождение нападающего.
• Задержка взрывателя: от 3,2 до 4,2 секунды.
• Наполнитель: тротил, 60 грамм.
• Эффективный радиус поражения: 20 метров.

ПРИМЕЧАНИЕ:

Вариант этой гранаты с пластиковым корпусом.

Рисунок D-9. Северокорейская осколочная граната (круглая).

Д-10. ПРЯМОУГОЛЬНАЯ ГРАНАТА

• Тип: Осколочная. (Рисунок D-10)
• Вес: 370 грамм.
• Материал корпуса: листовая сталь с примерно 1300 стальными шариками в полости между внешней стенкой и взрывчатым наполнителем.
• Взрыватель: высвобождение нападающего.
• Задержка взрывателя: от 3,2 до 4,2 секунды.
• Наполнитель: Состав B, 55 грамм.
• Эффективный радиус поражения: 20 метров.

Рисунок D-10. Северокорейская осколочная граната (прямоугольная).

Д-11. СЛЕЗОТОЧНАЯ ГРАНАТА

• Тип: слезоточивый. (Рисунок D-11)
• Вес: 350 грамм.
• Материал корпуса: Листовая сталь с деревянной ручкой.
• Взрыватель: Тяговое трение.
• Задержка взрывателя: от 3 до 4 секунд.
• Наполнитель: смесь CS/TNT.
• Дальность броска: 20 метров.
• Эффективный радиус: 10 метров.

Рисунок D-11. Северокорейская слезоточивая граната.

Раздел III. КИТАЙ

Д-12. ОПАСНАЯ ГРАНАТА ТИПА 1

• Тип: Осколочная. (Рисунок D-12)
• Вес: 600 грамм.
• Материал корпуса: Чугун.
• Взрыватель: высвобождение нападающего.
• Задержка взрывателя: от 3 до 4 секунд.
• Наполнитель: тротил, 50 грамм.
• Смертельная дальность: 20 метров.

Рисунок D-12. Осколочная граната Тип 1.

Д-13. Осколочная граната ТИП 73

• Тип: Фрагментация. (Рисунок D-13)
• Вес: 190 грамм.
• Материал корпуса: Корпус из двух частей из листового металла, в котором находится слой из 580 стальных шариков.
• Взрыватель: Перкуссия.
• Задержка взрывателя: от 0,5 до 1 секунды.
• Наполнитель: Неизвестно.
• Эффективный радиус поражения: 7 метров.

ПРИМЕЧАНИЕ:

Разновидность этой гранаты может использоваться как винтовочная граната с оперением в сборе.

Рисунок D-13. Осколочная граната Тип 73.

Д-14. ТИП 77-1 РУКОЯТКА ДЛЯ ФРАГМЕНТАЦИИ

• Тип: Фрагментация. (Рисунок D-14)
• Вес: 380 грамм.
• Материал корпуса: чугун с пластиковой ручкой и крышкой взрывателя из листового металла или пластика.
• Взрыватель: Тяговое трение.
• Задержка взрывателя: от 2,8 до 4 секунд.
• Наполнитель: тротил, 70 грамм.
• Смертельный радиус: 7 метров.

Рисунок D-14. Осколочная палка Тип 77-1.

Д-15. SC-2 СЛЕЗОТОЧНАЯ ГРАНАТА

• Тип: Слезоточивая (фугасно-рассеивающаяся). (Рисунок D-15)
• Вес: 110 грамм.
• Материал корпуса: пластик.
• Взрыватель: высвобождение ударника или трение.
• Задержка взрывателя: от 2,8 до 3,6 секунд.
• Наполнитель: слезоточивый агент, 25 грамм.
• Покрытие: 300 куб.м.

Рисунок D-15. Слезоточивая граната СК-2.

Д-16. SC-2 СЛЕЗНО-ДЫМОВАЯ ГРАНАТА

• Тип: Слезоточивая/дымовая. (Рисунок D-16)
• Вес: 110 грамм.
• Материал корпуса: пластик.
• Взрыватель: высвобождение ударника или трение.
• Задержка взрывателя: от 1,8 до 2,8 секунд.
• Наполнитель: слезоточивая/дымовая смесь, 70 грамм.
• Покрытие: 300 куб.м.

Рисунок D-16. Слезоточивая/дымовая шашка СК-2.

Д-17. JYD-1

• Тип: Резиновый мяч. (Рисунок D-17)
• Вес: 150 грамм.
• Материал корпуса: пластик.
• Взрыватель: высвобождение ударника или трение.
• Задержка взрывателя: от 2,8 до 3,4 секунды.
• Наполнитель: 840 резиновых шариков; разрывной заряд, 4 грамма.
• Эффективный радиус: от 0,3 до 3 метров.

Рисунок D-17. Резиновая шариковая граната JYD-1.

Д-18. JYB-1

• Тип: оглушающий. (Рисунок D-18)
• Вес: 150 грамм.
• Материал корпуса: пластик.
• Взрыватель: высвобождение ударника или трение.
• Задержка взрывателя: от 3 до 4 секунд.
• Наполнитель: Пиротехническая смесь, 45 грамм.
• Покрытие: Уровень звука более 150 децибел в пределах 10 метров.

Рисунок D-18. Светошумовая граната JYB-1.

Д-19. JYS-1

• Тип: Вспышка/взрыв. (Рисунок D-19)
• Вес: 45 грамм.
• Материал корпуса: пластик.
• Взрыватель: высвобождение ударника или трение.
• Задержка взрывателя: неизвестно.
• Наполнитель: Пиротехническая смесь, 25 грамм.
• Эффективная дальность: 10 метров.
• Интенсивность вспышки: 40 000 000 кандел.

Рисунок D-19. JYS-1 светошумовая граната.

НОВОСТИ ПИСЬМО

Присоединяйтесь к списку рассылки GlobalSecurity.org

Введите свой адрес электронной почты

Северокорейские гранаты:

возможно N-Корейская осколочная граната Нажмите на изображение справа, чтобы увидеть больше информации. Есть еще несколько вопросов, на которые нужно ответить по поводу этой гранаты. ************************************************* **************** Северокорейская ручная граната. Нажмите на изображение, чтобы увидеть больше. Фотографии © Cory. Защитная граната F1: Немного отличается от российской Ф1. На корпусе имеется небольшая проушина для переноски. Граната, кажется, оснащена пластиковым переходником для взрывателя. Фото © Cory. Наступательная граната РГД: Никакой разницы между этой гранатой и российской РГД-5 не видно. Фото © Cory. Противотанковая граната РКГ: Точно такая же граната, как Российская РКГ-3 . Фотографии ниже © Cory. ************************************************* **************** «Прямоугольная осколочная граната» Похоже, что в северокорейской армии использовались как минимум две гранаты прямоугольной формы. Тот, что справа, кажется намного тоньше, чем тот, что показан ниже (Музей японской полиции) Маленький тип — северокорейский спецназ 1983 года, использовавшийся для вторжения в Южную Корею, см. данные ниже. Фото © Джо. Длина с Fuze: 40 мм Диаметр: 25 мм Вес: 370GRAM Fuze: Выпуск ударника Задержка взрыва ************************************************* **************** «Канистровая ручная граната» Право на фото предоставлено Franz . Фото и информация ниже благодаря Джо . Эта фотография была сделана в Корейском военном музее, где эта граната обозначена как «Канистровая ручная граната». Использовался в 1960-е годы северокорейским спецназом. Общая длина: Диаметр: 52 мм Вес: 553 грамма Следующая информация взята из руководства США FM 3-23.30, издание 2000 г.: в нем Взрыватель: высвобождение ударника Задержка взрывателя: от 3,2 до 4,2 секунды Наполнитель: тротил, 60 грамм Эффективный радиус поражения: 20 метров ПРИМЕЧАНИЕ: Разновидность этой гранаты имеет пластиковый корпус ************************************************* **************** Имя неизвестно, ищу информацию:

Российские ручные гранаты

Российские ручные гранаты

Ф-1

Примечания: F-1 — осколочная граната времен Второй мировой войны, которая продолжала использовался еще долго после той войны и встречается до сих пор. Гранаты Ф-1 встречались в Ливане в середине 1980-х встречались с взрывателями где угодно задержка от 0 до 13 секунд; неизвестно, являются ли эти разные предохранители были в наличии или были экспериментом (предохранители имели русскую маркировку, но больше нигде не встречал).

Оружие	Тип	Вес	Цена	Урон	Проникновение	ДПВ
Ф-1	Фрагментация	0,6 кг	$5	С3 В12	нет	1

РДГ-2/РДГ-2Ч/РДГ-2Х/РДГ-3

Примечания: это стандартные гранаты Bloc для завесы дыма и помимо того, что его бросают, он может быть выброшен из автомобильных дымовых струй. Граната РДГ-2 может давать обычный белый дым, а есть еще и Версия РДГ-2Ч, которая будет производить черный дым, затемняющий зрение и ИК-излучение. Густой дым производится всего за 18 полных фаз (90 секунд). РДГ-2Х выглядит одинаково и имеет тот же размер, но производит раздражающий газ на 12 полных фазы (60 секунд). РДГ-3 тоже похож на РДГ-2, но дает оранжевый цвет. дым для целей маркировки.

Оружие	Тип	Вес	Цена	Урон	Проникновение	ДПВ
РДГ-2/РДГ-2Ч	Дым	0,5 кг	4 доллара	С1 (В12)	нет	0,1
РДГ-2Х	Раздражающий газ	0,5 кг	8 долларов	С1 (В20)	нет	0,1
РДГ-3	Оранжевый дым	0,5 кг	4 доллара	С1 (В12)	нет	0,1

РГД-5

Примечания: РГД-5 — достаточно современная осколочная граната, и (с Ф-1) в настоящее время является стандартной ручной гранатой Блока.

Оружие	Тип	Вес	Цена	Урон	Проникновение	ДПВ
РДГ-5	Фрагментация	0,3 кг	$3	С2 В8	нет	0,6

РГН

Примечания: это российская наступательная граната, используемая при контроле. необходима фрагментация. Он похож на РГО, но имеет тонкий алюминиевый корпус. корпус без префрагментированного содержимого и гладкий снаружи. Эта граната редко встречающиеся за пределами российских подразделений.

Оружие	Тип	Вес	Цена	Урон	Проникновение	ДПВ
РГН	Осколочные/сотрясение мозга	0,31 кг	$3	С4 В2	нет	0,6

РГН-86

Примечания: Это улучшенная и слегка облегченная версия РГД-5, использовавшаяся в первую очередь для обеспечения контролируемого осколочного действия при ближнем нападении ситуации. Он широко используется спецназом и другими специальными подразделениями Варшавской стаи. но не распространены за пределами этих единиц.

Оружие	Тип	Вес	Цена	Урон	Проникновение	ДПВ
РГН-86	Фрагмент/Сотрясение	0,27 кг	$3	С3 В3	нет	0,5

РГО

Примечания: Это более современная русская ручная граната, чаще всего встречающаяся в руках русских войск и мало вывозилась за ее пределы. Это состоит из стальной корпус с выемкой в ​​​​нижней половине и предварительно фрагментированным внутренним корпусом для производство большого количества фрагментов. Это стандартный вид фрагментации граната.

Оружие	Тип	Вес	Цена	Урон	Проникновение	ДПВ
РГО	Фрагментация	0,53 кг	$5	С4 В14	нет	1

РГО-78

Примечания: Это одна из стандартных осколочных гранат Варшавского договора, которая была широко экспортируется в бывшие советские государства-клиенты в Африке и Латинской Америке. Это внешне похож на РГД-5, но более эффективен, с более широким радиус взрыва.

Оружие	Тип	Вес	Цена	Урон	Проникновение	ДПВ
РГО-78	Фрагментация	0,45 кг	4 доллара	С3 В12	нет	1

РКГ-3/3М

Примечания: РКГ-3М представляет собой слегка улучшенную версию РКГ-3, но оба довольно примитивные, ручные противотанковые гранаты. Это требует очень смелого или очень отчаянный солдат, чтобы использовать одну из этих гранат.

Оружие	Тип	Вес	Цена	Урон	Проникновение	ДПВ
РКГ-3	Противотанковый	1 кг	10 долларов	С3 В4	14С	1
РКГ-3М	Противотанковый	1 кг	13 долларов	С3 В4	18К	1

ЗДП

Примечания: Это российская зажигательная дымовая шашка, обычно используемая во время боевых действий. нападения, чтобы обеспечить завесу дыма и несколько случайных жертв среди враг. Граната может быть брошена вручную или сброшена с прикрепленного ракетного двигателя. до базовой дальности 25 метров. (При использовании этого метода ZDP использует Grenade Навык запуска.) ZDP использует белый фосфор, чтобы дать дым и произвести жертвы. Ширина дымового облака равна радиусу взрыва.

Оружие	Тип	Вес	Цена	Урон	Проникновение	ДПВ
ЗДП	Белый фосфор	0,75 кг	$6	С1 В18	нет	0,2

Ручные гранаты.

Назначение, боевые свойства, общее устройство ручных осколочных наступательных, оборонительных и противотанковых гранат. Ручные осколочные противопехотные гранаты на вооружении подразделений УИС

По назначению бывают противотанковые, противопехотные, зажигательные и специального назначения (дымовые, осветительные, сигнальные и др.). Гранаты могут наносить урон взрывной волной (осколочно-фугасные), осколочной (осколочной) или кумулятивной струей (кумулятивной).

По назначению различают противотанковые, противопехотные, зажигательные и специального назначения (дымовые, осветительные, сигнальные и др.). Гранаты могут наносить урон взрывной волной (осколочно-фугасные), осколочной (осколочной) или кумулятивной струей (кумулятивной).

Назначение и боевые свойства

Ручные осколочные гранаты предназначены для поражения осколками живой силы противника в ближнем бою (при наступлении, в окопах, укрытиях, населенных пунктах, в лесу, в горах и т. п.).

В зависимости от дальности действия осколков гранаты делятся на наступательные и оборонительные. Ручные гранаты РГД-5 и РГ-42 наступательные, граната Ф-1 оборонительная.

Ручные осколочные гранаты комплектуются модернизированным унифицированным взрывателем (УЗРГМ).

Капсула запала воспламеняется в момент броска гранаты, а взрыв происходит через 3,2 — 4,2 секунды после броска.

РГД-5 и РГ-42 обладают достаточной энергией для поражения живой силы в радиусе до 25 м, а гранаты Ф-1 — до 200 м.

Гранатомет средней дальности: РГД-5 — 40 — 50 м; РГ-42- 30 — 40 м; Ф-1 — 35 — 45 м.

Масса заряженных гранат; РГД-5 — 310 г; РГ-42 — 420 г; Ф-1 — 600

2. Устройство ручных осколочных гранат РГД-5, РГ-42 и запал УЗРГМ

Ручная осколочная граната РГД-5 состоит из корпуса с трубкой для запала, заряда ВВ и запала.

Корпус гранаты служит для размещения заряда взрывчатого вещества, трубки для запала, а также для образования осколков при взрыве гранаты.

При подготовке гранаты к метанию вместо пробки вкручивается запал.

Заряд ВВ заполняет корпус и служит для разрушения гранаты на осколки. взрыватель УЗРГМ — модернизированный унифицированный взрыватель ручной гранаты, предназначенный для подрыва заряда взрывчатого вещества. Он состоит из ударного механизма и самого взрывателя.

Спусковой рычаг удерживает ударник во взведенном состоянии (боевая пружина сжата). Предохранительная чека служит для удержания спускового рычага на трубке ударного механизма. Проходит через отверстия пружины спускового рычага и стенки трубки ударного механизма; есть кольцо для его вытаскивания

Собственно запал предназначен для подрыва разрывного заряда гранаты. Состоит из втулки-замедлителя, капсюля-воспламенителя, замедлитель и капсюль-детонатор

Взрыватели всегда в боевом положении. Категорически запрещается разбирать взрыватели и проверять работу ударного механизма.

3. Ручная осколочная граната Ф-1

Разработана на базе французской осколочной гранаты Ф-1 образца 1915 г. массой 572 г (не путать с современной моделью Ф-1 с пластиковым корпусом и полу- готовые фрагменты) и английская граната «Лимон», поставлявшаяся в Россию в годы Первой мировой войны.

Отсюда и обозначение F-1 и прозвище «лимон» (не связанное с внешней формой, в отличие от американского аналога Mk2A1 «ананас»).

Ручная осколочная граната Ф-1 предназначена для поражения живой силы преимущественно в оборонительном бою. Из-за разлета осколков на значительное расстояние метать ее можно только из-за укрытия, с БТР или с танка (самоходно-артиллерийской установки).

Советские осколочные ручные гранаты, как и американские или французские, широко применялись в военных конфликтах 40-9 гг.0s в разных частях света.

Характеристики

Вес граната — 600 G

Вес борьбы — 60 G

Дистанция броска — 35-45 M

Время декалирования — 3,5-4, 5 S

Deceleration — 3,5-4, 5 S

. 200 м

Перед упаковкой в ​​мешок и перед заряжанием необходимо осмотреть гранаты и запалы. Корпус гранаты не должен иметь глубоких вмятин и глубоко проникшей ржавчины. Трубка предохранителя и предохранитель должны быть чистыми, без потертостей и ржавчины; концы английской булавки разделены и без трещин на изгибах. Предохранители с трещинами и зеленым покрытием использовать нельзя. При ношении гранат они должны быть защищены от толчков, ударов, огня, грязи и сырости. Замоченные и загрязненные гранаты и запалы необходимо протереть и просушить под наблюдением; не сушите их возле огня.

Периодически осматриваются гранаты и запалы. Заряжать гранату (вставлять запал) разрешается только перед ее броском.

Разбирать боевые гранаты и устранять неисправности в них, носить гранаты без сумок (подвешенными за кольцо английской чеки), а также касаться неразорвавшихся гранат запрещается.

4. Наступательная ручная граната РГД-5

Осколочная граната РГД-5 была принята на постепенную замену выпускавшейся в годы войны РГ-42, которая отличалась простотой и дешевизной изготовления, но не очень легкий в обращении и тяжелый. Кроме того, его цилиндрический корпус не способствовал формированию равномерного поля поражения осколками.

Характеристики

Вес граната — 310 G

Дистанция броска — 40-50 M

Время децелерации — 3,5-4, 5 S

Дидиус — 5 S

. 25 м

5. Ручные осколочные гранаты РГО и РГН

РГД-5, РГ-42 и Ф-1 имели один существенный недостаток, заключавшийся в относительно большом промежутке времени между бросками гранаты и его детонация. На пересеченной местности, в горах это позволяло противнику, вовремя заметившему брошенную гранату, воспользоваться ближайшим укрытием, а также создавало угрозу самоуничтожения метателя в случае рикошета гранаты от препятствие или скатывание со склона.

Эти недостатки в сочетании с недостаточно равномерным осколочным полем требовалось устранить в новых гранатах, которыми были РГН (наступательная) и РГО (оборонительная), разработанные на ГНПП «Базальт», оснащенные датчиком цели и срабатывающие при попадании в любую препятствие.

Каждая граната состоит из корпуса, заряда взрывчатой ​​смеси, детонационного патрона и запала, унифицированных для обеих моделей.

Характеристики РНГ РНО

Вес гранаты, г 310 530

Масса полезного груза, г 14 92

Расстояние выброса, м 25-45 20

Время торможения, с 3,2-4,2 3,2-4,2 3,2-4,2 3,2-4,2

Радиус поражения, м 8,7 16, 5

Высокая чувствительность воспламенителя и большая площадь осколков требуют дополнительной подготовки личного состава по обращению с РГС и РГН.

Ручные гранаты. Назначение, боевые свойства, общее устройство ручных осколочных наступательных, оборонительных и противотанковых гранат

1. Назначение, боевые свойства и общее устройство ручной осколочной гранаты Ф-1

Ручная осколочная граната Ф-1 — граната дистанционного действия (рис. 1), предназначена для поражения живой силы преимущественно в оборонительных боевой.

Оборонительная ручная граната Ф-1 («лимонка») разработана на базе французской осколочной гранаты Ф-1 образца 1915 г. , отсюда и обозначение Ф-1. Эту гранату не следует путать с современной французской моделью F1 с пластиковым корпусом и полуфабрикатами осколков и английской гранатой Lemon (с решетчатым запалом), поставлявшейся в Россию в годы Первой мировой войны. Граната Ф-1 была принята на вооружение Красной Армии с дистанционным взрывателем (взрывателем) Ковешникова. С 1941 вместо запала Ковешникова в гранате Ф-1 стал применяться более простой в изготовлении и обращении запал УЗРГ системы Э.М. Вичени.

Корпус гранаты при разрыве дает 290 крупных тяжелых осколков с начальной скоростью разлета около 730 м/с.

38% массы корпуса идет на формирование летальных осколков, остальные осколки просто распыляются. Площадь разлета осколков 75-82 м2.

Ручная осколочная граната Ф-1 состоит из корпуса, заряда ВВ и запала.

Корпус гранаты служит для размещения заряда ВВ и взрывателя, а также для образования осколков при взрыве гранаты. Корпус гранаты чугунный, с продольными и поперечными канавками, по которым граната обычно разлетается на осколки. В верхней части корпуса имеется резьбовое отверстие для ввинчивания взрывателя. При хранении, транспортировке и переноске гранаты в это отверстие вкручивается пластиковая заглушка.

Заряд ВВ заполняет корпус и служит для разрушения гранаты на осколки.

Запал гранаты предназначен для подрыва разрывного заряда гранаты.

Ручные осколочные гранаты Ф-1 комплектуются модернизированным унифицированным запалом для ручных гранат (УЗРГМ).

Капсула-запал воспламеняется в момент броска гранаты, а ее взрыв происходит через 3,2 — 4,2 с после броска. Граната безотказно взрывается при падении в грязь, снег, воду и т.п.

Метать гранату можно с различных позиций и только из-за укрытия, с БТР или танка (самоходной артиллерийской установки).

Боевые свойства гранаты оборонительной Ф-1

2. Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГД-5

Ручная осколочная граната РГД-5 является гранатой дистанционного действия ( рис. 2), предназначенные для поражения живой силы противника в наступлении и в обороне.

Площадь рассеивания осколков гранаты РГД-5 28-32 м2.

Метание гранаты осуществляется из различных положений при действиях в пешем порядке и из-за БТР (автомобилей). Граната РГД-5 состоит из корпуса с трубкой для запала, заряда ВВ и запала УЗРГМ (УЗРГМ-2). Помимо УЗРГМ и УЗРГМ-2, оставшиеся в войсках старые взрыватели УЗРГ могут использоваться в боевых условиях, но запрещены к использованию в учебных целях.

Корпус гранаты служит для размещения заряда ВВ, трубки для запала, а также для образования осколков при взрыве гранаты. Корпус состоит из двух частей — верхней и нижней. Верхняя часть корпуса состоит из внешней оболочки, называемой колпачком, и вкладыша колпачка. Трубка взрывателя крепится к верхней части с помощью манжеты. Трубка служит для крепления запала к гранате и герметизации разрывного заряда в корпусе.

Для предохранения пробирки от загрязнения в нее вкручивается пластиковая пробка. При подготовке гранаты к метанию вместо пробки в трубку ввинчивается запал.

Нижняя часть кузова состоит из внешней оболочки, называемой поддоном, и вкладыша поддона. Заряд взрывчатого вещества заполняет корпус и служит для разрушения гранаты на осколки.

Граната безотказно взрывается при падении в грязь, снег, воду и т.п.

Боевые свойства гранаты наступательной ГРД-5

3. Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГ-42

Осколочная граната РГ-42 (рис. 3) разработана в 1942 С.Г. Коршунова, как простую в изготовлении, малогабаритную и удобную в применении наступательную гранату.

Ручная осколочная граната РГ-42 — граната дистанционного действия, предназначенная для поражения живой силы противника в наступлении и в обороне.

Метание гранаты осуществляется из различных положений при действиях в пешем порядке и с БТР (автомобиля).

Ручная осколочная граната РГ-42 состоит из корпуса с трубкой для запала, металлической ленты, заряда ВВ и запала.

Корпус гранаты служит для размещения заряда взрывчатого вещества, металлической ленты, трубки запала, а также для образования осколков при взрыве гранаты.

Корпус цилиндрический, имеет дно и крышку. К крышке крепится трубка с фланцем для крепления запала к гранате и для герметизации разрывного заряда в корпусе.

При хранении и ношении гранаты туба закрывается пластиковой пробкой или металлическим колпачком.

Лента металлическая служит для образования осколков при взрыве гранаты; внутри туловища сворачивается в 3-4 слоя. Для увеличения количества фрагментов поверхность ленты надрезается на квадраты.

Заряд взрывчатого вещества заполняет корпус и служит для разрушения гранаты на осколки. Взрыватель гранаты УЗРГМ предназначен для подрыва разрывного заряда гранаты.

Боевые свойства гранаты наступательной РГ-42

4. Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГН

Ручная осколочная граната РГН (рис. 4) предназначена для поражения живой силы противника в в наступлении и в защите.

Ручная осколочная граната РГН (наступательная) разработана на предприятии «Базальт» в конце 1970-х гг. Существенным отличием этой гранаты от аналогичных образцов является оснащение ее датчиком цели и срабатывание при попадании в какое-либо препятствие.

Корпус РГН образован двумя полусферами из алюминиевого сплава с внутренней насечкой. В верхней части корпуса чашка для взрывателя свернута с манжетой, которая при хранении закрывается пластиковой пробкой. Детонационный блок размещается под стеклом в углублении внутри взрывчатой ​​смеси. Взрыватель собран в пластмассовом корпусе. Он состоит из предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла.

Предохранительный механизм обеспечивает безопасность при обращении с гранатой. После выдергивания чеки гранаты срабатывает механизм дальнего взведения, который взводит взрыватель через 1-1,8 секунды после броска. Датчик цели обеспечивает мгновенное срабатывание взрывателя при наезде на препятствие. Дистанционное устройство замедляет детонацию после броска на 3,2-4,2 секунды и дублирует датчик цели, если граната попадает в грязь, снег, падает строго «на бок».

Детонатор закреплен в стакане и состоит из капсюля-детонатора и втулки. Относительно сложная конструкция воспламенителя обеспечивает сочетание безопасного обращения (6 степеней защиты) с гарантированной работой. Температурный диапазон работы гранат от -50 до +50 градусов С. Гранаты РГН носятся в штатной гранатометной сумке попарно или в карманах снаряжения.

Боевые свойства гранаты наступательной РГН

5. Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГО

Ручная осколочная граната РГО (рис. 5) предназначена для поражения живой силы в основном в оборонительном бою.

Ручная осколочная граната РГО (оборонительная) разработана на предприятии «Базальт» в конце 1970-х гг. Существенным отличием от аналогичных образцов является оснащение его датчиком цели и срабатыванием при наезде на какое-либо препятствие.

Граната состоит из корпуса, заряда взрывчатой ​​смеси, детонационной шашки и запала.

Корпус для увеличения количества осколков, кроме двух внешних полушарий, имеет два внутренних. Все четыре полусферы изготовлены из стали, нижняя внешняя имеет наружную выемку, остальные — внутреннюю. В верхней части корпуса чашка для взрывателя свернута с манжетой, которая при хранении закрывается пластиковой пробкой. Детонационный блок размещается под стеклом в углублении внутри взрывчатой ​​смеси. Взрыватель собран в пластмассовом корпусе, состоит из предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла.

Предохранительный механизм обеспечивает безопасность при обращении с гранатой. После выдергивания чеки гранаты срабатывает механизм дальнего взведения, который взводит взрыватель через 1-1,8 секунды после броска. Датчик цели обеспечивает мгновенное срабатывание взрывателя при наезде на препятствие. Дистанционное устройство замедляет детонацию после броска на 3,2-4,2 секунды и дублирует датчик цели, если граната попадает в грязь, снег, падает строго «на бок».

Детонатор закреплен в стакане и состоит из капсюля-детонатора и втулки. Относительно сложная конструкция воспламенителя обеспечивает сочетание безопасного обращения (6 степеней защиты) с гарантированной работой. Температурный диапазон гранаты от -50 до +50 градусов С. Граната РГО носится в штатной гранатометной сумке попарно или в карманах снаряжения.

Боевые свойства гранаты оборонительной РГО

6. Назначение, боевые свойства и общее устройство ручной кумулятивной противотанковой гранаты РКГ-3

Ручная кумулятивная граната РКГ-З (рис. 6) противотанковая граната направленного действия, предназначенная для борьбы с танками, самоходно-артиллерийскими установками, бронетранспортерами и бронемашинами противника, а также для разрушения долговременных и полевых оборонительных сооружений.

Метание гранаты производится с различных позиций и только из-за укрытий. Средняя дальность броска гранаты 15-20м. Вес снаряженной гранаты 1070 г.

Ручная кумулятивная граната при попадании в цель (твердую преграду) мгновенно взрывается, образующиеся при взрыве газы, благодаря кумулятивной воронке, собираются в узкий луч, способный пробить броню современного танка и уничтожить его экипаж и оборудование внутри. Наиболее эффективное действие гранаты — при попадании в цель днищем. Направление полета гранаты днищем вперед обеспечивается стабилизатором.

Боевые свойства гранаты оборонительной РКГ-3

Граната РКГ-3 состоит из корпуса, рукоятки и запала. Цилиндрический корпус содержит основной разрывной заряд, дополнительный заряд и взрывательную трубку. Основной заряд имеет кумулятивную воронку, обращенную к днищу корпуса и облицованную тонким слоем металла. На верхней части крышки корпуса накатана резьба для соединения с рукояткой.

В рукоять вмонтирован стабилизатор, прикрытый откидным колпачком рукояти, и ударный механизм с четырьмя взрывателями, что обусловлено большой мощностью гранаты.

Первый представляет собой складную планку, прижатую к рукоятке подвижной муфтой и удерживаемую штифтом. Планка удерживает колпачок ручки от падения.

Второй запал обеспечивает безопасность при случайном падении гранаты при вытащенной чеке и состоит из откидной накидной планки с шариком, также прижатой к рукоятке.

Третий предохранитель обеспечивает срабатывание предохранителя не ближе 1 м от метателя и отключение после открытия стабилизатора.

Четвертый взрыватель управляется инерционным грузом в виде шарика, отжатого специальной контрпредохранительной пружиной. Стабилизатор гранаты состоит из втулки, матерчатого конуса («парашюта»), четырех проволочных перьев, кольца и пружины. На подвижной втулке рукояти выполнена резьба для соединения с корпусом. Взрыватель мгновенного действия включает капсюль-детонатор и дополнительный детонатор.

Человечество постоянно находится в состоянии войны. В современной истории практически не бывает длительных мирных периодов. «Горячим» становится то один район планеты, то другой, а иногда и сразу несколько. И повсюду стреляют из стволов различного оружия, гремят бомбы, летят ракетные и ручные гранаты, нанося увечья и гибель солдат противоборствующих армий, а заодно и мирных жителей. Чем проще и дешевле смертоносное средство, тем чаще оно применяется. Автоматы, пистолеты, карабины и винтовки вне конкуренции. А самый смертоносный вид оружия — артиллерия. Но не менее опасны «карманные снаряды» — ручные гранаты. Если пуля, по распространенному среди солдат мнению, дура, то об осколках и говорить нечего.

В нашем неспокойном мире каждый должен знать если не о том, как пользоваться оружием, то хотя бы о нем. поражающие факторы, хотя бы для того, чтобы иметь шанс хоть как-то защититься от них в случае чего.

Краткая история гранатов

Ручные гранаты появились очень давно, еще в начале пятнадцатого века, правда, тогда они назывались бомбами, да и устройство их было довольно примитивным. В глиняном футляре, изготовленном по обычной «горшковой» технологии, размещалось опасное вещество — порох или легковоспламеняющаяся жидкость. Весь этот состав был снабжен активирующим устройством в виде простого фитиля, и он устремлялся в места наибольшего скопления противника. Вкусный и полезный фрукт — гранат — вдохновил неизвестного изобретателя, который усовершенствовал этот вид оружия, наполнив его поражающими элементами, вроде зерен, и заодно дал ему имя. К середине XVII века во всех появились отряды гренадеров. Эти войска взяли молодцов прекрасного телосложения, рослых и крепких. Эти требования отнюдь не были продиктованы эстетическими соображениями, хотя и монархи о них не забывали, просто ручные гранаты того времени были тяжелы, и бросать их приходилось далеко. Кстати, техника этого дела отличалась от современной. Бомбу бросали от себя по направлению снизу вверх, движение немного напоминающее действия игрока в боулинг.

Появление современного прототипа

Время шло, технологии развивались, гранаты становились безопаснее для метателя, но наносили все больший вред противнику. Толчком к их развитию как вида компактного оружия послужила русско-японская война, начавшаяся в 1905 году. Сначала солдаты обеих армий занимались изобретательством, конструируя смертоносные устройства из подручных материалов (бамбука, консервных банок и т. д.), а затем вступила в действие военная промышленность. Во время битвы под Мукденом японцы впервые применили ручные осколочные гранаты с деревянной рукоятью, имевшие двойное назначение: для удобства метания и стабилизации. С этого момента началась мировая карьера «карманной артиллерии».

«Лимонка» и ее прототип

Лимонка была изобретена британцем Мартином Хейлом. Устройство ручной гранаты не претерпело принципиальных изменений примерно за столетие. Новшество также заключалось в новом типе корпуса (или «рубахи»), рационально разделенного на правильные геометрические сегменты числом 24. Революционность конструкции заключалась также в возможности использования обычной армейской винтовки для доставки боеприпасов в цель. цель. Граната Хейла стала прообразом современного подствольного снаряда.

Во время Первой мировой войны использовалась другая идея. Для защиты метателя к чеке на деревянной рукояти привязывался длинный шнур, при помощи рывка которого инициировался взрыватель. Автором стал норвежец Аазен, но дальнейшего развития это его изобретение не получило.

Основной схемой, которая используется до сих пор, был принцип прототипа Хейла начала 20 века. «Рубашка» гофрированной сегментированной формы наполнена взрывчатым веществом. В центре имеется круглое отверстие, в которое при завинчивании входит цилиндрический предохранитель. Задержка детонации осуществляется за счет известной скорости горения порохового столба, есть такая необходимая вещь как защита от случайного срабатывания. Так устроены в большинстве своем ручные осколочные гранаты вне зависимости от страны производства и марки.

Специальные и боевые

Как и в гражданской жизни, на войне каждый инструмент имеет свое назначение. В сумке или на ремне боец ​​носит различные ручные гранаты. Фотографии советских и немецких солдат, вооруженных и экипированных, кинохроника, агитационные плакаты донесли до нас облик этих смертоносных устройств сороковых годов, то лимонообразных, то похожих на моторные поршни.

Следующие десятилетия внесли разнообразие в их ассортимент: появились светошумовые, сигнальные или ручные дымовые гранаты, а также снаряженные слезоточивым газом. Это «гуманное» оружие относится к нелетальным средствам, предназначенным для поимки противника или преступников, а также для обеспечения благоприятных условий на поле боя при отступлении или маневре. Ситуации могут быть разными. Например, если необходимо вывести подразделение из опасной зоны под огнем в ясную погоду, необходимо «дунуть в туман». Густой серый дым даст граната РДГ-П. Под его покровом бойцы смогут совершить скрытный отход (или даже обход) и выполнить боевую задачу с минимальными потерями или без них.

Яркая вспышка, сопровождаемая жутким грохотом, оглушит затаившегося бандита, и он потеряет способность противостоять стражам порядка. «Невольные слезы», совсем как в старинном романсе, катятся из глаз зачинщиков массовых беспорядков, лишат их на время способности хорошо видеть, помогут полиции в нелегкой работе по охране общественного порядка.

Но спецсредства — это лишь малая часть всех ручных гранат. В основном это оружие боевое, и оно предназначено для нанесения максимального урона бойцам вражеской армии. При этом следует помнить, что покалеченный воин менее желателен для экономики вражеской страны, чем мертвый. Его нужно лечить, снабжать протезами, кормить и заботиться о семье инвалида. По этой причине современные ручные осколочные гранаты имеют сравнительно небольшой заряд.

С гранатой против танка

Противотанковые средства постоянно совершенствовались на протяжении послевоенных десятилетий. Главной проблемой всегда была необходимость подобраться к бронемашине на расстояние броска. Экипажи наступающей бронетехники активно противодействовали таким попыткам, применяя всевозможные средства подавления живой силы противника. Поддерживающая пехота бежала сзади, что также не способствовало успеху зарядометчиков. Использовались самые разнообразные средства — от бутылок с горючей смесью до довольно хитроумных магнитных и липких устройств. Ручная противотанковая граната имеет большой вес. Во время зимней войны финский штаб даже составил специальную памятку, согласно которой для уничтожения танка массой 30 тонн (например, Т-28) нужно не менее четырех килограммов тротила, не считая корпуса. Они сделали связки гранат, тяжелых и опасных. Бросить такой груз и не попасть под огонь курсового пулемета — задача не из легких. Возможность несколько уменьшить вес заряда появилась позже, за счет особой конструкции боевой части. Кумулятивная ручная противотанковая граната при попадании в броню выбрасывает узкую струю раскаленного газа, прожигающего металл. Однако возникла другая проблема. Теперь солдату нужно было метнуть свой снаряд так, чтобы не только попасть в цель, нужно было еще и позаботиться об угле попадания. В конечном итоге после появления реактивных гранат практически все армии мира отказались от противотанковых гранат.

Для атаки и обороны

Идти с гранатой на танк — удел смелых. Другое дело борьба с пехотой. Метание ручных гранат стало обязательным упражнением в курсе юного бойца. В СССР этому учили даже школьников на уроках. В зависимости от веса модели (500 или 700 г) зачетная длина броска составляет до 25 м (для девочек) и (для мальчиков). Взрослый крепкий боец ​​может послать заряд метров на пятьдесят, иногда чуть дальше. Напрашивается вопрос, каким должен быть диаметр (или радиус) разлета осколков, чтобы метатель от них не пострадал? Но есть и другой аспект — необходимость прятаться от поражающих элементов. При ведении оборонительного боя у солдата есть возможность спрятаться в окопе, пригнувшись. Во время атаки быстро меняющаяся диспозиция не столь благоприятна для применения такого эффективного оружия, как ручная граната. Вы можете легко попасть в свой. Поэтому для разных условий боя созданы два основных вида оружия: наступательное и оборонительное. По этой градации выпускались ручные гранаты в России и СССР.

В годы Великой Отечественной войны наши воины применяли осколочные РГН и РГ-42 в наступлении (а иногда и в условиях обороны). Название указывает даже на его основное назначение (наступательная ручная граната). РГ-42 отличалась в основном своей геометрической формой (цилиндр) и наличием внутри корпуса свернутой стальной ленты с насечкой, которая при взрыве образовывала большое количество осколков. Запалы ручных гранат в нашей стране традиционно унифицированы для упрощения использования и производства.

РГ-42 имела продолговатую рубашку с полусферическими концами, а также специальные вставки, разделенные на небольшие сегменты. Оба образца поражали живую силу в радиусе 25 метров. Дальнейшая модификация РГ-42 привела к упрощению конструкции.

В годы войны выпускались гранаты с взрывателями, которые могли активировать основной заряд не только через определенный промежуток времени, но и при ударе. Эта конструктивная особенность повышала опасность применения боевого оружия, поэтому советские конструкторы отказались от принципа ударной детонации в дальнейших разработках.

РГД-5

В 1954 году на вооружение принята ручная граната РГД-5. Его можно охарактеризовать теми же эпитетами, что и почти все образцы отечественной оборонной техники. Он прост, надежен и технологичен. Боевой опыт показал, что создание чрезмерного количества поражающих элементов нецелесообразно, а вполне достаточно тех осколков, которые образуются при разрушении внешней оболочки из тонкой стали.

Ручная граната РГД по своим тактико-техническим данным близка к своей предшественнице РГН, но более безопасна, так как не взрывается при ударе. Он настолько прост, что кроме его веса (0,31 кг) и радиуса осколочного поражения (25-35 м) рассказать о нем больше нечего. Также можно указать только время задержки взрыва (около 4 секунд), но оно зависит от характеристик унифицированного взрывателя.

Ф-1

Ф-1 и РГД-5 — две самые распространенные российские ручные гранаты. Они различаются по своему назначению и, следовательно, по своим техническим характеристикам. Ручная граната Ф-1 является оборонительной, о ней также известно, что она применяется для поражения живой силы противника. Эти два пункта определяют удвоенный вес. По паспортным данным осколки разлетаются на 200 метров, но это вовсе не означает, что внутри этого круга обязательно будет уничтожено все живое. Вероятность поражения обратно пропорциональна расстоянию от эпицентра, этот закон распространяется и на ручные гранаты. России, а точнее, вооруженным силам страны, необходимы разные виды оружия для защиты национальных интересов, и сегодня существует множество более эффективных средств поражения пехоты. Однако забывать об проверенных временем типах гранат еще рано.

Общие положения

Ручная граната Ф1, как и РГД-5, по своей конструкции не отличается от общепринятой схемы. Тело заполнено тротилом. Его вес различен для двух типов. Казалось бы, чтобы дальше разбрасывать тяжелые осколки, требуется больше тротила. На самом деле это не совсем так, имеет значение способность «рубашки» удерживать внутри себя ВВ во время взрывной реакции. Поэтому ручная граната Ф1 содержит меньшую массу взрывчатого вещества, имея более тяжелый корпус. Более полное сгорание тротила придает необходимое ускорение разлетающимся осколкам. Несмотря на высокую прочность чугуна, нельзя рассчитывать на то, что все ВВ среагируют, а также на разрушение оболочки строго по намеченной выемке, что снижает поражающую способность заряда. Ручная граната РГД-5 при почти трети массы содержит целых 110 граммов тротила. Общим признаком двух конструкций является использование взрывателя УЗРГМ. Буква «У» означает «унифицированный». Его устройство простое, что объясняет высокую надежность работы.

Как происходит воспламенение

Для приведения гранат Ф-1 и РГД-5 в боевое положение обычно используется унифицированный модернизированный взрыватель УЗРГМ, в состав которого входит ударный механизм. Внутри него находится капсюль, служащий для подрыва основного заряда. В транспортном положении отверстие, предназначенное для взрывателя, закрывается пластиковой пробкой, предохраняющей гранату от попадания внутрь грязи или песка. Сам ударный механизм выполнен в виде трубки, снабженной втулками, шайбами ​​(они выполняют направляющую функцию), пружиной, ударником, спусковым рычагом и предохранительной чекой. По принципу действия взрыватель аналогичен обычному патрону, только меньшей мощности. Он как бы выстреливает внутрь корпуса струей горячего порохового газа после того, как игла бойка пробивает капсюль-воспламенитель. Для придания достаточной кинетической энергии служит сжатая стальная пружина, которая получает возможность распрямиться при извлечении предохранительной чеки и освобождении скобы.

После срабатывания капсюля-воспламенителя в трубке начинает гореть пороховой столб. Это длится около четырех секунд, затем наступает очередь еще одного капсюля, называемого детонатором. Как следует из его названия, именно он детонирует основной заряд.

Следует помнить, что в конструкции взрывателя использовался специальный порох с высоким содержанием селитры. Он может гореть с одинаковой скоростью (1 см/с) как на суше, так и под водой.

Растяжки и ловушки

Коварный противник при отступлении или ведении оборонительных боев может использовать ручные гранаты для минирования местности. Жертвами такой тактики могут стать как военнослужащие вражеской армии, так и мирные жители, поэтому, находясь на передовой, следует соблюдать особую осторожность. Наиболее распространенным способом минирования является так называемая растяжка, представляющая собой гранату (чаще всего РГД-5), закрепленную подручными средствами на дереве, кусте или другой детали ландшафта, и проволоку, привинченную к чековому кольцу на одном уровне. конец, так и к любому другому неподвижному объекту. При этом чековые усики разогнуты, а предохранительная скоба находится в свободном состоянии. Опытный боец ​​сразу распознает этот примитивный метод.

Ловушка устроена немного иначе. Граната (РГД-5 или Ф-1), приведенная в боевое положение (с вынутой чекой), укладывается в углубление, сделанное в земле. Кронштейн при минировании держится таким образом, чтобы его можно было прижать каким-нибудь интересующим противника предметом. Поэтому при осмотре вновь оккупированной территории нельзя прикасаться к брошенному оружию, снаряжению или ящикам, в которых предполагается еда или лекарства. К подозрительным вещам лучше всего привязывать веревку, по которой их передвигать из безопасного места.

Не стоит надеяться, что при срабатывании гранаты есть время, за которое можно успеть укрыться. Есть дополнительные вкладыши, которые вкручиваются вместо обычного замедлителя, они вызывают мгновенный взрыв при срабатывании.

Растяжки и ловушки особенно опасны для детей и подростков.

Мифы и реальность

Кино, как известно, важнейшее искусство, но его характерным недостатком является излишняя живописность действия.

Например, партизаны незаметно для гитлеровцев приводят в действие ударный механизм, вытягивая штифт и освобождая предохранительную скобу. Такая ситуация в реальной жизни невозможна. Устройство ручной гранаты не предполагает скрытного применения. Были попытки сделать бесшумный детонатор, но из-за высокой опасности применения таких боеприпасов от них отказались. Запал ручной гранаты в момент срабатывания издает довольно громкий хлопок, после чего начинается отсчет секунд, оставшихся до взрыва.

То же самое относится и к прекрасной привычке некоторых киногероев выдергивать булавку зубами. Это не просто сложно, это невозможно, даже если предварительно выпрямить провод. Штифт сидит крепко, поэтому вытащить его можно только с большим усилием.

Понятно и то, что режиссер хочет сделать из взрыва гранаты эдакую Хиросиму. На самом деле звучит, конечно, громко, но на открытой местности не так оглушительно. Столбы черного дыма, достигающие неба, тоже обычно не наблюдаются, если, конечно, от взрыва не загорелся склад горючего.

Ручная граната — непредсказуемое устройство в своем смертоносном действии. Были случаи, когда люди, находившиеся совсем рядом с его взрывом, выживали, а другие погибали в десятках метров от случайного осколка на конце. Слишком многое зависит от случая…

Первая отечественная осколочная граната применялась русской армией еще в русско-японской войне под Мукденом. Эту гранату изобрел в 1904 году штабс-капитан Николай Степанович Лишин. С тех пор история «взрывного фрукта» продолжается…

Граната Лишина

Граната имела длинную деревянную ручку, на которой крепился металлический цилиндр, наполненный взрывчаткой. В официальном обращении на гранату Лишина надевали защитный колпак, боевой колпак носили отдельно. Сверху на корпус надевался цинковый пояс с внешними насечками для образования дополнительных осколков при взрыве. Рукоятка служила стабилизатором в полете и обеспечивала необходимое положение гранаты при встрече с препятствием. Желательно чтобы граната попадала строго на капсюль, т.к. боковой механизм воздействия на капсюль-воспламенитель отсутствовал. Гранатометная система Лишина была небезопасна. Вероятность отказа соседствовала с вероятностью случайного срабатывания. Радиус поражения гранаты составлял 9метров. В результате граната не получила широкого распространения в войсках.

РГ-14

Граната РГ-14, использовавшаяся русской армией на полях Первой мировой войны, стала более безопасной. Граната РГ-14 по сравнению с гранатой Лишина была меньше и безопаснее для бойца. В качестве взрывчатого вещества в гранате использовались аммонал, тротил, мелинит и состав Фавье. Время горения взрывателя-замедлителя составляло 4 секунды.

Ф-1

После гражданской войны в России на базе французской гранаты Ф-1 была разработана одна из самых распространенных оборонительных гранат. Граната получила наименование Ф-1, корпус от французской гранаты остался прежним, но запал гранаты был заменен на запал Ф.В. Система Ковешникова. В 1928 был принят на вооружение Красной Армии. В дальнейшем граната была доработана — стал использоваться взрыватель УЗРГ-42 с задержкой 3,2-4 секунды. Масса гранаты в зависимости от модификации составляет 600-750 грамм. Радиус поражения до 200 метров.

РГД-33

На базе РГ-14 Михаилом Григорьевичем Дьяконовым в 1933 году была разработана граната РГД-33. Вес гранаты 495 грамм, масса взрывчатого вещества 140 грамм. Перед применением гранаты необходимо было взвести пружину в рукоятке, надеть гранату на запал, вставить в нее запал и перед броском отпустить запал на рукоятке. Из-за качания наружная часть рукоятки с ударником соскочила с взвода и наколола капсюль взрывателя. Граната РГД-33 активно использовалась в Великой Отечественной войне, зарекомендовав себя как хорошее противотанковое средство.

РГ-41

Граната РГ-41, разработанная в 1941 году конструктором Беляковым, оказалась гораздо проще в изготовлении. Я использовал гранату, в отличие от РГД-33, только тротиловую, а взрыватель срабатывал с задержкой 3,2-3,8 сек.

РГ-42

Граната РГ-41 на вооружении Красной Армии продержалась недолго из-за быстрого создания на замену более удобной гранаты РГ-42. Для увеличения количества осколков и, как следствие, поражающей способности внутрь корпуса гранаты была проложена лента из тонкой стали с насечками, свернутая в четыре слоя. Радиус поражения 25-30 метров.

РПГ-40

Для более эффективного поражения еще до войны в СССР были созданы специальные осколочно-фугасные гранаты. Одной из первых таких гранат стала РПГ-40, пробившая броню толщиной до 40 мм. В годы Великой Отечественной войны граната в основном применялась для разрыва гусениц танков, а также могла использоваться для разрушения укрытий противника.

РПГ-43

Позже на базе РПГ-40 была разработана граната РПГ-43. Она имела гораздо меньший вес и большую бронепробиваемость. При взрыве гранаты образовывалась кумулятивная струя, со скоростью около 12000-15000 м/с. При этом давление струи достигает 100 000 кгс/см², что при диаметре корпуса 95 мм достаточно, чтобы пробить 75 мм брони. Вес гранаты 1,2 кг.

РПГ-6

Однако граната РПГ-43 имела много недостатков с точки зрения безопасности применения. Они были устранены в модифицированном гранатомете РПГ-6. В отличие от предыдущих аналогов, новая граната была ударного типа и детонировала при контакте боевой части с целью. Граната могла пробить броню толщиной до 100 мм. Гранатомет РПГ-6 был разработан в 1943 году и активно применялся на фронтах Великой Отечественной войны для поражения тяжелых танков «Тигр», «Пантера», а также самоходно-артиллерийских установок типа «Фердинанд» с лобовой броней 80 -100 мм и более. После войны страны также вооружались гранатами РПГ-6 Варшавского договора. В России граната простояла на вооружении до 1950, после чего его начали частично снимать с вооружения.

РКГ-3

Для замены РПГ-6 в 1950 г. на ручной кумулятивный гранатомет РКГ-3. Как и РПГ-6, граната была ударной, но пробивала броню толщиной до 150 мм. Граната имела тканевый «хвост» в форме конуса, который стабилизировал гранату в полете. Были модификации, способные пробивать броню толщиной 170-200 мм.

РГД-5

Для замены РГ-42 в 1954 была разработана более удобная, легкая и не менее эффективная наступательная граната РГД-5. В отличие от своих предшественников граната имела круглый корпус. В качестве основного взрывчатого вещества используется тротил. Дальность осколочного поражения составляет 30 метров. Запал гранаты универсальный, подходит также к гранатам РГ-42 и Ф-1. РГД-5 до сих пор состоит на вооружении российской армии. Копия РГД-5 производится в Польше.

РГН и РГС

Гранаты РГО и РГН также имеют круглую форму корпуса. В гранатах используется новый взрыватель УДЗС, дающий возможность детонировать при встрече с любой поверхностью. Для безопасности бойца подрыв невозможен в первые 1,3-1,8 секунды после броска. Самоуничтожение гранаты происходит за 3,2-4,2 секунды. Радиус возможного поражения гранатой РГО достигает 100 метров, РГН — всего 35 метров.

РДГ-2

В качестве средства маскировки в 1970-х годах была разработана дымовая граната РДГ-2. Он предназначен для создания плотной дымовой завесы, с помощью которой можно скрыть передвижение малочисленных армейских подразделений, имитировать огонь боевой техники, ослепить противника или обозначить зону высадки вертолетов. Граната РДГ-2 имеет модификации, в которых используются разные горючие смеси для создания облака дыма разного цвета.

ВОГ-25

Специально для гранатометов разработана дульнозарядная граната ВОГ-25. Выстрел производится по «безгильзовой» схеме, метательный заряд из пироксилинового пороха П-200 вместе с воспламенительным средством расположен в нижней части корпуса гранаты. Такая схема позволила упростить конструкцию гранатомета, повысить надежность и боевую скорострельность. Частота поражения целей на тактическом поле от взрыва гранаты ВОГ-25 в 3-4 раза выше по сравнению с западными аналогами.

В данном разделе собраны материалы по ручным гранатам, как современным, так и состоявшим на вооружении различных армий мира в прошлом. Здесь вы можете найти общие сведения о боевых гранатах, историю их создания, тактико-технические характеристики этого оружия, а также описание их боевого применения.

Ручная граната представляет собой взрывной боеприпас, предназначенный для метания вручную. Гранаты могут уничтожать живую силу противника и его боевую технику, часто этот тип боеприпасов используется для подрыва вражеских укреплений.

Ручные гранаты имеют очень богатую историю. Мелкие снаряды, предназначенные для ручного метания, известны с древних времен. В те давние времена для метания обычно использовались глиняные горшки, наполненные какой-нибудь горючей смесью. Подобные гранаты применялись при штурмах городов и морских сражениях. В 15 веке появились первые металлические гранаты, начиненные порохом. Первые ручные гранаты были несовершенны, они воспламенялись от запала и часто взрывались до или после необходимого момента.

В 17 веке ручные гранаты стали применяться во время наземных боев. Эти снаряды бросали воины с большой физической силой, их называли «гренадеры».

В 18 веке гранаты практически повсеместно были сняты с вооружения, их применяли только при осадах или во время позиционных боев, что случалось довольно редко. Так было до начала Первой мировой войны, ставшей настоящим «звездным часом» для этого вида боеприпасов.

Ручные гранаты были идеальным оружием для окопной войны. В 1909 году появилась граната Рдултовского, с которой русская армия прошла Первую мировую войну. Немцы очень быстро осознали преимущества нового оружия и создали Stielhandgranate, знаменитую «колотушку», прошедшую на вооружении немецкой армии две мировые войны.

После появления на поле боя первой бронетехники были созданы специальные противотанковые гранаты, некоторые из них даже получили кумулятивную боевую часть.

Гранаты активно использовались во всех конфликтах прошлого века и в настоящее время состоят на вооружении практически всех армий мира. В этом разделе собраны материалы о самых известных ручных гранатах прошлого.

С появлением на поле боя гранатометов и противотанковых ракетных комплексов значение противотанковых гранат значительно снизилось, но ручные гранаты являются обычным оружием пехоты и очень эффективны в ближнем бою. Гранаты состоят на вооружении и российской армии. Российские гранаты представляют собой обширную группу боеприпасов, которые можно использовать как в наступательном, так и в оборонительном бою. В этом разделе вы можете найти информацию о современных боеприпасах этого типа, состоящих на вооружении российской армии и специальных подразделений.

По своей конструкции граната состоит из запала различного принципа действия, корпуса, который при взрыве распадается на осколки и взрывчатого вещества. Иногда в корпус гранаты вводят готовые поражающие элементы типа осколков. Хорошо обученный солдат может метнуть современную ручную гранату на сорок-пятьдесят метров.

Наступательные гранаты имеют относительно небольшой радиус осколочного действия и могут использоваться солдатами в наступлении. Защитные гранаты имеют гораздо больший радиус поражения и предназначены для метания из укрытий.

Существуют также специальные виды гранат: газовые, осветительные, сигнальные, дымовые.

Как узнать кто твой ангел

Совместимость женщины Девы и мужчины Девы

▷ rgd 5 3d модели ручной гранаты 【STLFinder 】

Ручная граната rgd-5 Низкополигональная 3D модель

---

4 cgtrader

Здравствуйте!

Ручная граната РГД-5 3D модель

cgtrader

Высокодетализированная модель русской ручной гранаты РГД-5. Форматы OBJ, FBX, являются экспортом более низкого подразделения и не будут отображаться так, как показано на миниатюрах. На визуализацию файлов этих форматов влияет приложение, в котором вы их открываете. …

Ручная граната РГД-5 Низкополигональная 3D-модель

cgtrader

… 8-битный PNG. Normal_DirectX, Roughness, Metallic, Base_Color, AO, Opacity. Готовая игровая модель. РГД-5 (Индекс ГРАУ — 57-Г-717) — советская ручная наступательная граната, относится к противопехотным осколочным ручным гранатам дистанционного действия наступательного типа.

Ручная граната РГД-5 Низкополигональная 3D модель

cgtrader

Программное обеспечение для 3D: Blender 2. 79 Визуализатор: Cycles Размер текстуры: 2048 x 2048 Детали модели: Размер (см): 5,8 x 6,2 x 10,7 Грани — 1660 Треугольники — 3228 * Включенные файлы: * Blend, FBX, DAE, OBJ PBR Текстуры Unity 5 текстур Unreal 4 текстуры

Граната РГД-5

скетчфаб

Граната РГД-5

Ящик для гранат РГД 5

скетчфаб

Ящик для гранат РГД-5

РГД 5 Граната

скетчфаб

РГД-5 (Ручная Граната Дистанционная) английская «Дистанционная ручная граната» или «Ручная граната дальнего действия» — советская противопехотная осколочная граната времен Второй мировой войны, разработанная в начале 1950-х годов. РГД-5 принята на вооружение в 1954 году. Это…

Гранатомет РГД-5 (СНГ)

3океан

Текстуры все 1024 разрешения для материалов pbr: Альбедо Нормальная Металличность Шероховатость АО РГД-5 (Ручная Граната Дистанционная) Английская «Ручная граната дальнего действия» или «Ручная граната дальнего действия», советская противопехотная граната после Второй мировой войны. осколочные…

РГД-5 Русская граната

скетчфаб

Низколопая модель русской гранаты РГД-5 Сетка сделана в блендере 2.8, текстуры в Substance Painter.

РГД-5 ГРАНАТ

скетчфаб

Это моя вторая модель. … Своя российская граната РГД 5. … Все текстуры в разрешении 4k Буду рад, если вы напишите мне комментарий

Граната РГД-5

скетчфаб

Граната РГД-5 — осколочно-фугасная чугунная граната, используемая Российской Федерацией в качестве более дешевой альтернативы осколочной гранате Ф-1 времен Второй мировой войны. …Вместо этого гранаты этого стиля начинены более мощным взрывчатым веществом, предназначенным для нанесения увечий…

Гранада РГД-5 3D модель

cgtrader

граната, армейская, боеприпасы гранаты РГД-5

РГД-5 (взрывная модель) — испытание

скетчфаб

РГД-5 (Ручная Граната Дистанционная, англ. Hand Grenade Remote) — советская противопехотная осколочная граната времен Второй мировой войны, разработанная в начале 1950-х годов. РГД-5 была принята на вооружение в 1954. До сих пор стоит на вооружении многих…

РГД-5 Низкополигональная 3D модель

cgtrader

РГД-5

РГД-5

скетчфаб

Описание не предоставлено.

РГД-5

скетчфаб

Описание не предоставлено.

Граната РГД-5 Низкополигональная 3D модель

cgtrader

РГД-5 (Ручная Граната Дистанционная, англ. Hand Grenade Remote) — советская противопехотная осколочная граната после Второй мировой войны, разработанная в начале 1950-х годов.

Осколочная граната РГД 5 3D модель

cgtrader

РГД-5 (Ручная Граната Дистанционная) английская «Дистанционная ручная граната» или «Ручная граната замедленного действия» — советская противопехотная осколочная граната после Второй мировой войны, разработанная в начале 1950-е годы. …Длина 11,7 см Диаметр 5,8 смТекстуры *.jpg…

Граната РГД-5 Низкополигональная 3D модель

cgtrader

Текстуры все 1024 разрешения для материалов pbr: Альбедо Нормальная Металличность Шероховатость АО РГД-5 (Ручная Граната Дистанционная) Английская «Ручная граната дальнего действия» или «Ручная граната дальнего действия», советская противопехотная граната после Второй мировой войны. осколочная…

РГД-5 граната Низкополигональная 3D модель

cgtrader

РГД-5 — советская противопехотная осколочная граната после Второй мировой войны, разработанная в начале 1950-х годов. …mesh — 5398 треугольников

RGD-5 Низкополигональная 3D модель

cgtrader

Игровая модель гранаты РГД-5. …3D max Vizual Corona render Текстуры: PBR 2048×2048 Unreal Engine 4 Unity 5 Стандартная PBR текстура

РГД-5 Граната Низкополигональная 3D модель

cgtrader

Граната РГД-5 — модель высокого качества. Полностью детализированная, текстурированная модель. Подробно для рендеринга крупным планом. Поставляется с детализированной текстурой PBR (2k). Окончательные изображения визуализируются с помощью V-Ray. Рендеринг в реальном времени Marmoset Toolbag. Для открытия сцены не требуется специальный плагин. Все…

Граната РГД-5 Низкополигональная 3D модель

cgtrader

Граната РГД-5 это высококачественная игровая модель для Unity и Unreal Engine. Этот ассет идеально подойдет для вашего шутера от первого лица. Технические подробности: вершин: 2354 треугольники: 3298 модель в форматах .fbx и .obj Текстуры 4к (но можно…

Граната РГД-5 Низкополигональная 3D модель

cgtrader

Описание: Высокополигональная и низкополигональная граната РГД-5, файлы сетки оружия просты в использовании и модификации. Высокополигональный Turbo-smooth готов. MikktSpace Готовая к игре низкополигональная сетка с текстурами PBR, количество полигонов эквивалентно текущим отраслевым стандартам. Возможно…

Ручная граната РГД-33 GameReady Низкополигональная 3D модель

cgtrader

Ручная граната РГД-33 — Низкополигональная 3D-модель с текстурами PBR Модель создана в Cinema4D R23 Текстурирована в Substance Painter Миниатюры отрендерены в Marmoset Unwrapped UVW В архиве находятся файлы FBX, OBJ, C4D. Формат текстур PNG Текстура…

Граната РГД 5 Game ready Низкополигональная 3D модель

cgtrader

РГД-5 (ручная дистанционная граната) — советская противопехотная осколочная граната после Второй мировой войны, разработанная в начале 19 века.
