Винтовка Chassepot Mle 1866 (Франция)
Fusil modele 1866
(Chassepot Mle 1866)
В середине 1860-х годов, под влиянием успехов прусских формирований, вооруженных игольчатыми винтовками Дрейзе, французское командование решило обзавестись собственной игольчатой винтовкой. Так в 1866 году на вооружение Франции была принята винтовка «Fusil modele 1866» (также известная как «Chassepot Mle 1866») под унитарный патрон калибра 11 мм.
Конструктор французской игольчатой винтовки, мастер оружейного завода Антуан Альфонс Шасспо (Antoine Alphonse Chassepot, 1833–1905 гг), учел недостатки прусской винтовки и создал весьма достойную для своего времени систему. В целом винтовка Шасспо была легче и короче, а дальность прицельной стрельбы из нее вдвое превышала показатели образца Дрейзе.

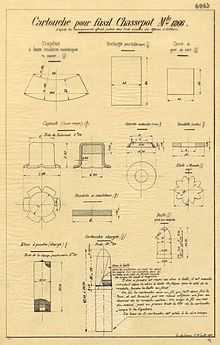

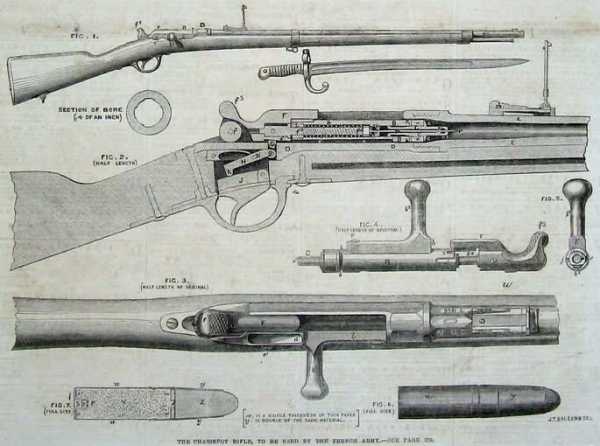

Схема системы Шасспо и патрона для его винтовки
С помощью резиновых колец, надеваемых на переднюю часть затвора, в винтовке системы Шасспо была решена проблема, с которой так и не справился Дрейзе, — обтюрация пороховых газов. Быстрый износ иглы француз остановил, используя новый патрон, в котором переместили капсюль в дно гильзы (капсюль в системе Дрейзе помещался в середине патрона), что позволило применять более короткие и прочные иглы.

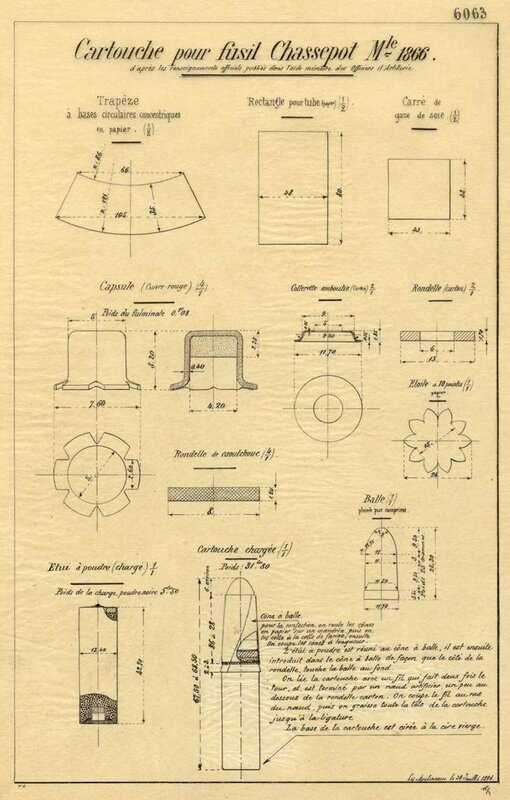

Унитарный патрон, использовавшийся в винтовке Chassepot Mle 1866, был бумажный. Капсюль помещался в картонном поддоне патрона позади порохового заряда. Заряд дымного пороха в 5.5 граммов разгонял 23-граммовую свинцовую пулю до 405 м/сек. При выстреле гильза частично сгорала, а частично вылетала из ствола. Если же картонный поддон оставался в патроннике, то при следующем заряжании он проталкивался вперед (вообще в игольчатых ружьях выбрасыватель не был нужен).

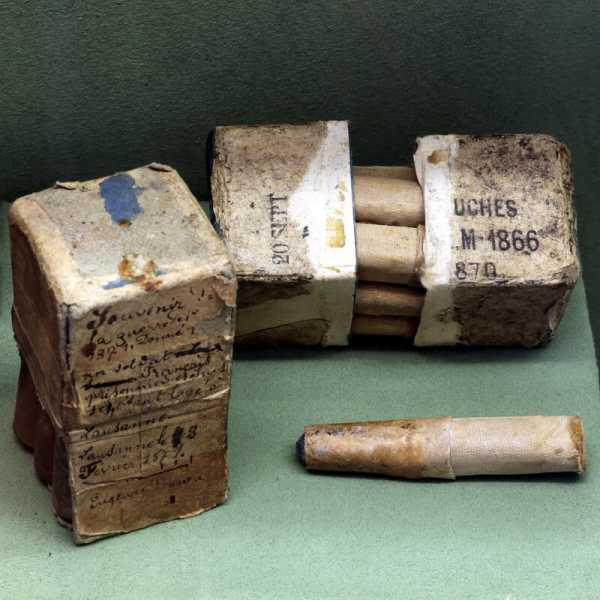

Патроны, использовавшиеся в винтовке Chassepot Mle 1866
Конструктивно винтовка системы Шасспо представляла собой однозарядное нарезное оружие, заряжаемое с казенной части.

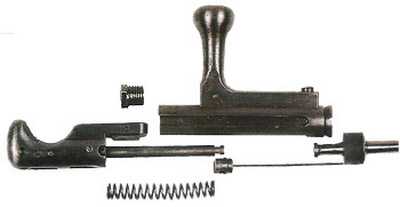

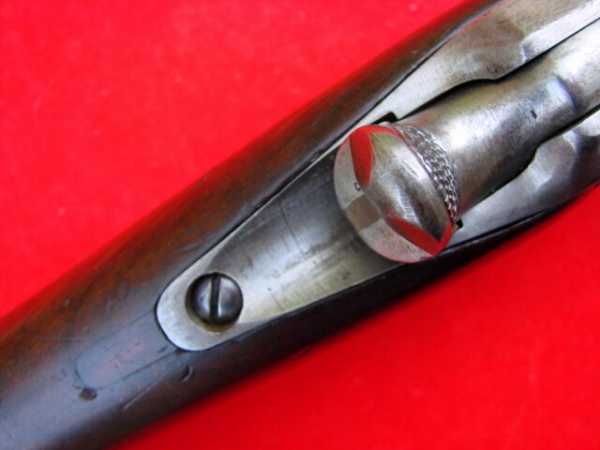

Затвор Chassepot Mle 1866
Затвор продольно-скользящий. Введение его в казенник и запирание ствола происходит при поворачивании рукоятки затвора направо, при этом затвор поворачивается на 90 градусов и своим гребнем входит в вырез ствольной коробки. Для открытия затвора необходимо сначала взвести курок.
Герметизация канала ствола достигалась при помощи каучуковых кружков-прокладок, надетых на переднюю часть затвора и прижатых его подвижной головкой. При выстреле пороховые газы давили на головку, она, в свою очередь, сжимала каучуковые прокладки, и они, расплющиваясь и прижимаясь к стенкам канала, устраняли прорыв пороховых газов.

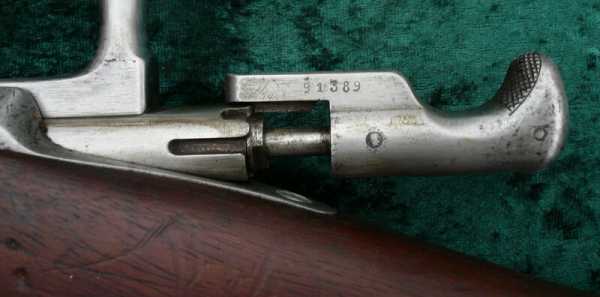

Вид на открытый затвор Chassepot Mle 1866
Стальной ствол с нарезным каналом в сечении круглый, в казне граненый.
Вид на иглу затвора Chassepot Mle 1866

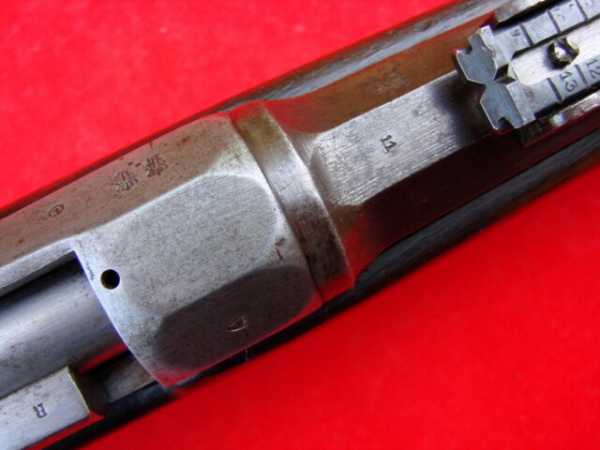

На казенную часть навинчена граненая ствольная коробка с окном сверху для помещения патрона и движения затвора. Ствольная коробка крепится к ложе винтом за длинный хвостовик, врезанный в шейку приклада.

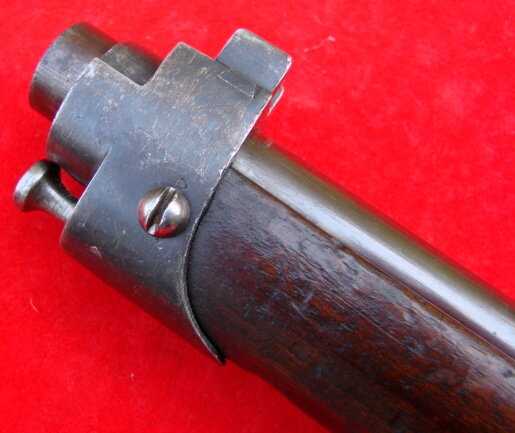

Ствол крепится к ложе наконечником цевья и обоймицей.
Стальная спусковая скоба крепится к ложе двумя винтами.
Ложа деревянная, с прямой шейкой приклада и длинным цевьем.

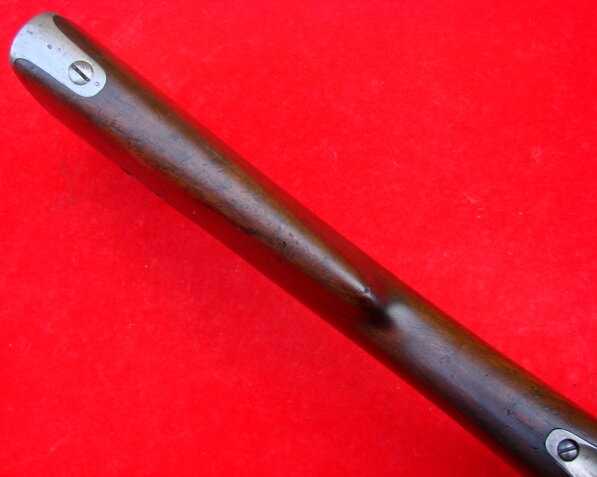

Стальной затыльник приклада Г-образной формы, крепится к ложе на двух винтах.

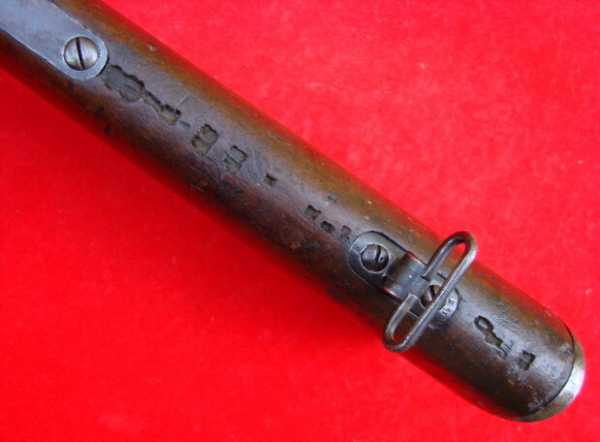

Передняя антабка расположена в нижней части обоймицы, а задняя антабка – в нижней части приклада.

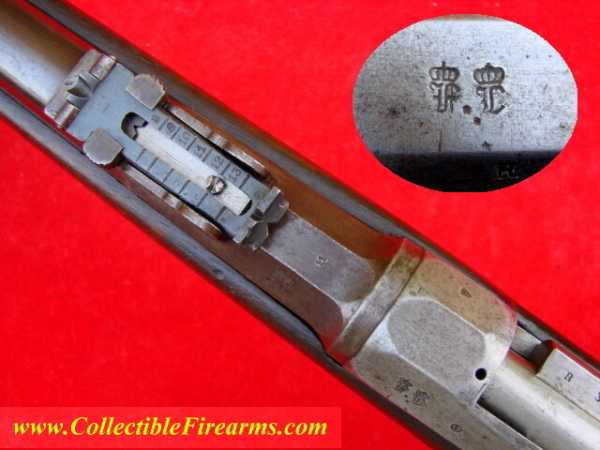

Прицел Chassepot Mle 1866
Шомпол стальной.
На стволе с правой стороны расположен кронштейн для крепления штыка, а с левой стороны – прямоугольный выступ для мулька в кольце штыка. Штык примыкался к винтовке в необходимых случаях (перед штыковым боем, часовыми на постах и т. п.) и носился обычно в железных ножнах на поясе.

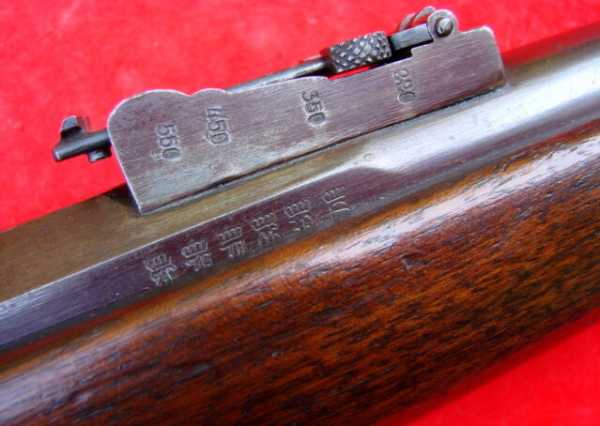

Прицельные приспособления состоят из нерегулируемой треугольной мушки на прямоугольной платформе у дульного среза и ступенчатой колодки прицела с поднимающейся на шарнире прицельной рамкой, расположенной на верхней грани казенной части ствола.

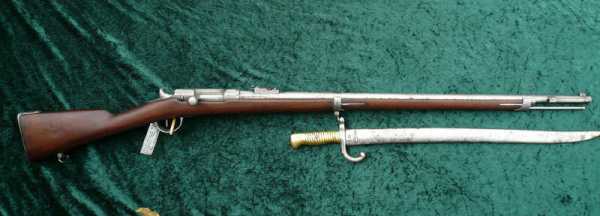

Chassepot Mle 1866 с примкнутым штыком
Производство винтовок Шасспо было налажено на французских предприятиях, где они выпускались до 1875 года. Кроме того, это оружие изготавливалось по контракту в Великобритании, Бельгии и Италии. Общее количество произведенных винтовок Chassepot Mle 1866 превысило 1.000.000 единиц.
Калибр, мм | 11 |
Длина без / со штыком, мм | 1314 / 1890 |
Длина ствола, мм | 825 |
Вес без / со штыком, кг | 4.1 / 4.7 |
Скорострельность, выстр/мин | 7-14 |
Начальная скорость пули, м/с | 405 |
Прицельная дальность стрельбы, м | 1200 |
Винтовка Шасспо образца 1866 отлично показала себя во время франко-прусской войны 1870–71 годов. Однако она появилась в период стремительного развития стрелкового оружия и уже в 1874 году была заменена на винтовку Гра под патрон с металлической гильзой. Но на этом история жизни этого оружия не закончилась.
С принятием на вооружение винтовки системы Гра «Gras Mle 1874» французское правительство решило использовать все запасы годных винтовок игольчатой системы Шасспо. Винтовки Chassepot Mle 1866 переделали под патрон Гра, заменив затвор и патронник. Переделочная модель винтовки Шасспо была принята на вооружение Франции под наименованием «Fusil modele 1866-74», прослужив до 1886 года, когда во французской армии приняли патрон уменьшенного калибра.
Chassepot Mle 1866
weaponland.ru
Винтовка Шасспо / Fusil modèle 1866 Chassepot / Chassepot Mle 1866: sassik — LiveJournal
википедия ( на английском )
чуть почитать
википедия , статья «Игольчатое ружьё»
Обновление от 03.05.2014 ( 1 фото ) :

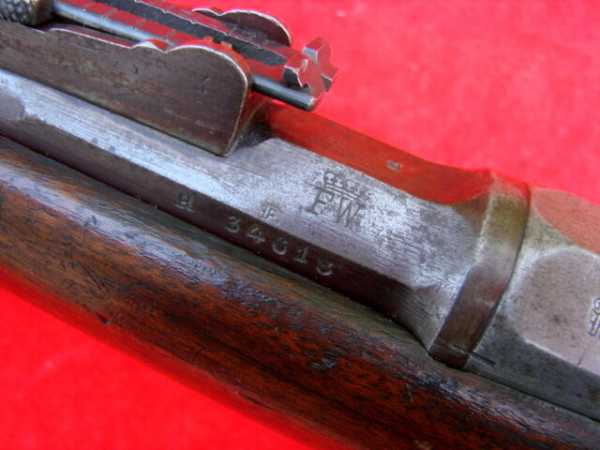

Один из германских кавалерийских карабинов , переделанных из трофейного шасспо , о чём говорится здесь , в конце статьи ( 62 фото ) :

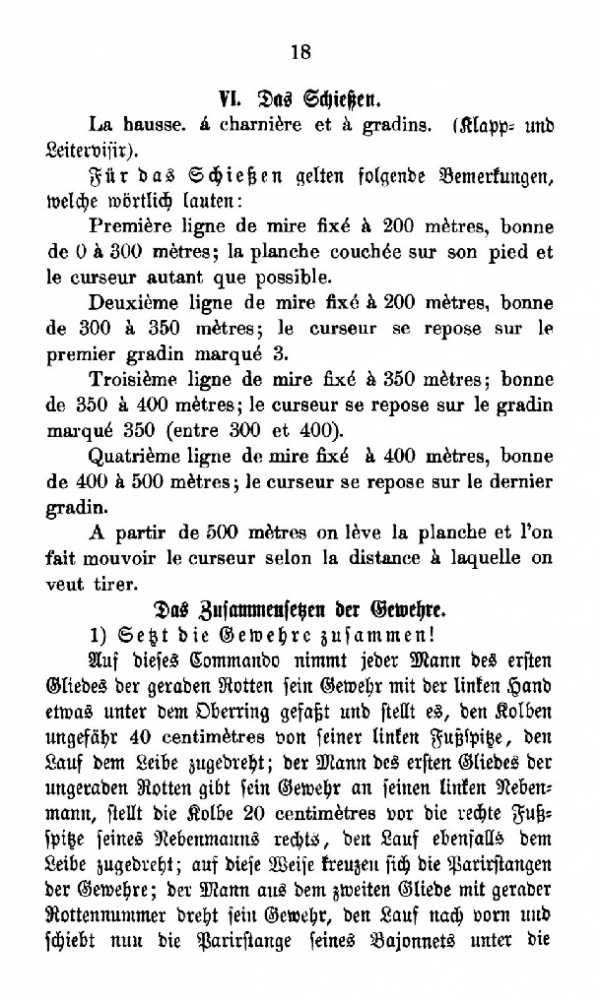

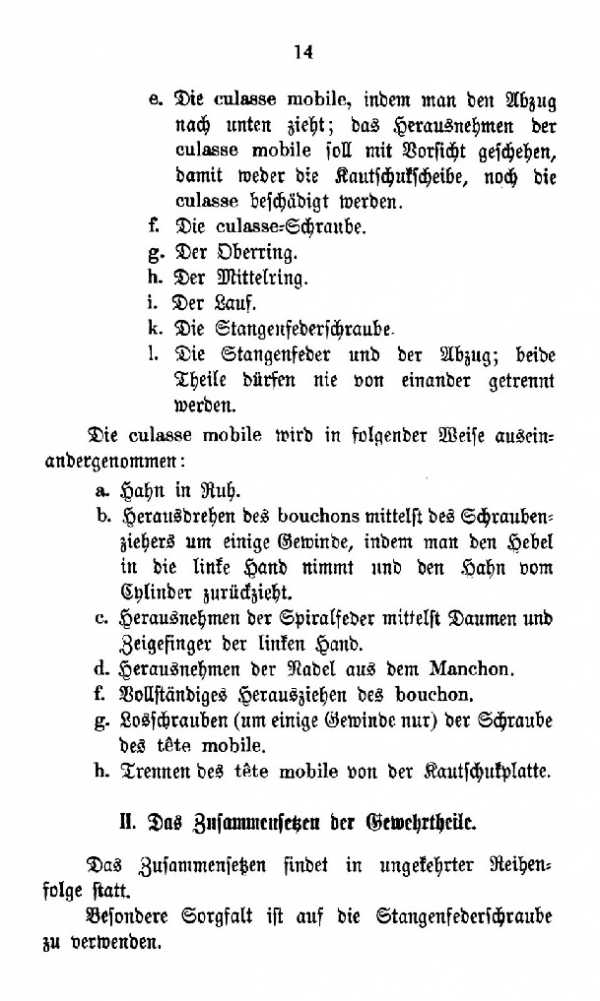

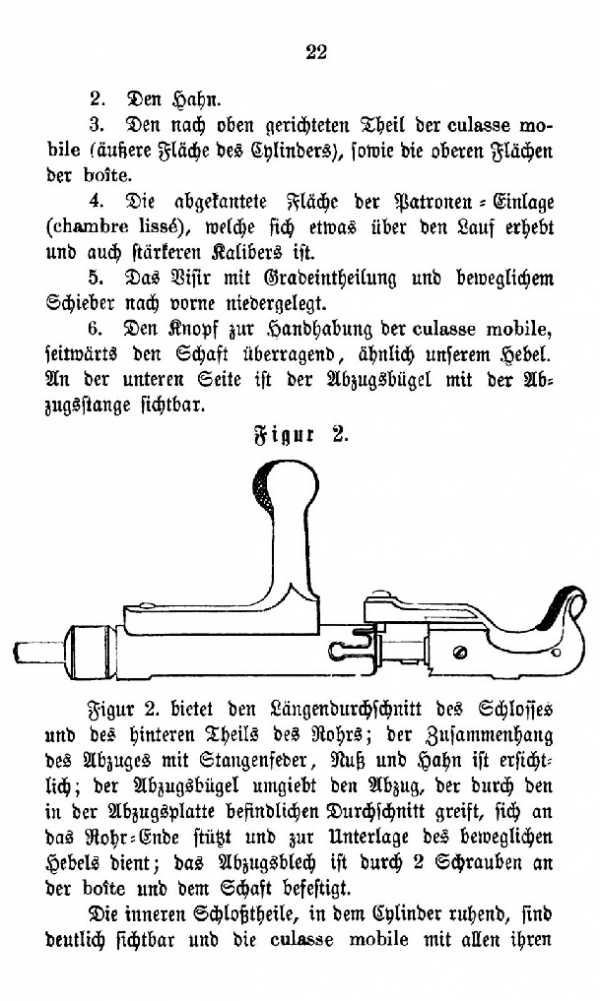

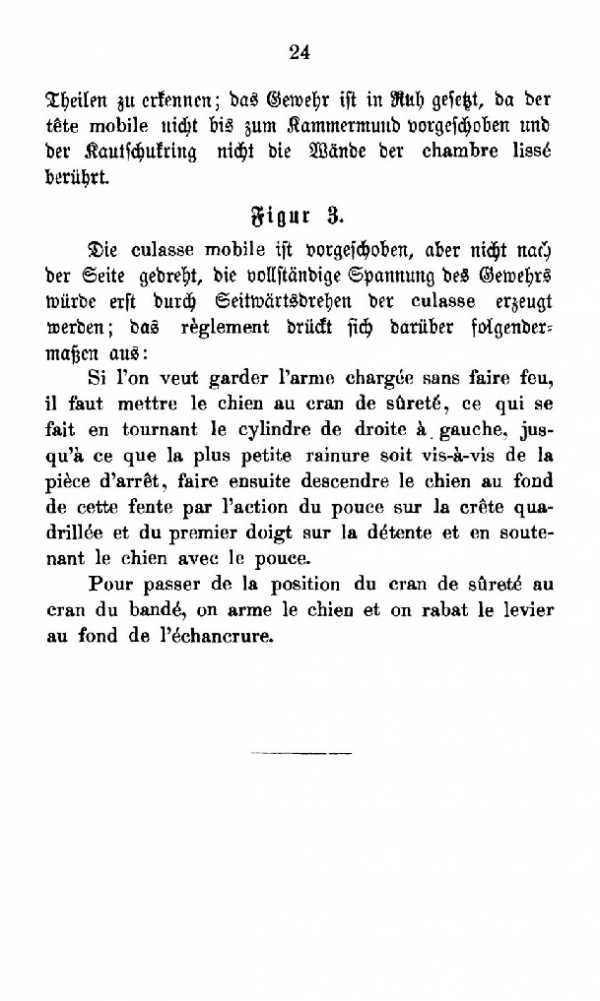

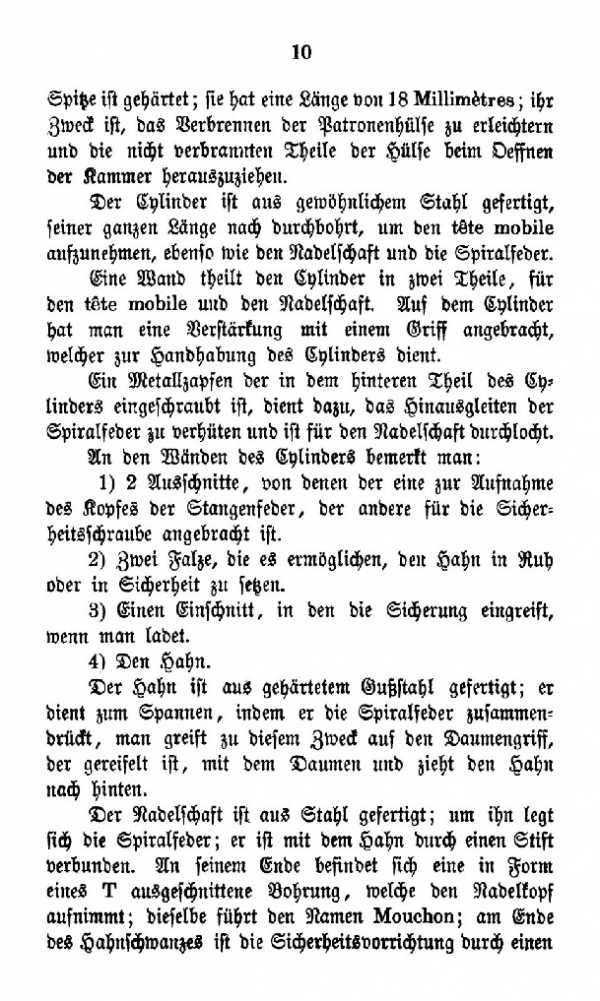

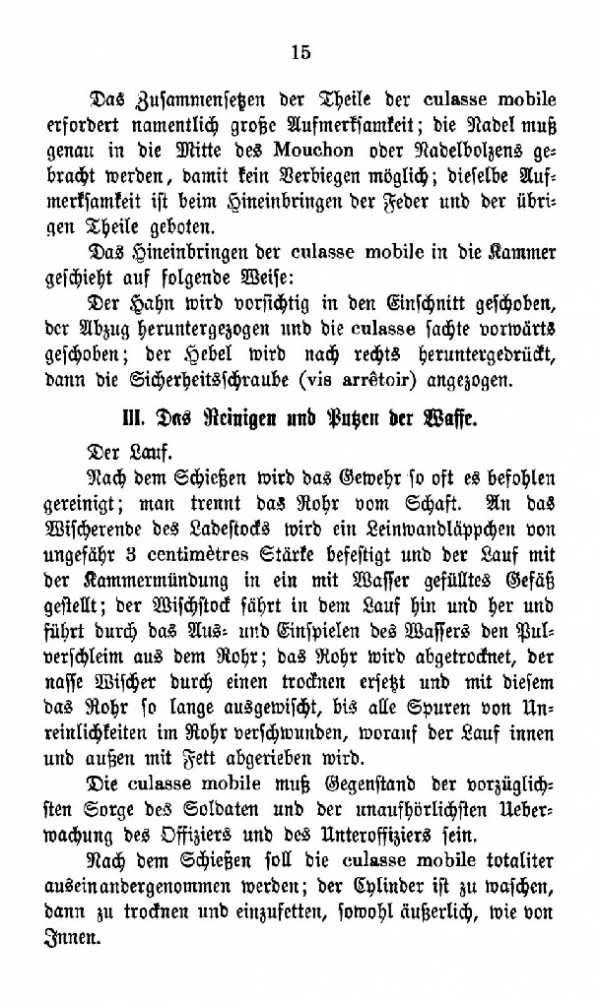

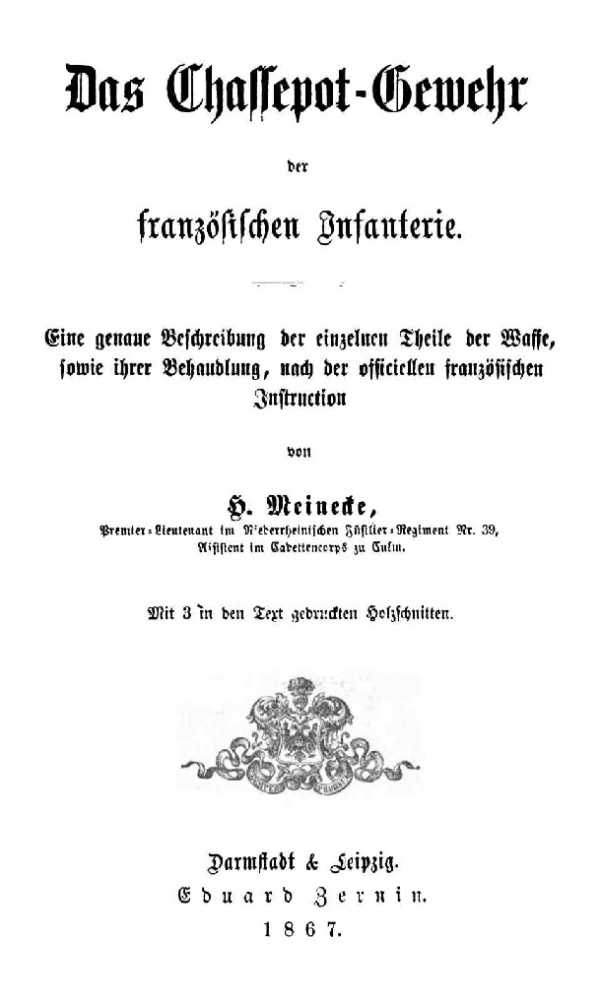

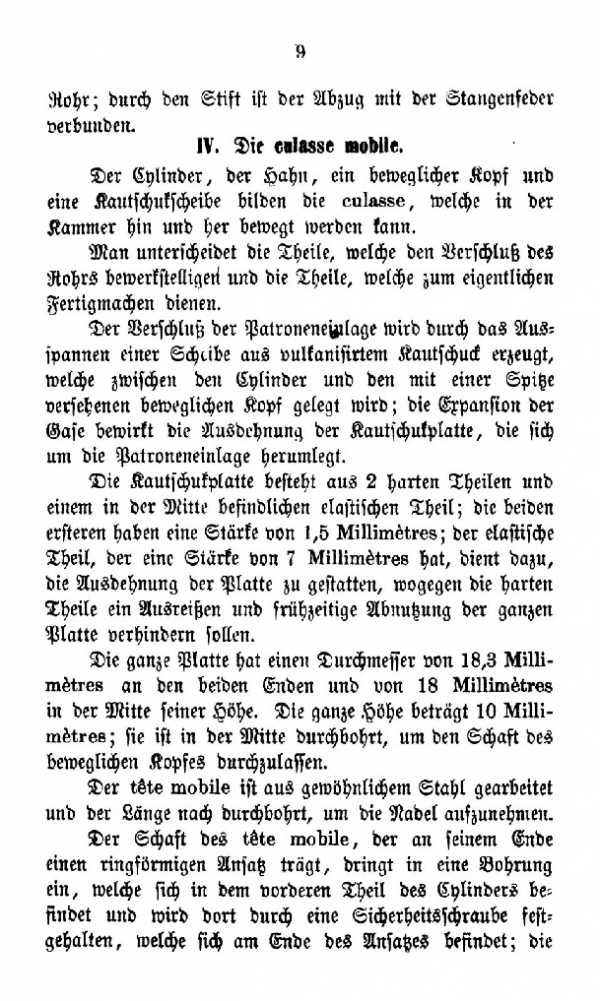

Германский мануал , 1867 : DjVu
sassik.livejournal.com
Винтовка Шасспо Википедия
Винтовка Шасспо | |
---|---|
Винтовка Шасспо со штыком | |
Тип | игольчатая винтовка |
Страна | Франция |
Годы эксплуатации | 1857—1874 |
Принят на вооружение | 1867 |
На вооружении | Франция Франция Пруссия Пруссия Монако Каджары (династия) Сёгунат Токугава Греция Греция |
Войны и конфликты | Франко-прусская война Французские колониальные войны |
Конструктор | Антуан Альфонс Шасспо (Antoine Alphonse Chassepot) |
Разработан | 1856 |
Всего выпущено | более 1 млн |
Масса, кг | 4,635 |
Длина, мм | 1310 мм (без штыка) 1880 мм (со штыком) |
Длина ствола, мм | 795 |
Патрон | Свинцовая пуля весом 25 г в бумажном унитарном патроне с метательным зарядом из 5,6 г дымного пороха |
Калибр, мм | 11 |
Принципы работы | Скользящий, поворотный затвор |
Скорострельность, выстрелов/мин | 8—15 |
Начальная скорость пули, м/с | 410[1] |
Прицельная дальность, м | 1200 |
Вид боепитания | однозарядная |
Прицел | открытый |
Медиафайлы на Викискладе |
Винтовка Шасспо (фр. Fusil modèle 1856) — игольчатая однозарядная винтовка, разработанная французским оружейником Антуаном Шасспо в 1856 году. Использовалась во французской армии в 1866—1874 годах. Победа Пруссии в битве при Садове выявила преимущество современного оружия (в особенности, винтовки Дрейзе) и ускорила принятие винтовки Шасспо (Chassepot modèle 1866) на вооружение армии Французской Империи.
Механизм
Затвор винтовки Шасспо. Внутреннеё устройство системы Шасспо. Затвор винтовки Шасспо. Детали винтовки Шасспо.Винтовка Шасспо имела скользящий затвор с поворотом на 90° при закрывании. Однако при закрывании затвора курок не становился на боевой взвод, как в современных винтовках со скользящим затвором[источник не указан 963 дня], и для этого нужно было отдельное движение. Калибр винтовки — 11 мм, общая длина без штыка — 131,3 см, общая длина со штыком — 189 см, вес — 4,1 кг, практическая скорострельность до 15 выстр./мин., с прицеливанием — 8-10 выстрелов[2], прицельная дальность стрельбы — 1200 м. Штык присоединялся к винтовке при необходимости и носился обычно в железных ножнах на поясе.
Винтовка Шасспо имела все основные конструктивные черты, которые впоследствии стали характерны для однозарядных и магазинных винтовок с продольно-скользящим затвором. Даже внешне её затвор был весьма похож на современные. Как и винтовка Дрейзе, она имела продольно-скользящий затвор, запираемый поворотом. Винтовка Шасспо имела более совершенную систему обтюрации затвора для предотвращения прорыва пороховых газов (что при отсутствии металлической гильзы было очевидной проблемой игольчатых винтовок), с резиновым уплотнительным колечком, раздающимся при выстреле под давлением пороховых газов. Однако резиновые колечки довольно быстро прогорали, требуя частой замены, но впоследствии подобная система, только с асбестовой прокладкой, была реализована во французских артиллерийских орудиях — обтюратор Дебанжа. Во-вторых, капсюль в её бумажном патроне был расположен не в поддоне пули, а у основания гильзы, что позволило укоротить иглу и сделать оружие по-настоящему надёжным. Кроме того, мощный 11-мм патрон сообщал ей очень хорошую для своего времени баллистику. Патрон применялся бумажный, но капсюль находился в картонном поддоне, поэтому игла ударника была значительно короче иглы винтовки Дрейзе (в которой игла прокалывала всю гильзу до самого «шпигеля» — папкового поддона пули) и крепче. Пуля сжимательной системы, расширяющаяся под действием пороховых газов, врезалась в нарезы сама, так что в поддоне пули также не было надобности. Экстрактора не было, поскольку патрон сгорал при выстреле, а его несгоревшие остатки выталкивались пулей нового патрона при следующем выстреле — хотя и не полностью, что приводило к засорению механизма остатками картона, бумагой и пороховой гарью.
Бумажные патроны Шасспо Бумажный патрон Шасспо и металлический патрон 11 × 59 мм R переделочной винтовки fusil Modèle 1866/74Взведение курка производилось не в два, как у Дрейзе, а в один приём при закрывании затвора. Благодаря хорошей обтюрации и более высокой начальной скорости пули (420 м/с вместо обычной тогда 300 м/с), меткость при стрельбе на большие дистанции у ружья Шасспо была выше (за счёт лучшей баллистики и более настильной траектории пули).
Варианты и модификации винтовки
- Le fusil Mle1866 — винтовка Шасспо первого образца с бумажным патроном. На прицел нанесены деления от 200 до 1200 метров.
- Le fusil Mle1866−1874 T — переделочная винтовка с металлическими патронами 11 x 59R мм. Обозначение «T» означает «Transformé» (переделка). Патронник была переделан, чтобы использовать новые боеприпасы. На новый прицел нанесены деления от 200 до 1700 метров.
- Le fusil Mle1866 −1874 T M80 — винтовка с металлическими патронами 11 x 59R мм. Эта версия имеет новый прицел с максимальной настройкой до 1800 метров.
- Fusil d’infanterie Mle 1874 M80 M14 — винтовка была результатом капремонта винтовки Chassepot Mle1866 −1874 T M80 с заменой ствола на предназначенный для стрельбы новыми металлическими патронами 8 x 51R мм.
История
Винтовка была сконструирована французским оружейником Антуаном Альфонсом Шасспо (1833—1905) в 1857 году. В 1866 году эта винтовка была принята на вооружение французской армии. Впервые винтовка в боевых условиях была испытана в битве при Ментане 3 ноября 1867 года, где французы, вооружённые новыми игольчатыми винтовками, разбили гарибальдийцев. В докладе парламенту французский военачальник Пьер Луи Шарль де Файи, стоявший во главе корпуса, посланного на защиту Папы против Гарибальди, писал: «Шасспо проявили себя чудесно!» (фр. Les Chassepots ont fait merveille!.

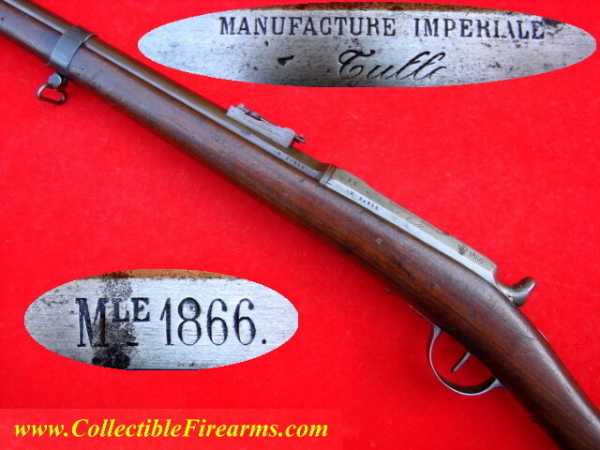

Винтовка Шасспо производилась на нескольких предприятиях: MAS (фабрика d’Armes de St. Etienne), MAC (фабрика d’Armes de Chatellerault) и MAT (фабрика d’Armes de Tulle). Часть была произведена по контракту в Англии (фабрика Поттс и Хант), в Италии (в Брешиа фабрика «Глисенти»), в Бельгии (Льеж) и в Австрии: в 1871 году арсенал Steyr в Австрии доставил во Францию 12 000 карабинов и 100 000 запчастей. К 1870 году было произведено около 1 200 000 единиц. Около 700 000 винтовок Шасспо было выпущено между сентябрем 1871 и июлем 1874 года. Производство винтовки Шасспо было завершено в феврале 1875 года, спустя четыре года после окончания франко-прусской войны.
Во франко-прусской войне (1870—1871) винтовка Шасспо показала значительное преимущество над игольчатой винтовкой Дрейзе, которой были вооружены пруссаки. Хотя Шасспо была меньшего калибра, чем Дрейзе (11 мм против 15,4 мм), но в патронах французской винтовки было больше пороха, что обеспечивало высокую начальную скорость пули (в среднем на 33 %), а значит и бо́льшую эффективную дальность стрельбы (1200 м против 600 м). Также у винтовки Шасспо скорость стрельбы была как минимум в 1,5 раза выше (10 выстр./мин. у Дрейзе против 15 выстр./мин. у Шасспо). Французская винтовка была виновницей крупнейших жертв среди прусских солдат. После войны 20000 единиц винтовок было продано шаху из династии Каджаров.
Около 665 тысяч винтовок Шасспо были захвачены немецкой коалицией, которая победила Францию в 1871 году. Большое количество — до 150 тыс. — этих захваченных винтовок было переделано под металлический патрон Mauser калибра 11 мм и укорочено до карабина для использования немецкой кавалерией и артиллерией до начала 1880-х годов. Другие были проданы «как есть» британским торговцам. В большинстве (но не всегда) французская маркировка на этих захваченных ружьях была стерта.
В 1874 году винтовка Шасспо была заменена на разработанную на её базе винтовку системы Гра под металлический патрон. Однако винтовки Шасспо стали переделывать под такой же патрон. Патрон Гра состоял из 59-мм латунной гильзы, заряда (5,25 г) и пули из чистого свинца в бумажной обертке, и весил 25 г. Между порохом и пулей находился просальник, который состоял из 4 частей воска и одной части бараньего сала. Начальная скорость пули — 450 м/с, что на 20-40 м/с превосходило аналогичный показатель бумажного патрона винтовки Шасспо.
Переделочная модель винтовки Шасспо была принята на вооружение французской армии под наименованием «ружье Шасспо-Гра, обр. 1866-74 гг.» (fusil Modèle 1866/74) и они прослужили до 1886 года, когда во французской армии был введен уменьшенный калибр и патроны с бездымным порохом.
Складированные винтовки Шасспо вместе с другими устаревшими винтовками поставлялись Францией Российской Империи в начале Первой мировой войны, где они из за катастрофической нехватки оружия применялись до насыщения войск винтовками Мосина. Таким же образом они успели повоевать даже в Испанской гражданской войне 1936—1939 гг.
В гражданском использовании существовали и даже до наших дней используются образцы винтовок Шасспо переделанные во «фроловки» 20-го калибра[3].
Боевое применение
Патроны винтовки Дрейзе и винтовки ШасспоНа момент франко-прусской войны 1870—1871 годов французы сумели разработать более совершенное оружие, чем прусская винтовка Дрейзе (до этого считалось, что винтовка Дрейзе является одним из лучших образцов ручного огнестрельного оружия в Европе). Винтовка Дрейзе состояла на вооружении уже более 20 лет, имела сравнительно большой калибр и, как следствие, плохую баллистику, так что дальность эффективного огня из неё существенно уступала французской малокалиберной системе Шасспо. Винтовку Дрейзе не заменили по одной причине — она хорошо себя проявила в боях против австрийцев в 1866 году, которые всё ещё были вооружены дульнозарядными винтовками. Винтовка Шасспо действительно превосходила любые разработки немцев на тот период, однако, французские войска, в отличие от немецких, не были полностью перевооружены этими винтовками, которые составляли всего 20-30 % от всего вооружения французской армии.
Во время битвы при Сен-Приве — Гравелот французы, заняв удобные позиции, обстреливали немецких солдат из винтовок Шасспо с расстояния в 1200 м. Немцы, наступая плотным строем, несли огромные потери. Прусская винтовка Дрейзе могла вести огонь на расстоянии всего около 600 м, и прусским солдатам приходилось преодолевать большие расстояния на хорошо простреливаемой местности, прежде чем они могли открыть огонь. Немецкий главнокомандующий фон Мольтке, не организовавший разведку местности и диспозиций противника, теперь расплачивался за свою халатность. Немцы несли огромные потери и не добивались заметных успехов, несмотря на большое численное превосходство. Только вечером гвардейский корпус и бригады 9-го и 10-го корпусов смогли при поддержке немецкой артиллерии (французская артиллерия была полностью подавлена немецкой) прорвать французские позиции.
Сравнительная характеристика прусской винтовки Дрейзе и французской Шасспо
Патроны к игольчатым винтовкам: слева Дрейзе, в центре ШасспоСм. также
Винтовка Карле — игольчатая однозарядная винтовка очень схожая с Винтовкой системы Шасспо, разработанная Йоганнесом Карле в 1865 году и принятая на вооружение российской армии в 1867 году.
Примечания
Литература
- Маркевич В. Е. Ручное огнестрельное оружие / Под общей редакцией Н. Л. Волковского. — СПб.: ООО «Издательство «Полигон», 2005. — 496 с. — ISBN 5-89173-276-9.
- Ю. В. Шокарев. ШАССПО ВИНТОВКА // Оружие. Иллюстрированный словарь. — М.: Росмэн-Пресс, 2003. — 224 с. — 7000 экз. — ISBN 5-353-01288-7.
- Roger Ford. The World’s Great Rifles. — L.: Brown Books, 1998.
Ссылки
Перезаряджання гвинтівки Шасспо
wikiredia.ru
Винтовка Шасспо | Военное оружие и армии Мира
НАЗВАНИЕ
- Винтовка Шасспо, модель 66
ИСТОРИЯ ПРОИЗВОДСТВА
- Конструктор: А. А. Шасспо
- Страна: Франция
- Год разработки: 1865
ХАРАКТЕРИСТИКИ
- Масса: 3700 г (без патронов), 4600 г (снаряженная)
- Длина: 1314 см
- Длина ствола: 825 мм
- Патрон: бумажный патрон с картонным поддоном
- Начальная скорость пули: 405 м/с
- Темп стрельбы: 5 в/мин
- Прицельная дальность: 1200 м
В 1866 г. под влиянием успехов прусских формирований, вооруженных винтовками Дрейзе, французское командование искало альтернативу и нашло ее в игольчатой винтовке системы Шасспо. С помощью резиновых колец, надеваемых на переднюю часть затвора, в винтовке Шасспо решилась проблема, с которой так и не справился Дрейзе, — обтюрация пороховых газов. Быстрый износ иглы французы остановили, используя картонный поддон для капсюля, что позволило применять более короткие и износостойкие иглы. В целом винтовка Шасспо модели 66 была легче и короче, однако при этом дальность прицельной стрельбы из нее вдвое превышала показатели образца Дрейзе. Во время битвы при Сен-Прива — Гравелот, одном из самых крупных сражений Франко-прусской войны, наступавшие плотным строем немцы, вооруженные винтовками Дрейзе с прицельной дальностью 600 м, были обречены: французы, находясь в оборонительной позиции, вели огонь из винтовок Шасспо с дистанции 1200 м.
Оставить эмоциюНравится Тронуло Ха-Ха Ого Печаль Злюсь
5689warfor.me
Войны и конфликты: | Франко-прусская война Французские колониальные войны |
---|---|
История производства | |
Конструктор: | Антуан Альфонс Шасспо Antoine Alphonse Chassepot |
Разработан: | 1866 |
Всего выпущено: | более 1 млн |
Характеристики | |
Масса, кг: | 4,635 |
Длина, мм: | 1310 мм без штыка 1880 мм со штыком |
Длина ствола, мм: | 795 |
Патрон: | Свинцовая пуля весом 25 г в бумажном унитарном патроне с метательным зарядом из 5,6 г дымного пороха |
Калибр, мм: | 11 |
Принципы работы: | Скользящий, поворотный затвор |
Скорострельность, выстрелов/мин: | 8—15 |
Начальная скорость пули, м/с: | 4101 |
Прицельная дальность, м: | 1200 |
Вид боепитания: | однозарядная |
Прицел: | открытый |
www.turkaramamotoru.com
Винтовка Шасспо / Fusil modèle 1866 Chassepot / Chassepot Mle 1866: vaduhan_08 — LiveJournal
википедия ( на английском )
чуть почитать
википедия , статья «Игольчатое ружьё»

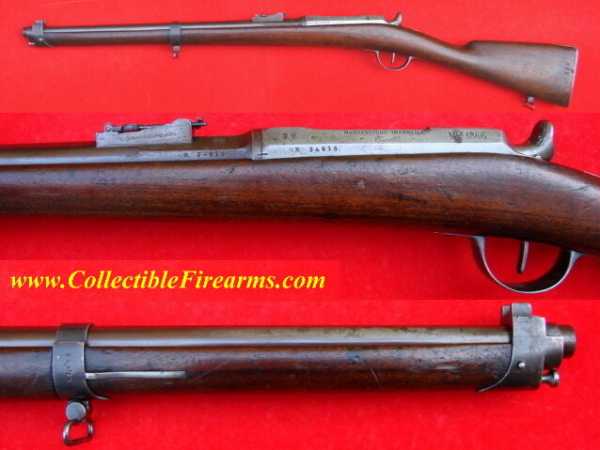

Обновление от 03.05.2014 ( 1 фото ) :
Один из германских кавалерийских карабинов , переделанных из трофейного шасспо , о чём говорится здесь , в конце статьи ( 62 фото ) :
vaduhan-08.livejournal.com
Винтовка Chassepot Mle 1866-74 (Франция)
Fusil modele 1866-74 (Chassepot Mle 1866-74)
Гонка стрелкового вооружения во второй половине XIX века во многих странах Европы в поисках лучшей казнозарядной системы под металлический унитарный патрон привела Францию к принятию своей винтовки. Ею оказалась система артиллерийского капитана Базиля Гра, поступившая на вооружение французской армии в 1874 году под обозначением «Gras Mle 1874». Это оружие представляло собой модернизированную под использование металлического патрона винтовку системы Шасспо «Chassepot Mle 1866».
Слева-направо:
Металлические патроны Гра (до и после 1879 года)
и бумажный патрон Шасспо
С учетом необходимости быстрого перевооружения французской армии и экономии средств было принято решение адаптировать имеющиеся винтовки Шасспо, использовавшие бумажный патрон, под новый металлический патрон Гра.
Калибр обеих винтовок совпадал и был равен 11 мм. При переделке системы Шасспо под патрон Гра был, устроен новый патронник. Обтюраторы и игла от затвора Шасспо упразднили. В затворе появились личинки и выбрасыватель по образцу Гра. Курок становился на боевой взвод при закрывании затвора; при открывании отпала необходимость предварительно взводить курок, как это было у Шасспо. Ударник устроен с бойком, как у Гра. Также, с учетом использования нового патрона, оружие получило новые прицельные приспособления, для стрельбы на большую дистанцию.
Переделочная модель винтовки Шасспо вышла достаточно удачная и практичная и была принята на вооружение французской армии под наименованием «Fusil modele 1866-74», также став известной как «Chassepot Mle 1866-74» (Шасспо образца 1866-1874 гг) и «Chassepot-Gras Mle 1866-74» (Шасспо-Гра образца 1866-1874 гг).
Унитарный патрон Гра 11х59 мм, использовавшийся в винтовке Chassepot Mle 1866-74, состоял из 59-мм латунной гильзы, заряда и пули из чистого свинца в бумажной обертке, весившей 25 г. Между порохом и пулей находился просальник, который состоял из четырех частей воска и одной части бараньего сала. У гильзы центрального огня капсюль снаружи был прикрыт особым колпачком; впоследствии это приспособление убрали. Начальная скорость пули составила 448 м/с, что было на 43 м/с больше, чем у винтовки Шаспо даже при значительно меньшем (5,25 против 5,5 г) пороховом заряде.
Затвор системы Chassepot Mle 1866 (сверху)
и Chassepot Mle 1866-74 (снизу)
Конструктивно винтовка системы Шасспо-Гра представляла собой однозарядное нарезное оружие, заряжаемое с казенной части.
Затвор продольно-скользящий. Введение его в казенник и запирание ствола происходит при поворачивании рукоятки затвора направо, при этом затвор поворачивается на 90 градусов и своим гребнем входит в вырез ствольной коробки.
Прицел системы Chassepot Mle 1866 (сверху)
и Chassepot Mle 1866-74 (снизу)
Стальной ствол с нарезным каналом в сечении круглый, в казне граненый.
На казенную часть навинчена граненая ствольная коробка с окном сверху для помещения патрона и движения затвора. Ствольная коробка крепится к ложе винтом за длинный хвостовик, врезанный в шейку приклада.
Ствол крепится к ложе наконечником цевья и обоймицей.
Стальная спусковая скоба крепится к ложе двумя винтами.
Ложа деревянная, с прямой шейкой приклада и длинным цевьем.
Стальной затыльник приклада Г-образной формы, крепится к ложе на двух винтах.
Передняя антабка расположена в нижней части обоймицы, а задняя антабка – в нижней части приклада.
Шомпол стальной.
Калибр, мм | 11х59 |
Длина без / со штыком, мм | 1314 / 1890 |
Длина ствола, мм | 825 |
Вес без / со штыком, кг | 4.1 / 4.7 |
Скорострельность, выстр/мин | до 30 |
Начальная скорость пули, м/с | 448 |
Прицельная дальность стрельбы, м | 1700 |
На стволе с правой стороны расположен кронштейн для крепления штыка, а с левой стороны – прямоугольный выступ для мулька в кольце штыка. Штык примыкался к винтовке в необходимых случаях (перед штыковым боем, часовыми на постах и т. п.) и носился обычно в железных ножнах на поясе.
Прицельные приспособления состоят из нерегулируемой треугольной мушки на прямоугольной платформе у дульного среза и колодки прицела с поднимающейся на шарнире прицельной рамкой, расположенной на верхней грани казенной части ствола.
Переделка значительного количества старых винтовок Chassepot Mle 1866 в модель Chassepot Mle 1866-74 позволила Франции завершить перевооружение в кратчайшие сроки и со значительной экономией средств. Сама переделочная модель образца 1866-74 гг прослужила до 1886 года, когда во французской армии приняли патрон уменьшенного калибра.
Chassepot Mle 1866-74
