Военные эксперты приходят к мнению, что современные ПЗРК имеют целью не поражение самолетов и вертолетов противника, а не допущение выполнения ими своих боевых задач. Как пример можно привести военный конфликт в 2011 году в Ливии. Используя советские ПЗРК «Игла», войска, подчиненные Кадаффи практически предотвратили бомбардировку и вполне успешно защищали свое воздушное пространство. Авиация НАТО во многом была скованна именно фактом присутствия у Кадаффи переносных ЗРК.

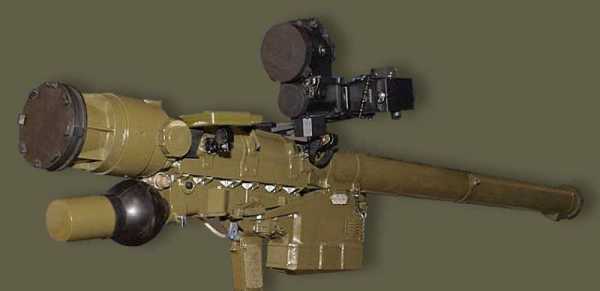

ПЗРК «Игла-Супер»
Основное предназначение 9К338 "Игла-С" – поражение воздушных низколетящих вертолетов, самолетов, БПЛА и ракет. Действует в различных условиях искусственных и естественных помех. «Игла-С» стала результатом углубленной модернизации зенитно-ракетного комплекса переносного типа 9К38 "Игла". Теперь «Игла-С» стала обладать улучшенными характеристиками и новыми возможностями, заменяя собой сразу несколько ЗРК – обычный ПЗРК, для противодействия вертолетам и самолетам и дорогой ЗРК, использующийся для противодействия крылатым ракетам и БПЛА. Основной разработчик ПЗРК – коломенское конструкторское бюро машиностроения. ГСН для комплекса «Игла-С» разработало ленинградское объединение оптико-механики. Производят комплекс на ковровском заводе Дегтярева. Основные испытания ПЗРК «Игла-Супер» состоялись в 2001 году, а в 2002 году комплекс взят на вооружение российской армией. Использовать комплекс можно с любых носителей. Кроме этого, ПЗРК «Игла -Супер» имеет огромный потенциал для создания мобильных носителей – небольшой вес и повышенные характеристики поражения существенно увеличат вооружение любого носителя и приблизят их к уровню ЗРК малой дальности применения. Согласно взятому контракту, РФ поставила Вьетнаму 50 единиц нового комплекса «Игла-Супер» - стоимость контракта более 60 миллионов далларов.

Комплекс состоит из:
- одной ракеты 9М342 расположенной в трубе, обеспеченной источником питания;
- пускового механизма 9П522;
- ПКП 9В866-2;
- КПА 9Ф719-2;
- ПНВ 1ПН97 «Маугли-2».

Основные отличия от предыдущих комплексов – повышенная дальность применения с 5.2 до 6 километров, улучшенными боевыми характеристиками БЧ – увеличена масса ВВ и увеличено количество осколков, это при том, что масса ракеты осталась неизмененной. В головке самонаведения 9Э435 используется два фотоприемника обеспечивающих работу в различных диапазонах, что повысило уровень селекции тепловых помех. Так же в ГСН использовали схему смещения, которая обеспечила формирование управляющих команд на привод руля ракеты на подлете к воздушному объекту – ракета начинает маневр отклонения от основной точки наведения (сопла объекта) и поражение произойдет по наиболее уязвимым агрегатам объекта. Согласно информации озвученной разработчиками, головка самонаведения имеет фантастические характеристики вибро-чуствительности и ударозащищенности. Впервые применяется в ракете датчик цели неконтактного типа, который обеспечивает подрывание БЧ при близком подлете к цели. Датчик полностью интегрирован с боевой частью и взрывателем – введена задержка на подрыв БЧ после его успешного срабатывания. В зависимости от цели выставляется и задержка, например, для самолета ее выставляют самой большой, так как при подлете ракеты к элементам конструкции самолета неконтактный датчик, конечно, сработает, начнется истекать время задержки (подрыв ракеты сразу за соплом будет неэффективен). Ракета успеет сблизиться с самолетом, и подрыв произойдет от срабатывания датчика контактного типа, если не успеет полностью приблизиться, то по истечении задержки все равно произойдет подрыв БЧ. Задержка выставляется в автоматическом режиме и зависит от режима работы.

Габаритные размеры ракеты и ограничение по массе потребовали использовать БЧ малого веса с максимально возможной эффективностью. Она достигается за счет углубленного подрыва контактного типа с адаптацией к скоростным характеристикам цели. Российские конструкторы создали «умный» взрыватель – получив данные о соприкосновение ракеты с целью, выжидает ответа от датчика проникновения БЧ вовнутрь летательного объекта и с учетом полученных данных дает команду на подрыв. Результат – малого веса БЧ наносит максимально возможной ущерб объекту.

Увеличивает возможности БЧ и твердотопливный заряд маршевого двигателя – он тоже подрывается от детонации БЧ. Такое решение, простое на первый взгляд, никем за рубежом не используемое, позволило увеличить боевую эффективность комплекса «Игла-Супер» на встречных курсах до трех километров – наиболее частой зоне применения ракет по воздушным целям. После использования ПЗРК ракета набирает скорость, используя управляющий двигатель порохового типа, что разворачивает ее в точке упреждения в автоматическом режиме – участие человека не требуется.

Используемый ПНВ «Маугли» обеспечивает применение комплекса «Игла-С» в темное время суток, кроме того, он обеспечивает обнаружение и идентификацию воздушного объекта, помогает стрелку прицеливаться и сопровождать его до боевого применения ПЗРК. Ночные операции в наше время стали проводится все чаще и чаще – данная возможность существенно повысила возможности применения ПЗРК «Игла-Супер». Преемственность комплексов поражает своими возможностями – габариты и крепления ПЗРК «Игла» разных модификаций полностью одинаковы, ракеты от нового комплекса можно использовать в ранних версиях комплекса, а ракеты от комплексов «Игла» и «Игла-1» можно использовать в ПЗРК «Игла-С». Пусковые механизмы практически полностью взаимозаменяемы. Прицел для стрельбы в ночное время «Маугли» имеет дополнительные крепежи, с помощью которых возможна его установка на ранние версии комплекса.

Переносной зенитно-ракетный комплекс обеспечен надежностью функционирования в широком диапазоне температур и влажности (98 процентов). Неприхотлив, выдерживает получасовое погружение в воду, подъем на высоту до 12 000 метров, перевозку любым транспортом по любым дорогам и местности. Выдерживает падение с высоты до 2 метров. Запуск ракеты может осуществить даже неподготовленный стрелок с любой позиции в любое время дня и ночи.

Гарантий срок эксплуатации ПЗРК «Игла-С» 10 лет при сбережении их в оборудованных помещениях. 7 лет в необорудованных помещениях, 4 года при сбережении в полевых условиях. 2 года при постоянной эксплуатации и хранения вне ящиков.

Основные характеристики:
- дальность применения дальность/[/b]высота – 6000/до 3500 метров;
- скорость поражаемых объектов навстречу/вдогон – 400/320 м/с;
- вес 19 килограмм;
- калибр боеприпаса – 72 мм;
- вес БЧ – 2.5 килограмма;
- вес ракеты 11.7 килограммов;
- перевод к боевому использованию – 13 секунд;
- обратный перевод – 30 секунд;

topwar.ru

От А до Я - «Игла»

В соответствии с Постановлением ЦК КПСС и СМ СССР от 12 февраля 1971 г. с учетом инициативных предложений КБМ МОП была начата разработка нового ПЗРК «Игла».

При создании комплекса ставились задачи повышения эффективности в направлениях обеспечения: защищенности тепловой ГСН от оптических помех-ловушек, отстреливаемых самолетами и вертолетами противника; более эффективного поражения цели при прямом попадании ЗУР в нее; больших дальностей и эффективности стрельбы по целям на встречных курсах; более достоверного определения государственной принадлежности (опознавания) цели для исключения обстрела своих самолетов; предварительного нацеливания стрелков-зенитчиков на приближающиеся самолеты и вертолеты противника пунктами управления ПВО в тактическом звене.

Головным разработчиком переносного ЗРК «Игла» (9К38) в целом, ЗУР 9М39, пусковой трубы 9П39, пускового механизма 9П516 с встроенным наземным радиолокационным запросчиком 1Л14 и подвижного контрольного пункта, как и для всех других принятых на вооружение переносных ЗРК было определено КБМ МОП (главный конструктор - С.П. Непобедимый), а тепловая ГСН создавалась ЛОМО МОП (главный конструктор головки - О.А. Артамонов). Кооперация разработчиков комплекса, в основном соответствующая той, которая участвовала в создании переносных ЗРК «Стрела-2» и «Стрела-3», была дополнена Научно-исследовательским институтом измерительных приборов МРП в части разработки наземного радиолокационного запросчика (главный конструктор запросчика Ю.В. Моисеев) и Центральным конструкторским бюро аппаратостроения (ЦКБА) МОП в целях создания переносного электронного планшета (главный конструктор планшета - В.Г. Розенталь).

В отличие от модернизационного характера работ при создании комплексов «Стрела-2М» и «Стрела-3», разработка переносного ЗРК «Игла» предусматривала комплексную реализацию новых конструктивно-схемных решений и, соответственно, была сопряжена с повышенным уровнем технического риска. Заданный указанным Постановлением 1971 года срок представления переносного ЗРК «Игла» на совместные испытания (IV кв. 1973 г.) не был выдержан - разработка затянулась более чем на десять лет, что определялось, в основном, трудностями с созданием высокочувствительной и помехоустойчивой тепловой ГСН.

В связи с этим в 1981 году на вооружение Советской Армии принимается несколько упрощенный вариант ПЗРК 9К310 «Игла-1» с ракетой 9М313. По сравнению со «Стрелой-2» «Игла-1» может поражать скоростные цели как на догонных, так и на встречных курсах. Работа оператора упрощена вследствие применения аппаратуры автоматического разворота ракеты в упрежденную точку на начальном участке траектории. Ракета автоматически наводится на наиболее уязвимые агрегаты цели. «Игла-1» имеет радиолокационный запросчик «свой-чужой», встроенный в пусковой механизм, что должно исключить обстрел своих самолетов. Остатки ракетного топлива в двигательной установке ракеты при попадании в цель детонируют от взрыва боевой части, что существенно повышает поражающее действие ракеты.

Вскоре после принятия на вооружение переносного ЗРК «Игла-1», в 1982 году на Донгузском полигоне (начальник полигона А.И. Черпита) под руководством комиссии, возглавляемой И.Ф. Гресем, были проведены Государственные испытания комплекса «Игла», который был принят на вооружение постановлением ЦК КПСС и СМ СССР от 23 сентября 1983 г.

Такие составные части и элементы переносного ЗРК «Игла», как боевое снаряжение ЗУР и запросчик были заимствованы из комплекса «Игла-1», в другие были внесены различные по своей значимости изменения.

К новым качествам комплекса «Игла», по сравнению с переносным ЗРК «Игла-1», относились: возможность борьбы на встречных и догонных курсах с современными и перспективными воздушными целями в условиях применения ими искусственных тепловых помех; увеличенная дальность поражения целей на встречных курсах за счет повышения предстартовой чувствительности головки самонаведения ЗУР; наличие единого пускового механизма, обеспечивавшего пуски и наведение ракет как комплекса «Игла», так и переносного ЗРК «Игла-1».

В процессе создания комплекса «Игла» был решен ряд сложных технических проблем, таких как: обеспечение помехозащищенности за счет селекции целей на фоне искусственных помех путем применения принципиально новой двухканальной оптической головки самонаведения с логическим блоком селекции истинных целей на фоне помех; повышение в два раза предстартовой чувствительности головки самонаведения ЗУР по сравнению с головкой ЗУР комплекса «Игла-1», что позволило обеспечить приемлемую зону поражения целей на встречных курсах и обеспечить эффективный обстрел целей до выполнения ими боевой задачи; создание предусилителей сигналов с фотоприемников, размещенных на вращающемся роторе координатора, что обеспечило, совместно с другими мероприятиями, повышение чувствительности ГСН; создание слаботочных бесшумных коллектора и токоприемников для передачи сигналов с фотоприемников в электронный блок головки самонаведения, что также содействовало повышению чувствительности ГСН; создание системы глубокого охлаждения вращающегося фотоприемника, также обеспечившее повышение чувствительности ГСН; обеспечение приемлемой защищенности ГСН от фоновых помех при повышении чувствительности головки; создание единого для комплексов «Игла» и «Игла-1» пускового механизма без увеличения его массы; обеспечение требуемой точности наведения и смещения центра группирования точек попадания ракет за счет использования информации от головки самонаведения с импульсной схемой обработки сигналов от цели, что позволило осуществить пространственную селекцию истинной цели и повышенную эффективность ее поражения путем попадания осколочного потока в более уязвимые, по сравнению с сопловой частью, элементы конструкции цели.

ЗУР ПЗРК «Игла» максимально унифицирована с ЗУР ПЗРК «Игла-1» и имеет единые с ней двигатель, боевую часть, пусковой механизм и источник питания. В то же время в «Игле» применена принципиально новая оптическая двухцветовая головка самонаведения с логическим блоком селекции, которая дала возможность эффективно поражать цели в условиях постановки ими искусственных помех в инфракрасном диапазоне. Кроме того, была существенно увеличена дальность стрельбы по скоростным целям на встречных курсах за счет значительного повышения чувствительности головки самонаведения. Применение новой тепловой ГСН позволило применить для снижения аэродинамического сопротивления не «треножник», использовавшийся на ракете комплекса «Игла-1», а изящную иглоподобную конструкцию. Данное техническое решение, давшее название переносному ЗРК, было предложено специалистами КБМ еще до появления в печати сообщений о применении аэродинамической «иглы» на американской ракете «Трайдент-1».

Комплекс обеспечивает поражение воздушных целей на встречных и догонных курсах, отстреливающих с промежутками времени от 0.3 с и более тепловые помехи с превышением суммарной мощности излучения над мощностью излучения цели до шести раз. При отстреле целями тепловых помех на встречных и догонных курсах одиночно или залпами (до шести штук в залпе) средняя вероятность поражения цели одной ЗУР 9М39 за пролет зоны поражения составляла 0.31 при стрельбе навстречу и 0.24 при стрельбе вдогон. ПЗРК «Игла» превосходит по эффективности новейший американский ПЗРК «Стингер» в два раза, будучи при этом значительно дешевле в производстве.

В нашем ВМФ для «Игл» не стали делать специальные пусковые установки, а просто выделили места на кораблях, где оператор мог производить пуск ракеты.

ПЗРК «Игла-1» успешно применялась войсками Ирака в Персидском заливе, среди пораженных целей называют новейший самолет морской пехоты AV-8B «Harrier II».

www.ot-a-do-ya.org

ПЗРК «Игла»

ПЗРК 9К38 «Игла» (по классификации НАТО — «SA-18 Grouse [Шотландская куропатка]») — Российский/Советский Переносной Зенитно-Ракетный Комплекс предназначенный для поражения низколетящих вертолетов и самолетов противника на встречных и догонных курсах в условиях воздействия естественных и искусственных тепловых помех. Комплекс принят на вооружение в 1983 году. «Игла» находится на вооружении армий Российской Федерации, стран СНГ, а также с 1994 года экспортируется более чем в 30 государств, включая Боснию и Герцеговину, Бразилию, Болгарию, Хорватию, Германию, Малайзию, Финляндию, Индию, Ирак, Польшу, Сингапур, Сербию, Черногорию, Мексику, Словению, Южную Корею и Сирию


Разработка принципиально нового комплекса началось в г. Коломне в 1971 году. Головным разработчиком ПЗРК «Игла» (9К38) было определено КБМ МОП (главный конструктор — С. П. Непобедимый), а тепловая ГСН создавалась ЛОМО МОП (главный конструктор головки — О. А. Артамонов). Главные цели состояли в том, чтобы создать ракету с лучшим сопротивлением контрмерам и более широкому эффекту воздействия, чем комплексы типа «Стрела» и другие.

Устройство

В общем «Игла» имеет вполне типичное устройство для ПЗРК. Основные компоненты комплекса:

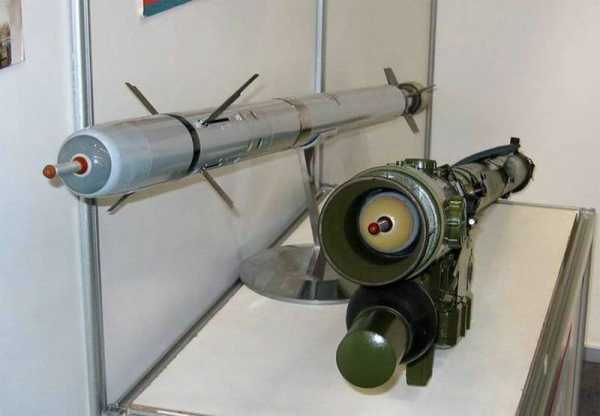

  • Ракета 9М39;
  • Пусковая труба 9П39;
  • Пусковой механизм 9П516 с встроенным блоком целеуказания «свой-чужой» 1Л14;
  • Переносной электронный планшет 1Л110.

Модификации

  • Игла-1 — упрощенный вариант.
  • Игла-Д — вариант с разборной пусковой трубой, для ВДВ).
  • Игла-В — добавлен блок обеспечивающий возможность совместного использования двух ЗУР, для наземной техники и вертолетов.
  • Игла-Н — использована новая зенитная управляемая ракета с более мощной боевой частью увеличивающей вероятность поражения целей на 25-50 %.
  • Игла-С — комбинированный вариант Игла-Д и Игла-Н с рядом технических улучшений.

Игла-1

9K310 «Игла-1» (по классификации НАТО — «SA-16 Gimlet [буравчик]»). На вооружении с 1981 года.

Преимущества ПЗРК «Игла-1» перед «Стрела-3»

  • Для улучшения динамики наведения ЗУР в упрежденную точку встречи с целью в тепловую ГСН были введены дополнительная схема, формирующая команду для разворота ракеты на начальном участке полета, и электронный переключатель режимов «вдогон „-“навстречу».
  • Для обеспечения послестартового разворота в рулевом отсеке ракеты были установлены миниатюрные импульсные твердотопливные двигатели. В боевой части ЗУР было использовано взрывчатое вещество с повышенным фугасным действием. Взрыватель ЗУР имел индукционный датчик (вихревой генератор), обеспечивающий подрыв БЧ при прохождении ракеты вблизи металлической обшивки цели. При прямом попадании подрыв БЧ (Боевая часть ракеты) осуществлялся дублирующим контактным взрывателем. Во взрыватель была введена трубка с взрывчатым веществом для передачи детонации от заряда БЧ к заряду впервые установленного на ЗУР взрывного генератора для подрыва оставшегося топлива маршевого двигателя ракеты.
  • Для снижения аэродинамического сопротивления впереди тепловой ГСН был размещен небольшой конический обтекатель, закрепленный на трех наклонных стержнях, образующих своеобразный «треножник». С целью улучшения динамических характеристик на ракете установили дестабилизатор в плоскости, перпендикулярной аэродинамическим рулям. Применение лопастных стабилизаторов, в транспортном положении прилегающих к боковой поверхности хвостовой части корпуса ракеты, позволило более рационально использовать объем пусковой трубы, ранее занимаемый сложенными перьевыми стабилизаторами.
  • В пусковой механизм был встроен блок целеуказания «свой-чужой» 1Л14, обеспечивающий автоблокировку пуска ЗУР по дружеской цели. 1Л14 при разрешающей способности по азимуту 20°-30° обеспечивал опознавание целей с частостью не менее 0,9, что практически исключало пуски ЗУР по своим объектам. Однако, из-за большой ширины диаграммы направленности антенны (до 30° по азимуту и до 70° по углу места), а также из-за наличия задних лепестков этой диаграммы, 1Л14 мог сработать от своего самолета, пролетающего вблизи ПЗРК, и заблокировать пуск ракеты по противнику. В таких случаях стрелок мог отключить блокировку пуска.
  • Внешним отличием ПЗРК стала притупленная коническая передняя крышка пусковой трубы, а также расположение блока питания и шар-баллона под углом к продольной оси пусковой трубы.
  • Комплекс «Игла-1» был дополнен переносным электронным планшетом 1Л15-1 командира отделения стрелков-зенитчиков, также впервые предложенным сотрудниками НИИ МО и предназначенным для оповещения командира отделения о воздушной обстановке в квадрате 25 х 25 км. Наличие цели в этом квадрате, к которому в прямоугольной системе координат привязывались точки стояния источника информации и отделения стрелков-зенитчиков, а также положение цели, отображалось на табло планшета загоранием соответствующего положению цели элемента светового индикатора. Источником информации для планшета могли являться пункты управления ПВО в звене «дивизия-полк» (ПУ-12, ПУ-12М, ППРУ-1, ППРУ-1М), РЛС П-19 или «Купол», используемые на ПУ начальника ПВО дивизии, оборудованные телекодовой аппаратурой съема и передачи данных АСПД-У. Опытный образец планшета обеспечивал устойчивый прием целеуказания от пункта управления ПУ-12М на дальностях не менее 10 км. Привязка планшета к местности производилась командиром отделения стрелков-зенитчиков с помощью компаса по указанной с ПУ-12М реперной точке, что обеспечивало прием координат целей с точностью не хуже 1000 м по дальности и 5°-25° по азимуту. Ошибки целеуказания без планшета (выдаваемого по радиотелефону с ПУ-12М указаниям направлений на цели по странам света относительно точки стояния ПУ-12М) составляли до 5 км по дальности и до 40° по азимуту. На планшете отражалось до четырех целей с отметками об их государственной принадлежности и о курсе полета цели относительно позиции стрелков-зенитчиков.

Игла

Преимущества ПЗРК «Игла» перед «Игла-1»

  • возможность борьбы на встречных и догонных курсах с современными и перспективными воздушными целями в условиях применения ими искусственных тепловых помех;
  • увеличенная дальность поражения целей на встречных курсах за счет повышения предстартовой чувствительности головки самонаведения ЗУР;
  • наличие единого пускового механизма, обеспечивавшего пуски и наведение ракет как комплекса «Игла», так и ПЗРК «Игла-1».

Использование новой тепловой ГСН позволило применить для снижения аэродинамического сопротивления не «треножник», использовавшийся на ракете комплекса «Игла-1», а изящную иглоподобную конструкцию. Данное техническое решение, давшее название переносному ЗРК, было предложено специалистами КБМ еще до появления в печати сообщений о применении аэродинамической «иглы» на американской ракете «Трайдент-1».
Комплекс обеспечивал поражение воздушных целей на встречных и догонных курсах, отстреливающих с промежутками времени от 0,3 с и более тепловые помехи с превышением суммарной мощности излучения над мощностью излучения цели до шести раз. При отстреле целями тепловых помех на встречных и догонных курсах одиночно или залпами (до шести штук в залпе) средняя вероятность поражения цели одной ЗУР 9М39 за пролет зоны поражения составляла 0,31 при стрельбе навстречу и 0,24 при стрельбе вдогон. В таких условиях комплекс «Игла-1» был практически неработоспособен.
Основным внешним отличием переносного ЗРК «Игла» стала расширяющаяся коническая передняя часть пусковой трубы.

ОПУ Джигит

Основным преимуществом Опорно-Пусковой Установки Джигит является возможность залпового пуска ракет одним стрелком. Джигит оснащен двумя пусковыми установками Игла, системой внешнего предварительного целеуказания «свой-чужой», средствами собственной диагностики и технического обслуживания, а также учебно-тренировочными средствами. При залповом пуске ракет вероятность поражения цели увеличивается в среднем в 1,5 раза.

Характеристики

 Типы поражаемых целей:   самолеты, вертолеты, крылатые ракеты
 Зона поражения, м:   500-5200
 Высота поражаемых целей, м:   10-3500
 Скорость поражаемых целей встречных/догонных, м/с:   400/320
 Время развертывания, с:   13
 Время реакции, с:   5
 Диаппазон рабочих температур, °С:   от -40 до +50
 Скорость полета ЗУР, м/с:   600
 Масса ЗУР, кг:   10,6
 Масса боевой части ЗУР, кг:   1,17
 Длина корпуса ЗУР, мм:   1574
 Диаметр корпуса ЗУР, кг:   72
 Тип боевой части ЗУР:   Осколочно-фугасная
 Тип головки самонаведения ЗУР:   инфракрасная, следящая, пассивная
 Время самоликвидации БЧ, с:   14-17

См. также
