30-мм авиационная шестиствольная пушка ГШ-6-30А.
30-мм авиационная шестиствольная пушка ГШ-6-30А (ТКБ-635).
Разработчик: Тульское КБ приборостроения (В.П.Грязев и А.Г.Шипунов)
Страна: СССР
Начало разработки: 1971 г.
Принятие на вооружение: 1974 г.
Мощности и поражающего действия 23-мм снарядов пушки ГШ-23Л, много лет служившей на большинстве боевых самолетов оказалось недостаточно для уверенного поражения многих наземных целей и, особенно бронетехники. На вооружение стран НАТО поступали новые бронемашины, для борьбы с которыми бронепробиваемость снарядов калибра 23-мм была уже слабой. Проблема обострялась также тревожной тенденцией отставания отечественных авиационных артсистем от западных, новейшие образцы которых превосходили их и по скорострельности, и по мощности снаряда.
Военных интересовала возможность вооружения самолета оружием, способным поражать не только новые БТР и БМП потенциального противника, но и перспективный американский основной танк M1 «Abrams.» Для этого требовался переход на больший калибр и более мощные боеприпасы, для чего было выдано задание на разработку авиационной пушки калибра 45-мм, использовавшей активно-реактивный снаряд повышенной бронепробиваемости. Однако создание нового орудия и боеприпасов к нему требовали времени. В связи с этим было принято решение об установке на самолет новой многоствольной пушки 30-мм калибра, обеспечивающей высокую скорострельность и большой вес секундного залпа. Инициатором перехода на пушечное вооружение калибра 30-мм выступал заместитель Министра Обороны по вооружению генерал армии В.Я.Шабанов, отстаивавший унификацию оружия и боеприпасов для ВВС, ВМФ и Сухопутных войск на основе стандартного снаряда повышенной мощности.
Переход с калибра 23-мм на 30-мм обеспечивал двукратное повышение массы снаряда (со 175-185 г до 400 г), причем содержание взрывчатого вещества в нем возрастало почти в три раза, а улучшенная баллистика обеспечивала не только мощную бронепробиваемость и могущество воздействия по различным целям, но и значительно улучшала точность огня и позволяла разработать боеприпасы новых, более эффективных типов.
Новая многоствольная схема позволяла существенно, в 3-4 раза, повысить скорострельность, в относительно короткое время атаки укладывая в цель мощный залп. Каждый из стволов, собранных в единый вращающийся пакет, имел свой затвор, механизмы которого совершали непрерывное движение в ходе работы и производили выстрел с приходом в «боевое» положение.
В качестве прототипа был выбран 30-мм шестиствольный автомат АО-18 конструкции В.П.Грязева и А.Г.Шипунова. Свою историю он ведет с 15 июня 1963 года, когда Постановлением СМ СССР была задана разработка скорострельной пушки с вращающимся блоком стволов для корабельной артустановки АК-630. Пушка конструировалась в комплексе с новым 30-мм патроном повышенной баллистики с увеличенным зарядом пороха и новыми снарядами. В качестве привода, обеспечивавшего вращение блока стволов и работу связанных с ним механизмов пушки рассматривались электрические и гидравлические моторы, но они требовали мощности порядка 40-50 л.с. Конструкторы избрали автономную схему, использовавшую собственные пороховые газы, образующиеся при стрельбе. Газопороховой двигатель, работа которого подобна обычному мотору внутреннего сгорания, позволял получить компактную артиллерийскую систему, что имело первостепенное значение для применения на самолете.
Технический проект АО-18А был рассмотрен и одобрен в Министерстве обороны СССР в марте 1971 года. Первоначально пушка имела заводской индекс ТКБ-635.
Работа автоматики пушки ГШ-6-30 (ТКБ-635) основана на принципе использования энергии пороховых газов. отводимых поочередно из каждого ствола. Предварительный разгон блока стволов в начале каждой очереди осуществляется сжатым воздухом (пневмостартер).

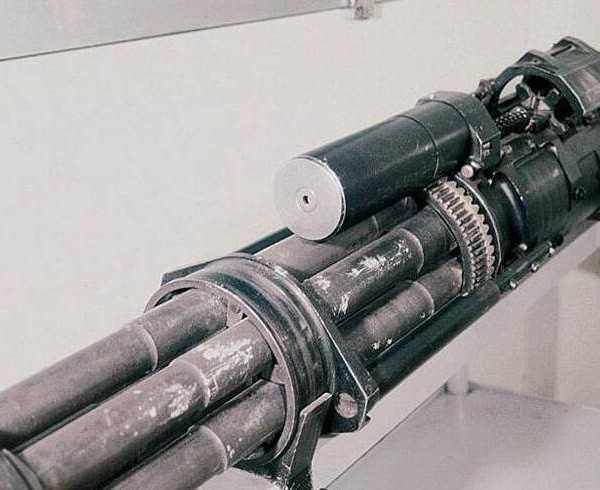

30-мм авиационная пушка ГШ-6-30А.
30-мм авиационная пушка ГШ-6-30А.
Попытка увеличить темп с 5000 выстрелов, как в АК-630, до 6000 выстрелов успехом не увенчалась, и у серийной пушки темп стрельбы остался прежним.
Однако корабельный автомат был тяжел, громоздок и избыточно мощен для установки на борту истребителя-бомбардировщика (все же самолет гораздо меньше даже небольшого корабля, где проще организовать крепление орудия и воспринять многотонную отдачу при стрельбе).
Перед установкой на МиГ-23БМ орудие подверглось существенной доработке. Его, по возможности, облегчили, удалив ненужное и громоздкое для авиационной пушки принудительное жидкостное охлаждение, укоротили блок стволов. В результате размеры орудия уменьшились. Если корабельный автомат АО-18 имел габаритные размеры 2176 x 295 x 336 мм (длина — ширина — высота), то пушка, подготовленная для МиГа, имела габариты 1877,5 x 252 x 285 мм. Новое изделие, названное ГШ-6-30А имело массу 145 кг (у АО-18 — 205 кг) и темп стрельбы 5500-6100 выстрелов в минуту. Начальная скорость снаряда составила 850 м/с. Боезапас состоял из 300 патронов с осколочно-фугасно-зажигательными (ОФЗ), осколочно-фугасно-зажигательно-трассирующимй (ОФЗТ), фугасно-зажигательными (ФЗ) или бронебойно-разрывными (БЗ) снарядами массой до 400 г. Эффективная прицельная дальность огня по наземным целям равнялась 1200-1600 м, по воздушным — 200-600 м. Живучесть пушки при стрельбе очередями в 100-200 выстрела с полным охлаждением после израсходования боекомплекта составила 6000 выстрелов. Перезарядка и раскрутка блока стволов перед выстрелом выполнялась с помощью пневматической системы, в которую, помимо прочего, входили пара баллонов со сжатым воздухом и пневмостартер.
Пушку установили на том же месте, где ранее на МиГ-23БН стояла ГШ-23Л — под отсеком бака № 1А. Пушечная установка разместилась в подфюзеляжной нише, не закрывавшейся обтекателем, что обеспечило удобство монтажа, обслуживания и хорошее охлаждение при стрельбе. Съемный патронный ящик был упразднен, а на его месте оборудован специальный патронный отсек, занимавший практически весь объем между шпангоутами № 13Б и № 14. При этом пришлось внести изменение в силовой набор фюзеряжа. Закабинный отсек от шпангоута № 12 до № 14 был выполнен конструктивно новым. Между шпангоутами № 12 и № 13 ввели проставку длинной 200 мм, а шпангоут № 1ЗБ, ранее (на МиГ-23БН) стыковывшйся со шпангоутом № 14, был сдвинут вперед на длину нового отсека. В него через верхние люки укладывалась патронная лента на 300 патронов, весившая в снаряженном виде под 300 кг. В патронный же отсек по рукаву при стрельбе ссыпались и отработанные звенья. Из-за нового отсека пришлось отказаться от использовавшегося на «бэ-эне» дополнительного бака № 1. Однако, в результате установки на самолет нерегулируемых воздухозаборников, система автоматического управления клиньями УВД-23 была упразднена, и в нижней части закабинного отсека высвободилось место. Его занял увеличенный бак № 1А, отличавшийся от ранее установленного на МиГ-23БН не только объемом, но и конструкцией — вместо прежнего «бочонка» бак стал отсеком планера. Кроме топлива в нем разместили шесть сферических баллонов с азотом системы нейтрального газа, подававшимся в топливные баки для защиты от возгорания при прострелах. Теперь бак вмещал 480 л топлива.
Артсистема ГШ-6-30А обладала внушительными характеристиками, демонстрируя абсолютное превосходство над большинством западных образцов. Американские боевые самолеты использовали пушки калибра 20-мм со стограммовыми снарядами, а принятые на вооружение самолетов НАТО пушки ADEN и DEFA 552/553 калибра 30-мм вели огонь снарядами массой 270 г при начальной скорости 600-650 м/с (что дало известному конструктору авиационного вооружения A.Э.Нудельману охарактеризовать их как «пушки с пониженными характеристиками»). Только со временем в ВВС западных стран появились более мощные орудия: 27-мм пушка Bk.27 западногерманской фирмы «Mauser», созданная для самолета «Tornado», и американская 30-мм GAU-8A, специально разработанная для штурмовика А-10.
Основные конструктивные проблемы «шестистволки» были решены еще при отработке корабельного варианта, однако ее установка на самолете имела свою специфику. Новое изделие потребовало ряда доработок: автоматы первых серий не могли выпускать требуемую по техническому заданию одну непрерывную очередь с расходом полного боекомплекта. После первых 150 выстрелов из-за перегрева требовалось охлаждение блока стволов и лишь затем можно было продолжать стрельбу. Был ряд и других серьезных дефектов, связанных с надежностью системы в целом (работы кинематики, подачи патронов и прочности узлов).
В ходе серийного производства на Тульском машиностроительном заводе удалось со временем устранить большую часть конструктивных недоработок и обеспечить приемлемую надежность изделия. Доработанная пушка позволяла выпускать одной очередью до 300 снарядов. Серьезной задачей оказалось крепление пушки на самолете: в авиационном варианте с пониженной баллистикой ГШ-6-30А имела отдачу в 5500 кгс. Ударные нагрузки при стрельбе были очень мощными для конструкции самолета (все же его планер являлся переделкой довольно легкого истребителя). Установка отрабатывалась на деревянном макете, на котором увязывались узлы и агрегаты. При первой же пробной стрельбе из «шестистволки» макет попросту развалился.
В первое время с отладкой орудия на самолете возникло множество проблем. В результате первых испытаний в воздухе выяснилось, что ударные и частотные характеристики, полученные при стрельбе из ГШ-6-30А на земле, не соответствуют тому, что имеет место в воздухе. Первый же отстрел, выполненный в полете, закончился тем, что после очереди из 25 снарядов все приборы в кабине отказали. В дальнейших испытательных полетах бывали случаи деформации и даже срыва щитков передней опоры шасси, из-за сильных вибраций буквально рассыпался патронный рукав и отказывало РЭО в закабинном отсеке.
Чтобы уменьшить влияние пушечной трассы на конструкцию, ось пушки наклонили вниз на 1°13′. Доводкой артсистемы занималось Тульское ЦКБ и группа вооружения «Зенита» с привлечением специалистов НИИ авиационных систем, ведавшее «огневыми» вопросами и проводившего на полигоне в подмосковном Фаустово контрольные отстрелы и эксперименты. На вооружение пушка ГШ-6-30 принята в 1974 году и получила индекс 9-А-621. Пушкой ГШ-6-30 вооружались самолеты МиГ-27 (с боекомплектом 260 патронов).

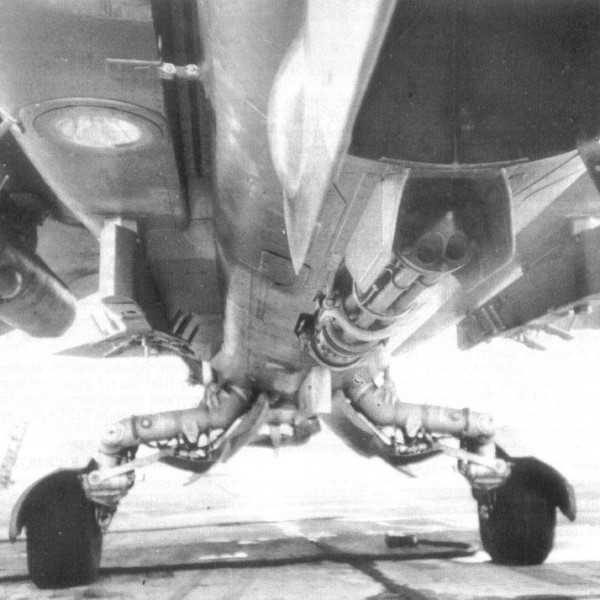

Пушка ГШ-6-30А на МиГ-27.
Пушка ГШ-6-30А на МиГ-27.
Возможности орудия и сила огня мало кого оставляли равнодушными. Даже при наземных отработках «шестистволки» при стрельбе у присутствующих ощущалось желание присесть и закрыть уши руками, настолько впечатляющим было ее действие. Стрельба из нее даже на слух не была похожа на обычную очередь — ощущался лишь один оглушающий раскатистый удар, за пару секунд выбрасывавший в цель стокилограммовый залп.
Летчик-испытатель В.Н.Кондауров так вспоминал свою первую стрельбу из ГШ-6-30А: «Стоило мне, наложив центральную марку на воздушную цель, нажать гашеткой на кнопку стрельбы, как раздалось такое «ТР-Р-Р-Р-ЫК», что я невольно отдернул руку. От стрельбы самолет весь затрясся и чуть ли не остановился от сильной отдачи пушечной установки. Беспилотная мишень, только что выполнявшая впереди меня вираж, буквально разлетелась на куски. Я едва пришел в себя от неожиданности и восхищения: «Вот это калибр! Хороша зверюга! Коль попадешь — мало не будет.»
В сочетании с прицельной системой ГШ-6-30А имела высокую точность стрельбы. Заводской летчик-испытатель М.Туркин на спор предлагал попасть в закрепленную на мишени и хорошо видную белую майку и даже снести положенную сверху фуражку. Сделав пару заходов, он уложил в цель очередь. Определить, кто победил в споре не удалось, очередь разметала бревенчатую мишень так, что не осталось даже обрывков.
В строевых частях стрельбы из пушки были достаточно частыми в упражнениях КБП, но всегда впечатляющими для самих летчиков — раскатистый громовой удар очереди, в секунду выбрасывающей сотню снарядов и пронизывающая машину дрожь отдачи вызывали ни с чем не сравнимое чувство находящейся в руках мощи и силы. Не меньше впечатлял и вид работы «шестистволки» со стороны: ведущий огонь самолет на несколько мгновений окутывался облаком пламени, из которого к земле тянулся огненный ливень. Обычно в лентах чередовались по два снаряда ОФЗ через один БР, но на показательных стрельбах каждый четвертый-пятый снаряд шел с трассером. Огонь можно было вести в ручном режиме, с прицеливанием по неподвижной сетке прицела «на глаз» (такая стрельба носила название «сопроводительно-заградительной»).
В автоматическом режиме использовался прицельно-навигационный комплекс ПрНК-23. Он выдавал на прицел необходимые поправки и упреждения, а прицеливание осуществлялось наложением на цель подвижной прицельной марки С-17ВГ, на которой высвечивалась текущая дальность до объекта атаки и сектор эффективной дальности (начала и окончания) стрельбы. В отличие от других машин, на ручке управления МиГ-27 была смонтирована вторая боевая кнопка, специально для пушки. Самими летчиками стрельба из пушки считалась более привлекательной, чем бомбометание или пуск НАР, разрывы которых ложились уже за самолетом, на выходе из атаки, и сверху затем наблюдались, в лучшем случае, как пыльные облачка. Пушка давала результат ощутимый и зримый: сразу за «всплыванием» прицельной марки снаряды ложились практически туда, куда была наложена метка. Благодаря мощной баллистике и высокой скорострельности можно было видеть, как первые снаряды очереди впиваются в мишень. Затем приходилось брать ручку на себя, и основная масса залпа ложилась в цель, на долю секунды отставая от выходящего из пикирования самолета. Вывод обычно выполнялся с отворотом в сторону, уходя от осколков и рикошета собственных снарядов. Осколки от них поднимались до высоты 200 м и представляли серьезную опасность для самолета.
Короткой 40-патронной очередью пушка в десятые доли секунды посылала в цель 16 килограммовый залп. Внизу оставались взрытые очередями в земле траншеи, иссеченные доски построек и смятые «коробочки» зияющих дырами мишеней — БТР и БМП, броню которых снаряды прошивали насквозь. Списанные грузовики и самолеты служили мишенями реже — мощные снаряды просто рвали их в клочья, и тех хватало едва на несколько атак.
При подготовке ГШ-6-30А отмечали удобство заряжания: если на МиГ-21 и МиГ-23 техникам приходилось лебедкой опускать лафет с пушкой и патронным ящиком и, стоя под самолетом на коленях, втискивать туда ленту, а на Су-7 и Су-17 протаскивать ее через опоясывающие фюзеляж рукава, то на МиГ-27 патронную ленту достаточно было подать в загрузочное окно наверху и через «трещотку» направлять ее в патронный отсек. Впрочем, затащить на самолет ленту весом в четверть тонны само по себе было задачей не из легких и для этого требовался специальный погрузочный лоток с лебедкой. Чаще обходились куском ленты на 30-40 патронов, достаточных для отработки навыков стрельбы, подавая ее вручную. Массивную «играющую» ленту проволакивали прямо по борту и центроплану, из-за чего эти места обычно выделялись ободранной краской.
Следствием высочайшего темпа стрельбы была чрезмерная скорость подачи и рывки ленты: случались ее порывы, «вело» звеньеотвод и патронный рукав, а сами звенья, прошедшие «мясорубку» пушки, к повторному использованию не годились. В 911-м апиб в апреле 1988 года, менее чем за месяц, произошли подряд несколько отказов стрельбы из-за лопнувших звеньев. Узлы пушки, особенно газопороховой двигатель и блок кинематики, подвергались интенсивным термическим и механическим нагрузкам, работая практически на пределе. Коррозия при этом становилась особенно грозной и развивалась мгновенно, требуя чистить орудие немедленно после стрельбы, всякого полета и даже каждые 15-20 дней стоянки.
Постоянно давала себя знать отдача, удары которой, при всей секундности воздействия, ломали планер и «выбивали» оборудование. Ощущались также акустические нагрузки от дульных газов и высокочастотные вибрации, буквально расшатывавший конструкцию, добавляя усталостных трещин баку отсеку № 2 и задней стенке бака № 1А, к которой крепилась пушка. Случилось коробление створок передней стойки шасси, грозившее ее заклиниванием. Из-за обрывов цепи питания отказывал топливный насос. Много неприятностеи доставляли случаи разрушения звеньеотвода, направлявшего отстрелянные звенья обратно в патронный отсек; его направляющие служили частью конструкции фюзеляжа и повреждения требовали сложного ремонта силами заводской бригады. В качестве одной из мер была проведена доработка по снижению скорострельности, ограниченной 4000 выст/мин.
Несмотря на доработки и усиления конструкции, влияние пушки как «фактора риска» приходилось учитывать в эксплуатации. В полках утвердилось мнение: если «легкий» залп в 30-40 снарядов переносится машиной без особых последствий, то затяжная очередь в 2,5-3 сек чревата «хрустом и треском». Помимо прочего, стрельба короткими очередями экономила ресурс орудия, ограниченный 6000 выстрелов. Если же в спешке «пропуск» в ленте делать забывали и стрельба шла до полного израсходования боезапаса, то это вело не только к интенсивному «расстрелу» стволов (260-300 выстрелов подряд для пушки были предельными и требовали охлаждения оружия), но и могло сказаться на самолетных системах, особенно чувствительным к сотрясениям и вибрациям оборудовании и электронике.
Для техников это нередко оборачивалось ремонтом той или иной сложности, для летчика — предпосылкой, а то и настоящими неприятностями. В августе 1980 года при командировке одной из эскадрилий 722-го апиб в НИИ ВВС на возвращавшемся с полигона самолете штурмана полка майора Швырева после стрельбы из пушки деформировались створки передней стойки шасси и выпустить ее не удавалось. Летчику, впервые в ходе эксплуатации МиГ-27, пришлось сажать машину на два основных колеса. Самолет после посадки остался практически цел, нивелировка показала, что обошлось без деформаций планера и вскоре он снова летал.
Продолжительная очередь была рискованной по перегреву орудия, что грозило взрывом капсюлей и патронов, а то и разрывом снарядов. Каждый такой случай рассматривался как чрезвычайный и брался на контроль как ОКБ, так и тульским ЦКБ. В 16-й ВА такое происшествие 22 января 1990 года привело к потере МиГ-27К: разрыв снаряда в стволе ГШ-6-30А разнес пушку, осколками повредило топливный бак, электрожгуты и гидросистему, а взрыв кислородного баллона мгновенно «раздул» пожар. Недотянув до аэродрома, летчик катапультировался из горящего и теряющего управление самолета. Подобный случай произошел тремя месяцами спустя на полигоне в Лунинце с МиГ-27К из 39-й дивизии. Несколько снарядов разорвались под носом, но самолет с пробоинами, сорванными люками, разбитым остеклением «Кайры» и забоинами на лопатках компрессора дотянул до аэродрома.
Параллельно с ГШ-6-30 КБП работало над 23-мм автоматом АО-19 для пушки ГШ-6-23 (ТКБ-613), созданным по схеме АО-18. В конце 1965 года прошли наземные испытания АО-19. Планировалось получить темп стрельбы 10000 выстрелов, но серийные пушки делали до 9000 выстрелов. В АО-19 пневматический стартер был замен кассетным пиростартером (на 10 пиропатронов). ГШ-23 и ГШ-6-23 имели одинаковый боекомплект.
ТТХ:
Длина, мм: 2040
Калибр, мм: 30
Скорострельность, выст/мин: 4600-5100
Вес, кг: 149-160
Начальная скорость снаряда, м/с: 876-900
Охлаждение: воздушное.
.
.
Список источников:
А.Б.Широкорад. История авиационного вооружения.
Авиация и Космонавтика. Виктор Марковский, Игорь Приходченко. Истребитель-бомбардировщик МиГ-27.
xn--80aafy5bs.xn--p1ai
Поставлены на вооружение новые 30-мм снаряды » Военное обозрение
В настоящее время проводится разработка различных вооружений и военной техники, предназначенных для перевооружения армии. Кроме того, создаются новые боеприпасы для имеющихся систем. Как сообщает госкорпорация «Ростех», недавно были созданы и поставлены на вооружение несколько новых типов боеприпасов для автоматических пушек калибра 30 мм. При помощи ряда новых идей и решений подобные снаряды должны заметно повышать основные характеристики вооружения.Пресс-служба государственной корпорации «Ростех» 30 августа сообщила, что одним из предприятий, входящих в ее состав не так давно были поставлены на вооружение боеприпасы нового поколения для малокалиберной артиллерии. Новые разработки предназначены для использования военно-морским флотом и боевой авиацией. За счет внесенных изменений перспективные боеприпасы отличаются от снарядов старых типов рядом характерных положительных черт, связанных с эксплуатацией вооружения.
Разработка новых выстрелов велась в НПО «Прибор», входящем в состав концерна «Техмаш», который, в свою очередь, является структурным подразделением «Ростеха». НПО «Прибор» является одним из основных отечественных разработчиков боеприпасов для артиллерийских систем различных классов. Целью последнего проекта, недавно завершившегося поставкой готовых изделий армии, было повышение основных характеристик 30-мм автоматических пушек за счет совершенствования конструкции снарядов.
Современный 30-мм осколочно-фугасно-зажигательный снаряд типа 3УОФ8. Фото Militarypribor.ru
Основным нововведением нового проекта 30-мм снарядов является применение т.н. пластмассового ведущего устройства (ПВУ). Снаряд с таким оснащением имеет примерно такую же конструкцию, как и «традиционные» изделия, однако вместо металлических ведущих поясков из мягкого материала на нем устанавливаются пластмассовые детали необходимой формы. Именно такая доработка конструкции снаряда позволяет повысить характеристики артиллерийской системы в целом. В частности, повышается возможная боевая скорострельность и увеличивается допустимая длина непрерывной очереди.
Раскрывая подробности проведенной модернизации и описывая связанные с ней плюсы, пресс-служба «Ростеха» цитирует генерального директора концерна «Техмаш» Сергея Русакова. Руководитель предприятия напомнил, что главной проблемой унифицированных артиллерийских систем калибра 30 мм является сравнительно низкая живучесть стволов, а также недостаточная термостойкость. В качестве решения этих проблем было предложено использование ПВУ с одновременным повышением стойкости инициирующих элементов взрывателей к термическим нагрузкам.
Уже был установлен реальный эффект от применения новых технических решений. При использовании снарядов с пластмассовыми ведущими устройствами в артиллерийских комплексах военно-морского флота появляется возможность трехкратного повышения живучести стволов при стрельбе в штатном режиме. Также появляется возможность втрое повысить боевую скорострельность. В случае с применением новых снарядов авиационными пушками живучесть ствола увеличивается в шесть раз, а также гарантируется термостойкость боеприпаса.
Таким образом, сравнительно простая доработка снарядов, не требующая кардинальной переделки их конструкции, позволяет в значительной мере повысить основные эксплуатационные характеристики артиллерийских систем различных классов и типов. Кроме того, появляется возможность проводить модернизацию снарядов различных типов и разного назначения. Последняя возможность уже была реализована в новом проекте. В рамках текущего совершенствования имеющихся снарядов были разработаны несколько модификаций боеприпасов с новыми ПВУ.
В интересах военно-морского флота были созданы боеприпасы с ПВУ, оснащаемые осколочно-фугасно-зажигательным и осколочно-трассирующим снарядами калибра 30 мм. Подобные изделия предлагается использовать вместе с зенитными автоматическими пушками. Авиационные пушки в будущем должны будут использовать 30-мм боеприпасы с осколочно-фугасно-зажигательными, бронебойно-трассирующими и многоэлементными снарядами.
Отдельно «Ростех» упоминает еще один снаряд нового типа. Планируется развернуть производство и начать поставки нового бронебойно-трассирующего 30-мм снаряда. Этот выстрел должен оснащаться подкалиберным снарядом с сердечником из тяжелого сплава. Для разгона снаряда в стволе используется отделяемый поддон. Подкалиберный бронебойный снаряд предлагается для использования зенитным артиллерийским комплексом «Палаш», эксплуатируемым военно-морским флотом. Основной задачей таких снарядов станет противоракетная оборона одиночных кораблей и соединений.
За счет повышенных характеристик пробития и других особенностей конструкции подкалиберный снаряд должен иметь заметные преимущества перед штатными осколочно-фугасно-зажигательными снарядами. Оценивается, что при стрельбе по противокорабельным ракетам эффективность нового снаряда будет в три раза выше, чем в случае с существующими штатными боеприпасами.
Вместе с другими образцами снарядов новых типов с ПВУ не так давно на вооружение был принят боеприпас с менее оригинальной и новаторской конструкцией. Это изделие оснащено осколочно-трассирующим снарядом, имеющим медный ведущий поясок. За счет доработок конструкции, отличающих новый снаряд от других аналогичных боеприпасов, обеспечивается повышение эффективности при стрельбе по типовым целям примерно в полтора раза. Ожидается, что такой снаряд сможет заинтересовать потенциальных заказчиков в лице зарубежных стран.
Напомним, на данный момент различными видами вооруженных сил России эксплуатируется достаточно широкий спектр автоматических пушек калибра 30 мм различного назначения. Подобные орудия устанавливаются на бронетехнику, самолеты и вертолеты, а также на зенитные комплексы для сухопутных войск и военно-морского флота. Таким образом, значительное число различных образцов техники для решения поставленных задач используют унифицированные снаряды калибра 30 мм. Существующие боеприпасы различного назначения имеют достаточные характеристики, однако развитие подобных систем продолжается.
Силами НПО «Прибор» не так давно были созданы несколько типов новых 30-мм снарядов различного назначения, отличающихся от существующих изделий некоторыми особенностями конструкции. За счет использованных изменений предлагается повышать как характеристики собственно снарядов, так и параметры артиллерийских систем в целом. В первую очередь, повышается живучесть стволов, чему способствует замена мягких металлов пластмассами, оказывающими меньшее негативное влияние на канал ствола. Кроме того, появляется возможность повысить скорострельность или другие основные параметры.
Согласно последним сообщениям, разработка нескольких проектов уже завершена. Кроме того, новые выстрелы для малокалиберной артиллерии прошли необходимые испытания и были приняты на вооружение. Таким образом, в самом ближайшем будущем Воздушно-космические силы и военно-морской флот смогут начать полноценную эксплуатацию новых боеприпасов. Также нельзя исключать, что в дальнейшем новые разработки, такие как осколочно-фугасный снаряд повышенной эффективности, смогут заинтересовать зарубежных заказчиков.
По материалам сайтов:
http://rostec.ru/
http://tass.ru/
https://rg.ru/
http://militarypribor.ru/
topwar.ru
БМПТ С 30-ММ ПУШКОЙ НИЧЕМ НЕ ПОМОЖЕТ ТАНКУ
Большой интерес, вызванный сообщением о разработке конструкторским бюро Уралвагонзавода (Нижний Тагил) боевой машины поддержки танков БМПТ на танковой базе, понятен: об этой машине давно говорят и спорят. Поэтому вопрос, поставленный в заголовке статьи С. Суворова «Нужна ли России боевая машина поддержки танков?»
(прим. «Отваги»: см. статью – «Нужна ли нам БМПТ?») следует признать скорее риторическим: ясно, что нужна. Другой вопрос: такая ли БМПТ нужна?
Переход на танковую базу и резкое увеличение массы (47 т, тяжелее танка) привели к потере по сравнению с БМП двух важнейших свойств – водоплаваемости и авиатранспортабельности. Эти потери должны были быть скомпенсированы увеличением защищенности и огневой мощи. К сожалению, надо сразу признать, что вторая позиция осталась нереализованной. Комплекс вооружения БМПТ (две 30-мм автоматические пушки 2А42, два 30-мм автоматических гранатомета АГ-17Д, пулемет ПКТМ, четыре пусковые установки ПТРК «Атака-Т») представляется достаточно разношерстным и малоэффективным для решения основной задачи
В своих публикациях в «ТиВ» и других изданиях мы уже не раз затрагивали вопрос о низкой эффективности 30-мм пушек в борьбе с танкоопасными целями (см. также: «Калибр автоматической пушки БМП: 30 или 40 мм?»). Применительно к пушкам БМПТ главным и решающим фактором подобной оценки калибра 30 мм является низкое бронебойное действие. Пробиваемая 30-мм бронебойным снарядом с подкалиберным сердечником под углом 60° от нормали на дальности 1500 м толщина брони составляет 25 мм, что недостаточно для поражения лобовой брони иностранных БМП, например «Мардер», и тем более вновь разрабатываемых БМП и бронированных самоходных ПТРК. Так и не приняты на вооружение бронебойные оперенные подкалиберные снаряды с отделяемым поддоном. Многолетние разработки 30-мм кумулятивных снарядов не привели к успеху, хотя за рубежом такие боеприпасы выпускаются серийно (например, 30-мм кумулятивный снаряд М789 фирмы PRIMEX, США). Следовательно, 30-мм пушка БМПТ оказывается слабосильным оружием, не способным полноценно выполнить функцию охраны танка.
Очень слабыми оказываются возможности 30-мм осколочно-фугасных снарядов в борьбе с открыто расположенной танкоопасной живой силой, например расчетами РПГ и ПТУР. Здесь мы кардинально расходимся в оценках с С.Суворовым. Он, в частности, пишет: «Кучность стрельбы при ведении огня из одной пушки такова, что рассеивание не превышает одной тысячной дальности: при стрельбе на максимальную дальность (4000 м) осколочными снарядами они будут падать друг от друга не более чем в четырех метрах. Если учесть, что радиус зоны сплошного осколочного поражения от одного снаряда составляет не менее 7 м, то можно с уверенностью сказать, что от одной короткой очереди из пяти снарядов (а из двух стволов это будет 10 снарядов) в радиусе 10 м от точки прицеливания ничего живого не останется. Эффект примерно такой же, как от разрыва 122-мм осколочно-фугасного снаряда».
К сожалению, здесь не верна ни одна цифра. Характеристика рассеивания, в качестве которой обычно принимается круговое вероятное отклонение (КВО) для малокалиберных автоматических пушек, составляет не 0,001, а 0,003 дальности (см., например, А.Г. Шипунов и др. «Эффективность и надежность стрелково-пушечного вооружения», ТГУ, Тула, 2003, стр. 86), причем это отклонение имеет место в вертикальной картинной плоскости, нормальной к настильной траектории. Ошибку по дальности точек падения снарядов на поверхность земли получим, разделив эту величину на синус угла подхода снаряда к земле. На дальностях до 2000 м значение синуса в среднем можно принять 0,2, что даст СКО равным 0,015 дальности (на дальности 2000 м это составит 30 м). Напомним, что для 125-мм танковой пушки предельное отклонение по дальности отточки прицеливания на дальности 2000 м составляет ±165 м.
Величина радиуса зоны сплошного поражения 7 м относится к области чистой фантастики. Поражаемая площадь при этом составляла бы 154 кв.м, тогда как реально она составляет 40 кв.м для цели «стоя» и всего 10 кв.м для цели «лежа» (Б.И. Носков «Малокалиберные выстрелы к автоматическим пушкам», ГНПП, 1998). При этом необходимо учитывать крайне неблагоприятное взаимное положение эллипса рассеивания, вытянутого вдоль траектории, и направления разлета основной массы осколков перпендикулярно траектории. При малом угле подхода снаряда к земле половина осколков уходит в небо, другая половина – в грунт, и только небольшая часть, стелющаяся вдоль поверхности земли, работает на поражение. Помимо этого главного негативного фактора слабое действие ОФС объясняется также малой массой заряда ВВ A-IX-2 (48,5 г), как следствие, небольшим числом убойных осколков (около 300) и специфическим исполнением ударного взрывателя, не обеспечивающего мгновенный разрыв снаряда на поверхности земли.
Автор на нижнетагильском полигоне расстрелял из пушки 2А42 много сотен патронов. В том числе проводились уникальные стрельбы по грунту в коридоре с дюралевыми стенками. Хорошо помню нудную процедуру поиска пробоин на этих стенках. Их было мало, очень мало…
Все это вместе взятое приводит к огромным расходам патронов. В таблице приведены расчетные данные по величинам очередей 30-мм пушки, обеспечивающих с вероятностью 0,9 поражение цели – расчета ПТУР, снабженного средствами индивидуальной защиты, на дальности 2000 м.
| Расположение цели | Стрельба | |
| с места | с хода | |
| На поверхности | 40 | 70 |
| В окопе | 100 | 150 |
В ячейке – необходимая длина очереди.
Вывод тот же: БМПТ с 30-мм пушкой не может защитить танки от танкоопасной пехоты.
Выход из положения хорошо известен: необходим переход автоматических пушек па более крупный калибр. Этот вопрос был и остается актуальным и для БМП, однако в данном случае сохранение водоплавания накладывало весьма жесткие ограничения на суммарную массу системы оружия, включающую массу огневой установки и боекомплекта. В случае БМПТ эти ограничения становятся менее жесткими, а увеличение калибра – вполне реальным.
Увеличение калибра пушек позволило бы существенно повысить боевые возможности БМПТ, например:
• решить проблему поражения противостоящих танкоопасных бронированных целей;
• повысить эффективность осколочного действия, в том числе по целям в окопах и на обратных скатах, за счет реализации воздушных разрывов снарядов над целью с помощью траекторных временных взрывателей;
• увеличить вероятность поражения противотанковых вертолетов и других воздушных целей за счет применения неконтактных взрывателей;
• повысить вероятность поражения наземных и воздушных целей за счет применения управляемых снарядов.
Реализовать последние три пункта в калибре 30 мм практически невозможно. Объем камеры под заряд ВВ в 30-мм снаряде составляет примерно 30 см. Объем блока управления и траекторного взрывателя при современной элементной электронной базе с использованием интегральных схем – соответственно 15 и 12 куб.см, в том числе источника питания (батареи или конденсатора), заряжаемого при выстреле, – 5 куб.см, что резко уменьшает массу заряда ВВ (для управляемого снаряда вдвое). В результате действие снаряда на цель становится ничтожным.
Для 40-мм калибра относительные потери массы ВВ будут значительно меньшими.
До настоящего времени ни в одном артиллерийском снаряде калибра 30 мм не удалось осуществить управление или траекторный подрыв. Минимальный калибр, в котором реализован последний, равен 35 мм (снаряд AHEAD фирмы «Эрликон»).
В калибре 40 мм все указанные проблемы давно преодолены. Примером малокалиберного снаряда с многофункциональным неконтактным взрывателем может служить 40-мм снаряд 3P-HV автоматической пушки L70 шведской фирмы «Бофорс» (см. «ТиВ», 2001, №9), примером управляемого снаряда 40-мм является корректируемый снаряд 4PGJS той же фирмы для корабельной системы «Тринити».
Тенденция к переходу автоматических пушек БМП на калибр 40 мм в настоящее время уже проявилась со всей очевидностью. Пионером явилась шведская фирма «Бофорс», серийно производящая боевую машину пехоты CV-9040 с 40-мм автоматической пушкой L70B. Масса пушки составляет 560 кг, максимальная скорострельность – 320 выстр./мин, боекомплект – 234 выстрела (общая масса ОФ снаряда – 0,975 кг, начальная скорость ОФС – 1025 м/с).
Другой 40-мм автоматической пушкой, созданной специально для вооружения легкой бронетехники, стала CTVVS фирмы «Эллайент Тексистемз» (США) с телескопическим патроном. Пушка разработана в составе низкопрофильной необитаемой башни, имеющей общую массу 982 кг. Характерной особенностью CTWS является поперечная схема заряжания. Затвор пушки выполнен в виде поворотного цилиндра, снабженного каналом для телескопической гильзы. Скорострельность CTWS – 200 выстр./мин, масса патрона – 1,8 кг, начальная скорость БОПС – 1600 м/с. В настоящее время рассматривается вопрос об установке этой системы па английскую БМП «Уорриор» вместо 30-мм пушки RARDEN. Обсуждается также вариант использования на этой БМП 45-мм пушки.
Французской фирмой GIAT также предложена 40-мм пушка СТА с телескопическим выстрелом для перспективной БМП EBRC.
Для новых БМП разрабатываются и автоматические пушки более крупных калибров. Для тяжелой немецкой БМП «Мардер-2», близкой по характеристикам к БМПТ Уралвагонзавода (боевая масса 43 т, мощность двигателя 1100 кВТ (1500 л.с.)), фирмой «Маузер», входящей в корпорацию «Рейнметалл», разработана 50-мм автоматическая пушка Rh503 (масса пушки 540 кг, длина ствола 85 калибров, максимальное давление в канале ствола 560 МПа, скорострельность 150–400 выстр./мин, масса подкалиберного снаряда 640 г, начальная скорость 1600 м/с). Пушка имеет беззвеньевую подачу патронов и сменный ствол калибра 35 мм для проведения учебных стрельб. В настоящее время по ряду причин программа БМП «Мардер-2» приостановлена.
О разработке 50-мм пушки «Бушмастер III», предназначенной для перевооружения БМП «Брэдли», сообщила также фирма «Боинг». Имеется информация об опытном образце БМПVCC-80 (Италия) с 60-мм автоматической пушкой компании «ОТО-Мелара».
Несомненно, конструкторы нижнетагильской БМПТ знали об этих тенденциях. Почему же они вооружили свою машину маломощными 30-мм пушками? Ответ очевидный: потому что в России нет современной автоматической пушки более крупного калибра. Тульское КБП, создавшее под руководством А.Г. Шипунова и В.П. Грязева прекрасный набор 30-мм автоматов всех видов, более крупными калибрами заниматься не хочет: зачем себя утруждать, когда и так неплохо живется? Поэтому уральцы поступили по известному принципу: «слепила из того, что было». А в таком крупном деле нельзя было идти на поводу у обстоятельств. Надо было давно и резко ставить во всех инстанциях, в том числе и в печати, вопрос о разработке крупнокалиберных автоматов, и крайнем случае – о закупке лицензии на иностранный 40-мм автомат, например на тот же L70 «Бофорс». Но даже и в данной ситуации можно было выйти из положения путем установки на машине 37- или 45-мм отечественных автоматов. В данном случае совершенно естественным образом напрашивается использование в БМПТ артиллерийской части зенитной самоходной установки ЗСУ-37-2 «Енисей», разработанной в 1957–1962 гг., но не принятой на вооружение. Установка была вооружена двумя автоматами 500П с ленточным питанием и жидкостным охлаждением. Темп стрельбы составлял 900–1200 выстр./мин, максимальная дальность – 4500 м, скорость снаряда – 1000 м/с, масса осколочно-трассирующего снаряда – 0,733 кг, возимый боекомплект – 540 выстрелов, расчет – 4 чел., масса установки – 27,5 тонн.
Проведенные в НИИСМ МГТУ им. Баумана оценочные расчеты показывают, что эффективность 37-мм установок по сравнению с 30-мм увеличится по наземным небронированным танкоопасным целям в 2–2,5 раза, по легкобронированным – в 2,5–3 раза, по воздушным – в 3–4 раза.
Проблема выбора калибра – 37, 40 или 45 мм – осложняется требованиями межвидовой унификации. Для легких плавающих БМП, в том числе десантируемых, калибр 45 мм не проходит из-за жестких ограничений на суммарную массу системы оружия (пушка + боекомплект). Из таблицы для БМП с массой оружия 600 кг видно, что при калибре 45 мм катастрофически падает численность боекомплекта.
БМП с автоматической пушкой с массой оружия 600 кг | |||
Калибр, мм | 30 | 40 | 45 |
Масса орудия, кг | 120 | 284 | 404 |
Масса боекомплекта, кг | 480 | 316 | 196 |
Масса одного выстрела, кг | 1,0 | 2,4 | 3,4 |
Численность боекомплекта, шт. | 480 | 132 | 58 |
Веским доводом в пользу калибра 40 мм является возможность широкого экспорта 40-мм снарядов и осуществления международной кооперации в их производстве. Калибр 40 мм входит в ряд нормальных линейных размеров. В этом плане нестандартные калибры 37 и 45 мм не имеют реальных шансов на мировых рынках вооружений.
При всесторонней оценке новой машины очень важен аспект ее использования в региональных конфликтах и контрсепаратистских операциях. Значительная доля этих операций выполняется в населенных пунктах, где цели могут располагаться в зданиях, в том числе на верхних этажах, за кирпичными и бетонными оградами, в развалинах и т.п. В этих условиях решающую роль приобретает надежное действие но кирпичу и бетону и реализация воздушного разрыва снаряда. Ни того, ни другого 30-мм пушка не обеспечивает. На дальностях более тысячи метров 30-мм ОФС не пробивает кирпичную стопку «в один кирпич» (0,25 м). В этом смыслеБМПТ представляет шаг назад по сравнению с БМП-3, вооруженной 100-мм пушкой 2А70 с осколочно-фугасным снарядом.
По-видимому, конструкторы БМПТ возлагают задачу поражения целей в сооружениях на управляемые ракеты ПТУР «Атака-Т» с осколочно-фугасной боевой частью, но эти надежды представляются малообоснованными. Во-первых, этих ракет в боекомплекте всего две, чего явно недостаточно для продолжительного боя в городе, а во-вторых, управляемая ракета является слишком дорогим оружием для региональных конфликтов.
Частично данью «региональной» проблеме является установка на БМПТ двух 30-мм автоматических гранатометов АГ-17Д, позволяющих благодаря навесной траектории поражать цели за укрытиями. Однако и в этом случае имеет место та же болезнь – малая величина калибра. Вряд ли оправдано наличие двух операторов гранатометов, являющихся, в сущности, вспомогательным оружием.
Выводы:
• БМПТ с представленным комплексом вооружения не может быть надежным партнером танка в полномасштабных войнах классического типа, и она же оказывается малоэффективной в региональных конфликтах и контрсепаратистских операциях;
• главной причиной этого является слабость основного оружия – 30-мм автоматической мушки. Эта пушка должна быть заменена орудием более крупного калибра – 37, 40 или 45 мм. Предпочтительным является калибр 40 мм;
• в боекомплект нового орудия в обязательном порядке должны быть включены бронебойный оперенный подкалиберпый снаряд (БОПС), осколочно-фугасный снаряд с временным взрывателем, осколочно-фугасный снаряд с неконтактным взрывателем.
См. также фоторепортаж и фотодетализацию БМПТ
Поделиться в социальных сетях:
otvaga2004.ru
30-мм авиационная двухствольная пушка ГШ-30-2.
30-мм авиационная двухствольная пушка ГШ-30-2 (ТКБ-645, АО-17А).
Разработчик: ОКБ-575 (В.П.Грязев и А.Г.Шипунов)
Страна: СССР
Начало разработки: 1965 г.
Принятие на вооружение: 1978 г.
Пушка разработана в ОАО «Конструкторское бюро приборостроения» (г. Тула) под руководством В.П.Грязева и А.Г.Шипунова и поступила на вооружение в конце 1970-х годов. Производством пушки ГШ-30-2 занимается ОАО «Завод им. В.А.Дегтярева» (г. Ковров). Конструктивно выполнена по схеме двухствольной пушки Гаста.
Пушка ГШ-30-2 предназначена для уничтожения открыто расположенной живой силы противника, для борьбы с легко и среднебронированными наземными целями и для уничтожения медленнолетящих воздушных целей (в том числе и бронированных) на близких и средних дистанциях.
К началу 1980-х годов по настоянию Управления вооружений Министерства обороны СССР с целью унификации был принят единый для ВВС, ВМФ и армии калибр артиллерийских систем 30 мм. К этому времени на основе отработанной конструкции П11-23 в Конструкторском бюро приборостроения (КБП) была создана двухствольная авиационная пушка ГШ-30-2 (ГШ-2-30, ГШ-302), сохранившая основные конструктивные решения и принцип работы автоматики предыдущей системы. Работа над её прототипом АО-10 началась в НИИ-61 В.Д.Кузнецовым ещё в 1956 году. В дальнейшем орудие переработали в зенитный автомат АО-17 с жидкостным охлаждением стволов, и лишь описав «полный круг», двустволка вновь прошла отработку в авиационном варианте. Этим направлением в КБП занималась конструкторская группа В.П.Карасёва.
Конструктивно ГШ-30-2 выполнена по схеме двухствольной пушки Гаста. Как и ГШ-23, пушка ГШ-30-2 использует газоотводный привод автоматики, имеет два затвора и два ползуна, работающие при стрельбе в противофазе, когда накат одного с подачей и запиранием патрона сопровождается откатом другого, отпиранием ствола и извлечением стреляной гильзы. Для перезарядки при осечках и отказах на пушках ранних выпусков использовался механизм с дополнительным запалом (по одному на каждый ствол). При отказе стрельбы запал стальным бойком пробивал гильзу и факелом пламени осуществлял поджигание порохового заряда осечного патрона. Однако такая система не гарантировала надёжного срабатывания во всех возможных случаях, к тому же устройство было достаточно сложным. На пушках выпуска после 1985 года вернулись к проверенной системе перезарядки с помощью пиропатрона ППЛ, выступавшего резервным источником энергии. Пиропатрон (один на оба ствола) при срабатывании своего порохового заряда подает газы с давлением порядка нескольких десятков атмосфер в механизм перезарядки, выбрасывая осечный патрон из пушки.
В 1978 году пушка ГШ-30-2 была принята на вооружение штурмовика Су-25 во встроенной пушечной установке ВПУ-17А. С появлением ГШ-30-2 было достигнуто значительное усиление огневой мощи: небольшое снижение скорострельности (3000 против 3200 выстр./мин у ГШ-23) с лихвой окупалось увеличением начальной скорости и массы снаряда, позволившим в 2,2 раза поднять массу секундного залпа.
В варианте ГШ-30-2К пушка с 1981 года устанавливалась в неподвижной установке на вертолёте Ми-24П. Смонтированная на боку фюзеляжа пушка отличалась удлиненными на 900 мм стволами (с 1500 до 2400 мм), как с целью улучшения баллистики, так и по компоновочным соображениям — для отвода ударной дульной волны вперёд, подальше от борта вертолёта. Повышенная баллистика ГШ-30-2К диктовалась существенно меньшими полётными скоростями вертолётов, из-за чего суммарная скорость снарядов при стрельбе (а, соответственно, точность и бронепробиваемость) оказывалась на 20-25 % ниже, чем у пушек самолетов-штурмовиков. Удлинение стволов позволило улучшить точностные характеристики, кучность огня и пробивное действие снарядов, начальная скорость которых возросла почти на 10 % (940 м/с против 870 м/с у прототипа). Поскольку возросла и отдача, в управление огнём ввели два режима стрельбы: с высоким темпом — 2000-2600 выстр./мин и малым темпом — 300-400 выстр./мин, предпочтительным по точности (вертолёт при этом меньше уводит по курсу и тангажу из-за воздействия отдачи). В случае истощения боеприпасов Ми-24П может совершить посадку и перезарядить пушку новым боекомплектом, находящимся в десантной кабине.
Стволы ГШ-30-2К оснастили пламегасителями, уменьшающими воздействие давления дульных газов на борт машины. Пушка получила также систему жидкостного охлаждения, в которую заливается обычная вода, а зимой — спиртовой раствор 40°-ой концентрации с добавлением глицерина. Благодаря охладительной системе повысилась живучесть стволов, и орудие получило возможность ведения огня продолжительными очередями с отстрелом всего боекомплекта. В варианте 9А623К2 системой охлаждения оснащалась и пушка Су-25.
ГШ-30-2 оказалась вполне надёжной артиллерийской системой, хотя к её недостаткам относили недостаточную весовую сбалансированность, требовавшую дополнительного повышения жёсткости блока стволов. Кроме того, размещение пушки на штурмовике Су-25 оказалось не самым удачным: в отличие от большинства машин, где оружие находится вблизи центра тяжести, пушечная установка Су-25 вместе с боекомплектом была установлена в носовой части фюзеляжа, и по мере расходования боекомплекта весом почти в четверть тонны при стрельбе центровка изрядно сдвигалась назад (для Су-25 с его прямым крылом достаточно большого удлинения и сравнительно небольшим диапазоном эксплуатационных центровок это смещение носило ощутимый характер, требуя вмешательства лётчика для перебалансировки). В модификации штурмовика Су-25Т пушку вынесли под фюзеляж, поближе к средней части, в неподвижную установку НГТУ-17, чтобы сделать более удобным доступ при обслуживании и снизить влияние сотрясений при стрельбе на работу бортового оптико-электронного комплекса.
Боевое применение в Афганистане штурмовиков Су-25 и вертолётов огневой поддержки Ми-24П, вооружённых пушкой ГШ-30-2, подтвердило высокую эффективность этой артиллерийской системы.
Пушка может вести огонь следующими типами боеприпасов:
ОФЗ-30 — осколочно-фугасный зажигательный снаряд;
ОФЗТ-30 — осколочно-фугасный зажигательный трассирующий снаряд;
БР-30 — бронебойно-разрывной снаряд;
МЭ-30 — многоэлементный снаряд.
Модификации:
ГШ-30-2 (9-А-623) — базовая модификация.
ГШ-30-2К (9-А-623К) — со стволами длиной 2400 мм, испарительной системой охлаждения стволов и переменным темпом стрельбы.
ГШ-30-2К2 (9-А-623К2)
ГШ-30-2В
ТТХ:
Индекс КБ: АО-10 (ТКБ-645)
Индекс ВС: 9А623 (ГШ-30)
Калибр, мм: 30
Длина ствола (стволов), мм: 1500
Вес пушки без магазина, кг: 105
-масса снаряда, г: 390
-масса патрона, г: 832
Темп стрельбы, выст/мин: 3000 (300-2600)
Начальная скорость, м/с: 900 (940)
Начальная скорость снаряда, м/сек: 900
Длина непрерывной очереди, выстр: 250
Ресурс пушки, выстр.: 4000
Число стволов: 2
Боекомплект, патр.: 250
Система подачи боеприпаса: ленточная — звеньевая.

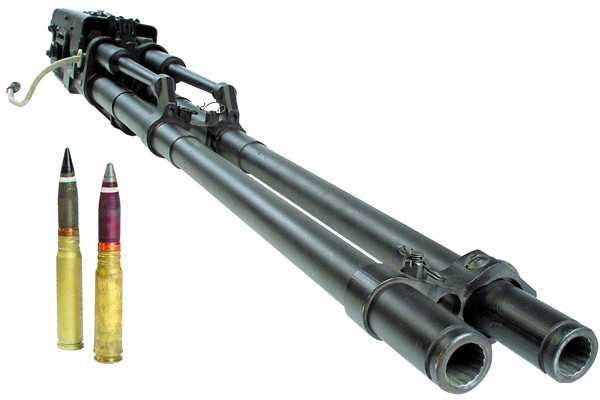

Авиационная пушка ГШ-30-2.
ГШ-30К на Ми-24П.
ГШ-30К на Ми-24П.

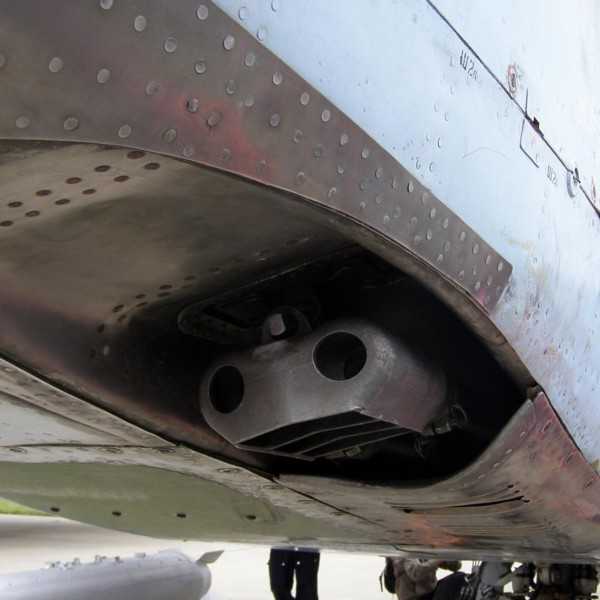

ГШ-30 на Су-25.
.
.
Список источников:
В.А.Митищенко. Оружие воздушной войны.
А.Б.Широкорад. История авиационного вооружения.
xn--80aafy5bs.xn--p1ai
