Мины фугасные – российской армии, войск СССР, их классификация, фугасы имеют взрыватель нажимного действия

Так называемая «противоминная обувь», якобы защищающая от мин подобного типа, неэффективна. Противоминный костюм, довольно широко известный по телевизионным кадрам, защищает сапера вполне надежно от этих мин, если взрыв произошел на  расстоянии около метра и более от человека, например, в момент удаления мины с места с помощью лопаты, совка или подобного инструмента

На рисунке справа красным выделен контейнер с жидким ВВ (это же область датчика цели), желто-зеленым стабилизирующее крыло, зеленым часть мины, в которой размещен взрыватель и механизм самоликвидации.

Когда солдат наступает на область датчика цели, то жидкое ВВ, играя роль гидрожидкости, начинает выдавливается в область взрывателя типа МВДМ (ВГМ-572) и заставляет его сработать.

Мина может устанавливаться   на грунт только средствами дистанционного минирования типа ПКМ-1, ВСМ, УМЗ, УГМЗ. Возможны варианты снаряжения этими минами артиллерийских снарядов или ракет систем залпового огня. Возможность установки мин вручную не предусматривается.

На рисунке слева станок системы ПКМ-1 (переносной комплект минирования).

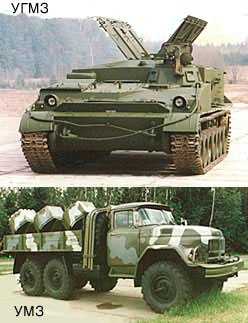

Ниже снимки универсального минного заградителя УМЗ и универсального гусеничного минного заградителя УГМЗ. Хорошо видны поднятые крышки отсека, в котором расположены пусковые контейнеры.

Мина существует в двух вариантах ПФМ-1 и ПФМ-1С. Первый вариант мины не имеет устройства самоликвидации, второй снабжен  устройством, которое обеспечивает самоликвидацию мины подрывом по истечении 1-40 часов с момента установки (время самоликвидации зависит от температуры окружающего воздуха). Внешне эти две разновидности мины отличаются лишь тем, что на крыле мины ПФМ-1С имеется четко различимая буква «С».

Мины помещаются в универсальную кассету, изготовленную из аллюминевого сплава. Существует четыре  типа снаряжения кассет для мин:
1. Кассета КСФ-1. Содержит 72 мины типа ПФМ-1. Дальность выброса мин до 35 метров.
2. Кассета КСФ-1С. Содержит 64 мины типа ПФМ-1С. Дальность выброса мин до 35 метров.
3. Кассета КСФ-1С-0.5. Содержит 36 противопехотных фугасных мин ПФМ-1 и 36 противопехотных фугасных мин ПФМ-1С. Дальность выброса мин 30-35 м.
4. КСФ-1С-0,5СК. Содержит 36 противопехотных фугасных мин ПФМ-1 и 36 противопехотных фугасных мин ПФМ-1С. Отличается от КСФ-1С-0,5 стабилизированной дальностью полета мин и более равномерным распределением в эллипсе рассеивания. Дальность выброса мин 30-35 м.

Все типы касет абсолютно идентичны по внешнему виду, характеристикам и отличаются только маркировкой. Диаметр кассеты 14 см., длина 48 см., масса кассеты 9-9.4 кг. Внутри касеты помещаются мины, пороховой вышибной заряд и электрокапсюльная втулка ЭКВ-30М.

В настоящее время выпуск кассет типов   КСФ-1, КСФ-1С-0.5 и КСФ-1С-0,5СК прекращен и их запасы уничтожаются в связи с тем, что Россия в соответствии с Женевским Протоколом обязалась отказаться от использования мин, не имеющих устройств самоликвидации.

Кассеты помещаются в соответствующий носитель (ПКМ-1,ВСМ, УМЗ, УГМЗ). Отстреливание мин происходит электроимпульсом, подаваемым с пульта управления.

Мины разбрасываются в эллипсе рассеивания размером 18-20 на 8-10 метров и распределяются  случайным образом. Крыло мина имеет для того, чтобы обеспечить равномерное распределение по площади эллипса.

Тактико-технические характеристики мины ПФМ-1С
Тип мины……………………………………………….противопехотная фугасная
Корпус…………………………………………………..полиэтилен.
Масса…………………………………………………….80 гр.

Мина неизвлекаемая и необезвреживаемая. Срок хранения 10 лет, но по некоторым данным жидкое ВВ ВС-6Д отличается повышенной агрессивностью и токсичностью. При недостаточной герметизации проникает к деталям взрывателя, вызывая разрушение последнего, в результате чего возможен взрыв мин в кассете.

Заполняя свободные полости и затвердевая, состав герметизирует опасные зоны утечки жидкого взрывчатого вещества, входящего в состав заряда этих мин, предохраняет от смещения элементы конструкции.

От автора. Мина ПФМ-1 является почти точной копией американской мины BLU-43/B «Dragontooth» , известной в России под названием «Дрэгон Тус», которая появилась во время вьетнамской войны, примерно в годах 69-72, когда армия США и поддерживаемый американцами сайгонский режим теряли контроль над территорией Южного Вьетнама и не могли противодействовать передвижениям пехоты вьетконговцев.

Необходимость препятствовать действиям вьетконговской пехоты побудила американцев к разработке  теории так называемого «гуманного минирования», когда солдат противника не убивается. а лишь выводится из строя.

На деле эта концепция сводилась к тому, что вероятность поражения на нескольких небольших минах выше, чем на одной большой. Искалеченный солдат противника становится обузой для своего государства  (пенсия, лечение, отрицательное моральное воздействие на окружающих. Он не может больше воевать, полноценно трудиться. Т.е. достигается сразу несколько целей вместо одной — вывести солдата противника из строя).

Первыми минами этой концепции были мины системы «Грэвэл» (ХМ22, ХМ27, ХМ40Е5, ХМ41, ХМ41Е1, ХМ44, ХМ45Е1, ХМ65) , представлявшие собой просто мешочки из водоотталкивающей ткани, внутри которых находилась смесь гексогена с азидом свинца, уложенная между двух пластмассовых пластинок. Эти мешочки, находились    в герметичном корпусе кассетной авиабомбы SUU-41B/A  и были залиты фреоном, который проникая внутрь мешочка, делал азид свинца нечувствительным к внешним воздействиям, до момента выброса из корпуса бомбы и падения на землю.

Следом появились мины «Фрагмакорд» (метровые отрезки детонирующего шнура с надетыми на него жестяными кольцами). Несколько позднее появились и «Дрэгон Тус».

Применялись все эти мины довольно широко, но сколько-нибудь заметных результатов  не дали. По окончании вьетнамской войны эти три типа мин были сняты с вооружения, а запасы их были уничтожены.

По мнению автора, это явилось следствием тактически неграмотного применения мин этого типа, требуя от них нанесения существенных потерь вьетконговцам в то время, как основным поражающим фактором мин является психологическое воздействие, так называемая «минобоязнь» или «минная болезнь». Мало где и когда мины сами по себе наносили большие потери. Их основное назначение остановить противника, заставить его искать обходы, теряя время, маневрировать в невыгодных для него условиях. Т.е. мины создают благоприятные условия для  других видов оружия (пехоты, артиллерии, авиации). Сами по себе в одиночку мины мало что могут.

Заметки на полях. То ли Карл у Клары украл кораллы, то ли Клара украла у Карла кларнет. Вечная история в области доказательств приоритетности появления того или иного вида оружия. Эту мину в оливково-желтоватой расцветке автор видел в 1971 году далеко от границ СССР, когда у нас про нее слыхом не слыхивали. В этом случае можно сказать однозначно — мы скопировали у американцев.

Ну и что? Зато как скопировали! И применение нашли и эффективность доказали.

Веремеев Ю.Г.
Сапер

weaponland.ru

Китайская противопехотная нажимная мина фугасного действия Т-72

prom1.livejournal.com

Огнеметный фугас ФОГ (Советские и Российские мины)

Фугас ФОГ предназначен для поражения личного состава и легких транспортных средств (мотоциклы, автомобили) противника струей горящей огнесмеси. Приводится в действие с пункта управления посредством посылки по электроцепи электроимпульса, зажигающего воспламенительные устройства фугаса. Устанавливается вручную в грунт в отрытую лунку так, чтобы верхняя часть возвышалась над поверхностью земли.

Возможна установка ФОГ на автономное срабатывание. В этом случае приведение фугаса в действие выполняется невольно самой жертвой. В этом случае используется взрыватель натяжного действия МУВ с электроконтактной пробкой. При срабатывании взрывателя, который в данном случае используется в качестве электрозамыкателя, происходит замыкание электроцепи и фугас срабатывает. Однако этот вариант установки действовавшими инструкциями не предусматривался и соответствющими принадлежностями ФОГ не комплектовался.

Поражение личного состава противника происходит за счет попадания на тело горящей огнесмеси, в результате чего человек получает термическое поражение. Т.е. ему причиняются ожоги различной степени тяжести (от II по IV) и обширности. Это приводит в зависимости от тяжести поражения либо к временному выходу солдата из строя, либо к смерти. Вторичные поражения человеку причиняются за счет загоревшейся одежды и расположенных рядом местных предметов, взрывания, имеющихся при нем боеприпасов. Кроме того, действие ФОГов оказывает сильнейшее моральное воздействие на весь остальной личный состав, не попавший под струю горящей огнесмеси.

Поражение легкого транспорта противника происходит в результате попадания огнесмеси на корпус машины, вследствие чего машина загорается.

Кроме того, ФОГи могут использоваться для создания внезапных очагов пожаров в лесу, степи с высохшим травяным покровом или полях, зданиях, населенных пунктах, промышленных объектах, складах горючего или боеприпасов.

ФОГ комплектуется двумя видами устройств распределения огнесмеси.

• Первое представляет собой головку с пятью соплами, расположенными по кругу в виде пятиконечной звезды. При срабатывании ФОГа огнесмесь выбрасывается в пяти направлениях, образуя зону сплошного огня в радиусе от 45 метров (вязкая огнесмесь) до 100 метров (жидкая огнесмесь).
• Второе представляет собой изогнутую трубку с одним соплом. При срабатывании ФОГа огнесмесь выбрасывается в одном направлении на дальность от 60 м. (жидкая огнесмесь) до 140 м. (вязкая огнесмесь). Поражающая способность второго устройства выше за счет большей концентрации огнесмеси и соотвественно более продолжительного горения.

Из имеющихся документов следует, что ФОГи применялись Красной Армией в 1941 году. Возможно, и в 1942-43. Некоторые источники указывают на их использование во время сражения на Курской дуге летом 1943. Можно предположить, что определенное количество фугасов ФОГ было изготовлено до начала войны, которое и было использовано. В период же войны очевидно их производство было свернуто, т.к. это устройство довольно сложно по своей конструкции, используются дефицитные материалы и сложная технология (высококачественная сварка, токарные работы, медь, высококачественная сталь). Достаточно принять во внимание, что корпус фугаса это сосуд, работающий под высоким давлением (свыше 45-50 атмосфер), а изготовление подобных сосудов всегда представляло большую сложность.

Конструктивно огнеметный фугас ФОГ представляет собой сварной стальной баллон (1) цилиндрической формы с округлыми днищами. Диаметр 28 см., высота (по пятисопловой головке) 70 см.

В верхнее днище вварены два штуцера с наружной резьбой. Штуцер, расположенный в центре (2) предназначен для закрепления в нем медной трубки высокого давления (4), тонкой металлической мембраны (5) и пятисопловой головки (6). Вместо пятисопловой головки может использоваться изогнутая односопловая трубка. Боковой штуцер (3) предназначен для размещения газогенератора (7). Внутри баллона находится газораспределительная медная решетка (8). Баллон заполнен 20 кг. огнесмеси (9).

Жидкая огнесмесь представляет собой смесь бензина с отработанным моторным маслом.

Вязкая огнесмесь представляет собой автомобильный бензин с растворенным в нем порошкообразным загустителем ОП-2 (2 кг.) цвета от светло-желтого до светло-коричневого. Загуститель ОП-2 это алюминиевая соль нафтенововых кислот (нафтенат алюминия). Напомним, что широко изветный напалм это смесь нафтновых и пальметиновых кислот, растворенных в любом моторном топливе (бензин, керосин, дизельное топливо). Так что, по сути дела вязкая огнесмесь, применявшаяся в ФОГ это напалм.

От автора. Коли это так, то приоритет американцев в изобретении напалма как то подмывается.

Пятисопловая головка представляет собой отрезок трубы, имеющей внутреннюю резьбу с обеих концов. Внутри имеется бортик (11) для прижимания к штуцеру мембраны (5) и бортик (12) для удержания шашки воспламенительного состава(13) . В боковые стенки трубки вварены пять расширяющихся к концам и несколько сплющенных трубок-сопел (10). Сверху в трубку ввинчивается стальная пробка (14), имеющая сверху шестигранную головку для гаечного ключа. Сквозь отверстие в пробке проходят провода электровоспламенителя. вделанного в шашку воспламенительного состава.

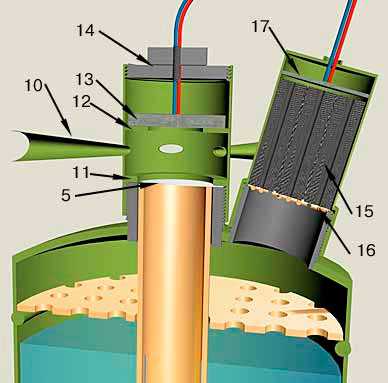

Газогенератор (7) представляет собой стальной колпачок с внутренней резьбой в нижнем конце. Внутри колпачка находятся семь пороховых шашек (15), удерживаемых медной сеткой (16) . Над шашками помещена запальная шашка (17), в которую также вделан электровоспламенитель, провода от которого выходят наружу сквозь отверстие в верхней части колпачка.

При установке фугаса, провода от газогенератора и от пятисопловой насадки соединяются между собой паралельно и к ним присоединяется провод, идущий на пульт управления.

При подаче напряжения в цепь (не менее 6 вольт) запальная шашка (17) загорается и поджигает одновременно все семь пороховых шашек(15). Образующиеся пороховые газы проходят сквозь медную сетку, основная задача которой отделить открытое пламя от газов, и попадают в верхнюю часть баллона. Медная решетка (8) в верхней части баллона распределяет давление равномерно по всей площади огнесмеси и дополнительно остужает газы.

Под давлением пороховых газов газогенератора (45-50 атм.) огнесмесь начинает подниматься по трубке высокого давления (4), разрывает мембрану (5) и попадает в пятисопловую головку (6). Здесь она встречается с пламенем от шашки воспламенительного состава, загорается и через сопла (10) выбрасывается наружу.

Если вместо пятисопловой головки на баллоне установлена односопловая изогнутая трубка, то воспламенительная шашка (13) находится в коробке, приваренной к трубке в ее передней части, а мембрана, удерживается накидной гайкой, навинченной на конец трубки.

Фугас может устанавливаться вручную в грунт или привязываться к местным предметам, размещаться внутри зданий, сооружений, лесных завалов и т.п. Срок боевой работы фугаса не определялся. Самоликвидатором фугас не оснащается.

Элементов неизвлекаемости и необезвреживаемости не имеет. Обезвреживание производится перерезанием проводов электросети с последующим извлечением шашек и сливом огнесмеси.

Тактико-технические характеристики огнеметного фугаса ФОГ
Тип фугаса………………………………………………………    противопехотный/противотранспортный   огнеметный управляемый.
Корпус…………………………………………………………….    сталь
Масса (без заряда  огнесмеси)……………………………..    32-35 кг.
Маса заряда огнесмеси……………………………………….    20 кг. (25 литров)
Длина (по  пятисопловой насадке)………………………..    70 см.
Диаметр……………………………………………………………    28 см.
Температурный диапазон применения……………………    -20 — +50 град.
Зона поражения  с пятисопловой головкой:
                                  жидкой огнесмесью………………    круг  радиусом 90-100 м.
                                  вязкой огнесмесью……………….    круг радиусом 45-50 м.
Дальность поражения с односопловой трубкой:
                                    жидкой огнесмесью……………..    59-60 м.
                                    вязкой огнсмесью……………….    130-140 м.
Развиваемое давление внутри баллона…………………..    45-50 атм.
Неизвлекаемость…………………………………………………    нет
Необезвреживаемость………………………………………….    нет
Самоликвидация/самонейтрализация………………………    нет/нет
Срок боевой работы…………………………………………….    не определялся

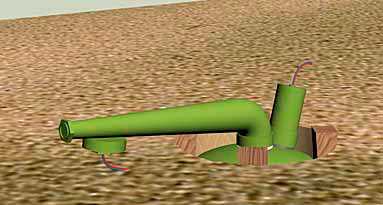

Стандартной установкой фугаса была его установка в лунку глубиной около 70 см. и диаметром 30 см. При этом сопла должны возвышаться над поверхностью земли не менее, чем на 2 см. Баллон надежно закрепляется в лунке четырьмя деревянными клиньями и маскируется подручными средствами. Провода укладываются в щель, прорезаемую в грунте.

Сведений об укупорке фугасов не имеется. Окрашивается масляной краской в зеленый цвет. Сведений о маркировке не имеется. В войска поступал неокончательно снаряженным. В его комплект входили кроме самого баллона, 30-литровая емкость, два ведра, воронка, две насадки (пятисопловая и односопловая), десять пороховых шашек, по две запальных и воспламенительных шашек и две коробки с порошком ОП-2 (по 2 кг. каждая). Огнесмесь приготавливалась непосредственно перед применением.

От автора. На фотографии слева две версии огнеметного фугаса ФОГ в Санкт-Петербургском музее истории обороны Ленинграда. Один из них стандартный с односопловой трубкой. Хорошо видна трубка с коробкой для воспламенительной шашки и газогенератором.

Вторая версия фугаса упрощенная. Здесь односопловая трубка просто вварена в баллон и вместо коробки для воспламенительной шашки к ней приварен отрезок трубы для размещения иного воспламенительного устройства. Газогенератор на баллоне отсутствует. Виден только штуцер для него.

Автор приносит свои благодарности Егору Окуневу за поиск сохранившихся экземпляров ФОГ, Александру Павловичу Нечаеву за сохранение раритетных экземпляров инженерных боеприпасов и разрешение сфотографировать предметы его коллекции, старшему научному сотруднику музея Муравьевой Ирине Александровне за помощь в организации сьемок.

Огнеметы всех типов оказывают огромное моральное воздействие на личный состав, хотя реальная поражающая способность их не столь велика, как это кажется. Ведь большая часть огнесмеси сгорает еще во время полета. Этот вид оружия находил и находит весьма ограниченное применение, хотя устроить импровизируемый огнеметный фугас очень просто. Вполне достаточно закопать в землю канистру, бидон, стрелянную гильзу от крупнокалиберного снаряда, заполнив ее бензином или иным нефтепродуктом и положить под нее небольшой заряд взрывчатки. Вот и получился вполне приличный огнеметный фугас. Но, очевидно, применяемость огнеметных фугасов лимитируется наличием в войсках нефтепродуктов (бензин, дизтопливо, масло, мазут, сырая нефть), которых обычно остро не хватает даже для боевой техники. Поэтому для огнеметов использовать можно только те нефтепродукты, которые по каким-то причинам оказались непригодными для машин.

Там, где нефти достаточно, подобный вид оружия находит очень широкое применение, хотя чаще в виде примитивных канав, рвов, заполняемых сырой нефтью и поджигаемых в случае атаки противника. Этот метод широко использовался египтянами и сирийцами в последних арабо-израильских войнах, в частности в войне 1973 года, иракцами во время обеих войн  с американцами ( 1991 год и 2003 год).

Заметки на полях. Чаще это изделие называют, в том числе и в служебных изданиях, не «огнеметный фугас», а «фугасный огнемет», очевидно исходя из того, что устройства, поражающие противника струей горящей огнесмеси называются огнеметами (ранцевый огнемет, возимый огнемет, крепостной огнемет, стационарный огнемет). Однако, скажем,  танк, оснащенный этим устройством, почему то называют огнеметным танком, но не танковым огнеметом.

Полагаю, что и в нашем случае более правомерно, называть описываемое в статье устройство, именно огнеметным фугасом. Поясняю — обычно фугасами называют предназначенные для поражения противника заряды ВВ, приводимые в действие по проводам ( сегодня и по радио). Фугасы, которые с помощью взрывчатки или порохового заряда в противника метают камни, называют камнеметными фугасами (но не фугасными камнеметами!).

Принципиальная разница между камнеметом и нашим огнеметом лишь в том, что первый метает камни, а второй горящую огнесмесь. Отсюда логично называть его огнеметным фугасом.

Впрочем, это все игра слов. В минно-подрывном деле до сих пор так и не выработано четкой, однозначной и общепринятой терминологии. А значит каждый может называть сие так, как он лично считает более правильным.

Веремеев Ю.Г.
Сапер

weaponland.ru

Мины. Современная Африка войны и оружие 2-е издание

Следует отметить, что в Африке использовались мины различных типов, произведённые, по меньшей мере, в 45 странах мира. По различным данным, общее число типов и подтипов мин, использовавшихся или используемых на Чёрном континенте, составляет от 63 до 75 разновидностей. Перечислим лишь некоторые из них:

Mk2 (N2) — противопехотная мина южноафриканского производства направленного действия, вариант американской мины М18А1 Клеймор (Палаш).

N8 — противотанковая противогусеничная мина южноафриканского производства.

72, 72В, 72С — противопехотные мины нажимного действия.

Производились в Китае и по китайскому образцу в ЮАР.

Valmara 59 и Valmara 69 (Вальмара 69) — итальянские противопехотные мины. Valmara 69 производилась также в ЮАР и Китае. Относятся к типу «прыгающих» мин.

R2M1 — фугасная противопехотная неметаллическая мина южноафриканского производства.

Все вышеупомянутые мины данного типа в ЮАР были уничтожены в связи с присоединением этой страны в 1997 г. к конвенции о запрещении противопехотных мин 243*.

На Чёрном континенте использовались югославские противопехотные нажимные мины ПМА-1, ПМА-1А, ПМД-1, противопехотные нажимные мины ПМА-2, ПМА-3, ПМР-2 и ПМР-3, а также и противопехотные выпрыгивающие мины осколочного действия ПРОМ-1 и ПРОМ-3, противопехотная мина осколочного направленного действия МРУД.

Югославские противогусеничные противотанковые мины фугасного действия ТММ-1 (и её модификации), ТМА-2, ТМА-3, ТМА-4, ТМА-5.

Югославская противогусеничная, противоднищевая и противобортовая мина TMPR-6.

Противогусеничная мина фугасного действия PM-60 (K-1) производства бывшей ГДР.

Противогусеничная противотанковая американская мина CRM-1.

Противопехотная нажимная мина фугасного действия производства бывшей ГДР PPM-2.

ПМД-6, ПМД-7, ПМД-57 — противопехотные мины советского производства в деревянном корпусе.

Бельгийские противопехотные нажимные мины NR 409, PRB M408, PRB M35.

PRB M3 — противотанковая противогусеничная мина бельгийского производства.

Type 58 (Т-58) и Type 59 — китайские противопехотные мины. Копия советской мины ПОМЗ 2 различных модификаций.

Type 66 — китайская копия американской противопехотной мины Клеймор.

Type 69 (Т-69) — китайская натяжно-нажимная противопехотная мина.

Type 72 (T-72) (и её модификации) — китайская противопехотная нажимная мина фугасного действия.

M14 (и её модификации) — американская противопехотная нажимная мина фугасного действия.

C3A2 (Elsie) (и её модификации) — канадская противопехотная нажимная мина кумулятивного действия.

Mi AP DV 59 (Inkstand) — французская противопехотная нажимная мина фугасного действия.

M-61 и M-63 — американские противопехотные мины осколочного действия.

ПМ-79 — болгарская противопехотная нажимная мина фугасного действия.

ПМН (ПМН-1, ПМН-2, ПМН-3, ПМН-4) («чёрная вдова») — советская (российская) противопехотная нажимная мина фугасного действия. Одна из самых известных и наиболее распространённых мин в мире.

Gyata-64 — венгерская нажимная мина фугасного действия. Лицензионный вариант советской ПМН-1.

Type 58 — китайская нажимная мина фугасного действия. Лицензионный вариант советской ПМН-1

ОЗМ-72 — советская осколочная выпрыгивающая противопехотная мина. Одна из известнейших мин, благодаря большой мощности подрыва. Ранее производилась под маркировкой ОЗМ-3 и ОЗМ-4.

ПФМ-1С (ПП) (Лепесток) (ПФМ-1) — противопехотная мина советского производства.

Советская противопехотная мина ПТМ-3 — противотанковая кассетная кумулятивная мина.

Часто использовалась американская противопехотная мина осколочного направленного действия M18 Claymore (Клеймор) (Палаш). Одна из наиболее известных противопехотных в мире.

Американская противопехотная нажимная мина BLU-43 Dragontooth (Дрэгонтус). Мина использовалась для воздушного минирования

Американские противопехотные нажимные мины фугасного действия M25 (лицензионный вариант канадской мины C3A2 Elsie), противопехотные выпрыгивающие мины осколочного действия M2 и M3).

Американские противобортовые противотанковые мины M24 и М66.

M67 и M86 — американские выпрыгивающие противопехотные мины осколочного действия.

Американская противопехотная нажимная мина фугасного действия M14.

M15 — американская противотанковая мина цилиндрической формы.

Американские противотанковые противогусеничные мины фугасного действия M1A1, M7A2, M6, M6A1 и M19 — американские противогусеничные мины фугасного действия.

Американские выпрыгивающие мины осколочного направленного действия M16 и M26.

Противопехотная нажимная мина фугасного действия M25 (является копией канадской мины C3A2 (Elsie).

M16 (M-16) — противопехотная выпрыгивающая мина американского производства. Широко использовалась во многих странах мира.

M14 — противопехотная мина американского производства. Широко использовалась во многих странах мира.

S (мина-лягушка) — противопехотная выпрыгивающая осколочная мина кругового поражения производства фашисткой Германии. Встречается на севере Африки до сих пор.

M21 — американская противотанковая противоднищевая мина.

L9 — английская противотанковая противоднищевая мина.

МОН-50 — советская противопехотная мина осколочного направленного действия.

МОН-90 — советская противопехотная мина осколочного направленного действия. Улучшенный вариант мины МОН-50.

МОН-200 — российская противопехотная осколочная мина направленного действия.

Ограниченно применялись в Африке советские (российские) сплавные речные мины СРМ и противодесантные мины ПДМ-1, ПДМ-2 и ПДМ-3, якорные речные мины ЯРМ и противовертолётные мины ПВМ.

ТМ-83 — советская противобортовая противотанковая мина.

СПМ — средняя прилипающая мина советского производства.

Из мин производства других стран отметим:

P3 — пакистанская противопехотная мина осколочного направленного действия.

P3 — пакистанская противогусеничная мина фугасного действия.

P5 MkI — пакистанская противопехотная мина осколочного направленного действия.

T-AB-1 — бразильская противотанковая мина.

TS-2.4 и TS-6.0 — итальянские противотанковые мины.

TS-33 (VS-33) — итальянская противопехотная мина. Производилась по лицензии в Испании (P-5), Португалии (M-412) и Греции (EM-20).

TS-50 (VS-50) — итальянская противопехотная мина нажимного действия. Производилась по лицензии в Египте (T-79) и Иране (YM-I).

TS-6 (TS/6) — итальянская противотанковая мина.

SB-81 — итальянская противотанковая мина. Выпускалась по лицензии в Иране (YM-II), Испании (Expal SB-81), Португалии (M/453).

VS-50 — итальянская пластиковая противопехотная нажимная мина.

VS-MK2 — итальянская пластиковая противопехотная нажимная мина.

VS-1.6 — итальянская противотанковая мина.

VS-2.2 — итальянская противотанковая мина.

VS-3.6 — итальянская противотанковая мина.

SB-33 — итальянская пластиковая противопехотная мина.

Mk4 (№ 4) — иранская противопехотная мина.

YM-1 — иранская противопехотная мина. Является копией итальянской мины VS-50.

T/78 — египетская противопехотная мина.

Противотанковые мины производства фашистской Италии V-3.

Выпрыгивающие мины осколочного действия производства фашистской Германии S.Mi 35.

Telermine 29 — противотанковая мина производства фашистской Германии

Telermine 35 — противотанковая мина производства фашистской Германии

Английские противотанковые противогусеничные мины фугасного действия времён Второй мировой войны Mk 5 и Mk7.

В Африке активно использовались советские противотанковые мины ТМ-46, ТМ-57, ТМ-62 (Т62М).

ТМК и ТМК-2 — советские противотанковые противоднищевые мины.

ПФМ — противопехотная фугасная мина российского производства.

Противопехотные мины ПОМЗ-2 (противопехотная осколочная мина заграждения фугасная, нажимного действия), ОЗМ-4, ОЗМ-3 и ОЗМ-72 (советская противопехотная осколочная выпрыгивающая мина), СПМ (магнитная) (последняя использовалась, в частности, в Анголе) и противопехотная мина ПМД-6.

Как уже говорилось выше, почти все страны Африки (за исключением Египта, Ливии, Марокко и бывшего Сомали) подписали Оттавскую конвенцию 1997 года о запрещении мин), но их количество, начиная с не разминированных до сих пор минных полей, оставшихся со времён Второй мировой войны, и ещё большего количества мин со времён антиколониальных и гражданских войн, оценивается от 30 до 40 миллионов 244* (включая фугасы и неразорвавшиеся снаряды и миномётные мины) а разминирование Чёрного континента идёт (за небольшими исключениями) довольно вяло и продлится ещё несколько десятилетий.

Следующая глава >

military.wikireading.ru

Мины против пехоты

Отсюда, кстати, и выражение «подводить мины», другими словами строить происки. Потом миной стал называться и сам заряд.

При слове «мина» многим представляется зарытый под землей взрывной боеприпас. Меж тем происходит оно от французского mine — «рудник», «подкоп». В военном деле, как несложно осознать, это слово закрепилось во времена осадных войн, а поточнее — осадных работ при боевых действиях.

Оттуда же, кстати, и французское «сапер», от saper — «подрывать», «подкапываться». Так, саперы рыли траншеи и подступы, а минеры подкапывались под стенки. С возникновением пороха в мины стали закладывать разрывные заряды. Равномерно мина стала обозначать взрывчатый боеприпас. Не считая фугасного использовалось и осколочное действие — с начала XVII и прямо до начала XX века для защиты укреплений устраивали «камнеметные фугасы». Вобщем, в Китае различные варианты пороховых мин, включая подземные («Подземный гром»), применяли еще ранее, время от времени создавая подобие минного поля, в каком мины подрывались практически сразу. Взрывчатым веществом несколько веков оставался дымный порох. Надежный метод взрывания находили достаточно длительно, но значимый фуррор был достигнут в 1830-е годы с разработкой огнепроводного шнура У. Бикфордом в Великобритании и системы электровоспламенения К.А. Шильдером в Рф.

С середины XIX века фугасы и минные горны из крепостной войны стали перебегать в полевую, и огромную роль сыграл тут опыт Крымской войны 1853—1856 годов. Противопехотные мины и фугасы применялись в Штатскую войну в США 1861—1865 годов, в Русско-турецкую 1877—1878 годов.

В это время начиналась история новых бризантных взрывчатых веществ: в 1832 году француз А. Браконно получил ксилоидин, в 1846-м германец Х. Шёнбейн — пироксилин, в 1847-м итальянец А. Собреро — водянистый нитроглицерин. В Рф на базе нитроглицерина Н.Н. Зинин и В.Ф. Петрушевский разработали взрывчатые составы, позже нареченные динамитами, а в 1855 году А.П. Давыдов открыл явление детонации во взрывчатых субстанциях. В 1867 году Альфред Нобель в Швеции предложил схему капсюля-детонатора на базе гремучей ртути. Новые взрывчатые вещества, открытие методов их промышленного производства, капсюли-детонаторы и детонирующий шнур вызвали техно революцию во взрывном деле. К концу XIX века находят практическое применение динамит, пикриновая кислота, тротил, аммиачно-селитренные взрывчатые вещества, сначала XX века к ним добавляются тетрил, ТЭН, гексоген и другие. Возникают «полевые самовзрывные фугасы» — макеты современных мин с автоматом действующими взрывателями.

В Русско-японской войне 1904—1905 годов уже применялись противопехотные мины промышленного выполнения. Во время Первой мировой войны воюющие стороны прикрывали минами подходы к своим позициям, перегораживали проходы, подводили минные горны под передовые окопы противника. С возникновением на поле боя танков начинают действовать противотанковые мины, а к концу войны — и 1-ые бывалые миноискатели и минные тралы.

Но в межвоенный период мины все еще считали дополнением к невзрывным заграждениям и хим «завесам». Хотя Д.М. Карбышев уже в 1930-е годы писал, что из всех видов заграждений «наиболее выгодным является минирование» и указывал на необходимость мин, срабатывающих от давления, сотрясения, мин медленного действия, автоматических фугасов, — подобные мины были на вооружении РККА, но в недостающем количестве. Значительно изменила ситуацию Советско-финляндская война 1939—1940 годов, за которой последовало резвое развитие в нашей стране, с одной стороны, минного вооружения, с другой — средств обнаружения и преодоления минно-взрывных заграждений.

Во время 2-ой мировой войны минновзрывные заграждения сыграли необыкновенную роль. Так, Красноватая Армия и русские партизаны использовали около 40 типов мин. Общее число наземных противопехотных и противотанковых мин разных типов, примененных на советско-германском фронте 2-ой мировой войны, превысило 200 миллионов.

Локальные войны еще более прирастили значение разных мин. Так, в арабо-израильской войне 1973 года 20% утрат бронетанковой техники пришлось на подрывы на минах. А во вьетнамской войне с ее в большей степени партизанским нравом исключительно в 1970 году утраты янки от подрывов на минах составили 70% всех утрат бронетанковой техники и 33% утрат в живой силе. Не считая новых поколений мин создавались средства их механизированной установки, принципно новые системы и комплексы минирования, новые средства противоминной борьбы.

А понятие «минная война» в специальной и пользующейся популярностью литературе находится вот уже четверть века. Русской армии пришлось столкнуться с ведением таковой войны душманами в Афганистане. Если в 1982 году там было найдено и снято 5 118 разных мин и фугасов, то в 1983—1987 годах раз в год снимали по 8—10 тыщ. Не считая масштабов внедрения этого орудия росло и обилие его внедрения. По оценкам профессионалов, взрывные утраты составили приблизительно 25% всех утрат русских войск в Афганистане, и большая часть из их — итог подрывов. Русская армия уже больше 10 лет сталкивается с минной войной на Северном Кавказе. В Чечне утраты от подрыва на минах, фугасах и замаскированных взрывных устройствах, по ряду оценок, составили около 70% всех утрат федеральных сил. А в американских войсках в Ираке утраты от подрывов превосходят 50% всех утрат.

Состязание «снаряд—броня» обычно идет с преимуществом «снаряда», это видно и в минной войне — конструкция и стратегия внедрения минно-взрывных заграждений опережают развитие средств и методов противоминной борьбы.

Противопехотная фугасная мина ПМН-4, СССР. Корпус — пластмассовый, масса — 300 г. Установка — вручную

Современное минное вооружение являет собой чрезвычайное обилие типов, семейств и образцов разных поколений. С технической точки зрения спектр минного орудия очень широкий — от простых мин и взрывателей, отличающихся от древних самострелов только материалами и технологией, до комплексов «интеллектуального» орудия с возможностью работы в автономном и в дистанционно управляемом вариантах. В локальных войнах и военных конфликтах отыскали обширное применение мины различного предназначения, различных марок и поколений производства Италии, Китая, Пакистана, Румынии, СССР, США, Чехословакии, Югославии, большой вклад занесли и заносят и другие страны.

По предназначению выделяют мины противопехотные, противотанковые, противотранспортные, противодесантные (используются в прибрежной зоне), особые (зажигательные, мины-ловушки, диверсионные, сигнальные) и объектные. А ведь создавались к тому же «инженерные ядерные фугасы».

Нашу осторожную «экскурсию» по минному вооружению начнем с противопехотных (ПП) мин. Обилие этого типа боеприпасов порождено и одновременным существованием мин различных поколений, и разностью технологических способностей, но сначала разнообразием задач и методов внедрения ПП-мин. Их ставят в составе противопехотных либо комбинированных минных полей, группами и отдельными минами, прикрывают ими подход к своим позициям и объектам, отход собственных подразделений либо перекрывают пути движения в тылу противника, сковывают его маневр либо принуждают двигаться в «огневой мешок», «защищают» противотанковые мины, употребляют в качестве ловушек либо средств подрыва фугасов и т.д.. Повышенное внимание уделялось и уделяется не только лишь увеличению поражающего деяния мин, да и созданию образцов, адаптированных к механизированной установке и использованию в составе систем дистанционного минирования (артиллерийских, реактивных, авиационных).

Взрывом и осколками

Большая часть мин состоит из 3-х главных частей — заряда взрывчатого вещества, взрывателя и корпуса.

В базе деяния хоть какой мины лежит взрыв, другими словами очень резвое выделение огромного количества энергии, сопровождающееся появлением и распространением ударной волны.

Взрывчатое перевоплощение распространяется в массе обыденного взрывчатого вещества (ВВ) или методом теплопередачи и излучения, выделяющегося при горении, либо методом механического воздействия ударной волны, распространяющейся по массе ВВ со сверхзвуковой скоростью. В первом случае процесс именуют горением, во 2-м — детонацией.

Зависимо от внедрения ВВ делятся на: инициирующие (созданные для возбуждения взрывчатых процессов), бризантные, либо дробящие (применяемые для разрушения), метательные, пиротехнические составы.

В минах различного предназначения употребляют в главном бризантные вещества, чувствительные к детонации. К ним относятся такие продукты органической химии, как тротил, тетрил, гексоген, ТЭН, пластид и другие, также дешевенькие аммиачно-селитренные ВВ (аммониты). Пиротехнические составы используют, к примеру, в сигнальных и зажигательных минах.

Но энергию взрыва нужно еще использовать для поражения противника. Минно-взрывные поражения обычно комбинированные, вызванные сходу несколькими факторами, но в качестве главных выделяют два — осколочное и фугасное поражение.

Фугасное действие заключается в поражении цели раскаленными скоростными продуктами взрыва — на близких расстояниях, а дальше лишним давлением во фронте и высокоскоростным напором ударной волны. Даже малозначительное лишнее давление в 0,2—0,3 кг/см2 может вызвать суровые поражения. Подрыв на фугасной мине обычно связан с отрывом либо разрушением конечности, повреждениями внутренних органов, магистральных сосудов, нервных столбов.

Что касается осколков, то убойным считается осколок, имеющий при встрече с целью кинетическую энергию около 100 Дж. А означает, убойным можно считать уже металлической осколок массой всего 0,13—0,15 грамма при его скорости 1 150—1 250 м/с. Тяжкий осколок неверной формы причиняет, естественно, огромные разрушения тканей, но наносимое тканям тела сотрясение при малой скорости меньше. К тому же осколок должен еще попасть в цель, а так как взрыв действует «неприцельно», осколков лучше «иметь больше». Если на определенном расстоянии от точки взрыва более половины целей (а цель — фигура человека, приблизительно 1,5—2 на 0,5 метра) «получат» 1—2 убойных осколка, это расстояние называют радиусом действенного поражения, если более 70% — сплошного поражения (хотя в описаниях осколочных мин можно повстречать неурядицу в этих радиусах). Осколочные ранения обычно проникающие, при неверной форме осколков — к тому же рваные, с томным повреждением внутренних органов, разрывом кровеносных сосудов и нервных тканей, переломами костей. Готовые шаровидные осколки, используемые в ряде мин, оставляют в теле маленькие каналы, но при всем этом «шариковые ранения» характеризуются множественностью. Металлической шарик в тканях тела движется по специфичной линии движения, резко меняя направления, рана имеет бессчетные слепые каналы, сопровождается разрывами внутренних органов.

Приказ на поражение

Начнем с самого головного в мине — взрывателя. Ведь не сработай он впору — и мощность заряда, ударная волна либо осколки, старания конструкторов и саперов пропадут даром либо даже пойдут в ущерб своим. С другой стороны, конкретно «хитрость» взрывателя делает мину реально небезопасной для противника.

По принципу деяния взрыватели делят на контактные, требующие конкретного соприкосновения с объектом, и неконтактные, по срокам срабатывания — моментального и медленного действия. Контактный взрыватель моментального деяния «реагирует» на воздействие от цели, каковым может служить прикосновение к натянутой проволоке либо нити (натяжное действие), приложение давления (нажимное) либо, напротив, снятие давления (разгрузочное) с крышки мины. Механические взрыватели натяжного и нажимного деяния — старенькые, но как и раньше самые всераспространенные типы. Комбинированные взрыватели вроде южноамериканского М3 могут использовать натяжное, нажимное либо разгрузочное действие.

При всех современных разработках как и раньше обширно используют растяжку — низковато натянутую проволоку либо нить, соединенную с чекой либо рычагом ударного механизма взрывателя. Но растяжку необходимо еще поставить и замаскировать в травке, кустарнике, мусоре. К тому же травка и ветки имеют привычку колыхаться. Датчиком цели могут служить «усики» (недлинные упругие стержни) взрывателя либо разбросанные в стороны от мины тонкие нити с грузиками. Естественно, это просит более чувствительного взрывателя, и, чтобы обезопасить минеров, он автоматом переводится в боевое положение только через некое время после установки мины. Для этого служит механизм далекого взведения. В системах дистанционного минирования таковой механизм в особенности важен.

У неконтактных взрывателей датчиком цели может служить устройство, которое реагирует на создаваемые целью механические либо электрические колебания (либо скрещение целью «луча»). Примеры — вибрационный либо термический датчик, настроенный на срабатывание выше данного уровня, паралазерный излучатель-приемник (на скрещение луча), и т.д.. Запал служит для конкретного инициирования подрыва заряда и может быть частью взрывателя либо вставляться в мину раздельно — при ее установке.

Запал может включать, к примеру, капсюль-воспламенитель, который срабатывает от накола ударником и подрывает капсюль-детонатор, вызывающий в свою очередь взрыв детонатора и заряда ВВ. Терочный запал действует за счет трения. При снаряжении мины литым тротилом либо аммиачно-селитренными ВВ требуется к тому же дополнительный детонатор.

Электронный запал, включающий электродетонатор, источник тока, провода и замыкатель, позволяет использовать самые различные контактные и неконтактные схемы. Скажем, под качающейся доской настила может находиться контакт, отделенный маленьким промежутком от контакта на другой доске. Наступив на крышку либо доску, боец замкнет электроцепь, и сработает взрыватель установленной с боковой стороны от тропы либо настила мины. Более современный вариант — через дорогу перекинута петля оптического кабеля. Довольно его раздавить либо разорвать, чтоб приемный элемент закончил получать сигнал, и легкая электрическая схема выдаст команду на подрыв. Сигнал к электродетонатору может поступить и от такового датчика цели, как сочетание нажимного стержня и пьезоэлемента, пары светодиод-фотодиод (скрещение целью луча), от светочувствительного датчика, реагирующего на освещение сильным фонарем, и пр.

Ряд мин обеспечен дополнительным детонатором и гнездом для взрывателя для установки на неизвлекаемость — взрыватель среагирует на попытку, скажем, двинуть мину либо обезвредить ее.

Имеются и механизмы самоликвидации (самоподрыва). Вариант — электрический таймер, запускаемый сразу с приведением мины в боевое положение. Правда, электрические механизмы просто отказывают при замерзании источников тока, а при больших температурах их работа нестабильна. И все таки подобные взрыватели находят все большее применение. Они позволяют придать минам сходу ряд способностей — избирательность по цели (человек, машина), далекое взведение, самоликвидацию либо самонейтрализацию (перевод в неопасное положение) через данное время либо по кодированному сигналу, установку на неизвлекаемость при разных критериях (сдвиг, наклон, приближение миноискателя), возможность «опроса» мин и определения их боевого состояния.

Противопехотная фугасная мина ПМА-1А, Югославия. Корпус — пластмассовый, масса — 400 г, снаряжается тротиловой шашкой. Такую мину совсем не сложно сделать

«Многоликий» фугас

Фугасные мины рассчитаны на поражение 1-го пехотинца в армейской обуви, и отличаются маленькими размерами и массой. Их тяжело найти зрительно либо щупом. В годы Величавой Российскей войны русские войска обширно применяли древесную фугасную противопехотную мину ПМД с нажимной крышкой. Ее схема использовалась и после войны. В Венгрии, к примеру, выпускали поначалу древесную копию русской ПМД-7, а позднее — М62 с пластмассовым корпусом. Фактически по той же схеме, но с другим (терочным заместо ударного) запалом выполнена и югославская мина ПМА-1А. В фугасных минах издавна и обширно использовали корпуса из пластмассы, керамики, упрессованного картона, ткани. Применение пластмасс вызвано рядом причин — уменьшение массы (при размерах этих мин крепкость не понижалась), удешевление, трудность обнаружения индукционным миноискателем (а фугасные ПП-мины ставятся на маленькую глубину). Затруднению обнаружения содействуют и неметаллические детали во взрывателе. Так, в итальянской мине SB-33 имеется всего 0,86 грамма металла, а взрыватель китайской мины Тип 72А имеет только одну железную деталь — боек ударника.

Примером фугасной ПП-мины с пластмассовым корпусом может служить русская ПМН-4. Интегрированный в конструкцию взрыватель очень чувствителен, потому имеется механизм далекого взведения гидромеханического типа. Датчик нажимного деяния устроен так, чтоб «поймать» давление на резиновый колпак мины даже при малозначительном контакте с ногой. У югославской ПМА-3 для той же цели высшая часть с боевым зарядом под давлением ноги проворачивается относительно нижней, заставляя сработать терочный взрыватель.

Еще больше уменьшить размеры ПП-мин пробовали за счет внедрения кумулятивного заряда. Так, южноамериканская мина М25 LC несет кумулятивный заряд всего 8,5 грамма и имеет вид вгоняемого в грунт колышка. А мину «Грэвел» выполнили просто в виде тканевого пакета с зарядом на базе азида свинца, взрывающегося от нажима и не нуждающегося в особом взрывателе.

Противопехотная фугасная мина SB-33, Италия. Корпус — пластмассовый, масса — 140 г. Установка — системами дистанционного минирования, минным раскладчиком либо вручную

На самом деле дела, к фугасным противопехотным минам относятся и мины либо заряды, применяемые в качестве частей неизвлекаемости. К примеру, русская мина-сюрприз МС-3 с пластмассовым корпусом, массой 550 граммов, зарядом 200 граммов и взрывателем разгрузочного деяния. Такая мина, положенная под противотанковую либо противопехотную мину (если те не имеют собственных устройств неизвлекаемости) либо подрывной заряд, сработает при попытке двинуть их с места и вызовет детонацию. Схожим образом употребляется и мина-ловушка МЛ-7 массой 100 граммов.

Выполнялись, кстати, ПП-мины еще больше «локального» деяния — «пулевые», стрелявшие бойцу в ногу. Здесь можно вспомнить и германскую Kugelmine времен 2-ой мировой войны, и советскую ПМП начала 1960-х (снаряжалась пистолетным патроном 7,62х25 ТТ, срабатывала от нажима на колпачок с усилием 7-30 кгс), и разные партизанские самоделки различных государств и народов. Но эффективность пулевых мин оказалась очень низкой.

С другой стороны, для борьбы с пехотой использовались зажигательные мины и фугасы радиального либо направленного поражения. Скажем, америкосы в Корее и Вьетнаме готовили их на базе бочек, канистр либо бидонов с водянистыми либо загущенными (напалм) горючими растворами и вышибными зарядами. «Огневые» мины могли снаряжать и жесткими растворами — к примеру упрессованным термитом. Равномерно применение «огневых» ПП-мин практически сошло на нет, но на замену зажигательным консистенциям пришли объемно-детонирующие и термобарические. Скажем, югославская управляемая мина UDAR содержала выстреливаемый ввысь контейнер с 20 килограммами водянистого горючего, которое, распыляясь в аэрозольное скопление и детонируя, давало поражение живой силы в радиусе 40 метров.

Противопехотная осколочная мина радиального поражения BLU-92/B, США. Корпус — железный, масса — 1,5 кг. Установка — авиационной системой минирования «Гатор»

«Круговая оборона»

Осколочные мины различаются сначала по методам установки и по «направленности» деяния. Пример обычный и дешевенькой мины являют русские противопехотные осколочные мины заграждения вроде ПОМЗ-2, разработанной в годы Величавой Российскей войны, и ее модификация ПОМЗ-2М. Металлический цилиндрический корпус с наружной насечкой ставится на древесном колышке где-нибудь в травке, снаряжается стандартной 75-граммовой тротиловой шашкой, к механическому взрывателю МУВ-2 от 2—3 колышков протягиваются растяжки.

Мины ПОМЗ обширно копировались по миру, а посреди их аналогов (не копий) можно упомянуть бельгийскую мину PRB-413. Мина радиального поражения ПОМ-2 относится уже к совершенно иному поколению — хотя бы в силу внедрения в системах дистанционного минирования. Они снаряжаются в кассеты и инсталлируются «внаброс» при помощи вертолетной системы ВСМ-1, самоходного минного заградителя УМЗ либо переносного комплекта ПКМ. Это потребовало легкой «автоматики» для установки и приведения мины в боевое положение. После падения на грунт 6 откидных подпружиненных лопастей ставят мину в вертикальное положение, потом отстреливаются в стороны тонкие провода с грузиками, служащие датчиками цели. При взрыве осколки корпуса поражают противника. В механизме самоликвидации обошлись без электрических схем — просто поршень равномерно «продавливает» каучуковый гель, пока боек не достигнет капсюля. Система хоть и находится в зависимости от температуры воздуха, но в конце концов срабатывает там, где может отказать электроника.

Южноамериканская мина BLU-92/В также устанавливается системой дистанционного минирования на грунт, но боевое положение занимает проще. Не считая датчиков цели в виде 4 капроновых нитей с грузиками она имеет запасный сейсмический датчик, срабатывающий при приближении цели на 3—4 метра. Взрыватель действует также при попытке двинуть мину, другими словами служит устройством неизвлекаемости.

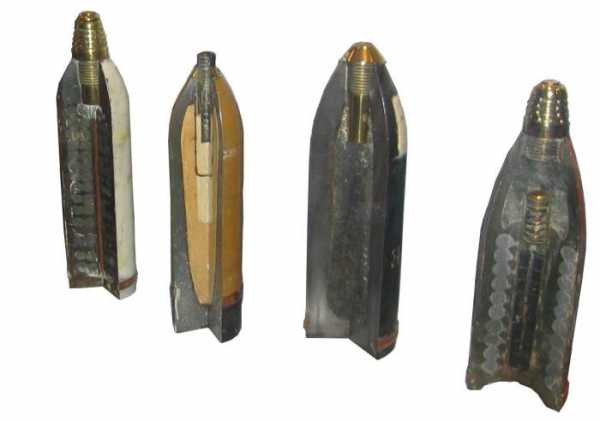

Противопехотная осколочная выпрыгивающая мина радиального поражения ОЗМ-72 (СССР) в разрезе. Корпус — железный, масса — 5 кг

Смертоносные «лягушки»

Просто устанавливаемые над землей взрывные устройства и обнаруживаются проще. Потому возникновение укрытых в земле «выпрыгивающих» мин было только делом времени. Их макетом, на самом деле, стал «шрапнельный фугас» штабскапитана Карасева, применявшийся еще при обороне Порт-Артура. В годы 2-ой мировой войны русские войска обширно использовали управляемые мины типа ОЗМ на базе вышибной камеры и осколочных снарядов либо минометных мин, подрываемые по сигналу по проводам. Но более действенной оказалась немецкая «Шпрингмине» SMi-35 с 3-мя автоматическими взрывателями, прозванная нашими саперами «лягушкой». Взрыв осколочного элемента, оснащенного 300 железными шариками, происходил в 1—1,5 метра над землей, радиус поражения достигал 20 метров.

«Выпрыгивающие» мины подвергались предстоящим усовершенствованиям и после войны. Пример — русские ОЗМ-4 и ОЗМ72. Последняя устанавливается в лунку, взрыватель ввинчивается в гнездо, после этого устройство маскируется. Если употребляется механический взрыватель МУВ, к его чеке подводится растяжка, установленная на колышках. При использовании электромеханического взрывателя МВЭ-2 бойцу противника довольно зацепить брошенный по земле от взрывателя к мине провод. При срабатывании взрывателя вышибной заряд выбрасывает из направляющего стакана металлической корпус с разрывным зарядом и готовыми осколками в виде уложенных в несколько рядов железных роликов. При натяжении троса, связывающего стакан с ударным механизмом, срабатывают ударник и запал, и на высоте 0,6—0,9 метра происходит взрыв, готовые осколки и осколки корпуса поражают противника в радиусе до 25 метров. Сравним — у ПОМ-2, взрывающейся над грунтом, радиус поражения менее 16 метров.

Выпрыгивающие мины отыскали применение и в системах дистанционного минирования. Таковы, к примеру, южноамериканские М67 и М72, ставящиеся «внаброс» при помощи 155-мм артиллерийских снарядов (система ADAM). Мина имеет форму сектора цилиндра и взрыватель с натяжными нитями, разбрасываемыми в стороны усилием пружин после «приземления» мины. При касании нити разрывной элемент выбрасывается ввысь и взрывается на высоте 1—1,5 метра, давая радиус поражения 10—15 метров. А на базе М67 сотворена выпрыгивающая PDB М86, стремительно устанавливаемая обычным видном рукою, подобно гранате.

Противопехотная осколочная мина направленного поражения М18А1 «Клэймор» (США)

Летят шарики да ролики

Обыкновенные геометрические суждения позволяют осознать, что радиус действенного поражения у мины радиального поражения невелик. Дальность убойного деяния, зависимо от мощности заряда и массы осколка, может достигать и 200, и 300 метров, но количество осколков на единицу площади стремительно миниатюризируется. С другой стороны, при установке мин нередко можно с высочайшей толикой убежденности предсказать, с какого направления появится противник. Так не лучше ли навести поток осколков в определенный сектор места? У этой идеи также долгая история — вспомним те же камнеметные фугасы.

Во 2-ой половине XX века огромное внимание привлек южноамериканский опыт внедрения во Вьетнаме мин направленного поражения М18 «Клэймор» с пластмассовым корпусом и готовыми осколками. Внедрение готовых осколков при легком корпусе позволяет сделать более равномерное и «предсказуемое» осколочное поле и уменьшает энергопотери на разрушение корпуса. «Клэймор» стали обширно копировать и дорабатывать. Ее русским аналогом стала МОН-50.

Корпус мины представляет собой плоскую пластмассовую коробку, изогнутую в 2-ух плоскостях, при этом за счет вогнутости фронтальной стены у МОН-50 рассеивание осколков по вертикали меньше, чем у южноамериканского макета, а означает — выше плотность потока осколков. Снутри корпуса помещается заряд ВВ, а у фронтальной стены размещен слой осколков общей массой около 1 килограмма. МОН-50 устанавливается на 4 раскладных ножках или крепится на дерево, стенку, железную трубу.

Противопехотная осколочная мина направленного поражения HELKIR (Австрия) поворачивается на треноге в 3-х плоскостях и может употребляться для поражения наземных и воздушных (на сверхмалых высотах) целей

При установке мина при помощи простого «прицела» наводится по оси предполагаемого сектора поражения. Ударная волна, естественно, распространяется и вспять, и в стороны, так что мина «опасна» и за пределами сектора, что учитывают при ее установке. Взрыватели могут применяться разных типов — электромеханический МВЭ-72, механические МУВ-2 и МУВ-4, электродетонатор ЭДП-р. Последний получает сигнал с пульта управления, тогда мина либо группа мин становится в руках оператора типичным орудием залпового огня.

Мины направленного поражения ставят на путях движения противника, прикрывают ими свои позиции, подходы к объектам. Они числятся очень комфортными и для организации мин-ловушек. Количество осколков и угол их разлета увязаны с радиусом сплошного поражения. Скажем, у французской F1 (APED), содержащей 500 осколков, это 30 метров при угле 50°, у МОН-50 (485 осколков) — 50 метров при угле 54°. Для сопоставления — управляемая выпрыгивающая мина ОЗМ-160 имеет радиус радиального поражения до 40 метров, но при всем этом сама мина весит 85 кг, а ее осколочный снаряд — 45.

На вооружении состоят и поболее массивные эталоны — скажем, МОН-100 и МОН-200. Их корпус в виде вогнутого диска подвешивается на опоре. Эти мины употребляются исключительно в управляемом варианте. При взрыве МОН-100 400 осколков поражают цели в радиусе до 100 метров. Не считая живой силы, это могут быть и небронированные машины, и авто покрышки, так что томные мины направленного поражения вроде МОН-100 либо FFV модели «13» можно считать и противотранспортными. Встречаются и тут «самоделки». Скажем, афганские душманы делали мины направленного поражения из снарядных гильз, насыпая поверх пороха кусочки металла, а заместо капсюля используя электровоспламенитель.

Противопехотная осколочная мина направленного поражения МОН-200, СССР. Корпус — железный, масса — 25 кг, заряда ВВ — 12 кг. Установка — вручную. Показан вариант установки на дерево

Мины — огнь!

«Управляемые» (взрываемые по желанию минера) мины появились ранее «автоматических». Примером же современного комплекта управления противопехотным минным полем, составленным из мин типа ОЗМ либо типа МОН, может служить российский УМП-3. Оператор употребляет пульт управления, от которого 4 проводные полосы управления идут к 40 исполнительным устройствам, установленным на минном поле, к исполнительным устройствам подключены электродетонаторы мин. УМП-3 позволяет на дальности до 1 километра управлять 80 минами, проводить их избирательный взрыв, стремительно, за 5 секунд, приводить минное поле в боевое положение, а за 3 секунды переводить в неопасное. Правда, весит таковой набор 370 кг. Более портативный (95 кг) набор «Краб-ИМ» позволяет на той же дальности управлять по проводам всего 11 минами.

Посложнее будет неконтактное взрывательное устройство НВУ-П («Охота»), удачно прошедшее боевое крещение еще в Афганистане. НВУ-П позволяет использовать группу из 5 мин ОЗМ-72 либо МОН-50 с дистанционным (с пульта МЗУ, по проводным линиям) либо автономным управлением. В последнем случае датчиком цели служит геофон (датчик сейсмических колебаний). Сигнал с геофона обрабатывается логическим устройством, выделяющим из всего диапазона шаги человека и подающим сигнал на распределительное устройство, подрывающее первую мину через смонтированное на мине накольное устройство. Если сигнал шагов поступает вновь (цель не поражена либо появилась новенькая), подрывается 2-ая мина и т.д.. С подрывом пятой мины самоликвидируется и само устройство. Не считая того, НВУ-П обеспечивает далекое взведение и самоликвидацию при разряде батарей.

Современные технологии позволяют продвинуться куда далее в организации минного поля и управлении им. Скажем, Научно-исследовательский машиностроительный институт предложил «инженерный боеприпас с кассетной боевой частью», узнаваемый как М-225. На самом деле, это кассетный реактивный снаряд, устанавливаемый вертикально в грунт и управляемый дистанционно с проводного пульта ПУ404П (на дальности до 4 км) либо радиопульта ПУ-404Р (до 10). Один пульт может управлять работой до 100 мин. Любая из их снабжена комбинированным датчиком цели, включающим сейсмический датчик с логической селекцией целей (машина либо человек), магнитный с селекцией по массе металла, термический с селекцией по количеству выделяемого тепла. Пульт своими программно-аппаратными средствами обрабатывает сигналы от мин и выдает оператору советы: какую мину либо группу мин целесообразнее подорвать. По поданному с пульта сигналу поначалу срывается крышка мины со слоем грунта, потом реактивный движок поднимает ее на высоту 45—60 метров. Тут в радиусе 85—95 метров разбрасываются 40 боевых кумулятивно-осколочных частей с ленточными стабилизаторами. При ударе о землю либо о цель элемент подрывается и поражает или живую силу осколками в радиусе 17 метров, или машину кумулятивным зарядом (толщина пробиваемой брони — до 30 мм). С учетом вероятного набора боевых частей мину можно считать и противопехотной, и противотранспортной, и противотанковой. Пульт управления задает минам режим боевого дежурства либо пассивного ожидания, самоликвидацию (по времени либо при пропадании связи с пультом), подрыв (неизвлекаемость) либо самодеактивацию.

Другими словами минное поле преобразуется в «разведывательно-заградительный» комплекс — по аналогии с ракетно-артиллерийскими разведывательно-ударными комплексами.

Семен Федосеев

nlo-mir.ru
