Миномет шестиствольный – 150-мм шестиствольный реактивный миномет Nb.W 41 обр. 1941 г. (Германия)

Содержание

150-мм шестиствольный реактивный миномет Nb.W 41 обр. 1941 г. (Германия)

«немецкий 150-мм шестиствольный реактивный миномет Nb.W 41 обр. 1941 г. История создания и боевого применения»

150-мм шестиствольный реактивный миномет Nb.W 41 обр. 1941 г. (Германия)


Страна:	Германия
Тип:	Реактивный миномет
Дата выпуска:	1941 г.
Расчет:	4 человека
Калибр:	150-мм
Длинна:	1,3 м
Ширина:	Нет сведений
Вес:	540 кг. (без зарядов)
Скорострельность:	залп из 6 выстрелов за 10 секунд, на перезарядку и изготовку к следующему залпу уходит примерно полторы минуты
Дистанция стрельбы:	6,9 км по дальности
Начальная скорость снаряда:	Нет сведений
Боекомплект:	6 реактивных мин

История создания 150-мм шестиствольного реактивного миномета Nb.W 41 обр. 1941 г.

Реактивные минометы СССР и Германии

Работы по созданию реактивных минометов велись в СССР и Германии параллельно, начиная со второй половины 1920-х г.г. Однако если в СССР приняли за основу стабилизацию ракеты в полете с помощью крыльев, то немцы пошли по другому пути и стремились стабилизировать реактивные снаряды с помощью быстрого вращения в полете.

Результатом стали две «ракетные школы» 1930-х .г.г. «Советская школа» предполагала запуск оперенных снарядов с длинных балочных направляющих, а «немецкая школа» упирала на неоперенные снаряды, запускавшиеся из сравнительно коротких трубчатых направляющих или стволов.

Как результат: советские «ракеты» имели большую дистанцию поражения, а немецкие отличались большей кучностью. Соответственно различались и способы боевого применения — советские ракеты предполагалось использовать для массированных ударов по площадям (что потом с блеском демонстрировали БМ-13, всем известные «Катюши»), а немецкие — для точечного поражения целей, что, по логике, больше соответствовало понятию «миномет».

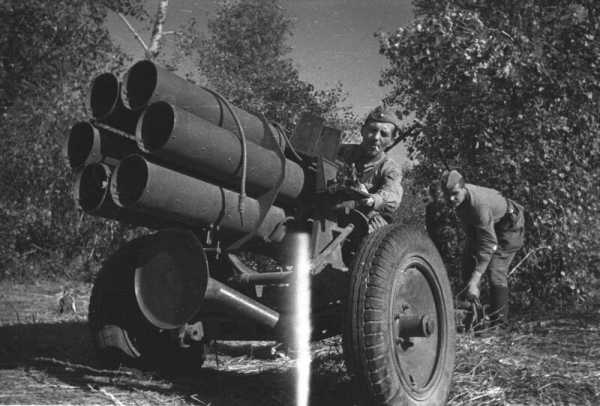

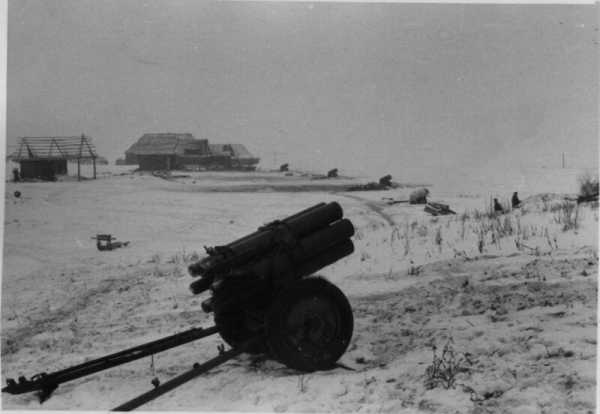

150-мм шестиствольный реактивный миномет Nb.W 41 обр. 1941 г.

Немецкий реактивный «Ванюша»

В конце 1930-х г.г. немецким инженером Небелем был спроектирован 150-мм реактивный снаряд и шестиствольная трубчатая установка к нему, которую немцы называли шестиствольным минометом. Испытания миномета были начаты в 1937 году. Система получила наименование 150-мм дымовой миномет типа «Д».

В 1941 году миномет переименовали в 150-мм Nb.W 41 (Nebelwerfer), то есть «150-мм дымовой миномет обр. 1941 г.», а чуть позже, от советских солдат, он получил и прозвище «Ванюша», по аналогии с советским же реактивным минометом «Катюша».

Интересный факт: основным назначением «дымовых минометов» была вовсе не постановка дымовых завес и даже не стрельба фугасными минами. Истинный смысл «Ванюши» был в ведении огня химическими боеприпасами, то есть начиненными боевыми отравляющими веществами. Поэтому и состояли 150-мм Nb.W 41 (Nebelwerfer) на довольствии не «линейной» армии, а т.н. «войск задымления»(

Nebeltruppen).

И только для обеспечения возможности использования этих войск в войне в том случае, если химической войны как таковой не будет, «войска задымления» получили на вооружение и снаряды для реактивных минометов с обычным разрывным зарядом.

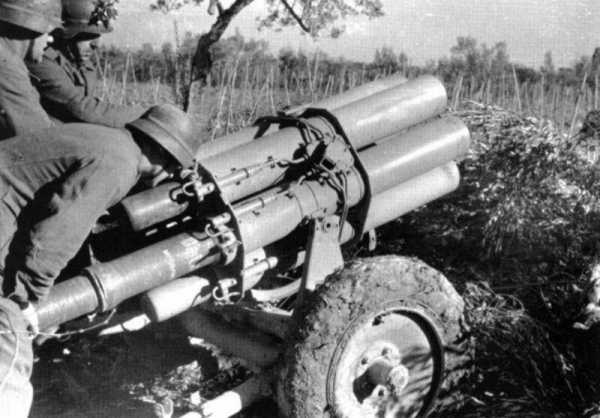

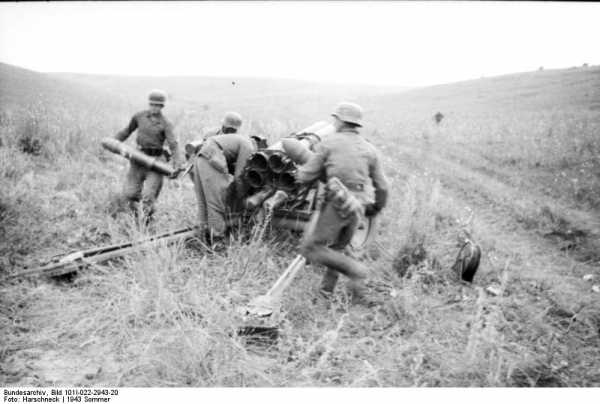

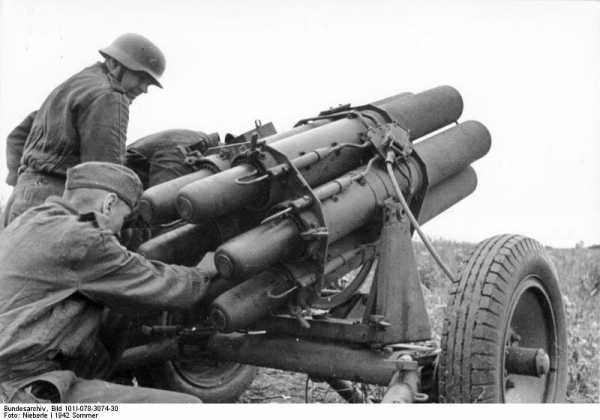

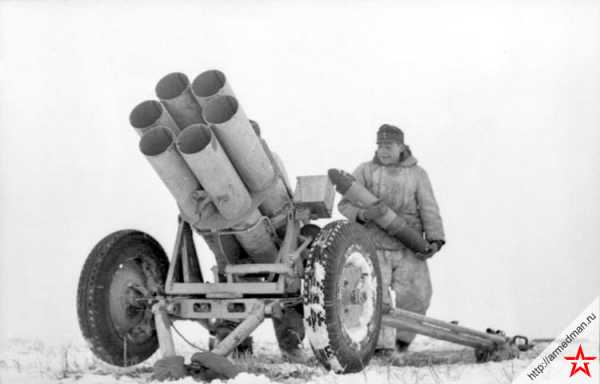

Расчет заряжает 150-мм шестиствольный реактивный миномет Nb.W 41 обр. 1941 г. Обратите внимание — на боковине миномета хорошо видны кабели электрозапала

Боевая эксплуатация и производство 150-мм шестиствольного реактивного миномета Nb.W 41 обр. 1941 г.

На практических стрельбах реактивных минометов быстро выяснилось, что и советский и немецкий варианты обладают очень относительным понятием точности — угадать куда именно попадет мина (даже с учетом хорошей кучности немецких минометов) было подчас довольно сложно. Вся надежда оставалась на залповую стрельбу и количество дивизионов, участвующих в залпе.

И вот по этому показателю, немцы советам уже существенно уступали. Более того, командование Вермахта выбило из рук реактивных минометчиков Германии и главный козырь — в бою им предписывалось вести огонь без пристрелки, чтобы не демаскировать позиции, соответственно кучность падения мин была уже не важна — нет разницы как близко произойдут разрывы, если огонь ведется по принципу «на кого бог пошлет».

Дальность стрельбы осколочно-фугасной миной 150-мм Nb.W 41 (Nebelwerfer) составляла 6900 м., при этом радиус разлета осколков этой мины равняется 40 м в стороны и 13 м вперед. Дымовая мина при благоприятных метеоусловиях была способна образовать дымовое облако диаметром до 100 м, сохраняющее высокую плотность в течение 40 секунд.

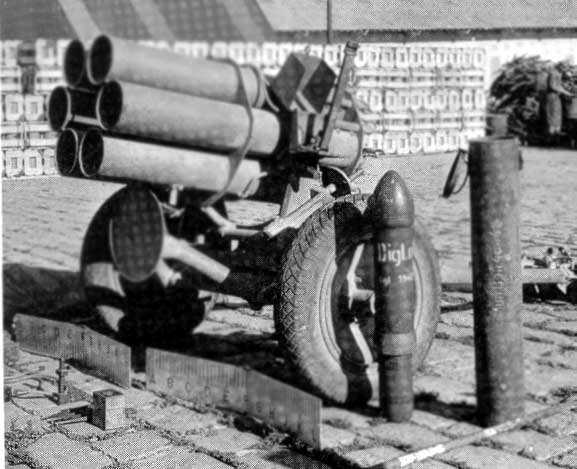

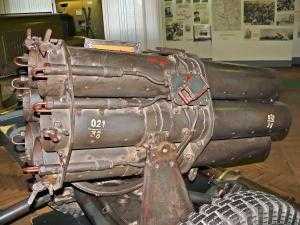

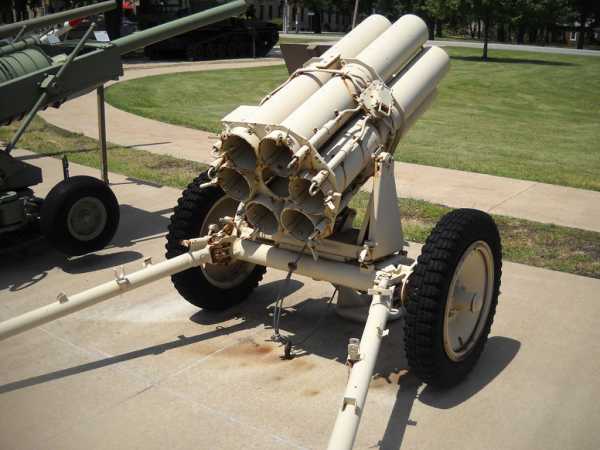

Более качественный снимок правой части реактивного миномета Nb.W 41 обр. 1941 г.

Огонь из шестиствольного миномета велся залпами 6 выстрелов в течение 10 секунд. Таким образом, дивизион этих минометов в составе трех батарей по 6 минометов в каждой в течение 10 секунд мог выпустить 108 мин. Практически обеспечивалась скорострельность в 3 залпа в каждые 5 минут, однако длительная стрельба с одной и той же позиции как правило не применялась из-за демаскировки позиции практически трехсотметровым дымовым следом реактивных мин.

Стрельба с начала открытия огня велась на поражение по площадям, так как из-за большого рассеивания мин миномет не мог использоваться для обстрела одиночных целей вблизи расположения собственных войск.

На всем протяжении Второй Мировой войны, 150-мм шестиствольные минометы обр. 41 г. были весьма эффективным средством повышения огневой мощи германских войск и производились до мая 1945 г., выполняя функции схожие с советскими «гвардейскими минометами» и применяясь Вермахтом и войсками СС на направлениях главных ударов или в критические моменты боя.

Не очень удачной считалась лишь конструкция осколочно-фугасного снаряда «Ванюши»: из-за слишком тонких стенок он давал мало осколков, а вследствие малого веса разрывного заряда сильно снижалось и его фугасное действие.

После окончания Второй Мировой войны, реактивные минометы 150-мм Nb.W 41 закончили боевую карьеру, хотя ограниченно применялись корейскими и китайскими войсками в ходе Корейской войны 1950-1953 г.г.

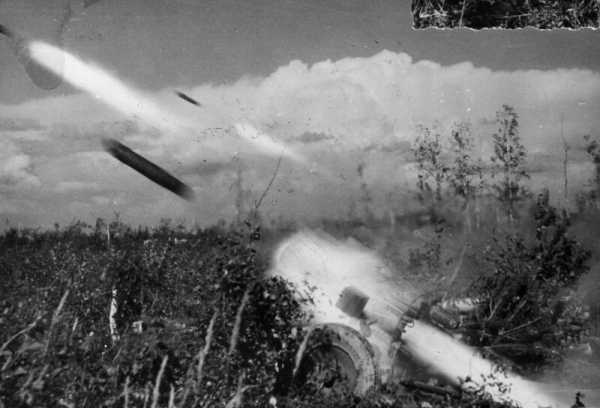

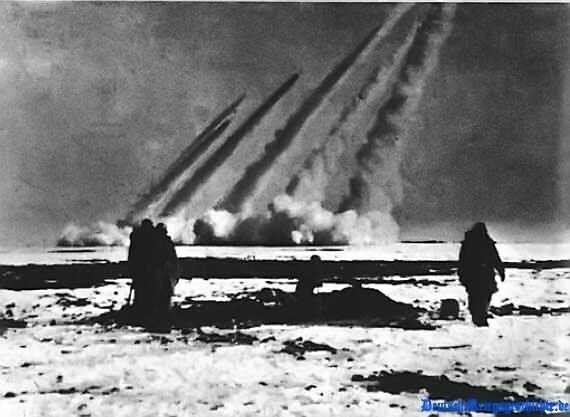

150-мм реактивный миномет Nb.W 41 обр. 1941 г. ведет огонь

Конструкция 150-мм шестиствольного реактивного миномета Nb.W 41 обр. 1941 г.

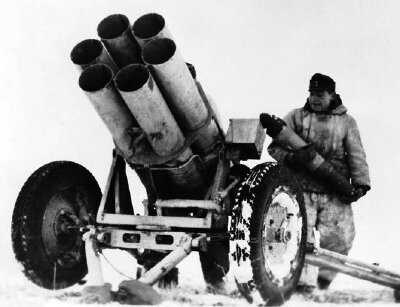

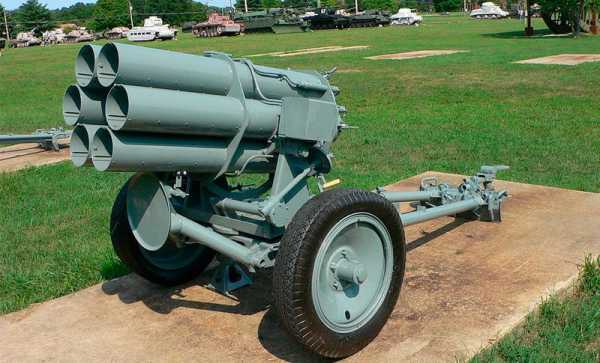

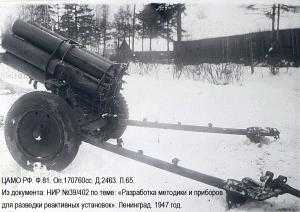

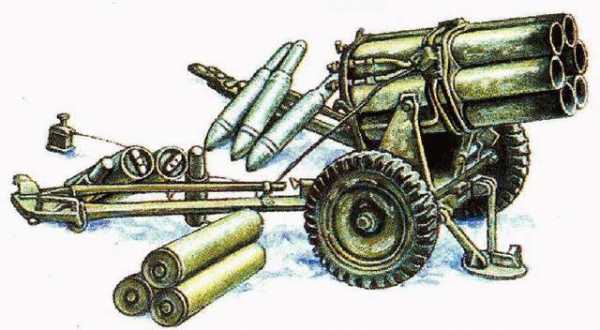

150-мм шестиствольный реактивный миномет Nb.W 41 обр. 1941 г. конструктивно представлял собой шесть направляющих-стволов, соединенных в единый блок, а также лафета и прицельных приспособлений. При выстреле реактивный пороховой заряд мины воспламеняется посредством электрозапала, вставляемого в одно из сопловых отверстий. В свою очередь электрозапал приводится в действие электрозапальной машинкой с ручным приводом.

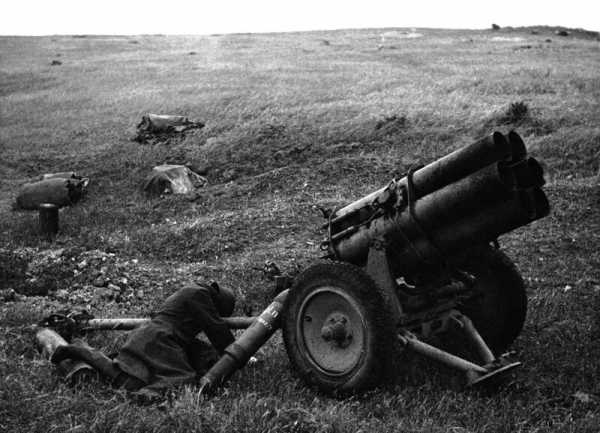

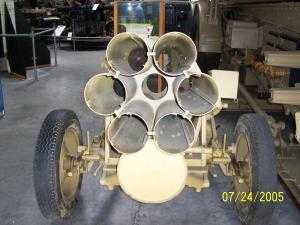

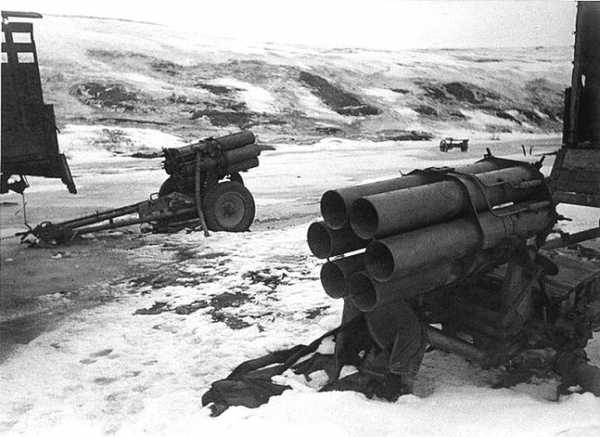

150-мм реактивный миномет Nb.W 41 обр. 1941 г., хорошо видна внутреняя часть стволов-направляющих с направляющими планками

На казенной части каждого ствола смонтированы захваты для мин и вытяжные пружинные контакты. На передней обойме закреплена планка с контрольной площадкой для установки контрольного уровня при проверке прицельных приспособлений. Справа на блоке расположена штепсельная коробка для подключения семижильного кабеля. На внутренней поверхности каждого ствола закреплены по три направляющие планки. Диаметр ствола по полям планок равняется 158,5+0,4 мм.

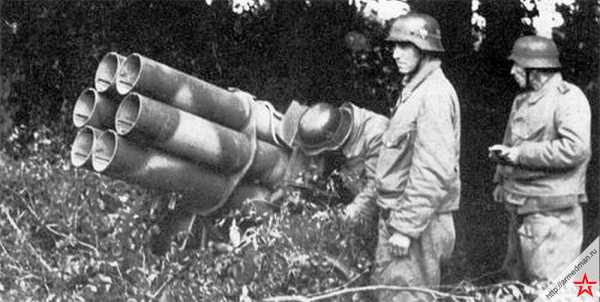

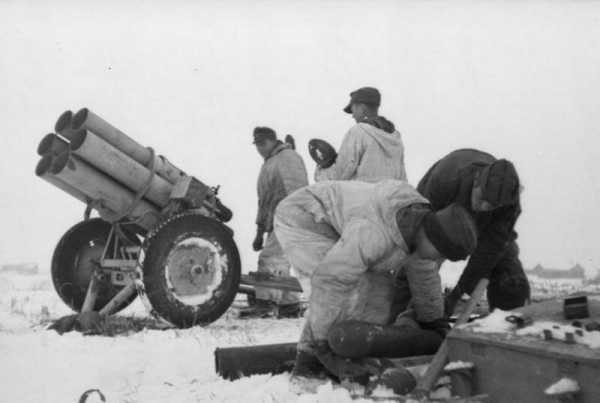

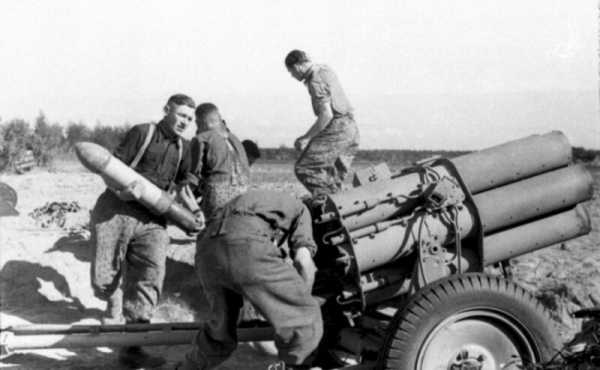

Расчет реактивного миномета Nb.W 41 обр. 1941 г. на позиции

Стрельба из миномета велась 158,5-мм реактивными осколочно-фугасными и дымовыми минами весом по 35 кг, устойчивость в полете которых обеспечивалась своеобразной турбиной, имевшей по окружности 28 сопловых отверстий с минимальным диаметром 5,5 мм, наклоненных под углом 14°.

Под действием пороховых газов реактивного заряда, истекающих через сопловое отверстие, мина получает не только поступательное, но и вращательное движение (несколько тысяч оборотов в минуту), стабилизирующее ее в полете. Несмотря на то, что, на вращение расходуется часть энергии реактивного заряда, турбореактивные мины эффективнее мин со стабилизацией посредством оперения, так как обладают большей точностью.

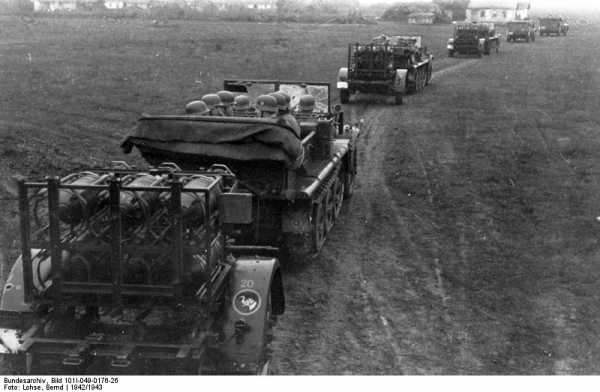

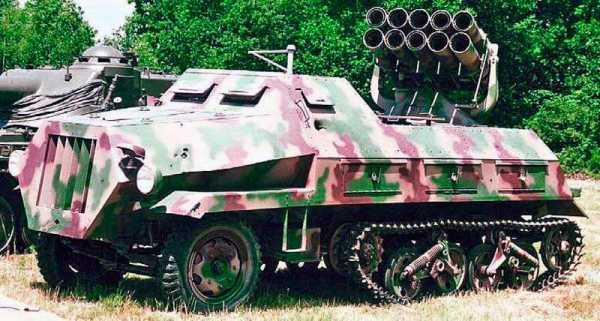

Немецкий реактивный миномет на бронемашине 15cm Panzerwerfer-42

Все эти виды миномёта устанавливались на лёгком двухколёсном лафете с пневматическими шинами, заимствованным от противотанковой пушки Pak 35/36, но для установки на бронетехнику использовались и установки несколько иной конструкции — с десятью стволами, расположенными в два ряда.

Источник: компиляция на основе сведений находящихся в открытом доступе сети интернет, а также книг: Широкорад А., «Бог войны Третьего Рейха», АСТ, Транзиткнига, 2003, Мощанский И., «У ворот Берлина. 3 февраля – 15 апреля 1945 года. Часть 1», ООО «БТВ-МН», 2006, Шунков В., «Вермахт», Харвест, 2003

armedman.ru

Немецкие многоствольные минометы Nebelwerfer: история и применение

29.04.2019

В СССР бытовало мнение, что реактивные системы залпового огня (РСЗО) являлись исключительно советским «ноу-хау», а немцы так и не смогли сделать ничего подобного. Это не совсем правда. «Катюша» не была уникальной, на вооружении немецкой армии стояло несколько различных систем РСЗО, хотя они отличались от советских аналогов.

Самым известными образцами подобного оружия, созданными в Германии, несомненно, являлись многоствольные реактивные минометы Nebelwerfer 41 и Nebelwerfer 42. Советс

ие солдаты называли их «Ванюшами» (по аналогии с БМ-13) или «ишаками» за свой характерный звук.

Немного истории

Работы в области создания реактивных систем залпового огня стартовали в Германии еще в начале 30-х годов. Казалось бы, зачем заниматься неуправляемыми ракетами, которые значительно проигрывают в точности артиллерийским системам? Однако резон в этом был.

Немцы учитывали опыт Первой мировой войны, с массированным применением боевых отравляющих веществ. РСЗО прекрасно подходили для этой цели, к тому же подобное вооружение не попадало под ограничения Версальского договора и немцы могли свободно заниматься его разработкой.

Впрочем, советские «Катюши» также конструировали для доставки боевых газов. Военные того времени были абсолютно уверены, что без химического оружия следующий конфликт не обойдется.

В середине 30-х годов немецкий инженер Небель разработал реактивный снаряд калибра 150-мм и шестиствольную пусковую установку для него. В 1937 году ее начались испытания. Это оружие назвали дымовым минометом типа «d». Он был принят на вооружение немецкой армии в 1940 году, а уже в 1941 получил другое название, которое и является для этого оружия общепринятым: Nebelwerfer 41 (Nb.W 41).

В 1940 году в немецкой армии были созданы особые дивизионы, вооруженные Nebelwerfer 41. Затем появились и полки войск задымления. Согласно официальной версии, они были должны заниматься установкой дымовых завес на фронте, но абсолютно ясно, что так Германия готовилась к химической войне. Однако в арсенале этих подразделений находились и осколочно-фугасные боеприпасы.

Следует отметить, что Германия хотя и проигрывала союзникам по количеству химического оружия, но явно опережала их по его качеству. В 30-х годах немцам удалось совершить настоящий рывок в этой области: они изобрели нервно-паралитические газы. Эти отравляющие вещества и сегодня считаются наиболее мощными и смертоносными. Сначала в Германии был изобретен табун, а затем и еще более опасные зарин и зоман. Это страшное оружие производилось в Германии в промышленных масштабах, и почему Гитлер не применил его, историки спорят до сих пор.

Впервые реактивные минометы были использованы немцами во Франции. Также Nebelwerfer 41 немцы применяли во время высадки на Крит. На Восточном фронте это оружие использовалось практически с первых дней: этот миномет обстреливал защитников Брестской крепости, применялся при осаде Севастополя.

В 1942 году в составе немецкой армии было создано три специальных полка, а также девять отдельных дивизионов, вооруженных реактивными минометами. А начиная с 1943 года шестиствольные минометы Nebelwerfer 41 стали включать в состав артиллерийских полков пехотных дивизий. Обычно каждая дивизия укомплектовывалась двумя (реже тремя) дивизионами минометов.

Это оружие очень хорошо зарекомендовало себя на Восточном фронте: легкие и точные минометы обладали высокой огневой мощью.

Основным недостатком Nebelwerfer 41 и Nebelwerfer 42 являлся хорошо заметный дымный след, который оставляли ракеты в полёте, а также сильный звук, что служил дополнительным демаскирующим фактором. Учитывая не слишком высокую мобильность комплекса, эти два недостатка часто становились фатальными для минометов и их расчетов.

В 1942 году чтобы устранить этот недостаток, была создана самоходная РСЗО 15 cm Panzerwerfer 42. Основой для нее послужил полугусеничный автомобиль Opel Maultier. На нем было размещена пусковая установка из десяти стволов, автомобиль получил противоосколочное бронирование и был вооружен пулеметом.

Машина получилась довольн

о удачной и активно использовалась вплоть до конца войны.

Также самоходная РСЗО была создана на базе армейского грузовика Opel, но получилась слишком тяжелой и недостаточно маневренной.

В 1943 году начала поступать в войска еще одна аналогичная реактивная установка — Nebelwerfer 42, который имел более высокую огневую мощность. Этот миномет имел пять стволов калибра 210 мм и стрелял снарядами весом 113 кг. Nebelwerfer 42 оснащался съемными 150-мм стволами, которые монтировались внутрь основных.

Также в 1941 году на вооружение вермахта были приняты РСЗО еще большей мощности: 28/32 cm Nebelwerfer 41. Она представляла собой двухъярусную ферму, которая закреплялась на раздвижном лафете. Направляющие имели решетчатую конструкцию и могли вести огонь как 280-мм, так 320-мм реактивными снарядами. Однако увеличенная масса этих боеприпасов сделала дальность стрельбы еще меньше: она составляла примерно два километра. 280-мм ракета содержала 45 кг взрывчатки, и ее попадание могло уничтожить большое строение, а 320-мм заправлялась сырой нефтью и являлась зажигательным боеприпасом.

Иногда эти ракеты запускались прямо с земли: для этого их устанавливали в наклонные ямы, главное было придать ракете правильный угол. Точность запуска ракет подобным способом была крайне низкой.

Описание 6-ти ствольного миномета

Основой для создания минометов Nebelwerfer 41 являлась противотанковая пушка Pak 35/36. На лафет этой пушки было установлено шесть трубчатых направляющих длиной 1,3 метра.

Лафет имел раздвижные сошки и передний упор, на них он опирался в боевом положении. На нем имелись поворотные и подъемные механизмы. В полностью снаряженном положении миномет весил 770 кг, а в походном – 515 кг. На небольшие дистанции реактивный миномет перекатывался силами расчета. Лафет был оборудован пневматическими шинами низкого давления и рессорами.

Реактивные снаряды заряжались с казенной части установки, после заряжания они фиксировались специальным держателем. Запуск ракет происходил дистанционно, из укрытия. Электродетонатор вкладывался в одно из сопел ракеты. Сначала выпускалось три ракеты, затем еще три. Залп совершался за 10 секунд, на перезарядку требовалось 1,5 минуты. Расчет состоял из четырех человек.

Одной из главных проблем для РСЗО в то время (да и в наши дни) являлась стабилизация реактивного снаряда в полёте. Способ стабилизации был основным отличием между советской БМ-13 и немецкими установками Nebelwerfer 41 и Nebelwerfer 42.

Советские ракеты стабилизировались за счет длины рельсовых направляющих и стабилизаторов ракеты. Реактивные снаряды установок Nebelwerfer 41 и Nebelwerfer 42 стабилизировались за счет вращения вокруг собственной оси. В каждом из способов были свои плюсы и минусы.

Стабилизация вращением позволяла сделать реактивный миномет более компактным как по ширине, так и по длине. Немецкому миномету не нужны были слишком длинные направляющие (как на БМ-13), также он обходился без стабилизаторов, что позволило сделать снаряды более компактными.

Однако вращение в полёте отнимало часть энергии пороховых двигателей, что негативно сказывалось на дальности стрельбы.

Реактивный двигатель ракеты находился в передней части, а боевая часть – в задней. Она представляла собой цилиндр со взрывчатым веществом, сквозь который проходили сопла. В ракете 28 сопел, каждая из них имела угол наклона к оси оружия 14 градусов. После запуска они раскручивали снаряд и стабилизировали его полет. Следует сказать, что Nebelwerfer 41 и Nebelwerfer 42 отличались довольно неплохой точностью.

Такая же система стабилизации ракеты используется и на многих современных боеприпасах РСЗО.

Отдельно следует остановиться на порохе, который использовался в минометах. Еще одним советским мифом является тот факт, что немцам не удалось захватить ни одну из советских «Катюш». Это неправда. В 1942 году немцы захватили БМ-13 вместе с боекомплектом. Ничего хитрого в конструкции ракеты, а тем более направляющих «Катюши» не было: скопировать их не составляло особого труда. Проблемой было изготовление пороховых шашек из бездымного пороха, который использовался на БМ-13. Повторить советскую технологию у немцев так и не получилось, им пришлось придумывать свою.

К концу 1943 года немецкие конструкторы (вернее, чешские, которые работали на немцев) создали аналог советской «Катюши», они даже умудрились его существенно усовершенствовать. Запуск производился с рельсовых направляющих, но при этом ракета вращалась в полёте за счет стабилизаторов, установленных под углом. Точность такого реактивного снаряда была выше, чем БМ-13, а габариты пусковой установки гораздо меньше.

Однако запустить свои «Катюши» в производство у немцев просто не хватило времени.

В Nebelwerfer 41 в качестве топлива на первых этапах использовался спрессованный черный дымный порох, но горение его было неравномерным, он давал очень много дыма, что являлось демаскирующим фактором. Поэтому позже в качестве топлива стали использовать шашки из бездымного пороха.

Технические характеристики ТТХ

Ниже указаны ТТХ реактивного миномета Nebelwerfer 41.

Калибр, мм	158,5
Вес в боевом и походном положении, кг	510
Максимальная дальность стрельбы, м	6100
Эффективная дальность стрельбы, м	4000-6000
Углы вертикального обстрела	от -100 до +800 делений прицела
Углы горизонтального обстрела	±210 делений

Видео о миномете

Если вам надоела реклама на этом сайте — скачайте наше мобильное приложение тут: https://play.google.com/store/apps/details?id=com.news.android.military или ниже, кликнув на логотип Google Play. Там мы уменьшили кол-во рекламных блоков специально для нашей постоянной аудитории.
Также в приложении:
— еще больше новостей
— обновление 24 часа в сутки
— уведомления о главных событиях

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

militaryarms.ru

150-мм реактивный миномет «Небельверфер» 41. Артиллерия и минометы XX века

150-мм реактивный миномет «Небельверфер» 41

Версальский договор запрещал Германии иметь современные виды вооружения, однако с течением времени проявились и его недостатки. Например, в статьях договора не было речи о ракетных системах, и немцы уже в начале 30-х годов без опаски занялись разработкой реактивной артиллерии. Первые немецкие реактивные одноствольные 105-мм минометы ограниченно применялись в боевых действиях в составе трех дивизионов в 1939—40 годах. Затем в подразделениях вермахта их сменили более эффективные 150-мм реактивные минометы «Небельверфер» 41.

Официально, в целях секретности, реактивные минометы использовались Германией только в т. н. частях «дымовой завесы», но предназначались, в первую очередь, для ведения химической войны. В случае отсутствия последней мины с отравляющими веществами легко заменялись осколочными боеприпасами.

Шестиствольный «Небельверфер» 41 имел конструкцию сотового типа. Блок из шести трубчатых направляющих соединялся передней и задней обоймами, а вся система устанавливалась на легком колесном лафете, заимствованном у противотанковой пушки Pak 35/36. Коленчатая боевая ось лафета на позиции поворачивалась, колеса вывешивались, а лафет опирался на сошники раздвижных станин и передний откидной упор. Максимальный угол возвышения миномета составлял 45°, сектор горизонтального обстрела -24°. Для ведения стрельбы использовались 150-мм дымовые и осколочно-фугасные мины, представляющие собой ракету, в передней части которой монтировался твердотопливный двигатель с 26 наклонными соплами-отверстиями. В полете она стабилизировалась вращением и, в отличие от советских реактивных снарядов, обладала большей точностью попадания. Огонь велся залпами: в течение 10 секунд выпускались все шесть ракет. Осколочное действие мины было весьма слабым. При ее разрыве осколки разлетались на 40 м по фронту и на 13 метров вперед от места падения снаряда. Основным поражающим фактором была ударная волна, и поэтому шестиствольные минометы применялись в основном для стрельбы залпами по площадям. Против одиночных целей они были малоэффективны.

Тактико-технические данные

Обозначение: 15 см Nebelwerfer 41

Тип: реактивный миномет

Калибр, мм: 150

Вес в боевом положении, кг: 770

Число направляющих: 6

Начальная скорость мины, м/с: 340

Скорострельность, выстр/мин: 6 выстрелов за 10 секунд

Макс. дальность стрельбы, м: 6900

Вес осколочно-фугасной мины, кг: 34,15

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

Реактивный шестиствольный миномет ‘d’ — Nb.W 41

Миномет состоял из следующих основных частей:

лафета,
пакета стволов,
прицельного приспособления.

Лафет.
Основные части лафета (см. ]]>cхему]]>) : нижний станок с раздвижными станинами и передним упором, верхний станок с механизмами наводки и колеса с коленчатыми полуосями.

]]>]]>

Нижний станок с раздвижными станинами (см.]]>схему]]>) представляет собой коробку, согнутую из листовой стали. К ней приварены боковые стенки, подшипники, направляющие, ребра и крепления. Нижний станок служит направляющим для верхнего станка; на нем укреплены станины, подрессоривание, коленчатые полуоси и передний упор. На верхней части нижнего станка приварен направляющий сектор на котором размещен верхний станок с направляющими. На внутренней стороне направляющего сектора имеются зубцы, которые находятся в зацеплении с малой ведущей шестерней. Слева от направляющего сектора помещается указатель среднего положения стволов; справа – походное крепление. Засов по-походному крепления расположен на верхнем станке. На верхнем станке имеется также втулка для вертлюга.

Раздвижные станины миномета выполнены из стальных труб (см.]]>фото]]>), они состоят из вилки со втулкой, трубы и сошника. Вилки шарнирно укреплены в нижнем станке, на наружной стороне вилок имеется по скобе для закрепления лямки людской тяги, а наверху их по засову с пружинами. При откидывании станин засов заскакивает в отверстие на нижнем станке и закрепляет станины в раздвинутом положении. При стрельбе раздвинутые станины служат в качестве заднего упора миномета. Обе станины имеют захваты для съемного лафетного ящика. На листах сошников расположен механизм крепления станин в походном положении. Он состоит из соединительной наметки и запирающего рычага. Соединительная наметка и запирающий рычаг при раздвинутых станинах закрепляются при помощи пружинных защелок, приваренных по одной к каждому листу сошника. Для разгрузки этого механизма от толчков во время движения служит палец, приваренный к боковой стенке правого сошника. Он входит в отверстие боковой стенки левого сошника и амортизирует толчки при перевозке. На сошниках имеются скобы, служащие для поднимания станин при обслуживании и при перевозке миномета силой расчета. На сошниках приварены также скобы для закрепления лямок. Кроме того, на каждом сошнике имеется по скобе для закрепления лопат.

В качестве подрессоривания миномета при перевозке и для предохранения материальной части от сотрясений служат пружины и пневматики низкого давления. (Давление в них 1,7 – 2,0 атмосферы). Пневматические колеса надеты на концы коленчатых полуосей, которые при приведении миномета в боевое положение поворачиваются и поднимают колеса над землей.

]]>]]>

Передний упор, расположенный на нижнем станке, служит для упора системы в боевом положении. Он состоит из 2-х труб с приваренными шарнирами и диском. На диске укреплен пружинный стопор с рукояткой. На боковых стенках нижнего станка расположены две вращающиеся рукоятки стопорного механизма, фиксирующего жесткое положение переднего упора в боевом положении.

Стопорный механизм переднего упора (для боевого положения) состоит: из валика, 2-х рукояток, 2-х вилок, 2-х рычагов вилок и 2-х пальцев с пружинами. Пальцы находятся под действием пружин в соответствующих гнездах шарниров переднего упора.

Верхний станок представляет собой сварной корпус из листовой стали. На нем расположены стволы, поворотный и подъемный механизмы. В середине верхнего станка расположен подшипник для вертлюга (вертикальной цапфы). Вращение верхнего станка происходит вокруг этой цапфы. Смазка цапфы осуществляется через нажимную масленку. К нижней стороне верхнего станка приварена направляющая, которая прилегает к направляющему сектору нижнего станка. Для смазки поверхностей скольжения верхнего и нижнего станков предназначены 3 масленки. Поворотный механизм с целью защиты его от загрязнения совершенно закрыт; он состоит: из втулки подшипника, червячного вала с червяком и маховичком, червячной шестерни с малой ведущей шестерней, зубчатого сектора и крышки коробки. Подъемный механизм состоит: из червячного вала с червяком и маховичком, вала с червячной и малой ведущей шестернями, зубчатого сектора и крышки коробки. Подъемный механизм также закрыт, за исключением малой ведущей шестерни, находящейся в зацеплении с зубчатым сектором, который привинчен к нижним стволам. Для смазки механизмов наведения служат нажимные масленки. Червяки и коробки червячных шестерен закрыты крышками. Подъемный и поворотный механизмы являются самотормозящимися, т.е., будучи раз установленными, не сбиваются без закрепления при выстреле. На левой стороне верхнего станка расположен указатель его среднего положения.

В цапфенных гнездах на кронштейнах верхнего станка помещаются цапфы стволов; они имеют для смазки по одной нажимной масленке. Сзади на правой стороне верхнего станка находится его походное крепление, состоящее из рычага с захватом.

Пакет стволов

Пакет стволов включал:

6 стальных стволов, соединенных при помощи двух (передней и задней) обойм. В задней части стволов имелись захваты для мин и вытяжные пружинные контакты.
Распределительную штепсельную коробку с крышкой.
Площадку для угломера (сверху стволов).
Зубчатый сектор подъемного механизма.
Прилив с отверстием для стопора переднего упора (внизу у дульной части).
Правую и левую цапфы.

]]>]]>

Стволы смонтированы в передней и задней обоймах по углам шестигранника. В обоймах каждый ствол отдельно закреплен при помощи уголков, поэтому любой ствол может быть сменен отдельно. Внутри ствола по окружности на равноудаленном расстоянии привинчены 3 планки длиной 1300 мм, по которым происходит скольжение мины. Диаметр между планками 158,5+0,4 мм. Планки предназначены для уменьшения силы трения между миной и стенками канала ствола.

Оси каналов стволов взаимно параллельны. На задней части каждого ствола имеется кожух, в котором находится вытяжной пружинный контакт, и пружинный захват, служащий в качестве упора для мины (см.]]>фото]]>). При вдвигании мины с казенной части в ствол упор отходит, а при досылке ее, заскакивая за турбину, упор препятствует выскальзыванию мины из ствола.

От кожуха на стволе проложена стальная водонепроницаемая трубка с электропроводом к контактной коробке. Контактная коробка имеет 7 штепселей. Средний штепсель соединен с минометом и является общим полюсом. Остальные 6 штепселей изолированы по отношению к системе и электропроводом соединяются с пружинными контактами. Сверху на передней обойме имеется площадка для угломера, закрываемая навинтной крышкой. Между двумя нижними стволами снизу укреплен зубчатый сектор подъемного механизма, а ближе к дульной части находится прилив для стопора переднего упора. На левой цапфе расположены механизм горизонтирования прицела и защитная коробка угломера-квадранта.

Прицельное приспособление

К прицельному приспособлению относятся: угломер-квадрант, механизм горизонтирования прицела и удлиняющий кронштейн.

Угломер-квадрант (КА-35 или КА-38). Угломер-квадрант устанавливается на стойке над механизмом горизонтирования прицела с левой стороны миномета. В отличие от принятого в Красной армии условного деления угломерного круга прицела на 6000 малых делений, у германского прицела угломерный круг разбит на 6400 делений. При изменении направления на одно малое деление угломера боковое отклонение в том и другом случае равно примерно 1/1000 дальности. Направление отсчета шкалы угломера германского прицела было принято обратным по сравнению с прицелами Красной армии. Угломер-квадрант предохраняется от загрязнения при стрельбе защитной коробкой или снимается с миномета. Во время перевозки угломер укладывается в специальный футляр в ящике лафета.

Механизм горизонтирования прицела. Миномет не имеет приспособления для устранения перекоса колес. Для выравнивания угломерного круга в горизонтальной плоскости служит механизм горизонтирования у самого прицела. Во избежание значительного бокового отклонения при выстреле миномет должен быть установлен, по возможности, горизонтально. Механизм горизонтирования прицела служит только для устранения незначительного перекоса (до 2°=36 делениям-прицела).

Удлиняющий кронштейн. Удлиняющий кронштейн служит для возвышения квадранта над стволами в целях облегчения наводки. Он сделан из легкого металла. На одном конце его имеется ласточкино гнездо на другом – ласточкин хвост.

Принадлежности (ЗИП)

К принадлежностям относятся:

лафетный ящик, который содержит: электрозапальную машинку, кабельный барабан (30м семижильного электрокабеля), угломер-квадрант в футляре, удлиняющий кронштейн квадранта, 4 лямки, 4 постромки, 2 сумки, осветительный прибор для квадранта, ключ для донного взрывателя и формуляр ствола и лафета;
ящик со смазкой и запасными частями, содержащий: принадлежности для нагнетательной смазки, запасные части (12 наконечников для пружинных контактов, нажимная винтовая пружина, 6 захватов для удержания мин, 12 натяжных пружин), молоток, плоскогубцы. В этом же ящике находятся: на каждый взвод по одному угломеру марки “35” и по одному измерителю углов укрытия, а на каждую батарею по одному аппарату для проверки запальных приспособлений и по одной электрозапальной машинке.

Электрокабель состоит из 7-ми взаимно изолированных жил. На одном конце он имеет штепсельную втулку для 7 контактов и стальную броню длиной 2 м, а на другом конце – штепсель для присоединения к электрозапальной машинке. Один из барабанов с кабелем находится в ящике лафета, другой (запасный) на автомашине.

Электрозапальная машинка представляет собой динамоэлектрический механизм с ручным приводом, который дает возможность воспламенять запалы мин в последовательности по номерам стволов: 1 – 4 – 6 – 3 – 5 – 2. В крышке электрозапальной машинки имеется отверстие для наблюдения за порядком цифр, определяющих включение стволов, 7 штепсельных гнезд и цапфа, на которой надевается съемная рукоятка. Рукоятка электрозапальной машинки надевается на цапфу лишь по команде “Огонь”.

При положении запального механизма	1	2	3	4	5	6
Стреляет ствол	1	4	6	3	5	2

Боеприпасы

Стрельба из миномета велась неуправляемыми реактивными минами (см. ]]>описание]]>), стабилизируемыми в полете вращением вокруг продольной оси. В боекомплект миномета входили выстрелы следующих типов:

осколочно-фугасные,
специальные (химические, дымовые)
учебные.

Мины специального назначения (химические -см. ]]>схему]]> и дымовые — см. ]]>схему]]>) отличались от осколочно-фугасной только изменением внутреннего устройства корпуса и расположением в нем разрывного и специального зарядов. В отличие от осколочно-фугасной мины корпус химических и дымовых мин имел приваренную турбину. Вовнутрь каморы корпуса мины ввинчивалась центральная трубка, в которой размещался детонатор и разрывной заряд. Для этих мин применялась малая или большая центральная трубка. Опознавательным знаком химических мин служило цветное кольцо, нанесенное желтой краской на головной части и на корпусе мины, для дымовых — зелено-желтое кольцо с цифрой 38. В качестве разрывного заряда для химических мин применялся тротил или тэн.

Головная часть реактивных мин очень похожа на головную часть одной из ракет, предложенных англичанином В.Конгревым (см. ]]>фото]]>).

Общий боекомплект составлял 90 выстрелов (75% осколочно-фугасных и 25% дымовых) на каждый миномет, причем из них 36 выстрелов находилось при миномете. Боекомплект химических мин предполагалось выдавать по особому распоряжению.

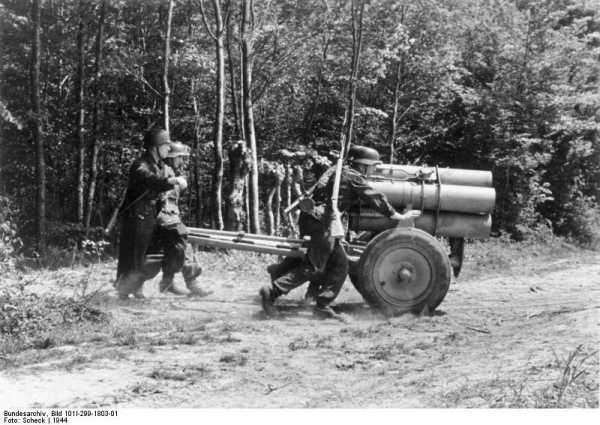

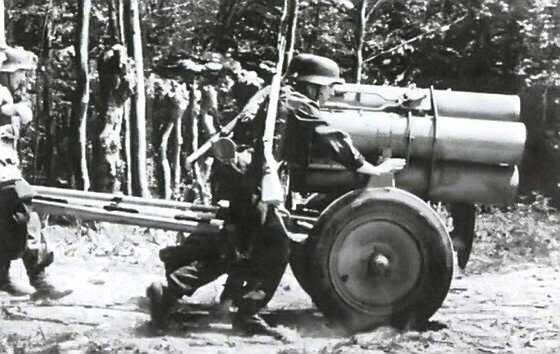

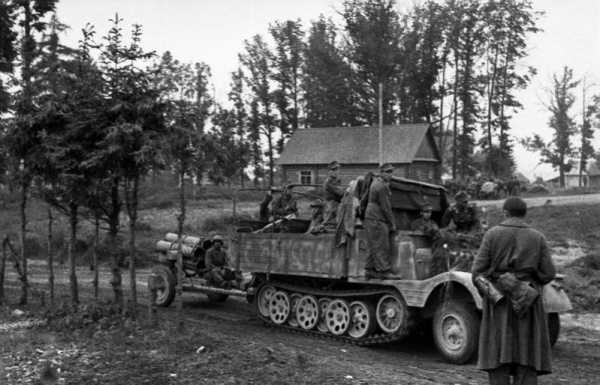

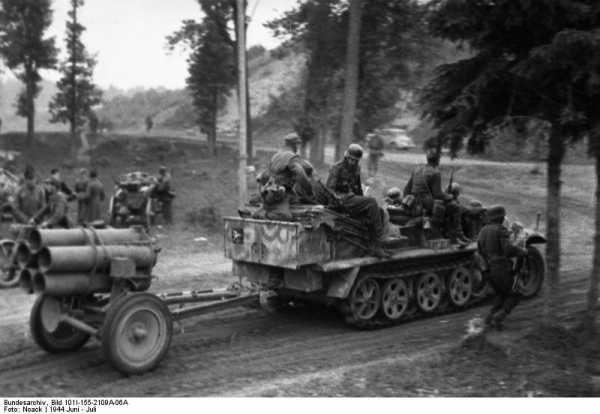

Транспортировка миномета могла производиться:

на прицепе за тягачем;
средними вездеходными грузовиками;
людской тягой.

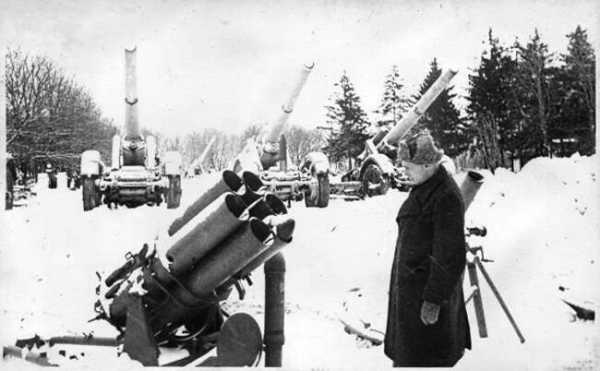

Смотрите фотографии (©С.В. Гуров (Россия, г.Тула) видов миномёта — трофея Красной Армии — из экспозиции Центрального Музея Вооружённых Сил Российской Федерации (Россия, г.Москва): ]]>фото 1]]>, ]]>фото 2]]>, ]]>фото 3]]>, ]]>фото 4]]>.

rbase.new-factoria.ru

Nebelwerfer — это… Что такое Nebelwerfer?

Nebelwerfer 42 Panzerwerfer Рамы, смонтированные на Sdkfz 251

«Nebelwerfer» — германский буксируемый реактивный миномёт времён Второй мировой войны. За характерный звук, издаваемый снарядами, получил у советских солдат прозвище «ишак». Другое разговорное название — «Ванюша»^[1] по аналогии с разговорным же названием «Катюша» (также «Ванюша» — это название скопированных с трофейных систем и использовавшихся в осаждённом Ленинграде реактивных установок). Солдаты союзных войск называли это оружие по-своему: дикий вой вращающихся со скоростью порядка 60 000 оборотов/мин^{[источник не указан 284 дня]} снарядов породил не менее дикую мыслеформу — «Стонущий Микки»^[2].

Согласно советской послевоенной историографии, «Nebelwerfer» появился как скопированное нацистами оружие, ответ немецкой промышленности на советские реактивные миномёты залпового огня «Катюша». На самом деле «Небельверфер», как и «Катюша» были реактивными миномётами изначально ориентированными на применение химического оружия. Буквальный перевод названия с немецкого «Туманомёт» наводит на предположения, что первоначально орудие предполагалось использовать в качестве мортиры для создания химических и дымовых завес. В ходе военных действий были захвачены и химические снаряды для этого оружия, подтверждавшие его первоначальное назначение^[3]. Однако фактически оно использовалось для стрельбы осколочно-фугасными минами. По штатам военной техники вермахта проходил под названием «реактивная пушка».

Низкая дальность всего в 6.8 км компенсировалась мощью снарядов и применением войскового прикрытия.

Конструкция

Реактивный миномёт «Nebelwerfer 41» имел шесть 150-мм стволов и стрелял 39-килограммовыми снарядами на расстояние 6,8 км. Более поздняя версия, «Nebelwerfer 42», имела пять 210-мм стволов. Для неё применялись значительно более тяжёлые 210-мм снаряды весом 113 кг, дальность стрельбы которыми составляла 8 км. Кроме того, «Nebelwerfer 42» оснащался съёмными направляющими для снарядов калибра 150 мм от «Nebelwerfer 41», которые монтировались внутри стволов. Оба миномёта устанавливались на лёгком двухколёсном лафете.

Стоит отметить тот факт, что с 1940 по 1943 год в вермахте с успехом применялась самоходная версия системы залпового огня. Но она относится не к «Nebelwerfer», а к «Wurfrahmen 40» (смонтированной на штатном бронетранспортёре «SdKfz 251/1», и прозванного солдатами «пехотной штукой», по аналогии с Юнкерс — пикирующим бомбардировщиком). Три рамы крепились с каждого борта и несли пять 280-мм реактивных мин и одну 320-мм зажигательную мину.

Конструкция реактивных мин

Боеприпас реактивного миномёта представляет собой цилиндр калибра 158 мм. Вес всей ракеты составляет 39 кг, из которых до 2 кг идёт на взрывчатое вещество (тротил). Весь цилиндр заполнен шашкой из медленно горящего ди-гликолевого пороха. Скорее всего, столь оригинальная рецептура топлива имела цель выдержки теплового режима работы двигателя. При отладке последнего просто подбирают горючее, балансируя соотношением топлива и негорючего балласта. Платой за достигнутый компромисс было мощное задымление трассы снаряда, демаскирующее огневую позицию, и уменьшение дальности полета мины. В задней части цилиндра расположено несколько сопел, отклонённых от оси на 14 градусов. Всего сопел 28. Они сообщают мине в полете вращение вокруг своей оси, чем достигается высокая точность снаряда (рассеивание на дальности 6000 м: по дальности — 80-100 м, боковое — 60-90 м). Сопла изготовлены заодно с корпусом, и очевидно, при применении более эффективного горючего просто сгорели бы. Изготовление снаряда при столь высоких точностных качествах рекордно дешево и не требует специального оборудования (блокадный Ленинград освоил производство не «Катюш», а германских «Вурфминен» — МТВ, «мина тяжелая вращающаяся», в отечественном исполнении).

На конце цилиндра прикреплен в качестве боевой части небольшой контейнер, который и заполнен взрывчатым веществом. Сквозь него проходит канал основного сопла двигателя, обеспечивающее мине поступательное движение. Там же находится и ударно-инерционный взрыватель.

Типы реактивных мин

«Nebelwerfer» имел 5 типов реактивных мин, предназначенных для широкого круга задач.

Существовали следующие типы реактивных мин:

Осколочно-фугасные — предназначенные для поражения живой силы противника и лёгких укреплений.
Зажигательные — предназначенные для поражения объектов огнем путём разброса на местности нефтепродуктов и их воспламенения.
Газовые — применяемые для постановки дымовых завес (первоначальное применение).
Химические — снаряжённые отравляющими веществами.
Агитационные — предназначенные для разбрасывания листовок.

Калибр оставался постоянным — 158 мм, но каждый тип ракеты имел собственную конструкцию и разный вес (агитационная мина не имеет заднего цилиндра, как у фугасной, а также имеет 16 сопел против 28 у той же фугасной)

Применение

Первоначальное его применение было под реактивные газовые мины — с химическим оружием или же для дымовых постановок. Впервые был применён на европейских театрах военных действий во время французской кампании, и использовался именно для постановки дымовых завес. Также применялся при десантной высадке на Крит (операция «Меркурий») — уже в качестве ударного оружия, что обусловливается его компактностью и малым весом (также как и безоткатных орудий, использованных в ходе десанта на Крите). При нападении на Советский Союз впервые применён против Брестской крепости в качестве ударного оружия (применён 4-м химическим полком особого назначения), выпустив свыше 2880 реактивных фугасных мин калибра 150 мм (по мощности в 3 раза сильнее стандартного снаряда для 150-мм гаубиц).

На восточном фронте установка применялась на важнейших направлениях и только совместно со ствольной артиллерией — за счёт этого в советской историографии появился миф об якобы больших скоплениях тяжёлой артиллерии противника. Наносила довольно точные удары на больших дальностях. Благодаря компактности применялся и в десантных операциях.

При загрузке реактивных мин с казённой части снаряды фиксируются специальными держателями, после чего в одно из сопел втыкается электрозапал. После наведения миномёта на цель расчёт уходит в укрытие и с помощью блока запуска выпускает сперва первые 3 ракеты, потом остальные 3. Запуск системы происходился дистанционно, от аккумулятора транспортного средства, который его и буксирует. Залп продолжался около 10 секунд. Время перезарядки — до 1,5 минут (готовность к следующему залпу).

Оставленный снарядами дымовой след был превосходным ориентиром для артиллерии противника, поэтому расчёту требовалось как можно скорее сменить позицию. Но вследствие того, что на советском фронте «Nebelwerfer» использовался совместно со штатной тяжёлой артиллерией, гаубицами и пушками, такой нужды в скором укрытии не требовалось вплоть до 1943 года.

Реактивные снаряды, используемые для «Nebelwerfer», также применялись на самолётах ПВО Германии для ударов по плотным построениям бомбардировщиков союзников.

Основным недостатком миномёта на поздних этапах войны стала низкая мобильность, из-за которой он мог стать добычей для вражеской авиации господствующей в воздухе. Для бо́льшей подвижности миномёт стали устанавливать на полугусеничное шасси. Такая машина получила название «Panzerwerfer». Транспортёр боеприпасов, в котором размещалось от 20-30 реактивных мин, получил название Munitionskraftwagen fur Nebelwerfer (Sd.Kfz.4). В конце войны производились дешёвые (часто деревянные) одноразовые пусковые установки «Wurfrahmen», которые доставлялись на огневую позицию на тягаче.

Мифы об «Nebelwerfer»

Первый миф связан с тем, что «Nebelwerfer» является копией «катюши» и появился в 1942 году в ответ на появление реактивных системы залпового огня. Это не так — «Nebelwerfer» начал разрабатываться еще в 1928 году^{[источник не указан 700 дней]} и впервые принят на вооружение в виде тяжёлых 280-мм «Wurfrahmen», которые первоначально представляли собой деревянную раму для 6 ракет калибра 280 мм, а позже раму, сделанную из металла и принятую на вооружение в 1940 году. В 1940 также появляется прототип «Nebelwerfer», но только под газовые реактивные мины, а в середине 1940 г. и под фугасные реактивные мины. Применялся сначала против Франции, потом на острове Крит совместно с безоткатными орудиями, в начале кампании на Советском фронте применялся с первых дней войны под прикрытием тяжёлых орудий. Первое его использование на территории СССР 22 июня 1941 года при штурме Брестской крепости — это на месяц раньше, чем первое применение «Катюши» под Оршей того же года. По приказу Гиммлера инженеры предприятия «Чешска зброевка» действительно создали аналог советского реактивного снаряда РС-82, но сделано это было заведомо позже. Немецкий «аналог» РС-82 превосходил оригинал как по точности выстрела (чехи играючи избавились от эксцентриситета тяги, вызванного неравномерным горением пороховой шашки закруткой стабилизатора снаряда, заставляющего ракету вращаться вокруг своей оси), так и по массе снаряжения боеголовки. Скорость вращения по сравнению с турбореактивными минами была очень низкой, но указанный недостаток устраняла полностью). Таким образом «Органы Гиммлера» точной копией «Органов Сталина» не являлись. Это была более совершенная система.

Миф второй: дальность стрельбы «Nebelwerfer» была низкой вследствие коротких стволов-направляющих. Это не так. Стволы-направляющие «Nebelwerfer» вообще технически нужны только для раскрутки мины и удержания её при буксировке — из-за того, что конструкция реактивной мины «поедала» 25 % КПД реактивного двигателя на раскрутку в полёте, за счёт чего и обусловливается точность миномёта, итого дальность полета составляла для 39-кг мины 6,8 км. «Катюша» имела дальность 8 км, что на 1,2 км больше, чем у «Nebelwerfer», при значительно бо́льшей длине направляющих. «Катюша» использовала самое эффективное из известных на то время горючее — нитроглицериновый порох, намного превосходивший эффективностью ди-гликолевый порох немецкого соперника, выбранный из условий работы двигателя. Неуспех применения «Вурфминен» на самолетах связан с идеей стабилизацией снаряда вращением. Если для советских крылатых ракет повышение стартовой скорости являлось стимулом повышения эффективности стабилизирующих перьев, то немецкие мины со стабилизацией вращением явно проиграли — им скорость старта не помогала.

Миф третий: малая манёвренность «Nebelwerfer». Это не так, потому что штатным буксировщиком «Nebelwerfer» был полугусеничный тягач Sd Kfz 6, и полугусеничные бронетранспортеры, от аккумуляторных батарей которых он и работал. То есть до середины 1943 года скорости и манёвренности миномёту хватало. В действительности ему не хватало оперативности — из-за того, что он был смонтирован на отдельном лафете, его приходилось отцеплять, выкатывать на позицию и нацеливать, что требовало немало времени. «Катюша», смонтированная на шасси грузовика, была значительно оперативнее — грузовик сам выходил на позицию, а для подготовки к стрельбе требовалось только опустить опорные домкраты (часто для достаточного упора грузовик просто прислоняли к крупному пню или камню и скорость подготовки к стрельбе немного увеличивалась). Отстрелявшись, «Катюша» могла практически сразу уйти с позиции, что делало ее обнаружение почти невозможным.

Миф четвёртый: Германия не производила установки массово. За всю войну только буксируемых установок «Nebelwerfer» было выпущено 7500 единиц. Несколько десятков тысяч одноразовых деревянных «Wurfrahmen» калибра 280 мм и более 5000 «Wurfrahmen» в железных контейнерах (эти могли использоваться многократно).

Миф пятый связан со слабостью фугасности реактивной мины «Nebelwerfer» против «Катюши». Калибр «Nebelwerfer» составляет 152 мм и вес ракеты 68 кг из которых 38 кг приходится на подрывной заряд (тротил) то есть равен снарядам тяжелой пушечной артиллерии калибра 100 мм и выше,(в снарядах гаубиц начиная с 100-мм калибра уже 40 кг взрывчатого вещества, тогда как в снаряде пушки калибра 150 мм всего 20 кг взрывчатого вещества)^{[источник не указан 98 дней]}. Реактивная мина «катюши» весит 45 кг из которых 22 кг составляет взрывчатое вещества(тротил) то есть вдвое слабее по фугасному действию чем «Nebelwerfer». Стоит учесть что топливо в ракетных минах советского образца рассчитано максимум на 5 секунд (чаще 3,2), а в немецкой на 10 секунд и при падении советской мины взрывается только боеголовка — тогда как в немецкой мине из-за особенностей конструкции подрываются и остатки топлива. Из-за принципиальной особенности детонации реактивных снарядов «Катюш» (встречная детонация, когда подрыв ВВ осуществляется с двух сторон, то есть спереди и сзади и когда две волны детонации встречаются, то создают гораздо более высокие значения газового давления) осколки имели намного большую начальную скорость и очень сильно разогревались. Поэтому у РС «Катюш» было настолько высокое поджигающее действие (осколки иногда достигали температуры 800°С) и очень высокое травматическое (по утверждениям очевидцев, попадавших под огонь «Катюш» разогретые осколки после попадания в человеческое тело продолжали «прожигать» ткани до полуминуты). Такого до конца войны немецким инженерам так и не удалось достигнуть в том числе и потому, что секрет устройства реактивных снарядов «Катюш» хорошо охранялся (сомнительно, смотри выше). К тому же подрыв реактивной мины немецкого миномёта производился после заглубления её в землю, вследствие чего значительная часть осколков уходила в землю (у РС-132 за счёт носового чувствительного взрывателя эпицентр взрыва фактически находился над или на уровне земли). Сплошь и рядом у немцев первым взрывался именно уткнувшийся в землю реактивный двигатель, он взрывался, подбросив вверх хвостовой контейнер боезаряда и разметав вокруг облаком свои полыхающие останки.

В литературе

Новиков крикнул это, понимая ненужность перевязки, и тотчас сквозь зубы подал другую команду: «К орудию!» — но скрежет, удары и треск, вновь покрывшие высоту, стерли его голос. Солдаты, поднявшие было головы, опять приникли к земле — мины рассыпались вокруг огневой. И сейчас же все вскочили, поднятые вторичной командой Новикова, — он стоял на огневой, не пригибаясь, знал: так надо…
— К орудию! Степанов, заряжай!
И только сейчас все поняли, почему Степанов должен заряжать. Наводчик Степанов, вздрогнув широким, конопатым лицом доброго деревенского парня, растерянно озирался на тихо застывшего в неудобной позе Богатенкова, схватив снаряд, ожесточенно втолкнул его в казенник, выговорил грудью:
— Насмерть! Товарищ капитан, «ванюши» по нас бьют! Это они!..
«Товарищ капитан… Это был его голос, Богатенкова… Что он хотел мне сказать?»
— А-а!.. — продохнул Новиков, стискивая зубы, ища панорамой то место, где как бы из разбухшей массы колонны с железным скрипом взметались в разные стороны длинные хвосты огня. Видел: прямо оттуда, из колонны, шестиствольные минометы обрушивали огонь на высоту и на берег озера, где затерялись в пепельной мгле орудия Овчинникова.
— Бондарев Ю.В. «Горячий снег. Батальоны просят огня.» М.: Информпечать ИТРК, 2000, сс.7-398

Примечания

Литература

А.Широкорад «Бог войны Третьего Рейха»
Главное артиллерийское управление Красной Армии «Справочник по комплектации боеприпасов германской артиллерии», 1943 г.

Ссылки

dic.academic.ru

Шестиствольный миномет Википедия

Nebelwerfer
Реактивный миномёт «Nebelwerfer 41»
Тип	Реактивная артиллерия
Страна	Германия Германия
Годы эксплуатации	1940—1945
Принят на вооружение	1940
На вооружении	Третий рейх
Войны и конфликты	Вторая мировая война, Война в Корее
Годы производства	1940—1945
Всего выпущено	5 789 Nb.W.41 и 1 487 21-см Nb.W.42
Варианты	Nebelwerfer 41, Nebelwerfer 42
Масса, кг	540 кг
Длина, мм	1,3 м
Экипаж (расчёт), чел.	четыре
Калибр, мм	158,5
Угол возвышения	+ 45°
Угол поворота	± 12°
Скорострельность, выстрелов/мин	6 за 5 секунд
Максимальная дальность, м	6 900
Медиафайлы на Викискладе

Nebelwerfer (с нем. — «туманомёт») — германская реактивная система залпового огня времён Второй мировой войны. Вместе с советскими «Катюшами» Nebelwerfer был первой массово использовавшейся реактивной системой залпового огня^[1].

«Nebelwerfer» появился в начале 1930-х годов и был изначально ориентирован на применение только химического оружия: метание дымовых и химических снарядов^[2]^[3]^[4]^[5] (как первоначально планировалось применять и советские «Катюши»)^[6]. Однако фактически использовался для стрельбы осколочно-фугасными снарядами^[2].

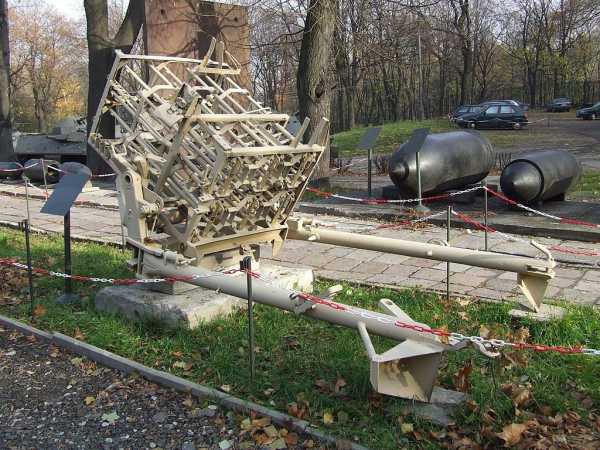

Сзади в музее Хамеенлинна

ru-wiki.ru

РЕАКТИВНАЯ АРТИЛЛЕРИЯ ГЕРМАНИИ — За нашу советскую Родину! — LiveJournal

Сегодня коллега anry_sokolovподкинул мне идею по поводу создания небольшой фотогалереи по немецкому реактивному оружию. Вопрос интересный, хотя, если честно, я не специалист по нему, поэтому, рассортировав свою коллекцию фото, у меня возникли сомнения в правильности наименований отдельных видов этого оружия. В общем, я начну выкладывать фото, а если вы найдете ошибки — исправляйте.

Говорю сразу, классификатором реактивного вооружения для меня стал вот этот сайт:

http://www.lexikon-der-wehrmacht.de/Waffen/raketenwerfer.htm

Начну я с 15-cm Nebelwerfer 41 и 21-cm Nebelwerfer 42
