характеристики и скорость самолета, вооружение

Контроль воздушного пространства — важнейшая составляющая государственной безопасности, требующая постоянного совершенствования военной техники, чтобы не отстать от требований современности, возрастающих в геометрической прогрессии. Это особенно актуально для истребительной авиации. В 2019 году в мире уже разрабатываются машины шестого поколения, но истребители четвертого (к которым и относится истребитель-перехватчик МиГ-35) по-прежнему остаются востребованными.

История создания

Эта модель создана на основе МиГа-29 — очень удачной модели истребителя, получившей заслуженное признание во всем мире. Эта машина — разработка одноименного предприятия из подмосковных Луховиц. Работа над созданием нового самолета Миг-35 началась с двухтысячного года, а переговоры о поставках новых истребителей вооруженным силам РФ велись еще с 2010-го.

Широкая публика впервые смогла увидеть Миг-35 в 2007 году на форуме в Бангалоре (Индия), куда самолет долетел из Москвы за неполных три часа, преодолев почти шесть тысяч километров на сверхзвуковой скорости и применив беспосадочную дозаправку в воздухе.

Завершающий этап работы над боевой машиной ознаменовали следующие события:

  • октябрь 2016 г. — разработка завершена;
  • 24.11.2016 г. — состоялся первый пробный полет двух опытных образцов на предсерийных испытаниях в Жуковском;
  • 26.01.2017 — начало воздушных испытаний, проведение официальной презентации.

В 2019 году планируется завершить государственные испытания и приступить к серийному производству.

militaryexp.com

ИСТРЕБИТЕЛЬ МИГ-35 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ + ВИДЕО » ВОЕННОЕ ОБОЗРЕНИЕ

Сейчас появилось множество восторженных статей про МИГ-35.

В них приводятся технические характеристики высосанные не понятно из какого пальца.

Я буду оперировать только фактами — на сегодняшний день выпущено два самолёта, двигатели с поворотными соплами на самолёт ещё ни разу не ставили. Технические характеристики взяты с сайта производителя.

МАЛЕНЬКОЕ ТЕХНИЧЕСКОЕ ОТСТУПЛЕНИЕ.

МИГ-29 имел тупые стреловидные наплывы крыла и при этом летал у земли быстрее чем СУ-27 и был самым манёвренным самолётом в мире. Он делал СУ-27 по манёвренности имея МЕХАНИЧЕСКУЮ систему управления против электродистанционной у сухого. Единственным недостатком мига была нулевая дальность полёта.

ОТВЕТ ТУПЫМ ОППОНЕНТАМ.

В комментариях уже какашек накидали. Так вот — маневренность не измеряется в кобрах Пугачёва, а измеряется временем выполнения фигур типа петля вираж и бочка.

ЧТО МЫ ЗНАЕМ О МИГ-35?

Он вырос из экспериментальных самолётов МИГ-29М/М2. Вот и будем утверждать (пока нам не докажут обратное) что МИГ-35 это двадцать девятый в варианте М2, оснащённый новой электронной аппаратурой.

На сегодня их сделали всего две штуки.

Кабина у тридцать пятого двухместная, но есть два варианта. В первом варианте на втором месте сидит оператор оружия, а во втором варианте там»сидит» бак с керосином. Стреловидный наплыв крыла стал острым.

А ТЕПЕРЬ САМОЕ ПЕЧАЛЬНОЕ.

По сравнению с МИГ-29 у тридцать пятого меньше скорость и высота полёта. Так же хуже стала манёвренность. Если мне не верите, то смотрите ВИДЕО В КОНЦЕ СТАТЬИ, там есть интервью лётчика испытателя Андрея Соколова (примерно двенадцатая минута)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МИГ-35 В СРАВНЕНИИ С МИГ-29

МИГ-29

СКОРОСТЬ У ЗЕМЛИ — 1500километров в час

СКОРОСТЬ НА БОЛЬШОЙ ВЫСОТЕ -2400 километров в час

ВЫСОТА ПОЛЁТА — 18 километров

ДАЛЬНОСТЬ ПОЛЁТА НА БОЛЬШОЙ ВЫСОТЕ — 1500 КИЛОМЕТРОВ

НОРМАЛЬНЫЙ ВЗЛЁТНЫЙ ВЕС — 14900 килограммов

ТЯГА ДВИГАТЕЛЕЙ — 2Х8300 килограммов

МИГ-35

СКОРОСТЬ У ЗЕМЛИ — 1400километров в час

СКОРОСТЬ НА БОЛЬШОЙ ВЫСОТЕ -2100 километров в час

ВЫСОТА ПОЛЁТА — 16 километров

ДАЛЬНОСТЬ ПОЛЁТА НА БОЛЬШОЙ ВЫСОТЕ — 2000 километров у одноместного варианта и 1700 у двухместного.

НОРМАЛЬНЫЙ ВЗЛЁТНЫЙ ВЕС — 19200 килограммов (одноместный вариант) 19000 килограммов (двухместный вариант) — лётчик с креслом весит меньше чем бак с керосином

ТЯГА ДВИГАТЕЛЕЙ — 2х9000 килограммов

Не смотря на более мощный двигатель, тяговооруженность уменьшилась из за возросшего взлётного веса.

ВИДЕО ДЛИННОЕ, НО ПОЛЕЗНОЕ — ОНО ОПРОВЕРГАЕТ МНОГИЕ ВЫДУМКИ ПРО САМОЛЁТ МИГ-35

ВИДЕО ВЗЛЁТА МИГ-29 + ПОЛЁТ МИГ-29 С ДВИГАТЕЛЯМИ С ПОВОРОТНЫМИ СОПЛАМИ — ДА, ДА, ДА, ДВИГАТЕЛЬ С ПОВОРОТНЫМИ СОПЛАМИ ПОКА СТАВИЛИ ТОЛЬКО НА ДВАДЦАТЬ ДЕВЯТЫЙ.

ВИДЕО ПОЛЁТА МОДЕЛЕЙ МИГА

РАЗГЛЯДЫВАЕМ МИГ-35 ВБЛИЗИ, ПЫТАЕМСЯ ПОНЯТЬ ОСОБЕННОСТИ АЭРОДИНАМИКИ


Сразу увеличиваем фотографии и видим — под правой (по направлению полёта) гондолой двигателя висит огромная конструкция. Это оптическая прицельная станция.

Я уже писал, что новый миг летает ХУЖЕ СТАРОГО. Теперь наглядно видно почему. Там от изначальной аэродинамики ни чего не остаётся.

Под левой гондолой двигателя висит что то более маленькое. С большой долей вероятности, это оптическая система, которая позволяет лететь с огибанием рельефа местности не включая локатора.


Там, где стреловидный наплыв переходит в крыло, видны две управляющие поверхности. Если посмотреть ВИДЕО, то хорошо видна их работа в полёте.

А вот как раз к полёту МИГ-35 возникает множество вопросов. Сейчас все современные самолёты пытаются УЛОЖИТЬ ВИХРЕВЫЕ ЖГУТЫ НА ВНЕШНЮЮ ПОВЕРХНОСТЬ РУЛЯ.


И сами рули сильно отклоняют, что бы жгуты при увеличении угла атаки от рулей не отрывались. На верхней фотографии — компьютерное моделирование аэродинамики американского F-18. На нижней фотографии — наш СУ-57.

А вот у мига жгуты идут прямо на киль.


Я не знаю как это влияет на путевую устойчивость на больших углах атаки, но у американцев на F-18 кили из за этого часто отваливались.

Они сначала гребни вертикальные на стреловидном наплыве установили, что бы отклонять вихревые жгуты от хвоста. А потом скопировали стреловидный наплыв у МИГ-29 и жгуты легли на внешнюю поверхность рулей.


И вот такой красивый самолёт получился. Как видите форма стреловидного наплыва стала совершенно другая.

Мне могут возразить, что у МИГ-35 есть двигатели с поворотным вектором тяги, и они возьмут на себя все проблемы с манёвренностью.

Спешу вас огорчить. Двигатели есть, но они существуют отдельно от самолёта. Ведь МИГ-35 позиционируется, как ДЕШЕВЫЙ самолёт. А поставив движки с управляемым соплом, мы сделаем МИГ-35 дорогим самолётом, который сильно проигрывает СУ-35.

ВОСХИЩАЕМСЯ ИЛИ НЕ ВОСХИЩАЕМСЯ ЭЛЕКТРОНИКОЙ МИГ-35

В первой части статьи я рассказал, что МИГ-35 летает ХУЖЕ чем старенький МИГ-29. И это в общем НОРМАЛЬНО — самолёт получает более мощную (и тяжелую) электронику и начинает хуже летать. Так было с СУ-15, он летал ниже своих предшественников. Так было с МИГ-31 он летает медленнее чем МИГ-25, но возможности локатора у него на порядок выше.

А МИГ-35 из истребителя превратился в универсальный самолёт — теперь он может атаковать любые воздушные, наземные и морские цели.

Под ним повесили оптическую прицельную станцию, а она аэродинамику не улучшает.

Кроме огромного количества электроники МИГ-35 получил ещё на 50 процентов больше горючего. Тут особенно не полетаешь.

НУ, НАЧИНАЕМ ВОСХИЩАТЬСЯ ЭЛЕКТРОНИКОЙ, ИЛИ НЕ НАЧИНАЕМ

На МИГ-35 поставили то что уже много лет СТОИТ НА ДРУГИХ САМОЛЁТАХ.

Локатор с фазированной решеткой? Он тридцать лет стоит на МИГ-31 и лет пятнадцать на самолётах Сухого.

Стеклянная (электронная) кабина? Она есть на ВСЕХ современных самолётах. Даже дикие конструкторы из Ирана, когда модернизировали очень старый американский самолёт, то поставили на него два хвоста и электронную кабину.

Электодистанционная система управления? Она впервые на F-15 появилась. Вы в курсе сколько лет этому самолёту? В СССР она в качестве эксперимента появилась на Т-100.

А в серии её впервые на СУ-27 поставили.

Так что правильнее было писать — истребитель МИГ-35 последним из российских самолётов получил современное оборудование.

Есть ли у МИГ-35 что то такое, чего нет у других самолётов? Говорят, что он ОЧЕНЬ ДЕШЕВЫЙ в эксплуатации. Пока поверим на слово, а потом посмотрим.

voennoe-obozrenie.ru

Истребитель МиГ-35: гора сюрпризов для противника

Во второй половине мая 2018 года произошло крайне значимое для дальнейшего становления тактического авиапарка Воздушно-космических сил России событие: Объединённая авиастроительная корпорация (ОАК) приступила к государственным приёмочным испытаниям многофункционального сверхманевренного тактического истребителя поколения «4++»

МиГ-35. Заводские испытания, сфокусированные на тестировании бортового РЛК, оптико-электронных датчиков, системы управления вооружением, а также трёхканальной ЭДСУ с 4-кратным резервированием, были успешно завершены ещё в декабре 2017 года.

Оспорить важность этого события практически невозможно сразу по нескольким причинам. «Изделие 9-67», готовящееся к обретению оперативной боевой готовности в 2019 году, уже в первых небольших партиях сможет частично компенсировать многочисленные технологические недостатки таких устаревающих машин, как МиГ-29С/СД/М2/СМТ, на наиболее значимых воздушных направлениях Западного военного округа. В частности, данные машины, несмотря на присутствие в составе радиоэлектронной «начинки» мультиплексной шины обмена данными MIL-STD-1553B для интеграции новых элементов «информационного поля» кабины пилота, средств предупреждения об облучении, а также будущей адаптации к новым видам применяемого ракетно-бомбового вооружения, оснащаются «древними» импульсно-доплеровскими бортовыми РЛС Н010МП «Жук-МЭ» и Н019МП «Топаз».

Данные изделия представлены щелевыми антенными решётками, отличающимися крайне низкой помехозащищённостью, низкой пропускной способностью по сопровождению целей «на проходе» (10 одновременно отслеживаемых трасс целей), низкой целевой канальностью (4 и 2 одновременно обстреливаемых целей для «Жука-МЭ» и «Топаза» соответственно), плохой ремонтоспособностью и низкой надёжностью в связи с наличием единых передающего и приёмного трактов, а также слабыми энергетическими параметрами, обеспечивающими дальность обнаружения цели типа «F/A-18E» порядка 100 км (при ЭПР в пределах 2 кв. м). Если говорить более понятным языком, в связи с наличием единого высокочастотного передатчика, РЛС со щелевой антенной решёткой обладает малым временем наработки на отказ, а более низкая дальность работы наблюдается в связи с невозможностью установки столь массивного передатчика, мощность которого была бы эквивалентна суммарной мощности всех ППМ активной ФАР.

Как правило, станции со щелевыми антенными решётками отличаются большими ограничениями по минимальной эффективной отражающей поверхности обнаруживаемого объекта (в пределах 0,05—0,1 кв. м), из-за чего перспективные малозаметные крылатые ракеты противника могут банально не обнаруживаться даже на минимальных дистанциях. Единственным достоинством, которое сохраняет подобные радары на вооружении в во втором десятилетии XXI века, является программная возможность реализации режима синтезированной апертуры (SAR), правда, разрешение получаемого радиолокационного изображения составляет 15 м, в связи с чем возможность идентификации небольших наземных целей типа «пусковая установка ОТБР» или надводных типа «патрульный катер» практически отсутствует, может быть произведена лишь классификация по видимому маркеру ЭПР объекта на многофункциональном индикаторе.

Здесь впору отметить, что тактические истребители семейств F-15E «Strike Eagle», а также F-16C Block 52/52+, состоящие на вооружении Военно-воздушных сил США, уже на протяжении нескольких лет медленно, но уверенно проходят программу обновления комплекса управления вооружением новыми радиолокационными комплексами c активными ФАР AN/APG-82(V)1 и AN/APG-83 SABR. Данные РЛС не только полностью опередили по многорежимности, многоканальности, дальности действия старые щелевые радары «Страйк Иглов» AN/APG-70 и «Фальконов» AN/APG-89(V)9, но и частично «переплюнули» по уровню помехозащищённости российские бортовые радиолокационные станции с пассивными ФАР Н011М «Барс» и даже самые «дальнозоркие» в мире серийные радары Н035 «Ирбис-Э», поскольку в АФАРах, благодаря программному управлению мощностью и частотными характеристиками каждого приёмо-передающего модуля, присутствует возможность секторального «сброса» диаграммы направленности в направлении постановщика радиоэлектронных помех противника.

Именно такие качества, отсутствующие у Су-30СМ и Су-35С, должны появиться у перспективного «среднего» истребителя переходного поколения МиГ-35, основу бортового радиоэлектронного оборудования которого впервые в истории российского военного авиастроения составит радиолокационная станция с активной ФАР «Жук-А» (в модификации FGA-35), представленной 960 приёмо-передающими модулями мощностью по 8 Вт.

Данный радар уверенно обнаруживает воздушные цели с ЭПР в 1 кв. м на дальности около 140 км, одновременно «завязывает трассы» 30 из них и захватывает на точное автосопровождение 6 объектов для перехвата посредством ракет воздушного боя большой дальности с активно-полуактивной / пассивной радиолокационной системой самонаведения РВВ-СД. Тактический истребитель F-15E «Strike Eagle» со смешанной конфигурацией подвески (ЭПР около 7 кв. м) может быть обнаружен на удалении около 250 км.

В качестве главного достоинства «Жука-А» в работе по надводным и наземным целям отмечается разрешение в режиме синтезированной апертуры 0,5 м, о чём говорит информационная таблица, предоставленная разработчиком (АО «Корпорация «Фазотрон-НИИР») в дополнение к полноразмерному демонстратору. Именно этот РЛК по возможности идентификации поверхностных целей сможет сравниться с бортовыми РЛС Н036 «Белка», установленными на истребители 5-го поколения Су-57.

Важной деталью поставок на вооружение ВКС России многоцелевых истребителей МиГ-35 является их относительно небольшая цена, порядка 45—50 млн. долларов (в 1,3—1,5 раза меньше, чем у Су-35С). Вследствие этого Минобороны России рассчитывает приобрести около 170 подобных машин, обладающих заметно лучшими параметрами помехозащищённости БРЛК в воздушных баталиях на средних и больших дальностях в сравнении с «Сушками».

Следующим пунктом логичнее рассмотреть возможности многофункционального истребителя МиГ-35 в «пассивной работе» по надводным, наземным и воздушным целям противника, что предусматривает полноценное использование интегрированных оптико-электронных комплексов без активного режима работы РЛС «Жук-А». Данная методика применения комплекса управления вооружением истребителя позволяет минимизировать вероятность вскрытия собственного местоположения такими средствами радиотехнической разведки противника, как многоэлементная станция предупреждения об облучении с распределённой апертурой AN/ALR-94 малозаметного истребителя F-22A, состоящая из 30 высокочувствительных антенных модулей, способных пеленговать источник излучения на удалении 460 и более км, комплекс РТР 55000 AEELS («Automatic Electronic Emitter Location Systems») стратегического разведывательного самолёта RC-135W/V «Rivet Joint», либо корабельная станция радиоэлектронной разведки AN/SLQ-32(V)2, придаваемая боевым информационно-управляющим системам «Aegis» эсминцев класса «Арлей Бёрк».

Если взглянуть, к примеру, на ранний самолёт-демонстратор МиГ («№ 154»), разработанный на базе экспериментальных двухместных МиГ-29М2 и МиГ-29КУБ ещё в 2006 году для привлечения внимания высокопоставленных военных чиновников индийского оборонного ведомства (в рамках тендера MMRCA), то можно обратить внимание на богатейшую номенклатуру интегрированных оптико-электронных средств. В частности, на борту машины замечены: носовой оптико-электронный комплекс ОЛС-УЭМ (работает в инфракрасном / телевизионном каналах визирования и способен обнаруживать цели на дальности 45-50 км в заднюю полусферу и 20 км в переднюю полусферу), аналогичный двухдиапазонный оптико-электронный комплекс ОЛС-К (обнаруживает отдельные единицы крупной бронетехники на удалении 20 км, небольшие десантные катера — 40 км и корабли класса «фрегат» — 90-120 км, в зависимости от метеорологической обстановки), размещённый в конформном контейнере правой мотогондолы, а также станцию обнаружения атакующих ракет (СОАР).

Последняя представлена инфракрасным датчиком обзора нижней полусферы (НС-ОАР) и верхней полусферы (ВС-ОАР), способных по горячему факелу ракетного двигателя обнаруживать и сопровождать практически любую ракету (от противорадиолокационной и зенитной на удалении до 50 км до ракеты воздушного боя семейства AMRAAM — около 30 км). Более того, система способна обнаруживать пуски оперативно-тактических баллистических ракет и крылатых ракет «Томагавк» на расстоянии в несколько сотен километров, равно как и комплекс DAS американского истребителя 5-го поколения F-35A.

Как известно, посредством введения соответствующих программно-аппаратных опций можно добиться полноценной синхронизации СОАР с КУВ истребителя, что в конечном счёте позволит оператору систем (второму пилоту МиГ-35) по целеуказанию датчиков данной системы наводить ракеты класса «воздух-воздух» не только на истребители противника, но и на атакующие ракеты воздушного боя и ЗУР противника. Под эти задачи адаптированы ракеты воздушного боя Р-77, РВВ-СД, Р-73 РДМ-2, а также РВВ-МД.

На практике это выглядит следующим образом. Истребители поколений «4» и «4+» МиГ-29С, МиГ-29СМТ и Су-27, оснащённые устаревшими радиолокационными комплексами со щелевой антенной решёткой Н019МП «Топаз», «Жук-МЭ», а также антенной Кассегрена Н001, практически не имеют возможности перехватывать запущенные противником ракеты воздушного боя в связи с отсутствием способности заблаговременно обнаруживать столь малоразмерные цели и захватывать их на автосопровождение (эффективная отражающая поверхность AIM-9X Block II и AIM-120D едва достигает 0,03—0,07 кв. м). Успешная реализация подобного перехвата может произойти лишь в том случае, если лётчик визуально обнаружит момент схода «Сайдвиндера» с подкрыльевого пилона истребителя противника, находящегося на удалении 8—10 км, и мгновенно применит «резервный режим» захвата факела приближающейся ракеты посредством ГСН собственной Р-73. Как известно, подобный «быстрый» режим требует лишь совмещения прицельного перекрестия, являющегося конусом сканирования ИКГСН ракеты, с видимым теплоконтрастным объектом.

Но такая «козырная» возможность вряд ли станет частым событием воздушных боёв XXI века, где AIM-120С/D запускается c дистанции 50—100 км. Более того, визуально засечь старт РДТТ ракеты с современным малодымным топливом не так уж и просто. Следовательно, лишь инфракрасная станция обнаружения атакующих ракет, синхронизированная с КУВ истребителя, способна воплотить в реальность подобные замыслы по уничтожению УРВБ противника. В США подобная концепция использования ракет воздушного боя медленно продвигается к реализации в рамках амбициозного проекта SACM-T («Small, Advanced Capability Missile Technologies»), разработкой которого уже на протяжении нескольких лет заняты военно-промышленная компания, специализирующаяся на проектировании ракетного вооружения и радиоэлектронных средств «Raytheon» и Исследовательская лаборатория Военно-воздушных сил США («Air Force Research Laboratory»).

В основе данного проекта, начатого компанией «Локхид Мартин», лежит создание радикально усовершенствованной малоразмерной («урезанной») модификации ракеты класса «воздух-воздух» AIM-120C AMRAAM. Изделие, также именуемое CUDA, планируется оснастить высокоточной активной радиолокационной головкой самонаведения миллиметрового диапазона, а также 13 «газодинамическим поясами» из более чем сотни миниатюрных двигателей поперечного управления, обеспечивающих кинетическое уничтожение перехватываемой ракеты противником методом прямого попадания. Начало поступления «SACM-T/CUDA» в боекомплекты истребителей ВВС и ВМС США ожидается к началу 30-х годов, а поэтому и у специалистов ГосМКБ «Вымпел» имеется масса времени для наделения ракет воздушного боя РВВ-СД качествами противоракет для самообороны. Другой вопрос заключается в том, что о подобных приоритетах модернизации оборонительных средств для авиапарка ВКС сегодня не говорят ни военно-дипломатические источники, ни сам разработчик; а ещё есть такой момент как финансирование, о котором и вовсе лучше помалкивать.

Вырисовывается картина, схожая с пробуксовкой программы «прямоточной» ракеты сверхдальнего воздушного боя РВВ-АЕ-ПД. А ведь именно от продвижения подобных проектов и будет зависеть безопасность лётного состава наших Воздушно-космических сил в случае столкновения с авиацией западных ВВС. Таким образом можно констатировать, что в вопросах самообороны истребителей российских ВКС вся надежда остаётся лишь на увязку ракет семейства Р-77 со станцией обнаружения атакующих ракет (СОАР), но рассматривать такую увязку в качестве идеального асимметричного ответа на американский проект SACM-T совершенно не приходится, потому что лётно-технические характеристики ракеты-перехватчика CUDA будут почти в 2 раза превосходить РВВ-АЕ благодаря газодинамическому управлению, ведь первая изначально разрабатывается для борьбы с малоразмерными вражескими ракетами класса «В-В».

Мы же перейдём к оценке конструктивных изменений размещения оптико-электронного модуля для работы в режиме «воздух-поверхность» на новых опытных образцах МиГ-35 для ВКС России, а также связанных с этим изменением негативных и позитивных последствий. Если внимательно взглянуть на ранний демонстратор МиГ-35 с бортовым номером «154», собранный для демонстраций в рамках MMRCA, а затем на последний демонстратор «№702 синий», прошедший заводские лётные испытания в 2017 году, можно обратить внимание, что на первом установлен оптико-электронный комплекс ОЛС-К в малоразмерном обтекаемом конформном модуле-контейнере, на нижней поверхности которого и размещена оптикопрозрачная турель для обзора нижней полусферы.

Масса данного модуля, а также коэффициент аэродинамического сопротивления минимальны, что лишь незначительно сказывается на боевом радиусе действия. На демонстраторе с бортовым номером «702» для российских ВКС мы можем обратить внимание на более массивный и крупногабаритный подвесной контейнерный оптико-электронный комплекс Т220/Э. Судя по всему, именно этот комплекс будет использоваться на российских МиГ-35. Несомненно, главным его недостатком можно считать значительное аэродинамическое сопротивление в связи с диаметром контейнера в 370 мм и весьма крупным узлом крепления к правой мотогондоле, что снизит радиус действия на несколько десятков километров. Также следует ожидать дополнительного снижения максимальной скорости (при наличии ракет на подвеске) с 2100 до 1850—1900 км/ч.

Есть у комплекса Т220/Э и серьёзные достоинства перед ОЛС-К. Это значительно лучший обзор верхнего сектора угломестной плоскости, достигаемый благодаря ориентированной в переднюю полусферу поворотной турели контейнера, в отличие от неподвижной турели ОЛС-К, «смотрящей вниз». За счёт этого Т220/Э может не только вести обзор нижней полусферы, но и «заглядывать» на угол 7—10 градусов выше линии горизонта (в верхнюю полусферу). Следовательно, комплекс может быть применён для классификации и идентификации удалённых воздушных целей в телевизионном диапазоне, в дополнение к ОЛС-УЭМ.

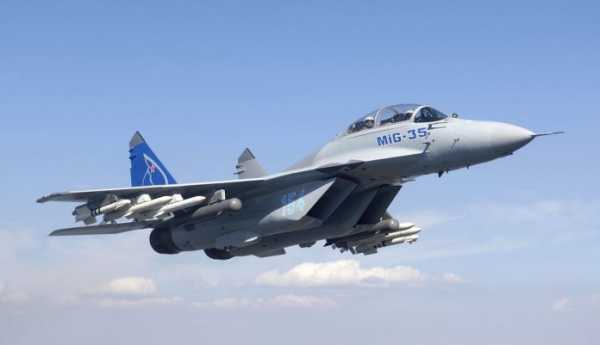

Верхнее фото: демонстратор МиГ-35 (борт №154) с оптико-электронным прицельным комплексом ОЛС-К; нижнее: опытный экземпляр МиГ-35 (борт №702) для заводских и государственных испытаний с подвесным контейнером Т220/Э

Кроме того, судя по значительно большему размеру «турельной головки» Т220 в сравнении с ОЛС-К, первый имеет куда более длиннофокусную и светосильную оптическую систему, позволяющую реализовать оптическое увеличение наблюдаемого объекта в 30X и более, не считая цифрового.

Не лишён Т220/Э и недостатков. Одним из них является конструктивная невозможность доворота объектива на углы более 20 градусов от продольной оси подвесного контейнера. Итог: исключена возможность обзора нижнего сектора задней полусферы (оператор систем МиГ-35 не сможет отслеживать наземную тактическую обстановку «в хвосте» машины без выполнения разворота истребителя). Комплекс ОЛС-К может похвастаться данной особенностью. Какие тактические преимущества даёт эта особенность ОЛС-К? Отпадает потребность в довороте истребителя в направлении, насыщенном современными зенитно-ракетными комплексами малой дальности противника, которые прикрывают разведываемый объект.

Помимо стандартной оптико-электронной разведки наземных объектов в задней полусфере, ОЛС-К обеспечивает ещё и их подсвет для тактических ракет с полуактивными лазерными головками самонаведения, запущенных с других носителей (от штурмовиков Су-25 до противотанковых комплексов «Гермес» в различных исполнениях). Таких возможностей по работе с целями в задней полусфере не даёт ни один отечественный или зарубежный контейнерный прицельно-навигационный комплекс, включая такие известные изделия, как «Сапсан-Э», а также штатовский «Sniper-ATP» («Advanced Targeting Pod»).

Единственные изделия, которые по зоне обзора ЗПС приближаются к ОЛС-К, это французский подвесной комплекс «TALIOS Multi-Function Targeting Pod» и турецкий «ASELPOD-ATP», «турельные головки» которых вращаются на подшипниках в вертикальной плоскости. Как бы там ни было, придётся довольствоваться технологическими преимуществами комплекса Т220/Э, учитывая, что ни на одном многоцелевом истребителе поколения «4+» семейств МиГ-29СМТ, Су-27СМ и Су-30 до сегодняшнего дня так и не было внедрено подвесных средств разведки и целеуказания.

Французский  контейнерный оптико-электронный комплекс TALIOS

На фоне всех вышеописанных достоинств комплекса управления вооружением многофункционального истребителя МиГ-35, абсолютно необоснованно смотрятся заявления различных российских специалистов в статье «Эксперты забраковали корабельный МиГ-35» на ресурсе «Yтро.ру». Так, в публикации можно встретить мнение главреда журнала «Экспорт вооружений» Андрея Фролова, в соответствии с которым МиГ-35 устарел в качестве платформы для разработки перспективного палубного авиационного комплекса. По сути, аргументируется данный вывод «прожорливостью» турбореактивных двухконтурных двигателей РД-33МК/МКВ, малым боевым радиусом действия, а также несоответствием радиолокационной сигнатуры планера показателям машин 5-го поколения. Но так ли всё печально складывается для передовой модификации истребителя семейства МиГ-29, планер которого ещё на протяжении десятков лет будет считаться «аэродинамическим эталоном» наравне с планерами семейства Т-10?

Новые «Изделия 9-61/67» благодаря внедрению большего количества элементов, представленных композиционными материалами, сохраняют пустую («сухую») массу в пределах 11000—11500 кг, в то время как нормальная взлётная масса с 4800 кг топлива, а также 6 ракетами РВВ-СД и 2 РВВ-МД на подвесках составит около 17,8—18 тонн. В момент израсходования части топлива (на момент воздушного боя) масса машины будет находится в пределах 16 тонн, что при суммарной тяге ТРДДФ РД-33МКВ в 18000 кгс обеспечивает тяговооружённость в 1,12 кгс/кг. Вполне неплохо для ближнего воздушного боя с «Супер Хорнетом» даже с использованием обыкновенного установившегося разворота с угловой скоростью в 23 град/с. А присутствует ещё и всеракурсная система отклонения вектора тяги!

Если же говорить об эффективной отражающей поверхности (ЭПР) МиГ-35, то при использовании радиопоглощающих покрытий имеем снижение до 1,2—1,5 кв. м, что для истребителя переходного поколения является просто отличным показателем. МиГ-35 и не задумывался специалистами РСК «МиГ» в качестве концепта 5-го поколения, тем не менее, по уровню бортового радиоэлектронного оборудования вполне соответствует данному уровню. Ярким тому примером являются работы «Боинга» над такими машинами поколения «4++», как F-15SE «Silent Eagle» (проекту планера более 45 лет, но никто в США не называет этот истребитель «древним металлоломом») или F-16 Block 70.

Что же касается радиуса действия в 1000 км, то для многоцелевого (тем более палубного) среднего истребителя это вполне достойно; достаточно посмотреть F/A-18E/F или F-35A. Другое дело, что под огромным вопросом и в тумане неопределённости находится строительство головного авианосца класса «Шторм», не говоря уже о серии… Но это вопрос уже совершенно иного обзора.

Источники информации:
— utro.ru/army/2018/05/31/1362632.shtml
— bastion-karpenko.ru/guk-a/
— combataircraft.keypublishing.com/2017/03/24/usaf-still-evaluating-f-16-radar-upgrade/
— airwar.ru/enc/fighter/mig29smt.html
— airwar.ru/enc/fighter/mig29m2.html

/Евгений Даманцев, topwar.ru/

army-news.ru

МиГ-35, многоцелевой истребитель

  • Новости
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Диверсификация предприятий ОПК
  • Выставки и конференции
  • Безопасность
  • Гражданская авиация
  • Космос
  • Оружие мира
  • История
  • Мнения
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • История
  • Мероприятия
  • Научно-практические конференции МВД России
  • День передовых технологий правоохранительных органов Российской федерации
  • MILEX — 2019
  • Календарь мероприятий
  • Календарь выставок по безопасности
  • Календарь конференций
  • Календарь социально-значимых мероприятий
  • Принять участие в мероприятии
  • Туристические услуги
  • Блоги
  • Политика и общество
  • www.arms-expo.ru

    МиГ-35. Военные истребители. Характеристики МиГ- 35

    Отечественный ВПК в последние годы переживает практически второе рождение. Разрабатываются новые образцы вооружений, идет активная модернизация старых. Особенно это заметно на примере авиации. Так, многие летные полки уже начали получать новейший МиГ-35, являющийся одним из наиболее совершенных истребителей-бомбардировщиков в мире.

    Основные характеристики

    Самолет был разработан РСК МиГ. Основной отличительной чертой является его широчайшая функциональность, которая дает возможность использования машины в самых различных условиях. Выпускается также в экспортном варианте, есть модификация с двухместной кабиной. Новый самолет МиГ-35, фото которого есть в статье, очень похож на предшествующую ему модель (Миг-29), но является принципиально иной машиной.

    Все модификации этих машин — принципиально новые самолеты. Главной отличительной особенностью является повышенная дальность полета, полностью обновленное бортовое оборудование, усиленное бортовое вооружение, а также способность нести большее количество навесного оборудования и боезапаса.

    В МиГ-35 был полностью реализован принцип HOTAS. Что это значит? Дело в том, что во время полета вся необходимая для пилота информация выводится прямо на стекло колпака кабины. Для этого используются сразу три «дисплея». Такая концепция позволяет летчику вести воздушный бой, не отвлекаясь на контроль приборов.

    Конструкция самолета

    Машина выполнена по схеме с низким расположением крыла и сравнительно далеко друг от друга расположенными двигателями. В изготовлении корпуса применяется титан, сплавы алюминия и композитные материалы. Стреловидность крыла составляет порядка 42 градусов.

    Обшивка киля сделана из углепластика. В самолете используется отлично себя зарекомендовавшее катапультное кресло К-36ДМ.

    Силовая установка

    В качестве таковой применяются двигатели РД-33МК, которые во многом аналогичны таковым для МиГ-29К. Производитель сообщает, что для отдельных заказчиков могут быть установлены силовые установки с изменяемым вектором тяги. Именно такие двигатели ставят на каждый самолет МиГ-35, который предназначен для демонстрации фигур высшего пилотажа.

    В конструкции используется газотурбинная установка типа ГТДЭ-117, выдающая не менее 66,2 кВт мощности. Подача топлива осуществляется из пяти баков, расположенных в фюзеляже самолета, а также двух крыльевых отсеков. Общая стандартная емкость их составляет 4300 л.

    Автоматика

    Чтобы снизить нагрузку на летчика, в самолете используется система автоматического управления САУ-451. Кроме того, устанавливается оборудование для ограничительных сигналов СОС-3М. За наводку на цель отвечает комплекс СУВ-29. В его состав входит прицельная система РЛПК-29 и БЦВМ Ц100.

    Вообще, современная авиация ориентирована именно на максимальное перекладывание обязанностей пилотов на сложные вычислительные системы. Оно и понятно: скорости боевых самолетов таковы, что реакции человека попросту не хватит для адекватного реагирования на внезапно возникшую угрозу.

    Оптико-прицельная система, представленная моделью ОЭПрНК-29, включает в себя комплекс ОЭПС-29. Отлично себя зарекомендовала «Щель-3УМ», являющаяся одной из лучших систем указания целей во всем мире. За навигацию и прокладку маршрута отвечает СН-29.

    В качестве аппаратуры для командной радиосвязи применяется Э502-20 «Бирюза». О приближении к вражеским РЛС пилоту загодя сообщит СПО-15ЛМ «Берёза». Для предупреждения обнаружения машины и воспрепятствования наведению высокоточного оружия применяется оборудование для постановки помех «Гардения-1ФУ», а также аппаратура ППИ-26, ответственная за выброс ложных целей.

    Базовые характеристики оборудования и вооружений

    «Изюминкой» самолета является новейшая радиолокационная БРЛС «Жук-МЭ», современная система оптико-локации, а также «умная» система указания целей, встроенная в летный шлем.

    В качестве навесного вооружения могут быть использованы ракеты «воздух-воздух» типа PBB-AE, P-27P1, P-27T1. Кроме того, имеется возможность навешивания зарядов класса «воздух-поверхность» X-29T, X-31A. Самолет вооружается как корректируемыми бомбами, так и неуправляемым ракетным вооружением. Для поражения наземных целей и истребителей противника самолет вооружен автоматической пушкой ГШ-301.

    Чтобы повысить привлекательность покупки самолета для зарубежных покупателей, была предусмотрена возможность навешивания вооружения зарубежных производителей.

    Чем же еще хорош МиГ-35? Технические характеристики говорят сами за себя.

    При снаряженной массе всего в 11 тонн, самолет может разгоняться до 2300 км/ч. При этом на борт он может взять 4,5 тонны вооружения и пролететь с ним 3200 км (при наличии запасных топливных баков).

    Кроме того, МиГ-35, технические характеристики которого нами рассматриваются, поднимается на высоту до 17 километров, а минимальная длина разбега составляет всего 260 метров!

    Обнаружение противника

    БРЛС позволяет выявлять и сопровождать воздушные цели на расстоянии до 120 км. Допускается одновременное сопровождение десяти целей и бой с четырьмя из них одновременно. Если говорить о бое с надводными целями, то корабли типа эсминца обнаруживаются на дальностях до 250 км, а ракетные катера – до 150 км.

    Тенденции развития современных боевых самолетов

    Сегодня во всем мире все четче прослеживается тенденция к тому, что многофункциональные истребители становятся двухместными. Как мы уже и говорили, МиГ-35 не стал исключением. С чем связано стремление конструкторских бюро к увеличению экипажа?

    Когда проводились испытания вертолета Ка-50, военные выяснили, что при работе в режиме воздух-земля нагрузка на летчика возрастает невероятно: пилоту приходится не только вести бой, но и следить за показаниями десятков приборов. Все это было учтено при проектировании не только вертолета Ка-52, но и при создании нового самолета МиГ-35.

    Именно из-за этого было принято решение усадить в кабину двух летчиков, чтобы один из них пилотировал самолет, а второй вел воздушный бой. Учитывая, что скорость МиГ-35 превышает таковую для звука, решение это позволяет не только снизить нагрузку на операторов, но и значительно повышает живучесть машины в целом.

    Перспективы

    Не нужно думать, что новой разработкой заинтересовались исключительно отечественные военные. Малайзийские ВВС уже неоднократно высказывались о преимуществах использования российских многоцелевых истребителей-бомбардировщиков. Примерно о том же говорили и представители индийских ВС.

    К сожалению, даже великолепные характеристики МиГ-35 не спасли его от закулисных интриг, когда поставки российских самолетов были на корню зарублены нежеланием индийской стороны повторять риски 90-х годов. Тогда вся армия страны оказалась без материального обеспечения.

    Причина проста – ВПК России в те годы было совсем не до обеспечения экспорта, но Индию также можно понять.

    В настоящее время отечественные специалисты работают не только над экспортными поставками новых МиГов, но и над перевооружением ими отечественных летных полков. В частности, уже было заявлено о том, что авианосец «Адмирал Горшков» будет укомплектован именно ними.

    Предшественники

    Сегодня очень редко бывает так, чтобы новый самолет разрабатывался с «чистого листа». В качестве базы всегда используется модель предшествующего поколения. На сей раз отечественные специалисты предпочли МиГ-29М.

    Отличия МиГ-35 от старой модели

    Несмотря на то что в основу конструкции легла модель 29М, унифицирован новый самолет с 29К. Силовая установка и система управления, кабина пилотов и конструкция крыла являются практически одинаковыми. Во многом разница только в значительно облегченной конструкции шасси.

    Вообще, истребители МиГ-35 во многом схожи с корабельными авиационными системами. Даже антикоррозионное покрытие было выполнено так, чтобы унификация была максимальной. Такой подход к производству старых и новых самолетов на одном и том же заводе.

    Но авионика на этих машинах совершенно различная. В частности, там установлена радиолокационная станция с фазированной решеткой, а также отличный оборонительный самолетный комплекс, включающий в себя сразу несколько активных и пассивных оборонительных систем. Многие из них являются многофункциональными.

    Надежность и боевая устойчивость

    Эти истребители отличаются прекрасной боевой живучестью за счет наличия радиолокационной и инфракрасной завесы. Кроме того, для наших широт особенно примечательной является возможность совершения посадки на совершенно неприспособленные и неосвещенные аэродромы.

    Надежности самолета конструкторы уделили самое пристальное внимание. Так, все системы управления машиной и системами продублированы. В обычном режиме все дополнительные системы управления находятся в режиме ожидания. Особый подход заметен также на примере электроснабжения самолета.

    Так, вместо двух генераторов, которые были установлены на МиГ-29, новый самолет получил сразу четыре. Есть также специальная система стартеров, которые способны полностью обеспечить самолет электричеством даже при неработающих двигателях. Это позволяет полностью проверить практически все бортовые системы еще на земле, причем для этого совсем необязательно жечь топливо. Даже установка для добычи кислорода из воздуха на самолете имеется собственная.

    Все эти обстоятельства делают истребители этого класса фактически автономными боевыми системами.

    Рабочие места пилотов

    Как мы уже и говорили, на «лобовое стекло» фонаря кабины вынесены сразу три информационных дисплея. Кстати, сама кабина фактически идентична таковой у корабельного Миг-29К.

    Разработчики так поступили из-за того, что летчики наиболее положительно отзывались именно об этом варианте. Во вторую кабину также ставят четыре многофункциональных индикатора, причем на один из них дублируется основная информация из кабины первого пилота.

    Кстати, в одноместном варианте в самолет МиГ-35 на место второй кабины ставится дополнительный топливный бак.

    Характеристики по летной эксплуатации

    Вообще, 35-я модель разрабатывалась именно с тем учетом, чтобы подготовка пилотов отнимала как можно меньше времени. К примеру, курсантов едва ли не напрямую можно пересаживать с учебных тренажеров на базе МиГ-29. В настоящее время разрабатываются новые версии тренажеров, которые бы представили самолет МиГ-35 в корабельном варианте.

    Но у самолета есть и еще одно важнейшее преимущество, выраженное в крайней простоте его эксплуатации. Дело в том, что наши войска на сегодняшний день во многом укомплектованы МиГ-29М и 29К. Соответственно, обслуживать едва ли не полностью идентичную им машину будет намного проще, нежели чем полностью новый самолет.

    Кроме прочего, специалисты отмечают, что потенциала модернизации этой модели может хватить вплоть до 2040 г.

    Сведения о современной эксплуатации в ВС РФ МиГ-29/35

    На данный момент в войсках нашей страны есть порядка 400 машин МиГ-29 новых модификаций. Сообщается, что с этого года истребитель МиГ-35 начнет активно поставляться в войска. Сегодня в действующей армии имеется не более нескольких десятков машин этого класса, но переход на них явно будет выполняться ускоренными темпами.

    Во многом этого связано не только с программой массового перевооружения (до 2020 года), но и с тем фактом, что в конструкции 29-х «Мигов» начали выявляться фатальные недостатки, связанные с катастрофически быстрым износом некоторых деталей хвостового оперения. В частности, в 2008 году по этой причине погиб один пилот.

    В настоящее время к полетам допускаются только те самолеты, которые прошли полный технологический осмотр. Уже рассматриваются проекты оборонного ведомства, по которым едва ли не каждый второй истребитель МиГ-35 будет представлять собой глубокую модернизацию уже имеющихся на вооружении самолетов.

    Впрочем, сами военные относятся к такой идее весьма скептически: многие машины этого класса были выпущены еще при СССР, так что их эксплуатационный ресурс уже давно себя исчерпал.

    Продажа зарубежным партнерам

    Как мы уже говорили, зарубежные партнеры проявляют завидный интерес к покупке этих самолетов. Впрочем, в настоящее время нет действительно интересных предложений на их поставку. Так, отечественные производители до сих пор не забыли инцидент 2012 года, когда от покупки партии истребителей отказались индийские военные.

    Формальным поводом стали их претензии к двигателям самолетов. Неофициально же сообщается, что у Индии на тот момент попросту не было желания повторить печальный опыт 90-х годов.

    Сегодня положение приблизительно такое же: зарубежные покупатели выказывают определенный интерес к самолету, но покупать его в больших количествах не торопятся. Кстати, а какова стоимость МиГ-35?

    Она немаленькая: если брать во внимание тот же 2012 год, то цена одного самолета составляла порядка 100 миллионов долларов. С учетом того, что в ту пору индусы отказались от поставки 126 истребителей, общая стоимость которых составила более 10 миллиардов долларов, наш ВПК недополучил очень много денежных средств.

    Впрочем, довольно о грустном. Следует отметить, что именно самолеты, от которых в последний момент отказались зарубежные покупатели, поступили на вооружение отечественных ВС. Есть надежда, что МиГ-35 примут на вооружение в том объеме, который требуется для нормальной обороноспособности страны.

    Сообщается, что практически все новые истребители расквартированы на аэродромах Курской области и в Подмосковном регионе. Учитывая последние геополитические тенденции, можно не сомневаться в том, что отечественные самолеты очень нужны нашей армии.

    fb.ru

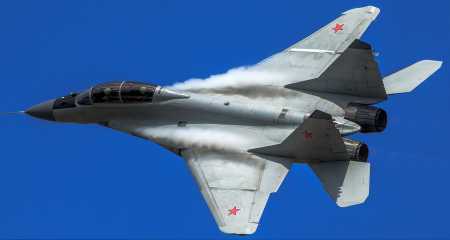

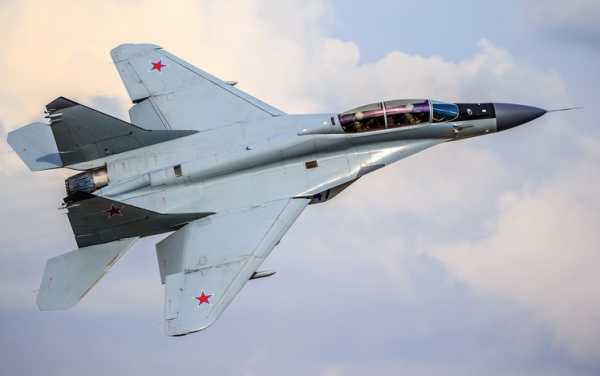

    Истребитель МиГ-35

    Истребитель МиГ-35









    В настоящее время самолет выпускается в основном для индийских ВВС. Согласно контракта, Индия заказала партию истребителей МИГ-31, на сумму примерно 9 миллиардов долларов  США.


    Особенности самолета




    В истребителе реализованы самые современные разработки управления огнем.  Отличительными чертами этого истребителя стали современно прицельно-аналитическое оборудование, которое превосходит многие западные аналоги.

    Современная авионика позволяет получить превосходство в воздухе, наносить удары по воздушным и наземным целям при любой погоде, проводить разведку и выполнять сложные миссис в составе команды с другими самолетами.

    Другими особенностями самолета является РЛЛС с активной фазированной решеткой, двигатели РД-33МК, оптический локатор. Самолет обнаруживает воздушные цели на расстоянии 160 км, морские цели на расстоянии 300 км.

    Конструкция истребителя предусматривает установку любых систем авионики, в том числе произведенной в других странах. Это является одним из экспортных преимуществ самолета – он имеет возможность дальнейшей модернизации, а саму начинку электроники можно установить такую, которую требует заказчик.

    Самолет может выпускаться в одноместном и двухместном вариантах.

    Двигатели




    На самолете установлены новые двигатели РД-33МК. В базовом варианте без изменения вектора тяги, однако, эту опцию можно установить по требованию заказчика, что даст повышение маневренности на 15%.  Новый двигатель обеспечивает тягу на форсаже в 9000 кгс.

    Заказчики

    Для ВВС Росси планировалось закупить 37 самолетов МИГ-31 (1,1 млрд. долларов США). Однако закупка была отложена до принятия окончательного решения в 2016 году.
    Есть информации об интересе к самолету со стороны Египта, однако контакт не подписан.

    Основные тактико-технические характеристики МИГ-35:

    Экипаж:  один или два человека;
    Длина:  17,3 м;
    Размах крыла:  12 м;
    Высота:  4,7 м;
    Площадь крыла:  38 м2;
    Масса пустого:  11000 кг;
    Снаряженная масса:  17 500 кг;
    Максимальный взлетный вес:  29 700 кг;
    Силовая установка:  2 × РД-33MK;
    Номинальная тяга:  5 400 кгс, каждый;
    Тяга на форсаже:  9,000 кгс, каждый;

    Динамические характеристики:

    Максимальная скорость:  2,25 Маха (2400 км/ч) на высоте,
    1,450 км/ч  у земли;
    Дальность:  2000 км;
    Боевой радиус: 1000 км;
    Перегоночная дальность:  3 100 км с 3 внешними топливными баками;
    Практический потолок:  17 500 м;
    Скороподъемность:  330 м/с;
    Тяга/вес:  1.03;

    Вооружение

    Стрелковое:  1× 30 мм ГШ-30-1 пушка, 150 патронов;
    Точки подвески:  9  (8× под крылом, 1× центр.-линии) , максимальная масса подвешенного вооружения 7000 кг;





    total-rating.ru

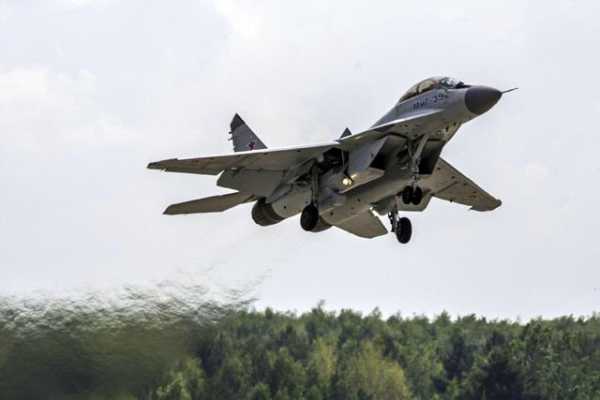

    МиГ-35/35Д: новейший российский многофункциональный истребитель

    «Популярная механика»,
    Олег Макаров



    Ранней весной группу журналистов пригласили на предприятие РСК «МиГ» в Луховицах на презентацию новейшего российского многофункционального истребителя МиГ-35. Первым пунктом программы значилось посещение летного поля и демонстрационный полет… МиГ-29К. Что бы это значило? А вот что. Впервые в истории отечественного авиапрома истребитель для Воздушно-космических сил разрабатывался на основе палубного самолета.

    Эта история началась еще в 1980-е годы в СССР. Тогда в ожидании принятия на вооружение тяжелого авианесущего крейсера, сменившего несколько имен и известного ныне как «Адмирал Кузнецов», два КБ — «Сухой» и «МиГ» — получили заказ на разработку корабельных самолетов нового, четвертого поколения. Но если «Сухой» создавал свой Су-27К, ставший впоследствии Су-33, как чистый истребитель для завоевания превосходства в воздухе, то «МиГу» предстояло спроектировать самолет для работы как по воздуху, так и по поверхности, прежде всего по морским целям. За основу был взят МиГ-29, который, впрочем, тоже был классическим истребителем.

    Кройка без шитья
    Сотрудницы предприятия раскраивают препреги (углеволоконную ткань, пропитанную смолой) и выкладывают из получившихся элементов будущие детали.



    Начало эволюции

    Ближе к корабельной версии оказался опытный МиГ-29М, который создавался с начала 1980-х. «По сравнению с базовой моделью, — говорит заместитель главного конструктора Инженерного центра Корпорации «МиГ», профессор МАИ Юрий Оболенский, — МиГ-29М был серьезно доработан. В нем механическая проводка заменена электродистанционным управлением. Совершенствование системы управления диктовалось прежде всего тем, что самолету были добавлены две точки подвески вооружения. В итоге центровка истребителя «поехала» назад и машина стала менее устойчивой. Управлять таким аппаратом «по старинке» было невозможно. Еще одна серьезная новация — был создан дополнительный запас топлива за счет полостей, ранее не применявшихся для размещения баков. Так удалось повысить дальность МиГ-29М». Эти самолеты были унифицированы только по составу вооружения. Как летательный аппарат он другой.





    МиГ-29К унаследовал все эти новшества и был доработан под требования палубной авиации. Самолет оборудовали гаком для захвата троса аэрофинишера, были усилены стойки шасси, а в кабине пилота появился мнемоиндикатор для точного определения посадочного положения самолета — при посадке на небольшой пятачок длиной 24 м пилот должен строго выдерживать посадочный угол атаки машины.

    Первую в отечественной истории посадку самолета на аэрофинишер палубы совершил на Су-27К знаменитый летчик-испытатель Виктор Пугачев 1 ноября 1989 года. За ним на ТАВКР «Тбилиси» (так тогда назывался «Адмирал Кузнецов») посадил самолет другой известный советский летчик, а в будущем казахстанский космонавт Токтар Аубакиров. Он пилотировал МиГ-29К. Пугачев и Аубакиров попали в центр торжеств вокруг исторического события. Через несколько дней летчикам-испытателям предстояло отработать не менее сложную задачу — подъем в небо истребителей с палубы, но Токтар выразил готовность к этому полету уже через час и запросил разрешение на взлет. Получив «добро», пилот сделал именно МиГ-29К первым отечественным самолетом, взлетевшим с трамплина палубы.





    И снова Индия…

    К теме палубного истребителя миговцы вернулись только десятилетие спустя. Мы уже не раз писали о том, что в годы минимального финансирования перевооружения российских вооруженных сил буквально спасительным для многих оборонных предприятий стало сотрудничество с Индией. В данном случае палубными самолетами индийские военные заинтересовались в связи с перспективой приобретения ТАВКР «Адмирал Горшков», получившего в южной державе звучное имя «Викрамадитья». Разрабатывавшийся в 2000-е годы новый МиГ-29К уже заметно отличался от своего советского одноименного предшественника. И не только потому, что технологии ушли вперед, но также из-за изменившихся требований к новым боевым машинам. «В советское время, — говорит Юрий Оболенский, — «Сухой» и «МиГ» строили разные самолеты. «Сухой» занимался штурмовиками, тактическими бомбардировщиками и тяжелыми истребителями ПВО. Специализация «МиГа» — более легкие фронтовые истребители и высотные перехватчики. Однако времена узкой специализации ушли в прошлое. Теперь и от самолетов семейства Су-27, и от истребителей семейства МиГ-29 требуется многофункциональность, то есть способность как бороться за превосходство в воздухе, так и работать по наземным и морским целям, а также вести разведку. Фактически мы с ОКБ «Сухой» оказались отчасти в одной нише, но ввиду того, что МиГи по сравнению с Су сохраняют меньшую размерность, обеспечение многофункциональности представляет дополнительные сложности для конструкторов РСК «МиГ»». Созданный в духе современных требований к корабельным истребителям МиГ-29К начал эксплуатацию в Индии в 2010 году, а уже в 2013-м был официально взят на вооружение. Первая партия самолетов (16 штук) полностью поставлена индийским ВС, и в настоящий момент ведется строительство дополнительного количества в рамках опциона. Более того, самолет наконец-то потребовался России. Согласно контракту с Военно-морским флотом РФ, «МиГ» построил 20 самолетов МиГ-29К и МиГ-29КУБ (более новая учебно-боевая двухместная модификация) для оснащения 100-го авиаполка, базирующегося на ТАКР «Адмирал Кузнецов». Логическим продолжением нового подсемейства самолетов станет МиГ-35 — многофункциональный истребитель для оснащения им Воздушно-космических сил России и перспективных иностранных заказчиков. В августе прошлого года главком ВКС генерал-полковник Виктор Бондарев сообщил, что после завершения государственных испытаний серийный самолет МиГ-35 будет принят на вооружение с дальнейшим финансированием закупок свыше 30 единиц. На сегодня построен один демонстрационный экземпляр, два летных испытательных образца пока собираются в цеху корпорации в Луховицах. Внешне их почти не отличить от строящихся тут же МиГ-29К/КУБ. И главный конструктор у них один — Николай Бунтин, которого мы попросили рассказать об особенностях своих самолетов, а также о том, почему же все-таки МиГ-35 стал производным от палубного самолета.



    Делаем сами

    Для изготовления композитных элементов на предприятии в Луховицах развернуто специальное производство. Все используемые материалы, включая углеволоконную нить, — отечественные.



    Эталон надежности

    «Преемственность с палубным самолетом вполне оправдана, — говорит Николай Бунтин. — Прежде всего потому, что, проектируя МиГ-29К/КУБ, мы были обязаны соответствовать очень жестким требованиям. Индия стала использовать палубную авиацию задолго до СССР и России. Первый авианосец британской постройки тамошние ВМС получили в 1961 году. Сегодня на «Викрамадитье» и новом строящемся авианосце индийские военные хотят использовать авиационную технику, соответствующую западным стандартам, прежде всего, стандартам США. Поэтому, выполняя индийский заказ, мы строили машину не совсем в традициях отечественного авиастроения».





    Важнейшее требование — абсолютная надежность. Если что-то откажет в самолете, когда он летит над просторами Индийского океана, запасного аэродрома рядом не будет, да и авианосец может быть не готов к срочной аварийной посадке (например, по погодным условиям). При любых отказах и повреждениях самолет должен лететь до последней капли керосина, сохраняя при этом высокую управляемость, чтобы сесть на пятачок между двумя тросами в любую погоду. Такая надежность достигается колоссальным резервированием всех жизненно важных систем, что и нашло воплощение в МиГ-29К/КУБ, а затем и в МиГ-35.



    Перспективный многофункциональный истребитель поколения 4++

    Способен нести на борту все существующее авиационное вооружение для нанесения ударов по воздушным, наземным и морским целям, а также системы вооружений, которые появятся в будущем.



    Эксплуатация в открытом море происходит в условиях агрессивной среды в виде брызг соленой воды. Поэтому палубный МиГ потребовалось оснастить антикоррозионной защитой по высочайшим стандартам. Немаловажный момент — стойкость к электромагнитным полям: по этому параметру требования к палубной авиации в 3,5 раза выше, чем к самолетам наземного базирования.



    «Сейчас не времена холодной войны, — говорит Николай Бунтин. — Когда боевые самолеты производились массово, можно было построить 15 000 самолетов и 3000 потерять в авариях. Никто на это не обращал внимания. А теперь авиационная техника становится все дороже и производится в меньших на один-два порядка количествах. В этой ситуации требование к надежности выходит на первый план. И уже нет возможности проектировать узкоспециализированные самолеты под ту или иную задачу, под те или иные условия: траты на НИОКР окажутся безумными. И вот опыт показывает, что лучший универсальный самолет — это самолет корабельной породы. Потому что в наше время надежность, безопасность, возможность летать над морем и безлюдной местностью, эксплуатационная неприхотливость — все это очень востребовано и воплощено наилучшим образом в современной палубной



    На смену металлу

    Одна из важных особенностей конструкции как МиГ-29К/КУБ, так и МиГ-35 — широкое применение композитных элементов на базе углеволокна. Композитные детали составляют до 25% конструкций фюзеляжа.



    Сбалансирован и неприхотлив

    Однако нельзя сказать, что МиГ-35 не имеет отличий от корабельного прототипа. Разумеется, на нем нет гака и складного крыла. Зато установлено более современное бортовое оборудование, более продвинутая авионика. Это оборудование позволяет применять как все типы существующего ныне авиационного вооружения, так и перспективные образцы, например высокоточные боеприпасы с лазерным наведением. Усовершенствованный локатор с ФАР имеет такую дальность действия, что Миг-35 сможет работать с оружием класса «воздух-земля» большой дальности, которое только разрабатывается. «Эта гибкость и адаптивность достигается, в частности, благодаря корабельной породе самолета, — объясняет Николай Бунтин. — Палубная авиация рассчитана на большие нагрузки, имеет усиленное крыло и планер, что характерно и для МиГ-35, а потому на самолет можно будет устанавливать все более тяжелые и габаритные боеприпасы». Кроме того, в машине реализован принцип модульности. При необходимости интегрировать в бортовое оборудование новый агрегат, например локатор, заново конструировать самолет не понадобится. Достаточно вытащить один модуль-«кирпичик» и вставить другой.



    На МиГ-35 проведены дополнительные мероприятия по снижению радиолокационной заметности. Также внедрен очень эффективный комплекс обороны. На прежних моделях комплекс обороны состоял в основном из двух элементов — радиоразведки и радиоподавления. На новом самолете стоят дополнительные системы, охватывающие всю сферу и позволяющие засечь пуск ракеты противника и отслеживать ее траекторию. Они могут обнаружить и самолет противника до того, как он подошел на дистанцию, с которой может быть применено оружие. Этот элемент комплекса обороны работает в пассивном режиме, так что будет задействован и в тот момент, когда МиГ-35 летит с выключенным радаром и в режиме радиомолчания. Так можно обнаружить угрозу, оставаясь незамеченным. Также на самолет установлена система обнаружения лазерного облучения.

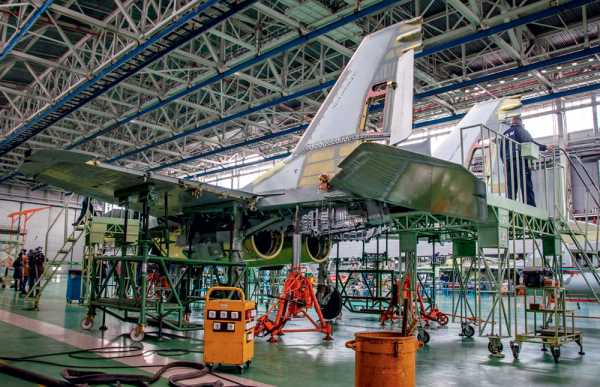

    На пути к небу

    Фотография сделана непосредственно в сборочном цеху завода в Луховицах. Здесь одновременно собираются как МиГ-29К для поставки ВС Индии в рамках опциона, так и будущие летные экземпляры МиГ-35 для проведения испытаний.



    Если говорить о конфликте высокой интенсивности с сильным противником, который, возможно, в чем-то нас даже превосходит, то МиГ-35 будет в нем очень востребован. Благодаря прочным корабельным шасси он способен совершить посадку на грунт, автодорогу, на поврежденную ВПП. Место гака на корабельном самолете занял новый двухкупольный тормозной парашют, что значительно сокращает пробег после посадки. Такая неприхотливость дает возможность самолету базироваться вблизи линии боевого соприкосновения, где совсем не обязательно найдется качественный аэродром в хорошем состоянии. Зато если в боевой ситуации потребуется авиационная поддержка, МиГ-35 сможет быстро прибыть на место и оказать помощь войскам.





    На самолете реализован принцип автономности. Ему практически не нужны средства наземного обслуживания и контрольно-проверочное оборудование. «Перед полетом технику достаточно обойти вокруг самолета и снять заглушки, — говорит Николай Бунтин. — Этот самолет имеет сбалансированные характеристики и очень неприхотлив в обслуживании».



    Традиционно в пару к одноместному истребителю в прежние времена разрабатывалась «спарка» — двухместный учебно-боевой самолет. Сейчас тенденция меняется, и некоторые производители отказываются от создания двухместных машин. Считается, что современные тренажеры уже вполне могут подготовить летчика к самостоятельному пилотированию. Однако в РСК «МиГ» решили не отказываться от «спарки» и по аналогии с МиГ-29К/КУБ сделали в дополнение к одноместному МиГ-35 двухместный МиГ-35Д. Оба самолета предельно унифицированы. У них одинаковая геометрия и аэродинамика, аналогичный состав оборудования и номенклатура оружия. Даже фонари кабины идентичной формы. Двухместная машина позволяет не только вести обучение летчиков в реальных условиях, а не на тренажере, но и при необходимости полностью передать второму пилоту управление оружием. В сложной боевой обстановке, когда управлять и самолетом, и вооружениями одному человеку становится сложно, второй член экипажа будет очень кстати.







    Статья «Корабельная порода» опубликована в журнале «Популярная механика» (№163, май 2016).

    www.migavia.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
