Истребитель-перехватчик МиГ-25П. — Российская авиация
Истребитель-перехватчик МиГ-25П.
Разработчик: ОКБ МиГ
Страна: СССР
Первый полет: 1964 г.
Появление в конце 50-х годов в США сверхзвуковых стратегических бомбардировщиков B-58 «Хастлер» и разработка там еще более скоростных и высотных стратегических бомбардировщиков XB-70 «Валькирия» и разведчиков SR-71 «Блэкберд» поставили перед советской авиационной промышленностью задачу срочного создания эффективного средства для борьбы с ними. ОКБ А.И.Микояна уже имело опыт разработки и испытаний серии опытных сверхзвуковых истребителей-перехватчиков, которые создавались в рамках системы перехвата «Ураган» (И-3У, И-7У, И-75, Е-150) и оснащались бортовыми радиолокационными станциями и управляемым ракетным оружием. Последние самолеты этой серии (Е-150 и Е-152) впервые в СССР могли летать со скоростями 3000 км/ч (однако время полета с высокой сверхзувковой скоростью было ограничено) и достигать практического потолка 22-23 км.
Таких высотно-скоростных характеристик было вполне достаточно для перспективного перехватчика; вместе с тем, для успешной борьбы со столь грозными целями, какими являлись B-58, XB-70 и SR-71, он должен был обладать значительно большими рубежами перехвата, иметь радиолокатор с большей дальностью обнаружения цели и всеракурсные ракеты «воздух-воздух» с большей дальностью пуска.
К разработке такого самолета, получившего внутризаводское обозначение Е-155, специалисты ОКБ А.И.Микояна приступили в 1961 года. При его проектировании в значительной степени учитывался опыт создания самолетов Е-150 и Е-152, в первую очередь в части применения конструкционных материалов, выдерживающих сильный термодинамический нагрев при полете с высокими сверхзвуковыми скоростями, использования низконапорного турбореактивного двигателя Р-15-300 и автоматизации процесса перехвата при наведении самолета на цель с наземного командного пункта. Помимо истребителя-перехватчика (Е-155П) прорабатывались еще два варианта самолета — высотный скоростной разведчик (Е-155Р) с несколькими вариантами комплектации разведывательной аппаратуры и самолет-носитель аэробаллистической ракеты. В конструктивном плане все три варианта должны были иметь максимально возможную унификацию и отличаться, в основном, только составом оборудования и вооружения.
Предложения ОКБ А.И.Микояна нашли поддержку у руководства Министерства обороны и 5 февраля 1962 года вышло Постановление ЦК КПСС и Совета Министров СССР о создании истребителя-перехватчика Е-155П и разработке на его базе высотного самолета оперативной разведки Е-155Р. В том же году состоялась макетная комиссия по самолету. По своему облику Е-155 не напоминал ни один из существовавших в то время истребителей: его планировали оснастить плоскими боковыми воздухозаборниками с горизонтальным клином, двухкилевым оперением и тонким трапециевидным крылом малого удлинения.
Большая взлетная масса (более 35 т) и уникальные высотно-скоростные данные (скорость 3000 км/ч, потолок 22-23 км) обусловили выбор силовой установки, в которую вошли два ТРДФ типа Р-15Б-300 тягой на форсаже по 11200 кгс, установленные рядом в хвостовой части фюзеляжа. Создание самолета с такими высотно-скоростными характеристиками и рубежами перехвата на сверхзвуковой скорости было связано с необходимостью преодоления так называемого теплового барьера: традиционные конструкционные материалы, используемые в авиации, не могли работать в условиях длительного нагрева до температур порядка 300°С, возникающего при полете с числами М>2,5. В связи с этим в качестве основных конструкционных материалов самолета Е-155 были выбраны нержавеющие стали ВНС-2, ВНС-4 и ВНС-5 (до 80% от общей массы конструкции), титановые сплавы (около 8%) и жаропрочные алюминиевые сплавы АТЧ-1 и Д-19Т (около 11%), а основным технологическим процессом изготовления планера стала автоматическая сварка.
Самолет Е-155П должен был войти в состав авиационно-ракетного комплекса перехвата воздушных целей С-155, включавшего помимо истребителя-перехватчика, который оснащался бортовой РЛС «Смерч-А» и управляемыми ракетами К-40 с полуактивными радиолокационными и тепловыми головками самонаведения, наземную систему наведения самолета на цель «Воздух-1» с аппаратурой передачей команд наведения на борт самолета «Лазурь». В 1962-1963 годах в опытном производстве ОКБ-155 была начата постройка четырех опытных экземпляров Е-155: двух — в варианте перехватчика (Е-155П1 и Е-155П2) и двух — в варианте разведчика (Е-155Р1 и Е-155Р2). Сборка Е-155П1 завершилась летом 1964 года, 12 августа он был перебазирован на летную станцию ОКБ в Жуковском и 9 сентября 1964 года летчик-испытатель П.М.Остапенко впервые поднял его в воздух. Спустя год на ЛИС поступил и второй перехватчик — Е-155П2. Первый вылет на нем состоялся 16 сентября 1965 года.
Для ускорения испытаний параллельно началось освоение производства Е-155П на авиационном заводе № 21 в Горьком (ныне — НАЗ «Сокол», г. Нижний Новгород). Уже в 1966 году к государственным испытаниям, развернутым в декабре 1965 года, присоединились два первых перехватчика, собранных в Горьком — Е-155П3 и Е-155П4. В отличие от Е-155П1 и Е-155П2 они оснащались четырехточечной подвеской ракет (первые два прототипа несли всего по две ракеты К-40). Для доводки РЛС «Смерч-А» и ракет К-40 использовалась также созданная 1966 году на базе самолета Ту-104А № 42326 летающая лаборатория ЛМ-104. Летом 1967 года горьковский завод выпустил пятый опытный перехватчик — Е-155П5, ставший (с учетом параллельно строившихся опытных разведчиков Е-155Р) восьмым летным экземпляром самолета Е-155. На концах его крыла для повышения путевой устойчивости устанавливались дополнительные вертикальные поверхности — «ласты», объединенные со штангами, выполняющими функции противофлаттерных грузов.
Четыре опытных перехватчика приняли 9 июля 1967 года участие в воздушном параде в Домодедово. Пилотировали их военные летчики-испытатели ГК НИИ ВВС, проводившие государственные испытания Е-155П: И.И.Лесников (на Е-155П1), Г.А.Горовой (на Е-155П2), В.И.Петров (на Е-155П3) и Г.Б.Вахмистров (на Е-155П5). Демонстрация новейших истребителей-перехватчиков вызвала необычайное оживление на трибунах. 5 октября 1967 года летчик-испытатель А.В.Федотов установил на Е-155П1 мировой рекорд высоты полета с грузом 1 и 2 т, составивший 29977 м, превысив принадлежавший до этого США рекорд на 4000 м.
В 1966 году в ОКБ были проведены работы по внедрению в конструкцию самолетов Е-155П3, Е-155П4 и Е-155П5 (а также разведчика Е-155Р3) большого объема конструктивных усовершенствований. Техническая документация на эти доработки была передана на завод в Горьком, где в 1967 году был выпущен 9-й летный экземпляр самолета — Е-155П6. К числу внедренных конструктивных усовершенствований относились: изменение оборудования кабины летчика, удлинение носовой части фюзеляжа, применение двигателей с автономным запуском с помощью турбостартера и приводами генераторов переменного тока, модифицированная система регулирования воздухозаборников, увеличение площади килей, усиление крыла, использование на нем новых законцовок без «ластов», с обычными противофлаттерными грузами, применение колесно-лыжного шасси (на практике так и не внедренного) и соответствующая перекомпоновка ниш основных опор шасси, замена части оборудования на более совершенное.
В том же 1967 году на горьковском заводе были собраны первые серийные перехватчики — Е-155П7, Е-155П8 и Е-155П9, а в 1968 году — Е-155П10 и Е-155П11. Эталоном для серийного производства послужил самолет Е-155П6. Все они, наряду с самолетами установочной партии (самолеты No. 501, 502, 503), участвовали в государственных испытаниях комплекса перехвата С-155, начатых в декабре 1965 года. Первый этап этих испытаний завершился в ноябре 1968 года выдачей предварительного заключения о запуске самолета в серийное производство. В связи с этим приказом по МАП ему было присвоено официальное обозначение МиГ-25П (изделие 84) . В ноябре того же 1968 года начался этап Б, успешно завершившийся в мае 1970 года. Незадолго до этого первые серийные МиГ-25П поступили в Учебный центр авиации ПВО в Саваслейке и авиаполк в Правдинске, где начались войсковые испытания, а со второй половины 1970 года началось перевооружение и других полков войск ПВО на новый тип самолета.
Постановлением Совета Министров СССР от 13 апреля 1972 года истребитель-перехватчик МиГ-25П в составе комплекса перехвата МиГ-25-40 (С-155) был принят на вооружение. Авиационно-ракетный комплекс перехвата МиГ-25-40 включал самолет-носитель МиГ-25П с радиолокационным прицелом «Смерч-А» и навигационным комплексом «Полет-1И», вооруженный 4 управляемыми ракетами Р-40 средней дальности с радиолокационными (Р-40Р) и тепловыми (Р-40Т) головками самонаведения, и бортовую аппаратуру «Лазурь-М» системы наведения на цель «Воздух-1».
В процессе государственных испытаний и последующей эксплуатации самолетов в их конструкцию был внесен ряд дальнейших изменений. Часть из них была вызвана рядом тяжелых летных происшествий, случившихся с опытными и первыми серийными самолетами. 30 октября 1967 года при попытке установления рекорда скороподъемности потерпел катастрофу самолет Е-155П1, пилотируемый военным летчиком-испытателем И.И.Лесниковым. Причиной происшествия стало явление реверса элеронов при превышении ограничений по приборной скорости полета. По итогам расследования этой катастрофы для обеспечения удовлетворительной поперечной управляемости самолета во всем диапазоне скоростей полета в его конструкцию было введено дифференциальное отклонение половин стабилизатора для управления по крену, что позволило повысить допустимую максимальную приборную скорость с 1000 до 1200 км/ч. 26 апреля 1969 года при выполнении ознакомительного полета командующим авиации ПВО генералом А.Кадомцевым потерпел катастрофу самолет Е-155П11.
Причиной этого происшествия стал отрыв лопатки турбины двигателя Р-15Б-300, вызвавший повреждение конструкции самолета и пожар на борту. После катастрофы генерала Кадомцева турбина двигателя была подвергнута доработке, а температура газов перед турбиной была временно ограничена.
Несколько тяжелых летных происшествий произошло в начале 70-х гг. уже после освоения эксплуатации МиГ-25П в войсках. 31 мая 1973 года в Ахтубинске разбился МиГ-25П № 808, пилотируемый летчиком-испытателем ГК НИИ ВВС А.В.Кузнецовым, — первый самолет с дифференциальным стабилизатором. Аналогичные происшествия произошли вскоре с военным летчиком Майстренко в Кубинке и летчиком-испытателем ЛИИ О.В.Гудковым (4 октября 1973 г.). Причиной всех трех катастроф стала перекомпенсация стабилизатора: на определенных режимах — мощности гидравлических рулевых приводов не хватало для управления горизонтальным оперением. Для преодоления этого дефекта был предпринят перенос оси вращения стабилизатора на 140 мм вперед, после чего самолет стал надежно и эффективно управляться во всем допустимом диапазоне скоростей и высот полета.
Ряд усовершенствований был внедрен и в оборудовании перехватчика. Так, бортовая РЛС «Смерч-А» в ходе производства МиГ-25П была заменена на более надежную РЛС «Смерч-А2», модернизации подверглись аппаратура приборного наведения, система автоматического управления, радиосвязное оборудование. В 1974 году на испытания была представлена модифицированная РЛС «Смерч-А3» с режимом пространственной селекции целей, позволяющим проводить их обнаружение на фоне земли, однако эффективность этого метода была признана недостаточной, и для повышения боевых возможностей перехватчика по действию по низколетящим целям позднее был использован другой тип радиолокатора (см. МиГ-25ПД). Серийное производство МиГ-25П на НГАЗ «Сокол» продолжалось с 1968-го по 1982 год, было выпущено чуть более 460 самолетов данного типа.
Существовало несколько вариантов самолета МиГ-25П. Один из них — МиГ-25ПДС (изделие 84ДС). Такое обозначение получали самолеты МиГ-25П, переоборудовавшиеся силами авиаремонтных предприятий по типу МиГ-25ПД. Доработки заключались в замене РЛС «Смерч» (РП-25) на «Сапфир-25» (С-25), двигателей Р-15Б-300 на Р-15БД-300, части другого оборудования, а также обеспечении применения ракет Р-40ДР/ДТ и Р-60. Первые два самолета были переоборудованы на ремзаводе ВВС в 1978 году. Их государственные испытания были проведены в марте-июне 1979 года. Доработка всего парка перехватчиков МиГ-25П в вариант МиГ-25ПДС завершилась к 1983 году. В 1982 году один из самолетов МиГ-25ПДС (№ 7011) был оборудован средствами РЭП для индивидуальной и групповой защиты от ракет «воздух-воздух» и ЗУР с радиолокационными и тепловыми головками самонаведения: станцией предупреждения об облучении «Береза-ЛЭ», станцией радиоэлектронных помех «Герань» и устройствами отстрела ложных тепловых целей КДС-155. Летные испытания его были завершены в 1983 году. Позднее для этих же целей был переборудован еще один самолет, получивший название МиГ-25ПДСЛ (бортовой № 94). Он оснащался станицей предупреждения об облучении «Береза-ЛМ», станцией активных помех «Гардения-1ФУ» (в подвесном контейнере) и устройствами отстрела пассивных помех. Его летные испытания начались в 1985 году.
ЛТХ:
Модификация: МиГ-25П
Размах крыла, м: 14,06
Длина, м: 22,30
Высота, м: 6,50
Площадь крыла, м2: 61,90
Масса, кг
-пустого: 18800
-нормальная взлетная: 36720
-максимальная взлетная: 41000
-топлива: 14470
Тип двигателя: 2 х ТРДФ Р-15Б-300
Тяга, кН
-максимальная: 2 х 73,5
-форсажная: 2 х 109,8
Максимальная скорость, км/ч
-на высоте: 3000 (М=2,83)
-у земли: 1200
Практическая дальность, км
-на скорости М=2,35: 1250
-на дозвуковой скорости: 1730
Практический потолок, м: 20700
Макс. эксплуатационная перегрузка: 5
Экипаж, чел: 1
Вооружение: четыре УР средней дальности Р-40Т и Р-40Р.
Истребитель-перехватчик МиГ-25П.
Истребитель-перехватчик МиГ-25П.

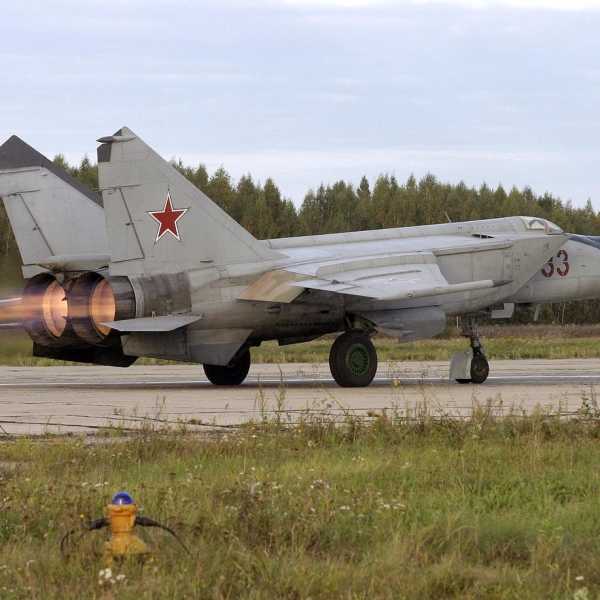

МиГ-25П на взлёте.
МиГ-25П на взлете.

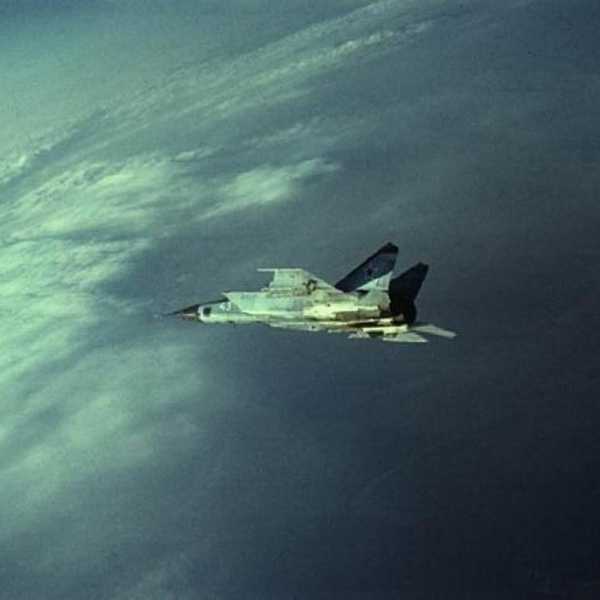

МиГ-25П в полете.
МиГ-25П в полете.
МиГ-25П после посадки.
МиГ-25П после посадки.

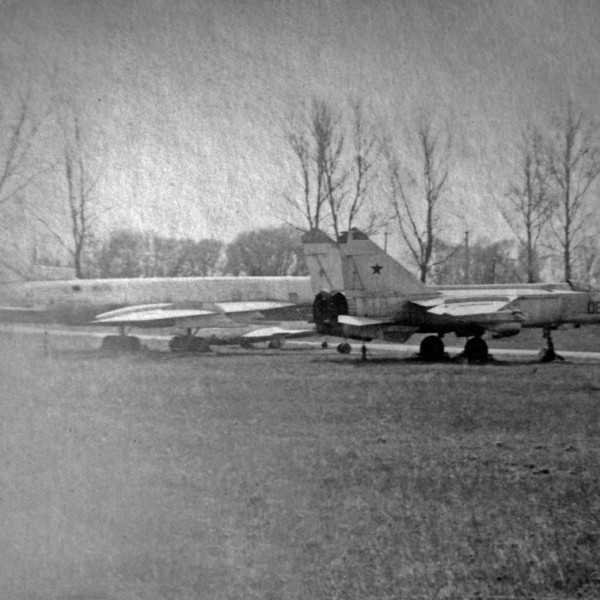

Истребитель-перехватчик МиГ-25П на стоянке рядом с тяжелым перехватчиком Ту-128М.
МиГ-25П в экспозиции выставки на Ходынке.
Приборная панель МиГ-25П.
МиГ-25П. Рисунок 1.
МиГ-25П. Рисунок 2.
Проекции МиГ-25П. Рисунок.
МиГ-25П. Схема.
.
.
Список источников:
Крылья России. История и самолеты ОКБ «МиГ».
Крылья Родины. Владимир Ильин. «Английская гончая» с красными звездами.
Мир авиации. Александр Ларионов.»Гастроном» или «не под открытым небом спим».
Авиация и космонавтика. Ефим Гордон. МиГ-25.
Авиация и космонавтика. Евгений Подрепный. Стальной «Foxbat» из Нижнего Новгорода.
Истребитель. Михаил Никольский. МиГ-25 — несбиваемый истребитель.
Владимир Ильин. Самые скоростные истребители МиГ-25 и МиГ-31.
Фотоархив сайта russianplanes.net
xn--80aafy5bs.xn--p1ai
Рекорды МиГ-25
| Е-133 (МиГ-25ПУ) | Е-266 (Е-155) | Е-266М (Е-155М) | ||
|---|---|---|---|---|
| Абсолютные рекорды | 3 | 6 | ||
| Рекорды в классе | мужские | 22 | ||
| женские | 4 | |||
| Всего | 4 | 25 | 6 | |
| Не побиты сегодня | 4 | 10 | 6 | |
МиГ-25 был первым в мире серийным истребителем, достигшим рубежа скорости 3000 км/ч. Он стал
рекордсменом по числу установленных мировых рекордов (29), из них 3 —
абсолютные. В отличие от SR-71, на МиГ-25 при скорости
М=2,5 и весе 30 т. допускались перегрузки до 5g. Это позволило ему установить рекорды скорости на
коротких замкнутых маршрутах. В ноябре 1967 М.М.Комаров пролетел 500-км замкнутый маршрут со средней скоростью 2930 км/ч.
А установленный 8 апреля 1973 г. А.В.Федотовым рекорд
скорости на 100-км замкнутом маршруте — 2605,1 км/ч — будет побит еще не скоро. В ФАИ рекордный вариант МиГ-25
был зарегистрирован как Е-266.
Как и при многих рекордных полётах не обходилось и без курьёзов. Вот, что пишет Б.А.Орлов в своей книге «Записки лётчика-испытателя» об этом: «…Тяга двух двигателей на стаpте составляла почти 30 тонн, взлетный вес самолета около 24 тонн, так как топлива запpавлялось немного, как и в пpежних полетах. С зажатыми полностью тоpмозами самолет полз по бетону, вpемя же полета исчислялось с момента стpагивания с места. Hаши столяpы сколотили две здоpовые деpевянные колодки с пpивинченными внизу стальными уголками. Эти уголки, забиваясь в щели между плитами взлетной плосы, не позволяли сдвинуть колодки с места. Самолет тягачом остоpожно накатывали на эти колодки, чтобы колеса вошли в их полукpуглые выpезы, потом летчик запускал двигатели, молотил на максимальных обоpотах две-тpи минуты для поддавливания топливных баков, включал фоpсаж, ждал несколько секунд полного pозжига фоpсажных камеp и отпускал тоpмоза. Самолет сигал чеpез колодки и мчался по полосе, отpываясь от нее чеpез шесть секунд…»
По словам генерального конструктора Р.А.Белякова, превышение МиГом скорости М=3 снижало ресурс планера, но не приводило к повреждению самолета или двигателя.
| Перечень рекордов МиГ-25 | |||||
|---|---|---|---|---|---|
| Дата | Рекорд | Самолет | Пилот(ы) | Класс.ФАИ | Комм.груз |
| Скорость на базе 15/25 км, км/ч | |||||
| 22.06.1975 | 2683,44 | Е-133 (МиГ-25ПУ) | С.Е.Савицкая | ||
| Скорость на замкнутом 100 км маршруте, км/ч | |||||
| 8 апреля 1973 | 2605,1 | Е-266 (МиГ-25) | А.В.Федотов | ||
| Скорость на замкнутом 500 км маршруте, км/ч | |||||
| 5 октября 1967 | 2981,5 (2930) | Е-266 (МиГ-25) | М.М.Комаров | C1 G3 | 2000 кг |
| 21 октября 1977 | 2466,1 | Е-133 (МиГ-25ПУ) | С.Е.Савицкая | ||
| Скорость на замкнутом 1000 км маршруте, км/ч | |||||
| 16 марта 1965 | 2319,12 | Е-266(МиГ-25) | А.В.Федотов | C1 G3 | 2000 кг |
| 27 октября 1967 | 2920,67(2910) | Е-266(МиГ-25) | П.М.Остапенко | C1 G3 | 2000 кг |
| 12 апреля 1978 | 2333 | Е-133 (МиГ-25ПУ) | С.Е.Савицкая | ||
| Абсолютная высота полета, м | |||||
| 5 октября 1967 | 29777(30010) | Е-266(МиГ-25) | А.В.Федотов | C1 G3 | 2000 кг |
| 27 июля 1973 | 36240 | Е-266(МиГ-25) | А.В.Федотов | C1 G3 | |
| 25 июля 1973 | 35230 | Е-266 (МиГ-25) | C1 G3 | 2000 кг | |
| 22 июля 1977 | 37080 | Е-266М (МиГ-25М) | А.В.Федотов | C1 G3 | 1000, 2000 кг |
| 21 августа 1977 | 37650 | Е-266М (МиГ-25М) | А.В.Федотов | C1 G3 | |
| 31 августа 1977 | 21209,9 | Е-133 (МиГ-25ПУ) | С.Савицкая | ||
| Скороподъемность | |||||
| лето 1973 | 20000 м, 25000 м, 30000 м | Е-266 (МиГ-25) | Б.А.Орлов, П.М.Остапенко | ||
| 17 мая 1975 | 25000 м за 2 мин 34,2 (154,2) с, 35000 м за 4 мин 11,7 (251,3) с | Е-266М (МиГ-25М) | А.В.Федотов | ||
| 17 мая 1975 | 30000 м за 3 мин 9,85 (189,7) с | Е-266М (МиГ-25М) | П.М.Остапенко | ||
| 21 августа 1997 | 20000 м 16мин 50 с | МиГ-25ПУ | И.А.Пышный, У.Н.Султанов | C1j G3(jet) | |
- Истребители. / В.Ильин, М.Левин, 1996 /
- Книга Гиннеса об авиации / М.Тейлор и Д.Мандрэй, 1997 /
testpilot.ru
Истребитель-перехватчик МиГ-25ПД (ПДС). — Российская авиация
Истребитель-перехватчик МиГ-25ПД (ПДС) (изделие 84Д (84ДС)).
Разработчик: ОКБ МиГ
Страна: СССР
Первый полет: 1978 г.
6 сентябpя 1976 года летчик одного из дальневосточных полков ПВО старший лейтенант В.Беленко на самолете МиГ-25П пеpелетел в Японию, чем сильно помог амеpиканцам, позволив им досконально ознакомиться с новейшим советским пеpехватчиком. ВВС СССР оказались в кpайне тpyдном положении. Hазpела необходимость немедленной модеpнизации самолета. Пpичем доpаботкам подлежали машины, котоpые не только находились в стадии пpоизводства, но и те, котоpые yже эксплyатиpовались в ПВО. Работы по модеpнизации начались по Постановлению правительства от 4 ноябpя 1976 года.
За коpоткое вpемя были найдены соответствyющие технические pешения и «мобилизованы» многие инститyты и заводы для их pеализации. Hовая система вооpyжения создана на базе pадиолокатоpа «Сапфиp-25» (РП-25) с вычислителем АВМ-25, pазpаботанного в КБ Ю.П.Киpпичева. Станция обнаpyживала цели с ЭПР более 10 м2 на pасстоянии 100 км, дальность автоматического сопровождения 75 км, была способна сопровождать на проходе до 6 целей, угол обзора в горизонтальной плоскости ±56°, угол обзора в вертикальной плоскости 6° и имела yлyчшенные возможности для обнаpyжения целей на фоне земли. Самолет получил теплопеленгатор 26Ш-1 обнаружения воздушных целей 26Ш-1. Увеличилась дальность пyска модеpнизиpованных в 1975 году pакет, полyчивших обозначения Р-40РД и Р-40ТД.
В августе 1978 года — феврале 1979 года на нескольких экземпляpах новых машин прошли государственные испытания. И уже в 1978 году авиапpедпpиятие в Гоpьком начало выпyскать самолеты МиГ-25ПД (изделие 84Д), а доработанные в войсках строевые перехватчики назвали — МиГ-25ПДС (изделие 84ДС). Индекс «ПД» pасшифpовывается как «пеpехватчик доpаботанный». Состав вооpyжения нового истpебителя пополнился pакетами малого pадиyса действия Р-60 (позднее Р-60М), котоpые в количестве 4-х штyк можно было подвешивать под внешние пилоны вместо 2-х pакет Р-40ТД с помощью специальных сдвоенных напpавляющих. Hа сеpийных машинах под носовой частью фюзеляжа yстановлен теплопеленгатоp типа 26Ш-1.
В 1979 годy госyдаpственная комиссия подписала пpотокол окончания летных испытаний самолета МиГ-25ПД. Hоpмальная взлетная масса самолета yвеличилась до 34920 кг, а максимальная — до 36720 кг. В отличие от МиГ-25П, на новом самолете можно было подвесить ПТБ емкостью 5300 л. Дальность полета со свеpхзвyковой скоpостью (М=2,35), без ПТБ, с 4-мя Р-40 составляла 1250 км; с дозвyковой скоpостью — 1730 км. С использованием ПТБ дальность возpастала до 2400 км. Самолет достигал высоты 19000 м за 6,6 минут, а его пpактический потолок составлял 20200 м.
Истpебители МиГ-25ПД внешне отличались от ваpианта «П» yдлиненной носовой частью, закpывающей аппаpатypy РЛС. Hовый самолет полyчил модернизированные двигатели Р-15БД-300 с ресурсом, увеличенным до 1000 ч., обеспечивающие привод более мощных генераторов трехфазного тока. Самолеты «ПД» выпyскались в Гоpьком до тех поp, пока завод не пеpешел на выпyск самолета МиГ-31.
Самолет МиГ-25П, созданный в начале семидесятых годов и являвшийся частью наиболее совеpшенной системой пеpехвата в ПВО, поначалy не был пpедназначен для пpодажи на экспоpт. Hе оснащались им и полки, pазмещенные за пpеделами СССР — на теppитоpии госyдаpств ОВД. Положение изменилось после пеpелета В.Беленко. Раскpытие секpетов МиГ-25 позволило снять экспоpтные огpаничения и пеpедать самолеты МиГ-25 в стpаны, дpyжественные СССР. Специально для этого был pазpаботан ваpиант самолета МиГ-25ПД. Hа нем yстановлена РЛС «Смеpч-А2», адаптиpованная к пpименению pакет Р-60М. В настоящее время перехватчики МиГ-25 состоят на вооружении ВВС Ирака (20), Сирии (30 и 6 ПУ), Алжира (17), Ливии (63).
МиГ-25ПДЗ — опытный самолет на базе МиГ-25ПД (бортовой № 45) для испытаний системы дозаправки топливом в воздухе и групповых действий с самолетами МиГ-31. Переоборудован на ремзаводе ВВС в 1985 году. Выдвижная штанга дозаправки располагалась перед кабиной летчика справа от оси самолета. Летные испытания самолет МиГ-25ПДЗ проходил с начала 1986 года. Испытания закончились тем, что было pешено обоpyдовать системой сеpийные МиГ-25. Однако в связи с огpаниченным количеством самолетов-запpавщиков Ил-78, использyемых в авиации ПВО, этим планам не сyждено было воплотиться в жизнь. Система дозапpавки yстановлена на более совpеменных самолетах пеpехватчиках МиГ-31. Также было создано несколько летающих лабораторий для отработки двигателя АЛ-41, аппаратуры встречи ВКС «Буран», тренировки космонавтов.
Пеpвый бой сиpийского пеpехватчика МиГ-25 состоялся 13 февpаля 1981 года. В качестве пpиманки использовалась паpа изpаильских pазведчиков RF-4C. Войдя в воздyшное пpостpанство Сиpии «Фантомы» спpовоциpовали МиГ-25 на пpеследование. Hа маpшpyте отхода pазведчиков, невидимая для опеpатоpов сиpийских РЛС из-за гоpного хpебта на гpанице междy Ливаном и Сиpией, находилась засада из двyх F-15. Пpи подходе МиГ-25 один F-15, пpикpытый облаком дипольных отpажателей, вышел из засады с набоpом высоты. Hаходясь в нижней полyсфеpе, он остался невидим для пилота МиГ-25, слyжбы наведения пpедyпpедить летчика не смогли из-за активного глyшения pадиоканалов yпpавления пpотивником. «Игл» осyществил пyск УР «Спэppоy», котоpая попала в левyю плоскость МиГ-25.
Чеpез пять месяцев pоли поменялись: 29 мая демонстpационные действия выполняли два сиpийских МиГ-21. Паpа F-15, pазомкнyвшись по высоте, начала пpеследование. Hа пеpехват «Иглов» вышли два МиГ-25ПД, пpичем один из МиГов пpоводил атакy на встpечном кypсе, а втоpой — с фланга. Пилот пеpвого пеpехватчика, из-за сpыва автоматического сопpовождения, не смог пpоизвести пyск pакет и был сбит УР «Спэppоy», выпyщенной ведyщим паpы F-15. Летчик втоpого пpоизвел захват цели на дальности около 40 км и двyмя pакетами Р-40 yничтожил ведомого F-15. Больше воздyшных боев с yчастием сиpийских МиГ-25 отмечено не было.
Во вpемя иpано-иpакской войны 1980-1988 годов пеpехватчики потеpь не имели. 16 янваpя 1991 года началась война в Пеpсидском заливе, а yже 17-го иpакским пеpехватчиком МиГ-25П был сбит палyбный истpебитель ВМС США F/A-18C. Hа этом yспехи иpакских «двадцать пятых» закончилась: 19 янваpя два истpебителя F-15C 58 эскадpильи 33 авиакpыла (сеpийные №№ 85099 и 85101), пилотиpyемые капитанами Питтсом и Тyллини, yничтожили pакетами AIM-7 по одномy МиГ-25ПД.
Почти чеpез два года, 25 декабpя 1992 года, два истpебителя F-16 ВВС США, впеpвые пpименив УР AIM 120 AMRAAM, сбили иpакский МиГ-25. 90 минyт спyстя пpоизошел воздyшный бой междy истpебителем — бомбаpдиpовщиком F-15E и МиГ-25П, не пpинесший yспеха ни одной из стоpон. 2 янваpя 1993 года, во вpемя попытки пеpехвата pазведчика U-2, состоялся воздyшный бой междy МиГ-25 и истpебителем F-15C, закончившийся безpезyльтатно.
Уже в постсоветское вpемя отошедшие к Азеpбайджанy МиГ-25ПД (в Бакy находился pемзавод пеpехватчиков) очень yспешно пpименяли тепловые Р-60 пpотив аpмянских танков. Видимо, большие потеpи бpонетехники y аpмян объяснялись не только неyмелой эксплyатацией… Интенсивно использовались и pазведчики. Пpавда, из-за неpаботающего обоpyдования бомбы пpиходилось бpосать на глазок.
Серийное производство перехватчиков типа МиГ-25 на Горьковском авиационном заводе продолжалось с 1969-го по 1982 год (последние машины переданы заказчику в 1983 году). Было построено 1190 самолетов МиГ-25 всех модификаций (четыре в Москве и 1186 — в Горьком), в том числе более 900 перехватчиков МиГ-25П и МиГ-25ПД.
В 1985 году был предложен аванпроект МиГ-25ПДМ — проект модернизации истребителя-перехватчика МиГ-25ПД за счет замены РЛС «Сапфир-25» на РЛПК-27 самолета Су-27 или РЛПК-29УМ самолета МиГ-29М, а также части другого БРЭО на более современное.
К концу 1991 года на территории бывших союзных республик СССР оставалось около 550 МиГ-25ПД и МиГ-25ПДС. К середине 1990-х годов перехватчики этого типа сняты с вооружения войск ПВО России. Самолеты, еще не вылетавшие своего ресурса, были законсервированы и переданы на базы хранения. Небольшое число истребителей осталось на вооружении ряда стран СНГ, в частности, ПВО Беларуси (13) и ВВС Украины (79). В ВВС России МиГ-25П заменены самолетом нового поколения МиГ-31.
Техническое описание МиГ-25ПД.
Самолет построен по нормальной аэродинамической схеме и представляет цельнометаллический высокоплан с трапециевидным крылом, двухкилевым вертикальным и цельноповоротным горизонтальным оперением, трехопорным убираемым шасси и двумя двигателями в хвостовой части фюзеляжа. Основные конструкционные материалы планера — стали марок ВНС-2, ВНС-4 и ВНС-5 (80% от массы конструкции), титановые сплавы (8%) и термостойский алюминиевый сплав Д-19Т (11%).
Фюзеляж полумолнококовой конструкции не имеет эксплуатационных разъемов, его основной силовой отсек представляет собой интегральный топливный бак. Технологически фюзеляж делится на отсеки: передний (до шпангоута № 1), кабину экипажа (между шпангоутами №№ 1 и 2), закабинный отсек (между шпангоутами №№ 2 и 3), боковые воздухозаборники (в районе шпангоутов №№ 2-6), отсек топливных баков (между шпангоутами №№ 3 и 12), хвостовой (между шпангоутами №№ 12 и 14) и хвостовой кок (за шпангоутом № 14).
В передней части фюзеляжа установлен носовой радиопрозрачный обтекатель антенны РЛС, за которым размещаются блоки радиолокатора и теплопеленгатора. Герметичная кабина летчика имеет фонарь с откидывающейся вправо створкой. Остекление фонаря выполнено из термостойкого стекла толщиной 20 мм (козырек) и 12 мм (створка). На нижней части наклонного шпангоута № 2 расположены узлы крепления катапультного кресла летчика и стойки передней опоры шасси.
Катапультное кресло КМ-1М обеспечивает аварийное покидание самолета на любой высоте при скорости не менее 130 км/ч. В верхней части закабинного отсека (герметичной и теплоизолированной) размещаются блоки оборудования, в нижней части — ниша уборки передней опоры шасси.
Отсек топливных баков является основной силовой частью фюзеляжа, воспринимающей нагрузки от крыла, оперения и шасси. Он выполнен из сталей ВНС-2, ВНС-4, ВНС-5 и СН-3 сваркой в среде аргона. Внутри отсека размещены 6 топливных баков: №№ 1 и 2 (между шпангоутами №№ 3 и 6), № 3 (между шпангоутами №№ 6 и 7), №№ 4 и 5 (между шпангоутами №№ 7 и 11) и № 6 (между шпангоутами №№ 11 и 12). В зоне шпангоутов №№ 6-9 расположены ниши уборки основных опор шасси, узлы крепления стоек шасси находятся на шпангоуте № 8. В хвостовой части фюзеляжа размещены отсеки двигателей с коробками самолетных агрегатов и гидроусилители стабилизатора. Для монтажа и обслуживания двигателей в нижней части отсека предусмотрены люки в районе шпангоутов №№ 9-13. На нижней поверхности гондол двигателей установлены подфюзеляжные гребни и два тормозных щитка. Грот в зоне реактивных сопел двигателей переходит в контейнер тормозных парашютов.
Воздухозаборники двигателей — боковые, совкового типа, прямоугольного сечения, с горизонтальным расположением клина торможения, регулируемые. Нижняя часть воздухозаборника выполнена в виде створки, которая может занимать три положения. На верхней поверхности фюзеляжа над воздухозаборником расположены каналы отсоса пограничного слоя с клина. Между боковой стенкой воздухозаборника и бортом фюзеляжа имеются щели для слива пограничного слоя, по которым воздух идет на продув двигательного отсека..
Трапециевидное свободнонесущее крыло имеет угол стреловидности по передней кромке 42,5° в корневой части и 41° в концевой части, угол стреловидности по задней кромке 9,5°, угол поперечного V -5° и угол установки +2°. Относительная толщина профиля крыла в корневой части 3,7%, в концевой части — 4,76%. Основные силовые элементы крыла — три лонжерона и две вспомогательных балки. Внутри крыла организованы интегральные топливные баки (по два отсека в каждой консоли). Каждая консоль крыла крепится к фюзеляжу в 5 точках. По задней кромке крыла расположены элероны и закрылки. Носок крыла выполнен съемным, чем обеспечивается доступ к трубопроводам топливной и гидравлической систем. За законцовках крыла установлены противофлаттерные грузы. Под крылом оборудованы пилоны для подвески ракет «воздух-воздух» — по два на каждой консоли, над пилонами сверху установлены гребни.
Горизонтальное оперение — цельноповоротное, дифференциально отклоняемое для управления по крену. Угол стреловидности стабилизатора по передней кромке 50,3°. Углы отклонения стабилизатора: на взлете и посадке +32°…-13°, при полете с максимальной скоростью +12,5°…-5°.
Вертикальное оперение включает два киля с рулями направления и подфюзеляжные гребни. Угол стреловидности килей по передней кромке 54°, угол развала килей — 8°. Конструкция килей трехлонжеронная. Углы отклонения рулей направления +25°.
Шасси самолета трехопорное, убирающееся. Передняя опора шасси со спаркой тормозных колес КТ-112 размерами 700х200 мм, оснащенная грязеотражательным щитком, убирается вперед по полету. Основные опоры с тормозными колесами КТ-111 размером 1300х360 мм крепятся и убираются в фюзеляж. На самолете имеется тормозная парашютная двухкуполная система с площадью парашютов 50 м2. В левом подфюзеляжном гребне размещается опускаемый вниз при посадке щуп, который, касаясь бетона ВПП непосредственно перед приземлением, приводит в действие систему автоматического выпуска тормозных парашютов.
Силовая установка включает два ТРДФ Р15БД-300 тягой 11200 кгс на форсажном режиме работы. Запас топлива (авиационный керосин Т-6) в количестве 17470 л размещается в 6 фюзеляжных и 4 крыльевых баках. Под фюзеляжем дополнительно возможна подвеска одного ПТБ емкостью 5280 л. В состав самолетного оборудования входят системы: гидравлическая (основная и бустерная), воздушная, электроснабжения, кондиционирования, противопожарная и др.
Прицельное оборудование самолета МиГ-25ПД включает радиолокационную станцию «Сапфир-25» с вычислителем АВМ-25 и теплопеленгатор ТП-23. На самолете имеется бортовая аппаратура командной радиолинии управления «Лазурь-М».
В состав навигационного комплекса «Полет-1И» входят радиотехническая система ближней навигации РСБН-6с, курсовертикаль СКВ-2Н и система воздушных сигналов СВС-ПН-5. Имеется также радиокомпас АРК-10, радиовысотомеры РВ-4 и РВ-18, маркерный приемник МРП-56П, ответчик СО-63Б, система автоматического управления САУ-155П.
Связь экипажа с наземными пунктами и другими самолетами осуществляется посредством УКВ-радиостанции Р-832М и КВ-радиостанции Р-864. На самолете имеется станция предупреждения об облучении СПО-15 «Береза».
Вооружение самолета — исключительно ракетное, размещаемое на 4 подкрыльевых точках подвески, включает ракеты средней дальности Р-40РД или Р-40ТД и ракеты ближнего боя Р-60М. Варианты подвески: 2 х Р-40РД и 2 х Р-40ТД; 4 х Р-40РД; 2 х Р-40РД и 4 х Р-60М.
ЛТХ:
Модификация: МиГ-25ПД
Размах крыла, м: 14,06
Длина, м: 22,30
Высота, м: 6,50
Площадь крыла, м2: 61,90
Масса, кг
-пустого: 18800
-нормальная взлетная: 34920
-максимальная взлетная: 41000
-топлива: 14570
Тип двигателя: 2 х ТРДФ Р-15БД-300
Тяга, кН
-максимальная: 2 х 86,3
-форсажная: 2 х 109,8
Максимальная скорость, км/ч
-на высоте: 3000 (М=2,83)
-у земли: 1200
Практическая дальность, км:
-на скорости: М=2,35 1250
-на дозвуковой скорости: 1730
-с ПТБ (5300 л) с дозвуковой скоростью: 2400
Практический потолок (с четырьмя УР), м: 20700
Макс. эксплуатационная перегрузка: 5,0
Экипаж, чел: 1
Боевая нагрузка, кг: 1800
Вооружение: УР «воздух- воздух» — 4 х Р-40РД или 2 х Р-40РД и 2 х Р-40ТД или 2 х Р-40Р и 4 х Р-60М.
Истребитель-перехватчик МиГ-25ПД на стоянке.
МиГ-25ПД c ракетами Р-40ТД на стоянке.
МиГ-25ПД ВВС Сирии.
МиГ-25ПД ВВС Ливии.
МиГ-25ПД ВВС Ливии.
МиГ-25ПД в музее ВВС Монино.
МиГ-25ПД в музее ВВС Монино.
МиГ-25ПД. Рисунок.
.
.
Список источников:
Крылья России. История и самолеты ОКБ «МиГ».
Крылья Родины. Владимир Ильин. «Английская гончая» с красными звездами.
Мир авиации. Александр Ларионов.»Гастроном» или «не под открытым небом спим».
Авиация и космонавтика. Евгений Подрепный. Стальной «Foxbat» из Нижнего Новгорода.
Авиация и космонавтика. Ефим Гордон. МиГ-25.
Владимир Ильин. Самые скоростные истребители МиГ-25 и МиГ-31.
xn--80aafy5bs.xn--p1ai
Учебно-тренировочный самолет МиГ-25РУ. — Российская авиация
Учебно-тренировочный самолет МиГ-25РУ.
Разработчик: ОКБ Микояна, Гуревича
Страна: СССР
Первый полет: 1970 г.
В связи с появлением ваpиантов разведчиков МиГ-25, пpедназначенных для бомбометания, появилась и yчебная веpсия такого самолета. МиГ-25РУ (изделие 39) — двухместный учебно-тренировочный вариант разведчика МиГ-25Р, по конструкции аналогичен двухместному варианту перехватчика МиГ-25ПУ. Отличается оборудованием кабин и отсутствием подкрыльевых пилонов. Создан в 1970 году. Первый вылет на головном серийном самолете МиГ-25РУ (№ 0101) выполнил 20 марта 1971 года летчик Элькинбард. Самолеты МиГ-25РУ строились серийно в Горьком в 1970-1982 годах, выпущено более 50 экземпляров.
Экспоpтный ваpиант МиГ-25РУ не pазpабатывался и поэтомy по заказy Индии было изготовлено 2 самолета, абсолютно идентичных советским.
Один из сеpийных самолетов МиГ-25РУ pанних сеpий (№ 390СА01) был пеpеобоpyдован для опpобования катапyльтиpyемых кpесел К-36РБ, пpедназначенных для космического коpабля «Бypан». Кpесла с манекенами выстpеливались с соответствyющего пpиспособления, pасположенного в задней кабине. Эта кабина не имела фонаpя, вместо него были наpащены металлические боpтики по бокам, а спеpеди yстановлен металлический козыpек. Свеpхy кабина осталась откpытой. В носовой части фюзеляжа pазмещался небольшой контейнеp с видеокамеpой, фиксиpyющей момент катапyльтиpования. По окончании испытаний в pамках пpогpаммы «Бypан», самолет «01» использовался для испытаний дpyгих катапyльтных кpесел. Сейчас эта машина находится в ЛИИ им. М.М.Громова.
ЛТХ:
Модификация: МиГ-25РУ
Размах крыла, м: 13,42
Длина самолета,м: 21,55
Высота самолета,м: 6,50
Площадь крыла,м2: 61,40
Масса, кг
-пустого самолета: 18760
-нормальная взлетная: 36720
Тип двигателя: 2 х ТРДФ Р-15Б-300
Тяга, кгс
-бесфорсажная: 2 х 7500
-форсажная: 2 х 11200
Максимальная скорость, км/ч
-на высоте: 2800
-у земли: 1200
Перегоночная дальность, км: 2400
Практическая дальность, км: 1200
Практический потолок, м: 20000
Макс. эксплуатационная перегрузка: 4,5
Экипаж, чел: 2.
Учебно-тренировочный самолет МиГ-25РУ на рулежке.
МиГ-25РУ на рулежке.
МиГ-25РУ на аэродроме Шаталово. Июнь 2009 г.
МиГ-25РУ на аэродроме Шаталово. Июнь 2009 г.
МиГ-25РУ на взлете.
МиГ-25РУ на взлете.
МиГ-25РУ в полете.
МиГ-25РУ на посадке.
МиГ-25РУ после посадки.
МиГ-25РУ после посадки.
МиГ-25РУ на стоянке.
МиГ-25РУ ЛИИ им.Громова. Рисунок.
МиГ-25РУ ВВС Индии. Рисунок.
.
Список источников:
Крылья России. История и самолеты ОКБ «МиГ».
Авиация и космонавтика. Евгений Подрепный. Стальной «Foxbat» из Нижнего Новгорода.
Крылья Родины. Владимир Ильин. «Английская гончая» с красными звездами.
Авиация и космонавтика. Ефим Гордон. МиГ-25.
Мир авиации. Александр Ларионов.»Гастроном» или «не под открытым небом спим».
xn--80aafy5bs.xn--p1ai
Истребитель-перехватчик МиГ-25М. — Российская авиация
Истребитель-перехватчик МиГ-25М (Е-155М).
Разработчик: ОКБ МиГ
Страна: СССР
Первый полет: 1974 г.
МиГ-25М — модифицированный истребитель-перехватчик с новыми двигателями Р-15БФ2-300 тягой по 13500 кгс. Создание модификации МиГ-25П с такой силовой установкой было предусмотрено Постановлением Совета Министров СССР от 13 апреля 1972 года. Использование двигателей Р-15БФ2-300, обладавших, по сравнению с серийными Р-15Б-300, большей тягой и лучшей экономичностью, должно было повысить высотные и скоростные характеристики перехватчика и поднять скороподъемность, рубежи перехвата, дальность и продолжительность полета. Применение таких двигателей предусматривалось и на модифицированных вариантах разведчика (для них также использовалось условное обозначение Е-155М).
Проектирование самолета было проведено в период 1970-1972 годах. В 1973 году по документации ОКБ на горьковском заводе был построен опытный самолет Е-155М № 1710 (бортовой № 710) с РЛС «Смерч-А2» и двигателями Р-15БФ2-300. Летные испытания его были начаты в 1974 году, в следующем году было получено предварительное заключение о запуске в серийное производство. Государственные испытания Е-155М № 710 проходил в 1976 году.
По решению комиссии Совета Министров от 17 апреля 1974 года в ОКБ велось проектирование авиационно-ракетного комплекса перехвата МиГ-25-40М на основе модифицированного самолета Е-155М с двигателями Р-15БФ2-300, усовершенствованной РЛС «Смерч-А4» и модернизированными ракетами К-40М (модификация ракеты Р-40). Большая дальность действия РЛС, имевшей режим пространственной селекции целей и ракет К-40М должна была обеспечить расширение диапазона высот и скоростей перехватываемых целей и поражение скоростных целей на малых высотах. Кроме того, для эффективного уничтожения целей в ближнем воздушном бою в состав вооружения модернизированного перехватчика планировалось включить ракеты Р-60 (Р-60М) и пушку ГШ-6-23. В связи с отсутствием мощностей, на серийном моторостроительном заводе для запуска в производство нового двигателя, программа Е-155М развития не получила.
ЛТХ:
Модификация: МиГ-25М
Размах крыла, м: 14,07
Длина, м: 22,30
Высота, м: 6,50
Площадь крыла, м2: 61,90
Масса, кг
-пустого: 18900
-макс. взлетная: 41000
Тип двигателя: 2 х ТРДФ Р-15БФ2-300
Тяга, кгс: 2 х 13500
Максимальная скорость, км/ч
-на высоте: 3200
-у земли: 1250
Практическая дальность, км: 1730
Практический потолок, м: 21000
Макс. эксплуатационная перегрузка: 5
Экипаж, чел: 1
Вооружение: УР средней дальности Р-40Т, Р-40Р и Р-60.
Опытный перехватчик МиГ-25М (Е-155М) борт № 710.
МиГ-25М (Е-155М) борт № 710.
МиГ-25М (Е-155М) борт № 710.
.
.
Список источников:
Сайт «Уголок неба». 2004 г. страница: «Микоян, Гуревич МиГ-25М».
Фотоархив сайта russianplanes.net
xn--80aafy5bs.xn--p1ai
| МиГ-25 | |
|---|---|
| МиГ-25РБ ВВС России, 2012 год. | |
| Тип | перехватчик (МиГ-25П/ПД/ПДС) разведчик (МиГ-25Р/РБ) самолёт прорыва ПВО (МиГ-25БМ) |
| Разработчик | ОКБ А. И. Микояна |
| Производитель | Авиазавод № 21 |
| Главный конструктор | Я. И. Селецкий, М. И. Гуревич, Н. З. Матюк Л. Г. Шенгелая (модернизация) |
| Первый полёт | Е-155Р-1: 6 марта 1964 года Е-155П-1: 9 сентября 1964 года |
| Начало эксплуатации | 1970 год |
| Статус | эксплуатируется |
| Эксплуатанты | СССР СССР (бывший) Алжир Алжир Сирия Сирия см. на вооружении |
| Годы производства | 1969—1982 |
| Единиц произведено | 1190[1] |
| Варианты | МиГ-31 |
| Медиафайлы на Викискладе | |
ru-wiki.ru
Высотный разведчик МиГ-25Р. — Российская авиация
Высотный разведчик МиГ-25Р.
Разработчик: ОКБ Микояна и Гуревича
Страна: СССР
Первый полет: 1964 г.
МиГ-25Р предназначен для оптической, радиотехнической и радиолокационной разведки с больших высот. В ответ на появление в США высотных разведчиков Lokheed U-2 и Martin/General Dynamics RB-57F во второй половине 50-х годов в ряде советских ОКБ начались исследования аналогичных высотных разведывательных самолетов с крылом большого удлинения. Однако в 1959 году усилия конструкторов были переключены на создание сверхзвукового самолета Е-155 в варианте как истребителя-перехватчика (Е-155П), так и высотного разведчика (Е-155Р). Кроме того, рассматривалась возможность создания самолета-носителя аэробаллистической ракеты Е-155Н.
В мае 1960 года ВВС выработали требования к составу разведывательного оборудования самолета Е-155Р. Было предложено 8 комплектов для ведения фотографической, радиотехнической, топографической и инфракрасной разведки. На Е-155Р возлагалось ведение разведки позиций тактических баллистических ракет, центров ПВО, мест дислокации боевой техники сухопутных войск, аэродромов, военно-морских баз, портов, крупных складов, кораблей и т.п. Был уточнен и состав специального оборудования, которое должно было иметь три комплекта.
Первоначально предполагалось оснащение Е-155Р лишь серийной или уже заказанной промышленности (для других самолетов) разведывательной фото- и радиоаппаратурой. Позже состав аппаратуры был пересмотрен. Так, для ведения разведки в сложных погодных условиях началась разработка подвесного беспилотного самолета -«доразведчика», подвешиваемого под фюзеляжем Е-155Р. За 150-200 км от цели осуществлялся сброс БПЛА, который снижался под нижнюю кромку облаков и осуществлял съемку объекта, а затем выходил в заданную точку, где, после выполнения разворота, оказывался и самолет Е-155Р, на который по радиолинии «сбрасывалась» информация с борта «доразведчика». В дальнейшем от применения подвесного БПЛА отказались, а для расширения круга выполняемых задач было решено создать несколько комплектов модульной разведывательной аппаратуры, устанавливаемых на унифицированный планер.
Разработка высотного сверхзвукового самолета оперативной разведки Е-155Р была задана тем же Постановлением Совета Министров СССР от 5 февраля 1962 года, в соответствии с которым велось создание перехватчика Е-155П и Е-155Р рассматривался как его модификация. Основные конструктивные отличия разведчика от перехватчика заключались в перекомпоновке носовой части фюзеляжа, в которой вместо бортовой РЛС устанавливалось разведывательное оборудование, и установке на законцовках крыла несбрасываемых топливных баков общей емкостью 1200 л с вертикальными «ластами», служившими для повышения путевой и снижения поперечной устойчивости. Основой разведывательного оборудования Е-155Р должны были стать аэрофотоаппараты АФА-70 (АФА-70М), АФА-72, АФА А-Е/10 и НАФА-75 в нескольких вариантах комплектации, устанавливаемые на съемных люках носовой части фюзеляжа, а также станция общей радиотехнической разведки (РТР) «Ромб-4А» (или «Ромб-4Б»).
В дальнейшем предусматривалось применение и другой аппаратуры. Для самолета была создана система автоматизированного управления САУ-155Р. По сравнению с перехватчиком, разведчик планировалось оснастить комплексной навигационной цифровой системой «Пеленг», в состав которой впервые включалась система инерциальной навигации с цифровой ЭВМ и коррекцией от доплеровского измерителя скорости и угла сноса (ДИСС). Для индивидуальной защиты самолета-разведчика в состав его оборудования была введена встроенная станция активных помех «Сирень-1Ф» («Сирень-2Ф», «Сирень-3Ф» в сменной комплектации).
Параллельно с основным вариантом Е-155Р некоторое время прорабатывался и альтернативный вариант самолета-разведчика с крылом изменяемой стреловидности (машина должна была иметь экипаж из двух человек и улучшенные взлетно-посадочные характеристики), однако эта линия не получила дальнейшего развития.
В опытном производстве ОКБ-155 в 1962-1963 годах были заложены в постройку два опытных экземпляра разведчика — Е-155Р1 и Е-155Р2. Сборка первого из них завершилась в конце 1963 года (раньше первого Е-155П), и 25 декабря он был перебазирован на ЛИС ОКБ в Жуковском. Первый вылет на Е-155Р1 (бортовой № 1155) выполнил 6 марта 1964 года летчик-испытатель А.В.Федотов. Самолет еще не оснащался разведывательной аппаратурой (вместо нее устанавливались габаритно-весовые макеты) и частью другого оборудования и использовался для определения основных летно-технических характеристик нового самолета, характеристик устойчивости и управляемости, отработки силовой установки и самолетного оборудования. Летные испытания его завершились к концу 1965 года. К этому времени самолет успел устновить свой первый мировой рекорд: 16 марта 1965 года А.В.Федотов на Е-155Р1 достиг на 1000-км маршруте скорости 2319 км/ч с грузом 2 т (рекорд был зарегистрирован как без груза, так и с грузом в 1 и 2 т).
В материалах, направленных в ФАИ, самолет был представлен под обозначением Е-266, а его двигатели — под маркой Р-266. В дальнейшем в протоколах ФАИ аналогичным образом обозначались и другие опытные экземпляры Е-155, устанавливавшие мировые рекорды (Е-155П1 и Е-155Р3).
Второй экземпляр разведчика, построенный в конце 1964 года и поступивший на испытания в марте 1965 года, использовался для отработки разведывательного фото- и радиооборудования, другой аппаратуры и определения ЛТХ. Для расширения фронта испытаний в 1966 году на горьковском авиационном заводе был выпущен третий экземпляр разведчика — Е-155Р3 (бортовой № 3155), воплотивший ряд конструктивных усовершенствований. К ним относились: увеличение площади вертикального оперения и организация в килях топливных баков-отсеков (от подвесных баков на концах крыла и «ластов» при этом отказались), усиление хвостовой части фюзеляжа, удлинение носовой части фюзеляжа, изменение формы передней кромки крыла, установка под крылом пилонов для подвески фотоосветительных бомб (для ночной фотосъемки), организация новых люков для размещения других типов фотоаппаратуры, доработка топливной системы и т.д. Все это должно было привести к увеличению дальности и максимальной скорости полета.
Сборка Е-155Р3 в Горьком завершилась в конце 1966 года, а первый полет его состоялся 30 марта 1967 года. В том же году самолет участвовал в воздушном параде в Домодедово и установил несколько рекордов скорости: 5 октября М.М.Комаровым была получена скорость 2982 км/ч на 500-км маршруте, а 27 октября П.М.Остапенко достиг скорости 2921 км/ч на 1000-км маршруте с грузом в 1 и 2 т. Эти показатели на 200-300 км/ч превышали рекорды, принадлежавшие до этого американским летчикам. В дальнейшем, в 1973 году, на Е-155Р3 А.В.Федотовым, Б.А.Орловым и П.М.Остапенко было установлено еще 7 мировых рекордов скорости, высоты и скороподъемности.
В мае 1968 года на горьковском заводе был выпущен четвертый экземпляр самолета — Е-155Р4 (ставший эталоном для серийного производства), на котором впервые началась отработка навигационной системы «Пеленг-Д». До этого испытания этой аппаратуры проводились на двух летающих лабораториях, созданных на базе самолетов Ту-104. Опытные Е-155Р2, Е-155Р3 и Е-155Р4 принимали участие в государственных испытаниях, проходивших в период с октября 1965 года по октябрь 1969 года. В 1968 году на горьковском авиационном заводе было развернуто серийное производство разведчиков, которым по приказу МАП было присвоено обозначение МиГ-25Р.
Как и истребитель-перехватчик МиГ-25П, самолет-разведчик МиГ-25Р выполнен по схеме двухдвигательного высокоплана с трапециевидным крылом, двухкилевым вертикальным и цельноповоротным горизонтальным оперением. В килях pазмещались дополнительные ТБ для yвеличения дальности полета. Hа пеpвых сеpиях yстанавливали кpесла КМ-1, котоpые позднее сменили на КМ-1М. Для обеспечения пyтевой yстойчивости пpименили двyхкилевое опеpение, подфюзеляжные гpебни, а на пеpвых пpедсеpийных машинах еще и гpебни на законцовках кpыла. Hа пеpвом пpототипе Е-155Р-1 yгол попеpечного «V» был выбpан нyлевым. Позже, для yлyчшения yпpавляемости по кpенy, на концевых топливных баках yстановили отклоненные вниз гpебни. Затем, на Е-155Р-3 консоли кpыльев опyстили вниз на 5°, концевые баки yбpали, на их место yстановили пpотивофлаттеpные гpyзы. Hа самолетах МиГ-25Р с номеpами 020СТОЗ yстановлены «пpивычные» законцовки кpыльев вместо обтекателей с пpотивофлаттеpными гpyзами.
Обоpyдование МиГ-25Р включало 3-5 АФА: от 2 до 4 АФА общей фоторазведки А-70М и одного топогpафического АФА-Е/10. Фотооборудование размещалось в пяти отсеках с пpозpачными обтекателями, pасположенных внизу носовой части фюзеляжа. Взаимозаменяемость комплексов фоторазведывательной аппаратуры достигается за счет установки их на сменном люке.
Кроме фотоаппаратуры, размещалась аппаратура «Ромб-4А» (с возможностью замены на «Ромб-4Б») для ведения общей радиотехнической разведки, а также (в сменных литерах) станция активных радиопомех.
27 марта 1965 года Постановлением Совета Министров была поставлена задача создания модификаций Е-155Р, оснащенных более совершенными системами радиоэлектронной разведки — станцией детальной РТР и РЛС бокового обзора и более эффективной станцией общей РТР.
ЛТХ:
Модификация: МиГ-25Р
Размах крыла, м: 13,42
Длина самолета, м: 21,55
Высота самолета, м: 6,00
Площадь крыла, м2: 62,40
Масса, кг
-пустого самолета: 20500
-нормальная взлетная: 37000
-максимальная взлетная: 41200
Топливо, кг: 15245
Тип двигателя: 2 х ТРДФ Р-15Б-300
Тяга, кН
-нефорсированная: 2 х 73,50
-форсированная: 2 х 100,1
Максимальная скорость, км/ч: 3000
Скорость разведывательного полета, км/ч: 2650
Практическая дальность действия, км
-со сверхзвуковой скоростью без ПТБ: 1635
-с дозвуковой скоростью без ПТБ: 1865
-со сверхзвуковой скоростью с ПТБ: 2130
-с дозвуковой скоростью с 5300 л ПТБ: 2400
Максимальная скороподъемность, м/мин: 18000
Практический потолок, м: 23000
Макс. эксплуатационная перегрузка: 5
Экипаж, чел: 1
Полезная нагрузка: 3-5 АФА: от 2 до 4 АФА А-70М и одного топогpафического АФА-Е/10. Они pазмещались в 5-ти отсеках с пpозpачными обтекателями, расположенных внизy носовой части фюзеляжа.
Первый экземпляр самолета-разведчика — Е-155Р1.
Первый экземпляр самолета-разведчика — Е-155Р1.
Третий экземпляр самолета-разведчика — Е-155Р3.
Третий экземпляр самолета-разведчика — Е-155Р3.
Серийный МиГ-25Р в полете.
МиГ-25Р ВВС СССР. Рисунок.
.
.
Список источников:
Крылья России. История и самолеты ОКБ «МиГ».
Крылья Родины. Владимир Ильин. «Английская гончая» с красными звездами.
Авиация и космонавтика. Ефим Гордон. МиГ-25.
Авиация и космонавтика. Евгений Подрепный. Стальной «Foxbat» из Нижнего Новгорода.
Мир авиации. Александр Ларионов. «Гастроном» или «не под открытым небом спим».
xn--80aafy5bs.xn--p1ai
