Merlin (ракетный двигатель)

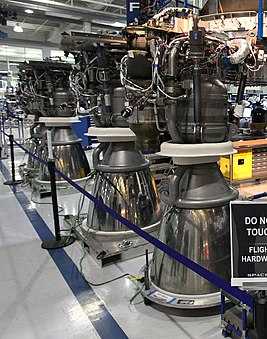

TR | UK | KK | BE | EN |«Ме́рлин» англ Merlin — жидкостный ракетный двигатель ЖРД компании SpaceX, США Предназначен для использования на ракетах-носителях РН семейства «Фалькон» РН «Фалькон 9» использует этот двигатель на первой и второй ступенях, «Фалькон 1» использует один «Мерлин» на первой ступени, один из проектов SpaceX — РН «Фалькон 1e» — должна использовать его также на первой ступени В самом мощном проекте SpaceX — РН «Фалькон Хэви» — предполагается использование 27 двигателей Мерлин на всех ступенях ЖРД «Мерлин» открытого цикла В качестве горючего используется керосин, окислителем является жидкий кислород Двигатель предполагается использовать повторно, после приземления первой ступени на космодром, или плавучую морскую платформу ASDS
На двигателе «Мерлин» используются штифтовые форсунки Такой тип форсунок впервые был применен в программе «Аполлон» НАСА на двигателе посадочной ступени лунного модуля, который являлся одним из наиболее критических сегментов этой программы Компоненты топлива подаются через расположенный на одной оси турбонасос с двойной крыльчаткой Насос также подаёт керосин под высоким давлением для гидравлической системы управления, который затем сбрасывается в канал низкого давления Это исключает необходимость отдельной гидравлической системы для управления вектором тяги и гарантирует её функционирование в течение всего времени работы ЖРД «Мерлин»
Содержание
- 1 Варианты двигателя
- 2 Характеристики линейки двигателей Merlin23
- 3 См также
- 4 Примечания
- 5 Ссылки
Варианты двигателяправить
На 2009 год производились три версии ЖРД «Мерлин» Двигатель для РН «Фалькон 1» использует для управления по крену перемещаемый выхлопной патрубок ТНА ЖРД «Мерлин» в варианте для «Фалькон 9» практически идентичен по конструкции за исключением фиксированной системы выхлопа «Мерлин» также используется на второй ступени ракеты-носителя В этом случае двигатель снабжен соплом с бо́льшим коэффициентом расширения, которое оптимизировано для работы в вакууме, и имеет диапазон дросселирования в диапазоне 60-100 %6
Мерлин 1Aправить
Исходная версия двигателя «Мерлин 1A» использовала дешёвую камеру и сопло с абляционным охлаждением Углеродное волокно композиционного материала с внутренней поверхности постепенно уносится истекающим горячим газом в ходе работы двигателя, отводя тепло вместе с теряемым материалом Этот тип двигателя использовался два раза: первый раз 24 марта 2006 года, когда в двигателе произошла утечка топлива, которая привела к аварии вскоре после начала полета78, второй раз 24 марта 2007 года, когда он отработал успешно В обоих случаях двигатель использовался на «Фалькон 1»910
Мерлин 1Вправить
ЖРД «Мерлин 1В» — усовершенствованная версия, разрабатывавшаяся SpaceX для РН «Фалькон 1» Должен был иметь увеличенную до 39 тс тягу по сравнению с 35 тс у «Мерлина 1А» Мощность основной турбины увеличена с 1 490 кВт до 1 860 кВт «Мерлин 1В» планировалось использовать на тяжелой РН «Фалькон 9», которая должна была иметь девять таких двигателей на первой ступени На основании неудачного опыта использования двигателя предыдущей модели, было решено не развивать дальше эту версию, а сосредоточить работу на регенеративно-охлаждаемом ЖРД «Мерлин 1С» Разработка прекращена910
Мерлин 1Справить
ЖРД «Мерлин 1C» использует регенеративно охлаждаемое сопло и камеру сгорания, прошел наземные испытания длительностью 170 с время работы в полете в ноябре 2007 года1112
В случае использования на РН «Фалькон 1», «Мерлин 1C» имел тягу на уровне моря 354 тс и в вакууме 408 тс, удельный импульс в вакууме составляет 3025 с Потребление компонентов топлива этим двигателем составляет 136 кг/с Для одного «Мерлин 1C» были проведены испытания общей продолжительностью 27 мин, что десятикратно превосходит время работы ЖРД в ходе полета «Фалькон 1»13
ЖРД «Мерлин 1C» был впервые использован для неудачного третьего полета РН «Фалькон 1» При обсуждении неудачи глава SpaceX Элон Маск отметил, что «полет первой ступени с установленным новым „Мерлин 1C“, который будет использоваться на РН „Фалькон 9“, прошел идеально»14 Двигатель использовался в четвертом удачном полете «Фалькон 1» 28 сентября 2008 года15
Мерлин 1С Vacuumправить
Двигатель является модификацией Merlin 1C и устанавливался на вторую ступень ракет Falcon 9 v10 Имеет большую степень расширения сопла для оптимизации работы в вакууме,16 которое охлаждается переизлучением тепла Тяга двигателя в вакууме составляет 42 тс и удельный импульс 342 с17 10 марта 2009 года SpaceX информировала в пресс-релизе об успешном испытании ЖРД «Мерлин Вакуум»
Мерлин 1Dправить
ЖРД Merlin 1D является модернизацией двигателя Merlin 1C Устанавливается на первую ступень ракет Falcon 9 v11 и планируется к установке на первую ступень проектируемой ракеты-носителя Falcon Heavy Тяга на уровне моря 66,6 тс, в вакууме — 73,4 тс Тяговооруженность чуть более 150 Масса двигателя 489 кг Удельный импульс на уровне моря 282 с, в вакууме 311 с18 Ресурс двигателя допускает неоднократное использование в случае возвращения и мягкой посадки первой ступени, предполагается — до сорока раз19 Важным отличием двигателя 1D от 1C является дросселирование в пределах 70-100% тяги Дросселирование используется:
- При запуске Falcon 9 v11R три из девяти двигателей первой ступени с увеличенными соплами уменьшают тягу вскоре после старта для равномерной выработки ресурса, так как они используются далее в ходе полета для торможения и мягкой посадки на реактивной тяге
- При возвращении первой ступени ракеты Falcon 9 v11R и мягкой посадке на реактивной тяге
- В ракете-носителе Falcon Heavy дросселирование будет использоваться при запуске в центральной секции первой ступени для более равномерной выработки ресурса двигателей ускорителей и первой ступени
Первый запуск ракеты-носителя с двигателем Merlin 1D состоялся 29 сентября 2013 года20 По заявлению разработчиков двигателя, потенциал двигателя позволяет форсирование тяги на уровне моря c 666 до 730 кН21
Мерлин 1D-Vacuumправить
Двигатель является модификацией Merlin 1D и устанавливается на вторую ступень ракет Falcon 9 v11 В отличие от базовой модели, имеет степень расширения сопла 117 для оптимизации работы в вакууме Сопло охлаждается переизлучением тепла Тяга двигателя в вакууме составляет 80 тс 801 кН, удельный импульс 340 с22 по другим данным — 347с23 Время работы двигателя во время полета — до 375 с24 Впервые был использован при запуске 29 сентября 2013 года
Мерлин 1D+править
Форсированная версия двигателя 1D На начало 2015 года находится в стадии разработки Повышено давление в камере сгорания за счет использования переохлажденных топлива до -7°C и окислителя до -207°C25262728 Согласно сообщению Илона Маска, суммарная тяга 9 двигателей первой ступени Фалькон-9 FT составляет 1,71 миллиона фунтов, что в пересчете на один двигатель и тонны силы, дает 86,18 тс Благодаря этому, а также дополнительному количеству топлива в версии ракеты FT, максимальная грузоподъёмность на НОО повысилась до 22,8 т в одноразовом и 15,8 т в многоразовом варианте На геопереходную орбиту Фалькон-9 FT сможет поднимать до 8,3 тонн в одноразовом или до 5,8 тонн в многоразовом варианте Таким образом, Фалькон-9 перешел в класс тяжелых носителей
Мерлин 1D-Vacuum+править
Модификация двигателя 1D+ для установки на вторую ступень ракет Falcon 9 v FT Full Thrust C 22 декабря 2015 года эксплуатируется
Характеристики линейки двигателей Merlin23править
Двигатель | Merlin-1A | Merlin-1Ci | Merlin-1C | Merlin-1C Vac | Merlin-1C+ | Merlin-1D | Merlin-1D Vac | Merlin-1D+ | Merlin-1D Vac+ |
---|---|---|---|---|---|---|---|---|---|
Использование | Falcon 1 Demo | Falcon-1 interim upgrade | Falcon-1e, Falcon-9 v10 | Falcon-9 v10 | Falcon-9 v20 не строилась | Falcon-9 v11, Falcon-9 v11R | Falcon-9 v11, Falcon-9 v11R | Falcon 9 FT | Falcon 9 FT |
Соотношение LOX / RP-1 | 217 | 217 | 217 | 217 | 217 | 234 | 236 | 236 | 238 |
Тяга на уровне моря, кН | 330 | 355 | 354 | — | 555 | 666 | — | 845 29 | — |
Тяга в вакууме, кН | 376 | 401 | 408 | 420 | 628 | 734 | 801 | 914 29 | 934 30 |
УИ на уровне моря, с | 2537 | 2645 | 267 | — | 275 | 282 | — | 286 | — |
УИ в вакууме, с | 2885 | 3025 | 3048 | 336 | 311 | 320 | 347 | 321 | 347 |
Давление в камере сгорания, МПа | 539 | 608 | 614 | 614 | 677 | 972 | 972 | 108 | 108 |
Степень расширения сопла | 145 | 16 | 16 | 117 | 214 | 117 | 214 | 117 |
См такжеправить
- SpaceX
- Семейство ракет «Фалькон»
- Ракета-носитель «Фалькон 1»
- Ракета-носитель «Фалькон 9»
- ЖРД открытого цикла
Примечанияправить
- ↑ SpaceX successfully launches debut Falcon 9 v11
- ↑ 1 2 3 4 5 6 7 8 http://wwwspaceflight101com/falcon-9-v11html Falcon 9 v11 & F9R Launch Vehicle Overview
- ↑ 1 2 3 4 http://wwwspacexcom/falcon9 Falcon 9
- ↑ Transcript — SpaceX SES-8 Pre-Launch Conference
- ↑ http://wwwspacexcom/news/2013/03/26/merlin-engines Merlin Engines
- ↑ Aaron Dinardi; Peter Capozzoli; Gwynne Shotwell Low-cost Launch Opportunities Provided by the Falcon Family of Launch Vehicles pdf 1 October 2008 Архивировано из первоисточника 30 марта 2012
- ↑ Falcon 1 Failure Traced to a Busted Nut, Spacecom 19 июля 2006
- ↑ Demo flight two update, Spacecom 19, January 2007
- ↑ 1 2 SpaceX Completes Development of Rocket Engine for Falcon 1 and 9 Wired Science 12 ноября 2007 Проверено 28 февраля 2008 Архивировано из первоисточника 30 марта 2012
- ↑ 1 2 SpaceX has magical goals for Falcon 9недоступная ссылка — история Nasa Spaceflight 5 августа 2006 Проверено 28 февраля 2008 Архивировано из первоисточника 25 сентября 2006
- ↑ SpaceX Completes Development of Merlin Regeneratively Cooled Rocket Engine Business Wire Архивировано из первоисточника 30 марта 2012
- ↑ SPACEX COMPLETES DEVELOPMENT OF MERLIN REGENERATIVELY COOLED ROCKET ENGINE SpaceX Проверено 12 марта 2009
- ↑ SpaceX Completes Qualification Testing of Merlin Regeneratively Cooled Engine for Falcon 1 Rocket SpaceX 25 февраля 2008 Архивировано из первоисточника 30 марта 2012
- ↑ Bergin, Chris; Davis, Matt SpaceX Falcon I fails during first stage flightнедоступная ссылка — история Архивировано из первоисточника 6 августа 2008
- ↑ Ray, Justin Mission Status Center англ Spaceflight Now 28 сентября 2008 Проверено 28 сентября 2008 Архивировано из первоисточника 30 марта 2012
- ↑ LOW-COST LAUNCH OPPORTUNITIES PROVIDED BY THE FALCON FAMILY OF LAUNCH VEHICLES
- ↑ Falcon 9 v11 & F9R Launch Vehicle Overview англ Проверено 12 марта 2009 Архивировано из первоисточника 30 марта 2012
- ↑ FALCON 9
- ↑ NASA, CNES Warn SpaceX of Challenges in Flying Reusable Falcon 9 Rocket
- ↑ Falcon_9
- ↑ Elon, Musk «SES-8 Prelaunch Teleconference» 24 ноября 2013
- ↑ SpaceX Falcon 9 upper stage engine successfully completes full mission duration firing англ SpaceX 10 марта 1009 Проверено 12 марта 2009 Архивировано из первоисточника 30 марта 2012
- ↑ 1 2 The evolution of the SpaceX Merlin-1 engine
- ↑ FALCON 9
- ↑ What is changing between the Merlin 1D engine and the uprated Merlin 1D+ engine
- ↑ Shit Elon Says — Transcript — SpaceX SES-8 Pre-Launch Conference
- ↑ Elon Musk on Twitter Twitter Проверено 18 декабря 2015
- ↑ Elon Musk on Twitter Twitter Проверено 18 декабря 2015
- ↑ 1 2 Emily Shanklin Merlin Engines 31 августа 2015 Проверено 18 июля 2016
- ↑ spacexcmsadmin Falcon 9 16 ноября 2012 Проверено 21 июля 2016
Ссылкиправить
- Space Exploration Technologies Corporation
- Race for Next Space Prize Ignites Wired article describing successful
