Тягач МАЗ 535A: характеристики

МАЗ-535 – это тяжелый автомобиль-тягач , предназначенный для перевозки грузов до 6 тонн (в кузове) и буксировки прицепов общим весом до 50 тонн по дорогам с твердым покрытием и до 15 тонн по грунтовым дорогам и бездорожью. На шоссе он способен развить скорость (с прицепом) 60 км/час, а на грунтовых дорогах средняя скорость его в полтора раза выше, чем у МАЗ-200, ЗИЛ-157 и даже ГАЗ-69. Запас хода по топливу в средних эксплуатационных условиях – 600 километров.

Высокая проходимость – основное, но далеко не единственное достоинство минского тягача. МАЗ-535 способен безотказно работать в самых разнообразных и тяжелых условиях, при температуре от -50о до +50о. Для этого он снабжен мощными системами охлаждения, обеспечивающими нормальный тепловой режим, а также ряд специальных агрегатов, необходимых при сильных морозах.

На тягаче установлен быстроходный двенадцати цилиндровый V-образный двигатель Д-12-А-375 с непосредственным впрыском топлива. Мощность его 375 “лошадей”. Для обеспечивания запуска двигателя зимой в системе охлаждения предусмотрен специальный подогреватель. Его высокая производительность позволяет за 15 минут нагреть охлажденную жидкость до 80o, когда температура охлаждающего воздуха достигает -40о, при этом одновременно разогревается до плюсовой температуры и масло. Оборудованные электромагнитными муфтами вентиляторы системы охлаждения можно отключать и таким способом регулировать тепловой режим.

В системе смазки двигателя имеется масло закачивающий насос, назначение которого создать давление перед пуском. Такие насосы широко распространены на танках и гусеничных тягачах. Чтобы облегчить проворачивание коленчатого вала при пуске, можно с помощью специального устройства отсоединить двигатель от трансмиссии. Для надежности пуска двигателя предусмотрены две системы: основная, оборудованная электрическим стартером СТ-710, мощностью 15 л.с. и дублирующая система – пневматическая, снабженная баллонами (емкостью по 10 литров) со сжатым на 150 кг/см

2 воздухом, перепускным кран редуктором, манометром и воздухопроводам.

Хорошую проходимость обеспечивает тягачу передача крутящего момента всем колесам (колесная формула 8х8), многослойные шины низкого давления (до 2,5 атмосфер) и централизованная система их подкачки. Когда надо преодолеть участок со слабым грунтом, водитель снижает давление до 0,7 атмосфер, что резко улучшает сцепление колес с грунтом. Очень важное для вездехода качество- плавность хода. У МАЗ-535А она достигнута применением независимой торсионной подвески всех восьми колес.

При солидных габаритах (длинна 9 метров, ширина 2,8 метра) тягач обладает хорошей маневренностью – минимальный радиус поворота всего 13,4 метра. Это достигнуто выбранной конструкторами схемой рулевого управления, при которой управляемыми являются колеса первого и второго мостов, а также большими углами поворота управляемых колес. Большой запас хода обеспечивается двумя топливными баками общей емкостью 760 литров.

Для того чтобы экипаж мог нормально работать в нормальных условиях даже в сильные морозы , в кабине смонтирована двойная система обогрева – радиатор, подключенный к системе охлаждения двигателя ( с обдувом ветрового стекла), и кроме того – автомобильный отопитель ОВ-15 с собственным питанием. Гидромеханическая трансмиссия – главное конструктивное отличие МАЗ-535А. она состоит из повышающей передачи, годротрансформатора, планетарной коробки передач, раздаточной коробки, четырех ведущих мостов и восьми колесных редукторов планетарного типа.

Среди этих агрегатом наибольший интерес представляет гидротрансформатор для бесступенчатого, плавного изменения крутящего момента двигателя в зависимости от дорожных условий. Его преимущества перед обычной механической коробкой передач в том, что он позволяет снизить крутильные колебания, сглаживает удары, передающиеся при движении от ведущих колес к двигателю, предотвращает остановку двигателя при перегрузках. Все это помогает тягачу “приспосабливаться” к резким изменениям дорожных условий и одновременно продлевать жизнь двигателя и самой трансмиссии.

Из других оригинальных агрегатов следует отметить повышающую передачу, до сих пор не применявшуюся в трансмиссиях отечественных автомобилей общего назначения. На МАЗ-535А она нужна для увеличения числа оборотов входного вала гидротрансформатора. По всей конструкции – это редуктор с передаточным числом 0,733. Кроме основного назначения, повышающая передача используется для отбора мощности на вспомогательные узлы и системы (привод вентиляторов, компрессор, насос и гидроусилитель руля). Еще одна особенность трансмиссии автомобиля МАЗ-535А – наличие семи дифференциалов, в том числе четырех межколесных. На двух передних мостах установлены дифференциалы, представляющие собой муфты повышенного трения, на задних – зубчатые муфты свободного хода.

Между первым и вторым, а также между третьим и четвертым мостами смонтированы межосевые дифференциалы. Эти шесть дифференциалов само-блокирующие. А седьмой находится в раздаточной коробке и имеет принудительную блокировку. Он предназначен для связи между карданными валами на двух передних и двух задних мостах. Все семь дифференциалов должны, с одной, не допускать возникновения в трансмиссии “паразитной мощности”, а с другой стороны – повышать проходимость машины в сложных дорожных условиях (путем блокировки дифференциалов).

При знакомствами с органами управления и контрольно-измерительными приборами обращает на себя внимание отсутствие педали сцепления и большое количество разных шкал, сигнальных лампочек; кнопок на щитке водителя. Отсутствие педали, как и самого сцепление (еще одно преимущество гидротрансформатора), упрощает управление машиной. Контрольно-измерительные приборы и сигнальные лампочки информируют водителя о температуре, давление масла и воды, оборотах двигателя, о включении или выключении механизмов управления машиной. Приборы расположены в таком порядке, что ими легко пользоваться. По заключении специалистов и отзывам водителей, машина не смотря на большой вес (собственный вес 19,4 тонны, полный вес с грузом 24,5 тонны, а с прицепом 75,4 тонны) очень легко управляется.

Это достигается рядом особенностей конструкции приводов управления основными агрегатами. Управление планетарной коробкой передач – дистанционное, рычагом на правой стороне рулевой колонки. Пять положений его обеспечивают включение трех передач вперед и одной заднего хода (пятое положение – “нейтрал”). Скорость движения машины изменяется, кроме того, механизмом блокировки гидротрансформатора. После включения второй или третей передачи, когда двигатель разовьет обороты до эксплуатационного режимы (1600-1700 об/мин), отпадает необходимость в увеличении крутящего момента в гидротрансформаторе и водитель может отключить (заблокировать) его и тем самым повысить скорость движения. На первой передаче гидротрансформатор не блокируется.

Механизм блокировки гидротрансформатора включается одной из кнопок на левом краю щитка приборов: левая кнопка блокирует гидротрансформатор, правая разблокирует. Сигнальные лампочки над соответствующими кнопками извещают о срабатывании устройства. Если при движении на второй передачи или третей на дороге встречается не продолжительный подъем – водитель, не переходя на низшую передачу, может нажатием кнопки разблокировать гидротрансформатор. Раздаточная коробка также имеет механизм для изменения передаточного отношения. Привод управления ею – пневматический, дистанционный, рычагом, расположенным на левой стороне рулевой колонки.

Он имеет четыре положения. Три из них предназначены для движения: повышающая передача (используется на хороших дорогах), низшая (на грунтовых дорогах) и низшая с блокировкой меж тележного дифференциала (на особо тяжелых дорогах и бездорожью). Четвертое положение рычага – нейтральное – при работе тягача на месте (например, для привода лебедки, управляемой на автомобиль по требованию заказчика). Рулевое колесо поворачивается небольшим усилием – работу водителя облегчает гидравлический усилитель руля.

В кабине под щитком приборов находится центральный кран управления накачкой шин, а на щитке манометр, при помощи которых водитель может, не останавливая машины, регулировать давление в шинах в зависимости от дорожных условий. Снаружи на раме расположены шинные краны, которые позволяют отключать неисправную шину от центральной системы. На левой стороне щитка приборов – кнопка включения масло-закачивающего насоса, а ниже нее, под щитком приборов – кнопка электростартера.

На щетке водителя расположены также кнопка электро сигнала, тумблеры электромотора отопителя , включатели плафонов и освещения приборов, рукоятка остановки двигателя, переключатель режима света фар, тумблеры электромагнитных муфт вентиляторов, центральный переключатель света, рычаг управления ручной подачей топлива и включатели стеклоочистителей (пневматического действия). Управления воздуха пуском – на специальном щитке, позади водителя. Над средним лобовым стеклом находится рукоятка управления фарой-искателем, а слева от сиденья водителя – включатель аккумуляторных батарей (массы).

Для работы на автомобиле МАЗ-535А нужна специальная подготовка, ибо примеры вождения, эксплуатации и обслуживание этого тягача и большей части других тягачей и грузовых автомобилей имеют существенные различия. Заводской инструкцией, например, запрещается использовать накат с включением “нейтрали” в коробке передач; для переключения передач в раздаточной коробке нужно остановить и машину и двигатель. Особенности эксплуатации МАЗ-535А обусловлены тем, что на нем установлен дизельный двигатель, а также оригинальной конструкцией силовой передачи и наличием ряда дополнительных систем, узлов и агрегатов, не применявшихся в прежних конструкциях отечественных грузовых автомобилей общего назначения.

Вот несколько специфических требований: недопустимость длительной работы двигателя без нагрузки, необходимость прокачивать масло перед его пуском, тщательно контролировать обороты двигателя и режим работы значительно большего числа агрегатов и систем, чем на других машинах многоцелевого назначения. Имеются также существенные особенности в пользовании органами управления машиной, связанные с гидравлической трансмиссией, управляемой раздаточной коробки, устройством для блокировки и разблокировки гидротрансформатора, воздушным пуском двигателя и системой централизованного регулирования давления в шинах.

©. Фотографии взяты из общедоступных источников.

Оцените статью: Поделитесь с друзьями!

truck-auto.info

Военный Тягач МАЗ-537, Технические Характеристики и Устройство Двигателя

29.04.2019

Тягач МАЗ-537 является легендарным грузовиком Советского Союза, несколько лет его собирали  в Минске, а затем до закрытия проекта — в Кургане. По своей сущности этот автомобиль является продвинутой версией МАЗ-535: инженеры дорабатывали различные узлы с целью улучшения технических характеристик.

Общая информация

Конструкторы поместили в эту машину двигатель мощностью 525 лошадиных сил. Основой конструкции являлась лонжеронная рама. Колёсная база, по сравнению с 535-м, была увеличена. Смена мотора вынудили инженеров внести поправки в системы смазки и охлаждения, поменять топливное и воздушное оснащения. Под кабину авто поместили предпусковую подогревательную систему.

Коренных изменений в трансмиссии нет. Было увеличено передаточное число повышающей трансмиссии и размеры фланцев. Для улучшения характеристик изменяли не конструкцию узлов, а габариты и надёжность комплектующих.

Некоторые детали стали производить из других материалов. Соединения рычагов подвески начали делать из бронзы, что позволило улучшить их прочность. Такой подход плох с другой стороны: для стабильной работы требовалось больше смазочного вещества. Самым серьёзным изменениям подверглась тормозная система: новый механизм работал лучше.

История 537-й серии

Первый курганский транспорт был собран в 1963 году. Тогда сборка осуществлялась по «белорусской» технологии из полученных деталей. Отсутствие необходимого оборудования и опыта массового производства не позволили начать выпуск 537-х в срок, старт был дан только в 1965 году. Первые экземпляры были полной копией минских моделей. Такой же двигатель, коробка, тормоза и подвеска.

Кабина была цельнометаллической и вмещала четырёх человек. На потолке есть люк для дополнительного проветривания салона. В ночное время суток можно включить прожектор, размещённый на крыше. Водитель может регулировать своё кресло и вертикально и горизонтальной плоскостях. Стандартная версия тягача МАЗ-537 — двухфарная. Модель с тремя фонарями производилась по заказу. Перевозка грузов осуществлялась на прицепах, выдерживающих 50-52 тонны.

На протяжении 15 лет в техническом плане различные версии 537-го имели небольшие различия. Они сводились к перестановке конструкций, их модернизации или полному упразднению. Определить ту или иную модификацию можно было по отделке кабины. С каждой новой моделью она становилась проще. На эксплуатацию это никак не влияло.

Первое поколение

История насчитывает 6 версий с индексами А, Г, Д, В, Е, К. Первые три собирались в Минске, остальные разрабатывались на СКБ-1, но производство осуществлялось в Кургане. Курганские версии унаследовали от минских некоторые черты внешнего вида, которые не заметишь с первого взгляда.

К ним относятся вертикальные воздухозаборники, благодаря которым в моторный отсек поступал дополнительный воздух и охлаждал двигатель. Вентиляционные отсеки, через которые в салон попадал воздух, размещались рядом с круглыми фарами. Схожими были зеркала заднего вида.

Второе поколение

В 70-х годах появилось второе поколение. Воздухозаборник стал коробчатым, под ним находились простые щели. Обзор дороги был улучшен за счёт увеличения зеркал заднего вида. Крылья стали плоскими и были продлены до средних мостов. Добраться до сцепки и лебёдки можно было по лестнице. Некоторые экземпляры оснащались экспериментальными декоративными элементами, но широкого распространения они не получили.

Третье поколение

В конце 70-х годов появилось третье поколение тягачей МАЗ-537. Изменения в устройстве были незначительными, зато в плане дизайна автомобиль стал «суровым» — он был лишён всех декоративных элементов. Некоторые изменения коснулись воздухозаборника и подфарников.

Четвёртое поколение

Четвёртое поколение появилось в 80х годах. Основным отличием было отсутствие защитных кожухов на топливных баках.

После насыщения тягачами этого типа Советской Армии был налажен экспорт машины в дружественные страны: Африка, Азия, Ближний и Средний Восток. За многие годы сборки авто было выпущено 8-10 тысячи экземпляров. Многие из них продолжают нести службу в наши дни.

Применение транспорта в армии

Для армии Советского Союза производилось несколько основных модификаций МАЗ-537.

«А»

Выпускалась с 1964 по 1969 года. Цельнометаллическая платформа была укороченной, грузоподъёмность составляла 15 тысяч килограмм. Лебёдка находилась между кузовом и моторным отсеком, могла тянуть грузы до 15 тонн.

Машину использовали на аэродромах и в ракетных войсках. Она легко перевозила самолёты по взлётным полосам, а также транспортировала тяжёлые баллистические ракеты. С помощью гидравлического толкающего бруса водитель мог помогать передвигаться тяжёлым транспортным средствам.

«В»

Производилась с 1965 по 1985 годы. Модификация представляла собой седельный тягач, который мог перевозить автопоезд весом до 62 тонн. Максимальная нагрузка на сцепное устройство была понижена до 18 тонн из-за некоторых конструкционных изменений. Седельное устройство было передвинуто назад. Такое изменение дало возможность перевозить грузы с нестандартной формой корпуса.

С помощью этого транспорта перевозили полуприцепы с ракетным оборудованием для различных подразделений ракетных войск. Также была возможность перевозить топливные цистерны, которые вмещали в себя до 30 тысяч литров горючего.

«Г»

Производилась с 1964 по 1969 года. Данная модификация из Минска была получена в недоделанном виде. Кое-что в ее конструкции пришлось изменить, но никаких глобальных нововведений не было. Тягач МАЗ-537Г применялся для разрешения разных стратегических задач.

С помощью него перевозили бронированную технику весом до 68 тонн, а также была возможность двигаться в составе автопоезда весом до 91 тонны. Ещё одна функция стала возможна за счёт использования прочной лебёдки: на низкорамные прицепы можно загружать грузы массой до 15 тонн.

Ввод грузовиков в эксплуатацию был проблематичным из-за проблем в чертежах, полученных из Минска. Первые контрольные тесты выявили более 100 недочётов различной степени. После доработки конструкции количество недочётов снизилось на 30, но всё равно оставалось значительным. Пока инженеры занимались исправлением недостатков, в Кургане приступили к поштучной сборке тягачей, так как Советской Армии срочно нужна была подобная техника.

С третьего раза этой версии удалось пройти все испытания, никаких недоработок выявлено не было. В итоге авто стало самым востребованным у наших военных: его использовали для перевозки гусеничной бронированной техники по асфальтированной дороге, грунту и бездорожью. Появление автомобиля позволило отказаться от медленной и стратегически ненадёжной транспортировки тяжёлой техникой поездами.

«Д»

Выпускалась с 1965 по 1986 годы. Главной особенностью грузовика стало наличие автоматической электронной системы, которая управляла рабочими и буксировочными механизмами. Максимальная масса автопоезда составляла 88 тонн. За моторным отсеком установили генератор мощностью 75 кВт.

«Е»

Выпускалась с 1966 по 1989 годы. Данная модель представляет собой симбиоз несколько версий. Она была оснащёна сдвинутой назад кабиной, но имела возможность перевозить прицепы. Также был установлен генератор с защитным кожухом. Он позволял передавать энергию на различные системы управления полуприцепом.

В армии машину использовали как источник жизнеобеспечения ракетных комплексов и механизмов запуска. Он также выполнял роль тягача, буксируя различную бронированную технику. На время мог стать источником питания для другого транспорта.

«К»

Производилась с 1965 по 1969 годы. Использовалась в качестве автокрана. Гидравлический кран выдерживал груз до 16 тонн, устанавливался на заднюю часть шасси. Для устойчивости во время работы крана использовались четыре аутригера.

После начала производства был выявлен ряд недостатков, который не позволил стать автокрану распространённой моделью. Его конструкция имела лишнюю массу, из-за чего проходимость машины была низкой. Главным недостатком была высокая вероятность бокового падения в процессе работы. Единственным применением модели стала погрузка зарядов на ракетные установки.

«Т»

Данная модель получила несколько опытных образцов. Её планировали экспортировать в страны с жарким климатом и повышенной влажностью. Для этого кузов, кабина и все технические узлы были покрыты изолирующими материалами, которые должны были защищать их от влаги. Итоговая себестоимость оказалась высокой, поэтому от серийного производства отказались.

МАЗ-537: технические характеристики

  • Кабина вмещала в себя четырёх человек и находилась перед двигателем;
  • Двигатель имел 12 цилиндров и развивал 525 лошадиных сил;
  • Максимальная скорость — 55 км/ч;
  • Коробка передач имела 3 скорости;
  • Длина — 8,96 метров;
  • Ширина — 2,885 метра;
  • Высота — 2,88 метра;
  • Дорожный просвет — 50 сантиметров;
  • Вес — 21 600 килограмм;
  • Два бака по 420 литров.

Тягач МАЗ-537 имеет большие колёса на литых дисках с уникальным рисунком протектора, благодаря чему обладает высокой проходимостью.

Вывод

МАЗ военный тягач 537 — легендарный грузовик, который стал настоящим прорывом инженерной мысли в автомобилестроении СССР. Отлаженное производство и высокое качество позволили ему стать основным транспортом армии.

Генералы получили в руки инструмент, позволяющий в короткие сроки разворачивать в любом месте подразделения бронированной техники. Это стало возможно за счёт способности грузовика передвигаться по дорогам общего пользования.

В хозяйственной сфере транспорт использовался редко и только по специальным указаниям. Именн

militaryarms.ru

Евгений Кочнев. МАЗ-535. (1956 – 1961/1964 гг.). Секретные автомобили Советской Армии. История России. Библиотека.

   Эта эпохальная машина передовой конструкции стала первым в СССР многоосным многоцелевым военным транспортным средством высокой проходимости с автоматической трансмиссией и колесной формулой 8×8, заложившим основу большинства последовавших за ним четырехосных полноприводных автомобилей и специальных шасси повышенной грузоподъемности. Официально МАЗ-535 считался артиллерийским балластным тягачом грузоподъемностью 7 т для буксировки орудийных систем массой до 10 т и работы в составе автопоездов, весивших с полной нагрузкой до 75,4 т. Первые два прототипа были собраны в мае и июне 1956 года в помещениях ЦОП. Появление этой принципиально новой машины считалось скрытой от посторонних глаз своего рода «секретной научно-технической революцией» в отечественном автомобилестроении, предопределившей первое практическое применение на тяжелых военных машинах самых прогрессивных конструктивных решений. К ним в первую очередь относились автоматическая гидромеханическая трансмиссия, полностью дифференциальный привод и независимая подвеска всех колес, а также система подкачки шин, гидроусилитель рулевого механизма и ряд других узлов, до тех пор не имевших в СССР широкого применения. Об этом необычном во всех отношениях автомобиле вспоминает военный водитель-испытатель М. А. Хохлов: «Моей первой многоосной машиной был МАЗ-535. Сначала было страшно на него садиться: громадные размеры, сверхмощный дизель, а всего необычнее – управление. Еще бы: педали сцепления нет, рычага коробки передач тоже нет. Есть лишь педали газа и тормоза. Трудно, а осваивать машину надо. Постепенно привыкал, а со временем управлять минскими тягачами стало легче, чем обычными автомобилями».
   Тягач МАЗ-535 имел классическую компоновку с постоянным приводом всех восьми ведущих колес, центральным расположением моторного отсека, передней 2-дверной кабиной с люком в крыше и задним низкобортным металлическим кузовом с тентом для боевого расчета буксируемого орудия, боекомплекта или балласта. На нем впервые появился 39-литровый дизельный двигатель Д12А-375 V12, отрегулированный на мощность 375 л.с. и оборудованный двухступенчатой системой фильтрации воздуха. При окружающей температуре – 40 ?С мощный танковый предпусковой подогреватель мог разогреть охлаждающую жидкость до 80? в течение 15 минут. Дублированная система запуска включала штатный электростартер мощностью 15 л.с. и 10-литровые пневматические баллоны со сжатым до 150 атмосфер воздухом, причем для облегчения проворачивания коленчатого вала специальный механизм отсоединял силовой агрегат от остальных узлов трансмиссии. По образцу танков и гусеничных вездеходов в систему смазки был введен подкачивающий масляный насос, создававший в ней избыточное давление перед запуском. Автоматически регулировать температуру в системе охлаждения позволяли вентиляторы боковых радиаторов со встроенными электромагнитными муфтами.
   Принципиально новую трансмиссию собственной конструкции составляли комплексный одноступенчатый гидротрансформатор, планетарная 3-ступенчатая коробка передач с золотниковым механизмом включения дисковых фрикционных муфт разных ступеней, двухступенчатая раздаточная, несколько промежуточных редукторов, набор из семи дифференциалов, разнесенные главные передачи, система из 16 карданных валов и еще восемь планетарных колесных редукторов. На выходном валу двигателя стоял специальный однорядный редуктор (повышающая или согласующая передача), служивший для увеличения числа оборотов входного вала гидротрансформатора, а также для привода вентиляторов, пневматического компрессора и гидронасоса. Главной новинкой являлся бесступенчатый четырехколесный гидротрансформатор, обеспечивавший плавное изменение крутящего момента в зависимости от дорожных условий без прерывания потока мощности на колеса, позволявший сглаживать удары на двигатель, повышавший срок его службы и предотвращавший останову мотора при перегрузках. На повышенных режимах для сокращения внутренних потерь в гидротрансформаторе имелся механизм отключения (блокировки), переводивший его в режим гидромуфты. Дистанционное управление планетарной коробкой передач производилось из кабины водителя рычагом с правой стороны рулевой колонки, имевшим пять положений (три передачи вперед, задний ход и «нейтраль»). В раздаточной коробке с пневматическим управлением помещался дифференциал с принудительной блокировкой. На передней и задней тележках стояли межтележечные самоблокирующиеся дифференциалы, а между колесами каждого моста – самоблокирующиеся межколесные: передние – повышенного трения с фрикционными муфтами, задние – с зубчатыми муфтами свободного хода. От жестко закрепленных на раме главных передач привод каждого колеса осуществлялся качающими карданными валами. В независимую подвеску передних управляемых колес на двойных поперечных рычагах и продольных торсионах были введены гидроамортизаторы двойного действия, а в их приводе применялись более совершенные шариковые шарниры равных угловых скоростей «Бендикс-Вейсс» (Bendix-Weiss). Однопроводная пневмогидравлическая тормозная система воздействовала на барабанные механизмы всех колес, в раздаточной коробке стоял стояночный ленточный тормоз с механическим приводом. Система изменения внутреннего давления во всех широкопрофильных 12-слойных камерных шинах размером 18,00 – 24 обеспечивала его регулирование в пределах от 0,7 до 2,0 кгс/см2. Ее центральный кран с манометром помещался в кабине, а снаружи на раме находились колесные краны для отключения любых поврежденных шин от основной системы. На отдельных машинах под кузовом монтировали компактную механическую барабанную лебедку с тяговым усилием 15 тс и двумя укладочными барабанами для вывода троса длиной 100 м вперед и назад.
   Прототип МАЗ-535 с 375-сильным дизелем и стальной трехфарной кабиной. 1956 год
   Цельнометаллическая кабина с плоской передней облицовкой оснащалась прожектором и люком на крыше, дистанционным кнопочным управлением основными агрегатами, контрольно-измерительными приборами, светосигнальными датчиками и пневматическим приводом стеклоочистителей и одного из звуковых сигналов. Двойное отопление с обдувом лобовых стекол работало от системы охлаждения двигателя или от автономного обогревателя ОВ-15, в полу кабины имелись люки для осмотра и обслуживания узлов ходовой части. На первых сериях кабина снабжалась тремя наклонными лобовыми стеклами и третьей фарой в центре передней панели, служившей для инфракрасной подсветки дороги при использовании прибора ночного видения, а моторный отсек с пониженным расположением крыши был оборудован откидными боковыми вентиляционными крышками и поперечными щелями на крыше. Характерными внешними чертами последующих машин МАЗ-535 стали два плоских лобовых стекла, три фары и два горизонтальных откидных лючка системы вентиляции кабины, установленные на ее боковинах небольшие круглые подфарники и повышенное расположение моторного отсека, оборудованного двухрядным набором боковых вертикальных щелей для забора воздуха для питания двигателя и вентиляции внутреннего пространства. За ним размещались два топливных бака вместимостью по 380 л, защищенные кожухами с собственными боковыми вентиляционными люками. При необходимости фары снабжали светомаскировочными устройствами (СМУ) или просто «козырьками».
   В ходе первых же испытаний выявилась недостаточная прочность рамы тягача МАЗ-535, поэтому уже в 1957 году был создан модернизированный вариант 535А с усиленными рамой, кузовом и системой вентиляции моторного отсека. На следующий год его начали собирать мелкими сериями в еще не достроенном опытном цехе. Выпуск автомобиля продолжался в Минске до 1961 года, а затем его перевели на КЗКТ, где мелкосерийная сборка осуществлялась до конца 1964 года. Внешне последние выпуски отличались двумя фарами на передней панели кабины. После очередных испытаний 16 июля 1962 года МАЗ-535А был принят на вооружение и впоследствии состоял только в Советской Армии. Впервые он появился на параде в Москве 7 ноября 1961 года в сцепе со специальной транспортной тележкой, на которой помещалась баллистическая ракета Р-14.
   Серийный балластный тягач МАЗ-535А для буксировки 10-тонных прицепных систем. 1957 год
   Для всех вариантов МАЗ-535 колесная база имела вид 1700+2350+1700 мм, то есть расстояние между центрами крайних колес составляло 5750 мм. Колея всех колес – 2150 мм, дорожный просвет – 475 мм. Собственная масса МАЗ-535А – 19,4 т, полная – 25,4 т. Габаритные размеры – 8780x2805x2915 мм. Радиус поворота – 13,4 м. Максимальная скорость одиночного автомобиля на шоссе – 60 км/ч, в составе автопоезда – от 20 до 40 км/ч. Запас хода – 700 км. Тягач мог преодолевать подъемы крутизной до 30? и броды глубиной 1,3 м. Эксплуатационный расход топлива достигал 75 л на 100 км.
   Базовые балластные тягачи 535-й серии производства МАЗ и КЗКТ с конца 1950-х годов применяли для буксировки новых 152-мм пушек М-47 образца 1953 года и специальных низкопрофильных прицепных транспортных тележек, на которых из хранилищ на стартовую позицию доставляли баллистические ракеты Р-12 (8К63), Р-14 (8К65), Р-36 (8К67) и другие. В 1958 году специально для перевозки ракет Р-12 со стартовой массой 42 т была создана низкорамная двухосная грунтовая тележка 8Т115 с передними односкатными и задними двускатными колесами. Ее габаритные размеры составляли – 22 850x2720x2500 мм. Для доставки новых межконтинентальных ракет Р-16 (8К64) массой около 150 т разработали новые двухосные транспортные тележки 8Т139. 9 мая 1965 года на военном параде в Москве тягачи МАЗ-535А впервые публично буксировали на них опытные глобальные (орбитальные) ракеты ГР-1 (8К713) со стартовой массой 117 т, способные нести ядерные заряды с тротиловым эквивалентом 2,2 Мт. Для монтажа первых оперативных и тактических ракетных комплексов служило специальное шасси МАЗ-535Б, а на полуприцепах с седельными тягачами МАЗ-535В перевозили и устанавливали более мощные ракетные системы.
   МАЗ-535Б (1959 – 1962 гг.) – экспериментальное шасси на базе переоборудованного тягача 535А для монтажа ракетных систем с подъемным механизмом артиллерийской части, блоком управления и задними опорами. Его первым применением стала пробная пусковая установка Д-110К тактического комплекса «Онега» с твердотопливной ракетой 3М1, который с конца 1950-х годов разрабатывался для Сухопутных войск. В 1959 году она была смонтирована на Уральском машиностроительном заводе и весной следующего года поступила на испытания. В то же время в пермском ОКБ-172 разработали оперативно-тактический комплекс 2К10 «Ладога» с фронтовой баллистической ракетой 3М2, также работавшей на твердом топливе. Ее запуск производился с мобильной установки, собранной на Петропавловском заводе тяжелого машиностроения имени В. И. Ленина Казахской ССР. Первые испытания, проведенные в апреле 1961-го, завершились разрушением ракеты, и после неудачных доработок в марте следующего года работы по этой системе были завершены, а шасси 535Б признано слишком слабым и маломощным для этих целей.
   Пробное шасси МАЗ-535Б с пусковой установкой ракетного комплекса 2К10 «Ладога». 1960 год
   МАЗ-535В (1959 – 1964 гг.) – седельный вариант балластного тягача 535А с допустимой нагрузкой на опорно-сцепное устройство 12 т. От базовой машины отличался балансирной подвеской обоих задних мостов без упругих элементов, применением более прочных 16-слойных шин, отсутствием лебедки и системы подкачки шин. Его снаряженная масса составляла 18,9 т. Выпуск этого тягача начался в 1959 году на Минском автозаводе и впоследствии короткое время осуществлялся параллельно с моделью 535А на КЗКТ. Из всего семейства 535 он оказался самой востребованной машиной в бронетанковых, артиллерийских, ракетных и инженерных подразделениях. Обычно МАЗ-535В использовали в сцепе с двухосным низкорамным 25-тонным полуприцепом МАЗ-5248 с четырьмя односкатными колесами, служившим для перевозки по шоссе и грунтовым дорогам тяжелой гусеничной техники и ракетных систем. С 1961 года он применялся для доставки на дальние расстояния гусеничной пусковой установки 2П16 ЗРК 2К6 «Луна» на базе плавающего танка ПТ-76, а впоследствии буксировал низкорамные полуприцепы МАЗ-9989. На них обычно перевозили гусеничную трубомонтажную машину ТУМ-150 для механизированной сборки труб при прокладке войсковых магистральных трубопроводов диаметром 150 мм.
   В 1959 – 1960 годах тягач МАЗ-535В использовался вместо автомобиля ЯАЗ-214 на последней стадии испытаний межконтинентального беспилотного ударного самолета-снаряда Ту-121. Для него была создана уникальная пусковая установка СТ-10 на специальном четырехосном полуприцепе, служившая для перевозки, сборки и запуска самолета. Для питания ее систем на тягаче смонтировали электрогенератор. Стартовая масса установки достигала 27 650 кг. В соответствии с ПСМ от 16 августа 1960 года началась разработка системы дальней беспилотной разведки ДБР-1 «Ястреб» с новым самолетом-разведчиком Ту-123. Его запуск осуществлялся с пусковой установки СТА-30 на двухосном полуприцепе с двускатными колесами и гидравлическими домкратами, буксируемом седельным тягачом 535В с бронезащитой кабины и моторного отсека. Испытания комплекса проходили с сентября 1961-го по декабрь 1963 года. Он мог осуществлять фоторазведку на полосе следования самолета шириной 60 – 80 км и длине до 2700 км, а также радиотехническую разведку на расстоянии до 300 км. На вооружение эта система была принята 23 мая 1964 года и оставалась в Советской Армии до 1979-го. В 1964 – 1972 годах собрали 52 таких комплекса, для буксировки которых служили разные типы тягачей.
   Седельный тягач МАЗ-535В – вариант балластной машины с усиленной задней подвеской. 1959 год

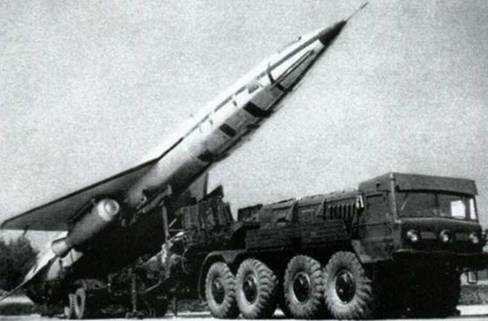

   Комплекс «Ястреб» с самолетом-разведчиком Ту-123 на пусковой установке с тягачом МАЗ-535В. 1963 год

statehistory.ru

Первые военные тягачи КЗКТ — Колеса.ру

Важнейшую роль в обеспечении Советской армии тяжелыми четырехосными тягачами сыграл небольшой и малоизвестный Курганский завод колесных тягачей имени Д. М. Карбышева (КЗКТ). Он был образован в начале Великой Отечественной войны как подразделение Курганского машиностроительного завода (КМЗ), куда эвакуировали предприятия сельскохозяйственного профиля. В 1959 году его перепрофилировали на выпуск армейских тягачей конструкции СКБ-1 Минского автозавода и присвоили аббревиатуру КЗКТ.



На заглавном фото — 525-сильный седельный тягач МАЗ-537Г.

Свою деятельность завод начинал со сборки 535-й серии, а в 1964 году переключился на более мощные седельные машины МАЗ-537, ставшие основной продукцией КЗКТ и со временем образовавшие самое обширное семейство советских тяжелых тягачей общего и специального назначения. Впоследствии в Кургане самостоятельно собирали к ним агрегаты трансмиссии, рамы и кабины, постоянно вводя мелкие модификации, но долгое время продукция КЗКТ сохраняла маркировку МАЗ.

Показательный заезд колесного тягача МАЗ-537Г и гусеничного АТ-Л (фото автора)

Курганское семейство МАЗ-537 (1963–1990 гг.)

В Кургане первый седельный тягач МАЗ-537 был собран из минских узлов в декабре 1963 года, но неразвитая структура КЗКТ, отсутствие опыта серийного производства и нехватка кадров привели к задержке серийного выпуска на два года. При этом борьба за высокое качество и надежность продукции не прекращалась долгие годы.

Седельный тягач серии МАЗ-537 — главная продукция Курганского завода (фото автора)

Конструктивно первые курганские автомобили МАЗ-537 ничем не отличались от минских. Их оборудовали прежними 48-клапанным дизелем Д12А-525 V12 мощностью 525 л. с., гидромеханической коробкой передач, барабанными тормозами и независимой рычажно-торсионной подвеской.

Двухдверная четырехместная цельнометаллическая кабина снабжалась люком и прожектором на крыше, двумя отопителями, регулируемым сиденьем водителя и двумя головными фарами, но трехфарные версии появлялись по необходимости вплоть до последних выпусков. Запасные колеса обычно помещали на свободной передней части (хоботе или гуське) штатных низкорамных полуприцепов двух основных типов — МАЗ-5247Г и ЧМЗАП-9990 грузоподъемностью 50–52 т.

МАЗ-537Г позднего выпуска с открытым размещением баков для горючего (фото А. Гуляева)

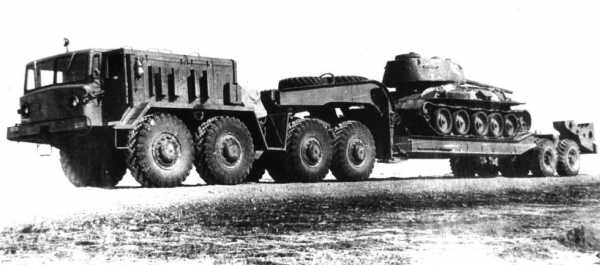

Тягач МАЗ-537Г с трехосным танковым полуприцепом ЧМЗАП-9990 (фото автора)

С 1965-го и до начала 1980-х основные модификации тягачей сводились к элементарным перестановкам второстепенных узлов, усилению одних и упразднению других несущественных деталей или к упрощению более важных, но ненадежных и дорогих элементов. Внешним отражением этих изменений являлись кабина и облицовка моторного отсека, упрощавшиеся с постановкой на производство каждой очередной модернизированной версии. Когда же все резервы таких улучшений и внешних «украшений» иссякли, выпуск состарившихся машин МАЗ-537 продолжался: военных они вполне устраивали, а никакой иной замены им просто не существовало.

Серийный 525-сильный тягач МАЗ-537 первого поколения. 1968 год (из архива J. Kinnear)

Различные варианты достаточно простого базового седельного тягача МАЗ-537 можно разделить на четыре поколения. В первое входили специализированные автомобили МАЗ-537А, МАЗ-537Г и МАЗ-537Д, разработанные и собиравшиеся в Минске. Исключением являлись варианты МАЗ-537В, МАЗ-537Е и МАЗ-537К, спроектированные в СКБ-1, но выпускавшиеся только в Кургане. От минских предшественников они унаследовали пять вертикальных воздухозаборных створок на боковинах моторного отсека, V-образную рабочую ступеньку между средними мостами, два горизонтальных вентиляционных лючка на передней стенке кабины между фарами и круглые зеркала заднего вида.

Тягач МАЗ-537 с двухосным полуприцепом МАЗ-5247Г в армии Украины (из архива J. Vollert)

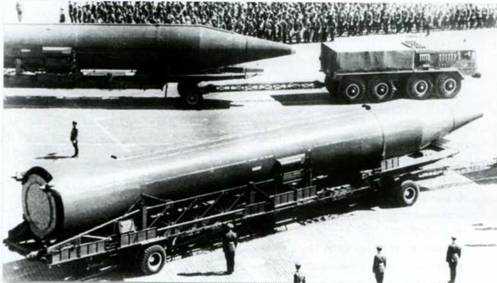

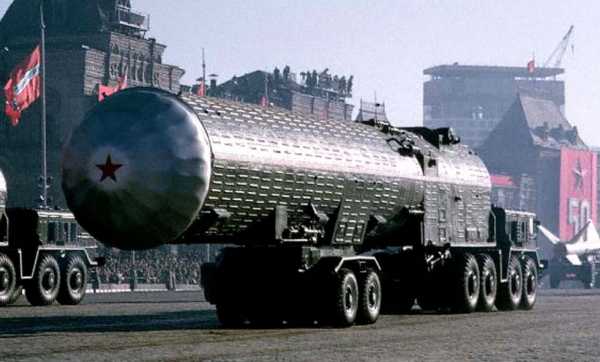

На Красной площади тягачи МАЗ-537 буксируют тележки с баллистическими ракетами Р-26

В 1970-е годы на втором поколении створки моторного отсека сменил коробчатый воздухозаборник, за которым помещались простые двухрядные вертикальные щели. Увеличенные зеркала заднего вида стали прямоугольными. Крылья над передними колесами были продлены на пространство между средними мостами, а характерную V-образную ступеньку сменила простая лесенка для доступа оператора к сцепке и лебедке. В проходных стадиях формирования этого семейства часто появлялись комбинированные идентификационные элементы.

МАЗ-537 переходной серии с воздухозаборными створками и плоскими крыльями (фото автора)

Трехфарный МАЗ-537 второго поколения с воздухозаборными коробами

К концу 1970-х на третьем поколении с передков кабин окончательно исчезли последние декоративные элементы — вентиляционные лючки, упростив и оголив их до предела, зато двухсекционные стекла подфарников стали более крупными.

МАЗ-537Г третьего поколения с воздухозаборными коробами. 1979 год (из архива НИИЦ АТ)

Серийный тягач МАЗ-537 с плоской передней стенкой кабины (фото Л. Гоголева)

Наконец, в последнем четвертом поколении 1980-х оба топливных бака лишились своих защитных кожухов. На практике новые, отремонтированные или восстановленные машины МАЗ-537 могли иметь иную комбинацию внешних деталей, что окончательно запутывало всех, кто хотел точнее их идентифицировать.

МАЗ-537Г последнего выпуска для буксировки танковых полуприцепов (фото автора)

Все виды тягачей этой серии широко применялись во всех подразделениях Советской армии и ВМФ СССР, а специальные варианты служили в основном в Ракетных войсках стратегического назначения (РВСН). Многоцелевые базовые модели поступали во все страны Варшавского договора и Финляндию, в союзные страны Ближнего и Среднего Востока, многие государства Африки и Азии. По оценочным данным в общей сложности автомобили 537-го семейства были собраны в количестве 8–10 тыс. экземпляров.

Седельный тягач МАЗ-537Г первого выпуска в Народной армии ГДР

Тягач МАЗ-537 третьего поколения в вооруженных силах Венгрии (из архива F. Gabor)

МАЗ-537Г в финской армии при транспортировке танка Т-54 (из архива E. Muikku)

Военные исполнения автомобилей МАЗ-537

МАЗ-537А (1964–1969 гг.) — балластный тягач грузоподъемностью 15 т с укороченной цельнометаллической платформой и лебедкой с тяговым усилием 15 тс. Она размещалась между моторным отсеком и кузовом с двумя люками для пропускания тягового троса.

Балластный тягач МАЗ-537А с центральной лебедкой. 1964 год (из архива НИИЦ АТ)

Автомобиль был рассчитан на буксировку тяжелых баллистических ракет и различных колесных систем массой до 75 т, а также перемещения на аэродромах летательных аппаратов с взлетной массой до 200 т. В его комплектацию входил гидравлический толкающий брус, превращавший машину во вспомогательный толкач сверхтяжелых транспортных средств.

Ракетные автопоезда на Москворецком мосту после парада — тягачи МАЗ-537А с ракетами ГР-1 (справа) и МАЗ-537 с ракетами Р-26. 1965 год

МАЗ-537В (1965–1985 гг.) — седельный тягач целевого назначения на шасси МАЗ-537 с уменьшенной до 18 т допустимой нагрузкой на сцепное устройство, созданный для работы в составе автопоездов полной массой не выше 62 т. Его единственной конструктивной особенностью являлось опорно-седельное устройство, передвинутое назад на 345 мм, что позволяло буксировать различные системы со специфической конфигурацией корпусов. Главным предназначением МАЗ-537В являлась работа с двухосными восьмиколесными транспортными полуприцепами с цилиндрическими пусковыми контейнерами для стратегических ракет противоракетной обороны, а также в сцепе с полуприцепным топливозаправщиком ТЗ-30 вместимостью 30 тыс. л.

Тягач МАЗ-537В со смещенным назад седельным устройством. 1967 год (из архива НИИЦ АТ)

На параде тягач МАЗ-537В с полуприцепом-контейнером для ракеты комплекса А-35

МАЗ-537Г (1964–1989 гг.) — многоцелевой вариант седельного тягача МАЗ-537 с допустимой нагрузкой на сцепное устройство 27 т и новой 15-тонной лебедкой. Он предназначался для буксировки транспортных средств массой до 68 т с полной допустимой массой автопоездов 91 т и подтягивания поврежденной техники и несамоходных грузов на платформу низкорамных полуприцепов. Его минский прообраз МАЗ-537Г, в спешке переданный на КЗКТ, оказался сырым, и потому при доработке машины камнем преткновения являлась новая механическая лебедка от гусеничного артиллерийского тягача АТС-59, смонтированная в защитном кожухе за моторным отсеком и топливными баками.

Самый распространенный седельный тягач МАЗ-537Г с лебедкой (из архива E. Muikku)

Первые контрольные испытания с 50-тонными полуприцепами МАЗ-5247Г новые тягачи просто не выдержали. После устранения дефектов и проведения 118 доработок вторичные испытания выявили еще 84 неисправности. Испытания были вновь провалены, но, учитывая острую потребность Советской армии в такой технике, в конце 1960-х в Кургане приступили к мелкосерийной сборке тягачей МАЗ-537Г.

МАЗ-537Г четвертого поколения в Техническом музее в Тольятти (фото К. Дунаева)

После очередных доработок они стали самыми востребованными буксировщиками тяжелых полуприцепных систем и со временем превратились в наиболее распространенные советские полноприводные тягачи-танковозы для доставки по шоссе и на местности различной гусеничной техники. Благодаря им в Советской армии впервые удалось быстро перебрасывать по дорогам общего пользования и оперативно развертывать крупные бронетанковые формирования, не прибегая к услугам медлительной и уязвимой железнодорожной сети.

Ранний МАЗ-537Г с танковым полуприцепом МАЗ-5247Г. 1967 год (из архива НИИЦ АТ)

МАЗ-537Г использовался со всеми видами тяжелых войсковых полуприцепов, буксировал мощные ракетные комплексы и установочные агрегаты, послужил базой эвакуационного тягача, машины техпомощи и основой новых поколений седельных тягачей.

МАЗ-537Д (1965–1986 гг.) — специализированный седельный тягач с автономной электросистемой для питания различных рабочих механизмов и устройств буксируемых систем. По основным параметрам был сходен с базовой машиной МАЗ-537, но масса груженого автопоезда с этим тягачом возросла до 88 т.

Спецтягач МАЗ-537Д первого выпуска с электрогенератором. 1967 год (из архива НИИЦ 21)

МАЗ-537Д с автономным электрогенератором и спецоборудованием (из архива А. Новикова)

Его главной технической особенностью являлся установленный за моторным отсеком синхронный трехфазный генератор переменного тока мощностью 75 кВт с приводом от коробки отбора мощности шасси, укомплектованный аппаратурой пуска, регулирования и агрегатом для зарядки аккумуляторов. При буксировке специальных полуприцепных систем запасные колеса обычно помещали вертикально за топливными баками с левой стороны машины.

МАЗ-537Е (1966–1989 гг.) — специальный седельный тягач РВСН с допустимой нагрузкой 18 т, конструктивно представлявший собой комбинацию нескольких автомобилей. От МАЗ-537В он получил сдвинутое назад сцепное устройство, но мог буксировать полуприцепы массой до 68 т, как МАЗ-537Г. От модели МАЗ-537Д был унаследован генератор в специальном кожухе. В отличие от них МАЗ-537Е снабжался дополнительным отбором мощности на вспомогательные электрогенераторы, гидронасосы и компрессоры для питания различных полуприцепных систем. Они размещались в пространстве между моторным отсеком и седельным устройством, поэтому одно-два запасных колеса обычно устанавливали вертикально на ограждении топливных баков с левой стороны шасси.

Спецтягач РВСН МАЗ-537Е с электро- и гидропневматическими системами

МАЗ-537Е с комплексом средств для привода узлов полуприцепных систем

В РВСН тягач МАЗ-537Е обеспечивал дополнительное питание многочисленных потребителей буксируемой техники — систем жизнеобеспечения ракетных комплексов, приводов исполнительных механизмов и устройств или ведущих колес многоосных полуприцепных транспортировщиков тяжелых ракет. Его доработанный вариант со смещенной назад деревометаллической платформой с электрогенератором, передним гидравлическим толкающим брусом и жестким дышлом применялся как тягач-толкач и дополнительный источник электроэнергии в составе многозвенного транспортно-перегрузочного автопоезда для перевозки контейнера с межконтинентальной ракетой РТ-23.

Тягач-толкач РВСН МАЗ-537Е с закрытым кузовом и толкающим брусом (фото Я. Горбунова)

МАЗ-537К (1965–1969 гг.) — специальное крановое шасси для РВСН, унифицированное с тягачами серии 537. Разработано 1962 году в СКБ-1 и с 1965-го собрано небольшой партией на КЗКТ. Его единственным назначением являлась установка 16-тонного гидравлического автокрана 9Т35 с двухсекционной телескопической стрелой и приводом рабочих органов от вспомогательного 50-сильного дизельного двигателя Д-37М воздушного охлаждения. Крановое оборудование с закрытой металлической кабиной оператора монтировалось на полноповоротной платформе в задней части шасси с четырьмя откидными аутригерами.

Гидравлический кран 9Т35 ракетных войск на шасси МАЗ-537К. 1968 год (из архива НИИЦ АТ)

Автономный 16-тонный автокран 9Т35 с телескопической стрелой (из архива НИИЦ АТ)

Во время испытаний в 21 НИИИ проявились главные недостатки крана 9Т35: излишняя масса, недостаточная проходимость и склонность к боковому опрокидыванию. В результате его единственным штатным применением являлась перегрузка ракет и контейнеров с транспортных машин на пусковую установку ракетного комплекса «Темп-С». До серийного изготовления автокрана дело не дошло, и вскоре его заменили на более легкие и простые конструкции на шасси «Урал-375Д».

МАЗ-537Т (конец 1960-х гг.) — опытный экспортный седельный тягач для поставки в страны с жарким и влажным тропическим климатом. В отличие от других машин 537-й серии он снабжался защитными покрытиями основных агрегатов, узлов и деталей для повышения их антикоррозионной стойкости и долговечности с использованием специальных материалов и технологий, но оказался слишком дорогим для серийного изготовления.

О других профессиях тяжелых тягачей МАЗ-537 и новых четырехосных машинах Курганского завода вы узнаете из следующих статей нашего журнала.

www.kolesa.ru

Боевые машины мира № 6 Автомобиль MA3-535 (fb2) | КулЛиб

Боевые машины мира № 6 Автомобиль MA3-535 (fb2) | КулЛиб — Классная библиотека! Скачать книги бесплатно

загрузка…

Перескочить к меню — Боевые машины мира № 6 Автомобиль MA3-535 1.03 Мб, 15с. (скачать fb2) — Журнал «Боевые машины мира»

Настройки текста:

Цвет фоначерныйсветло-черныйбежевыйбежевый 2персиковыйзеленыйсеро-зеленыйжелтыйсинийсерыйкрасныйбелыйЦвет шрифтабелыйзеленыйжелтыйсинийтемно-синийсерыйсветло-серыйтёмно-серыйкрасныйРазмер шрифта14px16px18px20px22px24pxНасыщенность шрифтажирныйШирина текста400px500px600px700px800px900px1000pxПоказывать менюУбрать меню

Боевые машины мира № 6 Автомобиль MA3-535

EAGLEMOSS COLLECTIONS

Текст: М. Князев

Автомобиль МАЗ-535

MA3-535 — первенец в семействе тяжелых четырехосных автомобилей-тягачей, разработанных в 1954–1959 годах в СКБ Минского автомобильного завода под руководством главного конструктора Б. Л. Шапошника. Созданные для буксировки артиллерийских систем массой до 10 т, тягачи MA3-535 использовались в Ракетных войсках стратегического назначения как буксировщики баллистических ракет, не раз участвуя в этом качестве в военных парадах на Красной площади.



Тактико-технические характеристики

ТЯГАЧ MA3-535a

СНАРЯЖЕННАЯ МАССА, т: 19,4.

ГРУЗОПОДЪЕМНОСТЬ, т: 7.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 8780, ширина — 2805, высота — 2915, дорожный просвет — 475, колея — 2150.

ДВИГАТЕЛЬ: Д-12-А-375,12-цилиндровый V-образный четырехтактный дизель жидкостного охлаждения; мощность 375 л. с. (276 кВт) при 1650 об/мин.; рабочий объем 38 880 см 3.

ТРАНСМИССИЯ: комплексный одноступенчатый гидротрансформатор, планетарная трехступенчатая коробка передач с золотниковым механизмом включения дисковых фрикционных муфт разных ступеней, двухступенчатая раздаточная коробка, несколько промежуточных редукторов, семь дифференциалов, главные передачи, 16 карданных валов и восемь планетарных колесных редукторов.

СКОРОСТЬ МАКС., км/ч: 60.

ЗАПАС ХОДА, км: 700.

Разработка автомобиля MA3-535 началась в сентябре 1954 года. В мае — июне 1956 года были собраны два первых опытных образца, в ходе испытаний которых выявилась недостаточная прочность рамы, что не обеспечивало кинематического согласования многочисленных элементов трансмиссии при воздействии динамических нагрузок. Конструкторы СКБ разработали новую клепано-сварную раму лестничного типа, изготовленную из стального листового проката и имевшую корытообразное сечение и наклонные Z-образные лонжероны. Впоследствии данная конструкция рамы применялась во всех последующих многоосных машинах Минского автозавода.


Конструкторские доработки

Летом 1957 года три экземпляра модернизированного тягача MA3-535A поступили на контрольные испытания. Модернизированная машина получила усиленные раму, кузов и систему вентиляции моторного отсека, а также стала оснащаться лебедкой. По результатам испытаний MA3-535A в 1957 году был рекомендован к серийному производству. В его проектировании под руководством Б. Л. Шапошника принимали участие конструкторы Д. Э. Кацнельсон, В. В. Дробышевский, А. М. Печенев, Б. М. Рабинович, А. И. Хренов, А. X. Лефаров, Г. И. Кеник, К. Г. Кукушкин, Б. Н. Шкирич, И. Л. Шейнкер и другие.

Тягач MA3-535 имел классическую компоновку с постоянным приводом всех восьми ведущих колес, центральным расположением моторного отсека, передней двухдверной кабиной с люком в крыше и задним низкобортным металлическим кузовом с тентом для перевозки боевого расчета буксируемого орудия, боекомплекта или балласта.

Четырехместная цельнометаллическая стальная кабина с плоской передней облицовкой вынесена на передний свес рамы тягача. Кабина имеет по одной распашной двери по каждому борту, люк и фару-прожектор на крыше, два вентиляционных люка в передней облицовке, а также люки в полу для обслуживания ходовой части. Привод стеклоочистителей и звукового сигнала — пневматический. Внутри кабины расположены органы управления основными системами автомобиля, контрольно-измерительные приборы и датчики. Для обогрева кабины может использоваться как водяной отопитель, соединенный с системой охлаждения двигателя, так и независимый бензиновый. В полу кабины имелись люки для осмотра ходовой части. Характерной особенностью некоторых экземпляров MA3-535 являлась третья фара с инфракрасным светофильтром, расположенная по центру передней панели кабины и предназначенная для подсветки дороги при использовании прибора ночного видения. Из-за этой фары в войсках машины получили прозвище «Циклоп».


MA3-535 первых серий.


Контекст

Передовая технология

Конструкция MA3-535 имела ряд передовых технических решений, в том числе: корытообразную раму с Z-образными лонжеронами, независимую подвеску всех ведущих односкатных колес, тележечную схему расположения осей, управляемые колеса передней тележки, централизованную систему регулирования давления в шинах, гидромеханическую трансмиссию, межосевые и межколесные самоблокирующиеся дифференциалы, цельнометаллическую четырехместную кабину, гидроусилитель рулевого механизма и пневмогидравлическую тормозную систему.


Мощность танка

Установленный на тягаче дизельный двигатель представлял собой дефорсированную версию танкового мотора В-2, оборудованную двухступенчатой системой фильтрации воздуха. При окружающей температуре -40 °C мощный танковый предпусковой подогреватель мог за 15 минут разогреть охлаждающую жидкость до 80 °C. Дублированная система запуска включала штатный электростартер мощностью 15 л. с. и 10-литровые баллоны со сжатым до 150 атм. воздухом. Для облегчения проворачивания коленчатого вала специальный механизм отсоединял двигатель от узлов трансмиссии. За мотоотсеком размещались два топливных бака емкостью 380 л каждый, защищенные кожухами с собственными боковыми вентиляционными люками.

Главной изюминкой трансмиссии являлся бесступенчатый четырехколесный гидротрансформатор, обеспечивавший плавное изменение крутящего момента в зависимости от дорожных условий без прерывания потока мощности на колеса. Это позволяло демпфировать удары на двигатель, повышая срок его службы и предотвращая остановку двигателя при перегрузках. Система регулирования давления воздуха в широкопрофильных 12-слойных камерных шинах размером 18,00–24 обеспечивала изменение давления в диапазоне от 0,7 до 2,0 кГс/см 2. Ее центральный кран с манометром размещался в кабине, а снаружи на раме находились колесные краны, которые позволяли отключить любое колесо с поврежденной шиной от общей системы. На части машин под кузовом устанавливалась механическая барабанная лебедка с тяговым усилием 15 тс и двумя укладочными барабанами для вывода троса длиной 100 м вперед и назад.


Основные сведения

Заказчик: Советская Армия

Вид: балластный тягач

Разработчик: Минский автозавод

Производитель: Минский автозавод, Курганский завод колесных тягачей

Годы производства: 1958–1964 гг.

Годы эксплуатации: с 1958 г.


Балластный тягач MA3-535А.


Для военных и мирных целей

Впервые тягачи MA3-535A были продемонстрированы общественности на военном параде в Москве 7 ноября 1961 года. Они буксировали специальные транспортные тележки с баллистическими ракетами Р-14. По существу, тягачи 535-й серии предназначались для буксировки 152-мм пушек М-47 и специальных прицепных транспортных тележек для перевозки баллистических ракет Р-12 (8К63), Р-14 (8К65), Р-36 (8К67) и других. На параде в Москве 9 мая 1965 года тягачи MA3-535A впервые буксировали тележки с опытными глобальными (орбитальными) ракетами ГР-1 (8К713) со стартовой массой 117 т.


Основные даты

¦ 1954 г. — создание на МАЗе специального КБ по колесным тягачам

¦ 1956 Г. — сборка первых прототипов

¦ 1958 г. — начало серийного производства

¦ 1959 г. — начало выпуска седельного тягача MA3-535B

¦ 1962 г. — принятие на вооружение тягача MA3-535A


Тягачи MA3-535A с ракетами Р-36 на Красной площади. 7 ноября 1968 года.


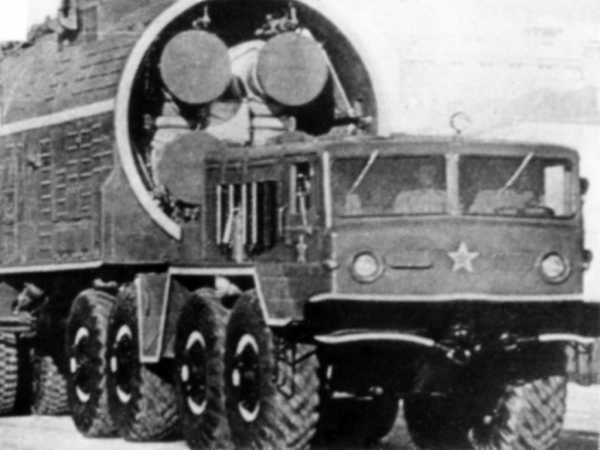

MA3-535А с ракетой Р-14 на улицах Москвы. 7 ноября 1962 года.

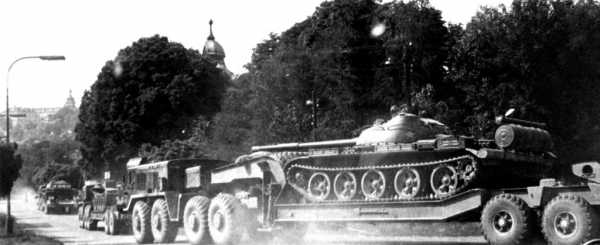

Помимо военного применения, тягачи МАЗ- 535А использовались и в народном хозяйстве для перевозки крупных неделимых грузов. Так, при транспортировке 200-тонного трансформатора для Ингурской ГЭС в состав автопоезда входили три тягача MA3-535A.

Для монтажа ракетных пусковых установок на базе MA3-535A было создано опытное шасси MA3-535B. В 1959 году на Уральском машиностроительном заводе на MA3-535B была установлена опытная пусковая установка Д-110К тактического комплекса «Онега» с ракетой ЗМ1 (стартовая масса до 3 т), испытания которой проходили в 1960 году. В апреле следующего года начались испытания тактического комплекса «Ладога» с ракетой ЗМ2 (стартовая масса 3150 кг). Три пуска в июле — сентябре 1961 года завершились разрушением ракеты на активном участке траектории из-за конструктивных дефектов. В начале следующего года готовилась партия ракет усовершенствованной конструкции, однако 3 марта 1962 года работы по этой системе были прекращены. Шасси МАЭ-535Б оказалось слишком слабым для использования в качестве пусковой установки. Вместо этих ракетных систем в 1961 году на вооружение был принят ракетный комплекс «Луна». По иронии судьбы гусеничное шасси пусковой установки 2П16 этого комплекса, созданное на базе плавающего танка ПТ-76, имело небольшой ресурс, и для транспортировки комплекса на большие расстояния использовался специальный полуприцеп, который буксировал седельный тягач MA3-535B.


Самый востребованный

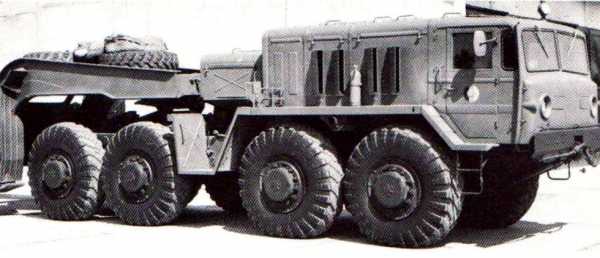

Следует отметить, что седельный тягач МАЗ- 535В с допустимой нагрузкой на опорно-сцепное устройство 12 т, оказался едва лине самым востребованным вариантом машин семейства. От базовой машины он отличался балансирной подвеской задней тележки без упругих элементов, применением более прочных 16-слойных шин, отсутствием лебедки и отсутствием регулирования давления в шинах. Выпуск этого тягача начался в 1959 году на МАЗе, а впоследствии осуществлялся на КЗКТ, причем короткое время параллельно с MA3-535A. Чаще всего MA3-535B использовался в сцепе с двухосным низкорамным 25-тонным полуприцепом МАЗ- 5248 с четырьмя односкатными колесами, предназначенным для перевозки по шоссе и грунтовым дорогам тяжелой гусеничной техники. Тягачи MA3-535B в 1959–1960 годах использовались при испытаниях межконтинентального беспилотного самолета-снаряда Ту-121, пусковая установка которого была смонтирована на полуприцепе, и системы дальней беспилотной разведки ДБР-1 «Ястреб» с самолетом-разведчиком Ту-123. Его запуск осуществлялся с пусковой установки СТА-30, смонтированной на двухосном полуприцепе, буксируемом тягачом MA3-535B с частично бронированной кабиной и мотоотсеком. Система «Ястреб» была принята на вооружение и эксплуатировалась до 1979 года.


Комплекс «Ястреб» с самолетом-разведчиком Ту-123 на пусковой установке с тягачом МАЗ-535В. 1963 год.

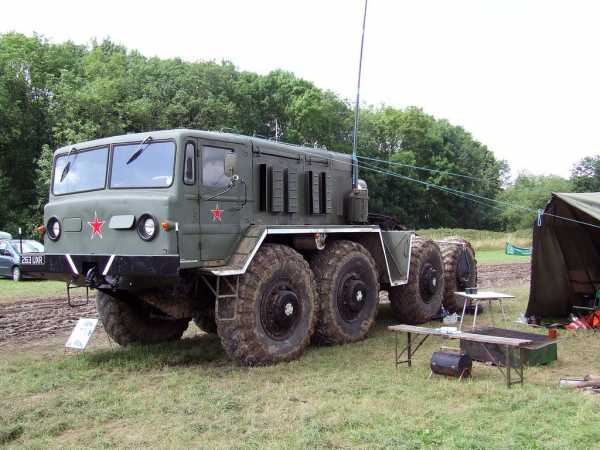

Модернизированный тягач MA3-535А имеет усиленные раму, кузов и систему вентиляции моторного отсека, а также оснащен лебедкой.


Четырехместная цельнометаллическая стальная кабина имеет по одной распашной двери по каждому борту, люк и фару- прожектор на крыше, два вентиляционных люка в передней облицовке и люки в полу для обслуживания ходовой части.




Автомобиль МАЗ-535А

Балластный тягач MA3-535A. Военный парад в ознаименование 44-й годовщины Великой Октябрьской социалистической революции. Москва, 7 ноября 1961 года. На этом и последующих парадах тягачи MA3-535A буксировали транспортные тележки с баллистическими ракетами Р-14 (8К65).

1 Кабина. Четырехместная цельнометаллическая стальная кабина. Внутри кабины расположены органы управления основными системами автомобиля, контрольно-измерительные приборы и датчики.

2 Моторный отсек. Стенки моторного отсека оборудованы двухрядным набором вертикальных щелей для забора воздуха. Два ряда воздухозаборников имелись и на крыше моторного отсека.

3 Отсек топливных баков. Два топливных бака объемом по 380 л каждый защищены кожухами с боковыми вентиляционными щелями.

4 Кузов. Низкобортный цельнометаллический кузов со съемным брезентовым верхом предназначался для транспортировки боевого расчета буксируемого орудия, боекомплекта или балласта.

5 Рама. Рама автомобиля — корытообразная, со встроенными Z-образными лонжеронами.

6 Колесо. Колеса оснащены широкопрофильными 12-слойными камерными шинами размером 18,00–24 с системой регулирования давления воздуха.

Самоходные артиллерийские установки

Механизация армий привела к необходимости создания мобильных средств огневой поддержки. В связи с этим появились артиллерийские орудия, которые устанавливались на самоходные шасси и были способны сопровождать танки и преодолевать возникающие на их пути препятствия. В Германии вермахт начал разработку самоходных артиллерийских установок, концепция которых была перенята и другими странами во время Второй мировой войны.


Цех по сборке танков вермахта, Германия. 1942 год.

Согласно немецкой концепции блицкрига (молниеносной войны), для содействия J продвижению пехоты вермахту были необходимы мобильные бронированные машины огневой поддержки. Однако производство боевых танков требовало больших затрат, поэтому в целях экономии было принято решение использовать шасси танков и устанавливать на них орудия с защищенным боевым отделением, что делало необязательным использование подвижной башни. Подобное решение привело к разработке в 1930-х годах самоходных артиллерийских установок, главным инициатором создания которых был полковник Эрих фон Манштейн.


Немецкие самоходные артиллерийские установки — трофеи советских войск. 1945 год.


Комбинированная модель

Первые модели этих машин стали использоваться в 1940-х годах под названием Sturmgeschutz III, или StuG III. Они представляли собой пехотные пушки, установленные на корпуса танков Panzer III. Многочисленные версии этих самоходных установок оснащались все более мощным орудием, калибр которого оставался одним и тем же (75 мм), но при этом увеличивалась длина ствола. В 1943 году компания Alkett, основной производитель этой модели, потеряла при бомбардировке часть своих сборочных конвейеров и предложила устанавливать оснащение StuG III на шасси танков Panzer IV, производство которых не пострадало от воздушных атак англичан и американцев. В том же году компания прекратила выпуск самоходных установок StuG III, общий объем производства которых достиг более 10 ООО экземпляров, и перешла на выпуск модели StuG IV. В самом конце войны, к маю 1945 года, было выпущено 1108 экземпляров этой машины, к которым следует добавить также самоходные артиллерийские установки, созданные на основе пострадавших в боях танков Pz.Kpfw.IV (31 экземпляр). Машины этого типа служили, главным образом, в отдельных самоходно-артиллерийских бригадах, а также в составе подразделений, приписанных к бронетанковым и пехотным дивизиям.


Американский танк «Шерман».


С оветская технология

В Красной армии этот тип боевых машин использовался наиболее широко. Начиная с конца 1942 года, под впечатлением от результатов, полученных немцами, в Советском Союзе приступили к производству самоходных артиллерийских установок. Для их создания использовались пушки, находящиеся на вооружении армии.

В качестве шасси естественным образом было выбрано шасси боевого танка Т-34, и прототип первой модели, оснащенной пушкой калибра 122 мм, появился уже в первые недели 1943 года под названием СУ-122. Позднее эта модель была заменена на СУ-85, оснащенную орудием Д-5С калибра 85 мм, которая в 1944 году уступит место СУ-100 с пушкой Д-1 ОС калибра 100 мм. Еще одна самоходная артиллерийская установка была создана на основе шасси легкого танка Т-70. Она называлась СУ-76М и была оснащена пушкой ЗиС-З калибра 76,2 мм.

Принцип использования самоходных артиллерийских установок в советской армии состоял в том, чтобы вводить их в бой совместно с боевыми танками. В то время как танки вступали в столкновение с бронемашинами противника, СУ-122 использовались для атаки на его оборонительные сооружения. Эта концепция была разработана после того, как было установлено, что самоходные установки, обладавшие не самой точной системой наводки, недостаточно эффективны для противотанкового наступления.

В июле 1943 года советские САУ принимали участие в боях под Курской дугой, показав очень хорошие результаты в наступлении на немецкие оборонительные сооружения, в частности, благодаря качеству их брони. Около 1 500 экземпляров СУ-122 сошло с конвейеров, пока им на смену не пришли гораздо более мощные СУ-152, установленные на шасси тяжелых танков типа КВ и оснащенные пушкой М-1937 калибра 152 мм. Эти установки использовались в отдельных механизированных полках Советской армии, состоящих из четырех батарей по пять машин и приписанных к крупным подразделениям бронетехники.


Американские и итальянские САУ

Американская армия использовала свои самоходные установки более традиционным способом. Большая часть машин этой категории, как, например, САУ Priest, созданная с использованием пушки калибра 105 мм на основе шасси среднего танка М3 Lee или М4АЗ Sherman в случае САУ М7В1, использовалась для непрямой огневой поддержки. Объединенное королевство производило ограниченное количество машин этого типа. САУ Bishop, оснащенная 25-фунтовой гаубицей (87,6 мм), была установлена на шасси пехотного танка Valentine и создана специально для поддержки сил британской армии в Северной Африке. Итальянская армия, вдохновившись примером Германии, разработала в соответствии с той же концепцией несколько моделей, которые получили общее название «Semovente» (самоходная пушка). Первыми экземплярами итальянских САУ были модели Semovente 75/18, созданные на основе шасси среднего танка М13/40 и оснащенные орудием 34 L/18 калибра 75 мм, а также Semovente 75/32 (шасси танка М14/41 и орудие L/32 калибра 75 мм). Эти две модели использовались в Северной Африке в январе 1942 года. В1943 году итальянская армия использовала танки М15/42, оснащенные пушками L/34 и L/46 калибра 75 мм или L/25 калибра 105 мм.

Германские броневики первой мировой

К постройке броневых машин в Германии приступили задолго до Первой мировой войны.

В 1906 году был изготовлен и успешно прошел испытания бронеавтомобиль «Эрхард БАК», вооруженный 50-мм противоаэростатной пушкой. За ним последовало еще несколько образцов броневиков различного типа. Наиболее удачным из них стал тяжелый полноприводный «Эрхард E-V/4», выпущенный серией из 32 единиц в 1917–1918 годах.


Прототип бронеавтомобиля Ehrhardt E-V/4.

Первыми бронеавтомобили применили немцы в начале Первой мировой войны. Однако речь тут может идти об эпизодическом, хотя и вполне успешном, использовании одиночных броневиков. Что же касается броневых частей, то тут приоритет принадлежит России, Бельгии и Великобритании. Успех применения первых бронеавтомобильных подразделений сильно впечатлил германское командование. Как следствие, 22 октября 1914 года командование германской армии выдало заказ фирмам Bussing-NAG, Daimler и Ehrhardt на разработку броневой машины. Фирмы трудились на основании условий, выдвинутых военными, и к июню 1915 года представили свои прототипы.


Бронеавтомобиль Bussing ASP.


Первые образцы

Прототип фирмы Bussing-NAG получил обозначение Bussing ASP. Это был большой (масса около Ют) полноприводный (4×4) бронеавтомобиль. На нем устанавливался 6-цилиндровый карбюраторный мотор мощностью 90 л. с. Коробка передач обеспечивала движение с пятью скоростями вперед и назад. Наличие кормового поста управления давало возможность двигаться назад без разворота машины. Броневик развивал максимальную скорость по шоссе до 35 км/ч, экипаж машины состоял из девяти человек, вооружение — три пулемета. Четырехцилиндровый мотор мощностью 80 л. с. позволял 9-тонной машине развивать скорость до 40 км/ч. Вооружение, экипаж и бронирование было таким же, как у конкурентов, и соответствовало техзаданию.

Наибольший же интерес представлял собой бронеавтомобиль фирмы Ehrhadt, получивший индекс E-V/4. Учитывая опыт союзников по использованию первых бронеавтомобилей, немцы оснастили «Эрхард» (как, впрочем, и остальные машины) броней толщиной 5–7 мм, которая надежно защищала экипаж и двигатель от поражения пулями винтовочного калибра на дистанции до 200 м. Фары и задние колеса прикрывались бронированными кожухами. На бронемашине устанавливался 4-цилиндровый карбюраторный двигатель Ehrhadt жидкостного охлаждения мощностью 85 л. с., для лучшего охлаждения которого использовались передние жалюзи, управляемые из кабины водителя. Ходовая часть машины была заимствована у коммерческого грузового автомобиля с колесной формулой 4×4. Несмотря на использование жестких (бескамерных) шин бронеавтомобиль развивал по шоссе максимальную скорость 59,5 км/ч, а запас хода доходил до 250 км. Трансмиссия включала 8-скоростную механическую КПП, обеспечивавшую четыре скорости вперед и столько же назад. Емкость топливного бака составляла 190 л. Вооружение E-V/4 образца 1915 года включало три 7,92-мм пулемета Maxim MG08, каждый из которых обслуживался пулеметным расчетом из двух человек. Смотровые щели и пулеметные амбразуры были расположены таким образом, чтобы обеспечить круговой обзор и обстрел на 360°. Кроме того, на крыше боевого отделения размещалась цилиндрическая башня, в которой также мог быть установлен пулемет.


Бронеавтомобиль Ehrhardt E-V/4 модели 1917 года, вид сзади — сбоку.


Боевое крещение

Из прототипов в августе 1915 года была сформирована боевая группа Panzerkampfwagen-MG-Zug 1, которая отправилась на Восточный фронт для проведения испытаний в боевых условиях. К сожалению, какая-либо конкретная информация о действиях германских броневиков против Русской армии отсутствует, но судя по тому, что все три машины благополучно вернулись с фронта, их использование можно было считать успешным. Вскоре после этого подразделение перебросили на Западный фронт под Верден, где бронемашины действовали с 3 марта 1916 года. К этому времени состав подразделения включал три бронемашины, топливозаправщик, две мастерских, а также три вспомогательных автомобиля. Личный состав состоял из трех офицеров и 47 нижних чинов. По некоторым данным к декабрю 1916 года Panzerkampfwagen-MG-Zug 1 дополнительно получил два трофейных бельгийских бронеавтомобиля Minerva образца 1914 года (использовались до июня 1918 года) и один Daimler MG-Wagen 1914 года. Последний представлял собой небронированный полноприводный автомобиль, вооруженный двумя пулеметами. В декабре 1916 года фронтовые испытания броневиков были закончены и признаны удовлетворительными, и машины вернулись в Германию. Отзывы о E-V/4 были самыми положительными, хотя отмечалась перегруженность шасси и невысокая проходимость по мягкому грунту и разбитым дорогам, что, впрочем, было характерным для всех бронеавтомобилей того времени. Армия хотела получить как можно больше броневиков, и в скором времени фирма Ehrhardt получила заказ на 12 машин, который начали выполнять в том же году. Тут будет не лишним остановиться на поразительной недальновидности и нерасторопности германского командования. В то время как и на Восточном, и на Западном фронтах союзники по Антанте уже два года использовали бронеавтомобили сотнями, немцы эти же два года изготавливали и испытывали три броневика! По результатам же испытаний выдали заказ всего на 12 штук! Впрочем, с танками происходило то же.

Бронеавтомобили «Эрхард» модели 1917 года имели облегченную конструкцию и весили на 1720 кг меньше первого образца. Правда, бронеавтомобиль получил чуть менее мощный двигатель, развивавший 80 л. с. при 1200 об/мин. В ходовой части по-прежнему использовались бескамерные шины размером 160×1220 мм. В целях улучшения защиты бронирование лобовой части корпуса несколько изменили, при этом на 300 мм удалось уменьшить длину и высоту машины. Вооружение E-V/4 было значительно усилено — в полной комплектации на нем устанавливались шесть пулеметов MG08.

На фронт «эрхарды» новой модификации попали весной 1917 года, когда началось формирование новых бронеавтомобильных взводов. Правда из 12 заказанных машин большая часть использовалась в составе Panzerkraftwagen- MG-Zug 2, 3, 4, 5 и 6, воевавших на Румынском фронте и в Палестине на стороне турецкой армии. В конце 1917 года был выдан заказ ещё на 20 машин, однако выполнить его до окончания Первой мировой войны не успели.


Бронеавтомобиль Ehrhardt E-V/4 модели 1917 года.


Недолгий триумф

Весной 1918 года все «Эрхард E-V/4» были отправлены на Украину, где установилась власть гетмана, но фактическими хозяевами положения были немцы. Несколько месяцев бронеавтомобили дислоцировались в Николаеве и Киеве, но ближе к осени машины перебросили на Кавказский фронт. За это время был потерян только один броневик: в бою под Козинкой (в 75 км от Харькова) его захватила Красная армия.

Фотография этой машины в окружении красноармейцев сохранилась. Впрочем, сохранилась и фотография единственного E-V/4 образца 1915 года, захваченного Донской армией 16 сентября 1918 года в деревне Варламовка, очем можно судить по надписи на его башне. Каким образом эта машина попала к донским казакам, которые до ноября 1918 года поддерживали с немцами вполне дружественные отношения, непонятно. Возможно, «Эрхард» ранее был захвачен красноармейцами, а уже у них отбит частями Донской армии. В любом случае, больше о E-V/4 модели 1915 года ничего не известно.

Не лучшим образом сложилась судьба остальных бронеавтомобилей «Эрхард». Не имея возможности эвакуировать всю технику, немцы в начале 1919 года были вынуждены сами взорвать в Николаеве часть машин. Другая часть была выведена из строя в грузинском порту Поти: судя по всему, и их эвакуация не представлялась возможной. В строю германской армии остались считаные бронеавтомобили этого типа. После окончания войны решением комиссии по разоружению они были переданы другим странам. Так, например, две машины передали полякам. Оба броневика оставались на вооружении польской армии до 1925 года. Ну а что же 20 броневиков второго заказа? Решением все той же комиссии по разоружению Германии разрешили изготовить эти машины для использования в полицейских целях. Победители были слишком напуганы революцией в России и возможным наступлением большевизма по всему фронту. Заказ был выполнен в 1919 году, поэтому эти броневики иногда называют «модель 1919 года». От машин образца 1917 года они имели весьма незначительные внешние отличия. Вооружение осталось прежним, но броня была более низкого качества и не обеспечивала экипажу прежней защиты. Тем не менее, бронемашины «Эрхард» продолжали эксплуатироваться до середины 1920-х годов, иногда участвуя в маневрах, проводимых рейхсвером. По немецким данным к концу 1921 года армия и полиция еще располагали 15 машинами этого типа, которые были окончательно списаны только в начале 1930-х годов.


Бронеавтомобиль Ehrhardt E-V/4 модели 1915 года, захваченный Донской армией.

Оглавление

  • Автомобиль МАЗ-535
  • Самоходные артиллерийские установки
  • Германские броневики первой мировой

    Вход в систему


  • coollib.com

    Негабаритные хроники. Сказ о МАЗ-535

    Решил открыть историческую страничку в нашем блоге и написать о машине — символе эпохи, точнее о самой первой модификации, о МАЗ-535. В 1950-х годах как никогда остро встал вопрос о создании новых современных большегрузных транспортных средств, ведь на дворе была холодная война и постоянно требовалось таскать туда-сюда ракеты. Тогда и вышло скучное постановление совета министров «О совершенствовании и создании новых образцов артиллерийских систем и тягачей». Далее директива ушла на заводы МАЗ и ЗИС. А что вышло в итоге, я расскажу внутри поста.


    Задача стояла непростая — авто тягач с колесной формулой 8х8, который может буксировать грузы массой 10 тонн. Клиренс — не менее 50 см, а максимально преодалеваемый подъем — 30% и броды до 1,5 метров. Быть простым в управлении, маневренным и экономичным, в общем, быть пригодным к военной службе в условиях советского бездорожья.

    Для разминки на Минском автомобильном заводе под руководством многоуважаемого Б.Л. Шапошникова был построен одноосный чудовоз МАЗ-529В «скреппер», который мог работать лишь в сцепке с полуприцепом. Впрочем, чтобы понять, что это за чудо-машина, лучше посмотреть фото и МАЗ-528 — тягач для работы с навесным бульдозерным оборудованием. Колесная формула была 2х2 и 4х4 соотвественно.

    Обе разработки в будущем стали базами для разнообразной спецтехники: 529й — возил ракеты, а 528й стал базой для внедорожной техники. Правда, как у любых экспериментальных разработок, у каждой были свои минусы. Но в будущем они оба пошли в серию и один стал первой моделью завода Белаз, а второй превратился в МоАЗ-546. Но разговор сейчас не о них.

    Так вот, в 1956 году были выпущены первые опытные образцы МАЗ-535 — полноприводные тягачи с двигателями мощностью 375 л.с. для буксировки ракет массой 10 тонн. Модификацию 535 и 535А можно назвать балластными, ибо они не имели седельно-сцепного устройства, а вот выпущенная позже модификация 535В имела такую возможность. Основной полуприцеп — МАЗ-5248, его грузоподъемность была 25 тонн. Как можно догадаться, все полуприцепы и тягачи того времени строились под определенные цели, а конкретно эта сцепка — под перевозку оперативно-тактической ракеты 9М71 «Темп». А МАЗ-535А использовался как тягач транспортных тележек ракет Р-12, Р-14, РТ-15, Р-26, ГР-1, Р-36.

    Дальше больше. В 1958 году Борисом Шапошниковым разработан седельный тягач МАЗ-537, легенда Советского Союза, тягач, который до сих стоит на вооружении вооруженных сил Российской Федерации. Его сердце — Д-12-525 мощностью 525 лошадиных сил. Максимальная нагрузка на седло — 25 тонн. А общая масса автопоезда — около 86 тонн. О нём я по традиции расскажу в следующий раз.

    Это первой пост из серии постов о большегрузной технике из прошлого. В следующий раз я напишу о МАЗе-537, а в дальнейшем собираюсь описать всю технику отечественных и зарубежных производителей, которая была предназначена для перевозки крупно-габаритных грузов.
    Информация была раздобыта с портала http://legion.wplus.net/guide/army/tr/maz535.shtml и сайтов на которые он ссылается.

    heavytransport.livejournal.com

    Кладбище МАЗа фака: vmulder — LiveJournal

    Фотоистория о том, как я на кладбище МАЗов ходил.

    Фото 1.

    Гулял я по злачным уголкам Кёнига, смотрел памятники разные, БТРы.

    Фото 2.

    Вот она, Катюша

    Фото 3.

    И вот такое чудо, мимо которого невозможно пройти

    Фото 4.

    Перед нами тягачи МАЗ-535. https://ru.wikipedia.org/wiki/%CC%C0%C7-535

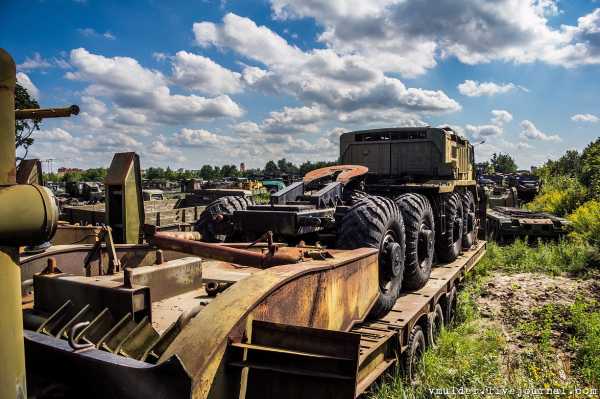

    Даная база запаса располагается на КСП одной умирающей в/ч. По всей видимости, сюда свезли на консервацию технику практически со всего города. Состояние техники от «живого» до металлолома.

    Фото 5.


    Фото 6.


    Фото 7.


    Фото 8.

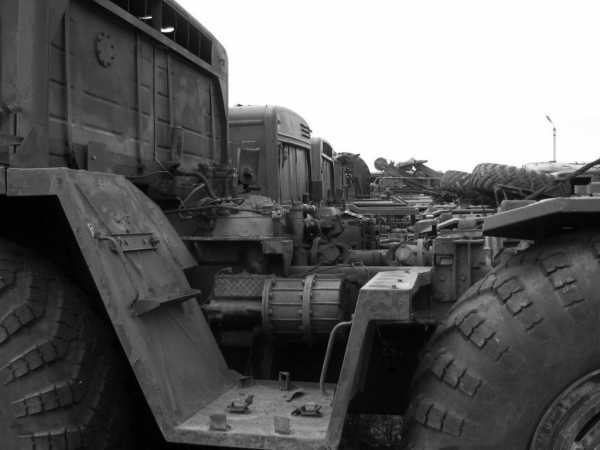

    Любопытно, что некоторые совсем уже на лом, а некоторые выглядят как живые…

    Фото 9.


    Фото 10.


    Фото 11.


    Фото 12.


    Фото 13.


    Фото 14.

    В кабине

    Фото 15.


    Фото 16.


    Фото 17.


    Фото 18.


    Фото 19.


    Фото 20.


    Фото 21.


    Фото 22.


    Фото 23.

    В общем, дальнейшее приключение закончилось тем, что меня заметили, пришлось спешно и победоносно отступать.

    Фото 24.

    Оформлено с помощью «Обрамлятора»


    vmulder.livejournal.com

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
