«Маленький» Маузер (Mauser Werke 1910, 1914, 1934 г.)

Когда речь заходит о маузерах, многие представляют брутального «товарища»  в деревянной кобуре болтающегося через плечо у долговязого басмача из кинофильма «Белое солнце пустыни» или матроса из далёкого 17-го, лихо размахивающего «большим» пистолетом. Но был ещё один «маленький» маузер.  Конструкторы знаменитого оружейного предприятия Маузер-Верке (Mauser Werke) в 1909 году начали разработку нового пистолета под недавно принятый на вооружение патрон 9×19мм  (9мм Люгер). Основой автоматики конструкции пистолета стала не совсем обычная в то время схема с полусвободным затвором.  Экспериментировали не с запирающим стволом, а старались замедлить откат затвора. Для этого в передней нижней части пистолета разместили тормозящий опорный щиток, удерживающий затвор до тех пор, пока пуля не покинет ствол. Первые прототипы такого пистолета появились в 1910 году, а его модернизированная модель, под маркировкой Mauser 1912/14, была изготовлена небольшой партией, отдельные пистолеты  даже снабжались съёмной кобурой-прикладом.













Однако в ходе разработки было установлено, что принятая схема не очень удачная. Всего было изготовлено около 200 таких пистолетов. Наибольший известный серийный номер 176.
Сделанная на этой базе модель  гражданского пистолета, сконструированная также инженером фирмы Маузер Йозефом Никлем, наоборот пользовалась большим успехом.
Так на свет появился гражданский пистолет Маузер модели 1910 года, который был рассчитан под относительно слабый, но весьма распространенный в то время патрон 6.35мм Браунинг. С 1910 по 1913 год было изготовлено около 60000 этих пистолетов.































После небольшой модификации в 1914 году появились новые модели этого пистолета. Модель 1910/14 под  тот же патрон  и модель 1914 под патрон 7,65 Бр. Эти пистолеты часто служили табельным оружием во многих организациях и не только в Германии.





























Одной из особенностей этих моделей являлась остановка затвора в заднем положении после того как магазин опустошался, что позволяло существенно уменьшить время  на перезаряжание и тем самым значительно увеличить боевые характеристики оружия. Достаточно было заменить опустевший магазин снаряженным, при  этом вставленный магазин взаимодействовал с рычагом-зацепом, который освобождал затвор.  Кроме функции останова затвора появился  рычаг с выступом, который при пустом магазине  запирал спусковой крючок. Всего моделей 1914-го года было изготовлено около 330тыс.шт под патрон 6,35мм и около 500тыс.шт под патрон 7,65мм.
В 1934-36х годах провели небольшую  доработку этих моделей, при этом рукоятка получила более обтекаемую форму и пятка магазина так же стала без острых углов.  Модели получили обозначения М.1910/34 (под калибр 6,35) и М.1914/34 (под калибр 7,65). Этих моделей было изготовлено намного меньше (в калибре 6,35мм – около 30000шт, в калибре 7,65мм – около 120000шт).































По устройству пистолеты Маузер 1910, 1914 и 1934 годов имеют не значительное количество отличий, большая часть из которых чисто внешние, хотя некоторые послужили в армии и полиции многих государств. Все эти пистолеты имели автоматику основанную на отдаче свободного затвора. Ствол легко снимается при разборке, хотя был неподвижен при стрельбе. Крепление ствола к рамке довольно осуществлено очень оригинально  — при помощи длинного продольного стержня, который вставлялся спереди под стволом и проходил через отверстия в  упорах, выполненных на нижней поверхности ствола. Ударно-спусковой механизм ударникового типа,  ручной предохранитель располагается слева в вырезе щечки рукоятки. В конструкции пистолета предусмотрена затворная задержка (только на моделях 1914 и 34-х годов), однако ее выключение осуществляется только установкой очередного магазина (неважно — пустого или полного). Защелка магазина располагается в основании рукоятки пистолета. Щечки рукоятки оружия — деревянные или  пластиковые.


В настоящее время «маленькие» маузеры занимают отдельную тему у  коллекционеров оружия, ведь каждая модель имеет целый ряд вариантов исполнения:  начиная от количества насечек и разновидностью  шрифта на затворе и заканчивая всевозможными «контрактными» партиями с разнообразными клеймами и надписями.

This SimpleViewer gallery requires Macromedia Flash. Please open this post in your browser or get Macromedia Flash here.
This is a WPSimpleViewerGallery

Тактико-технические характеристики оружия

Модель                      Масса, г        Длина, мм       Длина ствола, мм      Калибр, мм   Емкость магазина

Mauser M1910                425                     116                         78,5                          6,35                    9 патр.

Mauser M1914                600                     152                          86                             7,65                    8 патр.

Mauser M1934                600                     152                          86                             7,65                    8 патр.

Популярность: 20%

Читайте интересные материалы нашего сайта:


Перейти на главную страницу сайта Старинное огнестрельное оружие

historypistols.ru

Маузер м1910 (Mauser m1910) 6,35×16 мм


Маузер м1910/14 (Mauser m1910/14) 6,35×16 мм
Карманный пистолет, модельной линейки Маузера м1910, выпускался с 1921 по 1928 годы.
К модели пистолета 1910/14, относятся серийные номера с 221800-345000(кал. 6,35X16 мм).

ТТХ:

Масса, г   425
Длина, мм
 116
Длина ствола, мм  78,5
Калибр, мм  6,35
Емкость магазина  9 патр.

Далее выдержка из https://ru.wikipedia.org/wiki/Mauser_M1910

Разработчики предприятия Маузер-Верке (Mauser Werke) в 1909 году начали разработку нового пистолета, под недавно принятый на вооружение патрон 9 × 19 мм (9 мм Люгер). Основой автоматики пистолета стала не совсем обычная в то время конструкция с полусвободным затвором . Для этого в передней нижней части пистолета установили тормозящий опорный щиток, который удерживал затвор пока пуля не покинет ствол. Первые такие образцы появились в 1910 году, а его уже усовершенствованная модель с маркировкой Mauser 1912/14, была изготовлена небольшой партией — около 200 образцов. Однако когда выяснилось, что конструкция не очень удачная производство было прекращено. На базе этой модели, разработчиком Йозефом Никлу был создан «гражданский» пистолет, который пользовался большим спросом. Так появился на свет пистолет M1910 . Модель M1910 была рассчитана на относительно слабый, но распространенный патрон 6.35мм Браунинг. С 1910 по 1913 г.. Было произведено около 60 000 образцов этого оружия. После небольшой модификации в 1914 году появились новые модели этого пистолета. Модель 1910/14 под тот же патрон что и модель М1914 — 7,65 Браунинг. Эти пистолеты часто были табельным оружием во многих организациях и не только в Германии. 1914 года было изготовлено около 330 000 образцов под патрон 6,35 мм и у 500 000 под патрон 7,65 мм. В 1934—1936 годах снова провели небольшую модификацию пистолетов моделей 1914-х годов, при этом рукоять приобрела более округлую форму, также пята магазина избавилась от острых углов. Образцы получили обозначение М1910 / 34 под калибр 6,35 и М1914 / 34 под калибр 7,65. Этих моделей было изготовлено гораздо меньше — в калибре 6,35мм — около 30 000, в калибре 7,65мм — около 120 000.

Экспонат размещен в
Государственном музей-заповеднике Царское Cело в Государевой Ратной палате
первом в современной России музее, посвящённом Первой мировой войне.

ГМЗ «Царское Село»
196601
Санкт-Петербург
г. Пушкин, ул. Садовая, дом 7

Факс: (812) 465-21-96
[email protected]

Особая благодарность за поддержку и содействие:
Директору музея - Таратыновой Ольге Владиславовне
Заместителю директора по научной и просветительской работе - Ботт Ираиде Куртовне
Ответственному хранителю экспозиции "Россия в Великой войне" в ратной палате - Оноприенко Николаю Ивановичу
Хранителю фонда «Оружие» ГМЗ «Царское Село» -  Глебу Викторовичу Арлюку

memo-randum.net

Mauser 1914 / 1934 пистолет

Пистолет Mauser 1914

Пистолет Mauser 1934

Маузеры моделей 1914 и 1934, пожалуй, одни из самых интересных компактных пистолетов начала XX-го века. Специалисты немецкой компании Waffenfabrik Mauser A.G. создали на основе ранее выпускавшихся карманных пистолетов модели 1910 калибра 6,35 мм новый пистолет под более мощный патрон 7,65mm Browning. Оружие предназначалось как для полиции, так и для гражданского рынка. Конструкция модели 1914 имела наибольшее для своего времени количество защищенных патентов. Пистолет обладает следующими основными отличиями: крепление ствола при помощи стержня-фиксатора; затворная задержка удерживает затвор-кожух в крайнем заднем положении после израсходования всех патронов до присоединения магазина с патронами или без них, а так же выполняет функции автоматического магазинного предохранителя и отражателя; удобный ручной предохранитель на левой стороне рукоятки, выключающийся нажатием кнопки; ударно-спусковой механизм закрывался пластиной на левой стороне рамы; ствол почти полностью открыт, за исключением своей нижней и казенной частей.

Во время Первой мировой войны модель 1914 использовалась немецкой армией в качестве оружия ограниченного стандарта. Среди командующего состава пистолет заслужил репутацию надежного и удобного оружия. Маузер 1914 пользовался большим спросом на гражданском рынке оружия, как в Германии, так и во многих странах Европы. В период между двумя мировыми войнами, этот компактный, точный и прочный пистолет широко использовался спецслужбами. Его скрытно носили и применяли разведчики и диверсанты. Пистолет так же состоял на вооружении полиции. Во время Второй Мировой войны модель 1914 снова широко использовался немецкими вооруженными силами, войсками СС, разведкой и полицией, наряду с более новой моделью 1934. После войны большое количество этого оружия досталось в качестве трофеев армиям и конечно спецслужбам Союзников и СССР. Компактные маузеры использовались вплоть до 1970-х гг. В настоящее время модель 1914 представляет собой коллекционное оружие, но благодаря высокой прочности и отличному качеству стали, продолжает оставаться вполне работоспособным и эффективным, в умелых руках, оружием.

Маузер 1914 был создан как компактное личное оружие, удобное в обращении, безопасное для своего владельца и достаточно эффективное. Автоматика работает по схеме использования отдачи при свободном затворе. Ударно-спусковой механизм ударниковый, одинарного действия. С помощью выступающей из поверхности затвора-кожуха тыльной части ударника, когда он удерживается шепталом, владелец может легко определить взведен ли ударник, как визуально, так и на ощупь. Спуск с предупреждением. Пистолет оснащен ручным предохранителем, во включенном положении запирающим взведенный ударник. Для включения необходимо перевести рычаг предохранителя в нижнее положение, в котором он фиксируется. Выключается предохранитель нажатием кнопки. При этом рычаг освобождается и под действием пружины возвращается в исходное положение. По израсходовании всех патронов затвор-кожух блокируется затворной задержкой в крайнем заднем положении и освобождается присоединением снаряженного или пустого магазина. Если в магазине находятся патроны, первый из них автоматически досылается затвором-кожухом в патронник.

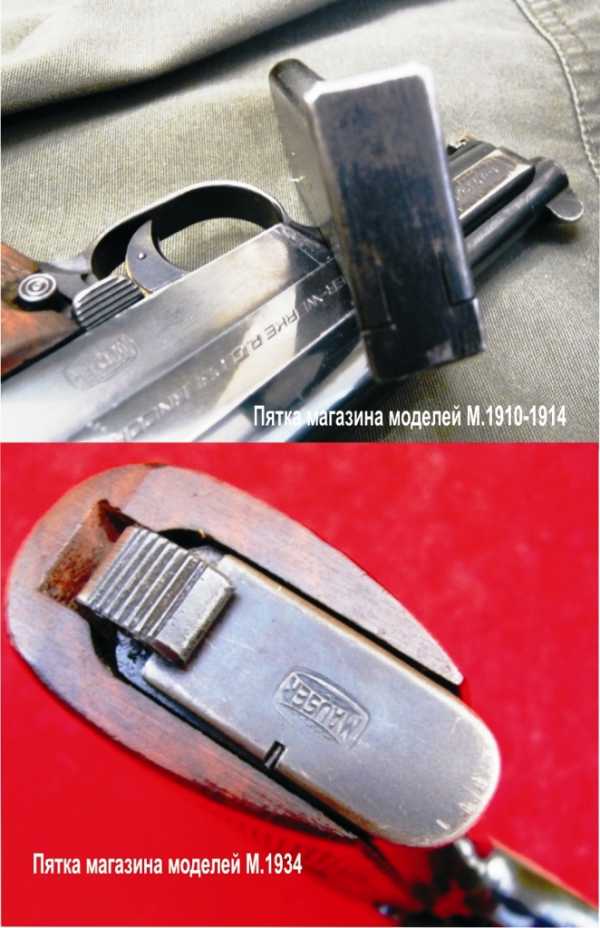

Магазин с однорядным расположением патронов. Защелка магазина расположена в низу рукоятки. Оружие обладает хорошей точностью стрельбы — на дистанции 25 метров группа попаданий представляет собой вертикальный эллипс размером 170×70 мм. Преимуществами пистолета являются очень высокое качество изготовления всех деталей и качество обработки поверхностей, высококачественная сталь, высокая надежность работы, большой эксплуатационный ресурс, высокая механическая прочность основных деталей конструкции, точность стрельбы, возможность замены ствола. К недостаткам можно отнести довольно большую, для компактного пистолета, ширину и вес оружия, сложность неполной разборки и сборки для обслуживания, наличие множества мелких деталей, управляемый вручную предохранитель, без которого невозможно безопасное ношение заряженного оружия, а так же чувствительность к загрязнению УСМ и случающиеся иногда задержки в стрельбе при низких температурах.

Маузер 1914 — красивый и сделанный на совесть пистолет. В руке сидит хорошо, но и не сказать, чтобы очень. Небольшая рукоятка не отличается эргономичностью, что было исправлено в модели 1934. Глубокой посадки руки нет, но в целом рукоятка позволяет хорошо контролировать оружие при стрельбе. Кроме того, деревянные щечки намного приятнее по ощущениям, чем современные пластиковые и резиновые. Отсутствие самовзвода отчасти компенсирует ручной предохранитель, выключаемый кнопкой. Конструкция конечно более сложная, чем простой рычаг, блокирующий шептало или ударник, но достаточно функциональная. Есть пара минусов такой системы — при выключении отчетливо слышен щелчок, а быстро выключить во время извлечения оружия трудно из-за маленького размера кнопки. Однако на практике все же достаточно удобно выключать предохранитель такой кнопкой.

Устройство пистолета Маузер 1934

Ствол с выступающей за пределы габаритов оружия дульной частью и толстыми стенками выдерживает большое давление. Соответственно можно использовать патроны с большой навеской пороха. Выступающая дульная часть позволяет выполнить на ней резьбу, убрав переднюю половину мушки. Ствол съемный, а сама операция по его снятию проводится достаточно просто и быстро. Такая конструкция позволяет вообще заменить ствол на аналогичный, с теми же основными размерами, но другого калибра, дины и т. д. За счет небольшой силы отдачи при стрельбе патронами калибра 7,65 мм, подброс оружия во время выстрела не сильный, даже учитывая высокое расположение оси канала ствола над затыльником рукоятки. Точность высокая, что в не малой степени является результатом короткого хода и небольшого усилия спускового крючка. Вообще спуск приятный. На 25 метров можно легко уложить магазин в головную часть стандартной армейской пистолетной мишени. В целом пистолет оставляет очень хорошее впечатление выполненного на совесть, прочного и долговечного оружия. Это оружие просто приятно держать в руке и стрелять из него.

Технические характеристики пистолета Mauser 1934

  • Калибр: 7,65mm Browning
  • Длина оружия: 155 мм
  • Длина ствола: 87 мм
  • Высота оружия: 115 мм
  • Масса без патронов: 650 г
  • Емкость магазина: 8 патронов

Пистолеты

www.armoury-online.ru

«Маленький» Маузер (Mauser Werke 1910, 1914, 1934 г.) : panzer038 — LiveJournal


Mauser WerkeКогда речь заходит о маузерах, многие представляют брутального «товарища»  в деревянной кобуре болтающегося через плечо у долговязого басмача из кинофильма «Белое солнце пустыни» или матроса из далёкого 17-го, лихо размахивающего «большим» пистолетом. Но был ещё один «маленький» маузер.

Конструкторы знаменитого оружейного предприятия Маузер-Верке (Mauser Werke) в 1909 году начали разработку нового пистолета под недавно принятый на вооружение патрон 9?19мм  (9мм Люгер). Основой автоматики конструкции пистолета стала не совсем обычная в то время схема с полусвободным затвором.  Экспериментировали не с запирающим стволом, а старались замедлить откат затвора. Для этого в передней нижней части пистолета разместили тормозящий опорный щиток, удерживающий затвор до тех пор, пока пуля не покинет ствол. Первые прототипы такого пистолета появились в 1910 году, а его модернизированная модель, под маркировкой Mauser 1912/14, была изготовлена небольшой партией, отдельные пистолеты  даже снабжались съёмной кобурой-прикладом.

Однако в ходе разработки было установлено, что принятая схема не очень удачная. Всего было изготовлено около 200 таких пистолетов. Наибольший известный серийный номер 176.

Сделанная на этой базе модель  гражданского пистолета, сконструированная также инженером фирмы Маузер Йозефом Никлем, наоборот пользовалась большим успехом.

Так на свет появился гражданский пистолет Маузер модели 1910 года, который был рассчитан под относительно слабый, но весьма распространенный в то время патрон 6.35мм Браунинг. С 1910 по 1913 год было изготовлено около 60000 этих пистолетов.

После небольшой модификации в 1914 году появились новые модели этого пистолета. Модель 1910/14 под  тот же патрон  и модель 1914 под патрон 7,65 Бр. Эти пистолеты часто служили табельным оружием во многих организациях и не только в Германии.

Одной из особенностей этих моделей являлась остановка затвора в заднем положении после того как магазин опустошался, что позволяло существенно уменьшить время  на перезаряжание и тем самым значительно увеличить боевые характеристики оружия. Достаточно было заменить опустевший магазин снаряженным, при  этом вставленный магазин взаимодействовал с рычагом-зацепом, который освобождал затвор.  Кроме функции останова затвора появился  рычаг с выступом, который при пустом магазине  запирал спусковой крючок. Всего моделей 1914-го года было изготовлено около 330тыс.шт под патрон 6,35мм и около 500тыс.шт под патрон 7,65мм.

В 1934-36х годах провели небольшую  доработку этих моделей, при этом рукоятка получила более обтекаемую форму и пятка магазина так же стала без острых углов.  Модели получили обозначения М.1910/34 (под калибр 6,35) и М.1914/34 (под калибр 7,65). Этих моделей было изготовлено намного меньше (в калибре 6,35мм – около 30000шт, в калибре 7,65мм – около 120000шт).

По устройству пистолеты Маузер 1910, 1914 и 1934 годов имеют не значительное количество отличий, большая часть из которых чисто внешние, хотя некоторые послужили в армии и полиции многих государств. Все эти пистолеты имели автоматику основанную на отдаче свободного затвора. Ствол легко снимается при разборке, хотя был неподвижен при стрельбе. Крепление ствола к рамке довольно осуществлено очень оригинально  — при помощи длинного продольного стержня, который вставлялся спереди под стволом и проходил через отверстия в  упорах, выполненных на нижней поверхности ствола. Ударно-спусковой механизм ударникового типа,  ручной предохранитель располагается слева в вырезе щечки рукоятки. В конструкции пистолета предусмотрена затворная задержка (только на моделях 1914 и 34-х годов), однако ее выключение осуществляется только установкой очередного магазина (неважно — пустого или полного). Защелка магазина располагается в основании рукоятки пистолета. Щечки рукоятки оружия — деревянные или  пластиковые. Mauzer

В настоящее время «маленькие» маузеры занимают отдельную тему у  коллекционеров оружия, ведь каждая модель имеет целый ряд вариантов исполнения:  начиная от количества насечек и разновидностью  шрифта на затворе и заканчивая всевозможными «контрактными» партиями с разнообразными клеймами и надписями.

Тактико-технические характеристики оружия

Модель                      Масса, г        Длина, мм       Длина ствола, мм      Калибр, мм   Емкость магазина

Mauser M1910                425                     116                         78,5                          6,35                    9 патр.

Mauser M1914                600                     152                          86                             7,65                    8 патр.

Mauser M1934                600                     152                          86                             7,65                    8 патр.

http://historypistols.ru/blog/pistolety-pod-unitarnyj-patron-avtomaticheskie/malenkij-mauzer-mauser-werke-1910-1914-1934-g/

panzer038.livejournal.com

Mauser M1910 — Википедия. Что такое Mauser M1910

Маузер М1910 — немецкий карманный самозарядный пистолет.

История

Оружейники немецкой компании Mauser начали работать над различными полуавтоматическими пистолетами не позднее 1893 года, результатом чего стало создание пистолета Mauser C96[1].

В 1909 году компанией Mauser разработан новый, сравнительно простой полуавтоматический пистолет, под патрон 9×19 мм Парабеллум с уменьшенным пороховым зарядом. Это оружие, известное как Маузер 1910, не стало очень успешным, а его обновленный вариант, известный как Маузер 1910/12, был изготовлен в небольших количествах в рамках контракта с ВМФ Бразилии.

В то же время, было решено, что новый дизайн больше подходит для менее мощного патрона, чем «военный» 9×19 мм Парабеллум, и в 1910 году конструкция была уменьшена в размерах для использования относительно нового патрона 6,35×15 мм Браунинг (.25 ACP).

Незадолго до начала Первой мировой войны фирма Mauser выпустила чуть большую по размеру версию пистолета, под патрон .32 ACP, разработанный Джоном Браунингом.

После Первой мировой войны в пистолет были внесены незначительные изменения. Всего было произведено около 381 000 шт.

История производства

Разработчики предприятия Маузер-Верке (Mauser Werke) в 1909 году начали разработку нового пистолета, под недавно принятый на вооружение патрон 9 × 19 мм (9 мм Люгер). Основой автоматики пистолета стала не совсем обычная в то время конструкция с полусвободным затвором . Для этого в передней нижней части пистолета установили тормозящий опорный щиток, который удерживал затвор пока пуля не покинет ствол. Первые такие образцы появились в 1910 году, а его уже усовершенствованная модель с маркировкой Mauser 1912/14, была изготовлена небольшой партией — около 200 образцов. Однако когда выяснилось, что конструкция не очень удачная производство было прекращено. На базе этой модели, разработчиком Йозефом Никлу был создан «гражданский» пистолет, который пользовался большим спросом. Так появился на свет пистолет M1910 . Модель M1910 была рассчитана на относительно слабый, но распространенный патрон 6.35мм Браунинг. С 1910 по 1913 г.. Было произведено около 60 000 образцов этого оружия. После небольшой модификации в 1914 году появились новые модели этого пистолета. Модель 1910/14 под тот же патрон что и модель М1914 — 7,65 Браунинг. Эти пистолеты часто были табельным оружием во многих организациях и не только в Германии. 1914 года было изготовлено около 330 000 образцов под патрон 6,35 мм и у 500 000 под патрон 7,65 мм. В 1934—1936 годах снова провели небольшую модификацию пистолетов моделей 1914-х годов, при этом рукоять приобрела более округлую форму, также пята магазина избавилась от острых углов. Образцы получили обозначение М1910 / 34 под калибр 6,35 и М1914 / 34 под калибр 7,65. Этих моделей было изготовлено гораздо меньше — в калибре 6,35мм — около 30 000, в калибре 7,65мм — около 120 000.

Варианты и модификации

Mauser 1910. 6,35 мм. 9 патр.
  • Mauser 1910 - модель обр. 1910 года калибра 6,35 мм[2]
  • Mauser 1910/14 - модель обр. 1910/14 года калибра 6,35 мм
  • Mauser 1914 - модель обр. 1914 года калибра 7,65х17 мм[2]
  • Mauser 1910/34 - модель обр. 1934 года калибра 6,35 мм.
  • Mauser 1914/34 - модель обр. 1934 года под патрон 7,65х17 мм[2]
Характеристики
Модель Масса Длина Длина ствола Патрон магазин
Mauser 1910 425 г. 116 мм 78.5 мм 6,35 мм 9 патр.
Mauser 1914 600 г. 152 мм 86 мм 7,65 мм 8 патр.
Mauser 1914/34 560 г. 158 мм 86 мм 7,65 мм 8 патр.
Mauser M1910 под патрон 7,65х17 мм

Описание конструкции

Одной из особенностей этих моделей была остановка затвора в открытом положении после того, как с магазина был отстрелен последний патрон, что позволяло существенно сократить время на перезарядку и тем самым значительно повысить боевые характеристики пистолета. Достаточно было вставить заряженный магазин, при этом вставленый магазин взаимодействовал с зацепом, что освобождало затвор. Кроме функции «остановки затвора» появился рычаг с выступом, который при отсутствии патронов магазине запирал ударно-спусковой механизм.

По строению пистолеты Маузер 1910, 1914 и 1934 лет имеют не много различий, большинство из которых внешние. Все модели имели автоматику построенную на откате свободного затвора, ствол хоть и не движется при стрельбе, при разборке снимается достаточно легко. Крепление ствола к рамке сделано оригинально — с помощью длинного продольного стержня, котор. вставлялся спереди, под стволом и проходил сквозь отверстия в упорах, сделанные в нижней поверхности ствола. Ударно-спусковой механизм ударникового типа, ручной предохранитель располагался слева в вырезе щечки рукоятки. Задвижка магазина находится в основе пистолетной рукоятки. Щечки рукоятки — деревянные или пластиковые.

Несмотря на легкость обслуживания этого пистолета, он имел и свои недостатки: при разборке часто терялись мелкие части ударно-спускового механизма. Сам ударно-спусковой механизм был чувствителен к засорению, кроме того, при низких температурах пистолеты образца 1914 года чаще всего давали осечки из-за слабой боевой пружины.

Страны-эксплуатанты

  • Германия Германия: некоторое количество 6,35-мм пистолетов «маузер» обр. 1910 года и ещё около 100 тыс. 7,65-мм пистолетов «маузер» обр.1914 года использовалось немецкой армией во время Первой мировой войны[3]. В основном, пистолетами этого типа вооружали офицеров[4]
  • Бразилия Бразилия: небольшое количество Маузер 1910/12 продано для военно-морского флота Бразилии
  • Россия Россия: после испытаний в январе 1912 года, приказом военного министра № 186 от 27 апреля 1912 года 6,35-мм пистолет «маузер» обр. 1910 года был одобрен в качестве личного оружия армейских офицеров для ношения вне строя, ещё некоторое количество было закуплено частными лицами до начала первой мировой войны; ещё некоторое количество трофейных пистолетов было захвачено во время первой мировой войны, они использовались в ходе первой мировой войны и гражданской войны[3]
  • Финляндия Финляндия: некоторое количество 7,65-мм пистолетов «маузер» обр. 1914 года использовалось в Финляндии, они имели неофициальное наименование «Akka-Mauser»[5]
  • Германия Германия[6]
  • Германия Германия: использовался в полиции и иных вооружённых формированиях, в качестве оружия ограниченного стандарта поступал на вооружение военнослужащих люфтваффе, немецкого военно-морского флота[6] и железнодорожных войск СС.

Также, в 1910—1930-е годы в Европе Маузер M1910 был достаточно популярным образцом гражданского «карманного» пистолета[7].

Примечания

  1. ↑ История создания Mauser C96 на nato.sitecity.ru
  2. 1 2 3 А. Б. Жук. Энциклопедия стрелкового оружия: револьверы, пистолеты, винтовки, пистолеты-пулемёты, автоматы. М., ООО «Издательство АСТ», «Воениздат», 2002. стр.319
  3. 1 2 Семён Федосеев. Маузер генералиссимуса Сталина // журнал «Мастер-ружьё», № 4 (16), 1997. стр.15-18
  4. ↑ Я. Хогг. Огнестрельное оружие: справочник. М., «Астрель» — АСТ. 2004. стр.44
  5. ↑ 7,63 mm and 9 mm M/96 Mauser «Ukko-Mauser»
  6. 1 2 Пистолет Маузер М1914/34 // В. А. Кашевский. Пехотное оружие Второй мировой войны. Минск, ООО «Харвест», 2004. стр.116-117
  7. ↑ Маузер обр. 1910 года (Германия) // А. И. Благовестов. То, из чего стреляют в СНГ: Справочник стрелкового оружия. / под общ.ред. А. Е. Тараса. Минск, «Харвест», 2000. стр.134-135

Литература

  • 7,65-мм самозарядный пистолет "Маузер" обр. 1910 г. // журнал "Солдат удачи", № 12 (111), декабрь 2003. стр.35-36
  • Федосеев С. «Маузер» десятого года (рус.) // Оружие : журнал. — 2010. — Июнь (№ 06). — С. 1-15.

Ссылки

wiki.sc

Самозарядный пистолет «Маузер» модели 1910 г. («Маузер № 1»)

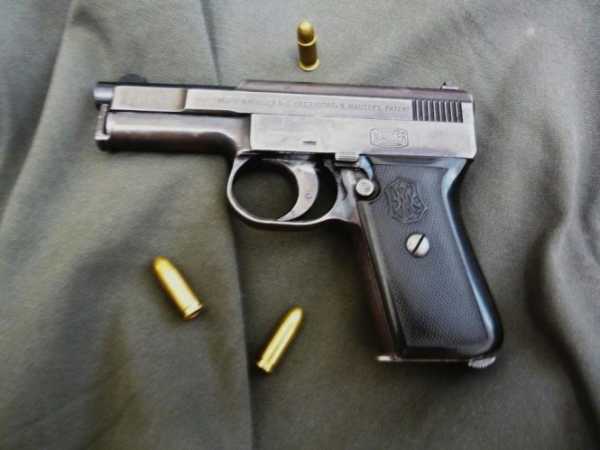

Малогабаритный («карманный») 6,35-мм пистолет «Маузер» модели 1910 г. по своему устройству был достаточно оригинален — его конструкция защищена большим количеством патентов, чем любой другой германский пистолет того времени. Первоначально пистолет создавался в более солидном калибре 9 мм, но на рынок выпущен в несколько измененном виде под 6,35-мм патрон «браунинг». Рынок принял новую систему хорошо — уже за 1910-1913 гг. продано 60 тысяч штук.

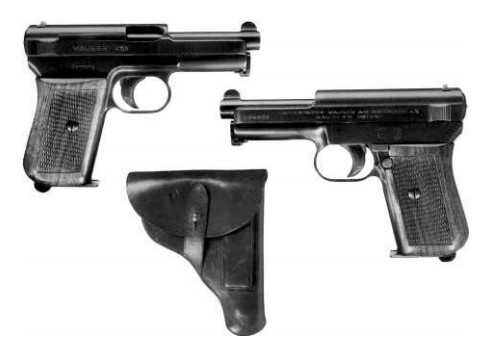

7,65-мм пистолет «Маузер» модели 1914 г. и поясная кобура для него

Автоматика пистолета действовала за счет энергии отдачи свободного затвора. Возвратная пружина располагалась под стволом. Ствол крепился в рамке за две проушины продольным стержнем (штифтом), который удерживался в рамке трением и байонетной защелкой. Ударный механизм — ударникового типа. Направляющий стержень боевой пружины служил указателем взведения ударника, так что состояние механизма можно было быстро определить на глаз или на ощупь. Съемная пластина на левой стороне рамки прикрывала спусковой механизм и запиралась поворотным рычажком. Спусковой механизм включал спусковой крючок с собачкой, качающуюся спусковую тягу (рычаг) с шепталом, предохранитель. Разобщитель спускового механизма служил также автоматическим предохранителем, не допускавшим выстрел, если затвор не дошел в крайнее переднее положение. Смонтированный под левой щечкой рукоятки флажковый неавтоматический предохранитель блокировал спусковую тягу и затвор. Верхнее положение флажка — «огонь»; при опускании флажка в положение «предохранитель» он фиксировался и освобождался нажатием кнопки, после чего сам возвращался в положение «огонь» — так стремились сократить время на подготовку к первому выстрелу. Питание патронами — из отъемного коробчатого магазина, вставляемого в рукоятку.

К характерным особенностям пистолета относились: использование бойка ударника в качестве отражателя стреляной гильзы, магазин емкостью 9 патронов, оборачивающие деревянные (позже эбонитовые) щечки рукоятки эргономичной формы. «Маузер» был крупнее других пистолетов «карманного» типа, однако удобство и надежность действия сделали его весьма популярным, хотя ударниковый механизм был чувствителен к загрязнению и замерзанию смазки. На дистанции 17 м его пуля пробивала 5 дюймовых досок, при стрельбе на дальности 20 м лучшая половина попаданий укладывалась в круг диаметром 22 см (у «Браунинга» 1906 г. — 26 см). Маркировка пистолета включала надпись «WAFFENFABRIK MAUSER A.G. OBERNDORF aN MAUSER PATENT» на левой стороне затвора, заводской номер наносился там же и на задней части рамки.

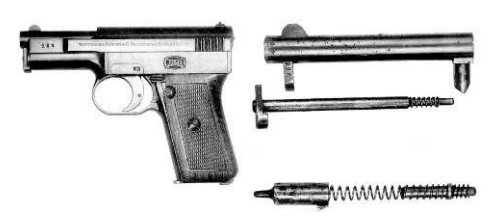

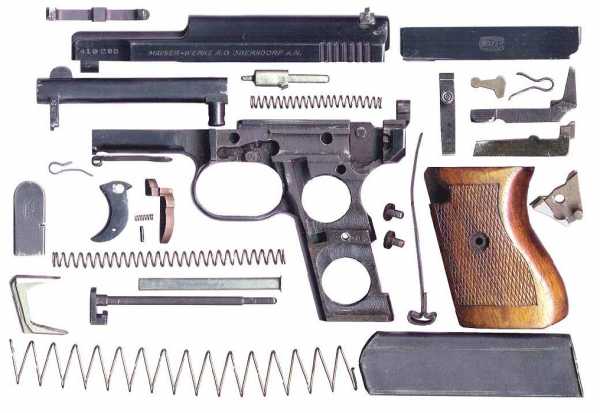

6,35-мм пистолет «Маузер» модели 1910 г. Рядом — ствол пистолета, штифт крепления ствола, ударник с боевой пружиной

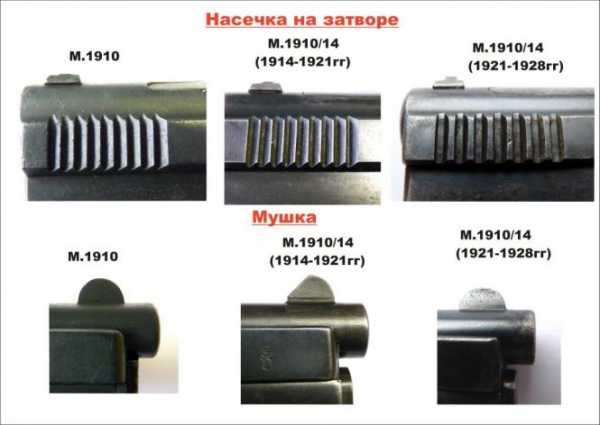

По мере производства в конструкцию пистолета вносились некоторые изменения (боковая крышка рамки удерживалась уже только затвором, стенки магазина стали сплошными), затем их свели вместе в новой модификации. Здесь уже отказались от крышки рамки, модифицировали фиксирующий стержень, выбрасыватель стал одинаковой ширины по всей длине, в ударно-спусковом механизме изменили спусковой крючок и его крепление, чтобы встроить отдельный разобщитель. Число насечек на затворе уменьшено с 9 до 7. Магазинный автоматический предохранитель блокировал спусковую тягу и поднимал останов затвора при вынутом магазине. После вставления магазина останов затвора автоматически опускался, и затвор досылал патрон в патронник. Диаметр кнопки предохранителя увеличен.

Несколько изменились рамка, обводы затвора, прицельное приспособление. Пистолет стал тяжелее на 50 г. С 1913 г. стала возможна разборка магазина без инструментов. Появилось новое фирменное клеймо, известное как «бочка Маузера».

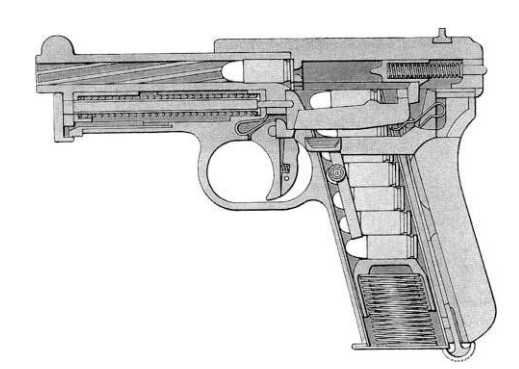

Схема устройства пистолета «Маузер» модели 1910 г.

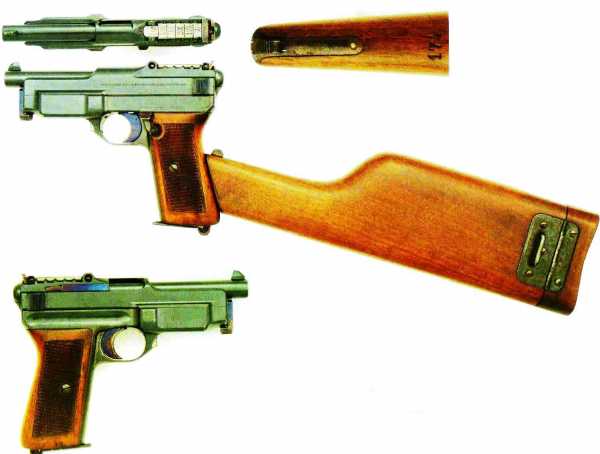

9-мм модификация 1911 г., разработанная как «военная», имела существенные изменения в связи с использованием 9-мм патрона «парабеллум». В рамке разместили особую деталь, удерживавшую затвор, пока пуля не покинет ствол. По сути, речь шла о полусвободном затворе. Сменный магазин имел емкость 6 патронов. Этот пистолет проходил испытания в Германии и в России, но в серию не пошел. Среди недостатков пистолета упоминались «неприятная отдача», ненадежность работы, малая живучесть деталей, излишний вес (0,98 кг — больше 9-мм Р.08 «Парабеллум»). Пистолет остался опытным. Сообщалось также о попытке создания модификации под патрон .45 АСР.

В 1914 г. начался выпуск 7,65-мм пистолета «Маузер» той же схемы, что и модель 1910 г., под патрон 7,65x17. Кроме калибра, он отличался утолщением («горбом») и 12 насечками в задней части затвора. Но «горб» затвора имелся лишь у 3000 первых 7,65-мм экземпляров. Затем внешние формы стали более гладкими и привычными, упростилось изготовление. Первые 7,65-мм пистолеты имели сравнительно длинный (108 мм) ствол и смещенную назад мушку, однако вскоре ствол укоротили до 87 мм. Фиксирующий стержень ствола крепился теперь простой пружинной защелкой. На правой стороне затвора такой пистолет нес надпись «CAL. 7,65» или «CAL. 6,35». Поскольку обе модификации выпускались параллельно, 7,65-мм пистолеты получили собственный диапазон заводских номеров. Считается, что вооруженные силы кайзеровской Германии за время войны закупили около 145 тысяч пистолетов, поэтому 7,65-мм «Маузеры» 1914 г. среди трофеев попадались, пожалуй, чаще 6,35-мм модели 1910/14 г. Во всяком случае, 7,65-мм «Маузеры» 1914 г. потом нередко встречались в России.

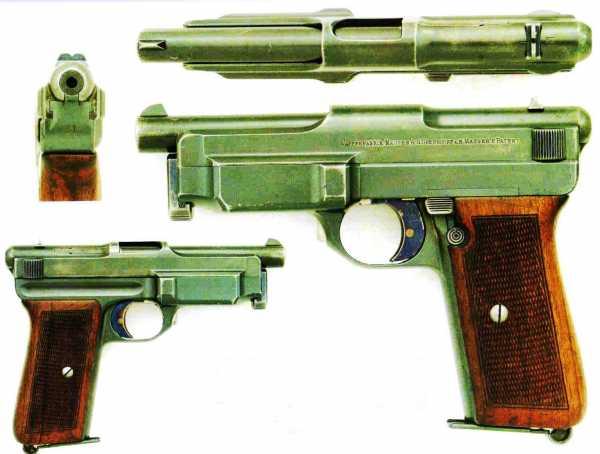

7,65-мм модификации пистолета «Маузер» — периода Первой мировой войны и 1934 г.

Модель 1914 г. выпускалась в ходе войны также под 9-мм патрон «парабеллум» и с секторным прицелом — не слишком удачный вариант.

У закрытой поясной кобуры к «Маузеру» 1910 г. клапан фиксировался быстро отстегиваемым ремешком. Такое устройство быстро раскрывающейся кобуры пригодилось потом для кобур пистолетов «Вальтер» РР и Р.38.

6,35-мм пистолет «Маузер» модели 1934 г. с изгибом тыльной стороны пластмассовой рукоятки; два опытных варианта 9-мм пистолета «Маузер» 1911/1912 г. с различным исполнением механизма замедления отката затвора, на спусковой скобе виден рычажок отключения механизма замедления для облегчения перезаряжания оружия вручную.

После войны 7,65-мм модель 1914 г. продавалась на коммерческом рынке, и наибольший выпуск «карманных» пистолетов «Маузер» приходится на межвоенный период. Стоит отметить, что даже после того, как в 1922 г. фирма вместо «Вафенфабрик Маузер Актиенгезельшафт» стала именоваться «Маузер Верке Актиенгезельшафт», часть выпускаемых пистолетов получала старую маркировку. Появились еще новые модификации. Так, в 1934 г. несколько изменена форма рукоятки (щечки рукоятки изготавливались либо из дерева, либо из эбонита). Изменилась и внешняя отделка пистолетов — на левой стороне рамки спереди появилось длинное углубление. В 1930-е гг. предпочтение было отдано производству 7,65-мм модели — ее охотно закупали в качестве малогабаритного пистолета для офицеров германских сухопутных сил и ВМФ.

Тактико-технические характеристики пистолета «Маузер» 1910 г.

  • Калибр — 6,35 мм
  • Патрон — 6,35x16 HR «браунинг» (6,35 Auto)
  • Масса оружия без патронов — 0,424 кг
  • Масса оружия со снаряженным магазином — 0,473 кг
  • Длина оружия — 135 мм
  • Длина ствола — 78,5 мм
  • Высота оружия — 100 мм
  • Ширина оружия — 26 мм
  • Число нарезов — 6
  • Длина хода нарезов — 180-186 мм
  • Начальная скорость пули — 220 м/с
  • Дульная энергия пули — 77 Дж
  • Дальность прицельной стрельбы — 25 м
  • Боевая скорострельность — 30 выстр./мин.
  • Емкость магазина — 9 патронов
  • Направление выброса гильзы — вправо-вверх
  • Число деталей — 31

Поделиться ссылкой

sitekid.ru

Пистолет Маузер обр. 1910 года (Mauser 1910)



Пистолет Mauser образца 1910 года разрабатывался как карманный пистолет для самообороны, также состоял на вооружении полиции Германии. Пистолет был разработан на основе патента от 1907 года, над проектом работал конструктор Йозеф Никл (Josef Nickl), который довел проект до производства, изменив схему запирания канала ствола. В 1909 году был сделан прототип пистолета под патрон 9х19 Парабеллум с уменьшенным зарядом пороха. Однако мощность такая оказалась излишней для карманного пистолета и с 1910 года началось серийное производство пистолета под патрон 6,35 Браунинга. На рынке пистолет Маузер образца 1910 года пользовался большим коммерческим успехом, также состоял на вооружении полиции и применялся в армии, для ВМФ Германии было закуплено 25 000 пистолетов Mauser 1910/34 - модификация Маузер обр. 1934 года.

Пистолет Маузер образца 1910 года магазинный, самозарядный. Автоматика перезарядки пистолета работает за счет свободного хода затвора. Ударно - спусковой механизм одиночного действия, ударникового типа. Предохранитель кнопочный, кнопка его включения расположена на рукоятке, с левой стороны оружия. Над ним расположена кнопка затворной задержки. Питание патронами из съемных коробчатых магазинов, кнопка защелки магазина расположена внизу рукоятки пистолета. Прицел не регулируемый, открытый. Щечки рукоятки из пластмассы.



   Mauser 1910 Mauser 1910/14 Mauser 1910/34
Калибр 6,35 мм 6,35 мм 6,35 мм 7,65 мм
Применяемый патрон 6,35 Browning (.25 ACP) 7,65 мм Br.
Длина, мм 135 135 136 153
Длина ствола, мм 79 78 78 87
Высота, мм 100 105 106 110
Ширина, мм 22 25 26 27
Масса без патронов, гр 410 425 410 600
Емкость магазина, шт 9 9 9 8

Mauser 1910/14 - модификация Маузер обр. 1914 года (Mauser 1914), производилась с 1914 по 1917 год, отличается улучшенным креплением ствола и измененным механизмом затворной задержки. В варианте под патрон 7,65 мм Browning (.32 ACP) пистолет состоял на вооружении полиции.

Mauser 1910/34 - модификация Маузер обр. 1934 года (Mauser 1934) производилась с 1934 по 1939 года. Отличается от Маузера 1914 года формой рукоятки, которая теперь имела удобные деревянные щечки. С 1936 года Mauser 1934 под патрон 7,65 мм Браунинга (.32 ACP) состоял на вооружении полиции.

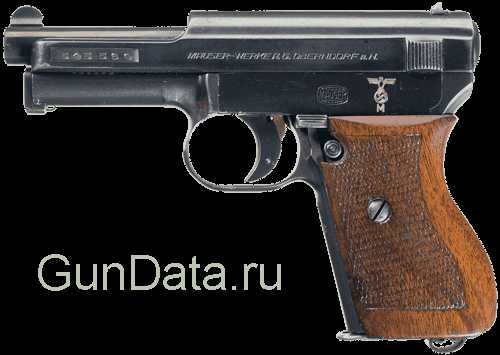

Пистолет Маузер обр. 1910/34 года с клеймом приемки Вермахта



gundata.ru
