Минус АКБ прикручивается к кузову на левом брызговике, между АКБ и левой фарой, на приварную шпильку:

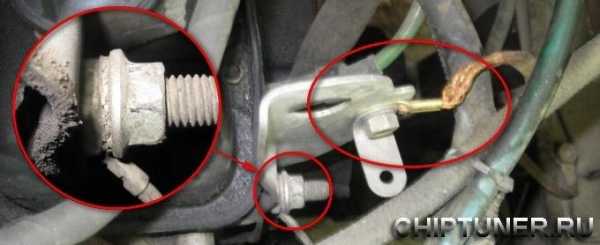

Медный плетеный жгут заземления ДВС, прикручен к кузову на приварную шпильку в нижней части левого брызговика:

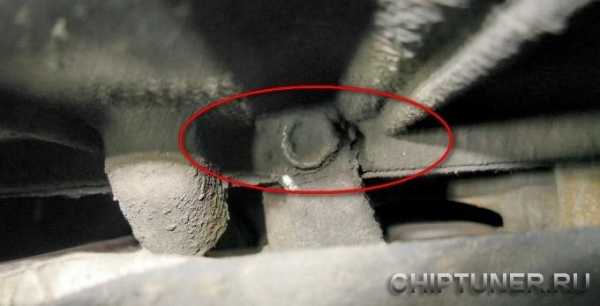

к двигателю жгут крепится под левой подушкой двигателя,одним из болтов крепления масляного картера (вид снизу):
Массы контроллера ЭСУД, берутся с переднего болта, стягивающего половинки впускного коллектора, рядом с дроссельным патрубком.
Сам контроллер ЭСУД, крепится под капотом, в задней части правого брызговика. Диагностическая колодка стандарта OBDII, находится рядом с контроллером.
Газель с двигателем 405, 406

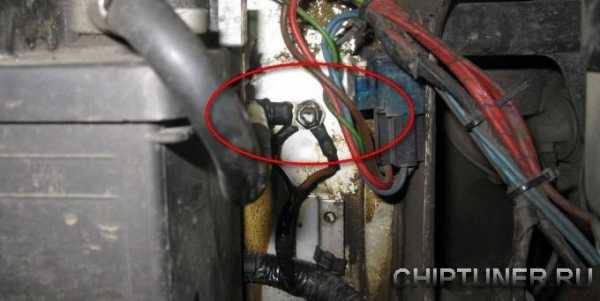

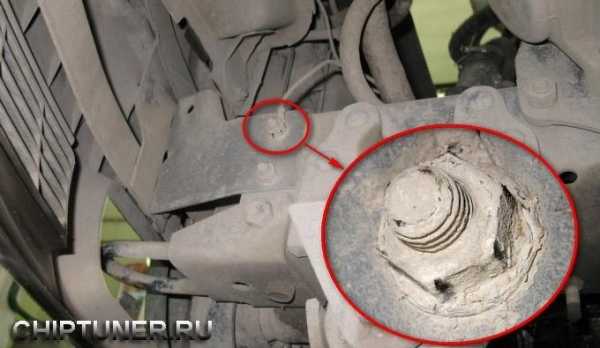

Минус АКБ прикручивается к массе кабины, на приварную шпильку на площадке, над правым лонжероном, под свесом моторного щита. На эту же шпильку, прикручен плетеный жгут заземления ДВС. В некоторых исполнениях, между приварной шпилькой и минусом АКБ, имеется выключатель массы.

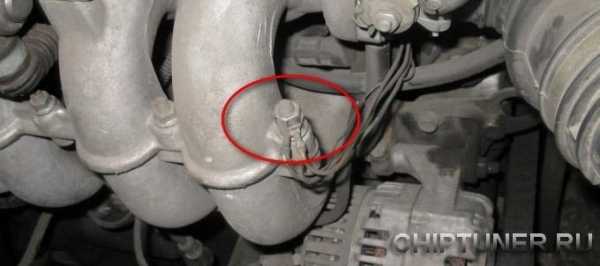

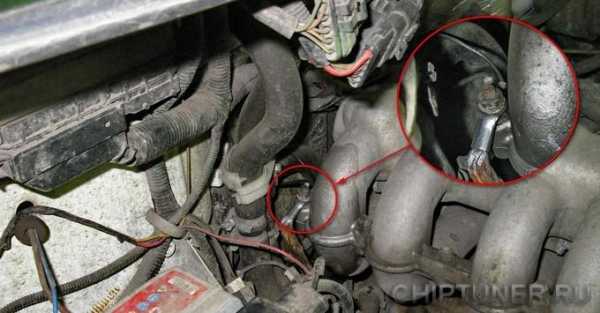

Второй конец плетеного жгута заземления ДВС, прикручен к задней шпильке стягивающей половинки впускного коллектора, вместе с массами контроллера ЭСУД:

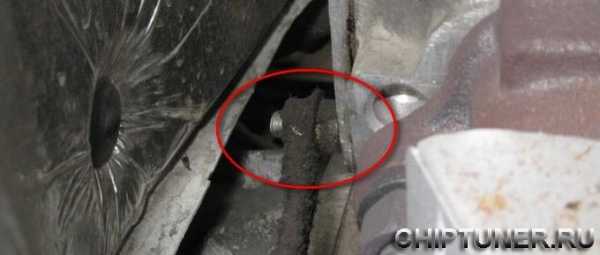

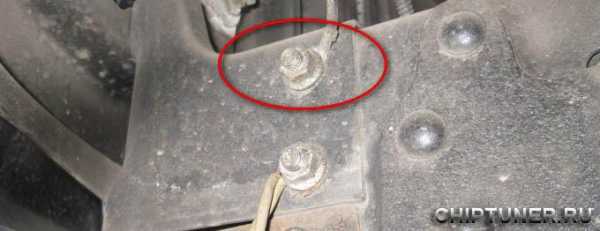

Перемычка, заземляющая раму, крепится одним концом к кабине под левой фарой, болтом М6 ( вместе с массами левой части подкапотного жгута),

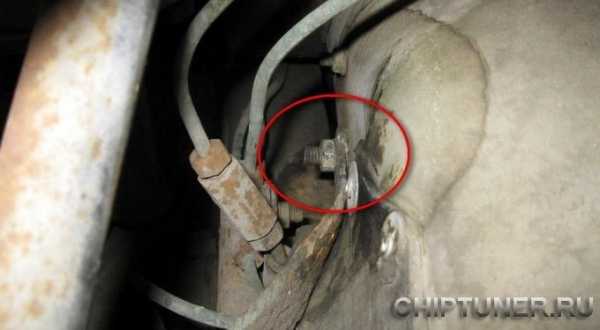

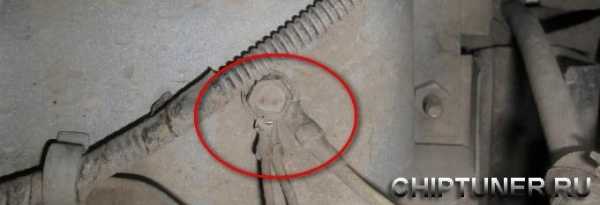

а вторым концом к раме, по вертикали от первого, на левой стороне рамы болтом М8.

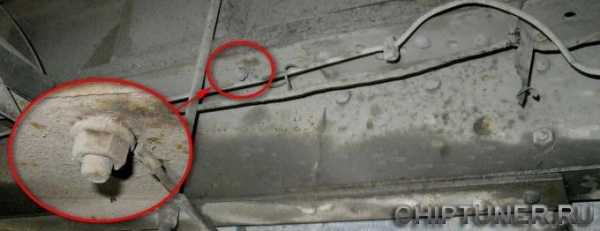

Болт проходит через отверстие в раме, поэтому для надежной затяжки болтового соединения необходимо придерживать головку болта изнутри рамы, спереди, через отверстие для буксировки. На практике встречались болты под ключ 10, 11 и 12 мм. Гайка всегда под ключ 13мм.
Газель с двигателем 4216
Минус АКБ аналогично варианту с ДВС 405 и 406. А вот крепление плетеного жгута заземления ДВС несколько отличается. На двигателе 4216 заземление ДВС крепится на шпильку крепления крышки головки, на задней части двигателя. Во избежание получения ожогов, подтягивать это крепление желательно на холодном двигателе. Ключ на 13мм.
Заземление рамы аналогично двигателям 405, 406:
Масса контроллера ЭСУД (до 2010 г.) берется со шпильки крепления транспортировочной проушины ДВС, в его левой передней части. Гайка под ключ 15мм.
На фото виден так же дополнительный плетеный жгут с рамы на указанную проушину, но на мой взгляд, правильнее его закрепить по аналогии с 405 мотором.

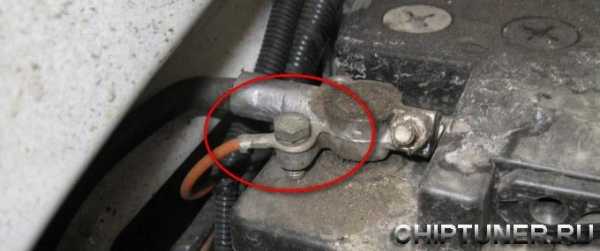

С 2010 года масса контроллера ЭСУД, берется непосредственно с минусовой клеммы АКБ:
Поскольку в Газелях минусы на ЭБН и задние фонари берутся с рамы, то ненадежное заземление рамы, может вызвать зависимость давления топлива, от количества включенных ламп наружного освещения (габариты, стопы, задний ход и т.д.).
И еще:

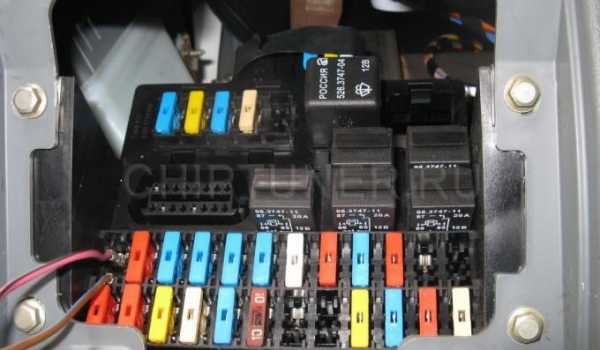

С 2010 года на Газелях начал применяться Блок Предохранителей нового образца:

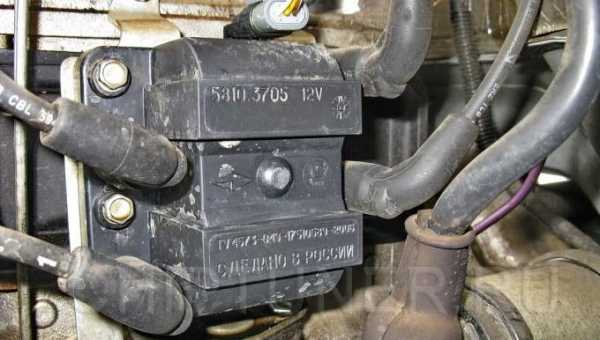

А на ДВС 4216 и катушка зажигания нового образца, внешне напоминающая ВАЗовский модуль зажигания для ЭСУД Январь 5.1.

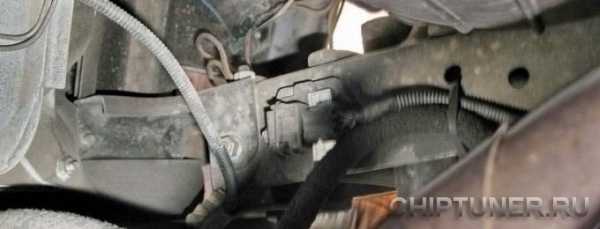

Датчик неровной дороги на а/м с ДВС 4216 находится в правой передней части рамы.
Если жгут идущий к ДНД не прихв
