Строительство Минского Автомобильного Завода запланировано не было. До войны на его месте находилась воинская часть, а после нацистского вторжения оккупанты построили там авторемонтный завод. После освобождения Минска производственные мощности использовали для строительства автосборочного предприятия.

Вскоре на МАЗ передали производство дизельных грузовиков из Ярославля, а уже в 50-х годах автозавод начал запускать в серию машины самой передовой в СССР конструкции. А специальное КБ при заводе занялось разработкой армейских грузовиков. Одним из них стал тягач МАЗ-537.

История создания и производства

Ещё в годы Первой Мировой автомобили продемонстрировали, что могут вывести мобильность войск на качественно новый уровень. А после Второй Мировой появление новых видов вооружения заставило заняться проектировкой техники, которая могла бы их перевозить.

Специальному КБ и опытному цеху при МАЗе было поручено создание военных тягачей высокой проходимости. Семейство машин получило название МАЗ-535 – первые прототипы построили уже в 1956 году, а в 1957 году грузовики успешно прошли цикл испытаний. С 1958 года началось серийное производство.

В семейство входил и седельный тягач МАЗ-535В, предназначенный, в первую очередь, для перевозки гусеничной техники (включая танки). Он оказался самой востребованной машиной, но практически сразу обнаружилось, что его мощности недостаточно для эффективной транспортировки новейшего вооружения с более высокой массой.

Для решения этой проблемы и разработали его вариант с форсированным до 525 л.с. двигателем. Он и получил название МАЗ-537. Некоторое время машины выпускались параллельно, но в 1961 году производство МАЗ-535 передали на завод в Кургане. В 1964 году за ним отправился и МАЗ-537 – в Минске разворачивали производство знаменитого «Урагана» МАЗ-543.

В Кургане МАЗ-537 быстро вытеснил с конвейера предшественника.

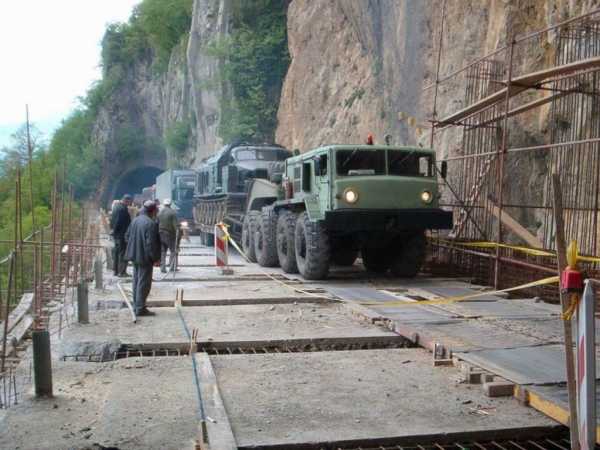

Тягачи перевозили танки, самоходки, пусковые установки ракетных комплексов и лёгкую авиатехнику. В народном хозяйстве грузовик тоже нашёл применение – оказался незаменим при транспортировке тяжёлых грузов в условиях, например, Крайнего Севера. За время производства в машины вносились, обычно, мелкие изменения – вроде унификации светотехники с «цивильными» грузовиками или внедрения других воздухозаборников системы охлаждения.

В 80-х годах тягачи пытались модернизировать – устанавливали двигатель ЯМЗ-240, пробовали улучшить эргономику. Но возраст конструкции сказывался, и в 1990 году тягач МАЗ-537 окончательно сняли с производства.

После развала Советского Союза МАЗ остался в независимой Белоруссии, а завод в Кургане, лишившийся оборонных заказов и не имеющий подспорья в виде производства гражданских машин, быстро обанкротился.

Описание конструкции

От модели «535» тягач МАЗ-537 отличался незначительно. Правда, колёсную базу тягача увеличили, а раму усилили. Четырёхместная кабина, установленная на переднем свесе рамы, осталась неизменной. Первоначально на ней сохранялись два лючка для вентиляции и инфракрасная фара в центре. Позже их упразднили.

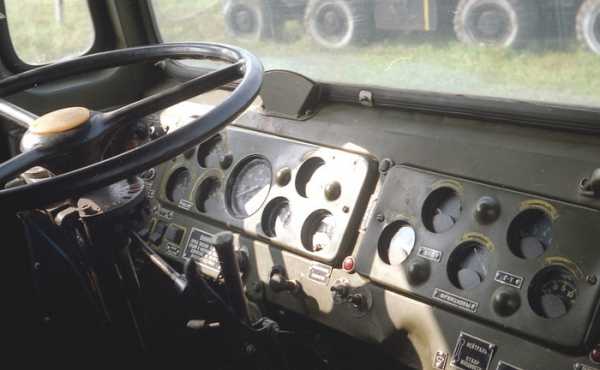

В «салоне» грузовика имелась не только обычная «печка», но и независимый бензиновый отопитель.

За кабиной размещался двигатель Д-12А-525, 12-цилиндровый дизель, выпускающийся в Барнауле на базе конструкции легендарного танкового мотора В-2. С таким двигателем контрольный расход топлива МАЗ-537 на 100 км составлял 125 литров. Форсированный мотор потребовал изменить системы охлаждения и смазки, пришлось перенести подогреватель.

Коробка передач – трёхступенчатая гидромеханическая, с блокируемым гидротрансформатором. Третья передача – прямая, повышающая отсутствует. Раздаточная коробка с двумя передачами – механическая. Межосевые дифференциалы с включаемой блокировкой, межколёсные – самоблокирующиеся. Передаточные числа из-за возросшего крутящего момента изменились.

Передние пары колёс тягача МАЗ-537 имели независимую торсионную подвеску с гидравлическими амортизаторами, задние пары упругих элементов в подвеске не имели. Торсионы по сравнению с МАЗ-535, стали длиннее и больше в диаметре. Карданный привод компрессора заменили на ременной.

Систему изменения давления в шинах решили не использовать, а 16-слойные шины заменили новыми, с 24 слоями.

Рулевой механизм типа «винт-шариковая гайка» с гидравлическим усилителем заимствовали от карьерного самосвала МАЗ-525. Напряжение в электрической сети грузовика -24 вольт, использовались 4 аккумуляторные батареи и генератор постоянного тока.

Модификации

Балластный тягач МАЗ-537А имел грузовую платформу для размещения балласта, причём его использование в качестве бортового грузовика предусмотрено не было. Кроме того, он имел лебёдку, отсутствующую на базовой модификации. МАЗ-537Б должен был стать пусковой установкой оперативно-тактических ракет, но из-за недостаточно прочной рамы в серию не пошёл. МАЗ-537В получил смещённое назад сцепное устройство, позволившее буксировать стартовую установку БПЛА «Ястреб». МАЗ-537Г отличался от оригинального тягача только наличием штатной лебёдки.

МАЗ-537Д должен был буксировать прицепы со специальным оборудованием. Для обеспечения его работы на грузовик установили генератор, приводимый от коробки отбора мощности. МАЗ-537Е, предназначенный для работы с активными полуприцепами, имел генератор привода колёс полуприцепа, также питаемый от коробки отбора мощности. Подъёмный кран МАЗ-537К большого распространения не получил, экспортный вариант танкового транспортёра МАЗ-537Т оказался слишком дорогим в производстве.

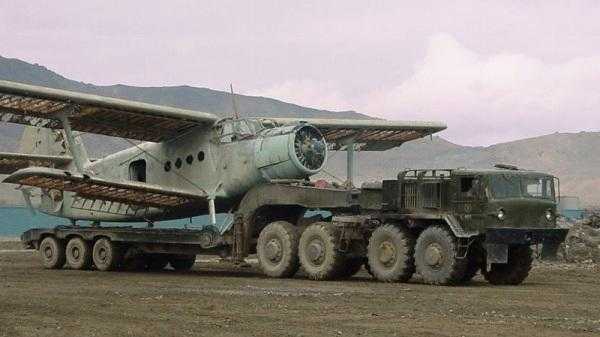

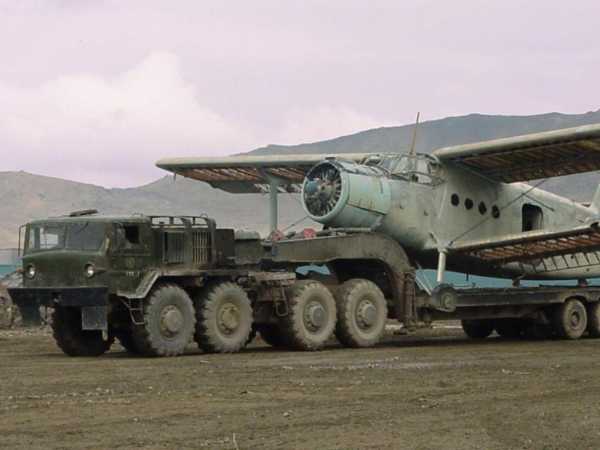

Для эксплуатации в качестве аэродромного тягача в Кургане разработали МАЗ-537Л с балластной платформой вместо седельной сцепки и удлинённой рамой.

МАЗ-537П был модернизацией серии «А», с которой убрали лебёдку – как выяснилось, при эксплуатации её применяли очень редко. МАЗ-537Р был попыткой создать гражданскую версию для строительства нефтепроводов. Он должен был эксплуатироваться в паре с прицепом-роспуском и перевозить трубы.

Технические характеристики и сравнение с аналогами

Колёсные грузовики военного предназначения, схожие по ТТХ с тягачом МАЗ-537, появлялись и за рубежом. В США для армейских нужд фирма Mack начала производство тягача M123 и бортового грузовика M125.

В Великобритании для перевозки бронетехники и в качестве балластного тягача использовали автомобиль “Antar” фирмы «Thornycroft».

	МАЗ-537	Mack M123	Thornycroft Antar
Масса, тонн	21,6	14	20
Длина. метров	8,9	7,1	8,4
Ширина, метров	2,8	2,9	2,8
Мощность двигателя, л.с.	525	297	260
Максимальная скорость, км/ч	55	68	45
Запас хода, км	650	483	Н.д.

Американский тягач был машиной традиционной компоновки, созданной на автомобильных агрегатах. Первоначально он оснащался карбюраторным мотором, и только в 60-е годы грузовики переделали, установив дизеля мощностью 300 л.с. В 70-х годах в качестве танкового тягача в американских войсках их сменил М911. Британский «Антар» использовал в качестве силовой установки «урезанный» до восьми цилиндров авиационный двигатель, нехватка мощности которого была очевидна уже в конце 50-х.

Поздние модели с дизельным двигателем несколько прибавили в скорости (до 56 км/ч) и грузоподъёмности, но всё равно оставались не очень удачными. Однако надо учесть, что изначально «Антар» разрабатывался, как грузовик для работы на нефтяных разработках, а не для армейской службы.

МАЗ-537 выделяется конструкцией, приспособленной именно для эксплуатации в войсках, высокой проходимостью («Антар» не имел даже переднего ведущего моста) и большим запасом прочности.

Например, М123, тоже предназначенный для буксировки грузов массой 50-60 тонн, имел автомобильный (а не танковый) двигатель гораздо меньшей мощности. Бросается в глаза и наличие на советском тягаче гидромеханической трансмиссии.

МАЗ-537 продемонстрировал высочайший потенциал конструкторов Минского автозавода, сумевших не только разработать в короткие сроки разработать грузовик оригинальной конструкции (МАЗ-535), но и быстро его модернизировать. И, хотя в Минске довольно быстро перешли на выпуск «Ураганов», продолжение выпуска МАЗ-537 в Кургане подтвердило его высокие качества, а грузовик КЗКТ-7428 стал его достойным преемником, показав, что потенциал конструкции исчерпан ещё не полностью.

Видео

warbook.club

МАЗ 537: фото. МАЗ 537 («Ураган»): технические характеристики

Автомобили 19 декабря 2014

МАЗ 537 «Ураган» — тяжелый четырехосный тягач седельного типа, военного назначения. Выпускался на Минском автомобильном заводе с 1959 по 1965 гг. С 1963 года выпускается на КЗКТ, Курганском заводе колесных тягачей. Грузоподъемность до 50 тонн на полуприцепах типа ЧМЗАП-5247Г.

Устройство МАЗ 537

Конструкция тягача достаточно простая, а значит надежная. Кабина МАЗ 537, фото которого первое время были недоступны из-за военной секретности, четырехместная, двухдверная, металлическая, оборудованная автономным отопителем. Двигатель находится за кабиной в моторно-трансмиссионном отсеке, далее расположена раздаточная коробка, передающая вращение на восемь независимых полуосей. В задней части грузовой платформы находится седельно-сцепное устройство. Отдельные модификации машины оснащены лебедкой. Тягач движется на восьми колесах, четыре передних являются поворотными. Бескамерные шины оснащены подкачкой, в случае прокола включается механизм компенсации потери давления. Автомобиль МАЗ 537 «Ураган», технические характеристики которого говорят о мощи и надежности, является хорошим примером достижений военной техники.

Силовая установка

Двигатель дизельный быстроходный Д-12А-525А, адаптированный под топливо ГОСТа 4749-73. Мощность 525 л.с. при 2100 об/мин. Цилиндры — объем 38 880 куб/см, количество 12, расположение V-образное. Диаметр — 150 мм, степень сжатия 14,5.

Мотор оборудован предпусковым подогревателем.

Охлаждение — принудительная циркуляция антифриза.

Трансмиссия — трехступенчатая, с гидромеханическим переключением.

Габариты

Длина — 8960 мм, высота — 2880 мм, ширина 2885 мм. Колесная база — между первой и второй осями 1700 мм, между второй и третьей 2650 мм, между третьей и четвертой 1700 мм.

Колея — 2200 мм для всех мостов. Дорожный просвет (клиренс) — 500 мм.

Масса — 21,6 тонн.

Модификации

• МАЗ 537А — тягач бортовой, способен нести 15 тонн в кузове, 65 тонн общей массы с прицепом по шоссе или 30 тонн по грунтовой дороге.
• МАЗ 537Д — оснащен генераторной установкой переменного тока.
• МАЗ 537Г — оборудован лебедкой.
• МАЗ 537К — тягач, рассчитанный на транспортировку длинномерного кранового оборудования.
• МАЗ 537Л — для буксировки самолетов, оснащенный компактным металлическим кузовом.

Проект по созданию нового мощного тягача

В начале 50-х годов 20 века в СССР возникла необходимость в новых мощных транспортных средствах для военных. Ракетные комплексы, тяжелые бронированные машины на гусеничном ходу, фортификационные экскаваторы и другая техника нуждались в транспортировке как на ближние, так и на дальние расстояния. Особенно тяжело давалась передислокация войсковых соединений, которая проводилась регулярно. До полугода уходило на переезды по железной дороге и малогабаритным автомобильным транспортом.

Проектирование универсального тягача началось осенью 1954 года, а к лету 1956-го были готовы опытные образцы. Четырехосное длинномерное полноприводное шасси стало базой для нескольких модификаций военного седельного буксировщика. Характеристики машины были рассчитаны на дальние переезды со скоростью 40 — 50 км/час. Мощности тягача хватало на транспортировку платформы с баллистической межконтинентальной ракетой. Однако автопоезд мог следовать только по дороге с твердым покрытием и исключительно на ровной местности. Преодолеть даже небольшой подъем не получалось, поскольку прицеп не обладал инерцией.

Применение

Тягач МАЗ 537 «Ураган», технические характеристики которого свидетельствовали о его надежности, широко использовался также в регулярных войсках для транспортировки различных боевых систем дальнего действия. Однако буксировка длинномерных платформ была затруднена из-за чрезмерно удаленной сцепки. Автопоезд не вписывался в повороты, маневренность была ограничена.

Каждый переезд на другое место дислокации представлял для военных архисложную задачу, автопоезд приходилось часто останавливать, путем сложных манипуляций выравнивать курс следования. Трудности возникали по причине узкой проезжей части. В послевоенном СССР все дороги были предельно узкими, автотранспорт двигался в один ряд, в обоих направлениях. Опасность съехать в кювет была ежеминутной. Тяжелый тягач занимал полностью свою полосу и еще выезжал на встречную. От гражданского населения сыпались жалобы, но ситуация не менялась.

В конце концов, военные ведомства стали предупреждать о готовящейся транспортировке ракетных комплексов заранее. Извещения о предстоящей передислокации получали дорожные службы и госавтоинспекция. Милиция перекрывала движение на трассе, в пределах 25-30 километров, тягач с прицепом занимал всю ширину проезжей части и благополучно проезжал свободный участок до следующего поста. Затем перекрывался следующий перегон.

Спустя два года, конструкторское бюро Минского автомобильного завода приступило к разработке седельной версии тягача с индексом МАЗ 535В. Кузов упразднили, на его месте установили сцепное устройство с автоматическим замком-фиксатором и двумя степенями радиального поворота. Вертикальная нагрузка на заднюю часть тягача при этом резко возросла, конструкторам пришлось пересмотреть параметры задней подвески. Остановились на мостах с планетарным механизмом и дифференциалом. Таким образом задние оси приняли на себя основную нагрузку.

МАЗ 537

Последний вариант седельного тягача отличался более совершенной системой питания и охлаждения двигателя. Были усилены фланцы карданных валов раздаточной коробки. Необходимость этого была продиктована частыми поломками, когда загруженный тягач не мог преодолеть размытый дождями участок дороги и крутящий момент двигателя рвал карданные соединения.

Создание семейства тяжелых танковых тягачей марки МАЗ 537, характеристики которого повторяли основные параметры моделей МАЗ 535 и МАЗ 536, стало началом эпохи автопоездов нового класса, с высоким коэффициентом грузоподъемности. Появился мощный стимул для разработки все более совершенных тяжелых полуприцепов и прицепов для транспортировки многотонных неделимых грузов.

Необходимость перемещения массивных конструкций существовала всегда. За рубежом автопоезда появились намного раньше, чем в СССР, и это обстоятельство ускорило процесс разработки советских транспортных средств повышенной грузоподъемности, так как никому не хотелось отставать от передовых технологий. Для начала конструкторские бюро предприятий автомобильной промышленности разработали тягач ЗиС-10 с седельно-сцепным устройством, на базе известного самосвала ЗиС-5. Грузоподъемность новой машины составила всего 6 тонн. Было выпущено небольшое количество буксировщиков, широкого распространения ЗиС-10 не получил.

Зарубежные аналоги

В конце 30-х годов прошлого века автотранспортники познакомились с двумя тяжелыми автопоездами зарубежного производства, седельными тягачами Daimond T-980 и REO 28XS, переданными в СССР по ленд-лизу. Заграничные буксировщики работали в паре с трехосными полуприцепами Roden Trailer, грузоподъемность которых составляла 45 тонн. Машины были оборудованы лебедками и перевозили бронетанковую технику.

В то время в Советском Союзе танки и другие тяжелые военные машины передвигались исключительно своим ходом или их везли на железнодорожных платформах. Оба способа представлялись нерациональными, однако никакой альтернативы тогда не было.

Послевоенный период

После окончания Второй мировой войны в СССР всерьез взялись за разработку отечественных тяжелых тягачей для армии и развивающегося народного хозяйства. В 1951 году автозавод в Ярославле освоил производство трехосных автомобилей ЯАЗ-210Г с платформой и мощной лебедкой. Широкомасштабный выпуск этих машин наладить не удалось, и к тому же тягачи не могли пройти по бездорожью, особенно в сезон дождей или весенней распутицы.

Таким образом, задачи по созданию тяжелых транспортных средств по-прежнему требовали решения, тем более что в стране разворачивалось бурное промышленное строительство, а в военном ведомстве зарождались стратегические ракетные комплексы, которым была необходима мобильность. Бронетанковые войска также нуждались в надежных тягачах большой грузоподъемности.

Конструкторское бюро

Совет Министров СССР в июне 1954-го принял постановление о создании СКБ (специальных конструкторских бюро) для разработки особо мощных тягачей военного назначения с возможностью последующей модификации в гражданском промышленном варианте. Сразу стало ясно, что имеющихся на тот момент заводских технологий и оборудования в автомобильном производстве будет недостаточно.

Начинать пришлось со станочного парка, закупать за рубежом современное оборудование и создавать новые технологии. При Минском автомобильном заводе было организовано крупное СКБ МАЗ, под руководством главного конструктора Бориса Львовича Шапошника. Перед специалистами поставили задачу сконструировать и запустить в производство тяжелый колесный тягач. Так появился буксировщик МАЗ 535, который вскоре превратится в МАЗ 537, модель с несколькими модификациями.

Производство

Изначально средства, заложенные в разработку суперавтомобиля, были недостаточными, поскольку такая машина не может быть дешевой. После корректировки финансового обеспечения проекта работа закипела. Были приняты нестандартные решения, которые до этого никогда не применялись в отечественном автомобилестроении. Приходилось учитывать особые условия эксплуатации большегрузных тягачей, адаптацию агрегатов к диапазону температур от плюс 50 до минус 50 градусов, профильную проходимость и многие другие параметры.

Тяжелый седельный тягач МАЗ 537 начали выпускать серийно в 1965 году. Автомобиль предназначался для буксировки прицепов и полуприцепов массой до 40 тонн. От базового варианта 537-я модель отличалась смещенным назад (на 345 мм) седельно-сцепным механизмом и усиленной задней подвеской. Автомобиль МАЗ 537 находился в режиме постоянного рестайлинга. В процессе производства были расширены функции раздаточной коробки, установлена передача вращения на привод генератора. Грузоподъемность автомобиля существенно повысилась и составила 68 тонн.

Параллельно с большегрузными седельными тягачами разрабатывались и выпускались ограниченными сериями бортовые тягачи для перемещения грузов, до 22 тонн, по шоссе. Кузов такого автомобиля не оборудовался сиденьями, не имел дуг и тента, использовался исключительно для перевозки грузов. Под кузовом размещалась лебедка для самовытаскивания, на случай, если тягач увязнет.

Модернизация

Через некоторое время военный МАЗ 537 модернизировали, и автомобилю был присвоен индекс «П». Технические характеристики остались без изменения, но лебедка была упразднена, а кузов переоборудовали для транспортировки личного состава. Вдоль откидных бортов установили продольные скамьи и дуги для тента, которые регулировались по высоте — в нижнем положении тент прикрывал груз, в верхней позиции служил защитой от дождя и снега для людей. В соответствии со своим прямым назначением, тягач МАЗ 537П мог буксировать платформы с ракетными комплексами.

Эксплуатация колесных тягачей требовала специалистов по обслуживанию, квалифицированных водителей и соответствующей материальной базы. Поэтому в 70-х годах были сформированы специализированные предприятия по централизованной перевозке крупногабаритных и сверхтяжелых грузов. Объединение «Спецтяжавтотранс» занималось транспортировкой нестандартных грузов, разрабатывая при этом оптимальные маршруты. С помощью тягачей «МАЗ 537» перевезли мраморную глыбу, весом 300 тонн, для сооружения памятника В.И. Ленину в Ленинграде. За этой уникальной транспортной операцией следила вся страна.

Широко применялись тягачи «МАЗ 537» на севере, где велась прокладка нефте-газопроводов. Неприхотливая машина хорошо зарекомендовала себя в холодном климате. Специально для перевозки длинномерных газопроводящих сочленений был создан трубоплетевоз ПВ-481 на базе буксировщика «МАЗ 537». Также для работы в северных условиях создавались опытные образцы пожарных машин, технических передвижных пунктов, вездеходы скорой медицинской помощи. Однако в серийное производство пробные экземпляры не поступали.

В 1991 году на Курганском заводе колесных тягачей начался серийный выпуск тяжелого полуприцепа КЗКТ-9101, грузоподъемностью 54 тонны, для буксировщика МАЗ 537, технические характеристики которого полностью совпадали с данными полуприцепа. Сочетание компонентов оказалось удачным, покупатели получили возможность в рамках одного заказа приобрести сразу и тягач, и полуприцеп.

За долгие годы производства буксировщики МАЗ 537, фото которых представлены на странице, постепенно устарели, как морально, так и технически. Машина исчерпала себя, потенциал дальнейшего развития иссяк. Стали проявляться скрытые ранее недостатки, много нареканий вызывал низкий моторесурс силовой установки. Эксплуатация тягача была связана с частыми перерывами на ремонт, армейские МАЗ 537 при транспортировке танков и других бронемашин не вмещали экипаж, который вынужден был следовать отдельно. Для этого приходилось привлекать дополнительные автомобили.

В конце концов, на базе 537-й модели был создан новый тягач КЗКТ-7428, который полностью отвечал задачам перевозки боевых гусеничных машин. В настоящее время семейство мощных колесных тягачей успешно решает все задачи по транспортировке тяжелой военной техники, а также гражданских крупногабаритных промышленных конструкций.

Источник: fb.ru

monateka.com

Тягач МАЗ 537: характеристики

История автомобиля тягача МАЗ-537 начинается еще в далеком 1956 г., когда он был разработан на базе своего предшественника МАЗа-535 (народное прозвище “цыклоп”). В конце 1958 года, появились первые опытные образцы, которые успешно выдержали заводские, а затем и государственные межведомственные испытания. 29 марта 1959 года на Минском автомобильном заводе был собран первый тягач МАЗ-537 опытной партии, а с начала 1960 года начался серийный выпуск новых колесных тягачей МАЗ-537. 30 июля 1962 года МАЗ-537 был принят на вооружение.

Основными отличиями являлись новый двигатель повышенной мощности Д12А-525, и с передней облицовки убрали фару, что была по центру. Значительно возросла грузоподъемность и динамические характеристики тягача. Была увеличена база, взамен 16-ти слойных шин с регулируемым давлением воздуха автомобиль получил двадцати четырехслойные шины с постоянным давлением (4,5 кг/см²), была изменена форма вентиляционных люков на моторном отсеке. На МАЗ-537 отсутствовали лебедка и коробка отбора мощности, которые позднее устанавливалась на его модификациях.

МАЗ – 537А – балластный тягач с металлической сварной платформой и лебёдкой. Выпускался малыми сериями с 1964 года. При массе балласта 15 тонн мог буксировать прицеп полной массой 75 тонн по шоссе и 30 тонн по грунтовым дорогам. Габаритные размеры МАЗ-537А: длина – 9130 миллиметров, ширина – 2885 миллиметров, высота по кабине – 2880 миллиметров. Масса машины в снаряжённом состоянии 22500 килограмм. Кузов имел внутренние размеры 4562×2530 миллиметров, и задний открывающийся борт.

Погрузочная высота составляла 1875 мм.. В полу кузова были расположены люки для доступа к агрегатам трансмиссии. В задней части пол платформы имел снижение-нишу. Установка дуг, тента и скамеек не предусматривалась, то есть МАЗ-537А использовался исключительно в балластном варианте. Лебёдка для само-вытаскивания располагавшаяся под кузовом (тяговое усилие 15 тc., с блоком 30 тc., длина троса – 100 м.) была заимствована у гусеничного артиллерийского тягача АТС-59, производство которого осуществлялось на Курганском машиностроительном заводе.

В систему электрооборудования был введен механизм электросигнализации прекращения выдачи троса и контрольная красная лампочка на панели приборов. В остальном МАЗ-537А не отличался от базового тягача МАЗ-537. МАЗ-537Б – шасси для стартового агрегата на колесном ходу (то есть пусковая установка) 2П20 конструкции ЦКБ ТМ для ОТРК 9К72 “эльбрус”. МАЗ-537Б поступил на испытания, в начале 1961 года но их не выдержал из-за недостаточной прочности рамы.

Однако, после сравнительных испытаний колёсных и гусеничных пусковых установок, первые доказали “большую практичность”, они обеспечивали минимальные вертикальные ускорения при движении по различным дорогам и местности, имели более долговечную ходовую часть, экономическую эффективность, меньшую удельную трудоемкость обслуживания и т.д. В итоге были выработаны новые требования к машинам такого назначения, а затем, уже на их основе, создано оригинальное специальное колёсное шасси МАЗ-543, производство которого началось в 1962 году. МАЗ-537В, выпуск которого начался в 1963 году, входил в состав стартового агрегата САРД-1 (СТА-30) комплекса дальней беспилотной фото и радиотехнической разведки ДБР-1 “ястреб”.

Предназначался для буксировки специального двухосного полуприцепа стартовой установки СУРД-1 (СТ-30) общей массой до 40 тонн. От базовой модели автомобиль отличался сдвинутым назад на 345 мм. ССУ, вертикальная нагрузка на которое была ограничена до18 тонн. МАЗ-537Г отличался от МАЗ-537 наличием лебёдки (аналогичной устанавливаемой на тягаче МАЗ-537А), предназначенной для облегчения погрузочно-разгрузочных работ, а также для само-вытаскивания и вытаскивания застрявшей техники.

Лебёдка была смонтирована на раме позади моторно-трансмиссионного отсека и закрывалась довольно большим, похожим на ящик, капотом. Вертикальная нагрузка на ССУ была увеличена до 27 тонн, а снаряженная масса автомобиля с лебёдкой составила 22,3 тонны. Полная масса буксируемого полуприцепа – 68 тонн. Выпуск этой самой распространенной модификации был начат в 1964 году. На базе шасси МАЗ-537Г выпускалась машина технической помощи МТП-А4. МАЗ-537Д – седельный тягач, выпуск которого начался в 1964 году, был оборудован генераторной установкой и предназначался для буксировки специальных полуприцепов ракетных комплексов общей массой до шестидесяти пяти тонн.

Генераторная установка тягача состояла из трёхфазного генератора переменного тока и пускорегулирующей аппаратуры для питания током агрегата специального назначения. Генератор спец-оборудования приводился во вращение от коробки отбора мощности с помощью карданного вала. Кроме того, для подзарядки аккумуляторных батарей была предусмотрена установка автономного зарядного агрегата АБ-1-П/30-1. МАЗ-537Е – седельный тягач, отличавшийся от МАЗ-537В наличием отбора мощности от повышающей передачи на редуктор привода генераторной установки переменного тока.

Дополнительно устанавливались кронштейны для размещения редуктора привода генераторной установки, служившей для электропривода колёс полуприцепа с активным приводом общим весом до 68 тонн. Выпускался с 1966 года. МАЗ-537К – шасси для установки оборудования подъёмного крана 9Т35 грузоподъемностью 16 тонн, предназначенного для работы в составе ОТРК 9К76 “Темп-С”. Первые опытные образцы шасси МАЗ-537К в количестве 4 шт. были переданы на завод “Баррикады” (г. Волгоград) в 1965 году, где монтировалось крановое оборудование.

Для привода крановой установки применен отдельный двигатель Д-37М. Большой серией краны 9Т35 не строились, тем более, что в процессе эксплуатации, выявилась их склонность к опрокидыванию. МАЗ-537Л (КЗКТ-537Л) – специальный балластный тягач с двигателем ЯМЗ-240НМ-1Б (500 л.с.) и штатным металлическим балластом (16 тонн). Автомобиль создан в 1978 году и предназначен для буксировки самолетов массой до 200 тонн на аэродромах, буксировки прицепов полной массой до 75 тонн по дорогам с твердым покрытием, расчистки завалов способом прямой буксировки или с помощью лебедки.

Максимальная скорость при буксировке самолета 20 км/час, при буксировке прицепа 65 километров в час. МАЗ-537М (КЗКТ-537М) – седельный тягач с двигателем ЯМЗ-240НМ-1Б (500 лошадок). После перехода ПСКТ (производством специальных колесных тягачей) на выпуск семейства автомобилей МАЗ-543, производство седельных тягачей МАЗ-537 в 1963 году было передано на КЗКТ, где они выпускались до 1990 года, пока их не заменили более совершенные тягачи КЗКТ-7428. Впоследствии эти автопоезда нашли широкое применение и в народном хозяйстве для перевозки экскаваторов, кранов на гусеничном ходу, тяжеловесных станков, бурового оборудования и так далее.

©. Фотографии взяты из общедоступных источников.

Оцените статью: Поделитесь с друзьями!

truck-auto.info

МАЗ 537: цена МАЗ 537, технические характеристики МАЗ 537, фото, отзывы, видео

Технические характеристики МАЗ 537

Год выпуска	1959
Тип кузова	Тягач
Длина, мм	8960
Ширина, мм	2885
Высота, мм	2880
Количество дверей	2
Количество мест	4
Объем багажника, л	—
Страна сборки	СССР

Модификации МАЗ 537

МАЗ 537 38.9

Максимальная скорость, км/ч	55
Время разгона до 100 км/ч, сек	—
Двигатель	Дизельный
Рабочий объем, см3	38880
Мощность, л.с. / оборотах	525/2100
Момент, н·м / оборотах	2200/1100-1400
Расход комби, л на 100 км	125.0
Тип коробки передач	Автоматическая, 3 передачи
Привод	Полный
Показать все характеристики

Одноклассники МАЗ 537 по цене

К сожалению, у этой модели нет одноклассников…

Отзывы владельцев МАЗ 537

МАЗ 537, 1968 г

Было дело, во время перестройки два родственника прикупили два МАЗ 537 «Ураган» по дешевке. Один на запчасти пустили, из другого лесовоз сделали, через полгода эксплуатации поставили под забор и второй. Невыгодно оказалось — МАЗ 537 топлива и масла съедал столько, что денег вырученных за работу, едва хватало на ГСМ. Доходы равнялись нулю. Потом разобрали оба на цветной металл. Невыгодно его содержать, топлива ест много, моторесурс у двигателя сравнительно небольшой. Мощность у него 575 л.с. Считается форсированный. Базовая машина — двуосный тягач, с теми же узлами и агрегатами, что и МАЗ-537, только двигатель дефорсированный 410 (на более ранних-375), нареканий ни на ДВС, ни на ГМП никаких не было. Расход у него в среднем 125 литров на сотню. Ну а про ресурс, мотор же танковый. Еще наслышан, что масла ест много. Единственное, что могу сказать — ограничение по скорости 50 км в час, сам разгонял машину до сотни без проблем, запуск двигателя, как от аккумуляторных батарей, так и сжатым воздухом (заводиться в любой мороз) — два передних моста имеют торсионную подвеску, два топливных бака, ещё гидромеханическая трансмиссия.

   Достоинства: мощь. Сила. Тяга. Железный и большой. Очень хорошая проходимость.

   Недостатки: съедает 125 литров. Невыгодно содержать.

  Олег, Москва



Обои рабочего стола МАЗ 537





1024×768



1280×1024

Обои МАЗ 537



Видео МАЗ 537 — тест драйвы



MAZ 537 / МАЗ 537

МАЗ 537 или «Ураган» — легендарный военный 4-осный советский тягач, выпускаемый Минским автомобильным заводом в период с 1959 по 1965 год. Сборка модели также была налажена Курганским заводом колесных тягачей с 1963 года. Основное предназначение МАЗ 537 — транспортировка крупногабаритных, цельных или разбитых по частям грузов. В категорию грузов, предназначенных для перевозки МАЗом 537, также входили очень громоздкие, нестандартные грузы. Помимо использования в военной промышленности, модель успешно эксплуатировали во многих отраслях народного хозяйства: перевозка различной спецтехники, тяжелого оборудования и т.п. На базе МАЗ 537 создавались пожарные машины, предназначенные для использования на крупных объектах. МАЗ 537 получил 4-местную, цельную кабину, оборудованную независимой отопительной системой.

Существует несколько модификаций МАЗ 537, отличающихся между собой наличием специального оборудования, в которое входит лебёдка, генераторная установка переменного тока, крановое оборудование. Тягач МАЗ 537 оснащался мощным, многообъемным силовым агрегатом V12 Д-12А-525А, объемом 38.9 л. Двигатель модели является практически полным аналогом силового агрегата танка Т-34. Максимальная скорость тягача составляет 55 км/час, а потребление топлива в смешанном цикле порядка 125 л/100 км. Трансмиссия гидромеханическая, 3-ступенчатая. Рулевое управление оснащено гидроусилителем.

avto-russia.ru

МАЗ 537 — внедорожный военный тягач советского периода

Тягач МАЗ 537 — результат множества доработок и усовершенствований модели тягача МАЗ 535. Доработки производились в основном с целью увеличения максимальных показателей относительно возможной нагрузки и улучшения тягово-динамических свойств. В ходе конструкторских разработок автомобиль стал обладателем двигателя на пятьсот двадцать лошадиных сил, лонжеронной рамы и увеличенной базы. Такие изменения не могли пройти бесследно для остальных механизмов и рабочих узлов машины, поэтому пришлось усовершенствовать также систему смазки двигателя и его охлаждения, выпуск отработанных газов, узлы топливного и воздушного питания. Механизм, задача которого состоит в подогревании двигателя, был разработчиками перемещен. Теперь он расположился на раме под кабиной тягача. Выпускной патрубок подогревателя несколько укоротили и вывели через защитный передний лист, принадлежащий раме.

Модель МАЗ 537 практически не отличалась от предыдущих моделей линейки МАЗ 535, просто чуть увеличилось передаточное число повышающей трансмиссии на привод трансмиссии гидромеханической и размеры фланцев. Серьезных изменений не было внесено и в конструкцию подвески. В целях увеличения мощностных возможностей автомобиля разработчики в основном увеличивали размеры и прочность деталей. Так, торсионные валы, относящиеся к передним колесам, повысили показатель не только по длине, но и в диаметре. Примечательно, что для некоторых деталей сменили материал, из которого они изготовляются.

К примеру, рычаги подвески были значительно усилены благодаря тому, что теперь их соединение (втулки) выполнялись из бронзы. Правда, в результате такого изменения автомобиль стал нуждаться в больших эксплуатационных энергозатратах, так как появились новые точки, нуждающиеся в смазке. Что действительно сильно изменилось, так это устройство тормозной системы. Теперь грузовик оборудовали колесными тормозными цилиндрами с односторонним действием, также увеличили ширину накладок тормозных колодок и барабанов. Абсолютно убрали с новой модели коробку отбора мощности и лебедку.



Уникальные характеристики автомобиля



Далее стоит рассмотреть, какие у автомобиля МАЗ 537 технические характеристики. Снаряженная масса грузовика составляет двадцать одну тысячу шестьсот килограмм при полном весе восемьдесят семь тонн. Вес буксируемого прицепа равен шестидесяти пяти тысячам килограмм. Данная марка техники способна развивать скорость до шестидесяти километров в час. Машина способна даже преодолевать брод, глубина которого не превышает одного метра и тридцати сантиметров. В длину грузовик достигает почти девяти метров, его ширина – около трех метров, а высота – три метра сто сантиметров. При этом разработчики сделали высоту опорной плиты седла в одну тысячу девятьсот двадцать пять миллиметров. Дорожный просвет составляет пятьсот миллиметров.





Теперь стоит рассмотреть емкостные параметры тягача МАЗ 537. Его охладительная система может вместить до ста литров, а система смазки двигателя немногим меньше – девяносто литров. Топливо расходуется с расчета сто двадцать пять литров на каждые сто километров. Вместимость одного топливного бака – четыреста двадцать литров, заметим, что на данном транспортном средстве установлен не один, а два топливных бака. Потому можно сделать вывод, что запаса топлива может хватить на шестьсот пятьдесят километров хода техники. Так как машина достаточно габаритна, то радиус ее поворота должен быть не менее пятнадцати с половиной метров.

МАЗ 537 Ураган можно смело назвать легендарным четырехосным советским тягачом военного предназначения. Выпускалась эта модель Минским автозаводом в период с 1959 по 1965 год. Стоит отметить, что позднее (1963) данное транспортное средство собиралось также Курганским заводом колесных тягачей. По предназначению автомобиль должен был заниматься транспортировкой грузов с крупными габаритами. Впрочем, было не особо важно, цельный ли груз или разбит на части. Главное, что машина могла легко справиться с нестандартными, очень громоздкими грузами. Но это транспортное средство использовалось не только для военных целей, оно успешно применялось в разнообразных сферах народного хозяйства.



Мощный внедорожный тягач поражал своими возможностями



На автомобиле данной марки перевозили спецтехнику, его приспособили под перевозку самого разнообразного оборудования и прочих громоздких и тяжеловесных предметов. Также машина использовалась как база для создания пожарной спецтехники, которая должна была обслуживать крупные объекты. Именно тогда, когда модель получила широкое распространение, ее оборудовали кабиной, рассчитанной на четыре места (одно — для водителя, три – для пассажиров). Причем, кабину выполнили цельной и установили в ней независимую отопительную систему.





Далее автомобиль МАЗ 537 стали выпускать в различных модификациях. Модели отличались друг от друга комплектацией и специальным оборудованием. Примером такого оборудования можно привести генераторную установку переменного тока, лебедку, крановые установки. Рулевое управление было оснащено гидроусилителем. Специфика модельного ряда МАЗ 537 заключалась в том, что все машины были четырехосными тягачами с высокими возможностями проходимости. Все оси автомобиля разработчики сделали ведущими.

Двигатель МАЗ 537 — четырехтактный V-образный, с высоким уровнем оборотов. Работает двенадцатицилиндровое устройство от дизельного топлива. Его мощность равна пятьсот двадцати пяти лошадиным силам при двух тысячах ста оборотах в минуту. В двигателе установлен картер из алюминия, коленвал азотирован, на каждый цилиндр предусмотрено по четыре клапана, а в головке блока имеется два распределительных вала. Запускается мотор как от электростартера, так и от дублирующей системы с помощью сжатого воздуха.





Достаточно легко даже сейчас найти на МАЗ 537 запчасти, которые предлагаются многими дилерами. Помимо двигателя, который является практически самой важной составляющей любого транспортного средства, все детали делятся на электрооборудование и другие запчасти. К электрооборудованию относятся: защитные автоматы, вольтамперметры, различные включатели и выключатели, датчики, кнопки, генераторы, манометры, стартеры, реле, стеклоочистители, насосы, подогреватели, спидометр, тахометры, фонари и прочие. Среди остальных предлагаемых запчастей можно найти: амортизаторы, барабан, валы разного предназначения, гидротрансмиссия и гидромотор, вилки и вентиля, замки и катушки, краны и компрессор, насосы, муфты, редукторы и множество других деталей.

Отдельно стоит обратить внимание на электрооборудование модели МАЗ 537. Поддерживаемое напряжение – двадцать четыре Вольта. На автомобиле к категории основного электрооборудования относятся: генератор, аккумуляторная батарея и стартер. Очень удобно, что разработчики предусмотрели установку пневмопривода на стеклоочистители. В наличии два типа звукового сигнала: пневматический и электрический. С самого начала машина была снабжена многообъемным, мощным, силовым двигателем, с объемом в тридцать восемь целых и девять десятых литра, который являлся почти полным аналогом мотора, устанавливаемого на танк Т-34. Тогда техника могла достичь скорости, равной пятидесяти пяти километрам в час, а топливо подавалось в смешанном цикле. При этом уходило около ста двадцати пяти литров горючего на каждые сто километров дороги.



Особенности разных версий МАЗ 537



В следствии того, что автомобиль МАЗ 537 завоевывал все большую популярность, при которой выпуск достиг триста пятидесяти – четырехсот машин в год, появились его различные модификации. Все они по-прежнему именовались МАЗ 537, только в конце названия появилась определенная буква. Рассмотрим, что обозначала каждая из букв и в чем конкретно было различие моделей. Итак, модель «А» отличалась наличием лебедки с тяговым усилием пятнадцать и троса, длина которого достигала ста метров. Модель «Б» была специально приспособлена как шасси под СПУ. «В» предназначалась для буксировочных работ с полуприцепом, общая масса которого не превышает сорока тонн. В модели «Г» были увеличены возможности относительно массы буксируемого полуприцепа до шестидесяти восьми тонн, при этом на седло задавалась нагрузка в двадцать семь тонн. «Д» оснастили синхронным генератором переменного тока и зарядным устройством.







В модели «Е» просто отодвинули на триста сорок пять миллиметров назад седло и установили систему отбора мощности. «К» — разработка, предназначенная как шасси крановой установки, а заднюю подвеску внесли изменения – жесткий балансир сменили рессорами. Модификация «Л» является балластным тягачом с двигателем Ярославского моторного завода, предназначенным для расчистки завалов и буксировки самолетов, вес которых не превышает двухсот тонн. «М» отличается от базовой всего лишь другим двигателем (ЯМЗ-240 НМ-1Б). Модификация с буквой «П» — усиленный тягач, который справляется с полуприцепами массой до семидесяти пяти тонн. Модель «Р» выполнена как трубовоз или тягач-лесовоз, на автомобиле установлен редуктор отбора мощности. «Т» — модель, которая рассчитана на эксплуатацию при высоком температурном режиме и повышенной влажности воздуха. Примечательно, что данная модификация не получила распространения, потому выполнена под заказ всего в одном экземпляре.





Тягач МАЗ 537 по мере своего развития и появления различных модификаций, множество раз подвергался доработке, изменениям и усовершенствованиям. Так, по сравнению с первым образцом, далее у моделей этого транспортного средства выросли динамические характеристики. Вес самой машины стал равен двадцати одной целой и шести десятым тонн, ССУ смогла принять нагрузку до двадцати пяти тонн. Такие усиления дали возможность перемещать с помощью автомобиля тяжелые неделимые грузы, вес которых достигал пятидесяти тонн. Этот факт стал настоящим прорывом в области отечественного автомобилестроения. На первых партиях в данной марке техники была трехфазная система головного света, подфарники установлены на боковинах кабины.

Далее разработчики сменили тип подфарников и упростили форму средней фары, при этом сами подфарники стали монтироваться с обеих сторон на передней панели. Перед началом семидесятых годов из конструкции кабины были исключены люки для вентиляции. Многие детали и рабочие узлы автомобиля изменились, в частности, поменялась форма крыльев, зеркала. А с конца восьмидесятых годов тягач стал комплектоваться совершенно новыми, прогрессивными осветительными приборами. Также появилась в конструкции транспортного средства световая сигнализация. На данный момент МАЗ 537 является технически устаревшей моделью из-за малой гарантийной нарабоки и слабого моторесурса.
