Пистолет Parabellum model 1906 (Германия)

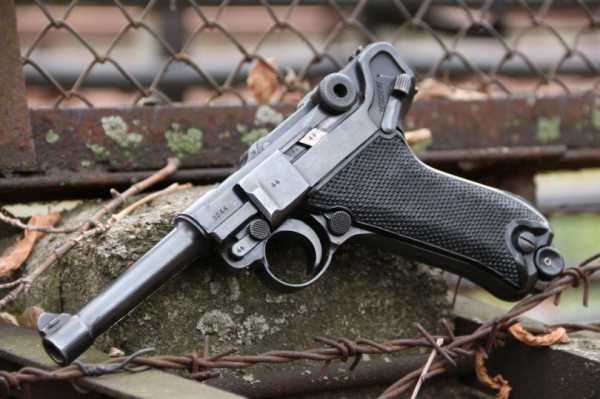

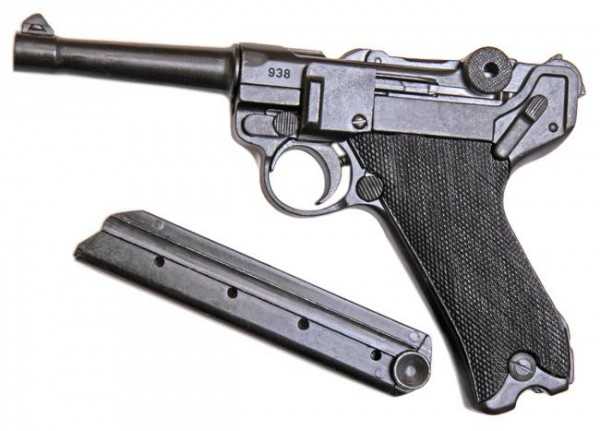

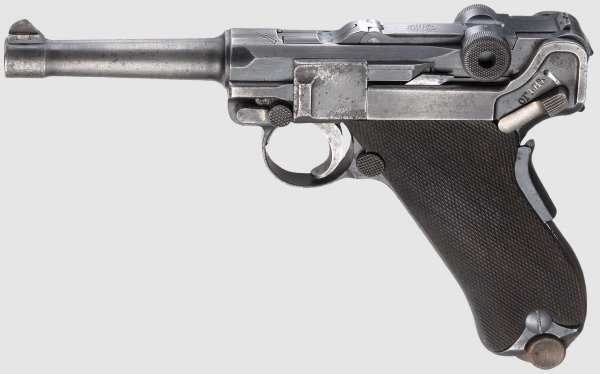

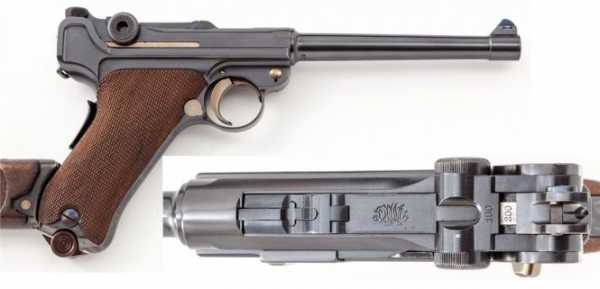

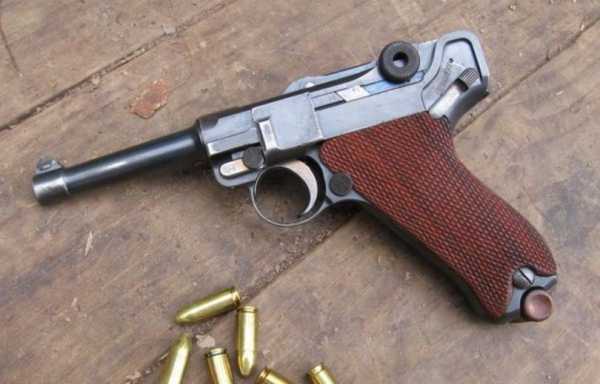

Пистолет Parabellum model 1906 фирмы DWM калибра 7,65-мм

DWM Parabellum model 1906 калибра 9-мм

Пистолет Люгера образца 1906 года стал промежуточным этапом на пути к знаменитому пистолету P.08, получив несколько достаточно существенных изменений и усовершенствований, впрочем не повлиявших на основные принципы. Одним из основных нововведений пистолета конструкции Георга Люгера образца 1906 года, до Первой Мировой войны более известного как «Новая модель», является замена пластинчатой возвратной пружины на витую цилиндрическую, работающую на сжатие, которая имела более высокое усилие, при этом была более надёжна и обладала большим ресурсом. Изменили форму захватав мотыля, которые служат для отведения назад затвора при заряжании пистолета — тогда как в образце 1900 года они выполнялись с передними выступами и вогнутыми боковыми поверхностями, в образце 1906 года боковые поверхности захватов плоские и имеют перекрестную ромбовидную насечку.

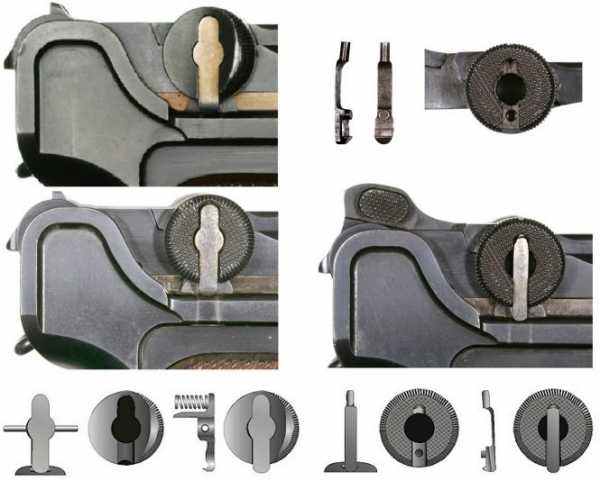

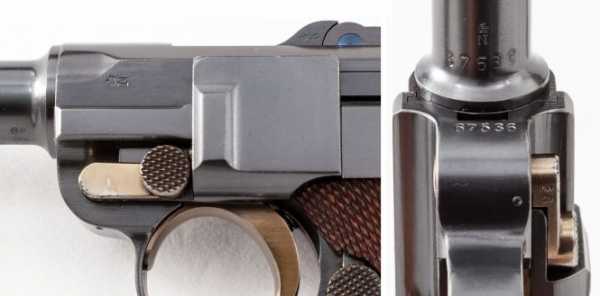

В месте размещения рычага флажкового предохранителя на рамку стали наносить надпись «GESICHERT» (безопасно), которая видна при включенном предохранителе (рычаг в верхнем положении) и скрыта рычагом при выключенном. Следует уточнить, что двумя годами ранее положения рычага поменяли местами в «Морской модели» Pistole 1904 — в «безопасном» положении предохранителя рычаг находился внизу, такие положения рычага флажкового предохранителя сохранили в принятом на вооружение Германской имперской армии P.08. Пистолет Люгера образца 1906 года производился компанией DWM в двух калибрах — 7,65-мм со стволом длинной 120-мм и 9-мм — со стволом длиной 100-мм. Это оружие выпускалось для внутреннего рынка и на экспорт, поставки осуществлялись как вооружённым силам, так и для гражданского рынка оружия. Наиболее известными среди коллекционеров являются Люгеры Модели 1906, производившиеся DWM для Соединённых Штатов — модель American Eagle с клеймом на ствольной коробке над патронником в виде государственной эмблемы США «Great Seal of the United States» и Швейцарии с клеймом «Swiss Cross».

В истории модели 1906 года примечателен следующий эпизод. В России в 1906-1907 гг. испытывались модифицированные для ведения огня в автоматическом режиме 9 мм Парабеллумы модели 1906 года, поставленные в соответствии с русским заказом, а так же приобретенные офицерами в частном порядке. По результатам испытаний, показавших крайне низкую кучность стрельбы, автоматические пистолеты были признаны негодными для боевого применения и дальнейшие работы были прекращены. Сами же пистолеты русского заказа были поставлены в Российскую империю в период с 1906 по 1909 годы, в количестве около 1000 экземпляров. На верхней части ствольной коробки таких пистолетов, над патронником, ставилось клеймо в виде перекрещенных Трёхлинейных винтовок Мосина-Нагана. Модель 1906 года поставлялась и в США, как в калибре 7,65-мм, так и под 9-мм патрон. Данные пистолеты получили обозначение Luger 1906 American Eagle. Образец 1906 года закупала для своих вооружённых сил Португалия и Франция. В целом, «Новая модель» стала очень удачным пистолетом, получившим широкое распространение на гражданском рынке оружия и в армиях европейских государств.

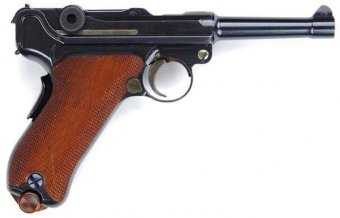

DWM model 1906 American Eagle калибра 7,65-мм

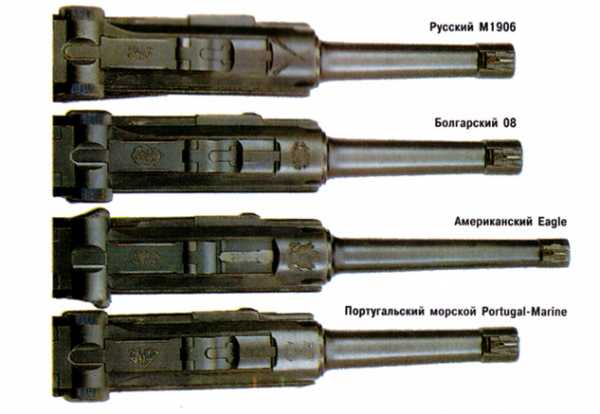

Пистолеты «Русский контракт». Поставлялись в Россию в 1906-1909 гг.

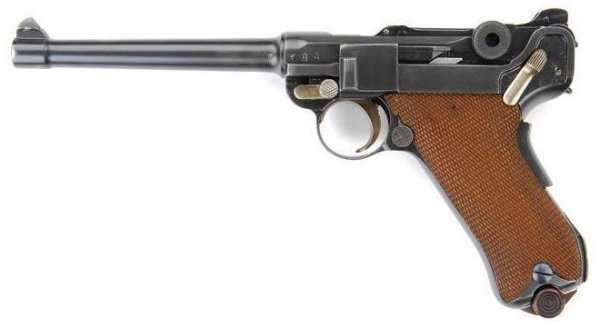

Пистолет Luger 1906 American Eagle калибра 7,65-мм

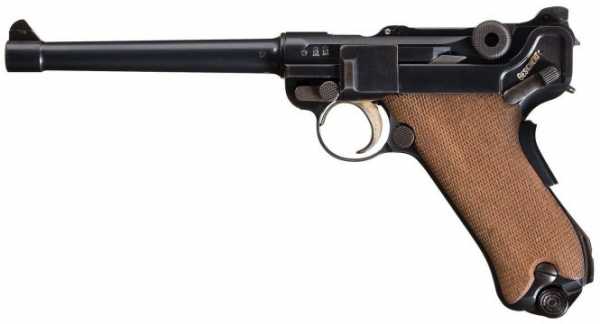

Пистолет Luger 1906 American Eagle калибра 9-мм

Пистолеты

www.armoury-online.ru

Обрез 24. Пистолет-карабин 1. - “Бегство народа от государственной власти составляло все содержание народной истории России”. — LiveJournal

"Парабелум" (он же Бокхарт-Люгер, он же просто Люгер)

 Георг Иоганн Люгер
Соразработчик Борхардта Георг Люгер родился в Австрии в г. Штайнахе (Тироль). В 1865 г., когда ему исполнилось 16 лет, он стал кадетом австро-венгерской армии, но его военная карьера длилась недолго, поскольку в 1872 г. он женился. После короткой работы в Северо-австрийской ж/д компании Люгер поступил на службу к Фердинанду фон Манлихеру и занялся конструированием стрелкового оружия. Приблизительно в 1875 г. Манлихер и Люгер исследовали возможность оснащения устройством заряжания (прототипом магазина) австрийской армейской винтовки, в результате появилась одна из первых автоматических винтовок. Последующие 12 лет Люгер продолжал эксперименты, связанные с многозарядными винтовками. На протяжении этого периода он несколько раз посещал США, изучая процесс производства оружия, а в 1890-91 гг. окончательно присоединился к фирме Людвига Леве.
В 1891 году Люгер от имени фирмы «Лёве и Ко» был послан в Америку представлять новую винтовку, там, предположительно, он и познакомился с Хуго Борхардтом.
Борхардт тогда работал директором в Венгерской оружейной компании, у него возникли разногласия с военным министром Венгрии и поэтому, изобретатель с легкостью принял предложение Люгера поработать на «Лёве и Ко».Всклое он поступил в его распоряжение для доводки самозарядного пистолета. Несмотря на подчиненное положение по отношению к Борхардту, Люгер считался его первым помощником, а со стороны их отношения выглядели как настоящая дружба равных. Они всегда путешествовали вместе и все решения по судьбе самозарядного пистолета также принимали совместно.

После образования DWM, в 1896 г, Люгер сформировал там новую группу конструкторов, поскольку Борхардт решил остаться в фирме Леве. Но Люгер и Борхардт остались хорошими друзьями и часто помогали друг другу в решении тех, или иных вопросов. Однако все работы над автоматическим пистолетом с этих пор самостоятельно вел Люгер, а Борхардт переключился на производство газобалонного оборудования и после 1911 г. совершенно потерял интерес к оружию.
Борхард полагал, что его оружие было безупречным во всем, хотя, компания – производитель хотела переделать пистолет,  поэтому фирма обратилась к Люгеру, чтобы именно он сделал изменения. Люгер успешно переработал оружие. Ствол немного укоротили, хотя он и оставался довольно длинным. Ручка находилась под углом к ствольной коробке, и отдача от выстрела падала на рукоять. Также были внесенны изменения во внутреннее устройство пистолета.

В 1898 году Люгер представил образец своего пистолета калибра 7,65 мм с длиной ствола 122 мм, под наименованием Versuchsmodelle III (экспериментальная модель № 3) швейцарскому правительству для закупки. Испытания этого оружия прошли во второй половине 1898 года с 24 ноября по 8 декабря, в Берне на комиссии военных офицеров. Там же показывали Маузер с магазином на 10 и 6 патронов, Бергманн, Боргхардт-Люгер на 8 патронов, Рот на 10, Маннлихер на 7.

Каждый производитель объяснил и показал конструкцию своего устройство, был измерено за какое время производится выстрел, учитывалось точность попадания в цель, дальность выстрела и т.д. Пистолет Борхардт-Люгера был единственным, который удовлетворил требования комиссии по всем параметрам. Он прошел тесты на попадание внутрь воды и пыли и снова продолжал работать.
Второй этап испытаний, также, проходил в Швейцарии в период с 1 – 3 мая 1899 года. В тестах участвовали Маузер, Бергманн, Рот и Маннлихер, эти пистолеты решили опробовать заново. Модели Маузера, Маннлихера и Борхардт-Люгера были слегка доработаны по требованию комиссии. Тесты были похожи на предыдущие. Оружие Борхардт-Люгера было описано как: «стало легче по весу и безопаснее в использовании».
Вес был уменьшен с 1,133 грамм до 850 грамм, длина дула с 17,78 см до 10 см, а общая длина теперь составляла 22,8 см. Также, благодаря точности выстрела, приклад был больше не нужен.
4 мая 1900 г. парламентским указом пистолет был принят на вооружение швейцарской армии под названием «Pistole, Ordonnanz 1900, System Borchardt-Luger». Фирма DWM обязалась произвести 3000 пистолетов этой системы для швейцарской армии.

Люгер пробовали не только швейцарцы и американцы, модель 1900 года и браунинг образца 1903 года понравились и шведским военным. Хотя в отчете об испытании оружия браунинг был признан лучшим, было отмечено, что люгер на вооружении в Швейцарии и успешно используется в горах. В тех же отчетах говорится, что парабеллум использовали немцы в процессе Ихэтуаньского восстания в 1901 году. Другие страны, которые успешно использовали люгер были – Австрия, Испания, Канада, Россия, Бразилия, Голландия, Португалия, Турция, Люксембург, Чиле и несколько других.
16 апреля 1901 г. полковник Фрэнк Фиппс, командовавший испытательным полигоном, сделал заказ фирме DWM на поставку для полигона 1000 пистолетов по цене 14,75 доллара и большого количества боеприпасов к ним по цене 14 долларов за 1000 патронов. Таким образом 1000 пистолетов и 200000 патронов к ним 18 сентября 1901 г. покинули Гамбург и отправились в Америку. Там пистолеты были распределены по различным военным школам и училищам.

В апреле 1902 г. капитан Свиззи, командир кавалерийской роты Форта Робинсон, получивший пистолет в первых рядах, отправил письмо конструкторам DWM, в котором восторгался пистолетом, но указывал на его недоработки. Так он отмечал сложность снаряжения магазина пистолета патронами, особенно на холоде. Конструкторы доработали магазин, введя в его конструкцию наружную кнопку для оттягивания пружиниы, после чего снаряжать его патронами стало значительно удобнее.

В том же году руководитель компании DWM дал пистолету название «Парабеллум» — от известной латинской пословицы «Si vis pacem, para bellum» (с лат. — «Хочешь мира, готовься к войне»), служившей девизом компании DWM. Такое название получил и его патрон — 9×19 мм «Парабеллум».
Второе имя «Люгер» оружию дал Ганс Таусшер – первый торговый представитель пистолетов «Борхардт-Люгера» в США, а позднее, после Первой Мировой войны, импортер А.Ф. Стогер популяризировал это название.

В пистолетах «Люгер» образца 1900 года использовался патрон 7,65×21 мм с гильзой бутылочной формы, переделанный из патрона Борхардта укорочением гильзы на 5 мм. Для этого патрона используют названия 7,65 мм Люгер или 7,65 × 21 мм Парабеллум. С этим патроном пистолет был принят в 1900 году на вооружение швейцарской армии.

В 1902 году был создан 9-мм патрон 9×19 мм Парабеллум. Под этот патрон на вооружение было принято два варианта пистолета.

Летом 1902 года в Германии в окрестностях Берлина начались конкурсные испытания для отбора и принятия на вооружение кайзеровской армии самозарядного пистолета.
12 декабря 1904 года 9-мм пистолет Люгера «Морская модель 1904 г. системы Борхардта-Люгера» был принят германским морским штабом на вооружение германского флота.
22 августа 1908 года 9-мм пистолет Люгера под названием P08 (Pistole 08) был принят на вооружение кайзеровской армии в качестве штатного короткоствольного оружия.
Стоит сказать, что DWM, после принятия на вооружение пистолета в Германии, использовала название «Парабеллум» только для коммерческих пистолетов.

Между 1901 и 1906 годами было проделано много работы в сфере улучшения боевых характеристик и модернизации пистолета, не скидывая со счетов и коммерческую выгоду.

М.1900
Модель 1900 года являлась самым ранним вариантом пистолета «Люгер». Она была принята на вооружение швейцарской армии в 1900 году. Эта модель унаследовала одну особенность, присущую пистолетам Борхарда — небольшую скобу с правой стороны шарнира затвора. Её задачей было предотвратить отскок затвора после его закрытия. В действительности же она оказалась излишней, потому что, когда шарнир рычажного затвора закрыт, он находится немного ниже линии, вдоль которой действует сила отдачи, и поэтому любое действие, направленное на открытие затвора, только больше прижимало шарнир к ствольной коробке.

Важными элементами М.1900 являлись флажковый предохранитель, блокирующий ствольную коробку, который был слева в задней части рамки и пружинный выбрасыватель, который располагался на плоской верхней поверхности затвора. М.1900 был рассчитан под патрон 7,65×21 мм. Длина ствола 122 мм.

М.1902
М.1902 является дальнейшим развитием варианта М.1900. Эта модель создавалась под патрон 9×19 мм Парабеллум, вследствие чего ствол пришлось сделать несколько толще и короче, чем у предыдущей модели. Длина ствола 102 мм. Также были несколько изменены затвор и магазин. Число нарезов в стволе увеличено с четырёх до шести, а размеры рамки и ствольной коробки стали одинаковыми. В конечном варианте у М.1902 рамка, ствольная коробка и резьбовая втулка ствола были укорочены примерно на 2 мм.

М.1904
Вариант М.1904 стал первым массовым вариантом пистолета «Люгер». Первая закупка этого оружия произошла после того, как германским флотом был принят на вооружение «9-мм Зельбстладепистоле 1904» с длиной ствола 147.32 мм, впоследствии известный как «морская модель».
В вариант М.1904 были внесены определённые нововведения, которые затем стали стандартными для всех пистолетов «Люгер». Данная модель имеет перекидной прицел на дистанции 100 и 200 м. Внизу тыльной части рукоятки сделан паз для крепления кобуры-приклада. Калибр 9 мм, длина 262 мм, длина ствола 147 мм, вес 915 г, начальная скорость пули 350 м/с.
С 1905 г. по 1918 г. фирмой DWM было изготовлено 81250 пистолетов Модели 1904 г. для военно-морских сил Германии.

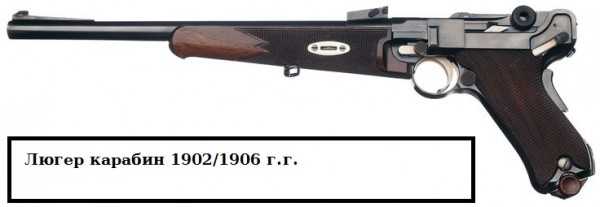

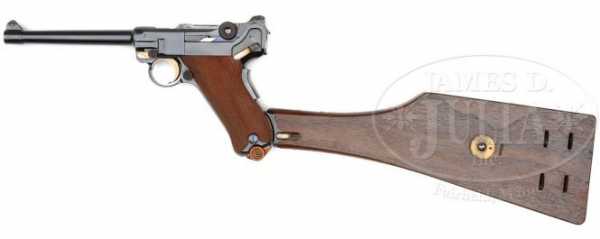

Люгер карабин
Одна из самых интересных, отличных и дорогих вариаций парабеллума была «Люгер карабин», который был представлен публики в 1904 году и попытался составить конкуренцию, вышедшим в то же время маузеру, маннлихеру и бергману. У карабина был слишком длинный ствол, чтобы считаться пистолетом, а размер очень небольшой, чтобы отвечать требованиям, предъявляемым к винтовке, это был эквивалент медвежьего ружья. На самом деле Люгер карабин оставался моделью 1900 года с тяжелым стволом, приставным прикладом, имелось цевье, прицел регулировался. Карабин шел с калибром 7,65 и 9 мм. Патроны 9 мм маркировали черным лаком, чтобы не перепутать их с другими.
Немецкий кайзер Вильгельм II, из-за деформации левой руки не мог использовать полноразмерную винтовку для охоты на оленей и поэтому пользовался люгером карабином. Кайзер подарил подобный карабин Теодору Рузвельту, президенту США, когда тот посетил Германию. На оружии красовалась табличка с дарственной надписью и сейчас этот карабин хранится в доме Рузвельтов в Нью-Йорке.



М.1906

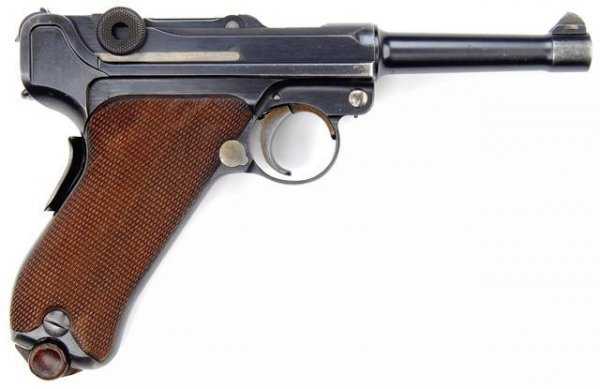

В вариант М.1906 впервые были внесены серьёзные изменения. Пластинчатую возвратную пружину в рукоятке заменили витой, цилиндрической. Также была изменена конструкция предохранителя; сам он был перемещён вниз и стал запирать шептало.  М.1906 (или, как его стали называть, «Парабеллум новой модели») изготовлялся в двух вариантах — под патрон 7,65 мм с длиной ствола 122 мм и под 9 мм патрон с более толстым стволом длиной 102 мм.

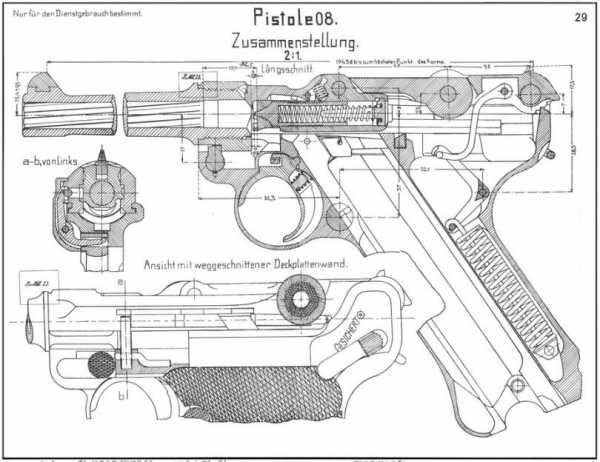

М.1908
Пистолет Люгера образца 1908 года отличается от М.1906 тем, что автоматический предохранитель был удалён и остался только флажковый. М.1908 чаще всего назывался просто «Пистолет 08», или P08. Всего до 1918 года оружейной компанией DWM было выпущено 908 275 P08 для вооружения армии и 1500 пистолетов для гражданских целей. В Эрфурте с 1911 до 1918 года их произвели 663 600 единиц.

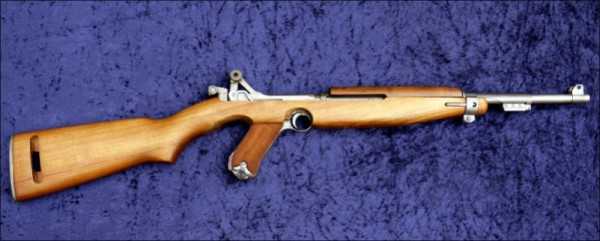

На базе этой модели (как самой распространненой), очумелые ручки из той же Америки время от времени выпускают интересные изделия. Дело ы том, что данные пистолеты, как и большинство пистолетов, выпускавшихся в то время, обладают завидной прочностью и надежностью.

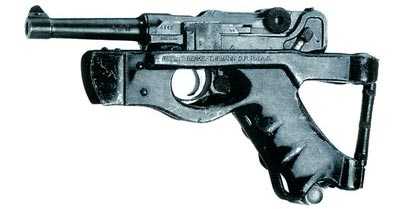

Пожалуй, самая необычная конструкция приклада для пистолета была запатентована Йозефом Бенке (Josef Benke) из Будапешта и Георгом Тиеманом (Georg Thiemann) из Берлина в 1926 году. Деревянные щечки рукоятки были сняты и заменены стальными деталями конструкции, выполненными заодно с частями, охватывающими предохранительную скобу спускового крючка. В таком виде это оружие управлялось одной рукой.

Артиллерийская модель

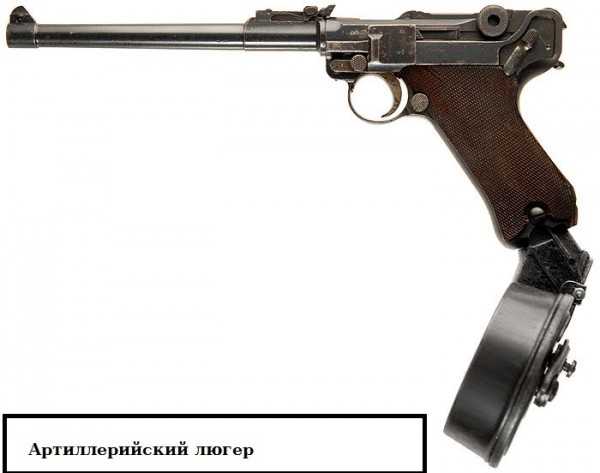

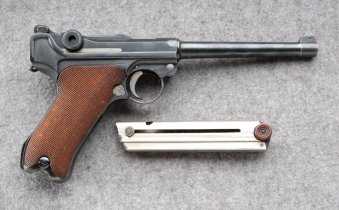

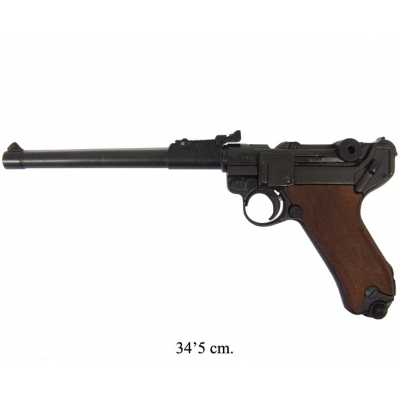

Так называемая «Артиллерийская модель» — вариант 9 мм пистолета Люгера, получивший название Lange Р08 (LP 08), был принят 3 июня 1913 года на вооружение частей Пруссии, Саксонии и Вюртемберга. Это пистолет-карабин, имеющий следующие характеристики:
длина ствола 203 мм, длина 317 мм, вес 1,070 кг, начальная скорость пули 370 м/c. Рассчитан на стрельбу до 800 м с приставной деревянной кобурой-прикладом. Пистолет предназначен для вооружения расчетов орудий полевой артиллерии и унтер-офицеров пулеметных команд.

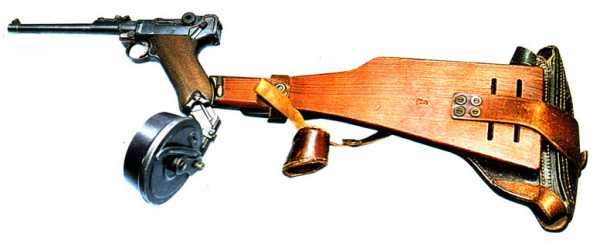

LP 08 с диском и прикладом.
После того как первые маневренные бои быстро уступили место затянувшейся на несколько лет позиционной войне, появилась необходимость в новых методах ведения боя для прорыва обороны противника. Кайзеровской армией впервые для этой цели начали использоваться штурмовые группы, состоявшие из солдат с наибольшим боевым опытом и вооруженных не только традиционными карабинами, но и самозарядными пистолетами, большим количеством ручных гранат, огнеметами и даже кинжалами и дубинками.
Опыт боевых операций штурмовых групп показал необходимость в компактном и легком оружии с большой скорострельностью. Карабины совершенно не подходили для таких задач в виду их большой длинны и низкой скорострельности. Единственными более-менее подходящими образцами, отвечающими таким требованиям военных были стандартные пистолеты P.08 и принятые позднее на вооружение в качестве оружия ограниченного стандарта, C-96 фирмы Mauser, калибра 9 мм. Однако емкости их магазинов было недостаточно для обеспечения требуемой скорострельности и огневой мощи. В 1914 году проводились испытания пистолетов Люгера, модифицированных с целью возможности ведения
полностью автоматического огня, в которых участвовали модель LP.08 и P.08. Темп стрельбы в автоматическом режиме составлял 850 – 900 выстр./мин., в результате чего опять же отсутствовала кучность стрельбы. При стрельбе очередью сильно нагревался ствол, что вызывало опасность ожога руки стрелка и отказа оружия. Испытания автоматических пистолетов стреляющих очередями, показавшие бесперспективность для войск подобного оружия, были завершены.
В 1917 году, инженером Фридрихом Блюмом (по другим данным Леером) для LP.08 был разработан барабанный магазин TM.08 (Trommelmagazine 08) емкостью 32 патрона. Использование магазина TM.08 совместно с кобурой-прикладом в пистолете LP.08 значительно повысило огневую мощь оружия и точность его стрельбы. Пистолет LP.08 с магазином TM.08 и кобурой-прикладом получил обозначение P.17 и поступил на вооружение штурмовых групп кайзеровской армии. В соответствии с новой тактикой в конце Первой мировой войны немецкие штурмовые группы успешно использовали P.17 совместно с ручными гранатами и другим оружием для прорыва обороны противника. В годы Первой мировой войны было выпущено около 144000 таких пистолетов, а всего было изготовлено порядка 198000 LP.08.
С окончанием Первой Мировой войны, в результате введенных ограничений Версальского мирного договора, производство LP.08 было прекращено.


Начиная с 1914 года практически весь экспорт пистолетов и их выпуск для коммерческих целей был прекращен, а все оружие изымалось для нужд германской армии. Потребности германской армии были столь велики, что ей ежедневно недоставало до 1700 пистолетов, что привело к тому, что на вооружение армии начали поступать также коммерческие “Парабеллумы” кал. 7,65 мм, а также пистолеты Браунинга, Дрейзе, Маузера обр. С96 и даже устаревшие револьверы
В ходе войны DWM выпускала ок 700 “Парабеллумов” в день. Для сравнения можно сказать, что Кольт в то же время производил 1325 пистолетов обр. 1911 г. в день, а Веблей-Скотт - 360.

После того, как Германия проиграла в войне, она вынуждена была иметь очень ограниченные вооруженные силы. Но тем не менее, буквально сразу по окончанию войны, в 1920 году, работники фирмы Зимсон в г. Зуль возобновили производство “Парабеллумов” в ограниченных количествах для вооружения полиции и армейских офицеров. В 1925 г. к производству P 08 подключился также Хенрих Кригхоф.
В 1922 году DWM была реорганизована и переименована в Берлин-Карлсруэ Индустрие-Верк (BKIW) и также возобновила производство P 08, но теперь львиная доля выпущенных ими пистолетов шла на экспорт в США, где они были известны, как "пистолет Люгера". Помимо США эти пистолеты покупались у DWM/BKIW также Финляндией (ок. 5000 шт.), Нидерландами (3820) и Голландской Индией (1484). За десятилетие 1920-1930 гг. все германские фирмы выпустили более 35000 “Парабеллумов”.
В 1929 г. Советское правительство вело переговоры с фирмой BKIW на поставку в СССР около 2000 пистолетов “Парабеллум” для морского флота. Интересно, что представители СССР требовали переделки пистолета под патрон Маузера калибра 7,63-мм, так как этот патрон был стандартизован в Красной армии.
По договору, подписанному в сентябре 1929 г., в СССР до конца года было поставлено 300 комплектов “Парабеллумов”, сборка которых велась в Ленинграде. Никаких подробностей данного контракта пока не обнаружено, как не обнаружено и его продолжения.
В 1930 году управление делами компании DWM/BKIW перешло в руки Маузер-Верке и центр производства P 08 перемеехал в г. Оберндорф. 1 мая 1930 г. туда было перемещено ок. 800 станков и большое количество технологической оснастки из Карлсруэ. Следующие пять лет “Парабеллумы”, выпускаемые на фирме Маузера еще несли клеймо DWM, но в 1934 году Управление вооружений присвоило фирме Маузера фабричный код S/42, который с этого момента стал клеймом на пистолетах.
C 1930 года Маузер-Верке продолжало производство “Парабеллумов” на экспорт для США, Голландской Индии и военно-морских сил Нидерландов. Кроме того, для турецкой полиции было изготовлено 3000 “Парабеллумов” в 1935-37гг., 4600 экземпляров купила Португалия, 853 - Латвия. Персия заказала 3000 P 08 и 1000 P 08 lange, а Швеция - 319.
Приход к власти Гитлера привёл к перевооружению германской армии. Были проигнорированы все ограничения, наложенные на Германию Версальским договором. Это позволило компании Mauser возобновить активное изготовление пистолетов Люгера с длиной ствола 98 мм и пазами на рукоятке для крепления приставной кобуры-приклада. Уже в начале 1930-х годов конструкторы оружейной компании Mauser начали вести работу над созданием нескольких вариантов «Парабеллума», в том числе и специальной модели для нужд тайной полиции Веймарской республики с глушителем расширительного типа. Но поступать пистолеты P-08 с глушителями начали уже не в Министерство внутренних дел Германии, а в спецслужбы Третьего рейха: РСХА, Гестапо, СД и абвер. Наравне с созданием специальных пистолетов на базе Р08 в Третьем рейхе шли и конструктивные переработки «Парабеллума». Так, по заказу полиции, создаётся вариант Р08 с затворной задержкой.
С 1934 по 1942 год в Германии было выпущено 930600 P 08 фирмой Маузер, 9200 - фирмой Кригхоф и несколько сотен - фирмой Зимсон.
В 1939 году “Парабеллум” обходился фирме Маузер 11,5 рейсмарок, а в комплекте с двумя магазинами - 27,8 рейхсмарок, в то время как продавался правительству по 40 рейхсмарок. Это было очень дорого.
Именно это и послужило фактором, сыгравшим основополагающую роль в принятии решения о прекращении производства P 08 в 1942 году. Серийное производство пистолета продолжалось в Германии только на фабрике Хенриха Кригхофа в Зуле, который поставлял свои пистолеты до 1945 г. для офицеров Люфтваффе. В Швейцарии же пистолет, модернизированный в 1929 году, находился в серийном производстве до конца 1947 года.
По окончании войны фирма Маузера начала выпускать “Парабеллумы” только в единичном исполнении как подарочное и коллекционное оружие. Интересен тот факт, что пистолеты изготавливаются и сегодня фирмой Маузера, но на швейцарском оборудовании.
В США реплики различных модификаций Люгера производятся несколькими оружейными фирмами и пользуются значительным спросом, несмотря на то, что в гражданском обороте находится много оригиналов, привезённых американскими военнослужащими из Европы в качестве трофеев после Второй Мировой войны, а также коммерческих образцов, завезённых в США ещё до войны. Встречаются «Люгеры» под патроны 9×19 мм или 7,65×21 мм, с разной длиной стволов и, соответственно, общей длиной
Также очумелые ручки США (и Германии) на базе сохранившихся пистолетов выпускают различные обвесы и даже карабины.

Cумрачный германский гений Waffen Werle - фирма, специализирующаяся на издевательтвах обвесах к Люгеру

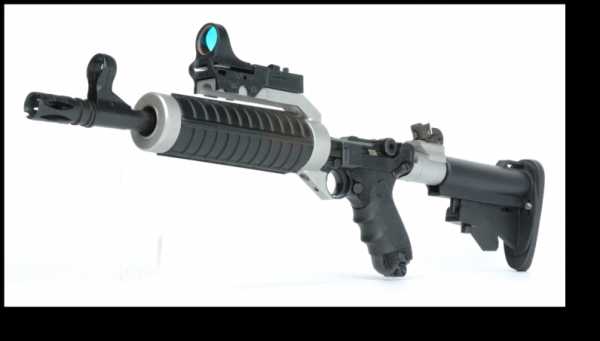

Waffen werle Luger M1 Carbine


Он же.

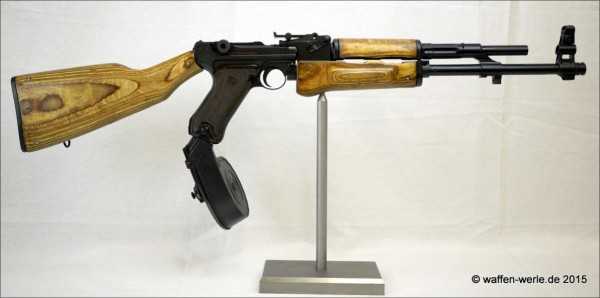

Werle AK47 Luger


Mini Luger


Luger Prototype, Mod. 1909 by Waffen Werle

Luger Prototype, Sondermodell “Kaiser Wilhelm” by Waffen Werle

Luger Competition Rifle by Werle


Werle Double Barrel Luger Cal. 9mm Luger and .22 long rifle
Сверху винтовка - 9мм, а внизу - пистолет .22LR.



Werle Luger M4 Carbine


Werle Luger Jagdkarabiner Cal .45ACP

http://www.waffen-werle.de


Самозарядная винтовка Luger M1906 (Германия)
Вскоре после появления нового пистолета конструктор предпринял попытку адаптировать оригинальную автоматику для использования в ином оружии. Результатом этих работ стало появление самозарядной винтовки, известной под названием Luger M1906.
Точные сведения об истории создания винтовки M1906 отсутствуют. По-видимому, разработав новый пистолет и наладив его серийное производство в интересах нескольких стран, Г.И. Люгер решил создать на его основе иное оружие. Путем изменения конструкции существующей автоматики с целью ее адаптации под новый патрон и другие особенности перспективного оружия была создана самозарядная винтовка. Подобное оружие могло быть предложено армиям разных стран и имело определенные шансы на успех.
Проект перспективного оружия был разработан не позднее зимы 1905-1906 годов. В феврале 1906-го конструктор занялся регистрацией своего изобретения. Через несколько месяцев патентные ведомства закрепили оригинальную конструкцию за Г.И. Люгером, выдав ему соответствующий патент. Проект этого оружия, по-видимому, был разработан до конца 1905 года, однако в традиционном названии винтовки отражается год получения патента. Из-за этого единственная известная самозарядная винтовка конструкции Г.И. Люгера чаще всего обозначается как Luger M1906.

Внешне винтовка Г.И. Люгера почти не должна была отличаться от других образцов оружия своего класса. Предлагалось использовать длинный ствол, подвижно закрепленный на длинной деревянной ложе с прикладом. Все основные элементы автоматики, за исключением ствола, помещались в центральной части изделия в ствольной коробке, разделенной на два крупных агрегата. С точки зрения основных особенностей эргономики изделие Luger M1906 должно было являться самой обычной винтовкой своего времени.
С точки зрения конструкции автоматики новая винтовка должна была стать модификацией предыдущего пистолета с соответствующими изменениями конструкции. В первую очередь, это проявлялось в принципе работы автоматики. Винтовка M1906, равно как и пистолет P08, должна была использовать отдачу ствола при коротком ходе с рычажным запиранием ствола.
Применение такой автоматики потребовало оснастить оружие подвижным стволом. Винтовка получила нарезной ствол, рассчитанный под патрон 7,92х57 мм Mauser. Длина ствола составляла 27,5 дюйма (698,5 мм). Параметры ствола винтовки M1906 позволяют предполагать использование готового изделия, заимствованного у серийной Mauser Gewehr 98. К казенной части ствола присоединялась П-образная подвижная деталь, являвшая частью разборной ствольной коробки и оснащенная набором направляющих для контакта с нижней частью коробки. При сборке оружия пазы двух деталей должны были входить в зацепление и обеспечивать продольное перемещение ствола и присоединенной к нему детали. Задачей подобного оснащения ствола было обеспечение правильной работы автоматики и сохранение требуемого положения ствола.
Оружие предлагалось комплектовать неотъемным коробчатым магазином на пять патронов. Прямоугольный корпус магазина помещался в нижней части ложи, перед ударно-спусковым механизмом. Магазин предлагалось снаряжать при помощи стандартных обойм, для чего в верхней части ствольной коробки имелись соответствующие пазы. Также не исключалась подача патронов вручную, по одному.
По разным данным, в 1905-1906 году Г.И. Люгер изготовил лишь несколько прототипов перспективной самозарядной винтовки, которые планировалось использовать в испытаниях. Какие-либо сведения об испытаниях этого оружия отсутствуют. Кроме того, неизвестно, предлагалась ли новая винтовка потенциальным заказчикам в лице армий тех или иных стран. Фактически известна лишь техническая часть проекта, тогда как история разработки по большей части остается тайной.

http://armyman.info/vintovki/52367-samozaryadnaya-vintovka-luger-m1906-germaniya.html

nort-uliss.livejournal.com

Самозарядная винтовка Luger M1906 (Германия)

Самозарядная винтовка Luger M1906 (Германия) - Постсовет.ру

Самозарядная винтовка Luger M1906 (Германия) Немецкий оружейник австро-венгерского происхождения Георг Иоганн Люгер прежде всего известен в качестве создателя самозарядного пистолета P08 Parabellum. Это оружие получило автоматику, использующую отдачу ствола при коротком ходе и рычажное запирание ствола. При относительной сложности конструкции такой пистолет отличался достаточно высокими характеристиками. Вскоре после появления нового пистолета конструктор предпринял попытку адаптировать оригинальную автоматику для использования в ином оружии. Результатом этих работ стало появление самозарядной винтовки, известной под названием Luger M1906. Точные сведения об истории создания винтовки M1906 отсутствуют. По-видимому, разработав новый пистолет и наладив его серийное производство в интересах нескольких стран, Г.И. Люгер решил создать на его основе иное оружие. Путем изменения конструкции существующей автоматики с целью ее адаптации под новый патрон и другие особенности перспективного оружия была создана самозарядная винтовка. Подобное оружие могло быть предложено армиям разных стран и имело определенные шансы на успех. Проект перспективного оружия был разработан не позднее зимы 1905-1906 годов. В феврале 1906-го конструктор занялся регистрацией своего изобретения. Через несколько месяцев патентные ведомства закрепили оригинальную конструкцию за Г.И. Люгером, выдав ему соответствующий патент. Проект этого оружия, по-видимому, был разработан до конца 1905 года, однако в традиционном названии винтовки отражается год получения патента. Из-за этого единственная известная самозарядная винтовка конструкции Г.И. Люгера чаще всего обозначается как Luger M1906. Общий вид винтовки Люгера M1906 Целью проекта было создание оружия, основанного на главных принципах работы пистолета «Парабеллум». При этом оружие должно было иметь длинный ствол и использовать сравнительно мощные винтовочные патроны. Подобные особенности проекта M1906 потребовали от автора изменить габариты и иные параметры деталей. Кроме того, понадобилось некоторое изменение компоновки отдельных агрегатов и применение деталей с иными параметрами. В первую очередь, подобные изменения коснулись конструкции возвратной пружины и связанных с ней деталей. Внешне винтовка Г.И. Люгера почти не должна была отличаться от других образцов оружия своего класса. Предлагалось использовать длинный ствол, подвижно закрепленный на длинной деревянной ложе с прикладом. Все основные элементы автоматики, за исключением ствола, помещались в центральной части изделия в ствольной коробке, разделенной на два крупных агрегата. С точки зрения основных особенностей эргономики изделие Luger M1906 должно было являться самой обычной винтовкой своего времени. С точки зрения конструкции автоматики новая винтовка должна была стать модификацией предыдущего пистолета с соответствующими изменениями конструкции. В первую очередь, это проявлялось в принципе работы автоматики. Винтовка M1906, равно как и пистолет P08, должна была использовать отдачу ствола при коротком ходе с рычажным запиранием ствола. Применение такой автоматики потребовало оснастить оружие подвижным стволом. Винтовка получила нарезной ствол, рассчитанный под патрон 7,92х57 мм Mauser. Длина ствола составляла 27,5 дюйма (698,5 мм). Параметры ствола винтовки M1906 позволяют предполагать использование готового изделия, заимствованного у серийной Mauser Gewehr 98. К казенной части ствола присоединялась П-образная подвижная деталь, являвшая частью разборной ствольной коробки и оснащенная набором направляющих для контакта с нижней частью коробки. При сборке оружия пазы двух деталей должны были входить в зацепление и обеспечивать продольное перемещение ствола и присоединенной к нему детали. Задачей подобного оснащения ствола было обеспечение правильной работы автоматики и сохранение требуемого положения ствола. Основная часть ствольной коробки представляла собой продолговатую деталь с направляющими для подвижных деталей, а также с креплениями для соединения с другими агрегатами. Ствольная коробка подобной конструкции крепилась перед прикладом. Под ней помещались ударно-спусковой механизм и магазин. Интересной особенностью ствольной коробки винтовки M1906, перешедшей к ней из предыдущего проекта, было внешнее размещение основных деталей автоматики. В составе ствольной коробки отсутствовали какие-либо элементы, выполнявшие функции крышки или кожуха затвора. На верхнем окне ствольной коробки предлагалось устанавливать затворную группу с рычажным запиранием. В целом, эта система основывалась на имевшейся конструкции, однако имела некоторые отличия, в первую очередь связанные с расположением возвратной пружины. По принципу действия затворная группа и система запирания представляли собой кривошипно-шатунный механизм, роль ползуна в котором отдавалась подвижному затвору. Вид сверху на ствольную коробку Затвор винтовки Люгера представлял собой прямоугольный блок с центральным каналом для ударника и боевой пружины. Кроме того, на нем присутствовал подпружиненный экстрактор для извлечения стреляной гильзы. На боковых поверхностях затвора присутствовали пазы для взаимодействия с направляющими неподвижной ствольной коробки. С их помощью деталь могла совершать возвратно-поступательные движения вдоль оси канала ствола, выполняя различные этапы цикла перезарядки. Основными элементами системы запирания являлись два рычага. Один из них своей задней частью шарнирно закреплялся на задней стенке ствольной коробки и мог поворачиваться назад-вверх или вниз-вперед. На закругленной задней части этого рычага имелся упор, предназначавшийся для торможения всей системы запирания в крайнем положении. Противоположный конец заднего рычага шарнирно соединялся с передним рычагом. Шарнир, соединявший два рычага, предлагалось оснащать выступающими боковыми шайбами с насечкой, которые следовало использовать в качестве рукоятки перезарядки. Передний рычаг механически соединял задний и затвор. В ходе различных этапов перезарядки два рычага могли располагаться как с наклоном вниз, так и под углом к вертикали, поднимаясь вверх и заваливаясь назад. Для возврата затворной группы в нейтральное положение перед выстрелом оружие оснащалось возвратной пружиной. С задним рычагом соединялась дополнительная тяга, контактировавшая с Г-образным рычагом внутри оружия. Одно плечо Г-образной детали шарнирно соединялось с тягой, а второе взаимодействовало с возвратной пружиной, работающей на сжатие. Последняя в сжатом положении располагалась почти горизонтально, в свободном – опускалась вниз. Интересно, что в пистолете Parabellum, послужившим основой для самозарядной винтовки, использовалось иная возвратная пружина. Она помещалась в задней части рукояти и работала на растяжение. Винтовка Luger M1906 получила ударно-спусковой механизм ударникового типа, аналогичный примененному в базовом пистолете. Внутри затвора помещались ударник и боевая пружина. При нажатии на спусковой крючок происходило освобождение ударника с последующим воспламенением заряда патрона. УСМ оснащался неавтоматическим предохранителем. Его подвижный флажок был выведен на хвостовик ствольной коробки, располагавшийся на верхней части шейки приклада. Оружие предлагалось комплектовать неотъемным коробчатым магазином на пять патронов. Прямоугольный корпус магазина помещался в нижней части ложи, перед ударно-спусковым механизмом. Магазин предлагалось снаряжать при помощи стандартных обойм, для чего в верхней части ствольной коробки имелись соответствующие пазы. Также не исключалась подача патронов вручную, по одному. Схема работы автоматики Будучи экспериментальным образцом, самозарядная винтовка Г.И.Люгера не получила какие-либо оригинальные прицельные приспособления. На дульной части ствола помещалась стандартная нерегулируемая мушка. Перед патронником помещался рамочный прицел, рассчитанный для использования при стрельбе на дальность до 2000 м. Ввиду применения подвижного ствола, обеспечивающего работу автоматики, прицел помещался на неподвижной деревянной накладке. Это позволяло защитить прицел от негативных последствий отдачи. Перспективная винтовка получила достаточно простую деревянную фурнитуру, основанную на деталях серийного оружия типа Gewehr 98. Использовалась длинная ложа с продольным желобом для установки всех внутренних деталей. Внутри нее, по-видимому, располагались втулки или иные средства удержания подвижного ствола в требуемом положении. Ложа имела приклад с пистолетным выступом. Сверху подвижный ствол прикрывался накладкой требуемого профиля. Задняя часть накладки отличалась увеличенной толщиной и ровной площадкой, на которой монтировался прицел. Соединение деревянных и металлических деталей осуществлялось при помощи винтов. Накладка удерживалась на ложе двумя широкими хомутами. Изделие Luger M1906 по габаритам примерно соответствовало винтовке Mauser обр. 1898 г. Вес винтовки составлял 4,4 кг. Таким образом, с точки зрения некоторых эксплуатационных характеристик самозарядное оружие почти не должно было отличаться от серийной магазинной винтовки. В ходе подготовки к использованию винтовки сперва следовало снарядить магазин. Для отведения затвора в заднее положение следовало потянуть за боковые шайбы шарнира рычагов запирания. Рычаги при этом отводились в верхнее положение, оттягивая затвор назад. После этого в паз ствольной коробки можно было вставить обойму и поместить патроны в магазин. После извлечения обоймы рычаги требовалось вернуть в исходное положение, после чего винтовка могла вести огонь. При нажатии на спусковой крючок происходило освобождение ударника с последующим воспламенением метательного заряда патрона. При выстреле отдача отбрасывала ствол назад. Сразу после выстрела затвор не мог сдвинуться назад, поскольку рычаги запирания находились в нижнем положении и блокировались в нем ствольной коробкой. Из-за этого ствол и затвор должны были проходить некоторое небольшое расстояние, не расходясь в стороны. При достижении стволом крайнего заднего положения опорный шарнир заднего рычага запирания наталкивался на направляющие ствольной коробки, заставлявшие рычаг поворачиваться вверх. После этого ствол затормаживался своими упорами и оставался в таком положении до конца перезарядки. При повороте заднего рычага начинала двигаться вся система запирания вместе с затвором. Уходя назад, затвор вытаскивал из патронника пустую гильзу, а затем выбрасывал ее наружу. При движении затвора назад осуществлялось взведение ударника. После торможения в крайнем заднем положении затвор мог вернуться вперед. Это происходило за счет распрямления возвратной пружины, передающей импульс затвору через несколько рычагов. Возврат затвора сопровождался захватом и досыланием нового патрона. При достижении затвором крайнего переднего положения рычаги запирания вновь занимали исходную позицию с упором шарнира в ствольную коробку. Одновременно с этим затвор проталкивал ствол в исходное переднее положение. После завершения всех перемещений деталей оружие было готово к новому выстрелу. Ствольная коробка и механизмы запирания По разным данным, в 1905-1906 году Г.И. Люгер изготовил лишь несколько прототипов перспективной самозарядной винтовки, которые планировалось использовать в испытаниях. Какие-либо сведения об испытаниях этого оружия отсутствуют. Кроме того, неизвестно, предлагалась ли новая винтовка потенциальным заказчикам в лице армий тех или иных стран. Фактически известна лишь техническая часть проекта, тогда как история разработки по большей части остается тайной. Исходя из имеющихся сведений о развитии европейского стрелкового оружия в начале XX века и данных о закупках серийных образцов, можно сделать очевидный вывод, согласно которому разработка Г.И. Люгера не прошла испытания армий и не была принята на вооружение. В результате выпуск оружия ограничился лишь несколькими опытными образцами, вскоре оставшимися не у дел. Тот факт, что конструкция винтовки M1906 основывалась на механизмах пистолета P08 Parabellum, позволяет предполагать, что это оружие, при всех своих преимуществах, могло иметь некоторые заметные недостатки. В первую очередь, недостатком изделия была излишняя сложность конструкции, способная негативно сказаться на стоимости серийной продукции. Кроме того, использованные средства запирания не позволяли прикрыть механизмы винтовки каким-либо кожухом, что приводило к повышенному риску попадания загрязнения, способного нарушить работу оружия. Наконец, рычаги запирания при перезарядке должны были перемещаться с высокой скоростью, находясь в опасной близости от лица стрелка, что вряд ли могло добавить удобства использования оружия. По некоторым данным, в прошлом в разное время винтовки Luger M1906 имелись в различных музеях и частных коллекциях. Тем не менее, отсутствие полноценных данных на этот счет не позволяет подсчитать количество сохранившихся изделий. Кроме того, анализ имеющихся данных затрудняет тот факт, что образцы из разных собраний, упоминающиеся в разных источниках, имеют серийный номер «4». Это может указывать на то, что одна и та же винтовка меняла своего хозяина, либо говорить о применении одинакового номера для нескольких прототипов. В итоге попытка установить точное количество сохранившихся винтовок Люгера вряд ли может завершиться успехом. Интересен тот факт, что до недавнего времени проект самозарядной винтовки Г.И. Люгера оставался известен лишь немногим специалистам в области стрелкового вооружения. Винтовку M1906 вновь «открыли» только в 2012 году. В каталоге одного из оружейных аукционов, специализирующихся на продаже антикварных коллекционных образцов, появилась позиция «Unique German Experimental System Luger Self-Loading Military Rifle» («Уникальная немецкая экспериментальная самозарядная военная винтовка Люгера»). В каталоге также присутствовало несколько фотографий редкого образца. По оценке специалистов аукциона, стоимость этого лота могла достигать 150-200 тыс. условных единиц (к сожалению, в имеющихся фрагментах того каталога отсутствует валюта, в которой производилась оценка). Отследить дальнейшую судьбу винтовки, появившейся в каталоге аукциона, не удалось. По-видимому, редчайший и уникальный образец пополнил одну из зарубежных частных коллекций. Таким образом, винтовке Luger M1906 пришлось ждать свой «звездный час» более века. Сразу после завершения разработки это оружие не смогло найти заказчиков, однако через сотню лет оно стало представлять некоторый интерес для специалистов и широкой общественности. На этот раз, тем не менее, интерес не связан с необходимостью перевооружения армий, а обусловлен исторической ценностью и необычной конструкцией винтовки. По материалам сайтов: thefirearmblog.com/ forgottenweapons.com/ historicalfirearms.info/ landofborchardt.com/ Патент 1906 года: forgottenweapons.com/wp-content/uploads/Lugerrifle/UK%20Patent%204126.pdf По материалам сайта Военное обозрение . Винтовка, Ствол, Оружие, Коробка, Запирание

Немецкий оружейник австро-венгерского происхождения Георг Иоганн Люгер прежде всего известен в качестве создателя самозарядного пистолета P08 Parabellum.

Это оружие получило автоматику, использующую отдачу ствола при коротком ходе и рычажное запирание ствола. При относительной сложности конструкции такой пистолет отличался достаточно высокими характеристиками. Вскоре после появления нового пистолета конструктор предпринял попытку адаптировать оригинальную автоматику для использования в ином оружии. Результатом этих работ стало появление самозарядной винтовки, известной под названием Luger M1906. Точные сведения об истории создания винтовки M1906 отсутствуют. По-видимому, разработав новый пистолет и наладив его серийное производство в интересах нескольких стран, Г.И. Люгер решил создать на его основе иное оружие. Путем изменения конструкции существующей автоматики с целью ее адаптации под новый патрон и другие особенности перспективного оружия была создана самозарядная винтовка. Подобное оружие могло быть предложено армиям разных стран и имело определенные шансы на успех. Проект перспективного оружия был разработан не позднее зимы 1905-1906 годов. В феврале 1906-го конструктор занялся регистрацией своего изобретения. Через несколько месяцев патентные ведомства закрепили оригинальную конструкцию за Г.И. Люгером, выдав ему соответствующий патент. Проект этого оружия, по-видимому, был разработан до конца 1905 года, однако в традиционном названии винтовки отражается год получения патента. Из-за этого единственная известная самозарядная винтовка конструкции Г.И. Люгера чаще всего обозначается как Luger M1906.

Общий вид винтовки Люгера M1906 Целью проекта было создание оружия, основанного на главных принципах работы пистолета «Парабеллум». При этом оружие должно было иметь длинный ствол и использовать сравнительно мощные винтовочные патроны. Подобные особенности проекта M1906 потребовали от автора изменить габариты и иные параметры деталей. Кроме того, понадобилось некоторое изменение компоновки отдельных агрегатов и применение деталей с иными параметрами. В первую очередь, подобные изменения коснулись конструкции возвратной пружины и связанных с ней деталей. Внешне винтовка Г.И. Люгера почти не должна была отличаться от других образцов оружия своего класса. Предлагалось использовать длинный ствол, подвижно закрепленный на длинной деревянной ложе с прикладом. Все основные элементы автоматики, за исключением ствола, помещались в центральной части изделия в ствольной коробке, разделенной на два крупных агрегата. С точки зрения основных особенностей эргономики изделие Luger M1906 должно было являться самой обычной винтовкой своего времени. С точки зрения конструкции автоматики новая винтовка должна была стать модификацией предыдущего пистолета с соответствующими изменениями конструкции. В первую очередь, это проявлялось в принципе работы автоматики. Винтовка M1906, равно как и пистолет P08, должна была использовать отдачу ствола при коротком ходе с рычажным запиранием ствола. Применение такой автоматики потребовало оснастить оружие подвижным стволом. Винтовка получила нарезной ствол, рассчитанный под патрон 7,92х57 мм Mauser. Длина ствола составляла 27,5 дюйма (698,5 мм). Параметры ствола винтовки M1906 позволяют предполагать использование готового изделия, заимствованного у серийной Mauser Gewehr 98. К казенной части ствола присоединялась П-образная подвижная деталь, являвшая частью разборной ствольной коробки и оснащенная набором направляющих для контакта с нижней частью коробки. При сборке оружия пазы двух деталей должны были входить в зацепление и обеспечивать продольное перемещение ствола и присоединенной к нему детали. Задачей подобного оснащения ствола было обеспечение правильной работы автоматики и сохранение требуемого положения ствола. Основная часть ствольной коробки представляла собой продолговатую деталь с направляющими для подвижных деталей, а также с креплениями для соединения с другими агрегатами. Ствольная коробка подобной конструкции крепилась перед прикладом. Под ней помещались ударно-спусковой механизм и магазин. Интересной особенностью ствольной коробки винтовки M1906, перешедшей к ней из предыдущего проекта, было внешнее размещение основных деталей автоматики. В составе ствольной коробки отсутствовали какие-либо элементы, выполнявшие функции крышки или кожуха затвора. На верхнем окне ствольной коробки предлагалось устанавливать затворную группу с рычажным запиранием. В целом, эта система основывалась на имевшейся конструкции, однако имела некоторые отличия, в первую очередь связанные с расположением возвратной пружины. По принципу действия затворная группа и система запирания представляли собой кривошипно-шатунный механизм, роль ползуна в котором отдавалась подвижному затвору.

Вид сверху на ствольную коробку Затвор винтовки Люгера представлял собой прямоугольный блок с центральным каналом для ударника и боевой пружины. Кроме того, на нем присутствовал подпружиненный экстрактор для извлечения стреляной гильзы. На боковых поверхностях затвора присутствовали пазы для взаимодействия с направляющими неподвижной ствольной коробки. С их помощью деталь могла совершать возвратно-поступательные движения вдоль оси канала ствола, выполняя различные этапы цикла перезарядки. Основными элементами системы запирания являлись два рычага. Один из них своей задней частью шарнирно закреплялся на задней стенке ствольной коробки и мог поворачиваться назад-вверх или вниз-вперед. На закругленной задней части этого рычага имелся упор, предназначавшийся для торможения всей системы запирания в крайнем положении. Противоположный конец заднего рычага шарнирно соединялся с передним рычагом. Шарнир, соединявший два рычага, предлагалось оснащать выступающими боковыми шайбами с насечкой, которые следовало использовать в качестве рукоятки перезарядки. Передний рычаг механически соединял задний и затвор. В ходе различных этапов перезарядки два рычага могли располагаться как с наклоном вниз, так и под углом к вертикали, поднимаясь вверх и заваливаясь назад. Для возврата затворной группы в нейтральное положение перед выстрелом оружие оснащалось возвратной пружиной. С задним рычагом соединялась дополнительная тяга, контактировавшая с Г-образным рычагом внутри оружия. Одно плечо Г-образной детали шарнирно соединялось с тягой, а второе взаимодействовало с возвратной пружиной, работающей на сжатие. Последняя в сжатом положении располагалась почти горизонтально, в свободном – опускалась вниз. Интересно, что в пистолете Parabellum, послужившим основой для самозарядной винтовки, использовалось иная возвратная пружина. Она помещалась в задней части рукояти и работала на растяжение. Винтовка Luger M1906 получила ударно-спусковой механизм ударникового типа, аналогичный примененному в базовом пистолете. Внутри затвора помещались ударник и боевая пружина. При нажатии на спусковой крючок происходило освобождение ударника с последующим воспламенением заряда патрона. УСМ оснащался неавтоматическим предохранителем. Его подвижный флажок был выведен на хвостовик ствольной коробки, располагавшийся на верхней части шейки приклада. Оружие предлагалось комплектовать неотъемным коробчатым магазином на пять патронов. Прямоугольный корпус магазина помещался в нижней части ложи, перед ударно-спусковым механизмом. Магазин предлагалось снаряжать при помощи стандартных обойм, для чего в верхней части ствольной коробки имелись соответствующие пазы. Также не исключалась подача патронов вручную, по одному.

Схема работы автоматики Будучи экспериментальным образцом, самозарядная винтовка Г.И.Люгера не получила какие-либо оригинальные прицельные приспособления. На дульной части ствола помещалась стандартная нерегулируемая мушка. Перед патронником помещался рамочный прицел, рассчитанный для использования при стрельбе на дальность до 2000 м. Ввиду применения подвижного ствола, обеспечивающего работу автоматики, прицел помещался на неподвижной деревянной накладке. Это позволяло защитить прицел от негативных последствий отдачи. Перспективная винтовка получила достаточно простую деревянную фурнитуру, основанную на деталях серийного оружия типа Gewehr 98. Использовалась длинная ложа с продольным желобом для установки всех внутренних деталей. Внутри нее, по-видимому, располагались втулки или иные средства удержания подвижного ствола в требуемом положении. Ложа имела приклад с пистолетным выступом. Сверху подвижный ствол прикрывался накладкой требуемого профиля. Задняя часть накладки отличалась увеличенной толщиной и ровной площадкой, на которой монтировался прицел. Соединение деревянных и металлических деталей осуществлялось при помощи винтов. Накладка удерживалась на ложе двумя широкими хомутами. Изделие Luger M1906 по габаритам примерно соответствовало винтовке Mauser обр. 1898 г. Вес винтовки составлял 4,4 кг. Таким образом, с точки зрения некоторых эксплуатационных характеристик самозарядное оружие почти не должно было отличаться от серийной магазинной винтовки. В ходе подготовки к использованию винтовки сперва следовало снарядить магазин. Для отведения затвора в заднее положение следовало потянуть за боковые шайбы шарнира рычагов запирания. Рычаги при этом отводились в верхнее положение, оттягивая затвор назад. После этого в паз ствольной коробки можно было вставить обойму и поместить патроны в магазин. После извлечения обоймы рычаги требовалось вернуть в исходное положение, после чего винтовка могла вести огонь. При нажатии на спусковой крючок происходило освобождение ударника с последующим воспламенением метательного заряда патрона. При выстреле отдача отбрасывала ствол назад. Сразу после выстрела затвор не мог сдвинуться назад, поскольку рычаги запирания находились в нижнем положении и блокировались в нем ствольной коробкой. Из-за этого ствол и затвор должны были проходить некоторое небольшое расстояние, не расходясь в стороны. При достижении стволом крайнего заднего положения опорный шарнир заднего рычага запирания наталкивался на направляющие ствольной коробки, заставлявшие рычаг поворачиваться вверх. После этого ствол затормаживался своими упорами и оставался в таком положении до конца перезарядки. При повороте заднего рычага начинала двигаться вся система запирания вместе с затвором. Уходя назад, затвор вытаскивал из патронника пустую гильзу, а затем выбрасывал ее наружу. При движении затвора назад осуществлялось взведение ударника. После торможения в крайнем заднем положении затвор мог вернуться вперед. Это происходило за счет распрямления возвратной пружины, передающей импульс затвору через несколько рычагов. Возврат затвора сопровождался захватом и досыланием нового патрона. При достижении затвором крайнего переднего положения рычаги запирания вновь занимали исходную позицию с упором шарнира в ствольную коробку. Одновременно с этим затвор проталкивал ствол в исходное переднее положение. После завершения всех перемещений деталей оружие было готово к новому выстрелу.

Ствольная коробка и механизмы запирания По разным данным, в 1905-1906 году Г.И. Люгер изготовил лишь несколько прототипов перспективной самозарядной винтовки, которые планировалось использовать в испытаниях. Какие-либо сведения об испытаниях этого оружия отсутствуют. Кроме того, неизвестно, предлагалась ли новая винтовка потенциальным заказчикам в лице армий тех или иных стран. Фактически известна лишь техническая часть проекта, тогда как история разработки по большей части остается тайной. Исходя из имеющихся сведений о развитии европейского стрелкового оружия в начале XX века и данных о закупках серийных образцов, можно сделать очевидный вывод, согласно которому разработка Г.И. Люгера не прошла испытания армий и не была принята на вооружение. В результате выпуск оружия ограничился лишь несколькими опытными образцами, вскоре оставшимися не у дел. Тот факт, что конструкция винтовки M1906 основывалась на механизмах пистолета P08 Parabellum, позволяет предполагать, что это оружие, при всех своих преимуществах, могло иметь некоторые заметные недостатки. В первую очередь, недостатком изделия была излишняя сложность конструкции, способная негативно сказаться на стоимости серийной продукции. Кроме того, использованные средства запирания не позволяли прикрыть механизмы винтовки каким-либо кожухом, что приводило к повышенному риску попадания загрязнения, способного нарушить работу оружия. Наконец, рычаги запирания при перезарядке должны были перемещаться с высокой скоростью, находясь в опасной близости от лица стрелка, что вряд ли могло добавить удобства использования оружия. По некоторым данным, в прошлом в разное время винтовки Luger M1906 имелись в различных музеях и частных коллекциях. Тем не менее, отсутствие полноценных данных на этот счет не позволяет подсчитать количество сохранившихся изделий. Кроме того, анализ имеющихся данных затрудняет тот факт, что образцы из разных собраний, упоминающиеся в разных источниках, имеют серийный номер «4». Это может указывать на то, что одна и та же винтовка меняла своего хозяина, либо говорить о применении одинакового номера для нескольких прототипов. В итоге попытка установить точное количество сохранившихся винтовок Люгера вряд ли может завершиться успехом. Интересен тот факт, что до недавнего времени проект самозарядной винтовки Г.И. Люгера оставался известен лишь немногим специалистам в области стрелкового вооружения. Винтовку M1906 вновь «открыли» только в 2012 году. В каталоге одного из оружейных аукционов, специализирующихся на продаже антикварных коллекционных образцов, появилась позиция «Unique German Experimental System Luger Self-Loading Military Rifle» («Уникальная немецкая экспериментальная самозарядная военная винтовка Люгера»). В каталоге также присутствовало несколько фотографий редкого образца. По оценке специалистов аукциона, стоимость этого лота могла достигать 150-200 тыс. условных единиц (к сожалению, в имеющихся фрагментах того каталога отсутствует валюта, в которой производилась оценка). Отследить дальнейшую судьбу винтовки, появившейся в каталоге аукциона, не удалось. По-видимому, редчайший и уникальный образец пополнил одну из зарубежных частных коллекций. Таким образом, винтовке Luger M1906 пришлось ждать свой «звездный час» более века. Сразу после завершения разработки это оружие не смогло найти заказчиков, однако через сотню лет оно стало представлять некоторый интерес для специалистов и широкой общественности. На этот раз, тем не менее, интерес не связан с необходимостью перевооружения армий, а обусловлен исторической ценностью и необычной конструкцией винтовки.

По материалам сайтов: thefirearmblog.com/ forgottenweapons.com/ historicalfirearms.info/ landofborchardt.com/ Патент 1906 года: forgottenweapons.com/wp-content/uploads/Lugerrifle/UK%20Patent%204126.pdf

По материалам сайта Военное обозрение.

www.postsovet.ru

Пистолет Люгер Морской и его основные разновидности (Navy Luger pistol) Ч.-1: panzer038 — LiveJournal

Особенности службы на флоте в начале 20 века были таковы, что стрелковое оружие на кораблях использовалось не часто и было необходимо для вооружения экипажей кораблей лишь в ряде случаев. Так им вооружали группы матросов, высаживаемых на досматриваемые гражданские суда. Стрелковое оружие выдавалось морякам для охраны пленных и задержанных, охраны складов и арсеналов кораблей. Кроме того при высадке на берег десантов, формируемых из состава экипажей, их так же вооружали стрелковым оружием и гранатами. По этой причине пистолет с длинным стволом и пристегивающимся прикладом, мог бы использоваться и как пистолет, и как легкий карабин, что лучше всего подходило для нужд флота.

После серии испытаний 12 декабря 1904 года военно-морское адмиралтейство разместило заказ на 8000 пистолетов Парабеллум. В соответствии с годом принятия на вооружение, пистолет получил название Model P.04 (пистолет модель 1904 года) или Naval Luger (Морской Люгер). Позже пистолеты первого военно-морского заказа, изготовленные в 1904—1905 годах, получили название у коллекционеров как пистолет Люгер Морской модель 1904 года.

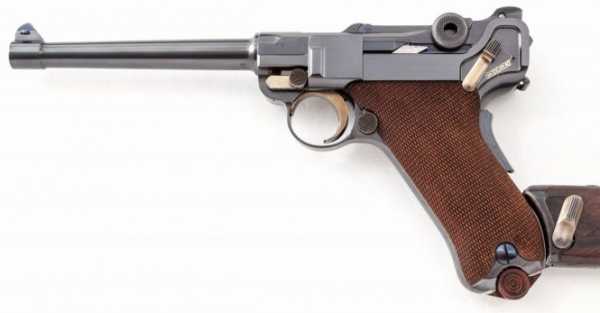

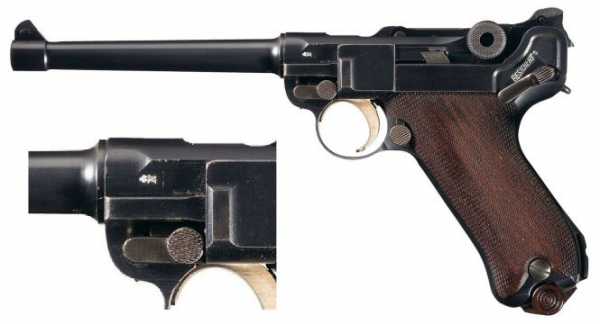

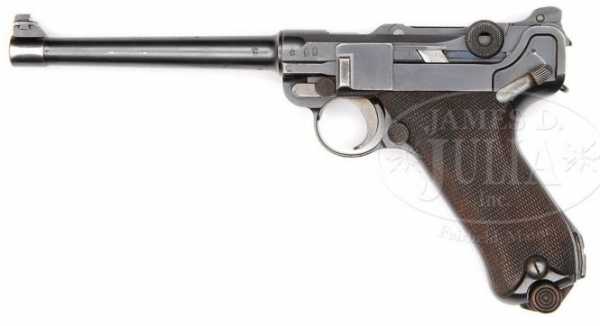

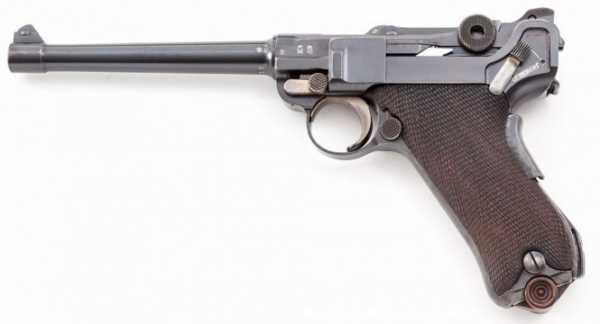

Пистолет Люгер Морской модель 1904 года (Navy Luger Pistol 1904) имеет ряд характерных конструктивных признаков, которые позволяют легко отличить его от других вариантов пистолетов Парабеллум, в том числе и от Морских Люгеров более позднего выпуска.

Характерным признаком пистолетов Luger 1904 Navy является наличие на правом ролике фиксатора положения затвора и специального крюка на рамке под ним.

Причем фиксатор у Морского Люгера образца 1904 года имеет обновленную и слегка упрощенную конструкцию. Фиксаторы ранних моделей пистолетов, например Швейцарский пистолет Парабеллум модель 1900 года (1900 Swiss Luger pistol), были широкими, крепились горизонтальной шпилькой и имели дополнительную спиральную пружину. Модернизированный фиксатор стал более узким, устанавливался в вертикальный паз ролика и сам выполнял роль пружины.

Ролики затвора Морских Люгеров не имеют скосов, их поверхность покрыта мелкой насечкой. У пистолета Naval Parabellum 1904 возвратная пружина изготовлена как и у Люгеров Старой модели из двух плоских листов с крюком в верхней части.

Пистолет Парабеллум Морской образца 1904 года оборудован автоматическим предохранителем. Клавиша предохранителя размещена на тыльной стороне рукоятки. При обхвате кистью стрелка рукоятки оружия, клавиша прижимается и автоматический предохранитель выключается.

Помимо автоматического предохранителя в оружии установлен ручной предохранитель. Рычаг ручного предохранителя размещен на левой стороне рамки пистолета. В нижнем положении рычага ручного предохранителя его зуб входит в зацепление с трапецеидальным выступом на поверхности клавиши автоматического предохранителя и блокирует ее движение. Когда рычаг ручного предохранителя находится в нижнем положении, сверху открывается надпись «GESICHERT», указывающая на то, что предохранитель включен.

Все Морские пистолета Люгер используют затвор с закругленной верхней частью. В затворе установлен новый тип выбрасывателя, который при наличии патрона в патроннике чуть поднимается вверх, демонстрируя надпись «GELADEN». Прицельные приспособления Морских пистолетов Люгер узнаваемы и именно по ним легко отличить Морскую модель Люгера от других разновидностей пистолета Парабеллум. Целик пистолета сделан двухпозиционным. Он перемещаясь, может занимать два положения, обозначенные цифрами «100» и «200». В этих положениях пистолет предназначен для стрельбы на дистанцию 100 и 200 метров. Кнопка фиксатора положения целика размещена с правой стороны. В верхней части переднего рычага затвора Морских пистолетов Люгер нанесено фирменное клеймо DWM. В верхней части патронника пистолетов Luger 1904 Navy нет ни какой маркировки.

Боковые выступы деревянной нижней части магазина Морских пистолетов Парабеллум образца 1904 года имеют концентрические кольца.

На тыльной стороне рукоятки пистолета сделаны специальные пазы для крепления съемного приклада. Изначально подобное крепление было использовано на пистолетах Люгер чилийских испытаний 1900—1901 годов (Chilean trials prototype Luger), а затем в Пистолет-карабин Люгер и его основные разновидности (Luger Carbine) Ч.-1, Пистолет-карабин Люгер и его основные разновидности (Luger Carbine) Ч.-2

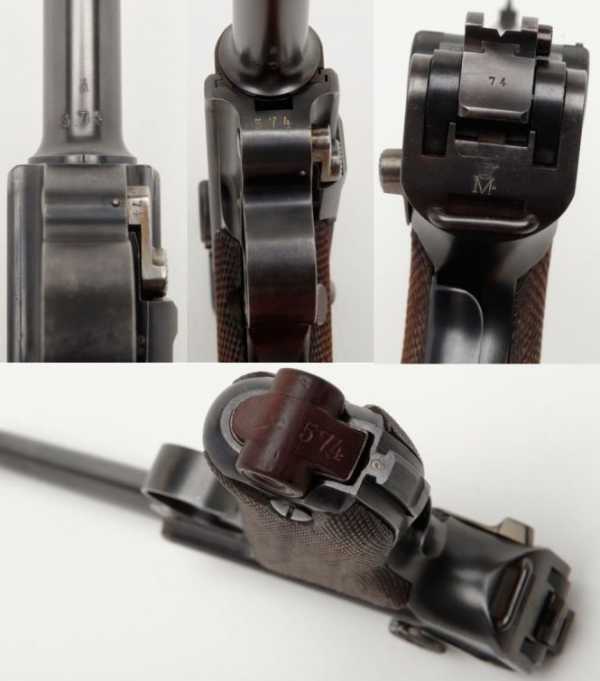

С левой стороны затворной коробки Морского Люгера образца 1904 года нанесено клеймо в виде буквы «М» под короной. Данная маркировка ставилась впоследствии на всех пистолетах Люгер Морской модели.

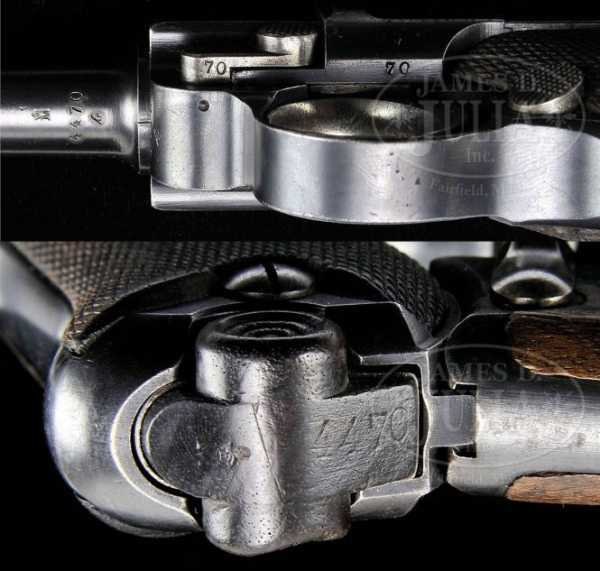

Такие же приемные клейма сделаны на задней стороне рамки и на нижней поверхности ствола. Полные серийные номера оружия нанесены в нижней части ствола, передней части рамки и на нижней части магазина. На остальные детали пистолета обычно ставили последние две цифры серийного номера. В литературе указывается, что эти ранние Морские Люгеры модели 1904 года имеют серийные номера в диапазонах 36-273, 584-1148.

Предполагалось, что пистолеты Luger Naval заказа от 12 декабря 1904 компания DWM изготовит и отгрузит в адрес ВМФ до марта 1906 года. Однако в начале 1906 года DWM попросила отсрочку. Причина отсрочки была вероятна связана с продолжавшимся процессом модернизации пистолетов Люгер, что приводило к необходимости внесения изменений в оборудование и производственный процесс. Адмиралтейство уведомило руководство  DWM, что излишнее затягивание сроков не приемлемо, но все-же сместило сроки поставок оружия. Согласно требований морского ведомства первые 2500 пистолетов должны были быть изготовлены до марта 1906 года, следующие 2400 штук — в апреле и последние 3100 до конца мая 1906 года. После того как Deutsche Waffen und Munitionsfabriken Aktien-Gesellschaft выполнила заказ, уложившись в сроки, адмиралтейство в конце 1906 года разместило второй заказ на 8000 пистолетов. Еще один официальный заказ на 8000 пистолетов от ВМФ Германии был сделан 29 августа 1916 года.

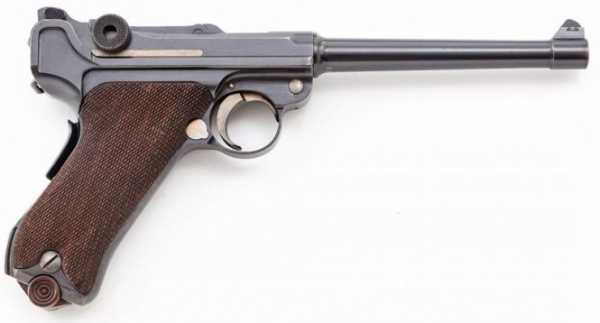

Морские пистолеты Люгер выпускались примерно в течение пятнадцати лет. За это время в конструкцию оружия неоднократно вносились изменения. В настоящее время принято выделять несколько основных разновидностей пистолетов Navy Luger. Следующим вариантом морского Парабеллума стал пистолет Люгер Морской, модель 1906 года первого выпуска (Navy Luger Pistol 1906 First Issue). Внешне он отличается от Navy Luger 1904 тем, что у него нет фиксатора положения затвора на правом ролике и специального крюка на рамке под ним.

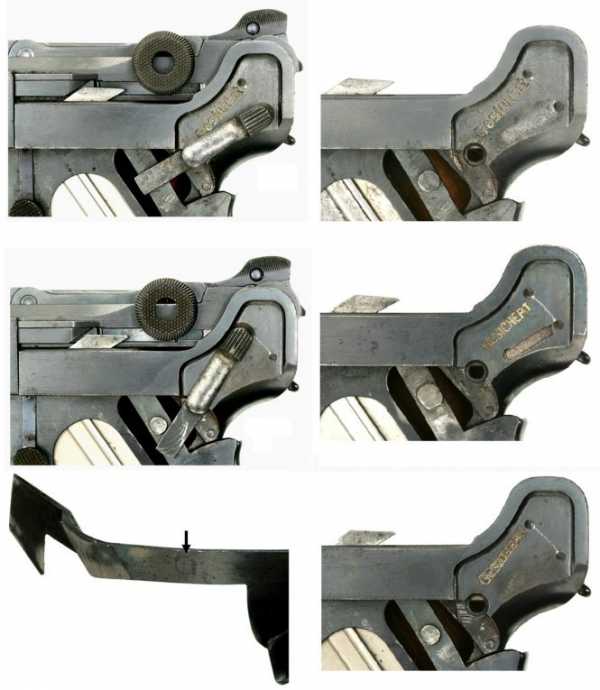

Кроме того у этой модели пистолета изменилась конструкция предохранителя. Теперь положение «предохранитель включен» соответствует не нижнему положению рычага ручного предохранителя, а верхнему. Такое положение рычага ручного предохранителя соответствовало конструкции коммерческих и экспортных моделей пистолетов Парабеллум тех годов выпуска.

Особенности конструкции рычага ручного предохранителя пистолетов Luger 1906 Navy Military First Issue повлияли на конструкцию автоматического предохранителя. Выступ на клавише автоматического предохранителя сместился ниже и стал иметь треугольную форму.


В остальном конструкция Морских пистолетов Люгер модели 1906 года не отличалась от модели 1904 года. Калибр оружия 9 мм Парабеллум, длина ствола 150 мм, целик двухпозиционный. В верхней части переднего рычага затвора было нанесено клеймо DWM, маркировка на верхней части патронника не наносилась.

После нескольких лет эксплуатации 22 июня 1912 года Военно-морское ведомство Германии потребовало, чтобы все Морские пистолеты Парабеллум были оборудованы ручным предохранителем, положение «предохранитель включен» у которых соответствовало бы нижнему положению рычага. Одна из версий такого требования связана с тем, что при укладке пистолета в кобуру, рычаг ручного предохранителя, в некоторых случая, касался боковых поверхностей кобуры и смещался в нижнее положение. То есть при укладке пистолета в кобуру ручной предохранитель выключался.

Изначально производитель начал просто переделывать ручные предохранители. Для этой цели текст «GESICHERT» в нижней части левого «уха» рамки удаляли забиванием, шлифовкой или даже фрезерованием, а новая надпись наносилась выше. Кроме того срезался первоначальный треугольный выступ на клавише автоматического предохранителя, а выше его устанавливали клепкой новый выступ, который, как правило, имел округлую форму.

Оружие, в котором ручной предохранитель был переделан, получило название пистолет Люгер Морской, модель 1906 года первого выпуска, измененный (Navy Luger Pistol 1906 First Issue Modified).

У пистолетов изготовленных в конце 1912 года выступ на клавише автоматического предохранителя был изначально установлен в нужном месте. В отличии от переделанных предохранителей, выступы на клавише автоматического предохранителя у этого оружия имеют не округлую, а трапецеидальную форму.

Оружие с новым положением ручного предохранителя получило название пистолет Люгер Морской, модель 1906 года второго выпуска (Navy Luger Pistol 1906 Second Issue).

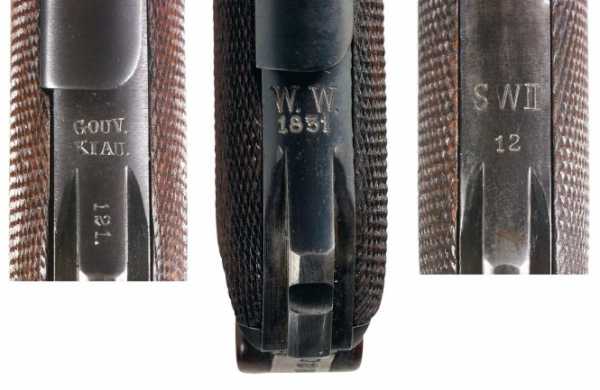

Пистолеты этой разновидности так же не имеют никакой маркировки на верхней части патронника. Все пистолеты Luger 1906 Navy военного заказа, согласно данных исследователей, встречаются с серийными номерами диапазонов: 69-9912, 7a9945a, 2b-998b.

Оружие, стоявшее на вооружение в Германском военно-морском флоте имело индивидуальную маркировку. На пистолеты Luger Naval маркировка, которая включала аббревиатуру воинской части и номер оружия, наносилась на тыльную сторону рукоятки.

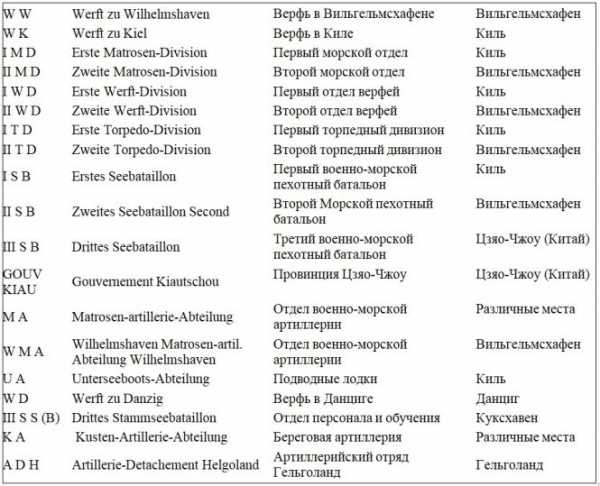

Буквы маркировки сокращенно указывали за каким именно военно-морским подразделением числится оружие. Так клеймо «WW» (Werft zu Wilhelmshaven) — указывала на верфь города Вильгельмсхавен, а клеймо «UA» (Unterseeboots-Abteilung ) — на принадлежность оружия к подводному флоту.

Помимо оружия военного назначения компания DWM выпускала Морскую модель пистолета Люгер для гражданского рынка и осуществляла его коммерческую продажу.

Конструктивно коммерческие пистолеты Люгер модель 1906 года (Luger Naval Pistole 1906 Commercial) не отличались от пистолетов военного заказа.

Единственным отличием была маркировка. На оружии не были нанесены приемные клейма в виде буквы «М», а вместо них на стволе, рамке и затворной коробке наносилось клеймо в виде буквы «N» под короной.

Коммерческие пистолеты Парабеллум образца 1906 года изготавливались в период с 1906 по 1914 год. Согласно справочных данных всего было изготовлено около 2500 пистолетов с серийными номерами в диапазонах: 25064,36702-37229,51310 — 51395,53871 — 54099,65302 — 64400. Эти пистолеты так же снабжались съемными прикладами.

Эволюция стандартных моделей Парабеллума затрагивала и Морскую модель пистолета Люгер. После появления стандартной модели пистолета Luger P.08, в котором был установлен только один ручной предохранитель, компания DWM приступила к изготовлению Морского Парабеллума, в котором так же не было клавиши автоматического предохранителя. Теперь рычаг ручного предохранителя воздействовал на ползун, который перемещаясь вверх, блокировал шептало. При этом ползун был направлен не в сторону задней части пистолета, как у более ранних моделей, а в сторону мушки.

Данная разновидность Парабеллума получила название пистолет военного заказа Люгер Морской, модель 1908 года (Luger Naval Military Pistole 1908). Исследователи считают, что автоматический предохранитель полностью исчез из Морского Люгера в период между 1908 годом и началом Первой Мировой войны.

В верхней части патронника пистолетов Luger 1908 Navy нет ни какой маркировки.

На пистолеты военного заказа этой разновидности так же нанесена маркировка в виде буквы «М» под короной. Справочные данные указывают, что пистолеты Luger 1908 Navy военного заказа имеют серийные номера в диапазоне от 1044b до 9595b.

panzer038.livejournal.com

Люгер обр1906 г. " Американский Орел"

FJR 22-02-2017 12:35

ммг пистолет Люгер (Парабеллум) образца 1906 г. заказ для США, "Американский Орел" 'American Eagle' калибра 7.65х22
Деактивация в соответствии с законом РФ. см фото.
..........
ЦЕНА выбыл
..........

История :
Пистолетам Люгера, продававшимся и испытывавшимся в США было присвоено наименование 'American Eagle'.

Немецкие пистолеты стали пользоваться популярностью среди американских военных из-за своей точности стрельбы и удобства удержания. Но вместе с тем они отмечали и сложность снаряжения магазина. Привыкшие к крупнокалиберному оружию американцы также выражали сомнения в эффективности патрона 7,65×22. Конструкция магазина была улучшена за счёт использования кнопки, размещённой на подавателе, на который теперь можно было воздействовать при помощи руки, удерживающей магазин, что значительно облегчило его снаряжение. В 1903 году, Георг Люгер лично доставил в США новый вариант пистолета, использующий патрон 9×19. На спрингфилдском полигоне 21 мая 1903 года были проведены испытания двух вариантов пистолетов - калибра 7,65 и 9-мм, с различной длиной стволов. По результатам испытаний лучшими были признаны пистолеты со 120-мм стволами. По некоторым данным, испытания в США включали стрельбу патронами, имевшими пороховой заряд почти вдвое увеличенной мощности, стрельбу из оружия с грязью в стволе, с забитым снегом стволом, после распыления в ствол и ствольную коробку мелкого песка, стрельбу под водой и отстрел 300 патронов через неделю без чистки пистолета после всех вышеописанных тестов.

При этих тестах Люгеры стреляли без поломок и разрыва ствола. Для испытаний в кавалерийских и артиллерийских частях в форт Рили в апреле 1904 года поступили 50 пистолетов с серийными номерами 22401-22450 и 25000 патронами к ним, а также небольшое количество пистолетов-карабинов. В 1906 году 700 пистолетов заказал департамент вооружений. Однако все эти испытания не закончились принятием на вооружение армии США данного оружия. После чего американскому правительству фирмой DWM в 1907 году был предложен пистолет Люгера под патрон .45 ACP. Но и этот вариант не был востребован, а вместо планировавшихся 200 пистолетов было изготовлено всего лишь три экземпляра. Один из них был полностью выведен из строя на испытаниях и затем уничтожен, другой хранится в Нортон Галлери в Луизиане, а третий (под номером 2) в марте 2010 года был продан на аукционе в городе Анхейм за полмиллиона долларов США.
----------------------------------------------------------------------
"Во избежание совершения действий мошеннического характера третьими лицами, просьба всех контрагентов:
- проверять не общаются ли они с клоном продавца с похожим ником (ник может отличаться всего на одну букву или пробел, или латинскую букву взамен буквы из кириллицы итд (проверяется путём клика на ник в письме и перехода в профиль написавшего с последующим сравнением оного с профилем продавца, создавшего тему, соответственно, в теме нужно кликнуть ник топикстартера).
- настрожиться, если Вам в почту пишет с предложениями кто-то, с кем вы общались в рм, либо вообще не общались. мошенник может увидеть в теме поставленный Вами резерв и написать Вам на адрес электронной почты, указанный в Вашем профайле.
- не совершать сделок по предоплате с непроверенными продавцами".
---------------------------------------------------------------------











well 71 22-02-2017 11:50

Вот это да. Раритет просто. Удачной продажи! С ув.

neplyuev 09-04-2017 06:44

красавец, автору удачной продажи

------------------
Ab alteri expectes, alteri quod feceris.

FJR 14-06-2017 14:32

Готов сделать хорошую скидку. Предложения рассмотрю в личке или на емайл.

FJR 26-06-2017 17:11

Предмет выбыл. Спасибо покупателю. Планируется к продаже такой же, но в лучшем состоянии

Vektor311 06-07-2017 16:34

а цена?

guns.allzip.org

Pistole 1904 / Navy Model 1904 / Морской Люгер пистолет

Pistole 1904 изготовленный в 1906 году

Модель 1904 года получила неофициальное наименование «Морская модель»

Георг Люгер не остановился на модели образца 1900 года и постоянно совершенствовал свой пистолет. Германские вооружённые силы, как и другие европейские армии в то время, нуждались в современном образце личного оружия второго шанса. Устаревший Рейхсревольвер нужно было заменить современным самозарядным пистолетом. Летом 1902 года под Берлином начались испытания, в которых принял участие пистолет Борхардта-Люгера модели 1900. В этих испытаниях также участвовали пистолет Борхардта калибра 7,65-мм, Маузер К-96 калибра 7,65-мм, Манлихер М.1900 калибра 7,63-мм, Шварцлозе М.1893 Стандарт калибра 7,63-мм и 9-мм пистолет Марс. Испытания затянулись на два года и лишь к 1904 году был определен победитель — пистолет Борхардта-Люгера. Однако официальное принятие на вооружение состоялось только в 1908 году, уже довольно существенно модифицированного пистолета. К этому времени в конструкцию оружия было внесено несколько изменений, включая его калибр. В 1903 году появляется вариант под патрон 7,65×22, с длиной ствола 100 мм, а в следующем году — модель 1904 под патрон 9×19 и со стволом длиной 150 мм. Вариант 1903 года был выпущен в незначительном количестве — всего 50 штук. Пистолеты Люгера модели 1904 года, выпущенные партией в 1000 экземпляров закупили Императорские военно-морские силы — Кайзерлихмарине.

Немецкий флот, как и армия, нуждался в новом личном оружии взамен устаревших револьверов М79 и М83. К концу XIX столетия стало ясно, что будущее за самозарядными пистолетами и Королевская прусская комиссия по испытаниям оружия (G.P.K.), располагавшейся в пригороде Берлина, Шпандау, с 1895 года начала испытания самозарядных пистолетов. В них принимали участие среди прочих такие пистолеты как Mauser С-96, Borchardt С-93, Mannlicher С-94, Bergmann С-97. Почти все эти пистолеты имели калибр 7,63-мм. Несмотря на высокую начальную скорость их пуль, высказывались мнения, кстати вполне справедливые, о недостаточном останавливающем действии. Положение начало меняться, когда с 1901 года в G.P.K. принятием на вооружение нового пистолета стал заниматься обер-лейтенант Адольф Фишер. В дальнейшем именно в результате сотрудничества с Фишером, конструктором будущего табельного пистолета Георгом Люгером были внесены практически все существенные изменения в его устройство. Это сотрудничество повлияло и на создание патрона 9×19.

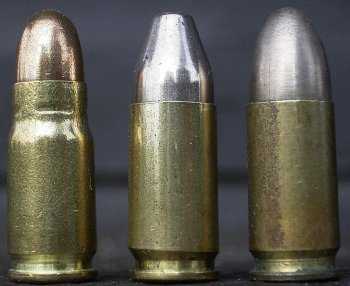

На этом фото крайний слева патрон – 7,65mm Parabellum, в середине – патроны 9mm Parabellum, раннего и позднего варианта, соответственно

В результате испытаний в войсках, проводившихся в 1902 году, 55 опытных пистолетов модели 1902, 40 из которых не имели автоматического рычажного предохранителя, было отмечено недостаточное останавливающее действие пули патрона 7,65×22. В результате по совету Фишера, а также руководствуясь пожеланиями американских военных, Люгер принимает решение увеличить калибр пистолета. Но взамен разработки полностью нового боеприпаса решили создать патрон на основе уже существующего, расширив дульце гильзы. Так появился патрон 9×19, ставший впоследствии самым распространённым в мире. В 1902 году был готов и пистолет, приспособленный для стрельбы 9-мм патроном. Теперь оружие обладало и достаточной эффективностью стрельбы, способной быстро нейтрализовать противника. В том же году директор фирмы DWM присвоил новой модели Люгера громкое название «Parabellum», которое происходит от известной древнеримской пословицы «Si vis pacem, Para bellum» (хочешь мира — готовься к войне), и является её частью. Эта часть была телеграфным кодом берлинской оружейной фабрики DWM. Вариант 1902 года под 9-мм патрон и с длиной ствола 100-мм, как с автоматическим рукояточным предохранителем, так и без, не пошёл в серию. Вместо этого, в результате плодотворного сотрудничества Люгера и Фишера, была создана модель, получившая внутризаводское обозначение «Самозарядный пистолет модели 1904 года».

Этот пистолет стал основой для будущего табельного оружия ВМФ и имел несколько отличий от более ранних моделей. Длина ствола была увеличена до 150-мм. На тыльной части мотыля крепился перекидной целик на 100 и 200 метров. Из конструкции была удалена противовибрационная защёлка, просуществовавшая на пистолетах Люгера до 1906 года, на практике оказавшаяся совершенно не нужной. Поверхность боковых выступов мотыля вместо вогнутой стала прямой с перекрёстной насечкой. Несколько увеличен выбрасыватель, который, благодаря надписи «GELADEN» (заряжено) на боковой поверхности, стал служить также и указателем наличия патрона в патроннике. При досланном патроне выбрасыватель выступал за пределы верхней грани затвора, открывая надпись и указывая на состояние оружия, к тому же стрелок мог определить положение выбрасывателя тактильно.

В конструкцию была введена затворная задержка, фиксирующая его в крайнем заднем положении после израсходования всех патронов. Для того чтобы снять затвор с задержки и дослать патрон в патронник из вставленного в рукоятку снаряженного магазина нужно чуть оттянуть затвор назад и отпустить. Пластинчатая возвратная пружина была заменена спиральной, работавшей на сжатие, обладавшей большим ресурсом. На раме стали выполнять надпись «GESICHERT» (безопасно), которая была скрыта рычагом предохранителя, когда он был выключен, и становилась видна, когда предохранитель включали. На тыльной стороне рукоятки имеется выступ с пазами для крепления кобуры-приклада. Кобура-приклад для морской модели имела особую форму, отличавшуюся от других. Все перечисленные особенности были использованы в конструкции более поздних стандартных моделей.

Немецкий моряк с пистолетом Люгера образца 1904 года

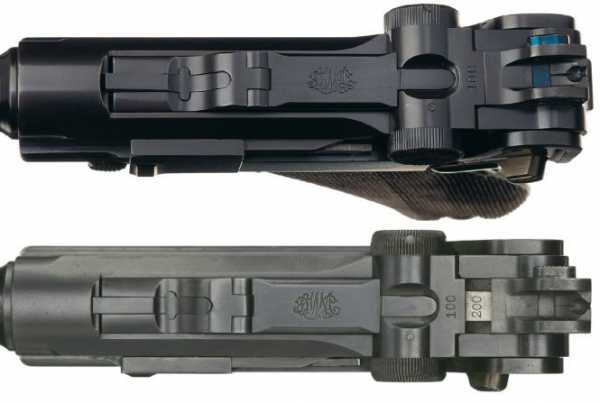

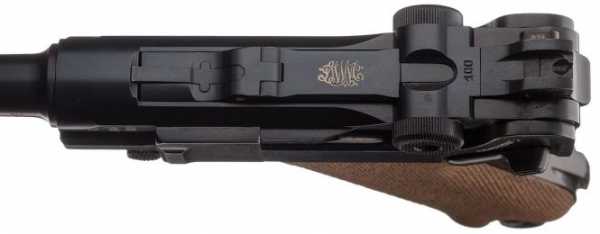

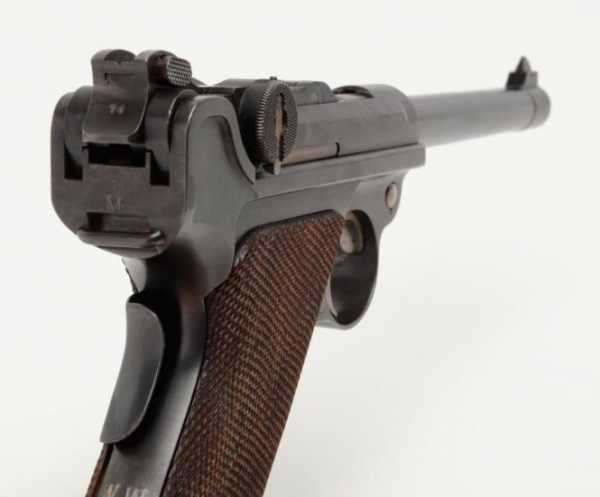

Перекидной целик позволял вести прицельную стрельбу на 100 и 200 метров

Устанавливавшаяся в левом боковом выступе мотыля, противовибрационная защелка пистолета Luger Pistole 1904, при ее включении запиравшая затвор в крайнем переднем положении

Для опробования в реальных условиях эксплуатации 18 таких пистолетов были поставлены Восточноафриканскому экспедиционному корпусу. Военно-морское ведомство, на основании хороших отзывов о пистолете, направило в Киль для испытаний на кораблях 5 опытных экземпляров, в комплект к которым входили кожаные кобуры, приклады, портупеи и дополнительные магазины. Такие пистолеты снабжались стволами с утолщёнными стенками, имели противовибрационную защёлку в правом выступе мотыля и пластинчатую возвратную пружину. Эти пистолеты, впоследствии получившие неофициальное наименование «Navy Model 1904 Fat Barrel» затем были изъяты по причине имеющихся отличий в технических характеристиках от окончательно утверждённой модели. Примечательно то, что пистолет Люгера был принят на вооружение флота раньше, чем армии.

Ещё до окончания войсковых испытаний, 1 августа 1904 года командование Кайзерлихмарине после положительного решения военно-морского ведомства принимает на вооружение пистолет Георга Люгера под наименованием «Самозарядный пистолет модели 1904 года». Таким образом, Императорские военно-морские силы получили новейший по тем временам пистолет с отличными боевыми качествами. К 12 декабря 1904 года флот заказал 8000 пистолетов, которые поставлялись отдельными партиями до 1906 года. Лишь 12 мая 1905 года военно-морское ведомство официально уведомило «кайзеровский военный флот и флотские экипажи», что новый табельный пистолет будет называться «Самозарядный пистолет образца 1904 г». Затем, по приказу от 5 февраля 1907 года официальным обозначением этого оружия стало «Pistole 1904» (пистолет обр. 1904 года).

Люгер модели 1904 года

Пистолет Люгер модели 1904 года с кобурой и патронами

Именно это обозначение стало использоваться по отношению ко всем вариантам. Pistole 1904 комплектовался магазинами, отличавшимися от стандартных кольцевыми проточками на боковых выступах пятки и клеймами. Для вооружения Императорских военно-морских сил новыми самозарядными пистолетами было выделено 350 тысяч марок. Один пистолет в комплекте с кобурой, прикладом, портупеей и двумя запасными магазинами стоил 43,75 марки. Во время Первой Мировой войны результате инфляции стоимость этого оружия выросла до 88,55 марок, что в современном эквиваленте равняется 4427,5 Евро. В ходе полученного боевого опыта изменился способ ношения пистолета в 1917 году. Приклад и плечевой ремень более не использовались. Оружие носилось в кобуре с двумя магазинами на ремне портупеи.

Модель 1904 года выпускалась в четырёх вариантах. Основным отличительным признаком первого (1904–1906 гг.) является положение флажкового предохранителя, рычаг которого находился вверху, если тот был включен. Начиная с 1912 года большинство из этих пистолетов были переделаны изменением положения рычага во включенном положении с верхнего на нижнее. Надпись на соответствующем положении рычага грубо сфрезеровывались на судоремонтных заводах, после чего, на новом месте наносилась новая надпись. Второй вариант отличается только тем, что с 1910 по 1912 годы положение рычага предохранителя изменялось заводским способом. Третий вариант имеет длинную ствольную коробку без маркировки года выпуска и отличается отсутствием автоматического рычажного предохранителя. Четвёртый вариант (1904–1914 гг.) отличается одинаковой с моделью P.08 рукояткой и проставленным годом изготовления. В настоящее время пистолеты «Морской модели» являются очень редкими и одними из самых ценных для коллекционеров. Такое положение возникло как из-за потерь во время Первой Мировой войны, так и по причине укорачивания стволов со 150 до 100 мм по условиям Версальского мирного договора. Всего было выпущено чуть больше 32000 «флотских» пистолетов Люгера.

Тактико-технические характеристики Pistole 1904

  • Калибр: 9mm Parabellum
  • Длина оружия: 235 мм
  • Длина ствола: 120 мм
  • Ширина оружия: 40 мм
  • Масса без патронов: 890 г
  • Ёмкость магазина: 8 патронов

Люгер "Морская Модель" и германский рейдер "Кронпринц Вильгельм"

Люгер модели 1904 года

Люгер модели 1904 года с кобурой-прикладом и запасными магазинами

Пистолеты

www.armoury-online.ru

«Люгер», он же «Парабеллум» - toomth — LiveJournal

«Дизайн пистолета настраивает психику стрелка на уверенную

непреклонную жестокость. Феномен этот до сих пор не изучен. Во многих
странах парабеллум объявлен оружием целенаправленного уничтожения и
запрещён к использованию».

Эта цитата из книги А.А. Потапова «Приёмы стрельбы из пистолета:

Практика СМЕРШ» вполне может служить иллюстрацией к сложившейся
репутации известного образца оружия, но есть ли у этого основания?

Странное дело, но изрядно покрутив в руках и немного (раритет
все-таки) постреляв из «Парабеллума», автор никаких особых приступов
жестокости не ощутил. Лёгкий и короткий спуск, характерный для
большинства пистолетов одинарного действия, неплохие прицельные
приспособления – и, в общем-то, все впечатления. Возможно, конечно,
здесь и впрямь требуется специалист в области психологии и промышленного
дизайна, но, скорее, на территории бывшего СССР, да и в других местах,
этому пистолету только приписывают совершенно фантастические свойства.

История рождения

Обычно, когда говорят о «Парабеллуме», всплывает только одно имя –
Георга Люгера. Между тем, чтобы история его появления стала понятнее,
фамилий нужно озвучить заметно больше.

Первым после Люгера идёт Хуго Борхардт. Собственно, именно на основе

его конструкции (в первую очередь, принципа запирания) Люгер разработал
свой пистолет – поэтому в ряде источников он именуется сдвоенно,
«Борхардт-Люгер». Первоначально Люгер был подчинённым Борхардта и
помогал ему в доводке самозарядного пистолета, однако позже пути двух
конструкторов разошлись. Фирма братьев Людвига и Исидора Леве,
«поднявшаяся» в том числе и на производстве револьверов «Смит-Вессон»
для русской армии, соединилась с другой германской фирмой по
производству боеприпасов, образовав концерн DWM (Deutsche Waffen-und
Munitionsfabriken). Борхардт при этом предпочёл остаться на прежнем
месте в Лёве, а вот Люгер возглавил конструкторскую группу в DWM.

На новом месте Люгер продолжил свою работу по доводке пистолета
Борхардта C93. Тот создал очень передовой для своего времени пистолет,
основной недостаток которого вполне описывается словами «сырая
конструкция». С одной стороны, в C93 был внедрен ряд новаторских
технических решений, которые в том или ином виде стали эталонными для
пистолетов как класса оружия: расположение патронов в отъемном магазине в
рукоятке, кнопочная защелка магазина, пуля в цельнометаллической
оболочке, проточка на гильзе вместо закраины.

Вместе с тем, выступающий далеко назад затыльник рамки превращал

пистолет в довольно громоздкую даже без приклада конструкцию, а разборка
его была довольно сложным делом, особенно в полевых условиях. Русские
офицеры после испытаний пистолета Борхардта отмечали:

«Полная разборка и сборка пистолета требуют такой сноровки и
вообще так затруднительны, что производство их нижними чинами не может
быть допущено без значительного риска испортить оружие».

Внесённые Люгером изменения были не столько
радикально-конструктивными, сколько компоновочными. В частности, он
перенес возвратную пружину в рукоятку, что заметно укоротило пистолет.
Выбранный наклон рукоятки в 125° обеспечивал комфортную стрельбу в
привычном тогда для военных стиле, с одной руки.

С лёгкой руки швейцарцев

Первыми, кому довелось опробовать новые пистолеты, стали офицеры
армии Швейцарии, которая как раз подыскивала замену имевшимся на
вооружении револьверам. Впрочем, предоставленная Люгером в 1898 году
Versuchsmodelle III, она же «Опытная модель №3», первоначально восторга
не вызвала. Лишь после доработок на вооружение швейцарской армии начал
поступать «Pistole, Ordonnanz 1900, System Borchardt-Luger». Помимо
достаточно солидного заказа на 2000 пистолетов, этот заказ послужил
великолепной рекламой для детища Люгера, так как военные многих стран
сочли: «Что хорошо для швейцарцев, стоит попробовать и нам».


Следом за швейцарцами новые пистолеты закупили Дания и Бразилия.
Успеху способствовал и тот факт, что Люгер спроектировал не просто
пистолет, а комплекс «пистолет-патрон». Первоначально был доработан
именно патрон – сочтя, что новые бездымные пороха достаточно мощны,
Люгер укоротил патрон Борхардта 7,65×25 мм, получив сначала патрон
7,65×21 мм парабеллум (именно под него выпускались первые пистолеты). В
1902 году появилась и знаменитая «девятка», патрон 9×19 мм. По сей день
этот патрон является стандартным пистолетным боеприпасом НАТО и
постепенно становится таковым в РФ, заслуженно считаясь одним из самых
распространенных и популярных.

Заинтересовались новым пистолетом и за океаном. Уже в 1901 году
представитель фирмы DWM доставил в США пистолет образца 1900 года.
Итогом стал заказ на 1000 экземпляров, распределённых по военным школам и
училищам. В 1903 году лично Георг Люгер привёз пистолеты под свой новый
9-мм патрон, с различной длиной ствола. После серии испытаний
американцы заказали сначала 50 различных пистолетов под 9-мм патрон, в
том числе несколько «пистолетов-карабинов» с длинным стволом и
деревянным прикладом, а затем еще 700 штук под 7,65-мм патрон.

Однако полномасштабного перевооружения американцев на «Парабеллум»

так и не произошло. Последней попыткой стали пистолеты под новый
американский патрон .45ACP, изготовленные в 1906 году. Точное число
изготовленных «сорокапяток» неизвестно – называются числа от двух до
пяти экземпляров – и, разумеется, их коллекционную ценность трудно
переоценить. Последний раз на аукционе такой пистолет ушел в разгар
кризиса 2010 года «всего» за полмиллиона долларов и можно предположить,
что в более благоприятное время он стоил бы значительно больше.

Наибольший успех на долю детища Люгера выпал все же в родной (для
пистолета, так как сам Георг был австрийцем) Германии. В 1904 году
вариант со стволом длиной 150 мм принял на вооружение кайзеровский флот –
так появилась «морская» модель 1904. Наконец, в 1908 году появилась «та
самая» модель 08, которая была принята на вооружение германской армии. С
этого момента почти все производство пистолетов на DWM словно пылесосом
высасывали военные, но все равно P08 армии не хватало – с 1911 года к
производству подключили оружейную фабрику в Эрфурте.

Армия же стала заказчиком и потребителем еще один известной модели
«Люгера» из серии пистолетов-карабинов – артиллерийской, с длиной ствола
200 мм. Именно для нее в 1916 году был изготовлен барабанный магазин на
32 патрона, позднее перекочевавшей с «эрзац-ПП» на пистолет-пулемёт
MP-18.

«Парабеллум» вполне заслуженно стал одним из символов германского

оружия в Первой мировой войне, да и в годы Второй мировой, несмотря на
появление более современного и технологичного «Вальтера» P38, до конца
позиции не сдал.

В Россию и СССР «Люгер» официально заказывался дважды – с 1906 года было
поставлено около 1000 пистолетов так называемого «русского контракта», с
надписями на кириллице и клеймом в виде скрещённых винтовок Мосина.
Кроме того, имеются сведения о поставке парабеллумов для ВМФ СССР в
конце 20-х или начале 30-х годов, однако без точных подробностей. Также
«Люгер» мог закупаться офицерами императорской армии за свой счёт, но
можно уверенно сказать, что наибольшее число «Парабеллумов» оказалось в
СССР в качестве трофеев.

На испытаниях в 1942 году на стрелковом полигоне Главного

артиллерийского управления советские специалисты отметили плавную работу
автоматики и кучность боя, превосходящую ТТ. При этом в затруднённых
условиях – при густой смазке, запылении, заморозке – «Люгер» работал с
задержками.

Курьёзы имени и издержки популярности

Отдельно стоит рассмотреть вопрос с названием пистолета. Название
Parabellum, взятое от известной латинской пословицы Si vis pacem, para
bellum – «Хочешь мира, готовься к войне», было слоганом компании DWM и
применялось не только к конструкции Люгера, но и к его патрону, а также к
другим образцам. Под этой маркой продавались как коммерческие
пистолеты, так и более серьёзные системы – например, созданный 1913 году
авиационный пулемет тоже назывался «Парабеллум». С другой стороны, и
Люгер создал несколько образцов пистолетов. Все это можно кратко
суммировать как: Не всякий «Парабеллум» – «Люгер», но и не всякий
«Люгер» – «Парабеллум»! Полное название пистолета обычно пишется как
«P08, Parabellum, Borchardt-Luger».


Напоследок нельзя не упомянуть о занятном литературном казусе, связанном с «Люгером»:

«Это был люгер калибра 0.45 с удлиненной рукояткой. Он лежал в
лужице воды, и комочки нерастаявшего снега ещё облепляли его; и пока я
смотрел, разинув рот, один комочек сорвался с курка и упал на
поверхность стола. Тогда я оглядел холл. В холле было пусто, только Лель
стоял рядом со столиком и, наклонив голову набок,
серьёзно-вопросительно смотрел на меня. Из кухни доносились обычные
кухонные звуки, слышался негромкий басок хозяина и тянуло запахом кофе.

– Это ты принес? – спросил я Леля шепотом.

Он наклонил голову на другой бок и всё продолжал смотреть на меня.

Лапы у него были в снегу, с лохматого брюха капало. Я осторожно взял
пистолет. Вот это было настоящее гангстерское оружие. Дальность
прицельного боя – двести метров, приспособление для установки
оптического прицела, рычажок перевода на автоматическую стрельбу и
прочие удобства…»

«Он повесил маузер, потом люгер с оптическим прицелом (из этого
люгера Копчик застрелил насмерть двух милиционеров в последний день
Поворота) и возился с браунингом модели девятьсот шестого года –
маленьким, почти квадратным, – когда знакомый голос за спиной произнёс:

– Правее, Андрей, чуть правее. И на сантиметр ниже».

Первая цитата взята из повести «Отель «У погибшего альпиниста»», а
вторая из романа «Град обречённый» братьев Аркадия и Бориса Стругацких.

Споры вокруг этих пистолетов начались ещё до выхода первой книги.
Аркадий Стругацкий дал почитать рукопись автору политических детективов
Теодору Гладкову, считавшемуся среди писателей знатоком оружия. Гладков,
разумеется, тут же принялся доказывать, что «Люгеров» с оптическим
прицелом в природе не бывает. Далее легенда расходится – по одним
данным, Аркадий пообещал заменить упомянутый пистолет, по другим –
заявил: «Это мой «Люгер», что хочу, то и делаю». Судя по появлению
оптики во втором произведении, ближе к истине вторая версия.


Если «Люгеры» в калибре .45 действительно делались для американского
конкурса – хотя, конечно, допущение, что такой пистолет мог оказаться у
простого инспектора полиции слишком фантастично – то с оптикой возникает
гораздо больше вопросов. На системе с подвижным стволом и
выдвигающимися вверх рычагами закрепить оптику возможно только на рамке.
К тому же, траектория патрона 9×19, а уж тем более .45ACP, на дистанции
дальше 100 метров даже у моделей P08 с удлинённым стволом будет, мягко
говоря, далека от прямолинейности. Оружие придется пристреливать на
какую-то конкретную дистанцию и потом надеяться, что стрелок, во-первых,
сумеет правильно определить расстояние до цели, а во-вторых, что поля
зрения оптики хватит для поправки. Не удивительно, что оптические
прицелы не прижились даже на куда более мощных пистолетах-пулемётах. Так
что, фантастика остаётся фантастикой.

toomth.livejournal.com

Отправить ответ

avatar
  Подписаться
Уведомление о
