Как сделать разборный рекурсивный лук из лыж своими руками

Уже некоторое время я вынашивал планы по изготовлению самодельного лука и наконец, сделал его!

Рукоятка создана по моему дизайну и состоит из трёх пород дерева, которые великолепно смотрятся вместе. В качестве плеч лука я использовал лыжи, ведь они хорошо гнутся и доступны — их использование намного упростило задачу, ведь мне не пришлось придумывать что-то самому.

Каждый шаг оснащен подробными картинками, которые упростят вам понимание того, как сделать лук своими руками. Хочу заметить, что этот проект не был слишком сложен.

Для сборки лука в домашних условиях вам понадобятся материалы из следующих списков.

Для рукояки:

Цельный кусок твёрдой древесины 8*61*6,5 см (свой я создал путём склейки трёх разных пород дерева)
Карандаш и бумага для создания дизайна рукояти
Лобзик (для выпиливания рукоятки)
Клей по дереву
Много зажимов

Наждачка и ленточная шлифовальная машинка
Рашпиль для дерева
Эпоксидка
Морилки и лаки для дерева

Для плеч лука:

Набор лыж для пересеченной местности
Линейка
Пила с мелким зубцом для распила лыж
Дрель и её компоненты
Краска
Круглый напильник для дерева

Дополнительные материалы:

Тетива
Стрелы для лука
Бумажные мишени

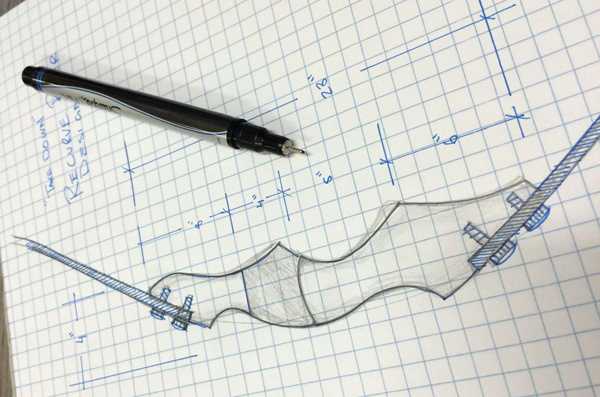

Шаг 1: Создаём дизайн рукоятки

Первым шагом в изготовлении лука будет создание дизайна для рукоятки. От этого будет зависеть внешний вид вашего лука. Я начал с того, что посмотрел на луки в интернете и попытался сделать простые наброски того, что мне нравилось. В целом нужно соблюдать несколько основных правил, вот они:

Длина рукоятки должна быть от 40 до 61 см. Моя рукоятка в длину примерно 50см.

Место для стрелы должно находиться ровно посередине рукоятки
Место для руки должно быть сразу под стрелой
Углы плеч лука — большинство готовых магазинных вариантов луков идут с плечами под углом 15-20 градусов.

Так как я собирался использовать в качестве плеч лыжи для пересеченной местности, то я решил сократить угол до 10 градусов, поэтому плечи моего лука будут сидеть более прямо. Причина, по которой я так поступил — лыжи очень гибкие, а я хотел добиться от лука максимальной мощи.

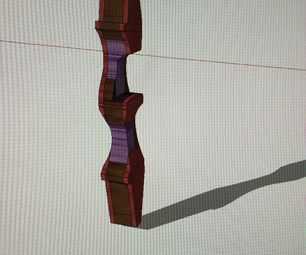

Я хорошо владею программой «Google Sketchup» и сделал в ней простенькую 3Д-модель того, как будет выглядеть рукоять перед шлифовкой. Это необязательно, но в целом помогло в проекте.

Шаг 2: Выбираем древесину и склеиваем её

Выбрать древесину для лука не так уж и сложно и здесь существует лишь одно главное правило (но, честно говоря, лук в любом случае будет работать).

Главное правило — используйте твёрдую породу древесины. Твёрдая древесина сделает лук более прочным и мощным. Также твердая древесина обычно имеет красивый рисунок. Я подобрал 4 куска дерева:

Зебровое дерево — 7,5 * 61 * 4 см
Амарант — 7,5 * 61 * 4 см
Падук — 2 по 7,5 * 61 * 1 см

Примечание: я хотел красивую и изящную рукоятку, поэтому купил дорогие породы дерева. Для проекта подойдёт любое твёрдое дерево.

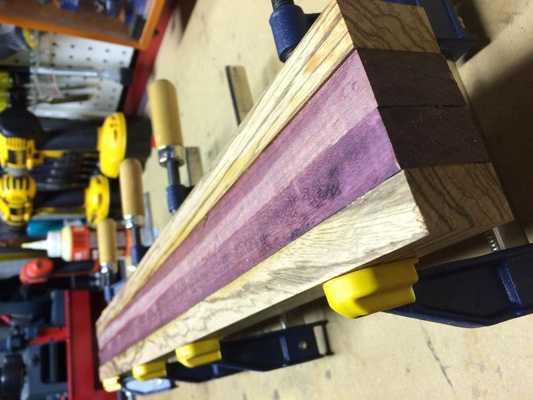

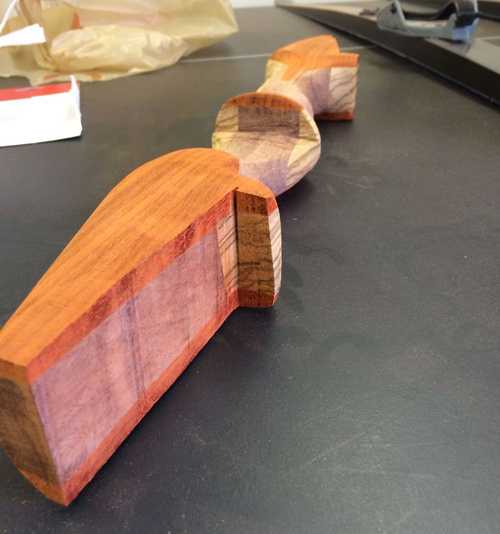

Я распилил зебровое дерево и Амарант пополам и склеил их вместе, дав клею высохнуть в течение суток.

После этого я выровнял получившуюся заготовку ручным рубанком и приклеил к ним бруски Падука. После того как клей высохнет, между породами могут быть зазоры. Я заполнил их прозрачной эпоксидкой. В итоге у меня получился монолитный кусок склеенной древесины размером 8*61*6,5 см.

Шаг 3: Вырезаем рукоять

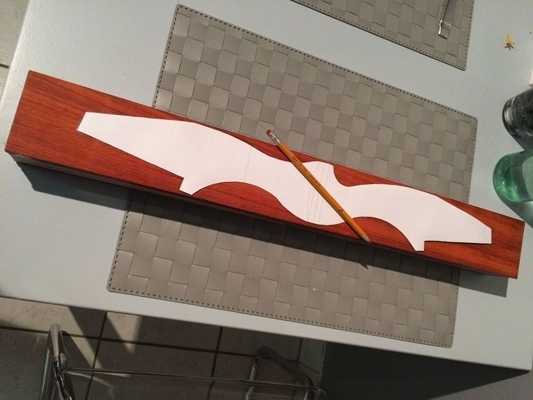

Нарисуйте дизайн вашей рукояти на бумаге и перенесите его на древесину сначала карандашом, а затем обведите маркером (маркер намного ярче и по нему проще вырезать).

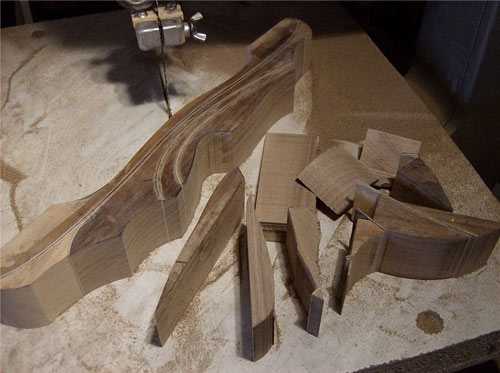

Лобзиком я сделал серию надрезов, перпендикулярных рукоятке — это упростило процесс резьбы. Получившаяся заготовка выглядела угловатой и на ней были следы пилы, но в это нет ничего страшного, так как далее мы отшлифуем её.

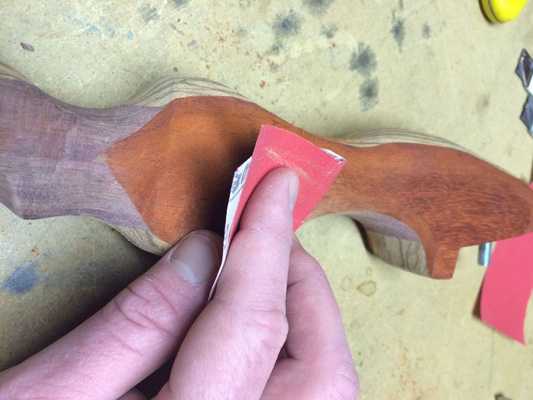

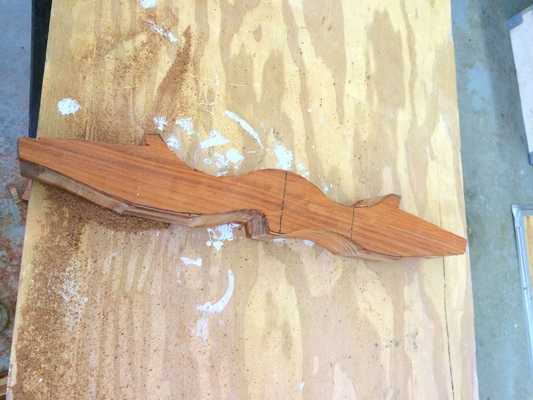

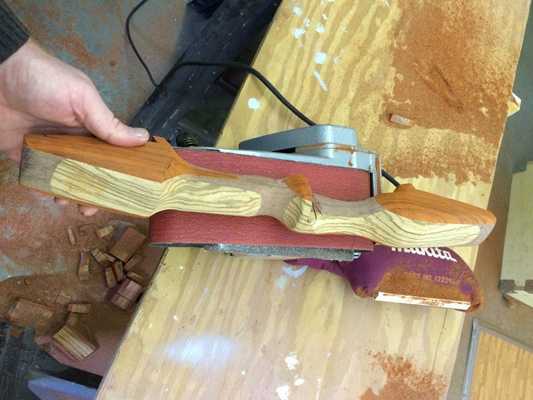

Шаг 4: Шлифовка рукоятки и придание ей формы

Конечно, это не самый быстрый способ формовки дерева, но у меня под рукой была только ленточная шлифовальная машинка, поэтому я перевернул её вверх ногами и шлифовал рукоять именно таким способом.

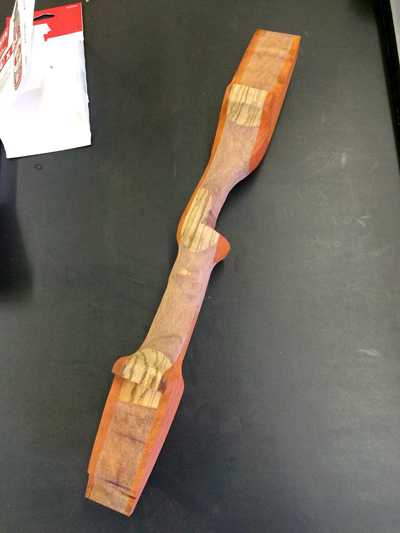

Я просто работал над рукоятью до тех пор, пока она не начала приобретать те формы, которые я хотел. После того, как я близко подобрался к своему идеалу, я взял напильник по дереву и прошелся в тех местах рукояти, в которые не могла достать ленточная машинка.

Советы по шлифовке:

Всегда двигайте рукоять, чтобы не снять с одного места слишком много дерева
Когда работаете под неудобными углами, следите за тем, чтобы не сошлифовать дерево из той части рукоятки, за которой вы не следите
Потратьте на работу время — делайте перерывы, ведь вам некуда спешить
Для защиты от древесной пыли оденьте респиратор и защитные очки

Не забудьте про беруши — шлифовка займет много времени — не портите ваш слух
Шлифуйте, пока не получите нужную форму

Шаг 5: Создание рукоятей

Для рукоятей я взял пару старых лыж. Я купил их в местном магазине подержанных спорттоваров за 1000р. Для хорошего натяжения лука, отмерьте от кончика лыж расстояние 50 — 65 см. Я отрезал свои на расстоянии 60см.

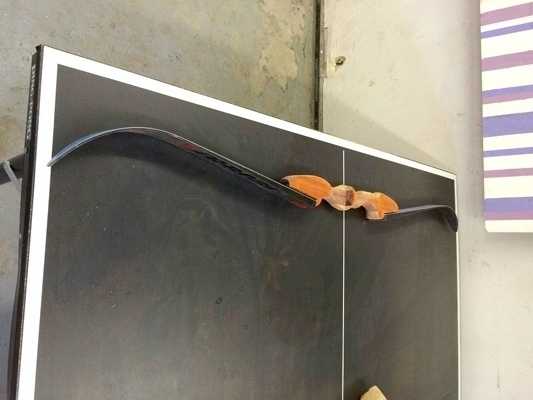

Затем я сложил лук и прикинул, как всё будет выглядеть в финале.

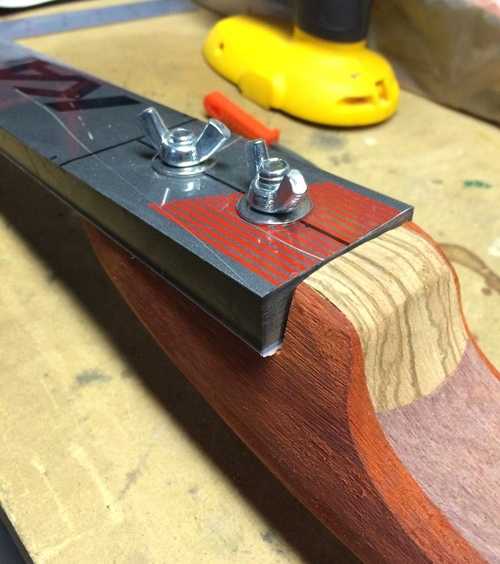

Шаг 6: Прикрепляем плечи лука

Прикрепление плечей лука осуществляется очень просто, но работу нужно выполнить точно. Для крепления понадобятся:

2 болта на 8 см
2 болта на 5 см
4 шайбы
4 гайки с крыльями

Делайте всё согласно пунктам:

Отметьте на лыжах место, где на тыльной стороне лука заканчивается их соприкосновение с деревом.
Отметьте на лыжах точно посередине точки, в которых вы собираете просверлить отверстия. Я сделал отметки на расстоянии 2.5 и 5 см.

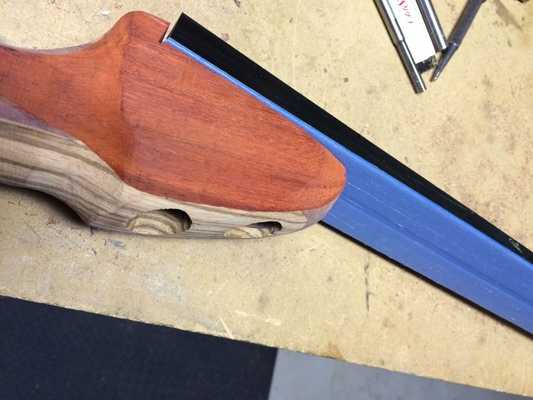

Изолентой примотайте лыжи к древесине максимально прочно и на том месте, где вы хотите, чтобы они находились в готовом варианте.
Скрепив дерево и лыжи, используйте битку для дерева и пластика, чтобы просверлить сквозное отверстие. Битку подберите соответственно вашим болтам.

Используя битку для резьбы отверстий, с обратной стороны рукояти просверлите отверстия для головок болтов. Сделайте отверстия настолько глубокими, чтобы головки болтов чуть утопали в рукояти.

После того, как все отверстия просверлены, используйте гвоздь и молоток, чтобы вбить болты в отверстия (я подогнал отверстие так, чтобы болты навсегда остались в рукояти), затем посадите плечи лука на рукоять и затяните их шайбами и гайками.

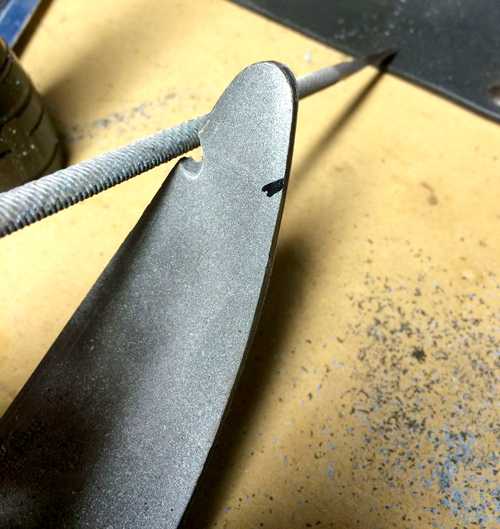

При помощи круглого напильника создайте углубления под тетиву. Сделайте выемки под углом от середины лука, чтобы они способствовали удержанию тетивы.

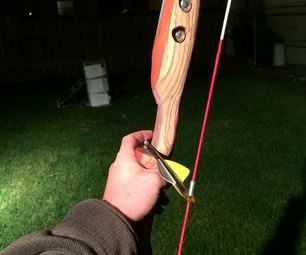

Шаг 7: Проверка

На данном этапе у меня уже получился готовый лук, но перед окончательной покраской его нужно было проверить.

Вот небольшое видео с испытаний.

На видео стрельба с близкого расстояния — примерно с 6 метров. Я не хотел никого поранить. поэтому натягивал лук примерно на 50-75% от максимума.

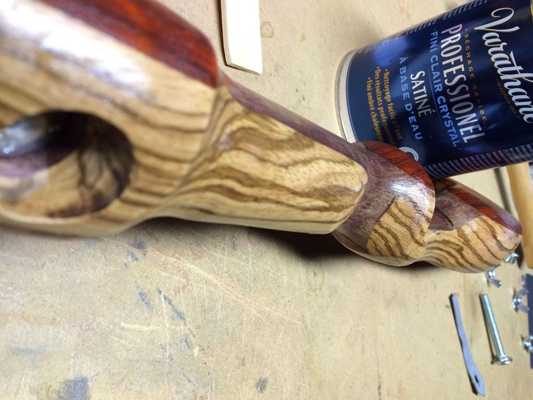

Шаг 8: Финальная полировка и финишная отделка рукоятки

Теперь, когда мы знаем, что лук хорошо стреляет, мы можем придать ему более приглядный вид. Я отполировал лук и нанёс на него морилку, а затем оставил на 1 сутки.

Шаг 9: Покраска и нанесение узора

Подвесьте плечи лука и нанесите краску в несколько слоёв. Постарайтесь найти краску, устойчивую к сгибанию, так как плечи лука будут активно гнуться. Автомобильная краска должна неплохо подойти.

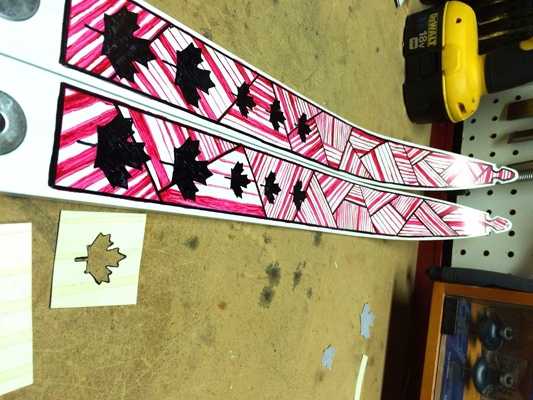

Белый цвет смотрелся хорошо, но я решил нанести на плечи лука узоры.

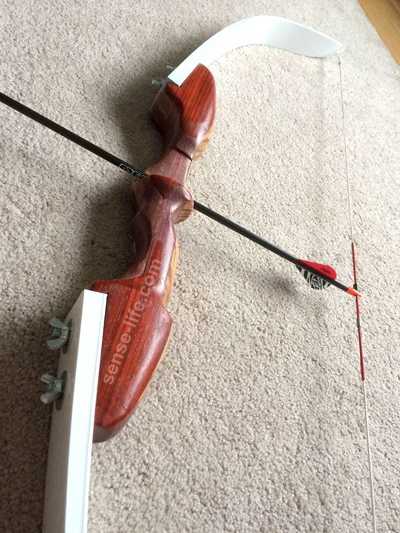

Шаг 10: Готовый лук

Лук готов! Он завершён и ждёт финальной проверки!

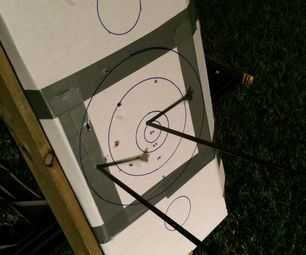

Эти выстрелы были сделаны с расстояния примерно 30 метров. На записи кажется, что стрела вихляет, но на самом деле она летела прямо.

Я надеюсь, инструкция вам понравилась!

masterclub.online

Как сделать разборный лук. — leg10ner — LiveJournal

Начнем с изготовления рукоятки для лука. Сразу оговорюсь, что материалы изготовления зависят от силы нятяжения тетивы. Если сила натяжения до 10 кг., тогда рукоятку можно изготовить из цельного деревянного бруска 60х40х400, бука или березы (сосна для этих целей не подходит).

http://technician-ua.blogspot.com/search?updated-max=2012-06-18T08:18:00-07:00&max-results=7&start=26&by-date=false

Начнем с изготовления рукоятки для лука. Сразу оговорюсь, что материалы изготовления зависят от силы нятяжения тетивы. Если сила натяжения до 10 кг., тогда рукоятку можно изготовить из цельного деревянного бруска 60х40х400, бука или березы (сосна для этих целей не подходит).

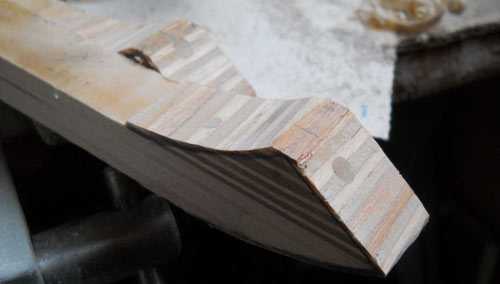

Прекрасная рукоять получается из пары склеенных эпоксидкой пластин 20 мм фанеры. После того как промазали поверхность эпоксидкой, сжимаете пластины в струбцинах. И того выходит толщина 40 мм.

Только необходимо использовать бакелитовую (водостойкую) фанеру. Её клеят чем-то типа эпоксидки и она надежна. Простая фанера для этих целей не очень годится (растрескивается).

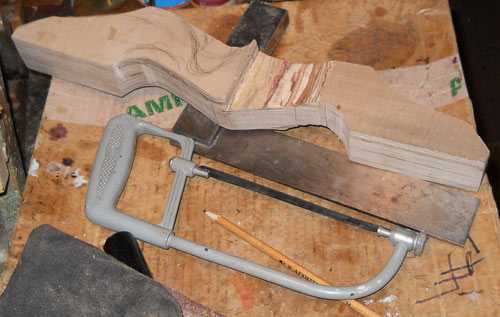

Дальше разметка контура рукояти, и выпилка электролобзиком (было посажено Макитовское полотно).

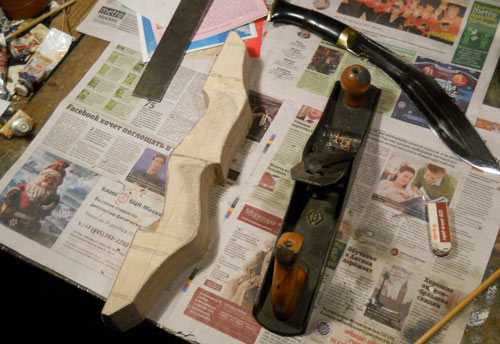

После чего приступаем к грубой выборке форм полукруглой, острой стамеской (2 раза правилась, эпоксидка сильно «сажает» инструмент).

Очень хорошим помощником в этом деле служит плоский, полукруглый рашпиль для грубой обработки поверхности, придавая черновую форму.

Затем рукоятка обрабатывается грубой шкуркой, потом мелкой и на заключительном этапе нулевкой.

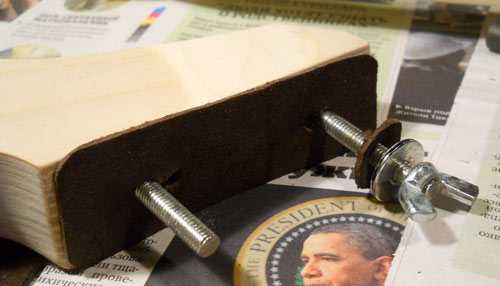

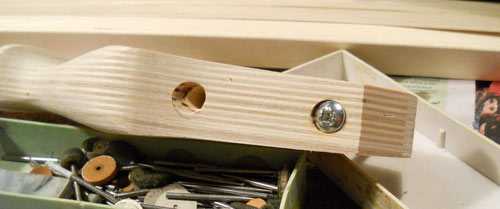

Не забудьте просверлить отверстия под болты М8 для крепления плечей лука.

Под болты между рукояткой и плечами лука целесообразно подложить прокладку из кожи (из старых женских сапогов или куртки).

Когда рукоятка будет доведена до ума, ее можно покрыть морилкой и корабельным лаком. Фанера, как известно, состоит из слоев, которые при выборке материала и играют на рукоятке. Довольно забавный эффект.

Чтобы у вас не возникло вопросов, как изготовить рукоятку для разборного лука, приведу чертеж (на чертеже нанесена сетка 10х10 мм.). Вы можете перерисовать его на миллиметровку.

Хочу напомнить, что данные материалы для изготовления рукоятки применимы в случае изготовления лука с силой натяжения тетивы до 10 кг. Если применять такую рукоять на более мощных луках, то есть риск что рукоятка не просто сломается а взорвется в щепки при этом может травмировать вас.

По этому для более мощных луков необходимо делать усиленные рукоятки из набора древесин по принципу бутерброда, как например в этом варианте — основа бук, «наполнение» клен, орех и красное дерево (для изящества). Можно использовать любое другое плотное дерево, при этом толщина наполнения особой роли не играет, главное чтобы присутствовала склейка.

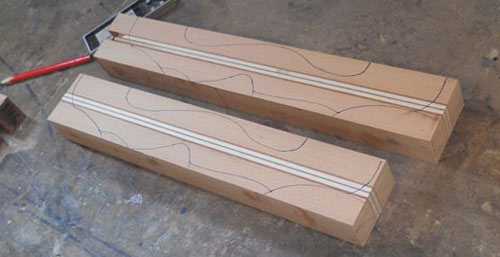

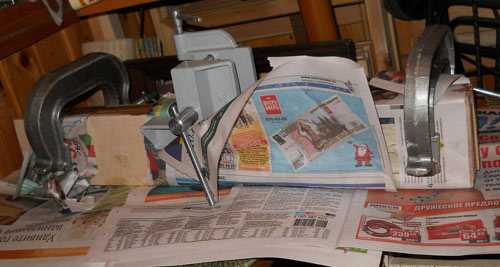

Все слои промазываются эпоксидкой и зажимаются в струбцины до полного высыхания. Струбцины необходимо располагать через каждые 5-10 см., чтобы между слоями не образовывалось пустот.

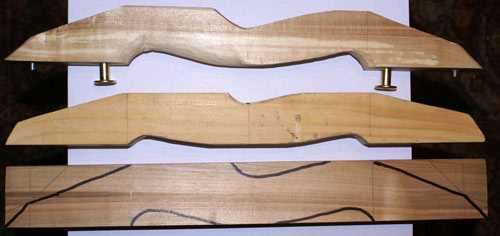

Получаются, такие заготовки, которые в будущем будут рукоятками для разборного лука с более сильным натягом тетивы.

А любители красоты С наличием прямых рук и хорошего столярного инструмента, могут сделать не только крепкую но и красивую рукоять.

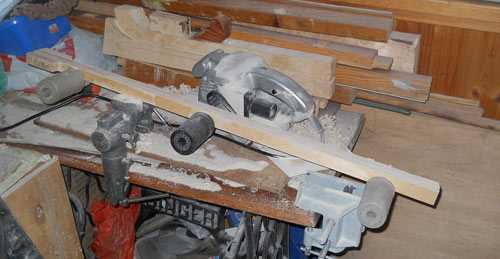

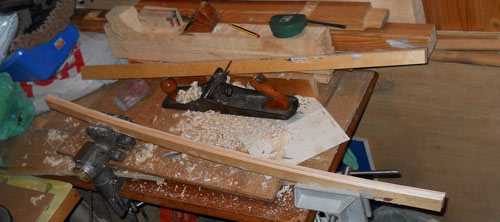

Теперь приступаем к изготовлению плечей лука. Наиболее подходящими для этих целей служат «упругие элементы», которые применяются для изготовления диванов и кроватей. Представляет собой фанеру, где все слои идут вдоль, размерами: 1200х50х12 мм, но попадаются ламели толщиной 8 мм. и длиной 700мм.

Габариты плечей 700 мм длинна, 30 мм около рукояти 25 мм около крепления тетивы, при этом общая длина лука составит 1600 мм. Меньшей длины лук изготавливать не стоит, поскольку увеличивается риск поломки плечей. Лучший вариант когда длина лука соответствует росту стрелка.

Если вам достались ламели толщиной 12 мм. то достаточно распилить их вдоль наискось, затем приложить друг к другу и обработать чтобы они были симметричны друг другу. Сила натяжения такого лука составит порядка 10-12 кг.

Если в вашем распоряжении ламели толщиной 8 мм., то для лука их использование будет весьма слабовато, по этому их придется усилить.

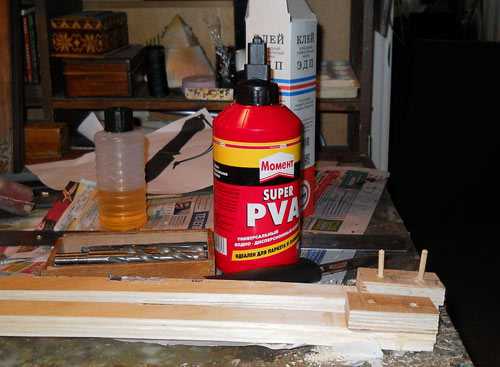

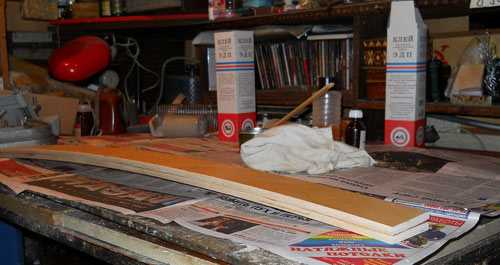

Для этого берем две ламели и склеиваем между собой эпоксидкой (добавляем чуть меньше отвердителя чтобы плечи не растрескивались). Но наиболее лучшие результаты дает клей ПВА «Момент» Д-2, в красных флаконах, от производителя Pritt Henkel (продается в хозяйственных магазинах и строительных рынках).

Обязательно стягиваем струбцинами по всей длине и дожидаемся высыхания. В итоге получаем ламели толщиной 16мм. Многим может показаться что плечи из 16мм. ламели будет очень жесткая поскольку в руках ее попросту не согнешь. Но когда соберете лук полностью, сомнения по поводу гибкости ламелей у вас пропадут. Только учтите, при такой жесткости плечей, желательно использовать усиленную рукоятку.

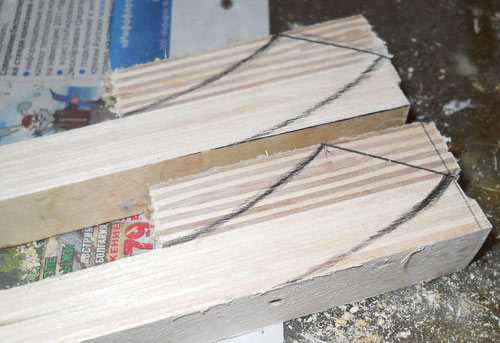

Распиливаем склеенные ламели наискось и получаем будущие плечи.

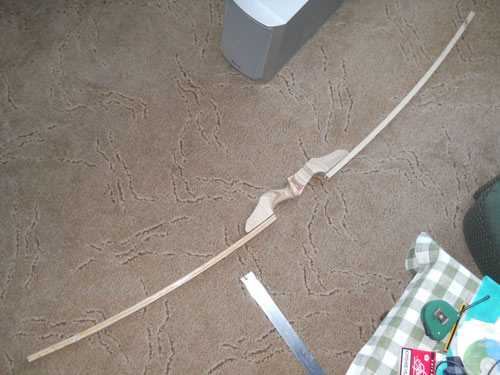

Прикидываем к рукоятке, и смотрим как все это будет выглядеть.

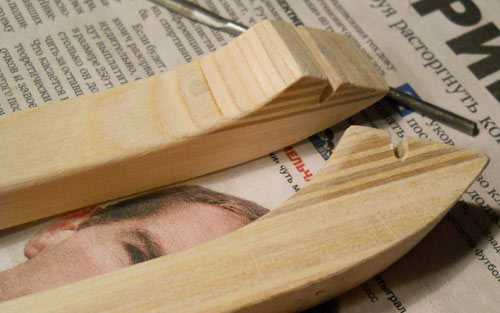

Из обрезков ламелей делаем полочку для тетивы. Вырезаем пару пластинок чуть шире самик плечей (для возможности дальнейшей обработки), прикладываем пластинку к плечу и сверлим два сквозных отверстия, после чего все обильно смазываем клеем, а в отверстия на клей вставляем шканты. Сжимаем струбцинами и оставляем сохнуть на сутки. Остатки клея лучше всего снять тряпкой заранее, что бы когда они высохнут не морочиться с их удалением.

Придаем симметричность обоих плечей. Для точности струбцинами сжимаем плечи вместе и обрабатываем стороны.

Очерчиваем форму полочки для тетивы. Форма может быть любая, как фантазия ваша позволяет.

Срезаем лишнее электролобзиком. После чего делаем финишную обработку наждачкой

Делаем пропилы в полочке под диаметр тетивы 3 мм. и на глубину 7-8 мм.

Вскрываем плечи морилкой и и корабельным лаком.

Для такого усиленного лука понадобится тетива не менее 3.5 мм. Если нет желания изготавливать тетиву самостоятельно тогда вполне подойдет кевларовая альпинистская стропа (продается в туристический и альпинистских магазинах и в такой толщине).

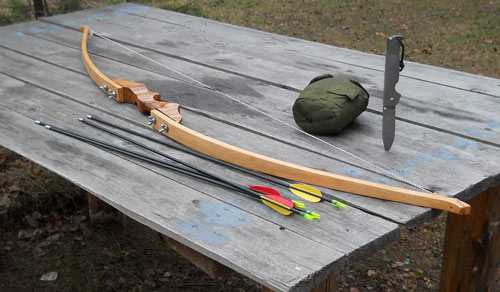

Теперь можно отправляться на природу для испытаний.

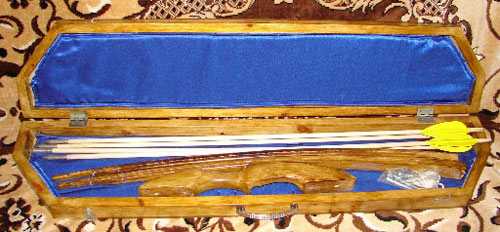

Для удобства транспортировки разборного лука, можно смастерить небольшой кейс.

Теперь вы знаете как сделать разборный лук своими руками. Только не забывайте только о том, что лук, как и вcякое оружие, требует к cебе ответственного отношения и cоблюдения при cтрельбе вcех мер безопаcноcти. А количество удовольствия напрямую зависит от того, как сделан лук.

leg0ner.livejournal.com

Как сделать разборный лук из лыж своими руками

Первым делом приступаем к разработке дизайна рукоятки, поскольку потраченное время на изготовление не должно пройти зря, и лук помимо стрелковых качеств должен иметь и красивый внешний вид. Если вам проблематично набросать свой эскиз, можете использовать эскиз, который изображен на фото.

При проектировании рукоятки лука учитывайте такие факторы как:
1. Оптимальная длина рукоятки должна быть в пределах 40-60см
2. Полочка для стрелы должна находиться четко посередине рукоятки
3. Угол крепления плечей заводских луков составляет 15-20 градусов. Однако чтобы добиться максимальной силы натяжения, в данном случае угол был уменьшен до 10 градусов

Поскольку сила натяжения лука из лыж не велика в пределах 10 кг, рукоятку можно изготовить из цельного куска дерева. Обязательно, выбирайте дерево твердых пород (дуб, бук и т.д.), без сучков.

Но если вы хотите, чтобы рукоятка была не только прочной, но и красивой, тогда необходимо использовать разные породы дерева (разные по оттенку). Кстати, рукоятка склеенная будет прочнее чем рукоятка изготовленная из цельного куска дерева.

В данном случае использовалась древесина:
Зебрано (African zebrawood) древесина имеет два ярко выраженных цвета от серо-коричневого до желто-коричневого
Амарант – древесина с фиолетовым цветом
Падук – древесина коричневого цвета

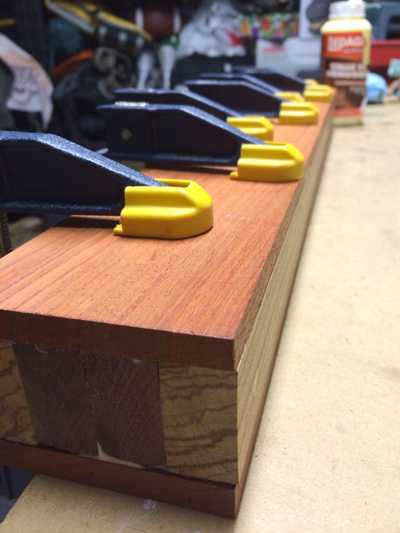

Бруски склеиваем между собой столярным клеем, образуя “бутерброд”, и стягиваем струбцинами.

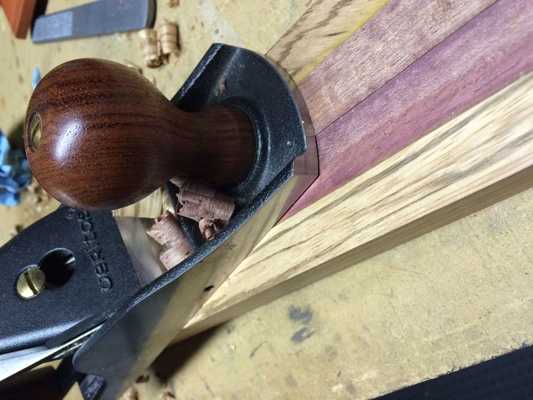

После склейки, поверхность “бутерброда” выравниваем рубанком. При необходимости обрабатываем поверхность шлифмашинкой, чтобы добиться абсолютно ровной поверхности.

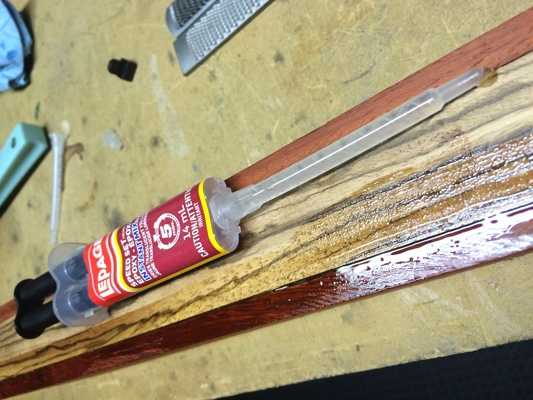

Если при склейке “бутерброда” у вас между брусками остались щели, их необходимо залить эпоксидной смолой.

Впрочем, на эпоксидную смолу и можно приклеить боковые накладки. Стягиваем струбцинами и оставляем сохнуть на сутки.

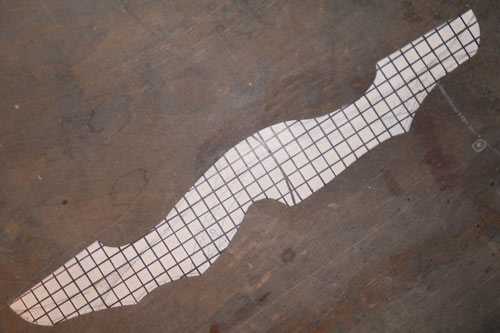

Шаблон рукоятки вырезаем из бумаги и приклеиваем к нашей деревянной заготовке.

По контуру шаблона спиливаем все лишнее. В данном случае наиболее лучший вариант это использовать ленточную пилу, или, в крайнем случае, можно и электролобзиком обойтись.

Не стоит переживать, если не получится ровно вырезать рукоятку, при помощи шлифмашинки и наждачки можно устранить все огрехи. Только при использовании шлифмашинки, не стоит слишком усердствовать, чтобы не снять чего лишнего.

После того как рукоятка более менее готова, можно приступить к изготовлению плечей. Для этих целей нам понадобятся ненужные беговые лыжи.

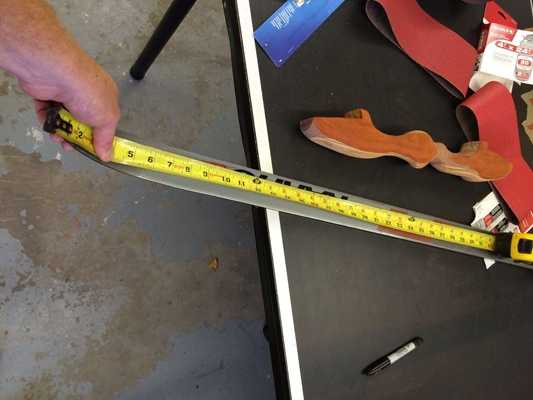

Оптимальная длина плечей из лыж 500-650 мм. Если сделать длиннее, то сила натяжения уменьшится, а если сделать короче то при натягивании, плечи могут сломаться.

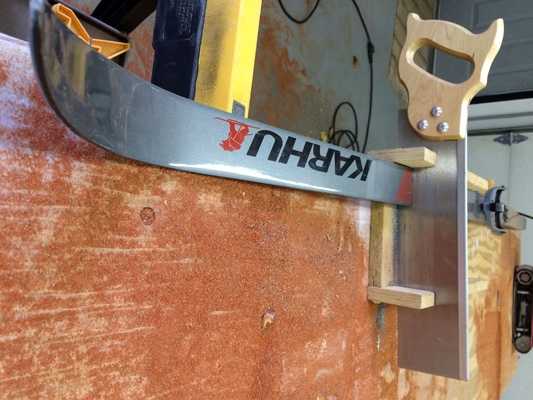

В данном случае была выбрана длина 580мм. Чтобы ровно отрезать лыжи используйте стусло.

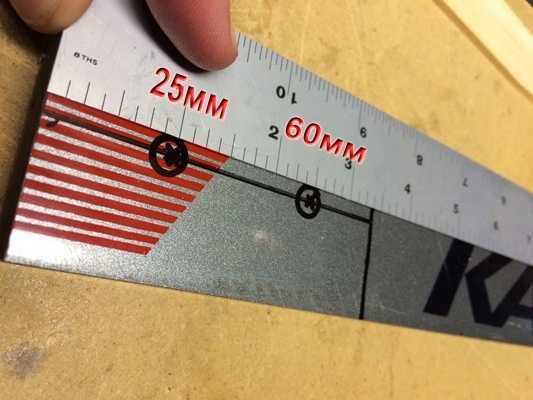

От срезанного края сверлим два отверстия на расстоянии 25 и 60мм. (для крепления к рукоятке), под болты М6 или М8. Но не стоит спешить и сразу сверлить большим сверлом, поскольку сверло может уйти в сторону и у вас получится перекос. Поэтому, чтобы обойтись без перекосов, вначале сверлите тонким сверлом 2-3мм.

Установите плечи на рукоятку и зафиксируйте изолентой. После чего сквозь отверстия в плечах наметьте шилом места сверления отверстий в рукоятке. В рукоятке также сверлим отверстия тонким сверлом, и только после того как убедитесь, что отверстия просверлены без перекоса, можно рассверливать отверстия большим сверлом под болты. Чтобы шляпки не торчали, их желательно утопить в рукоятке.

Для удобства сборки лука (чтобы не носить с собой гаечный ключ), вместо гаек лучше использовать барашки.

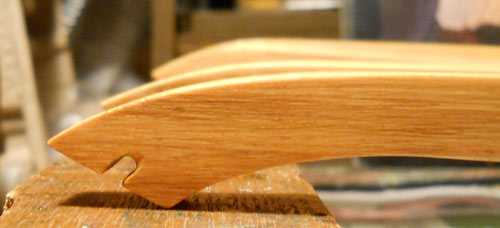

На концах плечей, для крепления тетивы, надфилем, делаем пропилы.

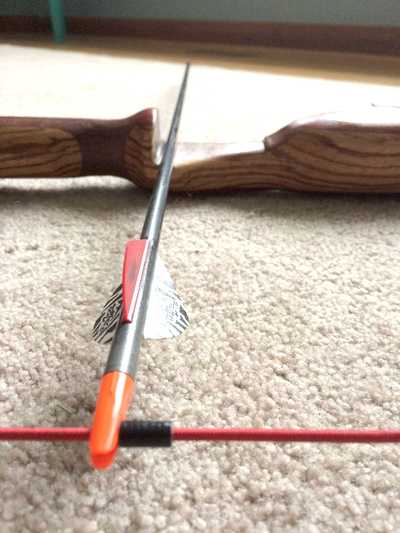

Теперь можно собрать лук и испытать его в реальных условиях. После удачных испытаний, приступаем к финишной отделке и покраске лука.

Рукоятку шлифуем мелкой наждачкой и вскрываем лаком либо смазываем маслом для дерева.

Плечи, при желании также можно задекорировать, и придать им неординарный вид.

Ноя 18, 2016Геннадий

rukami.boltai.com

Изготовить простой английский лук самостоятельно

Серьезную конкуренцию арбалету составляет спортивный лук. Хотя по мощности он и уступает своему холодному метательному собрату, но смотрится как, то изящней и романтичней. Стрельба из лука, как вид спорта весьма интересна и занимательна. Она развивает множество полезных качеств, но об этом разговор пойдет в следующий раз, а сейчас мы займемся изготовлением прямого деревянного лука.
Устройство лука простое: рукоять и по обеим сторонам от нее плечи. Посредине рукояти находится направляющий желобок. Сторона, обращенная к мишени, называется спиной, сторона к стрелку внутренняя.

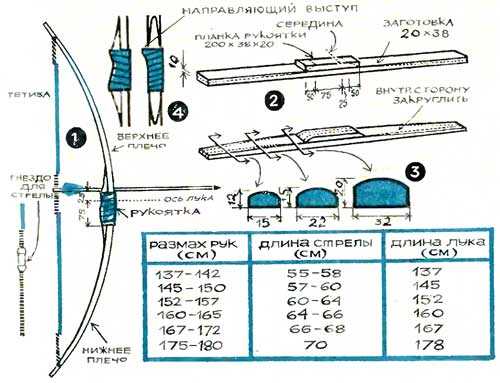

Размеры лука можно подобрать по следующим параметрам:

Длина вытянутых рук	Длина стрелы	Длина лука
137-142	55-58	137
145-150	57-60	145
152-157	60-64	152
160-165	64-66	160
167-172	66-68	167
175-180	70	178

Для изготовления лука можно использовать белую акацию и ясень. При подборе материала смотрите, чтобы древесина была прямослойной, без трещин и сучков, иначе ваш труд будет напрасен. Ниже на рисунке показаны формы и размеры, по которым нужно делать заготовку. С помощью рашпиля сделайте грубую обработку по разметкам, показанным на рисунке, потом отшлифуете все наждачной бумагой. На концах выпилите желобки для тетивы.

Чтобы проверить лук на натяжение используйте метод, показанный на рисунке (6) при силе натяжения более 16 кг подойдут, прежде всего, лавсановые нити, а менее 16 кг выдержат и крученые льняные нити.

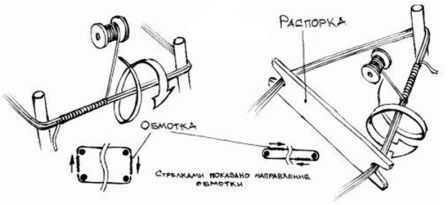

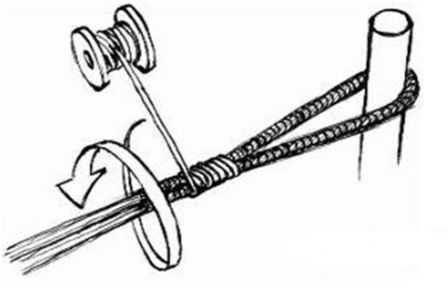

Ниже на рисунках показано, как правильно изготовить тетиву. Возьмите лавсановую нить 32-го номера или крученую льняную нить, свободный ее конец без узла привяжите к одному гвоздю и намотайте ее по кругу. Для лука, рассчитанного на силу натяжения 10-12 кг, хватит пяти витков льняной и 45-50 — лавсановой. Намотайте нить туго, без провисаний, соблюдая равномерное натяжение, — это продлит срок службы тетивы. Затем обрежьте нить, свяжите свободные концы и разделите будущую тетиву на две пряди. Среднюю часть каждой отдельной пряди как можно туже и плотнее обмотайте капроновой ниткой. Обмотка должна получиться длиной 8 — 10 см. Далее, не снимая тетивы с бруска, обмотайте так же и ее концы. У Вас получится две петли, с помощью которых полученная тетива крепится на луке.

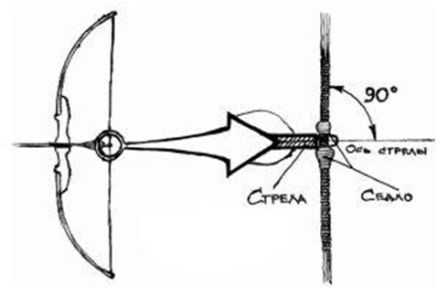

Далее нужно из кусочка дерева или пенопласта прикрепить направляющую для стрелы длиной 20 мм и шириной 10 мм, полукруглую с углом наклона, чтобы стрела не соскальзывала.

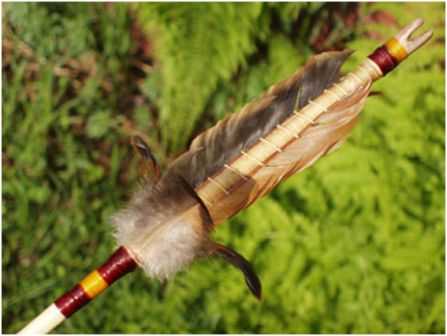

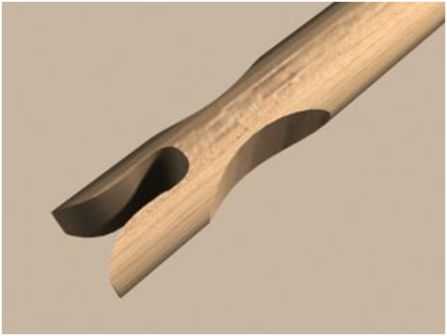

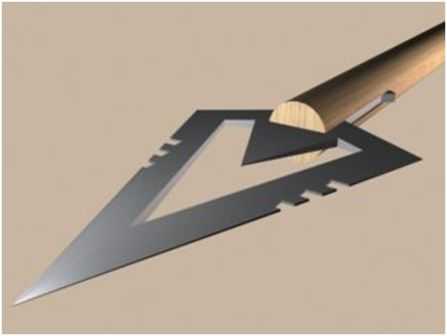

Стрелы изготовляются из хорошо просушенной сосны, ели или березы. Наконечник можно сделать из металлической пластинки. Стабилизатор из перьев птицы на расстоянии 12-15 мм от заднего конца стержня. Чтобы стрела не виляла в полете ее нужно тщательно сбалансировать. Для этого найдите середину, отмерите от нее 10 мм к переднему концу, отметьте карандашом риску и, изменяя вес наконечника, переместите центр тяжести на отметку. Далее запрессуйте наконечник клеем БФ, все стрела готова.

Для безопасности, чтобы не повредить руку при стрельбе изготовьте «фартучек» и кожаную крагу. Также для удобства проведения стрельб из лука и транспортировки, вам необоходимо будет сделать колчан для стрел. Изучите приведенные рисунки очень внимательно, на них все очень хорошо и наглядно показано.

Вот и готов ваш лук, можете поэкспериментировать над ним: например обшив плечи лука меховушками, для придания колоритного вида, на манер индейских луков. Или придумайте что нибудь другое. Только стреляйте, пожалуйста, по мишеням, а не устраивайте охоту на бездомных собачек, кошек и голубей. В крайнем случае, если вы мните себя великим охотником, идите в лес и попробуйте подстрелить зайца, либо куропатку. При наличии соответственного разрешения конечно о сезоне охоты.
