Квадрокоптер описание: Что такое квадрокоптер, его предназначение, цена, как устроен, цены

Для чего нужен квадрокоптер. Функции и технические характеристики дрона

Еще не так давно квадрокоптеры поражали воображение в основном в кино, а теперь они прочно входят в список желаемых предметов покупки. Но покупатель часто оказывается в растерянности при чтении большого списка характеристик и функций дрона, не зная, что именно ему нужно. Поэтому в статье мы кратко рассмотрим возможные области применения устройств, подробно рассмотрим их функции, характеристики и дадим советы по выбору.

Зачем нужен квадрокоптер

Может показаться, что квадрокоптер сродни радиоуправляемой машинке и предназначен только для развлечений. Но это далеко не так, хотя именно жажда развлечений и является одной из основных причин покупки дрона. Эффектной игрушкой не только интересно управлять, но и участвовать в любительских и профессиональных гонках, соревнованиях по трюкам. Сегодня даже есть школы, в которых обучают искусству управления дронами.
На втором месте оказалась возможность съемки. Так как сегодня модно выкладывать в социальные сети свои фото и видео с разных мест и событий, квадрокоптеры с камерами открывают для этого широкие возможности. Можно заставить дрон гнаться за спортсменами и постоянно держать их в кадре, снимать с разных ракурсов свадьбы, вечеринки, масштабные мероприятия или собственные трюки. Есть такие модели, которые умеют вести съемку даже под водой.
Другие области применения квадрокоптеров связаны с решением конкретных задач. Это может быть быстрая и экономичная доставка легких грузов или исследование труднодоступных мест. Охранные компании с помощью дронов держат в поле зрения важные объекты, а владельцы собак даже умудряются отправлять на прогулку вместо себя дрона, который присмотрит за четвероногим питомцем. Коптеры пригождаются для поднятия предметов на высоту, для охоты, при проведении спасательных и иных операций. И это далеко не полный список возможностей квадрокоптеров, поскольку из-за сочетания летных возможностей с цифровыми технологиями их функционал ограничен только фантазией человека.

Функции квадрокоптера

Рассмотрим базовые и специфические функции, которые помогут вам получить более детальные представления о возможностях устройства. Но в конкретных моделях присутствуют лишь некоторые из представленных ниже функций.
Функция удержания высоты и съемки. При наличии функции удержания высоты квадрокоптер способен как бы зависать в одной точке на определенной высоте. Она чаще всего используется для получения качественных фотографий, если на дроне есть камера.
Функция возврата домой. Эта возможность есть далеко не у каждого квадрокоптера, хотя без нее есть риск потерять агрегат. Были неоднократные случаи, когда дроны просто улетали от своих хозяев настолько далеко, что те не могли их найти. При наличии функции возврата коптер вернется в точку взлета, даже если потерял связь с пультом управления (в том числе по причине разряда аккумулятора).
Полет по определенной траектории. Такая функция позволяет вам задавать маршрут коптера. Это удобно во многих случаях, когда нет возможности управлять аппаратом или хочется лучше сконцентрироваться на съемке местности.
Функция автовзлета и автопосадки. При наличии такой возможности вам не нужно всякий раз управлять устройством до набора высоты и беспокоиться о том, что он улетит. Автопосадка — это все та же функция возврата домой, при которой дрон приземляется на месте старта.
Функция разных летных режимов. Дроны умеют подниматься по разным траекториям, что удобно для выполнения конкретных задач. Так, в режиме «Круг» (Circle) дрон облетит объект по кругу заданного диаметра в заданном направлении и вернется на место. Тем самым можно обеспечить, например, круговой обзор во время съемки. В режиме «Ракета» (Rocket) коптер стремительно взмывает вверх по прямой с направленной вниз камерой, в режиме «Спираль» (Helix) он будет подниматься над объектом, двигаться вокруг него по спирали, а в режиме «Дрони» (Dronie) — устройство поможет сделать селфи с воздуха.
Любителям игр понравится режим «Воздушный бой» (Infrared Battle), правда, он есть лишь на некоторых моделях. Дроны с таким режимом способны стрелять в противника инфракрасными лучами и подсчитывать «ранения». В результате команды могут соревноваться по достижению наибольшего числа очков в воздушных схватках. Еще одна функция для эффектных полетов — переворот на 360°. При ее задействовании дрон в воздухе переворачивается вверх ногами и затем снова поворачивается в свое обычное положение.
Функция разных режимов съемки. Здесь уже многое зависит от возможностей видеокамеры дрона. Режим Tripod обеспечивает плавную съемку без рывков, TapFly — это фактически полет по прикосновению, когда вы на смартфоне нажимаете конкретное место на картинке, например на горы, и коптер отправляется туда, облетая на пути все препятствия.
Active Track — это такой режим, в котором вы обводите рамкой конкретный объект съемки, после чего дрон все время держит его в кадре, используя так называемое компьютерное зрение, способность распознавать объекты и машинное обучение. Создать эффектные ролики поможет функция QuickShots, при включении которой съемка ведется в описанных выше режимах «Ракета», «Спираль» и других. Есть и другие режимы съемки, которые зависят от возможностей установленной на борту дрона видеокамеры.
Функция «Следуй за мной» (Follow me). Если у квадрокоптера есть эта функция, он может отслеживать координаты пульта управления или смартфона по GPS или держать в фокусе своей камеры движущийся объект и лететь вслед за ним (по технологии Active Track). В этом режиме дрон держится на определенном расстоянии, чтобы не мешать происходящему, и может вести его записи. Это удобно для съемки гонок, забегов, передвижения животных и других динамичных событий. Однако если дрон не умеет облетать препятствия, то запускать его в этом режиме можно только в свободном пространстве.
Функция управления дроном со смартфона. Если девайс способен подключаться к смартфону, то это открывает новые горизонты. Вы можете следить за тем, что он снимает, прямо на дисплее, вести онлайн-трансляцию в Youtube, управлять дроном со смартфона и другое. Но конкретные возможности зависят от функционала мобильного приложения и самого коптера.
Управление квадрокоптером жестами. Некоторые модели способны реагировать на движения ваших рук. В простом случае эти движения представляют собой поворот и наклон смартфона или пульта, оснащенного гироскопом и акселерометром. В более сложных моделях используется встроенная камера, способная различать определенные жесты. Например, взмахнув рукой, вы подзываете квадрокоптер к себе, раскрыв ладонь, вы отдадите коптеру команду приземлиться и так далее.

Характеристики квадрокоптера. Как выбрать квадрокоптер

Размеры квадрокоптера

При покупке дрона первым делом определитесь с его размерами, так как одни коптеры поместятся в карман, в то время как другие не влезут и в рюкзак. Микро- и минидроны имеют размеры менее 20 см в диаметре, в то время как их высота может и вовсе составлять пару сантиметров. Средние агрегаты находятся в диапазоне 20-45 см и являются наиболее популярными среди всех квадрокоптеров. Вы можете носить их с собой в сумке или рюкзаке и использовать для решения самых разных задач. Большие коптеры размером более полуметра из-за своих габаритов подходят далеко не для каждого случая. Однако именно они отлично справляются с решением специфических задач и используются профессионалами.

Тип двигателя квадрокоптера

Квадрокоптеры оснащают двигателями коллекторного и бесколлекторного вида. Первые из них получили широкое распространение из-за невысокой цены, поэтому ими оснащены многие модели на рынке. Однако вторые являются более надежными и выдают большую мощность. Если вы планируете использовать дрон в профессиональной деятельности, выбирайте устройство с бесколлекторным мотором.

Оборудование для съемки

Большим плюсом для дрона является присутствие видеокамеры, при условии, что она обладает хорошей разрешающей способностью и всем желаемым функционалом. Многие из описанных выше функций работают только на дронах с камерами. Еще одним важным элементом оборудования является стабилизатор. Это устройство обеспечивает плавность съемки во время движения дрона, защищая камеру от тряски.
Если вы выбираете коптер с камерой, обратите внимание на следующие характеристики. Режим съемки демонстрирует, какого качества картинку и видео может выдать камера. Например, запись «4K: 3840x2160p 24/25/30fps» означает, что в формате высокой четкости 4К разрешение составит 3840x2160p, а видео можно записывать с частотой кадров 24, 25 или 30 кадров в секунду. Чем больше разрешение, тем более детализированной будет картинка, но и больше места потребует на карте памяти. Частота кадров отвечает за плавность смены кадров: чем выше частота, тем меньше рывков будет в видеоролике. Вторая характеристика камеры — максимальный угол обзора (чем больше, тем больше охват территории съемки). Третья характеристика — функции съемки (о них мы говорили выше).

Летные свойства. Время полета квадрокоптера

В летных характеристиках важны в первую очередь время полета, скорости и летные функции (о последних поговорим позже).
Чем больше время полета коптера, тем дольше он сможет летать с одной зарядки. Здесь многое зависит от веса конструкции и емкости стоящего на ней аккумулятора. Многие модели способны находиться в воздухе всего десять минут или менее того, поэтому при желании управлять дроном дольше, присмотритесь к квадрокоптерам с продолжительностью полета в пределах 20-30 минут или более.

Летные свойства. Скорость полета квадрокоптера

Различают максимальную горизонтальную и максимальную вертикальную скорости. Первая показывает, как быстро устройство может перемещаться вдоль поверхности земли, второе — скорость взлета. Тут выбор делайте в зависимости от того, что планируете делать с помощью коптера: вести съемку гонок, делать обзор статичного события с высоты, делать быстрый взлет или что-то другое.

Функционал квадрокоптера

Недорогие модели редко могут похвастать большим набором функций, тем более интеллектуальными функциями съемки вроде следования за оператором. Если вы не планируете приобретать квадрокоптер для специфических задач и не хотите много тратить на него, тогда обращайте внимание на базовые функции: возможность возврата домой или автопосадки, удержание точки высоты и полет по заданной траектории.

Способы управления

Некоторыми моделями можно управлять только с пульта, другие реагируют также на смартфон, что расширяет их возможности. Еще бывают устройства на руку для управления коптером при помощи жестов.
При выборе квадрокоптера не спешите делать покупку, поддаваясь эмоциям. Если вы четко очертите круг задач, которые призван решать квадрокоптер, сможете выбрать подходящую модель. При этом не будете переплачивать за множество интересных, но ненужных вам функций.

Что такое квадрокоптер, зачем он нужен, кто его придумал и как он устроен?

Приветствуем всех, кто не безразличен к БПЛА и по этой причине оказались на страницах нашего сайта! Что такое квадрокоптер? Как и кем был разработан? Почему он стал таким популярным сегодня? Как летает, как устроен, и для каких целей предназначен? Зачем и для чего он нужен?

Пожалуй, это основные вопросы, которые интересуют новичков в беспилотном пилотировании. Приобретение первого дрона – дело ответственное, ведь от того, каким он окажется, во многом зависит ваш дальнейший интерес и увлечение коптерами в принципе.

Именно поэтому важно иной раз обратиться к истокам, чтобы иметь общее представление о таких современных гаджетах, знать, чего от них ожидать, понимать принцип работы квадрокоптера и т.п. Все эти и другие аспекты мы постараемся осветить сегодня более подробно.

Что такое и зачем он нужен?

Квадрокоптер – англоязычный термин, дословно переводимый на русский, как «четырехвинтовой вертолет». Но что это означает на практике? По сути, это беспилотник (летательный аппарат на ДПУ), оснащенный четырьмя винтовыми пропеллерами. Управление осуществляется посредством специального RC-пульта с земли.

На большинстве современных моделей дронов установлены миниатюрные видеокамеры, обеспечивающие возможности съемки в фото- и видеоформате с воздуха.

Как только первые квадрики появились на прилавках магазинов беспилотной техники на радиоуправлении, их цена едва ли могла привлечь обывателя. Но со временем стоимость таких гаджетов продолжала стремительно падать (собственно, она продолжает падать со времен своего появления до сих пор, а ценовой диапазон – расширяться до бесконечных пределов). Сегодня они доступны многим людям со средним достатком.

Появились и квады с камерой, которые стали настоящим бумом среди широких масс любителей БПЛА. Таким образом, сфера их применения существенно развернулась по всем фронтам, привлекая внимания людей всех возрастов, от школьников и дошколят, до людей пенсионного возраста, любителей и профи в сфере беспилотных полетов, любителей спортивных состязаний на мультикоптерах, журналистов, блогеров, репортеров и даже представителей военно-разведывательных структур.

Современные технологии дроностроения шагнули далеко вперед в последние годы. Но в большинстве случаев на вопрос о том, что такое коптер и каково его предназначение, люди склонны отвечать – это гаджет для развлечения и захватывающих любительских съемок с высоты.

Кто придумал?

История создания/разработки таких БПЛА уходит корнями в первую половину прошлого века. Первый действующий прототип всех действующих ныне любительских и профессиональных дронов, а также вертолетов появился в 1922 году и получил название «вертолет Ботезата». В рамках первых тестовых полетов ему удалось не только успешно подняться в воздух, но и поднять с собой на высоту до четырех метров груз весом около 450 килограмм.

Георгий Александрович Ботезат – тот, кто придумал квадрон, был гражданином США российского происхождения, изобретателем, естествоиспытателем и профессором Петроградского института высоких технологий.

Разработки первого в мире квадрона под его началом велись при финансовой поддержке армии США. Военным требовался летательный аппарат, который сможет производить вертикальные взлеты и посадки. Со временем проект был прикрыт из-за определенных технических трудностей.

Основная проблема состояла в обязательном наличии попутного ветра для полетов. Ученый так и не успел довести разработку и оптимизацию схемы вращения двигателей до конца.

Почему именно 4 мотора?

Испытания вертолета с 4-мя винтами начались под руководством Ботезета в 22-м году. Устройство квадрокоптера на основе четырехвинтовой конструкции еще в те времена было признано наиболее устойчивым и оптимальным с точки зрения полетных характеристик.

Благодаря многовинтовому принципу работы, аппарат становился легко управляемым. Для поворота достаточно было изменить положение носовой части коптера.

В более поздние времена, когда начальные квады на радиоуправлении обзавелись полноприводной винтовой системой, они получили абсолютный баланс и максимальный полетный контроль, а все недостатки квадрокоптеров были минимизированы за счет внедрения новых технологий и электроники. По сей день 4-моторный коптер — лучший и самый надежный с точки зрения конструкции, летных и технических характеристик.

Мультикоптеры

Мультикоптер – это альтернативный, вариант квадронов, превосходящий их по количеству моторов. Его несущие винты вращаются диагонально и в противоположных по отношению друг к другу направлениях.

Различаются мультикоптеры между собой количеством моторов. В современной практике помимо трех- и четырехвинтовых моделей встречаются гексакоптеры и октокопторы с 6- и 8-ю пропеллерами, соответственно. Количество винтовых элементов по большому счету определяет возможности пиковых нагрузок аппарата по массе, то есть то, сколько веса он сможет взять с собой на борт.

Устройство и принцип работы

Принцип действия современных коптеров предельно прост. Каждый несущий винт приводится в движение электромотором. Одна часть двигателей вращается по часовой стрелке, а вторая – против. Это позволило исключить из конструкции квада хвостовой винт и сложный в плане конструктивной реализации автомат перекоса.

Рама

Как правило, каркасная рама любого квадрика имеет X-образную форму. На конце каждого из четырех лучей закреплена винтомоторная конструкция, обеспечивающая аппарату необходимую летную тягу.

Часто для придания оригинальности кваду раму украшают имитацией кабины пилота, различными принтами и светодиодными огнями. К слову LED-подсветка выполняет не только декоративную функцию – зачастую она помогает пилоту ориентироваться в управлении и позиционировании квадрика, а также необходима для пилотирования в темное время суток.

Платы управления и полетный контроллер

Контроллерная плата – мозг любого дрона. Она отвечает за все бортовые программные функции, включая контроль оборотов двигателей, съемку интегрированной камерой, позиционирование в пространстве на основе GPS-координат, работу светодиодов, выполнение виражей, прием различных сигналов с ДПУ и многое другое.

Мотор

Большая часть любительских мультикоптеров оснащена двумя типами электродвигателей – коллекторными и бесколлекторными. Как правило, вторые используются в бюджетных, любительских и наиболее простых вариантах. Их мощности вполне достаточно для поднятия в воздух мало и средне весовых квадронов любительского класса.

Коллекторные двигатели имеют другую, более совершенную конструкцию и несколько иной принцип работы. Они лишены коллекторов и щеток. Магнитные элементы расположены вокруг вала и выполняют непосредственно роторную функцию. Таким образом, двигатель работает с более плавным контролем оборотов у винтов и с большей отдачей, что обеспечивает лучшую тягу, энергорасход и производительность.

Трансмиттер и Пульт управления

Трансмиттер, то есть передатчик сигнала или пульт управления – это основной контрольный элемент любого квадрика. Контроль осуществляется посредством радиоволн, излучаемых аппаратурой на определенной частоте (как правило, это 2,4ГГц для радиосигнала и 5,8 для AV-видеосигнала с большим радиусом покрытия).

Регуляторы оборотов

Регуляторы оборотов или контроллеры скорости полета отвечают за контроль мощности двигателей. Суммарный рабочий ток этих элементов должен превышать по своим показателям максимальный ток электромоторов. Среди основных параметров, о которых нужно знать, подбирая оборотные регуляторы самостоятельно, стоит отметить максимальный рабочий ток и диапазон рабочих напряжений.

FPV

В данном контексте аббревиатура FPV подразумевает трансляцию видео с бортовой камеры агрегата на принимающее устройство в режиме реального времени от первого лица. В качестве приемника могут использоваться очки VR, а также пилотный шлем или монитор трансмиттера/смартфона. Иными словами, технология позволяет видеть пилоту то, что «видит» дрон в момент планирования.

Подвес с камерой

Это важная часть любых мультикоптеров с функцией съемки. Подвесное крепление служит для соединения видеокамеры с корпусом аппаратика. Она может иметь несколько осей (обычно две или три), позволяющих вращать камеру для захвата изображения в различных направлениях.

Нередко подвес оснащается специальными демпферными подушками, которые призваны гасить вибрации и обеспечить качественную стабилизацию видео на аппаратном уровне.

Батарея

АКБ – это сердце квадронов, обеспечивающее зарядом винтовые моторы. Они могут иметь моноблочную или многоблочную структуру, от чего во многом зависит их емкость. Аккумуляторные блоки подсоединяются в электроники посредством специальных клемм и устанавливаются на борт в специальных блоках. Для многих моделей предусмотрена возможность замены АКБ на аналогичные или с большей мощностью.

Чтобы понять, можно ли использовать другую батарею, необходимо внимательно почитать описание или инструкцию к агрегату.

Почему так популярен?

Ошеломительную популярность эти устройства получили в последние несколько лет, во многом благодаря параллельному развитию мобильных и видеотехнологий. С появлением высокотехнологичных смартфонов и повсеместными селфи, актуальными стали и так называемые селфи-дроны – миниатюрные беспилотники с камерой, позволяющие делать отменные селфи и видео.

Сложности в управлении

Новичок на этапе обучения может столкнуться с некоторыми трудностями контроля. В основном они связаны с пространственной ориентацией аппаратика и координацией движений стиков, что, надо сказать, по началу действительно очень непривычно.

Однако для таких случаев многие производители (в частности бюджетных модификаций) предусмотрели такую полезную функцию, как Headless Mode. Она меняет ориентацию дрона таким образом, что пилоту не нужно задумываться о том, где у квадрона зад, а где перед.

БПЛА и современное законодательство

В настоящее время на законодательном уровне действуют определенные ограничения в контексте применения и использования квадрокоптеров. Например, каждый дрон весом 0,25 – 30 кг подлежит регистрации на территории РФ и подразумевает наличие у пилота полетной лицензии.

К тому же придется получать разрешение на полеты, для которого потребуется удостоверение летной пригодности, доступ к эксплуатации воздушного пространства и удостоверение правомерности БПЛА-пилотирования. Если планируется ведение съемки в определенных регионах, то потребуется также соответствующе разрешение.

Будущее дронов

На что еще способны и для чего нужны людям коптеры, кроме развлечений?

Уже сегодня довольно успешно применяются такие летательные аппаратики для помощи строительным бригадам при монтаже сложных, композиционных конструкций, в сельском хозяйстве, при съемках документальных фильмов формата BBC, и даже для транспортировки людей.

Последний пункт можно считать особо интересной, революционной перспективой в мире БПЛА. Отдельную статью, посвященную таким крупногабаритным беспилотникам вы можете найти на страницах нашего сайта.

Надеемся, статья оказалась полезной и познавательной для вас. Если так, подпишитесь на наши обзоры и расскажите о них друзьям/знакомым в соцсетях. Удачного освоения ваших первых беспилотников!

Что такое квадрокоптер и зачем он нужен?

19 Августа 2015

Квадрокоптер (от англ. quadcopter — «вертолет с четырьмя винтами») — это беспилотный летательный аппарат с четырьмя пропеллерами, который обычно управляется пультом дистанционного управления с земли. Как правило, на нём устанавливается мини-камера, позволяющая вести в полёте фото- и видеосъёмку.

Жаль, что люди не летают как птицы. Наверно каждый мечтал увидеть свой город сверху, снять видео с большой высоты, насладиться необычной панорамой. И эта мечта, благодаря такому чудесному изобретению, как квадрокоптер, вполне может стать реальностью.

Раньше беспилотники можно было увидеть только в интернете или по ТВ, а об их приобретении большинство даже не задумывались из-за сумасшедшей цены. Но со временем такие гаджеты продолжали падать в стоимости, и сегодня все больше людей могут себе позволить приобрести квадрокоптер с камерой. Эти устройства с каждым днем набирают популярность во многих точках земного шара. Ими пользуются в вооруженных силах, различных государственных и коммерческих организациях, спецслужбах. Даже легендарная компания Google в своей работе применяет квадрокоптеры. Очень часто с помощью таких гаджетов снимают видеоклипы, свадьбы и прочие мероприятия. Квадрокоптеры с камерой, имеющей возможность транслировать видео, создают эффект присутствия при полете, а также одновременно записывают ролики. Данное устройство может проникнуть практически в любые, даже самые труднодоступные места.

Квадрокоптер на радиоуправлении

Квадрокоптер (он же коптер и квадролет) представляет собой маленький летающий аналог вертолета. Он имеет четыре винта, которые вращаются в противоположном направлении. Если сравнивать квадрокоптер с обычным радиуправляемым вертолетом, то первый обладает лучшей плавностью движения, а также большей маневренностью. Кроме того, коптер отличается низкими показателями шума, он не создает сильных потоков воздуха. Это позволяет использовать устройство не только для съемок в воздухе, но и в помещении. К квадрокоптеру можно присоединить любую легкую камеру.

Вы можете приобрести квадрокоптер у нас на сайте.

Рекомендации по покупке квадрокоптера

При приобретении коптера не стоит соблазняться на слишком низкую цену. Сегодня на рынке существует много дешевых подделок, большинство из которых являются обычными радиоуправляемыми вертолетами без возможности прикрепления камеры.

Безусловными лидерами среди профессиональных квадрокоптеров считаются гаджеты DJI Phantom. Да, их цена довольно высока, но оно того стоит. Самые известные и впечатляющие видео были засняты именно посредством коптеров этого бренда.

Чтобы сделать оптимальный выбор, следует знать основные характеристики квадракоптеров. Они могут записывать видео либо просто на флеш-карту, либо передавать изображение в режиме реального времени по видеоканалу. Второй вариант даст вам возможность проводить полет от первого лица, что конечно является большим преимуществом. Если вы не слишком ограничены в средствах, лучше приобрести модель с камерой, работающей в режиме реального времени.

В квадрокоптерах также может разниться количество каналов управления. По каждому из них может передаваться какой-то один из параметров, например, может изменяться скорость. В общем, чем больше будет таких каналов в характеристиках – тем лучше.

Квадрокоптер может продаваться с гироскопом и без. Гироскоп – это маленький датчик, который контролирует устойчивость и положение агрегата в полете. Он позволяет при боковом ветре зависнуть в воздухе. При отсутствии гироскопа коптер может сносить в стороны, в результате чего возникнет риск налета на какое-нибудь препятствие. Поэтому желательно приобрести модель, имеющую такой датчик.

Обратите внимание на дальность и продолжительность движения. Конечно, чем выше эти характеристики – тем будет лучше. Многие модели обладают продолжительностью полета около 15 минут, после чего возникает необходимость замены аккумулятора. Некоторые квадрокоптеры могут летать и дольше. Дальность полета определяется методом управления. Например, при wi-fi технологии дальность полета колеблется в диапазоне от пятидесяти до ста метров.

Можно ли собрать коптер самостоятельно?

Если вам не хватает продолжительности или дальности движения, можно попробовать собрать квадрокоптер самому. Если вы готовы рискнуть, владеете технологией пайки, хорошо разбираетесь в электронике и готовы потратить на это несколько месяцев, можно надеяться на хороший результат.

Однако при этом у вас не будет гарантии на коптер, да и не все компоненты будут сразу совместимы. Поэтому лучше не тратить время и силы, а приобрести уже готовый квадрокоптер.

Другие новости

Обзор квадрокоптера DJI Phantom 3 Professional
Обзор квадрокоптера DJI Inspire 1
Квадрокоптеры DJI

Как выбрать квадрокоптер (2019) | Квадрокоптеры и гексакоптеры | Блог

За несколько прошедших лет квадрокоптеры совершили настоящую революцию среди миниатюрных беспилотных летательных аппаратов (дронов). Первоначально позиционируемые, как альтернатива радиоуправляемым вертолетам, квадрокоптеры быстро обошли их по популярности благодаря простому управлению и невысокой цене.

Высокий спрос подстегнул развитие технологий, и сегодня квадрокоптеры уже вовсю применяются в профессиональной деятельности – для аэрофотосъемки, съемки репортажей, доставки легких посылок, видеонаблюдения и многих других задач. Вне всякого сомнения, список этот в ближайшие годы будет только расширяться.

Множество производителей предлагают огромный выбор мультикоптеров для любых целей: от миниатюрных недорогих игрушек до тяжелых профессиональных моделей. И чтобы не ошибиться в выборе, следует разобраться в характеристиках современных дронов; понять, какие опции вам необходимы, а без каких вполне можно обойтись.

Виды квадрокоптеров

По размеру квадрокоптеры принято делить на классы в соответствии с размером диагонали (расстоянием между осями диагонально расположенных двигателей) – числа 200, 250, 350, 450 и т.д. в описании квадрокоптера как раз означают размер диагонали в мм. Квадрокоптеры до 200 размера принято относить к микроклассу.

Чем меньше размер квадрокоптера, тем он «игрушечней». Четкого разделения тут нет, бывают и полупрофессиональные модели микро-размера, и недорогие игрушки 350 класса. Но чем больше размер квадрокоптера, тем он более устойчив к воздушным потокам, а, следовательно, более приспособлен к полету на открытом воздухе.

По характеру использования квадрокоптеры разделяют на «игрушки» начального уровня, «любительские» – среднего уровня и профессиональные. Также можно выделить отдельный класс гоночных квадрокоптеров.

Квадрокоптеры начального уровня отличаются, в первую очередь, малым временем полета (около 10 минут) и малым радиусом действия (до 100 м). Как правило, такие модели не оснащаются GPS, датчиками удержания позиции и не приспособлены для полетов на открытом воздухе. Даже малейший порыв ветра способен унести такую модель из зоны приема радиосигнала и как она поведет себя дальше – неизвестно никому.

Модель начального уровня может использоваться для получения навыков пилотирования (при наличии на ней более-менее приличной FPV-камеры) или как игрушка для ребенка. В последнем случае обратите внимание на наличие защиты лопастей — скорость вращения винтов весьма высока, и отсутствие защиты может привести к травмам.

Квадрокоптеры любительского уровня уже могут держаться в воздухе 15-20 минут и удаляться от пульта на расстояние до километра. Для таких моделей крайне желательно наличие опций удержания высоты и удержания позиции.

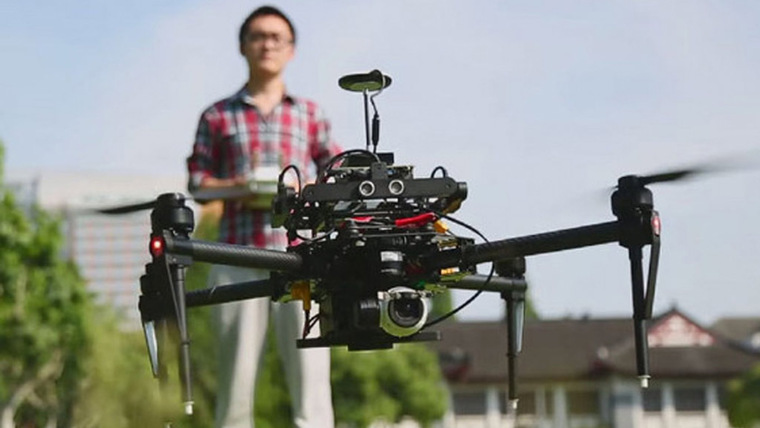

Квадрокоптеры профессионального уровня способны проводить в воздухе продолжительное время и удаляться на километры. Они оснащены качественными GPS модулями, предотвращающими потерю дрона при отключении пульта – квадрокоптер самостоятельно вернется на точку старта по сохраненной в памяти локации.

Отдельная тема квадрокоптеров этого уровня – поддержка профессиональной фото- видеосъемки. Специализированные модели оснащены стабилизирующим подвесом камеры и имеют набор «операторских» функций – облет заданной точки с её съемкой, следование за оператором, изменение ракурса съемки и фокусного расстояния камеры и т.д.

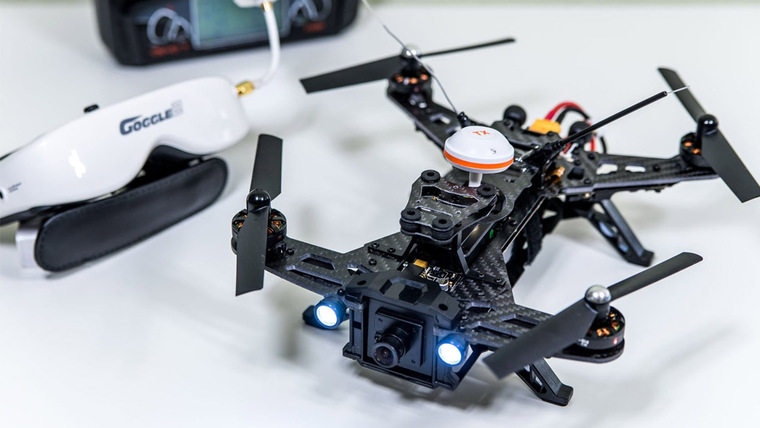

Гоночные квадрокоптеры по многим параметрам попадают в любительские или даже игрушечные, но таковыми вовсе не являются. Радиус действия у них может быть невелик, навигационные функции могут отсутствовать, как и стабилизирующий подвес.

Отличительными особенностями гоночных дронов являются мощные двигатели, качественная FPV-камера с надежным каналом передачи и модульная конструкция – большинство «гонщиков» предпочитают собирать свои модели из отдельных элементов. Кроме того, частые для гоночных «квадриков» столкновения с препятствиями на высокой скорости постоянно приводят к поломкам винтов, лучей рамы и других деталей – модульная конструкция позволяет минимизировать затраты на ремонт.

Камера

Наличие камеры выводит квадрокоптер на более высокий уровень и значительно увеличивает интерес покупателей. Производители это понимают и сегодня камерой оснащены девять из десяти моделей даже в «игрушечном» сегменте. Однако камера камере рознь.

Самый печальный случай – когда дрон может только вести запись с камеры на флешку, а передавать видео оператору – не может. Смысла в такой камере мало, и подобные модели производятся скорее с расчетом на неопытного покупателя, не видящего разницы между наличием камеры и FPV.

FPV (First Person View – вид от первого лица) подразумевает возможность передачи видеопотока с камеры на пульт оператора в реальном времени. Если вы хотите ощутить чувство самостоятельного полета и научиться управлять дроном по камере, вам нужна модель именно с FPV. Но тут тоже есть тонкости.

Самые простые «квадрики» с FPV используют в качестве экрана смартфон оператора (обычно при этом на пульте есть крепление для смартфона).

С одной стороны, это сильно снижает цену комплекта за счет отсутствия в нем экрана. С другой стороны, чаще всего в таких комплектах передача видео (а порой – и управление) осуществляется по WiFi. То есть, для передачи данных, и сам квадрокоптер, и пульт постоянно должны быть в пределах действия вашей сети WiFi. Это сильно ограничивает радиус действия камеры и делает её подверженной помехам от других сетей WiFi. Обычно с такой камеры хорошее изображение без рывков и «подвисаний» бывает только в непосредственной близости (десятки метров) от источника сигнала WiFi.

Не надо путать передачу видео по WiFi с цифровой передачей видео по специальным стандартам наподобие OcuSync, lightbridge или Dronebridge. Эти стандарты хоть и используют те же частоты и принципы связи, что и WiFi, но протоколы обмена данными у них другие и наличия сети WiFi они не требуют – передача данных идет напрямую от передатчика в дроне к приемнику в пульте.

Такие технологии обеспечивают наилучшее качество видеосигнала и используются в профессиональных моделях для выполнения качественной видеосъемки с воздуха. При этом некоторые модели так же используют экран смартфона для вывода видео, но передается оно в смартфон по USB-кабелю, подключенному к пульту.

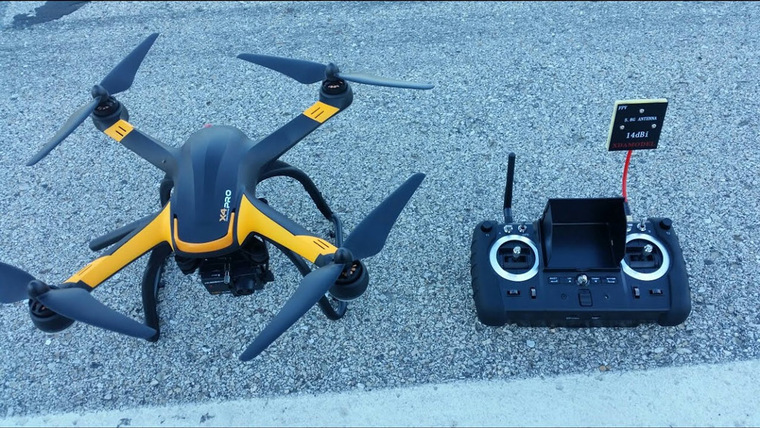

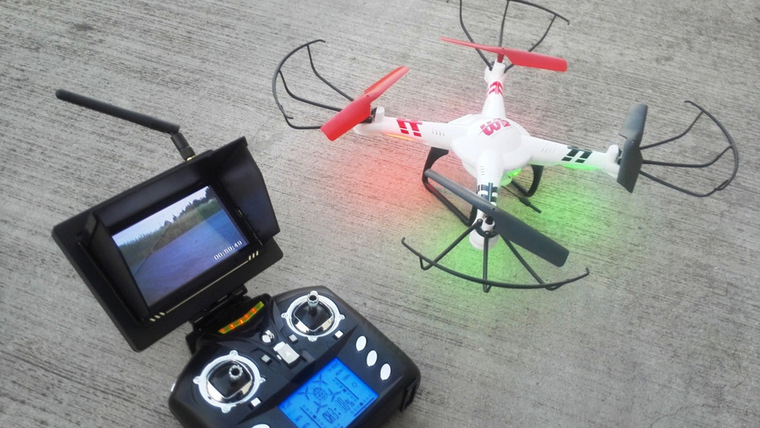

Передача видеосигнала в аналоговом формате с выводом на экран пульта – оптимальное решение для FPV, обеспечивающее приемлемое качество изображения и высокую частоту смены кадров (fps).

Аппаратура для передачи аналогового видеосигнала стоит недорого, что и определяет её повсеместное использование в квадрокоптерах. Аналоговая передача видеосигнала используется в гоночных квадрокоптерах, в «приличных» моделях любительского сегмента и в профессиональных моделях – для управления дроном.

Если для управления картинки с жестко закрепленной FPV-камеры достаточно, то для воздушной съемки этого уже мало. Поэтому профессиональные «съемочные» дроны оснащены подвесами – механизированными кронштейнами для крепления камеры, обеспечивающими её стабилизацию при маневрах дрона и изменение ракурса по команде оператора.

Подвесы бывают 1, 2-х и 3-х осевые, способные скорректировать отклонения по одной, двум и трем осям соответственно.

Минимум для нормального видео – 2-х осевой подвес, одноосевой (которым оснащены некоторые любительские модели) компенсирует только «кивание» дрона, его «качание» такой подвес не компенсирует – видео будет дергаться.

Видео снято на жестко закрепленную камеру. Каждый маневр дрона приводит к дерганию «картинки».	Видео снято на камеру в подвесе. «Картинка» остается стабильной при любых маневрах.

Камеры на предназначенных для видеосъемки квадрокоптерах также используются более высокого уровня – с качественной оптикой, с возможностью съемки HD-видео с большим fps и т.д. Некоторые профессиональные квадрокоптеры не имеют в комплекте камеры – её требуется докупать отдельно, а иногда и вместе с подвесом.

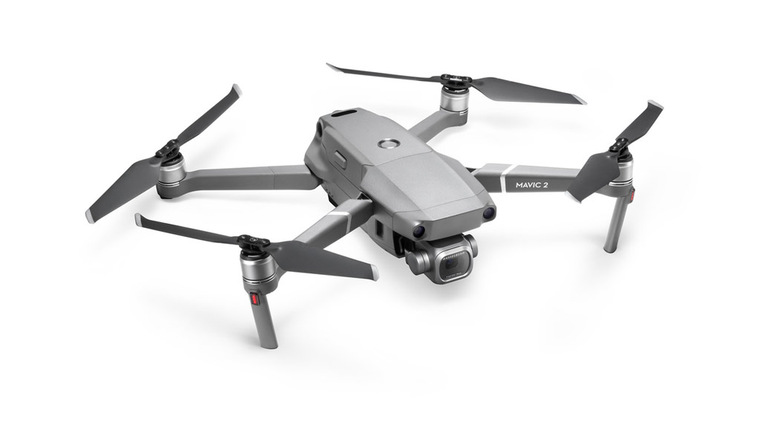

Отличительная особенность профессиональных дронов для воздушной съемки – расширенные «операторские» возможности и интеллектуальные режимы съемки: облет, следование за объектом, съемка панорам и т.д.

Видео, снятое в автоматическом режиме «астероид».	Видео, снятое в автоматическом режиме облета.

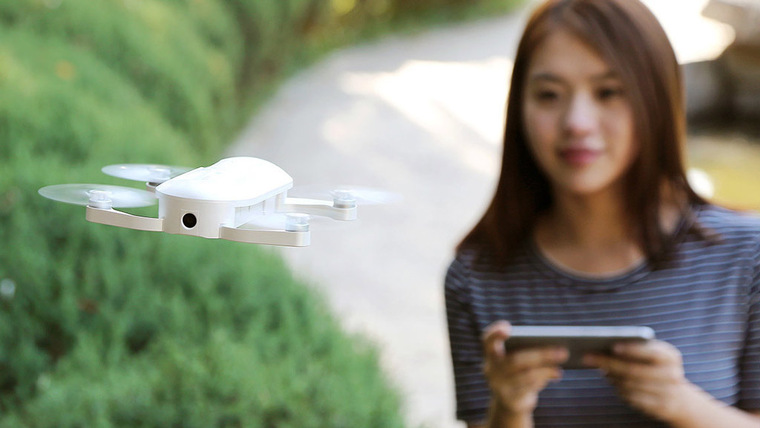

Здесь можно отметить отдельный класс селфи-дронов – миниатюрных квадрокоптеров, имеющих малый радиус действия, управляющихся обычно со смартфона и предназначенных для съемки селфи-видео. Несмотря на «игрушечные» характеристики, такие квадрокоптеры обычно несут неплохую HD-камеру и зачастую обладают функциями интеллектуальной съемки, присущими профессиональным моделям.

Управление

Некоторые недорогие модели не имеют пульта ДУ в комплекте и управляются со смартфона – это сильно снижает цену квадрокоптера, но и радиус действия его будет ограничен зоной уверенного приема WiFi. Функциональность таких дронов невысока. Хотя для селфи-дронов, например, этого достаточно. Впрочем, возможность управления со смартфона или планшета есть и у многих «серьезных» моделей – если запускать дрон планируется в зоне уверенного приема WiFi, то можно не таскать с собой габаритный пульт, а воспользоваться смартфоном. Только не забудьте убедиться, что ОС вашего смартфона есть в списке совместимых операционных систем квадрокоптера.

Режим Headless Mode (или «новичок») используется при управлении дроном на визуальном контроле (а не с камеры FPV). В этом режиме система координат дрона связана с пультом, и он всегда будет удаляться от вас, когда вы наклоняете рычаг управления (стик) от себя и приближаться, когда вы наклоняете его к себе. В обычном же режиме система координат дрона связана с ним самим, и при наклонении рычага управления от себя он всегда летит вперед (туда, куда направлена камера), независимо от того, где находится оператор с пультом.

Если дрон не улетает от оператора дальше 100 м, управление обычно не вызывает сложностей – тем более, если оператор занят только управлением, не отвлекаясь на съемку. Если же квадрокоптер имеет больший радиус действия или оператору нужно больше внимания уделять съемке, а не управлению, то становятся необходимы некоторые вспомогательные функции:

Функции автовзлета и автопосадки позволяют поднимать и сажать дрон не в ручном управлении, а нажатием кнопки (или комбинацией кнопок). Это упрощает взлет и посадку, кроме того, функция автопосадки может помочь при потере связи с пультом или при потере визуального контакта с дроном – многие квадрокоптеры с автопосадкой при разрыве связи автоматически выполняют посадку.

Удержание позиции позволяет дрону зависать на одном месте при отпускании рычагов управления. Если этой функции у дрона нет, при отпускании стиков он может продолжать перемещаться с небольшой скоростью в произвольном направлении. Кроме того, удержание позиции позволяет дрону в некоторой степени компенсировать влияние ветра.

Автовзлет и удержание позиции.

Реализуется удержание позиции с помощью пары датчиков: высоты и положения. Датчик положения может быть оптическим (когда контроллер анализирует изменение местности, снимаемой отдельной маленькой камерой) и на основе GPS-модуля. Высоту дрон также может получать с датчика высоты (барометрического или ультразвукового) или также от GPS-модуля. GPS-модуль предоставляет дрону куда больший функционал, чем просто удержание позиции. Однако следует помнить, что корректно функции GPS работают только после калибровки магнитного датчика (компаса). Если не калибровать компас перед запуском дрона, он может неправильно определить стороны света и не будет понимать, в какую сторону двигаться, чтобы достичь нужной точки.

Функция «возврат домой» позволяет дронам с GPS-модулем при потере сигнала с пульта автоматически вернуть квадрокоптер в точку взлета.

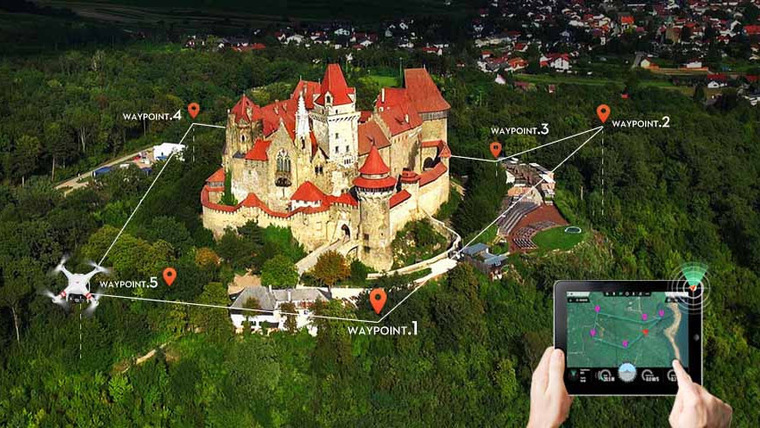

Функция «полет по точкам/маршруту» также доступна только при наличии GPS. Эта функция позволяет ввести в дрон координаты точек на местности и после взлета квадрокоптер автоматически последует по заданному маршруту; оператор при этом может сосредоточиться на съемке, не отвлекаясь на управление.

Тип двигателя. Двигатель в квадрокоптере может быть коллекторным и бесколлекторным. Коллекторные дешевле, бесколлекторные имеют большую мощность и больший ресурс. В профессиональных и гоночных дронах применяются бесколлекторные двигатели.

Вес дрона также имеет значение – и не только для ношения его в сумке. С 2016 года были утверждены поправки в Воздушный кодекс РФ, обязывающие регистрировать все беспилотные летательные аппараты массой более 250 грамм. Поправка должна была вступить в силу в 2017 году, но этого пока так и не произошло. Однако рано или поздно система учета заработает. Если вы собираетесь купить недорогой легкий квадрокоптер, то выбор модели весом до 250 грамм может уберечь вас от головной боли в будущем, когда закон вступит в силу.

Варианты выбора квадрокоптеров

Недорогой квадрокоптер начального уровня с FPV-камерой и передачей видео на экран смартфона поможет вам овладеть навыками управления дроном. Правда, запускать его следует в зоне уверенного приема WiFi от роутера.

Квадрокоптер с GPS не потеряется при потере сигнала от пульта.

Квадрокоптер с продолжительностью полета от 20 минут и дальностью от километра уже пригоден для выполнения серьезных задач.

Если вы любите скорость, выбирайте среди быстрых вадрокоптеров.

Если вы собираетесь пускать квадрокоптер на улице, выбирайте среди моделей с удержанием точки высоты, иначе потоки воздуха будут мешать управлению.

Из чего состоит квадрокоптер? Устройство дрона: обзор для новичков

Беспилотные технологии считаются чуть ли не чудом техники XXI века, хотя появились они не сегодня и не вчера. Однако именно в наше время самые разные модели дронов (воздушных и подводных) стали постепенно менять многие вещи в окружающем человека мире. Помимо военных беспилотниками стали активно пользоваться ученые, специалисты различных отраслей промышленности, пожарные, полиция, любители и профессионалы в области фото- и видеосъемки.

Огромное количество беспилотников создается не только для профессионалов, но и любителей. И если вы собираетесь вступить в быстро растущее сообщество коптероводов, то наверняка хотите побольше узнать о том, что представляет собой летательный аппарат, управляемый дистанционно, из каких компонентов он состоит и для чего они нужны машине.

Рассмотрим основные элементы квадрокоптера на примере модели DJI Inspire 1

1. Стандартные пропеллеры

Стандартные пропеллеры отвечают за направление движения дрона и располагаются в передней части летательного аппарата. Хотя с момента появления беспилотников для изготовления пропеллеров использовались самые разные материалы, сегодня большинство серийных машин получают пропеллеры либо из пластика, либо из композитных материалов (углеволокна).

Инженеры до сих пор работают над наиболее эффективной формой пропеллеров, чтобы обеспечить стабильность полета, хорошее маневрирование и устойчивость летательного аппарата к воздействию ветра или других погодных условий. Пилоту необходимо перед каждым полетом в обязательном порядке проверять состояние пропеллеров, так как малейшее повреждение может вызвать аварию или нестабильный полет. Вот почему рекомендуется всегда иметь с собой во время полетов запасные пропеллеры.

2. Толкающие пропеллеры

Толкающие пропеллеры отвечают за передвижение летательного аппарата в воздухе вперед и назад. Название пропеллеров как раз и показывает принцип их работы. Поэтому располагаются они в задней части дрона, ведь их задачей является подавление крутящих моментов двигателя дрона во время обычного полета коптера, чтобы последний двигался либо вперед, либо назад в зависимости от команд с пульта управления.

Низкошумные пропеллеры модели 8743 для квадрокоптеров серии DJI Mavic 2

С технологической точки зрения, толкающие пропеллеры не отличаются от стандартных. Их изготавливают из пластика или композитных материалов. Они также могут иметь разные размеры в зависимости от модели дрона, а также иметь специальную защиту, которая спасет конструкцию от аварии и защитит людей от случайного касания краями винтов. Толкающие пропеллеры также необходимо постоянно проверять перед полетом на предмет их общего состояния и наличия или отсутствия повреждений.

3. Бесколлекторные двигатели

Все производимые в последнее время дроны используют бесколлекторные двигатели, которые считаются более эффективными с точки зрения производительности и эксплуатации по сравнению с коллекторными двигателями. В любом типе техники конструкция мотора не менее важна, чем все остальные компоненты, ведь эффективный двигатель не только обеспечивает отличное пилотирование (в случае с беспилотником), то сокращает ваши расходы на обслуживание и покупку дополнительного оборудования. Чем мощнее двигатель, тем больше длится время автономной работы дрона и дольше его полет. Мощность двигателя также влияет на параметры полезной нагрузки, которую может нести дрон: камера и другое оборудование.

Различия между коллекторным и бесколлекторным двигателем

Отличным примером является разработка компанией DJI серии своих дронов промышленного назначения: Inspire 1, Inspire 2, серии дронов Matrice и Agras. Конечно, у DJI в этом плане тоже есть конкуренты, стремящиеся выпускать летательные аппараты с мощными двигателями, однако пока китайская компания идет на шаг впереди, создавая не только мощные, но и экономичные, а также малошумные агрегаты.

4. Посадочное шасси

Наличие шасси у беспилотника не всегда обязательно. Некоторые небольшие модели сконструированы таким образом, чтобы можно было без проблем приземлиться на нижнюю панель или что-то вроде нее. Другие модели, и их большинство, оснащаются различными вариантами шасси. У кого-то они напоминают вертолетные лыжи, у других замысловатые “ножки”. Все зависит от конкретной модели, ее назначения и оснащения. Например, беспилотники, использующиеся для воздушной съемки, а значит, оборудованные подвесной камерой, как правило, получают высокое шасси с большим клиренсом. Такими шасси изначально оборудуются все модели DJI Phantom с первой до последней версии. Высокие шасси есть и у промышленных дронов линейки Matrice, также разрабатываемой DJI.

А вот у дронов серии Inspire и Mavic шасси представляют собой что-то вроде ножек, установленных под двигателями на концах “рук” рамы. При этом из-за низко расположенной камеры шасси Inspire при посадке опускаются ниже, а в полете немного поднимаются вверх, улучшая при этом обзор для камеры. У Mavic из-за особенностей расположения камеры такое решение не требуется, но зато у него шасси складываются вместе с “руками” и пропеллерами, превращая дроны этой серии в одни из самых компактных и удобных для перевозки.

Квадрокоптер DJI Inspire 1 с поднимающимися в полете “лучами” и шасси

Назначение дрона и возможность подвесить дополнительную полезную нагрузку под нижней панелью (например, камеру или груз), влияют на технические решения для шасси. В одних случаях они делаются фиксированными (как у той же серии Phantom), а в других случаях шасси могут убираться, предоставляя камере обзор на 360 градусов, что важно для специализированных беспилотников (для инспекции, пожаротушения, поиска и спасения и т.п.).

5. Электронные регуляторы скорости (Electronic Speed  Controllers / ESC)

Электронный регулятор скорости (ESC) (другие названия: электронный регулятор скорости, электронный регулятор хода) представляет собой электрическую цепь, которая призвана контролировать скоростной режим беспилотника (впрочем, и других типов летательных аппаратов, так как это устройство в различных модификациях есть и у самолетов). По сути, это важное устройство передает энергию от батареи к двигателю бесколлекторного типа, преобразуя постоянный ток источника питания в переменный ток, который нужен мотору.

Схема работы электронного регулятора хода предполагает подачу (на входе) напряжения с батареи и поступление сигналов с полетного контроллера (бортового компьютера дрона). А вот на выходе от регулятора поступает на привод управляющее напряжение. Отсюда понятно, что регуляторы хода должны быть совместимы с полетным контроллером, когда проектируется и собирается конкретная модель беспилотника. Кроме того, они должны потреблять тока меньше, чем отдавать. Расчет же тока для привода производится, исходя из характеристик мотора и пропеллера плюс 20-30%.

О регуляторах можно рассказывать долго, а их важность для беспилотников бесспорна. Об этом говорит тот простой факт, что современные дроны полностью зависят от этого вида устройств для нормального полета и выполнения всех задач, которые ставятся перед конкретным видом летательного аппарата. Поэтому DJI и другие производители дронов на электрической тяге много работают над совершенствованием электронных регуляторов хода. При выходе каждой новой модели беспилотника DJI старается внести усовершенствования и в ESC, о чем обязательно информирует будущего потребителя, например, о снижении энергопотребления и более высокой производительности.

Специальные регуляторы скорости для гоночных дронов DJI Takyon Z14120

Где же устанавливаются электронные регуляторы ходы? Как правило, эти устройства располагают в раме летательного аппарата. У дронов DJI они, как правило, располагаются в “руках” ближе к двигателям. Многие современные модели беспилотников оснащаются достаточно продвинутыми ESC, которые могут работать в различных режимах. А это невозможно без качественного программного обеспечения (прошивки). Прошивка должна регулярно обновляться для исправления ошибок в кодах управления, а также для повышения эффективности работы устройства (снижения потребления тока и т.п.). Если вы приобретаете одну из моделей коптера бренда DJI, то вам не придется принудительно обновлять ПО, потому что при выходе новой версии прошивки, все происходит в автоматическом режиме. Поэтому вам лично не придется вносить какие-либо изменения в работу ESC.

6. Полетный контроллер

Полетный контроллер выполняет роль материнской платы или даже бортового компьютера беспилотника. Если несколько упростить его задачи, то полетный контроллер отвечает за передачу всех команд, которые пилот передает на борт дрона. А если точнее, то в задачи контроллера входит интерпретация входящих данных от ресивера (приемника), модуля GPS, монитора батареи и бортовых датчиков. Кроме этого, полетный контроллер взаимодействует с электронными регуляторами хода и тем самым следит за работой двигателя и регулировку скорости, что является частью задач по управлению коптером. Но это, разумеется, далеко не все. Любые команды – запуск и работа камеры, управление режимом автопилота и другие автономные функции, – все они направляются полетным контроллером. Как правило, пользователю не нужно вносить какие-либо изменения в работу устройства, поскольку это может негативно повлиять на характеристики беспилотника.

Полетный контроллер DJI A3 взаимодействует с блоком IMU и системой геопозиционирования для обеспечения высокой точности данных во время пилотирования и съемки

7. Приемник (ресивер)

Приемник – это устройство, отвечающее за прием радиосигналов, посылаемых дрону через контроллер. Для эффективного управления беспилотником  необходимо минимум четыре канала. Впрочем, обычно производители рекомендуют предоставлять до пяти каналов. В целом же, сегодня на рынке представлено множество разных моделей ресиверов, как и модификаций беспилотников.

Обучающее видео по работе пультом дистанционного управления (контроллером) DJI

8. Передатчик

Передатчик – это устройство, отвечающее за передачу радиосигналов от контроллера к дрону для выдачи команд о направлении полета и других связанных с этим параметров. Как и приемник, передатчик должен иметь не менее четырех каналов для работы с беспилотником, но обычно также рекомендуется 5. Так же, как и в ситуации с ресиверами, на рынке сегодня представлено много модификаций приемников от различных производителей. Этот факт будет, скорее всего, интересен тем, кто хотел бы собрать собственный дрон, так как в случае замены устройства на моделях от DJI, используется фирменная продукция и продукция тех брендов, которые имеют партнерские отношения с китайским производителем.  Приемник и передатчик должны использовать один радиосигнал для связи с дроном во время полета. Каждый радиосигнал имеет стандартный код, который помогает отличать в эфире свой сигнал от чужих.

Последняя модель передатчика DJI Lightbridge 2

9. Модуль спутниковой навигации (GPS, ГЛОНАСС, Бэйдоу).

Многие современные беспилотники оснащаются модулями спутниковой навигации. Чаще всего это модуль GPS, однако на многих последних дронах от DJI можно встретить двойную систему навигации, которая может включать комбинации GPS и ГЛОНАСС или же GPS и Бэйдоу. В зависимости от установленной комбинации такой беспилотник может эффективно эксплуатироваться в тех или иных регионах мира. Примером может быть серия промышленных беспилотников DJI Matrice 200.

Модуль (или комбинация модулей) спутниковой навигации обеспечивает бортовой компьютер дрона данными о местонахождении аппарата (долгота, широта и высота). Подобная, достаточно сложная, система навигации необходима прежде всего специализированным беспилотникам, которые выполняют полеты на большие расстояния и/или выполняют достаточно сложные задачи в области безопасности, военные задачи или работают в сфере промышленности.

Модуль GPS и плата IMU для DJI Mavic 2 Pro/Zoom

Однако задачи модуля спутниковой навигации вышеописанными не ограничиваются. С его помощью летательный аппарат не только ориентируется в пространстве во время полета, но и может в автоматическом режиме точно приземлиться на “базу”, даже если его визуальные датчики и штатная камера не работают, а связь с пультом дистанционного управления утеряна. Таким образом, модуль спутниковой навигации поможет обеспечить безопасность полета.

10. Батарея

Поскольку многие современные дроны летают при помощи бесколлекторных двигателей, то есть на электрической тяге, то аккумуляторная батарея является одной из основных частей дрона. Без нее невозможно запустить дрон и выполнить все поставленные полетные задачи. Впрочем, если вы управляете дроном с пульта (джойстика), то нужно помнить, что он тоже работает от своей батареи. Батарея на борту дрона чаще всего называется полетной (бортовой) и может иметь разные параметры (тип, емкость, мощность, наличие или отсутствие интеллектуальных функций и т.п.).

Батарея с функцией самоподогрева для работы при температурах ниже 0 для дронов серии DJI Mavic 2

Понятно, что у разных моделей беспилотников разные требования не только к силовой установке, но и к батарее, как к источнику питания. Небольшие и любительские дроны оснащаются батареями небольших размеров с небольшой емкостью и мощностью, что в конечном итоге влияет на полетное время и рассчитанную полезную нагрузку. Для сравнения:

• DJI Spark – 1480 мА/ч – 16 минут полета
• Ryze Tello – 1100 мА/ч – 13 минут полета
• DJI Mavic Air – 2375 мА/ч – 21 минута полета
• DJI Mavic 2 Pro – 3850 мА/ч – 31 минута полета
• DJI Inspire 2 – 4280 мА/ч – 27 минут полета в зависимости от нагрузки
• DJI Phantom 4 V2.0 – 5870 мА/ч – 30 минут полета

Специализированные (промышленные дроны и платформы) требуют более емкой и мощной батареи ввиду сложности и большого объема решаемых задач. Отсюда и иные параметры источников питания, а также вытекающие отсюда полетное время и вес полезной нагрузки. Для сравнения:

• DJI Matrice 100 – 4500 мА/ч (дополнительная 5700 мА/ч) – в зависимости от полезной нагрузки и количества батарей время полета и зависания от 20 до 40 минут
• DJI Matrice 600 Pro – 4500 мА/ч (дополнительная 5700 мА/ч) – в зависимости от полезной нагрузки и количества батарей время полета и зависания до 38 минут

Компания DJI, как и ее конкуренты, постоянно ведет исследования в области совершенствования полетных аккумуляторов. Например, мониторинг состояния батареи сегодня стал уже довольно обычным явлением. Теперь пилот вовремя узнает не только об уровне заряда батареи, но и сможет получить информацию о том, когда следует вернуть беспилотник на базу, чтобы он не потерпел аварию из-за полного разряда батареи. Кроме того, DJI стала выпускать специальные аккумуляторы с подогревом, позволяющие эксплуатировать ее дроны при низких температурах, что ранее было просто невозможно.

11. Камера

В этом отношении наблюдается некоторое разнообразие. Если первые дроны поставлялись без камер и в лучшем случае имели некоторые аксессуары для крепления обычных камер, используемых на земле, то теперь ситуация изменилась. Часть дронов поставляется во встроенной камерой (яркий пример: серия Mavic, Spark, Ryze Tello). В других случая беспилотник может быть оборудован подвесной камерой, которую можно снимать (и даже устанавливать другие совместимые) или же вы можете купить коптер без камеры, к которому можно позже докупить штатную подвесную камеру. Преимущества аппаратов с камерами очевидны, ведь тогда они превращаются в “летающие камеры”, с помощью которых можно вести как любительскую, так и профессиональную съемку с воздуха.

Фильм “Riders”, снятый с помощью квадрокоптера DJI Inspire 2 и подвеса с камерой DJI Zenmuse X7, – один из ярких примеров динамичной воздушной съемки

обзор дронов и советы для новичков

Доброго времени суток, наши уважаемые читатели. В этот раз мы хотим поговорить о том, как выбрать квадрокоптер. Вопрос выбора вряд ли можно назвать простым. Количество моделей беспилотников исчисляется сотнями наименований, и это без учета наборов и комплектующих для самостоятельной сборки. Различия в функциональности, характеристиках, ремонтопригодности и, наконец, стоимости настолько значительны, что даже опытные пилоты проводят немало времени, подбирая новый коптер. Для новичков же все это зачастую оказывается темным лесом.

Знакомство с беспилотниками

Термин «беспилотник» является очень обширным, и объединяет не только квадрокоптеры но и, например, модели вертолетов и самолетов на радиоуправлении. В рамках данной статьи нас интересуют мультикоптеры, то есть устройства, построенные по вертолетной схеме, но оснащенные, как минимум, тремя несущими винтами.

Хотя в дальнейшем мы будем говорить о том, какой квадрокоптер выбрать, существуют и другие летательные аппараты, выполненные по такой же схеме, но оснащенные разным количеством винтов.

Трикоптеры

Вероятно, самым необычным в семействе мультикоптеров является трикоптер. У него три несущих пропеллера, при чем один находится на подвижной платформе. Изменяя угол поворота платформы, вы управляете поворотами дрона. Данный аппарат нельзя назвать лучшим вариантом для начинающих, он не так прост в управлении, как квадрокоптер. Но зато он очень маневренный и быстрый.

Квадрокоптеры

Наибольшее распространение получили квадрокоптеры. Они оснащены 4 пропеллерами и 4 движками, просты в управлении, позволяют поднимать дополнительный груз, могут оснащаться самым разным навесным оборудованием.

Выбирая свой первый беспилотник, лучше остановиться на квадре. Большинство аппаратов, представленных на рынке, являются квадрокоптерами. Удачная конструкция и хорошие летные характеристики позволяют использовать их для самого широкого круга задач.

Гексакоптеры

Отличие гексакоптеров от квадров заключается в использовании 6 пропеллеров и 6 двигателей. Среди дронов любительского уровня гексакоптеров не очень много. Это хороший вариант для видео и фотосъемки, ведь данные летательные аппараты сохраняют стабильное положение в воздухе, обладают увеличенной грузоподъемностью, более надежны и лучше сопротивляются ветру.

Октокоптеры

Октокоптеры, то есть дроны с 8 винтами, встречаются редко. Как правило, это профессиональные модели. Они способны поднимать тяжелые грузы, очень надежны, могут работать в неблагоприятных погодных условиях. Впрочем, для коптеров любительского уровня излишне надежные системы не нужны. Покупка октокоптера будет оправданна, если вы точно представляете, для чего он вам нужен.

Какой беспилотник вы ищете

Лучшим квадрокоптером для начинающих, безусловно, будет тот, что отвечает представлениям и требованиям своего владельца. И прежде чем бежать в магазин за покупкой, следует хотя бы приблизительно понять, для каких целей будет использоваться дрон.

Одно дело, если вы хотите просто познакомиться с БПЛА, и совсем другое, если вам необходима красивая картинка с воздуха или улучшенные скоростные характеристики. Даже поверхностное сравнение квадрокоптеров и их возможностей поможет определиться в выборе.

Прелесть коптеров в том, что специальные навыки и подготовка для управления ими не требуются. Главное, понимать, что именно вам нужно.

Игрушка

Игрушечные модели продаются в любом детском магазине. Их можно заказать на онлайн площадках, и стоят они недорого. Как правило, все они сделаны в Китае, хотя есть и исключения. К игрушкам принято относить все летательные аппараты, полетная зона которых ограничена помещениями. Если коптер не способен летать на открытой местности, то это скорее всего игрушка.

Впрочем, это еще не означает, что такие радиоуправляемые модели плохи. Главное, не гнаться за самыми дешевыми аппаратами, хотя именно в сегменте игрушек дроны могут стоить недорого, и при этом хорошо летать.

Более продвинутые игрушечные модели способны летать вне дома. Такие аппараты могут оснащаться простенькими видеокамерами, умеют передавать видео на пульт или смартфон, поддерживают распространенные функции (например, headless mode, возврат домой, и тд). Внешне они могут выглядеть как серьезные беспилотники, но их выдают скромные технические характеристики. Дальность полета редко превышает 100 метров, используются коллекторные моторы, качество видео оставляет желать лучшего.

Для видеосъемки

Квадрокоптер с камерой для начинающих пилотов может стоить довольно дорого. Да, вы без труда найдете недорогие дроны с видеокамерой и простым подвесом, но в данном случае дешевое – не значит качественное.

Хорошая камера с подвесом может стоить заметно дороже летательного аппарата. И если стоит задача получить хорошую картинку, то сэкономить не получится. Лучше взять недорогой коптер без камеры, но способный поднимать дополнительный вес, и дооснастить его экшн-камерой, например, GoPro или Sjcam. При желании, можно отдельно приобрести fpv передатчик. Такой комплект будет стоить сравнительно недорого и позволит получить видео приемлемого качества. Бюджетный квадрокоптер для съемки видео дешевле собрать самому, чем покупать готовое решение.

Ну а если деньги не являются ограничивающим фактором, то на выбор доступно множество моделей, оснащенных полу и профессиональными камерами, с многочисленными автоматическими режимами, гиростабилизированными подвесами и хорошей автономностью.

Гоночные fpv дроны

Гоночные дроны стоят несколько особняком от обычных квадрокоптеров. У них довольно ограниченная область применения. Такие квадры оснащаются мощными моторами, их корпус выполнен из облегченных материалов, а встроенная камера позволяет управлять в режиме FPV.

Зачастую гоночные дроны собираются из отдельных комплектующих, но есть и готовые модели. Бюджетных моделей не очень много, ведь используются качественные детали. На коптере обязательно должны быть установлены хорошие бесколлекторные двигатели.

Советы для начинающих

Выбрать квадрокоптер для начинающих можно спонтанно. И такой выбор может оказаться удачным. Однако учитывая, что в продаже частенько попадаются не самые качественные модели, вы рискуете потерять интерес к беспилотникам даже раньше, чем освоите азы управления. Рекомендуем прислушаться к нашим советам, ведь мы знаем, как правильно выбрать летательный аппарат.

Определитесь, зачем вам квадрокоптер

Постарайтесь ответить на вопрос, для каких целей будет использоваться дрон. Возможно, вы будете запускать его в небо не так часто, и тогда вам подойдет бюджетная модель любительского уровня. Не исключено, что коптер никогда не вылетит за пределы дома или офиса, и это значит, что нужен мини квадрик.

Если необходим коптер, умеющий снимать качественное видео, то следует обратить внимание на модели с качественным подвесом для камеры. Существуют селфи дроны, умеющие снимать красивые панорамы. В общем, устройств много.

Вы любите конструкторы?

В отдельную категорию входят коптеры, собираемые самостоятельно. Многие пилоты предпочитают своими руками собирать дроны, проводить тонкую настройку, совершать тестовые запуски. В продаже есть даже готовые наборы, из которых можно собрать квадрокоптер.

Определитесь являетесь ли вы радиолюбителем и готовы ли вы часами сидеть над сборкой квадрокоптера

Сборка коптера является процессом увлекательным и познавательным, а результат – уникальным. Второго такого дрона нет ни у кого. К тому же, собранный своими руками коптер может оказаться заметно дешевле заводских аналогов, одновременно превосходя их по своим параметрам и характеристикам. Возможности кастомизации практически безграничны, но готовы ли вы потратить свое время на создание беспилотника?

Определите бюджет

Огромное, часто решающее значение имеет бюджет. В любом гайде по выбору квадрокоптеров всегда уделяется внимание их стоимости. Лучшие летательные аппараты стоят дорого, но и за меньшие деньги можно получить достойный квадр.

Вряд ли на первый беспилотник стоит тратить крупную сумму. В конце концов, может быть вас не увлечет процесс управления, или вы не сможете найти достаточно свободного времени, чтобы часто запускать квадрокоптер в небо.

Ищите золотую середину. Сверхбюджетные коптеры тоже не станут хорошим выбором, ведь их возможности минимальны, они ненадежны и быстро выходят из строя.

Читайте обзоры

Прочитав определенное количество обзоров, вы поймете, как выбрать первый беспилотник и на какие характеристики следует обращать внимание в первую очередь. С обзорами вы можете ознакомиться в том числе и на нашем ресурсе. Кстати, мы не занимаемся рекламой или продвижением отдельных моделей, поэтому нам можно доверять.

Узнавайте про гарантию

Значительная часть коптеров заказывается в Китае, поэтому вопрос о гарантии часто оказывается риторическим. Но если вы покупаете дрон известной компании, фирма, его продающая, должна предоставить гарантию. Крупные производители, такие как DJI, обязательно предоставляют международную гарантию, и не имеет значения, у какого посредника вы приобрели летательный аппарат.

Особенности дронов

Поговорим о некоторых особенностях БПЛА. Не все из них могут иметь решающее значение при выборе, но о характеристиках квадрокоптеров для новичков необходимо иметь хотя бы общее представление.

Что такое rtf bnf и arf

На коробках с дронами обычно можно увидеть одну из следующих аббревиатур – RTF, BNF и ARF. Они обозначают:

• RTF – ready to fly, или готов к полету сразу из коробки. В комплектацию входит все, что необходимо для запуска беспилотника. Зачастую он полностью собран и остается лишь зарядить аккумулятор
• BNF – bind and fly (или привяжи к пульту и взлетай). Эта аббревиатура означает, что в комплекте нет пульта управления, но дрон можно соединить с тем пультом, что есть у пилота. Такая версия подойдет в случае, если аппаратура управления уже имеется. Как правило, с маркировкой BNF продаются продвинутые квадрокоптеры
• ARF – almost ready ty fly (почти готов к полету). Несмотря на слово «почти», речь идет о наборе, из которого собирается квадрокоптер. В комплектацию входят все необходимые детали, однако сборкой и пайкой придется заниматься самостоятельно. Пульт ду может как входить в комплект, так и отсутствовать

Размеры

Размеры могут указываться как для модели в собранном виде, то есть с пропеллерами и защитой, а также с подсоединенным шасси, так и для модели без навесного оборудования и винтов. Также в качестве размера может указываться расстояние по диагонали между пропеллерами.

Чем больше размеры, тем лучше коптер сопротивляется ветру, тем больше подъемная сила винтов. Обычно такие аппараты обладают большим радиусом действия и камерой, способной снимать качественное видео. Квадр миниатюрных размеров не способен сопротивляться даже слабым порывам ветра, и часто несет на борту небольшую низкокачественную камеру (либо вовсе обходится без нее).

Дальность, время и скорость полета

Это одни из ключевых параметров любого квадрокоптера. Если говорить упрощенно, то чем каждый из них больше, тем лучше. Однако всегда есть ограничения.

Хорошим считается время полета, равное или превышающее 20 минут. Это уже довольно серьезный показатель, позволяющий рассчитывать на длительное пребывание в воздухе. Модели, способные летать 30 минут, стоят дорого и зачастую относятся к профессиональному сегменту.

Дальность полета в диапазоне 1-5 километров считается достаточной для большинства устройств любительского уровня. Некоторые коптеры обладают радиусом полета до 10-12 километров, и это настоящие дальнобойщики среди беспилотников. Летательные аппараты бюджетного уровня обычно способны сохранять связь с пультом в радиусе 100-200 метров (и меньше).

Скорость полета имеет первостепенное значение для гоночных дронов. Чем она выше, тем лучше. Что касается обычных квадрокоптеров, то избыточная скорость им не нужна. На первый план выходят плавность полета, устойчивость к порывам ветра, простота управления.

Тип управления

Для управления квадрокоптерами используются трансмиттеры, работающие на частоте 2.4 ГГц. Некоторые модели управляются на частоте 5.8 ГГц, однако, как правило, эта частота отдается под передачу видео.

Команды могут передаваться как с пульта управления, так и через приложение, установленное на мобильное устройство (смартфон или планшет). Некоторые коптеры, оснащенные качественными камерами и системами распознавания движений, способны реагировать на наклоны головы пилота, воспринимая их как команды.

Большинство дронов управляются пультами. Мобильные приложения позволяют расширить функциональность коптера. Как правило, дополнительные режимы полета и тонкие настройки работы коптера становятся доступными только при использовании программы.

Материал корпуса

Абсолютное большинство квадрокоптеров обладают пластиковыми корпусами. Иногда используются сплавы из легких металлов, углепластик, авиационный алюминий. На самом деле, применение более дорогих и прочных материалов оправдано только для моделей верхнего ценового уровня, в том числе для профессиональных беспилотников. Корпуса из пластика хорошо зарекомендовали себя, они обладают достаточной прочностью и легки.

На морозе пластик может становиться хрупким. Это характерно для бюджетных квадрокоптеров.

Двигатели

Коптеры, стоимостью до 100-150$, оснащаются дешевыми коллекторными моторами. К сожалению, надежность таких двигателей не слишком высока, зато они недорого стоят и их можно заменить.

Мощность коллекторных двигателей не позволяет развить дрону высокую скорость. Подъемной силы не хватает для того, чтобы поднять в воздух дополнительный груз без ущерба летным характеристикам. Моделей с коллекторными движками очень много. Подбирая первый летательный аппарат, новоиспеченный пилот зачастую даже не догадывается о том, какой тип двигателя используется.

Все более-менее серьезные аппараты оснащаются движками бесколлекторного типа. Они гораздо надежнее и мощнее, по сравнению с коллекторными двигателями. Скорее всего, у вас не возникнет с ними проблем на протяжении всего срока эксплуатации беспилотника. Профессиональные модели оснащаются только бесколлекторными моторами.

Использование более дорогих двигателей приводит к увеличению стоимости квадрокоптера. Однако если вы не хотите испытывать проблем с силовыми установками, советуем обратить внимание на модели подороже.

Аккумулятор

Емкость аккумулятора напрямую влияет на полетное время. Чем она выше, тем больше минут в полете сможет провести квадрокоптер. Существует одно критическое ограничение – с ростом емкости увеличивается вес батареи. Возможности двигателей не безграничны, поэтому установить в дрон любительского уровня емкую и тяжелую батарею не получится.

В недорогих квадрокоптерах аккумулятор может быть встроен. Это не очень хорошо, так как такую батарею нельзя заменить, и если она села, то продолжить полет с новой не получится. Впрочем, большинство квадров комплектуются съемными аккумуляторами. Запасные батареи окажутся совсем не лишними, особенно если вы планируете часто и долго летать. Хорошим считается время беспрерывного полета, равное 20 минутам. Недорогие коптеры обычно летают до 10 минут.

Наличие камеры и подвеса

Обзор квадрокоптера будет неполным без описания подвеса и камеры. Даже самые недорогие беспилотники зачастую оснащаются видеокамерами, умеющими не только записывать, но и транслировать видеосигнал.

Подвес необходим для того, чтобы стабилизировать положение камеры, уменьшить или полностью убрать вибрацию. Хороший подвес позволяет получить плавную картинку без дрожи и колебаний.

Взяв недорогой дрон с hd камерой, вы сможете рассчитывать на очень посредственное качество видеосъемки. Хорошая видеоаппаратура стоит дорого.

Некоторые камеры поддерживают функцию FPV. Трансляция видео ведется на пульт или на смартфон в режиме реального времени. Пилот может управлять коптером не визуально (что не всегда возможно, если аппарат далеко улетел), а с помощью видеосигнала.

Для недорогого дрона начального уровня наличие камеры с подвесом не является обязательным. Более того, лучше сэкономить деньги и купить модель без камеры, ведь скорее всего качество видео окажется неудовлетворительным. Но если вы желаете получить летательный аппарат с расширенными видеовозможностями, рекомендуем обратить внимание на квадрокоптеры DJI.

Дополнительные функции и возможности

Функциональность коптеров может быть разной. Самые простые модели обладают несколькими базовыми функциями. Например, выбор между двумя режимами полета и активируемый headless режим. Коптеры с барометром поддерживают функцию удержания высоты.

Чем дороже летательный аппарат, тем шире его функциональность. Вместо полетного контроллера на борту может быть установлен настоящий компьютер, способный выполнять множество команд и поддерживать несколько режимов полета. Дрон может оснащаться системой облета препятствий, автопилотом, поддерживать режимы самостоятельного взлета и посадки, уметь удерживать высоту, возвращаться к месту взлета, следовать за пилотом и так далее. В видеообзорах лучших квадрокоптеров обычно много внимания уделяется описанию функциональности.

Запасные части

Покупая свой первый квадрокоптер, мало кто задумывается о запасных частях к нему. А они, тем не менее, могут понадобиться. В комплекте, как правило, есть только четыре запасных пропеллера. Но если вы будете активно летать, то падения, столкновения и неаккуратные приземления могут привести к поломке не только винтов, но и лучей, двигателей, шасси, элементов корпуса.

Для популярных моделей обычно доступны практически любые запчасти. Если же коптер не пользуется большим спросом, то поиск того же полетного контроллера может стать настоящей проблемой. Не все запчасти можно приобрести у нас в стране, но зато почти всегда их можно найти в китайских онлайн магазинах. Опытные пилоты обычно заказывают расходники (движки, пропеллеры и аккумуляторы) заблаговременно.

В целом, квадрокоптеры отличаются высокой ремонтопригодностью. Корпус и внутренняя электроника выходят из строя редко, а винты и моторы необязательно должны быть фирменными.

Квадрокоптеры для новичков топ 5

Хотя любой рейтинг является в известной степени субъективным, мы решили составить собственный топ квадрокоптеров, которые можно приобретать в качестве первого летательного аппарата. В него входят:

Рейтинг квадрокоптеров с камерой топ-5

Одни из лучших камер любительского уровня устанавливаются на квадры DJI. Однако и другие компании стараются предложить достойные решения для видеосъемки с воздуха:

Рейтинг гоночных квадрокоптеров fpv топ 5

В рейтинг лучших FPV квадрокоптеров для гонок мы включили:

• Eachine Racer 250
• Walkera Runner
• Smart Drone SMD
• Eachine Falcon
• Holybro Shuriken

Вывод

Мы постарались подробно рассмотреть все аспекты выбора квадрокоптера, рассказали о том, какие бывают дроны и чем они отличаются. Надеемся, с нашей помощью у вас получится совершить правильный выбор и стать владельцем качественного летательного аппарата, отвечающего вашим запросам.

На этом пока все, подписывайтесь на наши статьи и не забывайте делиться полезной и интересной информацией в социальных сетях.

Как выбрать квадрокоптер. Инструкция начинающим



Эта статья предназначена для людей, твердо решивших присоединиться к сообществу операторов БПЛА, но слабо знакомых с рынком квадрокоптеров. Такой человек зачастую теряется от обилия предложений, его выбор затруднен массой технических терминов присутствующих в описаниях, статьях и рекомендациях. Мы постараемся рассказать об особенностях разных типов летательных аппаратов простыми словами, а также обратим ваше внимание на лучшие модели текущего маркетингового года, таким образом облегчим муки выбора квадрокоптера.

Отправная точка

Прежде всего, необходимо определиться с целью приобретения. Одно дело подарить своему ребенку радиоуправляемую летающую игрушку и совсем другое – приобрести аппарат для воздушной съемки или гоночный дрон. Если в первом случае необходимо сосредоточиться на показателях безопасности, то основным критерием выбора гоночной модели становятся ее динамические характеристики, а потребительские качества квадрокоптера для воздушных съемок во многом зависят от параметров его полетной камеры и бортового контроллера. Большую роль играют размеры модели, ее техническая оснащенность, исходная готовность к полету и соотношение цена/качество.

Что такое RTF, BNF и ARF

В описаниях квадрокоптеров часто встречаются загадочные английские аббревиатуры RTF, BNF и ARF, способные вызвать у потенциального покупателя растерянность и недоумение. На самом деле, тут все очень просто.



• Термин RTF означает Ready to fly (Готов к полету). Аппараты RTF не требуют сборки и настройки. Подготовка к полету заключается в зарядке и подключении аккумуляторной батареи, иногда требуется установка пропеллеров и посадочного шасси. Эти операции достаточно просты, подробно описаны в прилагаемых инструкциях и не требуют специальных знаний и умений. Именно к этому классу относятся все летательные аппараты для начинающих.
• BNF расшифровывается как Bind and fly (Привяжи и лети). Квадрокоптеры BNF также не нуждаются в сборке, но поставляются без аппаратуры управления. Комплект BNF предполагает, что потребитель уже имеет пульт, совместимый с данной моделью. Аппараты класса BNF приобретают более опытные пилоты, желающие обновить собственный парк машин от полюбившегося производителя.
• Аббревиатура ARF (Almost ready to fly или Почти готов к лету) говорит о том, что вы покупаете набор для сборки. Определение ARF имеет широкое толкование, в таком наборе могут отсутствовать важнейшие компоненты (двигатели, полетный контроллер, аккумулятор и т. д.). Перед приобретением необходимо внимательно ознакомиться с описанием конкретного комплекта. Впрочем, эта поставка едва ли заинтересует начинающих пилотов.

Большинство определений можно узнать в разделе: Терминология

Критерии выбора

Размер

Класс мультикоптера определяется расстоянием между осями расположенных по диагонали двигателей (в миллиметрах). Таким образом, для квадрокоптеров класса 250 расстояние между моторами будет приблизительно равно 250 мм. Обычно размеры округляют в ближайшую сторону с точностью до 50 мм.

Все летательные аппараты можно грубо поделить на три основных класса.

• Нано и мини коптеры (до 200 мм включительно). Эти модели можно считать радиоуправляемыми игрушками. Они очень дешевы и хороши для начинающих. Аппараты такого класса легко помещаются в кармане или в портфеле и используются для полетов в закрытых помещениях. Некоторые из них (Syma X11C, Hubsan h211D Nano Q4, Blade Inductrix FPV) имеют встроенную камеру, позволяющую получить первичные навыки воздушной съемки. О высоком качестве видеоматериала говорить не приходится.
• На рынке наиболее широко представлены пользующиеся повышенной популярностью коптеры средних размеров. На такие модели устанавливается либо видеокамера специальной конструкции, либо подвес (почти всегда моторизованный) с качественной камерой. Ориентация в пространстве самых продвинутых из них поддерживается системой GPS, а для управления полетом пилот может использовать не только пульт, но и собственное мобильное устройство. Подобные аппараты имеют широкий выбор интеллектуальных режимов и способны летать в ветреную погоду. Среди самых известных и доступных можно назвать Syma X8HW, Hubsan H501S X4 или Cheerson CX-35. К этому классу относятся и самые популярные гоночные дроны от компании Walkera.
• Солидной грузоподъемностью обладают самые крупные квадрокоптеры (от 700 мм). Они рассчитаны на коммерческую доставку грузов или установку тяжелой профессиональной видеоаппаратуры.

Моторы

На квадрокоптеры устанавливают два типа электродвигателей – коллекторные и бесколлекторные. Коллекторные моторы применяются на небольших и дешевых моделях. Их слабым местом является использование угольных щеток, имеющих пониженную износостойкость и вызывающих искрение. Бесколлекторные электромоторы такого узла не имеют. Они очень надежны и способны изменять свою скорость вращения в очень широком диапазоне. Эти двигатели предназначены для более дорогих и тяжелых БПЛА.



Скорость

По этому параметру вне конкуренции остаются гоночные дроны, способные разгоняться до 135 км/ч и выше. Среди лучших моделей этого класса можно назвать изделия китайской компании Walkera Technology (F210 и Furious 320), а также относительно дешевую модель Eachine Racer 250.

Время и дальность полета квадрокоптера

Очень важными параметрами являются время и дальность управляемого полета. У современных беспилотников среднее время пребывания в воздухе на одном заряде аккумуляторной батареи составляет 5-10 минут. Выдающимся результатом считается непрерывный полет в течение 25-30 минут. Из дронов с большой продолжительностью полета назовем 3DR Solo (20 минут), GoPro Karma (25 минут), DJI Mavic Pro (27 минут) и различные модификации DJI Phantom 4 (28-30 минут). Обычно рекомендуется приобретать несколько дополнительных батарей и зарядное устройство, имеющее множество точек подключения.



Что касается дальности управляемого полета, то диапазон этого параметра очень широк и зависит не только от емкости АКБ, но и от мощности и помехоустойчивости аппаратуры управления. У малых летательных аппаратов дальность не превышает нескольких десятков метров. Квадрокоптеры средних размеров способны улетать на несколько сот метров. Совершенно выдающуюся дальность демонстрируют последние модели компании DJI Innovations (Inspire 2, Phantom 4 Pro и Phantom 4 Advanced). Дальность их полета достигает 7000 метров.



Камера и подвес

Если использование квадрокоптера предполагает полеты в режиме FPV (от первого лица) или проведение видеосъемки, особое внимание необходимо уделить характеристикам бортовой камеры и подвеса. Для полетов от первого лица вполне подойдут летательные аппараты со встроенной камерой. Такими возможностями обладают не только гоночные дроны, но и некоторые модели малого и сверхмалого класса. Для получения качественного материала потребуется хорошая action-камера, установленная на моторизованный и стабилизированный подвес.



В этом сегменте рынка резко выделяются последние модели торговой марки DJI. Среди лучших разработок этой компании нельзя не назвать Phantom 4 Pro, Phantom 4 Advanced, Inspire 2 и складную модель Mavic Pro. Все перечисленные аппараты имеют на борту камеры с разрешением от 12,7 до 24 Мп и широким выбором режимов съемки. DJI Inspire 2 оснащается двумя камерами – встроенной и на подвесе.



Некоторые пользователи хотят использовать свой дрон исключительно для получения фотографий в стиле selfie. Для них мы можем порекомендовать дешевую модель JJRC h47 Elfie или дорогой складной квадрокоптер Zerotech Dobby.

Так же имеется возможность приобрести квадрокоптер без камеры.

Автоматические функции и интеллектуальные режимы

Для новичков важнейшую роль играют автоматические режимы полета. Важнейшими из них являются автовозврат, способность дрона к самостоятельному взлету и посадке, а также режим Headless.



Функция автоматического взлета и посадки запускается специальной кнопкой на пульте управления. В этом режиме пилот может не беспокоиться о возможном повреждении своего любимца. Функция автовозврата предотвращает потерю летательного аппарата на большом удалении. Режим Headless (Безголовый) помогает ориентировать беспилотник в пространстве.



Для проведения видеосъемки очень важна функция удержания высоты. Оператор управляет камерой и подвесом без опасения разбить свой летательный аппарат о землю.



Интеллектуальные режимы полета очень разнообразны. Большинство из них предназначено для обеспечения качественной видеосъемки. Современные дроны могут сопровождать движущийся объект, лететь в заданном направлении и по заданному маршруту, совершать круговой облет объекта съемки и т.д. Непревзойденными в этом плане остаются изделия компании DJI Innovations.

На что бы вы в первую очередь обращали внимание при выборе?Poll Options are limited because JavaScript is disabled in your browser.

Можно выбрать 3 варианта ответа.

• Стоимость 20%, 49 голосов

  49 голосов 20%

  49 голосов — 20% из всех голосов

• Время полёта 19%, 46 голосов

  46 голосов 19%

  46 голосов — 19% из всех голосов

• Наличие камеры 17%, 41 голос

  41 голос 17%

  41 голос — 17% из всех голосов

• На качество 16%, 38 голосов

  38 голосов 16%

  38 голосов — 16% из всех голосов

• Отзывы владельцев 9%, 21 голос

  21 голос 9%

  21 голос — 9% из всех голосов

• На моторы 6%, 15 голосов

  15 голосов 6%

  15 голосов — 6% из всех голосов

• Наличием FPV 5%, 13 голосов

  13 голосов 5%

  13 голосов — 5% из всех голосов

• управляемость^* 4%, 11 голосов

  11 голосов 4%

  11 голосов — 4% из всех голосов

• Сопротивление ветру^* 2%, 6 голосов

  6 голосов 2%

  6 голосов — 2% из всех голосов

• Скорость 2%, 5 голосов

  5 голосов 2%

  5 голосов — 2% из всех голосов

Всего голосов: 245

Голосовало: 102

2017-04-23

×

Вы или с вашего IP уже голосовали.Голосовать

Запасные части

Квадрокоптеры под управлением новичков очень часто терпят аварии. Перед покупкой той или иной модели необходимо удостовериться, что в свободной продаже находятся основные узлы и детали выбранного вами летательного аппарата. Отметим, что запчасти к беспилотникам марки Syma являются самыми доступными и разнообразными.

Советуем посмотреть: Каталог дронов со скидками

Выводы

Среди миниатюрных квадрокоптеров наш выбор остановился на Syma X11C. Он привлекает своей дешевизной и установленной на борту видеокамерой. Звание лучшего квадрокоптера c камерой на борту поделили между собой Phantom 4 Pro, Mavic Pro и Inspire 2 от компании DJI. У этих моделей впечатление от качества съемки усиливается обилием интеллектуальных режимов. Лучшим дроном для гонок мы считаем Walkera F210. Эта модель выделяется способностью совершать полет в перевернутом положении. Лучшее соотношение цены и качества демонстрирует французская модель Parrot Bebop 2. Надеемся мы помогли вам и ответили на вопрос какой квадрокоптер лучше.

---

Будем рады, если поделитесь с друзьями:

Всех приветствую на своем сайте. Мое хобби — дроны. Здесь я описываю модели, их характеристики, делюсь новостями, выкладываю инструкции. Вступай в наше сообщество любителей дронов в Контакте.

Топ 5 продуктов, Руководство покупателя

Как партнер Amazon я зарабатываю на соответствующих покупках.

Комплект квадрокоптера — это сбывшаяся мечта энтузиастов DIY, поскольку он позволяет любому создать дрон. Так что, если вы привыкли создавать удивительные вещи с нуля, эта статья — лучшее начало!

Для тех из вас, кто не в курсе, комплекты квадрокоптеров — это просто комплекты, содержащие различные детали и аксессуары, которые в противном случае вы бы обнаружили при разборке дрона.

Например, в комплект может входить рама, рычаги, двигатели, пропеллеры, регуляторы скорости, аккумулятор, провода, стяжки, винты и все необходимое для сборки всего квадроцикла.Конечно, доступные детали различаются от одного комплекта к другому, поэтому убедитесь, что у вас есть все необходимое, прежде чем заказывать его.

Самое лучшее в наборах — это то, что вы многое узнаете о сборке / разборке простых машин, таких как квадроциклы. Несмотря на то, что сначала это может показаться сложным, квадрокоптер определенно является одной из самых простых машин на рынке. Однако возможность разорвать квадрокоптер на части позволяет устранять проблемы, когда они возникают с дроном. Чтобы лучше понять эту тему, мы предлагаем ознакомиться с нашей статьей, в которой рассказывается о том, как построить собственный дрон.

Таким образом, комплект может быть полезен тем, кто не разбирается в дронах, но хотел бы изучить их, прежде чем покупать дорогую модель. Это также сэкономит вам много времени на поездки в сервисный центр, поскольку вы можете решить эти проблемы самостоятельно.

Некоторые люди продвинулись до такой степени, что они делают нестандартные шасси и вносят множество изменений в свой дрон, выводя самоделку на новый уровень. Если вам это интересно, то покупка комплекта квадрокоптера не будет чем-то особенным.

Лучшие комплекты квадрокоптеров на рынке

Теперь, если вы осмотритесь, вы, возможно, уже знаете, что существует множество вариантов. Однако если вы новичок в этом вопросе, многие варианты могут сбить с толку. Чтобы немного помочь, мы рассмотрели некоторые из лучших комплектов на рынке и указали на их наиболее важные особенности. Итак, посмотрите ниже и дайте нам знать, если вы нашли то, что вам нравится.

LHI QAV 250 мм рама для гоночного коптера

Тип комплекта: RTF (большая часть уже собрана)

Отсутствуют: 35c аккумулятор емкостью 1500 мАч и зарядное устройство для пульта дистанционного управления

Материал рамы : углеродное волокно

Описание: Комплект QAV 250mm Quadcopter Race Kit считается комплектом RTF, потому что большинство элементов уже собрано.Кроме того, сделана проводка, и силовая плата подключена к двигателям и гребным винтам.

Вам нужно только купить аккумулятор и зарядное устройство для контроллера, установить пропеллеры и установить аккумулятор дрона на место.

Если вы никогда раньше не работали с комплектом, то заметите, что конечный результат больше похож на дрон, сделанный из кубиков Lego, чем на дроны, которые вы видите в видео.

Что ж, дроны, которые вы покупаете в полностью собранном виде, имеют специальное шасси для защиты внутренних компонентов, но этот комплект оснащен открытой рамой.На самом деле это чрезвычайно полезно, так как позволяет вносить изменения (добавлять дополнительные элементы) без необходимости каждый раз открывать корпус.

В комплекте также есть поддержка HD-камеры, но стабильности не так уж и много. Учитывая тот факт, что получившийся дрон был разработан для скорости, а не для фотосъемки, вы можете понять, почему.

Небольшой совет: нигде нет руководства по эксплуатации или руководства для начинающих, но вы можете легко получить представление о том, как собрать этот квадрокоптер.Руководство не было включено, так как комплект почти полностью собран. Эта функция очень важна, если вы новичок в искусстве создания квадроциклов своими руками, поскольку вы видите все компоненты и понимаете их основную роль.

LHI Emax для 250 мм

Тип комплекта: ARF (не в сборе)

Отсутствующие позиции: Батарея, пульт дистанционного управления, набор аксессуаров

Материал рамы : Углеродное волокно 3k

Описание: Если у вас очень ограниченный бюджет, но все же вы хотите получить комплект квадрокоптера, который стоит каждого пенни, то мы рекомендуем LHI Emax.

При цене всего около 100 долларов он не только лучший с точки зрения соотношения цены и качества, но также предлагает функции и аксессуары, которые не уступают другим комплектам квадрокоптеров в этом списке.

Квадрокоптер в сборе прочный и ударопрочный, благодаря удачно подобранной комбинации рамы из углеродного волокна и резиновых амортизаторов. Это также снижает вибрацию во время полета и остается довольно легким из-за природы материала из углеродного волокна.

Обратной стороной является то, что компании пришлось срезать некоторые углы, чтобы сделать комплект экономичным.Это означает, что в комплект не входит аккумулятор, пульт дистанционного управления и даже комплект аксессуаров в этом отношении.

Для того, чтобы он заработал, вам нужно будет покупать инструменты для сборки и пульт отдельно. Но это может быть преимуществом для тех, у кого уже есть инструменты, необходимые для сборки этой машины, такие как шестигранный ключ и набор для пайки.

В общем, отличные функции, отличная цена и только одна отрицательная черта, которая не является критичной, как и любой другой комплект квадрокоптера в этом списке.

Плюсы:

• Отличная цена
• Чрезвычайно легкий
• Очень прочный

Минусы:

• Без комплекта принадлежностей

Flysight F250 FPV Racing Quad Все включено

Тип комплекта: RTF (почти полностью собран)

Позиции отсутствуют: нет

Материал рамы : рама из углеродного волокна 3k

Описание: Это один из самых полных комплектов гоночных дронов, который вы могли купить! Когда все собрано и смонтировано, ваша работа предельно проста: просто откройте коробку и начинайте гонку!

Более того, в комплект входит специально разработанный рюкзак, который позволяет легко перемещать дрон.

Внутренняя часть сумки заполнена защитной пеной, вырезанной в форме дрона, поэтому ничто не будет двигаться или гнуться во время транспортировки.

Комплект Flysight F250 FPV Racing поставляется с полностью собранным дроном, дистанционным контроллером (WFT07) и очками FPV, которые помогут вам отслеживать траекторию полета вашего дрона.

Также есть встроенная камера и система управления полетом NAZE32. Дрон поддерживает дальность передачи около 1 км, а батарея емкостью 2200 мАч обеспечивает время полета от 12 до 14 минут.

F250 — один из лучших гоночных дронов, поскольку он отличается отличной передачей видео (без задержек), потрясающей скоростью и возможностью выполнять воздушные трюки.

Плюсы:

• Легкий кузов
• Комплект полностью собран
• Рама прочная
• Большая скорость и камера

Минусы:

• Комплект довольно дорогой

Walkera F210 Deluxe Racing Drone Добавить 3D Edition

Тип комплекта: RTF (в сборе)

Позиции отсутствуют: нет

Материал рамы : Углеродное волокно 3k

Описание: Это еще один гоночный комплект, который обязательно будет вашей гордостью и радостью! Это, если вы можете себе это позволить! Гоночный дрон Walkera F210 Deluxe стоит около 900 долларов, поэтому мы не рекомендуем его новичкам.

Это полностью функциональный и оснащенный широким спектром гоночных функций, таких как 3D-пилотажный режим для удивительных трюков, корпус имеет защиту от столкновений, а детали легко собирать и разбирать.

Мы не можем двигаться дальше, не обсуждая камеру ночного видения. Камера с одним миллионом пикселей и объективом HD, который может видеть сквозь ночь, оснащена датчиками, которые регулируются в зависимости от яркости света. В сочетании с очками Goggle-3 3D 5.8G (входят в комплект) вы станете одним из лучших пилотов дронов в гонке.

Контроллер очень простой, но он предоставляет вам важные данные с поля. Таким образом, есть индикатор низкого заряда батареи, сигнал тревоги, линия горизонта и многие другие детали, которые важны в гонке дронов.

Плюсы:

• Полностью оборудованный дрон
• Отличная камера для гонок
• Скорость и функции дрона можно настроить

Минусы:

• Комплект довольно дорогой

Квадрокоптер Walkera Runner 250 Advance GPS Race

Тип комплекта: RTF (в сборе)

Позиции отсутствуют: нет

Материал рамы : Углеродное волокно

Описание: Вы готовы к войне? Что ж, не война как таковая, а жестокая гонка, в которой пилоты дронов с гордостью демонстрируют свои последние достижения.

Walkera Runner 250 — весьма скупая боевая машина, которая не подведет, независимо от сценария. Прежде всего, вы заметите, что дрон довольно мал, но рама из углеродного волокна легкая и прочная, что очень хорошо, учитывая количество оборудования, которое он должен носить.

Этот комплект поставляется со встроенной системой GPS, камерой 800TVL, видеопередатчиком и подключается к наземному монитору 5,8G или специально разработанным очкам FPV (которые входят в комплект). Дрон также оснащен фонарями для освещения трассы на случай, если гонка состоится ночью.

Контроллер — это Devo 7 с экранным дисплеем, который очень полезен, если вы не носите очки. Конечно, как и в любом комплекте, вы можете добавлять предметы, но вы должны учитывать, как их вес повлияет на время полета и скорость дрона.

Поскольку этот дрон разработан для гонок, он довольно быстрый и мощный, и вам нужно быть очень осторожным с управлением. Вот почему его рекомендуют людям с опытом полетов и, возможно, уже имеющим опыт гонок.Новичок может врезаться в эту милашку на первом же препятствии. Поэтому, если эта модель кажется вам интересной, мы предлагаем ознакомиться с нашим подробным обзором Walkera Runner 250, прежде чем принимать решение о ее заказе.

Плюсы:

• Отличный дизайн
• Высокая скорость и мощность
• В комплекте идут аксессуары
• Доступный

Минусы:

• Не рекомендуется для начинающих

Комплект для гонок на дронах

FPV — DYS XDR220 RTF FPV Racing Drone

Тип комплекта: RTF (в сборе)

Позиции отсутствуют: нет

Материал рамы : Углеродное волокно

Описание: Этот милый маленький комплект для гонок на дронах обладает большой мощностью и скоростью, но некоторые из самых удивительных особенностей заключаются в деталях оборудования, таких как впечатляющая камера HD CCD или потрясающая система управления полетом.

Кроме того, дроном DYS XDR220 Racing может пользоваться любой, независимо от опыта полета или количества гонок.

Шасси очень легкое и прочное, защищая основные элементы в случае аварии. Благодаря большому радиусу действия (около 1500 м в воздухе) гоночный дрон DYS чрезвычайно быстр, что делает его мощным преимуществом для любого пилота.

Мощные бесщеточные двигатели и пропеллеры, специально разработанные для скорости, являются двумя факторами, которые окажут большую помощь в любом типе гонки, днем ​​или ночью.

Вы можете наслаждаться просмотром от первого лица с помощью прилагаемых очков FPV 5,8 ГГц, которые можно надежно закрепить на голове благодаря системе ремней. Однако, если вы предпочитаете гонять без очков, контроллер 2,4 ГГц имеет встроенный ЖК-экран, на котором вы можете видеть все, что видит дрон в режиме реального времени.

Плюсы:

• Высокая скорость и мощность
• Легкое и прочное шасси
• Отличные аксессуары
• Мощный аккумулятор

Минусы:

• Цена немного завышена
• Дрон довольно маленький

Hobbypower X525 Складной комплект для квадрокоптера из стекловолокна

Тип комплекта: ARF (не в сборе)

Отсутствующие элементы: 4-9-канальный радиоприемник, 3S LiPo аккумулятор 2200 мАч-5000 мАч

Материал рамы : Стекловолокно

Описание: Если вы хотите построить дрон с шасси из стекловолокна вместо обычной пластиковой модели, тогда HobbyPower X525 — то, что вам нужно.При цене чуть более 100 долларов он вполне доступен, учитывая характеристики.

Однако, поскольку существует множество возможностей настройки, общая стоимость может составлять от 400 до 1000 долларов в зависимости от добавляемых компонентов и аксессуаров.

Поскольку он может поддерживать батареи емкостью от 2200 мАч до 5000 мАч, вы можете рассчитывать на время полета от 15 до 30 минут в зависимости от того, какие другие компоненты вы добавите.

Мы хотим отметить, что сборка деталей в полноценный дрон немного сложна, в основном потому, что для этого требуется знание пайки (ничего предварительно не припаяно).Более того, инструкции не очень четкие и не качественные.

Плюсы:

• Высокая прочность (благодаря раме из стекловолокна)
• Поддерживает аккумуляторы большей емкости (3500 мАч +)
• Компания предлагает множество вариантов одной и той же детали (для выбора между большей производительностью или меньшей общей стоимостью)

Минусы:

• Не очень подходит для начинающих
• Непонятные инструкции

Что еще нужно знать?

До сих пор мы говорили о лучших комплектах для квадрокоптеров на рынке.С этого момента мы продолжим обсуждение коротким, но эффективным руководством по покупке, которое покажет вам, что покупать в соответствии с вашим опытом и потребностями.

Прежде всего, давайте поговорим о различиях между корпусом из стекловолокна и углеродного волокна, поскольку это материалы шасси комплектов квадрокоптера, которые мы только что рассмотрели. С научной точки зрения между ними есть много различий, но важно только то, что в конечном итоге углеродное волокно прочнее, чем стекловолокно, но не намного.

Тем не менее, предпочтение следует отдавать комплекту, который продвигает корпус из стекловолокна, главным образом потому, что даже после того, как шасси действительно будет повреждено и (скажем) вы согнете пропеллер, материал из стекловолокна позволяет вам легко согнуть его обратно в исходную форму. Это просто означает, что корпус из стекловолокна будет намного долговечнее, чем корпус из углеродного волокна.

Во-вторых, мы упоминали в обзорах комплектов квадрокоптеров, что некоторые из этих комплектов квадрокоптеров предназначены для тех, кто имеет опыт работы с проектами DIY, пайкой и соединением проводов.Это то, что вы должны учитывать при покупке каждого комплекта. Если того, что вам нравится, нет в нашем списке, сделайте свою домашнюю работу.

Прочтите несколько отзывов, узнайте, что он может предложить, посмотрите, сложно ли его собрать, а затем примите решение о его покупке. Это избавит вас от ситуации, когда вы потратили 100 долларов на оборудование, с которым не умеете работать.

Итак, естественный процесс выглядит следующим образом: наборы для начинающих, затем получение информации и практика на оборудовании, а затем переход к более продвинутым материалам.

Имейте в виду, что почти в каждом комплекте квадрокоптера указано, что он предназначен только для людей старше определенного возраста (обычно 12 лет), и имеет смысл следовать этим правилам.

Несмотря на то, что сборка квадрокоптера для начинающих, как правило, не представляет опасности, некоторые модели среднего и продвинутого уровня требуют пайки и других действий, которые не должны выполняться без присмотра взрослых и соответствующего защитного снаряжения.

Также вы должны принять во внимание, что любое повреждение квадрокоптера в результате вашей ошибки не покрывается гарантией.Так что, если вы не разбираетесь в сборке, это еще одна причина избегать таких комплектов квадрокоптеров, потому что вы не можете получить возмещение или ремонт.

Не знаете, какой комплект купить?

Покупка комплекта квадрокоптера или любого другого продукта в отделе «цена за доллар», вероятно, является самым сложным. Это также может быть связано с тем, что те, что в нашем списке, настолько тесно связаны друг с другом, что невозможно сказать вам, чтобы вы выбирали одно из них.

Многие переменные применимы к разным людям, поэтому раздел «за» и «против» должен помочь вам принять это решение. Вы можете легко увидеть, что хорошо, а что нет в каждом из продуктов, что лучше (для вас), а затем купить это. Итак, без лишних слов, давайте посмотрим на плюсы и минусы комплекта квадрокоптера.

Плюсы:

• Гибкость в выборе запасных частей и аксессуаров (камера, аккумулятор, контроллер и т. Д.)
• Универсальность — вы можете сделать квадрокоптер в соответствии с вашим бюджетом. Вы можете добавить более дорогие детали для лучшей производительности или бюджетные детали для лучшего соотношения цены и качества.
• Многие комплекты квадрокоптеров теперь удобны для новичков и требуют меньше опыта в пайке и других механических процессах.

Минусы:

• Собранный квадрокоптер иногда может быть дороже обычного квадрокоптера, купленного в магазине. Ошибки новичков могут вызвать проблемы, а запасные части могут означать в целом меньшее соотношение цены и качества.

Итак, зная все это, становится ясно, что комплект квадрокоптера предназначен для вас, если вы любитель DIY. Даже если вы этого не сделаете, мы все равно рекомендуем вам покупать его исключительно для того, чтобы получить некоторый опыт в создании квадрокоптера, который может быть очень приятным, когда все работает правильно.

Это очень похоже на сборку компьютера, поэтому энтузиасты ПК уже знают, что мы предлагаем вам сделать. Так что пусть вас не пугает вид полностью разобранного квадроцикла! Развлекайтесь и ищите то удивительное чувство, которое вы испытываете, когда изучаете что-то новое.

Amazon и логотип Amazon являются товарными знаками Amazon.com, Inc или ее дочерних компаний.

.

Реквизит для квадрокоптера Основные характеристики и выбор

Их используют в большинстве самолетов любительского класса, но знаете ли вы, что размер, шаг, конструкция и вес могут существенно повлиять на то, как ваш самолет летит? Мощность, сцепление, эффективность, скорость, маневренность, долговечность и т. Д. — все это описания, которые мы даем различным опорам для квадрокоптеров, чтобы описать, как они помогают нам в воздухе. Давайте поговорим о том, как определить разницу между реквизитом и выбрать тот, который лучше всего соответствует вашим потребностям.

Подробнее …

Сначала давайте познакомимся с некоторыми известными в отрасли именами и их флагманскими моделями, а также с тем, чем они известны.

Dal — серия Cyclone — Dal долгое время является фаворитом многих любителей фристайла и гонок. Самыми известными являются очень отзывчивые и мощные Cyclone 5045 и 5046. Более высокий 5046 известен своей скоростью и прочностью, а его близкий родственник 5045 известен как немного более эффективная версия с немного большей скоростью по сравнению с контролем.

HQ — V1S Series — Один из самых популярных сегодня реквизитов для фристайлеров и гонщиков. Самыми популярными размерами были HQ 5×4.3×3 v1s

T-Motor — Создатели выдающихся двигателей отважились на создание опоры. Они сделали очень легкую опору 5149, которая прошлым летом была в моде.

Azure Power — Возможно, самый уникальный дизайн опоры в группе, стиль бумеранга у Azure Power очень уникален, и те, кто на них летает, постоянно превозносят достоинства этих уникальных опор.

Gemfan — Flash Series — очень мощный винт, мой личный фаворит для двоих.Реквизит 5 или 3 дюйма — это серия вспышек Gemfan. Они также являются производителем популярной серии 5152. Сверхмощная и гладкая опора, которая иногда страдала от проблем с прочностью, но Gemfan вернулась и сделала более новую версию этой опоры с повышенной прочностью.

Lumenier — Основной продукт для FPV, созданный GetFPV, Lumenier производит серию реквизита Butter Cutter.

Emax — Создатели серии Avan. Теперь у них есть реквизит размером с класс, вплоть до 5 дюймов.Известны своей исключительной мощностью и плавностью, но исторически известны тем, что потребляют много усилителей.

Чтение номеров реквизита

Глядя на реквизиты, вы можете заметить, что обычно видите ряд чисел, связанных с каждым из них. Теперь разные компании могут по-разному структурировать названия своих реквизитов, что затрудняет интерпретацию, но давайте разберемся, как читать эти числа.

Производители используют 2 типа формата:

L x P x B или LLPP x B

L- длина, P — шаг, B — количество лопастей

Мы будем использовать серию HQ V1s в качестве пример.Я использую одну популярную модель — HQ 5 x 4.5.x3 v1s. Здесь мы видим 3 числа. Первые 5 обозначают размер стойки, в данном случае 5 означает 5 дюймов. Второе число 4.5 относится к шагу стойки. И последняя цифра 3 относится к количеству лопастей на стойке. V1s — это обозначение или модель стойки.

Характеристики пропеллера для дрона

Размер пропеллера

Диапазон пропеллеров: от Tiny Whoop класса 31 мм до размера 6 дюймов + long rage и даже большего размера для коммерческих или Prosumer приложений, таких как DJI Inspire или Phantom.

Шаг опоры

Думайте о шаге опоры как о гребке в каноэ. Если вы толкнетесь прямо назад, при этом весло будет параллельно вам в воде, у вас будет максимальная сила, и каждый толчок будет происходить медленнее. Если вы толкнетесь под большим углом, вы сможете быстрее прорезать воду, но это будет толкать вас вперед с меньшей силой.

Более низкий шаг всегда будет двигаться быстрее, но толкает вас вперед с меньшим усилием.

Чем больше шаг, тем больше тяга на оборот, для большей скорости, но менее точного управления.

Более высокий шаг также обеспечит более высокую тягу, но в сочетании с большим потреблением усилителя. Эта дополнительная работа потребует большего от вашей батареи.

Количество лопастей

Количество лопастей влияет как на полет, так и на эффективность. Меньше лезвий = больше скорости и меньше потребляемого тока или больше эффективности. Больше лезвий = больше контроля, но ниже эффективность и скорость.

Часто компромисс заключается в использовании 3-лопастной стойки для большинства 3-7-дюймовых квадрокоптеров. Но для бега на высокой скорости вы часто будете видеть 2 лезвия, а для домашних судов, где вы хотите максимально контролировать скорость, вы часто увидите 4 лезвия.

Материал

Стойки сегодня чаще всего изготавливают из поликарбоната. Различные комбинации материалов, цветов и ингредиентов могут сделать опору более жесткой или более гибкой. Более жесткий опор может позволить очень высокую скорость, но также может легче сломаться при ударе.

Как соединить винт с конкретным двигателем и квадроциклом?

Вам также может понадобиться согласовать опору с двигателем. Мотор меньшего размера, такой как 2205, не сможет толкать винт с большим шагом, как HQ 5×4.8 v1 без разряда батареи. Было бы намного лучше с более низким шагом 5×4,3 v1s.

Более тяжелый двигатель, такой как 2207, будет иметь большую мощность и способность толкать эту большую опору, чтобы обеспечить максимальную производительность на прямой. Но, как упоминалось ранее, это потребует больших затрат от ваших батарей.

При тестировании нового винта обязательно приземляйтесь, проверяйте температуру двигателя и внимательно следите за показаниями напряжения на экранном дисплее, чтобы не разрядить аккумулятор слишком сильно.

Установка реквизита

Установка реквизита на квадрокоптер? Какие инструменты вам нужны? Подойдет любой ключ на 8 мм или торцевой ключ. Но я всегда рекомендую специальный реквизит, такой как фирменный инструмент Piroflip.

Кроме того, про чаевые, держать более 1 пропеллер инструмент с вами. У меня обычно 2. Причина в том, что иногда мы держим один в кармане и забываем положить обратно. Нет ничего лучше, чем оказаться в хорошем месте для полета и вернуться домой из-за того, что вы не можете снять сломанный винт.

Так что не позволяйте этому заземлить вас и убедитесь, что у вас есть подходящие инструменты. Для Т-образных стоек меньшего размера вам понадобится шестигранная отвертка 1,5 мм.

Направление гребного винта

Существует 2 варианта направления гребного винта. Традиционная установка Betaflight, которая включает все опоры. И получается Reverse, являющаяся опорой.

Оба элемента должны ощущаться в воздухе одинаково, но выпадающий реквизит может помочь оттолкнуть вас от предметов, а традиционные опоры притянут вас внутрь.Обратной стороной является то, что опоры будут бросать любую скошенную траву, грязь или сажу, в которую вы приземлитесь, прямо в центральную стойку.

Так что будьте осторожны. Для некоторых это отличный вариант, особенно если вы летите рядом с множеством деревьев, но я лично делаю это традиционным способом. Есть много способов запомнить вашу ориентацию опоры, но я использую этот метод. (для традиционного монтажа).

Если я смотрю на опору прямо, лезвие должно быть направлено вниз с левой стороны, а оно идет в верхний левый угол. Если я смотрю на него так же, и лезвие направлено вниз с правой стороны, оно должно идти в верхний правый угол.Ваши задние стойки одинаковые по диагонали.

Рекомендации по размеру стойки

В помещении

31 мм или 40 мм — это размеры класса «крик». Обычно они работают с воздуховодами типа Whoop и с ними можно безопасно прыгать внутри вашего дома. Есть 2-4 разновидности клинков и новые предложения от HQ, Team Black Sheep и Gemfan.

Маленькая игровая площадка

Мне больше всего нравится размер 2,5 дюйма. На 4S с целевым весом 80-100 грамм сухого веса у вас достаточно скорости, чтобы развлечься, но все же это довольно легкое судно.Это лучше всего для пустой игровой площадки.

Лучше всего использовать грохочущий класс из-за веса 25-35 грамм и защитных кожухов, защищающих от удара. Мой фаворит в этом размере — стойка серии Gemfan 2,5 ”2540 Flash. Многие также предпочитают очень привлекательный HQ.

Большая игровая площадка

Или маленькое поле, парковка — 3 дюйма — Есть 2 основных типа 3-дюймовых опор, гайка опоры традиционного размера, где опора Gemfan 3052 Flash является королем. Или стойку T-образного типа, где стойка HQ 3 ”T станет отличным выбором.

Gemfan недавно выпустила версию Wind dancer, которая поставляется с набором адаптеров, которые позволяют использовать как стойки стандартного размера, так и монтажные стойки в стиле T для установки широкого диапазона двигателей.

Racing

Для гонок стандартным является 5-дюймовый винт. Вы можете поиграть с питчем и парой вашего мотора, чтобы найти правильный микс для вас.

Freestyle

Как и гонки, стандартным является 5 ”, но часто могут быть популярны разные высоты для дополнительной реакции, предпочтительной по сравнению с максимальной скоростью.

Long Range

Здесь вы получаете опоры диаметром 6 и 7 дюймов. Они потребляют больше энергии, но эксперты дальнего радиуса действия обнаружили, что соединение с большой батареей и правильным средним KV может позволить вам достичь впечатляюще долгого времени полета.

Для 6 дюймов предпочтительны варианты HQ 6×4 и Dal 6×4. Обратите внимание, что для 6 дюймов (Dal летает гладко, но не обладает такой же прочностью, как варианты 5 дюймов).

Для 7 дюймов HQ 7×3,5 хорошо летает на высоких диапазонах дроссельной заслонки, но для хорошего универсального варианта Dal 7x.56 считаются лучшими.

Сообщество дальнобойных работ сообщило мне, что когда вы берете 7 дюймов или больше, вам нужно искать более толстые лезвия.

Wings

Для крыльев, хотя многие используют винты для квадрокоптеров, APC производит ряд специализированных стоек специально для крыльев. Они включают множество вариантов в зависимости от ваших потребностей, размера крыла, веса, технических характеристик и назначения. Поэтому перед тем, как нырнуть, проконсультируйтесь с местным командиром звена для получения дополнительных советов.

Когда нужно менять реквизит?

Если вы разбились и винт погнулся, часто вы можете прогнуть его назад, и он будет нормально летать.Некоторые модели опор могут вернуться к исходной форме, остаться в ней и нормально летать. Некоторые могут сохранить складку на месте сгиба.

Отсутствие складок, порезов, зазубрин или кусков приведет к ухудшению летных характеристик. Новейшее программное обеспечение Betaflight с динамическими фильтрами может отфильтровать большую часть этого, но имейте в виду, что в этих сценариях вы можете подвергнуть свою электронику дополнительной нагрузке.

Если у вас совсем мало реквизита, вы можете продолжать полет, но всегда проверяйте температуру двигателя при приземлении, чтобы убедиться, что плохой винт не нагревается.

Последнее, что вы хотите сделать, это рискнуть сжечь дорогой мотор или электронный регулятор скорости вместо довольно недорогой опоры. Практическое правило? В случае сомнений? Измените это. Имейте в виду, что новые реквизиты летают лучше, плавнее и во много раз быстрее. А когда вы учитесь, вы не хотите, чтобы ваша мышечная память наращивалась на плохих опорах, поэтому помните об этом и меняйте их по своему усмотрению.

Если я занимаюсь легким свободным стилем, набор реквизита может прослужить долго. Но если я участвую в гонках, я могу менять опоры 2-5 раз за день, чтобы убедиться, что я получаю максимальную производительность, а при резком дросселировании, на поворотах или на поворотах опора вы больше всего рискуете электроника в опасности.

Сколько наборов нужно хранить в личных сша? Ничто не может удержать вас на ногах быстрее, чем отсутствие нескольких наборов реквизита за 2-3 доллара. Поэтому, когда распродажи увеличиваются, запасайтесь, покупайте по-крупному и воспользуйтесь скидками в крупных магазинах, таких как www.piroflip.com и www.rdq.com.

Заключение

Для каждого пилота FPV будет хорошей идеей не только выбрать любимый реквизит для квадрокоптера и запастись им, но и попробовать новые предложения, всегда ища больше контроля, больше скорости, большей прочности и лучшей стоимости.Иметь реквизит, который позволит вам раскрыть весь свой потенциал, — это постоянный квест, чтобы стать лучше в FPV.

Я лично пользуюсь оптовыми скидками на оптовые цены и обычно заказываю 20-40 комплектов за раз и держу большие запасы. Это обеспечивает максимальную отдачу от вложенных средств и дает вам достаточно запасов, чтобы вы могли комбинировать эти оптовые скидки с сезонными распродажами и запасаться по самой низкой цене.

.

Как собрать дрон с квадрокоптером на Arduino: пошаговый проект DIY

Как партнер Amazon я зарабатываю на соответствующих покупках.

Если вам нравится идея создать свой собственный квадрокоптер, но вы не знаете, как и с чего начать, вы определенно находитесь на правильной странице. Мы знаем, насколько трудным и разочаровывающим может быть исследование, поэтому мы решили сделать руководство по созданию собственного квадрокоптера с использованием платы Arduino. Мы надеемся, что оно вам пригодится.

И чтобы вы еще больше воодушевились своим предстоящим проектом, вот квадрокоптер Arduino в действии:

Создание собственного квадрокоптера с нуля требует много часов и тяжелой работы.Поэтому, если терпение не является вашей сильной стороной и вы не обладаете необходимыми навыками программирования, вы можете выбрать комплект квадрокоптера, который содержит необходимые детали и поставляется с инструкцией. На самом деле этот проект не предполагает серьезного строительства, а скорее представляет собой проект типа «собрать все части вместе, следуя инструкциям». Обычно это делается за час или два, и сразу после этого вы готовы взлететь в небо!

Однако с этими комплектами квадрокоптеров вы пропустите долгие часы и пот, потраченные на строительство, и на то, чтобы понять суть вашей птицы и то, как она тикает.Кроме того, вы упустите непреодолимое чувство удовлетворения, когда впервые взлетите на квадроцикле ручной работы.

Весь процесс создания квадроцикла — это то, что любят заядлые любители дронов. Вас просто зацепит чувство участия во всем процессе, от выбора деталей, проектирования схем до программирования платы полетного контроллера Arduino. Но здесь мы забегаем вперед, так что давайте начнем с самого начала.

Общее «Quad Science»

Как следует из названия, квадрокоптер — это летательный аппарат с четырьмя электродвигателями и четырьмя пропеллерами. По сравнению с другими радиоуправляемыми летательными аппаратами, квадроцикл, как и другие мультироторы, имеет наиболее устойчивую платформу, и все благодаря его другой конструкции, а также направлению и разнице между четырьмя движениями, которые он генерирует. Благодаря этой стабильности квадроциклы идеально подходят для воздушного наблюдения и съемок. Они бывают всех форм и размеров.От самых маленьких, которые умещаются на ладони, до больших, способных поднимать серьезное съемочное оборудование и подвесы. Вы будете удивлены, увидев, какой вес могут нести более крупные дроны!

Теперь, в отличие от традиционного вертолета, квадроцикл полагается на свои четыре винта для создания подъемной тяги за счет совместной работы. Каждый ротор поднимает около четверти общего веса, что позволяет нам использовать меньшие и менее дорогие двигатели. Вы в основном управляете движением квадроцикла, изменяя количество мощности, которое каждый двигатель передает на пропеллеры.

Двигатели расположены в каждом углу воображаемого квадрата. На одной диагонали у вас есть два двигателя, которые вращаются по часовой стрелке, а оставшиеся два на противоположной диагонали вращаются против часовой стрелки. Если бы это было не так, квадрокоптер вращался бы, как традиционный вертолет, только когда умирает хвостовой винт.

Для поддержания баланса квадроцикл полагается на данные, которые он собирает от внутренних датчиков, и регулирует мощность, которую он отправляет на каждый двигатель, чтобы выровнять весь дрон.Чтобы постоянно поддерживать баланс, в квадроцикле используется продвинутая система управления, которая обычно вносит корректировки автономно, и именно здесь ваша плата Arduino и ваше программирование вступают в игру. Этот тип самостабилизации сделает ваш дрон вполне доступным для полета, так как вам не придется постоянно беспокоиться о потере контроля и повреждении квадроцикла.

Обычно каждый квадроцикл способен выполнять четыре типа движения: высота, крен, рыскание и тангаж. Каждое из этих движений контролируется силой тяги, создаваемой каждым ротором.Вот почему вам нужно будет запрограммировать пульт дистанционного управления, чтобы он знал, какую мощность отдавать и на какой ротор ее отдавать.

В комплект каждого квадрокоптера входит плата микроконтроллера с датчиками на ней, в вашем случае — плата Arduino. Эта плата вместе с выбранными вами компонентами управляет двигателями. Вам решать, насколько самоконтролируемым вы хотите, чтобы ваш квадроцикл был. Вы можете использовать только базовые, такие как гироскоп, или кучу других, более продвинутых датчиков, таких как барометр, или GPS, или даже сонар, чтобы ваш квадроцикл мог обнаруживать и избегать препятствий, которые находятся в его пределах. путь.

Квадроциклы

, как и все дроны, обладают широкими возможностями настройки, и вы действительно можете создать такой, который будет соответствовать вашим интересам. Это главная привлекательность процесса DIY для многих энтузиастов. Если вы интересуетесь фотографией, видео, гонками на дронах или просто полетами для развлечения, вы обнаружите, что квадрокоптер может предложить что-то для вас. Беспилотные летательные аппараты легко адаптируются и настраиваются, и мы думаем, что вам понравится настраивать тот, который соответствует вашим предпочтениям.

Компоненты, которые потребуются для вашего Quad

Каждый квадроцикл должен включать в себя элементы, перечисленные ниже, чтобы летать.Вот краткое изложение каждой из различных частей четырехугольника, и мы рассмотрим их более подробно по ходу статьи:

• Рама — «костяк» квадрокоптера. Рама — это то, что удерживает вместе все части вертолета. Он должен быть прочным, но с другой стороны, он также должен быть легким, чтобы двигатели и батареи не изо всех сил удерживали его в воздухе.
• Двигатели — Тяга, которая позволяет квадрокоптеру взлетать в воздух, обеспечивается бесщеточными двигателями постоянного тока, каждый из которых отдельно управляется электронным регулятором скорости или ESC.
• ESCs — Электронный регулятор скорости похож на нерв, который передает информацию о движении от мозга (полетный контроллер) к мышцам рук или ног (моторам). Он регулирует мощность, которую получают двигатели, что определяет скорость и изменение направления квадроцикла.
• Пропеллеры — В зависимости от типа квадроцикла, который вы создаете, вы можете использовать винты от 9 до 10 или 11 дюймов (для стабильных полетов с аэрофотосъемкой) или 5-дюймовые гоночные винты для меньшей тяги, но большей скорости.
• Батарея — В зависимости от установленного максимального уровня напряжения вы можете выбрать батареи 2S, 3S, 4S или даже 5S. Но для стандартного квадроцикла, который планируется использовать для аэрофотосъемки или фотосъемки (просто пример), вам понадобится батарея 3S на 11,4 В. Вы можете выбрать 22,8 В 4S, если вы строите гоночный квадроцикл и хотите, чтобы моторы вращались намного быстрее.
• Плата Arduino — Выбор конкретной модели зависит от типа квадрокоптера, который вы хотите построить.Строите ли вы для аэрофотосъемки, гонок, фристайла или чего-то еще. О правильном выборе платы мы поговорим далее в статье.
• IMU — Доска, которая в основном (в зависимости от вашего выбора) представляет собой сумму различных датчиков, которые помогают вашему квадроциклу знать, где он находится и как его выровнять.
• RC Controller — Выбор передатчика зависит от выбора протокола, который вы собираетесь использовать, и приемника сигнала, который установлен на дроне.

Это основные компоненты дрона. Читайте более подробное описание каждого компонента:

Деталь # 1 — Рама

Хотя может возникнуть соблазн купить предварительно собранный комплект рамы, сборка рамы самостоятельно может помочь вам начать настоящий процесс DIY. Рама вашего квадрокоптера должна обладать прочностью, но она также должна быть достаточно гибкой, чтобы компенсировать вибрации, производимые двигателями. В нем должны быть следующие детали:

• Центральная удерживающая пластина — для монтажа электроники.
• Руки — четыре руки на четверке.
• Кронштейны для двигателей — их нужно четыре, чтобы можно было подключить двигатели на каждом конце рычага.

Рама может быть сделана из алюминия, углеродного волокна или дерева, но в основном для дужек используется алюминий. Точнее, полые квадратные направляющие рычагов сделаны из алюминия. Они относительно легкие, жесткие и дешевые. Но, поскольку они не известны как отличные компенсаторы колебаний двигателя, как углеродное волокно, они могут сбивать с толку датчики.

Углеродное волокно гораздо лучше поглощает вибрации двигателя и является наиболее жестким. Но, кроме того, он самый дорогой. Углеродное волокно — лучший выбор, но это во многом зависит от вашего личного бюджета.

Деревянные доски также лучше поглощают вибрацию двигателя, но они довольно хрупкие и могут легко сломаться в случае аварии. Вы также можете выбрать предварительно изготовленную раму, которую нужно только собрать, и вы можете узнать больше о них в нашей статье о комплектах рамы.

Ознакомьтесь с нашими предложениями по лучшим готовым каркасам, которые вы можете использовать в качестве основы для своего проекта:

Деталь № 2 — Бесщеточные двигатели

Эти двигатели почти такие же, как и традиционные двигатели постоянного тока, но на их валу нет щетки, которая предназначена для изменения направления мощности, проходящей через катушки. При покупке этих моторов необходимо проверить их технические данные.

Самыми важными из них являются «Kv-рейтинг», который сообщает вам количество оборотов в минуту, которое двигатель способен генерировать с определенным количеством электроэнергии.

Также вам понадобятся двигатели, которые вращаются против часовой стрелки, чтобы противодействовать эффекту крутящего момента опор. Чтобы лучше понять эту тему, рекомендуем ознакомиться с нашей статьей о двигателях дронов.

Для двигателей (или роторов), мы предлагаем следующие модели:

Деталь # 3 — Винты

Пропеллеры создают тягу, и каждому двигателю нужен один, чтобы квадрокоптер мог летать. Убедитесь, что вы покупаете подходящие вращающиеся пары пропеллеров для вращения по и против часовой стрелки.Их можно купить с различным шагом и диаметром.

Вы должны выбрать пропеллеры в соответствии с размером вашей рамы, и только после того, как вы решите, какие пропеллеры вы будете использовать, только тогда вы сможете выбрать свои двигатели. Пропеллеры стандартизированы, и вот наиболее часто используемые для квадроциклов:

• 5 шаг, 8 диаметр — малые квадрациклы
• 8 шаг, 9 диаметр — малые квадроциклы
• 5 ступеней, 10 диаметров — квадрациклы среднего размера
• Шаг 7, диаметр 10 — квадроциклы среднего размера
• 5 шаг, диаметр 12– Обеспечивают большое количество толчков и отлично подходят для квадроциклов большего размера.

Поскольку аэродинамика — это больше, чем просто запутанная вещь, которую трудно понять, если вы не инженер по аэродинамике, мы объясним несколько важных терминов в нескольких словах.

Во-первых, чем больше диаметр и шаг, тем большую тягу будет производить винт. Потребуется больше мощности, но квадрокоптер сможет поднимать больший вес. Для двигателей с высокой частотой вращения вам потребуются гребные винты меньшего или среднего размера. Для двигателей с низкой частотой вращения вам потребуются винты большего размера, чтобы они могли удерживать квадрокоптер в воздухе на более низкой скорости.

Во-вторых, чтобы достичь идеального баланса между двигателями и пропеллерами, вам сначала нужно решить, для чего вы будете использовать квадроцикл.Например, если вы хотите построить стабильный и достаточно мощный квадроцикл для подъема съемочного и фотографического оборудования, вам следует использовать двигатель с меньшими оборотами и большим крутящим моментом, а также пропеллеры с более длинным или большим шагом.

Если вам нужны гребные винты с хорошими характеристиками, мы рекомендуем вам приобрести любой из этих:

Деталь # 4 — ESC ( Электронный регулятор скорости )

Устройство, отвечающее за управление скоростью двигателей, представляет собой дешевую плату контроллера, используемую только для двигателей.Он поставляется с входом для аккумулятора и имеет выход двигателя с тремя фазами, поэтому вам понадобится четыре из них для каждого двигателя.

При покупке правильного регулятора скорости нужно обращать внимание на максимальный уровень тока, исходящего от источника. Выберите контроллер на 10А или выше.

Кроме того, вам необходимо проверить, насколько он программируемый, а это означает, что вам нужно купить ESC, который позволит вам изменить диапазон частот сигнала на желаемое значение.

Когда дело доходит до ESC (электронных регуляторов скорости) , w e предлагает эти модели, которые великолепны и стабильны:

Деталь # 5 — Аккумулятор

Наиболее рекомендуемый источник питания для квадрокоптера — LiPo.Он не тяжелый, и текущий уровень идеален для того, что вам нужно. NiMH — более дешевый, но и более тяжелый вариант.

Батареи

LiPo поставляются как одна ячейка 3,7 В или упакованы вместе как одна (до 10 элементов, обеспечивающих 37 В).

Самая популярная версия среди любителей дронов известна как батарея 3SP1, которая состоит из трех ячеек и обеспечивает напряжение 11,1 В.

Вот хороший: Zippy Flightmax 5000mAh 3S1P 20C

Деталь # 6 — IMU (инерциальный измерительный блок)

Это устройство отвечает за измерение ориентации, скорости и силы тяжести квадрокоптера.Это позволяет электронике контролировать количество энергии, подаваемой на двигатели, чтобы регулировать скорость двигателей. Устройство оснащено 3-осевым гироскопом и 3-осевым акселерометром. Эта комбинация известна как 6DOF IMU.

Вот хороший вариант для сборки квадроцикла: KNACRO 6508 IMU MPU6050 MPU-6050 6DOF

Гироскоп предназначен для считывания значений угловой скорости, а акселерометр отвечает за измерение ускорения и силы, что означает, что он может чувствовать нисходящую силу тяжести.Поскольку он оснащен трехосевыми датчиками, он может определять ориентацию квадроцикла.

Деталь # 7 — Контроллер полета

Вы можете выбрать плату контроллера, единственная цель которой — управлять квадрокоптером, или вы можете выбрать Arduino UNO. Это микроконтроллер общего назначения, который позволяет вам создать свой собственный полетный контроллер, купив детали, которые вы хотите установить, и собрав контроллер самостоятельно.

Если вы хотите начать работу с электроникой и кодированием, Arduino UNO — лучшая плата, которую вы можете использовать.Это самая надежная и прочная платформа, которая позволяет буквально играть с ней как угодно.

Входит в состав:

• 14 цифровых входов / выходов (6 из них могут использоваться как выходы для ШИМ)
• 6 аналоговых входов
• кварцевый кристалл 16 МГц
• Разъем USB
• разъем питания
• заголовок ICSP
• кнопка сброса

Вы можете использовать кабель USB для подключения к компьютеру, батарее или адаптеру переменного / постоянного тока для включения.

Самое лучшее в этой доске то, что она позволяет вам возиться с ней и не беспокоиться о ее разрушении. Худшее, что вы можете с этим сделать, — это поджарить чип, который, к счастью, можно заменить всего за пару долларов.

Вы можете запрограммировать «UNO» с помощью программного обеспечения Arduino. Чтобы получить подробную информацию, которая поможет вам начать работу с полетным контроллером Arduino UNO, перейдите к последнему разделу сообщения.

Деталь № 8 — Радиоуправляемый передатчик

Самый распространенный способ программирования и управления квадрокоптером — это RC-передатчик.Обычно вы можете выбрать один из двух режимов: акробатический или стабильный.

Для управления квадроциклом в акробатическом режиме гироскоп — единственный, который отправляет значения на обработку. В этом случае управляющие ручки предназначены только для управления и настройки скорости вращения для трех осей, и если вы отпустите их, значения не будут повторно сбалансированы автоматически.

Пригодится тем, кто хочет выполнять воздушные трюки, потому что дрон можно немного наклонить, а после отпускания стиков квад сохраняет положение.Это не лучший режим для новичков, потому что управлять квадроциклом в этом режиме довольно сложно. По сути, чем больше у вас навыков в управлении дроном, тем меньше вам понадобится помощи в обеспечении стабильности.

Итак, когда вы начинающий пользователь дрона, используйте второй режим управления, потому что для определения ориентации дрона в этом режиме работает каждый датчик. Скорость двигателя будет регулироваться автоматически, и дрон будет балансироваться самостоятельно.

В настоящее время доступны различные системы управления RC , такие как Futaba, Spektrum, Turnigy, FlySky и так далее.Вот несколько наших любимых:

Электромонтаж, пайка и программирование

Это самая сложная часть всего процесса строительства. Пайка — это очень специфическая техника, поэтому обязательно выполняйте этот процесс осторожно. Убедитесь, что вы точно знаете, что вам нужно делать, прежде чем начинать каждый шаг. Для этого вам понадобится:

Покупайте модуль Bluetooth только в том случае, если вы хотите иметь представление о параметрах и настраивать квадрокоптер через приложение, а не брать ноутбук с собой в поле во время тестирования.

Схемы

Это основной план вашей операции:

Как подключить ESC:

• Сигнальный штифт ESC 1 — D3
• Сигнальный штифт ESC 3 — D9
• Сигнальный штифт ESC 2 — D10
• Сигнальный штифт ESC 4 — D11

Как подключить модуль Bluetooth:

Как подключить MPU-6050:

Как подключить светодиодный индикатор:

Как подключить приемник:

• Дроссель — 2
• Элероны — D4
• Элероны — D5
• Руль — D6
• AUX 1 — D7

Вам необходимо заземлить MPU-6050, модуль Bluetooth, приемник и ESC.И для этого вам необходимо подключить все контакты GND к контакту GND Arduino.

Как спаять все вместе

Вот порядок, в котором вы должны спаять все части вместе:

Первое, что вам нужно сделать, это взять женские разъемы и припаять их к макетной плате. Здесь будет размещаться ваша плата Arduino.

Припаяйте их прямо по центру, чтобы оставалось место для остальных разъемов для MPU, модуля Bluetooth, приемника и ESC, и оставьте место для некоторых дополнительных датчиков, которые вы, возможно, решите добавить в будущем.

Следующим шагом является пайка штыревых разъемов приемника и регуляторов прямо из штыревых разъемов Arduino. Сколько у вас будет рядов заголовков мужских ESC, зависит от того, сколько двигателей будет у вашего дрона.

В нашем случае мы строим квадрокоптер, то есть будет 4 ротора и по ESC для каждого. Это также означает, что будет 4 строки, каждая из которых будет иметь по 3 штекера.

Первый заголовок в первой строке будет использоваться для PID сигнала, второй для 5V (хотя это зависит от ваших ESC, имеющих вывод 5V или нет, в противном случае вы оставите эти заголовки пустыми), а третий Заголовок будет для GND.

По окончании пайки регуляторов скорости переходите к паяльной части разъемов приемника. В большинстве случаев у квадрокоптера 4 канала. Это газ, тангаж, рыскание и крен. Оставшийся свободный канал (пятый) используется для смены режима полета (вспомогательный канал). Это означает, что вам нужно будет припаять штекерные разъемы в 5 рядов. У всех, кроме одной, будет один заголовок, а только для одной из этих строк требуется 3 заголовка подряд.

Как подключить все

Ниже вы можете увидеть пример правильного подключения.Как вы можете видеть на картинке, то, о чем мы только что говорили, расположено слева (MPU припаян по центру) на плате, а слева (два женских разъема припаяны снизу) на плате — это то, как мы припаяли и подключили модуль Bluetooth. .

В нашем случае все земли были связаны с землями Arduino. Это включает в себя все заземления ESC, заземление приемника (заголовок сигнала газа полностью справа), а также заземление модуля Bluetooth и MPU.

Далее вам нужно следовать схемам и соединениям, которые мы объяснили выше.Например, MPU (SDA — A4 и SCL — A5) и для Bluetooth (TX — TX и RX — RX) Arduino.

После этого просто проследите за подключениями, как мы их написали: Сигнальные контакты ESC1, ESC2… к D3, D10… Arduino. Затем пины сигнала приемника Pitch — D2, Roll — D4… и так далее.

Кроме того, вам необходимо подключить длинный вывод светодиода (положительный вывод) к выводу Arduino D8, а также добавить резистор на 330 Ом между землей Arduino и коротким выводом светодиода (отрицательный вывод).

Последнее, что нужно сделать, это подключить источник питания 5 В. И для этого вам необходимо параллельно подключить черный провод (заземление аккумулятора) к земле всех ваших компонентов, а красный провод к Arduino, MPU и модулю Bluetooth, контакты 5 В.

Теперь MPU 6050 необходимо припаять к штекерным разъемам и к тем, которые вы планируете использовать. После этого поверните плату на 180 градусов и подключите все ваши компоненты к соответствующим разъемам на макетной плате.

Вот как это должно выглядеть, когда закончена пайка и проводка:

Включите его, и ваш Arduino готов к добавлению кодов через компьютер!

Как запрограммировать контроллер полета Arduino

Полетный контроллер Arduino также требует некоторого компьютерного программирования для работы.Теперь, когда мы закончили сборку и пайку, мы можем перейти к аспекту кодирования. Этот раздел содержит пошаговое руководство о том, что вам нужно сделать, чтобы запустить полетный контроллер Arduino.

Во-первых, вам необходимо загрузить MultiWii 2.4. Тогда, когда вы его извлечете, вы получите это:

Войдите в папку MultiWii, найдите значок MultiWii и запустите его:

Используйте IDE Arduino, чтобы найти «файл Arduino» или файл Multiwii с расширением «.я не». Любой «файл CPP» или «H-файл» являются файлами поддержки для нашего кода Multiwii, поэтому не открывайте их. Просто используйте файл Multiwii.ino.

При открытии файла вы найдете множество вкладок, таких как Alarms.cpp, Alarms.h, EEPROM.cpp, EEPROM.h и многие другие. Найдите «config.h»

Прокрутите вниз, пока не найдете «Тип мультикоптера», а затем, удалив «//», вы помечаете это как определенное и работающее. Quad X, потому что мы предполагаем, что вы используете конфигурацию ротора «X» на вашем квадроцикле.

Теперь прокрутите вниз и найдите «Комбинированные платы IMU» и активируйте тип платы Gyro + Acc, которую вы используете. В нашем случае мы использовали GY-521, поэтому мы активировали эту опцию.

Если вы решите добавить другие датчики, такие как барометр или ультразвуковой датчик, все, что вам нужно сделать, это «активировать» их здесь, и они будут работать.

Далее идет «Пин зуммера»:

Здесь нужно активировать опции индикатора полета (первые 3):

Теперь вам нужно прошить код на Arduino.

Отключите плату Arduino от полетного контроллера, а затем подключите ее к компьютеру через USB. Выйдя из FC и подключившись к компьютеру, вы найдете TOOLS и выберите тип своей платы Arduino (в нашем случае Arduino Nano).

Теперь найдите «Последовательный порт» и активируйте COM-порт, к которому подключен Arduino Nano (в нашем случае — COM3).

Наконец, щелкните стрелку и загрузите код и дождитесь передачи кода.

Когда загрузка завершится, отсоедините Arduino от USB, вставьте его обратно на свое место в плате FC и подключите батарею 5 В, чтобы весь FC был запитан, а затем подождите, пока светодиод на Arduino не станет красным. Это означает, что загрузка завершена, и вы можете снова подключить его к компьютеру.

Теперь найдите папку Multiwii 2.4, затем MultiwiiConfig и найдите папку, совместимую с вашей ОС. В нашем случае это «приложение.windows64 ».

Теперь запустите приложение MultiwiiConf:

Когда откроется пользовательский интерфейс, вам нужно выбрать COM-порт Arduino и нажать «Пуск», как показано на рисунке ниже.

И все! Вы сразу заметите, как вы перемещаете FC, значения для данных акселерометра и гироскопа отображаются на экране. Ориентация вашего FC показана внизу.

В этом интерфейсе вы можете изменить значения PID и точно настроить свой квадроцикл в соответствии с вашими личными предпочтениями.Вы также можете назначить режимы полета определенным положениям вспомогательного переключателя в этом интерфейсе.

Все, что вам нужно сделать, это найти место для вашего Arduino FC на раме, и он готов взлететь в небо.

Заключение

Самостоятельная сборка дрона может оказаться сложным и трудным процессом. Тем не менее, он также гарантированно принесет свои собственные наборы наград и удовольствий. Очень легко пойти в магазин и купить готовый к полету дрон, но люди, которые создают дроны с нуля, не делают этого по этой причине.Это ощущение, которое вы испытываете в первый раз, когда управляете дроном, полностью созданным вами. На этих летательных аппаратах довольно весело летать, но есть шанс, что вы получите еще больше удовольствия еще до того, как полет начнется!

Мы надеемся, что эта статья помогла вам и дала вам лучшее представление о том, что делает каждая часть квадрокоптера. Теперь вы должны знать, как правильно выбрать запчасти для квадрокоптера. Если вам удалось собрать свой собственный квадрокоптер и все идет хорошо, вы можете ознакомиться с другой нашей статьей о том, как управлять квадрокоптером, чтобы получить больше советов.

Кроме того, вот серия видео, в которой показано, как собрать все части вместе и построить квадрокоптер Arduino с нуля. Если вы визуально обучаетесь, это должно быть хорошим дополнением к этой статье, на которое вы можете ссылаться, если когда-либо застряли на каком-либо этапе сборки квадрокоптера:

YMFC-3D Часть 1 — Аппаратное обеспечение

YMFC-3D Часть 2 — Подключение передатчика и приемника RC

YMFC-3D Часть 3 — Как подключить гироскоп

YMFC-3D Часть 4 — Электронный регулятор скорости (ESC)

YMFC-3D Часть 5 — ПИД-регулятор квадрокоптера и настройка ПИД-регулирования

YMFC-3D Часть 6 — Контроллер полета с исходным кодом

Не стесняйтесь оставлять комментарии или отзывы об этом посте.Счастливого строительства!

Amazon и логотип Amazon являются товарными знаками Amazon.com, Inc или ее дочерних компаний.

.

Самые выдающиеся модели на рынке

Как партнер Amazon я зарабатываю на соответствующих покупках.

Квадрокоптеры меняют подходы не только к профессиональному кинематографу и фотографии, но и к увлекательным занятиям с игрушками. Это создает проблему для заинтересованных сторон, поскольку вам нужно будет выбрать, какой компании доверять, среди подавляющего числа производителей.

Например, Syma Toys — производитель дронов, на которого можно положиться, он находится в Шаньтоу, Китай.Они являются производителями уже популярного квадрокоптера Syma.

Одними из самых популярных квадрокоптеров в этой категории являются мини-квадрокоптер Syma X11 и версия X5C-1 Explorer 2015 с 6-осевой гироскопической системой. Вы также можете проверить дрон-квадрокоптер Syma X5SW Plus — усовершенствованный вариант первого. Это лишь некоторые из известных квадрокоптеров Syma, на которых вы можете остановиться, но в этой статье будут представлены некоторые другие, которые вы могли бы включить в свой список предпочтений от этой компании.

Лучшие квадрокоптеры Syma для рассмотрения

Квадрокоптер Syma X11 Hornet дрон

По сравнению с дронами Hubsan Syma X11 Hornet является относительно лучшим дроном начального уровня из-за большего количества характеристик и доступной цены. У него отличное качество сборки, и вы будете просто поражены этим игрушечным квадрокоптером.

Пластик, из которого сделан его, довольно универсален, и ваш дрон выдержит множество аварий, что довольно удобно для новичков. У вас также есть предел погрешности при использовании этого дрона благодаря защитному кожуху, который кажется довольно гибким и эластичным по консистенции.Также приятно отметить, что лопасти дрона X11 Hornet крепятся к дрону с помощью винтов, в отличие от насадок типа Snap-on для других подобных дронов.

Контроллер для этого дрона — это тоже то, что вам стоит с нетерпением ждать. Однако, если вы не привыкли использовать джойстики, вам может показаться неудобным контроллер дрона, пока вы к нему не привыкнете. Дальность управления этого дрона составляет около 30 метров, после чего вы начинаете чувствовать, что теряете контроль над своим дроном.

Стоит отметить, что дрон не является одним из самых маневренных, но защита винта обеспечивает некоторую безопасность и стабильность во время полета. Дрону отягощает его низкая маневренность и маневренность, и, как следствие, время полета сокращается.

Этот квадрокоптер Syma имеет два режима полета, и более быстрый ученик или тот, у кого есть опыт пилотирования дронов, может выбрать более высокий режим. Он также может делать сальто, но поскольку его маневренность находится под вопросом, это следует делать, когда дрон находится на высоте не менее 6 футов над землей.Аккумулятор Syma X11 — это аккумулятор емкостью 200 мАч, который можно зарядить за 35 минут. Среднее время полета составляет около 7 минут при использовании этого дрона.

Некоторые из ключевых особенностей Syma X11:

• Поставляется с 4-канальным RC
для использования внутри и вне помещений
• Особенности 3-осевой системы стабилизации
• Имеет один защитный кожух и запасной комплект из 4 гребных винтов.
• Контроллер технологии расширенного спектра 4ГГц

Квадрокоптер Syma X11 — хороший дрон начального уровня, и он входит в число лучших квадрокоптеров для начинающих на рынке.Однако опытным пилотам дронов это не понравится. В этом квадроцикле нет камеры, но он вполне доступен по цене около 30 долларов, включая транспортные расходы. Для получения дополнительной информации об этой модели мы предлагаем ознакомиться с нашим подробным обзором Syma X11.

Syma X5C-1 Explorer 2015 Версия

Начнем с того, что Syma X5C-1 считается самым продаваемым дроном в своей категории. Это доступно, стоит около 60 долларов, и к тому же на нем довольно легко летать.Он поставляется с улучшенными или добавленными характеристиками по сравнению с предшествующей моделью. Это полностью собранный дрон с тактовой частотой 2,4 ГГц, обеспечивающий необходимую стабильность для полетов на открытом воздухе и в помещении.

Он поставляется с USB-кабелем для зарядки, 4 запасными роторами, 2 опорными полозьями, а также 4 защитными бамперами — это лишь некоторые из его компонентов. Стабильность и улучшенная мощность делают его отличным вариантом для начинающих летчиков.

Благодаря 6-осевому управлению полетом вы можете попробовать целый ряд маневров, от рыскания, крена и тангажа.Кнопки триммера на контроллере служат пультом дистанционного управления этого дрона. Syma X5C-1 также имеет камеру с дистанционным управлением; это поможет вам сэкономить заряд батареи и делать снимки только тогда, когда вы находитесь на подходящей высоте.

Существует также экспертный режим, предназначенный для более опытных пилотов дронов. В этом режиме чувствительность джойстиков будет увеличена, чтобы помочь вам легко и умело выполнять более сложные повороты по высоте, а также другие сложные.Syma X5C-1 также имеет внутреннюю светодиодную подсветку, которая позволит вам летать ночью или в тех случаях, когда вы оказываетесь в плохо освещенных местах.

Примечательные особенности Syma X5C-1:

• Оснащен HD-камерой вместе с картой micro SD 2 ГБ.
• Может совершать перевороты одним нажатием кнопки с разворотом на 360 градусов.
• Обладает ветроустойчивостью и может летать как в помещении, так и на открытом воздухе.
• Вы будете наслаждаться максимальной стабильностью благодаря его 6-осевой системе гироскопической стабилизации
• Время зарядки 100 минут и время полета 7 минут

Единственный недостаток этого дрона для начинающих — его камера.По сравнению с другими квадрокоптерами для начинающих (например, Hubsan X4) этот квадрокоптер предлагает только 2-мегапиксельную камеру, хотя он по-прежнему может снимать видео с разрешением 720p. Угол, под которым камера была прикреплена к этому дрону, также влияет на качество фотографий и видео, поскольку большинство из них будет в диагональном виде.

Дальность управления этим дроном составляет около 80 метров, а его стоимость составляет около 50 долларов. Чтобы лучше понять эту модель, а также всю серию X5, мы предлагаем ознакомиться с нашей статьей о лучших моделях серии Syma X5.

Квадрокоптер Syma X5SW Plus дрон

Из квадрокоптеров Syma это самая продвинутая модель квадрокоптера в линейке игрушечных квадрокоптеров Syma X5. Этот дрон также является самым дорогим в этом диапазоне, хотя и с небольшим диапазоном, и он уникально поддерживает видео FPV через Wi-Fi. X5SW очень похож на X5SC и X5S, но его отличает особенность FPV.

Время полета этого дрона составляет от 6 до 8 минут, когда защита винта и камера выключены, и сокращается до 4 минут, когда они включены.

Syma X5SW предоставит вам возможность пользоваться камерой FPV при небольшом бюджете после того, как вы установили приложение Syma FPV на свой смартфон Android или iOS. Приятно отметить, что это приложение доступно только для устройств Android версии 4.2 и выше. После установки приложения вам необходимо запустить его, а затем включить дрон. Камере этого дрона требуется около 30 секунд, чтобы настроить собственную точку доступа Wi-Fi, и как только она будет запущена, вы должны затем подключить свой телефон для просмотра потока FPV с камеры Syma X5SW.

Этот дрон поставляется с держателем для телефона, который можно прикрепить к верхней части его передатчика. Благодаря этому пилоту дрона легче передавать сигнал FPV во время управления дроном.

Один из недостатков FPV-потока, использующего Wi-Fi для передачи, заключается в том, что при передаче существует большая задержка или задержка. Это означает, что этим дроном нельзя управлять, пока он полностью использует функцию FPV, и его также следует держать в пределах площадки для лучшего опыта полета.Это поможет вам избежать аварий, особенно когда X5SW летит в непосредственной близости от зданий или деревьев. Задержка становится заметно заметной, когда дрон превышает 50 м от контроллера, что влияет на передачу видео до такой степени, что это выглядит как слайд-шоу.

Syma X5SW имеет 4-канальный пульт дистанционного управления со временем зарядки около 130 минут, дистанция управления, как уже упоминалось, составляет 50 м. Он имеет встроенный гироскоп, возможны ночные полеты. В комплект этого дрона входят передатчик, аккумулятор емкостью 500 мАч, шасси, защитные рамы, пара запасных пропеллеров, отвертка, а также кабель для подключения USB-зарядного устройства.

Ключевые особенности этого дрона:

• Это модернизированная версия с улучшенным управлением полетом и увеличенным временем полета.
• Для этого дрона не требуется регистрация в FAA
• Обеспечивает потоковую передачу видео в реальном времени FPV благодаря своей HD-камере
• Имеет безголовый режим благодаря функции IOC (интеллектуальное управление ориентацией).
• Он также имеет 6-осевую гироскопическую систему управления полетом, функцию 3D-блокировки, имеет более регулярный рейс.

Этот дрон не предназначен для быстрых гонок на радиоуправлении, но функция FPV может пригодиться, если вам нужен дрон, который позволит вам выравнивать и делать кадровые снимки.Это довольно доступная летающая камера, поскольку дроны с функцией FPV стоят примерно в 10-20 раз дороже Syma X5SW Plus. Он стоит около 129 долларов, что вполне справедливо, учитывая его характеристики.

Квадрокоптер Syma X8G

Это новейшая модель квадрокоптеров Syma серии X8, а также довольно доступный дрон. Он оснащен камерой лучшего качества по сравнению с квадрокоптерами Syma серий X5 и X8, а также камерой 5 МП с разрешением около 1080p.Дальность управления этого дрона составляет около 100 м, что является улучшением по сравнению с моделью X8W. Этот дрон подходит для новичков, так как на нем легко летать и он достаточно стабилен, даже когда вы встречаетесь с более сильным ветром.

Syma X8G имеет одну из новейших 6-осевых систем управления полетом, которая гарантирует стабильный полет. Его маневренность означает, что это хороший дрон для полетов как в помещении, так и на открытом воздухе. Безголовый режим позволит вам управлять дроном независимо от того, в каком направлении он смотрит с помощью пульта дистанционного управления.

Вы также можете использовать кнопку на контроллере, чтобы опробовать некоторые выдающиеся воздушные трюки; он даже может совершить выворот в воздухе на 360 градусов.

Светодиодная подсветка этого дрона означает, что вы можете летать на нем ночью при хорошей видимости. С другой стороны, защита лопастей и шасси обеспечивают дополнительную безопасность во время полета. Камера способна делать качественные фотографии, и они будут сохранены на карте памяти 4 ГБ. Время полета составляет от 7 до 8 минут, что относительно мало по сравнению с аналогичными дронами других производителей.Аккумулятор (аккумулятор на 2000 мАч) можно заряжать с помощью USB-кабеля, что как-то удобно.

Ключевые особенности Syma X8G:

• Поставляется с камерой HD 1080p
• Оснащен 4-канальной функцией с 6-осевой гироскопической системой, а также режимом Headless.
• Имеет технологию защиты от помех 2,4G
• Может летать как в помещении, так и на открытом воздухе

Это подходящий дрон для начинающих пилотов-энтузиастов. Вы можете делать качественные фотографии с помощью этого квадрокоптера, но его время полета немного меньше по сравнению с аналогичными дронами других производителей.Это стоит около 138 долларов США.

Если вы считаете, что этот товар может быть вам полезен, то вы можете купить его здесь.

Квадрокоптер Syma X9 Flycar

Это новый, уникальный и довольно крутой квадрокоптер Syma, созданный для того, чтобы летать как в воздухе, так и на суше. Он имеет четырехосную структуру и одновременно является автомобилем и летательным аппаратом с 6-осевым гироскопом. Дрон имеет модульную конструкцию, упрощающую сборку и обслуживание.

4-осевая конструкция позволяет этому дрону быть более гибким, а также выполнять быстрые движения, находясь в воздухе во время полета.Этот дрон также можно летать как в помещении, так и на открытом воздухе, и это довольно ветрозащитный квадрокоптер. 6-осевой гироскоп предлагает вам 6-осевую систему управления полетом, трехмерную блокировку, а также более регулярный полет. Интеграция транспортного средства и самолета означает, что вы можете управлять этим дроном на суше, а также он может летать в воздухе.

Этот радиоуправляемый дрон с частотой 2,4 ГГц может выполнять ряд маневров, таких как выворот на 360 градусов и различные крены. Используя метательный полет, вы можете подбросить этот дрон в воздух, а затем сразу начать его летать.Вы также можете управлять этим дроном или управлять им на большие расстояния без помех благодаря использованию новой радиотехнологии, которая потребляет меньше энергии и позволяет дрону быстрее реагировать.

В квадроцикле используются батареи емкостью 600 мАч, а его рабочая зона составляет от 40 до 50 метров. Время зарядки аккумулятора составляет около 100 минут, а время воспроизведения — около 5 минут.

Ключевые особенности этого Flycar:

• Это дрон 2 в 1; можно летать или водить
• Имеет 4-осевую структуру
• Имеет функцию метательного полета и выворачивание на 360 градусов.
• Особенности 2.Радиоуправление 4GHz
• Имеет 6-осевую систему управления гироскопом.

Syma X9 Flycar стоит около 45 долларов и подходит для начинающих пилотов дронов, которые хотели бы испытать, каково это — летать и управлять квадрокоптером. В нем есть камера, и время воспроизведения относительно невелико.

Нравится этот удивительный продукт? Тогда вы можете проверить его цену на Amazon.

Для кого предназначены эти квадрокоптеры?

Квадрокоптер

Syma — хорошие дроны для начинающих, у которых есть удобные карманные ценники по сравнению с дронами других производителей.Они также полностью собраны, и их безопасность обеспечивается защитными ограждениями.

Syma X11 Hornet — хороший квадрокоптер для начинающих. Он доступен по цене, безопасен для полета, но его диапазон управления относительно невелик по сравнению с другими квадрокоптерами Syma. В нем нет камеры, и опытных летчиков по дронам он не впечатлит.

С другой стороны, дрон Syma X5C-1 считается лучшим дроном начального уровня и, следовательно, наиболее подходящим дроном для новичков.Он доступен по цене, легко летает и достаточно безопасен для новичков. У этого дрона камера невысокого качества по сравнению с другими дронами этой линейки.

Дрон Syma X5SW Plus — самый продвинутый дрон из серии Syma X5, оснащенный функцией FPV. Это замечательно, если вы любитель, которому нужен доступный дрон с функцией FPV, поскольку он примерно в 10-20 раз дешевле. Однако вы столкнетесь с некоторой задержкой и задержкой из-за характера передачи потока FPV.Этот дрон также имеет относительно короткое время полета, около 5 минут по сравнению с другими дронами.

Если вы увлечены полетами дронов, вы влюбитесь в дрон Syma X8G. Это позволит вам делать качественные фото и видео благодаря своей высококачественной камере. Это хороший выбор для новичков, поскольку он обладает соответствующей устойчивостью и на нем безопасно летать. Расстояние контроллера относительно больше по сравнению с другими дронами Syma.

Syma X9 Flycar — уникальный и крутой квадрокоптер для начинающих, который довольно доступен.Вы сможете не только управлять этим дроном, но и управлять им по суше.

В заключение, квадрокоптеры Syma — хорошие дроны для начинающих благодаря ряду функций, которые гарантируют безопасность и стабильность для продвинутых. С другой стороны, у них более короткое время полета, которое резко сокращается, если у них есть камера. Но если вы ищете недорогой дрон для начинающего пилота, эта компания — подходящая вам компания.

Amazon и логотип Amazon являются товарными знаками Amazon.com, Inc или ее дочерние компании.

.
